Карданный вал история назначение неисправности устройство фото видео

Nevada 1976Карданный вал история назначение неисправности устройство фото видео 0 Comment

Содержание статьи

Из истории кардана

Если помните, то машина, на которой ездили персонажи фильма, была ВАЗ 2103 – с задним приводом. Карданный вал, о котором говорит герой-любовник, это узел трансмиссии «тройки», который также устанавливался на автомобили с полным приводом. Для переднеприводных машин такой узел трансмиссии не нужен – крутящий момент от двигателя на переднюю ось передается через главную передачу и дифференциал, которые находятся в картере коробки передач.

Задне- и полноприводные автомобиль без карданного вала обойтись не могут: с его помощью крутящий момент от коробки передач или раздатки (для полноприводников) к редукторам переднего и заднего моста. Впервые принцип работы этого механизма описал итальянец Джироламо Кардано, по имени которого и был назван вал. В автомобилестроении кардан начали применять в конце 19-го века. К примеру, одним из пионеров в установке карданного вала на автомобиль стал основатель одноименной французской компании Луи Рено. На его машинах кардан зарекомендовал себя с самой лучшей стороны: благодаря внедрению в трансмиссию этого узла инженерам удалось решить важную проблему – без провалов передавать крутящий момент от КПП к заднему мосту во время движения по неровной дороге, обеспечивая, тем самым, плавность хода. С тех пор карданный вал эволюционировал незначительно – механизм передачи крутящего момента остался прежним, а вот конструкция узла усовершенствовалась в зависимости от того, на какой конкретной модели автомобиля он устанавливался.

Что такое карданный вал в и какую функцию он выполняет?

Трансмиссия автомобиля выполняет важную функцию — передает вращение коленвала на колеса. Основные элементы трансмиссии: сцепление — о нем мы рассказывали на Vodi.su, оно соединяет и разъединяет коробку передач и маховик коленчатого вала; коробка передач — позволяет трансформировать однородное вращение коленвала в определенный режим езды; кардан или карданная передача — применяется на автомобилях с задним или полным приводом, служит для передачи момента движения на ведущую ось; дифференциал — распределяет момент движения между ведущими колесами; редуктор — для повышения или понижения крутящего момента, обеспечивает постоянную угловую скорость. Если мы возьмем обыкновенную механическую коробку передач, то увидим в ее составе три вала: первичный или ведущий — соединяет КПП с маховиком через сцепление; вторичный — жестко связан с карданом, именно он предназначен для передачи момента вращения на кардан, а от него уже на ведущие колеса; промежуточный — передает вращение от первичного вала вторичному.

Предназначение карданной передачи

Любой водитель, который ездил на заднеприводном или полноприводном автомобиле, а уж тем более на ГАЗоне или ЗИЛ-130, видел карданный вал — длинную полую трубу, состоящую из двух сегментов — более длинного и короткого, между собой они соединены промежуточной опорой и крестовиной, образующими шарнир. В передней и задней части кардана можно увидеть фланцы для жесткого соединения с задним мостом и вторичным валом, выходящим из коробки передач. Основная задача кардана состоит не только в передаче вращения от КПП на редуктор заднего моста, но и в том, чтобы эта работа передавалась при переменной соосности сочлененных агрегатов, или, говоря простым членораздельным языком, — обеспечивается жесткая связка ведущих колес со вторичным валом коробки перемены передач, при этом не препятствуя независимому перемещению колес и подвески относительно кузова. Также устройство автомобиля таково, особенно если речь идет о грузовиках, что коробка расположена выше по отношению к поверхности, чем редуктор заднего моста. Соответственно, передать момент движения нужно под определенным углом, а благодаря шарнирному устройству кардана это вполне возможно. Более того, в процессе езды рама автомобиля может незначительно деформироваться — буквально на миллиметры, но устройство кардана позволяет не учитывать эти мелкие изменения.

СНЯТИЕ И УСТАНОВКА КАРДАННОГО ВАЛА

Снятие вала не вызывает трудностей. Необходимо открутить болты и гайки, соединяющие фланцы карданного вала и редуктора моста, отвести фланец кардана от редуктора и опустить вниз. Затем открутить болты крепления эластичной муфты и отвести кардан от КПП. В последнюю очередь открутить болты крепления подвесного подшипника. Установка производится в обратном порядке.

ПРОВЕРКА СОСТОЯНИЯ КАРДАННОГО ВАЛА

Проверку состояния кардана проводят, если появилась вибрация при движении на высокой скорости, гул, шум, стуки, которых раньше не было. Для проверки карданного вала необходим подъемник, эстакада или смотровая яма. Если проверка проводится на яме или эстакаде, необходимо поднять заднюю (если проверяете передний карданный вал, то переднюю) сторону автомобиля так, чтобы колеса свободно вращались. О том, как безопасно поднимать автомобиль, читайте в статье (Замена и восстановление амортизаторов).





Проверка проводится в несколько этапов:

1. Проверка затяжки соединительных элементов (крепление эластичной муфты, фланцевого соединения и подвесного подшипника). Все соединения должны состоять из болта, гроверной шайбы и гайки. Если где-то нет гроверной шайбы, то велика вероятность, что под действием вибрации гайка открутится и болт выпадет. Момент затяжки должен соответствовать указанному в инструкции по эксплуатации.
2. Проверка состояния эластичной муфты. Для этого необходимо медленно крутить карданный вал и внимательно осматривать состояние муфты. При обнаружении разрывов, трещин и других повреждений муфту необходимо заменить.
3. Проверка состояния шлицевого соединения. Чтобы проверить соединение, одной рукой держите вал, другой пытайтесь вращать эластичную муфту в разные стороны. При обнаружении даже незначительного люфта, кардан и соединение необходимо заменить.
4. Проверка шарниров. Вставьте между вилками шарнира мощную отвертку и покачайте. Если обнаружили люфт, замените крестовины.
5. Проверка состояния подвесного подшипника. Чтобы проверить подшипник, одной рукой обхватите вал до него, другой после и подергайте в разные стороны. Если обнаружили хотя бы небольшой люфт, замените крестовины.
6. Если все это не помогло, необходимо проверить балансировку с помощью специального стенда. Для проведения этой операции обратитесь в крупный автосервис, в котором есть соответствующее оборудование.

Преимущества и недостатки карданных передач

Основными преимуществами в работе карданных валов является их способность выдерживать большие нагрузки, что особенно важно для автомобилей с большой массой. Неслучайно все автомобили в кузове лимузин и стретч имеют задний привод. При весе в несколько тонн и мощном двигателе передача крутящего момента карданным валом — наиболее надежный способ.

Карданный вал самосвала БелАЗ весит 105 килограммов. Спортивный кардан для BMW из карбона — 1,8 килограмма

Основной недостаток — собственный вес кардана, увеличивающий общую массу автомобиля. Необходимость наличия в полу кузова специального тоннеля под кардан уменьшает объем салона, повышает уровень шума и вибраций. Кроме того, карданный вал — достаточно дорогая и сложная деталь.

Неисправности карданного соединения и советы по эксплуатации

Чтобы продлить срок службы крестовины карданного вала, рекомендуется после каждых десяти тысяч пробега обслуживать крестовины и шлицевое соединение, если, конечно, их обслуживание предусмотрено изготовителем. Обслуживаемые крестовины снабжены пресс-масленками, в которые необходимо закачивать густое масло типа Литол. У большинства современных автомобилей карданные валы необслуживаемые и нуждаются только в замене крестовин при появлении люфта. Кстати, после каждого ремонта вал необходимо балансировать, и сделать это можно только на специализированном оборудовании. При появлении посторонних шумов, стука при работе автомобиля, обратитесь на станцию технического обслуживания для диагностики крестовины.

Задний ход есть только у мотоциклов с карданной передачей

Услуги специализированных сервисов по ремонту карданов обходятся недешево. Стоит поберечь кардан, быть внимательнее и не допускать его работы на износ.

Карданная передача с шарниром равных угловых скоростей

Данный тип передачи широко используется в автомобилях с передним приводом. При помощи неё соединяется дифференциал и ступица ведущего колеса. Передача имеет два шарнира – внутренний и внешний, соединенных валом. ШРУСы часто применяются и в автомобилях с задним приводом, в полноприводных авто. Дело в том, что шарниры равных угловых скоростей более современны и практичны, к тому же, уровень шума от них значительно ниже, чем от ШНУС.
Самым распространенным из существующих является шарнир равных угловых скоростей шарикового типа. ШРУС передает крутящий момент от ведущего до ведомого вала. Угловая скорость передачи крутящего момента постоянная. Она не зависит от угла наклона валов. ШРУС, или как его называют в народе «граната» представляет из себя сферический корпус, в котором расположена обойма. Между ними вращаются шарики.

Они движутся по специальным канавкам. В результате, крутящий момент равномерно передается от ведущего вала к ведомому при условиях изменения угла. Сепаратор удерживает шарики в нужном положении. «Граната» защищается от воздействия внешней среды «пыльником» — защитным кожухом. Обязательным условием долгого срока службы ШРУСов является наличие в них смазки. А наличие смазки, в свою очередь, обеспечивается герметичностью самого шарнира. Отдельно стоит сказать о безопасности ШРУСов. Если в «гранате» слышится треск или шум, то её незамедлительно нужно менять. Эксплуатация автомобиля с неисправным ШРУСом предельно опасна. Попросту говоря, может отвалиться колесо. Причиной же, по которой карданный вал приходит в негодность, чаще всего является неправильный выбор скорости и плохое дорожное покрытие.

Карданная передача с шарниром неравных угловых скоростей

Данный тип передачи можно обнаружить на автомобилях с задним приводом или полноприводных авто. Устройство такой передачи следующее: на карданных валах расположены шарниры неравных угловых скоростей. На концах передачи имеются соединительные элементы. По необходимости используется соединительная опора. Шарнир объединяет пару вилок, крестовину и фиксирующие устройства. В проушинах вилок установлены игольчатые подшипники, в которых вращается крестовина.

Копипаста: На тщательно обработанных пальцах крестовины 3 установлены стальные стаканы 13 с игольчатыми подшипниками 12. Иглы подшипника с внутреннего конца опираются на опорную шайбу 11. Стакан уплотнен на крестовине резиновым сальником 10, установленным в металлическом корпусе 9, который надет на крестовину. Крестовина со стаканами закреплена в ушках вилок 2 и 4 стопорными кольцами или пластинками 6 с винтами. Подшипники крестовины смазываются через центральную масленку 7, от которой масло к подшипникам подходит по каналам в крестовине. Для устранения излишнего давления масла в крестовину завернут на резьбе корпус с предохранительным клапаном 8. Подшипники нельзя отремонтировать или обслужить. Масло в них заливается при установке. Особенностью шарнира является то, что он передает неравный крутящий момент. Дополнительный вал периодически обгоняет и отстает от основного вала.

Для компенсации этого недостатка в передаче используется несколько шарниров. Вилки противоположных шарниров располагают в одной плоскости. В зависимости от того, на какое расстояние необходимо передать крутящий момент, в карданной передача используют один или два вала. При числе валов, равном двух, один из них называется промежуточным, второй — задним. Для фиксации валов устанавливается промежуточная опора, крепящаяся к кузову авто. С другими элементами автомобиля карданная передача соединяется при помощи фланцев, муфт  и других соединительных элементов.
Можно с уверенностью говорить, что шарниры неравных угловых скоростей имеют малую надежность и относительно небольшой срок службы. В современных условиях используют карданные передачи с шарнирами равных угловых скоростей.

Что такое кардан в автомобиле? :: SYL.ru

Карданный вал – это один из элементов системы трансмиссии на всех заднеприводных авто и моделях с полным приводом. Сегодня популярны переднеприводные модели и многие автолюбители забыли или даже не знают, что такое кардан. Давайте рассмотрим устройство, а также основные функции этого элемента, разберемся с принципом его работы. Также рассмотрим основные недостатки.

Из истории кардана

Карданный вал назвали в честь итальянского специалиста по медицине и математике Джероламо Кардано. Именно он разработал и описал принципы действия шарнирных механизмов, которые соединяют два вала, вращающихся в одну сторону. Кстати, историки утверждают, что нечто похожее уже было у Леонардо да Винчи.

Что такое кардан и когда он появился? Данный элемент впервые применил на практике Луи Рено. Именно он в 1898 году впервые использовал карданный вал в конструкции своих автомобилей. Этот привод чрезвычайно простой, что и поспособствовало тому, что в начале XX века он стал практически безальтернативным. Несмотря на развитие современных технологий, без карданов нельзя обойтись и сейчас. Они применяются в мотоциклах, карьерных внедорожниках, в трансмиссиях полноприводных автомобилей, в заднеприводных моделях.

Устройство

Что такое кардан? Если говорить простым языком, то это полая стальная труба. Полая она для того, чтобы снизить вес автомобиля. Но это еще не все. Привод состоит из пяти компонентов. Кроме трубы в устройстве кардана можно выделить крестовины и наконечники, а также скользящую вилку. Имеются в устройстве также подшипники, уплотнители и другие детали.

Рассмотрим каждый элемент подробнее.

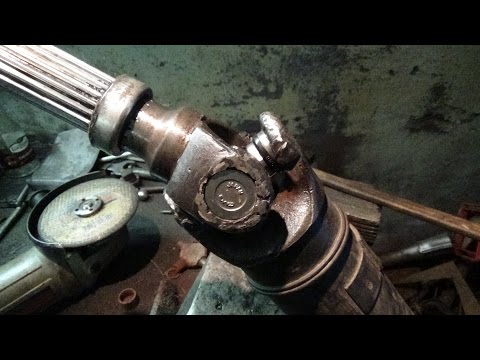

Крестовины и наконечники карданного вала

Это шарниры, имеющие форму креста. Основная задача у них — обеспечивать возможность всем вращающимся элементам трансмиссии работать под переменными углами. Это нужно, чтобы крутящий момент передавался плавно. Тогда КПД крестовин очень высокий.

Когда углы вращения в процессе движения становятся выше 20 градусов, на крестовину оказываются чрезмерные нагрузки. По этой причине кардан разбалансируется. Это частая неисправность.

Скользящая вилка

Это узел, который отвечает за соединение концов промежуточного и карданного вала. На последних имеются шлицы. Применение скользящей вилки обуславливается тем, что система подвески в процессе преодоления различных препятствий может существенно растягиваться.

КПП или раздаточная коробка, с которой соединен кардан одним своим концом, жестко зафиксирована на кузове. А вторая точка, к которой подключается вал, сопрягается с подвеской. При наезде на препятствие, расстояние между редуктором мостов и трансмиссией может увеличиваться. В этом случае кардан должен растягиваться, и способствует этому скользящая вилка.

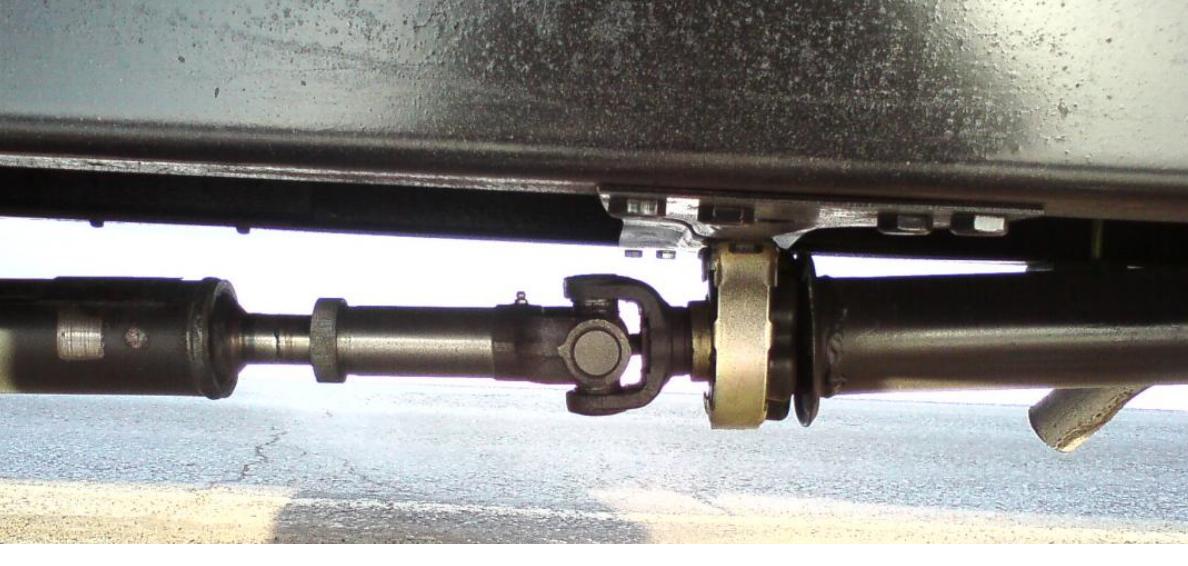

Промежуточный подшипник

Он нужен для поддержания основного вала. Также подшипник обеспечивает валу свободное вращение.

В зависимости от того, сколько секций имеет кардан, может быть два, три и больше промежуточных подшипников.

Виды валов

Итак, мы знаем, что такое кардан. Но нужно заметить, что они бывают разных видов. Так, существуют элементы с одной или с большим количеством секций.

Вал с одной секцией чаще всего применяется в полно- и заднеприводных автомобилях, где нужна максимально быстрая передача крутящего момента. Многосекционный кардан можно встретить в стандартных легковых или грузовых автомобилях.

Преимущества и недостатки данной передачи

Теперь, когда понятно, что такое кардан у машины, стоит рассмотреть плюсы и минусы шарниров такого типа. Конструкция кардана имеет существенное преимущество: данный механизм способен выдерживать огромнейшие нагрузки, которые терпит трансмиссия при езде по дорогам с покрытием и в условиях пересеченной местности.

Единственный минус – это большой вес кардана, который отображается на снаряженной массе. Это влияет на динамику автомобиля и на расход топлива. Кроме того, процесс монтажа кардана требует наличия туннеля на дне автомобиля (а это добавляет неудобства пассажирам). Наконец, данный шарнир во время вращения создает шум и вибрации.

Типичные неисправности

Говоря о том, что такое кардан в машине (фото данного элемента есть в нашей статье), нельзя не рассмотреть его типичные неисправности и их признаки. Ведь так как это шарнир для передачи крутящего момента, он испытывает большие нагрузки.

Вал является самым крепким элементом всей конструкции. Его ресурс может составить более 500 тысяч километров (для грузовиков — вдвое больше), однако элемент можно и легко повредить.

Стальные полые валы имеют свойство деформироваться при наезде на препятствие. Также деформации возникают при обрыве шарниров. Диагностируется данная неисправность по повышенным вибрациям из-под днища автомобиля. Некоторые умельцы выравнивают карданные валы. Но лучше не рисковать.

Крестовина

Наиболее распространенная проблема, возникающая в процессе эксплуатации карданных валов, – это износ крестовины. Если неисправность заключается именно в ней, то работа будет сопровождаться характерными щелчками при начале движения автомобиля, в процессе разгона, а также при сбросе газа.

Подшипник

Это тоже достаточно распространенная поломка. Случается она тогда, когда ресурс подшипника полностью выработан. Решит названную проблему только замена подшипника. Узнать о подшипнике, который уже отработал свое, можно по характерным стукам.

Нарушение баланса карданной передачи

Большинство автолюбителей, которые владеют задне- и полноприводными автомобилями, знают, что такое кардан в машине, но ни разу не сталкивались с проблемами нарушенной балансировки. Хотя нужно сказать, что явление это достаточно частое.

Если есть симптомы разбалансировки, то неисправность стоит устранить – это может быть опасно. Нарушение баланса ведет к тому, что вращающиеся детали будут быстро изнашиваться. Есть масса причин нарушения баланса, а проявляется данное явление в виде вибраций.

И одной из самых популярных причин нарушения баланса является брак. Также нередки случаи, когда баланс нарушается по причине деформаций. Бывали случаи, что неверно закрепленный кардан приводил к характерным вибрациям.

Важно не только знать, что такое кардан в автомобиле, но и понимать, что угол крутящего момента ограничен. Наиболее оптимальный размер углов колеблется в пределах от 0 до 20 градусов. В данном случае мотор будет работать максимально производительно. Если угол неверный, крестовина будет действовать практически на износ. А это, конечно же, скажется на поведении автомобиля.

Если есть нарушение баланса, определить его лучше всего на специальном стенде. Именно при помощи оборудования можно точно выявить, почему возникла названная проблема. Также на стенде можно выполнить балансировку. Вначале вал балансируют с учетом шарниров, затем обращают внимание на зазоры.

Разрушение пыльников

Казалось бы, данная неисправность совсем незначительная, но она может привести к серьезным последствиям. Те, кто знают, что такое кардан на машине, тщательно следят за состоянием пыльников. Дело в том, что вал расположен непосредственно под машиной, а значит, подвержен воздействию грязи и пыли. Шарниры и крестовины защищены пыльниками. Когда же те разрушаются, подшипники шарниров не смазываются, и начнется их повышенный износ. Нужно тщательно следить за состоянием пыльников. Это поможет продлить жизнь крестовин и карданной передачи в целом.
