Карбюратор "Солекс 21083": как правильно выбрать

Карбюратор На протяжении почти столетия бензиновые двигатели почти на всех автомобилях не могли работать без карбюраторов. Только в начале 80-х годов прошлого века эти хитроумные изобретения начали вытеснять более современные впрысковые системы питания. Так как сильно возрасли экологические требования к машинам, а технологии непрерывно развивались и развиваются, совершенствование классического карбюратора почти остановилось.

Но очень многие отечественные производители не смогли отказаться от подобной системы. Хотя строение у карбюраторов, например, семейства «Солекс» крайне сложное, а сами приспособления проигрывают современных системам впрыска горючего, именно карбюраторы живут дольше. Именно благодаря своей долговечности от карбюраторных систем питания до сих пор не отказались.

Современные технологии стали внедряться в сферу автомобилестроения относительно недавно. Например, системы питания двигателя начали обновляться только с

начала 80х годов ХХ столетия, когда специалисты разработали системы питания, которые работают на впрыскивании горючего. В этот момент эра карбюраторов начала заканчиваться. Но это не мешает отечественным производителям все так же ставить в свои изделия карбюраторы, например, семейства «Солекс».

«Солексов» в семействе несколько, все они разработаны под конкретный объем двигателя. Наиболее популярными являются «Солексы» модификации 21053, 21083, 21073, 21041. Между этими видами существует ряд отличий. Два «Солеска» разной модификации будут иметь разные тарировочные данные, то есть у них будут разные сечения больших диффузоров, разный тип и значение жиклеров и так далее. Самое главное – это то, что каждая модификация карбюратора рассчитана под конкретный тип двигателя и его объем.

Например:

Солекс

- «Солекс» 21083 – базовая модификация. У этого карбюратора сечение диффузоров самое маленькое (21х23). Рассчитан этот карбюратор на поперечно расположенный двигатель «зубильного» типа с объемом 1,5 л. Эта модификация самая популярная, так как ее можно переделать в любой другой «Солекс». Уникальность модификации 21083 состоит в том, что этот карбюратор можно проточить под любые диффузоры. Специалисты все же не рекомендуют устанавливать «Солекс» 21083 на двигатели, объем которых превышает 1,5 л, так как на высоких оборотах карбюратор будет душить двигатель по причине маленького сечения диффузоров.

- «Солекс» 21053 – карбюратор, который предназначен под двигатель продольного типа с объемом 1,5 л. У модификации 21053 диффузоры 23х24, поэтому он лучше всего подходит для 1,5литровых двигателей, так как требует минимальных настроек.

- «Солекс» 21073 – карбюратор под ниву, диффузоры 24х24, объем двигателя 1,7 л. Требует минимальных настроек. Имеет два дополнительных штуцера, которые отвечают за рециркуляцию отработанных газов, чего в других модификациях нет.

- «Солекс» 21041 – карбюратор под двигатель 1,8 л с самым большим сечением диффузоров – 24х26.

Так как все модификации данного семейства карбюраторов выглядят одинаково, а также устроены аналогично друг другу, то и устанавливаются они тоже аналогичным образом.

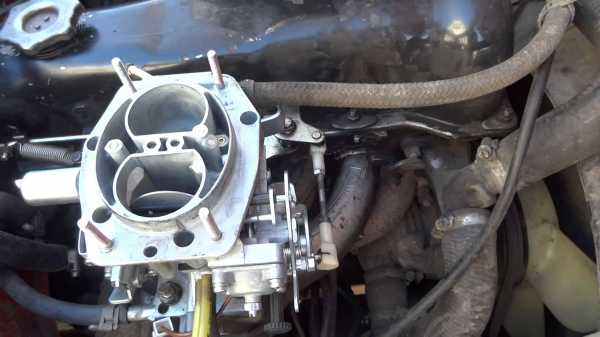

Чтобы установить «Солекс» 21023 на ВАЗ 2104/2109, нужно выполнить определенную последовательность действий.

1) Перед установкой карбюратора нужно почистить моторный отсек, чтобы грязь не попадала ни в сам карбюратор, ни во впускной коллектор;

2) Нужно отсоединить установленный карбюратор, то есть его тросы и тяги, а также отключить шланги, через которые подается топливо, и шланги системы подогрева;

3) Чтобы отсоединить кожух троса привода воздушной заслонки, нужно вытащить упругую скобу с внешней стороны панели «подсоса»;

4) Посадочную плоскость коллектора нужно хорошенько очистить, но так, чтобы в двигатель не попала пыль и грязь;

5) Дабы не было подсоса воздуха, нужно нанести герметик, если на посадочной площадке есть маленькие раковины;

Карбюратор

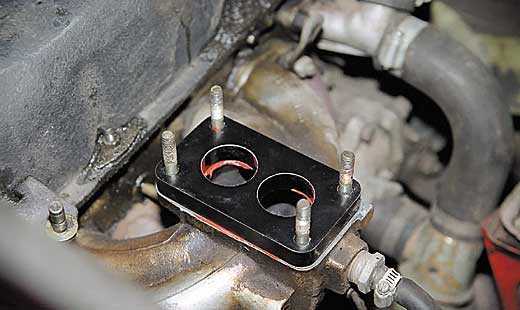

6) Прокладки нужно устанавливать последовательно – от тонкой к толстой и наоборот. Толстая прокладка отвечает за теплоизоляцию. Паронитовые тонкие прокладки нужно конкретно под «Солекс». Лучше взять одну прокладку, в которой два отверстия, которую нужно устанавливать между гетинаксовой прокладкой и карбюратором, и одну с овальным отверстием, которую нужно ставить между коллектором и гетинаксовой прокладкой;

7) Чтобы установка была удобной, карбюратор нужно ставить таким образом, предварительно сняв верхнюю крышку, чтобы привод дроссельной заслонки был спереди машины;

8) Далее следует монтаж кулисы тяг привода дроссельной заслонки со стороны крышки головки блока. Может быть так, что кулису карбюратора придется поместить приблизительно по центру, между отверстиями, так как на карбюратор она ровно не ляжет. Чтобы кулиса не прилипала, ее нужно расположить на своем месте перед тем, как одеть карбюратор на шпильки;

9) Чтобы не было подклинивания заслонки при штатной пружине, лучше установить на тяги наконечники из пластмассы, который точно сядет;

10)

Далее нужно притянуть трос привода воздушной заслонки над крышкой головки цилиндров. Трос нужно подогнать по длине, обрезав при этом кожух, а уже потом подключить к карбюратору;

11) Можно монтировать верхнюю крышку карбюратора, но с использованием новой прокладки;

12) Нужно подключить к карбюратору через тройник шланги от системы подогрева и вакуумного регулятора разделителя зажигания;

13) Тройник нужно врезать в топливопровод к фильтру тонкой очистки. Далее нужно подсоединить топливный шланг обратки карбюратора;

14) Потом нужно врезать шланг в шланг обратки обратный клапан и подсоединить к карбюратору;

15) Возвратную пружину нужно закрепить на старой оси кулисы на крышке головки блока;

16) Нужно установить дополнительную пружину на время обкатки для того, чтобы новые шаровые наконечники тяг привода дроссельной заслонки приработались;

17) Далее нужно подключить электроклапан ЭПХХ к контакту «плюс» на реле света;

18) Потом нужно установить воздушный фильтр, фильтрующий элемент и крышку, подключив к ним шланги отвода картерных газов.

Карбюратор Солекс Чтобы отрегулировать работу карбюратора «Солекс», не нужно знать чего-то сверхъестественного. Начать настройку работы карбюратора можно с поплавковой камеры. Тут можно провести проверку уровня горючего. Чтобы это сделать, нужно:

1) Дать двигателю поработать 2 – 3 минуты;

2) Убрать с карбюратора воздушный фильтр;

3) Отсоединить шланг подачи горючего;

4) Аккуратно убрать крышку карбюратора;

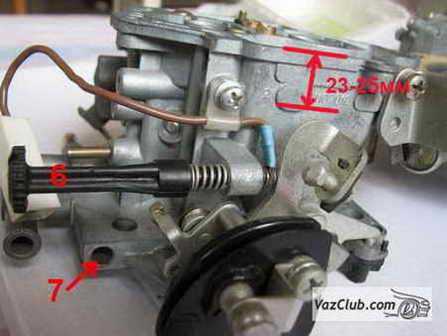

5) Используя штангенциркуль, померять расстояние между кромкой корпуса поплавковых минукамер и уровнем горючего в них. Этот интервал должен быть равен 25,5 мм. Если есть отклонения, то нужно подогнуть язычок кронштейна поплавков, чтобы привести все в норму.

Далее нужно отрегулировать работу пускового устройства, причем карбюратор для этого нужно снимать. Перед тем, как перейти к регулировке, нужно проверить диафрагму пускового устройства. Чтобы это сделать, нужно открутить 4 винта и снять крышку устройства. Если диафрагма повреждена, ее нужно заменить.

Сама регулировка заключается в ряде процедур:

1) Нужно закрыть воздушную заслонку, повернув рычаг привода;

2) Опустить вниз шток пускового устройства с помощью отвертки;

3) Произвести замеры зазоров между стенкой камеры и открывшейся заслонкой. Если полученные данные не совпадают с тарировочными, которые указываются на карбюраторе, нужно все отрегулировать;

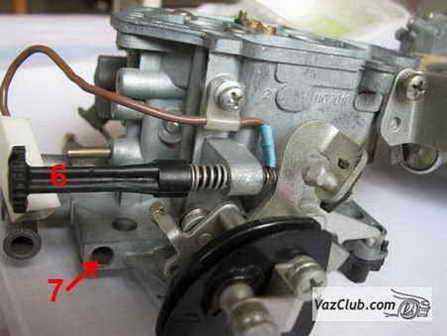

4) Для регулировки нужно ослабить контргайку, которая размещена на ускорительном насосе, а регулировочный винт нужно провернуть отверткой. Зазор будет увеличиваться при выкручивании, а при закручивании он будет уменьшаться.

Установка Солекса 5) Потом нужно измерить зазор дроссельной заслонки в первой камере. Перед этим нужно закрыть воздушную заслонку. Пусковой зазор не должен отличаться от показателей, которые установлены тарировочной таблицей. Если же несоответствие есть, то нужно вращать регулировочный винт дроссельной заслонки.

Последнее, что нужно отрегулировать, так это холостой ход. Проводить эту операцию нужно тогда, когда карбюратор и воздушный фильтр установлены, а двигатель хорошо прогрелся. Желательно иметь под рукой тахометр и газоанализатор. Если же последнего устройства нет, то действовать нужно по схеме:

1) При выключенном двигателе нужно до упора завернуть винт качества смеси, а потом 3 - 4 оборотами его отвернуть. Если же установлена заглушка из пластмассы, то ее нужно вовсе снять;

2) Потом нужно запустить двигатель, убрать подсос и включить вентилятор вместе с дальним светом фар;

3) Довести движок до 750 – 800 оборотов в минуту с помощью винта качества смеси;

4) Установить максимально возможное количество оборотов;

5) Установить 900 оборотов в минуту;

6) Установить 800 оборотов в минуту;

7) Закручивать винт, пока двигатель не станет работать неустойчиво, а потом открутить на 0,5 – 1 оборот;

8) Винтом нужно установить необходимые обороты на сезон: на зиму – 900-1000 оборотов, на лето – 800-900 оборотов.

Установка Солекса Самое главное, чего нужно добиться при настройке режима холостого хода, так это того, чтобы двигатель работал стабильно в пределах рекомендованных оборотов, но при этом горючая смесь должна обогащаться в минимальной степени.

Основные проблемы карбюратора «Солекс»

1) Работа двигателя неустойчива в режиме холостого хода

Причины и ремонт:

- могли засориться жиклеры холостого хода; чтобы исправить это нужно выкрутить электромагнитный клапан и жиклер, после чего прочистить их;

- поломки электромагнитного клапана; подлежит замене;

- есть подсос воздуха; нужно поменять прокладку и промазать герметиком.

2) Если резко нажать на педаль акселератора, то в работе двигателя будет кратковременный перебой, нет динамики

Причины и ремонт:

- неисправен ускорительный насос; нужно прочистить шариковые клапаны и распылили, поменять пружину, диафрагму, кулачок;

Каарбюратор - распылители ускорительного насоса неправильно настроены; или заменить сами распылители, или настроить их так, чтобы потоки топливной смеси не пересекали и попадали точно в отверстие, которое образуется во время открытия дроссельной заслонки;

- подсос воздуха.

3) Машина подергивается во время движения

Причины и ремонт:

- засорились главные топливные и воздушный жиклеры; очистка;

- неправильная работа электромагнитного клапана; замена;

- подача горючего неправильно регулируется; отрегулировать с помощью винтов качества и количества топливной смеси.

Кроме этих «звоночков», о том, что с «Солексом» проблемы может говорить и слишком большой «аппетит» машины, то есть увеличенный объем потребляемого горючего, а также трудности в запуске прогретого/холодного двигателя. Если все же есть поломки, то лучше прибегнуть к помощи механика, который их точно устранит. Так можно сохранить свои нервы и время, а иногда – и машину.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

auto.today

Дружелюбный «солекс» — журнал За рулем

ОБСЛУЖИВАЕМ КАРБЮРАТОР

Неполадки в «Солексе» часто объясняются малыми проходными сечениями некоторых дозирующих элементов. Стоит засориться распылителям ускорительного насоса, как о былой резвости разгона остается лишь мечтать. Смесь слишком обедняется. В этом случае снимем крышку воздухофильтра и проверим, работают ли распылители. Струйки бензина из них разглядеть непросто, так что включим яркую лампу-переноску. Несколько раз открываем дроссельную заслонку и смотрим. Хорошие струйки? Тогда причина провалов, клевков машины иная, вплоть до противоположной: например, смесь переобогащается, если не достает до седла топливный жиклер холостого хода. В таких случаях его нужно довернуть до места.

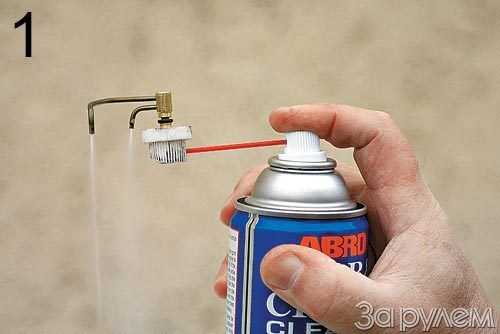

Если же струек нет или они слабые, распылители промоем. Чтобы снять их, демонтируем верхнюю часть (крышку) карбюратора. Эффективность аэрозольного очистителя повысит простенькое приспособление (фото 1). Со старого баллончика очистителя снимаем «кнопку» и рассверливаем отверстие до диаметра 5,5 мм. Сюда вставим входную трубку распылителя карбюратора и все это подсоединим к баллончику свежего очистителя кусочком трубки, приложенной к баллону. Поочередно зажимая пальцем выходные отверстия распылителей, добиваемся того, чтобы из обоих вытекали полноценные струйки. Получилось (см. фото 1)? Тогда собираем карбюратор и пробуем работу мотора.

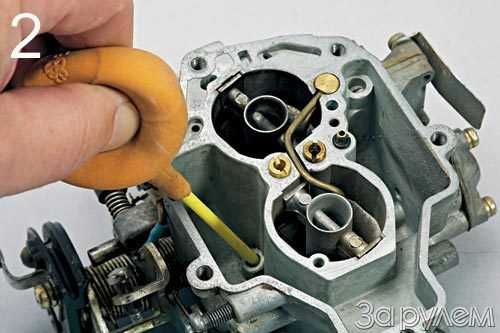

Иногда за нажатием на педаль газа следует сильный, затянутый провал, хотя все вышеперечисленное в порядке. В чем же дело? В особенностях конструкции «Солекса». Две части поплавковой камеры снизу соединены каналом и здесь же — главные топливные жиклеры карбюратора! Очистив от грязи дно поплавковой камеры, кое-кто на этом успокаивается. А зря! Посторонние частицы в соединительном канале, рядом с жиклерами, не видны. Нажмешь на газ — и они подсасываются к жиклеру. Проскочили — не беда. А случись мусор покрупнее — и бензин через жиклер в главную дозирующую систему не поступает. Или идет слабо. Вот вам и глубокий провал. При открытии второй камеры мотор иногда оживает… Если, конечно, его топливный жиклер тоже не засорен.

Как быть? Выручит медицинская груша и трубочка от детского лакомства «Чупа Чупс» (фото 2). Отсасываем бензин вместе с твердыми частицами сначала из поплавковой камеры (куда не следует лезть тряпочками, иначе есть риск оставить волокна ткани), а затем — из соединительного канала.

Еще одна особенность «Солекса» — высокая требовательность к точности регулировки зазора между закрытым дросселем и стенками второй камеры. Этот зазор сильно сказывается на холостом ходе двигателя. Если он завышен, то обороты холостого хода слишком велики, токсичность выхлопных газов выше всех норм и, естественно, не поддается обычной регулировке! Но смолистые отложения на стенках камеры могут сделать зазор слишком малым.

Регулировать его стоит хотя бы раз в 30 тыс. км. Карбюратор снять. Вывернуть установочный винт дросселя, чтобы он не касался приводящего рычажка. Кромка дросселя плотно упрется в стенки второй камеры. Резко «прихлопнем» ее к стенкам, чтобы снять лишние наслоения. Регулируем установочный зазор с помощью приспособления, показанного на фото 3 и рисунке. При закрытой заслонке дросселя выставляем нуль инди

www.zr.ru

ГДС Солекс 2108, 21081, 21083

Главных дозирующих систем в карбюраторах 2108, 21081, 21083 Солекс две — в первой и второй камере. Конструктивно они встроены в патрубки карбюратора.

Вся их работа основана на скорости прохождения воздуха через эти патрубки и перепаде давления (разрежении) на разных режимах работы двигателя автомобиля при различном положении заслонок карбюратора.

Назначение ГДС Солекс 2108, 21081, 21083

Главные дозирующие системы карбюратора Солекс предназначены для подачи топлива в двигатель автомобиля и обеспечения его работы на всех режимах кроме холостого хода. Если ГДС включаются в работу карбюратора на холостом ходу, значит карбюратор отрегулирован и настроен неправильно.

Устройство главных дозирующих систем Солекс 2108, 21081, 21083

В систему ГДС первой камеры карбюратора входят: воздушный жиклер, эмульсионная трубка, эмульсионный колодец, топливный жиклер, большой диффузор, малый диффузор с распылителем.

Устройство системы второй камеры карбюратора аналогично.

Схема ГДС карбюратора Солекс 2108, 21081, 21083

Принцип действия главных дозирующих систем карбюратора Солекс

При работе двигателя автомобиля на холостом ходу дроссельные заслонки карбюратора закрыты. Разрежение в обеих камерах мало. По мере нажатия на педаль «газа» дроссельная заслонка первой камеры начинает приоткрываться.

В результате чего, у распылителя диффузора первой камеры растет разрежение, вызываемое проходящим через камеру потоком воздуха. Оно вызывает засасывание топлива из поплавковой камеры, через топливный жиклер в эмульсионный колодец. В колодце установлена эмульсионная трубка, тут же топливо смешивается с поступающим через воздушный жиклер воздухом и образует топливную эмульсию.Все повышающееся разрежение вызывает истечение топливной эмульсии из распылителя.

Далее эмульсия смешивается с потоком проходящего через диффузор воздуха и образует топливную смесь, необходимую для работы двигателя.

После открытия дроссельной заслонки первой камеры на 2/3, начинает открываться дроссельная заслонка второй камеры, там также растет разрежение и в работу вступает главная дозирующая система второй камеры. Принцип ее работы аналогичен.

Основные тарировочные данные элементов главных дозирующих систем карбюратора 2108, 21081, 21083 Солекс

Солекс 2108-1107010

97.5/97.5 – топливные жиклеры главных дозирующих систем обеих камер

165/125 – воздушные жиклеры главных дозирующих систем обеих камер

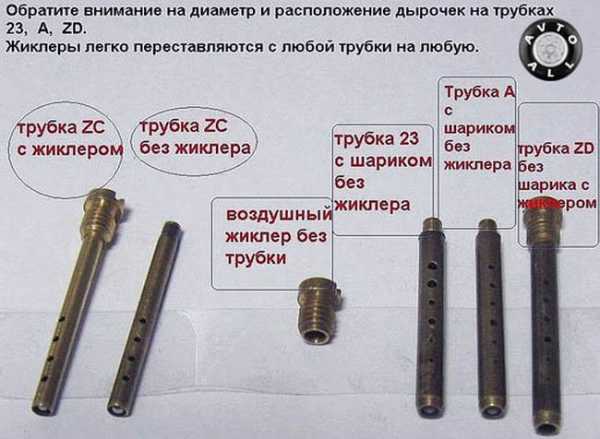

23/ZC – эмульсионные трубки главных дозирующих систем

Солекс 21081-1107010

95/95 – топливные жиклеры

165/145 —  воздушные жиклеры

22529/22316 – эмульсионные трубки

Солекс 21083-1107010, 21083-1107010-31, 21083-1107010-35

95/97.5 – топливные жиклеры

155/125 – воздушные жиклеры

23/ZC – эмульсионные трубки

Солекс 21083-1107010-62

80/100 – топливные жиклеры

165/125 – воздушные жиклеры

23/ZC – эмульсионные трубки

Солекс 21051-1107010-00,  21051-1107010-30

105.2/110 – топливные жиклеры

150/135 – воздушные жиклеры

ZD/ZC – эмульсионные трубки

Солекс 21053-1107010-62

110/115 – топливные жиклеры

150/135 – воздушные жиклеры

ZD/ZC – эмульсионные трубки

Солекс 21073-1107010

107.5/117.5 — топливные жиклеры

150/135 — воздушные жиклеры

ZD/ZC — эмульсионные трубки

Солекс 21041

95/95 — топливные жиклеры

160/100 — воздушные жиклеры

ZD/ZC — эмульсионные трубки

Солекс 21041-10

110/120 — топливные жиклеры

155/135 — воздушные жиклеры

ZD/ZC — эмульсионные трубки

Солекс 1111-1107010

95/95 — топливные жиклеры

170/85 — воздушные жиклеры

ZD/ZC — эмульсионные трубки

Примечания и дополнения

— Устройство и принцип действия главных дозирующих систем у карбюраторов Солекс различных модификаций одинаково, различны лишь тарировочные данные их элементов.

Еще статьи о ГДС карбюраторов Солекс 2108, 21081, 21083

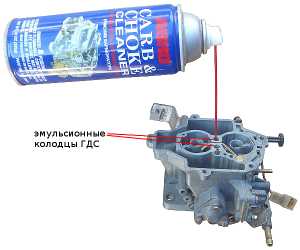

Прочистка ГДС карбюратора Солекс Жиклеры карбюраторов Солекс Диффузоры карбюратора Солекс 2108, 21081, 21083 Эмульсионные трубки карбюратора Солекс 2108, 21081, 21083

twokarburators.ru

Карбюратор солекс: установка на ВАЗ 21083, регулировка, ремонт

Карбюратор – это устройство для приготовления воздушно-топливной смеси, на которой работает двигатель внутреннего сгорания. Его название происходит от слова карбюрация – процесса частичного испарения бензина и одновременного перемешивания его с воздухом. Принципиально солекс ничем не отличается от других подобных устройств, хотя имеет свои конструктивные особенности.

Принцип работы карбюратора

Карбюратор предназначен для снабжения силового агрегата воздушно-топливной смесью при различных режимах работы. Устройства семейства солекс состоят из крышки и корпуса, в котором расположены следующие части:

  1. Поплавковая камера с механизмом балансировки уровня для обеспечения постоянства давления бензина, проходящего через жиклеры в дозирующие системы.
  2. Насос-ускоритель. Осуществляет впрыск топлива при резком открытии дроссельной заслонки, и связан с ней механическим приводом.
  3. Экономайзер. Обогащает смесь при полной нагрузке. На солексе работает с пневматическим приводом.
  4. Эконостат. Работает только на высоких оборотах, когда дроссельная заслонка полностью открыта, а двигателю требуется обогащенная смесь для максимальной мощности.
  5. Пара камер с диффузорами, в которых образуется воздушно-топливная смесь.

Внутри крышки находятся:

  1. Пара штуцеров для подачи бензина и возврата его излишков.
  2. Шпильки для крепления воздушного фильтра.
  3. Игольчатый клапан поплавковой камеры.
  4. Электромагнитный клапан эконостата.
  5. Воздушная заслонка.

При запуске двигателя воздушную заслонку перекрывают, обеспечивая поступление в цилиндры обогащенной смеси. После прогрева мотора подсос убирают, и карбюратор начинает работать в основном режиме. Подача топлива в поплавковую камеру и его уровень регулируется игольчатым клапаном, откуда бензин по каналам в корпусе идет к главному жиклеру и в первую камеру. Регулировка подачи смеси в цилиндры осуществляется дроссельной заслонкой, а при резком нажатии на акселератор принудительно задействуется вторая камера.

Установка карбюратора солекс

Перед установкой карбюратора для исключения попадания грязи внутрь впускного коллектора моторный отсек моют, после чего осматривают фланец впускного коллектора, и убирают на нем следы нагара при наличии таковых. Далее процесс установки производят следующим образом:

  1. Солекс с новой прокладкой устанавливают на посадочное место и тщательно закручивают элементы крепления.
  2. Топливные магистрали закрепляют на специальные штуцеры, а шланги к карбюратору крепят только новыми хомутами.
  3. Тросик газа соединяют с приводом дроссельной заслонки, а полноту ее открытия проверяют нажатием и отпусканием педали газа.
  4. Крепят проводку к электропневмоклапану, а вакуумный шланг к распределителю зажигания.
  5. Концевики экономайзера соединяют с устройством принудительного холостого хода.
  6. Заменяют воздушный и топливный фильтры, после чего производят регулировку карбюратора.

Настройка

Популярность карбюратора солекс обусловлена способностью устойчиво работать в любых, даже экстремальных условиях. Но для этого одной его правильной установки недостаточно, устройство необходимо правильно настроить. Многие автолюбители предпочитают доверить этот процесс специально обученным специалистам, хотя работу можно выполнить и самостоятельно. Настройка карбюратора выполняется в следующем порядке:

  1. Установка правильного уровня в поплавковых камерах. Для этого несколько минут прогревают двигатель, после чего глушат и снимают топливный шланг. Снимают крышку карбюратора и трос воздушной заслонки. Крышку поднимают горизонтально, чтобы не повредить поплавки. Измеряют расстояние от уровня бензина до крышки карбюратора в каждой камере. Если оно отличается от нормы (25-35 мм), поплавок отгибают в нужную сторону.
  2. Регулировка холостого хода. Для этого мотор прогревают до рабочей температуры и глушат. Отверткой аккуратно завинчивают винт качества смеси до упора, запускают двигатель и убирают подсос. Винтом регулируют минимально допустимые холостые обороты, обеспечивающие устойчивую работу двигателя. Оптимальное значение – 800-900 об/мин.

Трудности при настройке холостых оборотов заключаются в отсутствии реакции двигателя на вращение винта качества. Это происходит при установке слишком больших жиклеров, их деформации и плохо закрученных заглушках. Проблему диагностируют снятием клапана на холостом ходе двигателя, после чего он должен заглохнуть. Если это произошло – проблема в размере жиклера, а если нет – топливо поступает мимо него. Тогда проверяют стопорный винт на второй камере, который обеспечивает плавность поворота дроссельной заслонки.

Неисправности

Эксплуатация транспортного средства сопряжена с возможностью использования загрязненного топлива. При попадании в карбюратор твердых частиц происходит засорение жиклеров, а большое содержание смол в бензине приводит к отложениям на стенках каналов, что изменяет диаметр их сечения. Перерасход топлива, сложности с запуском двигателя, падение мощности и динамики, неустойчивый холостой ход – это признаки засорения или выхода из строя систем карбюратора.

Устройство, массово устанавливающееся на семействе автомобилей ВАЗ под маркировкой ДААЗ-2108, и при эксплуатации проявляет следующие типичные неисправности:

  1. Двигатель глохнет на холостых оборотах, или его работа характеризуется нестабильной частотой вращения коленчатого вала. Чаще всего это вызвано наличием мусора в жиклере холостого хода. Устраняется неисправность демонтажем клапана и продувкой его сжатым воздухом. Иногда подобные симптомы вызываются поломкой блока управления клапаном. Его проверка заключается в подаче на разъем клапана питания при помощи провода. Восстановление холостых оборотов свидетельствует об исправности блока управления.
  2. Характерные «провалы» после резкого нажатия педали акселератора. Неисправность является следствием разрыва диафрагмы насоса-ускорителя или попадания мусора в его распылители.
  3. Перерасход бензина в сочетании с неустойчивыми холостыми оборотами. Причины поломки – переполнение поплавковой камеры в результате потери герметичности игольчатого клапана. Наиболее простое решение проблемы – замена детали на новую.

Ремонт карбюратора

Неисправный карбюратор подвергают чистке и ремонту. Для этого производят его демонтаж с последующей полной или частичной разборкой. Работы выполняются на столе, покрытом бумагой или тканью, детали раскладывают в определенном порядке, чтобы ничего не потерять или не перепутать при сборке. Все действия производят в следующем порядке:

  1. Снимают корпус воздушного фильтра.
  2. Отсоединяют подающий и возвратный топливопровод, воздушные трубки, провода, тросики управления дроссельной и воздушной заслонок.
  3. Отвинчивают гайки крепления карбюратора.

После снятия устройства проводят его наружную чистку. Для этого применяют специальную жидкость или ацетон, а также ворсистую тряпку или кисточку, предварительно заткнув отверстия ветошью во избежание попадания грязи вовнутрь. Жидкость для очистки наносят на поверхность устройства, выжидают несколько минут и тщательно удаляют растворившуюся грязь с поверхности и углублений. После завершения процесса карбюратор обдувают сжатым воздухом.

Внутри карбюратора чистят каналы, жиклеры, поплавковую камеру и фильтр от смолистых отложений, образующихся в процессе длительной эксплуатации. Процедуру можно проводить, не снимая устройство, при условии, что не произошло его полного закоксовывания. Для этого снимают воздушный фильтр и запускают двигатель. Сверху в карбюратор подают струю из баллончика с жидкостью для очистки, одновременно поворачивая рычаг дроссельной заслонки, увеличивая обороты. Операцию повторяют несколько раз, подавая жидкость в камеры и каналы жиклеров.

Более полная и тщательная прочистка солекса осуществляется после его демонтажа и разборки, при которой прокладки и резиновые детали откладывают в сторону, а корпус и крышку опускают на 12 ч в ацетон. После отмачивания все части продувают сжатым воздухом с давлением 6-8 атм. При необходимости производят замену жиклеров с требуемым диаметром отверстий, далее устройство собирают и устанавливают на двигатель. Если все работы были проведены качественно, а регулировки правильны, солекс способен порадовать водителя низким потреблением топлива в сочетании с полным раскрытием динамичных и силовых характеристик двигателя автомобиля.

voditelauto.ru

Эмульсионный карбюратор Solex 21083: цена и тюнинг

Карбюратор Солекс 21083 имеет немалую популярность. Он используется на автомобилях с системой зажигания бесконтактного типа.

Это эмульсионный карбюратор, состоящий из 2-х камер, в которых последовательно открываются дроссельные заслонки.

Особенности конфигурации

Имеются различные версии данного карбюратора, но 21083 считается базовым вариантом устройства с минимальным сечением диффузоров. Этот карбюратор предназначается для установочного процесса на 1,5-литровый двигатель автомобиля ВАЗ. Солекс 21083 пользуется большим спросом, поскольку из этой модели возможно сделать Солекс разных модификаций.

Кроме того, можно сделать проточку карбюратора под необходимый размер диффузоров.

По официальным данным, нежелательна установка карбюратора Coлeкc 21083 на силовые агрегаты с рабочим объемом, большим 1,5 л, так как двигатель на высоких оборотах будет «душиться».

Необходимо учитывать следующий факт: рассматриваемая модель способна обеспечивать подачу обедненной смеси. И для того, чтобы получить нормальные скоростные показатели на моторе УЗАМ нужно будет заменить жиклеры.

Регулировка и настройка устройства

Из данного видео, вы поймёте, как нужно правильно регулировать и настраивать карбюратор Солекс 21083. Приятного просмотра!

Процедура настройки такого карбюратора, как Солекс, начинается с выставления необходимого уровня в поплавковых камерах. Рекомендуется выставление уровня по отношению к крышке Солекса. С этой целью нужно применять шаблон, находящийся в инструкции по регулировке карбюратора.

Далее потребуется настройка оборотов холостого хода. Необходимо выполнить такие действия:

  • Установка винта качества в позицию 5-6 оборотов, его нужно выкрутить из завернутого крайнего положения.
  • Выкручивание винта количества оборотов, пока в вакуумной трубке, которая соединена с распределителем зажигания, не пропадет разряжение.
  • Проверка, может ли прогретый мотор выдержать холостые обороты 5-1,5 тыс. об/мин. При превышении стрелки тахометра 800 об/мин, винт количества выкручивается до опускания стрелки до этой отметки. При более низких оборотах на таком этапе что-либо делать не стоит.
  • Медленно закручивается винт качества смеси, пока мотор не будет работать стабильно, равномерно. Нужно стараться максимальным образом смесь, так как чем сильнее закрутится винт, тем смесь будет беднее.
  • Винт количества используется для выставления оборотов на холостом ходу. Летний период предусматривает результат 800-900 оборотов, а зимой этот должен быть примерно 900-1000 оборотов в минутку.

Неисправности карбюратора

В этом видео, вам расскажут, какие неисправности Неисправности холостого хода, есть у карбюратора Солекс.

Как и другой узел авто, топливная система нуждается в ремонте при определенных обстоятельствах.

Неисправности карбюратора Солекс 21083 могут возникнуть из-за:

  • неправильной настройки топливной системы;
  • топлива низкого качества;
  • условий эксплуатации и т.д.

Рассмотрим главные причины неисправностей карбюратора Солекс 21083 и возможность их определения:

  • Провал – при нажатии на педаль газа, автомобиль какое-то время еще продолжает ехать с той же скоростью либо начинает с замедлением ускоряться.
  • Рывок – пауза перед ускорением кратковременная;
  • Подергивание – несколько рывков одновременно, следующие один за другим;
  • Раскачивание – несколько провалов, следующие один за другим;
  • Вялый разгон – автомобиль начинает медленно разгоняться.

В карбюраторе Солекс 21083 могут возникать неисправности при изношенных деталях, при попадании в полость над карбюратором паров масла поршневой группы и картерных газов, что приводит к засорению фильтра, далее это оседает на жиклерах и других элементах карбюратора, что затрудняет их работу.

Возможны неисправности и в ускорительном насосе Солекс 21083. В момент возникновения протекания топлива с крышки насоса, вероятно, возник провыв диафрагмы в насосе, которую требуется заменить. Может забиться распылитель насоса, что проверяется нажатием при неработающем двигателе на педаль газа. Если при нажатии не видно ровной струйки топлива, то причина очевидна.

Воздушные жиклёры карбюратора Солекс 21083

Это может возникать из-за следующих факторов:

  • отсутствия топлива;
  • забивания ускорительного насоса;
  • неисправности обратного клапана.

Советы по настройке, регулировке и устранению неполадок

Итак, сбылась мечта, карбюратор Солекс установлен на двигатель. Теперь основное – его настройка под двигатель.

Первое, что стоит сделать – это выставить уровень в поплавковых камерах.Это можно сделать следующим образом:

  • Завести двигатель, дать ему 5 минут поработать, аккуратно подгазовать. Необходимо заметить, что Солекс на каком-либо объеме должен завестись.
  • После работы двигателя глушим его.
  • Далее нужно осторожно снять топливный шланг, так как из него может брызнуть бензин. Это нужно делать, чтобы в момент снятия крышки карбюратора бензин не полился в камеру.
  • Открутить 5 винтов, держащих крышку карбюратора, и снять трос подсоса.
  • Горизонтально поднять крышку карбюратора, дабы не повредить поплавки.
  • Замерять расстояние от поверхности бензина, находящегося в камерах до привалочной поверхности карбюраторной крышки. Оно должно быть в пределах 23-25 мм в двух камерах, но уровни будут друг от друга отличаться, поэтому можно замерять уровень в каждой камере и взять среднее. Если же уровень больше либо меньше заданного, то нужно аккуратно подогнуть язычок поплавков в требуемую сторону, удалить часть бензина из камер, собрать все в обратной последовательности.
  • Завести автомобиль и с фонариком посмотреть в камеры карбюратора 30 секунд, за это время не должно упасть ни одной капли бензина. Если с диффузоров капает, то это свидетельствует о переливе;
  • Далее снова замерять уровень в камере, в условиях нормы первый этап будет завершен.

Куда заливать антифриз. Читайте интересную и полезную информацию о данном процессе, у нас на сайте.

Советы по устранению неисправностей

При засорении жиклёра холостого хода нужно выкрутить электромагнитный клапан вместе с жиклёром, тщательно промыть, прочистить жиклёр с каналом холостого хода.

При неисправности электромагнитного клапана нужно его заменить. При нарушении герметичности соединения межу верхней крышкой и нижней корпусной частью нужно заменить прокладку и промазать герметиком.

Неисправность ускорительного насоса устраняется прочисткой и промывкой распылителей и шариковых клапанов, заменой диафрагмы, пружины, кулачка. При неправильно настроенных распылителях ускорительного насоса распылители заменяются или настраиваются, чтобы струи топлива направлялись точно в отверстие, появляющееся при открытии дроссельной заслонки, при этом не пересекались.

Разгерметизация в системе должна быть найдена и устранена. При засорении главных топливных, а также воздушных жиклёров нужно промыть их и прочистить. Замена клапана нужна при неправильной работе электромагнитного клапана холостого хода.

При неправильной регулировке подачи топлива стоит отрегулировать подачу топлива с помощью винтов качества и количественного содержания топливной смеси.

На возможные неисправности карбюратора Солекс могут указывать: затруднённый пуск холодного либо прогретого двигателя, а также увеличенный расход топлива.

В момент появления вышеперечисленных симптомов можно попробовать самостоятельным образом устранить неисправность.

А если вы не желаете рисковать или же не понимаете причины перебоев в работе авто, то обратитесь к профессионалам.

natapku.ru

Карбюратор Солекс или ДААЗ? 2109

Вообще-то, карбюраторы ДААЗ-2108, -083, -053, -073 и их модификации, выпускаемые Димитровградским автоагрегатным заводом, по конструкции и есть СОЛЕКС. Одно другому не противоречит. Далее - экскурс в историю. ВАЗ внедрил карбюраторы этой серии не ради мощности или надёжности (она-то как раз тут хуже) , а чисто ради экономичности и экологичности, иначе с экспортом были бы большие проблемы. По сравнению с ОЗОНом они вырабатывают более обеднённую смесь, поэтому нормально они работают в паре с бесконтактной системой зажигания, у которой выше энергия искры (для поджигания обеднённой смеси требуется искра высокой энергии) . Сначала стояли только на семействе 2108, затем СОЛЕКСы и БЭСЗ перекочевали и на классику.

Солекс качественней и надежней

я не замерял, а взял и поставил солекс на москвич, расход упал на почти 1.5 литра, а приемистость выросла значительно.

для особо одарённых ДААЗ-это завод выпускающих карбюраторы марки солекс и озон (и 09 карба нет, а есть 083 и его модификации ()

Карбюратор Озон на 09 поставить можно, но не нужно - на поворотах будет разное обогащение смеси а Солекс - специально сконструирован для машин с поперечным расположением двигателя Солекс можно поставить на классику я тебе на почту скинул очень хорошую книжку по карбюраторам - почитай, там очень грамотно все описано <img src="//otvet.imgsmail.ru/download/d6ed10c72178cd66bdcf0682256b9cbc_i-88.jpg" >

ДААЗ-это производитель (Димитровградский Авто Агрегатный Завод) . Он выпускает два вида карбюраторов. 1вид с системой впрыска ОЗОН устанавливаются на 2101-2107 (бывают с электормагнитным клапаном или с микропереключателем) 2вид с системой впрыска СОЛЕКС устанавливаются на 2108-10 (маркировка 2108 на объем 1300 и 21083 на 1500 отличаются одним топливным жиклером, распылитель двойной в разные камеры) , Нива 21213 (маркировка 21073, распылитель одинарный в одну камеру) , ещё бывает с автоматом, но он не практичный.

touch.otvet.mail.ru

Советы по настройке и регулировке карбюраторов Солекс

Настройка карбюраторов Солекс своими руками.

Регулируем карбюратор своими руками Изучаем карбюратор Солекс, принцип и настройка

Итак, сбылась долгожданная мечта, солекс установлен на двигатель. Если вы думаете, что самое сложное позади, то ошибаетесь: основной кусок работы только начинается – это его настройка под двигатель УЗАМ. Если вы не можете (или не хотите ) найти карбюраторщика или же испытываете неподдельный интерес в приручении этого зверя – эта статья для вас. Перед употреблением данной статьи всем в обязательном порядке скачать мануал от Петровича по устройствам солекса, знать, где расположены жиклеры и основные узлы карбюратора, как снять крышку карба, не путать эконостат с экономайзером Начнем…

Первое, с чего надо начать – это выставление уровня в поплавковых камерах. В мануале уровень выставляется по положению поплавков относительно крышки карбюратора при помощи специального шаблона. Скажу сразу – этот метод можно смело посылать подальше, как и миф о том, что с завода там «все настроено». Дело в том, что у всех разные бензонасосы, разное количество прокладок под ними, кто-то делает обратку, у кого-то она заглушена, как результат – разное давление на запорный клапан (иглу карбюратора), что в большинстве случаев приводит к жестокому переливу. Поэтому методика выставления уровня бензина следующая:

  • - Заводим двигатель, даем ему минут 5 поработать, аккуратно подгазовываем, т.к. может стрелять или в карбюратор или в выхлопную. Тут стоит отметить, что любой солекс на любом объеме должен завестись, даже при страшном переливе и бедных жиклерах. Мой солек
  • – После того как двигатель поработал, глушим его.
  • – Снимаем топливоподводящий шланг, осторожно из него брызнет бензин. Это необходимо делать, чтобы при снятии крышки карбюратора бензин из шланга под давлением не полился в камеру и не повлиял на показания.
  • – Откручиваем 5 винтов, которые держат крышку карбюратора и снимаем трос подсоса.
  • – Строго горизонтально(!) поднимаем крышку карбюратора, чтобы не повредить поплавки.
  • – Замеряем штангенциркулем или линейкой расстояние от поверхности бензина в камерах до привалочной поверхности крышки карбюратора(см. фото выше). Оно должно лежать в пределах 23-25мм в обоих камерах, но уровни в камерах будут отличаться друг от друга т.к. коллектор у нас не горизонтален, так что меряем уровень в каждой камере и берем среднее. Если уровень больше или меньше заданного, аккуратно подгибаем язычок поплавков в нужную сторону, удаляем часть бензина из камер, чтобы старый уровень не помешал новому замеру, собираем все в обратной последовательности. Заводим и с фонариком смотрим в камеры карбюратора секунд 30 минимум, за это время с малых диффузоров не должно упасть ни единой капли бензина. Капанье с диффузоров свидетельствует о переливе. При этом ни в коем случае нельзя газовать, а то может чихнуть карбюратор, что может сказаться плачевно на ваших глазах!!! Далее снова замеряем уровень в камере, если все нормально, первый этап завершен. Я поймал нужный уровень с 3-го снятия крышки

Выставлять уровень не заводя двигатель, а только подкачивая ручкой не следует - получите перелив на заведенном двигателе (больше относится к тем, у кого заглушена обратка)

  • Установка холостого хода.

После того как выставили уровень, прогреваем двигатель до рабочей температуры, глушим и производим следующие действия:

1. Нащупываем плоской отверткой винт качества смеси в отверстии подошвы карбюратора (поз.7)

2. Заворачиваем его до упора по часовой стрелке, только без применения силы, а то сорвете резьбу!

3. От этого положения отворачиваем на 5-6 оборотов назад

4. Заводим двигатель, убираем полностью подсос и винтом количества (поз.6) устанавливаем минимальные обороты таким образом, чтобы двигатель устойчиво работал и в штуцере вакуумного опережения было минимальное разряжение (пробуем через трубку вакуумного опередителя на язык) Обороты должны быть в пределах 500-1200, это говорит об исправности карбюратора.)

5. Начинаем заворачивать винт качества до тех пор пока двигатель начнет неустойчиво работать и отворачиваем назад его на 1-1,5 оборота возвращая устойчивую работу. Винт качества надо крутить медленно.

6. Выставляем винтом количества обороты ХХ около 850-900. Если с этим проблемы и двигатель начинает глохнуть, то добавляем немного винтом качества, откручивая его

7. Пункты 5-6 повторяем до тех пор, пока не поймаем оптимальное соотношение, при котором двигатель будет устойчиво работать и будет иметь минимальное разряжение в трубке.

  • Проблемы при установке холостого хода.

1. Двигатель никак не реагирует на закручивание винта количества. (По мере закручивания винта двигатель должен терять обороты, нестабильно работать и в конце-концов заглохнуть).

Это индикатор того, что в канал холостого хода поступает слишком много бензина и винт качества не в состоянии его перекрыть. Причины этого могут быть следующие:

  • – Установлен слишком большой жиклер ХХ
  • – Неплотно закручен электромагнитный клапан или заглушка, вследствие чего бензин подсасывается мимо жиклера ХХ
  • – Деформировано посадочное место жиклера ХХ и/или сам жиклер.

Выявление причины и выход из ситуации:

  • – На работающем двигателе на ХХ снять провод с электромагнитного клапана, двигатель должен сразу же заглохнуть. Если все ок – скорее всего установлен сильно большой жиклер ХХ и надо поставить меньший

Если двигатель не заглох (при переливе поплавковой камеры он еще лучше работать начнет ) – это говорит о том, что, бензин поступает мимо жиклера ХХ или вообще мимо системы холостого хода (последнее – если неправильно выставлен уровень). Делаем следующее:

  • – Выкручиваем электромагнитный клапан (заглушку) и исследуем жиклер ХХ и посадочное место на предмет деформации. В случае выявления последней скорее всего придется менять крышку карбюратора Если деформации нету, надеть жиклер на клапан, смазать уплотнительное колечко маслом и закрутить его ключом, не прилагая особых усилий(зажимать ключом с помощью одного пальца руки!).

  • Подбор жиклеров.

Перед тем, как начинать втупую менять жиклеры, надо понимать, зачем это надо как это влияет на мотор, поэтому немного теории. Через отверстие большого диффузора двигатель засасывает воздух, увлекая за собой через топливный жиклер некоторое количество бензина. Чем больше объем двигателя, тем большее количество воздуха будет проходить в единицу времени через диффузор и тем самым больше бензина засосет двигатель. Поэтому в карбюраторах под большой объем стоят маленькие жиклеры. Если установить такой карбюратор на двигатель меньшего объема (например солекс 21041 на 1,5л), то заводские жиклеры будут слишком бедными для него.

Подбор жиклеров всегда начинается с топливного жиклера, а потом к нему подбирается воздушный и начинать с первой камеры, пока не настроите первую камеру - во вторую не лезть!!! Перед началом следует найти заводской карбюратор солекс, который рассчитан на ваш объем или близкий к нему и ставить на свой жиклеры от него.

Для примера возьмем солекс 21041 (1,8л) и двигатель 1,5л: солекс 21041 имеет диффузоры 24х26, ТЖ первой камеры 102,5, что очень мало для двигателя 1,5л. Ищем похожую камеру и близкий объем среди других модификаций (совпадение диффузора имеет больший приоритет): самый близкий – это солекс 21073 (1,7л) имеет диффузоры 24х24 и жиклер 107,5, первые камеры этих карбюраторов совпадают. Далее немного логики: если диффузор одинаков, а объем двигателя меньше, значит и засосет он меньше бензина, поэтому такой жиклер может быть бедноват. Увеличиваем на один шаг значение ТЖ и получаем жиклер 110. Этот жиклер принимаем за «точку отсчета» и набираем жиклеров исходя из того, что хотим получить – прыткость или экономию. А далее дело техники – небольшое обеднение/обогащение достигается подбором большего/меньшего воздушного жиклера соответственно. Стоит отметить тот факт, что все солексы, кроме 21041 рассчитаны под жигулячие двигатели, поэтому ориентироваться на их жиклеры, как на единственно правильные – глубокое заблуждение. У кого-то они поедут сразу, у кого-то не пойдут ни в какую, помните, что поведение машины зависит не от только от карба, а в большой мере от зажигания, от совпадения меток на КВ и РВ, от качества топлива.

Пара слов про эмульсионные трубки (разг. – «флейта»). Они идут в сборе вместе с воздушным жиклером, нужны для того, чтобы изменять состав смеси в зависимости от оборотов двигателя, есть 3 типа эмульсионных трубок: ZD, ZC, 23. Для двигателя узам эмульсионные трубки должны быть в первую камеру – тип ZD, во вторую – тип ZC. Трубка 23 применяется для зубильных поперечных двигателей (карбюратор 21083) поэтому должна быть заменена на тип ZD.

  • Ускорительный насос.

Нужен для того, чтобы давать дополнительное количество бензина при открытии дроссельной заслонки для лучшего ускорения. Приводится в действие кулачком ускорительного насоса (поз. 8) Для двигателя УЗАМ на любом солексе кулачек ускорительного насоса должен быть №4 – самый большой. Носик (или носики) ускорительного насоса при открытии заслонок должны давать ровную и мощную струю бензина, никакого капанья или вялой струйки быть не должно даже при небольших открытиях дросселя! Кроме того, надо отрегулировать положение носика так, чтобы струя попадала аккурат между стенкой диффузора и дроссельной заслонкой – прямиком в коллектор. Если будет лить на заслонку или диффузор – при резком газе машина будет тупить. Для двигателя УЗАМ рекомендуется устанавливать двойной носик ускорительного насоса в разные камеры маркировка 40х40 (штатный для солекса 21041) или 40х45 для маньяков Для экономных – одинарный носик на 45 в первую камеру от солекса 21073.

  • Переходной режим работы карбюратора.

При работе на холостых оборотах дроссельные заслонки закрыты и под ними получается область высокого разряжения, которое и высасывает из маленького канала ХХ через жиклер бензин для работы. При резком открытии заслонки разряжение так же резко падает, при этом оно сильно слабое, чтобы начала нормально работать главная дозирующая система первой камеры, а системы холостого хода и ускорительного насоса уже не хватает, чтобы поддерживать нормальную работу и получается провал. Для его устранения и используется переходная система – щелевидное отверстие, которое находится над дроссельной заслонкой первой камеры. Как только мы нажимаем газ – отверстие попадает в область сильного разряжения и из него подсасывается дополнительная порция бензина. Это отверстие получает бензин так же через жиклер ХХ.

  • Проблемы переходного режима.

Очень часто после установки карбюратора люди жалуются на провал при старте или же на тупление движка вплоть до того, что он просто чихает, стреляет и вовсе глохнет. Происходит это как раз из-за переходной системы. Вся хитрость состоит именно в подборе оптимального соотношения носика ускорительного насоса и жиклера ХХ. Суть в том, что на переходном режиме бензин дает и ускорительный насос и переходная система одновременно и получается либо сильно богатая смесь либо слишком бедная в итоге двигатель давится. Обращаю особое внимание, что жиклеры первой камеры тут не при чем и не надо лечить провал заменой жиклеров ГДС!!!

Подбирать жиклер ХХ и носик надо на прогретом до рабочей температуры двигателе и без подсоса! К этому приступать ТОЛЬКО после того, как все вышеописанное в этой статье будет выполнено!!!

Итак, двигатель работает на холостых, подсос убран, ручка КПП на нейтрали. Резко давим на педаль газа, не обязательно в пол, можно на половину хода или на четверть, но главное – резко. При этом двигатель должен сразу же набирать обороты без задержки и тем более без провала. Если все так и есть – поздравляю, это ваш джекпот, ничего настраивать не надо Если все же имеется провал или задержка, значит соотношение неправильное. Теперь нажимаем плавно на педаль газа, если обороты набираются нормально без провалов и ровно, значит надо копать в сторону жиклера холостого и носика УН, ГДС в порядке. Если и так обороты набираются паршиво, двигатель работает «дергано», трясется или же утробно гудит – неправильно подобраны жиклеры первой камеры – сильно бедная или богатая смесь на рабочем режиме.

Вот тут и начинается самое занудное – по-очереди перебирать жиклеры ХХ и/или носик УН до тех пор, пока уйдет провал и задержка. При этом может быть понадобиться немного подрегулировать холостые, т.к. меньший/больший жиклер ХХ влияет на холостой ход. Переобагащение на переходном режиме можно заметить по черному дыму из трубы во время резкого газования, а так же по вонючему выхлопу в этот момент. Я бы рекомендовал ставить носик УН 40х40 и подбирать к нему жиклер ХХ, он будет в районе 38-41. Может возникнуть ситуация, когда жиклер ХХ уже настолько большой, что нельзя настроить ХХ, а провал от бедной смести все еще есть, тогда можно попробовать взять двойной носик УН и загнуть обе трубки в первую камеру, очень распространенный вариант.

  • Вторая камера и эконостат.

Как вы заметили, вторая камера вообще не трогается на этапе настройки карбюратора, в большинстве случаев достаточно заводских жиклеров, их недостаток компенсируется эконостатом – трубка которая торчит во второй камере под углом вниз. Суть эконостата в том, что при полном форсаже разряжение возникающее в карбюраторе высасывает через эконостат дополнительный бензин. Он включается в работу на высоких оборотах и обогащает смесь. Если хочется резкого ускорения от второй камеры – можно ставить жиклеры богаче, метод подбора аналогичен подбору первой камеры. К слову, на моем 1,5л отлично прижились заводские настройки второй камеры солекса 21041 для 1,8л.

Здесь я постарался описать лишь основную настройку карбюратора, т.к. нету предела маньячным улучшениям этого девайса, начиная с полировки МД, заканчивая засверливанием каналов и дроссельных заслонок, запаиванием эпульсионных трубок и так далее. Это руководство рассчитано на настройку в гараже своими руками, но все же лучше поехать и настроить все по газоанализатору. Все что здесь описано – это результат личного опыта, чтения огромного количества информации по мануалам и форумам. Свой первый солекс я настраивал почти месяц…

Для того чтобы эта статья была закончена, попрошу всех обладателей выкладывать сюда тарировочные данные ГДС первой и второй камер, жиклер ХХ, носик УН, номер кулачка, а так же те параметры, которые вы меняли относительно заводских (например жиклер ЭМР), заводские значения указывать не надо. Желательно указать примерный расход топлива. Указывайте вот в таком виде (начну с себя):

  • Двигатель 1,5л
  • Солекс 21041-10 (24х26)
  • 1 камера: ТЖ 110, ВЖ135ZD
  • 2 камера: ТЖ 120, ВЖ155ZC
  • Жиклер ХХ 39
  • Носик УН 40х40 в разные камеры, в первую камеру рассверлен сверлом 0.5мм
  • Кулачек №4
  • Расход:
  • Трасса ~8л
  • Смешанный цикл ~11л
  • Бензин А92

  • Примеры подбора жиклеров:

  • Двигатель 1,8л
  • Солекс 21073 (24х24)
  • 1 камера: ТЖ 115, ВЖ165
  • 2 камера: ТЖ 115, ВЖ125
  • Жиклер ХХ 41
  • Носики УН 35х40, оба в первую камеру
  • Кулачек не в курсе (не менял).
  • Расход: Примерно в смешанном режиме литров 8-9, без балды.
  • Бензин А92
  • двигатель 1,6
  • солекс 21083 (21/23)
  • 1 камера: тж 95, вж 150 ZD
  • 2 камера: тж 95, вж 135 ZC
  • жиклёр хх 41
  • распылитель ун самодельный - 2 короткие трубки от 2108, тоесть 2х35, обе трубки в 1ю камеру
  • кулачёк №4
  • ЭМР 40 (иногда при разгоне в горку чувствуется, что его не хватат..)
  • расход: трасса ~8, смешанный цикл ~ 9-10
  • бензин АИ95
  • УЗАМ 3313
  • 21073 (24X26.5 пилил вторую камеру.. )
  • 1к 115тж 165zd вж(Нижний конец трубки запаян. Отв в паике 1,1мм )
  • 2к 122,5тж 135zc вж
  • ЭМР 60 (40 рассверлил сверлом 0,6)
  • УН 45Х40 (45 в первую 40 во вторую)
  • ХХ 41
  • Кулачек №4
  • Расход 13 по городу
  • бензин А80
  • Двигатель 1,5л Д
  • Солекс 21083 (21х23)
  • 1 камера: ТЖ 97, ВЖ145ZD
  • 2 камера: ТЖ 95, ВЖ150ZC
  • Жиклер ХХ 40
  • Носик УН 35х35 в первую камеру
  • Кулачек №4
  • ЭМР-55
  • Расход:
  • Трасса ~8-9л(взависимости от скорости)
  • Смешанный цикл ~10л
  • Бензин А 80
  • есть ещё на 21073 солекс
  • под тот же двигатель
  • 1 камера: ТЖ 115, ВЖ155ZD
  • 2 камера: ТЖ 115, ВЖ135ZC
  • Жиклер ХХ 41
  • УН 35х40 первая камера
  • Кулачек №4
  • ЭМР 40
  • Расход:
  • Трасса ~10-11л(взависимости от скорости)
  • Смешанный цикл ~12л
  • Бензин А 80
  • (динамика на этом карбюраторе была хуже)
  • Двигатель 1.6
  • 1- 150\115
  • 2- 135\107.5
  • Носики 45\40
  • кулачок 4
  • Карбюратор: 21073
  • Двигатель 1,5л
  • Солекс 2108 (21х23)
  • 1 камера: ТЖ 95 , ВЖ150ZD
  • 2 камера: ТЖ 122,5 , ВЖ155ZC
  • Жиклер ХХ 40
  • Носик УН 40х40 переделаный, трубка второй камеры вынута из носика и запаяна а трубка которая торчит в первую камеру рассвелрела сверлом 0.5мм
  • Кулачек №7
  • ЭМР 40 (хочу рассверлить сверлом 0.5мм)
  • Расход:
  • Город 8-10 в зав-ти от давления тапки в пол.
  • Трасса: 7
  • Бензин А92
  • : Провалов нет, ХХ стабильный.
  • Двигатель 1,5л
  • Солекс 2108 (21х23)
  • 1 камера: ТЖ 95 , ВЖ150ZD
  • 2 камера: ТЖ 122,5 , ВЖ155 23
  • Жиклер ХХ 38
  • Носик УН 40х45
  • Кулачек №7
  • ЭМР 40
  • Расход: Пока не известен.
  • Бензин А92
  • Провалов нет, ХХ стабильный.

vazclub.com

Разное
Notice: Trying to access array offset on value of type null in /var/www/www-root/data/www/ks-moto.ru/wp-content/plugins/wpdiscuz/class.WpdiscuzCore.php on line 942 Notice: Trying to access array offset on value of type null in /var/www/www-root/data/www/ks-moto.ru/wp-content/plugins/wpdiscuz/class.WpdiscuzCore.php on line 975

Отправить ответ

avatar
  Подписаться
Уведомление о
Notice: ob_end_flush(): failed to delete and flush buffer. No buffer to delete or flush in /var/www/www-root/data/www/ks-moto.ru/adv.php on line 309
