Что значит твин турбо на бмв. Битурбо и твинтурбо. В чем разница, какие отличия? цилиндровый бензиновый двигатель BMW TwinPower Turbo

Параллельно с дебютом спортивного седана 3 серии, баварский концернпредставил новинку: четырехцилиндровый турбодвигатель, которыйиз-за своей приемистости, максимальной частоты вращения мотора и высокой мощности может обеспечивать энергичную тягу. А при своей сравнительно не высокой массе, полностью удовлетворяет требования к динамике нового спортивного седана BMW.

Помимо этого, представление данного агрегата означает, то,что именно он,готов прийти на смену 2,0-литровым бензиновым двигателям. И это даже несмотря на то, что по плану руководства концерна,в 2012 году такие устройства ещебудут предлагаться для автомобилей третьей серии. Обновленный четырехцилиндровый двигатель это настоящее удовольствие дляпользователей. Ведь помимо уникальной возможности быстрого набора мощности он гораздо экологичнее и экономичнее своих более старших «товарищей».

Фактически,скоростные2,0-литровые двигатели были представлены еще в 1975 году. Уже тогда это было одним из самых перспективныхнаправлений в работе BMW. Кстати,эти четырехцилиндровые двигатели были установлены на тройках, которые были выставлены на суд ценителейв 1975 году. А вот шестицилиндровые двигатели и сегодня являются одними из самых мощных и непревзойденных разработок концерна, хотя их представление состоялось тоже относительно давно, а именно в 1977 году на выставке IAA.

Так что же такого необыкновенного в этих моделях двигателей?Благодаря технологии TwinPower Turboзначительно увеличилась мощность, а также оптимально заработала система КПД двигателя.Эта технология подразумевает применение абсолютно новых, инновационныхрешений: высокоточноговпрыска High Precision Injection, систему бесступенчатого газораспределения Double VANOS, наддув Twin Scroll, а так жесистему регулирования клапанов VALVETRONIC.

На сегодняшний день,те технологии, которые применяет компания BMW, в мире не имеют аналогов.

Инженеры разработчикипоколения таких двигателей, делают акцент на его эффективной работеина повышение мощности, при этом, не увеличивают его объем, не повышают расход топлива и массу двигателя, а так жене повышаютпроцент количества вредоносных выбросов в атмосферу.

Максимальная мощность нового четырехцилиндрового бензинового двигателя BMW TwinPower Turbo – 180 кВт\245л.с. при частоте вращения 5000 об\мин. Объем двигателя 1997 см3. Максимальный крутящий момент 350 Нм стал возможен благодаря турботехнологии TwinScroll, котораяуже при 1250 об\мин. может удерживать значение до 4800 об\мин. Применение данныхтехнологий позволило сделать автомобиль настолько динамичным и мощным, что при разгоне с места новый BMW 328i дает100 км\ч всего за 5.9 секунды,развивая скорость ограниченную только электронной отметкой в 250 км\ч.

При этом все команды педали акселератора для двигателя являются приоритетными и при частоте превышающей частоту вращения холостого хода, двигатель набирает предельную мощность диапазона частоты вращения.

Во время испытаний цикле ЕС, средний расход топлива дляновогоBMW 328i был всего 6, 4 литра на 100 километров пути. По сравнениюс BMW 325i (предшественником этой модели) экономия расхода топлива составила 11%. То же самое можно сказать и вредоносных выбросах СО2. Их показатель составил допустимые 149 грамм на километр, что является оптимальным, не превышающим существующие требования. Более меньшиепоказатели вредоносных выбросов возможно достичь за счет установки восьмиступенчатой автоматической коробки передач. Тогда расход топлива будет еще более символичен – 6, 3 литра на 100 километров а выбросы СО2составят – 147 грамм на километр, и это будет еще на 15% эффективней.

Теперь подробнее о технологии TwinPower Turbo нового четырехцилиндрового двигателя

Благодаря оптимизации внутреннего трения,на мощность которого, прежде всего, влияет технология впрыска и наддува, этот двигатель на сегодняшний день самый мощный среди своихбензиновых коллег. Рядная шестицилиндроваяконструкция двигателя, которая явилась основой этой новинки,была неоднократно отмечена призами на различных выставках.

Применение в работе технологии TwinPower Turbo стало прорывом, а получившаяся модель двигателя оказалась настолько впечатляющей, что ее можно брать за образец всем инженерам разработчикам занимающимсявопросами динамики, повышения мощности и эффективности работы двигателей.

Применение не имеющих аналогов технологий (высокочастотного впрыскаHigh Precision Injection, наддува по принципу Twin Scroll, системы бесступенчатого регулирования фаз газораспределения Double VANOS, системы регулирования хода клапанов VALVETRONIC) позволило достигнуть недостижимых диапазонов мощности. Для традиционных атмосферных двигателей такие диапазоны могут стать реальными, только если будут увеличено число цилиндров.Помимо этого, конструкция двигателя, с блоком из цельного алюминия, гораздо компактнее и имеет более легкий вес, недели конструкция шестицилиндрового двигателя такой же мощности. Из этой особенности снижается нагрузка на переднюю ось седана, и повышается маневренность. ВМW демонстрирует неповторимую и непревзойденнуюуправляемость на дороге.

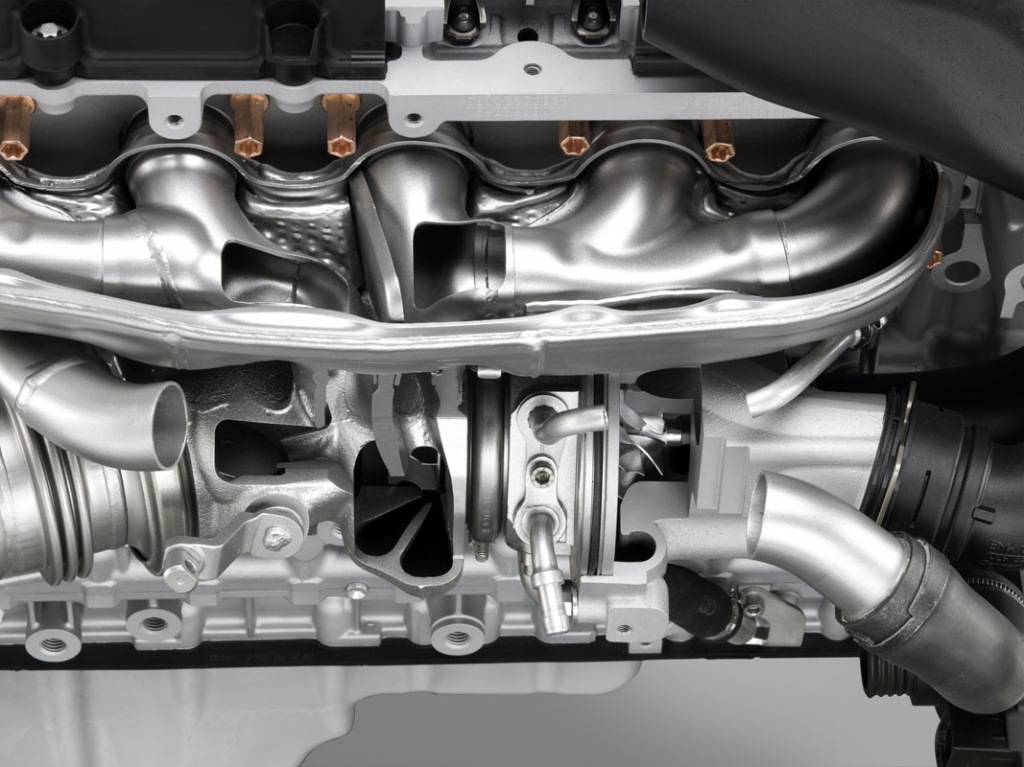

Наддув работает по принципу Twin Scroll, когдапотоки ОГ 1 и 4цилиндров, а также 2 и 3 по спирали отправляются на турбинное колесо. Из-за этой особенности нанизких оборотах возникает только незначительное противодавление ОГ, а также эффектыпульсации из-за чего давление газа может использоваться максимально эффективно. Так при нажатии педали акселератора, двигатель моментально отзывается на команду и очень быстро начинаетнабирать обороты. Необходимая владельцу скорость, достигается за считанные секунды, и он получает ни с чем, ни сравнимое удовольствие от мощности и скорости BMW 3 серии.

Системарегулирования клапанов VALVETRONIC (оснащена серводвигателем со встроенным датчиком, и умеет работать с высокими скоростями) и система бесступенчатого регулирования фаз газораспределения Double VANOSснижают% вредных выбросов в атмосферу, а так же увеличивают мощность автомобиля.

Помимо этого в двигателе нет дроссельной заслонки, т.к. регулировка хода клапанов выполняется плавно, а масса воздуха управляется внутри двигателя. Благодаря этому удалось оптимизировать реакции силового агрегата и сделать минимальными потери при процессе газообмена.

Топливо впрыскивается при работе электромагнитных форсунок, которые находятся между клапанами по центру. Эта технология High Precision Injection обеспечивает эффективную работу двигателя. Давление впрыска 200 бар происходит практически рядом со свечами зажигания, что обеспечивает равномерное сгорание топлива. КПД повышается, благодаря охлаждающему воздействию на топливо. Это способствует более высокой степени сжатия, нежели в двигателях имеющих впрыск в впускной коллектор.

Все мыслимые инновационные технологии, применяемые в базовом двигателе, делают этот агрегат непревзойденным по эффективности и мощности. Балансировочныевалы, расположенные на разной высоте, компенсируют вибрации, а маятниковый демпфер, в двухмассовом маховике, сокращает крутильные колебания в низком диапазоне оборотов. Из-за этого действующий крутящий момент, не ущемляет комфорт в процессе езды.

Таким образом, 2,0-литровый шестицилиндровый двигатель по своим характеристикам остается непревзойденным среди себе подобных.Это недостижимый уровень, который подвластен толькоBMW.

Твинтурбо и битурбо в чем разница и какие отличия

Вопреки убеждениям некоторых «экспертов» название системы битурбо или твинтурбо не отображают схему работы турбины — параллельную или последовательную (секвентальную).

Например, у автомобиля Mitsubishi 3000 VR-4 система турбонаддува носит название TwinTurbo (твинтурбо ). В автомобиле стоит двигатель V6 и у него две турбины, каждая из которых использует энергию выхлопных газов из своих трех цилиндров, но задувают они в один общий впускной коллектор. У, например, немецких автомобилей есть схожие по рабочему принципу системы, но называются они не твинтурбо (twinturbo), а БиТурбо (BiTurbo).

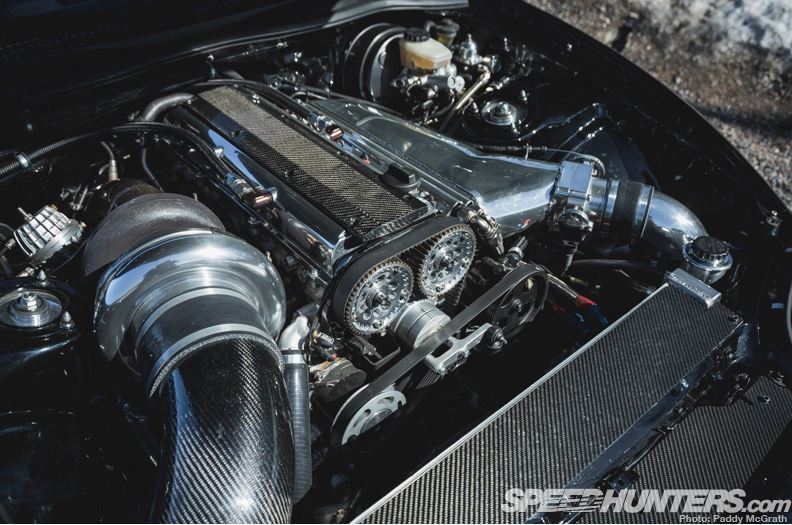

На автомобиле Toyota Supra с рядной шестеркой установлены две турбины, система турбонаддува называется TwinTurbo (твинтурбо), но работают они в особой последовательности, включаясь и выключаясь с помощью специальных перепускных клапанов.

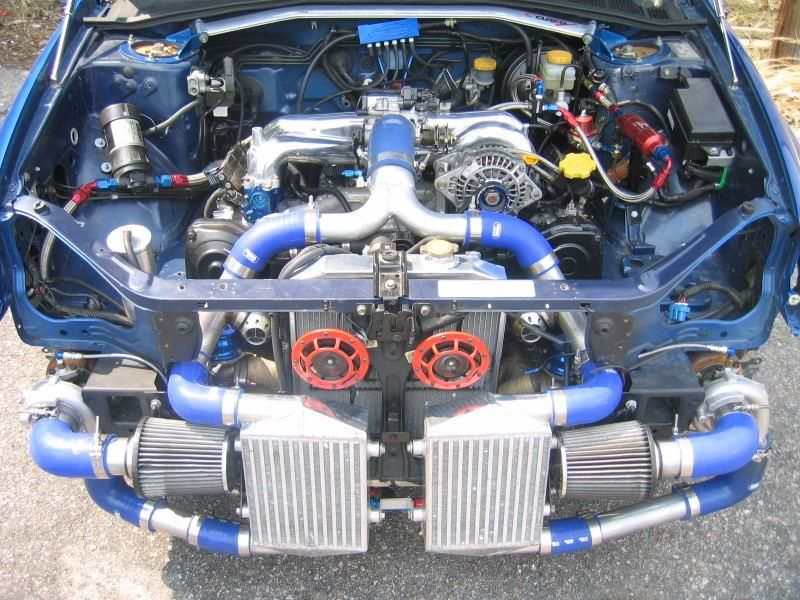

На автомобиле Subaru B4 тоже стоят две турбины, но работают они последовательно: на низких оборотах дует маленькая турбина, а на высоких, когда та не справляется, подключается вторая турбина большего размера.

Давайте теперь по порядку разберем обе системы би-турбо (biturbo ) и твинтурбо (twinturbo ), а точнее, что о них пишут в «этих ваших интернетах»:

Би-турбо (biturbo ) — система турбонаддува, представляющая собой две последовательно включаемых в работу турбин. В системе битурбо используют две турбины, одну малого размера, а вторую большего размера. Маленькая турбина раскручивается быстрее, но на высоких оборотах двигателя маленькая турбина не может справиться с компрессией воздуха и созданием нужного давления. Тогда подключается большая турбина, добавляющая мощный заряд сжатого воздуха. Следовательно, минимизируется задержка (или турболаг), образуется ровная разгонная динамика. Системы

битурбо весьма не дешевое удовольствие и обычно устанавливаются на автомобили высокого класса.

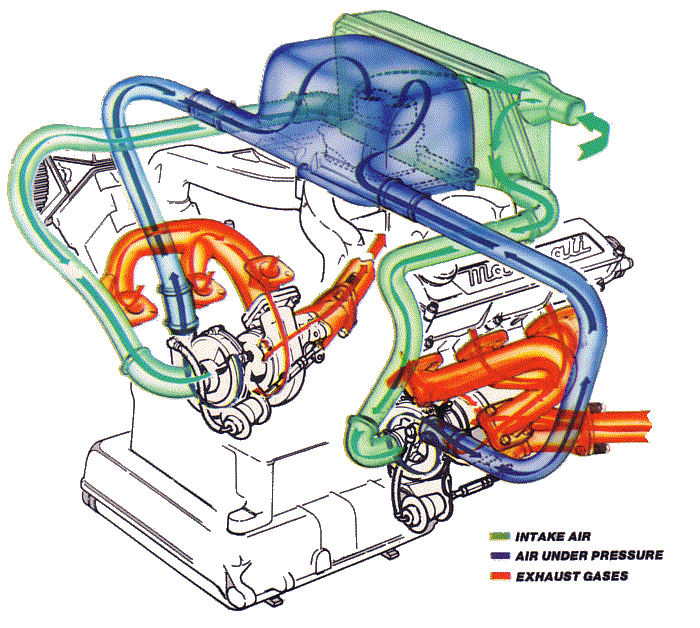

Система битурбо (bitrubo ) может быть установлена как на двигатель V6, где каждая турбина будет установлена со своей стороны, но с общим впуском. Либо на рядном моторе, где установка турбины осуществляется по цилиндрам (напр, 2 для малой и 2 для больщой турбины), так и секвентально, когда на выпускном коллекторе сначала устанавливается большая трубина, а потом маленькая.

Твин-турбо (twinturbo ) — данная система отличается от би-турбо тем, что нацелена не на снижения турбо-лага или выравнивание разгонной динамики, а на увеличение производительности. В системах

твинтурбо (twinturbo ) применяются две одинаковые турбины, соответственно производительность такой системы турбонаддува эффективней, чем системы с одной турбиной. К тому же, если применить 2 небольших турбины, схожих по производительности с одной большой, то можно снизить нежелаемый турболаг. Но это не значит, что никто не использует две больших турбины. Например, в серьезном драге могут использоваться две больших турбины для еще большей производительности. Система твин-турбо может работать как на V-образных моторах, так и на рядных. Последовательность включения турбин может варьироваться, как и на битурбо системах.

А вообще для еще большего веселья никто вам не мешает воткнуть сразу 3 (!) турбины или более. Цель преследуется такая же, как и для твинтурбо . Должен заметить, что такое зачастую применяется в драг рейсинге и никогда на серийных автомобилях.

TwinPower Turbo с технологией двойного наддува Twin Scroll Twin Turbo и запатентованным общим выпускным коллектором особой конструкции поражает своим стремительным срабатыванием, линейной характеристикой увеличения мощности и высоким крутящим моментом, который остается неизменным на протяжении широчайшего диапазона оборотов. Оба турбонагнетателя вместе с катализаторами расположены в V-образном пространстве между рядами цилиндров.

Это позволяет расположить впускные и выпускные каналы таким образом, что их длина уменьшается при одновременно большем поперечном сечении. Благодаря этому значительно уменьшаются потери давления на стороне выпуска отработавших газов. Оптимальную пропускную способность потока обеспечивает особая конструкция общего выпускного коллектора, четыре трубы которого «обслуживают» по два цилиндра. Разделение потоков отработавших газов продолжается до вхождения на турбинное колесо. Таким образом, создается постоянное, свободное от какого бы ни было противотока давление на обе «улитки» турбонагнетателя Twin Scroll. Максимальное давление наддува системы составляет 1,5 бар. Применение технологии двойного наддува Twin Scroll Twin Turbo с общим выпускным коллектором особой конструкции позволяет дополнительно раскрыть потенциальные возможности наддува. Новый двигатель M TwinPower Turbo отличается исключительно острой характеристикой срабатывания и чрезвычайно высокой силой тяги, достигающейся уже при низких оборотах и сохраняющейся постоянной до высокого диапазона оборотов. Все это сопровождается характерным для BMW версии М, потрясающе мощным и раскатистым звуком двигателя, который подчеркивает его оборотистость и острую реакцию на прибавление «газа». Развивающий высокую мощность двигатель V8 имеет и соответствующую систему охлаждения, разработанную индивидуально для каждой модели. Она включает в частности косвенное охлаждение наддувочного воздуха, что дополнительно улучшает технический потенциал двигателя в особо динамичных режимах движения. Новый двигатель TwinPower Turbo работает с максимальной эффективностью. Дополнительно к системе непосредственного впрыска топлива High Precision Injection модели М и BMW Х6 М оснащены многочисленными технологиями BMW EfficientDynamics: наряду с рекуперацией тормозной энергии, это управление электрическим топливным насосом в зависимости от потребности, отключаемый компрессор кондиционера, а также регулирование по объемному расходу (и следовательно тоже функционирование в зависимости от потребностей) гидравлической жидкости в системе подавления кренов кузова. Модели имеют средний расход топлива по циклу ЕС 13,9 литров на 100 километров. Выброс СО2 обеих моделей составляет 325 грамм на километр. Автомобили соблюдают американский экологический стандарт LEV II и требования нормы Евро 5 в Европе.

Одновременно с выходом на рынок нового BMW 3 серии Седан были представлены 4 двигателя, отличающихся высоким крутящим моментом и экономичностью и созданных с применением технологии BMW TwinPower Turbo. Эти двигатели станут сердцем нового BMW 3 серии Седан. Современные и «отзывчивые» 2-литровые двигатели с технологией BMW TwinPower Turbo являются наиболее мощными силовыми агрегатами в новом поколении четырехцилиндровых бензиновых двигателей. В качестве технологической основы для их создания послужил отмеченный наградами шестицилиндровый бензиновый двигатель. Согласно стратегии развития программы BMW EfficientDynamics задача, поставленная при проектировании новых двигателей, сводилась к улучшению динамических характеристик с одновременным снижением расхода топлива и объема токсичных выбросов. Новый BMW 3 серии Седан будет также оснащаться доказавшим свою эффективность 2-литровым четырехцилиндровым дизельным двигателем BMW TwinPower Turbo, развивающим все ту же высокую мощность, однако теперь этот двигатель стал более экономичным и менее токсичным. Двигатель с картером из алюминиевого сплава устанавливает стандарты во многих отношениях и сочетает в себе систему прямого впрыска Common-Rail последнего поколения и турбокомпрессор с изменяемой геометрией турбины. BMW 335i подчеркнуто спортивен: обладающая высоким крутящим моментом силовая установка мощностью 225 кВт (306 л. с.) разгоняет BMW 3 серии Седан с 0 до 100 км/ч всего за 5,5 секунды, расходуя в среднем 7,9 л/100 км при уровне выбросов CO2 в 186 г/км. Для BMW 328i и BMW 320i характерна впечатляюще высокая динамичность и экономичность. BMW 328i требуется всего 5,9 секунды, чтобы разогнаться с места до 100 км/ч, причем расход топлива составит лишь 6,4 л/100 км, а уровень выбросов CO2 — 149 г/км. Спортивный характер BMW 320i проявляется в разгоне с 0 до 100 км/ч за 7,3 секунды, а двигатель мощностью 135 кВт (184 л. с.), расходующий в среднем от 6,1 до 6,3 литра топлива, позволит вам получать постоянное удовольствие от экономичного вождения. Дизельный двигатель BMW 320d имеет мощность 135 кВт (184 л. с.) и затрачивает всего от 4,4 до 4,5 литра на 100 км пути при уровне выбросов CO2 в 117–118 г/км. Применение опциональной технологии BMW BluePerformance означает, что BMW 320d уже сегодня отвечают требованиям стандарта EU6, которые вступят в силу еще только в 2014 году.

Инновационный 3-цилиндровый бензиновый двигатель с его исключительной плавностью работы, 4-цилиндровый бензиновый двигатель и неоднократный победитель ежегодной международной премии «Двигатель года» рядный бензиновый 6-цилиндровый двигатель BMW TwinPower Turbo устанавливают новые стандарты. Эти двигатели нового поколения стали ещё более экономичными, экологичными и мощными, чем их предшественники. Инновационные технологии, являющиеся краеугольными камнями стратегии BMW EfficientDynamics, сочетают в себе новейшие системы впрыска топлива, систему Valvetronic, включая Double-VANOS, а также инновационные технологии турбонаддува. Результатом стало создание особенно эффективных силовых агрегатов, которые ярко демонстрируют опыт BMW в области моторостроения.

Дизельные двигатели BMW TwinPower Turbo

В дизельных двигателях BMW Twin Power воплощаются принципы BMW EfficientDynamics: сочетание высочайшей топливной экономичности, увеличенной мощности и отличных ходовых качеств. Автомобили с дизельными двигателями могут служить образцами эффективности и динамики. В то же время 3-цилиндровые дизельные двигатели BMW TwinPower Turbo — идеальные силовые агрегаты начального уровня; инновационные 4-цилиндровые двигатели BMW TwinPower Turbo и мощные 6-цилиндровые дизельные двигатели BMW TwinPower Turbo выполняют свою работу с исключительно малыми вредными выбросами и потерями на трение. Дизельные агрегаты семейства BMW EfficientDynamics с облегченной алюминиевой конструкцией оснащаются турбонагнетателями с изменяемой геометрией и системой прямого впрыска топлива CommonRail последнего поколения.

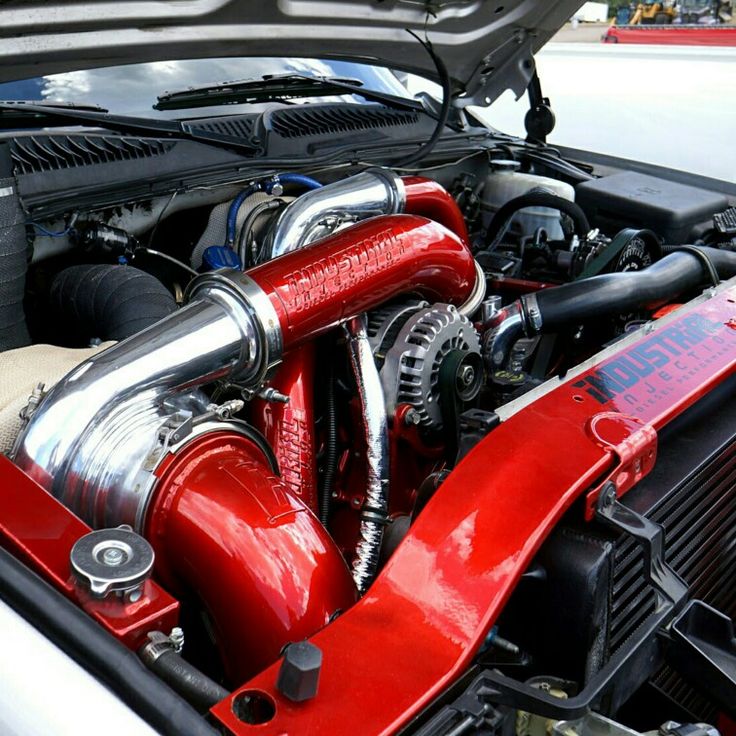

Что такое твин турбо дизель. Система Twin Turbo — назначение, устройство, принцип работы

Многим из вас приходилось слышать о существовании моторов, усиленных двумя турбинами. Конечно, такие силовые агрегаты доступны лишь избранным по причине высокой дороговизны, но все же, если не приобрести, то хотя бы поинтересоваться каждый из нас имеет право. А задумывались ли вы, чем отличается Твин-Турбо, от Би-Турбо, ведь на первый взгляд, можно подумать, что это одно и тоже – двигатель, оснащенный двумя турбинами. Давайте немного углубимся в технические характеристики и разберемся что к чему.

Некоторые ошибочно считают, что Twin-Turbo и – это разные коммерческие название одной систем наддува. Уверяем, что разница не только в компании, но и в способе наддува.

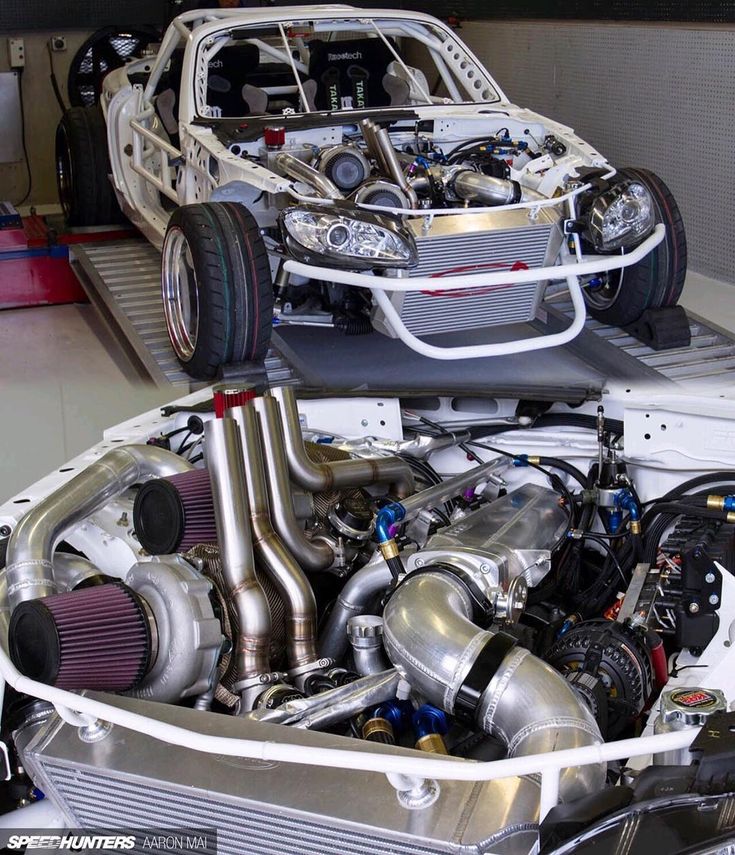

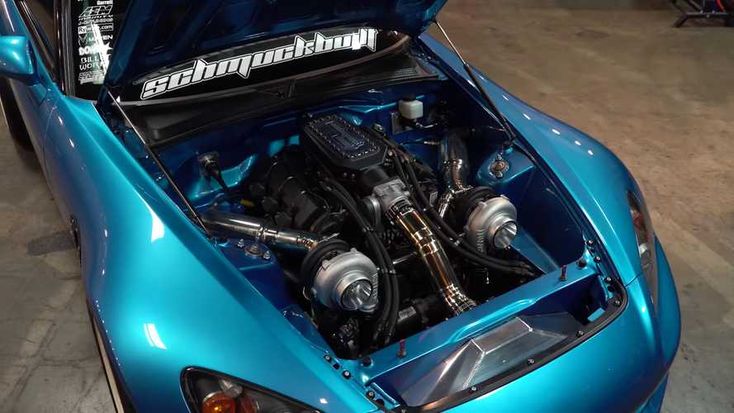

Двигатели с системой наддува Twin-Turbo

Представим себе, как действует турбина. Она создает определенное давление воздуха, закачиваемого в цилиндры двигателя. В процессе роста оборотов эффективность турбины снижается и, мощность мотора падает. Чтобы исключить падение мощности и обеспечить прирост даже на высоких оборотах, была установлена вторая аналогичная турбина.

Примечательно, что в работу турбины могут вступать по-разному. К примеру, можно настроить турбины таким образом, чтобы они действовали параллельно, либо же, есть возможность настроить так, чтобы сначала давление нагнетала одна турбина, затем, когда ее мощности становится недостаточно, подключалась вторая и, таким образом, компенсировала потерю.

Стоит вспомнить, что система наддува Twin-Turbo может устанавливаться как на V-образные двигатели, так и на рядные, здесь нет особой разницы.

Двигатели с системой Bi-Turbo

Bi-Turbo также подразумевает наличие двух турбин, однако если в предыдущем варианте турбины были одинаковыми, то Би-турбо включает в себя наличие обычной турбины и увеличенной, более мощной. обладают последовательным способом включения, то есть на малых и средних оборотах работает первая турбина, на больших оборотах – увеличенная. Благодаря такой конфигурации обеспечивается ровный разгон автомобиля.

В свою очередь, устанавливаться Bi-Turbo также может и на V-образные двигатели, и на рядные.

Отличие в работе Bi-Turbo от Twin-Turbo

Итак, конструктивные особенности каждой из систем повлияли на общий характер поведения автомобиля. Если система Bi-Turbo, благодаря использованию разных по мощности турбин, обеспечивает автомобилю равномерный разгон, без потери, или резкого увеличения мощности, то главным приоритетом Twin-Turbo является снятие максимальной мощности с мотора. Twin-Turbo, в отличие от конкурента все еще страдает т.н. турбоямой, т.е. небольшой задержкой, пока раскрутится турбина и даст прирост. Отсюда возникает и резкий толчок в разгоне, с системой Bi-Turbo разгон происходит плавно.

Автомобиль-механизм, который значительно облегчает жизнь человеку, экономит время и дает определенный комфорт. Современные авто могут быть абсолютно разного назначения и модификации. Для любителей спорткаров и им подобных силовых установок, производители выпускают агрегаты с мощными моторами. К таки относят двигатели с типом турбонадува Twin-Turbo и Bi-Turbo.

Что такое система Twin-Turbo?

Работа турбины осуществляется определенным образом. Воздух снаружи автомобиля нагнетается и закачивается в цилиндры двигателя. Но, после того как рост оборотов двигателя увеличивается, работа турбины утрачивает свою эффективность. Для устранения подобной особенности функционирования турбины, разработчики спроектировали систему состоящую из двух турбин.

Работа турбин может осуществляться в режиме индивидуально подобранном владельцем автомобиля. Они могут работать как параллельно, так и последовательно. Во втором случае одна турбина подключается в момент запуска двигателя и набора оборотов, а вторая-подключается в момент падения эффективной работы первой. Обоюдная работа, в свою очередь, обеспечивает огромный прирост в производительности и работе двигателя.

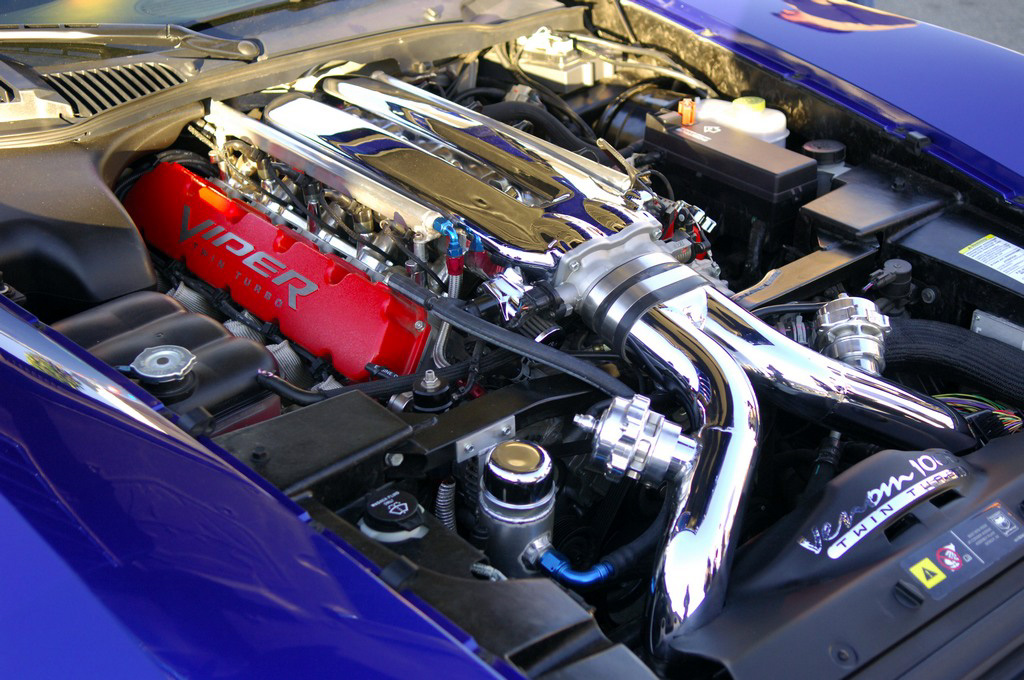

Система Twin-Turbo может работать и устанавливаться на двигателях V-образного типа, также подойдут и рядные моторы, особого отличия в этом факте нет. Основной целью работы подобной установки-увеличение производительности автомобиля и быстрый набор скорости.

Система обладает определенным перечнем недостатков:

1. Длительная ответная реакция на педаль акселератора.
2. Усиленная эксплуатация второй,более мощной турбины и ее преждевременный износ.
3. Присутствие турбоямы, состояния в котором, турбины не имеют эффективности.

На модели автомобилей,которые участвуют в гонках или драг-рейсинге нередко устанавливается и 3-5 турбин согласно вышеуказанной схеме. На серийные автомобили таких»излишеств» автомобильная промышленность не предусматривает.

Система Bi-Turbo

Подобная система относится к методике по усовершенствованию турбины, путем установки еще одной. В системе Bi-Turbo одна турбина имеет значительно больший размер и мощность по отношению к другой. Подключать их можно только последовательно. На пониженных и слабых оборотах двигателя начинает работу первая турбина, а после увеличения давления на педаль акселератора включается вторая.

При низкой нагрузке работает та турбина,которая имеет слабую мощность,при усиленных оборотах в работу запускается мощная. За счет подобного алгоритма автомобиль работает без провалов и потери мощности во в время движения.

Bi-Turbo можно установить на двигатели типа V-образного типа и рядного типа. Кроме положительного эффекта от работы на двигателе, установка может нести и неприятные моменты. Первое, что немаловажно, позволить ее могут не многие в виду ее высокой стоимости. Второе- сложные пуско-наладочные и монтажные работы. Они являются достаточно специфическими и требуют наличия оборудования, инструмента и знающего мастера. Чаще всего установку можно встретить на дорогих суперкарах от известных мировых производителей.

Чем отличается Twin-Turbo от Bi-Turbo?

Обе установки разработаны для повышения эффективности и производительности двигателя автомобиля при наличии нагрузки. Кроме того,они обе состоят из двух турбин, которые устанавливаются непосредственно в подкапотном пространстве автомобиля.

Система Bi-Turbo считается лучше, чем ее аналог Twin-Turbo. В ее конструкцию входят две турбины, которые имеют разные параметры размера и мощности. Они предоставляют автомобилю преимущество в равномерном наборе скорости, без потери мощности и появления «провалов». Основная гиперфункция Bi-Turbo в ее плавной работе и отличном старте без рывков и задержек. Систему можно использовать на автомобилях предназначенных для езды по городу.

Установка Twin-Turbo представляет собой систему из двух турбин одинакового размера и мощности. Явное преимущество в том,что синхронная работа турбин обеспечивает взятие максимального потенциала и силы с мотора автомобиля.Отрицательным качеством,принято считать наличие турбоямы-так называемого провала, который возникает по причине провалов и задержек со стороны педали акселератора. Выражаются подобные нюансы в режиме скоростной езды. Водитель ощущает резкий толчок при старте, и при переключении передач.

Понятие и принцип работы системы турбонаддува под названием Твин Турбо. Фотографии нового турбированного двигателя Biturbo, видео и схемы.

Что это такое и как оно работает?

Twin Turbo в переводе с английского означает двойное турбо и в этой системе турбонаддува стоит два турбокомпрессора. Сначала турбокомпрессоры использовались для преодоления и инерционности системы. Сейчас же использование и применение этих турбокомпрессоров значительно выросло, так как он снижает расход горючего. Выходная мощность возрастает и способствует поддерживать номинальный крутящий момент в широком диапазоне оборотов двигателя.

Виды Твин Турбо и их отличия

Есть три разновидности схемы системы Twin Turbo: последовательная, параллельная, и ступенчатая. Эти три схемы отличаются друг от друга расположением, характеристиками и последовательностью работы турбокомпрессоров. Электронная система управления очень точно настраивает работу турбокомпрессоров. Система включает входные датчики, приводы клапанов управления потоком воздуха и переработанным горючем.

Торговый лейбл системы турбонаддува это Twin Turbo, но и есть другое название этой системы — «Biturbo». Не совсем правильно в разных информационных источниках Biturbo воспринимают, как систему с параллельной схемой работы турбокомпрессора.

Видео: как работает турбина:

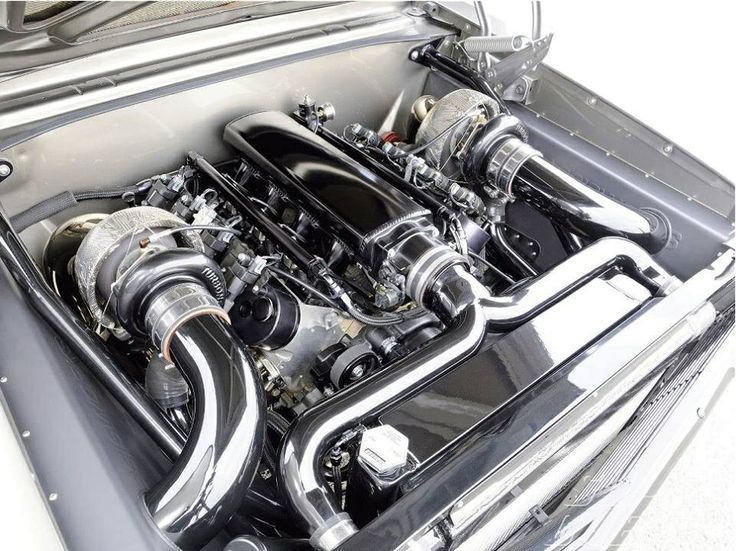

1. Параллельный Twin Turbo или Biturbo

Параллельная система Твин Турбо работает одновременно и параллельно друг другу, и включает в себя два одинаковых турбокомпрессора. Параллельная работа происходит из-за ровного деления потока сгоревших газов между турбокомпрессорами. Из каждого компрессора выходит сжатый воздух и поступает в общий впускной коллектор, и потом распределяется по цилиндрам. Параллельный Twin Turbo используется, как правило, на дизельных V-образных двигателях. Из-за параллельной схемы турбонаддува эффективность системы основывается на том, что две маленькие турбины имеют меньшую инерционность, чем одна большая турбина. Турбокомпрессоры работают на всех оборотах двигателях обеспечивая быстрое повышение наддува. И каждая турбина установлена на своём выпускном коллекторе.

В системе последовательного Twin Turbo постоянно работает первый турбокомпрессор, а второй начинает работать в определённом порядке работы двигателя (повышенная частота оборотов, нагрузка). Последовательный турбокомпрессор включает два одинаковых по характеристикам турбокомпрессора.

Электронная система управления обеспечивает переход между режимами и регулирует поток сгоревших газов ко второму турбокомпрессору за счёт специального клапана. Правильно такую систему называть последовательно — параллельная, потому что при полном открытии клапана управления подачей сгоревших газов оба турбокомпрессора работают параллельно. Сжатый воздух подаётся в общий впускной коллектор от двух турбокомпрессоров и распределяется по цилиндрам.

Чтобы достичь максимально высокого выхода мощности, система последовательности Twin Turbo минимизирует последствия турбозадержки. Применяются, как на дизельные двигатели, так и на бензиновые. В 2011 году была представлена система с тремя последовательными турбокомпрессорами компанией BMW и называется она Triple Turbo.

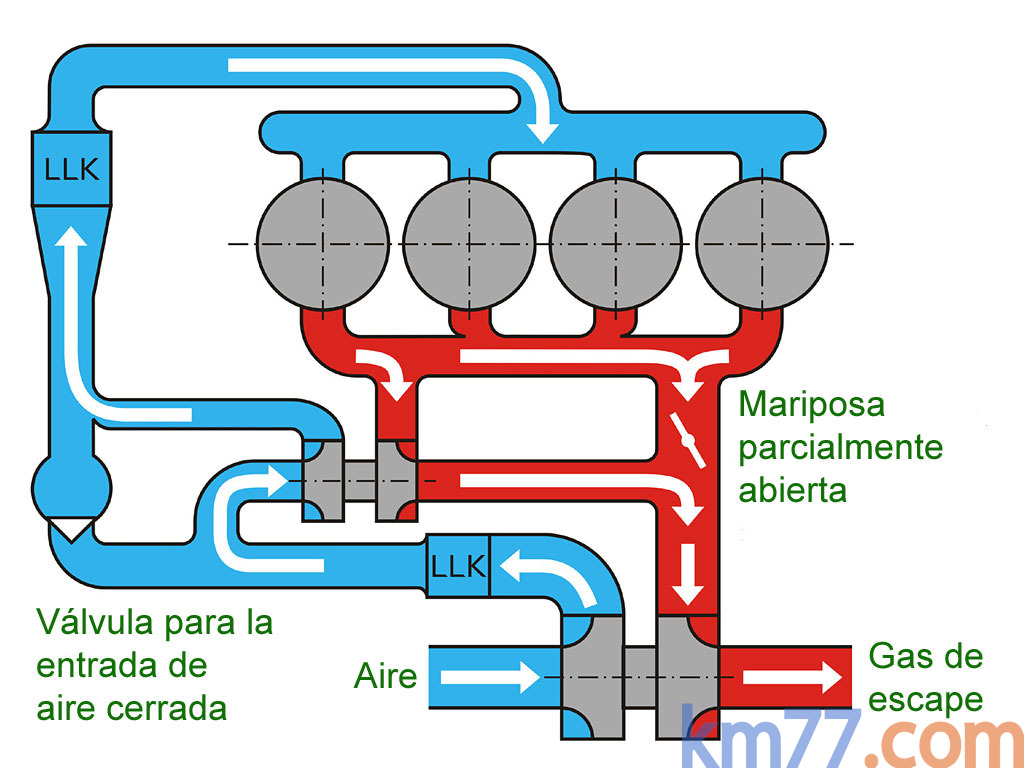

В техническом плане система двухступенчатого турбонаддува является самой совершенной. Компания BorgWarner Turbo Systems ставит эту систему на дизельные двигатели Cummins и BMW, а с 2004 года начали применять систему двухступенчатого турбонаддува на некоторых дизельных двигателях от Opel.

В системе двухступенчатого турбонаддува используется клапанное регулирование потока сгоревших газов и нагнетаемого воздуха. Эта система состоит из двух турбокомпрессоров разного размера. В последствии установленных в впускном и выпускном трактах.

Перепускной клапан сгоревших газов закрыт при низких оборотах двигателя. Сгоревшие газы через малый турбокомпрессор, имея максимальную отдачу и минимальную инерцию проходят дальше через большой турбокомпрессор. И так как давление отработавших газов не сильное, то следовательно и большая турбина практически не вращается. Перепускной клапан наддува закрыт на впуске и воздух поступает последовательно через большой и малый компрессоры.

Общая работа турбокомпрессоров начинает осуществляться при росте оборотов. И постепенно начинает открываться перепускной клапан сгоревших газов. Большая турбина начинает все больше и интенсивно раскручиваться, так как часть отработавших газов идёт прямо через неё.

Большой компрессор на впуске с определённым давлением начинает сжимать воздух, но давление не слишком большое и сжатый воздух дальше поступает в малый компрессор, где продолжает повышается давление. При этом перепускной клапан остаётся закрыт. Перепускной клапан сгоревших газов открывается полностью при полной нагрузки. Останавливается малая турбина, а большая начинает раскручиваться до максимальной частоты, так как через неё практически полностью проходят сгоревшие газы. Давление наддува достигает своего максимального значения на впуске большого компрессора при этом малый компрессор создаёт помеху для воздуха. И в определённый момент перепускной клапан наддува открывается и сжатый воздух непосредственно напрямую поступает к двигателю.

Благодаря системе двухступенчатых турбокомпрессоров системы Twin Turbo мгновенно достигается номинальный крутящий момент и поддерживается в широком диапазоне оборотов двигателя. При этом достигается максимальное увеличение мощности. Таким образом, система поддерживает блестящую работу турбокомпрессоров на всех режимах работы двигателя. Так же система объясняет известное противостояние дизельных двигателей между предельной мощностью на высоких оборотах и высоким крутящим моментом на низких оборотах.

Видео про Твин Турбо: как работает

Твинтурбо и битурбо в чем разница и какие отличия

Вы не раз слышали названия твинтурбо (twinturbo) и битурбо (biturbo), но в чем же разница? А разницы на самом деле никакой! Твин-турбо и Би-Турбо – это все маркетинговые уловки и различные названия для одной и той же системы турбонаддува. Кстати, почитайте полезную статью Кости Неклюдина о плюсах и минусах различных систем турбонаддува​

Вопреки убеждениям некоторых «экспертов» название системы битурбо или твинтурбо не отображают схему работы турбины – параллельную или последовательную (секвентальную).

Например, у автомобиля Mitsubishi 3000 VR-4 система турбонаддува носит название TwinTurbo (твинтурбо). В автомобиле стоит двигатель V6 и у него две турбины, каждая из которых использует энергию выхлопных газов из своих трех цилиндров, но задувают они в один общий впускной коллектор. У, например, немецких автомобилей есть схожие по рабочему принципу системы, но называются они не твинтурбо (twinturbo), а БиТурбо (BiTurbo).

На автомобиле Toyota Supra с рядной шестеркой установлены две турбины, система турбонаддува называется TwinTurbo (твинтурбо), но работают они в особой последовательности, включаясь и выключаясь с помощью специальных перепускных клапанов. На автомобиле Subaru B4 тоже стоят две турбины, но работают они последовательно: на низких оборотах дует маленькая турбина, а на высоких, когда та не справляется, подключается вторая турбина большего размера.

Давайте теперь по порядку разберем обе системы би-турбо (biturbo) и твинтурбо (twinturbo), а точнее, что о них пишут в «этих ваших интернетах»:

Би-турбо (biturbo) – система турбонаддува, представляющая собой две последовательно включаемых в работу турбин. В системе битурбо используют две турбины, одну малого размера, а вторую большего размера. Маленькая турбина раскручивается быстрее, но на высоких оборотах двигателя маленькая турбина не может справиться с компрессией воздуха и созданием нужного давления. Тогда подключается большая турбина, добавляющая мощный заряд сжатого воздуха. Следовательно, минимизируется задержка (или турболаг), образуется ровная разгонная динамика. Системы битурбо весьма не дешевое удовольствие и обычно устанавливаются на автомобили высокого класса.

Система битурбо (bitrubo) может быть установлена как на двигатель V6, где каждая турбина будет установлена со своей стороны, но с общим впуском. Либо на рядном моторе, где установка турбины осуществляется по цилиндрам (напр, 2 для малой и 2 для больщой турбины), так и секвентально, когда на выпускном коллекторе сначала устанавливается большая трубина, а потом маленькая.

Твин-турбо (twinturbo) – данная система отличается от би-турбо тем, что нацелена не на снижения турбо-лага или выравнивание разгонной динамики, а на увеличение производительности. В системах твинтурбо (twinturbo) применяются две одинаковые турбины, соответственно производительность такой системы турбонаддува эффективней, чем системы с одной турбиной. К тому же, если применить 2 небольших турбины, схожих по производительности с одной большой, то можно снизить нежелаемый турболаг. Но это не значит, что никто не использует две больших турбины. Например, в серьезном драге могут использоваться две больших турбины для еще большей производительности. Система твин-турбо может работать как на V-образных моторах, так и на рядных. Последовательность включения турбин может варьироваться, как и на битурбо системах.

А вообще для еще большего веселья никто вам не мешает воткнуть сразу 3 (!) турбины или более. Цель преследуется такая же, как и для твинтурбо. Должен заметить, что такое зачастую применяется в драг рейсинге и никогда на серийных автомобилях.

Кстати, почитайте полезную статью Кости Неклюдина о плюсах и минусах различных систем турбонаддува

Любите турбо или у вас автомобиль с турбонаддувом? Тогда вступайте в нашу группу!

На современных автомобилях нередко применяется турбонаддув — он позволяет повысить мощность двигателя благодаря увеличению количества топлива, впрыскиваемого в цилиндр за один цикл. Ещё с середины XX века существуют автомобили, в которых используются сразу две турбины — такую компоновку называют Twinturbo, Biturbo, Double Turbo и другими словами. Нередко можно встретить информацию о принципиальных различиях Твинтурбо и Битурбо — в отдельных статьях приводятся определения и сущность уникальных конструктивных элементов. Попробуем разобраться в компоновке этих систем и мы.

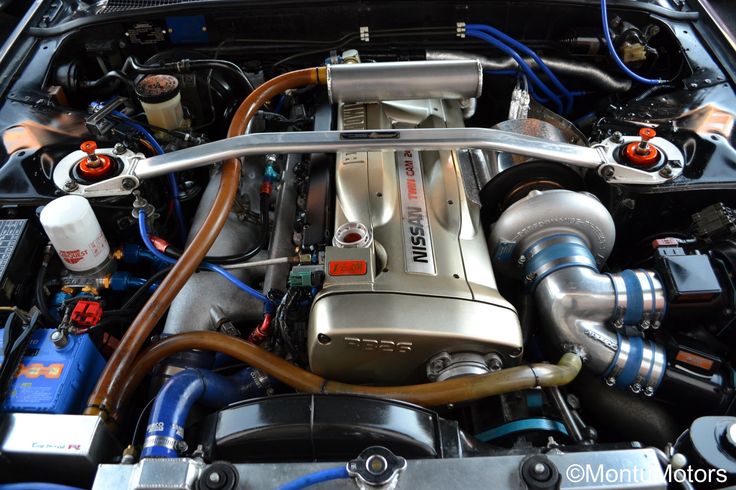

Турбонаддув всё чаще применяют для повышения мощности двигателя

Самый интересный момент в этой проблеме заключается в том, что принципиальных отличий как раз не существует. Biturbo и его аналог Twinturbo являются просто альтернативными названиями одинаковых систем наддува с двумя компрессорами. Причём как Biturbo, так и Twinturbo предполагают использование различных вариаций технической части.

Различные названия были придуманы маркетологами известных автомобильных производителей, чтобы выделить свою продукцию среди множества аналогичных машин, построенных с применением той же компоновки. Интересно, что японцы предпочитать свои сдвоенные турбокомпрессоры Twinturbo, тогда как европейские компании пишут Biturbo — так сложилось исторически. В нашу страну поступают машины из обеих частей света, поэтому что название Biturbo, что Twinturbo знакомы отечественному потребителю. Поэтому спор о различиях между названиями турбокомпрессоров можно считать несостоятельным — а вот узнать о принципиально разных системах, используемых в международной практике, будет интересно.

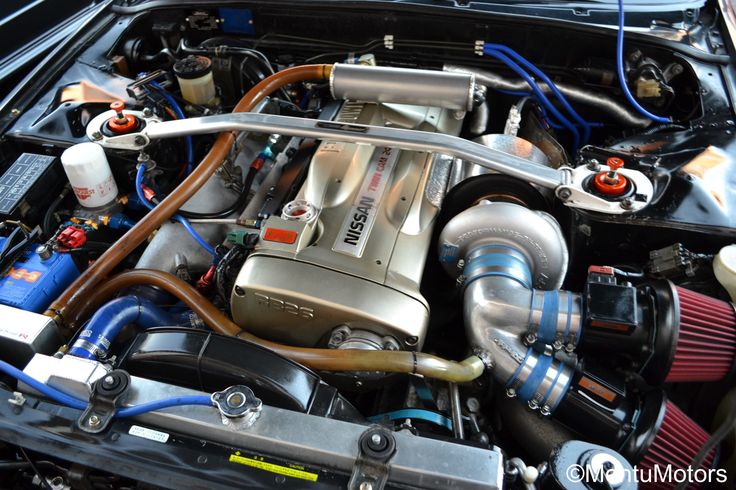

Если вы знаете, что такое турбонаддув, то поймёте, что в установке двух турбокомпрессоров есть свои сложности. Обе турбины системы Biturbo приходится устанавливать на одну выхлопную магистраль, причём между ними должно сохраняться определённое расстояние. Проблема заключается в том, что дальний турбокомпрессор будет получать меньше энергии и работать не столь эффективно. В середине XX века эту проблему решали достаточно просто — вторая турбина в компоновке Twinturbo имела отличающиеся характеристики подшипников и форму крыльчатки. За счёт этого удавалось синхронизировать работу двух агрегатов и существенно повышать мощность двигателя при помощи системы Biturbo.

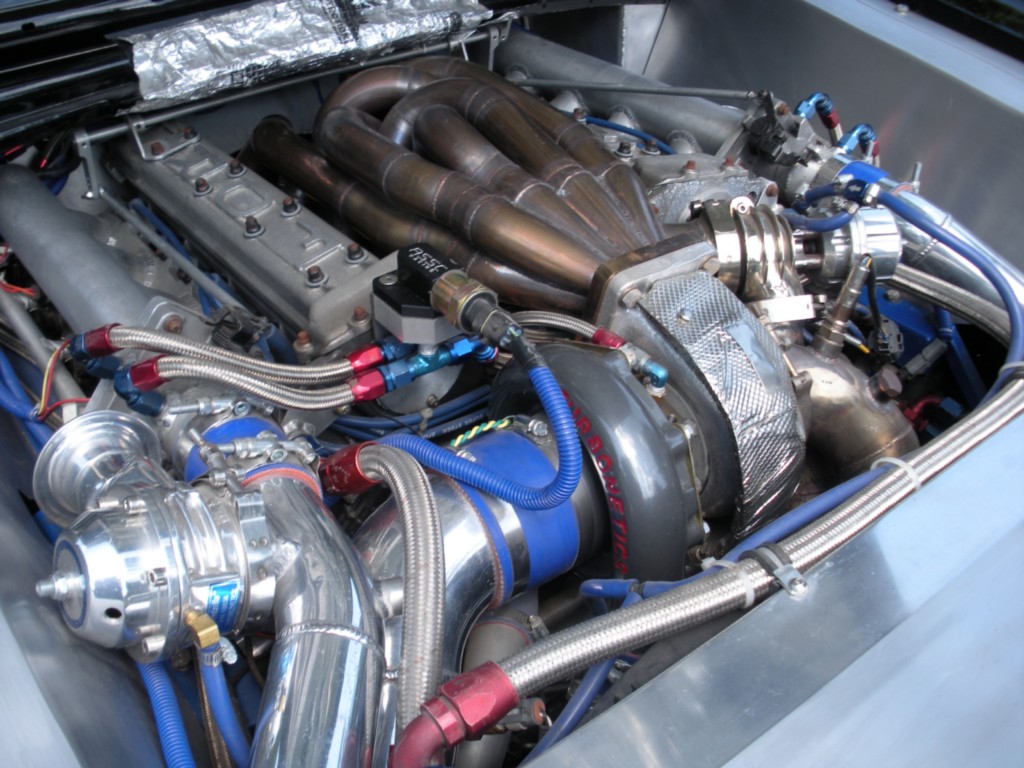

Система Biturbo используется всё реже

Однако практика показала, что последовательная компоновка Twinturbo имеет несколько важных недостатков:

• Наличие серьёзной «турбоямы», то есть диапазона оборотов, в котором турбины попросту не работают;
• Достаточно большое время отклика на подачу газа;
• Ускоренный износ ближней турбины;
• Неудобство установки на V-образные моторы.

Проблему пытались решить различными способами. Однако наиболее элегантное и эффективное инженерное решение предложила компания Toyota, которая сделала включение турбокомпрессоров своего варианта Biturbo. На низких оборотах клапаны закрыты и выхлопные газы проходят только через небольшую первую турбину, легко раскручивая её и обеспечивая ранний выход из «турбоямы». После достижения 3500 об/мин, когда давление газов уже становится избыточным, электроника открывает специальную заслонку, и горячий поток устремляется ко второму турбокомпрессору большего размера, обеспечивая существенный прирост мощности двигателя.

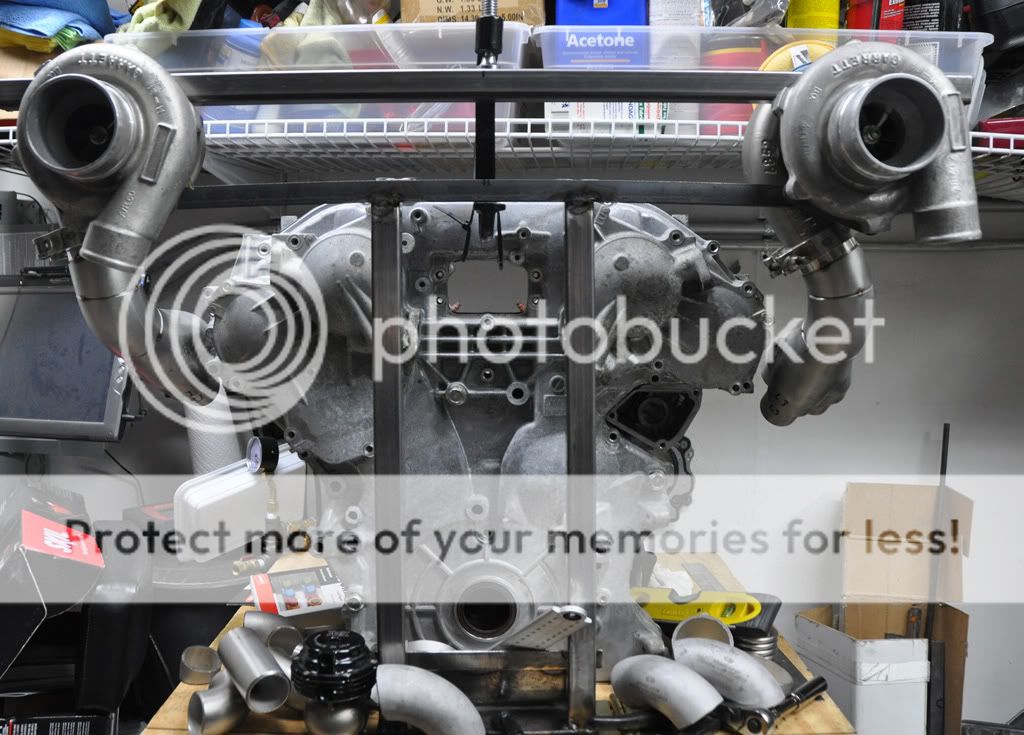

Однако с массовым распространением V-образных моторов последовательная система Biturbo стала применяться всё реже, поскольку использовать её было неудобно с конструктивной точки зрения. Приблизительно в начале 80-х была предложена альтернативная компоновка Twinturbo, в которой каждая турбина была закреплена за несколькими цилиндрами двигателя — как правило, речь шла о той или иной «половинке» блока. Турбокомпрессоры могли располагаться намного ближе к впускному и выпускному коллектору, что существенно уменьшило уровень механических и аэродинамических потерь, а также повысило мощность двигателя. Кроме того, параллельная система Biturbo, использующая компактные турбины, позволила избавиться от «турбоямы» и сделать мотор очень чувствительным к изменению подачи топлива.

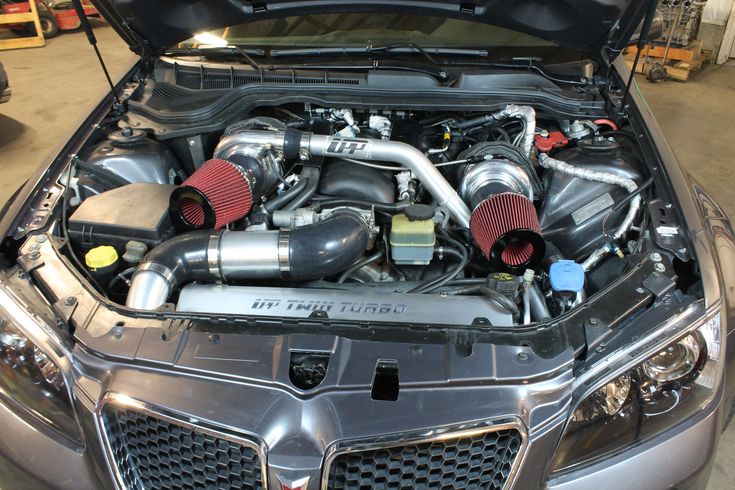

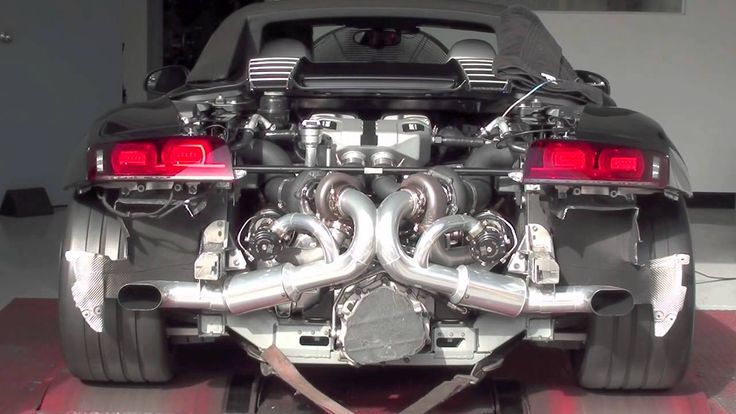

В большинстве случаев параллельная схема Twin Turbo предполагает использование общего впускного коллектора, что упрощает её и делает менее затратной в обслуживании, но ограничивает динамический потенциал автомобиля. Поэтому в качестве альтернативы была предложена компоновка Biturbo с раздельными впускными трактами и коллекторами. Помимо прочего, это позволило адаптировать систему для использования на компактных рядных моторах, которые ранее оснащались исключительно двумя турбокомпрессорами, расположенными последовательно.

Однако наиболее интересную схему Twinturbo предложила компания BMW — её отличие заключалось в расположении турбин в развале V8, а не по сторонам от блока цилиндров. Причём каждый из турбокомпрессоров был запитан от цилиндров, находящихся по обе стороны двигателя! Несмотря на огромные сложности, которые пришлось преодолеть инженерам, результат превзошёл все ожидания. Такая оригинальная система Biturbo уменьшила протяжённость «турбоямы» на 40% без снижения надёжности узла. Кроме того, существенно повысилась стабильность работы двигателя и уменьшилась интенсивность его вибраций.

Иногда с компоновкой Twinturbo путают турбину Twinscroll. Последняя предполагает использование одной турбины, имеющей два канала и два участка крыльчатки с разной формой лопастей. На низких оборотах открывается клапан, ведущий к меньшей крыльчатке — в результате турбокомпрессор разгоняется достаточно быстро и обеспечивает прирост мощности без «турбоямы». Однако с повышением скорости вращения коленвала давление выхлопных газов становится избыточным и открывается второй клапан — теперь используется только большая крыльчатка. Как следствие, автомобиль получает дополнительный рост производительности.

Конечно, такая система имеет несколько меньшую эффективность, чем классическая Biturbo. Однако в сравнении с одной турбиной тяговые возможности двигателя всё же возрастают. Конечно, компоновка Twinscroll сложна в производстве и считается достаточно ненадёжной. Однако в настоящее время её очень часто применяют в мощных автомобилях — в том числе и в составе системы Biturbo.

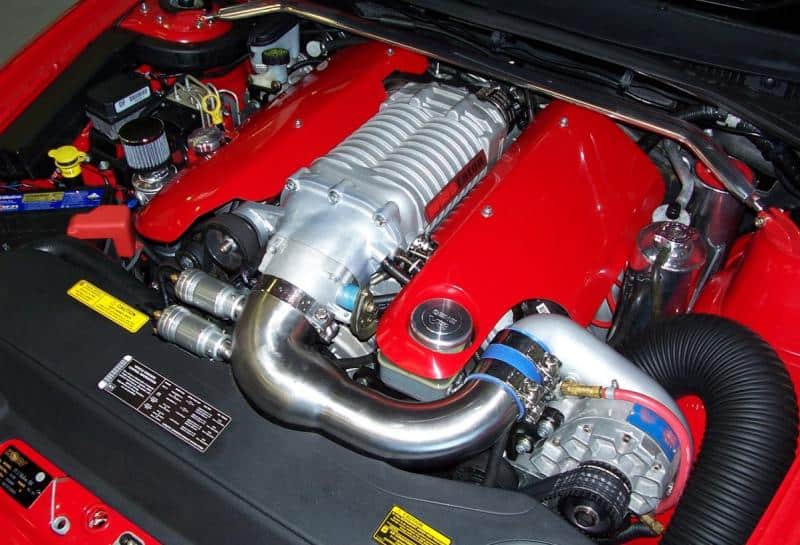

Если вы знаете, чем отличается механический компрессор от турбины, то поймёте, почему эти две системы считаются несовместимыми — первый приводится от коленвала, тогда как турбокомпрессор использует энергию выхлопных газов и совместить их практически невозможно. Однако для инженеров Volkswagen нет ничего невозможного — в свой вариант системы Twinturbo они включили оба узла. Турбина работает постоянно, тогда как компрессор помогает устранить «турбояму» на низких оборотах. Впоследствии он отключается, но при резком нажатии педали газа вновь вступает в действие, улучшая реакцию двигателя на подачу топлива.

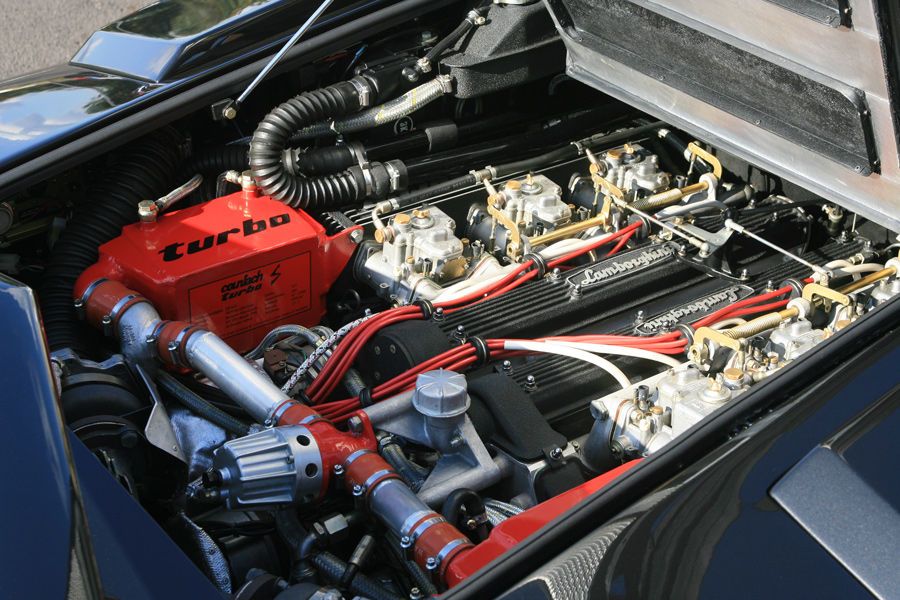

Результатом использования такого варианта Biturbo стало значительное повышение мощности, достижение предела крутящего момента на малых оборотах, ускорение набора оборотов, а также уменьшение времени отклика на нажатие педали газа. Разница с простым Twinturbo для водителя практически незаметна — он чувствует лишь легко прогнозируемую мощную динамику и не отвлекается на провалы мощности либо иные проблемы. Однако система, разработанная Volkswagen, оказалась очень сложной в производстве и ненадёжной. Поэтому в настоящее время на машинах брендов, входящих в группу компаний, использует только один из двух вариантов наддува.

Резюмируя вышесказанное, можно сделать вывод о том, что отличия Twinturbo от Biturbo заключаются только в названии. Если же вас действительно интересуют различные системы наддува, вам стоит обратить внимание на параллельные и последовательные компоновки. Кроме того, нелишним будет более подробно ознакомиться с отличиями турбокомпрессора от механического наддува и плюсами их совместного применения.

Как работают двигатели Biturbo и Twin Turbo в автомобилях?

В дословном переводе с английского языка словосочетание twin-turbo обозначает «двойное турбо» или «удвоенное турбо». Правильными являются оба варианта перевода. Теперь давайте оставим лингвистический аспект и изучим подробно техническую сторону данного вида турбонаддува.

Для того, чтобы добиться заметного увеличения мощности двигателя в его конструкцию устанавливают турбину. Twin-Turbo является одним из видов турбосистемы автомобиля и именно на нем мы и остановим наше внимание. Твин турбо подразумевает установку сразу двух одинаковых турбин, которые многократно увеличивают производительность всей системы турбонаддува. Подобная компоновка намного эффективней турбосистемы, в работе которой используется только одна турбина.

Изначально битурбо было спроектировано для решения главной проблемы всех надувных двигателей – устранение так называемой «турбоямы». Это явление проявляется в снижении эластичности и резком падении мощности двигателя на низких оборотах. Все это происходит в момент, когда турбина двигателя под давлением выхлопных газов не успевает раскрутиться до оптимальных оборотов.

Впоследствии было замечено, что сдвоенные турбины позволяют существенным образом расширить диапазон оборотов номинального крутящего момента, повысив тем самым максимальную мощность, одновременно сократив общий расход топлива.

Знаете ли Вы? Эксклюзивный суперкар Bugatti Veyron оснащен сразу четырьмя турбинами, а такая система турбонаддува получила соответствующее название — Quad-Turbo.

Существует несколько основных видов системы Twin-Turbo: параллельная, последовательная и ступенчатая. Каждый вид турбонаддува характеризуется собственной геометрией, принципом работы и выдаваемыми динамическими характеристиками.

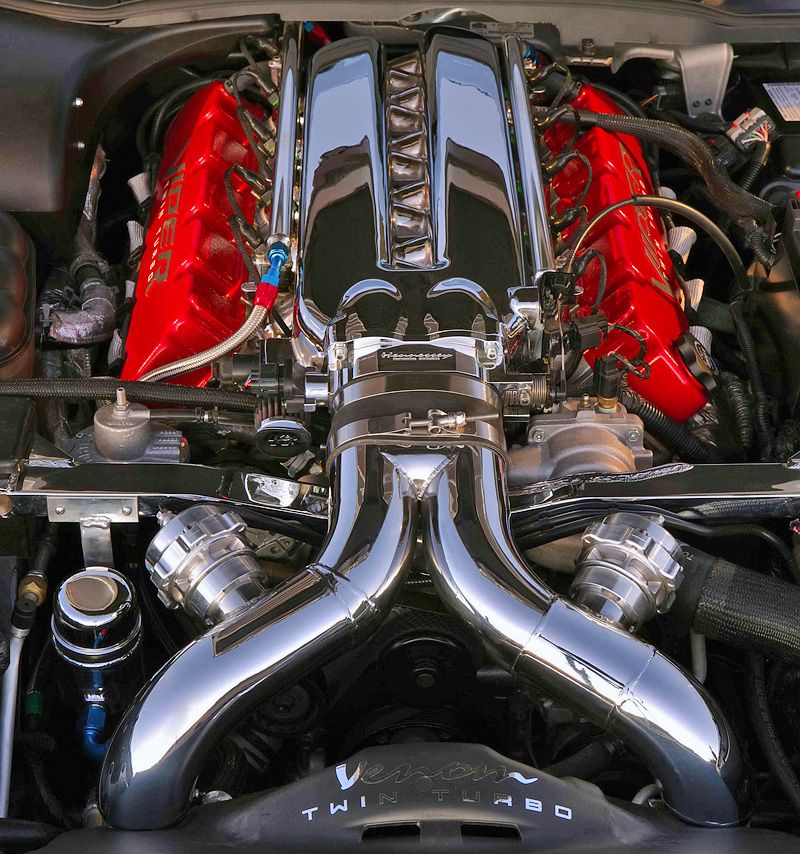

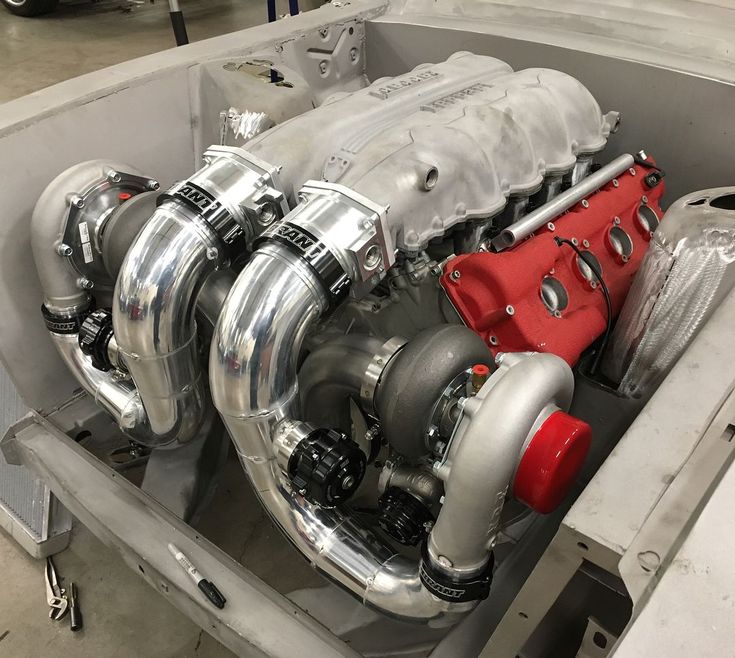

Это относительно простой тип турбосистемы, конструкция которого включает симметричную пару одновременно работающих компрессоров. Благодаря такой синхронизации достигается равномерное распределение входящего воздуха.

Зачастую данная схема применяется в дизельных V-образных двигателях, где каждый компрессор отвечает за подачу воздуха во впускной коллектор своей группы цилиндров.

Уменьшение инертности достигается путем снижения массы ротора турбины, поскольку 2 небольших компрессора создают большее давление, раскручиваясь при этом значительно быстрее, чем один большой и более производительный компрессор. В итоге значительно уменьшается та турбояма, о которой говорилось выше, а двигатель выдает лучшие характеристики во всем диапазоне оборотов.

Данный тип подразумевает компоновку, состоящую из двух соизмеримых компрессоров, которые при этом могут иметь разные характеристики и работать в дополняющем режиме. Более легкий и быстрый нагнетатель работает в непрерывном режиме, устраняя тем самым глубокую и широкую турбояму. Второй нагнетатель по специальным сигналам электроники контролирует обороты двигателя и включается при более тяжелых режимах работы двигателя, обеспечивая таким образом максимальный показатель мощности и топливной эффективности.

На пиковых режимах работы двигателя включаются сразу 2 турбины, работая в паре. Подобная схема может применяться на двигателях с любым топливным циклом.

Самый сложный и прогрессивный тип турбонаддува, обеспечивающий самый широкий диапазон мощности. Создание необходимого наддува становится возможным благодаря установке двух разновеликих компрессоров, соединенных между собой особой системой bypass-клапанов и патрубков.

Данный тип турбонаддува называется ступенчатым из-за того, что выхлопные газы в минимальных режимах раскручивают малую турбину, а это позволяет двигателю легко набирать обороты и работать с большей эффективностью. При увеличении оборотов происходит открытие клапана, что в свою очередь приводит в движение большую турбину. Но давление, которое она создает необходимо увеличить, что и делает малая турбина.

После достижения максимальных оборотов большая турбина выдает огромное давление, которое превращает малый нагнетатель в аэродинамическое сопротивление. В этот самый момент автоматика открывает перепускной клапан, и сжатый воздух поступает в двигатель, минуя на своем пути малую турбину.

Но вся сложность данной системы в полной мере компенсируется гибкостью работы двигателя и его высочайшими характеристиками.

Какие преимущества использования Twin-Turbo и есть ли недостатки

Несомненным преимуществом системы Twin Turbo является большая мощность при сравнительно небольшом рабочем объеме двигателя. Сюда же относится высокий крутящий момент и отличная динамика автомобиля, оснащенным Twin-Turbo. Двигатель с двумя турбинами намного экологичнее, чем обычный, поскольку турбонаддув позволяет топливу намного эффективнее сгорать в системе цилиндров.

Из недостатков битурбо можно выделить сложность эксплуатации такой системы. Силовая установка становится более чувствительной к качеству топлива и моторного масла. Турбированные двигатели нуждаются в специальном масле, так как без него заметно уменьшается срок службы масляного фильтра. Высокие температуры, в которых работают турбины негативно сказываются на всем двигателе автомобиля.

Главный недостаток системы Twin-Turbo – это большой расход топлива. Для создания топливовоздушной смеси в цилиндрах необходим большой объем воздуха, что влечет увеличение подачи горючего.

Турбины довольно быстро изнашиваются, если при остановке авто сразу же глушить двигатель. Чтобы продлить срок эксплуатации Twin-Turbo следует давать двигателю поработать некоторое время на холостых оборотах, охладив таким образом турбины, а только после этого можно смело доставать ключ зажигания.

Помните! Twin-Turbo – это сложная и весьма чувствительная система турбонаддува, которая нуждается в бережном отношении и качественных комплектующих. Соблюдение этих простых правил позволяет максимально насладиться скоростью и динамикой автомобиля.

Подписывайтесь на наши ленты в Facebook, Вконтакте и Instagram: все самые интересные автомобильные события в одном месте.

Была ли эта статья полезна?

Би-турбо (Bi-Turbo) и Твин-турбо (Twin-Turbo), двойной наддув – различия. Так отличаются или нет?

Турбированные двигатели не так просты, как кажется, рядом с этой темой витает много непоняток и неопределенностей. Одна из таких – про два строения «би-турбо» и «твин-турбо». Не так давно сам лично был свидетелем разговора двух автовладельцев, один заверял — что разница есть, а вот другой – что отличий нет! Так в чем же правда? Действительно, чем отличаются эти два строения ТУРБО моторов, давайте разбираться …

Если честно, то разница, конечно — будет, но она не будет носить категорический характер! Лишь потому что названия взяты у разных производителей, которые устанавливают свои агрегаты с различной компоновкой и строением.

Однако и система «Би-турбо» и «Тви-нтурбо» — по сути одно и тоже. Если взять английский язык и посмотреть на обозначение, Bi-Turbo и Twin-Turbo, можно увидеть две приставки «Bi» и «Twin» — если грубо перевести то получается – «ДВА» или «ДВЕ». Не что иное — как обозначение наличия двух турбин на двигателе, причем и одно и другое название можно применять к одному и тому же двигателю, то есть они абсолютно — взаимозаменяемые. Эти названия не несут в себе какие-то технические различия, так что это «голый маркетинг».

Сейчас может возникнуть вопрос, а вообще зачем? Все просто есть всего два вопроса, которые они призваны решать:

• Устранение турбоямы, можно сказать, что это первоочередная проблема.
• Увеличение мощности.
• Строение двигателя.

Начну, пожалуй, с самого простого пункта – это строение двигателя. Конечно, легко ставить одну турбину, когда у вас есть рядный двигатель на 4 или 6 цилиндров. Глушитель то один. Но вот что делать, когда у вас скажем V образный мотор? И по три – четыре цилиндра на каждую строну, тогда и глушителя два! Вот и ставят на каждый по турбине, средней или малой мощности.

Устранение турбоямы – как я уже писал сверху, это задача номер «1». Все дело в том что у турбированного мотора, есть провал — когда вы нажимаете на газ, отработанным газам нужно пройти и раскрутить крыльчатку турбины, именно это время и «проседает» мощность, это может быть от 2 до 3 секунд! А если вам на скорости нужно сделать обгонный маневр – это не безопасно! Вот и устанавливают различные турбины, а зачастую компрессор + турбина. Один работает на низких оборотах, то есть на старте, чтобы избежать «турбоямы», вторая – на скорости когда нужно оставить тягу.

Увеличение мощности – это самый банальный случай. То есть для увеличения мощности мотора, к маломощной турбине устанавливают еще одну мощную, таким образом — дуют они две, что значительно повышает производительность. Кстати на некоторых гоночных машинах, есть и три и даже четыре турбины, но это очень сложно и в серию, как правило не идет!

Вот собственно и решения, для которых применяют «ТВИНТУРБО» или «БИТУРБО» и знаете это реально выход, от избавления от турбоямы и увеличения мощности.

Сейчас на многих авто применяются всего два основных строения — расположения двух турбин. Это параллельное и последовательное (известное еще как секвентальное).

Например, некоторые Мицубиши имеют именно «ТВИНТУРБО», но параллельную работу, как я уже отмечал сверху, это две турбины на агрегате V6, по одной на каждую сторону. Дуют они в общий коллектор. А вот например на некоторых АУДИ, также есть параллельная работа на двигателе V6, но название «БИТУРБО».

На автомобилях Тойота в частности на «СУПРА», стоит рядная шестерка, однако тут также есть два наддува – работают они в хитром порядке, могут работать сразу два, могут один работает, другой нет, могут включаться попеременно. Все зависит от вашей манеры езды – добиваются такой работы «хитрыми» перепускными клапанами. Вот вам последовательно-параллельная работа.

Как и на некоторых автомобилях СУБАРУ – первая (малая) нагнетает воздух на низких оборотах, вторая (большая) подключается только тогда, когда обороты значительно выросли, вот вам и параллельное включение.

Так разница все же есть или отличий вообще нет? Знаете негласно, производители все же отличают эти два строения, давайте подробнее.

Как правило, это два последовательно включаемых турбины в работу. На ярком примере СУБАРУ – одна малая и затем другая большая.

Малая раскручивается намного быстрее, потому как не обладает большой инерционной энергией – логично она включается в работу на низах, то есть первой. Для малых скоростей и до невысоких оборотов этого вполне достаточно. Но при больших скоростях и оборотах этот «малыш» практически бесполезен, тут нужна подача, куда большего объема сжатого воздуха – включается вторая более тяжелая и мощная турбина. Которая дает нужную мощность и производительность. Что дает такое последовательное размещение в BI-TURBO? Это почти исключение турбоямы (комфортное ускорение) и высокая производительность на высоких скоростях, когда тяга остается даже на скоростях за 200 км/ч.

Нужно отметить, что могут быть установлены как на V6 агрегат (с каждой стороны по своей турбине), так и на рядную версию (здесь могут разделить выпускной коллектор, например с двух цилиндров дует одна, с других двух другая).

Минусами можно назвать высокую стоимость и работы по настройки такой системы. Ведь здесь применяются тонкие настройки перепускных клапанов. Поэтому установка обусловлена на дорогих спортивных машинах, таких как ТОЙОТА СУПРА, либо на авто элитного класса – МАЗЕРАТТИ, АСТОН МАРТИН и т. д.

Здесь в основном стоит задача не избавиться от «турбоямы», а максимально повысить производительность (нагнетание сжатого воздуха). Как правило работает такая система на высоких оборотах, когда один нагнетатель не может справиться с возросшей на него нагрузкой, поэтому устанавливается (параллельно) еще один такой же. Вместе они нагнетают воздуха в два раза больше, что даете почти такой же прирост производительности!

Но как же «турбояма», что она здесь свирепствует? А вот и нет, ее тоже эффективно побеждают только немного другим способом. Как я уже говорил, малые турбины гораздо быстрее раскручиваются, так вот представьте – меняют 1 большую, на 2 малых – производительность практически не падает (работают параллельно), а вот «ЯМА» уходит потому как реакция быстрее. Поэтому, получается, создать нормальную тягу, с самого низа.

Установка может быть как на рядные модели силовых агрегатов, так и на V-образные.

Производство и настройка намного дешевле, поэтому это строение применяется у многих производителей.

Это тоже можно назвать «БИ-ТУРБО» или «ТВИН-ТУРБО» — как хотите. По сути, и компрессор и турбо вариант, делают одну работу, только один (механический) намного эффективнее в низах, другой (от отработанных газов) — в верхах! Про различия наддувов читаем здесь.

Как правило, компрессор устанавливается на ременную передачу от коленчатого вала двигателя, поэтому максимально быстро раскручивается с ним. Тем самым позволяя избегать «ЯМЫ», а вот на высоких оборотах он бесполезен – тут уже вступает турбо вариант.

Этот симбиоз применяется на некоторых немецких машинах, большой плюс компрессора, что у него намного выше ресурс, чем у оппонента!

Сейчас небольшое видео, смотрим

Читайте наш АВТОБЛОГ, подписывайтесь на обновления.

Вероятно, вы неоднократно слышали, что есть турбированные двигатели, причем турбины имеются и у бензиновых ДВС. Но в моторах бывает и две турбины. Однако, высокого распространения такие автомобили не получают, будучи довольно дорогостоящими. Но получить информацию можно бесплатно.

Итак, существуют турбированные двигатели под названиями Би-турбо и Твин-турбо. Многие полагают, что разница в названиях зависит от компаний-производителей автомобилей. Однако, кроме компаний, причина различий кроется в самом турбонаддуве.

Система наддува Twin-Turbo. Вообразите, как функционирует турбина. Она призвана создавать давление воздуха, закачиваемого затем в цилиндры. С возрастанием оборотов ДВС турбина теряет эффективность, а с ней обязательно снижается понижается мощность. С целью предотвращения этого, для ее прироста при высоких оборотах автомобильный движок просто оснастили второй турбиной.

Но функционировать совместно турбины могут разным образом — смотря, как система будет настроена. Например, возможна параллельная работа, а также последовательная – сперва давление нагнетает одна турбина, а потом ее сменяет вторая. Иногда дополнительная турбина подключается при недостатке мощности, компенсируя потери. Добавим, что устанавливается система Twin-Turbo успешно на рядные и V-образные агрегаты.

Bi-Turbo – в таких агрегатах также пара турбин, но если в варианте «Twin» они одинаковы, то здесь к обыкновенной турбине прибавлена более мощная, которая и размером больше. Способ включения турбин тут всегда последовательный: на средних оборотах еще работает обыкновенная турбина, а когда они растут, и ее перестает хватать – запускается увеличенная турбина. Данная конфигурация обеспечивает всегда ровные разгонные характеристики. Монтаж двух турбин такого рода также возможен на оба вышеупомянутых типа ДВС.

Но машина с разными системами наддува все равно ведет в поездке себя неодинаково. В Twin-Turbo присутствует слабо заметный эффект турбоямы, когда нажатие акселератора и срабатывание турбины разделяет время, равное нескольким долям секунды. За этот момент турбина раскручивается и дает нужный прирост. У двигателей Bi-Turbo из-за разных турбин «ямы» нет, отчего при разгоне отсутствуют толчки.

Заметим, что битурбированные автомобили участвуют в гонках и автосоревнованиях, Twin-Turbo же не позволяет такого, ибо конструкция, сами понимаете, к гонкам не располагает.

Читайте также…

• Свежие смешные частушки: самое лучшее Частушки школьные про драчунов
• Если во сне приснился брат
• К чему снится брат родной по соннику
• Тайные знаки женщин Женщина крутит обручальное кольцо

Что значит твин турбо на бмв. Технология TwinPower Turbo. Форма выпуска и артикулы

TwinPower Turbo с технологией двойного наддува Twin Scroll Twin Turbo и запатентованным общим выпускным коллектором особой конструкции поражает своим стремительным срабатыванием, линейной характеристикой увеличения мощности и высоким крутящим моментом, который остается неизменным на протяжении широчайшего диапазона оборотов. Оба турбонагнетателя вместе с катализаторами расположены в V-образном пространстве между рядами цилиндров.

Это позволяет расположить впускные и выпускные каналы таким образом, что их длина уменьшается при одновременно большем поперечном сечении. Благодаря этому значительно уменьшаются потери давления на стороне выпуска отработавших газов. Оптимальную пропускную способность потока обеспечивает особая конструкция общего выпускного коллектора, четыре трубы которого «обслуживают» по два цилиндра. Разделение потоков отработавших газов продолжается до вхождения на турбинное колесо. Таким образом, создается постоянное, свободное от какого бы ни было противотока давление на обе «улитки» турбонагнетателя Twin Scroll. Максимальное давление наддува системы составляет 1,5 бар. Применение технологии двойного наддува Twin Scroll Twin Turbo с общим выпускным коллектором особой конструкции позволяет дополнительно раскрыть потенциальные возможности наддува. Новый двигатель M TwinPower Turbo отличается исключительно острой характеристикой срабатывания и чрезвычайно высокой силой тяги, достигающейся уже при низких оборотах и сохраняющейся постоянной до высокого диапазона оборотов. Все это сопровождается характерным для BMW версии М, потрясающе мощным и раскатистым звуком двигателя, который подчеркивает его оборотистость и острую реакцию на прибавление «газа». Развивающий высокую мощность двигатель V8 имеет и соответствующую систему охлаждения, разработанную индивидуально для каждой модели. Она включает в частности косвенное охлаждение наддувочного воздуха, что дополнительно улучшает технический потенциал двигателя в особо динамичных режимах движения. Новый двигатель TwinPower Turbo работает с максимальной эффективностью. Дополнительно к системе непосредственного впрыска топлива High Precision Injection модели М и BMW Х6 М оснащены многочисленными технологиями BMW EfficientDynamics: наряду с рекуперацией тормозной энергии, это управление электрическим топливным насосом в зависимости от потребности, отключаемый компрессор кондиционера, а также регулирование по объемному расходу (и следовательно тоже функционирование в зависимости от потребностей) гидравлической жидкости в системе подавления кренов кузова. Модели имеют средний расход топлива по циклу ЕС 13,9 литров на 100 километров. Выброс СО2 обеих моделей составляет 325 грамм на километр. Автомобили соблюдают американский экологический стандарт LEV II и требования нормы Евро 5 в Европе.

Двигатель: новый эталон эффективности и динамизма.
BMW X модели предлагают свои собственные отличительные интерпретацию типичных удовольствие от вождения BMW. BMW X1 xDrive28i сочетает в себе этот особый опыт вождения с эффективностью, что не имеет себе равных в этом классе мощности. В результате, этот новый BMW X1 модель предлагает спортивный доставки сила рода, который был previouslyconfined до шести-цилиндровые двигатели — но объединяет его с выдающимся расхода топлива и выбросов производительности.

Это все до последнего поколения 2,0-литровый четырехцилиндровый бензиновый двигатель, который устанавливает новые стандарты с различными инновационными технологиями. силовой BMW X1 xDrive28i»s достигает двойной цели BMW EfficientDynamics в внушительном стиле: он постоянно поднимает планку на удовольствие от вождения, в то же время сокращение потребления топлива и выбросов.

С перемещением 1997 куб.см и мирового эксклюзивных BMW TwinPower Turbo технологии, включая двойной улиткой турбонаддувом, High Precision Injection,
Double-VANOS и VALVETRONIC, он обеспечивает максимальную мощность 180 кВт/245 л.с. при 5000 об / мин — 55 кВт больше, чем в предыдущем топ-питание
BMW 2,0-литровый бензиновый двигатель.

Дебют: первое применение BMW TwinPower Turbo в четырех-цилиндровый двигатель.

BMW TwinPower Turbo технология дает новые четырех-цилиндровый enginethe рода сила, которая двигателей без наддува можно достичь только путем
больше цилиндров и существенно больше смещение. Четырех-цилиндровый двигатель с картером полностью алюминиевый, в том числе автоспорт полученных донышко, является
легче и компактнее, чем шестицилиндровый двигатель эквивалентной мощности. Это прямые выгоды для эффективности BMW X1 xDrive28i, а также,

Новый двигатель предлагает больший крутящий момент, слишком, чем в предыдущем двигателей без наддува. Номинальный крутящий момент в 350 Нм, который приходит на поток в только что
1250 об / мин, обеспечивает очень хороший бюджетный ответ. Энергичные доставки власти, только с чуть выше холостого хода, является очень соблазнительной особенность этого нового двигателя,
и власть неуклонно поднимается вплоть до верхней части диапазоне нагрузок. Новый BMW X1 xDrive28i имеет от 0 до 100 км / ч (62 миль / ч) спринт время
6,1 секунды (6,5 секунды с автоматической коробкой передач). Эти времена улучшение 0,7 секунды и 0,3 секунд соответственно на тех, для
Предыдущая модель с шестиступенчатой автоматической коробкой передач. Новый BMW X1 xDrive28i хиты максимальную скорость 240 км / ч (149 миль / ч).

Турбонагнетатель Twin-системы прокрутки. Выхлопных потоков оставляя две пары цилиндров хранятся совершенно отдельно, поскольку они проходят через
Выпускной коллектор и турбокомпрессор, принимая спирали на колеса турбины. Такая конфигурация приводит к очень низкой выхлопных газов при низкой
число оборотов двигателя, и позволяет энергии выхлопных импульсов газа, который будет оптимально управлять и переведена на мощные вращения турбинных лопаток, без
ответ задержки. В результате мгновенная реакция дросселя и типичные fastrevving BMW Performance.

Подробнее динамические характеристики плюс сокращение выбросов, благодаря VALVETRONIC, двойной VANOS и непосредственным впрыском топлива.

Полностью головка цилиндра интегрированных VALVETRONIC изменения фаз системы управления, и Double-VANOS переменной впускных и выпускных фаз газораспределения, иметь дальнейшее позитивное воздействие на развитие энергетики. BMW X1 xDrive28i двигатель имеет собрались впускных и выпускных клапанов и системы latestgeneration VALVETRONIC который еще быстрее действия благодаря
оптимизирован шагового двигателя со встроенным датчиком.

Запатентованная BMW VALVETRONIC системы с переменной плавно впускной клапан управления лифтами обходится без дроссельной заслонки системы типичных ранних поколений двигателей. Вместо этого, масса воздуха в камеру сгорания контролируется внутри двигателя, в результате чего значительно более быстрый отклик. Насосные потери были сведены к минимуму, поэтому создание двигателя более эффективным.

Новый двигатель необычайно высокой эффективностью, для турбонаддувом блок, также до High Precision Injection системы бензин с непосредственным впрыском. Отель расположен между клапаны, электромагнитные инжекторы Максимальное давление впрыска до 200 бар точно контролировать поставки топлива. Топливо впрыскивается в непосредственной близости от свечи зажигания, в результате чего чистые и однородные сгорания. Охлаждающий эффект впрыскиваемого топлива также приводит к более высокой степени сжатия, чем на турбонаддувом двигателей без наддува. В результате дальнейшего улучшения эффективности.

Эффективность тема продолжается с компьютерным управлением масляного насоса и по требованию электрического насоса охлаждающей жидкости. Кроме того, новый BMW X1 xDrive28i указан в качестве стандарта с передачи шестиступенчатой механической коробкой с функцией Auto Start-Stop. Эта система автоматически отключает двигатель, когда автомобиль останавливается на перекрестке или сидит в стационарных трафика в целях предотвращения ненужного холостого хода и расточительного использования топлива.

Новая технология двигателя и обширные, стандартные оборудованные BMW EfficientDynamics особенности достижения исключительно хороший баланс между производительностью и потреблением топлива. Новый BMW X1 xDrive28i имеет средний расход топлива в тестовом цикле ЕС составляет 7,9 л / 100 км (35,7 миль на галлон IMP), 16-процентного повышения на предыдущей модели. Выбросы CO2 мощностью 183 граммов на километр.

Двигатели BMW TwinPower Turbo.

Порою ярый спортсмен, а иногда элегантный компаньон. Благодаря мощным двигателям BMW TwinPower Turbo из линейки BMW EfficientDynamics BMW 6 серии Гран Купе выглядит внушительно в любой дорожной ситуации. А комбинация двух турбокомпрессоров, системы VALVETRONIC, системы Double-VANOS и высокоточной системы впрыска топлива обеспечивает великолепную динамику и эффективность.

8-цилиндровый бензиновый двигатель BMW TwinPower Turbo.

В основе впечатляющей динамики BMW 6 серии Гран Купе лежит феноменальная мощность двигателя BMW 650i. Достаточно лишь слегка коснуться педали акселератора, чтобы дать волю 8-цилиндровому двигателю BMW TwinPower Turbo, развивающему скорость 100 км/ч всего за 4,6 с благодаря двум турбокомпрессорам, системам VALVETRONIC и Double-VANOS, а также высокоточной системе впрыска топлива.

BMW 650i xDrive достигает этой же отметки за 4,4 с. Наряду с внушительной мощностью 450 л. с. и максимальным крутящим моментом 650 Н·м 8-цилиндровый бензиновый двигатель BMW TwinPower Turbo поражает скромным расходом топлива: Оснащенный функцией автоматической остановки и запуска двигателя, а также другими технологиями программы BMW EfficientDynamics, двигатель BMW 650i в среднем расходует от 8,6 до 8,8 л/100 км (9,2-9,4 л/100 км с системой xDrive), а его уровень выхлопа CO2 составляет от 199 до 206 г/км (215-219 г/км с системой xDrive). Это означает, что двигатели BMW 650i и BMW 650i xDrive соответствуют экологическому стандарту EU6.

Рядный 6-цилиндровый бензиновый двигатель BMW TwinPower Turbo.

Огромная мощность и плавная работа: потенциал 6-цилиндрового рядного бензинового двигателя BMW TwinPower Turbo уже стал легендой. Благодаря его комбинации с различными технологиями BMW EfficientDynamics удалось еще больше снизить расход топлива двигателя BMW 640i.

Результат: расход всего 7,5-7,8 л/100 км (7,9-8,2 л/100 км с системой xDrive), выхлопы CO2 174-182 г/км (184-192 г/км с системой xDrive) и разгон от 0 до 100 км/ч за 5,4 с (5,3 с с системой xDrive) при внушительной мощности 320 л. с. и максимальном крутящем моменте 450 Н·м.

Концепция BMW TwinPower Turbo сочетает в себе революционные технологии с инновационными тонкими настройками. Турбокомпрессор TwinScroll и система VALVETRONIC подают свежий воздух в камеру сгорания. Высокоточная система впрыска топлива за миллисекунды создает точно сбалансированную топливно-воздушную смесь, а система Double-VANOS в это время оптимизирует мощность двигателя в соответствии с оборотами. Результат: максимальные экономичность и мощность в широком диапазоне оборотов и неизменно четкая реакция двигателя. Именно такой двигатель вы бы хотели видеть на BMW 6 серии Гран Купе. Это означает, что двигатели BMW 640i и BMW 640i xDrive соответствуют экологическому стандарту EU6.

Рядный 6-цилиндровый дизельный двигатель BMW TwinPower Turbo.

Технические характеристики двигателя BMW 640d говорят сами за себя: быстрое наращивание мощности при низком расходе топлива. Все это стало возможно благодаря инновационной системе BMW TwinPower Turbo, сочетающей в себе систему прямого впрыска Common Rail и многоступенчатый турбокомпрессор с изменяемой геометрией турбины.

Такое решение позволяет значительно сократить расход топлива при одновременном увеличении мощности. Высокий крутящий момент 630 Н·м достигается уже при 1500 и 2500 об/мин. Демонстрируя высочайшую плавность работы и чуткость реакций, рядный 6-цилиндровый дизельный двигатель BMW TwinPower Turbo развивает мощность 230 кВт (313 л. с.), обеспечивая впечатляющую тягу. Работая в сочетании с другими технологиями BMW EfficientDynamics, новый двигатель показывает еще более низкий расход топлива — всего 5,7-5,4 л/100 км (с системой xDrive — 5,6-6,0 л/100 км), при этом объем выхлопа CO2 составляет 143-152 г/км (с системой xDrive — 149-158 г/км). Разгон с места до 100 км/ч составляет всего 5,4 с (с системой xDrive — всего 5,2 с). Это означает, что двигатели BMW 640d и BMW 640d xDrive соответствуют экологическому стандарту EU6.

Инновационный 3-цилиндровый бензиновый двигатель с его исключительной плавностью работы, 4-цилиндровый бензиновый двигатель и неоднократный победитель ежегодной международной премии «Двигатель года» рядный бензиновый 6-цилиндровый двигатель BMW TwinPower Turbo устанавливают новые стандарты. Эти двигатели нового поколения стали ещё более экономичными, экологичными и мощными, чем их предшественники. Инновационные технологии, являющиеся краеугольными камнями стратегии BMW EfficientDynamics, сочетают в себе новейшие системы впрыска топлива, систему Valvetronic, включая Double-VANOS, а также инновационные технологии турбонаддува. Результатом стало создание особенно эффективных силовых агрегатов, которые ярко демонстрируют опыт BMW в области моторостроения.

Дизельные двигатели BMW TwinPower Turbo

В дизельных двигателях BMW Twin Power воплощаются принципы BMW EfficientDynamics: сочетание высочайшей топливной экономичности, увеличенной мощности и отличных ходовых качеств. Автомобили с дизельными двигателями могут служить образцами эффективности и динамики. В то же время 3-цилиндровые дизельные двигатели BMW TwinPower Turbo — идеальные силовые агрегаты начального уровня; инновационные 4-цилиндровые двигатели BMW TwinPower Turbo и мощные 6-цилиндровые дизельные двигатели BMW TwinPower Turbo выполняют свою работу с исключительно малыми вредными выбросами и потерями на трение. Дизельные агрегаты семейства BMW EfficientDynamics с облегченной алюминиевой конструкцией оснащаются турбонагнетателями с изменяемой геометрией и системой прямого впрыска топлива CommonRail последнего поколения.

Твинтурбо и битурбо в чем разница и какие отличия

Вопреки убеждениям некоторых «экспертов» название системы битурбо или твинтурбо не отображают схему работы турбины — параллельную или последовательную (секвентальную).

Например, у автомобиля Mitsubishi 3000 VR-4 система турбонаддува носит название TwinTurbo (твинтурбо ). В автомобиле стоит двигатель V6 и у него две турбины, каждая из которых использует энергию выхлопных газов из своих трех цилиндров, но задувают они в один общий впускной коллектор. У, например, немецких автомобилей есть схожие по рабочему принципу системы, но называются они не твинтурбо (twinturbo), а БиТурбо (BiTurbo).
На автомобиле Toyota Supra с рядной шестеркой установлены две турбины, система турбонаддува называется TwinTurbo (твинтурбо), но работают они в особой последовательности, включаясь и выключаясь с помощью специальных перепускных клапанов.
На автомобиле Subaru B4 тоже стоят две турбины, но работают они последовательно: на низких оборотах дует маленькая турбина, а на высоких, когда та не справляется, подключается вторая турбина большего размера.

Давайте теперь по порядку разберем обе системы би-турбо (biturbo ) и твинтурбо (twinturbo ), а точнее, что о них пишут в «этих ваших интернетах»:

Би-турбо (biturbo ) — система турбонаддува, представляющая собой две последовательно включаемых в работу турбин. В системе битурбо используют две турбины, одну малого размера, а вторую большего размера. Маленькая турбина раскручивается быстрее, но на высоких оборотах двигателя маленькая турбина не может справиться с компрессией воздуха и созданием нужного давления. Тогда подключается большая турбина, добавляющая мощный заряд сжатого воздуха. Следовательно, минимизируется задержка (или турболаг), образуется ровная разгонная динамика. Системы битурбо весьма не дешевое удовольствие и обычно устанавливаются на автомобили высокого класса.
Система битурбо (bitrubo ) может быть установлена как на двигатель V6, где каждая турбина будет установлена со своей стороны, но с общим впуском. Либо на рядном моторе, где установка турбины осуществляется по цилиндрам (напр, 2 для малой и 2 для больщой турбины), так и секвентально, когда на выпускном коллекторе сначала устанавливается большая трубина, а потом маленькая.

Твин-турбо (twinturbo ) — данная система отличается от би-турбо тем, что нацелена не на снижения турбо-лага или выравнивание разгонной динамики, а на увеличение производительности. В системах твинтурбо (twinturbo ) применяются две одинаковые турбины, соответственно производительность такой системы турбонаддува эффективней, чем системы с одной турбиной. К тому же, если применить 2 небольших турбины, схожих по производительности с одной большой, то можно снизить нежелаемый турболаг. Но это не значит, что никто не использует две больших турбины. Например, в серьезном драге могут использоваться две больших турбины для еще большей производительности. Система твин-турбо может работать как на V-образных моторах, так и на рядных. Последовательность включения турбин может варьироваться, как и на битурбо системах.

А вообще для еще большего веселья никто вам не мешает воткнуть сразу 3 (!) турбины или более. Цель преследуется такая же, как и для твинтурбо . Должен заметить, что такое зачастую применяется в драг рейсинге и никогда на серийных автомобилях.

Что такое BMW TwinPower Turbo? Twin Turbo против TwinPower

Автор: Зак Мэйок / Обновление: 29 сентября 2021 г.

Обозначение BMW «TwinPower Turbo» вызвало некоторую путаницу и даже судебные иски, обвиняющие BMW в ложной рекламе. Это связано с тем, что TwinPower Turbo не обязательно означает, что двигатель действительно является двойным турбонаддувом; это просто одинарный турбокомпрессор с двойной спиралью. Тем не менее, турбина с двойной спиралью является более эффективной конструкцией, чем турбина с одной спиралью. Чтобы понять разницу между конструкциями с одинарной спиралью, двойной спиралью и настоящим двойным турбонаддувом, мы должны рассмотреть сложности двигателя с турбонаддувом.

Как работает турбокомпрессор?

Чтобы напомнить, давайте кратко рассмотрим идею турбокомпрессоров и их работу. На изображении ниже показаны основные принципы работы турбокомпрессора.

Pin

Я думаю, что проще всего думать о картинке, где по сути начинается цикл – с выпускного коллектора. После воспламенения цилиндра выхлопные газы выбрасываются в выпускной коллектор. Затем воздух направляется к турбине внутри корпуса турбонагнетателя; любой дополнительный воздух направляется через вестгейт для контроля и ограничения давления наддува. Высокоскоростные выхлопные газы раскручивают турбину, которая соединена с компрессором через вал («турбовал»). Это, в свою очередь, вращает колесо компрессора; как вы догадались, колесо компрессора отвечает за сжатие воздуха и создание давления наддува. Затем сжатый воздух направляется через промежуточный охладитель для охлаждения воздуха и, в конечном итоге, в цилиндр.

Иногда можно встретить людей, которые говорят о «горячей стороне» или «холодной стороне» турбокомпрессора. Горячая сторона — это турбина или выпускная сторона турбонагнетателя. Холодная сторона — это компрессор или впускная сторона турбокомпрессора. На приведенном выше изображении труба наддува чаще упоминается как труба нагнетания. Наконец, сливная труба широко известна как водосточная труба. Забавный факт: турбокомпрессоры часто работают со скоростью более 150 000 об/мин при полностью открытой дроссельной заслонке.

Почему это важно?

Важно отметить, что холодная сторона турбонагнетателя остается одинаковой как для одинарных, так и для двойных спиральных турбокомпрессоров. Компоненты внутри корпуса турбокомпрессора остались прежними, включая турбину, турбовал и компрессор. Заметная разница заключается в выхлопных коллекторах и впускном патрубке на корпусе турбонаддува. Турбокомпрессор с двойной спиралью имеет выпускной коллектор, разделенный на два коллектора в зависимости от порядка воспламенения.

Pin

На изображении выше мы можем видеть выпускной коллектор и коллекторы для турбины с двойной спиралью слева и турбины с одинарной спиралью справа. Быстрый поиск изображений в Google покажет похожие изображения и для выхлопных патрубков турбокомпрессора. Кроме того, в двигателях BMW TwinPower Turbo используются два вестгейта, поскольку у вас есть два отдельных потока выхлопных газов, поступающих в турбодвигатель с двойной спиралью. В общем, отличия минимальны. Как эта небольшая разница в дизайне может действительно улучшить производительность?

Продувка выхлопных газов

Продувка относится к вытеснению выхлопных газов из цилиндра для всасывания свежего воздуха во время такта впуска. Если выхлопные газы не вытесняются из цилиндра должным образом, то в следующем цикле выхлопные газы будут смешиваться со свежим воздухом, что приведет к снижению мощности. Таким образом, продувка является важным аспектом выхлопной системы. Я обещаю, что свяжу это с преимуществами турбонаддува с двойной спиралью.

Реверсия выхлопа

Реверсия противоположна очистке; это происходит, когда выхлопные газы меняют направление и фактически втягиваются обратно в цилиндр, а не выбрасываются через выхлоп. При более низких оборотах давление во впускном коллекторе ниже, а в системе выпуска выше; это приводит к тому, что воздух из выпускного коллектора втягивается обратно в цилиндр к воздуху с более низким давлением во впускном коллекторе. Все двигатели имеют некоторую степень реверса, однако турбонаддув с двойной спиралью помогает уменьшить реверсию за счет использования отдельных выхлопных коллекторов.

Как турбины Twin Scroll снижают реверсию?

На примере рядного 6-цилиндрового двигателя BMW разделение потока выхлопных газов на два отдельных коллектора помогает избежать столкновения выхлопных газов друг с другом при выходе. Цилиндры, которые мешают выхлопным газам друг друга, теперь питают разные коллекторы и другую «улитку» или выхлопной патрубок в турбонагнетателе. Это создает более плавный поток выхлопных газов, тем самым уменьшая реверс. Кроме того, уменьшение реверса по своей сути увеличивает поток выхлопных газов через турбонагнетатель. Больше выхлопных газов вращает турбину быстрее и создает дополнительный наддув.

Звучит сложнее, чем есть на самом деле, но важный вывод заключается в том, что турбокомпрессор с двойной спиралью является более эффективной конструкцией, чем турбокомпрессор с одинарной спиралью. Давайте взглянем на некоторые преимущества и недостатки различных турбоустановок.

Односпиральный турбонагнетатель

Преимущества:

• Компактный
• Недорогой по сравнению с двойным турбонаддувом или двойным спиральным турбокомпрессором
• Меньше компонентов, которые могут выйти из строя

Недостатки:

• Меньшая мощность и крутящий момент
• Больше турбо -задержки
• Менее эффективные в целом

ДВАНСКИЕ СВРОИ по сравнению с одинарной спиралью

Повышенная мощность и крутящий момент

Повышенная топливная экономичность

Улучшенное охлаждение двигателя

Недостатки:

• Больше, чем конструкция с турбонаддувом с одинарной спиралью
• Более дорогая
• Больше отказоустойчивых компонентов (два вестгейта)

True Twin Turbo

Преимущества: Преимущества

• • Уменьшение реверсии
  • Повышенная мощность и крутящий момент
  • Повышенная топливная экономичность
  • Уменьшенный турбо лаг
• Делает все лучше, чем твин-скролл турбо

Недостатки:

• Самый тяжелый
• Занимает больше всего места
• Сложная конструкция
• Больше деталей, которые выходят из строя (более высокие затраты на обслуживание и ремонт)

Какая турбоустановка лучше?

Это действительно зависит от целей рассматриваемого двигателя. Настоящая установка с двойным турбонаддувом приведет к большей мощности и крутящему моменту, меньшей турбо-задержке и лучшей производительности в целом. Однако это происходит за счет более сложной и тяжелой конструкции, которая занимает больше места в двигателе. Турбины с одинарной спиралью являются самым дешевым вариантом и, как таковые, обеспечивают наименьший выигрыш в производительности. Между тем, турбины с двойной спиралью добавляют те же преимущества, что и настоящая конструкция с двумя турбинами, но в меньшем и более простом корпусе.

Резюме

BMW TwinPower Turbo (их термин для обозначения одинарного турбодвигателя с двойной спиралью) вызвал много вопросов и даже судебных исков за ложную рекламу. Хотя на первый взгляд это кажется сложным, конструкция с двойной спиралью действительно обеспечивает значительные преимущества в производительности по сравнению с турбонаддувом с одной спиралью. Использование отдельных выхлопных труб и «улиток» помогает уменьшить реверсию и турбояму, одновременно увеличивая мощность, крутящий момент и эффективность использования топлива. Тем не менее, турбодвигатель с двойной спиралью остается более дешевой и менее мощной конструкцией, чем настоящая установка с двойным турбонаддувом.

Как работает BMW TwinPower Turbo: объяснение технологии

Технология BMW TwinPower Turbo основана на принципе двойной прокрутки и активно применяется в бензиновых и дизельных двигателях BMW с 2011 года.

Краткий обзор технологии

Инновационная технология турбонаддува также дала зеленый свет на сокращение размеров BMW. Благодаря TwinPower Turbo некоторые из предыдущих 6-цилиндровых двигателей в модельном ряду были заменены 4-цилиндровыми агрегатами, которые превосходили их по эффективности, приемистости и тяговому усилию.

BMW TwinPower Turbo имеет много преимуществ, поскольку он обеспечивает большую вариативность в пределах диапазона двигателей, а также помогает снизить расход топлива, а также сократить выбросы CO2 благодаря усовершенствованному и эффективному процессу рециркуляции газов.

Разумеется, для достижения максимальной производительности TwinPower Turbo работает в сочетании с системой высокоточного впрыска, системой регулирования фаз газораспределения Double VANOS и системой регулирования фаз газораспределения VALVETRONIC.

Самое первое применение BMW TwinPower Turbo произошло в 2011 году, когда конструктор запустил новый вариант BMW X1 xDrive28i, в котором использовался недавно разработанный 4-цилиндровый бензиновый двигатель, заменивший старый 3,0-литровый рядный шестицилиндровый безнаддувный силовой агрегат.

Новый BMW X1 xDrive28i (02/2011)

Предшествующий 6-цилиндровый агрегат N52B30, ранее приводивший в действие X1 xDrive28i (2009–2010 гг.) и развивавший мощность 180 кВт / 245 л.с. (241 л.с.), был отправлен государством на пастбище -современный агрегат N20B20 с турбонаддувом и архитектурой I4 с такой же максимальной мощностью 180 кВт / 245 л.с. (241 л.с.).

Новая силовая установка N20 развивает максимальную мощность 350 Нм, доступную уже при 1250 об/мин. В то же время ускорение 0-100 км/ч было улучшено на 0,3 секунды по сравнению с предыдущей версией, достигнув 6,5 секунды. Кроме того, благодаря мерам BMW EfficientDynamics и технологии TwinPower Turbo средний расход топлива снизился на 1,5 литра до 7,9 литра.л/100 км, по сравнению с атмосферным двигателем I6.

Наряду с новым 4-цилиндровым бензиновым двигателем в 2011 году BMW также представила 6-цилиндровый дизельный двигатель с технологией TwinPower Turbo. / 258 л.с.) и может похвастаться дальнейшей оптимизацией в области снижения внутреннего трения, веса и впрыска топлива.

Обновленная силовая установка N57 отличалась высокоточным впрыском дизельного топлива Common Rail под давлением 1800 бар. Прирост крутящего момента составил 20 Нм до 560 Нм по сравнению с предыдущим двигателем, доступным уже при 1500 об/мин.

Кроме того, турбокомпрессор был оснащен изменяемой геометрией впуска наряду с уменьшением турбинного колеса. У F10 530d xDrive разгон с 0 до 100 км/ч занимает всего 6,1 секунды, тогда как средний расход топлива составляет 5,7 л/100 км.

BMW TwinPower Turbo: все в названии

Как упоминалось в первом абзаце, BMW разработала свою новаторскую технологию TwinPower Turbo на основе принципа двойной прокрутки. Итак, в основном, название говорит само за себя, но, хотя оно интуитивно понятно, для многих оно не так просто.

Во-первых, одна из распространенных ошибок заключается в том, что многие считают, что двойной турбонаддув равен битурбо, что в большинстве случаев неверно, хотя оба двигателя полагаются на два турбонагнетателя. Еще одно заблуждение состоит в том, что TwinPower Turbo на самом деле означает конфигурацию с двойным турбонаддувом, что на самом деле не так.

Итак, для ясности, начнем со следующих определений:

• Технология твин-турбо использует два турбонагнетателя, расположенных один рядом с другим («сдвоенный»)
• biturbo также использует 2 турбонагнетателя, но они расположены по одному с каждой стороны блока цилиндров (типично для двигателей V8) тоже существует) использует два турбонагнетателя
• TwinPower Turbo — это не то же самое, что TwinTurbo Power, так что не путайте их

Звучит просто, да? Отчасти это так. Технология TwinPower Turbo от BMW включает в себя так называемую разделенную впускную турбину и правильно спроектированный выпускной коллектор. Последний компонент имеет решающее значение, поскольку помогает правильно спарить цилиндры, чтобы правильно направить поток выхлопных газов независимо друг от друга на одну спираль.

Как вы помните, TwinPower Turbo в настоящее время устанавливается либо на 4-цилиндровые, либо на 6-цилиндровые двигатели BMW, независимо от используемого топлива (дизельного или бензинового). В приложениях inline0four цилиндры, запускающие 1-й и 3-й цилиндры, объединены в одну спираль, а цилиндры, запускающие 2-й и 4-й в последовательности, объединены во вторую спираль.

В случае рядных шестицилиндровых силовых установок порядок комбинаций обычно следующий: 1-3-5 на одном витке, 2-4-6 на другом витке. Что касается двигателей BMW V8 (поколение N63/S63), потребность в большей мощности привела к принятию двойного турбонаддува, поэтому 2 турбонагнетателя были размещены вместе, учитывая горячую внутреннюю V-образную архитектуру (с турбонагнетателями, расположенными между блоками цилиндров). . И да, технология турбонаддува в 8-цилиндровом силовом агрегате называется BMW TwinTurbo Power, хотя явно не обозначена.

Переходя к TwinPower Turbo, основанному на принципе двойной спирали, по сравнению с турбокомпрессорами с одной спирали преимущества существенны в следующих отношениях: порядок работы двигателя

устойчивая, непрерывная подача мощности на всех оборотах двигателя, основанная на постоянной рециркуляции выхлопных газов через двойную спираль

максимальная энергия импульса, подаваемая на крыльчатку турбонагнетателя

повышение эффективности работы и срока службы турбонаддува

значительное снижение турбозапаздывания и расхода топлива

улучшенная подача мощности на низких оборотах, аналогичная двигателям с двойным турбонаддувом

заметное улучшение в снижении насосных потерь чтобы максимально использовать преимущества BMW TwinPower Turbo, были разработаны несколько других компонентов для повышения сбалансированности и плавности работы двигателя. Смещенные по вертикали уравновешивающие валы оптимально компенсируют вибрацию, а маятник центробежной силы, встроенный в двухмассовый маховик, предотвращает неравномерное вращение двигателя, которое может возникнуть на низких оборотах.

Twin-scroll turbo против Twin-turbo: в чем разница?

Обновлено 12 апреля 2021 г. | Та же тема: автомобильные FYI

Все сводится к уменьшению этого надоедливого турбо лага.

После того, как вы некоторое время будете владеть спортивным автомобилем и будете регулярно ездить на нем по трассе, скорее всего, вам захочется чего-то более мощного. Конечно, вы, возможно, снабдили его койловерами, распорками и другими модификациями для лучшей управляемости, но вы чувствуете, что недостаток мощности сдерживает ваш рост на трассе.

Ваш автомобиль выглядит великолепно, но вам нужно больше мощности. Что теперь?

Теперь вы подумываете о приобретении турбонаддува на вторичном рынке и установке его на свой автомобиль. Опять же, на рынке доступно множество типов и настроек турбо. Таким образом, это может привести к путанице. Двумя наиболее распространенными техническими терминами, связанными с турбинами, являются твин-скролл и твин-турбо. Итак, что означают эти два термина и чем они отличаются друг от друга? Чтобы отличить их друг от друга, давайте сначала определим каждый термин.

Что такое турбо с двойной прокруткой?

Турбины с двойной спиралью, в отличие от обычных турбин с одной спиралью, направляют выхлопные газы в пару спиральных цилиндров (спираль). Эти два цилиндра могут открываться и обеспечивать наддув одновременно, но их форма и размеры различны. Есть больший для пиковой производительности и меньший для более быстрого отклика.

Турбокомпрессор с двойной спиралью. Обратите внимание на два выхлопных патрубка

Еще одно преимущество турбодвигателя с двойной спиралью по сравнению с турбонаддувом с одинарной спиралью заключается в том, что он использует как тепловые, так и импульсные волны, генерируемые выхлопом. С другой стороны, одинарная прокрутка полагается только на тепловую энергию. Поскольку существует два источника механической работы, твин-скроллеры имеют меньшую турбо-задержку и в целом лучше обеспечивают наддув, чем односкролл-турбо.

Турбокомпрессоры с двойной спиралью также немного сложнее. В них используется больше движущихся частей, поэтому их сложнее починить, и у них более сложный производственный процесс. Тем не менее, этот тип турбонаддува также дороже в приобретении.

Турбина с одинарной спиралью имеет только один выпускной патрубок

Что означает твин-турбо?

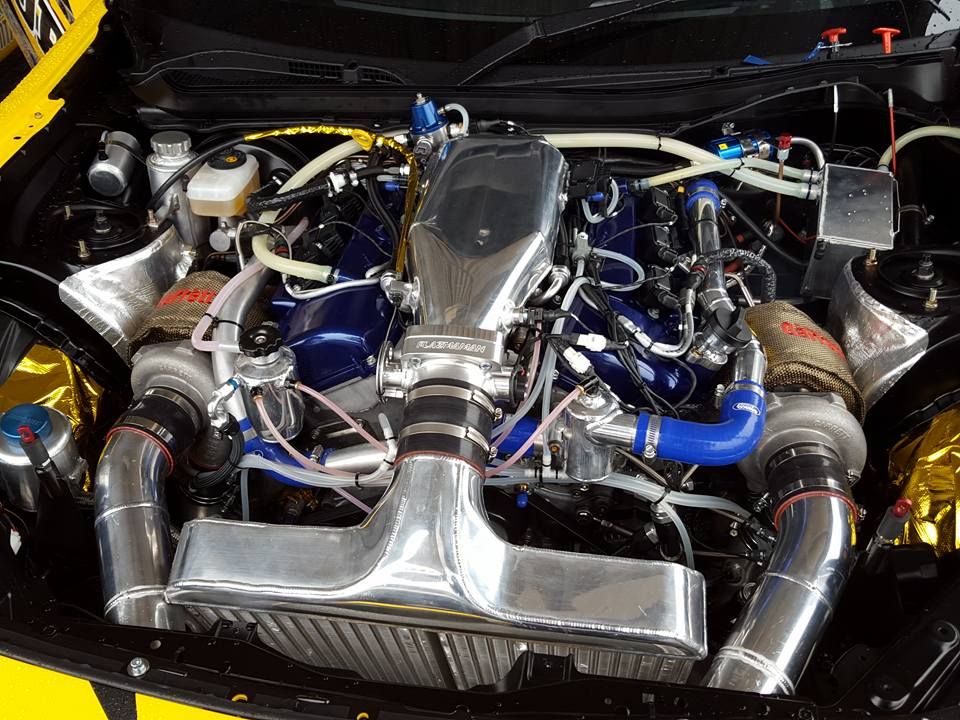

Твин-турбо — это конструкция, в которой используются два турбонагнетателя одинакового размера, которые работают либо параллельно, либо последовательно. Если последнее, то обе турбины делят половину количества выхлопных газов, производимых автомобилем. Обычно по одному на каждый ряд цилиндров, если двигатель имеет V-образную конфигурацию. Если это рядный двигатель, он получает выхлопные газы от чередующихся цилиндров. Для последовательных турбин можно сказать, что турбина подает выхлопные газы в другую турбину. Это обеспечивает меньшее отставание, большее ускорение и больший потенциал мощности.

Обратите внимание, что существуют также установки с двумя турбинами, в которых используется турбина меньшего и большего размера. Это называется двухступенчатой ​​​​переменной установкой с двойным турбонаддувом или для краткости битурбо. Достаточно сказать, что это совсем другая тема. Суть этого заключается в том, что этот тип использует меньший и более быстрый турбокомпрессор для предварительного сжатия выхлопных газов, в то время как больший сжимает его еще больше. По сути, меньший турбонаддув помогает с намоткой.

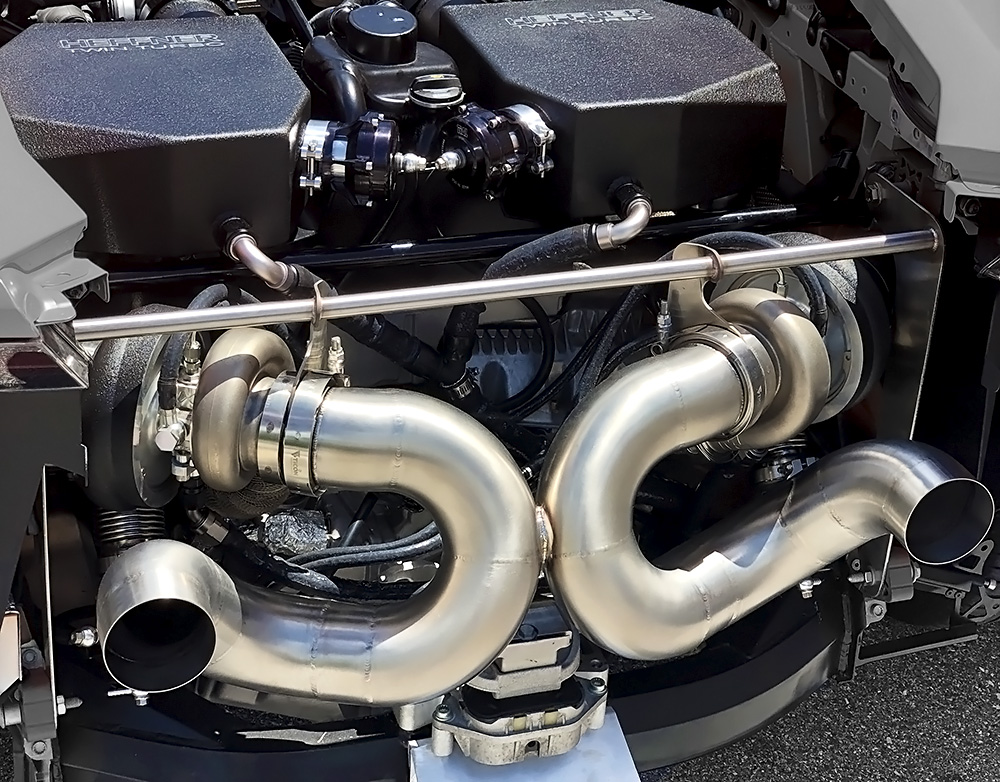

Lamborghini Huracan с двойным турбонаддувом, настроенный Hennessey Performance [Фото: Hennessey Performance]

Для простоты: двигатели с пометкой «твин-турбо» являются битурбированными, но не все битурбированные установки являются твин-турбо.

С любой из этих настроек и типов турбо задержка уменьшается. Непоследовательные твин-турбо (параллельные) установки обычно используют меньшие турбокомпрессоры или более быстрый отклик и даже меньшее отставание. Однако меньшие турбины могут давать меньшую мощность высокого класса и меньший потенциал наддува. Эта проблема, конечно, уменьшается в установках с битурбо, в которых используется малая и большая турбина.

С другой стороны, двойной последовательный турбонаддув может быть очень сложным в настройке. Это может еще больше усугубить проблемы с надежностью вашего автомобиля и оставить огромные вмятины на вашем кошельке. И, наконец, вам нужно много времени, чтобы достичь оптимальной настройки. В основном это связано с тем, что известно, что турбины разного размера сложно настроить, чтобы они работали вместе.

Твин-скролл против твин-турбо: в чем разница

Подводя итог, можно сказать, что твин-скролл-турбо — это тип турбокомпрессора с двумя камерами. В противном случае это все еще один турбонагнетатель. С другой стороны, твин-турбо — это своего рода установка, в которой используются два отдельных турбонагнетателя.

В McLaren Senna используется установка Twin-Scroll Twin-Turbo

С этой стороны установка Twin-Scroll Twin-Turbo действительно возможна. Некоторыми примерами из них являются Mercedes-Benz S63 AMG, McLaren Senna 2019 года, BMW M5 2012 года и другие.

Двойной наддув: сочетание турбокомпрессора и нагнетателя

Поскольку в этой статье мы говорим о близнецах, давайте не будем путать турбонаддув с двойной спиралью, двойной турбонаддув и двойной наддув.

Что касается двойного наддува, это еще одна установка, в которой используются как турбонагнетатель, так и нагнетатель. Как вы могли догадаться, это также может уменьшить турбояму благодаря постоянному наддуву, обеспечиваемому нагнетателем с приводом от коленчатого вала. В свою очередь, использование турбонаддува также компенсирует присущую нагнетателю слабость, когда дело доходит до наддува на более высоких оборотах. Недостатком установки с двойным зарядом, конечно же, является дополнительный вес и стоимость.

Для получения дополнительной информации об автомобилях и советов по обслуживанию автомобилей продолжайте читать здесь, на Philkotse.com.

Турбокомпрессоры Twin-Scroll и Twin-Turbo: часто задаваемые вопросы

1. Чем лучше турбонагнетатели с двойной спиралью?

Ответ: Да, турбины с двойной спиралью лучше, чем турбины с одинарной спиралью. Они обеспечивают более высокий крутящий момент на низких оборотах, более отзывчивы и имеют меньшую турбо-задержку.

2. Почему турбины такие дорогие?

Ответ: Турбины дороги из-за того, как они производятся и как они работают. Они должны соответствовать точным измерениям, иначе даже небольшой дисбаланс может привести к разрушению вала турбины. Примечательно, что вал турбины может вращаться до 100 000 об/мин.

3. Какие есть примеры серийных автомобилей с турбонаддувом с двойной спиралью?

Ответ: Автомобили с одним турбонаддувом с двойной спиралью включают Toyota GR Supra, Hyundai Sonata GDI 2. 0T, BMW Z4 и другие.

4. Как долго может работать турбо?

Ответ: Большинство производителей рассчитывают свои турбины на срок около 240 000 км. Однако возможен и преждевременный износ.

5. Какие есть примеры автомобилей с двойным турбонаддувом?

Ответ: Примеры автомобилей с двойным турбонаддувом или би-турбо включают Ford Ranger Raptor, Bugatti Veyron 2005–2015 годов, Nissan GTR, Alfa Romeo Giulia Quadrifoglio, Acura NSX и многие другие.

турбо турбо с двойной прокруткой Twin Turbo принудительная индукция

Цезарь Г.Б. Мигель

Автор

Сезар Гидероне Б. Мигель родился и вырос в городе Илиган, Ланао-дель-Норте. В 2010 году он получил степень бакалавра гуманитарных наук по английскому языку в Государственном университете Минданао — Технологическом институте Илигана. Ранее он работал писателем-фрилансером для различных веб-сайтов, входил в состав обучающего персонала Управления по снижению риска стихийных бедствий города Илиган и торговым представителем медицинских товаров.
