Горелка Бабингтона на отработке своими руками: чертежи, принцип работы, расход

Идея об использовании отработанного масла в качестве энергоносителя для обогрева зданий далеко не нова. Ввиду большого количества отработки на станциях техобслуживания автомобилей, особенно грузовых, возникла проблема с ее утилизацией. Неудивительно, что появились различные агрегаты как заводского, так и кустарного изготовления, позволяющие эффективно сжигать данную субстанцию и получать от нее тепловую энергию. Одно из подобных устройств — горелка Бабингтона на отработанном масле, ее мы и рассмотрим в данном материале, а также расскажем, как ее можно сделать самостоятельно.

Что такое горелка Бабингтона?

Конструкция горелки, работающей на дизельном топливе, была запатентована Робертом Бабингтоном в 1979 году. Однако, срок действия патента истек, после чего вся информация об устройстве и принципе действия агрегата стала общедоступной, как и чертежи горелки Бабингтона. В результате многие мастера смогли повторить данную конструкцию, только вместо солярки в них применялось отработанное автомобильное масло, а позже и другие виды жидких масел.

Эффективно сжигать старые масла нелегко, так как отработка из того же автосервиса представляет собой смесь масел различной вязкости с большим количеством примесей. Также в малых долях там содержится бензин, дизельное топливо и даже антифриз. Все эти моменты учитывает конструкция горелок заводского изготовления, в них встроены фильтрующие элементы.

Другое дело – горелка Бабингтона, для ее работы никакого фильтрования не требуется, и вот почему. Топливо в ней стекает по сферической поверхности, образуя тонкую пленку, а по центру этой сферы проделано небольшое отверстие (0.1—0.3 мм в диаметре) для подачи воздуха под давлением. Основной принцип работы горелки на отработке состоит в том, что воздух, пробивающийся из отверстия, отрывает часть стекающего по поверхности масла. В результате получается факел из топливовоздушной смеси, способной к воспламенению.

Количество грязи в отработке влияет только на эффективность сжигания, горелка работает на отработке и не засоряется взвешенными в ней примесями, поскольку в топливном тракте нет узких проходов или отверстий с малыми диаметрами, как в форсунках. Отверстие здесь лишь одно, сквозь него проходит только воздух. Вместо сложной системы фильтрации устройство горелки на отработанном масле предусматривает подачу горючего на сферическую поверхность, а его излишки, не попавшие в факел, стекают вниз, в отстойник.

Непременным условием качественного сжигания есть предварительный подогрев старых масел. Это необходимо по 2 причинам:

• Повышение текучести. Благодаря этому субстанция хорошо обволакивает поверхность сферы и при подаче воздуха лучше распыляется, образуя устойчивый факел аэрозоля.
• Снижение температуры вспышки. С помощью нагретого масла проще обеспечить розжиг для горелки Бабингтон, а при работе она максимально использует энергию топлива, выделяя больше тепла.

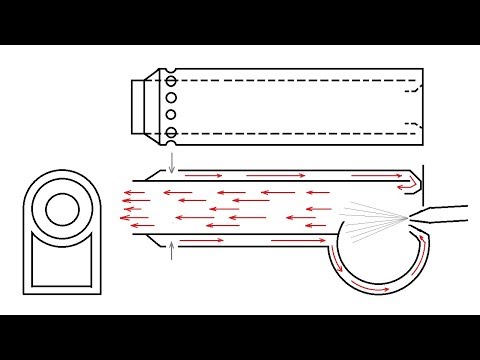

Как функционирует данная горелка, наглядно показано на видео:

Чем отличается паяльная лампа от горелки Бабингтона

Часто работу горелки с наддувом сравнивают с горением всем хорошо известной паяльной лампы. И действительно, их устройство имеет определенные сходства. А вот принцип действия абсолютно разный. В паяльной лампе бензин, находящийся в закрытой емкости, подвергается воздействию избыточного давления воздуха, создаваемого ручным насосом. Этот воздух не смешивается с горючим, а только выталкивает его в наверх, к форсунке. По пути бензин прогревается и испаряется в кожухе трубы, после чего поступает в жиклер форсунки. Выходя из него, горючее смешивается с воздухом и сгорает, образуя мощный факел пламени.

Все происходит наоборот в вертикальной горелке Бабингтона на отработке. Через форсунку продувается воздух, а не топливо, при этом загрязненное масло не испаряется, а только подогревается до определенной температуры (не более 70 ºС). При этом жидкость сгорает не полностью, часть ее уходит в отстойник. Из-за того, что отработку испарить и подать сквозь форсунку в зону горения чрезвычайно сложно, изготовить горелку на отработке из паяльной лампы не представляется возможным. Как и заправлять бабингтоновский агрегат бензином, это не только неэффективно, но и просто опасно.

Преимущества и недостатки

Главное достоинство, из-за которого обрела широкую популярность самодельная горелка на отработке Бабингтон, — это ее всеядность, о чем уже говорилось выше. По сути, на сферическую поверхность можно лить какое угодно нагретое масло разумной степени загрязненности, правильно сделанная горелка будет все равно устойчиво работать. Не страшны ей и примеси бензина или антифриза, разве что их соотношение с маслом будет один к одному, тогда неизбежно возникнут проблемы. И то, это вовсе не повод избавляться от подобной смеси, для нормального функционирования горелки на отработанном масле ее потребуется хорошо разбавить «правильной» отработкой, а потом пускать в дело.

Другое преимущество – это простота конструкции, из-за чего мастера – умельцы быстро освоили данное изделие. И правда, изготовить «сердце» аппарата из шара или полусферы, помещенного в корпус, достаточно просто. Несколько сложнее организовать топливоподачу и нагнетание воздуха, да еще настроить всю систему, чтобы горелка Бабингтона, сделанная своими руками, работала устойчиво и безопасно. Но зато здесь есть широкий простор для внедрения различных технических решений.

Из серьезных недостатков агрегата бросается в глаза лишь один. Это постоянное наличие грязи в помещении, где функционирует горелка на жидком топливе. К сожалению, невозможно полностью исключить случайный разлив или просачивание загрязненного машинного масла через неплотности, даже если все сопряжения герметичны и установлена автоматика горелки Бабингтона. В той или иной степени грязно в помещении будет, с этим придется смириться.

Рекомендации по изготовлению

Благодаря своей популярности и простоте горелка для котла на отработке изготавливается мастерами в разных вариациях, мы же возьмемся описать самую простую конструкцию, которая будет доступна для повтора в домашних условиях. Для начала нужно подобрать необходимые материалы, вот их перечень:

• Стальной тройник с внутренними резьбами диаметром 50 мм – для корпуса.
• Сгон с наружной резьбой диаметром 50 мм – для сопла. Длина его принимается по желанию, но не менее 100 мм – для сопла.
• Колено из металла ДУ10 с наружными резьбами – для подключения топливной магистрали.
• Трубка медная ДУ10 необходимой длины, но не менее 1 м – на топливную магистраль.
• Металлический шар или полусфера, свободно входящая в тройник – для рабочей части.
• Стальная трубка не менее ДУ10 – на подключение воздушного тракта.

Чтобы сделать горелку на отработке своими руками, надо произвести одну точную операцию – проделать отверстие по центру сферы. Диаметр отверстия – от 0.1 до 0.4 мм, идеальный вариант – 0.25 мм. Сделать его можно 2 способами: просверлить инструментом соответствующего диаметра либо установить готовый жиклер на 0.25 мм.

Важно! Отверстие надо проделать строго по центру, а его ось должна быть параллельна стенкам корпуса (тройника), в котором будет установлена сфера. Отклонение допускается минимальное, иначе факел будет бить в сторону, что отразится на стабильной работе и расходе горелки.

Проделать точно столь маленькое отверстие нелегко, тонкие сверла запросто ломаются. Инструкция, как это правильно сделать, показана ниже:

Другой способ выполнить калиброванное отверстие в сферической части автономной горелки – вставить туда жиклер требуемого диаметра. Для этого просверливается отверстие, чей диаметр чуть меньше наружного диаметра жиклера, и обрабатывается разверткой. Жиклер запрессовывается внутрь и полируется, как рассказано на видео:

Примечание. Если нужно изготовить горелки большой мощности, то диаметр жиклера можно увеличить до 0.4—0.5 мм либо просверлить 2 малых отверстия, соблюдая между ними расстояние не меньше 7 мм.

Когда эта операция завершена, производим сборку горелки, опираясь на чертеж:

Сбоку сопла надо выполнить отверстие достаточно широкое, чтобы производить розжиг агрегата. Спираль нагрева горючего не нужна большая, достаточно 2—3 витков. Готовое изделие можно закрепить на монтажной пластине и встроить в любой котел, в том числе и самодельный. По окончании работы нужно присоединить воздушную и топливную магистрали, а потом организовать подачу масла и воздуха. Простейший способ топливоподачи – самотеком, для этого емкость с отработкой подвешивают к стене выше горелочного устройства и прокладывают от нее трубку.

Если же задействовать для перекачки масла насос, то впоследствии можно задействовать датчики контроля и блок управления, тогда у вас получится автоматическая горелка, которую эксплуатировать будет безопаснее. Подробная инструкция по подбору материалов и сборке устройства показана на видео:

Если все сделано правильно и диаметр воздушного отверстия составляет 0.25 мм, то расход топлива у горелки не должен превышать 1 л в час. Черной копоти при горении быть не должно, нужно добиться ровного горения факела. Настройка осуществляется перемещением сферы вперед–назад или изменением давления воздуха. С его нагнетанием справится любой компрессор, даже от холодильника, так как рабочее давление не бывает выше 4 Бар.



Заключение

Сделать своими руками горелку Бабингтона – это хорошее решение для тех, кто имеет возможность недорого приобретать старые автомасла. Обладая некоторыми навыками, устройство нетрудно встроить в камеру сгорания с водяной рубашкой и дымоходом, тогда получится самодельный котел на отработанном масле с наддувом для отопления вашего дома.

Печи на отработке своими руками. чертежи и схемы

Масляная печь с принудительным нагнетанием воздуха

Снабдить теплом целый частный дом площадью порядка 100 м2 может печка, работающая на масле и снабженная принудительным нагнетанием воздуха в зону горения. Ее преимущества очевидны:

• большая мощность;
• высокий КПД сжигания топлива;
• можно добиться хорошего КПД использования теплоты сгорания путем автоматизации агрегата;
• экономичность.

Конечно, в изготовлении такая печь несколько сложнее, кроме того, появляется прямая зависимость работы отопителя от надежности электроснабжения. В районах, где часты отключения электроэнергии, придется принять меры по обеспечению бесперебойной работы печи с помощью различных генераторов.

Как поставить печке капельницу

Капельная система очень проста. К зоне горения подводится металлическая трубка с косым срезом. Это питательная игла. Она закрепляется над небольшим металлическим резервуаром — испарительной чашей. Топливо к трубке поступает по гибкому шлангу, на другом конце которого закреплена воронка.

В воронку отработка капает примерно из такой же иглы, гибкой трубкой соединенной с расходным резервуаром. В магистраль между расходной емкостью и второй иглой ставится запорный кран, регулирующий объем поступления отработки или перекрывающий его совсем.

Такой разрыв позволяет обезопасить всю конструкцию от пожара — разрыв между воронкой и второй иглой работает как противопожарный и не передаст горение от печи к емкости с отработкой. Кроме того, визуально можно легко оценить скорость поступления отработки в печь и отрегулировать интенсивность горения.

Конструкция печи с наддувом

Наддувная самодельная печка на отработке представляет собой цилиндрический сосуд закрытого типа, внутри которого расположена хорошо нам знакомая камера дожигания в виде трубы с отверстиями. В нижней части сосуда находится дверца для доступа к топке и розжига. Патрубок дымохода приварен к верхней части цилиндра, а принудительная подача воздуха в трубу с отверстиями через верхнюю крышку либо простой врезкой сквозь боковую стенку.

Отработанное масло располагается на самом дне сосуда и подается по мере необходимости в автоматическом режиме. Способы подачи могут быть различными: из емкости погружным насосом либо посредством поплавкового механизма, кому что больше нравится. Выше на рисунке показана схема печки с нагнетанием воздуха, водяной рубашкой и топливоподачей с помощью поплавкового клапана.

Отработанное масло на дне емкости разжигается путем добавления небольшого количества бензина или растворителя, затем включается вентилятор-нагнетатель. После прогрева топливо начинает активно выделять пары, что сжигаются с избытком кислорода. В результате образуется мощный факел пламени, распространяющийся во все стороны, как видно на фото.

Продукты горения, покидающие тело печи, имеют очень высокую температуру (иногда до 400 ºС), как и в предыдущем случае. С целью недопущения выброса тепла и повышения КПД агрегата дымоход надо обязательно снабдить водяным теплообменником, подключенным к системе отопления через накопительный бак. Тогда можно добиться показателя эффективности печи порядка 80—85%.

Печь + горелка

В заключение напомним еще об одном способе достаточно эффективного капельного сжигания отработки. Это – водно-масляная горелка. Когда-то такими широко пользовались строители и дорожники для разогрева битумных котлов, но ныне он практически вышел из употребления потому что водно-масляная горелка сама по себе плоха: прожорлива, много коптит. Однако, если ее пристроить к топочной дверце любой печи (воздух поступает через поддувало), то в горячем топочном пространстве пары масла отлично догорят и водно-масляная капельная печь покажет весьма неплохой КПД.

Устройство водо-масляной горелки несложно: в раскаленную чашу, над которой идет поток воздуха, капают одновременно топливо и вода. Капли воды взрываются, как на раскаленной сковородке, и разбрызгивают масло в туман. Пары топлива потоком воздуха (печная тяга или наддув) через раструб идут в топку печи, где и сгорают. Сложность в данном случае в необходимости настройки 2-х капелей, топливной и водяной, но конструктивно водно-масляная горелка проще любой из описанных выше печей, кроме фитильной. Зато ее КПД в комплексе с печкой-буржуйкой не хуже, чем у печей с пламенной чашей. Как своими руками сделать водно-масляную горелку для печи, см. напоследок видео:

Ниже Вы можете поделиться своими мыслями и результатами с нашими читателями и постоянными посетителями.

Также можно задать вопросы автору*, он постарается на них ответить.

Основные правила эксплуатации и обслуживания

Чтобы обезопасить себя при использовании самодельной печи, а также продлить срок службы конструкции, необходимо придерживаться некоторых правил:

• запрещается заполнять жидким топливом нижнее отделение более чем на 66 процентов;
• для розжига необходимо сначала воспламенить бумажный лист, после чего опустить его в нижний резервуар;
• необходимый режим работы выставляется путем регулирования специальной заслонки;
• при эксплуатации не допускается применять иные виды жидкого топлива, конструкция предназначена исключительно для отработки;
• нельзя оставлять разожженную печь без присмотра на длительный промежуток времени;
• следует избегать крепления конструкции к стенам строения и использования высоких подставок;
• запрещается располагать печь непосредственно под полками или другими предметами, которые могут упасть;
• не следует держать в непосредственной близости от отопительного устройства горючие вещества;
• помещение, в котором будет эксплуатироваться печка, должно иметь хорошую вентиляцию;
• в масло не должна попадать вода, в противном случае оно будет вспениваться и потихоньку выплескиваться наружу;
• контактирующие поверхности помещения должны быть выполнены из негорючих материалов;
• чистка внутренних частей конструкции допускается любым удобным способом;
• не нужно доливать топливо после розжига, залитая порция отработки должна полностью выгореть.

Придерживаться следует примерно таких размеров

Конструкция должна подвергаться регулярной чистке

Как сделать агрегат из баллона – инструкция

Чаще всего в домашних условиях изготавливаются агрегаты из старых баллонов (кислородных, газовых, углеродных). Такие конструкции характеризуются длительным временем эксплуатации. Достигается это за счет толстых стен используемых емкостей. Прибор, смастеренный из баллона, способен без проблем отопить комнату площадью около 80–90 квадратов.

Баллонная печь не нуждается в подаче воздуха по принудительной схеме. В ее камеры сгорания горючее поступает по принципу самотека. При желании она легко приспосабливается для работы со стандартным водяным отоплением. Чертежи на подобные агрегаты имеются в достатке в интернете. Там же можно найти и массу советов по изготовлению аппаратов на масле. Вам нужно запастись газовым баллоном, трубой для установки дымохода (его длина для обычного гаража берется не менее 4 м), электрической дрелью, сварочным агрегатом, болгаркой.

Старый баллон для создания печи

Обратите внимание! Вам нужен бесшовный старый баллон объемом 50 л со стенками, которые имеют толщину около 1,5 см. Более толстые емкости обычно очень плохо прогреваются изнутри, а значит, испарения паров отработки в них не произойдет

Отопительный агрегат делается так:

1. Срезаете болгаркой верхнюю часть баллона (1/4 от его длины).
2. Привариваете сварочником стальные ножки к нижней части сделанной камеры. Длина таких опор – около 20 см.
3. В верхней части нижнего отсека прорезаете отверстие (оно должно находиться сантиметров на 13 ниже отрезанного края баллона). В него затем помещаете трубу, которая сваривается с трубой-дымоходом (последняя устанавливается строго по вертикали и приваривается).
4. В самодельном дымоходе прорезаете еще одну небольшую дыру, которую обязательно оснастить пластинкой (задвижкой) для регулирования объемов подачи воздуха.
5. В верхней части (в той, которая была отрезана) емкости делаете отверстие (6–8 см по сечению). В него вы станете заливать топливо.

Порядок выполнения всех работ показан на видео. Думаем, у вас не возникнет затруднений с изготовлением агрегата. Еще один совет. К верхней части печки-баллона несложно присоединить небольшую площадку. На ней вы при работе аппарата сможете нагреть воды в кружке либо что-нибудь разогреть. Площадку делают прямоугольной или квадратной формы, вырезая соответствующую заготовку из листа стали, и приваривают к съемной части печи. Очень полезное улучшение агрегата, согласитесь.

Что такое отработка

Отработка – это техническое масло, которое используется внутри автомобильных моторов, сливаемое из них после окончания срока его эксплуатации. То есть, это стопроцентный нефтепродукт, в который добавляют различные присадки для увеличения срока эксплуатации трущихся между собой деталей автомобильного двигателя.

Под действием высоких температур и воздуха техническое масло теряет свои технические свойства. Поэтому его с определённой периодичностью меняют на новое. Именно слитое масло и называют отработанным или отработкой. Все масла, которые применяются в двигателях автомобилей любой марки, являются горючими веществами. Именно поэтому их часто и используют в качестве топлива.

Но сгорая в пламени, отработка оставляет после себя достаточно большое количество отходов, часть из которых токсична. Чтобы уменьшить концентрацию таких веществ, мастера придумали масляные печки, работающие на отработке, которые функционируют по принципу нагрева отработанного масла. Именно в процессе нагрева до высоких температур масло начинает распадаться на составляющие, часть из которых является горючими смесями. Они-то и сгорают в огне, выделяя огромную тепловую энергию. Конечно, присутствие кислорода в этом процессе обязательно.

Отработанное масло, слитое из картера автомобильного двигателя

Почему отработка?

Капельная подача топлива широко используется в теплотехнике, если требуется тепловая мощность прим. до 15 кВт. Принцип действия капельной печи прост: жидкое топливо капает в нагретый испаритель, в который подается первичный воздух. Каждая капля испаряется и частично сгорает тут же, поддерживая температуру испарителя. Остальные пары топлива поступают в камеру сгорания с притоком вторичного воздуха, где и сгорают полностью. Таким образом, в капельных печах осуществляется 2-х ступенчатое сжигание топлива. В отличие от печей с безнапорными горелками, где топливо греет до испарения только само себя, в капельных часть тепла от сгорания каждой капли расходуется на подогрев довольно массивного испарителя, что и определяет их меньшую экономичность. Но и способы минимизировать этот недостаток существуют, см. далее.

Предельная мощность капельной печи во многом определяется свойствами топлива: если, чтобы получить заданное количество тепла, топливо нужно пускать струйкой, печь становится пожаро- и взрывоопасной. Отработка в этом отношении хороша тем, что ее вязкость и поверхностное натяжение велики, т. е. капли отработки возможно получить частые и крупные. Существенно хуже по данным параметрам дизтопливо, хотя печку на отработке и дизеле сделать все же можно, см. далее. На легком жидком топливе капельные печи не делают – опасно. Мазут и нефтешлам слишком ценны как топливо, а источники тяжелых топлив промышленных масштабов стабильны, чтобы сжигать их как попало.

Средние показатели при заливке отработанного масла МГ-10 в печь весом 28 кг и габаритами 70х30х50 см таковы:

1. Дымоход должен быть не меньше четырех метров.
2. В дымоходе не должно быть горизонтальных поверхностей, это не так просто сделать.
3. Чистить устройство при активном использовании придется раз в неделю.

Первый плюс – ее легко смастерить даже своими руками, для этого понадобится схема, представленная выше. Такая чудо печь довольно-таки экономична и экологична (ведь нет ни выбросов дыма, ни копоти). Главное преимущество в том, что она использует для своей работы отходы, отработанное масло, которое по идее должно утилизироваться.

Поломка устройства практически невозможна, ведь его части соединены сваркой, в системе нет сложных элементов, например форсунки, капельницы. В отличие от других некоторых отопителей, работает оно при любой температуре. Еще один момент: конструкция печи позволяет подключить к ней отопительную систему.

Температура в печке может регулироваться, на такой системе можно готовить пищу (просто поставьте посуду на верхнюю часть конструкции). Мобильность – еще одно достоинство, агрегат быстро разбирается, его перевозка не доставляет проблем. Пожаробезопасность – еще один плюс: так как печь сжигает только пары топлива, огонь не перерастет в пламя.

Арсений Петрович Дмитриенко

Эта конструкция имеет много кардинальных отличий от предыдущей. Перфорированная труба помещена внутрь стального корпуса из старого баллона или трубы. Масло попадает в первичную камеру сгорания небольшими порциями в виде капель. Для более высокой эффективности работы устройство оборудуется вентилятором для дополнительного наддува. При этом оно может работать и без него, но в трубе необходимо будет проделать ещё несколько отверстий, чтобы улучшить естественную тягу.

Печь-капельница отличается сложной конструкцией для новичков

Единственный большой недостаток такой конструкции — сложное производство для начинающих мастеров. Для изготовления печки на отработке с наддувом чертежи играют большую роль, но не решающую. Дело в том, что конструкцию нужно изготавливать под определённые условия эксплуатации, поэтому потребуются неоднократные доработки.

В печах с наддувом струя пламени постоянно бьёт в одно место, поэтому корпус в этом месте может достаточно быстро прогореть, если не изготовить его из высококачественной толстой стали.

Но есть и множество достоинств:

1. Печка с наддувом полностью безопасна, так как процесс горение осуществляется исключительно в закрытой ёмкости.
2. Расход масла небольшой. Хорошо настроенный агрегат сжигает до полутора литров масла за один час работы для обогрева 100 квадратов.
3. Перевернув корпус изделия, можно переделать его на котёл с водяной рубашкой.
4. Подача топлива и мощность можно отрегулировать.
5. Чистить конструкцию довольно удобно.
6. Дымоход может быть любой высоты.

Печь с расширительным бачком

 Двухтрубная система отопления частного дома: устройство, типы систем, схемы, компоновка, разводка, монтаж и запуск системы (Фото & Видео) +Отзывы

Печь с расширительным бачком

Как мы уже выяснили, доливать масло в процессе работы печи запрещено. Увеличивать объема бака тоже нет смысла – вряд ли он сможет разогреться как следует. Таким образом, обеспечить непрерывную дозаправку можно только одним способом – с помощью пристройки расширительного бака.

Работа подобного устройства основана на простейшем принципе сообщающихся сосудов. Как только уровень масла снижается, в камеру из бака начинает поступать новая доза топлива. Для регулировки его подачи в трубопроводе предусматривается специальный клапан.

Основное достоинство таких устройств заключается в доступной стоимости топлива и экономичности агрегата, так как отработанное масло является отходом производственной деятельности. Помимо этого, к преимуществам печей такого типа относят:

• надежность устройства обеспечивается простотой конструкции;
• крайне низкие температуры окружающей среды не влияют на работу печи;
• высокая скорость нагрева помещений;
• наличие возможности отопление больших площадей при создании водяного контура;
• полная автономность аппарата от электричества и газа;
• нет необходимости в разработке проектной документации и согласований в соответствующих инстанциях;
• конструкция печи дает возможность готовить на ней пищу;
• используемые материалы при сборке конструкции могут быть бывшими в употреблении;
• малые габариты узлов и компактность печи в целом позволяют без труда транспортировать ее;
• отсутствие открытого огня снижает уровень опасности, возникновения возгорания.

К недостаткам масляных печей можно отнести:

• обязательно необходимо обустройство дымохода. Важным условием при этом является сооружение его таким образом, чтобы отсутствовали горизонтальные участки, а длина его была более четырех метров;
• отопительный агрегат требует постоянной очистки. Это условие касается резервуара и дымохода.

Изготовление печи

Основная часть печки состоит из двух труб — внешней и внутренней. Внешнюю трубу, внутри которой горит масло, сделал из трубы диаметром 160 мм.

Сбоку приварен отрезок трубы диаметром 100 мм для соединения с дымоходом. Дно сделал из листа 2 мм.

Внутренняя труба, через которую поступает воздух имеет диаметр 60 мм, дно сделал из листа 4 мм, крышка из листа 2 мм.

В большую трубу ставится чашка, в которую подается масло. Сделал из листа 4 мм.

Чтобы доставать чашку из трубы, сделал специальную кочергу.

Масло в чашку подается через трубку, для этого сбоку вварил кусок водопроводной трубы с резьбой, в который ввинчивается теплозащитная направляющая для трубки:

Для всего этого из квадратной трубы сварил раму:

Обшил ее оцинковкой и закрепил зиловскую улитку для обдува печки и блок питания для нее.

Блок питания собрал в корпусе сгоревшего БП от компьютера. Выкинул из него все потроха и воткнул трансформатор от дохлого бесперебойника и выпрямитель.

У трансформатора 2 вторичные обмотки по 7 вольт. Вставил переключатель, могу подавать на вентилятор 7 или 14 вольт для регулировки обдува.

Подача масла идет самотеком из бачка, сделанного из баллона от фреона. По шлангу капает в воронку, откуда через тонкую стальную трубку (топливная 8 мм) попадает в печку.

Скорость подачи регулируется краником на баллоне.

Дымоход сделал из той же трубы 100 мм, продлил его водосточной из оцинковки, а дальше — асбестоцементная. Общая высота дымохода около 4 метров.

После нескольких часов работы печки образуется небольшой слой копоти на стенках и зола в чашке. Всё очень легко и быстро чистится.

Чертежи печи на отработке.

С первого запуска печки мне казалось, что она должна греть намного лучше.
Давал больше масла — начинала захлёбываться и нестабильно работать. Пробовал ставить наддув в камеру сгорания — не помогает.

Оказалось, что для эффективной работы печке нужно поступление воздуха еще и с нижней части дымохода!

Как только я приоткрыл нижнюю крышку (она съемная для удобства чистки дымохода), сразу же печка перестала захлебываться и стабильно заработала с характерным гулом. А температура в гараже прямо на глазах пошла вверх.

Поэтому доделал крышку — пропилил отверстие и сделал регулируемую заслонку:

Привинтил заслонку болтом, а для того, чтобы плотно прилегала, подпружинил пружиной и шайбой от солдатиков с волговских тормозов))

Теперь печка шпарит так, что жарко становится. Без проблем прогревает гараж до 20 градусов. Дверь можно не закрывать!

Но такая температура мне не нужна, нагреваю до 15, а потом перевожу печку в экономичный режим для поддержания тепла.
В режиме интенсивного прогрева уходит примерно литр масла в час, в слабом режиме — где-то 0,5 литра.

В общем, результатом своих трудов я полностью доволен. Мощности печки вполне хватает для моего гаража, она компактная, не требует постоянного внимания, быстро прогревает гараж и быстро гасится.

Вместо улитки поставил вентилятор от жигулевской печки. От него к печке свернул трубу из алюминиевого листа. Такая система работает тише и более эффективно обдувает печку.
В бачок вварил трубу с краном — для лучшей регулировки подачи масла. Старый кран использую для слива отстоя из бачка. И еще сварил воронку вместо пластмассовой.

Автор самоделки: Глеб из г. Минск. Беларусь.

Эрзац-фитиль

Подача по каплям очень удобна даже при модернизации других систем и переводе их на отработку. Скажем, такой капельницей часто дополняют обычные «буржуйки» — примитивные металлические печки, рассчитанные на дрова. При этом отработка подается непосредственно на топливо, и получается эффект стеариновой свечи. Дрова в этом случае играют роль фитиля, а роль паров стеарина достается отработке. Увеличивается теплоотдача конструкции, расход твердого топлива заметно снижается. И с точки зрения горения масло усваивается неплохо — никакой сажи и копоти на выходе из трубы.

Из этой цепи дрова можно вовсе исключить. Роль распределяющей поверхности тогда стоит доверить кирпичной крошке. Неплохо ведет себя крошка из огнеупорного шамотного кирпича марки ША или бакора. Чуть хуже по результату — их красный керамический собрат. Также реально вместо кирпича наполнить чашу мотком шнурового асбеста. Но его поры быстро забьются и перестанут работать в оптимальном режиме. Хотя, если быть справедливым, то и кирпичной крошки хватает ненадолго — примерно день работы печи. А потом чашу следует очистить от старой крошки и заполнить свежей.

Такая фитильная система несовершенна, но позволяет легко модернизировать старые печи и перевести их на отработку. Просто на под топки ставится чаша с фитильным наполнителем, к которой подводится игла питающей системы. И все, печь начинает успешно работать на отработке.

Принцип работы печки на отработке

Гореть отработка, а ведь было определено, что это тяжёлое, загрязнённое масло, будет плохо. Поэтому его надо расщепить. Есть два способа: с помощью кислорода, то есть провести окисление, или способом нагрева. Первый вариант отбрасывается сразу, потому что это затея не на бытовом уровне.

Сам процесс расщепления называется пиролизом. Самый простой метод – использовать горение самого топлива. При этом надо отметить, что пиролиз – процесс саморегулирующийся и самоподдерживающийся. Но перед тем как он начнётся, необходимо отработку нагреть до температуры +400°С, чтобы она стала выделять горючие пары. Как только это произойдёт, пиролиз начнёт сам себя поддерживать и контролировать. И это очень хорошо.

Принцип работы печки на отработке с пиролизным процессом

Поэтому обогреватель, на отработанном масле работающий, − это несложная конструкция. Во всяком случае, не сложнее обычной кастрюли. Потому что, по сути, это ёмкость, в которой нагревают топливо. Именно в ней и происходят пиролизные процессы. Основная конструктивная особенность такого агрегата – труба с множеством сквозных отверстий. Именно по ней поднимаются горючие пары, а через отверстия внутрь поступает свежий воздух, обогащая пары кислородом. Эта смесь и сгорает в верхней камере, выделяя тепловую энергию.

Недостатки принципа сжигания отработанного масла для его же нагрева

Как показывает практика, именно такую печь на отработке устанавливают в гаражах. Но у этой конструкции есть серьёзные недостатки:

1. Этот прибор работает с открытым пламенем, что недопустимо в помещениях, где хранятся нефтепродукты.
2. Металлическая поверхность печки нагревается докрасна. То есть, такой агрегат – это высокая вероятность ожогов и пожаров.
3. Если кто-то хочет получить высокую тепловую мощность печи, то это не тот вариант. Такие нагреватели могут выдавать тепло не более 15 кВт.
4. Самостоятельно остановить горение топлива в этой конструкции не получится. Оно должно полностью выгореть.
5. Тушить порошковым огнетушителем такую печь нельзя. Порошок, попавший на раскалённый металл, тут же взрывается. Поэтому только углекислотные огнетушители.

Поэтому очень важно понимать, что сделанная своими руками печь на отработанном масле – это в первую очередь сварная конструкция. Никаких сборочных креплений

Как избежать недостатков

Итак, самая опасная часть печки – резервуар, в котором нагревается отработка. Поэтому идеальный вариант – избавиться от него. Эта проблема давно решена на уровне промышленных котлов, работающих на мазуте. Для чего используются специальные горелки. Именно в них совмещают сразу несколько процессов сгорания топлива, а именно: пиролиз, сгорание и дожиг.

Когда стоит задача изготовления своими руками горелки на отработке, чертежи для многих мастеров не нужны. Потому что конструкция её не очень сложная, хотя специфика изготовления достаточно тонкая. Есть несколько конструктивных исполнений горелок.

Самый простой вариант такой горелки – пламенная чаша. По сути, это тарелка, разогретая до максимальной температуры, на плоскость которой капает отработанное масло. Топливо просто вспыхивает и тут же сгорает. Стопроцентный эффект. Основная задача – разогреть тарелку до требуемой температуры.

Но, как показывает практика, такие горелки всё равно до конца отработку не сжигают. Поэтому чащу дополняют трубой с отверстиями, где происходит смешивание остатка горючих паров с кислородом. И всё это дожигается в верхней камере сгорания.

Печь с дожиговой камерой и вторичным воздухом

Печи с дожиганием топлива в особой камере лишены недостатков фитильных. Для простоты объяснения их принципа действия, рассмотрим каждый узел по отдельности.

Представим себе некую металлическую емкость — что-то вроде коробки из-под обуви, только из металла. Сама она будет служить топкой, а ее дно — испарительной чашей.

В крышке коробки прорезают два отверстия. На одном из них крепят патрубок. Второе закрывают сдвижной шторкой или дверцей-лючком на шарнире. Шарнирная дверца нужна для разжигания печи, визуального контроля процессов внутри топливника и регулировки объема вторичного воздуха.

Отработка в такой камере будет сгорать, но не до конца. Часть ее от тепла, полученного за счет все того же неполного сгорания, расщепится на более легкие соединения. Так что, продукты сгорания и распада отработки уйдут в патрубок, на который надета вертикальная толстостенная труба со множеством сквозных отверстий в стенках — дожигатель. Хотя его с таким же успехом можно назвать и смесителем.

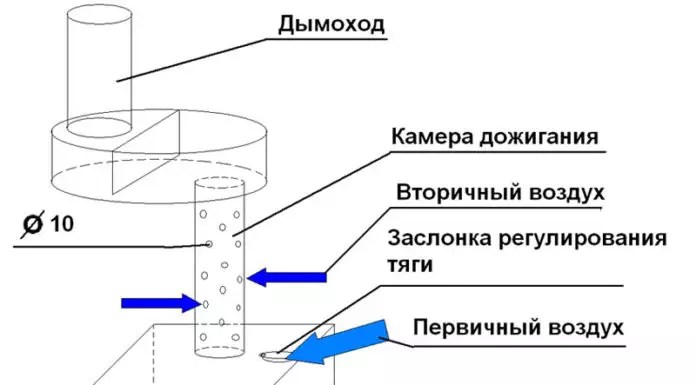

Отверстия в стенках дожигателя нужны для подвода вторичного воздуха — теперь его требуется избыток для сгорания испарившейся отработки и продуктов пиролизного распада.

На выходе из дожигателя, на пути горячих газов ставят стальную пластину. Иногда ее зовут рассекателем, но на деле такая перегородка работает как разделитель, отгораживающий зону кислородного горения от объема, в котором уже задействованы окислы азота (азотные соединения довольно капризны и ядовиты). Конечно, этой пластиной можно и пренебречь, но тогда сгорание получится менее полным, а выхлоп будет более токсичным. Камера, в которой стоит эта перегородка, носит название вторичной.

Стоит отметить, что для обогрева палаток или небольших объемов иногда собирают мини-версии таких печей. Главное их отличие заключается в отсутствии вторичной камеры. Но, чтобы сгорание происходило все же максимально полно, конфигурация основных элементов немного изменена.

Для обеспечения нужных условий на топливник ставится увеличенная труба дожигателя. В первую очередь, увеличена его высота — порядка метра против прежних 40–50 сантиметров. В таком случае, для азотного окисления отводится уже верхняя часть дожигателя. А чтобы все процессы успевали завершиться в этом объеме и не уходили в трубу, скорость потока резко сокращают, для чего у дожигателя на входе и выходе делают воронкообразные расширения. Проходя через относительно тесный переход из топливника и попадая в расширенный объем дожигателя, газы резко сбавляют скорость, что позволяет и химическим реакциям пройти в полном объеме.

После вторичной камеры (или расширенного дожигателя) все еще горячие газы направляются в трубу. Но температура их высока, поэтому та нагревается очень сильно. Чтобы снять с конструкции больше тепла, трубу обычно стараются пустить на какое-то время горизонтально — для более полного теплообмена.

Второй вариант решения проблемы — установка на входе в трубу теплообменника в виде развитого оребрения (как у радиатора) или монтаж принудительного вентилятора, улучшающего и съем тепла с тела печи, и конвекцию в помещении

Важно понимать, что устанавливать теплообменники или системы интенсивного обдува на вторичную камеру или дожигатель нельзя!

Запуск печи

Выше уже сказано неявно, что запускать капельную печь нужно медленно и плавно. Обычно для этого используют факел из спицы с кусочком поролона или тряпочкой: пускают капель, подставляют факел. Когда промокнет, ждут, пока в чашу не накапает лужица, поджигают факел, а им масло.

Есть способ запуска капельной печи куда удобнее и безопаснее: ком туалетной бумаги, пропитанный тем же маслом. Его кладут в чашу, поджигают и не спеша регулируют капель, не заботясь более о растопке. Туалетная бумага почти чистая целлюлоза, она сгорает без остатка. Этим способом давно уж греются туристы в палатках: рулон вставляют в печку-щепочницу, поливают полстопарем спирта (который тоже сгорает без остатка), или целым ее, родимой, и поджигают сверху. Тепла выделяется много, а ничтожное количество пушистой золы можно просто выдуть. В печи она вылетит в трубу.

Список источников

• HomeMyHome.ru
• sam-stroitel.com
• clubpechnikov.ru
• krrot.net
• cotlix.com
• remoskop.ru
• homius.ru
• small-house.ru
• seberemont.ru
• kaminguru.com
• teplosten24.ru

Печь на отработанном масле своими руками

Как сделать своими руками: чертеж

Печи на отработанном масле известны своей доступностью — сделать прибор не составит труда человеку, имеющему навыки сварки. Чтобы выбрать схему изготовления, предварительно рассчитывают размеры помещения — для небольшого гаража или мастерской достаточно будет компактного агрегата простой схемы. Если устройство должно выполнять добавочные функции, например, использоваться для нагрева воды, лучше выбрать схему с поддувалом. Капельная подача топлива сделает любой тип печи безопасным и удобным в обслуживании.

Фото 1. Чертеж обычной печи на отработанном масле и ее деталей. Размеры указаны в миллиметрах.

Материалы и инструменты

Для изготовления стандартной конструкции размером 70х40х30 см сгодится металлолом, обрезки труб, газовые баллоны. Чтобы сделать обычную печь небольшой мощности, подойдёт сталь толщиной 5—6 мм. Из инструментов понадобится болгарка с дисками по металлу и сварочный аппарат с соответствующими средствами защиты (маска и перчатки), перфоратор для того, чтобы просверлить отверстия в трубе.

Порядок работы

Перед началом изготовления выбирают место — учитывается удобный лаз для дымохода. Далее, стены, пол и потолок закрывают негорючим материалом. В технических помещениях, где стены и пол выполнены из камня и кирпича, термоизоляция поможет направить поток тепла внутрь помещения. Изготовление и установку производят в следующем порядке:

1. С помощью болгарки вырезаются части нижней и верхней камеры. По размерам лучше придерживаться стандарта — ширина/длина — 30—40 см, высота — 10—15 см.
2. В заготовках вырезаются отверстия для поддувала, дымохода, соединительной трубы.

1. Свариваются нижняя и верхняя камеры.
2. Ко дну нижней камеры привариваются ножки (подойдут металлические уголки).
3. Изготавливается соединительная труба — отрезается кусок длиной 36 см, в нём высверливаются отверстия диаметром 1 см (шесть рядов по 8 шт.).
4. Труба приваривается к нижней камере.
5. Устанавливается верхняя камера, приваривается к соединительной трубе.
6. К верхней части камеры приваривается отвод дымохода.

Для того чтобы укрепить конструкцию, верхняя и нижняя камера дополнительно совмещаются опорным прутом (подойдёт негнущийся отрезок толстой стали). Это снизит нагрузку на соединительную трубу и исключит опасность её деформации при нагреве.

Возможные сложности

При самостоятельном изготовлении часто допускаются ошибки, которые отражаются на эффективности работы устройства:

• неправильное размещение — поверхности прибора сильно нагреваются, есть возможность воспламенения находящихся рядом предметов, обшивки;
• расположение устройства на сквозняке создаёт пожароопасную ситуацию;
• чересчур большая верхняя камера вызывает понижение температуры, так как приток кислорода недостаточен для интенсивного горения;
• отсутствие фильтрации топлива приводит к засорению трубы дымохода, наличие примесей вызывает опасность воспламенения, взрыва.

Если соблюдать все правила изготовления и монтажа, печь на отработке не создаст потенциально опасных ситуаций.

Делаем капельный отопитель

Чаще всего для сборки капельниц мастера-умельцы используют старые кислородные и пропановые баллоны с диаметром 220 и 300 мм соответственно. Первые предпочтительнее из-за мощных толстых стенок, способных долго служить и не прогореть. Также подойдет труба из низкоуглеродистой стали (Ст 3—10) с толщиной стенок от 5 мм.

Металлопрокат для остальных деталей подбирайте по чертежу печи с верхней подачей отработки в зону горения. Вентилятор для нагнетания – «улитка» от салонного отопителя ВАЗ 2108 либо его китайский аналог, топливная магистраль – нержавеющая трубка диаметром 8—10 мм.

1. Сделайте пламенную чашу из обрезка трубы или возьмите готовую стальную емкость. Она должна выниматься через ревизионный люк, так что не делайте поддон слишком большим.
2. Вырежьте в корпусе проемы для дымоходного патрубка и прочистного люка. В последнем сделайте обрамление и установите дверцу (можно с креплением на болтах).
3. Изготовьте дожигатель. Не торопитесь сверлить все отверстия, указанные на чертеже, выполните сначала 2 нижних ряда. Остальные доделаете в процессе настройки печи.
4. Приварите к дожигателю крышку и воздуховод с фланцем для монтажа вентилятора. Присоедините устройство топливоподачи, как это сделано на фото.
5. Соберите отопительный агрегат и подсоедините его к дымоходу.

Дожигатель на фото крупным планом – вид сбоку и с торца

Чтобы регулировать мощность нагрева, нужно предусмотреть управление оборотами вентилятора и устройство для дозирования топливоподачи (как правило, применяют автопоилку с разрывом струи). По отзывам мастеров на популярном форуме, где обсуждаются вопросы отопления отработкой, расход горючего в печи можно контролировать визуально. Тенденция такая: если в разрыве струи масло идет каплями, то сгорает меньше 1 литра в час, а когда течет тоненькая струйка – более 1 л/час.

Разные конструкции чаш для капельницы

После розжига и прогрева отопителя необходимо настроить оптимальный режим работы. Процедура выполняется по той же схеме, что и с чудо-печкой: нужно добиться максимально прозрачного дыма из трубы путем сверления в дожигателе дополнительных отверстий. Идеальный цвет пламени – синий, нормальный – желтый, а красноватый — неудовлетворительный. В последнем случае наблюдается низкая теплоотдача, высокий расход и образование сажи. Подробности о конструкции и сборке печи смотрите в видеосюжете:

Сборка теплообменника

Печку делал для обогрева гаража. Водяных батарей у меня в гараже нет, так что я решил, что лучше, чтобы сразу подогревался и циркулировал воздух. Если же у вас есть водяные батареи, то можете отказаться от воздушного теплообменника и просто пустить 4-5 водяных змеевиков через верхнюю камеру, подключив их параллельно. В таком случае конструкцию надо дополнить циркуляционным насосом и вентилятором. Подобное оснащение позволит обогревать печкой хоть весь дом, надо лишь комнату для установки печки выделить.

Сборка теплообменника

Вернемся к моему теплообменнику. Его я установил между дымоотводящей трубой и горелкой печки – тут тепла больше всего. К теплообменнику приварил железную пластину. Благодаря ей будет лучше удерживаться пламя. Также она поспособствует распределению огня внутри корпуса печки.

Внутри теплообменника поставил воздушный завихритель. Каких-то инженерных изысков в таком завихрителе нет, зато со своей задачей он справляется на все сто. При работе на максимальной мощности металл корпуса раскаляется до алого цвета, а нагретый выходящий воздух пробивает даже через перчатку. Сам завихритель можете увидеть на фотографии.

Делаю завихрительДелаю завихрительДелаю завихрительПоставил завихритель

Дальше я взял канальный вентилятор и поставил его с одной стороны теплообменника. Кстати, к вентилятору можно подключить термореле для автоматизации. Это позволит самостоятельно устанавливать температуру и экономить ресурсы. Я, например, решил использовать термореле от Autonics – у меня оно просто валялось без дела. Но можно взять и какую-то бюджетную модельку, к примеру, Vemer KLIMA. Его я тоже опробовал, функционирует отлично.

Сделал наддувВот что получается

Тепло концентрируется в отсеке топливника.

Запуск буржуйки

Теперь мы научимся топить буржуйку отработкой. Задача заключается в выводе печи на рабочий режим. Холодная отработка является горючим материалом, но она не способна дать высокотемпературное пламя. Поэтому её нужно разогреть. Устанавливаем буржуйку на добротное основание, подключаем к ней дымоход – его рекомендованная высота составляет 4-5 метров. Далее заливаем в неё отработку.

Не вздумайте использовать здесь бензин и другие агрессивно горящие жидкости – их воспламенение может привести к серьёзным ожогам и взрывам.

На следующем этапе нам потребуется керосин, служащий для ускорения процесса розжига. Он заливается поверх отработки в первую камеру. Керосин воспламеняется мягко, поэтому для наших целей он подходит. Также вы можете использовать жидкости для розжига угля для барбекю (медленно горящие).

Поджигаем нашу топливную смесь спичкой (лучше кинуть в бак горящую бумажку), регулируем подачу первичного воздуха. В вертикальной перфорированной трубе появится горящее пламя. Оно будет слегка рваным, так как буржуйка пока холодная. По мере прогрева пламя начнёт светлеть и гудеть – оно должно стать почти белым, с чуть желтоватым оттенком. Только в этом случае отработка отдаст максимум тепловой энергии.

Проводить дозаправку буржуйки отработкой на полном ходу категорически запрещено – дождитесь сгорания одной порции и только тогда заливайте следующую. Не можете терпеть – увеличьте объём первичной камеры. Если и этого недостаточно, приварите к первичной камере буржуйки патрубок для подключения металлического топливного шланга с регулировочным краником. Этот шланг соедините с подходящей топливной ёмкостью большого объёма. В этом случае буржуйка сможет гореть неограниченно долго.

Меры базопаcности:

• Регулярно прочищайте дымоход – от этого зависит стабильность сгорания отработки в буржуйке.
• Не используйте другие виды топлива (например, солярку).
• Устанавливайте буржуйку на прочное негорючее основание. Настоятельно рекомендуем сделать ножки с отверстиями под болты – закрепите первичную камеру во избежание её опрокидывания.

Кроме того, не держите рядом с буржуйкой ёмкости с легковоспламеняющимися жидкостями. Расстояние до ближайших стен не должно быть менее 50 см. Для увеличения эффективности рекомендуем оббить стенки оцинкованным железом для отражения потоков тепловой энергии в сторону помещения.

Технология изготовления печи на отработанном масле

Ниже представлены чертежи наиболее распространенной печи на отработке. Она выполнена из остатков трубы Ø352 мм, листовой стали 4 мм и 6 мм, также понадобятся обрезки толстостенной трубы Ø100 мм и уголка для ножек.

Ее габариты позволят обогреть помещение со стандартной высотой потолков площадью до 80 м2, при большей площади следует увеличить размеры печи и диаметр трубы дымохода.

Необходимый инструмент:

• сварочный аппарат;
• болгарка с отрезным кругом;
• шлифовальный круг для зачистки швов;
• дрель или сверлильный станок, сверла;
• рулетка.

Также необходимы растворитель и кремнийорганическая термостойкая краска — она обычно продается в баллончиках и используется для окраски сильно нагреваемых поверхностей печей.

Последовательность изготовления своими руками:

1. Подготавливают заготовки по чертежам. Все детали вырезают из указанного на чертеже материала и зачищают места среза для устранения заусенцев.
2. Соединяют методом сварки детали нижнего бака: корпус из трубы Ø344 мм h=115 мм, дно из листового металла 4 мм, а также ножки из уголка произвольного размера. Вместо уголка можно использовать обрезки дюймовой трубы.
3. В отрезке трубы Ø100 мм h=360 мм с помощью сверла выполняют перфорацию по эскизу — 48 отверстий диаметром 9 мм.
4. Соединяют сваркой детали крышки нижнего бака: заготовку из трубы Ø352 мм h=60 мм, крышку из листовой стали 4 мм с двумя отверстиями и перфорированную трубу.
5. Заслонку для отверстия подачи воздуха на крышке нижнего бака крепят на заклепку.
6. Соединяют сваркой детали верхней камеры: заготовку из трубы Ø352 мм h=100 мм и дно из листовой стали 4 мм с отверстием для перфорированной трубы.
7. К крышке верхней камеры приваривают дымовую трубу Ø100 мм h=130 мм, с внутренней стороны крышки — перегородку из листовой стали 4 мм с размерами 70х330 мм. Перегородка предназначена для отсекания пламени и увеличения эффективности нагрева верхней камеры. Располагать ее следует ближе к дымовому отверстию.
8. Сваривают верхнюю камеру и крышку с дымовой трубой.
9. Приваривают верхнюю камеру к верху перфорированной трубы, для увеличения жесткости конструкции можно сделать стяжки из прутка между крышкой нижнего бака и верхней камерой.
10. Верхнюю часть печи надевают на нижний бак внатяг.
11. Печь для продления срока эксплуатации покрывают кремнийорганической краской, предварительно зачистив сварные швы от окалины, а металл от ржавчины с помощью растворителя.
12. Подсоединяют печку к дымоходу. Его высота должна быть не менее 4 метров для улучшения тяги. Поскольку дымоход придется часто очищать от сажи, нужно сделать его максимально прямым, без изгибов.

Аналогичную печь можно сделать из листового металла, в этом случае ее камеры будут квадратной формы. Подробная технология приведена на видео.

Изготовление печи на отработке: видео

Как подключить к печи на отработке водяной контур

Водяной контур подключают к котлу, установленному на верхнюю камеру. Его можно приварить прямо на поверхность печи, но более безопасно сделать отдельный бак: в случае прогорания дна бака вода попадет в камеру сгорания, что может вызвать выплеск горящего масла и резкое воспламенение.

Бак может быть произвольной формы и высоты, главное условие — плотное прилегание к верхней камере и дымовой трубе для более эффективного нагрева. В стенки бака врезают два штуцера: в верхней части для нагретой воды, в нижней — для остывшей обратки.

На выходе из бака устанавливают термометр и манометр. На обратной трубе в непосредственной близости от котла ставят циркуляционный насос и расширительный бак.

Принцип работы печки на отработке

Гореть отработка, а ведь было определено, что это тяжёлое, загрязнённое масло, будет плохо. Поэтому его надо расщепить. Есть два способа: с помощью кислорода, то есть провести окисление, или способом нагрева. Первый вариант отбрасывается сразу, потому что это затея не на бытовом уровне.

Сам процесс расщепления называется пиролизом. Самый простой метод – использовать горение самого топлива. При этом надо отметить, что пиролиз – процесс саморегулирующийся и самоподдерживающийся. Но перед тем как он начнётся, необходимо отработку нагреть до температуры +400°С, чтобы она стала выделять горючие пары. Как только это произойдёт, пиролиз начнёт сам себя поддерживать и контролировать. И это очень хорошо.

Принцип работы печки на отработке с пиролизным процессом

Поэтому обогреватель, на отработанном масле работающий, − это несложная конструкция. Во всяком случае, не сложнее обычной кастрюли. Потому что, по сути, это ёмкость, в которой нагревают топливо. Именно в ней и происходят пиролизные процессы. Основная конструктивная особенность такого агрегата – труба с множеством сквозных отверстий. Именно по ней поднимаются горючие пары, а через отверстия внутрь поступает свежий воздух, обогащая пары кислородом. Эта смесь и сгорает в верхней камере, выделяя тепловую энергию.

Недостатки принципа сжигания отработанного масла для его же нагрева

Как показывает практика, именно такую печь на отработке устанавливают в гаражах. Но у этой конструкции есть серьёзные недостатки:

1. Этот прибор работает с открытым пламенем, что недопустимо в помещениях, где хранятся нефтепродукты.
2. Металлическая поверхность печки нагревается докрасна. То есть, такой агрегат – это высокая вероятность ожогов и пожаров.
3. Если кто-то хочет получить высокую тепловую мощность печи, то это не тот вариант. Такие нагреватели могут выдавать тепло не более 15 кВт.
4. Самостоятельно остановить горение топлива в этой конструкции не получится. Оно должно полностью выгореть.
5. Тушить порошковым огнетушителем такую печь нельзя. Порошок, попавший на раскалённый металл, тут же взрывается. Поэтому только углекислотные огнетушители.

Поэтому очень важно понимать, что сделанная своими руками печь на отработанном масле – это в первую очередь сварная конструкция. Никаких сборочных креплений

Как избежать недостатков

Итак, самая опасная часть печки – резервуар, в котором нагревается отработка. Поэтому идеальный вариант – избавиться от него. Эта проблема давно решена на уровне промышленных котлов, работающих на мазуте. Для чего используются специальные горелки. Именно в них совмещают сразу несколько процессов сгорания топлива, а именно: пиролиз, сгорание и дожиг.

Когда стоит задача изготовления своими руками горелки на отработке, чертежи для многих мастеров не нужны. Потому что конструкция её не очень сложная, хотя специфика изготовления достаточно тонкая. Есть несколько конструктивных исполнений горелок.

Самый простой вариант такой горелки – пламенная чаша. По сути, это тарелка, разогретая до максимальной температуры, на плоскость которой капает отработанное масло. Топливо просто вспыхивает и тут же сгорает. Стопроцентный эффект. Основная задача – разогреть тарелку до требуемой температуры.

Но, как показывает практика, такие горелки всё равно до конца отработку не сжигают. Поэтому чащу дополняют трубой с отверстиями, где происходит смешивание остатка горючих паров с кислородом. И всё это дожигается в верхней камере сгорания.

Разновидности гаражных печей

Перед тем как приступить к рассмотрению печи длительного горения, стоит ознакомиться с тем, какие вообще отопительные приборы используются в гаражах. Здесь можно устанавливать агрегаты, работающие на разном топливе – это и газ, и электричество, жидкое или твердое. Необходимо лишь, чтобы печь имела достаточно высокую эффективность и потребляла как можно меньше топлива.

Печь длительного горения

Печь-буржуйка

Один из самых популярных вариантов, знакомый, пожалуй, каждому. Буржуйка компактна, проста, быстро нагревается и «непереборчива» в плане используемого топлива (можно использовать практически все, что горит).

Фото буржуйки с размерами

Раньше с помощью таких печей отапливались жилые помещения, но после появления центрального отопления стали неактуальными. Поэтому сегодня их можно встретить только в гаражах и подсобных помещениях.

Как правило, для самостоятельного изготовления буржуек используют старые газовые баллоны или большие металлические трубы с толстыми стенками

Как бы то ни было, важно, чтобы толщина материала составляла минимум 2 мм, но лучше все же 5 мм. Корпус должен иметь сечение не меньше 30 см

Также заметим, что буржуйка служит в среднем несколько лет.

Буржуйка, если вы ее делаете самостоятельно, а не покупаете уже готовой, должна изготовляться из качественных, долговечных материалов

Таблица №1. Какими бывают печи-буржуйки?

Другой особенностью буржуйки является то, что она при работе сильно нагревается (порой даже раскаляется), потому рядом с ней непросто находиться. Из-за этого появились конструкции с двумя стенками. Самый простой вариант – взять бочки разного диаметра, вставить ту, что поменьше, в большую, а пустоты между ними заполнить песком или галькой. В итоге получится толстостенный агрегат, более удобный в эксплуатации и дольше сохраняющий тепло. С другой стороны, буржуйка с двойными стенками дольше прогревается.

Самодельная буржуйка, сделанная из бочки

Печь из кирпича

Кирпич – это теплоемкий материал, а потому печь из него будет долгое время хранить и отдавать тепло в помещение. Необходимо лишь хорошенько ее прогреть. Оптимальный вариант для автовладельцев, каждый день проводящих в гараже долгое время.

Строительство кирпичной печи в гараж

Кирпичные печи встречаются менее часто, как буржуйки, но все равно они не так пожароопасны и более удобны. Заметим также, что подобную печь нужно ставить на надежный фундамент, т. к. весит она много.

Печь на отработанном масле

Подобные печи характеризуются эффективностью и экономностью, для них не нужно дополнительно закупать топливо. Правильно оборудованная печь не будет дымить и выделять в воздух тяжелые металлы (последние могут присутствовать в отработанном машинном масле).

Печь на отработке

По сути, такая печь представляет собой пару соединенных при помощи перфорированной трубки емкостей. Вес агрегата может достигать 30 кг, в него может помещаться порядка 12 л отработанного масла. Средний расход – 1 л топлива за час работы. Если решили сделать выбор в пользу печи на отработке, то предварительно продумайте, где будете брать топливо – с одного автомобиля масла уж точно не хватит при условии постоянного использования отопительного агрегата. Можете спросить владельцев других гаражей по соседству – может, они согласятся отдавать вам масло.

Печь на отработанном масле

К недостаткам подобной конструкции можно отнести большую длину дымохода (минимум 4 м), который – обязательно – должен располагаться строго вертикально и не иметь никаких изгибов. Кроме того, потребуется регулярная чистка емкости для отработки, что едва ли можно считать приятным занятием.

Печь длительного горения

Приступим непосредственно к теме нашей сегодняшней статьи. Начнем с того, что такая печь (а ее тоже можно изготовить своими руками из баллона) действует по принципу конвертерного сжигания. Агрегаты длительного горения более сложны, чем описанные выше буржуйки, но все же ничего невозможного нет. В качестве топлива можно использовать уголь, древесину, пеллеты и проч., но используется только твердое топливо.

Схема печи длительного горения

Ознакомимся с ключевыми особенностями агрегатов длительного горения.

1. Топливо горит дольше. Дрова в обычной топке будут сжигаться быстро, в то время как в подобной печи они тлеют и отдают тепло от 6 до 10 часов; следовательно, гараж будет дольше прогреваться.
2. Дрова перед закладкой нужно прессовать – так они не будут сильно разгораться, а время тления увеличится.
3. Горение топлива начинается сверху (в традиционных печах – снизу), а потому такие конструкции обычно вертикальные.

Печь для гаража на дровах

Таблица №2. Какими бывают печи длительного горения?

Печь из газового баллона длительного горения

Как работает котел на отработке

Отопление частного дома котлом на отработанном масле, организовывается благодаря нескольким важным элементам системы топливоподачи, фильтрации и теплообмена. В конструкции присутствуют следующие узлы:

• Маслонасос – соединен с камерой предварительного разогрева и фильтром, улавливающим твердые частицы. Функция насоса, оптимизация подачи количества отработки на горелочное устройство.
• Камера предварительного нагрева – чтобы снизить процент недожига, отработанное масло предварительно подогревают до температуры, оптимальной для возгорания.
• Турбины – топливо распыляется в камере сгорания в виде мелкодисперсионной пыли, одновременно, поддерживается стабильный факел пламени. Для работы, требуется одновременная работа двух турбин, вентилятора на горение и компрессора.
• Контроллер – сердце домашних котлов на отработке масла. Обеспечивает синхронную работу всех важных узлов отопительного оборудования. Современные станции, подключаются к блоку удаленного управления и оповещения, имеют многоуровневую систему защиты, предотвращающую возникновение аварийных ситуаций.
• Теплообменник – зависит от типа котла:
  1. Конвекционные модели – воздухонагреватели, вообще не имеют в своем устройстве теплообменника.
  2. Бытовые котлы для дома, снабжены одним или двумя контурами, подключаемыми к системе отопления и ГВС.

Для эксплуатации в бытовых условиях, нецелесообразно и опасно устанавливать самодельные отопители. Допускается подключение котлов, исключительно заводской сборки, зарегистрированных Ростехнадзором.

Жидкотопливный отопительный котел для частного дома или дачи, на отработанном масле, экономически выгоден по нескольким причинам:

1. Доступность топлива.
2. Небольшая стоимость отработки.

Средний расчет необходимого количества масла, высчитывают следующим способом:

1. Узнают максимальную производительность котла, информация есть в технической документации.
2. Делят ее на 10.
3. Полученный результат умножают на 1000 50%.

Принцип котлов, действующих на переработанном топливе во всех случаях одинаков. Он заключается в испарении масла и сжигании пара от него.

Принцип испарения масла

Но есть небольшие нюансы в такой технологии. Все отработанные масла содержат множество тяжелых металлов, присадок и других элементов. Задача заключается соорудить такой агрегат, который позволит аккумулировать тепло внутри, а не выводить сразу все эти элементы в дымовую трубу. Полное окисление всех элементов происходит только при условии достижения внутри котла максимальной температуры – 6000С.

Температурный показатель в данном случае — очень важный момент. Если не вдаваться в долгие объяснения химических процессов, то можно сказать кратко: безвредное сгорание и испарение топлива может происходить только при температуре в 600 градусов. Отклонение в одну или другую сторону на 200 градусов спровоцирует выделение очень вредных токсичных веществ.

Котел на отработке с водяным контуром

В нижний бак заливается отработанное масло. Верхний слой масла в испарительной камере нагревается, в результате чего образуется пар. Поднимаясь, он выходит в перфорированную трубу и соединяется с воздухом, достигает верхнего бака и сгорает. А уже сами продукты сгорания выводятся по трубе через дымоход.

Таким образом, происходит обогрев помещения, но при этом не выделяется токсичных отходов, вредных для здоровья человека. Этот факт сразу же отвечает на главный вопрос, который интересует многих перед строительством такого агрегата: «Насколько вреден котел на отработке?».

Схема котла на отработанном масле

Следует четко понимать принцип работы и технологию испарения масла в таком агрегате. Здесь сгорает не само масло, а его пары. За счет того, что отработанное топливо еще до начала горения разогревается и начинает испаряться, появляется возможность разложить такое горящее топливо на более легкие элементы.

Где применяются подобные отопительные агрегаты?

• в производственных помещениях;
• в помещениях для содержания животных;
• в автомастерских, на СТО;
• в теплицах;
• в складских помещениях и гаражах.

В качестве топлива для такого котла можно использовать практически любое масло, в том числе амортизационное.

Достоинства и недостатки агрегата

Устройство, работающее на машинном масле особенно популярно на автосервисах, где этого сырья всегда избыток.

Преимущества отопительного прибора на отработке:

• в результате горения машинного масла не образуется копоть и гарь;
• прибор пожаробезопасен, так как горит не само масло, а его пары;
• сырье для работы печи ничего не стоит, его можно раздобыть на любом СТО.

Устройство масляного отопителя

Минусы использования отработки:

• перед использованием отработку необходимо очищать от примесей воды и спирта, в противном случае могут засориться форсунки агрегата;
• отработку нельзя хранить на морозе, поэтому её придётся держать в теплом гараже или в специально подготовленном бункере.

Отработку после слива нужно хранить в закрытых контейнерах

Горелка Бабингтона

Горелка Бабингтона отличается от других печей на отработанном топливе. В конструкцию попадает воздух под давлением, разрывая масляную пленку. Тем самым происходит распыление горючей жидкости. Воздух соединяется с топливом, и в результате сгорания горючего материала образуется тепло. На схеме хорошо виден принцип работы печи данного типа.

Устройство горелки Бабингтона

Для изготовления горелки Бабингтона понадобятся:
• распылитель;
• баллон;
• насос;
• паяльная лампа;
• контейнер для сбора отработки;
• защита от брызг.

Горелка мало чем похожа на настоящую печь, но при этом эффективно нагревает помещение. Некоторые элементы печки необходимо будет собрать вручную. Изготовление частей горелки Бабингтона:

1. Корпус печи делается из пустого газового баллона. Необходимо убрать воронку для залива.
2. Далее следует сделать отверстия для труб на месте воронки. Отверстия высверливаются сверлом в виде спирали по внутренней части. Трубы необходимо присоединить к конструкции при помощи сварочного аппарата. На нижней части трубы следует сделать крепеж для присоединения распылителя.

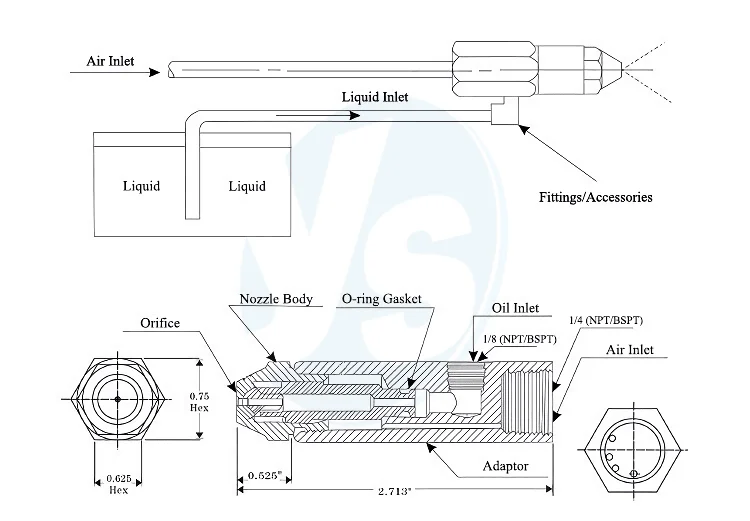

3. Форсунка, или же распылитель, необходима для захвата воздухом отработанного масла и облегчения процесса розжига. Распылитель лучше всего изготавливать при помощи токарного станка. Основа делается из стержня с гладким хвостовиком. При помощи форсунки можно будет закрепить шланг к подводу масла. Наполовину стержня необходимо сделать метрическую резьбу. Труба должна быть диаметром в 16 миллиметров. Необходимо высверлить отверстие по всей длине распылителя, которое будет стыковаться с поперечной деталью. Место стыковки форсунки и шланга желательно защитить от воспламенения при помощи стального экрана.
4. Чтобы топливо смешивалось с воздухом, необходимо разместить у конца топливной трубки полусферу. Подойдет как дверная ручка, так и болт со сферичной шляпкой. По центру сферы высверливается небольшое отверстие, через которое и будет производиться контакт.
5. Отстойник топлива следует делать со специальной трубой, по которой масло будет обратно возвращаться в основной бак с топливом.

Конструкцию можно усложнить, приделав специальный вентиль для контроля подачи топлива. Также нужно убедиться в качестве сборки печи. Чтобы масло в горелке Бабингтона не подтекало, устройство необходимо сделать полностью герметичным.
Горелка Бабингтона в действии

Не торопитесь выбрасывать отработанное масло. При помощи нескольких простых конструкций можно сделать качественный отопительный прибор. Печку можно использовать для отопления небольших помещений, а также как источник тепла на открытом воздухе. К минусам изделия можно отнести лишь неприятный запах, ведь продуктом сгорания является отработанное топливо. Также стоит учесть, что самодельная печь на отработанном масле нуждается в постоянном контроле, так как она является пожароопасной.

Создание After Burner

Это была зима 1986 года, и в условиях растущей конкуренции Sega искала аркадный хит или, скорее, блокбастер. Успех Hang-On , Space Harrier и Out Run застал всех врасплох, но теперь пришло время по-настоящему извлечь выгоду из инновационных навыков Судзуки и его команды в области игрового дизайна. В начале декабря началась разработка After Burner .

Идея летного шутера витала в воздухе уже давно, вдохновленная аниме Laputa: Castle in the Sky Судзуки изначально думал о чем-то причудливом, фантастическом. Затем появился фильм Top Gun , джаггернаут из боевика с Томом Крузом, который стал золотым кассовым сбором, сочетая ультрасовременную военную технику с обжигающим мужеством. Если Sega хотела глобальный хит, аутентичность и высокооктановое действие казались более подходящей концепцией.

Итак, философия дизайна изменилась. Теперь игрок будет пилотировать F-14 Tomcat в безумной обстановке реального мира. После того, как Burner , как мы знаем, взлетел. Точно так же, как он ездил на экзотических автомобилях и мотоциклах, чтобы ощутить настоящую управляемость на дороге, Сузуки также приложил немало усилий, чтобы испытать ощущение воздушного боя. «Каждый раз, когда мы начинали делать новую игру, я сначала проводил исследования в этой области, — говорит он.

«Мы изучали литературу, брали интервью у пилотов, смотрели фильмы, а также ездили на базу США, чтобы посмотреть на истребители. Нам представилась прекрасная возможность принять участие в симуляции воздушного боя, управляя настоящим самолетом во Флориде. Я научился кое-какой тактике ведения воздушного боя, а потом стал летать на самолете».

Но он мало интересовался созданием специального авиасимулятора, который был бы недоступен обычным игрокам. Вместо этого он хотел воздушный эквивалент Out Run — радостную, волнующую и захватывающую поездку. Взрывы доминируют на экране — огромные вздымающиеся каскады оранжевых пикселей прорываются сквозь темно-синее небо. Это не игра с уклончивыми столкновениями один на один — она включает в себя борьбу с безжалостными волнами вражеских истребителей, когда они устремляются в зону поражения. Не то, что После Burner легко. Игроки перемещают систему наведения на врагов на экране, прежде чем зафиксировать и запустить нужное количество ракет, чтобы сбить корабль. Запоминание номеров волн атаки, чтобы не тратить ракеты впустую, и попытка определить приоритет вражеского лидера (что часто может уничтожить всю волну одним выстрелом) — важные навыки, которые нужно освоить. Игроки-ветераны наизусть выучили вражеские порядки, выиграв игру, едва ли потеряв ракету.

С технической точки зрения After Burner был явным прогрессом по сравнению с Заканчивается . Хотя в игре использовалась конфигурация twin-68000, используемая в предыдущих играх AM2, процессоры работали на более высокой частоте — 12,5 МГц по сравнению с 10 МГц в предыдущих итерациях — на экране происходило больше вычислений и рендеринга.

«Новое оборудование также добавило четыре пользовательских чипа», — объясняет коллекционер игр и разработчик Крис Уайт. «Они обрабатывали математические вычисления, необходимые для полного вращения игрового поля на 360 градусов, что позволило After Burner 9Бочка с товарным знаком 0004. И в то время как Space Harrier отказался от идеи использования реальных настроек из-за графических ограничений, After Burner преодолел технические препятствия, резко увеличив объем данных спрайтов и добавив вращение к существующему уровню масштабирования спрайтов».

Внушительный дизайн роскошного корпуса — коренастая футуристическая кабина с богатой цветной графикой (включая иллюстрацию пилота с поднятым вверх большим пальцем, явная отсылка к Top Gun ) и прозрачная панель за сиденьем с чертежами настоящего F-14. Когда игроки подходят к кабинету, монитор освещает интерьер кобальтово-синим цветом, обещая действительно высокотехнологичный опыт.

Внутреннее ощущение тотального ощущения. Игрок сидит в закрытой воссозданной кабине истребителя с косметической приборной панелью, мигающими сигнальными огнями (которые сигнализируют, когда враг зафиксировался) и аналоговым джойстиком в стиле истребителя. Когда После того, как шкаф Burner был первоначально выпущен на ограниченный рынок в середине 1987 года, это был единственный контроллер, однако невозможность контролировать скорость самолета делала этот опыт слишком сложным. Два месяца спустя появилась новая версия игры под названием After Burner II (по сути, измененная версия оригинала). В нем была ручка газа слева от игрока, а также переработанный саундтрек и три новых этапа, в результате чего общее количество достигло 21.

В обеих версиях шкаф наиболее известен своими возможностями движения. Пока Space Harrier использовал двигатель с фиксированным поворотом, облегчая базовое двунаправленное движение, After Burner оснащен двойным механизмом люльки, позволяющим шкафу и креслу вращаться независимо друг от друга — первое вертикально, второе горизонтально — имитируя шаг и эффект крена воздушного полета. Ощущение достаточно драматичное и захватывающее, хотя, по-видимому, не такое захватывающее, как в начале. «Первый прототип, который мы построили — только стальная рама и монитор — обладал удивительной мощностью и чувствовал себя действительно хорошо», — заявил программист Сатоши Мифунэ в 1996 интервью. — Но его сочли слишком опасным, поэтому его мощность снизили. Однако это первое впечатление осталось у нас и повлияло на окончательную версию шкафа After Burner . это была более сложная и требовательная игра, в которой не было такой привлекательности, как у ее предшественницы. Однако он символизировал философию дизайна этой золотой эры. Все дело в интенсивности. Когда кабина вращается, экран заливают крики реактивных истребителей, плотные взрывы и белые, пухлые следы пара. На заднем плане гиперреальные пейзажи приближаются далеко внизу, когда ядерное солнце садится за горизонт. Все, что вы можете услышать, — это стучащая зубами смесь глухого гитарного рока и ударных звуковых эффектов.

For Terminator 2: Judgment Day Знаменитая аркадная сцена, в которой робот-убийца Т-1000 наконец настигает свою цель, Джона Коннора, мятежного подростка, конечно же, играет After Burner , его рука на дросселе, сигнальные огни мигают красным против его лица. В тот момент привлекательность этой волнующей игры навсегда закрепилась в поп-культуре.

Этот отрывок взят из книги SEGA Arcade: Pop-Up History , доступной для покупки исключительно в постоянном запоминающем устройстве.

Автор

Кит Стюарт

Кейт Стюарт — ветеран технологий, искусства и средств массовой информации с более чем 20-летним опытом освещения видеоигр и игровой культуры. Он начал с отраслевой библии журнала Edge в качестве редактора статей, освещающих рассвет эры PlayStation; с тех пор он написал для GamesMaster , PC Gamer , T3 , Official PlayStation Magazine , Eurogamer и Official Xbox Magazine .

Он до сих пор всю жизнь питает любовь к Sega, поскольку у него были Mega Drive, Game Gear и Saturn, а также он редактировал журнал Dreamcast DC-UK в течение двух насыщенных событиями лет.

Гранты блока развития сообщества — смягчение последствий

В 2018 году Конгресс США учредил фонды для смягчения последствий блока грантов на развитие сообщества (CDBG-MIT) для помощи штатам, пострадавшим от стихийных бедствий, произошедших с 2015 по 2017 год. В августе 2019 года Министерство жилищного строительства и городского развития США (HUD) опубликовало правила как штаты могут использовать фонды CDBG-MIT.

Из-за ущерба от ураганов, таких как наводнения 2017 года, HUD выделил Миссури 41,5 миллиона долларов из средств CDBG-MIT.

19 мая 2021 года Министерство экономического развития объявило, что оно выделит 18,8 млн долларов США 29 получателям в рамках своей Программы смягчения последствий блока грантов на развитие сообществ, чтобы помочь сообществам, недавно пострадавшим от стихийных бедствий, стать более устойчивыми.

Второй раунд приема заявок в Массачусетский технологический институт планируется открыть в начале 2023 года.

Быстрые ссылки

• Квартальные отчеты об эффективности CDBG-MIT
• Текущий план действий по смягчению последствий DRGR

Примеры применения CDBG

• Соглашение между заявителем и субзаявителем
• Политика в отношении конфликта интересов
• Резолюция о запрете чрезмерной силы
• Постановление о справедливом жилищном обеспечении для городов
• Постановление о справедливом решении жилищных вопросов для округов
• Межправительственное соглашение
• Политика закупок и конфликта интересов для округов
• Политика закупок для городов
• Публичное уведомление
• Раздел 3

Руководство по смягчению последствий CDBG, описания и NOFA

• Руководство по смягчению последствий CDBG 2020 г.
• 2020 Сведения о смягчении последствий CDBG
• Руководство по планированию смягчения последствий CDBG на 2020 год
• Описание планирования смягчения последствий CDBG на 2020 год

Дублирование документации о льготах

Процесс и рабочая тетрадь «Дублирование льгот» требуются для проектов CDBG-DR, которые обеспечивают прямую выгоду домашнему хозяйству для добровольного выкупа/приобретения, ремонта/восстановления своего дома и нового строительства жилья, где домохозяйство является прямым бенефициаром.

• Процедуры CDBG DR и MIT Дублирование льгот
• Рабочая тетрадь CDBG по дублированию льгот



Руководство по политике CDBG-MIT

Глава 1. Введение и администрирование

• Административное руководство CDBG: Введение

Глава 2 — Зарезервировано

Глава 3 — Участие граждан

• Административное руководство CDBG: Участие граждан
• 2008 Участие граждан при стихийных бедствиях
• Участие граждан в стихийных бедствиях 2012 г.
• 2013 Участие граждан при стихийных бедствиях
• План участия граждан при стихийных бедствиях на 2017 и 2019 годы и план языкового доступа

Глава 4. Финансовый менеджмент и отчетность

• Административное руководство CDBG: финансовый менеджмент и отчетность

Глава 5. Разумность затрат

• Глава 5. Разумность затрат

Глава 6. Оценка и мониторинг рисков

• Глава 6. Мониторинг
• Глава 6b — Оценка риска
• Контрольный список начальной оценки рисков

Глава 7. Дублирование льгот

• Глава 7 – Дублирование льгот (DOB)
• PowerPoint (PDF)
• Стенограмма
• Trancripción del Capítulo 10 de Duplicación de Beneficios — Español
• Запись тренировок

Глава 8 — Экологическая экспертиза

• Административное руководство CDBG: экологический анализ

Глава 9 — Закупки

• Административное руководство CDBG: Закупки
• Политика государственных закупок: Руководство поставщика ОД

Глава 10.

Управление контрактами

• Административное руководство CDBG: управление контрактами

Глава 11. Федеральные и государственные трудовые нормы

• Административное руководство CDBG: трудовые нормы

Глава 12 — Гражданские права

• Административное руководство CDBG: Гражданские права и раздел 3
• Раздел 3 Веб-страница

Глава 13 — Распродажа

• Административное руководство CDBG: закрытие

Глава 14 — Приобретение и перемещение

• Административное руководство CDBG: приобретение и перемещение
• Единый закон о переселении Формы политики помощи при переселении (URA)
• PowerPoint (PDF)
• Стенограмма
• Transcripción de asistencia para la reubicación basada en URA del Capítulo 5 — Español
• Запись тренировок

Глава 15 — Планирование

• Глава 15 — Местное планирование и наращивание потенциала

Глава 16 — Политика местной программы добровольного выкупа

• Глава 16 – Местная программа добровольного выкупа (LVBOP)
• Формы местной программы добровольного выкупа (LVBOP)
• PowerPoint (PDF)
• Стенограмма
• Capítulo 3 Transcripción del programa de compra voluntaria local — Español
• Запись тренировки

Глава 17 – Поощрение за переселение в общину для выкупа

• Глава 17 – Поощрительная программа переселения в общину для выкупа (CRIB)
• Формы программы поощрения за переселение в общину для выкупа (CRIB)
• PowerPoint (PDF)
• Стенограмма
• Capítulo 4 Transcripción del incentivo de realojo comunitario para adquisiciones — Español
• Запись тренировок

Глава 18 – Снос

• Глава 18 — Снос

Глава 19 – Восстановление и реконструкция жилых помещений

• Скоро!

Глава 20.

Доступное возмещение арендной платы за многоквартирный дом
• Скоро!

Глава 21 — Помощь с первоначальным взносом

• Глава 21 — Помощь с первоначальным взносом

Глава 22 — Строительство нового индивидуального жилья

• Скоро!

Глава 23 — Инфраструктура

• Скоро!

Глава 24 — Экономическое развитие

• Административное руководство CDBG: экономическое развитие

Глава 25 — Государственные услуги

• Глава 25 — Консультации по жилищным вопросам (общественные услуги)

Обучение применению

18.09.20 — Обзор программы и приложения + обзор приложения

• Запись обучения WebEx
• PowerPoint (PDF)

25 сентября 2020 г. – Разработка бюджета проекта: административные расходы и затраты на реализацию деятельности

• Запись обучения WebEx
• PowerPoint (PDF)

02.10.20 – LEP Четырехфакторный анализ и участие граждан

• Запись обучения WebEx
• PowerPoint (PDF)

09. 10.20 – Экологическая экспертиза

• Запись обучения WebEx
• PowerPoint (PDF)

Загрузка документов программы

Загрузка приложений программы и документов

FTP — это файловая система, позволяющая отправлять большие документы, которые слишком велики для отправки по электронной почте.

Чтобы загрузить файл на CDBG FTP, нажмите на следующую ссылку и введите имя пользователя и пароль, указанные ниже:

Имя пользователя: ded.cdbg
Пароль:  BCSformupload2020

Нужна помощь? Кликните сюда.

Гражданский консультативный комитет

Имя и фамилия	Название	Организация	Опыт
Джессика Катрон	Государственный координатор аварийного восстановления	СЕМА	Эксперт по смягчению последствий стихийных бедствий
Дуг Гермес	Исполнительный директор	Ассоциация советов правительства штата Миссури	Заявители по всему штату/написание грантов и администрация
Стив Хоббс	Исполнительный директор	Ассоциация округов Миссури	Заявители по всему штату (округи)
Ричард Шитс	Исполнительный директор	Муниципальная лига Миссури	Заявители по всему штату (муниципалитеты)
Геррит Бринкс	Исполнительный директор	Координационный совет Гарри С. Трумэна	соискателей MID/написание грантов и администрирование
Джейсон Рэй	Исполнительный директор	Совет правительств Юго-Западного Миссури	Соискатели MID/написание грантов и администрирование
Коди Далтон	Исполнительный директор	Правительственный совет Южного Центрального Озарка	Соискатели MID/написание грантов и администрирование
Мора Тейлор	Исполнительный директор	Католические благотворительные организации Южного Миссури	Местный субзаявитель/предоставление государственных услуг
Горелка Shad	Региональный менеджер, Юго-Восток	Департамент экономического развития штата Миссури	Резидент MID и деловое представительство
Марк Стомбо	Директор отдела регионального взаимодействия	Департамент экономического развития штата Миссури	Резидент MID и деловое представительство
Кристал Джонс	Исполнительный директор	Правительственный совет Озаркских предгорий	Соискатели MID/написание грантов и администрирование

Рекомендации Гражданского консультативного комитета CDBG-MIT

Информация о собрании

1 декабря 2021 г.

• Повестка дня
• Протокол (будет обновлен после встречи)
• PowerPoint

22 февраля 2022 г.

• Повестка дня
• Протокол (будет обновлен после встречи)
• PowerPoint (будет обновлено после собрания)

Понимание смягчения последствий

Смягчение последствий помогает сообществам уменьшить последствия стихийных бедствий, уменьшая или устраняя долгосрочный риск смерти, травм, потери или повреждения имущества, страданий и лишений. Действия по смягчению последствий могут включать:

Общественная инфраструктура: снижает риск наводнения, пожара, ветра и других опасностей.
Доступное жилье: увеличение доступного доступного жилья в районах с низким уровнем риска в районах, пострадавших от ураганов.
Выкуп собственности: снижает риск будущих наводнений на руслах паводков, 100-летних поймах или зонах снижения риска стихийных бедствий путем приобретения собственности, подверженной риску будущего ущерба, и превращения ее в зеленые насаждения.
Планирование: помогает разрабатывать планы землепользования и обновлять системы карт и данных. Планирование также может помочь снизить сумму, которую жители ежегодно платят за страхование от наводнений.

Как можно использовать финансирование

Существует несколько способов использования средств CDBG-MIT, но у HUD есть некоторые правила, которым штаты должны следовать при работе с местными органами власти и жителями для защиты сообществ от будущих стихийных бедствий. Штат Миссури должен:

• Направить не менее половины средств на помощь районам, наиболее пострадавшим от наводнения 2017 года.
• Используйте не менее 50% средств на мероприятия, которые приносят пользу жителям с низким и средним доходом.

Как ваше сообщество может подготовиться к будущим штормам

Местным органам власти, предприятиям, жителям и другим членам сообщества предлагается поделиться отзывами о том, как средства CDBG-MIT могут помочь большинству людей и защитить наиболее уязвимые районы. Отправьте свои комментарии по адресу [email protected].

Материалы для публичных слушаний

Презентация для публичных слушаний CDBG-Mitigation (на английском языке)

Презентация для публичных слушаний по CDBG-Mitigation (на испанском языке)

Форма общественного обсуждения

Обзор информационного бюллетеня

Информационный бюллетень по доступному жилью

Фактический бюллетень для выкупа

Инфраструктура Факт

Планирование устойчивости. План

Проект плана действий по смягчению последствий CDBG

Проект плана действий по смягчению последствий CDBG — испанский

Дополнительная информация

Предложение NOA ICF

RFP

ID-что? Индивидуальные планы развития: что это такое и зачем он нужен! | Гуманитарные науки Engage

Планирование будущего может показаться большой и пугающей игрой «а что, если». Будучи аспирантом, я часто сосредотачиваюсь на краткосрочных целях, которые соответствуют семестровому календарю. Я не могу предсказать, как будут выглядеть рынки труда, когда я буду готов защищаться, так как же мне планировать это туманное будущее? Но этот подход упускает из виду навыки и интересы, которые требуют взращивания и проверки, и определенные ключевые шаги, которые я могу предпринять СЕЙЧАС, чтобы сузить направление жизни. Таким образом, когда я доберусь даже до самого страшного будущего, я буду лучше подготовлен. Как? Создав Индивидуальный план развития (IDP) через Imagine PhD. Этот международно-признанный инструмент использует оценку ваших навыков, интересов и ценностей, чтобы помочь вам стратегически планировать персонализированное будущее, которое вы найдете интересным и полноценным. Первоначально разработанные для студентов STEM, IDP не только помогают вам назвать ваши индивидуальные долгосрочные цели, но и показывают вам некоторые шаги, которые необходимо предпринять для их достижения. Еще лучше: ImaginePhD не задает вопросов о вашей текущей работе. Например, предположим, что вы английский аспирант, который всегда имел тайную любовь к искусству, но никогда не знал, как включить ее в свои стипендиальные или карьерные цели. Сосредоточив внимание на том, кем вы являетесь СЕЙЧАС, ImaginePhD помогает вам лучше сформулировать свои увлечения (чтобы, когда вы идете на собеседование на работу своей мечты, вы были максимально ясны) и показывает возможные карьерные пути.

Звучит здорово, правда? Как его получить?

IDP может принимать разные формы, но в этом посте мы рассмотрим онлайн-платформу Imagine PhD, разработанную специально для гуманитариев и социологов, но также широко используемую в естественных науках. После того, как вы создали учетную запись (шаг менее 2 минут), вам будет предложено несколько оценок интересов, навыков и ценностей. Они были разработаны специально для докторантов, чтобы помочь нам более широко взглянуть на пути развития карьеры.

Должен предупредить вас, что вы можете получать удовольствие от их заполнения! Когда я впервые посетил этот сайт в начале года, моей целью было просто посмотреть, на что неоднократно ссылался Дин Хук. Тем не менее, я закончил тем, что принял все оценки.

Вот скриншот из раздела «Интересы», оценки и моих результатов, которые сразу же были размещены в начале моего профиля.







Если вы смущаетесь по этому поводу, ничего страшного — никто не увидит ваши результаты, кроме вас.

Что еще лучше, так это то, что эти оценки не являются ограничивающими (т. е. вы не собираетесь выключать свой компьютер и идти на полной скорости по пути, чтобы стать консультантом колледжа или специалистом по сбору средств). На самом деле, они никогда не предлагают какой-то один карьерный путь. Вместо этого они созданы для того, чтобы прояснить ваши самые сильные навыки, в том числе те, которые выросли во время учебы в докторантуре, а также те, которые вы почерпнули из другого опыта. Цель – думать о карьере широко и тематически.

Тесты навыков и интересов следуют тому же формату, но, рассматривая их вместе, они подчеркивают как то, что волнует вас как личность, так и навыки, которыми вы обладаете (или то, что вам нужно улучшить). Если бы, например, я указал, что у меня есть большой интерес к «Привлечению средств» или «Анализу финансовых данных» (две реальные возможности из тестов интересов), но я не чувствую себя комфортно с «Разработкой и управлением бюджетами (из раздела навыков), я хотел бы знать , прямо сейчас, область, которую мне нужно укрепить, чтобы найти свою наиболее приносящую удовлетворение карьеру.

ImaginePhD также особенно эффективен при подходе к карьере с целостной точки зрения. Например, после моего опыта работы в аспирантуре, когда я могу сам устанавливать часы работы и работать из любого места, идея сидеть за столом 40 часов в неделю кажется невероятно ограничивающей. Эта часть оценки навыков охватывает это, и многие подсказки касаются рабочей среды и баланса между работой и личной жизнью.



Как и в разделе «Интересы», ImaginePhD создает 5 ваших основных навыков на основе того, как вы ответили на вопросы:













После сужения ваших интересов и навыков мы достигаем, пожалуй, самой важной части карьерного поиска: 9 10 9 10 Многие аспиранты увлечены своим исследованием из-за того, как оно связано с насущной проблемой общества, будь то расовое или гендерное неравенство или насилие. В разделе «Ценности» рассказывается о ваших увлечениях, помимо ваших докторских исследований, чтобы вы могли использовать их в качестве движущей силы для различных профессий.

После того, как вы прошли тест, аналогичный приведенным выше, Imagine PhD ранжирует ваши приоритеты и позволяет ВАМ расположить их по порядку. Поскольку эти значения могут меняться в зависимости от жизненных обстоятельств (семья, доход, местонахождение), в этом разделе можно отразить эти основные жизненные события. Очевидно, что шкала от 1 до 4 является ограничивающей, так что, возможно, вы не смогли бы точно передать оценку 90–108, насколько важны для вас местоположение или гибкость в карьере.



После того, как вы определились с рейтингом, ImaginePhD дает более подробное объяснение того, что означают эти значения и как они могут направить вас на пути к успешной карьере. Вы заметите ключевые вопросы — они помогут вам, когда вы думаете о карьере как в Imagine PhD, так и в более широком мире. Они достаточно точны, чтобы быть адаптированными для вас, но они достаточно широки, чтобы вы могли задавать их в различных условиях карьеры.



Когда вы вернетесь на свою домашнюю страницу, вы увидите несколько круглых кнопок, помеченных общими семействами вакансий. Меня сразу поразил вариант «Обучение» из-за картины Рубенса на заднем плане (#ArtHistorian) и я не понял связи между «Обучением» и музеями.



Старший куратор отдела массовой культуры? Программный директор? Академическая пропаганда!? Звучат потрясающе, и лично, действительно захватывающе. Еще лучше — они достаточно общие, чтобы не быть 1 на миллион рабочих мест. Я мог бы найти что-то подобное, живу ли я в Питтсбурге, Миннеаполисе или Париже.

Если вы прочитаете примеры профессий и подумаете: «Вау, они могут быть действительно хороши для меня, но с чего мне начать?» Imagine PhD излагает следующие шаги, как с точки зрения получения дополнительной информации, так и с точки зрения составления плана игры.





Вернитесь на страницу своего профиля, и вы увидите «Ваш план». В этом разделе вы устанавливаете для себя цели в следующих категориях: получение степени, требования к курсу, развитие навыков и деньги/финансирование.

Как аспиранты, наша жизнь и работа, как правило, сливаются воедино. Раздел «Цели» позволяет вам тематически сортировать созданные вами цели или просматривать их все сразу. Я особенно рад разделу «Личностное развитие», поскольку его часто откладывают на второй план после начала семестра. Этот план служит напоминанием о том, что ваши личные цели, неакадемическая часть вас, так же важны и ценны, как исследователь.

Мои цели перечислены ниже, каждая со своим обозначением, временной шкалой и даже будильником. Вы даже можете экспортировать свои персональные цели в iCal, чтобы все оставалось в одном месте.



Чувствуете панику по поводу того, какие типы целей реалистичны? Или даже стоит установить, и точка? В ImaginePhD есть «цели-предложения», которые помогут вам начать и начать думать небольшими шагами.
