Бесконтактный датчик положения дроссельной заслонки 3302.

3855



Общие сведения:

Бесконтактный датчик положения дроссельной заслонки (ДПДЗ) 3302.3855 предназначен для формирования напряжения постоянного тока, пропорционального углу открытия дроссельной заслонки системы впрыска топлива двигателя.

Применяемость: автомобили ВАЗ с инжекторными двигателями, “Daewoo Lanos” 1.4i и “Daewoo Sens” до 2007 г.в. и др. (в связи с комплектацией силовых агрегатов автомобилей разными типами дроссельных узлов возможно применение различных невзаимозаменяемых ДПДЗ. При выборе ДПДЗ следует руководствоваться формой держателя вала датчика).

Направление вращения вала (сердцевины) датчика с начального положения — против часовой стрелки со стороны дроссельной заслонки (см. рис. внизу).

Датчик выпускается в климатическом исполнении О2.1 по ГОСТ 15150 для внутреннего рынка и на экспорт. По степени защиты от проникновения посторонних тел и воды изделие соответствует исполнению IP67 по ГОСТ 14254. Рабочий режим датчика — продолжительный номинальный S1 по ГОСТ 3940.

Датчик положения дроссельной заслонки устанавливается на дроссельном патрубке системы впрыска топлива двигателя, где предусмотрена установка ДПДЗ 2112-1148200, CTS 06682, 3302.3855 или других аналогичных при помощи штатных крепежных элементов.

Ресурс данного изделия не ограничивается пробегом автомобиля. Гарантийный срок эксплуатации — 3 года с даты ввода в эксплуатацию или со дня продажи в розничной торговой сети. Гарантийные обязательства производителя имеют силу в течение четырех лет с даты выпуска изделия. Дата изготовления нанесена на корпусе изделия.

Технические данные:

Диапазон рабочих температур, °С

-40 .. +125

  Номинальное напряжение питания, В

5,0

  Максимальный ток потребления (модификация до 2017 года/после 2017 года), мА

13/12

  Полный механический угол поворота вала, не менее

121° ± 3°

  Рабочий угловой диапазон

18° . . 110°

  Максимальная нелинейность функциональной характеристики в рабочем угловом диапазоне, %, не более

±1

  Погрешность функциональной характеристики в контрольных точках при Uпит=5,0 ± 0,05В, мВ, не более

±15

  Напряжение шумов, мВ, не более

4



Выходная характеристика:

Габаритный чертеж:



Экспертиза датчиков положения дроссельной заслонки.

Мильон терзаний

Экспертиза датчиков положения дроссельной заслонки. Мильон терзаний

Поэтому лишний раз поинтересоваться их реальным качеством очень даже интересно. Объектом очередной мини-экспертизы стали бесконтактные «дэ-пэ-дэ-зэ» для автомобилей ВАЗ — три бренда по три штуки каждого.



То, что все датчики будут работать, особых сомнений не вызывало. Другое дело — насколько точно и как долго. Чтобы узнать об этом побольше, мы отдали купленные изделия в испытательный центр «Эталон» на ресурсные испытания. Суть их в том, чтобы заставить каждый датчик повернуться туда-сюда миллион раз — с частотой 60 циклов в минуту. Затем, для разнообразия, дополнить этот «мильон терзаний» двухчасовыми испытаниями на теплостойкость при температуре 130°С и только потом порассуждать про линейность характеристик и прочие нюансы.

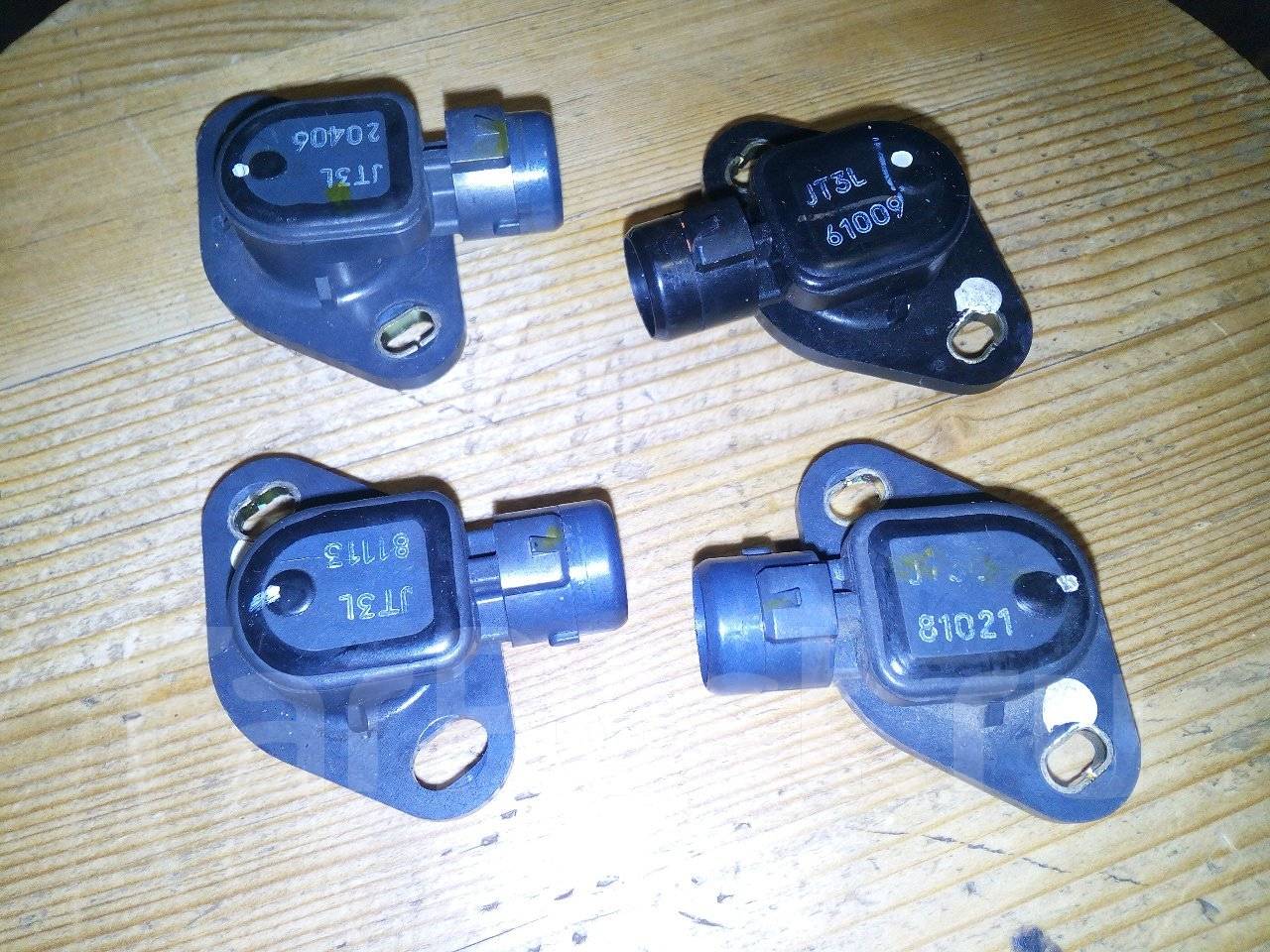

Внешне датчики особо не различаются. Правда, внимательное изучение упаковки курского изделия сразу смутило — что это еще за рабочий диапазон температур до +45°С? Не маловато ли — полагается 130! Кстати, именно на температурных испытаниях «куряне» споткнутся, но это будет чуть позже.



Что у датчиков внутри? Забегая вперед, скажем, что когда их вскрыли после испытаний, то оказалось, что один и тот же принцип работы (кольцевой магнит на эксцентрике плюс микросхема) каждый из трех заводов воплотил по-своему — на фото это хорошо видно. Какое решение лучше? Логично предположить, что именно то, которое заложено в датчиках-победителях. А победила на сей раз Калуга!

Калужские датчики в полном составе выдержали тяжелые испытания без единого замечания — такое в наших экспертизах бывает весьма редко. Как это часто случается, больше сказать про них нечего: работают и ладно, молодцы. Зато о проигравших можно говорить долго — из шести оставшихся датчиков до финиша в боевой готовности добрался лишь один. Поломки пружинных механизмов, отказ электроники, нелинейные характеристики — в общем, невесело. О причинах неудач пусть рассуждают производители — покупателям же при выборе подобных датчиков рекомендуем воспользоваться нашими выводами.

А владельцам машин, у которых под капотами оказались «не те» изделия, искренне сочувствуем. В очередной раз копеечная мелочевка доказала, что способна испортить настроение. Когда же это кончится, господа инженеры?

Как выбрать датчик положения дроссельной заслонки

Датчик положения дроссельной заслонки (сокращенно ДПДЗ) – небольшое устройство, которое в большинстве случаев является простейшим потенциометром, т. е. предназначено для измерения напряжение. Специалисты так его и называют: потенциометр дроссельной заслонки. Он устанавливается на одной с заслонкой оси и нужен для подачи напряжения (сигнала) на ЭБУ. Последний считывает сигнал и «понимает», какое положение в данный момент имеет заслонка. Разберемся с тем, для чего нужен сам датчик, как его диагностировать и в случае нужды выбирать оригинальную или аналоговую запчасть.

Подробнее о назначении

Дроссельная заслонка автомобиля – один из важнейших конструктивных элементов впускной системы, которые отвечает за регулирование подачи воздуха. Без воздуха невозможно образование горючей топливно-воздушной смеси, а значит, сгорания топлива как такового. Можно сразу отметить, что работа элемента может сильно ограничить всю систему, ведь если воздуха поступает недостаточно, то не удается реализовать всю мощность двигателя. И наоборот, если воздуха много, начинаются проблемы с зажиганием, а сама смесь горит слишком долго при невысоких (относительно нормы) температурах. Решение оказалось и простым и сложным одновременно: кроме доведения до совершенства работы дроссельной заслонки, регулировать подачу топлива. Вот здесь на передний план и выходит ДПДЗ.

Датчик играет очень важную роль в том, как будет подаваться топливо. Сигнал с датчика считывается ЭБУ, а уже потом управляющий элемент регулирует подачу. В случае выхода датчика из строя система начинает работать неправильно. Зачастую автомобиль становится менее экономным, поскольку потребляет слишком много топлива. Одна из возможных более серьезных проблем: ухудшение динамики. Впрочем, об этом мы еще поговорим.

Конструктивные особенности

Сегодня можно встретить только 2 конструктивных исполнения датчиков положения дроссельной заслонки:

  1. Пленочно-резистивные. Часто их также называют просто «резистивным» или же «реостатными». Они имеют несколько резистивных дорожек. Являются теми самыми потенциометрами, которые выдают сигнал, снимает с подвижного контакта. Как только дроссельная заслонка открывается, начинает свое движение и находящийся внутри ползунок. Чем больше угол раскрытия заслонки, тем больше и напряжение – классический вариант применения закона Ома на практике;
  2. Бесконтактные. Все так же отвечает за формирование того напряжение, которое имеет зависимость от угла открытие заслонки. Вот только принцип работы основан на магниторезистивном эффекте. Магнитное сопротивление вещества имеет зависимость от того, как сориентирован образец относительного магнитного поля. При этом сам датчик получается компактным и очень надежным, так как между его чувствительными элементами нет механического контакта. Он служит дольше обычного «резистивного».

По-прежнему большинство ДПДЗ являются плечно-резистивные. Изучим их в подробностях.

Внутри датчика находится переменный, а также постоянный резистор. Общее их сопротивление обычно равняется 8 кОм. Крайний вывод датчика принимает опорное напряжение силой 5V, а другой соединяется с массой автомобиля. Средний же вывод, попутно проходя через резистор, подает на сигналы ЭБУ. К примеру, если сигнальное напряжение меньше 0,7 V, управляющий элемент воспринимает дроссельную заслонку как полностью закрытую. Как полностью открытую – при поступлении сигнала более 4 V. Водитель может сам проверить работоспособность датчика и правильность его установки по напряжению на сигнальном выводе.

Интересная особенность датчиков положения дроссельной заслонки

Попробуем разобраться с тем, отчего даже с исправным ДПДЗ двигатель может «споткнуться». Итак, вы нажимаете на педаль газа. Дроссельная заслонка начинает приоткрываться, о чем сразу же сигнализирует датчик. Однако здесь все не так просто: закончился режим работы на холостых ходах, и началось движение. Блок управления воспринимает сразу 2 сигнала одновременно. Здесь проблемы и начинаются. Электронного-механическая часть работает с некоторой задержкой. Очевидно, датчик стоит настроить. К примеру, инженеры концерна Toyota пошли на небольшую хитрость: исходное положение контакта IDL, то есть отвечающего за холостой ход, регулируется при помощи упорного винта – образуют зазор 0,51 мм. Такой способ регулировки актуален для большого числа автомобилей.


Величина регулировочного зазора на каждом типе двигателя своя. Об этом должны помнить специалисты, устанавливающие новый ДПДЗ. В ином случае ЭБУ не сможет вовремя «понять», что автомобиль уже не стоит на месте и прогревает мотор, а начинает движение.

Какие могут быть неисправности

Заранее отметим, что здесь легко спутать неисправности датчика с таковыми у других элементов. По этой причине само устройство нужно будет проверить самостоятельно, или же отправиться на СТО и поручить работу специалистам. Вот что вы можете заметить, будучи за рулем:

  • Загорелась лампочка «Check»;
  • Повысились или же начали «плыть» холостые обороты;
  • На нейтральной передаче двигатель внезапно глохнет;
  • Наблюдаются перебои в работе двигателя;
  • Вышеупомянутые «спотыкания»;
  • Серьезно ухудшилась динамика.

Практически все вышеперечисленное – результат создания проблемной топливно-воздушной смеси. Так что обойтись без помощи специалистов будет сложно. Однако, проверить датчик можно самостоятельно.

Как проверить ДПДЗ самому

Работа делается в несколько этапов:

  1. Включите зажигание;
  2. При помощи измерительного прибора (советуем обзавестись недорогим мультиметром) замерьте напряжение, которое действует между контактом ползунка и приборным «минусом». Норма: не более 0,7 V;
  3. Добейтесь полного открытия дроссельной заслонки, снова проследите за показания прибора. Напряжение должно равняться 4 V, не более;
  4. Выключим зажигание, затем вытяните разъем, после чего настройте прибор на замер эл. сопротивлений. Нас интересует сопротивление между любым из выводов и ползунком;
  5. Теперь поворачивайте сектор и следите за показаниями прибора – они должны плавно меняться. Если они меняются скачкообразно, в ДПДЗ есть серьезные неполадки.

Как и многие другие датчики, предмет статьи не относится к ремонтопригодным деталям. И более того, тонко настроенный «реостатный» датчик стоит менять при малейших огрехах в работе – со временем они будут становиться все более явными. Конечно, некоторые автолюбители занимаются пайкой начинки из резисторов, но даже после такого ремонта датчик функционирует исправно еще долгое время в очень редких случаях. Проще и надежнее купить новый.

Оперативные меры

В действительности неисправность ДПДЗ можно игнорировать очень долго – меняется расход топлива и появляются «провалы» при переключении передач. Не критично, но на комфорте езды сказывается. Предположим, водитель планирует купить новую деталь, но пока не может этого сделать по определенным причинам. Придется ездить, игнорируя неполадки? Да, придется, но последствия можно смягчить. Итак, необходимо проделать следующее: выключить зажигание и сразу же завести автомобиль снова. Блок управления поступит следующим образом: показатель питания ДПДЗ он установит на том уровне, который соответствует питанию при закрытом дросселе. После следующего запуска двигателя ЭБУ не допустит частых «провалов», которые бывают при переключении скоростей на автомобиле с неисправным датчиком.

Как купить новый ДПДЗ

Выбор методик у водителя невелик:

  1. Искать новую деталь по VIN-коду. Так он гарантированно купит тот датчик, который подойдет к его автомобилю. Мы советуем искать подобные запчасти по коду транспорта в силу высокой точности поиска. К тому же, так водитель быстрее всего найдет оригинал. Оригинальные датчики хоть и дорогие, но стоят своих денег;
  2. По данным транспорта. В случае покупки датчика дроссельной заслонки данный метод хорош, но хорош недостаточно. Проблема кроется в аналогах. Скорее всего, водитель сможет найти множество неоригинальных датчиков, которые на первый взгляд ничем не уступают заводской детали. Прослужит купленный неоригинал не так долго, и не факт, что будет полностью соответствовать оригиналу. Об этом мы сейчас расскажем подробнее.

И наконец: критичнее относитесь к советам даже бывалых автолюбителей – лучше ищите нужную запчасть самостоятельно, руководствуясь только данными из техпаспорта. А дело вот в чем: покупая неоригинал, вы не будете уверены в адаптации заслонки. Выше мы писали о том, что для исправной работы датчика в заслонке должен быть небольшой зазор. К примеру, он есть на всех автомобилях марки Toyota и составляет 0,51 мм. И вы не можете быть уверены в том, что даже качественный неоригинал будет правильно определять положение дроссельной заслонки – недобросовестный производитель вполне мог поместить внутрь корпуса посредственный потенциометр и не учесть особенность двигателя транспортного средства.

И последняя проблема неоригиналов: их работы целиком завязана на температуре. Это означает, что корпус ДПДЗ будет серьезно нагреваться. А одно из правил электротехники говорит нам о том, что электрические свойства материалов меняется с ростом или понижением температуры. Как результат, ЭБУ двигателя на изменения напряжение (в данном случае на рост) датчика оперативно реагировать не сможет.

Экскурс по брендам

Исходя из вышеуказанного, мы советуем вам брать оригинальный датчик. Конструктивно он полностью соответствует конкретной модели транспортного средства. И устанавливать его, кстати, лучше на СТО. Мастера лучше справятся с данной работой, хотя она по силу и автолюбителю.

Выбор неоригиналов очень широк, однако, на вторичном рынке запчастей можно выделить всего несколько производителей датчиков достойного качества:

  • Hella (Германия). Как говорят многие водители, датчики этого производителя оригиналам практически не уступают;
  • Bosch (Германия). Еще один немецкий производитель, успевший себя зарекомендовать. И не где-нибудь, а во всем мире. Цена может неприятно удивить покупателя. Однако, немецкие датчики являются лучшими среди всех прочих аналогов;
  • Era (Италия). Широко известный в Европе производитель. Его продукция соответствует всем стандартам качества. А вот что хотел бы знать водитель, так это то, что итальянские датчики особо оригиналам не уступают. Начиная с 2010 года качество продукции, равно как и ее ассортимент, начало выходить на принципиально новый уровень;
  • Dello (Германия). Выпускается продукция под именем марки AutoMega. Важно помнить также о том, что часть запчастей Dello производится в Китае и по качеству очень сильно уступает продукции немецкого производства. Покупать стоит немецкие датчики;
  • Hotaru (Китай). Это бренд, известный разве что в странах Восточной Европы. Ассортимент продукции не очень широк, но качество всегда на высоте.

А вот какие бренды предлагают аналоги по самой демократичной цене:

  • JP Group (Дания). Известный в Европе производитель, меньше – в странах Востока. Твердый «среднячок», но очень хорошей цене;
  • Topran (Германия). Немецкое качество по выгодной для автовладельца цене. Существуют и другие немецкие производители доступных аналогов, но все-таки Topran однозначный лидер среди них;
  • Lucas (Великобритания). Продукция данной фирмы находится где-то на периферии между премиум-классов и бюджетными аналогами. Качество и отказоустойчивость английских датчиков высокие, ассортимент тоже неплохой.

Какой бы датчик вы ни брали, он должен соответствовать изложенным автоконцерном параметрам. В ином случае ни экономии топлива, ни улучшения динамики вы не почувствуете. Выбирая правильно дешевый аналог, желаемого результата водитель, тем не менее, тоже не получит. Здесь имеет смысл переплатить.

Вывод

Выбор ДПДЗ нельзя назвать чем-то сложным. Водителю лишь нужно знать код транспорта или характеристики своего транспорта. А вот знание брендов действительно важно. Выше мы указали «призеров» зрительских симпатий. Что действительно не стоит вашего внимания, так это самые дешевые запчасти, продающиеся на рынке. Да и рынок не лучшее место для покупки датчиков – советуем отдать предпочтение крупным магазинам с хорошей репутацией. При покупке не забывайте осматривать упаковку, проверять запчасть по защитному коду и выявлять физические повреждения – возможно, перед вами подделка. Только фирменная запчасть прослужит вам долго.

Цены на датчики дроссельной заслонки ВАЗ

Код товара: 428310

Датчик дроссельной заслонки ВАЗ-2110 АвтоВАЗ ОАО Оригинал

Артикул: 2112-1148200-82 Производитель АвтоВАЗ 21120-1148200-82

посмотреть в Автокаталоге посмотреть в Автокаталоге:
Датчик дроссельной заслонки ВАЗ-2110 ГРУППА ОМЕГА
модели группы
ВАЗ-2108 Патрубок дроссельный посмотреть
ВАЗ-2110 Патрубок дроссельный посмотреть
ВАЗ-2111 Патрубок дроссельный посмотреть
ВАЗ-2112 Патрубок дроссельный посмотреть
ВАЗ-2115 Патрубок дроссельный посмотреть
ВАЗ-2120 «Надежда» Патрубок дроссельный посмотреть
ВАЗ-2123 Патрубок дроссельный посмотреть
ВАЗ-2110 Патрубок дроссельный посмотреть
ВАЗ-1118 «Калина» Патрубок дроссельный посмотреть
ВАЗ-2131 Патрубок дроссельный (вариант исполнения: Э) посмотреть
ВАЗ-2110 Патрубок дроссельный посмотреть
ВАЗ-2115 Патрубок дроссельный посмотреть
ВАЗ-2108 Патрубок дроссельный посмотреть
ВАЗ-2109 Патрубок дроссельный посмотреть
ВАЗ-21213 Корпус агрегата центрального впрыска посмотреть
ЗАЗ-1102 (Таврия Нова) Элементы системы распределенного впрыска топлива (МеМЗ-З3071) посмотреть
ЗАЗ-1102 (Таврия Нова) Жгуты проводов системы зажигания (МеМЗ-З3071) посмотреть
Chevrolet Lanos Элементы системы распределительного впрыска топлива, привод дроссельной заслонки для двигателя МеМЗ-307 посмотреть
Chevrolet Lanos Жгут проводов, приборы электрооборудования двигателя МеМЗ-307 (оригинальные детали и узлы) посмотреть
Lanos Элементы системы распределительного впрыска топлива, привод дроссельной заслонки для двигателя МеМЗ-307 посмотреть
Lanos Жгут проводов, приборы электрооборудования двигателя МеМЗ-307 (оригинальные детали и узлы) посмотреть
ZAZ Sens Элементы системы распределительного впрыска топлива, привод дроссельной заслонки для двигателя МеМЗ-307 посмотреть
ZAZ Sens Жгут проводов, приборы электрооборудования двигателя МеМЗ-307 (оригинальные детали и узлы) посмотреть
ВАЗ-2110 (2007) Патрубок дроссельный посмотреть
ВАЗ-21213-214i Патрубок дросельный посмотреть

Код товара: 499906

Датчик дроссельной заслонки ВАЗ-2110 ГРУППА ОМЕГА

Артикул: 2112-1148200 Производитель ГРУППА ОМЕГА 21120-1148200

Интернет 20 шт.
посмотреть в Автокаталоге посмотреть в Автокаталоге:
Датчик дроссельной заслонки ВАЗ-2110-12 АЗР
модели группы
ВАЗ-2108 Патрубок дроссельный посмотреть
ВАЗ-2110 Патрубок дроссельный посмотреть
ВАЗ-2111 Патрубок дроссельный посмотреть
ВАЗ-2112 Патрубок дроссельный посмотреть
ВАЗ-2115 Патрубок дроссельный посмотреть
ВАЗ-2120 «Надежда» Патрубок дроссельный посмотреть
ВАЗ-2123 Патрубок дроссельный посмотреть
ВАЗ-2110 Патрубок дроссельный посмотреть
ВАЗ-1118 «Калина» Патрубок дроссельный посмотреть
ВАЗ-2131 Патрубок дроссельный (вариант исполнения: Э) посмотреть
ВАЗ-2110 Патрубок дроссельный посмотреть
ВАЗ-2115 Патрубок дроссельный посмотреть
ВАЗ-2108 Патрубок дроссельный посмотреть
ВАЗ-2109 Патрубок дроссельный посмотреть
ВАЗ-21213 Корпус агрегата центрального впрыска посмотреть
ЗАЗ-1102 (Таврия Нова) Элементы системы распределенного впрыска топлива (МеМЗ-З3071) посмотреть
ЗАЗ-1102 (Таврия Нова) Жгуты проводов системы зажигания (МеМЗ-З3071) посмотреть
Chevrolet Lanos Элементы системы распределительного впрыска топлива, привод дроссельной заслонки для двигателя МеМЗ-307 посмотреть
Chevrolet Lanos Жгут проводов, приборы электрооборудования двигателя МеМЗ-307 (оригинальные детали и узлы) посмотреть
Lanos Элементы системы распределительного впрыска топлива, привод дроссельной заслонки для двигателя МеМЗ-307 посмотреть
Lanos Жгут проводов, приборы электрооборудования двигателя МеМЗ-307 (оригинальные детали и узлы) посмотреть
ZAZ Sens Элементы системы распределительного впрыска топлива, привод дроссельной заслонки для двигателя МеМЗ-307 посмотреть
ZAZ Sens Жгут проводов, приборы электрооборудования двигателя МеМЗ-307 (оригинальные детали и узлы) посмотреть
ВАЗ-2110 (2007) Патрубок дроссельный посмотреть
ВАЗ-21213-214i Патрубок дросельный посмотреть

Код товара: 025005

Датчик дроссельной заслонки ВАЗ-2110-12 АЗР

Артикул: 2112-1148200 Производитель АЗР ОАО 39. 3855

Интернет 15 шт.
посмотреть в Автокаталоге посмотреть в Автокаталоге:
Датчик дроссельной заслонки ВАЗ-2110-12 бесконтактный АВТОЭЛЕКТРОНИКА
модели группы
ВАЗ-2108 Патрубок дроссельный посмотреть
ВАЗ-2110 Патрубок дроссельный посмотреть
ВАЗ-2111 Патрубок дроссельный посмотреть
ВАЗ-2112 Патрубок дроссельный посмотреть
ВАЗ-2115 Патрубок дроссельный посмотреть
ВАЗ-2120 «Надежда» Патрубок дроссельный посмотреть
ВАЗ-2123 Патрубок дроссельный посмотреть
ВАЗ-2110 Патрубок дроссельный посмотреть
ВАЗ-1118 «Калина» Патрубок дроссельный посмотреть
ВАЗ-2131 Патрубок дроссельный (вариант исполнения: Э) посмотреть
ВАЗ-2110 Патрубок дроссельный посмотреть
ВАЗ-2115 Патрубок дроссельный посмотреть
ВАЗ-2108 Патрубок дроссельный посмотреть
ВАЗ-2109 Патрубок дроссельный посмотреть
ВАЗ-21213 Корпус агрегата центрального впрыска посмотреть
ЗАЗ-1102 (Таврия Нова) Элементы системы распределенного впрыска топлива (МеМЗ-З3071) посмотреть
ЗАЗ-1102 (Таврия Нова) Жгуты проводов системы зажигания (МеМЗ-З3071) посмотреть
Chevrolet Lanos Элементы системы распределительного впрыска топлива, привод дроссельной заслонки для двигателя МеМЗ-307 посмотреть
Chevrolet Lanos Жгут проводов, приборы электрооборудования двигателя МеМЗ-307 (оригинальные детали и узлы) посмотреть
Lanos Элементы системы распределительного впрыска топлива, привод дроссельной заслонки для двигателя МеМЗ-307 посмотреть
Lanos Жгут проводов, приборы электрооборудования двигателя МеМЗ-307 (оригинальные детали и узлы) посмотреть
ZAZ Sens Элементы системы распределительного впрыска топлива, привод дроссельной заслонки для двигателя МеМЗ-307 посмотреть
ZAZ Sens Жгут проводов, приборы электрооборудования двигателя МеМЗ-307 (оригинальные детали и узлы) посмотреть
ВАЗ-2110 (2007) Патрубок дроссельный посмотреть
ВАЗ-21213-214i Патрубок дросельный посмотреть

Код товара: 105149

Датчик дроссельной заслонки ВАЗ-2110-12 бесконтактный АВТОЭЛЕКТРОНИКА

Артикул: 2112-1148200 Производитель Автоэлектроника ОАО г. Калуга 36.3855

посмотреть в Автокаталоге посмотреть в Автокаталоге:
Датчик дроссельной заслонки ЗМЗ-406 ГРУППА ОМЕГА
модели группы
УАЗ-31519 Датчик температуры, датчик давления масла, датчик фазы, датчик детонаций, датчик массового расхода воздуха посмотреть
УАЗ Patriot Датчики аппаратуры впрыска топлива с электронным управлением (ИЗО), форсунка электромагнитная, регулятор подачи дополнительного посмотреть
UAZ Patriot Фильтр тонкой очистки топлива, датчики аппаратуры впрыска топлива с электронным управлением, форсунка электромагнитная, насос то посмотреть
ЗМЗ-4062. 10 Узлы и детали системы вентиляции, воздухо- и топливоподачи посмотреть
ЗМЗ-40524.10 (Евро 3) Узлы и детали системы вентиляции, воздухо- и топливоподачи посмотреть
УАЗ-31519 Клапан топливный электромагнитный, фильтр тонкой очистки топлива, датчики аппаратуры впрыска топлива с электронным управлением, посмотреть
УАЗ-37419 Оборудование для впрыска топлива с электронным управлением, клапан редукционный посмотреть
ЗМЗ-4062.10 Датчики контрольно-измерительных приборов и системы управления двигателем посмотреть
ЗМЗ-40524. 10 (Евро 3) Датчики контрольно-измерительных приборов и системы управления двигателем посмотреть

Код товара: 499905

Датчик дроссельной заслонки ЗМЗ-406 ГРУППА ОМЕГА

Артикул: 406.1130000-01 Производитель ГРУППА ОМЕГА 406.1130000-01

550146 ERA Датчик положения дроссельной заслонки 550146 LACETTI AVEO, NEXIA SPARK EPICA 1.

4L, 1.6L, 1.8L ERA
  • Главная /
  • Бренды /
  • Era /
  • Era 550146 ERA Датчик положения дроссельной заслонки 550146 LACETTI AVEO, NEXIA SPARK EPICA 1.4L, 1.6L, 1.8L
Штрихкод 2000989152873

Информация для покупателей

Информация по аналогам имеет исключительно справочный характер и не гарантирует совместимость с вашим автомобилем! Если Вы не уверены в том, что выбранная Вами деталь подходит к Вашему транспортному средству — обратитесь за помощью к менеджеру по подбору запчастей. Цены указаны при заказе физическими лицами на сайте.

Фильтр

  • срок доставки
  • Доступное количество
  • Сбросить

Размещённая на сайте информация (описание, технические характеристики а так же фотографии) приведена для ознакомления и не является публичной офертой. Не может служить основанием для предъявления претензий в случае изменения характеристик, комплектности и внешнего вида товара производителем без уведомления.



Почему покупают 550146 ERA Датчик положения дроссельной заслонки 550146 LACETTI AVEO, NEXIA SPARK EPICA 1.

4L, 1.6L, 1.8L ERA у нас:

«Автолюбитель» — крупнейший автомобильный супермаркет на Юге Кузбасса. Он открыт в 1987 году и с тех пор является центром автомобильной торговли в городе Новокузнецке. Являемся поставщиком товарной марки ERA на территории Новокузнецка, Кемеровской области РФ, у нас несколько складов по наличию и имеем запчасти на редкие автомобили и готовы дать хорошую цену на ERA Датчик положения дроссельной заслонки 550146 LACETTI AVEO, NEXIA SPARK EPICA 1.4L, 1.6L, 1.8L 550146 бренда ERA.

На все детали бренда ERA предоставляется гарантия.



Цена на 550146 ERA Датчик положения дроссельной заслонки 550146 LACETTI AVEO, NEXIA SPARK EPICA 1.4L, 1.6L, 1.8L:

Получить цену на оригинальную или аналоговую запчасть ERA Датчик положения дроссельной заслонки 550146 LACETTI AVEO, NEXIA SPARK EPICA 1.4L, 1.6L, 1.8L, и знать лучший срок доставки, которая будет удобна для вас, можно позвонив нашему менеджеру. Наши продавцы-консультанты всегда рады видеть Вас и всегда готовы оказать Вам квалифицированную услугу.

Телефон:

+7 (906) 924-13-37

Или отправить VIN-запрос на нашем ресурсе и менеджер вам сам перезвонит.


Как заказать ERA 550146:

1. Определиться со сроками, выбрать количество и добавить ERA Датчик положения дроссельной заслонки 550146 LACETTI AVEO, NEXIA SPARK EPICA 1.4L, 1.6L, 1.8L в корзину.

2. Оформить заказ, выбрать тип получения товара и тип оплаты.

3. Если товар в наличии — Вы можете буквально сразу получить свой товар в нашей точке выдачи.

Устройство, принцип действия, диагностика датчика положения дроссельной заслонки Throttle Position Sensor (TPS).



Датчик положения дроссельной заслонки расположен на корпусе узла дроссельной заслонки. Служит для измерения степени открытия дроссельной заслонки.



Датчик положения дроссельной заслонки.

  Чувствительный элемент датчика положения дроссельной заслонки представляет собой потенциометр, ось которого жёстко связана с осью дроссельной заслонки. На питающие выводы потенциометра подается опорное напряжение +5 V и «масса», а подвижный контакт датчика является сигнальным. Выходной сигнал датчика положения дроссельной заслонки является одним из базовых для расчёта блоком управления двигателем необходимого количества топлива, для определения текущего режима работы двигателя и для расчёта оптимального угла опережения зажигания. Например, в режиме пуска двигателя количество подаваемого топлива рассчитывается по температуре двигателя, по степени открытия дроссельной заслонки и по фактической частоте вращения коленвала.   На работающем двигателе при закрытой дроссельной заслонке блок управления двигателем переходит в режим стабилизации частоты вращения коленчатого вала двигателя — режим поддержания холостого хода. Заданная частота вращения коленвала при этом зависит от температуры охлаждающей жидкости, от нагрузки на двигатель и от скорости движения автомобиля и регулируется путём изменения степени открытия регулятора холостого хода и изменения угла опережения зажигания.   Для устранения «провала» запаздывания набора оборотов в момент резкого открытия дроссельной заслонки, блок управления двигателем кратковременно подает дополнительную порцию топлива.   Если дроссельная заслонка открыта более чем на ~70 %, блок управления двигателем переходит в режим полной нагрузки, обеспечивая максимальную мощность двигателя путём приготовления несколько обогащённой топливовоздушной смеси.   Когда при движении автомобиля дроссельная заслонка резко закрывается, блок управления двигателем активирует режим принудительного холостого хода (или режим торможения двигателем) путём полного прекращения подачи топлива до тех пор, пока обороты двигателя не снизятся до определенной величины.   Остальные относительно стационарные положения дроссельной заслонки между режимом «поддержки холостого хода» и «полной нагрузки», называются режимом «частичной нагрузки» двигателя. В этом режиме блок управления двигателем поддерживает оптимальное соотношение топливно-воздушной смеси близкой к 1:14,7, за счет использования сигнала обратной связи от кислородных датчиков.

Проверка выходного сигнала датчика положения дроссельной заслонки.

Диагностика датчика положения дроссельной заслонки потенциометрического типа заключается в проверке соответствия выходного напряжения датчика фактическому положению дроссельной заслонки во всём диапазоне её возможных положений. Для просмотра осциллограммы напряжения выходного сигнала датчика, разъём осциллографического щупа должен быть подключен к любому из аналоговых входов № 14 USB Autoscope II, чёрный зажим типа «крокодил» осциллографического щупа должен быть подсоединён к «массе» двигателя диагностируемого автомобиля, пробник щупа должен быть подсоединён параллельно сигнальному выводу датчика.

Схема подключения к датчику положения дроссельной заслонки потенциометрического типа.

  1. точка подключения чёрного зажима типа «крокодил» осциллографического щупа.
  2. точка подключения пробника осциллографического щупа.

    В окне программы «USB Осциллограф», необходимо выбрать подходящий режим отображения, в данном случае «Управление => Загрузить настройки пользователя => Potentiometer». Проверка датчика проводится при включенном зажигании и остановленном двигателе.   Осциллограмма напряжения выходного сигнала датчика должна быть записана. Для включения записи осциллограммы, в окне программы «USB Осциллограф», необходимо выбрать «Управление => Запись» после выбора режима «Potentiometer» и включения зажигания. После включения записи осциллограммы, необходимо как можно более плавно открыть дроссельную заслонку до её полного открытия, после чего так же плавно её закрыть. Далее, для остановки записи осциллограммы, в окне программы «USB Осциллограф», необходимо выбрать «Управление => Запись». После завершения записи, записанную осциллограмму можно детально изучить.   При закрытой дроссельной заслонке, значение напряжения выходного сигнала датчика его положения должно находиться в определённом диапазоне, чаще всего — 0,25…0,75 V. Как только дроссельная заслонка начинает плавно открываться, значение напряжения выходного сигнала датчика так же должно плавно увеличиваться синхронно увеличению угла открытия дроссельной заслонки.

Осциллограмма напряжения выходного сигнала исправного датчика положения дроссельной заслонки. Зажигание включено, двигатель остановлен, плавное открытие дроссельной заслонки и быстрое её закрытие.

  Когда дроссельная заслонка открыта полностью, значение напряжения выходного сигнала датчика должно находиться в диапазоне обычно 3,9.. .4,7 V.   В некоторых системах управления двигателем применяются датчики положения дроссельной заслонки потенциометрического типа с инверсной выходной характеристикой. При закрытой дроссельной заслонке выходное напряжение датчика высокое, а при открытой — низкое.   Во многих системах управления двигателем, где положение дроссельной заслонки задаётся при помощи электропривода (во всём диапазоне возможных положений, либо только в режиме холостого хода), текущее положение дроссельной заслонки определяется при помощи сразу двух потенциометров, конструктивно объединённых. Один из потенциометров имеет прямую выходную характеристику, а другой потенциометр обычно имеет инверсную выходную характеристику. Кроме того, многие узлы дроссельных заслонок со встроенным электроприводом зачастую дополнительно оснащены концевым микро-выключателем холостого хода, срабатывающим тогда, когда педаль акселератора отпущена водителем полностью.

  Осциллограммы напряжения выходных сигналов исправного спаренного датчика положения дроссельной заслонки системы управления двигателем с электронным приводом дроссельной заслонки. Зажигание включено, двигатель остановлен, открытие дроссельной заслонки, закрытие дроссельной заслонки.

сигнала потенциометра, имеющего

  1. Осциллограмма напряжения выходного инверсную выходную характеристику.
  2. Осциллограмма напряжения выходного сигнала потенциометра, имеющего прямую выходную характеристику.



  1. A: Значение напряжения в момент времени указанный маркером. В данном случае соответствует напряжению выходного сигнала потенциометра, имеющего инверсную выходную характеристику при закрытой дроссельной заслонке и равно ~4 V.
  2. A: Значение напряжения в момент времени указанный маркером. В данномслучае соответствует напряжению выходного сигнала потенциометра, имеющего прямую выходную характеристику при закрытой дроссельной заслонке и равно ~890 mV.

Наличие двух потенциометров в датчике положения дроссельной заслонки служит для повышения точности измерения текущего положения дроссельной заслонки, для точного распознавания блоком управления неисправностей датчика, а так же для повышения надёжности узла дроссельной заслонки — при выходе из строя одного из потенциометров блок управления двигателем определяет текущее положение дроссельной заслонки по сигналу от исправного потенциометра.   Встречаются спаренные потенциометрические датчики положения дроссельной заслонки, где оба потенциометра имеют прямую выходную характеристику. Выходной сигнал одного потенциометра изменяется в диапазоне положений дроссельной заслонки от «полностью закрыто», до «частично открыто» (для системы управления двигателем BOSCH MONO Motronic этот диапазон составляет от 0% до 30%). Выходной сигнал другого потенциометра изменяется в диапазоне положений дроссельной заслонки от «частично открыто» до «полностью открыто» (для системы управления двигателем BOSCH MONO Motronic этот диапазон составляет от 17% до 100%).

Осциллограммы напряжения выходных сигналов исправного спаренного датчика положения дроссельной заслонки системы управления двигателем BOSCH MONO Motronic. Зажигание включено, двигатель остановлен, открытие дроссельной заслонки, закрытие дроссельной заслонки.

  1. Осциллограмма напряжения выходного сигнала потенциометра, работающего в диапазоне положений дроссельной заслонки от «полностью закрыто», до «частично открыто».
  2. Осциллограмма напряжения выходного сигнала потенциометра, работающего в диапазоне положений дроссельной заслонки от «частично открыто» до «полностью открыто».

  Такая конструкция датчика применяется для повышения точности измерения текущего положения дроссельной заслонки при малых углах её открытия. Высокая точность измерения текущего положения дроссельной заслонки в системе управления двигателем BOSCH MONO Motronic очень важна, так как данная система не оснащена ни датчиком абсолютного давления во впускном коллекторе, ни датчиком расхода воздуха. По этому, величина нагрузки на двигатель и соответствующее ей необходимое количество впрыскиваемого топлива определяются по скорости вращения коленвала, по величине открытия дроссельной заслонки, по температуре двигателя и по температуре входящего воздуха.

Типовые неисправности датчика положения дроссельной заслонки.

  Подвижный контакт потенциометрического датчика механически перемещается по контактному резистивному слою датчика, что со временем может стать причиной разрушения этого контактного резистивного слоя. В таком случае, при некоторых положениях подвижного контакта датчика, значение выходного напряжения датчика может не соответствовать фактическому положению дроссельной заслонки.

Дорожка потенциометра с «протёртым» контактным резистивным слоем (на данной иллюстрации показан измерительный потенциометр датчика объёмного расхода воздуха).

Как только водитель устанавливает такое положение дроссельной заслонки, при котором ползунок потенциометра датчика заслонки попадает на участок с разрушенным контактным резистивным слоем, возникают резкие рывки в работе двигателя. Блок управления двигателем воспринимает изменения напряжения на дефектном участке как сигнал режима быстрого разгона двигателя, или режима отсечки подачи топлива. Характер влияния неисправности на работу системы управления двигателем зависит от того, на каких режимах работы двигателя, и при каких углах открытия дроссельной заслонки проявляется неисправность. Если показания датчика нарушаются при закрытой дроссельной заслонке, то это приводит к нестабильности оборотов холостого хода — после отпускания педали акселератора двигатель может заглохнуть, либо напротив, обороты холостого хода могут быть сильно завышенными. Если же показания датчика нарушаются при каком-либо другом положении дроссельной заслонки, это вызывает возникновение резких рывков в работе двигателя в моменты, когда дроссельная заслонка принимает положения, при которых проявляется несоответствие выходного сигнала датчика фактическому положению заслонки.

Осциллограмма напряжения выходного сигнала неисправного датчика положения дроссельной заслонки. Зажигание включено, двигатель остановлен, плавное открытие дроссельной заслонки, плавное закрытие дроссельной заслонки.

В большинстве случаев, несоответствие выходного сигнала датчика положения дроссельной заслонки фактическому углу открытия дроссельной заслонки имеет место при положении дроссельной заслонки «полностью закрыто» и «частично открыто», из-за чего нарушается работа двигателя в режиме холостого хода.



Осциллограмма напряжения выходного сигнала неисправного датчика дроссельной заслонки. Зажигание включено, двигатель остановлен, плавное положения открытие дроссельной заслонки.

В случае повреждения контактного резистивного слоя датчика во всём диапазоне положений дроссельной заслонки, характер работы двигателя становится непредсказуемым.   Неисправности датчика, вызванные разрушением контактного резистивного слоя датчика, устраняются путём замены датчика положения дроссельной заслонки на новый.   Другой типовой неисправностью датчика является повышенная зависимость выходного напряжения датчика от температуры его корпуса. Данная неисправность является следствием установки некачественного датчика положения дроссельной заслонки на этапе замены износившегося датчика на новый или ещё на этапе производства автомобиля. Проявляется данная неисправность после прогрева двигателя при полностью закрытой дроссельной заслонке как повышение частоты вращения двигателя на холостом ходу.   Характерным признаком неисправности является возможность временного её устранения путём выключения и повторного пуска двигателя. В момент включения зажигания, блок управления двигателем фиксирует («запоминает») текущее значение выходного напряжения датчика положения дроссельной заслонки и принимает его за напряжение, соответствующее полностью закрытой заслонке. После запуска двигателя это значение напряжения служит для блока управления двигателем признаком закрытой дроссельной заслонки, когда водитель полностью отпускает педаль акселератора. При совпадении выходного напряжения датчика со значением, зафиксированным во время включения зажигания, блок управления двигателем переходит в режим стабилизации частоты вращения двигателя на холостом ходу. дроссельной заслонки, когда водитель полностью отпускает педаль акселератора. При совпадении выходного напряжения датчика со значением, зафиксированным во время включения зажигания, блок управления двигателем переходит в режим стабилизации частоты вращения двигателя на холостом ходу.   Если температурная стабильность датчика не удовлетворительна, может возникнуть сбой в работе двигателя на холостом ходу. Например, в момент включения зажигания, когда двигатель холодный (корпус датчика положения дроссельной заслонки холодный) значение выходного напряжения рассматриваемого датчика равно 500 mV. Блок управления двигателем фиксирует это значение как соответствующее полностью закрытой дроссельной заслонке. В моменты, когда выходное напряжение датчика вновь совпадает с этим зафиксированным значением 500 mV, двигатель переходит в режим стабилизации оборотов холостого хода. По мере прогрева двигателя разогревается и корпус датчика, и если с увеличением температуры корпуса датчика его выходное напряжение так же увеличивается, то может наступить момент, когда при закрытой дроссельной заслонке напряжение выходного сигнала будет значительно превышать зафиксированное при включении зажигания значение, и будет равно, например, 550 mV. В таком случае, когда водитель полностью отпускает педаль акселератора, от датчика будет поступать напряжение 550 mV вместо 500 mV, что уже не будет соответствовать сигналу полностью закрытой дроссельной заслонки. Вследствие этого, блок управления двигателем уже не будет переходить в режим стабилизации оборотов холостого хода.   Если же теперь водитель выключит зажигание, после чего вновь запустит двигатель, блок управления двигателем зафиксирует новое текущее значение напряжения датчика положения дроссельной заслонки 550 mV с уже разогретым корпусом и примет его за напряжение, соответствующее полностью закрытой дроссельной заслонки. Теперь, работа двигателя при закрытой дроссельной заслонке будет стабильна, пока температура корпуса датчика положения дроссельной заслонки вновь не измениться.   Диагностика данной неисправности сводится к сравнению двух значений выходного напряжения датчика при полностью закрытой дроссельной заслонке. Первое значение необходимо измерить, когда температура корпуса датчика близка к текущему значению температуры воздуха (двигатель не работал на протяжении минимум 3-х часов). Второе значение необходимо измерить, когда двигатель будет полностью прогрет до рабочей температуры (электро-вентилятор системы охлаждения автоматически включится не менее трёх раз). Данная неисправность устраняется только путём замены некачественного датчика на качественный.   В некоторых системах управления двигателем вместо датчиков положения потенциометрического типа применяются оптические датчики положения. Типовой неисправностью этих датчиков является проникновение и накопление загрязнений в полостях, где расположены оптические элементы и на самих оптических элементах. Устраняется данная неисправность путём очистки от загрязнений, но только в тех случаях, если конструкция датчика позволяет его разобрать и повторно собрать.   В последнее время, в некоторых системах управления двигателем вместо датчиков положения потенциометрического типа применяются бесконтактные «линейные» датчики, работающие на эффекте Холла. Эти датчики лишены недостатков резистивного слоя, но при этом имеют «свои» типовые неисправности. Наиболее распространённым дефектом датчика положения дроссельной заслонки на эффекте Холла бывают зоны с нелинейной зависимостью изменения выходного напряжения датчика. На осциллограмме напряжения выходного сигнала при плавном открытии дроссельной заслонки данная неисправность проявляется как «Г-образная ступенька». Такая «ступенька» может перекрывать значительный диапазон возможных положений дроссельной заслонки. При плавном изменении положения дроссельной заслонки внутри такого диапазона значения напряжения выходного сигнала датчика не изменяются. Подобных ступенек на всём диапазоне возможных положений дроссельной заслонки может быть несколько.

Осциллограмма напряжения выходного сигнала неисправного датчика положения дроссельной заслонки работающего на эффекте Холла.

  Устраняется данная неисправность только путём замены датчика на исправный.

Датчик крайних положений дроссельной заслонки Throttle Valve Switch.

В некоторых системах управления двигателем прежних лет применялись датчики крайних положений дроссельной заслонки на основе концевых микро-выключателей. Микро-выключатель «холостого хода» и микро-выключатель «полной нагрузки».

Датчик крайних положений дроссельной заслонки, измерительными элементами которого являются два микро-выключателя.

Каждый из концевых микро-выключателей может принимать одно из двух его возможных состояний — «замкнут» или «разомкнут». В зависимости от текущего состояния микро-выключателя, напряжение его выходного сигнала может принимать значение соответствующее либо низкому уровню сигнала (обычно это значение равно 0 V), либо соответствующее высокому уровню сигнала (обычно это значение равно 5 V, либо 12 V). Вследствие сравнительно быстрого механического износа, микро-выключатели датчика со временем могут перестать срабатывать, особенно часто данная неисправность случается с микро-выключателями холостого хода. Для устранения этого дефекта достаточно периодически вновь отрегулировать положение корпуса датчика относительно корпуса дроссельной заслонки так, чтобы микро-выключатель холостого хода изменял своё состояние сразу же после начала открытия дроссельной заслонки.   Ещё одной распространённой неисправностью концевых микро-выключателей датчиков положения некоторых типов является образование микротрещин в области спайки выходных клемм выключателя с разъёмом датчика. Эта неисправность возникает на автомобилях со значительным пробегом, вследствие воздействия механических нагрузок в области спайки клемм выключателя с разъёмом датчика. Если конструкция датчика позволяет его разобрать и повторно собрать, эту неисправность можно устранить, не прибегая к замене датчика. Достаточно повторно пропаять при помощи паяльника выходные клеммы микро-выключателя в области спаивания с разъёмом датчика.   Проверка исправности концевого микро-выключателя проводится путём измерения сопротивления датчика с помощью омметра. Сопротивление разомкнутого микровыключателя должно стремиться к бесконечности. Когда микро-выключатель замкнут, его сопротивление не должно превышать значения 1 Q. При этом дополнительно следует обратить внимание на стабильность сопротивления микро-выключателя в состоянии «замкнут» при нескольких его срабатываниях. После каждого переключения выключателя в состояние «замкнут» омметр должен показывать одно и то же значение сопротивления датчика с отклонениями не более 0,1 Q. Изменяющиеся значения сопротивления микровыключателя в состоянии «замкнут» могут быть признаком образования микротрещин в области спаивания выходных клемм выключателя с разъёмом датчика, либо признаком подгорания контактов датчика.   Существуют датчики крайних положений дроссельной заслонки, выполненные по технологии, аналогичной технологии изготовления потенциометрических датчиков положения дроссельной заслонки — на основе резистивного слоя. Сопротивление такого датчика при его состоянии «замкнуто» может принимать значения от 0,1 Q до 10 kQ и более. Подобные датчики часто бывают конструктивно объединены в общем корпусе с датчиком положения дроссельной заслонки потенциометрического типа.

Датчик положения дроссельной заслонки потенциометрического типа со встроенным датчиком концевого положения, срабатывающим в положении заслонки «полностью закрыто».

Подобные датчики имеют обычно 4-х контактный разъём. Три клеммы разъёма соединены с датчиком положения дроссельной заслонки потенциометрического типа, четвёртая клемма разъёма соединяется с выводом датчика концевого положения дроссельной заслонки. Другой вывод датчика концевого положения дроссельной заслонки соединён с одной из питающих клемм датчика, обычно, с выводом «массы» датчика.

Неисправный датчик положения дроссельной заслонки? Следите за этими симптомами!

В вашем автомобиле есть так много разных деталей. Большинство из них работают нормально и не требуют внимания со стороны водителя, то есть до тех пор, пока они не выйдут из строя. Датчик положения дроссельной заслонки — один из этих малоизвестных, но важных компонентов.

Если у вас неисправный датчик положения дроссельной заслонки, вы сразу это узнаете, и вам придется немедленно с этим разобраться. Присоединяйтесь к нам, чтобы узнать изнутри, что такое датчик положения дроссельной заслонки, что он делает, из-за чего выходит из строя датчик положения дроссельной заслонки, как узнать, выходит ли он из строя, как очистить или заменить датчик положения дроссельной заслонки, сколько стоит его замена, и напоследок, стоит ли ремонтировать неисправный датчик положения дроссельной заслонки.

Что такое датчик положения дроссельной заслонки и как он работает?

В современных двигателях с их строгим контролем за выбросами компьютеры отвечают практически за все аспекты процесса сгорания. Компьютер двигателя каждого автомобиля должен точно контролировать дозирование топлива и воздуха в соответствии с требованиями водителя. Он должен обеспечивать мощность, необходимую водителю, при сохранении хорошей экономии топлива и низких выбросов выхлопных газов.

Датчик положения дроссельной заслонки — это электронное устройство, которое отслеживает положение дроссельной заслонки, которое напрямую зависит от того, насколько далеко вы нажали педаль газа.Это регулирует количество воздуха, поступающего в двигатель, которое затем согласовывается с соответствующим компьютерным количеством топлива для смешивания с воздухом. Затем смесь топлива и воздуха поступает в цилиндры, где она сжимается, воспламеняется и сжигается для выработки энергии для вашего автомобиля.

Наблюдая за электронными сигналами, поступающими от вашего датчика положения дроссельной заслонки, а также за информацией от других датчиков двигателя, ваш компьютер двигателя может послать нужное количество топлива, чтобы идти с этим воздухом, так что ваш двигатель будет производить точное количество энергии, которое вы просят у него. Когда все работает правильно, ваш двигатель плавно и мгновенно реагирует на команды вашей правой ноги.

Но когда у вас неисправный датчик положения дроссельной заслонки, компьютер двигателя больше не получает правильную информацию и может быть не в состоянии правильно интерпретировать то, что вы хотите, чтобы двигатель делал. В зависимости от точного характера проблемы с неисправным датчиком положения дроссельной заслонки, вашим автомобилем может быть очень трудно управлять, он может застрять на обочине дороги или даже может бесконтрольно ускоряться — очень страшная и опасная ситуация!

Какие проблемы вызывает неисправный датчик положения дроссельной заслонки?

Хотя датчик положения дроссельной заслонки обычно служит в течение всего срока службы автомобиля, есть исключения.Датчик положения дроссельной заслонки является компонентом как электронных, так и механических частей, поэтому обе подсистемы подвержены повреждению и износу. Кроме того, датчик положения дроссельной заслонки находится в очень агрессивной среде, под капотом и на вашем двигателе. В результате датчик положения дроссельной заслонки подвергается воздействию тепла, горячих жидкостей, ударов из-за выбоин и других опасностей в его «окрестностях». Вот некоторые из причин неисправного датчика положения дроссельной заслонки — вы часто будете видеть несколько из них одновременно, что упрощает диагностику:

Проблемы с ускорением и подачей мощности

Это может охватывать широкий спектр различных симптомов, связанных с тем, что вы не получаете желаемой реакции при нажатии на педаль газа.Это все потому, что неисправный датчик положения дроссельной заслонки отправляет искаженные сообщения в компьютер двигателя. Вы можете испытать:

      • Плохое ускорение
      • Пульсирующее ускорение
      • Неуверенность
      • Внезапное ускорение, когда вы не нажимаете педаль газа
      • Невозможность двигаться с повышенной скоростью
      • Подергивание и подергивание
      • Задержка с момента нажатия на газ до реакции автомобиля
      • Пропуски зажигания в двигателе

Проблемы с холостым ходом и остановкой

Это версия проблем с низкой частотой вращения двигателя, вызванная неисправным датчиком положения дроссельной заслонки.Как и в случае с проблемами ускорения, описанными выше, ваш неисправный датчик положения дроссельной заслонки не может отправить правильную информацию о воздушном потоке в компьютер двигателя, поэтому он не может обеспечить правильное количество топлива для правильной работы. Вы можете наблюдать следующие симптомы:

      • Грубый холостой ход
      • Медленный, нестабильный холостой ход
      • Пульсирующий холостой ход
      • Глохнет сразу после запуска
      • Глохнет при движении
      • Сваливание при резком торможении

Не запускается

Это именно то, на что похоже — ваша машина не заводится из-за неисправного датчика положения дроссельной заслонки.Он может проворачиваться, но не заедать, он может умереть сразу после запуска или даже не проворачиваться. Время на буксировку.

Превышение расхода топлива

Существенное падение экономии топлива является прямым побочным продуктом ненормального поведения двигателя, вызванного неисправным датчиком положения дроссельной заслонки. Все эти помпажи, перебои в зажигании и внезапное ускорение тратят топливо. Вдобавок ко всему, ложные показания, отправленные от вашего неисправного датчика положения дроссельной заслонки в компьютер двигателя, вынуждают его компенсировать это неэффективными способами.Этот симптом вряд ли появится сам по себе, но он подтвердит диагностику неисправного датчика положения дроссельной заслонки, если будет добавлен к другим, более очевидным признакам, как указано выше.

Проверьте двигатель Свет загорается

Поскольку неисправный датчик положения дроссельной заслонки считается частью системы контроля выхлопных газов вашего автомобиля, его неисправность может привести к включению контрольной лампы двигателя (CEL). CEL может мигать или продолжать гореть. Сканер кода можно прикрепить к вашему автомобилю и получить код неисправности.Это поможет диагностировать неисправность датчика положения дроссельной заслонки.

Проблемы с переключением передач

Проблемы с ускорением, являющиеся результатом неисправного датчика положения дроссельной заслонки, также могут влиять на то, как ваша трансмиссия переключается (или не переключается). Неправильные электронные сигналы, посылаемые вашим плохим датчиком положения дроссельной заслонки, также используются компьютером вашей автоматической коробки передач, чтобы помочь ему решить, когда и как переключить передачи. И повышенная, и понижающая передачи могут быть грубыми, отложенными или даже произвольными, что еще больше затрудняет вождение.

Активирован режим бездомного дома

Многие современные автомобили имеют компьютеры двигателя, которые достаточно сложны, чтобы распознавать серьезное состояние, например, вызванное неисправным датчиком положения дроссельной заслонки. Чтобы защитить двигатель, трансмиссию и всю трансмиссию от возможных повреждений, он перейдет в так называемый режим «бездомного».

Это резервная настройка ЭБУ двигателя, которая срабатывает при выходе из строя основного датчика, такого как датчик положения дроссельной заслонки. Мощность двигателя ограничена, а трансмиссия заблокирована на одной передаче, обычно второй или третьей.Также загорится CEL, чтобы уведомить вас о проблеме. Вы сможете двигаться со скоростью не более 45 миль в час — прямо в ремонтную мастерскую! После того, как ваш автомобиль отремонтирован, механик может вернуть компьютер и CEL в нормальный режим работы.

Как проверить датчик положения дроссельной заслонки

Проверка датчика положения дроссельной заслонки требует серьезных глубоких знаний и опыта в диагностике автомобильных электрических систем и электроники. Если это не похоже на вас, эта работа не для среднего домашнего мастера.Профессиональная ремонтная мастерская с необходимыми инструментами, оборудованием и персоналом для выявления проблемы с неисправным датчиком положения дроссельной заслонки — это то, куда вам следует направиться. Вот краткая версия:

Во-первых, используйте считыватель кодов OBD-II для получения кодов неисправностей из компьютера двигателя при выключенном двигателе. Запишите эти коды. Затем очистите коды, затем заведите машину, чтобы посмотреть, вернутся ли коды. В противном случае у вас может быть проблема, которая носит временный характер. Если коды возвращаются и относятся к датчику положения дроссельной заслонки, у вас определенно проблема.

Следующим шагом является визуальный осмотр всей проводки датчика положения дроссельной заслонки, включая все разъемы. Убедитесь, что все в хорошем состоянии, не повреждено и правильно подключено. Устраните любые проблемы с проводкой.

Теперь о тестах электрической системы:

  1. С помощью цифрового мультиметра (DMM) проверьте целостность цепи между клеммами датчика. Любые разомкнутые цепи означают, что у вас неисправный датчик положения дроссельной заслонки.
  2. Найдите значение внутреннего электрического сопротивления вашего датчика положения дроссельной заслонки, проверив информацию о продукте производителя.Используйте цифровой мультиметр, чтобы убедиться, что это правильно между двумя клеммами, которые находятся дальше всего друг от друга. Если это не так, у вас неисправный датчик положения дроссельной заслонки.
  3. Проверить опорное напряжение; если он слишком низкий или отсутствует, у вас может быть проблема с проводкой.
  4. Проверьте заземление, если у вас хорошее опорное напряжение; если значение низкое, возможно, у вас плохое заземление.
  5. Переключитесь на аналоговый мультиметр и наблюдайте за стрелкой при перемещении дроссельной заслонки; если игла останавливается во время движения заслонки или движется против часовой стрелки, у вас неисправный датчик положения дроссельной заслонки.

Существуют дополнительные тесты, которые можно запустить с помощью диагностического сканера или диагностического прибора, который может отображать данные в реальном времени.

Как отрегулировать датчик положения дроссельной заслонки

Хотя многие типы датчиков положения дроссельной заслонки не регулируются, некоторые из них можно регулировать. Первое, что вам нужно сделать, это получить доступ к информации производителя о ремонте датчика положения дроссельной заслонки вашего автомобиля, чтобы определить, действительно ли ваш датчик положения дроссельной заслонки регулируется.Вам также потребуются правильные характеристики для правильно отрегулированного датчика положения дроссельной заслонки.

Как только вы это сделаете и узнаете, что датчик положения дроссельной заслонки регулируется, можно начинать процесс. Убедитесь, что аккумулятор полностью заряжен, а трос газа и ограничитель газа правильно отрегулированы.

С помощью вольтметра, мультиметра или омметра (в зависимости от того, что указано) прикрепите один провод к земле, а другой — к сигнальному проводу датчика. Запустите двигатель и дайте ему поработать на холостом ходу, затем ослабьте винты, удерживающие датчик положения дроссельной заслонки на месте.Вращая датчик, следите за тем, чтобы измеритель соответствовал напряжению, указанному в технических характеристиках производителя. Когда вы увидите, что на глюкометре появились правильные показания, затяните винты. Вы сделали.

Как почистить датчик положения дроссельной заслонки

Если вы подозреваете, что у вас неисправный датчик положения дроссельной заслонки, и вы уверены, что сможете получить к нему доступ в автомобиле, возможно, стоит очистить датчик положения дроссельной заслонки. Это может быть недорогой способ решить проблему, прежде чем доставить автомобиль к местному механику или в ремонтную мастерскую.Почему? Потому что, если датчик загрязнен, он может передавать неверную информацию в компьютер двигателя, вызывая симптомы, похожие на неисправный датчик положения дроссельной заслонки. Вот как очистить датчик положения дроссельной заслонки:

    • Сходите в местный магазин бытовой техники или автозапчастей. Купите емкость с очистителем корпуса дроссельной заслонки. Вам также понадобится набор отверток, стандартные и торцовые ключи, а также несколько полотенец из микрофибры.
    • Переместите машину на ровную площадку и заведите ее.Дайте двигателю немного прогреться, так как это упростит очистку датчика положения дроссельной заслонки за счет размягчения грязи и сажи.
    • Затем откройте капот и получите доступ к датчику. Если у вас есть автомобиль, где требуется слишком много разборки, чтобы добраться до датчика положения дроссельной заслонки, вы можете предпочесть доверить эту работу профессиональному механику. Если ваш датчик положения дроссельной заслонки легко доступен, найдите его. (сделайте снимок с помощью телефона, на котором показано, как установлен датчик положения дроссельной заслонки, чтобы его было легче собрать после того, как вы закончите его чистку.)
    • Отсоедините провода, соединяющие датчик положения дроссельной заслонки с автомобилем. Очистите датчик положения дроссельной заслонки с помощью очистителя корпуса дроссельной заслонки и полотенца. Не используйте слишком много очистителя, ровно столько, чтобы очистить датчик положения дроссельной заслонки. Не забудьте также удалить грязь или сажу на датчике положения дроссельной заслонки или вокруг него. Наконец, убедитесь, что жидкость, которую вы использовали для очистки, полностью высохла или была стерта чистым сухим полотенцем.
    • Установите на место и снова подсоедините очищенный датчик положения дроссельной заслонки точно и надежно, оставив все в том виде, в каком вы их изначально нашли.
    • Заведите автомобиль и проверьте, решила ли очистка проблемы с датчиком положения дроссельной заслонки. Если нет, следующим шагом будет замена неисправного датчика положения дроссельной заслонки.

Как заменить датчик положения дроссельной заслонки

Если очистка датчика положения дроссельной заслонки не привела к улучшению состояния вашего автомобиля, вероятно, пришло время подумать о замене неисправного датчика положения дроссельной заслонки.Как и в случае с процессом очистки, если ваш датчик положения дроссельной заслонки труднодоступен или вы не можете выполнять эту процедуру по другим причинам, отнесите свой автомобиль в ремонтную мастерскую. Если вы чувствуете себя уверенно, пытаясь это сделать, вот как это сделать:

  1. Купите соответствующий датчик положения дроссельной заслонки для замены в магазине автозапчастей или в Интернете.
  2. Выключите автомобиль и отсоедините аккумулятор.
  3. Откройте капот и получите доступ к неисправному датчику положения дроссельной заслонки. Отсоедините электрический разъем, отвинтите все монтажные детали и снимите неисправный датчик положения дроссельной заслонки.
  4. Установить новый датчик положения дроссельной заслонки.
  5. Подсоедините электрический разъем.
  6. Подсоедините аккумулятор автомобиля.
  7. При необходимости отрегулируйте новый датчик положения дроссельной заслонки (см. Исходную информацию производителя и приведенный выше раздел).
  8. Включите ключ, но не запускайте двигатель. С помощью диагностического прибора очистите коды, хранящиеся в памяти ЭБУ двигателя.
  9. Отъезжайте на машине хотя бы за десять минут. Разгонитесь нормально и посмотрите, работает ли машина должным образом.

Сколько стоит замена датчика положения дроссельной заслонки?

Ответ на этот вопрос необходимо разбить на две части:

  1. Сколько стоит датчик положения дроссельной заслонки для вашего автомобиля?
  2. Сколько работы требуется, чтобы добраться до датчика положения дроссельной заслонки?

Датчик положения дроссельной заслонки стоимость — и качество

Существует ряд ответов на первый вопрос в зависимости от того, получаете ли вы запасную часть оригинального оборудования (OE) (проданную под маркой производителя и изготовленную в соответствии с его стандартами) или более дешевую запчасть для вторичного рынка.Оригинальная запчасть будет соответствовать эксплуатационным стандартам автопроизводителя и должна работать так же, как и новый автомобиль. Запасные части могут соответствовать или не соответствовать этим стандартам.

В зависимости от года выпуска, марки и модели вашего автомобиля цена оригинального запасного датчика положения дроссельной заслонки может составлять от нескольких сотен долларов и выше, в то время как некоторые версии более дешевых запчастей для вторичного рынка могут стоить менее 100 долларов. Имейте в виду, что на оригинальные запчасти обычно распространяется гарантия, и они должны работать очень хорошо.Запчасти для вторичного рынка могут не быть изготовлены для вашего конкретного автомобиля, но вместо этого могут быть частью консолидированной спецификации, предназначенной для адекватной работы на различных транспортных средствах. Насколько хорошо он работает на вашем автомобиле, вы узнаете, когда вы его установите.

Это может быть один из немногих случаев, когда вам лучше платить больше за оригинальную деталь.

Затраты на оплату труда: Добраться до датчика положения дроссельной заслонки

Следующая часть уравнения стоимости напрямую связана с тем, сколько труда требуется для установки датчика положения дроссельной заслонки.Некоторые автомобили помещают их в легкодоступное состояние. Другие закапывают датчик положения дроссельной заслонки глубоко внутри двигателя, за пластиковыми накладками, коробками воздушных фильтров и впускными коллекторами. Это может привести к огромным расходам на оплату труда, которые легко могут составить несколько сотен долларов.

Это может быть дешево или очень дорого

Из-за всех этих переменных может быть очень широкий диапазон затрат на всю работу. Использование дешевой детали вместе с автомобилем, который позволяет вам легко получить доступ к датчику положения дроссельной заслонки, чтобы вы могли сделать это самостоятельно, может стоить вам всего сотню долларов или около того.При использовании более дорогих оригинальных запчастей со сложным автомобилем, который требует тонны труда механиков, чтобы добраться до датчика положения дроссельной заслонки и заменить его, вы можете столкнуться с счетом в 1000 долларов за запчасти и работу. Ой!

Если вы не планируете делать это самостоятельно, лучше всего позвонить в несколько ремонтных мастерских с хорошим рейтингом. Получите точную оценку затрат на ремонт датчика положения дроссельной заслонки, который подходит для вашего конкретного автомобиля.

Можно ли водить машину с неисправным датчиком положения дроссельной заслонки?

Это не из тех автомобильных проблем, которые можно игнорировать.Если у вас неисправный датчик положения дроссельной заслонки, ваш автомобиль не будет работать нормально и безопасно. Вождение с неисправным датчиком положения дроссельной заслонки также может вызвать проблемы в других связанных системах вашего автомобиля, что потребует дополнительных счетов за ремонт.

Кроме того, любые коды неисправностей, которые ваш неисправный датчик положения дроссельной заслонки вызвал для отправки на ваш компьютер двигателя, должны быть устранены и очищены. В противном случае вы не сможете пройти проверку на смог в случае необходимости, и у вас возникнут трудности с продажей автомобиля дилеру или физическому лицу.Вместо того, чтобы ездить с неисправным датчиком положения дроссельной заслонки, вы должны немедленно его починить.

Стоит ли ремонтировать датчик положения дроссельной заслонки?

Если вам действительно нужна замена датчика положения дроссельной заслонки, а в остальном ваш автомобиль находится в хорошем рабочем состоянии, его определенно стоит отремонтировать. В первую очередь, это потому, что вы не можете безопасно управлять автомобилем, если датчик положения дроссельной заслонки не работает! Последствия неспособности ускориться именно тогда, когда вам нужно (например, колебания при повороте налево), могут поставить вас в очень опасную ситуацию!

С другой стороны, если ваш автомобиль очень старый, на нем много миль, он не особенно надежен и стоимость ремонта датчика положения дроссельной заслонки высока, вам нужно принять решение.Вот несколько вопросов, которые стоит задать себе:

    • Сколько на нем миль?
    • Есть ли у вашего автомобиля другие хронические проблемы, которые вскоре могут привести к серьезному ремонту?
    • Потребуется ли в ближайшее время замена тормозов или шин?
JunkCarMedics.com купит ваш автомобиль за наличные сегодня!

Если вы провели подсчет и определили, что не стоит вкладывать средства в новый датчик положения дроссельной заслонки для вашего автомобиля, мы можем помочь! Узнайте больше о том, как мы сбрасываем машины за наличные, в Junk Car Medics, ведущем национальном онлайн-сервисе по продаже автомобилей, которому ежемесячно доверяют тысячи людей.

ДАТЧИК ПОЛОЖЕНИЯ ДРОССЕЛЬНОЙ ЗАСЛОНКИ (TPS)

Общее описание

Датчик положения дроссельной заслонки (TPS) используется для контроля положения дроссельной заслонки в двигателях внутреннего сгорания. TPS обычно располагается на шпинделе дроссельной заслонки, так что он может непосредственно контролировать его положение.
Датчик TPS представляет собой потенциометр, обеспечивающий переменное сопротивление в зависимости от положения дроссельной заслонки (и, следовательно, датчика положения дроссельной заслонки).
Сигнал датчика используется блоком управления двигателем (ЭБУ) в качестве входного сигнала для его системы управления. Время зажигания и впрыска топлива (и, возможно, другие параметры) изменяются в зависимости от положения дроссельной заслонки, а также в зависимости от скорости изменения этого положения.
Некоторые модификации дроссельной заслонки имеют встроенные концевые выключатели. Они представляют собой датчик положения закрытой дроссельной заслонки (CTPS) и часто включают датчик полностью открытой дроссельной заслонки (WOT), который устанавливается на педаль акселератора.
Сигнал положения дроссельной заслонки может быть получен от простого контакта (TS) или потенциометра (TPS), а также комбинированного датчика TS / TPS. В некоторых системах оба типа используются как отдельные элементы.

Внешний вид
На рис. 1 показан типичный TPS.


Фиг.1

Типы датчиков TPS
По конструкции:

  • с концевыми выключателями
  • потенциометр типа
  • комбинация обоих выше

Принцип работы TPS
Датчик потенциометра дроссельной заслонки (TPS)
TPS выдает бортовому контроллеру информацию о холостом ходу, замедлении, скорости ускорения и состоянии полностью открытой дроссельной заслонки (WOT).TPS — трехпроводный потенциометр. На первый провод подается напряжение + 5В на резистивный слой датчика, а второй провод замыкает цепь датчика на массу. Третий провод подключается к дворнику потенциометра, тем самым изменяя сопротивление и, следовательно, напряжение сигнала, возвращаемого на бортовой компьютер.
На основе полученного напряжения бортовой компьютер может рассчитать холостой ход (ниже 0,7 В), полную нагрузку (около 4,5 В) и скорость открытия дроссельной заслонки.В режиме полной нагрузки бортовой компьютер обеспечивает дальнейшее обогащение топливной смеси. В режиме замедления (закрытая дроссельная заслонка и частота вращения двигателя выше определенного числа оборотов в минуту) бортовой компьютер отключает впрыск топлива. Подача топлива возобновляется после того, как частота вращения двигателя достигает значения холостого хода или когда дроссельная заслонка открыта. Некоторые автомобили позволяют регулировать эти значения.

ДАТЧИК ДРОССЕЛЬНОЙ ЗАСЛОНКИ (TS)

TS сообщает бортовому компьютеру о состоянии холостого хода. Обычно он имеет второй контакт для полностью открытого состояния дроссельной заслонки (WOT).В большинстве случаев бортовой компьютер обеспечивает дополнительное обогащение топливной смеси на холостом ходу и при полностью открытой дроссельной заслонке. Каждый контакт TS имеет два положения — разомкнутое и замкнутое — по которым бортовой компьютер определяет три различных состояния двигателя:

  • Дроссельная заслонка закрыта (контакт холостого хода замкнут)
  • Дроссельная заслонка открыта (контакт холостого хода и WOT разомкнуты)
  • Дроссельная заслонка полностью открыта (контакт холостого хода разомкнут, а контакт WOT замкнут)

Некоторые автомобили допускают регулировку ТС.

Процедура проверки работоспособности TPS
ДАТЧИК ДРОССЕЛЬНОЙ ЗАСЛОНКИ (TS)

ПРИМЕЧАНИЕ: Следующие операции применяются в типичном трехпозиционном переключателе дроссельной заслонки. В некоторых случаях выключатель холостого хода и выключатель полной нагрузки могут быть подключены отдельно. Также есть отдельные переключатели холостого хода и полной нагрузки. В некоторых моделях Rover переключатель дроссельной заслонки расположен на педали акселератора. Независимо от расположения переключателя процедура проверки выполняется одинаково для всех типов датчиков.
— Проверить напряжение ТС

  • Три провода, входящие в муфту дроссельного переключателя, — это заземление, сигнал режима холостого хода и сигнал полной нагрузки.
  • Подсоедините отрицательную клемму вольтметра к массе двигателя.
  • Определите клеммы заземления, холостого хода и полной нагрузки датчика.
  • Включите зажигание, но не запускайте двигатель.
  • Подключите положительный вывод вольтметра к проводу, подключенному к контакту сигнала холостого хода переключателя дроссельной заслонки.
  • Вольтметр должен показывать напряжение 0 В. Если он показывает напряжение 5,0 В, ослабьте винты и отрегулируйте переключатель так, чтобы вольтметр показывал нулевое напряжение.

ПРИМЕЧАНИЕ: В некоторых автомобилях нельзя отрегулировать переключатель дроссельной заслонки.
— Проверить сопротивление TS

  • Отсоединен разъем дроссельной заслонки.
  • Подключить омметр между массой и клеммами режима холостого хода.
  • Когда переключатель дроссельной заслонки включен, омметр должен показывать сопротивление около 0 Ом.
  • Медленно откройте дроссельную заслонку, и при размыкании переключателя сопротивление должно быть равным бесконечности и оставаться неизменным, даже если дроссельная заслонка полностью открыта.
  • Подключить омметр между заземлением и клеммами режима полной нагрузки.
  • Когда дроссельный переключатель замкнут, омметр должен показывать разрыв цепи (бесконечное сопротивление).
  • Медленно откройте дроссельную заслонку. Когда переключатель размыкается, он должен щелкнуть, и сопротивление должно оставаться равным бесконечности.Когда угол открытия дроссельной заслонки становится больше 72 градусов, сопротивление будет равно 0 Ом.
  • Если переключатель не работает описанным образом, а включение и выключение нельзя регулировать путем отгибания рычагов управления дроссельной заслонкой, скорее всего, дроссельный переключатель неисправен.

— Возможные повреждения в TS:
1) Отсутствует напряжение 0 В (дроссельная заслонка закрыта)

  • Проверить состояние дроссельной заслонки.
  • Проверить соединение переключателя с массой.
  • Измерьте сопротивление переключателя.
  • Если напряжение в норме при закрытой дроссельной заслонке, резко откройте дроссельную заслонку, переключатель должен щелкнуть, а напряжение должно подняться до 5,0 В.

2) Напряжение низкое или отсутствует (дроссельная заслонка открыта)

  • Проверить, не подключена ли клемма переключателя режима холостого хода к массе.
  • Отсоединить разъем переключателя и проверить наличие напряжения 5,0 В на контакте режима холостого хода.Если напряжение отсутствует, выполните следующие проверки:
    • проверить целостность сигнального провода режима холостого хода между переключателем и бортовым контроллером;
    • Если провода переключателя в порядке, проверьте все соединения питания и заземления бортового контроллера. Если они верны, неисправность может быть во встроенном контроллере.

3) Напряжение в норме (дроссельная заслонка открыта)

  • Подключите положительную клемму вольтметра к проводу, подключенному к контакту переключателя режима полной нагрузки.
  • Когда дроссельная заслонка находится в состоянии покоя или приоткрыта, вольтметр должен показывать напряжение 5,0 В.

4) Напряжение низкое или отсутствует (дроссельная заслонка закрыта или приоткрыта)

  • Проверить заземление.
  • Проверить, не заземлен ли контакт переключателя дроссельной заслонки режима полной нагрузки.
  • Отсоединить разъем переключателя. Проверить наличие напряжения 5,0В на контакте разъема в режиме полной нагрузки.Если напряжение отсутствует, выполните следующие проверки:
    • проверить целостность сигнального провода режима холостого хода между переключателем и бортовым контроллером;
    • Если провода переключателя в порядке, проверьте все соединения питания и заземления бортового контроллера. Если они верны, неисправность может быть во встроенном контроллере.

5) Напряжение в норме (дроссельная заслонка закрыта или приоткрыта)

  • Полностью откройте дроссельную заслонку.Когда угол открытия становится больше 72 градусов, напряжение должно упасть до нуля. Если напряжение не падает, скорее всего, неисправен дроссельный переключатель.

— Датчик положения дроссельной заслонки (TPS) —

— Проверить напряжение TPS

  1. Подсоедините отрицательную клемму вольтметра к массе двигателя.
  2. Определите клеммы заземления, холостого хода и полной нагрузки.

ПРИМЕЧАНИЕ. Большинство потенциометров дроссельной заслонки имеют три клеммы, но некоторые могут иметь и дополнительные контакты, которые функционируют как переключатели дроссельной заслонки.Если такой контакт есть, его необходимо проверить, как описано выше для переключателя дроссельной заслонки.

  1. Подключите положительную клемму вольтметра к проводу, подключенному к контактному сигналу потенциометра дроссельной заслонки.
  2. Включите зажигание, но не запускайте двигатель. В большинстве систем показание напряжения должно быть меньше 0,7 В.
  3. Откройте и закройте дроссельную заслонку несколько раз, проверив плавность нарастания напряжения.

— Проверить сопротивление TPS

  1. Подключите омметр между стеклоочистителем потенциометра и клеммой опорного напряжения или между стеклоочистителем потенциометра и массой.
  2. Несколько раз откройте и закройте дроссельную заслонку и проверьте плавность изменения сопротивления. Если сопротивление потенциометра бесконечно или равно нулю, это указывает на неисправность.
  3. Точные значения сопротивления потенциометра дроссельной заслонки не показаны. Одна из причин — многие производители не публикуют контрольные данные. Тот факт, что сопротивление потенциометра поддерживается в определенных пределах, менее важен, чем правильная работа потенциометра, т.е.е. сопротивление плавному изменению при перемещении дроссельной заслонки.
  4. Подключите омметр между заземлением и клеммами опорного напряжения. Сопротивление должно быть постоянным.
  5. Если сопротивление бесконечно или низкое, потенциометр необходимо заменить.

— Возможные неисправности в ЦП
Хаотичный выходной сигнал

  • Хаотичный выходной сигнал наблюдается, когда сигнал напряжения быстро изменяется, падает до нуля и исчезает.
  • Когда выходной сигнал потенциометра дроссельной заслонки хаотичен, причиной этого обычно является неисправный потенциометр.В этом случае потенциометр необходимо заменить.

Отсутствует сигнал напряжения

  • Проверьте наличие опорного напряжения (5,0 В) на клемме питания потенциометра дроссельной заслонки.
  • Проверить состояние заземляющего контакта потенциометра.
  • Проверить сигнальный провод, соединяющий потенциометр дроссельной заслонки с бортовым контроллером.
  • Если источник питания и заземление плохие, проверьте целостность проводов между потенциометром и бортовым контроллером.
  • Если провода потенциометра в порядке, проверьте все соединения питания и заземления бортового контроллера. Если они верны, скорее всего, причина в самом встроенном контроллере.

Выходной сигнал или опорное напряжение равно напряжению аккумулятора

  • Проверить на короткое замыкание провод, подключенный к положительной клемме автомобильного аккумулятора или провод источника питания.

Проверить потенциометр дроссельной заслонки с помощью осциллографа

  • Лучший способ получить изменения сигнала потенциометра — использовать осциллограф.
  • Подключите активный щуп осциллографа к сигнальной клемме потенциометра, а щуп GND — к массе двигателя.
  • Запустить двигатель.
  • Плавно нажмите на педаль акселератора, а затем резко отпустите педаль. Вы должны увидеть сигнал как на рис. 2.


Рис. 2

Это правильно работающий сигнал потенциометра дроссельной заслонки — плавный рост напряжения и быстрое падение.
На рисунках 3, 4 и 5 показаны формы сигналов неисправных потенциометров.


Фиг.3


Фиг.4


Фиг.5

Вы можете отчетливо видеть обрывы сигнала, что означает, что в резистивном слое потенциометра дроссельной заслонки есть обрывы, и его необходимо заменить.

Признаки неисправного или неисправного датчика положения дроссельной заслонки

Датчик положения дроссельной заслонки (TPS) является частью системы управления подачей топлива вашего автомобиля и помогает обеспечить подачу правильной смеси воздуха и топлива в двигатель.TPS обеспечивает самый прямой сигнал системе впрыска топлива о том, какая мощность требуется двигателю. Сигнал TPS постоянно измеряется и комбинируется много раз в секунду с другими данными, такими как температура воздуха, частота вращения двигателя, массовый расход воздуха и скорость изменения положения дроссельной заслонки. Эти данные точно определяют, сколько топлива нужно впрыснуть в двигатель в любой момент времени. Если датчик положения дроссельной заслонки и другие сопутствующие датчики выполняют свою работу правильно, ваш автомобиль ускоряется, движется по круизу или движется по инерции плавно и эффективно, как вы ожидаете, при сохранении оптимальной экономии топлива.

Датчик положения дроссельной заслонки может выйти из строя по нескольким причинам, все из которых в лучшем случае приводят к плохой экономии топлива и ограничениям производительности, которые в худшем случае могут создать угрозу безопасности для вас и других автомобилистов. Этот датчик может выходить из строя постепенно или сразу. В большинстве случаев индикатор Check Engine загорается при обнаружении сбоя TPS. Кроме того, большинство производителей предоставляют режим работы «бездомный» с пониженным энергопотреблением в случае обнаружения неисправности. Это предназначено, по крайней мере, для того, чтобы позволить водителю более безопасно съехать с загруженного шоссе.

Если TPS начинает выходить из строя, даже частично, вам необходимо немедленно заменить его. Замена TPS будет включать в себя очистку соответствующих кодов неисправностей и может потребовать перепрограммирования программного обеспечения нового модуля TPS для соответствия другому программному обеспечению управления двигателем. Все это лучше всего доверить профессиональному механику, который поставит вам диагноз, а затем установит правильную заменяющую деталь.

Вот некоторые общие симптомы неисправного или неисправного датчика положения дроссельной заслонки, на которые следует обратить внимание:

1.Автомобиль не ускоряется, ему не хватает мощности при разгоне или он сам ускоряется

Может показаться, что машина просто не ускоряется так, как должна. Может плавно разгоняться, но не хватает мощности. С другой стороны, может случиться так, что ваша машина внезапно ускоряется во время движения, даже если вы не нажимали педаль газа. Если возникают эти симптомы, есть большая вероятность, что у вас проблема с TPS.

2. Двигатель не работает плавно, работает слишком медленно или глохнет.

Если вы начинаете испытывать пропуски зажигания в двигателе, заглох или резкую работу на холостом ходу при остановке автомобиля, это также может быть предупреждающим признаком неисправности TPS.Вы не хотите ждать, чтобы проверить это!

3. Автомобиль разгоняется, но не превысит относительно низкую скорость или не переключится вверх

Это еще один режим отказа TPS, который указывает на то, что он ложно ограничивает мощность, запрашиваемую педалью акселератора. Вы можете обнаружить, что ваша машина будет ускоряться, но не выше 20-30 миль в час. Этот симптом часто сопровождается потерей силы.

4. Загорается индикатор проверки двигателя, сопровождающийся любым из вышеперечисленных действий.

Индикатор Check Engine может загореться, если у вас возникли проблемы с TPS.Однако это не всегда так, поэтому не ждите, пока загорится индикатор Check Engine, прежде чем проверять его. Если у вас есть какие-либо из вышеперечисленных симптомов, проверьте свой автомобиль на наличие кодов неисправностей, чтобы определить источник проблемы.

Датчик положения дроссельной заслонки — ключ к достижению желаемой мощности и топливной экономичности вашего автомобиля в любой дорожной ситуации. Как ясно из перечисленных выше симптомов, отказ этого компонента имеет серьезные последствия для безопасности и должен быть немедленно проверен квалифицированным механиком.

Ищете датчик положения дроссельной заслонки?

Ознакомьтесь с десятками отличных вариантов прямо здесь.

купить сейчас
Autoblog может получать долю от покупок, сделанных по ссылкам на этой странице. Цены и доступность могут быть изменены.

Как проверить датчик положения дроссельной заслонки с помощью диагностического прибора?

Как проверить датчик положения дроссельной заслонки с помощью диагностического прибора?

Хороший диагностический прибор может помочь вам проверить датчик положения дроссельной заслонки вашего автомобиля.Это очень важно, потому что датчик положения дроссельной заслонки (TPS) является неотъемлемой частью системы управления топливом автомобиля. В случае неудачи у автомобиля не будет мощности и он может выключиться.

Что такое датчик положения дроссельной заслонки?

Датчик положения дроссельной заслонки — это тип датчика, который контролирует воздухозаборник двигателя транспортного средства. Обычно он устанавливается на шпиндель бабочки (также известный как вал бабочки) корпуса дроссельной заслонки.

Отсюда датчик может напрямую и точно отслеживать положение дроссельной заслонки.

Корпус дроссельной заслонки — это компонент серебристого цвета, на котором крепится датчик положения дроссельной заслонки. Как видите, к датчику и от датчика проложены кабели, замыкающие цепь датчика. Вы всегда можете диагностировать датчик и его цепь с помощью диагностического прибора.

Для чего нужен датчик положения дроссельной заслонки?

Являясь частью системы управления подачей топлива, датчик положения дроссельной заслонки обеспечивает подачу правильной смеси топлива и воздуха в двигатель автомобиля.Эти двое нужны двигателю, чтобы он продолжал работать.

Он забирает воздух из воздухозаборника, пропускает его через датчик массового расхода воздуха в корпус дроссельной заслонки. Находясь там, TPS будет постоянно измерять количество воздуха. Затем двигатель использует эти данные вместе с другими значениями, такими как обороты, температура воздуха и массовый расход воздуха, для определения количества впрыскиваемого топлива.

Если датчик положения дроссельной заслонки работает правильно, автомобиль будет двигаться, двигаться накатом, круиз или ускоряться плавно. Он также будет работать эффективно и поддерживать оптимальную экономию топлива.Вы заметите это, когда извлечете данные в реальном времени с помощью сканирующего прибора.

Теперь, с учетом сказанного, как именно работает положение дроссельной заслонки? Он в основном регулирует, насколько открыта дроссельная заслонка. Это, в свою очередь, определяется тем, насколько сильно вы нажали педаль акселератора. Клапан будет полностью открыт, когда педаль находится на полу. И наоборот, он будет почти полностью закрыт, когда вы полностью отпустите акселератор.

Когда вы управляете акселератором, положение дроссельной заслонки регулирует количество воздуха, поступающего во впускной коллектор двигателя.TPS собирает эту информацию и передает ее в блок управления двигателем (ЭБУ) автомобиля.

ЭБУ использует информацию, чтобы определить, сколько топлива нужно впрыснуть. Как уже упоминалось, если датчик положения дроссельной заслонки работает должным образом, двигатель впрыскивает оптимальное количество топлива для идеальной топливно-воздушной смеси.

Если TPS неисправен, ЭБУ не знает точное положение дроссельной заслонки, и я установил неправильную топливно-воздушную смесь. Это всегда приводит к плохой экономии топлива и многим другим проблемам, которых следует избегать.Прочтите следующий раздел, чтобы узнать больше о неисправном датчике положения дроссельной заслонки.

Что происходит, когда датчик положения дроссельной заслонки неисправен?

В лучшем случае у вашего автомобиля будет плохая экономия топлива, а в худшем — вы можете попасть в аварию. TPS настолько важен, что в случае отказа ваш автомобиль превратится в угрозу безопасности. Корпус дроссельной заслонки не будет функционировать должным образом, и если автомобиль не остановится автоматически, он не сможет переключить передачи или установить базовый угол опережения зажигания.

Итак, можно ли водить машину с неисправным датчиком положения дроссельной заслонки? Автомобиль может двигаться, но вы никогда не должны ездить на нем, если TPS не работает.Используйте диагностический прибор, чтобы диагностировать проблему, а затем устранить ее, прежде чем пытаться вывести автомобиль на дорогу.

На случай, если вам интересно, неудачный TPS приведет к тому, что клапан корпуса дроссельной заслонки либо закроется, либо останется в открытом положении. В последнем случае двигатель получит избыток воздуха. Помимо плохой экономии топлива, у автомобиля будет частый или нестабильный холостой ход.

Если клапан остается закрытым, автомобиль даже не заводится. Если это произойдет случайно, он может автоматически выключиться, возможно, когда вы едете за рулем.Что еще хуже, плохой TPS может вызвать проблемы в других компонентах двигателя, что приведет к отказу всего двигателя.

Имейте в виду, что отказ TPS может происходить медленно, постепенно или внезапно.

Признаки неисправного датчика положения дроссельной заслонки

Итак, плохой TPS — это не хорошие новости. Но как узнать, вышел ли из строя датчик положения дроссельной заслонки? Хороший диагностический прибор OBD должен вам это сказать. Однако ниже приведены некоторые наблюдаемые признаки и симптомы неисправного датчика положения дроссельной заслонки:

  • Двигатель либо слишком медленно работает на холостом ходу, либо полностью заглохнет.На холостом ходу не будет ровно
  • Автомобиль будет разгоняться неравномерно. Либо он разгоняется сам по себе, либо не ускоряется, даже когда вы нажимаете на акселератор
  • .
  • Явное отсутствие мощности, несмотря на ускорение
  • Передача может не переключаться
  • Контрольная лампа двигателя (CEL) может загореться
  • Пониженная экономия топлива

Сочетание двух или более знаков указывает на то, что у вас есть реальная проблема с TPS. Так как же диагностировать неисправный датчик положения дроссельной заслонки? Проверьте тест датчика положения дроссельной заслонки ниже.

Как проверить датчик положения дроссельной заслонки с помощью диагностического прибора

Неисправный датчик положения дроссельной заслонки выдаст код? Да, это будет. Все общие коды, относящиеся к TPS, находятся в диапазоне от P0120 до P0124.

Наиболее распространенный код датчика положения дроссельной заслонки — P0122 — Датчик положения дроссельной заслонки / переключатель A цепи, низкий входной сигнал. Он срабатывает, когда ЭБУ обнаруживает, что цепь A TPS выдает более низкое напряжение, чем ожидалось.

Другие коды TPS:
    P0120 Датчик положения дроссельной заслонки / выключатель A неисправность цепи
  • P0121 — Цепь датчика положения дроссельной заслонки / переключателя A Диапазон / неисправность цепи
  • P0123 Высокий входной сигнал цепи датчика / переключателя положения дроссельной заслонки
  • P0124 Неисправность цепи датчика / переключателя положения дроссельной заслонки

Если вы подключаете сканирующий прибор и получаете любой из этих кодов, это означает, что есть неисправность в цепи TPS и / или TPS.Вам нужно будет изолировать проблему. Вот шаги для этого:

Шаг 1. Вытяните коды неисправностей

С помощью диагностического прибора прочтите все коды неисправностей, имеющиеся в памяти ЭБУ автомобиля. Убедитесь, что зажигание автомобиля включено, двигатель выключен (KOEO). Если вы видите какой-либо код датчика положения дроссельной заслонки, переходите к следующему шагу. Он почти всегда будет поставляться с индикатором проверки двигателя (CEL).

Шаг 2. Очистить коды

Удалите все коды. Все хорошие инструменты сканирования должны иметь эту функцию.

Шаг 3. Выполните ездовой цикл

.

Отключите диагностический прибор OBD и запустите двигатель автомобиля. Если индикатор Check Engine выключается, значит, проблема возникла периодически, возможно, из-за изменений температуры. Тебе не о чем беспокоиться.

Если CEL снова загорится, проехать 5–10 минут, чтобы проверить, не погаснет ли он. Если этого не произошло, считайте коды еще раз, чтобы убедиться, что коды TPS все еще существуют. Наличие любого из них должно побудить вас перейти к следующему шагу.

Шаг 4. Проверить данные в реальном времени

Снова подключите диагностический прибор и переключите автомобиль в режим KOEO. На сканере перейдите к данным в реальном времени и заблокируйте датчик TP на экране дисплея. Используйте графики данных в реальном времени, если ваш сканер это поддерживает.

Шаг 6. Проанализировать график

Медленно нажмите педаль акселератора, наблюдая за данными в реальном времени. График должен быть прямой с положительным наклоном. Если он (линия) резко меняется при нажатии на педаль, это означает, что TPS неисправен.Внезапное изменение может иметь как положительный, так и отрицательный наклон. В любом случае это означает, что датчик положения дроссельной заслонки неисправен.

Исправление неисправного датчика положения дроссельной заслонки

Если вы подтвердили, что TPS действительно неисправен, вы можете исправить это. По сути, это означает его замену. Возможно, вам придется заново изучить новый TPS с ЭБУ. Вот здесь и пригодятся инструменты сканирования с программированием и кодированием.

Большинство автовладельцев часто задаются вопросом: а можно ли почистить датчик положения дроссельной заслонки? Ответ — решительное нет.Корпус дроссельной заслонки можно чистить чистой тканью и карбюраторной жидкостью, но никогда не пытайтесь чистить TPS. Вы можете легко испортить его или повредить некоторые из его проводов. Если это произойдет, единственное решение — заменить весь датчик.

Предупреждение: всегда обращайтесь за профессиональной помощью, если вы не уверены в своих навыках ремонта своими руками.

Дорогой ли ремонт датчика положения дроссельной заслонки?

Это зависит от марки и модели вашего автомобиля. Датчик положения дроссельной заслонки на некоторых автомобилях обычно находится на открытом воздухе.Большинство механиков взимают с вас менее 500 евро за их замену. Это включает детали и работу.

Если датчик расположен глубоко в двигателе, где к нему трудно получить доступ, вам, возможно, придется заплатить до 1000 евро за исправление. В этом случае стоимость рабочей силы будет выше из-за необходимого объема работы. Механику, возможно, придется разобрать другие детали, такие как впускной коллектор, корпус дроссельной заслонки и т. Д., Чтобы добраться до TPS. Это скорее оправдывает высокую стоимость.


Лаборатория автомобильной электроники Клемсона: электронное управление дроссельной заслонкой

Электронное управление дроссельной заслонкой

Базовое описание

В традиционных автомобилях при нажатии на педаль акселератора происходит кабель, который механически соединен с дроссельной заслонкой в ​​дроссельной заслонке двигателя.Положение этого клапана напрямую регулирует количество воздуха, подаваемого в цилиндры и следовательно, определяет частоту вращения и крутящий момент двигателя. Большинство транспортных средств на дорогах сегодня оснащены электронным управление дроссельной заслонкой. В этих автомобилях нажатие на педаль акселератора посылает электрический сигнал в модуль управления двигателем (ECM). Контроллер ЭСУД использует эту информацию для отправки управляющего сигнала на электродвигатель, установленный на корпус дроссельной заслонки, который соответствующим образом регулирует положение дроссельной заслонки.Датчик положения дроссельной заслонки используется для создания системы управления с обратной связью, чтобы гарантировать, что дроссельная заслонка открыта в правильное положение.

Основным преимуществом электронного дросселя является то, что его можно легко подключить к другим системам, таким как система управления двигателем, контроль тяги, электронный контроль устойчивости и круиз-контроль. Эти другие системы могут управлять дроссельной заслонкой, когда это необходимо, чтобы помочь повысить безопасность, удобство и экономию топлива автомобиля. Например, Национальная администрация безопасности дорожного движения предложила правило, согласно которому к сентябрю 2014 года все автомобили должны иметь систему блокировки дроссельной заслонки (BTO).Система BTO будет отдавать приоритет тормозным сигналам, когда педаль тормоза и педаль акселератора задействованы одновременно.

Как и все электронные системы, управляющие критически важными функциями безопасности в автомобиле, электронное управление дроссельной заслонкой разработано с определенными отказоустойчивыми функциями, включая резервные датчики и возможности самодиагностики. На изображении справа показан тест на устойчивость к магнитному полю, выполняемый на педали акселератора, в которой используются датчики на эффекте Холла.

Можно найти простую демонстрацию того, как работает электронное управление дроссельной заслонкой. здесь.

Датчики
Датчики положения педали, датчики положения дроссельной заслонки
Приводы
Двигатель на корпусе дроссельной заслонки
Передача данных
Обычно соединение шины CAN между ECM и другими системами, способными управлять дроссельной заслонкой.
Производителей
Bosch, Continental, Delphi, Денсо, Hitachi, KMS, Magneti Marelli
Для получения дополнительной информации
[1] Электронное управление дроссельной заслонкой, Википедия.
[2] Электронное управление дроссельной заслонкой (Drive By Wire или Fly By Wire), веб-сайт Pico Technology.
[3] Электронное управление дроссельной заслонкой, YouTube, 8 февраля 2010 г.
[4] Усовершенствования электронного управления дроссельной заслонкой, Майкл Ноулинг, Autospeed.com, 2001.
[5] Lexus Safety Features of Electronic Throttle Control Systems (ETCS), YouTube, 26 марта 2010 г.
[6] BMW Multi-Butterfly Throttle Control, YouTube, 6 апреля 2012 г.
[7] Electronic Throttle Controls, YouTube, 8 мая 2013 г.

Пользовательский датчик положения педали дроссельной заслонки для команды Формулы-1 »Датчики и органы управления жабр —

Пользовательский датчик положения педали дроссельной заслонки для Formula 1 Team

Компания

Gill Sensors разработала полностью бесконтактный датчик положения педали газа для ведущей гоночной команды F1. Датчик был разработан для добавления избыточности к существующему датчику положения педали дроссельной заслонки на эффекте Холла, повышая надежность и устраняя все механические связи из приложения.

Состоящий из трех обработанных на станке пластиковых компонентов PEEK, соединенных нержавеющими креплениями, датчик является термически стабильным, полностью твердотельным и полностью герметичным от любых жидкостей, с которыми он может контактировать.

Разработанный как модернизируемое устройство, исключающее нарушение работы существующего педального узла, вал педали полностью проходит через отверстие в датчике. Датчик крепится к опорной плите педали с помощью двух нестандартных титановых креплений M3, которые также служат проставками для существующего устройства на эффекте Холла.Несмотря на то, что датчики установлены на расстоянии миллиметров, помех между датчиками отсутствует из-за характера индукционной технологии, используемой в устройстве Gill.

Датчик настроен на измерение 40 градусов вращения в этом приложении. Положение педали определяется установкой трапециевидной металлической мишени, называемой активатором, на движущуюся часть педали. Затем он проходит через серию катушек, установленных внутри датчика. Поочередно генерируя магнитные импульсы в катушках и измеряя различия в ответе активатора, его положение может быть точно определено со скоростью обновления 5 кГц, хотя с этой технологией возможны скорости более 10 кГц.

Датчик чрезвычайно компактен и весит всего 19,4 г

Разъем Souriau 8STA интегрирован в датчик с аналоговым выходом 0–5 В, настраиваемым во всем диапазоне движения. Интеграция CAN разрабатывается как цифровая альтернатива этому выходу со всеми сопутствующими преимуществами в отношении точности, размера разъема и упрощенных кабельных станков. При весе всего 19,4 г датчик чрезвычайно компактен и является хорошим примером способности Gill производить полностью настраиваемые высокоскоростные индуктивные микросенсоры с высоким разрешением.

Gill тесно сотрудничает с гоночной командой, чтобы помочь оптимизировать работу датчика и конструкцию активатора. В настоящее время проводится комплексная программа автомобильных и стендовых испытаний, помимо текущих испытаний в компании Gill. Как и в случае с большинством проектов Формулы 1, за которые отвечает Джилл, необходимое время доставки было коротким, а датчик требовался для тестирования и использования в гонках как можно раньше в сезоне 2012 года.

E-Throttle | Hirschmann Automotive

E-Throttle | Hirschmann Automotive

Эта ручка с электронной дроссельной заслонкой, разработанная Hirschmann Automotive, представляет собой систему, которая распознает желаемую скорость водителя и преобразует ее в сигнал для управления скоростью мотоциклов, мотороллеров или вездеходов.Бесконтактная поворотная система на эффекте Холла регистрирует рабочий угол рукоятки дроссельной заслонки и преобразует эту информацию в электрический сигнал, который затем обрабатывается блоком управления. Линейное отображение угла поворота позволяет клиентам анализировать различные оценки динамики и характеристик движения. Особенно исключительными особенностями рукоятки электронного газа HIRSCHMANN Automotive являются его эффективная защита от электромагнитных полей, например, создаваемых магнитами для мешков на цистернах.Кроме того, он использует полностью избыточную технологию и отвечает всем требованиям безопасности электронных газовых систем. Таким образом, эта сенсорная система вносит существенный вклад в соответствие стандартам Euro 4 и Euro 5.

Рукоятка электронного газа HIRSCHMANN для автомобилей предлагается в виде полной системы, включающей кабели, разъемы и зажимной профиль для крепления на руле. Мы будем рады удовлетворить ваши индивидуальные требования.

  • бесконтактный резервный датчик на основе эффекта Холла
  • невосприимчив к магнитным и электромагнитным помехам благодаря встроенной функции экранирования
  • надежен даже в сложных условиях окружающей среды
  • соответствует автомобильным стандартам
  • возможно вращение в зависимости от области применения
  • дополнительные индивидуальные настройки сигнала
  • встроенный переключатель, расположенный под углом поворота от 0 ° до –10 °
  • дополнительная левая резиновая рукоятка
  • подходит для автомобилей Euro 4 и 5
Hirschmann Automotive E-Throttle (7 MB | pdf)

Дополнительный ассортимент датчиков

Контакт

Hirschmann Automotive GmbH
Oberer Paspelsweg 6-8
6830 Ранквайль, Австрия
Телефон: +43 (0) 5522 307-0
Электронная почта: info @ hirschmann-automotive.

Разное

Добавить комментарий

Ваш адрес email не будет опубликован.
