Как проверить датчик положения дроссельной заслонки?

Практически любое транспортное средство насчитывает в себе большое количество всевозможных механизмов и узлов. Поэтому когда неисправность касается даже небольшого агрегата, все это сулит серьезными проблемами для всей машины. Датчик положения дросcельной заслонки – один из таких небольших и в то же время очень значительных узлов в автомобиле. Рассмотрим его назначение, принцип работы и основные причины неисправностей, а также как с ними бороться.

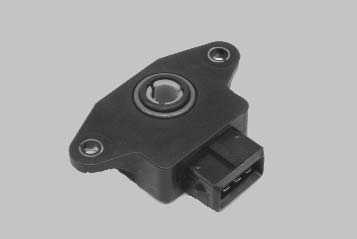

Датчик положения дроссельной заслонки

Назначение и принцип работы

В автомобильных двигателях внутреннего сгорания, работающих на бензине, неотъемлемой частью системы впуска является дросcельная заслонка. Главной задачей этого механизма является регулирование количества поступающего воздуха в камеры. Таким образом, она обеспечивает пропорциональное смешивание воздуха с топливом для достижения максимального результата при сгорании. Как и во многих других, в автомобилях марки Киа Спектра этот аппарат монтируется на участке между воздушным фильтром и коллектором впуска. Можно сказать, что его действие сродни воздушному клапану: в открытом состоянии достигается давление равное атмосферному, а в закрытом снижается до вакуума.

В компоненты датчика входят переменный, постоянный и однооборотный резисторы, суммарное сопротивление которых равняется приблизительно 8 кОм. Датчик положения дроссельной заслонки имеет два крайних вывода, на один из которых и поступает напряжение, подаваемое контроллером.

Второй вывод при этом запитан на массу. К контроллеру сигнал поступает через резистор, который передает фактическое положение заслонки на текущий момент. В зависимости от положения, передается сигнал, импульс которого варьируется в пределах 0,7 – 4 В.

Виды ДПДЗ

Как правило, различают два типа ДЗ: электрическая и механическая. Последняя используется обычно в недорогих автомобилях. Она состоит из следующих компонентов: регулятор холостого хода, корпус, датчик, дроссельная заслонка. Что касается корпуса, то он является частью системы охлаждения. Для обеспечения вентиляции картера и фильтрации бензиновых паров предусмотрена система, которая патрубками соединена с датчиком. Когда дроссельная заслонка находится в закрытом положении, при запуске или прогреве двигателя, регулятор холостого хода обеспечивает необходимую частоту оборотов коленчатого вала. РХХ обеспечивает подачу воздуха в систему впуска мимо перекрытой заслонки.

Датчик дроссельной заслонки электрического типа более популярен и используется в автомобилях последнего поколения. Этот вид наиболее продуктивен и имеет электронную систему управления, чем достигается наиболее идеальное значение крутящего момента, мощность увеличивается, а расход горючего снижается. В отличие от механической, тут отсутствует прямое взаимодействие между педалью газа и заслонкой, а регулирование холостого хода осуществляется путем изменения ее положения. Помимо этого электроника способна сама просчитывать оптимальное значение крутящего момента. Этот процесс осуществляется благодаря работе блока управления и входных датчиков. Именно благодаря датчикам и блоку управления осуществляются многие процессы связанные в конечном счете с регулированием подачи воздуха.

Этот модуль состоит из дроссельной заслонки, пружинного механизма, электродвигателя, редуктора, ДПДЗ и корпуса. Существует практика установки одновременно двух датчиков положения дроссельной заслонки. Это обусловлено исключительно предосторожностью, поскольку позволяет в случае неисправности одного, переключить работу на другой. В таком случае различают бесконтактный датчик положения дроссельной заслонки и со скользящим контактом. Пружинный механизм обеспечивает возвратное положение заслонки при аварийном режиме.

Тест датчика положения дроссельной заслонки

Симптомы неисправностей

Как и всякий механизм, ДПДЗ подвержен неисправностям. Проверка его состояния позволит определить поломку. В случае серьезных повреждений, потребуется его замена.

Для начала стоит обратить внимание на количество оборотов, совершаемых двигателем на холостом ходу. Если их значение скачет, тогда следует проверить исправность работы датчика. Возможно потребуется его замена. Еще один момент неисправности – при резком сбрасывании газа глохнет двигатель. Или же при разгоне скачет скорость, отсутствует отклик на нажатие педали газа, обороты двигателя находятся в пределах полторы – три тысячи. Все это свидетельствует о необходимости проверить работоспособность ДПДЗ, а в случае необходимости должна быть произведена замена либо целого узла, либо его компонентов.

Диагностика

Диагностика для любого автомобиля, как и для Киа в том числе, проводится одинаково. Все, что потребуется из инструментов – это мультиметр. Далее, необходимо завести авто и посмотреть не светится ли Чек энджин. Если все в порядке, глушим мотор, находим под капотом массу и снова заводим двигатель. Начинаем поиски минуса. Отыскиваем запитывающий провод. Следует проверить, поступает ли ток к датчику. Затем необходимо убедиться, что размыкание холостого хода функционирует исправно. Для этого к разъему датчика подсоединяем один из проводов нашего измерительного прибора, а вторым изменяем положение заслонки. Если все исправно, то значение прибора измениться. Если значение не поменялось, это говорит о неисправности переменного резистора и, возможно, необходима будет его замена.

autodont.ru

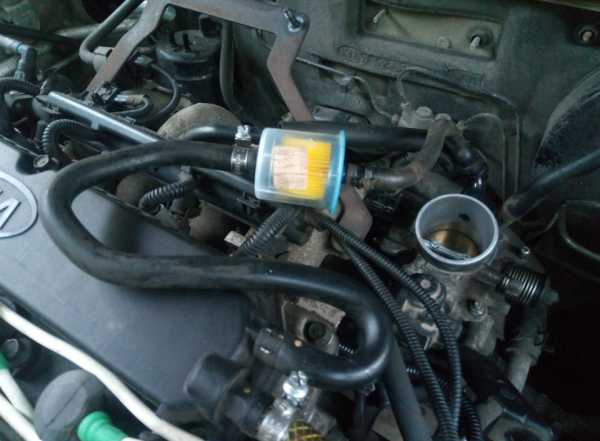

Снятие и установка дроссельного узла

  1. Руководства по ремонту
  2. Kia Spectra 2000-2011
  3. Снятие и установка дроссельного узла

Признаками не полностью закрывающейся дроссельной заслонки могут быть повышенные частота вращения коленчатого вала на холостом ходу и расход топлива. При не полностью открывающейся заслонке двигатель не развивает полной мощности, недостаточно приемист, возможны рывки и провалы в его работе при движении автомобиля.

Помимо этого описанные отклонения в работе двигателя могут быть вызваны загрязнением полостей узла или повреждением элементов уплотнения. При данных неисправностях сначала попробуйте отрегулировать привод дроссельной заслонки или замените трос (см. «Регулировка троса привода дроссельной заслонки»). Если это не приведет к положительному результату, промойте или отремонтируйте дроссельный узел, а если и принятые меры будут безуспешными, замените узел.

Вам потребуются: ключи «на 8», «на 10», торцовая головка «на 10», удлинитель, вороток, пассатижи, отвертки с плоским и крестообразным лезвиями.

ПРИМЕЧАНИЕ

При известном навыке охлаждающую жидкость можно не сливать. Приготовьте подходящие по размеру пробки, которыми заглушите шланги сразу после их отсоединения. Потеря охлаждающей жидкости при таком способе будет незначительна.

2. Отсоедините провод от клеммы «–» аккумуляторной батареи.

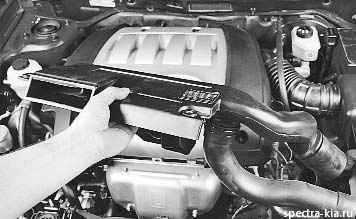

3. Ослабьте хомут крепления воздухоподводящего рукава к дроссельному узлу…

4. …и отсоедините рукав от патрубка дроссельного узла.

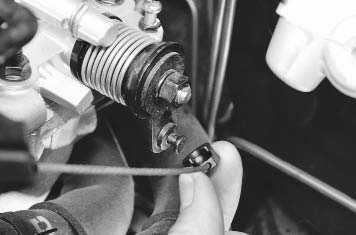

5. Отсоедините от сектора на оси дроссельной заслонки трос ее привода.

6. Нажмите на фиксатор и отсоедините от регулятора холостого хода колодку жгута проводов.

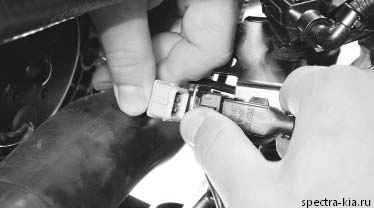

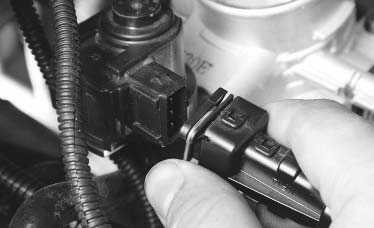

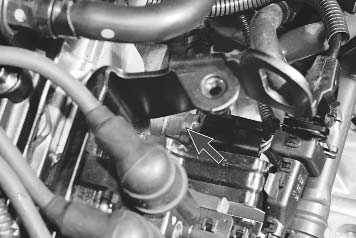

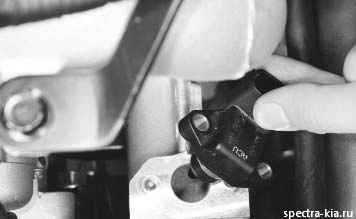

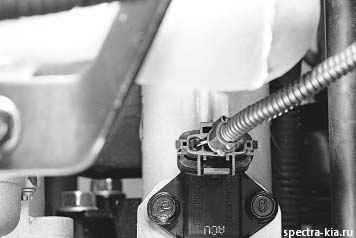

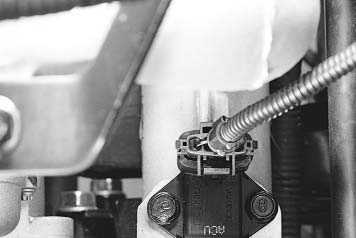

7. Аналогичным способом отсоедините колодку жгута проводов от датчика положения дроссельной заслонки.

8. Сожмите усики хомута крепления шланга вентиляции картера двигателя к дроссельному узлу, сдвиньте хомут по шлангу…

9. …и отсоедините шланг от штуцера.

Отсоедините от кронштейна дроссельного узла трос его привода (см. «Замена троса привода дроссельной заслонки»).

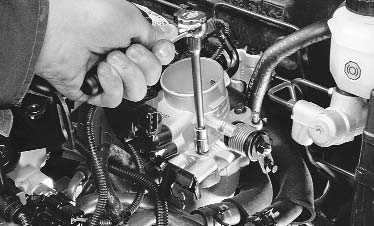

10. Выверните два болта, отверните две гайки крепления дроссельного узла к впускной трубе…

11. …и отведите дроссельный узел в сторону.

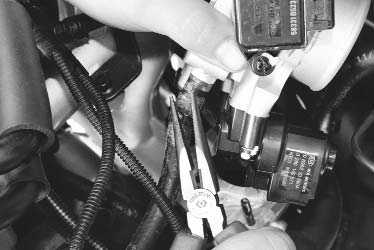

12. Сожмите усики хомута крепления шланга подвода охлаждающей жидкости к дроссельному узлу, сдвиньте хомут по шлангу…

13. …и отсоедините шланг от дроссельного узла.

14. Снимите со шпилек впускного коллектора (ресивера) уплотнительную прокладку дроссельного узла и замените прокладку независимо от ее состояния.

15. Выверните два винта крепления и снимите кронштейн троса привода дроссельной заслонки.

16. Если при замене дроссельного узла на новом узле не установлены датчик положения дроссельной заслонки и регулятор холостого хода, переставьте их со старого узла.

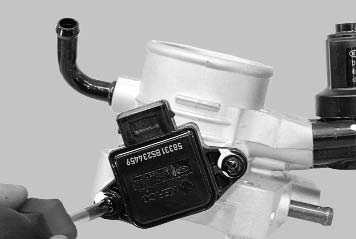

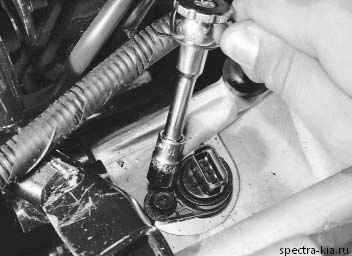

17. Устанавливайте датчик положения дроссельной заслонки и регулятор холостого хода в порядке, обратном снятию.

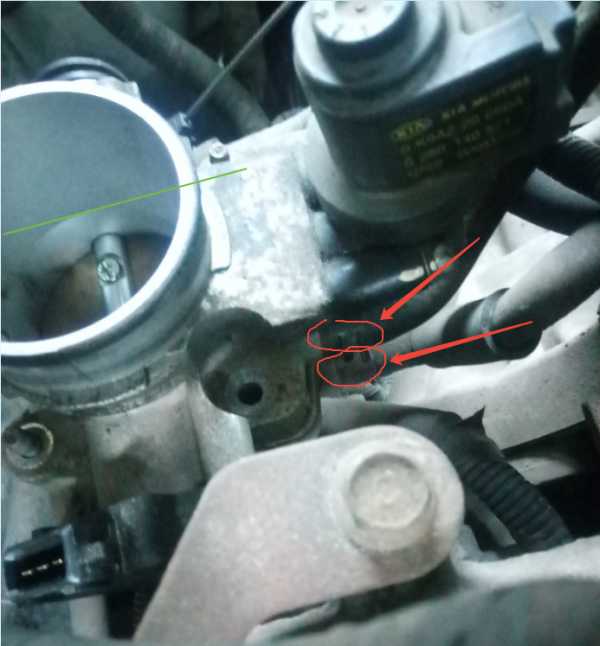

18. Измерьте щупом начальный зазор дроссельной заслонки. Он должен быть не более 0,05 мм.

19. Если зазор не соответствует указанному или дроссельная заслонка заедает в корпусе, отрегулируйте зазор, для чего ослабьте контргайку упорного винта…

20. …и вращайте винт в требуемую сторону до получения нужного зазора.

ПРЕДУПРЕЖДЕНИЕ

Если зазор соответствует норме, без крайней необходимости не изменяйте положение упорного винта, чтобы не нарушить заводскую регулировку дроссельного узла.

21. Очистите привалочные поверхности дроссельного узла и впускного коллектора от остатков старой прокладки и нанесите на кромки дроссельной заслонки (на расстоянии 15 мм от ее оси в каждую сторону) консистентную смазку с дисульфидом молибдена.

22. Установите дроссельный узел и все снятые детали в порядке, обратном снятию.

Скачать информацию со страницы

↓ Комментарии ↓




Раздел 1. Устройство автомобиля

Общие сведения об автомобиле
Паспортные данные
Ключи автомобиля
Органы управления
Отопление (кондиционирование) и вентиляция салона
Двери
Ремни безопасности, подушки безопасности и детские сиденья
Сиденья
Регулировка положения рулевого колеса
Зеркала заднего вида
Освещение салона
Противосолнечные козырьки
Капот
Крышка багажника
Рычаг управления коробкой передач

Раздел 2. Рекомендации по эксплуатации

Правила техники безопасности и рекомендации
Что нужно иметь в автомобиле
Обкатка автомобиля
Эксплуатация автомобиля в гарантийный период
Подготовка автомобиля к выезду
Заправка автомобиля бензином
Пользование домкратом
Буксировка автомобиля

Раздел 3. Неисправности в пути

Двигатель не заводится
Неисправности системы впрыска топлива
Пропал холостой ход
Перебои в работе двигателя
Автомобиль движется рывками
Автомобиль плохо разгоняется
Двигатель заглох во время движения
Упало давление масла
Перегрев двигателя
Аккумуляторная батарея не подзаряжается
Неисправности электрооборудования
Появились посторонние стуки
Проблемы с тормозами
Проверка тормозной системы
Прокол колеса

Раздел 4. Техническое обслуживание

Общие положения
Ежедневное обслуживание (ЕО)
Первое техническое обслуживание (ТО-1)
Второе техническое обслуживание (ТО-2)

Раздел 5. Двигатель

Особенности конструкции
Возможные неисправности двигателя, их причины и способы устранения
Полезные советы
Проверка компрессии в цилиндрах
Снятие и установка декоративного кожуха двигателя
Снятие и установка брызговиков двигателя
Замена опор подвески силового агрегата
Замена защитного бруса
Установка поршня первого цилиндра в положение ВМТ такта сжатия
Замена ремня привода газораспределительного механизма
Замена натяжного и опорного роликов ремня привода газораспределительного механизма
Снятие, дефектовка и установка маховика
Замена деталей уплотнения двигателя
Головка блока цилиндров двигателя
Снятие и установка двигателя
Система смазки
Система охлаждения двигателя
Cистема выпуска отработавших газов двигателя
Система питания двигателя

Раздел 6. Трансмиссия

Сцепление
Коробка передач
Приводы передних колес

Раздел 7. Ходовая часть

Передняя подвеска
Задняя подвеска

Раздел 8. Рулевое управление

Особенности конструкции
Возможные неисправности рулевого управления с гидроусилителем, их причины и способы устранения
Рулевая колонка
Рулевые тяги

Раздел 9. Тормозная система

Особенности конструкции
Возможные неисправности тормозной системы, их причины и способы устранения
Прокачка гидропривода тормозной системы
Главный тормозной цилиндр
Вакуумный усилитель тормозов
Замена шлангов и трубок гидропривода тормозов
Тормозные механизмы передних колес
Тормозные механизмы задних колес
Стояночный тормоз

Раздел 10. Электрооборудование

Особенности конструкции
Диагностика неисправностей бортового электрооборудования
Монтажные блоки
Аккумуляторная батарея
Генератор
Стартер
Выключатель (замок) зажигания
Система зажигания
Система управления двигателем
Освещение, световая и звуковая сигнализация
Очиститель ветрового стекла
Снятие и установка омывателя ветрового стекла
Снятие и установка электродвигателя вентилятора радиатора системы охлаждения двигателя
Вентилятор отопителя
Электрообогрев заднего стекла
Снятие и установка патрона прикуривателя
Комбинация приборов
Замена контрольных ламп и ламп подсветки комбинации приборов
Замена блока управления наружными зеркалами заднего вида и регулятора электрокорректора света фар
Замена выключателей панели приборов
Замена ламп подсветки выключателей панели приборов
Снятие и установка часов
Снятие и установка блока ETWIS
Автомобильная аудиосистема
Замена датчиков и выключателей
Противоугонная система блокировки пуска двигателя

Раздел 11. Кузов

Особенности конструкции
Замена бамперов
Снятие и установка брызговика и подкрылка переднего колеса
Снятие и установка брызговика заднего колеса
Снятие и установка переднего крыла
Снятие и установка капота
Двери
Крышка багажника
Снятие и установка облицовок багажника
Крышка люка топливного бака
Сиденья
Дополнительная система пассивной безопасности
Зеркала заднего вида
Панель приборов
Снятие и установка панели приборов
Отопитель и кондиционер
Арматура салона
Замена ветрового стекла
Уход за кузовом

Раздел 12. Уход за автомобилем

Антикоррозионная защита кузова
Подготовка и антикоррозионная обработка скрытых полостей кузова
Герметизация кузова
Мойка двигателя
Мойка автомобиля

Раздел 13. Покупка запасных частей

Моторное масло
Пластичные смазки
Охлаждающие жидкости
Тормозная жидкость
Топливный фильтр тонкой очистки
Масляный фильтр системы смазки двигателя
Свечи зажигания

Раздел 14. Поездка на СТО

Раздел 15. Зимняя эксплуатация автомобиля

Как подготовить автомобиль к зиме
Рекомендации по пуску двигателя в сильный мороз
Что полезно купить к зиме
Полезные зимние советы

Раздел 16. Подготовка к техосмотру

Рекомендации
Перечень неисправностей и условий, при которых запрещается эксплуатация транспортных средств
Изменения к государственным стандартам, регламентирующим предельно допустимое содержание вредных веществ в отработавших газах автотранспортных средств

Приложения

Приложение 1. Моменты затяжки резьбовых соединений, Н·м
Приложение 2. Горюче-смазочные материалы и эксплуатационные жидкости
Приложение 3. Лампы, применяемые на автомобиле
Приложение 4. Основные данные для регулировки и контроля

Схемы электрооборудования

Схема 1. Соединения фар головного света
Схема 2. Соединения фар головного света и передних противотуманных фар
Схема 3. Соединения системы управления электровентиляторами радиатора системы охлаждения и конденсора системы кондиционирования
Схема 4. Соединения системы ETWIS и ламп освещения салона
Схема 5. Соединения задних фонарей
Схема 6. Соединения системы DRL
Схема 7. Соединения электрокорректора фар и фонарей заднего противотуманного света
Схема 8. Соединения указателей поворота и аварийной сигнализации
Схема 9. Соединения звукового сигнала, стоп-сигнала и света заднего хода
Схема 10. Соединения диагностических колодок (автомобили, оснащенные механической коробкой передач)
Схема 11. Соединения диагностических колодок с автоматической коробкой передач
Схема 12. Система пуска и генераторной установки
Схема 13. Стеклоочиститель и омыватель стекла ветрового окна и стекла двери задка (автомобили с кузовом хэтчбек)
Схема 14а. Система отопления и кондиционирования
Схема 14б. Система отопления и кондиционирования
Схема 15. Соединения системы ECAT
Схема 16. Соединения системы ECAT и системы управления автоматической коробки передач
Схема 17. Соединения антиблокировочной системы тормозов (ABS)
Схема 18а. Соединения системы управления двигателем
Схема 18б. Соединения системы управления двигателем
Схема 18в. Соединения системы управления двигателем
Схема 18г. Соединения системы управления двигателем
Схема 18д. Соединения системы управления двигателем
Схема 18е. Соединения системы управления двигателем
Ремонт Kia Spectra : Схема 19. Соединения системы пассивной безопасности (SRS)
Схема 20. Соединения системы подогрева передних сидений
Схема 21. Соединения электропривода люка крыши
Схема 22. Соединения системы центральной блокировки замков дверей
Схема 23. Соединения электростеклоподъемников
Схема 24. Соединения аудиосистемы и часов
Схема 25а. Соединения освещения салона
Схема 25б. Соединения освещения салона
Схема 26. Соединения цепей блока ETWIS, прикуривателя, обогрева заднего стекла и боковых зеркал заднего вида

automend.ru

Ремонт Kia Spectra : Неисправности системы впрыска топлива

  1. Руководства по ремонту
  2. Kia Spectra 2000-2011
  3. Неисправности системы впрыска топлива

На автомобилях применяется система распределенного впрыска топлива. Распределенным впрыск называется потому, что топливо впрыскивается в каждый цилиндр отдельной форсункой. Система впрыска топлива позволяет снизить токсичность отработавших газов при улучшении ходовых качеств и топливной экономичности автомобиля.

При работе с системой впрыска обязательно выполняйте следующие правила.

1. Прежде чем снимать любые узлы системы управления впрыском, отсоедините провод от клеммы «–» аккумуляторной батареи.

ПРЕДУПРЕЖДЕНИЕ

Аккумуляторную батарею отсоединяйте только при выключенном зажигании.

2. Не пускайте двигатель, если наконечники проводов на аккумуляторной батарее плохо затянуты.

3. Никогда не отсоединяйте аккумуляторную батарею от бортовой сети автомобиля при работающем двигателе.

4. При зарядке аккумуляторной батареи отсоединяйте ее от бортовой сети автомобиля.

5. Не допускайте нагрева электронного блока управления (ЭБУ) выше 65 °С в рабочем состоянии и выше 80 °С в нерабочем (например, в сушильной камере после покраски). Надо снимать ЭБУ с автомобиля, если эта температура будет превышена.

6. Не отсоединяйте от ЭБУ и не присоединяйте к нему разъемы жгута проводов при включенном зажигании.

7. Перед выполнением электродуговой сварки на автомобиле отсоедините провода от аккумуляторной батареи и разъемы проводов от ЭБУ.

8. Все измерения напряжения выполняйте цифровым вольтметром, внутреннее сопротивление которого не менее 10 МОм.

9. Электронные узлы, применяемые в системе впрыска, рассчитаны на очень малое напряжение, поэтому их легко может повредить электростатический разряд. чтобы не допустить повреждений ЭБУ электростатическим разрядом:

– не прикасайтесь руками к штекерам ЭБУ или электронным компонентам на его платах;

– при работе с программируемым постоянным запоминающим устройством (ППЗУ) блока управления не дотрагивайтесь до выводов микросхемы.

10. При работе в дождливую погоду не допускайте попадания воды на электронные компоненты системы впрыска топлива.

11. Проверку системы впрыска проведите в следующем порядке:

– проверьте соединение с «массой» двигателя и аккумуляторной батареей;

– проверьте регулятор давления, топливный фильтр и топливный насос;

– проверьте предохранители и реле включения элементов системы впрыска;

– проверьте надежность контактов колодок с проводами элементов системы впрыска.

12. Проверьте датчики системы впрыска.

Подавляющее большинство неисправностей системы впрыска топлива бывает вызвано отказом следующих ее датчиков:

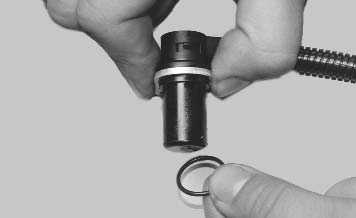

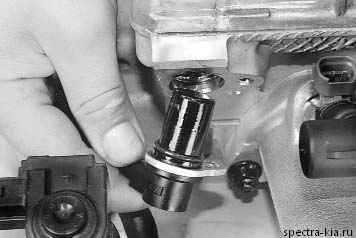

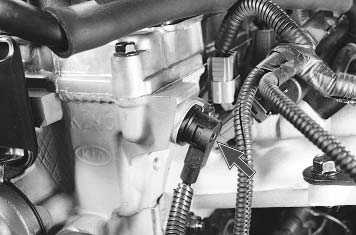

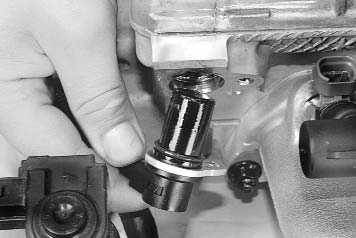

– датчик положения коленчатого вала – полный отказ системы впрыска, двигатель не пускается;

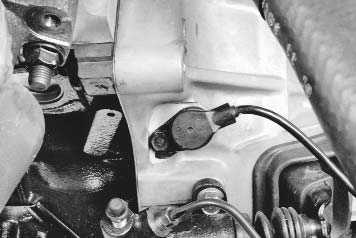

– датчик положения распределительного вала – неустойчивая работа двигателя;

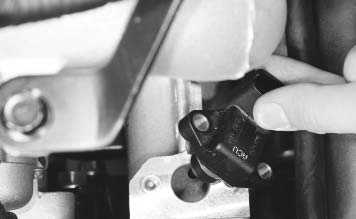

– датчик абсолютного давления (разрежения) во впускном коллекторе – увеличение расхода топлива, значительное ухудшение динамики, проблемы с пуском двигателя;

ПРИМЕЧАНИЕ

Датчик температуры всасываемого воздуха встроен в датчик абсолютного давления во впускном коллекторе, его неисправность приводит к увеличению расхода топлива и уровня токсичности отработавших газов.

– датчик положения дроссельной заслонки – потеря мощности, рывки и провалы при разгоне, неустойчивая работа в режиме холостого хода;

– датчик температуры охлаждающей жидкости (установлен на корпусе термостата) – трудности с пуском в мороз: приходится прогревать двигатель, поддерживая обороты педалью акселератора; при перегреве существенно снижается мощность, появляется детонация;

– датчики концентрации кислорода (лямбда-зонд) – увеличение расхода топлива, снижение мощности двигателя, неустойчивая работа на холостом ходу, возможно повреждение каталитического нейтрализатора отработавших газов;

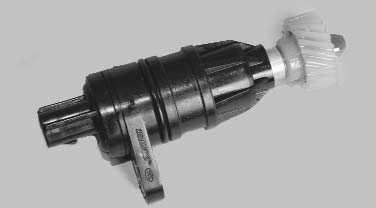

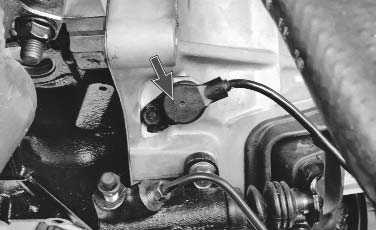

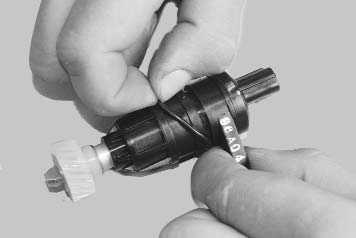

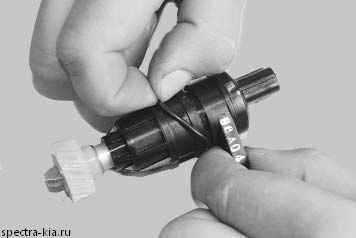

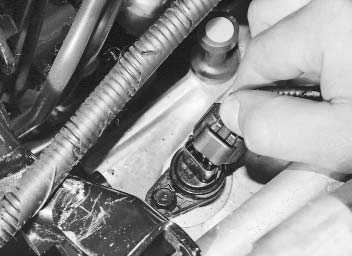

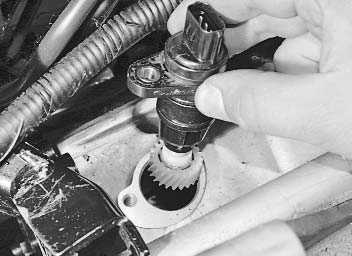

– датчик скорости (установлен на картере коробки передач) – возможно ухудшение динамических качеств автомобиля и увеличение расхода топлива.

Скачать информацию со страницы

↓ Комментарии ↓




Раздел 1. Устройство автомобиля

Общие сведения об автомобиле
Паспортные данные
Ключи автомобиля
Органы управления
Отопление (кондиционирование) и вентиляция салона
Двери
Ремни безопасности, подушки безопасности и детские сиденья
Сиденья
Регулировка положения рулевого колеса
Зеркала заднего вида
Освещение салона
Противосолнечные козырьки
Капот
Крышка багажника
Рычаг управления коробкой передач

Раздел 2. Рекомендации по эксплуатации

Правила техники безопасности и рекомендации
Что нужно иметь в автомобиле
Обкатка автомобиля
Эксплуатация автомобиля в гарантийный период
Подготовка автомобиля к выезду
Заправка автомобиля бензином
Пользование домкратом
Буксировка автомобиля

Раздел 3. Неисправности в пути

Двигатель не заводится
Неисправности системы впрыска топлива
Пропал холостой ход
Перебои в работе двигателя
Автомобиль движется рывками
Автомобиль плохо разгоняется
Двигатель заглох во время движения
Упало давление масла
Перегрев двигателя
Аккумуляторная батарея не подзаряжается
Неисправности электрооборудования
Появились посторонние стуки
Проблемы с тормозами
Проверка тормозной системы
Прокол колеса

Раздел 4. Техническое обслуживание

Общие положения
Ежедневное обслуживание (ЕО)
Первое техническое обслуживание (ТО-1)
Второе техническое обслуживание (ТО-2)

Раздел 5. Двигатель

Особенности конструкции
Возможные неисправности двигателя, их причины и способы устранения
Полезные советы
Проверка компрессии в цилиндрах
Снятие и установка декоративного кожуха двигателя
Снятие и установка брызговиков двигателя
Замена опор подвески силового агрегата
Замена защитного бруса
Установка поршня первого цилиндра в положение ВМТ такта сжатия
Замена ремня привода газораспределительного механизма
Замена натяжного и опорного роликов ремня привода газораспределительного механизма
Снятие, дефектовка и установка маховика
Замена деталей уплотнения двигателя
Головка блока цилиндров двигателя
Снятие и установка двигателя
Система смазки
Система охлаждения двигателя
Cистема выпуска отработавших газов двигателя
Система питания двигателя

Раздел 6. Трансмиссия

Сцепление
Коробка передач
Приводы передних колес

Раздел 7. Ходовая часть

Передняя подвеска
Задняя подвеска

Раздел 8. Рулевое управление

Особенности конструкции
Возможные неисправности рулевого управления с гидроусилителем, их причины и способы устранения
Рулевая колонка
Рулевые тяги

Раздел 9. Тормозная система

Особенности конструкции
Возможные неисправности тормозной системы, их причины и способы устранения
Прокачка гидропривода тормозной системы
Главный тормозной цилиндр
Вакуумный усилитель тормозов
Замена шлангов и трубок гидропривода тормозов
Тормозные механизмы передних колес
Тормозные механизмы задних колес
Стояночный тормоз

Раздел 10. Электрооборудование

Особенности конструкции
Диагностика неисправностей бортового электрооборудования
Монтажные блоки
Аккумуляторная батарея
Генератор
Стартер
Выключатель (замок) зажигания
Система зажигания
Система управления двигателем
Освещение, световая и звуковая сигнализация
Очиститель ветрового стекла
Снятие и установка омывателя ветрового стекла
Снятие и установка электродвигателя вентилятора радиатора системы охлаждения двигателя
Вентилятор отопителя
Электрообогрев заднего стекла
Снятие и установка патрона прикуривателя
Комбинация приборов
Замена контрольных ламп и ламп подсветки комбинации приборов
Замена блока управления наружными зеркалами заднего вида и регулятора электрокорректора света фар
Замена выключателей панели приборов
Замена ламп подсветки выключателей панели приборов
Снятие и установка часов
Снятие и установка блока ETWIS
Автомобильная аудиосистема
Замена датчиков и выключателей
Противоугонная система блокировки пуска двигателя

Раздел 11. Кузов

Особенности конструкции
Замена бамперов
Снятие и установка брызговика и подкрылка переднего колеса
Снятие и установка брызговика заднего колеса
Снятие и установка переднего крыла
Снятие и установка капота
Двери
Крышка багажника
Снятие и установка облицовок багажника
Крышка люка топливного бака
Сиденья
Дополнительная система пассивной безопасности
Зеркала заднего вида
Панель приборов
Снятие и установка панели приборов
Отопитель и кондиционер
Арматура салона
Замена ветрового стекла
Уход за кузовом

Раздел 12. Уход за автомобилем

Антикоррозионная защита кузова
Подготовка и антикоррозионная обработка скрытых полостей кузова
Герметизация кузова
Мойка двигателя
Мойка автомобиля

Раздел 13. Покупка запасных частей

Моторное масло
Пластичные смазки
Охлаждающие жидкости
Тормозная жидкость
Топливный фильтр тонкой очистки
Масляный фильтр системы смазки двигателя
Свечи зажигания

Раздел 14. Поездка на СТО

Раздел 15. Зимняя эксплуатация автомобиля

Как подготовить автомобиль к зиме
Рекомендации по пуску двигателя в сильный мороз
Что полезно купить к зиме
Полезные зимние советы

Раздел 16. Подготовка к техосмотру

Рекомендации
Перечень неисправностей и условий, при которых запрещается эксплуатация транспортных средств
Изменения к государственным стандартам, регламентирующим предельно допустимое содержание вредных веществ в отработавших газах автотранспортных средств

Приложения

Приложение 1. Моменты затяжки резьбовых соединений, Н·м
Приложение 2. Горюче-смазочные материалы и эксплуатационные жидкости
Приложение 3. Лампы, применяемые на автомобиле
Приложение 4. Основные данные для регулировки и контроля

Схемы электрооборудования

Схема 1. Соединения фар головного света
Схема 2. Соединения фар головного света и передних противотуманных фар
Схема 3. Соединения системы управления электровентиляторами радиатора системы охлаждения и конденсора системы кондиционирования
Схема 4. Соединения системы ETWIS и ламп освещения салона
Схема 5. Соединения задних фонарей
Схема 6. Соединения системы DRL
Схема 7. Соединения электрокорректора фар и фонарей заднего противотуманного света
Схема 8. Соединения указателей поворота и аварийной сигнализации
Схема 9. Соединения звукового сигнала, стоп-сигнала и света заднего хода
Схема 10. Соединения диагностических колодок (автомобили, оснащенные механической коробкой передач)
Схема 11. Соединения диагностических колодок с автоматической коробкой передач
Схема 12. Система пуска и генераторной установки
Схема 13. Стеклоочиститель и омыватель стекла ветрового окна и стекла двери задка (автомобили с кузовом хэтчбек)
Схема 14а. Система отопления и кондиционирования
Схема 14б. Система отопления и кондиционирования
Схема 15. Соединения системы ECAT
Схема 16. Соединения системы ECAT и системы управления автоматической коробки передач
Схема 17. Соединения антиблокировочной системы тормозов (ABS)
Схема 18а. Соединения системы управления двигателем
Схема 18б. Соединения системы управления двигателем
Схема 18в. Соединения системы управления двигателем
Схема 18г. Соединения системы управления двигателем
Схема 18д. Соединения системы управления двигателем
Схема 18е. Соединения системы управления двигателем
Ремонт Kia Spectra : Схема 19. Соединения системы пассивной безопасности (SRS)
Схема 20. Соединения системы подогрева передних сидений
Схема 21. Соединения электропривода люка крыши
Схема 22. Соединения системы центральной блокировки замков дверей
Схема 23. Соединения электростеклоподъемников
Схема 24. Соединения аудиосистемы и часов
Схема 25а. Соединения освещения салона
Схема 25б. Соединения освещения салона
Схема 26. Соединения цепей блока ETWIS, прикуривателя, обогрева заднего стекла и боковых зеркал заднего вида

automend.ru

Kia Sephia | Проверка исправности состояния, замена и регулировка датчика положения дроссельной заслонки (TPS)

Проверка исправности состояния, замена и регулировка датчика положения дроссельной заслонки (TPS)

Представляющий собой потенциометр переменного сопротивления TPS крепится на корпусе дросселя и соединен с осью дроссельной заслонки. На основании анализа поступающих от TPS сигналов РСМ определяет точное текущее положение заслонки, обусловленное степенью выжимания водителем педали газа. Выход датчика из строя может привести к неконтролируемым выбросам инжекторами топлива и нарушению стабильности оборотов двигателя. При выявлении неполадок TPS в память системы самодиагностики заносится соответствующий код неисправности (см. Раздел
Система бортовой диагностики (OBD) — принцип функционирования и коды неисправностей). На большинстве моделей в состав TPS входит оконечный датчик-выключатель открытого/закрытого положения дроссельной заслонки, в соответствующие моменты осуществляющий замыкание пределенных электрических контуров.

ПРОВЕРКА





 Выполнение описанной ниже
процедуры может привести к занесению в память OBD неисправности,
который будет высвечен контрольной лампой “Проверьте двигатель”.
По завершении проверки и соответствующего восстановительного
ремонта не забудьте очистить память системы (см. Раздел
Система бортовой диагностики (OBD) — принцип функционирования и коды неисправностей).



1. Прежде чем приступать непосредственно к проверке TPS удостоверьтесь
в исправности подачи питания от РСМ к TPS и отсутствии нарушений
заземления. Отсоедините от TPS электропроводку и подключите
положительный щуп вольтметра к клемме зелено-черного (1993
и 1994)/красного (с 1995) провода жгута в контактном разъеме.
Отрицательный щуп подключите к клемме черного провода. При
включенном зажигании (не запускайте двигатель) прибор должен
регистрировать около 5.0 В. Отсутствие напряжения свидетельствует
об обрыве в цепи РСМ или выходе из строя собственно модуля
(в последнем случае автомобиль следует отогнать на станцию
техобслуживания с целью проведения диагностики модуля управления
и выполнения соответствующего восстановительного ремонта).



2. Для проверки исправности функционирования TPS подсоедините
омметр к клеммам 2 и 3 датчика. Измерьте сопротивление
TPS в полностью закрытом положении дросселя, затем начинайте
постепенно приоткрывать заслонку, наблюдая за изменением сопротивления
датчика. На моделях 1993 и 1994 г.г. вып. показание измерителя
должно измениться от 1.0 кОм при полностью закрытой заслонке
до 9.0 кОм при полностью открытом. На моделях с 1995 г. вып.
— от 0.5 кОм до 4.0 кОм соответственно. Увеличение сопротивления
должно происходить плавно.

3. Отсоедините электропроводку от оконечного датчика-выключателя
открытого/закрытого положений дроссельной заслонки. Подключите омметр
к клеммам 5 и 6 разъема датчика. Удостоверьтесь в наличии проводимости
датчика-выключателя полностью закрытой заслонке, затем слегка приоткройте
последнюю. При открытой заслонке проводимость должна отсутствовать,
в противном случае замените сборку TPS.

ЗАМЕНА




1. Отсоедините отрицательный провод от батареи.


 Если установленная
на автомобиле стереосистема оборудована охранным кодом, прежде
чем отсоединять батарею удостоверьтесь в том, что располагаете
правильной комбинацией для введения аппаратуры в действие!

2. Снимите впускной воздуховод (см. Главу
Системы
питания и выпуска
) и отсоедините электропроводку от TPS и оконечного
датчика-выключателя дроссельной заслонки.

3. Выверните два крепежных винта и снимите сборку TPS с корпуса
дросселя.

4. Установите новый датчик на свое штатное место и свободно вверните
крепежные винты.

5. Выполните регулировку TPS (см. ниже), затем окончательно затяните
крепеж.

РЕГУЛИРОВКА




1. Снимите впускной воздуховод (см. Главу
Системы
питания и выпуска
).

2. Ослабьте винты крепления сборки TPS на корпусе дросселя.

3. На моделях, оборудованных оконечным датчиком-выключателем полностью
открытого/закрытого положений заслонки отсоедините от последнего
электропроводку и подключите омметр в соответствии с инструкциями,
изложенными в параграфе 4. введите лезвие измерительного щупа толщиной
0.3 мм между рычагом дроссельной заслонки и его упорным винтом,
— прибор должен зарегистрировать наличие проводимости. Теперь введите
в зазор лезвие толщиной 0.4 мм, — на этот раз цепь должна оказаться
разомкнутой. Вращением TPS добейтесь требуемого результата, затем
прочно затяните крепежные винты.


 Ни в коем случае не
трогайте упорный винт рычага дроссельной заслонки, — он имеет
фабричную установку и регулировке не подлежит!

4. На моделях без оконечного датчика-выключателя дроссельной заслонки
прозондируйте вольтметром обратные концы клемм белого и черного
проводов на разъеме жгута электропроводки TPS (постарайтесь не повредить
клеммы при вводе щупов, — подробнее см. в Главе
Бортовое
электрооборудование
). При включенном зажигании (двигатель не
запускайте) и при полностью закрытом дросселе прибор должен зарегистрировать
показание в диапазоне примерно 0.4 ÷ 0.5 В, в противном случае
произведите соответствующую корректировку путем вращения сборки
TPS, затем прочно затяните крепежные винты.

automn.ru

Датчики ЭСУД Киа Спектра / Kia Spectra

Датчик верхней мертвой точки и частоты вращения коленчатого вала установлен сверху на картере сцепления около рабочего цилиндра выключения сцепления.
При возникновении неисправности в цепи датчика положения коленчатого вала двигатель перестает работать, контроллер заносит в память код неисправности и включает сигнальную лампу в комбинации приборов. В этом случае проверьте датчик и зубчатый венец на отсутствие зубьев, биение или другие повреждения.
Вам потребуется торцовая головка «на 10».
1. Отсоедините провод от клеммы «–» аккумуляторной батареи.
2. Снимите воздуховод (смотрите «Воздушный фильтр»).
3. Сожмите фиксатор и разъедините колодку жгута проводов датчика.

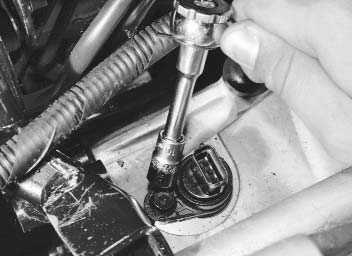

4. Выверните болт крепления датчика…
5. …и снимите датчик.
6. Установите датчик верхней мертвой точки и скорости вращения коленчатого вала в последовательности, обратной снятию.
Датчик положения распределительного вала (датчик фазы) впускных клапанов установлен в задней части головки блока цилиндров с правой стороны двигателя.
Вам потребуется ключ «на 10».
1. Отсоедините провод от клеммы «–» аккумуляторной батареи.

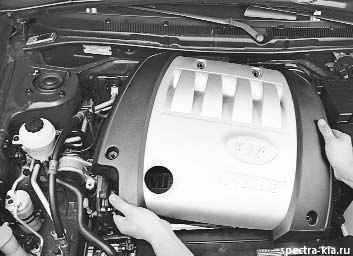

2. Снимите декоративный кожух двигателя (смотрите «Монтаж декоративного кожуха двигателя»).
3. Выверните болт крепления (для наглядности показано на снятой головке блока цилиндров)…
4. …и снимите датчик положения распределительного вала.
5. Снимите резиновое уплотнительное кольцо. Сильно обжатое, потерявшее эластичность или надорванное кольцо замените новым.
6. Установите детали в порядке, обратном снятию.

Датчик положения дроссельной заслонки представляет собой переменный резистор…
…который установлен на оси дроссельной заслонки. Вращение оси заслонки вызывает изменение напряжения сигнала датчика, по которому контроллер определяет степень открытия дроссельной заслонки.
При нарушении работы двигателя на холостом ходу или ухудшении разгонной динамики проверьте датчик и его разъем.
Вам потребуется отвертка с плоским или крестообразным лезвием.
1. Отсоедините провод от клеммы «–» аккумуляторной батареи.

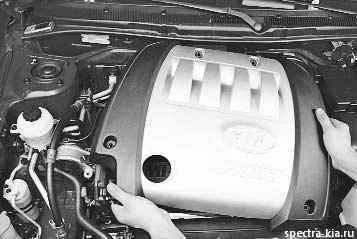

2. Снимите декоративный кожух двигателя (смотрите «Монтаж декоративного кожуха двигателя»).
3. Сожмите фиксатор и отсоедините колодку жгута проводов от датчика.
4. Выверните два винта крепления датчика (для наглядности показано на снятом дроссельном узле)…
5. …и снимите датчик положения дроссельной заслонки.
6. Снимите резиновое уплотнительное кольцо. Сильно обжатое, потерявшее эластичность или надорванное кольцо замените новым.
7. Установите детали порядке, обратном снятию.

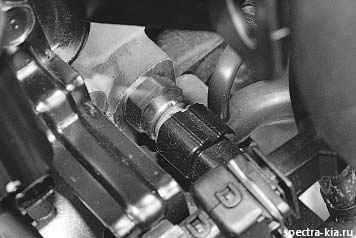

Датчик температуры охлаждающей жидкости установлен в торце головки блока цилиндров…
…со стороны 4-го цилиндра.
Датчик представляет собой термистор с отрицательным температурным коэффициентом: электрическое сопротивление датчика уменьшается с повышением температуры. Контроллер обрабатывает сигнал датчика и устанавливает оптимальное обогащение рабочей смеси при прогреве двигателя.
Вам потребуются: ключ «на 21», отвертка с плоским лезвием, тестер, термометр.
1. Отсоедините провод от клеммы «–» аккумуляторной батареи.
2. Слейте охлаждающую жидкость (смотрите «Замена охлаждающей жидкости»).
3. Отожмите отверткой фиксатор и отсоедините колодку жгута проводов от датчика температуры охлаждающей жидкости.
4. Ключом ослабьте затяжку, а затем выверните датчик рукой.
5. Установите детали в порядке, обратном снятию.
6. Залейте охлаждающую жидкость.
Датчик температуры всасываемого воздуха установлен на впускной трубе рядом с дроссельным узлом. Датчик представляет собой термистор с отрицательным температурным коэффициентом: электрическое сопротивление датчика уменьшается с повышением температуры. По информации о температуре воздуха от датчика контроллер регулирует количество впрыскиваемого топлива.
Вам потребуется торцовая головка «на 10».
1. Отсоедините провод от клеммы «–» аккумуляторной батареи.
2. Снимите декоративный кожух двигателя (смотрите «Монтаж декоративного кожуха двигателя»).
3. Отсоедините колодку жгута проводов от датчика, сжав пальцами фиксатор.
4. Выверните два болта крепления…
5. …и снимите датчик.
6. Установите детали в порядке, обратном снятию.

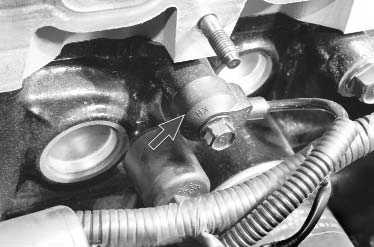

Датчик детонации, прикрепленный к блоку цилиндров между вторым и третьим цилиндрами с правой стороны блока цилиндров, улавливает аномальные вибрации (детонационные удары) в двигателе.
Для замены датчика вам потребуется ключ «на 12».
1. Отсоедините провод от клеммы «–» аккумуляторной батареи.
2. Снимите декоративный кожух двигателя (смотрите «Монтаж декоративного кожуха двигателя»).
3. Сожмите фиксатор и разъедините колодку жгута проводов датчика.
4. Выверните болт крепления (впускная труба снята для наглядности)…
5. …и снимите датчик детонации.
6. Установите детали в порядке, обратном снятию.

Датчик концентрации кислорода установлен на приемной трубе. Датчик измеряет содержание кислорода в отработавших газах и преобразует измеряемую величину в напряжение сигнала, который подается на электронный блок управления двигателем. Используя сигналы датчика, контроллер управляет впрыском топлива таким образом, чтобы получить расчетный состав топливовоздушной смеси.
Если датчик концентрации кислорода неисправен, токсичность отработавших газов может резко повыситься.
Работу по замене датчика удобнее проводить на подъемнике или смотровой канаве.
Вам потребуется ключ «на 22».
1. Отсоедините провод от клеммы «–» аккумуляторной батареи.
2. Разъедините колодку жгута проводов датчика концентрации кислорода.
3. Проденьте жгут проводов датчика сквозь ключ…
4. …выверните датчик из приемной трубы…
5. …и снимите датчик концентрации кислорода с автомобиля.

Обратите внимание на маркировку датчика, чтобы при замене приобрести точно такой же.

6. Установите датчик в порядке, обратном снятию.

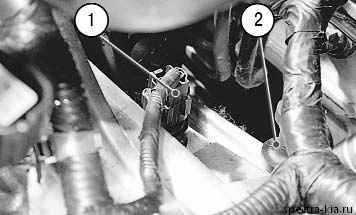

Датчик скорости автомобиля 1 установлен на коробке передач рядом с указателем уровня масла (масляным щупом) 2 коробки передач и представляет собой датчик Холла. Датчик выдает на электронный блок управления двигателем импульсный сигнал, пропорциональный частоте вращения ведущих колес.
1. Отсоедините провод от клеммы «–» аккумуляторной батареи.
2. Сожмите фиксатор и отсоедините от датчика колодку жгута проводов.
3. Выверните болт крепления…
4. …и снимите датчик скорости автомобиля.
5. Снимите резиновое уплотнительное кольцо. Сильно обжатое, потерявшее эластичность или надорванное кольцо замените новым.
6. Установите датчик скорости в порядке, обратном снятию.

Электрооборудоване
Предохранители и реле
Замена реле и предохранителей
Замена блоков предохранителей
Неисправности аккумулятора
Замена аккумулятора
Как заряжать аккумулятор
Аккумуляторный тестер
Генератор
Замена ремня генератора
Замена генератора
Разборка и ремонт генератора
Стартер
Неисправности стартера
Замена стартера
Разборка и ремонт стартера
Снятие замка зажигания
Замена контактов замка зажигания
Замена свечей и ВВ-проводов
Замена катушек зажигания
Блок ЭБУ (описание)
Замена блока ЭБУ
Замена датчиков ЭСУД
Осветительные приборы
Замена лампочек
Замена фары
Замена корректора фары
Передние противотуманные фонари
Замена задних фонарей
Задние противотуманнные фонари
Дополнительный стоп-сигнал
Замена повторителя поворота
Освещение номерного знака
Передний плафон в салоне
Средний плафон в салоне
Плафон освещения багажника
Подрулевые переключатели
Замена звукового сигнала
Лампочка подсветки пепельницы
Замена «дворников»
Замена мотора стеклоочистителя
Замена рычагов стеклоочистителя
Замена насоса омывателя
Мотор вентилятора радиатора
Дополнительное сопротивление вентилятора отопителя
Замена мотора (вентилятора) печки
Проверка обогрева заднего стекла
Замена прикуривателя
Неисправности приборного щитка
Снятие щитка (комбинации) приборов
Замена лампочек щитка приборов
Блок управления зеркалами и корректором фар
Снятие выключателей с панели
Замена лампочек выключателей на приборной панели
Снятие часов с панели
Снятие блока ETWIS
Снятие аудиодинамиков
Замена антенны
Замена масляного датчика
Замена топливного датчика
Выключатель света заднего хода
Настройка выключателя стоп-сигнала
Выключатель лампы ручного тормоза
Концевой выключатель света
Иммобилайзер (описание)

spectra-kia.ru

Замена датчиков системы управления двигателем

  1. Руководства по ремонту
  2. Kia Spectra 2000-2011
  3. Замена датчиков системы управления двигателем

Датчик верхней мертвой точки и частоты вращения коленчатого вала установлен сверху на картере сцепления около рабочего цилиндра выключения сцепления.

При возникновении неисправности в цепи датчика положения коленчатого вала двигатель перестает работать, контроллер заносит в память код неисправности и включает сигнальную лампу в комбинации приборов. В этом случае проверьте датчик и зубчатый венец на отсутствие зубьев, биение или другие повреждения.

Вам потребуется торцовая головка «на 10».

1. Отсоедините провод от клеммы «–» аккумуляторной батареи.

4. Выверните болт крепления датчика…

5. …и снимите датчик.

6. Установите датчик верхней мертвой точки и скорости вращения коленчатого вала в последовательности, обратной снятию.

Датчик положения распределительного вала (датчик фазы) впускных клапанов установлен в задней части головки блока цилиндров с правой стороны двигателя.

Вам потребуется ключ «на 10».

1. Отсоедините провод от клеммы «–» аккумуляторной батареи.

4. …и снимите датчик положения распределительного вала.

5. Снимите резиновое уплотнительное кольцо. Сильно обжатое, потерявшее эластичность или надорванное кольцо замените новым.

6. Установите детали в порядке, обратном снятию.

Датчик положения дроссельной заслонки представляет собой переменный резистор…

…который установлен на оси дроссельной заслонки. Вращение оси заслонки вызывает изменение напряжения сигнала датчика, по которому контроллер определяет степень открытия дроссельной заслонки.

При нарушении работы двигателя на холостом ходу или ухудшении разгонной динамики проверьте датчик и его разъем.

Вам потребуется отвертка с плоским или крестообразным лезвием.

1. Отсоедините провод от клеммы «–» аккумуляторной батареи.

3. Сожмите фиксатор и отсоедините колодку жгута проводов от датчика.

4. Выверните два винта крепления датчика (для наглядности показано на снятом дроссельном узле)…

5. …и снимите датчик положения дроссельной заслонки.

6. Снимите резиновое уплотнительное кольцо. Сильно обжатое, потерявшее эластичность или надорванное кольцо замените новым.

7. Установите детали порядке, обратном снятию.

Датчик температуры охлаждающей жидкости установлен в торце головки блока цилиндров…

…со стороны 4-го цилиндра.

Датчик представляет собой термистор с отрицательным температурным коэффициентом: электрическое сопротивление датчика уменьшается с повышением температуры. Контроллер обрабатывает сигнал датчика и устанавливает оптимальное обогащение рабочей смеси при прогреве двигателя.

Вам потребуются: ключ «на 21», отвертка с плоским лезвием, тестер, термометр.

1. Отсоедините провод от клеммы «–» аккумуляторной батареи.

3. Отожмите отверткой фиксатор и отсоедините колодку жгута проводов от датчика температуры охлаждающей жидкости.

4. Ключом ослабьте затяжку, а затем выверните датчик рукой.

5. Установите детали в порядке, обратном снятию.

6. Залейте охлаждающую жидкость.

Датчик температуры всасываемого воздуха установлен на впускной трубе рядом с дроссельным узлом. Датчик представляет собой термистор с отрицательным температурным коэффициентом: электрическое сопротивление датчика уменьшается с повышением температуры. По информации о температуре воздуха от датчика контроллер регулирует количество впрыскиваемого топлива.

Вам потребуется торцовая головка «на 10».

1. Отсоедините провод от клеммы «–» аккумуляторной батареи.

4. Выверните два болта крепления…

5. …и снимите датчик.

6. Установите детали в порядке, обратном снятию.

Датчик детонации, прикрепленный к блоку цилиндров между вторым и третьим цилиндрами с правой стороны блока цилиндров, улавливает аномальные вибрации (детонационные удары) в двигателе.

Для замены датчика вам потребуется ключ «на 12».

1. Отсоедините провод от клеммы «–» аккумуляторной батареи.

3. Сожмите фиксатор и разъедините колодку жгута проводов датчика.

4. Выверните болт крепления (впускная труба снята для наглядности)…

5. …и снимите датчик детонации.

6. Установите детали в порядке, обратном снятию.

Датчик концентрации кислорода установлен на приемной трубе. Датчик измеряет содержание кислорода в отработавших газах и преобразует измеряемую величину в напряжение сигнала, который подается на электронный блок управления двигателем. Используя сигналы датчика, контроллер управляет впрыском топлива таким образом, чтобы получить расчетный состав топливовоздушной смеси.

Если датчик концентрации кислорода неисправен, токсичность отработавших газов может резко повыситься.

Работу по замене датчика удобнее проводить на подъемнике или смотровой канаве.

Вам потребуется ключ «на 22».

1. Отсоедините провод от клеммы «–» аккумуляторной батареи.

2. Разъедините колодку жгута проводов датчика концентрации кислорода.

3. Проденьте жгут проводов датчика сквозь ключ…

4. …выверните датчик из приемной трубы…

5. …и снимите датчик концентрации кислорода с автомобиля.

ПРИМЕЧАНИЕ

Обратите внимание на маркировку датчика, чтобы при замене приобрести точно такой же.

6. Установите датчик в порядке, обратном снятию.

Датчик скорости автомобиля 1 установлен на коробке передач рядом с указателем уровня масла (масляным щупом) 2 коробки передач и представляет собой датчик Холла. Датчик выдает на электронный блок управления двигателем импульсный сигнал, пропорциональный частоте вращения ведущих колес.

1. Отсоедините провод от клеммы «–» аккумуляторной батареи.

2. Сожмите фиксатор и отсоедините от датчика колодку жгута проводов.

3. Выверните болт крепления…

4. …и снимите датчик скорости автомобиля.

5. Снимите резиновое уплотнительное кольцо. Сильно обжатое, потерявшее эластичность или надорванное кольцо замените новым.

6. Установите датчик скорости в порядке, обратном снятию.

Скачать информацию со страницы

↓ Комментарии ↓




Раздел 1. Устройство автомобиля

Общие сведения об автомобиле
Паспортные данные
Ключи автомобиля
Органы управления
Отопление (кондиционирование) и вентиляция салона
Двери
Ремни безопасности, подушки безопасности и детские сиденья
Сиденья
Регулировка положения рулевого колеса
Зеркала заднего вида
Освещение салона
Противосолнечные козырьки
Капот
Крышка багажника
Рычаг управления коробкой передач

Раздел 2. Рекомендации по эксплуатации

Правила техники безопасности и рекомендации
Что нужно иметь в автомобиле
Обкатка автомобиля
Эксплуатация автомобиля в гарантийный период
Подготовка автомобиля к выезду
Заправка автомобиля бензином
Пользование домкратом
Буксировка автомобиля

Раздел 3. Неисправности в пути

Двигатель не заводится
Неисправности системы впрыска топлива
Пропал холостой ход
Перебои в работе двигателя
Автомобиль движется рывками
Автомобиль плохо разгоняется
Двигатель заглох во время движения
Упало давление масла
Перегрев двигателя
Аккумуляторная батарея не подзаряжается
Неисправности электрооборудования
Появились посторонние стуки
Проблемы с тормозами
Проверка тормозной системы
Прокол колеса

Раздел 4. Техническое обслуживание

Общие положения
Ежедневное обслуживание (ЕО)
Первое техническое обслуживание (ТО-1)
Второе техническое обслуживание (ТО-2)

Раздел 5. Двигатель

Особенности конструкции
Возможные неисправности двигателя, их причины и способы устранения
Полезные советы
Проверка компрессии в цилиндрах
Снятие и установка декоративного кожуха двигателя
Снятие и установка брызговиков двигателя
Замена опор подвески силового агрегата
Замена защитного бруса
Установка поршня первого цилиндра в положение ВМТ такта сжатия
Замена ремня привода газораспределительного механизма
Замена натяжного и опорного роликов ремня привода газораспределительного механизма
Снятие, дефектовка и установка маховика
Замена деталей уплотнения двигателя
Головка блока цилиндров двигателя
Снятие и установка двигателя
Система смазки
Система охлаждения двигателя
Cистема выпуска отработавших газов двигателя
Система питания двигателя

Раздел 6. Трансмиссия

Сцепление
Коробка передач
Приводы передних колес

Раздел 7. Ходовая часть

Передняя подвеска
Задняя подвеска

Раздел 8. Рулевое управление

Особенности конструкции
Возможные неисправности рулевого управления с гидроусилителем, их причины и способы устранения
Рулевая колонка
Рулевые тяги

Раздел 9. Тормозная система

Особенности конструкции
Возможные неисправности тормозной системы, их причины и способы устранения
Прокачка гидропривода тормозной системы
Главный тормозной цилиндр
Вакуумный усилитель тормозов
Замена шлангов и трубок гидропривода тормозов
Тормозные механизмы передних колес
Тормозные механизмы задних колес
Стояночный тормоз

Раздел 10. Электрооборудование

Особенности конструкции
Диагностика неисправностей бортового электрооборудования
Монтажные блоки
Аккумуляторная батарея
Генератор
Стартер
Выключатель (замок) зажигания
Система зажигания
Система управления двигателем
Освещение, световая и звуковая сигнализация
Очиститель ветрового стекла
Снятие и установка омывателя ветрового стекла
Снятие и установка электродвигателя вентилятора радиатора системы охлаждения двигателя
Вентилятор отопителя
Электрообогрев заднего стекла
Снятие и установка патрона прикуривателя
Комбинация приборов
Замена контрольных ламп и ламп подсветки комбинации приборов
Замена блока управления наружными зеркалами заднего вида и регулятора электрокорректора света фар
Замена выключателей панели приборов
Замена ламп подсветки выключателей панели приборов
Снятие и установка часов
Снятие и установка блока ETWIS
Автомобильная аудиосистема
Замена датчиков и выключателей
Противоугонная система блокировки пуска двигателя

Раздел 11. Кузов

Особенности конструкции
Замена бамперов
Снятие и установка брызговика и подкрылка переднего колеса
Снятие и установка брызговика заднего колеса
Снятие и установка переднего крыла
Снятие и установка капота
Двери
Крышка багажника
Снятие и установка облицовок багажника
Крышка люка топливного бака
Сиденья
Дополнительная система пассивной безопасности
Зеркала заднего вида
Панель приборов
Снятие и установка панели приборов
Отопитель и кондиционер
Арматура салона
Замена ветрового стекла
Уход за кузовом

Раздел 12. Уход за автомобилем

Антикоррозионная защита кузова
Подготовка и антикоррозионная обработка скрытых полостей кузова
Герметизация кузова
Мойка двигателя
Мойка автомобиля

Раздел 13. Покупка запасных частей

Моторное масло
Пластичные смазки
Охлаждающие жидкости
Тормозная жидкость
Топливный фильтр тонкой очистки
Масляный фильтр системы смазки двигателя
Свечи зажигания

Раздел 14. Поездка на СТО

Раздел 15. Зимняя эксплуатация автомобиля

Как подготовить автомобиль к зиме
Рекомендации по пуску двигателя в сильный мороз
Что полезно купить к зиме
Полезные зимние советы

Раздел 16. Подготовка к техосмотру

Рекомендации
Перечень неисправностей и условий, при которых запрещается эксплуатация транспортных средств
Изменения к государственным стандартам, регламентирующим предельно допустимое содержание вредных веществ в отработавших газах автотранспортных средств

Приложения

Приложение 1. Моменты затяжки резьбовых соединений, Н·м
Приложение 2. Горюче-смазочные материалы и эксплуатационные жидкости
Приложение 3. Лампы, применяемые на автомобиле
Приложение 4. Основные данные для регулировки и контроля

Схемы электрооборудования

Схема 1. Соединения фар головного света
Схема 2. Соединения фар головного света и передних противотуманных фар
Схема 3. Соединения системы управления электровентиляторами радиатора системы охлаждения и конденсора системы кондиционирования
Схема 4. Соединения системы ETWIS и ламп освещения салона
Схема 5. Соединения задних фонарей
Схема 6. Соединения системы DRL
Схема 7. Соединения электрокорректора фар и фонарей заднего противотуманного света
Схема 8. Соединения указателей поворота и аварийной сигнализации
Схема 9. Соединения звукового сигнала, стоп-сигнала и света заднего хода
Схема 10. Соединения диагностических колодок (автомобили, оснащенные механической коробкой передач)
Схема 11. Соединения диагностических колодок с автоматической коробкой передач
Схема 12. Система пуска и генераторной установки
Схема 13. Стеклоочиститель и омыватель стекла ветрового окна и стекла двери задка (автомобили с кузовом хэтчбек)
Схема 14а. Система отопления и кондиционирования
Схема 14б. Система отопления и кондиционирования
Схема 15. Соединения системы ECAT
Схема 16. Соединения системы ECAT и системы управления автоматической коробки передач
Схема 17. Соединения антиблокировочной системы тормозов (ABS)
Схема 18а. Соединения системы управления двигателем
Схема 18б. Соединения системы управления двигателем
Схема 18в. Соединения системы управления двигателем
Схема 18г. Соединения системы управления двигателем
Схема 18д. Соединения системы управления двигателем
Схема 18е. Соединения системы управления двигателем
Ремонт Kia Spectra : Схема 19. Соединения системы пассивной безопасности (SRS)
Схема 20. Соединения системы подогрева передних сидений
Схема 21. Соединения электропривода люка крыши
Схема 22. Соединения системы центральной блокировки замков дверей
Схема 23. Соединения электростеклоподъемников
Схема 24. Соединения аудиосистемы и часов
Схема 25а. Соединения освещения салона
Схема 25б. Соединения освещения салона
Схема 26. Соединения цепей блока ETWIS, прикуривателя, обогрева заднего стекла и боковых зеркал заднего вида

automend.ru

Датчик положения дроссельной заслонки киа спектра — Лечение суставов

Друзья, всем доброго времени суток! Все дано знают, что спектруля немного тупить начинает, особенно летом, особенно после прогрева! особенно это касается машин с ДМРВ.
У многих есть заметный и очень раздражающий «клевок» после переключения с 1й на 2ю (иногда и выше) передачу. я подключал сканер по обд2 и прогой torque pro вычислил, что тупняки связаны с сильно отрицательным углом опережения зажигания (УОЗ).
особенно если на газ по больше нажать, а обороты низкие — сразу же в минус 25-30 С угол скидывает, машина ревет, трясется и чуть не глохнет. а потом, как угол уходит в плюс — тяга возобновляется. хоть этот тупняк и длится не долго, всего то секунду-две — но очень раздражает! особенно когда надо резко проскочить, а ты не успел обороты поднять — создаются аварийные ситуации или помеха.
а вот на средних и высоких оборотах машина тянет прекрасно!

Опытным путем вычислено, что во всем виноват Трамп ДПДЗ (датчик положения дроссельной заслонки)! В момент нажатия на газ показывает не те значения, а иногда и просто эти значения скачут, по этому ЭБУ не может корректно определить уровень открытия заслонки, в итоге смесь обедненная, что ведет к детону, а чтобы не было детона — эбу скидывает УОЗ в дикий минус. Конечно, лучше тупняк, чем детон. но все же, как это победить?
Зимой менял ДПДЗ, потому что ему вообще кирдык был, чистка карбклинером помогала на неделю, а потом опять ездить невозможно было, даже на холодную тупила на низах и в начальный момент нажатия на газ! После замены ДПДЗ стало намного лучше. НО! эти тупняки, хоть и не такие сильные, но так и остались. вернее на холодную едет и прет, а как прогреется — на самых низах тупит и при переключении с 1-й на 2-ю.

Где-то у тазоводов видел тему, что отключают подогрев заслонки, датчики перестают глючить от перегрева и машина едет адекватнее. Ну что, вот инструкция, как это сделать на Спектре!

Как снимать заслонку есть много инструкций, повторяться не буду)
нам понадобятся:

— либо штуцер-трубка длинной пару сантиметров и диаметром не меньше 8 мм, либо шланг для охлаждайки резиновый термостойкий (длинна где то 15-20 см;
— прокладка заслонки на всякий случай, т.к. в прошлый раз при съеме прокладка разрывалась, потому что слиплась с плоскостями), а в этот раз не пригодилась, т.к. состояние отличное (см на фото ниже)

вот общий вид заслони

Полный размер

Заслонка, общий вид со снятым воздуханом.

на заслонке на нижней и на верхней части подходят два шланга из системы охлаждения

вид сбоку. вот эти шланги, отмечены. какой то из них вход, какой то выход — но это не важно)

вот снята верхняя часть заслонки

верхняя часть, или сам дроссель. указанный шланг отсоединяем.

оставшийся штуцер глушить не обязательно, они просто ведет к нижнему штуцеру и все))

вот нижняя часть, к которой подвод антифриза. я шланг на штуцере дросселя оставил болтаться, отсоединил его от штуцера магистрали.

нижняя часть. вот подвод и дырка, по которой двигался горячий антифриз и нагревал весь дроссель до красна))

у шлангов внутренний диаметр где 6-8 мм, если у кого есть металлический штуцер-трубка — то можно замкнуть эти шланги им. но у меня не было такого, был шланг для охлаждайки. нужно замкнуть штуцера, на которых насажены шланги, ведущие к дросселю:

Полный размер

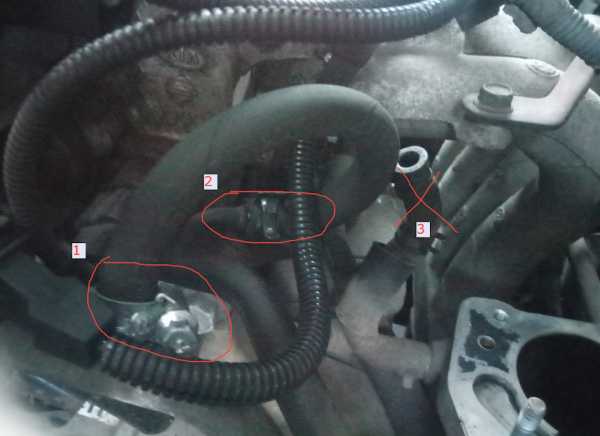

замыкаем систему

на магистралях штуцер 1 и 2 замыкаем (в принципе, можно и заглушить, но перемычка надежнее), шланг 3 пусть болтается.
Кстати, кто будет делать — попробуйте родным шлангом (фото 3), который идет к верхней части дросселя замкнуть на штуцер для второго шлага — только сейчас подумал, что он мог бы дотянутся, и тогда не понадобился бы отдельный кусок шланга)).

затягиваем хомуты, проверяем на прочность-надежность и собираем все обратно.
заодно воткнул бензофильтр на вентиляцию картера, хотя ее можно на улицу кинуть)

Полный размер

общий вид готовой работы.

Что по итогу:
как машина прогреется — а едет так же, как-будто на холодную! конечно, немного не так, но
+100500 очков к мощности, невероятный крутящий момент с 0 оборотов как у Теслы, управляемость на уровне ГТР-а! шутка конечно, но эти злые тупняки побеждены!
езжу уже 3 дня — результатом доволен ОЧЕНЬ!

Source: www.drive2.ru

Почитайте еще:

remont-avto.uef.ru

Разное

Отправить ответ

avatar
  Подписаться
Уведомление о
