Стартер на Ваз 2106: устройство, замена, ремонт

Стартер Ваз 2106  – это электродвигатель с четырьмя полюсами, отвечающий за запуск работы двигателя в автомобиле. Принцип действия механизма основан на передаче начального хода коленчатому валу мотора. 4 щетки устройства позволяют увеличить мощность момента кручения. Естественно, что при неисправности стартера, мотор не сможет быть запущен.

Конструктивные особенности

На шестерках, вышедших с конвейера после 80х, поставлены стартеры с торцевым коллектором 35.3708. Более старые модели были оснащены моделью СТ-221. Конструктивные особенности этих устройств практически не отличаются, поэтому при замене можно ставить любой. Разница заключается в том, что в более современных стартерах стоит одна шунтовая катушка и три сериесные, а в старых моделях – по две катушки обоих типов.

Приводим схему «Редукторный стартер на Ваз 2106»:

Частые неисправности

Как понять, что стартер необходимо ремонтировать или менять? Об этом могут свидетельствовать следующие сигналы:

  1. Реле стартера на Ваз 2106 работает исправно, но якорь не срабатывает или вращается очень медленно. Это может быть следствием подгорания коллектора. Также стоит проверить целостность обмотки, не ослаблен ли крепеж реле, нет ли замыкания в коллекторе, не износились и не зависли ли щетки. Также проблема может возникнуть в силу разряженного аккумулятора.
  2. Стартер включается, но реле и якорь не работают. Скорее всего это свидетельствует о заедании якоря. Также нужно проверить, хорошо ли затянуты наконечники, не происходит ли замыкание на массу и насколько целы провода.
  3. Якорь вращается, а коленчатый вал не прокручивается. Это может свидетельствовать о том, что вышла из строя буферная пружина. Также нужно проверить целостность всех элементов муфты.
  4. Слышны сильные шумы. Обычно это свидетельствует о дефектных втулках и шестернях.
  5. При заведении мотора стартер продолжает работать. Это является следствием выхода из строя пружины возврата, перекосом устройства или заеданием реле и рукоятки привода.

Снятие и установка

  1. Ослабляем нижний крепежный болт и достаем его.
  2. Откручиваем шланг с воздухозаборника, откручиваем гайку, с помощью которой крепится щит сверху и гайку, которая находится под заборником воздуха.
  3. Убираем щиток.
  4. Отворачиваем два верхних крепежных болта, с помощью которых стартер соединяется с картером.
  5. Также отворачиваем нижний крепежный болт.
  6. Смещаем устройство вперед и разъединяем вывод реле с колодкой.
  7. Сворачиваем гайку, с помощью которой крепится провод между аккумулятором и реле.
  8. Стартер вынимается движением вверх.

Установка нового устройства осуществляется в обратном порядке.

Ремонт стартера Ваз 2106 – занятие долгое и неблагодарное. Тем более, что в магазине можно купить новенькое устройство за небольшую плату. Поэтому мы советуем не тратить свое драгоценное время и в случае поломки просто ставить новый. Но если все же есть желание повозиться, предлагаем просмотреть видео-урок.

comments powered by HyperComments

7vaz.ru

Стартер ВАЗ 2106 - это должен знать каждый автолюбитель



Электрический стартер ВАЗ 2106 – это небольшой четырехполосный ЭДГ, обеспечивающий начальное движение коленвала силовой установки. Получая начальный импульс от АКБ, электромашина повышает мощностные характеристики момента кручения, включая в цепь взаимодействия 4 щетки стартера, без которых его эксплуатация не столь успешна.



Существует 2 типа таких электрических машин:



  • с редуктором;
  • без редуктора.

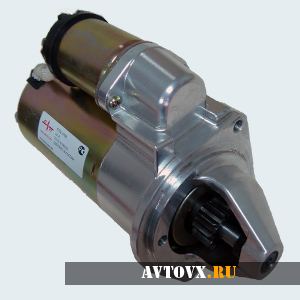

Стартер на автомобиль ВАЗ 2106



Автомобильный стартер с редуктором более эффективен, функционален даже при малом зарядном токе АКБ. Как недостаток, следует отметить возможность дефекта шестерни вращения. Электромашины, не оснащенные редуктором, более просты и обеспечивают почти мгновенное зацепление с венцом маховика. Это значительно ускоряет момент зажигания. Достоинством является высокая степень ее надежности. Как недостаток, плохо крутит стартер в низкотемпературном диапазоне.



В последних комплектациях «шестерок» система электрооснащения комплектуется стартерами марки СТ-221 под номенклатурным номером 35.3708 с торцовым приемником-коллектором. В некоторых партиях автомашин допускается установка немецких или белорусских электрических машин. Такой стартер адаптирован под ТТХ штатного изделия.



Основные тактико-технические данные стартера ВАЗ 2106:

  1. Мощность по номиналу изделия – 1,3 кВт.
  2. Величина тока по номиналу – 260-290 А.
  3. Предельная величина тока в нерабочих кондициях – 500-550 А.
  4. Предельная величина тока в режиме холостых оборотов без реле – 35-60 А.



В финальных модификациях в устройство стартера ВАЗ 2106 внесены некоторые конструктивные изменения. В последней четверти ХХ века при сборке «шестерки» монтировался СТ-221 с коллектором-приемником в виде цилиндра, который имел иной кормовой сегмент и статорную обмотку с другим набором катушек шунтового и сериесного вида. Принципиальное устройство стартера ваз 2106 можно посмотреть ниже:

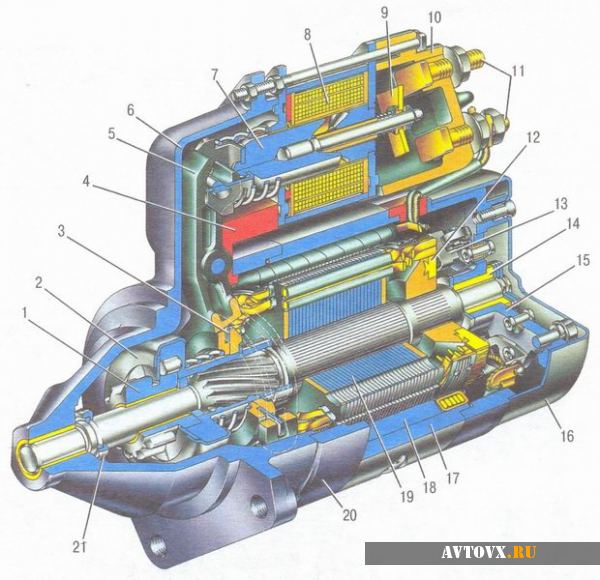

Стартер схема на ВАЗ 2106



1 – приводная шестеренка; 2 – муфта обгонного действия; 3 – кольцо-поводок; 4 – заглушка из РТИ; 5 – приводной рычаг; 6 – приводной кожух; 7 – релейный якорь; 8 – релейная обмотка; 9 – пластина контактного типа; 10 – релейная крышка; 11 – болты для контакта; 12 – коллекторное устройство; 13 – держатель щеток стартера; 14 – якорная втулка; 15 – коллекторная крышка; 16 – защитная крышка; 17 – корпусная часть; 18 – полюсной элемент; 19 – якорное устройство; 20 – кольцо промежуточного крепления; 21 – кольцо-ограничитель.



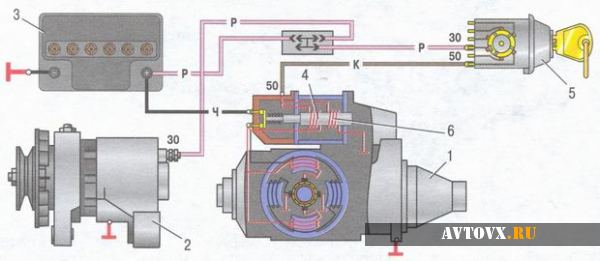

Электрическая схема подсоединения стартера ваз 2106 расположена ниже:



Стартер назначение элементов ВАЗ 2106

1 – АКБ; 2 – обмотка реле втягивающего на стартер; 3 – ключ зажигания; 4 – обмотка реле втягивающего на стартер удерживающего типа; 5 – стартер-пускатель; 6 – генераторное устройство.



При подаче электроэнергии на стартер ВАЗ 2106, цена которого достаточно высока, релейный якорь работает на «втягивание» и с помощью рычага перемещает шестеренчатый привод, осуществляя сцепление шестерни с маховиком. В это же время контактная пластина входит в цепь с релейными болтами, тем самым способствуя появлению тока на стартерных обмотках.

При вводе в действие электрической цепи стартера ток от АКБ поступает на обмотки стартерного реле тягового типа. При этом обмотка, работающая на втягивание бендикса, обесточивается, а поступление импульса энергии на стартерный якорь через редуктор повышает электрический импульс в несколько раз.

Существуют следующие основные неисправности стартера ВАЗ 2106:



1. При запуске не работает стартер, якорь не проворачивается, реле тягового типа не функционирует:



  • обследовать АКБ, состояние клемм и разъемов со стартером;
  • КЗ в витках релейных обмоток, КЗ на «массу» или разрыв цепи;
  • неисправности замка зажигания.

2. При пуске электромашины плохо крутит стартер, якорь не проворачивается или совершает небольшие обороты, реле тяги функционирует:



  • обследовать АКБ, состояние клемм и контактов со стартером;
  • проверить контакты крепежей реле тяги;
  • ослабление крепежа с болтами контактного типа;
  • нагар на коллекторе и щетках;
  • КЗ «плюсовой» щетки с корпусной частью изделия;
  • КЗ в статорных или якорных обмотках или электрическая цепь разорвана.

3. При появлении энергии в электроцепи не крутит стартер, реле тяги функционирует в многократном режиме и выключается:



  • разрядка АКБ или окисление разъемов проводки;
  • КЗ в обмотке удерживающего типа тягового реле.

4. При инициации работы изделия якорь совершает вращательные движения, но маховик не двигается:



  • неисправна муфта или пружинный элемент буферного типа кольца-поводка.

5.Повышенная  шумность гаджета при якорном проворачивании:



  • износ подшипниковых втулок;
  • некорректный крепеж электромашины;
  • дефекты шестеренок или венца.

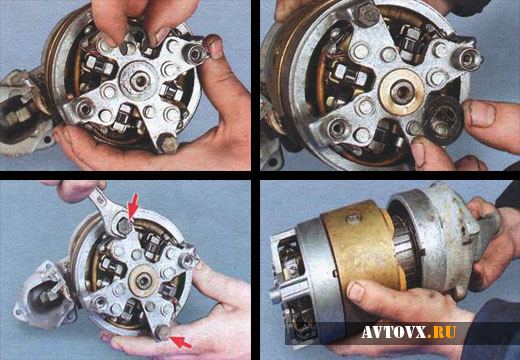

Стартер проверка в ВАЗ 2106

Существует 2 основных способа, как проверить стартер: с помощью АКБ и с помощью мультиметра, что потребует демонтажа стартера.

avtovx.ru

Самостоятельный ремонт стартера ВАЗ 2106

Самостоятельный ремонт стартера ВАЗ 2106

Ремонт стартера ВАЗ 2106 – это довольно кропотливый процесс, который требует выдержки человека и его прямых рук. Выполнить ремонт самостоятельно вполне реально, если следовать правильно выполнять все пункты руководства. Сегодня мы публикуем статью про самостоятельный ремонт стартера на автомобиле ВАЗ 2106.

Ремонт стартера своими руками

1. Первым делом нужно снять стартер с двигателя.

2. Ключом «на 13» ослабляем затяжку гайки крепления провода к тяговому реле.

Самостоятельный ремонт стартера ВАЗ 2106

3. Затем отсоединяем наконечник провода.

Самостоятельный ремонт стартера ВАЗ 2106

4. Подаем напряжение 12В на вывод реле.

Самостоятельный ремонт стартера ВАЗ 2106

5. Ставим «минус» – на корпус, а омметр подсоединяем к контактным болтам. При этом у исправного реле якорь должен выдвинуть обгонную муфту в окно передней крышки, а контактные болты – замкнуться. Неисправное тяговое реле заменяем новым.

Самостоятельный ремонт стартера ВАЗ 2106

6. Крестообразной отверткой отворачиваем три винта.

Самостоятельный ремонт стартера ВАЗ 2106

7. Снимаем тяговое реле.

Самостоятельный ремонт стартера ВАЗ 2106

8. Из корпуса реле вынимаем шток с пружиной.

Самостоятельный ремонт стартера ВАЗ 2106

9. Новое тяговое реле устанавливаем в обратной последовательности.

10. Для дальнейшей разборки стартера крестообразной отверткой отворачиваем два винта.

Самостоятельный ремонт стартера ВАЗ 2106

11. Теперь снимаем крышку.

Самостоятельный ремонт стартера ВАЗ 2106

12. Для проверки состояния щеток шлицевой отверткой отворачиваем винт крепления контактного провода.

Самостоятельный ремонт стартера ВАЗ 2106

13. Отжав отверткой пружину, извлекаем щетку. Таким же способом извлекаем три оставшиеся щетки. Щетки, изношенные до высоты 12 мм и менее, заменяем.

Самостоятельный ремонт стартера ВАЗ 2106

14. Подсоединяя омметр по очереди к выводам обмоток статора, проверяем их на замыкание на корпус и на межвитковое замыкание. При этом убеждаемся, что свободные выводы обмоток изолированы от корпуса.

Самостоятельный ремонт стартера ВАЗ 2106

15. Поддев отверткой, снимаем стопорное кольцо.

Самостоятельный ремонт стартера ВАЗ 2106

16. Снимаем с оси шайбу.

Самостоятельный ремонт стартера ВАЗ 2106

17. Ключом «на 10» отворачиваем два стяжных болта.

Самостоятельный ремонт стартера ВАЗ 2106

18. Затем вынимаем их.

Самостоятельный ремонт стартера ВАЗ 2106

19. Разъединяем корпус стартера и вынимаем из него изоляционные трубки стяжных болтов.

Самостоятельный ремонт стартера ВАЗ 2106

20. Внешним осмотром проверяем состояние коллектора и обмоток. Обугливание обмоток не допускается. При незначительном обгорании коллектора зачищаем его пластины мелкой абразивной шкуркой. При сильном обгорании и износе лучше заменить якорь. Задиры и наволакивание бронзы от подшипников на шейки вала якоря устраняем самой мелкой шкуркой с последующей полировкой.

21. Омметром проверяем обмотки якоря на короткое замыкание. Неисправный якорь заменяем.

Самостоятельный ремонт стартера ВАЗ 2106

22. Из крышки привода вынимаем резиновый уплотнитель.

Самостоятельный ремонт стартера ВАЗ 2106

23. Снимаем с оси якоря регулировочную шайбу. При сборке ее необходимо установить на место.

Самостоятельный ремонт стартера ВАЗ 2106

24. Расшплинтовываем ось рычага.

Самостоятельный ремонт стартера ВАЗ 2106

25. Бородком выбиваем ось.

Самостоятельный ремонт стартера ВАЗ 2106

26. Вынимаем якорь с приводом.

Самостоятельный ремонт стартера ВАЗ 2106

27. Поддев отверткой, снимаем рычаг привода обгонной муфты.

Самостоятельный ремонт стартера ВАЗ 2106

28. Шестерня должна легко вращаться в одну сторону и не вращаться в другую, не иметь сколов и забоин на заходной части зубьев. При износе шестерни или неисправности муфты меняем узел в сборе.

29. Оперев ось якоря на деревянный брусок, через ключ «на 13» сбиваем ограничитель со стопорного кольца.

Самостоятельный ремонт стартера ВАЗ 2106

30. Поддев отверткой, снимаем стопорное кольцо.

Самостоятельный ремонт стартера ВАЗ 2106

31. Снимаем с оси ограничитель и обгонную муфту в сборе с шестерней привода.

Самостоятельный ремонт стартера ВАЗ 2106

32. Поменяв муфту в сборе, ставим на место стопорное кольцо и надеваем ограничитель конусной проточкой к обмотке якоря.

33. Ограничитель напрессовываем на стопорное кольцо ударами молотка через ключ «на 13».

Самостоятельный ремонт стартера ВАЗ 2106

34. Сжатым воздухом удаляем угольную пыль из корпуса и щеткодержателя. Поводковое кольцо и контактирующие с ним пластмассовые поверхности смазываем Литолом-24 или смазкой №158. Опорные подшипники – втулки ротора, винтовые шлицы вала якоря и ступицу обгонной муфты смазываем моторным маслом.

35. Дальнейшую сборку проводим в порядке, обратном разборке.

36. Перед сборкой стартера вставьте стяжные болты корпуса в соответствующие отверстия.

Самостоятельный ремонт стартера ВАЗ 2106


Внимание! Если изолированным был только один болт, изоляционную трубку при сборке стартера надеваем на тот, который может касаться медной шины, соединяющей обмотки статора стартера.

37. Чтобы защелкнуть стопорное кольцо, поджимаем якорь стартера через втулку крышки со стороны привода.

Самостоятельный ремонт стартера ВАЗ 2106

Ремонт стартера ВАЗ 2106 успешно завершен. Спасибо за внимание!

vazgarage.ru

Преимущества замены стартера ВАЗ 2106 на редукторный

Автомобиль ВАЗ 2106 оснащен таким же стартером, как и у классических моделей ВАЗ. Конструкция этой запчасти была разработана уже почти пятьдесят лет назад и с тех времен никак не менялась. Поэтому проблемы, которые с ним возникают, аналогичны у всех владельцев автомобилей концерна ВАЗ. Поломки, которые случаются чаще всего, это:

  • При работающем стартере не срабатывает реле и не крутит якорь;
  • При работающем стартере и реле не крутит якорь или скорость его вращения низкая;
  • При работающем стартере и якоре не крутит коленвал;
  • Продолжение работы стартера после запуска двигателя.

Итог у всего этого один – автомобиль не заводится. Как правило, это происходит в самый неподходящий момент и серьезно портит владельцу настроение.

2106 Стартер

Преимущества редукторного стартера

Для того чтобы улучшить качество отечественного автомобиля, но не менять его при этом на другую модель, автомобилисты нашли решение – замена это запчасти. Если заменить стартер ВАЗ 2106 на редукторный, то мечта владельца автомобиля о быстром и беспроблемном запуске двигателя становится реальностью.

Замена приведет к следующим изменениям в вашем автомобиле:

  • Быстрый запуск мотора;
  • Ремонтировать запчасть требуется гораздо реже, меньше уделять внимания;
  • Редукторный стартер меньше по размеру и по весу, но при этом обладает большей мощностью и энергоемкостью.

Автолюбители подтверждают, что замена классики на редукторный приводит к тому, что двигатель запускается одинаково легко при любом уровне заряда аккумулятора и даже когда он практически разряжен. Помимо этого преимуществами редукторного стартера является то, что происходит экономия аккумуляторной батареи, двигатель автомобиля спокойно запускается даже при низких температурах окружающей среды, эта деталь является более надежной и служит гораздо дольше.

Стартер 2106

Специфика работы редукторного стартера

За счет чего редукторный стартер более эффективен, чем классический? Отличие его заключается в том, что он имеет зубчатую передачу, расположенную между якорем и бенедиксом. Потребляя аналогичную силу тока, редукторный стартер крутит гораздо эффективнее, чем классический. Более всего популярности и положительных отзывов у планетарного редуктора. Наличие изготовленных из пластмассы планетарных колец объясняет невысокую стоимость его самого и ремонта.

Задача стартера заключается в том, чтобы преобразовать механическую энергию в электрическую, которой будет достаточно для запуска двигателя автомобиля.

Если кратко описать работу редукторного стартера, то это происходит следующим образом. На электромагнитный включатель одновременно подается ток. За счет этого шестерня продвигается по валу и зацепляется с венцом маховика на якорь. После того как двигатель заработал муфта свободного хода ослабляет соединение шестерни. После того как подача тока прекращается, шестерня возвращается.

Передача вращения от вала к маховику осуществляется через редуктор. Такой способ передачи позволил добиться того, что запчасть крутит эффективнее практически на 50%. Это повлекло за собой рост ресурса детали в два раза.

Инструкция по переустановке

Замена стартера 2106

Прежде чем установить на автомобиль редукторный стартер нужно снять с него старый. Для этого нужно:

  1. Открутить два болта крепления;
  2. Немного потянуть деталь вправо для того, чтобы она сменила свое первоначальное положение;
  3. Взять левую сторону стартера и повернув торцом, вытягивать его вверх, насколько это получится;
  4. Приподнимать его нужно будет, пока не станут видны провода питания, расположенные на задней части запчасти;
  5. Один из проводов прикреплен гайкой, ее необходимо будет скрутить;
  6. Второй провод присоединен при помощи штекера, его достаточно просто вынуть;
  7. После того как делать освободилась от проводов, ее можно вытащить.

Для того чтобы установить новую запчасть нужно выполнить те же действия, но в обратной последовательности.

Осталось только совсем немного, ознакомившись с материалом, сделать выводы, отправится в магазин, приобрести редукторный стартер и наслаждаться легким запуском и приятным звуком двигателя как у иномарки.

autodont.ru

Ремонт и замена стартера ВАЗ 2106 своими руками

Устройство стартера предполагает наличие многих деталей и при выходе из строя одного элемента стартера появляются сложности с запуском двигателя авто. Ремонт стартера ВАЗ 2106 своими силами помогает устранить проблему. В большинстве случаев полная замена стартера не требуется — достаточно лишь отремонтировать или заменить вышедшую из строя деталь.

Редукторный стартер ВАЗ 2106Редукторный стартер СтартВольт LSt 0101 на ВАЗ 2106.

Шестёрка оснащена стартером с коллектором торцового типа модели 35. 3708. Иногда на автомобили ставят аналогичные по техническим свойствам немецкие стартеры Bosch или КЗАТЭ. Стартеры Бош отличаются более высокой стоимостью и сроком службы.

Когда при повороте ключа зажигания стартер не крутит нужно исключить вариант с разряженным аккумулятором.

Зачастую причина неисправности в низком заряде АКБ и ремонт стартера не требуется.

Признаки неисправности

Если проверка электроники Vaz 2106 не выявила проблем — необходимо искать поломку в стартере. По проявлению неполадки можно понять какая деталь вышла из строя.

  1. Стартер крутится, но не запускает двигатель. В большинстве случаев требуется замена щёток стартера.
  2. Щелчок во время поворота ключа. Ремонт втягивающего реле стартера должен устранить неполадку.
  3. Частые щелчки при попытке запуска двигателя. Вероятная причина неисправности в бендиксе стартера.
  4. Работа стартера продолжается после запуска двигателя. Возможно проблемы с тяговым реле — слиплись контакты или произошло заедание механизма. Нужно исключить перекос стартера и заедание рычага привода. Проверить возвратную пружину — она находится на выключателе зажигания.
  5. Сильный шум в момент работы стартера. Проверить крепление стартера. Если крепление в норме — требуется замена втулок.

Эти признаки чаще всего возникают на Lada 2106.

Диагностика

С помощью специальных приборов можно проверить исправность тягового реле. Для проверки стартера без СТО понадобится вольтметр или амперметр. Одно из устройств необходимо ввести в цепь питания обмотки стартера. Шестерня привода и кольцо-ограничитель разделить резиновой прокладкой.

Включить стартер и снять показания приборов: при исправном тяговом реле амперметр должен показывать не более 23А, вольтметр — не более 9В. Превышение показателей указывает на наличие замыкания в проводке.

Диагностировать износ деталей стартера в домашних условиях можно только после снятия и разборки стартера. Детали проверяются на наличие следов износа и соответствия стандартам.

Как снять

Удобней проводить снятие стартера на смотровой яме или эстакаде. Перед операцией необходимо снять клемму «-» с аккумулятора.

  1. Ослабить хомут и снять шланг с воздушного фильтра.
  2. Открутить нижние и верхние болты крепления корпуса воздухозаборника.
  3. Демонтировать корпус воздушного фильтра.
  4. Открутить 1 нижний и 2 верхних болта крепления стартера к коробке передач. Понадобится ключ на 13.
  5. Отсоединить все провода от стартера.
  6. Достать стартер.

Процедуру лучше выполнять в рабочих перчатках.

Как разобрать

Перед разборкой необходимо подготовить коробки для складирования мелких деталей стартера.

Разъединенный корпус стартераФотография разбора корпуса стартера.
  1. Открутить гайку с нижнего болта.
  2. Убрать провода и 2 шайбы.
  3. Открутить 3 нижних болта крепления втягивающего реле. Реле должно вытянуться.
  4. Снять втягивающее реле. В момент снятия реле нужно придерживать якорь.
  5. Достать пружину из якоря.
  6. Потянуть за якорь вверх и отвести в сторону. Якорь снят.
  7. Открутить 2 болта с верхней защиты стартера и снять её.
  8. Поддеть плоской отвёрткой стопорное кольцо вала ротора и снять его.
  9. Открутить два стяжных болта крышки с корпусом и снять вместе со статором. Для отвинчивания стяжных болтов понадобится ключ 10-го размера.
  10. Отвернуть отвёрткой болты, соединяющие провода и обмотки стартера.
  11. Вынуть корпус со статором с крышки стартера.
  12. Снять щётки стартера вместе с пружинами при помощи отвёртки.
  13. Задний подшипник выпрессовывается из крышки стартера при помощи оправки. Диаметр оправки должен соответствовать разъёму из которого выпрессовывается подшипник.
  14. Демонтировать шплинт из передней крышки. Потребуется отвёртка и пассатижи.
  15. Снять ось рычага привода стартера.
  16. Снять якорь с вилкой. Они находятся под резиновой заглушкой.
  17. Выпрессовать передний подшипник.
  18. Отодвинуть шайбу и снять стопорное кольцо. Таким образом достаётся бендинкс.

Важно не потерять детали. Иначе после ремонта будет невозможно собрать конструкцию.

Поиск неисправностей

На этом этапе проверяется состояние деталей стартера Жигули 2106.

Определение неисправностей стартераВыявление неисправностей.

Щётки стартера
Главным показателем состояния щёток является их высота. Для измерения используется стандартный штангенциркуль. Высота исправных щёток должна быть не меньше 12 мм.

Обмотки стартера
Обмотки стартера проверяются на наличие подгорания и нарушения изоляции.

Якорь стартера
В первую очередь проверяется посадка конца вала и нижней части стартера. Допускается минимальный люфт. Пригоревшая поверхность якоря стартера очищается наждачкой.

Подшипники
Проверяется посадка подшипника: одной рукой блокируется движение внутренней обоймы, второй рукой расшатывается наружная обойма.

Бендикс
На зубьях шестерни должны отсутствовать признаки износа. Проверяется движение шестерни — она должна проворачиваться только в одну сторону.

Как собрать

Процесс сбора стартера аналогичен разбору только в обратной последовательности. Перед началом сборки конструкции необходимо смазать детали стартера (подшипники, бендикс). После установки стартера необходимо вернуть минусовую клемму на аккумулятор и завести автомобиль.

Если неполадки не исчезли — разобрать и проверить стартер ещё раз.





Ремонтируем автомобиль ВАЗ 2106 самостоятельно:

bezsto.ru

Ремонт стартера ВАЗ 2106 – как выполняются ремонтные операции + Видео » АвтоНоватор

Если водитель не может завести свою машину, вероятнее всего, ему требуется осуществить ремонт стартера ВАЗ 2106. Неисправности именно этого узла чаще всего выводят "шестерку" из строя.

Неисправности стартера ВАЗ 2106

На большинстве интересующих нас авто устанавливаются стартеры с коллектором торцового типа модели 35.3708, либо их аналоги (по всем техническим характеристикам) белорусского или немецкого производства. К типичным их неисправностям относят следующие явления:

  • Не срабатывает втягивающее реле, при этом сам стартер включается. Причины данной ситуации: заедает якорь реле, замыкание в обмотках либо «на массу», затяжка наконечников ослаблена, автомобильный аккумулятор разрядился, обрыв провода, наконечники проводов или выводы АКБ окислились.На фото - неработающее втягивающее реле, drive2.ruНа фото - неработающее втягивающее реле, drive2.ru
  • Коленчатый вал не прокручивает при вращающемся якоре. Как правило, подобная неисправность вызвана поломкой буферной пружины, рычага, который включает муфту (например, его выскальзывание), неправильной работой муфты (ее пробуксовыванием).
  • Не крутит (либо плохо крутит) стартер ВАЗ 2106, отмечается несрабатывание или очень слабое вращение якоря. Причины – подгорание коллектора, малый заряд АКБ, обрыв в обмотках, болты, которые удерживают втягивающее реле, ослаблены, замыкание в пластинах коллектора.Фото неисправного стартера ВАЗ 2106, vaz-2106.ruФото неисправного стартера ВАЗ 2106, vaz-2106.ru
  • При работе стартер сильно шумит. Данная ситуация наблюдается в тех случаях, когда ломаются зубья шестерен, ослабляется крепление рассматриваемого в статье элемента, изнашиваются втулки.
  • После пуска стартер не завершает своей работы. Обычно это вызывается его перекосом, слипанием контактов реле, поломкой возвратной пружины.

Ремонт стартера ВАЗ 2106 – замена щеток

Щетки на стартере «шестерки» закрываются или хомутом (специальной скобой), или крышкой. Добраться до них и в первом, и во втором случае совсем несложно.

Если щетки накрыты скобой, нужно будет выкрутить всего один болт, если крышкой – два.

На фото - ремонт стартера ВАЗ 2106, autoprospect.ruНа фото - ремонт стартера ВАЗ 2106, autoprospect.ru

После отсоединения болтиков щетки можно смело снимать по далее приведенной схеме:

  • откручиваем при помощи крестовой отвертки болт, которым щетки (всего их четыре) крепятся к окну;
  • поддеваем пружинку под щеткой (операцию удобно выполнять тонкой отверткой) и рукой вынимаем ее;
  • ставим новую щетку на освободившееся место.

Фото замены щеток стартера ВАЗ 2106, autoprospect.ruФото замены щеток стартера ВАЗ 2106, autoprospect.ru

Если проблема была именно в щетках, забудьте о том, что у вас не работает стартер ВАЗ 2106. Можете смело садиться за руль и заводить свою «ласточку».

Проверка стартера ВАЗ 2106 и ремонт выявленных поломок

Наличие замыкания в обмотках определяется посредством тестера. Если на нем загорается лампочка, это сигнализирует о необходимости замены обмоток. А вот функциональность втягивающего реле проверяется при помощи амперметра либо вольтметра, которые вводятся в цепь обмотки.
Если реле работоспособное, на стартере, находящемся во включенном состоянии, вольтаж не должен превышать показателя в 9 В, ампераж – в 23 А. В тех случаях, когда цифры на приборах больше, в проводке стопроцентно случилось замыкание. Естественно, его следует устранить, чтобы вернуть реле «к жизни».

На фото - проверка стартера ВАЗ 2106, masteravaza.ruНа фото - проверка стартера ВАЗ 2106, masteravaza.ru

Разобрав интересующее нас устройств, вы можете обнаружить серьезный износ его втулок либо наличие на них существенных задиров. В этом случае требуется замена втулок стартера ВАЗ 2106. Выполнять подобную операцию следует в том случае, когда зазор валика имеет величину более 0,2 миллиметра.

Фото износа втулок стартера, vwts.ruФото износа втулок стартера, vwts.ru

Под ремонтом обмоток возбуждения стартера понимают их просушку (после демонтажа катушек) и пропитку специальным лаком с изоляционными свойствами. Сваренные контакты обмоток, вышедших из строя, обычно меняют, а окислившиеся – тщательно зачищают.

carnovato.ru

Ремонт стартера Ваз 2106

После снятия стартера на Ваз 2106 приступаем к его разборке и выявлению причин неисправности.

Разборка и выявление причин неисправности стартера Ваз 2106

Ключом «на 13» ослабляем затяжку гайки крепления провода к тяговому реле

отсоединяем наконечник провода.

Подаем напряжение 12В на вывод реле

«Минус» – на корпус, а омметр подсоединяем к контактным болтам. При этом у исправного реле якорь должен выдвинуть обгонную муфту в окно передней крышки, а контактные болты – замкнуться. Неисправное тяговое реле заменяем новым

Замена втягивающего реле на Ваз 2106

Крестообразной отверткой отворачиваем три винта

Снимаем тяговое реле (втягивающее Ваз 2106)

Из корпуса реле вынимаем шток с пружиной. Новое тяговое реле устанавливаем в обратной последовательности.

Для дальнейшей разборки стартера Ваз 2106 крестообразной отверткой отворачиваем два винта.

Снимаем крышку стартера Ваз 2106

Для проверки состояния щеток шлицевой отверткой отворачиваем винт крепления контактного провода

Отжав отверткой пружину, извлекаем щетку стартера Ваз 2106. Таким же способом извлекаем три оставшиеся щетки. Щетки, изношенные до высоты 12 мм и менее, заменяем

Подсоединяя омметр по очереди к выводам обмоток статора, проверяем их на замыкание на корпус и на межвитковое замыкание. При этом убеждаемся, что свободные выводы обмоток изолированы от корпуса

Поддев отверткой, снимаем стопорное кольцо

Снимаем с оси шайбу

Ключом «на 10» отворачиваем два стяжных болта

Вынимаем их

Разъединяем корпус стартера и вынимаем из него изоляционные трубки стяжных болтов. Внешним осмотром проверяем состояние коллектора и обмоток. Обугливание обмоток не допускается. При незначительном обгорании коллектора зачищаем его пластины мелкой абразивной шкуркой. При сильном обгорании и износе лучше заменить якорь. Задиры и наволакивание бронзы от подшипников на шейки вала якоря устраняем самой мелкой шкуркой с последующей полировкой.

Омметром проверяем обмотки якоря на короткое замыкание. Неисправный якорь заменяем

Из крышки привода вынимаем резиновый уплотнитель

Снимаем с оси якоря регулировочную шайбу. При сборке ее необходимо установить на место

Расшплинтовываем ось рычага

Бородком выбиваем ось

Вынимаем якорь с приводом

Поддев отверткой, снимаем рычаг привода обгонной муфты. Шестерня должна легко вращаться в одну сторону и не вращаться в другую, не иметь сколов и забоин на заходной части зубьев. При износе шестерни или неисправности муфты меняем узел в сборе

Оперев ось якоря на деревянный брусок, через ключ «на 13» сбиваем ограничитель со стопорного кольца

Поддев отверткой, снимаем стопорное кольцо

Снимаем с оси ограничитель и обгонную муфту в сборе с шестерней привода

Поменяв муфту в сборе, ставим на место стопорное кольцо и надеваем ограничитель конусной проточкой к обмотке якоря. Ограничитель напрессовываем на стопорное кольцо ударами молотка через ключ «на 13». Сжатым воздухом удаляем угольную пыль из корпуса и щеткодержателя. Поводковое кольцо и контактирующие с ним пластмассовые поверхности смазываем Литолом-24 или смазкой №158. Опорные подшипники – втулки ротора, винтовые шлицы вала якоря и ступицу обгонной муфты смазываем моторным маслом.

Сборку стартера Ваз 2106 проводим в порядке, обратном разборке

Перед сборкой стартера вставьте стяжные болты корпуса в соответствующие отверстия. Если изолированным был только один болт, изоляционную трубку при сборке стартера надеваем на тот, который может касаться медной шины, соединяющей обмотки статора стартера.

Чтобы защелкнуть стопорное кольцо, поджимаем якорь стартера через втулку крышки со стороны привода.

remocars.ru

Стартер
Notice: Trying to access array offset on value of type null in /var/www/www-root/data/www/ks-moto.ru/wp-content/plugins/wpdiscuz/class.WpdiscuzCore.php on line 942 Notice: Trying to access array offset on value of type null in /var/www/www-root/data/www/ks-moto.ru/wp-content/plugins/wpdiscuz/class.WpdiscuzCore.php on line 975

Отправить ответ

avatar
  Подписаться
Уведомление о
Notice: ob_end_flush(): failed to delete and flush buffer. No buffer to delete or flush in /var/www/www-root/data/www/ks-moto.ru/adv.php on line 309
