Проверка исправности указателя и датчика уровня топлива Уаз-31512

Электромагнитный стрелочный указатель уровня топлива УБ126-3806010 на Уаз-31512, Уаз-31514 и Уаз-31519 расположен на панели приборов и работает совместно с датчиками уровня топлива БМ-142Д или 51.3827, установленными в каждом топливном баке.

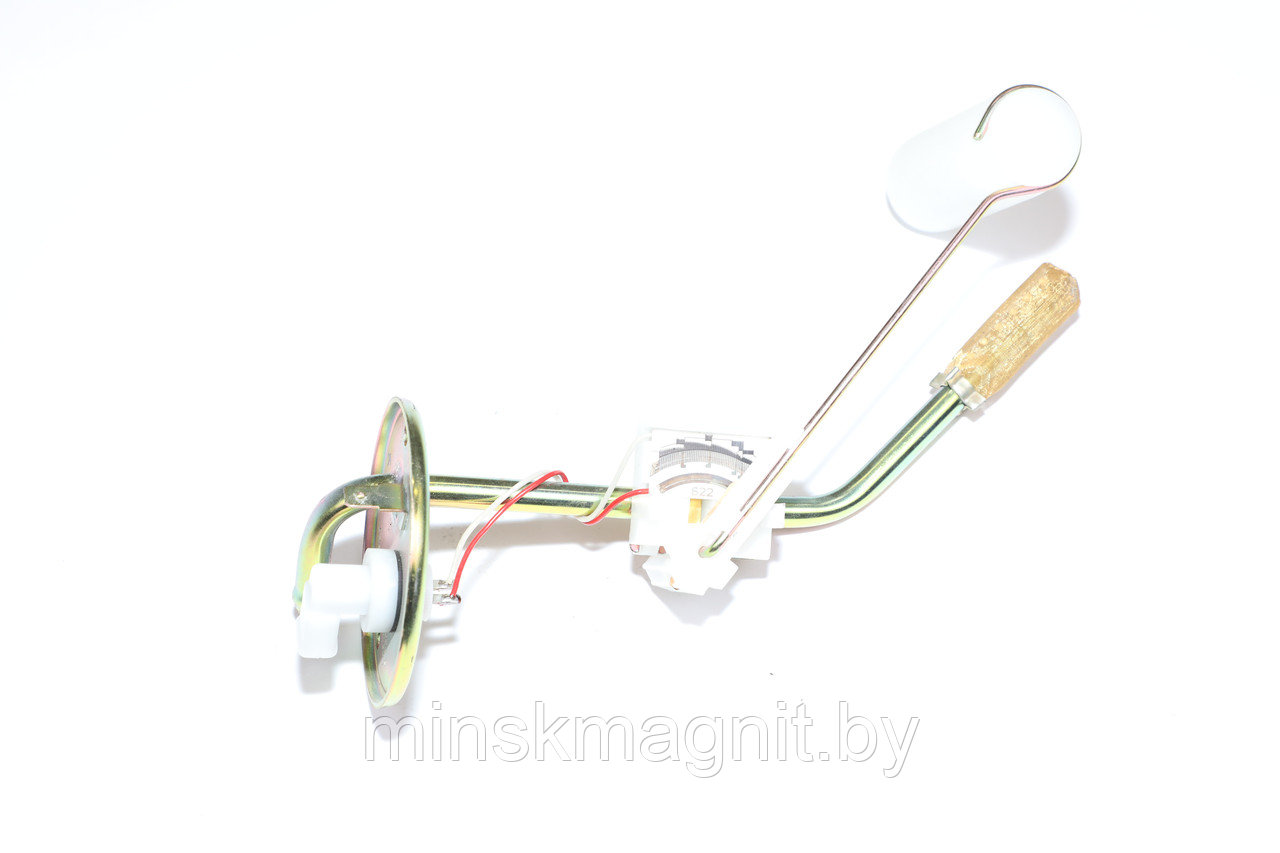

Сам датчик уровня топлива представляет из себя реостат с резистором из нихромовой проволоки. Подвижный контакт реостата перемещается рычагом поплавка.

Характеристики датчика указателя уровня топлива :

— Полное сопротивление реостата : 90 Ом,
— Радиус рычага поплавка : 211 мм,
— Угол наклона рычага по вертикали при пустом баке : 29 градусов,
— Угол отклонения рычага от начального положения при наполнении половины бака : 36 градусов,
— Угол отклонения рычага от начального положения при наполнении полного бака : 61 градус,
— Высота расположения поплавка от фланца при пустом баке : 216 мм,
— Высота расположения поплавка от фланца при наполнении половины бака : 119 мм,
— Высота расположения поплавка от фланца при полном баке : 32. 5 мм.

Проверка исправности указателя и датчика уровня топлива Уаз-31512, 31514, 31519.

Проверить правильную регулировку указателя уровня топлива и соответствующего датчика можно без специального оборудования, наполняя топливный бак из мерной посуды. По мере наполнения бака, сравниваем залитое количество топлива с показаниями прибора. Допустимая погрешность должна быть не более 7%. Если показания завышены или занижены по всей шкале равномерно, то устранить погрешность можно подгибанием рычага поплавка датчика.

Если стрелка указателя уровня топлива постоянно находится в начале шкалы.

Проверка исправности указателя.

Если стрелка указателя постоянно показывает пустой бак, вне зависимости от количества топлива в нем и положения переключателя датчиков уровня топлива, значит неисправен сам указатель или замкнут на «массу» провод, соединяющий его и переключатель. Для проверки указателя надо снять комбинацию приборов, не отсоединяя от нее колодку проводов. Затем снять наконечник провода с вывода «Д» и включить зажигание.

Если стрелка осталась в начале шкалы, то указатель уровня топлива неисправен. В противном случае следует проверить целостность провода, соединяющего указатель с переключателем датчиков уровня топлива. Если стрелка находится в начале шкалы при включении только одного из датчиков уровня топлива, неисправен либо сам датчик, либо замкнут на «массу» провод, соединяющий его с переключателем.

Проверка исправности датчика уровня топлива.

Для проверки датчика уровня топлива надо снять наконечник провода с его вывода. Если стрелка указателя на панели приборов сместилась в конец шкалы, значит неисправен сам датчик. В противном случае следует проверить целостность провода, соединяющего его с переключателем датчиков.

Если стрелка указателя уровня топлива постоянно находится в конце шкалы.

Проверка исправности указателя.

Если стрелка указателя постоянно показывает полный бак вне зависимости от количества топлива в нем и положения переключателя, то неисправен указатель или поврежден провод соединяющий его с переключателем датчиков уровня топлива. Для проверки указателя надо снять комбинацию приборов, не отсоединяя от нее колодку проводов. Затем снять наконечник провода с вывода «Д» прибора и включить зажигание. После этого замкнуть вывод «Д» на корпус указателя.

Если стрелка не сместилась в начало шкалы, то указатель неисправен. В противном случае следует проверить целостность провода соединяющего его с переключателем датчиков. Если стрелка находится в конце шкалы при включении только одного из датчиков уровня топлива, то неисправен сам датчик или поврежден провод соединяющий его с переключателем, или же провод «массы» имеет плохой контакт с датчиком.

Проверка исправности датчика уровня топлива.

Для проверки датчика уровня топлива надо снять наконечник провода с его вывода и поочередно замкнуть его сначала на корпус датчика, а затем на кузов. Если стрелка указателя в обоих случаях осталась в конце шкалы, то следует проверить целостность провода, соединяющего его с переключателем датчиков.

Если стрелка отклонилась в начало шкалы только при замыкании провода на кузов, значит отсутствует контакт датчика с «массой». Если стрелка в обоих случаях смещается, значит датчик неисправен.

503827010 Датчик уровня топлива УАЗ-452,3303 АВТОПРИБОР — 50.3827010 50.3827

Распечатать

Главная   Запчасти для наших машин и тракторов

3

1

Применяется: УАЗ

Код для заказа: 015654

Добавить фото

Дадим оптовые цены предпринимателям и автопаркам ?

Наличные при получении VISA, MasterCard, МИР Долями Оплата через банк

Производитель: АВТОПРИБОР Получить информацию о товаре или оформить заказ вы можете по телефону 8 800 6006 966.

Есть в наличии

Самовывоз

Уточняем

Доставка

Уточняем

Доступно для заказа — 3 шт.

Данные обновлены: 08.07.2023 в 03:30

• Все характеристики
• 1 отзыв
• Вопрос-ответ
• Описание
• Где применяется

Характеристики

Сообщить о неточности
в описании товара

Код для заказа015654

Артикулы50.3827010, 50.3827

ПроизводительАВТОПРИБОР

Каталожная группа: ..Приборы и датчики
Электрооборудование

Ширина, м: 0.07

Высота, м: 0.04

Длина, м: 0.21

Вес, кг: 0.11

Код ТН ВЭД: 9026108900

Описание

Датчик уровня топлива 50. 3827010

Применяемость:
УАЗ (грузовые), СеАЗ, ЗИЛ

Технические характеристики

• Сопротивление реостата или резистивного элемента, Ом: 90
• Напряжение питания, В: 12
• Радиус рычага поплавка, мм: 159
• Положение поплавка относительно фланца, соответствующее количеству топлива в баке, мм (сопротивление реостата, Ом): 0-166 (0-1,5), 1/2-94,5 (37,5-42,5), П-18,9 (85,5-91,5)
• Конструкция электрического подключения: винт М4
• Обозначение аналога: БМ 124
