Содержание

Чрезмерное давление в топливной магистрали и проблемы с ТНВД у Шкода Октавия 2010

Описание проблемы этот клиент начал с длительного рассказа о том, что делалось с автомобилем Шкода Октавия до меня. Изначально у него появился сильный неприятный металлический визг из ТНВД. Компьютерная диагностика в другом сервисе показала, что имелось повышенное давление топлива (140 атм) в магистрали высокого давления вместо заданных блоком управления 60..70 атм. Замена ТНВД и его толкателя не принесли никаких успехов: звук остался, как и повышенное давление. Клиенту посоветовали заняться проверкой и ремонтом электрической части, с чем он и обратился в сервис недалеко от своего места жительства. Там ему разобрали жгут проводов подкапотного пространства от блока ЭБУ до непосредственно ТНВД, точнее регулятора давления. Не найдя ничего интересного, ему предложили, чтобы «не порвало рампу давлением подцепить управляющий сигнал регулятора давления на массу». Машина стала хуже ехать, давление в реле упало до 8-9 бар, а визг ТНВД пропал. Выслушав этот рассказ, я пригласил его к себе для исследования проблемы.

Когда клиент приехал, он довольно чётко объяснил, что прежде всего его интересовала исправность блока ЭБУ, верно ли он управляет регулятором давления топлива. В свою очередь я ему объяснил, что буду возвращать электрику автомобиля к заводскому состоянию, чтобы можно было сделать какие-то адекватные выводы об исправности регулятора ТНВД, проводки или ЭБУ.

Чтобы добраться до косы управления и понять, что там накручено и куда, пришлось разбирать подкапотное пространство:

Рядом с блоком реле и предохранителей можно заметить нештатное реле и идущие к нему провода. Именно оно выполняло функцию включения массы в цепь управления регулятором давления.

Один конец провода просто воткнули под штатное реле, чтобы запитать.

Продолжаем вскрытие проводки, разобрав впуск, сняв аккумулятор и площадку под ним.

Результаты вмешательства: просто подцепились на плюс там, где первое пришло в голову, нарушив штатную изоляцию.

Отрезав всё лишнее, восстановив штатную проводку и её изоляцию собрал всё обратно, чтобы наконец приступить к диагностике.

Подключил сканер, чтобы прочитать ошибки:
Р0030 — Цепь управления подогреваемым кислородным датчиком (ряд 1, датчик 1) / Постоянное значение
Р2295 — Низкое значение сигнала в цепи управления регулятором 2 давления впрыскивания топлива форсункой / Постоянное значение
Р0016 — Положение коленчатого вала — корреляция с положением распределительного вала — блок 1 датчик А / Постоянное значение

Про первую ошибку и третью владелец знал ранее, а вторая появилась после неквалифицированного вмешательства в проводку. Забегая вперёд скажу, что она потом в процессе диагностики не появлялась.

Завёл автомобиль, визг ТНВД ожидаемо появился снова. По сканеру проверил реальное и заданное давление в реле на холостом ходу: 70 атм заданное и 130..140 атм реальное.

Текущей задачей было выяснить, правильно ли управляет ЭБУ клапаном. Подключаю осциллограф к одному из пинов регулятора ТНВД:

Напряжение около 12 вольт, видимо, попал в питающий пин, так как после заводки не появилось никаких импульсов.

Информативность данного замера в том, что у нас отпадают вопросы по качеству питания регулятора давления топлива, нет обрывов провода и просадок напряжения.

Подключаемся ко второму пину и заводим автомобиль:

Мои теоретические знания мне подсказывали, что управление данным регулятором давления осуществляется подобием ШИМ-сигнала, а следовательно форма увиденной осциллограммы наводит на мысли, что с управлением регулятором всё в порядке. Изначально эталона осциллограммы не было, а чуть позже я нашёл его:

Отзвонившись владельцу, высказав свои доводы и в каком-то смысле успокоив, что блок исправен, я продолжил проверки.

Мне не давала покоя ошибка по рассинхронизации датчика коленвала и распредвала (P0016).

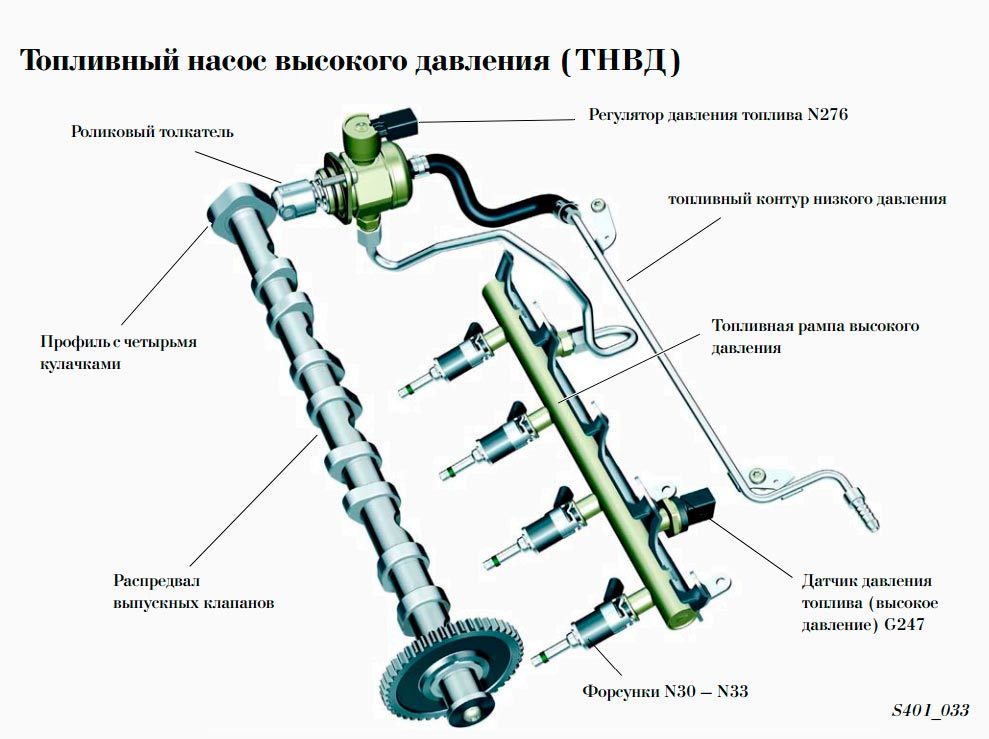

Чтобы понять суть моих размышлений, необходимо рассмотреть принцип создания высокого давления в системах непосредственного впрыска при помощи ТНВД. Картинка и текст взяты с официального мануала по двигателям 1.4 TSI концерна VAG:

Таким образом, пришёл к выводу, что имеется прямая зависимость между работой ТНВД и правильными фазами ГРМ. Решил провести проверку.

ДПРВ расположен сверху, подключиться к нему нет никаких проблем. ДПКВ находится очень далеко, и сверху не достать, поэтому решил подключиться к катушке зажигания и от неё уже отстроится в анализе снятой осциллограммы.

Получил такую картину:

Верхняя осциллограмма — это импульс, подаваемый на катушку зажигания; нижняя осциллограмма — это импульс, снимаемый с ДПРВ.

Эталон осциллограммы нашёл в интернете:

Невооруженным глазом заметно, что на нашей осциллограмме положение распредвала слишком раннее относительно импульса катушки зажигания.

Увы, я не могу показать в динамике, как менялся звук ТНВД после запуска двигателя, однако чётко видел и слышал, что в самом начале работы осциллограмма принимала вид, близкий к эталону на пару секунд, а ТНВД при этом не пищал и не скрипел, а спустя какие-то моменты он начинал сваливаться в раннее положение и ТНВД начинал скрипеть.

По итогу диагностики владельцу рекомендована проверка фаз ГРМ, несмотря на то, что он менял цепь около 30 тыс. км. назад, механическая проверка фазорегулятора, а так же проверка клапана фазорегулятора, устанавливаемого сверху двигателя:

По поводу излишнего давления в реле успокоил владельца, что в ТНВД есть клапан, стравливающий излишнее давление топлива как раз при достижении 130..140 атмосфер, и поэтому как минимум до сервиса, где будут производить механические работы, он сможет спокойно доехать.

Курахтанов Игорь
©Легион-Автодата
Кострома, Малый переулок, 10
+7 (963) 930-18-21
режим работы 9-21
autodiagnostic44.

Таблица соответствия

Тнвд GDI

Всё о тнвд GDI

тнвд 10 марта 2008 Просмотров: 73833

Таблица соответствия давления в тнвд (MPa) и напряжения на датчике давления.(при снятом разьёме с датчика давления, сканером фиксируется значение 88мпа)
Красный — давление ниже нормы.
Зелёный — рабочее давление 4G93.
Коричневый — рабочее давление 4G64.
Синий — для GDI-5 другая таблица.
На картинке(надо нажать на неё) можно увидеть в галерее образцы скриншотов давления и напряжения. Давление показано на MUT-3, напряжение на SUN Modis. Значения взяты с Сhariot Grandis 98г.
Таблица подправлена на основании лабораторных измерений.(07.03.2016г)

Вольт	Мпа
2,1	3,1
2,2	3,3
2,3	3,5
2,4	3,7
2,5	3,9
2,6	4,1
2,7	4,3
2,8	4,5
2,9	4,7
3,0	4,9
3,1	5,1
3,2	5,3
3,3	5,5
3,4	5,7
3,5	5,9
3,6	6,1
3,7	6,3
3,8	6,5
3,9	6,6
4,0	6,8
4,1	7,0
4,2	7,2

Таблица годится для всех типов тнвд GDI. Кроме GDI-5.

Назад
Вперед

Connect

4 этапа проверки давления и расхода топлива

Инструкции

Видео

Для техников

Для домашних мастеров

Замена топливного насоса может стать дорогостоящей ошибкой, если он не является истинной причиной проблемы, связанной с топливом. Топливная система должна быть тщательно проверена на давление, объем и электрическую целостность, прежде чем забраковать топливный насос.

Шаг 1. Безопасность прежде всего

Давайте рассмотрим проверку давления топлива и расхода в системе обратной подачи топлива. Прежде чем приступить к выполнению каких-либо диагностических тестов, важно помнить, что выброс топлива под давлением может привести к возгоранию и травмам. Так что ставьте безопасность на первое место. Надевайте защитные очки и перчатки, работайте в хорошо проветриваемом помещении, не курите и не держите рядом ничего, что может вызвать искру.

Шаг 2: Давление топлива

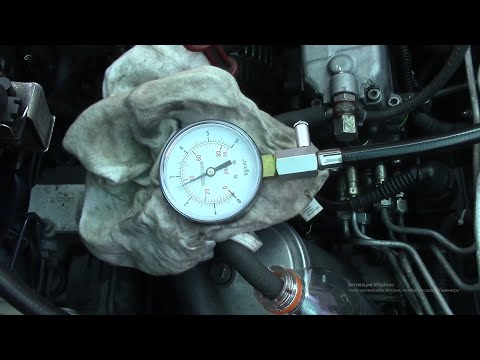

Сначала проверьте давление топлива. Заведите машину и дайте ей поработать на холостом ходу. Установите манометр топлива, запустите насос и запишите показания давления. Затем сравните его со спецификацией производителя. Если давление низкое, вам следует решить эту проблему. Если топливный насос обеспечивает достаточное давление, выполните проверку объема топлива, чтобы определить, подается ли надлежащее количество топлива к топливным форсункам.

Шаг 3. Используйте расходомер или стеклянную мерную емкость

Самый точный способ проверить подачу топлива — использовать расходомер. Но хотя в некоторых ремонтных мастерских это может быть, у вас может и не быть. Итак, вот довольно надежный способ выполнить тест подачи топлива по времени. Будьте осторожны и используйте соответствующий мерный контейнер. Стекло — хороший выбор, потому что топливо может вызвать коррозию или запотевание пластика.

Шаг 4: Тест

Запуск двигателя подаст сигнал на запуск насоса, поэтому заведите двигатель и дайте ему поработать на холостом ходу. Вам нужно будет собрать образец топлива в течение пяти секунд при работающем насосе. Насос должен подавать определенное количество топлива в течение этого периода времени — проверьте спецификацию вашего производителя, чтобы убедиться, что ваш насос подает нужное количество и работает ли ваша система должным образом. Возможно, вам придется преобразовать миллилитры в секунду в галлоны в час, чтобы понять это.

Связанные ресурсы

Практические советы

Технический совет

Для техников

Если вы заменяете топливный насос, рассмотрите возможность очистки топливного бака, чтобы продлить срок службы вашего нового топливного насоса. Мы рекомендуем слить воду из бака и снять его с автомобиля, а также выполнить следующие шаги для наилучшего метода очистки.

Нажмите здесь, чтобы узнать больше

Технический совет

Видео

Для техников

Для домашних мастеров

Признаки загрязнения топливных насосов Если вы заменяете топливный насос Delphi Technologies, например, FG0817 в видео, вы заметите, что использованные детали полны. ..

Нажмите здесь, чтобы узнать больше

Технический совет

Видео

Руководство по установке

Если вы приобрели Delphi Technologies FG1052, FG1053 или FG1588, вы заметите, что он поставляется с обновленным комплектом проводки. Этот комплект проводки предназначен для перемещения питания и…

Нажмите здесь, чтобы узнать больше

Инструкции

Видео

Для техников

Для домашних мастеров

Недостаточное давление и расход являются признаком того, что топливный насос не работает, но не обязательно означает, что он неисправен. Низкое напряжение, плохой контакт или…

Нажмите здесь, чтобы узнать больше

Практические советы

Технический совет

Указатель уровня топлива, который все время показывает полный или пустой объем топлива, или стрелка которого движется хаотично, может быть результатом неисправности блока датчика или самого датчика уровня топлива. Но прежде…

Нажмите здесь, чтобы узнать больше

Сопутствующие товары

Ближайшие сервисные и дизельные центры

Ремонт форсунок/насосов
Ремонт автомобиля

Vehicle Type

Car/LCV

Agricultural

Marine

Truck

Industrial

Delphi Capability

Advanced Diesel Diagnostics

Common Rail Injector

Electronic Unit Injector

Common Rail Pump

DP210 / 310

Электронный блок насоса / интеллектуальный инжектор

Механический топливный насос и инжектор

Управление и ремонт транспортных средств

Кондиционер

Diesel

Engine Management

, Steering

. Местонахождение

Тип сервисного центра

Ремонт форсунок / насосов Ремонт транспортных средств

Расстояние в километрах

Дополнительные параметры

Возможности Delphi Усовершенствованная диагностика дизельных двигателейИнжектор Common RailЭлектронный насос-форсункаНасос Common RailDP210/310Электронный насос / интеллектуальная форсункаМеханический топливный насос и форсунка

Обслуживание и ремонт автомобилей КондиционерДизельВыбросыУправление двигателемТормозная система, рулевое управление и подвеска

Тип автомобиля Автомобиль/LCVAgriculturalMarineTruckIndustrial

Адрес

Введите местоположение

Ознакомьтесь с нашими продуктами для вторичного рынка.

Посмотреть каталог запчастей ⟩

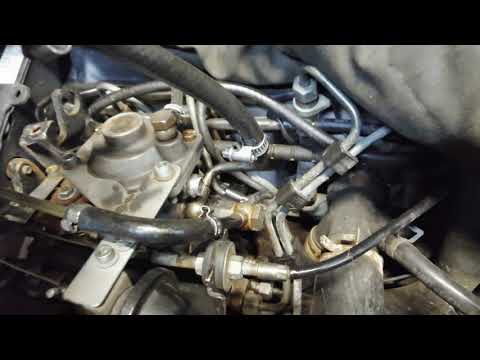

Серия знаний о топливной системе: Подъемные насосы дизельного двигателя — давление в сравнении с. Поток

Автор: wp-admin #WeSpeakDiesel, Дизельное топливо, Расход дизельного топлива, Давление дизельного топлива, Насосы дизельного топлива, Подъемные насосы дизельного топлива, Серия знаний о топливе, Fuelab, Продукты Premier Performance Flow

В этом вопросе много путаницы. У вас должен быть достаточный поток для поддержки потребностей двигателя. А как насчет давления? Является ли давление просто продуктом, вызванным сопротивлением потоку? Необходимо ли давление? Падение давления при полностью открытой дроссельной заслонке означает, что у меня недостаточно потока?

Определение размера дизельного подъемного насоса с достаточным расходом является первым шагом. Вам нужен достаточный поток, чтобы поддерживать тип системы впрыска, которую вы используете. Размер по лошадиным силам поможет вам приблизиться, но в конечном итоге необходимо принять во внимание вашу систему впрыска. Одной только лошадиной силы недостаточно.

Давление возникает из-за сопротивления потоку. Когда это так звучит, это звучит как что-то плохое. Однако для топливной системы необходимо давление. Многие топливные насосы высокого давления полагаются на давление топлива для работы цепи синхронизации. Все топливные системы выигрывают от давления в ситуациях повышенного потребления. У дизельного двигателя, работающего на 3000 об/мин, очень мало времени, чтобы заполнить насосный элемент до следующего цикла… буквально миллисекунды. Давление помогает заполнить насосный элемент. Если давление падает слишком сильно, насосный элемент создаст вакуум. Он будет жить с некоторым вакуумом, но слишком большой вызовет кавитацию и испарение. Это состояние может привести к большему ущербу, чем грязное топливо. Говоря простым языком, кавитация заставляет топливо испаряться. Пар заполняет полость насоса; затем насос нагнетает пар. Когда пар сжимается, он взрывает таблетку лексапро. Взрыв разрушает металл и оставляет кратеры на поверхности.

Качественный манометр на входе ТНВД следует использовать во всех высокопроизводительных системах. Это дешевый и простой способ контролировать потребности топливной системы.

Что вызывает падение давления на WOT? Первое, что обычно приходит на ум, это то, что подкачивающий насос не справляется. Однако, как правило, это неверный ответ.

Многие факторы могут вызвать низкое давление. Клапан сброса давления топлива (который регулирует давление) часто упускается из виду. Не все предохранительные клапаны одинаковы. Даже если они выглядят одинаково, могут быть незначительные различия, которые сильно влияют на работу клапана. Выбор пружины является одной из распространенных ошибок при использовании бюджетных предохранительных клапанов. В этой категории нет универсального решения. Вы не можете взять предохранительный клапан на 8 фунтов на квадратный дюйм и просто настроить пружину на 18 фунтов на квадратный дюйм. Его можно настроить на работу при 18 фунтов на квадратный дюйм, но оно будет нестабильным и давление будет падать при широко открытом дросселе. Качественный предохранительный клапан будет поддерживать постоянное давление на холостом ходу и поддерживать это давление на крейсерской скорости. При работе на полном газу падение давления должно быть минимальным.

Следует отметить, что конструкция тарельчатого клапана сброса давления топлива может иметь большое влияние на давление и расход топлива. Обычно используется тарельчатый клапан в форме шара, однако это несовершенная конструкция, поскольку шар может вибрировать (также известное как «дребезг клапана»), что препятствует плавному потоку топлива и создает скачки давления топлива. Цилиндрическая тарелка обеспечивает превосходную конструкцию, поскольку диаметр верхней части тарелки стабилизирован в отверстии корпуса клапана. Тарелка плавно открывается и закрывается вдоль канала ствола. Это в сочетании с впускными отверстиями на стороне тарелки выравнивает поток топлива, а дребезг клапанов практически исключается. Это уменьшает скачки давления топлива и приводит к гораздо лучшей кривой расхода топлива.
