Приветствую вас друзья на сайте ремонт автомобилей своими руками. Многие автолюбители-новички не понимают разницы между стойкой и амортизатором. Они считают, что это разные определения, которые применяются по отношению к одному устройству.

Чем отличается стойка от амортизатора

Интересен и тот факт, что многие консультанты в автомагазинах также уверены в этом, чем и сбивают с толку неосведомленных покупателей. На самом же деле стойка и амортизатор — разные устройства.

Каждый из узлов имеет конструктивные, функциональные и даже ценовые различия. Ниже рассмотрим, чем отличается стойка от амортизатора, и как распознать узел при покупке в торговой точке.

Что такое амортизатор

Если говорить в целом, амортизатор — устройство, предназначенное для гашения колебаний кузова машины и повышения комфорта. По сути, это насос масляного типа, в котором происходит перемещение гидравлического состава через отверстие небольших размеров, сделанное в поршне.

Благодаря этой особенности, поршень перемещается с задержкой, что и обеспечивает гашение колебаний. Вместе с амортизатором работает и пружина, которая также принимают на себя неровности дороги.

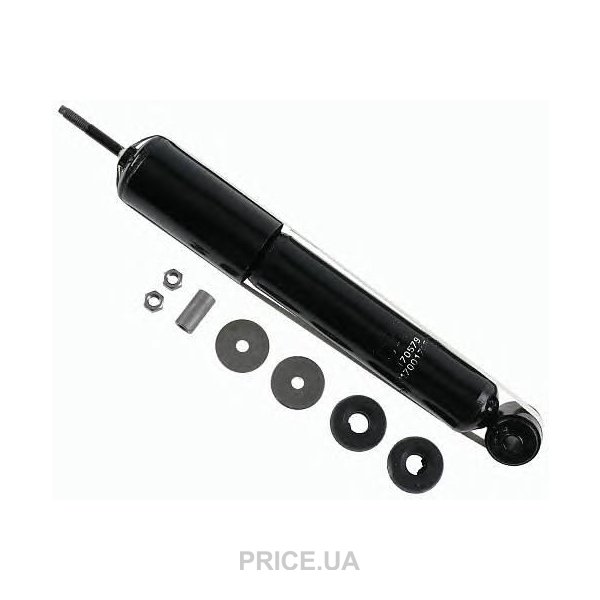

Амортизатор ВАЗ (классика)

Совместная работа пружины и амортизатора гарантирует устойчивость машины, отсутствие «приседаний» и «клевков» при резком нажатии на тормоз или наборе скорости. В процессе гашения колебаний кинетическая энергия становится тепловой, а сам водитель и пассажиры получают ожидаемый комфорт.

Если амортизатор вышел из строя, связь между пружиной и подвеской теряется, повышается износ шин, снижается эффективность тормозной системы, ухудшается контакт с поверхностью дороги.

Кроме того, кузов подпрыгивает, имеет место раскачивание (после попадания в углубление или яму). При этом в конструкции амортизатора не обязательно присутствие пружины (в некоторых моделях ее попросту нет).

Что такое стойка

Выше рассмотрели одно устройство, теперь черед другого механизма — стойки . Это устройство представляет собой полноценный элемент подвески автомобиля. Задача узла заключается в соединении кузовной части и колес транспортного средства. Опора стойки во многих авто сопрягается с демпфером (ключевым элементом амортизатора), а также пружиной.

Именно благодаря стойкам происходит удержание массы автомобиля на весу, поддерживается требуемая позиция колес относительно кузовной части. Кроме того, именно узел гарантирует качественное сцепление с трассой и берет на себя боковые нагрузки.

Последняя опция возможна, благодаря толстому штоку и уникальному демпферному сплаву (по этой причине стойка обходится много дороже). Как и в случае с амортизатором, узел способен работать в комплексе с пружиной или без нее.

В чем отличия устройств?

Зная, что такое стойка, и каковы особенности «конкурента», можно сделать выводы об отличительных аспектах двух этих деталей. Если говорить в целом, то стойка эффективно замещает рычаг и шаровую.

Особенность этого узла — жесткая фиксация снизу на паре болтовых соединений. Что касается верхней части, то здесь происходит крепление в деталь поворотного типа. При этом шток изделия имеет большую толщину.

Что касается амортизатора, то это устройство крепится снизу на сайлентблоке , а в верхней части — к фиксированному (неповоротному) узлу. При этом толщина штока меньше.

Кроме того, имеется ряд отличий, касающихся принципов работы. Так, амортизатор берет на себя нагрузки, распределяемые вдоль кузовной оси. Принцип работы узла построен на блокировке при разжатии. Что касается стойки, то она принимает нагрузки с разных направлений. При этом функционирует механизм с одинаковой эффективностью на сжатие или разжатие.

Отличие стойки от амортизатора заключается и в особенностях технического обслуживания. Так, первая требует внимательного подхода и своевременной замены. Если этого не сделать, машина становится почти неуправляемой.

Если речь идет об амортизаторе, то даже авто марки ВАЗ или других отечественные марки способны «дотянуть» до сервиса при выходе устройства из строя. Кроме того, проехать незначительное расстояние можно и вовсе при отсутствии амортизаторов.

Имеются отличия и по цене. Из-за применения более дорогостоящих материалов и толстого штока стойка обойдется в большую цену. Выше затраты и на обслуживание. В этом случае «конкурент» обходится намного дешевле.

Подведем итоги

В завершение выделим главные отличия устройств и расставим точки над «i»:

• Амортизатор часто является частью стойки. В то время как сама стойка — это группа элементов (упор пружины, тяга и амортизатор).
• Стоимость стойки выше.
• Амортизатор менее вынослив к боковым нагрузкам. Его задача — просто гасить колебания. Что касается стойки, она с легкостью справляется с поставленной задачей.
• Благодаря стойке машина обретает большую надежность.
• При выходе из строя амортизатора или в случае его отсутствия перемещаться на машине можно, а вот без стойки — нет.
• Шток и кожух стойки мощнее.

Теперь вы знаете особенности каждого из устройств и можете смело отправляться в магазин за деталью, которая подойдет именно для вашего автомобиля. Удачи на дорогах и конечно же без поломок.

6 типов автомобильных амортизаторов

От амортизатора зависит характер управления автомобилем, поэтому к его выбору стоит отнестись серьезно.

Начнем с того, что правильно эта деталь называется именно «амортизатор», а не «стойка». Любой специалист по подвеске подтвердит, что амортизатор — это последнее, о чем думают водители. На самом деле, среди самых шумных, сверкающих и просто расположенных на виду деталей автомобиля, эти неприметные компоненты недооценивают больше всего. Их функция заключается в том, чтобы сохранять сцепление колес с дорогой во время ускорения, торможения и поворотов и обеспечивать при этом комфорт пассажирам в салоне. Согласитесь, это важно. Хотя калибровка амортизаторов — это последнее, что делают во время отладки подвески, именно они отвечают за то, каким будет шасси автомобиля. Итак, мы подготовили классификацию самых распространенных видов амортизаторов:

Однотрубные амортизаторы

Где: Audi A4, Mazda MX-5 Miata

Корпус однотрубного амортизатора делится на две камеры: масляную и газовую. Поршень со штоком движется вниз и создает балансирующую силу. В процессе сжатия масло вытесняется из рабочего хода в корпус. При работе на отбой, шимстек контролирует поток жидкости. Газ в камере (чаще всего азот) сжимается и принимает весь удар на себя и лишь потом начинает проходить масло. Балансирующая сила определяется формой, размером и количеством шайб на поршне амортизатора, диаметром поршня, диаметром корпуса и давлением газа.

Двухтрубные амортизаторы

Где: Cadillac CT6, Chevrolet Impala, Ram 1500

Как понятно из названия, амортизаторы такого типа состоят из двух концентрических цилиндров. Внутренний цилиндр наполнен маслом и в нем также расположены поршень и шток. Как и в однотрубных амортизаторах, внутри полости перемещается шток с поршнем, на котором смонтированы клапаны, определяющие усилия, как отбоя, так и сжатия. Дополнительный донный клапан направляет масло во внешний цилиндр (резервуар) в процессе сжатия, увеличивая коэффициент демпфирования. При работе на отбой, масло возвращается в резервуар главной камеры через контрольный клапан. Внешний цилиндр частично заполнен сжимаемым газом, который компенсирует освободившийся объем штока и способствует тому, что масло из внешнего цилиндра попадает во внутренний цилиндр при работе на отбой. Балансирующая сила определяется теми же факторами, что в однотрубных амортизаторах, но с дополнительным влиянием донного клапана. Настраивается двухтрубный амортизатор за счет добавления или удаления шайб.

Внутренний байпасный амортизатор

Где: Ford F-150 Raptor

В двухтрубных амортизаторах Fox в автомобилях Ford перетекание жидкости происходит по многочисленным обводным патрубкам. Рабочая жидкость обходит поршень и перетекает через отверстия во внутренний цилиндр, заполняя область за поршнем. Некоторая часть масла также проходит через шимстек поршня и через донный клапан при сжатии. Размер, положение и регулировка отверстий прогрессивно повышает коэффициент демпфирования, когда подвеска сжимается или работает на отбой. Когда шток проходит через последнее байпасное отверстие, то рабочая жидкость, преимущественно проходит через шимстек, крепящийся к штоку, что значительно увеличивает демпфирующую силу. Донный клапан играет важную роль во время всего хода сжатия и регулирует поток рабочей жидкости, поступающей во внешний резервуар. Это обеспечивает стабильное регулирования сопротивления сжатия и уменьшает кавитацию (воздушные карманы в масле) при езде на высокой скорости.

(Примечание к рисунку): «Если вы повысите коэффициент упругости, прежде чем поедете на машине, то можно заранее предположить, что произойдет. С магнитореологическими амортизаторами, даже спустя много лет, я все еще узнаю много нового, все еще экспериментирую. Я продолжаю находить что-то новое», – Майк Хёрли, инженер по производительности автомобиля компании Chevrolet. Он занимается отладкой магнитореологических амортизаторов, с тех пор как они стали использоваться в 2003 году в Cadillac XLR.

Магнитореологические амортизаторы

Где: Cadillac CTS-V, Chevrolet Corvette, Ferrari 488GTB, Lamborghini Huracan

Магнитореологические амортизаторы не имеют клапанов, отвечающих за коэффициент демпфирования. Движения колес и корпуса автомобиля контролируются за счет изменения вязкости масла. И хотя конструкция амортизаторов относительно стандартная (шток на конце поршня движется внутри полости с гидравлической жидкостью), принцип их работы отличается. В магнитореологических амортизаторах нового поколения используются две электромагнитные катушки, расположенные в поршне. Именно они генерируют местное магнитное поле. Гидравлическая жидкость внутри амортизаторов содержит крошечные частицы ферромагнетика, которые распределены в случайном порядке, пока через магнитные катушки не пройдет электрический ток. Ток, проходя через магнитные катушки, создает магнитное поле, которое распределяет частицы в ряды. Так как изменяется ориентация магнитных частиц, изменяется и вязкость жидкости. Когда давление, оказываемое с любой стороны поршня, достаточно сильное, чтобы разрушить эти ряды частиц, то жидкость протекает через проходы, приводя поршень в движение. Сила выстроенности частиц пропорциональна силе магнитного поля, поэтому изменения силы тока катушек приводит к изменению силы демпфирования.

Амортизатор, оснащенный золотниковым клапаном

Где: Chevrolet Camaro ZL 1LE, Chevrolet Colorado ZR2

Казалось бы, что сложного в амортизаторе с золотниковым клапаном? Однако только методом проб и ошибок удалось отладить амортизатор и получить точную кривую силы/скорости на основании известных уравнений гидравлики. Золотниковые клапаны, состоящие из диска с пружинной нагрузкой, выступают в качестве крышки для цилиндра, позволяя маслу протекать через отверстия точной формы по сторонам цилиндра при сжатии пружины. Область, где отверстия принимают поток масла, выполняет функцию силы, применяемой к диску. Чем больше сила, тем больше эта область подвергается воздействию масла. Размер, форма и расположение отверстий и жесткость пружины определяют силу демпфирования. Местоположение клапана в таких амортизаторах может быть различным, но в самых простых вариантах, которые используются в обычных легковых автомобилях, золотниковый клапан располагается с обеих сторон поршня — для сжатия и для работы на отбой.

Электронные амортизаторы

Где: Ford Focus RS, Infiniti Q50 и Q60, Volvo S90

В большинстве адаптивных амортизаторах за силу демпфирования отвечают электронно-управляемые клапаны и шимстек. Электромеханические клапаны могут быть установлены как в однотрубные, так и двухтрубные амортизаторы. Например, на этом фото — новая двухтрубная модель, разработанная Tenneco. Здесь есть контрольный клапан с задней стороны поршня, что позволяет поршню двигаться вниз во время хода амортизатора сжатия с наименьшим сопротивлением. Во время сжатия, во внутренней полости накапливается давление по мере того, как шток вытесняет масло, и оно начинает перетекать через донный клапан внизу амортизатора и через электронные клапаны вверху амортизатора. Сжимаемый газ компенсирует освободившийся объем штока во время сжатия. Масло возвращается во внутреннюю полость во время работы на отбой через контрольный клапан, расположенный под донным клапаном. От закрывающихся и открывающихся клапанов вверху амортизатора зависит сила демпфирования во время сжатия и отбоя.

Многие неопытные водители не видят разницы между функциями пружин (что такое пружина подвески ?) подвески и амортизаторов. Вроде бы и те, и другие призваны бороться с колебаниями при ударах колес о неровности дороги. В этой связи нужно все-таки сделать пояснение. Пружины – это упругий элемент, их задача – поглощать энергию, которая передается на кузов. Однако, чтобы колеса постоянно находились в контакте с поверхностью, необходима еще одна деталь: демпфер колебаний, который не даст кузову (и, соответственно, колесам) раскачиваться после каждого удара. Именно роль такого демпфера и играет амортизатор.

Амортизаторы могут иметь разную конструкцию и отличаться по типам рабочей жидкости. Двухтрубные масляные амортизаторы имеют два цилиндра: внутренний, в котором двигается поршень, и внешний, который иногда называют компенсационным. При движении колеса вверх происходит сжатие рабочей жидкости, и она через основные клапаны в поршне вытесняется в пространство над ним, а через дополнительный клапаны в нижней части – во внешний цилиндр. При отбое происходит обратный процесс. Главным достоинством такой конструкции является ее простота и эффективность, к недостаткам же стоит отнести чувствительность такого типа амортизаторов к их положению (не допускается установка под большими углами к вертикали) и вероятность вспенивания рабочей жидкости при интенсивной работе. Частые и быстрые перемещения поршня приводят к попаданию воздуха из компенсационного цилиндра в жидкость, вследствие чего ухудшаются характеристики демпфирования.

Чтобы избежать вспенивания, в двухтрубных амортизаторах вместо воздуха стали использовать газ под небольшим давлением. Такие амортизаторы получили название газо-масляные. Их, также, как и гидравлические, нельзя устанавливать «вверх ногами» – газ должен находиться в верхней части.

Зато другой тип амортизаторов безразличен к ориентации. Это однотрубные конструкции – как понятно из названия, такой амортизатор имеет лишь один цилиндр, одну полость. Однако, она разделена не только основным поршнем, но и дополнительным, плавающим, за которым находится газ под большим давлением (около 20 бар). Если в газо-масляном двухтрубном амортизаторе газ фактически играет роль подпора, не давая маслу пениться, то здесь он непосредственным образом участвует в демпфировании колебаний. Причем, поскольку в отличие от жидкости газ все-таки сжимаем, его характеристика демпфирования нелинейна: при значительных перемещениях поршня жесткость амортизатора будет выше. Такие амортизаторы часто называют газовыми, хотя масло в них также присутствует, поэтому, строго говоря, было бы правильно именовать их газо-масляными однотрубными.

В автоспорте используют специальные амортизаторы, имеющие дополнительный выносной резервуар. Такое решение позволяет увеличить общий объем рабочей жидкости и улучшить ее охлаждение (что актуально с учетом езды на пределе возможностей). Отметим, что в обычных «гражданских» условиях использование спортивных амортизаторов с выносными резервуарами не дает ощутимых преимуществ.

Отдельно стоит выделить дорогостоящие адаптивные амортизаторы, по понятным причинам получившие распространение в автомобилях премуим-класса. В них предусмотрена возможность оперативного изменения характеристик прямо во время движения. Такие амортизаторы могут иметь электронное управление (по сигналу от блока управления меняется сопротивление электрических клапанов) или магнитную регулировку. В последнем случае рабочая жидкость содержит магнитные частицы, а поршень – электромагнит, которым опять-таки управляет электронный «мозг». Меняя характеристики магнитного поля, можно менять и вязкость жидкости, а, значит, и характеристику амортизатора. Время отклика электромагнита на команды блока управления – около 10 мс, поэтому, можно сказать, изменение характеристик может происходить мгновенно. Подвеска действительно получает адаптивные свойства, то есть автоматически подстраивается под текущий рельеф дорожного покрытия. Недостаток управляемых амортизаторов – конечно, их цена.

Теперь, когда мы познакомили вас со всеми основными типами амортизаторов, самое время задаться вопросом: так какие из них выбрать для собственного автомобиля? Выбор амортизаторов обусловлен плюсами и минусами каждой конструкции. Самый простой вариант – гидравлические (масляные). Они надежны, не боятся мелких повреждений внешнего корпуса и обеспечивают приемлемый комфорт. Однако, если вы часто ездите по неровным дорогам, или просто предпочитаете активный стиль вождения, масляные амортизаторы вам противопоказаны ввиду уже рассмотренной выше склонности к вспениванию. Газо-масляные в значительной степени избавлены от этого недостатка: газ подпирает масло, препятствуя образованию в нем пузырьков. Из недостатков такого типа стоек отметим линейную характеристику демпфирования: подвеска будет одинаково мягкой (или жесткой) на любых покрытиях. А вот газовые однотрубные амортизаторы обеспечивают не только более эффективную амортизацию, как на гладком асфальте, так и на неровных дорогах, но и более надежный контакт колес с поверхностью. Если вам важна управляемость, устойчивость автомобиля в поворотах – выбирайте газовые. Конечно, они обойдутся вам дороже, чем масляные, но результат будет того стоить. У газовых тоже есть свои недостатки, главный из которых – выход из строя при повреждении корпуса. Однако, такое случается нечасто.

Какой бы ни была конструкция амортизаторов, их ресурс в значительной степени зависит от условий эксплуатации и, в первую очередь, от рабочих нагрузок. Для того, чтобы продлить срок службы не только амортизаторов, но и большинства деталей подвески, рекомендуем воспользоваться одним из эффективных и безопасных способов тюнинга: установить дополнительную пневмоподвеску или пневмоэлементы в пружины задней подвески.

Отбойник и пыльник: защитники амортизатора

При замене амортизаторов нередко забывают об их защитных комплектах — пыльниках и отбойниках, особенно если на них нет заметных дефектов. Даже в автосервисах защитный комплект порой переставляют со старых амортизаторов на новые, существенно снижая срок их службы. Рассказываем почему.

Зачем амортизатору защитный комплект

В конструкции любого амортизатора есть съёмный пыльник и отбойник, составляющие защитный комплект. Они могут быть как двумя отдельными деталями, так и единым целым. Пыльник и отбойник не входят в комплект поставки амортизатора — защитный комплект всегда приобретается отдельно. И это одна из причин, почему их не всегда меняют при замене амортизаторов — зачастую подходящих пыльников и отбойников просто не оказывается под рукой.

Состояние пыльника и отбойника напрямую влияет на срок службы амортизатора. Защитный комплект предохраняет шток и сальник от внешних воздействий: пыльник не даёт попасть на зеркальную поверхность штока песку, дорожной грязи и влаге, а отбойник защищает амортизатор от ударных нагрузок при пробое (максимальном сжатии) подвески на ямах.

Почему нужно менять пыльники

Пыльник амортизатора или стойки представляет собой резиновую гофру-чехол, которая закрывает рабочую поверхность штока. Пыльник работает в самой грязной зоне автомобиля — колёсных арках, поэтому в его складках постоянно скапливается дорожная грязь и песок, активно перетирая резину. Внешне старый пыльник может выглядеть вполне нормально, но толщина резины между складками уже будет минимальной. Кроме того, от продолжительной эксплуатации и воздействия дорожных реагентов резина стареет, теряя необходимую эластичность. В итоге от вибрации пыльник рвётся в наиболее тонком месте, оголяя шток амортизатора.

Оперативно заметить это невозможно — никто не заглядывает с фонариком в колёсные арки перед каждой поездкой. А когда порванный пыльник, наконец, обнаружится — при смене шин или диагностике подвески, — может быть уже поздно.

Как только абразивная дорожная пыль начинает обильно попадать на зеркало штока, дни амортизатора сочтены. На поверхности штока быстро появляются царапины, которые изнашивают сальник амортизатора. Вскоре начинается масляное «потение» амортизатора, потеря эффективности работы, характерные клевки кузова и стук. В итоге из-за дешёвого резинового пыльника, не заменённого вовремя, амортизатор приходится досрочно менять. Точнее, два амортизатора — они меняются только парой.

Почему нужно менять отбойники

Отбойник амортизатора или стойки — это резиновый цилиндр, насаженный на шток. Благодаря отбойнику внутренний механизм амортизатора не разрушается при пробое подвески, когда рабочий ход штока уже полностью выбран, а кузов автомобиля ещё движется вниз (при попадании в глубокую яму или прыжке на асфальтовых волнах). Водитель при этом слышит пугающий грохот — это корпус амортизатора ударяется о резиновый отбойник, который жестко, но эффективно демпфирует удар. Благодаря этому амортизатор и его шток, как правило, остаются целыми.

В процессе эксплуатации отбойник подвергается механическим и тепловым нагрузкам. Его резина стареет и покрывается трещинами, заметно теряя эластичность, а значит и способность смягчать удары — такой отбойник уже не спасёт амортизатор при пробое подвески. Кроме того, микротрещины отбойника накапливают мелкий абразив от дорожной пыли, который со временем начинает изнашивать поверхность штока амортизатора. Результат аналогичен разрыву пыльника — износ сальника, потеря герметичности и выход из строя амортизатора.

Также из-за механического износа увеличивается внутренний диаметр отбойника, из-за чего он перестаёт плотно прилегать к штоку.

Если пыльник амортизатора закреплен на отбойнике или они являются единой деталью, защитный комплект разбалтывается и оголяет шток, пропуская к нему наружную грязь. В неквалифицированных автосервисах износ отбойника пытаются компенсировать с помощью изоленты, наматывая её на шток, что только ускоряет поломку амортизатора. От высокой температуры (амортизатор при работе серьёзно нагревается) клеевой слой изоленты «плывёт» — отбойник вновь начинает люфтить, а остатки изоленты постепенно сползают по штоку к сальнику, выводя его из строя.

Гарантия на амортизаторы и стойки

Из-за того, что нормальная работа пыльников и отбойников критически важна для амортизаторов, замена защитного комплекта на новый — обязательное требование при оформлении гарантии на амортизаторы и стойки (например, фирменной трёхлетней гарантии KYB). Повторимся, визуальной диагностики и заключения механика «ещё походят» недостаточно — пыльники и отбойники в любом случае должны быть заменены на новые.

Если вы приобрели амортизаторы у неавторизованного продавца, устанавливаете их самостоятельно и не претендуете на гарантию, всё равно стоит заменить защитные комплекты — так вы существенно продлите жизнь амортизаторам. Тем более, что это не составит труда — стойка в любом случае будет собираться с нуля. Всё, что вам нужно — заранее запастись новыми пыльниками и отбойниками, подойдя к замене амортизаторов во всеоружии.

Подбор пыльников и отбойников амортизатора

Найти подходящий защитный комплект для амортизатора можно с помощью подборщика запчастей Гиперавто. Введите VIN-код или номер кузова машины, или выберете нужный автомобиль из списка. В категориях запчастей выберите Подвеску или Ходовую часть, найдите пыльник и отбойник в списке запчастей или на схеме узла. Не забывайте, что защитные комплекты передних и задних амортизаторов отличаются.

Кликнув на пыльник или отбойник, вы увидите номер оригинальной детали и все доступные в Гиперавто аналоги, которые можно сразу добавить в корзину и оформить заказ. Если же поиск вызвал у вас затруднения, обратитесь к консультантам Гиперавто онлайн или непосредственно в магазине — они помогут подобрать запчасти квалифицированно и быстро.

Отбойник заднего амортизатора — что это такое

Каждый автомобиль представляет собой совокупность систем, узлов и механизмов, которые взаимосвязаны между собой. В каждой системе есть жизненно важные детали и второстепенные. Но это не означает, что они не важны или от их целостности не зависит ничего. Их роль незаметна до тех пор, пока они целы и выполняют свои функции. Одной из таких деталей является отбойник заднего амортизатора. Эта деталь обеспечивает мягкое и плавное движение автомобиля, а также сглаживает поведение машины при высоких нагрузках.

Отбойник амортизатора: функции и устройство

Деталь производится из мягкого материала, который выполняет основную функцию заглушать и подавлять шумы и колебания. Отбойник амортизатора имеет удлиненную форму, в центре есть отверстие, которое позволяет одевать его на шток амортизатора. Демпфер предназначен для гашения ударов в подвеске. Он является предотвращает удары металлических частей друг о друга. Отбойник заднего амортизатора вступает в действие, когда со своей задачей не справляется пружина. Это может произойти если автомобиль с большим грузом наехал на препятствие. В этом случае сила удара приходится на демпфер – это и есть функция отбойника и амортизатора.

Конструкция и расположение отбойников таковы, что им необходима защита от агрессивных сред, пыли и грязи. Поэтому сверху на отбойник амортизатора одевается пыльник. Отбойники могут применять в любых буферных устройствах для увеличения эффективности гашения ударной нагрузки. Работая в подвеске отбойник заднего и переднего амортизатора, может сжиматься до высоты одного звена, дальнейшее сжатие приводит к раздавливанию и разрушению. Это может происходить при сильных ударах подвески.

Для того чтобы составить наиболее полное представление об отбойнике необходимо рассмотреть и его устройство. Данная деталь чаще всего представляет собой единое целое с пыльником. Лучше будет, если будет установлен отдельно отбойник, а отдельно пыльник. Сам отбойник имеет пористую структуру и представляет собой гофрированную трубку, напоминающую пружину. Устройство детали разработано таким образом, чтобы обеспечить надежную защиту и долговечную работу подвески автомобиля. Материал, из которого производятся отбойники устойчив к воздействию агрессивной среды, которая выражается в высокой температуре

40-100 градусов по Цельсию и в возможности попадания на поверхность деталей масла или бензина.

Отбойник амортизатора: виды и классификации

Данную деталь необходимо подбирать в соответствии с условиями, в которых планируется использовать автомобиль, то есть необходимо разное демпфирование нагрузок. Подвеска требует настройки качества и характеристик под конкретные условия и качество дорожного покрытия. Отбойник амортизатора может быть для спортивной езды, для комфортной городской, стандартной модификации и для езды по шоссе.

В первую очередь они различаются по плотности и по количеству пузырьков. Чем больше пузырьков, тем менее жестким будет отбойник. По всей длине детали на равном расстоянии располагаются перемычки, которые позволяют сжиматься изделию и тем самым скрадывать колебания. Самый жесткий отбойник амортизатора производится для спортивных автомобилей. Если же необходимо создать мягкий эффект езды, то необходимо приобретать деталь, которая содержит больше воздушных пузырьков и имеет тонкие перемычки.

Также приобретая отбойник амортизатора заднего и переднего необходимо подбирать детали, которые соответствуют штоку. Каждая модель и марка автомобиля имеет свои собственные параметры, под них и нужно подбирать отбойник. Одни имеют более мощные стойки сзади, а другие наоборот сзади. Форма отверстия также играет важную роль. Например, у грозовых автомобилей будут усиливаться задние амортизаторы и соответственно отбойники задних амортизаторов будут мощнее, чем передние. В легковых автомобилях может быть наоборот, так как под капотом находится двигатель и другие системы. Отбойники могут различаться по материалам, из которых они изготовлены.

Так сегодня на рынке представлены резиновые, пенополиуретановые и силиконовые. Каждый из этих материалов имеет свои достоинства и недостатки. Так, например, силикон остается мягким даже на сильном морозе. Это позволяет в зимний период сохранить целостность амортизаторов и самого отбойника. Отбойник из пенополиуретана намного мягче резинового и отлично защищает от вибраций и толчков. Существенно продлить жизнь отбойнику можно. Для этого нужно следить за состоянием втулки амортизатора. Также действенным способом продлить срок эксплуатации отбойника является использование пыльника.

Отбойник амортизатора – признаки неисправности

Все детали подвержены износу, повреждениям. В том числе и отбойник заднего амортизатора. Ездить с подобными неполадками нельзя, так как это может привести к деформации или повреждению металлических деталей ходовой части автомобиля. В этом случае ремонт уже обойдется в несколько раз дороже, чем просто вовремя поменять отбойник амортизатора заднего или переднего.

Как увидеть, что пришло время заменить эти детали? При износе отбойников амортизаторов слышны жесткие удары с металлическим звуком. Отбойник амортизатора заднего признаки неисправности этой детали проявляются в проседании задней части машины, при наборе скорости автомобиль отклоняется назад и может даже бампером цепляться за асфальт. Все эти признаки могут свидетельствовать, как о неисправности, или изношенности отбойника амортизатора, так и о других проблемах. Поэтому необходимо провести диагностику или осмотр автомобиля и его ходовой части на предмет повреждений. Работа по замене отбойника – очень трудоемкий процесс. Если Вы уверены в собственных силах и знаниях, у Вас есть специальное оборудование, можете смело приступать к работе. Ну а если Вы не уверены в положительном исходе дела, то лучше всего обратиться к специалистам в автосервис.

Замена отбойника заднего амортизатора – советы для успешной работы

Процесс замены изношенного и поврежденного отбойника заднего амортизатора занимает много времени и сил. Однако его можно выполнить своими руками. Для этого понадобиться стандартный набор инструментов, домкрат и конечно же новые детали.

Первым в дело вступает домкрат. С его помощью необходимо поднять обе стороны машины на 30-50 сантиметров. Это самое сложное, так как необходимо отрегулировать высоту домкрата и надежно закрепить автомобиль на нем. Далее необходимо снять подкрыльник, после чего путь к отбойнику будет легче. Далее необходимо открутить две гайки, которые фиксируют амортизатор. Он должен свободно выпасть. На данном этапе работ необходимо обратить внимание на последовательность расположения вспомогательных деталей. В некоторых автомобилях это могут быть резиновые прокладки между кузовом и амортизатором. При сборке их необходимо будет установить на место. Теперь можно вынуть шток и заменить отбойники. Длину отбойника можно подкорректировать с помощью ножовки, отрезав первое кольцо с шириной 2-2,5 см. На этом вся работа завершается. Можно собирать автомобиль и приступать к тестированию установленных деталей.

Если Вы точно не знаете, какие отбойники подойдут, нужно снять с автомобиля изношенные детали и приобрести аналогичные по размеру и виду. Так можно сэкономить средства и сократить время на поиски новых деталей.

Таким образом, замена отбойника заднего амортизатора предполагает несложную, но кропотливую работу, а правильно выбранное и установленное изделии позволяет создать условия для сохранения целостности всех деталей ходовой части автомобиля.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Демпфер и амортизатор разница

Многие, даже достаточно опытные автомобилисты, считают, что эти два понятия являются синонимами. Это ошибочное мнение весьма распространенно, часто оно упоминается на многих авто-форумах как правильное, более того, продавцы в значительной части магазинов считают также, что конечно же порождает путаницу. В итоге велика вероятность, что незнающий человек может купить ненужные ему запчасти, которые не пригодятся в ремонте. Конечно же, стойки амортизаторов и сами амортизаторы – это не одна деталь.

По сути этот элемент подвески является масляным насосом, поскольку работает по тому же принципу. Во время движения автомобиля все неровности дороги передаются на подвеску, её вертикальные перемещения способствуют перетеканию гидравлической жидкости через отверстия поршня, диаметр их достаточно небольшой, поэтому создается давление и при увеличении скорости автомобиля амортизатор, усиливая сопротивление, делает движение подвески и пружины более плавными. В результате более плавно движется по дороге автомобиль, уменьшается поперечная раскачка во время маневрирования и сводятся к минимуму «клевки» при наборе скорости и торможении.

При неисправном амортизаторе взаимодействие подвески и пружины ухудшается, что отражается на плавности хода автомобиля и его управляемости, снижается эффективность торможения, сильнее изнашиваются шины, увеличивается износ целого ряда узлов и деталей. Такая поломка негативно влияет на комфорт пассажиров и водителя при движении. Если говорить о конструкции этих важных деталей, то в зависимости от модели, они могут оснащаться пружиной, либо не иметь её, пример: задние амортизаторы типа «карандаш» пружины не имеют.

Это силовой элемент подвески автомобиля — целый узел, устройство в составе которого присутствует и рессора, и амортизатор, её назначение состоит в соединении колес с кузовом посредством шарниров. В классическом, наиболее часто встречающемся варианте, Опора амортизатора (демпфер) с пружиной, совмещена с опорой в стойке. Главное её назначение заключается в удержании массы автомобиля и улучшении сцепления колес с дорогой с сохранением их нормального положения по отношению к кузову. Прочный корпус амортизационной стойки с усиленным штоком дает возможность сохранять устойчивость машины в том числе и при боковых нагрузках во время маневрирования.

Почему амортизационная стойка дороже амортизатора

Этот элемент подвески является более сложным по своей конструкции, чаще всего материалом для её изготовления являются сложные сплавы, что в конечном итоге влияет на цену. Играет роль и большой диаметр штока. Амортизационная стойка – главный элемент подвески типа “ Мак-Ферсон” наиболее часто применяемой в современных автомобилях. Также как амортизатор, стойка может оснащаться пружиной, либо не иметь её в своей конструкции.

Различный способ крепления: стойка выполняет функции верхней шаровой и рычага имея соединение с поворотным устройством и шток большего диаметра чем в обычном амортизаторе.

Амортизаторы крепятся посредством сайлентблоков без соединения с поворотным устройством.

Амортизационная стойка принимает на себя разнонаправленные нагрузки, амортизатор – исключительно вертикальные.

Амортизатор может быть частью стойки, но не в коем случае не наоборот, если он неисправен, ездить на автомобиле можно, но езда будет очень некомфортной. Естественно, если один из четырех, например, амортизатор передний левый, вышел из строя, но с ремонтом лучше не затягивать, поскольку возросшие нагрузки на другие части и узлы автомобиля неизбежно приведут к их поломке и ремонт окажется более дорогим. После поломки стойки, в сервис придется обращаться сразу, так как нормальное управление автомобилем будет невозможным. Нужно будет купить этот силовой элемент подвески, сделать это в «правильном» месте, там, где есть профессиональные продавцы-консультанты, которые разделяют названия деталей и их предназначение. Так, если на вашей машине Volkswagen Polo 5 вышла из строя передняя правая амортизационная стойка, купить её можно здесь не переплачивая.

Подвеска McPherson – наиболее распространенный тип независимой передней подвески, применяемый на легковых автомобилях. Устройство представляет собой однорычажную конструкцию с амортизационной стойкой и стабилизатором поперечной устойчивости (чем отличается стойка от амортизатора будет рассмотрено далее). Широкое применение обусловлено низкой стоимостью производства при оптимальных рабочих качествах. Данный тип подвески применяется также и на задней оси автомобиля.

История создания

Данная подвеска была разработана на базе двухрычажной, применявшейся в 1940-х годах. Разработал и внедрил в серийное производство свое изобретение инженер компании Ford Эрл МакФерсон. Решением, позволившим упростить конструкцию подвески с двумя поперечными рычагами, стало применение несущей амортизационной стойки. Характерной особенностью являлось наличие пружины в ее верхней части. В собранном виде конструкция представляла собой единое целое. Это позволило отказаться от необходимости использования верхнего рычага. Первым серийным автомобилем с данной конструкцией передней подвески стал Ford Vedette 1948 года выпуска. Позже модифицированные варианты стали использовать и на других автомобилях концерна. В 70-х идею МакФерсона подхватили остальные автопроизводители. Тип подвески назвали именем создателя.

Составляющие элементы подвески

Амортизационная стойка

Представляет собой амортизатор с установленной на корпусе витой пружиной. Пружина зажата между нижней и верхней чашками. Верхняя опора амортизатора закреплена на кузове в специальной нише под крылом автомобиля. Поворот колеса осуществляется за счет интегрированного в нее подшипника. Нижняя часть стойки МакФерсон соединяется со ступичным узлом. Стойка устанавливается не вертикально, а под определенным углом к колесу автомобиля в поперечной плоскости. Данный угол называется углом поперечного наклона шкворня или KPI и оказывает большое влияние на управляемость автомобиля. Данный параметр не регулируется и закладывается в конструкцию подвески при проектировании.

Нижний поперечный рычаг

Направляющий элемент, обеспечивающий вертикальное перемещение подвески. Имеет две точки крепления к подрамнику кузова. Реже встречается вариант с одним креплением, при этом вторая точка дублируется продольной (реактивной) тягой. Через шаровое соединение фиксирует ступицу колеса в ее нижней части.

Стабилизатор поперечной устойчивости

Упругая изогнутая металлическая тяга, закрепленная на подрамнике и обоих рычагах. Предназначена для выравнивания поперечного крена автомобиля. При поворотах сторона с меньшим наклоном поддерживает противоположную.

Отличие амортизационной стойки от амортизатора

Амортизатор – демпфирующий элемент подвески, предназначенный для гашения колебаний. Амортизационная стойка, в свою очередь, состоит из амортизатора и пружины. Таким образом, помимо конструктивных особенностей, стойка выполняет намного больше функций, а именно является одновременно несущим, упругим и демпфирующим элементом конструкции.

Амортизационная стойка подвески

Отличие стойки от обычного амортизатора:

1. Представляет собой более сложный механизм.
2. Имеет усиленную конструкцию и больший диаметр штока.
3. Является упругим элементом, воспринимающим нагрузки от дорожной поверхности.
4. Удерживает вес автомобиля.
5. Поворотная опора амортизатора участвует в повороте колес автомобиля.
6. Воспринимает осевые и боковые нагрузки.

Принцип работы подвески

Работа независимой подвески МакФерсон базируется на принципе «качающейся свечи». Основным элементом системы является направляющая амортизационная стойка.

Основные преимущества

1. Простота и компактность конструкции.
2. Недорогая в изготовлении и ремонте.
3. Оптимальные эксплуатационные характеристики.
4. Надежность.

Подвеска McPherson обладает основными преимуществами для применения в автомобилях бюджетного и среднего класса, где в первую очередь значение имеет невысокая стоимость производства.

Основные недостатки

1. Невысокие показатели управляемости автомобиля.
2. Невысокие характеристики плавности хода.

Минусы конструкции существенно снижают характеристики комфорта и управляемости. По этой причине МакФерсон в настоящее время практически не используется на автомобилях класса люкс. Предпочтение отдается более сложной и дорогостоящей двухрычажной схеме.

Задняя подвеска типа Макферсон

На автомобилях с независимой подвеской сзади также применяется схема МакФерсон. Однако ее разрабатывал уже другой конструктор по фамилии Чапмен. В названии часто используется и его имя. Принцип действия и устройство аналогичны передней.

Задняя независимая подвеска МакФерсон

1. Отличается легкостью по причине меньшей нагруженности задней части автомобиля.
2. Позволяет улучшить общую управляемость.
3. Имеет конструктивную возможность реализовать поворот колес. Актуальна для ряда автомобилей с подруливающей задней подвеской.

Несмотря на имеющиеся недостатки, подвеска на основе направляющих стоек оптимальна для большинства легковых автомобилей среднего класса. Одними из решающих преимуществ остаются стоимость производства и ремонтопригодность.

Неизвестно, почему так повелось, но в быту автолюбителей ходит такое понимание, что стойка и амортизатор – это разные детали. В целом, можно отметить, что голоса распределились в пропорции 50/50. Опытные автомастера утверждают, что это две разные детали, приводя кипу аргументов в свою пользу. Итак, давайте для начала определим, что такое амортизатор в классическом автомобильном понимании? Говоря простым языком – это масляный насос, где во время движения штока вертикально, происходит переливание жидкости в небольших объемах, через специально предусмотренные для этого отверстия. С учетом того, что отверстия делают небольшого диаметра, это уберегает от того, что масло моментально выбежит. Соответственно на пружину и в целом на подвеску, передаются замедленные движения.

Помните такую закономерность, при увеличении скорости машины, амортизатор значительно повышает сопротивление, тем самым машина не раскачивается на дороге и кузов держится более жестко.

Что же такое стойка? Зачастую, под ней понимают полноценный узел подвески, который соединяет колеса и корпус машины. Конструктивно, стойка «вмещает» в себе амортизатор и пружину. Основная их задача – поддерживать вес автомобиля, даже с учетом нагрузки. С учетом в целом усиленной конфигурации, более длинного штока, стойка готова принимать даже боковые перегрузки.

В целом, некоторые выделяют несколько основных отличий двух этих деталей:

1. Это, безусловно, разные типы крепления, что является основным отличием. В зависимости от модификации подвески, сверху может применяться опорный подшипник, в том случае, если сама стойка и отдельный амортизатор, должен «поворачиваться» вместе с «кулаком». Снизу соединение с поворотным «кулаком» большинства амортизаторов почти идентичное, при помощи металлического хомута либо двух параллельных приваренных пластин к стойке.

В других модификациях подвески, где амортизатор не связан напрямую с «кулаком», можно встретить и «мертвые» соединения, с втулками «сайлентблоками». В зависимости от разновидностей, резиновые или полиуретановые вставки.

2. Разные нагрузки. Взять, к примеру, амортизатор, на него воздействие применяется только вдоль оси, что касается стойки, то нагрузки разнонаправленные.

Есть интересная закономерность, амортизатор вполне может служить частью стойки, как на отечественном семейство ВАЗ 2110 или любых других бюджетных моделях. А вот, стойка наоборот заменить амортизатор не в состоянии.

3. Третье различие в возможности использование автомобиля при неисправности. К примеру, со сломанной стойкой, далеко уехать не получится в принципе. Если сломан амортизатор, печально, но не критично, у вас остается еще пружина. Ведь, как правило, в некоторых подвесках идет разделение пружины и амортизатора.

В принципе, если разобраться – это одно и то же, можно так сказать, что стойка – это разновидность амортизатора, по виду крепления и строения. Ведь главная задача, с которой справляются и те и другие, это уменьшение влияние нагрузок на подвеску, от ям, выбоин, «горбов» и прочих «сюрпризов» отечественных дорог. Да и в целом, они позволяют держать кузова в правильной плоскости и горизонтали, по отношению к колесам. Поэтому далее не будем разделять эти два понятия.

Виды амортизаторов

Покупая и выбирая деталь, мы всегда стремимся найти тот элемент, который не только повысит управляемость машины, но и улучшит комфортность передвижения. Найти «золотую» середину бывает крайне сложно, ведь прибавляя жесткости для лучшей управляемости, мы пропорционально снижаем комфорт. Но, уже давно на рынке известно такое понятие, как электроуправляемые амортизаторы. Это как раз тот случай, когда водитель точно не определился какой тип подвески ему подходит, он может подстраивать в разных условиях любую жесткость. Но, помните, что электроуправляемые стойки позволяют изменить жесткость, но никак не высоту кузова над землей.

Поэтому выбор стоек следует проводить, ориентируясь на собственные предпочтения в езде, а также на рекомендации производителя вашего автомобиля. Чтобы определится с типом амортизатора, необходимо знать его разновидности, а их всего две, по типу жидкости. Итак:

• Масляные – считаются наиболее удачны для ровных дорог. Однако, ухабы и неровности для них, нежелательны. Проблема в том, что при езде по ухабам, частота хода поршня значительно возрастает, и накапливается гораздо больше тепловой энергии, что приводит к излишнему перегреву масла и потере эффективности работы. Вообще принято считать, что масляные больше всего подходят для городской езды.

• Газовые стойки намного жестче, однако срок эксплуатации, зачастую выше в несколько раз. Охлаждаются гораздо быстрей и эффективность работы выше. Но, стоит помнить, что стоимость газовых стоек почти в два раза выше, все зависит от производителя.

• Газомасляные стойки — это так называемый комбинированный вид, где совмещены положительные стороны и тех и других. Такие амортизаторы максимально проявляют свои «способности» на трассах с мелкой «ребристостью», к примеру, покрытие из бетонных плит или щебенки. Также с такими стойками лучше проходить повороты. Что касается стоимости, то данный вид наиболее дорогостоящий из всего «семейства» амортизаторов, естественно имеется виду сертифицированный продукт.

Кстати, большая часть автовладельцев понятия не имеет, что перед тем, как устанавливать стойку, её необходимо обязательно «прокачать». Если этого не сделать, эффективность работоспособности амортизаторов в таком случае, окажется на нуле. Чтобы «прокачать», вам необходимо закрепить элемент штоком наверх и давить, пока, так называемая «рабочая» зона, не превысит размеры «стакана». В таком расположении необходимо продержаться около 2-3 минут, после чего повторить несколько раз. Если после этого не ощущаются явные провалы, то деталь можно смело ставить на автомобиль.

Устройство амортизатора

В зависимости от разновидности, комплект деталей в конструкции может меняться, но не критично. Поэтому приведенный ниже список вполне можно считать полным. Итак:

1. Корпус, та деталь, на которой, зачастую, размещается крепление.

2. Рабочее вещество, как выяснили всего два типа.

3. Шток амортизатора с защитным кожухом.

5. Кольца (заглушки).

6. Два клапана, отдача и сжатие.

9. Уплотнительные резинки.

Помните, что глобальной разницы даже между передними и задними стойками не существует. Действующие «лица» одни и те же. «Сброс» нагрузки происходит благодаря движениям поршня на штоке по самому цилиндру, где находится рабочее вещество.

Ресурс амортизаторов

Виды и особенности устройства этой детали мы разобрали, и напрашивается резонный вопрос, а какой же срок эксплуатации? На этот вопрос однозначного ответа дать невозможно, ведь качество и долговечность работы во многом зависят от условий использования. Под этим подразумевается качество дорожного покрытия, манера вождения, вес автомобиля, нагрузки, в каких целях используется и тому подобное. В среднем производитель указывает «пробег» в 80 000 км. Но, мы то с вами прекрасно понимаем, что с дорогами не так все гладко, да и найти качественную деталь, с каждым годом все сложней. Итого, срок можно смело делить на два.

Неисправности и как их выявить?

Можно выделить целую группу проблем со стойками, которая может подстерегать каждого автовладельца. Итак:

• Стертое хромовое покрытие (приведет к разрушению уплотнителя).

• Разрушение пыльника и уплотнителя.

• Оторвана резьба. (Не частое явление, но все-таки не редко бывает, что «рвет» крепление к кузову).

• Попадание воздуха в цилиндр.

Выявить перечисленные проблемы можно без труда, просто тщательно осмотрев деталь. Взгляните на стойку, возможно, появились масляные разводы или потеки. В таком случае, работа амортизатора нарушена, и лучше заменить его, потому что никакой пользы он уже не приносит. С кренами и завалами не справляется.

Есть способ, который позволит выявить неисправность, не забираясь под машину. Итак, необходимо раскачать (вертикально) машину, с той стороны, с которой необходимо. Обратите внимание, если после раскачки, машина сделает более двух колебаний, прежде чем вернется в исходное положение, значит с амортизаторами проблемы. Также нюанс, если во время раскачки машины, она мгновенно остановилась, то скорей всего амортизатор заклинило.

Кроме того, можно выявить неисправность и на слух. Если стойка издает характерный стук, то вполне вероятно, что имеет место быть механическое повреждение. И лучше всего провести полную диагностику, чтобы точно выявить причину.

Наиболее эффективным способ проверки, является специализированный стенд на сервисах, который позволяет определить усилие того или иного амортизатора на сжатие и разжатие.

546263S000 ДЕМПФЕР АМОРТИЗАТОРА / BUMPER-RUBBER HYUNDAI-KIA



Напоминаем вам

Аналоги указанные в поисковой выдаче используются только в виде справочной информации и не являются поводом для возврата! Вы несете ответственность за правильность подбора и применимость заказываемой детали к автомобилю, на который планируется установка той или иной запчасти/детали. Сроки доставки ориентировочные и могут быть изменены.

Фильтр

• срок доставки
• Доступное количество
• Сбросить

Онлайн-магазин ZapGIS предоставляет возможность купить ДЕМПФЕР АМОРТИЗАТОРА / BUMPER-RUBBER 546263S000 HYUNDAI-KIA по выгодной цене в Краснодаре. На этот товар, как и на прочие автозапчасти и комплектующие, распространяется гарантия от производителя. Теперь, чтобы ремонтировать и обслуживать автомобиль, не придётся посещать точку продаж лично — достаточно будет зайти на сайт.



Почему покупают ДЕМПФЕР АМОРТИЗАТОРА / BUMPER-RUBBER 546263S000 HYUNDAI-KIA у нас?



Автовладельцы Краснодара и других городов получили возможность с лёгкостью приобретать детали и расходники, которые нужны для ремонта и ТО. На сайте размещён большой каталог запчастей — в нём можно с компьютера или смартфона найти всё необходимое и совершить заказ.



Удобство пользования сайтом в том, что есть разные способы найти товар:



• удобный поиск по каталогу, например по названию или обозначению;
• VIN-запрос, который позволяет за считаные минуты найти деталь;
• помощь менеджера при подборе, исключающая риск ошибки.



Теперь у владельцев авто нет никаких сложностей. Так, ДЕМПФЕР АМОРТИЗАТОРА / BUMPER-RUBBER 546263S000 HYUNDAI-KIA в наличии и под заказ можно купить в интернет-магазине ZAPGIS.ru — предлагается только сертифицированная продукция, прошедшая необходимые тесты.



Цена на ДЕМПФЕР АМОРТИЗАТОРА / BUMPER-RUBBER 546263S000 HYUNDAI-KIA



Магазин ZapGIS не пользуется услугами посредников, поэтому не завышает стоимость товаров. Работа через интернет снижает дополнительные расходы. А благодаря прямой продаже всё, что требуется автомобилистам, достаётся им без переплат, недорого.



При этом сохраняется предоставленная производителем гарантия. Так что оригинальные и неоригинальные запчасти, вроде ДЕМПФЕР АМОРТИЗАТОРА / BUMPER-RUBBER 546263S000 HYUNDAI-KIA , обладают заявленными характеристиками и совместимы с указанными моделями.

Устройство амортизатора и демпфера стиральной машины

Заменить амортизатор или демпфер стиральной машины своими руками довольно просто. Но ведь вместо поломанной детали необходимо купить новую, а тратиться не хочется, да и не всегда есть возможность. В таком случае, можно произвести ремонт, но для этого необходимо разобраться с устройством амортизатора стиральной машины.

Конструкция демпферов

Демпферы СМ выполняют функцию гашения сильных вибраций, возникающих во время стирки. Амортизационная система работает в совокупности с подвесными пружинами. По факту, элемент представляет собой такой же стальной цилиндр с той лишь разницей, что внутри нет штока с поршнем, это сам по себе поршень с отверстиями по бокам для устранения воздушных пробок.

Поршневое устройство содержит в себе одну или несколько фрикционных прокладок, их количество зависит от устройства амортизатора конкретной модели. Материал прокладки — пористый полимер, покрытый не высыхающей смазкой, которая создает при движении дополнительное трение.

Резиновые втулки по краям металлического цилиндра и расположенного в его полости демпфера выступают как крепления амортизирующих деталей с дном машинки с одной стороны и с нижней частью бака с другой стороны. Есть два вида демпферов.

1. Сборные. Обладают сменной прокладкой, и чаще всего ее замены достаточно для ремонта детали.
2. Монолитные. Края таких амортизаторов обработаны металлом, поэтому снять прокладку не получится, придется менять все устройство целиком.

Усилие воздействия на демпфер имеет определенные лимиты. Посмотреть его значение можно на корпусе амортизатора. Обычно нагрузка измеряется диапазоном от 50 до 150 ньютон. Если использовать рекомендуемый производителем режим эксплуатации, стиралка не будет превышать допустимые пределы нагрузки.

Важно! При покупке нового демпфера нужно ориентироваться на максимальную нагрузку с предыдущей детали. Если она составляла 100 ньютон, не нужно покупать на 150. Ориентируйтесь строго на близкие к предыдущим показатели.

Амортизаторы пружинно-поршневые

Пружинно-поршневая конструкция амортизаторов встречается наиболее часто. Простыми словами, это цилиндр из металла с прикрепленной сверху полимерной втулкой. Функция втулки заключается в том, чтобы направлять шток в полости металлического цилиндра.

Амортизатор крепится к барабану с помощью полимерных прокладок или вкладышей. Они насаживаются в верхнюю часть амортизационного штока. Поршень с вкладышем прикреплен к основанию штока, а сама прокладка очень густо смазана невысыхающей смазкой. Когда шток с поршнем двигаются внутри цилиндра, смазывающее вещество создает дополнительное трение.

Работа амортизаторов заключается в последовательном и постоянном повторении ряда операций:

• как только корпус начинает колебаться, шток начинает линейно двигаться;
• он, в свою очередь, толкает поршень, и он приходит в движение внутри цилиндра;
• смазка тормозит движение поршня, препятствуя его свободному скольжению;
• как только давление ослабевает, шток возвращается в принимает исходную позицию;
• как только колебание возникает вновь, процедура повторяется.

Отверстия в стенках поршня нужны для того, чтобы не создавать воздушных пробок и, как следствие, дополнительного сопротивления. При нажиме на поршень воздух выходит через отверстия, и движение поршня не прекращается.

Из-за того, что весь процесс амортизирования основан на трении деталей друг о друга, постепенный износ неизбежен. Если конструкция включает в себя более одного пружинящего устройства, повреждаются они, как правило, все сразу, и одновременно требуют замены. Окончательному износу предшествует появление зазора между элементами. О проблемах с амортизирующими устройствами свидетельствуют два признака: появление сильной вибрации при стирке и отжиме, а также нехарактерный стук бака о внутреннюю поверхность стиральной машины.

Обычно замены прокладок хватает для решения проблемы с амортизатором, но бывает и такое, что сам демпфер гнется или ломается на части, что ведет к соскакиванию приводного ремня и другим проблемам. В таком случае, необходимо полностью заменять деталь.

Принцип действия амортизаторов всех стиралок не зависит от того, как устроен демпфер. Может отличаться сама конструкция изделия и его расположение. Например, не все амортизаторы дополняются системой пружин, удерживающих бак сверху. Демпферы также бывают разных размеров, располагаются в разных частях машины, с разным углом наклона.

Вместо двух подвесок, удерживающих сверху бак, бывает конструкция, когда сверху расположен крупный противовес, соединяющийся с баком несколькими маленькими пружинками. Классической амортизационной конструкцией считается двойной бак, который в нижней части машины поддерживает демпфер.



• Поделитесь своим мнением — оставьте комментарий

Чем отличаются амортизаторы и линейные амортизаторы?

Дуг Палмер, старший инженер, ACE Controls

Амортизатор ACE’s Magnum

Промышленные амортизаторы и линейные амортизаторы обеспечивают плавное линейное замедление заданной нагрузки. В гидравлических амортизаторах и линейных амортизаторах используется такая среда, как трансмиссионная жидкость или силиконовое масло, для управления замедлением нагрузки. Пневматические линейные демпферы используют воздух или азот для достижения той же цели.Хотя их производительность может быть достигнута с помощью аналогичных средств, их приложения сильно различаются.

Линейный демпфер (также известный как регулятор скорости) — гидравлический или пневматический — используется, когда нагрузка находится в постоянном контакте с демпфером, и оператор хочет плавного замедления в направлении сжатия или растяжения. Обычные области применения, где можно найти линейный демпфер, — это гаражные ворота, штормовые ворота и устройства подачи инструмента. В этих примерах нагрузка находится в контакте с демпфером, когда начинается замедление.То есть нет воздействия нагрузки на демпфер. В этом ключевое отличие демпфера от амортизатора.

Гидравлический демпфер ACE VC25

Промышленный амортизатор, использующий аналогичную среду для замедления нагрузки, спроектирован так, чтобы «захватывать и контролировать» нагрузку, когда она вступает в контакт с ударом. Амортизатор сконструирован таким образом, что при соприкосновении нагрузки амортизатор принимает нагрузку и постепенно замедляет ее в ходе своего хода. При правильном размере амортизатор будет «ловить» нагрузку и по ходу удара амортизатора постепенно «контролировать» нагрузку, пока она не достигнет конца хода амортизатора.Во время этого хода скорость массы постепенно уменьшается, пока, наконец, не достигнет полной и полной остановки. Вы знаете, что амортизатор выполняет свою работу, если масса не отскакивает ни в начале, ни в конце хода. Если есть отскок в любом из крайних пределов, это признак того, что выбранный амортизатор либо неправильный, либо отрегулирован неправильно. Амортизатор предназначен для поддержания постоянной силы реакции на протяжении всего хода.

В зависимости от применения, линейный демпфер или промышленный амортизатор могут выполнять работу по замедлению массы.Но чтобы выбрать правильный элемент оборудования, важно понимать как ваше собственное применение, так и то, как будет требоваться демпфер / амортизатор. В любом случае правильно подобранный амортизатор / амортизатор по размеру может продлить срок службы вашего оборудования и защитить ваши инвестиции от преждевременного выхода из строя.

---

Из рубрики: Основы Fluid Power
С тегами: ace, acecontrols

---

Все ли мы неправильно употребляем термин «амортизаторы»?

Амортизатор — это термин, который часто используется для описания амортизаторов в подвеске автомобиля, но технически это неверно…

Это происходит постоянно.Слова, которые технически некорректны, принимаются таким количеством людей, что становятся приемлемыми, может быть, даже нормальными. Первые автомобили назывались безлошадными экипажами до 1895 года, когда Великобритания приняла более модный «легковой автомобиль».

Иногда, однако, часто употребляемый термин относится к технической точности, и неприятно ошибаться в подобных вещах. Это всегда помогает нашему пониманию предмета и нашей способности передать его, если мы попытаемся использовать правильные термины. И, черт возьми, мы бы первыми признали, что попадали в эту ловушку много раз.Мы уже говорили о том, что интеркулеры на самом деле вовсе не интеркулеры.

Амортизатор или просто амортизатор часто используется для описания амортизатора в типичной подвеске автомобиля. Это один из двух ключевых компонентов процесса отказа; другой — пружина, обычно сделанная из стального сплава. Вы можете узнать больше о том, как работают амортизаторы, в нашей главной статье.

Однако если подумать, амортизатор — это не тот компонент, который поглощает удары. Это будет винтовая пружина. Катушка — это часть, которая реагирует на удары; часть, поглощающая удары. Задача амортизатора — замедлить это движение и убедиться, что автомобиль всегда может равномерно нагружать каждую шину — или, по крайней мере, настолько равномерно, насколько позволяют обстоятельства.

Более технически правильным альтернативным названием демпферов может быть амортизатор или пружинный контроллер, но ни один из них не является таким аккуратным и аккуратным, как демпферы, поэтому мы будем придерживаться его. По словам Грега Кирби, генерального директора Eibach:

«Пружина компенсирует недостатки и поддерживает автомобиль.Основная роль демпфера — контролировать движение. Если бы у вас не было амортизаторов, машина двигалась бы по дороге, а в крайнем случае вы бы прыгали колесами ».
