Содержание

Что такое ступица колеса. Предназначение, устройство и диагностика поломки.

Ступица колеса – это та деталь, с помощью которой производится установка транспортного средства на ось, которая называется цапфой.

В таком соединении подшипники, которыми оснащена ступица, являются важным элементов, причем не только самой ступицы, но и все ходовой части автомобиля. Именно подшипники ступицы несут ответственность за то, насколько управляем ваш автомобиль и, насколько безопасно его вождение.

Для чего предназначена ступица?

Ступица – это важная автомобильная деталь, которая осуществляет соединение двух деталей между собой, а именно – вала с колесным диском, которые отвечают за крутящий момент. Одна сторона этой детали насажена на вал, а другая при этом сопряжена с колесным диском и имеет для этого специальное посадочное место.

Именно через ступицу вращательное движение оси коленвала передается на само колесо. К ступице прикреплён и тормозной диск, поэтому она является неотъемлемой частью тормозной системы любого транспортного средства. Вращение колеса автомашины происходит благодаря подшипникам, которыми оснащена ступица.

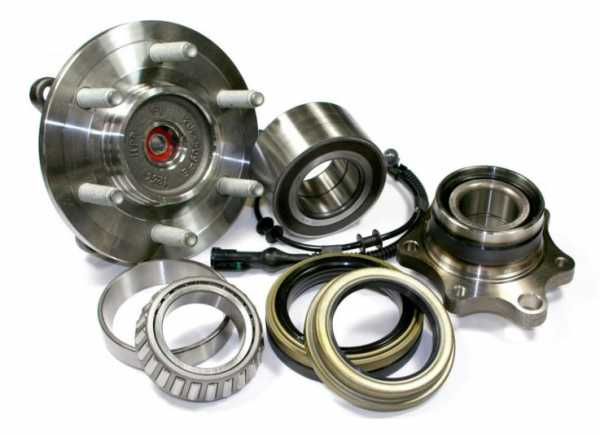

Какие виды ступиц и подшипников бывают?

Автомобильное средство оснащено множеством подшипников разного размера и назначения, но именно подшипник ступицы испытывает наибольший груз по сравнению со всеми остальными подшипниками.

Он удерживает большую часть массы всего транспортного средства. Максимальные нагрузки появляются в процессе движения, особенно сильно это выражено в момент разгона, резкого ускорения или торможения автомобиля.

К качеству подшипника всегда предъявляются особенно высокие требования, так как во время движения транспортного средства он испытывает на себе действие сразу двух сил: осевой и радиальной.

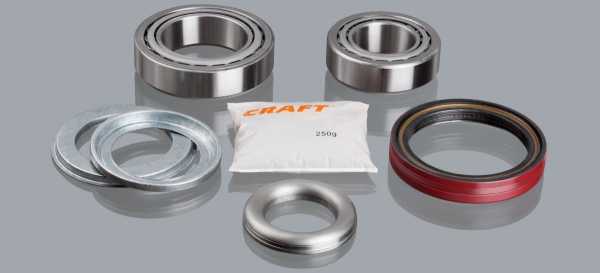

Подшипники

В современных транспортных средствах подшипники ступицы всегда выполняют функцию качения. Они включают в себя два кольца, одно из которых – наружное, а второе, соответственно – внутреннее.

Также среди его составляющих деталей – сепаратор. Он используется для того, чтобы удерживать на определённой траектории тела качения, а также распределять их и по подшипнику. В качестве тел качения могут выступать различные шарики, а также ролики.

Ступичные подшипники можно разделить на несколько групп относительно вида переносимой нагрузки:

  • Радиальные подшипники.
  • Упорные.
  • Упорно-радиальные.
  • Радиально-упорные.

Схема ступицы не всегда идентична, она отличается у каждой отдельной модели, она может иметь несколько конфигураций. В автомобилях с задним приводом чаще всего можно встретить роликовые подшипники однорядного типа.

Ими оснащена каждая ступица в количестве двух подшипников. Также популярными становятся и подшипники с радиально-упорной схемой, неотъемлемой частью которой являются шариковые элементы.

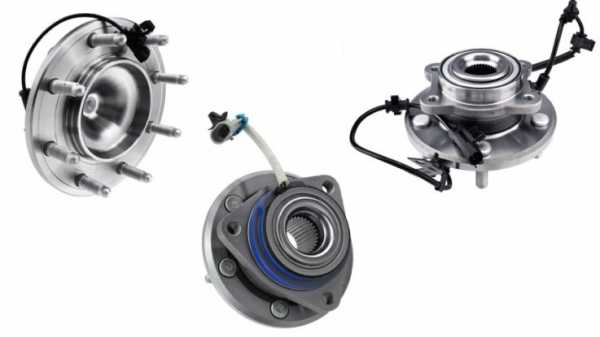

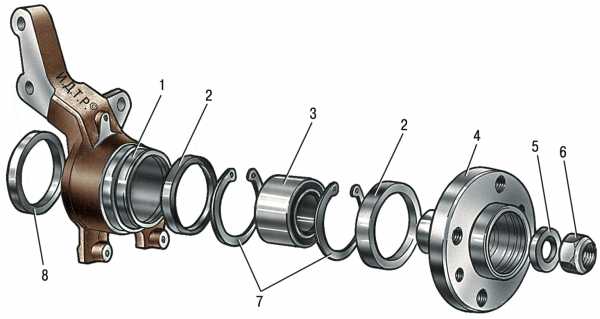

Как устроена ступица?

Большинство современных автомобильных средств оснащены электронными системами управления, в таком случае ступицы колес обычно совмещаются с системой ABS. Также они соединены и с датчиками, которые контролируют и скорость оборота колёс. Эти ступицы полностью закрыты, их нет возможности разобрать, обратно собрать.

Именно поэтому при неисправности они не подлежат ремонту. Обычно срок эксплуатации таких колесных ступиц не может превысить общий срок использования и эксплуатации транспортного средства.

Как распознать поломки ступицы?

Состояние ступиц колес напрямую влияет на безопасность управления и эксплуатации транспортного средства, именно поэтому стоит внимательно следить за ними. Вывести из строя их можно при неосторожной и неправильно организованной замене колес, а также в процессе ремонта ходовой части.

Например, при неосторожном ремонте можно сорвать резьбу, это происходит при чересчур сильном закручивании болтов. Проблему такого характера сложно упустить из вида, поэтому она редко несет реальную опасность безопасности управления автомобилем.

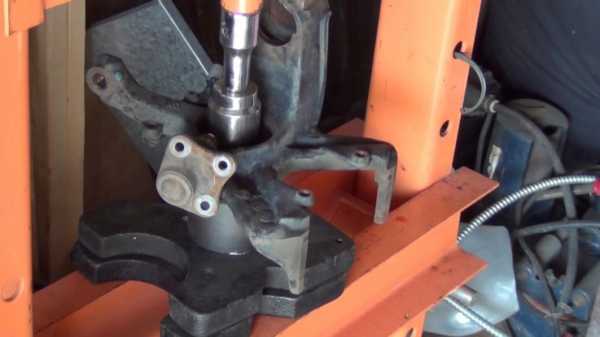

Замена ступичного подшипника осуществляется при помощи пресса. К выбору его стоит подходить внимательно, он должен быть хорошего качества и соответствовать всем характеристикам ступицы. Это необходимо потому, что выпрессовка, а также и запрессовка выколоткой и молотком могут вызвать деформацию посадочных мест.

Неисправность в работе ступичного подшипника выдадут посторонние звуки, поломку этой детали всегда можно определить по измененным звукам подвески в процессе ее работы. Даже самый неопытный водитель не сможет не услышать эти нехарактерные для исправного транспортного средства звуки, поэтому упустить неисправность из вида довольно трудно.

При движении стоит осуществить поворот руля, и водитель услышит резкий, довольно громкий гул, это и сообщит ему о том, что с подшипником что-то не так. Также на проблему в его работе может указывать и увеличенный люфт колеса, и вибрация в области кузова.

Чаще всего сама ступица и ее подшипник ломаются вследствие сильного износа. Также частой причиной поломки может стать сильный улар, например, если на высокой скорости автомобиль попал в дорожную яму. Объем и характер ремонтных работ будет зависеть от конкретной модели авто, а также от типа ступиц, которые используются в нем.

При незначительных неисправностях можно осуществить текущий ремонт подшипника, но чаще всего прибегают к их замене, так как это менее хлопотно и не так затратно. Кроме того, подшипники чаще всего меняют не отдельно, а совместно с колесной ступицей.

Водителю не стоит игнорировать шумы, стуки, вибрацию, которые прямо указывают на поломку, так как это приведет к негативным последствиям. Если автовладелец вовремя не обратится в автосервис, ступичный подшипник будет изнашиваться все сильнее, то удары и стук станут очень сильными и определить их локализацию и причину появления будет гораздо труднее.

Такое состояние негативно влияет на только на саму ступицу, но и на ходовую часть транспортного средства, именно поэтому стоит внимательно относиться к любым подозрительным моментам в работе ступицы.

golifehack.ru

Ступицы колеса — определение, устройство, назначение, устройство, задачи


Ступица – сердцевина во вращающемся механизме, с отверстием для посадки на вал/ось. Служит основной деталью колеса и подвески, предназначена для фиксации и установки колеса, а также всех его компонентов. Обеспечивает доступ к другим деталям в случае поломки, кроме тех ситуаций, когда выходит из строя тормозной барабан, диск или подшипник.

Классификация ступиц

Для ведущих управляемых и неуправляемых колес. Для неуправляемых: деталь устанавливается на ведущих осях легковых/грузовых автомобилях, в том числе и спецтехнике, но только с задним приводом. Для управляемых: ступица размещается на переднем мосту автотранспортных средств с передним приводом, оптимальна также и для полноприводных автомобилей.
Для ведомых управляемых и неуправляемых колес. Для управляемых колес: крепится на передних колесах, но для машин с задним приводом. Для неуправляемых: установка ступицы предусмотрена на задние колеса, но с передним приводом.

Функции и задачи ступиц

Ступица, как часть подшипника, обеспечивает колёсам автомобиля полноценное вращение. Все ступицы передают крутящий момент колесу, удерживают тормозную систему авто, крепят колесо к подвеске, вращают его вокруг оси. За счёт этого автомобиль осуществляет свою главную функцию – едет.
В передних и задних колёсах детали подшипника выполняют немного разные функции.
Основные задачи ступиц передних колёс – соединение диска с поворотным механизмом, торможение и движение автомобиля в целом, если он переднеприводный. Дело в том, что в этом случае именно через эту запчасть происходит вращение колеса. В заднеприводных автомобилях важными являются не только передние, но и задние ступицы. Они обеспечивают крутящий момент, ответственные за тормозной путь машины, оснащены датчиками движения и скорости (в современных иномарках).


Для чего нужна ступица колеса


  1. • передача крутящего момента колесу;
  2. • удержание узлов на полуоси;
  3. • обеспечение вращения колеса;
  4. • удержание барабана и тормозного диска;
  5. • фиксация диска колеса.

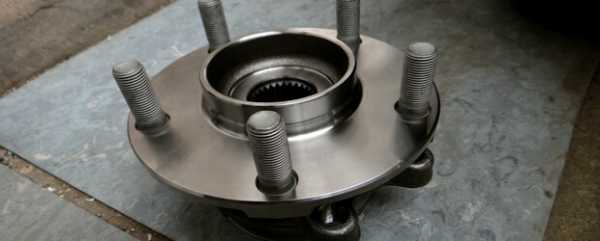

Конструкционные особенности

Конструкция ступицы состоит из обода со шпильками или отверстиями – они нужны для крепежа колеса. Во внутренней части изделия есть специальное посадочное место для подшипника. В запчасти есть также отверстие, чтобы установить полуось. А в дорогих современных авто можно также увидеть «гнездо» — это посадочное место для датчика АБС. Конструкция подшипника может отличаться: бывают конусообразные и роликовые. Бывают ещё шариковые, но их сейчас использовать не рекомендуют.

Чертеж ступицы


Назначение

Функциональные особенности детали в первую очередь сказываются на работе тормозного и рулевого управления. Благодаря работе ступицы осуществляется вращения колеса вокруг оси, при этом подвеска закреплена и надежно удерживается на посадочном месте.

Особенности крепления

Ступица крепится к подшипнику или двум, благодаря чему имеет возможность вращаться и передавать это вращение колесу. Металлическую запчасть прикрепляют шайбой или несколькими гайками. Само изделие устанавливают на край коленвала с помощью подшипника. Сейчас обычно ступицы крепят к роликовым или конусным подшипникам. Изделие для крепления колеса изготавливают из высокопрочного металла в виде цельнолитой болванки. Заготовку потом мастер обрабатывает на станке до готовой запчасти.

Для каких видов спецтехники применяется


  1. • строительной: бетономешалки, автокраны и экскаваторы;
  2. • подъемной: автовышки, краны-манипуляторы, погрузчики;
  3. • коммунальной: снегоуборочные машины;
  4. • сельскохозяйственной: уборочные машины;
  5. • дорожной: бетоноукладчики и асфальтоукладчики, а также катки.

Стандартные характеристики и размеры

Подшипниковые детали для крепления колёс изготавливают разного размера. Речь идёт о диаметре ступицы. Размерные характеристики запчасти всегда будут зависеть от марки автомобиля и размера колёсных дисков. Производители придерживаются правила: цилиндр металлического изделия должен всегда совпадать с размером колеса автомобиля. Определением этих параметров занимается специальная система – DLA. Дело в том, что большие колёса на ступицах маленького диаметра будут болтаться. Иногда для колёсных дисков большого диаметра, под которые не подходит стандартная ступица, устанавливают дополнительное переходное кольцо.

Причины поломки и замена ступицы

Из-за поломанной ступицы может барахлить тормозная система. Если вовремя обнаружить и устранить поломку детали, можно избежать серьёзных аварий и трат на более сложный ремонт. Причинами поломки детали подшипника могут стать: агрессивная и неаккуратная езда, «дрифтование», протирание брюхом автомобиля гравия, песка или грязевой жижи на дорогах, регулярное попадание колёсами в ямы и на кочки, перегруз. В некоторых случаях, запчасть может выйти из строя из-за изначального брака при сборке на заводе. Среди основных признаков выхода из строя запчасти – слабые толчки, неприятный звук, ощущение вибрации кузова, укачивание.

Определить поломку ступицы поможет стук и слух

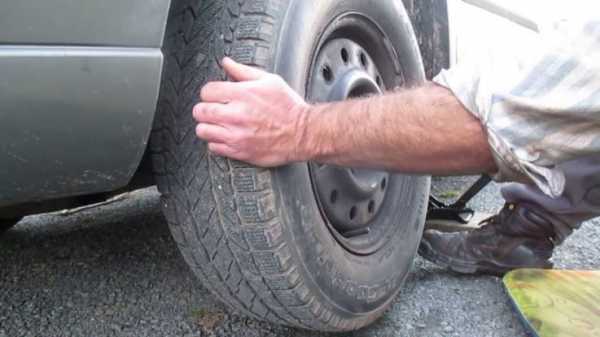

— Первый способ – постучать о колесо ногой. От лёгких ударов шины не должны ни шататься, ни люфтовать. Если же ощутили шатание или заметили зазор между запчастями при постукивании, то это сигнал о поломке.

— Другой вариант – прислушаться во время езды. Если из-под колёс доносится неприятный режущий звук или любой другой посторонний шорох – деталь колеса следует немедленно заменить.

На передних и задних колёсах неисправность запчасти определяют по-разному.
На передних шинах это сделать проще. Нужно разогнать автомобиль до скорости 60 км/час и выше и повилять по дороге в разные стороны. Если поломался левый подшипник, то звук будет усиливаться на левом повороте, а если правый – соответственно при повороте вправо.

Неисправные ступицы на задних колёсах ведут себя иначе. Определить, какая поломалась – трудно. Бывает, что неприятный звук доносится справа, но сломана левая запчасть. Опытные автомобилисты советуют приподнять корму авто, после чего покрутить колесо в разные стороны. Одно и другое. Там, где услышите хруст, посторонний звук или обнаружите люфт – нужен ремонт либо замена детали.

Подшипники ступицы

Данная деталь представляет собой подшипник качения, состоящий из внутренних/наружных колец и сепаратора. Какие виды выделяют:

  1. • упорные;
  2. • радиальные;
  3. • упорно-радиальные;
  4. • радиально-упорные.

p-z-o.ru

устройство, замена и 3 способа ремонта

Содержание статьи

Ступица переднего колеса — это узел ходовой части автомобиля, который выполняет несколько функций. Водителю нужно знать не только, как заменить лампочку ближнего света, но также как устранить неполадки в подобной ступице. Если данная деталь выйдет из строя, транспортное средство не сможет передвигаться.

Чтобы предотвратить это, водитель обязательно должен проводить регулярную проверку состояния ступиц, организовывать техническое обслуживание авто, а также своевременно обращаться в специальный сервис для устранения даже самых незначительных поломок детали. Чтобы самостоятельно проверить работу ступицы, необходимо знать особенности устройства и функциональное назначение элемента.

Назначение ступицы переднего колеса

Чтобы понять, что такое ступица, стоит разобраться с её основным функциональным назначением. Для этого совершенно не обязательно иметь специальные познания в общем устройстве транспортных средств.

Ступица представляет собой особую деталь, которая обеспечивает возможность вращения колеса. Для этого оно должно быть максимально надёжно закреплено на полуоси. На ступицу прикручивается диск, а в конструкции её самой есть пара вращающихся подшипников. Функций у данного конструкционного элемента существует достаточно много. Вот самые основные из них.

  1. Основная задача ступицы – подвижное и одновременно надёжное соединение диска колеса на оси поворотного кулака.
  2. Обеспечение качественного торможения и надежности всей тормозной системы в целом. Причина в том, что тормозной диск также закреплён на ступице.
  3. В переднеприводных автомобилях ступица передаёт колесам вращательное движение по направлению от полуоси. Для этой цели предназначено специальное внутреннее отверстие со шлицами внутри, куда в процессе передвижения входит один конец полуоси. Это позволяет автомобилю свободно перемещаться по трассе.

Современный автомобиль имеет целую систему электронных датчиков, позволяющих в постоянном режиме получать огромное количество информации и обеспечивать максимально безопасное движение машины. Ступица переднего колеса в этом сложном процессе играет не последнюю роль.

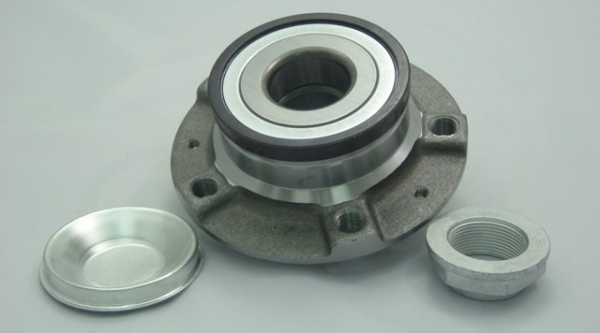

Конструкция ступицы

Устройство ступицы переднего колеса необходимо знать для обнаружения и устранения возможных неисправностей. При относительно сложном функциональном назначении, элемент отличается достаточно простым внутренним устройством. Среди основных частей данного узла можно отметить:

  • тело ступицы;
  • подшипники;
  • колёсные шпильки;
  • специальные датчики.

Корпус ступицы представляет собой прочную литую деталь, выполненную из специального сплава и прошедшую обработку токарными инструментами.

Данный элемент необходимо рассматривать в качестве единого комплекса, имеющего подшипники и шпильки. У основной массы производителей данные элементы идут только в комплекте, они неотделимы друг от друга.

Подобная монолитность в состоянии обеспечить максимальный уровень надежности и безопасности всей ходовой части транспортного средства.

Признаки наличия неисправностей в ступице

Выявить те или иные неисправности в работе ходовой системы транспортного средства, водитель сможет, опираясь на такие характерные признаки, как:

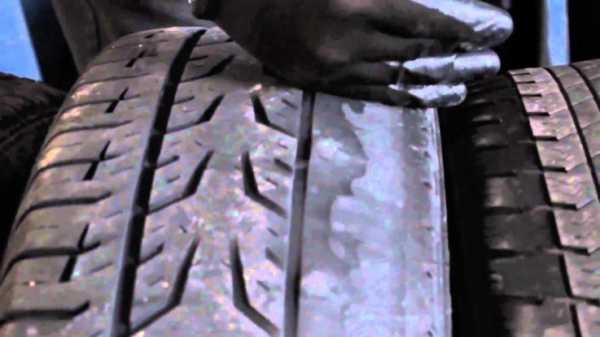

  • неравномерное стирание установленных протекторов покрышек;
  • значительное раскачивание кузова при осуществлении стандартного торможения или поворота;
  • часто повторяющееся отклонение автомобиля от прямолинейного направления;
  • сжатие и протекание амортизаторов;
  • высокий уровень производимой вибрации;
  • появление разных посторонних звуков, которые постоянно сопровождают перемещение машины.

Несмотря на четкую слышимость посторонних звуков, водитель на слух не сможет определить, в какой части элемента возникла проблема.

При обнаружении подозрительного звука нужно сразу поднять транспортное средство на домкрат и попытаться вручную прокрутить передние колёса.

При выполнении данной манипуляции стоит внимательно изучить внешний вид колёс. Одним из распространенных проявлений поломки ступицы является повышенная изнашиваемость резины. Вызвано это сильной, отдающей в руль вибрацией, с одновременным нагреванием тормозного диска, что происходит по причине неправильно вращающегося подшипника.

Нагрев диска можно прочувствовать посредством простого прикладывания к нему руки после пройденных 8 — 10 км. Если ступица неисправна, температура данного элемента превышает 70 градусов.

Схожими признаками может характеризоваться такое явление, как выход из строя подшипников ступицы.

Чтобы определить, с какой стороны сломалась ступица, не обязательно останавливать и приподнимать автомобиль. Достаточно будет обратить внимание на степень производимого гула в процессе поворота руля. При поворачивании вправо, гул будет усиливаться в левом колесе, при повороте налево, звук будет исходить с правой стороны.

Причины возникновения неисправностей в ступице

Оснований для выхода ступицы из строя существует достаточно много. Среди самых основных причин поломки можно отметить следующие распространенные факторы:

  1. Износ отдельных элементов системы.
  2. Погрешности в регулировке развал-схождения.
  3. Неправильное крепление амортизаторов.
  4. Сильные долговременные нагрузки на передние колёса.

Поскольку поломок может быть несколько, определить точную причину будет достаточно сложно. Тем не менее, не заметить её просто невозможно. Все без исключения неисправности очень ощутимы. Нельзя оставить без внимания появившийся постоянный шум или гул, степень интенсивности которого меняется в прямой зависимости от скоростного режима или от силы производимого торможения.

При возникновении перечисленных проблем, нужно срочно провести ремонт ступицы переднего колеса. В зависимости от сложности ситуации, проведение ремонтных работ может касаться простой регулировки крепления подшипников, болтов или гаек. В иных случаях может потребоваться полная замена ступицы, когда без помощи профессионалов не обойтись.

Самостоятельно провести ремонтные работы можно только при наличии определённых знаний и специальных инструментов. Ниже можно изучить инструкцию проведения ремонтных работ. Рассказано, как провести проверку крепления, как заменить специальный поворотный колпак.

Ремонт и замена ступицы

При осуществлении такого процесса, как замена ступицы переднего колеса, особое внимание уделяется подготовительным работам.

Подготовка инструментов

В первую очередь потребуется подготовить необходимые для этого инструменты. В массе случаев достаточно обычного набора специальных гаечных ключей с головками. Одновременно с ним нужно подготовить следующие инструменты.

  1. Съёмник стопорных колец.
  2. Специальный чашечный съёмник.
  3. Тиски.
  4. Отвёртки.
  5. Домкрат.
  6. Зубило.
  7. Молотки.

В качестве дополнения к домкрату стоит подготовить специальные приспособления для фиксации автомобиля в устойчивом положении. Это могут быть все возможные бруски и подпорки. Также потребуется приобрести новые детали, если осуществляется замена. Купить нужно весь комплект ступицы или подшипники, всё зависит от степени их изношенности.

Подготовка машины

После проведения подготовительных работ, сбора всех необходимых инструментов и материалов, можно приступать к замене вышедших из строя элементов.

Необходимо «поддомкратить» автомобиль в нужную сторону, в зависимости от того, с какой стороны будет осуществляться замена. Для обеспечения дополнительной страховки рекомендуется установить специальные подпорки, например, поместить под задние колёса автомобильные антипокатные опоры.

Подготовка деталей

Далее на КПП выставляется первая передача, если это механика, осуществляется постановка авто «на ручник». При помощи специального ключа откручиваются колёсные болты и ступичная гайка подшипника. Если диски у машины легкосплавные, колесо придется снять, далее нажать на тормоз и полностью выкрутить гайку ступицы.

Довольно часто водители сталкиваются с ситуацией, когда гайка ступицы очень сильно затянута и снять её ключом не получается. В этом случае можно использовать метод просверливания одной стороны гайки, которая заклинила. Это позволит рассверлить край детали до самой резьбы. Потом останется раскрыть деталь при помощи тупого зубила и легко и просто открутить её.

После выполнения подобных мероприятий, потребуется снять переднее колесо и посредством отвертки устранить защитный колпак (читайте подробнее о колпаках на колеса). Далее с тормозного диска снимается суппорт и убирается в сторону. Для этой цели барабан вместе со стойкой нужно повернуть на себя и выкрутить крепежи. После этого снимаются рулевые, шаровые опоры и наконечники.

Перед началом подобных работ детали стоит обработать специальным веществом, предназначенным для удаления ржавчины. Это серьёзно облегчит операцию, связанную с откручиванием болтов и гаек.

Чтобы снять тормозной диск, потребуется отвинтить два встроенных в ступицу болта и потом тоже проделать с гайкой, расположенной по центру. Сделать это можно при помощи ключа или зубила, всё зависит от того, насколько крепко прикручена деталь. Как только стойка полностью откручена, можно достать ступицу и приступить к ремонтным работам.

Три варианта ремонтных работ

В большинстве случаев выходит из строя один из подшипников ступицы, потому основные ремонтные работы будут базироваться на его замене. Здесь может быть три основных пути и варианта действия:

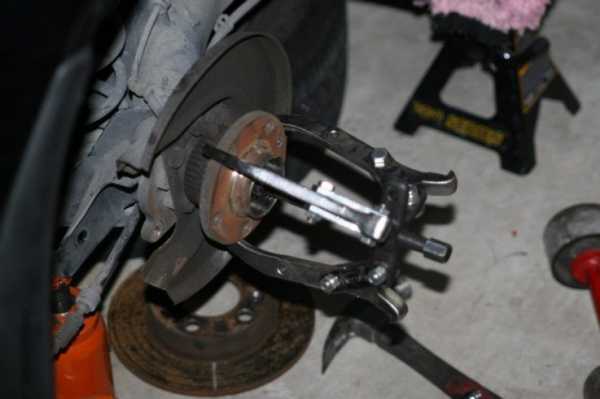

  1. Первый метод строится на замене детали с применением съёмника, но поворотный кулак при этом не снимается.
  2. Второй вариант потребует его демонтажа, после чего подшипник будет меняться на установленном верстаке.
  3. Третий способ подразумевает снятие всей стойки. Замена подшипника производится с применением тисков.

Каждый из вариантов имеет свои положительные и отрицательные стороны.

Положительной стороной использования первого варианта является отсутствие необходимости снимать болт регулировки такой системы, как развал схождения. При этом весь рабочий процесс будет не очень удобным, особенно если не будет подъёмника и специальной ямы. По этой причине выбить ступицу и полностью запрессовать подшипник будет довольно сложно.

Намного легче и проще будет провести замену по второму методу. Но здесь есть риск нарушить регулировку развала транспортного средства. В данном случае перед откручиванием болтов поворотного кулака, потребуется отметить его первоначальное положение в стойке и одновременно с этим обратить внимание на положение болта, выполняющего регулировочную функцию. Это поможет избежать ошибок и погрешностей при обратной сборке.

Второй вариант замены идеально подойдет тем, кто занимается не только сменой подшипника, но также всех элементов ходовой – рулевых наконечников, шаровых опор и сайлентблоков.

Самым сложным вариантом замены является третий способ. Здесь чтобы убрать стойку, потребуется полностью распрессовать рулевой наконечник и открутить крепление верхней опоры. После этого можно будет произвести замену вышедшего из строя элемента.

В процессе осуществления замены нужно обратить внимание на извлечение/выбивание ступицы и её деталей. Осуществлять данные мероприятия нужно очень аккуратно. Это позволит избежать каких-либо повреждений гнезда и общего устройства механизма. Если деталь не получается достать руками, работу можно выполнить на специальном прессовочном станке. При этом нужно постараться оставить целым установленное штопорное кольцо, которое не всегда находится в комплекте с новой ступицей.

В процессе демонтажа подшипника не стоит рассчитывать на то, что он останется целым. Данные элементы практически всегда разрушаются. Это нужно принимать во внимание.

Заключение

После установки новой детали всю конструкцию нужно собрать, следуя инструкции, указанной выше, но в обратном порядке. После проведенных работ нужно обязательно посетить рядом расположенное СТО. Профессионалы должны сделать развал-схождение колёс автомобиля, потому что после снятия тяги руля, если она проводилась, предыдущие настройки обязательно сбиваются.

Пожалуйста, оцените этот материал!

Загрузка…

Если Вам понравилась статья, поделитесь ею с друзьями!

motorsguide.ru

Ступица — Словарь автомеханика

Ступица колеса — деталь, предназначена для установки колеса автомобиля на ось, именуемой цапфой. Подшипники ступицы, в таком соединении, являются ключевым элементом не только ступицы, но и всей ходовой части в целом, так как именно они отвечают за управляемость автомобилем и во многом обеспечивают безопасность водителя.

Предназначение ступицы – соединение между собой вала и колесного диска для передачи крутящего момента. С одной стороны ступица авто насаживается на вал, а с другой – она имеет специальное посадочное место для сопряжения с колесным диском. Через ступицу передается вращательное движение с оси коленвала на колесо. Также к ней крепится тормозной диск, поэтому она участвует и в торможении. Вращается колесо благодаря подшипникам ступицы.


Виды ступиц и подшипников

Наибольший груз среди всех автомобильных подшипников испытывает именно подшипник ступицы, который фактически удерживает всю массу автомобиля. Наивысшие значения нагрузки возникают в процессе движения, особенно при ускорении и торможении машины. При этом подшипник практически одновременно испытывает воздействие осевой и радиальной силы, что предъявляет очень высокие требования к его качеству.

Подшипники ступицы

В современных автомобилях подшипник ступицы – это всегда подшипник качения, который состоит из двух колец (наружное и внутреннее) и распределяющего сепаратора, призванного удерживать на траектории и распределять по подшипнику тела качения, которыми выступают шарики, ролики или другие детали. По видам переносимой нагрузки ступичные подшипники бывают:

  1. радиальными;
  2. упорными;
  3. радиально-упорными;
  4. упорно-радиальными.

В современном автомобиле ступица, схема которой не является идентичной для всех моделей, может быть выполнена в различных конфигурациях. Так, в заднеприводных моделях преимущественно применяются стандартные однорядные роликовые подшипники, которых есть по два на каждой ступице. Все большее распространение приобретает схема с шариковыми радиально-упорными подшипниками, являющимися неотъемлемым элементом ступицы.

Устройство ступицы

В новых моделях с электронным управлением системами ступица колеса совмещена с системой ABS, а также датчиками скорости оборотов колес. Такие ступицы изготавливаются полностью закрытыми, они не являются разборными и ремонтопригодными, а их срок эксплуатации равен продолжительности использования автомобиля.


Причины и признаки поломки ступицы

Вывести из строя ступицу можно даже при неправильной замене колеса или в процессе ремонта ходовой. Пример поломки – срыв резьбы при чрезмерном усилии закручивания болтов. Эта проблема определяется сразу, поэтому потенциальной угрозой безопасности движения, как правило, стать не может.

Замену ступичного подшипника рекомендуется производить при помощи специального пресса, поскольку выпрессовка и запрессовка выколоткой и молотком может привести к деформации посадочных мест.

Поломка подшипника ступицы определяется по изменению звука работы подвески. Даже новички чаще всего слышат неладное при возникновении подобных неисправностей. При повороте руля в процессе движения, со стороны поворота будет слышен непривычный гул, если со ступичным подшипником что-то случилось. Также о проблемах с подшипником или ступицей будет свидетельствовать повышенный люфт колеса.

Увеличение износа ступичного подшипника даст о себе знать помимо шумов появлением вибраций через кузов. Если ничего не предпринять, со временем удары настолько усилятся, что локализировать их источник на слух и ощупь уже не получится. Естественно, это крайне пагубно повлияет не только на ходовую часть, но и на весь автомобиль в целом.

Повреждение сальника подшипника приводит к утечке смазки и быстрому выходу из строя, как подшипника, так и ступицы в целом.

В основном ступицы и их подшипники выходят из строя из-за износа. Также причиной может стать сильный удар в процессе движения, например при попадании в яму на скорости. Что касается ремонта, то его тип зависит от модели автомобиля и вида установленных на нем ступиц. Часто подшипники можно поменять отдельно, но нередко они меняются только вместе со ступицей.

Связанные термины

etlib.ru

Ступица описание назначение виды ремонт замена фото видео.





Ступица – это деталь, которая являет собой подшипниковый узел, обеспечивающий соединение колес с подвеской. Иногда понятие «ступица» подразумевает под собой весь комплекс деталей, а иногда — лишь одну его часть (подшипниковый узел). В сегодняшней статье мы подробно расскажем вам о том, как устроен данный механизм и какую функцию выполняет.

Назначение автомобильной ступицы

Обычно автомобильная ступица соединяется с диском, спицами или ободом колеса. Подшипники зачастую устанавливаются в отверстие, которое находится в ступице. Такой механизм будет максимально прочным, если сделать автомобильную ступицу в два раза больше самого отверстия по диаметру. Если посмотреть на ступицу любого автомобиля, можно убедиться в этой особенности машинной конструкции. Для того чтобы избежать перекосов, ступицу обычно делают длиннее диаметра ее отверстия.
По сути, автомобильная ступица представляет собой вращающийся элемент подвески, к которому должны крепиться колеса машины. Если речь идет о ведущих колесах, ступица является элементами трансмиссии. Помимо колес, к ступице крепятся еще и тормоза. То же самое можно сказать и о фланцах полуосей. Они также закрепляются на ступицах. Особенно такая конструкция бывает характерна для грузовых автомобилей.

Можно сказать, что ступица используется для крепления автомобильных колес и дает им возможность вращаться. Даже тормозная система автомобилей завязана на такой важной детали, как ступицы. Обычно стандартные автомобильные ступицы изготавливаются из чугуна или различных сортов стали.

Особенности крепления ступицы к колесу

Ступица обычно крепится к колесу при помощи разнообразных подшипников. Крепление осуществляется на балку моста или ось вращения, которую еще называют цапфой. Также на ступице предусмотрено наличие фланца. На фланце обычно закрепляется диск колесного тормоза, если тормоза являются дисковыми. Если тормоза барабанные, осуществляется крепление барабана на фланце.

Для чего предназначена ступица?

Ступица – это важная автомобильная деталь, которая осуществляет соединение двух деталей между собой, а именно – вала с колесным диском, которые отвечают за крутящий момент. Одна сторона этой детали насажена на вал, а другая при этом сопряжена с колесным диском и имеет для этого специальное посадочное место.

Именно через ступицу вращательное движение оси коленвала передается на само колесо. К ступице прикреплён и тормозной диск, поэтому она является неотъемлемой частью тормозной системы любого транспортного средства. Вращение колеса автомашины происходит благодаря подшипникам, которыми оснащена ступица.



Какие виды ступиц и подшипников бывают?

Автомобильное средство оснащено множеством подшипников разного размера и назначения, но именно подшипник ступицы испытывает наибольший груз по сравнению со всеми остальными подшипниками.

Он удерживает большую часть массы всего транспортного средства. Максимальные нагрузки появляются в процессе движения, особенно сильно это выражено в момент разгона, резкого ускорения или торможения автомобиля.

К качеству подшипника всегда предъявляются особенно высокие требования, так как во время движения транспортного средства он испытывает на себе действие сразу двух сил: осевой и радиальной.

РЕМОНТ И ЗАМЕНА СТУПИЦ

Сама по себе ступица, фото которой можно увидеть в любом руководстве по ремонту – это достаточно прочная деталь, которая сама по себе редко ломается. Возможно искривление или поломка при сильном ударе в результате ДТП. При нормальных условиях эксплуатации ступица подлежит замене лишь в случае, когда подшипник не извлекается, или посадочное гнездо подшипника прослаблено, а наружная обойма не удерживается прочно.

Также следует производить замену при износе резьбового соединения колёсных болтов или шпилек. Если ступица колеса имеет съёмные подшипники, то срок её эксплуатации практически не ограничен. В технической литературе не указаны сведения о том, после какого пробега следует производить замену. Такое решение принимается для каждого конкретного авто при проведении ремонта или планового техосмотра.

Стандартные размеры ступицы

Разные модели автомобилей оборудованы разными по диаметру ступицами. Но всегда должно соблюдаться правило, что цилиндр ступицы может быть установлен на колес с минимальным допуском. Существует так называемая система DIA, которая устанавливает диаметры автомобильных колес. Если колеса будут меньше положенного им размера, их не получится установить на ступицу. Если же колеса будут больше, они будут просто болтаться. Иногда производители изготавливают колеса с достаточно большими диметрами. Правда для правильной установки диска на ступицу приходится применять специальные переходные кольца. В данном случае эти переходные кольца помогают обеспечить центровку колеса на ступице.






seite1.ru

Что такое ступица автомобиля?

Когда мы говорим об автомобиле, первая функция, о которой мы думаем, это, конечно, движение. Мощность мотора, совершенная работа коробки передач, точный и отзывчивый руль машины не имеют никакого значения, если нельзя всё это обратить во вращение колёс. Они постоянно в контакте с покрытием дороги, преодолевают сопротивление трения под весом автомобиля. Разумеется, они должны быть надёжно и прочно закреплены.

Важная деталь

Трансмиссия «снимает» мощность с мотора и передаёт её на ведущие колёса через валы. Если вы когда-нибудь меняли колесо (а это, скорее всего, так), то вы наверняка видели, что оно не прикручено прямо к валу или оси. Говоря о том, что такое ступица, мы как раз можем сослаться на ваш опыт: деталь, к которой вы прикручиваете колесо, — это она и есть. Ступица колеса второй частью, скрытой от ваших глаз, прикреплена к валу. Однако устройство ступицы переднего колеса немного более сложно, чем кажется на первый взгляд.

Ступица в автомобиле не должна просто дублировать вращение вала. Иначе производители не стали бы усложнять конструкцию и банально изменили бы его форму. Она насаживается на корпус вала и крепится к его вращающейся части, передавая его вращение на колёса с помощью шарикоподшипников. Это позволяет снять с колеса часть нагрузки при торможении и ускорении.

Ступица колеса постоянно находится под нагрузками, температурный режим её работы не отличается постоянством, а импульс крайне редко распределяется равномерно. Неудивительно, что такие популярные в наши дни в автомобилестроении материалы, как алюминий и карбон, инженерами до сих пор отвергаются. Они могут обладать какими угодно чудесными свойствами, но пока они не способны работать в таких условиях, они не конкуренты чугуну и стали.

Как сломать чугун

Разумеется, у каждого, кто видит ступицу колеса впервые, возникнет подобный вопрос. Но, как мы уже сказали выше, её устройство совсем не так просто, как кажется на первый взгляд. Наиболее распространённая причина неисправности ступицы автомобиля кроется в излишнем усердии при замене колёс. Слишком сильно закрученный болт срывается, и вот уже в движении вы можете услышать гул подшипника. Это значит, что ступицу придётся менять. Если же учитывать, что, помимо колеса, к ступице крепится ещё и тормозной диск, то ехать в гараж с этим звуком нужно незамедлительно. Как правило, поломка ступицы не является критичной неисправностью, но всё же тянуть не следует. Ступица заднего колеса в этом плане мало чем отличается от передней.

Кроме того, сломать ступицу (большой привет российским дорогам) можно и при быстрой езде по неровностям. Особенно губительно для этой детали ехать по таким поверхностям с перегрузом и не снижая скорости. Из более экзотических случаев можно выделить езду в заносе и вообще агрессивную езду с быстрыми разгонами и резким торможением с больших скоростей. Нарушение равновесия также может стать причиной. Например, когда вы проваливаетесь в грязь, ступица как раз находится в зоне повышенного риска.

Заключение

В автомобиле, который должен быть безопасным в движении, есть достаточно много критичных в этом плане деталей. За каждой из них нужно следить, своевременно менять или ремонтировать. Ступица колеса как раз является ярким представителем таких деталей. Её работа, возможно, не так заметна, но её роль трудно переоценить. От её исправной службы многое зависит, так что нужно прислушиваться к тому, не шумит ли подшипник на поворотах и в движении.

Помните, что чем аккуратнее и благоразумнее вы водите машину, тем безопаснее. Даже маленькая кочка не оставляет вашу машину без последствий, и регулярная езда по плохим дорогам с высокой скоростью в оптимистичном итоге заставит вас заниматься дорогостоящим ремонтом. Чтобы этого избежать, будьте внимательны и осторожны за рулём.

carextra.ru

Что такое ступица колеса и для чего она нужна?

Ступица колеса – это та деталь, с помощью которой производится установка транспортного средства на ось, которая называется цапфой.

В таком соединении подшипники, которыми оснащена ступица, являются важным элементов, причем не только самой ступицы, но и все ходовой части автомобиля. Именно подшипники ступицы несут ответственность за то, насколько управляем ваш автомобиль и, насколько безопасно его вождение.

Для чего предназначена ступица?

Ступица – это важная автомобильная деталь, которая осуществляет соединение двух деталей между собой, а именно – вала с колесным диском, которые отвечают за крутящий момент. Одна сторона этой детали насажена на вал, а другая при этом сопряжена с колесным диском и имеет для этого специальное посадочное место.

Именно через ступицу вращательное движение оси коленвала передается на само колесо. К ступице прикреплён и тормозной диск, поэтому она является неотъемлемой частью тормозной системы любого транспортного средства. Вращение колеса автомашины происходит благодаря подшипникам, которыми оснащена ступица.

Какие виды ступиц и подшипников бывают?

Автомобильное средство оснащено множеством подшипников разного размера и назначения, но именно подшипник ступицы испытывает наибольший груз по сравнению со всеми остальными подшипниками.

Он удерживает большую часть массы всего транспортного средства. Максимальные нагрузки появляются в процессе движения, особенно сильно это выражено в момент разгона, резкого ускорения или торможения автомобиля.

К качеству подшипника всегда предъявляются особенно высокие требования, так как во время движения транспортного средства он испытывает на себе действие сразу двух сил: осевой и радиальной.

Подшипники

В современных транспортных средствах подшипники ступицы всегда выполняют функцию качения. Они включают в себя два кольца, одно из которых – наружное, а второе, соответственно – внутреннее.

Также среди его составляющих деталей – сепаратор. Он используется для того, чтобы удерживать на определённой траектории тела качения, а также распределять их и по подшипнику. В качестве тел качения могут выступать различные шарики, а также ролики.

Ступичные подшипники можно разделить на несколько групп относительно вида переносимой нагрузки:

  • Радиальные подшипники.
  • Упорные.
  • Упорно-радиальные.
  • Радиально-упорные.

Схема ступицы не всегда идентична, она отличается у каждой отдельной модели, она может иметь несколько конфигураций. В автомобилях с задним приводом чаще всего можно встретить роликовые подшипники однорядного типа.

Ими оснащена каждая ступица в количестве двух подшипников. Также популярными становятся и подшипники с радиально-упорной схемой, неотъемлемой частью которой являются шариковые элементы.

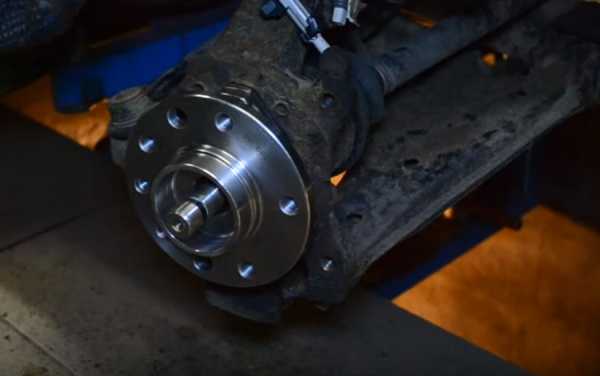

Как устроена ступица?

Большинство современных автомобильных средств оснащены электронными системами управления, в таком случае ступицы колес обычно совмещаются с системой ABS. Также они соединены и с датчиками, которые контролируют и скорость оборота колёс. Эти ступицы полностью закрыты, их нет возможности разобрать, обратно собрать.

Именно поэтому при неисправности они не подлежат ремонту. Обычно срок эксплуатации таких колесных ступиц не может превысить общий срок использования и эксплуатации транспортного средства.

Как распознать поломки ступицы?

Состояние ступиц колес напрямую влияет на безопасность управления и эксплуатации транспортного средства, именно поэтому стоит внимательно следить за ними. Вывести из строя их можно при неосторожной и неправильно организованной замене колес, а также в процессе ремонта ходовой части.

Например, при неосторожном ремонте можно сорвать резьбу, это происходит при чересчур сильном закручивании болтов. Проблему такого характера сложно упустить из вида, поэтому она редко несет реальную опасность безопасности управления автомобилем.

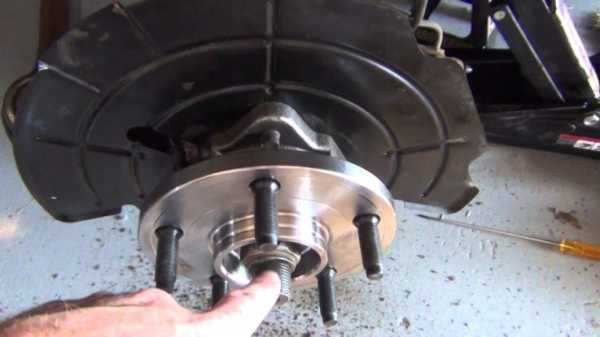

Замена ступичного подшипника осуществляется при помощи пресса. К выбору его стоит подходить внимательно, он должен быть хорошего качества и соответствовать всем характеристикам ступицы. Это необходимо потому, что выпрессовка, а также и запрессовка выколоткой и молотком могут вызвать деформацию посадочных мест.

Неисправность в работе ступичного подшипника выдадут посторонние звуки, поломку этой детали всегда можно определить по измененным звукам подвески в процессе ее работы. Даже самый неопытный водитель не сможет не услышать эти нехарактерные для исправного транспортного средства звуки, поэтому упустить неисправность из вида довольно трудно.

При движении стоит осуществить поворот руля, и водитель услышит резкий, довольно громкий гул, это и сообщит ему о том, что с подшипником что-то не так. Также на проблему в его работе может указывать и увеличенный люфт колеса, и вибрация в области кузова.

Чаще всего сама ступица и ее подшипник ломаются вследствие сильного износа. Также частой причиной поломки может стать сильный улар, например, если на высокой скорости автомобиль попал в дорожную яму. Объем и характер ремонтных работ будет зависеть от конкретной модели авто, а также от типа ступиц, которые используются в нем.

При незначительных неисправностях можно осуществить текущий ремонт подшипника, но чаще всего прибегают к их замене, так как это менее хлопотно и не так затратно. Кроме того, подшипники чаще всего меняют не отдельно, а совместно с колесной ступицей.

Водителю не стоит игнорировать шумы, стуки, вибрацию, которые прямо указывают на поломку, так как это приведет к негативным последствиям. Если автовладелец вовремя не обратится в автосервис, ступичный подшипник будет изнашиваться все сильнее, то удары и стук станут очень сильными и определить их локализацию и причину появления будет гораздо труднее.

Такое состояние негативно влияет на только на саму ступицу, но и на ходовую часть транспортного средства, именно поэтому стоит внимательно относиться к любым подозрительным моментам в работе ступицы.

wdfiles.ru

Разное

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
