Разбираем форсунку DELPHI своими руками
Вы когда-нибудь чинили форсунки дизельного двигателя? А знаете ли о том, что это сделать возможно? Да, сделать это действительно возможно, но не каждый за это берется. Форсунка не дешевая деталь, и если она вышла из строя, альтернатив её восстановления две:
- купить форсунку новую,
- или попытаться отремонтировать старую
Если вы выбираете первый вариант то вам в магазин. Ну а если выбрали второй, то приступим. (В форсунке обычно заменяют, те части которые подверглись наибольшему износу). Для того чтобы начать ремонт, необходимо снять вышедшую из строя форсунку. И поэтапно проделать с ней все необходимые действия, для ее восстановления.
1) В креплении форсунки есть одноразовый болт крепящий форсунку, шайба и топливная трубка (Об этом не стоит забывать). Промываем, продуваем и просушиваем пространство вокруг форсунки. Это необходимо сделать до начала снятия болтов, гаек, разъемов, трубок.
Эту процедуру очень важно сделать вместе присоединения топливопровода.

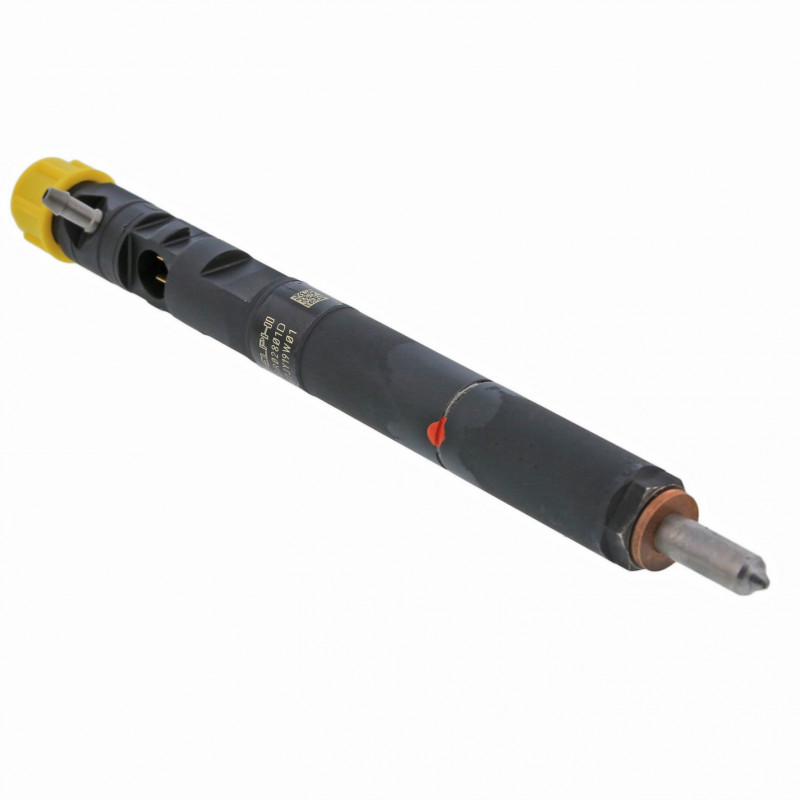

2. Перед нами снятая топливная форсунка.

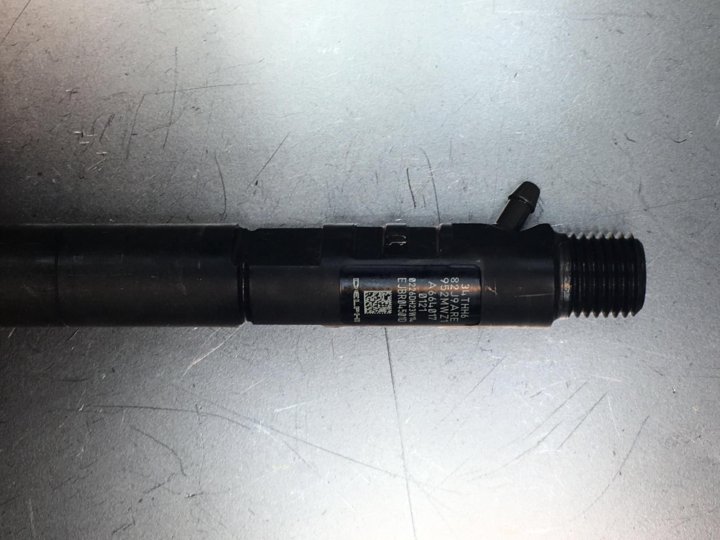

3. На торце форсунки присутствует грязь. Этого нельзя допускать. Грязь должна отсутствовать полностью.
4. Снятие трубки высокого давления
Когда будете снимать трубку высокого давления, обратите внимание и штуцера которые открылись у трубки и форсунки закройте заглушками.
5. Для очистки корпуса и распылителя используйте специальную жидкость.
Необходимо отмочить и грязь легко устранится. Название этой жидкости diesel system purge, от производителя winn`s.
Форсунку нельзя ставить на распылитель. И допускать чтобы в его отверстия попадала грязь. Ни вкоем случае не очищать механически сопло распылителя, только ультразвук либо вообже не трогать. Когда форсунка отмокнет до определенного состояния, грязь отстанет, и нам понадобится емкость с соляркой (очищенной), для того чтобы мы смогли дальше продолжить ремонт форсунки.
Берем ключ на 15. Откручиваем стягивающую гайку форсунки. Все это дело перемещаем в ёмкость с соляркой. Не забудьте резиновые перчатки в которых будет проводиться работа, должны быть чистыми. Во время откручивания гайки, внутреннее содержимое может выпасть, зная это необходимо придерживать пальцем распылитель форсунки. Свершилось, перед нами, разобранная форсунка. Кстати, электромагнит можно было и не вытаскивать. Тут он извлечен для наглядности.
6. Вид форсунки с открученной стягивающей гайкой
7. Далее перед нами внутренние части форсунки. Клапан управления, переходник и соответственно корпус распылителя.
8. Увеличиваем масштаб.
9. Распылитель.
10. Стягивающая гайка.

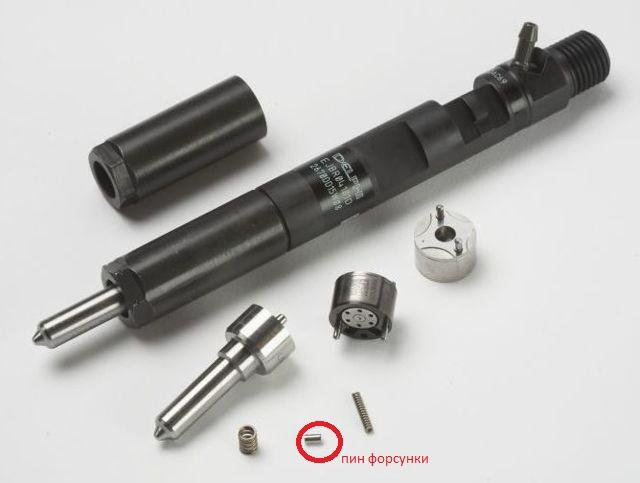

11. Из чего состоит форсунка: корпус, электромагнит, клапан управления, переходник, игла распылителя, и соответственно его корпус.
12. Электромагнит
13. Как выглядят контакты.
14.
В электромагните имеется отверстие. В котором установлен штифт и пружина. Пружина с помощью которой клапан форсунки (так называемый грибок) возвращается на посадочное место.

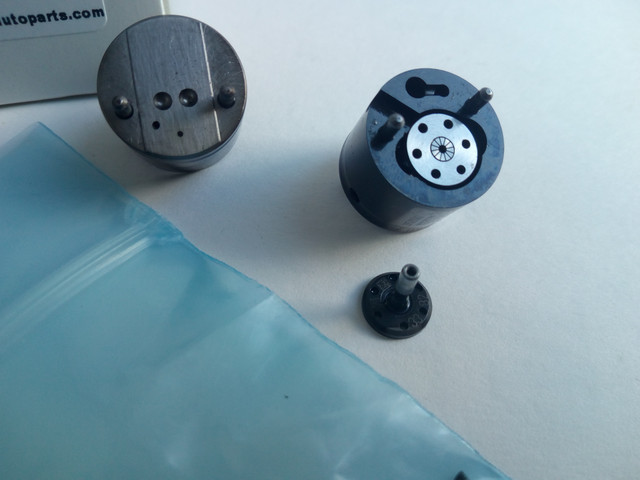

15. Управляющий клапан и переходник форсунки.
16. В увеличенном виде переходник и клапан форсунки.
Вот мы дошли до камня преткновения, который как правило и является причиной поломки и выхода из строя форсунки Delphi. Управляющий клапан форсунки следует заменить на новый. Как правило когда клапан заклинивает в своем отверстии, или неплотно прилегает к седлу, топливо сливается в обратку, что как раз и ведет к неправильному впрыску и потере давления. Между штоком клапана и штоковым отверстием зазор равен 0,002 мм (это в разы тоньше человеческого волоса).
17. Управляющий клапан форсунки (увел.)
18. Управляющий клапан форсунки (увел.)
19. Управляющий клапан форсунки (увел.)
20. Обратная сторона клапана (увел.)
21.
Управляющий клапан и переходник форсунки Delphi.
22. Переходник (увел.)
Переходник форсунки отмываем от грязи. На фото изображена грязь. В реальности, на самом деле, никакой грязи быть не должно. Форсунка с грязью не будет работать.
23. Переходник с обратной стороны. (увел.)
24. Переходник и распылитель.
25. Игла распылителя и пружина.
Игла и распылитель подвержены так же износу. Однако это происходит менее интенсивно. Зазор между ними тоже мал. Игла не должна иметь никаких повреждений.
26. Корпус распылителя (игла отсутствует)
Во время переборки форсунки Delphi, желательно еще наличие большого увеличительного стекла. Переборка форсунки в гараже или дома. Это игра в рулетку. Хотя шансы есть. Самое главное это внимательность и чистота. В этом случае, вы сможете добиться хорошего результата. Вышесказанное стоит дополнить. Производя ремонт форсунки надо понимать, что у нее поменяется характеристика.
Она будет отлична от той что была зашифрована до этого. Помните, когда ваша форсунка уже была приговорена, блок управления подстраивался под нее, и теперь когда вы установите отремонтированную форсунку, может наблюдаться работа двигателя с отклонениями. Особенно на холостых.
В сервисах после ремонта форсунки Delphi проходят стенд, который измеряет новую характеристику. Она же потом вноситься в блок управления. В нашем же случае, мы не имеем прибора установки кода характеристики и поэтому мы будем устанавливать форсунку без присваивания ей характеристики. Блок управления сам подстроиться со временем. Но ожидая этого необходимо будет проехать определенное количество километров. У некоторых до 1000 км.
Форсунки DELPHI в категории «Авто — мото»
Клапан форсунки Delphi, мультипликатор, 28239294, Рено
На складе в г. Львов
Доставка по Украине
945 грн
Купить
Мотор-Авто
Клапан форсунки Delphi 28239294, 9308-621C, 28440421, 28538389
Доставка из г.
Львов
950 грн
798 грн
Купить
Мотор-Авто
Клапан форсунки Delphi, мультипликатор, 28239294, Рено
Доставка из г. Львов
950 грн
798 грн
Купить
Мотор-Авто
Клапан форсунки Delphi, 28475607, 28475605, 28544570, 28373983, 28468551, EURO 6
На складе в г. Львов
Доставка по Украине
1 539 грн
Купить
Мотор-Авто
Клапан форсунки, мультипликатор, Delphi 28239295, 28278897, 9308-622b
На складе в г. Львов
Доставка по Украине
798 грн
Купить
Мотор-Авто
Клапан форсунки мультипликатор делфи Delphi 28239294 9308-621C 28440421 28538389
На складе в г. Винница
Доставка по Украине
от 1 000 грн
Купить
магазин «Автозапчасть»
L157PRD Распылитель форсунки Delphi SSANGYONG Actyon/Kyron
На складе
Доставка по Украине
1 008 грн
Купить
Мотор-Авто
L199PRD Распылитель форсунки DELPHI R04401D SSANGYONG 2.
7 EURO 4
На складе
Доставка по Украине
1 152 грн
Купить
Мотор-Авто
Клапан мультипликатор для форсунки делфи Delphi 28239294 9308-621C 28440421 28538389
На складе в г. Винница
Доставка по Украине
от 850 грн
Купить
магазин «Автозапчасть»
Клапан мультипликатор форсунки делфи Delphi 28538389 ОРИГИНАЛ
На складе в г. Винница
Доставка по Украине
от 1 850 грн
Купить
магазин «Автозапчасть»
Разъем (коннектор) форсунок Delphi 9001-845 YDT545
На складе в г. Винница
Доставка по Украине
90 грн
Купить
магазин «Автозапчасть»
Разъем (коннектор) форсунок Delphi EURO 5
На складе в г. Винница
Доставка по Украине
190 грн
Купить
магазин «Автозапчасть»
L133PBD DELPHI форсунки распылитель форсунки
На складе
Доставка по Украине
1 008 грн
Купить
Мотор-Авто
Форсунка дизельная 28565339 Delphi F83 CR
На складе в г.
Ровно
Доставка по Украине
3 280 грн
Купить
SinDiesel
Клапан форсунки delphi евро 5
На складе
Доставка по Украине
800 грн
Купить
Мотор-Авто
Смотрите также
Распылитель форсунки L087PBD Delphi
На складе в г. Ровно
Доставка по Украине
1 700 грн
Купить
SinDiesel
Распылитель форсунки L121PBD Delphi
На складе в г. Ровно
Доставка по Украине
1 700 грн
Купить
SinDiesel
Распылитель форсунки L134PBD Delphi
На складе в г. Ровно
Доставка по Украине
1 912 грн
Купить
SinDiesel
Распылитель форсунки L347PRD Delphi
На складе в г. Ровно
Доставка по Украине
764 грн
Купить
SinDiesel
Клапан форсунки delphi евро 5
На складе
Доставка по Украине
1 539 грн
Купить
Мотор-Авто
28602948 Форсунка Delphi
Доставка из г.
Полтава
10 250 грн
Купить
InnTechPro
Медная шайба под форсунку Delphi 9001-850C, 3 мм
Доставка по Украине
20 грн
Купить
Дизель-Авто — интернет-магазин запчастей для дизельной аппататуры
Гарантия! Клапан форсунки Delphi 28239294 (9308-621C, 28538389) Euro III
На складе
Доставка по Украине
900 грн
Купить
Дизель-Авто — интернет-магазин запчастей для дизельной аппататуры
Гарантия! Клапан форсунки Delphi 28239295 (9308-622B) Euro IV
На складе
Доставка по Украине
900 грн
Купить
Дизель-Авто — интернет-магазин запчастей для дизельной аппататуры
Клапан форсунки Delphi 9308-625с Евро 5 аналог
На складе
Доставка по Украине
1 400 грн
Купить
Дизель-Авто — интернет-магазин запчастей для дизельной аппататуры
Клапан форсунки Delphi 28538389 оригинал (28239294, 9308-621C), Euro III
На складе
Доставка по Украине
1 800 грн
Купить
Дизель-Авто — интернет-магазин запчастей для дизельной аппататуры
Клапан форсунки delphi евро 6
На складе в г.
Львов
Доставка по Украине
1 539 грн
Купить
Мотор-Авто
A6510700587 A6510704987 форсунка паливна DELPHI 28342997 Mercedes Sprinter 316 906 Viano EMBR00002D Delphi 651
Доставка по Украине
8 690 грн
7 730 грн
Купить
DIESEL SHOP SERVICE
Клапан форсунки Delphi 28239294 28440421 (9308z621C 9308z618C) Euro-3 Оригінал!
Под заказ
Доставка по Украине
2 130 грн
Купить
DIESEL SHOP SERVICE
Перекрестная ссылка на инжектор Delphi — Seidel Diesel Group
Главная > Продукты > Инжекторы и услуги по тестированию > Инжекторы Delphi > Перекрестный номер инжектора Delphi
| СЕМЕЙСТВО ПРОДУКТОВ | НОМЕР ДЕТАЛИ OE | ДЕЛЬФИ # |
|---|---|---|
| FORD LD HEUI REMAN ИНЖЕКТОР | 1816187C3; 1821836С3; 1822800C95; АП63800АА; Ф4ТЗ9ВЕ527ААРМ; Ф7ТЗ9Э527АРМ; F81Z9E527DRM | ЭКС63800АА |
| 1822803C1; 1824582С94; 1825125С1; АП63801АБ; Ф61З9ВЕ527БРМ; F7TZ9E527BRM; F81Z9E527BRM | ЭКС63801АБ | |
| 1822890C1, 1824455C94, 1824456C96, AP63802AC | ЭКС63802АК | |
| 1831487C92; 1831550С1; 1831551С1; 5C3Z9VE527BRM; АП63803АД; F81Z9E527CRM | ЭКС63803АД | |
| 1833645C1; 1833646C92; 1833647С91; 5C3Z9VE527ARM; АП63804АЕ; F81Z9E527EARM; XC3Z9E527AARM | ЭКС63804АЭ | |
| 1833641C1, F61Z-9VE527ERM | ЭКС63805АФ | |
| INTERNATIONAL MD HEUI REMAN ФОРСУНКА | 181934С1; 1819834С1; 1823736С94; 1824917С2; 1824928С94; 2593588С91; AP63805BA | ЭКС63807БА |
| 1824739C1; 1824742С91; 1824918С2; 1824929C94; 2593589С91; AP63806BB | ЭКС63808ББ | |
| 1824740C1; 1824743С91; 1824919С2; 1824930С94; 2593590С1; AP63807BC | ЭКС63809БК | |
| 1824741C2; 1824744С94; 1824920C2; 1824931С94; 2593591С91; AP63808BD | ЭКС63810БД | |
| 1824839C94; 1829837С2; 1829838C94; 1829839C93; 1829839C94; 1829926С2; 2593592С91; AP63809BE | ЭКС63811БЕ | |
| 1830145C91; 1830146С92; 1830146С93; 1830146С94; 1830147С2; 1830148С2; 2593593С91; AP63810BF | ЭКС63812БФ | |
| 1830559C91; 1830560C2; 1830561С92; 1830562С2; 1830740C92; 1830741С92; 1830741C92P; 2593594С91; 2593595С91; AP63811BI | ЭКС63813БИ | |
| 1830094C92; 1830570C92; 1830571С2; 1830572С92; 1830572С93; 1830573С2; 2593596С91; AP63812BJ | ЭКС63814БДЖ | |
| ЭКС63815БН | ||
| 1836250C1; 1836251С91; 1836252С91; 1836253С1; AP63814BP | ЭКС63816БП | |
| JOHN DEERE REMAN ИНЖЕКТОР ТИПА A | РЭ64866, РЭ68806, РГ27869, СЭ501952 | ЭКС631000 |
| РЭ63052, РЭ68665, РГ27867, СЭ501954 | ЭКС631001 | |
| РЭ504468, РЭ505262, РГ29930, РГ33957, СЭ501995 | ЭКС631009 | |
| РЭ504469, РЭ505318, РГ29933, РГ33958, СЭ501953 | ЭКС631010 | |
| РЭ505430, РЭ505967, РЭ517660, РЭ517661, РГ30742, РГ33966, СЭ501956 | ЕХ631011 | |
| РЭ505207, РЭ508490, РЭ517659, РЭ517662, РГ31717, РГ33967, СЭ501957 | ЭКС631012 | |
| РЭ504092, РЭ508491, РЭ517658, РЭ517663, РГ31719, РГ33968, СЭ501958 | ЕХ631013 | |
| VOLVO ТИП REMAN ИНЖЕКТОР | 8112557, 1547909 | ЕХ631002 |
| 8112660, 1547287 | ЕХ631003 | |
| 8113092, 3964404 | ЭКС631004 | |
| 8113180, 8170966 | ЕХ631006 | |
| 8113837, 3169521 | ЕХ631007 | |
| 8113411, 8170998 | ЕХ631008 | |
| VOLVO E1 TYPE REMAN ФОРСУНКА | 20440388, 85000071 | ЭКС631015 |
 1 ТИП REMAN ИНЖЕКТОР | 20810168, 85000416 | ЕХ631016 |
| 20810171; 85000417 | ЕХ631017 | |
| ФОРСУНКА CAT C15 REMAN | 10R0955, 211-3025 | ЕХ630955 |
| 10R1273, 239-4909, 249-0709 | ЕХ631273 | |
| 10R1000, 229-5919 | ЕХ635919 | |
| ФОРСУНКА CAT C13 REMAN | 10Р2977, 249-0708 | ЕХ632977 |
| VOLVO E3.3 REMAN ФОРСУНКА | 21457950, 21554442, 21246331, 21106498, 21028628, 20965224, 20893021, 20833111, 85013147, 85013148, 85003711, 85003886, 85003110, 85000910, 85000836, 85013146, 450131143 | ЕХ631028 |
| 21451295, 21543203, 21244717, 21106375, 20977565, 20582430, 85003656, 85003109, 85003887, 85013152, 85013153, 85013149, 85013150, 85013151, 85000914, 85000817 | ЕХ631029 | |
21457951, 21543204, 21246332, 21106499, 21028629, 209652225, 85003111, 85000911, 85013157, 85013158, 85003714, 85003888, 8501315151588, 85003714, 85003888, 850131315151515151515151515151515151515151515151515151515151515151515151515151515151515151515151515151515151315151315131513131588, 85003111, 85013157. 0020 | ЭКС631030 | |
| CAT 3126B HEUI REMAN ИНЖЕКТОР | 10R0781; 197-7107; 198-6605; 199-6065; 222-5926 | ЕХ630781 |
| 10R0782; 177-4752; 178-0198; 178-0199; 205-1285 | ЕХ630782 | |
| 10R1262; 203-3771; 204-6714; 222-5963 | ЕХ631262 | |
| OR9348; 145-9360; 155-1819; 173-1012; 173-4566; 173-9379; 188-1320; 222-5965 | ЕХ639348 | |
| OR9349; 126-0499; 131-7150; 173-4059; 173-9267; 173-9268; 196-1401; 222-5967 | ЕХ639349 | |
| OR9350; 141-7837; 173-1013; 173-9272; 196-4229; 222-5972 | ЕХ639350 | |
| CAT 3406E REMAN ФОРСУНКА | 10R0956; ОР9256; ОР4332; ОР4895; 102-6236; 10Р2782; 117-0481; 118-7929; 118-9027; 140-8951; 159-2631; 191-3002; 211-3022; 109-5038 | ЕХ630956 |
| 10R0957; ИЛИ9257; 10Р2781; 10Р8501; ОР4119; ОР4300; ОР4331; ОР4894; 102-2014; 103-4562; 109-502; 117-0482; 118-8010; 118-9030; 140-8993; 159-2479; 191-3003; 211-3023; | ЕХ630957 | |
| 10R0958; ОР9258; 10R2780; ОР4118; ОР4668; ОР4893; 102-6230; 117-1146; 117-1148; 118-9035; 152-3680; 191-3004; 211-3024; 211-3027 | ЕХ630958 | |
| ФОРСУНКА CAT C10/12 REMAN | 10R0725 | ЕХ630725 |
| 10R0961 | ЕХ630961 | |
| 10R0963 | ЕХ630963 | |
| 10R0967 | ЕХ630967 | |
| 10R0968 | ЕХ630968 | |
| ФОРСУНКА CAT C7 REMAN | 10R4761 | ЕХ634761 |
| 10R4762 | ЕХ634762 | |
| 10R4763 | ЕХ634763 | |
| ФОРСУНКА CUMMINS CELECT REMAN | 3411753PX | ЕХ631753 |
| 3411756PX | ЕХ631756 | |
| 3411758PX | ЕХ631758 | |
| 3411760PX | ЕХ631760 | |
| 3411761PX; 3087807; 3411765 | ЕХ631761 | |
| 3411763PX; 3087556 пикселей; 3087788 пикселей; 3095086px; 3411762PX | ЕХ631763 | |
| 3411764PX | ЕХ631764 | |
| 3411766PX | ЕХ631766 | |
| 3411767PX | ЕХ631767 | |
| 3652542PX | ЕХ632542 | |
| 3087557PX; 3411752 | ЕХ637557 | |
| 3087560PX; 3411759 | ЕХ637560 | |
| ФОРСУНКА DDC REMAN | EFE4E00001 | ЕХ631018 |
| R5234785 | ЕХ634785 | |
| R5234795 | ЕХ634795 | |
| R5234865 | ЕХ634865 | |
| R5234870 | ЕХ634870 | |
| R5234935 | ЕХ634935 | |
| R5234940 | ЕХ634940 | |
| R5234945 | ЕХ634945 | |
| R5234970 | ЕХ634970 | |
| R5235550 | ЕХ635550 | |
| R5235575 | ЕХ635575 | |
| Р5235580 | ЕХ635580 | |
| R5235600 | ЭКС635600 | |
| R5235605 | ЕХ635605 | |
| R5235695 | ЕХ635695 | |
| R5235915 | ЕХ635915 | |
| R5236347 | ЕХ636347 | |
| R5236977 | ЕХ636977 | |
| R5236978 | ЕХ636978 | |
| R5236980 | ЭКС636980 | |
| R5236981 | ЕХ636981 | |
| R5237045 | ЕХ637045 | |
| R5237099 | ЕХ637099 | |
| R5237466 | ЕХ637466 | |
| R5237635 | ЕХ637635 | |
| R5237650 | ЕХ637650 | |
| 5237820 | ЕХ637820 | |
| 5237821 | ЕХ637821 | |
| 5237822 | ЕХ637822 |
Инжектор Delphi John Deere серии A
Поиск по марке автомобиля:
Ford/Power StrokeFord 1992-1994.
5 7.3L PowerstrokeFord 1994.5-1997 7.3L PowerstrokeFord 1999-2003 7.3L PowerstrokeFord 2003-2007 6.0L PowerstrokeFord 2008-2010 6.4L PowerstrokeFord 2011-2015 6.7L Powerstroke
Dodge/CumminsDodge 5.9 1989-1993Dodge 5.9 1994-1998Dodge 5.9 1998.5-2002Dodge 5.9 2003-2004Dodge 5.9 2004.5-2007Dodge 6.7 2007.5-2009Додж 6.7 2010 и новее
GM/DuramaxGM 6.5 Non-Duramax 1994-2002GM/Duramax LB7 6.6 2001-2004GM/Duramax LLY 6.6 2004.5-2005GM/Duramax LBZ 6.6 2006-2007GM/Duramax LMM 6.6 2007.5-2010GM/Duramax LML 6.6 2011 and NewerBrowse by тип:
ПикапыПрисадки к топливуFord/Power StrokeDodge/CumminsGM/DuramaxОдежда Средние и тяжелые грузовикиПрисадки к топливуОдеждаFreightlinerKenworthVolvoInternationalPeterbiltMack Сельское хозяйство и сельское хозяйствоПрисадки к топливуCase/IHJohn DeereCaterpillarОдеждаNew HollandМагазин по автомобилям
Пикапы
- Форд/Power Stroke
- Ford 1992-1994.5 7,3 л Powerstroke
- Ford 1994,5-1997 7,3 л Powerstroke
- Ford 1999-2003 7,3 л Powerstroke
- Форд 2003-2007 6.
0L Powerstroke
- Додж/Камминс
- Додж 5.9 1998.5-2002
- Додж 5.9 2003-2004
- Додж 5.9 2004.5-2007
- Додж 6.7 2007.5-2009
- ГМ/Дурамакс
- GM/Duramax LB7 6.6 2001-2004
- GM/Duramax LLY 6.6 2004.5-2005
- GM/Duramax LBZ 6.6 2006-2007
- GM/Duramax LMM 6.6 2007.5-2010
- GM/Duramax LML 6.6 2011 г. и новее
0L Powerstroke Средние и тяжелые грузовики
- Фрейтлайнер
- Камминс
- Гусеница
- Детройт Дизель
- Кенворт
- Гусеница
- Детройт Дизель
- Камминз
- Вольво
- Вольво 12,1 л
- Вольво 11л
- Международный
- Международный
- Петербилт
- Гусеница
- Детройт Дизель
- Камминз
- Мак
- 97-06 Е7
- 93-97 E7
Ферма и сельское хозяйство
- Джон Дир
- Джон Дир 13,5 л
- Джон Дир 12,5 л
- Джон Дир 10,5 л
Ферма и сельское хозяйство — John Deere — John Deere 13,5 л —
Цена: $525,00
Количество: — +
Номер детали: EX631012
Номер веб-части: EX631012
Производитель:
Год выпуска: 0
Марка: Delphi
Описание:

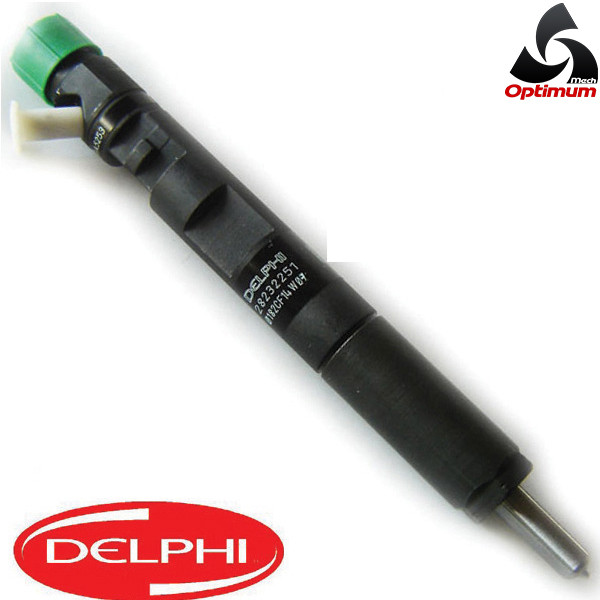

Эти форсунки представляют собой модернизированные форсунки John Deere A Series компании Delphi.
