Содержание

Двигатель ГАЗ-53, технические характеристики двигателя

В СССР основная масса грузовых автомобилей, имеющих среднюю грузоподъемность, долгое время оснащалась бензиновыми карбюраторными двигателями. Одним из представителей такого класса машин был ГАЗ-53, которому и посвящена данная статья. Грузовик выпускался на заводе ГАЗ с 1961 по 1993 год. Первые машины под обозначением ГАЗ-53Ф комплектовались усовершенствованным мотором ГАЗ-51 с шестью цилиндрами (82 л.с., с нижнеклапанной схемой газораспределения).

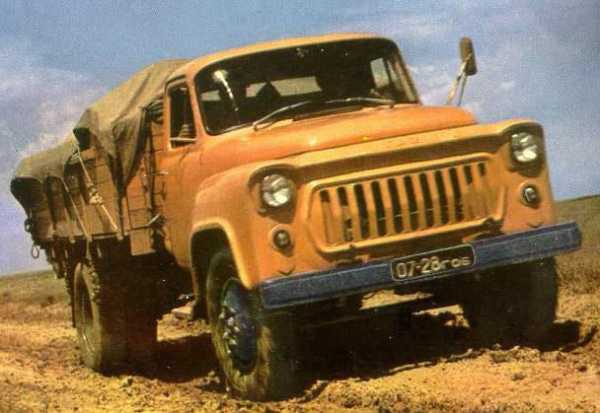

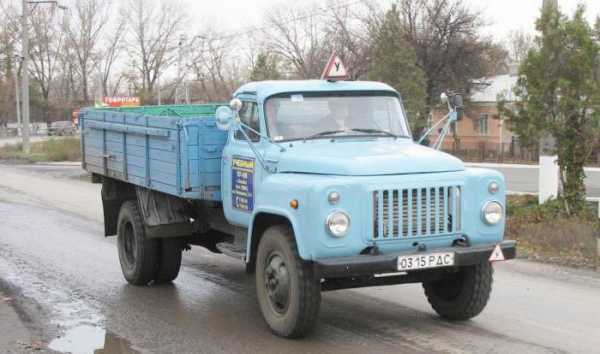

Базовый ГАЗ-53 с двигателем ЗМЗ-53

С лета 1964 года началось производство небольшими партиями более современной версии ГАЗ-53 - с восьмицилиндровым двигателем ЗМЗ-53. Кроме нового двигателя машина получила сцепление иной конструкции и усовершенствованное электрооборудование. Машина комплектовалась модернизированной подвеской и задним мостом с главной парой с гипоидным профилем зубьев шестерен. Из внешних отличий самым заметным стало изменение облицовки радиатора. Если на ГАЗ-53Ф фары стояли вверху облицовки, то на ГАЗ-53 они сместились вниз.

ЗМЗ-53 получил блок цилиндров, отлитый из алюминиевого сплава АЛ4. Этот блок стал первым в мире блоком двигателя, изготовленным методом литья под давлением. Благодаря такой технологии удалось снизить вес детали более чем на 20 кг и габаритную длину более чем на 45 мм. В остальном ЗМЗ-53 представлял собой классический V-образный четырёхтактный двигатель с распределительным валом в развале блока цилиндров. Привод клапанов – штанговый. Основные технические характеристики двигателя ГАЗ-53 - при рабочем объёме цилиндров 4254 куб. см двигатель развивал крутящий момент до 29 кг/м в диапазоне 2000-2500 об/мин. Мощность из-за ограничителя оборотов не превышала 115 л. с. (при 3200 оборотах). Двигатель имел невысокую степень сжатия 6,7 единиц и работал на бензине А76.

Техническая характеристика автомобиля ГАЗ 53
Длина автомобиля6395 мм
Ширина автомобиля2380 мм
Высота автомобиля (по крыше кабине, без нагрузки)2220 мм
Длина платформы3740 мм
Ширина платформы2170 мм
Высота бортов платформы680 мм
Максимальный вес прицепа4000 кг
Снаряжённая масса3200 кг
Грузоподъёмность, не более4000 кг

Стоит отметить, что в течение всего производства двигателей ГАЗ-53 технические характеристики и параметры многих узлов оставались неизменными (например, размеры цилиндра (92 мм х 80 мм)).

Питание топливом принудительное с помощью бензонасоса Б9Д. Бензонасос устанавливался на картере двигателя ГАЗ-53. Технические характеристики насоса - диафрагменного типа с производительностью до 140 л/ч. Для фильтрации топлива стоял щелевой фильтр с отстойником и дополнительно перед карбюратором ставился сетчатый фильтр тонкой очистки. Запас бензина 90 литров находился в бензобаке на раме под кабиной.

Первые версии ЗМЗ-53 оснащались двухкамерным карбюратором К 126Б с падающим потоком. Карбюратор оснащался механическими экономайзером и ускорительным насосом, а также пневматическим ограничителем оборотов двигателя. Воздух для двигателя проходил очистку в инерционно-масляном фильтре с двухступенчатой очисткой воздуха. Фильтрующий сменный элемент изготавливался из капрона.

Смазка двигателя комбинированной схемы – под давлением и разбрызгиванием. Для очистки масла применялась центрифуга. Давление масла создавалось шестерёнчатым насосом, с забором масла из поддона двигателя. Двигатель оснащался масляным радиатором с воздушным охлаждением. Радиатор монтировался перед основным радиатором жидкостной системы охлаждения. Опционально мог быть установлен жидкостный подогреватель ПЖБ12.

Первая модернизация

ГАЗ-53 продержался на конвейере около года, а уже в июне 1965 появился усовершенствованный ГАЗ-53А. Грузоподъёмность, как основная характеристика автомобиля ГАЗ-53А, выросла на 1 тонну – до 4000 кг. Для компенсации выросших нагрузок на подвеску стали применять новую переднюю ось (увеличено сечение двутаврового профиля), более длинные шкворни с усиленными втулками. Поперечная рулевая тяга стала проходить над рычагами рулевой трапеции (ранее проходила под ними). Также изменился рулевой механизм, ввели более жёсткие амортизаторы передней балки.

Вторая модернизация

Следующая модернизация базовой модели (ГАЗ-53-12) состоялась только в 1983 году. Модернизация вновь коснулась увеличения грузоподъёмности – теперь она составляла 4500 кг. Грузовик стал комплектоваться усовершенствованным мотором ЗМЗ модели 53-11. Мотор получил новые головки блоков с впускными каналами винтовой формы, увеличенную до 7,0 степень сжатия (под бензин А76) и карбюратор К 135. Благодаря этим изменениям двигатель прибавил 5 л.с. максимальной мощности и расходовал на 5-7% (в зависимости от режима работы) меньше топлива.

Начиная с января 1988 года в рамках программы дальнейшей модернизации двигатель получил очередную генерацию головок блока цилиндров. В дополнение к винтовым впускным каналам головки оснастили камерами сгорания особой формы (высокотурбулентной). Головки выпускались двух видов – со степенью сжатия 7,0 и со степенью 7,6. Независимо от типа головки топливом являлся бензин А76. Тогда же появились поршни измененного профиля с уменьшенными по высоте канавками под компрессионные кольца. Изменился и материал самих поршневых колец.

  1. двигатель;
  2. передняя подвеска;
  3. передняя ось;
  4. сцепление;
  5. коробка передач;
  6. стояночный тормоз;
  7. карданный вал;
  8. вакуумный усилитель тормозов;
  9. задняя подвеска;
  10. задний мост;
  11. автомобиля;
  12. рулевое колесо.

Третья модернизация

ГАЗ-53-12 выпускался до 1989 года, когда ее начал сменять ГАЗ-3307. К началу выпуска ГАЗ-3307 был приурочен и выход очередной версии газовской «восьмёрки» - двигателя ЗМЗ-511. ГАЗ-53 и 3307 производились параллельно с 1989 по 1993 год. Мотор получил новый распредвал с иной кривизной профиля кулачков, карбюратор К 135М, а также увеличенную до 7,6 степень сжатия. Остальные усовершенствования в конструкции коснулись электрооборудования, материалов деталей и способов фиксации отдельных узлов. Очередные мероприятия дали прирост мощности еще на 5 л. с. Теперь ЗМЗ-511 стал выдавать до 125 л. с. (в диапазоне 3200-3400 об/мин) и момент 30 кг/м (при 2000-2500 об/мин).

ГАЗ-53 (53А) в наше время

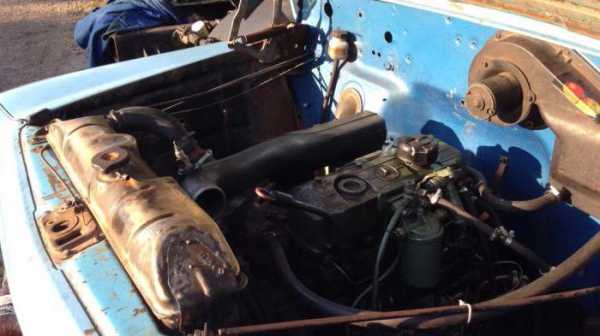

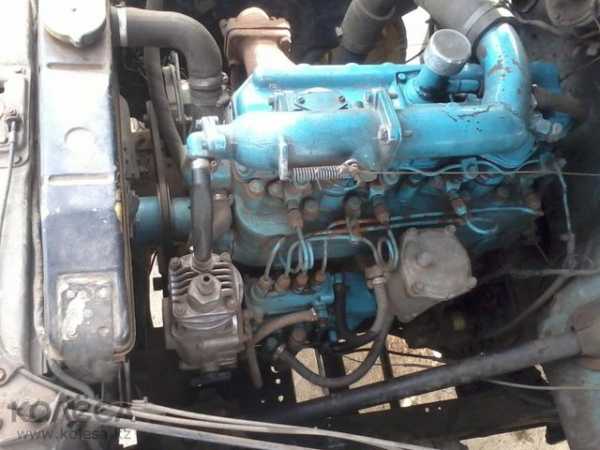

ГАЗ-53 и его вариации производились почти 30 лет, но на сегодняшний день многие машины все еще находятся в активной эксплуатации. Часть из них уже переоборудована на дизельные двигатели, но многие еще ездят с родным «сердцем». Основной недостаток - бензиновый двигатель ГАЗ-53, технические характеристики которого (в первую очередь - экономичность) не всегда соответствуют современным реалиям. Кроме того, владельцы подвергают критике неуютную и холодную кабину с жестким и некомфортабельным сидением, рулевое управление без гидроусилителя. Но многие мирятся с этими недостатками и отмечают простоту эксплуатации и ремонта (что особенно актуально в глубинке), универсальность шасси ГАЗ-53, технические характеристики которого находятся на приемлемом уровне и, конечно, невысокую цену машины.

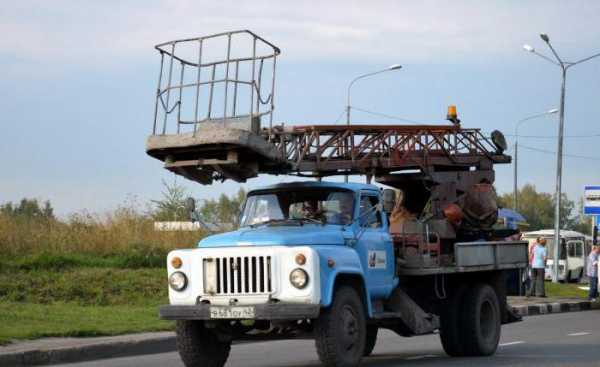

На базе ГАЗ-53 существует масса надстроек - ассенизационные машины, цистерны для перевозки различных жидкостей, фургоны, самосвалы, коммунальные машины, пожарная техника и многие другие.

ЗМЗ-511 сегодня

Сложно сказать, сколько восьмицилиндровых двигателей выпустил ЗМЗ с 1964 по настоящее время. Одних только ГАЗ-53 в разных исполнениях было выпущено более 4 млн штук. Кроме того, вариантными исполнениями этого мотора комплектовали ГАЗ-66, автобусы заводов ПАЗ и КАвЗ. Поэтому на сегодняшний день в строю остаются еще сотни тысяч таких двигателей. Согласно информации с сайта завода ЗМЗ в настоящее время продолжается производство двух видов «восьмёрок» с объёмом цилиндров 4,25 л (ЗМЗ 513.10 и ЗМЗ 511.10), ведущих свою родословную от ЗМЗ 53.

fb.ru

ГАЗ-53 технические характеристики: двигатель, трансмиссия, тормоза


Автомобиль ГАЗ-53 заслуженно считается наиболее узнаваемым транспортным средством СССР. Машина изначально задумывалась для работы в мирных условиях, на что указывает внешний вид ГАЗ-53 и технические характеристики. Транспорт пережил три серьезных модификации. На его основе были разработаны автобусы, тягачи, самосвалы, мусоровозы, автокраны, манипуляторы и автомобили для нужд армии.

Область применения автомобиля ГАЗ-53

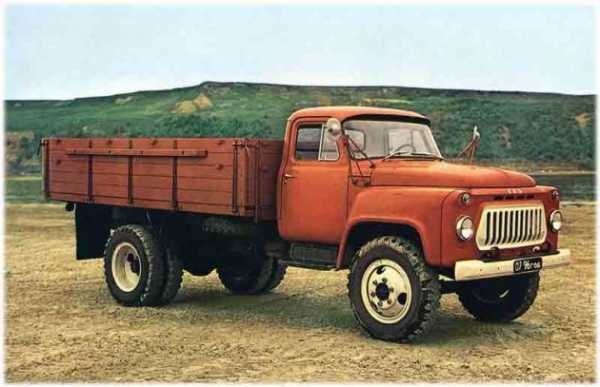

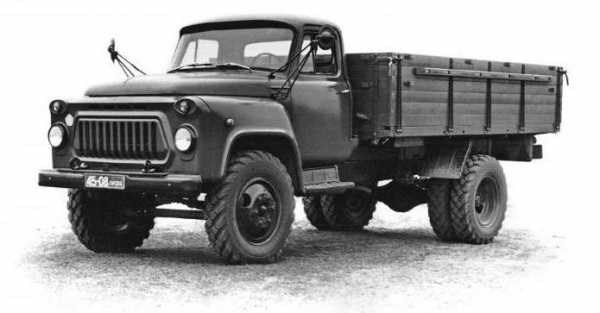

ГАЗ-53 — история модели

Грузовик ГАЗ-53 выпускался на Горьковском автомобильном заводе с 1959 по 1993 год. Для народного хозяйства страны, стран социалистического лагеря, Бельгии и Финляндии было изготовлено более 4 млн экземпляров.

Грузовик отличает дружелюбный вид, если таковой бывает у автомобилей, приятная жизнерадостная расцветка. Трудяга был задействован на стройках, промышленных, коммунальных предприятиях. В 80-е годы прошлого века в сельском хозяйстве четыре из пяти автомобилей были этой модели.

Технико-эксплуатационные характеристики и габариты ГАЗ-53

Для своего времени грузовик ГАЗ-53 был прогрессивным транспортным средством. Об этом говорят его эксплуатационные характеристики. Мощная металлическая рама обеспечивает высокую грузоподъемность, которая равняется 4,5 тоннам. Запас прочности и усиление рессор позволяют перевозить грузы еще большего веса. Наличие заднего привода обеспечивает лучшую управляемость транспортным средством.

Габариты автомобиля соответствуют следующим размерам:

Габариты ГАЗ-53

  • длина – 6, 395 м;
  • ширина – 2,38 м;
  • высота – 2,22 м;
  • базовое расстояние между колесами по длине составляет 3,7 м, размер колеи передних колес – 1,63, задних – 1,69 м;
  • клиренс ГАЗ-53 равен 0,265 м;
  • размер кузова для перевозки груза — 3,74×2,17 с высотой бортов 0,68 м;
  • радиус поворота ГАЗона 53 составляет 8 м.

Технические характеристики ГАЗ-53 состоят в следующем:

  • автомобиль оснащен 6 колесами, два из которых размещены на переднем мосту и четыре — на заднем, попарно;
  • вес автомобиля ГАЗ-53 в полном снаряжении составляет 3200 кг;
  • грузоподъемность – 4 тыс. кг для ГАЗ-53Ф, ГАЗ-53A и 4500 кг — для ГАЗ-53-12;
  • наружный диаметр колесных дисков равен 8,25–20 дюймам;
  • рекомендованная предельно допустимая масса буксируемого устройства — не более 4 тыс. кг;
  • максимальная скорость движения по горизонтальному участку дороги с асфальтобетонным покрытием — 90 км/час.

Характеристики топливной системы автомобиля ГАЗ-53:

  • вместимость топливного бака составляет 90 литров;
  • для грузовиков армейского исполнения — 115 литров;
  • расход топлива на 100 км пробега равняется 24 литрам.

Особенности двигателя автомобиля ГАЗ-53

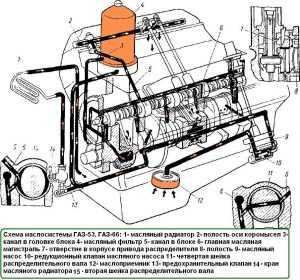

Система смазки двигателя ГАЗ-53

Для грузовиков ГАЗ-53 была разработана совершенно новая бензиновая четырехтактная силовая установка ЗМЗ-53. Она пришла на замену шестицилиндровому рядному двигателю, применяемому в более ранних моделях автомобилей (ГАЗ-51, ГАЗ-52). Мотор укомплектован 8 цилиндрами Ø92 мм, размещенными в V-образном положении относительно друг друга.

Общий рабочий объем двигателя равняется 4254 см3. Мощность мотора при оптимальной скорости вращения коленчатого вала в 3200 об/мин составляет 115 л. с. Ход поршня внутри цилиндра равняется 80 мм, при этом средний показатель степени сжатия равняется 6,7. Пиковый крутящий момент при частоте вращения коленвала 2 тыс.–2,5 тыс. об/мин составит 2,9 Нм. Порядок работы цилиндров 1—5—4—2—6—3—7—8.

Блок цилиндров изготавливается из герметичного силуминового сплава АЛ4 путем литья под давлением с последующей термической обработкой и пропиткой синтетической смолой. В специальные ниши вставляются гильзы из высокопрочного чугуна, в которых непосредственно ходят цилиндрические поршни. Поршневая группа изготавливается из алюминиевого сплава АЛ30 и состоит из поршней, пальцев и колец. Карданный вал — чугунный, шатуны — стальные.

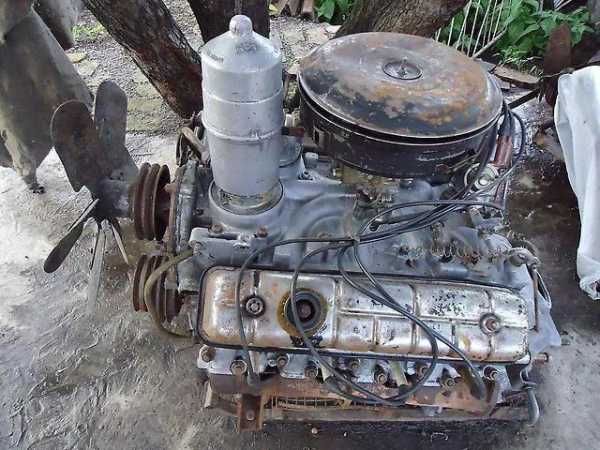

Двигатель ЗМЗ-53

Дополнительные характеристики автомобиля ГАЗ-53

Перемещение автомобиля ГАЗ-53 осуществляется путем передачи вращательного движения коленчатого вала ДВС через коробку передач, посредством карданного вала — на задний мост, и распределяется на колеса. Плавность переключения передач обеспечивается механизмом сцепления.

В автомобиле ГАЗ-53 сцепление — сухого исполнения, с двумя дисками: ведущим и ведомым. Управление выполняется за счет гидравлического привода. Ведущий диск позволяет производить регулировку выжима.

ГАЗ-53 сцепление

Характеристика КПП – четырехступенчатая, механическая. На третьей и четвертой передаче установлены синхронизаторы. Коробка передач обеспечивает 4 скорости движения вперед и одну — назад. Кардан состоит из двух валов, трех крестовин с игольчатыми подшипниками и промежуточной опоры, прикрепляемой к раме авто.

КПП автомобиля ГАЗ-53

В заднем мосту установлена гипоидная передача с передаточным числом 6,83. Движение на колеса передается через полуоси с помощью независимого дифференциала. На передней подвеске установлены гидравлические амортизаторы телескопического исполнения. Задняя подвеска оснащена дополнительными рессорами.

Задняя подвеска ГАЗ-53

Характеристика тормозной системы: гидравлическая, имеет два отдельных контура, оборудованных вакуумным усилителем. Один блокирует передние колеса, другой — задние. Стояночный тормоз представляет механизм барабанного типа и устанавливается на фланце КПП.

Тормозная система ГАЗ-53

Характеристика электрической части автомобиля ГАЗ-53

Электрическая система ГАЗ-53 максимально простая. Она не включает в себя ничего лишнего. Для ее функционирования используется напряжение 12 вольт. Электросистема автомобиля ГАЗ-53 состоит из следующих элементов:

  • Аккумуляторная батарея емкостью 75 A/час.
  • Электропроводка автомобиля.
  • Измерительные приборы в кабине транспортного средства.
  • Стартер.
  • Генератор.
  • Система зажигания, состоящая из трамблера, катушки и коммутатора.
  • Электродвигатель отопительной системы.
  • Система освещения и подсветки, включающая в себя две фары, габаритные огни, два поворотника, задние фонари и плафон в салоне.

Органы управления ГАЗ-53

Особенность кабины автомобиля ГАЗ-53

Кабина автомобиля ГАЗ-53 двухместная, двухдверная, изготовлена из стали. В салоне установлено одно широкое сидение для водителя и пассажира. Шасси универсальное, на него, кроме кабины, можно установить кузов любой модификации: бортовой, фургон, цистерну.

Видео по теме: Обзор на ГАЗ-53


specnavigator.ru

технические характеристики. Сборка двигателя ГАЗ-53, установка, ремонт :: SYL.ru

В СССР самой распространенной моделью грузовых автомобилей стал ГАЗ-53 и его модификации. За более чем тридцать лет, с момента выпуска первой машины, с конвейеров сошло свыше 4 миллионов экземпляров.

Выпускался автомобиль с 1961 по 1992 годы на мощностях Горьковского автозавода.

Двигатель ГАЗ-53

На автомобили ГАЗ-53 устанавливались две основные модели силовых агрегатов: шестицилиндровый ГАЗ-11 и восьмицилиндровый ЗМЗ-53. Второй мотор имел несколько различных модификаций, однако особой разницы в их конструкции нет.

Несмотря на высокое качество сборки и надежность, двигатель ГАЗ-53 со временем требует проведения ремонтных работ.

Обслуживание мотора

Двигатели внутреннего сгорания, относящиеся к семейству ЗМЗ-53, отличаются неплохим рабочим ресурсом и надежностью, однако, как и любые другие силовые агрегаты, требуют проведения регулярного технического обслуживания. К числу подобных профилактических мер можно отнести:

  • Смену смазочного материала. Масло в двигатель ГАЗ-53 заливается как минеральное, так и синтетика с полусинтетикой. Менять его приходится каждые 5-6 тысяч километров пробега для первого типа, для второго – каждые 10-12 тысяч. Впрочем, синтетические масла не совсем подходят для такого двигателя, и использовать их нежелательно.
  • Регулярная подтяжка креплений впускного коллектора и головок блока цилиндров. В других ситуациях проверяется затяжка раз в 30 тысяч километров, однако можно и чаще. У двигателя слабым местом является именно впускной коллектор, который зачастую идет "винтом". Подтягиваются его гайки очень просто и находятся в свободном доступе.
  • Проверка уровня охлаждающей жидкости. Проводить ее желательно перед каждым выездом на автомобиле. Ремонт двигателя ГАЗ-53 зачастую становится последствием недостаточного уровня жидкости в системе охлаждения.
  • Проверка клапанов. Их регулировку проводят только после смены прокладок ГБЦ либо если двигатель ГАЗ-53 подвергался серьезному ремонту. В остальных случаях корректировка их работы происходит только если они начинают стучать. Сами по себе клапаны, как правило, из строя не выходят, так что в большинстве случаев их слишком сильно пережимают мастера во время работы. Как показывает практика, лучше, если они будут немного стучать.
  • Проверка уровня масла. Проводится процедура ежедневно. При нехватке масла его доливают до необходимого уровня.
  • Ремонт двигателя ГАЗ-53 может заключаться в заделке протечек масла. В большинстве случаев смазка протекает через задний коренной подшипник, поэтому его осмотр проводят только на смотровой яме.

Чтобы двигатель ГАЗ-53 работал как можно больше без неисправностей, необходимо регулярно проводить его диагностику, вовремя устранять неполадки и заливать только качественное моторное масло.

Двигатель ГАЗ-53: технические характеристики

Транспортные средства данной марки комплектуются несколькими модификациями силовых агрегатов. Начиная с 1966 года, на автомобили ГАЗ производилась установка двигателя ГАЗ-53. Модель комплектовалась карбюратором К-126Б и имела верхнее расположение клапанов. Нескольким позднее характеристика двигателя ГАЗ-53 изменилась, поскольку карбюратор был заменен на К-135.

У этого мотора небольшой ход поршня и объем цилиндров. Многие придерживаются мнения, что детали других ДВС из одной линейки можно установить на двигатель ГАЗ-53. Технические характеристики этих моторов несколько разные, поэтому их элементы не являются взаимозаменяемыми. Отличаются не только блоки цилиндров, но и ГБЦ, поршневая группа и коленчатый вал.

Диагностика двигателя

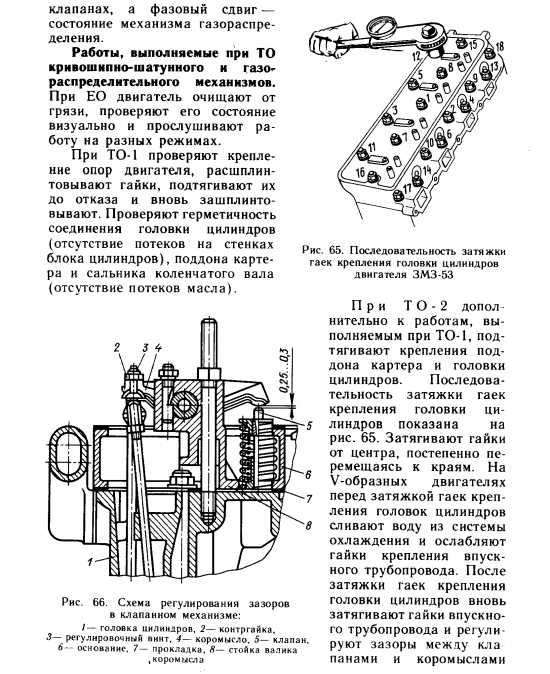

Регулярная проверка необходима для блока цилиндров. Если его крепления ослабевают, подтягивают гайки. Прежде чем проводить такие работы, из системы сливается вся охлаждающая жидкость и ослабевается крепление впускной трубы - это позволяет не допускать воздействия подтяжки одной головки цилиндра на остальные.

После проведения таких процедур динамометрическим ключом закручиваются гайки. Такую работу производитель рекомендует осуществлять первые три технических обслуживания, затем ее частоту можно сократить до каждого второго.

Двигатель ГАЗ-53 не требует проведения ремонта при условии использования смазочных материалов и топлива высокого качества. В таком случае образующийся на поршнях и внутри камеры сгорания нагар будет небольшим и не станет оказывать никакого влияния на работу мотора.

Несоблюдение банальных правил может привести к детонации, увеличению расхода и понижению мощности.

Удаление нагара

Двигатель ГАЗ-53 очень просто избавляется от нагара. Для этого необходимо провести чистку стенок камеры сгорания и днища поршней. Нагар содержит большое количество вредных веществ, поэтому при проведении такой процедуры желательно защитить дыхательные пути. С этой целью его нередко промазывают керосином.

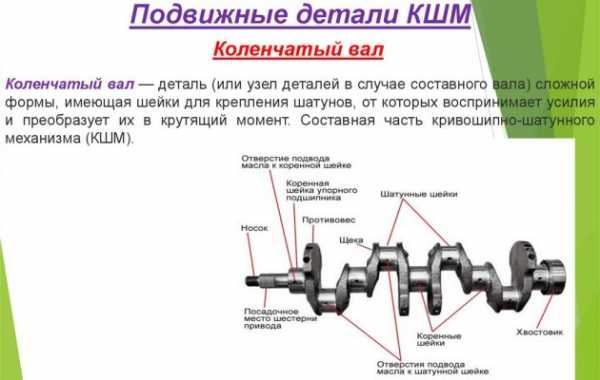

Смена деталей коленчатого вала

С целью повышения потенциала двигателя желательно регулярно производить замену вкладышей коленчатого вала и поршневых колец.

Основной причиной обновления вкладышей является резкое снижение давления масла. Если возникает необходимость, замене подлежат и шатунные вкладыши.

Замена поршневых колец

Главным признаком того, что пришла пора менять поршневые кольца, становится увеличение расхода смазочного материала. В норме он составляет 400 г на 100 километров пробега. В комплект поршневых колец входят стальные диски и компрессионное кольцо из чугуна.

С гильз цилиндров во время замены удаляют неизношенный участок пояска, а ГБЦ очищаются от нагара.

Газораспределительный механизм также требует регулярной диагностики. Зазоры клапанов проверяются только при работающем вхолостую двигателе и опущенном до упора толкателе.

Возможные неисправности ДВС ГАЗ-53

У силового агрегата встречаются поломки и неисправности, характерные для любого другого мотора. Для их устранения производится полная разборка и сборка двигателя ГАЗ-53. Причины появления поломок могут быть различными:

  • Появление стука латунных вкладышей. Является самой серьезной неисправностью. Приводит к ней низкий уровень масла, износ всех деталей либо сниженное или полностью отсутствующее давление в системе.
  • Повышенный расход смазочного материала. Масло может либо протекать через сальники и соединения, либо через поршневые кольца. Также причиной этого может быть забивка сапуна.
  • Стуки втулок или поршней шатуна. Для поршней характерно перегорание днища либо выход из строя перегородок между кольцами. Основная причина этого - перегрев двигателя.
  • Прогорание выпускных клапанов. Сами по себе они не прогорают, но зачастую можно столкнуться с износом направляющих втулок. Причин этого может быть несколько: попадание моторного масла, низкое качество топлива или отсутствие в клапанах зазора.
  • Прогорание прокладок блока цилиндров. Причина - перегрев двигателя, который может привести к искривлению поверхности головок.

Капитальный ремонт двигателя

Мотор ГАЗ-53 при должном уходе крайне редко нуждается в капитальном ремонте, но если это все же случается, то причинами могут быть следующие неисправности:

  • Увеличение расхода смазочного материала, причем с заменой колец проблема осталась актуальной.
  • Низкое давление в смазочной системе и появление стуков в двигателе.
  • Износ всего силового агрегата с исчерпыванием его рабочего ресурса.
  • Заклинивание мотора из-за коленчатого вала.

Ремонт двигателя может производиться самостоятельно - производителем выпускается полное руководство по эксплуатации, в котором все действия по смене деталей и возможные неисправности и методы их устранения подробно описаны.

Несмотря ни на что, двигатели, устанавливаемые на ГАЗ-53, отличаются неплохой выносливостью. Учитывая различные "доработки" ДВС и масла, которые порой в него заливают, остается только удивляться его работоспособности. Нередко такой движок может спокойно функционировать годами даже при условии наличия непонятных стуков.

www.syl.ru

описание, характеристика, особенности, ремонт, тюнинг

Двигатель ЗМЗ 53 — это силовой агрегат, который устанавливался на легендарный Газон (ГАЗ 53). Выпускал движок Заволжский Моторный завод, который делает моторы для автомобилей ГАЗ и по этот день.

Достаточно высокие показатели и характеристики мотора сделали его популярным и любимым среди владельцев сельскохозяйственных предприятий. Двигатель простой в обслуживании и ремонте, а низкая стоимость запасных частей делает его популярность еще выше.

Технические характеристики

Двигатель ЗМЗ 53 имеет достаточно высокие технические характеристики. Производство моторов длилось более 30 лет, и в 1992 году конвейерная линия производящая силовые агрегаты была остановлена.

Случилось это в связи с появлением более улучшенного аналога — ЗМЗ-5231, а также морально устаревшей технологией. Конечно, была и более усовершенствованная версия с маркировкой ЗМЗ 53 11, которая выпускалась с 1983 года по 1993 год.

Итак, рассмотрим, технические характеристики двигателя ЗМЗ 53:

НаименованиеХарактеристика
МаркировкаЗМЗ 53
ТипБензин
Объем4,2 литров (4250 см куб)
Конфигурация, параметрV-образная
Количество цилиндров8
Количество клапанов16
Диаметр цилиндра92 мм
Степень сжатия7,6
Система впрыскаКарбюратор К-126Б
ОхлаждениеЖидкостное
Клапанный механизмOHV
Материал исполнения блока и головкиЧугун
Ресурс300 000 — 500 000 км пробега
Порядок работы цилиндров1-5-4-2-6-3-7-8

Двигатель оснащался 4-х ступенчатой коробкой передач. Также, в начале девяностых на ограниченную серию моторов устанавливались 5-ступенчатые КПП, что позволяло мотору поднять тяговые возможности.

Особенности и обслуживание

Поскольку, устройство двигателя ЗМЗ 53 достаточно простое, то и обслуживать его значительно проще остальных аналогов, таких как силовые агрегаты ЗИЛ. Плановое техническое обслуживание проводится каждые 15 000 км пробега.

Итак, чтобы увеличить ресурс силового агрегата необходимо правильно и главное вовремя проводить плановое техническое обслуживание. Многие автомобилисты не понимают, что должно входить в этот процесс. Итак, разберем, какие операции входят в плановое ТО:

  • Замена смазочной жидкости двигателя.
  • Замена фильтрующего элемента масла.
  • Регулировка клапанного механизма (каждые 30000 км).
  • Замена воздушного фильтра (спустя 25 000 км).
  • Диагностика свечей зажигания (каждые 20 000 км).
  • Проверка состояния газораспределительного механизм (через каждые 30 000 км пробега).

Если разобраться, то зачастую автомобилисты только меняют масла и фильтра Регулировка клапанов проводится только в том случае, если уже слышен характерный металлический звон.

Совет! Рекомендуются проводить плановое техническое обслуживание вовремя. Это позволит увеличить ресурс и двигатель до следующего капитального ремонта прослужит больше.

Ремонт мотора

Двигатель ГАЗ 53 считается одним из самых ремонтнопригодных, поскольку легко поддается восстановлению, а стоимость запасных частей — низкая. Но, как и другие старые моторы, этот двигатель все чаще нуждается в ремонте, особенно капитальном. Для начала стоит рассмотреть наиболее распространенные поломки, которые могут случиться с 53-м.

Ремонт водяного насоса

Ремонт водяного насоса на 53-м проводится по аналогии с Волгой. Чтобы отремонтировать помпу необходимо понимать, подлежит ли она ремонту. Показателем ремонтнопригодности узла является целостность и отсутствие выработке на корпусе крышки и внутри блока, где крепится вал на подшипниках.

Итак, если выработка отсутствует, то понадобятся следующие детали — вал водяного насоса, крыльчатка, а также сальник. Далее, стоит слить половину охлаждающей жидкости с системы и можно приступать к процессу восстановления.

  1. Демонтируем приводной ремень водяного насоса.
  2. Снимаем шкив привода помпы.
  3. Откручиваем болты крепления помпы к блоку цилиндров.
  4. Вытаскиваем вал, крыльчатку и сальник.
  5. С крышки необходимо вынуть вал с подшипником, а затем уплотнительный сальник.
  6. Сборку проводим в обратном порядке.

Замена масла

Заменить смазочную жидкость в моторе достаточно просто. Ждем, пока двигатель остынет. Находим сливное отверстие и подставляем под него тару в размере — 10 литров. Обычно в двигатель ЗМЗ 53 влезает 9,6 — 9,8 литра. Теперь, когда все готово, можно приступить непосредственно к выполнению работы по замене масла:

  1. Выкручиваем сливную пробку.
  2. Ждем, пока стечет масло.
  3. Закручиваем сливную пробку, заменив уплотнительное кольцо.
  4. Через заливную горловину, заливаем масло.

Как показывает практика, большое количество владельцев двигателя ЗМЗ 53, пользуется моторным маслом с маркировкой М-10 или М-10Г.

Оно прекрасно подходит для этого силового агрегата и имеет все необходимые технические и физические свойства, чтобы обеспечить нормальную работу и защиту деталей мотора.

Особенности капитально ремонта

Капитальный ремонт ЗМЗ 53 — нехлопотливая и достаточно простая работа. Поскольку двигателю минимум 25 лет с момента выпуска, то большинство из них уже давно гильзованы, что упрощает проведение капитального ремонта.

Итак, рассмотрим ремонтные размеры коленчатого вала для двигателя ЗМЗ 53:

Вид ремонтаТолщина, ммЭффективность по сравнению с новым
Ремонт № 10,2580-90%
Ремонт № 20,5070-75%
Ремонт № 30,7565-70%
Ремонт № 41,0050-55%
Ремонт № 51,2540-45%
Ремонт № 61,50Меньше 30%
Ремонт № 72,00Не применяется с 1995 года

Также, существуют и ремонтные размеры для расточки блока цилиндров:

Вид ремонтаРемонтная толщина цилиндра, ммЭффективность по сравнению с новым
Ремонт № 192,580-90%
Ремонт № 293,070-75%
Ремонт № 393,565-70%
Ремонт № 494,050-55%

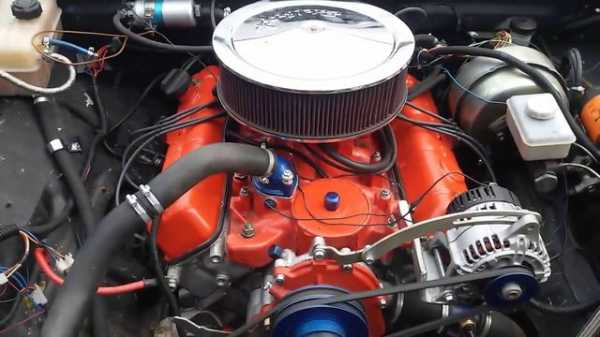

Тюнинг и доработка

Многие знают, что двигатель ЗМЗ 53 используется в ежегодных гонках грузовых автомобилей. Так, владельцы Газона проводят доработку мотора, чтобы увеличить мощность или тяговые характеристики.

Для того, чтобы увеличить технические характеристики движка необходимо расточить цилиндры до размера 95,0 мм. При этом в блок цилиндров устанавливаются не простые поршни, а облегченные тюнинг версии, такие используются при доработке двигателя ЗМЗ 402. Также, рекомендуется заменить шатуны, втулки шатунов и клапанный механизм, на более легкий.

Для того, чтобы расточенный двигатель лучше функционировал, рекомендуется установить улучшенную систему охлаждения двигателя. Для этого необходимо поставить на автомобиль 3-х рядный алюминиевый радиатор и кит комплект силиконовой системы охлаждения.

Также, некоторые автолюбители устанавливают «улитку». Это специальный турбонаддув, который позволяет увеличить мощность двигателя на 20%. Стоимость такого изделия составляет 200-300 долларов. Еще один народный способ увеличить мощность силового агрегата — установка системы для впрыска воды и цилиндры.

Совет! Стоит понимать, что излишнее количество воды, может привести к гидроудару, что повлечет за собой капитальный ремонт мотора и все усилия тюнинга сведет на ноль. Поэтому, рекомендуется устанавливать электронную систему впрыска воды в цилиндры с дозатором.

Вывод

Двигатель ЗМЗ 53 — это легендарный советский мотор, который служил верой и правдой целому поколению. Даже сейчас использование этого силового агрегата можно найти на просторах полей в отделенных регионах СНГ. Легкое обслуживание и дешевый ремонт сделали этот силовой агрегат почти незаменимым.

avtodvigateli.com

Техническая характеристика двигателя ЗМЗ – 53 — МегаЛекции



Число цилиндров..................................................................................... 8

Порядок работы цилиндров……………………………………………1-5-4-2-6-3-7-8

Диаметр цилиндра, мм.......................................................................... 92

Ход поршня, мм...................................................................................... .80

Степень сжатия................................................................................... 6,7

Номинальная мощность (при 3800 об/мин), (л.с.)................................ 115

Максимальный крутящий момент (при 3800 об/мин), кгм.................. 29

Рабочий объем цилиндров двигателя, дм3 (л)....................................... 4,25

Минимальный удельный расход топлива, (г/(л.с.∙ч))............................. 235



Тип двигателя и его преимущества

Карбюраторные двигатели – наиболее массовые ДВС, применяемые на автомобильном транспорте, особенно легковом.

Преимуществами двигателя ЗМЗ – 53 как четырехтактного карбюраторного являются следующие показатели:

– более высокие и тяговые показатели по управлению с дизельными двигателями;

– меньшая масса двигателя;

– меньший шум работы двигателя;

– низкая стоимость изготовления;

Использование V-образной компоновки цилиндров упрощает конструкцию блока картера, а также вертикальное расположение удобно при обслуживании двигателя.



Форма камеры сгорания и тип смесеобразования

В двигателе ЗМЗ – 53 камеры сгорания в головке блока цилиндров компактные, полусферического типа, что обеспечивает высокое наполнение цилиндра свежим зарядом и высокая степень очистки от отработанных газов. Тип смесеобразования – внешний.

Блок и гильзы цилиндров

Блок цилиндров составляет одно целое с верхней половиной картера и отлит из высокопрочного алюминиевого сплава АЛ-9. Цилиндры представляют собой легкосъемные гильзы, отлитые из специального чугуна. Рабочая поверхность гильзы шлифуется и окончательно доводится чистота поверхности зеркала хонингованием.

Водяная рубашка в блоке охватывает гильзы цилиндров по всей их высоте, что улучшает охлаждение поршневых колец во время нахождения поршня в н.м.т. и несколько снижает температуру масла в системе смазки.



Повышенная жесткость блока цилиндров достигнута за счет снижения плоскости разъема с масляным картером на 60мм. ниже оси коленчатого вала.

В нижней части блока цилиндров расположены пять коренных подшипников коленчатого вала.



Головка цилиндров

Головки, являются крышками блока цилиндров, отлиты из алюминиевого

сплава АЛ-4.

В головке цилиндров двухрядное расположение клапанов управляемых одним верхним распределительным валом.

Впускные и выпускные каналы выполнены в отливке головки блока цилиндров отдельно для каждого клапана и расположены с противоположных сторон.

Седла впускных и выпускных клапанов вставные, изготовленные из жароупорного чугуна высокой твердости.



Группа поршня

Поршни отливают из высококремнистого алюминиевого сплава ЖЛС. Головка поршня цилиндрическая с выпуклым днищем. Юбка поршня в поперечном сечении овальная. В средней части поршня имеются две бобышки с отверстиями для поршневого пальца. Бобышки связаны с днищем поршня массивными ребрами, через которые на бобышки передается давление газов.

Ось отверстия под поршневой палец смещена на 1,5мм от диаметральной плоскости поршня в сторону расположения выпускных клапанов. Вследствие смещения отверстия под палец поршень постепенно, практически без удара, перемещается в пределах зазора между его юбкой и стенкой цилиндра при изменении направления движения в в.м.т. в начале рабочего хода.

Поршневые кольца – чугунные, изготавливаемые методом индивидуальной отливки. Для увеличения износостойкости поверхность верхнего компрессионного кольца покрыта слоем пористого хрома.

Поршневые кольца стальные, пустотелые, плавающие.



Группа шатуна

Шатуны стальные, кованые. Стержень шатуна двутаврового сечения. В верхнюю головку шатуна запрессована свертная втулка из бронзовой ленты, а в нижнюю, состоящую из двух частей, имеются тонкостенные взаимозаменяемые трехслойные вкладыши, изготовленные из сталебронзовой ленты.



Группа коленчатого вала

Коленчатый вал откован из стали и установлен в пяти коренных подшипниках. Для уменьшения нагрузки на коренные подшипники вал снабжен протевовесами , откованными как одно целое с валом. Шейки вала закалены током высокой частот

на глубину 3-5,5мм.Смазка от коренных подшипников к шатунным подводится по просверленным каналам.

На переднем конце коленчатого вала установлены на сегментных шпонках ведущая распределительная звездочка, ведущая шестерня привода масляного насоса и распределителя зажигания, маслоотражатель и шкив коленчатого вала, которые прижаты храповиком ввернутым в конец вала.

Конец коленчатого вала, выходящий из заднего коренного подшипника, уплотнен сальником. В центральном отверстии торцевой шейки коленчатого вала установлен шарикоподшипник, во внутренне кольцо которого входит конец первичного вала коробки передач. На торцевой шейке коленчатого вала прикреплен шестью болтами маховик.

Маховик отлит из серого чугуна. На обод маховика напрессован с нагревом стальной зубчатый венец, служащий для пуска двигателя стартером.



Система питания топливом

В систему питания двигателя входят:

– топливный бак емкостью 105л. изготовлен из освинцованной листовой стали;

– топливопровод для подачи топлива от топливного бака к карбюратору состоит из отдельных трубок, соединяющих бак с насосом и насос с карбюратором;

– топливный насос, состоящий из трех частей, отлитых из цинкового сплава, и расположенный по центру двигателя, и приводится в действие эксцентриком распределительного вала посредством толкателя;



– воздухоочиститель может устанавливаться двух видов воздухоочистителя с сухим сменным фильтрующим элементом и инерционно-контактным воздухоочистителем, оборудованным масляной ванной;

– впускной трубопровод изготовлен из алюминиевого сплава в нем процесс приготовления горячей смеси, поступающей в цилиндры двигателя, начатый в карбюраторе, продолжается, где горячая смесь подогревается для лучшего испарения топлива.

– карбюратор на двигателе установлен двухкамерный, вертикальный К-126Б с падающим потоком смеси и с двухступенчатым распыливанием бензина.



Система выпуска

Отработавшие газы удаляются из цилиндров двигателя в атмосферу через сдвоенную выпускную систему, которая состоит из выпускного трубопровода двигателя, выполненного таким образом, что выпуск газов из цилиндров осуществляется попарно в две отдельные трубы, которые затем соединяются в общий трубопровод, что позволило добиться необходимого изменения давления у выпускных клапанов, способствующего улучшению очистки и повышению коэффициента наполнения цилиндров, что в свою очередь, улучшило мощностные параметры двигателя; (выпускной трубопровод отлит из серого чугуна) глушителя, в котором глушение шума отработавших газов происходит в результате снижения энергии потока и выравнивания колебаний давления.




Рекомендуемые страницы:


Воспользуйтесь поиском по сайту:

megalektsii.ru

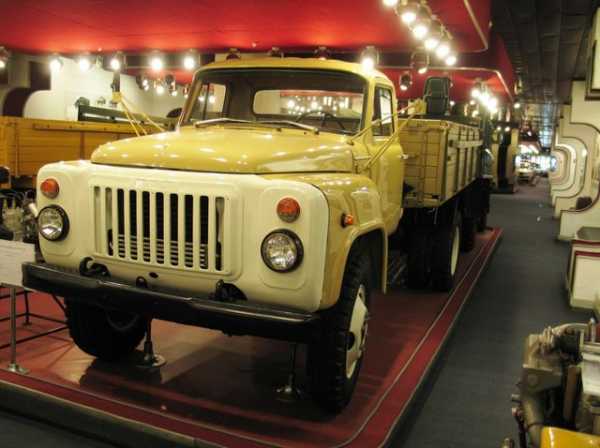

Технические характеристики ГАЗ 53-12

Общие данные

Тип автомобиля - двухосный грузовой автомобиль с приводом на заднюю ось.

Грузоподъемность, кг - 4500.

Наибольшая полная масса прицепа*, кг - 3500.

Полная масса автомобиля, кг - 7850.

Масса автомобиля в снаряженном состоянии, кг - 3200.

Габаритные размеры автомобиля, мм:

  • длина - 6395.
  • ширина - 2380.
  • высота (по кабине без нагрузки) - 2220.

База, мм - 3700.

Колея передних колес (на плоскости дороги), мм - 1630.

Колея задних колес (между серединами двойных скатов), мм - 1690.

Дорожный просвет автомобиля (под картером заднего моста), мм - 265.

Радиус поворота по колее наружного переднего колеса, м - 8.

Наибольшая скорость с полной нагрузкой на горизонтальных участках ровного шоссе, км/ч - 90.

Контрольный расход топлива при замере в летнее время для обкатанного автомобиля, движущегося с полной нагрузкой на четвертой передаче, с постоянной скоростью 60 км/ч по сухой ровной дороге с усовершенствованным покрытием и короткими подъемами, не превышающими 0,5°, л/100 км - 19,6**.

Путь торможения автомобиля с полной нагрузкой, без прицепа, движущегося со скоростью 50 км/ч на горизонтальном участке сухой дороги с усовершенствованным покрытием, при приложении усилия к тормозной педали в 70 даН (70 кгс), м - 25.

Углы свеса (с нагрузкой), град:

  • передний - 41.
  • задний 25.

Наибольший угол преодолеваемого автомобилем подъема с полной нагрузкой, проц. - 25.

Погрузочная высота платформы, мм - 1350.

* Допускается буксирование двухосного прицепа с инерционно-гидравлическим приводом тормозов.

** Приведенный расход топлива не является нормой, а служит лишь для определения технического состояния автомобиля. Расход топлива определен для автомобиля с радиальными шинами.

Двигатель

Тип - 4-тактный, карбюраторный, бензиновый.

Число и расположение цилиндров - 8, V-образное.

Диаметр цилиндров, мм - 92.

Ход поршня, мм - 80.

Рабочий объем, л - 4,25.

Степень сжатия - 7,6.

Номинальная мощность (с ограничителем) при 3200 об/мин., кВт (л. с.) - 92 (125).

Максимальный крутящий момент при 2000-2500 об/мин., даН*м (кгс*м) - 294 (30).

Порядок работы цилиндров - 1-5-4-2-6-3-7-8.

Направление вращения коленчатого вала - Правое.

Подогрев рабочей смеси - Жидкостной.

Система смазки - Комбинированная.

Охлаждение - Жидкостное, принудительное, с центробежным насосом. В системе охлаждения имеется термостат.

Карбюратор - К-135, двухкамерный, балансированный, с падающим потоком.

Ограничитель частоты вращения - Пневмоцентробежного типа.

Трансмиссия

Сцепление - Однодисковое, сухое.

Коробка передач - Трехходовая, 4-ступенчатая.

Передаточные числа - 1 передача - 6,55, 2 передача - 3,09, 3 передача - 1,71, 4 передача - 1,0, задний ход - 7,77.

Карданная передача - Открытого типа. Имеет два вала и три карданных шарнира с игольчатыми подшипниками. Снабжена промежуточной опорой.

Главная передача - Коническая, гипоидного типа. Передаточное число 6,17.

Дифференциал - Конический, шестеренчатый.

Полуоси - Полностью разгруженные.

Ходовая часть

Колеса - Дисковое, с ободом 6,0Б-20 (152Б-508) с разрезным бортовым кольцом.

Шины - Пневматические радиальные размером 8,25R20 (240R508) и диагональные размером 8,25-20 (240-508).

Давление воздуха в шинах, кПа (кгс/см2):

Радиальных:

  • передних колес - 390 (4,0).
  • задних колес - 620 (6,3).

Диагональных:

  • передних колес - 280 (2,8).
  • задних колес - 500 (5,0).

Установка передних колес - Угол развала колес 1°. Угол бокового наклона шкворня 8°. Угол наклона нижнего конца шкворня вперед 2°30'. Схождение колес 0-3 мм.

Рессоры - Четыре - продольные, полуэллиптические. Задняя подвеска состоит из основных и дополнительных рессор.

Амортизаторы - Гидравлические, телескопические, двухстороннего действия. Установлены на передней оси автомобиля.

Рулевое управление

Тип рулевого механизма - Глобоидный червяк с трехгребневым роликом.

Передаточное число - 21,3 (среднее).

Рулевые тяги - Трубчатые, шарниры нерегулируемой конструкции.

Тормозное управление

Рабочая тормозная система - Двухконтурная с гидравлическим приводом и гидровакуумным усилителем в каждом контуре. Тормозные механизмы - колодочные, барабанного типа.

Запасная тормозная система - Каждый контур рабочей тормозной системы.

Стояночная тормозная система - С механическим приводом к тормозному механизму, расположенному на трансмиссии.

Электрооборудование

Система проводки - Однопроводная, минус соединен с корпусом.

Номинальное напряжение в сети, В - 12.

Генератор - Г250-Г2.

Регулятор напряжение - 22.3702.

Аккумуляторная батарея - 6СТ-75.

Стартер - СТ230-А1.

Катушка зажигания - Б116.

Датчик-распределитель - 24.3706.

Свечи зажигания - А11-30.

Транзисторный коммутатор - 13.3734-01.

Добавочный резистор - 14.3729.

Стеклоочиститель - СЛ100.

Фара - ФГ122БВ или 522.3711.

Передние фонари - ПФ130.

Задние фонари - ФП130, ФП130Б.

Кабина и платформа

Кабина - Металлическая, двухместная, двухдверная.

Платформа - Деревянная с металлическим каркасом. Откидные борта - задний и оба боковых.

Размеры платформы внутренние, мм:

  • длина - 3740.
  • ширина - 2170.
  • высота бортов - 610.

Данные для контроля и регулировки

Зазор между коромыслами и клапанами на холодном двигателе (температура 15-20 °C), мм - 0,25-0,30.

Допускается у крайних клапанов обоих рядов (впускных 1 и 8, выпускных 4 и 5 цилиндров) устанавливать зазор, мм - 0,15-0,20.

Зазор между электродами свечей, мм - 0,85-1,0.

Прогиб ремней вентилятора и генератора при нагрузке 4 даН (4 кгс), мм - 10-15.

Свободный ход педали тормоза, мм - 8-14.

Свободный ход педали сцепления, мм - 35-45.

Угол свободного поворота рулевого колеса, град., не более 5*-25.

Регулируемое напряжение, В - 13,8-14,6.

* Для автомобилей в пределах гарантийного периода.

gaz5312.ru

Двигатель автомобиля ГАЗ-53 и его основные детали

______________________________________________________________________________

Двигатель автомобиля ГАЗ-53 и его основные детали

 На автомобиле ГАЗ-53 устанавливается двигатель ЗМЗ-53 - заволжского моторного завода.

Двигатель ГАЗ-53 (ЗМЗ-53) - V-образный, восьмицилиндровый, карбюраторный, четырехтактный. Рабочий объем цилиндров двигателя - 4,25 л, при диаметре цилиндров 92 мм и ходе поршня 80 мм.

Необходимость ремонта двигателя ГАЗ-53 (ЗМЗ-53) вызывается изнашиванием деталей и устанавливается проверкой его технического состояния. В отдельных случаях преждевременный ремонт может быть вызван поломкой отдельных деталей из-за неправильной эксплуатации или скрытого дефекта.

Первые 2,5 — 5,0 тыс. км происходит приработка деталей двигателя. Далее (до 150— 175 тыс. км) интенсивность изнашивания снижается. Это период нормальной эксплуатации.

Потом интенсивность изнашивания вновь нарастает и примерно к 200 тыс. км зазоры между трущимися деталями возрастают настолько, что возникает необходимость в ремонте.

Предельные зазоры в двигателе ГАЗ-53 (ЗМЗ-53) между основными трущимися парами вследствие изнашивания ориентировочно составляют, мм:

Юбка поршня — гильза цилиндра - 0,250—0,300
Поршневое кольцо — канавки в поршне его высоте - 0,150
Замок поршневого кольца - 2,500
Верхняя головка шатуна — поршневой палец - 0,030
Шатунные и коренные подшипники - 0,150
Стержень клапана — направляющая втулка - 0,250
Шейка распределительного вала — втулка в блоке - 0,150
Осевой люфт распределительного и коленчатого валов - 0,250

Блок цилиндров и головка блока двигателя ГАЗ-53

Блок цилиндров двигателя ГАЗ-53 отлит из алюминиевого сплава и подвергнут термической обработке и пропитке специальной искусственной смолой, обеспечивающей герметичность отливки; представляет собой моноблочную V-образную конструкцию. Угол развала цилиндрической части блока - 90°.

Стенки блока цилиндров ГАЗ-53 образуют водяную рубашку цилиндров, в нижней части которой имеются гнезда для установки гильз цилиндров.

По контуру водяной рубашки в специальные бобышки ввертываются шпильки крепления головок цилиндров. Для повышения жесткости блока нижняя плоскость его расположена ниже оси коленчатого вала на 75 мм.

В торцовых стенках и трех внутренних перегородках блока цилиндра двигателя ГАЗ-53 выполнены гнезда для коренных подшипников коленчатого вала и подшипников распределительного вала.

Нижняя половина гнезда коренного подшипника выполнена крышкой из ковкого чугуна. Кроме крышки заднего коренного подшипника, на задней стенке блока располагается сальникодержатель.

Крышки коренных подшипников и сальникодержатель растачиваются совместно с блоком, поэтому они не взаимозаменяемы и после разборки должны устанавливаться на свои места.

Четыре крышки, кроме передней, одинаковые, поэтому на крышках нанесены порядковые номера 2,3 и 4. На пятой крышке номер не ставится. К заднему торцу блока цилиндров ГАЗ-53 крепится картер сцепления. Точное расположение картера на блоке обеспечивается двумя установочными штифтами.

Установочное отверстие и привалочная плоскость на картере сцепления для крепления коробки передач обрабатываются в сборе с блоком цилиндров при расточке постелей коренных подшипников, поэтому перестановка картеров с блока на блок без специальной подгонки недопустима.

Гильзы и головка блока цилиндров ГАЗ-53

Гильзы блока цилиндра ГАЗ-53 изготавливают из специального износостойкого чугуна. В верхней части гильза имеет фланец для уплотнения с прокладкой головки, в нижней — шлифованный поясок и буртик для фиксации в блоке цилиндров и уплотнения.

В нижней части гильза уплотняется медным кольцом, в верхней — прокладкой головки цилиндров. Надежность этого уплотнения зависит от выступания верхнего фланца гильзы над поверхностью блока цилиндров в пределах 0,02 — 0,30 мм, что обеспечивается точностью изготовления блока и самой гильзы.

По диаметру цилиндра гильзы разбиваются на пять размерных групп. Маркировка производится на шлифованном пояске гильзы блока цилиндров ГАЗ-53. Условное обозначение размерных групп А, Б, В, Г и Д.

Головка блока цилиндров ГАЗ-53 отлиты из алюминиевого сплава, общие для четырех цилиндров одного ряда. Седла клапанов — вставные, изготовлены из специального жаростойкого чугуна.

Направляющие втулки клапанов изготовлены из медно-графитовой металлокерамики. Каждая из головок крепится к блоку шпильками, а фиксируется двумя установочными штифтами-втулками, запрессованными в блок цилиндров.

Под гайки шпилек устанавливают плоские стальные шайбы. Между головками цилиндров и блоком ГАЗ-53 устанавливают на прокладки из асбестового картона, армированного стальным каркасом и пропитанного графитом.

Периодически проверяют крепление головок цилиндров к блоку и очищают от нагара днища поршней и поверхности камер сгорания. Подтягивают гайки крепления головок блока цилиндров ГАЗ-53.

Перед этим сливают охлаждающую жидкость из системы охлаждения. Затем для исключения взаимного влияния подтяжки одной головки на другую ослабляют крепление впускной трубы к головкам цилиндров ГАЗ-53.

После этого уже подтягивают гайки крепления головки к блоку динамометрическим ключом моментом 73 — 78 Нм в последовательности, указанной на рис.1.

Рис.1. Порядок затяжек гаек крепления головки блока цилиндров ГАЗ-53

Эту операцию рекомендуется проделывать при первых трех технических обслуживаниях, в дальнейшем подтяжку головок производить через каждое ТО-2.

При применении рекомендованных бензинов и масел и соблюдении температурного режима работы двигателя (температура охлаждающей жидкости должна поддерживаться в пределах 80 — 90 °С) отложения нагара незначительны и на работу двигателя не влияют.

При нарушении этих условий в двигателе ГАЗ-53 может образоваться слой нагара, вызывающий детонацию, падение мощности и увеличение расхода топлива.

Проверяют рабочую поверхность гильзы блока цилиндров, которая в результате естественного изнашивания приобретает по длине форму конуса, а по окружности — форму овала.

Наибольшей величины износ достигает в верхней части гильзы против верхнего компрессионного кольца, наименьшей — в нижней части против маслосъемного кольца.

Изнашивание гильз цилиндров на 0,3 мм является предельно допустимым. При больших изнашиваниях двигатель дымит, расходует много масла и теряет мощность, прогрессивно нарастает изнашивание шеек коленчатого вала.

Гильзы блока цилиндров ГАЗ-53 имеют следующие ремонтные размеры при ремонтном интервале в 0,5 мм: 92,5 — I; 93,0 — II; 93,5 — III. После ремонтного размера III гильзу заменяют новой.

Направляющие толкателей и необходимость в их смене вызывается главным образом увеличением зазоров между толкателем и направляющей в блоке в результате изнашивания, что приводит к суткам в этом сопряжении.

Допустимый предельный размер направляющих не должен превышать диаметра 25,05 мм. Для двигателя ГАЗ-53 в качестве запасных частей выпускают толкатели только стандартного размера, поэтому при износе направляющих в блоке цилиндров ставят ремонтные втулки.

Ремонтные втулки изготавливают из алюминиевого сплава или бронзы. Размеры втулок: наружный диаметр 30 мм, внутренний диаметр (с припуском на развертку после запрессовки в блок) 24,5+0,1 мм; длина втулки 41 мм.

Отверстие в блоке ГАЗ-53 под запрессовку втулки раззенковывают, а затем развертывают до диаметра 30+0'03 мм. Перед за прессовкой втулок блок нагревают до температуры 90 — 100 °С.

После запрессовки втулки развертывают до диаметра 25+0,023 мм, шероховатость поверхности 8-го класса.



______________________________________________________________________________

______________________________________________________________________________

______________________________________________________________________________

______________________________________________________________________________

Каталоги запасных частей и сборочных деталей

avtoremtech.ru

Разное

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
