Газель бизнес как снять печку: Ремонт и замена печки Газель Бизнес

Содержание

Печка газель схема заслонок

Всё перерыл, найти ни чего по делу не могу.

Объясняю. В мае прошлого года было куплено 3 НОВЫЕ Газельки, моя и товарищей. У меня и у товарища печка очень плохо греет, при -5 на улице на трассе печка не справляется, дует слааабым теплым воздухом, на месте тоже не отличается теплом.

А вот у другого товарища из это же партии машина, НО печка жарит жесть. Он при -15 едет с открытыми окнами — жарко ему бляха. При том, что половина дефлекторов закрыта.

Теперь по порядку, У ВСЕХ машин:
—
шланги подходящие к печке ГОРЯЧУЩИЕ в оба направления (помпа пашет правильно)
—
кран в подкапотном пространстве выключен и переведен руками в режим «Только на радиатор» (который направляет ОЖ мимо радиатора печки)
—
система охлаждения исправна, не течет и ни где не применялись ремонтные составы(т.е. радиаторы не забиты ни у кого)
—
переставлял себе блок управления климата от машины, где печка жарит — ни чего не изменилось(не в блоке управления проблема)

Подскажите куда ещё копать? Просто одно дело посмотреть радиатор(20 минут работы) или же разобрать ВСЮ торпеду, что бы добраться до отопителя и его серво-приводов, что бы «что-то» увидеть(пол дня работы).

Может с завода идет какой нибудь «брак» в настройке заслонок забора воздуха? Они тупо не до конца направляют воздух на радиатор, а часть пропускают мимо?

Очень нужна помощь, так как холода вот вот начнут крепчать! Не хочу в валенках на дальняк ездить))

Отопитель Газель бизнес принцип работы.

Отопитель Газель бизнес не плохая пародия на отопители иномарок, но только на первый взгляд. Управление отопителем осуществляется кнопками и рукоятками на электронным блоке, находящемся на панели управления. Воздух в отопитель, как и на всех «Газелях», засасывается электровентилятором через решётки под лобовым стеклом и, проходя через воздуховоды и дефлекторы поступает в салон.

Охлаждающая жидкость к радиатору отопителя подаётся через кран, открытие и закрытие которого осуществляет электропривод. От таких же кранов предыдущих моделей его отличает наличие дополнительного штуцера. В закрытом положении крана жидкость перенаправляется обратно в систему охлаждения.

Принцип работы отопителя

Побочным эффектом от работы мотора является тепло, которое вырабатывается за счёт сгорания топлива и от трения деталей. Тепло отводится от сильно нагретых деталей системой охлаждения двигателя посредством охлаждающей жидкости. Она движется по магистралям и, отдав тепло в атмосферу, возвращается обратно в ДВС. Движение ОЖ обеспечивает водяной насос (помпа), который работает от шкива коленчатого вала посредством ременной передачи. Также на моделях с двумя отопителями устанавливают ещё дополнительную электрическую помпу для лучшей циркуляции ОЖ по системе. Для быстрого прогрева мотора в системе имеются два контура (малый и большой). Между ними стоит термостат, который открывает проход в большой контур при достижении ОЖ температуры, на которую он настроен. Большой контур имеет в своей цепи радиатор, который быстро охлаждает горячую жидкость. Отопитель включён в малый контур. При правильной работе на прогретом двигателе печка дует тёплым.

Отопитель Газель Бизнес состоит из корпуса, воздуховодов с заслонками, радиатора, вентилятора с крыльчаткой, краника и блока управления. Горячая ОЖ из мотора по патрубкам попадает в печку и после отдачи тепла возвращается обратно. Для лучшей отдачи отопитель оснащён электромотором с крыльчаткой, который дует холодным воздухом через соты радиатора и, проходя через нагретый радиатор, воздух нагревается и поступает в салон уже горячим. Заслонками можно направлять потоки в нужном нам направлении (на стекло, на ноги, на лицо). Температура регулируется краником, который пропускает заданное количество ОЖ через печку. Все регулировки производится с блока управления.

Отопитель Газель бизнес устройство.

Управление краном производится автоматически блоком управления отопителем в зависимости выбранной температуры. Кроме того температура подаваемого в салон воздуха регулируется центральной заслонкой, которая поворачиваясь направляет поток воздуха, или часть его, через или в обход радиатора.

Кроме центральной заслонки существует ещё ряд заслонок, которые перераспределяют воздушный поток.Управление заслонками отопитель Газель бизнес, в отличие от предыдущих моделей, осуществляется моторедукторами, а не тросиками. Управление осуществляет блок управления отопителем. Электровентилятор отопителя находится внутри корпуса и для доступа к нему необходимо снять и разобрать весь отопитель. Не смотря на то, что электродвигатель вентилятора используется импортный, это расположение полностью перечёркивает все достоинства отопителя.

Плохо греет печка на газель бизнес 4216

Приехал к нам с далёкого северного Урала, города Новый Уренгой хозяин длинномерной газели бизнес с жалобой на неисправную печку, говорит совсем печка не греет, а купил он эту рабочую лошадку с рук на днях и не проверил работоспособность печки, вот и нужно разобраться в неисправности. На диасплее загораются ошибки E3 и Е7 (E3 и E7).

И так, проверку начинаем с визуального осмотра блока управления отопителем (БУО) 2705-8121020. На дисплее загорается неисправность E3. Забегая вперёд, скажем, что данная неисправность связана с мотор редуктором заслонки отопителя (90.3780) или МР-2-01, который находится рядом с правой ногой водителя под панелью. Заглянув под панель, решив проверить оба ли разъёма защёлкнуты, мы этот мотор редуктор не обнаружили, а лишь болтались разъёмы. Видимо предыдущий хозяин снял мотор редуктор, а вот новый не поставил. Устанавливаем новый мотор редуктор.

Видео. Проверка мотор редуктора заслонки отопителя (90.3780) или МР-2-01.

С данным мотор редуктором (90.3780) связаны 2 ошибки: Е3 – неисправность датчика положения заслонки (реостат), который определяет текущее положение заслонки. Е6 – неисправность самого моторчика мотор редуктора, который управляет заслонкой.

Проверяем работоспособность отопителя, включаем зажигание. Ошибка Е3 пропала, но загорелась ошибка Е7. Печка так и дует холодным воздухом, хотя мотор-редуктор 90.3780 работает исправно. Далее проверяем кран отопителя, ведь он отвечает за подачу горячей охлаждающей жидкости в радиатор отопителя, а так же из-за него загорается ошибка E7. Устанавливаем регулятор температуры на блоке управления в максимально горячее положение рукой проверяем шланги, идущие в радиатор отопителя.

У нас оба патрубка, идущие на радиатор печки оказались холодные, хотя помпа работает и подводящий шланг к крану горячий, значит почему-то кран не открывается. Самый простой способ проверить работу крана, это на заглушенном автомобиле покрутить регулятор температуры в максимум и минимум. Кран печки должен издавать характерные щелчки, свидетельствующие о его работе. Но мы никаких звуков не услышали, значит проводим более детальную проверку. Начинаем с проверки разъёма крана печки.

Отопитель Газель бизнес поиск неисправностей.

Что делать если что-то в отопителе не работает? Благодаря конструкции отопителя затруднена диагностика при отказе в работе его частей. Изначально как всегда необходимо проверить предохранитель.

Проверка моторедукторов.

Проверку моторедукторов заслонок обдува стёкол и дефлекторов можно проверить, не снимая панели полностью. Достаточно снять её нижнюю часть. Моторедуктор главной заслонки доступен со стороны водителя. Для проверки моторедукторов необходимо отключить разъём его электродвигателя, разъём с фиксатором, и подключить к нему тестер в режиме вольтметра или контрольную лампу. При включенном зажигании и отопителе необходимо нажать на кнопку, которая управляет этой заслонкой. Контрольная лампа при этом должна загореть. Если лампа горит, а моторедуктор не работает, то его необходимо заменить.

Если Вы, находитесь в дороге, не имейте возможности заменить привод заслонки на обдув стёкол, то можно снять тягу с рычага заслонки с водительской стороны и повернуть её в ручную зафиксировав в открытом положении. Для открытия заслонки с пассажирской стороны потребуется открутить винты крепления моторедуктора и, повернув его корпус так же зафиксировать.

Проверка электродвигателя и регулятора оборотов.

Для проверки электродвигателя вентилятора отопителя и причины его отказа, если вентилятор не работает, потребуется снять воздухозаборник в подкапотном пространстве. Внутри открывшегося окна будет видно два провода с разъёмом. Для проверки питания подключите контрольную лампу выводам разъёма и при включенном зажигании поверните регулятор оборотов отопителя в сторону максимальных оборотов. Контрольная лампа при этом должна гореть ярко. При повороте рукоятки в сторону минимальных оборотов яркость лампы должна уменьшиться. Это свидетельствует об исправности регулятора оборотов.

Диагностика

Причин, из-за которых не работает печка Газель Бизнес, может быть очень много. И для успешного ремонта необходимо вначале выявить причину неисправности, а уж потом приступать к её устранению:

Первым делом нужно проверить уровень ОЖ в расширительном бочке. Низкий уровень ОЖ приводит к образованию воздушной пробки в системе охлаждения, а поскольку отопитель является самой высшей точкой, то «пробка» будет в нём.
Далее, необходимо проверить температуру ОЖ. В холодное время года двигатель интенсивно остывает, не успев набрать температуру. Может быть неисправным датчик температуры и показывать неверное значение температуры.
Затем необходимо проверить салонный радиатор, он забивается и может не пропускать через себя достаточное количество ОЖ. Проверить это можно, попробовав патрубки на входе и на выходе из него, они должны быть примерно одной температуры. Если на входе патрубок горячий, а на выходе холодный, то причина в забитом радиаторе.
Если входной патрубок также холодный, то нужно попробовать патрубок который идёт на радиатор из моторного отсека до краника. Если он горячий, значит, дело в неработающем кранике.
Ну а если и патрубок до краника холодный, то здесь вариантов больше

первое, что нужно поверить, это термостат. Сделать это можно на заведённом, но не прогретом двигателе. Заводим и пробуем поверхность до термостата и после него. Поверхность до термостата должна нагреваться, а после должна оставаться холодной. Если патрубок после термостата нагревается, значит, дело в термостате.
неисправна помпа. Она или заклинила, или лопнул вал, или пришла в негодность крыльчатка насоса. Жидкость плохо циркулирует по системе, и из-за этого отопитель может дуть холодным.
пробита прокладка между блоком и головкой блока цилиндров. Данная неисправность также влияет на работу отоплителя и всего двигателя в целом. Она сопровождается клубами белого пара из выхлопной трубы и уменьшением ОЖ в системе охлаждения. В некоторых случаях возможен выброс тосола из расширительного бачка.

Конструкция

На Газели Бизнес управление системой отопления салона комбинированное и осуществляется как в ручном режиме посредством рычажков, так и при помощи кнопочного управления с панели приборов.

Схема работы отопления стандартная – поступление воздуха происходит через лобовые воздухозаборники путем всасывания вентилятором с электромотором, после чего проходит по системе дефлекторов и поступает непосредственно в кабину автомобиля.

Поступление охладителя в радиатор отопителя

контролируется заслонкой, угол положения которой осуществляется приводом от электромоторчика. Электромотор привода заслонки итальянского производства, что совершенно не гарантирует от его поломки, которые на этой марке Газели с ним случаются часто.

Управление двигателем

крана заслонки осуществляется в режиме автоматики и зависит от устанавливаемой температуры воздуха на выходе. В конструкции печки еще присутствует заслонка, которая регулируется моторедуктором с электроприводом и может направлять часть воздушного потока в обход радиатора.

В этом одно из главных отличий отопителя модели Бизнес от более поздних Газелей, на которых угол заслонок менялся при помощи системы тросиков.

Принцип работы системы отопления салона

На Газели Бизнес, как и на большинстве автомобилей с жидкостным охлаждением двигателя, установлен отопитель, который включён в систему охлаждения. Нагретая жидкость от двигателя по трубкам поступает в радиатор печки и, отдав тепло, возвращается обратно в двигатель. Радиатор отдаёт тепло посредством воздуха, нагнетаемого вентилятором отопителя. Проходя через его соты, воздух нагревается. Также возможно регулировать скорость потока и направления обдува. Температура воздуха регулируется за счёт положения краника печки, он регулирует количество жидкости, пропускаемой через радиатор. Заслонки отопителя регулируют направление потока горячего воздуха, закрывая и открывая магистрали воздуховодов. Заменить заслонку возможно только при снятом и разобранном отопителе. А сделать это возможно, только демонтировав всю приборную панель.

Снятие и установка отопителя газель бизнес

замена моторчика печки на газель бизнес

Всех поздравляю с чудо машиной. Конструктора попросить это сделать самому. Расскажу все по порядку. Резистор регулятор скорости мотора электронный стоит в корпусе печки и охлаждается мотором печки. На него садиться пыль и влажность,в конце чего его плата замыкается и он выгорает полностью,и у меня ещ утащил с собой мотор печки. Единственный способ защиты от этой беды это установка фильтра.

Без фильтра через два три года все столкнуться с этой бедой. На Резисторе регуляторе у меня за пол года было очень много пыли,и он просто весь расплавился. Ремонтов по этим резисторам очень много,а вот замена моторов печки пока редкость.

Но это только пока,Единственное спасение это этого ФИЛЬТР САЛОНА,Я СЕБЕ СТАВЛЮ ЕГО СРОЧНО. Ладно все по порядку. Фотки с телефона не ругайтесь. Начинаем разбирать торпеду. Дальше, торпеду сняли. Вот резистор регулятор скорости мотора. К нему можно подлезть только,сняв торпеду полностью.

Он у меня выгорел полностью. При его замене мотор не заработал. Принесли новый мотор,подключили отдельно, работает. Стали добираться до мотора печки. Это отдельная песня.

Нужно снять,железное крепление печки и торпеды, потом при этом отсоединить абсолютно всю проводку из всего салона. (я страшно подумал,что это ни когда обратно не соберется.) Достали печку из машины,вот так выглядит солон без печки.

Как снять радиатор печки газель?

Зимой, печка автомобиля играет главную роль, она снабжает теплом салон автомобиля , тем обеспечивает комфортабельной температурой воздуха водителя и пассажиров. Печка в нашей стране играет неотъемлемую роль в автомобиле. В зимнее время от нее зависит не только лишь приятная температура в салоне, да и безопасность, так как без нее у нас запотевают окна либо покрываются инеем. Поломка печки зимой это, непременно, противная неувязка, которую нужно решить в последнее время. Итак, разглядим конструкцию основного отопителя автомобиля газель.

Основной отопитель: 1 – скоба; 2, 4 – рычаги оси заслонок; 3 – кронштейн крепления оболочек тяг привода; 5 – фиксатор; 6, 7, 17 – оболочки тросовых тяг; 8, 9 – рейки привода заслонок; 10 – защитный кожух; 11 – корпус ОВУ; 12 – крышка вентилятора; 13 – уплотнение; 14 – разъем электропривода; 15 – винт; 16 – электровентилятор; 17 – две скобы крепления фланца электровентилятора; 18 – тяга; 19 – радиатор отопления; 20 – прокладка; 21 – крышка; 22 – кран; 23 – шланг

В большинстве случаев, мы на лето, закрываем кран (поз. 22) что б теплый воздух самотеком не попадал в салон. С пришествием холодов забываем его включить и наша печка не пускает тепло в салон. В таком случае просто его открываем и наслаждаемся теплом.

Одна из часто встречающихся заморочек, когда печка работает, но перестает подавать теплый воздух, это неувязка с тросом, тяга ослабляется либо совсем теряется. Необходимо подтянуть трос (поз. 19) что б при полном открытии, трос на сто процентов открывал заслонку и при полном закрытии, закрывал ее. Если такая операция не посодействовала, тогда, проверяем входной и выходной патрубки, если входной патрубок теплее выходного, тогда можно делать вывод, что у вас забился радиатор печи, его нужно снять и прочистить

Отопитель Газель-Бизнес.

Добро пожаловать на ChipTuner Forum.

Башкиров Владимир

Уважаемые, здравствуйте! Приехала ко мне сабжевая Газель, мать её, Бизнес. И печка хоть бы раз при мне сбойнула! Включалась безупречно, и после выключения зажигания, и после выключения вентилятора посредством поворота ручки регулятора ЧВ. Неисправность спряталась. Опросил водителя с пристрастием о неисправности, и выяснил следующее: а) при неработающем вентиляторе дисплей климат-контроля светится, пиктограммы отображаются. При переключении направления обдува моторедукторы жужжат, заслонки ворочаются. При повороте ручки РЧВ индицируется изменение уставки частоты вращения (сам вентилятор при этом не крутится). б) На ходу, если скорость достаточна, в салоне тепло и без вентилятора. Вывод: скорее всего, ЭБУ климат-контроля исправен. Неисправен либо вентилятор печки, либо ШИМ регулятор ЧВ (электронный резистор, так сказать).

Т. к. Газель организации, решили менять и резистор, и моторчик. Панель для этого надо снимать, как и для дальнейшей диагностики, поэтому решили предварительно купить резистор и моторчик.

Нашел интересный момент. У ЭБУ КК два разъема, все провода тонкие, 0,75 примерно. Значит, силовые провода приходят сразу на ШИМ, и от него к моторчику. Питание приходит только на одну ногу одного разъёма. При выключении зажигания питание пропадает. Если прикоснуться к одному из выводов разъема щупом контрольной лампы, моторчик начинает работать сразу на максимальной скорости. Это не зависит от положения ключа зажигания, и не зависит от того, подключены ли разъёмы к ЭБУ КК.

У кого какие соображения?

Добавлено через 10 минут

У кого какие соображения?

Добавлено через 10 минут

Вывод коли не дизель то торпеду снимать НЕ надо, коли камень (куменнс) мать яго 2-а человека 3-3.5 ч работы(снять торпеду) НО при навыке, есть 2-а хитрых винтика *******а его мать его тёщу ВСПОМНИШ и не раз.

Симптомы неисправности

Чтобы восстановить или обнулить заслонку, вернув её в работоспособное состояние, для начала следует убедиться, что вина именно в этих элементах отопительной системы автомобиля ГАЗель.

С наступлением холодов многие владельцы автомобилей ГАЗель отмечают такую ситуацию. Оставаясь на месте с включённым отопителем, салон прогревается достаточно хорошо, внутри машины тепло. Но как только авто трогается и начинает ехать, постепенно всё накопившееся тепло выдувается, в салоне становится холодно, а работающая печка не может восстановить прежний температурный режим.

При этом всё работает нормально, никаких нареканий на электровентилятор печного оборудование нет, регуляторы также работают исправно.

В подобной ситуации, когда отопитель функционирует, но тепло из машины на ходу всё равно выветривается, высока вероятность того, что отопитель исправен, а вот заслонку требуется отремонтировать или заменить. Сам ремонт нельзя назвать сложным, но для комфортной работы рекомендуется снять кожух отопителя старого или нового образца, на котором располагаются заслонки, и уже при более удобных условиях их заменить.

Ремонт

После того как всё проверено и с полной уверенностью можно сказать, что неисправным элементом является мотор печки, то только после этого следует приступать к демонтажу панели приборов, поскольку для того чтобы извлечь отопитель, нужно демонтировать всю торпеду в сборе. Для этой операции нам потребуется набор головок и отвёрток. Чтобы добраться к отпителю, нужно демонтировать всю панель приборов.

В первую очередь, обезопасим рабочее место, отключив плюсовой провод от аккумулятора.
Демонтировать боковые пластиковые накладки.
Достать динамики в торпеде.
Отсоединить панель с приборами.
Снять крышки боковин слева и справа.
Открутить блок управления отопителем с дефлекторами.
Демонтировать дефлектор, который находится под лобовым стеклом.
Открутить и достать бардачок, которой находится внизу, с пассажирской стороны.

Далее, открутить болты, которыми крепится отопитель к автомобилю со стороны мотора.
Слить ОЖ из двигателя в чистую тару.
Демонтировать патрубки, через которые ОЖ из двигателя попадает в радиатор отопителя (в них будут остатки охлаждающей жидкости, нужно принять меры во избежание протекания ОЖ в салон).
Затем поставить метки на клеммах электропроводки (чтобы при сборке не перепутать), которые подходят к приборам, и отсоединить их.
Далее, открутить крепления, которые крепят рулевую колонку к торпеде, после чего она свободно ляжет на водительское сиденье.
Затем достать торпеду (для этой процедуры понадобится помощник), убирая её со своего места, внимательно следите, чтобы не осталось не отсоединённых клемм, если такие имеются, их нужно отсоединить.
И кладём панель на что-нибудь мягкое, чтобы не поцарапать.

Далее, демонтируем железный каркас, который находится за снятой торпедой, и также совместно с помощником извлекаем его.
Затем отсоединим воздуховоды, которые идут от печки (их лучше пометить или сфотографировать, чтобы при сборке не перепутать).
Теперь можно приступить к «располовиниванию» (откручиваем винтики и снимаем скобы).
Достаём электродвигатель с крыльчаткой. Теперь нужно проверить его и понять, ремонтопригоден элемент или нет. В данном случае замена мотора будет целесообразнее, поскольку нельзя с уверенность сказать, на сколько хватит отремонтированного двигателя. А в случае выхода его из строя необходимо будет проделать всю вышеперечисленную работу заново.
После ремонта или замены моторчика собираем всё в обратном порядке. И перед окончательной сборкой проверяем его работу во всех режимах, и если всё работает, завершаем работу.

Вот такие рекомендации можно дать, если не работает моторчик печки Газель Бизнес. Конечно, неприятно, что из-за такой мелочи, как электродвигатель, приходится разбирать всю торпеду, но без тепла в салоне ездить некомфортно и небезопасно. Можно, конечно, обратиться в сервис, где заменят и починят. Но если есть время и опыт, то можно провести весь ремонт и своими руками.

Как заменить моторчик (вентилятор) печки Газель Бизнес

Сложно себе представить современный автомобиль без отопителя салона. Он делает поездку не только комфортной, но и безопасной. При движении в холодное время года влага конденсируется на холодных стеклах, и движение становится затруднительным или вовсе невозможным. Чтобы этого избежать, тёплый воздух из печки направляют на стёкла, из-за чего они нагреваются, и влага на них не конденсируется.

Кредит 9,9% и рассрочка 0%

Как устроена печка в Газель Бизнес

Для правильной диагностики и ремонта важно знать устройство и рабочий принцип отопителя, чтобы при первых признаках поломки определять неполадку или сделать ремонт, не допуская выхода из строя всего агрегата в общем. Большинство поломок можно прогнозировать по неявным признакам и не допускать их прогрессирования

Чтобы это сделать нужно знать и понимать, за что отвечает любой из компонентов и каков смысл его работы.

Система охлаждения автомобиля

В Газель Бизнес печка считается важной частью системы охлаждения мотора. Во время работы мотора выделяется очень много тепла, которое нужно отводить

Тепло выделяется из-за сгорания топлива и от трущихся поверхностей. Если тепло не отводить, то мотор достаточно стремительно нагреется и поломается. Система охлаждения имеет 2 контура (небольшой и большой круг), их делит терморегулятор.

Когда жидкость прохладная, она двигается по малому, а когда нагревается, то по большому кругу. Это дает возможность быстро набирать эксплутационную температуру и не сильно греться. В тёплое время года тепло отводится в атмосферу, а при наступлении прохладного времени часть тепла тратится на теплоснабжение салона.

Как только мы поняли, как не прекращает работу система охлаждения, можно перейти к теплоснабжению салона. Схема печки на автомобиле Газель похожа отопителям иных авто, которые имеют жидкостное охлаждение мотора

Жидкость может циркулировать по теплообменнику отопителя неважно от того, открыт терморегулятор либо нет. Для лучшего теплоснабжения жидкость для печки поступает из самой горячей части мотора (из головки блока цилиндров)

Благодаря этому на двигателе, ещё не успевшем набрать эксплутационную температуру, из дефлекторов все равно идёт приятный воздух. Отопитель имеет в собственной конструкции кран, который либо пропускает жидкость в отопительный прибор, либо сбрасывает её обратно.

И от того, как сильно он открыт, зависит температура окружающей среды, выходящего из дефлекторов. Регулировка положения крана выполняется с панели управления отопителем. Кран оснащен электрическим приводом, который меняет положение заслонки. Также с панели управления возможно менять интенсивность обдува и направления. За интенсивность отвечает моторчик с крыльчаткой, от частоты вращения которой меняется интенсивность обдува.

Изменение положения заслонок изменяет направления обдува (в лицо, на ноги, на грудь, на стекло). Нагретая ОЖ из мотора по магистрали проникает в отопительный прибор печки, от этого он нагревается. В данное время через него проходит воздух, нагнетаемый вентилятором. Дальше он проходит по воздушным каналам ,заслонки которых открыты. Потом горячий воздух проникает в автомобильный салон и греет его. Для работ по ремонту или диагностики поломки данного оборудования есть электросхема, на которой обозначены все узлы электроустройств. И при поломках или при некорректной работе устройств нужно детально её прочитать, чтобы понимать, откуда запитано и чем изменяется вышедшее из строя устройство.

Когда знаешь рабочий принцип и устройство, намного легче ориентироваться при поломках. Ведь для успешного выполнения ремонта необходимо понимать причину поломки, иначе ремонт не будет сделан удачно. Для правильной диагностики также необходимо понимать метод действия всего механизма в общем. Сейчас водителю необязательно уметь ремонтировать автомобиль, есть станции техобслуживания, которые занимаются починками разной сложности. Но ведь бывает, что неполадка застала вас в дороге, и нет возможности воспользоваться услугами профессионалов. Вот тогда-то и пригодится знание автомобильного устройства и его механизмов. Когда знаешь, как устроена печка Газель, то при появлении поломки на другом авто будет легче ориентироваться при проведении ремонта или диагностике, так как во всех автомобилях они практически равные, кроме маленьких невидимых моментов. И вы без труда можете определять поломку.

Как устроена печка в Газель Бизнес

Для правильной диагностики и ремонта необходимо знать устройство и принцип работы отопителя, чтобы при первых признаках неисправности диагностировать поломку или произвести ремонт, не допуская выхода из строя всего агрегата в целом. Большинство неисправностей можно прогнозировать по косвенным признакам и не допускать их прогрессирования. Для этого необходимо знать и понимать, за что отвечает каждый из элементов и каков принцип его работы.

Система охлаждения автомобиля

В Газель Бизнес печка является составной частью системы охлаждения двигателя. При работе двигателя выделяется большое количество тепла, которое необходимо отводить. Тепло выделяется из-за сгорания топлива и от трущихся поверхностей. Если тепло не отводить, то двигатель очень быстро нагреется и выйдет из строя. Система охлаждения имеет два контура (малый и большой круг), их разделяет термостат. Когда жидкость холодная, она циркулирует по малому, а когда нагревается, то по большому кругу. Это позволяет быстро набирать рабочую температуру и не перегреваться. В тёплое время года тепло отводится в атмосферу, а при наступлении холодного времени часть тепла тратится на отопление салона.

Проблемы с блоком управления

Характерной неполадкой, непосредственно связанной с блоком управления отопителем на ГАЗ 31105, является ситуация, когда печка включается на обогрев, но из неё дует холодный воздух. Причём сначала может поступать горячий поток, но спустя некоторое время переходит вновь в холодный режим.

На Волге 31105 используется далеко не самый простой отопитель. Ответственным за контроль температуры в салоне стала электроника. Потому проблему придётся искать среди электронных датчиков, которые может замкнуть или они просто вышли из строя.

Не лишним будет узнать о нюансах управления климатическим блоком. Если водителю необходимо переключиться с холодного обдува на горячий, либо в обратном направлении, сначала до упора крутится левая крутился, а затем возвращается в нужное положение напротив требуемой цифры.

Температуру в салоне на Волге 31105 отслеживает температурный датчик, который разместили непосредственно на панели управляющего блока. Он передаёт команды на исполнительные механизмы заслонок воздуха, которые будут направлять потоки через радиатор печки, либо в обход. Плюс открывается кран отопителя. Если у вас кран и заслонки работают хорошо, что отчётливо слышно, когда двигатель выключен, то нужно смотреть и наверняка менять датчик.

Согласно описанной выше инструкции, снимите блок управления отопителем и получите доступ к плате. Под ним можно наблюдать картину, где поверх датчика лежит внушительная по толщине шума из пыли, грязи или сажи. Этот слой прекрасно проводит ток, а потому ножки датчика легко способен замкнуть при благоприятных для этого обстоятельствах. Ещё посмотрите на головки винтов электронной платы, которые перекрывают токопроводящую дорожку печатного монтажа. Здесь тоже есть вероятность замыкания.

Плата управления отопителем Волги

Проводка от вентилятора на ГАЗ 31105 скручивается в жгут, который придётся проверить и при необходимости прозвонить. Даже визуальный осмотр порой даёт понять, что не так в этом узле.

Если других подозрений нет, начните с обычной чистки датчика и платы. Сначала избавьтесь от загрязнений, после чего обработайте поверхности спиртом. Сами оголённые ножки датчика, участки платы и провода можно изолировать. Для таких задач отлично подойдёт прозрачный лак. Под головки винтов рекомендуется поставить шайбы из изоляционного материала.

Когда блок сгорает, его можно менять полностью. Но отыскать его не так просто, плюс стоимость нового узла довольно высокая. Некоторые экономят, и отказываются от полноценной электроники. В итоге автомобилисты и владельцы машин ГАЗ 31105 переходят на альтернативное управление ручного типа. Для его организации берут пару клавиш от электростеклоподъёмников, а также пару лампочек. По схеме их соединяют и располагают в наиболее удобном для водителя месте.

В такой ситуации достаточно для открытия или закрытия крана печки нажать на нужную клавишу и дождаться, когда засветится лампочка.

Воздушная заслонка будет управляться второй кнопкой. А чтобы получить промежуточное положение, используются короткие включения.

Есть ли смысл переходить с электронного управления на ручное, вопрос достаточно спорный. Но поскольку многие идут именно таким путём, в подобном решении очевидно есть смысл.

Диагностика

Первым делом нужно проверить уровень ОЖ в расширительном бочке. Низкий уровень ОЖ приводит к образованию воздушной пробки в системе охлаждения, а поскольку отопитель является самой высшей точкой, то «пробка» будет в нём.
Далее, необходимо проверить температуру ОЖ. В холодное время года двигатель интенсивно остывает, не успев набрать температуру. Может быть неисправным датчик температуры и показывать неверное значение температуры.
Затем необходимо проверить салонный радиатор, он забивается и может не пропускать через себя достаточное количество ОЖ. Проверить это можно, попробовав патрубки на входе и на выходе из него, они должны быть примерно одной температуры. Если на входе патрубок горячий, а на выходе холодный, то причина в забитом радиаторе.
Если входной патрубок также холодный, то нужно попробовать патрубок который идёт на радиатор из моторного отсека до краника. Если он горячий, значит, дело в неработающем кранике.
Ну а если и патрубок до краника холодный, то здесь вариантов больше

первое, что нужно поверить, это термостат. Сделать это можно на заведённом, но не прогретом двигателе. Заводим и пробуем поверхность до термостата и после него. Поверхность до термостата должна нагреваться, а после должна оставаться холодной. Если патрубок после термостата нагревается, значит, дело в термостате.
неисправна помпа. Она или заклинила, или лопнул вал, или пришла в негодность крыльчатка насоса. Жидкость плохо циркулирует по системе, и из-за этого отопитель может дуть холодным.
пробита прокладка между блоком и головкой блока цилиндров. Данная неисправность также влияет на работу отоплителя и всего двигателя в целом. Она сопровождается клубами белого пара из выхлопной трубы и уменьшением ОЖ в системе охлаждения. В некоторых случаях возможен выброс тосола из расширительного бачка.

Отопитель Газель бизнес поиск неисправностей.

Проверка крана отопителя.

При эксплуатации отопителя Газель бизнес может появиться проблема подачи горячего воздуха при включении вентиляции или наоборот холодного воздуха при включении отопителя. Причина в том, что не срабатывает кран отопителя. Он не открывает или не перекрывает подачу охлаждающей жидкости в радиатор отопителя. Конструкция крана достаточно простая и в то же время несколько сложнее аналогичного крана установленного на Газель рестайлинг. Всё дело во встроенном блоке управления краном,

Для поиска причины отказа крана отопителя понадобится кусок медного провода и контрольная лампа. Специальных знаний и навыков для определения неисправности не нужно.

Для начала необходимо проверить наличие плюса и минуса на разъёме подключенном к крану. Делается это контрольной лампой подключив её щупы (провода) к черному и белому проводу разъёма. Если контрольная лампа не горит, то переместите провод подключенный к чёрному проводу на металлическую деталь двигателя где есть хороший минус. В том случае если лампа загорит, то устраните обрыв в чёрном проводе или зачистите его крепление к кузову. Если лампа и в этом случае не загорит,то необходимо проверить предохранитель F13 и исправность провода от него до разъёма.

При наличие плюса и минуса на разъёме небольшим куском медного провода попеременно соедините чёрный провод с коричневым и зелёным проводом. При исправном редукторе крана отопителя будет слышен характерный звук его работы. Если ни чего не происходит, то кран необходимо заменить.

Проверка моторедукторов.

Проверка электродвигателя и регулятора оборотов.

Если контрольная лампа горит, а вентилятор не вращается, то его электродвигатель неисправен. Для проверки замерьте сопротивление между выводами электродвигателя в разъёме. Неисправность электродвигателя может быть вызвана зависанием щёток. В этом случае можно попробовать постучать по корпусу отопителя. При этом работа вентилятора может восстановиться до его следующего выключения, возможно больше, но доехать при этом до сервиса можно в тепле.

Если контрольная лампа не горит, при проверке питания, неисправен регулятор оборотов. При неисправности регулятора оборотов, временно можно соединить проводом плюсовой провод на разъёме с предохранителем около аккумулятора. Это позволит добраться до гаража или сервиса в зимний период.

Как снять отопитель Газель бизнес и разобрать его в виду большой трудоёмкости описать тут не имеется возможности, но подробную инструкцию с фотографиями Вы можете скачать с файлообменника «Отопитель Газель».

Ниже приведена принципиальная электрическая схема подключения отопитель Газель бизнес и вентиляции.

14/02/2014

замена радиатора своими руками

Изношенные шланги или неисправный радиатор «Газели» становятся основной причиной течи рабочей жидкости в автомобиле. Если это произойдет, потребуется приобрести комплект форсунок и новый радиатор отопителя. Медный радиатор считается более эффективным, но имеет более высокую цену по сравнению с алюминиевым вариантом.

Особенности

Замена радиатора «Газели» своими руками потребует соблюдения определенных правил. Чтобы поменять печку на старой модели (старше модификации «Бизнес») не нужно снимать всю панель. Деталь находится за центральной частью торпеды, которую придется демонтировать. Стоит отметить, что пластиковая защита фиксируется на специальных креплениях (поршнях).

Перед демонтажем элемента необходимо слить охлаждающую жидкость, открутить хомуты и снять шланги. Деталь прикручена тремя винтами. После снятия старого элемента нужно тщательно очистить место установки от мусора, накипи и других загрязнений. Одновременно с радиатором следует менять и форсунки, что продлит срок службы нового элемента.

По окончании работ заливают новый антифриз или другую охлаждающую жидкость, заводят силовой агрегат и прокачивают всю систему. Для этого нужно открыть выпускной кран.

Инструкция по замене с мотором ЗМЗ-406

Заменить радиатор «Газели» достаточно просто. Пошагово такие манипуляции:

Отсоединяем разъем двигателя вентилятора (EV), отсоединяем пару проводов от датчика.
Ослабьте хомут и снимите шланг с верхней и нижней части трубы.
Снимите элемент отвода пара и снимите радиатор.
При необходимости можно заменить подушку.
Отверните гайки крепления электродвигателя (4 шт.).
Снимите блок вентилятора и датчик его включения.
Крышка и резиновое уплотнение снимаются.
Сливной кран и крепежная скоба сняты со старого радиатора.
Все элементы крепятся к новой детали, которая устанавливается в обратном порядке.

Как установить радиатор «Газель-бизнес»

В этом случае задача выглядит несколько иначе, при замене рассматриваемого элемента необходимо выполнить следующие действия:

Ослабьте хомут отверткой и снимите соединительный шланг с расширительным бачком, а также аналогичный элемент верхнего патрубка.
Снимите крепежные гайки и отведите кожух в сторону.
Снимите радиатор и кожух вентилятора.
Снимите заглушку, сливной кран и скобу.
Переставить эти элементы на новый радиатор.
Соберите в зеркальной последовательности.

Характеристики и применение

Радиатор «Газель» имеет следующие технические характеристики:

Материал и тип исполнения — паяная модель из сплава латуни и меди.
Количество строк — три.
Тепловая мощность 83 кВт.
Вес стандартной модификации семь килограммов.
Производитель Автомаш Радиатор.

Рассматриваемая вариация используется в автомобилях класса «Газель-Бизнес» (силовой агрегат — УМЗ-4216). Кроме того, есть модели-аналоги из меди: ГБ-330242, 33027Ш, 330242-1301. Алюминиевые варианты: 33027 — 1301010/1301010-33.

Модернизация

Популярный в отечественном космонавте автомобиль «Газель», установка радиатора на который сама по себе не представляет особой сложности, возможна его модернизация в этой части. Процесс усовершенствования рассматриваемого узла описан ниже.

Из-за определенных конструктивных недостатков систем отопления Газель плохо греет, зимой холодно, особенно при движении по открытой местности. Это связано с тем, что в центральных воздуховодах постоянно циркулирует холодный воздух. Опытные водители часто в мороз подравнивают скотч или тряпки. На самом деле можно сделать так, чтобы тепло не только уходило, но и приходило.

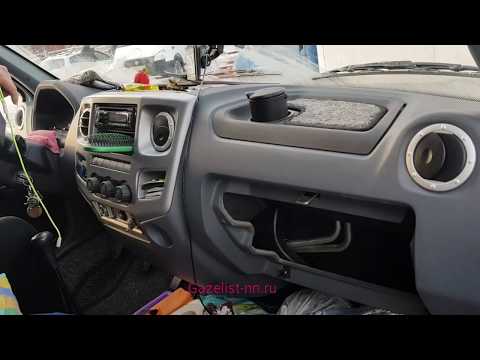

Для этого необходимо установить дополнительный элемент радиатора на входе в штатную печь. Снимается торпеда, отсоединяются все шланги и тросы, демонтируется основной радиатор и устанавливается дополнительный аналог со стороны воздухозаборника. Например, можно использовать радиатор от печки ВАЗ. Максимум, что требуется, срезать арматуру.

Эффективность настройки

После того, как будет проведена установка дополнительной установки, также можно адаптировать электронасос. Он установлен под капотом, за краном управления отопителем и перед штатным радиатором.

Включить можно прямо с панели приборов, нужно только вывести соответствующую кнопку или тумблер. Оба установленных радиаторных элемента соединены последовательно. При включении дополнительной помпы циркуляция увеличивается и горячая охлаждающая жидкость проходит через два радиатора и прекрасно прогревает салон автомобиля. В том случае, если на улице очень холодно и двигатель интенсивно теряет тепло, просто отключите насос. После установки подобной конструкции, как показывает практика, в салоне тепло даже при температуре наружного воздуха минус тридцать.

Ниже представлено графическое изображение размеров радиатора «Газели».

Преимущества и недостатки

При замене блока радиатора автомобиля «Газель» следует учитывать условия эксплуатации автомобиля и климатические особенности региона. Медные модели имеют более высокую стоимость, но они более устойчивы к разрыву и коррозии. К тому же они быстро нагреваются и хорошо держат температуру

Алюминиевые вариации подходят для умеренного климата, где нет резких перепадов температур. В суровых климатических условиях лучше использовать модифицированную модель с дополнительным радиатором и помпой.

Для самостоятельной замены рассматриваемого узла необходимо запастись набором отверток, ключей, пассатижей, новых хомутов, ломом или малым ломом.

Комплектация

Радиатор «Газели» заменить самостоятельно не сложно. Не игнорируйте своевременное обслуживание этого узла, ведь он отвечает за тепло в салоне. При первых признаках протечки или при явных признаках износа конструкции рекомендуется заменить деталь. Соблюдая все эти этапы, с этой работой справится даже начинающий автомобилист.

Апельсиновый фисташковый рецепт

25 марта 2020 г.

Ищете семейное развлечение или жаждете сладкого? Не ищите ничего, кроме нашего печенья Piccione Pastry с апельсином и фисташками. Легко, вкусно, ням!

Список ингредиентов (выход 42 печенья):

2 чашки очищенных от скорлупы фисташек, грубо нарезанных

1 фунт несоленого сливочного масла, размягченного

1 стакан сахарного песка

2 чайные ложки ванильного экстракта

Цедра 2 апельсинов

3 ½ стакана муки общего назначения

½ стакана кукурузного крахмала

Щепотка соли

1 ½ стакана сахарной пудры

1 столовая ложка апельсинового сока

Примечания: Сливочное масло для этого рецепта должно быть размягчено до такой степени, чтобы палец, вставленный в масло, оставлял вмятину, но не разрушался.

• Фисташки следует нарезать не мелко, а грубо. При измельчении фисташек образуется мелкая пыль. Прежде чем поджарить их, мы бросили измельченные орехи в мелкое сито, чтобы удалить мелкую пыль.

• Бревна можно хорошо обернуть и заморозить в безопасной для морозильной камеры упаковке, чтобы потом нарезать и испечь.

Шаги:

1. Поджарьте фисташки в духовке или на плите на сковороде в течение 6 минут. Отложите остывать.

2. В большой миске смешайте сливочное масло и сахарный песок до получения легкой и воздушной массы, затем добавьте ваниль и цедру апельсина.

3. В отдельной миске смешайте муку, кукурузный крахмал и соль.

4. Добавить мучную смесь к масляной смеси в три или четыре приема, очищая миску между ними. Непосредственно перед тем, как последняя добавка полностью смешается, добавьте нарезанные фисташки. Избегайте добавления дополнительной фисташковой пыли. Смешайте, пока не смешано.

5. Выложите тесто на посыпанную мукой поверхность и несколько раз вымесите, чтобы все ингредиенты перемешались.

6. Разделить тесто на 2 части. Раскатать в бревенки диаметром 2 дюйма. Оберните бревна и поставьте в холодильник минимум на час.

7. Разогрейте духовку до 350 градусов примерно за 10 минут, прежде чем вынимать полены из теста из холодильника.

8. Нарежьте тесто на большие ломтики толщиной ¼ дюйма и положите на несмазанный противень. Выпекайте в общей сложности 10 минут, перевернув противень на полпути. Печенье готово, когда края слегка золотистые.

9. Переложите испеченное печенье на решетку для охлаждения.

10. Пока печенье остывает, приготовить глазурь. Взбейте вместе апельсиновый сок и сахарную пудру. Глазурь должна быть достаточно жидкой, чтобы стекать с кончика венчика. При необходимости добавьте еще апельсинового сока небольшими порциями.

Разное
