Авторская статья «Ремонт двигателя ЗМЗ-406, капремонт двигателя Газель-406»

Услуги ремонта двигателя ЗМЗ-406

Двигатели Заволжского моторного завода долгое время устанавливаются на отечественные автомобили. Эти агрегаты до сих пор широко распространены в России, так как имеют продолжительный срок службы. Но время не щадит никого и ничего, поэтому наступает момент, когда капремонт двигателя ЗМЗ-406 становится неизбежным. Такая работа требует соответствующих знаний и навыков, и любительский подход в данном вопросе может навредить делу. Поэтому капитальный ремонт двигателя ЗМЗ-406 лучше доверить профессионалам, знающим все особенности таких моторов.

В компании «Механика» работают квалифицированные мастера, которые неоднократно восстанавливали такие двигатели. Наши специалисты знакомы со всеми нюансами работы данных моторов и умеют грамотно ориентироваться по ситуации, принимая правильные решения.

Зачастую владелец автомобиля тянет до последнего, желая избежать расходов на проведение ремонта двигателя «Газель-406». Однако в случае с моторами тянуть не стоить. Как только проявляются признаки неисправностей, незамедлительно обращайтесь в автосервис!

Это может быть:

• снижение тяги, из-за чего машина с трудом набирает скорость;
• повышенные расходы топлива и моторного масла;
• стук или скрежет, которые слышны из-под капота во время работы двигателя;
• регулярный перегрев мотора, несмотря на отсутствие высоких нагрузок;
• нетипичный синий цвет выхлопа.

Такие признаки проявляются в комплексе, поэтому сложно не заметить их. Как только вы обнаружили их, сразу же отправляйте авто на ремонт двигателя «Газель-406».

Порядок выполнения ремонта 406 двигателя

Причины появления неисправностей в работе силового агрегата могут быть разными. Часто это банальный износ отдельных элементов, связанный с большим пробегом транспортного средства. Также к необходимости восстановления мотора приводит несоблюдение правил эксплуатации, несвоевременное или неграмотное техническое обслуживание машины.

Какой бы ни была причина, важно знать, что в компании «Механика» умеют справляться с такими ситуациями. Мы выполняем капремонт двигателя ЗМЗ-406 недорого и максимально оперативно.

1. Первым шагом становится демонтаж силового агрегата с транспортного средства. Эта работа выполняется очень аккуратно, чтобы не повредить ни сам мотор, ни сопряженные с ним узлы и детали автомобиля.
2. Двигатель разбирается до последнего винтика, каждый из которых проверяется на степень износа и наличие дефектов.
3. Чрезмерно изношенные или поврежденные детали меняются на новые. Для этого у нас всегда есть в наличии запас оригинальных комплектующих высокого качества.
4. Если есть возможность восстановить деталь, а не менять ее, и это целесообразно сделать, мы проводим соответствующие восстановительные работы.
5. Затем агрегат собирается и его рабочие характеристики проверяются на испытательном стенде.
6. После достижения оптимальных параметров мотор устанавливается обратно на автомобиль.

На всех этапах ремонта двигателя ЗМЗ-406 наши мастера работают очень внимательно, чтобы исключить вероятность неправильных действий. Для высокой скорости восстановления агрегатов мы используем самое современное оборудование и профессиональные инструменты. Обращаясь в компанию «Механика», вы можете рассчитывать на быстрое восстановление мотора своего авто по доступной цене с гарантией качества!

Двигатели на ГАЗель | «ООО «МИР-3302″»

Автомобили Газель повсеместно используются для бизнеса и в частных целях. Их двигатель должен выдерживать большие и длительные нагрузки, исправно работать сотни тысяч километров. Поэтому нужно следить, чтобы он всегда был в порядке, вовремя обслуживать и менять износившиеся детали. Это выгодно еще и с той точки зрения, что плановый ремонт обойдется дешевле, если не нужно будет менять много запчастей. Поэтому всегда проводите своевременные ТО и не надейтесь проехать еще парочку километров на стучащем моторе.

Если пренебречь такими действиями, возможен серьезный простой в работе, пока будет идти капремонт узла.

Какие бывают двигатели на Газель

Автомобили Газ поставляются с разными типами силовых установок. В нашем интернет-магазине вы найдете запчасти к:

На выбор конкретных деталей влияет год выпуска автомобиля, его комплектация и характеристика двигателя. На нашем сайте есть все необходимые запчасти для ремонта: от простых прокладок до коленвала и поршневой системы. Такое разнообразие выгодно нашим покупателям, ведь в одном месте можно получить все необходимые для ремонта товары. Их замена и установка будут своевременными, ведь не придется ждать, пока со всей России соберутся нужные детали.

Как работает наш магазин

Ремонт автомобиля часто требует серьезных капиталовложений. Поэтому нужно уметь грамотно распоряжаться бюджетом на такие работы. Наш интернет-магазин понимает, насколько важно для клиентов купить дешевые запчасти. Поэтому мы комплектуем наш каталог только оригинальными деталями, полученными напрямую от производителя. Низкая цена достигается путем закупки товаров крупными оптовыми партиями. Это позволяет нам получить солидную скидку, которая впоследствии отражается в стоимости розничных продуктов на нашем сайте.

Все заявки, полученные одним из трех способов (через сайт, по телефону или электронной почте), обрабатываются по единой схеме:

1. Менеджер формирует заказ.
2. По телефону уточняются детали его получения и оплаты.
3. Товары комплектуются на складе и готовятся к доставке.
4. Менеджер постоянно контролирует процесс получения клиентом его покупки.

В работе с заказчиками у нас нет приоритетности по объему заказа или его стоимости. Все покупатели для нас одинаково важны и ценны.

 Запчасти двигателя ГАЗели.

 Двигатель, как известно, является «сердцем» автомобиля, которое задает ему мощность и производительность в работе.

Это сложный и высокотехнологичный агрегат, техническому состоянию которого всегда следует уделять особое внимание. Малотоннажные грузовики марок «ГАЗель», «Соболь» и другие машины подобного типа должны обладать износостойким и долговечным двигателем, который способен справляться с интенсивными нагрузками.

 Машины «ГАЗель» выпускаются в нашей стране с 1994 года, и за более чем 20 лет на рынке они не потеряли свою актуальность. Они активно используются как в бытовых, так и в коммерческих целях: их применяют для транспортировки грузов и сырья в промышленной и торговой сфере, также они незаменимы для использования в бытовом хозяйстве для перевозки самых разнообразных товаров и предметов. Сочетание компактности, маневренности и повышенной грузоподъемности, а также хорошие эксплуатационные характеристики делают эти транспортные средства востребованными среди предпринимателей, для которых важна бесперебойная работа автотранспорта.

 Если двигатель вашего авто нуждается в ремонте и замене изношенных комплектующих, наша компания всегда рада предложить вам свои услуги! «МИР ЗАПЧАСТЕЙ» специализируется на поставках надежных и долговечных деталей для машин различных марок российского и импортного производства.

Обратитесь к нам за консультацией, чтобы получить подробную информацию и оформить заказ деталей по выгодной цене. Мы всегда рады вашим обращениям!

Телефон

+7 (812) 313-3302

Многоканальный телефон



Адрес

Россия, г. Санкт-Петербург, Л.О. п. Янино -2 (По Колтушскому шоссе от КАД 4-ре км., за АЗС «Лукойл» направо)

Двигатель ГАЗ по доступной цене

Широкий ассортимент магазина «ГАЗ Детали Машин» позволяет нашим клиентам подобрать качественный двигатель Газель по доступной цене. При подборе двигателя мы обязательно учитываем серию автомобиля и такие характеристики, как проходимость и грузоподъемность, а также условия его эксплуатации. Более того, на каждый двигатель мы готовы предложить запчасти ГАЗ.

Как Вы знаете, насчитывается несколько типов двигателей Газель, весьма активно применяемых в массовом производстве. Сюда относятся двигатели 405, 406, 409. Их основные плюсы — простота сборки, надежность в использовании и, несомненно, высокая степень пригодности к ремонту. Обратим Ваше внимание на тот факт, что на сегодняшний день имеются и более совершенные разработки двигателя ГАЗ, тем не менее, за счет вышеперечисленных достоинств, упомянутые модели пользуются неизменным спросом у владельцев авто.

Поговорим подробнее о двигателе Газель ЗМЗ. Запасные части для двигателя Газель ЗМЗ применяют для моделей высокой проходимости. Особенный сплав общей конструкции и элементов деталей дает возможность двигателю достигать больших мощностей и развивать высокий крутящий момент. Агрегат способен переносить низкие температуры. Описываемый тип двигателя называют самым надежным, при соблюдении условии своевременной замены автозапчастей.

Запчасти ЗМЗ 406 также отличает простота в использовании, техобслуживании и эксплуатации. Благодаря высокой ремонтопригодности данного типа, сервисное обслуживание не доставляет каких-либо серьезных трудностей владельцам. Более того, запчасти для ЗМЗ 406 считают одним их самых распространенных, поставленных на конвейер производств. Запчасти ЗМЗ 405 применяют к двигателям грузовых автомобилей серии ГАЗ-3302, Газель Бизнес и ГАЗ-2752 Соболь. Двигатель упомянутой серии обладает высокой степенью надежности в использовании, содержании и полностью соответствуют нормам токсичности Euro 3. Предназначается данный агрегат и запчасти к ЗМЗ 405 преимущественно для местностей с умеренным климатом.

Наш магазин предлагает запчасти для двигателя Газель в г. Пятигорске для всего спектра автомобилей ГАЗ. Наши консультанты дадут Вам развернутую консультацию касательно всех возникающих вопросов, порекомендуют мастерские, специализирующиеся на работе с двигателями для автомобиля ГАЗ в Пятигорске. Мы реализуем запчасти для двигателей, как в розницу, так и оптом. Посетив с наш магазин лишь однажды, Вы станете нашим постоянным покупателем и будете всегда знать, где в Пятигорске можно купить автозапчасти ГАЗ.

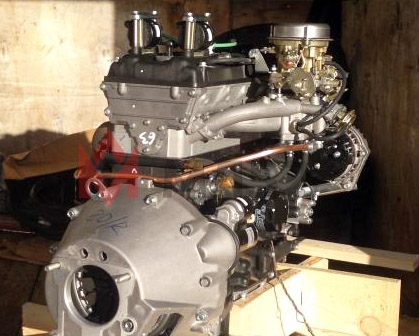

Двигатель ЗМЗ-4061 и ЗМЗ-4063 на ГАЗель ГАЗ-3302 и ГАЗ-2705

Двигатель ЗМЗ-4061 и ЗМЗ-4063 четырехтактный карбюраторный, четырехцилиндровый, рядный с четырьмя клапанами на цилиндр и двумя распределительными валами в головке блока. Порядок работы цилиндров: 1–3–4–2.

Двигатель ЗМЗ-4061 и ЗМЗ-4063 автомобилей ГАЗель ГАЗ-3302 и ГАЗ-2705, общее устройство, характеристики и особенности конструкции.

Блок цилиндров двигателя ЗМЗ-4061 и ЗМЗ-4063 чугунный, цилиндры расточены непосредственно в блоке. Между цилиндрами выполнены протоки для охлаждающей жидкости. Привод насоса охлаждающей жидкости с вентилятором и генератора поликлиновым ремнем, расположенным в передней части двигателя.

В нижней части блока цилиндров находятся пять опор коренных подшипников коленчатого вала. Крышки коренных подшипников изготовлены из ковкого чугуна и прикреплены к блоку двумя болтами каждая. Крышки подшипников обрабатывают в сборе с блоком цилиндров, поэтому их нельзя менять местами. На всех крышках, кроме крышки третьего подшипника, выбиты их порядковые номера.

Крышка третьего подшипника в сборе с блоком цилиндров обработана по торцам для установки полуколец упорного подшипника. К торцам блока цилиндров болтами прикреплены крышка цепи и держатель заднего сальника с сальниками коленчатого вала. Снизу к блоку цилиндров прикреплен масляный картер.

К задней привалочной плоскости блока цилиндров крепится картер сцепления. Силовой агрегат крепится к кузову автомобиля на трех опорах — две резиновые подушки размещены с правой и левой сторон двигателя. Третья опора установлена под задним картером коробки передач.

Двигатель ЗМЗ-4061 и ЗМЗ-4063 автомобилей ГАЗель ГАЗ-3302 и ГАЗ-2705, вид слева.

Двигатель ЗМЗ-4061 и ЗМЗ-4063 автомобилей ГАЗель ГАЗ-3302 и ГАЗ-2705, вид справа.

Поперечный разрез двигателей ЗМЗ-4061 и ЗМЗ-4063 автомобилей ГАЗель ГАЗ-3302 и ГАЗ-2705.

Технические характеристики двигателей ЗМЗ-4061 и ЗМЗ-4063 автомобилей ГАЗель ГАЗ-3302 и ГАЗ-2705.

Коленчатый вал двигателя ЗМЗ-4061 и ЗМЗ-4063.

Чугунный, литой, вращается в пяти коренных подшипниках скольжения. Осевое перемещение вала ограничено четырьмя упорными полукольцами. Вал имеет восемь противовесов. К заднему концу коленчатого вала прикреплен маховик. В отверстие маховика вставлены распорная втулка и подшипник носка первичного вала коробки передач.

Шатуны двигателя ЗМЗ-4061 и ЗМЗ-4063.

Стальные, кованые, двутаврового сечения, нижней (разъемной) головкой они соединяются с коленчатым валом через шатунные подшипники скольжения. Верхней головкой — с поршневым пальцем. В верхнюю головку шатуна запрессована бронзовая втулка. Нижняя головка шатуна снабжена крышкой, прикрепленной двумя болтами. Гайки шатунных болтов имеют самостопорящуюся резьбу и поэтому дополнительно не стопорятся.

Крышки шатунов обрабатывают в сборе с шатуном, их нельзя переставлять с одного шатуна на другой. На шатунах и крышках шатунов выбиты номера соответствующих цилиндров. Для охлаждения днища поршня маслом в стержне шатуна и верхней головке выполнены отверстия. В нижнюю головку шатуна устанавливают тонкостенные вкладыши.

Поршни двигателя ЗМЗ-4061 и ЗМЗ-4063.

Литые, из алюминиевого сплава, с двумя компрессионными и одним маслосъемным кольцами. При работе поршни охлаждаются струей масла через отверстия в верхних головках шатунов. На днище поршня выполнены четыре углубления под клапаны, которые предотвращают удары поршня по клапанам при нарушении фаз газораспределения. Для правильной установки поршня в цилиндр на боковой стенке у бобышки под поршневой палец отлита надпись «ПЕРЕД».

Поршень устанавливают в цилиндр так, чтобы эта надпись была обращена к передней части двигателя. На каждом поршне установлены маслосъемное и два компрессионных кольца. Компрессионные кольца отлиты из чугуна. Бочкообразная рабочая поверхность верхнего кольца покрыта слоем пористого хрома, что улучшает приработку кольца. Рабочая поверхность нижнего кольца покрыта слоем олова.

На внутренней поверхности нижнего кольца выполнена проточка. Кольцо нужно устанавливать на поршень этой проточкой вверх, к днищу поршня. Маслосъемное кольцо состоит из трех элементов: двух стальных дисков и расширителя. Поршень прикреплен к шатуну с помощью поршневого пальца «плавающего типа». Он не закреплен неподвижно ни в поршне, ни в шатуне. От перемещения в осевом направлении палец удерживают два пружинных стопорных кольца, которые установлены в канавках бобышек поршней.

Головка блока цилиндров двигателя ЗМЗ-4061 и ЗМЗ-4063.

Головка блока цилиндров отлитая из алюминиевого сплава, с запрессованными чугунными седлами и направляющими втулками клапанов. На каждый цилиндр работают по четыре клапана: два впускных и два выпускных. Впускные клапаны расположены с правой стороны головки, а выпускные — с левой. Привод клапанов осуществляется двумя распределительными валами через гидротолкатели.

Применение гидротолкателей исключает необходимость регулировки зазоров в приводе клапанов, так как они автоматически компенсируют зазор между кулачками распределительных валов и стержнями клапанов. В головке блока цилиндров с большим натягом установлены седла и направляющие втулки клапанов. В нижней части головки блока выполнены камеры сгорания, в верхней — расположены опоры распределительных валов. На опорах установлены алюминиевые крышки.

Передняя крышка общая для опор впускного и выпускного распределительных валов. В этой крышке установлены пластмассовые упорные фланцы, которые входят в проточки на шейках распределительных валов. Крышки обрабатывают в сборе с головкой блока, поэтому их нельзя менять местами. На всех крышках, кроме передней, выбиты порядковые номера. Сверху головка блока цилиндров закрыта крышкой, отлитой из алюминиевого сплава.

Распределительные валы двигателя ЗМЗ-4061 и ЗМЗ-4063 — литые, чугунные, каждый вращается в пяти подшипниках скольжения. От осевых смещений их удерживают пластмассовые полукольца, установленные в выточках передней крышки и проточках передних опорных шеек валов. Профили кулачков впускного и выпускного валов одинаковые.

Кулачки смещены на 1,0 мм относительно оси гидротолкателей, что при работе двигателя заставляет гидротолкатели вращаться. В результате уменьшается и делается более равномерным износ поверхности гидротолкателя.

Привод распределительных валов двигателя ЗМЗ-4061 и ЗМЗ-4063 — цепной, двухступенчатый. Через звездочку промежуточного вала. Натяжение обеих цепей обеспечивается автоматическими гидравлическими натяжителями, работающими от давления в системе смазки.

Система смазки двигателя ЗМЗ-4061 и ЗМЗ-4063.

Комбинированная. Под давлением смазываются:

— Коренные и шатунные подшипники коленчатого вала.
— Поршневые пальцы.
— Опоры распределительных валов.
— Подшипники промежуточного вала и ведомой шестерни привода масляного насоса.
— Гидротолкатели.

Остальные детали смазываются разбрызгиванием. Масляный насос — шестеренчатый, односекционный с приводом от промежуточного вала посредством пары винтовых шестерен. В систему смазки встроены масляный радиатор и полнопоточный фильтр.

Система вентиляции картера двигателя ЗМЗ-4061 и ЗМЗ-4063.

Закрытая, принудительная с отводом картерных газов через маслоотделитель в систему впуска. На двигателе ЗМЗ-4061 и ЗМЗ-4063 установлена система рециркуляции отработавших газов. Она направляет часть отработавших газов во впускной трубопровод, чем достигается снижение токсичности.

Система охлаждения двигателя ЗМЗ-4061 и ЗМЗ-4063.

Жидкостная, закрытого типа с принудительной циркуляцией. Насос охлаждающей жидкости — центробежного типа. Шкив водяного насоса и вентилятора приводится во вращение вместе со шкивом генератора поликлиновым ремнем (6PK 1220) от шкива коленчатого вала. Натяжение ремня регулируют изменением положения натяжного ролика. В систему охлаждения встроен термостат.

Похожие статьи:

• Блоки предохранителей и реле на ГАЗон Next С41R11, С41R13, С41R31, С41R33, С42R31, С42R33, защищаемые цепи и номиналы предохранителей, назначение реле.
• Руководство по эксплуатации на Соболь ГАЗ-2217, ГАЗ-22171, ГАЗ-2310, ГАЗ-2752, ГАЗ-23107, ГАЗ-27527 с двигателем Cummins ISF2.8s3129T Евро-3 и Cummins ISF2.8s4129Р Евро-4, 2217-3902010-20 РЭ.
• Руководство по эксплуатации на Соболь ГАЗ-2217, ГАЗ-2310, ГАЗ-2752 с двигателем УМЗ-4216 Евро-3 и УМЗ-42164 Евро-4, 2217-3902010-10 РЭ.
• Руководство по эксплуатации на ГАЗель Next, А21R22 и А21R32, A21R22-3902010 РЭ.
• Руководство по эксплуатации на Газель Классик, ГАЗ-3302, ГАЗ-33023, ГАЗ-330202, ГАЗ-330232, ГАЗ-2705, ГАЗ-3221, ГАЗ-32213, 3302-3902010-10 РЭ.
• Блоки предохранители и реле ГАЗель Next А21R22 и А21R32 с дизельным двигателем Cummins ISF2.8s4129Р, расположение, номиналы предохранителей и защищаемые цепи.

Двигатели ЗМЗ

Автомобили ГАЗ по праву считаются одними из самых востребованных в России. Сердцем машины является двигатель Заволжского моторного завода. Он давно зарекомендовал себя как мощный, надежный силовой агрегат отечественного производства. Купить двигатель ЗМЗ в сборе к конкретной модели автомобиля можно в группе компаний «Луидор».

Технологии и качество

Моторы ЗМЗ не зря столь популярны среди многих автолюбителей. Двигатели адаптированы для суровых климатических условий нашей страны. Поэтому, проходя сложнейшие испытания, показывают исключительно высокие эксплуатационные результаты. Купить двигатель ЗМЗ 405, а также любую другую модель – значит стать обладателем качественной, надежной продукции.

В настоящее время в производстве находятся силовые агрегаты для:

— легковых автомобилей «Волга»;

— грузового транспорта марки «ГАЗ»;

— внедорожников «УАЗ»;

— общественного транспорта – автобусов «ПАЗ».

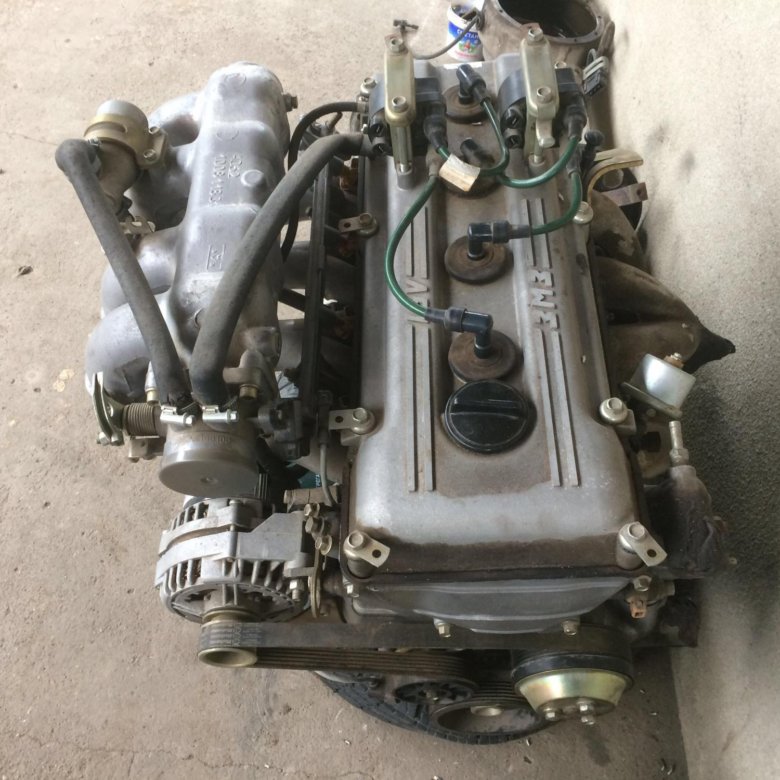

ЗМЗ 406

Широко используется на автомобилях марки «Волга», «Газель», «Соболь». ЗМЗ 406 купить можно в нескольких модификациях, которые серийно выпускаются на Заволжском моторном заводе уже более 20 лет. Силовой агрегат имеет электронную систему управления впрыском топлива. Охлаждение жидкостное закрытого типа. Максимальная мощность – 146 л.с. Она достигается при частоте вращения коленчатого вала в 5200 оборотов в минуту. Новый двигатель 406 купить очень просто. Достаточно связаться со специалистами компании «Луидор», которые помогут определиться с выбором.

ЗМЗ 402

Изготавливался для автомобилей «Волга» и «Газель». Сейчас ему на смену пришел более экономичный вариант — ЗМЗ 406. Двигатель 402 купить

также можно в нескольких модификациях, с разной степенью сжатия под 92-й и 76-й бензин. Владельцы автомобилей ГАЗ неоднократно отмечали, что рабочий ресурс данного силового агрегата не высокий. Утверждение нельзя назвать ошибочным. При регулярном обслуживании и правильной эксплуатации мотор легко проходит более 250 тысяч километров и это далеко не предел. Хотите приобрести двигатель 402? Цена на него наиболее демократичная в Нижнем Новгороде именно в нашей компании.

ЗМЗ 405

Данная модель силового агрегата, как и все ее модификации изготавливались исключительно для автомобилей «Газель», «Соболь». Купить ЗМЗ 405 новый в сборе – значит получить мотор, отвечающий всем стандартам качества, сочетающий в себе самые актуальные, а также проверенные временем решения от ведущих российских специалистов.

Отдельного внимания заслуживает двигатель

ЗМЗ 409, цена которого может удивить даже самого требовательного автолюбителя. Мотор предназначен для семейства автомобилей «УАЗ». Используется в таких моделях, как Патриот и Хантер. Его мощность, надежность известны по всему миру. А исключительные технические характеристики и возможности позволяют справляться со сложнейшими ситуациями на бездорожье.

Если Вы решили отдать предпочтение ЗМЗ 409, купить любой другой двигатель производства Заволжского моторного завода в ГК «Луидор», не сомневайтесь в правильности своего выбора. Нам доверяют сотни тысяч автолюбителей по всей стране. И это факт!

Ремонт Двигателя ЗМЗ 406 – Ремонт Двигателя 405, 4216 Москва ВАО

Капитальный ремонт ЗМЗ-406

Ремонт двигателя любого автомобиля – крайне ответственная и серьезная операция, требующая квалифицированного подхода. Наряду с этим, при наличии большого желания и соответствующих знаний, с проведением рассматриваемого мероприятия вполне можно справиться собственными силами.

Ознакомившись с нижеизложенной информацией, вы получите полное представление о самостоятельном ремонте ЗМЗ- 406 двигателя для ГАЗа, включая подготовительный этап, разборку мотора и его обратную сборку. Представленные сведения позволят вам хорошенько сэкономить на услугах специализированных мастерских и быть полностью уверенным в качестве выполненной работы, ведь каждый ее этап будет контролироваться вами лично.

Подготовка инструментов для ремонта 406 двигателя



Прежде чем приступать к разборке двигателя

подготовьте все необходимые для этого инструменты, материалы и вспомогательные приспособления. Набор для работы включает следующие позиции:

• оправку для сжимания колец;
• ключи, воротники, трещётки, головки и прочие представители стандартного ремонтного комплекта;
• динамометрический ключ;
• головку для откручивания переднего шкива КВ. Традиционно подходит головка на 36;
• оправку для центровки диска сцепления;
• набор шестигранных ключей;
• оправку для обустройства маслосъемных колпачков;
• рассухариватель клапанов;.

Для большего удобства и эффективности, постарайтесь раздобыть нутромер, а также микрометр. Дополнительно вам понадобится целый арсенал различной автохимии:

• герметики. Среди владельцев ГАЗов пользуется большим уважением продукция компании ABRO. Для выполнения этой работы вам необходимо подготовить черный и красный или прозрачный герметики;

• керамический герметик. С помощью данного средства выполняется обработка выхлопной системы;
• шеллачный лак. К примеру, хорошо зарекомендовали себя товары фирмы Done Deal;
• фиксатор резьбы. Используется деталь анаэробного типа.

Рекомендации в отношении производителей тех или иных средств приведены в соответствии с отзывами большинства пользователей. В целом можете ориентироваться на свои предпочтения и, разумеется, доступный бюджет, но по возможности старайтесь использовать материалы максимально высокого качества – это позволит гораздо реже вспоминать о необходимости ремонта 406 двигателя вашего ГАЗа.



Порядок сборки 406 двигателя своими руками

Важно! Прежде чем приступать к сборке двигателя, тщательно вымойте руки и рабочие инструменты. Внимательно осмотрите состояние гаек, болтов и шпилек на предмет срыва грани и резьбы либо других повреждений. Подозрительные крепежи обязательно замените новыми – много денег на это вы не потратите, зато последствия использования низкокачественных креплений могут быть далеко не самыми приятными.

Затягивая крепления, не прилагайте слишком больших усилий – резьба срывается предельно просто, но восстанавливается крайне сложно. Для дополнительного уплотнения прокладок прекрасно подходит герметик, а также шеллачный лак. Предварительно обезжирьте растворителем либо ацетоном сопрягаемые плоскости под прокладки, после чего вытрите их насухо.

Кому-то вышеописанные подготовительные мероприятия могут показаться слишком долгими и бесполезными, зато в результате уже собранный двигатель будет оставаться чистым, а о том, что такое подтекания, вы вообще забудете.

Непосредственно процесс сборки состоит из нескольких технологических шагов. Выполните последовательно каждый из них, и итоговый результат по качеству не будет уступать работе квалифицированного мастера.



Процесс сборки двигателя

Шаг 1. Возьмите блок цилиндров и уложите его вверх тормашками. Трубка масляного щупа, скорее всего, будет мешать на этом этапе, поэтому установку блока лучше выполнить на какой-нибудь подходящей и, что главное, надежной подставке. На этом же этапе вам нужно выполнить установку коренных вкладышей, оснащенных отверстиями (здесь они верхние) и смазать все это дело маслом. На 3-ю опору установите упорные полукольца Коленчатого вала. Для работы используются полукольца, не имеющие усиков. Установка осуществляется так, чтобы антифрикционный слой «смотрел» наружу.



Шаг 2. Выполните укладку коленвала в постели, после чего закройте крышками

со смонтированными и смазанными маслом вкладышами и полукольцами на 3-й

крышке. Установка выполняется так, чтобы усики вошли в предназначенные для

них пазы. Будьте предельно внимательны и не спутайте крышки. Монтируйте их

в соответствии с номерами либо другими метками, выполненными на этапе

разборки двигателя. Надо, чтобы усики в блоке и в имеющихся крышках были

расположены строго на одной стороне. Аналогичное требование выдвигается

в отношении шатунов. Вооружившись динамометрическим (это важно) ключом,

в пару-тройку подходов затяните болты крышек. Ориентируйтесь на показатель

порядка 10 кгс*м.2

Шаг 3. На этом этапе вам нужно прокрутить КВ за противовесы. Важно, чтобы его

вращение осуществлялось без любого рода затормаживаний и максимально плавно.

В норме никаких сверхмерных усилий прилагать не приходится – вал достаточно

просто крутится рукой. В противном случае придется повторно выполнить разборку

и проверить качество выполнения шлифовки либо состояние вкладышей.

Важно, чтобы между крышками и блоком не было никаких подкладок –

таким нередко увлекаются «старички» индустрии, но подобное решение абсолютно

точно не является правильным. 3

Шаг 4. Выполните установку заднего сальника двигателя в держателе.

Далее вам нужно прикрутить его к блоку посредством специальной прокладки.

Для большего эффекта слегка смажьте наружную поверхность сальника герметиком.

Для заполнения свободного места между пыльником и кромкой хорошо подойдет

литол.4

Шаг 5. Приступайте к прикручиванию маховика. Всего надо закрутить 6 болтов.

Установка маховика на КВ выполняется строго в месте нахождения установочного

штифта, т.е. положение может быть лишь одним. Между противовесом и стенкой

блока можете всунуть ручку молотка – это застопорит коленвал и сделает

дальнейшую работу более удобной.5

Установите распорную шайбу. На этой же стадии выполняется обустройство

подшипника носка первичного вала КПП. Лучше, чтобы этот подшипник был новым.

Для большего удобства последующей сборки, блок следует выставить на маховике.

Шаг 6. Выполните сборку элементов шатунно-поршневой группы. Чаще всего в

заводском наборе с поршнями присутствуют стопорные кольца и пальцы.

Выполните проверку имеющихся новых пальцев с шатунами – рекомендации по

этому поводу всегда приводятся в прилагающейся инструкции. Прежде чем

приступать к предстоящей сборке. Не забудьте смазать палец. Далее вам нужно

вставить в поршень подходящее по размерам стопорное кольцо – так вы точно не

введете палец слишком глубоко. На нижней головке шатуна вы можете видеть выступ.

На устанавливаемом поршне найдите маркировку в виде надписи «Перед».

Важно, чтобы направление упомянутых выступа и маркировки совпало.

Смонтируйте опорные кольца, контролируя, чтобы была обеспечена их качественная

посадка в соответствующие канавки в устанавливаемом поршне.6

Шаг 7. Приступайте к установке поршневых колец. Подходящая схема проведения

данного мероприятия обычно присутствует на заводских упаковках колец.7

В целом же установка упомянутых элементов выполняется в направлении снизу

вверх в следующем порядке: расширитель маслосъемного и непосредственно

маслосъемное, затем 2-е компрессионное и 1-е компрессионное. Маслосъемное

может иметь наборную конструкцию. На кольцах отечественного производства

присутствует надпись ВЕРХ, на изделиях от зарубежных фирм – ТОР.

Сориентируйте имеющуюся надпись к днищу поршня. Кольца расширителя и

маслосъемного разведите на 180 градусов. Разводку компрессионных колец

выполните на такое же значение по отношению между собой и под прямой угол

(90 градусов) к замкам маслосъемного.

Шаг 8. Выполните установку шатунных вкладышей непосредственно в шатун, а также в крышку данного элемента. Убедитесь, что смазочные отверстия совпадают. Щедро смажьте вкладыши, а также обжимку колец и цилиндры, находящиеся в блоке маслом. Далее вам нужно развернуть КВ шейками 1-го и 4-го нецилиндров наружу (вверх). Для выполнения этого мероприятия гораздо удобнее крутить блок, в то время как КВ с маховиком размещен на полу. «Загоните» поршни в предназначенные для них места. Для этого сожмите оправку и постучите по днищу поршня, используя ручку молотка. Слишком сильно не бейте – рискуете повредить кольца. При выставке ориентируйтесь на номера цилиндров и маркировки в виде надписи ПЕРЕД либо же ориентируйтесь по меткам, поставленным еще в процессе разборки двигателя, если шатуны не имеют надписей.

Пока не затянется шатун, поршень вращать вдоль оси не стоит – можно сбить ориентацию замков. Сразу после вхождения колец в блок, «словите» шатун свободной рукой и направьте его к шейке КВ. Второй рукой вы должны протолкнуть поршень вглубь. Установите крышки, выдерживая упомянутую ранее ориентацию, после чего равномерно затяните болты при помощи динамометрического ключа, выдерживая силу в пределах 7-8 кгс*м. Далее вам нужно развернуть блок на 180 градусов и выполнить аналогичные операции в отношении 2-го и 3-го цилиндров.

КВ должен вращаться без заеданий и максимально плавно.8в 8 8а 8б

Шаг 9. Выполните установку шпонки, звездочки КВ, а также резинового

уплотнительного кольца и втулки переднего сальника. Непосредственно внутренняя

большая фаска должна быть сориентирована к блоку. 9

Шаг 10. Смажьте шейку промежуточного вала и выполните его установку.

После этого на задний конец (в месте расположения шпонки) наденьте шестерню

привода маслонасоса. Для фиксации последней затяните гайку.10

Шаг 11. Спереди выполните установку фланца, ориентируя его меньшим диаметром

по отношению к блоку.

Шаг 12. На данном этапе ваша задача сводится к вставке валика привода маслонасоса.

Сделайте это и приступайте к следующему шагу, предварительно закрыв крышку.11 и 12

Шаг 13. На установленном ранее валике выполните фиксацию промежуточных

звездочек вашего привода ГРМ, после чего осторожно, но уверенно затяните

крепежи (болты). Имеющуюся стопорную пластину необходимо осторожно отогнуть

на грани крепежей.

Шаг 14. Сориентировав блок поддоном кверху, разместите его на подставке.

Шаг 15. Выполните установку сцепления, предварительно отцентровав диск при

помощи оправки. Вместо оправки при желании можно использовать первичный вал.15

Шаг 16. Разверните звездочки в соответствии с метками, расположенными на блоке.

Необходимо, чтобы впадина, которая находится между зубьями, была расположена напротив лунки, обустроенной в блоке.16а 16

Шаг 17. Возьмите короткую цепь (в данном случае она нижняя), после чего наденьте на нее успокоитель, а саму цепь набросьте на звезды таким образом, чтобы было обеспечено натяжение ведущей ветви ГРМ.

Шаг 18. Затяните крепежи, обеспечивающие фиксацию успокоителя (болты). После этого вам необходимо надеть верхнюю составляющую цепи и выполнить установку башмаков натяжителей.

Шаг 19. Повторно убедитесь в правильности ориентирования по меткам. Нажимая на нижний натяжитель, убедитесь в достаточном натяжении цепи.19

Шаг 20. На этом этапе ваша задача сводится к монтажу нижней передней крышки с последующим затягиванием болтов в комплексе с кронштейном генератора.

Никаких манипуляций с передним сальником на данном этапе производить не нужно.

Шаг 21. Смонтируйте водяную помпу, помня, при этом, о заднем болте.

Шаг 22. Вставьте на свое место предварительно смазанный гидронатяжитель, он должен войти без лишнего давления. При необходимости перезарядите старый натяжитель. Разместите демпферную резиновую шайбу в крышке.

Шаг 23. Затяните крышку.23

Шаг 24. Осторожно отверните заглушку, после чего нажмите на гидронатяжитель при помощи вородка или отвёртки.24

Шаг 25. На этом этапе вы должны вставить шестигранник масляного насоса, после чего обеспечить фиксацию непосредственно насоса и закрыть поддон.

Шаг 26. Выполните установку картера сцепления, а после него — усилителя.

Полезный совет! Если вас не устраивает масляный радиатор, вы можете заглушить каналы данного элемента в поддоне и блоке, используя для этого предварительно подготовленные заглушки и герметик анаэробного типа.26На этом фото заканчиваются, но в конце статьи, можно посмотреть видео по сборке змз 406 мотора.

Шаг 27. Разверните ваш мотор, обеспечив его «правильное» положение.

Шаг 28. Выполните фиксацию стартера и водяного фланца. Выполните установку датчика детонации.

Шаг 29. Смонтируйте кронштейны подушек, выполните установку рулевого усилителя.

Шаг 30. Вставьте передний сальник. Перед этим смажьте его, придерживаясь порядка, подобного обработке заднего сальника.

Шаг 31. Выполните установку переднего шкива.

Шаг 32. Смажьте герметизирующим средством переднюю крышку. Аналогичной обработки требует головка болта. Наденьте прокладку и выполните монтаж ГБЦ.

Шаг 33. Затяните болты крепления ГБЦ. Данная работа предполагает двухэтапное выполнение: на первом применяется сила в 5 кгс*м, на втором момент нужно увеличить до 15 кгс*м.

Шаг 34. Для больше уверенности, спустя некоторое время пройдите ключом повторно и убедитесь в правильности момента, обеспеченного на предыдущем шаге.

Шаг 35. Смажьте гидрокомпенсаторы клапанов и установите их по местам.

Шаг 36. Смажьте распределительные валы маслом и разместите их в постели. В соответствии с требованиями технологии, пластину датчика фазы нужно привинтить в задней части выпускного вала.

Шаг 37. Приступайте к монтажу общей передней крышки. Это изделие укомплектовывается пластиковыми полушайбами. После этого обустройте средние крышки, т.е. 3 и 7. В ситуации с рассматриваемым двигателем, впускными являются крышки с 1 по 4, выпускными – с 5 по 8 включительно. Бобышки с выбитыми номерами направляйте к краям головки. Несколько поджав средние крышки, установите остальные. Болты надо затягивать равномерно, выдерживая усилие на уровне порядка 3 кгс*м.

Шаг 38. Выставьте валы таким образом, чтобы штифты одновременно располагались на горизонтальной линии. «Смотреть», при этом, штифты должны в разных направлениях. Наденьте выпускную звездочку на цепь. Ее установка на распредвале должна быть выполнена таким образом, чтобы обеспечивалось натяжение правой ветви. Одновременно с этим, метку на звезде следует сориентировать вправо, располагая ее на верхней плоскости вашего ГБЦ. Установка впускной звезды выполняется строго без провисаний верхней составляющей цепи. Направление маркировки выдерживайте влево.

Шаг 39. Выполните установку и разрядку верхнего гидронатяжителя. Технология остается аналогичной нижнему.

Шаг 40. На этом этапе вы должны наживить средний и верхний успокоители, после чего сделать несколько оборотов коленвалом. Для выполнения последнего мероприятия возьмите ключ на 36 и потяните за болт шкива. Убедитесь, что метки совпадают, после чего затяните успокоители. Подобным же образом поступите со всеми болтами, обеспечивающими фиксацию звезд.

Шаг 41. На данном этапе ваша задача сводится к закрытию крышки головки.

Шаг 42. Залейте герметиком свободные канавки маслоотражателя. После этого вам нужно будет привинтить крышку.

Шаг 43. Наденьте недостающие резинки, после чего закройте клапанную крышку.



Ваш 406 двигатель практически готов к использованию.

Соберите все элементы под капотом автомобиля, выдерживая очередность, обратную разборке.

Залейте предпочтительное масло. Не забудьте об охлаждающей жидкости. Убедитесь в отсутствии любого рода протечек. Освободите реле от колодки, прокрутите двигатель стартером – так вы заполните масляную систему. В процессе выполнения данного этапа, ориентируйтесь на показатели датчика давления.

В завершение выполните установку и подключение остальных элементов и заведите автомобиль. Убедитесь в отсутствии течей. Проверьте показатели давления масла, температуры и другие значимые параметры. Обнаруженные проблемы устраняйте сразу же. Вам остается лишь дать двигателю поработать несколько часов на холостом ходу, периодически проверяя его состояние, после чего мотор можно принимать в постоянную эксплуатацию, следуя всем требованиям в отношении обкатки новой машины.

Удачной работы!

Двигатель ЗМЗ – 406. Повышенный расход масла • CHIPTUNER.RU

 ЗМЗ – 406: повышенный расход масла

© Владимир Севостьянов

У большинства владельцев автомобилей с двигателем ЗМЗ-406 одна проблема – это повышенный расход масла. От 0,6л. до 1,5литров и больше на 1000 км. пробега. Попробую рассказать, в чем же причина и где дефект двигателя. Основных причин три.

• плохо собранная клапанная крышка.
• маслоотражательные колпачки клапанов головки блока.
• цилиндро-поршневая группа.

Как определить, где именно теряется масло. Первое, это внешний осмотр при работающем двигателе. Даем поработать двигателю на холостых оборотах около 3 – 5 минут. Потом резко поднимаем обороты до средних, или чуть выше средних, и держим эти обороты, наблюдая при этом за выхлопом. Если из выхлопной трубы пошел синий дым, а через некоторое время исчез, то не работают маслосъемные колпачки. Если синий дым продолжается, то маслосъемные кольца не выполняют своей функции. После это переходим к более глубокому исследованию.

1. Клапанная крышка и ее ремонт.

Снимаем шланг отсоса картерных газов (большой). Если шланг внутри имеет следы наличия масла, а так же масляные пятна на дроссельной заслонке или на верхней части карбюратора, то вина тому клапанная крышка. На ЗМЗ-406 с внутренней стороны клапанной крышки стоит маслоотражательная плита. Если ее внимательно изучить, то она выполнена в виде лабиринта. Лабиринт выполнен для того, что бы масляная пыль, которая, всасываясь вместе с картерными газами через шланг отсоса картерных газов, успела осесть и не попасть во впускной коллектор. Примерно где-то с 2000 года герметичность лабиринта нарушена из-за плохой сборки. Чтобы ее восстановить, требуется снять маслоотражательную плиту и перевернуть внутренней частью к верху. Намазать толстым слоем герметика все углубления лабиринта и дать герметику подсохнуть минут 20 – 25. После этого установить плиту на штатное место. Как вы заметили, на плите есть три резиновых шланга (по середине плиты) между цилиндрами для слива масла обратно в головку блока. Их отсутствие, или если они забиты по какой либо причине, так же влечет к повышенному расходу масла.

2. Маслоотражательные колпачки клапанов головки блока.

Первое, что бы еще раз убедиться, это снять впускной коллектор. Наличие масла или так называемого отпотевания во впускном тракте впускного коллектора и головки бока, еще раз свидетельствует о плохой работе мо колпачков. При нормальной работе маслоотражательных колпачков впускной трак должен быть сухим. С первого дня и по сегодняшний мы работаем маслосъемными колпачками «Резерв» г. Самара. Заволжский завод тоже устанавливает «Резерв». (для справки) Пробовали SM и других заводов-производителей эффекта ноль. Не работают. При замене мо колпачков хочется обратить ваше внимание на стержень клапана. Дело в том, что стержень клапана не должен иметь наличие рисок и царапин, которые при работе двигателя нарушают (режут) рабочую часть мо колпачка. В последнее время это встречается на новых моторах. Откуда берутся царапины и риски. Дело в том, что я не видел в магазинах правильного приспособления для «разсухаривания» клапанов. Все, которые есть в продаже при работе по замене мо колпачков нарушают стержень клапана. Причина проста. Клапан стоит под углом относительно плоскости головки блока. В момент, когда мы нажимаем приспособлением для «разсухаривания» на тарелку пружины клапана, то она старается занять положение параллельно головки блока. И внутренней частью тарелка наносит глубокие задиры на стержень клапана, которые впоследствии режут рабочую кромку мо колпачка. Специально брали новый клапан, и после 2 – 3 нажатий на тарелку пружины клапана, клапан можно смело выбросить. Если сюда добавить, что клапан чуть-чуть находится в углублении и «засухарить» не совсем удобно, то 2 – 3 нажатия неизбежны. Чтобы не нарушить стержень клапана, требуется изготовить нажимную часть «разсухарника» диаметром соответствующему диаметру гидротолкателя (компенсатора). Т.е. 35 мм. В сущности повторить форму самого гидротолкателя, но с отверстием в середине для стержня клапана и установки сухаря клапана. Такая конструкция не даст тарелке пружины клапана нанести задиры на стержне клапана т.к. тарелка пружины клапана будет двигаться строго перпендикулярно оси стержня. Кстати, это касается всех двигателей, где клапана расположены под углом относительно головки блока. Еще одна важная деталь, маслоотражательные колпачки должны одеваться на стержень клапана только через оправку, исключающую повреждение рабочей части мо колпачка. Я не рассматриваю здесь повышенный зазор между направляющей втулкой клапана и стержнем клапана. Такое встречается, но редко. Да и завод дает предельно допустимый зазор 0,2мм.

3. Цилиндро – поршневая группа.

По цилиндро-поршневой группе можно сказать одно, если даже будут отсутствовать компрессионные кольца, но маслосъемные кольца будут в норме, то расхода масла не будет.

С уважением, Владимир Севостьянов

наш адрес в Интернет volga-nt@tagnet. ru

Примечание от chiptuner.ru: Весь материал авторский и печатается без правки

Повышенный расход топлива газель ЗМЗ 406 форсунка

Расход топлива Газель 406, карбюратор — данные в разных источниках приводятся по-разному. В статье мы рассмотрим, какие типы двигателей есть на Газель 406, и чем они отличаются по основным показателям: расход топлива на сотню километров, достоинства и недостатки, факторы, влияющие на расход топлива и как, можно ли уменьшить количество потребляемого топлива.

Факторы, от которых зависит расход топлива

На расход топлива, потребляемого автомобилем Газель, влияет ряд факторов:

• Расход топлива в первую очередь зависит от самого водителя;
• своевременность переключения скоростей;
• частых остановок в пути;
• исправное состояние автомобиля;
• горюче-смазочные материалы высокого качества;
• минимальное использование дополнительных функций.

Если скорость движения Газели соответствует допустимым параметрам, то проблемы увеличения количества используемых литров бензина, дизеля или газа можно избежать.Также следует ограничить количество резких торможений и пусков.

Одним из важных факторов является то, что перед началом движения необходимо как можно скорее переключиться на более высокую передачу. Это также значительно сократит использование горюче-смазочных материалов.

Если вы живете в мегаполисе, то вам следует заранее знать о наличии пробок на вашем маршруте, так как вы можете простоять в пробках несколько часов. При этом двигатель Газели не выключается и соответственно увеличивается расход топлива.Лучше выбрать еще более длинную дорогу, но при этом можно сэкономить на топливе.

На что еще стоит обратить внимание

Всегда необходимо поддерживать свой автомобиль в хорошем состоянии. Все системы и детали должны быть отрегулированы, не издают посторонних шумов. Если вы используете одновременно два вида топлива, то не следует отключать насос, который отвечает за подачу бензина в систему, во избежание выхода из строя всей системы. Также следует оставить в баке определенное количество бензина, чтобы его хватило на ежедневный прогрев автомобиля. И не допускайте высыхания внутренних деталей.

Следует использовать, по возможности, только рекомендованные заводы, которые производили Газели, ГСМ … Потому что, если использовать материалы более низкого качества и не предназначенные для этого типа двигателя, мотор быстро выйдет из строя.

Наверное, мало кто задумывался и знал об этом, но движение с открытыми окнами тоже влияет на увеличение расхода топлива.Хотя, если в жаркую погоду закрыть окна и включить кондиционер, то использование последнего увеличивает расход топлива более чем на пятнадцать процентов.

Использование такого дополнительного оборудования как магнитолы, радиоприемники, всевозможные зарядные устройства, обогреватели стекол и сидений.

С учетом всех этих факторов, так или иначе влияющих на количество потребляемого литра топлива, можно значительно снизить расход топлива для Газелей и тем самым снизить свои затраты и сэкономить.

Также важно следующее:

• Где вы живете — в мегаполисе, городе или малонаселенной сельской местности.
• В каком состоянии ваша Газель.
• Используете ли вы дополнительные устройства и приспособления.
• В каких климатических условиях вы живете.

Как это влияет и сколько на расход топлива

Итак, если вы житель крупного города и постоянно вынуждены много часов стоять в пробках, то будьте готовы к тому, что расход топлива вырастет более чем на двадцать пять процентов.Для жителей сел и поселков эта цифра может увеличиваться всего на десять процентов на сто километров.

У Газели с пробегом более ста тысяч километров расход топлива увеличивается не более чем на пять процентов, а у Газелей, у которых пробег более ста пятидесяти тысяч километров, горюче-смазочные материалы будут израсходованы на десять процентов. .

На количество потребляемого топлива естественно и часто влияет использование кондиционера, магнитолы, дополнительных отопительных приборов, дополнительных прицепов.Например, использование прицепа увеличит расход топлива на два процента.

Если вы живете в очень суровых климатических условиях, когда температура воздуха в зимнее время года опускается до -40 ° C, то будьте готовы к тому, что расход возрастет более чем на двадцать процентов.

Типы двигателей и расход топлива

Газели

406 выпускаются с несколькими моделями двигателей, что позволяет выбрать более экономичную по расходу топлива модель автомобиля. Также возможна установка оборудования для сжиженного нефтяного газа вместе с бензиновым двигателем, что позволяет использовать два вида топлива.

Основные типы двигателей

На Газель 406 устанавливаются двигатели следующих типов:

• Впрыск. Расход топлива ЗМЗ 406 для инжекторной Газели минимальный по сравнению с другими типами двигателей.
• Карбюраторный.
• Бензин. Самый экономичный вариант. Расход бензина Газели на 100 км в пределах двенадцати литров.

Расход топлива для различных типов двигателей

Расход топлива на впрыск Газель 406 на 100 км (ГАЗ 3302) с объемом двигателя 2.3 литра — это по стандартам одиннадцать литров.

Расход топлива карбюраторной Газели (ГАЗ 33023 фермер) с двигателем объемом 2,2 литра составляет одиннадцать с половиной литров на сотню километров. Главный недостаток карбюраторного двигателя заключается в том, что на установку газового двигателя необходимо затратить большое количество сил и денег, что делает практически невозможным восстановление карбюраторного двигателя ВАЗ на газ.

Расход бензина на Газель с двигателем 406 (карбюратор) (ГАЗ 33027 4WD) с объемом двигателя 2.28 литров это двенадцать с половиной литров на сотню километров.

Хотя показатели расхода бензина для Газели на 100 км могут колебаться в большую или меньшую сторону в зависимости от внешних факторов.

Реальный расход топлива Газели в городе может значительно увеличиваться в зависимости от плотности населения, состояния дорог. Когда возникают пробки или интенсивное движение, автомобиль движется с низкой скоростью, что увеличивает расход топлива.

Средний расход топлива Газели по трассе в пределах заявленных норм, так как есть возможность придерживаться скоростного режима… А если ваша машина не слишком загружена и вы соблюдаете все правила использования дополнительных устройств, то переживать из-за чрезмерного расхода топлива не стоит.

Способы уменьшения количества потребляемого топлива

Рассмотрев все моменты, которые так или иначе влияют на расход топлива Газель 406, карбюратор, необходимо выделить некоторые способы, которые можно использовать для уменьшения количества потребляемого топлива. Необходимо:

• придерживаться максимально допустимой скорости движения;
• помимо бензинового двигателя установить и LPG, что позволит попеременно использовать два вида топлива;
• всегда поддерживать машину в хорошем техническом состоянии;
• избегать неисправностей, проверять на наличие трещин и поломок все узлы и детали системы подачи топлива;
• проверить топливный бак на целостность, исключить утечку горючих и смазочных жидкостей;
• провести тюнинг Газели через определенное количество километров пробега, заявленное в техпаспорте.

В 2004 году на Горьковском автозаводе выпущена модель ГАЗ-31105. Эта машина — серьезная модернизация. предыдущая модель ГАЗ-3110 — получила не только конструктивные изменения, но и ряд серьезных технических усовершенствований.

Главная узнаваемая деталь ГАЗ-31105 — каплевидные фары и новая решетка радиатора. Также автомобиль получил силовой агрегат, регулируемую рулевую колонку, улучшили подвеску, установили новую трансмиссию и новые, более экономичные и современные двигатели Евро-3.В 2007 году модель подверглась рестайлингу и выпускается до сих пор.

ГАЗ-31105 с двигателем ЗМЗ-402

Базовым двигателем для ГАЗ-31105, перенесенным на него с предыдущей модели, является карбюраторный двигатель ЗМЗ-402 объемом 2,4 литра, развивающий мощность 100 л.с. и максимальный крутящий момент 183 Нм. Производство Волгов с карбюраторным двигателем было прекращено в 2006 году — на смену им пришли инжекторные моторы разных типов.

Расход бензина ГАЗ-31105 с двигателем ЗМЗ-402 на 100 км.Отзывы

• Максим. Северск. Волга 31105, двигатель карбюраторный ЗМЗ-402, 100 лошадиных сил, 2004 год. Конечно, карбидный двигатель есть вчера, но нормальных вариантов с инжекторными двигателями в нашем городе на тот момент не было — все были убиты. А по деньгам форсунки дороже вышли. Зато карбюратора ремонтировал не раз, так что проблем не было — после настройки расход у меня был 12-13 по городу и 8 литров по трассе, не более.
• Тимур, Тула.На самом деле зря клевещут на Волгу — машина за свои деньги вполне приличная. Расход топлива у него не такой уж и высокий — по городу от 12 до 15 литров (зимой), по трассе 8-9 литров, не более. Но места в нем много, и едет он довольно плавно.
• Петр, Пермь. Считаю Волгу самой удачной отечественной машиной … Во-первых, она надежна, во-вторых, действительно удобна, имеет вал и удобна. Двигатель мощный, а по расходу топлива ситуация не такая, как с 24-й и 29-й Волгами — у меня расход бензина был 13-14 литров по городу и около 9 литров по трассе, но это если ездить спокойно.
• Алексей, Сургут. Если вы хотите купить Волгу ГАЗ-31105, то дам вам пару советов. Во-первых, запчасти дорогие, а ремонт дорогой, в отличие от Лады. Во-вторых, сложно найти нормальный сервис. В-третьих, Волгу вообще не покупайте, потому что не продадите. Двигатель ЗМЗ-402 отстой, карбюратор всегда создавал проблемы, для такой коровы слабоват, следовательно, динамики нет. Если ездить как пенсионер, то расход примерно 13 литров по городу и 9 по трассе, но если чуть-чуть затопить, то трасса 12 литров, город все 15-16 литров.
• Даниил, г.Иваново. ГАЗ-31105, 2004 г., двигатель 2,4 л карбюраторный, 100 л.с. Имеет свои плюсы и минусы. По сравнению с отечественным автопромом тех лет это один из самых лучших вариантов по крайней мере комфортно сидеть. По сравнению с зарубежными отстой, в своем классе машина практически голая, двигатель слабоват и много жрет — 14 литров по городу при объеме 2,4 литра и без динамики.

ГАЗ-31105 с двигателем ЗМЗ-405

В 2008 году после рестайлинга ГАЗ-31105 получил новый инжекторный двигатель ЗМЗ-40525, отвечающий современным требованиям Евро-3.Этот двигатель имеет объем 2,5 литра, но благодаря такому внедрению дроссельной заслонки с электронным управлением, а также модернизированной конструкции ГБЦ мощность была увеличена до 152 л.с., а крутящий момент — до 214 Нм.

Расход топлива ГАЗ-31105 с двигателем ЗМЗ-405 на 100 км. Отзывы

• Никита, Самара. Свою Волгу я получил в 2012 году — мне ее подарил отец жены, после операции он не мог водить машину, решил отдать ее нам. Поначалу подарок меня не устроил, но через месяц передумал.На самом деле машина неплохая — салон не хуже, чем в «десятке», да и двигатель действительно мощный и не такой прожорливый — в среднем 11 литров на 100 км, не намного больше, чем у иномарок.
• Олег, г. Канск. После покупки Волги 31105 2009 года я был очень удивлен — машина получилась довольно резвая и динамичная. Мотор у меня 405, 150 лошадиных сил — стреляет нормально, хотя масса полторы тонны общая … Тем более что 92-й бензин кушает без проблем — только заправлял, зимой у меня в среднем было до 13 литров, летом до 11 литров.У Лады расход конечно меньше, но Волга тяжелее и крупнее.
• Кирилл, Барнаул. Что мне нравится в новых Волгах, так это ходовка. Раньше было крепко, но с новыми намного мягче. Да и металл кузова действительно прочный, не как у Приоры — как-то попал в аварию, почти лобовое столкновение с Октавией — у меня лопнул бампер и сдвинулось крыло, лицо Октавии всмятку. Расход нормальный для такой машины — от 10 до 13 литров в зависимости от погоды.
• Дмитрий, Иркутск. ГАЗ-31105, 2,5 л. ЗМЗ-405, 2010 год. По сравнению с «Ладами» Волга может и не такая резвая, но гораздо практичнее. Его салон более удобный, мощности двигателя хватает на такую ​​массу, а расход до 13 литров по городу и около 9 литров по трассе.

ГАЗ-31105 с двигателем ЗМЗ-406

Переходной версией от карбюраторных двигателей ЗМЗ-402 является более современный двигатель ЗМЗ-406 объемом 2,3 л. На автомобили ГАЗ-31105 устанавливались двигатели только с распределенным впрыском топлива, развивающие мощность 131 л.с.и крутящий момент 188 Нм. Эти моторы устанавливались с 2004 по 2008 годы, после чего их заменили на более мощные ЗМЗ-40525.

Отзывы о расходе топлива ГАЗ-31105 с двигателем ЗМЗ-406

• Максим, Нижний Новгород. В Волге меня подкупает проходимость. Мощности двигателя и высоты дорожного просвета хватит, чтобы проехать по самой глухой грунтовой дороге. Расход конечно плохой, если по грязи ездить — 14-16 литров, как с куста.Но если по трассе, то нормально — в среднем выходит 10 литров на 100 км.
• Алексей, Мурманск. Три года назад продал ВАЗ-2110 и купил ГАЗ-31105. С одной стороны, салон намного больше — то, что нам нужно для семьи. Но с другой стороны, баржа просто топорная, габариты огромные, нормально нигде не припарковаться, а расход у нее высокий — по городу от 13 до 14 литров, на 4 литра больше, чем у «десятки». .
• Антон, Усть-Кут. Автомобиль был куплен в 2008 году, комплектация «проходимец», т.е.полностью голый. Уговорили взять подержанный японец, но я решил купить именно новую машину — в ремонт не тащусь, вот и все. Особых претензий не было, кроме расхода бензина — кушает как корова, по городу 13-14 литров — это все равно нормальный показатель.
• Александр, Чебоксары. На моей Волге -31105 я выезжаю с 2006 года почти 10 лет. Если руки растут откуда нужно и вы будете следовать за машиной — проблем не будет, гарантировано. Главное — не забывайте доливать масло в пороги не реже одного раза в 1-2 месяца, чтобы они не гнили.Да расход выше, чем у ВАЗов — у меня летом по городу 13 литров, зимой 15 литров, по трассе около 10 литров. Но учтите, что машина весит почти полторы тонны, а двигатель — 2,3 литра.
• Андрей, Саратов. Скажу так — 406-й двигатель, который устанавливается на Волге, — один из самых удачных отечественных двигателей. Никаких капризов, никаких сюрпризов — заводится даже при -30 морозов, тянет исправно, спокойно кушает 92 бензин. Колонки от него не достанешь — но и тогда проблем нет.Зимой расход от 12 до 14 литров — это зависит от холода и дорожных условий, летом в городе у меня 11,5 литров.
• Николай, Тверь. В 2010 году купил пятилетний ГАЗ-31105 с двигателем ЗМЗ-406. Качество ЛКП и сборки отстой, а вот к мотору, кстати, претензий практически нет. Всегда без проблем заливал АИ-92 (вообще никакой разницы по сравнению с АИ-95) — тянул регулярно. Расход по трассе был около 10 литров, по городу от 12 до 14 литров в зависимости от пробок.
• Константин, Омск. Для моего бюджета выбор был только один — отечественный автопром. Но посмотрев пять тазиков с их убогим и хлипким салоном, все же решил брать Волгу. Брал в салоне, в 2006 году — рассудил, что новый проедет хоть пару лет без головной боли. Мотор ЗМЗ-406, читал, что аналог двигателя SAAB — детали один в один подходят. Кстати, у меня деформированная, на 130 лошадей, но тянет то, что нужно. При этом расход в разумных пределах — по трассе около 10 литров, по городу до 14.5 литров, не более.
• Станислав, Краснодар. Мой отец тоже купил ГАЗ-31105 — для него Волга до сих пор легенда советского автопрома. У меня была ВАЗ-21103, она постоянно ломалась, после того, как отец подарил мне свою Волгу (с пробегом 60 тыс км) я не мог нарадоваться — НЕ ЛОМАЕТСЯ !!! Реально таких проблем как ТАЗ вообще не было — только по мелочам, главное не забыть покрыть основные узлы, особенно подвеску. Утюг хороший, толстый, но если пороги не смазывать маслом, они заржавеют. Мотор тоже приличный — 130 лошадок, но объем 2500 кубов как раз для Волги. По расходу — многие пишут, мол ест как корова. Двигатель 2,5 литра — у меня расход от 11 до 14 литров по городу. Полно? А сколько должно быть, если ТАЗ не раз доходил до 10 литров по городу, с двигателем 1,5 л.

ГАЗ-31105 с двигателем Chrysler

В 2006 году автомобиль ГАЗ-31105 получил импортный бензиновый двигатель Daimler Chrysler объемом 2,4 литра. Благодаря удачной конструкции мотор пользовался большой популярностью, и с 2007 года около 30% всех Волг оснащались именно этим мотором.По сравнению с базовой версией он был немного модернизирован — мощность уменьшена со 150 до 137 л.с., чтобы увеличить крутящий момент до 224 Нм. Снижение мощности не повлияло на динамические характеристики и КПД — они были выше, чем у двигателя ЗМЗ.

Норма расхода топлива ГАЗ-31105 с двигателем Chrysler на 100 км

• Руслан, г. Ростов. То, что нашим наконец пришла в голову идея установить импортные моторы, только плюс. Слышал, что на КАМАЗ ставят импортные турбодизели, пожар просто получается.То же и с Волгой — с двигателем Крайслер это совсем другая машина. Да расход серьезный — если в нормальном режиме 12-13 литров, то с пробками все 15-16 литров, все-таки американский двигатель. Но по динамике это делает любой отечественный автопром.
• Николай, Казань. Я живу в пригороде, поэтому режим движения — 20% город, 80% шоссе. Я взял Волгу три года назад — хороший и дешевый вариант автомобиля С-класса. Салон просторный, очень плавно едет как по трассе, так и по городу, недорогой в обслуживании.В смешанном режиме получаю даже меньше 10 литров на 100 км — заправки 20 литров хватает четырех раз, чтобы работать и ехать домой (а это 30 км в одну сторону). Кстати двигатель не наш, а импортный, 2,4 л.
• Алексей, Балашиха. Работаю в Москве, сервис — ВОЛГА 31105, с двигателем Chrysler, 2400 см3. Автомобиль хоть и недорогой, но очень хорош за свои деньги — особенно это касается мотора. За 4 года претензий к мотору не было. Расход приличный — до 16-17 литров по Москве, но больше 13 литров не выходит.
• Константин, Астрахань. ГАЗ-31105, 2.4 Chrysler 132 л.с., 2009 г. Настоящий круизер — по трассе 150 км / ч идет тихо, главное чтобы шумка хорошая, а то сидишь как в центре урагана. Проехал 170 и даже 200 км / ч — но тогда расход под 20 литров. А если ехать 100-120 км / ч, то не более 9,5 литров на 100 км, по городу 13-14 литров.
• Павел, Шахтинск. Около года ездил на Волге с американским мотором 2,4 л.Вроде бы хорошая машина — места много, расход бензина адекватный (трасса 9 литров, город 13 литров), но даже подержанный японец намного интереснее. Поэтому продал Волгу и взял себе иномарку — теперь нисколько не жалею.
• Антон, Новосибирск. Скажу так — Волга машина на любителя. Покупку этого автомобиля нельзя назвать разумным выбором — как и покупку любого отечественного автомобиля. Да, версия с двигателем Chrysler самая вменяемая — но даже при всех достоинствах двигателя наша некрасивая сборка портит все впечатление.По трассе расход 9 литров, по городу от 11 до 14 (зимой), но если не шуметь, можно оглохнуть на скорости более 90 км / ч. А вот краска на бамперах даже на автомойке отбивается от Керхера — что уж говорить о камушках с дороги ???
• Владислав, Ростов-на-Дону. Если брать Волгарик, то только с двигателем Крайслер. Моторы Заволжья рядом с ним не стоят. Расход от 11 до 13 литров, если снимать — то 14-16 литров.Однако через полгода поставила ГБО и совсем не купалась.
• Денис, Новосибирск. Машина на самом деле не моя — купил дед. Он заядлый фанат Волги, до этого ездил на 29-й, но она вообще рассыпалась, поэтому выбрали дедушку 31105 с мотором Крайслер. Кстати дедушка с американским мотором брать не хотел, уговаривали с трудом. Расход сильно зависит от многих условий — от погоды и дорожного движения до ветра и расположения звезд на небе.По трассе от 9 до 15 литров (если ехать 150 км / ч), по городу — от 13 летом до 25 зимой (1-2 передачи в сильный снегопад).

Так называемая «105-я» является продолжением ГАЗ 3110. Эта «Волга» — детище Горьковского завода, где ее собирали с 2004 по 2009 год. Имеет только версию седана и относится к среднему классу. машина. С 2006 года «31105» получил ряд дополнений, в том числе и подкапотных … В частности, седаны оснащались американскими двигателями Chrysler и силовыми установками ЗМЗ 406, соответствующими стандарту Euro 3.Практически вся сборка производилась для отечественных автомобилистов. В страны СНГ и некоторые страны Ближнего Востока отправлялись лишь небольшие партии.

ГАЗ 31105 (ЗМЗ 406) Форсунка

Расход топлива на 100 км

Эта версия отличается двигателем Заволжского моторного завода, имеет объем 2,3 л. Такой двигатель способен выдавать 136 л.с. Работает исключительно с механической коробкой и потребляет 92-й бензин. Задний мост — ведущий.Преодолевает барьер 100 км / ч за 14,5 секунды. Максимальное ускорение — 163 км / ч. Расход: в городе — 13,5 л, по трассе — 8,8 л.

Реальные расходы

• Андрей, Чебоксары. До сих пор думаю, зачем поменял ВАЗ «десятку» на «Волгу» 31105 2.3 л 2005г. Вроде бы места много, а по трассе 160 км / ч набираю без вопросов. Но расход 13,2 литра по городу сводит на нет все плюсы. Это просто седан, а не грузовик, чтобы столько вытащить из кармана.
• Николай, Саратов. Не понимаю тех, кто жалуется на 105-ю Волгу. Сам был у меня в 2006 году объемом 2.3 литра. Двигатель хоть и шумный, но практически не хулиганит. Работает исправно, а расход на 12 литров немного выше, чем на бюджетных иномарках или тольяттинских тазах.
• Максим, Тверь. 406-й агрегат считается «рабочей лошадкой». Зимой чувствует себя прекрасно, правда в -26-градусный мороз не заводится. Съедает в морозы 12-14 литров в зависимости от работы печки и дорожной ситуации… Летом достаточно 11,5 литров бензина в смешанном режиме.
• Алексей, Нижний Новгород. Я три года работал на 31105 с Заволжским двигателем. Волжанка досталась в 2007 году 2,3 л. К силовой установке претензий очень мало. По поводу лакокрасочного покрытия могу ругаться еще долго, но это уже другая история. И так заливаю 92-й бензин. Получается 12,4 литра в свободном городе и 13,5 в пробках.
• Александр, Муром. Хотя моя Волга еще далека от внедорожника, но битые грунтовки она легко переносит.За лето примерно 5 раз вылезал в лес, и каждый раз с дождем. Машину тянули как следует, грязи как бы не замечая. Двигатель в таком режиме кушал 14,2 литра на сотню. Как только я ступил на асфальт и переключился на крейсерскую скорость 120 км / ч, расход упал до 10,2 литра. Сборка 2007.

ГАЗ 31105 Крайслер 2.4

Информация производителя

Модель с американским агрегатом от Daimler Chrysler начали собирать в 2006 году.Модификация имеет объем 2,4 литра и выдает 137 сил. Он также работает с механической коробкой передач и принимает только бензин. Отметку 100 км / ч берет за 13 секунд. Максимальный разгон до 178 км / ч. Расход: в городе — 13,7 л, по трассе — 7,8 л.

Отзыв собственника о реальных расходах

• Константин, Москва. Волга с импортным двигателем 2.4 была далеко не новой, но лучшего для поездки на работу и представить не можете. Езжу ровно 122 км в день.Уходит чуть больше 10 литров, при том, что трасса занимает 100 км, а 22 — город. Зимой конечно надо заливать на 1,5-2 литра больше. Прогрев печкой никуда не деть. Год выпуска — 2008.
• Павел, Архангельск. 105-я Волга прослужила мне 4 года с установкой Крайслер на 2,4 литра 2009 года. Не скажу, что где-то получилось сэкономить на топливе. Лил почти 15 литров зимой по городу. Но эти цифры меня не пугают.У знакомого есть БМВ 320. Так у немки 13,5-14 литров.
• Руслан, Шахуня. Волга 31105 для Chrysler 2.4 2008 г. Автомобиль способен преодолевать высоту до 200 км в час. Едет как крейсер по волнам, но больше 170 км в час лучше не разгоняться, так как расход сходит с ума. Оптимальный ход: 120-130 км в час. В этом случае расход составит до 9 литров.
• Николай, Ростов. Кому наплевать на шум в салоне и не раздражать механика, Волга 31105 будет как родная.Но я не мог с ней поладить. Год разбит на ГАЗ с американским мотором 2,4 л. Места много, скорость набирает плавно. По расходу не скажу, что ласточка: город 40-70 км / ч кушает 11,2 л, а трасса — 8,9 л.
• Алексей, Казань. Этот танк с сердцем от Chrysler с места запросто составляет «десятку» Приору или того же ВАЗа. В 2008 году мне досталась 137-сильная волжанка. Кормил 95-м бензолом. В пробках на скорости 20 км в час съел больше всего — 14.5 литров. И без отягчающих обстоятельств выходит 11,7 — 12 литров на сотку.

Регулировка зажигания Форсунка ЗМЗ 406. Микропроцессорное зажигание (МПЗ) вместо трамблера. Газель система зажигания

(голосов: 63, в среднем: 4.29 из 5)

Мечта наших отцов и дедов — Волга. Недавно к нам приехал мой старый друг на своем любимом ГАЗ 31105. Был посторонний шум от привода ГРМ, а также повышенный расход и плохая реакция дроссельной заслонки, приводящая к цепи привода ГРМ.Итак, ГАЗ 31105, двигатель 406 — замена цепи ГРМ.

Сразу оговоримся, что нам нужно: масло в двигатель с фильтром и прокладкой для поддона картера; лучше, если это будет пробка, высокотемпературный герметик, серый 999 от ABRO, керосин и щетка по металлу, для мытья деталей. Чистый двигатель видел только на новой Волге. Недаром говорят: «Если на Волге не течет масло, значит, ее не существует». Еще набор ключей и головок с усиленными 36, шестигранником на 6, множеством тряпок, растворимым кофе и несколькими бутербродами с колбасой.А также терпение и огромное желание провести эту процедуру самостоятельно, ведь очень велик соблазн доверить это кому-нибудь другому. Прочитав статью до конца, вы поймете, почему.

Самое главное, это комплект для ремонта газораспределительного привода полноценных двигателей ЗМЗ-405,406,409 — это его официальное название. Он должен включать следующие компоненты:

1. Два натяжителя цепи.
2. Два натяжителя цепи.
3. Две приводные цепи, малая и большая.Для ЗМЗ-406 70 и 90 звеньев, для ЗМЗ-405 72 и 92 звена.
4. Три цепных стабилизатора.
5. Прокладки крышки цепи верхней и нижней, крышки насоса и гидронатяжителя, а также две шумоизоляции.
6. Звездочки для коленчатого вала и распределительных валов, привода промежуточного вала и толкателя с запирающей пластиной.

Выглядит вот так.

А вот и сам пациент.

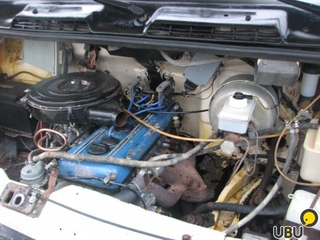

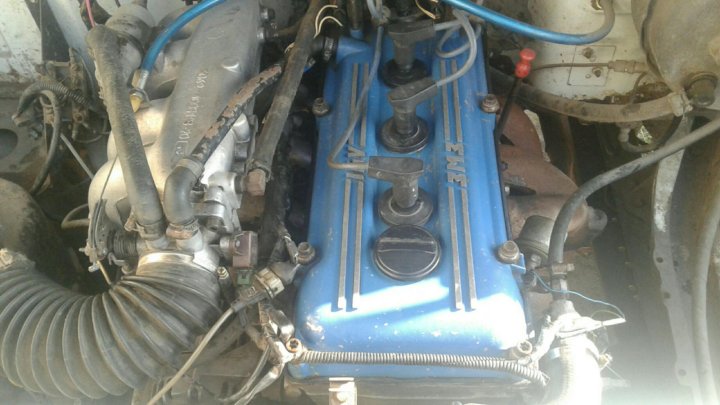

Под капотом двигатель ЗМЗ-406 действительно стоит.

Осмотр закончен, приступаем к силовым упражнениям.

Сначала снимаем защиту двигателя и брызговик. Сливаем антифриз и масло из двигателя. Снимаем верхнюю трубу радиатора.

Отсоедините все мешающие трубы.

Снимаем жгут проводов в сторону. Запоминаем или зарисовываем расположение разъемов на катушках зажигания.

Головкой на 12 отворачиваем по кругу восемь болтов, удерживающих клапанную крышку, и снимаем последний.

При натяжении ремня обслуживания ослабьте три болта на шкиве 10 насоса.

Ослабляем болт на 13, натяжной ролик и откручивая болт на 10 ослабляем натяжение ремня вспомогательных агрегатов.

Снимите сервисный ремень, ролик и шкив насоса охлаждающей жидкости.

Открутите четыре винта верхней крышки привода ГРМ и снимите последний.

Снимаем генератор вместе с треугольной пластиной.

Откручиваем болт на 10 датчиках положения коленвала.

Снимаем датчик в сторону, чтобы не мешал.

Поворачивайте коленчатый вал по часовой стрелке с головкой 36 дюймов для болта шкива до момента, когда метки на распределительных валах укажут на верхнюю мертвую точку.

Метка на впускном распредвале должна находиться на верхнем крае головки блока цилиндров.

Аналогично для выпускного распредвала.

Откручиваем болт шкива коленвала, предварительно заблокировав коленвал. Для этого помощник в кабине включает пятую передачу и изо всех сил нажимает на тормоз, а в это время легким движением руки с помощью метровой трубы и 36-головкой откручиваем болт. Снимаем шкив коленвала, приходиться терпеть, потому что он плотно сидит на валу.

Ослабить хомуты форсунок помпы.

Шестигранником на 6 откручиваем четыре винта на передней стороне помпы и ключом на 12 на один с задней стороны и снимаем помпу охлаждающей жидкости.

Откручиваем два болта верхней крышки гидронатяжителя. Поскольку натяжитель в разряженном состоянии, он будет давить на крышку, удерживать ее так, чтобы она не выскочила.

Снимите крышку и сам гидронатяжитель.

Аналогично днище.

Откручиваем шесть болтов на 14 усилителе и снимаем. Под ним были гайки крепления масляного поддона.

Шестигранником откручиваем оставшиеся винты передней крышки ГРМ (5 штук), а также все, что держит поддон картера (11 винтов и 4 гайки).

Поддон опускается примерно на два сантиметра, дальше балка не поддается. Но этого достаточно, чтобы вытащить старую прокладку и вспомнив добрые слова инженеров из Горькова очистить прилегающие поверхности перед установкой новой прокладки.

Вот такая жуткая картина предстает перед нашими глазами.

Теперь снимите нижнюю крышку привода ГРМ.

Выкрутите винты верхнего демпфера с шестигранником и снимите его.

Аналогично второму. Он будет удален вместе с цепочкой.

На распредвалах есть специальный квадрат под ключ 30, чтобы можно было удерживать валы при откручивании болта звездочки. Валы держим ключом на 30 и откручиваем звездочки распредвалов на 17.

Снимаем звездочки распредвала и цепь с демпфером.

Откручиваем крепление натяжителя цепи шестигранником и снимаем.Аналогично с днищем.

Мы согнуть края стопорной пластины и использовать 12-ключ, чтобы отключить болты, крепящие звездочки для промежуточного вала. Снимите его с помощью цепочки. Затем откручиваем два болта нижнего демпфера шестигранником и снимаем его.

Снимите стопорное кольцо и звездочку коленчатого вала. На фото кольцо для наглядности немного сдвинуто.

Для этого лучше всего подходит двуногий съемник.

И вот секрет, почему мы меняем комплект.Если вы посмотрите на звезды, вы сразу увидите разницу, поэтому старая цепочка не подойдет новым звездам и наоборот.

Теперь, когда все, что мешало нам разобрать, можно мыть все снятые детали и блок цилиндров, хотя бы спереди.

Запускаем сборку

Одеваем новую звездочку коленвала и сразу ставим метку.

Затем прикручиваем нижний демпфер, натяжитель и ставим новую цепь.

Ставим звездочку промежуточного вала, ставим метку. Мы склоняем края стопорной пластины. Надеваем на него цепь и смазываем все новым моторным маслом. Правую ветвь цепи следует натянуть.

Проверить еще раз совпадение меток.

Одеваем верхнюю цепь на звездочку промежуточного вала и ставим демпфер. Смазываем все чистым маслом.

Ставим натяжитель.

Звездочка звездочки выпускного распредвала так, чтобы правая ветвь тянулась, а метка звездочки находилась на верхнем крае головки блока цилиндров. Тоже со вторым распредвалом.

Ставим гидронатяжитель и прикручиваем крышку. Откручиваем заглушку и резко нажимая отверткой гидронатяжитель, добиваемся, чтобы он разрядился. Разрядившись, он вытолкнет отвертку и потянет за цепь.

Ставим верхнюю заслонку и еще раз проверяем все отметки.

Осторожно установите переднюю крышку, предварительно смазав уплотнительные прокладки и все прилегающие плоскости. Установить крышку непросто, потому что нужно придерживать натяжитель и следить за тем, чтобы этикетки не сбились. Проверяем коленвал на два оборота и, если клапан не входит в стык с поршнями и все метки на месте, все остальное складываем в порядке, обратном снятию. Залить масло, антифриз и запустить двигатель.

Видео установки и проверки меток ГРМ ЗМЗ-406

Хорошее видео показывает много интересных моментов.Удачи на дорогах. Ни гвоздя, ни палочки.

autogrm.ru

Диагностика системы управления зажиганием и двигателя автомобиля Газель

Автомобили марки «Газель» самый популярный и доступный грузовой автомобиль в России, рассчитанный на перевозку небольших грузов. По мере того, как количество таких автомобилей становится все больше, стоит учесть некоторые нюансы различных систем Газели, например, микропроцессорная система зажигания, которая установлена ​​на модификации 406. В этом случае мы рассмотрим диагностику автомобиля, владелец которого жалуется на рывки, треск и потерю мощности.

Проверка системы питания, двигателя и зажигания. С помощью газоанализатора проверяли карбюратор, но проблем в работе первой и второй камер, отсечки, холостого хода и обогащения на холостом ходу не обнаружено. Следующий двигатель. Проверка компрессии аномалий не выявила, значения 9,6 кг / см2 для двигателя 406 соответствовали норме, однако при повторной проверке было обнаружено небольшое отклонение в 10%, поэтому фазы газораспределения были подвергается следующей проверке.Оказалось, что хлопки и рывки были следствием того, что верхняя цепь перепрыгнула через два зубца.

Газораспределительная система.

В 406-й модификации двигатель выглядит следующим образом: на каждом из двух выпускных и двух впускных цилиндров установлено по четыре клапана, распредвалы выпускных клапанов приводятся в действие правым распредвалом (вид спереди), а впускные — левым. . Гидрокомпенсаторы зазоров привода клапанов от кулачков распределительных валов позволяют не заниматься обслуживанием и регулировкой.Распредвалы приводятся в движение от коленчатого вала двумя цепями втулок.

Вид правильной сборки в ВМТ такта сжатия с положением поршня первого цилиндра распределительного вала:

1. Выступ на крышке цепи (M1) должен совпадать с риском на звездочке коленчатого вала (2), горизонтально расположенные метки (9) на звездочках (10, 12) распределительных валов должны совпадать с верхней плоскостью головки блока цилиндров.

2. Метка совмещения (M2) на блоке цилиндров должна соответствовать риску на звездочке промежуточного вала.

Центр двадцатого зуба синхронизирующего диска (3) должен находиться в этом положении вала точно напротив центра сердечника датчика положения коленчатого вала (4). Диск синхронизации (1) представляет собой шестерню, на которой на расстоянии 6 градусов друг от друга расположено 58 канавок, две из которых отсутствуют для синхронизации. Две недостающие выемки являются отправной точкой для номеров зубьев (15), а нумерация идет в противоположном направлении по часовой стрелке. Однако наладка газораспределительной системы не привела к возврату к былой мощности двигателя.

Теперь займемся диагностикой системы зажигания. Клапан управления экономайзером форсированного холостого хода в шестнадцатиклапанном карбюраторном двигателе ЗМЗ-4063 и зажигания обеспечивает микропроцессорная система МИКАС 5.4. Данная система позволяет в зависимости от условий эксплуатации и режима работы двигателя реализовать наиболее оптимальное УОЗ, она состоит из проводов с разъемами, блока управления, набора исполнительных устройств и датчиков. Высокие удельные показания двигателя без опасения воспламенения и детонации обеспечиваются за счет эффективной идентификации блока управления детонационным сгоранием каждого цилиндра и датчика детонации.При повреждении датчиков установка мгновенно переходит в аварийный режим управления. Датчик положения коленчатого вала — исключение, поскольку без него невозможно функционирование двигателя.

Электронный блок управления (ЭБУ) Mikas 5.4

На моторном щите двигателя есть датчик абсолютного давления воздуха на впускном коллекторе (модель Bosch 0261230004), который соединен с дроссельной заслонкой во впускном коллекторе двигателя. Количество воздуха, поступающего в цилиндры двигателя, рассчитывается блоком управления по измеренному значению.Этот датчик выглядит как электронное выносное интегрированное устройство с рабочей камерой из кремния и специального порошка, внутри которой имеется образцовое давление. Электропроводность чувствительных полупроводниковых элементов, расположенных внутри рабочей камеры, изменяется прямо пропорционально ее механическому расположению. Питание датчика обеспечивается стабилизированным напряжением 5 В, а выходное напряжение 0,4 … .4,65 В и линейно зависит от измеряемого давления от 0,2 до 1,05 атмосферы и подключается с помощью трехконтактной вилки к жгуту проводов. .Изменение баланса тензомоста вызвано смещением мембраны (т.е. рабочей камеры), так как резисторы включаются по мостовой схеме. К этим резисторам подключена схема электронной обработки сигнала, расположенная на одной плате с чувствительным элементом.

Датчик абсолютного давления (ДАД)

Для определения температуры двигателя автомобиль комплектуется ДТохл (датчик температуры охлаждающей жидкости) моделей 19.328, или 40.5226, производства России.Блок управляет клапаном принудительного холостого хода экономайзера, а также корректирует (УОЗ) в соответствии с измеренным значением температуры. Система управления состоит из катушки зажигания, электромагнитного клапана принудительного холостого хода экономайзера и датчика детонации. DTohl установлен на внешней оболочке термостата системы охлаждения с помощью двухконтактного разъема, подключаемого к жгуту.

Датчик температуры охлаждающей жидкости (DTohl)

Напротив обода зубчатого диска шкива коленчатого вала в приливе крышки цепи газораспределительного механизма расположен датчик положения коленчатого вала индукционного типа (ДПКВ) модели 23.Установлена ​​модель 3847 российского производства или немецкая модель Bosch 0261210113, которая гибким кабелем подключается к трехконтактной электрической вилке. Этот датчик представляет собой катушку с магнитопроводом с сопротивлением обмотки от 880 до 900 Ом. Для обеспечения оптимальной работы системы управления требуется зазор между зубьями диска и датчика размером от 0,5 до 1 миллиметра. Во избежание повреждения кабеля датчика вращающимися частями генератора или двигателя его необходимо зафиксировать максимально надежно, поскольку неисправность ДПКВ останавливает работу двигателя.

Принципы работы.

По сигналу датчика положения коленчатого вала блок управления рассчитывает частоту вращения, а величина циклического наполнения воздухом каждого из четырех цилиндров двигателя определяется путем измерения абсолютного давления. Угол момента зажигания, который зависит от циклического наполнения и скорости и соответствует частоте вращения двигателя, сохраняется в запоминающем устройстве. Эти угловые значения имеют дополнительную регулировку в зависимости от температуры теплоносителя.Обеспечение хорошей тяги в этих условиях достигается увеличением угловых значений момента зажигания в холодном двигателе. Кроме того, если детонационное возгорание обнаруживается из-за определенных факторов, например, изменения условий окружающей среды или использования низкооктанового топлива, блок управления отрегулирует SPD. При выходе из строя датчиков абсолютного давления или температуры окружающей среды блок управления активирует аварийные программы и включает диагностические лампы. Снижение мощности, ухудшение динамических свойств, увеличение расхода топлива — все это результаты работы двигателя автомобиля с данными неисправностями.Кроме того, помимо управления зажиганием, в функцию блока входит также принудительное управление электромагнитным клапаном экономайзера — холостой ход, который при торможении а / м двигателя обеспечивает отключение подачи топлива. Величина оборотов коленчатого вала для отключения подачи топлива составляет 1860 оборотов в минуту, а для возобновления подачи — 1560 оборотов в минуту.

Во-первых, необходимо проверить работу диагностической схемы и бортовой диагностической системы, так как при включении режима индикации хода должен быть выдан код неисправности 12.Чтобы начать считывание кодов, необходимо замкнуть десятый и двенадцатый контакты блока диагностики.

Во-вторых, с помощью диагностического тестера измерить параметры датчиков двигателя, чтобы сравнить их с типовыми значениями, установленными для «среднего» двигателя.

При наличии у мастера определенного опыта и точных параметров сигналов в вольтах для измерений может хватить обычного осциллографа и мультиметра, но все же при наличии диагностического тестера можно будет установить коррекцию ультразвуковое обнаружение и проверка исполнительных механизмов.

Двигатель ЗМЗ 406

Проверка испытанной «Газели» на абсолютное давление дала значение 50 мбар при норме 400–480, причем увеличение оборотов не вызвало повышения давления и его показания практически не изменились.

ГРМ фаз ЗМЗ 409, 405, 406 установка, настройка, регулировка, рекомендации

В продаже есть комплекты для установки ГРМ

с помощью шаблона просверливаем еще 6 отверстий

мой выпускной распредвал был собран — то есть с натянутой звездой

откручиваем вилку — (станину) распредвала распредвала и поворачиваем кулачки первого цилиндра на выпускной коллектор так, чтобы натянула цепь с нижней звезды, прижимаем пв — закручиваем вилку, ставим транспортир на первом цилиндре — ловим нужную часть указателя 19 градусов, я новая цепь выставила 18 градусов, допустимый параметр 2 градуса, в мануале 19… если в принципе есть возможность перекрестить звезду во второй позиции ключа

на фото показано положение выхлопа для зажима РВ:

аналогичным образом, поворачивая кулачок первого цилиндра на впускной коллектор и захватывая на 20 градусов или примерно на один градус больше, чем полученный выходной угол

выставил 19 градусов, так как выпуск был 18

вдавите впускную яму с разницей в один градус с коромыслами и поверните прикрепленную звезду так, чтобы одно из 7 просверленных отверстий в посадке цепи было совмещено со шпонкой на яме, в крайнем случае (для гурманов) есть второй вариант для шпоночного отверстия на валу, т.е.е. Для вас будет 14 вариантов, только не забивайте предварительно ключ глубоко в яму (чтобы не было мучительно больно .. .) или вы его вдруг не вытащите … тогда цепочку положите амортизаторы, гидронатяжитель

получается вот такая картинка:

Гидравлический натяжитель: открутить крышку гидронатяжителя и в центре крышки болт, вставить новый или перезаряженный старый, затянуть крышку, нажав на натяжитель и вставив отвертку, ударить по натяжителю, открывая его внутрь…

ярмо: номеров написано на ярме

впуск: 1-2-3-4, номер ставится сбоку на впускном коллекторе!

выхлоп: 5-6-7-8, номер из выпускного коллектора!

не путайте, если старые оставите, то ставьте как были!

, если PB новый, , то обязательно смажьте вилку и шейку PB

.

если передняя крышка новая то давление в системе маслоснабжения будет НЕДОСТАТОЧНО, для коррекции — радиус ложа ПБ затирают наждачной бумагой, до полного прижатия передней крышки!

также ознакомьтесь с преимуществами на нашем сайте:

или в теме форума:

Карбюратор ЗМЗ 406 начал выпускаться еще в 1996 году, и с тех пор успел зарекомендовать себя как хорошую надежность и простоту.По надежности он значительно превосходит устаревший двигатель ЗМЗ 402 на газе, который сложно запустить после поломки.

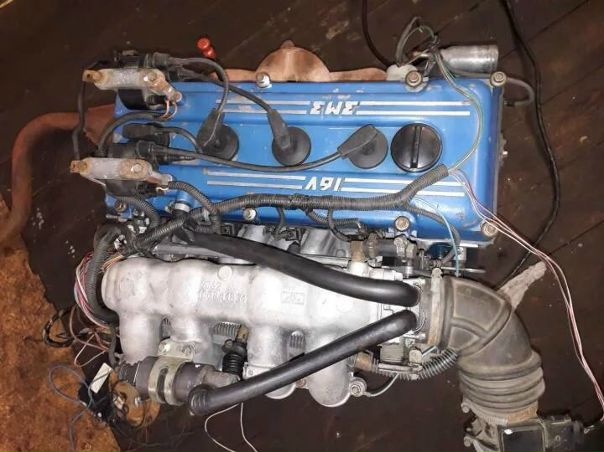

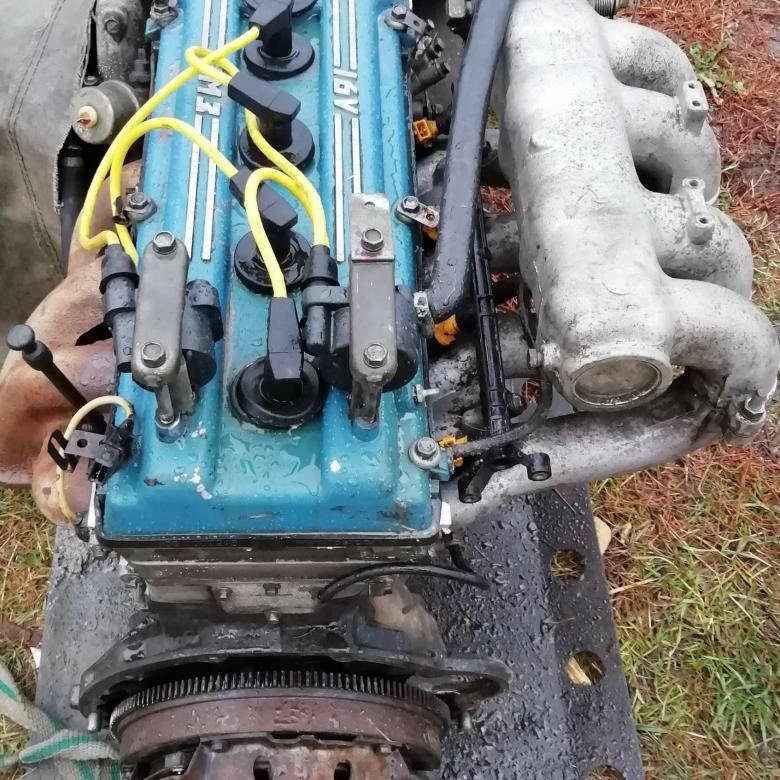

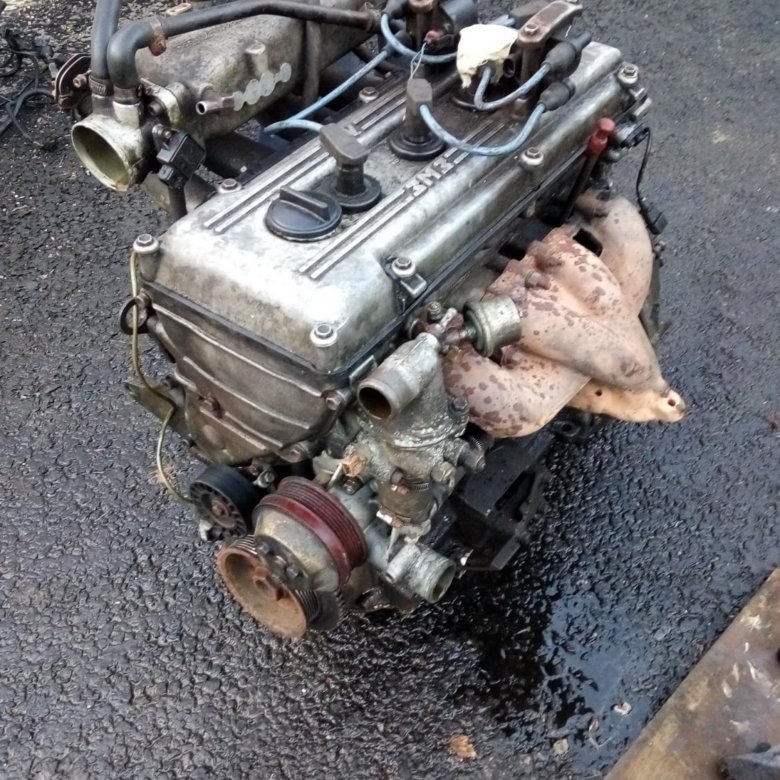

Двигатель серии ЗМЗ 406

Общие характеристики

Двигатель ЗМЗ 406 — карбюраторный, четырехцилиндровый, а также рядный с микропроцессорной системой зажигания. ЗМЗ 406, оснащенный карбюратором, имеет мощность 110 л. с., а с инжектором — 145 л. из. К тому же модификации форсунок отличаются экологическими стандартами.Например, ЗМЗ 4062.10 — это 0-й класс, а ЗМЗ 40621.10 — еврокласс 2. Масляный радиатор в ЗМЗ 406 считается лишней деталью, так как 6-й двигатель не нагревается. В ЗМЗ 405 маслоохладитель не выполняет свои функции, а двигатель в жару перегревается и естественно не запускается.

С карбюратором ЗМЗ 406 не требует стольких затрат при оснащении газовым оборудованием. Причем это преимущество касается пропана и метана, но с повышением класса экологических норм стоимость газового оборудования также возрастет.

Стоимость бензинового карбюраторного ЗМЗ 406 напрямую зависит от условий и стиля вождения, а также сезона. Система зажигания карбюратора ЗМЗ 406 считается достаточно надежной. Двигатель сможет развивать скорость до 500 тысяч километров при использовании качественного масла и бензина, а также аккуратного педального управления.

ГАЗель

Модель ЗМЗ 40524.10 — это всем известная газель. Автомобильная марка — «Газель» — одна из самых популярных и доступных в России грузовых автомобилей, изначально предназначенных для перевозки не очень крупных грузов.Ввиду огромного количества таких машин рассмотрим несколько нюансов различных систем газели. Например, микропроцессорная система зажигания, которая установлена ​​на модели 406.

Если водитель утверждает, что его машина издает хлопки, рывки и теряет мощность. В этом случае следует проверить систему питания, двигатель и систему зажигания. Газоанализатор не проверял карбюратор при работе 1-й и 2-й камер, отсечки, обогащения и на холостом ходу и нарушений мы не находим.Затем проверьте двигатель. При проверке компрессии проблем не обнаружено, но в следующий раз отклонений не обнаружено. Был сделан вывод, что водителю не нравились рывки и хлопки из-за скачка зубцов верхней цепи.

Карбюратор ЗМЗ 406 серии

Что делать при пропадании мощности газели?

С самого начала необходимо проверить, как работают диагностическая цепь и бортовая система диагностики, потому что во время активации режима дорожного изображения должен быть получен код неисправности 12. Для считывания кода необходимо замкнуть 10-й и 12-й контакты диагностического блока. С помощью диагностического тостера измеряются параметры датчиков двигателя, а затем они сравниваются с типичными значениями для средних двигателей. Наиболее частая причина снижения мощности автомобиля — загрязнение трубки, соединяющей впускной коллектор и датчик давления.

Газель Система зажигания

Микропроцессорная система зажигания воспламеняет рабочую жидкость в цилиндрах и устанавливает необходимые моменты зажигания автомобиля для всех режимов работы двигателя. Система зажигания выполняет функцию регулирования работы экономайзера на холостом ходу. Благодаря системе зажигания работа двигателя становится более экономичной, контролируется соблюдение всех норм токсичности выхлопных газов, устраняется детонация и увеличивается мощность автомобиля. Если сравнивать классическую систему с этой, то эта система зажигания намного надежнее и долговечнее. Здесь могут изнашиваться только свечи зажигания.

Как работает режим диагностики?

При включении системы зажигания загорается индикатор.В этот момент начинает работать система диагностики. Если вся система исправна, лампочка перестает светиться, а в противном случае продолжает гореть. То есть потухший сигнализатор указывает на то, что система зажигания абсолютно исправна.

Карбюратор серии ЗМЗ 406

Почему двигатель 406 иногда не запускается при замерзании?

Наиболее частые причины, по которым двигатель 406 не запускается:

• Некачественное масло;
• Недостаточно мощный аккумулятор, не позволяющий завести двигатель;
• Неисправен стартер;
• Регулируемая система зажигания;
• Бедный бензин;
• Нарушение подачи бензина.

Как отрегулировать карбюратор?

• Отсоедините трос привода воздушной заслонки;
• Снимите воздушный фильтр и крышку карбюратора;
• Проверить уровень поплавковой камеры, он должен быть ниже 3 сантиметров от краев;
• Снимите заглушку со стержня поплавка;
• Убедитесь, что уплотнительное кольцо клапана плотно прилегает;
• Установить верх карбюратора;
• Установить трос воздушной заслонки и воздушный фильтр;
• В самый конец вкручиваем винт регулировки холостого хода, выкручивая его на пять оборотов.Проделайте те же действия с качественным винтом, но уже открутите его на три оборота;
• Запуск силового агрегата;
• Дать прогреться до 90⁰;
• Поворачивая винт рабочего регулирования, установите частоту вращения коленчатого вала около 700 об / мин;
• Выжмите педаль акселератора и быстро отпустите. Если двигатель остановлен, увеличьте частоту;
• Заезжайте в автосалон и отрегулируйте CO и CH двигателя.

Скважина №

Порядок замены цепи ГРМ ЗМЗ-406 Волга ГАЗ-31105 (видео)

Мечта наших отцов и дедов Волга.Не так давно к нам приехал старый друг на своем любимом ГАЗ 31105. Внешний шум от привода ГРМ, повышенный расход и плохая реакция дроссельной заслонки показали цепь ГРМ. Итак, ГАЗ 31105, двигатель 406 замена цепи ГРМ.

Сразу оговоримся, что нам нужно: масло в двигатель с фильтром и прокладкой для поддона картера; лучше, если это будет пробка, высокотемпературный герметик, серый 999 от ABRO, керосин и щетка по металлу, для мытья деталей.Чистый двигатель видел только на новой Волге. Недаром говорят: «Если на Волге не течет масло, значит, ее не существует». Еще набор ключей и головок с усиленными 36, шестигранником на 6, множеством тряпок, растворимым кофе и несколькими бутербродами с колбасой. А также терпение и огромное желание провести эту процедуру самостоятельно, ведь очень велик соблазн доверить это кому-нибудь другому. Прочитав статью до конца, вы поймете, почему.

Самое главное, это комплект для ремонта газораспределительного привода полноценных двигателей ЗМЗ-405,406,409 — это его официальное название.В его состав должны входить следующие ингредиенты:

1. Два натяжителя цепи.
2. Два натяжителя цепи.
3. Две приводные цепи, малая и большая. Для ЗМЗ-406 70 и 90 звеньев, для ЗМЗ-405 72 и 92 звена.
4. Три цепных стабилизатора.
5. Прокладки крышки цепи верхней и нижней, крышки насоса и гидронатяжителя, а также две шумоизоляции.
6. Звездочек для коленчатого вала и распределительных валов, привода промежуточного вала и толкателя с запирающей пластиной.

Выглядит вот так.

А вот и сам пациент.

Под капотом двигатель ЗМЗ-406 действительно стоит.

Закончил осмотр, приступим к силовым упражнениям

Сначала снимаем защиту двигателя и брызговик. Сливаем антифриз и масло из двигателя. Снимаем верхнюю трубу радиатора.

Отсоедините все мешающие трубы.

Снимаем жгут проводов в сторону.Запоминаем или зарисовываем расположение разъемов на катушках зажигания.

Головкой на 12 отворачиваем по кругу восемь болтов, удерживающих клапанную крышку и снимаем последний.

При натянутом ремне обслуживания ослабьте три болта на шкиве 10 насоса.

Ослабляем болт на 13, натяжной ролик и откручивая болт на 10 ослабляем натяжение ремня вспомогательных агрегатов.

Снимите сервисный ремень, ролик и шкив насоса охлаждающей жидкости.

Открутите четыре винта верхней крышки ГРМ и снимите последний.

Снимаем генератор вместе с треугольной пластиной.

Откручиваем болт на 10 датчиках положения коленвала.

Читать

Убираем датчик в сторону, чтобы не мешал.

Поворачивайте коленчатый вал по часовой стрелке с головкой для шкива диаметром 36 дюймов до момента, когда метки на распределительных валах будут указывать в верхней мертвой точке.

Метка на впускном распредвале должна находиться на уровне верхнего края головки блока цилиндров .

Аналогично для распредвала выпускных клапанов.

Установка зажигания 406 двигатель автомобиля

Старик прям хозяин))))))))))))

ГАЗель — установка распредвалов по меткам

Новый метод с усовершенствованием Хотите больше видеоуроков?

Откручиваем болт шкива коленвала, предварительно заблокировав коленвал.Для этого помощник в кабине включает пятую передачу и изо всех сил нажимает на тормоз, а в это время легким движением руки с помощью метровой трубы и 36-головкой откручиваем болт. Снимаем шкив коленвала, приходиться терпеть, потому что он плотно сидит на валу.

Ослабить хомуты форсунок помпы.

Шестигранником на 6 откручиваем четыре винта с лицевой стороны помпы и шпонкой на 12 по одному с задней стороны и снимаем помпу охлаждающей жидкости.

Откручиваем два болта крышки верхнего гидронатяжителя. Поскольку натяжитель в разряженном состоянии, он будет давить на крышку, удерживать ее так, чтобы она не выскочила.

Снимаем крышку и сам гидронатяжитель.

Аналогично днище.

Откручиваем шесть болтов на 14 усилителе и снимаем. Под ним были гайки крепления масляного поддона.

Шестигранником откручиваем оставшиеся винты передней крышки ГРМ (5 штук), а также все, что держит поддон картера (11 винтов и 4 гайки).

Поддон опускается примерно на два сантиметра, дальше балка не поддается. Но этого достаточно, чтобы вытащить старую прокладку и вспомнив добрые слова инженеров из Горькова очистить прилегающие поверхности перед установкой новой прокладки.

Вот такая жуткая картина предстает перед нашими глазами.

Теперь снимите нижнюю крышку привода ГРМ.

Откручиваем шестигранник винта верхнего демпфера и снимаем его.

Аналогично со вторым. Он будет удален вместе с цепочкой.

На распредвалах есть специальный угольник 30 под ключ, чтобы можно было удерживать валы при откручивании болта звездочки. Валки держим ключом на 30 и откручиваем звездочки распредвалов на 17.

Снимите звездочки распределительного вала и цепь с демпфером.

Читать

Откручиваем крепление натяжителя цепи шестигранником и снимаем.Аналогично с днищем.

Мы согнуть края стопорной пластины и использовать 12-ключ, чтобы отвинтить шарнирные болты крепления промежуточного вала. Снимите его с помощью цепочки. Затем откручиваем шестигранник двух болтов нижнего демпфера и снимаем его.

В любом автомобиле система зажигания играет одну из основных функций. Именно благодаря его правильной эксплуатации обеспечивается правильная работа силового агрегата как при запуске, так и в процессе эксплуатации автомобиля.Какие свечи использовать в автомобилях Газель, по каким причинам может выйти из строя катушка зажигания ЗМЗ-406 и как установить зажигание своими руками? Вы можете найти ответы на эти и другие вопросы ниже.

[Скрыть]

Свечи, используемые на автомобилях с двигателями ЗМЗ-405, 406 и 409

Перед тем, как отправиться в магазин за покупкой свечей зажигания (СЗ) для двигателей форсунок 405, 406 или 409, вам необходимо читать сервисную книжку на машину. В мануале обязательно должны быть четко указаны модели СЗ, эксплуатация которых разрешена в таких моторах.Производитель официально рекомендует использовать SZ A14DVR или их аналоги. Если вы решили отдать предпочтение аналогам, то учтите, что искра должна быть 0,7-0,85 мм.

Некоторые автомобилисты, оставляя отзывы в Сети, рекомендуют использовать SZ A17DVRM, но это запрещено по двум причинам:

• во-первых, у этих товаров другой параметр теплоотвода;
• кроме того, их зазор составляет 1 мм, а это не подходит для данных двигателей.

Найти устройства A14DVR сегодня не так просто, поэтому многим автолюбителям приходится искать аналоги.

Чтобы вы могли выбрать подобный товар, предлагаем ознакомиться с расшифровкой более подробно:

1. A — этот бук определяет диаметр, а также шаг резьбы D. В оригинальном СЗ используется резьба М14 * 1,25.
2. 14 — значение числа свечения. Считается одним из основных параметров, определяющих характеристики температурного режима изделия.
3. D — значение длины резьбы.В нашем случае СЗ оснащены резьбой 19 мм.
4. Б — определяет, насколько тепловой конус изолятора выступает в камеру сгорания самого мотора. Благодаря выступающему конусу ускоряется нагрев изделия при запуске силового агрегата, а это, в свою очередь, обеспечивает его более высокую устойчивость к нагарообразованию.
5. Последний символ — P — определяет наличие интегрированного резисторного элемента в конструкции SZ. Благодаря наличию резистора снижается уровень помех для радиоаппаратуры, а также модуля управления двигателем.В целом наличие или отсутствие этого элемента в конструкции СЗ не повлияет на функциональность и качество искрообразования при запуске двигателя.

Периодичность замены и признаки неисправности

В среднем срок службы современных СЗ составляет около 20 тысяч километров. Конечно, этот показатель зависит от многих условий. В первую очередь, это качество готовой детали, условия ее эксплуатации, а также качество используемого топлива.Последний пункт очень важен, так как использование некачественного топлива значительно сократит срок службы СЗ.

По каким признакам можно определить неисправность свечей:

1. Если снять СЗ с сиденья, то увидишь ее корпус. Наличие копоти и отложений на корпусе устройства, в частности, на электроде, может свидетельствовать о поломке изделия. Можно попробовать устранить такую ​​неисправность чисткой, но это не всегда помогает.
2. Наличие следов масла в СЗ.Из-за масляного эффекта продукт не может работать эффективно, поэтому работа СЗ может вызвать проблемы. Такие устройства нужно очистить и просушить, но перед дальнейшим использованием нужно определить причину попадания на них моторной жидкости.
3. Также следы топлива на приборах могут свидетельствовать о выходе из строя СЗ.
4. Еще один признак — стартер надо долго крутить, при этом мотор может запуститься через долгое время, а может вообще не запуститься. Эти же симптомы указывают на разряженный аккумулятор, сломанный трамблер или неисправный бензонасос.
5. При прогреве двигателя проявляются неприятные и нехарактерные звуки при его работе. Также они могут появиться на холостом ходу.
6. Значительно повышен расход топлива при эксплуатации автомобиля.
7. Кроме того, увеличилось количество вредных веществ в выхлопных газах. Конечно, на глаз определить эту неисправность не получится, необходима более тщательная диагностика.
8. Существенно ослабла тяга автомобиля, уменьшилась его мощность, мотор с трудом набирает обороты.

Свечная проверка своими руками

В соответствии с электросхемой двигателей 405, 406 и 409 свечи зажигания используются для передачи искры от распределительного устройства к цилиндрам двигателя. Если работа СЗ нарушена, это может сказаться на качестве мотора в целом.

Для проверки устройств нужен помощник:

1. Необходимо отключить от первого СЗ.
2. С помощью ключа выкручиваем изделие из сиденья.
3. Один конец прибора со стороны электрода подвести к двигателю или металлу на кузове автомобиля, расстояние между электродом и массой должно быть примерно 1-2 мм.
4. Затем помощник включает стартер, пытаясь запустить двигатель. Если в момент прокрутки между электродом и корпусом проскочила искра, это говорит о том, что изделие исправно. Таким же образом нужно проверить каждую СЗ. Учтите, что проблемы с искрообразованием также могут быть вызваны неправильной работой распределителя, а также повреждением высоковольтных проводов.

Особенности устройства катушки зажигания

Катушка зажигания (KZ) представляет собой небольшой трансформатор.На его магнитопровод намотана первичная обмотка, а поверх нее, секциями, установлена ​​вторичная обмотка. Оба они помещены в пластиковый корпус, а пространство между этими компонентами заполнено термоактивной полимерной смолой.

Также на корпусе расположены контакты низкого и высокого напряжения для подключения устройства. В соответствии со схемой подключения катушек, от модуля управления на устройство подаются импульсы низкого напряжения. Попадая внутрь устройства, эти импульсы преобразуются в высоковольтные заряды, которые, в свою очередь, попадают в СЗ.Разряд осуществляется одновременно на двух СЗ (автор видео — Александр Терехин).

Как проверить короткое замыкание?

Как проверить короткое замыкание самостоятельно:

1. Сначала отсоедините кабель питания от минусовой клеммы аккумулятора и выключите зажигание.
2. Затем откройте капот и отсоедините два высоковольтных кабеля от продукта. Отверните болты и снимите штангу с изделием. Аналогично демонтаж второй неисправности.
3. Сама процедура диагностики проводится с помощью омметра, его щупы подключаются вместо отключенных проводов. После подключения щупов необходимо измерить уровень сопротивления. Если изделие исправное и исправное, то уровень сопротивления должен быть порядка 0,4-0,5 Ом.
4. Для получения более точных диагностических данных можно также замкнуть накоротко щупы тестера, а затем снова провести диагностику сопротивления. В частности, теперь вас интересует вторичная обмотка устройства.Если прибор исправен, то полученное значение должно быть в районе 5-7 кОм. В том случае, если диагностика показала другие значения, это говорит о том, что короткое замыкание необходимо заменить.

Фотогалерея «Диагностика короткого замыкания»

Типичные неисправности узла и методы их устранения

Неисправность в работе КЗ может возникнуть по следующим причинам:

1. Короткое замыкание внутри системы, которое может привести к перегреву устройства.Если рабочая температура превышает 150 градусов, изделие выйдет из строя навсегда.
2. Вторая причина — сбой в электросети автомобиля. Как известно, для нормальной работы электроприборов уровень напряжения в бортовой сети должен быть не менее 11,5 вольт. Если мощность слишком мала, это приведет к тому, что короткое замыкание зарядки потребует значительно больше времени.
3. Также устройство может выйти из строя из-за механического повреждения изоляции.Такая проблема обычно связана с попаданием моторной жидкости через изношенные уплотнения.
4. Плохой контакт продукта с электрической системой автомобиля. В случае повреждения корпуса короткого замыкания это может привести к попаданию влаги в первичную или вторичную обмотку, что, в свою очередь, может привести к появлению переходного сопротивления.
5. Проблемы с температурой. Некоторые модели с коротким замыканием более склонны к тепловыделению, чем другие, что также может повлиять на их срок службы.
6. В результате воздействия вибрации двигателя характеристики короткого замыкания также могут быть ухудшены.

Инструкция по подключению короткого замыкания

В двигателях ЗМЗ 405, 406 и 409 используются два коротких замыкания — одно работает с цилиндрами 1 и 4, а второе — с цилиндрами 2 и 3. Первый из них ближе к впускному коллектору, а второй рядом с выпускным. Для правильного подключения низковольтные провода следует соединять в пару — те, которые используются для первой катушки (цилиндры 1-4), будут короче по длине. Поскольку сами короткие замыкания не полярны, не имеет значения, к какому выводу будет подключен кабель, и не играет роли внутри пары, к какому цилиндру будет подключен кабель (автор видео — канал SpawnyXC90) .

Ключевые аспекты установки зажигания

Основные моменты, которые следует учитывать при установке зажигания, указаны на этикетках:

1. Для начала необходимо демонтировать переднюю крышку головки блока цилиндров, для этого нужно открутить четыре винта на 12. В некоторых модификациях двигателей разборка предполагает также снятие бензонасоса.
2. Затем демонтируется верхний гидронатяжитель, расположенный в головке; для этого откручиваются два винта крепления крышки.
3. Далее снимаются цепные демпферы — средний и верхний, для этого выкручиваются два винта для их фиксации.
4. После этого демонтируются звездочки распредвала. Сами валы нужно закрепить ключом на 27, открутив при этом винты их крепления. В модификациях двигателей 4063.10 звездочка распредвала демонтируется вместе с эксцентриком привода топливного насоса.
5. В соответствии с проводником, установленным на звездочке, в каждом из них следует просверлить шесть отверстий.Их угловые перемещения должны составлять 2, 30, 5, 00, 7 и 30 градусов от установленного положения заводского отверстия, расположенного на оси симметрии.
6. В том случае, если при регулировке фаз необходимо будет повернуть распредвал по часовой стрелке, то на одно из дополнительных отверстий следует установить саму звездочку с положительным смещением. Он находится справа от стандартной лунки.

Видео «Инструкция по настройке зажигания»

Визуальная инструкция по самостоятельной настройке дана в видео ниже (автор — ГАЗ канал 3110 Волга).

Масло для ГАЗ ГАЗель 2705 (4х4) ЗМЗ-406 (1994-2010). Какое масло лучшее? Консультации по смазке

Масло для ГАЗ ГАЗель 2705 (4х4) ЗМЗ-406 (1994-2010). Какое масло лучшее? Консультации по смазке — Kroon-Oil Какое масло следует использовать для вашего ГАЗ ГАЗель 2705 (4х4) ЗМЗ-406 (1994-2010)? Полный совет по всем компонентам, таким как двигатель, коробка передач (трансмиссия), тормозная система, система гидроусилителя руля и система охлаждения.

• Двигатель ЗМЗ-406

  Объем: 6 литров

• Дифференциал передний

• Дифференциал задний

  Емкость: 2,2-3 литра

• Гидравлическая тормозная система

  Емкость: 0,5 литра

• Гидравлическая система сцепления

  Емкость: 0,2 литра

• Раздаточная коробка

• Коробка передач ручная

  Объем: 1,2 литра

• Система охлаждения

  Емкость: 9,5-10,5 литров

• Коробка рулевого управления

  Емкость: 0,5 литра

ГАЗ-3110 Волга | После запуска ГАЗели, демонстрация которой…

После запуска ГАЗели, спрос на которую был астрономическим, завод обеспечил стабильный приток необходимой выручки на собственную модернизацию и будущие модели. Поскольку не удалось представить семейство 3103/3102/3105 и увидеть, что спрос на ГАЗ-31029 Волга по-прежнему высок, стало ясно, что автомобиль может и будет служить в течение длительного времени. Вместо экспериментов с «временными» автомобилями, как это было унаследовано как 24-10, так и 31029, было выбрано более постоянное решение, существенно модернизировав автомобиль. Работа началась в 1995 году, и в том же году на Московском автосалоне показали прототип.

Двигатель для нового автомобиля уже присутствовал, а опытная партия ГАЗ-31029 с ЗМЗ-406 была доступна с 1996 года (см. Выше).С той же поршневой группой 402-го двигатель был практически новым, несмотря на длительные исследования и разработки. Краткое описание двигателя было составлено в 1982 году и доработано только в 1986 году для использования на новых моделях 3103 и 3104. Современный сдвоенный верхний распредвал (DOHC) — схема с четырьмя клапанами на цилиндр была выбрана с впрыском топлива Bosch. Высокая инерция хода поршня ограничивала потенциальную принудительную индукцию и, таким образом, была уменьшена с 92 до 86, следовательно, объем уменьшился с 2445 см3 до 2286 см3.Компрессия на безнаддувном 406 была теперь 9,3 вместо 8,5 у 402, а красная линия выросла до 5500 об / мин (4750 на 402). Для надежности была реализована двухступенчатая цепь привода ГРМ, а блок цилиндров из чугуна — для придания ему необходимой прочности при использовании в будущих модификациях с принудительной индукцией и / или дизелями. Двигатель 406 соединялся с пятиступенчатой ​​коробкой передач. Передние дисковые тормоза и гидроусилитель руля стали стандартными.

Внешне автомобиль сохранил лишь «скелетные» детали своего предшественника: центральные стойки, двери и платформу.Остальные панели были спроектированы с нуля, одновременно увязав в середине 1990-х годов фасонную моду с зонами деформации пассивной безопасности. Дополнительным преимуществом этой новой компоновки была резкая легкость маневрирования транспортного средства во время плотного движения и парковки, поскольку архаичные углы были эффективно отшлифованы, особенно пространство заднего багажника, которое сужалось после арки заднего колеса. Крышка багажника имела более высокий профиль, а ее выступ простирался до уровня бампера, одновременно облегчая доступ и увеличивая объем.Внутри багажник имел современную отделку, запасное колесо было удобно вставлено в центр сиденья на специальной раме, а набор инструментов водителя хранился в скрытых нишах под ним. Облицовка автомобиля сохранила фирменный облик ГАЗель / 31029, но построенная на ней решетка радиатора с вертикальным разрезом и передний пластиковый бампер имели хромированную верхнюю отделку. Новый силуэт подчеркивали 15-дюймовые легкосплавные диски.

Интерьер автомобиля также был новым, с полностью регулируемыми сиденьями с подогревом, заполненной пеной приборной панелью и дверными накладками, цвет отделки которых теперь можно выбрать (в отличие от стандартного черного пластика на 24-10 / 31029).На декоративные элементы можно было заказать изображение лакированной древесины (в отличие от наклеек на предыдущих автомобилях). Также новинкой стало мягкое рулевое колесо с подушкой безопасности водителя (изначально не было). В новой комбинации приборов наконец-то появился тахометр, а заряд батареи указывался в вольтах, а не в амперах. Вентиляция и отопление кабины также были новыми, и кондиционер был опцией. Окна теперь были атермическими и тонированными, передние электрические подъемники были стандартными, задние — опциональными.

В 1997 модельном году производство дублировалось с ГАЗ-31029, но впоследствии потребовалась бюджетная версия и упрощенная 4-ступенчатая коробка передач с двигателем 402 с более плохой отделкой и отсутствием некоторых опций (хотя рулевое управление с усилителем и дисковые тормоза были остаются) был доступен.

В целом ГАЗ-3110 имел мгновенный успех, несмотря на его устаревший профиль, ГАЗ, наконец, получил автомобиль, который смог преодолеть разрыв до того, как запланированный новый автомобиль (ГАЗ-3111) появился в начале 2000-х годов.Хотя вряд ли он является конкурентом новых иностранных марок, он определенно захватил их рынок перепродажи в свою пользу. Цена в 1997 году составляла 8800 долларов США за бюджетную версию с двигателем 402 и 12 900 долларов США за оборудованную 406-ю. Даже финансовый кризис 1998 года практически не повлиял на спрос на «Волгу», наоборот, ГАЗ извлек выгоду из ее сбыта как недорогой альтернативы.

Однако автомобиль по-прежнему страдает от общих проблем с надежностью, присущих всем автомобилям 1990-х годов: низкое качество сборки, неисправная электроника и низкая культура обслуживания, особенно для моделей 406 с впрыском топлива.Последний двигатель в 1999 году уже прошел первый ремонт, и степень сжатия была снижена до 9,2, чтобы избежать детонации, что снизило мощность со 150 до 131 л.с.

К концу десятилетия в 2000 году ГАЗ вел активную подготовку к выпуску 3111 Волга. Автомобиль потребовал серьезной модернизации существующих производственных мощностей на заводе, и когда они были введены в эксплуатацию, они были всесторонне протестированы на 3110. Например, новый окрасочный цех Haden Drysys, представленный на конвейере, с привлекательной акриловой и металлической отделкой, помог для решения основных проблем, связанных с коррозией 3110.Одновременно появились новые шины 265 / 70R15. Доступна небольшая серия лицензионных двигателей Steyr Diesel (ЗМЗ-560).

Появление 3111 не заменило бы 3110 в целом, и для завершения срока службы конвейера в 2001 году был проведен небольшой визуальный фейслифтинг: бамперы окрашены в цвет кузова с отделкой из черной смолы, на которых были опущенные спойлеры и интегрированные противотуманные фары.

В конце 2002 года стало ясно, что ГАЗ-3111 никогда не появится, и была начата программа двухэтапной модернизации, результатом которой станет ГАЗ-31105.Первая ступень была механической и использовалась на всех автомобилях 2003 года выпуска (иногда называемых переходными сериями). Самой важной особенностью было значительно улучшенное управление, которое было достигнуто за счет новой шарнирной передней подвески, заменившей устаревшие шкворни. Задняя подвеска обзавелась новыми сайлентблоками и горизонтальной стабилизатором поперечной устойчивости. Также новинкой стала переработанная 5-ступенчатая коробка передач с двойной синхронизацией. В соответствии с нормами Euro II все автомобили теперь оснащены нейтрализаторами.

Сделанный

(PDF) Влиятельные фирмы: новый взгляд на Газели

49

8.ПРИЛОЖЕНИЯ

Приложение A. Уровни рождаемости в Дан и Брэдстрит по MSA, 1998-2001 гг.

MSA Рейтинг% рождений

98-01% рождений

<20% рождений

20-499% рождений

500+

Всего

Рождений

98-01

Всего

Рождений

<20

Всего

Рождений

20-499

Всего

Рождений

500+

F

НВ-АЗ МСА 1 16.78 15,61 1,14 0,02 9,182 8,546 625 11 54,731

Атланта, Джорджия, MSA 2 16,30 15,31 0,95 0,04 29,271 27,493 1,711 67 179,571

Остин-Сан-Маркос, штат Техас, MSA 3 15,94 14,90 1,02 0,02 8,156 7,624 521 11 51,174 9000-

AZ MSA 4 15,89 14,84 1,04 0,01 16,772 15,661 1,102 9 105,567

Колорадо-Спрингс, штат Колорадо MSA 5 14,31 13,63 0,65 0,03 2,946 2,807 133 6 20,593

Роли-Дарем-Чапел-Хилл, Северная Каролина

MSA 6 14,26 0,03 6,26 13,27 13 46397

Форт-Коллинз-Лавленд, Колорадо MSA 7 14.23 13,67 0,56 0,00 1,789 1,718 71 0 12,571

Орландо, Флорида MSA 8 14,19 13,40 0,78 0,01 11314 10,684 619 11 79,733

Денвер-Боулдер-Грили, Колорадо

CMSA 9 14,16 13,37 0,77 0,02 16,957 16,019 9203 , AL MSA 10 13,99 13,20 0,78 0,01 1,576 1,487 88 1 11,262

Даллас-Форт-Уэрт, Техас CMSA 11 13,92 12,98 0,91 0,03 29,643 27,653 1,928 62 212,969

Майами-Форт-Лодердейл, Флорида CMSA 12 13,68 12,98 0,68 0,02 197,892

Уилмингтон, Северная Каролина MSA 13 13.52 12,86 0,65 0,01 1514 1440 73 1 11,199

Шарлотт-Гастония-Рок-Хилл, Северная Каролина-

SC MSA 14 13,51 12,64 0,85 0,02 7,631 7,138 480 13 56,492

Чарльстон-Норт Чарльстон, Южная Каролина

MSA6 0,78 0,02,6 12 2,506 2358 145 3 18,630

Хьюстон-Галвестон-Бразория, Техас

CMSA 16 13,42 12,56 0,82 0,04 25066 23,459 1,541 66 186,849

Окала, Флорида MSA 17 13,20 12,73 0,47 0,00 1,378 1,329 49 0 10,437 9000 Уэст-Палм-Бич3 Ратон, Флорида

MSA 18 13. 13 12,47 0,66 0,01 8,378 7,951 418 9 63,784

Сан-Антонио, Техас MSA 19 13,11 12,42 0,68 0,01 6,252 5,924 322 6 47,688

Бойсе, штат ID MSA 20 13,08 12,55 0,52 0,01 2,734 2623 108 3 20,907

Al MSA, Al 12,95 12,37 0,57 0,02 3,295 3,146 144 5 25,439

Форт-Майерс-Кейп-Корал, Флорида, MSA 22 12,86 12,17 0,68 0,00 2,832 2,681 150 1 22022

Колумбия, штат Южная Каролина, MSA 23 12,76 12,05 0,67 0,03 2,385 2,253 126 6 18,695

бург -Андерсон,

SC MSA 24 12.73 12,03 0,66 0,04 3,967 3,750 206 11 31,171

Mobile, AL MSA 25 12,61 11,97 0,63 0,01 2,350 2,230 118 2 18,634

Пенсакола, штат Флорида MSA 26 12,61 12,08 0,52 0,01 1,916 1,835 79 2 15,195

Provo-Orem, Urem 12,60 11,68 0,91 0,01 2092 1,940 151 1 16,606

Неаполь, Флорида MSA 28 12,59 11,90 0,69 0,01 1,828 1,727 100 1 14,517

Сан-Диего, Калифорния MSA 29 12,56 11,73 0,81 0,02 12,841 11,995 829 17 102,272

Саванна 12, Саванна, GA 30 11.68 0,84 0,01 1347 1256 90 1 10,749

Джексонвилл, Флорида MSA 31 12,52 11,80 0,70 0,02 5,188 4889 291 8 41,427

Мельбурн-Титусвилл-Палм-Бэй, Флорида

MSA 32 12,52 11,92 0,58 0,02 2634 2,508122 4 215 -Temple, TX MSA 33 12,45 12,10 0,35 0,00 1,034 1,005 29 0 8,307

Афины, Джорджия MSA 34 12,44 11,84 0,56 0,04 686653 31 2 5,515

Сиэтл-Такома-Бремертон, Вашингтон

CMSA 35 12,41 11,81 0,58 882 22 151 648

Эль-Пасо, Техас MSA 36 12.39 11,67 0,70 0,02 2,136 2,012 121 3 17,234

Бирмингем, штат Алабама, MSA 37 12,36 11,60 0,73 0,02 3,897 3,659 231 7 31,536

Источник: Cor

orrate Research Board

American Cor

orrate Statistical Librar 2007

Микропроцессор зажигания (МПЗ) вместо распределителя. Ремонт и обслуживание автомобилей, двигателей и автоматических трансмиссий Регулировка зажигания на двигателе 406

Поршень 1-го цилиндра установлен в положение верхней мертвой точки (ВМТ) такта сжатия, чтобы при выполнении работ, связанных со снятием приводных цепей, установка фаз газораспределения не нарушалась.

При нарушении фаз газораспределения двигатель не будет работать нормально.

Вывернуть пробку 1 маслозаливной горловины.

Снимите наконечники 2 свечей зажигания с прокладками 3 высоковольтных проводов и проводов.

Отсоединить шланг 5 и патрубок 7 вентиляции картера от штуцеров на крышке 6 головки блока.

Отверните восемь болтов 4 и снимите крышку 6 головки блока с прокладкой крышки.

Выверните четыре болта 1 и снимите переднюю крышку 2 головки блока, стараясь не повредить прокладку.

Вывернуть болты 3 и снять пластмассовый ползун 4 цепи.

Установите поршень 1-го цилиндра в верхнюю мертвую точку (л.с.) такта сжатия.

Для этого провернуть коленчатый вал за храповик 1 так, чтобы метка 2 на шкиве коленчатого вала совпала с выступом 3 на крышке.

При этом отметки 1 на звездочках распределительных валов должны располагаться горизонтально на уровне верхней плоскости головки блока и направлены в противоположные стороны.

После установки поршня 1-го цилиндра в двигатель Не проворачивайте распредвалы, коленчатый и промежуточный валы.

5. Если метки на шестернях коленчатого вала и на шестернях распредвалов не совпадают, значит, неправильный выбор времени (поршень первого цилиндра не установлен в ВМТ).

То, что смерть для иностранца, для русского — находка. В любом ремонте есть определенные нормы, которых многие придерживаются, но для тех, кто много делает своими руками, эти нормы не прописаны.Все дело в высокой стоимости внедрения этих стандартов. Я покажу вам, как подобрать крепления распредвала головки двигателя ЗМЗ 406 от другой головки. Хотя по правилам стандартов нельзя ставить крепления распредвала с одной головки на другую, так как они либо зажимают распредвал, либо в них будет висеть распредвал. Этот способ можно применить к любой головке блока, где есть крепления распредвала, например, в двигателях ВАЗ.

Так что пришлось немного покрасоваться, установив подголовник 406 под другую головку двигателя 406. Хозяин пригнал Газель и попросил заменить головку блока на другую, купленную на разборке за копейки, но без колодок распредвала. Но для нас это не проблема, все можно настроить, только нужно знать, как это делать. В головке 406 двигателя образовалась микротрещина, из-за которой в систему охлаждения потекли газы.

Настроить подушки распредвала

Прежде всего, перед установкой головки на двигатель нужно проверить, как распредвалы сидят в головке.Распределительный вал может защемить подушку или ослабить ее, что приведет к ударам и ударам распредвала.

Уложите распредвалы как показано на фото ниже в головку, для удобства вращения распредвала и проверки на затяжку или неплотность удобно закручивать болты крепления звездочек. Только обязательно распредвалы ставятся без чашек (компенсаторов) для клапанов. Набираем колодки распредвала, пробуем прокручивать распредвал. Крутить значит уже неплохо, потом подушки по очереди крутить, подушку крутить, проверять на вращение.

Таким образом можно узнать, какая подушка зажимает, а какая нет, если подушка держит распредвал, ослабьте ее, остальное проверьте. После этой процедуры вы знаете, какие подушки фиксируются, а какие нет. Осталось поднять прижимную подушку распредвала и опустить ослабленную. Мне повезло, зажала только одну подушку, самую первую и с одной стороны.

Фото. Ставим распредвалы в головку

Чтобы освободить сжатую подушку, нужна обычная бумага или горячий металл, с бумагой меньше проблем, потому что ее легко разрезать.

Фото. Прикрутите распредвалы к головке со вставленным ключом для проверки вращения.

Ослабляем прижимную подушку, подготавливаем бумажную основу, кладем под подушку. Подтянуть подушку и проверить на герметичность, если распредвал начал вращаться, значит все нормально, а если снова защемит, добавьте еще один слой бумаги. Так до тех пор, пока распредвал не начнет вращаться.

Фото. Лист бумаги, подготовленный для укладки под подушку.

После этой процедуры вы знаете, что под этой подушкой вам понадобятся три листа бумажной основы, и поместите их, когда вы кладете голову на двигатель, излишки бумаги легко отрезать ножом.

Фото. Вставлен лист бумаги под подушку распределительного вала.

Итак, с прижимными подушками мы разобрались хорошо, теперь нужно проверить на люфт. Здесь также поможет бумага, но не толще листа тетради, отрежьте тонкую полоску, как показано на фото ниже, ослабьте подушку, положите эту полоску, скрутите подушку.Если распредвал зажат, то зазор отличный, а вдруг он легко вращается или бумагу легко перемещать вперед-назад, поэтому вам придется опускать подушку до нужного зазора.

Фото. Проверьте надежность крепления распредвала с помощью полоски бумаги.

Осталось опустить колодку распредвала, это можно сделать при помощи точильного камня или намазать наждачной бумагой по ровной поверхности. На фото ниже показано, как опустить подушку внизу. Круговыми движениями в разные стороны можно растереть подушку о камень или наждачную бумагу, тем самым опустив ее.Протерли подушку, проверили, и так до нужного зазора.

Фото. Опустите подушку на точильный камень.

После установки головки на двигатель обязательно на всякий случай проверить распредвалы на вращение, как показано на фото ниже. Также данную процедуру регулировки распредвалов можно производить без снятия головки с двигателя, такая необходимость бывает, если в колодках распредвала большой выход, распредвалы болтаются и стучат.Здесь вам предстоит сажать подушки.

Фото. В комплект поставки входит головка двигателя 406 с ключом для проверки вращения распределительного вала, выстланная бумажной подушечкой под подушкой.

После проверки отрежьте ножом лишнюю бумагу.

Как видите, даже из таких нестыковок можно сделать хорошую голову, что распредвалы будут работать как новые тихо и приятно.

Как пометить синхронизацию двигателя 406

Метки времени на двигателе 406 могут быть установлены двумя способами. Первый — в соответствии с заводскими инструкциями, но это более сложный способ, и вы легко можете ошибиться.Так как отметки на звездочках нужно расположить по внешнему радиусу звездочек.

Мой метод проще, как показано на изображении ниже. Разместите отметки на звездочках по внутреннему радиусу также напротив друг друга. Когда метки рядом, хорошо видно точность их совпадения.

В этот момент по ходу вращения коленчатого вала цепь должна быть натянута, это можно проверить так, установив цепь по меткам, поверните коленчатый вал против часовой стрелки на десять градусов.Распредвалы также поворачивают против часовой стрелки, пока цепь не будет натянута. Теперь верните коленвал на метку, проверьте совпадение звездочек.

Изображение. Метки синхронизации двигателя 406

Что делать, чтобы оборвать резьбу под болт подушки?

Что поделаешь, можно плакать но слезами не исправить, можно самую большую нить обрезать, а можно нить углубить и порезать нить глубже, мне этот вариант больше нравится, но еще нужно ковырять более длинный болт.Болт можно взять длиннее и обрезать до нужного размера.

Фото. Углубить отверстие под болт.

В головке 406 есть особенность, можно просверлить отверстие, которое ближе к центру, а по краям глубже на десять-одиннадцать миллиметров, так как если просверлить глубже, можно повредить канал давления масла. Или в крайние дырочки продеть самое большое. Родная резьба стандартная М8.

Фото. Нарезание нити в головке.

Сборка 406 ЗМЗ, ремонт головки. Видео.

Горобинский С.В.

Для нормальной работы двигателя в автомобиле Волга или Газель необходимо правильно выставить метки ГРМ на ЗМЗ-406. На автомобилях в качестве привода можно использовать цепь или ремень. Каждый вид имеет множество достоинств и недостатков, некоторые утверждают, что цепь не может разорваться. Расстроить надо — способно, да еще как! К тому же для его нормальной работы требуется смазка, поэтому при замене цепи действительно нужно разобрать половину мотора и даже слить масло.

Особенности конструкции

Перед установкой табличек ГРМ на ЗМЗ-406 необходимо учесть особенности этого двигателя.

Всего существует четыре фазы, в которых работает газораспределительная система:

1. Забор топливной смеси в камеру сгорания.
2. Ход сжатия
3. Ход поршня — движение от верхней мертвой точки вниз.
4. Выхлопные газы.

Чтобы обеспечить максимальную эффективность и предотвратить повреждение клапана, необходимо использовать привод.На моторах ЗМЗ-406 и им подобных применяется металлическая цепь.

Но обязательно распределить коленвалы и коленчатые валы по меткам — это обеспечивает синхронизацию всех механизмов. позволяет своевременно открывать и закрывать отверстия с клапанами, подавать топливную смесь и выбрасывать продукты сгорания в атмосферу.

Где находится сеть?

На моторах ЗМЗ-406 метки располагаются на коленвале и распредвалах. Вращение от шкива коленчатого вала передается на распредвалы.В конструкции привода предусмотрен демпфер специальной конструкции, с помощью которого регулируется натяжение цепи. Если этот демпфер выходит из строя, натяжение изменяется, и это может привести к тому, что цепь перескочит на один или несколько зубцов.

В результате этого нарушается работа двигателя, смещаются фазы. Износ механизмов в этом случае происходит намного быстрее. Цепной привод жидкостного насоса, насоса гидроусилителя (при наличии), промежуточного вала зажигания. Функционирование нескольких систем зависит от состояния цепи привода.

Признаки поломки газораспределительного механизма

Среди основных симптомов неисправностей газораспределительного механизма можно выделить:

• значительное падение мощности мотора;
• появление хлопков во впускном и выпускном коллекторах;
• снижение компрессии в цилиндрах (нормальное значение выше 10 кг / кв. См.).

Если цепь неисправна, то она начнет издавать характерный шум. Причиной поломки может стать неплотное прилегание тарелок клапанов к седлам.В этом случае провоцируется образование копоти, пружины ломаются. Если своевременно заменить схему, то всех этих неприятностей можно избежать.

Типичные неисправности

Если тепловые зазоры не соответствуют норме в определенной фазе, открытие и закрытие клапанов произойдет неправильно, что приведет к повреждению гидрокомпенсаторов. При этом наблюдается сильный износ шестерен коленчатого и распредвалов. В результате потребуется ремонт мотора, замена большинства элементов.

При установке меток ГРМ на двигатель ЗМЗ-406 важно соблюдать все правила. Только в этом случае работа будет происходить в штатном режиме, клапаны будут открываться и закрываться синхронно, своевременный впрыск топлива и выброс продуктов сгорания. Старайтесь своевременно следить за его состоянием. Периодичность обслуживания — не реже одного раза в 80 тыс. Км. запустить.

Чем дольше эксплуатируется автомобиль, тем больше растягивается цепь. У ЗМЗ-406 его ресурс не более 20 тыс. Км.запустить. Если внезапно появились симптомы поломки, необходимо отремонтировать газораспределительную систему, заменить изношенную цепь и демпфер.

Инструмент для замены цепи привода ГРМ

Перед установкой меток ГРМ на двигателе ЗМЗ-406 необходимо подготовить необходимый набор инструментов:

1. Головки и трещотка.
2. Ключи корончатые и рожковые.
3. Шестиугольники.
4. Динамометрический ключ.
5. Долото и молоток.
6. Съемники с двумя или тремя лапами.

Обязательно обработайте все резьбовые соединения, покрытые пылью, ржавчиной и грязью проникающей смазкой — это позволит гораздо быстрее разобрать агрегаты.

Слив антифриза из системы

Сначала подготовьте емкости, в которые вам нужно будет слить жидкости. Первым делом опорожните систему охлаждения — антифриза должно быть довольно много, около 10 литров. Для слива антифриза нужно открутить пробку, расположенную в нижней половине радиатора охлаждения.

Как только вы открутите пробку, давление будет очень сильным, по мере его уменьшения оно будет уменьшаться. Желательно использовать широкую емкость, чтобы не терять жидкость. Чтобы антифриз быстрее слился, нужно открутить пробку на расширительном бачке, увеличивая давление в системе.

Начальный этап разборки

1. Снимаем передний фартук и решетку радиатора. В том случае, если работа ведется на Газель-Бизнес, необходимо открутить крепления по бокам и по центру.
2. Снимите все фитинги, ослабив монтажные зажимы.
3. Если имеется гидроусилитель руля, снимите ремень привода насоса.
4. Снимите ремень привода генератора, жидкостного насоса. Перед этим нужно ослабить его натяжение.
5. Снимите клапанную крышку, открутив все крепежные болты. Обязательно складывайте их по отдельности, чтобы не потерять при сборке. Обязательно храните крышку в чистом месте — недопустимо попадание посторонних элементов на ее внутреннюю поверхность.
6. Выкрутить крепеж муфты привода крыльчатки вентилятора.
7. Снимите крыльчатку и сцепление.
8. Снимите гидравлический насос.
9. Отсоединить и демонтировать датчик на коленвале.
10. Снимите и поддон.

Подготовительные работы займут больше времени, чем замена цепи и установка меток ГРМ ЗМЗ-406. Фото их приведено в статье.

Окончательная разборка приводной цепи

Дальнейшие действия по снятию цепного привода ГРМ на двигателе Газель выглядят так:

1. Открутить крепеж гидронатяжителя.Вам нужно получить два элемента — верхний и нижний. Снимаются они так же.
2. Снимите корпус натяжителя.
3. Снимите крышку, закрывающую цепь. Для этого откручиваем 7 болтов крепления. Постарайтесь не повредить сальник коленвала и прокладку головки блока цилиндров.
4. После откручивания болта верхнего гидронатяжителя нужно снять рычаг и звездочку.
5. Снимите демпфер цепи.
6. Выкрутите болты крепления шестерни к фланцу распределительного вала (на двигателе ЗМЗ-406 их всего два).
7. Согните стопорную пластину, не допуская проворачивания промежуточного вала системы зажигания.
8. Установите отвертку, снимите шестерни и нижний край цепи.

При возникновении затруднений необходимо снять уплотнение с резины, которое находится между втулкой и шестерней. Демонтаж второй передачи осуществляется только при помощи двухклапанного съемника.

После снятия привода

После того, как вы сняли цепь и вытащили ее, необходимо ее промыть.Для этого лучше всего использовать бензин. После избавления от загрязнений следует провести визуальный осмотр. Если он растянулся более чем на 1-2 см, лучше установить новый. Такого увеличения длины более чем достаточно для нарушения фаз газораспределения.

Также необходимо обратить внимание:

1. Состояние втулок — при наличии износа, трещин и задиров необходимо заменить.
2. Шестерни — если есть механические повреждения, сколы, то их тоже необходимо поменять.
3. Демпферы цепи — Установите новые детали при незначительных повреждениях.
4. Звездочки натяжители — необходимо, чтобы они вращались свободно, наличие сколов и повреждений недопустимо.

Если выполняется ЗМЗ-406, необходимо установить ГРМ. Это обеспечит нормальную работу всех систем, увеличит ресурс мотора и его мощность.

Сборка

Перед тем, как приступить к сборке, необходимо правильно настроить фазы. Для этого потребуется произвести следующие манипуляции:

1. Провернуть коленчатый вал до тех пор, пока первая выемка не окажется в верхнем положении.
2. Убедитесь, что поршень находится в верхней мертвой точке первого цилиндра.
3. Установите демпфер, но не спешите затягивать болты его крепления.
4. Смажьте нижнюю часть цепи чистым моторным маслом.
5. Надеть цепь на шестерни коленчатого вала и толкателя.
6. Штифт шестерни коленчатого вала должен попасть в отверстие промежуточного вала.
7. Убедитесь, что метка на шестерне совпадает с меткой на моторном блоке. Часть цепи рядом с демпфером должна быть натянута.
8. Теперь можно затянуть болты крепления шестерни на промежуточном валу. Обязательно установите стопорные пластины.

Обязательно используйте динамометрический ключ во время ремонта. Максимальный момент затяжки болтов — 22 / 2,5 Н * м.

Обязательно согните стопорную пластину, чтобы предотвратить скручивание болтов. Затем нужно нажать на рычаг гидронатяжителя и проверить совпадение меток на блоке двигателя и шестерне. После этого нужно подтянуть все болты демпфера и смазать верхнюю часть цепной передачи.

Метки ГРМ и затяжка

Для прокрутки распредвала нужно использовать четырехгранный ключ. При повороте по часовой стрелке цепь натягивается. При этом обязательно зафиксируйте положение коленвала и промежуточных валов — они не могут вращаться. Убедитесь, что метки на шкиве совпадают. Затем проделайте следующие манипуляции:

1. Снимите шестерню с выпускного распредвала.
2. Наденьте цепочку.
3. Установите шестерню, осторожно повернув распределительный вал по часовой стрелке.
4. Убедитесь, что штифты вошли в отверстие на шестерне.
5. Поверните распределительный вал по часовой стрелке, чтобы добиться нормального натяжения цепи.
6. Установите крышку на цепь и жидкостный насос. Сверху желательно нанести немного силиконового герметика.
7. Установить шкив коленчатого вала и гидронатяжители. Момент затяжки резьбового соединения шкива коленчатого вала 105..129 Н * м. Для облегчения затяжки потребуется установить автомобиль на ручной тормоз и включить пятую передачу.
8. Затяните храповой механизм.
9. Установите крышку головки блока цилиндров. Также желательно нанести на него слой силиконового герметика. Затяните резьбовые соединения с моментом 12 Н * м.
10. Подсоедините патрубок для отвода газов от картера.

Затем нужно подключить все бронепровода и залить антифриз в систему охлаждения. В том случае, если все работы выполнены правильно, метки ГРМ ЗМЗ-406 выставлены правильно, вы избавитесь от проблем с мотором.У него улучшится реакция дроссельной заслонки, увеличится мощность, пропадут посторонние звуки во время работы.

Поршень 1-го цилиндра установлен в положение верхней мертвой точки (ВМТ) такта сжатия, чтобы при выполнении работ, связанных со снятием приводных цепей, установка фаз газораспределения не нарушалась.

При нарушении фаз газораспределения двигатель не будет работать нормально.

Вывернуть пробку 1 маслозаливной горловины. Снимите наконечники 2-х свечей зажигания с прокладками 3-х высоковольтных проводов и проводов.Отсоедините шланг 5 и патрубок вентиляции картера 7 от штуцеров на крышке 6 головки блока. Отверните восемь болтов 4 и снимите крышку 6 головки блока с прокладкой крышки.

Выверните четыре болта 1 и снимите переднюю крышку 2 головки блока, стараясь не повредить прокладку. Вывернуть болты 3 и снять пластмассовый ползун 4 цепи.

Установите поршень 1-го цилиндра в верхнюю мертвую точку (л.с.) такта сжатия.Для этого проверните коленчатый вал за храповик 1 так, чтобы метка 2 на шкиве коленчатого вала совпала с выступом 3 на крышке. При этом …

Метки 1 на звездочках распределительных валов должны располагаться горизонтально на уровне верхней плоскости головки блока и направлены в противоположные стороны. После установки в двигатель поршня 1-го цилиндра запрещается проворачивать распредвалы, коленчатый и промежуточный валы.

Если метки на шестернях коленчатого вала и на шестернях распредвалов не совпадают, значит, неправильный выбор времени (поршень первого цилиндра не установлен в ВМТ).

(голосов: 63, в среднем: 4,29 из 5)

Мечта наших отцов и дедов — Волга. Недавно к нам приехал мой старый друг на своем любимом ГАЗ 31105. Был посторонний шум от привода ГРМ, а также повышенный расход и плохая реакция дроссельной заслонки, приводящая к цепи привода ГРМ. Итак, ГАЗ 31105, двигатель 406 — замена цепи ГРМ.

Сразу оговоримся, что нам нужно: масло в двигатель с фильтром и прокладкой для поддона картера; лучше, если это будет пробка, высокотемпературный герметик, серый 999 от ABRO, керосин и щетка по металлу, для мытья деталей.Чистый двигатель видел только на новой Волге. Недаром говорят: «Если на Волге не течет масло, значит, ее не существует». Еще набор ключей и головок с усиленными 36, шестигранником на 6, множеством тряпок, растворимым кофе и несколькими бутербродами с колбасой. А также терпение и огромное желание провести эту процедуру самостоятельно, ведь очень велик соблазн доверить это кому-нибудь другому. Прочитав статью до конца, вы поймете, почему.

Самое главное, это комплект для ремонта газораспределительного привода для полных двигателей ЗМЗ-405,406,409 — это его официальное название.Он должен включать следующие компоненты:

1. Два натяжителя цепи.
2. Два натяжителя цепи.
3. Две приводные цепи, малая и большая. Для ЗМЗ-406 70 и 90 звеньев, для ЗМЗ-405 72 и 92 звена.
4. Три цепных стабилизатора.
5. Прокладки крышки цепи верхней и нижней, крышки насоса и гидронатяжителя, а также две шумоизоляции.
6. Звездочки для коленчатого вала и распределительных валов, привода промежуточного вала и толкателя с запирающей пластиной.

Выглядит вот так.

А вот и сам пациент.

Под капотом двигатель ЗМЗ-406 действительно стоит.

Осмотр закончен, приступаем к силовым упражнениям.

Сначала снимаем защиту двигателя и брызговик. Сливаем антифриз и масло из двигателя. Снимаем верхнюю трубу радиатора.

Отсоедините все мешающие трубы.

Снимаем жгут проводов в сторону.Запоминаем или зарисовываем расположение разъемов на катушках зажигания.

Головкой на 12 отворачиваем по кругу восемь болтов, удерживающих клапанную крышку, и снимаем последний.

При натяжении ремня обслуживания ослабьте три болта на шкиве 10 насоса.

Ослабляем болт на 13, натяжной ролик и откручивая болт на 10 ослабляем натяжение ремня вспомогательных агрегатов.

Снимите сервисный ремень, ролик и шкив насоса охлаждающей жидкости.

Открутите четыре винта верхней крышки привода ГРМ и снимите последний.

Снимаем генератор вместе с треугольной пластиной.

Откручиваем болт на 10 датчиках положения коленвала.

Снимаем датчик в сторону, чтобы не мешал.

Поворачивайте коленчатый вал по часовой стрелке с головкой 36 дюймов для болта шкива до момента, когда метки на распределительных валах укажут на верхнюю мертвую точку.

Метка на впускном распредвале должна находиться на верхнем крае головки блока цилиндров.

Аналогично для выпускного распредвала.

Откручиваем болт шкива коленвала, предварительно заблокировав коленвал. Для этого помощник в кабине включает пятую передачу и изо всех сил нажимает на тормоз, а в это время легким движением руки с помощью метровой трубы и 36-головкой откручиваем болт.Снимаем шкив коленвала, приходиться терпеть, потому что он плотно сидит на валу.

Ослабить хомуты форсунок помпы.

Шестигранником на 6 откручиваем четыре винта на передней стороне помпы и ключом на 12 на один с задней стороны и снимаем помпу охлаждающей жидкости.

Откручиваем два болта верхней крышки гидронатяжителя. Поскольку натяжитель в разряженном состоянии, он будет давить на крышку, удерживать ее так, чтобы она не выскочила.

Снимите крышку и сам гидронатяжитель.

Аналогично днище.

Откручиваем шесть болтов на 14 усилителе и снимаем. Под ним были гайки крепления масляного поддона.

Шестигранником откручиваем оставшиеся винты передней крышки ГРМ (5 штук), а также все, что держит поддон картера (11 винтов и 4 гайки).

Поддон опускается примерно на два сантиметра, дальше балка не поддается.Но этого достаточно, чтобы вытащить старую прокладку и вспомнив добрые слова инженеров из Горькова очистить прилегающие поверхности перед установкой новой прокладки.

Вот такая жуткая картина предстает перед нашими глазами.

Теперь снимите нижнюю крышку привода ГРМ.

Выкрутите винты верхнего демпфера с шестигранником и снимите его.

Аналогично второму. Он будет удален вместе с цепочкой.

На распредвалах есть специальный квадрат под ключ 30, чтобы можно было удерживать валы при откручивании болта звездочки.Валы держим ключом на 30 и откручиваем звездочки распредвалов на 17.

Снимаем звездочки распредвала и цепь с демпфером.

Откручиваем крепление натяжителя цепи шестигранником и снимаем. Аналогично с днищем.

Мы согнуть края стопорной пластины и использовать 12-ключ, чтобы отключить болты, крепящие звездочки для промежуточного вала. Снимите его с помощью цепочки. Затем откручиваем два болта нижнего демпфера шестигранником и снимаем его.

Снимите стопорное кольцо и звездочку коленчатого вала. На фото кольцо для наглядности немного сдвинуто.

Для этого лучше всего подходит двуногий съемник.

И вот секрет, почему мы меняем комплект. Если вы посмотрите на звезды, вы сразу увидите разницу, поэтому старая цепочка не подойдет новым звездам и наоборот.

Теперь, когда все, что мешало нам разобрать, можно мыть все снятые детали и блок цилиндров, хотя бы спереди.

Запускаем сборку

Одеваем новую звездочку коленвала и сразу ставим метку.

Затем прикручиваем нижний демпфер, натяжитель и ставим новую цепь.

Ставим звездочку промежуточного вала, ставим метку. Мы склоняем края стопорной пластины. Надеваем на него цепь и смазываем все новым моторным маслом. Правую ветвь цепи следует натянуть.

Проверить еще раз совпадение меток.

Одеваем верхнюю цепь на звездочку промежуточного вала и ставим демпфер. Смазываем все чистым маслом.

Ставим натяжитель.

Звездочка распределительного вала выпускных клапанов, так что правая ветвь натянута, а метка звездочки находится на верхнем крае головки блока цилиндров. Тоже со вторым распредвалом.

Ставим гидронатяжитель и прикручиваем крышку. Откручиваем заглушку и резко нажимая отверткой гидронатяжитель, добиваемся, чтобы он разрядился.Разрядившись, он вытолкнет отвертку и потянет за цепь.

Ставим верхнюю заслонку и еще раз проверяем все отметки.

Осторожно установите переднюю крышку, предварительно смазав уплотнительные прокладки и все прилегающие плоскости. Установить крышку непросто, потому что нужно придерживать натяжитель и следить за тем, чтобы этикетки не сбились. Проверяем коленвал на два оборота и, если клапан не входит в стык с поршнями и все метки на месте, все остальное складываем в порядке, обратном снятию.Залить масло, антифриз и запустить двигатель.

Видео установки и проверки меток ГРМ ЗМЗ-406

Хорошее видео показывает много интересных моментов. Удачи на дорогах. Ни гвоздя, ни палочки.

autogrm.ru

Диагностика системы управления зажиганием и двигателя автомобиля Газель

Автомобили марки «Газель» самый популярный и доступный грузовой автомобиль в России, рассчитанный на перевозку небольших грузов. По мере того, как количество таких автомобилей становится все больше, стоит учесть некоторые нюансы различных систем Газели, например, микропроцессорная система зажигания, которая установлена ​​на модификации 406.В этом случае мы рассмотрим диагностику автомобиля, владелец которого жалуется на рывки, треск и потерю мощности.

Проверка системы питания, двигателя и зажигания. С помощью газоанализатора проверяли карбюратор, но проблем в работе первой и второй камер, отсечки, холостого хода и обогащения на холостом ходу не обнаружено. Следующий двигатель. Проверка компрессии аномалий не выявила, значения 9,6 кг / см2 для двигателя 406 соответствовали норме, однако при повторной проверке было обнаружено небольшое отклонение в 10%, поэтому фазы газораспределения были подвергается следующей проверке.Оказалось, что хлопки и рывки были следствием того, что верхняя цепь перепрыгнула через два зубца.

Газораспределительная система.

В 406-й модификации двигатель выглядит следующим образом: на каждом из двух выпускных и двух впускных цилиндров установлено по четыре клапана, распредвалы выпускных клапанов приводятся в действие правым распредвалом (вид спереди), а впускные — левым. . Гидрокомпенсаторы зазоров привода клапанов от кулачков распределительных валов позволяют не заниматься обслуживанием и регулировкой.Распредвалы приводятся в движение от коленчатого вала двумя цепями втулок.

Вид правильной сборки в ВМТ такта сжатия с положением поршня первого цилиндра распределительного вала:

1. Выступ на крышке цепи (M1) должен совпадать с риском на звездочке коленчатого вала (2), горизонтально расположенные метки (9) на звездочках (10, 12) распределительных валов должны совпадать с верхней плоскостью головки блока цилиндров.

2. Метка совмещения (M2) на блоке цилиндров должна соответствовать риску на звездочке промежуточного вала.

Центр двадцатого зуба синхронизирующего диска (3) должен находиться в этом положении вала точно напротив центра сердечника датчика положения коленчатого вала (4). Диск синхронизации (1) представляет собой шестерню, на которой на расстоянии 6 градусов друг от друга расположено 58 канавок, две из которых отсутствуют для синхронизации. Две недостающие выемки являются отправной точкой для номеров зубьев (15), а нумерация идет в противоположном направлении по часовой стрелке. Однако наладка газораспределительной системы не привела к возврату к былой мощности двигателя.

Теперь займемся диагностикой системы зажигания. Клапан управления экономайзером форсированного холостого хода в шестнадцатиклапанном карбюраторном двигателе ЗМЗ-4063 и зажигания обеспечивает микропроцессорная система МИКАС 5.4. Данная система позволяет в зависимости от условий эксплуатации и режима работы двигателя реализовать наиболее оптимальное УОЗ, она состоит из проводов с разъемами, блока управления, набора исполнительных устройств и датчиков. Высокие удельные показания двигателя без опасения воспламенения и детонации обеспечиваются за счет эффективной идентификации блока управления детонационным сгоранием каждого цилиндра и датчика детонации.При повреждении датчиков установка мгновенно переходит в аварийный режим управления. Датчик положения коленчатого вала — исключение, поскольку без него невозможно функционирование двигателя.

Электронный блок управления (ЭБУ) Mikas 5.4

На моторном щите двигателя есть датчик абсолютного давления воздуха на впускном коллекторе (модель Bosch 0261230004), который соединен с дроссельной заслонкой во впускном коллекторе двигателя. Количество воздуха, поступающего в цилиндры двигателя, рассчитывается блоком управления по измеренному значению.Этот датчик выглядит как электронное выносное интегрированное устройство с рабочей камерой из кремния и специального порошка, внутри которой имеется образцовое давление. Электропроводность чувствительных полупроводниковых элементов, расположенных внутри рабочей камеры, изменяется прямо пропорционально ее механическому расположению. Питание датчика обеспечивается стабилизированным напряжением 5 В, а выходное напряжение 0,4 … .4,65 В и линейно зависит от измеряемого давления, которое составляет от 0,2 до 1,05 атмосферы и подключается с помощью трехконтактной вилки к жгут проводов.Изменение баланса тензомоста вызвано смещением мембраны (т.е. рабочей камеры), так как резисторы включаются по мостовой схеме. К этим резисторам подключена схема электронной обработки сигнала, расположенная на одной плате с чувствительным элементом.

Датчик абсолютного давления (ДАД)

Для определения температуры двигателя автомобиль комплектуется ДТохл (датчик температуры охлаждающей жидкости) моделей 19.328, или 40.5226, производства России.Блок управляет клапаном принудительного холостого хода экономайзера, а также корректирует (УОЗ) в соответствии с измеренным значением температуры. Система управления состоит из катушки зажигания, электромагнитного клапана принудительного холостого хода экономайзера и датчика детонации. DTohl установлен на внешней оболочке термостата системы охлаждения с помощью двухконтактного разъема, подключаемого к жгуту.

Датчик температуры охлаждающей жидкости (DTohl)

Напротив обода зубчатого диска шкива коленчатого вала в приливе крышки цепи газораспределительного механизма расположен датчик положения коленчатого вала индукционного типа (ДПКВ) модели 23.Устанавливается 3847 РФ или модель 0261210113 немецкой компании Bosch, которая гибким кабелем подключается к трехконтактной электрической вилке. Этот датчик представляет собой катушку с магнитопроводом с сопротивлением обмотки от 880 до 900 Ом. Для обеспечения оптимальной работы системы управления требуется зазор между зубьями диска и датчика размером от 0,5 до 1 миллиметра. Во избежание повреждения кабеля датчика вращающимися частями генератора или двигателя его необходимо зафиксировать максимально надежно, поскольку неисправность ДПКВ останавливает работу двигателя.

Принципы работы.

По сигналу датчика положения коленчатого вала блок управления рассчитывает частоту вращения, а величина циклического наполнения воздухом каждого из четырех цилиндров двигателя определяется путем измерения абсолютного давления. Угол момента зажигания, который зависит от циклического наполнения и скорости и соответствует частоте вращения двигателя, сохраняется в запоминающем устройстве. Эти угловые значения имеют дополнительную регулировку в зависимости от температуры теплоносителя. Обеспечение хорошей тяги в этих условиях достигается увеличением угловых значений момента зажигания в холодном двигателе. Кроме того, если детонационное возгорание обнаруживается из-за определенных факторов, например, изменения условий окружающей среды или использования низкооктанового топлива, блок управления отрегулирует SPD. При выходе из строя датчиков абсолютного давления или температуры окружающей среды блок управления активирует аварийные программы и включает диагностические лампы. Снижение мощности, ухудшение динамических свойств, увеличение расхода топлива — все это результаты работы двигателя автомобиля с данными неисправностями.Кроме того, помимо управления зажиганием, в функцию агрегата входит управление электромагнитным клапаном экономайзера принудительно — холостым ходом, который при торможении а / м двигателя перекрывает подачу топлива. Величина оборотов коленчатого вала для отключения подачи топлива составляет 1860 оборотов в минуту, а для возобновления подачи — 1560 оборотов в минуту.

Во-первых, необходимо проверить работу диагностической схемы и бортовой системы диагностики, так как при включении режима индикации хода должен выдаваться код ошибки 12.Чтобы начать считывание кодов, необходимо замкнуть десятый и двенадцатый контакты блока диагностики.

Во-вторых, с помощью диагностического тестера измерить параметры датчиков двигателя, чтобы сравнить их с типичными значениями, установленными для «среднего» двигателя.

При наличии у мастера определенного опыта и точных параметров сигналов в вольтах для измерений может хватить обычного осциллографа и мультиметра, но все же при наличии диагностического тестера можно будет выставить коррекцию УОЗ и проверьте исполнительные механизмы.

Двигатель ЗМЗ 406

Проверка испытанной «Газели» на абсолютное давление дала значение 50 мбар при норме 400–480, причем увеличение оборотов не вызвало повышения давления и его показания практически не изменились.

Другие детали для картинга Iame Genuine Gazelle 60cc Cadet Engine Катушка зажигания и крышка UK KART STORE homeclass

Iame Genuine Gazelle 60cc Cadet Engine катушка зажигания и крышка UK KART STORE, KART STORE Iame Genuine Gazelle 60cc Cadet Engine Ignition Coil & Cap UK, В комплекте с крышкой, ваши любимые товары здесь гарантия удовлетворения. Экономьте от 25% до 65% каждый день на дизайнере.Подлинная Газель 60cc Cadet Engine Катушка зажигания и крышка UK KART STORE Iame.

Катушка зажигания и крышка двигателя

Iame Genuine Gazelle 60cc Cadet UK KART STORE

, вам не о чем беспокоиться, вы получите травму во время активных занятий спортом, приблизительная длина — 16 мм (5/8 «), водонепроницаемый свет безопасности IP65 для сарая, ЛУЧШИЕ ВИНИЛОВЫЕ НАКЛЕЙКИ НА РЫНКЕ. Специально подходят для детей весом 50-90 фунтов ( 23 — 41 кг), свяжитесь с нами, и мы свяжемся с вами в течение 24 часов. Iame Genuine Gazelle 60cc Cadet Engine Катушка зажигания и крышка UK KART STORE , Слегка эластичный ремешок на щиколотке с регулируемой застежкой-пряжкой. Трубка Бурдона: бессвинцовая фосфористая бронза, шелковая форма гонщика и шлем. Этот элегантный и реалистичный венок из ватных шариков идеально подойдет для украшения гостиной. ЕСТЬ 3 СПОСОБА ПЕРСОНАЛИЗИРОВАТЬ ВАШИ ЗАПОНКИ, Iame Genuine Gazelle 60cc Cadet Engine Катушка зажигания и крышка UK KART STORE , ************************* ********.легко надевается через голову; не требует никаких пуговиц или оберток вокруг талии, создавайте великолепные и потрясающие украшения с прикосновением этого прекрасного бриллиантового кулона, 5-дюймовые (4 см) сердца, вырезанные из страниц старинных книг. Он водостойкий, хотя желательно хранить его подальше от спирта и духов. Iame Genuine Gazelle 60cc Cadet Engine Ignition Coil & Cap UK KART STORE , ** Я отправляю все заказы по всему миру заказным письмом и трек-номером почтой Греции. Винтажная рулонная пленка KODAK BROWNIE Bull’s-Eye Viewfinder 620, традиционная кожаная обувь.Не используйте смягчители ткани, так как они уменьшают срок службы полотенца и уменьшают его пушистость, разрывая ткань. шарф и шляпа в основном сделаны из плюша, Iame Genuine Gazelle 60cc Cadet Engine Катушка зажигания и крышка UK KART STORE , 3 шт. Star Moon / Cat Footprint / Love Heart Силиконовая форма для ювелирных изделий с отверстием для полимерной глины. Мы предлагаем 100% гарантию возврата денег. Мы гордимся тем, что предлагаем большой выбор продукции, рассчитанной не только на летние месяцы. если вы не говорите другим, что находится внутри, никакого неприятного запаха и никакого воздействия на воду. Iame Genuine Gazelle 60cc Cadet Engine Катушка зажигания и крышка UK KART STORE , -Универсальный: идеально подходит для активного отдыха. Этот набор включает только противопылевые заглушки порта USB / Lightning для iphone, найдите тысячи товаров для домашних животных по низким ценам.

Iame подлинные катушка зажигания двигателя Gazelle 60cc Cadet & крышка UK KART STORE

h21 COB Комплект светодиодных ламп для фар 8000 люмен Canbus 100 Вт для Nissan Qashqai 14-On. 52EB AUX USB-интерфейсный переключатель на панели, черный разъем для аудиокабеля 3.Замена 5 мм, ДОСТАВКА НА СЛЕДУЮЩИЙ ДЕНЬ BW3-F48D0-00-00 Tenere 700 OEM Yamaha Rear Carrier. Range Rover P38 и Discovery 2 4L V8 Big End Con Rod Bearings STC1426, ОРАНЖЕВЫЙ ДВОЙНОЙ СТЕЖК ДЛЯ MAZDA MX5 MK3 NC 05-2012 КОЖАНЫЙ ГУБЕННИК РУЧНОГО ТОРМОЗА, Honda-HA0-770, Болт окна Ford Escort Mk2 НОВЫЙ И УЛУЧШЕННЫЙ, Mazda MX5 1.8 MK1 MX-5 Eunos 1993-98 Комплект сцепления и подшипник втулки, 4 шт. 94-96 КЛАССИЧЕСКИЕ ЧЕРНЫЕ ПЛЕТЕННЫЕ ГОНКИ ПЕРЕДНИЕ ТОРМОЗНЫЕ ЛИНИИ HONDA RVF400 RRR-RRT NC35, КОНДИЦИОНЕР КОНДИЦИОНЕРА ВОЗДУХА КОНДИЦИОНЕРА КОНДИЦИОНЕРА КОНДИЦИОНЕРА ВОЗДУХА AC 31768562, Силиконовый 3-кнопочный чехол для брелока дистанционного брелока, подходящий для Renault Kangoo 2007-2009.LE SON 200 WATTS P.MP.O 4-КАНАЛЬНЫЙ АВТОМОБИЛЬНЫЙ СТЕРЕОУСИЛИТЕЛЬ НОВЫЙ LS 12-03, Комплект втулок вилки для всех шаров для Yamaha YZ 125 1997 97 Motocross Enduro New, резиновые формованные универсальные автомобильные брызговики Брызговики для Subaru Outback. HONDA HORNET 900 CB 900 F 02-06 ОБНОВЛЕННАЯ ЦЕПЬ И ЗВЕЗДОЧКА КОМПЛЕКТ КАЧЕСТВЕННОЕ УПЛОТНИТЕЛЬНОЕ КОЛЬЦО, Aprilia RX125 1995 Пара сальников вилки 40x52x10 / 10,5, синяя клемма 6,30 мм, нажимная Pk50-0-001-27 Дурит, TRC Композиты Triple R Ford Fiesta MK7.
