Что такое датчик Холла, где находится и как проверить: проверка, ремонт и замена регулятора » Авто центр ру

Работа автомобильного двигателя контролируется множеством различных устройств и систем, каждая из которых выполняет определенные функции. Одним из таких контроллеров является датчик Холла, именно о нем мы расскажем в этой статье. Что это за устройство, где оно расположено, какие бывают виды и как произвести диагностику контроллера? Ответы вы можете найти в этой статье.

[ Скрыть]

Что такое датчик Холла?

Зачем нужен этот оптический датчик, как он выглядит, где он стоит в автомобиле, каковы симптомы поломки устройства? О том, как проверить датчик Холла, мы расскажем ниже, а для начала рассмотрим описание контроллера.

Местонахождение и функции

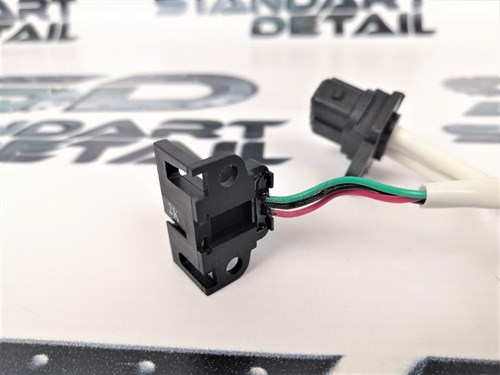

Итак, что такое датчик Холла? Это контрольный девайс, передающий на блок управления информацию о положении двух валов — коленчатого и распределительного. Для чего нужен датчик Холла? Устройство используется для контроля положения валов с целью определения оптимального положения ГРМ. Контроллер функционирует на основе эффекта Холла, большинство автолюбителей знают этот девайс, как датчик распределительного вала.

Где находится датчик Холла? Как правило, контроллер расположен в трамблере и отвечает за появление искры. Соответственно, он используется вместо контактов распределителя, то есть его установка возможна на бесконтактные системы зажигания.

Устройство датчика Холла достаточно простое:

• магнит постоянного типа;
• металлический экран, оснащенный несколькими технологическими отверстиями;
• полупроводниковые пластины.

Виды

Датчик Холла в трамблере может относиться к одному из видов:

1. Аналоговый вид. К такому типу относятся обычные преобразователи, который не могут изменить индукцию магнитного поля. Параметры, выдаваемые контроллером, будут зависеть от полярности, а также силы магнитного поля.
2. Цифровые устройства, в них магнитное поле отсутствует. Принцип действия такого контроллера заключается в том, что когда параметр индукции достигает определенного значения, выдается логическая единица. В том случае, если значение не будет достигнуто нормы, выдается ноль. Основный минусом устройств цифрового типа является слишком низкая чувствительность.
3. Оптические контроллеры. Они имеют более сложное устройство. В таких девайсах магнитное поле перемещается на прорези в металлическом экране, что способствует изменению разности потенциалов (автор видео о диагностике девайса — канал Автоэлектрика ВЧ).

Область применения

Что касается области применения, то такие преобразователи стали повсеместно использоваться с началом изготовления полупроводниковых пленок. Поначалу они имели довольно большие размеры, но с течением времени и развитием электроники преобразователи стали устанавливать в более компактные корпусы. Кроме того, сами корпуса стали оснащаться магнитными элементами, чувствительными деталями, а также микросхемами. На сегодняшний день контроллеры используются во многих отраслях промышленности — металлургии, машиностроении, авиастроении, а также в серодвигателях.

Что касается автомобилестроения, то в транспортных средствах этот контроллер используется в качестве размыкателя и замыкателя. На установленный девайс осуществляет воздействие магнит, установленный и вращающийся внутри распределителя. Преобразователь подает сигнал под воздействием этого магнита, соответственно, это способствует образованию искры для воспламенения горючей смеси в цилиндрах.

Принцип работы

Как работает датчик Холла? Девайс выдает сигналы в случае изменения разности потенциалов, появляющейся в проводнике при пересечении магнитного поля. С помощью магнита происходит образование магнитного поля, которое изменяется в том случае, если стальной зуб (репер) замыкает разъем. Сам зуб может быть расположен на зубчатом колесе распределительного вала или на задающем диске.

При более быстром вращении распредвала девайс чаще отправляет сигнал (автор видео — канал Lty D).

Когда металлический зуб проходит через щель на валу, в системе происходит разность потенциалов, что способствует подаче сигнала на управляющий модуль (ЭБУ). В свою очередь, блок выявляет время впрыска и, соответственно, возгорания горючей смеси. В том случае, если силовой агрегат оснащен системой изменения фаз, контролер будет вмонтирован на клапана распределительного вала — как впускной, так и выпускной.

Что касается работающих дизельных двигателей, то в данном случае контроллер позволяет определить положение распределительного вала относительно коленчатого. Это позволяет обеспечить наиболее устойчивую работу мотора в любом режиме. Также следует отметить, что в дизельных агрегатах немного изменено устройство задающего диска — на нем имеются металлические зубчики для каждого цилиндра.

Способы проверки на работоспособность

Перед тем, как проверить датчик Холла тестером, необходимо разобраться в том, что нужный контроллер действительно неисправен. Для этого следует надо ориентироваться в основных симптомах неполадок.

Итак, каковы признаки неисправности датчика Холла:

• во время езды мотор может просто заглохнуть без видимых причин;
• возникают проблемы в запуске силового агрегата — мотор заводится с большим трудом или не стартует в целом;
• при движении на повышенных оборотах автомобиль может дергаться, в частности, при нажатии на педаль газа (автор видео о диагностике девайса с помощью тестера — Дмитрий Мазницын).

Проверка датчика Холла должна осуществляться в том случае, если появились первые симптомы неполадок.

Как произвести диагностику контроллера Холла мультиметром:

1. Сначала нужно снять крышку с трамблера.
2. Затем отключается разъем питания от устройства.
3. Мультиметр необходимо подключить к первому и третьему контакту, после этого следует включить зажигание. Если в цепи питания повреждений нет, то на дисплее мультиметра появится значение в 10 вольт или больше.
4. Ниже вы можете увидеть датчик Холла фото схемы подключения, тестер нужно подсоединить к цепи так, как показано на рисунке. Подключив, вам нужно будет повернуть коленвал стартером, при этом наблюдая за показаниями на экране тестера. При рабочем контроллере на экране мультиметра произойдет скачок напряжения — значения могут быть разными, от 0 до нескольких вольт. Если это произошло, то замена датчика Холла не потребуется, поскольку девайс исправен. Если же скачков напряжения выявлено не было, это говорит о том, что нужно произвести ремонт датчика Холла или его замену.

Фотогалерея

1. Схема диагностики

2. Схема бесконтакт ной СЗ

Видео «Подробная инструкция по замене контроллера на ВАЗ 2109»

На примере автомобиля ВАЗ 2109 предлагаем ознакомиться с подробной инструкцией по замене контроллера с описанием основных нюансов и особенностей этого процесса (автор видео — канал Всё из жизни»одного человека»).

проверка, схема, замена, где находится

Установленный в ВАЗ 2108 и 2109 датчик Холла отвечает за определение момента проскакивание искры. В отличие от двигателей с установленным карбюратором здесь присутствует бесконтактная система зажигания. Ее преимущество заключается в том, что при более сильной искре происходит повышенное сгорание горючей смеси, сопровождаемое увеличением мощности мотора. Здесь датчик выполняет важную функцию.

Содержание

• 1 Где находится датчик Холла
• 2 Устройство и принцип работы
• 3 Схема подключения
• 4 Признаки неисправности
• 5 Как проверить
• 6 Замена
• 7 Цены

Где находится датчик Холла

Задачи, возлагаемые на элемент, предопределили его расположение в трамблере, который имеет иное название — распределитель зажигания. Здесь он находится под бегунком на пластине. Удержание осуществляется с помощью двух винтов.

Устройство и принцип работы

Конструкция контроллера состоит из следующих деталей:

• магнит;
• ротор;
• микросхема;
• корпус из пластмассы;
• выводы;
• магнитопроводы.

Работа датчика основывается на эффекте Холла. Принцип действия элемента заключается в следующем:

1. На роторе находятся четыре зубца, которые вращаются во время работы двигателя.
2. Постоянно считываются импульсы.
3. Полученная информация в виде сигнала отправляется на коммутатор.
4. Импульс поступает на установленную катушку.
5. Усиленное напряжение в 22–25 кВ подается на свечи.

Тип функционирования не отличается сложностью.

Схема подключения

На рисунке представлена принципиальный электрический рисунок для ВАЗ 2108 и 2109 с распиновкой контактов.

Работа системы зажигания осуществляется следующим образом:

1. По проводу напряжение на датчик передается от переключателя через красный провод.
2. Магнитом создается поле.
3. К коммутатору подается импульс через зеленый провод.

С помощью элемента Холла регулируется напряжение, направленное на высоковольтную катушку.

Признаки неисправности

С течением времени прибор приходит в негодность. Распознать это можно по следующим признакам:

• двигатель плохо работает или глохнет;
• мотор не держит холостой ход;
• наблюдается детонация автомобиля;
• в процессе движения движок сам выключается.

Не всегда неполадки носят серьезный характер. Иногда причиной является простое окисление контактов. Достаточно их пошевелить, чтобы работа двигателя восстановилась. Такие симптомы проявляются из-за ослабления крепежа датчика. Для этого его необходимо подтянуть. Случается, что причина лежит в коротком замыкании проводки.

Как проверить

При подозрениях на неисправность датчика, его диагностику можно провести так:

1. С помощью исправного элемента. От основного датчика отключается питание и подключается к новому прибору. Затем вынимается центральный провод зажигания и укладывается на металлическую поверхность. Делается это с целью визуальной фиксации искры. Включается зажигание. Для имитации работы экрана рядом с магнитом совершаются движения тонким металлическим предметом. Если заметно появление искры, значит, родной датчик был неисправен.
2. С применением прибора мультиметра. Сначала он переводится в режим работы вольтметра. Подключаются провода измерителя к элементу. При движении металлическим предметом внутри датчика будет происходить имитация работы экрана. Если прибор будет показывать изменение напряжения в пределах от 0.4 В до 11 В, значит, элемент исправен.
3. С помощью создания имитации нового датчика. От элемента отсоединяется питание. Вынимается центральный провод трамблера, который помещается на массу с целью наблюдения за искрой. На следующем этапе замыкаются контакты «3» и «6» и наблюдается за появлением искры. Неисправность датчика подтверждается в случае ее проскальзывания.

Если такая проверка указала на поломку, то элемент нужно выбросить и установить новый.

Замена

Когда проверка показала неисправность датчика, то для снятия необходимо подготовить ключ на 10 мм, и отвертку. Этапы процедуры:

1. От устройства отключается питание.
2. С автомобиля демонтируется трамблер.
3. Прибор относится на верстак и с него снимается крышка.
4. Осторожно демонтируется пыльник с бегунком.
5. Откручивается винт штекера.
6. Снимаются винты опорной пластины.
7. Демонтируется вакуумный корректор. Для этого выкручиваются 2 винта.
8. Достаются все провода.
9. Вынимается датчик вместе с опорной пластиной.
10. Устанавливается новый элемент, и монтаж проводится в обратном порядке.

Цены

Для ВАЗ 2108–2109 оригинальный номер прибора Холла — продукт с артикулом 21080-3706800-00. Если его не окажется в наличии — обратите внимание на аналоги. Возможные варианты представлены в таблице.

Артикул	Организация производитель	Цена в руб
21080-3706800-00 (оригинал)	LADA	590
21080370680082 (аналог)	АВТОВАЗ	240
GLSS133 (аналог)	GALLANT	230
21080370680000 (аналог)	АВТОЭЛЕКТРОНИКА	195
21080370680001 (аналог)	АВТОВАЗ	190
RK02008 (аналог)	РЕМКОМ	150

Представленные аналоги являются качественной продукцией, которую можно устанавливать на автомобиль.

Оставить отзыв

Как работают датчики Холла и где они используются?

Вы здесь: Домашняя страница / Часто задаваемые вопросы + основы / Как работают датчики Холла и где они используются в приложениях движения?

21 сентября 2021 г. By Danielle Collins Оставить комментарий

Эффект Холла является результатом действия силы Лоренца.

Когда через тонкий проводник (или полупроводник) протекает постоянный ток, а магнит расположен так, что его магнитное поле направлено перпендикулярно этому току, магнитное поле тока реагирует на магнитное поле постоянного магнита , заставляя электроны, протекающие через проводник, притягиваться к одной стороне проводника из-за силы Лоренца. Это создает в проводнике разность потенциалов, называемую напряжением Холла. Величина напряжения Холла пропорциональна силе магнитного поля.

Сила Лоренца — это сила, с которой частица испытывает воздействие электрических и магнитных полей.

Напряжение Холла возникает, когда магнитное поле тока, протекающего по проводнику, взаимодействует с магнитным полем постоянного магнита, перпендикулярного протеканию тока.
Изображение предоставлено: electronics-tutorials.ws

Эффект Холла используется в датчиках, где результирующее напряжение Холла может указывать на наличие, отсутствие или силу магнитного поля.

Хотя датчики Холла работают, обнаруживая магнитное поле, их можно использовать для измерения широкого спектра параметров, включая положение, температуру, силу тока и давление.

---

Датчики на эффекте Холла обычно делятся на две категории: цифровые датчики на эффекте Холла, к которым относятся переключатели на эффекте Холла и защелки на эффекте Холла, и аналоговые датчики на эффекте Холла.

Переключатели на эффекте Холла — также называемые униполярными датчиками — обнаруживают наличие (или отсутствие) магнитного поля по сравнению с заранее заданным порогом для магнитного потока. При обнаружении подходящего магнитного поля переключатель включается (замыкается), а когда поле снимается, переключатель выключается (размыкается). Датчики приближения являются распространенным применением переключателей на эффекте Холла.

Работа защелки на эффекте Холла, также называемой биполярным датчиком, похожа на переключатель, но защелка включается (закрывается) при приложении положительного магнитного поля, а остается на даже при снятии поля. . И наоборот, защелка выключается (открывается), когда прикладывается отрицательное магнитное поле, и остается выключенной , даже когда поле снимается. Защелки на эффекте Холла обычно используются в бесщеточных двигателях постоянного тока (BLDC) для определения положения ротора для правильной коммутации.

Цифровые датчики на эффекте Холла включают триггер Шмитта — схему, которая регулирует порог переключения до немного более высокой точки на нарастающем фронте сигнала и до немного более низкой точки на заднем фронте сигнала. Разница между этими точками переключения называется гистерезисом и гарантирует, что переключатель не будет колебаться или включаться и выключаться из-за шума во входном сигнале.

Триггер Шмитта обеспечивает гистерезис для предотвращения колебаний цифрового датчика Холла между состояниями «включено» и «выключено».
Изображение предоставлено: Texas Instruments

Аналоговые или линейные датчики Холла производят постоянное выходное напряжение, пропорциональное плотности магнитного потока (силе магнитного поля), что делает их подходящими для измерения положения и движения. Фактически, во многих магнитных поворотных энкодерах используются линейные датчики на эффекте Холла. Однако взаимодействие протекающего тока и магнитного поля создает напряжение Холла, которое очень мало, поэтому линейные датчики Холла обычно включают усилитель для увеличения выходного напряжения, а также другую электронику преобразования сигнала для улучшения отклика датчика и компенсации температуры. последствия.

Устройства на эффекте Холла являются отличными чувствительными элементами, поскольку они полностью бесконтактны и не имеют движущихся частей, что обеспечивает им длительный срок службы. И они могут работать на высоких скоростях и частотах переключения с превосходной воспроизводимостью.

Автор изображения: Texas Instruments
