описание процесса ремонта блока цилиндров

Зачем проводится гильзовка цилиндров?

Одной из основных операций, включенной в капитальный ремонт ДВС, является гильзовка блока цилиндров.

Она проводится с целью восстановления работоспособности цилиндро-поршневой группы мотора после большого пробега автомобиля.

В процессе возвратно-поступательных движений поршня между его юбками и поверхностью цилиндра возникает трение, приводящее к истиранию контактирующих элементов.

Спустя определенный период работы на внутренней поверхности цилиндров появляются повреждения, мешающие нормальной работе системы. Также стенки цилиндра расширяются вследствие истирания.

Гильзовка цилиндров проводится после расточки с целью уменьшения рабочего объема цилиндра и обеспечения нормального движения поршней.

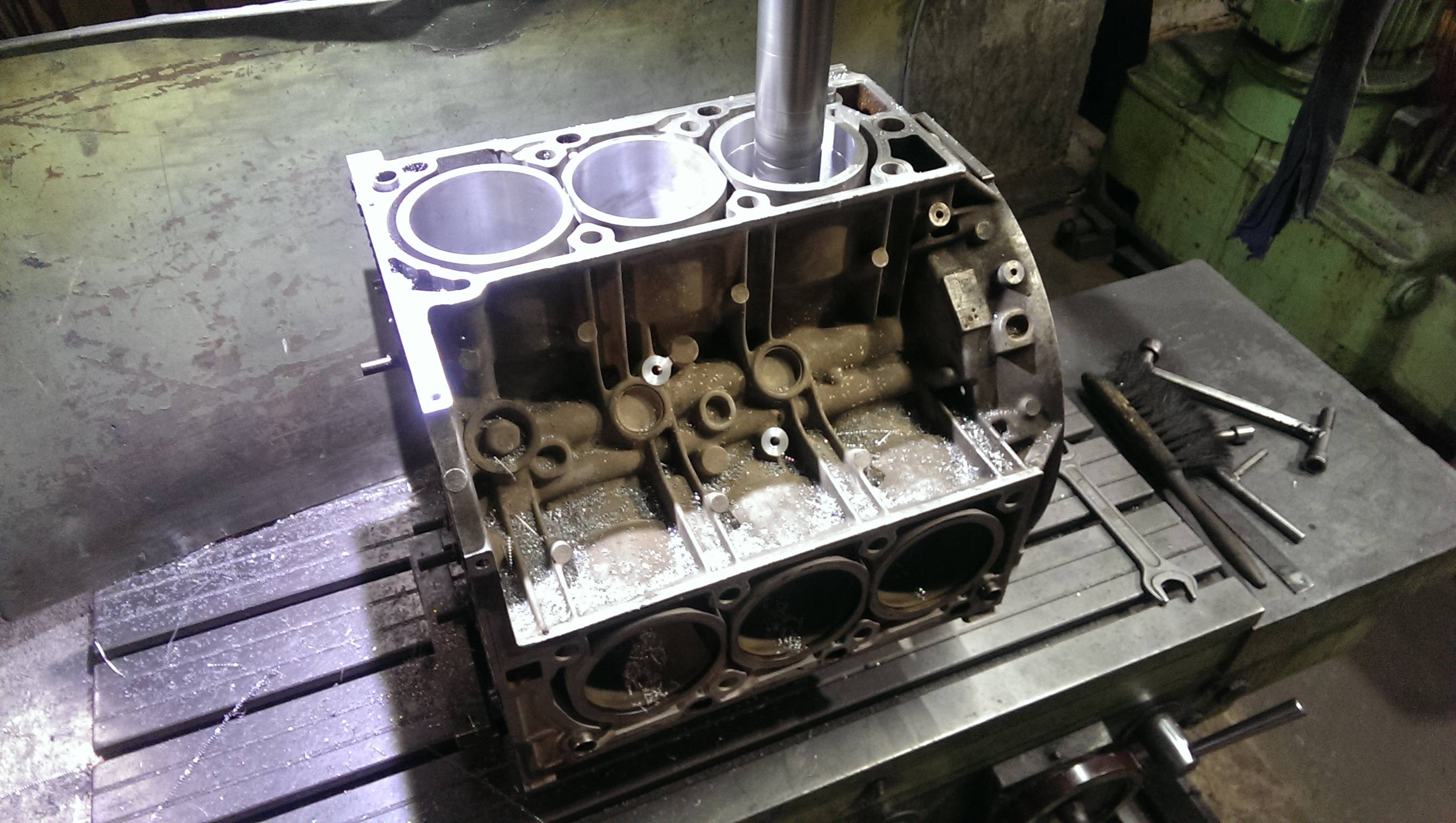

Расточка и гильзовка блока

В процессе капитального ремонта стенки цилиндров растачивают для удаления повреждений.

Расточка — метод механической обработки деталей, который заключается в удалении слоя металла.

Несколько расточек можно проводить без последующей гильзовки. Если расширение отверстия не оказало значительного влияния на объем цилиндра, то увеличивают размер поршневых колец и блок цилиндров в таком виде функционирует до следующей расточки.

После того, как гнезда были расточены до максимального размера или в случае снятия большого слоя металла для удаления повреждений стенок цилиндров, осуществляют гильзовку цилиндров.

Гильзовка – это установка в блок цилиндров металлических втулок, которые выступают в роли стенок цилиндров. Относительно их внутренней поверхности движется поршень.

Гильзы могут устанавливаться как в ремонтируемый двигатель, так и в новый. Чаще всего на заводах в транспортные средства ставят «мокрые» гильзы.

При ремонте меняют только изношенные гильзы. Необходимости в единовременной установке всех новых втулок нет.

Гильзовка является универсальным методом восстановления работоспособности блока цилиндров любого вида.

Для осуществления гильзовки необходимо подобрать втулку подходящего размера, расточить цилиндр для придания его стенкам необходимых характеристик и установить гильзу тем способом, который соответствует виду гильзы.

Важно правильно расточить поверхность цилиндра, чтобы посадочные гнезда под гильзы имели необходимую геометрию. В противном случае все дефекты, имеющиеся на стенках цилиндра, появятся на вставке и поршень не сможет оптимально двигаться в загильзованном цилиндре.

Многие автовладельцы не обращаются в автомастерские для установки гильз в блок цилиндров. Они осуществляют этот процесс самостоятельно.

Установка гильз

После расточки и подбора вставки оптимального размера приступают к процессу гильзовки.

Все гильзы делятся на два основных вида: «сухие» и «мокрые».

«Сухие» вставки получили свое название в связи с отсутствием контакта с охлаждающей жидкостью. Они не имеют уплотнительных элементов.

«Мокрые» же вставки одной своей стороной контактируют с системой охлаждения, поэтому они обжимаются уплотнительными прокладками для предотвращения попадания среды в рабочее пространство цилиндра и газов их рабочего блока в систему охлаждения.

Данные детали различаются по способу установки.

Установка сухих гильз

Сухие гильзы монтируются в блок цилиндров методом запрессовки. Этот процесс относится к наиболее сложным из всех видов гильзования.

Процесс «сухой» гильзовки в своем привычном варианте требует изменения температуры ремонтных деталей.

Гнездо для гильзы нагревается до высокой температуры (около +150 °С), в то время как сама втулка охлаждается с помощью жидкого азота.

После охлаждения гильзы ее поверхность обрабатывается средством для предотвращения образования конденсата.

Установка гильз производится методом их помещения в гнездо. Они принимают необходимое положение под собственным весом или в результате непродолжительного постукивания молотком.

Благодаря такому методу гильзования достигается высокая плотность посадки и оптимальный натяг в месте соприкосновения деталей.

Однако данному трудоемкому процессу есть эффективная альтернатива – использование при запрессовке гильзы сухого смазочного материала, например, MODENGY A — MOLY.

На поверхности гильзы создается смазочный слой, содержащий частицы дисульфида молибдена. Он снижает коэффициент трения в процессе установки гильзы и предотвращает образование задиров при запрессовке.

Материал наносится распылением из аэрозольного баллона. После запрессовки остатки состава необходимо удалить методом продувки.

Такой способ запрессовки исключает необходимость нагрева блока цилиндров и охлаждения втулки в жидком азоте, благодаря чему значительно упрощается процесс гильзовки.

Установка мокрых гильз

Мокрые гильзы монтируются значительно проще, чем сухие. Их установка не предусматривает повышения или понижения температуры деталей.

Мокрые гильзы легко достаются из гнезда вручную, после чего так же просто устанавливаются в блок цилиндров.

Сначала гильзу вставляют без уплотнительного эластомерного элемента для проверки правильности подобранного размера втулки и отсутствия защемления при монтаже. При возникновении неточностей корректируют размер деталей.

Окончательный монтаж осуществляют при наличии уплотнений на гильзе. Втулку устанавливают медленно, нельзя допускать резких движений и сильных ударов молотком.

Гильзовка блока цилиндров, гильзовка двигателя — Мотор Мастер

Долговечность Вашего мотора во многом будет зависеть от качественной гильзовки блока.

Работы по гильзовке блока цилиндров напрямую связаны с ремонтом двигателя, поэтому столь важную работу необходимо доверять лишь опытным профессионалам. Гильзовка блока может продлить жизнь Вашему автомобилю.  Все работы по восстановлению и ремонту двигателя компания «Мотор Мастер» проводит на самом высоком уровне и уже очень давно. Мы гарантируем высокое качество всех работ, связанных с ремонтом двигателя.



Почему необходимо производить гильзовку блока цилиндров



Во время долгой эксплуатации автомобиля стенки цилиндра подвергаются износу. В результате от того, насколько сильный износ, работоспособность двигателя восстанавливается при помощи расточки цилиндров в тот размер, при котором можно произвести ремонт или делается гильзовка блока цилиндров. Процедура гильзовки блоков считается надёжной и проверенной годами, поэтому можете смело ей пользоваться. Чаще всего, этот вид ремонтных работ, наиболее актуален, когда не существует поршней большего ремонтного размера, или в условиях повреждения одного из цилиндров.

Цены указанные на сайте носят ознакомительный характер и не являются публичной офертой.

Гильзовка блока цилиндров

— это  трудоёмкий технологический процесс по установке гильзы в блоки цилиндров. Данный вид ремонтных работ производят когда износ цилиндров превышает все ремонтные размеры предусмотренные изготовителем. Также, гильзировка блока целесообразна когда сам изготовитель комплектующих  рекомендует гильзовку блока цилиндров. Естественно, влияение на сроки и необходимости данной процедуры оказывают как марка машины, так и модель двигателя.



Особенности гильзовки блока



Алюминиевые и чугунные блоки подвергаются одинаковым процедурам восстановления и для их ремонта используют гильзы из износостойкого чугуна. Однако найти чугунные гильзы для дизельного автомобиля с чугунным блоком цилиндров легче, так как гильзовка блока цилиндров для таких двигателей предусмотрена ещё заводом. С бензиновыми чугунными и алюминиевыми и алюминиевыми дизельными моторами всё немного сложнее. Для таких автомобилей гильза выбирается либо под размер, либо специально вытачивается. При изготовлении гильзы для гильзовки блока учитывается поверхность гильзы, эллипсность и конусность. Гильза должна быть подобрана таким способом, чтобы минимальный размер толщины стенки после запрессовки в блок а , в последствие, финишной расточки должна составлять не менее 1,5 мм.



Преимущества

Высокое
качество

Профессиональное
оборудование

Более 25 лет
опыта

3 филиала
по городу

Легковые отечественные а/м

Наименование	Модель	Стоимость (в рублях)
Гильзовка и хонингование блока цилиндров	ВАЗ	5000,00
	ОКА	2500,00
	ГАЗ	5000,00
	УАЗ	5000,00

Иномарки

Наименование		Стоимость (в рублях)
Гильзовка и хонингование блока цилиндров	1 цилиндр	1450,00
	V-образные	2000,00
	алюминиевые (БЕЗ ГАРАНТИИ)	2500,00
	алюминиевые V-образные (БЕЗ ГАРАНТИИ)	3500,00

Грузовые а/м

Наименование	Стоимость (в рублях)
Гильзовка и хонингование блока цилиндров	1800,00
Изготовление гильзы	от 2000,00

Наше оборудование

Из чего сделаны гильзы цилиндров?

Фото предоставлено: Applied Nano Surface

В этой статье мы подробно обсудим, из каких материалов состоят высококачественные гильзы цилиндров, используемые в двигателях внутреннего сгорания вашего автомобиля. Если у вас есть автомобиль, вы должны знать, что гильзы цилиндров недешевы. Это точно изготовленные компоненты двигателя, которые вы можете купить в магазинах автозапчастей.

Гильзы цилиндров обычно изготавливают из чугуна, легированного никелем, хромом, молибденом, ванадием или другими элементами. Это важные компоненты двигателей, которые можно найти в автомобилях, фургонах, грузовиках, холодильных установках на колесах, двигателях землеройных машин, тракторах и многих других автомобильных транспортных средствах. Он также широко используется в судовых дизельных двигателях и дизельных электростанциях для эффективного обеспечения хорошего сгорания.

Любопытно, как устроен этот металлический компонент для выполнения своих функций? Давай выясним!

Гильза цилиндра Требования к конечному изделию
Гильза цилиндра представляет собой тонкий и полый металлический цилиндр, установленный в блоке цилиндров для приема движущегося поршня. Гильза цилиндра существует по многим причинам.

1. Обеспечьте хорошо смазанную антикоррозионную поверхность скольжения для поршня
Во-первых, она должна образовывать эффективную поверхность скольжения для возвратно-поступательного движения поршня, сохраняя смазку на его стенках. Для этого гильза должна быть изготовлена ​​из материалов, препятствующих истиранию и коррозии, которые естественным образом взаимодействуют со смазочными материалами и вызывают меньший износ контактирующих частей.

Решение: Это одна из причин, по которой часто используется чугун, так как он содержит графит, природную смазку. Его легирующие элементы также противостоят коррозии и улучшают износостойкость при высоких температурах.

2. Отвод высокотемпературного тепла к охлаждающей жидкости во избежание высоких термических напряжений
Далее, гильза цилиндра должна быть изготовлена ​​из материала, который может способствовать эффективной передаче тепла между ее внутренней стенкой и водяной рубашкой/охлаждающей жидкостью. Во время сгорания цилиндр и поршень подвергаются высокому давлению и высокой температуре. Гильза цилиндра должна отводить тепло к охлаждающей жидкости, чтобы предотвратить износ деталей двигателя.

Решение:

Вкладыш вставляется в секцию охлаждающей жидкости/водяную рубашку, чтобы обеспечить циркуляцию воды и снизить температуру во время сгорания. Чтобы предотвратить утечку воды в порты вкладыша, уплотнительные кольца герметизируют проход над продувкой и портами.
3. Выдерживать кольцевые и радиальные нагрузки от системы высокого давления
Как упоминалось ранее, во время сгорания гильза цилиндра нагревается сильнее, чем водяная рубашка. Поскольку более горячие объекты имеют тенденцию к расширению, то же самое происходит и с вкладышем при рабочей температуре. Его тенденция к увеличению в диаметре или в длину.

Представьте себе, что блок двигателя отлит за одно целое, как гильза. Это определенно поставит блок двигателя под большие термические напряжения, которые приведут к разрушению.

Решение:

Для предотвращения разрушения блока цилиндров гильза изготавливается отдельно от блока. Они также изготавливаются из разных материалов, а подкладка из более качественного набора элементов. В то время как блок цилиндров может быть изготовлен из серого чугуна, гильза изготавливается из чугуна, легированного ванадием, молибденом, хромом или другими сплавами.

Гильза цилиндра также сделана съемной для замены, когда она изнашивается.
Материалы для производства гильз цилиндров
Теперь разные производители гильз цилиндров используют разные материалы, которые они обычно указывают в своих руководствах. Причина в том, что разные блоки двигателей автомобилей изготавливаются из разных материалов, с которыми должна быть совместима гильза.

Гильзы цилиндров изготавливаются по старому и известному металлургическому процессу центробежного литья. Литейные заводы часто используют чугун или переплавленный чугун для изготовления гильз цилиндров в доменной печи или индукционной печи. Мягкая сталь и другой металлический лом также могут использоваться в качестве сырья в зависимости от требований.

Однако чугун сам по себе не может обеспечить все необходимые свойства гильзы цилиндра, упомянутые выше, поэтому добавляются легирующие элементы для повышения ее прочности, твердости и общих свойств.

Кроме того, содержание серы, фосфора и загрязняющих веществ поддерживается на должном уровне.
Чугун
Чугун обычно является основным материалом, используемым при производстве гильз двигателя. Он содержит графит, который отлично подходит для создания естественной смазки для поршня, перемещающегося по нему. Чугун также имеет пористую поверхность, которая служит естественным демпфером всякий раз, когда двигатель подвергается вибрации.
Хром
Хром в сплаве с чугуном придает ему твердость текстуры и антикоррозионные свойства. Кроме того, хром повышает износостойкость гильзы цилиндра.
Молибден
Молибден стабилизирует карбид в чугуне, повышая его прочность без ущерба для обрабатываемости. Следовательно, добавление молибдена в качестве легирующего элемента в чугун повышает его износостойкость при воздействии высокого давления и температуры.
Никель
Никель в небольших количествах добавляется в чугун для улучшения его обрабатываемости и обеспечения равномерной прочности отливки. Это также повышает механические свойства чугуна.
Медь
Медь упрочняет феррит и перлит чугуна, тем самым повышая его прочность и твердость, вязкость и обрабатываемость. Это также улучшает его коррозионную стойкость, износостойкость и снижает коэффициент трения, чтобы улучшить поверхность скольжения для движущегося поршня.
Ванадий
Ванадий улучшает микроструктуру чугуна, улучшая формирование его зерна и тем самым улучшая его металлическую структуру. Это делает чугун менее хрупким и твердым.
Титан
Титан добавляется для соединения с азотом с образованием нитрида титана (TiN). Это предотвращает образование уплотненного графитового железа, которое становится нежелательным толстым и коротким образованием. Титан уменьшает количество примесей и предотвращает образование газовых пузырей, но более высокое его количество может иметь нежелательные свойства для чугуна.
Фосфор
Фосфор улучшает текучесть чугуна, что дополнительно улучшает его зернистую структуру.
Кремний
Кремний помогает уменьшить скорость усадки чугуна и укрепляет его структуру.

Компоненты
Химический состав
Чугун
2,5–4 %
Cr
Хром
0,006–0,4 %
Mo
Молибден
0,5 %
Ni
Никель
0,005-0,5%
Cu
Медь
0,5%
V
Ванадий
0,02–0,54 %
Ti
Титан
0,005–0,05 %
P
Фосфор
0,35 %
Si
Кремний
1,6–2,7 %
Какие бывают типы s из гильз цилиндров?
Существует 3 типа гильз цилиндров: сухие, мокрые и ребристые. Сухие гильзы цилиндров являются наиболее распространенным типом. Они могут иметь небольшие различия в составе материалов в зависимости от того, что вы используете для своего двигателя.
Сухие гильзы цилиндров
Сухие гильзы цилиндров не контактируют с охлаждающей жидкостью двигателя, вместо этого они очень плотно прилегают к рубашке, обеспечивая эффективную теплопередачу поршневого кольца. Следовательно, они имеют более тонкие стенки, чем мокрые вкладыши. Для удовлетворения конструктивных требований они изготавливаются из высококачественного чугуна с керамо-никелевым покрытием.

Сухие вкладыши часто хонингуют для чистовой обработки с переходной посадкой (минимальный зазор). Готовые сухие гильзы цилиндров не нужно снимать с блока цилиндров, и их можно легко установить с помощью основных инструментов. Сухие гильзы цилиндров также могут поставляться полуфабрикатными с прессовой посадкой. Это означает, что вам придется профессионально установить его внутри блока цилиндров с усилием, а блок двигателя будет снят перед установкой гильзы.
Мокрые гильзы цилиндров
Мокрые гильзы цилиндров подвергаются прямому контакту с охлаждающей жидкостью. Гильза изготовлена ​​с буртиком в верхней части, который входит в канавку на блоке цилиндров.

Для предотвращения попадания воды внутрь картера мокрая гильза уплотнена снизу уплотнительными кольцами. Кроме того, чтобы выдерживать высокое давление, ударную нагрузку и осевую нагрузку, толщина его стенки больше, чем у сухого вкладыша, и составляет от 3 до 6 мм.

Мокрые гильзы цилиндров часто отделаны алюминием для защиты от коррозии и ржавчины.

Ребристые гильзы цилиндров
Ребристые гильзы цилиндров также изготавливаются из устойчивого к загрязнениям металла, но с дополнительными ребрами, установленными в верхней части для обеспечения эффективного охлаждения. Они используются для двигателей с воздушным охлаждением и работают как сухие гильзы. Разница лишь в том, что в качестве охлаждающей среды используется воздух. Для повышения коррозионной стойкости оребренные гильзы цилиндров часто фосфатируют.
Заключение
Гильзы цилиндров обычно изготавливают из чугуна, легированного специальными элементами для повышения его твердости, ударной вязкости, стойкости к коррозии и истиранию и обеспечения поверхности скольжения. Мы надеемся, что вы узнали из этой статьи о том, как каждая функция гильзы цилиндра в дизельном двигателе борется с ее правильной конструкцией материала.

Гильзы и гильзы цилиндров, производитель блоков с воздушным охлаждением

Гильзы и гильзы цилиндров, производитель блоков с воздушным охлаждением — Om Internationals India

• Центробежнолитые гильзы и втулки цилиндров с точной обработкой.
• Изготовлено в соответствии со спецификацией материала isFG220/ASTM с элементами из хрома и никеля
• Анализ микроструктуры и химического состава каждой партии.
• Тонкое плато Отточенное отверстие гильзы цилиндра.
• Цилиндрическая шлифовка для архивации геометрических параметров.
• Выборочная проверка угла заточки и структуры гильз цилиндров.
• Случайная прочность на растяжение и профили.
• 100% Контроль размеров готовых гильз цилиндров.
• 30000 шт. Производственная мощность гильз цилиндров в месяц.
• Мы производим более 1200 различных моделей гильз цилиндров для грузовиков, тракторов и автомобилей по всему миру.

Гильзы цилиндров

• Чугунные гильзы цилиндров
• Мокрая гильза цилиндра
• Сухая гильза цилиндра
• Лайнер с фосфатным покрытием
• Гильза цилиндра Chromard

Блок с воздушным охлаждением

• Гильза цилиндра с воздушным охлаждением
• Гильза цилиндра с водяным охлаждением
• Ребристая гильза цилиндра

Модельный ряд

, технические характеристики и другие сведения

Производственная мощность

50000 штук в месяц

Ассортимент продукции

• Чугунная гильза цилиндра
• Мокрая гильза цилиндра
• Сухая гильза цилиндра
• Фотостатированная гильза цилиндра
• Гильза цилиндра Cromard
• Гильза цилиндра с воздушным охлаждением
• Гильза цилиндра с водяным охлаждением
• Ребристая гильза цилиндра

Отделка

Полуфабрикаты и полностью обработанные

Технические характеристики изделия

Размер	Диапазон (в мм)
Диаметр отверстия	от 55 до 200
Внешний диаметр	от 60 до 230
Общая длина	от 110 до 300

Технические характеристики

Стандарты спецификации материалов
Индия	ИС-ФГ 220
Европа	ГГ20, ГГ25, ГГ30
Американский	АСТМ, А48

Микроструктура

Тип графита: «A» и «B» («D» и «E» в случайном порядке)

Размер чешуек: 4-6 микрон

90 249 свободный феррит: меньше чем 5%

Матрица: Пластинчатый перламутровый

Химический состав	Минимум	Максимум
Углерод	2,90	3,50
Кремний	1,80	2,50
Марганец	0,6	1,00
Фосфор	0,20	0,50
Сера	0,00	0,12

Примечание: Также мы можем добавить составы литых материалов с использованием хрома, молибдена, никеля, меди в соответствии с требованиями заказчика, соответствующими международным стандартам.
