Иммобилайзер хендай гетц: описание устройства и где оно находится в автомобиле

Содержание

описание устройства и где оно находится в автомобиле

Что такое иммобилайзер и какие его предназначения в автомобиле Hyundai Getz? В данной статье представлен обзор иммобилайзера на этот автомобиль, его основные неисправности и их устранение своими руками

В автомобилях Хендай Гетц иммобилайзер служит противоугонным средством, в процессе эксплуатации которого возникают неисправности, не позволяющие владельцу запустить двигатель авто. Для устранения дефектов необходимо иметь опыт работы в электрике и радиоэлектронике.

Содержание

1 Классификация и стандартная конфигурация иммобилайзеров на Hyundai Getz
- 1.1 Где находятся части иммобилайзера
2 Принцип работы
3 Заводская система SMARTRA
- 3.1 Причины отключения заводской системы
4 Самая распространенная проблема с иммобилайзерами: нарушение работы антенны
- 4. 1 Причины нарушения работы
- 4.2 Самостоятельное проведение ремонта
5 Ошибки штатной системы Getz
6 Видео “Устранение неисправности иммобилайзера”

Классификация и стандартная конфигурация иммобилайзеров на Hyundai Getz

С 1998 по 2004 год автомобиль выпускался с защитой от краж с контактным типом, но следующие модели стали производить с бесконтактным принципом работы. Бесконтактные иммо зарекомендовали себя, как более надежные устройства.

Стандартная конфигурация иммобилайзера в Хендай Гетц состоит из следующих логических компонентов:

Электронный блок управления. Он подает импульс при включении зажигания чип-ключом и разрешает запуск двигателя.
Электромеханическое реле. Оно является управляющим органом в системе зажигания. На включение реле воздействует блок управления иммобилайзера.
Антенна приема меток ключа. Установлена в электронном блоке зажигания для приема сигнала от чип-ключа.
Чип-ключ. В ключе автомобиля установлен чип, который управляет иммобилайзером.

Где находятся части иммобилайзера

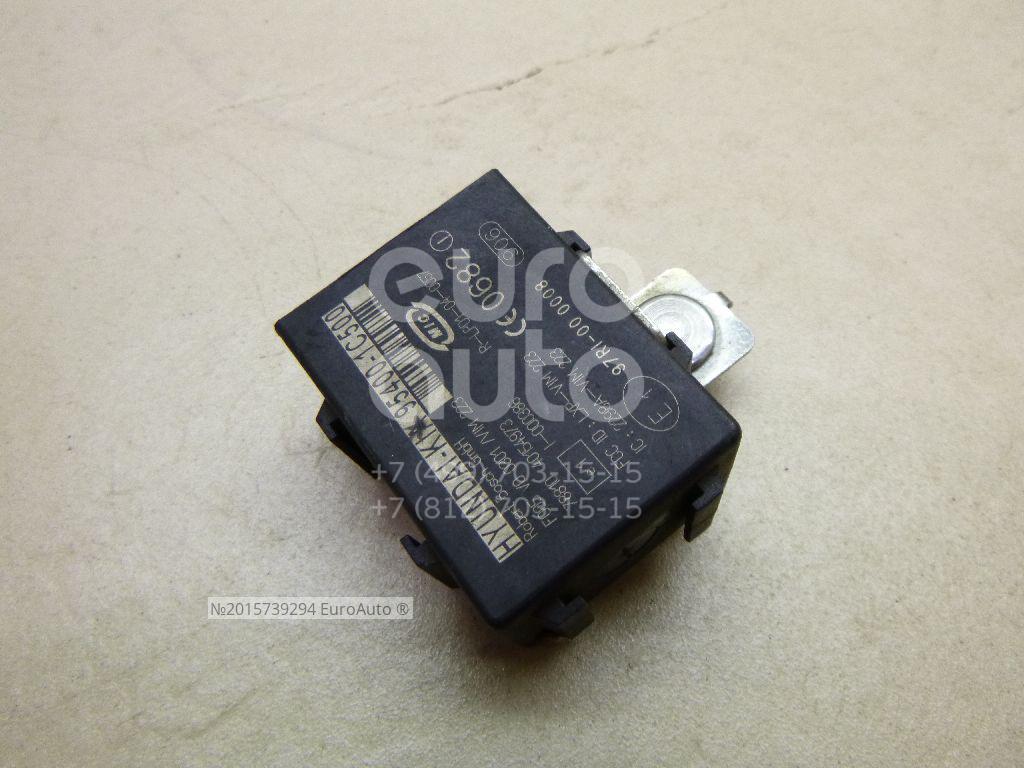

Для защиты от кражи блок управления на автомобиле установлен в нише панели приборов за торпедой, чтобы злоумышленник не смог его повредить и угнать автомобиль.

Расположение компонентов иммобилайзера

В подкапотном пространстве монтируются радиоуправляемые реле блокировки стартера и топливного насоса. Реле топливного насоса установлено рядом с аккумуляторной батареей. Возле стартера размещено штатное реле запуска двигателя. В нише багажного отдела монтируется релейная аппаратура, которая участвует в стабилизации давления топлива.

Принцип работы

Блок управления через антенну подает импульс к электронным реле запуска бензонасоса и стартера. Разрешающим органом является электронный брелок ключа. Замок зажигания передает сигнал на ЭБУ в зависимости от положения чип-ключа.

Заводская система SMARTRA

Кампанией BOSH разработан электронный блок управления автомобилей Хендай под названием SMARTRA.

Система зажигания контролируется модулем иммобилайзера. Завод изготовитель прописал каждому авто свой электронный код, значение которого совпадает с ключом зажигания. Принцип работы заключается в передаче кода на все элементы, которые участвуют в запуске двигателя.

Причины отключения заводской системы

Отказ запуска мотора является причиной выхода из строя системы иммобилайзера, даже при использовании оригинального чип-ключа.

Основной причиной являются следующие неисправности:

антенна, которая перестала передавать сигнал на радиоуправляемые реле;
в реле отсутствует контакт;
окисление разъемов блока управления.

Для более точной установки причины отключения системы SMARTRA необходимо произвести компьютерную диагностику в сервисном центре.

На видео показаны признаки неисправности системы иммобилайзера от канала Androll1.

Самая распространенная проблема с иммобилайзерами: нарушение работы антенны

Признаками неисправности могут быть:

двигатель не запускается вообще или со второго и третьего раза;
на панели приборов горит чек о неисправности системы иммобилайзера;
нестабильная работа системы впрыска.

Причины нарушения работы

Причиной нарушения работоспособности антенны блока управления могут быть следующие факторы:

повышенная влажность в салоне автомобиля;
окисление контактных соединений и разъемов;
механическое повреждение при ремонте торпеды или кузова автомобиля.

Самостоятельное проведение ремонта

Перед ремонтом необходимо приготовить инструмент:

отвертка крестообразная и плоская;
плоскогубцы;
надфиль;
набор часовых отверток и шестигранников;
маркер;
мультиметр.

Клещи со встроенным мультиметром Надфиль

Ремонт производится в следующем порядке:

Машина устанавливается в гараже или на площадке.
Отключить клемму аккумулятора.
Так как антенна установлена в личинке зажигания, следует произвести демонтаж кожухов рулевого колеса с помощью плоской отвертки.
Демонтаж замка зажигания производится ручным инструментом. Делается разметка разъемов маркером для правильной сборки. Необходимо открутить три крепежных винта, аккуратно вынуть блок замок из-за резиновой шторки.

Разъемы подключения расположены глубоко за торпедой. Необходимо бокорезами раскусить все ремешки для того, чтобы извлечь модуль зажигания. Отключить разъем следует путем нажатия на фиксатор. Производится чистка контактов с помощью тонкого надфиля, а также их смазка.
В торце замка установлена антенна, которая крепится тремя винтами. Нужно открутить их с помощью шестигранников.
Произвести замену элемента и проверить мультиметром правильность монтажа.
Сборка происходит в обратном порядке, затем производится запуск двигателя.

Ошибки штатной системы Getz

Используя компьютерную диагностику или диагностический беспроводной разъем, можно определить проблему запуска мотора авто. Ошибки будут представлены в виде кода.

Загрузка …

Расшифровка кодов ошибок иммобилайзера Хендай Гетц представлена в таблице.

Код ошибки	Расшифровка
Р1690	Неисправность иммобилайзера SMARTRA
Р1691	Повредилась антенна или отсутствует сигнал
Р1693	Неисправность транспонтера иммобилайзера
Р1694	Блокировка иммобилайзером пуска двигателя

Видео “Устранение неисправности иммобилайзера”

Канал “Путешествия и не только” представляет решение проблемы неисправности иммобилайзера автомобиля Хендай Гетц.

render({ renderTo: ‘yandex_rtb_R-A-558602-65’, blockId: ‘R-A-558602-65’ })})»+»ipt>»; cachedBlocksArray[150357] = «window.yaContextCb.push(()=>{ Ya.Context.AdvManager.render({ renderTo: ‘yandex_rtb_R-A-558602-84’, blockId: ‘R-A-558602-84’ })})»+»ipt>»; cachedBlocksArray[150363] = «window.yaContextCb.push(()=>{ Ya.Context.AdvManager.render({ renderTo: ‘yandex_rtb_R-A-558602-83’, blockId: ‘R-A-558602-83’ })})»+»ipt>»; cachedBlocksArray[150359] = «window.yaContextCb.push(()=>{ Ya.Context.AdvManager.render({ renderTo: ‘yandex_rtb_R-A-558602-64’, blockId: ‘R-A-558602-64’ })})»+»ipt>»; cachedBlocksArray[150367] = «window.yaContextCb.push(()=>{ Ya.Context.AdvManager.render({ renderTo: ‘yandex_rtb_R-A-558602-77’, blockId: ‘R-A-558602-77’ })})»+»ipt>»; cachedBlocksArray[150358] = «window.yaContextCb.push(()=>{ Ya.Context.AdvManager.render({ renderTo: ‘yandex_rtb_R-A-558602-38’, blockId: ‘R-A-558602-38’ })})»+»ipt>»; cachedBlocksArray[150365] = «window.

yaContextCb.push(()=>{ Ya.Context.AdvManager.render({ renderTo: ‘yandex_rtb_R-A-558602-75’, blockId: ‘R-A-558602-75’ })})»+»ipt>»; cachedBlocksArray[150362] = «window.yaContextCb.push(()=>{ Ya.Context.AdvManager.render({ renderTo: ‘yandex_rtb_R-A-558602-73’, blockId: ‘R-A-558602-73’ })})»+»ipt>»; cachedBlocksArray[150355] = «window.yaContextCb.push(()=>{ Ya.Context.AdvManager.render({ renderTo: ‘yandex_rtb_R-A-558602-63’, blockId: ‘R-A-558602-63’ })})»+»ipt>»; cachedBlocksArray[150356] = «window.yaContextCb.push(()=>{ Ya.Context.AdvManager.render({ renderTo: ‘yandex_rtb_R-A-558602-19’, blockId: ‘R-A-558602-19’ })})»+»ipt>»;

Хендай Гетц не заводится — иммобилайзер?

Проблема: не заводится автомобиль Хендай Гетц. Машину таскали из сервиса в сервис, меняли датчики, в итоге даже отключили иммобилайзер — хватило только на 2 дня и опять не заводится. В итоге мы были четвертой по счету мастерской, куда притащили бедный Getz.

Решение: хочется начать с нескольких гневных строк в адрес предыдущих «мастеров», особенно тех, кто пытался вылечить и завести Hyundai Getz тупо отключением иммобилайзера: когда у вас заболит рука или нога и вы придете к врачу, то по вашей логике, ему тоже не надо искать истинную причину болезни, не надо исследовать и т.д. — ампутировать вам руку к чертям собачьим и все дела! Так что ли надо работать?!

Если чего-то не понимаете или не можете что-то исследовать, диагностировать и установить истинную причину, то вместо того, чтобы что-там отрезать, отключать и т.д., подумайте лучше о смене профессии.

Так же плохо, когда от непонимания, что и как работает в машине, ставят однозначный диагноз: иммобилайзер не видит ключ, хендай гетц не заводится якобы из-за этого. Кстати, для желающих ознакомиться с устройством иммобилайзера Гетц ссылка на короткую статью , где по простому объясняется как устроен иммо на getz, как работает и где находится. Ну вот теперь пар выпустили, можно и рассказать о ремонте и запуске автомобиля :-).

ВНИМАНИЕ! Кто не хочет читать всю статью, а

желает сразу отключить иммобилайзер на своём GETZ,

решение по ссылке:

⇓

СПОСОБ ОТКЛЮЧЕНИЯ ИММОБИЛАЙЗЕРА

А я продолжу. К нам машина попала уже со снятым и разобранным блоком управления двигателем (ЭБУ). Родной ЭБУ пытались перепрограммировать — чтобы отключить иммобилайзер и завести Hyundai Getz, надеясь, что дело именно в нем. Потом сказали, что блок сгорел и владелец по их совету автомобиля купил б/у блок управления двигателем от такого же гетца.

Мы не отказываемся от того, что отключение иммобилайзера имеет право на жизнь. И даже более того, изготовили и выпускаем эмулятор>>>, который позволяет выполнить эту процедуру автовладельцу самостоятельно.
фото устройства для отключения иммобилайзера:

Видео о работе эмулятора

Для приобретения данного устройства обращайтесь к производителю — это мы. Заказать эмулятор можно на нашем сайте: нажмите >>> КУПИТЬ
Там же по ссылке можно ознакомиться с его описанием, характеристиками, посмотреть инструкцию по самостоятельной установке.

Ну а в нашем конкретном случае в старый ЭБУ уже лазили до нас. Принято решение не разгребать там то, что наворотили другие, а заняться адаптацией к автомобилю б/у блока управления с сохранением штатного иммобилайзера и прежних ключей зажигания, дабы вернуться в «исходное» состояние.

В итоге работа была сделана, донорский блок управления установили в хендай гетц, и запрограммировали в него родные ключи иммобилайзера.

Чип-ключ: зачем в ключе нужен чип?

Идем далее, проверяем: ключи запрограммированы, высветилась иконка с ключиком и машинкой на приборной панели, что означает, что чип ключ прочитан и принят иммобилайзером, но гетц не заводится, значит ещё не всё. .. Тем самым косвенно подтвердилось то, что изначально проблема не запуска была другой. Именно поэтому «отключение» иммобилайзера предыдущими «мастерами» хватило только на 2 дня.

Продолжаем диагностику — не тупое считывание ошибок сканером, а именно поиски тех неисправностей, которые влияют на запуск двигателя. И датчики некоторые уже меняли до нас, например датчик положения коленвала и датчик распредвала — результата не было.

Неужели нельзя просто снять параметры и посмотреть, жив датчик или нет? Да, для этого надо думать и какое-никакое оборудование…

Вот например, мы сняли осциллограмму датчика коленвала непосредственно в ЭБУ, видно, что датчик жив.

Понятно, что можно пол машины поменять наугад за счет клиента, но это уже наглость. Жаль, что за такой ремонт и за такую, с позволения сказать, «диагностику» платит клиент… Логично было бы, чтобы такая слепая и наугад замена датчиков и деталей по кругу, осуществлялась за счет горе — мастера, глядишь и поубавилось бы их в природе. ..

В конечном итоге неисправности были выяснены, произведены необходимые замены и вот он результат — наконец то хендай гетц завелся!

Ну что можно сказать в конце этой истории, и чем подытожить хронику одного ремонта и запуска хендай гетц, где иммобилайзер оказался не причем?

Желаю всем в жизни, во всех её областях, иметь дело только со специалистами: от врачей до мастеров, которые будут думать и лечить, прежде, чем что-то ампутировать и отключать.

Если же вы всё-таки столкнулись с подобными проблемами на Гетсе и решили пойти путём отключения иммобилайзера — вы можете это сделать самостоятельно при помощи нашего эмулятора. Подробнее о нём здесь>>>

Запись на работы с иммобилайзерами, изготовление ключей зажигания и чипов для автозапуска автомобилей Hyundai в нашей мастерской в г.Нижний Новгород по телефонам: 8(903)-602-64-06; 414-64-06.

Где я могу найти код иммобилайзера для моего hyundai getz?

Ваш hyundai getz больше не заводится, и вы поняли, что это происходит от вашего иммобилайзера, но вы не совсем понимаете, как он работает и как его найти? Мы постараемся дать вам ответ в этой статье.
Сначала мы объясним вам, для чего он нужен и как работает этот знаменитый иммобилайзер.

Полезный иммобилайзер на hyundai getz:

Очевидно, служит защитой от угона. Действительно, он настроен на то, чтобы ваш hyundai getz завелся только в том случае, если используется ключ с правильным кодом. Все мы помним эти фильмы, где бандиты задевают определенные провода под приборной панелью, чтобы запустить двигатель, так что с иммобилайзером это совсем невозможно.

Где находится код иммобилайзера моего hyundai getz

Если вам нужен код иммобилайзера, все, что вам нужно сделать, это иметь брошюру по обслуживанию вашего hyundai getz или руководство пользователя. Мы можем найти полный абзац, посвященный этому коду иммобилайзера для вашего hyundai getz. Однако, если код иммобилайзера вашего hyundai getz не указан в документах, удостоверяющих личность автомобиля, в некоторых автосервисах есть возможность обойти этот иммобилайзер с помощью чемодана, если вы предъявите все документы, удостоверяющие личность автомобиля. твой хендай гетц.

Работа иммобилайзера на hyundai getz:

Проще говоря, есть передатчик и приемник , которые работают вместе, чтобы проверить работу и, таким образом, запустить двигатель. У иммобилайзера есть передатчик, и поэтому он будет передавать запрос кода, когда ключ используется в вашем hyundai getz. Смотрите на этот передатчик так же, как привратник запросит код входа на случай, если кто-то постучит в дверь.
Этот запрос кода достигает ключа, который, в свою очередь, отправляет код использования уникален и уникален для системы запуска , и если этот код совпадает, то иммобилайзер логически разрешает запуск двигателя.
Механизм очень прост. Тем не менее, кто говорит о двойной безопасности, к сожалению, в то же время говорит о большем количестве возможных неисправностей.
Вот различные поломки, с которыми вы можете столкнуться.

Неисправности иммобилайзера на моем hyundai getz:

Могут быть разные причины, которые блокируют запуск вашего hyundai getz из-за иммобилайзера. Прежде всего, вы используете неправильный ключ. Вам это может показаться банальным, но это обычное дело!
Если у вас есть соответствующий ключ, то перед вами альтернативы:
Вариант n1: неисправен передатчик, следовательно иммобилайзер. В этом случае легко проверить, есть ли у вас дубликат ключей. В том случае, если с двумя ключами вашего hyundai getz у вас возникла такая же проблема, в этом случае неисправен иммобилайзер и поэтому его необходимо заменить или деактивировать. Если вы это сделаете, это будет экономичнее, чем его замена, но ваш автомобиль будет менее защищен от угона и особенно ваша страховка не покроет вас, если ваш автомобиль украдут
Вариант n2: Это исходит от приемника, ключа, у которого поврежден транспондер. Это можно поменять дешевле у профессионала, чем иммобилайзер.

Если вы обратитесь к своему механику, он явно предложит отбуксировать ваш hyundai getz и стоит все, в общем дорого, просто так он вам код не передаст. Исключительно в целях безопасности, юридически невозможно отправить вам код. Вы должны отправить свою машину.

Вот две ссылки на двух разных специалистов, которых можно найти в Интернете, которые просто отремонтируют ваши неисправные детали, если вы их пришлете, и, следовательно, которые могут избавить вас от посещения гаража со своей машиной, что, безусловно, обойдется вам дороже.
Сделайте свои собственные расчеты и, возможно, попросите в гараже расценки для сравнения.

Заключение по иммобилайзеру моего hyundai getz:

— Как поясняется в этой статье, код иммобилайзера находится в техобслуживании и идентификационных документах вашего hyundai getz. Если у вас нет к ним доступа, или их нет, спросите у механика, может ли он обойти этот иммобилайзер с помощью чемодана.
Прежде всего, попробуйте проанализировать, откуда взялась неисправность на вашем hyundai getz. Тогда действуйте соответственно. Было бы обидно заменять всю систему иммобилайзера, когда ключ неисправен.

— Спросите цену у механика, а затем рассмотрите альтернативу онлайн-профессионалу, который обычно будет более эффективным и менее дорогим.

Как отключить иммобилайзер hyundai getz ?

Ваш Hyundai Getz не хочет заводиться? Вы пробовали всякие штуки? Аккумулятор, генератор, запасные ключи… И у вас есть ощущение, что проблема связана с вашим иммобилайзером? Вполне возможно, на самом деле речь идет о том, что ваш автомобиль больше не хочет заводиться или глохнет при запуске без причины. Вы хотите отключить иммобилайзер на вашем Hyundai Getz? Вы находитесь на хорошем веб-сайте, мы написали этот контент, чтобы помочь вам лучше понять и решить ваши проблемы, связанные с этой частью. Сначала мы увидим, как работает иммобилайзер на вашем hyundai getz, а затем разные способы его отключения.

Как работает ваша система иммобилайзера на hyundai getz

Прежде чем объяснять различные доступные вам альтернативы, вот краткое введение, объясняющее назначение и функции иммобилайзера в вашем hyundai getz. Этот электронный элемент был изобретен 30 лет назад и предназначен для предотвращения угона вашего Hyundai Getz. Действительно, благодаря транспондеру и антенне (катушке), входящей в состав ключа, и, блоку управления иммобилизацией , входящему в состав ЭБУ, и приемной антенне на неймане, ваш hyundai getz проедет каждый раз, когда вы вставляете ключ в замок зажигания, он проверяет, что код, выдаваемый вашим ключом , действительно соответствует коду, требуемому вашей блокировкой иммобилайзера. Только в этот момент, , он позволит вам начать . Именно благодаря технологии RFID (чип в ключе) этот блок будет работать.

Различные варианты обхода иммобилайзера на вашем hyundai getz

Введите код для отключения иммобилайзера

Первый прием, ваш ключ больше не позволяет запускать ваш hyundai getz, вы хотите отключить иммобилайзер на вашем hyundai getz , но в первую очередь вы должны попробовать этот процесс, чтобы запустить его, и отнесите его механику, чтобы убедиться, что вы не можете выполнить менее важную операцию, чтобы восстановить нормальный запуск вашего автомобиля. Действительно, с вашим автомобилем у вас должен быть запасной ключ (который вы должны попробовать и который должен завести ваш hyundai getz), но если у вас его нет у вас должна быть как минимум «кодовая карта» , она содержит стартовый код . Благодаря этому коду вы по-прежнему сможете завести свой автомобиль, введя его вручную. Для этого включите зажигание, используйте вашу централизованную кнопку для ввода цифр , несколько быстрых нажатий (пример: 2 для цифры 2) затем остановка на полторы секунды для подтверждения цифры и возобновления, повторите операцию пока вы не введете весь код. Это должно позволить вам запустить свой Hyundai Getz, не снимая иммобилайзер.

Отремонтируйте ключ у специалиста по работе с ключами или у дилера

Если даже после замены батарейки, нескольких попыток ввести код иммобилайзера ваш hyundai getz все равно не хочет заводиться , возможно, дело в вашем ключе. Мы можем понять, что вы все еще хотите обойти систему иммобилайзера от вашего hyundai getz. Действительно, ваш транспондер , должно быть, был поврежден или выпал из вашего ключа. Для решения этой проблемы единственный вариант, обратиться к ключевому специалисту (также доступен в Интернете) или в вашем автосалоне , который может починить ваш ключ Hyundai Getz. В зависимости от того, к кому вы обратитесь по номеру , ремонт должен обойтись вам примерно в 100 евро, если у вас осталась копия или ваша «кодовая карта» и около 350 евро в вашем автосалоне, если у вас нет поддержки и вы хотите новый функциональный ключ, это избавит вас от необходимости снимать иммобилайзер с вашего Hyundai Getz.

Удаление иммобилайзера вручную

Хотя вас может заинтересовать обход иммобилайзера на вашем Hyundai Getz, по некоторым причинам это не рекомендуется. Первые ваш Hyundai Getz будет гораздо более уязвим для попыток угона . Действительно, без коробки иммобилайзера просто «потянуть провода» может быть достаточно, чтобы завести машину.
