Индикаторная диаграмма 2 х тактного двигателя: Принцип действия дизельных двигателей. Индикаторные и круговые диаграммы

Содержание

Принцип действия дизельных двигателей. Индикаторные и круговые диаграммы

Дизелем называют ДВС с внутренним смесеобразованием, в котором тяжелое жидкое топливо, вводимое в распыленном состоянии в цилиндр в конце хода сжатия, самостоятельно воспламеняется в горячем сжатом воздухе. Основными понятиями, относящимися ко всем дизельным двигателям, являются (рис. 17):

  • верхняя мертвая точка (ВМТ) – положение поршня, при котором он наиболее удален от оси коленчатого вала;
  • нижняя мертвая точка (НМТ) – положение поршня наиболее близкое к оси коленчатого вала;
  • ход поршня S , [м] – расстояние между ВМТ и НМТ: S = 2R ;
  • рабочий объем цилиндра VS , [м3] – объем, описываемый поршнем при движении между ВМТ и НМТ :
  • объем камеры сжатия VC , [м3] – объем цилиндра над поршнем при нахождении его в ВМТ;
  • полный объем цилиндра VA , [м3] – сумма рабочего объема цилиндра и объема камеры сжатия:

Принцип действия четырехтактного дизеля

Рабочий цикл в цилиндре четырехтактного дизеля осуществляется за два оборота коленчатого вала (4 хода поршня). Цилиндр четырехтактного дизеля закрыт крышкой, в которой располагаются клапаны для впуска свежего заряда воздуха и выпуска продуктов сгорания (рис. 18). Впускные и выпускные клапаны удерживаются в закрытом положении пружинами и давлением, создаваемым в цилиндре в периоды сжатия, сгорания топлива и расширения. Открытие клапанов в необходимые моменты времени осуществляется с помощью газораспределительного механизма.

Рабочий цикл четырехтактного дизеля состоит из следующих процессов (тактов): впуска, сжатия, расширения (рабочего хода) и выпуска, и происходит следующим образом (рис. 18):

Первый такт – впуск. В начальный момент времени давление в цилиндре двигателя несколько выше атмосферного – точка 1 индикаторной диаграммы (рис. 18). Поршень из ВМТ начинает свое движение к НМТ, открывается впускной клапан и поршень всасывает в цилиндр свежий заряд воздуха (процесс 1− 2). При этом давление в цилиндре устанавливается чуть ниже атмосферного (для двигателей без наддува) за счет гидравлического сопротивления впускного клапана.

Часто для увеличения массы свежего заряда воздух предварительно сжимают в компрессоре до избыточного давления 0,13 ÷ 0,4 МПа, а затем охлаждают в воздухоохладителе. Такое увеличение массы свежего заряда называется наддувом.

Второй такт – сжатие. Поршень из НМТ начинает движение к ВМТ. Впускной клапан закрывается и происходит сжатие воздуха, поступившего в цилиндр дизеля. При этом уменьшается объем заряда воздуха, повышается его давление (процесс 2 − 3 ) до 3,6 ÷ 4,0 МПа в дизелях без наддува, а при высоком наддуве – до 11,0 МПа, что сопровождается увеличением температуры воздуха до 500 °C и выше. В конце такта, при нахождении поршня вблизи ВМТ, в цилиндр через форсунку начинает поступать мелко распыленное топливо, которое от соприкосновения с горячим воздухом самовоспламеняется и начинает гореть. При сгорании топлива давление в цилиндре повышается до 5,5 ÷ 8,5 МПа в дизелях без наддува, и до 11,0 ÷ 14,5 МПа в дизелях с высокой степенью наддува. Процесс сгорания ~ 40 % топлива в конце такта сжатия близок к изохорному (изображен на индикаторной диаграмме линией 3 − 4 ) и происходит при нахождении поршня вблизи ВМТ.

Третий такт – расширение (рабочий ход). В начале такта расширения топливо продолжает поступать в цилиндр дизельного двигателя, и процесс сгорания ~ 60 % топлива при начале движения поршня от ВМТ к НМТ близок к изобарному (процесс 4 − 5 на диаграмме). По окончании сгорания топлива происходит расширение продуктов сгорания (процесс 5 − 6 на индикаторной диаграмме). Расширяющиеся продукты сгорания воздействуют на поршень, совершая полезную работу. Давление газов в цилиндре двигателя и их температура в ходе процесса расширения понижаются.

Четвертый такт – выпуск. По окончании хода расширения открывается выпускной клапан, и поршень начинает движение от НМТ к ВМТ. При этом происходит выпуск отработавших газов через выпускной клапан (процесс 6 −1 на индикаторной диаграмме). Давление в цилиндре в процессе выпуска газов несколько выше атмосферного за счет гидравлического сопротивления выпускного клапана.

Таким образом в четырехтактном дизельном двигателе полезным является только такт расширения (рабочий ход), остальные три такта осуществляются за счет кинетической энергии вращающегося коленчатого вала с маховиком и работы других цилиндров двигателя.

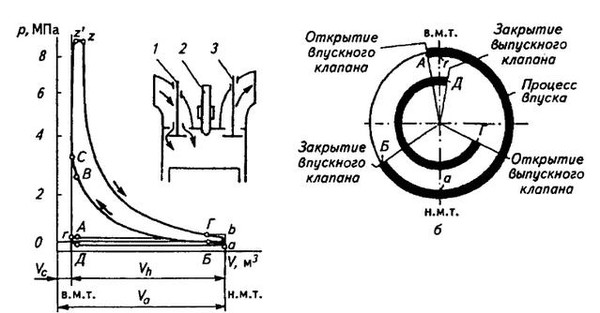

Процессы газообмена в цилиндре дизельного двигателя (фазы газораспре-деления) могут быть изображены на двух окружностях, обозначающих периоды открытия впускных и выпускных клапанов в функции угла поворота коленчатого вала. Такие диаграммы называются диаграммами газораспределения или круговыми диаграммами.

В 4-хтактных дизелях на газообмен отведено 550 ÷ 570 градусов поворота коленчатого вала (ПКВ). Процесс газообмена в четырехтактных дизелях можно разбить на следующие периоды (рис. 19):

Свободный выпуск – осуществляется за счет разницы атмосферного давления и давления в цилиндре двигателя в момент открытия выпускного клапана (линия О − А диаграммы). При этом газы с большой скоростью устремляются в выпускной патрубок двигателя. Продолжительность периода свободного выпуска примерно соответствует углу предварения открытия выпускного клапана (ϕ1 = 40 ÷ 50° ПКВ). Тепловая и кинетическая энергия выпускных газов, как правило, используется для привода турбокомпрессора или работы утилизационных котлов.

Принудительный выпуск – теоретически начинается в НМТ и заканчивается в ВМТ. Это принудительное выталкивание продуктов сгорания из цилиндра телом поршня.

Продувка – в конце хода выпуска открывается впускной клапан (линия О − С , ϕ 3 = 50 ÷ 60° ПКВ до ВМТ), а выпускной остается открытым. При двух открытых одновременно клапанах происходит продувка камеры сгорания воздухом и удаление оставшихся в цилиндре газов. Кроме того, продувка снижает температуру стенок камеры сгорания, поршня и выпускных клапанов, улучшая условия работы и увеличивая срок их службы. Продолжительность продувки составляет ~ 110 ° ПКВ.

Наполнение – теоретически начинается в ВМТ, а фактически – с момента закрытия выпускного клапана (линия O − D , ϕ 4 = 50 ÷ 55° ПКВ за ВМТ) и частично протекает одновременно с продувкой. Окончание наполнения совпадает с приходом поршня в НМТ.

Дозарядка – поршень движется вверх по ходу сжатия, а впускной клапан некоторое время остается открытым до момента, соответствующего линии O − B на диаграмме (ϕ 2 = 30 ÷ 40° ПКВ после НМТ). Воздух продолжает поступать в цилиндр по инерции и несколько увеличивает плотность заряда в цилиндре.

Принцип действия двухтактного дизеля

Из рассмотрения индикаторной диаграммы четырехтактного дизельного двигателя видно, что он только половину времени, затраченного на цикл, работает как тепловой двигатель (такты сжатия и расширения). Остальное время (такты впуска и выпуска) двигатель работает как воздушный насос. Более полно время, отводимое на рабочий цикл, используется в двухтактных дизелях, в которых рабочий цикл осуществляется за один оборот коленчатого вала. Необходимая замена отработавших газов свежим воздухом происходит на небольшой части хода поршня в конце такта расширения и в начале такта сжатия, и составляет примерно 140 ÷ 150 ° ПКВ.

В отличие от четырехтактного, в двухтактном дизеле вместо впускных и выпускных клапанов в стенке цилиндра выполнены впускные (продувочные) ПО и выпускные ВО окна (рис. 20). Продувочным насосом ПН воздух нагнетается в воздушный ресивер Р, и через продувочные окна ПО поступает в цилиндр двигателя. Продукты сгорания топлива покидают цилиндр через выпускные окна ВО и выпускной патрубок ВП. Открытие и закрытие продувочных и выпускных окон осуществляется телом поршня при его движении в цилиндре.

Рабочий цикл двухтактного дизеля изображен на рис. 21 и состоит из следующих тактов:

Первый такт – сжатие. Поршень находится в НМТ. Продувочные и выпускные окна полностью открыты. При этом происходит продувка цилиндра, продолжающаяся до тех пор, пока поршень, двигаясь вверх, не перекроет продувочные окна (процесс 7 − 6 на диаграмме). При последующем движении поршень закроет выпускные окна, причем в период, изображенный на диаграмме линией 6 −1, из цилиндра выталкивается часть свежего заряда воздуха. После закрытия поршнем выпускных окон, начинается сжатие воздуха, сопровождающееся повышением давления и температуры (процесс сжатия изображен на диаграмме линией 1− 2 ). При подходе поршня к ВМТ в цилиндр впрыскивается мелко распыленное топливо, которое воспламеняется от соприкосновения с горячим воздухом. Часть топлива (~ 40 %) сгорает при постоянном объеме при нахождении поршня вблизи ВМТ (процесс 2 − 3).

Второй такт – рабочий ход (расширение). Поршень начинает движение от ВМТ к НМТ. Оставшаяся часть топлива (~ 60 %) сгорает при постоянном давлении (процесс 3 − 4 ). После полного сгорания топлива происходит расширение горячих газов (линия 4 − 5 ), которое заканчивается, когда поршень своей кромкой откроет выпускные окна в точке 5. С этого момента начинается свободный выпуск отработавших газов, сопровождающийся резким понижением давления в цилиндре (процесс 5 − 6 ). В точке 6 поршень открывает продувочные окна и начинается продувка цилиндра – принудительное вытеснение из него потоком воздуха отработавших газов и заполнение свежим зарядом воздуха (процессы 6 − 7 и 7 − 6 на диаграмме).

Теоретически при одинаковых размерах цилиндра и равных числах оборотов в минуту двухтактный дизель может развивать мощность в 2 раза большую, чем четырехтактный. В действительности мощность двухтактного дизеля (при прочих равных условиях) больше лишь в 1,7 ÷ 1,8 раза, чем у четырехтактного, так как часть хода поршня затрачивается на процессы выпуска и продувки. Кроме того на привод навешенного на двигатель продувочного насоса затрачивается 6 – 8 % мощности двигателя.

Весь процесс газообмена двухтактного дизеля можно условно разделить на следующие периоды (рис. 22):

Свободный выпуск – начинается с момента открытия поршнем выпускных окон (линия О − b ) и заканчивается в момент открытия поршнем продувочных окон (линия O − d ). В этот период происходит интенсивный выброс отработавших газов в выпускной тракт за счет перепада давлений в цилиндре (~ 0,45 МПа) и в выхлопном патрубке (~ 0,14 МПа).

Принудительный выпуск и продувка – начинаются в точке d и заканчиваются в момент закрытия продувочных окон (линия O − d ′ ). При этом происходит принудительное вытеснение отработавших газов продувочным воздухом и одновременное заполнение цилиндра свежим зарядом.

Потеря заряда воздуха – объясняется тем, что верхние кромки выпускных окон расположены выше продувочных. Поршень при движении к ВМТ до момента закрытия выпускных окон (линия O − a ) успевает вытолкнуть через выпускные окна часть поступившего в цилиндр воздуха. Фаза потери заряда воздуха является нежелательной, поэтому существует ряд конструктивных решений для замены ее на фазу дозарядки. Например, вместо щелевой схемы продувки, описанной выше, используют прямоточную клапанно-щелевую схему. В таких конструкциях дизелей выпускные окна отсутствуют, а вместо них в крышке цилиндра устанавливается выпускной клапан, приводимый в действие от механизма газораспределения.

Литература

Судовые энергетические установки. Дизельные и газотурбинные установки. Болдырев О.Н. [2003]

Похожие статьи

Рабочие циклы двухтактных двигателей — MirMarine

Рабочий цикл двухтактного двигателя совершается за два хода поршня (такта), т. е. за один оборот коленчатого вала. Это достигается за счет размещения в цилиндре продувочных и выпускных окон или только продувочных окон при наличии выпускного клапана на цилиндровой крышке.

Для очистки цилиндра от отработавших газов и заполнения его свежим зарядом воздуха используется продувочный воздух давлением Рз 1,15 ÷ 1,20 бар, нагнетаемый расположенным на двигателе продувочным насосом.

Рабочие циклы двухтактных двигателей также могут быть быстрого, постепенного и смешанного сгорания (рис. 9).

Схема работы двухтактного бескомпрессорного дизеля и его индикаторная диаграмма приведены на рис. 10.

1 — процесс сжатия начинается в момент, когда при движении к в.м.т. поршень закрывает выпускные окна (точка «а») и начинает сжимать находящийся в цилиндре воздух. В конце сжатия (точка «с») давление возрастает до рс = 35÷50 бар и температура — до tс = 500÷600 °C.

2 — процессы сгорания и расширения. В точке с начинается сгорание топлива, впрыскиваемого в цилиндр через форсунку. Сгорание топлива происходит сначала при постоянном объеме (с — у), а затем при постоянном давлении (у-z). В точке «z» давление в цилиндре достигает Рz =50÷65 бар и температура — tz 1400÷1600 °C. В результате расширения газов, продолжающегося до точки «b», поршень перемещается к н.м.т., совершая рабочий ход.

3 — процессы выпуска и продувки. В точке «b» поршень своей кромкой открывает выпускные окна. К этому времени давление в цилиндре снижается до Рв = 2,5÷4 бар и температура — до tb = 600÷800 °C. Через открывающиеся выпускные окна газы выходят из цилиндра в выпускной коллектор. В точке «s» открываются продувочные окна. К этому моменту давление в цилиндре не превышает Рэ = 1,15÷1,25 бар. Выпуск газов до начала открытия продувочных окон носит название «свободного выпуска».

В точке «s» в цилиндр начинает поступать из ресивера продувочный воздух, который осуществляет продувку, т. е. очистку цилиндра от отработавших газов и его зарядку свежим воздухом. Поршень приходит в н.м.т. И затем начинает двигаться вверх. В точке «n» продувочные окна закрываются, однако выпускные окна еще открыты. При дальнейшем движении поршня происходит некоторая потеря заряда, т.е. часть воздуха выходит через открытые выпускные окна в выпускной коллектор. В точке «а» выпускные окна закрываются и начинается процесс сжатия (точки а = b, s = n лежат на одних и тех же прямых, перпендикулярных оси V).

Похожие статьи

Метки: Процесс сжатия, Процессы сгорания и расширения, Продувочный насос, Свободный выпуск, Продувка, Процессы выпуска и продувки, Выпускные и продувочные окна

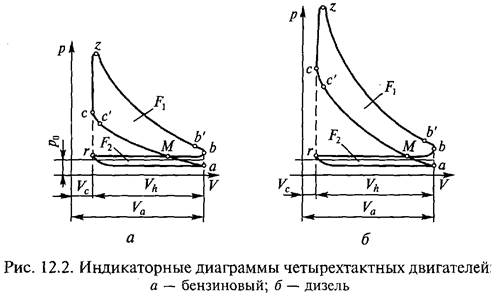

Индикаторная диаграмма 4 х тактного бензинового двигателя

Главная » Разное » Индикаторная диаграмма 4 х тактного бензинового двигателя

Принцип действия дизельных двигателей. Индикаторные и круговые диаграммы

Дизелем называют ДВС с внутренним смесеобразованием, в котором тяжелое жидкое топливо, вводимое в распыленном состоянии в цилиндр в конце хода сжатия, самостоятельно воспламеняется в горячем сжатом воздухе. Основными понятиями, относящимися ко всем дизельным двигателям, являются (рис. 17):

  • верхняя мертвая точка (ВМТ) – положение поршня, при котором он наиболее удален от оси коленчатого вала;
  • нижняя мертвая точка (НМТ) – положение поршня наиболее близкое к оси коленчатого вала;
  • ход поршня S , [м] – расстояние между ВМТ и НМТ: S = 2R ;
  • рабочий объем цилиндра VS , [м3] – объем, описываемый поршнем при движении между ВМТ и НМТ :
  • объем камеры сжатия VC , [м3] – объем цилиндра над поршнем при нахождении его в ВМТ;
  • полный объем цилиндра VA , [м3] – сумма рабочего объема цилиндра и объема камеры сжатия:

Принцип действия четырехтактного дизеля

Рабочий цикл в цилиндре четырехтактного дизеля осуществляется за два оборота коленчатого вала (4 хода поршня). Цилиндр четырехтактного дизеля закрыт крышкой, в которой располагаются клапаны для впуска свежего заряда воздуха и выпуска продуктов сгорания (рис. 18). Впускные и выпускные клапаны удерживаются в закрытом положении пружинами и давлением, создаваемым в цилиндре в периоды сжатия, сгорания топлива и расширения. Открытие клапанов в необходимые моменты времени осуществляется с помощью газораспределительного механизма.

Рабочий цикл четырехтактного дизеля состоит из следующих процессов (тактов): впуска, сжатия, расширения (рабочего хода) и выпуска, и происходит следующим образом (рис. 18):

Первый такт – впуск. В начальный момент времени давление в цилиндре двигателя несколько выше атмосферного – точка 1 индикаторной диаграммы (рис. 18). Поршень из ВМТ начинает свое движение к НМТ, открывается впускной клапан и поршень всасывает в цилиндр свежий заряд воздуха (процесс 1− 2). При этом давление в цилиндре устанавливается чуть ниже атмосферного (для двигателей без наддува) за счет гидравлического сопротивления впускного клапана. Часто для увеличения массы свежего заряда воздух предварительно сжимают в компрессоре до избыточного давления 0,13 ÷ 0,4 МПа, а зате

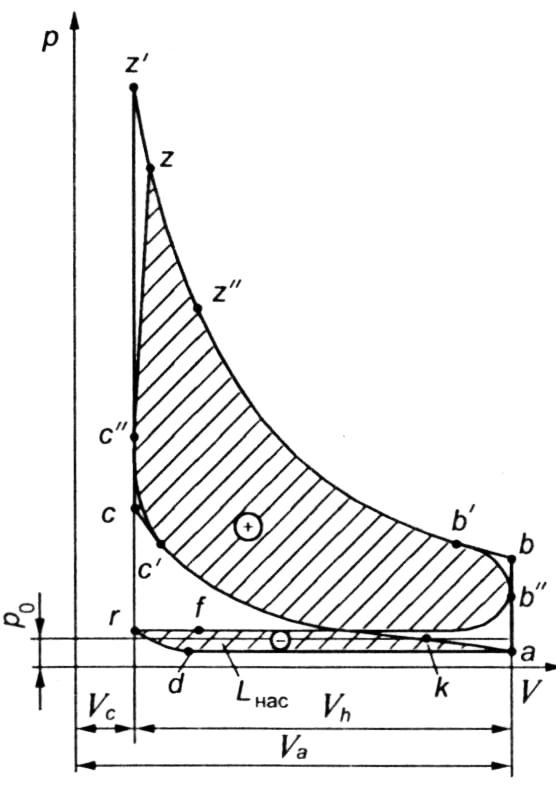

Индикаторная диаграмма 4 х тактного дизельного двигателя

Главная » Разное » Индикаторная диаграмма 4 х тактного дизельного двигателя

Принцип действия дизельных двигателей. Индикаторные и круговые диаграммы

Дизелем называют ДВС с внутренним смесеобразованием, в котором тяжелое жидкое топливо, вводимое в распыленном состоянии в цилиндр в конце хода сжатия, самостоятельно воспламеняется в горячем сжатом воздухе. Основными понятиями, относящимися ко всем дизельным двигателям, являются (рис. 17):

  • верхняя мертвая точка (ВМТ) – положение поршня, при котором он наиболее удален от оси коленчатого вала;
  • нижняя мертвая точка (НМТ) – положение поршня наиболее близкое к оси коленчатого вала;
  • ход поршня S , [м] – расстояние между ВМТ и НМТ: S = 2R ;
  • рабочий объем цилиндра VS , [м3] – объем, описываемый поршнем при движении между ВМТ и НМТ :
  • объем камеры сжатия VC , [м3] – объем цилиндра над поршнем при нахождении его в ВМТ;
  • полный объем цилиндра VA , [м3] – сумма рабочего объема цилиндра и объема камеры сжатия:

Принцип действия четырехтактного дизеля

Рабочий цикл в цилиндре четырехтактного дизеля осуществляется за два оборота коленчатого вала (4 хода поршня). Цилиндр четырехтактного дизеля закрыт крышкой, в которой располагаются клапаны для впуска свежего заряда воздуха и выпуска продуктов сгорания (рис. 18). Впускные и выпускные клапаны удерживаются в закрытом положении пружинами и давлением, создаваемым в цилиндре в периоды сжатия, сгорания топлива и расширения. Открытие клапанов в необходимые моменты времени осуществляется с помощью газораспределительного механизма.

Рабочий цикл четырехтактного дизеля состоит из следующих процессов (тактов): впуска, сжатия, расширения (рабочего хода) и выпуска, и происходит следующим образом (рис. 18):

Первый такт – впуск. В начальный момент времени давление в цилиндре двигателя несколько выше атмосферного – точка 1 индикаторной диаграммы (рис. 18). Поршень из ВМТ начинает свое движение к НМТ, открывается впускной клапан и поршень всасывает в цилиндр свежий заряд воздуха (процесс 1− 2). При этом давление в цилиндре устанавливается чуть ниже атмосферного (для двигателей без наддува) за счет гидравлического сопротивления впускного клапана. Часто для увеличения массы свежего заряда воздух предварительно сжимают в компрессоре до избыточного давления 0,13 ÷ 0,4 МПа, а затем охлаждают в воздухоохладителе. Такое увеличение массы свежего заряда называется наддувом.

Второй такт – сжатие. Поршень из НМТ начинает движение к ВМТ. Впускной клапан закрывается и происходит сжатие воздуха, поступившего в цилиндр дизеля. При этом уменьшается объем заряда воздуха, повышается его давление (процесс 2 − 3 ) до 3,6 ÷ 4,0 МПа в дизелях без наддува, а при высоком наддуве – до 11,0 МПа, что сопровождается увеличением температуры воздуха до 500 °C и выше. В конце такта, при нахождении поршня вблизи ВМТ, в цилиндр через форсунку начинает поступать мелко распыленное топливо, которое от соприкосновения с горячим воздухом самовоспламеняется и начинает гореть. При сгорании топлива давление в цилиндре повышается до 5,5 ÷ 8,5 МПа в дизелях без наддува, и до 11,0 ÷ 14,5 МПа в дизелях с высокой степенью наддува. Процесс сгорания ~ 40 % топлива в конце такта сжатия близок к изохорному (изображен на индикаторной диаграмме линией 3 − 4 ) и происходит при нахождении поршня вблизи ВМТ.

&

ИНДИКАТОРНЫЕ И ЭФФЕКТИВНЫЕ ПОКАЗАТЕЛИ ДВИГАТЕЛЯ

Оценку рабочего цикла проводят по индикаторным показателям, среди которых важные, прежде всего, среднее индикаторное давление pi , индикаторная мощность Ni, индикаторный коэффициент полезного действия ηi, удельный индикаторный расход топлива gi. Работу двигателя в целом оценивают по эффективным показателям — среднему эффективному давлению pe, эффективной мощности Ne, эффективному коэффициенту полезного действия ηe, удельному расходу топлива ge и другим показателям.



1.8.1 РАСЧЁТ ИНДИКАТОРНЫХ ПОКАЗАТЕЛЕЙ

Среднее индикаторное давление цикла pi — это условное постоянное давление, при котором за один ход поршня совершается работа, равная индикаторной работе цикла Li.

Величина pi численно равна работе, получаемой с единицы рабочего объёма цилиндра, МПа: pi = Li / Vh

и может быть для карбюраторных двигателей:

(1.43)

для дизелей: (1.44)

λp– степень повышения давления (1.45)

Действительное среднее индикаторное давление pi для четырехтактного двигателя меньше расчётного, МПа:

(1.46)

где φд = 0,92…0,95 для дизелей — коэффициент полноты индикаторной диаграммы.

для двигателей с электронным впрыском топлива ….0,95 – 0,98;

для карбюраторных двигателей ………………………0,94 – 0,97;

для дизелей ………………………………………………0,92 – 0,95.

Величина среднего индикаторного давления при работе с полной нагрузкой имеет следующие значения для четырехтактного дизельного двигателя МПа.

для четырехтактного бензинового двигателя ……. .0,6 – 1,4;

для четырехтактного дизеля без наддува ………….0,7 – 1,1;

для четырехтактного дизеля с наддувом ………….0,7 – 1,1.

Индикаторный коэффициент полезного действия характеризует степень использования в действительном цикле теплоты топлива для получения индикаторной работы и представляет собой отношение теплоты, эквивалентной индикаторной работе цикла Li ко всему количеству теплоты, внесённой в цилиндр топливом HU:



(1.47)

где ρв = 1,18 -1,2 кг/ м3 — плотность воздуха на впуске в двигатель,

ηv — коэффициент наполнения.

В современных дизельных двигателях на номинальном режиме работы ηi составляет:

для двигателей с электронным впрыском топлива ….0,35 – 0,45;

для карбюраторных двигателей ………………………0,30 – 0,40;

для дизелей ……………………………………………… 0,40 – 0,50.

Совершенство цикла, его топливная экономичность может оценена и величиной удельного индикаторного расхода топлива gi ; характеризует затраты топлива в граммах на получение величины мощности 1кВт при работе в течении 1 часа:

(1.48)

Удельные расходы топлива giна номинальном режиме работы, г/(кВт ч):

для двигателей с электронным впрыском топлива ….180 – 230;

для карбюраторных двигателей ………………………210 – 275;

для дизелей ………………………………………………170 – 230.



1.8.2 РАСЧЁТ ЭФФЕКТИВНЫХ ПОКАЗАТЕЛЕЙ

Данный расчет требует оценки внутренних (механических) потерь в двигателе, МПа:

(1.49)

где n – номинальная частота вращения вала двигателя,

а = 0,035, b = 0,00005 – постоянные коэффициенты.

Среднее эффективное давление pе, МПа:

(1. 50)

Среднее эффективное давление современных двигателей при номинальной нагрузке лежит в следующих пределах, МПа:

для карбюраторных двигателей ………………….……0,6 – 1,1;

для двигателей с электронным впрыском топлива ……. до 1,3;

для четырехтактных дизелей без наддува……………0,65 – 0,85;

для четырехтактных дизелей с наддувом …………………до 2,0;

для двухтактных быстроходных дизелей …………….0,4 – 0,75.

Относительный уровень механических потерь характеризует механический коэффициент полезного действия, который определяется как отношение среднего эффективного давления к индикаторному:

(1.51)

Механический КПД современных двигателей, работающих на номинальном режиме, изменяется в следующих пределах:

для бензиновых двигателей ………………….…………..0,75 – 0,92;

для четырехтактных дизелей без наддува………………0,70 – 0,82;

для четырехтактных дизелей с наддувом (без учета затрат мощности на привод компрессора)………………………………………………0,80 – 0,9;

для двухтактных быстроходных дизелей ………………. 0,7 – 0,85.

Эффективным коэффициентом полезного действия называют отношение количества тепла эквивалентного полученной работе, полученной на коленчатом валу двигателя Le, к общему количеству теплоты, внесённой в двигатель с топливом HU:

(1.52)

Значения эффективного КПД современных двигателей на номинальном режиме:

для бензиновых двигателей ………………….…………..0,25 – 0,38;

для дизелей без наддува…………………………….……0,35 – 0,42;

для дизелей с наддувом………………………… ………0,23 – 0,30.

Так как, Le = Li . ηi, то связь эффективного, индикаторного и механическим коэффициентом полезного действия определяется по формуле:

(1.53)

Удельный эффективный расход топлива:

(1.54)

Современные автомобильные и тракторные двигатели имеют следующие диапазоны эффективного удельного расхода топлива, г/(кВт ч):

карбюраторные двигатели …………………. ………….230 – 310;

двигатели с электронным впрыском топлива ……… 200 – 290;

дизели с неразделенными камерами……..……………200 – 235;

вихрекамерные и предкамерные дизели………………220 – 260.

Часовой расход топлива, кг/ч

(1.55)





Не нашли то, что искали? Воспользуйтесь поиском гугл на сайте:

Как работает двухтактный двигатель | АВТОСТУК.РУ

Помимо всем известных четырехтактных двигателей, которые используются в автомобилях, есть еще двигатели двухтактного действия, которые устанавливают на технические агрегаты: бензопилы, мотоциклы, газонокосилки, квадроциклы, скутеры, моторные лодки и т.д. Основное отличие двухтактного от четырехтактного двигателя — это принцип работы ДВС. Кроме этого, 2-х тактные моторы меньше по габаритам, способны развивать меньшую мощность и, следовательно, имеют меньший КПД.

Содержание статьи:

  1. Устройство двухтактного двигателя.
  2. Принцип работы 2-х тактного ДВС.
  3. Как увеличить мощность двигателя своими руками?
  4. Как увеличить тягу?
  5. Проблема с продувкой после увеличения мощности.
  6. Видео.



Устройство двухтактного двигателя

Конструкция такого мотора проще, чем у четырехтактного. В двухтактного ДВС нет газораспределительного механизма. Двигатель состоит из блока цилиндра, в котором располагается коленвал на подшипниках.

Головка шатуна ложится в специальное для нее место — шейка вала. Между головкой шатуна и шейкой вала — вкладыши, которые фиксируются корончатыми гайками.

Верхняя часть шатуна крепится с поршнем посредством пальца. Палец — это пустотелый цилиндр, который служит соединительными элементом конструкции шатун-поршень.

На поршне в специальные канавки по периметру в верхней части устанавливаются компрессионные кольца, от которых зависит компрессия двигателя.

Движущим элементом в двигателе внутреннего сгорания является топливно-воздушная смесь, которая сгорая создает энергию, толкающая поршень вниз. От движения поршня вверх-вниз происходит вращения коленчатого вала. На коленвале закрепляется маховик, который передает вращение дальше, то есть валу коробки и так далее.

Охлаждение двухтактного двигателя осуществляется через ребра наружного блока. Кроме внешнего охлаждения, некоторая часть охлаждения идет от масла, которое содержится в бензине.

В двухтактные двигатели заливается бензин, в которое добавлено специальное моторное масло. Например, для газонокосилки Штиль, на 5 литров бензина, надо добавить 100 грамм, то есть, соотношение бензина к маслу 50:1. Именно столько количества масла отлично смазывает трущиеся поверхности цилиндр с кольцами поршня.



Принцип работы

Один оборот коленчатого вала является одним циклом рабочего процесса двигателя внутреннего сгорания.

Топливо (бензин+масло) с воздухом подается в рабочую камеру сгорания цилиндра, после чего за счет образования искры свечи зажигания, происходит взрыв горючей смеси, энергия которой резко отталкивает поршень вниз.

Когда поршень движется вниз, открывается выпускное окно и немного позже открывается переходное окно, через которое впрыскивается новая порция горючего.

В картер двигателя топливная смесь попадает через окно, открывающееся за счет вакуума при движении поршня вверх от нижней мертвой точки (НМТ) к верхней (ВМТ). При этом движении также открывается окно для выброса газов сгоревшей смеси. Через милисекунды открывается продувочное окно. Через продувочное окно подается новая порция топлива.



Как повысить мощность

Как и 4-х тактные двигатели, 2-х тактные можно усовершенствовать, сделать, так называемый, чип-тюнинг.

Для повышения мощности ДВС можно сделать следующее:
  • Расточить выпускное отверстие, чтобы отработавшие газы выходили полностью.
  • Улучшить эффект продувки. Продувка — это удаление отработавших газов и наполнение рабочего объема цилиндра новой порцией топливной смеси. Сделать нужно так, чтобы через впускное окно успевало впрыскиваться топливо в камеру сгорания. Если топливо не будет в нужном объеме поступать в камеру сгорания, то в картере мотора будет скапливаться топливо. Поэтому, для качественного заполнения топливом рабочей части цилиндра, требуется увеличить диаметр отверстия выпускного окна (выброса отработавших газов).
  • Можно применять на карбюраторе вихревой диффузор. Вихревой диффузор называют также нулевой. За счет этого диффузора за меньший период времени будет поступать в цилиндр больше топлива.
  • На глушитель вмонтировать специальный резонатор, подходящий по оборотам к конкретному двигателю. Резонатор делает так, чтобы не сгоревшая топливная смесь, возвращалась обратно в цилиндры. Это эффективно, когда в цилиндре происходит не полное сгорание смеси.

Чтобы часть цилиндра под поршнем заполнялась полностью, надо осмотреть впускные и выпускные каналы, возможно, на отверстиях есть царапины, задиры, сколы. Такие мелкие дефекты влияют на скорость движения топлива и газов.

Для лучшего эффекта повышения мощности можно отфрезеровать и затем отшлифовать головка блока цилиндров (ГБЦ).

Не рекомендуется уменьшать вес деталей двигателя, так как из-за увеличения разности противовеса, нарушения центра тяжести, может увеличиться торцевое биение маховика и коленвала.



Как увеличить тягу

Тяга двухтактных моторов зависит от открытия дроссельной заслонки. С резким возрастание оборотов двигателя, возрастает тяга. Отсюда следует, что, для того, чтобы уменьшить время разгона ДВС, надо увеличить рабочий объем цилиндра.

Когда двигатель работает на низких оборотах, качественная тяга повышает приемистость, увеличивает скорость разгона — ускорение.

Тягу также можно увеличить путем замены клапанов на специальные и настроить их так, чтобы они держались в открытом положении дольше, чем обычные.





Проблема с продувкой

Чем выше обороты коленвала, тем больше мощность. Но, конструкция двухтактных двигателей имеет такую особенность — чем быстрее начинает двигаться поршень, тем хуже продувается камера сгорания цилиндра, так как окна подачи и выпуска отработавших газов остаются открытыми очень мало времени.

Камерная продувка — это удаление газов и впрыск топлива в цилиндр из картера. Топливо начинает всасываться и находиться в картере при движении поршня вверх. Затем, когда поршень идет вниз, впускной канал закрывается и открывается продувочное окно, через которое подается новая порция топлива и выгоняются газы отработавшей предыдущей смеси топлива (смотрите рисунок выше, посередине).

Такая простая конструкция двухтактного двигателя исключает необходимость устанавливать газораспределительный механизм (ГРМ), насоса продувки, клапанов и узла смазки.

Продувка во время работы двухтактного двигателя на холостом ходу (ХХ) осуществляется по-другому. Во время работы на ХХ, продувка осуществляется открыванием на маленький угол заслонки. Такая продувка не качественная, поэтому на холостом ходу, многие наверное замечали, двигатель бензопилы или газонокосилки работает не стабильно. Что касается бензопилы, например, Echo (Эхо), то там надо наполовину вытягивать подсос.

Одноцилиндровый двухтактный двигатель имеет контурную продувку, то есть щелевую. В нижней части цилиндра в стенке есть специальная щель, через которую происходит газораспределение. В такте сжатия и рабочего хода, то есть когда поршень вверх, отверстия впуска и продувки должны быть закрытыми.

Контурная продувка — это предпоршневой объем (цилиндр под поршнем) представляет собой продувочный насос. Такая конструкция позволяет делать двигатели самых малых габаритов.



Видео

На скутеры устанавливаются двухтактные двигатели 2Т или 4 Т. Какой лучше?

Анимация работы двухтактного двигателя.

Двухтактный двигатель Stihl (Штиль) в разрезе.

В этом видео — работа двухтакного двигателя.





Автор публикации

15 Комментарии: 25Публикации: 324Регистрация: 04-03-2016

Как рассчитать мощность главного двигателя (двухтактный двигатель)? |

  • Дом
  • Решения
    • Принцип навигации
      • Глава 1: Земля
      • Глава 2: Параллельное и плоскостное плавание
      • Глава 4: Парусный спорт
      • Глава 5. Морская астрономия
      • Глава 8: Время
      • Глава 9: Высота
      • Глава 11: Линии позиций
      • Глава 12: Восход и заход небесных тел
      • Глава 13: Плавание по Великому Кругу
    • Практическая навигация (новое издание)
      • УПРАЖНЕНИЕ 1 — САМОЛЕТ И ПАРАЛЛЕЛЬНЫЙ ПАРУС
      • УПРАЖНЕНИЕ 3 — ПАРУСНЫЙ МЕРКАТОР
      • УПРАЖНЕНИЕ 28 — АЗИМУТ СОЛНЦЕ
      • УПРАЖНЕНИЕ 29 — ПОДЪЕМ / УСТАНОВКА АЗИМУТА — ВС
      • УПРАЖНЕНИЕ 30 — ШИРОТА ПО МЕРИДИАНУ ВЫСОТА СОЛНЦА
      • УПРАЖНЕНИЕ 31 — ПЕРЕСЕЧЕНИЕ СОЛНЦА
      • УПРАЖНЕНИЕ 32 — ПО ХРОНОМЕТРУ СОЛНЦЕ
      • УПРАЖНЕНИЕ 34 — AZIMUTH STAR
      • УПРАЖНЕНИЕ 35 — ШИРИНА ПО МЕРИДИАНУ ВЫСОТА ЗВЕЗДЫ
      • УПРАЖНЕНИЕ 36 — ПЕРЕСЕЧЕНИЕ ЗВЕЗДЫ
      • УПРАЖНЕНИЕ 37 — ДОЛГОТА ПО ХРОНОМЕТРУ ЗВЕЗДЫ
    • Практическая навигация (старое издание)
      • УПРАЖНЕНИЕ — 5
      • УПРАЖНЕНИЕ — 6
      • УПРАЖНЕНИЕ — 7
      • УПРАЖНЕНИЕ — 8
      • Задание — 9
      • Упражнение — 10
      • УПРАЖНЕНИЕ-11
      • УПРАЖНЕНИЕ-12
      • Упражнение-13
      • Упражнение 14
      • УПРАЖНЕНИЕ-15
      • УПРАЖНЕНИЕ-16
      • УПРАЖНЕНИЕ-17
      • УПРАЖНЕНИЕ-18
      • УПРАЖНЕНИЕ-19
      • УПРАЖНЕНИЕ-20
      • УПРАЖНЕНИЕ-21
      • УПРАЖНЕНИЕ-22
      • УПРАЖНЕНИЕ-23
      • УПРАЖНЕНИЕ-24
      • УПРАЖНЕНИЕ-25
      • УПРАЖНЕНИЕ-26
    • Стабильность I
      • Стабильность -I: Глава 1
      • Staility — I: Глава 2
      • Стабильность — I: Глава 3
      • Стабильность — I: Глава 4
      • Стабильность — I: Глава 5
      • Стабильность — I: Глава 6
      • Стабильность — I: Глава 7
      • Стабильность — Глава 8
      • Стабильность — I: Глава 9
      • Стабильность — I: Глава 10
      • Стабильность — I: Глава 11
    • Стабильность II
    • ДОКУМЕНТЫ СТАБИЛЬНОСТИ MMD
      • СТАБИЛЬНОСТЬ 2013 MMD PAPER
      • СТАБИЛЬНОСТЬ 2014 БУМАГА MMD
      • СТАБИЛЬНОСТЬ 2015 БУМАГА MMD
  • MEO Class 4 — Письменный
    • Мудрые вопросы MMD за предыдущие годы
      • Функция 3
        • Военно-морская архитектура — ПИСЬМЕННЫЙ ДОКУМЕНТ MEO КЛАСС 4
        • Безопасность — ПИСЬМЕННАЯ БУМАГА КЛАССА 4 МЕО
      • Функция 4
        • ОБЩИЕ ИНЖЕНЕРНЫЕ ЗНАНИЯ — ДОКУМЕНТ MEO КЛАСС 4 MMD
        • Motor Engineering — MEO CLASS 4 MMD PAPER
      • ФУНКЦИЯ-5
      • Функция — 6
  • MMD оральные
    • Deck MMD Устные вопросы
      • 2-й помощник
        • Навигация Устный (ФУНКЦИЯ –1)
        • Cargo Work Oral (ФУНКЦИЯ — 2)
        • Безопасный оральный (FUNCTION — 3)
      • Старший помощник
        • Навигационный устный (FUNCTION — 01)
        • Cargo Work Oral (FUNCTION-02)
        • Безопасный оральный (FUNCTION — 03)
    • Engine MMD Устные вопросы
      • Безопасный орал (ФУНКЦИЯ — 3)
      • Мотор орально (ФУНКЦИЯ — 4)
      • Электрический оральный (ФУНКЦИЯ — 5)
      • MEP Oral (ФУНКЦИЯ — 6)
    • Общие запросы
      • 2-й помощник
        • Контрольный список для оценки
        • ГМССБ Контрольный список ГОК
        • Контрольный список для подачи заявки на COC
      • Старший помощник
        • Контрольный список для оценки
        • Контрольный список для подачи заявки на COC
      • ASM
        • Контрольный список для оценки
        • Контрольный список для подачи заявки на COC
  • Подробнее
    • Форум
    • Сокращения
      • Морское сокращение (от A до D)
      • Морское сокращение (от E до K)
      • Морское сокращение (от L до Q)
      • Морское сокращение (от R до Z)
  • О нас
  • Свяжитесь с нами
