Строение выхлопной системы, что полезно знать пилоту?

Мы уже обсуждали, что многие неоправданно считают заслугой выхлопной системы только звук выхлопа. Однако, продвинутые мотоциклисты в курсе, что правильно подобранная выхлопная система способна улучшить работу двигателя и даже увеличить показатели лошадиных сил. Советую вернуться к статьям ("Выхлопная система мотоцикла - в чем ее основная задача?") и ("Самостоятельная очистка выхлопной системы мотоцикла"), из которых мы подчерпнули основные задачи выхлопного узла.

Выхлопная система мотоцикла обязана обеспечить четкий отвод и охлаждение газов таким образом, чтобы отраженный поток газа вернулся к выпускному клапану к моменту его следующего открытия. Чем новее модель мотоцикла, тем сложнее и продуманнее будет отвод газа.

Форма и длина

Первым делом затронем именно эту сторону вопроса. Напомню, что объем выхлопной трубы должен в несколько раз превосходить объемы цилиндров. Поэтому короткие выхлопные трубы менее эффективны, чем длинные. Газы из коротких систем всегда будут более горячими и опасными для ног пилота.

Во-вторых, форма выхлопной трубы обязана быть максимально плавной и округленной. Резкие углы будут затормаживать движение газов и накалять место изгиба, а значит в изгибе случится прогар или трещина, а это ремонт, морока и недовольные пользователи.

К форме хочется отнести конфигурацию выхлопной системы, а именно две выходящие от каждого цилиндра трубы, а может быть по 2 в 1 системе, а может быть и все 4 в 1. Случается даже интересный переходный вариант 4 в 2 и эти 2 в 1 выхлопную трубу.

Конфигурация выхлопной системы будет очень сильно зависеть от строения двигателя. Для двухтактных мотоциклов рекомендуются отдельные трубы на каждый цилиндр, потому что в таком случае рабочий объем выхлопной системы настолько превышает объемы двигателя, что газы способны достаточно расшириться при выпуске, чтобы полностью охладиться.

Случаются и более сложные формы коллекторов-пауков, которые соединяются в общий диффузор.

Выпускной коллектор

В народе его называют «колено» за характерный изгиб. О мягких округлых формах мы уже говорили. Настало время разобраться с системами 4 в 1 и 4 в 2. Здесь нечего мудрить, все элементарно. Когда двигатель имеет в коллекторе сначала 4 выхода по 1 на цилиндр, которые в последствии быстро соединяются в 1 и выходят на глушитель.

Система 4 в 1 признана одной из самых удачных для езды на высоких оборотах, поэтому она так популярна среди профессиональных мотогонок и спортивных моделей.

Коллекторы с длинным соединением в 1 осуществляют переход от 4, через 2 в 1, но это не шибко популярный вид, хотя они хороши для любителей и новичков, так как улучшают характеристики на более широком спектре оборотов, нежели 4 в 1, который отрабатывает на все 100000 при повышенных нагрузках.

Что до материала, коллекторы принимают на себя первый удар раскаленных газов. Поэтому их делают в основном из нержавейки.

После остановки двигателя внутри выхлопной системы в коллекторе образовывается конденсат. Если у вас чугунный коллектор, то конденсат может вызвать коррозию.

Существуют еще и керамические коллекторы. Интересная тема для тех, кому жизненно важно снизить вес мотоцикла. Коллекторы из керамики весят действительно мало, но и снашиваются со скоростью тех же выхлопных газов, быстро трескаются и требуют замены. С другой стороны, если вы профессиональный пилот гоночного трека, вы и так после заезда меняете чуть ли не половину расходников, начиная с покрышек и заканчивая цепью, почему бы не поменять еще и коллектор, раз пошла такая пьянка?

Для гражданских мотоциклистов беспроигрышным вариантом все равно будет нержавеющая сталь, потому что она не боится конденсата и достаточно долговечна.

Диффузор

Промежуточная часть выхлопной системы между коленом и глушителем. Обычно в нем происходит расширение газов для охлаждения перед тем, как покинуть трубу.

Глушитель

Самая любимая, лакомая и вкусная часть выхлопной системы. Именно она со всеми своими примочками отвечает за тембр голоса вашего мотоцикла. Именно «банку» без конца меняют пилоты, когда им не нравится звук выхлопа.

К слову, внутри глушителя можно обнаружить разные начинки от катализаторов и фильтров до Db Killer, он же среди простых смертных отзывается на «флейту», и мы чуть не забыли про мощностной клапан! Теперь по очереди.

  • Катализаторы и фильтра — наполнения, которые призваны подводить выхлоп мотоцикла к необходимой экологической норме. Они есть не везде, но встречаются достаточно часто в молодых моделях.

  • Db Killer/флейта — система внутри корпуса с множеством каналов и отверстий, через которые проходят газы. Система призвана увеличить сопротивление потокам газа. Если вынуть флейту, то система превращается в прямоточный аналог с совершенно другим звуком выхлопа и меньшим сопротивлением газов.

Существуют модели выхлопных систем в которых можно регулировать открытие заслонок нажатием кнопки на руле, тем самым форсировать выхлоп и звук в зависимости от ситуации. Примером такой системы будет Dr. Jekill & Mr. Hyde, которая поставляется в комплекте с кнопкой управления для руля и уже может быть установлена на многие топовые бренды.

  • Мощностной клапан — суть его в распределении отраженной волны газового потока. Делается это для того, чтобы поток газа не достиг выпускного клапана в момент его закрытия. Клапан пропускает только те отраженные волны, которые способствуют наполняемости цилиндра и избавлению его от отработанных излишков. Самые известные системы SAEC – Suzuki, EXUP – Yamaha.

По материалам изготовления популярными стали:

  • Карбон
  • Нержавеющая сталь
  • Титан
  • Алюминий

Итак, мы выяснили, что выхлопная система мотоцикла достаточно сложна и многогранна. Чем новее модель мотоцикла, тем замысловатее будет ее выхлопная система. В век электроники многие функции мотоцикла зависят от обратной связи с электрикой. Так, например, при вынимании чипа, мотоцикл может не заводиться, а только предательски мигать лампочкой на панели, указывая, что фокус не удался. Дистанционная регулировка уровня выхлопа так же интересное нововведение, на ряду с постоянными разработками инженеров.

Выхлопная система Нива ВАЗ 21213, 21214, 2131 lada 4x4

Элементы системы выпуска карбюраторного двигателя

Выхлопная система инжекторного двигателя


1 - уплотнительная прокладка; 2 - приемная труба; 3 - металлокомпенсатор; 4 - нейтрализатор отработавших газов; 5 - хомут крепления приемной трубы; 6 - уплотнительная прокладка; 7 - кронштейны подвески основного глушителя; 8 - основной глушитель; 9 - резиновые подушки подвески основного глушителя; 10 - хомут соединения трубы основного глушителя с трубой дополнительного глушителя; 11 - диагностический датчик концентрации кислорода; 12 - управляющий датчик концентрации кислорода; 13 - дополнительный глушитель

Состоит из выпускного коллектора, приемной трубы, дополнительного и основного глушителей. На автомобилях с системой впрыска между приемной трубой и дополнительным глушителем установлен нейтрализатор отработавших газов. На этих автомобилях в приемную трубу (сразу после перехода двух тонких труб в одну) вварена резьбовая втулка под датчик концентрации кислорода (лямбда-зонд).

Отличается и дополнительный глушитель — его передняя труба короче и снабжена фланцем для крепления нейтрализатора. Глушители и нейтрализатор — неразборные узлы и при выходе из строя должны заменяться новыми.

Выпускной коллектор отлит из чугуна. Между ним и головкой цилиндров установлена металлоармированная термостойкая прокладка. К коллектору на четырех шпильках крепится приемная труба. Соединение уплотнено термостойкой прокладкой. Гайки крепления – латунные или омедненные и зафиксированы от отворачивания стопорными пластинами (одна на две гайки), края которых отгибаются на грани гаек. Приемная труба дополнительно прикреплена хомутом к кронштейну на коробке передач.

На автомобилях с карбюраторными двигателями трубы глушителя вдвигаются друг в друга и фиксируются обжимными хомутами. На автомобилях, оснащенных системой впрыска, соединения нейтрализатора с дополнительным глушителем и приемной трубой – фланцевые, переднее – с шаровым шарниром (трубы могут поворачиваться друг относительно друга на небольшой угол без потери герметичности), его крепежные болты подпружинены.

Нейтрализатор служит для уменьшения выбросов в атмосферу оксида углерода и оксидов азота. Он состоит из двух керамических блоков со множеством пор, покрытых так называемыми катализаторами дожига: родием, палладием, платиной. Проходя через поры нейтрализатора, токсичный оксид углерода (СО) превращается в малотоксичный диоксид (СО2), а оксиды азота восстанавливаются до безвредного азота. Степень очистки газов в исправном нейтрализаторе достигает 90–95%. Для нормальной работы нейтрализатора состав отработавших газов (в частности, содержание в них кислорода) должен находиться в строго заданных пределах. Эту функцию выполняет контроллер, изменяя количество подаваемого топлива в зависимости от показаний датчика кислорода . Нейтрализатор и датчик кислорода весьма чувствительны к соединениям свинца – «отравившись» ими, они перестают работать. Поэтому если автомобиль оснащен нейтрализатором, категорически запрещается его эксплуатация (даже кратковременная) на этилированном бензине. Другая причина выхода из строя нейтрализатора – перебои в системе зажигания: несгоревшее топливо догорает в нейтрализаторе, повреждая керамику. Это может привести к закупорке выпускной системы и остановке двигателя (или сильной потере мощности).

Основной глушитель расположен в нише в задней части кузова. Он прикреплен к кронштейнам кузова на двух резиновых подушках. Средняя часть выпускной системы (с дополнительным глушителем) не имеет точек крепления к кузову. Для защиты пола кузова от чрезмерного нагрева над основным глушителем закреплен защитный экран.

Обслуживание системы выпуска заключается в периодическом осмотре труб и глушителей на предмет коррозии и в подтяжке или замене ослабленных соединений.

Видео

Корки Белл - Maximum Boost Турбонаддув (Система выпуска) Глава 11

Если бы турбонагнетатель мог бы диктовать условия для конструкции системы выхлопа, он бы категорически сказал бы: никакого выхлопа! Если власти могли бы диктовать условия для конструкции системы выхлопа (что они могут делать, делают, и будут делать), они сформулировали бы, что лучшая выхлопная труба - та, из которой ничего не выходит. Где-то между этими двумя несовместимыми требованиями и будет находиться хорошая система выпуска для уличного использования, которая сделает обе стороны счастливыми. Ну ладно, относительно счастливыми.

Лучший выхлоп для турбонагнетателя - наименьшее количество выхлопа. Выхлопная система автомобиля Lotus Elise.

Далее мы будем называть системой выпуска все, что располагается после турбонагнетателя. В принципе все турбины требуют специальных выхлопных систем. Штатные, не предназначенные для турбонагнетателя, выхлопные системы не удовлетворяют предъявляемым требованиям. Выхлопные системы сторонних производителей также редко оказываются удовлетворительными. Система выпуска эго совокупность оптимизированных, тщательно обдуманных деталей. Цель, которая должна быть достигнута в соответствии с этими требованиями - создание нормально работающей выхлопной системы, имеющей приемлемый уровень шума и низкое противодавление.

Турбины не любит противодавление; чем оно ниже - тем лучше. Обратите внимание на отдельные выхлопные трубы за вестгейтами.

Противодавление в системе выпуска - зло.

Соединение турбины с приемной трубой.

Эта часть системы выпуска подвержена воздействию температуры до 800° С, это причина, которая многое диктует в конфигурации узлов. Возможно это наиболее высоко нагруженная часть системы выпуска.

Ребра жесткости между каждым соединителем значительно увеличат долговечность соединения фланца и трубы.

Поэтому, прочность имеет главное значение. Прочность начинается с толщины фланца крепления выхода турбины. Этот фланец может быть толщиной около 12 мм и требует дополнительных ребер или усилителей. Поскольку фланец не закреплен на своем месте во время сварки, поверхность сопряжения с турбиной нужно обработать до его установки. Сварка вообще вредна для металла. При сварке трубы с фланцем происходит ослабление металла. Решения этой проблемы состоит в том, чтобы приварить трубу внутри фланца сплошным швом, а на внешней стороне выполнить небольшие прерывистые швы.

Диаметр трубы

При установке труб с большим диаметром в систему выпуска можно переборщить. В этом случае правило "чем больше - тем лучше" не имеет места. Как было сказано в главе "Промежуточное охлаждение", имеется скорость газа, которая не должна быть превышена. Можно предположить, что для расчетов выхлопной системы эта скорость составляет около 80 м/с. Значительное увеличение количества выхлопных i газов при увеличении температуры также требует существенного увеличения требуемого объема выхлопной трубы. Поэтому трубы для горячих выхлопных газов должны быть больше чем трубы для впуска воздуха. Основывайте свои вычисления на тех же самых условиях, что и для труб на впуске, но используйте максимальную скорость 80 м/с, а не 140 м/с. Чтобы выбрать требуемый размер выхлопной трубы, Вы можете твердо придерживаться этой скорости выхлопных газов или следовать простому принципу выбора - диаметр трубы приблизительно на 10 % больше чем диаметр выхода турбины. Рисунок показывает что размер выхлопной трубы относительно мощности, дает хорошее направление для выбора требуемого размера выхлопной трубы.

Приблизительное проходное сечение выхлопной трубы относительно выходной мощности

Положение катализатора

Наличие в выхлопной системе каталитического конвертера закреплено законодательно. Катализатор должен быть установлен там где это предусмотрено конструкцией. Смиритесь с этим, и оставьте его в покое. Современные преобразователи сотовой конструкции не очень ограничивают поток выхлопных газов. Большинство из них создает менее 0,15 бара обратного давления в выхлопной трубе. Это приемлемо.

Стыки фланца приемной труды не должны быть сварены непрерывным швом на внешней стороне трубы. Сплошной сварной шов внутри шов снаружи

При добавлении каталитического конвертера в систему, не оборудованную им предварительно, разместите катализатор так близко к турбонагнетателю насколько возможно, для того, чтобы катализатор мог быстро достичь рабочей температуры.

 Хороший пример подгонки выхлопных трубопроводов к доступному пространству при обеспечении достаточного требуемого размера трубы и качественных изгибов. Здесь также показано хорошее соединение, объединяющее две отводящие трубы от турбин.

Положение датчика кислорода.

Датчик кислорода желал бы быть так близко к камере сгорания, насколько это позволяет температура. Б большинстве случаев при установке турбонагнетателя датчик кислорода должен быть расположен непосредственно за ним.

Компенсационные швы.

Широкие температурные колебания, испытываемые выхлопной системой двигателя с турбонаддувом, вызывают несколько большее тепловое расширение, чем оно могло бы быть. Обеспечение подвижности выхлопной грубы, при расширении и сокращении без защемления, становится необходимым для того, чтобы избежать повреждений, вызванных тепловым расширением.

 Необходимо обеспечить подвижность выхлопной системы при тепловом расширении для предотвращения образования трещин.



Соединение к трансмиссии должно быть гибким.

Телескопическое соединение выхлопной трубы самое простое и наиболее универсальное из всех соединений.

Некоторая степень подвижности может быть добавлена в выхлопную систему, в виде хомутов, использованных как соединители для сегментов трубы. Хомуты также допускают небольшую угловую подвижность. Зажим грубы может также служить как крепежный кронштейн.

Кронштейны

На первый взгляд задача как подвесить выхлопную трубу под автомобилем может показаться простой. Вам нужно просто взглянуть на днище Ferrari, чтобы легко понять , что этот вопрос может получить очень серьезный подход. При размещении выхлопной трубы должным образом неожиданно возникают несколько проблем. Вибрация, температура, колебания двигателя, тепловое расширение, и конструкция кронштейнов - это проблемы, которые должны быть решены прежде, чем Вы получите хорошую долговечную выхлопную систему.

Вибрация может гаситься часто расположенными кронштейнами и подвижными точками. Подвижные точки - гибкие соединения, которые не будут передавать вибрацию. Телескопическое соединение - пример подвижной точки.

Температура будет проблемой в том случае, если уязвимый узел находится в пределах ее распространения. В общем случае, гораздо лучше и проще теплоизолировать узел, который может быть поврежден высокой температурой, чем теплоизолировать всю выхлопную трубу. Теплота может повредить такие вещи как покрытие днища, волокнистые материалы, и окрашенные поверхности. Время, потраченное на поиск таких уязвимых мест, и установка нескольких экранов, будет, в конечном счете, потрачено с пользой. Простой экран из листового металла обеспечит падение температуры на нескольких сотен градусов.

Телескопические соединения могут для обеспечения некоторой подвижности выхлопной системы.

Простой кронштейн с зажимом

Варианты глушителя, размеры, и количество.

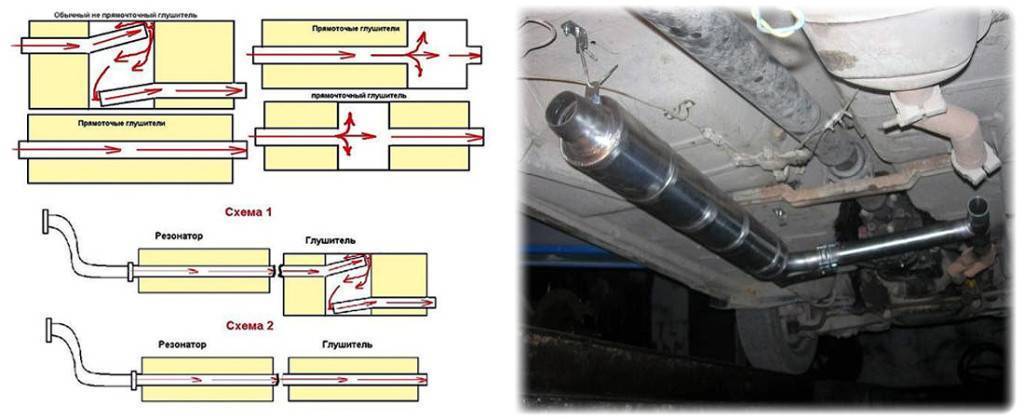

Вообще говоря, глушитель будет единственным самым большим сужением в системе выпуска. К сожалению, требования низкого противодавления и низкого шума обычно имеют разногласия друг с другом. Часто разумный компромисс может быть достигнут при использовании нескольких больших глушителей. Потребность в больших проходных сечениях во всех секциях системы выпуска может часто быть удовлетворена путем устанавки глушителей параллельно друг другу. Проверьте проходное сечение, имеющееся в каждом случае, и убедитесь, что сумма площадей поперечного сечения превышает площадь сечения основной трубы. Это даст Вам возможность сделать проходное сечение глушителя приблизительно на 25 % больше чем у основной трубы, поскольку коэффициент сопротивления внутри глушителя обычно довольно высок.

Выбор типа глушителя ограничен прямоточными типами с наполнением из стекловаты или относительно популярными "турбо" глушителями. Вообще, прямоточные глушители обеспечивают лучшее прохождение газов, в то время как «турбо» глушители с перегородками обеспечивают лучшее глушение. Глушители с наполнением из стекповаты или из тонкой стальной проволоки имеют репутацию как сжигающие материал наполнения за короткий срок.



 Произведение инженерного искусства, глушитель для Porsche 966.

                                                                                Сверху: Параллельное расположение глушителей с наполнением из стекловаты обеспечивает хорошее прохождение газов и низкое сопротивление.                                                                                  Внизу: Такое расположение глушителей может дать преимущество при плотной компоновке.

Глушители со стекловолоконным наполнением сделаны в двух различных конструкциях, с просверленными отверстиями в ядре и с проштампованным ядром. Просверленное ядро лучше.





Достаточно странно, поскольку турбонагнетатель значительно увеличивает предполагаемый срок службы этих глушителей, забирая большое количество теплоты, которая иначе бы поглощалась материалом глушителя. Два типа ядер популярны в глушителях с наполнением из стекловаты: просверленные и проштампованные. Просверленные ядра имеют более чистый, и таким образом менее ограничивающий, путь для потока газов. Если глушителя с просверленным ядром оказывается недостаточно, глушители с проштампованным ядром работают лучше когда поток направлен вдоль проштампованных отверстий. Опасение чрезмерного шума прямоточных глушителей обычно имеет основания. Дело обстоит немного не так у двигателя с турбонаддувом, поскольку турбонагнетатель можно рассматривать как приблизительно одна треть глушителя.

Установка вестгейта

Вестгейт будет обсуждаться более внимательно в главе «Управление наддувом», он не предъявляет никаких особых требований к глушению, но дает возможность, которая может быть полезна для всей системы. В любом автомобиле, оборудованном каталитическим нейтрализатором, газы из вестгейта должны быть возвращены обратно в выхлопную трубу перед нейтрализатором, потому что все отработанные газы должны проходить через нейтрализатор. Там, где каталитический нейтрализатор отсутствует, существует возможность сделать полностью отдельную выхлопную трубу исключительно для вестгейта. Может потребоваться небольшой глушитель, чтобы ограничить шум в необходимых пределах, когда система работает при максимальном наддуве. Смысл установки отдельной выхлопной трубы состоит в увеличении эффективного проходного сечения системы выпуска. Вообще, вестгейт будет более иметь лучшую реакцию и несколько более эффективно управлять давлением наддува, когда будет иметь свою собственную выхлопную трубу.



Отдельная выхлопная труба - лучшее решение для вестгейта.

Вентиляционная труба вестгейта или выхлопная труба будут подвергаться большим колебаниям рабочей температуры. Это происходитоттого, что вестгейт закрыт большинство времени, и вентиляционная труба, таким образом, остается холодной, так как отсутствует поток выхлопных газов. Как только вестгейт открывается, вся вентиляционная труба испытывает быстрое повышение температуры.

Эти колебания будут происходить каждын раз при открытии вестгейта. При этом требуется, чтобы конструкция вентиляционной трубы могла расширяться и в то же время не подвергаться вызывающим трещины деформациям. Компенсационные соединяния могут иметь штампованную форму или прорези. Сильфон должен быть сделан из нержавеющей стали и иметь достаточно крепкую конструкцию, чтобы быть долговечным. Материал должен быть минимум 0,8 мм толщиной. Сильфон должен иметь поддержку для устранения вибраций, иначе он будет недолговечным из-за усталости металла. Сильфон из нержавеющей стали для предотвращения образования трещин из-за высоких температур и теплового расширения ш Должным образом затянутый хомут, чтобы сделать утечки минимальными Ж

Вентиляционная труба вестгейта подвергается сильному тепловому расширению; изменения длины должны быть компенсированы. Заметьте направление выишмповки для лучшей изоляции при работе без наддува, и в то же время для обеспечения нормального обратного давления в выхлопной трубе.

Материалы и покрытие.

Мягкая сталь - совершенно адекватный материал для изготовления системы выпуска. Нержавеющая сталь, хотя и является лучшим материалом, ставит задачу изготовления всех узлов системы из этого материала. Нержавеющие трубы, приваренные к глушителям из мягкой стали, немного дают для обеспечения долговечности.

Соединители и прокладки.

Болтовые соединения, конечно наиболее неприятные части любой системы выпуска. Если они правильно сконструированы, прокладки и соединители, которые скрепляют соединения, могут обеспечить длительную эксплуатацию и дать уверенность, что эти детали не доставят проблем. Создание правильной системы - в значительной степени результат нескольких «как надо делать» и «как не надо делать», перечисленных в главе "Выхлопной коллектор".

Фланцы.

Фланец несет двойную ответственность - удержание прокладки, всегда надежно зажатой и гарантии, что выхлопная труба имеет соответствующее крепление. Эти требования легко выполнимы при использовании фланцев толщиной 10 мм или больше. Небольшой фланец, вроде фланца для вестгейта, может быть тоньше, около 8 мм. Вообще, чем толще фланец, тем дольше срок его службы и выше вероятность, что прокладка останется на месте.

Насадки на выхлопную трубу

Так как единственная видимая часть всей системы выпуска - последние немногие сантиметры, соблазнительно сделать их стильными и эффектными. Стиль - почти всегда хорошо, но только не тогда, когда это стоит мощности, убедитесь, что площадь сечения насадки достаточна для расхода выхлопных газов. Мысли о насадках на выхлопные трубы, которые "извлекают" отработанные газы, могли бы очаровать нас, но подождите, пока они не появятся на гоночных автомобилях Формулы 1 перед тем как приходить в восторг от их достоинств. Большинство причудливых конструкций насадок являются меньше чем удовлетворительными.

 Эстетичные глушители для Nissan 350Z - прекрасное дополнение к хорошей системе турбонаддува.

Специальные требования к переднеприводным автомобилям

Атомобили с передним приводом, как правило, имеют поперечное расположением двигателя. Это ставит новую проблему перед проектировщиком, необходимо обеспечить гибкое соединение выхлопной грубы с двигателем, так как он имеет подвижность относительно своих креплений при передаче момента. Не допустимо постоянно изгибать выхлопную трубу и ожидать, что она будет иметь длительный ресурс. Гибкое соединение трубы получает новое значение в переднеприводном автомобиле с поперечно расположенным двигателем. Не попадите в положение, при котором Вы жестко соедините две трубы, чтобы укрепить их в одном месте и попытаетесь получить от них достаточную долговечность. Задача в том, чтобы создать в достаточно гибкое соединение, такое, чтобы двигатель фактически мог двигаться и не перенапрягал выхлопную трубу. Ориентируйтесь на подвижность в пределах 10°, и старайтесь обеспечить это.

Итоги главы

Имеются ли проблемы при соединении штатной системы выхлопа с турбонагнетателем?

Почти всегда. Штатные системы разработаны для расходов газов, произведенных штатными двигателями. Чтобы прокачать через штатную выхлопную системуна на 50 % большее количество газов (приблизительно 0,5 бара наддува), придется увеличить давление в выхлопной трубе до неприемлемо высокого уровня.



Выхлопная система Рено Симбол - Renault Symbol (Символ)


Система выпуска отработавших газов состоит из двух секций:
– приемной трубы с каталитическим нейтрализатором;
– задней части, которая включает в себя резонатор, глушитель и выхлопную трубу.

Рис. 3.116. Соединение приемной трубы с задней частью системы


По всей длине система подвешена на резиновых кронштейнах. Приемная труба соединена с задней частью коническим кольцевым уплотнением, затянутым хомутом (Рис. 3.116).


Внимание:
- При движении автомобиля каталитический нейтрализатор отработавших газов нагревается до высокой температуры. Не паркуйте автомобиль в местах, на которых расположены горючие материалы.
- Не приступайте к работе с системой выпуска до ее охлаждения.
Уплотнение между выпускным коллектором и нейтрализатором должно быть идеальным.
- Все прокладки системы выпуска только одноразового использования.
- При снятии/установке нейтрализатора не допускайте его механического повреждения.

Ремонт глушителя

Труба системы выпуска моноблочной конструкции, т. е. она не имеет разъемных соединений с глушителем. При необходимости замены основного или вспомогательного глушителя (в запасные части поставпяются раздельно) нанесите на трубу две метки на расстоянии 45 мм (Р1 и Р2) от места разреза (D).

1. С помощью резака Mot. 1199-01 обрежьте трубу между нанесенными метками.
2. Аккуратно установите ремонтную втулку.

Примечание:
- Резак Mot. 1199-01 предназначен для резки труб с толщиной стенок до 2 мм.
- Ремонтные втулки имеются в продаже.

3. Нанесите на концы трубы герметизирующую мастику (номер 7701421161), установите трубы во втулку.
4. Трубы во втулку устанавливайте до упора внутренние выступы.

5. Гайка втулки должна быть установлена так, чтобы избежать касания кузова и других рядом расположенных деталей.

6. Слегка затяните гайку втулки и отцентруйте трубу. Затяните гайку окончательно.
7. Гайка втулки имеет канавку (А). Правильной затяжке гайки соответствует легкий щелчок и канавку становится не видно (момент затяжки около 25 Нм).


Система выпуска выхлопных газов

Система выпуска выхлопных газов

Выхлопная система, выпускная система, система выпуска отработавших газов - характеризируют одно и то же. В кругу автомобилистов больше склоняются к названию выхлопной системы, термин более привычный для всех, самый понятный и простой. Так в чем ее суть, какие функции выполняет? Все просто, выхлопная система в конструкции автомобиля отводит из цилиндров мотора отработанные газы, охлаждает их, снижает их степень токсичности и шум работы машины.

Выхлопную систему наполняют несколько элементов, это:

  • коллектор выпуска;
  • сажевый фильтр;
  • трубы соединений;
  • глушитель;
  • катализатор.

Система выхлопа газов невидима для глаз человека, разве что он опустится и посмотрит под низ автомобиля, где она закреплена, лишь прямоточный глушитель остается в зоне видимости. Многие, именно по нему привыкли определять выхлопную систему, все остальные имеющиеся элементы обычно упускают.

Выпускной коллектор

Главная задача данного элемента - обеспечить непосредственный вывод переработанных газов. Помимо этого он осуществляет продув цилиндров мотора. От размеров и формы элемента зависят изменения в колебаниях движения газов. В результате эти параметры немаловажны для определения мощности мотора и его крутящего момента. Упоминаемый колебательный процесс напрямую связан с тем же параметром только в отношении топливно-воздушной смеси. Чтобы обеспечить необходимую продуктивность, оба параметра должны быть согласованными между собой.

Производители машин изготавливают выпускной коллектор из жаростойкого чугуна, все потому, что эта деталь подвергается наибольшей в системе температурной нагрузке. Продолжением коллектора является приемная труба глушителя, которая крепится к нему посредством специального переходника.

С целью снизить шумность работы выпускной системы, все ее элементы изолируют с помощью специального материала сильфона, или как его еще называют - виброизоляционная муфта. Кроме шумоподавления она еще приглушает издаваемые системой вибрации. По своей сути, сильфон ли гофра глушителя - это шланг из прочного металла, дополнительно отделан стальной оболочкой, обладающий хорошей гибкостью.

Каталитический нейтрализатор

Данный элемент, можно сказать, в системе выполняет функцию фильтра, так как снижает концентрацию всяких «вредностей» в переработанных газах. В кругу знающих людей к этой детали используют название - катализатор. Расположение и конструктив катализаторов в разных марках авто может отличаться, виной этому являются уникальные конструктивные задумки каждого производителя. Большинство современных автомобилей с бензиновым двигателем оборудованы трехкомпонентными катализаторами, они доказали свою эффективность в борьбе с оксидами углерода и азота, а также с углеводородами, не успевшими сгореть.

Двигатели-дизели дополнительно комплектуются еще и сажевым фильтром, который призван свести к минимуму выброс сажи в воздух в составе отработанных газов. Автомобиль, предусматривающий в выхлопной системе катализаторы и сажевый фильтр, удовлетворяет все экологические нормы. К такому авто претензии не выдвигаются.

Среди других экосистем, часто применяемых в конструкции современных автомобилей, выделяют картер-вентиляцию, улавливание бензопаров, рециркуляцию продуктов переработки. Все они эффективные и очень необходимые для сохранения здоровой окружающей среды.

Датчики

Датчик кислорода в выхлопной системе измеряет долю кислорода в переработанных газах, тем самым отвечая за наполнение топливно-воздушного моторного состава. Несмотря на то, что датчик сосредоточен в системе выпуска, его относят к другой системе, а именно к той, которая отвечает за управление двигателя.

Система управления двигателя в авто современного образца содержит не один, а два подобных датчика. Первый из них установлен перед катализатором, второй за ним, то есть, фактически катализатор функционирует под контролем этих двух датчиков. Выпуск нередко оборудуют и другими датчиками, это датчик температуры, датчик подсчета оксидов азота в переработанных газах.

Глушитель

Это главная звукоизолирующая деталь в системе. Его главная задача - преобразовать энергетический потенциал переработанных газов и тем самых снизить уровень издаваемого системой шума. Конструкция глушителя проста, это два элемента - основной глушитель и резонатор, последний еще называют предварительным глушителем. Достичь эффекта шумоподавления удается благодаря накладке звуковых волн. В результате поглощения и многоразовой вариации направления потока ненужных газов и его величины, степень шумности заметно снижается.

Любители тюнинга автомобиля редко когда используют родимые глушители, они и смотрятся не очень эстетично и к тому же не способны обеспечить рост мощности, что был внедрен в работу двигателя. В таком случае более уместным становится спортивный глушитель и вдобавок к нему спортивные резонаторы, в паре они идеально справляются со своей задачей. Еще больше придадут эстетики насадки на глушитель, они выпускаются в огромной разновидности. Для любого авто найдется свой оптимальный вариант.

Частые неисправности выхлопной системы

Из-за нарушения плотности соединений, повреждений глушителя, прокладок в системе выхлопа, часто может проявить себя чересчур высокий уровень шума отработанных газов. После выявления подобной проблемы нужно поступить следующим образом. Для начала проверить целостность системы, при обнаружении поврежденных деталей, заменить их новыми. Если дырки в трубах еще не столь безнадежны, с помощью сварочного оборудования их можно постараться заварить.

Каждому владельцу авто очень важно научиться правильно эксплуатировать выхлопную систему. Нужно проследить, чтобы глушители, основной и дополнительный не контактировали с металлическими элементами кузова. Это может повлиять на работу других механизмов. К примеру, часто ручной тормоз перестает работать после того, как горячая выхлопная труба повредила оболочку троса. Дабы исключить подобную неисправность, глушить требуется надежно закрепить на амортизаторах из плотной резины.

При езде на плохой дороге или при неаккуратном обращении с авто, могут легко повредиться металлические элементы системы выхлопа. В дальнейшем это перерастает в невыносимый грохот реактивного самолета, ездить на таком аппарате без сторонних оглядок просто невозможно. Виной этому являются резкие скачки температуры и давления газа в трубах. Если такая проблема проявила себя, и после осмотра оказалось, что некоторые элементы системы действительно повреждены, лучше не пытаться лепить дыры с помощью термопасты, термолента возможно подойдет. Но оба решения, как показывает практика, не выдают ожидаемого результата, через недельку-две проблема вновь о себе напомнит, на этот раз более мощно. Все равно «залатанную деталь» рано или поздно придется менять. Поэтому, лучший выход - своевременная замена поврежденной трубы или глушителя.



Любой автомобиль имеет достаточно сложную конструкцию, которая состоит из множества узлов и систем. На каждую из них возлагаются определенные обязанности. Не исключением является и выхлопная система. Она необходима не только для отвода отработанных газов, но и для их охлаждения. Также она способствует существенному понижению уровня шума работы автомобиля и степени токсичности газов.

В составе такой системы присутствуют: коллектор выпуска, соединительные трубы, глушитель, катализатор и сажевый фильтр. Чтобы увидеть все эти элементы, понадобится залезть под автомобиль. При внешнем осмотре виден только глушитель. Поэтому многие автомобилисты определяют выхлопную систему именно по нему.

Выпускной коллектор

Качество выхода отработанных газов во многом зависит именно от этого элемента. Однако это не единственная задача, которую выполняет коллектор. Он также необходим для продувки цилиндров. В зависимости от того, какие формы и размеры имеет выпускной коллектор, колебания движения выхлопных газов могут изменяться. Именно поэтому параметры данного элемента являются достаточно важными для определения крутящего момента и мощности мотора.

Конечно, выпускной коллектор должен быть изготовлен из высококачественного материала, так как этот элемент подвергается воздействию достаточно высокой температуры. К примеру, спортивный коллектор ваз (паук 4-2-1) изготавливается из чугуна. Данный металл используют многие современные производители, так как чугун является одним из самых жаростойких материалов. При помощи переходника к этому элементу подсоединяется приемная труба глушителя, которая является продолжением коллектора.

Каждый элемент выпускной системы имеет дополнительную изоляцию, что позволяет существенно снизить общий шум ее работы. Для этого используется сильфон или другие специальные материалы. Кроме устранения шума, эта изоляция снижает вибрацию системы, которая возникает при движении автомобиля. Она представлена в виде шланга, изготовленного из высококачественного металла. Благодаря высокой гибкости этот материал прекрасно справляется со своей работой.

Каталитический нейтрализатор

Данное устройство является своеобразным фильтром. Нейтрализатор пропускает через себя отработанные газы, существенно снижая в них концентрацию вредных веществ. В народе данный элемент получил название «катализатор». В зависимости от марки транспортного средства, конструкция и расположение этого элемента могут различаться. Ведь каждый производитель старается создать уникальную систему.

Сегодня многие автомобили, в которых установлен бензиновый двигатель, оснащены трехкомпонентными катализаторами. За годы практики была доказана их высокая эффективность. Они прекрасно очищают выхлопные газы от азота, оксида, углеводорода и других веществ, которые не успевают сгореть в цилиндре.

В автомобилях с дизельным двигателем дополнительно используется сажевый фильтр. Он обеспечивает защиту окружающей среды от выброса сажи, которая присутствует в отработанных газах. Если в транспортном средстве одновременно используются сажевый фильтр и катализатор, его можно назвать экологическим, так как автомобиль соответствует всем необходимым нормам и стандартам.

В случае удаления катализатора устанавливается специальное устройство, корректирующее поступление сигналов в электронный блок управления, передаваемых датчиком кислорода. Эта обманка катализатора не позволяет электронной системе автомобиля "понять", что катализатор не работает или вовсе отсутствует. В результате предотвращается включение аварийного режима работы двигателя.

Часто в новых транспортных средствах используются другие системы, предназначенные для экологической безопасности. Они подразумевают улавливание паров бензина, рециркуляцию продуктов переработки, картер-вентиляцию. Безусловно, они достаточно важны для окружающей среды и сохранения здоровья людей.

Достаточно часто при тюнинге выхлопной системы катализатор заменяют на пламегаситель. Данный элемент предназначен для снижения температуры и энергии выхлопных газов. Благодаря повышению пропускной способности это устройство выравнивает давление отработанных газов, обеспечивая оптимальную работу всех узлов выпускной системы.

Датчики кислорода

Каждая выхлопная система оснащена специальным датчиком, который позволяет определить количество кислорода в отработанных газах. При этом он отвечает за наполнение топливной смеси. Стоит отметить, этот датчик относится к системе, которая отвечает за управление двигателем. Однако он располагается непосредственно в выпускной системе.

В современных автомобилях система управления двигателем имеет не один, а два датчика, которые устанавливаются до и после катализатора. Таким образом, его работа полностью контролируется этими двумя датчиками. Что касается самой выпускной системы, то здесь нередко дополнительно устанавливаются и другие датчики, например, датчик окиси азота и датчик температуры.

Глушитель

Глушитель является важной деталью выхлопной системы, которая отвечает за ее звукоизоляцию. Данный элемент снижает уровень издаваемого шума при помощи переработки энергетического потенциала выхлопных газов. По своей конструкции глушитель является достаточно простым элементом, который состоит из резонатора и основного глушителя. При работе системы здесь осуществляется так называемая накладка звуковых волн, что обеспечивает должное подавление шума.

Сегодня многие поклонники различного автотюнинга отказываются от эксплуатации родного глушителя. На это есть масса причин: отсутствие возможности обеспечения должной мощности двигателя, недостаточно привлекательный внешний вид. Именно поэтому часто используются спортивные резонаторы, специальная насадка на глушитель, спортивный глушитель. Благодаря огромному количеству разновидностей таких элементов каждый автолюбитель сможет выполнить тюнинг своего автомобиля, а насадка для глушителя позволит добиться необычного звукового эффекта при выпуске обработанных газов.

Наиболее частые поломки выхлопной системы

Часто возникают ситуации, когда водитель замечает повышение шума работы выхлопной системы. Как правило, это является следствием повреждения глушителя, нарушения плотности прокладок и различных соединений. При возникновении каких-либо неисправностей, необходимо полностью проверить всю выпускную систему. Найдя вышедший из строя элемент, его следует заменить. Если появившиеся дырки еще не слишком большие, их можно попытаться заварить, используя специальное сварочное оборудование.

Правильная эксплуатация выхлопной системы является достаточно важной. К примеру, необходимо периодически проверять, не контактируют ли элементы глушителя с металлической частью кузова. Ведь это может стать причиной появления неисправности различных механизмов. Например, в такой ситуации выхлопная труба может повредить оболочку троса ручного тормоза. Именно поэтому глушитель обязательно должен быть надежно закреплен на амортизаторах. Как правило, для этого используется достаточно плотная резина.

Как известно, сегодня имеется огромное количество некачественных дорог, которые становятся причиной поломки выхлопной системы. При неаккуратной езде ее металлические элементы могут повредиться. Со временем такая неисправность будет привлекать внимание сильным грохотом при езде. Невыносимый шум появляется из-за резких скачков давления газа и температуры в трубах.

Если у вас возникла подобная проблема, и вы действительно нашли поврежденные элементы выхлопной системы, специалисты не рекомендуют пытаться замазать дыры термопастой или другими материалами. Вряд ли в этой ситуации можно добиться положительных результатов. Уже через несколько дней после такого ремонта поломка снова проявится. Именно поэтому оптимальным вариантом станет полная замена неисправного элемента.

Устройство выхлопной системы Рено Логан

Выхлопная система Рено Логан — конструктивный элемент автомобиля, состоящий из целой группы узлов. Общая задача устройства — отвод отработавших газов от двигателя, уменьшение токсичности ОГ и защита от их проникновения в салон. Новички часто считают, что к выхлопной системе относится только глушитель. На практике сюда входит целая группа элементов, каждый из которых несет индивидуальную функциональную нагрузку. В чем особенности конструкции? Какие элементы входят в состав системы выхлопа, и какие функции они несут?



Конструктивные особенности

Принципиально система выхлопа Рено Логан не отличается от устройств, устанавливаемых на других автомобилях. На выходе из двигателя установлен выпускной коллектор (1), от которого отходит приемная труба, зафиксированная с помощью прижимной пластины (2). На приемной трубке установлен каталитический преобразователь (3) для очистки ОГ от вредных элементов. Фиксация системы производится с помощью группы кронштейнов (7), благодаря которым вся группа устройств удерживается на днище транспортного средства.

После катализатора смонтирован специальный демпфер (4), в основе которого содержится металл и резина. В непосредственной близости от него смонтирован первый глушитель (называется дополнительным) (5), а уже на выходе основную работу выполняет главный глушитель.

Внешняя часть передней трубки выхлопной системы имеет шаровое соединение, благодаря которому и обеспечивается подвижность устройства. Само место стыка приемной трубки и коллектора выпуска содержит три элемента — пружинку (именно она обеспечивает демпфирующие свойства), прижимную пластинку и удерживающую пружины гайку.

Остальная система автомобиля Рено Логан, состоящая из труб и глушителей, является цельной. При необходимости ее можно заменять отдельными элементами. Для решения задачи трубка разрезается в нужном месте уже после предварительной установки меток. Последние выполнены в форме вмятин, поэтому не заметить их будет сложно.

В случае замены элементов их объединение производится с помощью специальных креплений (хомутов). Найти такие устройства в продаже не составляет труда. При этом вся выхлопная система фиксируется к днищу в 3-х точках с применением специальных «подушек» из резины.

Все узлы системы смонтированы в горизонтальной плоскости. Неизменным элементом механизма являются экраны, отсеивающие тепло (установлены в области топливного бака). Если демонтировать термозащитный экран, то можно увидеть, что под ним устанавливается коллектор.

Еще два составных узла системы (катализатор и нейтрализатор) установлены в комплексе и меняются также вместе. Найти оригинальные детали для Рено Логан сегодня не проблема.

Коллектор выпуска выхлопной системы Рено Логан

Как уже отмечалось, каждый из узлов системы отвода ОГ несет определенные задачи. Одним из наиболее важных узлов является выпускной коллектор — устройство, обеспечивающее отвод ОГ от мотора с последующим продувом цилиндров мотора. От конструкции устройства во многом зависит не только эффективность отвода газов, но и мощность силового узла, а также его момент вращения. При этом колебательные процессы при выводе ОГ должны быть согласованы с аналогичными процессами подачи горючей смеси в систему впуска.

Из-за особенностей монтажа коллектор впуска вынужден выдерживать повышенные температуры. Вот почему при изготовлении узла применяется чугун с высоким уровнем термостойкости.

Катализатор Рено Логан: назначение принцип действия

Катализатор — неизменная часть современных авто, обеспечивающая снижение концентрации опасных для окружающей среды элементов в ОГ. Каталитический нейтрализатор Рено Логан является 3-х компонентным, что обеспечивает защиту от нескольких вредных веществ, а именно оксидов азота и углерода, а также от недогоревших полностью углеводородов.

Внешне устройство чем-то схоже с глушителем, но принцип действия и задачи упомянутых узлов различны. Когда мотор не прогрет, температура каталитического преобразователя и окружающей среды идентична. Как только температура достигает определенного предела, происходит активация устройства. Как правило, система входит в рабочий режим уже через 1-2 минуты после пуска силового узла. Выходящий из двигателя и раскаленный выхлоп прогревает катализатор, который удаляет 50-80% вредных веществ в ОГ.

Конструктивно каталитический преобразователь состоит из группы элементов, а именно:

  • Кожуха (сделан с применением нержавейки).
  • Термоизолятора волоконного типа (материал — алюминий).
  • Керамического блока (один или два).

Принцип действия катализатора построен так, чтобы эффективно удалять из отработавших газов опасные элементы (о них упоминалось выше). После нагревания преобразователя происходят химические восстановительные и окислительные реакции. Такое возможно, благодаря особенной пористой структуре каналов устройства, а также входящих в состав драгоценных металлов. В процессе окисления происходит «дожигание» непредельных углеводородов с последующим образованием двух элементов — воды и углекислого газа.

Что касается процесса восстановления, он направлен на восстановление окиси азота с выделением пара и чистого азота.



Катализатор нормально работает после достижения температуры, равной 300 градусов Цельсия, а оптимальный температурный режим (при обычной эксплуатации) равен 900 градусам Цельсия. При этом активность химических процессов напрямую зависит от упомянутого параметра.

Не менее важный для катализатора показатель — пробег. Как только Рено Логан проходит 16 тысяч километров, каталитический нейтрализатор начинает работать на максимум возможностей. Уже доказано, что при достижении такого километража катализатор обеспечивает лучшую очистку выхлопных газов от вредных элементов.

Глушитель Рено Логан: назначение и принцип действия

Еще одним ключевым элементом выхлопной системы является глушитель. Уже по названию можно понять, что устройство предназначено для снижения уровня шумов, а также преобразования энергии ОГ. Конструктивно узел состоит из 2-х узлов, среди которых главный глушитель и резонатор (устанавливается на входе). Уменьшение уровня шума в устройстве происходит за счет многократного преломления звукового потока ОГ с последующим его поглощением.

Назначение глушителя:

  • Уменьшение объема загрязняющих веществ. Здесь в большей степени работает катализатор, но и фильтрующие элементы глушителя частично берут на себя выполнение такой опции.
  • Преобразование энергии отработавших ОГ, уменьшение их температуры, снижение пульсаций.
  • Уменьшение уровня шума. Благодаря особой конструкции устройства, посторонние звуки устраняются почти без шума. Часто автовладельцы Renault Logan жалуются на громкую работу глушителя. При наличии такой проблемы можно говорить о неисправности системы выхлопа и необходимости ее ремонта.

Рассмотренные функции должны быть реализованы таким образом, чтобы мотор Рено если и терял в мощности, то незначительно.

Отдельного внимания заслуживает конструкция глушителя. Существует мнение, что это простой узел, в котором отсутствуют сложные элементы. Это не так. Глушитель — наиболее сложное устройство выхлопной системы. В автомобиле Рено Логан таких узла два:

  • Вспомогательный глушитель (резонатор) — предназначен для первичного уменьшения шумов и пульсаций. Конструктивно это трубка, имеющая большое число отверстий (перфорация), и помещенная в другой металлический кожух.
  • Главный глушитель гарантирует окончательное подавление шумов. В отличие от предварительного узла его конструкция сложнее. Так, в корпусе из металла содержится группа трубок с отверстиями, а сам кожух условно делится на несколько камер. Некоторые из них наполняются специальным материалом, обеспечивающим поглощение звуков. Подавление шумов внутри устройства происходит за счет многократного преломления звуков.

Последнее время все больше автовладельцев решаются на тюнинг этого узла и устанавливают прямоточные глушители. Преимущество последних — «спортивный» звук и незначительное повышение мощности.

Для обеспечения полноценной работы глушителя отдельное внимание должно уделяться его настройке. Как правило, эта работа поручается профессионалам на СТО.

При самостоятельной настройке принцип следующий:

  • Убираются все элементы, которые заставляют газ вытекать в обратную сторону. Если не выполнить эту работу, высок риск появления резонансных частот с последующим рассеиванием волн. Как следствие, конструкция выхлопной трубы делается максимально прямой. Если этого не реализовать эту задачу, распределение газов будет неравномерным.
  • Места стыков обрабатываются с помощью теплоизолирующих материалов. Для организации такой теплоизоляции применяются спецматериалы.
  • Все места стыков делаются гибкими, что обеспечивает устойчивость к окружающей среде. Если же этого не сделать, высок риск повреждения (деформаций).
  • В процессе диагностики применяется специальная техника, с помощью которой измеряется момент вращения коленвала, а также обороты мотора.

Опытные автолюбители знают, что путем модернизации глушителя можно увеличить мощность силового агрегата. Этот параметр зависит от двух компонентов — момента и скорости вращения коленвала. Расчет производится путем перемножения этих составляющих между собой. Частота вращения вала зависит от скорости наполнения цилиндра. Если закрыть выход из глушителя, то снижения давления в системе не произойдет, а вывод газов станет невозможным. Как следствие, возрастает давление в системе, а цилиндр перестает очищаться. Итог — сбои в работе двигателя.

Выхлопная система Рено построена таким образом,  что объем ОГ совмещался с общим объемом рабочей смеси, которая сюда поступает. Благодаря этому, выхлопная система работает с наибольшей эффективностью. Для повышения уровня мощности допускается тюнинг выхлопной системы и монтаж прямоточного глушителя, о котором упоминалось выше.

Если же необходима замена устройства, то выбор можно осуществлять с учетом информации в таблице.

Признаки неисправности системы выхлопа

Владельцы Логана должны своевременно реагировать на проблемы в системе выхлопа и предпринимать соответствующие меры. Так, диагностировать поломку можно по следующим симптомам:

  1. Белый дым. Бывают ситуации, когда из выхлопной трубы вылетают клубы дыма (почти пара) белого цвета. Такая проблема часто вызвана следующими причинами:

    1. Износились или повредились направляющие клапанов. В такой ситуации проводите полное ТО клапанов, а также их замену (при необходимости).
    2. Из трубы выходит пар, возникший из-за накопившегося конденсата.
    3. Повреждены маслосъемные колпаки. Решение — замена вышедших из строя устройств.
    4. Износились кольца для съема масла на одном или нескольких поршнях. После осмотра может быть обнаружена деформация или более серьезный дефект кольца. Такие проблемы, как правило, приводят к попаданию смазывающего состава на поршень, а после — в камеру сгорания. Решение — замена поршневых колец с последующей настройкой параметров двигателя.
    5. Чрезмерный износ цилиндров, на которых могли появиться задиры или трещины. Как правило, это вызвано нехваткой смазывающего состава или воздействием на устройства высоких температур.
    6. Уровень масла поднялся выше допустимой нормы. Как следствие, состав проникает через границы поршневых колец. Выход в такой ситуации — слив масла до достижения безопасного уровня.
    7. Нарушение целостности прокладок на ГБЦ. По этой причине масло проникает в камеру сгорания. Для решения задачи поменяйте прокладку ГБЦ и убедитесь, что на ней отсутствуют следы повреждений.
    8. Давление в картере слишком высокое, из-за чего масло «продавливает» через поршневые кольца. Причиной загрязнений является забитый сапун.
  2. Дым черного цвета. При наличии клубов дыма черного цвета из выхлопной трубы очищайте или меняйте фильтр. Еще одни вероятная проблема — клин вала тяги или тросика, что приводит к попаданию топливной смеси в узел воздушной заслонки.
  3. Дым коричневого цвета. Причина — негерметичность воздушного фильтра или же его неправильный монтаж.

При корректном и своевременном обслуживании выхлопной системы она может отработать не один десяток лет. Если же какой-то из элементов и выходит из строя, то он должен быть незамедлительно заменен.

Выхлопная система Опель Вектра / Opel Vectra

Общая информация

1. Система выпуска отработавших газов всех рассматриваемых моделей состоит из трех секций: приемной, средней (промежуточной) и задней. Основными элементами системы являются: приемная труба, каталитический преобразователь, глушители (центральный и дополнительный), соединительные трубчатые секции, крепежные хомуты, а также опорные кронштейны и резиновые петли, посредством которых выпускная сборка подвешена к днищу автомобиля Секции системы сопрягаются между собой посредством двух хомутных соединений. Стык средней и задней секций системы подпружинен, что позволяет компенсировать возникающий во время движения автомобиля люфт, с целью снижения уровня вибраций в приемную секцию системы обычно включается гибкая вставка. Неправильная установка компонентов и секций системы приводит к повышению уровня шумов и вибраций, передаваемых на кузов автомобиля.

21.1а Компоненты системы выпуска отработавших газов двигателей Z16XE/Z18XE

1 Гибкая секция приемной трубы
2 Лямбда-зонд
3 Приемная труба
4,6 Места соединения выпускного тракта
5 Центральный глушитель
7 Дополнительный глушитель
8 Выпускная труба

21.1b Компоненты системы выпуска отработавших газов двигателя Z22SE

1 Лямбда-зонд
2 Гибкая секция приемной трубы
3,6 Места соединения выпускного тракта
4 Центральный глушитель
5 Средняя секция выпускного тракта
7 Дополнительный глушитель
8 Выпускная труба

21.1с Компоненты системы выпуска отработавших газов двигателей Y20DTH/Y22DTR

1 Гибкая секция приемной трубы
2 Предварительный глушитель
3,6 Места соединения выпускного тракта
4 Центральный глушитель
5 Средняя секция выпускного тракта
7 Дополнительный глушитель
8 Выпускная труба



21.1d Компоненты системы выпуска отработавших газов двигателя Z22YH

1 Гибкая секция приемной трубы
2,4 Места соединения выпускного тракта
3 Центральный глушитель
5 Дополнительный глушитель (состоит из двух частей)

2. Регулярно осматривайте всю систему на наличие следов коррозии, деформаций и механических повреждений. Проверяйте надежность затягивания крепежа. Нарушение герметичности компонентов и их стыков чревато попаданием отработавших газов в салон автомобиля, а также приводит к затруднению запуска двигателя и неравномерной работе на оборотах холостого хода и при разгоне.

3. Для проверки выпускного тракта на герметичность запустите двигатель и заглушите выпускную трубу ветошью. Определите места повреждений, для чего можно воспользоваться специальным спреем. Равномерно нанесите состав на элементы системы выпуска отработавших газов - в местах нарушения герметичности состав начнет пузыриться. Дефектные компоненты и секции подлежат замене.

4. При проведении работ с системой выпуска отработавших газов необходимо выполнять следующие указания:

a) Подлежащий отпусканию крепеж предварительно смажьте проникающим маслом или другим веществом для растворения ржавчины.

Замечание: При сильном повреждении системы коррозией для расстыковки ее секций может потребоваться газовый резак (альтернативно можно воспользоваться ножовкой по металлу или пневматическим зубилом - не забудьте надеть защитные очки и перчатки;

b) Заблаговременно приготовьте необходимые сменные прокладки, подвесные петли,хомуты и крепеж, при снятии все уплотнения и элементы крепления подлежат обязательной замене;

c) Уплотнительные поверхности деталей, которые устанавливаются повторно, должны быть зачищены проволочной щеткой или наждачной бумагой. Перед установкой смажьте резьбовую часть крепежа антиприхватывающим герметиком;

d) При установке компонентов следите, чтобы между секциями системы и близлежащими элементами подвески/кузова оставался достаточный зазор. Особое внимание уделите правильности установки и надежности крепления термозащитных экранов (при соответствующей комплектации).

21.5 Гибкая секция выпускной трубы

5. При снятии или отсоединении приемной трубы нельзя допускать ее повисания на гибкой секции трубы . Изгиб гибкой секции на угол 5-10' и скручивание на угол ± 0.5° могут привести к ее повреждению и выходу из строя. По этой причине при выполнении соответствуют, работ следует закреплять приемную трубу при помощи проволоки к жестким элементам днища, в случае необходимости воспользуйтесь помощьассистента.


Выхлопные системы 101 - Разъяснения по выхлопным системам автомобилей

Что делает одно транспортное средство громче другого? Как автомобили могут снизить выбросы? Ответ прост, из-за выхлопной системы. Выхлопная система работает через несколько компонентов, которые собирают выхлопные газы из цилиндров двигателя и удаляют вредные вещества, уменьшая при этом шум и выпуская выхлопные газы за пределы транспортного средства.

Все выхлопные системы производят шесть газов в виде выбросов, три из которых являются токсичными, включая монооксид углерода, оксид азота и монооксид азота.Хотя основная задача выхлопной системы заключается в отводе вредных газов, выделяемых камерой сгорания двигателя, ей также поручено приглушать звук. Автомобиль с плохой выхлопной системой будет проявлять такие проблемы, как более низкая топливная эффективность, грохот выхлопной трубы или глушителя, опасные газы и может издавать запах тухлых яиц.

Выхлопная система

Выхлопная система состоит из нескольких компонентов, которые работают вместе, чтобы уменьшить шум выхлопа и обеспечить канал для выхлопных газов, выходящих из двигателя, попадая под автомобиль.Этот путь используется для предотвращения попадания вредных газов в автомобиль и заражения пассажиров. Во многих случаях выхлопная система делает выхлопные газы чище, чтобы уменьшить выбросы и защитить окружающую среду от дальнейшего ущерба. Некоторые компоненты включают в себя ряд труб, зажимов, подвесов и датчиков. Однако в каждом автомобиле вы найдете следующие компоненты, составляющие выхлопную систему:

Выпускной коллектор - Собирает выхлопные газы каждого цилиндра из камеры сгорания двигателя и направляет их в выхлопную трубу.Обычно изготавливается из чугуна или стали со специальными изгибами для повышения эффективности.

Каталитический нейтрализатор - или «кот», как его называют многие. То, что он делает, заключено в названии. Он использует катализатор или вещество, такое как платина, палладий, родий, или химическое вещество, которое заставляет другие химические вещества реагировать без изменения своего собственного состава. Он преобразует вредные выбросы из камеры сгорания двигателя в водяной пар и двуокись углерода. Окисление превращает оксид углерода в диоксид углерода и углеводороды в диоксид углерода и воду.Хотя эти газы по-прежнему вредны для атмосферы, они менее вредны, чем газы, производимые двигателем. Эти компоненты обычно служат около 100 000 миль, но обычно выходят из строя из-за утечки выхлопных газов, несгоревшего топлива, пропусков зажигания в двигателе или внешних повреждений. Когда кошка начинает терпеть неудачу, вы можете почувствовать запах тухлого яйца, и загорится индикатор проверки двигателя. К сожалению, замена этого кота может обойтись дорого из-за того, что он состоит из драгоценных металлов, таких как церий, платина, родий или марганец.

Глушитель - Глушитель также назван в честь того, что он делает, он уменьшает или заглушает звук, производимый двигателем, при максимальном увеличении потока выхлопных газов. Лучшая скорость потока означает лучшую производительность всех функций автомобиля. Однако даже крошечное отверстие в глушителе может повлиять на его способность заглушать звук или на эффективность потока.

Резонатор - Подобно глушителю, этот компонент изменяет звуковые колебания двигателя и может быть размещен до или после глушителя в выхлопной системе.Основная задача резонатора - организовать и настроить звуки вибрации, но также играет большую роль в повышении эффективности потока выхлопных газов. Так же, как и правильно спроектированный, работающий глушитель, это может привести к повышению производительности и топливной эффективности.

Хвостовая труба - В качестве последней части выхлопной системы выхлопная труба выходит из глушителя и выходит за задний бампер большинства автомобилей, направляя выхлопные газы наружу и прочь. На многих современных автомобилях он также служит декоративным элементом и может быть покрыт хромом.

В следующий раз, когда вы едете по дороге, и позади вас подкрадывается тихая машина, вы поймете, что это хорошо настроенная выхлопная система, которая делает свое дело! Напротив, если вы слышите шум автомобиля или, что еще хуже, этот шумный автомобиль принадлежит вам, вероятно, пришло время осмотреть автомобиль квалифицированным специалистом. В автомобилях с плохой выхлопной системой может светиться контрольная лампа двигателя, от автомобиля исходят неприятные запахи или низкая топливная экономичность.

Сертифицированные специалисты ASE компании Sun Devil Auto обладают знаниями, необходимыми для диагностики и ремонта всех аспектов легковых, грузовых автомобилей и внедорожников, включая выхлопные системы.Вы будете впечатлены уровнем качества, обслуживания клиентов и мастерством, которые присущи только Sun Devil Auto. Кроме того, мы гарантируем выполнение всех работ в письменном виде, предлагаем обслуживание в тот же день (в большинстве случаев) и обеспечиваем бесплатную буксировку с капитальным ремонтом! Благодаря нашим многочисленным филиалам в районе Феникс-Метро, ​​где предоставляются комплексные услуги, рядом с вами всегда есть автомобиль Sun Devil Auto!

В чем разница между глушителем и выхлопом

Когда вы смотрите на заднюю часть другого автомобиля и видите торчащую выхлопную трубу, вы называете ее глушителем? Что делает глушитель? Вы задавались вопросом, что такое выхлоп на самом деле? В этой статье мы обнаружим разницу между ними.

Двигатель вашего автомобиля производит огромное количество вредных выбросов из камеры сгорания, которые необходимо преобразовать в безопасные газы и выпустить из автомобиля в воздух. Здесь на помощь приходит выхлопная система. Глушители, как часть выхлопной системы, выполняют свою собственную работу по заглушению звука, производимого двигателем. Читайте дальше, чтобы получить более полное объяснение разницы между глушителем и выхлопом.

Работа выхлопной системы заключается в том, чтобы не допустить попадания опасных газов в автомобиль и предотвратить заболевание пассажиров, а также снизить уровень шума выхлопных газов.Выхлопная система состоит из множества труб и деталей, которые работают вместе, обеспечивая выход выхлопных газов из двигателя под автомобилем. Эти детали включают выпускной коллектор, каталитический нейтрализатор, выхлопную трубу, резонатор и глушитель.

Выпускной коллектор - это первый шаг к удалению вредных выбросов. Он собирает отработанные газы из каждого цилиндра в камере сгорания двигателя и выталкивает их через выхлопную трубу. Каталитический нейтрализатор , удачно названный в честь его функции, использует катализатор для преобразования опасных выбросов в двуокись углерода и водяной пар.Хотя выбрасываемые выбросы по-прежнему считаются вредными для окружающей среды, они гораздо менее вредны, чем то, что производит двигатель. В некоторых случаях выхлопная система делает выхлопные газы намного чище, что помогает снизить выбросы и защитить окружающую среду. Выхлопная труба - последняя часть выхлопной системы, которая направляет выхлопные газы наружу и от автомобиля.

Глушители - это звукоизолирующие устройства, которые снижают шум двигателя за счет акустического приглушения звука.Состоящий из камер или трубы с отверстиями в них, он способен создавать волну, которая удаляет определенные звуковые частоты. Выхлопные газы вместе со звуковыми волнами попадают в центральную трубу, отражаются от задней стенки глушителя и выводятся через отверстие в основном корпусе глушителя. Наконец, они проходят через набор отверстий во вторую камеру, где они затем полностью выпускаются через последнюю трубу и выходят из глушителя. Хотя уменьшение шума является ключевым назначением для этой части, перед ней стоит задача одновременного увеличения потока воздуха.Лучшая скорость потока означает лучшую производительность для автомобиля. Баланс между потоком воздуха и объемом резко меняется, когда глушитель протекает; при обнаружении утечек необходимо отремонтировать или заменить глушитель. Резонатор похож на глушитель в том, что он изменяет вибрации двигателя в выхлопной системе. Этот компонент используется для организации и настройки звуков вибрации, а также для повышения эффективности потока выхлопных газов, что помогает повысить производительность и улучшить топливную экономичность.

Разницу между глушителем и выхлопом легко понять, если вы знаете, что глушитель на самом деле является частью выхлопной системы. Хотя выхлопная система состоит из множества труб, зажимов и датчиков, многие части являются ее частью. Когда горит индикатор проверки двигателя, возможно, в выхлопной системе есть неисправный компонент. Если во время движения автомобиль издает больше шума, возможно, глушитель сообщает вам, что что-то не так. В любом случае, если вы заметили, что ваш автомобиль работает не так хорошо, как раньше, или наблюдается значительное снижение топливной эффективности, вашей выхлопной системе может потребоваться осмотр квалифицированным специалистом.

Выхлопная система - это сложная система, с которой должен обращаться только человек, обладающий соответствующими знаниями и опытом. Сертифицированные технические специалисты, как и те, что работают в Sun Devil Auto, обладают полномочиями для предоставления экспертных знаний, необходимых для ремонта выхлопной системы. Вам будет приятно узнать, что у нас есть офисы по всей долине, где мы сможем обслужить вас. Для вашего удобства мы предлагаем обслуживание в тот же день (в большинстве случаев), онлайн-запись на прием и бесплатную буксировку с капитальным ремонтом.Мы поддерживаем рейтинг A + в Better Business Bureau и четыре года подряд занимаем первое место в рейтинге Аризоны по полному обслуживанию и ремонту автомобилей. Приходите и убедитесь сами, что делает Sun Devil Auto фаворитом всех финикийцев, доставив свой автомобиль в любое из наших многочисленных мест сегодня.

Выхлопная система: какие части?

Каталитический нейтрализатор

Каталитический нейтрализатор содержит катализатор. (Катализатор - это вещество, которое способствует химической реакции, но само остается неизменным в результате реакции.)

Каталитические нейтрализаторы - это в основном газовые реакторы, которые уменьшают количество вредных загрязнителей в выхлопных газах, когда они проходят через выхлопную систему.

Катализаторы в нейтрализаторе вступают в реакцию с углеводородами, оксидом углерода и оксидами азота в выхлопных газах и преобразуют их в менее вредные выбросы.

Каталитический нейтрализатор состоит из корпуса из нержавеющей стали, в котором заключен керамический сотовый сердечник. Сердечник имеет покрытие из оксида алюминия, пропитанного благородными металлами - платиной, палладием или родием.Они обеспечивают катализатор, который вызывает реакцию с выхлопными газами.

Ячеистая сердцевина используется, потому что она обеспечивает свободный поток газа через конвертер, а также обеспечивает большую площадь поверхности контакта между катализатором и выхлопным газом. Требуется большая площадь поверхности, потому что реакция происходит на поверхности катализатора.

Каталитические преобразователи называются двух- или трехходовыми преобразователями.

Двухсторонние или окислительные конвертеры используют платину и палладий в качестве катализатора и преобразуют HC и CO в H 2 O и CO 2 .H 2 O - вода, а CO 2 - газ (углекислый газ), не опасный для здоровья. Двухсторонние каталитические нейтрализаторы не вступают в реакцию с NO x , поэтому двигателю по-прежнему требуется система рециркуляции отработавших газов для контроля выбросов NO x .

Трехходовые преобразователи имеют дополнительный керамический сердечник с покрытием из родия, которое вступает в реакцию с NO x в выхлопных газах и снижает его количество.

В некоторых системах рециркуляции отработавших газов воздух впрыскивается в выхлопную систему перед преобразователем для подачи так называемого вторичного воздуха.Этот воздух обеспечивает дополнительный кислород, который необходим для ускорения реакции с NO x в конвертере.

Вернуться к началу

Выпускной коллектор

Выпускной коллектор крепится болтами к головке цилиндров, чтобы закрыть отверстия выпускного порта.

Коллектор обычно изготавливается из чугуна. Иногда его изготавливают из нержавеющей стали или легких стальных труб.

Поверхность сопряжения головки блока цилиндров гладкая и плоская. Прокладка выпускного коллектора обычно используется между головкой блока цилиндров и коллектором, чтобы предотвратить утечку.

Выпускной конец выпускного коллектора имеет одно круглое отверстие с приспособлениями для шпилек, болтов или винтов с головкой под ключ. Прокладка или уплотнительное кольцо (бублик) герметизируют соединение между выпускным патрубком выпускного коллектора и трубой двигателя, чтобы предотвратить утечку.

Рядные двигатели будут иметь только один выпускной коллектор, но двигатели V и плоские будут иметь два выпускных коллектора, поскольку у них две головки.

Вернуться к началу

Тепловой экран выпускного коллектора

Тепловой экран выпускного коллектора защищает другие компоненты двигателя от тепла выпускного коллектора, а также предотвращает попадание горючих жидкостей в выпускной коллектор и возгорание.

Тепловой экран выпускного коллектора крепится болтами между теплообменником цилиндра и выпускным коллектором и обычно имеет прокладки с каждой стороны.

Вернуться к началу

Выхлопные трубы

Выхлопные трубы обычно изготавливаются из нержавеющих стальных труб. Более современные выхлопные трубы изготавливаются из нержавеющей стали.

Форма и размер выхлопных труб определяются размером двигателя и маршрутом, по которому выхлопная система должна идти к задней части автомобиля.

Количество выхлопных труб на транспортном средстве может варьироваться от двух до восьми (некоторые автомобили имеют двойную выхлопную систему, например, автомобиль V8 может иметь полную выхлопную систему для каждого коллектора).

Трубы крепятся к глушителям и коллектору с помощью фланца или выхлопных хомутов.

Трубы обычно называют по их положению по отношению к глушителям.

Наиболее распространенные названия:
  • Передняя труба
  • Промежуточная труба
  • Задняя труба
  • Хвостовая труба
В случае двойной выхлопной системы трубы обозначаются по имени и стороне автомобиля. находятся на.например Правая передняя труба.

К концу выхлопной трубы иногда можно добавить удлинитель выхлопной системы для украшения автомобиля. Эти расширения бывают разных форм и размеров, а также цветов.

Вернуться к началу

Прокладки

Прокладка представляет собой гибкий кусок материала или, в некоторых случаях, мягкий герметик, помещенный между двумя или более частями. Когда детали стянуты вместе, любые неровности (деформированные пятна, царапины, вмятины) будут заполнены прокладочным материалом для создания герметичного соединения.

В конструкции прокладок используются многие материалы. Сталь, алюминий, медь, пробка, резина (синтетика), бумага, войлок и жидкий силикон. Материалы можно использовать по отдельности или в комбинации.

Прокладки, используемые в выхлопной системе:
  • Прокладки коллектора
  • Прокладки турбины
  • Фланцевые прокладки

Вернуться наверх

Теплозащитные экраны

Тепловые экраны расположены там, где выпускная система (особенно каталитическая) преобразователи и глушители) близко к кузову автомобиля.Экран предотвращает передачу слишком большого количества тепла на кузов или землю.

Старые тепловые экраны используются повторно при замене каталитического нейтрализатора или глушителя.

Вернуться к началу

Глушитель

Глушители также называют резонаторами и глушителями, хотя обычно используется термин «глушитель».

Глушитель содержит перфорированные трубы, перегородки и резонансные камеры, которые предназначены для подавления пульсирующего эффекта выхлопных газов и, таким образом, снижения шума.

В то же время это должно выполняться с минимальными ограничениями, поскольку ограничения могут вызвать противодавление и препятствовать потоку газа.

Глушители на транспортном средстве обозначаются по их местонахождению, например:
  • Передний глушитель
  • Промежуточный глушитель
  • Задний глушитель

Описание выхлопной системы вашего автомобиля

Ниже приводится подробный обзор выхлопной системы автомобиля от сотрудников AutoRepairKey.com.Как всегда, ваши комментарии приветствуются. Наслаждаться!

Что он делает:

Для того, чтобы автомобиль мог работать, топливо и воздух должны сжигаться в камере сгорания, вызывая не менее шести различных выбросов, включая чрезвычайно вредные газы - оксид углерода, оксид азота и оксид азота. Выхлопная система автомобиля отвечает за удаление этих выбросов, позволяя автомобилю быть безопасным для водителя и пассажиров, а также окружающей среды. Выхлопная система выполняет еще две важные функции.Первый - заглушить громкий взрывной шум горения. Другой - обеспечить максимальную топливную экономичность вашего автомобиля.

Детали:

Выхлопная система представляет собой серию камер и труб, которые начинаются у двигателя и заканчиваются в задней части автомобиля выхлопной трубой. Большинство автомобилей имеют одну выхлопную систему, хотя автомобили с восьмицилиндровыми двигателями могут иметь две выхлопные системы: одну для правого цилиндра, а другую - для левого. В этом случае важно, чтобы обе системы работали эффективно, хотя в основном они одинаковы.Типичная выхлопная система состоит из пяти основных частей.

Выпускной коллектор : Коллектор находится в передней части выпускной системы и прикреплен к двигателю на головке блока цилиндров. Он отвечает за отвод выхлопных газов из нескольких цилиндров в одну трубу. Коллектор также сжигает остатки топлива, не сгоревшего должным образом в двигателе.

Датчик кислорода : Расположенный в коллекторе или рядом с ним, датчик кислорода отправляет показания уровня кислорода на компьютер автомобиля, и отсюда компьютер регулирует, сколько топлива необходимо в двигателе для максимальной топливной экономичности.

Выхлопные трубы : Эти трубы проводят выхлоп через всю систему. Они соединяются с коллектором в начале и заканчиваются выхлопной трубой, где выхлоп делает свой последний выход за пределы автомобиля.

Каталитический нейтрализатор : Эта важная деталь устанавливается после выпускного коллектора и служит для преобразования вредного монооксида углерода и углеводородных газов в диоксид углерода и водяной пар, делая выхлопные газы более безопасными для окружающей среды. Хотя автомобиль будет работать без преобразователя, в большинстве штатов запрещено ездить без него.

Глушитель : Как следует из названия, глушитель действует как глушитель для чрезвычайно громких шумов сгорания, происходящих по всей выхлопной системе. Звуковые волны сгорания проходят через систему, пока не достигают глушителя, обычно соединенного с выхлопной трубой автомобиля. Глушитель представляет собой металлический ящик, содержащий ряд трубок, называемых перегородками, некоторые из которых имеют перфорацию, но волны должны проходить через них, теряя при этом энергию и, таким образом, становясь тише. В задней части глушителя находится резонатор, который за счет повышенного давления гасит звуковые волны.Другие глушители работают с использованием стекловолокна для поглощения звуковых волн. Лучше всего использовать оба метода. Замена глушителя автомобиля придаст выхлопной системе совершенно другой звук.

Возможные проблемы:

Ржавчина - одна из самых больших проблем, с которыми сталкивается выхлопная система. Ржавчина увеличивает вероятность того, что потрескавшиеся или сломанные детали выхлопной системы станут причиной утечки выхлопных газов. Жизнь в районе, где используется соль на обледенелых дорогах, может увеличить риск возникновения таких проблем, поскольку соль вызывает коррозию.В этом случае может помочь промывание днища автомобиля каждые несколько недель в зимние месяцы. Однако будьте осторожны, не переусердствуйте, так как излишки воды на автомобиле также могут вызвать ржавчину. Если ваше вождение обычно связано с короткими поездками (менее пятнадцати миль) или частым движением с остановками и движением, ваша выхлопная система также может быть подвержена большему риску проблемы, потому что водяной пар в системе конденсируется в воду после остановки автомобиля. Если автомобиль не эксплуатировался очень долго, трубы недостаточно горячие для испарения воды, и конденсированная вода вызывает ржавчину.Утечки в выхлопной системе также могут возникать из-за трещин при нормальном использовании.

Признаков наличия проблемы:

Если вы чувствуете запах дыма, это является поводом для беспокойства и может указывать на утечку выхлопных газов. Опустите окна, чтобы минимизировать вдыхаемый дым. Возможно, лучше остановиться и обратиться к механику. Шипение или треск, исходящие из выхлопной системы, также могут быть признаком утечки или глушителя, который требует замены. Даже если проблема с вашей системой не обнаруживается, рекомендуется попросить механика осмотреть ее, когда вам предстоит другой ремонт или регулярная замена масла.Помните, что смертельно опасный угарный газ не имеет запаха, поэтому может быть утечка, которую вы не обнаружите. И, конечно же, своевременное обнаружение проблемы может сэкономить много денег в долгосрочной перспективе. Дребезжание или жужжание может указывать на ослабление теплозащитного экрана вокруг выхлопных труб или каталитического нейтрализатора. Если вы заметили меньшую топливную экономичность, это может быть признаком неисправности кислородного датчика или засоренного каталитического нейтрализатора. Поскольку выхлопная система является важной частью функционирования и безопасности автомобиля, важно быстро решать любые проблемы.Удачи, как всегда, от AutoRepairKey.com!

Выхлопная система двигателя

: как она работает? Узнать больше

Выхлопная система двигателя:

Выхлопная система двигателя является одной из важных систем автомобиля, поскольку она имеет дело с выхлопными газами автомобиля. Выхлопная система собирает выхлопные газы из цилиндров двигателя. Он направляет их через центральный выхлопной канал и выпускает в атмосферу с минимальными потерями мощности, шумом, вибрациями и передачей тепла кузову автомобиля.

Выхлопная система двигателя

Конструкция:

Он состоит из выпускного коллектора, установленного на блоке или головке цилиндров, каталитического нейтрализатора и выхлопной трубы / глушителя. Выпускной коллектор представляет собой набор труб, по которым выхлопные газы от головки блока цилиндров поступают к глушителю. Как правило, он сделан из чугуна, чтобы выдерживать тепло выхлопных газов. Для более плавного течения выхлопных газов производители используют коллектор типа «два в одном» вместо интегрального типа. В двигателях типа «V» используются двойные выхлопные системы на каждой стороне двигателя.Каждый агрегат имеет выпускной коллектор, глушитель, а также патрубки.

Выхлопная система двигателя

Некоторые двигатели имеют только один выпускной коллектор с одним глушителем и одной выхлопной трубой. Чтобы предотвратить потерю мощности, выхлопная система двигателя должна создавать минимальное сопротивление потоку выхлопных газов. Такое сопротивление создает в выхлопной системе противодавление, которое противодействует рабочему давлению в цилиндрах.

Кроме того, производители проектируют выхлопную систему таким образом, чтобы ограничение потока выхлопных газов.Для этого производители предусмотреть дефлекторы с ребрами жесткости или разделители внутри выпускного коллектора. Разделители плавно направлять выхлопные газы к выхлопным патрубкам / выпускному отверстию.

Схема выхлопной системы двигателя:

На практике производители специально проектируют выхлопную систему и коллектор в соответствии с компоновкой двигатель-шасси. Это связано с тем, что передняя подвеска и система рулевого управления ограничивают пространство, доступное для выпускных коллекторов.

Особенно у современных компактных автомобилей мало места в моторном отсеке.Следовательно, производители устанавливают очень крошечные, и в эти автомобили входят компактные выхлопные системы и коллектор. Выпускные коллекторы спроектированы таким образом, чтобы максимально избегать перекрытия тактов выпуска, что сводит противодавление к минимуму.

Производители часто делают это, разделяя коллектор на два или более ответвлений. Это предотвращает выпуск выхлопных газов любых двух цилиндров в одну ветвь одновременно. Увеличение пропускной способности выпускного коллектора и включение в конструкцию изгибов большого радиуса устраняет любые ограничения для потока.Это также снижает противодавление.

Тепло Регулирующий клапан:

Выхлопные системы более раннего поколения предусматривали тепловую трубку для подачи тепла на встроенный автоматический блок воздушной заслонки карбюратора. Центральная часть выпускного коллектора часто соединяется с впускным коллектором через тепловой ловушку и демпферный механизм. Выхлопная система регулирует заслонку термостатически, чтобы отводить горячие выхлопные газы вверх и вокруг впускного коллектора, когда температура двигателя ниже заданного значения.

Рабочий:

Контроль нагрева автоматический. Когда двигатель холодный, все выхлопные газы находятся слева. Когда двигатель полностью прогревается, ни один газ не попадает во впускной коллектор. Клапан регулирования температуры смещен и длиннее с одной стороны, чем с другой. Такая конструкция позволяет давлению выхлопных газов заставлять клапан полностью открываться против давления пружины и противовеса, когда двигатель работает в условиях полной нагрузки. Противовес на валу клапана предотвращает его колебание.

Термостатический Клапан:

Выхлопная система и коллектор современных двигателей часто имеют термостатический клапан подъемника тепла. Этот клапан направляет выхлопные газы через переходной канал впускного коллектора для предварительного нагрева входящего воздуха. Выхлопные газы нагревают поступающую топливно-воздушную смесь снаружи. Выхлопные газы проходят через специально спроектированные каналы во впускном коллекторе и нагревают их.

Кроме того, выхлопная система термостатически регулирует и открывает регулирующий клапан выхлопных газов.Газовый регулирующий клапан направляет газы в каналы во время прогрева двигателя. Клапан закрыт, когда двигатель холодный. Таким образом, он блокирует попадание выхлопных газов в выхлопную трубу. Он вынуждает их через каналы впускного коллектора достичь выпускного коллектора и трубы на противоположном берегу.

рабочая

По мере прогрева двигателя больше газов проходит непосредственно в выхлопную трубу и меньше проходит через каналы впускного коллектора. Предварительно нагретый воздух способствует лучшему смешиванию с топливом для полного сгорания топливовоздушной смеси.

Akrapovic, AFE, Hirotec, Borla и Gibson являются одними из мировых производителей выхлопных систем двигателей.

Посмотреть выхлопную систему двигателя в действии:

Читайте дальше: Как работает система охлаждения двигателя? >>

О CarBikeTech

CarBikeTech - это технический блог. Его члены имеют опыт работы в автомобильной сфере более 20 лет. CarBikeTech регулярно публикует специальные технические статьи по автомобильным технологиям.

Посмотреть все сообщения CarBikeTech

Из какого металла сделана выхлопная система?

Выхлопные системы должны быть изготовлены из металла, чтобы обеспечивать необходимую прочность и устойчивость к нагреванию, охлаждению и воздействию элементов. Однако существует много разных типов металлов (и марок отдельных металлов). Существуют также различия между штатными выхлопными системами и системами вторичного рынка.

Сток выхлоп

Если вы все еще используете штатную выхлопную систему, которая была на вашем автомобиле, велики шансы, что она сделана из стали 400-й серии (обычно 409, но используются и другие марки).Это тип углеродистой стали, обеспечивающей хорошие характеристики во всех отношениях. Он относительно легкий, относительно прочный и относительно долговечный. Обратите внимание на использование слова «относительно». Как и все другие компоненты серийных автомобилей, выхлопные системы разработаны с учетом компромиссов, пытаясь удовлетворить как можно больше возможных потребностей.

Aftermarket выхлоп

Если вам пришлось заменить заводской выхлоп из-за повреждения или износа, возможно, у вас уже есть система вторичного рынка. Он может использовать сталь серии 400 или что-то еще в зависимости от типа рассматриваемой системы.

  • Алюминированная сталь: Алюминированная сталь - это попытка сделать металл более стойким к коррозии. Алюминированное покрытие окисляется для защиты основного металла (например, оцинкованного металла). Однако любое истирание, удаляющее это покрытие, повредит основную сталь и может привести к образованию ржавчины.

  • Нержавеющая сталь: В выхлопных системах вторичного рынка используется нержавеющая сталь нескольких сортов, особенно глушитель и насадки.Нержавеющая сталь обеспечивает некоторую защиту от атмосферных воздействий и повреждений, но со временем она также ржавеет.

  • Чугун: Чугун в основном используется в стандартных выхлопных системах и используется для изготовления выпускного коллектора, соединяющего двигатель с трубопроводом. Чугун очень прочный, но очень тяжелый. Кроме того, со временем он ржавеет и со временем может стать хрупким.

  • Другие металлы: В автомобильных выхлопных системах используется много других металлов, но они обычно используются в качестве материалов для легирования руля или железа, чтобы обеспечить лучшую коррозионную стойкость.К ним относятся хром, никель, марганец, медь и титан.

В вашей выхлопной системе может использоваться широкий спектр металлов, в зависимости от типа вашей системы. Однако все они подвержены повреждению и износу и требуют регулярных проверок и возможной замены.

Как работает выхлопная система автомобиля? Разъяснил!

Выхлопная система предназначена для удаления сгоревшей топливовоздушной смеси из двигателя. Но работа на этом не заканчивается.Выхлопная система также отвечает за очистку этого выброса и снижение генерируемого ненужного шума. Эта система также влияет на общую производительность вашего автомобиля, поэтому на самом деле имеет значение, насколько хорошо она спроектирована. Продолжайте читать, чтобы узнать, как работает выхлопная система и зачем она нужна.

Аналогичное чтение: Предупреждение о спойлере! Вашему автомобилю действительно нужен спойлер?

Детали выхлопной системы

Как обычно, нам нужно увидеть, какие части используются в выхлопной системе, прежде чем мы сможем понять, как они работают.

Выпускной коллектор Выпускной коллектор

Работа выпускного коллектора заключается в сборе выхлопных газов и объединении их в одну единственную трубу. Это первая часть выхлопной системы, подключенная непосредственно к двигателю.

Датчики кислорода

Два датчика используются один после коллектора, а другой - после каталитического нейтрализатора. Их работа - определять уровень кислорода в выхлопных газах.

Трубопроводы Выхлопные трубы

Они служат для соединения с различными частями выхлопной системы и часто проектируются с учетом высокого давления.

Каталитический нейтрализатор

Деталь после выпускного коллектора, ее задача - удалять из выхлопных газов вредные газы, такие как NOx и CO.

Резонатор

Есть не во всех автомобилях, резонатор находится сразу после каталитического нейтрализатора. Он используется для уменьшения шума на определенной частоте.

Глушитель / глушитель

Как вы уже знаете, глушитель используется для уменьшения шума. Он отличается от резонатора тем, что работает для более широкого диапазона звуков.

Выхлопная труба Выхлопная труба

Это конечная точка выхлопной системы. Выбрасывает выхлопные газы из машины.

Работа выхлопной системы

После 4-го цикла двигателя внутреннего сгорания выделяются выхлопные газы. Выпускной коллектор соединен с двигателем и выполнен таким образом, что имеет трубы, идущие во все цилиндры. У него только один выход. Коллектор собирает все выхлопные газы из разных камер одновременно и проталкивает их по единой трубе.Открытие и закрытие выпускного коллектора регулируется тарельчатым клапаном.

После сбора выхлопных газов они проходят через каталитический нейтрализатор по трубопроводам. Стандартные трубопроводы изготавливаются таким образом, что они могут снизить стоимость автомобиля, поэтому они имеют ненужные конусы, которые влияют на давление выхлопных газов и могут вызывать противодавление, что приводит к снижению производительности. Обсудим это после того, как закончим «работу выхлопной системы».

Датчики кислорода используются для проверки количества кислорода в выхлопных газах.Слишком много кислорода означает, что автомобиль использует недостаточно топлива, а меньшее количество кислорода означает, что используется слишком много топлива. Эти данные передаются в TCU, и он соответственно изменяет подачу топлива.

Каталитический нейтрализатор

Каталитический нейтрализатор - это сложная система, в которой используются химические вещества для уменьшения вредных NOx и CO до простых безвредных газов. Он разрушает газы двумя способами: восстановлением и окислением. Восстановление происходит, когда частица NOx проходит через катализатор. Конвертер превращает частицы NOx в безвредные N и O.Таким образом, это называется сокращением. Окисление происходит при прохождении частиц CO. Катализатор добавляет еще O в CO, что делает его CO2 безвредным по сравнению с CO. Таким образом, каталитический нейтрализатор очищает выхлопные газы.

Подробнее: Как бензиновые и дизельные двигатели BS6 сокращают выбросы

Другой кислородный датчик установлен после каталитического нейтрализатора для той же цели. Он гарантирует, что газы, выходящие из каталитического нейтрализатора, действительно являются CO2 и О. В противном случае он информирует ЭБУ о возможной неисправности каталитического нейтрализатора.

Резонатор

используется, хотя и не во всех автомобилях, потому что он может уменьшить некоторый шум от вождения, который может вызвать раздражение. Он в основном подавляет шумы, такие как гудящий звук, путем введения звука той же частоты, но с противоположной длиной волны. Это нейтрализует частоту и удаляет шум.

Загрузите приложение GoMechanic прямо сейчас!

Глушители, напротив, присутствуют во всех автомобилях. Они используются для удаления самых разных шумов, максимально поглощая их.

Выхлопная система заканчивается выхлопной трубой, вся работа которой состоит в том, чтобы выбрасывать воздух из автомобиля.

Как мы уже говорили ранее, необходима правильная конструкция трубы, поскольку она может помочь увеличить или уменьшить производительность автомобиля, давайте посмотрим, как это сделать.

Вопросы проектирования труб

Это можно объяснить, используя основы физики. Если в трубе есть конус, будет происходить повышение давления. Этот нарост не удаляется из-за конуса и, таким образом, вынуждает выхлопной газ идти назад.Это обратное движение, известное как противодавление, возвращается в цилиндр и действует как сила, противодействующая движению поршня. Это снижает производительность.

Если вы сделаете трубы слишком большими, давления не будет достаточно для продвижения выхлопных газов вперед, поэтому они начнут торчать в трубе и будут двигаться только тогда, когда другая партия выхлопных газов вытолкнет их вперед.

Другим возможным решением может быть удаление конусов, но их удаление может привести к тому, что выхлопные газы будут выходить не из выпускного отверстия, а через впускное отверстие, что снова снизит производительность.Таким образом, сужения необходимо делать так, чтобы они как можно меньше противодействовали движению выхлопных газов, но при этом не допускали попадания во впускной коллектор.

Разное

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
