Карбюратор ЗИЛ-130 К-88А

Карбюратор ЗИЛ-130 — вертикальный, с нисходящим (падающим) потоком смеси, с балансированной поплавковой камерой. Карбюратор двухкамерный, каждая камера имеет два диффузора. Необходимый состав смеси получается вследствие пневматического торможения топлива и применения клапана экономайзера.

Карбюратор имеет раздельную для каждой камеры систему холостого хода с питанием из главного топливного канала. Для обогащения смеси при резком открытии дроссельных заслонок в карбюраторе имеется ускорительный насос.

Для облегчения пуска холодного двигателя карбюратор имеет воздушную заслонку с автоматическим клапаном и кинематическую связь воздушной и дроссельных заслонок. Поплавковая камера, ускорительный насос, экономайзер и воздушная заслонка общие для обеих камер.

Схема карбюратора показана на рисунке.

Рис. Схема карбюратора ЗИЛ-130: 1 — корпус воздушной горловины; 2 — игольчатый клапан подачи топлива с эластичным запорным элементом из специальной резиновой пленки; 3 — сетчатый фильтр; 4 — пробка фильтра; 5 — канал балансировки поплавковой камеры; 6 — жиклер холостого хода; 7 — полость; 8 — жиклер полной мощности; 9 — воздушный жиклер; 10 — малый диффузор; 11 — кольцевая щель; 12 — форсунка; 13 — воздушная полость; 14 — полый винт; 15 — воздушная заслонка; 16 — автоматический клапан; 17 — толкатель; 18 и 34 — пружины; 19 и 21 — штоки; 20 — планка; 22 — кольцевая канавка; 23 — корпус поплавковой камеры; 24 манжета; 25 — пружина манжеты; 26 — втулка штока; 27 — отверстие; 28 — промежуточный толкатель; 29 шариковый впускной клапан; 30 — седло; 31 — шариковый клапан; 32 — тяга; 33 — клапан экономайзера с механическим приводом; 35 — топливный канал; 36 — пробка; 37 — рычаг; 38 — прокладка; 39 — канал; 40 — игольчатый нагнетательный клапан; 41 — винты регулировки холостого хода; 42 — прямоугольное отверстие; 43 — круглое отверстие системы холостого хода; 44 — канал; 45 дроссельная заслонка; 46 — корпус смесительных камер; 47 главный жиклер; 48 — поплавок; 49 — пружина поплавка

Основные данные карбюратора

Диаметр диффузора в мм:

  • малого: 8,5
  • большого: 29,0

Диаметр смесительных камер в мм: 36,0

  • воздушной горловины в мм: 60,0

Пропускная способность дозирующих элементов при проверке водой под напором 1000 мм при температуре 20 ± 1° в см3/мин:

  • главного жиклера: 315
  • жиклера полной мощности: 1150
  • клапана экономайзера: 215
  • воздушного жиклера: 860

Расстояние от уровня топлива в поплавковой камере до верхней плоскости разъема корпуса поплавковой камеры в мм: 18—19

Вес поплавка в г: 19,7± 0,5

Расстояние между кромкой дроссельной заслонки и стенкой смесительной камеры, соответствующее моменту открытия клапана экономайзера с механическим приводом, в мм: 9,0

Холостой ход регулируют упорным винтом 2, ограничивающим закрытие дроссельных заслонок, и двумя винтами 1, изменяющими состав горючей смеси при полностью прогретом двигателе и при совершенно исправно» системе зажигания. Особое внимание должно быть обращено на исправность свечей и правильность зазора между их электродами. Следует учитывать, что карбюратор двухкамерный и состав смеси в каждой камере регулируют независимо от состава смеси другой камеры соответствующим винтом. Кроме того, надо помнить, что при завертывании винтов смесь обедняется, а при их отвертывании — обогащается.

Рис. Регулировка системы холостого хода карбюратора: 1 — винты регулировки системы холостого хода; 2 — упорный винт

Начиная регулировку, надо завернуть винты до отказа, однако не слишком туго, а затем отвернуть каждый на три оборота. После этого следует пустить двигатель и установить упорным винтом такое наименьшее открытие дроссельной заслонки при котором двигатель работает вполне устойчиво. Затем нужно обеднять смесь с помощью одного из винтов 41, завертывая этот винт при каждой пробе на 1/4 оборота до тех пор, пока двигатель не начнет работать с явными перебоями из-за излишнего обеднения смеси в цилиндрах. Затем следует обогатить смесь, вывернув винт 41 на 1/2 оборота. После окончания регулировки состава смеси в одной камере надо произвести такие же операции со вторым винтом.

Отрегулировав смеси, следует попытаться уменьшить число оборотов холостого хода, отвертывая понемногу упорный винт дроссельной заслонки, после чего надо снова попытаться обеднить смесь с помощью винтов, как указано выше. Обычно после двух-трех попыток удается найти правильное положение для всех трех регулировочных винтов.

Не следует устанавливать очень малую частоту вращения коленчатого вала двигателя на холостом ходу. Для проверки регулировки холостого хода надо нажать на педаль привода дроссельной заслонки и сразу резко отпустить ее. Если двигатель перестанет работать, то частоту вращения холостого хода необходимо увеличить. Правильно отрегулированный карбюратор должен обеспечивать устойчивую работу исправного двигателя на холостом ходу.

Пневмоцентробежный ограничитель максимальной частоты вращения коленчатого вала

Максимальная частота вращения коленчатого вала двигателя ограничивается пневмоцентробежным ограничителем, состоящим из двух механизмов:

  • центробежного датчика, вращающегося от распределительного вала двигателя
  • диафрагменного исполнительного механизма, который воздействует на дроссельные заслонки карбюратора

Ограничитель регулируют на заводе-изготовителе на максимальную частоту вращения.

Уход за карбюратором и его регулировка

Надо удалять отстой из карбюратора и прочищать его.

Промывать карбюратор ЗИЛ-130необходимо в чистом бензине или ацетоне с последующей продувкой сжатым воздухом. В карбюраторе имеются резиновые и прорезиненные детали (диафрагма системы ограничителя, паронитовые прокладки и др.), кроме того, могут быть установлены клапан подачи топлива и клапан экономайзера с эластичным запорным элементом (из специальной резины), поэтому промывку ацетоном или растворителями на его основе нужно проводить только после вывертывания этих узлов из корпусных деталей карбюратора. Стук клапана и обжатие седла клапаном не допускаются.

При разборке карбюратора, снимая верхний корпус, необходимо отвернуть полый винт 14. При этом нужно учитывать, что нагнетательный игольчатый клапан 40 не закреплен и может выпасть из корпуса.

Категорически запрещается применять проволоку или какие-либо металлические предметы для прочистки жиклеров, форсунок, каналов и отверстий. Запрещается продувать сжатым воздухом собранный карбюратор через топлпвоподводящее отверстие и балансировочную трубку, так как это приводит к повреждению поплавка.

При длительном хранении карбюраторов должны быть приняты меры для защиты их от коррозии, загрязнения и повреждения.

Карбюраторы К-88 и К-88А автомобилей ЗИЛ-130

Категория:

   Устройство и работа двигателя

Публикация:

   Карбюраторы К-88 и К-88А автомобилей ЗИЛ-130

Читать далее:



Карбюраторы К-88 и К-88А автомобилей ЗИЛ-130

Карбюратор К-88 двухкамерный, с падающим потоком, двухдиффузорный, балансированный, с компенсацией смеси пневматическим торможением топлива. Обе смесительные камеры карбюратора работают параллельно и каждая из них обеспечивает питание определенных цилиндров секций блока.

Карбюратор выполнен из трех основных разъемных частей, соединенных на уплотняющих прокладках винтами. Верхняя часть включает воздушный патрубок и крышку поплавковой камеры; средняя часть состоит из поплавковой и двух смесительных камер и является корпусом карбюратора. Обе эти части отлиты из цинкового сплава. Нижняя часть, включающая смесительные патрубки с дроссельными заслонками, отлита из чугуна и присоединена к корпусу карбюратора на толстой теплоизолирующей прокладке.

Сбоку к корпусу смесительных патрубков присоединен отлитый из цинкового сплава корпус исполнительного диафрагменного механизма пневмоцентробежного ограничителя числа оборотов двигателя, закрытый сбоку и сверху крышками.

Рекламные предложения на основе ваших интересов:

В общей поплавковой камере установлен поплавок, подвешенный рычажком на оси, закрепленной в кронштейне крышки. Под рычажком поставлена демпфирующая пружина. На рычажок опирается хвостовик игольчатого клапана, установленного в гнезде, ввернутом в крышку. Между гнездом и крышкой установлена прокладка. Над игольчатым клапаном в приливе крышки расположен под пробкой сетчатый фильтр и размещен топливоприемный штуцер. В стенке поплавковой камеры имеется контрольное отверстие для проверки уровня топлива, закрытое пробкой. Поплавковая камера сообщается с воздушным патрубком через балансировочный канал.

В общем воздушном патрубке установлена воздушная заслонка с автоматическим воздушным клапаном. На наружном конце валика закреплен приводной рычаг, соединенный гибкой тягой с кнопкой управления заслонкой, расположенной на щитке в кабине. Оболочка тяги крепится на карбюраторе с помощью кронштейна. Заслонка удерживается в открытом положении пружиной. На другом конце валика закреплен рычаг, соединенный тягой с рычагом валика привода дроссельных заслонок.

Рис. 1. Карбюратор К-88 двигателя автомобиля ЗИЛ-130

Главная дозирующая система в каждой смесительной камере имеет топливный жиклер, ввернутый в дно поплавковой камеры, и последовательно включенный жиклер полной мощности, ввернутый в канал распылителя, закрытый пробкой. Канал распылителя сообщен с кольцевой выходной щелью, расположенной в горловине внутреннего диффузора, отлитого вместе с корпусом и имеющего сверху кольцевую вставку. Наружный диффузор также отлит вместе с корпусом. Канал распылителя сообщается с воздушным патрубком через воздушный жиклер.

Система холостого хода каждой смесительной камеры включает топливный жиклер, сообщенный каналом с главным жиклером, воздушный жиклер и канал с двумя выходными отверстиями в стенке патрубка дроссельной заслонки. Верхнее отверстие имеет прямоугольное сечение; сечение нижнего отверстия регулируется винтом.

Карбюратор оборудован общим для обеих смесительных камер экономайзером с пневматическим приводом. Жиклер экономайзера, включенный параллельно главному жиклеру, закрывается иглой, соединенной через пружину с планкой, закрепленной на поршне пневматического привода. Поршень установлен в гильзе, закрепленной в колодце, и постоянно отжимается кверху до упора в выступ крышки пружиной. Полость колодца сообщена каналом с пространством патрубков за дроссельными заслонками.

В карбюраторе имеется также общий экономайзер с механическим приводом. Жиклер экономайзера закрыт клапаном с пружиной и со штоком, расположенным под планкой штока механического привода, объединенного с приводом ускорительного насоса. Шток механического привода проходит через отверстие корпуса карбюратора и нижним концом через серьгу соединяется с рычагом валика привода дроссельных заслонок. С этой же планкой через пружину соединен шток с плунжером ускорительного насоса. Плунжер снабжен уплотняющей манжетой с разжимной пружиной и установлен в колодце, сообщающемся через шариковый впускной клапан с поплавковой камерой. Колодец каналом через нагнетательный клапан и полый винт крепления крышки соединяется с двумя распылителями, выходящими в обе смесительные камеры.

В корпусе смесительных патрубков расположены две дроссельные заслонки, закрепленные на общем валике, установленном в приливах корпуса на двух шарикоподшипниках. На одном конце валика имеется ведомый кулачок, против которого в прилив корпуса ввернут ограничительный винт дроссельных заслонок. С ведомым кулачком закрепляется ведущий кулачок приводного валика, установленный на втулке в кронштейне, прикрепленном на прокладке к приливу корпуса патрубков. На наружном конце приводного валика закреплен рычаг привода ускорительного насоса и привода от педали управления дроссельными заслонками и рычаг связи с воздушной заслонкой. Кулачковая муфта обеспечивает возможность прикрытия дроссельных заслонок пневмоцентробежным ограничителем числа оборотов, которым оборудован двигатель, при любом положении педали управления дроссельными заслонками.

Пневмоцентробежный ограничитель числа оборотов состоит из центробежного датчика, установленного на крышке распределительных шестерен двигателя, и исполнительного диафрагменного механизма, закрепленного на карбюраторе. Ротор датчика установлен на металлокерамической втулке, имеющей фитильную смазку, в корпусе, закрытом крышкой с сальником, и соединен с концом распределительного вала двигателя через привоДной шрифт с пружиной. В роторе расположен клапан с пружиной и регулировочным винтом.

Корпус исполнительного механизма прикреплен винтами к корпусу смесительных патрубков карбюратора. Между корпусом и верхней крышкой закреплена гибкая диафрагма со штоком, нижний конец которого присоединен шарнирно к рычагу, установленному на валике дроссельных заслонок. Валик в корпусе уплотнен резиновой манжетой с пружиной. К другому концу рычага присоединена пружина, постоянно удерживающая заслонки в открытом положении, фиксируемом упором рычага. Полость над диафрагмой сообщается через два канала с воздушными жиклерами с полостью смесительного патрубка по обеим сторонам дроссельной заслонки и, кроме того, каналом и трубкой соединена с полостью центрального канала ротора центробежного датчика. Полость корпуса под диафрагмой каналом сообщена с воздушным патрубком карбюратора. Полость корпуса центробежного датчика через отверстие также соединена трубкой с воздушным патрубком карбюратора.

При разных режимах работы двигателя обе смесительные камеры карбюратора работают совершенно одинаково.

При пуске холодного двигателя воздушную заслонку закрывают, что обеспечивает подачу топлива в смесительные камеры через главную дозирующую систему и систему холостого хода. Чрезмерное разрежение в смесительных камерах ограничивается клапаном на воздушной заслонке. При полном закрытии воздушной заслонки с помощью специальной тяги и рычагов дроссельные заслонки немного приоткрываются.

При малых числах оборотов холостого хода дроссельная заслонка в каждой камере прикрыта. Вследствие большого разрежения за дроссельной заслонкой топливо из главной дозирующей системы подсасывается через жиклер холостого хода, где к топливу подмешивается воздух, подводимый через канал и воздушный жиклер. Полученная эмульсия по каналу системы холостого хода поступает в смесительную камеру сначала через нижнее выходное отверстие, а затем при большем открытии заслонки через оба отверстия.

Регулировка холостого хода осуществляется винтом и ограничительным винтом валика дроссельных заслонок.

При средних нагрузках двигателя вследствие увеличения разрежения во внутреннем диффузоре вступает в работу главная дозирующая система. Топливо проходит через главный жиклер и жиклер полной мощности в распылитель и через кольцевую щель во внутреннем диффузоре в смесительную камеру. В распылителе к топливу через воздушный жиклер подается воздух, регулирующий разрежение в распылителе и эмульсирующий топливо. По мере увеличения открытия заслонки и расхода топлива воздух в распылитель поступает все в большем количестве, уменьшая разрежение в распылителе и тормозя истечение топлива, чем и осуществляется компенсация смеси. При значительных открытиях заслонки воздух в распылитель поступает также через систему холостого хода.

В связи с тем, что топливо к распылителю подводится из поплавковой камеры через два последовательно расположенных жиклера, при работе двигателя со средними нагрузками карбюратор приготовляет обедненную смесь.

Во время разгона автомобиля вследствие уменьшения разрежения за дроссельной заслонкой даже при небольшом ее открытии разрежение в колодце пневматического привода падает, и поршень под действием пружины поднимается вверх вместе с игольчатым клапаном, открывая проходное отверстие жиклера экономайзера. При этом к распылителю через жиклер подходит некоторое дополнительное количество топлива, минуя главный жиклер, в результате чего смесь несколько обогащается, что способствует повышению интенсивности разгона автомобиля.

При полном открытии дроссельной заслонки с помощью рычага, тяги и штока также открывается клапан с механическим приводом, и к распылителю поступает добавочное количество топлива. Общее количество топлива, поступающее в распылитель, в этом случае дозируется жиклером, обеспечивающим необходимое обогащение смеси для получения полной мощности двигателя.

Рис. 2. Схемы карбюраторов К-88 и К-88А

При быстром открытии дроссельной заслонки плунжер ускорительного насоса, опускаясь в колодце вниз, впрыскивает топливо в смесительную камеру через распылитель. Так как плунжер приводится в движение через пружину, установленную на штоке, получается затяжной впрыск топлива.

Впускной клапап при быстром открытии заслонки под давлением топлива закрывается, а нагнетательный клапан открывается. Впрыскиваемое через распылитель топливо предварительно эмульсируется воздухом, поступающим к распылителю по воздушному каналу.

Действие комбинированного пневмоцентробежного ограничителя числа оборотов двигателя аналогично рассмотренному ранее ограничителю для двигателя ГАЗ-53А.

Карбюратор К-88А представляет собой модернизированную модель карбюратора К-88 и отличается от него некоторыми изменениями, улучшающими работу карбюратора и двигателя.

В воздушной заслонке увеличено проходное сечение воздушного клапана и на нем установлена цилиндрическая пружина вместо конической. В заслонке сделано дополнительное небольшое отверстие.

Клапан экономайзера с пневматическим приводом исключен, что упростило конструкцию карбюратора, не ухудшив качества его работы.

Изменена конструкция клапана экономайзера с механическим приводом. Клапан шариковый с толкателем, шток с пружиной расположены в направляющей втулке, закрепленной на приводной планке. На рычажке поплавка под хвостовиком клапана закреплена пластинка из нержавеющей стали, повышающая долговечность поплавка. Введены дополнительные перемычки малых диффузоров в отливке корпуса.

Изменена конструкция жиклера полной мощности, снабженного короткой трубкой, и жиклера холостого хода. Пропускная способность главного и воздушного жиклеров главной дозирующей системы также изменена. Вместо прямоугольного верхнего выходного отверстия в системе холостого хода сделано два круглых отверстия. Увеличен диаметр топливных каналов карбюратора и произведены другие мелкие изменения, повышающие работоспособность узлов карбюратора.

Карбюратор работает так же, как карбюратор, рассмотренный выше, за исключением действия экономайзера с пневматическим приводом.

На автомобилях ЗИЛ-131, ЗИЛ-133, КАЗ-605, КАЗ-606, Урал-375 и Урал-377 с двигателями ЗИЛ установлены карбюраторы К-89А и др. аналогичного типа, отличающиеся лишь регулировкой и производительностью топливных и воздушных жиклеров.

Карбюратор К-88 устанавливается на восьмицилиндровом V-образном двигателе 3I1JI-130 и его модификациях.

Компенсация горючей смеси в этом карбюраторе осуществляется эмульсированием топлива в главном дозирующем устройстве и системой холостого хода.

Карбюратор двухкамерный, с падающим потоком и с балансированной поплавковой камерой. Обе камеры работают параллельно и совершенно одинаково на всех режимах. Каждая камера с двумя диффузорами подает горючую смесь к четырем цилиндрам двигателя.

Поплавковая камера, ускорительный насос, экономайзеры и воздушная заслонка общие для обеих камер карбюратора, а система холостого хода и главное дозирующее устройство — отдельные.

Рис. 3. Карбюратор К-88:
1 — корпус воздушной горловины; 2 — игольчатый Клапан; 3 — топливный фильтр; 4 — пробка; 5 — балансировочный канал; 6 — корпус жиклеров холостого хода; 7 — вырез в корпусе горловины; 8 — жиклер полной мощности; 9 — воздушный жиклер; 10 — малый диффузор; 11 — кольцевая щель; 12 — распылитель ускорительного насоса; 13 — воздушная полость; 14 — полый винт; 15 — предохранительный клапан воздушной заслонки; 16 — воздушная заслонка; 17 — втулка штока; 18, 20, 31 и 52 — пружины; 19 — манжета; 21 и 24 — штоки; 22 — выступ; 23 — планка; 25, 38 и 53 — прокладки; 26 .— корпус поплавковой камеры; 27 — тяга; 28 — толкатель; 29 — седло; 30 — клапан экономайзера с механическим приводом; 32 — конусный клапан; зз, 39 и 44 — каналы; 34 — отверстие; 35 — впускной клапан; 36 — пробка; 37 — рычаг; 40 — нагнетательный клапан; 41 — винт регулировки состава горючей смеси; 42 и 43 — верхнее и нижнее отверстия системы холостого хода; 45 — дроссельная заслонка; 46 — корпус смесительных камер; 47 — главный жиклер; 48 — седло клапана экономайзера с пневматическим приводом; 49 — канал экономайзера с пневматическим приводом; 50 — жиклер экономайзера с пневматическим приводом; 51 — игольчатый клапан; 54 — поршень экономайзера; 55 — поплавок; 56 — пружина поплавка

Карбюратор состоит из четырех частей: корпуса воздушной горловины и крышки поплавковой камеры, корпуса поплавковой камеры, корпуса смесительных камер и нневмоинерционного ограничителя максимального числа оборотов коленчатого вала двигателя, присоединенного на уплотнительной прокладке к корпусу смесительных камер.

Корпусы воздушной горловины и поплавковой камеры отливаются из цинкового сплава. Отдельные части карбюратора соединяются между собой на уплотнительных прокладках, причем паронитовая прокладка является также и теплоизоляционной.

В корпусе воздушной горловины имеются воздушная заслонка с предохранительным клапаном, пробка с топливным фильтром, игольчатый клапан подачи топлива, распылители ускорительного насоса. В горловине установлена воздушная трубка с косым срезом, по которой поступает воздух через балансировочный канал в поплавковую камеру.

В корпусе поплавковой камеры помещается поплавок с пружиной, ускорительный насос, экономайзеры с механическим и пневматическим приводами, два главных жиклера, два жиклера полной мощности, два корпуса 6 жиклеров холостого хода и два воздушных жиклера. Канал жиклера полной мощности закрыт пробкой.

Пружина 56, расположенная под рычагом поплавка, препятствует переполнению поплавковой камеры карбюратора во время движения автомобиля по плохой дороге.

В ускорительный насос входят: поршень, состоящий из манжеты, пружины и втулки, шток, впускной и нагнетательный клапаны, а также распылитель. К деталям привода ускорительного насоса относятся: пружина, планка, шток, тяга и рычаг, соединенный с валиком дроссельных заслонок. Корпус, где расположен шток, имеет ограничительный выступ.

Экономайзер с механическим приводом состоит из толкателя, седла, конусного клапана и пружины. Клапан экономайзера имеет несколько частей.

Экономайзер с пневматическим приводом состоит из седла, жиклера, игольчатого клапана, прокладки, поршня и пружины.

Малый и большой диффузоры отливаются вместе с корпусом поплавковой камеры, причем малый диффузор имеет кольцевую щель, через которую топливо поступает в горловину диффузора. Главное дозирующее устройство каждой камеры состоит из главного жиклера, жиклера полной мощности, установленного в распыливающем канале, воздушного жиклера и двух диффузоров.

В корпусе смесительных камер на общем валике укреплены две дроссельные заслонки, ввернуты винты регулировки состава горючей смеси и сделаны отверстия системы холостого хода. Отверстие имеет прямоугольную форму (в виде щели), что обеспечивает более плавный переход с холостого хода на работу двигателя с нагрузкой.

Система холостого хода у карбюратора К-88, так же как и у карбюратора К-124, включена после главного жиклера. В корпусе жиклеров объединены топливный и воздушные жиклеры.

Работа карбюратора при пуске холодного двигателя. При пуске холодного двигателя воздушную заслонку закрывают для получения обогащенной смеси, а дроссельные заслонки открывают на некоторую величину.

Во время вращения коленчатого вала в смесительных камерах карбюратора возникает сильное разрежение. Топливо подается из поплавковой камеры через главный жиклер, жиклер полной мощности в кольцевую щель малого диффузора; кроме того, топливо поступает из отверстий системы холостого хода. Таким образом, для необходимого обогащения горючей смеси при пуске двигателя в работу вступают главное дозирующее устройство и система холостого хода.

Как только двигатель начнет работать, автоматически открывается предохранительный клапан, предотвращающий сильное переобогащение горючей смеси. По мере прогрева двигателя воздушную заслонку постепенно открывают.

Из опыта эксплуатации автомобилей известно, что для облегчения пуска холодного двигателя можно использовать ускорительный насос. Автозавод им. Лихачева рекомендует перед пуском холодного двигателя два-три раза нажать на педаль управления дроссельными заслонками,, после чего прикрыть воздушную заслонку.

Работа карбюратора при малом числе оборотов холостого хода. Воздушная заслонка открыта полностью, а дроссельные заслонки прикрыты. При таком положении заслонок в горловине малого диффузора создается очень незначительное разрежение, и главное дозирующее устройство не может подавать топлива. В этом случае питание двигателя осуществляется двумя самостоятельными системами холостого хода.

Сильное разрежение, возникающее за дроссельными заслонками, передается через отверстия в канал системы холостого хода. Топливо, находящееся в поплавковой камере, пройдя главный жиклер, поступает к корпусу жиклеров холостого хода, где оно дозируется и смешивается с-воздухом. К корпусу жиклеров воздух проходит через вырез и, перемещаясь по воздушному жиклеру, смешивается с топливом и образует эмульсию. Она движется по каналу и выходит в смесительную камеру через нижнее отверстие. Через верхнее отверстие к эмульсии подмешивается воздух, так как при работе двигателя на холостом ходу это отверстие находится несколько выше дроссельной заслонки в зоне малых разрежений. При постепенном открытии дроссельной заслонки отверстие попадает в зону высокого разрежения, и из него тоже начинает поступать эмульсия.

Эмульсия, выходящая из отверстий системы холостого хода, смешивается с основным потоком воздуха, проходящего в щель между дроссельной заслонкой и корпусом смесительных камер, распыливается воздухом, лучше с ним перемешивается и в виде горючей смеси подводится к цилиндрам двигателя.

Так же работает система холостого хода и второй камеры.

Работу двигателя при малом числе оборотов холостого хода регулируют двумя винтами. С помощью винта изменяют состав горючей смеси, а другим — положение дроссельной заслонки, так же как и у карбюратора К-124.

По заводским данным, правильно отрегулированный двигатель устойчиво работает при числе оборотов коленчатого вала, равном 400 в минуту.

Работа карбюратора при средних нагрузках двигателя. При работе двигателя на этом режиме воздушная заслонка открыта полностью, а дроссельная — примерно наполовину.

По мере открытия дроссельной заслонки уменьшается разрежение у отверстий системы холостого хода и меньше поступает топлива в смесительную камеру карбюратора. Возрастает скорость движения воздуха в малом и большом диффузорах, увеличивается разрежение в них, вследствие чего в действие вступает главное дозирующее устройство. Топливо в главное дозирующее устройство поступает из поплавковой камеры карбюратора через главный жиклер и жиклер полной мощности, так как они расположены последовательно. Далее топливо подается по каналу в кольцевую щель малого диффузора. К топливу, поступающему в щель малого диффузора, подмешивается воздух, проходящий через жиклер. В результате этого из кольцевого распыливающего канала в горловину малого диффузора подается эмульсия. Сначала в малом диффузоре, а затем в большом эмульсия перемешивается с основным потоком воздуха, распиливается и в виде горючей смеси поступает по впускному трубопроводу к цилиндрам двигателя.

При увеличении открытия дроссельной заслонки главное дозирующее устройство подает все больше топлива, а система холостого хода — все меньше. Таким образом, во время работы двигателя на средних нагрузках совместно работают главное дозирующее устройство и система холостого хода и обеспечивается приготовление смеси экономичного состава.

Работа экономайзера с пневматическим приводом. Во время работы двигателя на малых и средних установившихся нагрузках экономайзер с пневматическим приводом не работает. В этих случаях дроссельную заслонку открывают не более чем наполовину, и под ней создается довольно сильное разрежение, передающееся по каналу под поршень экономайзера. Пружина подобрана так, что если разрежение за дроссельной заслонкой больше 125—135 ммрт. ст. (16,5— 18 кн/м), то поршень экономайзера опускается вниз и сжимает пружину. Одновременно с ним опускается игольчатый клапан на седло и закрывает доступ топлива к жиклеру.

На рис. 4 хорошо видна кинематическая связь между поршнем и игольчатым клапаном. На верхнем конце поршня укреплена соединительная планка, которая при движении поршня вниз нажимает на пружину, упирающуюся в шайбу, и перемещает игольчатый клапан внутри жиклера экономайзера. Поршень садится на прокладку, расположенную на уплотнигельной втулке. При такой посадке поршня устраняется передача разрежения в поплавковую камеру карбюратора через зазор между поршнем и цилиндром экономайзера.

Канал, сделанный в поршне, необходим для устранения разрежения, которое может возникнуть в верхней кольцевой канавке поршня.

При движении поршня вверх под действием пружины соединительная планка поднимает игольчатый клапан за головку. Движение поршня вверх ограничивается особым выступом в крышке поплавковой камеры.

При увеличении открытия дроссельной заслонки разрежение под ней уменьшается, и когда оно становится меньше 125—135 мм рт. ст. (16,5— 18 кн/м2), норшень под действием пружины поднимается и через соединительную планку поднимает вверх игольчатый клапан.

Рис. 4. Экономайзер с пневматическим приводом:
1 — поршень; 2 — соединительная планка; 3 — головка клапана; 4 и 10 — пружины; 5 — шайба; 6 — игольчатый клапан; 7 — жиклер экономайзера; 8 — уплотнительная втулка; 9 — прокладка; 11 — канал п поршне; 12 — цилиндр экономайзера

Топливо через жиклер поступает в канал, минуя главный жиклер, вследствие чего горючая смесь обогащается.

Применение экономайзера с пневматическим приводом необходимо для некоторого обогащения горючей смеси при разгоне автомобиля, так как ускорительный насос, подавая небольшую порцию топлива, только кратковременно обогащает смесь. Работу двигателя при разгоне автомобиля можно рассматривать как работу при неустановившемся режиме. В это время включаются в работу ускорительный насос и экономайзер с пневматическим приводом, обеспечивающий длительное обогащение смеси.

Следует отметить, что обогащение горючей смеси, связанное с вступлением в работу экономайзера с пневматическим приводом, является недостаточным для получения от двигателя максимальной мощности.

Работа карбюратора при больших нагрузках двигателя. При работе двигателя на больших нагрузках воздушная и дроссельная заслонки полностью открыты. Необходимое обогащение горючей смеси для получения максимальной мощности двигателя достигается включением в работу основного экономайзера с механическим приводом.

Экономайзер и ускорительный насос имеют общий привод. Во время открытия дроссельной заслонки рычаг через тягу перемещает шток с планкой вниз. Опускающаяся планка нажимает на толкатель, и он открывает конусный клапан, сжимая пружину. Топливо проходит из поплавковой камеры карбюратора через отверстие, канал, жиклер и поступает в кольцевую щель малого диффузора. К топливу подмешивается воздух, проходящий через жиклер, ив горловину диффузора подается обогащенная эмульсия.

Работа карбюратора при резком открытии дроссельной заслонки. При резком открытии дроссельной заслонки необходимая приемистость двигателя обеспечивается вступлением в работу ускорительного насоса и экономайзера с пневматическим приводом.

Если ускорительный насос не работает, то поршень находится в верхнем положении, и топливо через впускной клапан заполняет колодец насоса.

Резкое открытие дроссельной заслонки сопровождается перемещением вниз штока и планки, в отверстие которой свободно входит шток поршня насоса. При резком опускании планки сжимается пружина. Под действием давления поршня на топливо закрывается впускной клапан и открывается нагнетательный клапан, под который топливо подается по каналу. Затем топливо поступает в воздушное пространство полого винта, где смешивается с воздухом и в виде эмульсии поступает через отверстия распылителя в смесительную камеру карбюратора.

Пружина, установленная на штоке поршня ускорительного насоса, обеспечивает затяжной впрыск топлива из отверстий распылителя и, кроме того, исключает действие насоса, тормозящее открытие дроссельной заслонки. Если бы между штоком поршня и планкой привода была жесткая связь, то дроссельная заслонка открывалась бы только после удаления из колодца значительного количества топлива, т. е. ускорительный насос тормозил бы открытие дроссельной заслонки.

Рекламные предложения:


Читать далее: Карбюратор К-82м автомобилей ЗИЛ-164 и ЗИЛ-164а

Категория: - Устройство и работа двигателя

Главная → Справочник → Статьи → Форум


Особенности карбюратора К-88А

Карбюратор вертикальный, с нисходящим (падающим) потоком смеси, со сбалансированной поплавковой камерой. Карбюратор двухкамерный, каждая камера имеет два диффузора.

Необходимый состав смеси получается за счет пневматического торможения топлива и применения клапана экономайзера (с механическим приводом).

Карбюратор имеет раздельную для каждой камеры систему холостого хода с питанием из главного топливного канала, для обогащения смеси при резком открытии дроссельных заслонок в карбюраторе имеется ускорительный насос с механическим приводом.

Для облегчения пуска холодного двигателя карбюратор имеет воздушную заслонку с автоматическим клапаном и кинематическую связь воздушной и дроссельных заслонок.

Поплавковая камера, ускорительный насос, экономайзер и воздушная заслонка общие для обеих камер.

Карбюратор имеет встроенный исполнительный механизм пневмоцентробежного ограничителя максимального числа оборотов коленчатого вала двигателя.

Карбюратор состоит из трех основных частей: корпуса 1 воздушной горловины, корпуса 23 поплавковой камеры и корпуса 46 смесительных камер.

В корпусе воздушной горловины находятся: воздушная заслонка 5 с автоматическим клапаном 16, сетчатый фильтр 3, пробка 4 фильтра, игольчатый клапан 2 подачи топлива и форсунки 12 ускорительного насоса, отлитые за одно целое с корпусом воздушной горловины карбюратора.

В корпусе поплавковой камеры размещены поплавок 48 с пружиной 49, поршень ускорительного насоса, состоящий из манжеты 24, пружины 25 и втулки 26 штока, шариковый впускной 29 и игольчатый нагнетательный 40 клапаны ускорительного насоса, клапан 33 экономайзера с механическим приводом, два главных жиклера 47, два жиклера б холостого хода, два жиклера 8 полной мощности, два воздушных жиклера 9.

В корпусе смесительных камер находятся дроссельные заслонки 45, два винта. 41 качественной регулировки холостого хода и упорный винт. Валик дроссельных заслонок установлен на подшипниках.

На валике со стороны корпуса диафрагменного механизма находится манжета, поджатая пружиной.

В корпусе диафрагменного механизма находится шток с диафрагмой, пружина и рычаг валика дроссельных заслонок. С наружной стороны корпус закрывается крышками

Основные данные карбюратора к-88А

диаметр диффузора в мм:

малого

большого

8,5

29,0

диаметр смесительных камер в мм

36,0

воздушной горловины

60,0

Пропускная способность дозирующих элементов

при проверке водой под напором 1000мм при температуре 20±1°С в см3/мин:

главного жиклера

315

жиклера полной мощности

1150

клапана экономайзера

215

воздушного жиклера (диаметр) в мм

2,2

жиклера холостого хода (диаметр) в мм

0,6

Расстояние от уровня топлива в поплавковой камере

до верхней плоскости разъема корпуса поплавковой камеры в мм

18—19



Вес поплавка в (г)

19,7±0,5

Расстояние между кромкой дроссельной заслонки и стенкой смесительной камеры,

соответствующее моменту открытия клапана экономайзера с механическим приводом, в мм

9,0



Карбюратор ЗИЛ-130: технические характеристики и фото

Легендарные отечественные грузовики ЗИЛ-130 и 131 выпускались почти полстолетия. Машины активно эксплуатировались в оборонной, промышленной и аграрной сфере. Авто отличались надежностью, простотой конструкции и хорошей грузоподъемностью. Во многом отличные параметры достигались за счет оснащения практичным карбюратором ЗИЛ-130 модификации К-88А. Он редко ломался, легко ремонтировался, просто обслуживался.

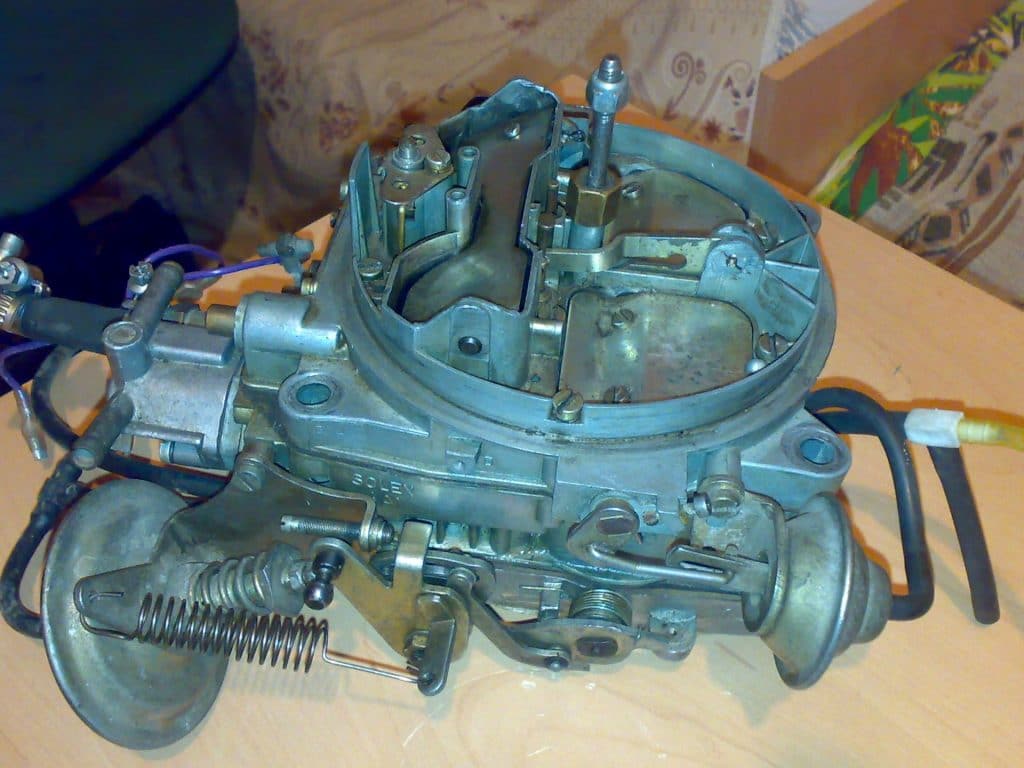

Двигатель ЗИЛ-130 с карбюратором

Краткая история

Максимальный рабочий ресурс обеспечивался при условии правильной настройки агрегата. Указанные марки грузовиков можно встретить и сейчас. С учетом того, что их серийный выпуск прекратился, приобрести автомобили доступно только на вторичном рынке. Кроме того, машины устарели морально, как и конструкционные запчасти. Тем не менее на сохранившихся экземплярах часто требуется настройка основных ходовых и движительных элементов.

Описание

Карбюратор К-88А, в отличие от своего предшественника, не оснащается клапаном экономайзера с пневмоприводом, что позволяет значительно упростить устройство механизма. В конструкцию приспособления входит четыре основных элемента:

  1. Остов воздушной горловины.
  2. Поплавковый отсек.
  3. Смесительные камеры.
  4. Исполнительное устройство диафрагменного типа.

Последний механизм служит для ограничения предельной оборотистости коленчатого вала мотора. Корпусные части сделаны методом отлива из цинкового сплава, а смесительная часть отлита из серого чугуна.

Сборка карбюратора ЗИЛ-130

Особенности

В остове воздушной горловины имеется специальная заслонка с увеличенными проходными каналами и цилиндрической пружиной. Клапан разборного типа оснащен шплинтом, в атмосферной заслонке предусмотрено добавочное круглое отверстие.

В поплавковом отсеке есть шариковый клапан, а также узел промежуточного толкателя. Активация клапана корректируется посредством специального механизма со штоком, фасонной гайкой, пружиной. Блок закреплен жестко на направляющей планке с развальцованной верхней частью.

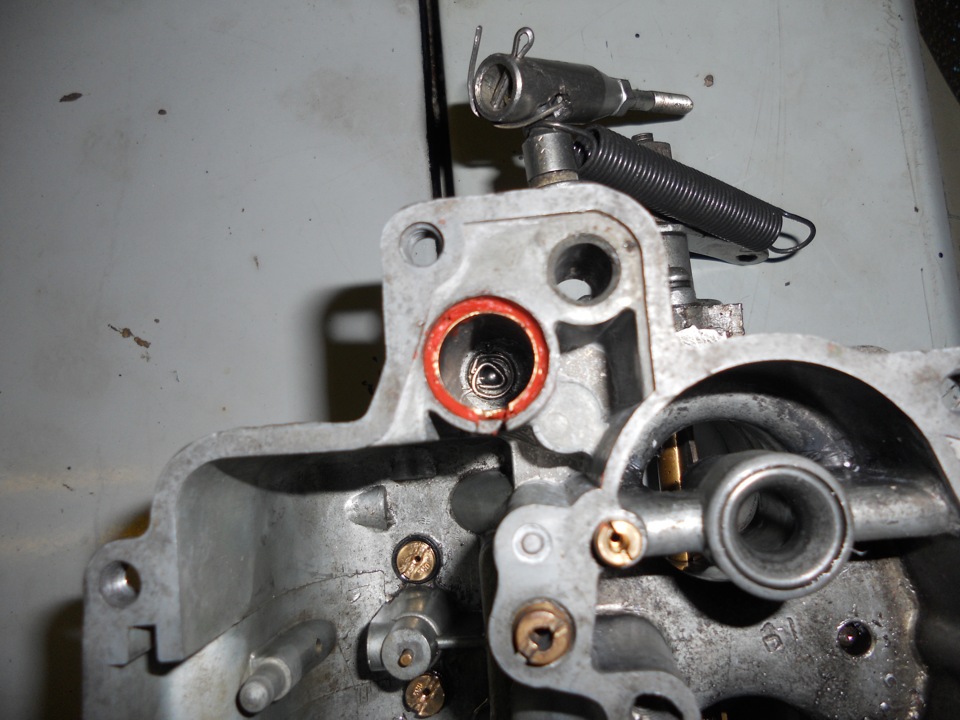

Детали от карбюратора ЗИЛ-130

Устройство карбюратора ЗИЛ-130

Перед началом регулировки рассматриваемого агрегата, необходимо изучить его устройство и принцип работы. На 130-х и 131-х ЗИЛах монтируются двухкамерные приборы с нисходящим потоком воздушной смеси и парным расслоением горючего. Рабочие отсеки размещены в едином блоке, функционируют на всех режимах мотора параллельно.

Карбюратор ЗИЛ-130 сделан таким образом, чтобы водитель мог его отрегулировать без демонтажа и разборки. Настройка проводится при помощи специальных винтов. Сюда входят:

  • регулировочные элементы контроля качества топливной смеси для холостых оборотов;
  • стопорный дроссельный винт;
  • деталь для регулировки количества оборотов;
  • фиксатор жиклера.

Установка карбюратора ЗИЛ-130 и его детальная конфигурация сложнее, для стандартной корректировки хватит указанных выше знаний и наличия элементарных слесарных навыков. Капитальный ремонт, работы по монтажу и демонтажу лучше доверить квалифицированным специалистам.

Схема карбюратора ЗИЛ-130

Пошаговая инструкция по регулировке карбюратора ЗИЛ-130

Нестабильный холостой ход — одно из самых больных мест ЗИЛ-130/131. Проблема проявляется нарушением работы блока цилиндров из-за некачественного горючего. Симптомы — нестабильные обороты на холостом ходу и «плавание» двигателя. Решить проблему не так сложно. Винтами корректируется работа поэтапно.

Процесс осуществляется следующим образом:

  1. Сначала полностью закручивается винт, отвечающий за качество топлива. После доведения его до упора он ослабляется на 3-5 оборотов. Это позволит достичь оптимального состава обогащенной смеси, подаваемой в блок цилиндров.
  2. Затем до упора закручивается винт количества подачи смеси. Его нужно ослабить не более чем на три оборота.
  3. Запускают мотор, ждут прогрева машины с включенным зажиганием.
  4. При помощи отвертки регулируют работу карбюратора ЗИЛ-130 таким образом, чтобы силовой агрегат работал на 800 оборотах в холостом режиме.
  5. На следующем этапе закрывается винт качества подачи топлива до момента «чихов» двигателя. Он также ослабляется на 0,5 оборота.
  6. Завинчивается регулятор до очередного сбоя в равномерной работе мотора, ослабляется на пол-оборота.
Регулировка карбюратора ЗИЛ-130

Основные неисправности

Как отрегулировать карбюратор ЗИЛ-130, рассмотрено выше. Теперь необходимо разобраться в причинах, вызывающих поломки и расстройство агрегата. Не любую проблему указанного узла можно решить при помощи указанных выше советов. Часто устройству требуется сложный ремонт или профессиональная замена комплектующих элементов. Четыре проблемы, связанные с карбюратором ЗИЛ-130, которые решаются самостоятельно без участия автосервиса, приведены ниже:

  1. Наличие конденсата. Это одна из самых распространенных неисправностей. Причина — низкое качество горючего. В топливный бак попадают посторонние вещества, содержащиеся в бензине, вплоть до воды и неизвестных компонентов. Также конденсат образовывается вследствие круглогодичной эксплуатации автомобиля, в том числе зимой. Плохое топливо замерзает, из-за чего появляется конденсат. Решение проблемы — использование качественного бензина.
  2. Посторонние звуки, напоминающие хлопки или выстрелы. Первая из двух причин этой проблемы — бензин плохого качества, из-за чего в карбюратор ЗИЛ-130 подается обедненная воздушно-топливная смесь. Она воспламеняется частично, а при работе агрегата слышатся пострелы и хлопки. Вторая причина — засорение жиклеров. Указанные элементы прочищаются воздухом под давлением либо промываются специальным раствором. При правильно выполненных манипуляциях посторонние звуки исчезнут.
  3. Механический засор узла. В этом случае в карбюратор не поступает горючее. Проблема решается путем разборки агрегата с тщательной его очисткой. Также проверяются все подсоединения из трубок и шланг на наличие дефектов.
  4. Перелив карбюратора. Довольно распространенная проблема, связанная с чрезмерной подачей бензина. Для устранения неисправности необходимо отрегулировать винт качества воздушной смеси. Если решить проблему не удается, меняют свечи зажигания, поскольку нередко причиной указанной поломки являются именно они.

Обустройство «обратки»

Часто водители задумываются о том, как сделать «обратку» на карбюраторе ЗИЛ-130? Эта схема осуществляется при помощи тройника. Дополнительно потребуется шланг, способный выдержать давление подачи топлива. Длина элемента — не менее 0,7 метра. В комплект также входит фильтр бензонасоса, обратный клапан и несколько металлических крепежных хомутов.

Некоторые умельцы советуют использовать модернизированную версию жиклера, с обработанным штуцером и нарезанием резьбы. В заглушке отверстие делают меньше, чем на штуцере. Для экономии средств, применяют хорошо сохранившиеся шланги и крепления, бывшие в пользовании.

Дальнейшие этапы работ:

  1. Нагрев заглушки при помощи паяльника.
  2. Помещение в нее штуцера.
  3. Ввинчивание жиклера.
  4. Отделение путем срезания от фильтра торца, что позволит поместить элемент на выступе штуцера с некоторым усилием.

На финишной стадии протягивают линию к топливному резервуару. Родную «крабовую» заглушку заменяют усовершенствованной версией. Монтируют деталь около штуцера, отвечающего за подачу топлива. От карбюратора шланг «обратки» фиксируется на шестиграннике.

Карбюратор автомобиля ЗИЛ-130

Рекомендации

Многие задаются вопросом, какой карбюратор лучше на ЗИЛ-130? Специалисты рекомендуют использовать «родную» модификацию типа К-88А. Во-первых, она надежна и неприхотлива в обслуживании. Во-вторых, ряд неисправностей можно устранить самостоятельно. Они указаны выше.

Если поломка требует более серьезного вмешательства, лучше обратиться к профессионалам, которые проведут тонкую настройку узла. В противном случае агрегат может выйти окончательно из строя, и уже никакая регулировка не поможет восстановить его. Засор карбюратора не обязательно приводит к его неисправности, однако без соответствующего ухода и обслуживания проблемы с автомобилем появятся обязательно.

Как обслуживать карбюратор?

Для продления рабочего ресурса рассматриваемого узла, следует соблюдать несколько несложных правил. При каждом техническом обслуживании грузовика необходимо обращать внимание на заглушки, пробки и соединения карбюратора. Все они должны быть герметичными. Утечка бензина из агрегата негативно сказывается на его функционировании.

Автомобиль ЗИЛ-131 с карбюратором ЗИЛ-130

Кроме того, при любом ТО нужно очищать поплавковые отсеки от скопившихся излишков. Для этого подойдет высокооктановый бензин, в запущенных случаях используют ацетон. В обязательном порядке промытые элементы просушиваются и обрабатываются дополнительно при помощи мягкой чистой ветоши.

Карбюратор К-88А — Студопедия

На восьмицилиндровом двигателе автомобиля ЗИЛ-130 установлен карбюратор К-88А (см. рисунок 6.4), имеющий две смесительные камеры, каждая из которых питает четыре цилиндра. Поплавковая камера, ее корпус 18 с воздушной заслонкой 16, экономайзер и ускорительный насос - общие детали для обеих камер карбюратора.

Поплавковая камера соединяется каналом 6 с входным патрубком карбюратора, над которым расположен воздушный фильтр. Этим предотвращается обогащение горючей смеси (при загряз­нении воздушного фильтра) вследствие увеличения перепада разрежений в диффузорах и поплавковой камере. Такие поплавковые камеры называют балансированными.

В смесительной камере установлены малый 10 и большой 11 диффузоры. Двумя диффузорами достигается повышение скорости воздуха в малом диффузоре при сравнительно небольшом общем сопротивлении потоку воздуха.

Компенсация состава смеси в карбюраторе К-88А осуществляется пневматическим торможением топлива.

Дроссельные заслонки 30 обеих смесительных камер жестко закреплены на одной оси и открываются одновременно.

При пуске и прогреве холодного двигателя закрывают воздушную заслонку 16. Одновременно с помощью рычагов и тяг, соединяющих воздушную заслонку с валиком дроссельных заслонок, немного открываются дроссельные заслонки 30. В смесительных камерах создается большое разрежение. В результате будут подаваться большое количество топлива из кольцевых щелей малых диффузоров 10 и эмульсия из отверстий 32 и 33 системы холостого хода.


1 - главный жиклер; 2 - поплавок; 3 - корпус поплавковой камеры; 4 - игольчатый клапан; 5 - сетчатый фильтр;

6 - канал балансировки поплавковой камеры; 7 - жиклер холостого хода; 8 - воздушный жиклер главной дозирующей системы; 9 - распылитель главной дозирующей системы; 10 - малый диффузор; 11 - большой диффузор; 12 - нагнетательный клапан; 13 - полный винт; 14 - отверстие распылителя ускорительного насоса; 15 - отверстие в воздушной заслонке; 16 - воздушная заслонка; 17 - предохранительный клапан; 18 - корпус поплавковой камеры; 19 - шариковый клапан экономайзера; 20 - толкатель клапана экономайзера; 21 - шток клапана экономайзера; 22 - планка;

23 - шток поршня ускорительного насоса; 24 - тяга; 25 - поршень; 26 - обратный клапан; 27 - серьга; 28 - рычаг дроссельных заслонок; 29 - жиклер полной мощности; 30 - дроссельная заслонка; 31 - винты регулировки холостого хода; 32 - регулируемое круглое отверстие системы холостого хода; 33 - нерегулируемое прямоугольное отверстие системы холостого хода; 34 - корпус смесительных камер


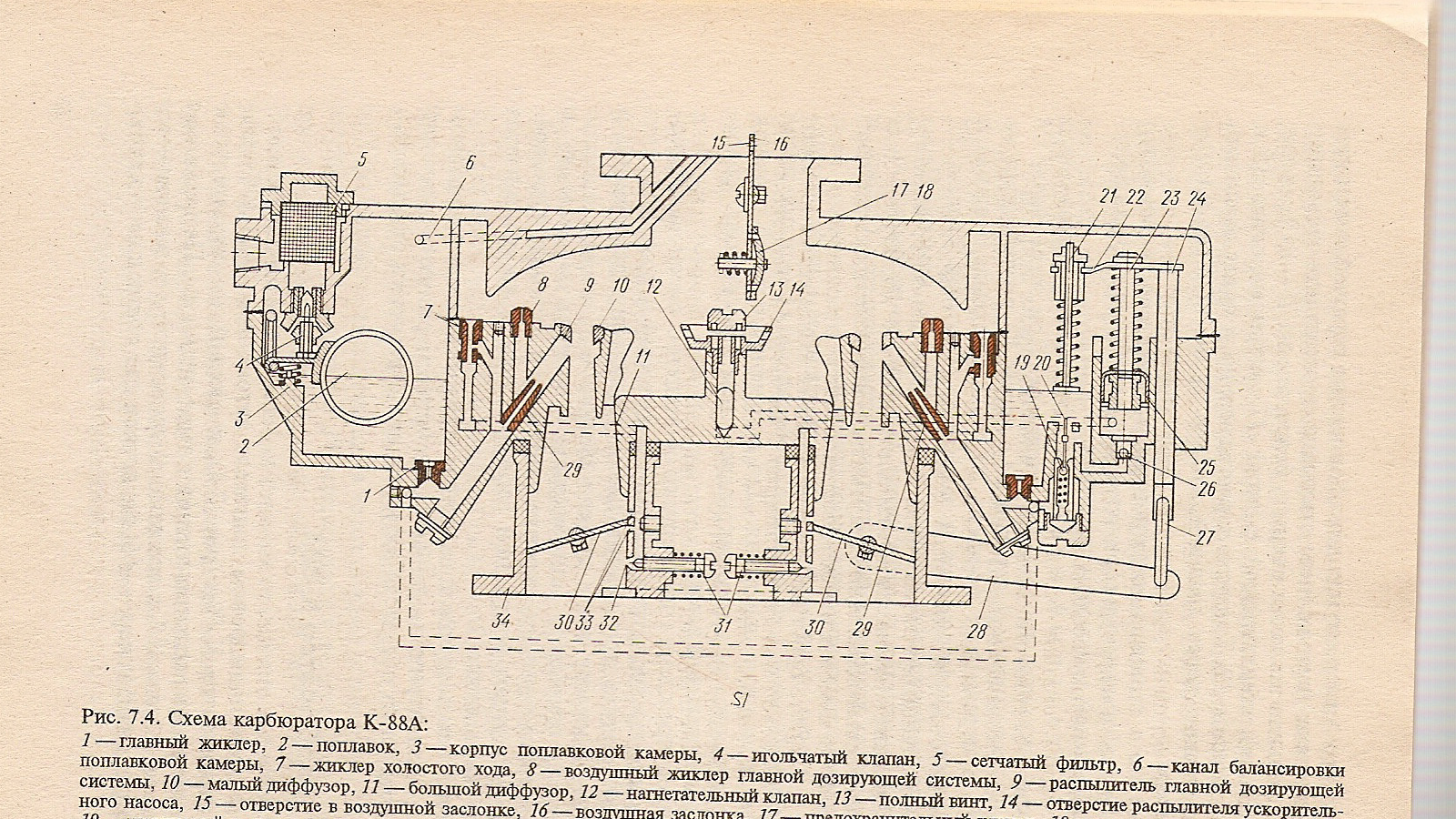

Рисунок 6.4 - Схема карбюратора К-88А

В случае несвоевременного открытия воздушной заслонки после первых вспышек рабочей смеси в цилиндрах двигателя воздух, поступающий через предохранительный клапан 17 и отверстие 15 в воздушной заслонке, предотвратит чрезмерное обогащение смеси.

При малой частоте вращения коленчатого вала (режим холостого хода) дроссельные заслонки прикрыты, поэтому скорость воздуха и разрежение в диффузорах 10 незначительны и топливо не будет вытекать из кольцевых щелей малых диффузоров. За дроссельными же заслонками создается большое разрежение, которое передается через отверстия 32 в эмульсионные каналы, а из них к жиклерам 7 системы холостого хода. При этом топливо из поплавковой камеры поступает через главные жиклеры 1 к жиклерам холостого хода.

Воздух поступающий через верхние отверстия жиклеров системы холостого хода, перемешивается с топливом. Полученная эмульсия движется по эмульсионным каналам и через отверстия 32 выходит в задроссельное пространство обеих смесительных камер. При прикрытых дроссельных заслонках через отверстия 33 будет подсасываться воздух, что улучшит эмульсирование топлива. По мере открытия дроссельных заслонок будет возрастать разрежение у отверстий 33 и из них также будет поступать эмульсия, что обеспечит плавный переход работы двигателя с малой частоты вращения коленчатого вала к работе под нагрузкой.

Переход от холостого хода к малым и средним нагрузкам осуществляется увеличением открытия дроссельных заслонок. Система холостого хода плавно уменьшает подачу эмульсии. В это время возрастают скорость воздуха и разрежение в диффузорах, а следовательно, вступает в работу главное дозирующее устройство. Топливо из поплавковой камеры поступает через главные жиклеры 1 и жиклеры 29 полной мощности. По пути топливо смешивается с воздухом, попадающим через воздушные жиклеры 8, и в виде эмульсии выходит через кольцевые щели малых диффузоров. Воздух, поступающий в распылители 9 через воздушные жиклеры 8 и жиклеры 7 системы холостого хода, замедляет повышение разрежения у главных жиклеров 1 и жиклеров 29 полной мощности. Благодаря этому тормозится истечение топлива из главных жиклеров, и горючая смесь будет обедняться до необходимого состава.

При полной нагрузке двигателя обогащение смеси обеспечивается экономайзером. Как только дроссельные заслонки 30 будут находиться в положении, близком к их полному открытию, шток 21 нажмет на толкатель 20 и откроет шариковый клапан экономайзера 19. Открытие клапана увеличит приток топлива к жиклерам 29 полной мощности, смесь обогатится, и двигатель разовьет полную мощность.

При резком открытии дроссельных заслонок кратковременное обогащение смеси, необходимое для быстрого разгона автомобиля, обеспечивается ускорительным насосом. Резкое открытие дроссельных заслонок сопровождается быстрым перемещением вниз рычага 28, серьги 27 и тяги 24, а вместе с ней планки 22, которая через пружину быстро опускает шток 23 с поршнем 25. Давление под поршнем возрастает, обратный клапан 26 закрывается и открывается нагнетательный клапан 12. Топливо под давлением проходит через отверстие полого винта 13, а затем в виде тонких струй впрыскивается через отверстия 14 в смесительные камеры. Нагнетательный клапан 12 предотвращает поступление воздуха в колодец ускорительного насоса при быстром подъеме поршня 25 насоса, а также подсос топлива из колодца ускорительного насоса в смесительные камеры при большой частоте вращения коленчатого вала и постоянном положении дроссельных заслонок.

Передача усилия от планки 22 на поршень 25 ускорительного насоса через пружину необходима для затяжного впрыскивания топлива и предохранения деталей привода от возможных поломок при резком открытии дроссельных заслонок.

На двигателе автомобиля ГАЗ-53А устанавливают двухкамерный карбюратор К-126Б с пневматическим торможением топлива. По устройству и принципу действия он подобен карбюратору К-88А.

1 - регулировочный винт; 2 - пружина; 5 - клапан; 4 - седло; 5 - ротор;

6 - диафрагменный механизм; 7 - тяга; 8 - дроссельная заслонка; 9 и 10 - жиклеры; 11 - пружина

Рисунок 6.5 - Схема ограничителя максимальной частоты вращения коленчатого вала двигателя ЗИЛ-130

Ограничитель максимальной частоты вращения коленчатого вала двигателя ЗИЛ-130 (см. рисунок 6.5) состоит из центробежного датчика и исполнительного диафрагменного механизма 6. Центробежный датчик состоит из ротора 5, в котором устанавливаются седло 4 и клапан 3 на пружине. Датчик крепится к крышке распределительных шестерен. Ротор 5 датчика приводится во вращение от распределительного вала двигателя. Для этого в передней части распределительного вала закреплен валик привода, хвостовик которого входит в паз валика ротора 5. Исполнительный диафрагменный механизм 6 воздействует на дроссельные заслонки 8 карбюратора. Механизм крепится к карбюратору.

Трубопроводами датчик соединен с исполнительным механизмом 6 и входным патрубком карбюратора. При неработающем ограничителе усилием пружины 2, имеющей регулировочный винт 1,клапан 3 отжат от седла 4, а пружина 11 удерживает дроссельные заслонки 8 в открытом положении. При работе ограничителя вильчатое соединение позволяет дроссельным заслонкам карбюратора закрываться независимо от положения рычага, связанного с педалью управления дроссельными заслонками.

Пока частота вращения коленчатого вала двигателя не превышает максимального значения, клапан 3 датчика не закрывает отверстия седла 4 и верхняя полость исполнительного механизма сообщается с входным патрубком карбюратора. Нижняя полость исполнительного механизма также сообщается каналом с входным патрубком карбюратора. В это время давление воздуха снизу и сверху диафрагмы 6 одинаковое и исполнительный механизм не воздействует на дроссельные заслонки карбюратора. Усилием пружины 11 заслонки устанавливаются в открытое положение.

Если частота вращения коленчатого вала двигателя достигнет 3100 мин -1, клапан 3, перемещаясь вследствие увеличения центробежной силы, перекроет отверстие седла 4 и тем самым прекратит доступ воздуха в верхнюю полость исполнительного механизма. Эта полость через каналы и жиклеры 9 и 10 окажется сообщенной со смесительной камерой карбюратора, поэтому в ней будет создано большое разрежение.

В это же время нижняя полость сообщается с входным патрубком карбюратора. Следовательно, давление в нижней полости будет выше, чем в верхней. Под действием разности давлений диафрагма 6 переместится вверх, преодолевая натяжение пружины 11. Вместе с диафрагмой переместится вверх и шток 7, который через рычаг повернет валик дроссельных заслонок, и дроссельные заслонки прикроются, в результате чего частота вращения коленчатого вала не превысит заданного значения.

Регулировка карбюратора К-88

Регулировка привода дросселей и воздушной заслонки карбюратора

При правильно отрегулированном приводе необходимо, чтобы дроссели и воздушная заслонка открывались и закрывались в соответствии с положениями педали и ручных кнопок управления

Неполное открытие дросселей приводит к снижению мощности двигателя, а недостаточное прикрытие дросселей является причиной повышенных оборотов коленчатого вала двигателя при работе на холостом ходу и увеличенного расхода топлива.

Если воздушная заслонка полностью не открывается, то происходит обогащение горючей смеси, что вызывает перерасход топлива, а при неполном ее закрытии затрудняется пуск холодного двигателя.

Вначале регулируют ножной и ручной приводы дросселей, а затем привод воздушной заслонки.

Ножной привод регулируют при помощи резьбовой вилки на тяге карбюратора и резьбовой тяги педали управления дросселями с таким расчетом, чтобы при полном открытии дросселей педаль не доходила до пола на 3—5 мм.

Ход педали управления дросселями при этом должен быть не менее 160 мм.

По окончании регулировки тяги закрепляют контргайками.

Ручной привод дросселей регулируют зажимом, который устанавливают на конце троса привода так, чтобы при полностью вдвинутой ручке привода был зазор 2,0—-3,0 мм между зажимом и кронштейном, укрепленным на тяге.

Зазор этот необходим для того, чтобы при вдвинутой ручке ручного управления дросселями возвратная пружина обеспечивала прикрытие дросселей.

Дроссели в закрытом положении должны плотно прикрывать каналы смесительной камеры; между стенкой канала и кромкой дросселей допускается зазор не более 0,05 мм.

При регулировке привода воздушной заслонки надо установить ручку ручного управления так, чтобы она не доходила до упора щита кабины на 2,0—3,0 мм.

В этом положении при полностью открытой воздушной заслонке соединяют трос привода с рычагом заслонки и зажимают его винтом, затем закрепляют оболочку троса в другом зажиме.

В закрытом положении, т. е. при полностью выдвинутой ручке воздушная заслонка должна целиком закрывать канал горловины для прохода воздуха; между стенкой канала и кромкой заслонки допускается зазор не более 0,15 мм.

Регулировка малых оборотов холостого хода двигателя. Регулировка холостого хода должна обеспечить устойчивую работу двигателя на холостом ходу при наименьшем расходе топлива.

Регулировку осуществляют на работающем двигателе, прогретом до нормальной температуры (80—95°С) охлаждающей жидкости, при нормальных зазорах в клапанах и между электродами свечей зажигания и при полностью открытой воздушной заслонке.

На рис. 1 показана схема, по которой можно проследить работу системы холостого хода карбюратора К - 88А и процесс регулировки карбюратора. Схема карбюратора К-88 является аналогичной.

При малых оборотах на холостом ходу двигателя разрежение из впускного трубопровода передается через отверстие 43 системы холостого хода и прямоугольное отверстие 42 в канал 44.

Под действием разрежения топливо из поплавковой камеры карбюратора, пройдя главный жиклер 47, направляется к жиклеру 6 холостого хода.

Для получения необходимого состава смеси к топливу подмешивается воздух, поступающий через вырез 7.

Образовавшаяся при этом эмульсия поступает через отверстия 43 и 42 в смесительную камеру.

При выходе из отверстий эмульсия смешивается с основным потоком воздуха, проходящим в камеру через щель, образованную кромкой дросселя 45 и стенкой смесительной камеры.

При регулировке следует учитывать, что карбюратор К-88А двухкамерный и что качественный состав горючей смеси в каждой камере регулируется своим регулировочным винтом 41 независимо от другой камеры. При этом надо помнить, что при завертывании регулировочных винтов смесь обедняется, а при их отвертывании — обогащается.

На рис. 2 показан способ регулировки карбюратора К-88А на автомобиле ЗИЛ-1З0.

Перед пуском двигателя и началом регулировки надо завернуть винты 1 качественной регулировки холостого хода до отказа, но не слишком туго, а затем отвернуть каждый на три оборота.

После этого пустить двигатель и выполнить количественную регулировку, т. е. установить упорным винтом 2 такое наименьшее открытие дросселей, при котором двигатель должен работать вполне устойчиво.

Затем следует постепенно завертывать один из винтов 1 при каждой пробе на 1/4 оборота до тех пор, пока двигатель не начнет работать с явными перебоями из-за большого обеднения смеси в цилиндрах. После этого обогатить смесь, отвернув винт 1 на 1/2 оборота.

Проделать те же операции со вторым регулировочным винтом 1.

Отрегулировав состав смеси, следует попытаться уменьшить число оборотов холостого хода, отвертывая понемногу упорный винт 2 дросселей, после чего снова попытаться обеднить состав смеси обоими винтами 1 поочередно, как указано выше.

Обычно после двух попыток удается найти правильное положение для всех трех регулировочных винтов и тем самым закончить качественную и количественную регулировку малых оборотов холостого хода двигателя.

Для проверки регулировки следует нажать на педаль управления дросселями и сразу отпустить ее. Если двигатель остановится, то число оборотов холостого хода надо увеличить.

При правильно отрегулированном карбюраторе двигатель должен устойчиво работать при 400-500 об/мин коленчатого вала.

Способ регулировки карбюратора на автомобиле ЗИЛ-1З1 такой же, как на автомобиле ЗИЛ-130.

Контроль и регулировку карбюраторов К-88 и К-88А можно выполнить на простейших установках и при помощи шаблонов, которые могут быть изготовлены в автотранспортном предприятии.

Проверка уровня топлива в поплавковой камере. Основные причины повышенного или пониженного уровня топлива в поплавковой камере карбюратора могут быть следующие: негерметичность поплавка, неправильный его вес (нормальный вес 18,7-19,8 г), заклинивание или негерметичность клапана 2 подачи топлива  (рис. 1).

Одной из причин повышенного или пониженного уровня топлива в поплавковой камере может быть также неправильная установка игольчатого клапана подачи топлива при сборке его на корпусе воздушной горловины карбюратора.

Поэтому прежде чем приступить к регулировке уровня топлива, необходимо убедиться в исправности всех узлов я деталей, входящих в поплавковый механизм.

Герметичность собранного игольчатого клапана подачи топлива проверяют на вакуумной установке (рис. 3, а). Узел 4 игольчатого клапана с прокладкой 5 устанавливают в корпус 6, трубка которого ввернута в тройник 7.

Работа установки заключается в следующем.

При открытом кране 8 и перемещении поршня 9 при помощи штока 10 в направлении, указанном стрелкой, в цилиндре создается разрежение, под действием которого игольчатый клапан прижимается к своему седлу, и вода в стеклянной трубке 2 поднимается вверх.

Уровень водяного столба равен величине разрежения в цилиндре.

Поршень необходимо перемещать до тех пор, пока вода в стеклянной трубке достигнет высоты 100 см по шкале 3 от уровня воды в баке 1, после чего следует закрыть кран 8.

Если игольчатый клапан герметичен, то вода, находящаяся в стеклянной трубке, не будет опускаться вниз, при отсутствии герметичности вода опустится вниз.

Допустимая величина падения столба воды за 0,5 мин может быть не более 10 мм по шкале 3.

Для получения герметичности допускается притирка игольчатого клапана к седлу. Если после этого герметичность не будет получена, то игольчатый клапан надо заменить новым.

При установке узла 12 игольчатого клапана (рис. 3,6) на корпус 11 воздушной горловины необходимо правильно выдержать расстояние от верхней точки сферы игольчатого клапана до плоскости корпуса горловины. Этот размер регулируют прокладками 14, и он должен быть равен 13,5—13,8 мм по шаблону 13.

Уровень топлива в поплавковой камере карбюратора при давлении перед игольчатым клапаном в пределах 125-170 мм рт. ст. должен быть 18—19 мм от верхней разъемной плоскости корпуса поплавковой камеры.

Проверить уровень топлива можно двумя способами

Первый способ заключается в том, что при работе двигателя на режиме малых оборотов холостого хода следует отвернуть контрольную пробку (рис. 4, а) и через контрольное отверстие, располагаемое на уровне глаза (рис. 4, б), наблюдать за уровнем топлива.

При правильно отрегулированном уровне топливо будет видно, но оно не должно вытекать из отверстия.

Второй способ проверки заключается в том, что надо отвернуть пробку, закрывающую канал клапана механического экономайзера, и на ее место ввернуть переходник 1 (рис. 5), заканчивающийся стеклянной трубкой 2 с нанесенными на ней рисками, указывающими пределы колебания уровня топлива в поплавковой камере. Уровень топлива в поплавковой камере должен быть до верхней или нижней метки, т. е. на расстоянии 18-19 мм от разъемной плоскости поплавковой камеры.

Для получения правильного уровня топлива в поплавковой камере (при правильной установке игольчатого клапана) допускается подгибка кронштейна поплавка: при высоком уровне поплавок надо отогнуть вниз, при низком — вверх.

Проверка пропускной способности дозирующих элементов карбюратора

Уход за жиклерами карбюратора включает в себя не только промывку и продувку их калиброванных отверстий, но и проверку их пропускной способности на истечение.

Экономичность работы карбюратора, следовательно, и работы двигателя зависит от нормальной пропускной способности жиклеров, проверку которой осуществляют один раз в год.

Пропускную способность жиклеров проверяют на приборах двух типов: для проверки жиклеров на истечение воды с абсолютным определением расхода и для проверки жиклеров с относительным замером расхода воды.

Приборы с абсолютным определением пропускной способности жиклеров дают большую точность и стабильность показаний по сравнению с приборами с относительным определением. Поэтому лучше пользоваться прибором с абсолютным определением (рис. 6).

Пропускная способность жиклера выражается в кубических сантиметрах воды, вытекающей через проверяемый жиклер за 1 мин, при высоте столба воды 1000 ± 2 мм (считая от опорной поверхности жиклера) при температуре 20 ± 1°С, которая определяется термометром 4.

При проверке пропускной способности - жиклеры надо устанавливать в приборах так, чтобы жидкость протекала через них в том же направлении, что и в карбюраторе.

Все жиклеры перед проверкой на истечение должны быть очищены от заусенцев, грязи и масла, промыты в чистом бензине и продуты сжатым воздухом. При калибровке размеры отверстий жиклеров доводят до требуемой величины постепенным их развертыванием.

Чеканка или пайка отверстий для уменьшения их пропускной способности не допускается.

Если диаметр калиброванного отверстия жиклера больше нормы, то жиклер должен быть заменен новым.

Дозирующие элементы проверяют в следующем порядке. Вода из верхнего бака 1 (см. рис. 6) через кран 2 по трубке попадает в поплавковую камеру 16, в которой поплавковый механизм поддерживает постоянный уровень воды, равный 1000 мм от опорной поверхности проверяемого жиклера.

Из поплавковой камеры вода через кран 15 и трубку 13 попадает в корпус 12, поднимается по стеклянной трубке 3 и одновременно вытекает через проверяемый жиклер 5, ввернутый в держатель 11.

Вода, вытекающая через проверяемый жиклер, поступает в мерительную мензурку 6 или лоток 7, откуда через кран 9 поступает в нижний бак 10.

Из нижнего бака вода по мере надобности может сжатым воздухом от компрессора или ручного насоса подаваться в верхний бак 1 по трубке 14; краны 8 и 9 при этом должны быть закрыты.

После наполнения верхнего бака сначала открывают кран 8, а потом кран 9 для избежания переполнения водой лотка 7.

Для определения пропускной способности жиклера надо поставить под вытекающую струю воды мерительную мензурку 6 и определить по секундомеру время наполнения ее водой.

Пропускная способность жиклера определяется как частное от деления количества воды в мензурке в кубических сантиметрах на время ее наполнения в минутах.

Если истечение воды прекратить ровно через 1 мин, то объем ее в мензурке укажет пропускную способность жиклеров в кубических сантиметрах в минуту.

Для нормальной работы карбюратора также необходимо проверять герметичность клапана 34 (см. рис. 1) экономайзера с механическим приводом; проверку можно проводить на вакуумной установке (см. рис. 3, а) тем же способом, каким проверяют игольчатый клапан подачи топлива.

Следует также проверять осмотром прилегание к своим седлам шарикового 29 (см. рис. 1) и игольчатого 40 клапанов ускорительного насоса, а также их свободу перемещения.

Так же надо проверять правильность работы подвижных механизмов клапана экономайзера с механическим и пневматическим приводом, ускорительного насоса, воздушной заслонки 15 и дросселей 45, зависание и заклинивание которых не допускается.

При проверке игольчатого клапана 40 надо отвернуть полый винт 14 и вынуть клапан, помня при этом, что клапан в своем гнезде не закреплен, а поэтому может самопроизвольно выпасть и затеряться.

Как настроить и отрегулировать карбюратор К 88, 130, 131?

ЗИЛ 130 и 131, автомобили, которые без преувеличения можно назвать легендарными. Выпускались они без малого 50 лет и использовались практически во всех областях промышленности и оборонки. Секрет успехов 130 и 131 весьма прост – автомобили были максимально надежными и не подводили своих хозяев. Добиться этого удалось благодаря практически идеальным запчастям, которые выпускали советские заводы. Одна из таких деталей карбюратор к 88а, который устанавливался на эти автомобили. Устройство достаточно редко выходило из строя, практически не требовало ремонта. Однако все это лишь при условии, что шофер следил за состоянием карбюратора и периодически производил его настройку.

ЗИЛ 131ЗИЛ 131

Сегодня ЗИЛы 130 и 131 по-прежнему остаются надежными рабочими лошадками. Однако учитывая тот факт, что в XXI веке, производство этих автомобилей было значительно сокращено, сегодня большинство из них, можно сказать, пенсионеры советского автопрома. Старички очень часто требуют ремонта, а карбюратор к 88а, со временем становиться не таким уж и надежным и если своевременно не производить его настройку, деталь может выйти из строя и придется заменить ее.

Конструктивные особенности карбюратора

Прежде чем браться за настройку или регулировку запчасти следует изучить принцип работы карбюраторов установленных на ЗИЛ 130 и 131. Итак, это двухкамерное устройство с падающим потоком воздушной смеси и двойным распиливанием топлива. Камеры карбюратора в количестве двух штук выполнены в одном блоке и работают на всех режимах двигателя параллельно.

Карбюратор в ЗИЛ 130 и 131, кстати, выполнен, таким образом, чтобы его регулировка не была проблемой для шофера. Если прибор немного забарахлит можно настроить его на рабочий лад без необходимости снимать и разбирать устройство. Однако прежде чем браться за настройку карбюратора необходимо хоть даже и поверхностно изучить его конструкцию. В частности, винты, с помощью которых собственно и производится настройка:

  • Винт регулировки качества смеси для холостого хода.
  • Стопорный вин дросселя.
  • Винт регулировки количества оборотов.
  • Стопорный винт дросселя.
  • Держатель жиклера.
Карбюратор К 88Карбюратор К 88

На само карбюратор устроен на порядок сложнее. Однако для первоначальной настройки достаточно и этих знаний. Более глубокие нужны скорее для ремонта устройства, однако, доверим это дела квалифицированным автомеханикам. Если же вы обладаете минимальными слесарными навыками, регулировка холостого хода как решение большинства проблемы с карбюраторами ЗИЛ 130 и 131 не станет для вас проблемой.

Регулировка холостого хода

Одна из главных болезней зиловских карбюраторов – так называемый плавающий холостой ход. Говоря проще по причине той или иной неисправности в блок цилиндров некачественная топливная смесь. В этом случае автомобиль будет заметно троить на холостом ходу, а обороты будут заметно плавать. Решается проблема достаточно просто. Необходима просто регулировка винтов, отвечающих, за состав топливной смеси. Давайте разберем весь процесс поэтапно.

  • Первым делом вам необходимо полностью завернуть винт, что отвечает за качество топливной смеси. После того как винт дойдет до упора его нужно ослабить на 4-5 оборотов. Таким образом, вы добьетесь идеально обогащенной для блока цилиндров качества топливной смеси.
  • Точно так же до упора закрутите, и винт количества смеси. Единственное отличие в том, что его нужно будет ослабить всего на 3 оборота.
  • Теперь можно запускать двигатель. Включив, зажигание обязательно подождите, пока автомобиль достаточно прогреется.
  • Теперь берите отвертку и с помощью винта количества смеси отрегулируйте карбюратор так, чтобы двигатель стабильно работал на 800 оборотах.
  • Теперь закрываем винт качества до тех пор, пока двигатель не начнет чихать. После его следует ослабить примерно на пол-оборота.

Далее, закручивайте винт качества до тех пор, пока не появиться нестабильность в работе двигателя. После ослабьте его на пол-оборота.

На этом собственно и все. Путем вот таких несложных действий можно идеально отрегулировать холостой ход ваших автомобилей ЗИЛ 130 или 131.

Виды неисправностей карбюраторов

Правда, далеко не всегда вот такая регулировка помогает снять все проблемы с карбюратором. Иногда устройству необходим ремонт или более сложное обслуживание. Всего можно выделить 4 проблемы с зиловскими карбюраторами. В принципе все они легко устранимы и профессиональный шофер сможет исправить все, не обращаясь в автосервис.

В первую очередь речь идет о таких проблемах, как:

  • Конденсат в карбюраторе. Проблем весьма распространенная, особенно в последнее время, когда качество топлива оставляет желать лучшего. Скорее всего, в бензобак попало, что-то очень отдаленно, напоминающее, бензин, вероятно, разбавленный водой или ослиной мочой как было в известном фильме. Естественно, появление конденсата в карбюраторе ЗИЛ 130 и 131 связанно и с тем, что автомобили эти эксплуатируются круглогодично и частенько даже в лютые морозы. Некачественный бензин во время простоя авто замерзает и в итоге в карбюраторе образуется конденсат. Единственное решение проблемы – замена топлива на более качественное.
  • Хлопки или выстрелы в карбюраторе. Неисправность, которая может иметь под собой несколько причин. Наиболее вероятны две из них — в первую очередь некачественное топливо. В этом случае в карбюратор поступает недостаточно обогащенная воздушная смесь. Воспламеняется она частями и шофер слышит хлопки или выстрелы в карбюратор. Второй вариант проблема с жиклерами, которые могли засориться. Их можно прочистить потоком воздуха или промыть специальной жидкостью. Если все действия выполнить, верно, выстрелы и хлопки прекратятся.
  • Не поступает бензин. Наиболее вероятная причина, механический засор в карбюраторе. Чтобы исправить проблему его придется разобрать и тщательно прочистить. Попутно стоит проверить все шланги, ведущие к устройству на наличие дефектов – проблем может быть и в них.
  • Переливает карбюратор. Очень распространенная неисправность. Проблема состоит в том, что в карбюратор поступает слишком много топлива. Первым делом попробуйте отрегулировать винт качества воздушной смеси. Если не помогает, стоит приобрести новые свечи зажигания, не исключено, что проблема заключается именно в них.

Вот, пожалуй, все неисправности, которые можно устранить без особых проблем своими руками. Все остальное, скорее всего, потребует вмешательства квалифицированных автомехаников, которым по плечу тонкая регулировка карбюратора установленного на ЗИЛ 130 и 131. Самостоятельно, кстати, за это дело браться не стоит – процесс весьма длительный и трудоемкий и при отсутствии практических знаний можно и вовсе загубить топливную систему ЗИЛ 131 и 130, в этом случае никакая регулировка уже не поможет.

Уход за карбюратором

Все вышеозначенные проблемы с карбюраторами ЗИЛ 130 и 131, вас никогда не коснуться, если соблюдать ряд несложных правил и ухаживать за карбюратором так, как требует его конструкция:

  1. Важнейшее правило – при каждом техническом обслуживании автомобиля проверяйте, чтобы все заглушки соединения и пробки карбюратора были герметичными. Утечка топливной смеси из устройства, может, очень пагубно сказаться на его дальнейшей работе.
  2. Также при каждом ТО обязательно удаляйте отстой из поплавковой камеры и как минимум пару раз за год очищайте и промывайте каналы и жиклеры карбюратора. (Лучше всего промывать устройство высокооктановым бензином, а если загрязнения слишком сильные можно использовать для этой цели ацетон).
  3. Промытые детали обязательно просушивайте, после вторично очищайте при помощи мягкой тряпки.

Конечно, засорение карбюратора необязательно приведет к его неисправности. Однако, если не заниматься обслуживанием устройства проблемы с вашим ЗИЛ не заставят себя ждать.

карбюратор Rb-k93 для Zama Echo A21001690 Srm225 Gt225 Pas225 триммер автомобильный аксессуар инструмент для автомобильной промышленности

1. Высокие технические возможности
2. Полный спектр технических характеристик
3. Доступные цены

Если вы хотите большего, цена может быть дешевле

RB-K70A / RB-K66A CARBURETOR Карбюратор для ECHO A021000720 / A021000721 ​​/ A021000722 / A021000723 SRM230 PE230

Мы также можем предоставить много моделей для карбюраторов ZAMA

, пожалуйста, свяжитесь со мной и сообщите мне

RB-K70, RB-K75, RB-K39, CIU-K52, CIU-K54A

RB-K70, RB-K70A, RB-K75, RB-K84, RB-K85, RB -K87,

RB-K88, RB-K89, RB-K90, RB-K91, RB-K91A, RB-K92A,

RB-K93, RB-K94, RB-K98, RB-K99 , RB-K101, RB-K102, RB-K103,

RB-K105, RB-K106, RB-K108, RB-K111, RB-K1112

9 0002 RC2 S243B, RC2 S243B, C3

50 MS40 / 024
MS170 / 017 MS180 / 018 MS200T MS230 / 023 MS240 / 024
/ 026 MS261 / 261 MS290 / 029 MS291 / 391
MS340 / 034 MS360 / 036 MS361 MS362 MS380 / 038
MS381 MS440 / 044 MS460 / 046 MS640 / 064
MS660 / 066 070

FS120 FS120 FS220 FS250 FS280 FS450
9007 3 FS55
FS38 FS45 FS80 FS85 FS90 HS81 HS86

9007 755
137 142 55 61 268 272
345 350 359 365 395 372
Подходит для модели Honda
GX31 GX25 GX35 GX10020 GX140 GX160
GX200 GX240 GX270 GX340 GX360 GX610 GX620
GX660 GX69074 GX660 GX69074

подходит для R Модель obin
EY15 EY20 Y28

Подходит для модели YAMAHA
ET650 ET950 MZ175 MZ3

0 И Т.П.

Бензиновые инструменты Запасные части:

Топливный бак, катушка зажигания, маховик, карбюратор, коленчатый вал, картер, сальники, прокладки, сцепление, подшипник, коллектор, глушитель, крышка ближнего подшипника, пружина сцепления, маховик Свеча зажигания, поршень, поршневые кольца, цилиндр, Воздушный фильтр, Intet Pipe, Топливный фильтр, стартер Ассы, Starter Спринг, Starter колеса, Звездочка, Connect Тарелка, стопорное кольцо, резиновая вставка, алюминиевая труба, Карданный вал, переключатель ручки, ремень, Масляный подшипник, шлицевой вал, защита от травы, шкив, зубчатое колесо и т. Д.

Дайте мне знать, что вы хотите, мы можем сначала процитировать вам

Мобильный: (+86) 15258368092

WeChat: (+86) 15258368092

9000 amusty и Skype:

,

Kohler Carter # 16 Carb Carb Carburetor для K90 K91 K141 K160 K161 K181 Двигатель двигателя | карбюраторный карбюратор | карбюраторный двигатель карбюраторный двигатель

Примечание

Для получения более подробной информации проверьте изображения.

Пожалуйста, перед подачей заявки убедитесь, что он подходит для вашей машины.

Описание позиции

Новый карбюратор Kohler Carter # 16 Carb для K90 K91 K141 K160 K161 Двигатель K181 Двигатель

Новое и высокое качество

Для получения более подробной информации проверьте изображения

Заменяет карбюратор на моделях двигателей Kohler K90 K91 K141 K160 K161 K181.

В дополнение к работе с вышеуказанными двигателями, этот карбюратор также заменит Kohler с номерами деталей 46 853 01-S и 46 053 03-S

Примечание: пожалуйста, подтвердите товар, если он соответствует вашему автомобилю, перед покупкой.

Комплектация

1x Карбюратор Kohler

Доставка и транспортировка

● Товар будет отправлен в течение 48 часов после получения полной оплаты (НЕ считая праздников или выходных)

Возврат

policy

● Если вам нужен возврат, пожалуйста, свяжитесь с нашим представителем службы поддержки клиентов, сообщите нам подробную проблему.

● Пожалуйста, напишите нам, прежде чем оставлять отрицательный отзыв, дайте нам знать подробную проблему.

Свяжитесь с нами

● Если вы удовлетворены полученным товаром, пожалуйста, оставьте нам положительный отзыв и 5 баллов.

● Пожалуйста, дайте нам возможность решить любую проблему. Мы понимаем заботы и фрустрации вы могли иметь, и попробуем наше самое лучшее для того чтобы разрешить вопросы.

● Мы заботимся о наших уважаемых клиентах и ​​всегда будем стараться вам помочь.Так что если у вас есть какие-либо проблемы, пожалуйста, по электронной почте нам немедленно.

.

Карбюратор холостого хода Винт для смеси воздуха и топлива для Keihin CV BT 90/06 TwinCAm с карбюратором CV Harley XL 88/06 Big Twin 1990/1999 | |

Для карбюратора Keihin CV BT 90/06, TwinCAm с карбюратором CV, XL 88/06. Позволяет точно регулировать богатство без инструментов. Включает латунный винт, пружину, шайбу и прокладку.

подходит для Big Twin 1990/1999, Twin Cam 1999/2006 и Sportster 1988/2006

Обеспечивает быстрый холостой ход без инструмента

Точная регулировка снижает выбросы и помогает уменьшить количество оборотов холостого хода

Рифленая кромка для удобного захвата

Прецизионная форма наконечника для максимальной эффективности

Требуется снятие установленной на заводе вилки для валлийской установки

Установка:

для карбюратора Harley-Davidson CV 1990-2006.

Для моделей Buell V-twin с карбюратором CV.

Для моделей Buell Blast.

* Для карбюраторов Kawasaki и KLM CVK40, CVK36 и CVK34.1

* Для Triumph Bonneville, T100, Thruxton, Scrambler, America и Speedmaster, оборудованных одним карбюратором CVK40, CVK36 и CVK34.1

* Для Arctic Cat с CVK36-34.1

* Для Другие, оснащенные Keihin CVK36-34.1

LY115-Harley-01 (1) LY115-Harley-01 (2) LY115-Harley-01 (3) LY115-Harley-01 (4) LY115-Harley-01 (5) LY115-Harley-01 (6)

,

для XL883 (тип CV) SPORTSTER 883 КАРБЮРАТОР Ремкомплект карбюратора Keihin Серия XLH883 Главный жиклер + пилотный жиклер | |

Описание:

* Этот комплект для ремонта карбюратора подходит для мотоциклов серии XL883 (тип CV) XLH883. [Фотографии отмечены на подробном размере, рекомендуется сравнить размер, а затем купить.]

* Чтобы сделать обслуживание более удобным, были сконфигурированы с 3 главными жиклерами и 3 пилотными жиклерами.

* Размер основного жиклера: 185-190-195, размер пилотного жиклера: 42-45-48.

Спецификация:

- Состояние: 100% абсолютно новый и качественный.

- Название продукта: комплекты для ремонта карбюратора

- Цвет: как показано на рисунке.

- Количество: 1 комплект

- Размер основного жиклера: 185-190-195

- Размер пилотной струи: 42-45-48

-Размер продукта: как показано на картинке

- Применимость: для мотоциклов серии XL883 (тип CV) XLH883

В пакет включено:

1 x комплекты для ремонта карбюратора

Примечание:

Возможны незначительные отклонения в измерениях из-за ручного измерения.

Из-за разницы между различными мониторами изображение может не отражать реальный цвет элемента. Спасибо!

1 2 3 4

ВОПРОСЫ-ОТВЕТЫ:

В: Кто будет платить таможенные пошлины?

A: Это покупатель, который должен платить таможенную пошлину.

В: Моя гарантия?

A: 1) Вы можете вернуть товар в течение 30 дней с даты доставки.(Не использованный, неповрежденный и в оригинальной упаковке.

В: Я хочу вернуть товар, что мне делать?

О: Свяжитесь со службой поддержки клиентов. Но вы должны оплатить стоимость доставки.

Обратная связь:

Доволен: пожалуйста, оставьте положительные комментарии (5 звезд), мы дадим вам большую скидку в следующем заказе.

Не удовлетворен: пожалуйста, не открывайте спор, свяжитесь с нами, прежде чем оставить нейтральный (3 звезды), отрицательный (1-2 звезды) комментарии, мы постараемся сделать все, чтобы решить вашу проблему.

, Разное

Отправить ответ

avatar
  Подписаться
Уведомление о
