Содержание

Подсос воздуха в топливную систему дизельного двигателя

В том случае, если завоздушена топливная система дизельного двигателя, неисправность может проявляться как постоянно при запусках после длительного простоя,  так и долго не напоминать о себе. Это зависит от интенсивности подсоса воздуха. Основными симптомами попадания воздуха в топливную систему дизеля независимо от модификации силового агрегата являются:

  • дизельный мотор легко запускается «на холодную», но дальнейшая работа ДВС не отличается стабильностью;
  • дизель может подтраивать и трястись после запуска, реакции на нажатие педали газа становятся вялыми и замедленными;
  • после стоянки агрегат необходимо все дольше крутить стартером, затем происходит схватывание и повторяются симптомы, описанные в первом случае.
  • по мере прогрессирования неисправности дизель от стартера уже не заводится, не всегда удается завести двигатель даже при помощи пусковых устройств или рывка на буксире;

Для более точного определения, что причиной проблемного пуска является именно воздух в топливной системе дизеля, необходимо произвести  визуальный анализ поступления топлива в цилиндры.

Для этого дизельный мотор от 30 до 50 сек. нужно крутить стартером для заполнения выпускного тракта выхлопом, а после произвести анализ выхлопных газов.

Если топливоподача в норме, тогда даже при учете того, что мотор не запускается, из выхлопной системы все равно будет выходить небольшое количество дыма. Зачастую дым будет иметь сероватый оттенок. В редких случаях дымление может быть и при отсутствии подачи горючего. Это говорит о том, что в цилиндры попадает избыточное количество масла, но такой выхлоп будет синевато-сизым. Стоит отметить, что диагностировать данную неисправность по цвету выхлопа можно только условно.

Содержание статьи

  • Возможные места подсоса воздуха
  • Как самому обнаружить подсос воздуха: магистрали, ТНВД, обратка

Возможные места подсоса воздуха

Завоздушивание системы топливоподачи может произойти как неожиданно, так и стать результатом недавно осуществленных ремонтных работ. Воздух может проникать в топливную систему дизеля из разных мест, а общее количество потенциальных «окон» напрямую будет зависеть от того, сколько лет ТС находится в эксплуатации и в каких условиях эксплуатируется конкретный автомобиль.

Топливная система завоздушивается как при потере герметичности в главной магистрали, так и в обратной. Нарушение уплотнений в магистралях заставляет солярку стекать обратно в топливный бак. Двигатель может заводиться после простоя благодаря тому, что в полостях ТНВД остается горючее, но далее дизель быстро глохнет и повторно уже не заводится.

Воздух в топливной системе дизельного двигателя может оказаться по причине того, что нарушено уплотнение соединений, резиновые топливные шланги потрескались, испортились хомуты. Также от коррозии могут пострадать топливопроводы, особенно в месте соединения с топливным фильтром.

К завоздушиванию могут привести нарушения уплотнения топливоподкачивающего насоса. Отдельного внимания заслуживает магистраль для обратного слива топлива на форсунках (обратка), так как частым явлением становится нарушение герметичности топливопроводов на данном участке.

Еще одним местом для проникновения воздуха в систему топливоподачи может оказаться сам топливный насос. Нарушение уплотнения вала привода или крышки насоса приведут к подсосу воздуха ТНВД. Также в конструкции присутствуют и другие места на насосе, которые могут пропускать воздух. Добавим, что диагностику топливного насоса высокого давления необходимо осуществлять силами специалистов по ремонту дизельной аппаратуры.

Как самому обнаружить подсос воздуха: магистрали, ТНВД, обратка

Исключение других возможных причин позволяет предположить наличие  подсоса воздуха в топливную магистраль. Начинать поиск неисправности необходимо с детального визуального осмотра моторного отсека. Следующим шагом станет осмотр  нижней части авто. Обнаружить заметные трещины и другие дефекты трубопроводов, потеки солярки и мокрые пятна достаточно легко.

Если система завоздушивается, но явных признаков нарушения герметичности не видно, тогда для дальнейшей диагностики необходимо отключить топливный насос от топливных магистралей. Затем потребуется отдельная чистая емкость, в которую потребуется налить до 5 литров солярки без каких-либо примесей. Также будут необходимы 2 чистых изнутри и снаружи шланга (около 60 см. в длину), а еще два хомута. Помните, что чистота крайне важна при любых работах с топливной аппаратурой, так как попадание малейших частиц мусора в насос может привести к его выходу из строя и последующему дорогостоящему ремонту.

После отсоединения от ТНВД топливоподающей магистрали и обратки, на их место устанавливаются приготовленные шланги, которые опускаются в емкость с налитым чистым дизтопливом. Далее необходимо закрепить шланги в емкости так, чтобы они не смещались. Для этого крепим их на насосе хомутами, а в отдельной емкости для топлива любым удобным способом зависимо от типа используемой емкости.

После этого необходимо осуществить удаление воздуха из топливной камеры насоса. Отметим, что решение просто крутить мотор стартером для того, чтобы насос начал самостоятельно засасывать солярку из емкости, является неправильным и настоятельно не рекомендуется. Правильных способов решения задачи несколько. Далее рассмотрены самые простые, которые помогут ответить на вопрос, как удалить воздух из дизельного топливного насоса высокого давления прямо у себя в гараже.

Для этого емкость с соляркой необходимо поднять выше того уровня, на котором расположен ТНВД. Далее нужно найти место, где на насосе находится штуцер обратной магистрали для слива топлива.  Это место потребуется тщательно отмыть, чтобы исключить любое попадание грязи. Затем болт штуцера можно вывернуть, а через открывшееся отверстие откачать воздух. Откачку производят спринцовкой, особым вакуумным насосом и т.д. Воздух откачивается до того момента, пока из отверстия  не появится дизтопливо. После этого можно вкрутить болт на место и на пару минут запустить двигатель. Запуск необходим для окончательного удаления воздуха.

Ко второму способу относится решение снять шланг подачи топлива с насоса и начать отсасывать топливо до того момента, пока оно не будет выходить плотным потоком. Далее шланг можно надеть на штуцер топливного насоса и обжать при помощи хомута. Затем откручивается болт на штуцере обратной магистрали, а воздух выходит самостоятельно. После всех процедур дизель запускается на несколько минут для полного удаления остатков воздуха из насоса. Запуск можно будет еще раз повторить спустя какое-то время.

По окончании емкость с соляркой ставят выше уровня насоса. Дальше автомобиль оставляют на 8-10 часов. Если после простоя дизель нормально завелся, это говорит о том, что в топливную систему попадает воздух, причем это происходит через топливную магистраль. Следующим этапом диагностики становится размещение емкости с соляркой так, чтобы она оказалась ниже уровня ТНВД. После этого автомобиль снова оставляют на 8-10 часов. Если после простоя дизель не завелся или запуск сопровождается проблемами, тогда вероятен подсос воздуха через насос или магистрали «обратки» на дизельных форсунках.

Во втором случае необходимо учитывать, что конструктивно не во всех дизелях обратная магистраль с форсунок выводится на ТНВД. Местом выведения может быть топливный фильтр, магистраль топливного фильтра. Если это так, тогда описанный далее способ диагностики обратки форсунок можно не применять.

Чтобы  уточнить место неисправности, запускаем дизель и выгоняем воздух. Емкость с топливом снова ставим ниже уровня насоса. Трубки, которые отвечают за обратку форсунок и соединены с топливным насосом, необходимо плотно пережать. Машину можно повторно оставить на 8-10 часов. Если дизель после простоя нормально запустился и стабильно работает, тогда подсос воздуха происходит через обратную магистраль дизельных форсунок. В том случае, если проблемы, которые возникали и ранее при попытке завести мотор, проявились снова, тогда это говорит о подсосе воздуха через ТНВД. Насосу при такой неисправности требуется ремонт в специализированной мастерской. Также не редки случаи, когда в процессе диагностики выявляется сразу несколько мест, где нарушена герметичность.

В процессе поиска места завоздушивания также проверяется топливный фильтр. Поверка осуществляется по схеме: емкость с соляркой — топливный фильтр — ТНВД. Емкость с горючим ставится ниже уровня насоса. Если подсос в топливном фильтре не выявлен, подобным образом на герметичность проверяется подкачивающий насос.

Отсутствие явных проблем с топливным насосом, подкачивающим насосом, обраткой форсунок и топливными магистралями может указывать на попадание воздуха в топливную систему дизеля через топливный бак. Для более точной диагностики необходимо обратиться на СТО, где специалисты проведут проверку на герметичность при помощи узкоспециального профессионального оборудования.

Как найти подсос воздуха в топливной системе дизеля

Главная » Блог » Как найти подсос воздуха в топливной системе дизеля


Завоздушивание топливной системы дизельного двигателя

В том случае, если завоздушена топливная система дизельного двигателя, неисправность может проявляться как постоянно при запусках после длительного простоя,  так и долго не напоминать о себе. Это зависит от интенсивности подсоса воздуха. Основными симптомами попадания воздуха в топливную систему дизеля независимо от модификации силового агрегата являются:

  • дизельный мотор легко запускается «на холодную», но дальнейшая работа ДВС не отличается стабильностью;
  • дизель может подтраивать и трястись после запуска, реакции на нажатие педали газа становятся вялыми и замедленными;
  • после стоянки агрегат необходимо все дольше крутить стартером, затем происходит схватывание и повторяются симптомы, описанные в первом случае.
  • по мере прогрессирования неисправности дизель от стартера уже не заводится, не всегда удается завести двигатель даже при помощи пусковых устройств или рывка на буксире;

Для более точного определения, что причиной проблемного пуска является именно воздух в топливной системе дизеля, необходимо произвести  визуальный анализ поступления топлива в цилиндры. Для этого дизельный мотор от 30 до 50 сек. нужно крутить стартером для заполнения выпускного тракта выхлопом, а после произвести анализ выхлопных газов.

Если топливоподача в норме, тогда даже при учете того, что мотор не запускается, из выхлопной системы все равно будет выходить небольшое количество дыма. Зачастую дым будет иметь сероватый оттенок. В редких случаях дымление может быть и при отсутствии подачи горючего. Это говорит о том, что в цилиндры попадает избыточное количество масла, но такой выхлоп будет синевато-сизым. Стоит отметить, что диагностировать данную неисправность по цвету выхлопа можно только условно.

Возможные места подсоса воздуха

Завоздушивание системы топливоподачи может произойти как неожиданно, так и стать результатом недавно осуществленных ремонтных работ. Воздух может проникать в топливную систему дизеля из разных мест, а общее количество потенциальных «окон» напрямую будет зависеть от того, сколько лет ТС находится в эксплуатации и в каких условиях эксплуатируется конкретный автомобиль.

Топливная система завоздушивается как при потере герметичности в главной магистрали, так и в обратной. Нарушение уплотнений в магистралях заставляет солярку стекать обратно в топливный бак. Двигатель может заводиться после простоя благодаря тому, что в полостях ТНВД остается горючее, но далее дизель быстро глохнет и повторно уже не заводится.

Воздух в топливной системе дизельного двигателя может оказаться по причине того, что нарушено уплотнение соединений, резиновые топливные шланги потрескались, испортились хомуты. Также от коррозии могут пострадать топливопроводы, особенно в месте соединения с топливным фильтром.

К завоздушиванию могут привести нарушения уплотнения топливоподкачивающего насоса. Отдельного внимания заслуживает магистраль для обратного слива топлива на форсунках (обратка), так как частым явлением становится нарушение герметичности топливопроводов на данном участке.

Еще одним местом для проникновения воздуха в систему топливоподачи может оказаться сам топливный насос. Нарушение уплотнения вала привода или крышки насоса приведут к подсосу воздуха ТНВД.  Также в конструкции присутствуют и другие места на насосе, которые могут пропускать воздух. Добавим, что диагностику топливного насоса высокого давления необходимо осуществлять силами специалистов по ремонту дизельной аппаратуры.

Как самому обнаружить подсос воздуха: магистрали, ТНВД, обратка

Исключение других возможных причин позволяет предположить наличие  подсоса воздуха в топливную магистраль. Начинать поиск неисправности необходимо с детального визуального осмотра моторного отсека. Следующим шагом станет осмотр  нижней части авто. Обнаружить заметные трещины и другие дефекты трубопроводов, потеки солярки и мокрые пятна достаточно легко.

Если система завоздушивается, но явных признаков нарушения герметичности не видно, тогда для дальнейшей диагностики необходимо отключить топливный насос от топливных магистралей. Затем потребуется отдельная чистая емкость, в которую потребуется налить до 5 литров солярки без каких-либо примесей. Также будут необходимы 2 чистых изнутри и снаружи шланга (около 60 см. в длину), а еще два хомута. Помните, что чистота крайне важна при любых работах с топливной аппаратурой, так как попадание малейших частиц мусора в насос может привести к его выходу из строя и последующему дорогостоящему ремонту.

После отсоединения от ТНВД топливоподающей магистрали и обратки, на их место устанавливаются приготовленные шланги, которые опускаются в емкость с налитым чистым дизтопливом. Далее необходимо закрепить шланги в емкости так, чтобы они не смещались. Для этого крепим их на насосе хомутами, а в отдельной емкости для топлива любым удобным способом зависимо от типа используемой емкости.

После этого необходимо осуществить удаление воздуха из топливной камеры насоса. Отметим, что решение просто крутить мотор стартером для того, чтобы насос начал самостоятельно засасывать солярку из емкости, является неправильным и настоятельно не рекомендуется. Правильных способов решения задачи несколько. Далее рассмотрены самые простые, которые помогут ответить на вопрос, как удалить воздух из дизельного топливного насоса высокого давления прямо у себя в гараже.

Для этого емкость с соляркой необходимо поднять выше того уровня, на котором расположен ТНВД. Далее нужно найти место, где на насосе находится штуцер обратной магистрали для слива топлива.  Это место потребуется тщательно отмыть, чтобы исключить любое попадание грязи. Затем болт штуцера можно вывернуть, а через открывшееся отверстие откачать воздух. Откачку производят спринцовкой, особым вакуумным насосом и т.д. Воздух откачивается до того момента, пока из отверстия  не появится дизтопливо. После этого можно вкрутить болт на место и на пару минут запустить двигатель. Запуск необходим для окончательного удаления воздуха.

Ко второму способу относится решение снять шланг подачи топлива с насоса и начать отсасывать топливо до того момента, пока оно не будет выходить плотным потоком. Далее шланг можно надеть на штуцер топливного насоса и обжать при помощи хомута. Затем откручивается болт на штуцере обратной магистрали, а воздух выходит самостоятельно. После всех процедур дизель запускается на несколько минут для полного удаления остатков воздуха из насоса. Запуск можно будет еще раз повторить спустя какое-то время.

По окончании емкость с соляркой ставят выше уровня насоса. Дальше автомобиль оставляют на 8-10 часов. Если после простоя дизель нормально завелся, это говорит о том, что в топливную систему попадает воздух, причем это происходит через топливную магистраль. Следующим этапом диагностики становится размещение емкости с соляркой так, чтобы она оказалась ниже уровня ТНВД. После этого автомобиль снова оставляют на 8-10 часов. Если после простоя дизель не завелся или запуск сопровождается проблемами, тогда вероятен подсос воздуха через насос или магистрали «обратки» на дизельных форсунках.

Во втором случае необходимо учитывать, что конструктивно не во всех дизелях обратная магистраль с форсунок выводится на ТНВД. Местом выведения может быть топливный фильтр, магистраль топливного фильтра. Если это так, тогда описанный далее способ диагностики обратки форсунок можно не применять.

Чтобы  уточнить место неисправности, запускаем дизель и выгоняем воздух. Емкость с топливом снова ставим ниже уровня насоса. Трубки, которые отвечают за обратку форсунок и соединены с топливным насосом, необходимо плотно пережать. Машину можно повторно оставить на 8-10 часов. Если дизель после простоя нормально запустился и стабильно работает, тогда подсос воздуха происходит через обратную магистраль дизельных форсунок. В том случае, если проблемы, которые возникали и ранее при попытке завести мотор, проявились снова, тогда это говорит о подсосе воздуха через ТНВД. Насосу при такой неисправности требуется ремонт в специализированной мастерской. Также не редки случаи, когда в процессе диагностики выявляется сразу несколько мест, где нарушена герметичность.

В процессе поиска места завоздушивания также проверяется топливный фильтр. Поверка осуществляется по схеме: емкость с соляркой — топливный фильтр — ТНВД. Емкость с горючим ставится ниже уровня насоса. Если подсос в топливном фильтре не выявлен, подобным образом на герметичность проверяется подкачивающий насос.

Отсутствие явных проблем с топливным насосом, подкачивающим насосом, обраткой форсунок и топливными магистралями может указывать на попадание воздуха в топливную систему дизеля через топливный бак. Для более точной диагностики необходимо обратиться на СТО, где специалисты проведут проверку на герметичность при помощи узкоспециального профессионального оборудования.

Подсос воздуха в топливную систему дизельного двигателя: причины, поиск проблемы и эффективные методы решения

С каждым годом доля автомобилей с дизельными двигателями увеличивается. И если ранее такие моторы ассоциировались с коммерческой техникой, то сейчас тракторные двигатели часто можно увидеть и на малолитражках. Столь высокая популярность дизельных авто обусловлена низким расходом топлива и большим крутящим моментом. За счет турбины мощность таких авто ничуть не меньше, чем у бензиновых, а расход при этом в полтора-два раза ниже. Но нужно понимать, что дизель – это совсем другая философия. Эти ДВС имеют свои отличия и особенности ремонта. В сегодняшней статье мы разберем довольно частую проблему — подсос воздуха в топливной системе дизеля.

Симптомы

Обычно при таком раскладе мотор хорошо запускается на холодную, однако дальнейшая работа на холостых вызывает вопросы. Среди характерных симптомов можно отметить:

  • Тряску и троение силового агрегата.
  • Замедленную реакцию на педаль газа.

Если проблему игнорировать и далее, возможен длительный и затруднительный пуск ДВС. Иногда ситуация доходит до того, что запуск автомобиля становится и вовсе невозможным. Кислорода в системе слишком много, чтобы смесь могла нормально воспламениться.

Причины подсоса

Причин появления данной проблемы очень много. Это:

  • Сгнившие хомуты и рассохшиеся топливные шланги. Это наиболее популярная причина, из-за которой появляется воздух в обратке топливной системы дизеля. Особенно данная проблема актуальна для владельцев автомобилей с пластиковыми шлангами. В отличие от латунных, они имеют быстросъемы. Конечно, заменить такой шланг намного проще. Однако именно быстросъемы оказываются наиболее хрупкими в данном элементе. В результате вибраций пластик перетирается, изнашиваются резиновые уплотнительные кольца. Часто подобную проблему можно обнаружить на автомобилях с пробегом за 200 тысяч километров.
  • Ржавые трубки, особенно на входе в бензобак. Проблема актуальная для машин с большим пробегом или для авто, которые не эксплуатировались длительное время (более полугода).
  • Плохое уплотнение фильтра или подкачивающего насоса.
  • Нарушение герметичности обратной магистрали и приводного вала ТНВД.
  • Повреждение крышки насоса и оси рычага управления подачей дизеля.

Не исключено, что воздух в топливной системе дизеля ( «Фольксвагена» или авто другой марки) попадает через сам ТНВД. Однако все диагностические операции и ремонт данного насоса лучше доверить профессионалам, иначе есть риск неправильно собрать механизм. Среди частых причин подсоса воздуха в топливную систему дизельного двигателя – некачественный фильтр либо неплотное его прилегание к поверхности. Это самый банальный вариант.

Отметим, что подсос воздуха в топливную систему дизельного двигателя появляется при повреждении как прямой, так и обратной ветви. Ввиду конструктивных особенностей ТНВД или двигателя часть топлива может оставаться в насосе, что обеспечивает хороший запуск. Однако при дальнейшей работе проявляются характерные проблемы. Мотору не хватает горючего, и он начинает «задыхаться» без него.

Как проверить?

Чтобы убедиться в том, что причиной нестабильной работы двигателя является подсос воздуха, нужно визуально проанализировать поступление горючего в цилиндры. Для этого следует покрутить стартером двигатель около 20-30 секунд. Так мы заполним выпускной тракт газами, после чего произведем их анализ. Если с топливной системой не все в порядке, из трубы будет выходить небольшой объем дыма (обычно серого оттенка). Если же выхлоп имеет синевато-сизый оттенок, значит, в камеру сгорания попадает большой объем масла.

Второй метод

Еще один простой способ диагностики подсоса воздуха в топливную систему дизельного двигателя – это осмотр следов под днищем машины. Если после нескольких часов простоя на полу в гараже или на асфальте образовались маслянистые капли, значит, где-то есть пробой. Но часто случается, что потеков нет и найти подсос воздуха в топливной системе дизеля таким образом практически невозможно.

Профессиональные методы диагностики

Классический способ проверки герметичности данной системы – при помощи сжатого воздуха. Для этого понадобится небольшой объем топлива и мел. Последним нужно натереть трубки и шланги, по которым двигается горючее. Далее извлекается топливозаборник из бака и снимается фильтр грубой очистки. В топливозаборник подают сжатый воздух под давлением не более 0,5 кгс/см2. В домашних условиях такое давление можно взять из обычной шинной камеры или колеса. Далее осматриваются все трубки и шланги. Особое внимание уделяется местам соединения. Как показывает практика, в 80 процентах случаев причина кроется именно здесь. На таких участках мел потемнеет, поскольку топливо пойдет наружу.

Обратите внимание, что повреждения могут иметь и «клапанный» характер. То есть воздух может проникать в систему лишь в одном направлении.

Рассмотрим еще один метод. Для точной диагностики воздуха в топливной системе дизеля необходимо отключить ТНВД от магистралей и запитать его от иной емкости с топливом. Обычно берется трехлитровая бутылка и два метровых дюритовых шланга. Чтобы они не слезали, нужны еще хомуты соответствующих размеров.

Что далее?

Итак, отключаем от насоса шланги и на их место устанавливаем недавно приобретенные. Их концы опускаем в емкость с топливом (важно, чтобы она была максимально чистой и без следов воды). Закрепляем шланги, чтобы они не смещались, запускаем двигатель. Так мы выясним, какая из магистралей была повреждена. Деформируемый элемент желательно заменить сразу.

Вам будет интересно:  Как сэкономить на покупке запчастей для автомобиля?

По окончании процедуры удаляем воздух из топливной камеры насоса. Не рекомендуется для этого просто вращать стартером.

Как правильно избавиться от воздуха в системе?

Как бы мы не старались аккуратно заменить старый шланг на новый, все равно в системе будет воздух. Но как его правильно удалить? Есть несколько способов того, как прокачать воздух в топливной системе дизеля:

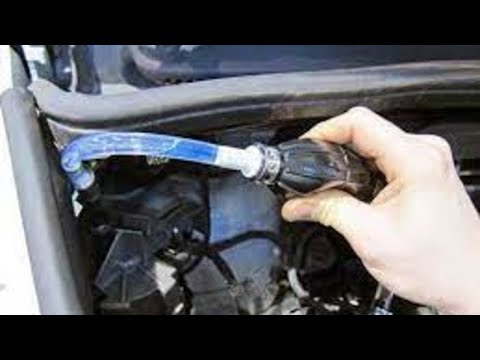

  • Подготавливается емкость с дизтопливом. Она должна быть расположена выше уровня, где закреплен насос. Затем находим участок, где есть штуцер «обратки» для слива топлива. Данное место следует хорошо отмыть, дабы исключить попадание грязи (топливная система дизеля очень чувствительна к малейшим соринкам). Далее выкручивается болт штуцера и откачивается через отверстие воздух. Откачивать можно вакуумным насосом (подойдет также и спринцовка). Операция выполняется до тех пор, пока не начнет идти само топливо. После этого болт вкручивается на место, двигатель запускается.
  • Снимается шланг подачи горючего с ТНВД и отсасывается завоздушенный дизель до тех пор, пока он не начнет идти плотным потоком. После шланг надевается на штуцер ТНВД и обжимается хомутом. Далее откручивается винт штуцера обратной магистрали. Воздух при этом выкачивать не нужно – он уйдет самостоятельно. Далее мотор запускают и дают ему поработать несколько минут, чтобы окончательно избавиться от частичек воздуха.
  • Откручивается болт крепления фильтра. Последний элемент при этом не вынимается. Далее нужно залить в отверстие болта немного горючего. После этого болт закручивается на место. Ослабляют гайку штуцера на второй или первой форсунке. Затем нужно запустить двигатель. когда дизель начнет брызгать из-под гаек форсунок, их необходимо закрутить обратно. Данный способ актуален в том случае, если причиной подсоса стало неплотное прилегание самого фильтра.

Это основные способы удаления воздуха из системы. Обратите внимание, что воздух может оказаться даже при исправных топливных магистралях и других элементах. Достаточно проездить некоторое расстояние на «сухом» баке. Воздух автоматически будет всасываться насосом, а далее поступать на форсунки. Не стоит доводить автомобиль до такого состояния. Желательно заправлять машину не позже того, как загорелась лампа на панели приборов.

Может ли подсос быть в других местах?

Не стоит исключать, что воздух может проникать и через другие места в двигатель. Так, после диагностики топливных шлангов стоит обратить внимание на впускной коллектор.

Вам будет интересно:  Шины Matador MP 16 Stella 2: описание, характеристики

Таким образом, в мотор вместе с горючим проникает неучтенный датчиками (массового расхода воздуха или абсолютного давления) кислород, который и является причиной нестабильной работы ДВС. Среди причин специалисты выделяют:

  • Перегрев, вследствие чего нарушается плотность прилегания прокладок.
  • Механическое воздействие (например, при неаккуратном ремонте).
  • Воздействие средств для чистки карбюратора. Это очень едкое средство, которое не только очищает грязь во впускном коллекторе, но и разъедает все резиновые элементы, в том числе и герметик.

Сложнее всего найти подсос между впускным коллектором и головкой блока цилиндров двигателя. Также кислород может проникать из-за слабого уплотнения форсунок или повреждения воздуховодов. Рассмотрим, какими методами можно обнаружить проблему, если она возникла не в топливной магистрали:

  • Когда кислород проникает в тракт после расходомера, следует открутить воздушный патрубок с датчиком от корпуса фильтра и запустить мотор. При этом рукой закрывают деталь с датчиком. При отсутствии подсоса мотор должен заглохнуть. Если же двигатель продолжает работать, значит, имеется воздух в топливной системе дизеля («Рено Кенгу» не исключение). При этом «больной» участок будет издавать характерное шипение. Место подсоса воздуха в топливную систему дизельного двигателя нужно искать на слух.
  • Диагностировать проблему можно путем опрыскивания вероятных мест смесями типа ВД-40. Необходимо брызгать на резиновый патрубок от расходомера до клапанной крышки. Также опрыскивают место, где соединяется головка блока со впускным коллектором. Еще один участок – прокладки форсунок.

Про дымогенератор

Более профессиональным методом диагностики является использование дымогенератора. Но такой агрегат зачастую есть только на СТО. Суть диагностики проста: вначале запускают дым во впускной тракт, а затем смотрят, из каких мест он пошел наружу, не доходя до клапанной крышки.

Где еще искать причину? Бак

В случае если диагностика не дала результатов и топливные форсунки, фильтр, насос в исправном состоянии, можно констатировать попадание воздуха через топливный бак. Но в такой ситуации лучше обратиться за помощью на СТО, так как своими руками проверить бак на герметичность будет очень сложно.

Заключение

Итак, мы рассмотрели, почему появляется воздух и как избавиться от него своими руками. Как видите, устранить подсос воздуха топливной системы дизеля вполне реально, но если причина серьезная (как мы отметили, это неисправность самого ТНВД или проблемы с баком), не обойтись без помощи специалистов.

Источник

Как найти подсос воздуха — Opel Vectra, 1.6 л., 1998 года на DRIVE2

Симптомы подсоса воздухаСимптомы подсоса воздуха двигателем чаще всего однозначны:1. Неуверенный старт по утрам.2. Неустойчивый холостой ход – обороты холостого хода постоянно меняются и ниже 1000 об/мин. двигатель может глохнуть. На авто с карбюраторным двигателем, винт качества и количества стает малозначимым для настройки режима ХХ поскольку воздух идет в обход канала ХХ.3. Падение мощности — во впускном тракте на системах с MAF (датчик массового расхода воздуха) — низкие обороты холостого хода; на системах с MAP сенсором (датчик абсолютного давления) наоборот — повышенные обороты ХХ, ошибки по лямбде, бедная смесь, пропуски воспламенения.

4. Увеличение расход топлива — чтобы трогаться и продолжать движение, нужно постоянно держать высокие обороты, при этом дольше находится на пониженной передаче.

Места подсоса воздуха

К основным местам, через которые может происходить подсос относятся:• прокладка впускного коллектора;• прокладка на дроссельной заслонке;• на участке патрубка от воздушного фильтра до дроссельного узла;• уплотнительные кольца форсунок;• вакуумный усилитель тормозов;• вакуумные шланги;• клапан адсорбера;

• регулятор холостого хода (если он есть).

Отдельно стоит рассматривать места подсос воздуха на карбюраторных двигателях. Поскольку там нет электроники, и воздух может сосать лишь на вакуумном усилителе или где-то в карбюратор.

Места подсоса (карбюратор)

1. У винта качества топливной смеси;2. За прокладку под карбюратором – участки с копотью верный признак;3. Сквозь не плотное прилегание дроссельной заслонки;4. Через оси дросселей;

5. Нарушения целостности диафрагм демпфера дросселя, экономайзера или пускового.

Подсос воздуха в топливной системе дизеля

В топливной системе дизельного двигателя завоздушивание происходит, как правило, из-за негерметичного стыка трубок топливной системы низкого давления (от бака до фильтра и от фильтра до ТНВД).Причина подсоса на дизельном авто

Подсос воздуха в негерметичной топливной системе происходит потому, что атмосферное давление выше чем то, которое создается при работе насоса сосущего солярку из бака. Такую разгерметизацию обнаружить по течи практически не возможно. На современных дизельных двигателях проблема подсоса воздуха в топливную систему встречается гораздо чаще, нежели на дизелях старого образца, и все через изменения конструкции подведения топливных шлангов, поскольку раньше они были латунные, а сейчас делают пластмассовые быстросъемы, которые имеют свой строк эксплуатации. Ведь пластмасса в результате вибраций имеет свойство стираться, а резиновые уплотнительные кольца изнашиваются. Особенно ярко такая проблема проявляется в зимнее время на автомобилях с пробегом более 150 тыс. км.

Основной повод, для подсоса, зачастую таков:

• старые шланги и ослабшие хомуты;• поврежденные топливные трубки;• потеря уплотнения на подключении топливного фильтра;• нарушена герметичность в обратной магистрали;

• нарушено уплотнение приводного вала, оси рычага управления подачей топлива или в крышке ТНВД.

В большинстве случаев происходит банальное старение резиновых уплотнений, причем топливная система может завоздушиваться при повреждении любой из ветвей, как прямой, так и обратной.

Признаки подсоса воздуха

Самая часта и распространенная – машина по утрам или после долгого простоя, перестает быстро заводится, приходится долго крутить стартером (при этом едет не большой дымок из выхлопной, так как это будет свидетельствовать о поступления топлива в цилиндры). Признаком большого подсоса является не только тяжелый запуск, но и при езде начинает глохнуть, и троить. Такое поведения автомобиля связано с тем, что ТНВД не успевает пропускать через себя пену только на высоких оборотах, а на холостых не справляется с большим количеством воздуха в топливной камере.Определить же, что проблема в работе дизельного двигателя связана именно с подсосом воздуха, поможет установка штатных трубок на прозрачные.

Как найти подсос в топливной системе дизеля

Тянуть воздух может в соединении, в поврежденной трубке или даже в баке. А найти можно методом исключения, либо подать давление в систему для разряжения.Самый лучший и надежный способ — найти неплотность методом исключения: к каждому участку топливной системы подключать поступления солярки не из бака, а из канистры. И поочередно проверяем, сразу подключить к ТНВД затем подключится уже перед отстойником и т.д.

Более быстрым и простым вариантом определить место подсоса – подать давление в бак. Тогда в том месте, где подсасывает воздух, появится либо шипение, либо соединение начнет мокнуть.

Подсос воздуха во впускном коллекторе

Суть подсоса воздуха во впускном тракте заключается в том, что в двигатель, вместе с топливом, поступает лишний и неучтенный датчиком ДМРВ или ДАД воздух, что и приводит к обедненной топливовоздушной смеси в цилиндрах. А это, в свою очередь, способствует неправильной работе двигателя.

Причина подсоса воздуха

1. Механическое воздействие.2. Перегрев (влияет на эластичность прокладок и герметика).

3. Чрезмерное злоупотребление средствами чистки карбюраторов (сильно размягчает герметик и прокладки).

Наиболее проблематично найти место подсоса воздуха в районе прокладки между ГБЦ и впускным коллектором.

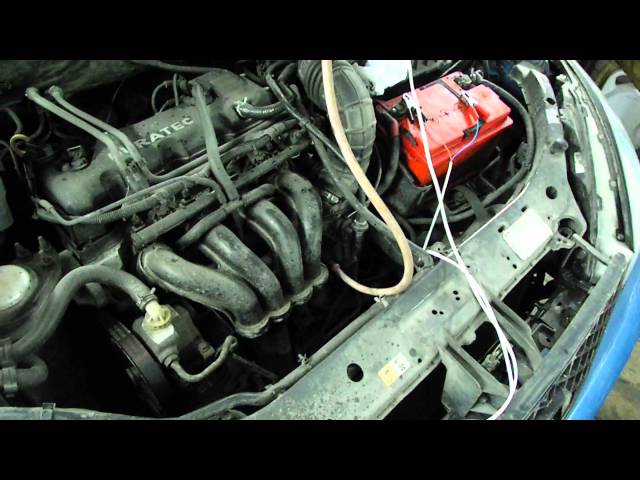

Как найти подсос воздуха в коллекторе

На бензиновых двигателях неучтённый датчиками воздух попадает во впускной коллектор через неплотности или повреждения воздуховодов, прохудившиеся уплотнения форсунок, а также через шланги вакуумной системы тормозов. Со стандартными местами подсоса разобрались, теперь также стоит разобраться, и с тем, как искать подсос воздуха. Для этого существует несколько основных методов поиска.Самый простой способ проверить, если подсос воздуха во впускном тракте после расходомера – на запущенном двигателе прикрыть рукой узел с датчиком и смотреть на реакцию. Если все в норме, то мотор должен заглохнуть, сильно сжав резиновый патрубок после датчика воздуха, в противном случае этого не произойдет и скорее всего можно будет услышать шипение. Если не удается найти подсос воздуха таким методом, то тогда нужно продолжить поиски уже другими доступными способами.

Зачастую ищут подсос либо пережимом шлангов, либо опрыскиванием вероятных мест горючими смесями, такими как: бензин, карбклинер или ВД-40. Но самым эффективным методом установки места пропускания неучтенного воздуха является применение дымогенератора.

Поиск подсоса воздуха

Как правило, проблемы с ХХ как и появление ошибки обедненной смеси, случаются только при сильном подсосе. Незначительный подсос можно определить при наблюдении топливной коррекции на холостых и повышенных оборотах.

Проверка подсоса воздуха пережимая шланги

Чтобы найти место просачивания лишнего воздуха, запускаем двигатель и даем ему некоторое время поработать, а в это время ставим ухо в остро и пытаемся услышать шипение, и если засечь не удалось, то пережимаем шланги, которые идут к впускному коллектору (от регулятора давления топлива, вакуумного усилителя и пр.). И когда после пережимания и отпускания наблюдаются изменения в работе двигателя, значит, неисправность на данном участке.Так же, иногда, применяют метод поиска сжатым воздухом. Для этого нужно на заглушенном двигателе, закрыть патрубок от фильтра и через любую трубку качать воздух, предварительно обработав мыльным раствором весь впускной тракт.

Как обнаружить подсос опрыскиванием

Установить место, где идет подсос воздуха в двигатель, эффективно помогает метод опрыскивания мест соединений какой-нибудь горючей смесью при работающем двигателе. Это может быть как обычный бензин, так и очиститель. Узнать, что вы нашли место, где подсасывает, подскажет изменение оборотов двигателя (упадут или увеличатся). Нужно набрать в небольшой шприц горячей смеси и тонкой струйкой, брызгать все места, где может быть подсос. Ведь когда бензин или другая горючая жидкость попадает на место нарушения герметичности, то в виде паров сразу же просачивается в камеру сгорания, что и приведет к скачку или падению оборотов.

При поиске подсосов стоит брызгать на:

1. Резиновый патрубок от расходомера до регулятора холостого хода и от РХХ до крышки клапанов.2. Соединения впускного коллектора с ГБЦ (в месте, где стоит прокладка).3. Соединение ресивера и патрубка дросселя.4. Прокладки форсунок.

5. Все резиновые шланги в местах соединения хомутами (впускная гофра и т.д.).

Проверка наличия подсоса дымогенератором

Дымогенератор мало у кого валяется в гараже, поэтому таким методом поиска нарушения герметичности в системе пользуются в основном на СТО. Хотя если в гаражных условиях выше рассмотренными методами подсос не удалось найти, то можно сделать примитивный генератор дыма, хотя и обычный тоже имеет не сложную конструкцию. Дым нагнетается в любое отверстие во впускном тракте, а затем начинает просачиваться сквозь прорехи.

Симптомы подсоса воздуха

Когда автомобиль при старте с места (резком) начинает на секундочку захлебываться, а в некоторых случаях даже глохнет — это 99% подсос воздуха. Поскольку лишний воздух, попадающий в цилиндры двигателя, вызывает резкое обеднение смеси и, как следствие, трудности воспламенения. Мотор троит и может глохнуть на холостых.

В данной статье мы научимся определять:

  • Симптомы подсоса
  • Места подсоса
  • Подсос в топливной системе
  • Подсос в коллектор
  • Как найти подсос

Симптомы подсоса воздуха двигателем чаще всего однозначны:

  1. Неуверенный старт по утрам.
  2. Неустойчивый холостой ход – обороты холостого хода постоянно меняются и ниже 1000 об/мин. двигатель может глохнуть. На авто с карбюраторным двигателем, винт качества и количества стает малозначимым для настройки режима ХХ поскольку воздух идет в обход канала ХХ.
  3. Падение мощности — во впускном тракте на системах с MAF (датчик массового расхода воздуха) — низкие обороты холостого хода; на системах с MAP сенсором (датчик абсолютного давления) наоборот — повышенные обороты ХХ, ошибки по лямбде, бедная смесь, пропуски воспламенения.
  4. Увеличение расход топлива — чтобы трогаться и продолжать движение, нужно постоянно держать высокие обороты, при этом дольше находится на пониженной передаче.

К основным местам, через которые может происходить подсос, относится:

  • прокладка впускного коллектора;
  • прокладка на дроссельной заслонке;
  • участок патрубка от воздушного фильтра до дроссельного узла;
  • уплотнительные кольца форсунок;
  • вакуумный усилитель тормозов;
  • вакуумные шланги;
  • клапан адсорбера;
  • регулятор холостого хода (если он есть).

Отдельно стоит рассматривать места подсос воздуха на карбюраторных двигателях — там нет электроники, и воздух может сосать лишь на вакуумном усилителе или где-то в карбюратор.

Места подсоса (карбюратор)
  1. У винта качества топливной смеси.
  2. За прокладку под карбюратором – участки с копотью верный признак.
  3. Сквозь не плотное прилегание дроссельной заслонки.
  4. Через оси дросселей.
  5. Нарушения целостности диафрагм демпфера дросселя, экономайзера или пускового.

В топливной системе дизельного двигателя завоздушивание происходит, как правило, из-за негерметичного стыка трубок топливной системы низкого давления (от бака до фильтра и от фильтра до ТНВД).

Причина подсоса на дизельном авто

Подсос воздуха в негерметичной топливной системе происходит потому, что атмосферное давление выше чем то, которое создается при работе насоса сосущего солярку из бака. Такую разгерметизацию обнаружить по течи практически невозможно.

На современных дизельных двигателях проблема подсоса воздуха в топливную систему встречается гораздо чаще, нежели на дизелях старого образца. Все через изменения конструкции подведения топливных шлангов, поскольку раньше они были латунные, а сейчас делают пластмассовые быстросъемы, которые имеют свой строк эксплуатации.

Пластмасса, в результате вибраций, имеет свойство стираться, а резиновые уплотнительные кольца -изнашиваться. Особенно ярко такая проблема проявляется в зимнее время на автомобилях с пробегом более 150 тыс. км.

Это интересно:  Передние тормозные колодки для Шкоды Йети

Основные поводы для подсоса, зачастую, таковы:

  • старые шланги и ослабшие хомуты;
  • поврежденные топливные трубки;
  • потеря уплотнения на подключении топливного фильтра;
  • нарушена герметичность в обратной магистрали;
  • нарушено уплотнение приводного вала, оси рычага управления подачей топлива или в крышке ТНВД.

В большинстве случаев происходит банальное старение резиновых уплотнений, причем топливная система может завоздушиваться при повреждении любой из ветвей, как прямой, так и обратной.

Признаки подсоса воздуха

Самая часта и распространенная – машина по утрам или после долгого простоя, перестает быстро заводится, приходится долго крутить стартером (при этом идет небольшой дымок из выхлопной — это будет свидетельствовать о поступления топлива в цилиндры). Признаком большого подсоса является не только тяжелый запуск, но и при езде начинает глохнуть, и троить.

Такое поведения автомобиля связано с тем, что ТНВД не успевает пропускать через себя пену только на высоких оборотах, а на холостых не справляется с большим количеством воздуха в топливной камере. Определить же, что проблема в работе дизельного двигателя связана именно с подсосом воздуха, поможет замена штатных трубок на прозрачные.

Как найти подсос в топливной системе дизеля

Тянуть воздух может в соединении, в поврежденной трубке или даже в баке. А найти можно методом исключения, либо подать давление в систему для разряжения.

Самый лучший и надежный способ — найти неплотность методом исключения: к каждому участку топливной системы подключать поступления солярки не из бака, а из канистры. И поочередно проверять — сразу подключить к ТНВД, затем подключится уже перед отстойником и т.д.

Более быстрым и простым вариантом определить место подсоса будет подача давление в бак. Тогда в том месте, где подсасывает воздух, появится либо шипение, либо соединение начнет мокнуть.

Подсос воздуха во впускном коллекторе

Суть подсоса воздуха во впускном тракте заключается в том, что в двигатель вместе с топливом поступает лишний и неучтенный датчиком ДМРВ или ДАД воздух, что и приводит к обедненной топливовоздушной смеси в цилиндрах. А это, в свою очередь, способствует неправильной работе двигателя.

Причина подсоса воздуха
  1. Механическое воздействие.
  2. Перегрев (влияет на эластичность прокладок и герметика).
  3. Чрезмерное злоупотребление средствами чистки карбюраторов (сильно размягчает герметик и прокладки).

Наиболее проблематично найти место подсоса воздуха в районе прокладки между ГБЦ и впускным коллектором.

Как найти подсос воздуха в коллекторе

На бензиновых двигателях неучтённый датчиками воздух попадает во впускной коллектор через неплотности или повреждения воздуховодов, прохудившиеся уплотнения форсунок, а также через шланги вакуумной системы тормозов.

Со стандартными местами подсоса разобрались, теперь также стоит выяснить, как искать подсос воздуха. Для этого существует несколько основных методов поиска.

Простой дымогенератор из сигареты

Масляный дымогенератор своими руками

Самый простой способ проверить есть ли подсос воздуха во впускном тракте после расходомера – открутить воздухоподводящий патрубок вместе с датчиком от корпуса воздушного фильтра и запустить двигатель. Затем прикрыть рукой узел с датчиком и смотреть на реакцию — если все в норме, то мотор должен заглохнуть, сильно сжав патрубок после датчика воздуха. В противном случае этого не произойдет и скорее всего можно будет услышать шипение. Если не удается найти подсос воздуха таким методом, то тогда нужно продолжить поиски уже другими доступными способами.

Зачастую ищут подсос либо пережимом шлангов, либо опрыскиванием вероятных мест горючими смесями, такими как: бензин, карбклинер или ВД-40. Но самым эффективным методом поиска места пропускания неучтенного воздуха, является применение дымогенератора.

Поиск подсоса воздуха

Как правило, проблемы с ХХ как и появление ошибки обедненной смеси, случаются только при сильном подсосе. Незначительный подсос можно определить при наблюдении топливной коррекции на холостых и повышенных оборотах.

Проверка подсоса воздуха, пережимая шланги

Чтобы найти место просачивания лишнего воздуха, запускаем двигатель и даем ему некоторое время поработать, а в это время ставим ухо востро и пытаемся услышать шипение, и если засечь не удалось, то пережимаем шланги, которые идут к впускному коллектору (от регулятора давления топлива, вакуумного усилителя и пр.). Когда после пережимания и отпускания наблюдаются изменения в работе двигателя, значит, неисправность на данном участке.

Также, иногда, применяют метод поиска сжатым воздухом. Для этого нужно на заглушенном двигателе закрыть патрубок от фильтра и через любую трубку качать воздух, предварительно обработав мыльным раствором весь впускной тракт.

Поиск подсоса воздуха методом пролива бензином

Как обнаружить подсос опрыскиванием

Установить место, где идет подсос воздуха в двигатель, эффективно помогает метод опрыскивания мест соединений какой-нибудь горючей смесью при работающем моторе. Это может быть как обычный бензин, так и очиститель. О том, что вы нашли место, где подсасывает, подскажет изменение оборотов двигателя (упадут или увеличатся). Нужно набрать в небольшой шприц горячей смеси и тонкой струйкой брызгать все места, где может быть подсос. Ведь когда бензин или другая горючая жидкость попадает на место нарушения герметичности, то в виде паров сразу же просачивается в камеру сгорания, что и приводит к скачку или падению оборотов.

При поиске подсосов стоит брызгать на:
  1. Резиновый патрубок от расходомера до регулятора холостого хода и от РХХ до крышки клапанов.
  2. Соединения впускного коллектора с ГБЦ (в месте, где стоит прокладка).
  3. Соединение ресивера и патрубка дросселя.
  4. Прокладки форсунок.
  5. Все резиновые шланги в местах соединения хомутами (впускная гофра и т.д.).
Проверка наличия подсоса дымогенератором

Дымогенератор мало у кого валяется в гараже, поэтому таким методом поиска нарушения герметичности в системе пользуются в основном на СТО. Хотя, если в гаражных условиях рассмотренными выше методами подсос не удалось найти, то можно сделать примитивный генератор дыма, хотя и обычный тоже имеет несложную конструкцию. Дым нагнетается в любое отверстие во впускном тракте, а затем начинает просачиваться сквозь прорехи.

Автор: Иван Матиешин


Смотрите также

  • Полировка пластиковых фар
  • Балансировка колес что дает
  • Субару оппозитный двигатель
  • Медосвидетельствование на наличие противопоказаний к управлению транспортом
  • Что такое габаритные огни автомобиля фото
  • Выбор автомобильного насоса тесты
  • Газ 2410 технические характеристики
  • Автомагнитола со встроенными динамиками
  • Не работает зеркало заднего вида с монитором
  • Комиссия для водительских прав
  • Как правильно управлять коробкой автомат

Подсос воздуха в топливную систему дизельного двигателя признаки


О подсосе воздуха в топливную систему дизелей

Еще вчера мотор заводился и работал как часики. Но в один не совсем прекрасный день Вам показалось, что запустился мотор как-то не так. Чуть ленивее, чем всегда. Чаще всего таким вещам не придают большого значения, всегда находится некое объяснение – похолодало, дождь шел, аккумулятор разрядился и т.п. Чаще же всего начало возникновения проблемы остается вообще незамеченным.
Проблема может не проявлять себя несколько дней или месяцев, а может прогрессировать с каждым днем.

Независимо от модели мотора и автомобиля неисправность проявляется следующим образом:

Знающий водитель при затрудненном запуске первым делом попросит кого-нибудь покрутить мотор стартером, а сам посмотрит на выхлопную трубу, точнее на то, что из нее вылетает. Дело в том, что если топливо в цилиндры подается, то при прокрутке стартером, даже при отсутствии вспышек, из выхлопной трубы обязательно должен идти небольшой дымок.

В нашем случае не важен цвет дыма, главное понять есть дым или нет. Это главный признак для анализа – подается топливо в цилиндры или нет. Хотя бывают случаи, когда дым из трубы идет даже при отсутствии подачи топлива (например, при попадании в цилиндры масла). Единственное, что надо оговорить при этом – прокрутка стартером должна быть длительной (секунд 40) и без перерыва. Это связано с тем, что при запуске образуется не очень много дыма и нужно некоторое время для заполнения им всего объема глушителя.

Причин для нарушения подачи топлива великое множество, однако, перечисленным признакам, с очень высокой степенью вероятности соответствует попадание воздуха в топливную магистраль.

Поводов для попадания воздуха довольно много и большинство из них связано с возрастом автомобиля:

Оборудование для быстрого поиска подсоса воздуха в топливоподаче дизеля

Подробнее об услуге:

В принципе, в ТНВД есть еще несколько возможных мест подсоса воздуха, однако, ввиду того, что все работы с ТНВД должны выполняться узкоспециализированными профессионалами, задерживаться на их описании не стоит.

Подсос воздуха может возникнуть естественным образом, например, из-за старения резиновых уплотнений, но может появиться и вследствие проведения каких либо работ на автомобиле. Например, некорректной замены топливного фильтра или установка некачественного фильтра. Или, предположим, произведенные накануне работы со стартером, при выполнении которых случайно зацепили едва живое топливное соединение.

Здесь надо заметить, что топливная система завоздушивается при повреждении любой ветви (прямой или обратной). При повреждении уплотнений топливной системы в любом месте топливо, в силу законов физики, стекает в топливный бак. При этом из-за конструктивных особенностей конкретного двигателя и его ТНВД некая часть топлива может оставаться в полости насоса, обеспечивая возможность запуска двигателя, но через несколько мгновений насосу топливо взять уже негде и он начинает задыхаться без топлива.

Итак, будем считать, что вследствие наших наблюдений, мы пришли к выводу о том, что, скорее всего, имеет место подсос воздуха в топливную магистраль. Безусловно, первое, что надо сделать — это осмотреть моторный отсек и всю машину снизу. Видимые глазом повреждения трубопроводов, а также жирные пятна или подтеки топлива – самый легкий случай. Однако чаще всего, в месте подсоса воздуха никаких следов топлива не наблюдается. Поэтому следующим этапом диагностирования должно стать отключение топливного насоса от магистралей автомобиля и запитывание его от автономной емкости. Для выполнения процедуры потребуется пластиковая емкость 3-5 литров, два дюритовых шланга длиной около метра каждый и соответствующего диаметра, а также пара хомутов. Само собой разумеется, что все должно быть идеально чистым как изнутри, так и снаружи.

Процедура выполняется следующим образом. Отсоединив от ТНВД шланги прямой и обратной магистралей, присоединяем вместо них наши шланги. Наполнив емкость отфильтрованным или отстоявшимся топливом, принимаем меры для того, чтобы после запуска двигателя шланги не выскочили из емкости с топливом от вибрации или наших манипуляций. Теперь перед нами стоит задача удалить воздух из ТНВД. Способов осуществления этого довольно много и из них только один надо признать абсолютно неприемлемым – прокручивание двигателя стартером для самозасасывания топлива.

Приведем два способа вполне исполнимых в гаражных условиях.

Размещаем емкость с топливом выше уровня топливного насоса. Замыв место на ТНВД, отворачиваем болт штуцера «обратки» и, через открывшееся отверстие, отсасываем воздух до появления топлива. После этого внедряем болт и штуцер «обратки» на место и запускаем двигатель на 3-5 минут для полного удаления воздуха. Отсасывание воздуха можно производить любым приемлемым способом, начиная от использования спринцовки и до применения специализированных вакуумных насосиков.

Другой способ заключается в следующем: поместив емкость с топливом выше уровня ТНВД, снимаем подающий шланг с насоса и отсасываем топливо, как мы это делаем, переливая топливо из одной емкости в другую. После того как из шланга топливо пойдет уверенной струей, одеваем его на штуцер насоса и затягиваем хомутом.

Теперь необходимо отвернуть болт «обратки» и через открывшееся отверстие воздух сам выйдет под действием сифонного эффекта. Как и в первом случае, мотор запускается для окончательного удаления воздуха. И уж конечно повторный запуск мотора через 10-30 минут никогда не окажется излишним.

Еще раз следует повторить, что любым работам с топливным насосом должна предшествовать тщательная отмывка зоны действий. Малейшая песчинка, упавшая в насос при снятии, к примеру, штуцера «обратки» может нанести ему непоправимый урон.

Дальнейшее испытание включает в себя два этапа:

Утренний запуск может выявить две ситуации:

Следующим этапом должен стать опыт при включении между емкостью и ТНВД штатного топливного фильтра. Емкость с топливом при этом сразу располагают ниже ТНВД. Таким образом выявляется подсос в топливном фильтре. Аналогично исследуется герметичность подкачивающего насоса, разумеется, если он не сблокирован с фильтром.

Подсос воздуха в топливной системе дизеля

В топливной системе дизельного двигателя завоздушивание происходит, как правило, из-за негерметичного стыка трубок топливной системы низкого давления (от бака до фильтра и от фильтра до ТНВД).

Причина подсоса на дизельном авто

Подсос воздуха в негерметичной топливной системе происходит потому, что атмосферное давление выше чем то, которое создается при работе насоса сосущего солярку из бака. Такую разгерметизацию обнаружить по течи практически невозможно.

На современных дизельных двигателях проблема подсоса воздуха в топливную систему встречается гораздо чаще, нежели на дизелях старого образца. Все через изменения конструкции подведения топливных шлангов, поскольку раньше они были латунные, а сейчас делают пластмассовые быстросъемы, которые имеют свой срок эксплуатации.

Основные поводы для подсоса, зачастую, таковы:

В большинстве случаев происходит банальное старение резиновых уплотнений, причем топливная система может завоздушиваться при повреждении любой из ветвей, как прямой, так и обратной.

Признаки подсоса воздуха

Самая часта и распространенная – машина по утрам или после долгого простоя, перестает быстро заводится, приходится долго крутить стартером (при этом идет небольшой дымок из выхлопной — это будет свидетельствовать о поступления топлива в цилиндры). Признаком большого подсоса является не только тяжелый запуск, но и при езде начинает глохнуть, и троить.

Такое поведения автомобиля связано с тем, что ТНВД не успевает пропускать через себя пену только на высоких оборотах, а на холостых не справляется с большим количеством воздуха в топливной камере. Определить же, что проблема в работе дизельного двигателя связана именно с подсосом воздуха, поможет замена штатных трубок на прозрачные.

Как найти подсос в топливной системе дизеля

Тянуть воздух может в соединении, в поврежденной трубке или даже в баке. А найти можно методом исключения, либо подать давление в систему для разряжения.

Самый лучший и надежный способ — найти неплотность методом исключения: к каждому участку топливной системы подключать поступления солярки не из бака, а из канистры. И поочередно проверять — сразу подключить к ТНВД, затем подключится уже перед отстойником и т.д.

Более быстрым и простым вариантом определить место подсоса будет подача давление в бак. Тогда в том месте, где подсасывает воздух, появится либо шипение, либо соединение начнет мокнуть.

Опытные водители определяют проблему завоздушивания топливной магистрали по таким признакам:

Как видим, у завоздушивания топливной системы есть четкий признак: проблема выявляется не сразу после пуска мотора, а спустя пару секунд. Это происходит потому, что из-за воздушной пробки топливо недостаточно активно поступает в двигатель. Но минимальный его запас внутри насоса позволяет завести мотор. А когда остатки ДТ сгорают, на двигателе начинают плавать обороты и он даже может заглохнуть.

Причины такой беды, как правило, связаны с двумя основными факторами – возраст автомобиля и качество его обслуживания.

Будет полезно: Заблокировался ремень безопасности что делать?

Испорченные / изношенные хомуты и топливные шланги, коррозия на топливных трубках, расслоения в подкачивающем насосе, плохой или неправильно установленный топливный фильтр – все эти места нарушения герметичности топливной системы, через которые может попасть воздух.

Чтобы не допускать попадания воздуха в топливную магистраль, автопроизводители предусматривают ряд конструктивных решений. Так, для того, чтобы поддерживать стабильное высокое давление в магистрали и обеспечить эффективный забор топлива из бака, производители топливных систем Common Rail устанавливают подкачивающий электрический насос то в сам блок с ТНВД, то в топливный бак, по аналогии с погружными бензонасосами.

Другое условие нормальной смазки элементов топливной системы – регулярная проверка герметичности топливной магистрали от бака до ТНВД, включая соединения патрубков с фильтрами.

Что может сделать водитель, чтобы не допустить опасности завоздушивания?

Отдельно стоит выделить рекомендацию держать топливный бак полным, не допускать езды «на лампочке».

Во-первых, такая привычка вызовет попадание воздуха в топливную магистраль – и тогда придется прокачивать всю систему подачи топлива в дизеле.

Во-вторых, на дне топливного бака со временем накапливается грязь, песок, взвеси и прочие примеси, которые при езде «на лампочке» запросто попадают в топливную систему. Узнать о том, что система страдает от мусора, владелец может по повышенному «жору» топлива и вялой динамике разгона.

Если вы в поиске качественных запчастей для своего дизельного двигателя, проверьте наш каталог

Источник

Прокачка топливной системы дизельного двигателя

Отличительной особенностью дизельного двигателя от множества бензиновых аналогов является отсутствие системы зажигания, так как смесь топлива и воздуха в цилиндрах дизеля воспламеняется самостоятельно (от сильного сжатия и нагрева). При этом возникает необходимость подачи топлива в камеру сгорания под высоким давлением.

Существует несколько типов систем питания дизельного двигателя, которые отличаются по конструкции и схеме реализации, однако общим является то, что каждая топливная система осуществляет нагнетание горючего для последующего впрыска солярки через дизельные форсунки.

Вполне очевидно, что для дизельных двигателей крайне важна максимальная герметичность всей топливной системы. Если же происходит попадание воздуха, тогда необходимого давления впрыска достичь не удается. Более того, лишний воздух способен вывести из строя дорогостоящие элементы системы топливоподачи. Далее мы рассмотрим, для чего нужно и как выполняется развоздушивание топливной системы дизельного мотора.

Почему возникает необходимость прокачать топливную систему дизельного ДВС и как это сделать

Как уже было сказано выше, топливо в дизеле подается под высоким давлением. Указанное давление создает ТНВД (топливный насос высокого давления). В том случае, если происходит подсос воздуха, давление в насосе не достигает нужных значений для реализации эффективного впрыска топлива в цилиндры дизельного двигателя.

Естественно, в подобной ситуации дизельный мотор плохо заводится, работа в режиме холостого хода и под нагрузкой может быть нестабильной (дизель троит), обороты начинают плавать, силовой агрегат может глохнуть прямо в движении и т.д. Отметим, что не только завоздушивание проявляется в виде указанных симптомов, однако также вполне может являться одной из причин.

Для решения проблемы понадобится сначала выяснить, есть ли проблемы с герметичностью. Если это так, тогда потребуется удалить воздух из топливной системы дизельного мотора. Чтобы определить, действительно ли в топливную систему попал воздух, на начальном этапе нужно отсоединить топливопроводы высокого давления от форсунок. Затем следует отвернуть гайки, которые крепят трубопроводы.

Далее нужно пригласить помощника, который стартером будет крутить двигатель. Главное, определить, поступает или не поступает горючее из трубопроводов. Если подачи нет, в системе может быть воздух и она нуждается в прокачке.

  • Прежде всего, первым прокачивается фильтр топлива. Для этого при помощи ключа немного откручивается винт на корпусе фильтра.
  • Далее нужно качать топливо насосом ручной подкачки. Прокачка длится до тех пор, пока через отверстие винта горючее не начнет вытекать, причем без воздушных пузырьков. Теперь винт на корпусе фильтра можно закрутить.

Отметим, что не все дизеля имеют насос ручной подкачки. На таких моторах прокачать топливный фильтр дизеля будет несколько затруднительнее, так как топливоподкачивающий насос в случае завоздушивания фильтра также не работает.

Для решения задачи винт на корпусе фильтра откручивается, далее стартером помощник крутит мотор. Обратите внимание, процедура может занять много времени и существует риск полностью разрядить аккумулятор. По этой причине рекомендуется проводить прокачку стартером в условиях гаража или задействовать бустер (пуско-зарядное устройство), чтобы минимизировать разряд АКБ.

Как прокачать ТНВД

После того, как фильтр топлива был прокачан, далее нужно приступать к удалению воздуха из топливного насоса высокого давления.

  • Сначала потребуется открутить центральный болт, который расположен по центру между штуцерами магистралей высокого давления;
  • Далее включается зажигание, после чего прокачка осуществляется при помощи ручного подкачивающего насоса. Прокачка длится до тех пор, пока из отверстия под ранее открученный центральный болт не появится горючее.
  • Теперь болт можно немного закрутить, чтобы было легче контролировать наличие или отсутствие пузырьков воздуха в вытекающем горючем.
  • Если в процессе прокачки дизельное топливо так и не появилось в отверстии под болт, тогда можно прокрутить двигатель стартером и продолжить прокачку до появления чистого топлива без воздуха.
  • После того, как пузырьки воздуха исчезнут, болт снова нужно открутить и начать крутить мотор от стартера. При этом следует обратит внимание на то, как солярка выталкивается из отверстия.
  • В норме горючее должно выходить с пульсацией, дозировано. В этом случае можно предполагать, что ТНВД исправен, а проблемы с работой мотора возникли из-за завоздушивания системы. Болт можно затягивать.

Если же горючее льется постоянно, без перерывов, это может указывать на то, что возникла проблема с ТНВД. В этом случае частой причиной является сломанный плунжер, привод плунжера и т.д.
В ситуации, когда топливо не появляется в отверстии, высока вероятность выхода из строя подкачивающего насоса, который интегрирован в ТНВД. Как в первом, так и во втором случае, ТНВД необходимо снимать, после чего в сервисе производится диагностика и ремонт насоса высокого давления.

  • После прокачки ТНВД и закручивания болта, нужно будет ослаблять штуцера на топливопроводах и отводить каждый в строну. Далее помощник крутит мотор стартером до того момента, пока горючее не начнет вытекать через штуцер. Если солярка не вытекает, нужно еще выкрутить штуцер накидным ключом. Далее прокачка повторяется.

Убедившись в том, что топливо пошло через открученный штуцер, указанный штуцер закручивается, после чего аналогичные действия поочередно выполняются с другими штуцерами. Успешным результатом можно считать такой, когда дизтопливо подается из всех штуцеров в то время, когда стартер вращает коленвал.

Теперь можно вернуть накидные гайки топливопроводов на штуцеры ТНВД, после чего производится затяжка. Двигатель нужно продолжать крутить стартером, параллельно накидные гайки топливопроводов ставятся на форсунки.

При этом гайки форсунок затягиваются только тогда, когда из-под них начинает вытекать горючее. Раньше затяжку делать нельзя (например, сначала закручиваются гайки на форсунках, а уже после этого на штуцерах насоса). В этом случае прокачивать воздух нужно будет достаточно долго, за это время вполне можно разрядить аккумулятор.

Также отметим, что стартеру каждые 15 сек. непрерывной работы рекомендуется давать передышку около 60-120 сек. Игнорирование данной рекомендации может привести к поломкам стартера или значительному сокращению его ресурса.

Другие способы прокачки топливной системы дизельного двигателя

Итак, выше мы рассмотрели основной способ, как прокачать топливную систему дизеля. При этом многие специалисты и опытные автолюбители отдельно указывают, что в ряде случаев подобные попытки прокачать насос могут иметь серьезные последствия для системы питания.

Обратите внимание, причина таких опасений заключается в том, что если имеются механические повреждения, прокачка таким способом может нанести непоправимый ущерб. Давайте рассмотрим другие существующие способы.

  • Прежде всего, ослабляется болт на магистрали обратной подачи топлива (так называемая «обратка»). Далее следует внимательно следить за тем, как будет выходить топливо. Если видны пузырьки воздуха, тогда это значит, что система завоздушена.

Если это так, можно взять простой насос для накачки шин или компрессор. Далее с топливного насоса снимается шланг, вместо него ставится шланг воздушного насоса. Основная идея в том, что происходит накачка, которая позволяет повысить давление в системе. Это давление дает возможность перекачать дизтопливо в топливный насос.

  • Еще один способ прокачки можно охарактеризовать, как «бытовой», так как он предполагает использование домашнего пылесоса. Главное, чтобы устройство имело достаточную мощность.

Итак, сначала снимается топливный фильтр, просушивается его корпус. Затем отдельные элементы протираются, затем производится обратная сборка. Далее понадобится обнаружить два штуцера на корпусе фильтра. Один из штуцеров нужен для слива дизтоплива, а другой подойдет для прокачки.
Приготовив пылесос, также нужен обычный медицинский шприц и шланг длиной 30-40 см. Для этих целей рекомендуется использовать прозрачный тип шланга. Шприц вставляется в шланг, а другой конец шланга надевается на штуцер прокачки.

Далее из шприца вытаскивается поршень, а в шприц вставляется трубка пылесоса. Главное, добиться надежной фиксации и плотной посадки. Также места соединений можно уплотнить, надевая отрезки шлангов разного диаметра, наматывая изоленту и т.д.

Теперь можно немного открутить штуцер, после чего включается пылесос. Через несколько секунд в шприце можно будет увидеть желтоватую пену. Это и есть смесь солярки и воздуха. Дальнейшая прокачка сводится к тому, чтобы вместо пены шприц заполнило чистое дизтопливо.

Рассмотрим еще одно решение, позволяющее в некоторых случаях быстро прокачать топливную систему дизеля. Для этого достаточно полностью заполнить корпус топливного фильтра дизельным топливом, после чего двигатель запускается. Далее нужно дать мотору поработать на высоких оборотах, в результате чего происходит прокачка системы питания.

Подведем итоги

Как видно, основной способ прокачки дизельной системы топливоподачи является трудоемкой процедурой, которая требует определенных навыков. Важно соблюдать чистоту и не допустить попадания грязи, пыли или мусора в насос.

Еще нужно следить за усилием (моментом затяжки) при закручивании болтов, гаек и штуцеров. Также необходимо соблюдать повышенную осторожность при отводе топливных магистралей. Непрофессиональный подход и небрежное обращение может привести к поломкам, появлению трещин, срыву резьбы и другим последствиям. Рекомендуем также прочитать статью о том, что такое подкачивающий насос для ТНВД. Из этой статьи вы узнаете о принципах работы устройства, а также о назначении топливного насоса низкого давления ТННД и стабилизации работы ДВС путем установки дополнительного подкачивающего насоса на дизельный двигатель.

Что касается прокачки через «обратку» при помощи компрессора или описанного выше способа с прокачкой пылесосом, эффективность таких методов в ряде случаев может оказаться низкой или вовсе ставится под сомнение. По этой причине по этой причине настоятельно рекомендуется прокачивать систему питания дизельного двигателя в специализированном автосервисе по ремонту и обслуживанию автомобилей.

Напоследок хотелось бы отметить, что если система питания регулярно завоздушивается, при этом причину определить затруднительно, выходом из ситуации может быть решение установить дополнительный топливоподкачивающий насос на ТНВД.

Ищем места подсоса воздуха

Так как конструктивно инжекторные и карбюраторные двигателя отличаются, особенно их топливная и воздушная системы, то рассмотрим возможные места подсоса воздуха по отдельности.

Пункты 1, 3 указанные выше, свойственны и для карбюраторных моторов. Дальше больше внимания стоит уделить карбюратору, так как именно там чаще всего посасывает воздух, а именно:

Симптомы

Важно понимать, что сильное обеднение топливной смеси вызовет соответствующую ошибку на панели приборов (инжектор) – это будет указывать на большой подсос воздуха, что исключит стабильную работу мотора.

Незначительное же обеднение смеси станет одной из причин плавающих холостых оборотов, которые как-то еще сможет подкорректировать ЭБУ.

Симптомы подсоса воздуха не трудно отличить от каких-либо еще, это:

Тут стоит немного пояснить.

Что касается п.2 – при подсосе воздуха приходится больше времени ездить на пониженной передаче, при этом педаль газа нужно выжимать чуть ли не до полика, держа повышенные обороты.

По п.3 – холостые обороты плохо держатся, а при 900-1000 об/мин автомобиль может заглохнуть. Многие владельцы карбюраторных авто сразу пытаются исправить ситуацию с помощью винта качества и количество топливной смеси, но как правило, это не помогает, так как лишний воздух идет не через канал холостого хода, а, к примеру, прокладку под карбюратором.

По п.4 – к падению мощности, помимо подсоса воздуха, могут привести и другие причины, все зависит от того, какие системы конструктивно внедрены в двигатель.

Пониженные обороты холостого хода свойственны для MAF систем, где во впускном тракте установлен ДМРВ (датчик массового расхода топлива) – возможны ошибки в его работе.

В системах с датчиком абсолютного давления (с MAP сенсором) к падению мощности могут привести ошибки в лямбда зонде, пропуски воспламенения, и опять же бедная смесь.

Многие автовладельцы делают ошибку, при плавающих холостых сразу меняют РХХ или ДМРВ. Делать это не нужно. Проведите сначала диагностику двигателя на возможный подсос воздуха ниже перечисленными способами.

Симптомы попадания воздуха в топливную систему дизеля

Пониженное давление в системе впрыска в первую очередь вызовет общую нестабильность работы дизеля.

Обычно она проявляется следующим образом:

  • двигатель плохо пускается, причём холодный лучше, чем горячий, вплоть до нормального запуска утром зимой, но полного отказа заводиться летом;
  • после запуска через некоторое время дизель не может держать обороты холостого хода, а на действие педалью газа отвечает «троением» и попытками заглохнуть после отпускания педали;
  • исчезает тяга, падают мощность и крутящий момент;
  • в любой момент мотор может заглохнуть, после чего его почти невозможно сразу запустить.

Всё это указывает на поступление вместе с топливом воздушных пузырей, которые нарушают работу топливного насоса высокого давления (ТНВД) и форсунок.

От типа топливной аппаратуры симптомы мало зависят, зато будут разными по последствиям. У самой передовой системы типа Common Rail (CR) всё закончится очень дорогим ремонтом, поскольку каналы заполнятся стружкой из ТНВД, придётся менять сам насос, форсунки и мыть систему.

По теме: Как работает регулятор давления топлива (проверка и замена РТД)

Узлы «CR» имеют высокую стоимость и крайне чувствительны к воздуху в топливе из-за больших рабочих оборотов вала ТНВД. К тому же есть опасность не разглядеть причину за следствием, что иногда приводит к повторным ремонтам.

Выявляем подсос воздуха в впускном коллекторе

Суть проблемы заключается в том, что в двигателях с указанными выше системами в камеру сгорания проникает лишний воздух.

Он подсасывается уже после ДМРВ/ДАД (датчик абсолютного давления). В результате этого ЭБУ получает данные, которые расходятся с реальными и от этого мотор работает неправильно.

Одним из проблемных мест является прокладка между впускным коллектором и головкой блока. Здесь подсос воздуха может быть минимален, визуально выявить незначительные повреждения сложно и поэтому не все на это место обращают внимание.

Источник

Симптомы подсоса воздуха

Симптомы подсоса воздуха двигателем чаще всего однозначны:

  1. Неуверенный старт по утрам.
  2. Неустойчивый холостой ход – обороты холостого хода постоянно меняются и ниже 1000 об/мин. двигатель может глохнуть. На авто с карбюраторным двигателем, винт качества и количества стает малозначимым для настройки режима ХХ поскольку воздух идет в обход канала ХХ.
  3. Падение мощности — во впускном тракте на системах с MAF (датчик массового расхода воздуха) — низкие обороты холостого хода; на системах с MAP сенсором (датчик абсолютного давления) наоборот — повышенные обороты ХХ, ошибки по лямбде, бедная смесь, пропуски воспламенения.
  4. Увеличение расход топлива — чтобы трогаться и продолжать движение, нужно постоянно держать высокие обороты, при этом дольше находится на пониженной передаче.

Как убрать воздух из топливной системы дизеля?

Отличительной особенностью дизельного двигателя от множества бензиновых аналогов является отсутствие системы зажигания, так как смесь топлива и воздуха в цилиндрах дизеля воспламеняется самостоятельно (от сильного сжатия и нагрева). При этом возникает необходимость подачи топлива в камеру сгорания под высоким давлением.

Существует несколько типов систем питания дизельного двигателя, которые отличаются по конструкции и схеме реализации, однако общим является то, что каждая топливная система осуществляет нагнетание горючего для последующего впрыска солярки через дизельные форсунки.

Вполне очевидно, что для дизельных двигателей крайне важна максимальная герметичность всей топливной системы. Если же происходит попадание воздуха, тогда необходимого давления впрыска достичь не удается. Более того, лишний воздух способен вывести из строя дорогостоящие элементы системы топливоподачи. Далее мы рассмотрим, для чего нужно и как выполняется развоздушивание топливной системы дизельного мотора.

Как развоздушить топливную систему дизель

Отличительной особенностью дизельного двигателя от множества бензиновых аналогов является отсутствие системы зажигания, так как смесь топлива и воздуха в цилиндрах дизеля воспламеняется самостоятельно (от сильного сжатия и нагрева). При этом возникает необходимость подачи топлива в камеру сгорания под высоким давлением.

Существует несколько типов систем питания дизельного двигателя, которые отличаются по конструкции и схеме реализации, однако общим является то, что каждая топливная система осуществляет нагнетание горючего для последующего впрыска солярки через дизельные форсунки.

Вполне очевидно, что для дизельных двигателей крайне важна максимальная герметичность всей топливной системы. Если же происходит попадание воздуха, тогда необходимого давления впрыска достичь не удается. Более того, лишний воздух способен вывести из строя дорогостоящие элементы системы топливоподачи. Далее мы рассмотрим, для чего нужно и как выполняется развоздушивание топливной системы дизельного мотора.

Почему возникает необходимость прокачать топливную систему дизельного ДВС и как это сделать

Как уже было сказано выше, топливо в дизеле подается под высоким давлением. Указанное давление создает ТНВД (топливный насос высокого давления). В том случае, если происходит подсос воздуха, давление в насосе не достигает нужных значений для реализации эффективного впрыска топлива в цилиндры дизельного двигателя.

Естественно, в подобной ситуации дизельный мотор плохо заводится, работа в режиме холостого хода и под нагрузкой может быть нестабильной (дизель троит), обороты начинают плавать, силовой агрегат может глохнуть прямо в движении и т.д. Отметим, что не только завоздушивание проявляется в виде указанных симптомов, однако также вполне может являться одной из причин.

Для решения проблемы понадобится сначала выяснить, есть ли проблемы с герметичностью. Если это так, тогда потребуется удалить воздух из топливной системы дизельного мотора. Чтобы определить, действительно ли в топливную систему попал воздух, на начальном этапе нужно отсоединить топливопроводы высокого давления от форсунок. Затем следует отвернуть гайки, которые крепят трубопроводы.

Далее нужно пригласить помощника, который стартером будет крутить двигатель. Главное, определить, поступает или не поступает горючее из трубопроводов. Если подачи нет, в системе может быть воздух и она нуждается в прокачке.

Отметим, что не все дизеля имеют насос ручной подкачки. На таких моторах прокачать топливный фильтр дизеля будет несколько затруднительнее, так как топливоподкачивающий насос в случае завоздушивания фильтра также не работает.

Для решения задачи винт на корпусе фильтра откручивается, далее стартером помощник крутит мотор. Обратите внимание, процедура может занять много времени и существует риск полностью разрядить аккумулятор. По этой причине рекомендуется проводить прокачку стартером в условиях гаража или задействовать бустер (пуско-зарядное устройство), чтобы минимизировать разряд АКБ.

Как прокачать ТНВД

После того, как фильтр топлива был прокачан, далее нужно приступать к удалению воздуха из топливного насоса высокого давления.

Если же горючее льется постоянно, без перерывов, это может указывать на то, что возникла проблема с ТНВД. В этом случае частой причиной является сломанный плунжер, привод плунжера и т.д.

В ситуации, когда топливо не появляется в отверстии, высока вероятность выхода из строя подкачивающего насоса, который интегрирован в ТНВД. Как в первом, так и во втором случае, ТНВД необходимо снимать, после чего в сервисе производится диагностика и ремонт насоса высокого давления.

Убедившись в том, что топливо пошло через открученный штуцер, указанный штуцер закручивается, после чего аналогичные действия поочередно выполняются с другими штуцерами. Успешным результатом можно считать такой, когда дизтопливо подается из всех штуцеров в то время, когда стартер вращает коленвал.

Теперь можно вернуть накидные гайки топливопроводов на штуцеры ТНВД, после чего производится затяжка. Двигатель нужно продолжать крутить стартером, параллельно накидные гайки топливопроводов ставятся на форсунки.

При этом гайки форсунок затягиваются только тогда, когда из-под них начинает вытекать горючее. Раньше затяжку делать нельзя (например, сначала закручиваются гайки на форсунках, а уже после этого на штуцерах насоса). В этом случае прокачивать воздух нужно будет достаточно долго, за это время вполне можно разрядить аккумулятор.

Также отметим, что стартеру каждые 15 сек. непрерывной работы рекомендуется давать передышку около 60-120 сек. Игнорирование данной рекомендации может привести к поломкам стартера или значительному сокращению его ресурса.

Симптомы подсоса воздуха во впускном коллекторе и проверка

Источник

Другие способы прокачки топливной системы дизельного двигателя

Итак, выше мы рассмотрели основной способ, как прокачать топливную систему дизеля. При этом многие специалисты и опытные автолюбители отдельно указывают, что в ряде случаев подобные попытки прокачать насос могут иметь серьезные последствия для системы питания.

Обратите внимание, причина таких опасений заключается в том, что если имеются механические повреждения, прокачка таким способом может нанести непоправимый ущерб. Давайте рассмотрим другие существующие способы.

  • Прежде всего, ослабляется болт на магистрали обратной подачи топлива (так называемая «обратка»). Далее следует внимательно следить за тем, как будет выходить топливо. Если видны пузырьки воздуха, тогда это значит, что система завоздушена.

Если это так, можно взять простой насос для накачки шин или компрессор. Далее с топливного насоса снимается шланг, вместо него ставится шланг воздушного насоса. Основная идея в том, что происходит накачка, которая позволяет повысить давление в системе. Это давление дает возможность перекачать дизтопливо в топливный насос.

  • Еще один способ прокачки можно охарактеризовать, как «бытовой», так как он предполагает использование домашнего пылесоса. Главное, чтобы устройство имело достаточную мощность.

Итак, сначала снимается топливный фильтр, просушивается его корпус. Затем отдельные элементы протираются, затем производится обратная сборка. Далее понадобится обнаружить два штуцера на корпусе фильтра. Один из штуцеров нужен для слива дизтоплива, а другой подойдет для прокачки.

Приготовив пылесос, также нужен обычный медицинский шприц и шланг длиной 30-40 см. Для этих целей рекомендуется использовать прозрачный тип шланга. Шприц вставляется в шланг, а другой конец шланга надевается на штуцер прокачки.

Далее из шприца вытаскивается поршень, а в шприц вставляется трубка пылесоса. Главное, добиться надежной фиксации и плотной посадки. Также места соединений можно уплотнить, надевая отрезки шлангов разного диаметра, наматывая изоленту и т.д.

Теперь можно немного открутить штуцер, после чего включается пылесос. Через несколько секунд в шприце можно будет увидеть желтоватую пену. Это и есть смесь солярки и воздуха. Дальнейшая прокачка сводится к тому, чтобы вместо пены шприц заполнило чистое дизтопливо.

Рассмотрим еще одно решение, позволяющее в некоторых случаях быстро прокачать топливную систему дизеля. Для этого достаточно полностью заполнить корпус топливного фильтра дизельным топливом, после чего двигатель запускается. Далее нужно дать мотору поработать на высоких оборотах, в результате чего происходит прокачка системы питания.

Как выгнать воздух из дизельной системы, и устранить подсосы воздуха

Воздух в топливной системе дизеля – распространенная проблема, которая проявляется в автомобилях разных моделей и годов выпуска. Для дизельных моторов – это критичная неисправность, потому что в них не применяются системы зажигания, а топливно-воздушная смесь в системе воспламеняется за счет сильного сжатия. При попадании воздуха систему дизеля, топливо не подается в цилиндры под необходимым для реакции давлением, двигатель работает неправильно или не заводится вовсе. Ниже подробно разберем проблему и определим методы ее устранения.

Основные симптомы попадания воздуха в топливную систему дизеля

Если топливная система дизельного двигателя «хапнула воздуха», как выражаются сами дизелисты, то основными признаками будут такие:

  • двигатель не запускает вовсе;
  • двигатель запускается, и даже «на холодную», но «грозится» вот-вот заглохнуть;
  • обороты набираются вяло, мотор работает нестабильно;
  • при нажатии на педаль акселератора имеются провалы, двигатель словно «захлёбывается»;
  • двигатель подтраивает, трясется;
  • после длительной стоянки двигатель, чтобы его завести, приходится все дольше и дольше крутить стартером, а по мере прогрессирования подобной неисправности, от стартера он уже и не заведётся;
  • не удается завести двигатель даже при помощи пускового устройства и/или на буксире.

Топливная система автомобиля потребовала к себе пристального внимания.

Неисправности топливной системы дизеля могут быть и другими, причиной может стать не только воздух, но на этот вопрос ответ сможет дать только специалист, вооруженный специальными знаниями и специфическим оборудованием.

Последний этап, чтобы выгнать воздух из дизеля – прокачка системы

Если ТНВД в порядке и удалось устранить все подсосы воздуха в топливной системе, нужно ее прокачать.

Прокачка системы

Прокачиваем фильтр:

Если насоса нет, можно прокачать фильтр стартером. Также прокачку лучше выполнять с подключенным пусковым устройством, чтобы не разряжать аккумулятор.

Прокачка ТНВД:

Если дизель не пошел из ТНВД, можно немного покачать систему стартером

Добились такого результата? Затягивайте болт.

Прокачка топливопроводов:

Поочередно открывайте штуцеры топливопроводов и прокручивайте стартер. Удобнее это делать с помощником, помощник крутит, вы наблюдаете за топливом.

Процедура удаления подсосов воздуха и прокачки системы сложная. Она требует профессионального участия. Существуют риски неправильной сборки системы и повреждения других агрегатов (в частности, стартера). Лучше доверьте эту процедуру профессионалам. Так вы гарантированно получите квалифицированную помощь и уедите на рабочем автомобиле. Нужна помощь с дизелем? Обращайтесь в CarCity. Консультируйтесь и записывайтесь на обслуживание по телефону 8 029 359-27-14. Если машина не находу, вызывайте наш эвакуатор 8 029 685-19-00.

Источник

Завоздушивание топливной системы дизельного двигателя

В том случае, если завоздушена топливная система дизельного двигателя, неисправность может проявляться как постоянно при запусках после длительного простоя, так и долго не напоминать о себе. Это зависит от интенсивности подсоса воздуха. Основными симптомами попадания воздуха в топливную систему дизеля независимо от модификации силового агрегата являются:

Для более точного определения, что причиной проблемного пуска является именно воздух в топливной системе дизеля, необходимо произвести визуальный анализ поступления топлива в цилиндры. Для этого дизельный мотор от 30 до 50 сек. нужно крутить стартером для заполнения выпускного тракта выхлопом, а после произвести анализ выхлопных газов.

Как прокачать топливную систему дизельного двигателя

Дело в том, что в этом типе двигателей есть такая деталь, как топливный насос высокого давления (ТНВД). При попадании в него воздуха давление уменьшается, в результате чего эффективность впрыска топлива резко падает. Чтобы это исправить, необходимо откачать воздух из системы.

Удалить воздух вполне можно самостоятельно — достаточно лишь знать алгоритм выполнения работ. Поэтому ниже будет рассказано, как прокачать топливную систему дизельного двигателя.

Возможные места подсоса воздуха

Завоздушивание системы топливоподачи может произойти как неожиданно, так и стать результатом недавно осуществленных ремонтных работ. Воздух может проникать в топливную систему дизеля из разных мест, а общее количество потенциальных «окон» напрямую будет зависеть от того, сколько лет ТС находится в эксплуатации и в каких условиях эксплуатируется конкретный автомобиль.

Топливная система завоздушивается как при потере герметичности в главной магистрали, так и в обратной. Нарушение уплотнений в магистралях заставляет солярку стекать обратно в топливный бак. Двигатель может заводиться после простоя благодаря тому, что в полостях ТНВД остается горючее, но далее дизель быстро глохнет и повторно уже не заводится.

К завоздушиванию могут привести нарушения уплотнения топливоподкачивающего насоса. Отдельного внимания заслуживает магистраль для обратного слива топлива на форсунках (обратка), так как частым явлением становится нарушение герметичности топливопроводов на данном участке.

Еще одним местом для проникновения воздуха в систему топливоподачи может оказаться сам топливный насос. Нарушение уплотнения вала привода или крышки насоса приведут к подсосу воздуха ТНВД. Также в конструкции присутствуют и другие места на насосе, которые могут пропускать воздух. Добавим, что диагностику топливного насоса высокого давления необходимо осуществлять силами специалистов по ремонту дизельной аппаратуры.

О подсосе воздуха в топливную систему дизелей г. Волгоград ООО Дизель-драйв

Содержание:

  • Как определить, откуда происходит подсос воздуха
  • Симптомы подсоса воздуха в коллекторе проверка и определение
  • Подсос воздуха в топливной системе дизеля
    • Причина подсоса на дизельном авто
    • Признаки подсоса воздуха
    • Как найти подсос в топливной системе дизеля
  • Возможные места подсоса воздуха
  • Возможные места негерметичности впускного тракта
    • Применение диагностического прибора
    • Локализируем причину
    • Тест дымогенератором
  • Подсос воздуха в дизельном моторе Возможные причины неисправности

Как определить, откуда происходит подсос воздуха

Способы определения подсоса воздуха не трудные. Самый простой способ:

  1. Открутить патрубок (подающий воздух) вместе с датчиком от патрубка корпуса воздушного фильтра.
  2. Запустить двигатель.
  3. Рукой закрыть узел с датчиком и смотреть на реакцию двигателя. Мотор должен заглушиться. Если двигатель не заглох, значит откуда-то еще поступает воздух, возможно будет слышно шипение подсоса.

Следующие способы заключаются в применение дымогенератора или просто закачки чистого воздуха компрессором.

О том, как это сделать, смотрите видео.

Впускной коллектор — узел двигателя внутреннего сгорания, отвечающий за подачу топливовоздушной смеси в цилиндры. Подобные узлы есть на всех типах ДВС.

Впускной коллектор — это не просто трубы, по которым подается топливовоздушная смесь, он имеет особую форму, сечение, длину, объем. Все дело в том, что смесь топлива и воздуха должна равномерно поступать во все цилиндры двигателя во всех режимах его работы.

Современные впускные коллекторы — это высокотехнологичные изделия, которые обеспечивают стабильную работу двигателей, повышая его характеристики. От исполнения впускного коллектора зависит конечная мощность и динамика вашего автомобиля.

Во время движения поршней вниз образуется эффект разряжения: поток смеси в коллекторе упирается в закрытый впускной клапан в такт двигателю. С ростом оборотов смесь во впускном коллекторе отражается от препятствий и начинает совершать «колебательные движения». После образования таких движений, поток смеси движется на большей скорости. В определенных условиях такие колебания становятся резонансными, в результате чего смесь поступает в цилиндры с большим давлением (процесс называется резонансный наддув).

Правильно спроектированный коллектор обеспечивает лучшую вентиляцию цилиндров. Это происходит благодаря разности давлений во впускном и выпускном тракте. Клапаны на впуск и выброс газов имеют определенный шаг опережения такта двигателя. Необходимо, чтобы клапан был максимально открыт или закрыт в оптимальный момент, то есть за один цикл работы цилиндра на долю секунды оба клапана приоткрыты. Давление на впуске становится немного выше, чем на выпуске (где уже произошел выброс газов). Таким образом достигается более эффективная продувка камеры сгорания.

https://youtube.com/watch?v=XEo0pb58GnM

Симптомы подсоса воздуха в коллекторе проверка и определение

Почему потеют пластиковые окна изнутри в квартире и как это устранить

Явные следы треснутого шланга

Любое несанкционированное проникновение лишнего воздуха в систему питания ведёт к обеднению рабочей смеси. Нарушается оптимальный баланс топлива и воздуха, в результате чего двигатель колотит, холостые обороты могут пропасть вовсе, при этом на оборотах выше 2-3 тысяч мотор может работать вполне сносно.

Кроме этого электронный блок управления двигателем может показывать ряд ошибок — Р0171 , обеднённая смесь, может появляться ошибка Р300 , говорящая о пропусках в воспламенения в камере сгорания. В зависимости от модели двигателя, может возникать ряд других ошибок.

Тем не менее основными симптомами подсоса воздуха во впускном коллекторе считаются:

  • неустойчивые холостые обороты, двигатель трясёт, невозможно отрегулировать холостые;
  • двигатель может глохнуть в переходных режимах работы;
  • провалы при ускорении;
  • высокий расход топлива;
  • сложный запуск при любой температуре воздуха;
  • падение мощности, особенно на оборотах ниже 2-3 тысяч;
  • двигатель троит, не работает в определённых режимах один или несколько цилиндров.

Достаточно одного из этих симптомов, чтобы говорить о подсосе воздуха во впускном тракте. Точно установить место подсоса воздуха бывает довольно непросто, поскольку место крепления и уплотнения впускного коллектора к головке блока цилиндров — далеко не единственный путь для засасывания лишнего кислорода.

В зависимости от модели двигателя, мест подсоса может быть несколько:

  1. Повреждение или прогар прокладки впускного коллектора, это одно из самых распространённых мест неплотности.

Новые прокладки впускного коллектора

Прохудившийся шланг на коллекторе стал причиной подсоса воздуха

Негерметичный регулятор холостого хода

Как видим, неприятностей можно ждать не только от прокладки коллектора или самого коллектора, вместе с тем есть ряд мер, которые помогут найти место пробоя и быстро устранить неисправность.

Самый эффективный способ определения места подсоса воздуха — визуальный.

Правда, для этого придётся либо найти, либо собрать простейший дымогенератор. Дым, запущенный в систему впуска, моментально покажет место подсоса с высокой точностью. Понятно, что дымогенератор есть даже не каждой СТО, поэтому простейший прибор можно собрать своими руками.

Для этого пригодится продувочный пневматический пистолет, компрессор с ресивером и пачка сигарет для дыма. Пистолет просто подключается к воздушному ресиверу или компрессору, в носик пистолета вставляется сигарета, нагнетается давление порядка 0,5-0,8 атм и дым под давлением поступает во впускной коллектор.

Изъян станет заметен сразу, как только дым найдёт место для выхода.

Второй способ определения места подсоса более трудоёмкий и длительный. Для этого пригодится легковоспламеняемая жидкость (эфир, бензин с высоким октановым числом, жидкость для быстрого пуска мотора в баллончике). Для проверки и определения места подсоса достаточно запустить двигатель и брызгать жидкостью на сопряжения коллектора.

Иногда подсос явно слышен по характерному свисту или шипению, но такое бывает не во всех случаях. Поэтому нужно методично обрызгивать жидкостью место прилегания впускного коллектора к головке блока и все подозрительные соединения, которые мы перечислили выше. Как только жидкость попадёт на место пробоя, её засосёт во впускной тракт и обороты двигателя резко увеличатся на некоторое время.

Существует ещё несколько методов выявления подсоса. Они заключаются в точном измерении разряжения на участке от дроссельной заслонки до камер сгорания, однако аппаратура, применяемая для реализации этого метода не всегда доступна, да и точность локализации места разгерметизации при помощи этого метода минимальна.

Оптимальными же методами диагностики подсоса воздуха во впускном коллекторе своими силами остаётся использование дыма и обрызгивание коллектора, гофр, дросселей тонкой струйкой легковоспламеняющейся жидкости. Удачной всем диагностики и ровных дорог!

Подсос воздуха в топливной системе дизеля

Все о седанахУкачивает в машине, что делать если укачивает в машине ребенка, что делать если укачивает в машине собакуЕще на темуКомментарии

В топливной системе дизельного двигателя завоздушивание происходит, как правило, из-за негерметичного стыка трубок топливной системы низкого давления (от бака до фильтра и от фильтра до ТНВД).

Причина подсоса на дизельном авто

Подсос воздуха в негерметичной топливной системе происходит потому, что атмосферное давление выше чем то, которое создается при работе насоса сосущего солярку из бака. Такую разгерметизацию обнаружить по течи практически невозможно.

На современных дизельных двигателях проблема подсоса воздуха в топливную систему встречается гораздо чаще, нежели на дизелях старого образца. Все через изменения конструкции подведения топливных шлангов, поскольку раньше они были латунные, а сейчас делают пластмассовые быстросъемы, которые имеют свой строк эксплуатации.

Пластмасса, в результате вибраций, имеет свойство стираться, а резиновые уплотнительные кольца -изнашиваться. Особенно ярко такая проблема проявляется в зимнее время на автомобилях с пробегом более 150 тыс. км.

Основные поводы для подсоса, зачастую, таковы:

  • старые шланги и ослабшие хомуты;
  • поврежденные топливные трубки;
  • потеря уплотнения на подключении топливного фильтра;
  • нарушена герметичность в обратной магистрали;
  • нарушено уплотнение приводного вала, оси рычага управления подачей топлива или в крышке ТНВД.

В большинстве случаев происходит банальное старение резиновых уплотнений, причем топливная система может завоздушиваться при повреждении любой из ветвей, как прямой, так и обратной.

Признаки подсоса воздуха

Самая часта и распространенная – машина по утрам или после долгого простоя, перестает быстро заводится, приходится долго крутить стартером (при этом идет небольшой дымок из выхлопной — это будет свидетельствовать о поступления топлива в цилиндры). Признаком большого подсоса является не только тяжелый запуск, но и при езде начинает глохнуть, и троить.

Такое поведения автомобиля связано с тем, что ТНВД не успевает пропускать через себя пену только на высоких оборотах, а на холостых не справляется с большим количеством воздуха в топливной камере. Определить же, что проблема в работе дизельного двигателя связана именно с подсосом воздуха, поможет замена штатных трубок на прозрачные.

Как найти подсос в топливной системе дизеля

Тянуть воздух может в соединении, в поврежденной трубке или даже в баке. А найти можно методом исключения, либо подать давление в систему для разряжения.

Самый лучший и надежный способ — найти неплотность методом исключения: к каждому участку топливной системы подключать поступления солярки не из бака, а из канистры. И поочередно проверять — сразу подключить к ТНВД, затем подключится уже перед отстойником и т.д.

Более быстрым и простым вариантом определить место подсоса будет подача давление в бак. Тогда в том месте, где подсасывает воздух, появится либо шипение, либо соединение начнет мокнуть.

Возможные места подсоса воздуха

Что делать, сильно греется видеокарта

Завоздушивание системы топливоподачи может произойти как неожиданно, так и стать результатом недавно осуществленных ремонтных работ. Воздух может проникать в топливную систему дизеля из разных мест, а общее количество потенциальных «окон» напрямую будет зависеть от того, сколько лет ТС находится в эксплуатации и в каких условиях эксплуатируется конкретный автомобиль.

Топливная система завоздушивается как при потере герметичности в главной магистрали, так и в обратной. Нарушение уплотнений в магистралях заставляет солярку стекать обратно в топливный бак. Двигатель может заводиться после простоя благодаря тому, что в полостях ТНВД остается горючее, но далее дизель быстро глохнет и повторно уже не заводится.

К завоздушиванию могут привести нарушения уплотнения топливоподкачивающего насоса. Отдельного внимания заслуживает магистраль для обратного слива топлива на форсунках (обратка), так как частым явлением становится нарушение герметичности топливопроводов на данном участке.

Еще одним местом для проникновения воздуха в систему топливоподачи может оказаться сам топливный насос. Нарушение уплотнения вала привода или крышки насоса приведут к подсосу воздуха ТНВД. Также в конструкции присутствуют и другие места на насосе, которые могут пропускать воздух. Добавим, что диагностику топливного насоса высокого давления необходимо осуществлять силами специалистов по ремонту дизельной аппаратуры.

Возможные места негерметичности впускного тракта

Все трубки, шланги вакуумной системы. Чаще всего шланги рассыхаются в местах соединения со штуцерами, трескаются на изгибах

Также подсос неучтенного воздуха может возникнуть вследствие невнимательности, когда после ремонта забывают подключить либо путают местами шланги, сдергивают их со штуцеров по неосторожности.
Система вакуумного усилителя тормозов. Подсос воздуха может происходить не только через обратный клапан или шланг, но и через порванную мембрану, разгерметизацию корпуса вакуумной камеры

Мы уже рассматривали, как проверить ВУТ.
Прокладка впускного коллектора.
Уплотнительные резинки форсунок.

  • Уплотнитель РХХ в месте прикручивания к корпусу ДЗ.
  • Ось вращения механической дроссельной заслонки. Возникшая на больших пробегах выработка приводит к появлению люфта. Дроссельные заслонки с электропроводом проблемой подсоса неучтенного воздуха в таких местах не страдают.
  • Трещина во впускном коллекторе. Довольно типичная проблема для авто с пластиковыми коллекторами.
  • Система вентиляции картерных газов. Причиной подсоса становится негерметичность шлангов, трубок, клапана.
  • Негерметичность системы вентиляции бензобака.

Применение диагностического прибора

Сканер позволяет определить дополнительные симптомы, свидетельствующие о том, что причина нестабильных холостых оборотов именно в подсосе воздуха, Прибор позволит в реальном времени наблюдать:

  • показания лямбда-зонда;
  • степень открытия дроссельной заслонки;
  • положение регулятора холостого хода;
  • желаемые и действительные обороты холостого хода;
  • долгосрочные и краткосрочные топливные коррекции.

На видео специалист-диагност поясняет, как именно использовать эти значения для диагностики подсоса воздуха в двигателе.

Локализируем причину

Рассмотрим основные методы определения причины подсоса воздуха без использования дымогенератора.

  • Разбрызгивание очистителя карбюратора вблизи элементов впускного тракта. В состав очистителей входят легко испаряемые и воспламеняемые компоненты. Попадая через место подсоса воздуха в цилиндры, очиститель обогащает топливную смесь. В особо критичных случаях в такие моменты наблюдается кратковременное поднятие оборотов двигателя. Но гораздо достоверней во время теста наблюдать с помощью диагностического прибора за краткосрочной топливной коррекцией. Значения при всасывании очистителя будут подниматься, так как лямбда-зонд зарегистрирует обогащение смеси.
  • Разбрызгивание воды. Цель проверки — услышать характерный звук всасывания воды, что обязательно произойдет в месте подсоса воздуха. Для удобства наберите в бутылку воды, предварительно сделав небольшое отверстие в крышке. Обильно полейте места подключения шлангов вакуумной системы, по возможности место стыка блока цилиндров и впускного коллектора. С особой внимательностью проверьте участок после дроссельной заслонки, так как там разряжение и риск появления подсоса выше всего. Но не стоит целиком заливать двигатель холодной водой, а особенно, выпускной коллектор. Резкий перепад температур может привести к его растрескиванию.

Тест дымогенератором

Смысл проверки заключается в подаче во впускной тракт дыма. В местах подсоса воздуха дым будет выходить, что и позволит локализировать негерметичность. Вы можете купить дымогенератор либо соорудить прибор своими руками. В интернете предостаточно различных вариантов конструкции, один из которых показан на видео ниже.

Как дымогенератором найти место подсоса воздуха?

  1. Заблокируйте впускной патрубок перед воздушным фильтром. Если этого не сделать давление дыма во впускном тракте нарастать будет медленно.
  2. Отсоедините один из доступных шлангов вакуумной системы, вместо него подключите шланг дымогенератора.

С помощью компрессора подайте дым. Когда система полностью заполнится, вам остается наблюдать за местами утечки дыма, которые могут спровоцировать подсос неучтенного воздуха во впускной коллектор.

Подсос воздуха в дизельном моторе Возможные причины неисправности

17.02.2014

Posted by:
Слобода Дизель Сервис

Частенько на форумах можно прочесть встревоженные посты от владельцев дизельных автомобилей: «Сегодня как-то странно начал работать мотор. Еще вчера все было нормально, а сегодня он как-то очень уж плохо завелся. Плавают обороты. Провалы в мощности. Что это может быть?»

Местные «профессионалы» сразу же успокоят встревоженного автовладельца. Мол, на улице температура ниже стала, чем вчера, может из-за повышенной влажности двигателю тяжелее работать, или солярку залил «не очень». И зачастую, после таких советов о проблеме банально забывают, так как симптомы могут проявляться лишь периодически. Зато через пару месяцев неисправность вновь напомнит о себе. Причем сделает это в максимально жесткой форме, от которой пострадают не только нервы владельца, но и его кошелек. К примеру, автомобиль заглохнет при разгоне, при резком нажатии на педаль газа.  А ведь кому захочется лишний раз раскошеливаться на ремонт ТНВД? Вопрос риторический. А вот чтобы этого не допустить, нужно постараться в кратчайшие сроки найти источник проблемы.

Чаще всего, с подобными симптомами диагностируется проблема попадания воздуха в топливную аппаратуру. Почему же это произошло? Причин может быть великое множество, но все они так или иначе с почти 100% вероятностью будут связаны с возрастом автомобиля либо с плохим обслуживанием. В систему воздух может попадать через испорченные хомуты и шланги для топлива, места коррозии на топливных трубках, расслоения в подкачивающем насосе и так далее. Долго перечислять все возможные места, где в систему просачивается воздух, нет особого смысла, так как их ремонтом могут заниматься только высококвалифицированные специалисты, обладающие немалым опытом в этом деле.

Вообще же, частенько именно некачественное и непрофессиональное обслуживание автомобиля приводит к тому, что в топливную систему начинает попадать воздух. К примеру, неправильная установка топливного фильтра или даже сам фильтр, если на нем решили сэкономить, часто приводит к нарушению целостности топливной аппаратуры.

Завоздушивание топливной системы приводит к тому, что дизельное топливо начинает не так активно поступать к двигателю. Но при этом, определенная часть топлива, повинуясь законам физики, остается внутри насоса, что позволяет мотору без проблем заводиться. А вот уже спустя пару секунд это крохи сгорают, и у двигателя начинает плавать обороты из-за отсутствия постоянного и стабильного притока топлива.

Что же делать? Ответ один – обращаться на специализированный автомобильный сервис, такой как «Слобода Дизель Сервис». Наши специалисты в короткие сроки продиагностируют ваш автомобиль при помощи специального оборудования и устранят появившуюся неисправность топливной системы в самые короткие сроки.

причины, поиск проблемы и эффективные методы решения — RUUD

The content of the article:

  • Симптомы
  • Причины подсоса
  • Как проверить
  • Второй метод
  • Профессиональные методы диагностики
  • Что далее
  • Как правильно избавиться от воздуха в системе
  • Может ли подсос быть в других местах
  • Про дымогенератор
  • Где еще искать причину? Бак
  • Заключение

С каждым годом доля автомобилей с дизельными двигателями увеличивается. И если ранее такие моторы ассоциировались с коммерческой техникой, то сейчас тракторные двигатели часто можно увидеть и на малолитражках. Столь высокая популярность дизельных авто обусловлена низким расходом топлива и большим крутящим моментом. За счет турбины мощность таких авто ничуть не меньше, чем у бензиновых, а расход при этом в полтора-два раза ниже. Но нужно понимать, что дизель – это совсем другая философия. Эти ДВС имеют свои отличия и особенности ремонта. В сегодняшней статье мы разберем довольно частую проблему — подсос воздуха в топливной системе дизеля.

Симптомы

You will be interested:How dangerous is the new coronavirus?

Обычно при таком раскладе мотор хорошо запускается на холодную, однако дальнейшая работа на холостых вызывает вопросы. Среди характерных симптомов можно отметить:

  • Тряску и троение силового агрегата.
  • Замедленную реакцию на педаль газа.

Если проблему игнорировать и далее, возможен длительный и затруднительный пуск ДВС. Иногда ситуация доходит до того, что запуск автомобиля становится и вовсе невозможным. Кислорода в системе слишком много, чтобы смесь могла нормально воспламениться.

Причины подсоса

Причин появления данной проблемы очень много. Это:

  • Сгнившие хомуты и рассохшиеся топливные шланги. Это наиболее популярная причина, из-за которой появляется воздух в обратке топливной системы дизеля. Особенно данная проблема актуальна для владельцев автомобилей с пластиковыми шлангами. В отличие от латунных, они имеют быстросъемы. Конечно, заменить такой шланг намного проще. Однако именно быстросъемы оказываются наиболее хрупкими в данном элементе. В результате вибраций пластик перетирается, изнашиваются резиновые уплотнительные кольца. Часто подобную проблему можно обнаружить на автомобилях с пробегом за 200 тысяч километров.
  • Ржавые трубки, особенно на входе в бензобак. Проблема актуальная для машин с большим пробегом или для авто, которые не эксплуатировались длительное время (более полугода).
  • Плохое уплотнение фильтра или подкачивающего насоса.
  • Нарушение герметичности обратной магистрали и приводного вала ТНВД.
  • Повреждение крышки насоса и оси рычага управления подачей дизеля.

Не исключено, что воздух в топливной системе дизеля ( «Фольксвагена» или авто другой марки) попадает через сам ТНВД. Однако все диагностические операции и ремонт данного насоса лучше доверить профессионалам, иначе есть риск неправильно собрать механизм. Среди частых причин подсоса воздуха в топливную систему дизельного двигателя – некачественный фильтр либо неплотное его прилегание к поверхности. Это самый банальный вариант.

Отметим, что подсос воздуха в топливную систему дизельного двигателя появляется при повреждении как прямой, так и обратной ветви. Ввиду конструктивных особенностей ТНВД или двигателя часть топлива может оставаться в насосе, что обеспечивает хороший запуск. Однако при дальнейшей работе проявляются характерные проблемы. Мотору не хватает горючего, и он начинает «задыхаться» без него.

Как проверить?

Чтобы убедиться в том, что причиной нестабильной работы двигателя является подсос воздуха, нужно визуально проанализировать поступление горючего в цилиндры. Для этого следует покрутить стартером двигатель около 20-30 секунд. Так мы заполним выпускной тракт газами, после чего произведем их анализ. Если с топливной системой не все в порядке, из трубы будет выходить небольшой объем дыма (обычно серого оттенка). Если же выхлоп имеет синевато-сизый оттенок, значит, в камеру сгорания попадает большой объем масла.

Второй метод

Еще один простой способ диагностики подсоса воздуха в топливную систему дизельного двигателя – это осмотр следов под днищем машины. Если после нескольких часов простоя на полу в гараже или на асфальте образовались маслянистые капли, значит, где-то есть пробой. Но часто случается, что потеков нет и найти подсос воздуха в топливной системе дизеля таким образом практически невозможно.

Профессиональные методы диагностики

Классический способ проверки герметичности данной системы – при помощи сжатого воздуха. Для этого понадобится небольшой объем топлива и мел. Последним нужно натереть трубки и шланги, по которым двигается горючее. Далее извлекается топливозаборник из бака и снимается фильтр грубой очистки. В топливозаборник подают сжатый воздух под давлением не более 0,5 кгс/см2. В домашних условиях такое давление можно взять из обычной шинной камеры или колеса. Далее осматриваются все трубки и шланги. Особое внимание уделяется местам соединения. Как показывает практика, в 80 процентах случаев причина кроется именно здесь. На таких участках мел потемнеет, поскольку топливо пойдет наружу.

Обратите внимание, что повреждения могут иметь и «клапанный» характер. То есть воздух может проникать в систему лишь в одном направлении.

Рассмотрим еще один метод. Для точной диагностики воздуха в топливной системе дизеля необходимо отключить ТНВД от магистралей и запитать его от иной емкости с топливом. Обычно берется трехлитровая бутылка и два метровых дюритовых шланга. Чтобы они не слезали, нужны еще хомуты соответствующих размеров.

Что далее?

Итак, отключаем от насоса шланги и на их место устанавливаем недавно приобретенные. Их концы опускаем в емкость с топливом (важно, чтобы она была максимально чистой и без следов воды). Закрепляем шланги, чтобы они не смещались, запускаем двигатель. Так мы выясним, какая из магистралей была повреждена. Деформируемый элемент желательно заменить сразу.

По окончании процедуры удаляем воздух из топливной камеры насоса. Не рекомендуется для этого просто вращать стартером.

Как правильно избавиться от воздуха в системе?

Как бы мы не старались аккуратно заменить старый шланг на новый, все равно в системе будет воздух. Но как его правильно удалить? Есть несколько способов того, как прокачать воздух в топливной системе дизеля:

  • Подготавливается емкость с дизтопливом. Она должна быть расположена выше уровня, где закреплен насос. Затем находим участок, где есть штуцер «обратки» для слива топлива. Данное место следует хорошо отмыть, дабы исключить попадание грязи (топливная система дизеля очень чувствительна к малейшим соринкам). Далее выкручивается болт штуцера и откачивается через отверстие воздух. Откачивать можно вакуумным насосом (подойдет также и спринцовка). Операция выполняется до тех пор, пока не начнет идти само топливо. После этого болт вкручивается на место, двигатель запускается.

  • Снимается шланг подачи горючего с ТНВД и отсасывается завоздушенный дизель до тех пор, пока он не начнет идти плотным потоком. После шланг надевается на штуцер ТНВД и обжимается хомутом. Далее откручивается винт штуцера обратной магистрали. Воздух при этом выкачивать не нужно – он уйдет самостоятельно. Далее мотор запускают и дают ему поработать несколько минут, чтобы окончательно избавиться от частичек воздуха.
  • Откручивается болт крепления фильтра. Последний элемент при этом не вынимается. Далее нужно залить в отверстие болта немного горючего. После этого болт закручивается на место. Ослабляют гайку штуцера на второй или первой форсунке. Затем нужно запустить двигатель. когда дизель начнет брызгать из-под гаек форсунок, их необходимо закрутить обратно. Данный способ актуален в том случае, если причиной подсоса стало неплотное прилегание самого фильтра.

Это основные способы удаления воздуха из системы. Обратите внимание, что воздух может оказаться даже при исправных топливных магистралях и других элементах. Достаточно проездить некоторое расстояние на «сухом» баке. Воздух автоматически будет всасываться насосом, а далее поступать на форсунки. Не стоит доводить автомобиль до такого состояния. Желательно заправлять машину не позже того, как загорелась лампа на панели приборов.

Может ли подсос быть в других местах?

Не стоит исключать, что воздух может проникать и через другие места в двигатель. Так, после диагностики топливных шлангов стоит обратить внимание на впускной коллектор.

Таким образом, в мотор вместе с горючим проникает неучтенный датчиками (массового расхода воздуха или абсолютного давления) кислород, который и является причиной нестабильной работы ДВС. Среди причин специалисты выделяют:

  • Перегрев, вследствие чего нарушается плотность прилегания прокладок.
  • Механическое воздействие (например, при неаккуратном ремонте).
  • Воздействие средств для чистки карбюратора. Это очень едкое средство, которое не только очищает грязь во впускном коллекторе, но и разъедает все резиновые элементы, в том числе и герметик.

Сложнее всего найти подсос между впускным коллектором и головкой блока цилиндров двигателя. Также кислород может проникать из-за слабого уплотнения форсунок или повреждения воздуховодов. Рассмотрим, какими методами можно обнаружить проблему, если она возникла не в топливной магистрали:

  • Когда кислород проникает в тракт после расходомера, следует открутить воздушный патрубок с датчиком от корпуса фильтра и запустить мотор. При этом рукой закрывают деталь с датчиком. При отсутствии подсоса мотор должен заглохнуть. Если же двигатель продолжает работать, значит, имеется воздух в топливной системе дизеля («Рено Кенгу» не исключение). При этом «больной» участок будет издавать характерное шипение. Место подсоса воздуха в топливную систему дизельного двигателя нужно искать на слух.
  • Диагностировать проблему можно путем опрыскивания вероятных мест смесями типа ВД-40. Необходимо брызгать на резиновый патрубок от расходомера до клапанной крышки. Также опрыскивают место, где соединяется головка блока со впускным коллектором. Еще один участок – прокладки форсунок.

Про дымогенератор

Более профессиональным методом диагностики является использование дымогенератора. Но такой агрегат зачастую есть только на СТО. Суть диагностики проста: вначале запускают дым во впускной тракт, а затем смотрят, из каких мест он пошел наружу, не доходя до клапанной крышки.

Где еще искать причину? Бак

В случае если диагностика не дала результатов и топливные форсунки, фильтр, насос в исправном состоянии, можно констатировать попадание воздуха через топливный бак. Но в такой ситуации лучше обратиться за помощью на СТО, так как своими руками проверить бак на герметичность будет очень сложно.

Заключение

Итак, мы рассмотрели, почему появляется воздух и как избавиться от него своими руками. Как видите, устранить подсос воздуха топливной системы дизеля вполне реально, но если причина серьезная (как мы отметили, это неисправность самого ТНВД или проблемы с баком), не обойтись без помощи специалистов.

Источник

Признаки подсоса воздуха через форсунки: симптомы, фото, видео

Обнаружение подсоса ведётся с осмотра прокладки впускного коллектора, соединений и тела шлангов. Не исключается подсасывание воздуха при пробоях прокладки ГБЦ (головка блока цилиндров), кольцевого манжета форсунок. Неполадки такого типа возникают чаще на авто с большим ресурсом эксплуатации. Двигатель теряет мощность на малых или повышенных оборотах, в зависимости от вида топлива, на котором работает машина.

Содержание

  • 1 Симптомы подсоса воздуха через форсунки
  • 2 Выявление
    • 2.1 Опрыскиванием
      • 2.1.1 Видео о выявлении подсоса методом опрыскивания
    • 2.2 Дымо или парогенератором
      • 2.2.1 Видео о проверке подсоса воздуха с помощью парогенератора
    • 2.3 Возможные неисправности
  • 3 Методы диагностики
    • 3.1 Первый способ
      • 3.1.1 Видео о диагностике топливного насоса на подсос воздуха
    • 3.2 Второй способ
      • 3. 2.1 Видео как устранить подсос воздуха топливного фильтра на дизельном двигателе

Симптомы подсоса воздуха через форсунки

Обнаружение подсоса поддаётся водителям с опытом многолетнего вождения и умения прислушиваться к работе мотора. Первыми признаками наличия оного становятся запуски по утрам или после долгого простоя авто.

  1. Не запускается по утрам, как обычно. Требуется длительное прокручивание стартером. Двигатель троит и глохнет. Причиной тому ТНВД (топливный насос высокого давления), который слабо реагирует на прохождение топлива в режиме высоких оборотов. А на малом (холостом) не успевает с излишним воздухом в камере сгорания.

    Тяжелый запуск двигателя по утрам — причина в ТНВД

  2. Неустойчивая работа холостого года, падающие обороты (ниже 1000) и остановка мотора. Винт (жиклёр) качества топлива не влияет на соотношение смеси, так как воздух с излишком попадает в камеру.
  3. Увеличенный расход смеси на старте и движении для поддержания высоких оборотов. Приходится постоянно держать ногу на педали газа, хотя КПП находится на низкой передаче.
  4. Падение мощности, когда во впускной системе ДМРВ (датчик массового расхода воздуха) держатся низкие обороты холостого хода. В системе с датчиком абсолютного давления сохраняются высокие обороты Х/Х и имеют место задержки впрыска, пропуски цикла воспламенения.

Выявление

Рассмотрим разные способы выявления подсоса воздуха в двигатель через форсунки.

Опрыскиванием

Признаки подсоса определяются опрыскиванием воды (можно шприцем) на шланги работающего двигателя. Жидкость, попадая в щели, на отверстия, трещину рукавов или пробитую прокладку, вызывает снижение оборотов мотора.

Другим аналогичным методом проводится орошение этого же сегмента узлов эфиром, что приводит к повышению оборотов. Итак, выявляя места подсоса, следует внимательно отслеживать чистоту работы двигателя. Для нахождения места просачивания можно воспользоваться измерением степени разряжения за дросселем. В этом случае снятый шланг подключается к элементу управления дроссельной заслонки.

Видео о выявлении подсоса методом опрыскивания

Дымо или парогенератором

Места протока выявляются, так называемым парогенератором, способным определять любые пробои, трещины, отверстия. Аналогом этого устройства, часто используемым специалистами, является дымогенератор.

Прибор обнаруживает подсосы во внутренних полостях, где есть воздух. Закрывая дроссельную заслонку какой-либо пробкой, подключают его к впускному коллектору. Через неплотности, трещины начинают просачиваться струйки дыма.

Проверяем подсос воздуха с помощью дымогенератора

Устройством проверяется также места утечки в выпускной системе, заглушив выхлопную трубу глушителя. Достигается это выставлением поршня любого цилиндра в ВМТ и убеждением в перекрытии клапанов. В этом случае дым, пройдя открытые клапана, перетекает в выхлопную систему, выявляя изъяны плотности этого участка. С этой целью мотор запускается и в режиме холостого хода прослушивается возможное появление шипения, специфического свиста.

Видео о проверке подсоса воздуха с помощью парогенератора

Возможные неисправности

Зная возможные участки просачивания, выявляются неисправности:

Не услышав каких-либо звуков, можно начинать процесс пережима шланга, идущего к впускному коллектору.

Операция пережима выполняется только круглогубцами, во избежание порчи рабочего рукава.

Сжимая рукава ВУТ (вакуумный усилитель тормоза) или регулятора давления смеси слышится стабильная работа двигателя. Убирая инструмент (круглогубцы), чувствуется сброс оборотов. Этот дефект свидетельствует о наличии отверстий или трещин на проверяемом шланге. Возможны неисправности усилителя, клапана адсорбера.

Методы диагностики

Отказ мотора работать на холостых оборотах является следствием обеднённой смеси, причиной чему излишний воздух в топливной магистрали.

Этому сопутствуют:

  • Ржавые трубки подачи топлива.
  • Топливные шланг, рассохшиеся в результате долгой эксплуатации и не удерживающие уже хомуты.
  • Топливный фильтр с дефектами уплотнения.
  • Трубы выхлопной магистрали, потерявшие герметичность.
  • Уплотнения ТНВД.
  • Попадающий воздух через ручной рычаг бензонасоса.
  • Уплотнения топливного насоса.
  • Моральное старение уплотнителей.

Первый способ

Диагностика дефекта предусматривает отключение топливного насоса и запитывание его от другого сосуда (например, пластиковой канистры). Самостоятельная работа потребует 3÷4 литровой тары, два прозрачных шланга, длиной один метр, пары хомутов. Соблюдая меры чистоты, меняются прямой и обратный топливопроводы от ТНВД на прозрачные трубки, и удаляется из него воздух.

Одним из способов удаления подсоса считается чистота места работы и расположения бачка выше топливного насоса. Нужно отвернуть болт «обратки», через которое по принципу сифона воздух выходит до появления топлива. Болт штуцера возвращается на место. Запуском двигателя на несколько минут, удаляется остатки воздуха.

Видео о диагностике топливного насоса на подсос воздуха

Второй способ

Заключается в опробовании топливного фильтра (штатного), поместив его ниже ТНВД. Способ ориентирован на определение подсоса через фильтр. В случае отсутствия результата проверяются все трубки, бак, шланги. Подобный метод запитывания выдаёт точные неполадки трудного запуска мотора.

Происхождение не герметичности топливной системы автомобилей с дизельным двигателем обосновывается атмосферным давлением. Оно выше того давления, которое создаётся при перекачке горючего из автомобильного бака. Связано это с заменой латунных топливопроводов резиновыми, пластмассовыми трубками и соединением их хомутами. Между тем шланги из таких материалов имеют меньший срок службы. Делается ссылка на то, что синтетические трубы в подкапотном пространстве греются, провисают, трутся, и, истираясь, способствуют просачиванию воздуха.

Таким образом, механическое воздействие, перегрев, использование средств очистки способные размягчать неметаллические материалы и герметические составы, можно отнести к первопричинам появления подсоса.

Видео как устранить подсос воздуха топливного фильтра на дизельном двигателе

Воздух в топливной магистрали Дизель Симптомы: Обновлено 2022

Эта статья содержит партнерские ссылки. Использование любой из ссылок на этой странице позволит мне заработать небольшую комиссию без каких-либо дополнительных затрат для вас. Производительность вашего двигателя пострадает, если у вас есть утечка воздуха в вашей дизельной топливной системе. Если у вас возникли проблемы с определением места утечки и что с этим делать, мы здесь, чтобы помочь.

В этой статье вы узнаете, как найти утечку воздуха в топливной системе дизельного двигателя. Также на повестке дня обсуждение того, как удалить воздух из дизельной топливной системы. Обнаружение утечек может быть затруднено из-за того, что дизельное топливо не испаряется, как бензин, а вместо этого может скапливаться в вашей системе, прежде чем вытечет наружу.

Давайте устроим это шоу на гастролях!

Почему возникает утечка воздуха в дизельной топливной системе?

Насос используется для подачи дизельного топлива из бака к форсунке в системе дизельного топлива. Насосы с трудом подают жидкость в двигатели, если в их линиях подачи есть утечка воздуха. Это может привести к засорению фильтра из-за избыточного давления в системе. Трещины в линиях на изгибах или сварных швах являются наиболее распространенной причиной утечки воздуха. Ваш двигатель может работать с трудом, если вы обнаружите утечку воздуха, которая могла быть вызвана неподходящим фильтром или изношенной прокладкой. Недостаточная подача топлива является еще одной потенциальной причиной прерывания воздушного потока (т. е. недостаточного давления в баке).

Утечка воздуха из топливной системы дизеля может проявляться по-разному. Из выхлопной трубы идет облако красновато-оранжевого дыма. Выхлопные газы выбрасывают черный дым. Потеря мощности в двигателе
И т. д.

Что может произойти при утечке воздуха в топливной системе дизеля?

Если в вашей дизельной топливной системе есть утечка, это может снизить производительность вашего автомобиля, а устранение неполадок может стоить вам больших денег. Если вы столкнулись с какой-либо из этих проблем, необходимо быстро принять меры и не игнорировать любые потенциальные утечки воздуха из топливной системы, поскольку это может вызвать широкий спектр осложнений.

Среди них:

Вождение автомобиля, который работает плохо

Неправильная заправка топливом приводит к снижению расхода топлива и снижению окупаемости инвестиций. Повреждение двигателя может потребовать более дорогостоящего ремонта или, возможно, полной замены. Несмотря на то, что дизельные двигатели не могут быть повреждены подсосом воздуха в топливную систему, тем не менее, они могут выйти из строя со временем. Регулярная проверка утечки воздуха в вашем автомобиле может помочь вам избежать подобных проблем в будущем. Выявление утечки воздуха в дизельной топливной системе может быть затруднено.

Давайте узнаем прямо сейчас!

Как найти утечку воздуха в дизельной топливной системе

Как найти утечку воздуха в дизельной топливной системе, далее. «Пузырьковый тест» — это стандартный метод обнаружения утечек воздуха в топливной системе дизельного двигателя. Выполните следующие действия:

Убедитесь, что запас топлива пополнен.

Запустите двигатель и дайте ему поработать не менее часа или больше, в зависимости от ваших предпочтений. Ищите поднимающиеся пузырьки в топливопроводах от насоса к сетке фильтра (обычно рядом с сеткой фильтра). Загляните внутрь и снаружи вашего автомобиля на наличие пузырьков, которые сигнализируют о том, что дизельное топливо выбрасывается из системы.

Единственный способ найти источник утечки — снять топливопроводы и переустановить их в другом месте. Важно не допустить каких-либо других утечек во время процедуры, так как утечка воздуха может их скрыть. Осмотрите двигатель, чтобы увидеть, не были ли обнаружены какие-либо новые утечки в процессе перенастройки магистралей. Если дополнительных утечек не обнаружено, топливопроводы следует вернуть в исходное состояние и возобновить поиск утечек с помощью пузырькового теста или визуальной оценки характеристик давления (ухудшение вакуума). Если вы не повышали давление в системе, это может объяснить, почему вы не обнаружили утечку воздуха. Нет ничего плохого во временном подключении одного из вспомогательных баков к испытательной линии и включении всех двигателей примерно на десять минут перед их выключением, если есть какая-то неопределенность.

Это должно гарантировать, что все насосные линии имеют приемлемое давление. Может потребоваться дополнительное тестирование, чтобы увидеть, есть ли утечка воздуха где-либо еще в вашей системе.

Как удалить воздух из топливной системы дизеля

Как удалить воздух из топливной системы дизеля смотрите в следующем видео:

Пошаговое руководство по удалению воздуха из топливной системы дизеля см. предоставлено ниже. Найдите ослабленную или отсутствующую крышку топливного бака. Если все в порядке, проверьте, не надувал ли кто-нибудь недавно ваш бак. На несколько минут включите двигатель и дайте ему поработать на холостом ходу. Когда вы услышите шипящий звук воздуха, выходящего из клапана форсунки, выключите двигатель и осмотрите форсунку на наличие повреждений.

Если после нескольких минут работы на холостом ходу вы все еще слышите шипящий звук, выключите и снова включите двигатель. Если вы слышите или видите пузырьки, исходящие из горловины заливной горловины бензина в верхней части бака во время простоя, продолжайте делать это до тех пор, пока из клапана форсунки или из бака не перестанет выходить воздух.

Как устранить утечку воздуха в дизельной топливной системе?

1. Устранение утечки

В качестве начального этапа устранения утечки воздуха в топливной системе дизельного двигателя необходимо использовать механическую обработку для устранения утечки. Это достигается с помощью специальных инструментов, таких как кислородно-ацетиленовые горелки или другое оборудование, предназначенное для нагрева участков вашей топливной системы, в которые просочился воздух.

2. Заглушить

Устранение утечки воздуха — следующий шаг в устранении проблемы. Сварка — это метод, при котором используется высокая температура для соединения металлических деталей по обе стороны от места утечки, чтобы герметизировать резервуар и предотвратить утечку.

Заключение

Чтобы избежать механических проблем, вы должны сделать все, что в ваших силах, чтобы найти и удалить любой воздух, который может присутствовать в вашей топливной системе. Используя это руководство, вы узнаете, как найти и устранить утечку воздуха в вашей дизельной топливной системе. В крайнем случае, если вы обнаружите, что эти процессы сложны, мы рекомендуем вам доставить свой автомобиль к автомеханику для тщательной диагностики и ремонта.

Устранение утечек воздуха для сокращения времени простоя систем доочистки дизельных выхлопных газов

Утечка воздухозаборника и выхлопной трубы может привести к тому, что дизели будут производить избыточное количество сажи, которая перегружает выпускные фильтры; проверка герметичности должна быть частью планового технического обслуживания

28 июня 2019 г.

Curt Bennink

Redline Detection

Одной из наиболее распространенных проблем, которые могут создавать проблемы с современными системами доочистки выхлопных газов, являются утечки воздуха во впускной и выпускной трубах. «Утечки воздуха обычно влияют на двигатель и систему доочистки выхлопных газов, влияя на сгорание двигателя и изменяя характеристики выхлопных газов», — говорит Джефф Грейнджер, директор по техническим услугам в Северной Америке по качеству и удовлетворенности Volvo Group Truck Technology. «Обычно усиленные утечки воздуха или неправильно обслуживаемые системы впуска воздуха приводят к чрезмерному количеству сажи на выходе из двигателя, с которой могут справиться DOC и DPF». Слышимое изменение шума от двигателя может быть одним из признаков, указывающих на возможную утечку воздуха. «Выполните поиск и устранение причин утечки воздуха. Кроме того, ошибки MIL могут указывать на то, что система не работает должным образом. Устранение этих неисправностей может указывать на утечку воздуха как на причину».

Датчики двигателя и OBD контролируют поток воздуха через двигатель и могут обнаруживать утечки воздуха. «Если обнаружена утечка воздуха, ее следует устранить. Такие элементы, как шланги CAC, следует осматривать на наличие трещин или истирания и устранять их в упреждающем порядке», — говорит Джим Нахтман, директор по маркетингу продуктов Navistar для тяжелых условий эксплуатации. неисправности, такие как утечка воздуха. Redline Detection

Чрезмерное образование сажи является основной причиной простоя. «Наиболее распространенной причиной простоев, связанных с обработкой выхлопных газов, является чрезмерное засорение сажевого фильтра и связанное с ним слишком частое техническое обслуживание и очистка», — говорит Алекс Паркер, исполнительный вице-президент Redline Detection. «Основной причиной этого чрезмерного засорения являются неумеренные утечки воздуха, которые заставляют автомобиль потреблять больше топлива, что приводит к экономии топлива и созданию более богатой смеси, которая быстро забивает фильтры DPF, увеличивая затраты на техническое обслуживание DPF и сокращая время безотказной работы. Обнаружение и устранение неучтенных утечек воздуха имеет важное значение для решения проблем с доочисткой».

Выявление утечек

Проверка на наличие утечек должна стать частью вашей повседневной жизни. «Наилучшая практика, используемая крупными автопарками, — это выполнение десятиминутного теста на герметичность в рамках планового технического обслуживания», — говорит Паркер. «Для грузовых автомобилей, находящихся в тяжелых условиях эксплуатации, обнаружение утечек в рамках регулярного планового обслуживания впускной и выпускной систем абсолютно необходимо, как и замена масла. Поскольку утечки воздуха во впускной и выхлопной системе являются наиболее распространенной причиной отказа системы доочистки и чрезмерного обслуживания, сохранение герметичности и целостности впускной и выпускной систем принесет вам наибольшую отдачу. Окупаемость инвестиций очевидна: добавление проверки герметичности под высоким давлением в плановое техническое обслуживание позволит вам существенно сэкономить время и средства на диагностике и ремонте проблемных автомобилей и увеличить время безотказной работы».

Со временем будут происходить утечки воздуха. «Поскольку профессиональные автомобили преодолевают миллионы миль, часто в изнурительных условиях и ненастной погоде, самые совершенные автомобили, сошедшие с конвейера, рассыпаются», — отмечает Паркер. «Эти деформированные, треснутые и изношенные компоненты часто являются основной причиной труднодиагностируемых проблем с последующей обработкой».

При каждом обслуживании системы доочистки проверяйте ее на наличие утечек. «Очень важно проверить профессиональный автомобиль на герметичность после плановой очистки DPF, чтобы убедиться, что утечка не произошла непреднамеренно во время переустановки фильтра», — говорит Паркер. «Эффективно функционирующие впуск и выпуск должны быть полностью герметичны, чтобы работать с максимальной эффективностью. Утечки воздуха часто упускают из виду, из-за чего датчики передают неверные данные, а затем датчики без необходимости заменяются как неисправные. Операторы автопарка могут сократить затраты на детали и рабочую силу, избегая замены дорогостоящих компонентов «дротиками» путем тестирования на герметичность, чтобы точно определить проблему. Неисправными компонентами, создающими утечку воздуха, чаще всего являются недорогие прокладки, клапаны и хомуты».

Технический специалист легко может непреднамеренно вызвать утечку воздуха в систему. «В случае любого ремонта двигателя важно убедиться, что впуск и выпуск полностью герметичны для эффективной работы системы доочистки», — говорит Паркер. «Десятиминутный тест на утечку подтвердит целостность системы со 100-процентной уверенностью».

«Даже небольшие утечки воздуха могут привести к преждевременной закупорке сажевого фильтра, увеличению затрат на техническое обслуживание, снижению расхода топлива и сокращению времени безотказной работы», — говорит Паркер. «В конечном счете, простая утечка воздуха может привести к обеднению смеси, что приведет к превышению температуры в выхлопной системе, что может привести к тепловому событию, что приведет к выходу из строя DPF и вызовет дорогостоящую замену. Это тепловое событие может вызвать чрезмерное образование NOx, что приведет к быстрому сжиганию жидкости DEF в двигателе».

Инструмент экономит время на ремонт

Проверка наличия утечек воздуха в современных дизельных двигателях может быть сложной задачей. Вам необходимо безопасно воспроизвести давление наддува в системе, обычно создаваемое турбокомпрессором.

Разработанный в сотрудничестве с International Trucks, Redline Detection HD PowerSmoke имитирует нагрузку наддува под высоким давлением, поэтому системы впуска и выпуска можно проверить на наличие неисправностей при безопасно выключенном двигателе. Он может надежно обнаруживать неисправности высокого и низкого давления выше по течению, определять точное местоположение и точно идентифицировать неисправные компоненты.

Результаты успешного обнаружения и устранения утечек впечатляют. Технические специалисты сообщают, что 96 процентов чрезмерных принудительных регенераций устраняются. Автопарки также сообщают об увеличении расхода топлива за счет устранения утечек воздуха вверх по потоку, снижающих производительность. Покончив с неустраненными неисправностями восходящего потока и связанными с ними проблемами последующей обработки, технология значительно сокращает гарантийные расходы и количество возвратов.

Дополнительные ресурсы

Уровень 4 делает ремонт строительной техники крепким орешком

Строительные грузовики: надежность не выходит за рамки

Советы по выбору моторного масла для строительных автопарков

Air Brake Maintenance Советы

Компания Traton делает незапрошенное предложение о покупке Navistar по цене 35 долларов США за акцию0139

Уровень 4 делает ремонт строительного оборудования крепким орешком

10 основных тенденций, которые повлияют на строительную отрасль в следующем десятилетии

Объявление победителей конкурса «Лучшие новые продукты подрядчиков 2022»!

Перспективы коммерческого транспорта остаются стабильными

Как безопасно загрузить прицеп с оборудованием

10 основных тенденций, которые повлияют на строительную отрасль в следующем десятилетии
Согласно недавнему техническому документу, опубликованному Ассоциацией производителей оборудования, искусственный интеллект

и возможность подключения к сети, наряду с возобновляемыми источниками энергии и альтернативными видами топлива, окажут существенное влияние на строительную площадку в ближайшие 10 лет.

Объявление победителей конкурса «Лучшие новые продукты подрядчиков 2022»!

В этой обновленной программе награждения производители, владельцы, конечные пользователи и руководство Equipment Today определяют победителей.

5 Тенденции в области автоматизации строительного арендного оборудования

Технология делает строительную технику умнее, автономнее и проще для конечных пользователей. Вот краткое изложение того, чего ожидать и как обеспечить адаптацию, выживание и процветание вашего арендного бизнеса.

DECKED выпускает противоскользящий коврик для кузова грузовика от SeaDek

Коврики DECKED SeaDek Traction Mat вырезаны фрезером в соответствии с топографией и геометрией системы выдвижных ящиков DECKED для доступа к хранящемуся снаряжению и не мешают снятию или повторной установке системы выдвижных ящиков.

Тросовый замок BOLT для защиты оборудования

В замках BOLT используются специально изготовленные тумблеры для запоминания ключа зажигания автомобиля при первом его вставлении в замок. Один полный поворот ключа перемещает тумблеры, чтобы они соответствовали этому конкретному ключу, ключу зажигания автомобиля.

Sensata представляет видеорегистратор 2-в-1 для автопарков

KP2 — это компактная видеокамера, ориентированная на дорогу, с опциональной камерой, обращенной лицом к водителю, которая позволяет коммерческим автопаркам добавлять видео, обращенное лицом к водителю, в любое время без замены проводки. , без дополнительных затрат на установку и без простоев.

Volvo представляет автономное транспортное решение Hub-to-Hub

Разработанное для грузоотправителей, перевозчиков, поставщиков логистических услуг и фрахтовых брокеров, автономное транспортное решение будет настроено в соответствии с требованиями различных сегментов клиентов для автономной перевозки грузов по основным сетям автомагистралей США.

Volvo I-Torque Powertrain

I-Torque включает в себя двигатель D13 Turbo Compound (TC), I-Shift с функциями ускоренной передачи, адаптивную стратегию переключения передач, новую версию круиз-контроля с прогнозированием на основе карт Volvo I-See и низкое передаточное число задней оси всего 2,15.

Stellar представляет новый телескопический крюковой подъемник

NXT18 — это подъемник грузоподъемностью 18 000 фунтов, созданный для шасси классов с четвертого по седьмой. Произведенный в США, этот продукт является первым телескопическим крюковым погрузчиком в новой серии NXT.

Ящик для инструментов DECKED со встроенной лестницей

Ящик для инструментов DECKED с опциональной лестницей, обеспечивающей быстрый доступ к своему снаряжению, подходит для большинства полноразмерных пикапов, начиная с 2001 модельного года.

Валочные прицепы UN31 Tank

Цистерна сертифицирована на соответствие стандартам безопасности CAN/CGSB-43.146 для металлических КСГМГ (контейнеров средней грузоподъемности) для использования с жидкостями группы упаковки III, такими как дизельное топливо.

Jerr-Dan предлагает JD60 Independent Wrecker

Трехступенчатая стрела обеспечивает максимальный вылет за задний борт 294 дюйма и максимальную высоту крюка 432 дюйма.

Goodyear предлагает новые шины для автопарков

Fuel Max RSA и «Electric Drive Ready» Endurance RSA ULT предназначены для достижения целей экономии и устойчивого развития автопарков.

Western Star выпускает грузовик 57X

Оснащенный функциями безопасности и подключения, 57X доступен с компонентами Detroit Powertrain, включая трансмиссии Detroit DT12 Direct или Overdrive AMT.

IRONPROS 101: Как сделать вас лучшим покупателем

Станьте лучшим покупателем с IRONPROS, целевым сайтом для экспертных покупателей, где вы сможете найти информацию, провести исследования и сравнить.

Как найти утечку воздуха в дизельной топливной системе?

Погружение топливопроводов в воду может привести к остановке двигателя, сбою или отказу запускаться. Эти симптомы могут быть вызваны пузырьками воздуха в бензопроводах. Чтобы получить максимальную отдачу от ваших бензиновых линий, держите их свободными от воздуха.

Что вызывает присутствие воздуха в дизельном топливе?

Из-за естественного разбрызгивания в топливном баке при нормальной эксплуатации транспортного средства или оборудования все дизельное топливо содержит некоторое количество вовлеченного воздуха. Поскольку давление внутри Fuel Pro ниже, чем давление воздуха в топливном баке, образуются пузырьки пара.

Что произойдет, если в топливную систему попадет воздух?

Когда нежелательный воздух попадает в топливную систему, производительность вашего автомобиля снижается, и это может даже привести к отказу двигателя. Самый простой способ избежать этого — регулярно обслуживать свой автомобиль. Во время каждой замены масла обученный механик сможет безопасно заменить ваши топливные фильтры. Они также смогут порекомендовать качественное топливо для вашего автомобиля. Низкое качество топлива может привести к перегреву двигателя и разрушению форсунки вследствие напряжения. Любые проблемы с топливной системой также могут быть быстро и эффективно устранены квалифицированными специалистами, прежде чем они нанесут дальнейший ущерб.

Как лучше всего искать утечки бензина?

Установите домкраты под автомобиль Топливопровод проходит от задней части автомобиля к передней. Фонарик можно использовать, чтобы следить за линией. Согласно eHow, если вы заметили участки со скоплением пыли и дорожной грязи, а также места с влажными пятнами, вы обнаружили признаки утечки топлива.

Что произойдет, если бензобак не опорожнить должным образом?

Учитывая постоянно растущие требования OSHA, выполнить эту обязанность без последствий может быть непросто.

Из соображений безопасности OSHA не разрешает людям работать над резервуарами для хранения или перекачки.

Штрафы могут быть применены, если они обнаружат сотрудника фирмы на вершине танков.

Однако как предотвратить более частое обрушение резервуаров, если никто не проверяет вентиляцию резервуаров?

На приведенных ниже фотографиях показаны наливные резервуары, которые были втянуты или «разрушены» в результате кавитации насоса.

Кавитация была настолько сильной, что эффективно образовала вакуум, в результате чего стенки резервуара разрушились.

Резервуар разрушается, когда в водопроводной системе создается полный вакуум, и, поскольку резервуар имеет наибольшую площадь поверхности, он часто является одним из самых слабых мест водопроводной системы; пропорционально говоря.

Отсутствие давления называется вакуумом.

Нет силы противодействия давлению воздуха, если нет внутреннего давления.

На внешней стороне стенок резервуара есть и всегда будет находиться постоянная сила (атмосферное давление).

Давление в атмосфере составляет 14,7 фунта на квадратный дюйм.

В баке нет внутреннего давления для борьбы с давлением воздуха (внешняя сила) при достижении полного вакуума, как показано на видео выше.

Базовая крышка с вентилируемой крышкой может использоваться для предотвращения обрушения бака при незначительном применении, таком как точечный опрыскиватель или опрыскиватель для небольших площадей.

Стоит отметить, что пользователь может заметить брызги или протечки из вентиляционного отверстия.

Это типично, потому что вентиляционное отверстие завершает свою работу, позволяя баку «дышать» и сбрасывать внутреннее давление.

Крайне важно иметь вентиляционное отверстие даже в крошечных резервуарах, таких как этот точечный опрыскиватель.

При нагревании раствор испаряется.

В результате дополнительного объема, создаваемого паром, он расширяется.

Конечный пользователь заметит выпуклость даже в самом маленьком резервуаре, если нет вентиляционного отверстия.

Многие из небольших вентиляционных крышек просты, имеют только внутреннюю пружину.

Пружина служит предохранительным клапаном, позволяющим сбросить давление в баке.

Вентиляционное отверстие также позволяет воздуху поступать в резервуар, поскольку это двунаправленный клапан.

Когда в резервуаре повышается давление в результате нагрева, расширения или испарения продукта, клапан резервуара позволяет сбросить или сбросить это давление.

Таким образом, вентиляция может функционировать двумя способами.

Во-первых, если в водопроводной системе установлен вакуум, он предотвращает самопроизвольное обрушение бака.

Мы можем сделать то же самое с меньшими резервуарами, создав вакуум в водопроводной системе, как показано на фотографиях больших резервуаров выше.

Во-вторых, если жидкость внутри резервуара начинает испаряться, вентиляционное отверстие позволяет резервуару дышать снаружи. Когда жидкость испаряется и превращается в газ, она занимает больше места.

Если небольшой пластиковый бензобак оставить на солнце, это можно наблюдать.

Резервуар может разорваться как наружу, так и рухнуть внутрь.

Суть и самый важный вывод из этой темы разговора заключается в том, что вы всегда должны использовать вентиляционный клапан бака, чтобы гарантировать, что ваш бак работает и что вы не столкнетесь с серьезной проблемой.

Пожалуйста, не стесняйтесь обращаться к нам, если у вас есть дополнительные вопросы.

Мы знаем поток! Мы ваши эксперты в области решений для работы с жидкостями!

Какое давление в топливопроводе дизельного топлива?

Форсунка, ТНВД и, в некоторых случаях, блок управления двигателем составляют топливную систему большинства дизельных двигателей (ЭБУ). Топливные форсунки установлены в головках цилиндров большинства дизельных двигателей, а наконечник или сопло форсунки распыляет топливо непосредственно в камеру сгорания. Во многих случаях инжектор устанавливается аналогично свече зажигания в газовом двигателе. В отличие от газовых двигателей с впрыском топлива, которые впрыскивают топливо под давлением 10–60 фунтов на квадратный дюйм, системы впрыска дизельного топлива работают при давлении 10 000–30 000 фунтов на квадратный дюйм.

Почему в топливопровод так часто попадает воздух?

Перед использованием транспортных средств, работающих на газе, или инструментов, хранившихся в течение длительного времени, необходимо прокачать топливопроводы, чтобы удалить воздух. Двигатель может работать неправильно, если топливопроводы содержат воздух. При утечке или сливе топлива для хранения оборудования в топливопроводы обычно попадает воздух. При прокачке топливопроводов требуется только базовое понимание механики.

Почему дизельный двигатель отказывается запускаться?

Середина лета, а ваш дизель отказывается заводиться. Проблемы с холодной погодой хорошо известны и довольно распространены, например, использование летнего топлива зимой, плохая система свечей накаливания, проблемы с запуском двигателя или густое холодное масло.

Лето, напротив, приносит целый ряд новых проблем. Если ваш дизель отказывается запускаться, необходимо учитывать несколько моментов.

Если вы подозреваете, что проблема с распределением бензина, есть несколько вещей, на которые следует обратить внимание.

  • Убедитесь, что бензин не загрязнен воздухом. Если двигатель глохнет вскоре после запуска и его трудно перезапустить, это наиболее вероятная причина. Воздух может попасть в систему через неплотности топливопроводов или насоса.
  • Забиты топливные фильтры. Топливные фильтры следует менять каждые 20 000–40 000 миль, поэтому, если вы не делали этого в последнее время, это хорошее место для начала.
  • Если новый топливный фильтр не решает проблему, а проблема усугубляется на автомобиле с большим пробегом, пора заменить насос. Когда вы включаете зажигание, прислушайтесь к щелчкам, если автомобиль вообще не заводится. Если щелчок отсутствует, скорее всего виноват соленоид. Если вы слышите щелчок, но топливо не проталкивается через линии форсунок и ничто не мешает линиям, насос необходимо заменить.

По сравнению с бензиновыми двигателями давление в дизельных форсунках обычно относительно высокое, однако со временем оно может снижаться. Вы можете проверить давление открытия форсунок, чтобы определить, слишком ли оно низкое или слишком высокое, так как любое из них может вызвать проблемы.

Ваши форсунки могут быть грязными, если вы иногда замечаете неровный холостой ход, снижение мощности или появление белого дыма в выхлопе. Если вы наблюдаете черный дым из выхлопной трубы, это, скорее всего, связано с негерметичной форсункой. Чтобы убедиться, что ваши форсунки неисправны, проверьте температуру цилиндров или сопротивление свечей накаливания (которое увеличивается с повышением температуры).

Дизельное топливо, в отличие от бензина, может стать отличным пристанищем для определенных микроорганизмов. Бактерии растут лучше и быстрее по мере повышения температуры снаружи. Это наиболее вероятная причина засорения топливной системы, если вы заметили серный запах или черный или зеленый налет в топливном баке. Вам нужно будет слить и очистить топливный бак с помощью биоцида, чтобы избавиться от него. Если другие элементы системы загрязнены, например, топливные магистрали или ТНВД, вам придется очистить и их. Чтобы бактерии не вернулись, добавляйте немного биоцида в бензобак при его заправке.

Замена фильтров, например, является недорогим и простым ремонтом для некоторых причин затрудненного запуска. Другие могут занять много времени и стоить много денег. Спросите у специалистов All in Wrist Auto and Diesel Repair, уверены ли вы, что обнаружили проблему и устранили ее должным образом. Все ваши потребности в техническом обслуживании и ремонте дизельных двигателей могут быть обработаны их обученными специалистами по дизельным двигателям.

Почему необходимо прокачивать дизельную систему?

Компания KS Tools добавила в свою линейку продуктов новый набор для прокачки дизельных двигателей, который подходит для широкого спектра автомобилей. С помощью этого прибора профессиональные механики могут без труда обслуживать автомобили, не имеющие самопрокачивающей бензиновой системы или не оборудованные ручным насосом для прокачки. Двигатель будет запускаться с трудом или вообще не запустится, если в системе есть воздух. Кроме того, отсутствие смазки, обеспечиваемой дизелем, приводит к дорогостоящему повреждению очень чувствительных деталей насоса топливной системы. Инструмент поставляется с различными быстроразъемными соединениями, которые позволяют сократить время настройки, что делает его подходящим для независимых мастерских. KS Tools продает комплект для прокачки и прокачки дизельного топлива из семи частей под номером модели 150.9.030.

Для эффективной работы современные дизельные двигатели должны создавать давление топлива до 2000 бар. Поскольку в системе подачи топлива невозможно создать достаточное давление, любой воздух в системе может поставить под угрозу работу двигателя. Воздух, несомненно, попадет в систему, если ее открыть во время операций по техническому обслуживанию. Если воздух в системе не будет удален по окончании ремонта, это вызовет проблемы с запуском, а отсутствие смазки со стороны дизеля приведет к дорогостоящему повреждению элементов насоса в контуре высокого давления. Несмотря на то, что многие современные системы имеют самостоятельную прокачку или оснащены встроенным ручным насосом, все другие автомобили также должны прокачиваться. С помощью быстроразъемных соединений набор для прокачки от KS Tools можно подключать к различным автомобилям. Он подключен к стороне низкого давления топливной системы. Применяется не только для замены нагнетательного насоса или бензинового фильтра, но и насосов высокого давления и других компонентов системы.

Удаление воздуха со стороны низкого давления предотвращает неисправности насоса высокого давления, которые могут возникнуть во время замены фильтра, если не удалить воздух со стороны низкого давления. В системе дизельное топливо является единственным источником смазки. Вот почему так важно, чтобы в нем никогда не заканчивалась вода. Кроме того, благодаря прокачке автомобиль после ремонта можно без труда завести.

Этот гаджет, однако, предназначен не только для безопасной прокачки топливной системы. Его также можно использовать с большим успехом, когда в системе низкого давления есть утечки. Это помогает определить источник возможной потери давления. Это достигается за счет клапана Шредера, расположенного рядом с выпускным клапаном. К этому месту можно подключить традиционный вакуумметр или индикатор уровня топлива низкого давления, что позволяет техническому специалисту проверить давление нагнетания насоса низкого давления из бака или вакуум от всасывающего насоса с приводом от двигателя к насосу высокого давления.

Шесть отдельных переходных шлангов с оригинальными разъемами производителя, а также ручной насос с устройством для удаления воздуха входят в комплект KS Tools. К каждому переходному шлангу прикреплена 10-миллиметровая пластиковая трубка, которую можно подсоединить к прокачному насосу.

Автомобили Ford, PSA, Opel, GM, Fiat, Rover, Land Rover, Renault и Mercedes-Benz совместимы с комплектом для прокачки и заливки дизельного топлива, состоящим из семи частей. В комплект входит хорошо организованная вставка из твердого пеноматериала. При ежедневном использовании в мастерской высококачественная конструкция обеспечивает долгий срок службы.

Нужно ли удалять воздух из бака дизельного топлива?

Биодизель имеет температуру вспышки более 200 градусов по Фаренгейту, что значительно выше, чем у дизельного топлива на нефтяной основе, которое составляет 125 градусов по Фаренгейту. «Согласно тестам, температура воспламенения биодизельных смесей увеличивается по мере увеличения доли биодизеля. В результате биодизельное топливо и смеси биодизельного и нефтяного дизельного топлива безопаснее хранить, обрабатывать и использовать, чем традиционное дизельное топливо», — продолжил представитель.

Кроме того, NFPA 110 предусматривает, что фактический размер наливного бака должен составлять не менее 133 процентов количества класса EPSS (или соответствующего количества датчика низкого уровня топлива). Кроме того, в соответствии с европейским стандартом EN 12285 объемный резервуар должен содержать 5% запасного объема сверх максимального уровня жидкости.

133-процентная вместимость топливного бака позволяет проводить несколько пробных запусков аварийного дизельного топлива в целях технического обслуживания, прежде чем бак потребуется пополнить. Цикл заправки бака должен гарантировать, что запасы топлива не упадут ниже классификации EPSS, как определено NFPA 110.

Установка резервуара для хранения дизельного топлива. Наливные резервуары могут быть размещены над землей, под землей (прямо заглубленные) или в здании резервуара для хранения.

Если наземный резервуар (рис. 2) подвергается воздействию огня, необходимо установить аварийную вентиляцию для снижения внутреннего давления. В наземных резервуарах также должны быть предусмотрены меры по борьбе с разливом.

2. Здесь показан надземный резервуар вторичной защитной оболочки с двойными стенками для ликвидации разливов, удаленный от границ собственности. Pxfuel является источником этого изображения.

Резервуары, которые описаны как «Внутри хранилища могут быть построены «надземные резервуары», и хранилище может быть выше или ниже уровня земли. В хранилище обратная засыпка вокруг резервуара не допускается, и для осмотра и обслуживания необходим достаточный зазор. Хранилища должны иметь возможность впускать агент пожаротушения, собирать пролитую жидкость и подавать звуковой сигнал при обнаружении выброса пара/жидкости.

Внешняя защита от коррозии, такая как катодная защита или использование коррозионно-стойких материалов, требуется для подземных резервуаров и трубопроводов. Для основания и засыпки следует использовать чистый, неагрессивный уплотненный песок или уплотненный гравий.

Минимальная длина отделения от границ собственности, общественных дорог и важных зданий на той же земле относится к зданиям резервуаров для хранения. Конструкции и здания резервуаров для хранения должны иметь предел огнестойкости не менее двух часов и быть оборудованы ручными/стационарными системами пожаротушения. Жидкие стоки не должны попадать в общественные водоемы/канализации или в соседние владения, а все вентиляционные отверстия должны располагаться за пределами строения.

Стандарты проектирования резервуаров для хранения дизельного топлива Резервуар для хранения дизельного топлива обычно представляет собой атмосферный резервуар, спроектированный и изготовленный в соответствии со стандартом 650 сварных резервуаров для хранения нефти Американского института нефти (API). Эти резервуары могут работать от давления окружающей среды до 1,0 фунта на кв. дюйм (6,9кПа) манометрическое давление, однако во избежание образования вакуума они должны быть удалены. Можно использовать другие стандарты конструкции, однако необходимо контролировать ограничения по давлению, чтобы свести к минимуму деформацию корпуса резервуара во время эксплуатации. Резервуар для хранения больших объемов также может быть спроектирован как резервуар низкого давления в соответствии с API 620 «Проектирование и строительство больших сварных резервуаров для хранения низкого давления» или как сосуд под давлением в соответствии с разделом VIII ASME «Котел и сосуд высокого давления». Код.

Вентиляционная труба должна иметь размер в соответствии со стандартом API 2000 для вентиляции атмосферных резервуаров и резервуаров хранения низкого давления, хотя внутренний диаметр никогда не должен быть меньше 1,25 дюйма. Размер вентиляционной линии в зависимости от длины вентиляционной трубы и расхода жидкости см. в таблице 23.6.2 в NFPA 30. Чтобы предотвратить попадание посторонних предметов в вентиляционную трубу, ее можно оснастить U-образным коленом и/или экраном. Эти устройства, однако, ограничивают поток, который усугубляется засорением, вызванным грязью или гнездами насекомых. При расчете условий избыточного давления/вакуума в резервуаре во время эксплуатации, которые в противном случае могут привести к повреждению корпуса резервуара, в расчетах перепада давления следует учитывать пределы расхода.

Пламегаситель должен быть установлен на выходе вентиляционной трубы резервуаров для хранения, содержащих дизельное топливо с примесью этанола. Это связано с тем, что дизельное топливо на основе этанола имеет низкую температуру воспламенения и является горючим.

Дневной танк — это танк, который используется днем. Между накопительным баком и дизельным двигателем находится расходный бак. Нагнетательный насос для наливного хранения подает топливо из наливного хранилища в расходный бак. Топливоперекачивающий насос с приводом от двигателя, расположенный на узле двигателя, перекачивает топливо из расходного бака в дизельный двигатель.

Если бензонасос с приводом от двигателя не может подавать топливо из основного топливного бака из-за ограничений по расстоянию или высоте, необходим дневной бак. Дневной бак также обеспечивает эффективную подачу топлива к двигателю за счет устранения любого внешнего напора, вызванного расположением основного бака или питающим насосом. Дневной бак также действует как поглотитель тепла для горячего неиспользованного топлива, которое возвращается в двигатель через охладитель.

Шестеренчатые насосы используются для перекачки топлива в расходный бак. Шестеренчатый насос прямого вытеснения, расположенный над наливным баком, обычно используется для перекачки топлива из наливного в расходный. При включении насоса воздух из всасывающей линии выбрасывается, создавая вакуум, который позволяет жидкости в резервуаре подниматься по всасывающей трубе. Для нелетучих жидкостей общая высота всасывания плюс сила трения во всасывающей линии не должны превышать 15 дюймов ртутного столба (дюймы ртутного столба, 7,4 фунта на кв. дюйм). Из-за повышенного давления паров это значение постепенно снижается до 10 дюймов ртутного столба (5,0 фунтов на кв. дюйм) и ниже для летучих жидкостей. Когда насос запускается, обратный клапан на всасывающей линии поддерживает его в рабочем состоянии и готов к работе, устраняя необходимость удаления воздуха из всасывающей линии.

С. Захир Ахтар, частный инженер TAI Engineering в Оуингс-Миллс, штат Мэриленд, старший инженер-технолог.

Как проверить наличие вакуумных утечек и наши самостоятельные шаги по их устранению

Компания Drive и ее партнеры могут получить комиссию, если вы приобретете продукт по одной из наших ссылок. Подробнее.

Когда ваша машина стареет, она может начать работать, скажем так… плохо. И это даже при своевременной замене масла, очистке воздушного фильтра и установке новых свечей зажигания всякий раз, когда это необходимо. Частично это связано с возможная поломка прокладок и шлангов. Утечки вакуума сопровождают эту поломку, и это всего лишь одна вещь, которая в какой-то момент начнет появляться.

Устранить утечку вакуума обычно не проблема, ее довольно легко устранить даже начинающим гаечным ключам. Найти их, это сложная часть. Мы все были там под капотом, гоняясь за вакуумными утечками, демонстрируя, насколько хорошо мы разбираемся в декламировании всего набора «7 грязных слов» Джорджа Карлина — мы можем прочитать его дословно на данный момент.

К счастью, существует множество способов обнаружения утечек в вакууме, облегчающих жизнь, и вы обратились по адресу. Умная команда The Drive готова поделиться несколькими главными советами, которые помогут определить источник ваших проблем, а не искать новую поездку.

Основы поиска утечек вакуума

Расчетное необходимое время: от 30 минут до часа0414 : Система впуска

Что нужно знать о утечке вакуума

Сначала поговорим о том, что такое утечка вакуума. Внутреннее сгорание всасывает воздух и топливо за счет разрежения, создаваемого движением поршня вниз. Когда поршень движется вниз в отверстии, он всасывает топливо через систему впуска в цилиндр.

Утечка вакуума означает, что воздух может попасть в систему ненормальным путем или не через систему впуска. Нет буэно.

Воздух может попасть в двигатель через неисправные прокладки между частями впускной системы, треснутые, поврежденные или отсоединенные шланги и, возможно, даже через сломанные компоненты.

Подумайте, сколько деталей используют преимущества вакуума двигателя помимо самого двигателя. Тормоза с усилителем, гидроусилитель руля, клапан PCV, даже система климат-контроля в салоне могут полагаться на вакуум двигателя. Системы, использующие вакуум двигателя, могут различаться в зависимости от автомобиля, но вы можете видеть, как попытка точно определить утечку вакуума может превратиться в серьезную головную боль.

К счастью, схема вакуумной системы находится под капотом вашего автомобиля, легко доступна в Интернете или в вашем пыльном руководстве. Эта информация не скажет вам, где находится вакуумная утечка, но она расскажет вам обо всех местах, где вам нужно ее найти. Тем не менее, мы действительно не можем не подчеркнуть, насколько важно в достаточной мере изучить систему вашего автомобиля, особенно если она была модифицирована.

Признаки утечки вакуума

Наличие утечки вакуума создает условия работы на обедненной смеси. По сути, он выбрасывает топливно-воздушную смесь и влияет на автомобиль, хотя то, как это влияет, зависит от нескольких факторов.

В современных автомобилях используется датчик O2 для контроля воздушно-топливной смеси и ее постоянной корректировки. Поэтому, когда присутствует утечка вакуума, он пытается исправить смесь, направляя более высокие уровни топлива, чтобы компенсировать приток воздуха. Результатом обычно является высокий холостой ход.

Система не может самостоятельно обогащать топливную смесь на старых автомобилях с карбюраторами. Вместо этого у вас остаются грубые холостые обороты, и, вероятно, вы исправите это, добавив больше топлива, чем обычно, чтобы попытаться стабилизировать ситуацию.

Из этой информации важно усвоить, что обнаружение утечек в вакууме становится проще с помощью ваших ушей. Для многих из приведенных ниже шагов вы слушаете изменения в рабочем состоянии двигателя при устранении неполадок.

Безопасность при обнаружении утечек вакуума

Каждый раз, когда вы работаете под капотом, вам необходимо защищать себя. Но при отслеживании утечек вакуума легко потерять несколько пальцев или приготовить барбекю самому. Итак, если вы не хотите быть что на ужин , вы можете помнить об этих советах по безопасности.

  • Включите обычных подозреваемых. Вы находитесь под капотом автомобиля с работающим двигателем. Это означает, что вы хотите надеть защитные очки и перчатки, чтобы защитить товар.
  • Держите пальцы подальше от движущихся частей. Двигатель будет работать в большинстве тестов, которые мы выделяем. Перчатки или нет, но вентилятор и другие движущиеся части быстро расправятся с вашими пальцами, если вы не будете осторожны.
  • Ты ничем не отличаешься от сочного бургера. Еще раз: в большинстве тестов двигатель работает. Вы гамбургеры, а хот-доги могут и не кричать на гриле, но вы будете кричать, если прикоснетесь к частям вашего двигателя, которые чуть больше, чем нагрелись. Всегда помните, что это за части, и избегайте контакта.
  • Следите за легковоспламеняющимися веществами. Некоторые испытания включают распыление легковоспламеняющихся жидкостей или газов на детали работающего двигателя. Помните о рисках и обязательно контролируйте направление этих веществ, насколько это возможно.

Все, что вам нужно для поиска утечек вакуума

Вы можете рассчитывать на то, что вам повезет найти утечки вакуума при быстром визуальном осмотре. Но, скорее всего, вам понадобится несколько мелочей, чтобы выполнить работу. Теперь мы не знаем, что у вас есть под рукой, но мы можем дать вам несколько советов о том, какие инструменты использовать.

Список инструментов (если применимо)

  • Вакуумный тестер (приспособление для прокачки тормозов с функцией вакуумного тестирования подойдет)
  • Очиститель карбюратора (стартовая жидкость также допустима)
  • Пропановая горелка
  • Топливопровод (дополнительно для проверки обогащения пропана)
  • Распылитель для воды

Организация инструментов и снаряжения таким образом, чтобы все было легко досягаемо, сэкономит драгоценные минуты в ожидании подручных средств. -ребенок-франт или четвероногий помощник, который принесет вам наждачную бумагу или паяльную лампу. ( Для этой работы вам не понадобится паяльная лампа. Пожалуйста, не заставляйте ребенка давать вам паяльную лампу — Эд .)

Вам также понадобится ровное рабочее пространство, например, пол в гараже, подъездная дорожка или уличная парковка, которые также хорошо проветриваются. Проверьте свои местные законы, чтобы убедиться, что вы не нарушаете никаких правил при использовании улицы, потому что мы не избавим вас от звонка.

Вот как найти утечку вакуума

Мы разбили каждый тест на этапы этого процесса. Просматривая их, вы обнаружите, что все процедуры работают для поиска одной и той же проблемы.

Вы также можете заметить, что мы не выделяем дымовые испытания. Просто потому, что не у всех есть дым-машина. То, что у нас есть ниже, — это лишь некоторые из методов, которые обычно используют сделай сам с предметами, которые у них есть под рукой.

Давайте сделаем это!

  1. Определите все вакуумные линии, трубки и компоненты. Первое, что вам нужно сделать, это выяснить, где именно на вашем двигателе находятся все вакуумные магистрали. Опять же, у вашего автомобиля может быть этикетка под капотом, но если ее нет, вы, вероятно, можете найти эту информацию в Интернете или в своем руководстве. Если движок был изменен, это становится индивидуальным сценарием, и вам нужно будет ознакомиться со спецификой вашей установки.
Вакуумная схема Ram 1500 2002 г. , Hank O’Hop
  1. Выполните визуальный осмотр. Визуально осмотрите все линии и соединения на наличие явных проблем. Линия может быть отсоединена, иметь трещину или даже разорваться на две части. Если это так, вы нашли проблему.
Гнилая вакуумная крышка карбюратора Holley, готовая к замене., Hank O’Hop
  1. Используйте вакуумный тестер. Иногда вакуумные утечки возникают в сложных контурах и системах, до которых нелегко добраться. Например, неисправный усилитель тормозов создаст утечку вакуума, и вы не сможете определить это, просто взглянув. Хорошей новостью является то, что причудливое устройство, которое вы используете для прокачки тормозов, можно использовать. Все, что вам нужно сделать, это подключить его к вакуумным линиям, накачать и наблюдать за показаниями. Если он держит вакуум, вы можете исключить его из списка виновников и продолжить тестирование остальных.
  2. Проверка впускного коллектора на утечки вакуума. В отличие от сцены в «Форсаже», где половица отваливается из-за «Опасности коллектора» Брайана, ваш коллектор может быть скомпрометирован. Убедитесь, что на корпусе дроссельной заслонки или карбюраторе нет трещин или повреждений. Кроме того, найдите датчики вакуума на коллекторе, чтобы убедиться, что они не повреждены.
  3. Обнаружение утечек вакуума с помощью воды. Утечку вакуума можно найти и с помощью воды. Когда вы распыляете воду на утечку вакуума, вы слышите, как она всасывается в двигатель. Это не сильно повлияет на холостой ход, но может оказаться эффективным при больших утечках вакуума, таких как трещины в трубопроводах, которые трудно увидеть.
  4. Обогащение пропаном. Использовать пропановую горелку для обнаружения утечек в коллекторе и вакууме очень просто. Все, что вам нужно сделать, это открыть клапан вашей пропановой горелки, не зажигая его, и запустить наконечник вместе с различными местами прокладок или вакуумными соединениями. Пока вы это делаете, слушайте холостой ход. Любые скачки оборотов связаны с попаданием пропана в камеру сгорания.
Ввод пропана в прокладку коллектора на 440. Та же процедура применима к любому двигателю., Хэнк О’Хоп
  1. Тест очистителя карбюратора. Эта процедура очень похожа на тест на обогащение пропаном, поскольку вы вводите легковоспламеняющееся вещество в каждое соединение. Процесс почти такой же. Все, что вам нужно сделать, это определить, где находятся прокладки, и распылить немного очистителя карбюратора, прислушиваясь к частоте вращения двигателя. Если вы выполняете этот тест, вы должны быть осторожны. Поток очистителя карбюратора не так контролируется, как при использовании пропана. Хотя это один из наиболее распространенных методов, которые используют домашние мастера, существует риск случайного распыления на поверхность, достаточно горячую, чтобы воспламенить очиститель.
Как и пропан, очиститель карбюратора (в данном случае пусковая жидкость) подается на поверхности прокладок. , Hank O’Hop

Что делать, если мой двигатель не приводит в действие вакуумные системы?

Ваш автомобиль может отказаться от таких опций, как тормозная система с усилителем. Предыдущий владелец, возможно, вскочил на машину и выбросил все, что не было необходимо. Или, может быть, конструкция двигателя не создает достаточного вакуума для питания этих компонентов, поэтому был использован электрический вакуумный насос.

Следует также добавить, что многие современные двигатели оснащены вакуумным насосом с ременным приводом для помощи тормозной системе.

В любом случае, вы подвергаетесь немного другому процессу. Если от двигателя не отходят вакуумные магистрали, источником утечки вакуума могут быть только неисправности между сопрягаемыми поверхностями впускной системы или самими компонентами. Чтобы осмотреть эти поверхности, вам нужно будет провести тесты на обогащение пропаном или очиститель карбюратора, перечисленные выше, если нет очевидных повреждений.

Если вы используете вспомогательный вакуумный насос, проблемы с вакуумными линиями не повлияют на работу двигателя. Вместо этого пострадают только системы, работающие на этой вакуумной энергии. Например, предположим, что проблема связана с соединением между усилителем тормозов. В этом случае ваши тормоза будут такими же твердыми, как камень, поскольку для помощи системе недостаточно вакуума — еще одна причина, по которой так важно устранять утечки вакуума.

Чтобы определить, где находится проблема с этим типом системы, обычно достаточно визуального осмотра. Однако вам также может понадобиться использовать тест вакуумного насоса для проверки состояния систем, которые полагаются на вакуум.

Что насчет принудительной индукции?

Ваш автомобиль вполне может быть оснащен турбокомпрессором или нагнетателем. В этом случае, вместо того, чтобы полагаться на вакуум, двигатель использует поршневые насосы (нагнетатели или турбокомпрессоры) для нагнетания воздуха через систему впуска.

Можно легко переосмыслить сценарий и прийти к выводу, что перечисленные выше шаги не будут работать для вашей установки. И в какой-то степени это правда. Для поиска утечек в системе принудительной индукции требуются специальные инструменты и процедуры тестирования.

Однако все, что находится после корпуса дроссельной заслонки или карбюратора на автомобилях с нагнетателем, можно проверить с помощью тех же процедур, поскольку двигатель по-прежнему создает вакуум на холостом ходу, как и двигатель без наддува.

Иногда вам нужен сертифицированный механик

Как бы Привод не любил делать все своими руками, мы знаем, что не у всех есть надлежащие инструменты, безопасное рабочее место, свободное время или уверенное выполнение крупного ремонта автомобиля. Иногда просто необходим качественный ремонт, выполненный профессионалами , вы можете доверять , как и нашим партнерам, сертифицированным механикам Goodyear Tire & Service.

Профессиональные советы по поиску утечек вакуума

  • Возможно, вы услышите утечку вакуума.   Под капотом может быть шумно, но утечки вакуума издают отчетливый свистящий звук. Если вы внимательно прислушаетесь, то сможете уловить шум и проследить его источник.
  • В качестве альтернативы проверке вакуумметром можно попробовать пережать вакуумные магистрали вручную при работающем двигателе. При этом вы обнаружите, что холостой ход улучшается, когда неисправный компонент отсоединяется от коллектора.
  • Убедитесь, что ваш коллектор затянут. Если вы недавно установили впускной коллектор и испытываете проблемы с запуском и работой, не слишком гордитесь, чтобы вернуться и перепроверить свою работу.
  • Выполняя тесты на обогащение пропана или очистку карбюратора, нужно быть очень осторожным. Это два предпочтительных метода обнаружения неисправных прокладок из-за их убедительности, но вы вводите горючие газы под капот работающего автомобиля. Поэтому помните о горячих поверхностях и обязательно избегайте их, так как вы можете вызвать крупный пожар.
  • Для метода очистки карбюратора не требуется очиститель карбюратора. Также подойдет пусковая жидкость или любая другая легковоспламеняющаяся жидкость.
  • Тест на обогащение пропаном предпочтительнее теста на очиститель карбюратора по одной причине. Это просто из-за более высокого уровня контроля над потоком газа пропана. Чтобы сделать шаг вперед, вы можете прикрепить гибкий шланг к концу насадки для еще лучшего контроля в ограниченном пространстве.

Часто задаваемые вопросы об утечках вакуума

У вас есть вопросы, У Драйва есть ответы!

В: Опасно ли ездить с утечкой вакуума?

A: Если коротко, то да. Утечки вакуума могут повлиять на несколько важных систем и снизить производительность вашего двигателя. Даже если автомобиль движется своим ходом, вам не следует продолжать, если у него есть утечка вакуума.

В: Что можно распылить для проверки вакуумных утечек?

A: Можно использовать любую горючую жидкость. Очиститель карбюратора, очиститель тормозов, пусковая жидкость и пропан обычно используются для этого процесса, поскольку они увеличивают скорость двигателя, когда попадают через вакуумные утечки.

В качестве альтернативы можно использовать воду, так как она издает отчетливый звук, когда попадает в двигатель через неплотность.

В: Можно ли использовать WD40 для поиска утечки вакуума?

Ответ: Да. Вы можете использовать обычную WD40 для обнаружения утечек вакуума. Воздействие, которое он оказывает на двигатель, может быть не таким значительным, как очиститель карбюратора или пусковая жидкость, но он все равно будет работать. Имейте в виду, что WD40 предлагает очиститель карбюратора, который идеально подходит для этого теста.

В: Дорого ли устранять утечку вакуума?

A: Цена устранения утечки вакуума зависит от источника. Замена сломанных шлангов и труб редко стоит больше нескольких долларов. Однако стоимость замены впускного коллектора, датчиков и прокладок может быстро окупиться.

Видео

Узнайте больше о поиске утечек вакуума с помощью этого полезного ролика.

Рекомендуемые продукты

WD-40 Специализированный быстродействующий очиститель карбюратора/дросселя

BLUEFIRE 18-дюймовая пропановая горелка для гриля Угольный стартер

Давайте поговорим: оставьте комментарий ниже, чтобы поговорить с гидами и редакторами снаряжения!

Мы здесь, чтобы быть экспертами во всем, что связано с инструкциями. Используйте нас, хвалите нас, кричите на нас. Комментарий ниже, и давайте поговорим! Вы также можете кричать на нас в Twitter или Instagram, вот наши профили. Есть вопрос? Есть профессиональный совет? Отправьте нам сообщение: [email protected] com.

  • Джонатон Кляйн: Твиттер | Инстаграм
  • Тони Маркович: Твиттер | Инстаграм
  • Крис Тиг: Twitter | Инстаграм
  • Хэнк О’Хоп: Твиттер | Инстаграм
  • Виктория Скотт: Twitter | Инстаграм

Утечки вакуума: проблемы, симптомы, ремонт

Обновлено: 17 июля 2021 г.

Что такое утечка вакуума? Утечка где-то между двигателем и датчиком массового расхода воздуха. В большинстве автомобилей на корпусе воздушного фильтра установлен датчик массового расхода воздуха, см. схему.

Схема системы впуска воздуха в двигатель

В системе впрыска топлива датчик массового расхода воздуха измеряет поток воздуха в двигатель. Компьютер двигателя (PCM) рассчитывает количество впрыскиваемого топлива на основе показаний датчика массового расхода воздуха.

Если где-то между двигателем и датчиком массового расхода воздуха есть утечка вакуума, это приводит к попаданию в систему «неизмеряемого» воздуха. Это приводит к тому, что фактический расход воздуха оказывается выше показаний датчика массового расхода воздуха. В результате PCM неправильно рассчитывает количество впрыскиваемого топлива, и двигатель работает на обедненной смеси. Термин «бедная смесь» означает слишком много воздуха и слишком мало топлива. Эффект утечки вакуума более заметен на холостом ходу, когда поток воздуха меньше.

Признаки утечки вакуума

Симптомы утечки вакуума включают в себя индикатор Check Engine, неровный холостой ход, остановку двигателя и шипящий звук, исходящий из моторного отсека. Двигатель может хорошо работать на более высоких оборотах, но дергается, работает неровно и с трудом поддерживает стабильные обороты на холостом ходу. Часто двигатель глохнет при остановке. С помощью диагностического прибора одним из признаков утечки вакуума является долгосрочная коррекция топливоподачи (LTFT), которая движется в сторону плюса (обедненной) (например, более +15%) на холостом ходу, но возвращается близко к нулю при более высоких оборотах. Это свидетельствует о том, что двигатель работает на обедненной смеси на холостом ходу.

Распространенные источники вакуумных утечек:

Треснувший впускной патрубок (шноркель)

Впускной патрубок: Резиновый или пластиковый патрубок или патрубок (шноркель), соединяющий впускной патрубок двигателя и корпус воздушного фильтра, может порваться или треснуть. Это очень распространенная проблема в старых автомобилях с большим пробегом. Ремонт несложный, необходимо заменить резиновый чехол. В большинстве автомобилей он закреплен зажимами с червячной передачей с обоих концов. Деталь стоит от 25 до 65 долларов. Если впускной патрубок неправильно установлен на корпусе воздушного фильтра (см. фото) или на корпусе дроссельной заслонки, это также может привести к утечке вакуума.

Впускные коллекторы и прокладки: Впускной коллектор крепится болтами к головке двигателя или воздухозаборнику. С возрастом пластиковые впускные коллекторы коробятся.

Негерметичные прокладки впускного коллектора

Прокладки и уплотнительные кольца, герметизирующие зазоры, затвердевают и сжимаются. Это вызывает утечки вакуума. Эта проблема очень распространена во многих автомобилях, включая автомобили Ford, Toyota, Chrysler и GM. Пластиковые впускные коллекторы особенно подвержены утечкам. Подробнее о впускном коллекторе.
Для устранения проблемы необходимо заменить протекающие прокладки и уплотнительные кольца. Прокладки и уплотнительные кольца дешевые, но снятие впускного коллектора требует много работы. Ремонт стоит от 20 до 60 долларов за детали (комплект прокладок) плюс работа от 150 до 450 долларов.
В некоторых автомобилях может треснуть пластиковый впускной коллектор или отломиться один из штуцеров. Например, трещины во впускном коллекторе довольно часто встречались в некоторых старых двигателях Ford. В этом случае необходимо заменить впускной коллектор (деталь 90-320 долларов).

Треснувший вакуумный шланг

Пластиковые и резиновые вакуумные шланги и линии: Со временем вакуумные шланги становятся хрупкими, трескаются или рвутся. Шланги и линии, соединяющие систему PCV с впускным коллектором, особенно подвержены отказам. Это происходит из-за того, что пары картера содержат масло, которое повреждает резину или пластик, вызывая вздутие и растрескивание шлангов и трубопроводов. Например, L-образные резиновые колена, которые соединяются с впускным коллектором, часто выходили из строя в некоторых автомобилях Ford/Mazda. Ремонт заключается в замене треснувшего вакуумного шланга или магистрали.

Принудительная вентиляция картера или система PCV: Система PCV удаляет картерные газы и пары масла из картера двигателя.

Реклама

Система PCV собирает масло из паров с помощью маслоотделителя. После этого пары направляются во впуск двигателя через клапан PCV.
Во многих BMW, Volvo и других европейских моделях пластиковые и резиновые детали системы PCV трескаются и разваливаются при большем пробеге, что приводит к утечке вакуума. В некоторых автомобилях GM клапан PCV имеет внутри резиновую диаграмму, которая очень часто выходит из строя. Чтобы устранить проблему, неисправные детали необходимо заменить. Запчасти не очень дорогие, но во многих автомобилях компоненты системы PCV устанавливаются под впускным коллектором. Снятие впускного коллектора — трудоемкая работа.

Клапан рециркуляции отработавших газов: Система рециркуляции отработавших газов направляет небольшое количество выхлопных газов во впускное отверстие для снижения температуры сгорания. Клапан EGR соединяет впускной коллектор с выхлопной системой.

Заклинивший клапан рециркуляции отработавших газов также может привести к утечке вакуума

Обычно он открывается только тогда, когда автомобиль движется стабильно на более высоких скоростях. Однако часто клапан рециркуляции отработавших газов заедает из-за накопления нагара. Если клапан EGR заклинен в открытом положении, это создает утечку вакуума, с той лишь разницей, что вместо воздуха во впускной коллектор попадают выхлопные газы.
Заедание клапана EGR в открытом состоянии вызывает те же симптомы, что и утечка вакуума. Часто проблемы с заклинившим в открытом положении клапаном рециркуляции отработавших газов более заметны после езды по трассе. Например, машина может заглохнуть при остановке после выезда с трассы. Плохой клапан рециркуляции отработавших газов необходимо заменить (деталь от 50 до 320 долларов плюс работа от 90 до 320 долларов). Подробнее: Клапан EGR: проблемы, симптомы, проверка, замена.

Усилитель тормозов: Усилитель тормозов устанавливается между педалью тормоза и главным тормозным цилиндром. В большинстве автомобилей он подключен к впускному коллектору двигателя и управляется вакуумом двигателя.

Усилитель тормозов — один из возможных источников утечки вакуума

Внутри усилителя тормозов находится вакуумная диафрагма. Когда усилитель тормозов протекает, он создает вакуумную утечку. Симптомы негерметичного усилителя тормозов включают шипящий звук, исходящий из области педали тормоза, и отсутствие помощи при торможении.

Негерметичный усилитель тормозов представляет угрозу безопасности и должен быть заменен. Несколько производителей отзывают или продлевают гарантию на усилитель тормозов. FCA (Chrysler) выпустило отзыв R63 для некоторых моделей Dodge Dart. Был также отзыв P14, охватывающий некоторые модели Dodge Durango и Jeep Grand Cherokee 2011–2014 годов. Проверьте отзывы на Safercar.gov. Несколько производителей предложили продление гарантии. Например, Mazda предложила программу продления гарантии SSP 9.3 для усилителей тормозов в моделях CX-9 2007-2013 гг. Ваш местный дилер может проверить информацию такого типа.

Диагностика утечек вакуума не всегда проста. Механики используют сканер, специальный спрей, вакуумметр и другое испытательное оборудование. Нередко для поиска источника утечки вакуума во впускном коллекторе механики используют устройство под названием дым-машина . Дым-машина производит пар, похожий на дым. Этот пар вводится во впускной коллектор, и утечку вакуума можно определить визуально по пару, выходящему в области утечки. Если оборудование недоступно, другой способ — найти распространенные проблемы в вашей марке, модели и году. Если в вашем автомобиле есть утечка вакуума, есть большая вероятность, что у кого-то уже была такая же проблема в той же машине. Попробуйте, например, выполнить поиск на YouTube или в Google по запросу «Toyota Corolla 2005, общая утечка вакуума», и вы увидите, что люди размещают информацию о ремонте. В этом автомобиле (Corolla) впускной коллектор является частым источником утечек вакуума. Мы также нашли много видеороликов на YouTube о диагностике вакуумных утечек. Также может помочь проверка бюллетеней технического обслуживания. В этой статье мы разместили несколько ссылок, по которым можно получить доступ к заводскому руководству по ремонту за абонентскую плату.

Читать далее:
Код P0171 — Слишком бедная система: симптомы, причины, распространенные проблемы, диагностика
Датчик массового расхода воздуха (MAF): как это работает, симптомы, проблемы, тестирование общие проблемы, вызывающие пропуски зажигания, ремонт

Ленивый хакер проверяет топливную систему на наличие утечек, легкий способ

Старые автомобили прекрасны. Они представляют другое время, отражая состояние общества на момент их проектирования и производства, и могут очаровывать и восхищать, а также обеспечивать полезный транспорт. За исключением того, что… старые машины прекрасны, за исключением тех случаев, когда они не таковы.

С учетом того, что моему Volvo 740 исполнилось тридцатилетие и он проехал более 200 000 миль, сказать, что он немного изношен, — это ничего не сказать. У турбированного универсала были проблемы с трансмиссией и проблемы с холодным запуском… но больше всего разочаровывает внезапный всплеск расхода топлива. После некоторой работы мой скромный ежедневный водитель соскользнул с приемлемых 21 мили на галлон до всего 15. Добавьте к этому тот факт, что двигатель с турбонаддувом требует топлива премиум-класса, и вы можете понять мой ужас.

Теперь, когда я истекал кровью на гигантских еженедельных счетах за топливо, у меня было достаточно мотивации, чтобы отследить проблему. Занятый и стремящийся к быстрому решению, я уступил механику, рекомендованному как местный эксперт по всем вопросам Volvo. К сожалению, результаты были неубедительны — поначалу казалось, что все электронные системы управления двигателем функционируют в соответствии со спецификациями, и мне сказали, что это «вероятно, плохая партия топлива».

К сожалению, спустя несколько дорогих танков, доставленных со всего города, выяснилось, что проблема действительно существует. С якобы достоверным отчетом о том, что топливная смесь была правильной, что исключило виновников, таких как кислородный датчик, я начал задаваться вопросом, а не просто ли я сливаю топливо из бака?

Практика безопасности начала мои проблемы

Я пришел к этому тревожному подозрению из-за любительской ошибки, которую я допустил при замене фильтра трансмиссии за несколько недель до этого. После того, как работа была сделана, я начал поднимать машину, чтобы снять поддерживающие ее стойки. Когда машину опустил, раздался неприятный хруст.

Обычно я оставляю шины, кирпичи или, в данном случае, пандусы под машиной в качестве запасного варианта на случай, если подставка выйдет из строя. На этот раз я по глупости забыл снять их, и теперь весь вес машины лежал на аппарели, которую я оставил прямо под топливным баком. Я поспешно поддомкратил машину и снял аппарель, осматривая ее на наличие повреждений. Не было ничего очевидного, но в последующие недели моя экономия топлива стала ужасной.

Это навело меня на мысль, что я, возможно, повредил топливопровод или другой фитинг бака, и что я сливаю бензин из бака на поворотах. Это нужно было проверить, но как? Сбрасывание бака для осмотра обещало быть большой работой, и в идеале его нужно было делать, когда бак был пуст, чтобы не быть раздавленным весом 50 литров топлива. Должно быть лучшее решение.

Мой опытный коллега спросил, не думал ли я о проверке системы под давлением. Конечно! Это было так просто. Все, что мне нужно было сделать, это найти способ накачать топливную систему воздухом и посмотреть, держит ли она давление, или я слышу утечки. Легкий!

Велосипедные насосы: основа набора инструментов хакера

Велосипедный насос, который можно использовать для создания давления в топливной системе. Я забил свой за 20 долларов.

Я обыскал дом и составил план. Сначала я открыл капот машины. Взглянув на топливную рампу, я решил, что проще всего будет снять обратку с регулятора давления топлива, которая крепится с помощью простого хомута. Это будет сильно варьироваться от автомобиля к автомобилю; Мне повезло, что это было достаточно доступно. Затем я взял свой верный велосипедный насос и снял с конца адаптер клапана, оставив только воздушный шланг. Как назло, он плотно прилегает к линии возврата топлива. Поскольку линия подачи топлива все еще была на месте, а любой поток был заблокирован регулятором, теперь можно было накачать воздух в бак.

Цель здесь не в том, чтобы подвергнуть топливную систему большому давлению; пара фунтов на квадратный дюйм выше окружающей среды в порядке. К сожалению, манометр на моем насосе K-mart не точен ниже 20 фунтов на квадратный дюйм, но я смог начать создавать давление в баке и линиях. После нескольких накачек я услышал звук, который могу описать только как недовольный стон. Это была крышка топливного бака, сбрасывающая избыточное давление. После еще нескольких насосов (и неловких звуков) я заглянул под машину, чтобы проверить, нет ли утечек топлива, и, к счастью, ничего не было обнаружено. Ради интереса я открутил крышку топливного бака, которая с шипением сбросила остатки давления. Если этого не сделать, возвратный шланг будет иметь тенденцию разбрызгивать топливо по всему моторному отсеку, когда воздушный шланг будет снят, что может стать проблемой.

Насос был подключен путем вставки его линии подачи воздуха в линию возврата бака. В разных автомобилях используются разные настройки, которые могут упростить или усложнить этот тест в зависимости от того, как настроены топливопроводы.

В итоге оказалось, что течи вообще не было. Моя охота за проблемой экономии топлива продолжается. Но самое замечательное в этой технике то, что она легко осуществима и не требует специальных инструментов — достаточно изобретательности, чтобы соединить несколько шлангов.

Разное

Добавить комментарий

Ваш адрес email не будет опубликован.
