Ксенон своими руками, как установить ксенон на автомобиль, советы профессионала. Установка ксенона на авто. как установить на авто ксеноновые лампы

Ксеноном называют инертный газ, не имеющий цвета, вкуса и запаха. У него есть уникальная особенность — если пропустить через него разряд электрического тока, такой газ станет сильнейшим источником света. Существует несколько причин, в результате которых ксенон стал очень популярным среди автомобилистов.

Содержание

• Ксеноновые фары что это
• Виды ксеноновых фар
• Установка ксенона своими руками
• Блок розжига ксенона, схема блока розжига
• Подключение ксенона
• Штраф за ксенон, почему

Ксеноновые фары что это

Ксеноновые лампы способны светить невероятно ярким дневным светом, что более привычно человеческому зрению.

Они имеют высокую светоотдачу и дают возможность более широко видеть дорожное покрытие перед транспортным средством. Ксеноновые лампы являются долговечными, они устойчивые к физическим воздействиям и очень экономичны. Помимо этого, их очень легко установить в автомобиль вместо штатной лампы.

Виды ксеноновых фар

Сегодня автомобильный рынок представляет множество разнообразных ксеноновых ламп, что немного усложняет выбор.

Давайте разберемся, какой ксенон лучше подходит для конкретного транспортного средства.

Как правило, все комплекты ксенона состоят из:

1. Блоков розжига.
2. Ксеноновых ламп.
3. Деталей и проводки для крепления.

У ксеноновых ламп есть специальная маркировка — 6000К, 5000К и так далее, что обозначает цветовую температуру — цвет и яркость света, которым лампа светит. Лампы ксенона с маркировкой 4300К издают свет белого цвета с немного желтым оттенком. Чаще всего их монтируют в фары основного света транспортного средства и в противотуманные фары. Они лучше всего подходят для движения по мокрому асфальту.

Ксенон 5000К светит оттенком, наиболее близким к белому.

У него наиболее высокая мощность светоотдачи, а свет хорошо воспринимается человеческим глазом. Лампы ксенона 6000К имеют немного голубоватый оттенок, а по мощности уступают предыдущим типам, потому что имеют самую низкую светоотдачу. Но на украинском и российском рынках именно данный тип ксенона является самым популярным.

Стоит отметить, что лидеры автомобильной индустрии монтируют на свои машины ксеноновые лампы, температура цвета которых находится около 4200-5000К.

Перед покупкой ксеноновых ламп следует уточнить, какой цоколь применяется в ваших фарах, так как будет неприятно, если в результате неподходящего цоколя вы не сможете произвести установку ламп. Наиболее распространенные изготовители ксеноновых ламп:

1. MITSUMI.
2. MTF.
3. XENOTEX.
4. APP Digital Ultra Slim.
5. SHO-ME.

Установка ксенона своими руками

Для самостоятельной установки ксенона вам понадобятся следующие инструменты:

1. Дрель.
2. Фреза на 25 мм.
3. Хомуты.
4. Нож.
5. Двухсторонний скотч.
6. Гаечные ключи.
7. Набор стандартных отверток.
8. Комплект ламп ксенона, проводки для крепления и блок розжига.

При установке ксеноновых ламп в основные фары транспортного средства в первую очередь необходимо уделить внимание технике безопасности. Желательно проводить установочные работы чистыми и сухими руками. В процессе работы запрещено касаться руками к колбе ксеноновой лампы, но если контакт уже произошел, обезжирьте спиртовым раствором поверхность колбы.

Перед началом работ обязательно отсоедините плюсовую клемму с аккумулятора. Не забывайте, что при подаче напряжения и запуска, ксенон подает более двадцати тысяч вольт электронапряжения, поэтому при работе будьте максимально осторожными и внимательными.

Для установки ксенона необходимо открутить защитную крышку с фары транспортного средства и осторожно достать из фары галогеновую штатную лампу, но перед этим следует отключить от нее все соединения и провода.

Обычно, лампочка фиксируется на дополнительной пружине, которую нужно аккуратно отжать, а лампу извлечь. С колбы ксеноновой лампы снимаем защитное покрытие и вставляем вместо штатной. Провода соединений нужно будет вывести в подкапотное пространство через заглушку фары, чтобы подключить к блоку розжига.

Чтобы к фаре был доступ со стороны аккумулятора, рекомендовано его снять. Когда лампы установлены, к ним необходимо подсоединить клеммы от блока розжига. Далее делаем отверстия в заглушках фар, через которые будут идти провода соединения блока розжига и лампочки. Если заглушки металлические, необходимо при помощи дрели и фрезы просверлить отверстие не больше 2.5 сантиметров. Если заглушка пластиковая, осторожно вырезаем отверстие с помощью ножа.

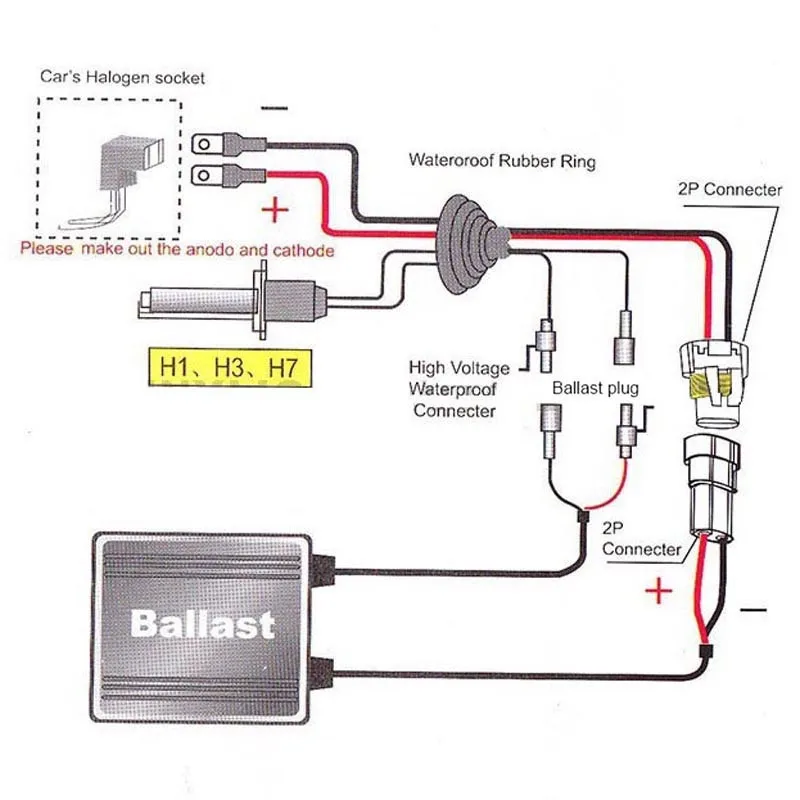

Блок розжига ксенона, схема блока розжига

Блок розжига ламп ксенона — устройство, которое производит контроль и подает напряжение.

Для установки данного блока следует выбрать в подкапотном пространстве соответствующее место.

Для наиболее удобного подключения проводов, желательно выбирать место поблизости от обеих фар.

Закрепить блок розжига нужно при помощи специальных хомутов, которые входят в комплект или просверлить отверстия и прикрепить блок двумя саморезами, чтобы обеспечить лучшую устойчивость.



Подключение ксенона

Провода от ксеноновых ламп и блока розжига нужно подключить, строго соблюдая полярность. Довольно сложно перепутать провода, так как у них разный цвет.

Как правило они черного и красного цвета. Черный является минусом, соответственно, красный — плюс. Чтобы подключить к штатной электросхеме транспортого средства блок розжига, необходимо провести отдельный провод и подключить его к разъему от снятой лампы. Проводку затягиваем хомутами и дополнительно изолируем.

Штраф за ксенон, почему

В результате того, что свет ламп ксенона ослепляет водителей попутных и встречных автомобилей, его установка запрещена.

Установка ксеноновых ламп является нарушением требований правил дорожного движения. Поэтому водитель транспортного средства с такими лампами может лишиться права управления автомобилем на срок от полгода до одного года с конфискацией данного приспособления. Больше интересной информации об установке ксеноновых ламп вместо штатных вы можете узнать из следующего видеоролика.

Установка ксенона своими руками

Ксенон — это газ без цвета и запаха. Ток, пропущенный через него, вызывает появление мощного источника света. По этой причине ксенон завоевал огромную популярность среди автовладельцев. Такие фары имеют лучшие показатели по всем параметрам. Для тех, кто собирается улучшить свет, будет полезно узнать, как происходит установка ксенона своими руками.

Содержание

1. Необходимые инструменты и материалы
2. Схема подключения ксенона
3. Инструкция по установке
4. Ксенон
5. Биксенон
6. Ксенон в ПТФ
7. Разрешена ли самостоятельная установка ксеноновых ламп

Необходимые инструменты и материалы

Перед монтажом необходимо обзавестись соответствующим инструментом:

• строительный фен;
• набор для ремонта автомобиля;
• канцелярский нож;
• кусачки;
• изолента;
• пара 4-контактных реле;
• комплект ксенона с блоками розжига и линзами.

Помимо комплекта и инструмента, надо ознакомиться с общими принципами установки подобных источников света:

1. Линзы — обязательная часть установки ксенона. Подобный источник освещения слишком яркий, и пучок света необходимо собрать и ровно распространить по дорожному покрытию.
   Если поставить ксеноновую лампу в простой галогенный отражатель, то установка не даст хорошего света, а встречные водители будут ослеплены. Линза для ксенона и галогена отличается.
2. Исправный корректор фар. Если загрузить автомобиль, то передняя часть поднимется и начнет ослеплять встречных водителей. Пучок света необходимо опустить вниз, чтобы сохранить правильную светотеневую границу. Многие ГОСТы предусматривают использование автоматического корректора.
3. Омыватель. Грязные линзы не дадут хорошего освещения, а свет будет рассеиваться по поверхности стекла фары. Таким образом, встречных водителей снова ждет ослепление. Омыватель фар нужно дополнительно монтировать в бампер.

Схема подключения ксенона

Газоразрядная оптика отличается от галогенных или светодиодных источников света. Схема включает в себя следующие элементы:

1. Газоразрядная лампа — основной источник света.

2. Блок розжига. Представляет собой повышающий трансформатор, который преобразует постоянный ток бортовой сети в высоковольтное напряжение переменного тока. Благодаря блоку, газ получает возможность разжигаться и светиться.

3. Реле. Необходимо для уменьшения нагрузки на выключатели. Принимает сигнал на включение и замыкает силовые провода, уменьшая нагрузку на проводку, кнопки и улучшая работу фар.

Схема выглядит следующим образом:

• провода питания ламп подключаются к блокам розжига, а провода коммутации — к штатному разъему фар;
• толстый провод коммутации необходимо подключить к сигнальному входу реле;
• реле получает постоянный «плюс» и «минус», а при замыкании подает через силовые провода «плюс» на блок розжига, который подает питание непосредственно на лампы.

Схема подключения ксенона

Важно правильно подключить проводку на ксенон, чтобы избежать проблем с электрикой.

Инструкция по установке

Чтобы поставить такой источник света в машину, надо соблюдать требования инструкции. Она зависит от типа применяемого ксенона.

Ксенон

Процедура установки под силу любому автовладельцу:

1. Снять резиновый колпак с задней части фары.

Снимаем крышку с задней части фары

2. Убрать электрический разъем со старой лампы.
3. Демонтировать галогенный источник света.

Демонтаж галогенного источника света

4. Установить ксеноновую лампу и подключить разъем.

Установка ксеноновой лампы и подключение разъема

5. Закрепить блок розжига в недосягаемом для влаги месте, например, внутри фары.

Монтаж блока розжига

Внимание! Установка ксеноновых ламп в галогенную фару категорически запрещена. Подобный монтаж считается неправильным, и освещение не будет соответствовать норме. При этом возможно ослепление встречных водителей. Фара должна быть линзовая, а в идеале — под ксенон.

Биксенон

Биксенон получил свое название из-за того, что в нем совмещен ближний и дальний свет. Причем лампа одна — газоразрядная. Изменение света происходит путем опускания и поднимания внутри линзы шторки свето-теневой границы. Такой вид оптики является универсальным и может быть монтирован на любой автомобиль.

Порядок действий:

1. Снять фару с автомобиля.
2. Нагреть ее феном и отделить стекло от корпуса, убрав герметик.

Отделяем стекло от корпуса фары

3. Демонтировать галогенную лампу.
4. Установить на место лампы биксеноновую линзу.

Установка биксеноновой линзы

5. Подключить линзу к блоку розжига, а сигналы включения — к стандартным фишкам лампы.

Схема подключения биксенона

6. Произвести настройку линзы прибором.

При включении дальнего света фар шторка внутри линзы будет подниматься, убирая СТГ.

Ксенон в ПТФ

Популярной является установка ксенона в противотуманные фары. Такой подход позволяет избежать наказания от сотрудников ГИБДД. Монтаж не имеет отличий от установки ксенона в фары ближнего света.

Необходимо подобрать линзы, соответствующие размерам ПТФ, и монтировать на место штатных туманок. Мероприятие можно выполнить и самому.

Разрешена ли самостоятельная установка ксеноновых ламп

Установка ксенона не допускается в оптику с буквами:

• HC;
• HR;
• HCR.

Маркировка используется для оптики с галогенными источниками света. Установка газоразрядных ламп в данном случае противозаконна. Наказание — лишение прав.

Монтаж ксенона в галогенные фары с линзой возможен при внесении соответствующих изменений в технический паспорт. По закону автовладелец может установить газоразрядную оптику самостоятельно или при помощи сертифицированного сервиса.

Чтобы внесения изменений были признаны законными, надо сфотографировать процесс установки и направить все снимки с подробным описанием процесса в НАМИ. На основании заключения инспектор МРЭО внесет необходимые изменения в ПТС и выдаст сертификат соответствия.

Самостоятельная установка ксенона в фары должна выполняться с соблюдением технологии и правил техники безопасности. Если автовладелец не имеет специальных навыков и инструментов, рекомендуется обратиться в автосервис.
