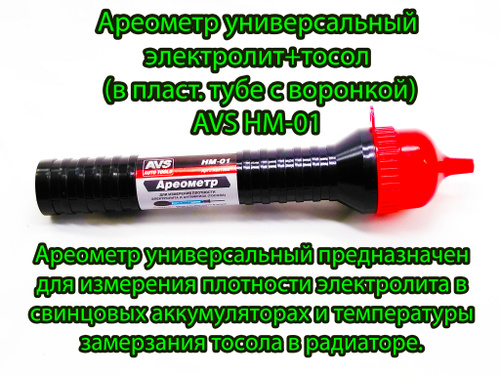

Автомобильный ареометр
предназначен для измерения плотности электролита в кислотных и щелочных аккумуляторах в диапазоне от 1100кг/м3 до 1300 кт/м3 и определения температуры замерзания тосола в системе охлаждения двигателя автомобиля в диапазоне от минус 5 °С до минус 40 °С.

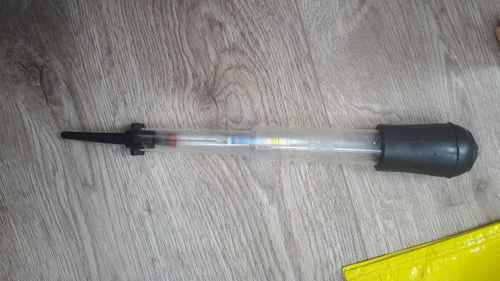

Ареометр — это поплавок, в верхней части которого бумажная шкала проградуирована в единицах плотности кг/м3 для электролита и в градусах Цельсия (°С) для тосола.
С помощью баллона в верхней части ареометра через наконечник пробки в пипетку всасывается электролит или тосол в таком количестве, чтобы ареометр свободно плавал в вертикальном положении.
Измерения плотности рекомендуется производить при температуре 20 +/- 2°С , если измерения проводятся при температуре, отличающейся от 20°С, то к результатам измерений необходимо прибавить или вычесть поправки .
Например: Если при данной температуре измерений поправка по таблице со знаком минус, то она отнимается от результата измерения. Если поправка со знаком плюс, то она прибавляется к результату измерений.
|
Температура электролита, тосола |
0 ºС |
10 ºС |
20 ºС |
30 ºС |
40 ºС |
|
|
Поправка к показаниям |
Для электролита, кг/м³ |
-14 |
-7 |
0 |
+7 |
+14 |
|
Для тосола, ºС |
-6 |
-3 |
0 |
+3 |
+6 |
|
Во время измерения плотности электролита необходимо следить за:
1) Отсутствием задевания ареометра за корпус пипетки.
Причём не только за дно и верх, но и за боковые стенки. Т.е. ареометр должен свободно плавать (на него должны действовать только архимедова сила и сила всемирного тяготения).
2) Плотностью пипетки — уровень жидкости в пипетке не должен снижаться. Иначе ошибок при измерении не избежать. В случае необходимости уплотните соединение баллона и пипетки фум лентой.
После проведения измерений ареометр следует тщательно промыть в воде для удаления остатков кислоты или тосола (антифриза) с поверхности прибора. Только в этом случае следует надеяться на долгую и надёжную работу автомобильного ареометра.
Написать отзыв
Ваше Имя:
Ваш отзыв: Внимание: HTML не поддерживается! Используйте обычный текст.
Оценка: Плохо Хорошо
Введите код, указанный на картинке:
Продолжить
Ареометр электролита и тосола АЭТ-1, инструкция по эксплуатации
Posted on 30.
В наборе автомобилиста не будет лишним ареометр для электролита и тосола АЭТ-1, который предназначен для измерения плотности электролита в кислотных и щелочных аккумуляторах (рис. 1) в диапазоне от 1100 кг/м3 до 1300 кг/м3 и определения температуры замерзания тосола (рис. 2) в системе охлаждения двигателя автомобиля в диапазоне от минус 5°С до минус 40°С, а также из устройства для отбора жидкости (электролита или тосола). Ареометр находится внутри пластикового резервуара, и при заборе измеряемой жидкости с помощью резиновой груши занимает определённое положение, которое считывается человеком по уровню мениска. Все части ареометра упакованы в пластиковый тубус, который закрывается крышкой. Крышка выполнена в форме маленькой воронки, через которую удобно вливать электролит в аккумуляторную батарею.
Посмотреть, сколько это стоит в нашем магазине >>>
1.
КОМПЛЕКТНОСТЬ И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
1.1. Ареометр для электролита и тосола АЭТ-1, шт … 1
а) диапазон измерений плотности электролита, кг/м3 … от 1100 до 1300
- цена деления шкалы для электролита, кг/м3 … 10
- предел допускаемой погрешности, кг/м3 … ±10
б) диапазон показаний температуры замерзания тосола, °С … от минус 5°С до минус 40°С
- цена деления шкалы для тосола, °С … 5
- предел допускаемой погрешности, °С … ±5
1.2. Устройство для отбора жидкости (электролита или тосола)
- пипетка полимерная, шт … 1
- баллон резиновый, шт … 1
- заглушка резиновая, шт … 1
- пробка с наконечником резиновая, шт … 1
1.3. Паспорт, шт … 1
1.5. Вес ареометра с чехлом и паспортом — 135 гр.
1.6. Длина ареометра в собранном виде, подготовленного к работе — 350 мм.
1.7. Длина упаковочного тубуса в сборе — 305 мм.
2. УСТРОЙСТВО И РАБОТА
2.1. Ареометр представляет собой поплавок, в верхней части которого помещена бумажная шкала, проградуированная в единицах плотности кг/м3 для электролита и в градусах Цельсия (°С) для тосола.
2.2. Устройство для отбора жидкости служит для отбора электролита из аккумулятора или тосола из системы охлаждения двигателя.
2.3. Перед началом работы необходимо собрать устройство для отбора жидкости, как показано на рис.3
С помощью баллона через наконечник пробки в пипетку всасывается электролит или тосол в таком количестве, чтобы ареометр свободно плавал в вертикальном положении.
Измерения проводить при температуре (20 ± 2)°С.
Если измерения проводятся при температуре, отличающейся от 20°С, то к результатам измерений необходимо прибавить или вычесть следующие поправки (таблица 1).
Например: Если при данной температуре измерений поправка по таблице со знаком минус, то она отнимается от результата измерения. Если поправка со знаком плюс, то она прибавляется к результату измерений.
Таблица 1.Температура электролита, тосола 0°С 10°С 20°С 30°С 40°С Поправка к
показаниямДля электролита, кг/м3 -14 -7 0 +7 +14 Для тосола, °С -6 -3 0 +3 +6
2.5. После проведения измерений ареометр и устройство для отбора жидкости необходимо промыть чистой водой и насухо протереть.
Внимание! Следует избегать прямого контакта пипетки с растворителями, содержащими ацетон, бензин, керосин.
Полезно знать:
Таблица 2.
Плотность заряженного аккумулятора Район эксплуатации Зимой Летом Крайний север 1310 кг/м3 1270 кг/м3 Северные районы 1290 кг/м3 1270 кг/м3 Центральные районы В течение года 1270 кг/м3 Южные районы В течение года 1250 кг/м3
3. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Гарантийный срок эксплуатации 24 месяца со дня продажи через розничную торговую сеть.
Произведено: Россия, ООО Цитадель, г. Белгород, ул. Рабочая, 12
This entry was posted in Инструкции and tagged ареометр, плотномер, руководство пользователя. Bookmark the permalink.
Проверка ареометром — AutoEdu — процедура
Измерение плотности электролита ареометром — это метод определения уровня заряда и состояния аккумулятора.
Степень заряда аккумулятора зависит от удельного веса. Электролит полностью заряженного аккумулятора состоит примерно из 64% воды и 36% серной кислоты. Это соответствует удельному весу 1270 кг/л. По мере разрядки аккумулятора удельный вес уменьшается. Измерив удельный вес электролита, мы можем определить степень заряда аккумулятора. Мы используем ареометр для измерения удельного веса электролита в аккумуляторе.
Классический аккумуляторный ареометр использует стеклянный поплавок (ареометр) в стеклянной трубке для измерения удельного веса электролита. Сжимая и отпуская резиновый шарик, электролит втягивается в трубку ареометра. При заполнении контрольным электролитом поплавок плавает в электролите. Глубина, на которую поплавок погружается в электролит, указывает его вес относительно воды. Значение на поплавковой шкале уровня электролита соответствует силе тяжести. Если ареометр плавает глубоко в электролите, удельный вес низкий (А). Если ареометр плавает высоко в электролите, значит, удельный вес высок (B).
Измерение плотности электролита
Измерения возможны только для негерметичных аккумуляторов, имеющих отверстия над каждой ячейкой. Эти измерения дают хорошее представление о состоянии батареи. Показания ареометра не должны различаться между ячейками более чем на 0,05 кг/л. Большее отклонение указывает на то, что аккумулятор неисправен.
Поскольку температура влияет на удельный вес вещества, показания следует корректировать на ±0,004 на каждые ±10°C выше или ниже 27°C. Большинство ареометров имеют встроенный термометр для измерения температуры электролита. Показания ареометра могут быть неправильными, если их не исправить.
Когда плотность электролита падает ниже 1230 кг/л, необходимо зарядить аккумулятор.
Зависимость состояния заряда аккумулятора от плотности электролита
Чтобы выполнить измерение плотности электролита с помощью ареометра, выполните следующие действия:
Подготовка к измерению Очистите верхнюю часть корпуса аккумулятора.
Продуйте и высушите область вокруг крышки. Снимите крышку аккумулятора и проверьте уровень электролита в элементах аккумулятора. При необходимости долейте в ячейки дистиллированную воду. Если добавляется вода, зарядите батарею перед любым тестированием.
Измерение силы тяжести с помощью ареометра
Погрузите шланг в электролит первого элемента. Сожмите и отпустите резиновый мяч. Прочтите плотность электролита на поплавке ареометра. Запишите результат измерения. Повторите процедуру измерения для всех элементов батареи.
Анализ измерений
Сравните измеренные значения плотности электролита. Если разница между элементами больше 0,05 кг/л, то аккумулятор неисправен. Если все веса примерно равны, возьмите среднее значение и определите состояние заряда аккумулятора по графику (таблице). Определите дальнейшие действия.
