Обновление прошивки противоугонной системы Starline E90 / Хабр

Так уж получилось, что любая вещь становится для меня более интересной, если ее можно соединить с компьютером. А если еще из такого «соседства» выходит практическая польза, то это вдвойне плюс! Впрочем, все это предисловие, а суть состоит в следующем.

Некоторое время назад я приобрел для своего автомобиля сигнализацию Starline E90. Почти сразу же после покупки выяснилось, что у данной модели сигнализации существует несколько ревизий, отличающихся версией прошивки, и, вероятно, железом. Купленное мной устройство было выпущено в 2013 году, соответственно, имело не самую свежую прошивку, а какой же гик не любит новейших версий ПО! Как оказалось в дальнейшем, версию прошивки моей автосигнализации можно достаточно легко обновить. Осторожно, под катом скриншоты!

Бродя по просторам интернета, я встретил информацию о том, что официальные дилеры и установщики сигнализаций Starline имеют возможность обновлять версии прошитого программного обеспечения, и, что немаловажно, для этого не требуется JTAG, как я было подумал. Для обновления программного обеспечения изготовитель предоставляет автосервисам программатор с подключением к компьютеру посредством USB интерфейса, и автосигнализация может программироваться с помощью данного программатора как отдельно — «на столе», так и будучи установленной в автомобиле, соединяясь с программатором через штатный кабель, который используется для подключения трансивера — модуля, устанавливаемого на лобовом стекле для связи с брелком сигнализации.

Сначала я предполагал, что в программаторе используется какое-либо особое железо, специально разработанное проиводителем для исключения «нелегального» обновления прошивок, скорее всего, с интерфейсом вроде SPI, с шифрованием, ключами доступа, и прочими особенностями. Но так бы и не узнал я ничего нового для себя, если бы не обратил внимания в процессе установки «прошивальщика», что в состав дистрибутива входит и устанавливается драйвер на… Обычный USB-to-UART преобразователь CP2102!

Установка драйвера

Внимание! Все описанное далее Вы можете повторять только на свой страх и риск, автор данной статьи не несет никакой ответственности за возможный ущерб, снятие с гарантии, возгорание, утопление, наводнение и прочие бедствия, которые могут обрушиться на Вас и ваш автомобиль после прочтения.

У меня уже достаточно давно был под руками заказанный на DX дешевый модуль, собранный как раз на этой микросхеме. Воткнув USB-свисток в порт компьютера и запустив программу, я увидел на экране своего монитора, что Прошивальщик обнаружил программатор:

Обнаружен программатор

Тут стало понятно, что есть шанс подключиться к автосигнализации и посмотреть, что из этого выйдет. С помощью мультиметра, прозвонкой на провод подключения к «массе» автомобиля, я установил положение общего (земляного) контакта в разъеме подключения радиомодуля, и, уточнив осциллографом положение цепей RX и TX, собрал следующую схему:

Первоначальная схема

Я подключил собранную схему к компьютеру, подал с блока питания напряжение 12В на сигнализацию, запустил прошивальщик, и, к моей радости, ничего не взорвалось, а наоборот, сигнализация успешно определилась:

Обнаружено устройство в режиме настройки

Но, увы, настроить функции сигнализации с помощью Прошивальщика не удалось — мне было выдано сообщение о том, что версия ПО, прошитого в моем железе, слишком старая. Я попробовал нажать неактивную кнопку «Обновить прошивку», но тут тоже ждала неудача — выяснилось, что для обновления прошивки требуется передвинуть некий переключатель, имеющийся на оригинальном адаптере. Можно было бы остановиться на этом и программировать настройки сигнализации «по старинке», с помощью брелка, но это долго, неудобно, а еще меня подстегивало чувство, что решение где-то рядом, и я решил пойти дальше.

Подготовка оригинального программатора для перепрошивки сигнализации

Я предположил, что раз производитель не стал изобретать велосипед и использовал проверенное решение для связи сигнализации с компьютером, то и для перевода сигнализации в режим обновления прошивки вряд-ли выбрал что-либо более сложное, чем замыкание каких-либо выводов разъема между собой, на землю, или же на питание. И буквально через несколько попыток схема подключения устройства несколько изменилась, а Прошивальщик отрапортовал об обнаружении сигнализации в режиме обновления ПО. Оказалось, что действительно требуется всего лишь подключить один из выводов разъема к земляной цепи. Перед этим следует переподключить питание сигнализации и USB-модуль к компьютеру.

Схема подключения для режима обновления прошивки

Дальше дело техники — жмем «Обновить прошивку», выбираем файл прошивки среди идущих в комплекте с Прошивальщиком. При этом файл должен соответствовать желаемой нами версии ПО и типу процессора. Несколько десятков секунд, и Прошивальщик сообщил о том, что прошивка завершена.

Ход прошивки

Отключив «прошивочную» перемычку на землю, я переподключил питание сигнализации и USB-модуль. Прошивальщик успешно обнаружил сигнализацию с новой прошивкой, и после нажатия кнопки «Настройка» я получил доступ к меню установки параметров, что и требовалось!

Новая прошивка и меню настройки параметров

Думается, что и для других моделей противоугонной системы торговой марки Starline можно будет попробовать применить найденное мной решение, при условии, что первоначальная версия прошивки будет иметь загрузчик.

Спасибо производителю за то, что не стал слишком сильно мудрить и оставил открытой лазейку для простых пользователей. Далеко не во всех сервисных центрах возьмутся перепрошивать сигнализацию, а ведь наверняка данная процедура не будет бесплатной. Так что мне удалось сэкономить немного времени, денег, и еще получить некоторый опыт и хорошее настроение.

Спасибо за внимание!

UPDATE: судя по информации с сайта производителя, подобным методом должны прошиваться следующие модели сигнализаций: StarLine i95, StarLine i95 Lux и комплексы StarLine 4-го поколения. А судя по файлам прошивок, которые устанавливаются вместе с Прошивальщиком, список уточняется до следующих моделей: D94/64, B94/64, A94/64, A93/63, E91/61, E90/60, T94, i95 LUX, i95, i95 ECO, AX3.

инструкция по установке и руководство по эксплуатации

Инструкция по эксплуатации и установке

Обязательные меры безопасности при использовании функции дистанционного или автоматического запуска двигателя.

Необходимо помнить, что автомобиль является средством повышенной опасности. Раздел 12.8. Правила дорожного движения гласят: «Водитель может покинуть свое место или покинуть транспортное средство, если он принял необходимые меры для предотвращения самопроизвольного движения транспортного средства или использовать его в отсутствие водителя.

Перед эксплуатацией автосигнализации STARLINE Twage A9 внимательно ознакомьтесь с мерами предосторожности по безопасному использованию функции дистанционного или автоматического запуска двигателя, изложенными ниже.

1. Всегда паркуйте автомобиль на открытом, хорошо проветриваемом месте.
2. Всегда ставьте автомобиль на стояночный тормоз, который должен быть в исправном состоянии и исключать возможность движения автомобиля.
3. Выходя из автомобиля, обязательно установите рычаг управления АКПП в положение «СТОЯНКА», а рычаг переключения МКПП в нейтральное положение.
4. Если ваш автомобиль оснащен механической коробкой передач, перед включением функции дистанционного или автоматического запуска двигателя обязательно выполните процедуру подготовки к запуску двигателя с «запрограммированной нейтральной передачей».
5. Никогда не запускайте двигатель автомобиля в отсутствие водителя, если кто-то находится впереди автомобиля или позади него.
6. Никогда не передавайте брелоки управления автосигнализацией детям, а также другим лицам, не прочитав предварительно данное руководство.
7. На автомобилях с механической коробкой передач не рекомендуется запускать двигатель дистанционно или автоматически, если автомобиль находится вне поля зрения и пользователь автосигнализации не имеет возможности контролировать процесс запуска двигателя.
8. Перед включением функции дистанционного или автоматического запуска двигателя необходимо:

• убедиться в исправности автомобиля;
• убедиться в наличии достаточного количества топлива, масла, охлаждающей жидкости и т. д.;
• установить параметры работы отопителя салона (кондиционера), обогрева стекол и других аксессуаров на требуемые уровни;
• установите управление вентилятором салона на циркуляцию воздуха, что позволит более эффективно нагревать или охлаждать воздух в автомобиле.

Технические характеристики автосигнализации

* Дальность действия брелока и пейджера может уменьшаться в зависимости от местонахождения трансивера, местоположения автомобиля и пользователя, радиочастотных помех, погодных условий, напряжения автомобильного аккумулятора и напряжения аккумулятора брелока.

Автосигнализация StarLine Twage допущена к использованию на территории РФ и соответствует всем требованиям нормативных документов РФ.

Срок службы автосигнализаций StarLine Twage, установленный производителем, составляет 5 лет при условии их установки и эксплуатации в строгом соответствии с настоящей инструкцией.

Особенности данной автосигнализации

Охраняемые зоны автомобиля и способы их защиты

• Двигатель — от запуска (реле электроблокировки)
• Двери, капот, багажник — от открывания (кнопочные выключатели)
• Парковка тормоз — от выключения (кнопочный выключатель)
• Кузов, колеса, окна — от ударов и ударов (двухуровневый датчик удара)
• Зажигание — от включения

автосигнализация охранная

• Динамический контрольный код, защищенный от подбора и перехвата
• Запоминание состояния при отключении питания и возврат в то же состояние при восстановлении питания
• Ограничение количества циклов срабатывания сигнализации отправители
• Прерывание тревог без снятия с охраны

Защитные функции автосигнализаций

• Включение сигнализации при срабатывании датчиков в режиме охраны
• Отправка тревожных оповещений на брелок
• Дистанционное включение режима «Паника»
• Режим «Антиограбление», включение дистанционно с брелока будильник

Самодиагностика и индикация режимов работы

• Автоматическое управление охранными датчиками с отключением неисправных и сообщением об этом
• Индикация состояния тревоги светодиодом и на дисплее брелока
• Индикация причин срабатывания тревоги по 7 охранным зонам
• Индикация неисправной зоны при постановке на охрану
• Индикация факта срабатывания тревоги звуковыми сигналами
• Световая сигнализация открытых дверей при выключенном режиме охраны
• Светодиодная индикация концевые выключатели здоровья

Сервисные функции автосигнализации

• Режим Тихая охрана
• Режим Охрана при работающем двигателе
• Тихая постановка/снятие с охраны
• Включение режима охраны без брелока
• Отсрочка постановки на охрану на время выключения света в салоне
• Автоматический возврат в режим охраны при случайном выключении
• Самодиагностика при постановке/снятии с охраны
• по уровням охраны режим
• Дистанционное управление центральным замком
• Управление центральным замком с выключателя зажигания
• Двухшаговое отпирание дверей
• Двухимпульсное отпирание замков дверей
• Возможность реализации функции «комфорт»
• 4 дополнительных канала управления
• Управление освещением салона
• Режим паники
• Режим поиска автомобиля
• Сервисный режим Valet
• Аварийное снятие с охраны без брелока
• Индикация температуры в салоне
• 2
• 2
• 2
• 2
• 2 , таймер, будильник
• Дистанционное программирование новых и стирание утерянных брелоков
• Дистанционное программирование режимов и функций будильника
• Возможность сброса программируемых функций на заводские настройки
• Брелок режима энергосбережения с жидкокристаллическим дисплеем
• Режим вызова из автомобиля

Функции запуска двигателя

• Дистанционный запуск и прогрев двигателя
• Автоматический запуск двигателя в зависимости от температуры, суточный таймер или аварийный сигнал
• Дистанционная или автоматическая остановка работающего двигателя
• Выбор типа двигателя: бензиновый / дизельный
• Тип трансмиссии выбор: автоматический / ручной
• Выбор времени прокрутки пускателя при пуске
• Контроль работы двигателя по сигналам тахометра, генератора или напряжения бортовой сети
• Индикация времени работы работающего двигателя на дисплее брелока
• Дистанционное продление времени работы работающего двигателя

Брелоки

Автосигнализация выполняет свои функции либо автоматически, либо по сигналам пульта при нажатии кнопок. Некоторые из предусмотренных функций и некоторые параметры работы системы могут быть изменены путем программирования.

Автосигнализация StarLine Twage имеет 3-кнопочный пульт с жидкокристаллическим дисплеем. Назначение кнопки 1 брелока программируемое. Назначение кнопки 2 выбирается быстрым перемещением курсора по дисплею брелока с помощью кнопки 3. При нажатии кнопок брелока на несколько секунд включается люминесцентная подсветка дисплея.

При выполнении сигнализацией команды с брелока на дисплей выводится соответствующая информация и подается мелодичный звуковой сигнал.

При автоматическом выполнении сигнализацией каких-либо действий соответствующая информация также отображается на дисплее брелока и сопровождается звуковыми сигналами или вибрацией.

Если для управления сигнализацией используется более одного брелока, то состояние автомобиля и автосигнализации будет отображаться только на дисплее того брелока, с которого была подана последняя команда.

На случай неработоспособности или утери основного брелока с двусторонней связью и жидкокристаллическим дисплеем система комплектуется дополнительным 4-кнопочным брелоком без обратной связи со стандартным диапазоном. Большинство функций и режимов работы сигнализации можно активировать и с этого брелока, но нижеследующая инструкция по эксплуатации написана на случай использования основного брелока с ЖК-дисплеем.

Кнопка 1

• Программируемая команда (0,5 сек)
• Дистанционный запуск и остановка двигателя (3 сек)
• Включение режима охраны при работающем двигателе (3 сек)

Кнопка 2

• Команда, соответствующая текущему положению курсора на дисплее брелока (0,5 сек)
• Отпирание багажника (3 сек)

Кнопка 3

• Контроль положения курсора на дисплее пульта дистанционного управления (0,5 сек)
• Прерывание оповещения брелока (0,5 сек)
• Включение и выключение настройки часов, будильника, таймера, режима энергосбережения (3 сек)
• Программирование кнопок 1 (6 сек)

Кнопки 1 + 2

• Режим поиска (0,5 с)
• Режим паники (3 с)

Кнопки 3 + 1

• Выбор режима оповещения брелока (0,5 сек)

Кнопки 3+2

• Быстрая настройка таймера брелка (0,5 сек)

В брелке с ЖК-дисплеем используется батарея AAA, 1,5 В. Срок службы батареи зависит от частоты использования брелока, от частоты работы пейджера, от выбранного режима оповещения, от типа установленной батареи. Емкости имеющихся в продаже аккумуляторов могут различаться в несколько раз. Соответственно среднее время работы одной батарейки брелока может составлять от 3 до 6 месяцев. При низком заряде батареи на дисплее появляется значок, указывающий на необходимость замены батареи пульта дистанционного управления. Замену аккумулятора может произвести сам владелец в следующем порядке:

1. Откройте крышку на задней стороне брелока и извлеките старую батарейку.
2. Коротко нажмите кнопку 1 на брелоке.
3. Установите новую батарею, соблюдая полярность, и закройте крышку. (Правильное положение батареи указано на корпусе брелока под крышкой).
4. После замены батарейки исправьте настройки часов и будильника. Перепрограммировать кнопку 1 брелока не требуется.

Кнопка 1

• Постановка и снятие с охраны (0,5 сек)
• Управление каналом №3 (3 сек)

Кнопка 2

• Запуск и остановка двигателя (0,5 сек)
• Увеличение времени работы двигателя (3 сек)
• Включение режима охраны при работающем двигателе (3 сек)

Кнопка 3

• Режим поиска (0,5 сек)
• Отпирание багажника — канал №1 (3 сек)

Кнопка 4

• Тихая постановка и снятие с охраны (0,5 сек)
• Управление каналом №2 (3 сек)

Кнопки 1 + 2

• Режим паники (0,5 с)

Кнопки 1 + 3

• Отключение датчика удара (0,5 или 3 с)

Кнопки 1+4

• Включение сервисного режима (0,5 или 3 сек)

Кнопки 2 + 3

• Включение режима запуска по температуре (0,5 или 3 с)

Кнопки 2 + 4

• Включить режим ежедневного автоматического запуска (0,5 или 3 с)

Кнопки 3 + 4

• Включение режима защиты от ограбления (0,5 или 3 сек)
• Запись брелока в режиме программирования (3 сек)

В четырехкнопочном брелке без обратной связи используется литиевая батарейка CR2032, 3В. Срок службы батареи также зависит от частоты использования брелока и типа установленного элемента. Когда аккумулятор разрядится, его необходимо заменить. Замена батарейки должна производиться в следующем порядке:

1. Открутите винт на нижней крышке брелока и откройте крышку.
2. Извлеките старую батарею и установите на ее место новую, соблюдая полярность.
3. Закройте крышку брелока и затяните фиксирующий винт.

ЖК-дисплей брелока

Значки с буквенным обозначением — индикация команд, режимов и функций сигнализации

1. Режим защиты от ограбления (вкл./выкл.) температура (вкл./выкл.)
2. Ежедневный автозапуск или режим запуска по тревоге (вкл./выкл.)
3. Дистанционный пуск/останов двигателя (вкл/выкл)
4. Бесшумный режим охраны без звуковых сигналов подтверждения при включении/выключении режима (вкл/выкл)
5. Режим охраны со звуковыми сигналами (вкл/выкл)
6. Дистанционное отключение датчик удара
7. Сервисный режим Valet (вкл/выкл)
8. Индикация состояния автомобиля и температуры в салоне
9. Дополнительный канал 2 (вкл/выкл)
10. Дистанционное открывание багажника

Значки с цифровым обозначением — индикация состояния сигнализации и автомобиля

1. Ключ FOB Low Battery Indication
2. Активация дополнительного канала 2
3. Режим автоматического запуска по температуре
4. Двигатель. режима охраны
5. Режим бесшумной охраны
6. Режим охраны со звуковыми сигналами
7. Капот открыт
8. Удар кузова (датчик удара 1 или 2 уровня)
9. Стояночный тормоз выключен 15. Запирание замков дверей
10. Отпирание замков дверей (в т.ч. при открытии дверей)
11. Дежурный режим (работает только брелок-приемник)
12. Индикация передачи команды брелока
13. Звонок из автомобиля
14. Энергосбережение брелока режим включен
15. Включение зажигания
16. Сигнализация включена
17. Время суток — RM
18. Время суток — AM
19. Режим ежедневного автозапуска или запуска по тревоге
20. Индикация времени, температуры и режимов автозапуска
21. Индикация шкалы температуры (по Цельсию)
22. Таймер обратного отсчета в комплекте

Программирование кнопки 1 брелока

Назначение кнопки 1 брелока программируемое и может изменяться владельцем автомобиля неограниченное количество раз. Для удобства использования будильника рекомендуется запрограммировать эту кнопку на включение/выключение режима охраны.

Программирование производится в следующем порядке:

В дальнейшем при использовании сигнализации короткое нажатие кнопки 1 на брелоке будет приводить к выполнению назначенной ему команды (постановка и снятие с охраны). При нажатии кнопки загорается значок, соответствующий запрограммированной функции.

Примечание. Чтобы перепрограммировать назначение кнопки 1, необходимо повторить описанную процедуру. Назначение кнопки 1 будет изменено на новое. Далее инструкция по эксплуатации написана с учетом того, что кнопка 1 запрограммирована на включение и выключение режима охраны.

Назначение кнопки 2 брелока

Назначение кнопки 2 брелока определяется текущим положением курсора на дисплее брелока. Курсор перемещается нажатием кнопки 3 пульта в следующем порядке:

1. Быстро нажмите кнопку 3 брелока два или более раз, чтобы начать движение курсора. Пауза и повторное быстрое нажатие кнопки 3 брелока меняет направление движения курсора.
2. При нажатии кнопки 3 курсор будет циклически перемещаться по значкам, обозначенным буквами на диаграмме дисплея. Установите курсор в положение, соответствующее нужной команде, последовательным нажатием кнопки 3 на пульте дистанционного управления.

Последующее короткое нажатие кнопки 2 на брелоке приведет к выполнению выбранной команды.

Автоматический возврат положения курсора по команде CHECK

Для удобства использования брелка и исключения случайного включения режимов и функций автосигнализации, через 10 секунд после последнего нажатия кнопок брелка, текущий положение курсора автоматически возвращается к команде CHECK. Команда CHECK контроля состояния автомобиля и температуры в салоне не меняет состояния сигнализации и является наиболее часто используемой в работе.

Установка часов

Для удобства использования основной брелок сигнализации имеет встроенные часы. Для установки часов нажмите и удерживайте кнопку 3 на брелоке, пока не прозвучат 2 коротких сигнала. Индикатор часов будет мигать.

Для увеличения показаний часов используйте кнопку 1 брелока, для уменьшения — кнопку 2 брелока. Чтобы быстро увеличить или уменьшить показания часов, зажмите соответствующую кнопку на брелоке.

Для перехода к установке минут кратковременно нажмите кнопку 3 на пульте дистанционного управления. Для увеличения минут используйте кнопку 1 брелока, для уменьшения показаний используйте кнопку 2 брелока. Чтобы быстро увеличить или уменьшить минуты, зажмите соответствующую кнопку на брелоке.

Для выхода из режима установки времени нажмите и удерживайте кнопку 3 брелока до появления одного короткого сигнала или дождитесь автоматического выхода.

Установка будильника

Брелок будильника имеет встроенный будильник. Для установки будильника нажмите кнопку 3 пульта дистанционного управления и удерживайте ее до тех пор, пока не прозвучат 2 коротких сигнала.

Последовательно нажимайте кнопку 3 брелока, пока на дисплее не появится индикатор тревоги. Индикатор будильника будет мигать.

Кнопка 1 используется для увеличения значения параметра, кнопка 2 используется для уменьшения значения. Для быстрого увеличения или уменьшения значения параметра удерживайте соответствующую кнопку брелока.

Для перехода к установке минут будильника кратковременно нажмите кнопку 3 на брелоке.

После установки часов и минут будильника кратковременно нажмите кнопку 3 на брелоке для установки режима будильника (ВКЛ-вкл/ВЫКЛ-выкл). Для включения сигнализации нажмите кнопку 1 (индикация ВКЛ ), для выключения — кнопку 2 (индикация ВЫКЛ ).

Для выхода из режима установки нажмите и удерживайте кнопку 3 брелока до появления короткого звукового сигнала или дождитесь автоматического выхода.

Включенный режим сигнализации отображается значком на дисплее брелока.

При срабатывании будильника прозвучит мелодичный сигнал, для досрочного выключения нажмите кнопку 3.

Установка таймера

Помимо часов и будильника, брелок будильника имеет встроенный таймер обратного отсчета . Для установки таймера нажмите кнопку 3 пульта дистанционного управления и удерживайте ее до появления 2 коротких звуковых сигналов.

Последовательно нажимайте кнопку 3 брелока, пока на дисплее не появится индикатор таймера. Установка времени и включение таймера аналогичны будильнику.

Максимальное значение таймера 19 часов 59 минут.

Когда таймер включен, на дисплее отображается его текущее состояние и мигающий индикатор. По истечении установленного времени последуют 8 звуковых сигналов, и индикация таймера исчезнет. Для прерывания звуковых сигналов нажмите кнопку 3 брелока.

Быстрая установка таймера

Чтобы быстро установить значение таймера на лету, нажмите кнопки 3 и 2 одновременно. На дисплее появится мигающий индикатор и значение времени таймера. Чтобы изменить значение, одновременно нажмите кнопки 3 и 2. Возможные значения настройки быстрого таймера: 10 минут, 20 минут, 30 минут, 1 час, 1 час 30 минут, 2 часа.

Когда таймер включен, на дисплее отображается его текущее состояние и мигающий индикатор. По истечении установленного времени последуют 8 звуковых сигналов, и индикация таймера исчезнет.

Выбор режима оповещения

Пульт имеет 2 режима оповещения: звуковые сигналы или вибрация. Чтобы выбрать тип предупреждений, одновременно нажмите кнопки 3 и 1.

При активации режима виброзвонка последуют 2 вибросигнала, на дисплее появится индикатор.

При включении режима звукового оповещения последует мелодичный сигнал, индикатор исчезнет.

Примечание. Далее инструкция по эксплуатации сигнализации написана с учетом включенного режима оповещения звуковыми сигналами. При включенном режиме виброзвонка вместо звуковых сигналов брелока будут следовать вибросигналы.

Режим энергосбережения

Для увеличения времени автономной работы основного брелока предусмотрен специальный режим энергосбережения. В этом режиме потребление брелока снижается до минимума через 2 минуты после выключения сигнализации. Потребление снижается за счет отключения электрической цепи приемника.

Для включения режима энергосбережения необходимо выполнить следующую процедуру:

При включении режима энергосбережения на дисплее брелока будет постоянно отображаться индикатор. Через 2 минуты после снятия с охраны значок на дисплее брелока погаснет, подтверждая активацию режима энергосбережения.

Примечание: В режиме энергосбережения приемник брелока будет автоматически включаться на 2 минуты каждый раз, чтобы получить сигнал подтверждения того, что сигнализация завершила команду, отправленную с брелока. Например, если дать команду на отпирание багажника при выключенном режиме охраны, брелок подтвердит выполнение команды звуковыми сигналами, после чего снова переключится в режим энергосбережения.

Постановка на охрану звуковыми сигналами

Перед включением режима охраны убедитесь, что зажигание выключено, двери, капот, багажник надежно закрыты, стояночный тормоз включен. Для включения режима охраны нажмите кнопку 1 пульта дистанционного управления (кнопка 1 должна быть запрограммирована на постановку/снятие с охраны ).

1 сигнал сирены и 1 вспышка габаритов подтвердят постановку на охрану. Автоматическое запирание дверных замков произойдет, если они подключены к сигнализации. Светодиодный индикатор начнет мигать, показывая, что автомобиль находится под охраной.

На дисплее брелока появятся значки и , после чего прозвучит короткий звуковой сигнал.

Внимание! Если двери, капот, багажник окажутся плохо закрыты, либо неисправен один из кнопочных выключателей дверей, капота, багажника, либо не включен стояночный тормоз, сигнализация предупредит об этом 4 сиреной звуки и 4 вспышки габаритов. См. параграф «Самодиагностика при постановке на охрану».

Включение Бесшумной постановки на охрану

Перед включением режима охраны убедитесь, что зажигание выключено, двери, капот, багажник надежно закрыты, стояночный тормоз включен. Для включения бесшумного режима охраны наведите курсор на иконку и нажмите кнопку 2 на пульте дистанционного управления.

1 вспышка габаритов подтвердит режим охраны. Автоматическое запирание дверных замков произойдет, если они подключены к сигнализации. Светодиодный индикатор начнет мигать, показывая, что автомобиль находится под охраной.

На дисплее брелока отобразятся значки и прозвучит 1 короткий звуковой сигнал.

Внимание! Если двери, капот, багажник окажутся плохо закрыты, либо неисправен один из кнопочных выключателей дверей, капота, багажника, либо не включен стояночный тормоз, сигнализация предупредит об этом 4 сиреной звуки и 4 вспышки габаритов. См. параграф «Самодиагностика при постановке на охрану».

Включение режима охраны при работающем двигателе

Сигнализация предоставляет возможность включения режима охраны при работающем двигателе. Это может быть необходимо для короткой остановки. Максимальное время работы двигателя определяется запрограммированной функцией №1.

Режим охраны включается в следующем порядке:

Брелок издаст 1 короткий звуковой сигнал. На его дисплее появятся значки и будет отображаться текущее время.

После автоматической остановки двигателя режим охраны останется включенным. Зоны зажигания и датчика удара будут поставлены на охрану. Светодиодный индикатор начнет мигать.

Внимание! Когда режим турботаймера и режим поддержки двигателя SAFE запрограммированы одновременно, функция режима охраны при работающем двигателе недоступна. При этом условии и действиях, указанных в данном разделе, сигнализация будет выполнять функцию турботаймера. Подробнее см. в разделе «Режим турботаймера».

Автопостановка на охрану (программируемая функция)

Если запрограммирована функция автоматической постановки на охрану, то после выключения зажигания и закрытия последней двери последует 1 сигнал сирены и 1 вспышка габаритов. Через 10 секунд сигнализация автоматически включит режим охраны. Включение будет подтверждено 1 сигналом сирены, 1 звуковым сигналом брелока и 1 вспышкой габаритов. Дверные замки закроются. На дисплее брелока появятся значки.

Внимание! Если неисправен один из дверных кнопочных выключателей, то автоматическая постановка на охрану не произойдет (см. раздел «Проверка исправности концевых выключателей»).

Если стояночный тормоз не затянут, то после режима автоматической постановки на охрану последуют 4 сигнала и 4 вспышки габаритов.

Экстренная постановка на охрану без брелока

Для включения режима охраны в экстренных случаях, например, при утере или неработоспособности брелока дистанционного управления, необходимо выполнить следующие действия:

1. Включить зажигание, не запуская двигатель.
2. Нажмите сервисную кнопку 8 раз.
3. Выключите зажигание. В подтверждение последует 1 сигнал сирены и 1 вспышка габаритов.
4. Выйдите из машины в течение 20 секунд и заприте все двери ключом. Сначала последует 1 сигнал сирены, затем 1 сигнал брелока.

Через 20 секунд после выключения зажигания, независимо от состояния дверей, система встанет на охрану. В подтверждение последует 1 вспышка габаритов. Светодиодный индикатор начнет мигать, показывая, что автомобиль находится под охраной.

Внимание! Если запрограммирована функция автоматической постановки на охрану, то после закрытия последней двери последует сначала 1 сигнал сирены, затем 1 звуковой сигнал брелока, затем 1 дополнительный сигнал сирены и 1 вспышка габаритов.

Если стояночный тормоз не включен, то после включения режима охраны последуют 4 сигнала и 4 вспышки габаритов.

Если режим охраны включается экстренно (без брелока), то в случае срабатывания любого из охранных датчиков сначала последуют только предупреждающие сигналы — 4 сигнала сирены и 4 вспышки габаритов. Затем, если режим охраны не снят, через 20 секунд включится полный цикл тревоги.

Задержка срабатывания датчиков после постановки на охрану (программируемая функция)

В сигнализации есть возможность запрограммировать задержку срабатывания датчиков после постановки на охрану 5,15,30 или 45 секунд.

Эта задержка может быть необходима для обхода дверной зоны на время выключения света в салоне автомобиля или для успокоения датчиков удара и объема. При включении режима охраны с брелока двигатель блокируется моментально. Замки будут автоматически запираться, если они подключены к сигнализации.

По истечении запрограммированного времени задержки следует 1 вспышка габаритов, после чего на охрану включаются зоны двери, капота, багажника и сенсорные концевики. Если дверная зона в этот момент все еще открыта, последует цикл тревоги. При открытом капоте или багажнике в момент истечения задержки эти зоны будут временно исключены из схемы защиты. Предупреждающие сигналы о плохо закрытом капоте или багажнике следуют сразу в момент включения режима охраны.

Самодиагностика при постановке на охрану

Если при включении режима охраны появляются 4 сигнала сирены и 4 вспышки габаритов, это значит, что двери, капот, багажник могут быть закрыты неплотно, один из кнопочных выключателей дверей, капота, багажника неисправен или не включен стояночный тормоз. Брелок издаст 4 коротких сигнала, а на дисплее отобразится неисправная зона. Эта зона будет временно исключена из контура охраны. Индикация открытой двери одновременно сопровождается отображением значка.

Необходимо закрыть двери, капот и багажник, включить стояночный тормоз, и система автоматически поставит эту зону под охрану. В подтверждение последует короткий звуковой сигнал с брелока, на дисплее погаснет изображение неисправной зоны. Чтобы значок отображался в режиме охраны, необходимо выключить, а затем снова включить режим охраны при нормально закрытых дверях.

Если причина неисправности кнопочных выключателей не может быть устранена на месте, система встанет на охрану и заблокирует неисправную зону. В случае самопроизвольного устранения неисправности при включенном режиме охраны сигнализация немедленно автоматически поставит эту зону под охрану.

Снятие с охраны звуковым подтверждением

Для снятия с охраны звуковым подтверждением нажмите кнопку 1 брелока ( кнопка 1 должна быть запрограммирована на постановку/снятие с охраны ).

Если в режиме охраны не сработала тревога или сработал только датчик удара, то 2 сигнала сирены и 2 вспышки габаритов подтвердят снятие с охраны. Автоматическое отпирание дверных замков и включение света салона произойдет, если они подключены к сигнализации. Блокировка двигателя отключится. Светодиодный индикатор погаснет.

На дисплее брелока появится значок и последуют 2 звуковых сигнала брелока.

Внимание! Если при выключении режима охраны следуют 4 сигнала и 4 вспышки габаритов, это означает, что в режиме охраны сработали датчики охраны. См. параграф «Самодиагностика при снятии с охраны».

Тихое снятие с охраны

Для снятия с охраны без звукового подтверждения наведите курсор на иконку и нажмите кнопку 2 брелка.

2 мигания габаритов подтвердят снятие с охраны. Автоматическое отпирание дверных замков и включение света салона произойдет, если они подключены к сигнализации. Блокировка двигателя отключится. Светодиодный индикатор погаснет.

На дисплее брелока появится значок и последуют 2 коротких сигнала.

Внимание! Если при выключении режима охраны следуют 4 сигнала брелока и 4 вспышки габаритов, это означает, что в режиме охраны сработали охранные датчики. См. параграф «Самодиагностика при снятии с охраны».

Отключение режима охраны при работающем двигателе

Для отключения режима охраны при работающем двигателе кратковременно нажмите кнопку 1 на пульте дистанционного управления. 2 сигнала сирены и 2 вспышки габаритов подтвердят отключение. Произойдет автоматическое отпирание дверных замков, если они подключены к сигнализации. Двигатель продолжает работать.

На дисплее брелока появятся значки, после чего прозвучат 2 коротких сигнала.

Аварийное снятие с охраны

Для аварийного отключения режима охраны, например, при утере или неработоспособности брелока дистанционного управления необходимо:

1. Открыть дверь автомобиля, сигнализация включит сигнализацию.
2. Включить зажигание, не запуская двигатель.
3. Нажмите сервисную кнопку 4 раза в течение 20 секунд.
4. Выключите зажигание. В подтверждение последуют 2 сигнала сирены и 2 вспышки габаритов, режим охраны отключится.

Внимание! Если запрограммирована функция автоматической постановки на охрану, то после пункта 4 снова включите зажигание не менее чем на 10 секунд, затем выключите его. В противном случае система снова встанет на охрану.

Автоматический возврат в режим охраны при случайном отключении (программируемая функция)

Если в течение 30 секунд после снятия с охраны двери автомобиля не были открыты, то сигнализация автоматически вновь включит режим охраны. Это защищает от отключения режима охраны случайным нажатием на кнопку брелока, а также в случае, если вы, отключив сигнализацию, изменили свое намерение сесть в машину и забыли включить режим охраны. Будильник включится автоматически.

Если режим охраны был выключен звуковыми сигналами подтверждения, то включение режима охраны будет подтверждено 1 коротким сигналом и 1 вспышкой габаритов. На дисплее брелока появятся значки , и . Последует 1 короткий звуковой сигнал.

Если режим охраны был отключен молча, то включение режима охраны будет подтверждено только 1 вспышкой габаритов. На дисплее брелока отобразятся значки , и , после чего прозвучит 1 короткий звуковой сигнал.

Произойдет автоматическое запирание дверных замков, если они подключены к сигнализации. Двигатель будет заблокирован. Светодиодный индикатор начнет мигать, показывая, что автомобиль находится под охраной.

Самодиагностика при снятии с охраны

Если тревоги появились в режиме охраны в результате срабатывания зоны двери, капота, багажника, включения зажигания или выключения ручника, а тревоги не прерывались с брелока , то при выключении режима охраны последуют 4 сигнала и 4 вспышки габаритов. На дисплее брелока появятся значки, соответствующие причинам срабатывания сигнализации.

Если с брелка прерывалась сигнализация, то при выключении режима охраны последуют только 2 гудка и 2 вспышки габаритов. В этом случае на дисплее брелока не будет индикации причин срабатывания сигнализации.

Защитные функции

Тревоги

При срабатывании любого из охранных датчиков в режиме охраны автоматически включается сигнализация: звучит сирена, мигают габаритные огни и включается свет в салоне; двигатель будет заблокирован. Брелок подаст звуковой сигнал, а на дисплее отобразится причина тревоги. Во время звучания сирены на дисплее будет мигать значок ; пока мигают габариты, на дисплее будут мигать фары автомобиля.

Аварийные сигналы подаются циклами. Продолжительность одного цикла тревоги и максимально возможное количество циклов для различных причин тревоги указаны в таблице.

Если после окончания цикла тревоги причина тревоги не устранена (например, двери остаются открытыми), то соответствующая охранная зона временно исключается из охранного контура до устранения причины тревоги исчезает (пока двери не закроются), но индикация брелока продолжается.

Причина тревоги	Значок дисплея	Продолжительность одного цикла сигнализации	Макс, количество циклов при постоянно срабатывающем датчике	Макс. количество циклов с прерывистым датчиком
1 уровневый датчик удара		3 сигнала 6 миганий	8 подряд	8 подряд
Датчик удара уровня 2		20 сек. звук 20 сек. свет	8 подряд	8 подряд
двери		30 сек. звук 35 сек. свет	1	3
Капюшон		30 сек. звук 35 сек. свет	1	3
Багажник		30 сек. звук 35 сек. свет	1	3
Зажигание		30 сек. звук 35 сек. свет	4 подряд	3
Стояночный тормоз		30 сек. звук 35 сек. свет	1	3

Примечание. Если произошло прерывание сигналов тревоги с брелока, то отсчет количества циклов тревоги при периодически срабатывающем датчике начинается заново.

Если включен тихий режим охраны, то при срабатывании тревоги звуковых сигналов тревоги не будет.

Прерывание тревог

Если вы хотите прервать тревоги, не снимая с охраны, например, вы проверили работу датчиков, нажмите кнопку 1 брелока. В этом случае сигнализация останется в режиме охраны.

Если на момент прерывания сигнализации причина тревоги устранена, то звуковые сигналы и индикация на дисплее брелока прекратятся.

Если на момент прерывания тревоги причина тревоги не устранена, то на дисплее брелока будет продолжать отображаться соответствующий значок. Охранная зона будет временно исключена из контура охраны. Значок на дисплее погаснет только после устранения причины срабатывания, в подтверждение прозвучит 1 короткий звуковой сигнал.

Чтобы прервать только сигналы тревоги брелока, нажмите кнопку 3 брелока. При этом сигналы тревоги и индикация на дисплее брелока будут продолжаться.

Дистанционное срабатывание сигнализации (функция паники)

Для включения режима «паника» при выключенном зажигании нажмите и удерживайте кнопки 1 и 2 брелка в течение 3 секунд.

Будет 3 сигнала сирены и 3 вспышки габаритов. Брелок подаст звуковой сигнал.

Если ранее режим охраны был выключен, то при включении режима «паника» замки дверей блокируются. После выключения режима «паника» автоматически включается режим охраны. При этом никакой индикации на дисплее брелока не будет.

Включение режима защиты от ограбления с брелока

Для включения режима защиты от ограбления подведите курсор к значку с помощью кнопки 3 брелока и при работающем двигателе (зажигание включено) нажмите кнопку 2 брелока.

Сигнализация сначала включится 30-секундная сигнализация, затем включатся звуковая и световая сигнализации и звуки брелока. Дверные замки закроются, а двигатель заблокируется.

Значок будет мигать на дисплее брелока.

Режим защиты от ограбления, активируемый специальной кнопкой

При работающем двигателе нажать кнопку активации специального режима антиограбления. Прибор будет мигать 30 секунд, затем включится 30-секундная сигнализация и звуки брелока, двигатель (цепь стартера) будет заблокирован. Значок будет мигать на дисплее брелока.

Для выключения режима антиограбления в первые 30 секунд нажмите и удерживайте специальную кнопку до появления 3-х сигналов сирены или мелодичный сигнал брелока. Световые сигналы прекратятся.

Для выключения режима антиограбления через 30 секунд наведите курсор на иконку и при выключенном зажигании нажмите кнопку 2 брелка, затем кнопку 1 брелка, последовательно с интервалом 3- 5 секунд. Сигналы тревоги прекратятся, и двигатель разблокируется. Индикация на дисплее брелока прекратится.

Режим иммобилайзера (программируемая функция)

Если режим иммобилайзера запрограммирован, то двигатель будет автоматически блокироваться через 30 секунд после каждого выключения зажигания, независимо от того, был включен режим охраны или нет. В режиме иммобилайзера светодиодный индикатор горит постоянно.

Для выключения режима иммобилайзера нажмите кнопку 1 на брелоке. Последуют 2 вспышки габаритов и 2 сигнала брелока. Светодиодный индикатор погаснет.

Примечание. Если запрограммирована функция турботаймера, то режим иммобилайзера не включится.

Блокировка двигателя

Надежная блокировка двигателя сохраняется в течение всего срока защиты. Попытки угонщиков завести двигатель, несмотря на сигналы тревоги, будут бесполезны. Даже если центральный блок сигнализации будет обнаружен и отключен от кабельных разъемов, двигатель останется заблокированным.

Защита от аварийной сигнализации сбоя питания

Любая попытка угонщиков снять с охраны временным сбоем питания будет безуспешной. При отключении питания, например сбросе клеммы аккумулятора, сигнализация запоминает свое состояние. При восстановлении питания сигнализация снова будет в том же режиме (см. таблицу состояний ниже), брелок подаст мелодичный звуковой сигнал.

Если к системе подключена сирена с автономным питанием, то при отключении клеммы аккумулятора сирена включит звуковую сигнализацию.

Сервисные функции

Дистанционное отключение датчика удара

Сигнализация предоставляет возможность дистанционно отключать/включать датчик удара по уровням неограниченное количество раз в течение одного охранного цикла.

Если необходимо отключить только предварительный уровень датчика удара, наведите курсор на иконку, нажмите кнопку 2 пульта один раз. На дисплее брелока отобразится дополнительная иконка, прозвучат 2 сигнала сирены и мелодичный сигнал брелока. Датчик первого уровня будет отключен. Если необходимо отключить оба уровня датчика удара, наведите курсор на иконку и нажмите кнопку 2 пульта второй раз. Значок появится на дисплее брелока.

Автоматическое управление центральным замком от ключа зажигания (программируемая функция)

При желании можно добавить функцию. автоматическое управление блокировкой дверей при включении и выключении зажигания. Если эта функция включена, то при выключении зажигания замки дверей будут автоматически открываться.

Можно запрограммировать 3 варианта управления замками при включении зажигания:

1. замки не запираются;
2. блокируются через 10 секунд после включения зажигания;
3. блокируются через 30 секунд после включения зажигания.

Внимание! Если открыть одну из дверей в момент включения зажигания или после включения зажигания на 10 или 30 секунд, то замки дверей не заблокируются.

Режим поиска автомобиля

Для поиска своего автомобиля на стоянке в ночное время нажмите одновременно кнопки 1 и 2 пульта дистанционного управления.

Если до этого был включен или выключен режим охраны со звуками подтверждения, последуют 6 сигналов сирены и 6 вспышек габаритов. Если режим охраны был включен или выключен молча, то последует всего 6 вспышек габаритов.

В обоих случаях прозвучит мелодичный сигнал брелока.

Звонок из автомобиля

Для отправки сигнала вызова из автомобиля на брелок сигнализации нажмите кнопку, расположенную на корпусе приемопередающего модуля. Последуют 6 вспышек размера (2 серии по 3 вспышки). На дисплее брелока отобразится значок и прозвучат 20-секундные мелодии вызова. Для прерывания сигналов и индикации на дисплее нажмите кнопку 3 пульта дистанционного управления.

Режим турботаймера (программируемая функция)

Для автомобилей с турбонаддувом предусмотрен специальный режим турботаймера, который позволяет поддерживать работу двигателя после выключения зажигания ключом в течение некоторого времени, необходимого для полной остановки турбины. Благодаря такому алгоритму сохраняется срок службы подшипников скольжения турбины.

Продолжительность работы турботаймера программируется на 1, 3 или 6 минут. Если во время работы режима турботаймера, сопровождающегося загоранием светодиодного индикатора, активируется режим охраны с блокировкой дверных замков, система отключит входы зажигания и датчиков удара на время действия турботаймера. операция. Блокировки двигателя не произойдет. Двигатель будет остановлен автоматически, а зоны зажигания и датчика удара будут поставлены на охрану только после выключения режима турботаймера. Светодиодный индикатор будет медленно мигать.

Внимание.

Проверка исправности концевиков

Сигнализация обеспечивает возможность контроля исправности концевиков дверей, капота и багажника при выключенном режиме охраны. Открытие дверей, капота и багажника при включенном зажигании должно сопровождаться вспышками светодиодного индикатора. Если светодиод не загорается при их открывании, соответствующий концевой выключатель неисправен.

Контроль состояния автомобиля и температуры в салоне

Наведите курсор на иконку и нажмите кнопку 2 на брелоке. Последуют 3 вспышки размеров. Дисплей брелока покажет температуру в салоне автомобиля и состояние режима сигнализации, прозвучит мелодичный сигнал.

Примечание. Температура, отображаемая на дисплее брелока, может отличаться от фактической температуры в салоне, так как зависит от расположения модуля трансивера в автомобиле (например, когда модуль находится на солнце, отображаемое значение температуры будет выше реального).

Сервисный режим Valet

Для временного отключения противоугонных и охранных функций автосигнализации, например, при передаче автомобиля на СТО для профилактических или ремонтных работ рекомендуется включить сервисный режим Valet .

Перед включением режима Valet убедитесь, что запрограммированные ранее режимы турботаймера и иммобилайзера выключены. В противном случае войти в режим программирования функций и параметров работы сигнализации и перевести указанные режимы в состояние — выключено.

Для включения сервисного режима наведите курсор на иконку и нажмите кнопку 2 на пульте. В подтверждение последуют 4 сигнала сирены, 4 вспышки габаритов и прозвучит мелодичный сигнал брелока. На дисплее брелока появится мигающий значок. При включенном режиме Valet продолжает работать только функция дистанционного управления запиранием и отпиранием дверей и управление дополнительным каналом №1 (отпирание багажника).

Для выхода из сервисного режима наведите курсор на иконку, нажмите кнопку 2 пульта ДУ. Брелок. В подтверждение последуют 3 сигнала сирены, 3 вспышки габаритов и мелодичный сигнал брелока. Значок погаснет. При необходимости перепрограммировать отключенные режимы турботаймера и иммобилайзера.

Управление дополнительным каналом №1 (удаленная разблокировка багажника)

Канал №1 (желто-черный провод) может быть активирован независимо от состояния системы и использоваться для удаленной разблокировки багажника. Если канал активирован при включенном режиме охраны, то зоны багажника и датчика удара временно отключаются.

Есть два варианта включения дополнительного канала №1:

Вариант 1 — нажать и удерживать кнопку 2 брелока в течение 3 секунд.

Вариант 2 — с помощью кнопки 3 пульта наведите курсор на иконку и нажмите кнопку 2 пульта.

В подтверждение последуют 3 вспышки габаритов и 3 сигнала брелока.

При выключенном режиме охраны на дисплее брелока появляется мигающее изображение открытого багажника.

При включении режима охраны на дисплее брелока появится мигающее изображение открытого багажника и отключенного датчика удара

На выходе канала появится отрицательный импульс длительностью 1 секунда — багажник откроется. Если при активации канала багажник не открывается, то индикация открытого багажника и отключенного датчика удара на дисплее брелока не последует.

Если сигнализация сработает в момент закрытия багажника, то через 5 секунд снова встанут на охрану зоны багажника и датчика удара. В подтверждение прозвучит 1 сигнал сирены и 1 звуковой сигнал брелока. Мигающий багажник откроется, а значки датчика удара исчезнут.

Управление дополнительным каналом №2 (программируемая функция)

Дополнительный канал №2 (желто-красный провод) может быть активирован независимо от состояния режима охраны на 0,8, 10, 30 секунд или до поворота брелока выключенный. Длительность выходного сигнала программируется при установке системы (функция 4). Канал можно использовать для дистанционного управления дополнительным оборудованием автомобиля.

Сигнализация «Старлайн А9» очень нравится водителям разных автомобилей. Система снабжена подробной инструкцией. Позволяет подключить и настроить сигнализацию. В руководстве также описаны принципы работы системы. Изучив отзывы пользователей и положения инструкции, можно выделить основные принципы работы со Старлайн А9. Программирование брелоков будет простой задачей. Советы опытных автомобилистов позволят быстро настроить. Это позволит вам использовать все возможности. Сигнализацию можно настроить на работу в режиме автозапуска или без него. Также настраивается функция блокировки.

Общая информация

«Старлайн А9», инструкция по эксплуатации которой требует изучения перед началом установки системы и программированием брелока, представляет собой сигнализацию с дистанционным запуском двигателя. Имеет двусторонний канал радиосвязи. Его дальность действия на местности без препятствий составляет 600 м. В режиме пейджера этот показатель увеличивается в 2 раза.

Кодирование радиосигнала динамическое. Выбор команд управления осуществляется по курсорному принципу. Каждая команда управляется своей кнопкой. Он отображается на дисплее брелока. Система обеспечивает звуковые и вибрационные оповещения.

Помимо основных данных о состоянии автомобиля, брелок показывает пользователю время, температуру в салоне, а также будильник.

Вы можете установить представленную систему на автомобили с дизельным, бензиновым или турбированным типом двигателя. Трансмиссия может быть автоматической или ручной.

Правила техники безопасности

При использовании функций дистанционного или автоматического запуска двигателя, управления узлами машины необходимо соблюдать меры безопасности при использовании Старлайн А9система. В инструкции по эксплуатации они четко указаны.

Важно парковать автомобиль в хорошо просматриваемом месте. В этом случае его необходимо установить на стояночный тормоз. Автоматическая коробка передач должна быть в положении PARK, а механическая коробка передач должна быть в нейтральном положении.

Не запускать двигатель при отсутствии водителя в кабине, если кто-то находится впереди или сзади автомобиля. Брелок нельзя давать детям или лицам, не умеющим обращаться с этим устройством. Машина должна быть в исправном состоянии, в ее системе должно быть достаточное количество всех припасов и топлива.

Брелок

Встроенные функции сигнализации выполняются автоматически или с помощью сигналов брелока. Некоторые из них можно изменить. Процедура прописана в инструкции к системе Starline A9. Программировать брелок легко. Для этого на устройстве есть три кнопки. Информация выводится на жидкокристаллический дисплей.

Автомобиль может управляться одним или несколькими брелками. Если вы потеряете основное устройство с экраном, вы сможете воспользоваться запасным пультом дистанционного управления. Это брелок с кнопками, который не имеет функции предоставления информации пользователю. С его помощью вы можете управлять практически всеми функциями системы.

Если автовладельцы используют несколько брелоков с дисплеем, то вся информация о состоянии систем автомобиля и сигнализации будет отображаться на экране того устройства, с которого была подана команда.

Назначение кнопок

Пульт Starline A9 с жидкокристаллическим дисплеем настраивается с помощью трех кнопок на корпусе. Их комбинации позволяют управлять функциями системы.

Кнопка I может вызвать команду программирования, если ее быстро нажать один раз. Удерживая ее в течение 3 секунд, водитель дистанционно запускает или останавливает двигатель. Пользователь может включить режим защиты. Для этого при работающем двигателе эту кнопку также удерживают 3 секунды.

Кнопка II при кратковременном нажатии устанавливает положение курсора на экране. Если подержать 3 секунды, багажник откроется.

Кнопка III также позволяет управлять положением курсора коротким нажатием. Он прерывает сигналы тревоги брелока. Для этого удерживайте ее нажатой в течение 0,5 секунды. Нажмите эту кнопку на 3 секунды, чтобы включить или выключить часы, будильник, режим энергосбережения. Если ее удерживать нажатой в течение 6 секунд, можно войти в режим программирования кнопки I.

Картинки на дисплее

Всю информацию о состоянии автомобиля и самой сигнализации можно посмотреть на дисплее системы Старлайн А9. Значки на брелке помогут ориентироваться в настройках и режимах управления. В инструкции четко прописано, какая картинка соответствует той или иной функции.

Индикация команд и режимов выводится внизу экрана. Вы можете перечислить его слева направо для общего представления о функциях устройства. Чтобы полностью понять назначение каждого из них, нужно внимательно изучить инструкцию.

Первая картинка слева соответствует режиму защиты от ограбления. Если он отображается на дисплее, эта команда включена. Далее идет функция дополнительного канала 3. Двигаясь в правую сторону, можно увидеть режим автозапуска двигателя по температуре. Далее идет функция ежедневного автозапуска или включения двигателя по будильнику. За этой картинкой следует дистанционное включение или выключение двигателя.

После этого следуют режимы тихой защиты. В этом случае звуковые сигналы подтверждения не звучат. Следующий рисунок соответствует функции охраны со звуковым сигналом. За ним — отключение на расстоянии датчика удара.

Чуть правее картинка сервисного режима Valet. Далее следует картина состояния систем автомобиля и показателей температуры салона. Затем идет дополнительный канал 2. Дистанционное открытие багажника завершает цепочку картинок.

Кнопка I

Кнопка I на основном брелоке программируется пользователем. Это можно делать неограниченное количество раз. Чаще всего используется для выключения или включения режима охраны в Старлайн А9.система. Запрограммировать новый брелок несложно.

Кнопка III для перемещения курсора по экрану. При выборе нужного режима, например, включение охранной функции или любой другой, движение останавливается. Кнопка III удерживается в течение 6 секунд. Сначала прозвучат два звуковых сигнала. Потом еще 3. Затем нажимается кнопка I, чтобы активировать выбранную функцию.

После такого программирования короткое нажатие кнопки I включит ранее выбранный режим. Чтобы установить для него новую функцию, повторите вышеописанную операцию.

Кнопка II

Вы также можете назначить функцию кнопке II. Необходимо несколько раз быстро нажать кнопку III. Курсор будет двигаться по часовой стрелке. Если вы остановитесь на 1-2 секунды и продолжите движение, он будет двигаться против часовой стрелки.

Перечисленные выше изображения будут выбираться по одному. Когда курсор достигает нужной программы, движение кнопки III прекращается. Для выполнения выбранной программы пользователь нажимает кнопку II.

Через 10 секунд после нажатия любой кнопки курсор вернется в исходное состояние ПРОВЕРКА. Эта команда управляет состоянием автомобиля и температурой в его салоне. Это не меняет состояние будильника. Зная это, у пользователя не возникнет вопроса, как посмотреть температуру на Старлайн А9.Брелок. Во время работы эта команда наиболее востребована.

Установка часов

Приступая к работе с системой, необходимо научиться выставлять время на брелке Starline A9. Необходимо удерживать кнопку III до появления двух звуковых сигналов. Часы на дисплее будут мигать.

Для увеличения цифрового значения часов, минут необходимо нажать кнопку I, а для уменьшения — кнопку II. Переход с часов на минуты осуществляется кратковременным нажатием кнопки III.

После завершения настройки необходимо выйти из режима настройки часов. Для этого удерживайте кнопку III до тех пор, пока не появится один звуковой сигнал. По инструкции производителя можно установить показания будильника или таймера.

Запись кодов

Водитель может самостоятельно вводить коды Старлайн А9 в память системы. Программирование брелоков производится в режиме снятия с охраны. Вы можете подключить до 4 пультов. Это необходимо сделать, если сигнализация по каким-то причинам не видит сигнал брелока или автомобиль был куплен с уже установленной системой.

Для входа в режим программирования необходимо включить зажигание. Сервисную кнопку Valet удерживают до появления четырех звуковых сигналов.

Сначала настройте основной брелок. На нем нажимаются кнопки I и II. Для дополнительных пультов без дисплея удерживайте нажатыми кнопки III и IV. После успешной записи первого брелока прозвучит один сигнал сирены.

Для всех брелоков выполняется одинаковая процедура. Интервал между входами не должен быть более 5 секунд. В противном случае режим программирования завершится автоматически. Далее нужно выключить зажигание. Успех операции подтвердят 5 вспышек габаритных огней автомобиля.

Запуск двигателя

Многих водителей интересует, как завести автомобиль с брелока. «Старлайн А9» при подключении сигнализации предполагает программирование типа коробки передач. Если он ручной, проволочная петля при установке разрезается (как указано в инструкции). Если автомобиль с автоматической коробкой передач, этот элемент сохраняется.

Также устанавливается тип двигателя. Существует две возможности дистанционного запуска двигателя. В первом случае нужно поставить курсор на соответствующую иконку на экране дисплея. Затем нужно нажать кнопку II. Или просто удерживайте кнопку I в течение 3 секунд.

При первой попытке запуска прозвучит 3 гудка сирены, 3 вспышки габаритных огней. Брелок издаст мелодичный сигнал. Значок на дисплее будет гореть постоянно. Вы можете установить время прогрева двигателя.

Сброс настроек

Иногда водителю может понадобиться информация, как сбросить настройки брелока Starline A9. Действия выполняются в определенной последовательности. Сначала включается зажигание. Далее 10 раз нажимается сервисная кнопка Valet. После этого пользователь выключает зажигание. Вход в режим сброса осуществляется, если после этих манипуляций прозвучит 10 гудков сирены.

Сервисную кнопку нужно нажать еще 1 раз. После этого прозвучит еще одна сирена. Водитель нажимает кнопку I на основном брелоке. Раздастся короткий звуковой сигнал. Это означает, что сброс был сделан. Система автоматически выйдет из режима настройки через 5 секунд. Габаритные огни мигнут 5 раз. Брелок издаст мелодичный сигнал.

Рассмотрев особенности автосигнализации Старлайн А9, вы легко и просто сможете запрограммировать брелок. Прочтите инструкции производителя перед использованием оборудования. Это позволит использовать встроенные функции в полной мере. При необходимости вы можете восстановить систему до заводских настроек. Управление с брелока позволит комфортно и полноценно пользоваться системой безопасности автомобиля.

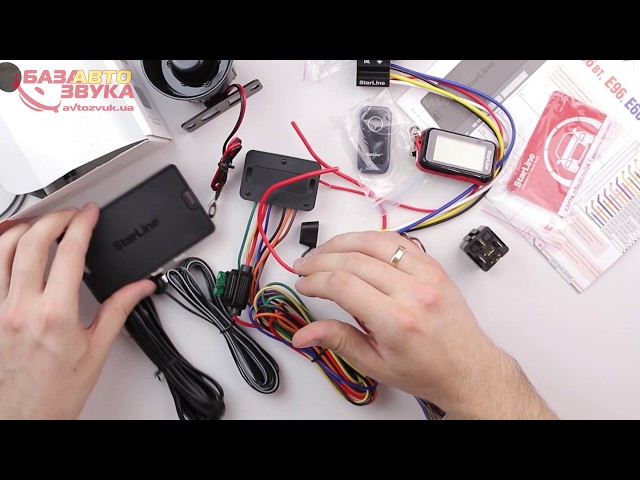

Систему StarLine Twage можно устанавливать на автомобили с напряжением аккумулятора 12В и отрицательным полюсом на кузове.

Разместите центральный блок в салоне в скрытом месте, желательно под приборной панелью — в этом случае длина соединительных проводов будет минимальной. Для предотвращения попадания влаги в блок рекомендуется устанавливать его таким образом, чтобы исключить попадание капель воды по проводам в корпус. Закрепите блок на ровной поверхности с помощью саморезов или двустороннего скотча, чтобы он не смещался из-за вибраций.

Закрепить модуль приемопередатчика с антенной на лобовом стекле автомобиля так, чтобы от антенны до металлических частей кузова оставалось не менее 5 см. В этом случае обеспечивается максимальная дальность действия брелоков. Также при установке следует учитывать, что датчик температуры салона находится именно в этом модуле, поэтому нужно размещать модуль как можно дальше от источников тепла и избегать попадания солнечных лучей. В противном случае показания температуры могут отличаться от фактической температуры в салоне.

Закрепить выносной датчик температуры двигателя на корпусе двигателя под одним из болтов М6 на двигателе, обеспечив хороший контакт с корпусом двигателя. Положение датчика будет определять правильность определения температуры двигателя.

Жестко закрепить датчик удара в салоне автомобиля, обеспечив доступ к его регулировкам.

Закрепите светодиодный индикатор на видном месте на приборной панели.

Установить сервисную кнопку Valet и кнопку включения режима антиограбления в скрытых, но доступных пользователю местах.

При установке кнопочных выключателей под капотом и в багажнике проверьте правильность их работы. При закрытых капоте или багажнике зазор между контактами в выключателе должен быть не менее 3 мм. Неправильная установка кнопок часто является причиной ложных срабатываний.

Прокладывайте провода как можно дальше от источников электрических помех — катушек зажигания, проводов высокого напряжения и т.п. Обращайте внимание на то, чтобы провода не соприкасались с движущимися частями конструкции автомобиля — педалями, рулевыми тягами и т.п.

Монтаж соединений проводки сигнализации должен производиться при отключенном аккумуляторе автомобиля.

Внимание! Если автомобиль оборудован подушкой безопасности или имеет закодированный приемник, перед отключением питания обратитесь к руководству по эксплуатации автомобиля или приемника.

Все неразъемные соединения должны быть пропаяны и хорошо изолированы.

Подключайте центральный блок и другие компоненты сигнализации к кабельным разъемам только после завершения установки. Установите сигнализацию в соответствии со схемой подключения.

Подключение приемопередатчика

Модуль приемопередатчика с антенной подключается к пятиконтактному разъему, расположенному в центральном блоке под откидной крышкой, с помощью кабеля, входящего в комплект сигнализации.

Подключение двухуровневого датчика удара

Датчик удара подключается к центральному блоку четырехжильным кабелем, входящим в комплект сигнализации. Подача питания (потенциала корпуса) на датчик осуществляется только в режиме охраны. Чувствительность датчика по уровням регулируется потенциометрами на корпусе датчика.

Подключение светодиодного индикатора

Подсоедините штекер светодиода к двухконтактному разъему, расположенному в центральном блоке под откидной крышкой.

Подключение датчика температуры двигателя

Датчик температуры двигателя подключается к центральному блоку с помощью двухжильного кабеля. Подсоедините один из проводов кабеля к оранжево-серому проводу (вход кнопочного выключателя капота) 18-контактного разъема центрального блока, а второй провод подключите к кузову автомобиля. Полярность подключения не важна. Для корректной регистрации температуры вход кнопочных выключателей капота не должен иметь подсветку, подключенную к +12В.

Подключение 6-контактного разъема питания центрального блока

Красный провод (№4) — питание +12В, подключить к плюсовой клемме аккумуляторной батареи.

Синий провод (№2) — выход управления активацией АСС, подключить к клемме АСС замка зажигания.

Желтый провод (№5) — выход №1 опоры зажигания, подключить к выводу 15 замка зажигания.

Зеленый провод (№6) — выход поддержки зажигания №2. Алгоритм работы выхода программируется (функция 7). См. раздел «Временные диаграммы работы системы при дистанционном запуске двигателя».

Черно-белый провод (№3) — выход управления стартером, подключить к клемме 50/1 замка зажигания.

Черно-желтый провод (№1) — выход управления блокировкой стартера. Подключить после замка зажигания со стороны стартера, предварительно перерезав штатный провод, идущий от замка зажигания к стартеру.

Подключение 18-контактного разъема центрального блока

Красный провод (№1) — питание +12В, подключить к плюсовой клемме аккумуляторной батареи.

Черный провод (№9) — минус питания, подключить к кузову автомобиля, обеспечив хороший контакт.

Зелено-черный провод (№10) — подключение к габаритным огням или указателям поворота. Максимальный выходной ток нагрузки 7,5А.

Зелено-желтый провод (№11) — подключение к габаритным огням или указателям поворота. Максимальный выходной ток нагрузки 7,5А.

Серый провод (№13) — плюсовой выход для подключения сирены. Максимальный выходной ток нагрузки 2А.

Сине-черный провод (№17) — подключается к дверным кнопочным выключателям, замыкающим кузов при открывании дверей.

Сине-красный провод (№7) — подключить к дверным кнопочным выключателям, замыкающим на +12В при открывании дверей.

Оранжево-серый провод (#18) — подключается к кнопочным выключателям капота, которые закрываются на корпусе, когда капот открыт. Для корректной регистрации температуры вход кнопочных выключателей капота не должен иметь подсветку, подключенную к +12В.

Оранжево-белый провод (#8) — подключается к кнопкам багажника, которые закрываются на корпусе при открытии багажника.

Желто-черный провод (№15) — минусовой вывод дополнительного канала №1. Длительность управляющего сигнала 1 сек. Максимальный ток нагрузки 300 мА. Канал можно использовать для управления соленоидом открывания багажника. Для подключения требуется дополнительное реле. Пример схемы подключения показан на рисунке.

Желто-красный провод (№5) — минусовой вывод дополнительного канала №2. Максимальный ток нагрузки 300мА. Длительность импульса выходного сигнала программируется 0,8, 10, 30 секунд или до выключения канала брелоком («защелкой»). Канал можно использовать для управления дополнительным оборудованием автомобиля. Для подключения требуется дополнительное реле.

Желто-синий провод (№14) — минусовой вывод дополнительного канала №3. Максимальный ток нагрузки 300мА. Длительность импульса выходного сигнала программируется 0,8, 10, 30 секунд или до выключения канала брелоком («защелкой»). Канал можно запрограммировать на реализацию функции двухэтапного отпирания дверных замков или на управление другими устройствами в автомобиле. Для подключения требуется дополнительное реле.

Синий провод (№2) — минусовой вывод дополнительного канала №4. Максимальный ток нагрузки 300 мА. Канал можно запрограммировать на подключение к блоку управления освещением салона или стеклоподъемниками. Для подключения требуется дополнительное реле.

Черно-желтый провод (#4) — выход отрицательного состояния тревоги. Максимальный ток нагрузки 300 мА. Выход активируется при включении режима охраны, срабатывании турботаймера, срабатывании функции антиограбления, срабатывании иммобилайзера. При дистанционном и автоматическом пуске в режиме охраны выход не отключается. Рекомендуется использовать для блокировки цепи стартера. При подключении требуется дополнительное реле.

Черно-белый провод (#12) — выход отрицательного состояния тревоги. Максимальный ток нагрузки 300 мА. Его можно использовать для блокировки двигателя с нормально открытым (НО) или нормально закрытым (НЗ) алгоритмом работы. Для подключения требуется дополнительное реле.

Черно-красный провод (#3) — Выход отрицательного состояния тревоги. Максимальный ток нагрузки 300 мА. Выход активируется, когда работает турботаймер и запускается двигатель. В режиме пуска его можно использовать для восстановления заблокированных цепей двигателя.

Оранжево-фиолетовый провод (№16) — минусовой вход контроля состояния педали стояночного тормоза или ножного тормоза. Отсутствие отрицательного потенциала на этом проводе в режиме охраны вызовет тревогу, а в режиме дистанционного или автоматического запуска двигателя двигатель остановится. Пример схемы подключения показан на рисунке.

Серо-черный провод (№6) — вход управления двигателем. Входное сопротивление не менее 100 кОм. Входная чувствительность — 1,0В.

Выбор способа контроля работы двигателя (подключение серо-черного провода

Контроль работы двигателя по тахометру

Серо-черный провод подключается к тахометру. Диагностика запуска двигателя осуществляется по изменению частоты сигнала тахометра. О правильности подключения черно-серого провода к тахометру можно судить по продолжительности работы стартера после отключения стартера при запуске двигателя и по получению подтверждения запуска на брелке сигнализации.

При правильном подключении черно-серого провода стартер должен выключиться одновременно с запуском двигателя, независимо от запрограммированной продолжительности запуска стартера.

Управление двигателем от генератора

Серо-черный провод подключается к выходу генератора, который подключен к лампе на приборной панели. Успешный запуск двигателя будет контролироваться наличием положительного напряжения +12В на выходе генератора при работающем двигателе. При правильном подключении черно-серого провода стартер должен выключиться одновременно с запуском двигателя, независимо от запрограммированной продолжительности запуска стартера.

Внимание! При подключении серо-черного провода к выходу генератора используйте демпфирующий резистор номиналом 510 кОм…680 кОм.

Контроль работы двигателя по напряжению бортовой сети

При затруднении обнаружения цепей тахометра или генератора допускается использовать режим управления запуском двигателя по напряжению бортовой сети. В этом случае серо-черный провод не подключается и должен быть изолирован. Подтверждение запуска произойдет автоматически после запуска двигателя. Недостатком этого способа управления является фиксированное время работы стартера. Для правильной работы пускателя без перекручивания вам потребуется выбрать требуемую длительность функцией программирования №3 на 800, 1200, 1800 или 3000 мс.

Подключение встроенной цепи блокировки двигателя

Разорвать цепь между замком зажигания и стартером. Подсоедините черно-белый провод 6-контактного разъема со стороны замка зажигания и черно-желтый провод 6-контактного разъема со стороны стартера к разрыву цепи. Максимальный ток встроенного реле блокировки 40А.

Подключение внешней цепи блокировки двигателя с помощью обычных реле

Разомкнуть одну из штатных цепей запуска двигателя и подключить к разрыву цепи дополнительное реле. Тип контактов реле блокировки NO (нормально разомкнутый) или NC (нормально замкнутый) программируется (функция 15). Изначально НЗ тип контактов реле запрограммирован на заводе. Пример схемы подключения одной из цепей показан на рисунке.

Подключение внешней схемы блокировки двигателя с помощью комплекта универсальной беспроводной блокировки StarLine

Такой способ блокировки двигателя значительно повышает противоугонные свойства сигнализации. Для управления модулем, входящим в комплект универсальной беспроводной блокировки StarLine, используйте черно-белый сигнальный провод, предварительно запрограммировав его на нормально разомкнутый (НО) тип контактов. Возможные схемы блокировки двигателя приведены в инструкции по установке универсального комплекта беспроводной блокировки StarLine.

Подключение к соленоиду открывания багажника

Сигнализация имеет выход для дистанционного отпирания багажника (желто-черный провод). Максимальная выходная нагрузка 300 мА, при подключении необходимо использовать дополнительное реле. Пример схемы подключения показан на рисунке.

Подключение к внутреннему освещению

Дополнительный канал сигнализации 2 может использоваться для подключения к фарам ближнего света и реализации функции «световой тракт» (желто-красный провод). Максимальная выходная нагрузка 300 мА, при подключении необходимо использовать дополнительное реле. Пример схемы подключения показан на рисунке.

Подключение оранжево-фиолетового провода на автомобилях с механической и автоматической коробкой передач

На автомобилях с механической коробкой передач подсоедините этот провод к кнопочному выключателю стояночного тормоза, который при нажатии на тормоз замыкается на корпус.

На автомобилях с автоматической коробкой передач подсоедините этот провод к выключателю педали тормоза, который замыкается на +12 В при нажатии на педаль тормоза.

Сигнализация имеет выход, который можно использовать для подключения к внутреннему освещению и реализации функции «вежливое внутреннее освещение» (синий провод). Максимальная выходная нагрузка 300 мА, при подключении необходимо использовать дополнительное реле. Пример схемы подключения показан на рисунке.

Подключение к фарам ближнего света

Подключение к центральному замку

Сигнализация StarLine Twage имеет встроенные реле управления центральным замком. Контакты реле выведены на 6-контактный разъем. Нагрузочная способность встроенных реле 15А. Длительность управляющих импульсов программируется (функция 9).

Схема подключения системы запирания с принудительным или отрицательным управлением

Схема подключения приводов двухпроводной системы запирания

Диаграмма подключения для пневматической системы блокировки

Диаграмма подключения для привода водителя для двухэтапного разблокировки дверей

Диаграммы проводки

Соединение 6-Pin Connector для автоматической работы.

StarLine Twage A9 — автомобильный охранный комплекс с двусторонним радиоканалом связи и дистанционным запуском двигателя. Дальность связи на открытой местности составляет 600 м с брелока и 1200 м в режиме пейджера. Кодирование управляющих радиосигналов динамическое.

Система StarLine Twage A9 может устанавливаться на автомобили с бензиновыми, дизельными или турбированными двигателями, с автоматической или механической коробкой передач.

Запуск двигателя возможен по команде с брелока, по датчику температуры, установленному на корпусе двигателя, каждые сутки и в любое время суток. Управление работой двигателя может осуществляться по сигналам тахометра, генератора или по изменению напряжения бортовой сети.

Тревога StarLine Twage A9 также сохранена функция определения температуры в салоне, второй датчик температуры установлен в приемопередатчике сигнализации, который обычно крепится на лобовом стекле или устанавливается под приборной панелью. У многих владельцев систем Star Line стало привычкой связываться со своим автомобилем, посылая ему команду CHECK. В ответ, кроме полной информации о режиме охраны и состоянии датчиков, на дисплее также будет отображаться температура в салоне. Например, летом, когда вы видите, что температура в салоне поднимается выше заданной, вы можете дистанционно запустить двигатель, а значит и кондиционер, для проветривания.

Описание:

В сигнализации предусмотрена возможность удаленного отключения/включения датчика удара по уровням неограниченное количество раз в течение одного охранного цикла.

Если необходимо отключить только предварительный уровень датчика удара, наведите курсор на иконку, нажмите кнопку 2 пульта один раз. На дисплее брелока отобразится дополнительная иконка, прозвучат 2 сигнала сирены и мелодичный сигнал брелока. Датчик первого уровня будет отключен. Если необходимо отключить оба уровня датчика удара, наведите курсор на иконку и нажмите кнопку 2 пульта второй раз. На дисплее брелока отобразится значок и прозвучат 3 звуковых сигнала. Оба уровня датчика удара будут отключены. Если вам нужно повторно включить датчик удара, поместите курсор на значок и нажмите кнопку 2 на пульте дистанционного управления в третий раз. Значок исчезнет с дисплея брелока и прозвучит 1 звуковой сигнал. Оба уровня датчика удара будут снова включены.

Управление центральным замком с брелока при включенном зажигании

При включенном зажигании последовательное нажатие кнопки 1 на брелоке приведет к поочередному закрыванию и открытию замков дверей.

На дисплее брелока будут отображаться значки:

При закрытии замков;

При открывании замков.

Включенное зажигание обозначается значком.

Автоматическое управление центральным замком от ключа зажигания (программируемая функция)

По вашему желанию может быть внедрена функция автоматического управления дверными замками при включении и выключении зажигания. Если эта функция включена, то при выключении зажигания замки дверей будут автоматически открываться.

Можно запрограммировать 3 варианта управления замками при включении зажигания:

1. замки не запираются;
2. блокируются через 10 секунд после включения зажигания;
3. блокируются через 30 секунд после включения зажигания.

Внимание! Если открыть одну из дверей в момент включения зажигания или после включения зажигания на 10 или 30 секунд, то замки дверей не заблокируются.

Сигнализация открытой двери (программируемая функция)

По вашему желанию функция сигнализации может быть запрограммирована. открывать двери при выключенном режиме охраны. При открытии любой из дверей габариты будут мигать 10 секунд или пока двери не закроются.

Проверка исправности концевых выключателей

Режим поиска автомобиля

Для поиска автомобиля на стоянке в ночное время нажмите одновременно кнопки 1 и 2 пульта дистанционного управления.

Если до этого был включен или выключен режим охраны со звуковыми сигналами
подтверждения, последуют 6 сигналов сирены и 6 вспышек габаритов. Если режим защиты
включался или выключался бесшумно, то по команде от сигнализации StarLine
Twage A9 последует всего 6 вспышек габаритов.

В обоих случаях прозвучит мелодичный сигнал брелока.

Мониторинг состояния автомобиля

Наведите курсор на иконку и нажмите кнопку 2 на брелоке. Последуют 3 вспышки размеров.

На дисплее брелока отобразится температура в салоне автомобиля (например, ) и состояние режима сигнализации, прозвучит мелодичный сигнал.

Примечание. Шкала отображения температуры (в градусах Цельсия или Фаренгейта) программируется.

Значение температуры, отображаемое пультом дистанционного управления, может отличаться от реального значения в зависимости от расположения модуля трансивера в автомобиле (например, когда модуль находится на солнце, отображаемое значение температуры будет выше реального ).

Звонок из автомобиля

Для отправки сигнала вызова из автомобиля на брелок сигнализации нажмите кнопку, расположенную на корпусе приемопередающего модуля. Последуют 6 вспышек размера (2 серии по 3 вспышки). На дисплее брелока отобразится значок и прозвучат 20-секундные мелодии вызова. Для прерывания сигналов и индикации на дисплее нажмите кнопку 3 пульта дистанционного управления.

Режим турботаймера (программируемая функция)

Для автомобилей с турбонаддувом предусмотрен специальный режим турботаймера, который позволяет поддерживать работу двигателя после выключения зажигания ключом в течение некоторого времени, необходимого для полной остановки двигателя. турбина. Благодаря такому алгоритму сохраняется срок службы подшипников скольжения турбины.

Продолжительность турботаймера программируется на 1, 3 или 6 минут. Если во время работы режима турботаймера, сопровождающегося загоранием светодиодного индикатора, активируется режим охраны с блокировкой дверных замков, система отключит входы зажигания и датчиков удара на время действия турботаймера. операция. Блокировки двигателя не произойдет. Двигатель будет остановлен автоматически, а зоны зажигания и датчика удара будут поставлены на охрану только после выключения режима турботаймера. Светодиодный индикатор будет медленно мигать.

Внимание.

Контроль исправности концевиков автосигнализации StarLine Twage

Сигнализация предоставляет возможность контроля исправности концевиков дверей, капота и багажника при выключенном режиме охраны. Открытие дверей, капота и багажника при включенном зажигании должно сопровождаться вспышками светодиодного индикатора. Если светодиод не загорается при их открывании, соответствующий концевой выключатель неисправен.

Контроль состояния автомобиля и температуры в салоне

Наведите курсор на иконку и нажмите кнопку 2 на брелоке. Последуют 3 вспышки размеров. Дисплей брелока покажет температуру в салоне автомобиля и состояние режима сигнализации, прозвучит мелодичный сигнал.

Примечание. Температура, отображаемая на дисплее брелока, может отличаться от фактической температуры в салоне, так как зависит от расположения модуля трансивера в автомобиле (например, когда модуль находится на солнце, отображаемое значение температуры будет выше реального).

Сервисный режим Valet

Для
временного отключения противоугонных и охранных функций автосигнализации Star
Строка A9, напр. при передаче автомобиля в мастерскую
для профилактических или ремонтных работ рекомендуется включить сервисный режим
Valet.

Перед включением режима Valet убедитесь, что запрограммированные ранее режимы турботаймера и иммобилайзера выключены. В противном случае войдите в режим программирования функций и настройки сигнализации и переведите указанные режимы в состояние — выключено.

Для включения сервисного режима наведите курсор на иконку и нажмите кнопку 2 на пульте. В подтверждение последуют 4 сигнала сирены, 4 вспышки габаритов и прозвучит мелодичный сигнал брелока. На дисплее брелока появится мигающий значок. При включенном режиме Valet продолжает работать только функция дистанционного управления запиранием и отпиранием дверей и управление дополнительным каналом №1 (отпирание багажника).

Для выхода из сервисного режима наведите курсор на иконку, нажмите кнопку 2 пульта ДУ. Брелок. В подтверждение последуют 3 сигнала сирены, 3 вспышки габаритов и мелодичный сигнал брелока. Значок погаснет. При необходимости перепрограммировать отключенные режимы турботаймера и иммобилайзера.

Управление дополнительным каналом №1 (удаленная разблокировка багажника)

Канал №1 (желто-черный провод) может быть активирован независимо от состояния системы и использоваться для удаленной разблокировки багажника. Если канал активирован при включенном режиме охраны, то зоны багажника и датчика удара временно отключаются.

Есть два варианта включения дополнительного канала №1:

Вариант 1 — нажать и удерживать кнопку 2 брелока в течение 3 секунд.

Вариант 2 — с помощью кнопки 3 брелока установить курсор на иконку и нажать кнопку 2 брелока.

В подтверждение последуют 3 вспышки габаритов и 3 сигнала брелока.

При выключенном режиме охраны на дисплее брелока появляется мигающее изображение открытого багажника.

При включении режима охраны на дисплее брелока появится мигающее изображение открытого багажника и отключенного датчика удара

На выходе канала появится отрицательный импульс длительностью 1 секунда — багажник откроется. Если при активации канала багажник не открывается, то индикация открытого багажника и отключенного датчика удара на дисплее брелока не последует.

Если сигнализация сработает в момент закрытия багажника, то через 5 секунд снова встанут на охрану зоны багажника и датчика удара. В подтверждение прозвучит 1 сигнал сирены и 1 звуковой сигнал брелока. Мигающий багажник откроется, а значки датчика удара исчезнут.

Управление дополнительным каналом №2 (программируемая функция)

Дополнительный канал №2 (желто-красный провод) может быть активирован независимо от состояния режима охраны на 0,8, 10, 30 секунд или до срабатывания брелока выключен. Длительность выходного сигнала программируется при установке системы (функция 4). Канал можно использовать для дистанционного управления дополнительным оборудованием автомобиля.

Чтобы включить (отключить) канал, наведите курсор на иконку и нажмите кнопку 2 на пульте дистанционного управления. В подтверждение последует 1 сигнал сирены, 1 вспышка габаритов и 1 звуковой сигнал брелока. На дисплее брелока отображается значок

. Значок исчезает при выключении канала брелоком.

Управление дополнительным каналом №3 (программируемая функция)

Дополнительный
канал №3 (желто-синий провод) может быть активирован вне зависимости от состояния
режим охраны автосигнализации StarLine A9. При работе в режиме охраны канал
может быть запрограммирован на два варианта переключения:

Вариант 1 — включение канала без снятия с охраны. Длительность канала для этой опции программируется: 0,8, 10, 30 секунд или до выключения брелока.

Вариант 2 — активация канала с одновременным снятием с охраны и отпиранием всех дверных замков. Продолжительность канала для этой опции фиксированная — 0,8 секунды.

Чтобы включить (отключить) канал, наведите курсор на иконку и нажмите кнопку 2 на пульте дистанционного управления.

При активации канала по варианту 1 в подтверждение последуют 3 сигнала сирены, 3 вспышки габаритов и 3 сигнала брелока. При работе канала по варианту 2 последуют только 2 сигнала сирены и 2 вспышки габаритов.

Пример использования дополнительного канала №3 для реализации функции двухэтапного отпирания замков дверей при снятии с охраны

Перед использованием канала №3 для реализации двухэтапного отпирания замков дверей с одновременным снятием с охраны необходимо:

1. Подключить привод водительской двери и другие приводы дверей согласно приведенной ниже схеме
2. Вход в режим программирования функций и настроек автосигнализации и программной функции 10 (алгоритм работы дополнительного канала №3) по варианту 2.

Для деактивации режима охраны с отпиранием только двери водителя нажмите кнопку 1 на брелке. При снятии с охраны на дисплее брелока отображается значок и следуют звуковой и световой сигналы подтверждения.

Чтобы отпереть остальные двери, наведите курсор на иконку и нажмите кнопку брелока 2, последуют 2 сигнала сирены и 2 вспышки габаритов.

Управление дополнительным каналом №4 (автоматическое поднятие стекол или включение «вежливого» освещения салона)

Дополнительный канал №4 (синий провод) можно запрограммировать на два режима работы:

Вариант 1 — канал включается автоматически при выключении режима охраны и одновременно с появлением сигналов тревоги при включении режима охраны. Продолжительность канала 20 или 30 секунд программируется при установке системы. Этот алгоритм можно использовать, например, для включения «вежливого» освещения салона.

Вариант 2 — канал активируется автоматически только при включении режима охраны. Продолжительность канала 20 или 30 секунд программируется при установке системы. В момент активации канала система не реагирует на датчик удара во избежание ложных срабатываний. Этот алгоритм можно использовать для автоматического подъема окон при постановке на охрану.

Светодиодный индикатор состояния тревоги

В разных режимах тревоги светодиодный индикатор мигает по-разному. Если у вас нет брелока с жидкокристаллическим дисплеем, отображающим состояние сигнализации и автомобиля, то определить текущий режим работы сигнализации можно по типу мигания светодиодного индикатора. Типы мигания светодиодного индикатора в соответствии с режимами работы сигнализации приведены в таблице.

Запуск двигателя

Для реализации функции дистанционного и автоматического запуска двигателя на этапе постановки сигнализации необходимо запрограммировать:

Тип коробки передач (КПП) автомобиля – автоматическая или ручная. При МКПП необходимо перерезать петлю провода в центральном блоке, при АКПП петлю необходимо сохранить.

Тип двигателя автомобиля — бензиновый или дизельный (программируемая функция №8). При выборе типа двигателя программируется наличие или отсутствие задержки включения стартера после включения зажигания при первой попытке запуска. Для дизелей такая задержка необходима для прогрева свечей перед пуском стартера. Задержку можно запрограммировать на 4, 6 или 10 секунд (программируемая функция №8).

Дистанционный запуск двигателя невозможен в следующих случаях:

1. Зажигание включено;
2. Капот открыт;
3. Стояночный тормоз выключен;
4. На автомобилях с механической коробкой передач предварительная подготовка к запуску двигателя не проводилась.

Подготовка к запуску двигателя на автомобилях с механической коробкой передач (КПП)

Подготовка к запуску двигателя на автомобилях с механической коробкой передач заключается в активации «программной нейтрали», которая должна защитить автомобиль от запуска двигателя с включенной передачей увлеченный.

Включение «программной нейтральности» зависит от запрограммированного режима поддержки работы двигателя. Если запрограммирован режим АВТО, то включение осуществляется следующим образом:

1. Остановить автомобиль, не выключая зажигание.
2. Установите рычаг переключения передач в нейтральное положение и включите стояночный тормоз.
3. Выключите зажигание и выньте ключ из замка зажигания. Двигатель работает.
4. В течение 30 секунд выйти из автомобиля, закрыть все двери, включить режим охраны, нажав кнопку 1 брелока. Двигатель немедленно остановится или продолжит работу до тех пор, пока не будет отключен режим турботаймера.

Если режим охраны не включен, двигатель будет продолжать работать в течение 30 секунд или до отключения режима турботаймера.

После успешного завершения вышеуказанной процедуры автомобиль будет готов к запуску двигателя.

Внимание! Если после выключения зажигания по пункту 3 происходит резкое изменение оборотов холостого хода или двигатель глохнет, рекомендуется запрограммировать БЕЗОПАСНЫЙ режим поддержки двигателя. В этом случае для включения режима «программно нейтральный» действия по п.3 необходимо выполнить следующим образом:

При работающем двигателе нажать и удерживать кнопку 1 брелка до появления 3 вспышек габаритов и мелодичного сигнала брелока. На дисплее появится значок и отобразится время работы двигателя. Если турботаймер не запрограммирован, будет отображаться символ r 00. Если турботаймер запрограммирован, то будет отображаться значок с соответствующим временем турботаймера r 01, r 03 или r 06. Теперь можно выключить зажигание и вынуть ключ зажигания из замка. Двигатель будет продолжать работать.

Дистанционный запуск двигателя с брелока сигнализации StarLine A9

Возможны два варианта дистанционного запуска двигателя, независимо от состояния режима охраны.

Вариант 1 — наведите курсор на иконку и нажмите кнопку 2 на брелоке;

Вариант 2 — нажать кнопку 1 брелока на 3 секунды.

Первая попытка запуска двигателя сопровождается 3-мя сигналами сирены, 3-мя вспышками габаритов и мелодичным сигналом брелока. В случае успешного запуска двигателя появятся дополнительные 3 вспышки габаритов и прозвучит мелодичный сигнал с брелока. Светодиодный индикатор будет гореть постоянно.

На дисплее брелока процесс запуска двигателя отображается следующим образом:

За один цикл запуска двигателя система может сделать 4 попытки запуска. Если после 4 попыток двигатель не запустится, на дисплее появится надпись и брелок подаст 4 звуковых сигнала, свидетельствующих об окончании попыток запуска. Последуют 4 сигнала сирены и 4 вспышки габаритов.

Если работающий двигатель глохнет до окончания времени прогрева, будет предпринята попытка нового цикла запуска двигателя.

Примечание. Максимальное время первой попытки прокрутки стартера можно запрограммировать 0,8; 1,2; 1,8; 3,0 секунды при установке будильника. Время каждой последующей попытки прокрутки стартера автоматически увеличивается на 0,2 секунды.

Если двигатель запустить до истечения максимального времени проворачивания стартера, то при условии управления работой двигателя по сигналам тахометра и генератора, стартер будет отключен досрочно. При контроле работы двигателя по напряжению время проворачивания стартера определяется по запрограммированному значению.

Ежедневный автоматический запуск двигателя

В системе предусмотрена возможность автоматического запуска и прогрева двигателя в одно и то же время каждый день (например, каждое утро).

Для включения функции ежедневного автоматического запуска и прогрева двигателя наведите курсор на иконку и нажмите кнопку 2 пульта

Последует 1 сигнал сирены и 1 вспышка габаритов. Брелок подаст мелодичный звуковой сигнал. На дисплее брелока появится значок, указывающий на то, что режим ежедневного автозапуска включен. Светодиодный индикатор будет мигать сериями из 2 вспышек.

Одновременно с первым включением функции двигатель автоматически запустится и прогреется в течение запрограммированного времени. Все последующие автоматические запуски двигателя будут предприниматься каждые 24 часа.

Чтобы отключить функцию ежедневного автозапуска, снова наведите курсор на значок и нажмите кнопку 2 на пульте дистанционного управления. Брелок подаст мелодичный звуковой сигнал, значок исчезнет.

Внимание! Если двигатель не запустится по какой-либо причине, все дальнейшие запрограммированные ежедневные запуски двигателя будут отменены.

Автоматический запуск двигателя в зависимости от температуры

Сигнализация имеет возможность автоматического запуска и прогрева двигателя при понижении температуры окружающей среды. Контроль температуры осуществляется датчиком температуры, установленным на корпусе двигателя. Таким образом, автоматический запуск двигателя происходит при снижении температуры двигателя до -5°С, -10°С, -15°С или -20°С. Функция запуска, значение температуры и время прогрева двигателя программируются. Максимальное количество автозапусков двигателя по температуре в сутки – 12. Интервал между повторными автозапусками – 1 час. Время до следующего пуска отсчитывается с момента пуска двигателя и не зависит от времени прогрева.

Чтобы включить функцию автоматического запуска двигателя по температуре, наведите курсор на иконку и нажмите кнопку 2 на пульте дистанционного управления. Последует 1 сигнал сирены, 1 вспышка габаритов и прозвучит мелодичный сигнал брелока. На дисплее брелока появится значок, обозначающий включенный режим автозапуска по температуре, и значение температуры, при которой будет запущен двигатель, например, светодиодный индикатор будет мигать сериями по 3 вспышки. Чтобы отключить функцию автозапуска по температуре, наведите курсор на иконку и нажмите кнопку 2 пульта дистанционного управления. Последуют 2 сигнала сирены и 2 вспышки габаритов. Брелок подаст мелодичный сигнал, значок исчезнет.

Внимание! Если двигатель не запустится по какой-либо причине, все дальнейшие запрограммированные автоматические запуски по температуре будут отменены.

Автоматический запуск двигателя по сигнализации

Сигнализация имеет возможность автоматического запуска и прогрева двигателя один раз в любое время, установленное на брелоке будильника.

Для включения функции автоматического запуска по тревоге проверьте правильность установки текущего времени на брелоке и установите желаемое время запуска двигателя, запрограммировав сигнализацию брелока на необходимое время и включив сигнализацию. Включенный режим сигнализации обозначается значком на дисплее брелока. Время запуска двигателя рассчитывается как разница между временем сигнала тревоги и текущим значением времени. При программировании сигнализации необходимо учитывать, что для автозапуска по времени учитываются лишь десятки минут.

Пример. Текущее время на связке ключей — 19:18. Установленное время будильника — 19:20. Будильник сработает ровно через 10 минут.

После проверки текущего времени и установки будильника наведите курсор на иконку и нажмите кнопку 2 на брелоке. Последует 1 сигнал сирены и 1 вспышка габаритов. Брелок подаст мелодичный звуковой сигнал. На дисплее пульта дистанционного управления появится значок, указывающий вместе со значком на включенный режим автозапуска по будильнику. Светодиодный индикатор будет мигать сериями из 2 вспышек.

Одновременно с первым включением функции двигатель автоматически запустится и прогреется в течение запрограммированного времени. Если нет необходимости прогревать двигатель, можно остановить двигатель долгим нажатием кнопки 1 на пульте дистанционного управления. Следующий запуск двигателя произойдет во время, указанное на будильнике. Наличие брелока в зоне срабатывания сигнализации в момент автозапуска по тревоге не требуется.

Примечание. Время запуска двигателя по будильнику и время срабатывания будильника могут точно не совпадать, так как такой автозапуск учитывает время, кратное всего лишь десяткам минут.

Чтобы отключить функцию автозапуска по тревоге, снова наведите курсор на иконку и нажмите кнопку 2 на брелоке. Брелок подаст мелодичный звуковой сигнал, значок исчезнет.

Примечание. При включении питания +12В сигнализация не запоминает установку режима запуска двигателя по будильнику.

Дистанционное продление времени работы двигателя

Чтобы быстро увеличить время работы работающего двигателя на 10, 15 или 20 минут, наведите курсор на иконку и нажмите кнопку 2 пульта дистанционного управления необходимое количество раз. Каждое новое нажатие, сопровождающееся 1 сигналом сирены, 1 вспышкой габаритов и мелодичным сигналом брелока, увеличивает время прогрева двигателя на 5 минут. Максимальное время работы двигателя может быть установлено на 20 минут. При этом на дисплее брелока отображается общее время, оставшееся до остановки двигателя. Если сигнализация запрограммирована на прогрев двигателя без ограничения времени, то активация функции продления времени при необходимости может быть использована для ограничения работы двигателя. В этом случае увеличение времени работы приводит к автоматическому ограничению времени работы двигателя. Двигатель будет работать в течение 20 минут, а затем остановится.

Подготовка автомобиля к движению (снятие с охраны без остановки двигателя)

Для снятия с охраны без остановки двигателя кратковременно нажмите кнопку 1 на брелке. На дисплее брелока отобразится состояние автомобиля с выключенным режимом охраны и светящимся значком .

В течение 30 секунд откройте дверь, вставьте ключ в замок зажигания и включите зажигание. Отключите стояночный тормоз. Последует 1 вспышка размеров. Автомобиль готов к движению.

Дистанционная остановка двигателя

Без снятия с охраны

Для остановки работающего двигателя без снятия с охраны нажмите и удерживайте кнопку 1 брелока до появления 4 сигналов сирены, 4 вспышек габаритов или мелодического сигнала брелока. На дисплее брелока отобразится состояние автомобиля на охране, значок _ погаснет.

Со снятием с охраны

Для остановки работающего двигателя со снятием с охраны дважды нажмите кнопку 1 брелока. Первое нажатие должно быть долгим, пока не появятся 4 сигнала сирены и 4 вспышки габаритов. Второе нажатие должно быть коротким. В ответ последуют 2 сигнала сирены, 2 вспышки габаритов и прозвучит мелодичный сигнал брелока. На дисплее брелока отобразится состояние автомобиля с выключенным режимом охраны, значок погаснет.

Запись кодов брелоков

Всего в памяти сигнализации можно сохранить 4 брелока. Коды брелоков записываются при выключенном режиме охраны в следующем порядке:

1. Включить зажигание.
2. Нажать сервисную кнопку Valet и удерживать до появления 4 сигналов сирены.
3. Для записи основного брелока с дисплеем нажмите одновременно кнопки 1 и 2 брелока. Для записи дополнительного брелока без дисплея нажмите одновременно кнопки 3 и 4 брелока. Успешная запись первого брелока в память системы будет подтверждена 1 сигналом сирены.
4. Повторите шаг 3 для всех брелоков с возможностью записи. Интервал между записью каждого брелока не должен превышать 5 секунд, иначе сигнализация автоматически выйдет из режима записи брелока. Успешная запись каждого брелока подтверждается соответствующим количеством сигналов сирены.
5. Выключить зажигание. В подтверждение выхода из режима записи брелока последуют 5 вспышек габаритов.

Внимание! При записи новых брелоков необходимо также перезаписывать старые, иначе они будут удалены из системной памяти.

Программирование функций и настроек автосигнализаций

Некоторые функции и настройки автосигнализаций можно изменить с помощью сервисной кнопки и брелока без доступа к центральному блоку. Список функций показан в таблице ниже.

Порядок программирования следующий:

1. Включите зажигание и нажмите сервисную кнопку 6 раз.
2. Выключить зажигание. Будет 6 вспышек светодиода и 6 звуковых сигналов, указывающих на вход в режим программирования.
3. Нажмите сервисную кнопку необходимое количество раз, равное номеру выбранной функции. Каждое нажатие сервисной кнопки будет сопровождаться загоранием светодиодного индикатора и короткими звуковыми сигналами, указывающими номер текущей выбранной функции. Каждое пятое нажатие — длинный звуковой сигнал.
4. В течение 10 секунд нажмите кнопку 1 или 2 пульта дистанционного управления кратковременно (0,5 сек) или долго (3 сек), в зависимости от желаемого состояния выбранной функции. В подтверждение последуют 1, 2, 3 или 4 коротких сигнала сирены и брелока в зависимости от установленного значения функции.
5. Для перехода к следующей функции нажмите сервисную кнопку, а затем нажатием на кнопку пульта установите нужное значение функции. Повторите эту процедуру для всех функций, которые необходимо изменить.
6. Для выхода из режима программирования включите зажигание или дождитесь автоматического выхода системы. В подтверждение последуют 5 вспышек габаритов.

Примечание. При программировании сигнализации с дополнительным брелоком функции кнопок 1 и 2 основного брелока выполняют кнопки 3 и 4 дополнительного брелока.

Программирование режимов с помощью сервисной кнопки Valet

Некоторые режимы сигнализации можно включать и выключать без использования брелоков с помощью сервисной кнопки Valet.

Список режимов приведен в таблице.

Отмечено серым цветом в таблице заводских настроек сигнализации.

Порядок программирования режимов работы сигнализации следующий:

1. Выключить зажигание.
2. Нажмите сервисную кнопку Valet необходимое количество раз, соответствующее программируемому режиму. Каждое нажатие сервисной кнопки будет сопровождаться загоранием светодиодного индикатора.
3. Включите зажигание. Последуют короткие звуки сирены. По таблице ниже по количеству сигналов сирены можно судить о выборе программируемого режима.
4. Для включения или отключения программируемого режима повторно нажмите сервисную кнопку Valet один или два раза. В подтверждение включения режима последует 1 сигнал сирены, в подтверждение выключения режима — 2 сигнала сирены.
5. Выключить зажигание. Последуют 5 вспышек габаритов, подтверждающих выход из режима программирования.

Примечание. При включенном режиме ежедневного автозапуска двигатель будет запускаться сразу после выключения зажигания. Вы можете выключить двигатель с помощью пульта дистанционного управления.

При переключении питания +12В сигнализация не запоминает настройку режима ежедневного запуска двигателя.

Сигнализация Starline B9PRO с GPS слежением + установка

№ b9prostarline

Известный бренд StarLine является номером один по продажам автосигнализаций благодаря своей высокой эффективности и преимуществам, которые они успевают нам дать.

B9PRO считается одной из самых престижных сигнализаций на рынке, может предоставить все-в-одном . Особенности: сигнализация , иммобилайзер и локатор (вместе со многими другими функциями).

Иммобилайзер можно настроить, например, сделать блокировку двигателя, что даст нам безопасность что транспортное средство не может быть запущено без нашего разрешения .

Благодаря современным технологиям мы можем управлять всеми вашими функциями с нашего мобильного телефона , вам нужно только загрузить приложение от StarLine .

Имеет пульт дистанционного управления bluetooth smart , большой интенсивности, с дисплеем (идеально подходит для использования в таких местах, как гаражи без покрытия или изолированные зоны), который должен присутствовать, чтобы использовать наш автомобиль, если вы нет, автомобиль можно не поставить на место (даже с оригинальным ключом).

Этот продукт поставляется с нашего завода.

Если вы добавите другие товары из нашего магазина, они будут отправлены отдельно без дополнительной оплаты. Таким образом, вы получите две посылки.

Мы не предлагаем наложенный платеж для этого продукта.

Доставка на Канарские острова не осуществляется.

БЕСПЛАТНАЯ ДОСТАВКА (Подробнее)

КАТЕГОРИИ

Цена €619,95

С учетом налогов

Цена €589,95

С учетом налогов

Цена €698,95

С учетом налогов

Цена €389,95

С учетом налогов

Цена €99,00

С учетом налогов

Цена €498,95

С учетом налогов

Цена €189,95

С учетом налогов

Цена €75,00

С учетом налогов

Цена €279. 95

С учетом налогов

Цена 8,95 €

С учетом налогов

Цена €374,00

С учетом налогов

Цена €14,95

С учетом налогов

Цена €15,99

С учетом налогов

Цена €3,80

С учетом налогов

Цена €3,99

С учетом налогов

Цена €43,99

С учетом налогов

Сигнализация для автодомов Fiat Ducato — StarLine S96 — Сигнализация StarLine

Описание

Сигнализация для автодомов Fiat Ducato — StarLine S96 BT GSM

Сигнализация для автодомов Fiat Ducato — StarLine S96 BT GSM — это профессиональный OEM-апгрейд системы безопасности транспортных средств CAN-BUS. система с интерфейсами 2CAN/2LIN, BluetoothSmart и GSM. Предназначен для современного пользователя, которому не нужны дополнительные брелки вторичного рынка; система полностью интегрирована с заводским брелоком автомобиля и предоставляет дополнительные возможности аутентификации владельца с помощью смартфона, смарт-тега BT и/или PIN-кода, введенного с кнопок на приборной панели (любых или всех). Помимо заводского ключа, системой можно управлять через бесплатное приложение для смартфона «StarLine GSM Telematics». для Apple iOS, Android и Windows Phone; голосовые и текстовые команды; умные часы;
и онлайн через браузер.

Fiat Ducato Motorhome Alarm-Starline S96 BT GSM -Advanced Smart Security-Telematic System

Integrated 2Can+2line interface
Smart Authorization Bluetooth Smart Authorization or Smartphone
gsleshless+Grons Laglone
gsleshless+Gronshy gmm66 gsleshless+Gronshy gmm66 gsless+gsmphone
gs. на бесплатном сайте мониторинга starline. online и в мобильном приложении StarLine
 Новый 3G-модем обеспечивает быстрое и стабильное подключение к Интернету для управления GSM и GPS-слежения в большинстве регионов мира

Систему можно обновить с помощью ряда дополнительных компонентов в любой момент после установки.

Интерфейсы: 2xCAN, 2xLIN, BluetoothSmart, microUSB, RF868Mhz.
Аутентификация владельца: OEM-брелок, смарт-тег StarLine, персональный смартфон
Иммобилизация двигателя: CAN-BUS, стандартный аналог, беспроводной аналог.

Алгоритмы FlexibleLogic™ позволяют техническим специалистам, одобренным StarLine, реализовывать индивидуальные решения для индивидуальных функций с учетом любых конкретных
присущие автомобилю уязвимые места и уникальные потребности владельца в безопасности и комфорте.

Сигнализация Fiat Ducato Motorhome — SMART SECURITY

SMART DIALOG

Умный диалоговый код управления с индивидуальными ключами шифрования гарантирует надежную защиту от всех известных кодграбберов водонепроницаемая беспроводная метка или смартфон с Bluetooth версии 4. 2 и выше

SUPER SLAVE

Управление охраной автомобиля с заводского пульта и надежная дополнительная авторизация с помощью пульта StarLine

НЕВИДИМАЯ БЛОКИРОВКА ДВИГАТЕЛЯ

Уникальная запатентованная технология iCAN гарантирует надежную защиту путем скрытой блокировки двигателя через заводскую цифровую шину CAN или LIN – (зависит от автомобиля) )

ПРОТИВОУГОН (Опционально)

StarLine защищает от угона и угона безопасной блокировкой двигателя в движении, если метка не обнаружена или по команде владельца по GSM интерфейсу

РЕКОРДНАЯ ЭНЕРГОЭФФЕКТИВНОСТЬ

StarLine гарантирует низкое энергопотребление, сохраняя достаточный заряд автомобильного аккумулятора до 60 дней в режиме охраны благодаря запатентованным прогрессивным технологиям и программным решениям

РАДИОШУМОУСТОЙЧИВОСТЬ к уникальному узкополосному трансиверу 868 МГц с малошумящим усилителем

SMART 3D SENSOR

Умное 3D управление с дистанционной настройкой регистрирует удары, поддомкрачивание автомобиля, эвакуацию и оценивает безопасность стиля вождения

АВТОРИЗАЦИЯ ПО ПИН-КОДУ (опционально)

Дополнительная авторизация обеспечивает надежную защиту от угона, усиливая охранные функции штатной автосигнализации. Поездка разрешена только после ввода индивидуального ПИН-кода штатными кнопками автомобиля

ДОПОЛНИТЕЛЬНАЯ БЛОКИРОВКА ДВИГАТЕЛЯ

Опциональный беспроводной R6 или цифровой релейный модуль R4 обеспечивает дополнительную безопасную блокировку двигателя и позволяет защитить моторный отсек с помощью опционального StarLine L11+,              Замки капота StarLine L10

ЗАЩИТА БЕСКЛЮЧЕВОГО ДОСТУПА

Интеллектуальная защита StarLine заблокирует попытки несанкционированного снятия с охраны заводской охраны и вскрытия автомобиля путем взлома оригинальной системы бесключевого доступа

РАСШИРЕННЫЙ ТЕМПЕРАТУРНЫЙ ДИАПАЗОН

Благодаря высококачественным комплектующим охранно-телематические системы StarLine стабильно работают в суровых климатических условиях при температуре от −40°C до +85°C

Сигнализация для автодома Fiat Ducato — УДОБНЫЙ СЕРВИС

GSM ТЕЛЕМАТИКА

GSM-интерфейс позволяет управлять всеми функциями охраны и обслуживания, получать оповещения о состоянии тревоги на мобильный телефон и в приложение StarLine Mobile

BLUETOOTH SMART CONTROL

Bluetooth Smart обеспечивает надежное управление охранными и сервисными функциями автомобиля со смартфона даже вне Сеть GSM (доступна для смартфонов iOS и Android с Bluetooth 4. 2 и выше и мобильным приложением StarLine)

ДИСТАНЦИОННЫЙ ЗАПУСК ДВИГАТЕЛЯ (опционально)

Интеллектуальный дистанционный и автоматический запуск двигателя при определенной температуре, времени, дне недели или напряжении аккумулятора (доступно с дополнительный модуль дистанционного запуска StarLine)

УПРАВЛЕНИЕ ПРЕДОГРЕВАТЕЛЯМИ (опционально)

Управление предпусковыми подогревателями Webasto, Eberspächer с помощью двустороннего дистанционного управления или через GSM-интерфейс с помощью SMS или мобильного приложения StarLine

ФУНКЦИЯ СВОБОДНЫЕ РУКИ (опционально)

StarLine снимет с охраны и откроет двери, когда владелец подходит к автомобилю в зону обнаружения беспроводной метки

ОБУЧЕНИЕ БЕЗОПАСНОМУ ВОЖДЕНИЮ

Интеллектуальный сервис оценки стиля вождения StarLine помогает повысить безопасность и предотвращает штрафы, расходы на ДТП и преждевременный износ деталей автомобиля

ОТСЛЕЖИВАНИЕ GPS+ГЛОНАСС

Подключите антенну GPS+ГЛОНАСС и отслеживайте местоположение вашего автомобиля с точностью до нескольких метров на бесплатном и простом веб-сайте starline. online или в мобильном приложении StarLine (требуется сим-карта Pay As You Go)

2CAN+2LIN ИНТЕРФЕЙС

Интерфейс 2CAN+2LIN обеспечивает простую, удобную и безопасную установку охранной системы StarLine на современные автомобили с шиной CAN и LIN

ИНТЕЛЛЕКТУАЛЬНЫЙ БАЙПАС

Сэкономьте на покупке дополнительного модуля обхода или дубликата ключа для реализации дистанционного запуска двигателя Автомобили, оборудованные CAN и LIN (в зависимости от автомобиля)

ТУРБОТАЙМЕР

StarLine продлевает срок службы двигателя с турбонаддувом за счет правильного охлаждения турбины после поездки

ГИБКАЯ КОНФИГУРАЦИЯ

Программируемые каналы с гибкой логикой для расширенных функций безопасности и комфорта автомобиля

Сигнализация для автодома Fiat Ducato — StarLine S96 BT GSM защищает от таких способов кражи, как:

• Взлом системы бесключевого доступа (релейная атака) ✅
• Перехват кода (256-битное шифрование SmartDialog™) ✅
• Отключение контролируемой сети ✅
• Кража физического ключа
• Key cloning via OBD-II ✅
• Towing, jacking-up (catalytic converter theft) ✅
• GSM Jamming ✅

STARLINE TELEMATICS

Easy control of your vehicle security with a smartphone, remote управление, планшет или ПК

Функция № 1

Обнаружение местоположения автомобиля

Функция № 2

ГОРМАНИЕ И ОБРАЗОВАНИЕ

Особенность № 3

Повседневная жизнь вашего автомобиля подробно

Особенность № 4

Визуализация статусов, статусы.
