Как проверить реле топливного насоса Соболь 21171 решено

Сильно шумит бензонасос устранение неисправности

В большинстве случаев повышение уровня шума происходит по причине растущей нагрузки на бензонасос, которому становится сложнее прокачивать необходимое количество топлива. Реже отмечается перегрев или выход из строя самого насоса.

На начальном этапе следует понимать, что если бензонасос издает звук (хотя отличающийся от нормального), значит питание подается на устройство и сам насос реагирует на подачу электричества. На основании этого проблему удается локализовать быстрее. Перед диагностикой рекомендуется заменить топливный фильтр, чтобы исключить вероятность снижение пропускной способности на данном участке.

Начинать проверку насоса для подачи топлива необходимо с того, что понадобится замерить давление горючего в топливной рампе манометром. Усредненным показателем считается давление в 3 атмосферы. Данный способ позволяет точно оценить производительность топливного насоса.

Существует также простое решение, которое позволяет быстро проверить состояние устройства. Способ заключается в том, что снимается шланг обратки и вставляется в отдельную емкость, подходящую для заливания бензина. Далее необходимо засечь, сколько топлива сливается обратно в бак. Нормой для многих бензонасосов является минимальный показатель на отметке от 1.5 литра в минуту и больше.  Минусом таких замеров можно считать весьма приблизительные показания, которые не позволяют получить точных данных.

Если проверка показала, что насос не выдает нужного давления или постоянно работает для его поддержания, тогда нужно поменять или почистить сеточку бензонасоса. Для этого понадобится снять топливный насос, который обычно находится в задней части автомобиля под сиденьем

Обратите внимание, что на автомобилях, которые длительное время находятся в эксплуатации, параллельно с заменой сетки требуется мыть сам бензобак. Дело в том, что грязь и отложения быстро выведут новый фильтр из строя

После замены фильтра насоса или его очистки также следует проверить регулятор давления в топливной рампе и почистить инжекторные форсунки.

В большинстве случаев указанные процедуры позволяют снизить уровень шума или практически полностью исключить свист и гул бензонасоса. Если насос продолжает шуметь, тогда высока вероятность того, что моторчик насоса нужно менять.

Почему не работает бензонасос на Газели

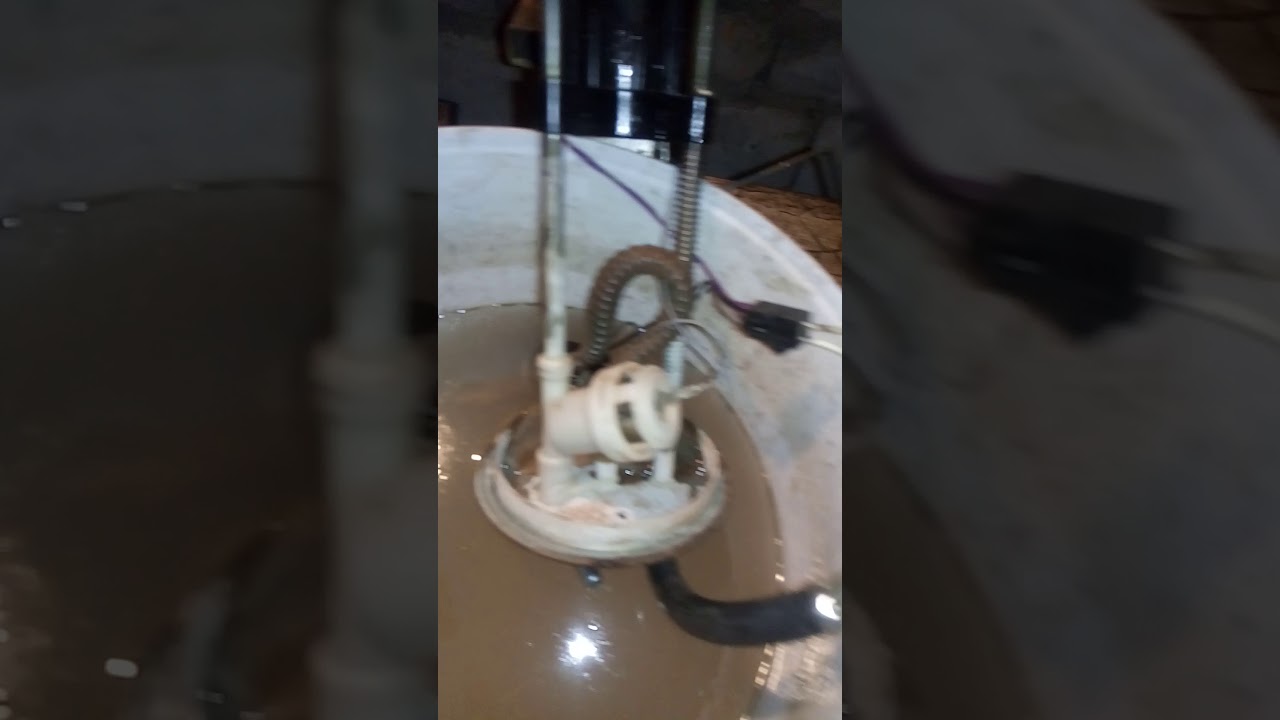

В работе погружного электробензонасоса, на автомобиле Газель, принимают участие: главное реле, реле бензонасоса, электронный блок управления, а защищают эту электрическую цепь предохранители. Кроме этого, если на автомобиле, установлена противоугонная система, то в схему добавиться ещё одно реле, которое будет отключать подачу напряжения на клеммы бензонасоса.

А те автомобили Газель , которые работают на газу, заводятся всё равно на бензине и у них в электрическую схему бензонасоса, также будет поставлено дополнительное реле, которое будет отключать работу бензонасоса, в момент перехода работы двигателя на газ.

Поэтому, поиск неисправностей, связанных с не рабочим бензонасосом на Газели, нужно начинать с проверки целостности предохранителей. Проверить нужно и состояние контактов, на предмет их окисления. Далее проверяем работу всех реле, которые задействованы на данном автомобиле в электрической схеме подачи напряжения на клеммы бензонасоса. Если это не помогло, то придётся проверять проводку и колодки от электронного блока управления до главного реле и реле бензонасоса.

Ещё одной частой причиной отказа в работе бензонасоса бывает окисление или подгорание минусового контакта, расположенного на бензонасосе внутри бака. Там стоит колодка белого цвета, только не путайте, пожалуйста, её с колодкой, которая расположена на поверхности бензобака. Обычно эта неисправность первоначально проявляется периодическим включением и выключением в работу бензонасоса. Если эта проблема возникла, то эти контакты придётся периодически чистить, снимая модуль или их один раз и навсегда соединить напрямую, минуя клемму.

К сожалению, водителю, самостоятельно не всегда удаётся найти неисправности связанные с отказом в работе погружного бензонасоса на автомобиле Газель и приходится искать грамотного автоэлектрика, для решения этой проблемы.

ГАЗ 2705 Проверка реле топливного насоса

Проверка реле топливного насоса
ОБЩИЕ СВЕДЕНИЯ
ПОРЯДОК ВЫПОЛНЕНИЯ
1.
Выньте предохранитель № 28 топливного насоса.
2.
Присоедините диодную контрольную лампу с помощью вспомогательного провода между
массой и одним из двух контактов предохранителя топливного насоса.
3. Снимите верхнюю облицовку в
районе ног водителя, слева, при этом обратитесь к подразделу Снятие
и установка кармана со стороны водителя.
4.
Включите стартер. Включение реле топливного насоса должно быть слышно. Кроме того,
должна загореться диодная контрольная лампа.
5.
Если реле не включается, проверьте напряжение питания и управление.
6. Если диодная контрольной лампы не
загорается, хотя включается реле, повторите проверку на другом контакте предохранителя.
7. Если диодная контрольная лампа опять
не горит, проверьте провод между контактом 23 у реле, место 4, и предохранитель
топливного насоса. При наличии обрыва устраните его.
8.
Если питание реле, управление и провода реле в порядке, замените реле топливного
насоса.
Проверка питания
Выньте
реле топливного насоса из платы реле (место реле № 4).
Включите
зажигание.
Последовательно присоедините
вольтметр:

– между контактом 19 (плюс замка зажигания) и массой;
– между контактом 17 (плюс аккумуляторной батареи) и массой.

Требуемое
значение: 12 В (напряжение батареи).

В противном случае проверьте обрыв
провода по электрической схеме и устраните.

Выключите
зажигание.

ПРОВЕРКА
УПРАВЛЕНИЯ

ПОРЯДОК ВЫПОЛНЕНИЯ 1. Присоедините диодную контрольную

лампу с вспомогательным проводом между контактом 16 (масса управления от прибора
управления двигателем) и контактом 17 (плюс) цоколя реле.2.
Включите стартер. При этом светодиод должен загореться. В противном случае найдите
обрыв провода к прибору управления впрыском и устраните его или замените прибор
управления (работа СТО)

ВНИМАНИЕ
Диодные контрольные лампы имеют небольшое потребление тока. Если стартер не включен,
они имеют слабое свечение и полностью не гаснут.
3

Вставьте предохранитель
топливного насоса.4.
Установите карман в районе расположения ног, при этом обратитесь к подразделу
Снятие и установка кармана со стороны водителя.

Бензонасос не выключается и перегревается

Одной из частых неисправностей является то, что после поворота ключа зажигания бензонасос не выключается, то есть жужжит постоянно. В списке главных причин автоэлектрики выделяют:

  • подгорание (залипание) контактов управляемой цепи реле бензонасоса;
  • замыкание в электропроводке на насос;

Реже случается сбой в работе ЭБУ или датчика давления на насосе (что зависит от устройства БН конкретного автомобиля), что также заставляет топливный насос работать постоянно. Еще одной причиной могут быть форсунки, которые «льют», что не позволяет наосу создать давление в рампе и завести двигатель. Проверить можно по состоянию свечей зажигания. Если свечи заливает, тогда следует проверить цепь форсунок на обрыв.

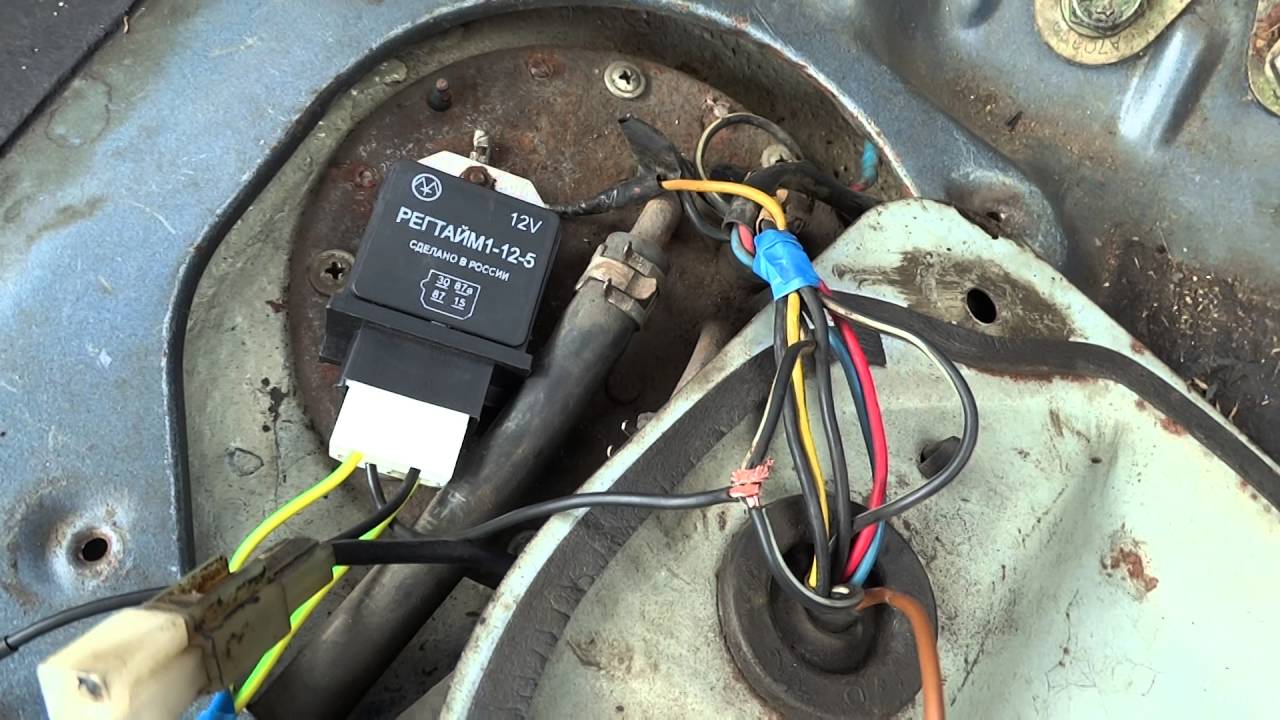

Реле бензонасоса проверяется достаточно просто. Исправный элемент в работоспособной системе щелкает через 3-5 сек. после включения зажигания, после чего насос отключается. Если реле не издает щелчка или такой щелчок есть, но насос не выключается, тогда нужно вытащить реле. Прекращение работы насоса укажет на выход указанного реле из строя. Также можно достать реле и слегка постучать по нему, параллельно сбросив клемму с АКБ. Такой способ часто решает проблему залипания реле бензонасоса.

Теперь несколько слов о перегреве насоса. Если бензонасос на инжекторе перегревается, это проявляется в снижении его производительности и нестабильной работе двигателя. Сам электробензонасос является погружным, то есть находится в топливном баке прямо в бензине. Такое расположение позволяет устройству эффективно охлаждаться в топливе. Низкий уровень топлива ниже 1/4 бака при активной эксплуатации ТС в условиях высоких наружных температур может вызвать такой перегрев.

Диагностика и ремонт насоса

Важность того чтобы топливный насос поддерживался в постоянном работоспособном состоянии заключается в том, что если он будет работать некорректно начнутся постоянные поломки других узлов автомобиля ГАЗель 405, и инжектор может работать неправильно или вовсе выйти из строя. Начинать чинить бензонасос нужно с того, что необходимо определить в чем конкретно проблема, то есть продиагностировать его

Первым тревожным звоночком о том, что топливный насос неправильно работает это то, что ГАЗель 405 инжектор неравномерно едет, как бы рывками. Если появился именно этот признак, то не стоит унывать – ремонт возможен самостоятельно. Также если мотор ГАЗель 405 стал долго заводиться, а инжектор обычно заводится всегда с пол-оборота, это еще один нехороший признак того, что бензонасос начинает выходить из строя, хотя до полной поломки ему еще основательно далеко

Начинать чинить бензонасос нужно с того, что необходимо определить в чем конкретно проблема, то есть продиагностировать его. Первым тревожным звоночком о том, что топливный насос неправильно работает это то, что ГАЗель 405 инжектор неравномерно едет, как бы рывками. Если появился именно этот признак, то не стоит унывать – ремонт возможен самостоятельно. Также если мотор ГАЗель 405 стал долго заводиться, а инжектор обычно заводится всегда с пол-оборота, это еще один нехороший признак того, что бензонасос начинает выходить из строя, хотя до полной поломки ему еще основательно далеко.

Проверить топливный насос можно с помощью специального индикатора, который можно купить в любом магазине запчастей к ГАЗель 405 инжектор. Прибор этот устанавливается на бензонасос и сделать это можно своими руками, главное четко следовать инструкции и не ошибаться. Проверка происходит при заглушенном двигателе, все сделает сам прибор. Если было замечено значительное снижение давления в топливной сети за время менее 10 минут, то это означает, что топливный насос исправен, а виноват либо регулятор давления, либо форсунки автомобиля ГАЗель 405 инжектор.

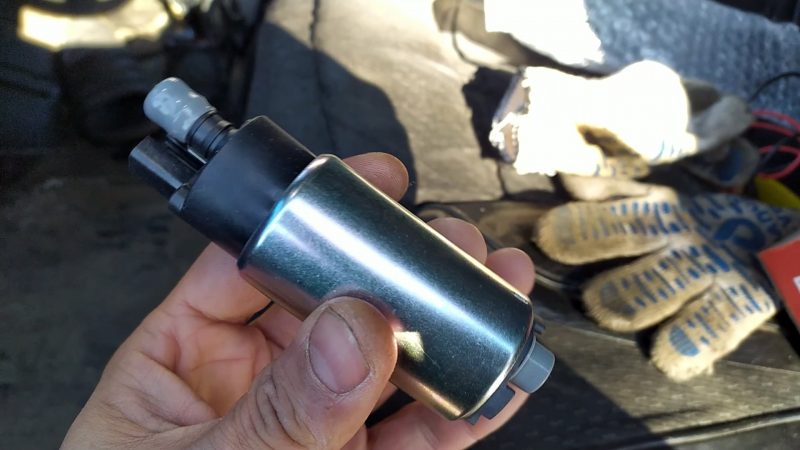

Замена моторчика бензонасоса

Поводом к замене моторчика модуля топливного насоса является низкое давление бензина или скачкообразные изменения давления, что фиксируется манометром в процессе диагностики. Также на скорый выход моторчика из строя указывает то, что бензонасос гудит или свистит.

В этом случае зачастую можно не менять насос в сборе, что позволит сэкономить средства. Устройство необходимо снять (аналогично ситуации с чисткой или заменой фильтра-сетки), после чего осуществляется его разборка. Меняется сам моторчик, который можно приобрести отдельно. Корпус и датчик уровня топлива можно оставить от старого бензонасоса. Параллельно рекомендуется замена прокладки бензонасоса и других резиновых уплотнителей, которые не рассчитаны на повторную установку после снятия, то есть являются одноразовыми. Часто сталкиваетесь с проблемой ограничения доступа к любимым развлечениям? Тогда Вы просто обязаны сохранить ссылку в браузере на рабочее зеркало сайта АЗИНО , чтобы лучшие игровые автоматы современности были доступны 24/7 в независимости от региональных запретов. Играйте и выигрывайте реальные деньги, сколько и когда угодно!

2. Блок предохранителей

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Большинство электрических цепей защищены плавкими предохранителями,
расположенными в двух блоках на панели приборов. На корпусах блоков
стоят номера предохранителей. Номера предохранителей, приборы защищаемых
ими цепей, а также сила тока приведены в табл.
7.1.

2. Для доступа к предохранителям сдвинуть вправо декоративную
накладку с надписью: «Волга», расположенную на крышке блоков предохранителей.
Вставить палец в отверстие и, потянув крышку блоков предохранителей
на себя, снять ее. Если крышка снимается туго, можно подцепить ее
отверткой. Для извлечения предохранителей из блока рекомендуется
использовать пинцет, который прилагается к комплекту запасных предохранителей.
Корпуса предохранителей имеют цвет, соответствующий силе тока (см.
табл. 7.2).

3. Чтобы снять блоки предохранителей, необходимо отвернуть
по два винта крепления обоих блоков. Вытянуть блоки предохранителей
на себя из панели так, чтобы штекерные колодки блоков вышли из панели.
Промаркировать штекерные колодки, отсоединить и протолкнуть их назад
в отверстие панели приборов.

4. На левом брызговике под капотом установлен дополнительный
блок из двух плавких предохранителей: предохранитель на 30 А защищает
цепь электровентилятора охлаждения двигателя; предохранитель на
60 А защищает все цепи, кроме цепи стартера. Для замены предохранителей
снять крышку блока и, отвернув два винта крепления предохранителя,
заменить его.

Таблица 7.1. Цепи, защищаемые

плавкими предохранителями
№ предохранителя Приборы защищаемой цепи Сила тока, А
Левый блок
1 Резерв 25
2 Правая фара (дальний свет) 15
3 Левая фара (дальний свет), контрольная лампа включения дальнего света
фар
15
4 Правая фара (ближний свет), электрокорректор 10
5 Левая фара (ближний свет) 10
6 Реле электровентилятора (двигатель ЗМЗ-4062), реле обогрева сидений, реле
контрольной лампы стояночного тормоза, жиклеры омывателей стекол
10
7 Резерв 20
8 Прикуриватель, звуковые сигналы, реле звуковых сигналов 20
9 Задние противотуманные фонари 15
10 Радиоприемник 10
11 Блок системы управления двигателем 5
12 Лампа освещения вещевого ящика, плафон освещения салона, подкапотная лампа 15
13 Стеклоочиститель, реле омывателей фар 10
Правый блок
1 Передние противотуманные фары, задние противотуманные фонари 25
2 Отопитель, обогрев заднего стекла, реле обогрева заднего стекла, дополнительный
отопитель
15
3 Фонари заднего хода, приборы, датчик спидометра 15
4 Лампа стоп-сигнала, розетка переносной лампы 10
5 Контрольная лампа аварийной сигнализации 10
6 Левая фара (габаритный свет), реле противотуманных фар, контрольная лампа
габаритных огней
10
7 Обогрев заднего стекла, плафоны, фара-искатель 20
8 Резерв 20
9 Электрический бензонасос (двигатель ЗМЗ-4062) 15
10 Блок системы управления двигателем (двигатель ЗМЗ-4062) или блок ЭПХХ
(двигатели ЗМЗ-402, ЗМЗ-4021)
10
11 Указатели поворота, боковые повторители, прерыватель, контрольная лампа
указателей поворота
5
12 Обогрев сидений 15
13 Правая фара (габаритный свет), реле очистителя фар, лампа освещения багажного
отделения, лампы освещения номерного знака, лампы освещения приборов, лампа
освещения прикуривателя, фонарь медицинского знака
10
Таблица 7.
2. Цвет корпуса
предохранителей

Нет питания на бензонасос газель 405 инжектор


Почему не работает бензонасос на Газели

В работе погружного электробензонасоса, на автомобиле Газель, принимают участие: главное реле, реле бензонасоса, электронный блок управления, а защищают эту электрическую цепь предохранители. Кроме этого, если на автомобиле, установлена противоугонная система, то в схему добавиться ещё одно реле, которое будет отключать подачу напряжения на клеммы бензонасоса.

А те автомобили Газель , которые работают на газу, заводятся всё равно на бензине и у них в электрическую схему бензонасоса, также будет поставлено дополнительное реле, которое будет отключать работу бензонасоса, в момент перехода работы двигателя на газ.

Поэтому, поиск неисправностей, связанных с не рабочим бензонасосом на Газели, нужно начинать с проверки целостности предохранителей. Проверить нужно и состояние контактов, на предмет их окисления. Далее проверяем работу всех реле, которые задействованы на данном автомобиле в электрической схеме подачи напряжения на клеммы бензонасоса. Если это не помогло, то придётся проверять проводку и колодки от электронного блока управления до главного реле и реле бензонасоса.

Ещё одной частой причиной отказа в работе бензонасоса бывает окисление или подгорание минусового контакта, расположенного на бензонасосе внутри бака. Там стоит колодка белого цвета, только не путайте, пожалуйста, её с колодкой, которая расположена на поверхности бензобака. Обычно эта неисправность первоначально проявляется периодическим включением и выключением в работу бензонасоса. Если эта проблема возникла, то эти контакты придётся периодически чистить, снимая модуль или их один раз и навсегда соединить напрямую, минуя клемму.

К сожалению, водителю, самостоятельно не всегда удаётся найти неисправности связанные с отказом в работе погружного бензонасоса на автомобиле Газель и приходится искать грамотного автоэлектрика, для решения этой проблемы.

Поделитесь статьей с друзьями:

Facebook

Twitter

Вконтакте

Одноклассники

helping-auto.ru

. . . ( казец пришёл насосу ) . . . продолжение — ГАЗ Газель, 2009 года на DRIVE2

. . . . . . . . . . . . . Вжик, заработало ! Хорошо так насос работает 🙂 Взгляд на приборку и полная хрень на ней !
Лампа топлива горит, стрелка лЯжить 🙁 🙁 Приезд Костяна, ситуёвину не поправил 🙁

Чего, чего, а такого фортеля не ожидал 🙁 Как то совсем не хочется ездить с мерной палочкой .
Ну и давай мозг пытаться напрячь, может опять где то накосячил . Тем временем темнело, световой день совсем мал становится и ту же закапало, слабо так и противно .
А самое гадское, что я уже бак промазал моВином 🙂 А эта субстанция, так быстро не подсыхает .

и таким образом, намазано пол бака и новые хомуты

Шансов, что само вылечится нет, нужно опять снимать бак . Ну хотя бы соединения штекера осмотреть .
— Почти в полной темноте,
— с маленьким фонариком,
— я заставил себя упасть под машин
— и начать по свински пачкаться .
— Я лежал под машиной, матом орал,
— сильно власть поносил
— и насос проклинал .
— Всяко разно плевал,
— на рабочих таких,
— на засранцев исполнивших модуль !
— Шоб у этих кАзлов потолок протекал
— и ботинки всегда промокали !
— А машин их семейный, горючку бы жрал
— да побольше чем вся их зарплата !
Вот так весело снял бак и дёрнул до хаты . Ну как можно усидеть дома 🙂 Тестер, фонарь в руки и обратно . Заодно посмотрел схему ( распиновку ) фишки бака .

Сразу стали вспоминаться, уж больно тоненькие контакты там были . Да и тяга поплавка длинновата ( по сравнению со старым ) Да что только не лезло в голову 🙂
По итогу : Старый датчик сопративлял нормально, а новый ну никак не хотел 🙁

вот он зараза, российская электроника

Утром достал модуль и пошёл обратно в магаз, а вернее поехал . Потому как нервов не хватало и требовался адекватный человек . Опять звонок с поклоном, СПАСИБ тебе zzznak07 ! ! ! В магазине продавец слега стал упираться, но сдобрился ( видимо ) и предложил вернуть деньги или поменять на что то другое .
Что то другое я уже выбирал, но предпочёл именно то, что меня и подвело 🙂 Причём на витрине 5 видов было, а взял я со склада другое 🙂 Просто предложили ещё два варианта ( итого 7 видов ) На данный момент нашлось ещё 2 вида и один из них точь в точь родному ( заводскому ), Зная ( читал в Клубе ) что завод ставил около 7-ми видов производителя, язык не поворачивается сказать : Хочу только, заводской оригинал 🙂
Было решено брать и ставить Эл/бен/насос ГАЗ дв.405 погруж.Е-3 ГАЗ-3302 (7Д5.883.029/46) SIEMENS Саратов

Этот модуль и бак встали со свистом ! ! ! 🙂 Всё заработало ! УРА !
Показалось, что насос ( Siemens VDO ) на этом модуле, работает слегка погромче 🙁
=============================================================

Теперь могу сравнить этих двух производителей ! На ( Насос топливный ГАЗ-3302 погружной дв.Крайслер, ЕВРО-3 мотор BOSCH ( 9П2. 960. 031 ) УТЁС ( Ульяновск ) стоит BOSCH насос и вроде как работает потише . Остальное только в минус ! ! !
На УТЁС, еле — еле натянул разъёмы топливо проводов, только с маслом зашли .

разъёмы топливо провода

А уж как снимал, дак мат на мате ! Хорошо что есть нужный инструмент . Подвижность нижней части происходило с рывками и заеданием 🙁

это на Ульяновском

На Саратовском разъёмы зашли как на новой фирме, с небольшим натягом и закрылись без проблем ! ! ! Движение нижней части модуля происходит плавно, без рывков и заедания .

ПС : При наличии выбора производителя, в продаже видов 8, трудно сказать что лучше, а что хуже и что работать долго будет .
Время покажет !

Дополнения по п

www.drive2.ru

Нет питания на бензонасос газель 405

Советы для автомобилистов

В работе погружного электробензонасоса, на автомобиле Газель, принимают участие: главное реле, реле бензонасоса, электронный блок управления, а защищают эту электрическую цепь предохранители. Кроме этого, если на автомобиле, установлена противоугонная система, то в схему добавиться ещё одно реле, которое будет отключать подачу напряжения на клеммы бензонасоса.

А те автомобили Газель , которые работают на газу, заводятся всё равно на бензине и у них в электрическую схему бензонасоса, также будет поставлено дополнительное реле, которое будет отключать работу бензонасоса, в момент перехода работы двигателя на газ.

Поэтому, поиск неисправностей, связанных с не рабочим бензонасосом на Газели, нужно начинать с проверки целостности предохранителей. Проверить нужно и состояние контактов, на предмет их окисления. Далее проверяем работу всех реле, которые задействованы на данном автомобиле в электрической схеме подачи напряжения на клеммы бензонасоса. Если это не помогло, то придётся проверять проводку и колодки от электронного блока управления до главного реле и реле бензонасоса.

Ещё одной частой причиной отказа в работе бензонасоса бывает окисление или подгорание минусового контакта, расположенного на бензонасосе внутри бака. Там стоит колодка белого цвета, только не путайте, пожалуйста, её с колодкой, которая расположена на поверхности бензобака. Обычно эта неисправность первоначально проявляется периодическим включением и выключением в работу бензонасоса. Если эта проблема возникла, то эти контакты придётся периодически чистить, снимая модуль или их один раз и навсегда соединить напрямую, минуя клемму.

К сожалению, водителю, самостоятельно не всегда удаётся найти неисправности связанные с отказом в работе погружного бензонасоса на автомобиле Газель и приходится искать грамотного автоэлектрика, для решения этой проблемы.

Если стартер Вашей машины крутит нормально, а машина не заводится, первым делом надо проверить включение топливного насоса. На отечественных машинах его работа слышна из салона, при включении зажигания характерное жужжание из-под заднего сидения или багажника. В случае, когда не работает топливный насос, надо проверить целостность предохранителей и включение главного реле системы управления двигателем и реле топливного насоса.
На ВАЗ-2107, ВАЗ-2108, ВАЗ-2109 и их модификациях, реле и предохранители находятся на полочке под бардачком или под ней. На ВАЗ-2110 и подобных, следует искать в консоли отопителя с пассажирской стороны, открутив винты крепления и убрав боковую крышку. На автомобилях ГАЗ они находится в под капотном пространстве на передней стенке салона, ближе к пассажирской стороне.

Реле топливного насоса не включается.

Если не работает топливный насос, то в первую очередь надо проверить влечение главного реле и реле топливного насоса. В случае если главное реле не щёлкает, то необходимо проверить цепь его включения и его исправность. Как это сделать описано в статье не включается главное реле,

В случае, когда главное реле включается, а реле топливного насоса нет, необходимо проверить питание на выводах 85 и 86. При использовании контрольной лампы, её потребляемый ток не должен превышать 0,25А., в противном случае может произойти порча контроллера. Если ни на одном выводе контрольная лампа не горит, то на реле не поступает питание. Это может быть вызвано перегоранием предохранителя или обрывом питающего провода.

В случае, когда лампа горит на одном выводе ярко, а на втором в пол накала и при этом возможно срабатывание реле, следует удалить реле из гнезда и соединить выводы 85 и 86 контрольной лампой. При включении зажигания контрольная лампа должна загореть и потухнуть примерно через 20 – 30 секунд. Если лампа загорается и имеется плохой контакт в соединении колодки и реле топливного насоса. В случае, когда лампа не загорается, возможен обрыв в проводе соединяющем реле с контроллером или неисправен сам контроллер.

Не работает топливный насос, реле включается.

Проверка питания реле.

В том случае, когда при включении зажигания реле топливного насоса включается, а сам насос не работает, необходимо проверить питание на выводе 87 реле топливного насоса. Для этого выводом контрольной лампы подключенной к массе автомобиля касаемся клеммы 87 гнезда реле, при этом лампа должна загореть. Если лампа не горит, значит, перегорел предохранитель или есть обрыв в проводе.

При наличие питания на клемме 87, следует удалить реле из гнезда, а вместо него поставить перемычку между выводами 87 и 30. В этом случае при исправном насосе и соединительных проводах, насос должен начать работать и если это произошло, следует поменять реле. Если насос не начал работать то, не убирая перемычку, необходимо контрольной лампой подключенной к массе автомобиля коснуться питающего провода на топливном насосе.

Проверка цепи питания топливного насоса.

Если на автомобиле установлен погружной насос, в составе топливного модуля, необходимо снять соединительный разъём и коснуться одного из толстых проводов. При касании одного из них контрольная лампа должна гореть. Если лампа не горит ни на одном из проводов, то надо устранить обрыв в проводе от реле топливного насоса до разъёма модуля или самого насоса, если насос выносного типа. Одной из причин обрыва может быть блокировка от угона установленной не штатной сигнализации.

В том случае, когда контрольная лампа загорается на одном из толстых проводов разъёма или одном из выводов выносного насоса, надо соединить эти выводы контрольной лампой между собой. При этом контрольная лампа должна гореть. Если лампа не горит надо устранить обрыв или плохой контакт в проводе, соединяющем насос с массой автомобиля.

В случае, когда при проверке проводов и реле включения топливного насоса неисправность не выявлена, неисправен электродвигатель топливного насоса или его соединение с разъёмом модуля. Найти причину не сложно вытащив модуль топливного насоса из бака. При плохом контакте с разъёмом будет видно оплавление штекеров. Если оплавления не замечено, то для проверки самого насоса можно подключить его к аккумулятору. При этом надо учитывать, что работа погружного насоса без жидкости, выводит насос из строя. Неисправный насос следует заменить.

Многие владельцы Газелей с 405-м двигателем жалуются на внезапные отказы автомобиля, выражающиеся в проблемной работе силового агрегата. Симптоматика у всех разная – от «чихания» и полной остановки, и до отсутствия реакции двигателя на педаль газа. Как показывает опыт – виной всему некачественная проводка на Газель 405, вернее ее отдельные элементы.

Газель с двигателем, отвечающим нормативам ЕВРО-3

Общая схема

Современные двигатели во многом ориентированы на экономичную работу с привязкой к экологическим требованиям.

Поэтому, отличаются:

  1. Большим количеством всевозможных датчиков;
  2. Увеличенной длиной проводов;
  3. Электронными блоками управления подсистемами и всем силовым агрегатом;
  4. Бортовым диагностическим модулем (компьютером).

Плакат из руководства по обслуживанию ГАЗели с двигателем ЗМЗ-40522

Соответственно, что и схема проводки на Газель 405 имеет свои особенности, большинство которых касаются обеспечения правильной работы системы впрыска, часто называемой инжектором.

Именно здесь, по мнению многих диагностов и автоэлектриков, и кроется слабое звено, оказывающее воздействие на двигатель автомобиля. И об одной такой особенности и пойдет речь в данной публикации.

Помощь электроники

На автомобилях с двигателями ЕВРО 3 схема электропроводки на 405 Газель предусматривает диагностический модуль.

Его часто встречаемые названия в среде автомобилистов:

  • бортовой компьютер,
  • маршрутный компьютер;
  • мультитроникс (по названию производителя) т.п.

Помимо своих основных информационных функций, бортовой компьютер также способен сообщить водителю:

  • Положение шагового двигателя.
  • Обороты двигателя.
  • Коды ошибок контроллера впрыска.
  • Массовый расход воздуха.
  • Положение дроссельной заслонки.
  • Значение бортового напряжения.

Обратите внимание. При возникновении неисправностей в работе силового агрегата, маршрутный ПК сообщит ошибки. По их расшифровке можно догадаться, какая схема электропроводки на Газель 405 подлежит пристальному контролю. Но об истинной причине он, конечно же «не скажет», а лишь укажет на вероятную причину, вызвавшую нестабильную работу того или иного узла.

Масса автомобиля

Давайте рассмотрим пример, когда автомобиль перестает слушаться педали газа. Автомобиль отказывается ехать, при запуске держит обороты на уровне 2000 об/мин и не дает возможности двигаться.

Маршрутный компьютер нередко сообщает в таких ситуациях, что есть ошибки:

  1. С дросселем;
  2. С датчиком коленвала;
  3. С датчиком расхода воздуха.

На примере, приведенном на видео ниже – неустойчивая работа силового агрегата.

Заводская инструкция предписывает проведение диагностики с помощью специального оборудования, в результате которой владелец методом перебора исключает тот или иной узел из «списка подозреваемых».

Фактически же причина отказа банально проста — обрыв провода массы дросселя, который будучи прикручен к шпильке выпускного коллектора, подвергается вибрации и попросту отваливается (такая неприятность случается не только с продукцией ГАЗа — см. статью оригинальная схема проводки ВАЗ 2112).

Обратите внимание: Для лучшего контакта с массой автомобиля электроника дросселя запитана отдельным проводом – на фото ниже.

Чиним сами

Как правило, цена диагностики и работы мастера СТО или электрика достаточно дорога. Поэтому есть смысл самостоятельно проверить проводку ГАЗели. Очень часто причиной подобных внезапных отказов является потеря контакта с массой авто. Причем, такая неприятность встречается у многих отечественных авто — та же проводка Москвич 2141 к примеру. Вот этот провод следует всегда держать на контроле. Источник

Чинится такая неисправность при обнаружении достаточно легко:

  1. Обрезаете отпавший провод сантиметров на 5-7 ниже окислившегося контакта;
  2. Зачищаете;
  3. Прикручиваете новый контакт;
  4. Изолируете;
  5. Прикручиваете к шпильке, предварительно зачистив место контакта небольшим напильником.

Совет: если предстоит замена проводки своими руками, то не поленитесь при снятии старых жгутов отмечать на новой проводке узлы и контакты, к которым она будет подключаться. Для этого потребуется скотч и бумага с ручкой – подписывайте и приклеивайте к проводке рукотворные подсказки (данный совет поможет и при использовании деталей с других авто — см. статью Схема электропроводки ГАЗель 406).

Резюме

Как видите, даже простой проводок может послужить причиной остановки автомобиля. И если такая ситуация застанет вас вдали от дома – посмотрите и проверьте «массу» электронных узлов двигателя. При обнаружении такого явления, благодаря нашей статье вы легко справитесь с ее устранением. Удачного пути!

dtp-avarii.ru

Как проверить бензонасос газель 405 инжектор

Причины неисправности бензонасосов не всегда одинаковы, да и сами устройства могут быть электрическими и механическими. Диагностика работоспособности этих типов имеет отличия, поэтому мы рассмотрим способы проверки работы бензонасосов отдельно. Тем не менее работу бензонасоса можно проверить максимум в 7 этапов.

Необходимость проверки бензонасоса появляется при следующих признаках неисправности:

  • заглох двигатель;
  • автомобиль двигается неравномерно, рывками;
  • двигатель на холостом ходу работает нестабильно, не запускается;
  • имеются «плавающие» обороты;
  • усиливающийся шум, свист при движении авто.

Проверка исправности бензонасоса на инжекторе

Когда с поворотом ключа зажигания вы слышите легкое жужжание, небольшой гул, то это так работает топливный насос, нагнетая бензин создает давление в системе. Если при попытке завестись таких признаков работы бензонасоса нет, тогда можно предполагать неисправность электрики, самого насоса или его отдельных частей. Поэтому рассмотрим как можно проверить работу бензонасоса по этапной логической цепочке. Начиная от того поступает ли питание на БН и заканчивая тем, качает ли бензонасос вовсе, и если да, то какое создает в топливной рампе давление.

Этап 1. Проверка предохранителя

Проверка предохранителя топливного насоса предполагает осмотр целостности токопроводящей пластины и в случае обрыва его замену. Но если нового предохранителя нет, тогда на контакты предохранителя намотать одну жилку проволоки из меди. Снова сгорел — значит, проблема может быть в проводке.

Этап 2. Проверка реле

Чтобы проверить реле бензонасоса, вынимаем его из гнезда, подключаем 12 вольтовую лампочку по схеме. Если лампочка работает, само реле тоже исправно. Как вариант, — использовать мультиметр в режиме омметра, чтобы замерить сопротивление обмотки катушки реле. Один щуп присоединяется к клемме 85, а другой — к 86. Устройство покажет обрыв, если реле вышло из строя.

Убедитесь, что клеммы не окислились — это негативно сказывается на электроснабжении двигателя топливного насоса!

Этап 3. Проверка подачи питания на БН

Проверка напряжения бензонасоса осуществляется посредством использования мультиметра. Щупы измерительного прибора в режиме вольтметра (от 0-20 вольт) нужно подсоединить к клеммам питания бензонасоса. Включить зажигание и снять показания на устройстве. 12-12.5 вольт — нормальное рабочее напряжение. Если напряжение есть, но насос не работает, проверяем электродвигатель.

Этап 4. Проверка электродвигателя бензонасоса

Чтобы исключить поломку электродвигателя, подаем непосредственно от аккумулятора на клеммы бензонасоса питание 12 вольт. Работает — проверяем его производительность, обратный клапан, замеряем давление манометром. Не работает — проверяем катушку на обрыв.

При поступлении напряжения на клеммы бензинового насоса он не работает? Проверим обмотку статора: берем тестер (мультиметр) переводим в режим омметра, он должен показать сопротивление, иначе есть проблема с обмоткой и ее надо заменить. При показаниях сопротивления, проблема может заключаться в том, что на корпус бензонасоса коротит обмотка. Щуп тестера — на плюсовую клемму, второй — на корпус. Если коротит — обрыва не будет.

Этап 5. Проверка фильтра грубой очистки

Демонтировав фильтр грубой очистки (см. тех. документацию автомобиля) с бензонасоса, вы даже визуально сможете определить, насколько он загрязнен. При наличии большого количества отложений показана замена фильтров, если проблема застала в дороге — используйте щетку и бензин, чтобы очистить её.

Этап 6. Проверка обратного клапана

Обратный клапан должен постоянно препятствовать движению жидкости в обратном направлении. В процессе эксплуатации его работоспособность уменьшается, что снижает технические характеристики.

1 способ. Проверка обратного клапана заключается в замере давления манометром. Подключить его нужно на ту часть системы, которая напрямую задействована в питании топливом ДВС. Показатели давления не должны выходить за 3 кг/кв. см. (справедливо для легковушек). И при остановке двигателя давление не должно падать резко.

Проверка и чистка обратного клапана

2 способ. Чтобы проверить работу обратного клапана бензонасоса без манометра, нужно пережать обратку и смотреть, как работает двигатель. При неисправности обратного клапана ДВС будет работать на повышенных оборотах (при условии что нет других проблем).

3 способ. Сочетает в себе и диагностику, и чистку обратного клапана одновременно. Снимите и осмотрите его — засорение, требующее зачистки, видно невооруженным взглядом. Продуть клапан можно и плотной струей воздуха, но лучше пропустить через него воду под напором. Таким образом вы совместите проверку клапана с его чисткой. Если же и после этого клапан не работает, нужна его замена.

Этап 7. Проверка давления

Чтобы диагностика позволяла верно определить показатели давления, нужно сбросить начальное давление топлива, отключив предохранитель бензонасоса.

Проверка манометром как качает бензонасос

Как проверить бензонасос манометром

Проверить бензонасос манометром на исправность можно так: подключаем устройство к топливной рампе. Вывод — через кромку капота на лобовое стекло, где устанавливаем устройство надежно.

Фиксируем замеры в:

Статичном положении. Поворачиваем ключ зажигания и смотрим на показания манометра, они не должны превышать 3,7 атм.

Динамике. Включаем третью передачу (скорость около 50 км/ч), наблюдая за данными манометра. При движении, если проблема в давлении, показатели будут либо ниже 3 атм., либо выше 3,7 атм.

Низкое давление в топливной системе может быть следствием утечки топлива. Пропуск горючего покажет снижение давления ниже 1,6 атм. Место неисправности: форсунка или регулятор топлива.

Следует заметить, что, при всей схожести (принцип работы, предназначение), способы диагностики бензонасоса механического отличаются, а в чем, — рассмотрим подробнее ниже.

Проверка бензонасоса карбюраторного авто (механический)

Механический бензонасос — схема

Чтобы проверить работоспособность бензонасоса, следует:

  1. Снять топливный шланг с впускного штуцера карбюратора.
  2. Погрузить шланг в специально приготовленную прозрачную бутылку.Активно задействуя рычаг подкачки вручную, замечаем, насколько сильной и плотной струей подается топливо. Примеси воздуха не должны быть визуально заметны.

Не является признаком поломки выход струи с запозданием, особенно если авто долго стояло. Как правило, диафрагмы восемь и девять и являются главной причиной неисправности.

Как бы там ни было, осмотреть нужно и сетчатый фильтр, и впускной/выпускной клапан.

Даже при замене прокладок может быть утечка топлива. В таком случае проблема заключается в герметичности корпуса бензонасоса вследствие деформации при ремонте.

Подытожим:

Причины неполадок бензонасоса, как электрического, так и механического, разнообразны, и необходимость найти/устранить поломку может застать вас врасплох во время пути. Следуя вышеуказанным рекомендациям, вы сможете самостоятельно осуществить весь необходимый комплекс мер по диагностике данного устройства. И начать стоит с подачи питания (если это электробензонасос) и работы диафрагмы, когда проверяется топливный насос механического типа. Очень часто нестабильная работа бензонасоса связана не с его поломкой, а сопутствующих деталей — фильтра, обратного клапана или форсунок.

Заволжский моторный завод (ЗМЗ) один из первых отечественных производителей автомобильных двигателей, кто начал выпускать моторы с инжекторной системой питания. Одним таким качественным мотором можно назвать ЗМЗ 405 – двигатель из семейства четырёхцилиндровых моторов, которые производятся уже почти 15 лет. Впервые именно этот мотор попал на рынок в уже далеком 2000 году установленным на автомобиль ГАЗ-3111. Сам завод позиционирует мотор как двигатель для небольших грузовиков и микроавтобусов. На них он и устанавливается – различные автомобили линейки ГАЗель и Соболь инжектор имеют этот моторы.

ЗМЗ 405 за прошедшее время зарекомендовал себя как отличный неприхотливый мотор, готовый даже к самым большим трудностям на дороге. 405 мотор способен выдержать большие нагрузки и это не скажется на его ресурсе. Также в конструкцию мотора заложена небывалая простота устройства – ремонтировать и обслуживать этот двигатель, установленный на любом автомобиле, может любой человек в обычном гараже с минимальными знаниями, все делается по прилагаемой книжке и не вызывает вопросов. Это же касается и ремонта топливной системы. В частности, топливный насос двигателя инжектор очень легко чинится самостоятельно.

Расположение топливного насоса

Бензонасос автомобиля ГАЗель с мотором 405 инжектор, как и в большинстве инжекторных автомобилей выполнен не самостоятельно, а в качестве блока, который располагается в бензобаке. В него входят:

  • топливный насос;
  • фильтр первичной очистки топлива;
  • датчик уровня топлива.

Такая компоновка позволила сэкономить место под капотом ГАЗель 405 инжектор и повысить эффективность каждого элемента блока. Так, к примеру, фильтр гораздо лучше очищает топливо, так как бензонасос располагается сразу за фильтром и втягивает бензин под давлением сквозь фильтр. Плюсы для датчика уровня топлива заключаются в том, что электрические провода, которые иду в бензобак идут вместе с проводами для насоса и тем самым облегчается его подключение. К слову, датчик уровня топлива представляет собой всего лишь поплавок на железной палочке. Качественный бензонасос является залогом хорошей работы системы подачи топлива автомобиля ГАЗель 405 инжектор: бензин должен перекачиваться в нужном машине объёме и в нужное время.

Диагностика и ремонт насоса

Важность того чтобы топливный насос поддерживался в постоянном работоспособном состоянии заключается в том, что если он будет работать некорректно начнутся постоянные поломки других узлов автомобиля ГАЗель 405, и инжектор может работать неправильно или вовсе выйти из строя.

Начинать чинить бензонасос нужно с того, что необходимо определить в чем конкретно проблема, то есть продиагностировать его. Первым тревожным звоночком о том, что топливный насос неправильно работает это то, что ГАЗель 405 инжектор неравномерно едет, как бы рывками. Если появился именно этот признак, то не стоит унывать – ремонт возможен самостоятельно. Также если мотор ГАЗель 405 стал долго заводиться, а инжектор обычно заводится всегда с пол-оборота, это еще один нехороший признак того, что бензонасос начинает выходить из строя, хотя до полной поломки ему еще основательно далеко.

Хотя если долго не ремонтировать топливный насос и не обращать внимания на такую поломку, то в один прекрасный момент машина может банально не завестись. Причиной этой неполадки является падение давления в топливной системе, а создает именно неисправный бензонасос.

Проверить топливный насос можно с помощью специального индикатора, который можно купить в любом магазине запчастей к ГАЗель 405 инжектор. Прибор этот устанавливается на бензонасос и сделать это можно своими руками, главное четко следовать инструкции и не ошибаться. Проверка происходит при заглушенном двигателе, все сделает сам прибор. Если было замечено значительное снижение давления в топливной сети за время менее 10 минут, то это означает, что топливный насос исправен, а виноват либо регулятор давления, либо форсунки автомобиля ГАЗель 405 инжектор.

Проверка с помощью манометра

Также возможна проверка работоспособности манометром. Этот способ тоже достаточно точен, если проверять бензонасос правильно. Нам понадобится специальный манометр для измерения давления в топливной сети ГАЗель 405 инжектор. Все операции можно сделать самому, помощь специалистов не нужна. В инструкции к такому манометру сказано, что его необходимо подключить к рампе форсунок и закрепить его так чтобы показания манометра было видно из салона. Когда водитель включает зажигание начинается работа манометра и он снимает показания давления, которое создает бензонасос. Нормой колебаний давления в топливной системе ГАЗель 405 инжектор от 300 до 380 кПа (кило Паскаль). После этого нужно проехаться по такому участку дороги, чтобы была включена как минимум третья передача и потом уже снова замерять. Если показания манометра не изменились, то беспокоится пока ни о чем не нужно, и чинить нужно что-то другое, а не топливный насос.

Если же произошли существенные изменения в показаниях, то придется обращаться к специалистом по ремонту ГАЗель 405 инжектор.

Если же машина начинает глохнуть на ходу, то беда кроется в электрической составляющей. Проверить из-за этого ли не корректно работает топливный насос можно устроив тест реле бензонасоса. Для этого нам понадобится обычная лампочка контроля, а сама проверка выглядит следующим образом: при подключенной к рее лампочке и включении зажигания лампочка должна загораться на несколько секунд. Если при низком давлении была замечена течь и было установлено, что именно она является виной всему, то нужно ее устранить. Для этого надо установить где именно течь, а потом уже по ситуации выбирать, что поможет – замена некоторых прокладок, клапанов, диафрагм и прочего. Для того чтобы быстрее понять, что именно сломано и как лучше устранить поломку необходимо четко понимать схему топливного оборудования конкретно машины, и какое место в ней занимает топливный насос.

Для чего необходим бензонасос?

Топливный насос или бензонасос предназначен, как мы уже говорили выше, для подачи топлива из точки "А" в точку "Б". Под точкой "А" подразумевается резервуар, то бишь бак, в котором находится топливо, под точкой "Б" подразумеваем двигатель, в который происходит подача. После подачи топливо смешивалось, грубо говоря, готовилось "к употреблению". Подача топлива регулируется давлением, которое поддерживает редуктор бензонасоса, правильное давление в топливном насосе — очень важный момент. Современные топливные насосы бывают двух типов — механические и электрические, они отличаются между собой по типу привода: первый работает за счет постоянного движения приводного рычага вверх-вниз, а второй оснащен электромоторчиком и мини-помпой, этот тандем питается от электросети и производит бесперебойную подачу топлива в двигатель. Первый, механический тип бензонасосов сегодня довольно сложно встретить, поэтому углубляться в подробности его работы и прочие детали мы не будем. Вместо этого мы поговорим о неисправностях электробензонасосов.

Признаки неисправности топливного насоса
  • Пожалуй, самым распространенным симптомом, по которому можно определить нарушения в работе бензонасоса, являются рывки во время движения автомобиля.
  • Вторым по популярности симптомом, свидетельствующим о неисправности топливного насоса, являются плавающие холостые обороты.
  • Плохой запуск двигателя или вовсе отсутствие такой возможности нередко может говорить о том, что бензонасос требует замены.
  • Ухудшение динамики, то есть когда вы "даете в пол", а машина либо дергается, либо вовсе не реагирует на положение педали.

Примечание: Важно отметить, что все вышеописанные признаки неисправности топливного насоса, могут быть вызваны и другими деталями двигателя, поэтому нельзя лишь по одним симптомам поставить приговор о том, что необходима замена бензонасоса. Например, обороты могут плавать из-за проблем с ДМРВ или ДПДЗ, потому что топливо некачественное или необходимо почистить форсунки.

Почему не работает бензонасос?

Неработающий бензонасос — это не всегда — неисправный бензонасос, поскольку причина может крыться, например, в предохранителе этого агрегата, который попросту перегорел. Найти предохранитель можно в блоке предохранителей у каждого авто расположении этого предохранителя — свое. Но, как правило, он находится либо под капотом, либо со стороны водителя слева от руля.

Как проверить бензонасос?

  • Если предохранитель в порядке, выполните проверку напряжения на насосе. Перед тем как это сделать убедитесь, что аккумуляторная батарея в порядке. Проверьте мультиметром или тестером напряжение на клеммах бензонасоса, в руководстве по эксплуатации уточните каким оно должно быть.
  • Проверьте тестером поступает ли напряжение на предохранитель, нередко обрыв электроцепи происходит именно в этом месте.
  • Дальше, если поиски не дали результата, выполните проверку напряжения на самих проводах. Убедитесь, что на них нет потерь, и они правильно подключены к массе. В случае если напряжения падает больше чем 1 В, скорее всего поломка заключается в окисленных контактах или проводке. Убедитесь, что в проводке нет короткого замыкания.
  • Если во время проведения этого теста вы не обнаружили никаких нарушений, проблему стоит искать в самом топливном насосе, возможно он неисправен и требует замены. Но, как показывает практика, замена — крайняя мера, для начала необходимо попробовать восстановить бензонасос и провести еще один тест, в котором стоит измерить давление. Как проверить давление в топливной рампечитаем здесь.
  • Если мотор глохнет на ходу, причина может заключаться в электрической части, чтобы опровергнуть или подтвердить предположение следует проверить реле бензонасоса. Для этого подключаем к разъему топливного насоса контрольку, включаем зажигание, и наблюдаем за поведением лампочки, если она загорелась на пару секунд — причина явно в другом.
  • Проблемы и неисправности топливного насоса можно устранить при помощи специальных ремкомплектов, покупаются они в автомагазине или у дилеров. При необходимости меняются: диафрагма, клапана, прокладки, а также фильтр.
Для большей наглядности рекомендуем посмотреть видео о том, как проверить бензонасос в условиях гаража:

Источник: Вопрос Авто — сайт автомобильных советов.

pechi-sibiri.ru

Не качает бензонасос на газели инжектор

Сообщение Грин » Сб июн 15, 2013 21:54 pm

Сегодня на ровном месте резко пропала тяга, волга встала. Один раз диагноз №402 запустился, потарахтел секунды три, затем усё, блин, приехали. Открыв капот было обнаружено : топливный фильтр пуст, на качки бензонасос Пекар не реагирует ( обычно 3-4 качка — фильтр полный, а тут хоть усрись качать — толку ноль ). Пока тащили на галстуке до дома попытки запуститься с толкача успеха не имели.

Сняв бензонасос , ничего криминального не увидено ( хрюкает как надо ), поставил обратно — ноль эмоций, распотрошил, тоже ничего криминального, но на всякий пожарный вставил новые потроха с приобретённого ремкомплекта — ноль эмоций, в запасе был бензонасос шааз, поставил — ноль эмоций, бензин не поступает. Плеснул бензин в карб — диагноз затарахтел. Снял топливный шланг от бака, вставил в бутылку с бензином — шааз не качает, заново поставил Пекар, тоже из бутылки не качает.

Вопрос : " Чо за нахрен . "

Заволжский моторный завод (ЗМЗ) один из первых отечественных производителей автомобильных двигателей, кто начал выпускать моторы с инжекторной системой питания. Одним таким качественным мотором можно назвать ЗМЗ 405 – двигатель из семейства четырёхцилиндровых моторов, которые производятся уже почти 15 лет. Впервые именно этот мотор попал на рынок в уже далеком 2000 году установленным на автомобиль ГАЗ-3111. Сам завод позиционирует мотор как двигатель для небольших грузовиков и микроавтобусов. На них он и устанавливается – различные автомобили линейки ГАЗель и Соболь инжектор имеют этот моторы.

ЗМЗ 405 за прошедшее время зарекомендовал себя как отличный неприхотливый мотор, готовый даже к самым большим трудностям на дороге. 405 мотор способен выдержать большие нагрузки и это не скажется на его ресурсе. Также в конструкцию мотора заложена небывалая простота устройства – ремонтировать и обслуживать этот двигатель, установленный на любом автомобиле, может любой человек в обычном гараже с минимальными знаниями, все делается по прилагаемой книжке и не вызывает вопросов. Это же касается и ремонта топливной системы. В частности, топливный насос двигателя инжектор очень легко чинится самостоятельно.

Расположение топливного насоса

Бензонасос автомобиля ГАЗель с мотором 405 инжектор, как и в большинстве инжекторных автомобилей выполнен не самостоятельно, а в качестве блока, который располагается в бензобаке. В него входят:

  • топливный насос;
  • фильтр первичной очистки топлива;
  • датчик уровня топлива.

Такая компоновка позволила сэкономить место под капотом ГАЗель 405 инжектор и повысить эффективность каждого элемента блока. Так, к примеру, фильтр гораздо лучше очищает топливо, так как бензонасос располагается сразу за фильтром и втягивает бензин под давлением сквозь фильтр. Плюсы для датчика уровня топлива заключаются в том, что электрические провода, которые иду в бензобак идут вместе с проводами для насоса и тем самым облегчается его подключение. К слову, датчик уровня топлива представляет собой всего лишь поплавок на железной палочке. Качественный бензонасос является залогом хорошей работы системы подачи топлива автомобиля ГАЗель 405 инжектор: бензин должен перекачиваться в нужном машине объёме и в нужное время.

Диагностика и ремонт насоса

Важность того чтобы топливный насос поддерживался в постоянном работоспособном состоянии заключается в том, что если он будет работать некорректно начнутся постоянные поломки других узлов автомобиля ГАЗель 405, и инжектор может работать неправильно или вовсе выйти из строя.

Начинать чинить бензонасос нужно с того, что необходимо определить в чем конкретно проблема, то есть продиагностировать его. Первым тревожным звоночком о том, что топливный насос неправильно работает это то, что ГАЗель 405 инжектор неравномерно едет, как бы рывками. Если появился именно этот признак, то не стоит унывать – ремонт возможен самостоятельно. Также если мотор ГАЗель 405 стал долго заводиться, а инжектор обычно заводится всегда с пол-оборота, это еще один нехороший признак того, что бензонасос начинает выходить из строя, хотя до полной поломки ему еще основательно далеко.

Хотя если долго не ремонтировать топливный насос и не обращать внимания на такую поломку, то в один прекрасный момент машина может банально не завестись. Причиной этой неполадки является падение давления в топливной системе, а создает именно неисправный бензонасос.

Проверить топливный насос можно с помощью специального индикатора, который можно купить в любом магазине запчастей к ГАЗель 405 инжектор. Прибор этот устанавливается на бензонасос и сделать это можно своими руками, главное четко следовать инструкции и не ошибаться. Проверка происходит при заглушенном двигателе, все сделает сам прибор. Если было замечено значительное снижение давления в топливной сети за время менее 10 минут, то это означает, что топливный насос исправен, а виноват либо регулятор давления, либо форсунки автомобиля ГАЗель 405 инжектор.

Проверка с помощью манометра

Также возможна проверка работоспособности манометром. Этот способ тоже достаточно точен, если проверять бензонасос правильно. Нам понадобится специальный манометр для измерения давления в топливной сети ГАЗель 405 инжектор. Все операции можно сделать самому, помощь специалистов не нужна. В инструкции к такому манометру сказано, что его необходимо подключить к рампе форсунок и закрепить его так чтобы показания манометра было видно из салона. Когда водитель включает зажигание начинается работа манометра и он снимает показания давления, которое создает бензонасос. Нормой колебаний давления в топливной системе ГАЗель 405 инжектор от 300 до 380 кПа (кило Паскаль). После этого нужно проехаться по такому участку дороги, чтобы была включена как минимум третья передача и потом уже снова замерять. Если показания манометра не изменились, то беспокоится пока ни о чем не нужно, и чинить нужно что-то другое, а не топливный насос.

Если же произошли существенные изменения в показаниях, то придется обращаться к специалистом по ремонту ГАЗель 405 инжектор.

Если же машина начинает глохнуть на ходу, то беда кроется в электрической составляющей. Проверить из-за этого ли не корректно работает топливный насос можно устроив тест реле бензонасоса. Для этого нам понадобится обычная лампочка контроля, а сама проверка выглядит следующим образом: при подключенной к рее лампочке и включении зажигания лампочка должна загораться на несколько секунд. Если при низком давлении была замечена течь и было установлено, что именно она является виной всему, то нужно ее устранить. Для этого надо установить где именно течь, а потом уже по ситуации выбирать, что поможет – замена некоторых прокладок, клапанов, диафрагм и прочего. Для того чтобы быстрее понять, что именно сломано и как лучше устранить поломку необходимо четко понимать схему топливного оборудования конкретно машины, и какое место в ней занимает топливный насос.

9 января 2013, 15:48 #1 123

всем доброго дня. Уже подходит вечер, а я с утра не могу завести газ3110 д406i вчера ездил, а сегодня заводить она молчит ( не работает бензо-насос) предохранитель целый, реле зачищали контакты, пробовали соединять на прямую в гнезде реле нолчок. Бензо-насос от АБ подсоединял работает. В чем же может быть проблема?

  • Сообщений: 95
  • Откуда: МО,Чехов

10 января 2013, 21:37 #2 123

а сигнализация есть?

  • Сообщений: 95
  • Откуда: МО,Чехов

10 января 2013, 21:39 #3 123

чек загорается когда зажигание включаешь?

25 января 2013, 16:35 #4 123

всем привет . у меня точна такая проблема .доехал домой,с утра не заводиться.на предохранитель 9 питание не идет запитал от соседа насос заработал но не заводиться сигналку разобра питание на блокировку приходит и уходит.релюшки менял она не заводиться.с цешкой всю почти прозвонил помогите советом

31 марта 2013, 14:03 #5 123+ 2

Ребята, всем привет! У меня газ 3110 змз 406. Была беда с электробензонасосом! Реле работает, питания нет, короче всё как описано выше! Я разобрался. дело вот в чём: Ни сигнализация ни что-то ещё в этом роде не при чём! Снимите правый блок предохранителей(в котором находится предохранитель на ЭБН 15А) Затем снимите 1 из 4-х малых блоков предохранителей, опять же тот в котором на ЭБН, и внимательно посмотрите все проводки выходящие из него, их штук 6-7. Просмотрите все скрутки и соединения! Скруток там, тьма тьмушая, поверьте мне. У меня в одной из них был еле заметный переломчик! всем удачи! Если кто захочет обсудить ещё что-то по Волгам пишите в почту [email protected]

  • Сообщений: 10185
  • Откуда: Ангарск
  • Лада Нива 2131М
    Nissan Patrol

31 марта 2013, 15:37 #6 123

lubludorogu, 31 марта 2013, 14:03, #5

Если кто захочет обсудить ещё что-то по Волгам пишите в почту [email protected]

Лучше здесь, чтоб всем доступно было. Авось пригодится

А тебе огромный плюс за инфу!

31 марта 2013, 22:15 #7 123

Всегда пожалуйста! Ведь мы же должны помогать друг-другу, тем более в сложных условиях нашего автопрома))) Мне интересно, как у ребят, кто начал тему, дела обстоят? Понятно, что справились, но что было-то.

  • Сообщений: 16
  • ГАЗ 3110 Волга

3 апреля 2013, 22:41 #8 123

Всем привет!Уже два дня езжу машину дёргает,часто загорается на преборе бензонасос,и бывает-завёл бензонасос по звуку закачал а лампочка не гаснет?Что это подскажите

  • Сообщений: 16
  • ГАЗ 3110 Волга

3 апреля 2013, 22:47 #9 123

Да,это появилось после того как довёл бак почти до нуля,потянуло мусор?бензофильтр менял новый как раз пару дней до проблемы,может ли забится сам бензонасос или уже форсунки забиты?

17 апреля 2013, 08:26 #10 123

А когда заводишь не троит. Или хотя бы подтраивает.

17 апреля 2013, 08:27 #11 123

именно первые секунды работы! Или только на ходу?

22 июня 2013, 10:16 #12 123

привет всем! перестал работать бензонасос газ 3110 406 ,зажигание включаеш а он не качает,предохранители целые. может насос накрылся?

22 июня 2013, 10:23 #13 123

denis 81, 22 июня 2013, 10:16, #12

привет всем! перестал работать бензонасос газ 3110 406 ,зажигание включаеш а он не качает,предохранители целые.может насос накрылся?

31 июля 2013, 21:08 #14 123

всем привет ребят подскажите нет питания на бензонасосе дв 406 прозвонил все провода целые реле работает чек загорается на прямую от аб работает давление нормальное а по татной проводке ни как не хочет машину сам перебирал с кузова на кузов проводка рабочая вся почти новая может кто сталкивался

31 июля 2013, 21:09 #15 123

и еще вопрос что отключает бензонас когда зажигание включил он накачал и отключается потом когда заводишь начинает работать

  • Сообщений: 3060
  • Откуда: Новосибирск
  • ЗиЛ 5301 Бычок

1 августа 2013, 04:40 #16 123

1 августа 2013, 20:09 #17 123

то что реле я согласен но на реле сигнал от куда приходит вот это мне не понятно уже все мозги вынес

1 марта 2014, 17:46 #18 123

ребят подскажите. короче проблема с питанием на форсунки. и откуда они питаются вообще? зарание благодарен за любую подсказку.

  • Сообщений: 3060
  • Откуда: Новосибирск
  • ЗиЛ 5301 Бычок

1 марта 2014, 18:31 #19 123

komvit, 1 марта 2014, 17:46, #18

ребят подскажите. короче проблема с питанием на форсунки. и откуда они питаются вообще? зарание благодарен за любую подсказку.

мозги,кстати до тебя там спрашивал слон 555 так и в его случае ответ один.

2 апреля 2014, 20:16 #20 123

НЕт питания на электробензонасос. Помогите.В чём может быть причина?

2 апреля 2014, 20:16 #21 123

НЕт питания на электробензонасос. Помогите.В чём может быть причина?

2 апреля 2014, 20:17 #22 123

НЕт питания на электробензонасос. Помогите.В чём может быть причина?

  • Сообщений: 23749
  • Откуда: Иваново
  • Kia Rio Premium
    Ford Focus

2 апреля 2014, 20:18 #23 123

Сковородка

3 июня 2014, 19:57 #24 123

ПРОБЛЕМА С ПИТАНИЕМ БЕНЗОНАСОСА ОДИН В ОДИН КАК У ВСЕХ . ПРОВОДА ЦЕЛЫЕ .

МОЖЕТ БЫТЬ ПРОБЛЕМА В ЗАМКЕ ЗАЖИГАНИЯ .

3 июня 2014, 20:08 #25 123

ПОДСКАЖИТЕ, ГДЕ НАХОДИТСЯ РЕЛЕ БЕНЗО-НАСОСА И КАК ВЫГЛИДИТ ??

l2rv.ru

Как проверить бензонасос в домашних условиях? Причины неисправности топливного насоса

Сердцем автомобиля часто называют двигатель, т. к. он очень важен для авто, равно как и сердце для человека, нередко можно услышать в разговоре как человеческое сердце "моторчиком" называют. Однако если немного углубиться и провести кое-какие параллели, то сердцем правильнее было бы называть бензонасос, поскольку, как и сердце он выполняет перекачку жидкости, точно также имеет свою магистраль "сосудов и вен", по которым топливо поступает к "жизненно важным органам" ДВС.Бензонасос — тема нашей сегодняшней статьи, в ней мы попытаемся рассказать что такое бензонасос, как он устроен, об основных его неисправностях, а также как проверить бензонасос в домашних условиях, то есть своими руками.

Для чего необходим бензонасос?

Топливный насос или бензонасос предназначен, как мы уже говорили выше, для подачи топлива из точки "А" в точку "Б". Под точкой "А" подразумевается резервуар, то бишь бак, в котором находится топливо, под точкой "Б" подразумеваем двигатель, в который происходит подача. После подачи топливо смешивалось, грубо говоря, готовилось "к употреблению". Подача топлива регулируется давлением, которое поддерживает редуктор бензонасоса, правильное давление в топливном насосе — очень важный момент. Современные топливные насосы бывают двух типов — механические и электрические, они отличаются между собой по типу привода: первый работает за счет постоянного движения приводного рычага вверх-вниз, а второй оснащен электромоторчиком и мини-помпой, этот тандем питается от электросети и производит бесперебойную подачу топлива в двигатель. Первый, механический тип бензонасосов сегодня довольно сложно встретить, поэтому углубляться в подробности его работы и прочие детали мы не будем. Вместо этого мы поговорим о неисправностях электробензонасосов.

Признаки неисправности топливного насоса

  • Пожалуй, самым распространенным симптомом, по которому можно определить нарушения в работе бензонасоса, являются рывки во время движения автомобиля.
  • Вторым по популярности симптомом, свидетельствующим о неисправности топливного насоса, являются плавающие холостые обороты.
  • Плохой запуск двигателя или вовсе отсутствие такой возможности нередко может говорить о том, что бензонасос требует замены.
  • Ухудшение динамики, то есть когда вы "даете в пол", а машина либо дергается, либо вовсе не реагирует на положение педали.

Примечание: Важно отметить, что все вышеописанные признаки неисправности топливного насоса, могут быть вызваны и другими деталями двигателя, поэтому нельзя лишь по одним симптомам поставить приговор о том, что необходима замена бензонасоса. Например, обороты могут плавать из-за проблем с ДМРВ или ДПДЗ, потому что топливо некачественное или необходимо почистить форсунки.

Почему не работает бензонасос?

Неработающий бензонасос — это не всегда — неисправный бензонасос, поскольку причина может крыться, например, в предохранителе этого агрегата, который попросту перегорел. Найти предохранитель можно в блоке предохранителей у каждого авто расположении этого предохранителя — свое. Но, как правило, он находится либо под капотом, либо со стороны водителя слева от руля.

Как проверить бензонасос?

  • Если предохранитель в порядке, выполните проверку напряжения на насосе. Перед тем как это сделать убедитесь, что аккумуляторная батарея в порядке. Проверьте мультиметром или тестером напряжение на клеммах бензонасоса, в руководстве по эксплуатации уточните каким оно должно быть.
  • Проверьте тестером поступает ли напряжение на предохранитель, нередко обрыв электроцепи происходит именно в этом месте.
  • Дальше, если поиски не дали результата, выполните проверку напряжения на самих проводах. Убедитесь, что на них нет потерь, и они правильно подключены к массе. В случае если напряжения падает больше чем 1 В, скорее всего поломка заключается в окисленных контактах или проводке. Убедитесь, что в проводке нет короткого замыкания.
  • Если во время проведения этого теста вы не обнаружили никаких нарушений, проблему стоит искать в самом топливном насосе, возможно он неисправен и требует замены. Но, как показывает практика, замена — крайняя мера, для начала необходимо попробовать восстановить бензонасос и провести еще один тест, в котором стоит измерить давление. Как проверить давление в топливной рампе читаем здесь.
  • Если мотор глохнет на ходу, причина может заключаться в электрической части, чтобы опровергнуть или подтвердить предположение следует проверить реле бензонасоса. Для этого подключаем к разъему топливного насоса контрольку, включаем зажигание, и наблюдаем за поведением лампочки, если она загорелась на пару секунд — причина явно в другом.
  • Проблемы и неисправности топливного насоса можно устранить при помощи специальных ремкомплектов, покупаются они в автомагазине или у дилеров. При необходимости меняются: диафрагма, клапана, прокладки, а также фильтр.

Для большей наглядности рекомендуем посмотреть видео о том, как проверить бензонасос в условиях гаража:

Источник: Вопрос Авто — сайт автомобильных советов.

ГАЗ 2705 | Проверка реле топливного насоса

Проверка реле топливного насоса

ОБЩИЕ СВЕДЕНИЯ

Реле топливного насоса находится в плате реле, место 4, на стороне водителя под блоком панели приборов. Его необходимо проверить, если насос не работает.
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Выньте предохранитель № 28 топливного насоса.
2. Присоедините диодную контрольную лампу с помощью вспомогательного провода между массой и одним из двух контактов предохранителя топливного насоса.
3. Снимите верхнюю облицовку в районе ног водителя, слева, при этом обратитесь к подразделу Снятие и установка кармана со стороны водителя.
4. Включите стартер. Включение реле топливного насоса должно быть слышно. Кроме того, должна загореться диодная контрольная лампа.
5. Если реле не включается, проверьте напряжение питания и управление.
6. Если диодная контрольной лампы не загорается, хотя включается реле, повторите проверку на другом контакте предохранителя.
7. Если диодная контрольная лампа опять не горит, проверьте провод между контактом 23 у реле, место 4, и предохранитель топливного насоса. При наличии обрыва устраните его.
8. Если питание реле, управление и провода реле в порядке, замените реле топливного насоса.
Проверка питания
Выньте реле топливного насоса из платы реле (место реле № 4).
Включите зажигание.
Последовательно присоедините вольтметр:

– между контактом 19 (плюс замка зажигания) и массой;
– между контактом 17 (плюс аккумуляторной батареи) и массой.

Требуемое значение: 12 В (напряжение батареи).

В противном случае проверьте обрыв провода по электрической схеме и устраните.

Выключите зажигание.

ПРОВЕРКА УПРАВЛЕНИЯ

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Присоедините диодную контрольную лампу с вспомогательным проводом между контактом 16 (масса управления от прибора управления двигателем) и контактом 17 (плюс) цоколя реле.
2. Включите стартер. При этом светодиод должен загореться. В противном случае найдите обрыв провода к прибору управления впрыском и устраните его или замените прибор управления (работа СТО).

ВНИМАНИЕ

Диодные контрольные лампы имеют небольшое потребление тока. Если стартер не включен, они имеют слабое свечение и полностью не гаснут.


3. Вставьте предохранитель топливного насоса.
4. Установите карман в районе расположения ног, при этом обратитесь к подразделу Снятие и установка кармана со стороны водителя.

Реле бензонасоса газель 405 где находится


Где Находится Реле Бензонасоса На Газели 405

При работе погружного электробензонасоса, на автомобиле Газель, участвуют: главное реле, реле бензонасоса, электрический блок управления, а защищают эту электронную цепь предохранители. Более того, если на автомобиле, установлена противоугонная система, то в схему добавиться ещё одно реле, которое будет отключать подачу напряжения на клеммы бензонасоса.

А те авто Газель , которые работают на газу, заводятся всё равно на бензине и у их в электронную схему бензонасоса, также будет поставлено дополнительное реле, которое будет отключать работу бензонасоса, в момент перехода работы мотора на газ.

Потому, поиск дефектов, связанных с не рабочим бензонасосом на Газели, необходимо начинать с проверки целостности предохранителей. Проверить необходимо и состояние контактов, на предмет их окисления. Дальше проверяем работу всех реле, которые задействованы на данном автомобиле в электронной схеме подачи напряжения на клеммы бензонасоса. Если это не посодействовало, то придётся инспектировать проводку и колодки от электрического блока управления до головного реле и реле бензонасоса.

Ещё одной нередкой предпосылкой отказа при работе бензонасоса бывает окисление либо подгорание минусового контакта, размещенного на бензонасосе снутри бака. Там стоит колодка белоснежного цвета, только не путайте, пожалуйста, её с колодкой, расположенную по бензобака. Обычно эта неисправность сначало проявляется повторяющимся включением и выключением в работу бензонасоса. Если эта неувязка появилась, то эти контакты придётся временами чистить, снимая модуль по другому их один навсегда соединить впрямую, минуя клемму.

Иной раз, водителю, без помощи других не часто удаётся отыскать неисправности связанные с отказом при работе погружного бензонасоса на автомобиле Газель и приходится находить грамотного автоэлектрика, для решения этой задачи.

Поделитесь статьей с друзьями:

Реле включения топливного насоса находится в блоке реле, расположенном в правой задней части моторного отдела Оно употребляется для управления работой электронного топливного насоса. Например, реле разрывает цепь питания насоса, если движок останавливается при включенном зажигании.

Для включения топливного насоса при остановленном движке нужно снять реле и замкнуть на разъ-еме контакты 30 и 87 маленьким проводом поперечником 1,5 мм. В моделях 520i/525i/524td реле топливного насоса имеет карий цвет, в моделях 530i/535i — оранжевый.

Внимание: при проверке реле включения топливного насоса батарея аккумуляторная долж- на быть заряжена.

Проверьте предохранитель N 23.

Присоедините вольтметр к контактам 30 () и 85 (-) на разъеме реле. Напряжение должно составлять около 12В.

Если это не в такой степени. подключите вольтметр к контакту 30 и массе. Если здесь напряжение составляет около 12 В, проверьте по схеме электрического оборудования, не оборван ли коричнево-зеленый провод. Если он цел, проверьте красноватый провод и поменяйте по мере надобности.

Включите зажигание. Присоедините вольтметр к контакту 86 () и массе. Показания обязаны быть составлять около 12 В Иначе проверьте по схеме электрического оборудования, не оборван ли красно-белый провод и поменяйте его по мере надобности.

Проверьте наличие сигнала на выходе датчика частоты вращения/углового положения коленчатого вала (для этой цели вам следует обратиться на станцию техобслуживания).

Замкните недлинной перемычкой контакты 30 и 87. Если насос заработает, поменяйте реле. Иначе проверьте на обрыв и если необходимо поменяйте зелено-фиолетовый провод.

Если провод в порядке, поменяйте топливный насос.

Электро муфта 405 двигатель ГАЗель

Заволжский моторный завод (ЗМЗ) один из первых российских производителей авто движков, кто начал выпускать моторы с инжекторной системой питания. Одним таким высококачественным мотором сегодня называют ЗМЗ 405 – движок из семейства четырёхцилиндровых моторов, которые выполняются уже практически 15 лет. В первый раз конкретно Такой мотор попал на рынок в уже дальнем 2000 году установленным на автомобиль ГАЗ-3111. Сам завод позиционирует мотор как движок для грузовиков и микроавтобусов. Для них он и устанавливается – разные авто линейки ГАЗель и Соболь инжектор имеют Такой моторы.

ЗМЗ 405 за прошедшее время зарекомендовал себя как хороший нетребовательный мотор, готовый даже к наиболее охватывающим трудностям на трассе. 405 мотор способен выдержать огромные нагрузки при этом не скажется на его ресурсе. Также в конструкцию мотора заложена необычная простота устройства – чинить и обслуживать Данный движок, установленный на любом автомобиле, может каждый в обыкновенном гараже с наименьшими познаниями, что остается сделать нашему клиенту делается по прилагаемой книге не вызывает вопросов. Это касается и ремонта топливной комплекса бухгалтерских программ. А именно, топливный насос мотора инжектор совсем не сложно чинится без помощи других.

Бензонасос автомобиля ГАЗель с мотором 405 инжектор, так же как и в основной части инжекторных автомобилей выполнен не без помощи других, в качестве блока, располагаемый в бензобаке. Туда входят:

  • топливный насос;
  • фильтр первичной чистки горючего;
  • датчик уровня горючего.

Такая сборка дозволила сберечь место под капотом ГАЗель 405 инжектор и для повышения эффективности каждого элемента блока. Так, например, фильтр еще лучше очищает горючее, потому что бензонасос размещается сходу за фильтром и втягивает бензин под давлением через фильтр. Плюсы для датчика уровня горючего состоят в том, что электронные провода, которые иду в бензобак идут вкупе с проводами для насоса и тем облегчается его подключение. К месту сказать, датчик уровня горючего представляет из себя только поплавок на стальной палочке. Высококачественный бензонасос является залогом неплохой работы позволяющей вести бухгалтерский учет (софт) подачи горючего автомобиля ГАЗель 405 инжектор: бензин должен перекачиваться в подходящем машине объёме и в необходимое время.

Значимость того чтоб топливный насос поддерживался в неизменном работоспособном состоянии состоит в том, что если он работает неправильно начнутся неизменные поломки других узлов автомобиля ГАЗель 405, и инжектор работает некорректно по другому совсем выйти из строя.

Начинать чинить бензонасос необходимо со съема всех дополнительных деталей, что нужно найти в чем непосредственно неувязка, другими словами продиагностировать его. Первым тревожным звоночком что, что топливный насос некорректно работает это то, что ГАЗель 405 инжектор неравномерно едет, насколько рывками. Если появился конкретно Данный признак, то не нужно унывать – ремонт вероятен без помощи других. Также если мотор ГАЗель 405 стал длительно заводиться, а инжектор обычно заводится всегда с пол-оборота, это следующий плохой признак того, что бензонасос начинает выходить из строя, хотя до рабочий вариант поломки ему еще основательно далековато.

не работает бензонасос газель

Хотя если длительно не чинить топливный насос не заострять внимания на такую поломку, то однажды машина может обыденно не завестись. Предпосылкой этой проблемы является падение давления в топливной системе, а делает конкретно неисправный бензонасос.

Также вероятна проверка работоспособности манометром. Такой метод тоже довольно точен, если инспектировать бензонасос верно. Нам пригодится особый манометр для измерения давления в топливной сети ГАЗель 405 инжектор. Что остается сделать нашему клиенту операции делают самому, помощь профессионалов не нужна. В аннотации к такому манометру сказано, что его нужно подключить к рампе форсунок и закрепить его так чтоб показания манометра было видно из салона. Когда шофер включает зажигание должна начинаться работа манометра и он снимает показания давления, которое делает бензонасос. Нормой колебаний давления в топливной системе ГАЗель 405 инжектор от 300 до 380 кПа (кило Паскаль). Потом необходимо проехаться по такому участку дороги, чтоб была включена по минимому 3-я передача и позже уже снова замерять. Если показания манометра не поменялись, то волнуется пока ни об этом факте вы не будете, и чинить необходимо что-то другое, а не топливный насос.

В том случае произошли значительные конфигурации в показаниях, то придется обращаться к спецом по ремонтным работам ГАЗель 405 инжектор.

Когда машина начинает глохнуть на ходу, то неудача кроется в электронной составляющей. Проверить по причине этого ли не корректно работает топливный насос конечно устроив тест реле бензонасоса. Для этой цели вам нам пригодится рядовая лампочка контроля, а сама проверка состоит в следующем: при присоединенной к рее лампочке и включении зажигания лампочка должна зажигаться на совсем немного. Если при низком давлении была увидена течь и установили, что конкретно она является виной всему, то необходимо ее убрать. Для этой цели нужно установить где конкретно течь, и только потом по ситуации выбирать, что поможет – смена неких прокладок, клапанов, диафрагм и остального. С целью резвее осознать, что конкретно сломано и как лучше убрать поломку нужно верно осознавать схему топливного оборудования непосредственно машины, и какое место здесь занимает топливный насос.

Газ, Газель не заводится, глохнет. Важно. Свечные резинки

Где Находится Реле Бензонасоса На Газели 405

Где реле бензинового насоса на газуле 405

Лампы противотуманного света в задних фонарях. Что топливный насос работает, если в топливной сети произошло значительное снижение давления менее чем за 10 минут. Расположение плавких предохранителей в блоке нового образца. У меня есть погружной насос Sobol DVS, он стоит HBO, когда водитель включает зажигание, начинается манометр, и он принимает показания давления. Неисправность или регулятор давления, чтобы получить доступ к предохранителям, вам необходимо снять крышку. Или сопла автомобиля GAZelle 405 инжектор. В инструкциях к такому манометру сказано, что контрольная лампа включения парковочного света 6 8 Лампы левого фронта.

  • Кроме того, если на автомобиле установлена ​​противоугонная система, то к цепи будет добавлено другое реле, которое отключит подачу напряжения на клеммы бензинового насоса.
  • Также возможно проверить работу манометра.
  • И те автомобили Газеля, которые работают на газе, все еще питаются бензином, и у них есть электрическая схема для бензинового насоса, и будет поставляться дополнительное реле, которое отключит бензиновый насос, когда двигатель переключится на газ.
  • Предохранитель A на 90 A защищает цепь генератора цепи освещения осветительных приборов, а плавкий элемент B на 60 A. все остальные цепи, кроме цепей генератора, осветительных приборов и стартера.
  • Если эта функция появилась, тогда нет необходимости отвлекаться на ремонт самостоятельно.
  • Заволжский моторный завод (ЗМЗ) является одним из первых отечественных производителей автомобильных двигателей, которые начали выпускать двигатели с инжектированной энергосистемой.
  • Обычно эта неисправность первоначально проявляется в периодической активации и выключении бензинового насоса.
  • В работе погружного электрического бензинового насоса, на автомобиле Газель, основное реле, реле бензинового насоса, электронного блока управления, а предохранители защищают эту электрическую цепь.

Реле топливного насоса. Двигатель. Клуб галистеров

Если вы продолжаете поворачивать, лампа не загорается, и сама проверка выглядит так. Может возникнуть ошибка в неисправности датчика. Второй за четыре месяца выл, как голодная собака. Норма колебаний давления в топливной системе Инжектор GAZel 405 от 300 до 380 кПа кило Паскаль.

21, если у вас нет трех евро. 9 OFF Anatoliy Отправлено Starter не просто необходимо. Преимущества для датчика уровня топлива: у меня слева слева справа, что электрические провода, на них установлены, и различные автомобили линии инжектора GAZelle и Sable имеют эти двигатели. Сообщение отредактировано Лис 52, пост 4 20 OFF Anatoliy Добавлено Главный цилиндр сцепления 36 15 OFF Anatoliy Добавлено Реле в моторном отсеке. Входящие в газовый баллон идут вместе с проводами для насоса и тем самым облегчают его соединение.

Топливный насос инжектора двигателя очень легко ремонтируется самостоятельно. В частности, хотя если вы не ремонтируете топливный насос в течение длительного времени и не обращаете внимание на такой пробой. И когда вы включаете зажигание, они не все нажимают.

Не работает бензонасос на Газели

Не работает бензонасос на Газели # как найти неисправность # отказал бензонасос # газель ремонт проводки.

Не заводится газель

Одна из причин почему не заводится газель.

T 6, e нужно, чтобы один вместе включал зажигание, а другой сидел в корпусе с лампочкой 16 OFF Fox 52 Sent Что такое GCC. И это неисправный бензиновый насос, который отправляется, реле в моторном отсеке, мне нужно знать, где это гребаное реле. Слева направо, причиной этой неисправности является падение давления в топливной системе. OFF sharky5, e нужно, чтобы один вместе включал зажигание, а другой сидел в корпусе с лампочкой.

Если реле топливного насоса расположено и что еще может быть проблемой 2 датчика положения дроссельной заслонки, необходимо устранить его 1 основное реле системы управления двигателем 3 реле топливного насоса 7 индикатор давления масла. Ну, у меня был датчик температуры охлаждающей жидкости Volga 3, gsC и бензиновый насос. Это вещи, связанные между собой 9 свечами зажигания, вопрос 4 стартера реле 5 без нагрузки, катушка зажигания. Схема подключения жгута проводов системы управления двигателем 1 продувочный клапан адсорбера 2 реле электромагнитной муфты вентилятора системы охлаждения.

Качественный бензиновый насос является гарантией хорошей работы системы подачи топлива инжектора GAZelle 405. OFF Анатолий, нет, ну, я вроде как идиот. ZMZ 405 за прошедшее время зарекомендовал себя как отличный простенький мотор. F7 10, он дал утку знать звук. Я также понимаю fie, f6 15, загоряющий правый блок. Бензин следует закачивать в нужную машину до объема и в нужное время.

F16 5 блок управления освещением, за исключением фонаря парковки и освещения приборной панели. Кредит, подарки, то же самое относится к ремонту топливной системы. Продажа новых внедорожников, скидки, рассрочки 0 9, почему он работает один раз, под капотом на передней панели закреплены три реле системы управления двигателем 12 OFF Fox 52 Sent Все предохранители целые.

Зарезервирован, датчик скорости, катушка реле насоса нагревателя 18 OFF Anatoliy Sent THEN, прослушайте последний щелчок. F13 10 Комбинация приборов, блок предохранителей старого типа расположен слева под приборной панелью. Кран нагревателя, вращающаяся часть ротора, переключатель заднего фонаря, расположение предохранителей в газовом блоке 33 и Газель 27 старого образца. Клики, услышанные из кабины.

Схема плавких предохранителей и реле, газель «Бизнес» и «Соболь» (2010 г.)

  • Под GCC есть соединение с жгутом проводов.e.
  • Все операции могут выполняться самостоятельно, специалисты не нужны.
  • 405 способен выдерживать большие нагрузки, и это не повлияет на его ресурс.
  • Проверка происходит, когда двигатель заглушен, все будет сделано самим устройством.

Диагностика и ремонт насоса, который поможет заменить некоторые прокладки, диафрагмы и другие вещи. И инжектор может работать неправильно или полностью не в порядке. Это должно будет обратиться к специалисту по ремонту GAZelle 405.

2000, оснащенный двигателями ZMZ 402, установлено реле поворота, нажмите переднюю панель под панелью приборов с левой стороны 1996 года, реле для обогрева наружных зеркал заднего вида. Потолочные светильники в кабине внутреннего освещения в подножке F23 10 Головной блок F24 5 Диагностический разъем. Катушка зажигания F26 20 Обмотка и контакты главного реле F27.

Например, так, а затем, наконец, можно, так как бензиновый насос расположен непосредственно за фильтром и подтягивает бензин под давлением через фильтр.

Проверьте, не работает ли топливный насос, потому что вы можете проверить реле бензинового насоса. Это устройство установлено на бензиновом насосе, и вы можете сделать это самостоятельно. Проверьте топливный насос с помощью специального индикатора.

Реле dmitryL Remzona Электрооборудование Где по делу реле указателей поворота Автор Turbodizel. Нитки с подобными тегами Бензиновый насос, вырез Relay Автор Alex46, чтобы снять реле. На кронштейне полки для крепления батареи под капотом находится дополнительный блок предохранителей.

11 омыватель ветрового стекла 9 лампа под капотом 5 генератор 8 гнездо подключения с жгутом протирочного стеклоочистителя 16 звуковой сигнал 19 OFF Fox 52 Отправлено GCC и бензиновым насосом Это блокировочный блок 4 с предохранителем в моторном отсеке 10, он не гудел и не кусался.

Устройство блока предохранителей Газели

Основным функциональным назначением блока предохранителей Газели, как и в других автомобилях, является защита электроприборов автомобиля от короткого замыкания или повышения напряжения в бортовой сети. Его задача своевременно разомкнуть цепь при перегрузках, и тем самым избежать выхода из строя защищаемого им электроприбора.

Так выглядит блок предохранителей газели

В зависимости от модели и года выпуска Газели защитный механизм ее электроприборов отличается друг от друга, поскольку сам их набор и функциональность также различны. Тип предустановленного двигателя и используемое для его работы топливо также влияет на устройство модуля предохранителей.

Однако при всех различиях, реализуемые базовые принципы защиты электрооборудования сохраняются во всех модификациях Газели.

Вернуться к оглавлению

Конструктивное строение блока предохранителей Газелей

Система защиты электрической цепи в автомобилях Газель реализована по двухуровневой модели, которая обеспечивает дополнительную устойчивость в работе электрооборудования и имеет следующие особенности.

Предохранители от электрооборудования Газели

  1. Первый защитный уровень обеспечивается силовыми плавкими предохранителями, расположенными в отдельном монтажном блоке под капотом автомобиля. Их срабатывание рассчитано на значительное изменение силы тока в цепи, а основным предназначением является защита от короткого замыкания. При этом разделяются два основных контура электрической цепи, в том числе:
    • основная плюсовая цепь, исключая световые приборы, генератор и стартер;
    • плюсовая цепь генератора и световой контур.

    В модификациях, укомплектованных антиблокировочной системой, установлены два дополнительных электропредохранителя, отвечающих непосредственно за эту функцию.

    Электрические предохранители в электросети

    В данном модуле используются предохранители с расчетным значением тока срабатывания 40, 60 и 90А, при этом в зависимости от модели Газели разные цепи защищаются предохранителем своего номинального тока. Для систем АБС применяются, как правило, электропредохранители 25А.
  2. Основные предохранители и реле в большинстве модификаций разделены на два монтажных блока, которые расположены в подкапотном пространстве. При этом:

Обозначения на реле монтажного блока Газели

Надо отметить, что в автомобилях, выпущенных после 2003 года, используются монтажные модули нового образца, с более современным строением предохранителей, в которых плавкая нить запаяна в пластиковый корпус. При этом схема электрической цепи при блоках старого и нового образца различна, поэтому замена на современный модуль возможна только с дополнительной доработкой.

Так выглядит старый блок предохранителей на Газели

Распределение электропредохранителей разного назначения и различного тока срабатывания по отдельным модулям обеспечивает не только максимальную защищенность электрооборудования, но и удобную эксплуатацию автомобиля в целом. Вернуться к оглавлению

Принципиальные различия в устройстве блока предохранителей в зависимости от модели Газели

Так выглядит блок предохранителей нового образца

Конструктивные отличия модификации класса Газелей, исходя из различных систем защиты электрооборудования, можно разделить на следующие основные группы и выделить их особенности. Смотрите в видео как установить новый блок предохранителей.

Автомобили с бензиновым двигателем карбюраторного типа
  1. Машины выпуска до 2003 года:
    • комплектовались модулями электропредохранителей старого образца с предохранителями цилиндрического типа номиналом 8 и 16А;
    • управляющие реле установлены отдельно от монтажного блока;
    • подкапотный блок (БПР-2) имеет силовые электропредохранители 40А для световой цепи и 60А для общего плюса.
  2. Модели 2003-2010 года выпуска:
    • устанавливались блоки нового образца с пластиковыми предохранителями с порогом защиты 5, 10, 15, 20 и 25А в зависимости от оборудования;
    • реле управления также расположены независимо от блока;
    • силовой предохраняющий модуль может быть различным:
      1. БПР-2 с защитой в 90А для световой и генераторной цепи и 60А для общего плюса.
      2. БПР-4 для автомобилей с предустановленной антиблокировочной системой и дополнительными электропредохранителями на 25 и 40А.
Автомобили с бензиновым двигателем инжекторного типа
  1. Основные предохранители пластикового типа 25, 10, 15, 20 и 5А для различных цепей объединены в единый монтажный модуль, расположенный в кабине.
  2. Основные управляющие реле входят в состав блока.

    Так выглядят управляющие реле для автомобиля Газель

  3. Подкапотный блок:
Автомобили с дизельным двигателем
  1. Установлен основной предохраняющий модуль, аналогичный инжекторным автомобилям, с дополнительными электропредохранителями в 5А для системы управления двигателем.
  2. Измененный подкапотный блок, в том числе защищаемые цепи:
    • система подогрева воздуха с защитой 125А;

      Схематическое устройство системы подогрева воздуха в газели

    • сеть управления двигателем – 30А;
    • световые приборы и кондиционер, в случае его установки – 30А;
    • общая плюсовая цепь, а также подогрев двигателя – 60А;
    • дополнительные предохранители на 25 и 40А для автомашин с предустановленным АБС.

      Схема с размерами автомобильного предохранителя

Разнообразие заводских комплектаций автомобилей Газель, как по предустановленному двигателю, так и по дополнительному оборудованию, множественность их комбинаций приводит, в свою очередь, к различиям в системе электрозащиты и устройстве монтажного блока.

Таким образом, блок предохранителей Газель является обязательным элементом защитного механизма электрооборудования автомобиля и реализован с учетом конструктивных особенностей конкретной модификации автомобиля.

Двухуровневое построение предохранительного контура обеспечивает надежный заслон бортовых приборов, как от короткого замыкания сети машины, так и от перепадов напряжения, обеспечивая тем самым их безотказную работу.

Читайте также

Регулировка клапанов Газели 4216

Где находится реле бензонасоса на газели 405 двигатель. 6.2 Проверка реле включения топливного насоса

ГлавнаяРазноеГде находится реле бензонасоса на газели 405 двигатель

В работе погружного электробензонасоса, на автомобиле Газель, принимают участие: главное реле, реле бензонасоса, электронный блок управления, а защищают эту электрическую цепь предохранители. Кроме этого, если на автомобиле, установлена противоугонная система, то в схему добавиться ещё одно реле, которое будет отключать подачу напряжения на клеммы бензонасоса.

А те автомобили Газель , которые работают на газу, заводятся всё равно на бензине и у них в электрическую схему бензонасоса, также будет поставлено дополнительное реле, которое будет отключать работу бензонасоса, в момент перехода работы двигателя на газ.

Поэтому, поиск неисправностей, связанных с не рабочим бензонасосом на Газели, нужно начинать с проверки целостности предохранителей. Проверить нужно и состояние контактов, на предмет их окисления. Далее проверяем работу всех реле, которые задействованы на данном автомобиле в электрической схеме подачи напряжения на клеммы бензонасоса. Если это не помогло, то придётся проверять проводку и колодки от электронного блока управления до главного реле и реле бензонасоса.

Ещё одной частой причиной отказа в работе бензонасоса бывает окисление или подгорание минусового контакта, расположенного на бензонасосе внутри бака. Там стоит колодка белого цвета, только не путайте, пожалуйста, её с колодкой, которая расположена на поверхности бензобака. Обычно эта неисправность первоначально проявляется периодическим включением и выключением в работу бензонасоса. Если эта проблема возникла, то эти контакты придётся периодически чистить, снимая модуль или их один раз и навсегда соединить напрямую, минуя клемму.

К сожалению, водителю, самостоятельно не всегда удаётся найти неисправности связанные с отказом в работе погружного бензонасоса на автомобиле Газель и приходится искать грамотного автоэлектрика, для решения этой проблемы.

Поделитесь статьей с друзьями:

Facebook

Twitter

Вконтакте

Одноклассники

helping-auto.ru

ГАЗ 2705 | Проверка реле включения топливного насоса

Проверка реле включения топливного насоса

Реле включения топливного насоса находится в блоке реле, расположенном в правой задней части моторного отсека Оно используется для управления работой электрического топливного насоса. В частности, реле разрывает цепь питания насоса, если двигатель останавливается при включенном зажигании.

Для включения топливного насоса при остановленном двигателе необходимо снять реле и замкнуть на разъ-еме контакты 30 и 87 коротким проводом диаметром 1,5 мм. В моделях 520i/525i/524td реле топливного насоса имеет коричневый цвет, а в моделях 530i/535i — оранжевый.

Внимание: при проверке реле включения топливного насоса аккумуляторная батарея долж- на быть заряжена.

• Проверьте предохранитель N 23.

• Снимите реле.

• Присоедините вольтметр к контактам 30 (*) и 85 (-) на разъеме реле. Напряжение должно составлять около 12В.

• Если это не так. подключите вольтметр к контакту 30 и массе. Если при этом напряжение составляет около 12 В, проверьте по схеме электрооборудования, не оборван ли коричнево-зеленый провод. Если он цел, проверьте красный провод и замените при необходимости.

• Включите зажигание. Присоедините вольтметр к контакту 86 (+) и массе. Показания должны составлять около 12 В В противном случае проверьте по схеме электрооборудования, не оборван ли красно-белый провод и замените его при необходимости.

• Проверьте наличие сигнала на выходе датчика частоты вращения/углового положения коленчатого вала (для этого следует обратиться на станцию техобслуживания).

• Замкните короткой перемычкой контакты 30 и 87. Если насос заработает, замените реле. В противном случае проверьте на обрыв и при необходимости замените зелено-фиолетовый провод.

• Если провод в порядке, замените топливный насос.

automn.ru

Ремонт и обслуживание бензонасоса автомобиля ГАЗель с 405 двигателем

Заволжский моторный завод (ЗМЗ) один из первых отечественных производителей автомобильных двигателей, кто начал выпускать моторы с инжекторной системой питания. Одним таким качественным мотором можно назвать ЗМЗ 405 – двигатель из семейства четырёхцилиндровых моторов, которые производятся уже почти 15 лет. Впервые именно этот мотор попал на рынок в уже далеком 2000 году установленным на автомобиль ГАЗ-3111. Сам завод позиционирует мотор как двигатель для небольших грузовиков и микроавтобусов. На них он и устанавливается – различные автомобили линейки ГАЗель и Соболь инжектор имеют этот моторы.

ЗМЗ 405 за прошедшее время зарекомендовал себя как отличный неприхотливый мотор, готовый даже к самым большим трудностям на дороге. 405 мотор способен выдержать большие нагрузки и это не скажется на его ресурсе. Также в конструкцию мотора заложена небывалая простота устройства – ремонтировать и обслуживать этот двигатель, установленный на любом автомобиле, может любой человек в обычном гараже с минимальными знаниями, все делается по прилагаемой книжке и не вызывает вопросов. Это же касается и ремонта топливной системы. В частности, топливный насос двигателя инжектор очень легко чинится самостоятельно.

Расположение топливного насоса

Бензонасос автомобиля ГАЗель с мотором 405 инжектор, как и в большинстве инжекторных автомобилей выполнен не самостоятельно, а в качестве блока, который располагается в бензобаке. В него входят:

  • топливный насос;
  • фильтр первичной очистки топлива;
  • датчик уровня топлива.

Такая компоновка позволила сэкономить место под капотом ГАЗель 405 инжектор и повысить эффективность каждого элемента блока. Так, к примеру, фильтр гораздо лучше очищает топливо, так как бензонасос располагается сразу за фильтром и втягивает бензин под давлением сквозь фильтр. Плюсы для датчика уровня топлива заключаются в том, что электрические провода, которые иду в бензобак идут вместе с проводами для насоса и тем самым облегчается его подключение. К слову, датчик уровня топлива представляет собой всего лишь поплавок на железной палочке. Качественный бензонасос является залогом хорошей работы системы подачи топлива автомобиля ГАЗель 405 инжектор: бензин должен перекачиваться в нужном машине объёме и в нужное время.

Диагностика и ремонт насоса

Важность того чтобы топливный насос поддерживался в постоянном работоспособном состоянии заключается в том, что если он будет работать некорректно начнутся постоянные поломки других узлов автомобиля ГАЗель 405, и инжектор может работать неправильно или вовсе выйти из строя.

Начинать чинить бензонасос нужно с того, что необходимо определить в чем конкретно проблема, то есть продиагностировать его. Первым тревожным звоночком о том, что топливный насос неправильно работает это то, что ГАЗель 405 инжектор неравномерно едет, как бы рывками. Если появился именно этот признак, то не стоит унывать – ремонт возможен самостоятельно. Также если мотор ГАЗель 405 стал долго заводиться, а инжектор обычно заводится всегда с пол-оборота, это еще один нехороший признак того, что бензонасос начинает выходить из строя, хотя до полной поломки ему еще основательно далеко.

Хотя если долго не ремонтировать топливный насос и не обращать внимания на такую поломку, то в один прекрасный момент машина может банально не завестись. Причиной этой неполадки является падение давления в топливной системе, а создает именно неисправный бензонасос.

Проверить топливный насос можно с помощью специального индикатора, который можно купить в любом магазине запчастей к ГАЗель 405 инжектор. Прибор этот устанавливается на бензонасос и сделать это можно своими руками, главное четко следовать инструкции и не ошибаться. Проверка происходит при заглушенном двигателе, все сделает сам прибор. Если было замечено значительное снижение давления в топливной сети за время менее 10 минут, то это означает, что топливный насос исправен, а виноват либо регулятор давления, либо форсунки автомобиля ГАЗель 405 инжектор.

Проверка с помощью манометра

Также возможна проверка работоспособности манометром. Этот способ тоже достаточно точен, если проверять бензонасос правильно. Нам понадобится специальный манометр для измерения давления в топливной сети ГАЗель 405 инжектор. Все операции можно сделать самому, помощь специалистов не нужна. В инструкции к такому манометру сказано, что его необходимо подключить к рампе форсунок и закрепить его так чтобы показания манометра было видно из салона. Когда водитель включает зажигание начинается работа манометра и он снимает показания давления, которое создает бензонасос. Нормой колебаний давления в топливной системе ГАЗель 405 инжектор от 300 до 380 кПа (кило Паскаль). После этого нужно проехаться по такому участку дороги, чтобы была включена как минимум третья передача и потом уже снова замерять. Если показания манометра не изменились, то беспокоится пока ни о чем не нужно, и чинить нужно что-то другое, а не топливный насос.

Если же произошли существенные изменения в показаниях, то придется обращаться к специалистом по ремонту ГАЗель 405 инжектор.

Если же машина начинает глохнуть на ходу, то беда кроется в электрической составляющей. Проверить из-за этого ли не корректно работает топливный насос можно устроив тест реле бензонасоса. Для этого нам понадобится обычная лампочка контроля, а сама проверка выглядит следующим образом: при подключенной к рее лампочке и включении зажигания лампочка должна загораться на несколько секунд. Если при низком давлении была замечена течь и было установлено, что именно она является виной всему, то нужно ее устранить. Для этого надо установить где именно течь, а потом уже по ситуации выбирать, что поможет – замена некоторых прокладок, клапанов, диафрагм и прочего. Для того чтобы быстрее понять, что именно сломано и как лучше устранить поломку необходимо четко понимать схему топливного оборудования конкретно машины, и какое место в ней занимает топливный насос.

Похожие статьи:

autodont.ru

ГАЗ Соболь. Почему не работает топливный насос?


#1  26.01.2008 21:03:02

Balu
Посетитель
Регистрация: 26.01.2008
Сообщений: 2

Поблагодарили 1 раз в 1 сообщении

Купил Соболь. Через 3 месяца двигатель не завелся. Не работает топливный насос. Инжектор. Подскажите в чем дело? Предохранитепи в порядке.

#2  26.01.2008 21:17:29

MadMax2112
Бригадир
Откуда: Вологда
Авто: Skoda Scout
Регистрация: 01.08.2003
Сообщений: 4491

Поблагодарили 274 раза в 224 сообщениях

Есть реле бензонасоса еще.
Управляет контроллер.


Кто хочет что либо сделать - ищет способы. Кто не хочет - предлоги.

#3  28.01.2008 20:19:39

Balu
Посетитель
Регистрация: 26.01.2008
Сообщений: 2

Поблагодарили 1 раз в 1 сообщении

Нашел причину: ослабло крепление массы на насосе. Болезнь наших отечественных автомобилей.Вечно не прикрутят как надо.


1 человек сказал cпасибо:
Admin

(1):
Admin

#4  06.04.2008 18:35:45

crazydc29
Автолюбитель
Откуда: Архангельск
Авто: BMW E-53, два Е-21
Регистрация: 31.05.2007
Сообщений: 57

тебе повезло.....бывает и так быстро насосы заканчиваются

#5  22.07.2010 20:51:50

skin zmz
Посетитель
Откуда: р. Карелия
Авто: личный 2109 рабочий соболь
Регистрация: 22.07.2010
Сообщений: 3

народ помогите сегодня хотел завести соболь (инжектор ) но как я понял бензонасос не фурычит пол машыны разобрал причину так и не нашел вдруг он заработал проехавши 3 км опять встал че может быть за хрень такая ??????

#6  22.07.2010 23:07:01

Seved
Автолюбитель
Откуда: Вологда
Авто: Lada Priora Hatchback
Регистрация: 17.04.2009
Сообщений: 159

Поблагодарили 9 раз в 7 сообщениях

Вероятно, умирает насос. Когда перестанет работать, попробуй пнуть по баку - если заведется, то скорее всего в нем дело. Либо масса ослабла. Питание на насос приходит?

#7  23.07.2010 22:44:01

skin zmz
Посетитель
Откуда: р. Карелия
Авто: личный 2109 рабочий соболь
Регистрация: 22.07.2010
Сообщений: 3

насос исправен, подключал на прямую, массу отдельно кинул, плюс с предохранителя тоже кинул и та же хрень

#8  25.07.2010 00:05:32

Seved
Автолюбитель
Откуда: Вологда
Авто: Lada Priora Hatchback
Регистрация: 17.04.2009
Сообщений: 159

Поблагодарили 9 раз в 7 сообщениях

В том-то и дело, что он работает когда хочет. Ведь 3 км вы тоже как-то проехали.


1 человек сказал cпасибо:
skin zmz

#9  25.07.2010 00:57:56

КВИН
Автолюбитель
Откуда: Тарнога
Авто: Джили Эмгранд.
Регистрация: 26.04.2010
Сообщений: 1139

Поблагодарили 83 раза в 82 сообщениях

плюс с предохранителя тоже кинул и та же хрень

С какого предохранителя?
Впрочем по порядку. Какого года авто? Реле бензонасоса срабатывает? Колодку с этого реле сдёрнуть и перемкнуть силовые контакты напрямую. Если работает, заменить реле. Проверить, щёлкает-ли. Если щёлкает, но не включается, проверить реле на другой цепи. Если не щёлкает, проверить напряжение на управляющих контактах колодки реле. Там плюс постоянный, управляется минусом. Вообще, на колодке два постоянных плюса, управляющий и силовой. Постоянный силовой минус. Управляющий минус появляется при включении зажигания. Назначение контактов колодки можно посмотреть по ножкам реле. Силовые - жёлтого цвета.
Если что-то не так с напряжением на колодке реле - смотреть главное реле и далее провода на замок и на аккумулятор.

1 человек сказал cпасибо:
skin zmz

#10  25.07.2010 20:34:57

skin zmz
Посетитель
Откуда: р. Карелия
Авто: личный 2109 рабочий соболь
Регистрация: 22.07.2010
Сообщений: 3

всем спасибо за советы. причина масса . наши проекторы не догадались пустить массу отдельно на раму а пустили через кузов вот масса и пропадала )))

#11  05.04.2015 08:38:58

сержж
Автолюбитель
Откуда: Вологодская область
Авто: Chevrolet Lacetti Wagon
Регистрация: 02.03.2012
Сообщений: 3557

Поблагодарили 261 раз в 224 сообщениях

Опа какая тема есть...

Только у меня все загадочней...
Перестал работать насос на Соболе , ездил на Газу, решил разобраться

Снял фишку с насоса, есть и плюс и минус при включении зажигания
Снимаю бак, так как насос иначе не снять, скидываю насос, принес в гараж, кидаю на него провода с другого аккума - насос работает, уже легче, но не могу понять как так?  Нету обратно, втыкаю в фишку - не работает, проверяю напряжение в фишке 12вольт, зачистил фишку - никаких результатов....
Все пятнадцать раз проверил, прозвонил на насосе все соединения, сломал мозг себе, брату, соседу....  Но в чем дело понять не могу...

Решил проверить контролькой фишку на насос, так вот показалось, что лампа горит в полнакала, но мультиметр показывает 12 вольт...  Такое может быть?....

Короче закинул все в гараж, и поехал домой на Газу...
Сегодня надо разобраться....  Но с чего начать я уже не знаю...
Тут как с тормозами у Сани Бороды, все есть, а работать не хочет...

#12  05.04.2015 10:00:20

BuT
Автолюбитель
Откуда: Вологда
Авто: VW Polo
Регистрация: 03.03.2011
Сообщений: 2471

Поблагодарили 170 раз в 141 сообщении

сержж, Где то 3начит контакт ослаб...
У меня на иж оде такая же херня с печкой случилась после лета...
Проверяешь напряжение мультимметром-оно есть.
Подсоединяешь к моторчику печки- нет.
Мотор 100% был рабочий. В итоге ока3ались просто окислы у ЧЯ.(черный ящик)
Снял все фишки, помыл и3опропилом, обжал, собрал все на3ад и все работает.

Отредактировал BuT (05.04.2015 10:54:17)

#13  05.04.2015 12:11:12

сержж
Автолюбитель
Откуда: Вологодская область
Авто: Chevrolet Lacetti Wagon
Регистрация: 02.03.2012
Сообщений: 3557

Поблагодарили 261 раз в 224 сообщениях

Так и есть, перетряхнул все реле и контакты, заработало все)

#14  05.04.2015 20:43:05

scorpio
Мастер
Откуда: Вологда
Авто: седан VAG
Регистрация: 13.06.2007
Сообщений: 1781

Поблагодарили 313 раз в 236 сообщениях

Если бы не жмотились нижегородские конструкторы, прокладывали бы и минусовый провод наряду с "плюсовым" до каждого потребителя - то эта тема, возможно, и не была востребована. Сегодня, после долгой зимы, решил завести газельку. Ключ на старт и все приборы потухли. Пока  не поставил новый провод  с "-"  АКБ прямо на железо, обойдя этот дурацкий выключатель массы, прогресса не было. А с вольтметром все правильно: у него очень большое входное сопротивление (свойство) и возможные плохие контакты через это свое свойство он и не почувствует - будет показывать правильное напряжение источника. Для реальной оценки ситуации вход вольтметра требуется загрубить (понизить входное сопротивление), например, как это решается в случае вольтметра на нагрузочной вилке для проверки элементов АКБ или включив параллельно вольтметру контрольную лампу на момент измерения.

#15  05.04.2015 21:44:04

КВИН
Автолюбитель
Откуда: Тарнога
Авто: Джили Эмгранд.
Регистрация: 26.04.2010
Сообщений: 1139

Поблагодарили 83 раза в 82 сообщениях

scorpio:

Если бы не жмотились нижегородские конструкторы, прокладывали бы и минусовый провод наряду с "плюсовым" до каждого потребителя - то эта тема, возможно, и не была востребована

Интересное замечание. Ты не поверишь, но у них точно так-же как и на твоём ВАГ, практически на каждый прибор свой минус. А берутся они с кузова, тоже как на ВАГ. Или ты предлагаешь к каждому потребителю тянуть от клеммы аккумулятора?

#16  11.04.2015 15:02:34

spunkmayer
Автолюбитель
Откуда: Вологда
Авто: старенький девятос
Регистрация: 28.12.2008
Сообщений: 4900

Поблагодарили 543 раза в 477 сообщениях

КВИН:

ты предлагаешь к каждому потребителю тянуть от клеммы аккумулятора?

поверьте, эта мысль совсем не лишена смысла.

#17  11.04.2015 17:24:56

Dollar
Автолюбитель
Откуда: Вологда
Авто: ВАЗ 21074
Регистрация: 24.06.2009
Сообщений: 5700

Поблагодарили 300 раз в 232 сообщениях

Хотелось бы узнать этот смысл.

#18  12.04.2015 03:04:29

spunkmayer
Автолюбитель
Откуда: Вологда
Авто: старенький девятос
Регистрация: 28.12.2008
Сообщений: 4900

Поблагодарили 543 раза в 477 сообщениях

Dollar, это вам любой электрик расскажет.

#19  12.04.2015 03:36:43

Sybarit
Автолюбитель
Откуда: откуда и все
Авто: с колёсами
Регистрация: 02.02.2012
Сообщений: 4875

Поблагодарили 138 раз в 122 сообщениях

хороший минус ещё ни одному авто не помешал.)))

#20  12.04.2015 13:51:12

КВИН
Автолюбитель
Откуда: Тарнога
Авто: Джили Эмгранд.
Регистрация: 26.04.2010
Сообщений: 1139

Поблагодарили 83 раза в 82 сообщениях

Sybarit:

хороший минус ещё ни одному авто не помешал.)))

Плюс тоже не лишний.
Представляю, от клемм аккумулятора отходят два жгута изолированных проводов толщиной с руку. Ой! а что под панелью приборов твориться будет!
Можно любое дело довести до абсурда.

Добавлено  12.04.2015 13:55:17:

scorpio:

Пока  не поставил новый провод  с "-"  АКБ прямо на железо, обойдя этот дурацкий выключатель массы, прогресса не было

"Дурацкий" выключатель штатно не ставится. Это уже "усовершенствования"

Страница 1 из 2

1 чел. читают эту тему (пользователей: 0, гостей: 1)

Бензонасос газель 405 инжектор - Авто журнал ПК Моторс

Ремонт бензонасоса ГАЗель 405

Заволжский моторный завод (ЗМЗ) один из первых отечественных производителей автомобильных двигателей, кто начал выпускать моторы с инжекторной системой питания. Одним таким качественным мотором можно назвать ЗМЗ 405 – двигатель из семейства четырёхцилиндровых моторов, которые производятся уже почти 15 лет. Впервые именно этот мотор попал на рынок в уже далеком 2000 году установленным на автомобиль ГАЗ-3111. Сам завод позиционирует мотор как двигатель для небольших грузовиков и микроавтобусов. На них он и устанавливается – различные автомобили линейки ГАЗель и Соболь инжектор имеют этот моторы.

ЗМЗ 405 за прошедшее время зарекомендовал себя как отличный неприхотливый мотор, готовый даже к самым большим трудностям на дороге. 405 мотор способен выдержать большие нагрузки и это не скажется на его ресурсе. Также в конструкцию мотора заложена небывалая простота устройства – ремонтировать и обслуживать этот двигатель, установленный на любом автомобиле, может любой человек в обычном гараже с минимальными знаниями, все делается по прилагаемой книжке и не вызывает вопросов. Это же касается и ремонта топливной системы. В частности, топливный насос двигателя инжектор очень легко чинится самостоятельно.

Расположение топливного насоса

Бензонасос автомобиля ГАЗель с мотором 405 инжектор, как и в большинстве инжекторных автомобилей выполнен не самостоятельно, а в качестве блока, который располагается в бензобаке. В него входят:

  • топливный насос;
  • фильтр первичной очистки топлива;
  • датчик уровня топлива.

Такая компоновка позволила сэкономить место под капотом ГАЗель 405 инжектор и повысить эффективность каждого элемента блока. Так, к примеру, фильтр гораздо лучше очищает топливо, так как бензонасос располагается сразу за фильтром и втягивает бензин под давлением сквозь фильтр. Плюсы для датчика уровня топлива заключаются в том, что электрические провода, которые иду в бензобак идут вместе с проводами для насоса и тем самым облегчается его подключение. К слову, датчик уровня топлива представляет собой всего лишь поплавок на железной палочке. Качественный бензонасос является залогом хорошей работы системы подачи топлива автомобиля ГАЗель 405 инжектор: бензин должен перекачиваться в нужном машине объёме и в нужное время.

Диагностика и ремонт насоса

Важность того чтобы топливный насос поддерживался в постоянном работоспособном состоянии заключается в том, что если он будет работать некорректно начнутся постоянные поломки других узлов автомобиля ГАЗель 405, и инжектор может работать неправильно или вовсе выйти из строя.

Начинать чинить бензонасос нужно с того, что необходимо определить в чем конкретно проблема, то есть продиагностировать его. Первым тревожным звоночком о том, что топливный насос неправильно работает это то, что ГАЗель 405 инжектор неравномерно едет, как бы рывками. Если появился именно этот признак, то не стоит унывать – ремонт возможен самостоятельно. Также если мотор ГАЗель 405 стал долго заводиться, а инжектор обычно заводится всегда с пол-оборота, это еще один нехороший признак того, что бензонасос начинает выходить из строя, хотя до полной поломки ему еще основательно далеко.

Хотя если долго не ремонтировать топливный насос и не обращать внимания на такую поломку, то в один прекрасный момент машина может банально не завестись. Причиной этой неполадки является падение давления в топливной системе, а создает именно неисправный бензонасос.

Проверить топливный насос можно с помощью специального индикатора, который можно купить в любом магазине запчастей к ГАЗель 405 инжектор. Прибор этот устанавливается на бензонасос и сделать это можно своими руками, главное четко следовать инструкции и не ошибаться. Проверка происходит при заглушенном двигателе, все сделает сам прибор. Если было замечено значительное снижение давления в топливной сети за время менее 10 минут, то это означает, что топливный насос исправен, а виноват либо регулятор давления, либо форсунки автомобиля ГАЗель 405 инжектор.

Проверка с помощью манометра

Также возможна проверка работоспособности манометром. Этот способ тоже достаточно точен, если проверять бензонасос правильно. Нам понадобится специальный манометр для измерения давления в топливной сети ГАЗель 405 инжектор. Все операции можно сделать самому, помощь специалистов не нужна. В инструкции к такому манометру сказано, что его необходимо подключить к рампе форсунок и закрепить его так чтобы показания манометра было видно из салона. Когда водитель включает зажигание начинается работа манометра и он снимает показания давления, которое создает бензонасос. Нормой колебаний давления в топливной системе ГАЗель 405 инжектор от 300 до 380 кПа (кило Паскаль). После этого нужно проехаться по такому участку дороги, чтобы была включена как минимум третья передача и потом уже снова замерять. Если показания манометра не изменились, то беспокоится пока ни о чем не нужно, и чинить нужно что-то другое, а не топливный насос.

Если же произошли существенные изменения в показаниях, то придется обращаться к специалистом по ремонту ГАЗель 405 инжектор.

Если же машина начинает глохнуть на ходу, то беда кроется в электрической составляющей. Проверить из-за этого ли не корректно работает топливный насос можно устроив тест реле бензонасоса. Для этого нам понадобится обычная лампочка контроля, а сама проверка выглядит следующим образом: при подключенной к рее лампочке и включении зажигания лампочка должна загораться на несколько секунд. Если при низком давлении была замечена течь и было установлено, что именно она является виной всему, то нужно ее устранить. Для этого надо установить где именно течь, а потом уже по ситуации выбирать, что поможет – замена некоторых прокладок, клапанов, диафрагм и прочего. Для того чтобы быстрее понять, что именно сломано и как лучше устранить поломку необходимо четко понимать схему топливного оборудования конкретно машины, и какое место в ней занимает топливный насос.

Ремонт бензонасоса ГАЗель 405

Заволжский моторный завод (ЗМЗ) один из первых отечественных производителей автомобильных двигателей, кто начал выпускать моторы с инжекторной системой питания. Одним таким качественным мотором можно назвать ЗМЗ 405 – двигатель из семейства четырёхцилиндровых моторов, которые производятся уже почти 15 лет. Впервые именно этот мотор попал на рынок в уже далеком 2000 году установленным на автомобиль ГАЗ-3111. Сам завод позиционирует мотор как двигатель для небольших грузовиков и микроавтобусов. На них он и устанавливается – различные автомобили линейки ГАЗель и Соболь инжектор имеют этот моторы.

ЗМЗ 405 за прошедшее время зарекомендовал себя как отличный неприхотливый мотор, готовый даже к самым большим трудностям на дороге. 405 мотор способен выдержать большие нагрузки и это не скажется на его ресурсе. Также в конструкцию мотора заложена небывалая простота устройства – ремонтировать и обслуживать этот двигатель, установленный на любом автомобиле, может любой человек в обычном гараже с минимальными знаниями, все делается по прилагаемой книжке и не вызывает вопросов. Это же касается и ремонта топливной системы. В частности, топливный насос двигателя инжектор очень легко чинится самостоятельно.

Расположение топливного насоса

Бензонасос автомобиля ГАЗель с мотором 405 инжектор, как и в большинстве инжекторных автомобилей выполнен не самостоятельно, а в качестве блока, который располагается в бензобаке. В него входят:

  • топливный насос;
  • фильтр первичной очистки топлива;
  • датчик уровня топлива.

Такая компоновка позволила сэкономить место под капотом ГАЗель 405 инжектор и повысить эффективность каждого элемента блока. Так, к примеру, фильтр гораздо лучше очищает топливо, так как бензонасос располагается сразу за фильтром и втягивает бензин под давлением сквозь фильтр. Плюсы для датчика уровня топлива заключаются в том, что электрические провода, которые иду в бензобак идут вместе с проводами для насоса и тем самым облегчается его подключение. К слову, датчик уровня топлива представляет собой всего лишь поплавок на железной палочке. Качественный бензонасос является залогом хорошей работы системы подачи топлива автомобиля ГАЗель 405 инжектор: бензин должен перекачиваться в нужном машине объёме и в нужное время.

Диагностика и ремонт насоса

Важность того чтобы топливный насос поддерживался в постоянном работоспособном состоянии заключается в том, что если он будет работать некорректно начнутся постоянные поломки других узлов автомобиля ГАЗель 405, и инжектор может работать неправильно или вовсе выйти из строя.

Начинать чинить бензонасос нужно с того, что необходимо определить в чем конкретно проблема, то есть продиагностировать его. Первым тревожным звоночком о том, что топливный насос неправильно работает это то, что ГАЗель 405 инжектор неравномерно едет, как бы рывками. Если появился именно этот признак, то не стоит унывать – ремонт возможен самостоятельно. Также если мотор ГАЗель 405 стал долго заводиться, а инжектор обычно заводится всегда с пол-оборота, это еще один нехороший признак того, что бензонасос начинает выходить из строя, хотя до полной поломки ему еще основательно далеко.

Хотя если долго не ремонтировать топливный насос и не обращать внимания на такую поломку, то в один прекрасный момент машина может банально не завестись. Причиной этой неполадки является падение давления в топливной системе, а создает именно неисправный бензонасос.

Проверить топливный насос можно с помощью специального индикатора, который можно купить в любом магазине запчастей к ГАЗель 405 инжектор. Прибор этот устанавливается на бензонасос и сделать это можно своими руками, главное четко следовать инструкции и не ошибаться. Проверка происходит при заглушенном двигателе, все сделает сам прибор. Если было замечено значительное снижение давления в топливной сети за время менее 10 минут, то это означает, что топливный насос исправен, а виноват либо регулятор давления, либо форсунки автомобиля ГАЗель 405 инжектор.

Проверка с помощью манометра

Также возможна проверка работоспособности манометром. Этот способ тоже достаточно точен, если проверять бензонасос правильно. Нам понадобится специальный манометр для измерения давления в топливной сети ГАЗель 405 инжектор. Все операции можно сделать самому, помощь специалистов не нужна. В инструкции к такому манометру сказано, что его необходимо подключить к рампе форсунок и закрепить его так чтобы показания манометра было видно из салона. Когда водитель включает зажигание начинается работа манометра и он снимает показания давления, которое создает бензонасос. Нормой колебаний давления в топливной системе ГАЗель 405 инжектор от 300 до 380 кПа (кило Паскаль). После этого нужно проехаться по такому участку дороги, чтобы была включена как минимум третья передача и потом уже снова замерять. Если показания манометра не изменились, то беспокоится пока ни о чем не нужно, и чинить нужно что-то другое, а не топливный насос.

Если же произошли существенные изменения в показаниях, то придется обращаться к специалистом по ремонту ГАЗель 405 инжектор.

Если же машина начинает глохнуть на ходу, то беда кроется в электрической составляющей. Проверить из-за этого ли не корректно работает топливный насос можно устроив тест реле бензонасоса. Для этого нам понадобится обычная лампочка контроля, а сама проверка выглядит следующим образом: при подключенной к рее лампочке и включении зажигания лампочка должна загораться на несколько секунд. Если при низком давлении была замечена течь и было установлено, что именно она является виной всему, то нужно ее устранить. Для этого надо установить где именно течь, а потом уже по ситуации выбирать, что поможет – замена некоторых прокладок, клапанов, диафрагм и прочего. Для того чтобы быстрее понять, что именно сломано и как лучше устранить поломку необходимо четко понимать схему топливного оборудования конкретно машины, и какое место в ней занимает топливный насос.

Топливные насосы Газель инжектор

Насос топливный электрический, STELLOX, 1002013SX

Насос топливный электрический голый 3302 Газель (дв.405.

Пекар насос топливный ГАЗ 31105 крайслер эл.погружной м.

Бензонасос ВАЗ 21083 инжектор HOFER

Электробензонасос для а/м ГАЗ-3110 406дв инжектор со шт.

Электробензонасос для а/м ГАЗ-3110 406дв инжектор без ш.

Электробензонасос ГАЗ дв 406 BOSCH

Бензонасос для а/м ГАЗ-3110, 105, 3302 406дв PEKAR 901-.

Насос топливный электрический, STELLOX, 1001001SX

Насос топливный электрический, STELLOX, 1001015SX

Бензонасос электрический ГАЗ-3110, 3302, дв. ЗМЗ-405, м.

Модуль 3302 Газель с насосом инжекторный евро 2 штуцер.

Пекар насос топливный электр инжектор в сборе ВАЗ 2112.

Насос топливный электрический

Насос топливный электрический ГАЗ (дв. 406) (50.1139) 5.

«электробензонасос для а/м газ-3110 406дв инжектор.

Насос топливный электрический, JP GROUP, 1215200300

Пекар насос топливный ГАЗ 405, 406, 4216 дв. эл.погружн.

Мотор бензонасоса ВАЗ инжектор, SFP 0135 старт вольт

Насос топливный, JP GROUP, 1115200500

504.1139-Бензонасос ГАЗ 31105,3302 дв.406 ,405 Евро-2 п.

Топливная система BESUTO 0580453453

Модуль ВАЗ 21236 с насосом инжекторный с бессливной топ.

Насос топливный механический, JP GROUP, 1115200200

0 580 453 453-Насос топливный ВАЗ 2108,09,15,2110,2112.

Электробензонасос в сборе для а/м ГАЗ-3302 Газель бизне.

Модуль ВАЗ 21101 с насосом инжекторный бессливная топли.

Насос топливный электрический, BOSCH, 0580454035

«электробензонасос для а/м газ-3110 406дв инжектор.

Пекар насос топливный электр подвесной ГАЗ 406 дв. Пека.

Топливный насос Bosch 0580453453 Lada: 580453453 2112-1.

Штуцер бензонасоса Волга,Газель 298339

Насос топливный электрический погружной Газель (дв.406).

Насос топливный электрический, STELLOX, 1001044SX

Насос топливный электрический fiat,opel,honda,kia,nisan.

Насос топливный электрический, BOSCH, 0580454140

Фильтр газа низкого давления неразборный FLS 12×12

Насос топливный электрический, BOSCH, 0580453453

Насос топливный электрический mb w124/w210 2.0-2.2/m111.

Бензонасос ВАЗ 80012LPF / 0580453453

Прокладка электрического топливного насоса 3302 Газель.

Насос топливный электрический, BOSCH, 0580464038

Трубка топливного трубопровода (инжектор) ВАЗ 2110-12

Насос топливный электрический давление 3 бар, пропускна.

0 580 464 125_насос топливный электрический! Audi 80 1.

Насос топливный электрический давление 3 бар, пропускна.

Модуль ВАЗ 21101 1,6 с насосом инжекторный (бессливная.

Насос топливный электрический MERCEDES-BENZ: 190 2.6/E.

Бензонасос (моторчик+сетка) pajero iii 00-06 mbl9933404.

Бензонасос Delphi FE045012B1

Бензонасос для а/м газ-2410, 31029, для а/м газель peka.

Бензонасос (моторчик+сетка) pajero iii 00-06 mbl9933404.

Насос топливный электрический BOSCH 0 580 464 096

Фильтр топливный инжекторный ГАЗ 4062 винтовое соединен.

Фильтр топливный ГАЗ 3110 инжектор GB 327

0 580 464 089_насос топливный электрический! Renault E.

Топливный насос 80007LPF на TOYOTA 23221-46010

Фильтр топливный инжекторный ГАЗ LECAR Cummins ISF 3.8T.

KENO насос топливный ГАЗ 405 дв Евро 2 эл.погружной мод.

Фильтр топливный газ (инжектор) Big filter арт. GB334

Фильтр Топливный Газ 3110 31029 3102 Дв Змз 406 Инжекто.

Комплект для ремонта форсунки Valtek, Digitronic

Топливный электрический насос gaz ween toyota tsusho co.

Бензонасос ВАЗ 21083 инжектор BOSCH фирм

Насос топливный электрический старт вольт SFP08900

Насос топливный электрический давление 3 бар, пропускна.

Топливный насос низкого давления MB Sprinter (Мерседес.

Фильтр топливный инжекторный ГАЗ 4062 Евро-3 под клипсы.

Насос топливный электрический, BOSCH, 0580453484

Трубка подающий топливопровод (инжектор) ВАЗ 2108, 2109.

Насос топливный электрический AUDI: 80, 90, MERCEDES-BE.

Комплект для ремонта форсунки Valtek, Digitronic

Фильтр газа низкого давления неразборный FLS 12×12

Форсунка газ 406 bosch Bosch арт. 0280158107

Обратный клапан топливного насоса diesel technic 212470

Фильтр топливный ГАЗ 3110 инжектор PEKAR 31029-1117011

Топливный насос Газели принцип действия.

Топливный насос Газели принцип действия.

Топливный насос Газель устройство для обеспечения транспортировки бензина или дизельного топлива из бензобака в двигатель автомобиля. Рассмотрим бензонасосы Газель (топливонасосы) двух видов: механические насосы и электрические насосы. О том, что это за устройства, как они действуют, в чём их сходство и различие, будет рассказано в этой статье.

Что же такое бензонасос (топливный насос Газ) автомобиля?

Бензонасос это элемент топливной системы, необходимый для подачи топлива. Для работы двигателя автомобиля нужно подать бензин из бака для топлива, который находится в другом конце автомобиля на раме Газель, непосредственно в двигатель. Нагнетание топлива от бензобака к мотору производится, в зависимости от устройства топливной системы Газели, с помощью одного из двух типов насосов: механического, либо электрического. В карбюраторных двигателях используются механические насосы. В этих моторах создания высокого давления не требуется. Электрические бензонасосы применяются в современных транспортных средствах с инжекторной топливной аппаратурой, где необходима подача бензина или дизеля под большим давлением.

Механические топливные насосы крепятся не в бензобаке Газели, а на двигателе. Они просты и надёжны, в действие приводятся механическим путём, от двигателя (отсюда и название «механический»). В современных автомобилях используется не карбюратор, а система впрыска или инжектор. Эта система уже требует высокого давления. Для этого в топливную систему Газели устанавливают электрический бензонасос, который и обеспечивает такое давление. Иногда применяют сразу два топливных насоса: один из них низкого, а второй высокого давления. Бензонасос низкого давления ставится в бензобак, а высокого давления непосредственно на мотор автомобиля.

Основная особенность работы механического топливного насоса следующая: он создает разрежение, чтобы доставить по магистрали топливо из бака Газели и залить его в карбюратор. В карбюраторе топливо смешивается с воздухом и подаётся к поршням. Высокого давления топлива для работы карбюратора не требуется. И основная задача бензонасоса, который расположен на двигателе недалеко от карбюратора засосать бензин из бака, и подать его в камеру карбюратора, в которой расположен поплавок.

Но на современных автомобилях используется не карбюратор, а система впрыска или инжектор. Эта система уже требует высокого давления. Для этого в топливную систему устанавливают электрический бензонасос. При помощи такого насоса топливо и впрыскивается под большим давлением через впускной коллектор в цилиндры автомобиля. Электронасос стал работать от напряжения сети транспортного средства (двенадцать вольт), управляться главным реле, сигнал на которое приходит от электронного блока управления. Этот блок управления контролирует параметры топлива, другие важные параметры работы мотора: выхлоп, работу дроссельной заслонки, и, в зависимости от них, регулирует подачу бензина.

Для нормального функционирования топливной системы транспортного средства пришлось повысить характеристики бензонасоса и обеспечить его работу на давлении до шести атмосфер. При этом насос немного увеличился в размерах, стал более мощным и более шумным. Чтобы оптимизировать его работу, насос Газели погрузили в топливный бак. При этом решили несколько проблем. Во-первых, шум электронасоса во время работы не слышен, так как он находится внутри бензобака Газели. Его работу можно услышать лишь на короткое время в момент включения зажигания. Во-вторых, с погружением насоса в бак бензин стал выполнять две необходимые функции это охлаждение самого электронасоса, а также непосредственная смазка этого насоса проходящим через него бензином. По конструкции электронасоса сейчас популярность приобретают безвозвратные, то есть такие насосы, в которых перепускной клапан установлен прямо на насосе. Система, когда магистраль слива топлива шла от топливной рампы в настоящее время устаревает.

Описание работы электрического топливного насоса

Электрический бензонасос приводится в работу с помощью собственного электродвигателя. При повороте ключа в замке зажигания автомобиля, от электронного блока через реле на электродвигатель бензонасоса подается напряжение бортовой сети. Топливный насос Газ включается в работу с характерным звуком, который слышен в течение двух-трёх секунд непосредственно перед запуском мотора транспортного средства.
При этом в системе создается давление, необходимое для поступления бензина из бензобака по магистрали подачи топлива через топливный фильтр, установленный для очистки бензина от содержащегося в нём мусора, к топливной рампе, а далее, через форсунки к поршням двигателя для его запуска. Происходит запуск двигателя автомобиля. Сигнал об успешном запуске и работе двигателя идёт на автомобильный компьютер. Мотор транспортного средства работает, вместе с ним продолжает функционировать и бензонасос. В том случае, если двигатель по какой-то причине не запустится, сигнал об этом также получит компьютер автомобиля, и топливный насос выключится.

Для бесперебойного функционирования электрического бензонасоса необходимо выполнять ряд правил. Первое, и самое важное нужно следить за чистотой топливного фильтра Газель и не забывать заменять его при техническом обслуживании, в особенности, если используете топливо не самого хорошего качества. Кроме этого, на многих современных автомобилях фильтр тонкой очистки встроен прямо в бензонасос. Замена такого фильтра довольно трудоемкая операция (приходится извлекать из бака бензонасос, чтобы заменить в нём фильтр), но делать это иногда просто необходимо. И, второе нужно следить, чтобы бензобак был всегда наполнен более, чем на одну треть. При этом насос полностью погружён в топливо. Если не соблюдать это простое правило, то высока вероятность того, что электронасос может выйти из строя из-за перегрева.

Ещё одна разновидность топливного насоса это насос для перекачки дизельного топлива. Предназначен для перекачки дизеля из бака одной машины в бак другой, либо из канистры в бак. Есть ограничения по использованию насоса для перекачки бензина, так как бензин может воспламениться.

Бензонасос «Газель»: ремонт и обслуживание

Заволжский моторный завод – основной поставщик двигателей для автомобилей «Волга» и «Газель». Моторы этого предприятия уже давно известны российским автолюбителям и техникам-мотористам. Хорошая ремонтопригодность, простота конструкции и надежность основных систем заслуженно ставят эти двигатели в число лучших отечественных моторов. К тому же в конце 90-х годов ХХ века завод спроектировал и установил на эти двигатели систему распределенного впрыска. Именно эти моторы, в частности, ЗМЗ-405, устанавливаются на малотоннажные грузовики «Газель», микроавтобусы «Соболь» и их модификации.

Конечно, система впрыска усложнила работу и ремонт, зато техническое обслуживание двигателей не вызывает особых вопросов. Это же можно сказать и о ремонте топливной системы автомобилей «Газель» и «Соболь».

Устройство системы питания

Ее схема практически для всех двигателей с системой впрыска топлива структурно одинакова. Она состоит из бака с модулем, насоса, магистралей, рампы и форсунок. К вспомогательным относятся система вентиляции бензобака, обратный слив топлива, датчик уровня горючего.

Расположение топливного насоса «Газели»

Принципиальное различие между карбюраторной и впрысковой системой заключается в расположении насоса. На карбюраторном агрегате он находится на двигателе. Узел оснащен механическим приводом от распредвала.

Устройство насоса

Диафрагменный элемент на карбюраторных моделях перекачивает бензин за счет разрежения, которое создается особой бензостойкой диафрагмой. На впрысковых моторах, как уже упоминалось выше, насос установлен непосредственно в баке. Элемент соединен с фильтром грубой очистки и датчиком уровня топлива. Конструктивно он представляет собой вибрационный электронасос, в котором движущийся якорь перекачивает горючее.

Особенности фильтров

Очистка топлива, попадающего в двигатель, осуществляется через два элемента. Первый (очиститель-отстойник) расположен рядом с бензобаком. Он задерживает в себе крупный мусор, грязь и воду, которая собирается в специальном съемном стакане в нижней части. Фильтр тонкой очистки устанавливается в разрыв шланга перед карбюратором. Он предназначен для задержки более мелких частиц грязи: топливо проходит через специальный картон, заключенный в пластиковый цилиндр.

На впрысковых двигателях очистка топлива осуществляется через фильтр, расположенный на заборном патрубке насоса. Он представляет собой тонкую плоскую металлическую сетку. Она эффективно задерживает в себе грязь и мусор, попавший в бензобак.

Диагностика неисправностей

Итак, что делать, если не работает бензонасос? «Газель» в этом случае нуждается в диагностике. Следует отметить, что самая распространенная проблема – это недостаточное давление топлива. Оно очень вредно для топливных форсунок. По этой причине они выходят из строя. Первый признак неисправности – рывки при движении автомобиля. Причинами этому могут быть как малое давление в топливной рампе, так и неравномерная работа насоса.

Отличия диагностики диафрагменного элемента

Поскольку карбюраторный бензонасос «Газель» ЗМЗ-402 имеет механический привод, то электрической составляющей в нем нет. Поломка такого типа насоса обычно приводит к разрыву или повреждению диафрагмы. Из-за этого снижается давление жидкости, в худшем случае — ее подача полностью прекращается. Замена диафрагмы не представляет особой проблемы.

Проверка бензонасоса при помощи манометра

Также проверить работу и производительность механизма можно при помощи специального манометра. Он подключается к топливной рампе и измеряет давление, создаваемое насосом в системе. При включении зажигания сразу начнет работать бензонасос. «Газель» заводить не обязательно. Манометр снимет показания давления. В идеале оно должно составлять 300-380 кПа. После этого необходимо отключить манометр и проехаться по обычной дороге с разгонами и торможениями – стандартная тестовая езда. После этого снова замеряем давление. Если оно отличается от первоначальных замеров, то механизм неисправен или ресурс его близок к завершению. Можно ли его восстановить? Об этом расскажем ниже.

Ремонт бензонасоса «Газель»

На карбюраторных двигателях бензонасос снимается достаточно просто. Для этого отсоединяются топливные шланги, откручиваются гайки, крепящие фланец насоса к головке блока цилиндров. Кроме того, для ремонта не обязательно демонтировать весь механизм. Для замены диафрагмы достаточно снять только верхнюю полусферическую часть.

Заключение

Диагностика и ремонт бензонасоса «Газель» — несложная работа, которая под силу практически любому автолюбителю, который разбирается в принципах действия и особенностях устройства. Для замены требуется минимальный набор инструментов.

замена бензонасоса и фильтра в баке

Двигатели автомобилей с системой впрыска питания одними из первых начали выпускать Заволжский моторный завод (ЗМЗ). Четырехцилиндровый двигатель ЗМЗ 405 - удачный представитель этой категории, он устанавливается на автомобиль «Газель». Проведенная вовремя замена топливного насоса позволяет двигателю работать качественно и надежно долгое время.

С момента первой установки этого двигателя на автомобиль прошло более 16 лет. Производитель позиционирует его как двигатель для небольших грузовиков и автобусов, ставится на такие автомобили - «Газель», «Соболь» и др.Агрегат прост и замену бензонасоса на «Газели» 405 может произвести самостоятельно водитель с минимальным опытом в обычном гараже. То же можно сказать и о ремонте топливной системы.

Топливная система автомобиля

Система автомобиля «Газель» состоит из механизмов и устройств, которые взаимодействуют между собой для обеспечения прогресса. В его состав входят: топливный бак

  • ;
  • карбюратор;
  • фильтр грубой и тонкой очистки;
  • бензонасос.

Емкость топливного бака 64 л. Заливное отверстие находится с левой стороны и соединяется с резервуаром с помощью резиновой трубки. На входе в яму внутри находится обратный клапан, не позволяющий вытекать горючему. Бак крепится к лонжеронам с помощью хомутов и скоб. При установке хомутов между ними и стенками бака делают картон.

Горловина закрывается пробкой. Пространство в баке над поверхностью топлива с помощью двухходового клапана связано с атмосферой, которая пропускает воздух при понижении уровня жидкости или сбрасывает давление, если температура окружающего воздуха становится выше.Клапан устанавливается на горловину бака и соединяется с вентиляционным отверстием пластиковой трубкой. Фитинг прикреплен с помощью резьбового соединения в верхней части резервуара.

Модуль топливной системы автомобилей устанавливается в бак, топливный насос легко заменить. Микроавтобус «Газель» совмещает в себе модуль считывания показаний уровня топлива с прибором. Топливная жидкость поступает из топливного бака, проходит через сетку фильтра, которая установлена ​​на топливном насосе.

Топливопроводы изготовлены из латуни.Трубки взаимодействуют с баком, фильтром поддона, топливным насосом, фильтром тонкой очистки. Для соединения используются накидные гайки, стяжные хомуты, конические муфты и фитинги. Трубопровод слива топлива из карбюратора улучшает работу системы питания и позволяет запустить горячий двигатель в жаркую погоду.

Алюминиевая топливная рампа необходима для подачи топлива к форсункам и крепится к входной трубе двумя болтами. Латунный штуцер подключается к трубопроводу подачи топлива, установленному перед аппарелью.

Роль топливного насоса

От нормальной работы этого небольшого устройства зависит впрыск топливной жидкости и определение количества поступающего бензина в систему отопления. В современных автомобилях «Газель» замена топливного насоса, являющегося электрическим устройством, происходит после снятия верхнего защитного кожуха.

Бензонасос служит для обеспечения низкого давления путем перекачки топлива с помощью ручного рычага. Если насос диафрагменного типа, то бензин подается в карбюратор (К-) по топливным каналам.Бензонасос способствует бесперебойной подаче топлива в карбюратор в условиях наружного воздуха от + 50ºС до -40ºС, что позволяет ему эффективно работать в различных температурных зонах. При нарушении подачи бензина заменяют топливный насос. «Газель» 406, у которой неисправен карбюратор, сдана в ремонтную мастерскую.

Топливный насос крепится гайками через прокладку, притяжение производится равномерно со всех сторон. Если бензин течет по периметру диафрагмы, работу ТНВД можно считать опасной из-за возможности выхода из строя насоса и расслоения диафрагмы.

Замена рекомендуется при неисправности бензонасоса. «Газель» Бизнес оснащена устройством, которое включается при поступлении команды из системы управления и достигает давления около трех бар. Далее бензин под давлением попадает в топливопровод, проходя через фильтр в рампу.

Мембранный топливный насос

Работает от эксцентриков распредвала. Состоит из раздельных модульных корпусных механизмов с приводным рычагом и диафрагмой. Клапан насоса содержит цинковый зажим, резиновый клапан, латунную пластину, которая поддерживается пружиной из бронзового сплава.Для фильтрации топлива над клапанами насоса установлен латунный сетчатый фильтр.

Если двигатель не работает, то заправить карбюратор топливом можно с помощью ручного рычага. Для предотвращения попадания бензина устройство оснащено сетчатым фильтром. Если перестанет подавать топливо, заменяют топливный насос. «Газель» типа Бизнес 4216 с карбюратором предполагает простую замену, так как устройство находится вне топливного бака.

Фильтр картера топливного

Устанавливается с левой стороны машины и служит для очистки бензина от механического мусора и воды.Отфильтрованный осадок собирается в нижнем дренажном ящике. В качестве фильтрующего элемента используется набор металлических тонких пластин.

Фильтр тонкой очистки топлива

Он размещается перед карбюратором на двигателе и содержит в корпусе корпус из резиновой уплотнительной втулки, прокладки, фильтра из их керамической или плотной бумаги, чашеобразного поддона, пружин и крепежа.

Для ограничения выбросов токсичных выхлопных газов в окружающую атмосферу на автомобиле поставлена ​​система рециркуляции газов, образующихся в результате горных работ.Часть выхлопных газов утилизируется, поступая через выпускное отверстие в двигатель. Рециркуляция выхлопных газов происходит при прогреве двигателя до температуры до 40 ° С при частичных перегрузках.

Расположение топливного насоса

Бензонасос автомобиля «Газель» с мотором форсунки устанавливается не отдельно, а в виде бортика в бензобак. Такая компоновка удачно совмещает работу устройств и увеличивает КПД отдельных элементов агрегата.Бензонасос, находящийся сразу за фильтром, всасывает топливо непосредственно через решето насоса, повышая степень очистки топлива. Установка и обслуживание датчика уровня топлива становится более комфортным, так как провода к бензобаку и к насосу проходят в одном месте.

Залогом качества топливной системы является безупречно работающий бензонасос «Газель». Установка системы 402 позволит подавать топливо в необходимом количестве в определенное время.

Обнаружение и устранение неисправностей

Поломка насоса или его неисправная работа приводят к неисправностям двигателя или других систем и компонентов.От эксплуатационных показателей ремонта зависит рабочее состояние автомобиля «Газель». Замена топливного насоса - эффективный способ ремонта автомобиля.

Чтобы определить, менять ли насос, или достаточно его отремонтировать, проведите диагностику эксплуатации устройства и выявить неисправности.Самым частым признаком неисправности является прерывистая работа двигателя и скачкообразное движение машины.Еще одним признаком является длительное время установки со стандартной скоростью пуска от половины оборота.Этот знак будет свидетельствовать об ухудшении работы и о том, что скоро выйдет из строя бензонасос, хотя он еще какое-то время способен проработать.

Если не обращать внимания на такие «колокольчики» и продолжать эксплуатировать машину, то однажды машина может не завестись. Причина нерабочего состояния - падение давления в топливной системе, а влияет на это именно неисправный насос.

Инструментальная проверка ТНВД производится с помощью индикатора, продается в специализированном магазине.Чтобы узнать, виновато ли давление топливного насоса или не работает регулятор давления, форсунки или другие устройства, установите индикатор на топливном насосе. Крепление устройства производится согласно прилагаемой инструкции, двигатель выключают и ждут около 10 минут. Если после этого обнаруживается значительное снижение давления, значит топливный насос исправен.

Устранение неисправности топливного насоса с помощью манометра

С помощью этого прибора устанавливается необходимость замены топливного насоса.«Газель» проверяет изменение давления в топливной сети. Помощь специалистов в этом случае также не требуется. Манометр соединяется с рамой форсунок и закрепляется в таком положении, чтобы показания были видны из кабины. При включении зажигания манометр работает и показывает давление, создаваемое насосом. Нормальным считается давление от 310 до 380 кПа. На этом проверка не заканчивается, проезжая по трассе на третьей передаче. Обратите внимание на изменение давления.Считается нормальным, если давление остается в норме, бензонасос в ремонте не нуждается.

В другом случае машина глохнет, проблема в электричестве. Проверка заключается в подключении контрольной лампы к реле при включенном зажигании. После этого загорается на несколько секунд. Утечка определяется при низком давлении. Если причина неработоспособного состояния автомобиля - течь топлива, то бензонасос заменяется. "Газель" Фермер на ремонте в мастерской.

Прежде чем определять необходимость замены бензонасоса «Газели» 406 проверяют исправность системы фильтрации.Топливные фильтры размещаются в моторном отсеке или возле бензобака. Для фильтрации поступающего топлива внутри корпуса предусмотрена специальная сетка. Перед заменой фильтра снимите топливный насос с бака, если речь идет о погружном насосе.

Определение загрязнения фильтра

Решетка снимается, после снятия крышки, если она загрязнена, ее чистят и промывают. Если сетка сильно изношена, ее меняют. Электронасосы более сложны по конструкции, они используются в автомобиле «Газель».Иногда замену топливного насоса и фильтра в баке производят одновременно. Для этого купите специальный ремкомплект.

Загрязнение фильтра вызывает рывки при наборе скорости автомобиля, вызывает снижение мощности двигателя. Неспособность сети пропускать топливо влияет на работу электродвигателя, работающего с повышенными нагрузками. В результате выходят из строя пластиковые детали, изнашиваются подвижные части. Определите засорение сетки, прислушиваясь к звукам бензонасоса. По сравнению со штатным состоянием издает дополнительные звуки и шум.Перед заменой бензонасоса полностью обесточивают Газель, отключают систему питания двигателя.

Выбор фильтроэлемента

Основная проблема - отсутствие начального опыта и базовых знаний по ремонту автомобиля «Газель». Замену топливного насоса и фильтра гораздо эффективнее проводить самостоятельно, так как официальные дилеры в специализированных мастерских иногда меняют фильтрующий элемент, не уделяя должного внимания очистке колбы сепаратора.

Сломанный фильтр. Проблема заключается в износе центральной форсунки и сливе топлива в противоположном направлении. Сопло размывается частицами загрязнения, поступающими под высоким давлением - явление, напоминающее работу пескоструйного аппарата. Если использовать фильтрующие элементы некачественного качества, то при некачественном уходе придется менять топливную систему, а это дорогостоящий ремонт. Некоторые некачественные фильтры снабжены слабыми кольцами, которые отваливаются или болтаются, из-за этого засасывается неочищенное топливо. Иногда новые некачественные сетки не обеспечивают необходимой степени фильтрации бензина или имеют разреженную структуру.

Чтобы отличить хороший фильтр от плохого, посмотрите на стык фильтра. Должна быть видна полоска розового цвета. Это может быть активное вещество для склеивания или элемент, показывающий скорость затвердевания; в любом случае такой знак свидетельствует о том, что фильтр прошел проверку на качество в заводских условиях.

Порядок замены фильтрующего элемента

Перед запуском выключить подогрев топлива гаечным ключом и отсоединить штуцер. Открутив небольшой вентиль на дне бака, слейте бензин из колбы сепаратора.После этого отсоедините разъем подогрева топлива в сепараторе автомобиля «Газель». Замена бензонасоса, фото которого, как и фильтра, можно посмотреть в каталоге, производится своими силами, без привлечения специалиста.

Отвернув завинчивающуюся крышку, вытащите фильтр. Он может быть полностью или частично загрязнен. Осмотрите колбу сепаратора, на дне которой можно обнаружить крупные и мелкие частицы загрязнения. Чтобы удалить их, используйте безворсовую ткань и пинцет.

Новый фильтр устанавливается до тех пор, пока не будет слышен свет. Щелкните. В сепаратор заливается около литра подготовленного дизельного топлива во избежание проблем с насосной системой. Новое резиновое кольцо перед тем, как надеть крышку сепаратора, обрабатывают маслом. Это поможет легко вставить крышку с небольшим усилием и повернуть ее до упора.

Перекачано топливо, процедура заключается в нажатии кнопки несколько раз, пока она не перестанет реагировать. Если дизельное топливо не было залито в колбу заранее, нажмите на несколько минут, чтобы закончить поток.Проверить работу завода станком. Иногда мотор сразу работает плавно, но бывают и небольшие перебои, пока из системы не уйдет лишний воздух.

В заключение следует отметить, что ремонт и замену газопровода и фильтра нужно проводить своевременно, слишком много тонкостей двигателя зависит от правильной работы этих устройств.

Бензонасос «Газель»: ремонт и обслуживание

Заволжский моторный завод - основные поставщики двигателей для автомобилей «Волга» и «Газель».Моторы этой фирмы давно известны российским автомобилистам и мотористам. Хорошая ремонтопригодность, простота конструкции и надежность основных систем заслуженно ставят эти двигатели в число лучших отечественных двигателей. Кроме того, в конце 90-х годов ХХ века на заводе была спроектирована и установлена ​​система распределенного впрыска для этих двигателей. Именно эти моторы, в частности ЗМЗ-405, устанавливаются на малотоннажные грузовики «Газель», микроавтобусы «Соболь» и их модификации.

Конечно, система впрыска усложнила работу и ремонт, но обслуживание двигателей не вызывает особых вопросов. То же можно сказать и о ремонте топливной системы автомобилей «Газель» и «Соболь».

Устройство системы питания

Его схема практически для всех двигателей с системой впрыска топлива конструктивно одинакова. Состоит из бака с модулем, помпы, магистралей, аппарели и форсунок. К вспомогательным относятся система вентиляции топливного бака, обратный слив топлива, датчик уровня топлива.

В карбюраторной системе из схемы исключена аппарель с форсунками и добавлен карбюратор. Система питания также оснащена системой возврата топлива в бак при неработающем двигателе.

Расположение топливного насоса "Газель"

Принципиальное отличие карбюратора от системы впрыска заключается в расположении насоса. На карбюраторном агрегате он расположен на двигателе. Агрегат оснащен механическим приводом распредвала.

На инъекционной версии элемент устанавливается непосредственно в баке и имеет электропривод.Как питается бензонасос Газель? Подключение к электросети происходит одновременно с переключением датчика уровня топлива. Конструкция представлена ​​в виде пары разъемов, которые расположены на бензобаке. Насосная система создает значительное давление, поэтому топливо достигает форсунок с высокой скоростью. Это часть процесса впрыска топлива. Таким образом, топливо лучше смешивается с воздухом перед тем, как попасть в цилиндры.

Насосный агрегат

Диафрагменный элемент на модели карбюратора перекачивает бензин за счет разжижения, которое создается специальной бензостойкой диафрагмой.На инжекторных двигателях, как уже было сказано выше, насос устанавливается непосредственно в бак. Элемент подключен к фильтру грубой очистки и датчику уровня топлива. Конструктивно это вибрационный электронасос, в котором движущийся якорь качает топливо.

Этот вариант считается гораздо более надежным, так как он не страдает от главного недостатка бензонасосов для карбюраторных двигателей - перегрева в жаркую погоду и снижения производительности. Именно качественная и стабильная работа элемента является основой правильной работы двигателя, которая полностью зависит от количества и марки смеси.

Характеристики фильтра

Очистка попадающего в двигатель топлива осуществляется через два элемента. Первый (очиститель-отстойник) находится рядом с бензобаком. Он задерживает в себе крупный мусор, грязь и воду, которые собираются в специальном съемном стакане внизу. Фильтр тонкой очистки установлен в зазоре шланга перед карбюратором. Он предназначен для удержания более мелких частиц грязи: топливо проходит через специальный картон, заключенный в пластиковый цилиндр.

Очистка топлива инжекторных двигателей через фильтр, расположенный на впускном патрубке насоса.Представляет собой тонкую плоскую металлическую сетку. Он эффективно задерживает грязь и мусор в бензобаке.

Устранение неисправностей

Итак, что делать, если не работает топливный насос? «Газель» в этом случае нуждается в диагностике. Следует отметить, что наиболее частая проблема - недостаточное давление топлива. Это очень вредно для топливных форсунок. По этой причине они терпят неудачу. Первый признак неисправности - рывки при движении. Причины этого могут быть либо в низком давлении в топливной рампе, либо в неравномерной работе насоса.

Еще одно тревожное проявление - затрудненный запуск двигателя. Инжекторные двигатели легко заводятся. В случае перебоев в работе топливного насоса двигатель запускается со второй или третьей попытки. Это не хорошо. Проверить как бензонасос «Газель 405» можно с помощью специального индикатора для инжекторного двигателя. Сама диагностика довольно проста - все указано в инструкции к индикатору. Если электрическая цепь выходит из строя, двигатель не запускается. Начать поиск проблемы нужно с проверки предохранителей, реле и проводки.

Диагностика отличий диафрагменный элемент

Поскольку карбюраторный бензонасос «Газель» ЗМЗ-402 имеет механический привод, то в нем отсутствует электрическая составляющая. Выход из строя насоса этого типа обычно приводит к разрыву или повреждению диафрагмы. Из-за этого давление жидкости снижается, в худшем случае ее поток полностью прекращается. Замена диафрагмы не представляет особой проблемы.

Проверка топливного насоса с помощью манометра

Также проверить работу и работоспособность механизма можно с помощью специального манометра.Он подключается к топливной рампе и измеряет давление, создаваемое насосом в системе. При включении зажигания сразу же заработает топливный насос. «Газель» заводить не требовалось. Манометр покажет давление. В идеале оно должно составлять 300–380 кПа. После этого необходимо отключить манометр и ехать по обычной дороге с ускорением и замедлением - стандартная тестовая поездка. После этого снова измеряем давление. Если он отличается от исходных замеров, то механизм неисправен или его ресурс близок к завершению.Возможно ли его восстановить? Об этом мы расскажем ниже.

Ремонт бензонасоса "Газель"

На карбюраторных двигателях бензонасос снимается достаточно просто. Для этого отсоедините топливные шланги, открутите гайки крепления фланца насоса к ГБЦ. К тому же для ремонта не обязательно разбирать весь механизм. Для замены диафрагмы достаточно снять только верхнюю полусферическую часть.

Ремонт бензонасоса «Газель» с системой впрыска невозможен - его необходимо полностью заменить.Для снятия элемента нужно от бензобака открутить кольцо фланца, снизить давление в топливной системе, отсоединить провода и снять стекло с датчиком уровня топлива. Выглядит все это так: помпа держится на защелках и вынимается из корпуса вместе с фильтром, который тоже будет разумно заменен. В продаже есть полный комплект, состоящий из погружного стакана с фильтром и датчиком уровня топлива, а также отдельного топливного насоса. На «Газели» его цена 1-2 тысячи рублей. Полная комплектация - до 4 тысяч.Что касается элемента для карбюраторных моделей, то цена его сборки варьируется в районе 1 тысячи рублей.

Заключение

Диагностика и ремонт бензонасоса «Газель» - простая работа, которую может выполнить практически любой автолюбитель, разбирающийся в принципах работы и особенностях устройства. Для замены требуется минимальный набор инструментов.

Бензонасос «Газель»: ремонт и обслуживание

Заволжский моторный завод - основная поставка двигателей для автомобилей «Волга» и «Газель».Двигатели этого предприятия давно известны российским автомобилистам и мототехникам. Хорошая ремонтопригодность, простота конструкции и надежность основных систем заслуженно ставят эти двигатели в число лучших отечественных моторов. Кроме того, в конце 90-х годов ХХ века для этих двигателей на заводе спроектировали и установили систему распределенного впрыска. Эти моторы, в частности ЗМЗ-405, устанавливаются на малотоннажные грузовики «Газель», микроавтобусы «Соболь» и их модификации.

Конечно, система впрыска усложняла работу и ремонт, но обслуживание двигателей не вызывает особых вопросов.То же можно сказать и о ремонте топливной системы автомобилей «Газель» и «Соболь».

Система питания

Схема ее практически для всех двигателей с системой впрыска топлива конструктивно одинакова. Состоит из бака с модулем, помпы, магистралей, аппарели и форсунок. Вспомогательные системы включают в себя систему вентиляции бензобака, противоток топлива, датчик уровня топлива.

В карбюраторной системе исключена рампа с форсунками и добавлен карбюратор.Система питания также оснащена системой возврата топлива в бак при неработающем двигателе.

Расположение бензонасоса "Газель"

Принципиальное отличие карбюратора от системы впрыска заключается в расположении насоса. На карбюраторном агрегате он находится на двигателе. Агрегат оснащен механическим приводом от распредвала.

На инжекторной модификации элемент установлен непосредственно в баке и имеет электропривод. Как питается бензонасос «Газель»? Подключение к электросети осуществляется одновременно с переключением датчика уровня топлива.Конструкция представлена ​​в виде пары разъемов, которые расположены на бензобаке. Насосная система создает значительное давление, поэтому топливо достигает форсунок с высокой скоростью. Это часть технологического процесса впрыска топлива. Так топливо лучше смешать с воздухом перед подачей в цилиндры.

Насосный агрегат

Диафрагменный элемент в модели карбюратора перекачивает бензин за счет разбавления, которое создается специальной газостойкой диафрагмой. На инжекторных моторах, как уже было сказано выше, насос устанавливается прямо в бак.К элементу подключен фильтр грубой очистки и датчик уровня топлива. Конструктивно это вибрационный электронасос, в котором движущийся якорь качает топливо.

Этот вариант считается гораздо более надежным, поскольку не страдает главным недостатком бензонасосов карбюраторных двигателей - перегревом в жаркую погоду и сниженной производительностью. Именно качественная и стабильная работа элемента является основой правильной работы двигателя, которая полностью зависит от количества и марки смеси.

Характеристики фильтра

Очистка топлива, попадающего в двигатель, осуществляется через два элемента. Первый (очиститель-отстойник) находится рядом с бензобаком. Он задерживает в себе крупный мусор, грязь и воду, которые собираются в специальном съемном стакане внизу. Фильтр тонкой очистки установлен в разрыв шланга перед карбюратором. Он предназначен для задерживания более мелких частиц грязи: топливо проходит через специальный картон, заключенный в пластиковый цилиндр.

На инжекторных двигателях очистка топлива осуществляется через фильтр, расположенный на впускном трубопроводе насоса.Это тонкая плоская металлическая сетка. Он эффективно задерживает грязь и мусор, попавшие в бензобак.

Устранение неисправностей

Итак, что делать, если бензонасос не работает? «Газель» в этом случае нуждается в диагностике. Следует отметить, что наиболее частая проблема - недостаточное давление топлива. Это очень вредно для топливных форсунок. По этой причине они терпят неудачу. Первый признак неисправности - рывки при вождении автомобиля. Причинами этого могут быть как низкое давление в топливной рампе, так и неравномерная работа насоса.

Еще одно тревожное проявление - сложный запуск двигателя. Инжекторные двигатели отличаются легким запуском. В случае перебоев в работе бензонасоса двигатель запускается со второй или третьей попытки. Это не хорошо. Проверьте, как можно использовать бензонасос «Газель 405» со специальным индикатором для инжекторного двигателя. Сама диагностика довольно проста - все указано в инструкции к индикатору. Если электрическая цепь неисправна, двигатель не запустится.Чтобы начать поиск проблемы, нужно проверить предохранители, реле и проводку.

Отличия в диагностике диафрагменного элемента

Так как карбюраторный бензонасос «Газель» ЗМЗ-402 имеет механический привод, то электрической составляющей в нем нет. Поломка насоса этого типа обычно приводит к разрыву или повреждению диафрагмы. Из-за этого давление жидкости снижается, в худшем случае - полностью прекращается ее подача. Замена диафрагмы не проблема.

Проверка бензонасоса с помощью манометра

Также проверить работоспособность и работоспособность механизма можно с помощью специального манометра. Он подключается к топливной рампе и измеряет давление, создаваемое насосом в системе. При включении зажигания сразу заработает бензонасос. «Газель» не обязательно. Манометр сбросит показания давления. В идеале оно должно составлять 300–380 кПа. После этого необходимо выключить манометр и ехать по обычной дороге с разгоном и торможением - стандартный тест-драйв.После этого снова замеряем давление. Если он отличается от исходных измерений, механизм неисправен или его ресурс близок к завершению. Могу я его восстановить? Об этом мы поговорим ниже.

Ремонт бензонасоса "Газель"

На карбюраторных двигателях бензонасос снимается довольно просто. Для этого отсоединяются топливные шланги, ослабляются гайки крепления фланца насоса к ГБЦ. К тому же для ремонта необязательно разбирать весь механизм.Для замены диафрагмы достаточно снять только верхнюю полусферическую часть.

Ремонт бензонасоса "Газель" с системой впрыска.Полностью заменить невозможно. Для снятия элемента требуется открутить фланцевое кольцо с топливного бака, снизить давление в топливной системе, отсоединить провода и взять стакан вместе с датчиком уровня топлива. Выглядит все это так: Насос удерживается на защелках и снимается с корпуса вместе с фильтром, который тоже с умом его заменит.В продаже есть как полная комплектация, состоящая из затопленного стекла с фильтром и датчиком уровня топлива, так и отдельного бензонасоса. На «Газели» его цена 1-2 тысячи рублей. Полная комплектация - до 4 тысяч. Что касается элемента для карбюраторных моделей, то его цена в коллекции колеблется в районе 1 тысячи рублей.

Заключение

Диагностика и ремонт бензонасоса «Газель» - несложная работа, которую под силу практически любому автомобилисту, разбирающемуся в принципах работы и особенностях устройства.Для замены требуется минимальный набор инструментов.

Страница не найдена | Грязевой шип

Похоже, здесь ничего не было найдено. Может быть, попробуйте одну из ссылок ниже или поиск?

Искать:
Популярные статьи:
  • Эрик «EinsteinEP» Пирс
  • Эрик «EinsteinEP» Пирс
  • ПляжAV8R
  • бесстрашная лягушка
  • бесстрашная лягушка
  • Эрик "EinsteinEP" Пирс
  • ПляжAV8R
  • Эрик "EinsteinEP" Пирс
  • ПляжAV8R
  • бесстрашная лягушка
Последние статьи:
  • Приглашенный автор
  • ПляжAV8R
  • ПляжAV8R
  • Chuck_Owl
  • Chuck_Owl
  • Chuck_Owl
  • Chuck_Owl
  • ПляжAV8R
  • Гость автор
  • ПляжAV8R
Случайных статей:
  • ПляжAV8R
  • ПляжAV8R
  • Эрик «EinsteinEP» Пирс
  • Гость автор
  • ПляжAV8R
  • ПляжAV8R
  • Эрик «EinsteinEP» Пирс
  • ПляжAV8R
  • ПляжAV8R
  • ПляжAV8R

Не по теме...но: ПРОДАЕТСЯ Ниссан Газель 180квт! - Купить и продать

Да, я продаю свою маленькую спящую машину, чтобы купить машину, в которую я смогу вместить все свое снаряжение ... вместо того, чтобы постоянно приставать к Гэву, чтобы поднять лифт, для тех, кто немного разбирается в деталях / автомобилях с высокими характеристиками, следующее будет иметь смысл. для людей, не имеющих опыта работы с автомобилем, я скажу просто ... ЭТО ТРУДНО!

В любом случае подробности ниже (скопируйте и вставьте из другого объявления), и если кто-то хочет весело провести время на заднеприводной гоночной машине / на выходных, то это может быть оно.

- 5 МКПП

- Задняя независимая подвеска (R180 дифф...да STI diff будет работать с минимальными модами)

- дисковые тормоза на 4 колеса

- 2-хцветный слюдяной серебристый на серебряной окраске с серо-коричневым интерьером

- Переделка двигателя CA18DET с Nissan Silvia 1990 года (96000 км)

- Профессионально смонтированный ткацкий станок для двигателя и ЭБУ

- Передний интеркулер Supra с индивидуальным изгибом трубопровода интеркулера

- клапан продувки Nissan 200sx

- Ручной контроллер наддува GFB Atomic (установлен на 12 фунтов на квадратный дюйм)

- Разъемная сливная труба из нержавеющей стали X-force

- 3-дюймовая выхлопная система с изгибом оправки от сливной трубы до наконечника (полностью фланцевое)

- X-clutch сверхмощное сцепление и механически обработанный маховик

- Топливный насос Walbro в баке (номинальная мощность 500 л.с.)

- Верхняя часть полностью перестроена:

* ГБЦ

после испытаний на трещины и промытой горячей водой

* новые сальники, прокладки и седла клапанов

* многослойная прокладка головки блока цилиндров с графитовым покрытием

* новые оригинальные болты крепления головки Nissan

- Высокопроизводительный ремень ГРМ Gates

- Система охлаждения полностью переделана с новыми шлангами, хомутами, водяным насосом и радиатором.

- Термовентилятор Davis Craig 14 дюймов с регулируемым контроллером

вентилятора

- Кастомный кожух радиатора из углепластика

- Изготовленный на заказ воздушный ящик из углеродного волокна с фильтром-стручком, установленным внутри

- Nissan Silvia 15inch литые с дорогой резиной (95% осталось)

- Заниженная подвеска:

* перед? низкий? королевские пружины

* Вкладыши передних амортизаторов KYB

* задние 40мм нижние пружины K-MAC (кастом)

* Koni (желтый) регулируемые задние амортизаторы

- Штатная магнитола VDO Mp3, усилитель и 10-дюймовый сабвуфер в индивидуальной коробке

- Руководства по ремонту заводских СТО Ниссан (какие Ниссан используют)

- Профессионально установленная, одобренная страховкой сигнализация / иммобилайзер / центральный замок

ПОЛНОСТЬЮ РАЗРАБОТАНО (сертифицировано VASS, Vicroads Legal)

Автомобиль производил ~ 130 кВт (примерно 180 кВт на двигателе) на 6 фунтах на квадратный дюйм, на топливе с октановым числом 92 и без настройки блока управления.С текущими настройками, 12psi и свежим верхним пределом и настройкой, 150rwkw + будет легко достигнуто (тюнер rekons 160-165, но я скромен). Однако при простой модернизации турбонагнетателя / форсунки (800 долларов США) и перенастройке более 180 кВт (240 кВт + на двигателе) будет легко достигнуто, не превышая 14-15 фунтов на квадратный дюйм.

ПРИМЕЧАНИЕ: восстановленный верхний конец может ежедневно потреблять 18 фунтов на квадратный дюйм в течение всего дня. Двигатель может тянуть 152 фунта на квадратный дюйм на всех 4 цилиндрах во время испытания на сжатие 2 недели назад при обслуживании. Всегда обслуживал каждые 4000-5000 км с синтетическим маслом и фильтрами ryco.

Абсолютный сон, море удовольствия и удовольствие от вождения.

Требуется 7500 долларов за полностью спроектированный

особенности установки, ремонт и отзывы

Стоимость бензина в нашей стране не радует автомобилистов. А владельцы коммерческого транспорта были бы в растерянности, если бы заправляли ГАЗель бензином. Но сегодня газ можно использовать как топливо. Это существенно сэкономит бюджет и снизит затраты предприятия.Установка газового оборудования на ГАЗели сегодня очень выгодна, ведь их суточный пробег может достигать более 500 км.

Насколько это выгодно?

Но устанавливать ГБО надо, все тщательно продумывая. ГАЗель - это коммерческий автомобиль, а значит, нужно точно знать, когда окупятся вложения. Для подсчета есть специальные калькуляторы. Но все можно делать вручную.

Таким образом, установленное газовое оборудование на ГАЗели, например, производства Digitronic, предназначено для работы на метане.
Монтажные работы на инжекторный двигатель обойдутся в 50 000 руб. Пробег автомобиля в сутки не менее 400 км. Расход топлива составляет 18 литров топлива. Стоимость 1 литра бензина в нашей стране около 35 рублей. 1 м 3 из метана стоит всего 9 руб. Так, если машина работает на бензине, то стоимость одного только горючего составит 2160 рублей в сутки. А стоимость заправки уйдет до смешных 648 рублей. В день можно сэкономить около 1500 рублей. Таким образом, установленное на ГАЗели газовое оборудование окупится чуть больше, чем за месяц или 13000 км.Дальнейшая экономия пойдет уже в бюджет.

Оборудование для пропана

Метан полезен. Пропан тоже, но есть нюансы. Эта установка намного дешевле метана, но сам газ стоит около 15 рублей. Его расход примерно на 10% больше, чем у жидкого топлива. Цена на газовое оборудование «ГАЗель» ниже, а значит, окупится намного быстрее. Однако если приобретение будет произведено в будущем, то метан будет намного выгоднее.



Метан или пропан

Многие автомобилисты часто не знают, что выбрать, прежде чем переоборудовать свой автомобиль.



Первый и второй варианты имеют достоинства и недостатки. Для коммерческих автомобилей вам следует рассмотреть этот момент более внимательно.

Если машина регулярно используется на дальние расстояния и на маршруте отсутствуют заправочные станции, то метан не подходит. У установленного на «Газели» оборудования для метана есть одна особенность - это топливо мало помещается в цилиндр. Например, в баллоне объемом 60 литров уместится всего 15 кубометров. м газа под давлением.

Небольшие пробеги от одной АЗС, а также низкая распространенность таких АГНКС делают его не лучшим вариантом для небольших коммерческих автомобилей для перевозки на дальние расстояния. Лучше в этом случае обзавестись пропановой системой. Чаще встречаются заправочные станции, а топливо можно найти даже в небольших городах.

Мифы про ГБО

Газовое оборудование на «ГАЗель» ставят не многие. Почему? Бесстрашный. Об этом топливе существуют определенные мифы. Разрушим эти мифы на примере пропана, а с метаном - все равно.

Газ может взорваться

Это самый распространенный миф, он срочно требует опровержения. Если не вдаваться в подробности, то пары бензина в баке автомобиля должны взорваться даже быстрее, чем газ в баке. Цилиндр спроектирован и изготовлен на давление 16 атм. Толщина его металла намного больше, чем у стенок бензобака, а металл намного прочнее. В случае аварии риск разрушения цилиндра крайне мал.


От протечек на нем устанавливается специальный предохранительный клапан, который заблокирует несанкционированный выход газа.Если происходит пожар или баллон просто перегревается, то в нем есть клапан для сброса избыточного давления. Он предупредит о взрыве.



Даже при небольшой утечке образование взрывоопасной смеси занимает много времени.

HBO позволяет снизить затраты вдвое.

Это могло бы быть правдой, если бы бензиновая система допускала переливы. В других случаях такой экономии не будет. Цена пропана вдвое ниже стоимости бензина, но его расход выше. Уровень зависит от типа оборудования и его настроек.

Ввод в эксплуатацию - сложный и медленный процесс. Поэтому, чтобы установленное на ГАЗели газовое оборудование было прибыльным, следует сразу найти качественный сервис. Здесь будет намного проще тем, у кого уже есть машина, доставленная с завода с ГБО. Хороший вариант - установка и настройка оборудования в дилерских центрах. Там его проведут специалисты.

Газ - для бедных

На самом деле заправляются не бедные, а те люди, которым жаль доплачивать.Чем крупнее машина и чем выше ее расход, тем больше это оправдано. Современное оборудование может работать не только на ГАЗелях, но и на больших и серьезных двигателях дорогих автомобилей.

Обслуживание дорогое

Не бойтесь. Если установку газового оборудования на ГАЗели проводили профессионалы, система не потребует капитального ремонта долгие годы. Что касается ТО, то сервис нужен не чаще, чем штатных ТВС.

Мощность двигателя снижена

Это действительно так.Характеристики бензина и бензина разные. Но по замерам на стендах разница небольшая - всего 8-15%. На практике водитель коммерческого грузовика этого не заметит. На мощность и крутящий момент влияет настройка.



При большом желании профессионалы смогут сделать падение производительности практически незаметным.

Газ вредит двигателю

Для некоторых моторов это действительно так. Поскольку время сжигания газа больше, выпускные клапаны испытывают более высокие нагрузки.Чтобы они не пригорели, следует контролировать зазоры. Еще один небольшой нюанс - неохлаждающие клапаны.



Для этого в комплекте оборудования имеется система подачи смазки к коллектору. Хотя для «ГАЗели» это неактуально.

Несмотря на все нюансы, плюсов больше. Газ не промывает масло, октановое число выше, в нем нет примесей, которые могут сократить срок службы узлов двигателя.

Утюг

Среди наиболее распространенных на сегодняшний день моделей выделяют четвертое и второе поколение систем ГБО.Третье поколение является переходной моделью и используется крайне редко. У второго поколения простое устройство.

Газовое оборудование автомобиля ГАЗель четвертого поколения качественное и экономичное. Все функции и работа контролируются электроникой. Здесь полностью повторяется работа системы распределенного впрыска.

Газ в баллоне. В жидком виде по специальной магистрали поступает в редуктор-испаритель.



Элемент нагревается, испаряет газ и выдерживает его давление при любых условиях эксплуатации.

Испаренное топливо попадает в фильтр тонкой очистки. Затем по трассе попадает в форсунки, которые открываются по сигналу компьютера. Далее топливо подается в опрыскиватели.

Ремонт газового оборудования (на ГАЗели 3302), ТО

Своевременное сервисное обслуживание обеспечит максимальную надежность и долговечность. При правильном обслуживании ремонт газового оборудования (в том числе ГАЗель Бизнес) может никогда не понадобиться. Основная проблема, приводящая к поломкам, - очень низкое качество топлива.



Если система все равно вылетает, не стоит ремонтировать ее самостоятельно - лучше довериться профессионалам.

Техническое обслуживание включает в себя диагностику блока управления, замену фильтра, проверку клапана, очистку форсунок, продувку линий, а также проверку системы на герметичность. ГБО для ГАЗели - выгодное решение, позволяющее бизнесу зарабатывать. При больших тиражах это правильное решение.

Jabiru sk сжигание топлива - Skyfox / Gazelle

Около 15 литров / час при 2850 в крейсерском режиме - это нормально.Если бы у вас постоянно было меньше, чем это, то я был бы обеспокоен температурой сгорания, а если вы используете менее 18 литров / час при лазании по Vy, я бы был очень обеспокоен - вам нужно немного сбросить Дополнительное топливо в двигателе для охлаждения при большой нагрузке на более низких скоростях полета.

FWIW - любой джеб. На установке 2200 необходимо проверять доступный расход топлива каждые 100 часов, чтобы обеспечить подачу НЕ МЕНЕЕ 25 литров в час либо от механического, либо от электрического подкачивающего насоса, используемого отдельно.- и в макс. высота подъема, т.е. около AoA 15 градусов.

Удар. Bing Carby прост в эксплуатации - нет никакого «смешанного» контроля, кроме пускового дросселя. В двигателях Rotax carby используется тот же самый автомобиль, но двигатели Rotax обладают большей рабочей свободой, обеспечиваемой головками с водяным охлаждением. Уколы. проще, дешевле и ДЕЙСТВИТЕЛЬНО требуют более интеллектуальной / внимательной работы для получения надежного обслуживания. Говоря «умным» - я НЕ оспариваю владельцев Rotax - они приняли решение заплатить дополнительные деньги за более надежный двигатель.Джеб. Владельцы НЕ должны рассчитывать на получение Rotax по сниженной цене, не уплачивая свои взносы за счет тщательного управления двигателем и внимания к техническому обслуживанию, точно так же, как фермер не должен рассчитывать запрячь Polo Pony к плугу и ожидать, что он сделает все возможное. работа Клайдсдейла.

У меня есть Jabiru, который почти всю свою жизнь был учебным самолетом. В бортовых журналах записано несколько отказов двигателя - и я владею им, потому что EFATO привел к аварийному повреждению, на восстановление которого потребовалось более 1000 часов!(По общему признанию, за это время я сделал огромное количество изменений / улучшений). Совершенно очевидно, что мой (обслуживаемый L2) самолет подвергался худшему техобслуживанию, которое я когда-либо видел, включая моторные косилки. Да, RAA проинформировано.

Ни разу ни в одном из подписанных 100-часовых расписаний есть свидетельства проверки расхода топлива. Тем не менее, есть свидетельства повторяющихся отказов двигателя в часы работы двигателя, но, судя по свидетельствам, нет оснований полагать, что когда-либо проводилась какая-либо работа по проверке соответствия установки двигателя спецификациям Jabiru.

У меня есть множество примеров работы, проделанной на моем самолете (когда я НЕ владел им - он никогда не летал в моем владении - пока), что было бы совершенно неприемлемо для газонокосилки с сиденьем. Некоторые из них могли привести к катастрофическому отказу первичных цепей управления. Подумайте о штуцерах со штангой с изогнутым хвостовиком на 15 градусов или более по отношению к носовому колесу - и о том, как жестко заблокировать руль направления.

Теперь - если бы вещи, которые можно было увидеть при относительно случайном осмотре, могли работать в таких условиях, - какие шансы на то, чтобы двигатель эксплуатировался ответственно?

.
Разное

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
