Как проверить генератор авто? 5 способов проверки мультиметром

Содержание статьи

При подозрении в нарушении работы генератора владелец авто первым делом стремится выявить поломку самостоятельно. Существует несколько способов проверки, которые предполагают измерение как на снятом, так и на недемонтированном устройстве. Проверка в обоих случаях будет достоверной. Помимо того, что нужно знать, как проверить генератор, необходимо выяснить причины, по которым он может выйти из строя. Хоть генератор и является достаточно надёжным устройством, но неправильная или небрежная эксплуатация автомобиля может вывести его преждевременно из строя.

По какой причине генератор может выйти из строя

Так как признак неисправности генератора практически всегда одинаков, то сразу выявить причины, по которым он вышел из строя, без специального оборудования невозможно. Существует 4 основных поломки, из-за которых генератор может потерять работоспособность.

  1. Заклинивание подшипников. Во время эксплуатации машины в генераторе происходит постоянное движение элементов, которое приводит к исчезновению смазки и дальнейшему подклиниванию либо полному заклиниванию запчастей. Так как подшипники имеют большую плотность, то в первую очередь в основном рвётся ремень, который отвечает за их вращение. Если ремень порвался, то стоит задуматься о замене либо переборке генератора.
  2. Прогорание обмотки. Сгоревшая обмотка может возникать по разным причинам. Наиболее распространённой является попадание химикатов и соли, которыми посыпают зимой дороги. После того, как проводка перегорела или просто потеряла свою целостность, прекращается генерация тока.
  3. Износ либо заедание щёток. Проблемы в щёточном узле возникают из-за того, что износились графитовые стержни. Это достаточно частая проблема, так как многие автолюбители забывают своевременно заменять щётки.
  4. Поломка реле регулятора. Данная деталь предупреждает перезарядку аккумуляторной батареи и приводит напряжение в заданные параметры.

Так как проверить генератор на машине не всегда бывает удобно в полевых условиях, то стоит заранее проводить плановое обслуживание и не пренебрегать симптомами скорого выхода из строя.

Особенности проверки

Нужно знать, как проверить работу генератора на автомобиле правильно, иначе можно столкнуться с тем, что исправная деталь будет полностью выведена из строя. Соблюдая всего несколько простых правил, можно избежать непредвиденной поломки.

  1. Проверка должна осуществляться при помощи мультиметра.
  2. При диагностике состояния вентилей ток должен иметь напряжение не выше 12 В.
  3. При необходимости замены проводки нужно подобрать провода идентичного сечения с исходными.
  4. Прежде, чем приступить к проверке генератора, нужно убедиться в правильности подключения всех креплений и в качестве натяжения ремня (читайте подробнее о натяжном ролике ремня генератора). При необходимости соединения доводятся до работоспособного состояния, а ремень подтягивается либо ослабляется.

Главным условием, при котором возможна проверка генератора в домашних условиях, является сохранение его работоспособного состояния. Если прибор находится в разобранном состоянии либо получил повреждения, которые мешают ему функционировать, то диагностика не позволит выяснить пригодность аппарата для дальнейшей работы.

Существует список действий, которые категорически нельзя выполнять при проверке:

  • проверка работоспособности не должна выполняться при помощи короткого замыкания или другими словами «на искру»;
  • соединять клеммы разных конфигураций между собой, а также подключать клемму 30 или В+ к массе;
  • диагностика и работа генератора не должна начинаться без подключения потребителей. Особенно важно соблюдать этот пункт при отсоединённой аккумуляторной батарее;

Как проверить генератор на работоспособность в домашних условиях

Существует два основных метода проверки. Один из них, хоть и очень старый, но достоверно позволяет понять работоспособность прибора. Второй работает более тонко и способен реагировать на мелкие недостатки системы. При помощи второго метода можно выявить малейшие отклонения в работе каждого элемента.

Как проверить генератор на машине, не снимая и не имея нужного инструмента

Существует древний способ выявления неисправности генератора. Он очень прост, но результат может состоять только из двух пунктов:

  • работает исправно;
  • есть сбои в работе.

Так как проверить генератор автомобиля в домашних условиях этим способом может каждый желающий, то его популярность вполне оправдана. Необходимо запустить мотор и включить ближний свет. С рабочего движка нужно снять минусовую клемму. Если фары горят ровно, а такт двигателя не сбился, то генератор работает исправно. При неуверенной работе ДВС или изменении яркости фар необходимо выполнить более глубокую диагностику, так как аппарат находится в неисправном состоянии.

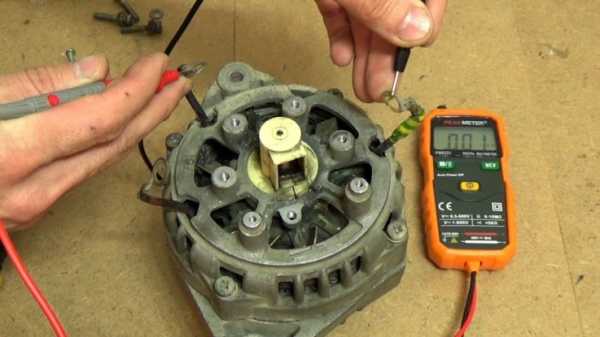

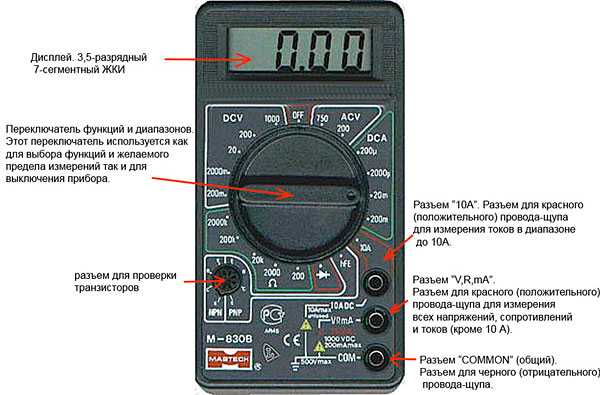

Как проверить генератор мультиметром

Измерение спецприбором позволит выявить даже небольшой сбой. Существует ряд показателей, которые считаются оптимальными для всех видов машин. Аккумулятор без нагрузки имеет напряжение в пределах 12,5 — 12,7 В. Так как при запуске мотора на аккумулятор накладывается нагрузка, то нормальными показателями являются 13,8 — 14,8 В. После получения максимальной нагрузки показатель напряжения должен снизиться до отметки 13,8. Если этого не произошло или напряжение опустилось ещё ниже, то потребуется проверка генератора.

Так как прозвонить генератор правильно могут не все автолюбители, то при выявлении неисправности, но при отсутствии возможности провести диагностику самостоятельно, лучше обратиться в сервисный центр. Опытные мастера смогут подсказать причины возникновения поломки и объяснят, почему не получилось выполнить исследование самостоятельно.

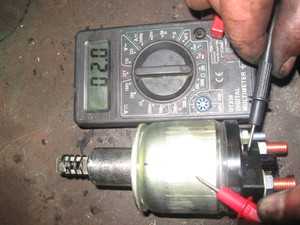

Проверка регулятора напряжения

Последовательность действий такова.

  1. Для проверки состояния регулятора напряжения потребуется использование вольтметра, шкала которого должна иметь от 0 до 15 В. Диагностику необходимо выполнять только на хорошо прогретом моторе. Для этого автомобиль заводится на 15 минут и включается свет фар.
  2. Замер осуществляется между выводом массы и 30 клеммы. Для большинства автомобилей норму найти очень легко, так как она у большинства находится в пределах 13,5 — 14,6 В. Цифры ниже 13 В говорят о том, что детали необходима срочная замена.
Проверка диодного моста генератора

Этот метод является одним из способов проверки генератора без машины. Для диагностики потребуется доступ к аккумуляторной батарее и самому прибору. Вольтметр используется в режиме измерения и подключается к массе и зажиму В+ на батарее. После включения спецоборудования в его окошке показатель не должен превышать 0,5 мА. Если показатель выше, то это свидетельствует о том, что вышли из строя диоды либо нарушилась целостность изоляции на обмотках.

Проверка тока отдачи

Данная проверка выполняется только при подключённом моторе. Этот способ достаточно проблематичный и требует большого количества времени и скрупулёзности. Суть диагностики заключается в измерении тока приборов, потребляющих электричество. Двигатель необходимо завести и добиться максимально высоких оборотов. Зонд устанавливается на провод, который идёт к зажиму 30 или В+.

Поочерёдно нужно включать все электроприборы авто, а показатели с мультиметра записывать. После того, как результаты были получены, числа необходимо сложить. Далее следует включить все электроприборы и сравнить показатели на измерительном оборудовании с суммой прошлых исследований. Считается нормой показатель на 5 А меньший от полученной суммы, но увеличенная свидетельствует о неисправности запчасти.

Проверка тока возбуждения генератора

Движок должен работать в режиме с максимально высокими оборотами. Мультиметр подключают к клемме 67. На приборе сразу будет показан результат и величина тока возбуждения. У нормально работающего генератора данный показатель находится в пределах 3 — 7 А.

Проверка обмоток

Проверить состояние обмотки можно не только визуально, но и при помощи специальных приборов. Данная манипуляция предполагает проведение подготовительных работ:

  • демонтаж держателя щёток;
  • снятие регулятора напряжения;
  • зачистка контактных колец;
  • проверка на отсутствие дефектов в обмотке.

После выполнения подготовительных работ потребуется омметр. Щупы прибора прикладываются к контактным кольцам и статору, после чего проводится исследование. Нормальные показатели находятся в пределе 5 — 10 Ом.

Как проверить снятый генератор на работоспособность

Диагностика генератора в демонтированном состоянии проводится при помощи омметра. Устройство подключают к клемме 30 и к корпусу генератора. Деталь должна быть обязательно чистой, так как даже небольшие кусочки грязи могут привести к изменению получаемых данных.

Поочередно при помощи омметра проверяются все узлы и детали, благодаря чему в конце диагностики можно определиться со списком неисправных деталей. Ремонт выявленных поломок вполне реально выполнить самостоятельно. Для этого потребуется минимальный набор инструментов, а также весь комплект заменяемых деталей.

Пожалуйста, оцените этот материал!

Загрузка...

Если Вам понравилась статья, поделитесь ею с друзьями!

motorsguide.ru

Как проверить генератор своими руками

Прошли времена, когда торпедо автомобилей напоминали рабочие места пилотов авиации – с россыпью датчиков, приборов и механических кнопок. Теперь среди автопроизводителей принято не забивать шоферам голову «ненужной» информацией. В частности, почти не встретишь на приборной панели амперметр – в современных машинах осталась только сигнальная лампа. Она если что-то и покажет, то когда беда уже случилась. А ведь при поломке генератора продолжать движение автомобиль практически не может (максимум, проедет пару километров на аккумуляторе), есть вероятность «встрять» посреди дороги. Можно ли как-то проверить генератор и подстраховать себя от неприятной ситуации? Можно.

На фото: генератор под капотом автомобиля

Что может сломаться в генераторе?

Чтобы лучше понимать, что в генераторе может сломаться, нужно разобраться в его устройстве. Оно не такое сложное, как это может показаться. Если говорить упрощенно, то генератор состоит из:

• корпуса,

• подвижной части (ротор),

• неподвижной части (статор),

• а также дополнительных элементов, к которым относятся реле-регулятор, диодный мост, и щеточный узел.

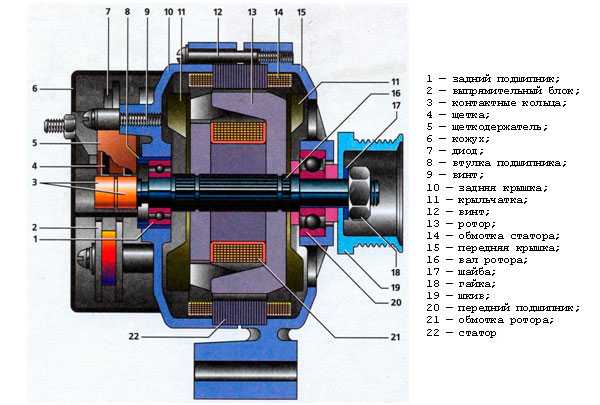

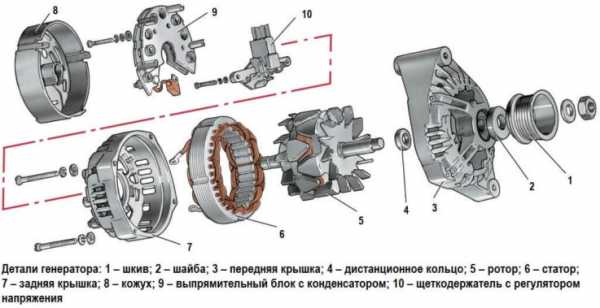

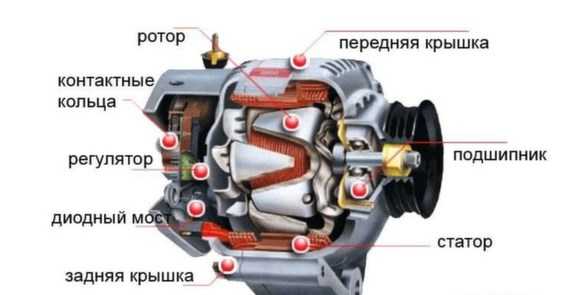

Устройство генератора

Главные враги генератора – время, вода, химические реагенты и механические повреждения. От них все проблемы.

1. Самая популярная причина поломки генератора – износ щеток. Они графитовые и ходят по дорожкам ротора, поэтому от времени и большого пробега банально стираются. Щетки обычно продаются отдельно, стоят недорого и их нетрудно заменить.

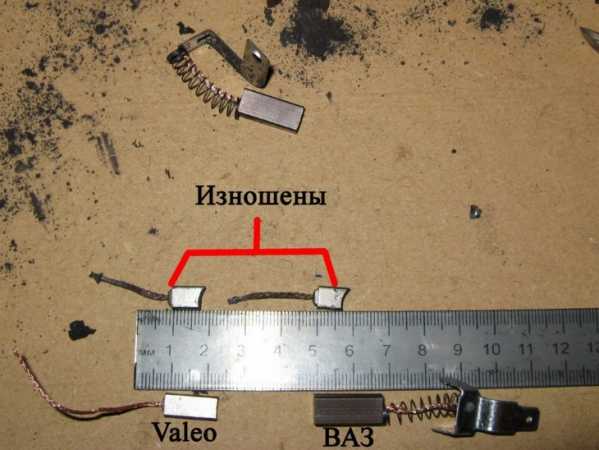

Новые и старые щетки генератора

2. Куда менее приятная неисправность – поломка реле-регулятора. Если генератор держит слишком высокое или слишком низкое напряжение, то проблема с высокой долей вероятности именно в нем. Реле-регулятор сложнее диагностировать и заменить чем щетки, но с этим тоже можно справиться в домашних условиях.

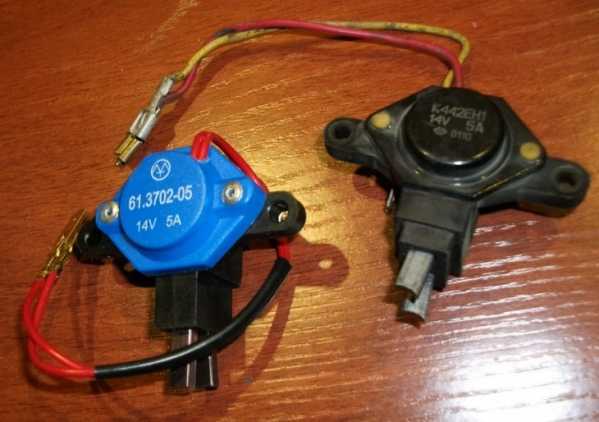

Новое реле-регулятор слева, справа — старое

3. Заклинившие подшипники не сулят ничего хорошего. Ротор перестает вращаться, а без этого ток генератор вырабатывать не будет. Сами подшипники недороги, но для их замены нужен опыт и специструменты, так что лучше такую работу проводить в условиях сервиса.

Вышедший из строя подшипник генератора

4. При поломке диодного моста генератор становится бесполезен, ведь сам агрегат вырабатывает переменный ток, а для потребителей в автомобиле нужен постоянный. Этим преобразование как раз и занимается диодный мост. Это очень чувствительный элемент, который боится попадания воды, замыканий и перепутанной полярности. Его можно ремонтировать, меняя диоды, но в современных условиях диодный мост обычно меняют, это проще.

Диодный мост генератора ВАЗ

4. Самый неприятный вариант поломки – сгорание обмотки на статоре или роторе. Чисто теоретически ее можно восстановить, но обычно в таком случае нужно рассматривать целесообразность ремонта, зачастую купить новую обмотку будет дешевле, чем ремонтировать.

Сгоревшая обмотка генератора

Как диагностировать генератор не снимая

Понять насколько хорошо работает генератор можно и без его демонтажа с автомобиля. Способы очень простые и доступны любому автомобилисту.

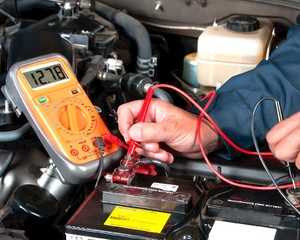

1. Нужно замерить напряжение в бортовой сети обычным тестером. Необходимо сделать три замера. Сначала на незаведенном автомобиле (прибор должен показывать около 12,2-12,7 В, но это показатель здоровья аккумулятора).

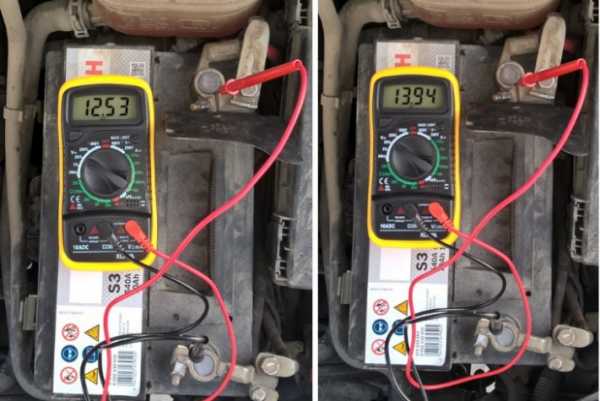

Замер напряжения в бортовой сети

Потом пустить мотор и выключить все потребители (нормальное значение в такой ситуации должно находиться в диапазоне от 13,8 до 14,7 В). Наконец, нужно включить несколько мощных потребителей (печка, фары) и померить еще раз. Напряжение просядет, это нормально, так и должно быть, главное, чтобы просадка была не ниже 13В. Если цифры получились иные – с таким генератором ездить опасно.

2. Присмотритесь к работе осветительных приборов – если лампы головного света или подсветка салона стали тускнее, чем раньше, это первейший признак низкого напряжения в сети. Лучше на такой машине в дальнюю дорогу не ехать.

3. Очень тревожным симптомом является мигание фар в такт изменения оборотов. За «ровность» работы в генераторе отвечает реле-регулятор, если он не стабилизирует напряжение вне зависимости от частоты вращения коленвала, то почти наверняка скоро машина «встанет». Нужно срочно с этим вопросом разбираться.

4. Как бы это банально не звучало, но стоит присмотреться и прислушаться к генератору. Подшипники и ролики редко заклинивают внезапно, почти всегда грядущую поломку предваряет свист, вой или дополнительный шум. Если из под капота доносится посторонний шум, нужно обязательно найти его источник. За ремнем можно следить визуально, он тоже изнашивается не за одну поездку, а постепенно.

5. Если у вас старый карбюраторный авто, то вам доступен еще один, очень простой способ диагностики. Достаточно сбросить минусовую клемму с аккумулятора на заведенном автомобиле, и посмотреть на работу машины – если ничего не изменилось, значит, генератор с работой справляется, а если автомобиль стал работать неровно, с перебоями – нужно выяснять причину. Увы, но этот способ для инжекторных автомобилей противопоказан – сложно предугадать, как поведет себя хрупкий электронный блок управления при резком перепаде напряжения. В случае чего, ЭБУ придется менять и диагностика получится очень дорогой.

На что еще обратить внимание

Наконец, косвенную диагностику генератора можно провести по аккумулятору. Они работают в тесной связке, и по «здоровью» одного можно судить о работоспособности другого. Если аккумулятор приходится постоянно подзаряжать, то проблема может быть именно в слабом заряде от генератора (хотя проблемы самого «аккума» тоже не исключены). Боком выйдет для аккумулятора и слишком высокое напряжение в бортовой сети – если аккумулятор внезапно выкипел, то нужно заниматься диагностикой генератора, «просто так» такие вещи не случаются.

Не лишне и просто устроить осмотр генератору. Все провода у него должны быть надежно прикручены – без перебоев и перегибов, корпус не иметь повреждений, а сам агрегат не должен искрить при работе.

Диагностика с разборкой

Если превентивные меры не помогли, и генератор все-таки сломался, то необходим демонтаж агрегата, его разборка и диагностика. Если проблемный узел не бросается в глаза, то нужно проверять все составные части генератора поочередно.

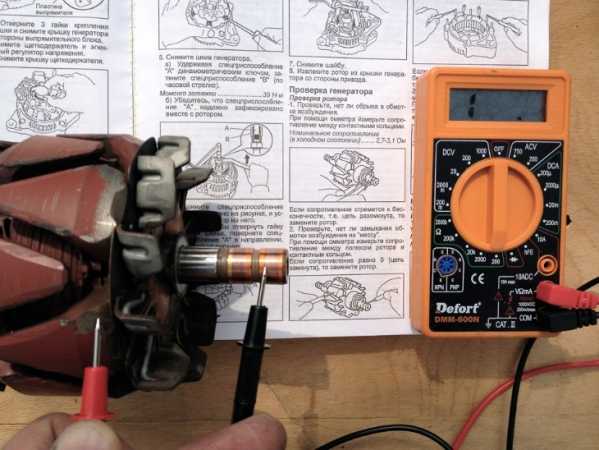

1. Ротор. У него нужно мультимером проверить обмотку на сопротивление, «подключившись» щупами к контактным кольцам. Значение сопротивление исправной обмотки лежит в районе 2,4-5,1 Ом. Если на табло мультимера нули, то в обмотке обрыв, если сопротивление есть, но очень маленькое, значит где-то в обмотке есть межвитковое замыкание, если показатель выше – нужно смотреть контакты и пропаять самые ненадежные из них.

Проверка ротора генератора

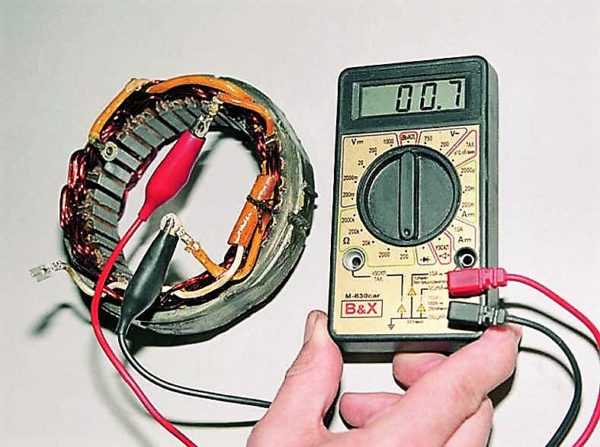

2. Статор. У него тоже нужно «прозвонить» обмотку. «Правильное» значение сопротивление между выводами обмоток 0,2 Ом, иначе либо обрыв, либо замыкание. Изоляцию статора на пробой очень удобно проверять обычной лампочкой на 220 вольт. Если подключить ее одним контактом к выходу обмотки, а вторым контактом к корпусу статора, то она гореть не должна. Если горит – значит пробой.

Проверка статора

3. У диодного моста нужно проверить все диоды на проводимость тока. Для этого нужно переключить тестер в режим омметра, один щуп поднести к пластине, а второй поочередно к диодам, которые впрессованы в эту пластину. Потом шупы нужно поменять местами. И так проверить все диоды во всех пластинах. Диодный мост исправен, когда при одном из подключений диода сопротивление будет, а при другом нет. Из-за того, что диоды имеют разный заряд не стоит запоминать, какое подключение должно давать сопротивление, а какое нет, главное, чтобы в одном из двух замеров у каждого диода было сопротивление. Если нет – то диодный мост нужно менять.

Проверка диодного моста

4. Изношенные до предела щетки диагностировать проще всего – тут даже мультимер не потребуется. Достаточно линейкой замерить их длину, если она меньше 4,5 см, значит, щетки нужно менять. Не лишним будет заодно замерить и диаметр токосъемных колец. Он должен быть не менее 13 мм, а еще лучше около 14 мм.

Как вы видите, проверка генератора не такая уж и сложная задача. Простые операции можно провести прямо на машине, но даже если генератор придется снимать и разбирать – ничего сложного там нет. Мультимер, набор отверток и ключей помогут провести все замеры. Благо, на многие генераторы запасные части свободно продаются, так что можно заменить только износившейся элемент и самостоятельно, без больших вложений, вернуть генератор к жизни.

avtoexperts.ru

Как проверить генератор на машине или со съемом в домашних условиях используя мультиметр

Ищем двух авторов для нашего сайта, которые ОЧЕНЬ хорошо разбираются в устройстве современных автомобилей.
Обращаться на почту [email protected]

Существуют аппаратные и визуальные способы, как проверить генератор машины. Однако владелец должен знать устройство и предназначение этого электроприбора, чтобы осуществить диагностику правильно. Данное руководство поможет избежать поездки в СТО и сэкономить эксплуатационный бюджет.

Рис. 1 Проверка генератора авто

Рис. 1 Проверка генератора авто

Конструкция и назначение генератора

Перед тем, как проверить генератор мультиметром своими силами, нужны хотя бы минимальные знания о конструкции электроприбора:

  • ремень передает вращение с коленвала ДВС на шкив генератора
  • механическая энергия преобразуется в электрическую
  • диодный мост изменяет переменный ток в постоянный
  • реле регулятора отвечает за подзарядку АКБ при ее разрядке во время запуска ДВС
  • остальное напряжение расходуется на электроприборы машины

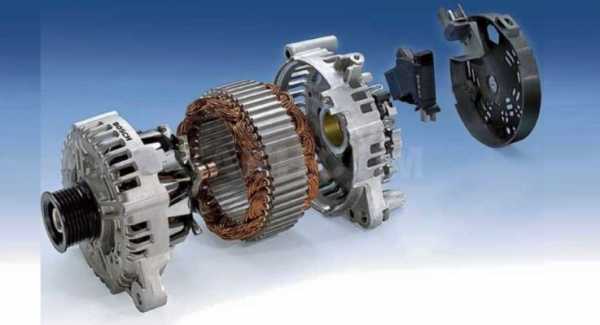

Рис. 2 Конструкция генератора авто

Рис. 2 Конструкция генератора авто

Для аккумулятора вреден, как недозаяд, так и перезаряд, поэтому напряжение на клеммах должно обладать стабильными характеристиками на любых оборотах. При этом присоединительный узел, размеры, схема и качество изготовления генераторов могут существенно отличаться у разных производителей и для конкретных модификаций авто.

Схемы и клеммы

Перед тем, как проверить генератор на машине собственными силами, необходимо знать электрическую схему этого узла и назначение клемм на его корпусе. Наиболее востребованы 6 схем, для примера на нижнем фото приведена одна из них.

Рис. 3 Пример схемы электрической

Рис. 3 Пример схемы электрической

Для удобства ознакомления цифровые обозначения на всех схемах одинаковые:

  • блок генератора
  • возбуждающая обмотка
  • статорная обмотка
  • выпрямитель
  • выключатель
  • реле лампы контрольной
  • регулятор напряжения
  • лампа контрольная
  • конденсатор для подавления помех
  • блок трансформатор/выпрямитель
  • АКБ
  • стабилитрон
  • резистор

Выводы на корпусе обозначаются не одинаково, что может помешать правельной диагностике мультиметром (тестером):

  • положительная клемма выпрямителя силового – ВАТ; В+; 30; В или «+»
  • возбуждающая обмотка – FLD; E; EXC; F; DF; 67 либо Ш
  • вывод для контрольной лампы от выпрямителя дублирующего – IND; WL; L; 61; D+ или D
  • фаза – STA; R; ͠ или W
  • нуль – МР или «0»
  • вывод для «+» АКБ – Б; 15 или S
  • клемма для соединения с бортовым компьютером – F или FR
  • вывод на выключатель зажигания – IG
Рис. 4 Расположение выводов на корпусе

Рис. 4 Расположение выводов на корпусе

В РФ чаще всего эксплуатируются генераторы, возбуждающая обмотка регулятора напряжения которых соединена с бортовой сетью «минусом». Хотя существуют варианты, присоединенные к ней «+».

В машинах с дизельными ДВС могут быть установлены двухуровневые силовые установки 14/28 В. Проверка этих генераторов сложнее, лучше осуществлять ее в СТО.

Самостоятельная проверка генератора

Простейшим вариантом, как проверить генератор в домашних условиях без поездки в сервис, является визуальный осмотр и поиск посторонних звуков. Однако этими способами можно выявить не все имеющиеся дефекты. Например, свечение лампы на приборной панели извещает о том, что не производится подзарядка аккумулятора. При этом может быть неисправна сама батарея АКБ или генератор подает недостаточное напряжение на ее клеммы.

Поэтому лучше вооружиться тестером или его более современным вариантом небольших габаритов – мультиметром для высокоточной диагностики. Большинство поломок можно определить по месту, для поиска и починки остальных нужно проверить снятый генератор, разобрав его частично.

Техника безопасности

Чтобы диагностика была безопасной для пользователя и электрической части авто, следует выполнить условия:

  • использование тестера, мультиметра или приборов для измерения сил тока, напряжения и сопротивления по отдельности
  • отключение аккумулятора от бортовой сети и от генератора дополнительно
  • при замене проводки сохранять длину и сечение кабеля, как у исходных деталей
  • убедиться в нормальном натяжении ремня

Запрещено производить действия:

  • использовать источники с напряжением больше 12 В
  • выключать потребители при работающем двигателе и соединенной ременной передачей генератора
  • замыкать с «массой» или клеммой D+ (67) вывод B+ (он же 30)
  • проверять искру на корпус коротким замыканием

Рекомендуется до начала аппаратной диагностики дать поработать ДВС ¼ часа на средних оборотах при включенном ближнем свете фар.

Визуальный осмотр

Прежде всего, владельца интересует, как проверить генератор на машине не снимая этот электроприбор. Поэтому неисправности могут диагностироваться следующими способами:

  • лампочка подзарядки – если она зажглась на панели, либо напряжение подзарядки недостаточное, либо АКБ выработала ресурс
  • сторонние звуки – шум, свист и шелест свидетельствуют о слабом натяжении ремня, изношенной втулке или подшипнике
  • запах гари – может проникнуть через печку в салон, вероятна причина высокотемпературный нагрев обмоток
  • перебои в работе электрики – указывают на недостаточный ток, который производит работающий генератор
Рис. 5 Лампа подзарядки аккумулятора

Рис. 5 Лампа подзарядки аккумулятора

Ремень можно натянуть, не снимая узел целиком, остальные неисправности устраняются только после демонтажа генератора.

Рис. 6 Проверка натяжения ремня генератора

Рис. 6 Проверка натяжения ремня генератора

Подшипники (втулки)

Вал генератора вращается в двух подшипниках качения. Первый фиксируется на самом валу, вынимается вместе с якорем. Второй впрессован в статор в его центральной части. В данном случае диагностика производится на слух и визуально:

  • свист и гул при нормальном натяжении ремня являются признаками выработки подшипника или его рассыпавшейся обоймы
  • при проворачивании вала вручную после снятия ремня он должен крутиться свободно, бел поперечного люфта
Рис. 7 Замена подшипника генератора

Рис. 7 Замена подшипника генератора

В противном случае возможны перекосы, заклинивание, перегорание обмоток, высыпание магнитов якоря. В любом случае до аккумулятора будет доходить пониженное напряжение, недостаточное для подзарядки.

Обмотки

Этот узел единственный в генераторе, диагностика которого визуальным способом эффективнее использования тестера по ряду причин:

  • при интенсивном нагреве лаковое покрытие медного проводника темнеет
  • появляется запах гари
  • сопротивление обмоток слишком маленькое, чтобы точно диагностировать их на короткое замыкание
Рис. 8 Перегоревшая обмотка имеет темный цвет проводов

Рис. 8 Перегоревшая обмотка имеет темный цвет проводов

Следует учесть, что перед тем, как проверить генератор на работоспособность, в этом случае придется его разобрать, сняв с посадочного места. Если электроприбор исправный, лаковое покрытие будет по умолчанию светлым.

Коллекторная группа и щетки

Перед тем, как проверить генератор на износ этих деталей трения, нужно его разобрать:

  • щетки прилегают к латунным контактам цилиндрической формы – коллекторам
  • чаще всего изнашиваются щетки, лучше менять их комплектом
  • износ коллекторной группы определяется визуально по появившимся канавкам
  • коллекторы можно шлифовать 3 – 4 раза, затем придется их заменить целиком
Рис. 9 Выработка коллекторных колец

Рис. 9 Выработка коллекторных колец

На этом этапе проблем у автовладельца не возникает.

Внимание: «Дедовский» метод проверки работоспособности генератора – снятие клеммы «минус» после запуска ДВС и не глохнущий при этом двигатель, для современных авто неприемлем. Мало того, на инжекторых авто лучше не давать «прикуривать» проводами от аккумулятора, подключенного к бортовой системе. Возможно загорание ошибки «чек».

Рис. 10 «Прикуривать» от авто запрещено

Рис. 10 «Прикуривать» от авто запрещено

Аппаратная диагностика мультиметром

Лучшим вариантом, как проверить генератор автомобиля собственными руками, является использование приборов: омметр + вольтметр + амперметр или тестера (мультиметра). Последний вариант, как проверить исправность генератора, предпочтительнее, так как универсальным прибором можно так же прозвонить диодный мостик.

Диодный мост

Конструкционно состоит мостик из 6 диодов – 3 из них считаются отрицательными, оставшиеся положительными. На самом деле они развернуты в схеме в противоположные стороны, пропуская ток в одном лишь направлении.

Существует два варианта, как проверить автомобильный генератор на целостность диодного выпрямляющего мостика:

  • без снятия агрегата – диагностика производится после отключения «массы» аккумулятора, проводов с регулятора напряжения и диодного моста, тестер переводится в режим омметра, его плюс (красный провод) подключается к 30 клемме генератора, минус (черный провод) замыкается на корпус электроприбора, все диоды целые, если на шкале мультиметра появится бесконечность, пробитые – если высветится какое то значение в Ом
  • после демонтажа и частичной разборки – положительные диоды проверяются аналогичным образом, отрицательные – наоборот, в обоих случаях конкретное значение сопротивления на индикаторе тестера становится признаком пробоя
Рис. 11 Диагностика выпрямителя генератора

Рис. 11 Диагностика выпрямителя генератора

Внимание: Если при подключении аккумулятора ошибиться с полярностью, выходит из стоя именно диодный мостик.

Ротор и статор

Если проверка механической части не выявила проблем, работу генератора проверяют дальше после его разборки:

  • статор – проверить обмотку генератора нужно для каждого витка, сопротивление составляет около 0,2 Ом, поэтому потребуется точный прибор, можно использовать безаппаратные способы, рассмотренные выше
  • ротор – если используется модификация на постоянных магнитах, нужно лишь заново установить их внутри обоймы, у обычных роторов всего 2 обмотки, сопротивление каждой из которых составляет 2 – 5 Ом, если тестер покажет бесконечность, значит произошел пробой изоляции или отрыв провода
Рис. 12 Проверка статора мультиметром

Рис. 12 Проверка статора мультиметром

Рис. 13 Диагностика обмотки возбуждения

Рис. 13 Диагностика обмотки возбуждения

Для более детальной диагностики, работает ли генератор, стартер нужно проверить дополнительно, но уже в комплекте. Для этого замеряется сопротивление между выводом любой обмотки и их общим «нулем», оно должно составлять 0,3 Ом.

Реле регулятора напряжение зарядки АКБ

Во избежание ошибок перед тем, как проверить зарядку генератора машины, следует учесть нюансы:

  • нормальным для аккумулятора авто считается напряжение 12,5 – 12,7 В на его клеммах, то есть во всей бортовой сети при заглушенном двигателе
  • на холостом ходу при включенном ДВС оно достигает значения 13,5 – 14,5 В, для некоторых иномарок нормальным напряжением считается 14,8 В
  • на повышенных оборотах напряжение генератора снижается до 13,7 В
  • если прибор показывает 13 В при работе ДВС под нагрузкой, генератор однозначно нуждается в ремонте
  • перезарядка 15 В опасна тем, что вскипает электролит, начинают сыпаться пластины кислотного аккумулятора
  • недозарядка 13 В не позволит накопить в АКБ истраченную при прокручивании маховика в момент пуска электроэнергию, следующая поезда будет под вопросом

Операции диагностики нужно производить последовательно:

  1. выполняется запуск двигателя ключом стартера
  2. включаются фары на 15 минут, выставляются средние обороты на все это время
  3. измеряется напряжение между клеммой В+ (30) генератора и его «массой», оно должно быть в пределах 13,5 – 14,5 В
Рис. 14 Проверка регулятора напряжения

Рис. 14 Проверка регулятора напряжения

Многие владельцы после установки качественного автозвука, для которых критичны просадки напряжения бортовой сети, решают проблему кардинально:

  • приобретается и монтируется на приборную панель компактный вольтметр
  • напряжение генератора легко фиксируется, как на холостом ходу, так и на любых оборотах ДВС

Показания считываются с учетом характеристик генератора и напряжения АКБ.

Таким образом, при неисправностях генератора вначале производится внешний осмотр узлов и определение поломок на слух. Затем используется диагностика тестером или мультиметром для выявления самых сложных дефектов.

Если у вас возникли вопросы - оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

swapmotor.ru

Диагностика генератора в домашних условиях: все тонкости и секреты

Как известно, в каждом автомобиле имеется генератор, предназначение которого заключается в обеспечении питания электрического оборудования и устройств транспортного средства. Нередко случаются ситуации, когда по каким-то причинам этот узел не может нормально работать. Этот материал поможет вам узнать, как проверить генератор в домашних условиях и чего нельзя делать при диагностике.

Содержание

[ Раскрыть]

[ Скрыть]

Что делать нельзя?

Перед тем, как проверить генератор, нужно знать, чего делать при диагностике ни в коем случае нельзя:

  • подключать клемму 30 или В+ (в зависимости от модели) к массе или контакту 61, который может быть промаркирован как D+;
  • осуществлять диагностику работоспособности устройства путем короткого замыкания;
  • включать узел при отключенной аккумуляторной батареи;
  • производить сварку кузова транспортного средства, если аккумуляторная батарея и генераторный узел подключены к сети;
  • также не допускается диагностика выпрямителя мегаомметром — этот этап проверки допускается исключительно тестером с напряжением не более 12 вольт.
Конструкция генераторного узла

Что следует учесть?

Если сняв генераторное устройство в своем автомобиле, вы решили его прозвонить и отремонтировать, то есть несколько моментов, которые также следует учесть:

  • если производится замена проводов, которые идут от генераторного узла, то необходимо использовать идентичную проводку, как по длине, так и по сечению жил;
  • диагностика генератора должна производиться с помощью мультиметра;
  • диагностика вентилей устройства осуществляется напряжением не более 12 вольт;
  • перед тем, как проверить генератор, нужно удостовериться в том, что ремень натянут нормально — оптимальней всего считается его натяжка в том случае, если нажав на середину ремешка, он прогнется не более, чем на 1.5 см.

Инструкция, как проверить

Теперь подробнее расскажем о том, как проверить автомобильный генератор в домашних условиях. Снимая узел, будьте осторожны, чтобы не повредить его составляющие элементы. Диагностика генераторного узла автомобиля своими руками может производиться после демонтажа устройства, эту процедуру мы описывать не будем, поскольку она индивидуальна.

Устройство и обозначение кнопок мультиметра

Регулятор напряжения

Предназначение регулятора заключается в стабилизации вырабатываемого напряжения перед его передачей на электроцепь авто. Диагностика регулятора производится при недостаточном заряде либо перезаряде АКБ.

Перед тем, как проверить эту часть, машину следует прогреть до рабочей температуры:

  1. При заведенном моторе включите оптику.
  2. Замеряйте уровень напряжения между массой механизма и контактом 30 или В+. В среднем данный показатель составляет от 14.4-15 вольт, но он может отличаться в зависимости от авто. К примеру, на отечественных ВАЗах этот параметр может составлять от 13.5 до 14.6 вольт. В том случае, если показания оказались ниже, то скорей всего, регулятор надо менять.
  3. Также можно произвести диагностику регулируемого напряжения, чтобы сделать это, следует подсоединить вольтметр к клеммам батареи. На данном этапе необходимо включить не только фары, но и печку, а также отопитель и другие устройства. Параметр напряжения должен соответствовать тому, который указан в сервисной книжке к вашему авто.

Щетки и контактные кольца

Диагностика генератора автомобиля также включает в себя проверку состояния щеток. В этом случае щетки необходимо визуально осмотреть и произвести замер остатка. Как правило, щетки изнашиваются в результате перекоса вала ротора либо по причине естественного износа. Высота щеток должна быть не меньше 4.5 мм, а диаметр колец должен составлять минимум 12.8 мм. Помимо этого, следует обратить внимание на наличие выработки (автор видео — Вячеслав Ляхов).

Диодный мост

Для диагностики диодного моста выполните следующие действия:

  1. Сначала активируйте мультиметр в режим замера переменного тока, а его выводы необходимо соединить с массой, то есть корпусом, а также контактом 30 или В+. В данном случае замеряемый параметр должен быть не больше 0.5 вольт, если это не так, то скорей всего, пришло время менять диоды.
  2. Для проверки узла на предмет пробоя на масса нужно отключить от питания клеммы аккумуляторной батареи и отсоединить провод генераторного узла, подключенный к клемме 30 или В+.
  3. Следующим этапом будет подключение тестера к участку между отключенным проводом узла, а также контактом 30. Если имеется пробой диодов, то уровень тока разряда составит 0.5 мА. Кроме того, такая неисправность может свидетельствовать о плохой изоляции обмоток диодов.
  4. Что касается диагностики силы тока отдачи, то этот параметр проверяется при помощи специального зонда, дополнения к тестеру. Этот зонд являет собой зажим, которым охватывается кабель. Данный зонд позволит проверить силу тока, проходящего по кабелю.

Статор

Также проверка генератора включает в себя диагностику состояния статора. Этот элемент оснащен несколькими обмотками, поэтому вам нужно производить диагностику каждой из них по отдельности. Но перед тем, как приступить к процессу, следует полностью отключить провода, которые соединяют выводы обмоток с диодным мост.

Чтобы произвести диагностику статора, выполните следующие действия:

  1. Для начала тестируемый прибор необходимо перевести в режим работы омметра.
  2. Далее, его щупы следует по очереди подключить к выходам каждой обмотки.
  3. Если обмотка работоспособная, то параметр сопротивления при диагностике должен составить примерно 0.2 Ом.
  4. Затем производится замер сопротивления между общим выводом статорного элемента, который также именуется нулем, и выходом одной из обмоток, можно использовать любую. Если статор рабочий, то сопротивление должно быть около 0.3 Ом (автор видео — канал Ramanych).

Ротор

Проверить снятый генератор также можно с помощью тестера, на демонтированном узле можно произвести диагностику работоспособности ротора.

Как осуществляется эта процедура:

  1. Сначала необходимо прозвонить обмотку возбуждения. Чтобы сделать это, тестер опять нужно перевести в режим диагностики сопротивления. Этот параметр проверяется между контактными кольцами. Если ротор рабочий, то сопротивление должно составлять около 2.3-5.1 Ом. В том случае, если полученный показатель выше, это может свидетельствовать об обрыве либо слишком плохой контакте между выводами, а также кольцами. Если же сопротивление слишком маленькое, то скорей всего, проблема кроется в межвитковом замыкании.
  2. Также с помощью тестера можно произвести диагностику потребляемого тока. Чтобы сделать это, на контактные кольца следует подать напряжение 12 вольт, а в разрыве электроцепи произвести замер. Если ротор работоспособный, то обмотка возбуждения должен потреблять не больше 4.5 ампер, но и не меньше 3 ампер.
  3. Чтобы удостовериться в работоспособности элемента, можно также продиагностировать сопротивление изоляции. Для этого вам тестер уже не понадобится, приготовьте обычную бытовую лампу на 40 ватт с двумя проводами. Один провод лампочки следует подключить к кольцу, а второй — на корпус. Если ротор работает нормально, то лампа не будет гореть. Но если в узле имеется утечка тока на массу, то лампа либо нормально загорится, либо будет еле-еле накаливаться.
1. Диагностика мультметром контактных колец 2. Проверка ротора тестером

Заключение

Если вы будете придерживаться инструкции, то наверняка сможете правильно произвести диагностику и ремонт генераторного узла в дальнейшем без помощи специалистов. При выявлении вышедших из строя элементов эти детали подлежат замене. Всегда контролируйте, насколько натянут ремень, в каком состоянии находятся контакты, а если на приборной панели появляется индикатор генератора, то проверяйте механизм, как можно быстрее. Своевременная диагностика и ремонт позволят продлить ресурс эксплуатации устройства.

Видео «Ремонт генератора Мерседес в домашних условиях»

Подробная и наглядная инструкция по ремонту генераторного узла автомобиля Мерседес своими руками представлена ниже на видео (автор ролика — канал Eduard Grinenko).

 Загрузка ...

avtozam.com

проверка генератора не снимая с машины, реле-регулятора, диодного моста

В автомашине имеются два источника питания — это аккумулятор и генератор. Первый питает электрическую цепь тогда, когда двигатель не работает. Второй — когда двигатель уже запущен. В этом случае аккумулятор переходит в режим потребителя электрического тока и пополняет истраченную энергию для запуска двигателя.

На практике довольно нередко встречаются неисправности того или иного источника питания. Проявляются они зачастую одинаково. Стартер отказывается раскручивать двигатель, в итоге мотор не запускается. При запущенном двигателе загорается контрольная лампочка на щитке приборов с иконкой аккумулятора. Она указывает, что появилась неисправность и батарея не заряжается.

Проверка генератора на машине

В первую очередь нужно посмотреть, цел ли ремень генератора. Если он не порван, тогда проверяется натяжение ремня. Затем очередь за аккумулятором. Тестером (мультиметром) замеряем напряжение на клеммах. Оно должно быть в районе 12−12,7 вольт. Если все нормально, запускаем двигатель. Если батарея разряжена, заряжаем и опять заводим мотор.

Замеряем напряжение на клеммах аккумуляторной батареи (АКБ). Оно должно быть в заданных пределах, обычно от 13,2 до 14,5 вольт. Но на современных автомобилях эти пределы могут отличаться. Если имеется руководство по эксплуатации, то можно ознакомиться с ним. Отклонение от заданных значений в любую сторону является неисправностью. Эти отклонения могут быть трёх видов:

  1. Отсутствие зарядного тока — генератор не работает.
  2. Зарядный ток есть, но ниже минимального значения​ — идёт недостаточный заряд АКБ.
  3. Напряжение выше максимального значения ​— перезаряд АКБ.

Все три случая говорят о существующей неисправности в системе электрического снабжения автомобиля. нужно провести комплексную проверку генератора.

Но перед этим проведите визуальный осмотр всех проводов и кабелей, которые идут от генератора к аккумулятору. Не должно быть видимых повреждений, обрывов и окислений электропроводки. Обязательно проверьте клеммы на аккумуляторе, стартере и генераторе. Они должны быть чистыми и сухими. Любые окисление, ржавчину и грязь надо почистить. Нередко это помогает восстановить утраченный контакт и автомобиль начинает работать, как положено. Если же это не помогло, приступаем к детальной проверке.

Использование мультиметра

Для дальнейшей проверки лучше снять генератор с автомобиля. В первую очередь снимите с генератора реле-регулятор и проверяем его. Для проверки стабилизатора напряжения понадобятся мультиметр и зарядное устройство с регулирующимся напряжением. Лучше будет вместо зарядного устройства использовать блок питания. Регулировки напряжения от 0 до 16 вольт будет вполне достаточно.

Плюс блока питания соедините с регулятором — обычно это штекерное соединение «папа». Минус цепляйте к минусу, он обычно выводится на ухо крепления реле. Красный провод тестера соедините с плюсовым проводом блока питания, чёрный — с минусом. К щёткам подсоедините два зачищенных провода, по одному на каждую. К другим предварительно зачищенным концам подсоединяется лампочка (ее можно на время проверки снять с задних фонарей автомобиля). Стенд для проверки готов.

Прозвонка реле-регулятора

Подключите к сети блок питания, осторожно ручкой регулятора начинайте поднимать напряжение. Одновременно с этим следите за показаниями мультиметра. Лампочка в самом начале не должна гореть, но по мере поднятия напряжения должна загореться, сначала в пол-накала и по мере прибавления яркость должна увеличиваться.

При достижении отметки в 14,5 вольт регулятор должен сработать, отсекая напряжение. Лампочка после этого должна потухнуть. Принято считать, что стабилизатор рабочий, если он отсекает ток на значениях от 14,2 до 14,8 вольт. Если же это происходит на более низких или более высоких показателях, то регулятор напряжения неисправен. А также реле неисправно, если отсечение тока отсутствует вовсе.

В случае неисправности реле меняем его на новое. Если же оно исправно, продолжаем проверку.

Как проверить генератор мультиметром

Диодный мост генератора можно проверить мультиметром, но также можно также воспользоваться стендом, которым проверяли регулятор.

Но перед этим, прежде всего, не снимая выпрямительный мост с генератора, подсоедините красный провод тестера к клемме 30 генератора, а чёрный провод — к корпусу. Режим работы тестера выставьте на прозвонку (иконка диода). Если его нет, то ставьте на 1−2 кОм. Мультиметр должен показывать бесконечность. Если показания другие, диодный мост неисправен.

Затем проверьте выпрямители тока на пробой. Положительный (красный) щуп оставьте на клемме 30, отрицательным коснитесь болтов крепления моста по очереди. Дисплей мультиметра во всех случаях должен выдавать бесконечность, любые другие означают пробой.

Далее положительный щуп подсоедините к болтам крепления моста, а отрицательный к корпусу генератора. В этом случае тестер также должен выдавать бесконечность.

Но на практике такой проверки чаще всего бывает недостаточно. В большинстве случаев требуется более детально прозвонить генератор.

Тщательная прозвонка

Для этого открутите крепёжные болты выпрямительного блока, отсоедините медные провода обмотки статора и снимите диодный мост с генератора. Теперь можно проверить индивидуально каждый полупроводник. Перед проверкой желательно промыть стабилизатор проточной водой, используя щётку средней жёсткости, а затем тщательно высушить. Для быстрой сушки вполне подойдёт фен для волос.

Один из щупов тестера закрепите на диодной пластине, второй подсоедините к центральному выводу каждого диода, закреплённого на этой пластине. Затем поменяйте щупы местами. В одном случае мультиметр должен показать бесконечность, в другом — номинальное сопротивление, равное примерно 570−590 Ом. Выпрямители считаются неисправными, если:

  • В первом и втором замере (когда сменили полярность) показания мультиметра одинаковы;
  • Сопротивление диодов больше или меньше номинальных значений.

Со второй пластиной диодного моста произведите те же действия. Если обнаружена неисправность одного или нескольких диодов, проще будет заменить выпрямительный блок целиком. Правда, попадаются умельцы, которые меняют вышедшие из строя диоды по отдельности, но такая работа требует определённого навыка и сноровки.

Проверка обмоток якоря и статора

При дальнейшей проверке требуется полностью разобрать генератор. В первую очередь визуально проверьте якорь. Кольца щёток не должны иметь почернений, сколов и износа беговых дорожек. Почернения и небольшой износ можно зачистить наждачной шкуркой-нулевкой. Кольца, имеющие глубокие канавки, нужно заменить или — если позволяет толщина колец — проточить на токарном станке.

Обмотка якоря не должна явно пахнуть гарью. Цвет обмотки должен быть однородным, не иметь повреждений и разрывов. Для проверки обмотки якоря на обрыв понадобится мультиметр. Выставьте режим работы на прозвонку или замер сопротивления и подсоедините щупы к щёточным кольцам. Сопротивление обмотки должно быть в пределах 3−5 Ом. Затем один щуп оставьте на кольце, другой соедините с корпусом. Дисплей мультиметра должен показать бесконечность.

Статор генератора диагностируется после извлечения из корпуса. В первую очередь проведите визуальный осмотр. Не должно быть видимых повреждений проволоки и её изоляции. Затем провод тестера соедините с корпусом статора. Вторым проводом коснитесь выводов по очереди. Их всего три. Тестер должен быть в режиме прозвонки. Если на дисплее бесконечность, то это говорит об исправности статора.

Дальнейшая проверка состоит в диагностике обмоток. Сопротивление всех трёх обмоток должно быть одинаковым.

Перед сборкой генератора нужно проверить и при необходимости заменить подшипники. При проворачивании они не должны подклинивать или издавать скрипящий звук. Это говорит о том, что они сильно изношены и вскоре они выйдут из строя. Поэтому их лучше сразу заменить.

tokar.guru

Как Проверить Генератор (Авто) | Три Способа Проверки

Автомобильный генератор является главным источником энергии в бортовой сети и при его неполадках или выходе из строя на одном аккумуляторе долго не проедешь. Именно поэтому так важно контролировать работоспособность генератора.

В полный комплекс проверок генератора входит:

В большинстве случаев проверить генератор автомобиля своими руками не составит труда, поскольку на каком бы авто вы не проверяли, принцип один и тот же. Но все же, многие автовладельцы часто задаются вопросом: как проверить генератор мультиметром или подручными средствами?

Далее разберем поподробнее как проверить генератор в гаражных условиях без специальных стендов, которые используются на СТО.

Как проверить генератор не снимая с машины

Есть два способа, используя мультиметр и вообще без него. Первый, относительно новый, заключается в том, чтобы проверить напряжение на клеммах аккумулятора, а второй, старый и проверенный, почти в противоположном — клемму АКБ нужно снять на работающем двигателе.

  1. Проверка аккумулятора мультиметром сначала происходит в состоянии покоя — напряжение должно быть в пределах 12.5-12.8 В. Затем надо замерить показания уже на запущенном двигателе, если наблюдается 13.5-14.5 В при 2 тыс. оборотах, значит все в порядке. При чем на новых автомобилях даже 14.8 В вполне нормально, как уверяют производители — сказывается обилие электроники. В заключение остается проверить напряжение под нагрузкой, то есть, подключив потребители — печку, фары, подогрев, магнитолу. Провал в пределах 13,7–14,0 В считается допустимым, а вот 12,8–13 В уже говорят о неисправности.
  2. Второй способ, как и многие «дедовские», простой и безотказный, но при этом довольно опасный и требующий аккуратности. По утверждениям, работает как на ВАЗах, так и на относительно новых авто, вроде Авео. В чем суть — ослабить болт крепления минусовой клеммы АКБ ключом на 10, запустить двигатель и дать небольшую нагрузку, включив один из потребителей например фары. Затем снять клемму при работающем моторе — если он не заглох и свет фар не померк, значит с генератором все точно в порядке, в противном случае можно быть уверенным, что он сломан. Пробовать такой метод следует на свой страх и риск.

Крайне нежелательно допускать работу генератора при отключенных потребителях, особенно аккумуляторе. Это может привести к неисправности реле-регулятора.

Выяснив, что неисправность есть, следует демонтировать и проверять снятый генератор мультиметром, лампочкой и визуально. Проверке подлежит каждый из его элементов по-отдельности.

Первым делом стоит убедиться, что ремень генератора хорошо натянут, а подшипники не разбиты. Посторонние шумы и сильно горячий генератор говорят об износе подшипников.

Как проверить щетки и контактные кольца

Для начала кольца и щётки визуально осматриваются, и оценивается их состояние. К примеру, измеряется минимальный остаток (мин. высота токосъемных щеток не мене 4,5 мм, а мин диаметр колец 12,8 мм). Кроме этого, смотрят на наличие выработок и борозд.

Щетки генератора и щеточный узел

Щетки, извлеченные из щеточного узла регулятора

Контактные кольца генератора

Контактные кольца ротора генератора

Как проверить диодный мост (выпрямитель)

Проверка диодов производится методом замера сопротивления и выявления проводимости. Поскольку диодный мост состоит из двух пластин, то проверяем сразу одну, а затем другую. Тестер должен показывать проводимость диодов лишь в одном направлении. Теперь немного подробнее: один щуп тестера держим на клемме «+», а другим поочередно проверяем выводы диодов, а потом меняем местами щупы (в одном случае должно быть большое сопротивление, а другом нет). Затем точно таким же образом поступаем и с другой частью моста.

Следует заметить, что сопротивление не должно быть нулевым, так как это говорит, что диод пробитый. Пробитый диод моста и тогда, когда нет сопротивления в обеих сторонах.

Проверка диодного моста мультиметром

Проверка диодного моста

Проверка контактных колец генератора

Проверка контактных колец

Хотя бы один негодный диод приводит к выходу из строя всего диодного моста и дает недозаряд АКБ.

Как проверить регулятор напряжения

Регулятор проверяется в случае недозаряда или перезаряда аккумулятора. Замер напряжения производится на оборотах оно должно находится в пределах 14,4 – 15В.

Кроме этого можно проверить сопротивление конденсатора регулятора (в момент подсоединения щупов тестера оно должно уменьшаться до стремления к бесконечности).

На снятом регуляторе напряжения генератора осматривают состояние щеток и производят проверку исправности при помощи лампочки 12В и постоянного напряжения. То есть к щёткам нужно подключить лампочку, а на плюсовую клемму и массу регулятора подать 12В (лампочка должна гореть, а при увеличении напряжения свыше 15В погаснуть).

Как проверить статор

Сопротивление обмотки статора проверяется без диодного моста и меж выводами должно быть около 0,2 Ом, а между нулевым проводом и обмоткой до 0,3. Сильное гудение генератора во время работы говорит о замыкании обмотки статора или моста. Кроме такой проверки нужно осмотреть наличие выработок в статоре и на роторе.

Как проверить ротор генератора

Первым шагом будет прозвонка обмотки возбуждения. Для этого на мультиметре устанавливаем режим на проверку сопротивления и измеряем его между контактными кольцами – сопротивление обмотки должно находится в пределах 2,3-5,1 Ом. Когда оно свыше – то или обрыв или же просто плохой контакт между кольцами и выводами обмотки. Малое сопротивление говорит о межвитковом замыкании.

При помощи режима амперметра на мультиметре также можно проверить потребляемый обмоткой ток. Нужно подать 12В на контактные кольца и в разрыве цепи замерить – обмотка возбуждения не должна потреблять более 3-4,5 Ам.

Ротор генератора

Ротор генератора авто

Статор генератора

Статор (обмотка) генератора авто

К полному комплексу можно еще добавить и проверку сопротивления изоляции ротора. Чтобы это сделать, понадобится 40-ка ватная лампочка и провода (один провод от розетки на кольцо, а другой через лампочку на корпус – если все в норме, то лампочка не загорится, если же нить едва накаливается — значит происходит утечка тока на массу).

Придерживаясь всех рекомендаций и последовательности проверки, в большинстве случаев, вам без проблем удастся проверить генератор автомобиля и его работоспособность своими силами, имея в своем распоряжении только один мультиметр. А вот чтобы его отремонтировать, определив неисправный узел, надо заменить вышедшую из строя деталь. Контролируйте натяжение ремня, состояние контактов, следите за лампочкой генератора на приборной панели и генератор прослужит вам дольше.


Автор: Иван Матиешин

Спрашивайте в комментариях. Ответим обязательно!

etlib.ru

способы проверки исправности аккумулятора, не снимая его с машины

Каждый автолюбитель сталкивается с обслуживанием генератора. Бывают случаи выхода его из строя и не всегда верно отдавать его в сервисный центр или покупать новый. Возобновить его работоспособность можно самостоятельно и сделать это довольно просто. В этом случае необходимо знать принцип работы, благодаря которому проверить генератор на предмет исправности очень легко.

Основная информация

Генераторы используются для получения электрической энергии. Они трансформируют другую энергию, при помощи которой получается электрический ток, появляющийся в проводнике за счет электродвижущей силы (ЭДС). Это сила заставляет направлено перемещаться заряженные частицы, которые называются электронами. Электрон имеет отрицательный заряд. При помещении проводника в электромагнитное поле и совершении им движений образуется разность потенциалов.

Это условие можно рассматривать и с обратной стороны: при воздействии движущегося равномерно или равноускоренно в проводнике начинает генерироваться ток. Это явление называется электромагнитной индукцией, получившее широкое применение при изготовлении различных видов устройств и электрических машин. На этом принципе сделаны трансформаторы, электродвигатели и генераторы тока.

Генератор тока — это разновидность электрической машины, преобразующей энергию различного типа в электрическую. Для того чтобы проверить работу генератора на автомобиле, нужно ознакомиться с его устройством и принципом действия.

Устройство электрогенератора

Генераторы любого типа одинаковы по конструктивному исполнению, но есть и некоторые различия. Устройство состоит из таких основных частей:

  1. Корпус.
  2. Неподвижная часть или статор.
  3. Подвижная часть или ротор (иногда ротор называют еще и якорем).
  4. Коробка соединительных проводов.

Корпус является главной частью любого генератора, так как в нем осуществляется крепление основных узлов и механизмов. В нем происходит установка подшипников, продлевающих срок службы электрогенератора (далее ЭГ) и смягчающих удары при вращении ротора. Корпус устройства изготавливается из прочного сплава. Кроме того, он служит для защиты от механических повреждений, попадания пыли, влаги и отрицательного влияния внешних факторов.

Статор, имеющий магнитные полюса, выполняется из специальной электротехнической обмотки. Магнитные полюса — это обмотки, состоящие из определенного количества витков провода, диаметр которого подбирается расчетным путем.

Ротор приводит в движение сторонняя сила, при его вращении образуется разность потенциалов. Напряжение (U) или разность потенциалов поступает через кольца в коробку соединительных проводов. С коробки отводится для дальнейшего преобразования в более качественное напряжение.

Принцип работы

Принцип действия основывается на законе электромагнитной индукции. При вращении в однородном магнитном поле происходит образование U на роторе. Работа ЭГ состоит из следующих моментов:

  1. При условии, что ротор является магнитом, который образует электромагнитное поле с заданным магнитным потоком Ф, это поле воздействует на обмотки статора, и в нем начинает генерироваться ток.
  2. Со статора, представляющего катушки, снимается U и передается в распределительную коробку для дальнейшего преобразования. Хотя в некоторых моделях нет необходимости делать его.

Кольца, выполняющиеся из медного проводника, вращаются синхронно с ротором, а графитовые щетки нужны для протекания тока на кольца. Все ЭГ отличаются по конструкции, методу возбуждения обмоток статора, количеству фаз и типу соединения обмоток. Исходя из конструктивного плана, различают два типа:

  1. Неподвижные полюса, при которых якорь вращается.
  2. Подвижные полюса.

Последний тип получил широкое применение, так как он генерирует сравнительно большой ток при меньших габаритах и получение U, являющимся близкому к синусоидальному. Этот тип имеет 3 основных модификации:

  1. Независимое возбуждение.
  2. Самовозбуждение.
  3. Работа от постоянных магнитов.

Первая модель приводится в действие сторонним источником механического, теплового, водяного и других видов энергий. Вторая модель питается своим же выпрямленным током, а работа последней осуществляется при помощи постоянных магнитов, образующих магнитное поле с постоянной составляющей Ф.

Одним из наиболее востребованных является соединение звездой (схема 1) с нейтральным проводом, который является компенсатором фазовых перекосов. Кроме того, нулевой провод исключает снижение мощности и нагрев статорных катушек при воздействии кольцевого тока (I).

Схема 1 — Соединение звездой.

К обмоткам, соединенным по типу звезды, нагрузка активной составляющей с нейтральным проводом является минимальной. Однако существует еще одна схема (схема 2) соединения статорных катушек ЭГ треугольником. Она применяется редко в бытовых условиях.

Схема 2 — Соединение статорных обмоток треугольником.

При этом виде подключения обмоток следует подключать приборы и механизмы сравнительно небольшой мощности. Все виды генераторов имеют различные технические характеристики (ТХ).

Технические характеристики

ЭГ отличаются между собой еще по основным техпараметрам: генерируемыми U, I и мощностью (Р), а также частотой вращения ротора и коэффициентом по Р (cosф).

Регуляция U осуществляется благодаря изменению Ф. Для этого последовательно подключают в цепь обмоток возбуждения специальных устройств — регуляторов U. Если используется сторонний двигатель для вращения вала ЭГ, то обороты регулируются на нем. При применении генераторов, возбуждение которых происходит от постоянных магнитов, нужно применять регулятор и стабилизатор U.

Для сетевого подключения применяют параллельное соединение электрогенераторов. Нужно следить за равенством ЭДС, фазовый сдвиг при этом равен 0. Этот процесс называется синхронизацией ЭГ с питающей сетью и для этого применяют специальный прибор, который называется синхроскопом. Синхроскоп является обыкновенной лампой с вольтметром. Он подключается последовательно к ЭГ. Во время пуска электрогенератора происходит регулировка I возбуждения на статорных катушках.

Лампа начинает мигать, а при приближении к оптимальной величине тока эти моргания становятся интенсивнее. В конечном счете она гаснет, и в этом случае процесс синхронизации завершен. Кроме того, показания вольтметра, который еще называется нулевым, должны быть равны 0.

Сферы применения

Трехфазные генераторы используются вместе с диодным мостом для зарядки автомобильного аккумулятора, питания бортсети, системы зажигания, световой сигнализации и освещения, бортового компьютера и прочего оборудования авто. Подключение происходит к регулятору U на интегралке (интегральная микросхема), стабилизирующей его значения в пределах нормы.

Генераторы различаются по сферам применения и следует выделить их основные виды: автомобильный, электрический, инверторный, дизельный, синхронный, асинхронный, электрохимический.

Аккумулятор для автомобиля служит для кратковременного вращения коленвала при помощи стартера. Стартер питается от аккумулятора, который является в большинстве современных авто гибридным. При воздействии на обмотку возбуждения при включении зажигания I течет по кольцам и в обмотке возбуждения генерирует электромагнитное поле, благодаря которому и запускается ротор. Ротор создает волны электромагнитной составляющей, пронизывающих обмотки статора.

Электрогенератор необходим для преобразования энергии различных сторонних источников, оказывающих воздействие на вал последнего. Кроме того, сейчас распространены инверторные типы ЭГ. Они производят качественную электроэнергию и являются автономным источником питания. Основной принцип работы такого инверторного генератора сводится к следующему:

  1. Переменный высококачественный ток вырабатывается и выпрямляется при помощи диодного моста, на выходе которого появляется постоянное U.
  2. Постоянное U накапливается в аккумуляторных батареях, из которых при помощи инвертора происходит преобразование в переменный ток.

Часто применяется для бытовых нужд дизельный генератор. Он преобразует энергию при сгорании топлива в электрическую. Топливо представляет собой химический вид энергии, а сгорание — процесс окисления кислородом, содержащимся в воздухе. При сгорании происходит трансформация тепловой в механическую электроэнергию, а дальше, согласно принципу работы генератора, происходит получение электрического тока.

Ротор синхронного ЭГ является постоянным магнитом. У этого магнита есть полюса, число которых может быть в диапазоне от 2 и выше, но это значение всегда кратно двум. При запуске ЭГ ротор производит электромагнитное поле и при увеличении частоты вращения возникает I в обмотках. Вследствие этого, появляется U, которое контролируется спецустройством. Напряжение при этом является стабильным, а следовательно, этот факт является положительной стороной этого типа ЭГ.

В некоторых случаях возможна значительная перегрузка по I. Этот тип требует применения дополнительного оборудования для защиты от перегрузок. Электрогенераторы асинхронного типа отличаются от синхронных тем, что ротор вращается с некоторым опережением.

Источник химической энергии или электрохимический генератор является очень интересным и экологически чистым изобретением. Принцип его работы состоит во взаимодействии водорода и кислорода. Использование этих элементов делает его опасным: водород является взрывоопасным газом, а кислород мощным окислителем (при возгорании водорода пожар только усилится за счет кислорода-катализатора). Следует отметить, что при использовании любого генератора, кроме инверторного, следует применять дополнительные устройства защиты и регуляции параметров выходного U и I.

Способы проверки на автомобилях

Иногда генератор выходит из строя на автомобиле, мотоцикле и других видах транспорта. Существуют такие варианты решения проблемы: ремонт в сервисном центре, покупка нового или ремонт своими силами. Кроме того, непосредственно при покупке нужно проверить зарядку генератора аккумуляторной батареи. Если батарея новая, то при неудачных попытках ее заряда возможен выход последней из строя. Первые два варианта требуют вложения денежных средств, хотя многие автолюбители предпочитают решать проблему самостоятельно. Для устранения основных неисправностей нужно знать типичные поломки:

  1. Заклинивание подшипников.
  2. Сгорание обмоток.
  3. Неисправность щеток.
  4. Выход из строя реле, которое применяется в регуляторе U.

При заклинивании подшипников происходит заклинивание ротора и для устранения этой проблемы нужно разобрать и смазать подшипники. Кроме того, если они пришли в негодность, то нужно заменить их другими.

При сгорании обмоток роторной и статорной катушек ее нужно прозвонить тестером на предмет короткозамкнутых витков, а при необходимости — перемотать. Как правило, щетки подлежат замене, но бывают случаи ослабления пружин, необходимых для амортизации вращения вала и щеточного узла. Пружины нужно в этом случае тоже заменить. Реле регулятора U отвечает за зарядку батареи от ЭГ и при выходе его из строя АКБ не заряжается вообще.

В основном происходят неполадки электрического плана и проверить генератор на машине, не снимая его, достаточно просто. Существует 2 способа проверки: прозвонить генератор мультиметром и проверка работы генератора на автомобиле под нагрузкой.

Проверить генератор автомобиля в домашних условиях при помощи мультиметра можно условно разделить на несколько этапов:

  1. Замерить U на клемах АКБ при неработающем двигателе внутреннего сгорания (ДВЗ). U должно быть в пределах: 12,6-12,8 В.
  2. Запустить авто и произвести измерение при работающем ЭГ. Он должен выдавать U от 13,8 до 15 В.
  3. Подключить максимальную нагрузку и измерить U на ЭГ. Идеальным вариантом будут показатели более 13,8 В. Если по каким-то причинам U меньше нужного значения, то следует проверить ЭГ на предмет его работоспособности.

Для проверки нужно точно знать модель и параметры ЭГ: U, I, сопротивление обмоток (R). Его (ЭГ) нужно отсоединить от проводки авто и начинать прозванивать при помощи мультиметра, а затем сравнить показатели с необходимыми.

Второй способ является простым и дает результат не хуже первого. Основные шаги проверки генератора для ВАЗ (хотя этим способом можно проверять ЭГ для любого вида транспорта):

  1. Запустить двигатель и включить электрооборудование, например, фары (нагрузка должна быть незначительной).
  2. При работающем ДВЗ снять при помощи ключа минусовую клемму, идущую на аккумулятор.
  3. Если при этих манипуляциях электрооборудование работает нормально, то генератор исправен.
  4. Иначе, необходимо прозванивать его и при возможности заменить (если поломка окажется серьезной).

Таким образом, нет необходимости идти в сервисный центр для ремонта автомобильного ЭГ или покупать новый. Прежде всего нужно разобраться с неисправностью, ведь в большинстве случаев она оказывается достаточно примитивной и легко устраняется даже неопытным автолюбителем.

pochini.guru

Разное

Отправить ответ

avatar
  Подписаться
Уведомление о
