Редукционные клапана в гидравлике | HYDROFAB

Содержание:

  1. Функции редукционного клапана?
  2. Как работает редукционный клапан прямого действия?
  3. Как работает редукционный клапан непрямого действие?

Редукционные клапаны используются в случае, когда от одной линии высокого давления питаются один или несколько потребителей, рассчитанные на меньшее рабочее давление, чем основная линия. Также данные клапаны, используются для уменьшения или стабилизации давления питания исполнительных механизмов.

Функции редукционного клапана

  • снижение давления в линии отводимой от основной;
  • поддержание давления на постоянном уровне;
  • ограничение давления, данная функция доступна только на трехлинейным клапанов.

Как работает редукционный клапан прямого действия?

Принципиальная схема редукционного клапана прямого действия показана на изображении №1. Рассмотрим основные элементы и принцип работы редукционного клапана.

Давление жидкости на выходе редукционного клапана в линии, отводимой от основной называют редуцируемым.

Золотник (1) расположен в корпусе (2), в котором также установлена пружина (3), ее поджатие регулируется винтом (4).

Давление в напорной линии (Рн) подводится к рабочей полости золотника, не оказывая на него силового воздействия, так как площади поясков золотника равны. Осевыми силами, действующими на золотник является сила пружины, обусловленная давлением на выходе клапана (Рред). Положение золотника будет определяться силой действия пружины и редуцируемым давлением (Рред). Настройка давления на выходе редукционного клапана осуществляется винтом, поджимающим пружину.

При увеличении редуцируемого давления (Рред), золотник, под действием этого давления будет смещаться (вверх по схеме), уменьшая площадь проходного сечения (S), увеличивая гидравлическое сопротивление. В результате возросших потерь редуцируемое давление снижается до величины первоначальной настройки.

При уменьшении редуцируемого давления (Рред) золотник под действие усилия пружины переместится вниз, увеличивая проходное сечение. В результате снижения потерь, давление в отводимой линии достигнет величины настройки.

В редукционном клапане прямого действия на золотник с одной стороны воздействует пружина, а с другой — редуцируемое давление. Усилие пружины зависит от степени ее сжатия, то есть от положения золотника, которое, в свою очередь, зависит от расхода на выходе клапана. В связи с этим при увеличении расходе через редукционный клапан прямого действия будет уменьшаться редуцируемое давление.

Эта особенность работы клапанов прямого действия может оказывать существенное влияние на работу клапана при больших величинах расхода. Поэтому для работы при больших расходах используют редукционные клапаны непрямого действия.

Как работает редукционный клапан непрямого действия?

Использование редукционных клапанов непрямого действия позволяет уменьшить влияние расхода на давление. Схема клапана редукционного непрямого действия показана на изображении №2.

Рабочая жидкость подводится в клапан через отверстие (9), пройдя через зазор между золотником (5) и седлом в корпусе, жидкость поступает в отводимую линию (10). Давление жидкости в отводимой линии воздействует на нижний торец золотника. Жидкость из отводимой линии, через постоянный дроссель  (4) подводится к верхнему торцу золотника и к шарику (1), поджатому пружиной (2), усилие поджатия регулируется винтом (6). Линия (7) соединяется со сливом.

Положение золотника (5) определяется соотношением сил давления в отводимой линии (редуцируемого) и давления в камере (8).

Величина давления в камере (8) зависит от настройки пружины 2, то есть величину давления настройки клапана можно регулировать винтом (6).

В случае увеличения давления в линии, шарик отодвинется от седла, пропуская часть рабочей жидкости на слив. В результате появляется расход через дроссель (4), давление на верхний торец золотника снизится (из-за потерь на дросселе), золотник под действием редуцируемого давления переместится вверх, уменьшая проходное сечение, что вызовет снижение редуцируемого давления до величины настройки.

редукционный клапан

Редукционный клапан является мелкой, но очень важной деталью во многих агрегатах, в которых жидкость циркулирует под нужным давлением. В этой небольшой статье мы подробно разберём устройство, принцип работы и назначение редукционного клапана, причём не только клапана, установленного в системе смазки двигателя, но и в других системах.

О важности редукционного клапана и обратного клапана, а так же какие бывают неприятности, если он перестанет нормально работать, я уже подробно писал и желающие могут почитать об этом вот в этой статье. А в этой статье начнём с самых азов.

Говоря простыми словами — редукционный клапан предназначен для стравливания излишков жидкости (которая качается к примеру масляным насосом (или топливным насосом) и циркулирует по системе) обратно в картер, если давление превышает допустимые нормы.

И если бы не было этого клапана, то повышенное больше нормы давление жидкости (масла, топлива и др.) повредило бы прокладки, сальники или пористый материал масляного, или любого другого фильтра (которые тоже рассчитаны на определённое давление) и это привело бы к неприятным последствиям.

Редукционный клапан — устройство и принцип работы.

Сам клапан, несмотря на его важность, устроен довольно просто (см. рисунок чуть ниже и фото выше). Он представляет из себя подпружиненный шарик (или цилиндрик) который постоянно поджат своей пружиной и запирает своим телом своё посадочное место, в обратном канале, предназначенном для слива избыточной жидкости (масла). Упругость пружины клапана рассчитана на определённое давление жидкости.

Редукционный клапан.
1 — шестерни насоса, 2 — шарик клапана, 3 — пружина, подпирающая шарик.

И при превышении этого давления сверх нормы, повышенное давление жидкости давит на клапан, пружина при этом сжимается и шарик открывает канал, через который стравливаются излишки жидкости. Всё работает довольно просто и на автомате, и проблем как правило не возникает, если конечно вовремя менять фильтр и рабочую жидкость (масло), чтобы не допустить попадание грязи под клапан.

Где применяется редукционный клапан.

Редукционный клапан может быть установлен в масляном насосе автомобиля, который качает масло под нужным давлением по системе смазки, а также может устанавливаться в топливной системе как бензинового, так и дизельного двигателя, и даже устанавливается в современных сантехнических системах подачи воды.

В системе смазки двигателей автомобилей, мотоциклов и другой техники, редукционный клапан не допускает превышения давления масла выше нормы (подробнее о давлении масла и его проверке читаем тут), чтобы масло не выдавливалось через сальники и прокладки, а также чтобы не порвать пористый материал масляного фильтра. Подробно о редукционном клапане системы смазки и как проверить этот клапан можно почитать в статье про масляный насос — его диагностику и ремонт.

В топливной системе современных впрысковых бензиновых двигателей, установлен клапан в топливной рампе и он не допускает превышения давления топлива в ней. Если быть точным, то этот клапан называется не редукционным клапаном, а регулятором давления топлива (подробно о нём читаем здесь), но принцип работы его такой же, то есть в регуляторе давления топлива установлен тот же подпружиненный шарик, который при превышения нормы давления топлива, стравливает его излишки в канал обратки.

Примерно так же работает и редукционный клапан в топливной системе дизельного двигателя. Когда насос низкого давления, подающий топливо в топливный насос высокого давления (ТНВД), накачает топливо больше положенного, открывается редукционный клапан, установленный в топливной системе и излишки дизельного топлива сливаются в канал обратки и далее по шлангу обратки обратно в топливный бак.

В системе гидроусилителя руля современного автомобиля (подробнее о гидроусилителе читаем тут) и других системах гидравлики (даже в токарных станках высокой точности) так же установлен редукционный клапан, позволяющий предотвратить превышения давления гидравлической жидкости (масла) выше требуемой нормы.

Ведь любой гидроусилитель и его уплотнения, рассчитаны на работу с гидравлической жидкостью, прокачиваемой насосом гидроусилителя под определённым давлением и максимальное значение этого рабочего давления не должно превышать требуемой величины. Повышение давления как правило происходит при повороте руля машины до упора.

И в крайнем положении руля, значительно повышается давление жидкости, а чтобы не повредить уплотнения и другие детали ГУРа, именно для этого и служит редукционный клапан, который стравливает излишки жидкости, тем самым понижая давление до необходимой нормы, и предотвращая порчу уплотнений в системе и другие неприятности.

Несомненно редукционный клапан является мелкой, но очень важной деталью любой гидравлической системы.

Редукционный клапан давления масла: как работает, для чего нужен и как проверить - Статьи

Важнейшим механизмом в автомобиле является клапан давления масла, и часть водителей ничего не знают об этой системе. Крайне необходимо поддержание достаточного давления масла в устройстве машины, поскольку это влияет на то, как сохранятся многие дорогостоящие запчасти. Помимо этого, ознакомиться с масляным клапаном надо из-за того, что такое устройство функционирует во всем авто и регулирует не только давление масла, но и газ с водой.

Узнайте стоимость замены клапана онлайн за 3 минуты

Не тратьте время впустую – воспользуйтесь поиском Uremont и получите предложения ближайших сервисов с конкретными ценами!

Редукционный двигатель масляного насоса: устройство, ремонт и замена

Таким образом, важно понять, в чем главная необходимость клапана давления масла и может ли машина без него ездить. Система элементов движения автомобиля подвергается обильному износу, из-за чего их постоянно нужно снабжать смазочным материалом. Однако одной только масляной заправки мало, ведь если уровень давления низкий, то и эффект смазывания не окажет сильного действия. Как итог — износ и постоянные поломки.

Редукционный клапан давления масла

Когда насос масла нагоняет давление высокого уровня, детали двигателя не справляются с нагрузкой и выходят из строя. Мы знаем, что починка комплектации движка любого плана является дорогостоящей. Эта проблема решается довольно просто, когда в авто есть редукционный клапан давления. «Редукция» подразумевает уменьшение или ослабление. Учитывая это, любой догадается, что роль редукционного клапана в системе двигателя играет весомую роль. Клапан закрыт до того момента, пока не набирается ключевой показатель. Когда достигнуто рабочее давление, клапан переходит в открытое состояние и в системе поддерживается нужный уровень рабочего давления.

Клапан уравнивает давление масла, позволяя сохранять двигатель в изначальном состоянии. Грамотная подборка формулы устройства редуктора даст механизму возможность держать нужное давление на постоянной основе и без перебоев.

Правильное функционирование клапана целиком зависит от того, в каком состоянии он находится. Чтобы сохранять корректную работу, важно время от времени делать плановый ремонт или менять запчасти.

Клапан регулировки давления масла

Схема того, как устроен клапан достаточно проста, и освоить ее может каждый, кто уже занимался разборкой авто. Клапан включает в себя 4 части:

  • пружинку;

  • корпус;

  • винт для упора пружинки;

  • клапан, закрывающий подачу жидкости.

Принцип того, как происходит закрытие подачи жидкости несложно понять, поскольку детали сами по себе просты и даже малоопытный водитель представляет себе их функции. Винт упора создаст в конструкции точку опоры для зажатых витков проволоки. В свою очередь пружина обеспечивает поддержку клапана, изготовленного из шарика или поршня. Шарик или поршень, находясь под давлением жидкости, сжимает пружину, и происходит открытие особого отверстия, через которое вытекает масло. Например, в двигателях марки “Лада” установлен шарик. При достигнутом нужном давлении клапан вновь закрывается и нагнетает масло.

Редуктор располагается меж масляного насоса и камеры сгорания. В тот момент, когда насос пустит оптимальное давление внутрь камеры и сместит клапан, давление начинает выравниваться. Как только показатели уравняются, все вернется на свое место. Чтобы регулировать давление, используется винт для упора пружины. Если затянуть или отпустить болт, можно увеличить или уменьшить показания в давлении системы двигателя.

Разновидности клапанов:

  1. Устройство с независимым механизмом клапана в форме отдельного корпуса.

  2. Встроенный в насос клапан, регулирующий внутри корпуса давление.

Например, уровень давления жидкости “ВАЗ”, некоторые модели имеют независимый клапан. Обязательно учитываются данные конструкционных особенностей, в частности — в случае разборки или починки клапана, а также примыкающих деталей. Клапан редукционного типа, в сравнении с целостной системой двигателя, может показаться достаточно маленьким. Все же он невероятно важен и поломка грозит серьезными неувязками и основательной тратой денег. Хотя механизм небольшой и достаточно прост сам по себе, ему всегда нужно уделять внимание и проводить плановый ремонт. Таким образом, надо понимать поведение машины, в которой клапан функционирует неправильно или вышел из строя.

Клапан сброса давления масла



Давление внутри ограничено редукционным клапаном масла. Как и все составные двигателя, сам клапан тоже подвержен износу. Хотя устройство достаточно простое, неисправности могут быть совершенно разного плана. Причинами поломки могут быть:

  1. Чрезмерное давление.

  2. Недостаток давления.

  3. Некачественные составные части и человеческий фактор.

Избыток давления и его образование — показатель того, что открытия клапана не происходит или отверстие, которое образуется, недостаточно широко.

Как правило, проблема кроется в том, что пружину заклинило или ее разъем засорился. В итоге получается тяжелая ситуация для элементов системы масла. Большой уровень давления может потребовать замены сальников или прокладки, а также — ремонта масляного насоса.

Еще одной причиной является недостаток давления масляной жидкости внутри системы. Это происходит из-за того, что пружина ослабла или вышла из строя. В конечном счете, даже в условиях низкого давления масла, клапан слегка открывается. Из-за этого масло не попадает в определенные мелкие узлы движка. Получается, что механизм приходится заменить полностью или частично. Важно учитывать, что бывают и простые человеческие ошибки. При проведении капитального ремонта производят замену пружинки клапана. Она недорогая, но можно ошибиться, подобрав слишком тугую или, наоборот, слабую пружинку. Из-за этого уровень масла достигнет критического значения или станет слишком низким. Так поломки внутри двигателя не избежать.

Клапан регулирования давления масла

Быть осторожным важно, в разумных пределах. Перед проведением разборки насоса убедитесь в том, что клапан неисправен. Признаком неисправности может быть чрезмерно высокий или слишком низкий уровень масла. На панели приборов есть индикатор, который оповещает водителя о том, что система неисправна. В случае, если датчик горит — необходимо срочно отремонтировать машину.

Стоит обращать внимание на то, какой уровень масла, и, если он в порядке, приступить к разбору насоса, чтобы визуально оценить состояние клапана. Если заклинило — производим полный разбор и чистим запчасти. Корпус и составные части можно чистить с помощью бензина.

Промыв клапан, его необходимо смазать и собрать обратно.

Когда сломана пружина в редукционном клапане давления масла, то шарики могут быть туго схвачены, или, в случае если пружина не тянет как надо, ее надо менять. Подобрать нужно аналогичную по характеристикам пружинку, которая подойдет к устройству клапана.

Найти йти сервис, где работу проведут честно и качественно, можно с помощью сайта Uremont.com. Вам только нужно оставить свою заявку после заполнения специальной формы. Затем выбираете подходящий для вас сервис. Мы поможем с выбором ремонтного центра с хорошим качеством обслуги и низкими ценами. Чините свою машину выгодно с Uremont. com!

Редукционный клапан масляного насоса - как он работает?

В транспортном средстве масляный насос предназначается для создания давления в смазочной системе, посредством чего обеспечивается смазка движущихся частей двигателя автомобиля. В самой смазочной системе, где в наличии есть сухой картер, масляный насос выполняет еще и функцию перекачки масла в масляный бак из картера двигателя. Масляный насос начинает свою эксплуатацию от распределительного вала или коленчатого вала при помощи приводного вала. Так, классификация за типом управления масляных насосов включает в себя регулируемые и нерегулируемые.

Насосы регулируемые поддерживают постоянное давление посредством изменения производительной составной насоса. В нерегулированных насосах постоянное давление поддерживается при помощи редукционного клапана. Так, непосредственно в зависимости от конструктивного типа устройства существуют масляные насосы роторного типа и шестерного.

Редукционный клапан являет собою гидравлический пли пневматический дроссель, который действует автоматически и предназначается для поддержания давления на выходе на одном постоянном уровне. Так, существует несколько видов редукционных клапанов:

- редукционный клапан, который управляется пневмоприводом или электроприводом;

- редукционный клапан прямого действия, который не нуждается в внешнем источнике питания.

1. Назначение редукционного клапана масляного насоса.

Первой функцией, которую выполняет редукционный клапан масляного насоса, является создание определенного давления. В последующем будущем данный параметр нуждается в постоянном контроле. Так, любое, даже минимальное превышение дозволенного давления может приводить к тому, что ключевые узлы двигателя выйдут из строя. Но нельзя переусердствовать, так как нехватка такого рода давления может привести к перегреву элементов из-за недостаточного смазывания. Для того чтобы избежать всех вышеуказанных проблем, ученные-автомобилисты изобрели устройство редукционного клапана. На первый взгляд может показаться, что данное устройство является простым и не нужным, так как визуально оно не создаёт предпосылок для дальнейшего волнения.

Тем не менее, отсутствие такого устройства в транспортном средстве делает невозможным нормальную работу двигателя внутреннего сгорания. Основное предназначение редукционного клапана масляного насоса заключается в постоянном контроле уровня давления масла, ослабления и усиления его, при надобности. Данные процедуры реализуются посредством двух простых действий, которые заключаются в открытии прохода, с целью недопущения серьезных разрушений и снижения давления, а также его закрытия для того, чтобы обеспечить нормальную работоспособность всей системы.

2. Особенности устройства клапана.

Вообще, если разобраться и вникнуть во всю данного устройства, то можно обнаружить то принцип, по которому действует и работает данная система является достаточно простым. Так, основным реагирующим органом в данном узле будет упорный болт. Именно данная деталь производит особое давление непосредственно на пружину, посредством чего прижимает к отверстию сам редукционный клапан. После того как давление увеличиться в самой системе, а показатель допустимого уровня останется позади, масло начнет преодолевать всю упругую составную пружины, выдавливая редукционный клапан.

Вследствие этого масло будет переходить в специальное отделение. После того как давление стабилизируется и нормализируется, пружина вернет клапан в его первоначальное состояние, а сам двигатель внутреннего сгорания продолжит свою работу в штатном режиме. Устройство редукционного клапана масляного насоса не имеет особо сложной конструкции и состоит их:

- небольшого кожуха, в котором есть особая система каналов, по которым производится передвижение масла;

- специальный клапан, вид которого напоминает небольшой поршень или шарик.

Основная задача данной детали заключается в своевременном прекращении прохода и не допущении увеличения давления в двигателе. Следует обратить внимание еще и на то, что главная особенность такого рода системы заключается в элементарности исполнения функции, что будет обеспечивать наибольшую эффективность и надежность работы.

Устройство редукционного клапана может производиться в двух вариантах. Первый вариант предусматривает его расположение непосредственно в корпусе насоса. Второй – клапан будет иметь форму и вид отдельного самобытного механизма. Так, вся система является достаточно хорошо продуманной. Тем не менее, даже такие высококачественные устройства иногда могут давать сбои. Следовательно, нужно сосредоточиться на основных неисправностях клапана и способах их устранения.

3. Наиболее частые поломки редукционного клапана.

Так, существует несколько наиболее частых поломок редукционного клапана, которые проявляются в двух аспектах. В первом случае редукционный клапан неспособен поддерживать нормализированное давление. Зачастую такие проблемы возникают из-за механических поломок устройства. Самым слабым элементом данной системы является пружина. В непосредственном процессе длительной эксплуатации данная деталь может быть растянутой, вследствие чего будет происходить несанкционированное открытие клапана при минимальном росте давления. В результате можно получить то, что масло не будет попадать к большинству узлов двигателя, вследствие чего они будут изнашиваться и выходить из строя. Основные причины такого рода неисправностей пружин: износ, который возникает вследствие продолжительной работы; установка пружины неправильной при проведении капитального ремонта; ошибки при монтаже детали.

Во втором случае проблемы с открытием клапана будут возникать при достижении апогея давления. Это возникает из-за засорения просвета клапана в длительном процессе его эксплуатации. В итоге редукционный клапан будет подклинивать и при высоком давлении даже не открываться. В результате этого множество необходимых узлов двигателя будут разрушены и капитального ремонта тогда не избежать. Основная причина такого рода неисправности заключается в несвоевременной замене масла. Объясняется вышеуказанный процесс достаточно просто, чего не сказать об устранении проблемы. Все маленькие частички грязи будут откладываться непосредственно на поверхности устройства, вследствие чего будут увеличивать размеры нароста. Из-за низкокачественной промывки проблема будет заключаться в накоплении в каналах разного рода стружки и мусора.

4. Рекомендации по ремонту.

При малейших признаках неисправности редукционного клапана нужно незамедлительно устранить возникшую поломку. Так, нужным будет снятие и разбор устройства масляного насоса. После того как система была вскрыта, автомобилист обнаружит сам редукционный клапан, вследствие чего можно самостоятельное определить состояние устройства. Если оно заело, то нужно достать его, промыть в бензине и, обязательно, смазать. Такие же действия по промывке нужно производить с насосом топливным. Отдельное внимание следует уделить чистке клапанных каналов и диагностированию основных элементов. Если из строя вышла пружина, то следует ее заменить. Но нужно учесть важный аспект, что установка нового устройства масляного насоса необходима после каждого ремонта силового узла автомобиля.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Принцип работы редукционного клапана

Принцип работы

Давление на входе (P1)  Вторичное давление (P2)  Регулирующее давление

До начала работы с РК, необходимо повернуть зелёную ручку по часовой стрелке с тем, чтобы полностью отжать регулирующую пружину №15 (рукоятка будет свободно двигаться). В этом положении главный клапан №4 закрыт усилием пружины №6, а пилотный клапан №11 закрыт усилием пружины №13. При поступлении пара в клапан, его часть попадает через импульсный канал Y в камеру Х.

Для настройки вторичное давление необходимо повернуть рукоятку против часовой стрелки. Регулирующая пружина №15 давит на сильфон №14. Сильфон расширяется и штифт пилотного клапана №47 открывает пилотный клапан №11. Пар в камере Х попадает в камеру над поршнем №7. Под воздействием давления пара поршень №7 начинает движение вниз и открывает главный клапан №4. Поступающий пар начинает двигаться в сторону потребителя.

Часть пара, который двигается к выходу, попадает через импульсный канал D в камеру Z. Реагируя на давление, сильфон №14 сужается. В зависимости от вторичного давления, усилия сильфона и регулирующей пружины №15 уравновешиваются на заданном уровне и регулируют степень открытия пилотного клапана №11, а тем самым и количество пара, проходящего через пилотный клапан в поршень и, соответственно, степень открытия главного клапана №4. Таким образом обеспечивается стабильная производительность по пару и заданный уровень вторичного давления.

Напишите нам

Эффективность производства — это ключевой момент для предприятий, и многие сегодня проводят серьезную работу по поиску источников экономии и рационализации производственных затрат. А поскольку экономия ресурсов снижает затраты, она напрямую влияет на вашу прибыль.

Как работает редукционный клапан давления пара?

Клапаны снижения давления пара - это клапаны, которые точно контролируют выходное давление пара и автоматически регулируют величину открытия клапана, чтобы давление оставалось неизменным, даже если скорость потока изменяется поршнями, пружинами или диафрагмами. Редукционный клапан использует открывающую и закрывающую части в корпусе клапана, чтобы регулировать поток среды, уменьшать давление среды и регулировать степень открытия открывающей и закрывающей частей с помощью давления за клапаном, так что давление за клапаном остается в определенном диапазоне, в случае постоянного изменения давления на входе, чтобы поддерживать давление на выходе в заданном диапазоне. Важно правильно выбрать паровой предохранительный клапан. Знаете ли вы, почему пар требует снижения давления?

Пар иногда вызывает конденсацию, а конденсированная вода теряет меньше энергии при низком давлении. Пар после декомпрессии снижает давление конденсата и позволяет избежать мгновенного испарения пара при его выпуске. Температура насыщенного пара связана с давлением. В процессе стерилизации и контроля температуры поверхности сушилки для бумаги необходимы предохранительные клапаны для контроля давления и дальнейшего контроля температуры. В некоторых системах используется конденсатная вода высокого давления для производства испарительного пара низкого давления для достижения цели энергосбережения, когда испарительный пар недостаточен или давление пара превышает заданное значение, когда требуется редукционный клапан.
Пар имеет более высокую энтальпию при низком давлении. Значение энтальпии при 2.5 мПа составляет 1839 кДж / кг, а при 1.0 мПа - 2014 кДж / кг, когда паровой клапан низкого давления необходим для снижения нагрузки пара в котле. Пар высокого давления может транспортироваться трубами того же калибра, которые плотнее, чем пар низкого давления. Для одного и того же диаметра трубы с разными давлениями пара допускается различие в расходе пара, например, расход пара в трубе DN50 при 0.5 мПа составляет 709 кг / ч, а в 0.6 мПа - 815 кг / ч. Кроме того, это может уменьшить появление влажного пара и улучшить сухость пара. Транспортировка пара под высоким давлением позволит уменьшить размеры трубопровода и сэкономить расходы, пригодные для транспортировки на большие расстояния.

Типы парораспределительного клапана

Существует много типов редукционных клапанов давления пара, их можно разделить на редукционный клапан прямого действия, поршневой редукционный клапан, управляемый пилотом редукционный клапан и редукционный клапан с сильфоном в зависимости от их конструкции.
Редукционный клапан прямого действия имеет плоскую диафрагму или сильфон и не требует установки внешних измерительных линий ниже по потоку, потому что он независим. Это один из самых маленьких и экономичных редукционных клапанов, разработанный для среды с низким расходом и стабильной нагрузкой. Точность предохранительных клапанов прямого действия обычно составляет +/- 10% от заданного значения ниже по потоку.

Когда размер редукционного клапана или выходное давление больше, с помощью пружины, регулирующей давление, можно напрямую отрегулировать давление, что неизбежно увеличит жесткость пружины, поток изменится, когда колебание выходного давления и размер клапана увеличатся. Эти недостатки могут быть преодолены с помощью пилотных редукционных клапанов, которые подходят для размеров 20 мм и более, для больших расстояний (в пределах 30 м), опасных мест, высоких мест или там, где регулировка давления затруднена.
Использование поршня в качестве основных рабочих частей клапана для обеспечения стабильности давления жидкости, поршневой предохранительный клапан подходит для частого использования системы трубопроводов. Исходя из вышеуказанных функций и применений, назначение редукционных клапанов можно резюмировать как «стабилизация давления, осушение, охлаждение» в паровой системе. Редукционный клапан давления пара для декомпрессионной обработки в основном определяется характеристиками самого пара, а также потребностями среды.

Редукционный клапан давления масла - Авто журнал КарЛазарт

Как работает редукционный клапан маслонасоса

В автомобиле масляный насос служит для создания давления внутри масляной магистрали. Смазка под давлением жизненно необходима для правильной работы некоторых деталей двигателя. В таких моторах, где используется сухой картер насос также используется для перекачки масла из картера в масляный бак. Есть во всей этой системе и одна важная деталь, без которой насос не сможет нормально функционировать – редукционный клапан давления масла.

Он необходим для того, чтобы выходящее из насоса давление поддерживалось на одном уровне на всем периоде работы двигателя. Привод масляного насоса может осуществляться от шкива распределительного или коленчатого вала – это зависит от конкретной конструкции машины.

Устройство масляного насоса:
1- заборные шестерни;
2- клапан;
3-запорная пружина.

Классификация оборудования

Насос масла и клапан для поддержания давления имеют определенную классификацию по своему устройству. Насосы бывают такие:

В регулируемом варианте постоянное давление поддерживается за счет изменения положения одной из частей насоса. А вот в устройстве нерегулируемого варианта не обошлось без использования редукционного клапана. Уже каждый из рассмотренных выше вариантов подразделяется по устройству механизма на шестеренчатый и роторный.

В свою очередь, регуляторы давления масла бывают гидравлического и пневматического типа, вне зависимости от типа, оба они предназначены для поддержания давления на заданном уровне. По источнику питания клапаны бывают таких типов:

  • Редукционные, управляемые пневматическим приводом;
  • Управляемые электрическим приводом;
  • Автономные, не нуждающиеся в источнике питания.

Теперь пришло время рассмотреть назначение и принцип работы редукционного клапана.

Задачи, выполняемые клапаном

Как уже было сказано, клапан масла необходим для поддержания давления на определенном уровне. После того как мотор запустился, задача редукционного клапана – стабилизация давления и поддержание уровня на всем периоде работы мотора.

Если же давление опуститься ниже номинального уровня, то это будет означать, что некоторые детали мотора лишатся нормальной смазки, и в скором времени образуется поломка.

Во время работы регулятор управляет скоростью движения масла: увеличивает или уменьшает ее в зависимости от того, что требуется в данный конкретный момент. Осуществляется это за счет полного открытия клапана и понижения, с помощью чего давление уменьшается или частичного открытия, где оно начинает расти. Каждое из этих действий совершается в тот момент, когда это нужно, благодаря своему устройству регулятор определяет это самостоятельно.

Особенности работы клапана

В целом, вникнув в принцип работы этого механизма можно обнаружить, что он достаточно прост. Итак, главный элемент, который реагирует на происходящее в масляной магистрали – это специальный упорный болт. Этот болт, под воздействием внешней среды, давит на пружинку, которая уже прижимает или отпускает клапан по отношению к сечению прохода. Если же давление масла в системе начнет возрастать и, при этом, превысит допустимый максимальный уровень давления, то масло преодолеет сопротивление регулятора (попросту пружины) и выдавит его в посадочное место. Таким образом показатель давления стабилизируется, пружина вернется в нормальное положение, а двигатель автомобиля сможет нормально функционировать дальше. Технически устройство клапана имеет следующий вид:

  1. Относительно маленький корпус, внутри которого проточена особая система каналов. По ним движется масло.
  2. Пружинка, шток и тело регулятора – понижают и повышают давление масла.

Обязательно следует сказать о том, насколько устройство этого клапана просто – все функции выполняются элементарными действиями. За счет элементарности составных деталей обеспечивается высокий уровень надежности.

Также нужно отметить, что регулятор давления может технически выполняться в двух вариантах. Первый предполагает расположение корпуса внутри насоса, не разделяя эти два устройства. Второй вариант – клапан имеет свой отдельный корпус и располагается где-то по ходу масляной магистрали. Учитывая то, в каких условиях приходиться функционировать клапану, неудивительно, что поломки его также периодически встречаются. Этому моменту так же следует уделить внимание.

Распространенные поломки клапана

Уплотнительную шайбу необходимо менять на новую после каждой разборки механизма.

Итак, существует ряд наиболее часто встречаемых поломок клапана давления масла. Проявляются они так же по-разному, поэтому уделим этому моменту немного времени. Первая распространенная проблема – неспособность регулятора поддерживать необходимые двигателю параметры. Такое случается из-за выхода из строя механических частей устройства. Как правило, это случается из-за поломки слабого элемента устройства – прижимающей пружинки. Если пружина не заменялась в течение многих тысяч пройденных километров, то со временем она оказывается растянутой и перестает держать клапан. Вследствие этого может происходить открытие прохода в корпусе тогда, когда это не нужно. Это приведет к отсутствию смазки в тех местах, где это срочно необходимо.

Задиры на поверхности плунжера – одна из возможных причин неправильной работы.

Вторая распространенная проблема – неправильный монтаж регулятора давления или отсутствие его обслуживания. Здесь проблема выражается отсутствием открытия клапана в тот момент, когда давление превышает допустимый уровень. Это случается из-за засорения проходного сечения или подклинивания отдельных его элементов. Как результат – отсутствие нормальной смазки, что приведет к выходу из строя отдельных узлов и агрегатов двигателя.

Как правило, забивается клапан из-за того, что масло в двигателе заменятся несвоевременно. Решить такую проблему достаточно сложно, чаще речь идет о полной замене клапана, так как найти отдельные мелкие составные части достаточно сложно. Предотвратить проблему несложно – промывайте двигатель перед каждой заменой масла и заменяйте последнее согласно регламенту завода изготовителя.

Редукционный клапан давления масла

Для смазки подшипников скольжения распредвала и коленвала моторное масло должно подводиться к ним под давлением. Иначе срок службы этих деталей сократится до нескольких минут. Но избыточное давление также нежелательно – оно может стать причиной потери смазочного материала. В автомобильных двигателях необходимая его величина обычно поддерживается за счёт сбрасывания избыточного масла из магистрали высокого давления, которое осуществляет редукционный клапан масляного насоса.

Для чего нужен редукционный клапан

Производительность масляного насоса напрямую зависит от частоты вращения коленчатого вала. Она рассчитывается таким образом, чтобы необходимое количество смазки подавалось к деталям уже при прокрутке маховика стартером и в режиме холостого хода. Таким образом, минимальная подача смазки насосом закладывается конструктивно.

При увеличении оборотов двигателя неизбежно должно увеличиться и давление масла. Чтобы его ограничить, можно пойти тремя путями:

  1. Обеспечить независящий от числа оборотов двигателя привод масляного насоса, например, от электродвигателя.
  2. Предусмотреть регулировку производительности насоса за счёт возможности изменения геометрии нагнетательной камеры.
  3. Направить часть нагнетаемого масла либо обратно в картер, либо во всасывающую камеру.
Масляный насос автомобиля

Первые два варианта предполагают значительное усложнение конструкции системы смазки. Предпочтительнее же использовать третий вариант. Достаточно установить в масляный насос перепускной клапан, открывающийся под давлением масла в том случае, когда оно превышает некоторую заданную величину. Избыток смазки при этом или стекает обратно в картер или подаётся назад, к шестерням насоса.

Где он находится

Как правило, клапан расположен внутри корпуса насоса и представляет собой дополнительный канал, который открывается при определённом давлении. Насосы, шестерни которых расположены одна внутри другой, выполняют также роль передней крышки двигателя. Благодаря чему появляется возможность обеспечить доступ к клапану без излишних разборочных работ. Достаточно лишь выкрутить резьбовую пробку, обычно служащую опорой пружины. Иногда, впрочем, пробка выполнена в едином изделии с корпусом клапана. Это позволяет снять его целиком – для замены или очистки.

Доступ к редукционному клапану масляного насоса с наружным зацеплением шестерен открывается лишь после снятия масляного картера.

Масляный насос VW Caravella

Конструкция и принцип работы редукционного клапана

На рисунке представляется схема работы простейшего редукционного клапана:


Когда давление масла превысит некоторое пороговое значение, шарик 2 воздействует на пружину 3 и она сжимается, благодаря чему открывается дополнительный канал. Масло, таким образом, частично отводится от основной магистрали.

Количество смазки, подающейся к деталям, зависит от сечения канала и от усилия, с которым пружина воздействует на шарик. Таким образом, давление поддерживается автоматически – чем выше обороты двигателя, тем больше масла идёт «на сброс». В условиях низких температур, когда увеличивается вязкость смазочного материала, редукционный клапан может открыться при работе мотора на холостом ходу, предотвращая, таким образом, выдавливание масла через сальники.

Сходным образом работает редукционный клапан, в котором шарик заменяется на стаканчик:


Такая форма запирающего элемента имеет то преимущество, что позволяет более точно изменять сечение масляного канала, «подстраивая» количество подаваемой смазки в зависимости от режима работы двигателя.

Возможные неисправности

Как уже говорилось выше, основное назначение редукционного клапана – открывать дополнительный масляный канал, предотвращая образование избыточного давления в системе смазки. Но клапан должен не только открывать, но и надёжно перекрывать этот канал – в противном случае при низких оборотах двигателя есть риск возникновения «масляного голодания». Как правило, это вызывается недостаточно плотным прилеганием запирающего элемента (шарика или стаканчика) к седлу.

Причинами этого могут быть:

  1. Потеря упругости пружины.
  2. Нарушение формы седла клапана, царапины и сколы на прилегающих поверхностях.
  3. Посторонние предметы (продукты износа шестерен насоса).

Измерением давления в системе смазки манометром выявить нарушение работы клапана практически невозможно. Его потеря может быть вызвана износом шестерен насоса и увеличенными зазорами в подшипниках скольжения распредвала или коленвала.

Наиболее эффективным способом проверки редукционного клапана и самого масляного насоса является испытание узла на специальном стенде.

Тем не менее, при простом осмотре можно выявить дефекты, которые могут отрицательно сказываться на его работе. Это глубокие задиры и царапины на шарике (стаканчике), грязь в канале. Также вполне возможно оценить состояние пружины. Для этого потребуется измерение её длины в свободном состоянии и при приложении определённого усилия. Как правило, такая информация есть в руководстве по ремонту автомобиля.

Ремонт

Восстановление работы клапана сводится к его очистке и замене деталей. Если запорный элемент выполнен в виде стаканчика, то особое внимание следует уделить состоянию фаски на его торце. Даже небольшие царапины на ней станут причиной потери давления. Иногда автовладельцы притирают стакан к седлу, используя притирочную пасту:

Восстановить работу клапана можно путем его очистки

Боковые стенки стаканчика служат лишь для точной установки рабочей фаски в седле. Поэтому небольшие царапины на них не отразятся на работоспособности клапана. Достаточно того, чтобы стаканчик свободно перемещался в канале.

При ремонте клапана всегда следует помнить о том, что на фактической производительности масляного насоса его состояние не сказывается никак. Поэтому дефектовку и ремонт узла необходимо производить комплексно – начиная с оценки состояния шестерен.

Редукционный клапан масляного насоса: принцип действия.

Регулировка редукционного клапана масляного насоса

Работа системы смазки двигателя внутреннего сгорания возможна лишь при условии исправности и слаженных действий всех ее конструктивных элементов. Выход из строя хотя бы одной ее детали неизбежно приведет к неполадкам в силовом агрегате.

В статье мы поговорим о том, что представляет собой редукционный клапан масляного насоса и каковы его функции. Также мы рассмотрим принцип действия этого узла системы смазки, расскажем, как правильно произвести его ремонт и регулировку.

Зачем нужен редукционный клапан масляного насоса

Как известно, масло подается к движущимся деталям двигателя под определенным давлением, создаваемым работающим насосом. Без этого смазка попросту стекла бы в картер, подвергнув элементы кривошипно-шатунного и газораспределительного механизмов влиянию повышенного трения и перегреву. Но и слишком высокое давление опасно для двигателя. Прокладки, сальники, уплотнители не в состоянии выдерживать превышение его нормальных показателей. Из-за этого масло начинает сочиться из-под них, а также может попадать в систему питания и охлаждения силового агрегата.

Именно для снижения давления смазки в системе и предназначен редукционный клапан масляного насоса. Само слово «редукция» часто употребляется в машиностроении, обозначая снижение, уменьшение, ослабление чего-либо. В нашем случае это относится к давлению масла.

Где он находится?

Редукционный клапан масляного насоса чаще всего размещен на крышке данного устройства, которая расположена в нижней передней части блока цилиндров двигателя за шкивом привода генератора. Иногда он может устанавливаться и на корпусе масляного фильтра.

Существует два типа клапанов: встроенные и разборные. В первом случае масляный насос и редукционный клапан – это единая конструкция, не подлежащая разборке. Во втором механизм регулирования давления при помощи инструмента извлекается из насоса и может ремонтироваться отдельно.

Конструкция редукционного клапана

Как же устроен редукционный клапан масляного насоса? Его конструкция достаточно проста. Она состоит из следующих элементов:

  • корпус с внутренним центральным каналом;
  • клапан в виде небольшого поршня или шарика;
  • пружина;
  • упорный винт (болт).

Принцип работы редукционного клапана

Давление масла в системе может зависеть от нескольких факторов, но главным из них является количество оборотов коленчатого вала. Иными словами, чем сильнее мы жмем на педаль газа, тем быстрее вращаются шестерни маслонасоса. А чем быстрее вращаются шестерни, тем больший объем масла насос захватывает из картера, и тем выше его напор получается на выходе.

При достижении давлением определенной величины исправный клапан приоткрывается, пропуская масло в запасной канал, по которому смазка попадает назад в картер.

Работа редукционного клапана масляного насоса выглядит следующим образом. Поршень или металлический шарик прижат к входному отверстию корпуса пружиной, которая, в свою очередь, подпирается упорным винтом. Масло под влиянием повышающегося давления начинает давить на поверхность клапана, утапливая его внутрь корпуса и сжимая пружину. Таким образом, открывается отверстие, по которому смазка и уходит в запасной канал.

При снижении давления его величины уже не хватает для того, чтобы удерживать клапан в открытом положении, и шарик или поршень под воздействием пружины опять перекрывает входное отверстие. Как видите, схема довольно проста и надежна, однако и она иногда дает сбой.

Неисправности редукционного клапана

Редукционный клапан, масляный насос и масляный фильтр – основные элементы системы смазки, но если последний в силу особенностей своей конструкции практически никогда не ломается, а лишь засоряется, то первые две детали могут выходить из строя довольно часто. Причиной этому обычно является использование некачественного масла, смазки, не соответствующей типу двигателя и условиям его эксплуатации, а также несвоевременная его замена. В этом случае частички грязи, металлическая стружка или продукты сгорания, находящиеся в смазке, оседают на рабочих поверхностях клапана, что, собственно, и приводит к его засорению и заклиниванию.

Также причиной неисправности может служить пружина, если она со временем растянулась или, наоборот, сжалась, искривилась, лопнула.

Сразу необходимо обозначить, что ремонт редукционного клапана масляного насоса возможен лишь в том случае, если он имеет разборную конструкцию. Для неразборных моделей потребуется замена всей крышки насоса.

Неисправным клапан считается, если он не способен поддерживать необходимое давление в системе, и когда его механизм не срабатывает при достижении давлением максимального значения. В первом случае определить поломку будет несложно – об этом вас оповестит контрольная лампа на панели приборов автомобиля. А вот о повышении давления вы сможете узнать только по подтекам масла на двигателе.

При каком давлении должен срабатывать редукционный клапан

Но как же понять, что давление повысилось или, наоборот, понизилось? Да и каким оно вообще должно быть? Оптимальное давление масла в системе можно узнать, заглянув в руководство пользователя. Для разных марок и моделей автомобилей оно будет разным. К примеру, редукционный клапан масляного насоса «Таврия» срабатывает при 0,55 МПа. Примерно такие же показатели актуальны и для большинства автомобилей «Лада».

Измерить давление масла можно, подключив к системе специальный жидкостный манометр в посадочное гнездо датчика давления. Перед этим двигатель необходимо прогреть до рабочей температуры. Все замеры производятся при заведенном моторе.

Ремонт и регулировка редукционного клапана масляного насоса

Понять, пригоден ли редукционный клапан к дальнейшей эксплуатации, можно, лишь демонтировав его и разобрав. Так удастся провести диагностику всех его элементов. Если на корпусе клапана имеются отложения, их необходимо отмыть при помощи бензина, керосина или жидкости для чистки карбюраторов. Также стоит внимательно осмотреть пружину. Если она имеет следы растяжения, сжатия или деформации, ее нужно заменить.

Когда вы полностью переберете клапан, проверьте его работу простым надавливанием на шарик (поршень). Если он вдавливается с усилием и возвращается назад, запирая канал корпуса, скорее всего, механизм рабочий.

Регулировка редукционного клапана масляного насоса осуществляется после того как редукционный клапан будет установлен в корпус устройства. Осуществляется процесс сжатием или отпусканием пружины путем откручивания (закручивания) упорного винта. Параллельно производятся замеры давления масла в системе при помощи жидкостного манометра. Регулировка, естественно, осуществляется при неработающем двигателе, а измерение давления – при работающем.

Полезные советы

Напоследок приведем несколько полезных советов, которые, возможно, позволят избежать проблем с редукционным клапаном масляного насоса или же дадут возможность вовремя выявить его неисправность:

  1. Заливайте в двигатель только качественное моторное масло подходящего типа и класса вязкости. Требования к смазке можно найти в рекомендациях завода-производителя автомобиля.
  2. Никогда не смешивайте разные марки масел, даже если они одного класса.
  3. Вовремя производите замену масла и масляного фильтра. Регламент этой процедуры также указан в руководстве пользователя авто.
  4. Не допускайте попадания в систему смазки грязи, влаги, технологических жидкостей.
  5. Следите за давлением масла. При включении на приборе соответствующей сигнальной лампы, не откладывая, отправляйтесь на диагностику.
  6. Обращайте внимание на рабочую температуру двигателя. Его перегрев может стать причиной попадания охлаждающей жидкости в систему смазки.
  7. Решив заменить или отрегулировать редукционный клапан масляного насоса, не имея необходимых навыков и инструментов, лучше воспользуйтесь услугами специалистов.

Редукционный клапан давления масла: устройство, принцип работы и назначение

Назначение системы

Клапан включается в работу сразу после запуска двигателя и начинает контроль уровня давления. Собственно, поддержание этого показателя в нужных границах и является основной задачей устройства. Производительность самого распределителя будет зависеть от того, на какое давление масла настроен редукционный клапан и его автоматика. В режиме программированной эксплуатации диапазон в среднем может варьироваться от 0,5 до 4 Атм. При этом длительное удержание низких показателей может свидетельствовать о нарушениях в системе охлаждения или неполадках в самом клапане. Следовательно, появляется и риск недостаточной смазки целевых деталей.

В нормальном рабочем режиме клапан не только отвечает за контроль давления, но и может управлять непосредственно подачей масла. От того, насколько велика пропускная способность запорной арматуры, будет зависеть максимальная загрузка редукционного клапана давления масла. Назначение его функции как регулятора все же имеет ограничения, обусловленные конструкцией конкретного масляного насоса.

Устройство клапана

Несмотря на ответственную задачу, клапан имеет простую конструкцию. Его основу формируют шестеренки, пружинный блок и запорный шарик (упорный болт), который непосредственно регулирует пропускную способность всего механизма. В качестве корпуса используется кожух, но о полноценной герметизации с тонкими стенами блока речи не идет. Основные рабочие функции выполняет подключаемая через патрубки система каналов, по которой и осуществляется циркуляция масла.

Главный запорный элемент в виде металлического шарика в зависимости от характера текущих потребностей закрывает или открывает до определенного уровня редукционный клапан давления масла. Устройство может предусматривать полный разбор или быть замкнутым. Первый вариант предпочтительнее, так как небольшие поломки при нарушении техники эксплуатации встречаются часто, поэтому возможность ремонта будет не лишней. С другой стороны, интегрированные неразборные конструкции в системах распределения масла изначально более надежны и долговечны.

Где расположен редукционный клапан давления масла?

Стандартная технология эксплуатации предполагает встройку регулирующего механизма прямо в масляный насос. В этом случае при необходимости выполнения ремонта придется демонтировать всю конструкцию независимо от характера поломки. Поэтому в современных моделях используется схема раздельной установки, при которой регулятор фиксируется рядом с насосом. В частности редукционный клапан давления масла может находиться за генераторной установкой, на крышке насоса или на фильтре.

Принцип действия

Как уже отмечалось, главным рабочим органом механизма является упорный болт. Он же оказывает давление на пружину и запирает тем самым клапан, регулируя объем подачи масла. Эффект регуляции достигается в момент, когда жидкость начнет преодолевать всю составную часть пружинного блока, выталкивая запорную панель. Происходит этот процесс на фоне повышения давления в контуре. В результате масло перейдет в специальную камеру, произойдет разгрузка давления и клапан вернется в исходное состояние.

На базовом уровне, независимо от регулятора, давление контролируется вращением коленвала. Он и задает первичный темп подачи жидкости, с которым впоследствии работает редукционный клапан давления масла. Принцип работы устройства основывается на разгрузке каналов циркуляции, когда скорость и объемы наполнения превышают допустимые величины. Этот процесс можно сравнить с функцией гидроаккумуляторов, емкости которых предназначены для приема избыточной воды, повышающей нагрузку на линию трубопровода. Только в случае с редукционным клапаном происходит переправление жидкости в картер.

Установка клапана

В соответствии с типовой схемой монтажа, механизм интегрируется в линию масляного трубопровода в доступном для этой операции участке. К слову, некоторые системы подачи жидкости изначально снабжаются патрубками для введения дополнительных контуров. Но важно учесть, что установку следует осуществлять только в точке после фильтра, иначе есть риск загрязнить и картер, и конструкцию регулятора. Механическая фиксация осуществляется крепежными винтами. Конкретная конфигурация монтажа зависит от размеров редукционного клапана давления масла – некоторые устройства и вовсе не требуют специального зажима в силу небольшой массы. Впрочем, надо иметь в виду и влияние колебаний, которые могут разболтать контур и даже при надежной установке в трубопроводе приведут к потере герметичности. Как минимум, следует общую линию подачи масла зафиксировать хомутами.

Техобслуживание клапана

Независимо от характера уже имеющихся поломок и слабых мест конкретной инфраструктуры обслуживания масла, нужно регулярно выполнять следующие мероприятия:

[tchecklist]

  • Чистку масляного насоса, его контуров и поверхностей клапанов.
  • Проверку технического состояния регулятора и всех его функциональных компонентов.
  • Расходники и неметаллические элементы в системе необходимо заменять при первых же признаках износа.
  • Регулярное обновление масла и фильтров.

[/tchecklist]

Следует также тщательно следить за параметрами работы механизма. Если нужно искусственно поднять давление масла редукционным клапаном, то для этого существует два способа. Первый предполагает подкладку под пружинный блок нескольких шайб, а второй – притирку рабочих поверхностей в самом насосе. Обе меры повысят производительность механизма и оптимизируют процессы подачи смазочного материала.

Диагностика системы

В современных системах контроля давления предусматриваются специальные индикаторы, которые также указывают и на возможные нарушения. Например, при высоких оборотах может загореться пиктограмма от датчика уровня масла. Это будет намек на необходимость проверки насоса. При таких сигналах следует остановить автомобиль и обследовать всю инфраструктуру. Если даже с линией направления масла будет все нормально, не исключены нарушения герметичности в картере. Течь в его корпусе, к примеру, должна фиксироваться индикатором давления. На всякий случай нужно проверить и уровень жидкости соответствующим щупом. Возможно, следует просто долить недостающий объем и продолжить движение. Если выполненные манипуляции погасят аварийный индикатор, значит редукционный клапан масляного насоса в порядке и проблема устранена. Но при повторной сигнализации придется выполнить более тщательную диагностику с комплексной чисткой всех рабочих поверхностей и контуров системы.

Замена устройства

Плачевное техническое состояние регулятора с клапаном потребует его обновления. В этом случае придется выполнить демонтаж устройства и обратную установку уже нового механизма. Впрочем, иногда выполняется частичное обновление – посредством замены пружины или шестерней. Если же решено производить полную реконструкцию, то следует придерживаться следующей последовательности действий:

[tchecklist]

  • В первую очередь, удаляется масляная помпа, которая откроет доступ к насосу и позволит слить жидкость.
  • Перед сливом масла необходимо разогреть ДВС до рабочих температур, затем открыть отверстие и дождаться, пока жидкость вытечет.
  • Далее разбирается картер. Снимаются фиксирующие его болты и другая крепежная оснастка.
  • На этом этапе важно отметить, что вместе с насосом и его контурами может демонтироваться и фильтр. В такой конфигурации, например, устанавливается редукционный клапан давления масла на ВАЗ, где действует комбинированная смазочная система. У полнопоточного фильтра неразборная конструкция, поэтому придется комплексно снимать систему.
  • На заключительном этапе из трубопровода выделяется уже сам клапан и его смежные механизмы.
  • Производится установка нового элемента с теми же параметрами.

[/tchecklist]

В заключение

Залогом качественной и стабильной смазки узлов и агрегатов двигателя станет регулярное техобслуживание системы подачи и распределения масла. Не стоит воспринимать регулирующий контур как самодостаточный и наиболее ответственный. Мелкие поломки в сопряженных коммуникациях также приведут к нарушению в работе редукционного клапана масляного насоса, если их вовремя не устранить. Как показывает практика, наиболее частые нарушения работоспособности данной инфраструктуры обуславливаются загрязнениями и деформацией мягких компонентов конструкции. По этой причине рекомендуется частая замена расходных деталей и поддержание чистоты в контурах.

Редукционный клапан давления масла: устройство, принцип работы и назначение на News4Auto.ru.

Наша жизнь состоит из будничных мелочей, которые так или иначе влияют на наше самочувствие, настроение и продуктивность. Не выспался — болит голова; выпил кофе, чтобы поправить ситуацию и взбодриться — стал раздражительным. Предусмотреть всё очень хочется, но никак не получается. Да ещё и вокруг все, как заведённые, дают советы: глютен в хлебе — не подходи, убьёт; шоколадка в кармане — прямой путь к выпадению зубов. Мы собираем самые популярные вопросов о здоровье, питании, заболеваниях и даем на них ответы, которые позволят чуть лучше понимать, что полезно для здоровья.

Самостоятельный ремонт и замена редукционного клапана масляного насоса

Бесперебойное функционирование смазочной системы двигателя внутреннего сгорания предполагает исправность всех её элементов. Силовой агрегат машины может выйти из строя по различным причинам, в том числе и из-за редукционного клапана, регулирующего давление масла в системе. В работоспособном состоянии этот клапан позволяет автовладельцу избежать серьёзных неприятностей.

Принцип работы и основные функции редукционного клапана

Непрерывно циркулирующее в двигателе моторное масло оказывает определённое давление на все его элементы. Постоянный контроль этого показателя в установленных производителем пределах является обязательным условием нормальной работы силового агрегата.

Назначение и функции

Любое отклонение давления масла может стать причиной выхода из строя отдельных узлов или мотора в целом. В этом случае может потребоваться капитальный ремонт двигателя, связанный с большими финансовыми расходами. Для предотвращения таких ситуаций был изобретён редукционный клапан, отвечающий за давление масла. Несмотря на важность выполняемых функций, он отличается простой конструкцией, легко ремонтируется и заменяется.

Редукционный клапан является важнейшим элементом масляного насоса

Масляный насос, элементом конструкции которого является редукционный клапан, обеспечивает циркуляцию смазки по всему двигателю. Корректировка давления масла происходит именно с помощью клапана, который открывает или закрывает входное отверстие. Излишки масла уходят в запасной канал, что, в свою очередь, позволяет стабилизировать давление в системе.

Расположение

В современных автомобилях редукционный клапан расположен вместе с масляным насосом. Сам же насос, как правило, устанавливается за генератором. В зависимости от модели автомобиля и вида клапана, последний находится либо на масляном фильтре, либо на крышке насоса.

Расположение редукционного клапана в масляном насосе

Редукционные клапаны бывают двух видов: разборные и встроенные. В первом случае устройство можно разобрать и заменить отдельные детали, вышедшие из строя. Встроенные же модели в случае поломки меняются целиком, а иногда и вместе с масляным насосом или его крышкой.

Принцип работы

Давление моторного масла в системе двигателя зависит от скорости вращения коленчатого вала. Нажатием на педаль акселератора приводятся в действие шестерни насоса. При этом чем сильнее нажатие, тем быстрее вращаются шестерни. С ростом скорости вращения увеличивается объём масла, закачиваемого из картера, и, как следствие, повышается давление. Исправный редукционный клапан при достижении определённой величины давления открывается и возвращает масло обратно в картер.

Рядом с входным отверстием устройства располагается поршень или металлический шарик на пружине, прикреплённой к упорному винту. Под давлением, создаваемым маслом, клапан утапливается в корпус и приводит пружину в действие. Излишки масла через открывающееся отверстие и запасной канал насоса уходят обратно в картер двигателя.

Около входного отверстия клапана располагается поршень или металлический шарик на пружине

При снижении давления масла его величины уже не хватает для поддержания клапана в открытом состоянии и он закрывается. Пружина переводит поршень или шарик в исходное положение, перекрывая отверстие.

Диагностика неисправностей

Редукционный клапан чаще всего выходит из строя по двум основным причинам. Первая — его неспособность поддерживать в системе нормальное давление. Это обычно связано с механическими повреждениями составляющих его элементов. Чаще всего выходит из строя пружина. За время эксплуатации она растягивается и не может удержать клапан, который открывается даже при незначительном изменении давления. Это, в свою очередь, приводит к недостатку масла в двигателе и выходу из строя других его узлов и деталей.

Такая ситуация встречается в случаях, если:

  • продолжительность работы клапана без замены превышает срок, регламентированный производителем;
  • в клапан установлена пружина от другой конструкции;
  • пружина или сам клапан установлены неправильно.

Вторая причина выхода из строя клапана — превышение давлением масла максимально допустимого значения. Низкое качество масла и его нерегулярная замена приводит к накоплению на корпусе редукционного клапана и масляного насоса грязи и последующему заклиниванию входного отверстия в корпусе механизма. Таким образом, несвоевременная замена масла может привести к капитальному ремонту двигателя.

Работоспособность редукционного клапана проверяется по уровню давления масла. При избыточном уровне на корпусе двигателя появляются следы вытекающего масла. Недостаточное давление определяется с помощью жидкостного манометра. Оптимальные значения давления можно найти в технической документации на автомобиль, причём эти значения индивидуальны для каждой марки и модели авто. Так, на «Таврии», клапан масляного насоса срабатывает при давлении 0,55 МПа. Аналогичные показатели у многих автомобилей семейства ВАЗ.

Видео: измерение давления масла

Ремонт, замена и регулировка

Работоспособность редукционного клапана можно определить только после его снятия и разборки (в случае разборной конструкции). Масляный нагар и грязь на его корпусе удаляются керосином, бензином или специальной жидкостью для чистки карбюраторов. Особое внимание уделяется пружине — её меняют даже при малейших признаках сжатия, растяжения или деформации.

Для проверки работоспособности клапана «кустарным» способом достаточно надавить на поршень или шарик. Если для приведения их в действие нужно приложить определённые усилия, устройство можно считать исправным.

Клапан неисправен, если в процессе надавливания он заклинивает или недостаточно зажимает отверстие. В первом случае его вытаскивают, а затем тщательно промывают в бензине. Во втором случае необходимо подобрать новую пружинку, обеспечивающую плотное закрытие отверстия, и заменить ею износившийся механизм.

Видео: замена редукционного клапана

После ремонта или замены редукционного клапана его следует установить на место и отрегулировать. Регулировка осуществляется упорным винтом, вращение которого сжимает или растягивает пружину. Величина давления при этом определяется с помощью жидкостного манометра.

Отметим, что сам клапан можно регулировать можно только на неработающем двигателе, а давление масла измеряется на работающем.

Редукционный клапан масляного насоса — небольшая, но крайне важная деталь двигателя любого автомобиля. От его исправности зависит работоспособность всего силового агрегата. Своевременная диагностика неисправностей клапана и их немедленное устранение позволят вам избежать серьёзных неприятностей на дороге.

0 0 голос

Рейтинг статьи

Все, что вам нужно знать о редукционных клапанах - Flo от Moen

Гениальность редукционных клапанов заключается в том, что они настроены на регулирование расхода воды до определенного давления. Это означает, что если в вашем районе произойдет внезапный скачок давления воды в городском водопроводе, пружина и диафрагма клапана затянутся, и в вашем доме все равно будет постоянное давление.

Некоторые муниципальные водопроводные сети перекачивают воду под очень высоким давлением - иногда намного выше 100 фунтов на квадратный дюйм. Местные компании водоснабжения часто повышают давление, чтобы доставить воду в труднодоступные места, такие как высотные дома или высокогорные районы.

Но давление воды выше 80 фунтов на квадратный дюйм может со временем вызвать значительный износ ваших труб, приспособлений и приборов.

Дома, построенные после 1980-х годов, обычно уже имеют установленный редукционный клапан. Однако они не длятся вечно. Если у вас есть редукционный клапан, которому больше десяти лет, вы можете подумать о его замене.

Сколько стоит редукционный клапан?

Редукционные клапаны начинаются с 50 долларов. Установка нового редукционного клапана профессиональным сантехником обойдется вам примерно в 350 долларов. Если у вас больше опыта, вы можете купить дом и установить его самостоятельно. Тем не менее, это довольно сложный проект, и часто требуется вырезать часть вашего основного водопровода и припаять клапан.

Как проверить давление воды в доме

Если вы думаете, что у вас проблемы с давлением дома, вы можете использовать манометр, чтобы получить точные показания давления воды. Использовать манометр очень просто - он прикручивается к одному из ваших наружных патрубков. Открыв кран, вы мгновенно оцените давление воды в доме. Датчики можно купить в большинстве хозяйственных магазинов и магазинов товаров для дома.

Интеллектуальные системы водной безопасности, такие как Flo от Moen, используют датчики для отслеживания давления воды в вашем доме в режиме реального времени, обнаруживая даже самые незначительные колебания давления с помощью ежедневных автоматических тестов здоровья. Smart Water Shutoff может даже обнаруживать утечки размером до капли в минуту, что дает вам возможность предотвратить превращение небольших капель в огромные бедствия.Сантехника вашего дома также контролируется на предмет использования воды, что чрезвычайно полезно для определения наличия и источника утечки.

Почему имеет значение давление

Все приспособления, устройства и трубы в вашем доме были сконструированы таким образом, чтобы выдерживать определенный уровень давления воды, обычно от 60 до 80 фунтов на квадратный дюйм. Душевые лейки, унитазы, смесители, бытовая техника, водонагреватели и соединения труб могут начать изнашиваться и в конечном итоге выйти из строя, если они постоянно подвергаются высокому давлению.

В нижней строке? Высокое давление - дорогое удовольствие. Вам не только нужно чаще беспокоиться о замене приспособлений и приборов, но и рисковать небольшими утечками, образующимися в труднодоступных местах. Эти небольшие утечки могут привести к повреждению конструкции водой и появлению черной плесени.

С другой стороны, вы можете столкнуться с внезапной серьезной утечкой, если лопнет труба или разорвется шланг стиральной машины. Представьте себе что-то подобное вскоре после того, как вы уйдете на работу или пока вы уезжаете на выходные.

Если не считать катастрофических событий, высокое давление воды стоит всего , как правило, дорого . Постоянно высокое давление воды означает, что больше воды используется для повседневной работы, связанной с водой в вашем доме. Каждый душ, который вы принимаете, и каждый смыв унитаза расходует больше воды, чем необходимо, что увеличивает ваш счет за воду и наносит ущерб окружающей среде.

Посмотрите, как высокое давление воды влияет на различные области вашего дома:
Водонагреватели

Когда вода нагревается, она расширяется.Водонагреватель, работающий в нормальных условиях, оборудован для борьбы с этим расширением. У большинства водонагревателей даже есть расширительный бак , который принимает на себя бремя расширяющейся воды во время нагрева.

Но если давление воды слишком велико, возможно, в баке слишком много воды. Как только эта вода начнет нагреваться и расширяться, и ей некуда будет уходить - я уверен, вы догадались, что произойдет дальше.

Вы можете получить протечку или, что еще хуже, лопнувший резервуар для воды.Взрыв резервуара для воды в вашем подвале может означать тысяч долларов на ремонт повреждений водой , не говоря уже о стоимости замены сломанного резервуара.

Стиральные машины и прочая техника

Самым уязвимым местом в этих устройствах являются наливные шланги. Слишком большое давление может привести к растрескиванию шлангов, внезапному отделению от устройства, что приведет к утечкам и наводнениям.

Высокое давление воды также приводит к дополнительному износу стиральной и посудомоечной машины.Даже если вам повезло, что у вас не разорвался шланг, ваши приборы не прослужат так долго, если они будут находиться в постоянном стрессе. Большинство бытовых приборов, использующих воду, выдерживают давление воды не выше 80 фунтов на квадратный дюйм.

Туалеты и оборудование

Как и ваша техника, ваши туалеты и другая сантехника рассчитаны на давление около 80 фунтов на квадратный дюйм.

Высокое давление воды может привести к тому, что ваш туалет будет работать постоянно, что приведет к потере тысяч галлонов воды в течение года.Это также может привести к повреждению компонентов смыва в бачке унитаза.

Такие приспособления, как смесители и насадки для душа, могут начать протекать под определенным давлением. Это потому, что картриджи внутри этих приспособлений не были рассчитаны на работу с высоким давлением воды. Утечки, плевки и стук (гидравлический удар) при выключении светильников - все это симптомы высокого давления воды.

Утечки и разрывы труб

Трубы отлично подходят для того, чтобы сообщить нам, если у нас слишком высокое давление воды.Вы когда-нибудь слышали громкий стук в трубах, когда закрываете кран? Этот шум называется «гидроудар », «» - это звук быстро движущейся воды, которая внезапно останавливается в вашей водопроводной системе. При более разумном давлении гидроудара не бывает.

Постоянное напряжение высокого давления, протекающее по вашим трубам, особенно серьезно сказывается на трубных соединениях . У вас может получиться крошечная утечка в трубе, которая долгое время остается незамеченной. Эти небольшие невидимые протечки на самом деле довольно опасны, поскольку ставят под угрозу структурную целостность вашего дома и способствуют росту токсичной черной плесени.

Умные датчики воды

В случае утечек внутри вашего дома, будь то утечки из стиральной машины или раковины, устройства обнаружения утечек, которые предупреждают вас об обнаружении влаги, могут предотвратить вредное и дорогостоящее повреждение водой. Отдельно от Shutoff, но по-прежнему являясь частью системы Flo от Moen, интеллектуальные детекторы воды предупреждают ваш смартфон, а также включают звуковой сигнал устройства, если он обнаруживает влажность или изменения влажности в любом месте дома.И, если у вас есть Shutoff, он даже будет работать с ним, чтобы автоматически отключать воду в вашем доме, чтобы предотвратить серьезные повреждения.

Заключение

Подобно тому, как нормальное кровяное давление жизненно важно для вашего здоровья, нормальное давление воды является ключом к поддержанию здоровья водопровода в вашем доме. Если не контролировать, высокое давление воды приведет к износу практически всего, что соприкасается с вашей водопроводной системой.

Контроль давления воды в вашем доме и наличие рабочего редукционного клапана поможет сэкономить деньги с течением времени. Потратив несколько сотен долларов сегодня, вы сэкономите тысячи долларов в будущем.

Как работает регулятор давления воды

Регулятор давления воды (иногда называемый редукционным клапаном , или PRV) - это специализированный водопроводный клапан, который снижает давление воды, поступающей в дом через основной водопровод. Этот клапан снижает давление до безопасного уровня до того, как вода достигнет любой водопроводной арматуры в доме. Слишком большое давление воды может вызвать множество проблем с водопроводом, поэтому очень важно держать давление воды под контролем.Хотя это не обязательно для каждой водопроводной установки, регулятор давления воды может быть необходим в ситуациях, когда городская вода поступает в дом под очень высоким давлением или когда давление воды нерегулярно.

Большинство домашних сантехнических приборов рассчитаны на оптимальную работу при давлении около 50 фунтов на квадратный дюйм, но нередко городские водопроводные сети попадают в дом с давлением до 150 или 200 фунтов на квадратный дюйм. Если такое высокое давление присутствует на регулярной основе, напряжение может в конечном итоге привести к выходу из строя соединений, утечкам кранов и других приспособлений, а также к поломке приборов.Стиральные машины, посудомоечные машины и некоторые другие бытовые приборы имеют встроенные регуляторы давления, но регулятор давления воды в доме по-прежнему обеспечивает защиту этих приборов, а также защищает все трубы и арматуру по всему дому.

Как работает регулятор давления воды

Регулятор давления воды представляет собой латунный фитинг куполообразной формы, который обычно находится сразу за главным запорным клапаном, где основной водопровод входит в дом.Обычно наверху есть регулировочный винт. Внутри регулятора давления воды имеется регулируемая подпружиненная диафрагма, которая автоматически расширяется и сужается в зависимости от величины давления воды, поступающей в клапан.

Когда вода поступает в регулятор под высоким давлением, внутренний механизм сжимает диафрагму, чтобы сузить поток воды. Это может снизить давление до диапазона от 50 до 80 фунтов на квадратный дюйм, что значительно снизит нагрузку на трубы и арматуру, установленную за клапаном. И наоборот, когда давление поступающей воды падает, диаграмма открывается шире, позволяя большему количеству воды проходить через клапан.Регулировочный винт в верхней части регулятора можно затянуть, чтобы увеличить натяжение внутренней пружины (тем самым снизив давление воды на выходе из клапана), или ослабить, чтобы вода могла течь более свободно через клапан (тем самым увеличивая давление исходящей воды).

Когда система защищена регулятором давления воды, внутренние клапаны приборов подвергаются меньшей нагрузке, краны и запорные клапаны с меньшей вероятностью протекают, а колебания давления воды сглаживаются.

Нужен ли он мне?

Чтобы определить, нужен ли вам регулятор давления воды, проверьте давление воды в основной водопроводной сети вашего дома. Вы можете купить простой и эффективный манометр в местном хозяйственном магазине или магазине товаров для дома. Навинтите манометр на любой нагрудник для шланга или кран стиральной машины и откройте кран холодной воды, чтобы измерить давление воды. Если давление обычно составляет от 40 до 60 фунтов на квадратный дюйм, тогда все должно быть в порядке, но давление воды, которое часто превышает 80 фунтов на квадратный дюйм, вероятно, вызывает чрезмерную нагрузку на трубы, фитинги и приспособления.Давление воды в городе может значительно колебаться, часто повышаясь ночью, когда общая нагрузка снижается, поэтому обязательно проводите тестирование в разное время дня. И во время теста убедитесь, что вода не используется больше нигде в доме, например, в садовых кранах или в бытовых приборах.

Вы также можете спросить свою местную компанию по водоснабжению, которая, вероятно, сможет сказать вам, рекомендуется ли регулятор давления в вашем районе.

Смотреть сейчас: Как проверить давление воды в вашем доме

Советы по установке

Если вам нужен регулятор давления воды, его лучше всего установить сразу после главного запорного клапана, контролирующего водопровод, поступающий в ваш дом. Это положение позволяет регулятору защитить все трубы в вашем доме, а также позволяет легко быстро закрыть главный водяной клапан, если вам нужно заменить или отремонтировать регулятор.

Если у вас уже есть существующий регулятор давления, обычно довольно легко заменить его на ту же марку и модель. Большинство производителей не меняют форму или размер своих регуляторов, поэтому новый регулятор того же бренда должен точно соответствовать старому. Это может быть так же просто, как перекрыть воду, отсоединить один или два штуцера, а затем заменить регулятор на новый, установленный таким же образом.

С другой стороны, новая установка более сложна, потому что потребует некоторых работ на главном водопроводе. Если у вас нет достаточного опыта в слесарно-водопроводных работах, может быть лучше вызвать сантехника, так как установка может потребовать изменения положения главного запорного клапана воды, чтобы создать необходимое пространство для регулятора давления воды.

После установки проверьте давление воды и при необходимости отрегулируйте регулятор. Чтобы отрегулировать, ослабьте контргайку на регулировочном винте, затем поворачивайте винт вверх или вниз, пока давление воды не достигнет желаемого уровня, измеряемого манометром, прикрепленным к шлангу с резьбой где-нибудь в доме.

Техническое обслуживание

Как и вся сантехника и клапаны, регуляторы давления воды со временем стареют и выходят из строя. Если вы замечаете гидроудары любого типа или испытываете колебания или несоответствия в давлении воды, это может быть признаком того, что регулятор давления воды больше не работает должным образом. Всегда рекомендуется проверять давление воды не реже одного раза в год или всякий раз, когда у вас есть вопросы об эффективности регулятора. Если регулировочный винт регулятора больше не влияет на изменение давления воды, клапан подлежит замене.

Помните, что слишком большое давление воды создаст дополнительную нагрузку на водопроводные системы дома и может вызвать работу туалетов, капание из кранов, гидроудар по стенам, а в крайних случаях это может даже вызвать разрыв труб, который может затопить ваш дом. . По этим причинам неисправный регулятор давления воды следует заменить как можно скорее.

Что такое редукционный клапан и как он используется в гидравлике?

Что касается гидравлики - для некоторых крупных машин и оборудования - есть ветви гидравлического контура, которые должны работать при более низком давлении.Редукционный клапан помогает в этой важной работе, которая может предотвратить повреждение машины и огромные счета.

Редукционный клапан поддерживает пониженное давление в ответвлениях гидросистемы . Предохранительный клапан системы или другое устройство для установки давления определяет давление в основной системе выше по потоку. Редукционный клапан обычно представляет собой открытый 2-ходовой клапан, который позволяет жидкости, находящейся под давлением системы, проходить через него до тех пор, пока за ним не будет достигнуто заданное давление.Затем он переключается на дросселирование потока в ветвь.

Силы, создаваемые давлением ниже по потоку, приводят в действие редукционный клапан. Падение давления на пружинном основном золотнике клапана создается силами, устанавливающими необходимое рабочее давление. Требуемая настройка давления поддерживается постоянным регулированием положения главного золотника.

Как правило, редукционный клапан регулирует давление на выходе или выходе. Вот более подробное описание функций 3 редукционных клапанов в гидравлических настройках:

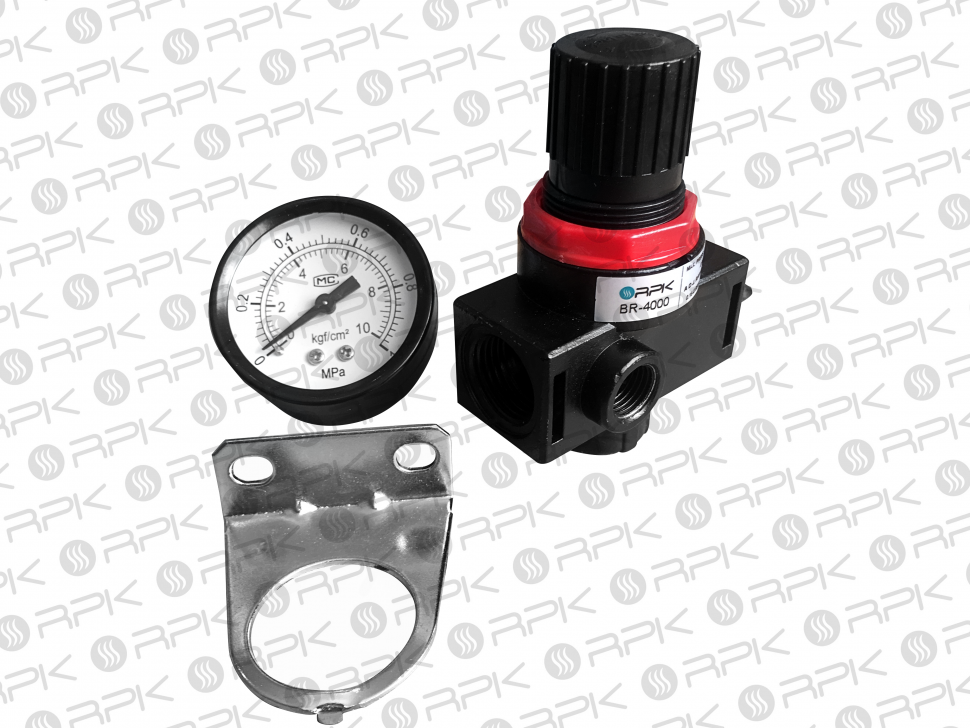

1.Регулятор воздушной линии самовосстанавливающегося типа

Для пневматического контура регуляторы воздушной линии снижают давление. Энергия может быть сэкономлена за счет снижения давления, когда это возможно. , потому что воздух в линии подачи к машине находится под максимальным давлением. Например, около половины входной энергии будет потеряно без должным образом отрегулированного регулятора с требованием машины 60 фунтов на квадратный дюйм и настройкой компрессора на 120 фунтов на квадратный дюйм. Пневматический агрегат потребляет больше мощности компрессора, чем необходимо, когда он работает при более высоком давлении. .

Для тактов втягивания пневмоцилиндров также очень полезны регуляторы пневматической линии. Ход втягивания цилиндра потребляет меньше мощности компрессора, когда он экономит воздух от пониженного давления.

2. Редукционный клапан с перепускным обратным клапаном

Стандартный редукционный клапан нормально открыт. Когда давление на выходе превышает заданное значение, клапан закрывается, что блокирует поток. Давление ниже по потоку может попытаться увеличиться.Например, при сопротивлении противоположного цилиндра редукционный клапан также блокирует обратный поток. Что-то может лопнуть или получить механическое повреждение, если повышенное давление в линии ниже по потоку сохранится.

В схемах с несколькими исполнительными механизмами часто невозможно рассчитать размеры всех исполнительных механизмов для работы при максимальном давлении в системе . Вот хороший пример: цилиндру требуется определенное количество фунтов силы, но даже при максимальном давлении стандартное отверстие не производит достаточного усилия.В этом случае конструктор должен перейти к следующему по величине стандартному отверстию. Однако следующее по величине отверстие создает слишком большую силу. Это может привести к повреждению машины или детали. Вместо установите редукционный клапан в ответвлении с цилиндром слишком большого размера, чтобы снизить давление в этом ответвлении и создать необходимое усилие в цилиндре.

3. Редукционно-предохранительный клапан с перепускным обратным клапаном

Максимальное давление на выходе устанавливается редукционно-предохранительным клапаном .Когда выходное давление пытается подняться (из-за высоких температур или внешних источников), жидкость сбрасывается в бак. Редукционно-предохранительный клапан имеет полнопоточный трубопровод к резервуару со встроенным предохранительным клапаном. Захваченная жидкость сбрасывается в бак, когда давление в контуре ниже по потоку поднимается на 3-5 процентов выше пониженного давления. Регулировка пониженного давления автоматически устанавливает максимальное давление сброса .

Примечание : Всегда имеется сливная линия, открытая в бак для регулирования потока масла с помощью редукционных клапанов гидравлического давления.Когда выходное отверстие редукционного клапана ниже его входа, масло сливается. Это создает небольшое количество тепла в системе. Блокировка дренажной линии позволяет выходному давлению подняться до давления в системе за счет полного открытия клапана.

Основы инженерного искусства: клапаны регулирования давления | Гидравлика и пневматика

Загрузить эту статью в формате .PDF

Клапаны регулирования давления можно найти практически в каждой гидравлической системе, и они помогают выполнять множество функций, от безопасного поддержания давления в системе ниже желаемого верхнего предела до поддержания установленного давления в части контура. Типы включают разгрузку, уменьшение, последовательность, уравновешивание и разгрузку. Все это нормально закрытые клапаны, за исключением редукционных клапанов, которые обычно открыты. Для большинства этих клапанов необходимо ограничение для обеспечения требуемого регулирования давления. Единственным исключением является разгрузочный клапан с внешним управлением, срабатывание которого зависит от внешнего сигнала.

Предохранительные клапаны

Большинство гидравлических систем рассчитаны на работу в заданном диапазоне давлений.Этот диапазон является функцией сил, которые исполнительные механизмы в системе должны создавать для выполнения требуемой работы. Без контроля или ограничения этих сил гидравлические компоненты (и дорогостоящее оборудование) могут быть повреждены. Предохранительные клапаны предотвращают эту опасность. Это средства защиты, которые ограничивают максимальное давление в системе, отводя избыточное масло, когда давление становится слишком высоким.

Давление открытия и блокировка давления - Давление, при котором предохранительный клапан сначала открывается, чтобы позволить жидкости протекать, известно как давление открытия .Когда клапан обходит свой полный номинальный поток, он находится в состоянии давления полного потока . Разница между давлением полного потока и давлением открытия иногда называется перепадом давления , также известна как коррекция давления .

В некоторых случаях такое отключение давления не вызывает возражений. Однако это может быть недостатком, если он тратит впустую мощность (из-за потери жидкости через клапан до достижения максимальной настройки). Это также может позволить максимальному давлению в системе превысить номинальные значения других компонентов.(Чтобы минимизировать блокировку, используйте предохранительный клапан с пилотным управлением.)

Предохранительные клапаны бывают прямого или пилотного действия.


Рис. 1. Простой предохранительный клапан прямого действия не имеет регулировочного винта и поэтому открывается при фиксированном, предварительно установленном давлении, которое регулируется настройкой пружины сжатия.

Клапан прямого действия может состоять из тарельчатого клапана или шара, которые с одной стороны подвергаются давлению системы, а с другой - пружине с заданной силой. В фиксированном, нерегулируемом, нормально закрытом предохранительном клапане (рис. 1) сила, оказываемая пружиной сжатия, превышает силу, оказываемую давлением системы, действующим на шар или тарельчатый клапан.Пружина плотно удерживает шар или тарелку. Порт резервуара на стороне пружины клапана возвращает утечку жидкости в резервуар.

Когда давление в системе начинает превышать настройку пружины клапана, жидкость вытесняет шар или тарелку, позволяя контролируемому количеству жидкости проходить в резервуар, поддерживая давление в системе на уровне настройки клапана. Пружина повторно устанавливает шар или тарелку, когда выпускается (обходится) достаточное количество жидкости для падения давления в системе ниже настройки пружины клапана.

Поскольку полезность фиксированного предохранительного клапана ограничивается одной настройкой его пружины, большинство предохранительных клапанов можно регулировать. Обычно это достигается с помощью регулировочного винта, действующего на пружину, рис. 2. Вкручивая или выкручивая винт, оператор сжимает или разжимает пружину соответственно. Клапан можно настроить так, чтобы он открывался при любом давлении в желаемом диапазоне. Помимо регулируемой функции, этот клапан работает так же, как фиксированный клапан на Рисунке 1.

Подпружиненные тарельчатые клапаны обычно используются для малых расходов.Они не протекают ниже давления открытия и быстро реагируют, что делает их идеальными для снятия ударного давления. Они часто используются в качестве предохранительных клапанов для предотвращения повреждения компонентов из-за высоких скачков давления или для сброса давления, вызванного тепловым расширением в заблокированных цилиндрах. Разница между давлением срабатывания и давлением полного открытия на подпружиненных тарельчатых предохранительных клапанах высока. По этой причине они не рекомендуются для точного контроля давления.


Рис. 2. Регулируемые блоки предохранительного клапана прямого действия протекают через клапан до тех пор, пока сила давления системы на тарелку не превысит регулируемое усилие пружины и давление на выходе.

Предохранительные клапаны также предназначены для сброса потока в любом направлении. Давление жидкости в другом порте воздействует на плечо плунжера, открывая клапан. Другой тип предохранительного клапана прямого действия имеет управляемый поршень. В этом клапане скользящий поршень вместо тарельчатого клапана соединяет порты давления и резервуара. Давление системы действует на поршень и перемещает его против силы пружины. По мере движения поршень открывает отверстие резервуара в корпусе клапана.

Эти клапаны обладают быстрым срабатыванием, но могут дребезжать.Их можно приглушить, чтобы исключить дребезжание, но это также замедлит их реакцию. Они надежны и могут работать с хорошей повторяющейся точностью, если расход не меняется в широких пределах. Клапаны с поршнями и втулками из закаленной стали имеют очень долгий срок службы. Они могут протекать немного ниже давления открытия, если поршни не герметизированы.

Предохранительные клапаны с направляющими поршнями обычно используются для давлений ниже 800 фунтов на квадратный дюйм, хотя они могут быть изготовлены с более тяжелыми пружинами для более высоких давлений.Более тяжелые пружины дают клапану больший дифференциал и, следовательно, увеличивают размер клапана.

Разновидностью предохранительного клапана с управляемым поршнем является предохранительный клапан с дифференциальным поршнем . Здесь давление действует на кольцевой участок (разницу между двумя участками поршня). Эта кольцевая площадь меньше площади седла клапана. Это позволяет использовать более легкую пружину, чем было бы необходимо, если бы давление действовало на всю площадь сиденья. Эти клапаны имеют более низкий перепад давления, чем тарельчатые или предохранительные клапаны с управляемым поршнем.


Рис. 3. Предохранительный клапан с пилотным управлением имеет отверстие, проходящее через поршень, который удерживается закрытым за счет силы легкой пружины и давления системы, действующего на большую площадь поршня на конце пружины.

Для приложений, требующих клапанов, которые должны сбрасывать большие потоки с небольшим перепадом давления, часто используются предохранительные клапаны с пилотным управлением, рис. 3. Предохранительный клапан с пилотным управлением работает в два этапа. Пилотная ступень, которая состоит из небольшого подпружиненного предохранительного клапана (обычно встроенного в главный предохранительный клапан), действует как спусковой механизм для управления главным предохранительным клапаном.Однако пилот также может быть расположен удаленно и соединен с главным клапаном с помощью трубы или трубопровода.

Главный предохранительный клапан обычно закрыт, когда давление на входе ниже настройки пружины главного клапана. Отверстие B в главном клапане, рис. 3, позволяет жидкости, находящейся под давлением в системе, воздействовать на большую площадь со стороны пружины тарелки, так что сумма этой силы и силы основной пружины удерживает тарелку в седле. В это время пилотный клапан также закрыт.Давление в канале B такое же, как давление в системе, и меньше значения, установленного пружиной пилотного клапана.

При повышении давления в системе давление в канале B также повышается, и, когда оно достигает настройки пилотного клапана, пилотный клапан открывается. Масло выпускается за главным клапаном через канал B через сливное отверстие. Возникающее в результате падение давления на отверстии A в главном предохранительном клапане открывает его, и избыточное масло течет в резервуар, предотвращая дальнейшее повышение давления на входе.Клапаны снова закрываются, когда давление масла на входе падает ниже заданного значения клапана. Пилотные предохранительные клапаны имеют меньшее перекрытие давления, чем предохранительные клапаны прямого действия, как показано на Рисунке 2.


Рисунок 4. Сравнение работы предохранительных клапанов при открытии и полном давлении.

Поскольку эти клапаны не начинают открываться, пока система не достигнет 90% от полного давления, эффективность системы защищена, поскольку выделяется меньше масла. Эти клапаны лучше всего подходят для работы с высоким давлением и большими объемами.Хотя их работа медленнее, чем у предохранительных клапанов прямого действия, предохранительные клапаны с пилотным управлением поддерживают в системе более постоянное давление при сбросе давления. На рисунке 4 показаны рабочие характеристики предохранительных клапанов прямого действия и с пилотным управлением.

Редукционные клапаны

Наиболее практичными компонентами для поддержания вторичного, более низкого давления в гидравлической системе являются редукционные клапаны. Редукционные клапаны представляют собой нормально открытые двухходовые клапаны, которые закрываются при наличии достаточного давления на выходе. Есть два типа: прямого действия и с пилотным управлением.

Прямое действие - Редукционный клапан ограничивает максимальное давление во вторичном контуре независимо от изменений давления в основном контуре. Это предполагает, что рабочая нагрузка не создает обратного потока в порт редукционного клапана, и в этом случае клапан закроется, рис. 5. Сигнал измерения давления поступает со стороны выхода (вторичный контур). Этот клапан, по сути, работает в обратном направлении от предохранительного клапана (который измеряет давление на входе и обычно закрыт).

При повышении давления во вторичном контуре (рис. 5) гидравлическая сила действует на область A, клапана, частично закрывая его. Сила пружины противодействует гидравлической силе, так что через клапан проходит только масло, достаточное для подачи во вторичный контур требуемого давления. Регулировка пружины регулируется.

Когда давление на выходе достигает заданного значения клапана, клапан закрывается, за исключением небольшого количества масла, которое стекает со стороны низкого давления клапана, обычно через отверстие в золотнике, через камеру пружины в резервуар.


Рис. 5. Редукционный клапан прямого действия удерживается в открытом положении силой пружины. Повышение давления на выпускном отверстии перемещает золотник вправо, закрывая клапан.

Если клапан полностью закрывается, утечка через золотник может вызвать повышение давления во вторичном контуре. Чтобы избежать этого, выпускной канал к резервуару держит его немного открытым, предотвращая повышение давления на выходе выше заданного значения клапана. Дренажный канал возвращает утечку в бак. (Клапаны со встроенной функцией сброса также доступны, чтобы исключить необходимость в этом отверстии.)

Постоянное и фиксированное снижение давления -

Постоянное давление - Редукционные клапаны обеспечивают заданное давление, независимо от давления в основном контуре, если давление в основном контуре на выше , чем во вторичном. Эти клапаны уравновешивают давление во вторичном контуре с усилием регулируемой пружины, которое пытается открыть клапан. Когда давление во вторичном контуре падает, сила пружины открывает клапан, достаточный для увеличения давления и поддержания постоянного пониженного давления во вторичном контуре.

Фиксированное давление Редукционные клапаны обеспечивают фиксированное снижение давления независимо от давления в главном контуре. Например, предположим, что клапан настроен на снижение давления на 250 фунтов на квадратный дюйм. Если давление в основной системе составляет 2750 фунтов на квадратный дюйм, пониженное давление будет 2500 фунтов на квадратный дюйм; если основное давление составляет 2000 фунтов на квадратный дюйм, пониженное давление будет 1750 фунтов на квадратный дюйм.

Этот клапан работает, уравновешивая силу, оказываемую давлением в основном контуре, с суммой сил, прилагаемых давлением вторичного контура и пружиной.Поскольку площади под давлением по обеим сторонам тарелки равны, фиксированное уменьшение осуществляется пружиной.


Рис. 6. Редукционный клапан с пилотным управлением снижает давление на обоих концах золотника. Легкая пружина удерживает катушку в открытом состоянии.

Золотник в редукционном клапане с пилотным управлением гидравлически уравновешивается давлением на выходе с обоих концов, рис. 6. Легкая пружина удерживает клапан в открытом положении. Небольшой пилотный предохранительный клапан, обычно встроенный в корпус основного клапана, сбрасывает жидкость в резервуар, когда пониженное давление достигает настройки пружины пилотного клапана.Этот поток жидкости вызывает падение давления на золотнике. Затем перепад давления сдвигает золотник в закрытое положение, преодолевая легкое усилие пружины.

Управляющий клапан сбрасывает жидкость, достаточную только для того, чтобы установить золотник или тарелку главного клапана так, чтобы поток через главный клапан соответствовал требованиям к потоку контура пониженного давления. Если поток в контуре низкого давления не требуется в течение части цикла, главный клапан закрывается. Утечка жидкости под высоким давлением в секцию пониженного давления клапана затем возвращается в резервуар через предохранительный клапан с пилотным управлением.

Редукционные клапаны с пилотным управлением обычно имеют более широкий диапазон регулировки пружины, чем клапаны прямого действия, и обеспечивают лучшую повторяемость. Однако масляное загрязнение может заблокировать поток к пилотному клапану, и главный клапан не сможет должным образом закрываться. Также доступны пилотные клапаны со встроенной системой сброса пониженного давления.

Последовательные клапаны

В схемах с более чем одним исполнительным механизмом часто необходимо приводить в действие исполнительные механизмы, такие как цилиндры, в определенном порядке или последовательности.Один из способов сделать это - использовать концевые выключатели, таймеры или другие электрические устройства управления.

Иногда этого результата также можно достичь путем выбора размеров цилиндров в соответствии с нагрузкой, которую они должны перемещать. Цилиндр, требующий наименьшего давления для перемещения груза, выдвигается первым. В конце своего хода давление в системе увеличивается и второй цилиндр выдвигается. Это продолжается до тех пор, пока не будут задействованы все цилиндры.


Рис. 7. Последовательный клапан представляет собой 2-ходовой клапан, закрытый регулируемой пружиной и открываемый давлением на впускном отверстии, действующем слева от золотника.

Однако во многих установках размер цилиндра, необходимый для выполнения работы, определяется ограничением пространства и требованиями к усилию. В этом случае можно использовать клапаны последовательности для приведения в действие цилиндров в требуемом порядке.

Клапаны последовательности - это нормально закрытые двухходовые клапаны. Они регулируют последовательность, в которой выполняются различные функции в контуре, рис. 7. Они напоминают предохранительные клапаны прямого действия, за исключением того, что их пружинные камеры обычно сливаются в резервуар, а не изнутри в выходной порт, как в предохранительном клапане.

Последовательный клапан обычно позволяет текучей среде под давлением течь ко второй функции только после того, как предыдущая приоритетная функция была завершена и удовлетворена. В нормально закрытом состоянии клапан последовательности позволяет жидкости свободно течь в первичный контур, чтобы выполнять свою первую функцию до тех пор, пока не будет достигнуто давление, заданное для клапана.

Когда основная функция выполняется, давление в первичном контуре повышается и измеряется в канале измерения давления A, . Это создает давление на катушку и преодолевает силу пружины.Пружина сжимается, золотник клапана смещается, и масло поступает во вторичный контур.

Последовательные клапаны иногда имеют обратные клапаны, которые обеспечивают обратный поток из вторичного контура в первичный. Однако действие последовательности обеспечивается только тогда, когда поток идет от первичного контура ко вторичному.

В некоторых приложениях блокировка может предотвратить выполнение последовательности, пока основной привод не достигнет определенного положения. Это делается с помощью удаленных операций.

Уравновешивающие клапаны

Эти нормально закрытые клапаны в основном используются для поддержания заданного давления в части контура, обычно для уравновешивания веса или внешней силы или противодействия весу, например, плите или прессу, и предотвращению его свободного падения.Первичный порт клапана соединен с концом штока цилиндра, а вторичный порт - с направленным регулирующим клапаном, рис. 8. Настройка давления немного выше, чем требуется для предотвращения свободного падения груза.


Рис. 8. Уравновешивающий клапан останавливает поток от впускного порта к выпускному до тех пор, пока давление на впускном отверстии не превысит силу регулирующей пружины.

Когда жидкость под давлением течет к торцу крышки цилиндра, цилиндр расширяется, увеличивая давление в конце штока и сдвигая главный золотник в уравновешивающем клапане.Это создает путь, по которому жидкость может проходить через вторичный порт к гидрораспределителю и в резервуар. Когда груз поднимается, встроенный обратный клапан открывается, позволяя цилиндру свободно втягиваться.

Если необходимо сбросить противодавление в цилиндре и увеличить усилие в нижней части хода, уравновешивающим клапаном можно управлять дистанционно.

Уравновешивающие клапаны обычно имеют внутренний слив. Когда цилиндр выдвигается, клапан должен открываться, и его вторичный порт соединяется с резервуаром.Когда цилиндр втягивается, не имеет значения, что давление нагрузки ощущается в сливном канале, потому что обратный клапан обходит золотник клапана.

Центровые клапаны

Сверхцентровые клапаны похожи на уравновешивающие клапаны в том смысле, что их назначение - поддерживать установленное давление напротив нагрузки, чтобы предотвратить ее свободное падение. Основное отличие состоит в том, что клапан сверхцентра использует управляющий сигнал, обычно поступающий от входа привода, чтобы помочь открыть золотник. Эта вспомогательная система управления повышает эффективность клапана центрирования, снижает потребность в мощности и тепловыделение в системе.


Рисунок 9. Разгрузочный клапан подпружинен в закрытом положении. Когда давление в системе превышает силу регулируемой пружины, клапан открывается.

По мере того, как насосы и приводы становятся более совершенными, с функциями измерения отрицательной или положительной нагрузки и разгрузки, а также по мере того, как гидрораспределители становятся все более сложными, плавное управление нагрузкой с помощью сверхцентровых клапанов, в свою очередь, становится все более сложной задачей. Новые достижения в технологии сверхцентровых клапанов упрощают управление.

Клапаны разгрузочные

Эти клапаны обычно используются для разгрузки насосов. Они направляют выходной поток насоса (часто выход одного из насосов в многонасосной системе) непосредственно в резервуар при низком давлении , после достижения давления в системе .

Усилие, прилагаемое пружиной, удерживает клапан в закрытом состоянии, Рис. 9. Когда внешний управляющий сигнал, действующий на противоположный конец золотника клапана, оказывает силу, достаточно большую, чтобы превысить силу, оказываемую пружиной, золотник клапана смещается, отклоняя производительность насоса в резервуар при низком давлении.


Рисунок 10. Управляемый разгрузочный клапан имеет поршень с давлением насоса на обоих концах.

Контуры высокого и низкого давления, в которых используются два насоса для перемещения и скорости или зажима, зависят от разгрузочных клапанов для повышения эффективности. Мощность обоих насосов нужна только для быстрого хода. Во время подачи или зажима выход из большого насоса выгружается в резервуар при низком давлении.

Управляемые разгрузочные клапаны - Разгрузочные клапаны также выполнены с пилотом для управления главным клапаном, рис. 10.Порт, проходящий через плунжер главного клапана, позволяет системному давлению воздействовать на оба конца плунжера. Легкая пружина плюс давление системы, действующее на большую площадь на конце пружины плунжера, удерживает клапан в закрытом состоянии. Встроенный обратный клапан поддерживает давление в системе. Когда давление в системе падает до заданного значения, пилотный клапан закрывается. Поток насоса через порт в золотнике главного клапана закрывает клапан.

Загрузить статью в формате .PDF

Дополнительную информацию о регулирующих клапанах можно найти в главах электронной книги по этой теме:
Fluid Power Basics, Ch.9: Предохранительные и разгрузочные клапаны
Fluid Power Basics, Ch. 14: Клапаны регулирования давления (кроме предохранительных и разгрузочных клапанов)
Fluid Power Circuits, Ch. 16: Редукционные клапаны
Fluid Power Circuits, Ch. 18: Клапаны сброса давления
Гидравлические цепи, гл. 20: Клапаны последовательности

Самодействующие регуляторы давления и приложения

Клапаны поддержания давления

В некоторых случаях требуется, чтобы давление на входе измерялось и контролировалось, и этот тип клапана часто называют «клапаном поддержания давления» или «PMV».Клапаны поддержания давления также известны как избыточные клапаны или перепускные клапаны в определенных областях применения.

Примером применения PMV может быть парогенератор недостаточного размера, но тем не менее поток пара имеет решающее значение для процесса. Если потребность в паре превышает мощность котла или резко возрастает при выключенной горелке котла, давление в котле упадет; постепенно на установку будет подаваться более влажный пар, что может поставить под угрозу работу котла. Если котел может работать при расчетном давлении, оптимальное качество пара будет поддерживаться.

Это может быть достигнуто путем установки PMV на каждом некритическом приложении (например, на отопительной установке или установке горячего водоснабжения), тем самым внося контролируемое разнообразие в установку. Затем они будут постепенно отключаться, если давление на входе падает, отдавая приоритет основным услугам. Если все расходные материалы считаются необходимыми, доступны различные варианты, каждый из которых имеет свои финансовые последствия.

Самым дешевым решением может быть установка PMV на выходе пара из котла (см. PMV 1 на Рисунке 7.3.7). Это будет поддерживать минимальное давление пара в котле, регулировать максимальный поток из котла и, таким образом, сохранять пар хорошего качества в установке.

Если есть возможность отключить второстепенное оборудование во время пиковых нагрузок, PMV можно установить на распределительных линиях или ответвлениях, питающих эти зоны завода. Когда паровой котел становится перегруженным, второстепенные источники питания постепенно отключаются с помощью PMV 2, позволяя котлу поддерживать поток пара в «важную» установку при надлежащем давлении.

Следует признать, что PMV не всегда решает проблемы, вызванные недостаточной мощностью котла. Иногда, когда разнообразие растений невелико, доступна только одна реальная альтернатива - увеличить генерирующую мощность за счет добавления еще одного котла.

Однако бывают случаи, когда возможна более дешевая альтернатива паровому аккумулятору. Это позволяет сохранять избыточную энергию котла в периоды низкой нагрузки. Когда котел перегружен, аккумулятор увеличивает мощность котла, обеспечивая контролируемый выпуск пара в установку (см. Рисунок 7.3.8).

На рис. 7.3.8 котел спроектирован для выработки пара под давлением 10 бар изб. , Который распределяется как при давлении 10, так и 5 бар на остальную часть установки.

PRV 1 - это редукционный клапан, рассчитанный на пропускную способность котла за вычетом нагрузки пара высокого давления.

Для определения размеров пропускная способность редукционного клапана PRV 2 должна равняться максимальной скорости нагнетания и времени, в течение которых гидроаккумулятор рассчитан на работу, в то время как перепад давления для расчетных целей должен быть разностью между минимальным рабочим давлением гидроаккумулятора и давление распределения LP (низкого давления).В этом примере PRV 2, вероятно, будет настроен на открытие примерно при 4,8 бар изб.

PMV - это клапан поддержания давления, размер которого определяется временем перезарядки, требуемым аккумулятором, и имеющейся избыточной мощностью котла во время перезарядки. При перезарядке перепад давления на PMV, вероятно, будет относительно небольшим, поэтому PMV, вероятно, будет довольно большим, обычно такого же размера, как линия, в которой он установлен. PMV обычно настраивается на работу чуть ниже максимального давления котла.

Когда общая нагрузка установки находится в пределах мощности котла, PRV 2 закрывается, и котел подает паровую нагрузку низкого давления через PRV 1, который настроен на управление немного выше, чем PRV2. Любой избыток пара, имеющийся в котле, приведет к тому, что давление в котле поднимется выше уставки PMV, и PMV откроется для зарядки аккумулятора. Перезарядка будет продолжаться до тех пор, пока давление в аккумуляторе не сравняется с давлением в бойлере, или пока нагрузка на установку не станет такой, что давление в бойлере снова упадет ниже уставки PMV.

Если паровая нагрузка НД продолжает увеличиваться, в результате чего давление НД падает ниже уставки PRV 2, PRV 2 открывается для подачи пара из аккумулятора, который, в свою очередь, дополняет пар, протекающий через PRV 1.

Существует несколько способов проектирования аккумуляторной установки; каждый из них будет зависеть от обстоятельств и повлечет за собой финансовые последствия. Тема аккумуляторов более подробно обсуждается в Модуле 3.22 «Паровые аккумуляторы».

Редукционные клапаны | Caleffi

... РАСПРЕДЕЛЕНИЕ ВОДЫ ОСУЩЕСТВЛЯЕТСЯ ПРИ ВЫСОКИХ И ЧАСТО ПЕРЕМЕННЫХ ДАВЛЕНИЯХ.

Напор в сети необходимо снизить и стабилизировать перед доставкой к службам частной сети.
Эту функцию выполняют редукционные клапаны, то есть устройства, позволяющие регулировать давление на выходе до заданных оптимальных значений.

... ПРИНЦИП ДЕЙСТВИЯ редукционного клапана основан на сравнении двух противоположных сил.

1) Пружина толкает запорный элемент вниз в направлении открытия редукционного клапана.
2) Под действием давления на выходе диафрагма стремится вернуть запорный элемент вверх в направлении закрытия редукционного клапана.

... РЕДУКТОР ДАВЛЕНИЯ РАБОТАЕТ ВО ВРЕМЯ ОТКАЗА ВОДЫ.

Открытие крана в контуре после редукционного клапана вызывает снижение давления ниже диафрагмы. Сила пружины теперь способна преодолеть силу, оказываемую водой под диафрагмой: пружина толкает запорный элемент вниз, позволяя воде течь через клапан.
Степень открытия запорного клапана тем больше, чем больше число открытых кранов, т.е. чем больше падение давления под диафрагмой.

... КЛАПАН РЕДУКЦИИ ДАВЛЕНИЯ РАБОТАЕТ ТАКЖЕ ПРИ ЗАКРЫТЫХ КРЕПЛЕНИЯХ.

Когда все краны после редукционного клапана закрыты, давление под диафрагмой увеличивается до тех пор, пока сила тяги (настройка) пружины не уравняется.Запорный клапан закрывается, поддерживая давление на выходе на заданном уровне.

... НАСТРОЙКА РЕДУКЦИОННОГО КЛАПАНА включает установку рабочего давления путем регулировки пружины. Чтобы увеличить настройку, просто поверните ручку по часовой стрелке; пружина сжимается, поэтому для противодействия ей требуется более высокое значение давления на выходе. Настройка клапана должна выполняться при закрытых всех выходных вентилях. Для выполнения этой операции обычно необходимо установить манометр после редукционного клапана.

... На движение запорной части редукционного клапана Caleffi не влияет давление на входе; эта характеристика, которая является существенной для редукционного клапана, достигается за счет использования «компенсированного седла»: седло запорного механизма сконструировано таким образом, что оно имеет одинаковую площадь упорной поверхности как вверх, так и вниз.

... ... падение давления во время забора воды зависит от количества воды: чем больше потребность в воде, тем больше падение давления.Редукционные клапаны Caleffi гарантируют низкие перепады давления на стадии открытия. Разница давлений, измеренная между примером с одним открытым краном и примером с тремя открытыми кранами, составляет всего 0,2 бара.

... Редукционный клапан давления часто устанавливается в домах: одна из важнейших особенностей - это отсутствие шума при работе клапана. Редукционные клапаны Caleffi имеют идеальный профиль сечения в области максимальной скорости потока, что обеспечивает чрезвычайно низкий уровень шума.



Редукционные клапаны

| Клапаны Flomatic

Автоматические регулирующие клапаны, редукционные клапаны

Клапан понижения давления (PRV) - это автоматический регулирующий клапан , предназначенный для понижения более высокого нерегулируемого входного давления до постоянного пониженного давления на выходе (выходе) независимо от изменений в потреблении и / или давлении воды на входе (входе).

Клапаны понижения давления с пилотным управлением

Положение дросселирования главного клапана контролируется регулируемым пилотным клапаном, работающим вместе с диафрагмой (или игольчатым клапаном). Пилотный клапан определяет давление на выходе (выходное давление) и немедленно реагирует на увеличение или уменьшение выходного давления с изменяющейся потребностью.

Пилот измеряет давление на выходе (выходное давление) и немедленно реагирует, добавляя или удаляя воду из верхней части узла мембраны главного клапана, позволяя клапану перемещаться и дросселировать, поскольку выходное давление имеет тенденцию увеличиваться или уменьшаться с изменением потребности в потоке.Пилотная диафрагма автоматически определяет изменения потока в системе, поскольку она непрерывно управляет основным клапаном, чтобы дросселировать, открывать или закрывать и поддерживать желаемое, предварительно установленное пониженное давление на выходе. Дросселирование главного клапана обеспечивает необходимое пониженное давление на выходе.

Щелкните ссылку ниже, чтобы ознакомиться с приложениями и техническими характеристиками клапана давления, а также ввести запрос предложения.

C101 / CF101
КЛАПАН СНИЖЕНИЯ ДАВЛЕНИЯ
Размеры: 1 1/4 - 36 дюймов (40 мм - 900 мм) Просмотреть подробности
Отправить запрос предложений C101B / CF101B
Редукция давления с байпасом малого расхода
Размеры: от 1 1/4 до 36 дюймов. Просмотреть подробности
Отправить запрос предложений C103 / CF103
Снижение давления и проверка
Размер (ы): 1 1/4 - 36 дюймов (32 мм - 300 мм) Просмотреть подробности
Отправить запрос предложений C104 / CF104
Редуктор давления, противодавление
Размеры: от 1 1/4 до 36 дюймов (от 32 до 300 мм) Просмотреть подробности
Отправить запрос предложений C105 / C106
Снижение давления с блокировкой соленоида
Размеры: от 1 1/4 до 36 дюймов (от 32 до 300 мм) Просмотреть подробности
Отправить запрос предложений C150E / C150ET
Редукционный клапан
Размер (ы): 1/2 - 2 дюйма (15 мм - 50 мм) Просмотреть подробности
Отправить запрос предложений C150EHF
Редукционный клапан
Размер (ы): 1 1/4 дюйма (32 мм) Просмотреть подробности
Отправить запрос предложений .
Разное

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
