Ремонт радиатора охлаждения двигателя автомобиля своими руками + видео как запаять радиатор самому

Ремонт радиатора в автомобиле зачастую приходится делать в тех случаях, когда в системе охлаждения двигателя возникают проблемы. Как всем известно, радиатор является важнейшей деталью в системе охлаждения автомобиля. Именно в нём антифриз расстается с избыточным теплом, создавая двигателю оптимальный температурный режим работы.

Одним из главных симптомов неисправного радиатора охлаждения автомобиля становится перегрев двигателя. Откладывать решение этой проблемы нельзя, так как при перегреве повышается износ деталей мотора и в дальнейшем существует большая вероятность выхода силового агрегата из строя, что потребует значительных денежных вливаний на его ремонт.

Внизу страницы смотрите видео о том, как самостоятельно запаять радиатор охлаждения в домашних условиях.

Ниже мы опишем основные способы ремонта радиаторов охлаждения автомобилей своими руками, и что нужно делать, если вдруг потек радиатор.

Причины ремонта автомобильных радиаторов

Радиатору охлаждения может понадобиться ремонт по разным причинам. Неисправности могут возникнуть как вследствие естественного износа, так и в виду халатности владельца автомобиля. Возможно, устранение неисправности радиатора это лишь первый шаг в комплексном ремонте двигателя.

Можно выделить две основные неисправности автомобильных радиаторов, требующих ремонта:

Течь охлаждающей жидкости;
Закоксовка внутренних полостей.

Течи радиатора опасны по следующим причинам:

Уменьшение объема охлаждающей жидкости чревато превышением допустимой температуры в двигателе.
Течь может стать источником опасности для человека. В системе охлаждение создается высокое давление, а образование течи может вызвать своеобразный горячий «гейзер». При попадании его на кожу или в глаза водитель получит серьезные ожоги.

Закупорка трубочек радиатора нарушает циркуляцию жидкости внутри него.

В итоге сначала остывает нижняя часть теплообменника, а затем и полностью весь радиатор. А тем временем охлаждающая жидкость быстро нагревается, создавая опасность перегрева мотора.

Закоксовка радиатора происходит обычно из-за образования накипи. Это особенно часто встречается у автомобилистов, которые заливают обычную воду в систему охлаждения двигателя. Чтобы избежать этого, узнайте что необходимо заливать в систему охлаждения двигателя.
Иногда радиатор забивается смесью масла и антифриза. Это происходит, если моторное масло по каким-то причинам попадает в систему охлаждения. Утечка масла может быть не видна, а охлаждающая жидкость со временем превращается в «кисель», который и забивает внутренние полости теплообменника.

О том как избавиться от подобных негативных явлений и избежать последующего дорогостоящего ремонта читайте в нашей инструкции по промывке системы охлаждения двигателя.

После того, как мы определились с неисправностями, давайте рассмотрим способы ремонта радиаторов охлаждения своими руками.

Способы ремонта радиатора своими руками

Несложный ремонт радиаторов автомобиля, например, устранение небольшой течи, по силам выполнить самостоятельно большинству автолюбителей.

Другое дело – пайка радиатора охлаждения двигателя. Здесь без опыта не обойтись (смотрите видео ниже). Как мы уже отмечали, большинство проблем с радиатором автовладелец может устранить своими руками. В одних случаях удастся обойтись только потерей драгоценного времени, а в других придется приобрести в магазине специальные ремонтные составы и материалы. Все зависит от поломки и вида ремонта.

Снятие радиатора. Практически любой ремонт радиатора требует снятия его с автомобиля. И здесь автомобилиста ожидают неприятные сюрпризы.

Сначала необходимо слить охлаждающую жидкость из системы. Если двигатель перед этим был сильно разогрет, то необходимо выждать около часа, чтобы случайно не получить ожоги при сливании. В некоторых авто имеются сливные отверстия в нижней части радиатора или блока цилиндров. Если же производитель не предусмотрел отверстий для слива, то придется снимать гибкий шланг с нижнего патрубка радиатора. Перед сливом жидкости необходимо поставить под моторный отсек емкость для сбора антифриза.
Когда жидкость будет слита, нужно отсоединить гибкие шланги, которые соединены с радиатором, отключить электрическую проводку от датчиков и вентилятора, и открутить крепежные элементы. Радиатор можно извлечь вместе с вентилятором или без него. Все зависит от удобства действий.

Очистка внутренних полостей радиатора.

Одним из простых способов ремонта радиатора является очистка внутренних полостей от загрязнений и отложений. Желательно иметь под рукой проточную воду, чтобы создать необходимый напор.

Для удаления накипи и других отложений лучше всего приобрести специальное средство. Останется развести его в воде согласно рекомендациям изготовителя и залить внутрь радиатора. Предварительно отверстия радиатора необходимо заглушить, чтобы жидкость для очистки некоторое время могла растворять загрязнения. Когда будет выдержано время очистки, останется слить «жижу» и промыть внутренние полости в проточной воде.
При удалении маслянистых загрязнений можно воспользоваться органическими растворителями, например, бензином, сольвентом или уайт-спиритом. Но сначала нужно при помощи деревянной лопатки или палочки удалить густую массу в районе патрубков. Затем в радиатор вливается небольшой объем растворителя, отверстие закрывается, после чего радиатор следует слегка потрясти. После полной очистки останется промыть внутренности радиатора проточной водой.

Далее рассмотрим способы ремонта и устранения течей в радиаторе охлаждения.

Что делать, если течет автомобильный радиатор

Переходим к самому интересному – как устранить течь в радиаторе автомобиля. Радиатор может потечь в разных местах. Одни течи удается устранить своими руками, а с другими без серьезного ремонта справиться получается не всегда.

Одной из неустранимых поломок будет трещина в месте присоединения пластмассового патрубка к металлическому корпусу радиатора. Временно для ремонта можно использовать герметик или эпоксидный клей. Но со временем трещина будет увеличиваться, вынуждая автовладельца менять радиатор.
Появление небольших течей в трубках радиатора устраняется специальными герметиками для системы охлаждения. Средство добавляется в охлаждающую жидкость и в процессе работы автомобиля затягивает образовавшиеся отверстия. Аналогичный принцип воздействия наблюдается у горчицы. Порошок разводится в воде и вливается в радиатор. Через некоторое время течь прекращается. Это очень простой способ, не требующий ремонта и специальной подготовки.

При серьезных повреждениях радиатора, например, после лобового столкновения требуется заменить поврежденные трубочки. Для этого потребуются навыки в пайке или сварки аргоном. Гораздо проще бывает заглушить один из контуров, пережав концы сломанных трубок.
В некоторых случаях автовладельцев при ремонте радиаторов может выручить холодная сварка. Предварительно обрабатываемую поверхность следует очистить от грязи и обезжирить растворителем. Затем холодная сварка наносится на поврежденный участок.

К сожалению, сложно бывает определить, удалось ли ликвидировать течь. Это становится видно только после установки радиатора на автомобиль и заправке его антифризом. Двигатель нужно запустить и дать ему поработать в течение 30 минут. Только тогда можно будет увидеть результат своего труда.

В процессе ремонта радиатора следует уделить внимание и внешней очистке теплообменника, ведь чем больше будет площадь соприкосновения воздушных масс с поверхностью радиатора, тем эффективнее будет протекать охлаждение антифриза. А создание благоприятного температурного режима для работы двигателя окупится впоследствии безотказной и долговечной работой автомобиля.

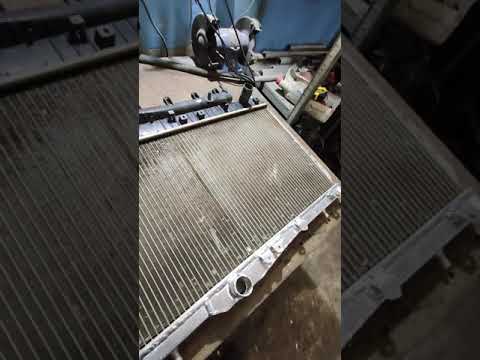

Видео: пайка радиатора охлаждения двигателя

причины поломки, как чинить систему охлаждения

Основным элементом системы охлаждения двигателя автомобиля является радиатор, который состоит из многочисленных алюминиевых пластин и замкнутого контура, по которому циркулирует антифриз.

Поломки таких автомобильных радиаторов отмечаются достаточно часто, что приводит к необходимости ремонта или замены этой детали. Расскажем поподробней, как выполняется ремонт радиаторов охлаждения автомобилей.

Причины поломок системы охлаждения
Способы ремонта автомобильного радиатора
- Специальными эпоксидными составами
- Ремонт радиатора при помощи пайки
- Использование аргоновой сварки
Профилактика поломок радиатора автомобиля

Причины поломок системы охлаждения

Используемый в автомобиле радиатор может выходить из строя по различным причинам. Из самых распространённых отметим следующие:

Механические повреждения.
Старение металла.
Появление коррозии.
Несвоевременная замена антифриза.

В том случае, если вы заметили первые признаки поломки этой детали, то необходимо проводить своевременный ремонт. А вот эксплуатация авто с такой неправильно функционирующей системой охлаждения

может привести к перегреву двигателя, что чревато еще большими проблемами, в том числе и необходимостью проведения капремонта силового агрегата.

Именно поэтому уже при первых признаках проблем с охлаждением следует проводить его диагностику и соответствующий ремонт радиаторов автомобилей.

Способы ремонта автомобильного радиатора

Прогноз на ремонт будет во многом зависеть от степени повреждения этой детали. В том случае, если имеются небольшие деформации сот, то можно попытаться с помощью специальных составов заклеить имеющиеся повреждения, после чего будет восстановлена герметичность, что обеспечит качественное охлаждение антифриза.

Если отмечаются множественные механические повреждения или же следы коррозии, то, с большой долей вероятности, отремонтировать радиатор будет затруднительно и автовладельцу куда проще будет приобрести новую запчасть. Самостоятельно выполнить такой ремонт и диагностику системы охлаждения двигателя автомобиля не представляется возможным. Можем порекомендовать вам обращаться в соответствующие мастерские, где специалисты, имея большой практический опыт работы, смогут определить характер поломки и при возможности восстановят ваш повреждённый автомобиль.

Наибольшее распространение сегодня получили три технологии ремонта:

Использование специальных герметиков.
Пайка металлических сот.
Аргоновая сварка.

Специальными эпоксидными составами

При незначительных повреждениях сот восстановить герметичность системы можно при помощи специальных герметиков. Мастера на СТО смогут с использованием такого герметика, который состоит из эпоксидной смолы и отвердителя, заклеить повреждения, соответственно, будет полностью восстановлена герметичность системы охлаждения двигателя.

Не следует пытаться самостоятельно отремонтировать такой радиатор охлаждения при помощи купленных вами герметиков. Это может привести к еще большему усугублению проблемы, а такой неправильно использованный герметик окажется в антифризе, и в последующем — в охлаждающих каналах двигателя. В итоге потребуется вскрывать мотор и выполнять его прочистку.

Ремонт радиатора при помощи пайки

При выполнении такого ремонта необходимо будет демонтировать повреждённую деталь, провести ее осмотр и при необходимости заменить сгнившие внутренние трубки. Далее, при помощи паяльника или газовой горелки запаиваются повреждённые соты, после чего проводится проверка отремонтированного радиатора на предмет его герметичности. Самостоятельно выполнить такую пайку бывает затруднительно, поэтому лучше всего обращаться к специалистам, которые смогут с использованием специального оборудования полностью заварить имеющиеся повреждения.

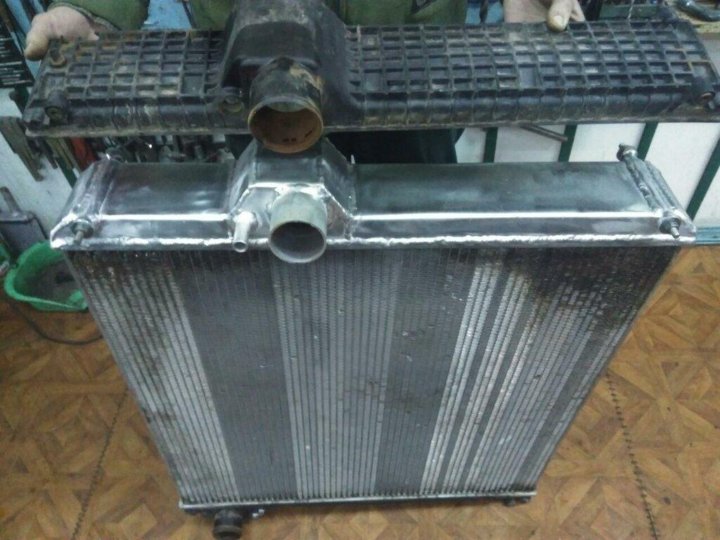

Использование аргоновой сварки

Преимуществом использования аргоновой сварки является полная защита обрабатываемых поверхностей от окисления. Соответственно, в последующем на заваренном участке металлических сот не будет появляться коррозия, а качество сварки находится на высоком уровне. Такая аргоновая сварка может применяться даже при наличии существенных механических повреждений, когда использовать пайку и специальные герметики не представляется возможным.

Профилактика поломок радиатора автомобиля

Автовладельцу необходимо будет на регулярной основе менять антифриз, что позволит избежать появления внутренних отложений и коррозии на металлических сотах.

Нелишним будет также установить дополнительные шторки или защитную металлическую сетку, которая будет предохранять радиатор автомобиля от различных механических повреждений.

Не допускайте перегрева охлаждающей жидкости. При существенном увеличении температуры антифриза в системе повышается давление, что может привести к разрыву бачка и повреждению различных соединений, что неизменно ведет к появлению протечек и необходимости ремонта системы охлаждения.

В процессе эксплуатации автомобиля его владельцы могут столкнуться с необходимостью ремонта и восстановления радиаторов охлаждения двигателя. Такой ремонт должны выполнять исключительно профессионалы, которые смогут определить технологию восстановления системы охлаждения и полностью вернут ее герметичность, что позволит избавить владельца авто от необходимости приобретать новые дорогостоящие запчасти.

Выполните шаги с 7.a по 7.c, чтобы разобрать масляный радиатор двигателя. ………….

Рисунок 2

Типичный пример g06119773

3. Установите новый шарнир (2) на узел масляного радиатора двигателя (1). Установите крепления (7) в позиции (X) на блоке масляного радиатора двигателя (1).

Примечание. Отверстия в стыке имеют зазубрины, удерживающие крепежные элементы.

4. Установите масляный радиатор двигателя в сборе (1) на блок цилиндров. Затяните болты (7) вручную.

Примечание. Крепления имеют разную длину. Убедитесь, что различные крепления установлены в правильном месте. Убедитесь, что все кронштейны, закрепленные крепежными элементами, установлены в правильном месте.

5. Установите остальные крепления (7) в масляный радиатор двигателя (1). Затяните крепеж с моментом 22 Н·м (16 фунт-футов). Затяните крепеж в последовательности, показанной на Рисунке 3.

6. При необходимости установите электростартер. См. Разборка и сборка, «Электростартер — снятие и установка».

7. Заполните систему охлаждения до нужного уровня. Правильную процедуру см. в Руководстве по эксплуатации и техническому обслуживанию, «Хладагент системы охлаждения — замена».

8. Заполните масляный поддон двигателя до нужного уровня. Правильную процедуру см. в Руководстве по эксплуатации и техническому обслуживанию, «Масляный фильтр двигателя и его замена».

Предыдущий экран

Продукт: ЭКСКАВАТОР-ПОГРУЗЧИК Модель: 434E ЭКСКАВАТОР-ПОГРУЗЧИК SEF Конфигурация: 434E Экскаватор-погрузчик SEF00001-UP (МАШИНА) POWERED BY C4.4 Engine

Разборка и сборка

Двигатели C4.4 (механические) для машин Caterpillar

Номер носителя — KENR9210-10 Дата публикации — 12.01.2014 Дата обновления — 08.08.2018

Предохранительный масляный клапан двигателя — снятие и установка — двигатели с противовесом

SMCS — 1315-010

Процедура снятия

Таблица 1 Магнит 1

Начальный номер:

a. Снимите масляный поддон двигателя. См. Разборка и сборка , «Масляный поддон двигателя —

Снятие и установка».

ПРИМЕЧАНИЕ

Содержите все детали в чистоте от загрязнений.

Загрязнения могут привести к быстрому износу и сокращению срока службы компонентов.

Травмы могут быть получены в результате удара частями, приводимыми в движение высвободившейся пружиной.

Следуйте рекомендуемой процедуре и используйте все рекомендованные инструменты для снятия усилия пружины.

Иллюстрация 1

Типичный пример g01343600

1. Ослабьте крышку (2). Осторожно снимите крышку с балансира (1).

Примечание. Пружина снимается при снятии крышки.

2. Снимите пружину (3) с отверстия предохранительного клапана в балансире (1).

3. Используйте инструмент (A), чтобы извлечь плунжер (4) из отверстия предохранительного клапана в балансире (1).

Процедура установки

Таблица 2

Необходимые инструменты

УВЕДОМЛЕНИЕ

Содержите все детали в чистоте от загрязнений.

Загрязнения могут привести к быстрому износу и сокращению срока службы компонентов.

Иллюстрация 2

Типичный пример g01343600

1. Убедитесь, что все компоненты чистые и не имеют следов износа или повреждений. При необходимости замените изношенные или поврежденные компоненты. Если отверстие для предохранительного клапана в балансире (1) изношено или повреждено, необходимо заменить весь блок балансира.

Неправильная сборка подпружиненных деталей может привести к телесным повреждениям.

Во избежание возможных травм соблюдайте установленную процедуру сборки и надевайте защитное снаряжение.

2. Смажьте поршень (4) чистым моторным маслом. Установите плунжер (4) и пружину (3) в отверстие предохранительного клапана в балансире (1).

Примечание. Плунжер должен свободно скользить в отверстии предохранительного клапана.

3. Наденьте инструмент (B) на резьбу крышки (2). Установите колпачок (2) на балансир (1). Затяните крышку с моментом 21 Н·м (15,5 фунт-фут).

Примечание. Убедитесь, что пружина правильно расположена внутри поршня и крышки. Убедитесь, что инструмент (B) не загрязняет отверстие предохранительного клапана в балансире (1).

Окончание:

а. Установите масляный поддон двигателя. См. Разборка и сборка, «Масляный поддон двигателя — снятие и установка».
