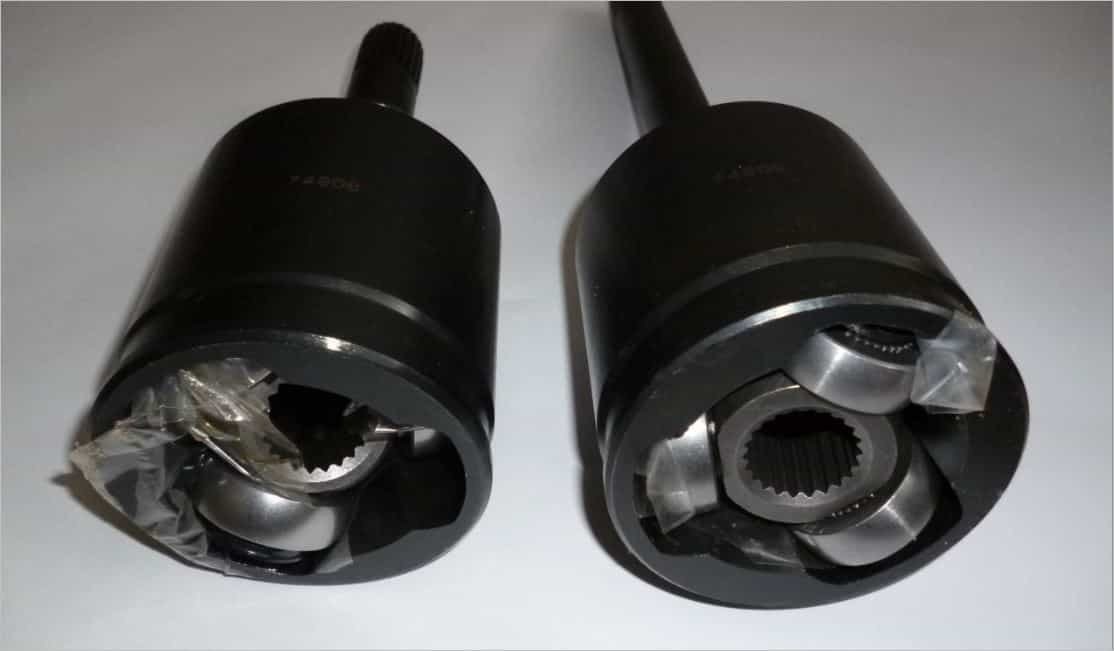

Трипоид (внутренний ШРУС) — трипоидный подшипник

Автор: Trip | 2016-11-14

Во второй половине прошлого века начали разрабатываться автомобили с передним приводом, что потребовало надежного привода на ведущие колеса. Здесь пригодилось запатентованное в 20-х годах изобретение шарнира равных угловых скоростей (ШРУС). Сегодня почти все сходящие с конвейеров легковые машины и внедорожники имеют трипоид (внутренний ШРУС).

Что такое ШРУС и зачем он нужен

Обычные карданные шарниры с задачей поворачивания ведущего направляющего колеса справиться не смогли. Вращение у них передавалось на колеса неравномерно, значительно увеличивалась потеря мощности при повороте. Быстро изнашивались шины и сам шарнир. Валы и другие элементы трансмиссии были перегружены.

У нового шарнира таких недостатков не было. Усилие на ведущий вал передавалось равномерно, не зависимо от угла между соединяемыми им валами. Это достаточно простое устройство можно использовать долго. У него большая мощность при передаче момента вращения. Отсутствуют шумы и вибрация при работе. Поездка и управление в такой машине удобна и комфортна.

Шарнир внутренний и внешний

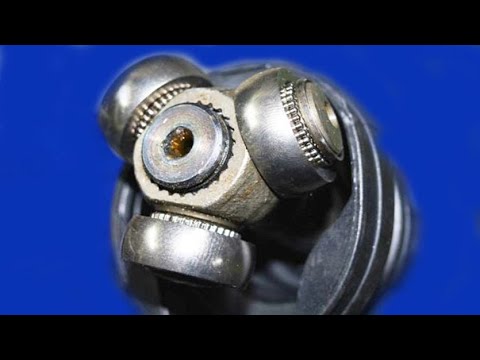

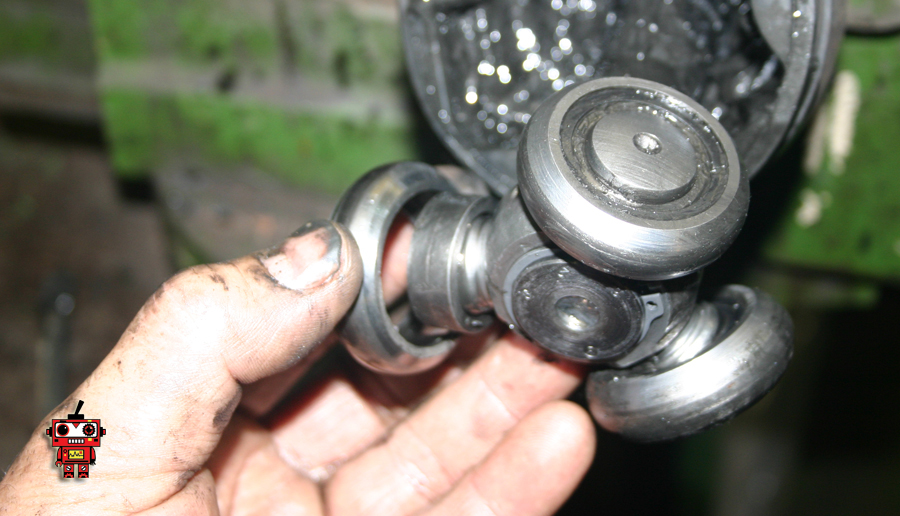

Для повышения эффективности работы, трансмиссии машин с передним приводом устанавливают внутренние и внешние шарниры, именуемые трипоидами или триподами. Трипоиды ШРУСа обычно универсальные, у некоторых моделей автомобилей в трипоидах внутренних ШРУСов применяют игольчатые подшипники. Они оснащены роликами и вилкой, допускающие смещение осей и предполагающие работу на углах, не превышающих 20 градусов. Помимо трипоидов есть еще шариковые шарниры.

Обычно шарнир регулировки угловых скоростей представляет собой:

• сферообразный корпус, соединенный с ведомым валом;
• обойму с ведущим валом;
• сепаратор для крепления и удержания шариков;
• несколько шариков в сепараторе.

Благодаря такой легкой конструкции момент вращения передается ровно и плавно, без потери мощности. Такой шарнир достаточно надежен, и его не сложно заменить в случае выхода из строя.

Как сберечь трипоид ШРУСа

Одной из проблем ШРУСа является его несовершенный смазочный механизм. Он фактически представляет собой пыльник, в котором хранится смазка. Учитывая уязвимость этого резинового или пластикового изделия при контакте с препятствиями на дороге, возникает опасность попадания в него и соответственно в трипоид пыли и грязи. Это неизбежно приводит к преждевременному износу механизма.

Этот вопрос нельзя пускать на самотек. При обнаружении свежего повреждения пыльника шарнир следует снять и промыть. После чего поставить новый и заполнив специальной смазкой. Проверив правый пыльник, проделать такую же процедуру с левым. Смазка для трипоидного ШРУСа должна обладать особыми качествами. Она должна предупреждать разрушение трипоида вследствие резких нагрузок на шарнир при начале движения машины, преодоления подъемов, крутых поворотах.

Если такой материал не обладает нужными характеристиками, механизм быстро изнашивается и выходит из строя. Например, применение смазки, содержащей графит категорически недопустимо. Для смазывания трипоидных ШРУСов, кроме тех, что имеют игольчатые подшипники, необходима черная пластичная смазка, которая содержит 3-5 процентов дисульфида молибдена. Она должна иметь нужную консистенцию, чтобы полностью заполнить весь узел.

Поддержание шарниров равных угловых скоростей – важное дело для обеспечения надежной работы трансмиссии. Чтобы не оказываться в сложном положении, стоит сделать правилом периодические осмотры пыльников и своевременную их замену со смазкой шарнира. При поломке хомутов крепления и разрыве пыльника шарнир целиком подлежит замене.

0 0 голоса

Рейтинг статьи

Как правильно собрать внутренний шрус

Представленная инструкция «как собрать внутренний шрус» подходит для всех «Шарнирам Равных Угловых Скоростей»
Иногда после снятия внутреннего шруса возникает необходимость в правильной его сборке. Если человек не знаком с процедурой сборки, то скорей всего у него ничего не получится. В данной публикации вы ознакомитесь с устройством и узнаете, как правильно собрать наружный шрус автомобиля.

Устройство внутреннего шруса

• -внешняя обойма
• -внутренняя обойма
• -сепаратор
• -шарики

Шрус,чем то похож на подшипник, но его части не крутятся относительно друг друга, а только имеют некоторую степень свободы перемещения.

На большинстве VW внутренние ШРУСы бывают двух диаметров, 94 и 100 мм. Для Гольф 2 с мотором 1,3 наружная часть слегка отличается, наружная обойма маленьких ШРУСов симметричная

большие, 100 мм, на стороне, прилегаемой к фланцу коробки, имеют выточку под пробковую прокладку

Внутренняя обойма так же не симметрична, часть, которую нужно ориентировать к фланцу КПП

Сторона, которая должна быть обращена к палке привода, имеет ярко выраженный заход для шлицевой части

Шрус внутренний.

Сборка

Теперь всё это нужно собрать в один узел. Сначала вставляем внутреннюю обойму в сепаратор, повернув их перпендикулярно друг другу.

затем размещаем этот бутерброд внутри наружной обоймы. И вот тут требуется внимание: если посмотреть внимательно на обе обоймы внутреннего ШРУСа, то можно обнаружить, что расстояния между канавками для шариков различаются. И

собирать внутренний ШРУС надо так, что бы маленькие промежутки оказывались напротив больших.

теперь надо вставить шарики. Для этого нужно одновременно и на одинаковое расстояние наклонять и сепаратор и внутреннюю обойму

вставляете первый шарик

слегка утапливаете обойму с сепаратором в этом месте, и приподнимаете соседний сектор

и так по кругу

Без смазки двигать обойму нового внутреннего ШРУСа достаточно тяжело, поэтому можно нанести тончайший слой на обе обоймы перед сборкой.
И вот ШРУС внутренний собран. Если это 100мм-ый, приклеиваете прокладку к наружной части (у меньших диаметров её не предусмотрено)

теперь нужно ШРУС внутренний надеть на привод. В первую очередь – одеваем пыльник

затем надеваете тарельчатую упорную пружину

эта пружина – конусная, очень важно её правильно поставить. Конусом от ШРУСа

затем надеваете ШРУС, и стопорное кольцо

убедитесь, что стопор полностью утоплен в канавке

вот теперь можно приступать к смазке ШРУСа. Потяните его на себя, не перекашивая

нанесите смазку на выступающие части

несколько раз подвигайте наружную обойму взад и вперёд. Образовавшиеся излишки смазки равномерно размажьте по частям ШРУСа.
Тоже самое сделать с другой стороны.

но смазка не должна попасть на прокладку
привод готов к установке
