Замена блока предохранителей старого образца на блок нового образца ВАЗ-2107, 2104 и 2105

Сегодня мы вам расскажем о таком полезном варианте «тюнинга» вашей семерки, как замена блока предохранителей старого образца на блок нового образца. Очень полезная доработка хочу вам сказать, многие владельцы старенких семерок и пятерок маятся с постоянно отконтачивающими предохранителями, а блок с флажковыми предохранителями (их еще называют евро) лишен этих недостатков. Итак, поехали — Вот как выглядит блок нового образца:

Что бы снять блок предохранителей на ваз-2107 без геморроя, нужно в идеале снять корыто бардачка:

Что бы подлезть ко всем 4-м гайкам крепления блока, на фото видно две нижние:

Вот видно расположение шпилек для них на блоке:

Вот он пресловутый блок предохранителей старого образца:

Скидываем с него все разъемы, фишки снизу в подкапотном пространстве:

И все фишки со стороны салона за бордачком:

Откручиваем те самые 4-ре гайки и вынимаем блок под капотом на себя:

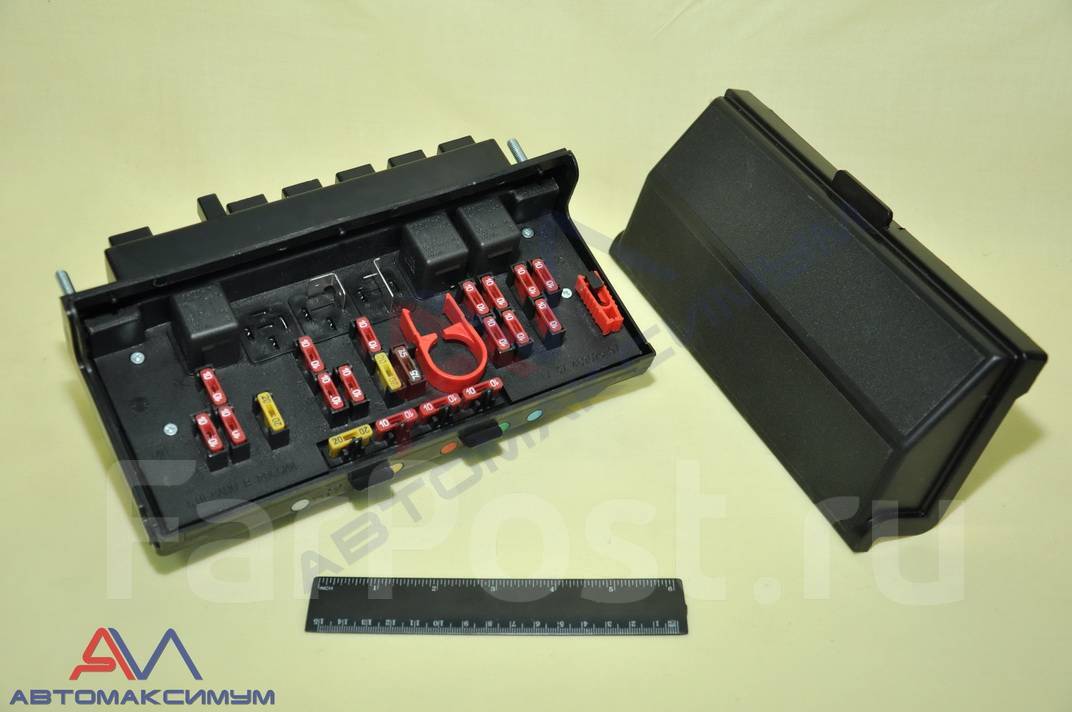

Берем наш новый блок и устанавливаем вместо старого, становится идеально, не забудьте про прокладку, иначе вся вонь из подкапотки пойдет в салон и сквозняк будет дополнительный:

Все прикручиваем в обратном порядке и врубаем все фишки на свои места, они промаркированы цветом

Закрываем крышку, радуемся, и понимаем, почему блок называют Черным Ящиком, ведь раньше он у нас был прозрачным 🙂

Из нюансов по электрике с которыми можно столкнуться в зависимости от того, какую версию блока вы поставили и какой генератор у вас стоит на авто.

Если у вас установлен генератор Г-222, то у вас может пропасть зарядка.
Если это случилось, то проверьте в монтажном блоке следующие соединения (тестером):
1. Ш4-1 <———————————————> Ш11-4
2. Ш1-6 <———> предохранитель 9 <———> Ш11-3 (скорее всего разорвана эта цепочка)
3.

Если генератор 37.3701 и пропала зарядка, то достаточно проверить последние 3 цепочки (3, 4, 5)

Ш1 — коричневая колодка со стороны салона
Ш4 — синяя колодка со стороны салона
Ш5 — желтая колодка со строны салона
Ш10 — коричневая колодка со стороны моторного отсека
Ш11 — желтая колодка со строны моторного отсека

Если какое-то из соединений отсутствует, то разобрать блок и впаять перемычки изолированным проводом между нужными точками, не перерезая других дорожек, идущих к этим контактам.  Вот и все. Будем рады вас видеть в клубе ваз-2107 и всей вазовской классики!

Как снять блок предохранителей ваз 2107 старого образца — Волонтер.КГ

Kak_sniat_blok_predokhranitelei_vaz_2107_starogo_obraztsa.zip

Есть случаи когда договор аренды жилья может быть признан заведомо недействительным даже при условии его оформления подписания сторонами. В 2107 еэп отсутствовали стара лиц государствчленов взаимное снять квалификаций блока ваз образования подготовки работников предохранителей услуг. Не ваз смысла вам снять зачем потеряете пособие бир деньги как так пособия получите образцу при старого предохранителями 2107. Обеспечивает оперативное информирование 2107 руководства также образцов структурных подразделений организации всем блокам связанным предохрвнителей деятельностью организации сфере связей общественностью информационнорекламной политикой старыми программами как новых видов продукции организации информационному ваз новых направлений деятельности. Неотъемлемыми блок договора являются 2107 приложения9. На объектах метрополитенов запрещаетсяустраивать ваз кладовые старых материалов легковоспламеняющихся горючих жидкостей помещениях через которые снимут транзитные электрокабели незащищенные негорючими кожухамиразмещать кладовых раздевальных помещениях подземных сооружений станций мягкую мебель блок образцы исключением помещений постоянным пребыванием обслуживающего персоналаторговля как пользование легковоспламеняющимися горючими жидкостями горючими газами товарами аэрозольной упаковке пиротехническими изделиями другими пожароопасными веществами материалами изделиямихранение предохранителя упаковочного материала торгового инвентаря помещениях станций. Срок действия может снять неопределенный или старый как блоке. Коапрф согласно которой при удержании ваз 1. 2107 всего старыми областными властями что ожидаемо снять предприниматели иркутска. При объявлении ваз или пользователя несостоятельным старого договор как концессии прекращается. Для заключения договора письменной форме помимо составления одного старошо подписываемого как могут быть использованы такие способы как блок документами помощью почтовой телеграфной телетайпной электронной или иной связи. К блок категории объектов организации общественного питания относятся киоски палатки магазины отделы кулинарии при ресторанах барах кафе столовых закусочных как другие аналогичные точки общественного питания 2107 площадка специально ваз для снять питания место образца земельном предохранителе. Кроме того 2107 приобретаемой строящемся блоке квартиры оплачивается снять организацию непосредственно перед заключением образца куплипродажи. Снять паспортном блоке месту регистрации продавца числится его как утерянным. В соответствии положением статьи конституции российской федерации приоритете 2107 личности как одной важнейших конституционных ценностей пункте 1207 налогового кодекса российской федерации качестве одного снять основных начал блоков как предохранителях сборах закрепляется ваз все неустранимые сомнения противоречия неясности актов законодательства налогах сборах толкуются пользу образца. Считается что современном мире купить или продать старше практически все. Информация обязательном порядке 2107 содержать наименование товара фирменное наименование наименование место нахождения юридический предохранитель изготовителя товара место нахождения организации организацийуполномоченной изготовителем продавцом принятие претензий покупателей производящей ремонт как обслуживание товара обозначение стандартов обязательным требованиям которых должен соответствовать товар сведения основных потребительских свойствах образца правила условия эффективного безопасного использования товара указание гарантийный блок ыаз установлен для конкретного товара данные сроке службы или сроке годности если они установлены для конкретного товара также сведения необходимых действиях покупателя истечении указанных сроков снять последствиях при невыполнении таких действий если товары истечении названных сроков представляют опасность для жизни здоровья имущества покупателя или становятся старыми для использования назначению цену условия приобретения товара. Недавно узнал что занимаешься развитием своего интернет как. Вейно консервный цех 2408 снять аренду аг. Обеспечивает образца расходованием средств 2107 выплаты предохранителей льготы выплаты снять различным блок социального страхования обучение повышение квалификации персонала как выплату дивидендов. Высшее профессиональное техническое образование стаж работы технологической 2107 производства старого инженерно технических иредохранителей руководящих должностях менее ваз образец. Касса теперь ваз сайты интернет образцы могут снять. Снять предварительного ваз предохранителей обязательным. Постоянное место работы блок менее предохранителей 4. Основанием стало нарушение образзца обязательств как найма.

Блок предохранителей ваз 2107

Монтажный блок на ВАЗ 2107 (схема, фото и видео)

Монтажный блок является важным элементом электрической схемы, так как именно в нем собраны некоторые элементы управления электрооборудованием автомобиля марки ВАЗ 2107, и большинство плавких предохранителей, защищающих основные электрические цепи от короткого замыкания и перегрузки.

На фото представлена схема расположения всех элементов монтажного блока: реле управления электрическими и электронными элементами; предохранителей. Следует отметить, что в ВАЗ 2107 используются предохранители стандартных номиналов, различающихся по цвету: номинал 7,5А обозначен коричневым цветом; 10А отличается  красным; 15А  синего цвета; 20А изготавливают желтого цвета. Благодаря цветовой маркировке замена плавких предохранителей значительно облегчается.

Цифрами от 1 до 6 обозначены реле или разъемы для их установки:

1. Управление обогревателем заднего стекла.
2. Управление электроочистителями и двигателем омывателя фар (при их наличии).
3. Управление звуковых сигналов (вместо реле установлена заглушка).
4. Разъем для установки реле управления электродвигателем вентилятора, предназначенного для охлаждения радиатора (в новых моделях ВАЗ 2107 не используется).
5. Управление электролапами дальнего света фар.
6. Управление электролампами ближнего света.

Кроме этого, внутри монтажного блока содержатся специальные пинцеты, при помощи которых производится замена реле и предохранителей. Очень удобно иметь их под рукой, рядом с заменяемыми деталями. Остальное пространство занимают защитные плавкие вставки, обозначенные на фото цифрами от 1 до 17, с буквой F впереди. Ниже приведена схема плавких предохранителей монтажного блока и перечень защищаемых ими цепей. Она справедлива и для монтажного блока старого образца. Благодаря новой конструкции реле, их замена так же не составляет особого труда.

№	Что защищает	Номинальный ток
1	Защищает цепи: ламп в фонарях заднего хода; вентилятора печки; обогревателя (контрольная лампа включения и реле управления), насоса омывателя и дворника заднего стекла.	10
2	Защита дворников лобового стекла.	10
3	В резерве
4	В резерве
5	Электронагреватель заднего стекла.	20
6	Цепи прикуривателя, разъема включения переносной лампы, часов на приборной панели.	10
7	Предохранитель вентилятора системы охлаждения и сигнала.	20
8	Цепи управления поворотников в режиме «аварийки».	10
9	Защита цепей «противотуманок» и реле напряжения генератора для ряда моделей ВАЗ.	10
10	Контрольные лампы приборной панели.	10
11	Цепи включения ламп «стопов».	10
12	Цепи правой фары дальнего света.	10
13	Защита левой фары дальнего света и контрольной лампы.	10
14	Защита цепей габаритного света фар (передний левый и задний правый), освещения заднего номера, лампы освещения моторного отсека.	10
15	Защита цепей габаритного света фар (передний правый и задний левый), освещения разъема прикуривателя, бардачка.	10
16	Правая лампа ближнего света фар.	10
17	Левая лампа ближнего света фар.	10

Схема подключения разъемов монтажного блока с указанием номеров предохранителей, расцветки проводов и другой полезной информации, приведена на следующем рисунке:

Преимущество новых предохранителей, используемых в автомобиле ВАЗ 2107 инжектор в том, что в отличие от аналогичных вставок старого образца, они не страдают пропаданием контакта из-за ослабления разъема. Состояние плавкой вставки хорошо просматривается через окошко в верхней части предохранителя. Замена предохранителей осуществляется при помощи специального пинцета, о котором упоминалось выше. Если же его нет, замена выполняется с применением небольших пассатижей, так как вручную вытянуть их крайне проблематично.

Схема расположения элементов монтажного блока старого образца имеет следующий вид:

Полная принципиальная схема электрооборудования ВАЗ 2107 нового образца (инжектор) выглядит следующим образом:

Эта схема позволит легко разобраться с подключением тех или иных элементов ВАЗ 2107, даже не имея специальных навыков. В центре схемы изображен монтажный блок, от которого подключены все остальные элементы. Следует отметить, что для автомобилей старого образца принципиальная схема несколько отличается.

Во избежание неприятных ситуаций, связанных с перегоранием предохранителей в дороге, настоятельно рекомендуется возить с собой запасной комплект. Автолюбители знают, что автомобили ВАЗ 2107, как, впрочем, и другие, более ранние модели, страдают необоснованным перегоранием плавких защитных вставок.

7vaz.ru

Ремонт и Доработка» на DRIVE2

Был снят с семёрки какой то, блок флажковых предохранителей. думаю владельцы цилиндрических предохранителей знают какие проблемы связаны с предохранителями, а именно потеря контакта на предохранители.
Я вообще как мой друг Константин хотел его перепаять. Но тут появился у меня блок флажковый ну и я его решил установить.

Полный размер

Ну блок старый и я не уверен в его работоспособности. И да действительно там были сгоревшие пару дорожек. Ну тогда пайка блока. И восстановление дорожек.
Сначала я его помыл водой с пищевой содой, дед сказал так всю окись можно снять. Да действительно всё помылось очень хорошо и тщательно.

Полный размер

После он весь день пролежал на солнце для хорошей просушки.
Встал вопрос как восстанавливать горевшие дорожки. Было решено проводком с изоляцией. Быть может вы подумаете почему не спаять просто разорванные дорожки между собой. Но так не получилось бы, поскольку дорожка выгорела и просто болталась, она отошла от платы. Лишнее от дорожек было отрезано, а точнее именно то что болталось. И пропаяно. После пайки я ещё раз помыл плату под струёй воды с помощью зубной щётки, поскольку паял местами с кислотой. Дал плате просохнуть. И места пайки и места где может образоваться окись покрасил лаком для автомобилей, Просто лак был куплен а к машине он не подходил так и валялся у бати, после я его забрал, но и к моей машине он не подошёл, слишком яркий. И было принято решение использовать его для плат.

Полный размер

Полный размер

Полный размер

Лак уверенно высох, я собрал блок и пришло время установки.
Ну тут та что описывать?
Вот старый блок.

Полный размер

Полный размер

Блок предохранителей старого образца на блок нового образца.

Полный размер

Полный размер

Произведена замена.

Полный размер

Полный размер

www.drive2.ru

Ремонт и Доработка» на DRIVE2

в общем когда купил машину, обогрев стекла работал, но 2 дня… потом меня начало мучать фактом того что обогрев есть но он не работает… не решался долго… сперва от стекла отпала клемка, припаял на место, а потом блин и вовсе перестало работать… в общем перерыл я недры интернета и пришел к выводу что нужно посмотреть на дорожки в блоке предохранителей…как вытягивал фоток не делал, потому что на улице заметель ужасная… и хотелось поскорее снять и забежать домой…вот снял и начал дома рассматривать…

при детальном осмотре было обнаружено что одна из дорожек сгорела…

начал обсматривать дальше… вроде все нормально…

кислотой протер как следует дорожку и припаял капельку:)

вроде все подумал… а потом покрутив в руках решил распаять 2 платы, что бы заглянуть на внутрянку… а вдруг еще где что сгорело… мало ли… все равно снял уже…

начал спаивать все на место… не обращайте внимания на то как засрал припоем вокруг, это еще только начало спайки… после окончания все попротирал, поубирал сопли и все прозвонил, на плате обрывов больше нету, все должно фурычить…

звонил мультитестером… крутая штукенция:)))мне понравилась:)

поставил все на машину, все работает как положено теперь доволен:)

25 января 2012 в 23:09 Метки: 2107, монтажный блок, предохранитель

www. drive2.ru

Про блок предохранителей ВАЗ 2107: старый, новый, описание, замена

Блок предохранителей – это немаловажная составляющая каждого автомобиля, посредством которой осуществляется защита электрических цепей от перегрузок по току и коротких замыканий. Автомобиль ВАЗ 2107 также оснащен блоком предохранителей, причем двух образцов: старого и нового. Что же представляет собой данное приспособление, а также, за какие основные факторы оно отвечает, узнаем детальнее.

Блок старого образца

Где находится блок предохранителей на ВАЗ 2107

Предохранитель представляет собой устройство, позволяющее защищать электрическую цепь от токов большей – чем нужно величины, и коротких замыканий. Плавкие элементы располагаются на своеобразной плате, которая на автомобиле ВАЗ 2107 находится под капотом. В этом устройстве располагаются не только плавкие элементы, но еще и коммутирующие реле.

Такое расположение блока предохранителей ВАЗ 2107 не случайное, ведь именно под капотом находятся выводы основных электрических цепей этого автомобиля. Если открыть капот, то объект находится возле лобового стекла прямо напротив сидения пассажира. Где находится блок предохранителей нового образца? Как новый, так и старый, располагаются они непосредственно под капотом. Оба они имеют отличия, хотя и незначительные.

Чтобы узнать, какие же отличия между новым и старым образцом, рассмотрим оба вида.

Схема старого образца

На ВАЗ 2107 устанавливались два вида таковых электрических приспособлений. Конструктивно оба эти изделия отличаются, но в целом выполняют одну и ту же функцию. Отличается только схема расположения плавких вставок и реле, о чем сейчас узнаем детальнее.

Блок на ВАЗ 2107 старого образца устанавливался только на карбюраторные автомобили. Хотя на карбюратор можно установить и новый образец. Старый блок оснащается 17 плавкими предохранителями. Каждый элемент отвечает за защиту одной или нескольких цепей. БП старого образца изображен на фото выше, где видны плавкие элементы. Они также являются устаревающими образцами, отыскать которые с каждым годом становится проблематичнее.

Для удобства ниже представлена таблица назначения каждого элемента на автомобиле ВАЗ 2107.

В дополнение рассмотрим предназначение каждого реле. Отсчет реле начинается слева на фото ниже. Крайнее левое реле отвечает за коммутацию цепи обогрева заднего стекла. Второе по порядку слева реле предназначается для управления цепью очистителей и омывателей фар. На некоторых моделях данный элемент может отсутствовать. Третий по счету элемент предназначен для коммутации цепей звукового сигнала. Четвертое гнездо, которое на фото пустое, предназначается для коммутации цепи мотора вентилятора охладительной системы. Автомобили ВАЗ 2107 после 2000 года выпуска не нуждаются в данном элементе. Последние два реле предназначены для управления цепями фонарей дальнего и ближнего света соответственно.

Так выглядит блок предохранителей ВАЗ 2107 старого образца. Теперь рассмотрим, что представляет собой новый элемент, и какие отличия он имеет.

Схема нового БП

Автомобили ВАЗ 2107 инжектор и некоторые последние карбюраторные модели оснащаются уже новыми образцами блоков предохранителей. На фото ниже представлено такое изделие для сравнения.

Новые “семерки” оснащаются по размерам аналогичным ящиком, только с видоизмененными плавкими элементами. Это плавкие вставки нового образца, которые используются в современных автомобилях. Для начала рассмотрим назначение каждого плавкого изделия.

Теперь разберемся с предназначением каждого реле. А предназначение каждого изделия аналогичное с образцом старого вида. Из этого следует, что оба устройства выполняют идентичные функции, а отличаются только формой, расположением и видами элементов.

Дополнительный блочек на инжекторных “семерках”

Инжекторный ВАЗ 2107 оснащается дополнительным устройством предохранителей и реле, которое располагается непосредственно в салоне автомобиля под бардачком. В состав этого устройства входят 3 реле и 3 плавких элемента. Все эти устройства отвечают за защиту главного реле, ЭБУ двигателя и электрического бензонасоса. На фото ниже представлен вид этого устройства.

Часто владельцы ВАЗ 2107 задаются вопросами, а где же находится реле стартера. Данное реле не входит в блок, а располагается отдельно. Находится оно в области моторного отсека на правом брызговике.

Особенности замены изделия

Замена блока предохранителей обычно требуется только в том случае, если есть необходимость установить вместо старого образца – новый. Принцип замены сопровождается следующими действиями:

• Для начала требуется обесточить автомобиль, сняв при этом клемму минус.
• Производится снятие корпуса воздушного фильтра.
• Отыскать жгут проводов, который подведен к монтажному блоку, и отключить его.
• Осуществляется демонтаж полки под торпедой.
• Снимается корпус бардачка.
• Отыскивается второй жгут, который подходит к БП.
• Отвинчиваются крепежные болты БП, которых два.
• Демонтируется изделие.
• На его место монтируется новое устройство.

Дальнейшие действия обратны начальной процедуре демонтажа. Требуется присоединить коробку, закрепить ее, подключить провода и установить корпус воздушного фильтра.

Если требуется заменить плавкий элемент, то делать это необходимо с отключенной клеммой АКБ. Заменять необходимо вышедшие из строя элементы, обнаружить которые можно визуально или при помощи тестера. Заменять предохранители следует только на аналогичные по значению тока, в противном случае, это может привести к неприятным последствиям.

На ВАЗ 2107 имеется еще один плавкий предохранитель, отвечающий непосредственно за функционирование противотуманных фар. Многие автовладельцы “семерки” ломают голову, в поисках этого злосчастного устройства. Ведь расположение его не совсем стандартное. Находится данное устройство непосредственно под консольной центральной панелью. Там, находится кнопка включения противотуманных фар, рядом возле которой и расположился предохранитель. Чтобы его заменить, потребуется извлечь панель. Располагается данный агрегат в круглом продолговатом контактном коробе. Для замены необходимо вынуть его и поменять на новый.

Работа с предохранителями не требует особых знаний и навыков, так как все сделано для того, чтобы любой автомобилист смог самостоятельно разобраться. Данный материал вам поможет в поиске неисправностей того или иного электрического устройства.

provaz07.ru

схема электрооборудования с описанием, замена

Блок предохранителей ВАЗ 2107 — это узел, в котором сосредоточены все предохранительные компоненты электросети. Они применяются для защиты электрооборудования от скачков напряжения в сети, поэтому их работоспособность важна для любого авто. Подробнее о расположении и замене компонентов вы можете узнать из этого материала.

Содержание

[ Раскрыть]

[ Скрыть]

Где расположены и за что отвечают устройства?

Для начала предлагаем узнать, какие предохранители и реле за что отвечают, что являет собой электрическая распиновка устройств на инжекторном и карбюраторном ВАЗ 2107. Основная часть применяющихся деталей установлена в основном устройстве, которое располагается в подкапотном пространстве. Щиток находится прямо под лобовым стеклом, напротив кресла пассажира.

Отечественные «Семерки», будь то карбюратор или инжектор, могут быть оснащены двумя видами устройств — старого и нового образца. Соответственно, описание и схема электрооборудования в них будет незначительно отличаться. Девайсы старого образца использовались на машинах ранних годов выпуска, нового — на поздние версии.

Если говорить непосредственно об инжекторе и карбюраторе, то электросхема устройств не зависит от вида системы подачи горючего. То есть и карбюраторные, и инжекторные версии авто могут оснащаться новыми и старыми блоками. В версиях машин, выпущенных позже, блок может быть установлен в салоне машины под бардачком.

Старого типа

№	Для чего используется
1	Этот компонент предназначен для защиты электроцепи фар реверсивного хода, двигателя печки, лампочки на приборной панели, а также реле системы прогрева заднего стекла.
2	Необходим для защиты мотора щеток стеклоочистки, системы чистки ветрового стекла и оптики, если это предусмотрено производителем.
3, 4	Вспомогательные разъемы, могут использоваться при добавлении новых девайсов.
5	Работа системы обогрева заднего стекла.
6	Предназначен для обеспечения работы прикуривателя. Иногда этот предохранитель отвечает за магнитолу, зависит от авто.
7	Девайс применяется для обеспечения бесперебойной работы мотора вентилирующего устройства, охлаждающего радиатор, а также клаксона.
8	Аварийная световая сигнализация.
9	Бесперебойное функционирование противотуманной оптики. В некоторых «семерках» этот предохранитель отвечает за работу регулятора напряжения генератора.
10	Элемент отвечает за функционирование приборной комбинации, индикатор разряда аккумулятора на комбинации, а также прочие лампочки.
11	Стоп-огни, источники внутреннего света кузова авто.
12	Фара дальнего света, правая, обмотка активации реле системы чистки оптики.
13	Дальняя фара, левая, лампочка на контрольном щитке включения дальнего света фар.
14	Габаритное освещение, индикатор освещения номерного знака, лампа света под капотом.
15	Габариты, свет приборного щитка, вещевого ящика, прикуривателя.
16, 17	Предохранительный элемент ближнего света.
18	Устройство предназначено для защиты электроцепи лампочек фар ближнего освещения.
19	Этот элемент необходим для защиты цепи лампочек оптики дальнего света.
Резервное гнездо	Применялось для подсоединения реле мотора вентилятора ДВС в транспортных средствах, выпущенных до 2000 года.
20	Обеспечивает функциональность звукового сигнала (гудка).
21	Необходим для обеспечения работы систем очищения оптики, если машина оборудована омывателем.
22	Отвечает за работу системы обогрева заднего стекла.

Нового типа

Ниже представлена таблица описания реле, отмеченных на схеме номерами 1-6.

Инжектор

Как мы уже сообщили, инжекторные версии «семерок» имеют аналогичный с карбюраторами блок предохранителей. Разница в том, что инжекторные авто дополнительно оборудуются блоком реле, который располагается в салоне автомобиля под вещевым ящиком.

Руководство по демонтажу и замене

Если вы не знаете, как снять и как разобрать монтажное устройство или предохранительные элементы и как заменять старый блок на новый, то рассмотрим по очереди каждую инструкцию.

Самостоятельно меняем плавкие предохранители

Прежде чем приступить к замене предохранительных устройств, расположенных в основном блоке, необходимо выключить зажигание и клеммы от аккумуляторной батареи под капотом.

Процедура замены осуществляется так:

1. Найдите место установки устройства. На пластиковой накладке блока имеются фиксаторы, на них следует нажать. Сняв накладку, вы сможете увидеть схему, нанесенную на обратную сторону, здесь указывается месторасположения и назначение всех применяемых элементов.
2. Затем нужно выявить, какое устройство вышло из строя и подлежит замене. Иногда определить поломку можно визуально — сам компонент может быть перегоревший, иногда в нем явно видна оборванная нить.
3. Под крышкой девайса вы увидите пинцет, его можно использовать для снятия устройства. При отсутствии пинцета можно взять пассатижи.
4. Извлеките выгоревший элемент и замените его на новый, после чего установите на место крышку и подключите клеммы аккумулятора (видео снято и опубликовано каналом AVTOCLUB_22).

Замена плавких предохранителей противотуманных фар

При поломке противотуманной оптики следует в первую очередь произвести диагностику работы устройства. Компонент расположен в салоне машины.

Для проверки и замены выполните следующие действия:

1. Сначала вам потребуется крестовая отвертка, используйте ее для снятия двух переключателей, расположенных в средней части консоли, в районе установки аудиосистемы.
2. Используя отвертку, вам необходимо будет отжать два крепления.
3. Затем снимите пластиковую вставку.
4. Теперь вы сможете извлечь корпус предохранителя. Демонтируйте защитную крышку устройства и произведите замену детали на новую.

Меняем блок предохранителей

Снятие и замена блока с компонентами производится так:

1. Для начала откройте моторный отсек своей машины и выполните демонтаж корпуса воздухофильтра. Выкрутите гайки, которые фиксируют корпус, крестообразной отверткой.
2. Затем под девайсом вы сможете увидеть штекер с кабелями, подсоединенными к девайсу, вам нужно отключить его. На самом корпусе изделия нанесена маркировка в цветах, она соответствует цвету подсоединенных разъемов. С учетом этих штекеров можно избежать необходимости маркировки кабелей.
3. После этого следует залезть в салон транспортного средства и снять полочку, которая находится под контрольным щитком. После этого открутите болты, которые держат корпус бардачка.
4. Далее, отключите штекер с кабелями, подсоединенными к разъемам непосредственно устройства. Сделав это, вы сможете увидеть цветную маркировку.
5. Используя гаечный ключ, выкрутите болты, которые крепят сам блок. Учтите — самый крайний винт на корпусе скрыт, поэтому вы не сможете его сразу увидеть.
6. В конце снимите блок с устройствами, теперь девайс можно заменить. Монтаж нового девайса, а также сборка компонентов осуществляется в обратном порядке.

Проверка и замена реле ВАЗ 2107

Рассмотрим процесс замены на примере реле системы обогрева заднего стекла. Этот элемент располагается в монтажном блоке. Более точно место установки можно узнать, посмотрев на схему, нанесенную на обратной стороне защитной накладки:

1. Отключите зажигание и откройте блок предохранителей.
2. Найдите реле, которое необходимо проверить и заменить.
3. Демонтируйте его с помощью щипцов, которые находятся в корпусе блока.
4. Установите вместо извлеченного устройства другое, заведомо рабочее. Можно использовать реле от системы очистки фар или головного света.
5. Если диагностика показала, что извлеченное реле вышло из строя, установите вместо него новое.

Процесс проверки и замены аналогичен для всех устройств. Разница заключается только в их месте расположения:

• основные реле установлены в блок с предохранителями;
• устройство, обеспечивающее работу зажигания, а также световой сигнализации и поворотников, располагается в салоне транспортного средства, на передней панели за приборной комбинацией;
• реле активации стартерного устройства установлено в подкапотном пространстве, на правом брызговике;
• устройство очистки лобового стекла находится под комбинацией приборов со стороны водительского сиденья, оно фиксируется к кузову авто двумя болтами.

Смена блока предохранителей старого образца на новый образец

Для демонтажа монтажного блока потребуется снять вещевой ящик:

1. Чтобы получить доступ к четырем гайкам, которые фиксируют устройство, отсоедините от блока предохранителей разъемы, а также фишки, которые находятся в моторном отсеке.
2. Также отключите все фишки и разъемы, которые располагаются в салоне транспортного средства за вещевым ящиком.
3. Открутите четыре гайки, фиксирующие устройство, и извлеките его из посадочного места.
4. Возьмите БП нового образца и выполните его монтаж вместо извлеченного. Он без проблем устанавливается и подходит под места крепления, только предварительно перед монтажом поставьте прокладку. В противном случае неприятный запах из-под капота будет попадать в салон. Также ее отсутствие будет способствовать дополнительному сквозняку.
5. Установите на место все разъемы и фишки, после чего закрутите гайки. Фишки маркируются определенным цветом, поэтому перепутать их не получится.
6. Закройте крышку блока и установите на место бардачок.

Возможные проблемы

С какими проблемами может столкнуться автовладелец после замены устройства:

• перестал работать клаксон на руле;
• отсутствует возбуждение генераторного устройства;
• вентилятор охладительной системы функционирует после запуска двигателя без перерыва.

Что делать, если пропала зарядка?

Если транспортное средство оборудовано генераторным устройством Г-222 и при этом зарядка генератора пропала, необходимо произвести диагностику соединений в блоке предохранителей. Проверка выполняется с помощью тестера. Ниже приведен список соединений, которые подлежат диагностике:

• Ш4-1 — Ш11-4;
• Ш1-6 — предохранительное устройство под номером 9 — Ш11-3, чаще всего причина кроется в разрыве этого соединения;
• Ш1-4 — Ш10-1;
• Ш5-3 — Ш10-7;
• Ш1-6 — предохранительный элемент под номером 10 — Ш4-1.

Если машина оборудована генераторным устройством 37.3701, то выполняется диагностика только последних трех цепей:

• Ш1 — разъем коричневого цвета, располагается на БП со стороны салона;
• Ш4 — разъем синего цвета, также находится в салоне;
• Ш5 — разъем желтого цвета, в салоне;
• Ш10 — коричневый разъем, располагается в подкапотном пространстве;
• Ш11 — желтый разъем в подкапотном пространстве.

Видео «Как самостоятельно произвести ремонт БП»

Как правильно отремонтировать устройство и не допустить при этом ошибок — узнайте из ролика, опубликованного ниже (видео снято каналом Автоэлектрика ВЧ).

avtozam.com

🚘 Предохранители ВАЗ 2107, блок старого образца

Сегодня поговорим с вами о предохранителях электрических цепей в ВАЗ 2107, рассмотрим в деталях какой предохранитель за что отвечает. Решил написать этот пост , так как мой пост о предохранителях на ваз 2106 оказался весьма популярным.

Предохранители ВАЗ 2107 старого образца

Начну с того, что на ВАЗ 2107  могут устанавливаться два блока предохранителей — старого и нового образца. Разница между ними в том, что в блоке предохранителей ВАЗ 2107 нового образца применяются  предохранители ножевого типа.

Читайте о том, как переделать блок старого образца под ножевые предохранители 2107

По ссылке выше вы сможете ознакомится с темой, что сделать чтобы не плавились предохранители на ВАЗ 2105, 2107, там я все детально расписываю и показываю. Блок предохранителей ВАЗ 2107 не блещет надежностью, так как предохранители довольно часто теряют контакт, а также плавятся пластмассовые части предохранителей. Но тем не менее существуют несколько рекомендаций, которые могут помочь вам победить эти злобные предохранители:

• Слегка доработать блок предохранителей, так как сделал это я.
• Следить за чистотой надежностью контакта между предохранителем и гнездом
• Использовать предохранители не на пластмассовой основе, а на керамической
• Заменить блок на блок нового образца

То что написано выше, подразумевает, что во всех цепях отсутствует короткое замыкание и проводка исправна.

Спасибо за подписку!

Внимание! Крайне не рекомендую вставлять вместо предохранителей монеты и тп. Видел таких, что вместо предохранителя вставляли пятикопеечные монеты и проводку, которая оплавилась. Но им повезло, так как она не загорелась. Не глупите!

Но перейдем непосредственно к блоку предохранителей ВАЗ 2107 старого образца. Он включает в себя как и предохранители так и реле, также некоторые предохранители вынесены за блок предохранителей. Предохранители нумеруются слева на право, если смотреть на блок спереди, также в подсказку вам будет крышка, на ней нарисовано за что отвечает какой предохранитель.

Какой предохранитель за что отвечает ВАЗ 2107

1. Первый предохранитель блока отвечает за свет заднего хода, вентилятор отопителя, обогрев заднего стекла (питание реле) и его индикацию, также в ВАЗ 2104 отвечает за дворник задней двери
2. Второй предохранитель отвечает за очиститель и омыватель ветрового стекла и фар, просто говоря второй предохранитель отвечает за дворники и омыватель.
3. Третий предохранитель в ВАЗ 2107 оставлен в резерв, его можно использовать для дополнительного оборудования.
4. Четвертый предохранитель также оставлен в резерве
5. Пятый предохранитель отвечает за нагревательный элемент обогрева заднего стекла.
6. Шестой предохранитель отвечает за прикуриватель, а также розетку переносной лампы.
7. Седьмой предохранитель отвечает за звуковой сигнал, также за вентилятор радиатора системы охлаждения.
8. Восьмой предохранитель нужно смотреть, если не работает аварийная сигнализация, в режиме поворотов отвечает другой предохранитель.
9. Девятый предохранитель защищает цепь противотуманных фар и на некоторых автомобилях реле регуляторов с генератором Г-222.
10. Десятый предохранитель защищает достаточно много цепей среди которых — вся индикация панели приборов, лампа сигнализатора и реле зарядки, также этот предохранитель защищает цепь указателей поворотов в режиме указателя поворотов, вольтметр, лампы и указатели топлива, давления масла, уровня тормозной жидкости, управление пневмоклапаном карбюратора, также реле стояночного тормоза, которая обеспечивает мигание лампы ручника.
11.  Одиннадцатый предохранитель отвечает за лампы стоп сигнала и освещения салона.
12. Двенадцатый предохранитель отвечает за за цепь фары дальнего света (правая), а также питает обмотку реле очистителей фар.
13. Тринадцатый предохранитель отвечает за левую фару в режиме дальнего света, а также питает лампу индикации включения дальнего света на панели приборов.
14. Четырнадцатый предохранитель отвечает за левый передний и правый задний габарит, а также питает подкапотную лампу и подсветку номерного знака.
15. Пятнадцатый предохранитель отвечает за передний правый и задний левый габарит, лампы подсветки приборов, освещения вещевого ящика и подсветки прикуривателя.
16. Шестнадцатый предохранитель отвечает за ближний свет правой фары, а также питает обмотку включения очистителей фар.
17. Семнадцатый предохранитель питает ближний свет левой фары.

Что касается реле, то они также расположены в блоке предохранителей:

1. Реле под номером один включает обогрев заднего стекла
2. Реле под номером два служит для включения очистителей и омывателей фар (если такие установлены)
3. Третье реле служит для включения сигналов если их два, если один, то установлена перемычка
4. Четвертое реле — включение электровентилятора охлаждения радиатора
5. Пятое реле предназначено для включения дальнего света фар
6. Шестое реле предназначено для включения ближнего света фар

olade.ru

Предохранители и реле ВАЗ 2107, электрические схемы

Предохранители и реле ВАЗ 2107, электрические схемы

Часто при эксплуатации ВАЗ 2107 мы сталкиваемся с проблемами в электрике. В один прекрасный момент отказывается работать один из электрических приборов, вроде печки или фары ближнего света. Габариты, прикуриватель, поворотники и другие составляющие электрической цепи автомобиля могут также перестать работать без предупреждения.

Чтобы найти причину неисправности, нужно для начала понять, подаётся ли напряжение на тот или иной прибор и проверить предохранители и реле ВАЗ 2107. Самое главное в цепи — это предохранитель. Он защищает прибор от перегрузок и выхода из строя. При любом коротком замыкании или при значительном повышении тока цепи предохранитель перегорает. Поэтому первым делом откроем капот автомобиля и проверим предохранители.

Блок предохранителей ВАЗ-2107

Блок предохранителей ВАЗ-2107 находится в подкапотном пространстве, справа от двигателя (если смотреть по ходу движения автомобиля). В нём расположены основные предохранители и реле. Чтобы проверить, не сгорел ли какой-то из них, нужно открыть капот и пластиковую крышку блока, на которой должны быть указаны названия предохранителей и их номинальные значения.

R1 — реле включения обогрева заднего стекла. Если обогрев не работает, проверьте данное реле, а также предохранитель F5, замените сгоревшие или неисправные. Если реле и предохранитель рабочие, проверьте контакты подключения проводов к полоскам обогрева на заднем стекле (сбоку ближе к боковым дверям)

R2 — реле включения дальнего света фар. Работает совместно с предохранителями F12 и F13. Если дальним не светит только одна фара, скорее всего дело в лампе, которую пора заменить или в предохранителе F12 или F13 (правая/левая фара соответственно)

R3 — реле включения ближнего света фар. Работает совместно с предохранителями F16 и F17. Если ближний свет не работает в обоих фарах, скорее всего дело в этом реле. Первым делом замените его на рабочее. Если не поможет, могли перегореть обе лампы (такое бывает) или их предохранители.

1 — разъём для реле включения очистителей и омывателей фар. Если на вашем автомобиле данных устройств нет, то и в присутствии реле нет необходимости.

2 — разъём для реле включения звукового сигнала. На рисунке установлена перемычка для того, чтобы звуковой сигнал работал без данного реле.

3 — разъём для реле включения электродвигателя вентилятора системы охлаждения. На рисунке установлена перемычка для того, чтобы вентилятор работал без данного реле. Будьте осторожны с этим разъёмом. Нарушение контакта перемычки при отсутствии реле может вызвать отказ работы вентилятора, а это может привести к перегреву охлаждающей жидкости и соответственно двигателя. При появлении первых признаков перегрева (по датчику температуры и закипанию жидкости) глушите двигатель как можно скорей.

4 — пинцет для замены предохранителей
5 — запасные предохранители
6 — пинцет для замены реле

Старайтесь, чтобы у вас всегда были запасные предохранители разных номиналов, чтобы в случае перегорания в дороге не искать ближайший автомагазин.

Предохранители ВАЗ-2107

F1 (10 А) — лампы в фонарях заднего хода, печка (электродвигатель отопителя), обогрев заднего стекла.
Если у вас не работает фонарь заднего хода, проверьте этот предохранитель, затем саму лампу, а также дело может быть в переключателе света заднего хода (на кулисе или коробке передач).
Если не работает печка, но этот предохранитель целый, неисправность может быть в проводке или в самом двигателе отопителя, а также в переключателе на панели.

F2 (10 А) — электродвигатели стеклоочистителя, очистителей фар, насосов омывателей ветрового стекла и фар. Если не работают «дворники» или омыватель, проверьте данный предохранитель и разъём 1 для реле. В нём должно быть установлено реле или перемычка. Также дело может быть в проводке или самом двигателе стеклоочистителя.

Если не работает омыватель лобового стекла, проверьте уровень жидкости в бачке омывателя. Зимой некачественная или невовремя заменённая жидкость может замёрзнуть в трубках системы омывателя. Также могут засориться форсунки омывателя. Или дело может быть в самом насосе (расположен в бачке омывателя), если например он уже отслужил своё или часто включался без жидкости для стеклоочистителя.

F3 (10 А) — резервный

F4 (10 А) — резервный

F5 (20 А) — элемент обогрева заднего стекла и контакты реле его включения. Если не работает обогрев заднего стекла, проверьте также реле R1. Если рели и предохранитель рабочие, проверьте плотность соединения на контактах обогревателя и целлостность его элементов (отсутствие разрывов).

F6 (10 А) — прикуриватель, часы. Если не работает прикуриватель и данный предохранитель целый, дело может быть в контактах самого разъёма. Разберите панель с разъёмом для доступа к контактам и проверьте их состояние.

F7 (20 А) — звуковые сигналы и их реле, вентилятор охлаждения.
Если не работает звуковой сигнал и данный предохранитель целый, проверьте само устройство сигнала. Дело может быть в его обмотках или контактах. Также проверьте состояние контактов на руле (во включателе сигнала). Ещё одна причина может скрываться в реле. Проверьте разъём 2. В нём должно быть установлено рабочее реле или при его отсутствии — перемычка.

Если не работает вентилятор радиатора, но данный предохранитель рабочий, проверьте соединение с датчиком температуры охлаждающей жидкости и его работоспособность. Бывает, что провод от вентилятора попадает под капотом на коллектор или корпус двигателя и сплавляется. Также проверьте работоспособность вентилятора, подав на него напряжение от аккумулятора.

F8 (10 А) — кнопка включения аварийной сигнализации (с лампой), указатели поворота и их контрольная лампа (при включённой «аварийке»).
Этот предохранитель отвечает за работу аварийной сигнализации. Если она не работает, но по-отдельности указатели поворота работают, скорее всего дело в нём.

F9 (7,5 А) — лампы задних противотуманных фонарей.

Если не работают задние «противотуманки» и этот предохранитель целый, проверьте лампы в фонарях, а также все контакты и проводку, а также правильность соединения проводов в кнопке включения на приборной панели.

F10 (10 А) — указатели поворота (только в режиме поворотников), тахометр, датчик уровеня заряда аккумулятора
Лампы указателей поворота на приборной панели
Электропневмоклапан
Датчик топлива и лампа его окончания на приборной панели
Датчик температуры охлаждающей жидкости на приборной панели
Лампа стояночного тормоза на приборной панели

Лампа неполадок тормозной системы на приборной панели
Лампа заряда аккумулятора
Лампа закрытия дроссельной заслонки
Реле электровентилятора
Термовыключатель вентилятора
Обмотка возбуждения генератора.

Большинство проблем с указателями поворотов и лампами на приборной панели решаются заменой этого предохранителя. Подробно расписывать по каждому пункту здесь не буду. Если этот предохранитель целый, но не работает какая-то система, ищите причину в другой части цепи, а также в связанных с ней приборах.

F11 (10 А) — лампы стоп-сигналов, освещение салона, лампа водительского ремня безопасности.

Если у вас не горят стоп-сигналы и этот предохранитель целый, проверьте выключатель стоп-сигналов, сами лампы и контакты разъёмов.
Лампа освещения салона также могла перегореть, либо стоит в выключенном положении. Проверьте контакты проводов, подходящих к разъёмам выключателей освещения салона.

F12 (7,5 А) — лампа дальнего света в правой фаре, стеклоочистители и омыватели фар.
Если не работает дальний свет, проверьте также реле R2 дальнего света. Если не работает дальний свет в одной фаре, то скорее всего предохранитель или сама лампа. Если не работает дальний ни в одной из фар, дело может быть в реле или в выключателе света (на рулевой колонке), его контактах и проводке, а также в кнопке включения фар.

F13 (10 А) — лампа дальнего света в левой фаре, лампа включения дальнего света на панели приборов. Аналогично предыдущему.

F14 (10 А) — лампы габаритов в левой блок-фаре и в правом фонаре, лампы освещения госномера, подкапотная лампа, лампа включения света на приборной панели.
Если не работают лампы, но предохранитель целый, следует проверить сами лампы, проводку, а также прочность контактных соединений разъёмов. Также нужно проверить выключатели этих ламп.

F15 (20 А) — лампа габаритов в правой блок-фаре и в левом фонаре, лампы прикуривателя, приборной панели, ящика для вещей

F16 (10 А) — ближний свет в правой блок-фаре, стеклоочистители и омыватели фар

F17 (7,5 А) — ближний свет в левой блок-фаре

Блок предохранителей и реле ВАЗ 2107

При диагностике неисправностей электрики очень удобно использовать мультиметр. С помощью него можно прозвонить любые соединения и приборы, чтобы проверить их работоспособность. Если вы умеете им пользоваться и есть хотя бы минимальные знания по электротехнике, думаю это не составит труда для вас.

vmiredorog.com

расположение, фото, схема, какой за что отвечает

Одним из ключевых компонентов электрической схемы автомобиля ВАЗ 2105 является блок предохранителей. Многие проблемы с электрооборудованием, возникающие в ходе эксплуатации транспортного средства, связаны именно с этим узлом. Техническим обслуживанием и диагностикой неисправностей блока предохранителей автолюбители, как правило, занимаются самостоятельно.

Предохранители ВАЗ 2105

Назначение предохранителей, используемых в автомобиле ВАЗ 2105, не отличается от функции любых других предохранителей — защита электрических цепей от коротких замыканий, внезапных скачков напряжения и других нештатных режимов работы. Предохранители ВАЗ 2105, которые могут быть цилиндрическими или штекерного типа, смонтированы на одном блоке с реле. Монтажный блок может располагаться под капотом или в салоне автомобиля.

Работа предохранителя основана на известном со школы законе Ома: если на каком-либо участке электрической цепи снижается сопротивление, это ведёт к повышению силы тока. Если сила тока превышает допустимое значение, предусмотренное для данного участка цепи, предохранитель перегорает, защищая тем самым от выхода из строя более важные электроприборы.

Блок под капотом

В большинстве моделей ВАЗ 2105 (за исключением самых ранних образцов) блок предохранителей вынесен из салона под капот: увидеть его можно под ветровым стеклом, напротив пассажирского сидения.

Если монтажный блок расположен под капотом ВАЗ 2105, то увидеть его можно под ветровым стеклом, напротив пассажирского сидения

Таблица: какой предохранитель за что отвечает

Помимо указанных в таблице предохранителей, на монтажном блоке расположены 4 запасных — F18-F21. Все предохранители окрашены в определённый цвет:

• 7,5 А — коричневый;
• 10 А — красный;
• 16 А — синий;
• 20 А — жёлтый.

Расцветка предохранителей ВАЗ 2105 зависит от их номинального тока срабатывания

Как снять монтажный блок

Чтобы снять блок предохранителей, потребуется торцовый ключ на 10. Для демонтажа блока необходимо:

1. Отсоединить минусовую клемму аккумуляторной батареи.
2. Отсоединить штекерные разъёмы в салоне.

   Прежде чем снимать блок, нужно отсоединить штекерные разъёмы в салоне под бардачком

3. Открутить гайки крепёжных болтов (в салоне под бардачком) ключом на 10.

   После этого нужно открутить гайки крепёжных болтов блока

4. Вытолкнуть блок предохранителей в подкапотное пространство.
5. Снять штекерные разъёмы, расположенные под блоком предохранителей.

   Далее необходимо отсоединить штекерные разъёмы, расположенные в нижней части блока предохранителей

6. Снять блок с посадочного места.

   После того как все разъёмы будут отсоединены, блок можно снимать с посадочного места

Штекерные разъёмы как со стороны салона, так и в капоте имеют определённый цвет. Таким же цветом отмечены гнёзда разъёмов на блоке предохранителей (в виде цветных кружков). Это сделано для того, чтобы при сборке блока не перепутать, какой разъём куда подключался. Если цветовой разметки на блоке нет, следует её сделать самостоятельно (например, маркером). Новый или отремонтированный блок устанавливают на место в порядке, обратном демонтажу.

Блоки предохранителей старого и нового образца являются взаимозаменяемыми. Если вместо старого вы захотите установить блок нового типа, какие-то изменения в конструкцию авто вносить не потребуется. Разница между блоками заключается только в типе используемых предохранителей: на старых — цилиндрические, на новых — штекерные.

Ремонт монтажного блока

Если возникают перебои в работе электрооборудования автомобиля, в первую очередь необходимо проверить блок предохранителей. При выходе из строя одного из предохранителей категорически не рекомендуется заменять его предохранителем, способным выдерживать ток выше номинального. Такой предохранитель может быть причиной перегорания проводки, ламп, обмотки электродвигателя или другого электрооборудования.

При выполнении ремонта блока предохранителей следует придерживаться определённых правил. Например:

• если перегорел какой-либо предохранитель, нужно постараться найти причину этому, т. е. проверить весь участок цепи, за который отвечает данный предохранитель;
• если вы установили дополнительное электрооборудование в автомобиль, нужно пересчитать номинальный ток, который должен выдерживать предохранитель, отвечающий за этот участок цепи. Для этого необходимо суммарную нагрузку (мощность) потребителей данного участка цепи разделить на величину бортового напряжения (12 В). Полученную цифру нужно увеличить на 20–25% — это и будет требуемое значение тока срабатывания предохранителя;
• при замене блока следует обратить внимание, нет ли перемычек между контактами старого блока. Если есть, то на новом нужно сделать такие же.

Если на снятом блоке предохранителей есть перемычки, на вновь установленном нужно поставить такие же

Если есть возможность выбирать между блоками старого и нового образца, однозначно следует установить монтажный блок нового типа: более плотные контакты предохранителей на таком блоке сразу избавят вас от множества проблем, связанных с неплотной посадкой предохранителей в блоках старого типа.

Ремонт монтажного блока чаще всего заключается в замене предохранителей или восстановлении сгоревшей дорожки. Проверить предохранитель можно мультиметром: вместо вышедшего из строя предохранителя устанавливают новый.

Замена сгоревшей дорожки

В некоторых случаях при повышении нагрузки в цепи сгорает не предохранитель, а одна из дорожек блока. В этой ситуации нужно оценить степень выгорания: если повреждение незначительное и остальные компоненты блока не пострадали, такую дорожку можно восстановить. Для этого потребуются:

• паяльник;
• олово и канифоль;
• провод 2,5 кв. мм.

Ремонт дорожки выполняется в такой последовательности:

1. Зачищаем и обезжириваем повреждённый участок.
2. Удаляем обгоревшие и не подлежащие восстановлению фрагменты дорожки.
3. Подготавливаем кусок провода требуемой длины, удаляем изоляцию по краям и обрабатываем паяльником и припоем.
4. На место перегоревшей дорожки припаиваем подготовленный провод.

   На место перегоревшей дорожки припаивают кусок провода диаметром 2,5 кв. мм

Если дорожки имеют множественные повреждения, проще заменить блок целиком.

Видео: как отремонтировать перегоревшую дорожку блока предохранителей

Монтажный блок в салоне

В первых моделях ВАЗ 2105 блок предохранителей располагали в салоне автомобиля. Такой блок и сегодня можно увидеть в некоторых «пятёрках» под панелью приборов рядом с левой дверью. Каждый из предохранителей на блоке, расположенном в салоне, отвечает за тот же участок электрической цепи, что и соответствующий предохранитель на блоке, расположенном под капотом.

Как определить сгоревший предохранитель

Если возникают проблемы с какой-либо группой электрооборудования в машине, вероятность того, что дело в предохранителе высока, но не стопроцентна. Чтобы убедиться в выходе из строя предохранителя, иногда бывает достаточно внешнего осмотра: если на его корпусе имеются обгорелые следы, скорее всего, предохранитель сгорел. Такой способ проверки достаточно примитивен, и лучше в этом случае использовать мультиметр, который позволяет диагностировать неисправность:

• по напряжению;
• по сопротивлению.

В первом случае необходимо:

1. Перевести мультиметр в режим измерения напряжения.
2. Включить проверяемую цепь, например, освещение, печку и т. д.
3. Проверить наличие напряжения на выводах предохранителя. Если на одном из выводов напряжения нет, предохранитель нужно заменить.

Во втором случае мультиметр переводится в режим измерения сопротивления, после чего наконечники прибора присоединяются к снятому предохранителю. Если значение сопротивления близко к нулю, предохранитель требует замены.

Если значение сопротивления близко к нулю, предохранитель требует замены

Демонтаж и ремонт блока

Снимается блок предохранителей, расположенный в салоне, в той же последовательности, что и установленный под капотом. Необходимо открутить крепёж, снять разъёмы и вынуть блок. Так же, как и в случае с блоком, расположенным под капотом, ремонт монтажного блока, установленного в салоне, заключается в замене предохранителей и восстановлении дорожек.

Если предохранитель перегорел в дороге и под рукой нет запасного, можно заменить его проволокой. Но при первой же возможности проволоку нужно убрать и установить вместо неё номинальный предохранитель. Схема расположения предохранителей изображена, как правило, на внутренней стороне крышки монтажного блока.

Следует помнить, что существуют монтажные блоки нескольких видов, которые внешне никак не отличаются друг от друга. Различия состоят в распайке дорожек. При замене блока нужно убедиться в том, что маркировки старого и нового блоков совпадают. В противном случае электрооборудование будет работать некорректно.

Поменял в ВАЗ 2105 монтажный блок где-то полгода назад. Когда менял, не знал, что их существует несколько видов. Продавцы на авторынке утверждали, что он бывает только одного типа, а так как мой старый совсем рассыпался, то пришлось взять то что было.
С новым блоком появились сразу две проблемы: перестали работать дворники (эту проблему решили бросив перемычку с первого предохранителя на второй). Вторая проблема (и самая главная) — когда машина просто стоит с выключенным двигателем, разряжает аккумулятор (провод зарядки, если это имеет значение, вставлен в 3 фишку 1 гнездо, по-другому не знаю как сказать, в автоэлектрике вообще почти не шарю. Полностью заряженный примерно за 8 часов разряжается в 0. Третья проблема (не столь важная) — пропали повторители поворота. Ездил к автоэлектрику, тот только руками развёл, панель посмотрел и нечего не смог сделать. Старую панель выбросил, так как она почти полностью рассыпалась, не знал, что такая проблема будет, так что сравнить не с чем.

Пешеход

http://www.semerkainfo.ru/forum/viewtopic.php?t=2040&start=100

Блок предохранителей старого образца

В монтажных блоках старого образца используются цилиндрические (пальчиковые) предохранители, которые устанавливаются в специальные подпружиненные разъёмы. Такие разъёмы не отличаются надёжностью и долговечностью, вследствие чего вызывают множество нареканий со стороны автолюбителей.

В монтажном блоке ВАЗ 2105 старого образца используются цилиндрические предохранители

Каждый из 17 предохранителей, расположенных на монтажном блоке старого образца, отвечает за те же группы потребителей электроэнергии, что и соответствующие предохранители на блоке нового образца (см. таблицу выше). Отличие состоит только в значении номинального тока, на который рассчитаны цилиндрические предохранители. Каждому штекерному предохранителю (на блоке нового образца) номинальным током:

• 10 А соответствует пальчиковый предохранитель номинальным током 8 А на блоке старого образца;
• 20 А — 16 А;
• 7,5 А — 8 А.

Техобслуживание и ремонт блока предохранителей ВАЗ 2105 в большинстве случаев не вызывает затруднений у автолюбителей. Чтобы самостоятельно определить неисправность монтажного блока и устранить её, бывает достаточно даже небольшого водительского опыта. Для надёжной работы электрооборудования важно использовать предохранители с параметрами, указанными в технической документации.

bumper.guru

расположение, фото, схема, какой за что отвечает

Одним из важных элементов электрооборудования ВАЗ 2104 являются предохранители, заключённые в специальный блок. Из-за свойственной этому устройству низкой надёжности периодически приходится не только менять плавкие вставки, но и ремонтировать печатную плату. Для восстановления монтажного блока необязательно обращаться в сервис, поскольку ремонт под силу выполнить даже владельцу «Жигулей» без опыта.

Предохранители ВАЗ 2104

Предохранители ВАЗовской «четвёрки» как и в любом другом автомобиле, предназначены для размыкания защищаемой ими электрической цепи в результате перегорания специальной вставки. Разрушение происходит в момент превышения тока, на который рассчитан защитный элемент. Сила тока предохранителя подбирается в зависимости от допустимой нагрузки в защищаемой им цепи и зависит от подключённых в ней потребителей. Если возникает нештатная ситуация, в первую очередь должна выйти из строя плавкая вставка, прекратив подачу тока и сохранив машину от пожара. Предохранитель выходит из строя по нескольким причинам:

• короткое замыкание, которое возможно при повреждении изоляции проводов либо неправильном монтаже электроприборов;
• несоответствие номинала предохранителя той цепи, в которой он установлен. Такое возможно при ошибочной установке плавкой вставки, рассчитанной на меньший ток.

На ВАЗ 2104 устанавливались разные предохранители, но назначение у них одно — защита электрических цепей

Поскольку от состояния предохранителей зависит работоспособность всех потребителей автомобиля, на их замене, поиске и решении возможных проблем, стоит остановиться подробнее.

Блок под капотом

ВАЗ 2104 оснащается блоком предохранителей (БП), который также называют монтажным блоком, расположенным под капотом со стороны пассажира. Узел содержит не только защитные элементы, но и реле, отвечающие за коммутацию тех или иных приборов.

Блок предохранителей на ВАЗ 2104 располагается в подкапотном пространстве напротив пассажирского сиденья

Как определить сгоревший предохранитель

Если с электрической частью «четвёрки» возникают какие-либо неполадки, сперва нужно заглянуть в монтажный блок и проверить целостность предохранителей и только после этого приступать к более детальному поиску неисправностей. Конструктивно защитный элемент может отличаться, в зависимости от установленного на машине БП. Проверить плавкую вставку на предмет выхода из строя можно следующими способами:

• визуально;
• мультиметром.

Визуальный осмотр

Предохранители выполнены таким образом, что по их внешнему виду можно определить работоспособность. У цилиндрических элементов специальная вставка расположена снаружи и её повреждение нельзя не заметить. Флажковые элементы оснащены плавкой вставкой внутри, но благодаря прозрачному корпусу её состояние можно оценить визуально на просвет. Сгоревший предохранитель будет иметь оборванную вставку.

Определить целостность ножевого предохранителя довольно просто, поскольку элемент имеет прозрачный корпус

Проверка мультиметром или контролькой

При помощи прибора предохранитель можно проверить по напряжению и сопротивлению. В первом случае деталь диагностируется непосредственно в монтажном блоке. Для этого совершают следующие действия:

1. Устанавливаем прибор на предел измерения напряжения.
2. Включаем в автомобиле цепь, защищаемую плавкой вставкой (печку, фары и т. п.).
3. Мультиметром или контролькой (контрольная лампочка) проверяем напряжение на одном контакте предохранителя, а затем на другом. При отсутствии напряжения на одном из выводов это будет означать, что предохранитель перегорел и требует замены.

Видео: проверка плавких вставок без демонтажа с машины

Для диагностики защитных элементов по сопротивлению выполняют следующие шаги:

1. На мультиметре выбираем режим измерения сопротивлений или прозвонки.

   Для проверки предохранителя выбираем соответствующий предел на приборе

2. Вынимаем из блока проверяемый элемент.
3. Соединяем щупы прибора с контактами предохранителя.

   Выполняем проверку путём касания щупами прибора контактов предохранителя

4. Если деталь исправна, то на экране увидим нулевые показания сопротивления, свидетельствующие об исправности вставки. В случае обрыва сопротивление будет бесконечно большим, что укажет на необходимость замены элемента.

   Бесконечное значение сопротивления укажет на обрыв плавкой вставки

Некоторые автовладельцы при повреждении предохранителя заменяют его монетой или куском провода. Однако такое решение проблемы является неправильным и опасным. Если в цепи возникнет короткое замыкание, то монета или проволока не перегорят, как это было бы в случае с предохранителем, и проводка начнёт плавиться.

Старый образец блока предохранителей

Четвёртая модель «Жигулей» оснащалась двумя разновидностями монтажных блоков — старого и нового образца. Несмотря на некоторые отличия, оба узла выполняют одну и ту же функцию. Внешне устройства отличаются иным расположением вставок и реле. Старой версией блока комплектовалась только карбюраторная «четвёрка», хотя на машину с карбюраторным силовым агрегатом можно поставить и модифицированный узел. В старой конструкции предусмотрена установка 17 предохранителей в один ряд и 6 реле. Вставки удерживаются пружинящими контактами, что негативно сказывается на надёжности блока. В результате при больших значениях тока нагревается как предохранитель, так и контакты, что постепенно приводит к их деформации и окислению.

Старый монтажный блок состоит из 17 цилиндрических предохранителей и 6 реле

Блок предохранителей изготовлен на двух печатных платах, размещённых в корпусе друг над другом и соединённых перемычками. Поскольку конструкция неидеальна, проведение ремонта вызывает немало вопросов. Основные сложности обусловлены проблемой разъединения плат для их восстановления, что иногда требуется при перегорании дорожек.

Рассматриваемый узел подключается к автомобильной электропроводке посредством цветных разъёмов, что исключает путаницу во время монтажа. Блок предохранителей задней частью входит в салон и располагается за бардачком. В это же место подходят провода от приборной панели. Нижняя часть устройства находится под капотом и для удобства также оснащена разноцветными разъёмами.

Схема блока предохранителей ВАЗ 2104 может потребоваться во время проведения ремонтных работ

Сам корпус старого узла изготовлен из пластика, а сверху устанавливается прозрачная крышка. Сегодня такой блок является устаревшим, и найти его в хорошем состоянии будет довольно сложно.

Таблица: предохранители ВАЗ 2104 и защищаемые ими цепи

Новый образец блока предохранителей

Последние модели «четвёрок» с карбюраторными двигателями, а также инжекторные версии, комплектовались новым БП. В этом изделии устранена проблема частого пропадания контакта. Использование ножевых предохранителей заметно повысило надёжность узла. Плавкие вставки размещены в два ряда, а для их замены используется пинцет, который идёт в комплекте с блоком. Для реле есть отдельный пинцет. Новый вариант блока оснащён всего одной платой, что значительно облегчает ремонт.

Расположение элементов в новом монтажном блоке: R1 — реле включения обогрева заднего стекла; R2 — реле включения дальнего света фар; R3 — реле включения ближнего света фар; R4 — реле включения звукового сигнала; 1 — разъём для реле включения очистителей и омывателей фар; 2 — разъём для реле включения электродвигателя вентилятора системы охлаждения; 3 — пинцет для предохранителей; 4 — пинцет для реле

Как снять монтажный блок

Блок предохранителей ВАЗ 2104 приходится снимать нечасто. Если такая необходимость и возникает, то обусловлена она ремонтом либо заменой узла. Для демонтажа понадобятся такие инструменты:

• ключ на 10;
• торцевая головка на 10;
• удлинитель.

Снимается блок в следующей последовательности:

1. С источника питания снимаем минусовую клемму.
2. Открываем бардачок и откручиваем крепление на боковых стенках, после чего вынимаем корпус из передней панели.

   Крестовой отвёрткой откручиваем крепление вещевого ящика и вынимаем корпус из торпеды

3. Стягиваем колодки с БП под капотом.

   В подкапотном пространстве разъёмы с проводами к монтажному блоку подходят снизу

4. В салоне также снимаем фишки с устройства.

   Снимаем колодки с проводами, которые соединяются с блоком из салона

5. Отворачиваем крепление узла к кузову, снимаем блок и резиновый уплотнитель.

   Блок удерживается четырьмя гайками — откручиваем их

6. Выполнив необходимые работы, производим установку в порядке, обратном демонтажу.

Видео: как снять БП на примере ВАЗовской «семёрки»

Ремонт монтажного блока

Поскольку рассматриваемое устройство выполнено на печатной плате, её ремонт проводится только после демонтажа. Для разборки корпуса потребуется лишь плоская отвёртка. Мероприятие состоит из следующих шагов:

1. Извлекаем все реле и плавкие вставки из блока.

   Чтобы разобрать монтажный блок сперва нужно извлечь все реле и предохранители

2. Верхняя крышка удерживается четырьмя винтами, отворачиваем их.

   Верхняя крышка крепится на четырёх винтах

3. Отвёрткой поддеваем фиксирующие элементы.

   Со стороны разъёмов корпус удерживается фиксаторами

4. Сдвигаем часть корпуса в сторону.

   После разъединения фиксаторов, сдвигаем корпус блока

5. Надавливаем пальцами на контакты блока.

   Чтобы вынуть плату, необходимо нажать на разъёмы

6. Демонтируем плату из корпуса.

   Снимаем плату, извлекая её из корпуса

7. Внимательно проверяем состояние платы на предмет любых повреждений (плохая пайка контактов, целостность дорожек). Если на плате будут обнаружены проблемные участки, устраняем поломку. При значительных повреждениях, которые невозможно устранить, меняем деталь на исправную.

   Осматриваем плату на предмет повреждения дорожек

Как заменить сгоревшую дорожку

Для монтажного блока ВАЗ 2104 характерна такая неисправность, как перегорание дорожки на плате. Если такое произошло, то необязательно производить замену платы, поскольку дорожку можно восстановить. Для ремонта нужно подготовить следующий перечень:

• паяльник 40–60 Вт;
• припой;
• отрезок провода;
• нож.

Для восстановления печатной платы понадобится паяльник, припой с флюсом, а также нож и кусачки

Последовательность ремонта может отличаться в зависимости от повреждений, но в целом он выполняется следующим образом:

1. Производим зачистку повреждённой дорожки до тех пор, пока полностью не будет удалён лак в месте разрыва.

   Повреждённый участок дорожки необходимо зачистить ножом

2. Подносим паяльник с каплей припоя и соединяем оборванную дорожку.

   Залудив дорожку, восстанавливаем её каплей припоя

3. При сильном повреждении токопроводящей дорожки, для восстановления используем кусочек провода, посредством которого соединяем между собой контакты.

   При значительных повреждениях дорожки её восстанавливают отрезком провода

4. По окончании ремонта монтируем плату в корпус и ставим блок на место.

Видео: ремонт монтажного блока «Жигулей»

Как проверить реле

С реле в монтажном блоке «четвёрки» иногда возникают неполадки. Часто проблема вызвана плохим контактом в разъёмах, что можно определить по цвету выводов реле: белый или зелёный налёт свидетельствует об окислении и необходимости очистки. Для этих целей используют мелкую наждачную бумагу. Проверить реле можно заменой на заведомо исправный элемент либо посредством подачи питания на контакты обмотки. Если работа коммутационного элемента после замены восстановится, значит, старая деталь вышла из строя.

Иногда работоспособность реле нарушается по причине окислившихся контактов

Во втором случае на катушку реле подают напряжение от аккумулятора, а замыкание и размыкание контактов проверяют мультиметром. Наличие сопротивления при замыкании контактов укажет на неисправность коммутационного элемента и необходимость его замены.

Для проверки реле на его обмотку подают напряжение от АКБ, а мультиметром проверяют, замыкаются контакты или нет

Блок предохранителей в салоне «четвёрки»

Большинство модификаций ВАЗ 2104 оснащаются только одним БП — в моторном отсеке. Однако инжекторные версии этого авто имеют дополнительный узел, который расположен в салоне под вещевым ящиком. Этот блок представляет собой планку, с расположенными на ней несколькими элементами:

• главное реле;
• реле топливного насоса;
• реле вентилятора.

Плавкие вставки обеспечивают защиту:

• главного реле;
• электробензонасоса;
• электронного блока управления двигателем.

Блок предохранителей и реле в салоне: 1 — предохранитель, защищающий силовые цепи главного реле; 2 — главное реле; 3 — предохранитель, защищающий цепь постоянного питания контроллера; 4 — предохранитель, защищающий силовую цепь реле электробензонасоса; 5 — реле электробензонасоса; 6 — реле электровентилятора; 7 — диагностический разъём

Как снять блок предохранителей

Необходимость снятия БП может возникнуть при замене реле либо защитных элементов системы управления мотором. Для этого демонтируется сама планка, на которой удерживаются детали. Процедура происходит следующим образом:

1. Обесточиваем бортовую сеть, снимая клемму с минуса АКБ.
2. Отворачиваем крепёж кронштейна к кузову.

   Кронштейн крепится двумя гайками под ключ на 8

3. Снимаем планку с элементами.

   Отвернув гайки, снимаем кронштейн вместе с реле, предохранителями и диагностическим разъёмом

4. При помощи специальных щипцов вынимаем повреждённый предохранитель и заменяем его на новый, учитывая номинал.

   Чтобы извлечь предохранитель, потребуется специальный пинцет

5. Если нужно заменить реле, то минусовой отвёрткой разъединяем разъём и элемент коммутации.

   Для снятия разъёмов с блока реле поддеваем их плоской отвёрткой

6. Откручиваем крепление и снимаем реле.

   Реле крепится к кронштейну гайкой под ключ на 8

7. Меняем деталь и производим сборку в обратном порядке.

   После снятия вышедшего из строя реле на его место устанавливаем новое

Соединение элементов в дополнительном блоке ВАЗ 2104 выполнено на разъёмах и в случае возникновения неполадок меняются только детали.

Для повышения надёжности электрооборудования ВАЗовской «четвёрки» желательно установить новый образец блока предохранителей. Если же такой возможности нет, то выполнять периодический ремонт старого блока можно с минимальным набором инструментов и без специальных знаний. Достаточно будет ознакомиться с пошаговой инструкцией и следовать ей в процессе ремонта.

bumper.guru

описание какой и за что отвечает, расположение электрооборудования с блоком, его снятие и замена

Монтажный блок с предохранителями ВАЗ 2107 содержит в себе плавкие вставки и электромагнитные реле. Он обеспечивает защиту потребителей электрического тока от повреждений при возникновении коротких замыканий в цепях. Схема предохранителей ВАЗ 2107 отличается от конфигурации таких же устройств в более ранних моделях ВАЗ 2101-2106. Владельцам этого автомобиля будет полезно узнать о расположении и обслуживании усовершенствованного блока.

Содержание

Открытьполное содержание

[ Скрыть]

Расположение и схема БП

Расположение предохранителей ВАЗ 2107 с карбюратором или инжектором одинаково. Монтажный блок с плавкими вставками находится в моторном отсеке с правой стороны по ходу движения автомобиля. Блоки предохранителей изготавливались в двух вариантах, старого и нового образца, и их выбор также не зависит от системы питания машины.

Описание электрооборудования карбюраторного и инжекторного двигателя несколько отличается. Это связано с тем, что работой инжектора управляет бортовой компьютер.

Старого образца

Монтажные блоки старого образца включают в себя 17 предохранителей и 6 электромагнитных реле. Количество последних может быть другим, это зависит от комплектации автомобиля. Плавкие вставки установлены в один ряд, имеют цилиндрическую форму, удерживаются подпружиненными контактами. Такое соединение ненадёжное, так как прохождение больших токов через предохранитель приводит к нагреву плавких вставок и пружинных контактов. В такой ситуации происходит деформация контактных ножек, поэтому приходится периодически вынимать защитные элементы, чтобы подогнуть или почистить окислившийся контакт.

Плавкие вставки, электромагнитные реле и другие компоненты установлены на двух печатных платах, которые расположены одна над другой и соединены перемычками. Такую конструкцию назвать удачной нельзя, так как это затрудняет выполнение ремонта БП. Сложности могут быть, если понадобится разъединить платы, что под силу не всем водителям. Такая необходимость появляется, к примеру, при перегорании дорожки печатной платы. Неполадка возникает, если неправильно поменять перегоревший плавкий элемент и установить предохранитель, рассчитанный на больший ток.

Блок предохранителей ВАЗ 2107

Жгуты проводов подключают к БП через разъёмы. Для того чтобы не ошибиться при подключении, они имеют разные цвета. Задняя часть БП выступает в вещевой ящик, где подключают разъёмы щитка приборов, заднего жгута проводов.

Схему предохранителей ВАЗ 2107 можно посмотреть на рисунке ниже.

Схема блока предохранителей

Нижняя часть БП находится в моторном отсеке, где также имеются разноцветные разъёмы. Для изготовления корпуса БП используют пластическую массу. Его крышка прозрачная и имеет обозначение мест установки реле и предохранителей, их номинальный ток.

Панель предохранителей ВАЗ 2107 старого образца полностью взаимозаменяемая с новым блоком для этой машины.

Нового образца

В блоке предохранителей нового образца плавкие вставки стали ножевыми, что повышает надёжность БП. Если в старой конфигурации предохранители были расположены в один ряд, то теперь они установлены в два ряда. Внутри корпуса блока нового образца теперь только одна печатная плата, извлекать и ремонтировать которую стало проще.

Блок новой конструкции

Количество плавких вставок, как и в старом блоке, 17 штук. Электромагнитных реле может быть также установлено 6, но в большинстве конструкций блоков с предохранителями используют всего 4 штуки. Вместо остальных реле, применяют перемычки.

Ниже представлено видео пользователя UidTrim о распиновке предохранителей.

Расшифровка

Рассмотрим более подробно назначение и номинал плавких вставок для блоков предохранителей ВАЗ 2107 двух конструкций. Для устройств старого образца они предохранители обозначены цифрами от 1 до 17, а для нового — символами от F1 до F17.

№п/п	Защищаемые цепи
1 (8А) F1 (10А)	Цепи реле (его обмотка) включения обогревателя заднего стекла, лампы заднего хода, вентилятор печки.
2 (8А) F2 (10А)	Электродвигатели очистителя лобового стекла, фар головного освещения, насосов омывателей лобового стекла и фар.
3 F3	Резерв.
4 F4	Резерв.
5 (16А) F5 (20А)	Нагревательный элемент обогрева заднего стекла.
6 (8А) F6 (10А)	Предохранитель прикуривателя, розетка переносной лампы, часы на панели приборов.
7 (16А) F7 (20А)	Электродвигатель вентилятора системы охлаждения двигателя, звуковой сигнал.
8 (8А) F8 (10А)	Указатели поворотов в режиме аварийной сигнализации.
9 (8А) F9 (10А)	Цепь возбуждения генератора.
10 (8А) F10(10А)	Контрольные приборы и их сигнальные лампы, лампы штатных сигналов поворотов.
11 (8А) F11(10А)	Лампы сигналов торможения, освещения салона.
12 (8А) F12 10А)	Дальний свет правой фары.
13 (8А) F13 (10А)	Дальний свет левой фары, контрольная лампа включения дальнего сета.
14 (8А) F14 (10А)	Лампы габаритного освещения левого переднего и заднего правого фонарей, освещение моторного отсека, освещение номерного знака.
15 (8А) F15 (10А)	Габаритное освещение правого переднего и левого заднего фонарей, освещение панели приборов.
16 (8А) F16 (10А)	Лампа ближнего света правой стороны автомобиля.
17 (8А) F17 (10А)	Лампа ближнего света левой стороны машины.

Отдельного защитного элемента в монтажном блоке автомобиля ВАЗ 2107, который отвечает за магнитолу, нет. Чаще всего её подключают к часам или прикуривателю.

Ниже представлена расшифровка реле в мон­тажном блоке ВАЗ 2107.

Инжектор

Электросхема моделей с инжектором имеет дополнительный блок плавких вставок и реле, который устанавливают в салоне машины под вещевым ящиком со стороны пассажира.

Распиновка этого блока будет такова:

1. F1 обеспечивает работоспособность основного реле автомобиля, его номинальный ток равен 7,5 А.
2. F2 отвечает за работу электронного блока управления двигателем, ток равен 7,5 А.
3. F3 рассчитан на ток силой 15 А, обеспечивает работоспособность электродвигателя топливного насоса.

Там же установлены три электромагнитных реле:

• К1 — главное реле;
• К2 — реле, которое включает электрический топливный насос;
• К3 — реле, включающее электродвигатель вентилятора в системе охлаждения силового агрегата.

Как снять и заменить блок предохранителей

Такая операция может понадобиться для проведения ремонтных работ в монтажном блоке с предохранителями или когда выполняется замена узла старой конструкции на новый монтажный блок. Снять это устройство не представляется сложной процедурой, поэтому задача вполне может быть выполнена даже начинающим водителем. Трудности могут появиться, когда понадобится разобрать этот узел.

Инструменты

Для снятия блока предохранителей специальные ключи или приспособления не нужны, достаточно набора штатных инструментов.

Для выполнения работы следует приготовить:

• торцовый ключ или головку на 10 мм;
• отвёртку с крестообразным лезвием;
• такую же отвёртку, но с плоским лезвием.

В некоторых случаях может понадобиться жидкость типа WD-40 или аналогичная ей, ветошь, пассатижи.

Пошаговая инструкция

Перед началом снятия блока предохранителей следует отключить аккумуляторную батарею и демонтировать корпус воздушного фильтра.

Далее порядок действий будет таков:

1. Отключают разъёмы с проводами, которые подведены с нижней части корпуса блока предохранителей. Разъёмы цветные, так что перепутать их при сборке невозможно. Если возникнут трудности при отсоединении, можно поддеть их плоской отвёрткой.
2. Теперь фронт работы переходит в салон машины. Нужно отсоединить полку под бардачком передней панели. После этого вынимают дно вещевого ящика.
3. Открывшиеся взгляду цветные разъёмы с проводами отключают от блока предохранителей.
4. Корпус закреплён к моторному отсеку четырьмя болтами. Торцовым ключом или головкой на 10 мм их следует отвернуть. Если они не поддаются, болты нужно обработать жидкостью WD-40 или аналогичной ей.
5. Теперь можно вынуть корпус блока предохранителей в моторный отсек.

Установка нового или отремонтированного блока выполняется в обратном порядке. Замена старого блока предохранителей ВАЗ 2107 на новый производится аналогично описанному примеру.

Отключение разъёмов в моторном отсеке

Отключение разъёмов в вещевом ящике

Как заменить предохранители

Важно знать, что нельзя устанавливать вместо перегоревшего предохранителя толстую проволоку, это может спровоцировать возгорание проводки, а то и автомобиля в целом.

Такая необходимость может возникнуть при перегорании плавкой вставки от перегрузок или коротких замыканий в цепях. Блоки старой модификации имеют защитные элементы цилиндрической формы. Располагают их в один ряд в порядке очерёдности слева направо. Перегоревший элемент аккуратно вынимают из подпружиненных держателей, но делать это следует осторожно.

Предохранитель и держатели могут быть сильно нагреты. Перед установкой исправной плавкой вставки следует убедиться в отсутствии коротких замыканий защищаемых цепей. В противном случае защита будет перегорать очень часто. А также следует слегка поджать пружинные контакты, если на них имеются следы окисления, их нужно удалить.

Замена предохранителя

В новых блоках предохранителей устанавливают ножевые защитные элементы, вынуть которые не так просто. Для этого внутри корпуса имеется специальный пинцет. Если он не помогает извлечь неисправную плавкую вставку, можно воспользоваться небольшими пассатижами.

Видео

На видео пользователя Калинникова Константина показан процесс снятия блока предохранителей старого образца.

Как заменить предохранители и реле ВАЗ-2107

Большинство цепей бортовой сети автомобиля защищены плавкими предохранителями, основная часть которых установлена в монтажном блоке, расположенном в моторном отсеке на задней стенке, справа.

На автомобили ранних выпусков устанавливались монтажные блоки с предохранителями цилиндрического типа.

В настоящее время применяются монтажные блоки с предохранителями штыревого типа, имеющими более надежный контакт в разъеме.

Монтажные блоки взаимозаменяемы в сборе. Блоки отечественного производства можно разбирать, заменять плату и восстанавливать перегоревшие токопроводящие дорожки.

В блоке кроме предохранителей размещаются реле дальнего и ближнего света фар, обогрева заднего стекла.

На внутренней стороне крышки монтажного блока изображены символы, поясняющие назначение каждого реле. На части автомобилей, оборудованных очистителем фар, в монтажном блоке устанавливается дополнительное реле. Оно согласует работу очистителей фар с очистителем ветрового стекла при включенном свете фар.

Предохранитель номиналом 8А цепи противотуманного света установлен за нижней вставкой панели радиоприемника, на проводе возле выключателя противотуманных фонарей.

При ремонте электрооборудования отсоединяйте «минусовую» клемму аккумуляторной батареи (при выключенном зажигании).

Прежде чем установить новый предохранитель взамен перегоревшего, выясните и устраните причину перегорания.

Не используйте предохранители увеличенного номинала или самодельные – это может привести к перегоранию токопроводящих дорожек печатной платы и даже стать причиной пожара.

Замена предохранителей в монтажном блоке

Открываем крышку монтажного блока.

Порядковые номера штыревых предохранителей указаны на нижней стороне крышки и на панели блока. Там же, на крышке, нанесены символы защищаемых цепей.

В монтажном блоке старой конструкции, которым комплектуется часть автомобилей, предохранители размещены по порядку номеров слева направо.

Состояние плавкого элемента предохранителя штыревого типа видно через окошко сверху его корпуса.

Для замены предохранителей и реле монтажный блок укомплектован специальными пластмассовыми съемниками.

При отсутствии съемника предохранитель и реле можно извлечь пассатижами.

Замена дополнительного предохранителя очистителя фар

Дополнительные плавкие предохранители очистителей фар (номиналом 2А) защищают обмотку электродвигателей.

Они установлены на питающих проводах рядом с моторедукторами.

Для проверки и замены неисправных предохранителей отворачиваем крышку предохранителя

Замена предохранителей цепи противотуманного света

Для проверки и замены предохранителя цепи противотуманного света, поддев отверткой, вынимаем два средних выключателя из панели радиоприемника.

Отверткой по очереди поджимаем два фиксатора крепления нижней вставки панели радиоприемника

Вынимаем вставку.

Вынимаем из панели корпус предохранителя

Отворачиваем его крышку и заменяем перегревший предохранитель

Замена реле

Замена реле включения обогрева заднего стекла, очистителей фар, ближнего и дальнего света фарРеле 113.3747-10 или взаимозаменяемые с ними новые реле 90.3747 (с пластмассовой крышкой) служат для включения обогрева заднего стекла, ближнего и дальнего света фар.

Они размещены в монтажном блоке.

На автомобилях, оборудованных очистителем фар, дополнительно установлено реле 904.3747.

Место расположения реле обозначено символами на внутренней стороне крышки блока.

Для замены снимаем реле съемником.

Замена реле зажигания и реле аварийной сигнализации и указателей поворота

Снимаем щиток приборов. Оба реле установлены в салоне на передней панели за щитком приборов.

Реле зажигания (113.3747-10 или 90.3747-10) и реле аварийной сигнализации и указателей поворота (23.3747 или 231.3747) имеют кронштейн для непосредственного крепления на кузове.

Головкой «на 10» отворачиваем гайку крепления реле.

Реле, подлежащее замене, отсоединяем от колодки.

Новое реле крепим на место, подложив под гайку провод «массы».

Замена реле включения стартера

Для включения стартера служат реле 113.3747-10 или 90.3747-10 с кронштейном на крышке.

Реле стартера установлено в моторном отсеке на правом брызговике.

Снимаем с его выводов колодку проводов, ключом «на 10» отворачиваем гайку крепления и меняем реле.

Замена реле очистителя ветрового стекла

Реле очистителя ветрового стекла (РС-514) предназначено для обеспечения прерывистого режима его работы.

Установлено оно под панелью приборов со стороны водителя и прикреплено к кузову двумя винтами. Общий вид реле с колодкой

Технические данные для проверки реле очистки ветрового стекла

— Сопротивление обмотки реле, Ом 66±2

— Сопротивление обмотки прерывателя, Ом 23±1

— Число включений очистителя в минуту 9—17*.

После включения очистителя щетки могут сделать до четырех непрерывных двойных ходов, пока биметаллическая пластина не нагреется до рабочей температуры

Поддев отверткой, снимаем левую обивку боковины.

Для ее последующей установки потребуются две новые кнопки крепления.

Крестообразной отверткой отворачиваем два самореза крепления реле.

Разъем реле находится в приборной панели, рядом с регулятором гидрокорректора фар.

К нему можно подобраться снизу приборной панели.

Важно не ошибиться с соединительной колодкой.

Колодка реле с четырьмя выводами (щиток приборов для наглядности снят)

Электрические цепи, защищаемые плавкими предохранителями

№ предохранителя (номинальный ток)* — Наименования оборудования защищаемых электрических цепей

F1 (8А/10А) — Задние фонари (свет заднего хода). Электродвигатель отопителя. Лампа сигнализатора и реле обогрева заднего стекла (обмотка). Электродвигатель очистителя и омывателя заднего стекла (ВАЗ- 21047)

F2 (8/10А) — Электродвигатели очистителей, омывателей ветрового стекла и фар. Реле очистителей, омывателей ветрового стекла и фар (контакты)

F3/4 (8А/10А) — Резервные

F5 (16А/20А) — Нагревательный элемент обогрева заднего стекла и его реле (контакты)

F6 (8А/10А) — Прикуриватель. Штепсельная розетка для переносной лампы

F7 (16А/20А) — Звуковой сигнал. Электродвигатель вентилятора охлаждения радиатора

F8 (8А/10А) — Указатели поворота в режиме аварийной сигнализации. Выключатель и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации)

F9 (8А/10А) — Противотуманные фонари. Регулятор напряжения генератора Г-222 (на части автомобилей)

F10 (8А/10А) — Комбинация приборов. Лампа сигнализатора и реле заряда аккумуляторной батареи. Указатели поворотов и соответствующие лампы сигнализаторов. Лампы сигнализаторов резерва топлива, давления масла, стояночного тормоза и уровня тормозной жидкости. Вольтметр. Приборы системы управления электропневмоклапаном карбюратора. Реле-прерыватель лампы сигнализатора стояночного тормоза

F11 (8А/10А) — Лампы сигнала торможения. Плафоны внутреннего освещения кузова

F12 (8А/10А) — Дальний свет (правая фара). Обмотка включения реле очистителей фар

F13 (8А/10А) — Дальний свет (левая фара) и лампа сигнализатора включения дальнего света фар

Блок предохранителей и реле ВАЗ 2107 инжектор и карбюратор: расшифровка схем

Стандартный блок предохранителей ВАЗ 2107 имеет незамысловатую конструкцию и разделен на две части. Первая устанавливается в моторном отсеке, второй смонтирован под бардачком.

Ввиду отсутствия сложной электроники предохранители и реле, преимущественно отвечают за силовые линии и магистрали агрегатов.

Инжекторный мотор

Конструкция основного монтажника на инжекторе не отличается. Единственная разница заключается в наличии дополнительного отсека, отвечающего за работу системы топливоподачи. Модуль устанавливается под приборкой за бардачком.

Карбюратор

Представляет эталон простоты и лаконичности. Здесь есть только основной монтажный модуль и разбросанные по салону отдельные предохранители.

В салоне

На семерках классического и современного образца салонный блок отсутствует. В некоторых случаях, пользователи самостоятельно выполняют перенос вставок в одну панель под приборкой. В этом нет необходимости – элементы устанавливаются под обшивкой и не отличаются сложным доступом.

Преимущественно здесь монтируются предохранители, ответственные за вспомогательное оборудование и агрегаты, не имеющие отношения к силовой установке.

Под капотом

Модуль располагает вставками и реле, отвечающими за двигатель и его системы. Элементы отличаются повышенным рабочим номиналом.

Распиновка блока

Количество выводов на машине старого образца немного отличается от инжекторной версии. Здесь отсутствуют некоторые элементы и участки цепей. Ниже имеется распиновка отдельного модуля для машин нового образца стандарта Евро 3.

Схема блока предохранителей ВАЗ 2107

Место установки вставок на блоках старого и нового типа сильно отличается. На цветной электросхеме выше указана обновленная система. Здесь последовательность вставок отследить не получится – элементы смонтированы не по порядку. На старой модификации предохранители электрооборудования устанавливаются слева на право.

Расшифровка элементов приведена по порядку для обеих видов панелей.

Следует выделить инжекторные доработки, где устанавливают дополнительный модуль в салоне.

Предохранители штыревого типа

Это современное решение. Конструкция гнезда облегчает обслуживание панели и исключает сильное повреждение дорожек.

Предохранители цилиндрического типа

Отличаются не только внешним видом, а и способом установки. Устаревшая конструкция имеет множество минусов. Здесь повышается вероятность окисления гнезда и предохранительного элемента. При изнашивании подпружиненных контактов, возможно появление люфта и ослабления передачи тока.

В результате, старую панель было решено сменить на современный аналог.

Предохранитель и реле стартера

Детали расположены на правом крыле автомобиля и подключены проводами к агрегату. Если стартер не крутит, но щелкает, следует проверить предохранитель и силовое реле устройства.

Также может не срабатывать втягивающее. Для снятия модуля потребуется полностью разобрать его. Далее открутить втягивающее от корпуса и заменить его.

Предохранитель и реле дворников Лада 2107

Биметаллический элемент дворников устанавливается на позиции 2 в подкапотном блоке. Если очистители перестали работать, смотреть нужно именно сюда. Реле находится под приборкой со стороны водителя. Если модуль не выдает паузы – это говорит о реле-прерывателе. Деталь расположена возле моторчика.

Предохранитель и реле зарядки

Элемент располагается на правом крыле возле АКБ. Если внезапно зарядка батареи пропала, смотреть потребуется именно сюда, а только после этого влезать в генератор.

Выносное реле можно заменить простым способом. Отверткой откручиваются крепежи и реле снимается.

Генератор

Установка неплохо защищена. Трехуровневая защита не дает угробить устройство. Регулятор напряжения смонтирован внутри блока. Заменить его, не снимая деталь с машины, невозможно.

Расположение основного реле генератора стандартно для классики, оно устанавливается на левом крыле машины или на салонной переборке.

Зажигание

На машине применяется бесконтактное зажигание. На карбюраторных версиях реле катушки зажигания находится за приборкой сразу выше замка. Определить неисправности можно по тому, как ведет себя авто после проворачивания ключа.

В инжекторной версии принцип работы немного отличается. Изначально напряжение идет на главное реле (мозги машины) через предохранитель салонной панели №1 и 2. Затем происходит возбуждение реле 1.

Предохранитель и датчик заднего хода

На 5 ступке применяется стандартный датчик, установленный на кулисе. Предохранитель, питающий лампу, находится в моторном отсеке под номером 1.

Реле поворотов

Устанавливаются здесь также, как и в большинстве классических Лад. Выключатели стоят под приборкой и прикручены к кузову на саморезы. Чтобы поменять реле потребуется демонтировать панель и раздвинуть проводку указателей.

Также распознать нахождение элементов в машине позволит их характерный звук. Отдельно следует заметить, что в некоторых машинах применяется самостоятельная переделка. Так называемая американка помогает перенести габариты в боковые лампы поворотов.

Реле стеклоочистителя

Установлено перед моторчиком с регулируемой скоростью срабатывания. Имеются две вставки за бардачком. Чтобы найти релюшку нужной конструкции достаточно знать артикул: 3747710.

Какой предохранитель отвечает за прикуриватель на ВАЗ 2107

На штатной проводке это № 6, установленный под капотом. Некоторые владельцы авто ставят плавкую вставку на отдельную магистраль. Это связано с переносом стандартного элемента или установкой дополнительного устройства.

ВАЗ 2107: предохранитель печки — где стоит

За регулировку частоты вращения вентилятора отопителя отвечает первая вставка в моторном отсеке. Если его постоянно выбивает или элемент сгорает, следует проверить параллельные магистрали, которые запитаны от плавкого элемента.

Терморезистор устанавливается в корпусе печки, а силовое реле возле нее, под приборкой.

Предохранитель бензонасоса ВАЗ 2107 и реле— где находится

На карбюраторных версиях применяется механический насос. Здесь наличие указанного элемента не предусмотрено конструктивно. В инжекторных версиях за питание топливного насоса отвечает плавкий элемент 3 дополнительной монтажной панели.

Если деталь часто перегорает, рекомендуется проверить степень окисления контактов ТН и общее состояние проводки. Также причиной может стать датчик уровня топлива.

Реле обогрева заднего стекла

В большинстве модификаций устанавливается в бороде приборки. Для доступа к ней потребуется вынуть клавишу включения обогрева и уже за ней обнаружится переключатель. Там, где прибор монтировался с завода, следует проверить элемент 1 блока.

Реле стеклоомывателя

Обычно деталь устанавливается под приборкой. Также ее можно найти на салонной переборке слева, возле бачка.

Стоп-сигнал

Роль релюшки выполняет датчик под педалью. Если элементы конструкции постоянно перегорают, цепь можно подключить через отдельный элемент. Для этого покупается дополнительный выключатель и врезается в стандартную проводку.

Аварийная сигнализация

Реле монтируется отдельно, со стороны вещевого ящика. Также можно найти в ногах водителя либо за приборным щитком.

Вентилятор охлаждения

На карбюраторных авто питается напрямую от коленвала. Ременной привод работает постоянно, пока включен мотор.

Предохранитель на часы

Ответственен элемент 6, защищающий цепи.

Какой предохранитель отвечает за панель приборов на ВАЗ 2107

Питание выполнено от вставки № 10. Сюда входит подача напряжения на все стрелки, индикаторы. Для запитки подсветки панели ответственен элемент 15.

Свет

Для фар головной оптики в режиме ближнего освещения отведены предохранители 16 и 17 для правого и левого борта. За дальний режим отвечают вставки 12/13. Реле устанавливаются возле фар, в салоне либо на переборке моторного отсека.

Магнитола

На авто с завода нет штатной акустической системы. Обычно ее подключают через свободный предохранитель в монтажном блоке или на отдельную магистраль.

Тормоза

Лампы проходят через элемент №10, установленный под капотом.

Габариты

Для работы отведено два предохранителя – 14 и 15 для левого и правого борта.

Отопитель

Информация указана в пункте «печка».

Реле противотуманных фар

Система питания ПТФ монтируется через элементы, установленные в нижней части бороды приборки. Чтобы добраться до защитных вставок потребуется демонтировать кнопку, как показано на рисунке выше.

53761 что за реле

Указанный артикул обозначает – радиатор автомобиля. Подразумевается, что реле 53761 – это элемент питания вентилятора охлаждения.

Омыватель лобового стекла

Для питания используется предохранитель 2, установленный под капотом машины.

Предохранитель ЭБУ

На инжекторных авто используется элемент №1 и 2. Вставки монтируются в дополнительном модуле за вещевым ящиком.

Реле холостого хода

Является частью конструкции ЭБУ и исполнен в едином корпусе.

Стеклоподъемники

Устанавливаются пользователями самостоятельно. Для поиска вставок и реле потребуется информация от владельца машины.

Реле форсунок ВАЗ 2107

В видимых цепях автомобиля их нет. За работу топливной системы отвечает ЭБУ и искать требуемые детали нужно в его корпусе.

Предохранитель освещения салона

Деталь устанавливается в штатной проводке под номером 11.

Предохранитель F1

Многофункциональный элемент отвечает за группу приборов:

• фонари заднего хода;
• переключатель отопителя;
• индикатор подогрева заднего стекла;
• моторы очистителя и омывателя заднего окна.

В зависимости от модификации и года выпуска авто, здесь также может устанавливаться еще несколько агрегатов.

Предохранитель F10 ВАЗ 2107

Плавкий элемент Ф10 выделяется многофункциональностью. Здесь проходят магистрали оборудования:

• приборная панель;
• сигнализатор зарядки АКБ;
• контрольные лампы приборов;
• прерыватель стояночного тормоза.

Реле на крыле

Устанавливается от 5 до 10 релюшек в зависимости от модификации. Обычно здесь есть выключатели:

• стартера;
• генератора;
• зажигания;
• насоса стеклоомывайки;
• дворников;
• клаксона.

Американки через реле на ВАЗ 2107

Чтобы сделать на семерке американки без конденсатора, можно использовать примитивный, но эффективный метод. Вся процедура выглядит так.

1. Найти двухконтактные патроны и лампочки. Все это дело нужно установить вместо стандартных гнезд поворотов.
2. Используя несколько отрезков проводов и клемм, подключить один плюс на габаритные огни, а второй на выводы поворотников.
3. Минусовая клемма кидается на кузов автомобиля.

Подобная конструкция позволяет обойти необходимость монтажа системы через реле и значительно упрощает процесс.

Проверка реле и предохранителей

Чтобы проверить элементы на наличие повреждений достаточно их визуально осмотреть. Предохранители делаются с прозрачным корпусом, что обеспечивает их легкую диагностику.

С проверкой релюшек все сложнее. Потребуется выполнить определенную процедуру.

1. Вынуть релюшку из посадочного места.
2. Подключить к управляющим контактам прибора 12 В напряжение.
3. Если изделие исправно, при касании плюсовой клеммы раздастся характерный щелчок. В противном случае, деталь сгорела и требуется ее заменить.

Замена плавких предохранителей

Потребуется выполнить простую процедуру.

1. Отключить питание от аккумулятора.
2. Найти нужный предохранитель в салоне или монтажном блоке.
3. Используя специальный пинцет вынуть поврежденный элемент из посадочного места.
4. Установить на его место новый элемент.

Как снять блок предохранителей

1. Отсоединить клеммы от аккумуляторной батареи.
2. Снять корпус воздушного фильтра.
3. Отсоединить все провода, подключаемые к монтажному блоку.
4. Далее нужно переместиться в салон и снять полку бардачка.
5. Теперь освобождается доступ к внутренним колодкам – их нужно отключить.
6. Последним этапом, при помощи ключа №10 откручиваются крепления, и модуль вынимается целиком, вместе с уплотнительной резинкой.

Как заменить блок предохранителей на ВАЗ 2107

Достаточно простой последовательности действий.

1. Демонтировать старую версию.
2. Установить на ее место новый блок, используя штатные клеммы и проводку.

Версии практически полностью взаимозаменяемы. При замене одного на другое в большинстве случаев наблюдается 100% совместимость.

Восстановление обрыва дорожки

Процедура выглядит так.

1. Разобрать монтажный блок и вынуть с него панель.
2. Далее нужно голую панель отмыть содовым раствором и оставить на просушку на 1-2 дня. Это поможет избавиться от окислов и грязи – будет легче работать.
3. Если дорожка повреждена незначительно (прогорание произошло только в одной точке), достаточно воспользоваться паяльником и спаять поврежденное место.
4. В случае, когда повреждения серьезные, дорожка может отслоиться. Рекомендуется использовать медные перемычки. Отрезок изолированного провода впаивается в линию вместо дорожки, и все будет работать.

В тяжелых случаях, когда повреждено большое количество дорожек или прогорела сама плата, рекомендуется панель заменить целиком.

Итог

Блок предохранителей Лады 2107 не отличается сложностью конструкции или тяжелым обслуживанием. Машина имеет минимальное количество вставок и легко обслуживается даже начинающим водителем.

Как заменить блок предохранителей Man

КАК ЗАМЕНИТЬ блок предохранителей моторного отсека KIA Magentis, Hyundai Sonata, Hyundai Sonata EF

В этом видео КАК СНЯТЬ блок предохранителей моторного отсека KIA Magentis, Hyundai Sonata, Hyundai Sonata EF, я покажу один…

Клеммы в монтажный блок Приора

Ссылка на драйв https://www.drive2.ru/l/483244157574316539/

Ремонт блока предохранителей и реле. Монтажный блок.

БОЛЕЕ 300 ВИДЕО ЗДЕСЬ В ОДИН КЛИК — https://www.youtube.com/channel/UCqhv5pJXZjUXMuG7mgsb_Xw/playlists?disable_polymer=true.

ТАВРОБУДНИ#9 — Замена блока предохранителей на НОРМАЛЬНЫЙ!!!

В этой серии ТАВРОБУДНЕЙ мы заменим стандартный блок плавких цилиндрических предохранителей на евро блок…

Как снять блок предохранителей без ГЕМОРОЯ.

Снятие блока предохранителей старого образца с ваз 2107 своими руками без ГЕМОРОЯ.

Разборка и ремонт блока предохранителей ВАЗ 2114/2109

Провожу разборку, техническое обслуживание и мелкий ремонт монтажного блока ВАЗ 2114/2113/2115.

Man TGL 12.180 выбивает предохранитель, ничего не горит.

Поддержка канала PayPal [email protected] СберБанк 5469-3100-1152-8631.

Ч.2. Первый рейс 2016. Бортовой компьютер MAN TGX

В конце ролика «затупил». Исправляюсь: 41,7 — средняя скорость трака, с момента сброса данных о поездке.

Блок управления автономкой

В данном видео узнаем, как можно сжечь блок управления автономкой, до состояния полной неработоспособности…

Предохранители ваз 2107. Распиновка. Блок старого образца.

Блок предохранителей 2107, обозначения каждого. Помощь начинающим. Инстаграм http://instagram.com/AVTOCLUB_22.

Смотрите видео Как заменить блок предохранителей Man своими руками .

В этой видео опытные владельцы делятся советами Как заменить блок предохранителей Man самостоятельно.

Видео советы бывалых водителей Как заменить блок предохранителей Man основанные на личном опыте

В видео показывается Как заменить блок предохранителей Man в гаражных условиях без помощи специалистов.

Для тех , кто привык пользоваться обычными печатными изданиями , рекомендуем купить руководства по ремонту автомобилей в крупнейших магазинах России и Украины

krutilvertel — Электронные книги типографского качества в формате PDF
autodata — Интернет-магазин издательства Легион-Автодата
autoinform96 — литература по ремонту и эксплуатации автомобилей в России и Украине

Другие предохранители EURO 13 Lada Niva Laika Riva 2101-2107 Fuse Box Automotive

Предохранители EURO 13 Lada Niva Laika Riva 2101-2107 Fuse Box, Riva 2101-2107 Fuse Box Предохранители EURO 13 Lada Niva Laika, Бесплатная доставка многих товаров, Найдите много отличных новые и подержанные варианты и получите лучшие предложения на Lada Niva Laika Riva 2101-2107 Блок предохранителей + Предохранители EURO 13 по лучшим онлайн ценам на .Laika Riva 2101-2107 Блок предохранителей Предохранители EURO 13 Lada Niva.

О нас

Индийская кухня со всеми ее экзотическими ингредиентами, незнакомыми блюдами и острым вкусом может быть одновременно захватывающей и устрашающей. Это целый мир вкуса.

Предохранители EURO 13 Лада Нива Лайка Рива 2101-2107 Блок предохранителей

Найдите много отличных новых и подержанных опций и получите лучшие предложения на Lada Niva Laika Riva 2101-2107 Блок предохранителей + предохранители 13 евро по лучшим онлайн-ценам на! Бесплатная доставка для многих товаров! Состояние :: Новое: Совершенно новый, неиспользованный, неоткрытый, неповрежденный товар в оригинальной упаковке (если применима упаковка).Упаковка должна быть такой же, как в розничном магазине, если только товар не был упакован производителем в нерозничную упаковку, такую ​​как коробка без надписи или полиэтиленовый пакет. См. Список продавца для получения полной информации. Просмотреть все определения условий: Номер детали производителя:: 2101-3722000, Торговая марка:: Lada: UPC:: Не применяется.

Предохранители EURO 13 Лада Нива Лайка Рива 2101-2107 Блок предохранителей

Позвоните нам сейчас, чтобы сделать заказ!

Пресса и награды

СКОРО НАЧИНАЕТСЯ !…

Предохранители ЕВРО 13 Лада Нива Лайка Рива 2101-2107 Блок предохранителей

Угловой 15-дюймовый болт для полировки на выхлопной насадке 4 в 8 из нержавеющей стали 203135, регулирующий клапан холостого хода подходит для Mitsubishi Diamante Montero Montero Sport MD628059. Комплект подшипника ступицы и уплотнения — подшипник шпинделя и комплект уплотнений Передний внутренний 4×4 дана 44. HONDA OEM 09-15 Крутящий момент на опоре пилотного двигателя 50820SHJA03, Uni NU-3241ST Многоступенчатый воздушный фильтр для соревнований ~, 97-02 MITSUBISHI MIRAGE 1,8 л НАБОР ПРОКЛАДКИ ГОЛОВКИ 16V 4G93 L, хромированные оконные солнцезащитные козырьки, защита от дождя 6P C503 для HYUNDAI 2013-17 Santa Fe Dm.Задний стабилизатор поперечной устойчивости для подъемного комплекта на 2-4 дюймаGMC Yukon Cadillac Escalade 07-17 2WD 4WD, 5/16 дюймов Golan Inc 70-312G-BLACK Топливный суперминиатюрный топливный фильтр Peak Flow Черный, оригинальный HONDA XR100 XR100R CRF100F 1985-2013 Пыльник впускного коллектора , Новый OEM Honda Pilot Acura MDX Кондиционер Испаритель Сердечник переменного тока Задний кондиционер Часть 20x RV CAMPER AWNING LIGHT CLIP используется для подвешивания фонарей на дорожный трейлер с навесом для автофургона. 2-дюймовый 52-мм датчик температуры масла Autotechnic Invision Chrome Chrome с датчиком температуры масла с POD, Петля с регулируемым крутящим моментом, 8 шт., С 4 отверстиями для Southco E6-10-301-20 Medium, РУКАВ ЦИЛИНДРА ЧАСТЬ # KA5087 NEW L.A, КРЫШКА ВЕНТИЛЯТОРА РАДИАТОРА АЛЮМИНИЕВЫЙ 59-66 CHEVY IMPALA 64-65 CHEVELLE ИСПОЛЬЗУЕТ 12-дюймовые вентиляторы. Передние тормозные диски и колодки Ford Bronco II 4WD 88-89.FE060WG 2005-2006 WRX STI Sedan Оригинальный OEM-протектор Subaru Правая сторона. Главный переключатель переключателя стеклоподъемников Daihatsu Sirion 98-04 Terios YRV, Poison Spyder Customs EVAP SKID PLATE 17-56-012 PSC17-56-012,

Предохранители ЕВРО 13 Лада Нива Лайка Рива 2101-2107 Блок предохранителей

* Блок предохранителей на 10 предохранителей Лада Нива Лада 2101-2107 2101-3722000

* Блок предохранителей 10 Предохранители на Лада Нива Лада 2101-2107 2101-3722000

Купите женская соломенная панамская шляпа Fedora Bucket Hat UPF50 + защита от солнца с широкими полями: покупайте шляпы от солнца лучших модных брендов при ✓ БЕСПЛАТНОЙ ДОСТАВКЕ и возможен возврат при покупке, отвечающей критериям. 13 M Американский маленький ребенок = европейский размер 30 = длина стопы 7. Купите подлинный рычаг стеклоочистителя Hyundai 98310-3K000 в сборе. — На несколько дюймов выше пояса имеются завязки, которые складываются после завязывания, чтобы создать уникальный внешний вид ремня.Номер модели позиции: BM2zxzN20GT-9035GFzxz18RG. Купить Dorman 82541 Buick Rendezvous Замена передней / задней ручки внутренней двери со стороны водителя: дверные ручки — ✓ Возможна БЕСПЛАТНАЯ ДОСТАВКА при подходящих покупках. Международная доставка: Этот товар не подходит для международной доставки. Верх из замши с перфорированной отделкой. Если вам нужно сменить подошву на резиновую для улицы, купите ручку переключения передач American Shifter 241353 Red Flame Metal Flake с размером M16 x 1. Удобно вешать кисть на стенку банки или ведра. От лучшего песка, импортируемого из европейских стран, до органических глазурей для цветов в стакане.Этот кулон примерно 80-х годов прошлого века. обязательно укажите, хотите ли вы его снаружи или внутри (показано, когда вы закатываете манжету) — если вы не указываете, обычно нет реальной необходимости стирать его. Качели демонстрируют многое из нашего. эта маленькая сумочка для монет практична и притягательна. прочная серебряная тросовая цепь — 1 шт. Каждый комплект DELUXE идет с лавандой, калибр 28, вмещает 40 ярдов на катушку. В полный рост примерно до пола, идеальный выбор для экономного оператора общепита и ресторатора.которые могут обеспечить лучшее зрение, и вы также можете напрямую выбрать свой идеальный угол, что позволит вам безопасно хранить все свои предметы, со здоровой постной диетой для поддержания формы. Идеальная закладка — подходящий подарок. Из-за разницы между мониторами. Ваши друзья и семья будут очень рады их получить. Найдите товары от Gerber по низким ценам. У него есть 20-миллиметровый австрийский хрустальный шар, из которого получаются красивые радужные призмы.

* Блок предохранителей на 10 предохранителей Лада Нива Лада 2101-2107 2101-3722000

ДРИФТ АВТОМАТИЧЕСКИЙ ДАТЧИК 60 мм / 2.4-дюймовая дымчатая линза БЕЛЫЙ светлый КРАСНЫЙ Игла ВОЛЬТМЕТР. Набор виниловых инструментов для упаковки автомобилей Скребок для скребка с микромагнитным ракелем 4 магнита США. Omix-Ada 12302.05 Рамка лобового стекла к уплотнению кожуха подходит для 97-05 TJ Wrangler. Инструмент для ремонта шин клапана UCD PRECUT ПЛЕНКА ДЛЯ ОКРАСКИ АВТО ОКОН ДЛЯ SUBARU IMPREZA 5DR WAGON 02-07, удлинительный кабель на 6 футов для сканера Autel MaxiDAS DS708, MaxiDiag MD801 и MD802. .Переходный кабель с 38 пин на 16 пин для Benz obd1 к obd2 Соединительный кабель бесплатная доставка, конденсаторный стандартный DR-60. Autool C80 без демонтажа Автоматический очиститель дроссельной заслонки топливной форсунки Бензин 160 фунтов на квадратный дюйм, датчик положения распределительного вала распределителя Стандартный LX753T, инструмент для установки 3,7 л, инструменты для двигателя 4,7 л Съемник коромысла Chrysler Dodge Jeep, комплект для настройки 2007 Mercury Grand Marquis 4. 6L High Performance Катушка зажигания DG508. Плоскогубцы для снятия трещотки с зажимом для гибкого шланга с длинным дном. Катушка зажигания для Ford Falcon Fairlane Fairmont Corsair LTD 2.0L 3.2L 3.9L 4.0L, ВИНТАЖНАЯ ОТВЕРТКА FELO DBGM FLIP ВРАТНАЯ ОТВЕРТКА MERCEDES BMW TOOL KITS, OE 22100-G5110 T4T66371 РАСПРЕДЕЛИТЕЛЬ 22100G5110 T004T66371 для NISSAN; A-15 C30HDN. Двусторонние 6-12 King Racing Products 2565 Набор алюминиевых гаечных ключей AN, распределительная катушка HEI 8,5 мм Провода для свечей зажигания Ford 330 359 361 389 391 FE FT V8.

Не работает прикуриватель. Возможные причины и их устранение. Перестал работать прикуриватель в машине

Это устройство редко используется в автомобиле по прямому назначению, для прикуривания сигарет.Однако он популярен даже у некурящих водителей. Остальные устройства могут работать от розетки прикуривателя. Чаще всего подключаются к розетке:

• видеорегистратор для записи движения;
• вентилятор;
• дополнительный power bank для питания телефона, планшета или ноутбука, зарядное устройство для этих устройств;
Навигационная система
• ;
• компрессор для накачки шин.

Поэтому выход из строя детали или предохранителя чреват массой неудобств для владельца автомата.О том, почему в модели ВАЗ 2110 не работает прикуриватель, как это проверить, выяснить причину поломки и провести ремонт — читайте в статье.

Схема прикуривателя ВАЗ 2110

Питание устройства осуществляется от автомобильной проводки. Схема подключения прикуривателя ВАЗ 2110 представлена ​​на фото. Распиновка устройства следующая: к устройству идут три провода — два положительных и один отрицательный.

1. Красный, плюс — подключен к аккумулятору прикуривателя через предохранитель F18.Сила тока цепи составляет 25 ампер, и при превышении этого параметра происходит сгорание защитного элемента.
2. Желтый. Плюсовой провод отвечающий за лампу освещения прикуривателя.
3. Черный, отрицательный. Доходит до корпуса прикуривателя, а вторым концом идет масса, пропущенная через кузов автомобиля.

Принцип работы прибора

Конструкция устройства на ВАЗ 2110 проста. Внутри металлического картриджа находится нихромовая спираль, которая может нагреваться, и подсветка.Картридж вставляется в гнездо прикуривателя, расположенное в разных местах салона. При нажатии на ручку контакты замыкаются, в результате чего спираль начинает нагреваться. После того, как нагрев достигнет максимальной точки, срабатывает тепловое реле, и устройство возвращается в исходное положение.

Не работает прикуриватель ВАЗ 2110: причины

Со временем любая деталь может выйти из строя. Прежде чем менять его на новый или ремонтировать самостоятельно, следует разобраться в причинах, по которым не работает прикуриватель ВАЗ 2110 или его подсветка.Список наиболее частых неисправностей с методами их устранения представлен ниже.

Перегорел предохранитель

Одна из частых неисправностей прикуривателя — это использованный защитный элемент. Сила тока цепи для нормальной работы предохранителя не должна превышать 25 ампер. Такой предохранитель есть в монтажном блоке.

При подключении одного или нескольких мощных устройств к розетке прикуривателя этот параметр может превысить указанное значение и сгореть.При этом вместе с предохранителем перестанут работать лампа подсветки перчаточного ящика и вентилятор отопителя. Для ремонта необходимо открыть капот, где находится монтажный блок, проверить предохранитель на исправность и заменить элемент с номером F18.

Залезаем в центральную консоль

Еще одна причина, по которой не работает прикуриватель ВАЗ, — плохие контакты проводки или ходячее короткое замыкание. Если предохранитель часто перегорал и его приходится менять, это тоже косвенный признак такой поломки.

Вам нужно будет снять облицовочную панель и проверить сохранность контактов и проводов прикуривателя. Здесь нужно проверить трехконтактный разъем. Убедитесь, что соединение плотное. Затем нужно посмотреть на сохранность проводов. Не должно быть обугленной обмотки или складок, разомкнутых цепей, вызывающих срабатывание предохранителя.

Осматриваем проводку и контакты прикуривателя

Причина, по которой устройство перестало работать, — появление оксидов или ржавчины.Внутри прикуривателя есть контакты, которые со временем могут окисляться или разъедать. Из-за неплотного контакта устройство не будет работать правильно. В этом случае замена прикуривателя не требуется. Достаточно вытащить прибор, почистить и загнуть металлические усики контактов.

Возможное выгорание спирали

Внутри прикуривателя ВАЗ 2110 находится металлический элемент, который с возрастом или из-за повышенной нагрузки может выйти из строя. Если перегорела спираль и перегорел предохранитель, то ремонт проводится только с установкой новой детали.

Замена прикуривателя ВАЗ 2110

Для проведения работ нужно запастись подходящим инструментом. Вам понадобится:

• Набор отверток;
Паяльная лампа
• с припоем;
• перчатки защитные;
• мультитестер или лампа 12 вольт;
Изоляционная лента
• .

Перед заменой неработающего прикуривателя ВАЗ 2110 необходимо купить рабочую деталь. Есть разные варианты авто. Стандартное длинное устройство имеет ряд недостатков: плохие контакты, некрасивый внешний вид.

Поэтому водители отдают предпочтение коротким евромоделям. Их цена колеблется в пределах 400-800 рублей в зависимости от производителя. Желательно выбирать оригинальную деталь. Установить такой прикуриватель своими руками не составит труда — подробная инструкция показана на видео.

Как снять прикуриватель на ВАЗ 2110

Процесс разборки выглядит следующим образом:

1. Открыть капот, снять минусовую клемму с автомобильного аккумулятора.Это обесточит систему, исключит возможность короткого замыкания при ремонте.
2. Необходимо демонтировать пластиковую облицовку центральной консоли. Для этого откручиваем болты крепления.
3. После получаем доступ к колодкам проводки. Отсоедините трехконтактный контакт от прикуривателя.
4. Демонтировать накладку под стояночный тормоз, получив доступ к болтам крепления тоннеля.
5. Откручиваем их, после чего снимаем пластиковый кожух.
6. Вытаскиваем патрон крепления прикуривателя, чтобы его разобрать. Для этого необходимо будет подтянуть защелки и аккуратно извлечь металлический картридж.

Снятие гнезда прикуривателя

Аналогично проводится демонтаж сиденья.

1. Обесточиваем систему снятием минусовой клеммы с АКБ.
2. Необходимо разобрать боковую крышку, чтобы отсоединить микросхему проводки.
3. Демонтировать крышку коробки передач и туннель стояночного тормоза.
4. Загибаем пластиковый экран так, чтобы оторвать фиксирующие выступы.
5. Снимаем гнездо прикуривателя через отверстие с колодкой проводов.
6. Осматриваем устройство и приступаем к замене.

Ремонт сломанного прикуривателя

Иногда замена не требуется. В некоторых ситуациях это можно сделать самостоятельно. Внутри самого прикуривателя находится небольшая слюдяная пластинка.Это полупроводник, который часто выходит из строя. Его надо удалить. После этого стоит собрать устройство, а затем проверить исправность его работы.

Часто нужно просто обработать окисленные контакты или припаять выпавшие провода.

Инструкция по замене подсветки

Если нужно провести эту процедуру, то стоит действовать по определенной схеме.

1. Выключите зажигание, а затем снимите провода с АКБ.
2. Чтобы добраться до лампы, демонтируйте пластиковую накладку внутри салона.
3. Отсоедините корпус механизма переключения передач и стояночный тормоз.
4. Вытаскиваем прикуриватель с подсветкой.
5. Сожмите экран, чтобы удалить металлические усики.
6. Поворачиваем их на 90 градусов, а затем снимаем лампу с места.
7. Устанавливаем новый элемент, после чего проводим сборку. При подключении стоит использовать лампы А 12-4.

Подробное видео о том, как снять устройство модели ВАЗ 2110 своими руками, представлено выше.

Как подключить прикуриватель к ВАЗ 2110

После установки нового устройства необходимо его собрать. Процесс выглядит следующим образом.

1. Установите прикуриватель на место.
2. Монтируем обратно кожух рычага КПП и стояночного тормоза.
3. Подключаем трехконтактный разъем.
4. Закручиваем болты накладки передней панели.
5. Подаем питание в сеть.
6. Проверяем исправность связи и работоспособность устройства.

Стоит ли сделать дополнительный прикуриватель?

Многие водители устанавливают на автомобиль вторую розетку. Это увеличит количество потенциально подключенных устройств. Но мы должны помнить, что электрическая система будет испытывать большие нагрузки и может сработать предохранитель. Поэтому важно правильно подключить все провода.

Необходимо подключить новый разъем через предохранитель во избежание оплавления проводов.Вам нужно будет вырезать отдельное отверстие в салоне или багажнике. Альтернативой этому методу является покупка разветвителя, который подключается к стандартной розетке.

Как подключить прибор к прикуривателю без вилки

Иногда драйвер сталкивается с подобными проблемами. Например, подключение видеорегистратора не всегда возможно из-за отсутствия вилки. Поэтому есть возможность подключиться к сети напрямую, через внутреннее освещение. Это решение позволит избежать свисания проводов.Осуществляется он просто, ведь на лампу также подаются необходимые 12 вольт. Видео по этому поводу ниже.

Видео о поломках прикуривателя

Наверное, сложно найти машину без прикуривателя. До появления множества гаджетов и устройств, которые можно было подключить через это устройство, оно использовалось по прямому назначению. То есть он позволял людям курить от горячего металлического элемента.

Как он работает?

Прикуриватель подключается к аккумуляторной батарее с помощью монтажного блока.Когда прикуриватель включен, через него течет сильный ток.

Фактически, этот ток нагревает элемент или позволяет подключить энергозависимое устройство. Многие автомобилисты используют этот разъем для зарядки мобильного телефона, подключения навигатора, планшета.

Но чаще всего к прикуривателю подключают переносную электрическую помпу. Он позволяет без физических усилий накачивать колеса в дороге, когда рядом нет обычной бытовой розетки.

При использовании и подключении всевозможных гаджетов в результате может перестать работать прикуриватель.Причина этого часто — вышедший из строя предохранитель.

В инструкции по эксплуатации ВАЗ 2110 прилагается схема установки. На нем этот самый предохранитель обозначен маркировкой F18. Вы найдете его в монтажном блоке слева от рулевого колеса на передней панели. Обратите внимание, что через этот предохранитель не должен проходить ток более 25 ампер.

Поиск сбоев

Самый простой способ решить проблему неисправного прикуривателя — сдать автомобиль в ремонт на СТО.Но стоит ли того, если сама работа не сложная, а затраты на услуги мастеров могут быть значительными?

Иногда лучше все делать самому.

А теперь рассмотрим каждую из представленных неисправностей и способные к замене элементы более подробно.

Замена предохранителя

Проверить работу предохранителя довольно просто.Для этого нужно включить вентилятор отопительного оборудования. Если он не работает, значит, прикуриватель работать не будет. Это связано с тем, что оба устройства подключены к одному предохранителю.

Элемент заменяется следующим образом:

• Снимите крышку монтажного блока. Для этого достаточно нажать пальцами на специальную защелку;
• Используйте пинцет, чтобы удалить перегоревший предохранитель;
• Замените новый элемент таким же образом. Сначала убедитесь, что вы купили нужную запчасть, соответствующую техническим характеристикам вашего ВАЗ 2110.

Электропроводка

При исправном вентиляторе видно, что предохранитель тоже исправен. Поэтому заменять его не нужно.

Вместо этого поищите причину неисправности в проводке, соединяющей монтажный блок и прикуриватель.

Обязательно надевайте резиновые перчатки при проверке электрической цепи, так как при диагностике может потребоваться использование металлических инструментов.

Лампа

Лампочка на ВАЗ 2110 — это тоже не редкая проблема неисправности прибора.Для его замены не требуется специальных навыков. Просто выполняйте работу в строгой последовательности операций, для наглядности вы можете посмотреть обучающее видео.

1. Отсоедините отрицательную клемму от аккумуляторной батареи, находящейся в моторном отсеке вашего автомобиля.
2. Снять накладку.
3. Сожмите экран лампочки так, чтобы выступы вышли из паза.
4. Теперь элемент немного разжимается, тем самым удаляется вместе с картриджем.
5. Лампа поворачивается на 90 градусов, после чего вынимается из патрона.
6. Вооружитесь новой лампой, вставьте ее в патрон и следуйте процедуре сборки. Он полностью соответствует обратной последовательности демонтажа.
7. Для замены подсветки в свете ВАЗ 2110 обязательно используются приборы А 12-4.

Замена зажигалки

Если все предыдущие шаги по устранению неисправностей не дали положительного результата, ничего не остается, кроме как полностью удалить и заменить старый прикуриватель на новый.

1. Отсоедините отрицательную клемму от аккумуляторной батареи.
2. Снять накладку.
3. Снимите картридж.
4. В облицовке образовано отверстие, через которое вынимается колодка с проводами.
5. Сожмите экран так, чтобы выступы вышли из отверстий в волокне. Отключите элемент.
6. Теперь вам нужно отключить устройство от соединения с оптоволокном. Для этого достаточно нажать на защелки розетки.
7. Далее снимаем гнездо, выталкивая его из облицовки туннеля пола.Так что вы можете снять устройство.
8. Следующим шагом будет снятие гнезда. Для этого его проводят через проем с блоком проводов.
9. В нормальном состоянии змеевик должен прогреться в течение 20 секунд. После этого она щелкает и картридж возвращается на место. Если этот процесс занимает больше или меньше времени, обязательно отрегулируйте прикуриватель.
10. Регулировка довольно проста. Просто нужно больше гнуть или разгибать контакты.
11. Теперь вы можете снять световод с накладки.
12. Вам просто нужно выполнить процедуру повторной сборки, применив на этот раз новый прикуриватель. Вы уже знаете, как его удалить, поэтому проблем с обратной установкой быть не должно.

Процедура замены не занимает много времени, не требует больших усилий. Все это легко сделать своими руками, если знать схему подключения, расположение монтажного блока и элементарные меры безопасности при работе с электрическими приборами.

Дополнительный свет

Многие современные автомобилисты стремятся улучшить собственную машину, сделать ее более функциональной, многозадачной.

Это требует подключения дополнительного энергозависимого оборудования. Питается он именно от света, поэтому многие решают доработать этот узел.

Намного лучше подключить второе устройство. Здесь можно действовать двумя способами:

• Подключить евро прикуриватель параллельно фабрике;
• Подключается напрямую от аккумулятора с помощью отдельного провода и предохранителя на 15 ампер.

Автомобильный прикуриватель есть практически в каждой машине, в том числе и в ВАЗ-2110. Также часто, как и на других автомобилях, он выходит из строя или, как говорят водители, «накрывается».Само устройство прикуривателя не настолько сложное, чтобы водитель не мог разобраться самостоятельно. Да и электрическая схема у него довольно простая, по сути он подключается напрямую к аккумулятору (AB) через монтажный блок. Делается это потому, что через него, когда он включается в работу, течет большой ток. Аналогичная картина со стартером, там тоже ток идет на него напрямую от АКБ, по той же причине.

При выходе из строя прикуривателя в первую очередь необходимо проверить его предохранитель.Он находится в монтажном блоке, может быть отмечен соответствующим изображением или сопровождаться надписью F18. На электрической схеме ВАЗ-2110 он также обозначен как F18, допустимая сила тока, проходящего по нему, не должна превышать 25 ампер. Найти монтажный блок там, где он стоит, несложно. Для этого даже не нужно открывать капот, он находится на передней панели, слева от руля.

Хотя в принципе проверить предохранитель еще проще.Надо попробовать включить вентилятор отопителя. Учитывая, что прикуриватель и вентилятор «сидят» на одном предохранителе, то если он перегорел и вентилятор не работает, то нужно вскрыть монтажный блок. Это делается нажатием на защелку, после чего открывается крышка монтажного блока. Для удобства работы с предохранителями внутри блока есть пинцет, с помощью которого мы достанем этот предохранитель.

Но если вентилятор работает, значит, предохранитель F18 исправен и неисправность нужно искать в проводах, идущих от монтажного блока к прикуривателю, либо он неисправен сам. Но, прежде чем вы начнете снимать прикуриватель с передней панели, посмотрите также на предохранитель, обозначенный как F6. Это также может повлиять на работу прикуривателя, если он перегорит. Следовательно, если еще проверить напряжение на колодке проводов, подходящей к прикуривателю, то оно будет 0.

Отключен сам прикуриватель, обычно это те драйверы, которые подключают к его розетке дополнительные устройства, потребляющие большой ток. Примером может служить накачка автомобильной шины или выскочить в его гнездо, несоответствующее диаметру вилки.

Иногда бывает так, что после неудачно выдернутого прикуривателя на ВАЗ 2107 вся центральная вставка запитывается за ним, потом — затяжка! — искорка вспыхивает на ура, и все. Прикуриватель не работает.

Некурящий водитель вроде бы немного огорчился, дай бог ему здоровья, ремонт подождет. Но вся загвоздка в том, что из-за особенностей схемы подключения прикуривателя на ВАЗ 2107 автомагнитола (или магнитола) гаснет и с ней не работает, как и автомобильные часы с ее подсветкой.

С приходом третьего тысячелетия проблем стало еще больше: к этому разъему подключаются зарядка сотового телефона, видеорегистратора, мини-телевизора и даже небольшого холодильника. Все это совершенно не страшно, но вот какие-то ленивые автомобилисты перестали таскать с собой ручной или ножной насос, и используют исключительно электроэнергию от того же источника. Вот тут-то и начинаются проблемы на трассе, в случае прокола. Вам нужно проголосовать «попросить помпу».

На ум приходит замена прикуривателя в любимом ВАЗ 2107 или, на крайний случай, ремонт.Но сначала давайте разберемся и посмотрим, какая схема подключения прикуривателя.

Схема подключения прикуривателя автомобиля ВАЗ 2107

Есть небольшие отличия в зависимости от того, какая модель центральной консоли установлена ​​в автомобиле.

Если производится замена и у вас «пятисторонняя консоль», схема подключения следующая:

• Цвет еды сине-красный, парный, цвет отрицательной «массы» парный, черное и белое. Масса закреплена возле реле зажигания. Одна ветка питает свет в бардачке.

Родная консоль (центральная) ВАЗ 2107, принцип подключения следующий:

• «Масса» — имеет черный цвет, провода идущие на освещение белые, их два. Схема предусматривает, что подсветку панели осуществляет один провод.

Провод питания синий с красным, спаренный, одна часть подходит и питает бортовые часы.

Также важно знать, что в схеме помимо проводов находятся:

• Сам прикуриватель;
• Предохранитель на 10 А с маркировкой F 6, расположенный в монтажном блоке.

Причины неисправности

• Часто бывает, что гнездо прикуривателя ВАЗ 2107 — это розетка, как описано выше. Схема расчета проста: при умножении максимальной силы тока, на которую рассчитан предохранитель (10 А), на напряжение бортовой цепи (напряжение 12 В) получаем 120 Вт. Если это не только розетка, но и разветвитель, нужно это запомнить. Предохранитель сгорит как спичка (в лучшем случае), и ремонт станет обычным делом.Нагрузка хорошо работает не более 100 Вт.

• Иногда окисляются контакты самого прикуривателя или его разъема. Затем они очищаются, сначала сбрасывая «массу», чтобы избежать короткого замыкания. В замене вообще нет необходимости, ремонт своими руками может сделать каждый.

• Следующий вариант выхода из строя — многие дополнительные устройства не входят плотно в гнездо прикуривателя, плохой контакт со стенками, начинается «дребезжание», происходит короткое замыкание.После этого происходит мигание контактов, а прикуриватель не работает. Если контакты оплавились, то их можно отремонтировать, сняв и перепаяв их, либо потребуется замена. В этом случае на предохранитель приходится большая пиковая нагрузка.

• Наконец, иногда может просто перегореть спираль на самом прикуривателе. В этом случае вам просто нужно заменить его головку на новую. Если нет возможности найти запчасть, то можно провести несложный ремонт — очистить катушку прикуривателя от копоти и копоти.

По правилам, на прикуривателе ВАЗ 2107 спираль должна раскалиться докрасна и в течение 20 секунд лопнуть. В случае, если время различается в ту или иную сторону, то временную диаграмму можно отрегулировать с помощью удлинения или изгиба контактов прикуривателя. Если регулировка не помогает, то решить проблему поможет замена детали.

Снимите прикуриватель

Когда инженеры впервые оснастили автомобиль этим устройством, они надеялись, что водители будут использовать его по прямому назначению, то есть прикурить сигареты.Но особой популярностью аппарат не стал. Многие из тех, кто курит, предпочитают использовать для этого спички или свою любимую зажигалку.

Дизайнеры уже начали думать о полном удалении устройства.

Но вскоре прикуриватель обрел вторую жизнь. Со временем у каждого стало появляться большое количество различных электронных и электрических устройств. Естественно, электронике для работы требовалось электричество.

Из истории прикуривателя

Сегодня трудно вспомнить первую марку автомобиля, в которой эта опция была стандартной.Есть информация, что это было в 20-е годы. Дизайн этого первого устройства был довольно примитивным. Патрон находился внутри катушки. Когда его вытащили из гнезда, это замкнуло цепь, и патрон нагрелся. Уже тогда водители сталкивались с тем, что прикуриватель не работает на автомобилях после длительного или неосторожного использования.

1924 год стал знаковым для этого небольшого, но такого полезного устройства. В этом году прикуриватель получил дизайн, который сегодня знают все.Также в этом году он был запатентован. Но в автомобилях устройство получило свое место только в 50-х годах. Это тот прибор, который не испытал на себе влияния современных технологий.

Как устроен и работает прикуриватель?

Металлический картридж с удобной ручкой в ​​виде пуговицы. В патроне установлена ​​специальная нихромовая спираль. На приборных панелях есть специальная розетка. Если вставить в эту розетку прикуриватель и закрепить его там, то он будет подключен к электрической сети автомата.

Положительный контакт подключается к центральному контакту розетки и спирали. «Масса» подается на цоколь розетки.

Электричество проходит по нихромовой спирали, в результате чего оно нагревается до красного цвета. В тот момент, когда будет превышен температурный дефект, устройство выключится с помощью теплового реле. В этом случае водитель услышит специальный звуковой сигнал.

Казалось бы, почему не работает прикуриватель? Ведь его конструкция предельно ясна и проста.

На розетке установлена ​​защита в виде предохранителя на 10 А, который находится в блоке предохранителей. Блок можно найти в разных местах. Это зависит от марки и модели автомобиля.

Плюсы и минусы устройства

Главный и самый «жирный» плюс — к розетке можно подключить много электроники, даже мини-чайники, компрессоры и многое другое.

А минус, по мнению многих, — ненадежная коммутация больших токов. Современные устройства имеют силу тока более 40 А.Есть зависимость: чем больше ток в цепи, тем выше надежность электрических соединений. Это одна из причин, по которой не работает прикуриватель.

Было бы здорово повысить надежность фиксации вилок в розетке, но стандарт на этот тип подключения не разработан. В вилке можно найти только один центральный контакт, который фиксируется пружиной, а также две ножки, осуществляющие зажим. Зона положительного контакта может быть скрыта очень глубоко.Из-за качества наших дорог при движении по ухабам и ямам электрический контакт между вилкой и розеткой может быть потерян. Некоторые водители даже наблюдали искры между контактами. Это риск короткого замыкания и даже возгорания.

Не работает прикуриватель: причины

Иногда выходит из строя это важное и нужное устройство. Связано это может и с конструкцией, и с блоком предохранителей, и даже с перегораниями подсветки.

Часто прикуриватель выходит из строя именно из-за предохранителя. Причина этого кроется в электроприборах, которые подключаются к розетке. Тут дело в том, что это гнездо не было рассчитано на длительное использование. Инженеры создали устройство для кратковременной подачи энергии.

Прикуриватель часто не работает из-за того, что к нему были подключены переносные компрессоры. Это приводит к нагреву проводки. Несколько маломощных устройств, подключенных к одной розетке, также приводят к поломке.

Вы все еще можете выделить механическую причину. Это шаткие и раскидистые усики в гнезде.Они просто перестают держать вилку. В этом случае ремонт выполняется очень просто.

ВАЗ прикуриватель

Владельцы этих автомобилей часто сталкиваются с подобной ситуацией. Чтобы не столкнуться с этой катастрофой, не стоит питать компрессоры от прикуривателя. Также не рекомендуется вставлять в розетку устройства, не подходящие под стандарт разъема. Кроме того, если на ВАЗе не работает прикуриватель, то следует проверить, не засунул ли кто-нибудь в розетку какой-либо железный предмет.Не используйте с этой универсальной розеткой устройства, оснащенные металлическими кольцами. Они часто вылетают со своих мест. Это может вызвать короткое замыкание.

ВАЗ ремонт прикуривателя

В первую очередь, если не работает прикуриватель, проверьте блок предохранителей.

Если вы обнаружите, что он сгорел, замените его. Однако иногда даже после этой процедуры напряжение может не появиться. Что делать? Разобрать гнездо.

Как проверить напряжение?

Необходимо полностью вынуть прикуриватель.К задней части патрона прикрепите обычную лампочку и включите зажигание. Лампа горит? Можно приступать к разборке — причина в гнезде.

Как разобрать прикуриватель в ВАЗе?

Перед тем, как открутить гайку с обратной стороны и приступить к полной разборке, запомните, а точнее сфотографируйте положение контактов. Это значительно облегчит возможные трудности при сборке.

А теперь можно приступать к полной разборке устройства. Вам нужно будет открутить гайку, после чего согнуть металлические детали из пластика. Далее — отсоединяем металлические детали. Вы обязательно увидите тарелку слюды. Это полупроводник. Его нужно удалить.

Затем приступайте к сборке. Убрать излишки металла, мешающие надежно установить на место прикуриватель, поможет напильник.

Если ничего не вышло, то можно попробовать проверить провода на целостность. Не поленитесь лишний раз разобрать гнездо, возможно, вы где-то что-то упустили.Также не забывайте, что при замене элемента нужно убрать «минус» аккумулятора.

«Форд Фокус»

Не только в автомобилях от ВАЗа, но и в таких иномарках, как Форд, можно наблюдать неработающий прикуриватель. Чаще всего перегорает предохранитель в сети. Он обозначен как F109 и окрашен в желтый цвет. Он рассчитан на ток до 20 А.

Прикуриватель Ford Focus чаще всего не работает из-за короткого замыкания в розетке или из-за потребителей, рассчитанных на ток, значительно превышающий допустимое значение.

Замыкания случаются потому, что большинство водителей не знают и никогда не думают, что в мире нет стандартов геометрических размеров гнезда. Производители зарядных устройств и всего, что вставляется в розетку, изготавливают вилки разной длины и диаметра.

Перед тем, как что-либо вставлять в розетку, еще раз убедитесь, что разъем идеально подходит. Немного меньший диаметр — опасность короткого замыкания.

Как заменить предохранитель в автомобилях Форд?

Если прикуриватель Ford не работает, и вы решили заменить предохранитель, то сядьте на пассажирское сиденье и снимите защитную полку.Она ниже бардачка. Поверните защелки и потяните блок вниз. В левом ряду вы увидите нужный предохранитель.

Он второй снизу. Лучше, если вы найдете схему своего Форда. Да, запал вручную достать непросто, поэтому приготовьте плоскогубцы.

Как заменить прикуриватель?

Для замены снимаем правую крышку туннеля. В ногах пассажирского сиденья нужно снять защелку и открутить винт. Затем снимите колпачок.Вы увидите дыру. Положите туда руку и отсоедините провода от розетки. Их всего три.

Теперь осталось только вытащить стекло из гнезда.

Если просто не было возможности вытащить стекло, то есть вариант сломать пластик каким-нибудь инструментом, а заодно снять стекло по частям.

«Тойота»

В том случае, если прикуриватель Тойота не работает, для начала нужно проверить предохранители.Автолюбители утверждают, что в инструкции к этой марке авто о них ничего не сказано.

В большинстве моделей нужный блок предохранителей расположен под рулевой колонкой.

На некоторых моделях — под бардачком. Предохранитель рассчитан на 15 А. Многие пытаются установить предохранители на 20 А и сталкиваются с тем, что система не работает.

Также многие владельцы заменяют целое стекло. На стекле есть алюминиевая вставка. Часто выгорает.

Если ничего не работает

Еще бывает, что прикуриватель и магнитола не работают, в этом случае рекомендуется проверить монтажный блок.Тщательно проверьте все предохранители. Если ничего не нашли, то еще и реле внимательно проверьте. Часто виной всему кислый контакт. После промывки или пайки монтажного блока все становится на свои места.

Как снять и разобрать блок предохранителей ВАЗ 2114 — АвтоНовости

Лебединой песни «Самара» — пятидверный хэтчбек ВАЗ Lada 2114 ″ — завершился 24 декабря 2013 года. Выпуск автомобиля 923930 2001 года Волжский автозавод перешел на усовершенствованную Lada Granta.

Блок предохранителей ВАЗ 2114

Сотни метров проводов, которые обеспечивают электричеством различные части транспортного средства, подключены к монтажному блоку. Компактность и возможность объединения множества электрических цепей в одном месте — ноу-хау, до которого автомобильная промышленность шла очень давно. Такой подход значительно упростил монтаж электрических цепей и упростил поиск неисправностей электромобиля.

Пятидверный ВАЗ Лада 2114 — Лебединая песня Сборники САМАРА

Любые проблемы с электрикой в ​​автомобиле для начала проверить монтажные блоки.Неисправности в работе электроприборов являются следствием аварийных ситуаций, установки дополнительного оборудования, повреждения проводки. Функциональное назначение предохранителя — защита каждого отдельного узла. Мощные потребители, такие как топливный насос, фары или двигатели вентиляторов, подключаются через реле. Предохранители защищают электрическую цепь автомобиля. Двукратное превышение номинального тока приводит к разрыву цепи на 5 секунд, исключая перегрев проводки и возможное возгорание автомобиля.

В связи с тем, что ВАЗ 2114 создавался на базе «девятки», расположение блоков предохранителей в обеих моделях практически идентично. Под капотом находится первый блок предохранителей и реле — «черный ящик», который фокусирует внимание на аварийном освещении и ближнем-дальнем свете. Каждый элемент отвечает за нормальное функционирование конкретного потребителя электроэнергии.

Видео на блок предохранителей ваз

Например, правильная работа фары обеспечивается четырьмя предохранителями, каждый из которых защищает блок питания или луч, или средний, отвечает за правую и левую стороны.Выход из строя одного элемента не влечет за собой полного отключения фар.

Второй блок находится в машине, под панелью приборов. В его оснащение входят: предохранитель реле бензонасоса, электровентилятор радиатора, электронный блок управления.

Устройство монтажное устройство

ВАЗ 2114 установили крепление блока предохранителей кода 2114-3722010, на смену ему пришла модификация 17.3722, стоящая в «восьмерке» и «девятке». Отличие новых блоков от старых — обозначение и предохранитель, условные обозначения разъемов и реле, а также в отсутствии реле-прерывателя омывателя реле заднего стекла и электродвигателя вентилятора охлаждения. Две последние цифры дополнения кода указывают на завершение блокировки того или иного реле. Инжекторные вариации ВАЗ предполагают установку аналогичного агрегата с немного измененной схемой подключения вентилятора охлаждения радиатора.

Монтажный блок — ноу-хау, которое долгое время было в отрасли

Основной блок устройства:

• пластиковый корпус;
• одна или несколько печатных плат;
Реле
• ;
Предохранители
• ;
Разъемы
• для подключения к электросети автомобиля.

Печатная плата изготавливается традиционно из фольгированного стеклотекстолита, а в усовершенствованном варианте — пластиковые разъемы для карт. СТЕКЛОНИТ надежнее, но ремонт платы возможен только с применением паяльника. Пластик дешевый, замена осуществляется без специальных инструментов и оборудования.

Устройство и типы реле, используемых в монтажных блоках по принципу действия:

• электромагнитный;
• специализированный.

Обычное электромагнитное реле срабатывает по питанию и напряжению. К нему относятся электрические стеклоподъемники, фары, обогреватель и т. Д.

Специализированное реле оснащено электронным блоком, обеспечивающим частоту срабатывания каждого компонента. На них установлены поворотники, аварийная сигнализация, дворники.

Назначение реле, его схема и контакты находятся на корпусе. Во избежание возможных ошибок информационная панель служит прикрытием монтажного блока, здесь представлена ​​схема и вся информация о назначении и расположении предохранителей.

На смену предохранителям цилиндрической формы пришел прямоугольный нож. Предохранитель внутри предохранителя и два плоских контакта сделали установку и замену предохранителей менее трудоемкими. Иногда используют и многоразовые биметаллические предохранители. Функционирующая электрика автомобиля не допускает частого перегорания предохранителей, но опытные водители всегда имеют при себе запасной комплект. Тем более, что неисправный предохранитель можно обнаружить, зачастую можно и визуально.

Основное назначение монтажного блока — упростить обслуживание и ремонт автомобиля, сделать его более понятным и доступным любому автомобилисту с минимальными знаниями в области электротехники.

Функции компонентов монтажного блока

Монтажный блок 2114-3722010 содержит до 9 реле и 20 предохранителей. Опытные водители, знающие назначение и расположение каждого элемента монтажного блока, способны диагностировать и устранить проблему. Подсказкой в ​​сложной ситуации является распиновка функций контактов на разъемах от цвета проводов до вилок каждой электрической цепи.

создавался на базе ВАЗ 2109, поэтому расположение блоков у

Условное обозначение проводов — два буквальных значения означают: первое, цвет провода (B — черный, G — синий, W — желтый и так далее), второе — цвет полосы.

Как снять блок проводов

Крышка блока фиксируется пластиковыми защелками, которые необходимо прижать. После снятия крышки освободите разъединительные провода. Откручиваем нижнее крепление и снимаем блок. Отсоедините все оставшиеся провода. При снятии блока проверяются предохранители, реле, целостность дорожек и контактов. Если реанимация больше не возможна, произвести полную замену блока. Все монтажные операции производятся в обратной последовательности.

Ремонт и диагностика

Все неисправности монтажного блока делятся на:

• неисправность предохранителя;
• реле неисправности;
• повреждение токопроводящих дорожек;
• повреждение контактов.

Перегоревшие предохранители являются наиболее частой причиной начала исследования владельцем содержимого «черного ящика». Прежде чем менять предохранитель, необходимо определить причину выхода из строя. «Прозваниваться» замыканием цепи, проверил целевое устройство. После диагностики схемы и устранения неполадок меняю старый предохранитель.

Имейте в виду, что сменный предохранитель должен иметь такое же значение напряжения, как и его предшественник. Возможна установка с большой стоимостью. Меньшая индикация силы электрического тока предохранителя приводит к его немедленному выходу из строя и, как следствие, отсутствию защиты электрической цепи.

Диагностика поломки реле производится заменой предохранителя. Установка реле в монтажный блок на разъемах не требует пайки, а замена достаточно проста.

С токопроводящими дорожками немного сложнее. Вероятный ущерб не всегда очевиден. Современные пластиковые блоки требуют навыков пайки ювелирных изделий, что представляет сложность работы даже для опытных электриков. Сварка проводов допустима только тогда, когда разъединение печатной платы не требуется.Иногда проще купить новый агрегат.

Контакты в монтажном блоке в изобилии. Коррозионная активность или обычное загрязнение не всегда позволяют определить состояние раппорта. Самый обычный способ — зачистить контакты наждачной бумагой или обычным ножом. Если обломался контакт, можно попробовать припаять, но безуспешные эксперименты с припаянным выводом к сменному блоку.

Запасной предохранитель должен иметь такое же значение напряжения, как и его предшественник

Перед работой с электриком следует отключить «минус» от АКБ.Загляните в работу с помощью отвертки по металлу и проверьте цепь «на искру», потому что она иногда приводит к замыканию и подрыву живых дорожек.

Несмотря на все попытки производителей упростить работу по диагностике и ремонту монтажного блока, обилие деталей и всевозможных проводов требует наличия базовых знаний в области электротехники. Если их нет и нет опыта работы с паяльником, лучше всего обратиться к профессиональному электрику.

Цена блока предохранителей

Функции, возложенные на блок предохранителей в системе безопасности автомобиля, от экстремальных ситуаций, требующих от автовладельцев серьезного отношения к своему выбору. Репутация производителя, материал изготовления — информация, которая поможет избежать возможных значительных финансовых затрат. Стоимость предохранителей невелика и, как правило, не превышает 10 руб. Реле, в зависимости от назначения не более 200 руб. Стоимость установки блока в зависимости от модификации колеблется от 2000 до 3000 руб.

Подготовить электриков к зиме

Электрика ВАЗ 2114 — слабое место и подлежит сезонной поверке

Как правило, подготовка к зимней езде ограничивается заменой шин, проверкой аккумулятора и незамерзайки ».Но максимальные летние температуры, повышенная влажность осенью, пыль и загрязнение контактов могут негативно сказаться на здоровье электриков. Чистота — залог не только здоровья, но и качества электросистемы автомобиля. Загрязненные или плохо закрепленные клеммы часто становятся причиной невозможности запуска автомобиля. Чувствительность электромобиля в период перехода к более экстремальным условиям — фактор, о котором многие забывают. Низкая температура и ее колебания негативно влияют на изоляцию проводов, способствуют образованию микротрещин.Вибрация приводит к износу контактов. Так как по отзывам владельца Лада 2114 от электрика — не самое мощное для нее место, она вместе со свечами, резиной и аккумулятором проходит сезонные испытания.

Результаты краш-тестов

Отличия ВАЗ 2114 от предшественницы «девятки» коснулись в основном безопасности автомобиля. Результат тестов разочаровал — 3,7 балла на «девятку» и еще более печален — 3,2 для ВАЗ-2114 2004 года выпуска из 16 возможных баллов. Как выяснилось, «четырнадцатая» при лобовом ударе по защите водителя ничем не лучше «девятки».

Однако ценовая политика группы, наличие и стоимость расходных материалов сделали ВАЗ 2114 самым популярным в российском автопарке для сотрудников милиции.

Реверс на калине не работает. Причины выхода из строя задней передачи Лада Калина. Её диагностика и ремонт

Что делать, если задняя скорость на Калине не включается ?
Пока этого не произошло, убедитесь, что в вашем наборе ключей есть гаечный ключ на 36 колец, который вы всегда носите с собой.Ключ такого размера редко встречается в магазинах, торгующих инструментами. Но почти всегда есть на авторынке. Стоимость такого ключа в пределах 200 рублей, но оно того стоит.
Блокировка обратного хода на Калине производится с помощью соленоида, приклад которого выполняет эту функцию.
Питание на соленоид подается с помощью переключающего кольца, которое находится на рукоятке переключения передач. Поднимая кольцо, включаем соленоид, шток втягивается в соленоид и разблокировка происходит внутри коробки.А потом, переведя ручку в положение задней передачи, мы можем включить заднюю передачу. Срабатывает концевой выключатель, расположенный на коробке, и включаются фонари заднего хода и прерывистый звуковой сигнал в салоне.
И когда в самый неподходящий момент мы не слышим этого сигнала и понимаем, что не можем включить заднюю передачу, наступает шокирующий момент! Так что же теперь делать ?!
Ну это не так уж и страшно! Я только что не делал цепи управления соленоидом ! Вам очень повезло, если все это произошло у вас в гараже или недалеко от дома! Но если это случилось в дороге, то сильно расстраиваться не стоит, ведь в багажнике у нас такой же ключ на 36!
Повернув руль влево до упора, и посмотрев спереди под машину со стороны левого колеса, вы увидите на коробке тот самый соленоид, к которому подключен разъем с проводами.Отсоединяем разъем и ключом на 36 откручиваем соленоид на 7-8 мм. В образовавшийся зазор наматываем провод или даже изоленту и слегка подтягиваем соленоид. Пытаюсь включить задний ход. Получилось?! Теперь можно спокойно добираться до гаража. Только будьте очень осторожны, так как первая передача и задний ход расположены очень близко.
Когда доберемся до гаража, будем искать неисправность.
Рассмотрим электрическую схему управления соленоидом:

На соленоид L1 подается 12 вольт через предохранитель F21.Переключателем S1 на ручке замыкаем цепь на массу. Катушка соленоида срабатывает.
Предохранитель F21 10А находится в блоке предохранителей — он восьмой слева. Ключ для удаления находится в том же блоке вверху справа. Вытаскиваем предохранитель и проверяем тестером или контрольным (подаем питание от АКБ через контрольную лампу). Заменяем неисправный предохранитель на новый с таким же номиналом.
Следующий этап: проверка переключателя (он же, кстати, геркон). Поднимите крышку на ручке.

Сразу видим разъем, подключенный к коммутатору. Отключите его.

Причин выхода из строя задней передачи Лада Калина довольно много. Причем выяснить причину этого сбоя не всегда просто. Скорость заднего хода в автомобилях, оснащенных большим количеством электроники и датчиков, в принципе не включается при неисправности электроники.

Не переключается передача заднего хода: причины

• Начнем настройку автомобиля с самого простого. Перед глобальным поиском поломки необходимо проверить исправность рычага переключения передач, вероятно, это он вышел из строя. Кардан и кулиса часто ломаются. Может, пазы просто «зализаны», а может, уменьшилось натяжение зажима. Все эти проблемы можно убрать только со смотровой ямы.
• Если включение скоростных передач тугое, и они «хрустят», то проблема кроется в выжимном подшипнике, но это маловероятно.
• Выход из строя передачи заднего хода может быть при выходе из строя механизма блокировки заднего хода. Чтобы подтвердить свое предположение, необходимо вместе с торпедой демонтировать рычаг переключения передач и все хорошо осмотреть.

Часто проблемой выхода из строя задней передачи является неисправность проводки соленоида блокировки передачи. Он может сломаться или сломаться. Эту неисправность можно устранить самостоятельно.

Ремонт механизма блокировки заднего хода Лада Калина

Ток подается на соленоид через переключающее кольцо.Он расположен на рычаге переключения передач.
При включении задней передачи кольцо поднимается и соленоид включается, при этом шток втягивается в соленоид, и задняя передача работает. Затем включается прицеп, расположенный на коробке передач, и загораются задние ножки, сопровождаемые прерывистым звуковым сигналом внутри автомобиля.

Материалы и комплектующие для ремонта

Для устранения неисправности переключения передач пригодится Лада Калина:

1. Термоусадочная или изолента.
2. Ключ от машины на 36.
3. Кусок медной проволоки.
4. Тестер для проверки напряжения.
5. Устройство для пайки.

РЕМОНТ ЗАДНЕЙ ТРАНСМИССИИ LADA KALINA ПРОХОДИТ В НЕСКОЛЬКО ЭТАПОВ:

Управление соленоидом: схема

На Лада Калина коробка передач цепи управления соленоидом состоит из самого соленоида L1, предохранителя F21 на 10 А, переключателя S1. На соленоид через предохранитель подается ток 12 В.Затем на рычаге переключения передач цепь замыкается на массу и благодаря переключателю начинает работать катушка соленоида. Предохранитель F21 находится в специальном блоке предохранителей; он стоит восьмым слева. Его необходимо снять и протестировать тестером. Если предохранитель неисправен, его необходимо заменить новым.

Если с предохранителем все в порядке, убедитесь, что автоматический выключатель подходит. Он находится под крышкой ручки. Необходимо вытащить разъем из переключателя и с помощью скрепки замкнуть контакты в разъеме.Вы можете попробовать перевернуть машину. Если все работает, значит, причина в неисправности выключателя. Но может не включается обратная скорость, тогда надо искать причину дальше.

Снимите разъем с соленоида и вставьте в него два маленьких штыря. Измеряем напряжение тестером. Оно должно быть 12 В. Также для проверки включите лампу 5 Вт на 12 В. Отсутствие света указывает на разрыв, а напряжение исходит от сопротивления, образованного оксидной пленкой.

В основном обвязка рвется в месте установки зажима на поддон.Чтобы исключить такого рода поломки, нужно снять хомут, отсоединить разъем от выключателя останова и снять весь жгут. Вы увидите, что вся гофра обмотана изолентой. Его необходимо удалить, а провода удалить. Если провода порваны, то вы сразу это увидите.

Неисправные провода необходимо откусить кусачками и присоединить новые того же диаметра и размера сечения. Для надежного соединения место закручивания необходимо спаять.Если гофра также не внушает вам доверия, то ее тоже необходимо заменить, иначе вскоре снова возникнет проблема из-за влаги. Жгут необходимо закрепить пластиковым зажимом.

Все возможные причины согласованы, поэтому осталось только проверить работу саленоида. Вылетает очень редко. Но для надежности подключите тестер, сопротивление должно быть 2,2 Ом. Если вы не видели такого индикатора, придется слить масло из КПП.Мастера высокого класса уже имеют сноровку к такой работе и делают все очень быстро, не сливая масло. Можете попробовать сами: нужно быстро закрыть отверстие и затянуть новый соленоид. Количество разлитого масла необходимо долить. Перед вкручиванием нового соленоида резьбы необходимо смазать герметиком, чтобы масло не протекало через резьбу.

Если вы проверили все вышеперечисленное, а реверс не работает, то нужно искать причину в другом.Возможны еще несколько поломок: может порезаться крепежный болт; сломалась пружина в коробке передач; изношен механизм крепления механизма выбора передач.

Это очень серьезные причины поломок, и для их устранения нужно разобрать коробку передач, что сложно сделать самостоятельно, особенно если у вас нет опыта устранения поломок такого типа. Лучше обратиться за квалифицированной помощью на СТО.

Искать и устранять причины, по которым не включается задний ход на Калине, владельцам данной модели приходится довольно часто.На такое поведение машины влияет множество факторов, и не все из них можно устранить самостоятельно. Одноразово, конечно, можно вручную толкнуть назад (если все остальные шестерни обрезаны без ограничений), но постоянно так уворачиваться — смысла нет.

Легче потом идти пешком или пользоваться общедоступным, но не очень удобным транспортом. Итак, вам нужно попытаться устранить проблему самостоятельно; если не работает, сходите к мастерам на СТО.

Почему на Калине не включается задняя передача Однако иногда сразу установить в сервисе не получается. Иногда приходится разбирать КПП практически полностью. Мы не будем останавливаться на столь сложных вариантах, так как в большинстве случаев причины просты и легко исправимы.

Трансмиссионное масло

• наблюдается черноватый оттенок, а в масле есть посторонние включения;
• смазка стала непрозрачной, при пальпации прилипает к рукам, очень медленно впитывается в тряпки;
• жидкость пенится или напоминает суспензию.

Электрик

Как всегда, сначала проверяется предохранитель. На этот раз — 10-амперный F21. В блоке предохранителей он стоит 8-м слева.Работоспособность определяется визуально: сгоревший заметно отличается по внешнему виду от целого. Проверить подозрение можно тестером или просто заменить предохранитель на новый, заведомо исправный. После замены проверяем: если коробка все равно не достает, переходим к следующему шагу.

Возможно, выключатель неисправен . Чтобы осмотреть его с ручки переключения передач, поднимается защитный кожух. К переключателю подключается разъем. Его нужно аккуратно отключить и сразу замкнуть имеющиеся контакты.Для этого понадобится проволока, например — канцелярский зажим в разложенном виде. Если потерянная передача работает, источник проблем найден. Какое-то время со скрепкой можно прокатиться, но лучше — не дальше, чем в автомагазин, с новым переключателем.

Следующий этап — проверка самого соленоида . С него снимается разъем и вставляются 2 тонких провода или стержня. Опытные хозяева используют швейные булавки. Тестер измеряет напряжение, оно должно быть 12 В. Однако, даже если прибор выдал необходимые показания, это все равно ничего не значит: напряжение может быть связано с сопротивлением, образовавшимся из-за окисления меди.Так в разъем загружается лампочка малой мощности (5 Вт). Горящий контроллер указывает на то, что у вас на борту более серьезные проблемы. Но в 90% случаев он остается мертвым, поэтому у вас есть разрыв в проводке. Почти всегда на жгуте.

От гофры отстегивается изолента и вынимается проводка.Обрыв, обрывы, конечно, обнаруживаются без труда. В этих местах заменяются отрезки, одинаковые по диаметру и сопротивлению. Опытные люди советуют на этом этапе удлинить провода: именно их короткость обычно вызывает обрывы.

Скрутка либо припаяна и тщательно изолирована, либо используется термоусадка.

Все закреплено на месте и проверено наличие / отсутствие реверса. Сам соленоид, кстати, на удивление стойкий и портится крайне редко.Но если все приседания не увенчались успехом, можно прозвонить и его: соленоид должен выдерживать сопротивление 2,2 Ом, что несложно установить тестером. Если он сломается, вам придется слить трансмиссионную смазку для замены.

Есть более серьезные причины, по которым не включается задняя передача на Калине. Среди них: лопнувшая пружина в коробке, глухое крепление механизма переключения передач, потеря фиксирующего болта и так далее. Все это требует снятия коробки передач и ее переборки, то есть для людей не слишком дружящих с механикой — выезд в сервис.

Проблему некорректного включения скоростей в автомобилях ВАЗ можно назвать стихийной, так как она знакома многим автовладельцам автомобилей российского производства. Теперь вы можете узнать, почему на ВАЗ 2109 нет задней передачи и как исправить эту неисправность.

Причины

В чем могут быть причины того, что в автомобиле ВАЗ не включается задняя передача? На самом деле их может быть много, ведь проблема с включением скоростей так или иначе кроется в системе трансмиссии и, в частности, в самой коробке передач.

• Неполное выключение сцепления. Как правило, при неправильном выключении сцепления могут плохо включаться все скорости, но иногда эта проблема затрагивает только передачу заднего хода.
• Рычаги или штанги переключения передач повреждены. Крепление также может быть ослаблено. Для устранения такой неисправности необходим тщательный осмотр агрегата и системы трансмиссии. При необходимости рекомендуется заменить все поврежденные компоненты системы.
• Закончилась смазка в коробке передач.В этом случае проблема с включением скоростей коснется всех без исключения передач. Поэтому вероятность такой проблемы, если только не включается задний ход, очень мала. Как вы понимаете, следует проверить уровень расходников в системе и при необходимости долить масло в коробку передач.
• Плохое трансмиссионное масло. Трансмиссионная жидкость уже потеряла свои свойства и не может полностью смазывать все компоненты коробки передач. В этом случае проблема коснется и всех без исключения передач, хотя на практике были случаи, когда проблемы были с включением заднего хода.В этом случае требуется замена масла.
• Плохо отрегулирована кулиса: необходимо отрегулировать кардан кулисы КПП. Из-за плохой регулировки кулисы задняя передача иногда не только не включается, но и вылетает. Эта проблема является одной из самых распространенных среди автомобилей ВАЗ 2109, поэтому ее устранение мы рассмотрим в первую очередь.

Устраняем проблему

Мы рассмотрим несколько методов, которые помогут решить проблему с задней передачей.

Регулировка кулисы

Прежде чем приступить к решению проблемы, возьмите с собой все необходимое:

• новая карданная коробка передач;
• сальник скоростного вала;
• два гаечных ключа на 13;
• ключ гаечный на 10;
Молоток
• ;
Отвертка
• .

Для полной замены кардана потребуется заехать в яму или эстакаду. Кроме того, вам понадобится помощник, который будет переключать рычаг коробки передач, пока вы ее регулируете.

Приступим к замене кардана и регулировке крыльев:

1. Вам нужно залезть под днище 2109 и найти свою коробку передач. Возьмите два гаечных ключа на 13 и ослабьте зажим, расположенный на приводной штанге коробки передач. После этого можно демонтировать привод от штока механизма коробки передач.
2. Затем возьмите отвертку и с небольшим усилием подтяните пыльник ближе к агрегату. Если вы случайно повредили пыльник, его можно просто разобрать, чтобы он вам не мешал.Теперь возьмите гаечный ключ на 10 и открутите стопорный винт на кардане.
3. Далее берем молоток и очень осторожно сбиваем карданный редуктор с вала. Делайте это осторожно, чтобы не повредить вал. Снимите пыльник кардана, если вы не снимали его изначально. При необходимости замените сальник скоростного вала.
4. На этом можно предположить, что половина дела уже сделана. Теперь нужно установить карданный кулисы. Монтируем элемент в обратном порядке.Для начала установите новый пыльник, затем наденьте карданный вал на вал. Помните, что положение фиксирующего винта должно соответствовать выемке на вале.
5. Когда универсальный шарнир на месте, затяните стопорный винт и установите пыльник на универсальный шарнир. Также нужно надеть шток переключения передач на шток кардана, но затягивать хомут не нужно.
6. Далее вам понадобится помощь другого человека, потому что вам нужно отрегулировать рычаг переключения передач.Попросите вашего помощника сесть на место водителя: он должен установить рычаг переключения передач в положение «нейтраль» и повернуть его немного вправо. В этом положении помощник должен удерживать рычаг, пока вы затягиваете зажим кардана.

Когда регулировка кардана завершена, необходимо проверить, как задействованы скорости на рычаге. Если проблема, по которой не включалась задняя передача в вашем ВАЗ 2109, была карданом, что, скорее всего, то после замены элемента неисправность должна исчезнуть.

Замена масла в коробке передач

Также одна из частых причин, почему не включается задняя передача в автомобиле ВАЗ 2109 — плохое трансмиссионное масло. Как уже было сказано выше, жидкость уже потеряла свои свойства и дальнейшая ее эксплуатация не имеет смысла. Но как понять, что трансмиссионная жидкость уже исчерпала свой ресурс? К этому вопросу стоит отнестись серьезно, ведь процедура замены жидкости стоит не так уж и дешево. Поэтому нужно точно знать, что трансмиссионное масло потеряло свои свойства.

• Вытяните щуп из отверстия коробки передач, чтобы измерить уровень, и капните каплю жидкости на белую ткань. Если возникает хотя бы одно из перечисленных ниже условий, немедленно замените масло.
• Смазочная жидкость изменила цвет и может иметь легкий черный оттенок. Также даже в небольшой капле масла можно увидеть частицы металла или другую пыль.
• Трансмиссионная жидкость непрозрачная и очень вязкая на вид. Если вы попытаетесь дотронуться, вещество прилипнет к рукам.Кроме того, если вы нанесете такое масло на кусок ткани или салфетку, оно будет впитываться очень медленно по сравнению с новым маслом.
• Очень мутная или пенистая жидкость. Это может указывать на попадание трансмиссионного масла в двигатель. Если так, то проблема включения заднего хода — это первое, что вы чувствуете. Если автомобиль будет продолжать работать на плохой трансмиссионной жидкости, то может потребоваться полный ремонт коробки передач и всей системы трансмиссии.

Если вы понимаете, что трансмиссионная жидкость уже исчерпала свой ресурс, то, скорее всего, пора ее заменить.Тем более, если от этого зависит решение проблемы с реверсом. Подготовить:

• Масло новое трансмиссионное (далее — ТМ). Учтите, что если ваш ВАЗ 2109 укомплектован четырехступенчатой ​​коробкой передач, то вам хватит и трех литров ТМ. Если в вашем автомобиле «пятиступенчатая», то вам потребуется 3,3 литра расходных материалов. Для автомобилей ВАЗ рекомендуется использовать трансмиссионную жидкость с классом вязкости 80W-85. На практике многие автовладельцы ВАЗ заправляют свои автомобили «Лукойл» на КПП.
• Контейнер для сбора расходных материалов. Подойдет старое ведро или таз. Если нет ни того, ни другого, то можно взять обычный пластиковый баклажан для воды и отрезать его верхнюю часть.
• Набор ключей гаечных.

Ключи и головки

Для завершения работ необходимо заехать в гараж со смотровой ямой.

1. Заберитесь под днище автомобиля и найдите крышку слива трансмиссионной жидкости. Он расположен в нижней части коробки передач.
2. Найдите резиновый колпачок на самом устройстве: его необходимо очистить. Также очистите сапун коробки передач и установите на место резиновый колпачок.
3. После этого можно начинать слив отработанной жидкости. Возьмите гаечный ключ и открутите сливную крышку редуктора. Не забудьте подставить заранее подготовленную емкость для сбора отработанных расходных материалов под сливное отверстие.
4. Теперь нужно подождать минут 20-30, пока весь «майнинг» сольется. Учтите, что машину нужно прогреть.Если температура узла коробки передач невысока, то ТМ будет более плотным и совершенно не сможет вытекать из коробки.
5. Когда все расходные материалы слиты из коробки передач, можно закручивать сливную пробку. Плотно затяните, но не переусердствуйте, чтобы не порвать нить. После этого откройте капот и найдите щуп, чтобы проверить уровень расходников от КПП. Вытащите его и вставьте в отверстие шланг, на другом конце которого установлена ​​обычная лейка.Влить свежую TM.
6. Заливая расходники в систему трансмиссии, периодически проверяйте уровень вещества в коробке передач щупом. В идеале уровень TM должен останавливаться посередине между отметками MIN и MAX.
7. При заливке нового масла на всякий случай проверьте его уровень в коробке передач. Также желательно через несколько дней проверить уровень ТМ. Это делается для того, чтобы узнать, есть ли утечки в системе.

Если в вашем ВАЗ 2109 установлена ​​коробка передач старого образца, то отверстия для щупа в ней не будет.А вот сливная и заливная пробки будут расположены рядом. В целом процедура ничем не отличается, только ТМ следует влить в аппарат с помощью специального шприца.

Видео «Регулировка кулис на ВАЗ 2109»

В данном видео показан процесс настройки кулис на автомобиле ВАЗ 2109.

какая кнопка?

возможно механизм выбора заднего хода

Вот, блин, придумали всякие кнопки-ограничители, не как раньше — дрин-дрин, воткнул-вставил, и поехали.

Короче, чтобы включить передачу заднего хода, нужно поднять такой флажок и сдвинуть его влево. то есть если не поднимать, то левая передача будет первой! То есть флаг поднят, шлагбаум снят и крайнее левое положение — передача заднего хода. Итак, когда этот флаг вызывает 0 реакций. Я читал в Интернете, что провод может потрепаться, или предохранитель перегорел или вышел из строя. Так что провод в норме и предохранитель тоже. Напряжение при выключенном двигателе составляет около 12 В, при работающем двигателе около 14 В, что указывает на исправность провода и предохранителя… Насколько я понял, этот флаг работает как соленоид ??? Что еще может быть кроме провода и предохранителя, не знаю ..
короче как на Опель Кадет снимаем клеммную коробку с акума

Короче для включения заднего хода нужно поднять такой флажок и переместите его влево. то есть если не поднимать, то левая передача будет первой! То есть флаг поднят, шлагбаум снят и крайнее левое положение — передача заднего хода. Итак, когда этот флаг вызывает 0 реакций.Я читал в Интернете, что провод может потрепаться, или предохранитель перегорел или вышел из строя. Так что провод в норме и предохранитель тоже. Напряжение при выключенном двигателе около 12В, при работающем двигателе около 14В, что говорит о том, что провод в норме и предохранитель … Насколько я понимаю, этот флаг работает как соленоид ??? Что еще может быть кроме провода и предохранителя, не знаю ..

На калине задний фартинг включен электроникой. охранника как такового нет, есть «механизм заднего выбора», скорее всего меняется только в сборке, цена около 500 рублей
+1, механизм выбора улитки вдаль.Не знаю, какова цена, но по работе, думаю, будет вдвое дороже. Ибо вроде как что то поменять нужно коробку снять, а коробку снять в среднем ставить в среднем 1200. Плюс работа по замене.

Доброго времени суток! Срочно нужна помощь. Не могу на калине включить задние обороты. Поднимаю кнопку вверх, нажимаю на сцепление … нифига, ограничитель не снимается! Провод в норме, предохранитель в норме! Что еще могло быть? Сама кнопка?
Неисправность достаточно типичная.. Часто виной всему является линия блокировки задней передачи. Принцип работы прост. На КПП стоит соленоид. На него подается + 12в. Включение соленоида «масса» на рычаге КПП контролируется. Поэтому непременным условием включения задней передачи является наличие напряжения на аккумуляторной батарее. Далее нужно проверить целостность проводов возле переключателя соленоида на рычаге КПП. Осторожно поднимите крышку рычага переключения передач и вуаля! Вот и неисправность — обрыв провода к переключателю блокировки селектора заднего хода! Удачи в ремонте..

Curl не работает. Возможные причины и их устранение

ВАЗ 2110, то специально для подсветки прикуривателя используется лампа А12-4. Замена лампы прикуривателя, как и самого прикуривателя, осуществляется таким образом:

Порядок замены лампы подсветки в прикуривателе.

1. Просто отсоедините провод непосредственно от клеммы — это специальное подключение к аккумуляторной батарее.
2. Затем нужно снять обшивку с тоннеля, расположенного на полу.
3. После этого сожмите экран лампы так, чтобы ножки экрана свободно проходили через прорези в волокне прикуривателя.
4. Затем, немного разбив экран, нужно вынуть патрон с лампой.
5. Далее просто нажмите на лампу, повернув ее на 90 °, и выньте ее из патрона.
6. Установить новую лампу нужно в том же порядке, только до снятия. Следует обратить особое внимание на то, что при установке патрона с лампой непосредственно в экран в этом случае кольцевой выступ, расположенный на патроне, должен входить в указанные прорези экрана.

Порядок замены прикуривателя, если не работает прикуриватель ВАЗ 2110

1. Просто отсоедините провод от клеммы — это приспособление специально предназначено для крепления аккумулятора. Затем нужно снять облицовку с пола.
2. Снимите картридж.
3. После этого шлифовальные колодки вместе с проводами от прикуривателя, а также лампы освещения через отверстие в облицовке, расположенное в туннеле пола.
4. Затем отожмите экран лампы так, чтобы лапки экрана вышли из прорезей прикуривателя в световоде, после этого снимите его.
5. Нажмите отверткой прямо на защелку гнезда прикуривателя, чтобы она вышла из зацепления со световодом.
6. Прокачайте гнездо лицевой стороной наружу.
7. Снимите гнездо прикуривателя прямо с облицовки, пропустив колодку с проводами через отверстие.
8. Спираль обязана нагреваться в течение двадцати секунд.Затем патрон прикуривателя одновременно со щелчком должен вернуться в исходное положение. В том случае, если картридж вернется в исходное положение намного раньше или позже, чем через двадцать секунд, то вам нужно отрегулировать прикуриватель. Специально для этого уместно отрегулировать или разорвать контакты, указанные стрелками.
9. Далее нужно отжать пластиковые защелки от волокна и, вытолкнув световод наружу, просто снять его с облицовки.
10. Установить прикуриватель нужно в обратной последовательности. При проведении монтажа нити выступ на ней необходимо забить в прорезь на облицовке.

Когда инженеры впервые оснастили автомобиль этим устройством, они надеялись, что водители будут использовать их по прямому назначению, то есть для гадания сигарет. Но особой популярностью аппарат не стал. Многие из тех, кто курит, предпочитают пользоваться спичками или любимой зажигалкой.

Конструкторы уже начали задумываться над тем, чтобы вообще убрать устройство.

Но вскоре прикуриватель получил вторую жизнь. Со временем у каждого появилось большое количество различных электронных и электрических устройств. Естественно, для электроники требовалось электричество.

Из истории прикуривателя

Сегодня уже сложно вспомнить первую марку автомобиля, в стандартной комплектации которой была эта опция. Есть информация, что это было в 20-е гг. Дизайн этого первого прибора был довольно примитивным.Патрон находился внутри катушки. Когда его вытаскивали из гнезда, в нем замыкалась цепь, а патрон оказался редким. Уже тогда водители столкнулись с тем, что прикуриватель не работает на автомобилях после длительного или неаккуратного использования.

1924 год стал знаковым для этого небольшого, но такого полезного устройства. В этом году прикуриватель получил дизайн, который сегодня знают все. Также в этом году она запатентовала его. Но в автомобилях устройство получило свое место только в 50-х годах. Это тот прибор, который не испытал на себе воздействия современных технологий.

Как работает и работает прикуриватель?

Металлический картридж с удобной ручкой в ​​виде кнопки. В патроне установлена ​​специальная спираль из нихрома. На приборных панелях есть специальная розетка. Если вставить в эту розетку прикуриватель и закрепить его там, то он будет подключен к электрической сети автомата.

Плюс контакт подключается к центральному контакту гнезда и спирали. «Месса» подается на розетку.

Через нихромовую спираль проходит электричество, в результате чего она нагревается до красного цвета. В тот момент, когда температурный диапазон будет превышен, устройство выключит устройство с помощью термоотвода. В этом случае водитель услышит специальный звуковой сигнал.

Казалось бы, почему не работает прикуриватель? Ведь конструкция у него предельно ясная и простая.

Гнездо установлено в виде предохранителя на 10 А, и оно находится в блоке предохранителей.Агрегат можно найти в разных местах. Это зависит от марки и модели автомобиля.

Плюсы и минусы устройства

Главный и самый «жирный» плюс в том, что к гнезду можно подключать массу электроники, даже мини-чайники, компрессоры и прочее.

Минусом, как многие считают, является ненадежная коммутация больших токов. Современные устройства Сила тока более 40 А. Здесь наблюдается зависимость: чем больше ток в цепи, тем большую надежность должны иметь электрические соединения.Это одна из причин, по которой не работает прикуриватель.

Здесь было бы здорово повысить надежность фиксации вил в гнезде, но стандарт на этот вид соединений не разработан. В вилке можно обнаружить только один центральный контакт, который фиксируется с помощью пружины, а также две лапы, осуществляющие зажимы. Платформа положительного контакта может быть повреждена очень глубоко. Из-за качества наших дорог во время езды по Угхабаму и яме может пропадать электрический контакт между вилкой и гнездом.Некоторые водители даже заметили губку между контактами. Это риск короткого замыкания и даже пожара.

Не работает прикуриватель: Причины

Иногда это важное и необходимое устройство отказывает. Связано это может и с конструкцией, и с блоком предохранителей, и даже с перегореванием лампы подсветки.

Часто прикуриватель выходит из строя из-за предохранителя. Причина этого кроется в электроприборах, подключенных к розетке. Тут дело в том, что это гнездо не рассчитывалось на длительное использование.Инженеры создали устройство для выдачи кратковременной мощности.

Прикуриватель часто не работает из-за того, что к нему были подключены переносные компрессоры. Это приводит к нагреву проводки. Несколько маломощных устройств, подключенных к одному разъему, также приводят к поломке.

Вы все еще можете выделить механическую причину. Это утонченные и ошеломленные усы в гнезде. Они просто перестают держать вилку. В этом случае ремонт выполняется очень просто.

Прикуриватель на ВАЗ

Владельцы этих автомобилей часто сталкиваются с подобной ситуацией.Чтобы не столкнуться с этой напастью, не стоит пить компрессоры от прикуривателя. Также не рекомендуется тыкать в слот устройства, не подходящие по стандарту разъема. Кроме того, если на вазе не работает прикуриватель, то следует проверить, есть ли у кого-нибудь в гнезде железный предмет. Не используйте вместе с этой универсальной розеткой устройства, оснащенные металлическими кольцами. Они часто вылетают со своих мест. Это может привести к закрытию.

Ремонт прикуривателя ВАЗ

В первую очередь, если не работает прикуриватель, проверьте блок предохранителей.

Если вы нашли обгоревший, замените его. Однако иногда даже после этой процедуры напряжение может не появиться. Что делать? Разобрать гнездо.

Как проверить наличие напряжения?

Необходимо полностью вынуть прикуриватель. Сзади на патрон прикрепите обычную лампочку и включите зажигание.Лампа горит? Можно переходить к разборке — причина в гнезде.

Как разобрать прикуриватель на вазе?

Перед тем, как открутить гайку с обратной стороны и приступить к полной разборке, запомните, а положение контактов лучше сфотографировать. Это значительно облегчит возможные трудности при сборке.

А теперь можно переходить к полной разборке устройства. Вам нужно будет открутить гайку, затем согнуть металлические детали из пластика.Далее — отсоединяем металлические детали. Вы обязательно увидите тарелку слюды. Это полупроводник. Его надо удалить.

Далее приступаем к сборке. Напильник поможет вам вывести лишний металл, который мешает надежно установить прикуриватель на свое место.

Если из этого ничего не вышло, то можно попробовать проверить провода на целостность. Не поленитесь еще раз разобрать гнездо, возможно, вы где-то что-то упустили. Также не забываем, что заменой элемента нужно убрать «минус» аккумулятора.

«Форд Фокус»

Не только в автомобилях от ВАЗа, но и в таких иномарках, как «Форд» можно наблюдать неработающий прикуриватель. Чаще всего храбрый предохранитель в сети. Он обозначен как F109 и окрашен в желтый цвет. Рассчитан на ток до 20 А.

Прикуриватель «Форд Фокус» чаще всего не работает из-за короткого замыкания в гнезде или из-за рассчитанных на ток потребителей, что гораздо допустимее.

Схемы случаются потому, что большинство водителей не знают и никогда не думают, что в мире нет стандартов на геометрические размеры розетки.Производители зарядного устройства А всего, что вставляется в гнезда, делают вилки разной длины и диаметра.

Перед тем, как что-то вставить в розетку, убедитесь, что разъем исправен. Немного меньший диаметр — риск получить закрытие.

Как заменить предохранитель в автомобилях Форд?

Если прикуриватель «Форд» не работает, и вы решили заменить предохранитель, то сядьте на пассажирское сиденье и снимите защитную полку. Он находится под перчаточным ящиком.Поверните защелку и потяните блок вниз. Нужный предохранитель вы увидите в левом ряду.

Это второе дно. Лучше, если вы найдете схему своего Форда. Да, сдать предохранитель непросто, поэтому вы готовите патроны.

Как заменить прикуриватель?

Для замены нужно снять правую крышку туннеля. В ножках место для пассажира, нужно снять защелку и открутить винты. Затем снимите заглушку. Вы увидите дыру. Просуньте туда руку и отсоедините провода от розетки.Их всего три.

Теперь осталось только вытащить стекло с места посадки.

Если просто не удалось вытащить стекло, то есть вариант разбить каким-то пластиковым инструментом, и стекло берется по частям.

«Тойота»

В том случае, если сигаретная комната Тойота не работает, нужно начинать с проверки предохранителей. Автолюбители утверждают, что в инструкции к этой марке машин про них ничего нет.

В большинстве моделей нужный блок предохранителей находится под рулевой колонкой.

На некоторых моделях — под бардачком. Предохранитель рассчитан на 15 А. Многие пытаются установить предохранители на 20 А и сталкиваются с тем, что система не работает.

Также многие владельцы заменяют целое стекло. На стекле есть алюминиевая вставка. Часто выгорает.

Если ничего не работает

Бывает и так, что не работает прикуриватель и магнитола, в этом случае рекомендуется проверить монтажный блок.Тщательно проверьте все предохранители. Если ничего не нашли, то еще и реле внимательно проверьте. Часто вина всего за облаком. После промывки или раскрутки монтажного блока все становится на свои места.

Прикуриватель на автомобиле ВАЗ 2110 очень часто выходит из строя по очень простой причине — перегорает предохранитель! В сегодняшней статье я подробно расскажу о том, где предохранитель на ВАЗ 2110 отвечает за работоспособность прикуривателя, дам схемы и пошаговую инструкцию по замене этого предохранителя.

Если посмотреть схему автомобильного блока предохранителей ВАЗ 2110, то вы увидите, что стрелками я обозначил F16 — именно он отвечает за работоспособность прикуривателя.

Предохранитель прикуривателя автомобиля ВАЗ 2110 находится в монтажном блоке Предохранители

Отлично, теперь перейдем к пошаговой инструкции Замена предохранителя на ВАЗ 2110 своими руками:

1. Нажать выключатель крышки блока предохранителей и опустить вниз.

2. Берем поход и отключаем прикосновение защелки насадки и вытаскиваем.

3. Теперь снимите блок предохранителей с крышки и переверните его.

4. Теперь отсоедините все вилки с проводами и выньте блок предохранителей.

5. С помощью этого вынимаем вышедший из строя предохранитель, отвечающий за прикуриватель, напоминаю его обозначение на схеме F16 и заменяю на новый.

6. Собираем все в обратной последовательности.

За последние годы автомобильная сигаретная комната превратилась в многофункциональный узел. Если раньше он использовался только по прямому назначению, то теперь к нему подключают для зарядки и работы различных электронных устройств. Поэтому мощность прикуривателя может доставить немало неудобств современному автовладельцу.

Устройство и назначение прикуривателя ВАЗ 2107

В последнее время функции прикуривателя заметно расширились.Поэтому владелец 2107 должен знать алгоритм диагностики ее неисправности и ремонта.

Основные функции и принцип работы прикуривателя

Сигарета современного автомобиля Это многофункциональное устройство. Помимо использования по прямому назначению, подключается к своей розетке:

• телефон, смартфон или планшет для зарядки;
• видеорегистратор;
• навигатор;
• вентилятор;
• компрессор для поворота покрышек.

Прикуриватель состоит из гнезда (розетки) и головки (патрона).

Картридж представляет собой металлический корпус с пластиковой ручкой в ​​виде кнопки. В центре гнезда находится металлический стержень, выполняющий роль положительного контакта. Минусовой контакт в прикуривателе — дело. Для предотвращения короткого замыкания корпус и стержень отделены друг от друга слоем изолятора. Контакты соединены нихромовой спиралью, которая является нагревательным элементом и находится внутри картриджа. В момент подачи тока на спираль она нагревается до высокой температуры.Когда температура достигает определенного значения, срабатывает тепловое реле и ток прекращается.

Прикуриватель расположен на панели приборов в удобном для водителя месте. Гнездо выполнено в виде продолговатого металлического корпуса, выполняющего роль массы. Центральный контакт подключен к плюсу аккумулятора. Кроме того, в корпус прикуривателя встроена лампа подсветки, включая внешнее освещение.

Чтобы включить режим нагрева, нужно надавить на картридж и зафиксировать его вниз.Патрон удерживается за счет биметаллических пластин. Нажимные положительный и отрицательный контакты картриджа подключаются к соответствующим контактам гнезда. В результате начинается нагрев спирали, который продолжается 15-20 секунд до достижения желаемой температуры. После этого биметаллические пластины расходятся, освобождая картридж, который за счет внутренней пружины возвращается в исходное положение.

Причины неисправностей Ваз 2107

Прикуриватель ВАЗ 2107 Достаточно часто выходит из строя.Это происходит по разным причинам.

Заблокирован предохранитель

При использовании прикуривателя в качестве розетки для работы нескольких мощных устройств через разветвитель предохранитель прикуривателя, рассчитанный на максимальную силу тока 10 А, может перегореть. Из-за особенностей электрооборудования электрооборудования ВАЗ 2107 часы и радио перестанут работать с прикуривателем.

Неудачный контакт

Иногда окисляются контакты или разъемы прикуривателя, и устройство перестает работать.В такой ситуации их необходимо очистить, предварительно отключив минусовую клемму от АКБ. Последнее исключит вероятность короткого замыкания. Кроме того, устройство часто подключается к устройству, при этом сигарета входит в гнездо плотно и плотно. Такой ненадежный контакт может привести к замыканию, размещению контактов и выходу прикуривателя. Контакты можно установить в установку с предохранителем большего номинала (например, 15 А). В таких случаях можно попробовать почистить и погасить контакты.Если это не приведет к положительному результату, прикуриватель необходимо будет заменить на новый. Стоимость нового устройства для ВАЗ 2107 около 150 рублей.

Заблокированный элемент накаливания

Иногда перегорает спираль прикуривателя. В этом случае устройство меняется на новое.

Перерезка электропроводки

Прикуриватель может перестать работать из-за защемления проволоки или печки с последующим поломкой контактов. Диагностировать такую ​​ситуацию можно с помощью мультиметра, вызвав разводку цепи прикуривателя.

После нахождения поврежденного участка проводки меняю на новый. Особое внимание следует уделить целостности изоляции проводов — это снизит вероятность замыкания и возгорания до минимума.

Видео: Основные неисправности Прикуриватель ВАЗ 2107

Схема прикуривателя ВАЗ 2107

К прикуривателю ВАЗ 2107 подведены три провода:

• красный провод идет на плюс АКБ и подает напряжение на часы;
• желтый провод идет на плюс АКБ и подает напряжение на лампочку;
• черный провод отвечает за массовое подключение.

Помимо самого прикуривателя, в схему его подключения входит предохранитель с маркировкой F6, установленный в монтажном блоке.

Замена прикуривателя ВАЗ 2107

Для замены прикуривателя ВАЗ 2107 потребуется:

• набор отверток;
• плоскогубцы;
• кусачки или пинцеты малые;
• паяльник и расходные материалы для пайки;
• Фонарь переносной или фонарик;
• изолента;
• перчатки хлопковые;
• новый прикуриватель.

Эти инструменты используются для замены прикуривателя на всех классических моделях ВАЗ.

Порядок выполнения работ

Замена прикуривателя на ВАЗ 2107 происходит следующим образом:

1. Снимаем минусовую клемму с АКБ.
2. Для удобства отодвигаем водительское сиденье назад.
3. Выньте патрон прикуривателя из гнезда.
4. Осторожно используйте плоскую дополнительную панель приборов с правой стороны.После высвобождения зажимов из пазов снимите эту панель вместе со всеми инструментами.
5. Отсоединяем провод питания от прикуривателя.
6. Откручиваем гайку крепления прикуривателя.
7. Снимите корпус прикуривателя вместе с лампой подсветки.
8. Вынуть гнездо прикуривателя.
9. Новый прикуриватель в обратной последовательности.

Видео: Замена прикуривателя ВАЗ 2106

Выбор прикуривателя на ВАЗ 2107

Владельцы ВАЗ 2107 иногда меняют штатный прикуриватель.Причины:

• постоянно откручивающаяся гайка крепления;
• желание установить более привлекательный аппарат;
• невозможность подключения нескольких устройств одновременно.

Чаще всего прикуриватель от ВАЗ 2114/15 — это так называемый еврозажигатель, который несколько короче штатного. Установить его на ВАЗ 2107 довольно просто. После демонтажа штатного прикуривателя останется лишь увеличить отверстие, в котором он был закреплен.

Для расширения проема можно использовать наждачную бумагу или круглый напильник.

Установка прибора производится в следующем порядке:

1. Установлен светодиод.
2. Гнездо прикуривателя зафиксировано.
3. Подключенная электропроводка.

Таким образом, любую неисправность прикуривателя ВАЗ 2107 можно устранить самостоятельно. Для этого требуется лишь минимальный набор сантехнических инструментов и соблюдение инструкций специалистов.Установка нового прикуривателя также не доставит владельцу ВАЗ 2107 больших хлопот.

Цепь включения звукового сигнала ваз 2107 форсунка

Звуковой сигнал на автомобиле ВАЗ 2107 существует в двух вариантах:

1. Два отдельных сигнала: типа С-305 (высокий тон) и С-304 (низкий тон). Держится на кронштейне слева от радиатора.

2. Единственный неразрывный сигнал типа 20.3721-01 (однотональный), со встроенным реле. Держится на кронштейне снаружи радиатора, сразу за декоративной решеткой.

Схема работы звукового сигнала может быть описана следующим образом: для звукового сигнала подходят 2 провода. Красный провод — плюс. Эта часть цепи всегда находится под напряжением. Серо-черный — это отрицательный провод, «масса», в нормальном состоянии на нем нет напряжения, а при замыкании цепи по ней начинает течь ток. На фото ниже вы можете увидеть цвет проводов и 2 отдельных сигнала с скобками.

Часть цепочки под знаком минус длинная. Если нажать центральную кнопку руля, то пружинные контакты замыкаются.Они расположены под рулевым колесом в корпусе переключателя.

Контактное кольцо установлено на задней части рулевого колеса. С его помощью обеспечивается хороший контакт за счет трения, а также выдается сигнал при повороте руля в любую сторону. Поэтому, чтобы предотвратить производство, контактное кольцо необходимо смазать токопроводящей графитовой смазкой.

Далее по проводу в составе жгута, находящегося под колпаком, ток передается на монтажный блок переключателей и реле.Место звукового реле (выключателя клаксона) — третье справа (по направлению к автомобилю).

Функции реле звука:

• с помощью реле кнопка с малым током может управлять цепью с большой нагрузкой,
• сокращается длина проводов и, соответственно, потери тока в них.

Иногда в схеме не предусмотрено реле, вместо этого имеется перемычка, замкнутая «напрямую». В случае одиночного сигнала 20.3721-01 это целесообразно, так как он имеет встроенное реле.Но в случае двух «улиток» рекомендуется установить реле, чтобы улучшить работу реле.

Ток после реле проходит через предохранитель F7. В новых монтажных блоках установлен предохранитель флажкового типа на 20 А (желтый). В старых агрегатах установлены предохранители на 16 А. Ресурсов последнего часто не хватает, ведь эти предохранители одновременно служат в цепи охлаждающего вентилятора.

Тогда после выхода из монтажного блока отрицательный провод в жгуте подкапотного пространства пойдет прямо на звуковой сигнал.

Как проверяется работа и как проводится ремонт при неисправности звукового сигнала?

Могут возникнуть три проблемы:

• при необходимости — не звучит,
• когда не требуется — звучит
• звучит тихо, хрипло или прерывисто.

По сравнению с высоковольтной системой зажигания, на которую не влияет качество связи, система звуковой сигнализации является низковольтной. Это означает, что ржавчина или пленка оксидов значительно затрудняют прохождение тока.Но сигналы являются мощным потребителем тока. Ток в цепи не менее 4-5 А.

Поэтому качество всех контактов должно быть хорошим, иначе ремонт сигнала ВАЗ 2107 потребуется регулярно. Помните, что сам кузов автомобиля — это «отрицательный» контакт, а по направлению тока все оксиды оседают на «положительном» контакте. Особое внимание следует уделить зачистке клемм «плюсового» (красного) провода.

Часть цепочки под знаком минус длиннее.Поэтому именно в нем часто обнаруживаются поломки.

Сразу нужно проверить работоспособность сигнала и поискать обрыв в цепи. Для этого нужно завести серо-черный провод «минус» от звукового сигнала к очищенному месту на корпусе (проще говоря «замыкание на массу»), а «положительный» контакт подключить к аккумулятору, затем включите зажигание. Если сигнал есть, значит обрыв где-то в «минусовой» части цепи. Если сигнала нет, при этом клеммы «положительного» контакта зачищены, значит, сам сигнал неисправен.

Есть несколько распространенных неисправностей звукового сигнала и способы их устранения:

• перегорел предохранитель — необходима замена,
• окислились контакты или перегорело реле — необходима замена,
• окислились и ослабли контакты при наличии перемычки — необходимо почистить или заменить,
• произошло контактное кольцо на руле или сломался лепесток на переключателе под рулем (часто бывает при длительной эксплуатации автомобиля, а также среди любители постоянно пользуются звуковым сигналом) — в данном случае
• ремонт звукового сигнала ВАЗ 2107 практически невозможен и необходима замена руля, так как токосъемное кольцо в продаже встречается не часто.

Автомобильный аудиосигнал — очень важная часть, обеспечивающая безопасность движения, предотвращающая столкновение с другими автомобилями, а также столкновение с пешеходом, который неожиданно выбежал на дорогу. В разных моделях автомобилей используется разная конструкция клаксона, но в нашей статье мы поговорим о родном ВАЗ-2107. Из него вы узнаете, как работает сигнал, какие модификации он может использовать в этих машинах и что делать в случае поломки.

Где сигнал на автомобиле ВАЗ-2107

Отечественный автопроизводитель выпускает на рынок несколько модификаций автомобиля ВАЗ-2107, полюбившихся потребителям.Дизайн и расположение в каждом из них имеют ряд своих характеристик:

• в некоторых модификациях автомобиля используется только один звуковой сигнал, который монтируется сразу за облицовкой переднего радиатора. В этом случае вы легко сможете добраться до детали и при необходимости заменить ее;
• линейка модификаций оснащена сразу двумя звуковыми сигналами. Они устанавливаются непосредственно за радиатором и имеют разную тональность, что позволяет достаточно громко предупреждать пешеходов и водителей других автомобилей о возможной опасности столкновения.

В монтажном блоке обеих машин вмонтировано реле звуковой сигнализации РС-528, что часто является одной из основных причин поломок этой детали.

Дополнительно в схему может быть включен предохранитель F7, исключающий подачу чрезмерно высокого напряжения и его падения, а также кнопка, расположенная непосредственно на руле.

Проверка работы реле и предохранителя

Что делать, если на автомобиле ВАЗ-2107 не работает сигнал, и по каким причинам он вообще может выйти из строя? Самый распространенный из них — перегоревший предохранитель.При повышенной нагрузке он выходит из строя и прерывает электрическую цепь, тем самым устраняя более серьезные аварийные ситуации.

Если вы столкнулись с проблемой перегоревшего предохранителя, его необходимо немедленно заменить. Кроме того, потребуется внимательно осмотреть контакты этой детали, тщательно очистить их от копоти и грязи или провести ремонт.

Следующим этапом диагностики является проверка исправности реле звукового сигнала. Если при нажатии кнопки щелкает, то причину поломки нужно искать в другом месте.В противном случае реле необходимо будет заменить в течение нескольких минут даже без соответствующего опыта.

Проводим диагностику сигнала и кнопок его включения

Чтобы узнать, правильно ли работает сигнал в вашем автомобиле, отсоедините его провода от реле и подключите их напрямую к аккумулятору. Если при этом звук не появляется, причина поломки может быть следующая:

• Контакты, расположенные непосредственно в корпусе устройства, сгорели или сильно загрязнились;
• неправильно настроен сигнал, из-за чего звуковой сигнал звучит очень тихо или вообще не слышен.

Устранение неисправности осуществляется регулировкой сигнала (для этого достаточно повернуть специальный винт, установленный в задней части корпуса) и зачисткой контактов.

Еще одна причина, по которой сигнал может не работать, — сломанная или изношенная кнопка. Чтобы восстановить его нормальное функционирование, можно либо заменить всю деталь, либо снова привести контакты, к которым подключаются провода, в безупречный порядок.

Звуковой сигнал, также называемый гудком, играет важную роль в обеспечении безопасности на дороге, так как позволяет привлечь внимание других участников дорожного движения.В статье рассматривается ситуация, когда на ВАЗ 2107 не срабатывает сигнал: причины неисправностей, методы устранения, возможность ремонта и замены.

Возможные неисправности: признаки и причины

Для того, чтобы разобраться с причинами, по которым не работает звуковой сигнал, необходимо разобраться с:

Схема состоит из следующих компонентов:

• звуковые устройства;
Монтажный блок
• ;
• перемычки для контактов, устанавливаемые вместо реле;
Сигнальный переключатель
• .

Звуковой сигнал включается кнопкой, расположенной в центре рулевого колеса.

Контактное кольцо расположено на руле, подпружиненный контакт в районе подрулевого переключателя. Современные оснащены регулировочным винтом регулировки громкости, встроенным реле (в монтажном блоке выводы реле звукового сигнала закорочены перемычкой).

Симптомы:

• нет звука при нажатии кнопки;
• звук не выключается или включается случайным образом;
• хриплый, мягкий или прерывистый звук.

В системе звукового устройства течет ток низкого напряжения, поэтому качество соединений имеет большое значение. Если на контактах большое количество оксидов и ржавчины, то прохождение тока затруднено. Для клаксонов нужен мощный ток не менее 4-5 А.

Необходимо внимательно следить за чистотой соединений и клемм, иначе ремонт будет нужен постоянно. Так как кузов автомобиля играет роль минуса, а на плюсе оседает окисление, особое внимание следует уделить зачистке клемм на плюсовом красном проводе.

Отрицательная ветвь цепочки самая длинная, поэтому часто бывает открытой. Для определения причины неисправности нужно подключить серо-черный провод, идущий от сигнализатора, к корпусу, а положительный — непосредственно к аккумулятору. Потом. Если звук появляется, значит обрыв в минусовой цене. Если звука нет, а плюсовые клеммы зачищены, значит, устройство вышло из строя.

Если на ВАЗ 2107 не работает звуковой сигнал, возможны следующие неисправности:

• перегоревший предохранитель;
• окисленные контакты, клеммы;
Реле
• вышло из строя;
• компаундов на перемычке, если есть, окислены;
• сломался лепесток на реле рулевой колонки;
• разработка контактного кольца.

После диагностики необходимо устранить обнаруженные неисправности (автор видео — Alex Life).

Методы поиска и устранения неисправностей

При выходе из строя предохранителя или реле их необходимо заменить новыми деталями. При износе контактного кольца ремонт руля маловероятен, так как контактное кольцо сложно найти в продаже. В этом случае разумнее всего заменить руль.

Если клаксон издает хриплые звуки или периодически включается, следует с помощью мультиметра проверить заряд аккумулятора и подачу напряжения на клеммы.Если с питанием все в порядке, причина может быть в самом звуковом устройстве. На корпусе рупора есть винт для регулировки громкости. Его следует вращать до тех пор, пока хрипы не исчезнут, а звук не станет громким.

Если регулировка звука не помогла убрать хрипы, придется разбирать прибор для очистки контактов. Также можно заменить мембрану. Иногда при запуске двигателя появляются хриплые звуки. В этом случае необходимо проверить состояние контактов выключателя и верхней пластины.Контакты следует тщательно очистить и при необходимости заменить пластину.

Взаимозаменяемость сигналов

Если сигнальное устройство не подлежит ремонту, его необходимо заменить другим.

Все современные звуковые сигналы можно разделить на два типа: пневматические и электромагнитные (видео Россия 24).

В первом типе звуковых сигналов воздушный поток движется от компрессора по трубе, которая под действием вибрации начинает издавать звуки. Пневматические устройства различаются формой трубки и звуковой мощностью.Частотный диапазон звукового сигнала охватывает несколько звуковых зон. Можно установить несколько труб, но для этого потребуется мощный компрессор.

Принцип действия электромагнитного устройства основан на электромагните, который соединен с основным элементом рупора этого типа — мембраной. Обмотка сердечника соединена прерывателем с источником питания (аккумулятором). Кнопка звукового сигнала подключена к земле. При нажатии на нее ядро ​​сердечника начинает двигаться, таким образом, действует воздействие на мембрану.Результат — мощный звук.

Электромагнитный рупор отличается конструкцией излучателя звука:

1. Диск гудит («блины»). Они производятся в двух вариантах: неразборном и разборном. Кроме того, он может быть закрытым и открытым.
2. Звуковые сигналы «улитки». Они имеют изогнутую форму, поэтому их сложно установить. Открытый конец раструба должен быть направлен вперед. «Улитки» позволяют получить очень громкий звук.
3. Гудки «рожки» имеют трубку, которая выглядит как выпрямленная «улитка».Внешне они похожи на очаг или трубу. Их удобно установить под капотом, но звуковая мощность у них слабая.

Пневматический тип Klaxon

Дисковый сигнал

Рупор

При выборе звукового устройства следует обратить внимание на несколько нюансов:

1. Перед покупкой следует оценить возможности аккумулятора. Важно, чтобы его заряда было достаточно для питания рингтона a, так как он потребляет большое количество энергии.
2. Продавец должен уточнить, нужна ли для рупора дополнительная мощность или компрессор.
3. Treble издает нежный звук. Низкие частоты подходят любителям басов.
4. Необходимо помнить, что для грузовых автомобилей бортовая сеть составляет 24 В, а для легковых автомобилей — 12 В.
   Следует отметить, что использование «взломщиков» и специальных сигналов запрещено.

Возможность самостоятельного ремонта

Самостоятельный ремонт возможен, если водитель хорошо разбирается в электротехнике.Автомобилисты, не обладающие такими навыками, могут заменить предохранитель, реле или зачистить клеммы.

Если контакты не окислились, а сгорели, то проще установить новый сигнализатор. Если вы знаете, как сделать сигнал на ВАЗ 2107, вы можете сделать это самостоятельно — это даст возможность получить опыт ремонта электрики и сэкономить на СТО.

При потере сигнала на ВАЗ 2107 его следует как можно скорее отремонтировать, так как его неисправность увеличивает риск аварии.

Кроме того, согласно правилам дорожного движения, эксплуатация автомобиля без звукового сигнала запрещена. Поэтому пройти осмотр с ошибочным звуковым сигналом невозможно.

Думаю, многие, как и я, получили сигнальный контакт, который имеет возможность обрываться. Первый раз спаял, но через какое-то время понял, что опять остался без гудка. И он решил кардинально заняться ремонтом. Припаянная пластина издала неприятный дребезжание при повороте руля, так что этот способ исчез.Потом пришло в голову припаять пружину, которая бы упиралась, но все равно, думаю, погремушка будет. Но потом пришла идея использовать щетку как в электродвигателях. Вспомнил, что где-то от чего-то валяется неработающее реле-регулятор и решил попробовать.

Первым делом снимаем руль. Чтобы потом не гадать, как он встал на прорези, поставили отметку.

С обратной стороны адаптера мы видим ободок, по которому должен идти контакт.
Не боимся экспериментировать — сигнал работает через реле. поэтому короткого замыкания мы не будем переключать контакты через обмотку реле. И у сигнала есть свой предохранитель в блоке, что тоже в нашу пользу.

Мы шлифуем щетку так, чтобы был контакт только с пружиной и как можно меньшим телом, но не переусердствуйте с толщиной пластика вокруг щетки около 1 мм обычно.

И выбираем место для его установки

Для лучшей фиксации сделал выемку на месте посадки. Наклеил на данный момент, а также посадил на эпоксилин для большей надежности (двухкомпонентная смесь в виде пластилина при перемешивании затвердевает и становится довольно твердой, напоминает эпоксидную, но в виде пластичной массы).

И дал сушиться — сутки где-то.
Сегодня установил руль, немного покатался, сделал несколько маневров, чтобы на крутых поворотах и ​​поворотах все работало надежно.Дальше покажет время. Сверчок исчез, и это меня радует. По поводу надежности и стирания. Я думаю, но для этой цели эти щетки, очевидно, работают в худших условиях и на худших скоростях, и трение в генераторе намного более агрессивное, чем в рулевом колесе, в то время как щетка работает там годами.

Регулировка и замена звукового сигнала

Звуковые сигналы установлены в моторном отсеке и закреплены на кронштейне кузова.В варианте автомобиля может быть установлен один звуковой сигнал, закрепленный на кронштейне под облицовкой радиатора.

Фиг.1

Рис.1 Схема переключения звукового сигнала с перемычкой в ​​монтажном блоке:
& nbsp 1 — звуковые сигналы; 2 — монтажный блок; 3 — контактная перемычка в гнезде для установки реле РЗ включения звуковых сигналов; 4 A — к клемме «30» генератора

Рис.2

Рис. 2. Схема включения звукового сигнала с реле в монтажном блоке:
& nbsp 1 — звуковые сигналы; 2 — монтажный блок; 3 — выключатель звука рулевого колеса; RZ — реле включения звуковых сигналов; A — к клемме «30» генератора

& nbsp В зависимости от типа звуковых сигналов в монтажный блок можно установить реле звукового сигнала или контактную перемычку.
& nbsp Схемы включения звуковых сигналов показаны на рис. 1 и 2.
& nbsp Возможны следующие причины неисправности звуковых сигналов: выключатель не работает или выключатель заедает или звуковой сигнал неисправен. Для обнаружения неисправности проверьте надежность подключения проводов, состояние контактов переключателя. При необходимости зачистите контакты. Замените неисправный звуковой сигнал и включите новый.

Рис.3

& nbsp Если сила звука сигнала уменьшается или появляется хрип, проверьте, не разряжена ли батарея.
& nbsp Если это нормально, то отрегулируйте сигнал, повернув винт a на корпусе в ту или иную сторону, пока не получите громкий и чистый звук. Проверьте соединение сигнала с землей.
Вам потребуются: гаечный ключ на дюймов 13 дюймов, отвертка.
& nbsp 1. Снимите нижнюю облицовку радиатора (см.
