Замена сцепления ваз 21213 своими руками видео
НИВА замена сцепления. Видео
На ремонт приехал автомобиль НИВА с полностью сгоревшим сцеплением, покажем как его поменять. Для этого снимаем клеммы с АКБ, патрубок со специальным регулятором зима-лето и гофра шланг, тепловые щиты. Откручиваем гайки выхлопной трубы (4 шт), затем откручиваем болты крепления стартера, откручиваем верхний болт крепления коробки передач (головкой на 19). Разборка из под капота закончена, переходим в салон. Снимаем ручку переключения передач коробки, рукоятки с ручек переключения блокировок, откручиваем 4 винта крепления декоративной пластиковой крышки, под ней находятся ещё два винта крепления «чехлов» ручек переключения.

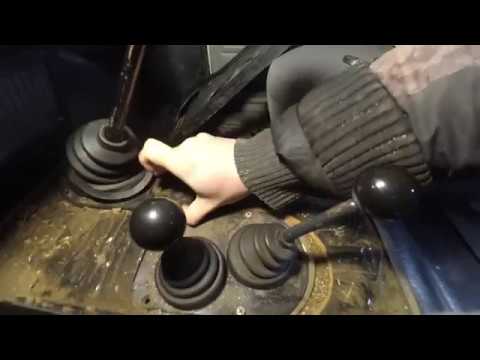

Чтобы снять раздатку, необходимо свести два рычага переключения один к другому:

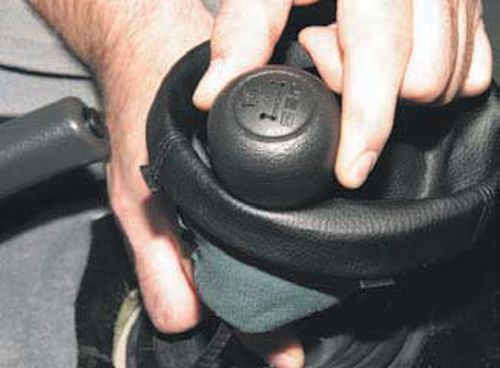

Чтобы снять рукоятку переключения КПП, берёте тоненькую отвёртку и заводите её под ручку, там есть специальный «сухарь», вытаскиваем его и теперь можно тянуть ручку КПП на себя, снимается она очень легко.
Теперь переходим под машину и начинаем работать там. Снимаем карданные валы, чтобы они нам не мешали при работе и согласно видео инструкции откручиваем многочисленные крепления.
Видео как снять сцепление на НИВе:
Замена сцепления на ниве без помощника, в одно лицо
21 Февраль, 2015
Замена сцепления на ниве
Сразу после нового года, 7 января я наконец-то поменял сцепление на ниве, заодно сменил главный и рабочий цилиндры сцепления.
Замена сцепления на ниве и на моноприводе совершенно разные по трудоемкости задачи. Я свое сцепление менял два дня, правда попутно сделав еще много чего. Крайне желательно позвать друга на помощь.
Мне удалось все сделать одному, но в следующий раз постараюсь делать это с помощником.
Итак, начинаем наш нелегкий путь. Замена сцепления на ниве в полтора раза более заморочистое занятие, чем на обычном кредито-переднем приводе. У Нивы есть еще раздаточная коробка и два карданных передачи, все это прикручено между собой и к КПП. На фото видно, что передний кардан уже снят.

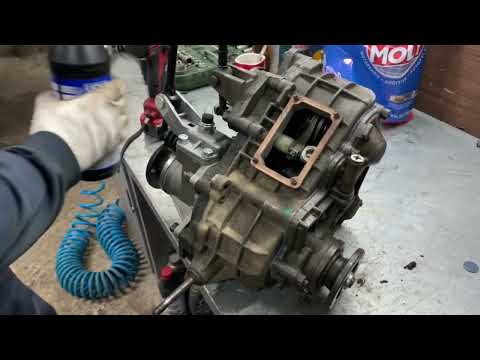

Живописный вид на раздатку, далее РК. В принципе до конца откручивать задний кардан смысла нет. Просто открутить от флянца РК и отложить в сторону. Как на фотографии.
Помниться в том году немного писал про промежуточный вал. Он стал причиной схода с трофи-рейда на первомайке. На фотографии новый промвал для 21213 — шрусовый, одна часть его по сути стандартная «граната». Крестовинный старого образца в магазинах не найти, что печально.
Есть на разборах и вроде слышал, что делают неоригинал. Сходу не купил, ездить было надо, взял опять стандартный. Его особенность, что при повреждении обездвиживается автомобиль.
На крестовинном старом промежуточном вале, по рассказам людей можно как-то медленно доехать до места ремонта.

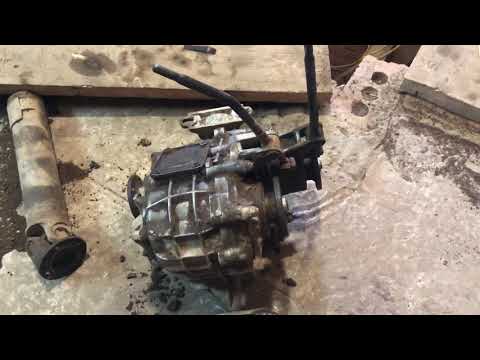

Для того, чтобы снять РК, необходимо сверху освободить рычяги блокировки и пониженной передачи. Для этого снимается весь кожух МКПП. Кожух на больших саморезах, под крестовую отвертку. Под кожухом, прямо из салона видим бублик промвала.
Дальше спускаемся под машину и откручиваем опоры раздатки. Но перед этим шилом, ножницами, чем-то острым обводим положение опор относительно дна. На фото видно след вокруг шпилек — это вот он и есть — метки. Нужно, чтобы поставить раздатку в такое же положение, когда будем ставить ее назад.
Замена сцепления. Снятие ведомого и ведущего дисков сцепления
На автомобилях до 2009 г. и после 2009 г. — работы аналогичны.
Снимаем коробку передач (см. тут). Для того чтобы болты крепления кожуха сцепления легко отвернулись, обстукиваем их головки медным молотком.
Если планируется устанавливать прежний нажимной диск, пометьте любым способом взаимное расположение кожуха диска и маховика, чтобы установить нажимной диск в прежнее положение (для сохранения баланса).
Вворачиваем болт крепления картера сцепления в отверстие блока цилиндров двигателя. Для того чтобы удержать маховик от проворачивания, опираемся монтажной лопаткой о болт и вставляем ее конец между зубьев венца маховика.
Головкой «на 13» отворачиваем шесть болтов крепления кожуха сцепления к маховику.
Болты отворачиваем равномерно, не более чем на один оборот каждый, чтобы не деформировать кожух сцепления.
Снимаем ведомый и ведущий диски сцепления.
Так выглядит ведомый диск автомобилей до 2009 года выпуска.
Осмотрите рабочие поверхности трения маховика и нажимного диска Б. на отсутствие глубоких рисок, задиров, явных следов износа и перегрева. Замените дефектные детали
На автомобилях выпуска до 2009 года дополнительно осмотрите три соединительные пластины упорного фланца нажимного диска. Они не должны иметь повреждений. Фибровая противошумная накладка фланца не должна иметь сильного износа или повреждений.
Убедитесь, что концы лепестков пружины плотно прилегают к упорному фланцу.
Устанавливая сцепление, ориентируем ведомый диск выступающей частью в сторону ведущего диска, и вставляем центрирующую оправку в отверстие ступицы.
Вместо оправки для центрирования ведомого диска можно использовать старый первичный вал от коробки передач.
Вводим оправку в отверстие внутреннего кольца подшипника коленчатого вала и в этом положении закрепляем ведущий диск сцепления,…
…равномерно (по одному обороту за проход) затягивая болты требуемым моментом (см. тут).
Вынимаем центрирующую оправку из отверстия.
Основные неисправности сцепления ВАЗ 2101-2107 и их признаки
Основные признаки неисправности механизма сцепления заключаются в возникновении трудностей с переключением передач. В частности, наиболее часто встречаются такие симптомы и причины, их вызывающие:
- Передача не включается при трогании с места при выжатой педали сцепления. В этом случае причин может быть несколько. Во-первых, проверяем свободный и рабочий ход педали сцепления. Свободный ход должен быть не более 2 мм, проверяется он так, как показано не схеме выше. Полный рабочий ход педали сцепления должен быть не более 30 мм. При этом на педали должно присутствовать усилие. В противном случае виноват, скорее всего, гидравлический привод вилки сцепления. Во-вторых, для проверки привода контролируем уровень жидкости в расширительном бачке , убеждаемся, что система привода герметична, подтеканий жидкости нет и вилка выключения сцепления имеет рабочий ход около 6 мм. Если в системе появилась воздушная пробка, прокачиваем ее и повторяем проверку, ликвидировав причины негерметичности.
Выжимной подшипник 2101-1601180
замена рабочего цилиндра сцепления нива
Главный и рабочий цилиндр сцепления тоже могут стать причиной больших неприятностей. У меня потекший рцс давал эффект залипания сцепления. Иногда не получалось выключить передачу, иногда включить. Снимаем передний кардан, у нас он уже снят. Видно флянец переднего редуктора, т.е. если бы кардан был на месте, открутить рцс было бы нереально. Болты 13, две штуки. Желательно сфотографировать само крепление, как оно стояло. А то потом (через шесть часов) я его и в руках кручу и вспомнить не могу, как оно стояло.
Цилиндр весь в соплях, видно, что сдох. Код для покупки нового 2101-1602515
Все, цилиндр снят, новый стаится в обратном порядке. Но я сначала еще и главный поменял, он идет выше по шлангу.
Протягиваем тросик сцепления
На Ниву стараюсь покупать все заводское, от лада-имидж в сине-белых коробках. Новые рабочий и главные цилиндры.
Прокачка гидропривода сцепления
Прокачка привода сцепления на автомобилях до 2009 г. и после — выполняется аналогично.
Если при нажатии до конца педали сцепление не выключается полностью («ведет сцепление»), что сопровождается характерным скрежетом шестерен при включении задней передачи, то вероятно, в гидроприводе сцепления есть воздух. Требуется прокачка.
Кроме того, прокачку нужно сделать после замены жидкости или при смене деталей сцепления, производимой с разерметизацией системы..
Работу проводим на подъемнике или смотровой канаве.
Проверяем уровень жидкости в бачке гидропривода сцепления и при необходимости доливаем жидкость.
Снимаем колпачок со штуцера рабочего цилиндра.
Надеваем на штуцер прозрачный пластиковый шланг, конец которого опускаем в емкость с тормозной жидкостью.
Ключом «на 8» отворачиваем штуцер на 1/2–3/4 оборота.
При этом помощник резко нажимает на педаль сцепления и плавно отпускает до тех пор, пока не исчезнут пузырьки воздуха, выделяемые из шланга.
При нажатой педали сцепления заворачиваем штуцер, снимаем шланг и надеваем колпачок.
замена главного цилиндра сцепления нива
Итак главный цилиндр сцепления классики. Код запчасти — 2101-1602615
Открутить цилиндр элементарно — отворачиваем справа и слева и готово. Хотя бывает проблемка со снятием — закисает штуцер на первом патрубке.
Вот теперь ГЦС на месте. Теперь надо прокачать систему, закачав новую тормозную жидкость. Качать лучше с напарником естественно. На этом замена сцепления на ниве завершено, можете расходиться
4-х сателлитный дифференциал раздаточной коробки
Усиленный 4-х сателлитный дифференциал раздаточной коробки автомобилей Нива (Lada 4×4) и Шевроле Нива (Niva Chevrolet) рассчитан на работу при повышенных нагрузках в условиях бездорожья, в том числе, при установке колес размером от 31″ и модификации двигателя.
За счет оптимальной конструкции обеспечивается передача крутящего момента, надежная фиксация осей сателлитов и предотвращается преждевременный износ шестерен дифференциала — причина, по которой выходят из строя дифференциалы раздаточных коробок Нива.
Особенности 4-х сателлитного дифференциала Нива:
- Увеличенный ресурс. Количество сателлитов увеличено в 2 раза, а сам способ крепления осей к шестерням стал более надежным: вместо фиксации наружными стопорными кольцами, как в заводском варианте, в нашей конструкции используются потайные пружинные штифты. Это позволило добиться равномерного распределения нагрузки внутри дифференциала, тем самым предотвратив разрушение шестерен дифференциала. Такой дифференциал будет исправно работать в течение всего срока службы вашего автомобиля.
- Отсутствие вибраций и шумов в корпусе дифференциала. Корпус дифференциала Нива выполнен с высокой точностью и не имеет биений, а оси сателлитов надежно фиксируются в корпусе межосевого дифференциала посредством штифтов, что исключает возможность их люфта в процессе работы раздаточной коробки. Благодаря этому, не возникает вибраций и шумов в раздаточной коробке Нива, характерных для заводских корпусов.
- Прочный и надежный стальной корпус. Корпус дифференциала Нива от ИЖ-ТЕХНО изготовлен из высокопрочной стали и значительно менее подвержен износу, чем заводской, выполненный из чугуна. В рамках производственного цикла корпус последовательно проходит термическую и финишную токарную обработку. Тем самым обеспечивается необходимая прочность и долговечность данной детали.
- Увеличивает запас прочности раздаточной коробки. Наличие четырех сателлитов в дифференциале позволяет равномерно распределить крутящий момент, передаваемый в раздаточную коробку. Тем самым, увеличивается запас прочности раздаточной коробки, что значительно улучшает внедорожные характеристики автомобиля Нива.
- Корпус не требует доработки для установки комплектов понижения. Геометрия корпуса дифференциала оптимальна для корректной установки шестерен понижения в раздаточную коробку. В частности, корпус не требуется дорабатывать перед установкой шестерни промвала.
- Комплектуется усиленными приводными валами на 24 шлица. Дифференциал РК Нива от ИЖ-ТЕХНО комплектуется нашими усиленными приводными валами, изготовленными из качественной легированной стали. Как показали испытания, усиленные валы на 20% прочнее стандартных заводских (на 22 шлица). Таким образом, установка дифференциала РК с нашими приводными валами способствует увеличению прочности и надежности всего узла в целом.
Применяемость
4-х сателлитный дифференциал подходит для всех автомобилей Нива 2121 (Lada 4×4), 21212, 21213, 21214, 21215, 21216, 21217, 21219, 2121Б, ВАЗ-2121Ф, 2131 (Нива Крокодил) и Шевроле Нива (Chevrolet Niva). Установка производится только с нашими валами РК на 24 шлица.
В комплект 4х-сателлитного дифференциала Нива входит:
- Дифференциал 4-х сателлитный для Нивы в сборе
- Валы привода на 24 шлица — 2 шт.
