Какая коробка передач лучше – автомат, механика или вариатор?

Всем привет! Сегодняшняя статья посвящается типам коробок передач, их отличиям, достоинствам и недостаткам. Если вы не знаете, какая коробка передач лучше – автомат, механика или вариатор вы найдете ответ ниже.

Чтобы разбирать достоинства и недостатки каждой из коробок надо разобраться с их устройством.

Механика.

Самый старый тип автомобильно трансмиссии. Крутящий момент передается через шестерни, которые вводятся в зацепление и выводятся из него посредством рычага переключения скоростей. Сам механизм устроен так, что в один момент времени может быть включена только одна пара шестерен.

Сцепление служит для разъединения двигателя и трансмиссии. При выключенном сцеплении крутящий момент двигателя не передается коробке передач и в это время производиться  переключение. Управляя автомобилем на механике, водитель до конца чувствует машину и управляет ей.

Для того чтобы понять как работает механическая КПП советую посмотреть вот это видео:

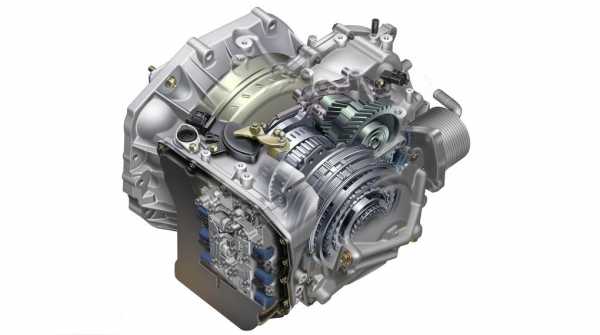

Автомат.

Механическая часть автоматической коробки передач строиться на основе планетарных редукторов. Редукторы вводятся в зацепление посредством т.н. фрикционов, которые в свою очередь приводятся в зацепление гидравлическими поршнями.

Управляется работа автомата при помощи электрических или гидравлических «мозгов». В качестве сцепления используется гидротрансформатор — в упрощенном виде это два пропеллера, один из которых потоком масла раскручивает другой. За счет этого, нет постоянной жесткой связи между валами и крутящий момент передается нелинейно, с ростом оборотов, возможна передача большего момента (современные АКПП умеют блокировать гидротрансформатор и за счет этого здорово экономят топливо).

Вариатор.

Единственный бесступенчатый тип трансмиссии! Конструкцию со шкивами изменяемого радиуса придумал еще Леонардо Да Винчи.

Принцип работы вариатора – изменение передаточного числа осуществляется бесступенчато посредством изменения диаметров шкивов, между которыми натянут ремень.

Вот в этом ремне и шкивах заключается главный недостаток – это детали высокой степени обработки из дорогих высокопрочных материалов.

Маркетологами данный тип коробок подается, как современное решение позволяющее использовать всю мощность двигателя для разгона! Да на самом деле только вариатор может плавно изменять передаточное число, удерживая двигатель на оборотах максимальной мощности! Но проблема в том, что мощность вариатор передает очень плохо, и сам по себе очень капризен.

Все другие типы коробок умеют жестко (через шестеренки), связывать первичный и вторичный валы (на современных АКПП предусмотрена блокировка гидротрансформатора), тем самым исключается пробуксовка). В случае с вариатором жесткая связь невозможна, при проскальзывании ремня масло вскипает и резко увеличивает силу трения, тем самым устраняется проскальзывание, каждое такое проскальзывание истирает ремень и шкивы. В итоге после пробега 80-150 тыс. км коробка полностью выходит из строя и нуждается в замене. Контрактные и восстановленные коробки это лотерея, их ресурс неизвестен, а новая коробка стоит 300-500 т.р.

Вот так работает вариатор:

Робот.

Робот, это не что иное как управляемая электроникой механическая коробка. На роботизированных трансмиссиях электроника управляет сцеплением, и электроника включает скорости.

В целом решение неплохое, но на маленьких бюджетных коробках наблюдаются рыки при включении скоростей и задержка при переключениях, на спортивных коробках с двумя сцеплениями эта проблема решена, но такие коробки значительно дороже!

Сегодня это самый эффективный тип автоматической трансмиссии! К недостаткам можно отнести только неспособность случайного (селективного) переключения передачи и повышенную сложность, и стоимость у коробок с двумя сцеплениями.

Вот вам небольшое видео про то, как работает роботизированная коробка передач:







Так какая коробка передач лучше?



Однозначного ответа на этот вопрос дать невозможно т.к. о вкусах не спорят!



Если вы любите «управлять» автомобилем или живете в «глуши» и пробки для вас бывают только в бутылках, проблема выбора у вас не стоит – механика. Причина проста – самый надежный тип коробок передач не требующий дорогого обслуживания и дорогих запчастей.

Если вы живете в большом городе, то после первого месяца эксплуатации автомобиля на механике вы увидите вот такую картину:

Цена обслуживания автомобиля на механике будет самой низкой, и расход топлива будет минимальным, но этот автомобиль будет не самым удобным в управлении.



Если большую часть времени вы ползаете по городским пробкам с их режимом старт — стоп однозначно стоит выбрать автомат или вариатор. Да автомат покажет больший расход топлива, а вариатор будет раздражать равномерным завывание двигателя при разгоне, но в городском цикле разница не критична, да и сцепление на механике-роботе в пробках не ходит больше 50-60 тыс. км.

Если выбирать между вариатором и автоматом я рекомендую остановиться на автомате, так как его срок службы в 5-6 раз выше чем у вариатора, он не требует замены ремней (что не дешево) и в крайнем случае автомобиль сохранит способность передвигаться.

Вариатор после пробега 100 000 км на любом автомобиле это лотерея! И в случае проигрыша в худшем раскладе это «попадание» на половину стоимости автомобиля.





Роботизированная трансмиссия видится как некоторый компромисс между автоматом и механикой, но в городском режиме движения автомобиль будет доставать частыми переключениями и самое главное – робот не умеет перескакивать через передачи. Т.е. АКПП может скинуть 2-3 передачи вниз и начать интенсивный разгон, робот умеет переключаться только на 1 передачу вверх или вниз. Разницы в расходе топлива между роботом и механикой нет и коэффициент полезного действия обеих трансмиссий одинаков! Для любителей погонять – спортивные версии роботизированных коробок обеспечивают максимально быстрый разгон за счет работы двух сцеплений.





Заключение.

На какой коробке ездить – решать только вам! Лично я предпочитаю классические автоматы или механику. Вариатор тоже хорош, но вот цена ремонта…. А двухдисковый робот штука не для массового применения, хотя разгон с ним шикарен!





На этом у меня сегодня все. Я надеюсь, что теперь для вас навсегда отпал вопрос «какая коробка передач лучше автомат, или механика, или вариатор?»

Если у вас есть чем дополнить эту статью, или есть замечания к тексту, оставляйте комментарии.



С уважением, администратор http://life-with-cars.ru

life-with-cars.ru

Какая коробка передач лучше | AUTO-GL.ru

Существующие разновидности коробок переключения передач, по сути, являются ответом на спрос автолюбителей. Коробка совместно с рулевым колесом дает возможность эффективно управлять возможностями современного автомобиля. Кому-то нравится комфорт, кто-то быстро устает от управления, кто-то вообще ничего не умеет и всего боится. В современной классификации различают три основных вида коробок передач и их варианты:

• механическая система, ручного способа переключения передач;
• автоматическая многоступенчатая КПП;
• бесступенчатая система вариатора;
• роботизированная коробка.

Несмотря на то, что последний вид считают вариантом механической коробки передач, существующие отличия от классической схемы позволяют ее выделять в отдельной строке. Можно смело определять ее в отдельный вид коробки передач.

Двигатель внутреннего сгорания не способен эффективно работать в широчайшем диапазоне оборотов вращения, поэтому используют различные виды коробок передач, понижающие скорость вращения рабочих валов трансмиссии. Это происходит либо с помощью набора зубчатых шестерен и колес, как в основных видах коробок передач, либо с помощью толкающих ремней и шкивов – в вариаторной схеме коробки.

Вариаторная КПП более всего отвечает образу жизни современного человека и позволяет вообще отказаться от управления трансмиссией. Первая требует максимального участия водителя в управлении скоростью и крутящим моментом колес. Автомат сильно облегчил жизнь человека за рулем, но требует тщательного отношения к своей работе.

Прежде чем ответить на вопрос – какой вид коробки передач лучше выбрать, следует определить свое отношение к машине и степень своего участия в управлении автомобилем.

Содержание статьи

Простые и надежные ручные системы

Механическая система переключения, именуемая еще «механикой» или «ручкой» – самый распространенный и простой вид коробки переключения передач. В современных автомобилях она представлена двумя видами:

• многовальной, в которой шестерни находятся на двух или трех параллельных валах и входят в зацепление поочередно в зависимости от требуемого передаточного числа;
• планетарной, в которой шестерни и зубчатые колеса находятся в постоянном зацеплении в нескольких рядах, выбор пары с необходимым передаточным числом выполняется с помощью фрикционов или фрикционных пакетов.

В колесном транспорте планетарный вид механики используется только в автоматических коробках, в горных велосипедах и военной технике. Планетарка компактнее и легче многовального вида механизма, но значительно дороже в производстве.

Современные легковые машины с приводом на передние колеса имеют двухвальную схему и минимум 5 ступеней передач для движения вперед и одну назад. Более дорогие модели авто могут быть оснащены шестиступенчатыми коробками передач. При этом 5-я и 6-я являются повышающими – выходной вал коробки передач вращается с более высокими оборотами коленвала двигателя. Этого более чем достаточно для ручного управления.

Основная проблема механической коробки передач состоит в том, чтобы при переключении по команде ручки плавно и безударно вводить в зацепление пары косозубых шестерней, имеющих разные угловые скорости. Для выравнивания оборотов в коробке каждая пара шестерней оснащена кольцом синхронизации, изготовленным из бронзы.

При переключении передачи водитель выключает сцепление, тем самым дает возможность синхронизаторам выровнять скорости вращения шестерен. После чего ручкой переключения либо напрямую, либо через систему тяг или тросовых приводов, перемещают зубчатую муфту включения внутри корпуса коробки, тем самым введя в зацепление необходимую пару шестерен. Остается только отпустить педаль сцепления и продолжить движение.

Такие механические коробки называются синхронизированными. Управлять ими достаточно просто и удобно при наличии определенного навыка вождения автомобиля. Правда, неполное выключение сцепления, пробуксовка или иные проблемы с отключением трансмиссии приводят к тому, что синхронизаторы механики начинают интенсивно изнашиваться, вплоть до невозможности включения передачи без промежуточной постановки ручки на нейтральное положение. Переход на следующую передачу происходит после повторного выжимания сцепления. Подобный способ переключения широко использовался ранее и используется сейчас на грузовом транспорте с механикой, не оснащенной системой синхронизаторов.

Важно! Изношенные синхронизаторы, кроме затрудненного включения передачи, ведут к интенсивному износу венцов шестерен, местному выкрашиванию отдельных участков зубьев.

Механическая коробка передач – самая надежная и экономичная, требует от водителя достаточной квалификации и тяжелого труда по постоянному переключению передач в паре с отработкой педалью выключения сцепления. Но, как ни странно, многими водителями сознательно делается выбор в пользу механики. По их мнению, механика, даже при повышенной физической нагрузке, доставляет большее удовольствие от управления авто, чем роботизированные или автоматические коробки.

Секвентальная КПП, как высшая точка развития механики

Точнее будет назвать эту коробку – механической коробкой передач с секвентальным, или рядным способом переключения. Идея пришла из области разработок для спортивных скоростных машин. Современная секвентальная коробка передач построена по схеме обычной механической коробки с электронным управлением привода сцепления и гидравлическим приводом переключения передач. Особенностью секвентальной коробки является соблюдение строгой последовательности передач.

Из преимуществ секвентального механизма можно отметить:

• высочайшая скорость переключения передачи;
• соблюдение последовательности переключения дает возможность «безболезненно» работать с очень большими оборотами двигателя и мощностями;
• способ управления с помощью подрулевых лепестков позволяет достаточно комфортно контролировать движение даже на больших скоростях или в непростых дорожных условиях.

В подобных коробках используют прямозубые шестерни и не применяют синхронизаторы включения. Выравнивание скоростей вращения шестерни и колеса осуществляется компьютером по датчику скорости. Вместо зубчатой муфты стоит кулачковый механизм включения передач. Благодаря этому время включения скорости примерно на 70-80% меньше, чем у обычной механики. Для работы гидроприводов используют отдельный узел – аккумулятор рабочей жидкости высокого давления.

Роботизированные системы коробки передач

В отличие от секвентальных систем, роботизированный вид коробки имеет электромеханический привод включения пары шестерен. Основу схемы составляет механическая коробка передач, построенная на системе двух рабочих валов-рядов передач. Четные номера собраны на одном валу, нечетные – на другом. Каждый из валов имеет собственный диск сцепления и может включаться-выключаться независимо.

Такой вид коробки использует преселективный режим. Хитрость конструкции состоит в том, что компьютер заранее, используя данные о режиме работы трансмиссии, вычисляет наиболее подходящую для включения следующую передачу. С помощью соленоида выполняет ее зацепление на противоположном ряду передач при выключенном сцеплении. В момент переключения останется только включить сцепление и продолжить движение. Благодаря этому переключение происходит с очень высокой скоростью.

В своем роде коробки-роботы занимают промежуточное положение между автоматическими коробками и механикой. При этом по выполняемым функциям и степени компьютеризации этот вид коробки можно назвать более автоматическим, чем существующие гидромеханические системы.

Наиболее известным и разрекламированным роботизированным видом КПП называют семиступенчатые коробки системы DSG, устанавливаемые на модели VW с небольшим объемом двигателя. Отзывы о работе – от рекламно-хвалебных восторгов до открыто негативных.

Если вы надумали купить авто с подобной системой передач, стоит учитывать следующее:

1. Роботизированная коробка – очень сложный механизм, меньше всего этот вид коробки предназначен для скоростного прожига резины в сумасшедших гонках. Коробки сложно управляются, обслуживаются и ремонтируются.
2. К управлению на DSG следует привыкать не менее двух недель. Поклонникам механики этот вид кажется медленным и непредсказуемым, водителям, пересевшим с гидромеханических коробок – дергающим невпопад.
3. Уже сейчас качество роботов позволяет предоставлять 5-ти летнюю гарантию и 150 тыс. пробега.

Интересно! При всех критических замечаниях роботы дешевле в изготовлении, имеют более высокий КПД и, по заявлениям экспертов, возможно, именно этот вид вытеснит устаревшую гидромеханику с рынка легковых автомобилей.

Самый сложный вид трансмиссии – автоматы и вариаторы

Чем больше функций выполняет коробка передач, тем сложнее ее производство, ниже надежность и выше стоимость. Наиболее дорогими и неэкономичными всегда были и остаются все виды автоматических коробок передач автомобиля. Конструкция этого вида представлена гидромеханическими и адаптивными коробками передач. В основе схемы лежат два основных агрегата – гидротрансформатор и планетарная коробка передач.

В современных автоматических коробках передач гидротрансформатор исполняет роль компенсатора, увеличивающего или уменьшающего на небольшую величину основную передачу планетарного механизма. Таким образом, совместная работа двух агрегатов обеспечивает оптимальное число передачи трансмиссии в конкретных условиях.

Большие потери в гидравлике заставили инженеров несколько усовершенствовать работу этого вида автомата. Теперь работа гидротрансформатора на скоростях более 20 км/ч блокируется муфтой, а передача крутящего момента выполняется напрямую через фрикционы на планетарную коробку.

В ряде случаев, вместо подключения гидротрансформатора, его функции на переходных режимах обеспечиваются пробуксовкой пакетов фрикционных накладок, что проще и эффективнее.

Одной из разновидностей автоматической трансмиссии является адаптивная автоматическая коробка, в которой компьютерным блоком управления осуществляется подбор наиболее подходящего передаточного числа в планетарной коробке.

Этот вид автоматической коробки пока остается вне конкуренции в трансмиссии авто повышенной проходимости, внедорожниках и машинах с большим объемом двигателя. В обслуживании и ремонте сложен, требует высокой квалификации и качественных расходных материалов.

Вариаторные системы

В результате 30 лет эволюции первых вариаторов для маломощных мотоколясок и скутеров технологам удалось довести уровень надежности и долговечности толкающего ремня (основного элемента бесступенчатого вариатора) до вполне приемлемой величины пробега в 150 тыс. км. Сам толкающий ремень представляет чудо инженерной мысли. Он изготовлен из большого числа абсолютно одинаковых металлических элементов, благодаря чему ремень может быть гибким и жестким одновременно.

В работе он взаимодействует с двумя шкивами – входным и выходным, обеспечивая практически любое передаточное значение коробки передач. Современные вариаторы получили приемлемо высокий КПД и возможность работать с двигателями мощностью до 100 л.с. Вариатор можно назвать первой из систем, по-настоящему способных непрерывно изменять передаточное число трансмиссии.

Этот вид автоматики не любит пробуксовки, крайне уязвим при низком качестве гидравлической жидкости. В большинстве случаев вариатор комплектуют с гидротрансформатором.

Преимущества – очень точный подбор необходимого передаточного числа трансмиссии. Этот вид коробки капризен, дорог в изготовлении и обслуживании и в ближайшем будущем вряд ли выйдет из ниши малолитражных автомобилей.

Еще информации о различных видах КПП на видео:

auto-gl.ru

Вариатор, автомат или робот — что лучше?

При покупке личного средства передвижения автолюбителям приходиться решать для себя множество вопросов. Одним из них является поиск ответа на вопросы: «какая коробка лучше: вариатор, автомат или робот?» и «чему отдать предпочтение?». Выбор, нужно сказать, не из легких, поскольку, во многом от типа КПП в последующем будет зависеть комфорт и динамичность во время движения. Мы попробуем облегчить выбор всем тем, кто находиться в затруднении и поможем решить эту задачу, представив свое видение того, какая коробка переключения передач лучше автомат или механика их виды и типы.

Общие моменты

Для начала следует отметить, что сегодня автолюбители имеют возможность выбирать тип КПП из нескольких отличительных между собой вариантов. Это может быть классическая «механика», роботизированная или автоматизированная коробка переключения или вариатор. Возможно, многие удивятся, что так называемый «робот» и «автомат» мы разнесли в разные подкатегории, но, на самом деле, они отличаются между собой конструкционно и, соответственно, присутствуют некоторые отличительные нюансы в их работе.

Классическая автоматическая КПП (гидро трансформаторная)

Этот вид коробки передач был использован в Америке еще в конце 30-х годов прошлого столетия. На то время «сырая» КПП хотя и удовлетворяла требованиями потребителей, но не была совершенной и перед инженерами стояла серьезная задача — повысить КПД оборудования. Современные реалии показывают, что это авто специалистам удалось сполна. Особенно не утруждая читателя подробностями, отметим, что конструктивно, она имеет три основных комплектующих – это планетарные передачи, гидроблок и гидро трансформатор. Как бы нам этого не хотелось, но все типы автоматических КПП мы будем сравнивать с механической коробкой. У данной модели, среди главных недостатков, следует выделить больший топливной расход и снижение динамики при старте. Однако во многом это касается бюджетных моделей и автомобилей из среднего класса, поскольку стоимость высокопроизводительной классической АКПП, устанавливаемой на современные супер кары – довольно большая, соответственно, не все смогут позволить себя такие средства передвижения. Именно поэтому многие производители ограничиваются более простыми коробками передач. На самой заре внедрения «автоматики», автомобили имели двухступенчатую трансмиссию, третье в ней была ступень переключения для езды задним ходом. Однако времена меняются и если совсем недавно преимущественно использовались «автоматы» на четыре ступени, то сегодня даже машины из сегмента бюджетных, к примеру, VW PoloSedan, уже вполне «привыкли» к шести ступеням в коробке, тогда как в линейке премиум-фирм представлены модели даже с восемью ступенями. В последнее время заговорили также о том, что вскоре на рынке могут появиться автомобили с десяти ступенчатым автоматом. Среди главных преимуществ АКПП классического типа можно отметить: бережное отношениек силовому агрегату, смягчение толчков, простота в эксплуатациии обслуживании ввиду изученности механиками и наличия запасных частей. Из недостатков можно выделить: больший расход масла и топлива, неидеальная динамика,более чувствительна к низким температурам, поэтому, если на дворе минус, не следует сразу нагружать ее резким стартом и раскручиванием мотора. Подводя краткий итог, следует отметить, что современные АКПП классического типа, получившие название адаптивных, могут настраивается под стиль вождения любого водителя, для этого есть специальные режимы – «Спорт», «Зимний», «Кофморт», «Ручной», что позволит получать наибольший драйв и удовольствие от вождения. Пятерка популярных авто с данным типом трансмиссии: NissanNote, HondaCivic, ToyotaCamry, Mitsubishi Pajero Wagon, KIA Sportage.

Вариатор

В мире автомобилей это относительно новое понятие, тип трансмиссии, который, однако, нашел много приверженцев. Ее также принято называть бесступенчатой. Это обусловлено особенностями конструкции, ключевую функцию работы в которых возложено на блок управления. Этот тип коробки перед более экономичный, по сравнению с классическим «автоматом», этот тип оборудования дарит водителям плавность во время движения. К недостаткам следует отнести высокую стоимость вариатора и обслуживания. Благодаря тому, что система управления вариатора эффективно использует мощность силового агрегата, согласовывая обороты коленчатого вала с нагрузкой на автомобиль, достигается хорошая топливная экономичность, что, пожалуй, следует назвать одним из главных преимуществ этой КПП. Вот несколько особенно полюбившихся автолюбителям моделей, оснащенных вариатором: SubaruImpreza, Toyota Yaris,Honda Jazz, Nissan Teana, Mitsubishi ASX.

Роботизированная коробка переключения передач

Этот тип оборудования для переключения передач на средствах передвижения был изобретен как более доступная в финансовом плане альтернатива классическим КПП. Принцип работы системы аналогичен тому, который используется в «механике», но действия, обычно выполняемые водителем – переключение передач и выжимание сцепления, за него производит электронный блок управления. Как следствие конструктивных особенностей, наибольшую нагрузку при эксплуатации получает узел сцепления. В этом аспекте будет полезен следующий совет неопытным водителям: чтобы сцепление прослужило дольше, на светофорах селектор такой коробки следует переводить в нейтральное положение. Еще одной интересной особенностью работы данной системы является ее несогласованность с желаниями водителями. Поэтому она требует навыков вождения и привыкания. Главные преимущества: более простая, по сравнению с АКПП и вариатором, конструкция, отличается надежностью; относительно недорогое обслуживание; есть возможность вручную выбирать передачи; небольшой топливной расход. К недостаткам следует отнести: наличие пауз между этапами переключения; вследствие большой нагрузки, быстро изнашивается сцепление, в результате чего понадобится выполнение его ремонта. Топ-5 популярных моделей с роботизированной коробкой: Fiat 500, Peugeot 107, Lancia Ypsilon, Peugeot 208, Citroen C4.

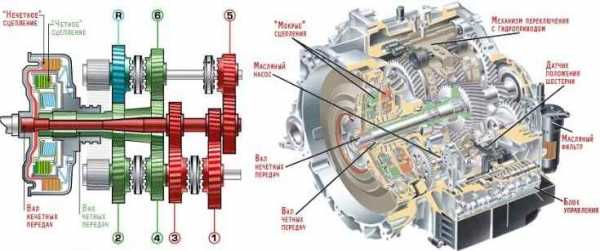

Преселективная автоматическая коробка передач с двойным сцеплением

Эта коробка отличается наличием в конструкции двух независимых сцеплений, благодаря чему обеспечивается невероятная плавность и быстро действенность при переключении. По сути, принцип работы данной системы можно объяснить так: при разгоне средства передвижения на первой ступени, система уже заранее включает вторую и когда приходит время переключения, она просто размыкает первое сцепление и активирует второе. Поэтому при переключения не наблюдается пауз, водитель может наслаждаться впечатляющим комфортом и динамикой. В перспективе, такие коробки могут стать будущим всего автопрома, если инженерам и конструкторам удастся преодолеть их главный недостаток – повысить надежность и устранить «паузу» при старте. Ресурс работы таких АКПП с двойным сцеплением – примерно 200 тысяч километров, что можно считать вполне неплохим показателем. Преимущества: быстродействие и плавность, прекрасные динамические показатели и экономичность в плане расхода топлива, наличие нескольких режимов, которые позволяют настроить автомобиль под себя. Недостатки: высокая стоимость КПП и ее обслуживания, не подходит для эксплуатации в сложных дорожных условиях. Среди лидеров популярности автомобилей с данным видом трансмиссии можно выделить: Audi A3, Volkswagen Polo, Mercedes-Benz B-Class, Volkswagen Passat, Ford Mondeo.

Механическая коробка переключения передач

Настоящим «старожилом», если о говорить об автомобильных коробках переключения передач, является «механика». Классический принцип действия всех видов современных М КПП во многом одинаков. Это и сегодня наиболее распространенный тип, устанавливаемых на машины. Вдаваться в подробности работы таких агрегатов мы не будет, многие автолюбителям более-менее известен принцип их действия. Мы же только отметим, что на современных средствах автомобилях наиболее распространенной является пятиступенчатая КПП. Главным и несомненным преимуществом коробки передач механического типа является возможность со стороны водителя полностью управлять процессом при любом режиме движения. Также такие системы более надежны в эксплуатации и отличаются простотой конструкции. При достаточных навыках вождения на авто с М КПП водитель может добиться от своего средства передвижения высоких динамических показателей и меньшего расхода топлива. К преимуществам механического типа следует также отнести простоту обслуживания и относительную дешевизну, по сравнению с автоматизированными агрегатами. Что же касается недостатков, то среди основных, в первую очередь, следует отметить сложность ее использования для начинающего водителя и комфортность во время движения, которая требует от водителя постоянной концентрации внимания. В качестве десерта – список лучших автомобилей, проверить все возможности которых поможет только механическая коробка передач: Scion FR-S / Subaru BRZ, PorscheCayman, Mazda MX-5 Miata, FordFiesta ST, Audi R8.

Вывод

Мы с вами познакомились с основными типами систем переключения передач, которые используются на современных машинах. По результатам данного обзора мы попробуем дать свой ответ на вопрос: «какая коробка лучше?», однако конкурентов мы объединим только в две группы – автоматическая и механическая КПП. Исходя из всех изложенных доводов в пользу того или иного варианта, отметим, что если вам приходиться часто использовать машину в плотном городском трафике, лучше, чем автоматическая коробка переключения передач, Вы не найдете, поскольку всю работу она способна качественно выполнять вместо вас, не понадобится постоянно дергать ручку и рассеивать внимание на другие, кроме руля, элементы. Механическая КПП станет оптимальным выбором, если приходиться больше ездить по трассам, например, по рабочим делам или путешествуя с семьей. Главный вывод, который мы можем сделать – механика способна подарить ощущение полного контроля над автомобилем, тогда как в случае с автоматической коробкой приходиться полагаться на «умные системы». Поэтому наше мнение следующее: если есть возможность, лучше иметь два автомобиля – один с АКПП, а другой – с М КПП и использовать каждый из них по назначению с максимальным комфортом. Если Вы имеете свои доводы в пользу того, какой вид коробки передач лучше, оставляйте свои отзывы в комментариях на форуме, а также подкрепляйте собственное мнение интересными фото и видео и открывайте новые для себя нюансы эксплуатации автомобиля.

VN:F [1.9.22_1171]

Рейтинг 9.8/10 (4 голосов)

Поделитесь с друзьями:

world-mans.ru

Коробка передач в автомобиле

Трансмиссия любого автомобиля – это система, выполняющая функции преобразования, распределения и доведения крутящего момента от двигателя до ведущих колес. Коробка передач является наиболее важным элементом данной системы.

КПП: функции и основные типы

Коробка передач автомобиля предназначена для преобразования и распределения крутящего момента двигателя для последующего доведения его до ведущих колес, а также для изменения объема тяговых усилий при различных условиях движения транспортного средства. Кроме того, она призвана обеспечить разобщенную работу ведущих колес и двигателя (например, при прогреве двигателя или его работе на нейтральной передаче).

На данный момент существует четыре основных типа коробки:

1. механические;
2. роботизированные;
3. автоматические;
4. вариатор.

Механическая КПП («механика», МКПП) имеет самый простой принцип работы. Она представляет собой цилиндрический редуктор, для которого предусматривается ручной способ переключения передач.

Роботизированная коробка передач («робот») – это обычная «механика», в которой функции включения и выключения сцепления, переключения скоростей полностью автоматизированы. Управление данными процессами осуществляется специальными сервоприводами, которые контролируется электроникой.

Автоматическая КПП («коробка-автомат», АКПП) включает в себя гидротрансформатор, который заменяет сцепление и обеспечивает функцию регулирования крутящего момента, и механическую коробку передач (чаще всего, планетарный редуктор).

Вариатор – это бесступенчатая коробка передач, в которой используется гидравлический или механический принцип работы при преобразовании крутящего момента. Для вариатора, вообще, не существует понятия «передача»; он выдает их бесчисленное множество.

В настоящий момент и вариатор, и «робот», и «автомат» объединяют одним понятием — автоматическая коробка передач, которая в споре с «механикой» начинает постепенно одерживать верх. Однако до сих пор самой популярной остается МКПП. Это обусловлено следующими факторами:

1. максимальной простотой конструкции;
2. надежностью деталей и узлов к механическому воздействию и перегрузкам;
3. относительной дешевизной обслуживания и ремонта (даже капитального).

Благодаря данным качествам, механическая КПП – это самый распространенный тип коробки передач. Поэтому, не зря, современные автоматические АКПП снабжают функцией ручного переключения передач (например, типтроник).

Основные виды МКПП

Акцентируем внимание на «механике». Это будет наиболее оптимальным хотя бы потому, что знание МКПП позволит при определенных навыках и умениях осуществить ее текущее обслуживание и даже ремонт.

«Механика» — это ступенчатая коробка передач. Иными словами, принцип работы механики заключается в следующем: крутящий момент двигателя изменяется ступенями — парами взаимодействующих друг с другом шестерен. У каждой ступени определенное передаточное число, преобразовывает скорость вращения коленвала двигателя и обеспечивает вращение с необходимой угловой скоростью.

Число ступеней, которыми комплектуется коробка передач, лежит в основе классификации механических КПП. Так, выделяют:

1. четырехступенчатые;
2. пятиступенчатые;
3. шестиступенчатые и более.

Наиболее оптимальным вариантом у специалистов считается пятиступенчатая КПП, которая и является наиболее распространенной в среде «механики».

Вторым критерием классификации механической коробки является количество валов, используемых при преобразовании и распределении крутящего момента двигателя. Существуют трехвальные КПП (используемые преимущественно на заднеприводных транспортных средствах) и двухвальные (применяемые на переднеприводных автомобилях).

Устройство двухвальной КПП и принцип ее работы

Ограничимся анализом наиболее распространенного вида механической коробки передач — двухвальной. Устройство механической коробки передач включает в себя следующие детали и узлы:

1. первичный (или ведущий) вал;
2. блок шестерен первичного вала;
3. вторичный (или ведомый) вал;
4. блок шестерен вторичного вала;
5. механизм переключения передач;
6. муфты синхронизаторов;
7. картер;
8. главную передачу;
9. дифференциал.

Функции первичного вала сводятся к передаче крутящего момента двигателя (посредством соединения со сцеплением). Блок шестерен первичного вала жестко закреплен на валу.

Вторичный вал располагается параллельно первичному. Его шестерни, свободно вращающиеся на валу, находятся в зацеплении с шестернями первичного вала. Кроме того, на ведомом валу находится в жестко закрепленном состоянии шестерня — элемент главной передачи.

Назначение главной передачи и дифференциала сводится к передаче крутящего момента к ведущим колесам транспортного средства. Механизм переключения обеспечивает выбор необходимой передачи в конкретных условиях движения автомобиля.
Несмотря на то, что устройство коробки (двух — и трехвальной) различаются, принцип их работы один и тот же.

Нейтраль исключает подачу крутящего момента с двигателя на колеса. Перемещение рычага (включение передачи) означает перемещение муфты синхронизатора специальной вилкой. Муфта синхронизирует угловые скорости вторичного вала и соответствующей шестерни. Затем зубчатый венец муфты зацепляет зубчатый венец шестерни, что обеспечивает блокировку шестерни вторичного вала на самом валу. В итоге коробка передает крутящего момента с определенным передаточным числом от двигателя автомобиля на ведущие колеса.

Принцип работы механической коробки при переключении передач абсолютно идентичен.

Основные неисправности МКПП

Неисправности МКПП определяются особенностями ее устройства и эксплуатации. Наиболее распространенными техническими проблемами механической коробки передач являются следующие.

1. Затрудненное переключение (или включение) передач.
Указанная неисправность обусловлена выходом из строя механизма переключения передач, износом и заеданием синхронизаторов или шестерен, недостаточным уровнем или низким качеством трансмиссионного масла в картере.

2. Непроизвольное выключение передач.
Это обстоятельство (именуемое в просторечии — «вылетает скорость») определяется неисправностями блокировочного устройства (например, шариков-фиксаторов) и критическим износом синхронизаторов и шестерен.

3. Устойчивый шумовой фон при работе.
Данную неисправность необходимо конкретизировать. Специалисты выделяют три ее проявления:

• шум при работе коробки;
• шум при работе только одной конкретной передачи;
• шум коробки при нейтральном положении рычага управления.

Общий шум коробки обуславливается изношенностью или повреждением подшипников, шестерен, синхронизаторов, шлицевых соединений, а также пониженным уровнем трансмиссионного масла в картере. Шум при работе одной из передач является показателем изношенности или повреждения конкретных шестерен и синхронизаторов. А вот шумовой фон в позиции «нейтраль» чаще всего свидетельствует об износе подшипника ведущего (первичного) вала.

4. Подтекание трансмиссионного масла.
Эта проблема коробки передач связана с избытком смазки в КПП или общей негерметичностью картера, вызванной повреждением сальников, уплотнительных прокладок, ослаблением крепления крышек.
Чаще всего описанные выше неисправности, связанные с износом и повреждением деталей и узлов, ликвидируются исключительно их заменой. Причем наиболее предпочтительным в этом деле является обращение в специализированный автосервис.

Основы эксплуатация и обслуживания МКПП

При соблюдении правил эксплуатации, правильном техническом и сервисном обслуживании у водителя не должно возникнуть проблем с КПП автомобиля. В этом случае она работает вплоть до окончания срока эксплуатации транспортного средства.

В процессе работы коробки необходимо постоянно контролировать уровень смазки – трансмиссионного масла – и выдерживать необходимый показатель, не допуская ни его превышения, ни занижения. В первом случае в КПП будет концентрироваться избыточное давление, во втором – не будет обеспечиваться должной смазки трущихся узлов и деталей, что приведет к уменьшению срока их работы. Кроме того, важной профилактической мерой является периодическая полная замена смазки, которая осуществляется в соответствии с технической документацией транспортного средства. Этот принцип эксплуатации КПП можно контролировать водителю самостоятельно, без привлечения специалиста.

Весьма часты случаи возникновения механических неисправностей коробки в результате необоснованно агрессивной и грубой работы водителя с рычагом переключения передач. Важно помнить, что переключение скоростей – это смена режимов работы коробки (изменение ступеней). Резкая и быстрая смена передач может привести к быстрому выходу из строя механизма переключения, синхронизаторов, и валов с шестернями.

И еще один момент: важно контролировать, как работает коробка переключения передач. Никто и никогда не заменит человеческий фактор: водителю, ощущающему нестандартность работы КПП, необходимо либо самостоятельно найти и устранить причину неисправности, либо (что предпочтительнее) обратиться к сервис-мену на СТО.

znanieavto.ru

Виды коробок передач. Какая лучше

Каждый водитель наверняка помнит слова своего первого инструктора. «Прежде чем повернуть ключ зажигания, убедись, что авто стоит на нейтральной передаче». В данной статье будут рассмотрены виды коробок передач, их отличия друг от друга, преимущества и недостатки, а так же сфера применения.

Усреднено, коленчатый вал двигателей большинства легковых автомобилей имеет рабочие обороты от 800 до 8000 в минуту. При этом, пик мощности приходится на четыре – пять тысяч оборотов. Безусловно, такой диапазон угловых скоростей не отвечает условиям эксплуатации любого колесного транспортного средства в целом и легковых автомобилей в частности.

Основное назначение автомобильной коробки передач – изменение частоты вращения, а так же крутящего момента, передаваемого от коленвала двигателя к ведущим колесам транспортного средства.
Первым узлом такого рода стала механическая коробка передач. Бытует такое мнение, что слово «механическая» попало в название агрегата из за неправильно понятого сокращения, принятого в англоязычной технической литературе. Буквы MT обозначают manual transmission, что означает «ручная, переключаемая рукой передача», а вовсе не mechanical – механическая.

Как это работает

Проще всего пояснить принцип действия данного узла на примере работы механической коробки передач. По сути, МКП это многоступенчатый понижающий редуктор, собранный по трехвальной, а реже по двухвальной схеме. Первичный, или ведущий вал посредством сцепления соединен с маховиком ДВС. Вторичный, или ведомый вал имеет жесткое соединение с карданным валом автомобиля. Третий, промежуточный, вал необходим для передачи оборотов от ведущего вала к ведомому. Валы располагаются параллельно друг другу и собраны в едином корпусе.

На ведущем валу располагается шестерня, передающая движение промежуточному валу. Промежуточный вал оснащен блоком мертво закрепленных шестерен, часто изготовленных как единое целое. Шестерни ведомого вала расположены в щлицах оси или специальных ступицах. Между ними располагаются муфты включения передач, которые вращаются вместе с валом, но способны передвигаться по его продольной оси. Шестерни и муфты ведомого вала могут взаимодействовать друг с другом при помощи зубчатых венцов на своих торцевых поверхностях.

При включении какой либо передачи, кроме заднего хода, муфта, ответственная за ее включение соединяется с соответствующей шестерней и блокирует ее. Двигаясь как единое целое, ведомый вал передает вращение на карданный.
Поступательное движение муфте сообщает водитель транспортного средства, воздействуя на нее при помощи ручки переключения передач, взаимодействующей с вилками и ползунами коробки.

Четырехступенчатая коробка передач и схема ее работы

Цветом выделены:

• Первичный вал – оранжевый
• Вторичный – желтый
• Промежуточный – серый

Цифро-буквенные обозначения указывают на номер передачи и задний ход.
Нейтральное положение и включение первой передачи

Пятиступенчатая коробка передач

Видеоролик, который демонстрирует принцип работы.

Несинхронизированые механические коробки передач

Скорости вращения шестерен ведомого вала значительно отличаются одна от другой. В этом случае, при попытке переключения передачи муфта просто не сможет соединиться с требуемой шестерней, а зубчатый венец будет разрушен. Для приблизительного уравнивания скоростей вращения шестерни и муфты используется прием под названием «двойной выжим». При переключении на более высокую передачу, водитель сначала выжимает сцепление, затем переводит рычаг переключения в нейтральное положение. Промежуточный вал, а следовательно, и ведомый, прекращают вращение. Затем отпускает сцепление, выжимает и включает нужную передачу.

При переключении с повышенной передачи на пониженную водителю необходимо провести подобные манипуляции, но в момент, когда коробка выключена, следует нажать на педаль акселератора. Этот прием называется «двойной выжим с перегазовкой».
Несинхронизированные МКП использовались в легковых автомобилях вплоть до 40-х годов двадцатого столетия. Сегодня они используются исключительно в спортивных машинах, и вот по каким причинам:

1. Скорость переключения выше, чем у синхронизированных аналогов
2. Лучше переносят ударные высокие нагрузки, возникающие в процессе эксплуатации

Синхронизированные МКП

Данные типы коробок передач оснащены дополнительными элементами – синхронизаторами. Шестерни, располагающиеся на ведомом валу, имеют конусную торцевую поверхность. Между каждой шестерней и муфтой переключения находится бронзовое кольцо – синхронизатор. Начиная движение, муфта подхватывает кольцо и прижимает его к торцевой поверхности шестерни. За счет трения, скорости вращения шестерни и муфты уравниваются, после чего происходит их окончательное соединение с помощью зубчатого венца. На сегодняшний день все современные автомобили, на которых стоит 4-х, 5-ти или 6-ти ступенчатая МКП, оснащены синхронизаторами.

История развития МКП, от Ford T до Bugatti Veyron

Со времен появления первого автомобиля и по наши дни конструкторы используют следующие типы МКП:

• 2-х ступенчатая планетарная коробка стояла на знаменитом Ford T, чей выпуск начался в 1908 году.
• 3-х ступенчатая МКП появилась в 1920 году. Просуществовала до конца 60-х годов двадцатого века. Встречается на раритетных автомобилях, находящихся в частных коллекциях.
• Четырехступенчатая МКП появилась на свет всего на три года позже трехступенчатой. Но из за отсутствия синхронизаторов плохо выдерживала ударные нагрузки при использовании неопытным водителем. Большинство производителей устанавливали на свои автомобили трехступенчатую МКП, четырехступенчатая считалась спортивной опцией.

• Пятиступенчатая коробка передач появилась в 70-х годах прошлого столетия, а уже через десять лет ей оснащалось подавляющее большинство легковых автомобилей.
• 6-ти, 7-ми, 8-ми ступенчатые коробки разрабатывались с 2000 года, и на данный момент устанавливаются на автомобили Элит класса. К примеру, 5-ти ступенчатая коробка, оснащенная двумя дополнительными передачами Overdrive, стоит на BMW M5.

Автоматические и полуавтоматические коробки передач

Несмотря на потрясающие возможности современных коробок передач, их конструкция основана на той же, проверенной временем МКП. Изменения затронули привод переключающих муфт и способ передачи крутящего момента от коленвала двигателя на ведущий вал коробки, в остальном же схема осталась неизменной.

Отдельным рядом стоят устройства под названием вариаторы, их принцип действия будет рассмотрен отдельно.
Автоматическая коробка передач или АКПП состоит из гидротрансформатора и обычной 5-ти или 6-ти ступенчатой МКП. Роль гидротрансформатора заключается в плавном выравнивании скоростей вращения ведущего и коленчатого валов. По достижении нужной скорости блокировочная муфта переводит гидротрансформатор в режим гидромуфты. За работу АКПП отвечает электронный блок управления.

Роботизорованная коробка передач представляет собой МКП, в которой функции переключения передач и выключения сцепления полностью автоматизированы. Электронный блок управления и электромеханические сервоприводы справляются с поставленной задачей не хуже профессионального гонщика.

Сравнительная характеристика видов коробок передач

Большинство неофитов, выбирающих свой первый автомобиль, задаются вопросом – какую коробку выбрать? Механику или автомат. А, может, робот? Четырехступенчатая механика не котируется, нужна как минимум, пятиступенчатая коробка передач. Или 7G-Nronic.

Какая коробка передач лучше – зависит исключительно от условий эксплуатации.

АКПП прекрасно себя зарекомендовала при городской езде. 5-ти или 6-ти ступенчатая, обеспечивающая плавный ход автомобиля, избавляющая водителя от частого переключения передач вовремя езды в вечерних «тянучках». Бывают экземпляры и с восемью ступенями. Но всякий комфорт имеет свою цену. Повышенный расход топлива и медленный разгон автомобиля – умеренная плата за возможность отдохнуть во время пути домой.

Роботизированные коробки предоставляют своим хозяевам практически тот же уровень комфорта. Расход топлива держится на уровне механики, но вот скорость срабатывания оставляет желать лучшего. Изготавливаются роботы на основе современных 5-ти или 6-ти ступенчатых МКП. Прекрасный вариант для городской машины и езды на дальние расстояния по гладкой дороге.

Механическая четырехступенчатая коробка звезд с неба не хватает, но прекрасно выполняет свое основное предназначение. Различные типы 5-ти и 6-ти ступенчатых коробок помотают с непривычки нервы в городе, но прекрасно покажут себя на трассе, поддерживая оптимальный режим работы двигателя.

Что же важнее – комфорт в городе или могучий рывок на трассе, каждый должен решить для себя.

znanieavto.ru

что это, как расшифровывается КПП, описание и технические характеристики трансмиссии, схема

4245 Просмотров

Коробка передач нужна машине для изменения передаточных чисел, а если говорить простым языком и кратко, то крутящего момента. Он передается со стороны мотора к колесам, оборудованным ведущими приводами. Бывают автомобили с задним, передним и полным приводом, но конструкция КПП при этом не изменяется. В данной статье мы поговорим о том, сколько существует разновидностей трансмиссий.

Основное назначение

Коробка передач должна постоянно заниматься передачей крутящего момента от начала и до конца движения автомобиля. К эксплуатации относится движение по всем ухабистым дорогам, когда есть необходимость в частой смене скоростей. Изменяя передачу, водитель передвигает рычаг кулисы, что в свою очередь приводит в движение конкретную шестерню.

Еще коробка передач позволяет авто двигаться задним ходом. Также в трансмиссии предусмотрено сцепление, которое служит возможностью разъединения мотора и колес, а это просто необходимо, так как сменить передачу без данного устройства просто невозможно. Также у любой КПП есть нейтральная передача, она необходима для движения накатом или в зимнее время, когда нужно разогреть двигатель, а также при остановке у светофора.

Также существуют контрактные КПП – это узлы, снятые с битых автомобилей и проданные, как б/у детали. Именно контрактная коробка передач пользуется активным спросом у таксистов.

Строение КПП

Обычно современные авто, что касается коробки передач, обладают ступенями. Чаще всего это МКПП. Они обладают несколькими зубчатыми шестеренками. Коробка передач включает расчет на четыре-пять скоростей, не говоря о заднем ходе.

Изменение скоростей возможно благодаря перемещению шестеренок, они цепляются друг за друга, в результате происходит блокировка за счет продвижения вперед устройства, которое служит для синхронизации крутящего момента и колеса. Управлять шестеренками можно вручную, когда используется механическая коробка передач, либо такое действие происходит автоматически, когда работает автоматика.

Старые коробки передач обладали трехступенчатыми и четырехступенчатыми диапазонами, а вот современные аналоги могут похвастать и 8 скоростями, ну или еще выше. Расчет количества передач зависит от типа мотора и других факторов.

Рассмотрим, что включает в себя коробка передач, если говорить об элементах более подробно.

Первый узел, который делает все единым целым, – это корпус. Сюда относятся разные узлы трансмиссии, такие как: блоки шестерен, обгонные муфты и блок заднего хода. Устройство сцепления имеет расположение рядом с маховиком, который держится на моторе.

Учитывая принцип работы, шестеренки сильно трутся друг о друга во время работы коробки передач, а это значит, что им необходима обильная смазка. Поэтому картеру следует быть заполненным маслом до определенного уровня. У коробки передач еще есть разного рода устройства, они комплектуются вместе с подшипниками, находится каждый из них в картере, у каждого блока по нескольку шестеренок, у которых количество зубьев отличается.

Следующая деталь, о которой пойдет речь, – это синхронизаторы. Для любого автомобиля важно, чтобы коробка передач была плавной, без лишнего шума, ударов, колебаний, поэтому синхронизаторы уравнивают работу шестеренок, имеющих постоянное вращение.

Правильный расчет передаточных чисел позволяет коробке передач преобразовывать крутящий момент двигателя и точно распределять его на приводные оси. Такая технология уже давно используется ведущими автопроизводителями.

Для того, чтобы переключить передачу в КПП, водитель выжимает сцепление и передвигает рычаг кулисы в нужное положение.

Все сделано таким образом, что даже при большом желании включить одновременно две передачи, это сделать невозможно. С другой стороны, благодаря блокировке кулисы, передачи сами не могут переключаться или выключаться.

Каковы виды КПП

Как мы знаем, трансмиссия автомобиля или коробка передач, главным образом, требуется для распределения и расчета крутящего момента, который передается от мотора до колес авто. Эта технология заложена еще в начале прошлого столетия.

Существуют разные коробки передач. Сколько есть типов? Можно выделить четыре распространенных типа. Давайте ответим на самые распространенные вопросы, что такое КПП, каким образом расшифровывается эта аббревиатура.

Она означает – коробка переключения передач. Принцип этой технологии позволяет выделить следующее:

• механика,
• автоматика,
• робот,
• еще можно сказать о бесступенчатой или вариаторной трансмиссии.

Их техническая работа отличается одна от другой. Рассмотрим отличия, отметив положительные и отрицательные технические моменты.

Еще важно отметить: контрактные устройства требуются, чтобы совершить повторное использование в других автомобилях. Исследуем каждое по отдельности.

Механическое устройство

Технологические параметры механического устройства известны всем. Речь идет о наличии педали сцепления, которая характеризуется ясным назначением – приводить в движение систему сцепления, которая помогает сменить скорость движения и произвести плавное трогание с места. Основные моменты таковы, что изначально расчет велся по известной технологии уже многие десятилетия. На сегодняшний день контрактные устройства имеют одну цель, добиться второстепенного использования агрегатов.

Всем известно, как расшифровывается аббревиатура механическая КПП. Данная коробка за десятилетия существования претерпела немало изменений и в лучшую сторону, но технология осталась прежней и даже стала на порядок выше. Современные авто все еще имеют некоторые перемены, которые способствуют новому технологическому расчету. Именно такие коробки можно купить в качестве контрактных агрегатов, бывших в употреблении.

Если у автомобиля привод передний, скорее всего он, оборудован двухвальной коробкой.

По расчету, самой простой системой КПП можно назвать именно механическую. Отметим, что общее устройство трансмиссии для МКПП имеет простое название, а работу выполняет сложную. Практически каждой механике свойственно пять ступеней, хотя для современного авто уже предусматривается шестиступенчатая коробка. По такому расчету скоростей снабжаются практически все автомобили последних лет.

Роботизированное устройство

Перемены в назначении коробки дошли до того, что теперь управлять мощностью двигателя стал робот, хотя сама структура работы осталась той же, а вот управляет устройством теперь электроника или «робот».

Основные положительные характеристики в том, что водителю можно не обременять себя дополнительными усилиями при переключении передач. Название говорит само за себя. «Робот» или электроника сама контролирует весь процесс. Это особенно будет приятно для начинающих водителей, речь больше идет о представительницах слабого пола, хотя и мужчинам тоже не легко дается управление автомобиля на МКПП. Трансмиссия переднеприводного автомобиля с «роботом» будет интересна каждому.

Сходство с механической КПП и «роботом» есть, оно находится на одном уровне с механикой и КПД выдает абсолютно схожий, правда, плавности ему не занимать. Такое положение вещей означает, что основные характеристики в положительном ключе на этом кончаются. Такая вот бюджетная автоматика.

Правда, трансмиссия автомобиля «Феррари» основана на «роботе», основные характеристики которого действительно хорошие, речь идет о гоночном автомобиле. Для гонок как раз такая схема трансмиссии подходит как нельзя лучше.

Что же делает роботостроение привлекательным, какова схема трансмиссии? Ответ – количество сцеплений. У «роботов» их наблюдается два. Трансмиссия автомобиля такого уровня была проверена на Фольксвагене, позже она была внедрена в Вольво, Форд и Митсубиси. Таким образом, можно было судить, сколько сцеплений, какова скорость работы, поэтому «роботы» были многофункциональны и, как отмечают инженеры, за ними будущее.

Автоматическое устройство

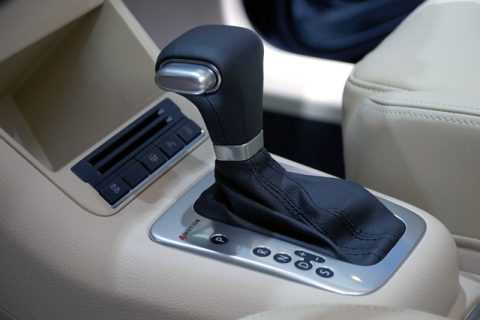

Еще в пятидесятые годы прошлого века появились АКПП, расшифровывается это название – автоматическая тип коробки переключения передач, всем стала править автоматика. Такая альтернатива трансмиссии транспортных средств стала особенно привлекательной для новичков и женщин, которым было тяжело совладать с механической коробкой передач.

По сравнению с роботами, коробка передач, имеющая автоматическое переключение, более плавная, даже контрактные устройства с автомобилей, которые подверглись аварии, все равно надежнее, чем «роботы».

Но есть и отрицательные моменты. Так АКПП имеет больший вес нежели механика, так как в ней находятся тяжелые планетарные ряды, а не простые шестеренки.

Рычаги заменяет сложная гидравлика, сцепление – это гидротрансформатор, который не может работать в полной мере так, как это устраивало бы инженеров, поэтому они вынуждены увеличивать число фрикционных накладок. Все это во много раз утяжеляет машину, что ведет к ее более медлительному ходу и увеличению расхода топлива.

Достаточно часто можно увидеть АКПП с восемью передачами. Но каким бы хорошим ни было описание трансмиссии автоматики, все равно она проигрывает механической коробке в том, насколько эффективно она работает.

Вариаторы

Описание трансмиссии вариативного типа отличается во многом от того, что представляет собой автоматическая коробка. В их конструкции вообще нет передач. Уже многие варианты вариаторов предлагали инженеры всех автопроизводителей. Самой лучшей, которая как-то приживается, оказался клиноременный вариатор. Здесь имеется в виду двойной шкив, он соединяется с мотором и трансмиссией. Есть особый клиновый ремень, он может сразу срабатывать на переключение передаточного числа. Оно определяется в каждый момент времени, так как обороты мотора постоянно меняются. Это идеальная коробка, ведь теперь машина едет всегда с самой выгодной скоростью на самой лучшей отдаче двигателя.

Но не все так хорошо на практике, как рисует это схема двигателя. Ведь инженерам потребовался узел, который бы все это контролировал. А это, значит, нужен гидротрансформатор, еще его называют гидромуфта. Такая конструкция сильно снижает КПД. Поэтому предпочтение отдают механической коробке передач или автоматам. Хотя, возможно, инженерам удастся сделать рывок или прорыв в будущее вариаторов.

Совет! В таком случае, решив получить права, учитесь водить авто на обычной механике. Благодаря этому у вас не возникнет лишних проблем с управлением авто по городу, которое является самым сложным.

Как КПП работает

Как же меняется крутящий момент? Лучше это понять можно, если рассмотреть пример. Для начала посчитаем количество зубьев на шестернях. На первой их двадцать, а на второй сорок. Получается, что, когда первая прокрутилась два раза, у второй это случилось только однажды. Получается, что это вторая передача.

Третья шестерня тоже содержит двадцать зубов, у четвертой опять сорок. Получается простая арифметика. Если запускается мотор, то у первой шестерни будет 2000 оборотов в минуту, а у второй только 1000, третья также имеет ту же скорость. Это связано с тем, что шестеренки нанизаны на одной линии. Получается, что четвертая имеет скорость в полтысячи оборотов в минуту. Значит, что передаточное число составляет две единицы, для первой и второй пары. Общее число равно четырем, ведь на это количество раз уменьшается скорость вращения последней шестерни, если сравнить ее с первой шестерней.

Выходит, что, если вторая и четвертая шестеренки не работают, тогда устройство вообще не передает момент, то есть у нас нет передачи движения, получается, включена нейтральная передача. Если же эта деталь направлена в противоположную сторону, то машина движется назад, в результате чего, валы остаются на одном уровне.

Зачем нужно пользоваться дополнительным валом и сколько их бывает в агрегатах? Так можно добиться новой системы разнопарного количества шестеренок. Только так возможно создать разные скорости движения.

Так как шестерен много в каждом легковом авто с МКПП, то и выбор передач может быть большой. Это уже касается вариативной коробки. Как бы то ни было, но передаточное число можно устанавливать любое. Обычно это не целые числа, а дробные. Что же касается того момента, когда передаточное число равно единице, то такая передача является прямой. В этом случае речь идет о четвертой скорости.

Подводим итоги

Как мы увидели при сравнении разных коробок, самой надежной все-таки остается классическая механика. И хотя на ней и сложнее управляться, но зато она позволяет иметь более высокий КПД. Но будущее, как отмечают инженеры за вариатором. Осталось только добиться более высокого КПД и все, можно внедрять в линейку будущих КПП авто.

portalmashin.ru
