Проверка и замена реле зажигания ВАЗ 2107

Реле зажигания ВАЗ 2107 служит для включения питания системы зажигания на карбюраторных и инжекторных модификациях “семерки”. Иногда эта деталь становится причиной неисправности машины и ее приходится менять. Локализовать и устранить проблему можно самостоятельно, не прибегая к услугам специализированных СТО. Для этого потребуется минимум инструментов и знания о том, где находится реле и как правильно его менять.

Назначение реле зажигания ВАЗ 2107 (инжектор и карбюратор)

Первые модели ВАЗ не были оборудованы отдельным реле для включения зажигания. Ток на катушку подавался непосредственно через контактную группу замка зажигания. Такое решение имело определенные неудобства. Система зажигания ВАЗ 2107 потребляет большой ток. Кроме того, при включении зажигания могут одновременно включаться другие потребители, увеличивающие нагрузку на контактную группу. В результате контакты или быстро окисляются и выходят из строя. Как вариант, из-за нагрева деформируется пластиковое основание контактной группы, что приводит к ее неработоспособности.
Установка реле зажигания ВАЗ 2107 (карбюратор и инжектор) уменьшила нагрузку на контактную группу. Через контакты на рулевой колонке проходит лишь ток, питающий электромагнитную катушку реле. Основное питание коммутируется контактной группой реле, рассчитанной на работу под большим током.
Наличие реле зажигания ВАЗ 2107 (инжектор и карбюратор) увеличило надежность работы электрической схемы и ресурс контактной групп замка зажигания.

Где находится реле зажигания ВАЗ 2107

Прежде чем проверять работоспособность детали, необходимо выяснить ее месторасположения. Многие владельцы “семерок” не знают где находится реле зажигания ВАЗ 2107. Вместе с реле аварийной сигнализации, оно закреплено под “торпедой” за щитком приборов. Поэтому чтобы увидеть его, проверить и поменять, придется немного поработать отверткой, чтобы снять блок приборов ВАЗ 2107.

Как проверить и заменить реле зажигания ВАЗ 2107

Чтобы проверить и заменить реле зажигания, понадобится:

шлицевая отвертка;
крестовая отвертка;
ключ на 10.

Начинать надо с демонтажа щитка приборов. Перед началом работ следует отсоединить минусовый провод от аккумулятора. Для снятия приборного щитка необходимо выполнить такие действия:

шлицевой отверткой разжать фиксаторы рукояток регулировки системы отопления;
снять рукоятки с рычагов;
вынуть сопла центрального воздуховода, поддев их отверткой;
вытащить переключатель режимов работы двигателя отопителя;
снять наконечники проводов с переключателя;
вытащить заглушку самореза, поддев ее отверткой;
выкрутить саморез крепления щитка приборов при помощи крестообразной отвертки;
открутить гайку крепления ручки сброса суточного пробега;
утопить ручку внутрь панели приборов;
извлечь правый край приборного щитка;
открутить гайку, крепящую тросик привода спидометра;
отсоединить шланг от штуцера эконометра;
отсоединить колодки проводов от комбинации приборов;
снять приборный щиток.

Реле зажигания закреплено на кронштейне, находящимся под приборным щитком. Чтобы снять реле, необходимо ключом на 10 открутить гайку, притягивающую его к кронштейну.
Для проверки работоспособности реле необходим мультиметр или лампа-индикатор, Протестировать работу реле можно непосредственно на автомобиле или же запитав его от автономного источника 12 вольт. При подаче напряжения на выводы 85 и 86 реле должны замыкаться контакты между 30 и 87 выводами. Если этого не происходит, необходима замена реле зажигания ВАЗ 2107. Делается это так:

открутить гайку крепления;
отсоединить колодку проводов от реле зажигания;
установить новое реле;
присоединить колодку проводов;
закрепить реле гайкой.

После замены реле необходимо установить на место приборную панель. Для этого следует выполнить такие действия:

подключить колодки проводов к приборному щитку;
прикрутить гайку крепления троса привода спидометра;
надеть шланг на эконометр;
вставить комбинацию приборов на место и надавить на нее, чтобы зафиксировались защелки;
закрепить ручку сброса суточного пробега;
закрутить саморез крепления щитка приборов;
закрыть саморез заглушкой;
подключить провода к переключателю режимов работы отопителя;
защелкнуть переключатель на штатном месте;
установить сопла центрального воздуховода системы отопления и вентиляции;
установить рукоятки регулировки режимов отопления и вентиляции.

На этом замена реле зажигания ВАЗ 2107 закончена. Можно подсоединить провод массы к аккумулятору и проверить работоспособность системы зажигания.

Реле зажигания ВАЗ 2109: замена и проверка своими руками, рекомендации от бывалых

Как и втягивающее реле стартера, реле зажигания служит для дистанционной активации электродвигателя стартера и для зацепления бендикса вместе с венцом маховика.

Реле функционирует на основе электромагнита, где на сердечник наматывается катушка.

Конструкция и принцип работы

При прохождении электрического тока по катушке создается электромагнитное поле, под действием которого перемещается внутрь сердечника якорь. При прекращении питания поле пропадает, якорь начинает свободно перемещаться по сердечнику.

Реле зажигания включает в себя следующие компоненты:

Электромагнит;
Якорь;
Возвратная пружина;
Контакты;
Пара обмоток.

Электромагнит, в свою очередь, включает в свою конструкцию две катушки.

Тип катушки	Особенности
Удерживающая катушка	Она соединяется с корпусом реле зажигания, а также выводом управления
Втягивающая катушка	Втягивающая катушка соединяется с контактом электродвигателя, а также клеммой управления

Расположение устройства

Принцип действия узла основан на следующем:

При поступлении напряжения на контакт управления, по катушкам начинает идти электрический ток. Это приводит к появлению электромагнитного поля, под действием которого якорь осуществляет перемещения, сжимая возвратную пружину;
Также якорь выполняет перемещение бендикса, затем штока, который замыкает контакты, замыкающие аккумуляторной батареей с электромотором стартера;

При замыкании контактов на выводе втягивающей катушки, которая двигается к выводу мотора, подается плюс. Так ток прекращает прохождение по ней — магнитное поле исчезает, но якорь при этом остается во втянутом положении из-за воздействия магнитного поля от удерживающей катушки;
Якорь возвращается в свое изначальное положение после запуска двигателя и отключения питания, что происходит под действием возвратной пружины;
При этом размыкаются контакты, бендикс выводится из зацепления;
Контактами втягивающего реле являются болты, которые установлены в текстолитовой крышке, а также пластины (могут иметь круглую или прямоугольную форму). Они замыкают болты при осуществлении перемещений якоря.

Проверка и замена

Если автомобиль демонстрирует признаки неисправности, появились признаки поломки элементов системы зажигания, не спешите во всем сразу винить стартер, модуль. Зачастую виновником может оказаться незначительный по размерам и стоимости элемент — релюшка.

Демонтажные работы

Для проверки реле вам необходимо:

Вооружиться омметром или более подходящим для автомобилиста мультиметром, где есть все необходимые режимы;
Выполнить проверку показателей сопротивления;
Проверяем удерживающую катушку, подключив один вывод тестера к выводу подключения реле, а второй — на массу, то есть корпус;
Далее выполняется проверка втягивающей обмотки. Здесь клеммы подключаются к болту подключения обмотки возбуждения электромотора стартера и болту подключения провода управления;
При отсутствии сопротивления вывод только один — поломка.

Проверка мультиметром

Ремонтировать релюшку зажигания не имеет никакого смысла. Элемент подлежит только замене. К тому же, стоит он копейки.

Для замены вам потребуется выполнить несколько простых операций. Мастером по ремонту авто здесь быть вовсе не обязательно.

Отключите аккумуляторную батарею, сняв с нее минусовую клемму.
С помощью шлицевой отвертки открутите четыре самореза на кожухе рулевой колонки. Это позволит вам без труда снять элемент.
С помощью крестовой отвертки открутите еще один саморез, который удерживает нижнюю часть кожуха.
Демонтируйте защитный кожух рулевой колонки.
В нижней части располагается колодка жгута с проводами, куда подключено релюшка зажигания.
Чтобы заменить реле, вам необходимо просто отключить устройство от колодки, а на его место установить новый элемент.
Проверьте результат работы авто с уже новой релюшкой.

<center><ins class="lazy lazy-hidden adsbygoogle" style="display:block" data-ad-client="ca-pub-1812626643144578" data-ad-slot="3076124593" data-ad-format="auto" data-full-width-responsive="true"></ins> <script>(adsbygoogle=window.adsbygoogle||[]).push({});</script></center>

Как видите, ничего сложного в проверке и замене устройства нет. Выходит из строя оно не так часто, но следить за состоянием реле зажигания стоит.

Загрузка …

ᐅ Схема предохранителей и реле ВАЗ 2105, 2107, 2104 (инжектор/карбюратор)

Большинство цепей бортовой сети автомобиля защищены плавкими предохранителями, основная часть которых установлена в монтажном блоке, расположенном в моторном отсеке на задней стенке, справа.

Не используйте предохранители увеличенного номинала или самодельные — это может привести к перегоранию токопроводящих дорожек печатной платы и даже стать причиной пожара.

На автомобили ранних выпусков устанавливались монтажные блоки с предохранителями цилиндрического типа.

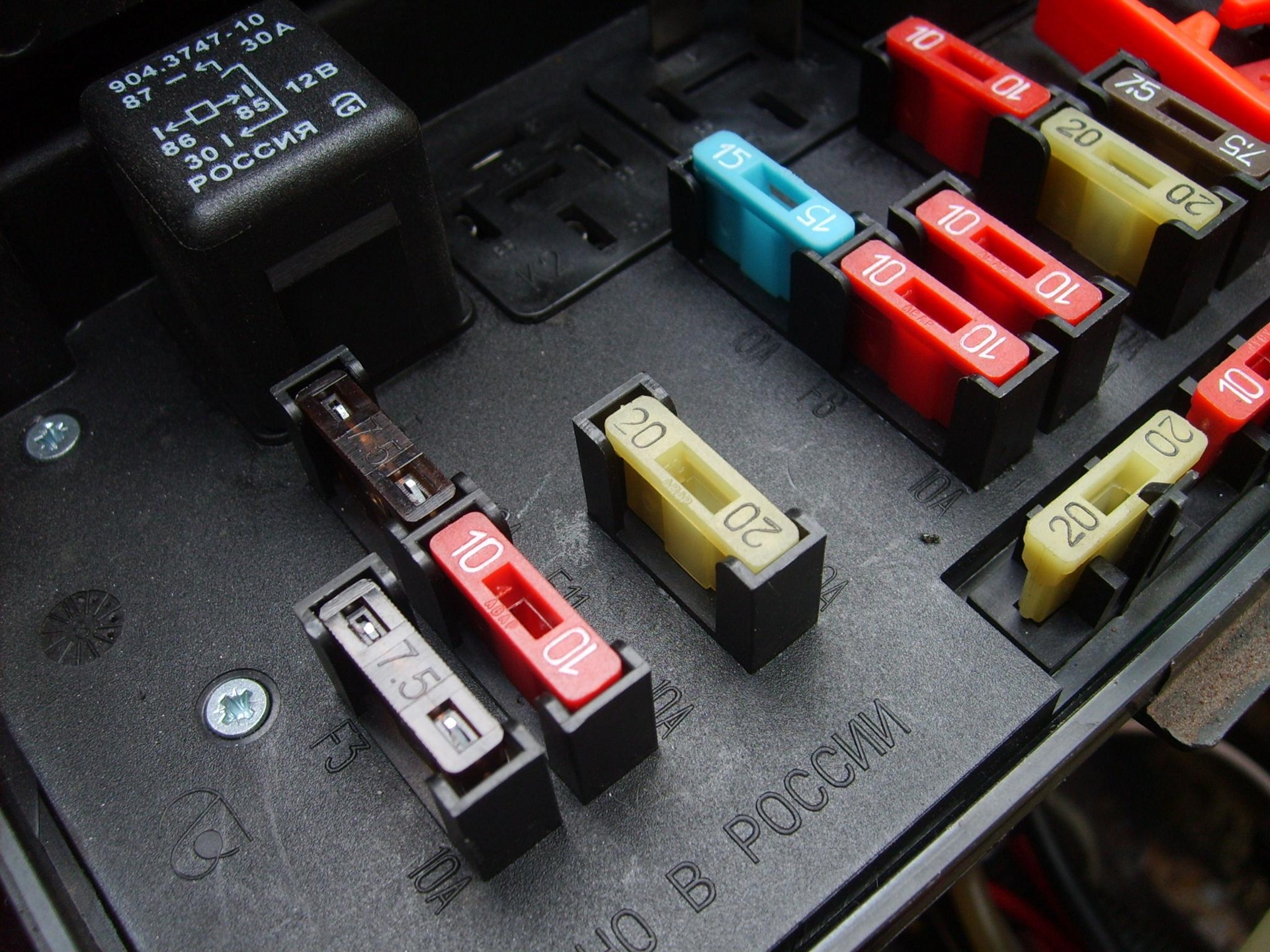

В настоящее время применяются монтажные блоки с предохранителями штыревого типа, имеющими более надежный контакт в разъеме.

№	А*	А**	Назначение
1	8	10	Электродвигатель отопителя Лампы света заднего хода Сигнализатор включения обогрева заднего стекла Реле включения обогрева заднего стекла (обмотка) Электродвигатель очистителя заднего стекла (2104) Электродвигатель насоса омывателя заднего стекла (2104)
2	8	10	Электродвигатель очистителя и омывателя ветрового стекла Электродвигатель очистителя и омывателя фар Реле очистителя ветрового стекла Реле очистителя и омывателя фар
3	8	10	Резервный
4	8	10	Резервный
5	16	20	Элемент обогрева заднего стекла и реле включения обогрева
6	8	10	Прикуриватель Штепсельная розетка для переносной лампы Часы
7	16	20	Звуковые сигналы Реле сигналов Реле электровентилятора охлаждения радиатора (контакты) Электродвигатель вентилятора охлаждения радиатора
8	8	10	Выключатель аварийной сигнализации с контрольной лампой Реле-прерыватель указателей поворотов и аварийной сигнализации Сигнализатор указателей поворотов (в режиме аварийной сигнализации) Указатели поворотов (в режиме аварийной сигнализации)
9	8	10	Регулятор напряжения генератора
9	8	7,5	Лампы задних противотуманных фонарей и их сигнализатор
10	8	10	Указатели поворота (в режиме указания поворота) Реле-прерыватель указателей поворота Сигнализатор указателей поворота Система управления пневмоклапаном Тахометр Указатель топлива Сигнализатор резерва топлива Сигнализатор включения стояночного тормоза Сигнализатор недостаточного давления масла в системе смазки двигателя Указатель температуры охлаждающей жидкости Вольтметр Сигнализатор аварийного состояния рабочей тормозной системы Сигнализатор заряда аккумуляторной батареи Сигнализатор прикрытия воздушной заслонки карбюратора Реле электровентилятора (обмотка) Термовыключатель электровентилятора Обмотка возбуждения генератора (генератор 37. 3701)
11	8	10	Плафон освещения салона Лампы стоп-сигнала Лампа освещения багажного отделения
12	8	10	Дальний свет фар (правая фара) Реле стеклоочистителей и омывателей фар (обмотка реле)
13	8	10	Дальний свет фар (левая фара) Сигнализатор включения дальнего света
14	8	10	Передний габаритный огонь (левая блок-фара) Задний габаритный огонь (правый фонарь) Фонари освещения номерного знака Подкапотная лампа Сигнализатор включения габаритного огня
15	8	10	Передний габаритный огонь (правая блок-фара) Задний габаритный огонь (левый фонарь) Лампа освещения прикуривателя Лампа освещения приборов Лампа освещения вещевого ящика Часы (лампа освещения)
16	8	10	Ближний свет фар (правая блок-фара) Реле стеклоочистителей и омывателей фар (обмотка реле)
17	8	10	Ближний свет фар (левая блок-фара)
18		—	Запасной
19		—	Запасной
20		—	Запасной
21		—	Запасной
Реле
К1	Реле включения обогрева заднего стекла (904. 3747-10 / 2105-3747210-18, 2107-3747210-12*)
К2	Реле очистителя и омывателя фар (904.3747 / 2105-3747210-08, 2107-3747210-02*)
К3	Реле включения звуковых сигналов (904.3747-10 / 2105-3747210-18, 2107-3747210-12*)
К4	Реле включения электровентилятора охлаждения (с 2000 года не используется) (904.3747-10 / 2105-3747210-18, 2107-3747210-12*)
К5	Реле включения дальнего света фар (904.3747-10 / 2105-3747210-18, 2107-3747210-12*)
К6	Реле включения ближнего света фар (904.3747-10 / 2105-3747210-18, 2107-3747210-12*)

* Монтажный блок с пальчиковыми предохранителями
** Монтажный блок с ножевыми предохранителями

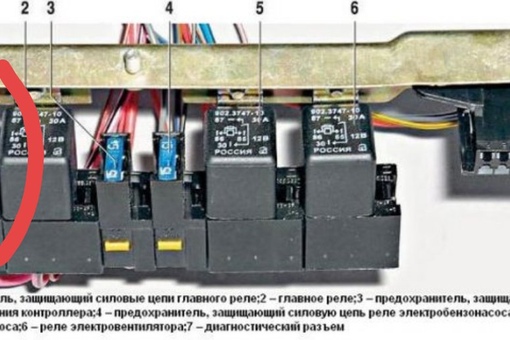

Дополнительный блок предохранителей (инжектор)

№	А	Назначение
1	15	Главное реле
3	15	Цепь питания системы впрыска (вход неотключаемого напряжения)
4	15	Реле электробензонасоса
Реле
2	Главное реле
5	Реле электробензонасоса
6	Реле электровентилятора системы охлаждения

Дополнительный предохранитель очистителя фар

Дополнительные плавкие предохранители очистителей фар (номиналом 2А) защищают обмотку электродвигателей. Они установлены на питающих проводах рядом с моторедукторами.
Для проверки и замены неисправных предохранителей отворачиваем крышку предохранителя.
Предохранитель цепи противотуманного света

Для проверки и замены предохранителя цепи противотуманного света, поддев отверткой, вынимаем два средних выключателя из панели радиоприемника.
Отверткой по очереди поджимаем два фиксатора крепления нижней вставки панели радиоприемника.

Вынимаем вставку.

Вынимаем из панели корпус предохранителя,…

…отворачиваем его крышку и заменяем перегревший предохранитель.

Реле зажигания и реле аварийной сигнализации и указателей поворота
Снимаем щиток приборов.
Оба реле установлены в салоне на передней панели за щитком приборов. Реле зажигания (113.3747-10 или 90.3747-10) и реле аварийной сигнализации и указателей поворота (23. 3747 или 231.3747) имеют кронштейн для непосредственного крепления на кузове.
Головкой «на 10» отворачиваем гайку крепления реле.
Реле, подлежащее замене, отсоединяем от колодки.
Новое реле крепим на место, подложив под гайку провод «массы».
Реле стартера
Для включения стартера служат реле 113.3747-10 или 90.3747-10 с кронштейном на крышке.
Реле стартера установлено в моторном отсеке на правом брызговике.
Снимаем с его выводов колодку проводов, ключом «на 10» отворачиваем гайку крепления и меняем реле.
Реле очистителя ветрового стекла
Реле очистителя ветрового стекла (РС-514) предназначено для обеспечения прерывистого режима его работы. Установлено оно под панелью приборов со стороны водителя и прикреплено к кузову двумя винтами.
Поддев отверткой, снимаем левую обивку боковины. Для ее последующей установки потребуются две новые кнопки крепления.
Крестообразной отверткой отворачиваем два самореза крепления реле.
Разъем реле находится в приборной панели, рядом с регулятором гидрокорректора фар . К нему можно подобраться снизу приборной панели. Важно не ошибиться с соединительной колодкой.
Колодка реле с четырьмя выводами, (щиток приборов для наглядности снят).
