Генератор ваз 2107(2105) карбюратор: схема подключения и устройство

Длительная эксплуатация автомобиля неизбежно приводит к износу и поломке различных узлов. Генератор ВАЗ-2107 не является исключением. Периодическая проверка и правильный уход продлят жизнь агрегата.

Элементы бортовой сети

Генератор является важной частью электрической системы. Это основной источник напряжения транспортного средства. Генератор преобразует механическую энергию двигателя в электрический потенциал.

Стабильность напряжения бортовой сети гарантирует безаварийную работу всех потребителей. Нормальный уровень напряжения зависит от следующих элементов:

  1. Генератор.
  2. Аккумулятор.
  3. Реле-регулятор напряжения.

Электрическая схема составляет одно целое. Выход из строя проводки или короткое замыкание может привести к отказу всей системы. Не работает генератор — пропадает ток зарядки аккумулятора. Села батарея — не заведешь авто.

Тест на исправность можно провести самостоятельно и в домашних условиях. Обычно такая процедура не предполагает демонтаж устройств на автомобиле Жигули-2105, 2107. Необходимо иметь тестер, которым измеряют напряжение, сопротивление обмоток, исправность диодов.


Различают механическую и электрическую составляющие агрегата. Неважно, стоит карбюратор или система впрыска, проверка генератора выполняется по двум направлениям. Оценке подлежат следующие детали механической части:

  • корпусные элементы;
  • клиновидный ремень;
  • шкив;
  • подшипниковые узлы;
  • щеточный блок;
  • крепежные болты.

Наружный осмотр

Наружным осмотром выявляют явные повреждения. При необходимости запчасти очищают от грязи, масел и влаги. Твердые частички песка способствуют выработке подшипников и щеток. Важно знать, что попадание воды в корпус может нарушить лаковое покрытие обмоток. Пробой изоляции грозит межвитковым замыканием катушек статора. Также слой грязи может замкнуть вывод 30 на массу. Короткое замыкание выведет из строя полупроводниковые выпрямители.


Особое внимание уделяют состоянию ременной передачи на «семерке» и ВАЗ-2105. Ремень относят к быстро изнашиваемым запчастям. Визуально определяют отсутствие надрезов, стертых зубчиков, растрепанных краев.

Полезно понаблюдать за работой гибкой передачи при открытом капоте. Приближение критического состояния можно услышать по звуку. Пробуксовка ремня как раз относится к таким проблемам. В результате его трения о шкив возникает характерный свист.

Чрезмерный износ послужит сигналом к замене поврежденного ремня. В противном случае пробуксовка приведет к пропаданию зарядки аккумулятора и повреждению помпы охлаждающей жидкости. Батарея разрядится, мотор перегреется.

Генераторы на автомобиле ВАЗ-2107 (инжектор или карбюраторный тип) имеют одинаковый привод. Но существует одно отличие — датчик положения коленчатого вала не устанавливают на карбюратор.

Степень выработки увеличивается при неправильной регулировке натяга. Ситуацию исправляют перемещением корпуса по регулировочной планке, предварительно ослабив крепление. Установка генератора на место фиксируется гайкой на 17 и нижним болтом на 19.

Замер проводят надавливанием на ремень. Нажим выполняют монтажной лопаткой в середине отрезка. Прогиб между генератором и водяным насосом составит 12-17 мм. Правое крыло (направленное к коленчатому валу) прогнется на 10-15 мм.


Подключение приборов

Генератор подключен параллельно аккумуляторной батарее. Реле-регулятор следит за уровнем напряжения и управляет током возбуждения генератора. На рис.1 показана схема подключения генератора 37.3701 со встроенным реле-регулятором.

Перечислим элементы схемы:

  1. Аккумулятор.
  2. Диод «-».
  3. Дополнительный диод.
  4. Генератор.
  5. Диод «+».
  6. Статорная обмотка.
  7. Регулятор.
  8. Обмотка возбуждения.
  9. Конденсатор.
  10. Монтажный блок.
  11. Контрольная лампа заряда.
  12. Вольтметр (на ВАЗ-2105 отсутствует).
  13. Реле зажигания.
  14. Выключатель зажигания.
Рисунок 1. Схема подключения генератора 37.3701 со встроенным реле-регулятором.

Отметим, что разработано несколько электрических схем для «семерок». Они могут отличаться. Например, схема ВАЗ-2107 с инжекторной подачей топлива не подойдет для Жигулей, на которых стоит карбюратор.

Замеры напряжения проводят на неработающем и заведенном двигателе. Переключатель тестера устанавливают напротив отметки 20 В. Меряем напряжение аккумулятора перед стартом мотора. Числовое значение будет равняться 12-13 В.

После запуска показания вольтметра поднимутся до 14,2-14,5 В.

Такие показатели свидетельствуют об исправности генераторного узла и схемы зарядки.

Неисправности агрегата

Если уровень напряжения отличается от нормы, то следует сравнить напряжение генератора и аккумулятора. Разница показаний между напряжением генератора и батареи укажет на плохой контакт на выводе № 30. Клемму следует отсоединить от вывода генератора и зачистить.

Рассмотрим случай, когда стрелка вольтметра вообще не поднимается после пуска мотора. Устройство не вырабатывает энергию. Необходима проверка генератора. Возможными причинами неисправности могут быть:

  • обрыв обмоток;
  • короткое замыкание на корпус;
  • пробой вентилей;
  • износ щеток;
  • отказ реле-регулятора.

Проверить целостность витков обмоток можно омметром. Сопротивление исправной роторной и статорной обмоток составит 5-10 Ом. Изоляция (сопротивление между обмотками и массой) покажет бесконечность.

Диодный мост следует снять для проверки. В противном случае замерить полупроводники не выйдет. Каждую деталь проверяют отдельно.

Выпрямители считаются годными, если в одну из сторон диоды показали бесконечность, а в другую — около 500 Ом. Диодный блок не ремонтируется. Устройство заменяют целиком.

Причиной неисправности щеточного узла является износ щеток. Ремонт сводится к замене щеток. Предварительно снимают узел.

Автомобилисты с опытом рекомендуют проводить периодический осмотр генератора ВАЗ-2107. Профилактика автомобиля необходима и перед дальней поездкой.


Генератор ваз 2106, 2101, 2103, 2104, 2105, 2107, 2121 нива, карбюратор 70-90 ампер ! Зарядка в норме (№ дк-2106)

С 1 октября по 1 мая все механические транспортные средства (автомобили, мотоциклы, тракторы и т. д.) должны круглосуточно ездить с включенными фарами.

Соответственно Ваш генератор должен справляться с возросшей на него нагрузкой.Поэтому ,если уже сейчас, при езде с фарами в тёмное время суток, утром автомобиль плохо заводится (садится аккумулятор) возможно стоит задуматься о покупке нового (более мощного) генератора!
Подходит на автомобили Ваз: 2106, 2101, 2103, 2104, 2105, 2107, 2121 нива.

ВАЖНО:Генератор повышенной мощности 70 ампер!!!
Раньше на этих автомобилях стояли генераторы 42ампера. И если Вас замучала постоянная недозарядка акккумулятора, тусклый свет, то этот генератор для Вас!
Ещё сейчас стали повсеместно выпускать аккумуляторы либо кальцинированные (на аккумуляторе написано CALCIUM CA+ или CACA) либо гибридные (на аккумуляторе написано HIBRID SISTEM)

Все эти аккумуляторы требуют качественной зарядки не менее 14.4-14.5 вольт!

Иномарки без проблем справляются с этой задачей а вот генераторы стареньких восьмёрок девяток итд не очень то...Хотя бы 14 вольт давали на диких оборотах и то уже хорошо...

Так же неплохо справляются со своей задачей генераторы на тех же Ваз 2109 2110 но уже инжекторных! Да и не удивительно для них были спроектированы генераторы с силой тока 80-90 ампер!

А как же быть остальным автовладельцам с обычными двигателями не инжекторными?

Вариант 1:

купить генератор для инжекторного двигателя

купить систему крепления и натяжки генератора для инжекторного двигателя

купить приводной шкив коленвала для инжекторного двигателя (как известно привод там поликлиновый),
купить ремень поликлиновый. ..
Всё это установить...(да ещё чтобы всё это подошло...)

Вариант 2:
Вот специально для этого и спроектировали такой генератор Дорожная Карта на 90 ампер!

Он уже подходит для всех моделей
2106, 2101, 2103, 2104, 2105, 2107, 2121 нива

НЕ НУЖНО НИЧЕГО ПЕРЕДЕЛЫВАТЬ!!! Снял старый поставил новый генератор и всё! Ремешок генератора остаётся старый.
Вы спросите, в чём же его отличие от обычного генератора, который стоит сейчас на Вашем авто (за счёт чего такой прирост мощности?
Специально для этого смотрите фото обмоток 42 ампера и 90 ампер - видите разницу?

Сечение железняка толще, он ребристый для лучшего охлаждения, а так же за счёт рёбрышек увеличивается сечение и масса железняка обмотки!
Далее медный провод которым намотана обмотка - его реально в 2,5 раза больше и толще сечение!
Так же и якорь(он толще, и провода также там больше)

Внимание! Генератор идёт уже в сборе с реле регулятором! Не просто с щётками, а с реле регулятором в сборе (шоколадкой)

Причом реле регулятор имеет очень качественную термокомпенсацию.

Что это такое? Это например зимой мороз, двигатель холодный, аккумулятор также не тёплый, и на заведённом двигателе генератор выдаёт 14,5-14,6 вольт.

Затем двигатель потихоньку греется, и вместе с ним греется генератор с реле регулятором ( шоколадкой) . При температуре генератора приблизительно 80 градусов он начинает выдавать напряжение поменьше 14,3-14,2 вольт .Всё это необходимо,чтоб в морозы зарядка была побольше,а например летом  в жару наоборот не была выше 14,1-14,2 вольт, чтоб аккумулятор не выкипал и не мокрел.

Вот эту термокомпенсацию обеспечивает терморезистор в схеме реле регулятора,который установлен на генераторе.

Именно благодаря термокомпенсации современного реле регулятора, ваш аккумулятор будет получать в зимнее время повышенное напряжение,а в летнее немного заниженное напряжение.

Для вас никаких лишних хлопот, а для аккумулятора продлите жизнь.

Также большой плюс во встроенном реле регуляторе, что напряжение очень стабильное.

Например завели машину - напряжение 14,5 вольт.
Включили свет,печку и...
Раньше у Вас напряжение сразу просаживалось до 14 - 13,5 вольт(соответственно и свет моргал)
На этом генераторе же все не так!
Включив свет, печку (любую нагрузку в пределах 90 ампер) генератор будет держать напряжение 14,4-14,5 вольт  никакого дёрганья, моргания света и разряженных аккумуляторов !

Купить генератор на ваз 70 ампер вы можете в нашем интернет магазине.

Проверка генератора ваз 2107

просмотров 17 511 Google+

Как проверить генератор.

Проверка генератора ваз 2107 производится, не снимая с автомобиля. Для этого потребуется вольтметр или мультиметр и контрольная лампа. Проверка генератора ваз 2107 заключается в замере напряжения выдаваемого им под нагрузкой и без включения потребителей. При подозрении на неисправность генератора необходимо в первую очередь проверить натяжение ремня привода генератора. Если натяжка ремня нормальная, то проверяем напряжение на клеммах аккумуляторной батарее. Значение напряжения при средних оборотах коленчатого вала и включенном дальнем свете фар, должно быть в пределах 14,5 – 13,5В.

Перезаряд аккумулятора.

Перезаряд характеризуется повышенным напряжением на клеммах аккумуляторной батареи, то есть напряжение выше 14,5 В. Причина связана с регулятором напряжения. Чаще всего его неисправность, но возможен плохой контакт в его соединениях. Стоимость регулятора как правило не большая и в этом случае его проще сменить. Перед заменой зачистите место прилегания минусового вывода регулятора к корпусу генератора.

Отсутствие заряда или плохой заряд.

Если значение меньше минимально допустимого, то проверьте напряжение без нагрузки. Так же необходимо замерить напряжение между выводом 30 генератора и его корпусом.

Если при проверке генератора ваз 2107 значение напряжения, при включении дальнего света фар, на клеммах аккумуляторной батареи ниже 13,5. В, а при выключенном свете напряжение медленно  растёт до значения до 13 – 13,4В. Причину в этом случае надо искать в плохом контакте от вывода 30 генератора до аккумуляторной батареи, плохом контакте минусовой клеммы и корпуса двигателя.

Для проверки надёжности соединения в клемме 30 генератора необходимо замерить напряжение  между клеммой и корпусом генератора. Если напряжение значительно выше значения на клеммах аккумуляторной батареи, то следует открутить гайку крепления провода и зачистить места соединения и протянуть гайку самого вывода находящуюся между проводом и генератором. Плохой контакт в этом месте будет так же сопровождаться сильным нагревом контактного болта.
Если напряжение на выводе больше 13,5.В, то произведите замер между плюсовой клеммой генератора и корпусом генератора. При значении равном значению напряжения между выводом 30 генератора и его корпусом, устраните нарушение контакта между минусовой клеммой генератора и корпусом двигателя. Если же значение меньше, то проверьте значение напряжения в контактных соединениях цепи от генератора до аккумуляторной батареи. Если значение напряжения на клеммах аккумуляторной батареи и выводе  30 генератора одинаковые, то неисправен сам генератор. Самой распространённой неисправностью в этом случае служит пробой одного диода выпрямительного моста.

Неисправность регулятора напряжения.

Если при проверке генератора ваз 2107 напряжение на клеммах аккумуляторной батареи при включенном и выключенном дальнем свете одинаково. При этом значение напряжения между клеммой 30 и корпусом генератора не отличается от значения напряжения на клеммах аккумулятора. Это возможно при неисправности регулятора напряжения генератора или отсутствии напряжения для первоначального возбуждения, неисправность самого генератора.

Для начала необходимо проверить наличие напряжения на возбуждение генератора. Это лучше сделать при помощи контрольной лампы, соединив один её конец с корпусом, а второй с проводом подходящим к щёткам генератора или выводу 61 генератора, если генератор имеет встроенный регулятор напряжения. Если питание на проводе отсутствует, то  необходимо проверить целостность проводов, предохранителя и исправность регулятора напряжения на автомобилях с выносным регулятором.

Встроенные регуляторы напряжения необходимо проверить при наличии питания, на проводе, подключённом к ним или клемме 61 генератора. Как это сделать описано в статье «Проверка регулятора напряжения» и останавливаться на этом вопросе тут не имеет смысла. Если питание на возбуждение подходит и регулятор, и щёточный узел исправны, то неисправность надо искать в генераторе.

Пробуксовка приводного ремня.

Рассмотрим ещё один вариант событий выявленных при  проверке генератора ваз 2107. После пуска двигателя, без включения нагрузки значение напряжения меньше нормы, но через некоторое время нормализуется. При включении нагрузки резко падает. Так же падение может быть в результате резкого увеличения оборотов двигателя с последующей нормализацией при работе на постоянных оборотах. Это свидетельствует о проскальзывании приводного ремня генератора, которое может быть вызвано его ослаблением или износом, как самого ремня, так и шкивов. Износ в этом случае легко определить по наличию блеска дна шкива. Ремень в этом случае необходимо обязательно заменить, натягивать в этом случае бесполезно. Причём излишне натянутый ремень может быть причиной разрушения подшипников генератора. При установке нового ремня необходимо обратить внимание на величину его погружения в ручей шкива. Если ремень провалился полностью, то шкив необходимо так же заменить.

Ну, наконец, и последнее когда напряжение на клеммах аккумуляторной батареи при проверке генератора ваз 2107 выше 14,5В. это свидетельствует о неисправности регулятора напряжения или плохом контакте в минусовом выводе его с корпусом генератора при встроенном расположении регулятора или кузовом автомобиля при выносном расположении.

admin 10/09/2014 «Если Вы заметили ошибку в тексте, пожалуйста выделите это место мышкой и нажмите CTRL+ENTER» "Если статья была Вам полезна, поделитесь ссылкой на неё в соцсетях"

Схема генератора на ВАЗ 2107, ВАЗ 2105, ВАЗ 2104 - 372.

3701 - Генераторы - - Каталог статей

Список всех статей

Найдите схему генератора по марке машины



Схема генератора на ВАЗ 2107, ВАЗ 2105, ВАЗ 2104 372.3701 без реле зажигания

Схема с реле зажигания см. здесь

Генератор 372.3701, устанавливается как штатное изделие на автомобили поколения 2105 с 1985 года. В это время было запущено в производство поколение ВАЗ 2108 и генератор от восьмерки стали устанавливать на ВАЗ 2105 – 07. На предыдущих выпусках ВАЗ 2105 – 07 устанавливался генератор Г 222, на 50 Ампер. Генератор 372.3701, был несколько мощнее, максимальный ток, был 55 Ампер (Последние годы выпускается генератор 372.3701- 03 с максимальным током 73 Ампера). Использование нового типа генератора потребовало небольших изменений в проводке, это привело к тому, что на старый автомобиль нельзя было установить новый генератор 372.3701, а на новый автомобиль, нельзя, без переделки проводки, установить старый генератор Г 222.



Продавцы в магазинах не знают, что семерочный генератор – это восьмерочный, и только для очень редких старых автомобилей ВАЗ 2105, 07, подходит генератор Г 222. Поэтому очень часто покупатель получает генератор Г222, а ему нужен генератор 372.3701.  Проще будет, если Вы сразу купите тот генератор, который стоял на Вашей машине.





Генератор 372.3701, состоит из трехфазной обмотки, ротора и диодного моста. Регулятор напряжения встроенный, вставляется в корпус генератора снаружи. Щеточный узел встроен в регулятор напряжения.



Принцип действия




Ротор генератора – это сильный электромагнит, который при вращении быстро меняет направление магнитного поля в обмотке генератора. Для намагничивания ротора, в нем протекает ток, этот ток подводится в вращающемуся ротору через щетки, прижатые к контактным кольцам.

Меняющееся магнитное поле генерирует в обмотке ЭДС. Эта ЭДС переменная, и для получения постоянного напряжения на выходе генератора, требуется выпрямление.







Для выпрямления установлен диодный мост из шести основных диодов. Диодный мост пропускает ток только в одну строну, поэтому на выходе генератора действует выпрямленное напряжение.





Схема генератора  372.3701  на ваз 2107







Возбуждение генератора

Ток ротора называется ток возбуждения. При запуске генератора, этот ток идет от аккумулятора на контакт 30\1 замка зажигания, далее через 10 й предохранитель, далее через лампочку и снова через блок предохранителей с контакта 7 10Х на разъем диодного моста, с него на точку L регулятора напряжения, далее на щетку, в обмотку возбуждения, со щетки через открытый транзистор регулятора на массу, так замыкается цепь первоначально возбуждения. Транзистор открыт, потому, что плюс, приходящий на точку L действует на схему управления регулятора и открывает его.

Намагниченный ротор, при вращении возбуждает генератор. Теперь генератор становится основным источником энергии, и он сам должен создавать себе ток возбуждения. В данной схеме ток возбуждения отбирается от обмотки генератора и выпрямляется с помощью дополнительных диодов. Цепь возбуждения от аккумулятора остается замкнутой, но используется следующий раз, только при запуске генератора.



Зачем дополнительные диоды?



Схема с возбуждением генератора от дополнительных диодов  позволила питать обмотку возбуждения прямо внутри генератора. Ток возбуждения не проходит через замок зажигания и через внешние цепи (кроме первоначального возбуждения от аккумулятора) Такая схема получилась надежнее, кроме того она исключает случайную разрядку аккумулятора, если зажигание осталось включено



Для ограничения тока первоначального возбуждения применяется лампочка, она становится очень информативным индикатором работы генератора. При запуске двигателя, когда через лампочку идет маленький ток возбуждения от аккумулятора, генератор оказывает очень слабое сопротивление вращению, это облегчает работу стартера и аккумулятора.







При включении зажигания лампочка горит, потому, что через нее идет ток возбуждения. Это значит, что цепь целая и генератор готов к работе. Когда генератор начинает работать, на выходе генератора появляется напряжение, и, практически, такое же напряжение появляется на выходе дополнительных диодов. То есть лампочка с обеих сторон получает одинаковые потенциалы, напряжение на лампочке становится равно нулю, и она гаснет. Это значит, что генератор  нормально заработал



Работа регулятора напряжения (здесь более подробно)

Генератор рассчитывается так, что напряжение, которое он может выдавать значительно выше, того, которое должно действовать в сети автомобиля. Для зарядки аккумулятора и нормальной работы электрооборудования, напряжение должно быть 13,8 – 14,2 Вольта.  Напряжение на таком уровне поддерживает регулятор напряжения. Регулятор напряжения, включен в цепь возбуждения. Щетки, встроены в корпус регулятора.



Регулятор напряжения работает в прерывистом режиме, он – включает и выключает ток возбуждения, не давая подняться напряжению выше и опуститься ниже заданного уровня, при высокой частоте включения -отключения тока возбуждения напряжение генератора поддерживается практически постоянным.







Можно, единственная проблема  - не будет гореть лампочка разрядки аккумулятора. Но в машине есть вольтметр и по нему можно контролировать зарядку. Можно переделать схему, переключив лампочку, как в проводке под 222ой  генератор. (Стоит -ли?)



Что может быть с генератором?



Свист от генератора

  • Ослаблен ремень



Генератор перестал работать или плохо заряжает аккумулятор

  • Плохо затянуты и подгорели контакты между выводами обмотки и диодным мостом
  • Плохо затянут, и подгорел контакт силового вывода с диодного моста
  • Неисправен регулятор напряжения
  • Износ щеток и колец
  • Сгорание или пробой обмотки на массу
  • Пробой или обрыв диодов





Напряжение слишком высокое - лампочки перегорают, аккумулятор пахнет кислотой



  • Пробой регулятора напряжения.





Генератор сильно гудит



  • Износ подшипников и деталей корпуса.







  1. Лампочка разрядки аккумулятора при включении замка зажигания не загорается.

Это может означать, что неисправен генератор, или что неисправна цепь возбуждения от аккумулятора. Может быть просто соскочил провод с точки D(L) генератора. Если двигатель завелся, то надо проветрить напряжение на аккумуляторе, если оно в норме - 14 Вольт, то зарядка идет, и, возможно, перегорела лампочка. При обрыве лампочки, генератор может возбудиться, если в схеме есть специальное сопротивление, параллельно лапочке.



  1. Лампочка загорелась при включении зажигания, и не погасла после запуска двигателя.

Генератор не заработал. Надо проверить ремень, и как он натянут, если с ремнем все в порядке, проверить затяжку проводов на генераторе. Попробовать поменять регулятор напряжения не снимая генератор, если не получатся, то надо снимать генератор. Лучше это сделать в специальной мастерской, где отремонтируют генератор и проверят на стенде до установки генератора на место.

Проблема может быть с диодным мостом и с обмоткой генератора.



  1. Лампочка загорелась на ходу

Возможно порвался ремень генератора, нужно срочно остановиться, потому, что не работает помпа, и двигатель перегреется. Возможно вышел из строя генератор. Если ремень на месте, надо ехать туда, где отремонтируют генератор.



  1. Лампочка гаснет только после перегазовки.

Эта неисправность может иметь несколько причин: может быть повышенное сопротивление в цепи возбуждения через замок зажигания, а может быть неисправен сам генератор, придется снимать генератор, и менять диодный мост или регулятор.



  1. Лампочка слабо подсвечивается

Обычно это неисправность диодного моста, придется снимать генератор и менять диодный мост. Может быть неисправна цепь возбуждения.



  1. Аккумулятор разрядился.

Возможно, Вы забыли выключить фары на стоянке. Если утром аккумулятор разряжен, надо завести машину другим аккумулятором. Проверить напряжение на аккумуляторе, если оно в норме 13, 8 – 14 Вольт, то надо менять аккумулятор. На всякий случай, его надо зарядить зарядным устройством, если аккумулятор не старый, возможно, он еще поработает.



  1. Шумная работа генератора.

Почти всегда это износ подшипников. Надо снимать генератор и менять подшипники. Если генератор очень старый то, правильно, поменять генератор.





Как проверить генератор на ВАЗ-2107 инжектор, карбюратор пошаговая инструкция

В каких ситуациях необходима замена

Износ элемента характерен такими проявлениями, как трещинкы либо надрывы полотна, стершиеся зубца и неровные края. Если вы проигнорируете настолько плачевное состояние очень принципиального элемента, это аукнется для вас перегревом и закипанием движка, самостоятельная работа аккума, что приведет к его скорейшей разрядке.

При сильной изношенности ремень подает и шумовые признаки обладателю – начинает свистеть, в особенности при малых оборотах. Очередной предпосылкой свистящего ремня возможно окажется попадание воды на его полотно, что происходит из-за изношенности патрубков охладительной системы – тосол начинает подтекать.

Некие ремни – дубовые – свистят, когда заводится машина в морозную погоду, а после прогрева и звук теряется. Слабенькая натяжка выражается свистом, но в таком случае довольно легко перетянуть.

как снять генератор с автомобиля Ваз традиционного модельного ряда.

Подробнее: 2107.html Подписывайтесь!

Процесс замены ремня своими руками


передней части

Получив доступ к необходимому элементу, осмотрите его. Замена ремня генератора на ваз 2107 то посмотрите видео замена сцепления ваз 2107. Если нет никаких визуально различимых повреждений на полотне, просто проверьте натяжение, возможно, оно ослабло. Ремень генератора. Замена ремня генератора ваз 2107. Проверка натяжения ремня генератора ваз 2107 чтобы проверить натяжение ремня генератора необходимо с помощью линейки определить величину прогиба на участке между шкивом помпы и коленвала. Это легко сделать, достаточно прижать ремень пальцами, сымитировав давление приблизительно в 10 кг, и уже по расстоянию прогиба сможете определить, в допустимом ли тонусе находится элемент. Предельные нормы в более узком месте – это 10-15 мм, а в тех, где пошире пространство между шкивами – 12-17 мм.

Снимать ремень со шкивов нужно только в случае полной замены, для перетягивания этого не нужно делать. В нижней части авто отверните на один оборот гайку, крепящую снизу генератор. В подкапотном пространстве ослабьте на несколько оборотов гайку верхнего крепления того же устройства. Ни в коем случае не выворачивайте полностью крепежные элементы, только ослабьте, пока те не начнут свободно поворачиваться.

Для снятия ремня вам понадобится немного прижать генератор к двигателю, но ни в коем случае не делайте это голыми руками. Замена задних тормозных дисков форд фокус 2 видео снятие и замена передних и задних тормозных дисков ford focus, как поменять задние стойки на ваз 2112 своими руками видео, предохранитель. Потом снимите ремень. Начать нужно с самого верхнего шкива, а потом с остальных. Только в таком порядке получится легко извлечь элемент. На инжекторных моделях авто понадобится еще и снять датчик положения коленвала, иначе он помешает извлечению ремня.

После проделанных манипуляций снова проверьте натяжение ремня по уже описанному ранее методу.

Чтобы надеть новый ремень, необходимо владеть знанием некоторых нюансов данного процесса. Например, один из важнейших моментов: надевать ремень нужно, начиная со шкива коленвала, потом на генераторный шкив, и лишь в завершение – на помповый.

Благодаря видеоинструкции вы можете более детально и наглядно узнать, как менять или перетягивать ремень генератора, если планируете это делать своими руками впервые.

Ремонт и переборка генератора ВАЗ-2107 37.3701

В данном материале речь пойдет о том, как отремонтировать и перебрать генератор ваз-2107 марки 37.3701. Данный мануал подойдет практически ко всем классическим генераторам, Г-222 и другим. Принципы сборки и разборки у всех одинаковые. Главное при таких работах запастись качественным запасными частями, ибо самое сложное и трудоемкое тут – сам процесс работы, и поэтому обидно будет перебирать и разбирать генератор заново из за того что там через месяц зашумит подшипник или снова выгорит диодный мост. Нам в идеале понадобится универсальный съемник (я лично вместо него использовал съемник тяг, не очень удобно оказалось но повозившись снял им подшипник, можно обойтись и без него). Так же хорошо иметь под рукой щетку по металлу или щетки в виде насадок на дрель. Вобщем, поехали…

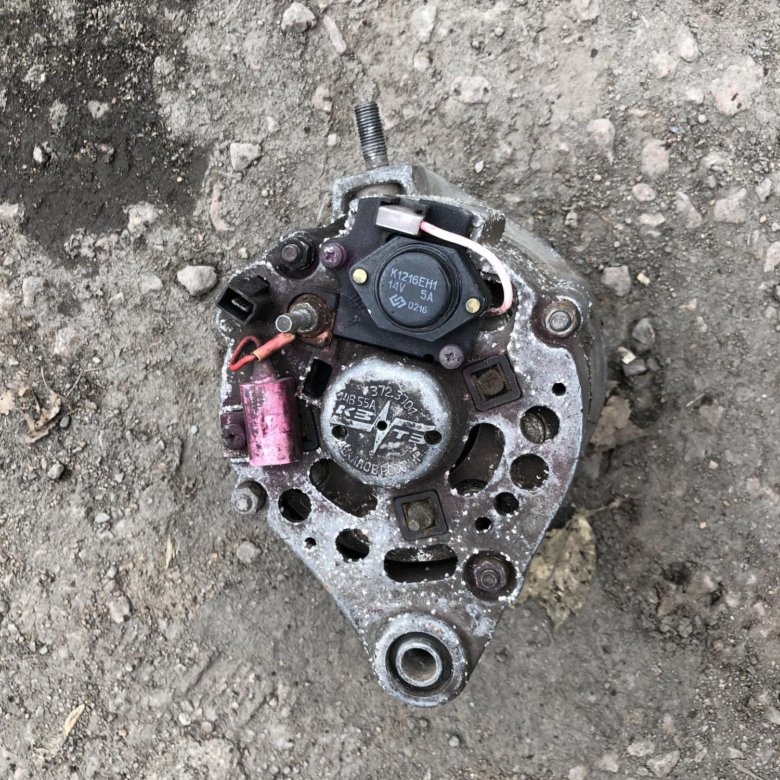

Итак сам генератор:

Почистим генератор щеточкой от грязи. И откручиваем гайку шкива. Кладем генератор чтоб шкив уперся в пол, надеваем на гайку ключ на 19 и придерживая одной рукой шкив от проворачивая, наносим по ключу сильные и резкие удары молотком. Шкив конечно будет проворачиваться но и гайка в конечном итоге начнет откручиваться, я стучал так минуты 2-3

Ключом на 10 откручиваем четыре болта и вынимаем шпильки стягивающие генератор.

далее к сожалению несколько фоток потерялись 🙁 но на словах объясню. на фото выше на валу видно шпонку которая удерживает шкив от проворачивания. Так вот с помощью зубила надо выбить эту шпонку. Ставим генератор валом в верх. С верху в низ ставим на шпонку зубило и несильными ударами молотка выбиваем ее. Выбив ее снимаем переднюю крышку генератора. Если идти будет туго поднимаем генератор на весу легонько бьем по балу молотком. Крышка снимется легко. Далее снимаем с генератора реле регулятор. И в через отверстие под реле через выколотку выбиваем ротор.

Наносим несколько сильных ударов, проворачиваем ротор, наносим еще несколько ударов и так по кругу пока не выбьем.

Далее головкой на 8 откручиваем три гайки крепления статора и диодного моста

Тут обратите внимание если болты начнут проворачиваться надо придержать их пассатижами с другой стороны крышки

И снимаем статор. Мне чтобы его снять пришлось немного полить стыки WD-40 и легкими ударами молотка аккуратно выбить его. После снятия статора вынимаем диодный мост, открутив конденсатор, если вы этого еще не сделали. Далее надо выпресовать задний подшипник ротора, лучше делать это универсальным съемником но я выпресовывал съемником рулевых тяг.

Далее берем переднюю крышку и откручиваем стягивающие пластины. Болты там законтрены и гайки могут повредится при откручивании (для этого мы и брали 4 гайки на 8), но у меня они остались целыми. При откручивании опять таки болты выпадают из пазов и начинают прокручиваться, поэтому придерживаем их с другой стороны. Снимаем пластины и через оправку выпресовываем подшипник

Ну вот генератор полностью разобран, чистим все щеткой по металлу, так же мне при чистке кое-где понабился нож и шкурка, просто ими удобней соскоблить большие отложения грязи. Новые запчасти. Конденсатор, два подшипника и диодный мост, у вас тут может быть в добавок реле регулятор но у меня оно итак новое было.

Кстати обратите внимание с 1996г изменено место вывода контакта 61. У меня старый диодный мост был старого образца

Разница видно на фото, на старом контакт на проводе а на новом вшит в диодный мост.

Подшипники запрессовываем обратно через оправку, тут есть один очень важный момент – запрессовывая задний подшипник на ротор оправку надо ставить только на внутреннее кольцо подшипника, а запрессовывая передний только на внешнюю. иначе вы можете просто повредить подшипник при запрессовке. Собираем генератор в обратной последовательности. Если у вас был диодный мост старого образца то вывод 61 будет плохо проходить в отверстие в задней крышке, мне пришлось доработать отверстие напильником

Кстати советую прошкурить посадочную плоскость конденсатора для лучшего контакта(видно на фото выше. Ротор забиваем обратно несильными ударами молотка, для того чтобы не повредить резьбу я надел на вал головку.

При сборе накладок переднего подшипника не забываем законтрить болты зубилом.

Ну и вот генератор опять в сборе

Возникли вопросы? Айда на форум в клуб ваз классики, поможем чем сможем!

Ваз 2105 – разборка и ремонт генератора 372.3701

03 октября 2013

Разборку генератора серии 372.3701 на автомобиле Ваз 2105 выполняют для ремонта с целью замены вышедших из строя элементов. Подготовьте стандартный набор инструментов, так же потребуется трех лучевой съемник для подшипника, металлическая оправка для запрессовки новых подшипников. При наличие всего необходимого, проделайте нижеследующую последовательность действий:

  • В первую очередь со шкива необходимо снять крыльчатку. Для этого удерживаем ротор от проворачивания, установив отвертку между лопастями крыльчатки и уперев ее в корпус генератора по типу рычага.
  • Откручиваем гайку крепления крыльчатки, снимаем ее и расположенные под ней ограничительные шайбы и сегментную шпонку на валу.
  • Теперь необходимо снять регулятор напряжения. Отсоединяем от него колодку с питающими проводами.
  • После чего крестовой отверткой откручиваем два винта его крепления к корпусу генератора.
  • Вынимаем регулятор со своего посадочного места и убираем в сторону, чтобы он не мешал.
  • Теперь необходимо снять крышку генератора. Для этого торцовой головкой на десять откручиваем четыре гайки крепления крышек и вынимаем болты.
  • Упираем крышку в деревянный брусок, после чего резиновым молотком или обычным (через деревянную проставку) наносим легкие удары в торец вала, тем самым спрессовывая с него подшипник передней крышки, который так же остается на своем месте.
  • Снимаем крышку и расположенную под ней дистанционную втулку.
  • Если необходимо производим замену подшипника крышки. Для этого торцовой головкой на восемь откручиваем и снимаем четыре винта крепления его крышки.
  • После чего, подходящей по диаметру оправкой выпрессовываем подшипник.
  • Снимаем ротор. Переворачиваем генератор задней крышкой к верху и устанавливаем его на деревянные прокладки.
  • Берем небольшую трубку из мягкого металла и через отверстие, где был установлен регулятор напряжения, наносим легкие удары по ротору.
  • При необходимости замены подшипника ротора, используем трех лучевой съемник.
  • Теперь необходимо снять статорную обмотку из корпуса генератора. Для этого с внутренней части торцовым ключом на восемь откручиваем гайки крепления выпрямительного блока, которые так же являются креплением для выводов обмоток статора.
  • Вынимаем два болта и извлекаем статор из корпуса.
  • Глубокой торцовой головкой на десять откручиваем гайку вывода «30» и сняв ее, снимаем расположенную под ней изолирующую прокладку.
  • После чего снимаем выпрямительный блок с корпуса.
  • Откручиваем винт крепления и снимаем конденсатор.

На этом ремонтные работы по разборке генератора 372.3701 на автомобиле Ваз 2105 завершены. Произведите необходимый ремонт и замену вышедших из строя элементов, после чего сборку выполните в обратной последовательности.

Разборка генератора Ваз 2107, Ваз 2105, Ваз 2104

генератор, замена и дефектовка

Генератор 37.3701. Очистите и продуйте генератор сжатым воздухом. Застопорьте шкив генератора захватом, входящим в комплект приспособления 67.7823.9504, отверните гайку крепления шкива и съемником спрессуйте шкив. Снимите шпонку и коническую шайбу шкива.В комплект приспособления 67.7823.9504 входит обычный съемник и захват. Последний состоит из двух стальных полуколец, которые вкладывают в ручей шкива. Полукольца имеют такое же сечение, как и ремень привода генератора. С одной стороны они соединены шарнирно, а с другой снабжены рычагами, которые сжимаются одной рукой при снятии шкива.

Детали генератора ваз 2107 – 37.3701: 1 — регулятор напряжения в сборе с щеткодержателем у генераторов выпуска с 1996 г.; 2 — регулятор напряжения и щеткодержатель у генераторов выпуска до 1996 г.; 3 — колодка вывода дополнительных диодов; 4 — изолирующие втулки; 5 — выпрямительный блок; 6 — контактный болт; 7 — статор; 8 — ротор; 9 — дистанционная втулка; 10 — внутренняя шайба крепления подшипника; 11 — крышка со стороны привода; 12 — шкив;13 — наружная шайба крепления подшипника; 14 — стяжной болт; 15 — передний шарикоподшипник ротора; 16 — втулка; 17 — крышка со стороны контактных колец; 18 — буферная втулка; 19 — поджимная втулка; 20 — конденсатор

Отсоедините провод от штекера “В” регулятора напряжения. Отсоедините провода регулятора и конденсатора от клеммы “30” генератора ваз 2104, ваз 2105, ваз 2107 и отверните винты крепления регулятора напряжения. У генераторов выпуска до 1996 г., чтобы не сломать щетки при снятии щеткодержателя, вставьте лезвие отвертки между корпусом регулятора 2 и щеткодержателем и частично выдвиньте регулятор из генератора, оставив на месте щеткодержатель генератора ваз 2105. После этого наклоните и извлеките регулятор совместно с щеткодержателем из генератора. Снимите конденсатор 20, отвернув винт крепления.Отверните гайки стяжных болтов 14 и снимите крышку 11 генератора и ротор 8. Отверните гайки болтов, соединяющих наконечники диодов с выводами обмотки статора и извлеките статор 7 из крышки 17 генератора.Отверните гайку контактного болта 6, отсоедините от колодки 3 штекер провода дополнительных диодов и снимите выпрямительный блок 5.

Детали передней части генератора Г-222: 1 — кожух; 2 — регулятор напряжения; 3 — основание; 4 — щеткодержатель со щетками; 5 — крышка генератора со стороны контактных колец; 6 — колодка штекера центрального вывода обмотки статора; 7 —вывод “15” генератора (вывод “Б” регулятора напряжения)

Генератор Г-222 разбирается в таком же порядке. Для снятия регулятора напряжения надо отвернуть винты крепления и снять кожух 1 в сборе с регулятором 2, основанием 3 и щеткодержателем 4. Затем, отвернув винты, разъединить регулятор, основание и щеткодержатель со щетками.Дальше разборка генератора ваз 2104 Г-222 аналогична разборке генератора 37.3701.

Генератор Ваз 2107, Ваз 2105, Ваз 2104

  • – Техническая характеристика генератора
  • – Устранение неисправностей генератора
  • – Проверка генератора на стенде
  • – Проверка генератора осциллографом
  • – Обмотка ротора генератора
  • – Статор генератора
  • – Диоды выпрямительного блока генератора
  • – Проверка диодов у генератора
  • – Регулятор напряжения генератора
  • – Конденсатор генератора
  • – Этапы разборки генератора
  • – Этапы сборки генератора
  • – Щеткодержатель генератора
  • – Подшипники ротора генератора
  • – Дополнительные диоды генератора

Устройство и схемы электрооборудования Ваз 2104, Ваз 2105, Ваз 2107

Диагностика электрооборудования лада 2105. Инструкции по ремонту электрооборудования: системы зажигания, стартера лада 2104. Эксплуатация генератора, аккумулятора, очистителя. Схема лада 2107.

Устранение отсутствия зарядки аккумулятора

Первым делом стоит проверить натяжение ремня генератора – именно он приводит в действие генератор и помпу охлаждающей жидкости, поэтому данная неисправность может проявляется еще и перегревом двигателя.

Если не горит лампа зарядки аккумулятора ВАЗ 2107, а по вольтметру показывается нормальное напряжение бортовой сети и при этом аккумулятор не заряжается, очевидно причина в контактах на клеммах.

Нужно снять клемы с аккумулятора и зачистить их наждачной бумагой. Если зарядка не появилась, необходимо сделать замер напряжение на выходе «30» генератора при работающем двигателе. Если показания напряжение на данном выходе и аккумуляторе имеют сильное отличие, надо зачистить контакты и проверить провод, идущий от генератора до АКБ. Если провод неисправен, то он подлежит замене.

Еще одной причиной отсутствия зарядки может быть замыкание или обрыв обмотки статора или ротора, а так же пробитый диод выпрямителя на генераторе.

Диоды можно проверить при помощи контрольной лампы или мультиметра. Мультиметром проверяется сопротивление диодов. Для проверки диодов при помощи контрольной лампой надо снять клемму «+» с аккумулятора и подсоединить контрольную лампу одним концом к плюсовой клемме, а другим нужно последовательно коснуться трех болтов, показанных на рисунке ниже. Потом проделать ту же самую операцию, только с клеммой «-». Если контрольная лампа загорается, значит проверяемый диод пробит.

При выходе из строя одного из диодов необходима заменить диодный мост в сборе.

Неисправность обмотки статора можно определить мультиметром, замерив сопротивления между болтами крепления выпрямительного блока. Если контакт между ними отсутствует, значит есть обрыв обмотки. В данном случае меняется обмотка или генератор в сборе.

Наверно самая распространенная причина поломки генератора – это износ щеток. Для их проверки, необходимо снять щеточный узел. Длина щеток должна составлять более 5 мм, в противном случаи их нужно заменить. Также щетки могут заклинить или перекоситься в колодцах.

как устроен и как его подключить своими руками?

Как и на любом авто, генератор на автомобиле ВАЗ 2107 инжектор работает параллельно с аккумулятором – это два источника питания машины, которые используются в разных режимах. В статье рассматривается генератор 37.3701, принцип работы генератора с разными характеристиками, в том числе с максимальным током в 80 Ампер, дается инструкция по подключению агрегата. Генераторная установка Г222 аналогична, необходимо только обратить внимание на некоторые отличия.

Содержание

[ Раскрыть]

[ Скрыть]

Особенности устройства генератора на седьмой модели ВАЗ

Генератор – это оборудование, предназначенное вырабатывать постоянный электрический ток силой до 80 Ампер. Своей конструкцией он напоминает электродвигатель: в корпус заключены две обмотки и боковые крышки с подшипниками. С годами конструктора добились улучшения характеристик агрегата и выдачи тока силой до 80 Ампер и выше, то есть он стал более мощный.

Генераторная установка на ВАЗ 2107

Генератор ВАЗ 2107 с инжектором является трехфазной электромашиной с электромагнитным возбуждением, выдающим постоянный ток до 80 — 90 Ампер в зависимости от конструкции.

В состав устройства входит:

  • статор;
  • ротор;
  • две крышки из алюминиевого сплава;
  • встроенный выпрямитель;
  • два подшипника;
  • трехуровневый регулятор напряжения.

Расположен агрегат справа от двигателя, и крепится  двумя болтами к кронштейну силового агрегата. Приводится в действие через ременную передачу от шкива коленвала. Электрическая схема на разных моделях может отличаться расположением деталей.

Принцип работы агрегата и контрольной лампы заряда

Принцип работы генератора 37.3701 и Г222 идентичны. Генераторное устройство преобразовывает механическую энергию, которая появляется при вращении коленвала в электрическую. Полученная электроэнергия необходима для питания бортовой сети и подзарядки АКБ. Переменный ток преобразовывается в постоянный ток силой 80 Ампер благодаря выпрямительному блоку, состоящему из 6 диодов.

Трехуровневый регулятор поддерживает напряжение на необходимом уровне. После включения зажигания, напряжение проходит через лампу контроля, достигает трехуровневого регулятора, а далее попадает на обмотку возбуждения.

Данный процесс можно наглядно представить в виде схемы:

Схема электросоединений генератора

На схеме основные детали бортовой сети помечены следующими цифрами:

  1. Аккумулятор.
  2. Генераторная установка.
  3. Монтажный блок.
  4. Замок зажигания.
  5. Вольтметр для измерения напряжения.
  6. Лампа, контролирующая зарядку батареи аккумулятора.

Питание идет от трех диодов, которые расположены в выпрямительном блоке. Если после включения зажигания, контрольная лампочка не гаснет, то это значит, что аккумулятор недостаточно заряжен. В этом случае необходимо проверить, какое напряжение в бортовой сети. Технические характеристики генератора: при напряжении 13 В максимальный ток составляет 55/80 Ампер (автор видео — Владимир Загривый).

Если напряжение не соответствует норме, то причиной может быть:

  • короткое замыкание, возникшее в сети;
  • неисправность АКБ;
  • поломки в трехуровневом регуляторе напряжения;
  • неисправности генераторной установки ВАЗ 2107 с инжектором.

В этом случае нужно проверить степень натяжения ремня привода, состояние подшипников, исправность трехуровневого регулятора. Кроме того, стоит проверить зарядку аккумулятора и срок его годности. Так как генераторы 37.3701 и Г222, установленные на ВАЗ 2107 с инжектором и карбюратором не имеют больших отличий, уход за ними одинаков для обеих моделей. Достаточно следить, чтобы на них не попадала влага и грязь.

Руководство по подключению генератора своими руками

Причиной замены генератора ВАЗ 2107 с инжектором или карбюратором могут стать:

  • сгоревшие обмотки;
  • возникшее межвитковое замыкание;
  • механическое повреждение корпуса;
  • неисправность трехуровневого регулятора и др.

Процедура замены генератора состоит из снятия, установки и подключения.

  1. В первую очередь обесточиваем авто, сняв отрицательную клемму с аккумулятора.
  2. Отсоединяем разъем от генераторной установки.

    Отсоединение разъема от агрегата

  3. Сняв защитный чехол, нужно Ключом на «10» отсоединить клемму и снимаем провод.
  4. Ослабив крепление генератора, нужно демонтировать приводный ремень.
  5. С помощью ключа на «17» откручиваем гайки и демонтируем регулировочную планку.
  6. Открутив нижнюю крепежную гайку вынимаем болт и втулку.
  7. Демонтируем генератор.
Снятый для ремонта агрегат

Монтируется генераторная установка в обратной последовательности. Перед установкой агрегата нужно хорошо изучить схему подключения генератора 2107 с инжектором или карбюратором, а также схему электрических соединений. При этом нужно обратить внимание на отличие 37.3701 от Г222.

После установки нужно отрегулировать натяжение ремня. Чтобы отрегулировать натяжение ремня, нужно ослабить два болта крепления агрегата. Воспользовавшись монтировкой, следует натянуть ремень и зафиксировать его в таком положении с помощью гайки на регулировочной пластине. Затем нужно поверить степень натяжения. Для этого нужно нажать на ремень в промежутке между шкивами.

Прогиб должен находиться в передах от 10 до 17 мм. Процедуру следует повторять, пока не будет достигнуто нужное значение. После натяжения все гайки крепления окончательно затягиваются. На этом подключение агрегата можно считать оконченным.

Современные автомобили оснащены большим количеством электроники, поэтому генератор должен быть мощный, чтобы обеспечивать питанием бортовую сеть и работу элементов сети. Поэтому нужно тщательно следить за его техническим состоянием.

Видео «Снятие генератора с моделей ВАЗ 2101-2107»

В этом видео от Никиты Шурикова демонстрируется, как снять генераторную установку своими руками с вазовской классики.

 Загрузка ...

Схема подключения генератора в автомобилях ВАЗ

Генератор в автомобилях предназначен для выработки электроэнергии и заряда аккумулятора. При нарушении нормальной работы автомобильного электрогенератора, аккумулятор начинает разряжаться и вскоре авто перестанет заводиться совсем — не хватит заряда АКБ. Это устройство состоит из трехфазного диодного моста, который, в свою очередь, имеет кремниевых 6 диодов. Электрическое напряжение создается возбуждением выпрямителя тока в тот момент, когда полюса ротора меняются под обмотками статора. Когда ротор вращается внутри машинного статора, полюса ротора меняются. Чтобы увеличить значение магнитных потоков, статор содержит в себе электромагнитную возбуждающую обмотку в районе магнитопроводов. Маркировка и обозначение проводов:

  • Р — розовый.
  • Ф — фиолетовый.
  • О — оранжевый.
  • ЧБ — черно-белый.
  • КБ — коричнево-белый.
  • ЧГ — черно-голубой.
  • К — коричневый.
  • Ч — черный.
  • Б — белый.

Схема подключения генератора ВАЗ-2101

Конструктивно генератор 2101 состоит из следующих основных элементов:

  • Ротор – подвижная часть, вращается от коленчатого вала двигателя. Имеет обмотку возбуждения.
  • Статор – неподвижная часть генератора, также имеет обмотку.
  • Передняя и задняя крышки, внутри которых установлены подшипники. На них находятся проушины для крепления к ДВС. В задней крышке расположен конденсатор, необходимый для отсечения переменной составляющей тока.
  • Полупроводниковый мост – называют «подковой» за сходство. Три пары полупроводниковых силовых диодов смонтированы на подковообразной основе.
  • Шкив, на который надевается ремень генератора ВАЗ-2101. Ремень клиновидный (на современных авто применяется многоручейковый).
  • Регулятор напряжения установлен в подкапотном пространстве, вдали от генератора. Но все же его нужно считать частью конструкции.
  • Щетки смонтированы внутри генератора и передают напряжение питания к обмотке возбуждения (на роторе).

Схема подключения генератора ВАЗ-2106

Схема подключения генератора ВАЗ-2107

1 — аккумуляторная батарея; 2 — отрицательный диод; 3 — дополнительный диод; 4 — генератор; 5 — положительный диод; 6 — обмотка статора; 7 — регулятор напряжения; 8 — обмотка ротора; 9 — конденсатор для подавления радиопомех; 10 — монтажный блок; 11 — контрольная лампа заряда аккумуляторной батареи в комбинации приборов; 12 — вольтметр; 13 — реле зажигания; 14 — выключатель зажигания.


Схема подключения генератора ВАЗ-2108

Генератор ВАЗ-2108 имеет довольно массивную статорную обмотку, так как в ней используется провод большого сечения. Именно с его помощью происходит вырабатывание электроэнергии. Провод наматывается равномерно по всей внутренней поверхности статора в специально предусмотренные для этой цели выемки в магнитопроводе. Отдельно стоит поговорить о последнем. Средняя часть, статор генератора, состоит из набора тонких металлических пластин, крепко прижатых друг к другу. Зачастую снаружи они провариваются, чтобы не произошло расслоение.

Схема подключения генератора ВАЗ-2109

  1. Генератор переменного тока. Может быть установлен серии 37.3701 или 94.3701.
  2. Отрицательный диод.
  3. Дополнительный диод.
  4. Положительный диод.
  5. Контрольная лампа генератора, она же лампа разряда аккумуляторной батареи.
  6. Комбинация приборов.
  7. Вольтметр.
  8. Блок реле и предохранителей, расположенный в подкапотном пространстве в отсеке между двигателем и салоном автомобиля.
  9. Дополнительные резисторы, встроенные в монтажный блок предохранителей.
  10. Реле зажигания.
  11. Замок зажигания.
  12. Аккумуляторная батарея.
  13. Конденсатор.
  14. Обмотка ротора.
  15. Реле напряжения, расположено в подкапотном пространстве.

Схема подключения генератора ВАЗ-2110

На автомобилях ВАЗ-2110, 2111 и 2112 устанавливался генератор 94.3701 с максимальным отдаваемым током 80 Ампер и напряжением = 13,2–14,7  Вольт.

Приводим расшифровку схемы подключения генератора на десятке:

  1. Аккумулятор 12В;
  2. генератор 94.3701;
  3. монтажный блок;
  4. замок зажигания;
  5. контрольная лампа заряда АКБ в комбинации приборов

Как проверить генератор своими руками

Как проверить генератор ваз на примере модели 2109. Генератор типа 94.3701 переменного тока, трехфазный, со встроенным выпрямительным блоком и электронным регулятором напряжения, правого вращения.

Схема соединений генератора. Напряжение для возбуждения генератора при включении зажигания подводится к выводу «D+» регулятора (вывод «D» генератора) через контрольную лампу 4, расположенную в комбинации приборов. После пуска двигателя обмотка возбуждения питается от трех дополнительных диодов, установленных на выпрямительном блоке генератора. Работа генератора контролируется контрольной лампой в комбинации приборов. При включении зажигания лампа должна гореть, а после пуска двигателя — гаснуть, если генератор исправен. Яркое горение лампы или свечение ее в пол накала говорит о неисправностях.

«Минус» аккумуляторной батареи всегда должен соединяться с массой, а «плюс» – подключаться к зажиму «B+» генератора. Ошибочное обратное включение батареи немедленно вызовет повышенный ток через вентили генератора, и они повредятся.

Не допускается работа генератора с отсоединенной аккумуляторной батареей. Это вызовет возникновение кратковременных перенапряжений на зажиме «В+» генератора, которые могут повредить регулятор напряжения генератора и электронные устройства в бортовой сети автомобиля.

Запрещается проверка работоспособности генератора «на искру» даже кратковременным соединением зажима «В+» генератора с массой. При этом через вентили протекает значительный ток, и они повреждаются.

Замена и снятие электрогенератора

Генератор на автомобиле ваз снимают либо для полной замены в случае выхода из строя или для выполнения ремонтных работ по замене неисправных частей. Для выполнения демонтажа подготовьте стандартный набор инструментов, автомобиль желательно загнать на смотровую яму.

  1. Отсоединить аккумуляторную батарею.
  2. Снять защитный резиновый колпачок с вывода «30» и отвернув гайку, снять со шпильки провода.
  3. Отсоединяем колодку с проводами с разъема генератора.
  4. Ослабляем затяжку крепления генератора к регулировочной планке, после чего
    подымаем его до упора вверх к блоку цилиндров и снимаем со шкивов ремень.
  5. Полностью отвернуть болт крепления регулировочной планки к блоку цилиндров, после чего снизу авто отворачиваем 2 болта крепления нижнего кронштейна к блоку и снимаем генератор, вытащив его из подкапотного пространства.


Схема подключения генератора ВАЗ-2107. Генераторное устройство

В зависимости от года выпуска автомобиля схема подключения генератора ВАЗ-2107 может отличаться. С годами в машину добавлялись различные устройства, увеличивалось энергопотребление. Если в начале 80-х можно было встретить максимум радиоприемника или (в очень редких случаях) кассетного магнитофона, то теперь список пополнился центральными замками, сигнализацией и охранной системой, акустикой (сабвуферы, мощные усилители). .

Водителю помогают различные устройства - видеорегистраторы, навигаторы, инверторы, зарядные устройства, насосы и т. Д. И все они потребляют электроэнергию, а генератор, который заряжает аккумулятор до оптимального уровня, помогает восполнить заряд.

Карбюраторные двигатели

Схема подключения генератора ВАЗ-2107 (карбюратор и инжектор) зависит от года выпуска автомобиля. На первых карбюраторных моделях установлен генератор Г-222. Такое же устройство можно встретить на серийно выпускаемых моделях ВАЗ-2105 и ВАЗ-2104 с системой впрыска карбюратора.

Максимальный ток отдачи данной установки составляет 55 ампер. Но в последнее время широкое распространение получили автомобили с системой впрыска впрыска. Его использование подразумевает большое потребление тока, поэтому необходимо использовать генератор с большим током, чтобы обеспечить нормальный уровень заряда и мощности для всех потребителей.

Инжекторные двигатели

В инжекторных двигателях используются генераторные установки 5142.3771 или аналогичные. У них повышенная энергия, максимальный ток порядка 80-90 А, все зависит от исполнения конструкции.Машины седьмой серии и аналогичные модели хороши тем, что они как дизайнерские. На них можно установить практически любой генератор, похожий по конструкции на «родной».

Для настройки используются установки с током отдачи 100 ампер и выше. Но использование таких устройств оправдано только при условии, что к электрооборудованию подключено много мощных потребителей. Вне зависимости от конструкции генераторы вырабатывают переменный ток, в корпусе установлены регулятор напряжения, конденсатор и диодный блок.

Машины до 1986 года выпуска

Используется в автомобилях с генератором Г-222. Схема подключения ВАЗ-2107 практически такая же, как на более поздних моделях. Но среди основных есть особенности - есть контрольная лампа, показывающая зарядку аккумулятора. Причем работала она с помощью электромагнитного реле.

При включении зажигания питание на замок подается через предохранитель панели приборов на электромагнитное реле лампы заряда аккумулятора и контакт катушки.Второй контакт катушки подключается к центральному проводу на генераторе (с точкой соединения трех обмоток).

Электромагнитное реле имеет нормально замкнутые контакты, поэтому при включении зажигания лампа горит. Но как только двигатель начинает работать, на генераторе генерируется ток. И через катушку контрольной лампы протекает ток, который заставляет якорь притягивать и размыкать контакты.

Когда это прекращает питание лампы накаливания, она гаснет.Это говорит о том, что зарядка АКБ происходит в штатном режиме. Только при условии, что питание лампы прекратится, обмотка возбуждения будет под напряжением и генератор сможет перейти в рабочий режим.

Автомобили выпуска 1996 г. и позже (карбюраторные двигатели)

Схема подключения генератора G222 на ВАЗ-2107 после 1996 года выпуска отличается от предыдущей одной небольшой особенностью - изменено питание обмотки возбуждения. Машины были улучшены, а некоторые улучшения позволяют сразу убить двух зайцев - для упрощения конструкции и облегчения судьбы водителя.

После 1996 года вместо контрольной лампы стали устанавливать вольтметр, более-менее точно показывающий уровень заряда аккумулятора. И если лампа позволяет контролировать только наличие или отсутствие напряжения на генераторе, то с помощью вольтметра драйвер визуально оценивает уровень. И при необходимости может понять, что необходимо провести ремонт или техническое обслуживание.

Схема генератора инжекторных двигателей

По сути, конструкция генераторной установки мало чем отличается от тех, что устанавливались на карбюраторных двигателях.Различаются только тип возбуждения и контроль хорошего состояния. В приборной панели установлена ​​не только контрольная лампа, но и вольтметр, эти два прибора позволяют оценить как наличие, так и уровень зарядки. Ток протекает через лампу накаливания и подается на обмотку возбуждения при запуске двигателя. Схема подключения генератора ВАЗ-2107 вне зависимости от года выпуска подразумевает работу в следующем режиме:

  1. При включении зажигания питание поступает на обмотку возбуждения.Вокруг якоря возникает магнитное поле.
  2. По мере вращения коленчатого вала стартер начинает перемещать якорь генератора. С помощью движения и магнитного поля на концах обмоток статора возникает разность потенциалов.
  3. С обмоток напряжение (переменное, трехфазное) поступает на выпрямительный блок, а с него на вывод «30» генератора.
  4. Вывод «30» подключен к АКБ (положительный полюс). Следовательно, вся электрическая система запитана, а аккумулятор заряжен.

При этом аккумулятор и генератор G221A работают параллельно. Схема подключения ВАЗ-2107 с карбюраторным и инжекторным двигателями практически идентична, доступны лишь незначительные особенности.

Заключение

Если предусмотрено наличие контрольной лампы, через нее будет протекать ток, независимо от того, питает ли система электропитание генератор или батарея, они работают парами. Но при обрыве обмотки возбуждения, стираются щетки, лампа не погаснет, так как генератор не сможет перейти в нормальный режим работы и обеспечить питание всех потребителей.Других особенностей схемы подключения генератора ВАЗ-2107 нет.

Практически то же самое касается всех автомобилей (и не только производства АвтоВАЗа, но и других заводов). Схема питания обмотки возбуждения стандартная, законы электродинамики везде одинаковы. Без питания обмотки ротора снять напряжение с выводов статора будет невозможно, так как не будет вращающегося магнитного поля.

Генератор ВАЗ-2107

: схема подключения и устройство.Схема подключения генераторной установки

Особенности генератора ВАЗ-2107, схема подключения в системе питания и зарядки - это то, что должен знать автомобилист. Если генерация напряжения прекратится, машина не сможет долгое время работать на одной батарее. Карбюраторные двигатели с бесконтактным зажиганием со средним уровнем заряда смогут выдержать не более однодневных поездок с выключенным светом. Форсунки проработают без генератора несколько часов, так как двигатель помпы и ЭБУ потребляют большой ток.

Генераторная конструкция

Схема зарядки генератора ВАЗ-2107 практически не отличается от используемой на всех других автомобилях.

Проверенная годами и надежная конструкция, содержащая минимум элементов. А это значит, что ломать нечего. Генератор приводится в движение от коленчатого вала двигателя с помощью гибкого ремня. Основные части электрических машин:

  1. Статор неподвижная часть, на ней имеется обмотка. Изготовлен из толстой медной проволоки.
  2. Ротор - подвижная часть генератора, на нем находится обмотка возбуждения.
  3. Крышки алюминиевые. Предназначен для центровки ротора и установки дополнительного оборудования.
  4. Реле-регулятор. Позволяет регулировать напряжение на выходе генератора.
  5. Ремень. Требуется для передачи вращения от коленчатого вала к ротору генератора.
  6. Полупроводниковый диодный блок и конденсатор. Выпрямляет постоянное напряжение, в результате устраняется переменная составляющая тока.
  7. Шкив и крыльчатка. Дайте корпусу остыть.

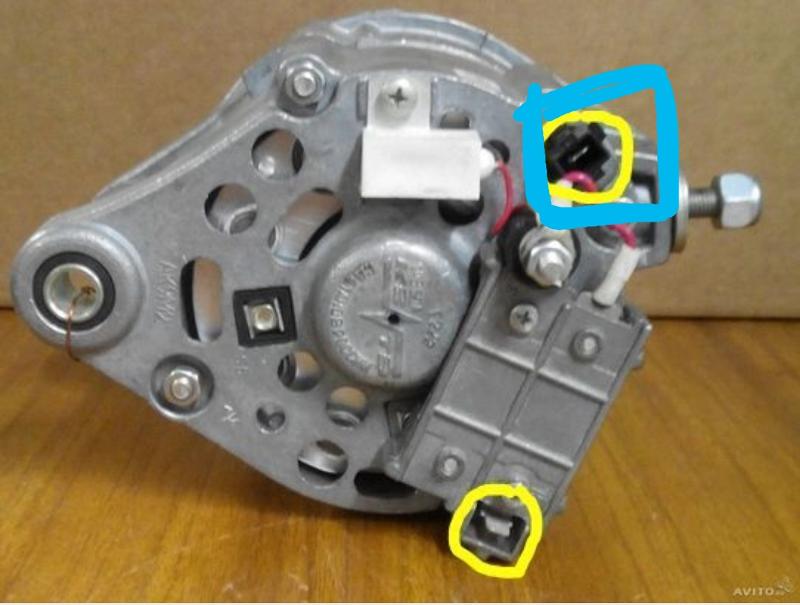

Это конструкция не только генератора ВАЗ-2107. Схема подключения мало чем отличается от той, что используется на более современных автомобилях иностранного производства. Конструктивно разные модели отличаются большим размером обмоток, габаритами генератора и наличием водяного охлаждения.

Ротор генератора

Схема генератора ВАЗ-2107 (инжектор) мало чем отличается от применяемой на устаревших карбюраторных двигателях.Одно отличие состоит в том, что конструкция более современная и способна передавать больше тока. Ротор включает в себя обмотку возбуждения, которая создает вокруг себя постоянное магнитное поле. И это одно из условий работы генераторной установки. Второе условие - движение. Другими словами, если к обмотке возбуждения приложено напряжение, но ротор не вращается, генерации тока не произойдет. Как только начнется движение ротора, на обмотке статора сразу появится переменное напряжение.

Статор генератора

Статор - это неподвижная часть генераторной установки, которая крепится к блоку двигателя с помощью кронштейнов. Обмотка расположена на сердечнике из трансформаторной стали. При работе устройства в обмотке возникает электродвижущая сила. Один небольшой нюанс - на статоре три обмотки, следовательно, вырабатывается трехфазное напряжение. С помощью этой схемы можно уменьшить ток пульсаций во время работы. Но для этого требуется несколько этапов преобразования, более сложная схема выпрямителя.

Регулятор напряжения

Карбюраторная схема генератора ВАЗ-2107 с двигателями старого образца состояла из выносного регулятора напряжения.

Отдельно в моторном отсеке расположена коробка с прибором. Регуляторы бывают следующих типов:

  1. Регулируемая - возможность переключения на «зиму» и «лето». В первом напряжение стабилизации немного выше, чем во втором. Относится к классу электрических бесконтактных устройств.
  2. Нерегулируемые - состоят из схемы на полупроводниковой микросхеме или нескольких элементов. Это также бесконтактное электрическое устройство.
  3. Механический вид состоит из электромагнитных реле и сопротивлений. Давно не используется, так как степень надежности крайне низкая.

С помощью регулятора напряжения устанавливается постоянная мощность на обмотку возбуждения. Ведь есть одна особенность генераторных установок: при изменении магнитного поля ротора напряжение на выходе устройства изменяется пропорционально.Частота и ток останутся прежними. На современных модификациях автомобилей используются реле-регуляторы, совмещенные с щеткодержателем. Стоимость такого устройства намного ниже.

Диодный блок и конденсатор

Блок диодов в цепи зарядки аккумулятора от генератора ВАЗ-2107 состоит из шести полупроводников, установленных на подковообразной пластине. Он установлен на задней крышке и позволяет с ее помощью охлаждать диоды. Полупроводники преобразуют трехфазное переменное напряжение в униполярную постоянную.

В некоторых конструкциях используются еще два дополнительных полупроводника, предназначенные для защиты от перенапряжения. Но на автомобилях ВАЗ-2107 такие схемы не используются, так как они усложняют конструкцию.

Использование конденсатора в задней части устройства позволяет избавиться от переменной составляющей на выходе генератора. Проблема в том, что после выпрямления все равно будет небольшая пульсация переменного тока. Конденсатор по эквивалентной схеме работает как проводник при протекании переменного тока и как разрыв при постоянном.Другими словами, согласно теореме Кирхгофа, вся переменная составляющая будет просто замкнута и не будет передаваться дальше.

Комбинированный генератор и аккумулятор

Подключил АКБ и генератор ВАЗ-2107 по схеме очень просто. От вывода питания генератора идет один толстый провод к плюсовой клемме аккумулятора. Минус - корпус двигателя и кузов автомобиля. Напряжение на регулятор подается через блок с лампой и диодом, установленным в панели приборов.Когда обмотка возбуждения перестает запитываться, в приборке появляется лампа с красным аккумулятором.

Когда двигатель остановлен, вся сеть питается от аккумулятора. При запуске двигателя включается генератор. Причем уровня тока достаточно, чтобы удовлетворить потребность как в зарядке аккумулятора, так и в питании всех потребителей. С помощью регулятора можно поддерживать напряжение на одном уровне независимо от частоты вращения ротора. Если бы не реле-регулятор, напряжение изменялось бы в пределах 12-30 вольт.

Top Performing lada 2107 carburetor

Позвольте вашим машинам обеспечить максимальную производительность и функциональные возможности, используя исключительные возможности. лада 2107 карбюратор доступен на Alibaba.com. Файл. lada 2107 carburetor поставляются с невероятными скидками, чтобы вам не пришлось останавливать работу, когда требуется замена старых или поврежденных. Независимо от ваших потребностей и требований, вы всегда найдете наиболее подходящую для вас из-за широкого ассортимента. лада 2107 карбюратор на сайте.

Изготовлен и собран из прочных материалов с использованием передовых технологий. Лада 2107 карбюратор обеспечит вам долгий срок службы. Эти. Карбюратор lada 2107 разработан для повышения эффективности двигателей за счет плавной установки с небольшим сопротивлением или без него. Их выходы гарантируют вам лучшую функциональность. Для поддержания наивысшего рейтинга. лада 2107 карбюратор на объекте, в список включены только надежные производители и продавцы, которые прошли сертификацию, полностью выполнив все нормативные требования и стандарты.

Все. Лада 2107 карбюратор на Alibaba.com просты в установке и обслуживании. Тем не менее, вы можете связаться с профессиональными установщиками, которые всегда готовы упростить процесс. Эти. Лада 2107 карбюратор чрезвычайно устойчивы к внешним факторам. Такие факторы, как влажность, высокие температуры и механические факторы, не влияют на работу. Лада 2107 карбюратор неблагоприятно, что заставляет их оптимально работать в различных средах.

Изучите Alibaba.com и оценить широкий диапазон. лада 2107 карбюратор предлагает и выбрать наиболее практичный для вас. В зависимости от характеристик вашего двигателя вы получите идеальный выбор, который удовлетворит все ваши потребности. Если вы управляете бизнесом, вы можете покупать оптом и использовать выгодные предложения, на которые рассчитаны. лада 2107 карбюратор оптовиков и поставщиков.

Кронштейн раздаточной коробки генератора для Лада Нива

Предназначен для переноса генератора со штатного места влево вверх, что позволяет преодолевать значительные водные преграды без повреждения генератора и его электрических цепей.Комплект позволяет устанавливать широкий спектр генераторов как отечественного, так и зарубежного производства.

Предназначен для переноса генератора с штатного места влево вверх, что позволяет преодолевать значительные водные преграды без повреждения генератора и его электрических цепей. Комплект позволяет устанавливать широкий спектр генераторов как отечественного, так и зарубежного производства.

Установка:

1. Вытащить запаску из-под капота, открутить удлинитель, на котором она лежала.

2. Откручиваем две шпильки и два болта над шкивом коленвала. Замените их четырьмя болтами большей длины.

3. Берем болгарку или напильник и шлифуем блок двигателя для крепления верхнего кронштейна. На блоке прилив имеет округлую форму. Доводим до прямоугольного.

4. К нашему раздаточному кронштейну генератора монтируем родной кронштейн генератора от Нивы 21214-3701650. Крепим кронштейн к блоку двигателя.

5.Отсоедините от АКБ, снимите ремень с генератора, отсоедините провода от старого генератора. Раскручиваем оплетку проводки от нижнего генератора до уровня самого аккумулятора и электродвигателя дворников. Запаковываем проводку в гофру.

6. Установите генератор на верхний кронштейн, наденьте ремень. Проверьте соосность шкивов. При необходимости отрегулируйте положение кронштейна генератора. Установите планку натяжения. Затяните ремень генератора.

7. Подключить провода, запустить двигатель, проверить напряжение. Закрепляем проводку пластиковыми хомутами. Шланг охлаждающей жидкости подтягивается к ушку газового шланга, идущего от выхода топливного насоса к карбюратору.

Объем двигателя ВАЗ 2107 карбюратор. Основные трудности при выборе мотора

Двигатель ВАЗ 2107 - четырехцилиндровый силовой агрегат, имеющий четыре такта.На нашем сайте мы рассмотрим основные системы работы этого мотора

28 авг.

Одна из ключевых частей двигателя внутреннего сгорания - распределительный вал. Со временем на нем и на опорных подшипниках Развивающийся и мотор требует квалифицированного вмешательства. Распределительный вал ВАЗ 2107 можно заменить самостоятельно. Для этого требуется набор сантехнического инструмента и знания об особенностях настройки газораспределительного механизма. Функции распредвала и распредвала ВАЗ 2107 (инжектор и карбюратор) синхронизируются...

29 авг.

Замена прокладки головки цилиндра Цилиндр 2107 не так сложна, как ответственная операция. При самостоятельном обслуживании «семерки» этой работой приходится заниматься каждому автовладельцу. Внутренняя организация Двигатель одинаково подходит для всей линейки «классики», поэтому порядок замены колодок gBC одинаково применим при ремонте двигателей с «первой» по «седьмой» модели. Когда нужно поменять прокладку...

Автомобиль ВАЗ 2107 создан на базе модели 2105. Новый седан Рассчитан на 5 мест, оснащался 5-ступенчатой ​​механической коробкой. В серию машину пустили в 82-м году.

Изначально в качестве силового агрегата использовался карбюраторный двигатель от автомобиля ВАЗ 2103. В последующих моделях и модификациях также ставится карбюратор в законе. Для экспортных моделей 21073 разработан новый узел впрыска. У него была достаточная мощность, а также эффективность. Объем двигателя был 1.7 литров. Далее стали устанавливать форсунки на всю «семерку». Это был более современный двигатель (инжектор ВАЗ 2107) объемом 1,6 л. Это позволило обеспечить соблюдение. действующие стандарты Экология.

Давайте разберемся, что такое инжектор, разберем принципы его работы, характеристики.

История и устройство инжектора

Споры о том, какая из систем лучше, среди специалистов и автомобилистов не утихают до сих пор. Но оставим эти споры профессионалам.А начинающим автолюбителям просто необходимо знать, как устроены эти системы и как они работают.

Совсем не обязательно, что эти знания пригодятся автомобилистам при самостоятельном ремонте. Однако знание - сила. Эти знания нужны хотя бы для того, чтобы начинающего автолюбителя не обманули прошлые механики из-за угла.

История этого устройства начинается в 1951 году. Именно тогда известная компания «Бош» установила такую ​​систему впрыска на двухтактный мотор одного спорткара.Затем, в 1954 году, известный и популярный производитель автомобилей Mercedes также начал оснащать свои моторы новой системой.

Серийное использование форсунок началось в конце 70-х годов. Уже тогда было понятно, что это устройство работает лучше обычных карбюраторных систем.

В итоге форсунки полностью вытеснили своих "предков". Все современные автомобили оснащаются такими системами распределенного, а также прямым электронным впрыском.

Принцип работы форсунки в системе питания

Система впрыска предназначена для подачи топлива прямым впрыском с помощью форсунки непосредственно во впускной коллектор цилиндра.Поэтому автомобили с системой распределенного впрыска называют впрыском.

Классификация метода впрыска зависит от того, по какому принципу работает система, а также от того, где установлен инжектор и сколько в автомобиле.

Во всех современных автомобилях впрыск топлива осуществляется по распределенной системе. То есть на каждый цилиндр своя форсунка. Принцип работы основан на сигнале микроконтроллера, который получает информацию от множества датчиков.Затем, согласно этой информации, контроллер либо открывает, либо закрывает форсунки.

Форсунка ВАЗ 2107: устройство

В автомобилях ВАЗ 2107 установлена ​​система распределенного впрыска. Работает в паре с электронной системой управления двигателем. Он называется ЭБУ. С помощью многочисленных датчиков он контролирует подачу и количество воздуха и топлива, поступающих в цилиндры. Также ЭБУ при необходимости запускает или выключает топливный насос, управляет образованием искр на свече зажигания, а также регулирует углы зажигания.Помимо всего этого, ЭБУ регулирует частоту вращения коленчатого вала на холостом ходу, а также при необходимости запускает вентилятор охлаждения и управляет системой охлаждения.

Схема работы инжекторной силовой схемы на ВАЗ 2107

Здесь нет ничего сложного. Эта схема не должна вызывать никаких препятствий у новичков.

Во-первых, система питания начинается с бака, в котором хранится топливо, и топливного фильтра. Затем с помощью топливного насоса через фильтр смесь проходит на топливную рампу.На рампе установлен специальный регулятор давления, регулирующий подачу топлива к форсункам форсунки ВАЗ 2107.

С помощью этого регулятора создается давление 300 МПа, и дополнительное топливо отправляется обратно в бак. Форсунки открываются и закрываются с помощью электрических импульсов, исходящих от электронного блока управления. Они предназначены для обеспечения одновременной подачи топливных смесей во впускной коллектор каждого из цилиндров при каждом обороте коленчатого вала.

сколько горючей смеси упадет в цилиндры, зависит от времени открытия форсунок.Это время регулируется контроллером в соответствии с информацией, полученной от датчиков.

Датчики (Форсунка ВАЗ 2107), установленные на двигателе, выдают всю необходимую информацию. Например, датчик коленчатого вала выдает информацию, по которой контроллер вычисляет время между импульсами для форсунок. Если режим работы силового агрегата увеличивается, то система увеличивает время открытия форсунок. Контроллер рассчитывает время на основе информации от дроссельной заслонки, а также датчика массового расхода воздуха.

Компьютер постоянно контролирует напряжение в электросети автомобиля, поэтому в случае падения напряжения время открытия форсунок увеличивается. Все режимы работы мотора и инжектора контролируются контроллером. Этим обеспечивается регулировка состава топливной смеси и работа форсунок на автомобиле ВАЗ 2107 «Форсунка».

Система зажигания

Здесь не применяются традиционные устройства. В качестве систем обеспечения зажигания ВАЗ 2107 (инжектор) комплектуется одним модулем, состоящим из двух катушек, а также электроникой.В системе не применяется ни одна движущаяся часть.

Как работает система впрыска на "семерке"?

Сколько топлива будет подаваться через форсунки в цилиндры, регулируется с помощью электрического импульса от блока ECU. Блок рассчитывает количество топлива, в котором нуждается двигатель, а также определяет, какой длительности будет импульс.

Когда коленчатый вал начинает прокручиваться, самый первый импульс от холостого хода датчика заставляет компьютер включать все форсунки.Самая первая инъекция проходит каждый раз при запуске. Сколько продлится импульс, зависит от температуры.

Когда водитель включает зажигание, реле топливного насоса срабатывает и создает давление в топливной магистрали. Затем компьютер проверяет температуру и вычисляет, сколько воздуха и топлива вам нужно для создания смеси, а затем подает ее в двигатель. ВАЗ 2107 Инжектор, кстати, экономичнее карбюраторных аналогов. Это достигается за счет более точной дозировки топлива.

Генератор

ВАЗ 2107 Форсунка, кроме всех этих устройств и датчиков, для исправной работы системы впрыска также поставляется в комплекте с генератором. Он необходим для зарядки аккумуляторов и питания всех потребителей электроэнергии и систем впрыска.

Как работает генератор модели ВАЗ 2107? Форсунка дозирует топливо в цилиндр, после чего автомобиль движется. В этот момент генератор вырабатывает необходимое напряжение для зарядки аккумулятора и питания электрооборудования.

ВАЗ 2107: отзывы

Что касается отзывов непосредственно владельцев, то они как всегда весьма противоречивые. Многие водители и владельцы этого автомобиля жалуются на большой расход топлива, на низкую динамику моделей ВАЗ 2107. Инжектор при этом не ругают. Также многие водители говорят, что все они устроены как в конструкции автомобиля, так и в конструкции и работе системы. Кому-то вообще не нравится продукция российского автопрома, поэтому отечественные автомобили будут всячески бороться.

Сегодня если не все, то большинство водителей оценили инжекторную систему впрыска по достоинству. И многие стали устанавливать форсунки на обычные карбюраторные машины. Сегодня вы можете купить новый или подержанный комплект, в котором есть все необходимое для системы.

Сколько стоит установка инжектора на ВАЗ 2107? Цена этого апгрейда около 20 000 руб. Но такая замена принесет вам пользу в будущем.

Итак, мы выяснили, как работает двигатель и генератор на «семерке».ВАЗ 2107 Инжектор намного лучше своего карбюраторного собрата.

Советским автомобилистам Автомобиль ВАЗ-2107 известен более сорока лет. Эта модификация похожа на итальянский Fiat. Во многом от него отличается внешний вид и некоторые узлы двигателя.

Это одна из самых старых моделей на отечественном рынке, поэтому и по денежным затратам, и по времени потребуются соответствующие вложения.

Во многом это зависит от частоты работы машины и используемых нагрузок.

Большинство начинающих автолюбителей понятия не имеют, с чего начать ремонт двигателя ВАЗ-2107. Для простоты следует уточнить, что поскольку машина совсем не новая, потребляет достаточное количество бензина, потеряла тягу, она не может ехать на последней передаче в гору. Естественно, что на третий надо «дёргать».

Результат:

  • прогретый двигатель ВАЗ-2107;
  • появление лишнего шума;
  • появление стука;
  • Повышенное напряжение работы масляного напорного насоса.

Все эти неприятности заставили вас отправиться в пункт назначения методом подачи.

В результате наблюдается повышенная температура двигателя ВАЗ-2107, и он начинает глохнуть.

В дальнейшем ваши действия также могут быть предсказаны. Это:

  1. Попытка самостоятельно найти первопричину поломки.
  2. Поход за помощью на сотку.

Основные причины поломки:

  • Полный износ распредвалов и появление на них грубых бурсаваров.
  • Нарушение целостности паза на валу масляного насоса С параллельно его фильтру со сколами и еще одним ненужным патрубком.

В чем причина?

При такой напряженной работе силового агрегата терялись смазочные свойства мотора, в результате чего происходил износ движущихся частей и моторная клиника.

Сто и управление, и вы должны заплатить значительную сумму. Что было сделано?

  • натяжная цепь;
  • замена масляного насоса на новый;
  • замена двигателя в двигателе с предвхлопной;
  • замена головки блока цилиндров;
  • замена большинства прокладок и масляного фильтра;
  • ,
  • установка нового реле генератора и замена свечей.

Как называется двигатель автомобиля ВАЗ-2107, если его ремонтировали на сотку? А что он может после капремонта?

Такой ремонт капитальным не назовешь. Так как на гору машину не тянули, то и тянуть не будет.

Капитальным будет называться ремонт, результатом которого будет восстановление машины прежней тяги и мощности агрегата.

Существуют простые способы Определить, что у автомобиля ВАЗ-2107 пропала мощность двигателя. Они следующие:

  1. Слишком большой расход масла в двигателе.
  2. Уменьшение разгона автомобиля при нормальной работе карбюратора.
  3. Наличие выхлопных газов Грязного цвета и копоти.
  4. Большое количество следов от сажи.

Какие причины снижения мощности силового агрегата?

  • повреждение поршней стенками цилиндра;
  • потеря компрессии.

Такие проблемы, как снижение компрессии, изношенность поршневых колец, изменение диаметра колец цилиндров на максимальный могут вызвать

Кто решил сэкономить и на машине ВАЗ-2107 двигатель отремонтирует своими руками , рекомендации, указанные ниже.

  • Необходимо подготовить место для проведения ремонтных работ Двигатель. Для этого вам понадобится яма и подкран-балка, так как двигатель нужно будет как-то убрать. В противном случае ремонт будет обречен на неудачу.
  • Чтобы освободить доступ в моторный отсек, следует снять капот.
  • Отключение массы и снятие аккума.
  • Проведение работ по вскрытию радиатора и расширительного бачка Отвинтив все необходимые болты.
  • Слив Тосол.
  • Сливовое моторное масло От картера двигателя.
  • Снятие воздушного фильтра и карбюратора. Детали данных необходимо хранить, потому что они не будут работать долгое время.
  • Отсоединение от бензонасоса говорящего шланга. Чтобы минимизировать потери бензина, необходимо вставить болт М8 болт.
  • Снятие силового агрегата.
  • Отсоединение форсунок от печки, змеевика и свечных проводов.

Внутренний моторный завод

  • Снимок кулачкового вала и звездочки ГРМ.
  • Вырезание того, что должно быть в чулке, с помощью динамометрического ключа.

Это одна из важных процедур, и ее необходимо запускать, если есть практика в этом вопросе. При отсутствии опыта ознакомьтесь с подробной инструкцией При работе с этими винтами и ключами.

  • Отключение и работа полного снятия
  • Внимательный осмотр поршней и цилиндров на предмет нанесенных обозначений.
  • Пора в смотровую яму Снять защиту двигателя в кривошипе.
  • Обесточить генератор и снять его вместе с ремнем.
  • Полное снятие с автостартером.
  • Снятие всех патрубков с системы охлаждения, радиатора и водяного насоса.

Будьте готовы к тому, что ваш гараж будет напоминать барахолку. Далее придется вывернуть все крепления картера сцепления, гайки с помощью и прибегнуть к помощи напарника для подвешивания на балке снятого двигателя.

  1. Снятие масляного фильтра, сцепления, маховика, цепей ГРМ, звездочек коленвала.
  2. Проверка коленчатого вала.
  3. Переход на работу с блоком цилиндров.

Если указанные работы Вас не испугали, можно приступать к проведению мотоциклетного ремонта автомобиля ВАЗ-2107. Двигатель

и STR

Следует отметить, что без помощи ста человек не обойтись, потому что придется обращаться к ним за услугами по расточке блока цилиндров и шлифовке коленвала. Также могут потребоваться другие работы.

Автомобиль ВАЗ-2107 Ремонт автомобилей осуществляется в проверенных автосервисах с использованием специальных машин и квалифицированных специалистов.

При самостоятельном ремонте необходимо знать перечень основных неисправностей, которые могут возникнуть с двигателем ВАЗ-2107.

Двигатель ВАЗ-2107 - Неисправности

1. Проблемы с работой системы, вплоть до полного отказа ТНВД и обоих трубопроводов.

2. Наличие мусора в топливных и воздушных гибрелях.

3.Нарушение мембраны пускового устройства, связанное с их повреждением.

4. Устранение неисправностей высоковольтных проводов, свечей и распределителя до их полного выхода из строя.

5. Неисправность помпы, наличие мусора в фильтре.

6. Максимальный износ цилиндра с поршнем, распределением Vala, ГРМ

Инжекторный двигатель ВАЗ-2107 также имеет ряд неисправностей, которые можно устранить своими руками.

Неисправности двигателя

Чистый агрегат - это не только показатель любви автомобилиста к своему автомобилю, но и главный фактор повышения его мощности и экономичности.Способствует максимальной отдаче автомобиля, экономно расходуя топливо. Проблемы двигателя (инжектора) ВАЗ-2107, связанные с загрязнением, способствуют уменьшению объема впрыскиваемого топлива и ухудшению состава топливовоздушной смеси.

«Повреждение» форсунок, повреждение электронных систем. Но это лечение не принципиальное, так как проблема остается на автомобиле ВАЗ-2107. Двигатель (фото представлено ниже) перестает нормально тянуть, расход растет и т.д.

Основными признаками засорения являются:

  • неравномерность в работе мотора;
  • прерывистое зажигание;
  • потеря мощности;
  • троекция или отказ завода двигателя.

При подтверждении одного из этих признаков двигатель ВАЗ-2107 следует немедленно отремонтировать.

Игнорирование этого требования приведет к непоправимой поломке.

Ремонт может быть как самостоятельным, так и с привлечением специалистов.

Некоторые специалисты считают, что для исправления ситуации необходимо провести следующие действия:

После полного откручивания тщательно очистите или замените свечи зажигания.

Объяснение этого действия довольно простое: наличие большого количества сажи, которая оседает на свечах зажигания и тормозит их работу.

Также можно поменять масло и фильтры, так как растворение растворителя в масле приводит к снижению его качества.

Так или иначе, важным моментом остается контроль за техническим состоянием своего автомобиля и своевременное устранение неисправностей на автомобиле ВАЗ-2107.

Двигатель, цена которого на данный момент от 50 до 55 тысяч рублей. Приобрести работу невозможно.

Указанный энергоблок продается почти во всех крупных городах.Это может быть как обычный карбюратор, так и инжекторный.

Карбюратор встречается гораздо реже форсунки. Это связано с тем, что инжекторный двигатель ВАЗ-2107 оснащен электронной системой управления. Да и многие автолюбители, имея такую ​​возможность, поменяли старый мотор на новый.

Вторичный рынок

Многие водители предпочитают сэкономить и приобрести подержанный двигатель, цена на который колеблется от 20 до 2 тысяч рублей. При пробеге не более 50 тыс. Км.

Стоит учесть, что при покупке подержанного двигателя, для уверенности в его качественных характеристиках придется провести диагностику.Если результаты вас устроят, можете смело покупать.

Итак, мы узнали, как отремонтировать силовой агрегат автомобиля ВАЗ- «Семерка».

Каждый владелец отечественной «семерки» хоть раз сталкивался с ситуацией, когда у него становилась явная и явная нехватка мощности двигателя. Особенно это чувствуется на нагруженной трассе, когда впереди упорны дальнобойные, не хочется уходить в «хвост», и мало обгонять мощность за минимальное время, когда нет встречной машины.Повышение маневренности машины - не радостное желание. Иногда такой тюнинг двигателя ВАЗ-2107 может спасти жизнь и здоровье всем тем, кто в данный момент находится в повышенной опасности, находящейся в салоне.

Ни для кого не секрет, что при плохой видимости на трассе чаще всего случаются аварийные ситуации из-за того, что водителю не удалось смириться и спастись от удара. Именно тюнинг заводского мотора ВАЗ-2107 позволяет сделать его максимально «послушным», увеличить мощность «коней», чего явно недостаточно.По этим причинам к тюнингу стремятся все владельцы, обладающие небольшими техническими знаниями, но вместе с этим огромное желание тюнинговать двигатель ВАЗ-2107.

Заводской двигатель автомобиля ВАЗ 2107 на много не способен и владельцы часто жалуются на нехватку мощности

Конечно, одного желания явно недостаточно, поэтому перед выполнением практических действий следует ознакомиться с рекомендациями опытных автодушей или Владельцев «Сексока», которые уже производили тюнинг двигателя, внедрили вместо него инжектор. карбюратора.

Разновидности тюнинговых вариантов двигателя

Для улучшения тяговых характеристик «Несколько Лошадей» совсем не обязательно отгонять ее на автослемы, многие действия можно производить самостоятельно, не затрачивая больших средств, не провоцируя серьезного бандвуфинга в семейном бюджете.

Конечно, каждому автомобилисту, заявившему о подобных действиях, очень хочется знать, какие механизмы повлияют, и на какой будет тюнинг двигателя ВАЗ-2107. Карбюратор, инжектор, блок цилиндров - это лишь малая часть того, что можно взять для увеличения тяги.

Уточнение GBC.

Головка блока цилиндров - несомненная часть двигателя любого автомобиля. Он расположен на верхней поверхности самого блока. Именно он создает условия для работы двигателя, осуществляя процесс сгорания топливной смеси.

По этой причине в Автослерери настоятельно рекомендуют обратить внимание на это устройство, возможности, которые он уверенно хранит в себе.

С точки зрения возможностей, головку блока цилиндров можно рассматривать как широкий спектр плацдарма, где можно идеально «развернуться», внедрить множество технических идей, тем самым улучшив технические характеристики двигателя. сам.

Доработка головы БК заключается в вытягивании коллекторов двух разновидностей: впускных и выпускных. Легкими такие действия назвать нельзя, придется попотеть, серьезно повозиться, ведь работа - иметь чугун, а это не податливый материал.

Сначала снимаем GBC, тщательно очищаем, так как на его поверхности однозначно будут остатки фракций от сгоревшего топлива, старые ветхие прокладки.

Очистить голову можно химическим средством или бензином, который всегда есть под рукой в ​​гараже.Ну а если в наличии есть дрель, то к ней можно прикрепить щетку, а значит такой «свитер» хорошенько пройдется по всей поверхности головы. Это точно такого же качества, поэтому его рекомендуют большинство автовладельцев.

Теперь доработке будет подлежать каждая часть в отдельности. Изначально усилия направлены на конструктивное усовершенствование коллектора. Прежде всего, его следует очистить и отполировать. Процесс полировки необходимо продолжать до тех пор, пока размер внутреннего диаметра проема не достигнет 32 см.

Этот процесс будет выполнен быстро, если у вас есть специальные фрезы. Если таковых нет, можно использовать дрель, на которую наматывается тряпка и закрепляется наждачной бумагой.

После достижения поставленных целей процесс полировки продолжается, но уже в местах соприкосновения с таким важным устройством.

Далее, в месте подключения впускного коллектора легко найти слегка выступающий переход по поверхности, необходимо его удалить. Такие действия способствуют ускорению проникновения топлива в камеру, где происходит его непосредственное сгорание.

Сначала нужно достать сверло с пораненной наждачной бумагой в указанном месте, а затем снять наждачную бумагу и пройти через дрель, чтобы окончательно нарезать втулки.

Следующий процесс должен сопровождаться ювелирной аккуратностью, так как полировка каналов, расположенных по бокам, придется. Нанести ущерб невозможно.

На этом действия с коллектором завершены, обеспечивая усовершенствование механизма впуска и выпуска газов, что способствует увеличению мощности двигателя минимум на пятнадцать «лошадок».

Установка компрессора

Еще одно повышение эффективности впрыска топлива, а соответственно и увеличение мощности двигателя, возможно, если установить компрессор на свою «семерку».

Большинство автодушей рекомендуют для этой цели приобрести компрессор PC05D, так как именно он имеет приемлемые характеристики, так как его установка не подразумевает введение в поршневую группу, которая способствует оптимальному выполнению задач.

Этот компрессор работает значительно тише, соответственно и двигатель «семерки» тоже будет работать практически бесшумно.

В связи с решением о внедрении данного компрессора, необходимо будет заменить некоторые детали в контакте с ним. В частности, придется заменить генератор, водяной насос и коленчатый вал. Шевроле Нива может одолжить поликлинический пояс.

Теперь, когда все механизмы закуплены, можно приступить к непосредственной реализации нового компрессора. Действовать нужно по алгоритму, рекомендованному опытными машинами.

Сначала проводим последовательный процесс демонтажа:

  • снимаем ремень генератора;
  • снимаем воздушный фильтр;
  • удаляем все снятые детали.

На входе в компрессор надеть специальную насадку и заблокировать фильтр. Форсунки монтируются на выходе аналогично. Далее важно соединить клапан с патрубком, установить фланец в карбюратор.

Карбюратор и, конечно же, компрессор имеют штуцер, который нужно совмещать с синим шлангом. Все соединения закрепите максимально надежно, используя хомуты. По завершению осталось отрегулировать натяжение ремня генератора.

Доработка BC.

У «семерки» тяжелые поршни, если взамен на них установить легкие аналоги, КПД двигателя возрастет. Это легко объяснить, поскольку двигатель должен компенсировать повышенную инерцию из-за тяжелых штоков и поршней.

За счет установки легких аналогов повышается балансировка двигателя. К тому же владельцев автомобиля смело можно ожидать значительного снижения величины трения.

Можно эффективно увеличить мощность двигателя, увеличив его объем.Получить такой прирост можно с помощью Растахинга БК, но для таких действий нужен практический опыт.

В противном случае вы можете просто повернуть двигатель до состояния разрушения, поэтому BC прибегают к растачиванию, только когда вам нужно отремонтировать старые двигатели, у которых есть только два варианта: либо рискнуть, нарушить BC и дать ему новую жизнь, либо немедленно перейти к свалка.

Установка форсунки

Если на ВАЗ-2107 установить инжектор, мощность двигателя также увеличится, поэтому те владельцы «семерки», у которых есть начальный карбюратор, готовы приложить усилия и установить инжектор своими руками.

Во-первых, следует обратить внимание на правильное размещение компонентов в моторном отсеке. Ниже вакуума рационально разместить катушку зажигания, ведь в этом месте сила вибрации минимальна, температура не принимает высоких значений, не провоцируя перегрев деталей. В связи с этим увеличить срок эксплуатации катушки зажигания можно только правильным размещением.

Проводим провод, который в дальнейшем подключим к блоку управления.

Адаптер для регулятора давления поступающего топлива просто настолько невозможен, что аналог другой машины использовать не удастся, да и не удастся, поэту придется обратиться за помощью к токарю, который сможет построить такой важный пункт.

Теперь в бак установлены все шланги, кроме вакуумной трубки, которая припаяна к специальной платформе. Далее устанавливается быстродействующий датчик, гайка под барашковый зонд, прокладываем провода для проводки в достаточном количестве, чтобы недобор проводов впоследствии не спровоцировал проблемы.Форсунки с аппарелью, фильтром и шлангами подлежат обязательной промывке при полной сборке.

Теперь вы должны снять зажигание и все механизмы, ориентированные на него. Следующим этапом заранее определен аккуратный слив тосола.

Все впускные каналы необходимо обработать напильником, чтобы придать им яйцевидную форму. Далее следует подготовить отверстия для соединения нового коллектора разливов вместе с каналами, через которые впоследствии будет производиться тосол.

В конце осталось установить коллектор, затем пандусы, патрубки, ресивер, все дроссели, шланги и патрубки, подключить все датчики.

На данном двигателе двигатель ВАЗ-2107 комплектуется с установкой форсунок. Владелец может сразу после выполнения всех технических действий оценить улучшение характеристик двигателя своей «семерки».

На основании описанного выше алгоритма можно сделать вывод, что тюнинг двигателя ВАЗ-2107, установка форсунки требует повышенного внимания и усилий, но выполнить все эти действия удастся доработать двигатель до улучшения двигателя. , повысить маневренность собственной машины.

Результатом проделанной работы смело могут похвастаться друзья, ожидая заслуженной похвалы.

После такой работы вы сможете убедиться, что ваша «семерка» превратилась в настоящую ласточку, с удивительной легкостью обгоняющую крутые иномарки. И даже если ваша «старушка» уже много лет с ней конкурирует с какой-то «автомобильной молодежью», точно будет не с рук. Вас догнать будет очень сложно, в любом случае точно будет.

Двигатель - это сердце любого автомобиля.Недаром в переводе с латыни слово «автомобиль» означает «саморазделающийся». Это силовой агрегат, который отличает любой байк от автомобиля. Двигатели классического семейства ВАЗ, к которому относится ВАЗ 2107, были продвинуты в своем классе - достаточно малошумные, экономичные, неприхотливые. Вес силового агрегата и масса автомобиля составляют 10% и 90%, что неплохо для развития тяги. Поговорим подробнее о двигателе.

Все двигатели семейства классических, в том числе ВАЗ 2107 - бензиновые, четырехтактные.Все агрегаты имеют четыре цилиндра, четыре поршня, которые расположены в ряд, установлен карбюратор. Агрегатный восьмиэлементный, по два клапана на каждый цилиндр. Распределительный вал (или механизм газораспределения, газораспределения) расположен сверху. Вверху и подача топливовоздушной смеси, которую подает карбюратор.

Изначально на ВАЗ 2107 ставился карбюраторный, двигатель «седьмой», ВАЗ 2106, его объем 1,6 л. В дальнейшем будем иметь в виду, что это карбюраторный двигатель.

Также можно установить двигатель 21067, его объем 1,6 л. Масса этих двух разновидностей двигателей практически одинакова

Кроме того, на старые модели ВАЗ 2107 устанавливались силовые агрегаты 2103 и 2104, размер цилиндров которых был не 79 мм, а 76. Соответственно, мощность двигателей была несколько меньше.

У всех силовых агрегатов порядок цилиндров 1-3-4-2.

Силовой агрегат, разрез во фронтальной плоскости

Мощность агрегатов, установленных на ВАЗ 2107, а больше всего на ВАЗ 2106, составляет 54.8 кВт или 74,5 л. Здесь прямая зависимость: чем больше размер цилиндра, тем выше мощность двигателя. Карбюратор добавляет двигателю большей надежности, по сравнению с впрыском, при выходе из строя двигателя возможность «видеть» и прочее.

Вес двигателя в сборе составляет около 120 кг, поэтому не рекомендуется пытаться снимать силовой агрегат, не имея под рукой электрооборудования или подкрановых балок.

Устройство двигателя следующее:

  • Блок цилиндров - Отливка из высокопрочного чугуна.Он содержит 4 высокоточных полости - цилиндры в один ряд. На рисунке изображена схема блока цилиндров и ходы охлаждающей жидкости в нем. Его масса велика, это самая большая часть силового агрегата.


  • Коленчатый вал также изготовлен из высокопрочного чугуна, он опирается на пять опор, называемых шейками. Коленчатый вал имеет большой вес, одинакова и точность его обработки, шейки его закалены токами высокой частоты. На рисунке показаны схема, устройство и основные допуски при изготовлении коленчатого вала.


  • Schituns - Изготовлен из высокопрочной кованой стали, так как испытывает большие нагрузки. Их 4 штуки, по одной на каждый цилиндр. В шатун вдавливается поршневой палец. Поскольку шатуны нельзя заменить один на другой, они маркируются согласно цилиндрам. На рисунке показано устройство и основные размеры поршня (справа) и шатунов (слева) и их схема предельных допусков в мм.


  • Поршни - отлиты из легких алюминиевых сплавов, наружные поверхности покрыты оловом.Эта технология позволяет улучшить процентное соотношение поршня к стенке цилиндра. На поршнях установлено три кольца, два из которых называются компрессионными, а одно маслоудерживающее.
  • Головка блока цилиндров - Изготовлена ​​из легкого алюминиевого сплава, ее масса относительно невелика, а между ней расположена специальная прокладка и блок цилиндров не подвержен усадке. На рисунке показано устройство головки БК и клапанов.


  • Распределительный вал со звездочками и клапанным механизмом Вместе с цепью находится газораспределительный механизм.Цепной привод Работает с натяжителем и спокойной цепью.
  • Маховик Находится на заднем полюсе коленчатого вала. Маховик имеет зубчатый венец из чугуна, который входит в пуск со стартером для запуска двигателя. Для увеличения мощности двигателя можно уменьшить вес маховика, поставив облегченный вариант.
  • В принципиальную схему агрегата входит много других, например, схема смазки двигателя также будет представлена, например, таким образом:

Схема подключения генератора ВАЗ-2107.Устройство генератора

В зависимости от года выпуска автомобиля схема подключения генератора ВАЗ-2107 может отличаться. С годами в машину добавлялись различные устройства, увеличивалось потребление энергии. Если в начале 80-х на автомобилях можно было встретить максимальный радиоприемник или (в очень редких случаях) кассетный магнитофон, то сегодня список пополнился центральными замками, сигнализацией и охранной системой, акустикой (сабвуферы, мощные усилители).

Водителю помогают различные устройства - видеорегистраторы, навигаторы, инверторы, зарядные устройства, насосы и т. Д.И все они потребляют электроэнергию, а генератор помогает подзарядить заряд, который заряжает аккумулятор до оптимального уровня.

Карбюраторные двигатели


Схема подключения генератора ВАЗ-2107 (карбюратор и инжектор) зависит от года выпуска автомобиля. На первых карбюраторных моделях устанавливался генератор Г-222. Такое же устройство можно встретить на серийных моделях ВАЗ-2105 и ВАЗ-2104 с системой впрыска карбюратора.

Максимальный обратный ток для такой установки составляет 55 ампер.Но в последнее время широкое распространение получили автомобили с системой впрыска. Его использование подразумевает большой ток потребления, поэтому необходимо использовать генератор с большим током для обеспечения нормального уровня заряда и мощности для всех потребителей.



Инжекторные двигатели


Инжекторные двигатели используют генераторные установки 5142.3771 или аналогичные. У них повышенная энергия, максимальный ток порядка 80-90 А, все зависит от варианта конструкции. Автомобили седьмой серии и аналогичные модели хороши тем, что они как дизайнерские.На них можно установить практически любой генератор, похожий по конструкции на «родной».

Для настройки используются установки с обратным током 100 ампер и выше. Но использование таких устройств оправдано только при условии, что к электрооборудованию подключено много мощных потребителей. Вне зависимости от конструкции генераторы вырабатывают переменный ток, в корпусе установлены регулятор напряжения, конденсатор и блок диодов.

Машины до 1986 года выпуска


Генератор Г-222 использовался в автомобилях.Схема подключения ВАЗ-2107 практически такая же, как на более поздних моделях. Но есть особенности, среди основных - есть контрольная лампа, показывающая зарядку аккумулятора. И она работала с электромагнитным реле.


При включении зажигания питание подается от замка через предохранитель приборной панели на электромагнитное реле лампы заряда аккумулятора и контакт катушки. Второй контакт катушки подключается к центральному проводу на генераторе (с точкой соединения трех обмоток).

Электромагнитное реле имеет нормально замкнутые контакты, поэтому при включении зажигания лампа горит. Но как только двигатель начинает работать, на генераторе вырабатывается ток. И через катушку контрольной лампы протекает ток, который заставляет якорь притягивать и размыкать контакты.

Это выключает питание лампы накаливания, она гаснет. Это означает, что аккумулятор заряжается нормально. Только при условии, что при прекращении питания лампы на обмотку возбуждения будет подано напряжение и генератор сможет перейти в рабочий режим.

Автомобили выпуска 1996 г. и позже (карбюраторные двигатели)

Схема подключения генератора Г222 на ВАЗ-2107 после 1996 г. отличается от предыдущей небольшой особенностью - изменена мощность обмотки возбуждения. Машины были улучшены, а некоторые улучшения позволяют сразу убить двух зайцев - для упрощения конструкции и облегчения судьбы водителя.

После 1996 года вместо контрольной лампы стали устанавливать вольтметр, более-менее точно показывающий уровень заряда батареи.И если лампа позволяет контролировать только наличие или отсутствие напряжения на генераторе, то с помощью вольтметра драйвер визуально оценивает уровень. И при необходимости он может понять, что необходимо провести ремонт или техническое обслуживание.

Схема генератора для инжекторных двигателей


По сути, конструкция генераторной установки мало чем отличается от тех, что устанавливались на карбюраторных двигателях. Различаются только тип возбуждения и наблюдение за здоровьем.В панели приборов установлена ​​не только контрольная лампа, но и вольтметр, эти два прибора позволяют оценить как наличие, так и уровень заряда. Ток протекает через нить накала лампы и подается на обмотку возбуждения при запуске двигателя. Схема подключения генератора ВАЗ-2107 независимо от года выпуска подразумевает работу в следующем режиме:

  1. При включении зажигания питание подается на обмотку возбуждения. Вокруг якоря возникает магнитное поле.
  2. При вращении коленчатого вала приходит в движение стартер и якорь генератора. За счет движения и магнитного поля на концах обмоток статора возникает разность потенциалов.
  3. С обмоток напряжение (переменное, трехфазное) поступает на выпрямительный блок, а с него на вывод «30» генератора.
  4. Клемма 30 подключена к аккумуляторной батарее (положительный полюс). Следовательно, вся электрическая система запитана, а аккумулятор заряжен.

При этом аккумулятор и генератор G221A работают параллельно. Схема подключения ВАЗ-2107 с карбюраторным и инжекторным двигателями практически идентична, доступны лишь мелкие особенности.

Вывод


Если для контроля предусмотрена лампа, через нее будет протекать ток, независимо от того, генератор или аккумулятор питают систему питания, они работают попарно. Но если в обмотке возбуждения произойдет обрыв, щетки стираются, лампа не погаснет, так как генератор не сможет выйти в нормальный рабочий режим и обеспечить питание всех потребителей.Схема подключения генератора ВАЗ-2107 больше не имеет особенностей.

Практически одинаково для всех автомобилей (не только производства АвтоВАЗа, но и других заводов). Схема питания обмотки возбуждения стандартная, законы электродинамики везде одинаковы. Без питания обмотки ротора снять напряжение статора с клемм будет невозможно, так как не будет вращающегося магнитного поля.

Схема подключения генератора ВАЗ-2107.Генераторное устройство

В зависимости от года выпуска автомобиля схема подключения генератора ВАЗ-2107 может отличаться. С годами в машину добавляли различную технику, увеличивалось потребление электроэнергии. Если в начале 80-х на машинах можно было встретить максимум радиоприемник или (в очень редких случаях) магнитофон, то в наше время список пополнился центральными замками, сигнализацией и охранной системой, акустикой (сабвуферы, мощные усилители).

В помощь водителю различные устройства - видеорегистраторы, навигаторы, инверторы, зарядные устройства, насосы и т. Д.И все они потребляют электроэнергию, а генератор помогает восполнить заряд, который заряжает аккумулятор до оптимального уровня.

Карбюраторные двигатели

Схема подключения генератора ВАЗ-2107 (карбюраторный и инжекторный) зависит от года выпуска автомобиля. На первых карбюраторных моделях устанавливался генератор Г-222. Такое же устройство можно встретить на серийно выпускаемых моделях ВАЗ-2105 и ВАЗ-2104 с системой впрыска карбюратора.

Максимальный ток отдачи для такой установки составляет 55 ампер.Но в последнее время широкое распространение получили автомобили с инжекторной системой впрыска. Его использование подразумевает большое потребление тока, поэтому необходимо использовать генератор с большим током, чтобы обеспечить нормальный уровень заряда и мощности для всех потребителей.

Инжекторные двигатели

Инжекторные двигатели используют генераторные установки 5142.3771 или аналогичные. У них повышенная энергия, максимальный ток порядка 80-90 А, все зависит от варианта конструкции. Автомобили седьмой серии и аналогичные модели хороши тем, что они как дизайнерские.На них можно установить практически любой генератор, похожий по конструкции на «родной».

Для настройки используйте установку с током отдачи 100 ампер и выше. Но использование таких устройств оправдано только при условии подключения к электрооборудованию многих мощных потребителей. Вне зависимости от конструкции генераторы вырабатывают переменный ток, в корпусе установлены регулятор напряжения, конденсатор и диодный блок.

Автомобили до 1986 года выпуска

Использовались в автомобилях генератор Г-222.Схема подключения ВАЗ-2107 практически такая же, как на более поздних моделях. Но есть особенности, среди основных - есть контрольная лампа, показывающая зарядку аккумулятора. И работало это с помощью электромагнитного реле.

При включении зажигания на замок через предохранитель приборной панели подается питание на реле электромагнитной лампы заряда аккумуляторной батареи и контакт катушки. Второй контакт катушки подключается к центральному проводу на генераторе (с точкой соединения трех обмоток).

У электромагнитного реле нормально замкнутые контакты, поэтому при включении зажигания лампа горит. Но как только двигатель начинает работать, генератор вырабатывает ток. А через катушку контрольной лампы протекает ток, который заставляет якорь притягивать и размыкать контакты.

При этом гаснет питание лампы накаливания, она гаснет. Это указывает на то, что аккумулятор заряжается в нормальном режиме. Только при условии, что питание лампы прекратится, обмотка возбуждения будет под напряжением и генератор сможет перейти в рабочий режим.

Автомобили 1996 года выпуска (карбюраторные двигатели)

Схема подключения генератора Г222 к ВАЗ-2107 после 1996 года выпуска отличается от предыдущего небольшой особенностью - изменена мощность обмотки возбуждения. Машины улучшили, а некоторые доработки позволяют сразу убить двух зайцев - упростят конструкцию и облегчат работу водителя.

После 1996 года вместо контрольной лампы установить вольтметр, более-менее точно показывающий уровень заряда аккумулятора.И если лампа позволяет контролировать только наличие или отсутствие напряжения на генераторе, то с помощью вольтметра драйвер визуально оценивает уровень. И при необходимости может понять, что необходимо провести ремонт или техническое обслуживание.

Схема генератора на инжекторных двигателях

На самом деле конструкция генераторной установки мала, чем отличается от тех, что устанавливались на карбюраторных двигателях. Единственное отличие - тип возбуждения и контроль исправности.В панели приборов установлена ​​не только контрольная лампа, но и вольтметр, эти два прибора позволяют оценить как наличие, так и уровень зарядки. Ток протекает через нить накала лампы и подается на обмотку возбуждения при запуске двигателя. Схема подключения генератора ВАЗ-2107, независимо от года выпуска, подразумевает работу в следующем режиме:

  1. При включении зажигания питание подается на обмотку возбуждения.Вокруг якоря возникает магнитное поле.
  2. При вращении коленвала начинает двигаться стартер и якорь генератора. С помощью движения и магнитного поля на концах обмоток статора возникает разность потенциалов.
  3. С обмоток напряжение (переменное, трехфазное) идет на выпрямительный блок, а с него на вывод «30» генератора.
  4. Выход «30» подключен к аккумуляторной батарее (положительный полюс). Следовательно, вся электрическая система запитана, а аккумулятор заряжен.

При этом аккумулятор и генератор G221A работают параллельно. Схема подключения ВАЗ-2107 с карбюраторным и инжекторным моторами практически идентична, доступны лишь мелкие детали.

Вывод

Если есть лампа для контроля, то через нее будет протекать ток, независимо от того, генератор или аккумуляторная система питания, они работают попарно. Но если в обмотке возбуждения произойдет обрыв, щетки стираются, то лампа не погаснет, так как генератор не сможет выйти в нормальный режим работы и обеспечить питание всех потребителей.

Разное

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
