Сравнительно недавно под капотом любого автомобильного двигателя, работающего на бензине, можно было найти карбюратор — прибор, отвечающий за наполнение цилиндров топливной смесью. В последнее время ему на смену пришло новое устройство — инжектор.

Однако не каждый знает, в чем состоит отличие между ними. Предлагаемая статья содержит информацию о технических особенностях упомянутых систем.

Исторический экскурс

Первый жидкостный карбюратор, работающий по принципу испарения, был создан в 1872-м, по другим данным — в 1876 году. А через 20 лет (1893) итальянец Донат Банки разработал прибор, в основе которого лежало распыление бензина. Постепенно совершенствуясь и обрастая различными системами, он просуществовал на автомобильных двигателях почти столетие.

Родословная инжектора берет свое начало с тех же времен. Еще начиная с 1902 года, двигатели французского инженера и гонщика Левассера содержали некоторые элементы механического впрыска топлива.

Идею позаимствовали авиационные конструкторы, заинтересованные тем, что работа инжектора не зависит от силы гравитации. К окончанию второй мировой войны инжекторные двигатели появились на некоторых самолетах воюющих сторон, включая и СССР.

Впервые на серийном автомобиле механический принудительный впрыск получил Mercedes-Benz 300SL («Крыло Чайки») в 1954 году. А впрыск топлива с электронным управлением был опробован итальянцами еще до войны.

С 80-х годов минувшего столетия инжекторные бензиновые двигатели получают массовое распространение в связи с появлением доступных электронных компонентов для создания электронных систем управления двигателем. На современных автомобилях карбюраторные двигатели практически не встречаются, кроме некоторых гоночных болидов.

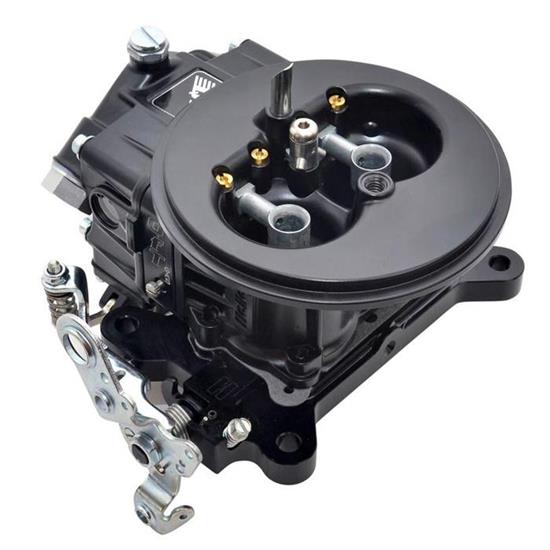

Принцип работы карбюратора

Сarburation, в переводе с английского, — газификация, насыщение воздуха парами, смесеобразование. А карбюратор — это смеситель, то есть устройство для распыления в воздухе мельчайших частиц топлива.

Как схематично устроен этот прибор? Устройство устанавливается на впускном коллекторе и состоит из двух камер: поплавковой и смесительной, которые соединены между собой трубкой распылителя.

Первая сообщается посредством трубопровода с топливным баком. В нее бензонасосом подается горючее. Постоянный уровень бензина поддерживается с помощью игольчатого клапана и поплавка, подобно впускному устройству унитаза.

Вторая (воздушная) камера включает в себя диффузор (трубка Вентури), распылитель и дроссельную заслонку. Полость перед диффузором сообщается через воздушный фильтр с атмосферой, а смесительная камера — через впускной коллектор с цилиндрами двигателя. На дне распылительной трубки со стороны поплавковой камеры имеется калиброванное отверстие (жиклер), которое отмеряет нужное количество топлива для образования горючей смеси.

При движении поршней в смесительной камере создается разрежение, максимум которого приходится на место сужения диффузора, где находится и отверстие распылителя. Происходит всасывание наружного воздуха из атмосферы и бензина через трубку распылителя. Бензин, попадая в движущийся поток воздуха, распыляется и смешивается с воздушным объемом.

Как работает инжектор

Устройство впрыска топлива (Fuel Injection System) на самом деле более примитивно, чем у карбюратора, являющегося средоточием сложнейших систем, подчиняющихся законам истечения жидкости. Фактически здесь один рабочий элемент — это инжектор или форсунка, что одно и то же.

Форсунка имеет всего два состояния: открыто и закрыто. Открывается она с помощью встроенного электромагнита, закрывается пружиной. Количество подаваемого топлива определяется продолжительностью включения. Бензин подается насосом из бака в общую магистраль (топливную рампу), от которой запитаны инжекторные форсунки.

Для поддержания постоянного давления на рампе имеется клапан, сбрасывающий излишки топлива обратно в бак. Существует несколько вариантов подключения форсунок:

• Одноточечный (моновпрыск).
• Многоточечный (распределенный). Разделяется на параллельный (одновременный), попарно-параллельный и фазированный.
• Прямой или непосредственный впрыск.

Управляет работой инжекторов электронный блок управления (ЭБУ). В его памяти «зашита» микропрограмма, выдающая команды различным исполнительным механизмам двигателя, среди которых и электромагниты форсунок.

Величина подачи бензина регулируется согласно многочисленным параметрам: нагрузке, температуре двигателя, составу выхлопных газов и так далее. Момент впрыска задается датчиками: положения коленвала (ДПКВ), распредвала (датчик Холла), дроссельной заслонки (ДПДЗ) и корректируется в соответствии с условиями движения.

Различия между двумя видами двигателей

Чем отличается инжекторный двигатель от карбюраторного? Два типа бензиновых двигателей внутреннего сгорания (ДВС) отличаются между собой как по способу питания, так и составом входящих компонентов. Инжекторный и карбюраторный двигатель представляют собой «две большие разницы», как говорили в Одессе.

Главное, что характеризует каждую систему — технология смесеобразования и, соответственно, техническое решение. В таблице приводится наиболее важные принципиальные и конструктивные отличия.

Отличия	Тип двигателя
	Инжектор	Карбюратор
Метод приготовления горючего	Впрыск бензина перед впускным клапаном внутри коллектора или непосредственно в цилиндр	Подготовка топливно-воздушной смеси перед впускным коллектором
Подающее устройство	Форсунки	Карбюратор
Место установки	На каждом цилиндре (см. примечание)	На впускном коллекторе
Тип бензонасоса	Электрический	Механический
Система управления	ЭБУ	Отсутствует

Примечание: При моновпрыске одна общая форсунка устанавливается на впускном коллекторе вместо карбюратора, то есть выполняет его функцию.

Однако это решение было промежуточным, и сейчас практически не используется.

Сравнение двух систем

Принудительный впрыск

• Инжектор, в отличие от карбюратора, обеспечивает оптимальный состав рабочей смеси в зависимости от режима работы двигателя, поэтому лучше справляется со своей функцией.
• По динамическим качествам впрысковый мотор превосходит карбюраторный. К примеру, инжекторная Нива ВАЗ-2121 значительно резвее своего карбюраторного аналога.
• Надежность работы системы впрыска выше. Недостатком карбюраторов является большое количество жиклеров, склонных к засорению. Кроме того, они чувствительны к температурным условиям. Летом страдают повышенным испарением топлива из поплавковой камеры, зимой — от образования и замерзания конденсата.
• Инжекторный мотор устойчиво заводится даже при значительных отрицательных температурах благодаря электронному управлению. Водители со стажем помнят, каких трудов стоило запустить карбюраторный движок, несмотря на пресловутый «подсос».
• Карбюраторные двигатели не отвечают современным экологическим требованиям. Электронная система, управляющая инжектором, контролирует содержание вредных выбросов и корректирует состав подаваемой смеси.
• Поскольку на обычных режимах работы инжекторного ДВС в цилиндры подается обедненная смесь, расход топлива сокращается, поэтому инжектор экономичнее карбюратора.
• Благодаря тому, что состав и количество подаваемой смеси регулируется электроникой, мощность впрысковых агрегатов повышается. Прибавка составляет до 10%.

Карбюратор

• Меньшая стоимость устройства. Правда, если сравнивать цены двух новых автомобилей с разными системами подачи топлива, отличаться они будут незначительно.
• В карбюраторе не образуется нагар. Форсунки инжектора более требовательны к топливу, поскольку работают в тяжелых условиях (высокая температура, особенно у прямого впрыска). Сомнительные заправки желательно объезжать стороной.
• Значительно проще в обслуживании, поэтому карбюраторные автомобили до сих пор популярны в глубинке, где далеко до ремонтного сервиса, и водитель в случае поломки вынужден устранять неисправность своими руками.

Преимущества инжекторного впрыска неоспоримы: улучшение динамики, невосприимчивость к наружной температуре, меньший ущерб окружающей среде, топливная экономичность при одновременном повышении снимаемой мощности.

Благодаря вышеперечисленным достоинствам инжектор на бензиновых ДВС получил широкое распространение. Сегодня все легковые автомобили оснащаются инжекторной системой питания. Карбюраторные двигатели сохранились только на старых машинах, если не считать некоторых гоночных спорткаров.

Большинство автолюбителей посредственно разбираются в строении собственной машины. Некоторые из них даже не знают, карбюратор или инжектор на ней установлен. А уж тем более, не понимают, чем отличается инжектор от карбюратора (кстати, нелишне напомнить, что последними новые авто уже не оснащаются из-за несоответствия стандарту EVRO3).

Между тем, быть осведомленным в этой области едва ли помешает любому водителю. Ну а уметь перечислить «плюсы» и «минусы» карбюратора и инжектора обязан любой уважающий себя автомобилист, который имеет дело с бензиновым мотором.

Самый первый карбюратор в виде лабораторной установки был придуман в 1872 году. В 1893 году итальянец по происхождению Донат Банки пошел в этом отношении гораздо дальше и сконструировал неведомый дотоле механизм, который был способен сверхмелко распылять топливо. Данная вещь имела огромное прикладное значение, ибо стала массово использоваться в нарождающемся мировом автопроме. С годами она модернизировалась и обогатилась новыми возможностями, практически монопольно просуществовав на бензиновых агрегатах почти целый век.

Прообраз инжектора появился несколько позже. Приблизительно с 1902 года двигатели французского автомобилиста-экспериментатора Левассера несли в себе отдельные слагаемые механического впрыска.

Проявленной им технической инициативой воспользовались авиаконструкторы, которых заинтересовал факт, что на функции инжектора действие земного притяжения не влияет.

Во время Великой Отечественной инжекторные моторы стали появляться на отдельных летательных аппаратах противоборствующих коалиций. Особенно преуспели в этом направлении специалисты нацистской Германии, реализовавшие проект «MW50» по впрыску метанола в поршневые двигатели истребителей «Фокке-Вульф» и «Мессершмидт».

Впрыск с элементами электроники в Италии испытали еще в 30-х годах. На автомобиле механический впрыск впервые опробовали в 1954-м на «Мерседес-Бенце» 300SL.

В последней четверти XX столетия инжекторы начали постепенно вытеснять карбюраторы и в конце концов получили тотальное распространение благодаря внедрению электронных принципов управления ДВС.

Устройство и принцип действия карбюратора

Итак, рассмотрим сперва карбюратор (от фр. сarburation – карбюрация – образование исходной рабочей субстанции из воздуха и воспламеняемых паров в пропорции, нужной для функционирования силового агрегата). В ДВС данный аппарат предназначен для приготовления горючей смеси с ее дальнейшей регулируемой подачей в цилиндр. Дозированное питание двигателя топливом реализуется посредством поплавка с жиклером.

Схематично данная деталь устроена следующим образом. Она обладает двумя полостями – смесительной и поплавковой, сообщающимися распылительной трубкой.

Поплавковая трубопроводом соединена с бензобаком. Бензонасосом туда закачивается топливо. Его уровень обеспечивается посредством взаимодействия поплавка с игольчатым клапаном, наподобие сифона унитазного бачка.

Смесительная состоит из трубки Вентури (диффузора), дроссельной заслонки и распылителя. Пространство перед указанной трубкой сквозь воздухофильтр связано с внешним миром, а собственно смеситель при посредничестве впускного коллектора – с цилиндрами. Внизу распылителя со стороны поплавка предусмотрено специальное отверстие (т.н. жиклер), отмеряющее требуемый объем горючего для создания паровоздушного коктейля.

При возвратно-поступательном движении поршневой группы в смесительной полости образуется вакуум; его пик находится в наиболее узком участке трубки Вентури, там же расположено и распылительное отверстие. В таких условиях осуществляется всасывание бензина и атмосферы через пульверизатор. Горючее в движущемся вихревом потоке перемешивается с воздухом.

«Плюсы»

С появлением инжекторов данный технологический метод утратил былую актуальность. Впрочем, окончательно сбрасывать со счетов карбюратор пока рановато, ибо:

1. В нем не образуется нагар.
2. Он нечувствителен к вещественному качеству бензина, только к дисперсной чистоте его состава.
3. Его ремонт, обслуживание упрощено до предела и не связано с существенными расходами; потребуется лишь ремкомплект и штатный инструмент.
4. Для всаса топлива не требуется дополнительный источник энергии.

Таким образом, каждый владелец транспортного средства в состоянии осуществить профилактические мероприятия самостоятельно.

«Минусы»

Что касается остальных особенностей и свойств, данный функциональный узел весьма проигрывает инжектору. Ведь карбюратор работает неустойчиво и считается проблемным звеном. Основной его «болезнью» эксперты признают большое число легко забивающихся жиклеров. Вдобавок он вечно то мерзнет, то перегревается, из-за чего движок хуже заводится даже при наличии, казалось бы, спасительного «подсоса». Наконец, правильная работа карбюратора требует тщательной наладки. При этом расход горючего и объем вредных выбросов все равно объективно остается довольно существенным.

Устройство и принцип действия инжектора

Инжектор (от фр. injection – инжекция – процесс смешивания 2-х физических потоков и передачи энергии рабочего потока инжектируемому) – более совершенная конструкция топливоприготовления и топливоподачи, основанная на принципе принудительного впрыска (нагнетания). Применяемые для данной цели струйные аппараты, работающие по принципу шприца, именуют инжекторами.

Кстати у слов «инжекция» и «инъекция» общий этимологический корень.

В сущности, метод впрыска топлива даже более примитивен, нежели карбюраторная технология, являющаяся сложнейшим изобретением.

Она возможна лишь благодаря синхронному действию нескольких законов физики в комплексе. А здесь присутствует единственный рабочий орган – форсунка, она же инжектор.

Форсунка имеет 2 положения – закрытое и открытое. Открывается аппаратура встроенным электромагнитом, а запирается обыкновенной пружиной. Порция поступающего бензина отмеряется длительностью открытого положения. Горючее под напором подается в топливную рампу, откуда инжектора и питаются.

С целью обеспечения стабильного давления имеется клапан, регулирующий поступление бензина и возвращающий назад его избыток. Известны три способа подключения инжекторов:

• Распределенный (параллельный, фазированный и попарно-параллельный).
• Моновпрыск.
• Прямой.

Регулирует оперативную деятельность описанной системы универсальный ЭБУ. Блок соответствующим образом запрограммирован; он посылает команды всевозможным устройствам двигателя (в том числе форсуночным электромагнитам), а также руководит их исполнением.

Размеры бензиновых доз задаются в соответствии с рядом параметров мотора: производительностью, степенью нагрева, составом отработавших газов, пр. Момент впрыска определяют ДПДЗ, ДПКВ (соответственно датчики положения дроссельной заслонки, коленвала), а также датчик Холла распредвала, и варьируются в зависимости от условий езды.

Если обобщить вышесказанное, то радикальная отличительная черта инжектора в том, что процессы в нем контролирует электроника. В топливную систему внедрено достаточное число датчиков, мониторящих ее деятельность. Получаемые от них сведения воедино собираются в микроконтроллере, осуществляющем управление работой инжектора.

«Плюсы»

Прогрессивные технологии обеспечивают массу выгод. С применением инжектора:

1. Мотор реже выходит из строя, то есть степень его надежности повышается.
2. В целом автомодель становится более экономичной и экологичной (перерасход бензина априори исключен).
3. Важным обстоятельством является невосприимчивость к резким температурным колебаниям атмосферы, учитывая российскую климатическую специфику.

«Минусы»

Электронное хозяйство позволяет наблюдать общее состояние ТС через бортовой компьютер, но, помимо удобств, в этом заключается и сложность использования инжектора. Сломанный датчик не ремонтируется, а стоимость нового сравнительно внушительная. В итоге ликвидация поломки, прямо либо косвенно касающаяся эксплуатации инжектора, связана с приобретением дорогостоящих запчастей. Форсунки инжектора функционируют в более сложных условиях высоких температур непосредственно в ГБЦ, а карбюратор вынесен в сторону и представляет собой автономное приспособление. Если к указанным факторам добавить требовательность к химической кондиции топлива, то получается, что хлопот и затрат с ним вроде бы больше, нежели с карбюратором.

Подведем итоги.

Впрочем, цену вопроса стоит внимательно и объективно просчитать. Содержание карбюратора и в самом деле выходит несколько дешевле, но он чаще беспокоит, и попытка сэкономить на поверку оказывается в большинстве случаев несостоятельной. С другой стороны, действительно, починка инжектора более ресурсоемка, однако за счет невысокой вероятности поломки данный недостаток обычно минимизируется. И в завершение напрашивается вывод, что последний все-таки предпочтительнее. Добавим сюда повышенную мощность (до 10%), а также улучшенную приемистость, и становится очевидным: карбюратор – это уже морально устаревшее техническое чудо. Хотя на вопрос «что лучше инжектор или карбюратор?» – однозначно ответить нельзя. Допустим, в глубинке карбюраторный тип по-прежнему будет востребован, ибо там, где далеко до современного ремонтного сервиса, по понятным причинам он имеет преимущество. На некоторых спортивных суперболидах карбюраторы также в силу своей механической неприхотливости пока остаются незаменимыми.

Вместе с тем, опыт свидетельствует: переоборудование топливной аппаратуры ТС с одного вида на другой экономически себя не оправдывает и ведёт к чрезмерным, порой неокупаемым расходам. Посему выбор оптимального варианта актуален изначально, в ходе приобретения автомобиля.

Мне кажется эта тема уже давно «избита» и с развитием новых экологических норм уже давно снята с повестки дня. А ВОТ ОКАЗЫВАЕТСЯ И НЕТ! Многие пишут — что же реально лучше карбюратор или инжектор? А «новички» в автомобилях задают еще и такой вопрос – какая в них разница? Для меня уже все очевидно (закрыл этот вопрос давным-давно), но если есть такой интерес, значит напишу статью и сниму видео, будет и голосование внизу. Так что читайте-смотрите, будет интересно …

СОДЕРЖАНИЕ СТАТЬИ

• За что отвечают обе системы?
• КАРБЮРАТОР
• ИНЖЕКТОР
• ВИДЕО ВЕРСИЯ
• ГОЛОСОВАНИЕ

Мой водительский стаж у меня почти 20 лет. За это время я вдоволь покатался на карбюраторе (было несколько ВАЗ, такие как 2101, 2103, 2105 и т.д.), и уже вдоволь накатался на инжекторных модификациях автомобилей (не только наших, но и импортных). Поэтому у меня есть реально возможность оценить тот и другой агрегат, хотя я считаю это не правильно, это как сравнивать ламповый телевизор и современную LCD панель.

За что отвечают обе системы?

Этот пункт именно для новичков — а действительно за что отвечают обе эти системы? Друзья все очень просто. По сути они нужны для «питания» наших моторов, а именно для создания воздушно-топливной смеси которая сгорает у нас в цилиндрах двигателя.

Вся разница у них только в том – что одна система механическая (практически нет электроники), а вот вторая наоборот электронная (за все отвечают датчики, электронные насосы и т.д.)

Механическая система — она же карбюратор.

Электронная – она же инжектор.

НУ а теперь подробнее.

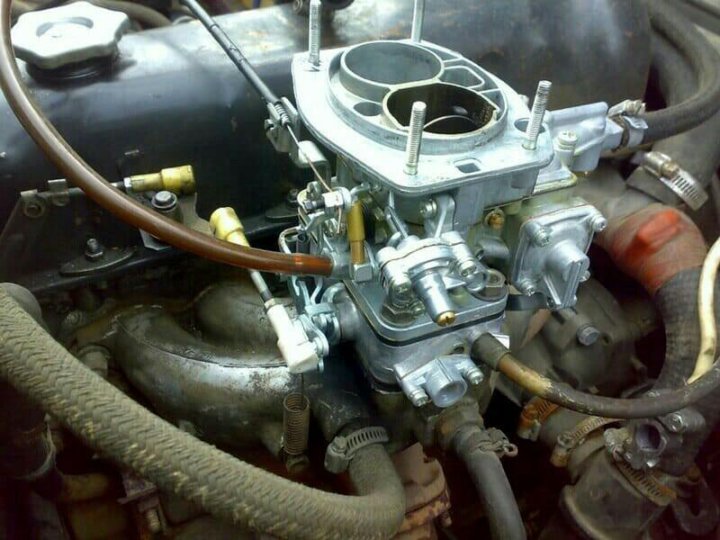

КАРБЮРАТОР

Был изобретен первым, его утрированные модификации были еще на заре двигателей внутреннего сгорания, поэтому его можно назвать дедушкой современных систем питания двигателя.

Устройство в системе питания карбюраторных двигателей внутреннего сгорания, предназначенное для смешивания (карбюрации, от французского — carburation) бензина и воздуха, создания горючей смеси и регулирования её расхода.

Из чего состояла такая система (для примера я возьму ВАЗ 2101):

• Бак (для хранения топлива)
• Поплавок и совместно с ним трубка закачки бензина. Поплавок отслеживал уровень топлива и показывал его на панели приборов
• Топливная магистраль. Обычно это бензостойкие шланги и трубки (медь, алюминий)
• Топливный насос (диафрагменного типа). Качал с давлением в 20 – 30 кПа (около 0,3 атмосфер). Обычно находится в моторном отсеке, и был присоединен к двигателю. Почему? Да просто потому что приводился в движение механически – эксцентриком привода масляного насоса и распределителя зажигания через толкатель. Если утрировать на насосе внутри есть специальный «рычажок», на который давил этот эксцентрик и происходила накачка топлива за счет колебания мембраны. Кстати снаружи на корпусе также был рычажок для ручной подкачки, например — кончилось топливо, залили новое, и вам нужно было закачать вручную, чтобы запустить автомобиль и не расходовать заряд АКБ.
• Карбюратор. От насоса шел шланг с топливом, который подходил к главному узлу. Именно карбюратор смешивал топливо с одной стороны и захватывал воздух с другой. Кстати обычно сверху находилась круглая банка в которой был воздушный фильтр, через который проходил воздух и поступал внутрь для смешивания.
• Впускной коллектор. Уже через него поступала готовая топливно-воздушная смесь в цилиндры двигателя.

Система по современным меркам – ОЧЕНЬ ПРОСТАЯ и не прихотливая. По сути, ломаться было нечему, однако внутри карбюратора были несколько жиклеров, иголка, поплавок, дроссельная заслонка (заслонки), которые могли влиять на работоспособность этого узла. Нужно отметить, что заслонки открывались от нажатия педали газа, причем привод был механический (обычный тросик).

ПЛЮСЫ:

• Простая конструкция. Действительно можно разобрать в любом лесу
• Дешевый и легкий ремонт. Мне кажется, практически любой автомобилист ковырял у себя в гараже
• Дешевые запчасти
• Низкие требования к качеству топлива (работал на АИ-76)
• Упрощенная диагностика. Зачастую не нужно использовать различные стенды
• Нет большого количества электронных датчиков, которые нужны для работы

МИНУСЫ:

• Низкая стабильность работы. Раз в 2 – 3 месяца нужно было регулировать
• Сложно было точно настроить.
• Зависимость от перепадов температур (зимой мог замерзать, мог образовываться конденсат, который приводил к залипанию поплавка или иглы. Летом — мог перегреваться)
• Большее потребление топлива, чем у оппонента
• Большой выброс вредных веществ (таких как СО). Одна из причин запрета, отвечает нормам ЕВРО2
• Сложно раскрутить мотор и вывести на полную мощность
• Заливание свечей. Если один-два раза не запустил, то может залить свечи топливом, они не будут эффективно давать искру, не запустите мотор. Нужно выкручивать свечи и сушить – калить их.
• Запах в салоне. Как бы я не регулировал карбюратор, но был постоянный запах в салоне, толи бензина, толи неправильного выхлопа

Как бы не казались карбюраторные системы простыми и легкими в обслуживании, мороки с ними было больше. За год эксплуатации вы обязательно бы регулировали его минимум 3 – 4 раза, а может быть и больше. Зимой в сильные морозы один раз не запустили мотор, шанс что вообще запустите (без прокаливания свечей) уменьшался в разы. Нужно было играться подсосом после пуска (современные водители сейчас и не знают что это такое).

И сказать честно – Я ВООБЩЕ НЕ ЖАЛЕЮ, ЧТО КАРБЮРАТОРЫ УШЛИ В ПРОШЛОЕ. Они выполнили свою задачу, и по сути достигли своего предела.

ИНЖЕКТОР

Электронная система подачи воздушно-топливной смеси. Появился гораздо позже и сейчас уже модернизировался несколько раз. Все механические части были заменены на электронные, также существует система управления (ЭБУ), которая базируется на различных датчиках

Инжектор от слова INGECTION, перевод — впрыск или инъекция топлива

Сейчас различают три основных вида систем:

• МОНОВПРЫСК. Самый древний вид, пришел на смену карбюратора, по сути является им же, только с электронной составляющей. Распыляет бензин сразу в весь впускной коллектор. Уже не устанавливается на машины, ибо не входит по нормам экологии
• РАСПРЕДЕЛЕННЫЙ впрыск. Здесь в каждую трубу установлен свой инжектор, который подает топливо только в свой цилиндр
• НЕПОСРЕДСТВЕННЫЙ впрыск. Здесь форсунки установлены в блок двигателя, в саму камеру сгорания.

Из чего состоит данная система:

• Бак. Также для хранения бензина
• Топливный насос. Обычно он погружается прямо в топливо. Его не нужно крепить на двигателе, потому как он электрический, ему не нужны приводы. Нужно отметить, что он создает давление около 3 атмосфер.
• Топливная магистраль. Также есть шланги и трубки
• Топливная рампа. К ней походят трубка или шланги от магистрали, а также зачастую вкручиваются сами инжектора.
• Инжектор. Система впрыска топлива в определенной пропорции. В системах с распределенным впрыском, располагаются на впускном коллекторе.
• Дроссельный узел (совмещен с воздушным фильтром). Подает воздух для смеси, в нем стоит заслонка, которая регулирует нужный объем воздуха. А вы в свою очередь регулируете все нажатием на педаль газа (зачастую электронную)

Конечно чтобы заставить работать инжекторный вариант нужно большое количество датчиков которые контролируют — подачу топлива, воздуха, скорость автомобиля, вращение коленчатого вала, положение дроссельной заслонки, температуру охлаждающей жидкости, детонации.

Может показаться, что система сложная, но это не так. Одним из основных датчиков является ДПКВ (датчик положения коленчатого вала). По его показаниям определяется цилиндр, время подачи топлива и искры.

Эта информация идет в ЭБУ и именно этот блок управления дает приказания насосу начинать нагонять давление топлива в магистрали после в рампе. То есть оно находится сзади инжектора. Далее воздух идет от дроссельного узла и при достижении инжектора, происходит открытие и воздух смешивается с бензином в нужной пропорции. После эта смесь засасывается цилиндром двигателя и сгорает внутри.

Инжекторный вариант имеет много преимуществ

ПОЛОЖИТЕЛЬНЫЕ МОМЕНТЫ:

• Стабильная работа двигателя
• Большая мощность
• Долговечность. Не нужно регулировать каждые 2-3 месяца
• Меньший расход топлива, до 30%
• Не зависит от перепада температур. Работает одинакового летом и зимой
• Меньше до 75% выбросов вредных веществ
• Нет переливов топлива при запуске. Можете крутить долго, пока позволит аккумулятор
• Нет вони бензина в салоне. Потому как очень точная дозировка

ОТРИЦАТЕЛЬНЫЕ МОМЕНТЫ:

• Сложный ремонт и диагностика. Только при наличии специального оборудования. В лесу вы точно не сделаете
• Наличие большого количества датчиков
• Высокая стоимость узлов
• Сложно или вообще невозможно отремонтировать сломанный датчик или узел
• Требуется качественное топливо не менее 92 бензина, чтобы форсунки не забивались

Что я хочу сказать сейчас инжектор, особенно если у вас рядовая система MPI работает очень стабильно! Нет каких либо проблем, ни с форсунками, ни с топливным насосом, ни сдатчиками и прочим. Ходят по 100 – 200 000 без каких-либо серьезных проблем. Самое главное почистить форсунки раз в 150 000 км и заменить фильтр топливного насоса и катаемся дальше. Сейчас нет никакого смысла обратно ставить карбюратор, даже на НИВУ или УАЗ, даже для соревнований по грязи!

Сейчас видео версия смотрим.

А теперь голосование, что вы считаете лучше карбюратор или инжектор?

НА этом заканчиваю, подписывайтесь на наш сайт, канал, будет еще много интересных видео и статей. ИСКРЕННЕ ВАШ АВТОБЛОГГЕР.

(34 голосов, средний: 4,12 из 5)

Похожие новости

Датчики на инжекторный двигатель. Разберем на примере ВАЗ

Не заводится машина. Очень подробно про стартер, а также другие .

Как увеличить мощность двигателя. Эволюция автомобиля

карбюратор или инжектор, и чем они отличаются

В бензиновых двигателях для приготовления топливовоздушной смеси используются такие приспособления как карбюратор или инжектор. Их целью является качественная и своевременная подача продукта. Однако не все начинающие автомобилисты знают принципиальные различия между карбюратором и инжектором, установленными в топливной системе. Чтобы использовать их преимущества с максимальной эффективностью, стоит ознакомиться с конструкцией узлов.

Индивидуальный функционал

Чтобы понять, как работает карбюратор, необходимо знать принцип его работы. Данный узел в системе подачи топлива установлен для образования смеси топлива и воздуха в нужных пропорциях и последующей контролируемой подачи такого «коктейля» в камеры сгорания. В конструкциях, где используется карбюратор, всасывание подготовленной смеси в цилиндры осуществляется за счет отрицательного давления во впускном коллекторе. В популярных авто, сходящих сейчас с конвейеров, все реже встречаются карбюраторы.

Классический принцип работы инжектора базируется на электронной системе подачи топлива. Подготавливаемый состав смеси дозируется с помощью высокоточной электроники. Непосредственный впрыск распыленного бензина в формируемый воздушный поток выполняется форсунками особой конструкции. Финальная смесь проникает непосредственно в цилиндры впрыском. Данный тип подачи топлива характерен для большинства современных автомобилей.

Сравнительный анализ бензиновых систем

Чтобы выявить принципиальные различия между карбюратором и инжектором, необходимо знать, что задачей карбюратора является формирование богатой топливной смеси, нужной двигателю для выполнения конкретной задачи. Для этого в камеру поступает подготовленный горючий объем, не зависящий от значения текущих оборотов. Это отрицательно сказывается на потреблении топлива и создает загрязнение от выхлопов.

Понять, чем отличается инжекторный двигатель от карбюраторного, помогает знание устройства современной системы впрыска. Для инжекторных моторов характерна подача обедненной смеси с точной дозировкой, которую подбирает электронный блок (главный компьютер в автомобиле).

Важно! Максимально точная топливная дозировка характеризуется экономичной эксплуатацией автомобиля и минимальным уровнем токсичности выбросов отработанных газов.

Благодаря встроенному инжектору автомобили получают дополнительное увеличение мощности мотора на 10-12% и повышение динамических характеристик. Выбирая оптимальную систему подачи топлива, необходимо учитывать, что инжектор более требовательный к качеству топлива, чем его конкурент. Также на современные системы впрыска не оказывает влияние температурный перепад, в отличие от карбюраторов, которые в жару могут перегреваться, а в сильные морозы – способны замерзать.

Между карбюратором и инжектором присутствует заметная разница в обслуживании, диагностике и ремонте. Топливные системы, оснащенные карбюраторами, обладают достаточно простой конструкцией и нетребовательны в процессе эксплуатации, если соблюдаются правила:

• в авто заливается качественный бензин;
• стоит надежный топливный фильтр;
• воздушный фильтр не загрязнен.

На практике автомобилисты могут сталкиваться с частыми поломками карбюратора из-за применения низкокачественного топлива. Почти все типы ремонта этого узла автовладельцы имеют возможность проводить самостоятельно даже в гаражных условиях, а затраты на запчасти окажутся минимальными.

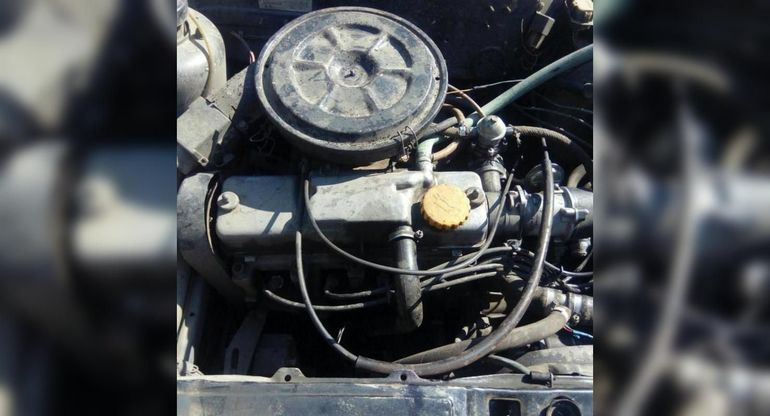

Определить инжектор автомобилист может не только визуально или по увеличению мощности, но и по большей надежности работы. При этом стоит знать, что эти преимущества инжектора компенсируются достаточной сложностью ремонта узла. Диагностические работы принято выполнять на специальных дорогостоящих стендах, доступных профессиональным станциям обслуживания. Также отдельные встроенные датчики и элементы топливного блока имеют высокую стоимость.

Поиски компромиссного варианта

Определяясь, что лучше инжектор или карбюратор для автомобилиста, необходимо учитывать статистику выпускаемых легковушек в мире. Тенденция выпуска карбюраторных авто характеризуется снижением, в отличие от растущего тренда конкурента.

Одним из главных факторов является степень экологичности транспорта, которую стремятся стимулировать повышением стандартов для авто, выпускаемых в Европе или на других континентах. В результате выхлопные газы чище у инжекторной конструкции. Системам с карбюраторами значительно сложнее поддерживать высокие стандарты чистоты выбросов в атмосферу.

Понять, какой из двигателей оптимальнее по всем параметрам, помогает знание конструкции обеих систем. Более ранней является карбюраторная. Ее название произошло от французского слова Сarburation (смешивание). Приготовление смеси осуществляется непосредственно внутри отдельной установки, куда поступает воздух и топливо в определенной дозации. Сформированная заранее смесь всасывается через коллектор за счет разницы давлений.

Название инжекторных моторов пошло от английского слова Inject (впрыск). Установка подобной конструкции напоминает топливную систему подачи в дизельных двигателях, оборудованных форсунками. Горючее в распыленном виде подается непосредственно в камеру. Автоматика (электроника) следит за точной регулировкой пропорции смеси благодаря нескольким датчикам, которые отсутствуют у карбюраторных систем.

Позитивные и негативные стороны карбюраторов

Основные преимущества карбюратора скрываются в таких факторах для автомобилиста:

• максимальная простота его обслуживания;
• относительно невысокая требовательность к качеству топлива;
• прочистить жиклеры, разобрать корпус и провести диагностику можно в гаражных условиях.

Для машин, оснащенных данным аппаратом, характерна высокая приемистость силовой установки. Смена режимов работы происходит быстро, без рывков. Опытные водители говорят, что на таких машинах проще преодолевать крутые спуски и путешествовать по бездорожью.

Минусы заключаются в следующих характеристиках:

• заметно больший расход топлива;
• загрязненные выхлопы;
• чувствительность к температурным перепадам.

Почитателями подобных машин являются чаще автомобилисты со стажем или молодые водители, предпочитающие заниматься ремонтом своей машины самостоятельно.

Плюсы и минусы инжекторных машин

При выборе бензиновых авто с форсунками, установленными в системе подачи топлива, автовладелец получает такие преимущества перед аналогами:

• при равном рабочем объеме с карбюраторными аналогами мощность инжекторного мотора будет выше примерно на 10%;
• оптимальный способ впрыска бензина;
• угол зажигания установлен максимально точно;
• используется особая конструкция коллектора.

Кроме экономичности водители отмечают легкий пуск машины даже во время морозов. Нет необходимости в длительном прогреве, чтобы быстро стартовать. Высокая степень надежности обусловлена отсутствием трамблера, который зачастую является виновником проблем в бензиновых машинах.

Недостатками подобной конструкции являются:

• сложность самостоятельного ремонта;
• высокие требования к топливу;
• дороговизна замены запчастей.

Отрицательные стороны компенсируются длительным качественным периодом эксплуатации.

Вывод

Карбюраторные машины больше подойдут тем, кто готов самостоятельно уделять время ремонту или автовладельцу далеко добираться до станций техобслуживания. Инжекторы подойдут любителям спокойной городской езды.

Чем отличается Инжектор от Карбюратора

Для наполнения рабочего объёма цилиндров двигателя внутреннего сгорания горючей смесью существуют разные способы. По принципу смешивания бензина с воздухом их можно условно разделить на карбюраторные и инжекторные. Между ними есть принципиальные различия, хотя результат работы примерно тот же, но есть и количественные отличия в точности дозирования.

Более подробно о достоинствах и недостатках бензиновой системы питания двигателей рассмотрим ниже.

Принцип работы карбюраторного двигателя

Для того, чтобы создать в цилиндре условия для горения, бензин надо смешать с воздухом. В составе атмосферы содержится кислород, нужный для окисления углеводородов бензина с выделением большого количества тепла.

Горячие газы имеют значительно больший объём, чем исходная смесь, стремясь к расширению они повышают давление на поршень, который толкает кривошип коленчатого вала и заставляет его вращаться. Таким образом химическая энергия топлива преобразуется в механическую, приводящую автомобиль в движение.

Карбюратор нужен для мелкодисперсного распыления бензина и смешивания его с поступающим в цилиндр воздухом. Одновременно происходит дозирование состава, поскольку для нормального розжига и горения нужен достаточно строгий её массовый состав.

Для этого в карбюраторах помимо собственно распылителей есть несколько дозирующих систем, каждая из которых отвечает за определённый режим работы двигателя:

• главная дозирующая;
• система холостого хода;
• пусковое устройство, обогащающее смесь на холодном двигателе;
• насос-ускоритель, добавляющий бензин при разгоне;
• эконостат мощностных режимов;
• регулятор уровня с поплавковой камерой;
• переходные системы многокамерных карбюраторов;
• различные экономайзеры, регулирующие и ограничивающие вредные выбросы.

Чем сложнее карбюратор, тем больше в нём этих систем, обычно они имеют гидравлическое или пневматическое управление, хотя в последние годы развития стали применяться электронные устройства.

Но основной принцип сохранился – топливная эмульсия, образованная совместной работой воздушного и топливного жиклёров, втягивается в поток воздуха, всасываемого поршнями, через распылители в соответствии с законом Бернулли.

Особенности работы инжекторной системы

Основным отличием инжекторов или точнее, систем впрыска топлива, стала подача бензина под давлением.

Роль топливного насоса уже не ограничивается наполнением поплавковой камеры, как это было в карбюраторе, а стала основой для дозирования количества бензина, подаваемого через форсунки во впускной коллектор или даже непосредственно в камеры сгорания.

Существуют механические, электронные и смешанные системы впрыска, но принцип у них один – количество топлива на один цикл работы рассчитывается и строго отмеряется, то есть связь между скоростью воздушного потока и цикловым расходом бензина в непосредственном виде отсутствует.

Сейчас применяются исключительно электронные системы впрыска, где всеми подсчётами занимается микрокомпьютер, имеющий несколько датчиков и непрерывно регулирующий время впрыска. Давление насоса поддерживается стабильным, поэтому состав смеси однозначно зависит от времени открытия электромагнитных клапанов форсунок.

Достоинства карбюратора

Преимуществом карбюратора является его простота. Даже самые примитивные конструкции на старых мотоциклах и автомобилях исправно выполняли свою роль по питанию двигателей.

Камера с поплавком для стабилизации напора на топливном жиклёре, воздушный канал эмульгатора с воздушным жиклёром, распылитель в диффузоре и всё. По мере увеличения требований к моторам конструкция усложнялась.

Однако принципиальная примитивность давала настолько важное достоинство, что и до сих пор карбюраторы кое-где сохранились, на тех же мотоциклах или внедорожной технике. Это надёжность и ремонтопригодность. Сломаться там нечему, единственной проблемой может стать засорение, но разобрать и прочистить карбюратор можно в любых условиях, запчасти не потребуются.

Преимущества инжектора

Но целый ряд недостатков подобных распылителей постепенно привёл к появлению инжекторов. Началось всё с проблемы, возникающей в авиации, когда при перевороте самолётов или даже глубоких кренах карбюраторы отказывались нормально работать. Ведь их способ поддержания заданного давления на жиклёрах основан на гравитации, а эта сила всегда направлена вниз. Давление топливного насоса системы впрыска от пространственной ориентации не зависит.

Вторым важным свойством инжектора стала высокая точность дозирования состава смеси в любых режимах. Карбюратор на это не способен, как бы его не усложняли, а требования экологии росли с каждым годом, смесь должна была сгорать полностью и максимально эффективно, чего требовала также экономичность.

Особую значимость точность приобрела с появлением каталитических нейтрализаторов, служащих для дожигания вредных веществ в выхлопе, когда некачественное регулирование топлива приводит к выходу их из строя.

Высокая сложность и связанное с этим снижение надёжности системы компенсировалось стабильностью и долговечностью электронных компонентов, не содержащих изнашивающихся деталей, а современные технологии позволяют создать достаточно надёжные насосы и форсунки.

Как отличить инжекторный авто от карбюраторного

В салоне сразу можно отметить наличие ручки управления пусковой системой карбюратора, называемой ещё подсосом, хотя существуют и автоматы пуска, где эта ручка отсутствует.

Блок моновпрыска очень легко спутать с карбюратором, внешне они очень похожи. Отличием является расположение топливного насоса, у карбюратора он расположен на двигателе, а у инжектора утолен в бензобаке, но моновпрыски уже не применяются.

Отличие между карбюратором и инжектором ваз 2107

Смотрите это видео на YouTube

Традиционный многоточечный впрыск топлива определяется по отсутствию общего модуля подачи топлива, здесь имеется только воздушный ресивер, подводящий воздух от фильтра к впускному коллектору, а на самом коллекторе стоят электромагнитные форсунки, по одной на цилиндр.

Примерно аналогично устроен прямой впрыск топлива, только там форсунки стоят на головке блока, подобно свечам зажигания, а топливо подводится через дополнительный насос высокого давления. Очень похоже на систему питания дизельных двигателей.

Для водителя инжекторная система питания является несомненным благом. Не надо дополнительно проводить манипуляции с пусковой системой и педалью газа, за смесь в любых условиях отвечает электронный мозг и делает это безошибочно.

Для остальных важна экологичность инжектора, из выхлопной системы в окружающую среду выделяется практически только относительно безвредный углекислый газ и водяные пары, поэтому карбюраторы на автомобилях безвозвратно ушли в прошлое.

Главная » Полезные советы автомобилистам » Чем отличается Инжектор от Карбюратора

Система впрыска топлива или карбюратор: что лучше

Система впрыска топлива и карбюратор обеспечивают топливовоздушную смесь для двигателя. Карбюраторы смешивают топливо с воздухом в необходимом соотношении и подают его во впускной коллектор. В то время как система впрыска топлива распыляет топливо непосредственно в камеру сгорания, которое смешивается с воздухом из впускного клапана. Из-за этих различных механизмов количество подаваемого топлива отличается для каждой системы. Тем не менее, остается вопрос, какой из них лучше? Инжекторный или карбюраторный.

С ростом уровня загрязнения стандарты выбросов становятся все более строгими. Нормы выбросов вынуждают автомобили обеспечивать точную заправку топливом. Доступные карбюраторные системы заменяются дорогими, но точными системами впрыска топлива. Однако каковы основные различия между впрыском топлива и карбюраторами? Давайте посмотрим поближе.

С изобретением двигателя внутреннего сгорания автомобильные инженеры постоянно пытались найти наилучший способ подачи топливно-воздушной смеси в камеру сгорания. Требуется устройство для смешивания поступающего воздуха с топливом в правильном соотношении для эффективного сгорания. Для этой цели служат и карбюратор, и топливная форсунка. В чем же между ними разница?

Карбюратор подает топливно-воздушную смесь в камеру сгорания с помощью механических деталей, таких как топливная поплавковая камера и дроссельная заслонка Вентури, а также топливные форсунки, которые распыляют топливо и смешивают его с поступающим воздухом. Система впрыска топлива также подает топливовоздушную смесь в правильном соотношении, но в ней используются датчики, электроника, а не механические детали.

Основное назначение карбюратора — смешивать топливо и воздух в нужном соотношении и подавать его в камеру сгорания. Когда дроссельная заслонка автомобиля открыта, это увеличивает поток воздуха через карбюратор и заставляет топливо поступать в камеру за счет эффекта Вентури. По мере увеличения воздушного потока он вызывает всасывание воздуха, а подача топлива приводит к увеличению ускорения автомобиля.



Содержание



Системы впрыска топлива

Система впрыска топлива состоит из электронных датчиков и топливного насоса. Система использует топливный насос для подачи топлива в камеру сгорания. Топливный насос находится внутри топливного бака автомобиля. Подача топлива в камеру сгорания регулируется ЭБУ или электронным блоком управления. ЭБУ постоянно контролирует подачу топлива и вносит точные изменения на основе сложных расчетов, чтобы обеспечить воздушно-топливную смесь в правильном соотношении.

ЭБУ учитывает несколько параметров, включая положение дроссельной заслонки, частоту вращения двигателя, температуру двигателя, нагрузку на двигатель и т. д. Форсунка впрыска топлива расположена непосредственно в камере сгорания цилиндра. ЭБУ контролирует точное количество топлива, которое распыляется в камеру сгорания.

Преимущества систем впрыска топлива заключаются в более точном соотношении топливно-воздушной смеси для заданных условий движения. Это также обеспечивает более чистое и эффективное сгорание. Реакция дроссельной заслонки быстрее с системами впрыска топлива. Экономия топлива намного лучше. Они также менее подвержены повреждениям и не требуют технического обслуживания. Системы впрыска топлива также можно легко настроить с помощью ЭБУ.

Системы впрыска топлива также имеют некоторые недостатки. Они дороже по сравнению с обычными карбюраторами. Настройка систем впрыска топлива через отображение ECU немного сложна и требует работы опытного техника. Ремонт системы впрыска топлива может быть довольно дорогостоящим. И если ECU выйдет из строя, автомобиль может остаться в затруднительном положении.

Карбюраторы постепенно выводятся из употребления, потому что они вызывают большее загрязнение по сравнению с системой впрыска топлива. Таким образом, система впрыска топлива становится более универсальной и все чаще встречается в новых автомобилях. В системах впрыска топлива ЭБУ постоянно выполняет сложные расчеты, чтобы обеспечить наилучшее соотношение воздух-топливо для достижения наилучших характеристик с учетом условий движения. Карбюраторы часто изо всех сил пытаются соответствовать постоянно меняющимся требованиям уровней производительности. Системы впрыска топлива обеспечивают более точное измерение расхода топлива и воздуха, что приводит к более высокой производительности, что ведет к лучшему управлению подачей топлива и экономии. ECU может быть отрегулирован для более высоких уровней производительности по мере необходимости. С точки зрения обслуживания карбюратор лучше, потому что его можно легко отремонтировать или заменить, тогда как системы впрыска топлива требуют помощи квалифицированных техников, что приводит к более высоким затратам.

Что такое топливный насос?

Топливный насос в системе впрыска топлива всасывает топливо из топливного бака и подает его к топливным форсункам. Насос может быть механическим или электронным, и в этом случае он может располагаться рядом с топливным баком или даже внутри него.

Механический топливный насос приводится в действие распределительным валом, который вращается под действием мощности коленчатого вала двигателя. Всасывающая сила создается диафрагмой в насосе, который подает топливо из бака к топливным форсункам. Он содержит обратные клапаны, которые предотвращают слив топлива обратно в бак.

Электрический насос не использует распределительный вал, вместо этого он использует соленоид (электромагнитный переключатель) для обеспечения давления топлива. Давление, создаваемое электронным насосом, довольно высокое по сравнению с механическим топливным насосом. Подача топлива и такие параметры, как давление, могут более тщательно контролироваться ЭБУ.

Электронные топливные насосы более надежны, чем механические топливные насосы. Они обеспечивают улучшенную систему подачи топлива. Эти типы насосов также более безопасны в использовании и обеспечивают более высокую скорость потока, которая требуется для топливных форсунок.

В дизельном двигателе топливные форсунки распыляют топливо под очень высоким давлением. Дроссель регулирует количество дизельного топлива, распыляемого в камере сгорания. Нажатие на педаль газа увеличит количество распыляемого топлива, что приведет к увеличению ускорения. В отличие от бензинового двигателя, дизельный двигатель не использует свечу зажигания для воспламенения воздушно-топливной смеси. Топливно-воздушная смесь воспламеняется при увеличении давления в такте сжатия дизеля. Температура также повышается вместе с давлением во время этого хода.

Типы топливных насосов

В дизельных двигателях используются 3 типа топливных насосов; индивидуальный встроенный насос, насос распределительного типа и насос непрерывного типа.

Индивидуальный рядный насос — механизм с индивидуальной системой подачи топлива. Каждая форсунка обслуживается плунжерным механизмом. Количество плунжеров равно количеству форсунок. Все плунжеры размещены в одном насосе. Он имеет распределительный вал с количеством кулачков, равным количеству плунжеров. Плунжеры используются для увеличения давления топлива. Он также содержит топливную бочку, небольшое пространство, через которое топливо направляется в форсунку.

Следующий тип насоса известен как насос распределительного типа. Он требует меньше места и предназначен для приложений, где пространство ограничено. Он использует один поршень для всех форсунок. Плунжер давит на топливо в топливной камере, увеличивая его давление. Даже при меньшей конструкции такой насос не создает высокого давления, поэтому в дизельных двигателях большой мощности его не применяют.

Последний тип насоса известен как насос непрерывного действия. Это тип, который наиболее широко используется сегодня и используется для обычных систем прямого впрыска. Этот насос имеет наименьший размер из всех обсуждаемых здесь насосов. Давление, создаваемое этим насосом, очень высокое. Этот насос работает как водяной насос, который использует турбину. Насос поддерживает давление топлива на необходимом пределе.

Карбюраторы смешивают определенное соотношение воздуха и топлива для всех условий движения. В случае с карбюратором регулировки динамического соотношения нет. В системах впрыска топлива ЭБУ постоянно вносит изменения в соотношение топливовоздушной смеси на основе информации, полученной от датчиков. В результате экономия топлива и управление намного лучше в системе впрыска топлива. Эффективность использования топлива намного выше у мотоцикла или автомобиля с впрыском топлива. Работа карбюратора.

В карбюраторе подача топлива регулируется скоростью воздуха, проходящего через трубку Вентури дроссельной заслонки. При открытии дроссельной заслонки скорость воздуха увеличивается, и в результате получается больше топлива для воздушно-топливной смеси, поступающей в камеру сгорания. Часть, ограничивающая подачу топлива, называется трубкой Вентури. Топливо всасывается в камеру сгорания за счет эффекта вакуума Вентури.

Карбюраторная система тоже имеет свои преимущества. Карбюраторы не дорогие и ремонт на них можно легко провести. Пользователь транспортного средства может настроить карбюратор для большей мощности или большей экономии топлива. Они изготовлены из легких материалов и, как правило, долговечны и надежны. Они расположены отдельно от двигателя, поэтому их можно снимать или обслуживать, не затрагивая двигатель.

Некоторые недостатки карбюраторной системы заключаются в следующем. Они не так экономичны, как системы впрыска топлива. Когда дроссельная заслонка открывается для увеличения ускорения, возникает определенная задержка, что приводит к задержке отклика дроссельной заслонки. Карбюраторы подвержены общему износу, что требует замены компонентов. Они не могут обеспечить динамическое соотношение топливно-воздушной смеси и должны быть предварительно настроены для определенных условий вождения, требующих большей мощности или большей эффективности использования топлива. Существует вероятность попадания грязи и пыли в карбюратор, что приводит к засорению камер карбюратора. Кроме того, некоторые компоненты довольно хрупкие и могут быть повреждены.

Принцип работы карбюратора заключается в перепаде давления через дроссельную заслонку Вентури и использует принцип Бернулли, согласно которому жидкости всегда перемещаются из области высокого давления в область низкого давления. Когда воздух проходит через трубку Вентури, площадь становится меньше, и воздух ускоряется к другой стороне трубки Вентури. Главный жиклер и пилотный жиклер представляют собой две трубки, которые идут от поплавковой камеры (заполненной топливом) к воздушной камере. Падение давления в трубке Вентури приводит к тому, что топливо всасывается из зоны высокого давления через жиклер и распыляется в воздушную камеру.

Карбюраторы также имеют воздушную заслонку для запуска холодного двигателя. Топливно-воздушная смесь должна быть богаче, чтобы двигатель мог продолжать работать в таких условиях. Когда дроссельная заслонка включена, она уменьшает количество поступающего воздуха, а всасывание, создаваемое падением давления, позволяет подавать в двигатель богатую воздушно-топливную смесь. Существуют разные типы карбюраторов в зависимости от направления подачи смеси. Карбюраторы с восходящей тягой, карбюраторы горизонтального типа и карбюраторы с нисходящей тягой.

В карбюраторе с восходящим потоком воздуха воздух подается снизу смесительной камеры. В карбюраторе горизонтального типа воздух подается с одной стороны карбюратора. В карбюраторах с нисходящей тягой воздух подается сверху смесительной камеры. Как правило, карбюратор с нисходящей тягой используется из-за следующих преимуществ. Поток смеси происходит под действием силы тяжести, что позволяет двигателю работать на малых оборотах под нагрузкой. Двигатель может получить более высокий объемный КПД. А карбюратор можно расположить в легкодоступном месте. Единственным недостатком карбюратора этого типа является возможность попадания топлива во впускной коллектор при неисправности поплавка или переполнении жиклера.

Карбюраторы используются только в бензиновых двигателях, где происходит искровое зажигание. Дизельные двигатели используют систему впрыска топлива и требуют топливного насоса и топливных форсунок.

Заключение

Когда двигатели внутреннего сгорания были впервые задуманы, они использовали совершенно другой способ подачи воздушно-топливной смеси. В двигателе внутреннего сгорания первых лет использовалась капельная система подачи топлива. Хотя это сработало, это привело к трате топлива и плохой экономии топлива.

Впрыск топлива быстро опережает карбюраторные системы. Почти каждый новый автомобиль сегодня оснащен системой впрыска топлива из-за преимуществ более высокой мощности, лучшей экономии топлива и простоты обслуживания. Так как старшее поколение еще клянется настраиваемостью, исправностью карбюраторных систем, водители-новички говорят, что впрыск топлива лучше во всех отношениях.

Единственный параметр, по которому карбюратор оказывается лучше, чем впрыск топлива, заключается в том, что карбюраторы легко чистить и ремонтировать. Система впрыска топлива требует вмешательства техника, поскольку она более сложна и использует чувствительные электронные датчики и компоненты.

Что лучше? Технология впрыска топлива или карбюратора. Когда дело доходит до производительности, впрыск топлива является превосходной технологией. Впрыск топлива также обеспечивает лучшую экономию топлива и приемистость. Но системы впрыска топлива дороже карбюраторов. Тем не менее, энтузиасты старой школы клянутся карбюраторами, потому что они могут возиться с ними, чтобы получить желаемый уровень производительности.

Следуйте за нами в Новостях Google!

Колин Диас

91 Сообщений

Автомобильный энтузиаст. Поклонник хэви-метала. Поклонник классических автомобилей.

Разница между карбюратором и системой впрыска топлива — Toento

Поиск эффективных способов подачи воздуха и топлива в камеру сгорания был непрерывным процессом. В настоящее время большинство транспортных средств, включая автомобили и самолеты, используют либо карбюратор , либо систему впрыска топлива для выполнения своей работы. Автолюбители всего мира спорят о плюсах и минусах этих двух систем. Однако, поскольку оба метода более или менее одинаково эффективны в выполнении работы, дискуссия больше касается личных предпочтений отдельных лиц.

Карбюратор

Автомобили с карбюратором существуют уже довольно давно. С годами машина совершенствовалась для повышения эффективности. Однако основной механизм работы остается прежним. В самых простых карбюраторах используется трубка Вентури для создания вакуумного эффекта Вентури за счет снижения давления воздуха и создания вакуума через суженную часть трубки.

Изображение предоставлено WikiMedia

Как работает карбюратор?

Механизм карбюратора довольно прост. Карбюратор — это, по сути, кусок трубки, которая используется для подачи гомогенной смеси воздуха и топлива в правильной пропорции в камеру сгорания. Трубка карбюратора сужается в одной точке, чтобы увеличить скорость воздушно-топливной смеси. Суженный участок известен как трубка Вентури. Клапан на конце карбюратора определяет количество всасываемого воздуха. Этот клапан дополнительно связан с рукояткой акселератора. Ввод дроссельной заслонки водителем определяет поток воздушно-топливной смеси.

За прошедшие годы карбюраторы стали более экономичными, но система осталась полностью механической. Для регулировки механизма не используются датчики или электронные компоненты.

Впрыск топлива

Впрыск топлива — более сложный механизм подачи топлива. В отличие от полностью механических карбюраторов, впрыск топлива представляет собой комбинацию ряда топливных форсунок, датчика кислорода и электрического топливного насоса, а также регулятора давления. Поскольку количество топлива, впрыскиваемого в камеру сгорания двигателя, определяется компьютером, впрыск топлива экологически более эффективен.

Изображение предоставлено WikiMedia

Как работает впрыск топлива?

В то время как система карбюратора работает снаружи, чтобы подавать топливо в двигатель, впрыск топлива работает с топливным насосом, установленным внутри бака, для определения потока топлива. В отличие от карбюратора, в системе впрыска топлива нет смешения воздуха и топлива. Количество напрямую регулируется электронной бортовой компьютерной системой, в которую загружаются предустановки для оптимального количества. Топливо под давлением и воздушный туман от впрыска топлива попадают в камеру сгорания в виде хорошо распыленной гомогенной смеси. Таким образом, это обеспечивает чистое сгорание и лучшую эффективность.

Карбюратор против системы впрыска топлива

Спор между карбюратором и системой впрыска топлива больше зависит от личных предпочтений, поскольку все больше автомобилей переходят на систему впрыска топлива. Вот некоторые факторы, по которым можно рассмотреть плюсы и минусы:

Использование:

Велосипедные карбюраторы долгое время управляли механизмом двухколесных транспортных средств, особенно в Индии. Однако с открытием впрыска топлива их популярность значительно снизилась. Среди многих достоинств системы впрыска топлива, универсальность помогает ей заработать очки в свою пользу. Хотя карбюраторные системы несовместимы с дизельными двигателями, впрыск топлива доступен для дизельных и бензиновых автомобилей в электронных и механических вариантах.

Исполнение:

Карбюратор полностью механический. Простой механизм не обеспечивает необходимой гибкости при изменении внешнего давления воздуха или температуры топлива. Поскольку соотношение топливно-воздушной смеси не регулируется по условиям, система не может определить правильное соотношение.

Системы впрыска топлива автоматически регулируются электрическим мозгом или электронным блоком управления, который предварительно загружает все возможные комбинации топливно-воздушной смеси. ЭБУ непрерывно оценивает такие условия, как частота вращения двигателя, положение дроссельной заслонки, температура двигателя и нагрузка, и рассчитывает оптимальное соотношение топлива и воздуха для максимальной эффективности.

Топливная эффективность:

Карбюратор мотоцикла не может регулировать соотношение топлива в соответствии с изменяющимися условиями работы двигателя. Таким образом, впрыск топлива более эффективен по сравнению с карбюратором.

Техническое обслуживание и ремонт:

Техническое обслуживание – это параметр, по которому карбюратор выигрывает у впрыска топлива. Относительно легче чистить и восстанавливать карбюратор. С другой стороны, ремонтные работы по впрыску топлива могут потребовать помощи специалиста. Иногда вам, возможно, придется пойти на дорогостоящую замену.

Экологическая эффективность:

Поскольку механическая карбюраторная система работает с фиксированным соотношением топлива и воздуха, происходит перерасход топлива. Напротив, впрыск топлива имеет систему индукции с электронным управлением. Он может постоянно изменять подачу топлива в цилиндры для повышения производительности. Таким образом, нет перерасхода топлива. Другими словами, впрыск топлива более экологичен, чем карбюратор .

Читайте также: В чем разница между бензиновым и дизельным двигателем?

Не все осведомлены о различиях между карбюратором и системой впрыска топлива . Тем не менее, важно знать об указанных выше различиях, если вы планируете посетить выставочный зал, чтобы купить мотоцикл начального уровня с высокими характеристиками или пригородный мотоцикл. Эти факторы оказывают значительное влияние на поведение вашего велосипеда.

Давайте рассмотрим пример TVS Apache RTR 160. Вы можете найти его на рынке как с карбюратором, так и с EFi. Обе модели предлагают разные показатели мощности. Впрыск топлива обеспечивает мощность 16,8 л.с. при 8000 об/мин. С другой стороны, карбюратор выдает 16,5 л.с. почти в том же диапазоне оборотов. Однако выходной крутящий момент не меняется. Таким образом, впрыск топлива будет обеспечивать более высокую максимальную скорость по сравнению с карбюратором. При этом последний быстрее выйдет из строя.

Обе системы имеют свои преимущества и недостатки. Тем не менее, лидерство системы впрыска топлива в аспекте эффективности использования топлива и производительности делает его более выгодным продуктом с точки зрения соотношения цены и качества по сравнению с его карбюраторным аналогом в долгосрочной перспективе. Но, , если вы человек, который любит работать и играть со своим велосипедом, карбюраторная версия будет лучшим выбором . Итак, если вы планируете купить велосипед, убедитесь, что вы приняли взвешенное решение.

Разница между системой впрыска топлива и карбюратором в мотоциклах

Перейти к содержимому

• Посмотреть увеличенное изображение

Содержание

• Разница между карбюратором и системой впрыска топлива
• Как работает карбюраторный двигатель?
• Преимущества карбюратора:
• Как работает система впрыска топлива?
• Типы системы впрыска топлива
• 1. Впрыск через корпус дроссельной заслонки или одноточечный впрыск:
• 2. Распределенный впрыск топлива:
• 3. Последовательный впрыск топлива:
• 4. Непосредственный впрыск:
• Преимущества системы впрыска топлива:
• Недостатки системы впрыска топлива:
• Сравнение карбюратора и двигателя с впрыском топлива?



В целях борьбы с растущим загрязнением с 1 апреля 2020 года Индия перешла со стандартов выбросов Bharat Stage IV (BSIV) на стандарты выбросов Bharat Stage VI (BSVI). переход с BS4 на выбросы BS6 настолько строг. Поскольку стандарты выбросов BS6 очень строгие, необходима точная заправка топливом. Большинство производителей мотоциклов отказались от менее дорогого карбюратора в пользу более точной, но более дорогой системы впрыска топлива.



Разница между карбюратором и системой впрыска топлива

Автомобильные инженеры изо всех сил пытались найти эффективные способы подачи воздуха и топлива в двигатель внутреннего сгорания с момента изобретения двигателя внутреннего сгорания. Карбюратор — устройство, регулирующее соотношение топливовоздушной смеси, поступающей в двигатель; система впрыска топлива делает то же самое.

Карбюратор, говоря простым языком, способствует поступлению топливно-воздушной смеси в камеру сгорания. Все это достигается за счет механических компонентов. Система впрыска топлива также помогает камере сгорания получать воздушно-топливную смесь, но с использованием электроники и датчиков, а не механических компонентов.



Как работает карбюраторный двигатель?

Единственной или основной функцией карбюратора является смешивание бензина и воздуха в определенном соотношении и подача его в камеру сгорания. Устройство перехватывает поток воздуха в камеру сгорания, смешивает топливо и подает его в двигатель. Когда дроссельная заслонка мотоцикла нажата, поток воздуха к карбюратору увеличивается, создавая всасывание воздуха и увеличивая подачу топлива, что приводит к более высокому ускорению.

Считайте карбюратор трубкой, которая регулирует или, скорее, ограничивает подачу топлива для увеличения скорости воздуха. Вентури — это часть, которая ограничивает поток топлива. С увеличением скорости воздуха создается область низкого давления, что облегчает забор топлива из форсунки возле трубки Вентури. В результате в камере сгорания сгорает смесь воздуха и топлива. Вакуумный эффект Вентури — вот как это называется.



Преимущества карбюратора:

Несмотря на то, что системы впрыска топлива в основном вытеснили карбюраторы, карбюраторы обладают собственным набором преимуществ. Преимущества заключаются в следующем:

• Они дешевле, их легко починить или заменить.
• Пользователи могут точно настроить карбюратор в соответствии со своими конкретными потребностями, такими как увеличение мощности или увеличение пробега.
• Поскольку они сделаны из легких материалов, они часто долговечны.
• Поскольку они не зависят от двигателя, их можно легко снимать и обслуживать или заменять, не вызывая повреждения двигателя.



Карбюраторы были заменены системами впрыска топлива по ряду причин. Ниже приведены некоторые недостатки карбюратора:

• В качестве системы впрыска топлива он неэффективен.
• Корпус дроссельной заслонки имеет определенное запаздывание, что приводит к задержке отклика.
• Детали карбюраторов подвержены износу и повреждениям, что требует периодического ремонта.
• Соотношение топливовоздушной смеси может не всегда быть одинаковым и должно регулярно регулироваться.
• Существует вероятность того, что пыль попадет в камеру карбюратора и вызовет закупорку.
• Компоненты мембраны чувствительны и подвержены повреждениям.



Как работает система впрыска топлива?

Система впрыска топлива состоит из сложных электронных компонентов и датчиков. Подача топлива в камеру сгорания регулируется топливным насосом в системе. Этот топливный насос расположен внутри топливного бака мотоцикла. Электронный блок управления обеспечивает подачу топлива в камеру сгорания (ECU). Этот электрический мозг постоянно отслеживает и выполняет сложные расчеты, чтобы обеспечить подачу топливно-воздушной смеси наилучшего качества. Впрыск топлива — это технология, которая устраняет необходимость в карбюраторах в автомобилях. Технология позволяет двигателю подавать бензин непосредственно в цилиндр во впускном коллекторе или, другими словами, подавать топливо непосредственно в двигатель.

Сложные вычисления учитывают такие вещи, как положение дроссельной заслонки, скорость двигателя, температура и нагрузка, среди прочего. Форсунка системы впрыска топлива входит непосредственно в полость цилиндра. В результате ЭБУ дает команду форсункам управлять количеством топлива, чтобы можно было достичь наиболее эффективного режима сгорания.



Типы системы впрыска топлива

1. Впрыск через дроссельную заслонку или одноточечный впрыск:

Система одноточечного впрыска является самой ранней и простой технологией впрыска топлива, которая заменила карбюраторы. Корпус дроссельной заслонки, являющийся горловиной впускного коллектора двигателя, имеет одну или две форсунки.

Эта инжекторная система не так точна, как предыдущая, но лучше контролируется, дешевле и проще в обслуживании по сравнению с карбюраторами.

2. Многоточечный впрыск топлива:

Форсунки с разделительными форсунками находятся во впускном отверстии каждого цилиндра в многоточечных топливных форсунках. Вот почему этот метод иногда называют портовым инжектором: пары топлива выбрасываются рядом с точкой впуска, гарантируя, что они полностью втягиваются в цилиндр.

По сравнению с одноточечной форсункой одним из преимуществ является более точная дозировка бензина. Он также идеально подходит для достижения необходимого соотношения топлива и воздуха и практически сводит к минимуму вероятность конденсации или скопления бензина во впускном коллекторе.

3. Последовательный впрыск топлива:

Он также широко известен как последовательный впрыск топлива или временной впрыск. Это тип топливной форсунки. Несмотря на то, что в простом многоточечном впрыске используется множество инжекторов, это форма многоточечного впрыска. Когда двигатель работает на холостом ходу, все они распыляют топливо одновременно или последовательно, в результате чего бензин остается в воздухе до 150 миллисекунд.

Преимущество последовательного впрыска топлива заключается в том, что он позволяет системе реагировать быстрее, если водитель делает резкое изменение. Это связано с тем, что клапану нужно просто дождаться открытия следующего впускного клапана, а не полного оборота двигателя.

4. Прямой впрыск:

Прямой впрыск популярен в дизельных двигателях, но все чаще используется в бензиновых двигателях. Бензин с непосредственным впрыском (DIG) — это другое его название. В этом методе топливо закачивается непосредственно в камеру сгорания, минуя клапаны.

Дозатор топлива более точен, чем другие формы впрыска топлива. Теперь у инженеров есть еще одна переменная, позволяющая контролировать процесс сгорания в цилиндрах: непосредственный впрыск топлива. Наука о двигателестроении изучает, как топливно-воздушная смесь циркулирует в цилиндрах.



Преимущества системы впрыска топлива:

Ниже приведены некоторые преимущества использования системы впрыска топлива на мотоцикле:

• Точное распыление и воздушно-топливная смесь.
• Более чистое и эффективное сгорание.
• Реакция дроссельной заслонки более острая и быстрая.
• Увеличенный пробег или топливная экономичность.
Системы
• FI менее подвержены повреждениям и требуют меньшего обслуживания, чем карбюраторы.
Картирование ЭБУ
• позволяет легко настраивать.



Система впрыска топлива Недостатки:

Системы впрыска топлива имеют некоторые недостатки. Вот несколько недостатков FI:

• По сравнению с традиционными карбюраторами они дороже.
• Требуются сложные инструменты для оптимизации системы FI с помощью индивидуального сопоставления ECU.
• Его ремонт требует использования дорогих инструментов, что приводит к увеличению расходов.
• Мотоцикл не заведется, если ЭБУ выйдет из строя, и вы можете остаться в затруднительном положении.

Сравнение карбюраторного и инжекторного двигателя?

При сравнении карбюратора и системы впрыска топлива в мотоциклах у вас может возникнуть вопрос, что лучше. Некоторые различия между ними перечислены ниже:

• Универсальность : Карбюраторы постепенно выводятся из употребления, поскольку они сравнительно более загрязняют окружающую среду по сравнению с системами FI.
