Устройство карбюратора Озон

На карбюраторах семейства Озон установлен специальный винт при помощи которого можно отрегулировать объем топливной смеси поступающей в цилиндры двигателя автомобиля на холостом ходу.

Читать далее «Винт «количества» топливной смеси карбюратора Озон»

Поплавковая камера карбюраторов Озон 2105, 2107 сбалансированная.

Читать далее «Балансировка поплавковой камеры карбюратора Озон»

На карбюраторах Озон установлен пневмопривод, который открывает дроссельную заслонку второй камеры в зависимости от величины открытия дроссельной заслонки первой камеры.

Читать далее «Схема пневмопривода дроссельной заслонки карбюратора Озон»

Карбюратор Озон 2105, 2107 оборудован эконостатом — специальной системой, позволяющей дополнительно обогатить топливную смесь и получить большую отдачу от двигателя на мощностных режимах (при полностью открытых дроссельных заслонках обеих камер).

Читать далее «Эконостат карбюратора Озон, схема»

Самое главное условие для нормальной работы карбюратора Озон и соответственно двигателя автомобиля — правильно установленный уровень топлива в его поплавковой камере.

Читать далее «Уровень топлива карбюратора Озон 2105, 2107»

Карбюратор 2107-1107010-20 Озон устанавливается на двигатели объемом 1,45 литра (2103) автомобилей ВАЗ 2106, 21061, Нива 2121. Он имеет несколько калиброванных жиклеров, дозирующих подачу воздуха топлива и топливной эмульсии. Рассмотрим их тарировочные данные и место установки.

Читать далее «Жиклеры карбюратора 2107-1107010-20 Озон»

Для диагностики неисправностей и эффективного ремонта своего автомобиля необходимо знать устройство, назначение, принцип действия его основных деталей и механизмов. Рассмотрим, что такое автомобильный карбюратор и для чего он нужен.

Читать далее «Что такое автомобильный карбюратор?»

Карбюратор Озон 2105, 2107 имеет несколько подключенных к нему шлангов и трубок.
Читать далее «Шланги и трубки карбюратора Озон 2105, 2107»

Приведение в рабочее состояние — взведение пускового устройчства карбюратора 2105, 2107 Озон

Читать далее «Принцип действия пускового устройства карбюратора Озон»

Все модификации карбюратора Озон (Озон первого семейства и Озон 2105, 2107, Озон на «Москвич» и «Ниву») имеют два пусковых зазора. Первый – между кромкой воздушной заслонки и стенкой первой камеры, второй между кромкой дроссельной заслонки и стенкой первой камеры карбюратора.

Читать далее «Пусковые зазоры карбюратора Озон, величина»

Карбюраторы семейства Озон имеют четыре диффузора. Два больших и два малых. Большие диффузоры являются частью корпуса карбюратора и представляют собой сужение в патрубках первой и второй камер карбюратора. Они выполнены литьем. Маркировка больших диффузоров нанесена снаружи корпуса карбюратора.

Читать далее «Диффузоры карбюратора Озон»

Карбюратор Озон имеет семь регулировочных винтов: винты регулировки «количества» и «качества» топливной смеси, подстроечный винт СХХ, винты-упоры регулировки положения дроссельных заслонок, винт регулировки пускового устройства.

Рассмотрим их устройство, назначение, расположение на карбюраторе и особенности регулировки.

Читать далее «Регулировочные винты карбюратора Озон»

Карбюратор Ваз 2107.Устройство, ремонт и настройка (Видео).

Эффективность и надежность работы бензинового двигателя зависит от качества и количества поступающей в него воздушно-топливной смеси, которая до появления инжекторных двигателей подготавливалась специальным устройством – карбюратором. Существует несколько типов карбюраторов, но в «классике» ВАЗа использовался только один – «поплавковый». Перечень компонентов и схема карбюратора ВАЗ 2107 схожа у всех карбюраторных модификаций «семерки».

Компоненты карбюратора ВАЗ 2107

Карбюратор состоит из множества деталей, но для понимания принципа работы его можно разделить на несколько функциональных компонентов:

Принцип работы карбюратора ВАЗ 2107

Топливный насос подает бензин из бака в поплавковую камеру. Перед попаданием в нее бензин проходит через сетчатый фильтр, предотвращающий засорение клапана и жиклеров.

Дозировка топлива регулируется игольчатым клапаном, приводимым в действие поплавком, который при наполнении камеры всплывает и заставляет клапан закрываться.

Из поплавковой камеры топливо через жиклеры карбюратора ВАЗ 2107 направляется в две смесительные камеры, куда также поступает воздух из воздушного фильтра. Затем воздух смешивается с бензином в эмульсионных колодцах карбюратора, образуя топливо-воздушную смесь необходимой концентрации. Перед попаданием в распылитель смесь проходит через эконостат, который обогащает ее на больших оборотах и при Высокой нагрузке на двигатель.

Окончательная подготовка смеси происходит при ее прохождении через диффузоры – капли топлива «разрываются» и поток направляется в центр смесительной камеры и далее во впускной коллектор и цилиндры.

Количество топливной смеси, поступающее в цилиндры, регулируется при помощи дроссельных заслонок, приводящихся в действие педалью газа.

Для дополнительного обогащения смеси при резком нажатии на педаль газа предусмотрен ускорительный насос.

Количество смеси, поступающей в цилиндры на холостом ходу (при отпущенной педали газа) регулируется жиклером холостого хода.

Мощность и экономичность двигателя зависят от того, насколько правильное соотношение бензина и воздуха содержится в топливной смеси, поступающей в цилиндры. Для правильной дозировки необходимы чистые жиклеры и рабочие поверхности карбюратора, ровный ход и отсутствие люфта тяг, приводов и заслонок. Достоинство карбюратора в сравнении с современными инжекторными системами в неприхотливости. Карбюраторный двигатель может работать даже на некачественном топливе, которое может вывести из строя систему впрыска.

Данный принцип работы, как и устройство карбюратора ВАЗ 2107, актуален для всех моделей ВАЗ с карбюраторным двигателем.

Признаки неисправности карбюратора ВАЗ 2107

О наличии проблем в работе карбюратора можно судить по следующим проявлениям:

  • «провал» при нажатии на педаль газа, когда машина некоторое время продолжает движение с прежней скоростью или замедляется;
  • «рывок» при нажатии на педаль газа, когда машина начинает ускоряться, потом замедляется и снова ускоряется;
  • серии «рывков» или «провалов» при движении;
  • вялый разгон, потеря мощности;
  • повышенный расход топлива;
  • осложненный запуск двигателя;
  • повышенные либо пониженные обороты на холостом ходу;
  • неровная работа или остановка двигателя на холостом ходу.

Схема карбюратора ВАЗ 2107 не является слишком сложной, поэтому ремонт и регулировку узла можно произвести самостоятельно.

Устранение неисправностей карбюратора ВАЗ 2107

Для восстановления работы карбюратора следует осмотреть состояние узлов и деталей, почистить их и отрегулировать.

После разборки необходимо промыть все детали карбюратора и визуально проверить на наличие дефектов. Особое внимание стоит уделить состоянию сетчатого фильтра и жиклеров, которые особенно подвержены засорению, что является самой распространенной причиной неисправности.

Жиклеры карбюратора ВАЗ 2107 лучше очищать путем продувки их сжатым воздухом.

После очистки необходимо настроить карбюратор:

  1. Игольчатый клапан регулируется путем сгибания «языка» кронштейна поплавка. При открытом клапане расстояние между крышкой и поплавком должно быть 15 мм, при закрытом – 6-7 (в воздухе) и 1-2 (при погружении в камеру с бензином).
  2. Для регулировки пусковой системы достаточно снять воздушный фильтр. При вытянутом «подсосе» воздушная заслонка должна быть открыта на треть, а частота оборотов должна быть в пределах 3200-3600 об/мин.
  3. Холостой ход следует регулировать на прогретом двигателе. Сначала надо добиться максимальных оборотов, вращая винт качества смеси. Затем, вращая винт количества, добиться оборотов двигателя в пределах 950-1050 об/мин. В завершение винтом качества опустить обороты на 100 об/мин.

Теперь, зная устройство и принцип работы карбюратора ВАЗ 2107, вы сможете при необходимости отрегулировать его работу.

описание, схема, устройство, настройка, недостатки, плюс видео

Все отечественные автомобили до недавнего времени оснащались карбюраторной системой подачи топлива, главная функция которой —  получение горючей смеси, основанное на взаимодействии бензина с воздухом, и передача ее далее – в цилиндры двигателя внутреннего сгорания. Некоторые из этих систем популярны и сегодня, к примеру, такие, как:

  1. Озон,
  2. Вебер,
  3. Солекс и др.

Кстати, работа всех названных карбюраторов различных брендов основывается на схожем принципе, их различают лишь некоторые конструктивные особенности.

В данной статье поговорим о карбюраторной системе подачи топлива «семерки».

Общая схема работы и ее элементы.

Общая схема работы карбюратора ВАЗ 2107, если же вы, конечно, не специалист по ремонту автомобильных элементов, вам вряд ли понадобиться. Ведь данная схема достаточно сложная, наверняка, вы ее даже не запомните. Но вот о том, какие же системы играют важную роль в устройстве карбюратора, можно и нужно знать, поскольку именно они выполняют распределение топлива. Что это за системы?

  • Пуск и прогрев автомобильного двигателя.
  • Система поддержания постоянного уровня топлива.
  • Холостой ход.
  • Система эконостата (обогатительного устройства).
  • Ускорительный насос (он обеспечивает разгонную динамику).
  • Главная дозирующая система.

Устройство карбюратора ВАЗ 2107 (1107010).

[table id=27 /]

Cхема карбюратора ВАЗ 2107 (1107010).

[table id=29 /]

Как настроить карбюратор ВАЗ 2107?

Как уже отмечалось выше, карбюратор «семерки» имеет определенную схему, и каждый элемент данной схемы выполняет свои строго определенные задачи. Поэтому чтобы добиться улучшения характеристик карбюратора, важно знать, на какой из этих элементов воздействовать, подробнее в моей статье — регулировка карбюратора ВАЗ 2107.

Ведь при правильном подходе, немного «поработав» лишь с одной карбюраторной системой ВАЗ 2107, можно не только снизить уровень потребления топлива авто, но и улучшить его маневренность.  При этом сама доработка не потребует от вас каких-то значительных финансовых вложений. К примеру, осуществить ее можно следующим образом.

  1. Запаситесь ДААЗовским ремкомплектом, разберите карбюратор.
  2. Возьмите его среднюю часть, где располагаются главные диффузоры, и эти самые диффузоры отполируйте наждачной бумагой. Далее с помощью напильника отполируйте малые диффузоры. Все эти действия помогут снизить  аэродинамических потери на входе воздуха.
  3. Приступаем к доработке дроссельной заслонки, для этого делаем потайными болты, которые крепят заслонку к своей оси. Осуществляется эта процедура так: открываете заслонку и, удерживая ее в таком открытом положении, подпиливайте болты, затем обтачиваете ее углы. Ну, а далее проделываете все эти действия со второй заслонкой.
  4. Соединяя середину и низ карбюратора, установите новую прокладку.
  5. Теперь следует осуществить подбор жиклеров: для улучшения динамики разгона  смесь обогащают. Итак, заменяем во второй камере 150-й главный топливный жиклер на 162-й, а в первую камеру устанавливаем носик ускорительного насоса вместо 40-го 50-й.
  6. Последний этап – установка всех элементов на свои места.

Как почистить и настроить карбюратор ВАЗ 2107 — видео

Неисправности карбюратора ВАЗ 2107.

Самый главный недостаток карбюратора ВАЗ 2107 – плоха герметичность и быстрый износ его деталей. Именно по этим причинам случаются все основные неисправности и поломки. Поэтому во избежание подобных неприятностей, карбюратор нужно регулярно проверять, а именно: продувать, очищать, промывать топливный фильтр и ускорительный насос. Причем лучше делать все это руками профессионала. Ну, а если «вы — сам себе мастер», то прежде, чем лезть под капот, подготовьтесь к работам теоретически.

Видео

Рекомендую прочитать:

Устройство и принцип работы карбюратора ВАЗ

Дорогие друзья, в данном мануале мы попытаемся на пальцах объяснить основные принципы работы любого карбюратора, о его устройстве, с иллюстрациями и достаточно подробными комметариями. Особенно полезной будет эта статья для новичков, которые хотят разобраться в теме. В статье мы рассмотрим следующие моменты:

Режимы работы двигателя и состав горючей смеси, систему холостого хода и переходную систему, устройство поплавковой камеры и принципы ее работы, главную дозирующую систему карбюратора, систему пуска, принцип работы эконостата и многое другое. Ведь от правильной работы всех этих узлов напрямую зависит аппетит вашего авто. Он может быть как выше так и ниже того, который указан в технических характеристиках вашей машины. К примеру расходы Ваз - 2114, 2110, 2112 можете узнать пройдя по ссылке, паспортные расходы семерки ВАЗ-2107 можете глянуть здесь, и т.д. В общем запаситесь терпением, попкорном и приготовьтесь к интересному чтиву.

Режимы работы двигателя и состав горючей смеси

СОСТАВ ГОРЮЧЕЙ СМЕСИ Для работы двигателя внутреннего сгорания необходима смесь топлива с воздухом. В карбюраторных двигателях топливо (бензин) смешивается с воздухом в определенной пропорции вне цилиндров и, частично испарившись, образует горючую смесь. Этот процесс называется карбюрацией, а прибор, приготавливающий такую смесь, — карбюратором. Смесь, пройдя по впускному трубопроводу, попадает в цилиндры двигателя, где смешивается с остатками горячих отработавших газов, образуя рабочую смесь. Частички распыленного топлива при этом испаряются. Для пуска двигателя и его работы на разных режимах, необходим различный состав горючей смеси. Поэтому карбюратор устроен так, что позволяет изменять количественное соотношение распыленного топлива и воздуха в смеси, поступающей в цилиндры двигателя. Для полного сгорания 1 кг топлива необходимо около 15 кг воздуха. Топливовоздушная смесь в такой пропорции называется нормальной. Режим работы двигателя на этой смеси имеет удовлетворительные показатели по экономичности и развиваемой мощности. Незначительное увеличение количества воздуха в топливовоздушной смеси по сравнению с его нормальным содержанием (но не более 17 кг) приводит к обеднению смеси. На обедненной смеси двигатель работает в наиболее экономичном режиме, т. е. расход топлива на единицу развиваемой мощности минимален. Полную мощность на такой смеси двигатель не разовьет. При избытке воздуха (17 кг и более) образуется бедная смесь. Двигатель на такой смеси работает неустойчиво, при этом расход топлива на единицу вырабатываемой мощности возрастает. На смеси переобедненной, содержащей более 19 кг воздуха на 1 кг топлива, работа двигателя невозможна, так как смесь не воспламеняется от искры. Небольшой недостаток воздуха в топливовоздушной смеси по сравнению с нормальным (от 15 до 13 кг) способствует образованию обогащенной смеси. Такая смесь позволяет двигателю развивать максимальную мощность при несколько повышенном расходе топлива. Если воздуха в смеси меньше 13 кг на 1 кг топлива, смесь богатая. Из-за недостатка кислорода топливо сгорает не полностью. Двигатель на богатой смеси работает в неэкономичном режиме, с перебоями и при этом не развивает полной мощности. Переобогащенная смесь, содержащая менее 5 кг воздуха на 1 кг топлива, не воспламеняется — работа двигателя на ней невозможна. ПУСК ДВИГАТЕЛЯ При пуске холодного двигателя часть распыляемого топлива оседает на стенках впускного трубопровода, а часть испарившегося топлива, попав в цилиндры, конденсируется на стенках. К тому же при низкой температуре воздуха смесеобразование ухудшается, т. к. замедляется испарение бензина. Поэтому для пуска холодного двигателя необходимо, чтобы карбюратор приготовил переобогащенную топливовоздушную смесь. РАБОТА НА ХОЛОСТОМ ХОДУ На холостом ходу частота вращения коленчатого вала двигателя невелика, а дроссельные заслонки карбюратора почти полностью закрыты. Из-за этого вентиляция цилиндров не столь эффективна, по сравнению с работой на средней и высокой частотах вращения коленчатого вала и мало количество горючей смеси, поступающей в двигатель. В рабочей смеси содержится большое количество отработавших (остаточных) газов. Поэтому для устойчивой работы двигателя на холостом ходу необходима обогащенная смесь. РЕЖИМ ЧАСТИЧНЫХ НАГРУЗОК На режиме частичных нагрузок от двигателя не требуется полная мощность. Дроссельные заслонки открыты не полностью, но вентиляция цилиндров хорошая. Поэтому на этом режиме достаточно обедненной горючей смеси. Соотношение развиваемой двигателем мощности к количеству потребляемого топлива позволяет считать режим частичных нагрузок самым экономичным. РЕЖИМ ПОЛНОЙ НАГРУЗКИ На режиме полной нагрузки от двигателя требуется максимальная или близкая к максимальной мощность. Двигатель при этом работает на высоких оборотах, а дроссельные заслонки полностью (или почти полностью) открыты. Для этого режима требуется обогащенная смесь, обладающая повышенной скоростью сгорания. РЕЖИМ РЕЗКОГО УВЕЛИЧЕНИЯ НАГРУЗКИ При работе двигателя в режиме резкого увеличения нагрузки, например при разгоне автомобиля, необходима обогащенная смесь. Но поскольку процесс смесеобразования обладает некоторой инертностью, чтобы предотвратить возникновение «провала» при наборе скорости, требуется дополнительное кратковременное обогащение горючей смеси. Для этого дополнительное топливо впрыскивается непосредственно в смесительную камеру карбюратора.

ОСНОВНЫЕ СИСТЕМЫ КАРБЮРАТОРА

Современные карбюраторы оснащены десятком различных систем и устройств, которые имеют разветвленную сеть каналов, многочисленные калиброванные отверстия, сложные рычажные передачи и пневматические камеры. Сразу разобраться в этом хитросплетении непросто. Поэтому полезно рассмотреть все основные системы по отдельности на примере упрощенных схем. И начать следует с принципа работы и устройства простейшего карбюратора.

Конструкция простейшего карбюратора

Для работы бензинового двигателя необходимо во всасываемый воздух добавлять топливо, которое затем сгорает в цилиндре при рабочем ходе поршня. Чтобы топливо надежно воспламенялось и полностью сгорало, необходимо тщательно перемешивать его с воздухом и при этом выдерживать оптимальный со-став горючей смеси на всех режимах работы двигателя. Эти функции выполняет карбюратор, соединенный впускным трубо-проводом с цилиндрами двигателя. Простейший карбюратор состоит из двух камер: поплавковой и смесительной. Процесс приготовления горючей смеси продолжается на всем пути движения топлива и воздуха по впускному тракту, вплоть до цилиндров, но начинается с распы-ления топлива в смесительной ка-мере карбюратора. Для этого в смесительной камере установлен распылитель в виде трубки. Срез трубки выведен в центр диффузора камеры. Диффузор — это участок сужения смесительной камеры. Скорость воздушного потока в диффузоре возрастает, и у распылителя возникает разрежение. Под действием этого разрежения топливо вытекает из распылителя и интенсивно перемешивается с воздухом. В распылитель топливо поступает из поплавковой камеры, с которой он связан каналом. В канале установлен жиклер — пробка со сквозным отверстием определенных размеров и формы. Жиклер ограничивает поступление топлива в рас-пылитель. Одно из условий нормальной работы карбюратора — правильная установка уровня топлива в поплавковой камере. Поддерживается уровень топлива в камере при помощи поплавкового механизма с игольчатым клапаном. Топливо подается в поплавковую камеру по топливо-проводу. По мере заполнения камеры поплавок поднимается, а игла запирает отверстие клапана, при этом вытесняемый топливом воздух выводится наружу через специальное отверстие. Поплавковая камера и распылитель представляют собой сообщающиеся сосуды. Уровень топлива в поплавковой камере устанавливается так, чтобы он находился чуть ниже среза распылителя. При повышенном уровне топливо будет выходить из распылителя, переобогащая смесь, при пониженном — поступление топлива в распылитель недостаточно, в результате чего образуется сильно обедненная горючая смесь. Для того чтобы изменять состав смеси, в смесительной камере над диффузором установлена воздушная заслонка. По мере закрывания воздушной заслонки смесь будет обогащаться. Чрезмерное прикрывание заслонки приведет к переобогащению смеси и остановке двигателя. Для регулировки количества топливовоздушной смеси, поступающей в цилиндры, в нижней части смесительной камеры установлена дроссельная заслонка. Когда воздушная и дроссельная заслонки полностью открыты, сопротивление потоку воздуха минимально. Простейший карбюратор готовит горючую смесь оптимального состава только в определенном диапазоне частот вращения коленчатого вала. Диапазон зависит от пропускной способности жиклера, сечения диффузора, уровня топлива и положения дроссельной заслонки. Автомобильный двигатель должен работать в широком диапазоне частот вращения коленчатого вала и при постоянно изменяющейся нагрузке. Для приготовления смеси оптимального состава на всех возможных режимах работы автомобильные карбюраторы оборудованы дополнительными системами.

Главная дозирующая система

Главная дозирующая система карбюратора предназначена для подачи основного количества топлива на всех режимах работы двигателя, кроме режима холостого хода. При этом на средних нагрузках она должна обеспечивать приготовление требуемого количества обедненной смеси приблизительно постоянного состава. В простейшем карбюраторе по мере открытия дроссельной заслонки увеличение расхода воздуха, проходящего через диффузор, про-водит медленнее, чем увеличение расхода топлива, вытекающего из распылителя. Горючая смесь становится богатой. Чтобы исключить переобогащение смеси, необходимо компенсировать ее состав воздухом в зависимости от степени открытия дроссельной заслонки. В карбюраторе такое возмещение осуществляет главная дозирующая система. В карбюраторах «Солекс» компенсация осуществляется пневматическим торможением: топливо в распылитель поступает не непосредственно из поплавковой камеры, а через эмульсионный колодец — вертикальный канал, в котором установлена эмульсионная трубка. Стенки трубки имеют отверстия для выхода воздуха, поступающего в нее сверху через воздушный жиклер. Поступление топлива в эмульсионный колодец определяется топливным жиклером. В эмульсионном колодце топливо смешивается с воздухом, выходящим из отверстий эмульсионной трубки. В результате в распылитель попадает топливная эмульсия, а не чистое топливо. По мере открытия дроссельной заслонки в диффузоре увеличивается разрежение и возрастает истечение эмульсии из распылителя. Одновременно растет поступление воздуха в эмульсионный колодец через воздушный жиклер, из за чего уменьшается поступление топлива из поплавковой камеры через топливный жиклер. Количество топлива, проходящего через жиклер, соответствует поступающему в диффузор количеству воздуха, что и обеспечивает компенсацию состава смеси. Требуемый состав горючей смеси задается подбором проходных сечений топливного и воздушного жиклеров, а также типом эмульсионной трубки.

СБАЛАНСИРОВАННАЯ ПОПЛАВКОВАЯ КАМЕРА

В простейшем карбюраторе поплавковая камера связана с атмосферой через отверстие в крышке. В процессе эксплуатации по мере загрязнения воздушного фильтра в диффузоре такого карбюратора будет возрастать разрежение и, следовательно, смесь начнет обогащаться. Чтобы исключить влияние загрязнения воздушного фильтра на состав горючей смеси, внутренняя полость поплавковой камеры соединена ка-налом с горловиной карбюратора.

Система холостого хода и переходная система

Для. работы двигателя на холостом ходу с минимальной частотой вращения коленчатого вала требуется малое количество горючей смеси. Следовательно, дроссельная заслонка должна быть почти полностью закрыта. При этом разрежение в диффузоре недостаточно для вступления в работу главной дозирующей системы. Поэтому карбюратор дополнительно оборудован системой холостого хода, которая готовит топливовоздушную смесь в количестве, обеспечивающем устойчивую работу двигателя при закрытой дроссельной заслонке. Каналы системы холостого хода связывают задроссельное пространство (полость впускного трубопровода) с эмульсионным ней частью смесительной камеры. При работе двигателя на холостом ходу под дроссельной заслонкой об-разуется высокое разрежение. Под действием разрежения топливо из эмульсионного колодца проходит в топливный канал холостого хода, где смешивается с воздухом, поступающим по воздушному каналу из верхней части смесительной камеры. Соотношение топлива и воздуха в эмульсии определяется пропускной способностью топливного и воздушного жиклеров, которые установлены в каналах холостого хода. Далееэмульсия поступает в задроссельное пространство, где смешивается с воздухом, проходящим через зазор между стенкой камеры и заслонкой. Зазор регулируется упорным винтом «количества»(SOLEX). Количество топливной эмульсии, проходящее по каналу в задросельное пространство, регулируется винтом с конусообразным наконечником (винтом «качества»). При заворачивании винта проходное сечение канала уменьшается. И наоборот. При плавном открытии дроссельной заслонки расход воздуха через смесительную камеру увеличивается, а количество поступающей эмульсии остается на прежнем уровне. Разрежение в диффузоре при этом еще недостаточно для вступления в работу главной дозирующей системы. В результате смесь обедняется и в работе двигателя наблюдается «провал». Для обеспечения плавного перехода от холостого хода к режиму средней нагрузки служит переходная система, которая объединена с системой холостого хода. Канал переходной системы соединяет эмульсионный канал системы холостого хода снаддроссельным пространством смесительной камеры. Выходное отверстие канала расположено таким образом, что, после приоткрытия дроссельной заслонки, оно оказывается в зоне разрежения; через него поступает дополнительное количество эмульсии в смесительную камеру, сглаживая переход от одного режима работы двигателя к другому. На холостом ходу, когда дроссельная заслонка закрыта, часть воздуха через канал переходной системы подмешивается к топливной эмульсии. Изменение состава смеси компенсируется подбором жиклеров. При заворачивании винта «количества» дроссельная заслонка приоткрывается. В результате расход воздуха через канал переход ной системы уменьшается, а через зазор между стенками смесительной камеры и заслонкой увеличивается. Количество горючей смеси, поступающей в двигатель, увеличивается, и частота вращения коленчатого вала возрастает. При отворачивании винта заслонка закрывается и частота вращения коленчатого вала снижается.

Ускорительный насос

Главная дозирующая система обеспечивает бесперебойную работу двигателя только при очень плавном открытии дроссельной заслонки. При резком открытии заслонки (например, для интенсивного разгона автомобиля) в первый момент процесс смесеобразования нарушается. Чтобы исключить «провал» в работе двигателя на этом режиме, карбюратор оснащен специальным устройством — ускорительным насосом. Он предназначен для кратковременного обогащения горючей смеси при резком открытии дроссельной заслонки. На карбюраторах широко применяется ускорительный насос диафрагменного типа с приводом от оси дроссельной заслонки. При открытии заслонки кулачок, механически связанный с ее осью, поворачивается и нажимает толкатель диафрагмы. Когда дроссельная заслонка закрывается, кулачок перестает воздействовать на толкатель. Диафрагма под действием возвратной пружины перемещается в исходное положение, создавая разрежение в полости насоса. Шарик нагнетательного клапана при этом закрывает отверстие в колодце под распылителем, шарик всасывающего клапана пропускает топливо в насос. Бензин из поплавковой камеры проходит через всасывающий клапан, заполняя полость насоса. При резком нажатии педали «газа», кулачок давит на телескопический толкатель, сжимая его пружину. При этом шарик нагнетательного клапана под давлением топлива приподнимается, открывая путь топливу из полости насоса в распылитель. Резкого перемещения диафрагмы не происходит, т. к. топливо не может быстро пройти через малое выходное отверстие распылителя. Поскольку пружина толкателя жестче возвратной пружины диафрагмы, первая, преодолевая сопротивление последней, перемещает диафрагму, вытесняя порцию топлива через нагнетательный клапан и распылитель в смесительную камеру карбюратора. Процесс впрыскивания получается растянутым по времени до нескольких секунд. Этим обеспечивается устойчивая работа двигателя при ускорении автомобиля, и, кроме того, диафрагма предохраняется от разрыва под действием давления топлива.

Система пуска

При пуске двигателя частота вращения коленчатого вала невелика, разрежение во впускной системе мало, и бензин плохо испаряется. К тому же, как уже было отмечено ранее, на холодном двигателе, особенно при низкой температуре окружающего воздуха, большая часть образовавшихся паров топлива конденсируется во впускном тракте. Поэтому для стабильного пуска двигателя необходимо приготовить в карбюраторе заведомо переобогащенную топливовоздушную смесь. Для этого следует закрыть воздушную заслонку и приоткрыть дроссельную. Тогда в диффузоре создается разрежение, достаточное для вытекания необходимого количества топлива из распылителя даже при медленном вращении коленчатого вала. Образуется рабочая смесь, пригодная для пуска двигателя. Но как только в цилиндрах появятся первые вспышки, чтобы двигатель не заглох от пере-обогащения, необходимо приоткрыть воздушную заслонку, открывая путь воздуху в диффузор. Для выполнения этих операций карбюратор дополнен специальным пусковым устройством. На карбюраторах двигателей отечественных автомобилей широко применяется пусковое устройство с ручным управлением. Оно состоит из воздушной заслонки, автоматического устройства ее приоткрывания и элементов привода. Воздушную заслонку водитель закрывает из салона автомобиля при помощи рукоятки, которая связана тягой с приводом заслонки. Привод обеспечивает заслонке возможность слегка приоткрываться, а возвратная пружина стремится удержать ее в закрытом положении. На карбюраторе установлено устройство, автоматически приоткрывающее воздушную заслонку на необходимую величину, что предотвращает переобогащение горючей смеси сразу после пуска. Устройство состоит из камеры с диафрагмой, пружины и тяги. Камера каналом связана с задроссельным пространством карбюратора. С началом устойчивой работы двигателя за дроссельной заслонкой происходит резкое увеличение разрежения, откуда по каналу оно передается в камеру. Диафрагма, преодолевая сопротивление пружины, перемещается и через тягу приоткрывает воздушную заслонку, обедняя смесь. Благодаря тому что заслонка закреплена на оси несимметрично, под действием разрежения, в смесительной камере она стремится открыться, «помогая» пусковому устройству. Воздушная заслонка связана с дроссельной заслонкой механизмом, обеспечивающим приоткрывание дроссельной заслонки при полном закрытии воздушной. Величина приоткрывания дроссельной заслонки должна обеспечить стабильную работу холодного двигателя при прогреве. По мере прогрева двигателя водитель вручную открывает воздушную заслонку и прикрывает дроссельную, снижая частоту вращения коленчатого вала до минимально устойчивой.

Экономайзер мощностных режимов

Для получения от двигателя максимальной мощности необходима обогащенная горючая смесь. Для ее приготовления карбюратор оборудован специальной системой, называемой экономайзером мощностных режимов. Система обеспечивает поступление дополнительного топлива в распылитель, минуя главный топливный жиклер. Для включения экономайзера мощностных режимов применяется пневматический или механический привод. Пневматическийпривод срабатывает при падении разрежения в смесительной камере, а не по мере открывания дроссельной заслонки. Это дает возможность в нужной степени обогащать смесь при разгоне автомобиля, обеспечивая хорошую приемистость, и сохранять обедненную смесь при равномерном движении, обеспечивая экономичность. При прикрытой дроссельной заслонке разрежение из задроссельного пространства поступает по каналу к диафрагме экономайзера. При этом диафрагма сжимает возвратную пружину, а ее толкатель не касается шарика клапана экономайзера, и клапан закрыт. При открытии дроссельной заслонки разрежение под ней (соответственно и у диафрагмы) уменьшается. Под действием пружины диафрагма смещается, и ее толкатель, утапливая шарик клапана, открывает канал экономайзера. Дополнительное топливо из поплавковой камеры поступает в распылитель главной дозирующей системы, обогащая смесь.

Эконостат

Эконостат предназначен для дополнительного обогащения горючей смеси на режимах максимальных нагрузок при высокой частоте вращения коленчатого вала. Эконостат — это распылитель, установленный в самой верхней части смесительной камеры, над диффузором. Топливо в него подается непосредственно из поплавковой камеры по каналу, в котором установлен топливный жиклер, предотвращающий переобогащение горючей смеси. Иногда, для более тонкой настройки экономайзера, в верхнюю часть канала дополнительно устанавливается воздушный жиклер. Через него подводится воздух, который смешивается в канале с топливом. Поскольку выходное отверстие распылителя расположено в зоне низкого разрежения, экономайзер вступает в работу только при полном открывании дроссельной заслонки. При этом частота вращения коленчатого вала должна быть достаточно высокой, чтобы в зоне выходного отверстия распылителя возникло разрежение, достаточное для подъема топлива в канале до уровня распылителя. Поступающее через распылитель топливо смешивается с потоком топливо-воздушной смеси, дополнительно обогащая ее.

Двухкамерный карбюратор

Для улучшения смесеобразования и распределения горючей смеси по цилиндрам необходимо обеспечить низкое сопротивление движению воздуха через диффузор карбюратора при больших нагрузках и поддерживать достаточное разрежение в нем при малых нагрузках. Этим требованиям в наибольшей степени удовлетворяет конструкция двухкамерного карбюратора с последовательным включением камер. Первая камера — основная — обеспечивает работу двигателя на режимах холостого хода, а также при малых и средних нагрузках. Вторая — дополнительная — включается в работу при больших нагрузках. Привод дроссельной заслонки второй камеры может быть механическим или пневматическим. В первом случае начало открывания заслонки второй камеры происходит при определенном угле открытия дроссельной заслонки первой камеры. Во втором случае момент открывания зависит от величины разрежения в смесительных камерах.

Устройство карбюратора ваз 2107


Устройство карбюратора Ваз 2107 — Лада мастер

Система питания ВАЗ 2107 практически ничем не отличается от всех заднеприводных автомобилей ВАЗ. Исключение составляет только карбюратор, который был переработан и дополнен новыми более совершенными системами, о которых мы сегодня поговорим. По сути, он остался тем же Weber 1967 года разработки, который ставили на Фиат 124.

Содержание:

  1. Карбюратор ВАЗ 2107 и схема устройства
  2. Пусковое устройство
  3. Работа на холостом ходу
  4. Ускорительный насос
  5. Эконостат
Карбюратор ВАЗ 2107 и схема устройства

Прежде чем говорить об изменениях в конструкции, ознакомимся с устройством карбюратора. Схему его мы привели на фото, разобраться в ней при желании можно, а детальное и подробное описание устройства и принципа работы интересно только специалистам, поэтому мы остановимся только на основных понятиях, касающихся устройства карбюратора ВАЗ 2107.

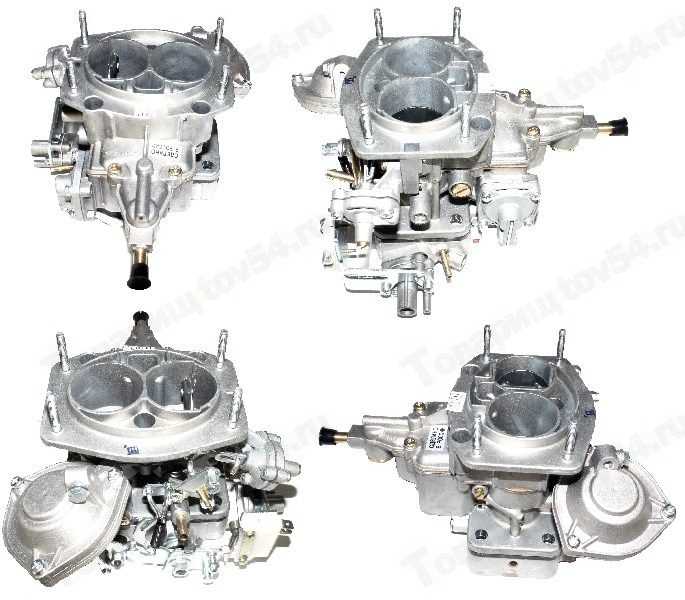

Стандартный карбюратор ВАЗ 2107 типа Озон эмульсионного типа с падающим потоком топливо-воздушной смеси. В конструкции имеет две камеры—первичную и вторичную. На малых оборотах карбюратор использует только первичную камеру, которая снабжена рядом систем, работа которых направлена на стабилизацию работы двигателя и оптимальную подачу топлива. Главными системами карбюратора»Озон «можно назвать:

  • систему холостого хода;
  • поплавковую камеру;
  • эконостат;
  • ускорительный насос;
  • ереходную систему;
  • систему пуска.

Теперь вкратце рассмотрим особенности работы каждой из представленных систем, чтобы понять, как работает устройство в общем.

Пусковое устройство

Главным рабочим органом этого устройства является воздушная заслонка, которая регулирует подачу воздуха в карбюратор. Заслонка стоит только на первичной камере и приводится в движение тросом, управляется из салона автомобиля механическим методом. Подсос — это и есть пусковое устройство.

Для чего оно нужно? При пуске двигателя карбюратор не всегда может обеспечить нужную пропорцию воздуха и бензина для запуска. Это связано со многими факторами, но чтобы долго не рассусоливать, то приведем простой пример. В холодное время года испаряемость топлива значительно уменьшается, а при пуске двигатель требует повышенного содержания бензина в смеси, т. н. богатой смеси. Закрывая ручкой подсоса воздушную заслонку, мы тем самым увеличиваем количество бензина в смеси, обогащаем смесь.

Для того, чтобы не перелить свечи избыточным количеством смеси, воздушная заслонка соединяется с дроссельной и открывает ее на 0,7 мм. Этот зазор называют пусковым. Как только двигатель начинает «подхватывать», создается разрежение, которое через дроссельную заслонку передается на воздушную. Это осуществляется через вакуумную диафрагму, степень открытия заслонки можно регулировать соответствующим винтом.

Работа на холостом ходу

СХХ обеспечивает нормальную работу двигателя при закрытой дроссельной заслонке, когда мы не трогаем педаль газа. Это довольно сложная система, и чтобы не превращать наш обзор в наукообразную диссертацию, скажем только, что на холостом ходу двигатель получает питание абсолютно автономно. То есть это карбюратор в карбюраторе. СХХ берет топливо непосредственно из поплавковой камеры и смешивает его с воздухом в эмульсионной трубке, или колодце.

Вся настройка СХХ сводится к регулировке тремя винтами

  • винтом качества смеси, который отвечает за пропорцию воздуха и бензина на холостом ходу; при его завинчивании мы делаем смесь беднее, а при откручивании — богаче;
  • винт количества смеси влияет на обороты холостого хода и регулирует только количество смеси, попадающей в камеру сгорания на холостом ходу;
  • упорный винт дроссельной заслонки балансирует этот процесс.
Эконостат

Эконостат, несмотря на название, никакого отношения к экономии не имеет, скорее наоборот. Он служит для того, чтобы у двигателя на высоких оборотах не было недостатка в топливе и пропорция топливо/воздух соответствовала бы оборотам. Для этого он берет дополнительный бензин прямо из поплавковой камеры, минуя все системы, и отправляет его в топку. Таким образом он обогащает смесь на высоких оборотах и повышенных нагрузках двигателя.

Ускорительный насос

Это устройство нужно для того, чтобы в двигателе не появлялись провалы при резкой смене режима работы. Попросту, когда вы резко нажимаете на газ, пытаясь произвести впечатление чемпиона мира по ралли, двигатель не всегда готов к такому повороту событий, и для резкого перехода в режим высоких оборотов топлива ему просто не хватит, ваша семерка заглохнет, и вы будете осмеяны, унижены и оскорблены.



Чтобы этого не случилось, вступает в работу ускорительный насос, который при помощи форсунки добавляет порцию топлива к номинальной, и двигатель справляется с резким переходом на высокие обороты. Вкратце, так.

Это основные системы карбюратора ОЗОН, который установлен на всех автомобилях ВАЗ 2107. Есть некоторые изменения в конструкции, которые были внесены за время производства автомобиля, но они носят не глобальный характер. Устройство достаточно надежно и подвержено различным регулировкам и настройкам, поэтому до сих пор пользуется популярностью и автолюбители не спешат менять Озон на более современные модели карбюраторов. Не спешите и вы, относитесь к карбюратору внимательно, тогда он проработает еще не один десяток лет. Не экономьте бензин, и удачи на дорогах!

Читайте также Какой двигатель можно поставить на Ваз 2107. Ваз 2107, регулировка карбюратора,

Настройка карбюратора ваз 2105

ladamaster.com

Схемы карбюратора 2105, 2107 | Twokarburators.ru

Представляем схемы карбюратора 2105, 2107 Озон. Это подборка схем карбюратора из руководств по ремонту и обслуживанию. Они применимы к карбюраторам Озон второго семейства (2105, 2107), для Озонов первого семейства более ранних годов выпуска (2101, Вебер) схемы несколько иные.


Схема карбюратора 2105, 2107 Озон и их модификаций с экономайзером принудительного холостого хода

Схема карбюратора 2105, 2107 Озон и их модификаций без экономайзера принудительного холостого хода

1. Винт ускорительного насоса.
2. Заглушка.
3. Топливный жиклер переходной системы второй камеры карбюратора.
4. Воздушный жиклер переходной системы второй камеры.
5. Воздушный жиклер эконостата.
6. Топливный жиклер эконостата.
7. Воздушный жиклер главной дозирующей системы второй камеры карбюратора.
8. Эмульсионный жиклер эконостата.
9. Диафрагменный механизм пневмопривода дроссельной заслонки второй камеры карбюратора.
10. Малый диффузор.
11. Жиклеры пневмопривода дроссельной заслонки второй камеры карбюратора.
12. Винт – клапан (нагнетательный) ускорительного насоса.
13. Распылитель ускорительного насоса.
14. Воздушная заслонка карбюратора.
15. Воздушный жиклер главной дозирующей системы первой камеры карбюратора.
16. Демпферный жиклер пускового устройства.
17. Диафрагменный механизм пускового устройства.
18. Воздушный жиклер системы холостого хода.
19. Топливный жиклер системы холостого хода.
20. Топливный игольчатый клапан.
21. Сетчатый фильтр карбюратора.
22. Топливный штуцер.
23. Поплавок.
24. Подстроечный винт системы холостого хода.
25. Топливный жиклер главной дозирующей системы первой камеры.
26. Винт «качества» топливной смеси.
27. Винт «количества» топливной смеси.
28. Дроссельная заслонка первой камеры.
29. Теплоизоляционная проставка.
30. Дроссельная заслонка второй камеры карбюратора.
31. Шток диафрагмы пневмопривода дроссельной заслонки второй камеры.
32. Эмульсионная трубка.
33. Топливный жиклер главной дозирующей системы второй камеры.
34. Перепускной жиклер ускорительного насоса.
35. Всасывающий клапан ускорительного насоса.
36. Рычаг привода ускорительного насоса.

Примечания и дополнения

— На тему устройства и схем карбюратора 2105, 2107 Озон на сайте twokarburators. ru можно посмотреть следующие статьи:

«Устройство верхней части (крышки) карбюратора 2105, 2107 Озон»,

«Устройство блока дроссельных заслонок (нижней части) карбюратора 2105, 2107 Озон»,

«Разборка карбюратора 2105, 2107 Озон»

«Сборка карбюратора Озон 2105, 2107»

Еще пять статей по карбюраторам Озон

— Главные дозирующие системы карбюратора 2105, 2107 Озон

— Ускорительный насос карбюратора 2105, 2107 Озон

— Пневмопривод дроссельной заслонки второй камеры карбюратора 2105, 2107 Озон

— Пусковое устройство карбюратора 2105, 2107 Озон

— Регулировка оборотов холостого хода двигателя автомобиля с карбюратором 2105, 2107 Озон

twokarburators.ru

Устройство и регулировка карбюратора ОЗОН ВАЗ 2107

16.08.2015
Всем привет!
В этой записи будут даны рекомендации по настройке карбюратора Озон 2105 и 2107 для нормальной работы.
В общем успехе настройки карбюратора лежит выявленная исправность сопряженных систем двигателя. В эти системы входят свечи зажигания, катушка зажигания, контакты трамблера или датчик холла и коммутатор, фазы и зазоры в газораспределительном механизме. Сам карбюратор должен быть исправным технически. Если в каналах карбюратора имеется засор или другой фактор влияющий на исправность его работы, то приступать к настройке не рекомендуется. В наш пример настройки попадает полностью вымытый и продутый карбюратор, но с нарушенными установками жиклеров, положениями регулировочных винтов и поплавка.

Регулировка поплавка
Снять верхнюю крышку карбюратора и расположить ее в горизонтальном положении вверх поплавком. Измерить зазор между поплавком и прокладкой карбюратора. Зазор должен составлять 4,5 мм.
Расположить крышку карбюратора в горизонтальном положении вниз поплавком. Измерить зазор между поплавком и прокладкой карбюратора. Зазор должен составлять 12,5 мм. Ход поплавка должен составлять 8 мм. Расстояние от прокладки до нижнего края поплавка не должно быть больше расстояния глубины поплавковой камеры. Поплавок не должен касаться дна поплавковой камеры. Регулировка хода поплавка осуществляется двумя его упорами путем их подгиба.

Установка начального положения дроссельной заслонки 1 камеры
Винт упора дроссельной заслонки ввернуть до начала касания винта о рычаг упора дроссельной заслонки. После касания винта, довернуть винт на 90 градусов по часовой стрелке. При проверке на свет должно быть видно тоненькое световое кольцо.

Установка начального положения дроссельной заслонки 2 камеры
Винт упора дроссельной заслонки ввернуть до начала касания винта о рычаг упора дроссельной заслонки. После касания винта, довернуть винт на 0,5 — 1 градус по часовой стрелке так, чтобы винт подпирал рычаг заслонки, но не открывал ее. Паз для отвертки на винте, должен быть совмещен с меткой на седле винта. При проверке на просвет не должно быть видно светового кольца.

Регулировка винта количества топлива

Регулировка винта дополнительной подачи воздуха

Регулировка клапана ЭПХХ
Клапан ЭПХХ необходимо заворачивать в посадочное отверстие до момента касания жиклером ЭПХХ ограничителя. Этот момент можно определить смазав маслом резиновое кольцо и наблюдать касание кольца о посадочное отверстие. Клапан нельзя перетягивать. Перетянутый клапан может стать неисправным.

Настройка холостого хода с помощью прибора ИКС-1 (инструкция к прибору)
Запустить двигатель, установить зеркало в положение, удобное для наблюдения, и винтом количества установить минимально устойчивую частоту вращения коленвала двигателя. С помощью зеркала наблюдать пламя в цилиндре, цвет которого зависит от состава рабочей смеси.
— Медленно вывернуть винт качества смеси до появления ярко-оранжевого цвета пламени, указывающего на чрезмерно обогащенную смесь.
— Медленно вворачивать винт качества смеси до момента исчезновения оранжевого и появления ярко-голубого цвета пламени, свидетельствующего о нормальном составе смеси, обеспечивающем наилучшую работу двигателя.
— Довернуть винт качества смеси еще на 1/2+1/4 оборота и на этом регулировку закончить.
Во избежании выхода свечи ИКС-1 из строя запрещается выводить двигатель на повышенные обороты (более 1200 об/мин) холостого хода.
После всех регулировок карбюратора автомобиль должен ехать без провалов, затыков, на всем диапазоне оборотов коленвала, обеспечивая максимальную мощность исправного двигателя.

Для более точной регулировки уровня СО следует воспользоваться таблицей

10.09.2017
Регулировка привода заслонок подсоса.

19.07.2018
Мои настройки карбюратора ОЗОН-2105
Все настройки под вопросом, так как замена носика УН дает более быстрый выход на предельные обороты на грунте.
— ГТЖ 1к — 135.
— ГВЖ 1к — 170.
— ГТЖ 2к — 150.
— ГВЖ 2к — 150.
— Носик УН — 5.0.
— ЖХХ 1к — 6.0.
— винт количества — длина 2см (2 оборота).
— винт качества — 1 оборот (отклонение винта в любую сторону снижает обороты).
— винт доп. подачи воздуха — закручен.
— зазор поплавка — 4. 5мм (уровень топлива выше ступеньки).
— по ИКСу сгорание топлива нормальное (голубое пламя).
— УОЗ — 8-10 градусов.
— зазор свечей — 1мм.

Если настройки карбюратора обеспечивают более быстрый разгон до 100км/ч, то после, ускорение сильно падает, почти до нуля.
Если же настройки обеспечивают стабильный разгон после 100км/ч, то разгон с места оказывается более медленный.
Видимо, пока нет сильного сопротивления воздуха, топливо сгорает эффективней, а с увеличением лобового сопротивления, топливо сгорает очень плохо, ибо карбюратор начинает переливать.

Карбюратор ОЗОН — настройка и регулировка

Современная автомобильная промышленность развивается с каждым годом. Серийное производство гибридных средств передвижения и электрокаров делают города чище, сокращают расход природных ресурсов. Устаревшие модели используются на дорогах по сей день, они отличаются некоторыми параметрами, полюбившимися автомобилистам и в этих автомобилях часто встречаются карбюраторы озон и другие.

Карбюраторы ОЗОН

На отечественные автомобили продолжительное время устанавливался карбюратор озон.

Системы подачи топлива данного типа выпускались в трех конструктивных исполнениях:

  • Барботажным;
  • Игольчатом;
  • Поплавковым механизмом.

Первые два вида уже практически не используются, их выпуск прекращен. На автомобилях марок 2107, 2105 устанавливался карбюратор озон устройство которого получило широкое распространение. Модификация пришла на смену итальянскому изобретению «Weber». На Волжском автомобильном заводе, карбюратор озон получил модификации, тем самым был получен прирост мощности, более стабильная работа. Карбюратор ДААЗ ОЗОН для которого является предшественником, более технологичен, устанавливался на автомобили разных семейств.

Конструкция карбюратора озон и принцип работы

Автомобили семейства ваз, оснащались карбюраторами озон, имели больший ряд преимуществ перед предшественниками. Отличие заключалось в более прочном корпусе, в который устанавливались внутренние элементы системы, для исключения последствий от температурных воздействий, механических ударов.

Карбюратор ДААЗ «ОЗОН» (вид со стороны привода дроссельных заслонок): 1 — корпус дроссельных заслонок; 2 — корпус карбюратора; 3 — пневмопривод дроссельной заслонки второй камеры; 4 — крышка карбюратора; 5 — воздушная заслонка; 6 — пусковое устройство; 7 — трехплечий рычаг управления воздушной заслонкой; 8 — телескопическая тяга; 9 — рычаг, ограничивающий открытие дроссельной заслонки второй камеры; 10 — возвратная пружина; 11 — шток пневмопривода.

  • Две главные системы дозировки топлива;
  • Сбалансированная поплавковая камера;
  • Электромагнитный клапан холостого хода, системы взаимодействия между камерами;
  • Воздушная заслонка первой камеры приводится к действию тросиковым приводом;
  • Пневматический клапан открытия второй камеры позволяет вступать в работу только по факту определённых нагрузок двигателя;
  • Ускорительный насос позволяет подавать обогащенную смесь при резком нажатии на педаль акселератора.

В автомобилях используется карбюратор озон устройство которого позволяет эксплуатировать машину при тяжелых условиях. Ремонт, настройка карбюратора озон 2107 позволяет отрегулировать качество и количество топлива, а жиклеры увеличенного диаметра способствуют работе с топливом наименьшего качества.

Схема эконостата и экономайзера мощностных режимов карбюратора: 1 — дроссельная заслонка второй камеры;2 — главный топливный жиклер второй камеры;3 — топливный жиклер эконостата с трубкой;4 — главный топливный жиклер первой камеры; 5-дроссельная заслонка первой камеры;6 — канал подвода разрежения;7 — диафрагма экономайзера;8 — шариковый клапан;9 — топливный жиклер экономайзера; 10-топливный канал;11 — воздушная заслонка;12 — главные воздушные жиклеры;13 — впрыскивающая труба эконостата.

Устройство карбюратора ОЗОН спроектировано таким образом, чтобы получить максимальную отдачу от автомобиля. Принцип действия основан на целом ряде систем, каждая из которых взаимосвязана, важна в системе. Карбюратор ОЗОН устройство которого состоит из наиболее важных частей:

  • Поплавковая камера больше наполняется топливом через игольчатый клапан, предварительно отфильтрованным через специальную сетку;
  • В рабочие камеры поступает бензин по жиклерам, соединяющим поплавковую камеру. Смешивание топлива происходит в эмульсионных колодцах с воздухом, поступающим через воздушные жиклеры.
  • Перекрытие каналов холостого хода происходит электромагнитным клапаном;
  • Для работы авто при режиме ХХ топливо движется по жиклерам к отделениям первой камеры, где поступает в топливопровод;
  • За обогащение смеси отвечает экономайзер, который включается в работу при максимальных нагрузках;
  • Конструкция ускорительного насоса выполнена в форме шарика, работает под собственным весом, когда бензин переполняет клапан.

Регулировка и техническое обслуживание

Для стабильной работы всех систем существует регламент по техническому обслуживанию, который необходимо соблюдать. Перед выполнением регулировки карбюратора озон на автомобилях марки 2107, нужно выявить неисправный узел, нет необходимости промывать, разбирать исправные узлы. Промывка системы выполняется с легкостью при домашних условиях, важно соблюдать последовательность шагов.

  1. Ремонт и настройка карбюратора озон 2107 начинается с его демонтажа, отключения всех подводящих систем. Необходимо отсоединить привод дроссельной заслонки, подвод охлаждающей жидкости, а также топливный шланг.
  2. Вычистить и промыть карбюратор ваз, модификации озон снаружи, осмотреть на наличие механических повреждений.
  3. Отчистить сетчатый фильтр и пусковое устройство сжатым воздухом под небольшим давлением.
  4. Поплавковая система очищается от явного нагара и отложений. Важно понимать, что старую накипь очистить будет затруднительно, а также она может попасть к отверстиям жиклеров, нарушить работу системы.
  5. Промыть и отрегулировать пусковой механизм, воздушные жиклеры, систему ХХ.
  6. Настраиваем карбюраторные составляющие, производим сборку и монтаж устройства до регулирования, которое настраивается в последующем на горячий двигатель.

Регулировка и настройка производится по отведенной последовательности винтами, для желаемого расхода топлива, динамических показателей автомобиля. Техническое состояние полностью соответствует ездовым характеристикам, комфортабельности при передвижении транспортного средства.

Регулировка карбюратора Озон 2107

Функциональным предназначением карбюратора вообще, и модели «Озон», устанавливаемой на «ВАЗ» седьмой модели, в частности, является приготовление горючей смеси (воздух плюс автомобильное топливо) и дозированная ее подача в камеру сгорания цилиндров силового агрегата. Регулирование количества автомобильного топлива, впрыскиваемого в воздушный поток, — довольно важная функция, предопределяющая оптимальные режимы работы автомобильного двигателя и его продолжительные межремонтные и эксплуатационные сроки.

Конструкция карбюратора «Озон»

Карбюратор «Озон», устройство которого будет рассмотрено ниже, является заводским вариантом оснащения автомобилей Волжского автозавода седьмой модели. Конструктивной основой данной модели карбюратора, созданной в 1979 году, стало изделие «Weber», разработанное итальянскими автопроизводителями. Однако в сравнении с ним, «Озон» значительно улучшил такие важные эксплуатационные показатели, каковыми являются экономичность и минимизация уровня токсичности газов, выбрасываемых в атмосферу.

Итак, эмульсионный карбюратор «Озон», это – двухкамерное изделие, характеризующееся следующими конструктивными особенностями:

Наличием двух главных систем дозирования.

Отличной сбалансированностью поплавковой камеры (поз.2).

Оснащением второй камеры эконостатом (обогатительным устройством).

Наличием систем перехода между камерами и автономной системы холостого хода с электромагнитным клапаном.

Оснащением воздушной заслонки первой камеры механической системой управления, обладающей тросовым приводом.

Оборудование первой камеры ускорительным насосом (поз.13) с распылителем.

Наличие устройства отвода газов.

Оснащение изделия пневматическим приводом (поз.39) заслонки (дроссельной) второй камеры.

Оборудование устройством, открывающим заслонку в момент запуска двигателя, имеющее диафрагму.

Наличие штуцера, обуславливающего отбор разрежения, возникающего в процессе управления регулятором угла опережения зажигания.

Конструктивные элементы карбюратора «Озон» заключены в массивный металлический корпус, отличающийся повышенным уровнем прочности, позволяющим минимизировать последствия деформационных воздействий, температурных колебаний и повреждений механического характера.

Солидный диаметр топливных жиклеров обеспечивает устойчивую работу изделия даже при использовании некачественного топлива и в тяжелых эксплуатационных условиях. Одним из основных конструктивных недостатков карбюратора «Озон» является отсутствие экономайзера режимов мощности, что служит причиной невысоких динамических характеристик и низкой экономичности.

Принцип работы карбюраторов «Озон»

Принцип действия карбюратора, произведенного Димитровградским автоагрегатным заводом (ДААЗ), можно описать следующими положениями:

Устройство подачи топлива обеспечивает его (топлива) поступление через фильтрующую сетку и игольчатый клапан, определяющий уровень заполнения поплавковой камеры.

Первая и вторая камеры наполняются топливом, поступающим из поплавковой камеры по главным топливным жиклерам. В эмульсионных колодцах и трубках происходит смешивание бензина с поступающим из соответствующих жиклеров воздухом. Готовая горючая смесь (эмульсия) поступает через распылители в диффузоры.

После пуска силового агрегата запорным электромагнитным клапаном перекрывается канал «холостого хода».

В режиме «холостого хода» производится отбор бензина из первой камеры и его дальнейшее продвижение через жиклер, соединенный с электромагнитным запором. В процессе прохождения топлива через жиклер «холостого хода» и отсеки переходной системы 1-й камеры происходит смешивание бензина с воздухом. Далее горючая смесь поступает в трубопровод.

В момент частичного открытия дроссельных заслонок происходит поступление топливовоздушной смеси в камеры (с помощью отверстий системы перехода).

Проходя через эконостат, топливная смесь попадает из поплавковой камеры в распылитель. В режиме максимальной мощности в работу включается устройство, обогащающее эмульсию.

Шариковый клапан ускорительного насоса открывается в момент заполнения топливной смесью. Закрытие клапана (под воздействием собственного веса) осуществляется тогда, когда прекращается подача топлива.

Видео — Регулировка карбюратора «Озон» своими руками

Работы по регулировке карбюратора «Озон» выполняются не только при его (карбюратора) некорректной работе, но и в случае производства ремонтных мероприятий, предполагающих замену некоторых элементов данного агрегата. Рассмотрим более подробно перечень настроек, являющихся обязательным продолжением ремонтно-восстановительных работ.

Замена штока с диафрагмой или привода заслонки (дроссельной) второй камеры требует регулировки пневмопривода.

После замены элементов пускового устройства выполняется его настройка.

Причинами настройки системы «холостого хода» наряду с нарушениями функционирования силового агрегата является подготовка автомобиля к прохождению технического осмотра.

Замена поплавка или игольчатого клапана требует регулировки уровня топлива в камере (поплавковой).

Как отрегулировать карбюратор ВАЗ 2107 самостоятельно

Автомобиль ВАЗ 2107 является одним из наиболее распространенных представителей отечественной «классики». Хотя данные седаны уже не выпускаются, они активно эксплуатируются большим количеством автолюбителей. Настройка карбюратора ВАЗ 2107 – один из самых актуальных вопросов для каждого владельца такой машины.

Стоит отметить, что в автомобилях используются мембранно-игольчатые, поплавковые и барботажные карбюраторы. В нашей статье будет идти речь о регулировке поплавкового карбюратора ВАЗ 2107 от производителя «ОЗОН».

Устройство карбюратора ВАЗ 2107 (схема)

Сначала хочется подчеркнуть, что отдельные версии карбюраторов могут существенно отличаться друг от друга, так как они используются лишь на определенных автомобилях. В нашем случае ситуация выглядит следующим образом:

  • Версия ДААЗ 2107-1107010 используется исключительно на моделях ВАЗ 2105-2107.
  • Версия ДААЗ 2107-1107010-10 устанавливается на моторы ВАЗ 2103 и ВАЗ 2106 с распределителем зажигания, у которых нет вакуум-корректора.
  • Версия ДААЗ 2107-1107010-20 применяется исключительно на моторах наиболее свежих ВАЗ 2103 и ВАЗ 2106.

Устройство карбюратора ВАЗ 2107 выглядит так:

  • поплавковая камера;
  • автономная система холостого хода;
  • система дозирования;
  • переходная система двух камер;
  • запорный клапан холостого хода;
  • дроссельная заслонка;
  • отделение отвода картерных газов;
  • эконостат.

Более подробная информация вам просто не нужна, так как для регулировки карбюратора ВАЗ 2107 она не пригодится. В состав карбюратора данного автомобиля входят следующие устройства, которые обеспечивают, а также распределяют горючую смесь:

  1. Поддержка старта и прогрева мотора.
  2. Система эконостата.
  3. Поддержка стабильного уровня бензина.
  4. Ускорительный насос.
  5. Поддержка холостого хода двигателя.
  6. Главная дозирующая камера, в которой расположены жиклеры топлива и воздуха, эмульсионная трубка, распылитель ВТС, колодец и диффузор.

Прежде чем выполнять чистку карбюратора ВАЗ 2107 и его дальнейшую настройку, необходимо четко понимать, что не стоит разбирать те элементы, которые нормально выполняют свои функции. В особенности нужно быть очень осторожным с дозирующей системой.

Настройка карбюратора ВАЗ 2107

Регулировка карбюратора осуществляется в такой последовательности:

  1. Сначала моем и очищаем наружную часть элементов карбюратора.
  2. Далее нужно проверить все элементы на предмет наличия видимых дефектов.
  3. Очень важно также удалить различные загрязнения фильтра.
  4. Затем моем поплавковую камеру.
  5. Обязательно надо почистить воздушные жиклеры.
  6. В конце проводится настройка поплавковой камеры карбюратора ВАЗ 2107, а также пускового механизма и холостого хода.

Хотим подчеркнуть, что для проведения такого рода работ вовсе не нужно осуществлять демонтаж карбюратора. Кроме этого, нужно понимать, что все элементы обладают функцией самоочистки, а пыль и грязь не проникают вовнутрь.

Проверку сетчатого фильтра рекомендуется проводить через каждые 60 тыс. пройденных километров. Он расположен возле входа в поплавковую камеру.

Проверка состояния сетчатого фильтра

Необходимо заполнить поплавковую камеру топливом, с помощью прокачки. Это приведет к закрытию запорного клапана, после чего надо отодвинуть верхнюю часть сетчатого фильтра, демонтировать клапан и очистить его с помощью растворителя. Для получения оптимального результата также рекомендуется применить сжатый воздух для того, чтобы продуть клапан.

Если вы решили отрегулировать карбюратор ВАЗ 2107 по той причине, что двигатель начал работать нестабильно, прежде всего, рекомендуем выполнить проверку сетчатого фильтра. Проблемы часто возникают из-за проблем в подаче горючего, которые могут быть вызваны засорением фильтра.

Для очистки дна поплавковой камеры запрещено применять тряпку. Это приведет к появлению волокон на дне, из-за чего жиклеры карбюратора засорятся. Для выполнения чистки применяют резиновую грушу, а также сжатый воздух.

Для проверки герметичности запорной иглы также используется груша, поскольку давление, которое появляется в результате сжатия данного предмета с помощью рук, приблизительно соответствует давлению бензонасоса. Во время установки крышки карбюратора необходимо проверить, установлены ли поплавки вверх. В процессе монтажа почувствуется значительное давление. В этот момент карбюратор ВАЗ 2107 необходимо прослушать, так как протечки воздуха недопустимы. Если вы заметили даже минимальную утечку, придется менять корпус клапана, а также иглу.

Настройка карбюратора ВАЗ 2107 – поплавковая камера

Для регулировки поплавковой камеры необходимо выполнить следующие действия:

  1. Проверить позицию поплавка и убедиться в том, что его крепежный кронштейн не деформировался (если форма изменилась, кронштейн придется выровнять). Это очень важно, поскольку в противном случае поплавок карбюратора не сможет нормально погружаться в камеру.
  2. Настройка при закрытом игольчатом клапане. Открываем крышку поплавковой камеры и отодвигаем его в сторону. Затем надо осторожно дернуть язык кронштейна. Вам нужно сделать так, чтобы между прокладкой крышки и поплавком было расстояние в 6-7 мм. После погружения оно должно составлять от 1 до 2 мм. Если расстояние заметно больше, нужно менять иглу.
  3. При открытом игольчатом клапане между иглой и поплавком должно быть примерно 15 миллиметров.

Для выполнения данных действий также необязательно снимать карбюратор с двигателя.

Настройка пусковой системы

Для регулировки пусковой системы карбюратора ВАЗ 2107 надо демонтировать воздушный фильтр, запустить двигатель и вытянуть подсос. Воздушную заслонку следует открыть примерно на треть и добиться уровня оборотов в пределах 3,2-3,6 тыс. об/мин.

После этого опускаем воздушную заслонку и настраиваем частоту вращения на 300 меньше от исходной.

Настройка холостого хода на ВАЗ 2107

Регулировка холостого хода проводится после предварительного прогрева машины. С помощью винта качества необходимо настроить максимальный показатель оборотов, причем винт количества крутить не нужно.

Затем с помощью винта количества надо добиться установки уровня оборотов на 100 оборотов в минуту больше от требуемого. После этого запускаем мотор и настраиваем обороты с использованием винта качества до требуемого значения.

Теперь вы будете знать, как отрегулировать карбюратор ваз 2107 своими руками, что поможет вам сэкономить время и деньги. Рекомендуем также посмотреть полезное видео о настройке карбюратора ВАЗ 2107.

Устройство карбюратора Ваз 2107

Система питания ВАЗ 2107 практически ничем не отличается от всех заднеприводных автомобилей ВАЗ. Исключение составляет только карбюратор, который был переработан и дополнен новыми более совершенными системами, о которых мы сегодня поговорим. По сути, он остался тем же Weber 1967 года разработки, который ставили на Фиат 124.

Пора подбирать новые шины и диски? Лада Мастер советует посмотреть их на сайте сети гипермаркетов «Колесо».

Содержание:

Карбюратор ВАЗ 2107 и схема устройства

Прежде чем говорить об изменениях в конструкции, ознакомимся с устройством карбюратора. Схему его мы привели на фото, разобраться в ней при желании можно, а детальное и подробное описание устройства и принципа работы интересно только специалистам, поэтому мы остановимся только на основных понятиях, касающихся устройства карбюратора ВАЗ 2107.


Стандартный карбюратор ВАЗ 2107 типа Озон эмульсионного типа с падающим потоком топливо-воздушной смеси. В конструкции имеет две камеры—первичную и вторичную. На малых оборотах карбюратор использует только первичную камеру, которая снабжена рядом систем, работа которых направлена на стабилизацию работы двигателя и оптимальную подачу топлива. Главными системами карбюратора»Озон «можно назвать:

  • систему холостого хода;
  • поплавковую камеру;
  • эконостат;
  • ускорительный насос;
  • ереходную систему;
  • систему пуска.

Теперь вкратце рассмотрим особенности работы каждой из представленных систем, чтобы понять, как работает устройство в общем.

Пусковое устройство

Главным рабочим органом этого устройства является воздушная заслонка, которая регулирует подачу воздуха в карбюратор. Заслонка стоит только на первичной камере и приводится в движение тросом, управляется из салона автомобиля механическим методом. Подсос — это и есть пусковое устройство.

Для чего оно нужно? При пуске двигателя карбюратор не всегда может обеспечить нужную пропорцию воздуха и бензина для запуска. Это связано со многими факторами, но чтобы долго не рассусоливать, то приведем простой пример. В холодное время года испаряемость топлива значительно уменьшается, а при пуске двигатель требует повышенного содержания бензина в смеси, т. н. богатой смеси. Закрывая ручкой подсоса воздушную заслонку, мы тем самым увеличиваем количество бензина в смеси, обогащаем смесь.

Для того, чтобы не перелить свечи избыточным количеством смеси, воздушная заслонка соединяется с дроссельной и открывает ее на 0,7 мм. Этот зазор называют пусковым. Как только двигатель начинает «подхватывать», создается разрежение, которое через дроссельную заслонку передается на воздушную. Это осуществляется через вакуумную диафрагму, степень открытия заслонки можно регулировать соответствующим винтом.

Работа на холостом ходу

СХХ обеспечивает нормальную работу двигателя при закрытой дроссельной заслонке, когда мы не трогаем педаль газа. Это довольно сложная система, и чтобы не превращать наш обзор в наукообразную диссертацию, скажем только, что на холостом ходу двигатель получает питание абсолютно автономно. То есть это карбюратор в карбюраторе. СХХ берет топливо непосредственно из поплавковой камеры и смешивает его с воздухом в эмульсионной трубке, или колодце.

Вся настройка СХХ сводится к регулировке тремя винтами

  • винтом качества смеси, который отвечает за пропорцию воздуха и бензина на холостом ходу; при его завинчивании мы делаем смесь беднее, а при откручивании — богаче;
  • винт количества смеси влияет на обороты холостого хода и регулирует только количество смеси, попадающей в камеру сгорания на холостом ходу;
  • упорный винт дроссельной заслонки балансирует этот процесс.
Эконостат

Эконостат, несмотря на название, никакого отношения к экономии не имеет, скорее наоборот. Он служит для того, чтобы у двигателя на высоких оборотах не было недостатка в топливе и пропорция топливо/воздух соответствовала бы оборотам. Для этого он берет дополнительный бензин прямо из поплавковой камеры, минуя все системы, и отправляет его в топку. Таким образом он обогащает смесь на высоких оборотах и повышенных нагрузках двигателя.

Ускорительный насос

Это устройство нужно для того, чтобы в двигателе не появлялись провалы при резкой смене режима работы. Попросту, когда вы резко нажимаете на газ, пытаясь произвести впечатление чемпиона мира по ралли, двигатель не всегда готов к такому повороту событий, и для резкого перехода в режим высоких оборотов топлива ему просто не хватит, ваша семерка заглохнет, и вы будете осмеяны, унижены и оскорблены.

Чтобы этого не случилось, вступает в работу ускорительный насос, который при помощи форсунки добавляет порцию топлива к номинальной, и двигатель справляется с резким переходом на высокие обороты. Вкратце, так.

Это основные системы карбюратора ОЗОН, который установлен на всех автомобилях ВАЗ 2107. Есть некоторые изменения в конструкции, которые были внесены за время производства автомобиля, но они носят не глобальный характер. Устройство достаточно надежно и подвержено различным регулировкам и настройкам, поэтому до сих пор пользуется популярностью и автолюбители не спешат менять Озон на более современные модели карбюраторов. Не спешите и вы, относитесь к карбюратору внимательно, тогда он проработает еще не один десяток лет. Не экономьте бензин, и удачи на дорогах!

«

Отличная статья 0

smotri-dtp.ru

Устройство карбюратора Ваз - 2107 — Лада мастер

На протяжении всех 30 лет выпуска автомобиля Ваз2107, абсолютно все двигатели, которые ставились на него, были копиями мотора Фиат 124 и 124 Special. Поэтому и модельный ряд комплектующих особенным разнообразием не отличался. Только в союзе все детали, поступившие в продажу, делились на четыре типа — волговские, жигулевские, запорожские и москвичовские. Уточнения требовались крайне редко. Даже такая ответственная деталь, как карбюратор для Ваз 2107, могла быть всего трех типов.

Содержание:

  1. Какой лучше поставить карбюратор на Ваз 2107
  2. Особенности карбюраторов Ваз 2107
  3. Чистка карбюратора Ваз 2107
  4. Регулировки карбюратора Ваз 2107

Какой лучше поставить карбюратор на Ваз 2107

Исходя из того, что двигатель на всех моделях Жигулей по сути один, доставшийся по лицензии от Фиат 124, то и карбюраторов к нему было немного. Вот основные отличия, которые делали из двигателя Ваз 2101 мотор другой модели:

  • объем варьировался от 1200 до 1700 кубов, в зависимости от диаметра цилиндра и хода поршня;
  • привод распредвала осуществлялся либо цепью, либо зубчатым ремнем;
  • в зависимости от диаметра цилиндра варьировались диаметры коренных шеек коленвала;
  • вносились несущественные изменения в систему зажигания и систему питания.

Учитывая такое полувековое унылое однообразие, даже не встает вопрос о том, какой карбюратор был лучше. Тот, который попался под руки, тот и устанавливали. Отличались они тоже не сильно.

  1.  ДААЗ 2107-1107010 — родной карбюратор шестерки, который устанавливался на 1,6-литровый двигатель.
  2.  Карбюраторы Вебер 2101 — тот же карбюратор, только адаптированный под объем 1200 и 1300 кубов.
  3.  Карбюраторы Озон.
  4. Карбюраторы Солекс, доставшиеся семёрке от моделей 2105 и 2106.
  5. Все карбюраторы имели очень похожую однотипную архитектуру, отличались тарированными размерами и комплектациями.

Особенности карбюраторов Ваз 2107

Устройство карбюратора Ваз 2107 Озон, который устанавливался на шестерку чаще всего, отличался от всех других типов приводом заслонки вторичной камеры. Собственно, никакого эффекта от применения вакуумного привода по большому счету не отмечалось, хотя заявлялось, что Озоны будут гораздо экономичнее, чем Веберы от троек и от копеек. Заслонка вторичной камеры приводилась штоком от пневматической диафрагмы.

Карбюраторы Weber не имели вакуумного привода заслонки вторичной камеры. Она приводилась в движение при помощи системы рычагов и открывалась по мере открытия первичной камеры. Солекс имел в конструкции некоторые доработки и электромагнитные клапана, а также отличался размерами малых диффузоров, топливных жиклеров и принципом работы ускорительного насоса.

Чистка карбюратора Ваз 2107

Как и любая другая топливная аппаратура, карбюраторы Ваз 2107 — довольно точные устройства и требовали тщательной регулировки и содержания топливной системы в чистоте. Поэтому чистка карбюраторов была необходима довольно часто. Даже несмотря на устанавливаемые фильтры тонкой очистки дополнительно, они не всегда справляются с грязным бензином и могут забить каналы карбюратора. Проще всего проводить плановую чистку без демонтажа карбюратора с двигателя. Это не так эффективно, как его мойка в полностью разобранном виде, но тоже дает свои результаты.

Для продувки карбюратора Ваз 2107 используют либо специальную воздушную форсунку-насадку на автомобильный насос или компрессор. При помощи высокого давления прочищаются воздушные и топливные каналы карбюратора, но при этом необходимо удалить топливные и воздушные жиклеры. Также не составит никакого труда выкрутить и продуть форсунку ускорительного насоса при снятой верхней крышке. В обязательном порядке проводится чистка сетчатого фильтра и поплавковой камеры, в которой может скапливаться абразив, ржавчина и конденсат. После прочистки важно не перепутать местами жиклеры первичной и вторичной камер.

Регулировки карбюратора Ваз 2107

Простые и неприхотливые карбюраторы Ozon, Weber и Solex позволяют регулировать всего несколько параметров, влияющих на режимы работы двигателя — регулировка холостого хода и регулировка уровня топлива в поплавковой камере. В первую очередь после прочистки карбюратора регулируется уровень топлива в поплавковой камере. Делается это при снятой и перевернутой крышке карбюратора загибанием или отгибанием ограничительного язычка поплавка. В итоге нужно добиться, чтобы расстояние от нижней точки поплавка до прокладки составляло 6,5 мм, а полный ход поплавка был не менее 8 мм.


После этого можно приступать к регулировке холостого хода. Регулировка проводится на полностью прогретом двигателе и осуществляется двумя регулировочными винтами — винтом количества смеси и винтом качества смеси. Вначале при заведенном двигателе винтом качества смеси добиваются оптимальной работы двигателя, ровной и бесперебойной. После этого при помощи винта количества смеси выставляют обороты по тахометру. Книжные холостые обороты должны быть в пределах 750-800 об/мин.

Проведя чистку и регулировку карбюратора Ваз 2107, вы убедитесь, что мотор на всех режимах работает ровно, без провалов и перебоев, а при резком сбрасывании газа холостые обороты стабильны. Следите за гигиеной карбюратора семёрки, и чистых вам дорог!

Читайте также Настройка карбюратора ваз 2105

ladamaster.com

Карбюратор Пекар 1107010 20 на Ваз 2107: регулировка и особенности

Автомобили Волжского автозавода седьмой модели оснащались бензиновыми двигателями разных модификаций. Карбюратор 2107 1107010 устанавливался на силовые агрегаты рабочим объемов 1500 куб. см и обеспечивал ему достаточно высокие технические характеристики. Подробное описание, тарировочные данные приводятся в руководстве по эксплуатации автомобиля. Здесь же можно найти порядок настройки прибора для работы в разных режимах.

Упомянутая модель карбюратора разработана специалистами Димитровградского автоагрегатного завода по техническому заданию АвтоВАЗа. Позже выпуск данного прибора был налажен на Ленинградском заводе, где и получил собственное наименование Пекар. Под данной торговой маркой устройство поставляется на рынок запасных частей для автомобилей ВАЗ разных модификаций.

По устройству данный прибор абсолютно идентичен изделиям ДААЗ, вместе с тем специалисты и автовладельцы отмечают высокое качество комплектующих и сборки. При этом стоимость карбюратора Пекар значительно ниже, нежели у аналогов. Этим обстоятельством и объясняется тот факт, что этот агрегат все чаще используется на автомобилях ВАЗ разных моделей и в том числе знаменитой семерки.

Устройство карбюратора

Данный прибор предназначен для создания топливовоздушной смеси определенного состава на двигателях ВАЗ разных моделей. Карбюратор марки Пекар имеет следующее устройство:

  1. поплавковая камера;
  2. главные дозирующие системы — два контура;
  3. устройство пусковое мембранного типа;
  4. энономайзер и приводом от пневматического прибора;
  5. ускорительный насос диафрагменный;
  6. система холостого хода с отсечным электроклапаном;
  7. система переходная для включения вторичной камеры.

На карбюраторах типа Пекар, что предназначены для установки на автомобили ВАЗ, имеет специальное устройство для обеспечения вентиляции картера двигателя. Газы, прорывающиеся в корпус силового агрегата по трубке, поступают через карбюратор в камеру сгорания автомобиля. Это позволяет снизить токсичность двигателя автомобиля ВАЗ до приемлемого уровня. Карбюратор модели Пекар отличается более высокой надежностью, нежели аналоги.

Технические характеристики карбюратора

Изделия торговой марки Пекар, которые предназначены для использования на силовых агрегатах ВАЗ, не отличаются от подобных устройств ДААЗ. Основные параметры карбюраторов данного типа:

  1. Дозирующие системы: диаметр камеры первичной – 28 мм, вторичной – 32 мм
  2. Геометрия диффузоров: камеры №1 – диаметр 22 мм и №2 -25 мм;
  3. Жиклеры топливные главной дозирующей системы, для первичной камеры — 1,12 мм, для вторичной — 1, 50 мм.
  4. Размеры воздушных жиклеров данной системы для обеих частей устройства и составляет 1, 5 мм.

Основными показателями агрегата для переходной системы карбюратора, что обеспечивают ему достаточно высокую приемистость, являются размеры и производительность. Диаметр отверстия, предназначенного для обеспечения подготовительных процессов при подключении вторичной камеры прибора. При последовательном нажатии на рычаг десятикратно в камеру впрыскивается до 7 мл топлива. Это позволяет при использовании карбюратора торговой марки Пекар добиться резкого ускорения автомобиля ВАЗ.

Регулировка холостого хода

Настройка исправного устройства, предназначенного для смесеобразования, производится при помощи следующих приборов и инструментов:

  1. тахометра встроенного или подключаемого;
  2. прибора для определения токсичности выхлопа по содержанию окиси углерода;
  3. отвертки с плоской шлицей.

Порядок выполнения регулировок карбюратора типа Пекар на двигателях ВАЗ такой:

  1. В поплавковой камере производится проверка уровня при помощи специального шаблона.
  2. Проверяем зазоры между контактами в распределителе зажигания и состояние свечей. Они должны соответствовать двигателю по калильному числу.
  3. Силовой агрегат запускается и работает без нагрузки до достижения им рабочей температуры.
  4. Поворачивая винт количества смеси, устанавливаем частоту вращения коленчатого вала в пределах от 820 до 900 оборотов в минуту.
  5. Закручивая винт качества смеси, одновременно контролируем концентрацию CO в выхлопе. При температуре воздуха в 20°C и нормальном атмосферном давлении этот показатель должен составлять величину от 0,5 до 1,2 %.
  6. Винтом количества смеси карбюратора типа Пекар вновь добиваемся восстановления параметров холостого хода двигателя ВАЗ.

Исправный и отрегулированный карбюратор 2107 1107010 обеспечивает экономное потребление топлива.

Эта статья — часть цикла из 9 уроков, посвященных карбюраторам семерки. Чтобы ознакомиться со всеми девятью уроками, перейдите по ссылке: https://7vaz.ru/chto-takoe/karbyurator.html

7vaz.ru

Жиклеры карбюратора ВАЗ 2107: устройство и ремонт

Автомобили ВАЗ 2107 выпускаются в двух комплектациях – с карбюраторным и инжекторным двигателями. Основные отличия указанных типов двигателей заключаются в принципах работы систем питания и зажигания: как можно понять из названия, в одном из них для подготовки топливной смеси используется карбюратор, в другом – инжектор. Соответственно, к ним выдвигаются разные требования к техническому обслуживанию.

Так, у карбюраторного двигателя основным агрегатом системы питания является карбюратор. Именно в нем происходит подготовка топливной смеси перед подачей ее в цилиндры, соответственно от работы карбюратора непосредственно зависит работа всей топливной системы.

Согласно рекомендациям завода-изготовителя автомобилей ВАЗ 2107, техническое обслуживание автомобиля рекомендуется проводить с периодичностью в 10 000 км. В том числе это касается и карбюратора, как одного из основных элементов.

Слабым местом, которое имеет каждый карбюратор, являются жиклеры. В приблизительном переводе с французского слово жиклер означает «брызгать», а применительно к работе карбюратора его можно интерпретировать как впрыск или подача. Именно через жиних в камеры поступает бензин и воздух. В конструкции карбюратора автомобиля ВАЗ 2107 присутствуют жиклеры разной пропускной способности и разного назначения. Часть из них обеспечивают двигатель топливной смесью на малых оборотах, часть – на высоких, отдельный отвечает за поступление топлива в режиме холостого хода. Цифровая маркировка жиклера обозначает количество жидкости, которое может пройти через отверстие за одну минуту.

Ниже приведен перечень жиклеров, предусмотренных конструкцией карбюратора ВАЗ 2107:

Основная проблема, которая периодически возникает в работе карбюратора ВАЗ 2107 — засоряются жиклеры, в результате чего снижается их пропускная способность. При техническом обслуживании рекомендуется продувать или промывать их при помощи специальных жидкостей, которыми промывается карбюратор. Согласно инструкции по применению указанных жидкостей, жиклеры можно обрабатывать поверхностно, без разборки карбюратора. Точно так же можно выполнять и продувку.

Зачастую этих мер достаточно для восстановления работоспособности топливной системы ВАЗ 2107. Но при значительном засорении все же потребуется разборка карбюратора с поочередным выкручиванием и промыванием жиклеров. Лучше это делать на ровной поверхности, накрытой газетой или чистой ветошью, чтобы большое количество мелких деталей, из которых состоит карбюратор, не потерялись и не перепутались.

После очистки и сборки рекомендуется регулировка в режиме холостого хода и при нагрузке. Для этого применяются специальные регулировочные винты. Сначала выполняется регулировка оборотов в режиме холостого хода, добиваясь устойчивой работы двигателя при оборотах 800-1000 об/мин. После этого проверяется эффективность двигателя под нагрузкой, отсутствие провалов при переходе с холостого хода на максимальные обороты. При их появлении винтом качества увеличивают количество топлива в смеси, одновременно закручивая винт количества, для установки оборотов холостого хода в заданную ранее величину.

Однако при использовании некачественного топлива карбюратор ВАЗ 2107 загрязняется намного быстрее и необходимость в чистке жиклеров может возникнуть значительно раньше. Первым признаком загрязнение является падение оборотов в режиме холостого хода. В случае значительного загрязнения или возникновения других, более серьезных неисправностей, в режиме холостого хода двигатель глохнет, а при работе под нагрузкой теряет приемистость.

Одной из контрмер, предотвращающих возникновение данной проблемы, является установка дополнительного топливного фильтра для тонкой очистки бензина от механических примесей. Однако фильтр не может защитить карбюратор от загрязнения на все 100%. Поэтому настоятельно рекомендуется продувать или промывать карбюратор при очередном регламентном техническом обслуживании вашего ВАЗ 2107.

7vaz.ru

Устройство карбюратора Ваз 2107 — Лада мастер

Система питания ВАЗ 2107 практически ничем не отличается от всех заднеприводных автомобилей ВАЗ. Исключение составляет только карбюратор, который был переработан и дополнен новыми более совершенными системами, о которых мы сегодня поговорим. По сути, он остался тем же Weber 1967 года разработки, который ставили на Фиат 124.

Содержание:

  1. Карбюратор ВАЗ 2107 и схема устройства
  2. Пусковое устройство
  3. Работа на холостом ходу
  4. Ускорительный насос
  5. Эконостат
Карбюратор ВАЗ 2107 и схема устройства

Прежде чем говорить об изменениях в конструкции, ознакомимся с устройством карбюратора. Схему его мы привели на фото, разобраться в ней при желании можно, а детальное и подробное описание устройства и принципа работы интересно только специалистам, поэтому мы остановимся только на основных понятиях, касающихся устройства карбюратора ВАЗ 2107.


Стандартный карбюратор ВАЗ 2107 типа Озон эмульсионного типа с падающим потоком топливо-воздушной смеси. В конструкции имеет две камеры—первичную и вторичную. На малых оборотах карбюратор использует только первичную камеру, которая снабжена рядом систем, работа которых направлена на стабилизацию работы двигателя и оптимальную подачу топлива. Главными системами карбюратора»Озон «можно назвать:

  • систему холостого хода;
  • поплавковую камеру;
  • эконостат;
  • ускорительный насос;
  • ереходную систему;
  • систему пуска.

Теперь вкратце рассмотрим особенности работы каждой из представленных систем, чтобы понять, как работает устройство в общем.

Пусковое устройство

Главным рабочим органом этого устройства является воздушная заслонка, которая регулирует подачу воздуха в карбюратор. Заслонка стоит только на первичной камере и приводится в движение тросом, управляется из салона автомобиля механическим методом. Подсос — это и есть пусковое устройство.

Для чего оно нужно? При пуске двигателя карбюратор не всегда может обеспечить нужную пропорцию воздуха и бензина для запуска. Это связано со многими факторами, но чтобы долго не рассусоливать, то приведем простой пример. В холодное время года испаряемость топлива значительно уменьшается, а при пуске двигатель требует повышенного содержания бензина в смеси, т. н. богатой смеси. Закрывая ручкой подсоса воздушную заслонку, мы тем самым увеличиваем количество бензина в смеси, обогащаем смесь.

Для того, чтобы не перелить свечи избыточным количеством смеси, воздушная заслонка соединяется с дроссельной и открывает ее на 0,7 мм. Этот зазор называют пусковым. Как только двигатель начинает «подхватывать», создается разрежение, которое через дроссельную заслонку передается на воздушную. Это осуществляется через вакуумную диафрагму, степень открытия заслонки можно регулировать соответствующим винтом.

Работа на холостом ходу

СХХ обеспечивает нормальную работу двигателя при закрытой дроссельной заслонке, когда мы не трогаем педаль газа. Это довольно сложная система, и чтобы не превращать наш обзор в наукообразную диссертацию, скажем только, что на холостом ходу двигатель получает питание абсолютно автономно. То есть это карбюратор в карбюраторе. СХХ берет топливо непосредственно из поплавковой камеры и смешивает его с воздухом в эмульсионной трубке, или колодце.

Вся настройка СХХ сводится к регулировке тремя винтами

  • винтом качества смеси, который отвечает за пропорцию воздуха и бензина на холостом ходу; при его завинчивании мы делаем смесь беднее, а при откручивании — богаче;
  • винт количества смеси влияет на обороты холостого хода и регулирует только количество смеси, попадающей в камеру сгорания на холостом ходу;
  • упорный винт дроссельной заслонки балансирует этот процесс.
Эконостат

Эконостат, несмотря на название, никакого отношения к экономии не имеет, скорее наоборот. Он служит для того, чтобы у двигателя на высоких оборотах не было недостатка в топливе и пропорция топливо/воздух соответствовала бы оборотам. Для этого он берет дополнительный бензин прямо из поплавковой камеры, минуя все системы, и отправляет его в топку. Таким образом он обогащает смесь на высоких оборотах и повышенных нагрузках двигателя.

Ускорительный насос

Это устройство нужно для того, чтобы в двигателе не появлялись провалы при резкой смене режима работы. Попросту, когда вы резко нажимаете на газ, пытаясь произвести впечатление чемпиона мира по ралли, двигатель не всегда готов к такому повороту событий, и для резкого перехода в режим высоких оборотов топлива ему просто не хватит, ваша семерка заглохнет, и вы будете осмеяны, унижены и оскорблены.



Чтобы этого не случилось, вступает в работу ускорительный насос, который при помощи форсунки добавляет порцию топлива к номинальной, и двигатель справляется с резким переходом на высокие обороты. Вкратце, так.

Это основные системы карбюратора ОЗОН, который установлен на всех автомобилях ВАЗ 2107. Есть некоторые изменения в конструкции, которые были внесены за время производства автомобиля, но они носят не глобальный характер. Устройство достаточно надежно и подвержено различным регулировкам и настройкам, поэтому до сих пор пользуется популярностью и автолюбители не спешат менять Озон на более современные модели карбюраторов. Не спешите и вы, относитесь к карбюратору внимательно, тогда он проработает еще не один десяток лет. Не экономьте бензин, и удачи на дорогах!

Читайте также Какой двигатель можно поставить на Ваз 2107. Ваз 2107, регулировка карбюратора,

Настройка карбюратора ваз 2105

Карбюратор ОЗОН | Клуб любителей классики ВАЗ-2107, ВАЗ 2106

Перед прочтение данного материала натоятельно советую вас проичтать статю Карбюратор это просто. Послее ее прочтения вы поймете принципы работы карбюратора и понять устройство Озона вам будет намного проще. В данной статье рассматривает карбюратор Озон ДААЗ 2107-1107010, в данный момент на прилаках магазинов да и у многих под капотом находится Озон ДААЗ 2107-1107010-20 отличается он от первого только отсутствием экономайзера ХХ и микровыключателя. Так же из ДААЗ 2107-1107010 можно легко сделать 2107-1107010-20 и обратно, надо всеголишь прикрутить/открутить иккрик и экономайзер.

Схема карбюратора «Озон»: 1 - винт регулировки хода впускного клапана ускорительного насоса; 2 - крышка карбюратора; 3 - топливный жиклер переходной системы второй камеры; 4 - воздушный жиклер переходной системы; 5 - воздушный жиклер эконостата; 6 - топливный жиклер эконостата; 7 - главный воздушный жиклер второй камеры; 8 - эмульсионный жиклер эконостата; 9 - пневмопривод дроссельной заслонки второй камеры; 10 - малый диффузор; 11 - жиклеры; 12 - нагнетательный клапан ускорительного насоса; 13 - распылитель ускорительного насоса; 14 - воздушная заслонка; 15-главный воздушный жиклер первой камеры; 16- жиклер пускового устройства; 17-автоматическое пусковое устройство; 18 - воздушный жиклер холостого хода; 19 - топливный жиклер холостого хода; 20 - игольчатый клапан подачи топлива; 21 - топливный фильтр; 22 - штуцер подвода топлива; 23 - поплавок; 24 - винт заводской подстройки системы холостого хода; 25 - главный топливный жиклер первой камеры; 26 - регулировочный винт состава рабочей смеси; 27 - регулировочный винт качества рабочей смеси; 28 - дроссельная заслонка первой камеры; 29 - корпус поплавковой камеры; 30 - дроссельная заслонка второй камеры; 31 - корпус дроссельных заслонок; 32 - эмульсионная трубка; 33 - главный топливный жиклер второй камеры; 34 - перепускной клапан ускорительного насоса; 35 - впускной клапан ускорительного насоса; 38 - рычаг Описание конструкции На автомобилях ВАЗ-2104, ВАЗ-2105 и их модификациях устанав¬ливался карбюратор «Озон» модели ДААЗ 2107-1107010. Карбюратор «Озон» — эмульсионного типа, двухкамерный, с падающим потоком. Он имеет одну сбалансированную поплавковую камеру, две главных дозирующих системы, обогатительное устройство (эконостат) во второй камере, автономную систему холостого хода с экономайзером принудительного холостого хода (ЭПХХ), переходные системы первой и второй камер, диафрагмеяный ускорительный насос с распылителем в первой камере, электромагнитный запорный клапан системы холостого хода, золотниковое устройство отвода картерных газов в задроссельное пространство, пневматический привод дроссельной заслонки второй камеры. Управление воздушной заслонкой первой камеры — ручное, с тросовым приводом. После пуска двигателя заслонка автоматически приоткрывается пусковым устройством диафрагменного типа под действием разряжения во впускном трубопроводе. Карбюратор снабжен штуцером отбора разрежения для управления регулятором опережения зажигания. Топливо подается в карбюратор через сетчатый фильтр и игольчатый клапан. Клапан механически связан с поплавком и автоматически поддерживает определенный уровень топлива в поплавковой камере. Из поплавковой камеры топливо поступает через главные топливные жиклеры (первой и второй камер) в эмульсионные колодцы и эмульсионные трубки, где смешивается с воздухом, поступающим через главные воздушные жиклеры. Топливовоздушная эмульсия поступает через распы¬лители в малые и большие диффузоры карбюратора. Система холостого хода и экономайзер принудительного холостого хода объединены в одну общую систему. Система холостого хода отбирает топливо из эмульсионного колодца первой камеры. Топливо проходит через жиклер холостого хода и смешивается с воздухом, поступающим через воздушный жиклер холостого хода и отверстия переходной системы первичной камеры. Образовавшаяся эмульсия по двум каналам (один имеет калиброванное отверстие — жиклер, а другой - регулировочный винт — винт качества) подается к отверстию, перекрываемому иглой экономайзера, где дополнительно смешивается с воздухом и далее через эмульсионное отверстие попадает во впускной трубопровод. Количество смеси изменяется регулировочным винтом, который действует на иглу экономайзера, а состав смеси регулируется винтом качества. При частичном открытии дроссельных заслонок (до включения в работу главной дозирующей системы) топливовоздушная смесь поступает в камеры через переходные отверстия — по два в каждой камере. Эконостат обеспечивает поступление топлива непосредственно из поплавковой камеры в распылитель эконостата, который расположен в диффузоре второй камеры. Эконостат включается в работу на режимах максимальной мощности, дополнительно обогащая рабочую смесь. Ускорительный насос — диафрагменного типа, с механическим приводом от оси дроссельной заслонки первой камеры. При резком открытии заслонки порция топлива впрыскивается через распылитель в первую камеру карбюратора, обогащая смесь. Насос снабжен шариковыми клапанами. Один клапан — обратный — расположен в канале, связывающем поплавковую камеру с полостью ускорительного насоса. Он открывается при заполнении полости насоса топливом и закрывается при нагнетании топлива диафрагмой. Другой клапан расположен в распылителе. Он открывается под давлением нагнетаемого топлива и закрывается под действием собственного веса, как только подача топлива прекращается. Избыток топлива при нагнетании перетекает через перепускной жиклер обратно в поплавковую камеру. Производительность насоса зависит от профиля кулачка, диаметра отверстия перепускного жиклера, профиля и длины регулировочной иглы в канале перепускного жиклера. Регулировке в процессе эксплуатации ускорительный насос не подлежит. Пусковое устройство состоит из воздушной заслонки, рычага управления воздушной заслонкой, телескопической тяги, тяги привода дроссельной заслонки, диафрагменного механизма и привода управления дроссельной заслонкой. При вытягивании рукоятки привода ("подсоса") в салоне автомобиля, воздушная заслонка закрывается, а дроссельная заслонка первой камеры приоткрывается, открывая пусковой зазор 0,7-0,8 мм. При первых вспышках в цилиндрах разрежение за дроссельной заслонкой передается за диафрагму, которая через шток и тягу приоткрывает воздушную заслонку. Максимальная величина открытия заслонки регулируется упорным вин¬том диафрагмы, расположенным под винтом-заглушкой.

Регулировка привода карбюратора Регулировка положения дроссельных заслонок Регулировка пускового устройства Регулировка уровня топлива в поплавковой камере Регулировка холостого хода Замена карбюратора(установка/снятие)

Ремонт игольчатого клапана Разборка и проверка деталей крышки карбюратора (пускового устройства) Ремонт пневмопривода дроссельной заслонки Разборка и ремонт корпуса карбюратора

Установка карбюратора 21073 на ВАЗ 2107. Карбюратор «Солекс»: устройство, неисправность, регулировка

В том случае, если вы чувствуете, что после небольшой доработки карбюратора ваш ВАЗ 2107 может стать больше, то эта статья для ты.

На обычную «семерку» ставится штатный карбюратор «Озон»:

Карбюратор в переводе с французского означает «перемешивание», основная задача карбюратора - приготовление в нужной пропорции смеси воздуха с бензином. .

Для этого карбюратор имеет собственные устройства, отвечающие за его функции, такие как:

  • поддержание постоянного уровня бензина в поплавковой камере;
  • система запуска и прогрева двигателя;
  • система холостого хода;
  • ускорительный насос для разгона;
  • основная система дозирования, включающая диффузор, смеситель смеси, жиклеры воздуха и топлива;
  • обработка эко-статус.

Следует напомнить, что если у вас ВАЗ 2107 2103 или 2106 с вакуум-корректором зажигания, то карбюратор ставится на 2107-1107010-20.

Существует мнение, с которым согласны многие, что карбюратор Озон не дает мощности двигателю на частотах более 4,5 тысяч оборотов в минуту. Вся динамика разгона этой зоны в ВАЗ 2107 сведена практически к нулю, а до легитимного максимума 5500-5600 может вообще не дойти до каждого двигателя.

В серии после «классики» есть карбюратор «Солекс». Его главное отличие от Озона в наличии экономайзера режимов мощности ЭМИ, который при сильной нагрузке дополнительно обогащает смесь, а в других режимах - обедняет.В Озоне один подход ко всем режимам. Или обогащение смеси, или истощение. Но это потому, что EMR хорош на двигателях до 1,5 л. А на ВАЗ 21074 объемом 1,6 литра будет маленькая, но «выдумка».

Как провести тюнинг карбюратора ВАЗ 2107 для улучшения тяговых характеристик двигателя?

  • Вы можете удалить пружину из вторичной камеры, которая находится внутри вакуумного привода заслонки. Смысл в том, что пневматический, «мягкий» привод превращается в механический.Затем при установленной скорости не характерна «провал», когда первая камера работает на полную мощность, а вторая не открывается. В результате улучшения динамики расход увеличится в среднем на 0,5 л / 100 км. Компромиссное решение - обрезать пружины на 1-2 оборота, что все равно сокращает время разгона.
  • Вытаскиваем диффузор из первичной камеры с небольшой маркировкой 3,5 и меняем на такой же маленький, но с маркировкой 4,5. Поскольку диффузор создает отрицательное давление и выпускает воздушный поток, то поток топлива устремляется за ним.Некоторые любители для спортивного стиля езды и использования «озонового» карбюратора дополнительно отводят от диффузора край сверху и стенку под небольшим углом, так что воздушный поток дополнительно «закручивается» для создания равномерного насыщения воздуха. смесь.
    Но это вандализм, потому что на высоких оборотах смеси возникновение турбулентности «путает» смесь и вызывает перепад давления. Лучше, как на скоростном самолете, полировка диффузоров до зеркального блеска.
  • Возможна замена опрыскивателя в ускорительном насосе с 30 на 40, например карбюратор «Вебер» 2103.Это увеличивает ускорение при касании с места.
  • Одна из основных модификаций карбюратора - изменение размеров отверстий жиклеров. Внимание! Размеры жиклеров указаны для карбюраторов 2107-1107010 и 2107-1107010-20.
  • Работаем в первичной камере: ставим главный топливный узел на 125, (нормальный - 112) остается магистральный воздух в 150.

После этого динамика еще немного улучшилась.

В результате этих замен мы получаем неплохую насыщенность второй половины хода педали газа, до 6 тысяч оборотов и выше.Расход топлива увеличивается, где-то на 1 - 1,5 т / 100 км. Можно использовать в знакомой ситуации: во время затяжного обгона длинного появился посредник; Надо разогнаться, а запаса педали газа уже не хватает. Именно тогда нужно использовать более мощный поток настроенных струй, возникает эффект «псевдотурбандува».

Теперь при движении по городским дорогам мы получили динамику как «девятку», и на светофоре нельзя «свернуть в пол», если зеркало заднего вида заметила нервная «крутая тачка».Расход ожидаем на уровне 11-11,5 в городских условиях. Куртки холостого хода мы не трогали, поэтому расход на него остался прежним. Если к этому добавить грамотную настройку выступа зажигания, то ВАЗ 2107 будет очень быстрой.

В заключение можно резюмировать достоинства и недостатки старого Озона, вспомним карбюратор «Солекс».

  • На наш взгляд, именно на «Самаре» есть элемент недостаточной надежности этого карбюратора («Солекс»), рывки и «ямка» в двигателе,
  • некачественный электромагнитный клапан, нуждающийся в частый ремонт.
  • Для максимального тюнинга «Салекса» вообще требуется расточка второй камеры.
  • «Озон» практически не нужно настраивать чаще 1 раза в год.
  • Кроме того, именно «Солекс» изначально рассчитан на поперечный двигатель объемом 1,5 л.
  • Установка Карбюратора «Солекс» на ВАЗ 21074, например, способна «задушить» работу двигателя на высоких оборотах.
  • Кроме того, у карбюратора Солекс нет независимой системы холостого хода, а у озона.

Выбор за вами!

Эта статья является частью цикла из 9 уроков, посвященных семи карбюраторам. Чтобы ознакомиться со всеми девятью уроками, перейдите по ссылке:

Любая машина радует своего хозяина до тех пор, пока с ней не начнут доставляться неприятности. Каждого водителя естественно огорчали подобные обстоятельства. Если машина не новая, то стоимость ремонта может оказаться слишком большой, и решить ее самостоятельно очень сложно. Однако настоящие ценители Ваз пытаются исследовать своего железного коня «от» и «до» и.В первую очередь это касается ремонта важных узлов, многих интересует установка карбюратора Солекс 21083 на ВАЗ-2107.

Самый популярный карбюратор для ВАЗ-2107 - Солекс

С момента выхода на свет автомобилей ВАЗ с карбюраторными двигателями на них устанавливались детали следующих производителей: Озон, Солекс, Вебер. Но наибольшей популярностью пользовались и продолжали пользоваться. Рассмотрим еще немного регулировку и регулировку карбюратора этой марки.

Что может пригодиться в работе

Если вдруг в двигателе автовладелец стал замечать какие-то изменения, например, «на горячем» он перестал заводиться или появилась нестабильность оборотов на холостом ходу, необходимо произвести правильную регулировку карбюратора ВАЗ, а также правильно отрегулировать холостой ход автомобиля.

Все настройки производятся для достижения стабильной работы силового агрегата на холостом ходу с минимальной частотой вращения коленчатого вала.

Для определения частоты вращения коленчатого вала может понадобиться тахометр. На некоторых автомобилях есть встроенный щиток приборов, среди которых есть специальное соединение для этого прибора. В такой ситуации желательно его использовать. В противном случае используется отдельный прибор (мультиметр или автотестер, работающий в режиме тахометра). Однако для снятия более точных показателей лучше всего подключить независимый блок. Так будет намного удобнее в эксплуатации, к тому же вся регулировка будет выполняться точнее и качественнее.

Опытные автолюбители, поевшие при этом, могут поправиться на слух. Для вращения качественного винта и винта количества другим мастерам, не обладающим большими знаниями, может потребоваться шлицевая отвертка с шириной лезвия не более 3 миллиметров.

Подготовительные мероприятия

Если автолюбитель заинтересован в регулировке карбюратора Солекса своими руками, он должен предварительно произвести ряд подготовительных действий.

Изначально необходимо прогреть силовой агрегат до рабочего состояния (температура 85-90 градусов).

На следующем этапе необходимо сжать ручку механизма привода воздушной заслонки, в народе называют просто - «SUPPLC». После этого заслонка должна находиться в положении, при котором воздушный канал полностью свободен, т. Е. Расположен по направлению движения воздуха.

Если есть тахометр, прибор нужно подключать к заглушенному двигателю. В противном случае при отсутствии агрегата элемент следует пропустить. Положительная сторона устройства должна идти на катушку зажигания, а отрицательная - на «массу» транспортного средства (кузова, мотора или минусовой аккумуляторной батареи).Перед этим следует прочитать инструкцию по эксплуатации.

Запуск двигателя надо запустить, включить оптику и приборы обогрева.

Регулировка скорости хода

Установка карбюратора Солекс на ВАЗ-2107, проводимая своими руками, требует ремонта у автомобилиста для определенных знаний. Производитель рекомендует устанавливать в силовые агрегаты с карбюраторами 2108, 21081, 21083 фирмы Solex Official Turnover, которые меняются в пределах 750-800 в минуту.В таком пробеле очень важно добиться устойчивого функционирования системы. Для этого нужно вращать винт «количества» топливного раствора, при этом выставляя частоту вращения коленчатого вала.

Установка необходимой скорости вращения часто определяет необходимость срочной регулировки регулировки «качественного винта». В автомобилях, в которых подобные мероприятия производятся впервые, на указанном выше винте должна быть пластиковая заглушка, установленная на заводе, желательно ее удалить.Для этого может пригодиться село или металлический крючок. При отсутствии обоих инструментов в ненужном предмете можно вкрутить саморезы, после чего все снимается.

Для успешной регулировки или установки карбюратора Солекс 21083 на ВАЗ-2107 манипуляцию следует проводить в три приема. Если этого недостаточно, действия можно повторить несколько раз. Перед тем как добавить такую ​​важную задачу, нужно проверить правильность установки момента зажигания, а также работоспособность высоковольтных проводов.Если все работает стабильно и не вызывает нареканий владельца, необходимо:

  • через шлицевую отвертку поверните винт, отвечающий за «качество» топливной смеси, чтобы увеличить скорость вращения коленчатого вала двигателя до максимального предела. Поворачивать агрегат необходимо в разные стороны до тех пор, пока не будет определено «правильное» положение винта для достижения максимального значения частоты. Есть возможность настроить слух или тахометр;
  • установить винт «количество» топливного «раствора» в такое положение, чтобы оборот достиг 900 в минуту.Винтовой винт напрямую влияет на открытие дроссельной заслонки первой камеры, из-за чего они начинают «подпрыгивать» по оборотам. В противном случае, если повернуть винт против часовой стрелки, дроссельная заслонка закроется, и оборот упадет. Основная задача регулирующего положения шнека - определение его оптимального расположения;
  • заверните «качественный кран», добившись системы 800 оборотов в минуту.

Если автомобилист не знает, как поставить карбюратор Солекс на ВАЗ-2107, после того, как предыдущий прибор залечил сам, или возникла необходимость замены винта «качество», следует учесть одну важную особенность: перед регулировкой винт нужно крутить по часовой стрелке до упора, после чего повернуть На 3 оборота и только после этого приступать к регулировке.

Регулировка важных моментов

После того, как конструкция обретет оптимальное положение, необходимо подорвать «педаль газа»: автомобилист должен проверить исправность мотора, который без перебоев будет «поднимать» частоту вращения коленчатого вала. При этом не должно быть резкого забивания двигателя после отпускания педали. При наличии отрицательных моментов придется восстанавливать карбюратор.

Содержание СО в выхлопных газах силового агрегата по правилам после таких манипуляций должно уменьшиться после таких манипуляций.При идеальной производительности всех компонентов СО должен колебаться в пределах 1,5%.

Когда винты не помогают нормализовать оборот, автовладельцу придется дополнительно проверить силовой агрегат, так как такие моменты говорят о том, что топливо «уходит» в смесительную камеру, минуя систему холостого хода. В этом случае нужно обратить внимание на электромагнитный клапан карбюратора, чтобы закрыть его. Вместе с этим следует измерить диаметр форсунки, который иногда превышает желаемый.

Заключение

Вышеописанные рекомендации помогут автовладельцу отечественного автомобиля самостоятельно отрегулировать или настроить карбюратор Солекс. Естественно, самостоятельная замена или ремонт агрегата позволяет сэкономить огромную сумму, однако не следует забывать, что заменяемую деталь необходимо проверять на установку и работоспособность.

Карбюратор 21073 1107010 ДААЗ разработан для автомобилей Нива ВАЗ-2121 с объемом двигателя 1 шт.6 литров и ВАЗ-21213 с двигателем 1,7 л.
Солекс 21073-1107010 - эмульсионный, двухкамерный карбюратор с падающим потоком (поток нисходящего движения). Дроссельные заслонки открываются механически, последовательно с помощью педали «Газ».

Карбюратор имеет следующие узлы и системы:

  • Основные дозирующие системы, их две, для первой и второй камер соответственно.
  • Поплавковая камера оснащена двойным поплавком, уравновешенным для предотвращения влияния на работу наклона карбюратора, например, при вращении автомобиля.
  • Система всасывания газа Cartizer.
  • Механизм блокировки открытия дроссельной заслонки второй камеры.
  • Система холостого хода связана с первой камерой.
  • Экономайер на холостом ходу.
  • Две переходные системы, по одной для каждой камеры.
  • Экономайзер режимов мощности.
  • Насос акцепторный.
  • Пусковое устройство.
  • Отопительное устройство.

Расположение основных узлов карбюратора показано на рисунках:

Карбюратор состоит из двух половин, более массивной нижней - корпуса и верхней - крышки карбюратора.В нижней части карбюратора в каждой камере расположены поворотные дроссельные заслонки с механическим управлением. В первой камере вверху находится воздушная заслонка, предназначенная для запуска холодного двигателя. Управление воздушной заслонкой осуществляется тросом, идущим в салон автомобиля (рычаг всасывания), и вакуумным пусковым устройством.

Через впускной патрубок топливо, проходя через сетчатый фильтр карбюратора и игольчатый клапан, попадает в поплавковую камеру. Камера состоит из двух сообщающихся между собой секций, поэтому уровень топлива в них одинаковый.Двухсекционная конструкция позволяет снизить влияние крена автомобиля на уровень топлива и, как следствие, поработать двигатель.

По мере заполнения поплавковой камеры поплавок, нажимая на лупу клапана, перекрывает поток топлива, таким образом поддерживая постоянный уровень топлива в карбюраторе.
Из поплавковой камеры топливо через основные топливные жиклеры подается в эмульсионные колодцы, а воздушные рубашки по отверстиям в верхней части эмульсионных трубок (воздушные жиклеры). В колодцах при смешивании топлива и воздуха образуется эмульсия, которая попадает в малый и большой диффузоры карбюратора.Это основная система дозирования карбюратора.
На разных режимах двигателя включаются те или иные карбюраторные системы.

Рабочий карбюратор Солекс 21073


При запуске холодного двигателя для обогащения смеси, поступающей в работу пусковое устройство Управляется из салона автомобиля за рукоятку всасывания. В максимально выдвинутом положении ручка всасывания через приводной трос поворачивает рычаг, полностью закрывая воздушную заслонку (первую камеру).В этом случае дроссельная заслонка первой камеры открывается на размер пускового зазора, который может быть настроен регулировочным винтом открывающего клапана первой камеры на рычаге.

Пусковое устройство Состоит из полости у канала с пространством впускного коллектора, диафрагмы и стержня, связанного с воздушной заслонкой. После запуска двигателя разрежение во впускном коллекторе подается на диафрагму, и шток открывает воздушную заслонку на величину пускового зазора (регулируется спусковым винтом).Когда рукоятка возвращается в нормальное утопленное положение, пусковые установки уменьшаются. Зазоры в промежуточных положениях полностью зависят от геометрии рычага и не требуют регулировки. Дроссельная заслонка второй камеры через рычажную систему при выдвинутом образце блокируется, поэтому при нажатии на газ вторая камера не участвует в исключении отказов двигателя.

Система холостого хода (ШС) Предназначена для работы двигателя на минимальных оборотах, не позволяя ему споткнуться при отсутствии нагрузки.Топливо поступает в СКС через главный топливный бункер первой камеры, затем холостой котел смешивается с воздухом, протекающим через воздушный жиклер холостого хода, а также из широкой части диффузора первой камеры. Такая система подачи воздуха в СКС обеспечивает устойчивый переход в этот режим. Образовавшаяся эмульсия попадает в первую камеру через отверстие, расположенное под дроссельной заслонкой. Канал, ведущий к холостому отверстию, перекрывает винт качества. Скорость двигателя регулируется так называемым винтом качества, который определяет размер дроссельной заслонки камеры номер один в режиме холостого хода.

При плавном нажатии на педаль газа включает в работу переходную систему первой камеры . Его дроссельная заслонка приоткрыта, из щели переходной системы, которая расположена над заслонкой, начинает поступать дополнительное топливо, обогащающее смесь. Система перехода первой камеры не допускает выхода из строя при переключении из режима холостого хода, при движении автомобиля.

Переходная система второй камеры Она устроена аналогично, с той лишь разницей, что обогащает смесь при переходе от среднего режима к большим нагрузкам, а ее выход кольцевой.Эта система помогает избежать сбоев при вождении автомобиля.

При достаточно сильном открытии заслонок выход на режимы мощности экономайзера . Экономайзер забирает топливо непосредственно из поплавковой камеры и регулируется разрежением во впускном коллекторе. При закрытой заслонке напор большой, и отверстие экономайзера не затрагивает шаровой кран, перекрывая поток топлива. При открытии заслонки разрежение уменьшается, пружина воздействует на диафрагму, а также пружину на шаре клапана, открывая путь топливу через масло экономзера в эмульсионный колодец и, минуя основное жидкое топливо, обогащает топливную смесь.

В режиме работы на максимальных нагрузках двигателю требуется дополнительное топливо. Его подача осуществляется ecoostat Непосредственно из поплавковой камеры через систему каналов к распылителю во второй камере.

Насос актерский Другой узел карбюратора. Ускорительный насос обогащает топливную смесь при разгоне автомобиля. Он состоит из рычага, отверстия и распылителя. Кулачок, запланированный на оси дроссельной заслонки, при ее открытии воздействует на рычаг насоса, а кулачок на диафрагме, прокачивая топливо через распылитель в первую камеру карбюратора.В насосном устройстве предусмотрено два обратных клапана. Первый расположен в канале, связывающем поплавковую камеру и полость насоса, и открывается, когда последний наполняется под действием пружин съемной диафрагмы, как поршень шприца. Клапан закрывается при впрыске топлива в опрыскиватель (при нажатии педали газа). Второй клапан находится в распылителе ускорительного насоса. Когда топливо впрыскивается, он открывается, если топливо перестает течь - перекрывает канал распылителя, препятствуя подаче воздуха и не давая течь топливу.Профиль кулачка ускорительного насоса определяет его производительность.

Экономайзер принудительного холостого хода (EPHH)


Про систему холостого хода было сказано выше. Код карбюратора 21073 оборудован электромагнитным клапаном, входящим в состав экономайзера принудительного холостого хода (EPHX). Этот клапан перекрывает каналы холостого хода и переходную систему первой камеры и предназначен для прекращения подачи топлива при выключении двигателя, а также в режиме форсированного холостого хода (торможение двигателем) для снижения токсичности выхлопных газов. газы и экономия топлива.EPHH состоит из оконечного переключателя (см. Чертеж карбюратора), электромагнитного клапана и блока управления.

При включении зажигания перед запуском двигателя, когда дроссельная заслонка первичной камеры карбюратора закрыта, упорный винт (винт величины) с концевым выключателем замыкается на кузове автомобиля. В то же время напряжение подается на электромагнитный клапан, который открывает топливную заслонку системы холостого хода.
При запуске двигателя и его работе на холостом ходу электромагнитный клапан приводится в действие блоком управления.При увеличении частоты вращения коленчатого вала до 2100 оборотов в минуту (при нажатии на педаль газа, концевой выключатель с кузовом автомобиля) происходит отключение блока управления от электромагнитного клапана управления, но питание на соленоидный клапан продолжает поступать, пока концевой выключатель снова не вылезет на массу. При резком закрытии дроссельных заслонок (принудительный холостой ход) концевой выключатель замыкается на кузов автомобиля и питание на электромагнитный клапан отключается, и игла клапана перекрывает топливную смесь.
При снижении частоты вращения коленчатого вала до 1900 оборотов снова включается блок управления и подается напряжение на электромагнитный клапан, заглушка топлива открывается и начинается подача смеси из системы холостого хода.

Этот карбюратор имеет схожую конструкцию со всеми карбюраторами линейки Solex агрегата Димитровград Авто (сокращенно ДААЗ), но также имеет некоторые отличия. Поскольку он устанавливается на двигатели с большим рабочим объемом, то характеристики его систем изменяются.Распылитель ускорительного насоса снабжен только одной трубкой, ведущей в первую камеру. Сетчатый фильтр извлекается после откручивания штуцера подачи топлива. Карбюратор 21073-1107010 снабжен системой управления зарезервированными газами через запрессованные в корпус штуцеры, которые по каналам соединены с пространством первой камеры над дросселем дросселя и под ним.

Из приведенной ниже таблицы можно узнать, какие жиклеры стоят у Solex 21073 1107010.

Как правило, подбор предохранителей на карбюраторе Colex 21073 производит во время его регулировки на двигателе. Некоторые водители иногда думают, что если мечта сбылась, и секс на машине, наконец, установлен, то все проблемы прокуратуры будут решены. Но не тут то было! Основная работа только начинается после установки. Solex, разработанный, чтобы сэкономить ваши деньги на топливных ресурсах, чтобы он работал правильно, вы также должны точно настроить.

Хорошо, если есть знакомый карбюратор.А если нет? Можно попробовать отрегулировать своими руками, но для этой процедуры нужно знать хотя бы больше информации о самом карбюраторе.


Выбор видов сока на карбюратор Colex 21073 является одной из составляющих его настройки для максимально разумной дальнейшей эксплуатации. И прежде чем заменить одно на другое, необходимо разобраться в корне: зачем и что это за деталь?

Теория

(Banner_Content) Двигатель через диффузор всасывает воздух, а через топливный бустер - и некоторое количество бензина.Объем двигателя зависит от объема всасываемого воздуха и топлива. Поэтому тенденция: поставить маленькую челюсть на больший объем двигателя. А если на двигатель небольшого объема (например 1,5) приходится устанавливать аналогичный карбюратор Solex 21073, то обычные жиклеры плохи (то есть дают ненасыщенную смесь).


Таким образом, можно сказать, что все начинается с тарабарщины топлива - его сборников и настроек. После, во второй голове нужно выбрать воздух.Запускать - строго с первой камеры, пока не настроишь, вторая никак не рекомендуется.

Правило: Gilkers Подбираем по объему двигателя. А лучше всего перед тем, как приступить к настройке, найти заводскую подборку, которая соответствует объему агрегата на вашей машине, и переставить с нее (или поставить такие же) жиклеры.

Основы выбора Если поставить, например, Солекс 21041 (объем 1.8) на двигатель 1.5. Это карбюратор с диффузором 24х26, топливный - 102.5, а для двигателя 1.5 этого мало. Ищем совпадение камер и рассеивателя. Находим ближайший из вариантов: Солекс 21073. Он с диффузором 24х24 и 107,5 с ДФФУЗ. И первые камеры практически совпадают. Кстати, если диффузоры почти такие же, а объем мотора меньше, то всасывание бензина будет меньше (жир бедный). Итак, ТН (топливные форсунки) нужен из 110. Набираем несколько.

Далее вам нужно определиться Что вы хотите получить: экономичную медлительность или дорогостоящий пикап.В зависимости от решения мы выбираем и TJ: регулировать обогащение или обеднение смеси воздуха и топлива (обеднение приведет к экономии бензина, но повлияет на динамику разгона автомобиля).

Несколько примеров выбора

Машина 1,8 л . Карбюратор - Солекс 21073 (24х24). Первая камера топливная - 115, воздушная - 165. Во второй: ТЖ - 115, воздушная (ВЖ) - 125-я. на холостом ходу: 41ст. При такой ситуации расход AI 92 для городского режима проезда - от 8 до 9 литров.

Двигатель 1,5 Д. . Карб - Солекс 21073. В первом - 115-й, ВЖ - 155 ЗД. Во втором - тж 115, ВЖ 135 ZC. ХХ - 41-й. Бензин АИ 80. Расход - 10 трасса, город 12.

.

Дополнительная информация

В целом, кроме подбора джеклов, есть еще масса полезных и интересных нюансов настройки солей, чтобы она корректно работала и сочеталась с двигателем вашего карбюраторного авто.

Запуск всегда следует из установки уровней в камерах.Устанавливается вручную на позиции самих поплавков в зависимости от покрытия агрегата (все делается по специальным шаблонам). И зря думаешь, как и многие доверчивые пользователи Солекса, который там с завода, мол, уже все выставлено. Чтобы не произошло перелива и нагрузки на иглу - производим соответствующие настройки, прогибая язычки поплавка.

После установки уровней можно идти и простаивать. Это зависит от положения качественных винтов и количества смеси (закрутка производится с удаленным ремиксом).

РЕЗУЛЬТАТЫ

Конечно понятно, что улучшениям нет предела. Иногда могут пойти даже на перегибы: просверлить, например, дроссельную заслонку, отполировать МД, закрепить на карбюраторе эпульсионные трубки. Но, как говорится, сверх меры, то вредно. Но такая процедура, по своей увлекательности, как выбор типов жиклеров на карбюраторе Colex 21073, например, вещь достаточно необходимая для правильной настройки агрегата и его полной совместимости с моторным отсеком.В результате вы получаете экономичный и хорошо реагирующий автомобиль.

Устройство двигателя ВАЗ 2107 Описание. Внутренняя работа в двигателе

Двигатель на ВАЗ-2107 может поставляться как отечественных, так и зарубежных производителей.

Такой вид доработки базовой модели считается тюнингом, и если это делать вручную, то можно заслужить одобрение и услышать слова восхищения не только от водителей, но и от тех, кто никогда не садился за руль автомобиля. машина.Подтверждение тому видео:

Только положительные отзывы:

  • Ребята оказались настоящими мастерами.
  • Отличные диски, все очень понравилось.
  • Двигатель такой что слов нет!
  • Отличная работа: диаметр поршня ровно 100.
  • Как здорово соединили коробку и задний мост с двигателем от ГАЗели. Виртуозы!
  • Ребята просто красавчики, своими руками это удалось сделать, что не жалко хвалить.
  • В дополнение к сказанному прислушайтесь к совету: бампер надо ставить посильнее и в целом тогда тюнинг прошел на 100%.

Для будущих автовладельцев вопрос посерьезнее: какой двигатель предпочесть? Послушаем, что говорят опытные водители.

Михаил, 40 лет, владелец автомобиля ВАЗ-2107 с карбюраторным двигателем. Он водит свою вторую машину с системой впрыска. Готов дать сравнительный анализ двух систем.Его семерка была последней моделью классической версии, рассчитанной на экономичный расход топлива, немного повышенную динамику. Что на самом деле произошло?

Карбюраторный двигатель: сравнительные характеристики

Для начала стоит прикоснуться к динамике Жигулей с инжекторным двигателем. То, что было сказано в предыдущем абзаце, не подтвердилось. Более того, проблемы только обострились. Система впрыска не снизила расход топлива: такой двигатель стал разгоняться даже медленнее своего карбюраторного собрата.Многие владельцы таких машин грешат на новые «мозги»: электроника немного медленная, но если они и будут установлены, то она должна измениться в лучшую сторону.

Производитель не согласен, он не может позволить себе игривого жеребенка. Пока что карбюраторный двигатель идет на несколько шагов вперед. О расходе топлива говорить не приходится, даже инжекторный двигатель 2107 совсем не радует. Даже такая же манера езды на расстояние 100 км говорит о том, что он кушает на пол литра больше, чем вторая версия автомобиля.

Инжекторный двигатель: часть вторая

Также есть проблемы, как с одним двигателем, так и с другим. Новый инжектор полностью подчинен электронике, а это значит, что замена ЭБУ на 2107 в случае поломки возможна только в том случае, если это значительно опустошит ваш кошелек. Если полностью поменять всю систему впрыска, то лучше этого не делать, а сразу купить новую машину.

Два датчика расхода воздуха можно обсудить отдельно: их замена обойдется в 30 000 руб.С карбюратором ситуация иная: его можно полностью заменить на новый, выкинув треть от вышеуказанной суммы. У карбюратора тоже нет идеальных вариантов. Его ремонт будет меньше на 2-3 тысячи рублей. Стоит ли за эти деньги столько варить?


После того, как работа будет выполнена под капотом, можно заняться коробкой. У Fiat есть более крупный, поэтому для начала нужно поменять монтажную раму. Виной всему длинная 5 передача. Ничего страшного: собрать карданный вал из 2-х частей, где спереди будут импортные элементы, а сзади родные жигулевские.

Вибрации также легко усмирить: укоротите шлицы на передней части кардана на 2 сантиметра. После переделки они были как раз под рукой.


Вот и все, но если кто-то из вас хочет совершить подвиг, вы можете получить благословение в церкви или от руководства этого места.


ВАЗ-2107: пора заливать новое масло в двигатель

По нормам, предусмотренным для обслуживания автомобилей серии 2107, нужно промыть всю систему смазки двигателя через 30 000 км.Слить старое масло, при этом полностью откручивать масляный фильтр запрещается. Залейте промывочное средство до отметки «MIN» на щупе, запустите двигатель, дайте ему поработать на холостом ходу 7-10 минут. Слить остатки, заменить масляный фильтр. Долейте моторное масло, проверяя уровень.

Как поменять масло в двигателе автомобиля ВАЗ-2107? Процесс труда не представляет. Ознакомьтесь с пошаговой инструкцией:

  1. Подготовьте емкость 5-6 литров.
  2. Прогреть двигатель.
  3. Поставьте машину на смотровую яму или выезжайте на эстакаду.
  4. Снимите крышку маслозаливной горловины.
  5. Снимите корпус воздушного фильтра.
  6. С помощью гаечного ключа на 12 мм (шестигранник) открутите пробку сливного поддона.
  7. Слейте масло из двигателя в подготовленную емкость.
  8. Взять в помощник съемник, чтобы открутить масляный фильтр.
  9. Очистить резьбу сливной пробки тряпкой, накрутить.
  10. Залейте в совершенно новый масляный фильтр только свежее масло и не забудьте смазать находящуюся там резиновую прокладку.
  11. Навинтите фильтр на штуцер, после того как прокладка и крепежное кольцо войдут в контакт, поверните фильтр на 3/4 оборота вправо.
  12. Залить масло в двигатель.
  13. Подождите 3 минуты, проверьте уровень щупом.
  14. Установите крышку на место.
  15. Запустить двигатель на пару минут, заглушить, проверить уровень масла, проверить на утечки из-под прокладок.

Все получилось? Ты просто профессионал! Не хотите встречаться? Вы сможете узнать много интересного, если станете постоянным посетителем раздела тюнинга.Пока ты можешь быть только учеником, но помни, как дети приходят в первый класс и как вырастает маленький член общества. Так же бывает и с теми, кто обслуживает машину.

Утеряв ностальгическую скупую слезу, констатируем, что конвейерная жизнь автомобиля ВАЗ 2107 благополучно закончилась. Причем закончилось оно не дома в Тольятти, а в гостях, на Ижевском автосборочном заводе, где сейчас осваивается производство Lada Vesta. Семерка производилась более 30 лет и даже экспортировалась в несколько стран мира.Однако в последние годы машина выглядела довольно скромно на фоне новых иномарок, несмотря на то, что переднеприводная Лада надежно прикрывала ее зад.

Что дает замена двигателя

Автомобиль ВАЗ 2107 по сути представляет собой люксовую комплектацию 2105, но вся заднеприводная классика собрана на базе автомобиля Fiat 124 и двух двигателей, собранных по лицензии итальянского концерна. Конечно, нельзя утверждать, что семерка - это тот же 2101, только с прямоугольными фарами и более мощным двигателем.Есть разница, пусть и незначительная, которая явно не тянет на новую модель в модельном ряду завода.

Но так как другие автомобили ВАЗ не покупал, а свою развивать не мог, то семерку можно заранее считать другой моделью, хотя по всем канонам автомобильного мира это далеко не так. Чтобы не создавать иллюзий, достаточно взглянуть на разработку какой-то одной модели, например, Chevrolet Cheville. Он обновлялся каждые полгода и имел с десяток совершенно разных двигателей и кузовов.

Линейка двигателей ВАЗ 2107

Семерка также может похвастаться более чем одним двигателем, и в зависимости от того, какой двигатель может быть установлен на ВАЗ 2107, это была модификация автомобиля. Если брать в расчет только двигатели ВАЗ, то их может быть установлено 14 типов. Правда, конструктивно все они одинаковы и повторяют все тот же Fiat 124, но имеют разные рабочие объемы, разные системы питания и разное навесное оборудование. Вкратце попробуем рассмотреть отличия потенциальных двигателей для 2107.Мы не обещаем большого разнообразия того, что есть, то есть.

Родная семерка - силовой агрегат от автомобиля ВАЗ 2105 с увеличенным до полутора литров объемом. Впервые в стране в пятерке был применен ременной привод, а не цепной привод распределительного вала, что потребовало внесения некоторых изменений в конструкцию цилиндро-поршневой группы и других изменений:


Следующим в рейтинге стал двигатель от 2105 объемом 1300 кубов мощностью 66 сил.Также в разное время на автомобиль устанавливались двигатели от ВАЗ 21011 с цепным приводом ГРМ, но наиболее удачным вариантом многие считают тройной двигатель. Самый простой и правильный по соотношению диаметра цилиндра к ходу поршня самый проверенный двигатель ВАЗ - это двигатель 2103, который когда-то был двигателем от Fiat 125 Special.

Поменять ВАЗ на ВАЗ

Но время шло, и у ВАЗа появились новые двигатели и системы, которые можно было присоединить к старым классическим двигателям.В первую очередь это касается системы впрыска. Также серийно устанавливался инжекторный двигатель, точнее классический карбюраторный из семерки с инжектором. Помимо самой системы впрыска на такой двигатель устанавливалась система гидрокомпенсатора, катализатор и система натяжения цепи гидросистемы, если это был двигатель 2103.

Однако некорректное использование новых систем доставляло некоторые неудобства. Поскольку организация моторного отсека изначально не предусматривала систему впрыска, ее установка делала обслуживание двигателя неудобным.Особенно ударил катализатор, уменьшивший клиренс на несколько сантиметров. А на наших дорогах это часто приводило к поломке выхлопной системы. К тому же водители привыкли самостоятельно диагностировать и регулировать карбюраторные двигатели, а с инжектором эти дела не работали. Здесь нам понадобилась компьютерная диагностика, которую не каждый мог и хотел себе позволить.

Основные трудности выбора мотора

После доработки двигателя 2108 и превращения его в 16-ти клапанный 106-сильный мотор появилась возможность устанавливать его и на классическую семерку.Это потребовало переделки как моторного щита, так и подушек двигателя. В двигателях от переднеприводных автомобилей ВАЗ была необходима переделка картера, так как штатный картер от двигателя Приорова не мог быть установлен без вмешательства сварщика, картер упирался в переднюю балку. Также потребовались переделки и патрубки системы охлаждения, стартера и частично электрооборудования.

Многие пошли легким путем. Просто установили 1,7-литровый двигатель 21107 от Нивы, причем на него уже были установлены и система впрыска, и гидроподъемники.Двигатель стал на несколько лошадей мощнее, выхлоп за счет впрыска стал чище, а реакция двигателя на подачу топлива - ярче. Конечно, Alfa Romeo от ВАЗ 2107 никогда не выйдет, но в погоне за совершенством некоторые даже на семерку устанавливали двигатели от иномарок. Благо этого добра при разборке хватает, главное выбрать мотор примерно подходящего по габаритам и комплектации навесного оборудования. Дизель вообще не рассматривался, так как с документами могли возникнуть серьезные проблемы.

Но самой большой проблемой при замене двигателя 2107 на не родной была стыковка трансмиссии с двигателем. Для этого потребовалось интегрировать подшипник вала коробки передач в маховик, поскольку конструкция коробки передач переднеприводных автомобилей не предусматривала высоких нагрузок на ведущий вал коробки передач. Не исключено, что был некоторый выигрыш при установке другого двигателя на ВАЗ 2107, но проблемы с прохождением техосмотра для многих стали решающими при поиске самого мощного и современного автомобиля.

Небольшое прибавление мощности к нескольким лошадям, эффективности и более высокой динамике не смогло преодолеть все недостатки установки современных двигателей на семерку, поэтому для нас она навсегда останется той же семеркой, которая была самым роскошным массовым автомобилем в стране. Советов.

Одним из легендарных силовых агрегатов, который производился на территории Советского Союза, является карбюраторный двигатель ВАЗ 2107. Всесоюзную популярность этот мотор получил благодаря простоте ремонта и обслуживания.Итак, в этой статье мы рассмотрим основные технические характеристики двигателя, а также основные неисправности и методы их устранения.

Технические характеристики

Прежде чем приступить к описанию неисправностей, стоит рассмотреть варианты моторов, которые устанавливались на карбюратор ВАЗ 2107. Характеристики и конструкция двигателя довольно просты. Двигатель имеет рядное продольное расположение цилиндров.

Так, на ВАЗ 2107 с карбюраторными версиями силовых агрегатов устанавливались моторы с маркировкой 2103 и 2106.

ВАЗ 2103

ВАЗ 2106

Двигатели комплектовались трансмиссиями производства ВАЗ - 4-ступенчатой ​​механической и 5-ступенчатой ​​механической. В отличие от новых моделей, все силовые агрегаты вместо ремня имеют цепь ГРМ. В отличие от «пятерок», седьмая модель Жигулей имеет более увеличенную мощность и объем двигателя.

Уход за двигателем ВАЗ 2107 достаточно прост. Итак, мотор требует планового ТО каждые 10 000 км. Многие автолюбители задаются вопросом - какое масло заливать в двигатель? Учитывая конструкцию двигателя, наиболее подходящий вариант - «полусинтетика».

Многие автомобилисты утверждают, что лучше наливать «минеральную воду» или «синтетику» вообще. Конечно, двигатель на качественном масле проработает дольше, но в случае с «семеркой» даже производитель рекомендует литье «полусинтетику». Но для силовых агрегатов, оснащенных инжектором, а не карбюратором, уже рекомендуется использовать моторное масло более высокого критерия - «синтетика».

Наиболее частые неисправности

Хотя в ВАЗ 2107 установлен надежный двигатель, он не застрахован от поломок.Итак, чаще всего проблемы возникают в механизме сгорания топлива. Это связано с такими компонентами, как карбюратор, зажигание и вспомогательные агрегаты. Рассмотрим основные причины неисправностей:

  • Поплавок переключается на холодный и горячий.
  • Двигатель троит.
  • Перегрев силового агрегата.

Устранение неполадок

Теперь, когда основные неисправности стали известны, можно переходить непосредственно к методам решения проблемы. Поскольку мотор имеет довольно простую конструкцию, устранить неисправность сможет даже начинающий автолюбитель.Итак, перейдем непосредственно к рассмотрению ремонтных операций.

Плавающие обороты

Почему у меня плавающие обороты двигателя? Это связано со сгоранием топлива в цилиндрах. Если рассматривать эту проблему на холостом ходу, то часто причина кроется в карбюраторе. Неисправность регулятора холостого хода или неправильно отрегулированная топливовоздушная смесь. Нередко автомобилисты, чтобы исключить эффект, перебирают карбюратор, заменяя при этом винт регулировки холостого хода.

Если скорость горячая, то, скорее всего, топливо в цилиндрах сгорело не полностью или выключено зажигание.В этом случае необходимо отрегулировать карбюратор и диагностировать состояние зажигания. Также обороты плавают при сгорании клапанов на двигателях. В этом случае необходимо демонтировать ГБЦ и посмотреть состояние сборки. При снятии ГБЦ рекомендуется осмотреть состояние поршневого механизма.

Двигатель Troit

Как и при плавающих оборотах, отключение силового агрегата вызвано неправильной топливно-воздушной смесью или неисправным зажиганием.В этом случае нужно искать причину в подаче топлива, воздуха или искры. Чтобы достоверно проверить неисправность одной из систем, стоит провести диагностические операции для каждого узла отдельно.

Итак, как показывает практика, автомобилисты начинают смотреть на систему зажигания, а именно на состояние и работоспособность свечей зажигания и высоковольтных проводов. В случае обнаружения поломки стоит заменить элемент, а затем провести диагностику, исчезла ли проблема.

Если зажигание не сработало, то приступить к проверке подачи воздуха, так как именно через этот агрегат лежит путь к подаче топлива. Элемент воздушного фильтра осматривают визуально, и если он слишком грязный, рекомендуется его заменить. Текущее обслуживание агрегата следует проводить каждые 20 000 км.

Если проблема не обнаружена, то следует перейти к заправке топливом. Итак, автомобилисту необходимо провести диагностику состояния карбюратора и бензонасоса. Если один из элементов вышел из строя или плохо работает, его необходимо отремонтировать или заменить.

Перегрев силового агрегата

Почему прогревается карбюраторный двигатель ВАЗ 2107? Это связано с тем, что в системе может быть нехватка охлаждающей жидкости. Чтобы проверить показатель, нужно посмотреть уровень охлаждающей жидкости в расширительном бачке.

Самая частая проблема всей "классики" - это вышедший из строя термостат, который заклинивает, и охлаждающая жидкость циркулирует по маленькому кругу. Таким образом, охлаждающая жидкость не успевает остыть по кругу. Неисправный термостат можно определить по частому включению электровентилятора и стрелке растущей температуры.

Для устранения проблемы необходимо заменить термостат. Если этого не сделать вовремя, то частый перегрев силового агрегата может привести к закипанию мотора, что может привести к прогибу головки блока и капитальному ремонту.

Заключение

Двигатель ВАЗ 2107 считается одним из самых надежных силовых агрегатов из «классики». Итак, автомобиль комплектовался двумя вариантами моторов с маркировкой - 2103 и 2106. Ремонт двигателя осуществляется достаточно легко и просто, так как мотор имеет простую конструкцию.

Двигатель ВАЗ 2107 - четырехцилиндровый силовой агрегат с четырьмя тактами. На нашем сайте мы рассмотрим основные рабочие системы этого двигателя

28 Aug

Одной из ключевых частей двигателя внутреннего сгорания является распределительный вал. Со временем на нем и на опорных подшипниках появляются наросты и мотор требует квалифицированного вмешательства. Распредвал ВАЗ 2107 можно заменить самостоятельно. Для этого потребуется набор сантехнического инструмента и знания об особенностях настройки газораспределительного механизма.Функции и устройство распредвала Распределительный вал ВАЗ 2107 (инжектор и карбюратор) синхронизирует ...

29 авг

Замена прокладки ГБЦ ВАЗ 2107 не так сложна, как ответственная операция. При самообслуживании «семерки» с этой работой приходится сталкиваться каждому автовладельцу. Внутреннее устройство двигателя одинаково для всей линейки «классики», поэтому процедура замены прокладки ГБЦ одинаково применима при ремонте двигателей от «первой» до «седьмой» моделей.Когда менять прокладку ...

ВАЗ 2107 - пятиместный легковой автомобиль классической компоновки с передним продольным расположением силового агрегата и задними ведущими колесами. Двигатель - четырехцилиндровый, четырехтактный, восьмиклапанный, рядный, карбюраторный или с системой впрыска топлива. Корпус несущей конструкции цельнометаллический, сварной. Тип кузова - седан .

Автомобиль ВАЗ 2107 комплектуется карбюраторным двигателем ВАЗ 2103 рабочим объемом 1,5 л. Модификация автомобиля ВАЗ 21074 отличается двигателем модели ВАЗ 2106 рабочим объемом 1.6 литров.

В последние годы выпуска данной модели выпускались модификации автомобиля ВАЗ 2107-20 с двигателем ВАЗ 2104 рабочим объемом 1,5 л и ВАЗ 21074-20 с двигателем ВАЗ 21067 рабочим объемом 1,6 л. , оснащенные впрыском топлива, механическая часть (блок цилиндров, шатунно-поршневая группа, коленчатый вал) этих двигателей, соответственно, идентична двигателям ВАЗ 2103 и ВАЗ 2106. На двигатели ВАЗ 2104 и ВАЗ 21067 устанавливаются более мощные генераторы и стартеры с планетарными коробками передач.Установка двигателей с распределенным впрыском топлива на транспортных средствах, а также использование системы улавливания паров бензина и каталитических нейтрализаторов в выхлопных системах позволили снизить токсичность выхлопных газов и расход топлива, а также повысить надежность запуска двигателя. план в холодную погоду. Кузов, ходовая часть и трансмиссия остались без изменений.

Предшественник - ВАЗ 2105, преемник - Lada Granta.

Модификации ВАЗ 2107

  • ВАЗ-2107 (двигатель 2103, л.5 л, 8 кл., Карбюратор)
  • LADA-21072 (двигатель 2105, 1,3 л, 8 кл., Карбюратор, ременной привод ГРМ)
  • LADA-21073 (двигатель 1,7 л, 8 кл., Одинарный впрыск - экспортная версия для европейского рынка)
  • LADA-21074 (двигатель 2106, 1,6 л, 8 кл., Карбюратор)
  • LADA-21070 (двигатель 2103, 1,5 л, 8 кл., Карбюратор)
  • LADA-2107-20 (двигатель 2104, 1,5 л, 8 кл., Центральный впрыск)
  • ВАЗ-2107-71 (двигатель 1,4 л, двигатель 21034 66 л.с. на бензине А-76, версия для Китая)
  • LADA-21074-20 (двигатель 21067-10, 1.6 л, 8 кл., Многоточечный впрыск, Евро-2)
  • LADA-21074-30 (двигатель 21067-20, 1,6 л, 8 кл., Многоточечный впрыск, Евро-3)
  • LADA-210740 (двигатель 21067, 1,6 л, 53 кВт / 72,7 л.с. 8 ячеек, инжектор, катализатор) (2010 г.в.)
  • LADA-21077 (двигатель 2105, 1,3 л, 8 кл., Карбюратор, ременной привод ГРМ - экспортная версия для Великобритании)
  • LADA-21078 (двигатель 2106, 1,6 л, 8 кл., Карбюратор - экспортная версия для Великобритании)
  • LADA-21079 (двигатель роторно-поршневой 1.3 л, 140 л.с., изначально создавался для нужд МВД и КГБ)
  • ВАЗ-2107 ЗНГ (двигатель 21213, 1,7 л, 8 кл., Центральный впрыск)

В таблицах ниже приведены технических характеристик автомобиля ВАЗ 2107 и его модификаций.

общие данные

Опции ВАЗ 2107 ВАЗ 21074 ВАЗ 2107-20 ВАЗ 21074-20
Снаряженная масса, кг 1060 1060 1060 1060
400 400 400 400
Допустимая максимальная масса, кг 1460 1460 1460 1460
Дорожный просвет легкового автомобиля с максимально разрешенной массой, с шинами 175/70 R13, не менее, мм:
к поперечине передней подвески 162 162 162 159
к балке заднего моста 157 157 157 154
Допустимая масса груза на дополнительной (верхней) стойке, кг 50 50 50 50
Максимальная скорость, км / ч:
148 148 - -
с водителем и пассажиром 150 150 150 150
Время разгона с места до скорости 100 км / ч, с:
с водителем и одним пассажиром 17 16 17 16
с максимально допустимой массой 19 17,5 - -
Наименьший радиус поворота по следу наружного переднего колеса, м 5,6 5,6 5,6 5,6
Наибольший подъем, преодолеваемый автомобилем с разрешенной максимальной массой без разгона на первой передаче,% 36 36 36 36

Двигатели

Опции ВАЗ 2103 ВАЗ 2106 ВАЗ 2104 ВАЗ 21067
Количество и расположение цилиндров четырехцилиндровый, четырехтактный, рядный
Система подачи карбюратор распределенный впрыск
Октановое число бензина 92-93 95
Диаметр цилиндров и ход поршня, мм 76x80 79x80 76x80 79x80
Порядок цилиндров 1-3-4-2
Степень сжатия 8,5 8,5 8,5 8,5
Рабочий объем, л 1,45 1,57 1,45 1,57
Мощность номинальная по ГОСТ 14846 (нетто), кВт (л.с.) 52,5 (71,4) 54,8 (74,5) 50,0 (68,0) 54,5
Частота вращения коленчатого вала при номинальной мощности, мин -1 5600 5600 5000 5000
Максимальный крутящий момент при частоте вращения коленчатого вала 3400 мин -1 (3000 мин -1 для двигателя ВАЗ 2106), Н * м 103,9 116 - -
Минимальная частота вращения коленчатого вала, мин -1 850-900 850-900 820-880 820-880
Направление вращения коленчатого вала со стороны шкива правый
Система смазки комбинированный, под давлением и распылитель
Система охлаждения жидкостная, закрытая, с принудительной циркуляцией
Система вентиляции картера принудительный, с выхлопом картерных газов во впускной коллектор

Трансмиссия

Сцепление однодисковый, сухой, с гидравлическим запорным приводом и центральной диафрагменной пружиной
Трансмиссия механическая, четырех- или пятиступенчатая, трехходовая, трехвальная, с синхронизаторами на всех передачах переднего хода
Передаточные числа на шестернях:
первый 3,67
второй 2,10
третий 1,36
четвертый 1,0
пятая 0,82
обратный 3,53
Карданная передача двухвальный, с промежуточным подшипником и упругой муфтой
главная передача гипоид
Передаточное число главной передачи передаточное число - 3.9 или 4,1
Дифференциал коническая, двухспутниковая

причин и пути решения проблемы. Почему глохнет двигатель? Причины остановки двигателя и способы их устранения Почему глохнет инжектор ВАЗ 2107

Стабильная работа двигателя автомобиля ВАЗ 2107 зависит от исправности и правильности настроек его систем. Регулировка холостого хода возможна без привлечения специалистов при соблюдении всех рекомендаций руководства по эксплуатации.Рабочий карбюратор с правильно выставленными моментами зажигания и зазорами между контактами трамблера.

Регулирование режима согласно технической документации должно осуществляться с помощью прибора, определяющего уровень СО в выхлопных газах. В гаражных условиях карбюратор обычно регулируется на глаз и по встроенному тахометру. Описание предписывает частоту вращения коленчатого вала от 700 до 900 об / мин. При более низких значениях карбюраторные системы не могут обеспечить стабильную работу двигателя, при более высоких значениях увеличивается расход топлива.

Силовой агрегат автомобиля ВАЗ 2107 работает на бензине, при этом качество и состав топлива не всегда соответствуют требованиям стандарта. Забитый карбюратор, особенно система холостого хода, может привести к неустойчивой работе. В зависимости от степени загрязнения проявления могут быть разными, вплоть до самопроизвольной остановки мотора.

Основные причины нестабильной работы двигателя автомобиля ВАЗ 2107 на холостом ходу:

  1. неправильный уровень топлива в поплавковой камере;
  2. засорение сетчатого фильтра, жиклеров и каналов;
  3. ограничение или препятствие хода клапана в EPHH;
  4. отсасывание воздуха через поврежденные прокладки, мембраны или трубки;
  5. забит воздушный фильтр;
  6. подгорание контактов или неправильный зазор между ними;
  7. некачественные свечи;
  8. неправильная регулировка угла опережения зажигания.

Перед тем, как приступить к настройке карбюратора, следует восстановить его работоспособность, иначе добиться стабильного результата невозможно.

Техническое обслуживание, поиск и устранение неисправностей

Регулярные работы с системами, обеспечивающими работу двигателя, следует начинать с полной проверки. Для удобства корпус воздушного фильтра снимается с карбюратора и осматриваются все воздуховоды. На них не должно быть трещин, а материал должен оставаться эластичным. При необходимости карбюратор разбирается и полностью разбирается с обнаружением дефектов и заменой неисправных деталей.

Следующий этап - диагностика, устранение выявленных неисправностей и настройка системы зажигания. Рекомендуется очистить контакты в распределителе мелкой наждачной бумагой, заменить свечи зажигания и правильно выставить угол опережения. Сделать это можно с помощью тестера или примитивной тестовой лампы. Переходить непосредственно к регулировке двигателя ВАЗ 2107 имеет смысл только в том случае, если карбюратор и другие системы приведены в порядок.

Настройка силового агрегата

Скорость холостого хода регулируется в хорошо вентилируемом помещении или на улице.Убедитесь, что воздушная заслонка полностью открыта, сдвинув ручку вперед до упора. Теперь карбюратор полностью готов к установке режима.

Последовательность действий мастера следующая:

  1. В выхлопную трубу вставлен датчик прибора, который определяет концентрацию окиси углерода в выхлопе. Устройство включается и с него снимаются показания, характеризующие работу карбюратора.
  2. При превышении установленных параметров винт качества смеси затягивается отверткой.Это действие выполняется в несколько этапов с постоянным контролем выхлопа.
  3. Падение холостого хода компенсируется тем, что карбюратор ВАЗ 2107 регулируется винтом количества смеси.

Процедура продолжается до тех пор, пока двигатель не будет стабильно работать в этом режиме. При отсутствии приспособления регулировку исправного карбюратора на автомобиле ВАЗ 2107 можно произвести и без него. При определенном навыке эта операция не займет много времени.

Регулировка холостого хода без приспособления

Самые опытные мастера и водители регулируют силовой агрегат ВАЗ 2107 следующим образом:

  1. Винт качества карбюраторной смеси устанавливает минимальные обороты, при которых двигатель работает нестабильно, но не глохнет.
  2. Скорость увеличивается за счет добавления смеси.

Процедура проверки качества смеси повторяется до тех пор, пока карбюратор не обеспечит стабильную работу двигателя.

На практике этот способ применяется довольно часто и при достаточном водительском опыте положительный результат гарантирован.

Регулировка холостого хода на карбюраторе ВАЗ 2107

Холостой ход - режим работы двигателя, при котором нет нагрузки на коленчатый вал ... Необходимо поддерживать минимальное количество сгорания топлива, чтобы двигатель не глохнул и не заглох. для перезапуска необходимо использовать энергию батареи.Нестабильные холостые обороты приводят к тому, что двигатель глохнет или работает с перебоями, поэтому периодически необходимо регулировать обороты холостого хода на ВАЗ 2107 (карбюратор). Сегодня вы узнаете, почему на автомобиле ВАЗ 2107 с карбюратором нет холостого хода и как его отрегулировать.

Регулировка холостого хода на ваз 2107

Почему холостой ход нестабильный - карбюратор ВАЗ 2107?

В зависимости от причин холостой ход может быть нестабильным или вообще отсутствовать. Обе неисправности характерны для любого карбюратора, установленного на ВАЗ 2107.

Для правильной настройки этого режима необходимо знать причины, которые могут быть следующими:

  1. Недостаточный или избыточный уровень в поплавковой камере. Поплавковая камера необходима для регулирования давления между топливной системой и диффузором и поддержания постоянного уровня топлива, готового к распылению. При недостаточном уровне камера не успевает подать бензин в камеру, а при слишком высоком уровне переливается так, что топливо не успевает сгореть.
  2. Грязный карбюратор. Он может касаться как своих канальцев, так и отдельных элементов: сетчатых фильтрующих частей, а также клапанов и различных насадок.
  3. В карбюраторе ДААЗ 2107 - 1107010 может выйти из строя датчик холостого хода или это неисправность EPHH. Это обычное дело. Клапан может быть установлен неправильно, из-за чего его трудно перемещать.
  4. Чрезмерное поступление воздуха. Проявляется в виде протечек в стыках деталей карбюратора или имеется пробой прокладки коллектора.
  5. Высокая степень загрязнения воздушного фильтра.
  6. Неисправность трамблера - сгорели контакты.
  7. Неправильная регулировка угла опережения или холостого хода ВАЗ 2107 (карбюратор).

Есть решение проблемы для каждой причины. Поэтому рассмотрим более сложные неисправности и выясним, почему холостого хода может вообще не быть.

Нет карбюратора на холостом ходу ВАЗ 2107 - в чем причина?

Понятие «нет хх» на карбюраторе ВАЗ 2107 означает, что помимо нестабильной работы двигателя есть остановка.Это может произойти сразу после запуска или позже, давая возможность двигателю поработать.

Причины отсутствия холостого хода следующие:

  • Неисправность принудительного холостого хода экономайзера;
  • Утечки воздуха;
  • Неправильная установка угла опережения зажигания.

Все эти проблемы сопровождаются тем, что карбюратор не регулируется. Поэтому сначала научимся устранять причины.

Неисправен датчик EPHX

Экономайзер холостого хода или датчик холостого хода находится на ВАЗ 2107 под капотом и прикручен к карбюратору сбоку.Это небольшой цилиндрический электромагнит, ввинчиваемый в устройство. На тыльной стороне клапана находится контакт, провод от которого идет в цепь питания замка зажигания.

Блок управления EPHH: 1 - выходы блока; 2 - корпус; 3 - печатная плата с элементами микроэлектроники.

Если карбюратор не поддается никаким регулировкам или не работает на холостом ходу на ВАЗ 2107, а ХХ очень быстро пропадает или двигатель работает нестабильно, то имеет смысл запустить двигатель и попробовать немного открутить клапан.Если карбюраторный двигатель восстанавливается, слегка затяните клапан и попробуйте изменить количество смеси. В 90% случаев карбюратор снова начинает исправно работать.

Другой случай - полная неисправность клапана. Для этого нужно его проверить. Его нужно подключить напрямую к аккумулятору ... Если были слышны щелчки, значит, клапан исправен. Попробуйте вкрутить его в карбюратор и запустить двигатель. В случае успеха нужно искать обрыв в электропроводке и тогда вам не нужно будет регулировать xx.

Утечки воздуха

Это одна из самых сложных проблем, которая может быть вызвана несколькими причинами:

  1. Изогнутая площадь основания
  2. Неисправные прокладки
  3. Дроссельная заслонка не закрыта

Чтобы убедиться в этой проблеме, нужно проверить цвет свечей зажигания и количество оборотов на холостом ходу. Если обороты завышены, а свечи имеют белый налет, значит смесь бедная, а значит, воздуха подано больше, чем должно быть.

В этом случае проверка начинается с очистки стыков карбюратора с коллектором чистящим средством. дроссельная заслонка ... Начните обработку на впускном коллекторе, затем перейдите к стыку карбюратора и коллектора и завершите EPC. Изменение числа оборотов будет указывать на утечку воздуха. Он должен располагаться на стыках прокладок.

Однако прокладка не всегда может быть причиной. При неправильной установке и демонтаже карбюраторов на поверхности их стыков могут образоваться неровности, через которые засасывается воздух.

Еще одна причина - открытая дроссельная заслонка. Точнее не полностью закрыто. Так будет правильнее, ведь внизу верхней крышки карбюратора есть болт для регулировки зазора дроссельной заслонки. Если его открутить, то заслонка приоткрывается и в диффузор поступает очень большое количество воздуха, снижая содержание бензина. Поэтому расход становится меньше, а скорость слишком высока, поэтому ее нужно регулировать.

Для фиксации необходимо снять верхнюю крышку и отрегулировать положение дроссельной заслонки.Проблема сразу уйдет.

Регулировка уровня поплавковой камеры

Это первый шаг в регулировке любого карбюратора. Именно от этой части будет зависеть расход и устойчивость двигателя. Уровень должен быть на номинальной отметке, установленной производителем, поэтому очень важно соблюдать технологию.

Установка уровня топлива в поплавковой камере:
I - крышка карбюратора; 2 - седло игольчатого клапана; 3 - стоп; 4 - игольчатый клапан; 5 - шарик стопорной иглы; 6 - отводная пробка иглы клапана; 7 - кронштейн поплавка; 8 - язычок; 9 - поплавок; 10 - прокладка.

Снимается верхняя крышка карбюратора, но перед этим нужно накачать ручным топливным насосом, чтобы проверить установленный уровень. Номинал - уровень бензина, расположенный на половине наклонной поверхности. Если он больше или меньше, то отрегулируйте уровень поплавка, согнув регулировочные щупальца. ХХ оборотов также регулируются поплавковой камерой.

Для проверки достаточно надеть крышку, запустить двигатель и сразу выключить его. Снова откройте крышку и проверьте уровень.После этого можно переходить к следующему этапу.

Как отрегулировать карбюратор ВАЗ 2107 на холостом ходу?

Теперь самое главное. Должен быть тахометр. После проверки всех систем, их исправности и правильности настроек можно приступать к регулировке скорости xx. Для этого машину устанавливают на ровную поверхность, качественно и количественно ввинчивают винты до упора и выкручивают на четыре оборота, так они отрегулированы с завода.



Заранее нужно настроить лаунчер и полностью удалить его.Двигатель должен прогреться до рабочей температуры. Если есть необходимость в холодном пуске, вытащите воздушную заслонку и снимите ее, как только двигатель прогреется. Но не трогайте педаль газа.

Установите скорость 800 об / мин, затянув винт количества топливовоздушной смеси. После этого нужно открутить или затянуть качественный винт, чтобы обороты стали максимально возможными. Не торопитесь, чтобы сделать процесс настройки более точным.

Снова затяните регулировочный винт до 800 об / мин. Теперь нужно отрегулировать винт качества, пока двигатель не начнет немного трястись.Этот момент будет наиболее приемлемым с точки зрения экономии топлива и динамики разгона.

Есть еще один метод, заключающийся в циклическом увеличении скорости с помощью качественного винта. Этот процесс может продолжаться очень долго, пока мотор просто не заглохнет. Самое главное, чтобы обороты не опускались ниже 750 об / мин, но и не превышали 900. В противном случае двигатель будет работать нестабильно или потреблять слишком много топлива. Настроить становится сложнее.

Если регулируются завышенные обороты ХХ, то они заметно снижают ресурс двигателя, однако зимой допускается регулировка на холостом ходу до 1000 об / мин, когда карбюратор замерзает и требует дополнительной смеси.После этого следующую регулировку нужно будет заправить в пружину, чтобы снизить скорость.

Регулировка холостого хода карбюратора ВАЗ 2107 - как и зачем это делается?

Регулировка холостого хода на карбюраторе является неотъемлемой частью ремонтного карбюратора автомобиля, а в форсунке нам поможет в такой ситуации датчик холостого хода. Сегодня мы рассмотрим настройку этого механизма на автомобиле ВАЗ 2107, но перед этим выясним, почему выполняется настройка ХХ.

Зачем регулировать обороты холостого хода карбюратора?

Карбюратор - это механизм, который подает топливовоздушную смесь в камеру сгорания двигателя в строго заданном соотношении. В зависимости от количества и состава смеси (состав в данном случае называется «качественным») определяется множество характеристик двигателя: стабильность его работы, мощность и расход израсходованного топлива.

Идеально настроенный карбюратор позволяет добиться наиболее эффективной работы двигателя на ХХ.Это означает, что он будет иметь стабильные обороты и максимальную мощность при минимальном расходе топлива. Следовательно, регулировка холостого хода на карбюраторе необходима при следующих признаках:

  • Двигатель неоправданно и достаточно большой расход топлива ... Эконометрическая стрелка постоянно указывает на неэкономную работу двигателя, и бензин стал подавать. кончатся довольно быстро.
  • Пониженная мощность двигателя. Это означает, что ему трудно набрать необходимые обороты, прежде чем водитель переключится на следующую передачу.К тому же на низких оборотах может не быть тяги, глохнет двигатель или есть зазоры в педали газа.

Основная проблема с первыми двумя признаками в том, что это может произойти не только по вине карбюратора. Виноваты топливные фильтры, насосы и неисправная система зажигания.

  • Самая главная и веская причина - мотор не держит холостой ход или не держит его стабильно: возможна вибрация двигателя, а стрелка тахометра будет постоянно менять свое положение.В конце концов мотор глохнет сам по себе.

Как отрегулировать холостой ход карбюратора на ВАЗ 2107

После того, как вы обнаружили основные признаки неправильной работы карбюратора, необходимо произвести регулировку холостого хода. Перед тем как приступить к этой процедуре, нужно убедиться, что система зажигания работает исправно, топливные фильтры чистые и топливный насос исправен, только после этого можно приступать к регулировке холостого хода.

  • Сначала прогрейте двигатель до рабочей температуры.Если это не удается (двигатель глохнет), вытащите ручку ручного управления воздушной заслонкой. После того, как двигатель прогреется, выключите его и найдите два винта на карбюраторе, которые расположены под углом друг к другу. Тот, который стоит перпендикулярно карбюратору, называется регулировочным винтом, или, другими словами, винтом холостого хода. Он определяет количество смеси, которая подается в цилиндры двигателя. Второй винт отвечает за соотношение бензина и воздуха, который смешивается в карбюраторе и называется качественным винтом.Затяните оба винта, а затем открутите винт количества на 4 оборота, а винт контроля качества - на 3. Не забудьте снять всасывающий патрубок.
  • Снова запустите двигатель. Скорее всего, частота вращения будет неправильной, поэтому затяните или открутите винт с цифрой так, чтобы частота вращения была 850-900 об / мин. Теперь используйте винт качества, чтобы установить двигатель на максимальные обороты. Для этого открутите или затяните винт и внимательно следите за оборотами на тахометре. Для этого не нужно откручивать болт до конца, так как качество достигнет своего пика и свечи будут просто «заливать».Откручивайте до появления соответствующих прерываний.

Обратите внимание, что частота вращения двигателя на холостом ходу меняется в зависимости от сезона. Летом он не должен превышать 900, а зимой - 1000 об / мин.

Видео - Простая настройка ХХ своими руками

Так на карбюраторе ВАЗ 2107 регулируются холостые обороты. Как видите, это совсем не сложно.

ВАЗ 2107 не держит холостой ход: как справиться с проблемой

ВАЗ 2107 не лучшая модель среди автомобилей своего класса, если сравнивать с зарубежными примерными аналогами.Тем не менее, благодаря невысокой цене и доступному сервису автомобиль уже много лет пользуется популярностью на всем постсоветском пространстве. Автомобиль выпускался с 1982 по 2014 год. То есть самой старой модели более 30 лет. За такой период эксплуатации владелец сможет столкнуться со всеми видами неисправностей и исследовать большинство причин неисправностей.

После нескольких лет эксплуатации ВАЗ 2107, как и практически идентичная модель 2105, начинает проявлять новый характер с изменениями не в лучшую сторону.Неисправности, связанные с силовым агрегатом и его обвесом, имеют различный характер, но симптоматические:

  • периодически глохнет двигатель;
  • не держит стабильную динамику;
  • нестабильный холостой ход;
  • сложно заводится;
  • недостаточная мощность;
  • повышенный расход топлива.

Все неисправности возникают по двум причинам: нарушение регулировок или износ деталей.

Нестабильная работа инжекторного двигателя

Обычно выражается в самопроизвольном изменении оборотов двигателя.Наблюдается при движении и на холостом ходу ... Самая частая причина скорости работы агрегатов впрыска ВАЗ2107 / 2105 - выход из строя ДМРВ (датчика массового расхода воздуха).


Это устройство контролирует количество воздуха, поступающего в двигатель. На основании этих данных ЭБУ регулирует подачу горючей смеси с оптимальным соотношением топлива и воздуха при различных условиях работы двигателя. Соответственно, при отсутствии этого баланса обороты двигателя начинают зависеть от количества подаваемого кислорода.То есть подул ветерок - обороты увеличились, стихи - уменьшились.

Убедиться в неисправности ДМРВ достаточно просто. Отсоедините разъем устройства, и ЭБУ перейдет в аварийный режим. В этом режиме подача топлива регулируется положением дроссельной заслонки. Если машина стала вести себя адекватнее, значит ДМВР неисправен. Так можно ездить, но немного упадет мощность и увеличится расход топлива.

Неисправный датчик массового расхода воздуха не подлежит ремонту, за исключением загрязнения, поэтому вы можете попробовать его почистить.

Алгоритм чистки ДМВР ВАЗ2107 / 2105:

  1. Демонтировать датчик вместе с защитным кожухом.

  1. Открутите два винта и вытащите датчик из основания, не касаясь поверхностей активного элемента (токоизогнутый провод).
  2. Вымойте корпус любым средством для мытья посуды.
  3. С помощью баллона с очистителем для ДМВР или карбюратора на спиртовой основе (без ацетона) аккуратно очистите поверхности.
  4. Обильно залейте 3-4 раза, жидкость должна стечь.
  5. Просушите устройство.
  6. Соберите блок в обратном порядке.

Если проблема не исчезнет, ​​придется покупать новое устройство.

Нестабильная работа карбюраторного двигателя

Природа нестабильных оборотов двигателя ВАЗ2107 / 2105 с карбюраторами такая же, как и у инжекторного, при неконтролируемой подаче воздуха или топлива в камеру сгорания.

Но в этом случае за приготовление горючей смеси отвечает карбюратор.Это полностью механическое устройство, отвечающее за оптимальное соотношение топлива и кислорода для разных режимов работы силового агрегата.

Несмотря на наличие фильтров на впусках топлива и воздуха, они, как правило, могут работать неэффективно из-за длительного срока службы, превышающего указанный в нормах обслуживания. В результате мелкие частицы забивают жиклеры карбюратора.

Водители с большим стажем особо не церемонятся, бросают на сутки карбюратор ВАЗ2107 / 2105 в ведро с бензином, потом со всех сторон продувают сжатым воздухом и карбюратор вроде нормально работает.Это нормальный раствор, но он легко воспламеняется. Среди причин неисправностей двигателя, вызванных поломкой карбюратора, можно выделить:

  • смещение положения регулировочных винтов от ударов или вибрации;
  • увеличение диаметра отверстия форсунок из-за износа;
  • Износ оси демпфера, ограничивающий его ход;
  • засорение жиклеров;
  • нарушение герметичности поплавка.

Для определения неисправности карбюратора ВАЗ2107 / 2105, а она, вероятно, будет сложной, начнем с проверки поплавка на герметичность.Для этого снимаем ее с верхней крышки карбюратора (ее необходимо демонтировать). Если в поплавке есть бензин, выбросьте его; если есть воздух, проверьте его на наличие пузырьков в тазе с водой. Допустим, он сдал экзамен, значит надо проверить пробел.

Поднимите крышку карбюратора в вертикальное положение. Зазор между поплавковой камерой и стенкой карбюратора должен составлять 6,5 мм.

Установите крышку карбюратора и дайте двигателю поработать 30 секунд. Снимите крышку. Уровень бензина должен быть ровно посередине сужающейся поверхности корпуса карбюратора.Если не получилось, следует немного согнуть угол штанги поплавка.

Со временем воздушные и топливные жиклеры забиваются или изнашиваются. В первом случае их необходимо очистить и продуть. Во втором случае следует проверить пропускную способность форсунок с помощью емкости для воды, установленной над мерной форсункой на 1 метр. Они соединены трубкой. Внизу установлена ​​мерная колба. Измерения производятся в см3 / мин. В зависимости от маркировки жиклера объем жидкости, собираемой за минуту в мерной колбе, должен соответствовать.

Намного проще купить комплект жиклеров и заменить их через 7-10 лет эксплуатации карбюратора.

Те, кто использует газовые установки, должны знать, что карбюратор не используется при движении на газе. Со временем внутри сухих форсунок образуется оксид, который забивает отверстия для подачи топлива. Бензиновый автомобиль может не заводиться. Рекомендуется периодически использовать бензин.

Регулировка карбюратора

Регулировка карбюратора состоит из нескольких шагов:

  1. Отрегулируйте плавающее положение, как описано выше.
  2. Проверьте и закрутите винты "качества" и "количества". Вкрутите их до упора и открутите на 2–3 оборота винт «качество» и 3–4 оборота для винта «количества».
  3. Подключите тахометр или автотестер к клемме «K» катушки зажигания, а второй датчик - к кузову.
  4. Запустить и прогреть двигатель до 90 ° C

  1. Используйте винт "качества", чтобы установить максимальную скорость холостого хода. Расход бензина увеличивают поворотом винта против часовой стрелки.
  2. Используйте винт «количества» для увеличения скорости, примерно 80-90 об / мин.
  3. Качественным винтом определяем, максимальные ли эти обороты, если нет, то повторяем процедуру.
  4. Если положение регулировочного винта не влияет на частоту вращения двигателя, затяните контрольный винт так, чтобы скорость упала до 800–900 об / мин.

Эта регулировка карбюратора может быть не совсем точной, но не требует специального оборудования.

Если автомобиль заглох

Двигатель, который внезапно глохнет, не только создает неудобства во время вождения, но также представляет угрозу безопасности для водителя и пассажиров.Причин несколько.

Глохнет на холостом ходу:

  • выход из строя датчика холостого хода;
  • неисправность датчика дроссельной заслонки;
  • неисправность датчика положения дроссельной заслонки.

Глохнет на ходу:

  • отключение подачи топлива или воздуха из-за загрязненного фильтра;
  • неисправность топливного насоса;
  • засорение жиклеров карбюратора;
  • перегрев двигателя.

Диагностику автомобиля, у которого глохнет двигатель в самых неожиданных местах, лучше начинать с проверки датчика холостого хода.

Проверить его работоспособность несложно. Демонтируйте прибор, не снимая контактов, или подключите их после демонтажа. Возьмите устройство в руки, положите палец на иглу конуса и попросите друга включить зажигание. Если вы чувствуете толчки, то положите устройство обратно. Датчик холостого хода в порядке.

Если датчик дроссельной заслонки вышел из строя, то автомобиль не только заглохнет, но и не заведется, потому что ЭБУ подаст команду на максимальный выброс топлива, свечи заполнятся и двигатель заглохнет.

Если вы находитесь в дороге на автомобиле ВАЗ и возникла проблема с датчиком дроссельной заслонки, то проще не заморачиваться и обратиться в ближайший сервис, но если вы доехали до гаража, можно воспользоваться следующей инструкцией:

  1. Снимите датчик.
  2. С помощью сверла 2 мм просверлите пластиковую крышку по кругу.
  3. Вынуть пластиковую накладку верхнего контактного блока.
  4. На нижней деке очистите гусеницы с помощью WD-40 или спирта.
  5. То же и с контактной группой верхней крышки, но не гните их, тогда они преждевременно съедят гусеницы.
  6. Соберите в обратном порядке.
  7. Покройте контур любым клеем для пластика.

Недостаточно воздуха

Часто машина заводится хорошо, едет на всасывании, но как только всасывание отключается, двигатель глохнет. Это говорит только об одном - нехватке воздуха. Скорее всего забиты форсунки. Их необходимо открутить и почистить. Затем убедитесь, что машина не должна заглохнуть без всасывания.

Причин некачественной работы автомобильных агрегатов с подобными симптомами невероятное количество, но разобраться в них сможет только специалист, обладающий набором профессиональных диагностических средств.Но если вы чувствуете себя уверенно - дерзайте, в автосервисах ВАЗ уже вас ждут.

Регулировка холостого хода ВАЗ 2101-ВАЗ 2107

Добро пожаловать!
Холостой ход - Со временем человек, который использует автомобиль с нарушенным холостым ходом, решает отрегулировать его, потому что, как мы все знаем, если частота вращения холостого хода слишком низкая, двигатель будет время от времени глохнуть, а если она будет слишком высокой. , то расход топлива этого двигателя увеличивается и здесь приходится искать, как говорится, золотую середину.

Но чтобы найти эту середину, нужно сначала научиться регулировать обороты холостого хода на автомобиле, а не все люди умеют регулировать обороты холостого хода. Поэтому сегодня мы разберем вопрос регулировки холостого хода на автомобилях семейства «Классик».

Примечание!
Для регулировки понадобится всего одна отвертка!

Резюме:

Советы по регулировке холостого хода:
Во-первых, регулировку необходимо проводить при рабочей температуре двигателя (90-95 ° C), а также при регулировке воздушный фильтр должен быть установлен на автомобиле.

Во-вторых, при регулировке холостого хода необходимо отрегулировать уровень топлива в поплавковой камере карбюратора.

В-третьих, необходимо также отрегулировать зазоры клапанов и отрегулировать угол опережения зажигания автомобиля.

В-четвертых, воздушная заслонка при регулировке холостого хода должна быть полностью открыта, это можно проверить, сняв крышу с корпуса воздушного фильтра и, как следствие, посмотрев на заслонку.

В-пятых, регулировка холостого хода автомобиля не всегда проста для новичка, потому что регулировку вращения коленчатого вала и регулировку содержания окиси углерода (CO) необходимо выполнять одновременно.

Примечание!
Для более точной регулировки холостого хода необходимо использовать «Газоанализатор», которого у большинства владельцев нет вообще. Но регулировку можно произвести и без этого устройства, но только это будет сложнее! (Как произвести регулировку без этого прибора, см. Рубрику: «Регулировка холостого хода без газоанализатора»)

Как отрегулировать холостой ход на ВАЗ 2101-ВАЗ 2107?

Перед тем, как продолжить настройку, посмотрите фото ниже:

Примечание!
Начнем с того, что на фото выше показаны винты, благодаря которым регулируется холостой ход.Как видите, винты расположены глубоко в корпусе дроссельной заслонки карбюратора, поэтому винт под цифрой «1» на фото не виден. На некоторых автомобилях на оба этих винта запрессовываются втулки, благодаря чему винты можно повернуть только на пол-оборота. Если из-за этих втулок нет возможности правильно повернуть винт регулировки холостого хода, то снимите винты и, как следствие, сломайте головки втулок. Когда винты будут откручены, сотрите с них остатки сломанных втулок и затем вкрутите винты на место!

Регулировка холостого хода с помощью газоанализатора:

Примечание!
Чтобы вы поняли поподробнее, при закручивании винта частота вращения коленвала будет постепенно уменьшаться, а с обратным эффектом, то есть при откручивании частота вращения будет постепенно увеличиваться!

2) Теперь плавно переходите к регулировке содержания «СО» в выхлопных газах, для этого поверните винт, обозначенный цифрой «1» на фото выше.При вкручивании винта под цифрой «1» содержание «СО» в выхлопных газах будет постепенно уменьшаться, а при откручивании - соответственно увеличиваться.

Примечание!
В настоящее время необходимо регулировать содержание «СО» в выхлопных газах по «ГОСТу». Снижать содержание «СО» ниже нормы не нужно, так как в связи с этим может резко возрасти содержание несгоревших углеводородов «СН». Кстати, при регулировке винта «1» можно менять частоту вращения коленчатого вала!

3) И наконец, поверните винт под цифрой «2», вернув тем самым частоту вращения коленчатого вала в норму.После этого также рекомендуется использовать прибор для проверки содержания «СО» в выхлопных газах. Если необходимо переустановить оба винта, отрегулируйте их до тех пор, пока работа двигателя и выброс «СО» в атмосферу не достигнут нормы.

Примечание!
После всех регулировок сядьте в машину и резко нажмите, а затем отпустите педаль газа. Следите за тем, чтобы при нажатии на педаль двигатель работал плавно, а когда вы отпускаете ее, двигатель автомобиля не должен глохнуть. Если после отпускания педали газа двигатель глохнет, то увеличьте частоту вращения коленчатого вала до «800 об / мин».Частота вращения коленчатого вала регулируется винтом под цифрой «2»!

Регулировка холостого хода без газоанализатора:

1) Для начала медленно начинаем вращать винт состава смеси, который обозначен цифрой «1». Вращайте его, пока частота вращения коленчатого вала не станет максимальной. (Частоту вращения коленчатого вала очень легко определить по тахометру)

Примечание!
Вращением этого винта регулируется выброс вредных веществ в атмосферу.При закручивании этого винта количество выбрасываемого в атмосферу «СО» будет уменьшаться, а при откручивании - наоборот, увеличиваться!

2) Затем с помощью винта под цифрой «2» установите частоту вращения коленчатого вала на «1100 об / мин».

Примечание!
Винт под цифрой «2» регулирует частоту вращения коленчатого вала, поэтому при вкручивании этого винта скорость будет постепенно уменьшаться, соответственно при откручивании постепенно увеличиваться!

3) И в конце, затягивая винт состава смеси (цифра 1), убедиться, что частота вращения коленчатого вала составляет «800 об / мин».

Вопрос?
Как отрегулировать холостой ход автомобиля? (Ответ напишите в комментариях)

Дополнительный видеоролик:
Другой способ регулировки оборотов холостого хода, который вы можете увидеть на видео ниже:

Примечание!
Даже если вы посмотрите видео, советуем все равно прочитать статью, потому что она написана более подробно!

В этой статье мы поговорим о такой неприятной проблеме, как заглох двигателя и плохой запуск.Рассмотрим основные причины, по которым двигатель глохнет на холостых оборотах и ​​в движении. Кроме того, поговорим о том, почему двигатель не запускается горячим, а также о вариантах решения каждой из вышеперечисленных проблем.

Распространенные причины остановки синглов:

1. Наиболее распространенной является регулятор (датчик) холостого хода, который напрямую связан с частотой вращения холостого хода двигателя. Проверить, не в нем ли поломка, довольно просто. Если автомобиль не заводится, когда вы проворачиваете стартер, нажимаете педаль газа, двигатель должен запуститься.Если обороты начинают плавать сразу после того, как вы убираете ногу с педали - 99%, то причина в регулировке холостого хода. Решение проблемы - это займет у владельцев ВАЗ минимум времени.

2. Вторая вероятная причина остановки двигателя на холостом ходу - проблемы с дроссельной заслонкой. Лечится эта беда - банальная.

3. Если после очистки проблема не исчезнет, ​​мы предполагаем, что причиной остановки двигателя на холостом ходу может быть TPS (датчик положения дроссельной заслонки).Проблема решена способом, процедура несложная и реально выполнимая своими руками.

Нередки случаи, когда двигатель глохнет на ходу, как говорится без причины. Ниже будут перечислены наиболее вероятные и наиболее частые причины, по которым это может произойти.

Мотор глохнет на ходу - причины

1. Некачественное топливо - первое, что приходит в голову большинству из нас, к тому же с этого нужно начинать поиск причины остановки двигателя на дороге. двигаться.Вам «повезет», если это произойдет сразу после заправки, и в этом случае можно с уверенностью сказать, что проблема в топливе. Лечится сливом топлива и.

2. Свечи. Как правило, подозрение ложится на них чаще всего, конечно, после плохого топлива. Здесь все просто - откручиваем свечи и при необходимости проверяем их состояние.

3. Топливный фильтр. Засоренный фильтр может прервать подачу топлива, из-за чего вы будете дросселировать, а двигатель глохнет на ходу. Достаточно устранить неисправность.

4. Воздушный фильтр. Все так же, как и с топливом, если он забит, то воздух не течет, поэтому топливно-воздушная смесь выходит повторно обогащенной и свечи просто заливаются. К тому же из-за нехватки воздуха двигатель задохнется, то есть мощность упадет, и процесс сгорания смеси в цилиндрах не состоится, и в итоге двигатель заглохнет. Чтобы устранить эту проблему, достаточно заменить воздушный фильтр.

5.Неисправный бензонасос - второй «подозреваемый». Если с топливным насосом не все в порядке, то автомобиль будет вести себя так, глохнет на ходу или двигатель вообще не запустится. Проблема решается проверкой насоса, ремонтом или.

6. Аккумулятор. Окисленные клеммы аккумуляторной батареи или плохой контакт могут вызвать остановку двигателя. Проверьте клеммы, при необходимости почистите или замените аккумулятор.

7. Если двигатель глохнет на ходу и больше не запускается, причиной может быть также генератор.Вышедший из строя генератор не заряжается, в результате бортовая сеть автомобиля питается исключительно от аккумулятора и, как известно, долго не прослужит. В результате вы, не подозревая, что автомобиль работает от аккумулятора, продолжаете движение, пока он полностью не разрядится. Лечится - а.

6. В продвинутых автомобилях причины тоже могут быть в электронике и различных датчиках. Если вы в этом не сильны и все вышеперечисленные узлы и детали в норме, то лучше обратиться к специалистам, иначе можно без толку заменить пол машины набрав...

Почему

глохнет двигатель на горячем, не заводится хорошо прогретый?

1. Первая возможная причина -. Во время движения через него проходит большое количество воздуха, из-за чего карбюратор серьезно охлаждается, при этом проходящее через него топливо также охлаждается. В результате температура карбюратора в несколько раз ниже температуры двигателя. Из-за этой особенности возникают проблемы, после долгой поездки вы выключаете двигатель и делаете короткую остановку, при которой карбюратор начинает сильно нагреваться от горячего корпуса двигателя.Оставшийся в поплавковой камере бензин от высокой температуры начинает испаряться, заполняя пустоты - воздушный фильтр, впускной коллектор и сам карбюратор. Образуются воздушные пробки, и в поплавковой камере не остается ни капли топлива.

Решение проблемы довольно простое - несколько раз нажмите педаль газа наполовину и попробуйте запустить двигатель. Это сделает смесь более обедненной и освободит от избыточного испарения. Следует отметить, что проблемы с горячим запуском тоже могут быть следствием аналогичной проблемы, только по причине неисправности топливного насоса или топливопровода.Обычно это происходит в жаркую погоду, когда пары в топливной системе или насосе создают воздушные карманы, препятствующие попаданию топлива в карбюратор.

2. Вторая возможная причина странного поведения прогретого двигателя - проблемы со стартером. Убедитесь, что, когда вы пытаетесь запустить двигатель, стартер проворачивается, а не просто щелкает или не реагирует вообще. Если да, то подтвердился один из вышеперечисленных вариантов. надо стартер проверить. Если вы находитесь в дороге, то проверку можно свести к элементарной проверке кабеля питания стартера или другим визуальным операциям.Если вернешься домой, сделай подробный. В случае неисправности или замены.

3. В качестве альтернативы причиной, когда двигатель не запускается на горячем, может быть разряженная батарея по описанной выше причине, когда генератор не заряжался и батарея полностью села.

Ну вроде ничего не пропустили !? На сегодня все, надеемся, статья поможет, расскажет причину поломки и поможет в решении вашей проблемы. Если вам известны другие причины, а также способы их решения, вы можете дополнить статью, используя форму комментария.Спасибо за внимание.

ВАЗ 2107 - не лучшая модель среди автомобилей своего класса по сравнению с зарубежными примерными аналогами. Тем не менее, благодаря невысокой цене и доступному сервису автомобиль уже много лет пользуется популярностью на всем постсоветском пространстве. Автомобиль выпускался с 1982 по 2014 год. То есть самой старой модели более 30 лет. За такой период эксплуатации владелец сможет столкнуться со всеми видами неисправностей и исследовать большинство причин неисправностей.

После нескольких лет эксплуатации ВАЗ 2107, как и практически идентичная модель 2105, начинает проявлять новый характер с изменениями не в лучшую сторону.

Неисправности силового агрегата и его обвеса разного характера, но симптоматические:

  • периодически глохнет двигатель;
  • не держит стабильную динамику;
  • нестабильный холостой ход;
  • сложно заводится;
  • недостаточная мощность;
  • повышенный расход топлива.

Все неисправности возникают по двум причинам: нарушение регулировок или износ деталей.

Нестабильная работа инжекторного двигателя

Обычно выражается в самопроизвольном изменении оборотов двигателя. Наблюдается при движении и на холостом ходу. Самая частая причина «шагающих» оборотов ТНВД ВАЗ 2107/2105 - выход из строя ДМРВ (датчика массового расхода воздуха).

Это устройство регулирует количество воздуха, поступающего в двигатель. На основании этих данных ЭБУ регулирует подачу горючей смеси с оптимальным соотношением топлива и воздуха при различных условиях работы двигателя.Соответственно, при отсутствии этого баланса обороты двигателя начинают «плавать».

Убедиться в неисправности ДМРВ достаточно просто. Отсоедините разъем устройства, и ЭБУ перейдет в аварийный режим. В этом режиме подача топлива регулируется положением дроссельной заслонки. Если машина стала вести себя адекватнее, значит ДМВР неисправен. Так можно ездить, но немного упадет мощность и увеличится расход топлива.

Неисправный датчик массового расхода воздуха не подлежит ремонту, за исключением загрязнения, поэтому вы можете попробовать его почистить.

Алгоритм чистки ДМВР ВАЗ2107 / 2105:

  1. Откручиваем два винта и вытаскиваем датчик из цоколя, не касаясь поверхностей активного элемента (ток погнутого провода).
  2. Вымойте корпус любым средством для мытья посуды.
  3. С помощью баллона с очистителем для ДМВР или карбюратора на спиртовой основе (без ацетона) аккуратно очистите поверхности.
  4. Обильно залейте 3-4 раза, жидкость должна стечь.
  5. Просушите устройство.
  6. Соберите блок в обратном порядке.

Если проблема не исчезнет, ​​придется покупать новое устройство.

Нестабильная работа карбюраторного двигателя

Природа нестабильных оборотов двигателя ВАЗ2107 / 2105 с карбюраторами такая же, как и у инжекторного, при неконтролируемой подаче воздуха или топлива в камеру сгорания.

Но в данном случае за приготовление горючей смеси отвечает карбюратор.Это полностью механическое устройство, отвечающее за оптимальное соотношение топлива и кислорода для разных режимов работы силового агрегата.

Несмотря на наличие фильтров на впусках топлива и воздуха, они, как правило, могут работать неэффективно из-за длительного срока службы, превышающего указанный в нормах обслуживания. В результате мелкие частицы забивают жиклеры карбюратора.

Водители с большим стажем особо не церемонятся, бросают на сутки карбюратор ВАЗ 2107/2105 в ведро с бензином, потом со всех сторон продувают сжатым воздухом и карбюратор вроде нормально работает.Это решение сомнительно, если карбюратор сильно загрязнен.

Среди причин неисправностей двигателя, вызванных поломкой карбюратора, можно выделить:

  • смещение положения регулировочных винтов от ударов или вибрации;
  • увеличение диаметра отверстия форсунок из-за износа;
  • Износ оси демпфера, ограничивающий его ход;
  • засорение жиклеров;
  • нарушение герметичности поплавка.

Для определения неисправности карбюратора ВАЗ 2107/2105, а она, вероятно, будет сложной, начнем с проверки поплавка на герметичность.Для этого снимите ее с верхней крышки карбюратора (ее необходимо снять). Если в поплавке есть бензин, выбросьте его; если есть воздух, проверьте его на наличие пузырьков в тазе с водой. Допустим, он сдал экзамен, значит надо проверить пробел.

Поднимите крышку карбюратора в вертикальное положение. Зазор между поплавковой камерой и стенкой карбюратора должен составлять 6,5 мм.

Установите крышку карбюратора и дайте двигателю поработать 30 секунд. Снимите крышку. Уровень бензина должен быть ровно посередине сужающейся поверхности корпуса карбюратора.Если не получилось, следует немного согнуть угол штанги поплавка.

Со временем воздушные и топливные жиклеры забиваются или изнашиваются. В первом случае их необходимо очистить и продуть. Во втором случае следует проверить пропускную способность форсунок с помощью емкости для воды, установленной над мерной форсункой на 1 метр. Они соединены трубкой. Внизу установлена ​​мерная колба. Измерения производятся в см3 / мин. В зависимости от маркировки жиклера объем жидкости, собираемой за минуту в мерной колбе, должен соответствовать.

Намного проще купить комплект жиклеров и заменить их через 7-10 лет эксплуатации карбюратора.

Те, кто использует газовые установки, должны знать, что карбюратор не используется при движении на газе. Со временем внутри сухих форсунок образуется оксид, который забивает отверстия для подачи топлива. Бензиновый автомобиль может не заводиться. Рекомендуется периодически использовать бензин.

Регулировка карбюратора состоит из нескольких этапов:


Эта регулировка карбюратора может быть не совсем точной, но не требует специального оборудования.

Если автомобиль глохнет

Двигатель, который внезапно заглохнет, не только создает неудобства во время вождения, но и представляет угрозу безопасности для водителя и пассажиров. Причин несколько.

Глохнет на холостом ходу:

  • Выход из строя датчика холостого хода;
  • неисправность датчика дроссельной заслонки;
  • неисправность датчика положения дроссельной заслонки.

Глохнет на ходу:

  • прекращение подачи топлива или воздуха из-за загрязненного фильтра;
  • неисправность топливного насоса;
  • засорение жиклеров карбюратора;
  • перегрев двигателя.

Диагностику автомобиля, глохнет в самых неожиданных местах, лучше начинать с проверки датчика холостого хода.

Проверить его работоспособность несложно. Демонтируйте прибор, не снимая контактов, или подключите их после демонтажа. Возьмите устройство в руки, положите палец на иглу конуса и попросите друга включить зажигание. Если вы чувствуете толчки, то положите устройство обратно. Датчик холостого хода в порядке.

Если датчик дроссельной заслонки вышел из строя, то машина не только заглохнет, но и не заведется, потому что ЭБУ даст команду на максимальный выброс топлива, свечи заполнятся и двигатель заглохнет.

Если вы находитесь в дороге на автомобиле ВАЗ и возникла проблема с датчиком дроссельной заслонки, то проще не «заморачиваться» и обратиться в ближайший сервис, но если вы дойдете до гаража, то можете воспользоваться следующей инструкцией. :

  1. Снимите датчик.
  2. С помощью сверла 2 мм просверлите пластиковую крышку по кругу.
  3. Вынуть пластиковую накладку верхнего контактного блока.
  4. На нижней деке очистите гусеницы с помощью WD-40 или спирта.
  5. То же и с контактной группой верхней крышки, но не гните их, тогда они преждевременно съедят гусеницы.
  6. Соберите в обратном порядке.
  7. Покройте контур любым клеем для пластика.

Недостаточно воздуха

Часто машина заводится хорошо, едет на всасывании, но как только всасывание отключается, двигатель глохнет. Это говорит только об одном - нехватке воздуха. Скорее всего забиты форсунки. Их необходимо открутить и почистить. Затем убедитесь, что машина не должна заглохнуть без всасывания.

Причин некачественной работы автомобильных агрегатов с подобными симптомами невероятное количество, но разобраться в них сможет только специалист, обладающий набором профессиональных диагностических средств.Но если вы чувствуете себя уверенно - дерзайте, в автосервисах ВАЗ уже вас ждут.

Карбюратор, шпилька.

Всем привет.
  • Для начала определитесь, какая проблема с топливом или с зажиганием. а потом даже меняешь все подряд. когда глохнет и не заводится проверьте, есть ли искра на всех свечах и есть ли бенз в карбюраторе. тыкай, слон плещется?
  • Скорее всего в трамблере это контактная группа, подшипник, конденсатор...

    http://site/russian/t1152337691.html

  • У меня был замечательный дефект - треснул резиновый шланг, соединяющий бензобак и топливопровод. Соответственно, бензин продолжался и продолжался непредсказуемо. Мелочь недоработка, но как он достал мне мозги, словами не передать! Сколько раз я перебирал зажигание и карбюратор, и где я вдруг не останавливался! Ах, как я это запомнил!
  • Всем привет.

    Автомобиль начал глохнуть на ходу (при заклинившей передаче, обычно 3-4 / при выжимании сцепления - при остановке - на холостом ходу).
    Началось с того, что заглохло прямо с выхода с работы. Ключ повернулся - завелся - поехал. Не придал значения.
    Через день-два "посильнее" заглохло (там же). Не запускался ни минуты. Завелась - поехала. Через некоторое время он начал глохнуть на ходу. Езжу 20-50, на 2-4 передачах, на секунду может глохнуть, машина хочет сразу остановиться, это конечно нельзя не заметить). Через секунду - два с толкателем заводится, идет дальше. На следующее утро я встал прямо в потоке.Я вообще не хотел заводиться. Притащили домой, поменяли бегунок, завелась и ехали без проблем, дней 10. Потом началось то же самое. В первый день заглохла на выходе с работы, завелась и поехала, на следующий день пару раз заглохла на ходу - завелась с толкача, на следующий день заглохла прямо перед домом и смог перекатиться на нейтрали (оставалось 50 метров). Особенно мне понравилось, когда в тот же день я пытался умереть на повороте. Дергается как в конвульсиях, как на лошади, как в кино тормозной газ, ощущения неописуемые.Со стороны, наверное, ужасно). Поменял ползунок (опять же да). Завелась с пол-оборота. Через минуту заглохло и все. Посмотрел - топливный фильтр пустой, немного покрутил стартер - фильтр не залил. Пробовал накачать топливо вручную - безрезультатно. Поменял поменял помпу, свечи (пора уже было), разрывные провода, машина ехала как новая. Через пару дней все заработало снова. Сегодня он заглох на работе и пару раз в городе. Завтра остановлюсь в потоке...) Стабильность - признак мастерства.
    За все эти ситуевины машина не сильно замерзла (по крайней мере стрелка в начале белой зоны).

    Где копать? Не представляю (не специалист по ремонту).
    Сохраните, иначе город поднимется из-за меня)

    По карбюратору есть две основные причины: 1.Жиклеры. 2. Вакуум. Есть еще 3 причины, но не главная, электромагнитный регулятор холостого хода. в основном проявляется на скорости до 60 км / ч. Подергивание, глохнет на холостом ходу, тупой разгон с подергиванием.

    Последний раз редактировал Майкл Just Michael; 29.01.2017 в 17:13.
  • Всем привет.

    Автомобиль начал глохнуть на ходу (при заклинившей передаче, обычно 3-4 / при выжимании сцепления - при остановке - на холостом ходу).
    Началось с того, что заглохло прямо с выхода с работы. Ключ повернулся - завелся - поехал. Не придал значения.
    Через день-два "посильнее" заглохло (там же). Не запускался ни минуты.Завелась - поехала. Через некоторое время он начал глохнуть на ходу. Езжу 20-50, на 2-4 передачах, на секунду может глохнуть, машина сразу хочет остановиться, это конечно нельзя игнорировать). Через секунду - два с толкателем заводится, идет дальше. На следующее утро я встал прямо в потоке. Я вообще не хотел заводиться. Притащили домой, поменяли бегунок, завелась и ехали без проблем, 10 дней. Потом началось то же самое. В первый день заглохла на выходе с работы, завелась и поехала, на следующий день пару раз заглохла на ходу - завелась с толкача, на следующий день заглохла прямо перед домом и смог перекатиться на нейтрали (оставалось 50 метров).Особенно мне понравилось, когда в тот же день я пытался умереть на повороте. Дергается как в конвульсиях, как на лошади, как в кино тормозной газ, ощущения неописуемые. Со стороны это выглядело, наверное, ужасно). Поменял ползунок (опять же да). Завелась с пол-оборота. Через минуту заглохло и все. Посмотрел - топливный фильтр пустой, немного покрутил стартер - фильтр не залил. Пробовал накачать топливо вручную - безрезультатно. Поменял поменял помпу, свечи (пора уже было), разрывные провода, машина ехала как новая.Через пару дней все заработало снова. Сегодня заглох на работе и пару раз в городе. Завтра в потоке заглохну ...) Стабильность - признак мастерства.
    За все эти ситуевины машина не сильно замерзла (по крайней мере стрелка в начале белой зоны).

    Где копать? Не представляю (не специалист по ремонту).
    Спасите, а то город поднимется из-за меня)

    Не дочитал до конца про фильтр и бензонасос. Уважаемый, а вы давно меняли сетку в баке и самостоятельно проверяли бензонасос? Например, мембрана? Ладно качает не вручную (распредвал упирался в шток) а от стартера 3-5 сек.фильтр должен быть заполнен !!!

  • ВАЗ 2107 - не лучшая модель среди автомобилей своего класса по сравнению с зарубежными примерными аналогами. Тем не менее, благодаря невысокой цене и доступному сервису автомобиль уже много лет пользуется популярностью на всем постсоветском пространстве. Автомобиль выпускался с 1982 по 2014 год. То есть самой старой модели более 30 лет. За такой период эксплуатации владелец сможет столкнуться со всеми видами неисправностей и исследовать большинство причин неисправностей.

    После нескольких лет эксплуатации ВАЗ 2107, как и практически идентичная модель 2105, начинает проявлять новый характер с изменениями не в лучшую сторону. Неисправности, связанные с силовым агрегатом и его обвесом, имеют различный характер, но симптоматические:

    • периодически глохнет двигатель;
    • не держит стабильную динамику;
    • нестабильный холостой ход;
    • сложно запустить;
    • недостаточная мощность;
    • повышенный расход топлива.

    Все неисправности возникают по двум причинам: нарушение регулировок или износ деталей.

    Обычно выражается в самопроизвольном изменении оборотов двигателя. Наблюдается при движении и на холостом ходу. Самая частая причина скорости работы агрегатов впрыска ВАЗ2107 / 2105 - выход из строя ДМРВ (датчика массового расхода воздуха).


    Это устройство контролирует количество воздуха, поступающего в двигатель. На основании этих данных ЭБУ регулирует подачу горючей смеси с оптимальным соотношением топлива и воздуха при различных условиях работы двигателя.Соответственно, при отсутствии этого баланса обороты двигателя начинают зависеть от количества подаваемого кислорода. То есть подул ветерок - обороты увеличились, стихи - уменьшились.

    Убедиться в неисправности ДМРВ достаточно просто. Отсоедините разъем устройства, и ЭБУ перейдет в аварийный режим. В этом режиме подача топлива регулируется положением дроссельной заслонки. Если машина стала вести себя адекватнее, значит ДМВР неисправен. Так можно ездить, но немного упадет мощность и увеличится расход топлива.

    Неисправный датчик массового расхода воздуха не подлежит ремонту, за исключением загрязнения, поэтому вы можете попробовать его почистить.

    Алгоритм чистки ДМВР ВАЗ2107 / 2105:

    1. Снимите датчик вместе с защитной крышкой.

    1. Открутите два винта и вытащите датчик из основания, не касаясь поверхностей активного элемента (токовый изогнутый провод).
    2. Вымойте корпус любым средством для мытья посуды.
    3. С помощью баллона с очистителем для ДМВР или карбюратора на спиртовой основе (без ацетона) аккуратно очистите поверхности.
    4. Обильно залейте 3-4 раза, жидкость должна стечь.
    5. Просушите устройство.
    6. Соберите блок в обратном порядке.

    Если проблема не исчезнет, ​​придется покупать новое устройство.

    Нестабильная работа карбюраторного двигателя

    Характер нестабильных оборотов двигателя ВАЗ2107 / 2105 с карбюраторами такой же, как и у инжекторного, при неконтролируемой подаче воздуха или топлива в камеру сгорания.

    Но в этом случае за приготовление горючей смеси отвечает карбюратор. Это полностью механическое устройство, отвечающее за оптимальное соотношение топлива и кислорода для разных режимов работы силового агрегата.

    Несмотря на наличие фильтров на впусках топлива и воздуха, они могут работать неэффективно, как правило, из-за длительного срока службы, превышающего указанный в нормах обслуживания. В результате мелкие частицы забивают жиклеры карбюратора.

    Водители с большим стажем особо не церемонятся, бросают на сутки карбюратор ВАЗ2107 / 2105 в ведро с бензином, потом продувают со всех сторон сжатым воздухом и карбюратор вроде нормально работает. Это нормальный раствор, но он легко воспламеняется. Среди причин неисправностей двигателя, вызванных поломкой карбюратора:

    • смещение положения регулировочных винтов от ударов или вибрации;
    • увеличение диаметра отверстия форсунок из-за износа;
    • износ оси демпфера, ограничивающий его ход;
    • засорение жиклеров;
    • нарушение герметичности поплавка.

    Для определения неисправности карбюратора ВАЗ2107 / 2105, а она, вероятно, будет сложной, начнем с проверки поплавка на герметичность. Для этого снимаем ее с верхней крышки карбюратора (ее необходимо демонтировать). Если в поплавке есть бензин, выбросьте его; если есть воздух, проверьте его на наличие пузырьков в тазе с водой. Допустим, он сдал экзамен, значит надо проверить пробел.

    Поднимите крышку карбюратора в вертикальное положение. Зазор между поплавковой камерой и стенкой карбюратора должен быть 6.5 мм.

    Установите крышку карбюратора и дайте двигателю поработать 30 секунд. Снимите крышку. Уровень бензина должен быть ровно посередине сужающейся поверхности корпуса карбюратора. Если не получилось, следует немного согнуть угол штанги поплавка.

    Со временем воздушные и топливные жиклеры забиваются или изнашиваются. В первом случае их необходимо очистить и продуть. Во втором случае следует проверить пропускную способность форсунок с помощью емкости для воды, установленной над мерной форсункой на 1 метр.Они соединены трубкой. Внизу установлена ​​мерная колба. Измерения производятся в см3 / мин. В зависимости от маркировки жиклера объем жидкости, собираемой за минуту в мерной колбе, должен соответствовать.

    Намного проще купить комплект жиклеров и заменить их через 7-10 лет эксплуатации карбюратора.

    Тем, кто использует газовые установки, следует знать, что карбюратор не используется при движении на газе. Со временем внутри сухих форсунок образуется оксид, который забивает отверстия для подачи топлива.Бензиновый автомобиль может не заводиться. Рекомендуется периодически использовать бензин.

    Регулировка карбюратора

    Регулировка карбюратора состоит из нескольких этапов:

    1. Отрегулируйте плавающее положение, как описано выше.
    2. Проверьте и закрутите винты "качества" и "количества". Вкрутите их до упора и открутите на 2–3 оборота винт «качество» и 3–4 оборота для винта «количества».
    3. Подключите тахометр или автотестер к клемме «K» катушки зажигания, а второй датчик - к кузову.
    4. Запустить и прогреть двигатель до 90 ° C

    1. Используйте винт "качества", чтобы установить максимальные обороты холостого хода. Расход бензина увеличивают поворотом винта против часовой стрелки.
    2. Используйте винт «количества», чтобы установить скорость выше, примерно 80-90 об / мин.
    3. Качественным винтом определяем, максимальные ли эти обороты, если нет, то повторяем процедуру.
    4. Если положение регулировочного винта не влияет на частоту вращения двигателя, затяните контрольный винт так, чтобы скорость упала до 800-900 об / мин.

    Эта регулировка карбюратора может быть не совсем точной, но не требует специального оборудования.

    Если машина заглохла

    Двигатель, который внезапно глохнет, не только создает неудобства во время вождения, но также представляет угрозу безопасности для водителя и пассажиров. Причин несколько.

    Глохнет на холостом ходу:

    • выход из строя датчика холостого хода;
    • неисправность датчика дроссельной заслонки;
    • неисправность датчика положения дроссельной заслонки.

    Прилавки в движении:

    • прекращение подачи топлива или воздуха из-за загрязненного фильтра;
    • неисправность топливного насоса;
    • засорение жиклеров карбюратора;
    • перегрев двигателя.

    Диагностику автомобиля, у которого глохнет двигатель в самых неожиданных местах, лучше начинать с проверки датчика холостого хода.

    Проверить его работоспособность несложно. Демонтируйте прибор, не снимая контактов, или подключите их после демонтажа.Возьмите устройство в руки, положите палец на иглу конуса и попросите друга включить зажигание. Если вы чувствуете толчки, то положите устройство обратно. Датчик холостого хода в порядке.

    Если датчик дроссельной заслонки вышел из строя, то автомобиль не только заглохнет, но и не заведется, потому что ЭБУ подаст команду на максимальный выброс топлива, свечи заполнятся и двигатель заглохнет.

    Если вы находитесь в дороге на автомобиле ВАЗ и возникла проблема с датчиком дроссельной заслонки, то проще не заморачиваться и обратиться в ближайший сервис, но если вы доехали до гаража, можно воспользоваться следующей инструкцией:

    1. Снимите датчик.
    2. Просверлите пластиковую крышку сверлом 2 мм по кругу.
    3. Вынуть пластиковую накладку верхнего контактного блока.
    4. На нижней деке очистите гусеницы с помощью WD-40 или спирта.
    5. То же самое и с контактной группой верхней крышки, но не сгибайте их, тогда они преждевременно съедят гусеницы.
    6. Соберите в обратном порядке.
    7. Покройте контур любым клеем для пластика.

    Недостаточно воздуха

    Часто машина заводится хорошо, едет на всасывании, но как только всасывание отключается, двигатель глохнет.Это говорит только об одном - нехватке воздуха. Скорее всего забиты форсунки. Их необходимо открутить и почистить. Затем убедитесь, что машина не должна заглохнуть без всасывания.

    Причин некачественной работы автомобильных агрегатов с подобными симптомами невероятное количество, но разобраться в них сможет только специалист, обладающий набором профессиональных диагностических средств. Но если вы чувствуете себя уверенно - дерзайте, в автосервисах ВАЗ уже вас ждут.

    Двигатель ВАЗ 2107 Глохнет форсунка при отключении.Почему глохнет двигатель? Причины остановки двигателя и способы их устранения. Мотор останавливается на ходу

    Если у вашего автомобиля ВАЗ-2107 возникла неисправность, в результате которой глохнет двигатель, то дальнейшее движение становится проблематичным. Но найти причину этой неисправности для инжекторного двигателя «семерка» довольно сложно без наличия диагностического оборудования, так как причин, по которым проворачивается коленчатый вал, к сожалению очень много.

    Чаще всего глохнет инжекторный мотор на холостом ходу.В данной неисправности может быть задействован дроссельный узел с регулятором холостого хода (RCX), так как в процессе работы двигателя дроссельный узел может сильно загрязниться, что приводит к кодированию штока RCH. Чтобы проверить это предположение, его придется удалить, а при наличии загрязнений осторожно промыть хорошо промывающим маслом, смешанным с грязью.

    Если на вашем автомобиле стоит сигнализация ВАЗ-2107, которая работает с электрической цепью бензонасоса, причиной глохнувшего двигателя может стать некачественная работа тех, кто ее установил.Если делали это на скручиваниях, то плохо сжатая скрутка со временем ослабнет и контакт потеряется. В результате электрический топливный насос перестает работать.

    Возможной причиной, из-за которой глохнет двигатель, может быть преодоление горючей смеси. Проверить это можно, повернув свечи зажигания. Если они покрыты черным наигаром, значит смесь богатая. Количество подаваемого в цилиндр двигателя бензина зависит от положения дроссельной заслонки и правильности показания датчика температуры, который накрыт слева в задней части ГБЦ.При замене придется частично слить антифриз из системы охлаждения.

    Сильное обогащение смеси приводит к выходу из строя датчика массового расхода (ДМРВ). Проверить его состояние можно с помощью мультиметра. Измерение производится между зеленым и красным проводом (2-я и 4-я клеммы, если считать слева) при включении зажигания. Если напряжение больше 1002 вольт, его придется заменить.

    При сильном истощении горючей смеси двигатель также заглохнет.А его истощение происходит за счет подачи воздуха за дроссельным узлом. Возможными местами подачи воздуха обычно становятся приточные системы либо в результате ослабления деталей частей, между которыми они стоят, либо из-за их поломки. Место всасывания воздуха можно найти с кучей, в которой используются пчеловоды. Подвесив к ним моторный отсек, сразу будет видно, в каком месте втягивается дым. А на приличных станциях техобслуживания вместо пимера используют прибор, называемый дымогенератором.

    Также стоит обратить внимание на вакуумный усилитель тормозов, так как через него можно проводить воздушные седла в цилиндры двигателя. Это происходит из-за негерметичности диафрагмы, что приводит к постоянному соединению впускного коллектора с атмосферой. Определить эту неисправность достаточно просто, для этого нужно взять шпонку, соединяющую вакуумный усилитель с впускным коллектором. Если двигатель не клевещет, то придется менять вакуумный усилитель тормозов.

    В контакте с

    Одноклассники.

    Help-auto.ru.

    5 причин почему заглохнет ВАЗ-2107

    Всем привет, сегодня хочу рассказать о причинах, из-за которых глохнет ваша машина ВАЗ 2107, и в связи с этим неприятным раздражением вы больше не можете дальше двигаться на своем железном коне. Сегодня мы постараемся рассмотреть основные причины, по которым у вас глохнет двигатель. Конечно, таких причин достаточно много. Первая причина - проблема с регулятором холостого хода (RXX), обычно машина глохнет на холостом ходу.RHX может выйти из строя из-за загрязнения, и это приводит к тому, что стержень клинит. Для уверенности нужно снять ЦРБ с семерки и в случае загрязнения хорошо промыть. Желательно использовать жидкость, хорошо перемешивающую масло.

    Вторая причина, из-за которой глохнет ВАЗ 2107 - это сигнализация (если конечно она не установлена) В большинстве случаев сигнализация работает с электрической цепью бензонасоса, а где спросить? И несмотря на то, что бессовестный механик, подключивший к вам сигнализацию, мог отсюда делать свою работу и мог следить за проблемами.Особенно если все делали на скручиваниях, то со временем она слабеет, и все пишут как говорится. Перестает поступать питание на помпу, в результате чего ВАЗ 2107 не заводится.

    Третья причина - слишком богатая горючая смесь. Проверить эту версию можно, открутив свечи, если контакты свечей покрыты черным нагаром, значит смесь слишком богатая. То, сколько бензина подано в цилиндры, соответствует положению дроссельной заслонки, а также показаниям датчика температуры, на автомобиле ВАЗ 2107 этот датчик расположен слева в задней части головки блока.Если возникла необходимость в замене датчика температуры, то надо слить то что, то часть антифриза. Выход из строя датчика массового расхода (ДМРВ) на ВАЗ 2107 также приводит к обогащению смеси. Проверить работу ДМРВ можно с помощью мультиметра. Если напряжение больше 1002 вольт, его придется заменить.

    Четвертая причина - сильное истощение горючей смеси. В итоге ваша «семерка» тоже будет клеветать. В основном это связано с подачей воздуха. Основные места подачи - это приточная система или ослабляющее крепление в местах, где они стоят.Для поиска всасывания воздуха обычно используют дымогенератор, чтобы увидеть место, куда втягивается дым.

    И пятая причина - вакуумный усилитель тормозов. Так как через него могут проходить воздушные сиденья. Это происходит из-за протечки диафрагмы. Поменять неисправный вакуум на ВАЗ 2107 можно, сдвинув шланг, соединяющий вакуумный усилитель и впускной коллектор, если двигатель потом не нагревается, скорее всего придется поменять разрежение.

    Ну вот и все, что мы рассмотрели основные причины глохнет автомобиля ВАЗ-2107, если у вас были другие причины, то пишите в комментариях.До сих пор.

    www.tungrem.ru.

    ВАЗ 2107 не держит карбюратор на холостом ходу

    ВАЗ 2107 - не лучшая модель среди автомобилей своего класса, если сравнивать с зарубежными примерными аналогами. Однако благодаря невысокой цене и доступному сервису автомобиль пользовался популярностью на всем постсоветском пространстве. Автомобиль выпускался с 1982 по 2014 год. То есть возраст самой старой модели составляет более 30 лет. За такой период эксплуатации владелец сможет столкнуться со всеми видами неисправностей и изучить большинство причин неисправностей.

    После нескольких лет эксплуатации ВАЗ 2107, как и практически идентичная модель 2105, начинает проявлять новый характер с изменениями не в лучшую сторону. Неисправности, связанные с силовым агрегатом и его обвесом, разные, но симптоматические:

    • периодически глохнет двигатель;
    • не держит стабильную динамику;
    • нестабильная работа на холостом ходу;
    • сложно заводится;
    • недостаточная мощность;
    • повышенный расход топлива.

    Все неисправности возникают по двум причинам: нарушение регулировок или износ деталей.

    Нестабильная работа двигателя с впрыском

    Обычно выражается в самопроизвольном изменении частоты вращения двигателя. Наблюдается при движении и на холостом ходу. Самая частая причина появления грохота в блоках впрыска ВАЗ2107 / 2105 - выход из строя ДМРВ (датчика расхода воздуха).

    Это устройство регулирует количество воздуха, поступающего в двигатель. На основании этих данных ЭБУ регулирует подачу горючей смеси с оптимальным соотношением топлива и воздуха при разных режимах работы двигателя.Соответственно, при отсутствии этого баланса обороты двигателя начинают зависеть от количества поступающего кислорода. То есть ветерок - обороты увеличились, стихи - уменьшились.

    Убедиться в том, что ДМРВ неисправен, довольно просто. Отсоедините разъем устройства, и компьютер перейдет в аварийный режим. В этом режиме подача топлива регулируется положением дроссельной заслонки. Если машина стала вести себя адекватно, DMWR неисправен. Ездить на нем можно, но немного упадет мощность и увеличится расход топлива.

    Неисправный датчик расхода воздуха ремонту не подлежал, за исключением его загрязнения, поэтому можно попробовать его почистить.

    Алгоритм очистки ДМВР ВАЗ2107 / 2105:

    1. Снимите датчик вместе с защитным кожухом.

    1. Открутите два винта и вытащите датчик из основания, не касаясь поверхностей активного элемента (токовый изогнутый провод).
    2. Ополаскивание корпуса любым средством для мытья посуды.
    3. С помощью баллона с очистителем для ДМВР или для карбюратора на спиртовой основе (без ацетона) осторожно очистить поверхности.
    4. Залить 3-4 раза обильно, жидкость должна стекать.
    5. Просушите устройство.
    6. Соберите блок в обратном порядке.

    Если проблема не устранена, придется покупать новое устройство.

    Двигатель нестабильный карбюраторный

    Характер нестабильных оборотов двигателя ВАЗ2107 / 2105 с карбюраторами такой же, как и у инжектора, при неконтролируемой подаче воздуха или топлива в камеру сгорания.

    Но в этом случае за приготовление горючей смеси отвечает карбюратор.Это полностью механическое устройство, отвечающее за оптимальное соотношение кислородного топлива для разных режимов работы силового агрегата.

    Несмотря на то, что входы топлива и воздуха являются фильтрами, они могут работать неэффективно, как правило, из-за длительного срока службы, превышающего указанный в нормах. В результате жиклеры карбюратора забиваются мелкими частицами.

    Водители с большим стажем не очень торжественно, бросили карбюратор ВАЗ2107 / 2105 в ведро с бензином на сутки, потом смазали со всех сторон сжатым воздухом и карбюратор вроде нормально работает.Это нормальный раствор, но он легко воспламеняется. Среди причин нарушения работы двигателя, связанных с поломкой карбюратора, можно выделить:

    • смещение положения регулировочных винтов от удара или вибрации;
    • увеличение диаметра шлейфа ссуд за счет износа;
    • износ оси закрылка, ограничивающего его движение;
    • засорение жиклеров;
    • нарушение герметичности поплавка.

    Для определения неисправности карбюратора ВАЗ2107 / 2105, а она, вероятно, будет комплексной, начнем с проверки герметика поплавка.Для этого снимите его с верхней части карбюратора (его нужно разобрать). Если в бензине поплавок - выбросить поплавок, если есть воздух для проверки воды с водой на пузырьки. Допустим, он сдал экзамен, значит надо проверить разрыв.

    Поднимите карбюратор вертикально. Зазор между поплавковой камерой и стенкой карбюратора должен составлять 6,5 мм.

    Установите крышку карбюратора и запустите двигатель на 30 секунд. Снимаем крышку. Уровень бензина должен точно совпадать с серединой конической поверхности корпуса карбюратора.Если не получилось, следует немного согнуть под углом ледяной стержень.

    Со временем воздушные и топливные жиклеры либо забиваются, либо изнашиваются. В первом случае их необходимо очистить и взорвать. Во втором случае проверьте пропускную способность жиклеров с помощью бачка с водой, установленного над прикрученным гибером на метр. Они соединены трубкой. Ниже находится мерная колба. Измерения производятся в единицах SM3 / мин. В зависимости от маркировки гиббера объем жидкости, собранной за минуту в мерной колбе, должен быть соответствующим.

    После 7-10 лет работы карбюратора гораздо проще купить комплект жиклеров и заменить их.

    Те, кто использует газовые установки, должны знать, что карбюратор используется не по назначению. Со временем внутри сухих соков образуется оксид, который забивает топливные отверстия. Машинка на бензине может не заводиться. Рекомендуется периодически использовать бензин.

    Регулировка карбюратора

    Регулировка карбюратора состоит из нескольких действий:

    1. Отрегулируйте положение поплавка, как описано выше.
    2. Проверить и установить винты «качество» и «количество» в исходное состояние. Заверните их до упора и открутите на 2–3 оборота для «качественного» винта и на 3–4 оборота для «количественного» винта.
    3. Подсоедините тахометр или автотестер к клемме «к» катушки зажигания, а второй щуп к корпусу.
    4. Создать и прогреть двигатель до температуры 90 ° C

    1. Винкер «Качество» Установите максимальную скорость на холостом ходу. Подача бензина увеличивается при повороте винта против часовой стрелки.
    2. Винт «Кол-во», установите обороты побольше, примерно 80-90 об / мин.
    3. Определяем качество винта, максимальные ли эти обороты, если нет, то повторяем процедуру.
    4. Если положение числа числа числа не влияет на обороты двигателя, заверните качественный винт так, чтобы обороты упали до 800-900 об / мин.

    Такая регулировка карбюратора может быть не совсем точной, но не требует специального оборудования.

    Если автомобиль заглох

    Двигатель, который внезапно заглохнет, не только создает неудобства при вождении, но и представляет угрозу безопасности водителя и пассажиров. Причин несколько.

    Шторки на холостом ходу:

    • неисправность датчика холостого хода;
    • неисправность датчика дроссельной заслонки;
    • Отток датчика положения дроссельной заслонки.

    Глохнет на ходу:

    • прекращение подачи топлива или воздуха из-за загрязненного фильтра;
    • неисправность топливного насоса;
    • засорение жиклеров карбюратора;
    • перегрев двигателя.

    Диагностика автомобиля, двигатель которого глохнет в самых неожиданных местах, лучше начинать с проверки датчика холостого хода.

    Проверить его работоспособность просто. Снимите устройство, не снимая контактов, или подключите их после разборки. Держите прибор в руках, положите палец на коническую иглу и попросите друга включить зажигание. Если вы чувствуете толчки, то установите устройство обратно. Датчик холостого хода исправен.

    Если вышел из строя датчик дроссельной заслонки, машина не только заглохнет, но и не заведется, потому что компьютер выдаст команду на максимальный выброс топлива, свечи поют мотор глохнет.

    Если вы в дороге на автомобиле ВАЗ и возникла проблема с датчиком дроссельной заслонки, проще не заморачиваться и обратиться в ближайший сервис, но если вы дойдете до гаража, то можете воспользоваться следующей инструкцией:

    1. Снимите датчик.
    2. Сверло на два мм просверлено по кругу в пластиковой крышке.
    3. Снимите пластиковую площадку верхней контактной группы.
    4. На нижней площадке можно прочитать следы WD-40 или алкоголя.
    5. То же самое и с контактной группой верхней крышки, но не блекнут они потом преждевременно проедают дорожки.
    6. Забирать в обратном порядке.
    7. По контуру разбудить любой клей для пластика.

    Не хватает воздуха

    Часто машина заводится хорошо, на месте выезжает, но только надо отключить саблики, двигатель глохнет. Это говорит только об одном - нехватке воздуха. Скорее всего, засорены воздушные жиклеры. Их нужно открутить и почистить. Тогда проверьте, машина не должна винить без отсоса.

    Причин низкого качества агрегатов автомобиля с подобными симптомами невероятное количество, но разобраться в них может только специалист, обладающий набором профессиональных инструментов для диагностики.Но если чувствуете себя уверенно - дерзайте, в автосервисах вас ждут ВАЗ.

    корчим.ру.

    Почему скачет на холостом ходу на ВАЗ 2107

    Что делать, если на ВАЗ 2107 скачет на холостом ходу, есть ли от этого панацея? Немало хлопот доставляет владельцам топливная система, но нужно учитывать одну особенность - не всегда она виновата. Например, в карбюраторных моторах с классической системой зажигания велика вероятность повреждения контактной группы при нестабильности холостого хода.А вот с инжекторными моторами все несколько проще. А теперь обо всем поподробнее.

    Почему нестабильные обороты двигателя?

    Если речь идет о карбюраторе, то можно выделить несколько причин:

    1. Карбюратор забивается, движение воздуха и бензина становится невозможным.
    2. Нарушена работа электромагнитного клапана - сгорела обмотка или засорение потрошителя.
    3. Засорены топливные фильтры или воздух.
    4. Неправильная регулировка карбюратора ВАЗ 2107.

    В большинстве случаев виноват электромагнитный клапан. Его внешний вид показан на фото. Он нужен в системе питания для следующей цели - открывает подачу топлива при включении зажигания и закрывает при выключении. Следовательно, мотор сразу после выключения зажигания останавливается.

    Клапан электромагнитного карбюратора ВАЗ 2107 представляет собой небольшое устройство, состоящее из следующих элементов:

    1. Корпус.
    2. Обмотка (один конец соединен с металлическим корпусом).
    3. Шток, выполняющий функции клапана, который открывает и закрывает подачу топлива на холостом ходу.
    4. Джикер медный с дырочками. Обратите внимание на то, что домкраты промаркированы, есть несколько размеров.

    Электромагнитный клапан работает только при включении зажигания. Если вдруг произошел обрыв в цепи питания, можно временно соединить центральный провод прибора с плюсовым выводом аккумуляторной батареи.Просто постарайтесь как можно скорее отремонтировать ремонт.

    Подготовка к регулировке холостого хода

    Если чистка и разборка карбюратора ВАЗ 2107 не планируется, то из инструментов пригодится одна отвертка. В приборной панели установлен прибор для измерения скорости оборотов (тахометр). Но стоит обзавестись показателем качества смеси. С его помощью можно сделать топливовоздушную смесь в идеальной пропорции. В этой статье будет рассказано о настройке с помощью этого инструмента.

    Перед работой нужно прогреть двигатель до рабочей температуры. Напомним, что это температура около 90 градусов. Также нужно поставить фильтр очистки воздуха на место, имитирующее нормальную работу мотора. Убедитесь, что настройка поплавка выполнена правильно. Уровень топлива в камере всегда должен быть стабильным.

    Существует множество требований к зажиганию, распределению газа. Убедитесь, что все зазоры должны быть правильными, а угол опережения зажигания настроен для используемого бензина.И самое главное - полностью открыть воздушную заслонку на время регулировки. Вот и все, кратко изложим подготовительные работы, теперь можно приступить к процедуре настройки холостого хода.

    Настройка холостого хода ВАЗ 2107

    Внимательно осмотрите карбюратор, есть несколько винтов - качество и количество топливно-воздушной смеси. Именно с их помощью сейчас и попробуем отрегулировать карбюратор. Конечно, такой прибор, как газоанализатор, найдется далеко не у каждого водителя. Однако не всех заботит уровень CO в выхлопе.Для удобства желательно иметь цифровой или стрелочный тахометр. Как правильно его подключить, вы узнаете в соответствующей статье на нашем сайте.

    Итак, запустите двигатель и поверните винт контроля качества. Прислушайтесь к двигателю, нужно останавливаться в тот момент, когда количество оборотов коленвала будет максимальным. После этого он начинает вращать винт количества и искать частоту 1100. И последний шаг - винт качества качества, вы устанавливаете частоту 800-900.Учтите, что при необходимости регулировку холостого хода необходимо повторить.

    Вместо свечи прикрутите индикатор качества смеси и добейтесь оптимального цвета - пурпурно-синего или синего. Регулировка качества смеси с помощью этого прибора упрощается. Правда надо будет несколько раз качественно-количественный винт покрутить.

    А что с инжектором?

    Здесь все проще, так как в регулировках не требуется. Причина - Все отвечает за умную бортовую систему управления.А специально для холостого хода - регулятор (RCX). Кто-то может назвать его датчиком холостого хода, но это понятие укоренено неверно. Дело в том, что на инжекторных автомобилях есть два типа устройств - датчики (считывающие) и исполнительные устройства. Регулятор холостого хода - шаговый двигатель, он ничего не измеряет, а наоборот открывает и закрывает подачу воздуха по специальному каналу.

    Определить поломку RXX можно только по внешним признакам и то относительно. Дело в том, что контрольная лампа на панели приборов не загорится, если вдруг прикажет регулятору долго жить.Но если ощущаются нестабильные обороты, или они отсутствуют вовсе, а двигатель дергается и глохнет, то в первую очередь, конечно, стоит проверить работоспособность RXX. Стоит отметить, что иногда может загореться «чек» с неисправным RXX. Это произойдет, если двигатель взорвется. Датчик детонации подает сигнал о неисправности с помощью электронного блока управления.

    Поломки RHX

    Если у вас ВАЗ 2107 с инжекторным мотором, то обратите должное внимание на состояние систем автомобиля.Если у них поплавки включаются моторчик впрыска, то нужно в первую очередь следить за регулятором холостого хода. Дело в том, что поломка такого механизма, как RXX, может привести к очень печальным последствиям, вплоть до дорожно-транспортного происшествия. Вот основные признаки, по которым можно самостоятельно определить поломку регулятора:

    1. Двигатель начинает «жить своей жизнью» - частота вращения коленчатого вала постоянно меняется, она уменьшается, увеличивается. Следовательно, стрелка тахометра постоянно плавает.
    2. При запуске холодного двигателя частота вращения коленчатого вала не увеличивается, она меняется в некотором интервале.
    3. При включении мощных электроприборов (например, автомагнитолы, ближнего или дальнего света) обороты уменьшаются и не возвращаются на заданный уровень.
    4. При включении нейтральной трансмиссии двигатель начинает глохнуть, если время от времени не поджимать педаль.

    Это основные признаки неисправности регулятора.По сути, любые перебои с уровнем холостого хода - это первый признак поломки или небольшого дефекта RXX. Но пора провести его диагностику. Сделать это будет легко.

    Диагностика

    Самый простой метод - измерить напряжение на колодке, к которой подключен регулятор. Это выводы D и A. При включении зажигания должно присутствовать напряжение 12 В. В том случае, если напряжение меньше этого значения, стоит посмотреть на аккумулятор и генератор.Возможно, что там нижнее белье аккумулятора. В этом же случае при отсутствии напряжения необходимо проверить всю цепочку питания устройства и развести ЭБУ.

    Переведите мультиметр в режим измерения сопротивления. Между парами выводов A и B, C и D должно быть сопротивление около 53 Ом. Снимаем RCH и подключаем (при выключенном зажигании) к блоку. Затем включите зажигание и посмотрите на поведение иглы - она ​​должна полностью выдвигаться при подаче напряжения.В том случае, если этого не произошло, можно судить о поломке RCX.

    Иногда помогает простая очистка регулятора. Для этого можно использовать спреи, которых в магазинах достаточно. Но в некоторых случаях поможет только замена устройства. Конечно, это не карбюратор ДААЗ, стоимость RXH будет в разы ниже, а с заменой проблем не возникнет. В том случае, если даже после замены двигатель не держит двигатель, необходимо провести полную диагностику инжектора.

    vaz-remzona.ru.

    Исчез холостой ход на инжекторном двигателе, причины

    Перечень основных, наиболее частых причин появления нестабильных форсунок или полного их исчезновения на инжекторных двигателях (2111) автомобили ВАЗ 21083, 21093, 21099. Все неисправности сгруппированы по системам двигателя: система зажигания, система питания, система управления (ECD), собственный двигатель. Большинство из них легко определяется с помощью диагностического оборудования, но найти неисправности и без него можно.

    Перед обнаружением неисправности необходимо произвести визуальный осмотр пространства наддува (элементы системы зажигания, датчики, трубки, шланги), проверка плотности контактов контактов в колодках соединительных, наконечников высоких -провода напряжения в катушке зажигания и при свечах.

    Причины нестабильной работы форсунок на холостом ходу, связанные с системой зажигания

    Неисправные свечи зажигания

    Неисправности свечей: залит после неудачного запуска, «ломается» изолятор, зазор между электродами не соответствует норме (0,9 - 1,1 мм ) свечи в калибровочном номере не соответствуют двигателю. Внешние признаки: нестабильная работа на холостом ходу, неравномерный выхлоп из глушителя (периодический или частый проход). Необходимо задуть свечи: при отказе педали газа и пролистать стартер двигателя несколько секунд (т. Н.Режим продувки). Повернув их, чтобы оценить состояние контактов, наличие и цвет нагара, проверьте зазор круглым щупом. Выключенные свечи очень часто забиваются нагаром или мокрыми. Но в некоторых случаях определить их неисправность визуально невозможно, поэтому проще всего установить новый комплект и еще раз проверить наличие холостого хода двигателя.

    - «перфорированные» высоковольтные провода

    Внешние знаки похожи на свечи. Проверить исправность проводов можно тестером в модульном режиме.Вы можете запустить двигатель в темноте и наблюдать за свечением «пробитых» проводов. Кроме того, необходимо визуально убедиться в целостности проводов и их наконечников, отсутствии на них загрязнений и трещин.


    измерение сопротивления высоковольтных проводов

    Неисправность катушки зажигания (модуля)

    Вначале смотрим катушку: проверяем наличие трещин и повреждений. Затем проверьте тестером в режиме омметра (см. «Проверка модуля зажигания»). Без предварительной проверки замена на хороший.

    Неисправности, связанные с системой управления двигателем (ЕСМ)

    Неисправность регулятора (датчика) холостого хода (RXX)

    Неисправный стержень регулятора не может перекрывать канал подачи воздуха двигателя, необходимый для работы двигателя на ХХ под дроссельной заслонкой . Признаки неисправности регулятора, кроме нестабильного холостого хода: Запуск двигателя нажатием на педаль газа, рывки и падение оборотов при переключении передач и движется в качении, «плавающие» обороты, холостой ход, то есть нет, падение в оборотах при включении мощных электронов.В то же время на других режимах при нажатой педали газа двигатель может нормально работать без сбоев, рывков и рывков. Датчик можно проверить тестером или заменить устно исправным (регулируя речь его стрелкой).

    Неисправен датчик положения дроссельной заслонки (DPDZ)

    Неисправный DPDS может давать неверную информацию о положении дроссельной заслонки на блоке управления. В результате на холостом ходу оборот двигателя может сильно увеличиваться и нехотя снижаться до нормы или вовсе не уменьшаться.ДПДЗ может проверить тестером или заменить исправным.

    Дроссельная заслонка закрывается неплотно

    Необходимо проверить плотность закрытия воздушной заслонки, сняв корпус воздушного фильтра. Несколько раз нажав на педаль газа, проверьте четкость работы привода заслонки и ее открытия-закрытия. Если у вас в дроссельной заслонке есть нагар, который мешает плотности закрытия заслонки, снимите его, например, очиститель карбюратора.

    Неисправен датчик температуры охлаждающей жидкости (DPT)

    По показаниям датчика блок управления определяет величину и продолжительность впрыска, на сколько сдвинуть тягу RCH и открыть доступ воздуха к двигателю.Если Дж. Неисправен, например, на морозе, блок не даст смеси сильно и на холостом ходу (двигатель либо не запускается, либо запускается, но «троите»). А в жару наоборот дадут богатую смесь и обороты ХХ будут захлестнуты.

    Неисправен датчик скорости (ДС)

    Признаки: После остановки автомобиля двигатель работает неровно, затем обороты стабилизируются, падение оборотов при переключении передач и ходов качения.

    Неисправен датчик концентрации кислорода (ДК)

    Возможно, столкнулся с чувствительным элементом датчика (например, из-за использования некачественного топлива, использования несоответствующих герметиков при ремонте двигателя), нагрев нагревательная спираль или электрическая цепь неисправны. Может быть заблокирован отверстием для подачи воздуха в датчик (грязь, антикор). Предварительно проверить датчик можно тестером без разборки, но желательно проверить на диагностическом оборудовании.

    Причины связанные с автомобилем ВАЗ 21083, 21093, 21099

    - «ПОДАЧА» постороннего воздуха во впускной тракт

    Проверить плотность посадки шлангов, идущих к дроссельному узлу и на вакуумный усилитель тормозов, крепление хомутов.Вакуумный шланг можно перевернуть, чтобы исключить его воздействие на двигатель.

    Не отрегулированные зазоры в клапанном механизме

    Проверить и отрегулировать с помощью шайб зазора в клапанном механизме.

    Износ распредвалов

    Вы можете определить визуально или микрометрическим контролем.

    Нарушены фазы газораспределения

    Ремень ГРМ переставил на зуб-друг. Или при ремонте метка на шкивах выставляется с отклонением.

    Низкая компрессия в цилиндрах двигателя

    Изношены, сломаны либо неподвижные кольца на поршнях, сгорел клапан.Выявить неисправность можно по компрессии в цилиндрах двигателя.

    Шестерня сместилась относительно шкива привода генератора.

    В результате не вовремя приходит управляющий импульс от датчика положения коленчатого вала.

    Причины, связанные с системой (системой подачи топлива) и поисками паров топлива

    Порванный топливный фильтр

    Периодичность замены топливного фильтра составляет 30 000 км пробега, но возможна и чаще с качеством топлива.

    Низкое давление в системе питания

    Возможно, неисправен регулятор давления на рампе (сливной канал постоянно открыт), поврежден топливный насос или топливопроводы. Нужен визуальный осмотр и проверка системы питания (2,5-3,5 бар).

    Пятно в форсунку

    В этом случае перебои в работе двигателя возможны не только на холостом ходу, но и в других режимах. Выхлоп из глушителя с неравномерными частыми проходами. Повышенные ХХ оборотов возможны из-за их негерметичности.

    Неисправный адсорбер

    Сначала проверьте трубки, идущие к адсорберу.

    Примечания и дополнения

    При загорании датчиков системы управления двигателем (ECD) загорается «Проверить двигатель» на панели приборов.

    Еще статьи по автомобильным инжекторным ВАЗ 21083, 21093, 21099

    Работа системы впрыска на инжекторных двигателях автомобилей ВАЗ 21083, 21093, 21099

    Топливная рампа Подача топлива инжекторные двигатели ВАЗ 2108, 2109, 21099

    Эсуд ВАЗ 2108, 2109, 21099, Норма Евро-2

    Дроссельная заслонка (узел) инжекторный двигатель ВАЗ 2103, 2109, 21099

    Типы впрыска на автомобильных инжекторных двигателях ВАЗ 2108, 2109, 21099

    Несмотря на развитие автоиндустрии, классические модели ВАЗ по-прежнему пользуются большим спросом в странах СНГ.Последние модели «классики», а именно ВАЗ-2107, оснащаются системой впрыска. Она надежнее карбюратора. Но что делать, если ВАЗ-2107 заводится и глохнет? Инжектор - система посложнее. Но проблему можно решить своими руками. Давайте посмотрим, как это сделать.

    Стартер включится?

    Сначала необходимо проверить напряжение в бортовой сети автомобиля. Для нормального запуска машины этот показатель не должен быть ниже 12,5.Для точного измерения напряжения необходимо использовать вольтметр.

    Стартер - это механизм, требующий большого пускового тока. Именно этот узел поворачивает коленвал на пуск. Поэтому если не запускается ВАЗ-2107 (инжектор), причины могут быть банальными - низкое напряжение аккумулятора. Решение проблемы - зарядка аккумулятора. Следует придерживаться показателей в 12,5-14 вольт.

    Пробойник

    Если у вас есть замыкание в корпусе или проводке, анкеры должны заменить поврежденную часть.Как проверить элемент? Для этого воспользуйтесь мультиметром. Один провод подключается к месту трения щеток, а второй - к оси якоря. Если стрелка прибора отклонилась от значений, это может быть неисправность якоря или обмотки. Проверить кисти. Они должны легко двигаться, а их пружины упругие и хорошо фиксировать. После замены поврежденных деталей снова запустите двигатель.

    Система зажигания

    Что делать, если при хорошо заряженном аккумуляторе и хорошем стартере не заводится ВАЗ-2107 (инжектор)? Причины могут скрываться в системе зажигания.Вот это бесконтактный тип. Первое, что нужно проверить - это состояние свечей. Их можно просто «залить». Выньте предметы и проверьте состояние электрода. При наличии налета необходимо промыть деталь в растворе щелочи и затянуть обратно. Также следует проверить зазор между электродами. Для этого используйте специальный зонд. Нормальный показатель должен быть в пределах от 0,7 до 1 миллиметра.

    Как быть, если показатель не соответствует норме? Электрод можно гнуть.Но делайте это осторожно. Если показатель меньше нормы, воспользуйтесь отрицательной отверткой. Если больше, выбейте электродом металлическую деталь (например, клапанную крышку двигателя). Стоит будет проверить свечи на предмет размаха. Для этого используется специальный пистолет. Сама искра должна быть синей. Если детали прошли более 60 тысяч километров, их необходимо заменить. Также по достижении этого периода меняется распределитель зажигания.

    При заправке свечей

    Если форсунка ВАЗ-2107 плохо заводится (схватывается, но не запускается), значит, камера сгорания забита бензином.Нормальное соотношение топлива к воздуху должно быть 1:14. На таких автомобилях часто бывает такая проблема. При запуске бензонасос качает много бензина. Кстати, на инжекторных моторах он электрический, погружного типа. Устанавливается непосредственно на бак.

    Как сушить свечи, не снимая их? Для этого при запуске следует открыть дроссельную заслонку. Здесь он механический и активируется нажатием на педаль акселератора через привод троса. Так в камеру сгорания пойдет больше воздуха и двигатель сразу запустится.

    TRABLLER

    В автомобиле ВАЗ-2107 используется тертое зажигание. Если следует проверить состояние контактов на высоковольтных проводах. При смене сезона на них образуется конденсат. Резина имеет пять выходов.

    Четыре из них идут на свечи цилиндра, а один (центральный) - на катушку зажигания. На металлических концах часто бывает белый блик. Из-за этого ползунок не сможет передавать импульсы на катушку. Кстати, стоит будет проверить сам трамблер зажигания.Выглядит деталь следующим образом.

    Если он сгорел, его следует заменить. Цена нового элемента - 150 руб. Если при запуске мотора на катушке зажигания образовалась искра, высоковольтный провод следует заменить. Еще он «ломается» при свечах. Вы можете увидеть это в темноте. Рядом с ними видны маленькие голубые искорки. В этом случае провода меняются комплектом. Стоят они недорого. Стоят новые элементы около 700 руб.

    Проблема с электронасосом

    Раньше одна из основных проблем на отечественной «классике» касалась бензонасоса, который постоянно перегревался.Но в инжекторной «семерке» он электрический и охлаждается самим бензином, который находится в баке. Если на изделие не подано электричество, автомат просто не запускается. Первое, на что следует обратить внимание, это блок предохранителей.

    На крышке написано, какая из них отвечает за топливный насос. Если сгорел предохранитель, замените его. Можно использовать элемент на 15 или 20 ампер.

    Определить исправность по визуалу

    Можно ли без мультиметра проверить, подается ли напряжение на топливный насос? Для этого при включенном зажигании необходимо хорошо прислушиваться к его работе.При повороте ключа в третьем положении он должен издавать характерный гул. Его можно услышать в задней части салона. Если его нет и ВАЗ-2107 (инжектор) не запускается, проблема в напряжении питания. Стоит проверить реле помпы. Он должен издавать характерные щелчки. Опытные автомобилисты возят с собой запасные реле и предохранители на случай внезапной поломки. Это реле находится на полке под бардачком.

    Низкое давление

    Почему не заводится ВАЗ-2107 (инжектор)? Проблемы могут быть скрыты в низком уровне давления в топливной магистрали.Для нормального запуска инжекторного двигателя требуется не менее 2,8 атмосферы. Вы можете проверить это, отсоединив подающую трубку от аппарели. Используйте для этого манометр. Неисправности с помпой могут проявиться из-за частого перегрева. Но как это происходит, если это иммерсионный тип? Топливный насос убивает езда на пустом баке. Если загорелся свет, не следует затягивать заправку. Стоимость помпы для инжекторной «семерки» в 3 раза выше, чем для карбюраторной.

    Состояние фильтра

    Происходит следующая ситуация.Вы прибыли в пункт назначения, заглушили двигатель на две минуты, сели в машину и не смогли запустить ее снова. Что делать, если у ВАЗ-2107 (инжектор) должен быть забит топливный фильтр. Срок его замены составляет около 50 тысяч километров. Также у вин выпуска есть грязный воздушный фильтр.

    Если он проехал более десяти тысяч километров, то он подлежит замене. В противном случае вы столкнетесь с проблемами запуска.

    ВАЗ-2107: форсунка запустится и сразу заглохнет

    В этом случае следует проверить датчик массового расхода.Он расположен сразу за пластиковым корпусом фильтра.

    Этот элемент воспринимает информацию о воздушном потоке и передает ее в блок управления. В результате электроника принимает решение о составе горючей смеси. Блок может намеренно регулировать концентрацию топлива и воздуха. Ресурс датчика ДМРВ - 150 тысяч километров. При загрязнении элемент может посылать ложные показания. Из-за ВАЗ-2107 форсунка не заводится ни работать и сразу глохнет.Также следует проверить состояние воздушных форсунок на герметичность. При необходимости замените.

    ДПКВ

    Если при исправной топливной системе автомобиль ВАЗ-2107 (инжектор) не заводится, при неисправности блок управления прекращает подачу топлива из-за отсутствия информации о его положении. Стоимость этого элемента от одной до полутора тысяч рублей.

    Заключение

    Итак, мы выяснили, по каким причинам не заводится автомобиль ВАЗ-2107. Как видите, обнаружите и устраните неисправность своими руками, причем за небольшую цену.

    Если у вашего автомобиля ВАЗ-2107 возникла неисправность, в результате которой глохнет двигатель, то дальнейшее движение становится проблематичным. Но найти причину этой неисправности для инжекторного двигателя «семерка» довольно сложно без наличия диагностического оборудования, так как причин, по которым проворачивается коленчатый вал, к сожалению очень много.

    Чаще всего двигатель инжекторный, глохнет в режиме работы , холостой ход . В данной неисправности может быть задействован дроссельный узел с регулятором холостого хода (RCX), так как в процессе работы двигателя дроссельный узел может сильно загрязниться, что приводит к кодированию штока RCH.Чтобы проверить это предположение, его придется удалить, а при наличии загрязнений осторожно промыть хорошо промывающим маслом, смешанным с грязью.

    Если на вашем автомобиле стоит сигнализация ВАЗ-2107 , которая работает с электрической цепью бензонасоса, причиной глохнувшего двигателя может стать некачественная работа тех, кто его устанавливал. Если делали это на скручиваниях, то плохо сжатая скрутка со временем ослабнет и контакт потеряется. В результате электрический топливный насос перестает работать.

    Возможной причиной остановки двигателя может стать реализация горючей смеси . Проверить это можно, повернув свечи зажигания. Если они покрыты черным наигаром, значит смесь богатая. Количество подаваемого в цилиндр двигателя бензина зависит от положения дроссельной заслонки и правильности показания датчика температуры, который накрыт слева в задней части ГБЦ. При замене придется частично слить антифриз из системы охлаждения.

    К сильному обогащению смеси приводит и выход из строя датчика массового расхода (ДМРВ). Проверить его состояние можно с помощью мультиметра. Измерение производится между зеленым и красным проводом (2-я и 4-я клеммы, если считать слева) при включении зажигания. Если напряжение больше 1002 вольт, его придется заменить.

    При сильном обеднении горючей смеси заглохнет и двигатель. А его истощение происходит за счет подачи воздуха за дроссельным узлом.Возможными местами подачи воздуха обычно становятся приточные системы либо в результате ослабления деталей частей, между которыми они стоят, либо из-за их поломки. Место всасывания воздуха можно найти с кучей, в которой используются пчеловоды. Подвесив к ним моторный отсек, сразу будет видно, в каком месте втягивается дым. А на приличных станциях техобслуживания вместо пимера используют прибор, называемый дымогенератором.

    ВАЗ 2107 - не лучшая модель среди автомобилей своего класса, если сравнивать с зарубежными примерными аналогами.Однако благодаря невысокой цене и доступному сервису автомобиль пользовался популярностью на всем постсоветском пространстве. Автомобиль выпускался с 1982 по 2014 год. То есть возраст самой старой модели составляет более 30 лет. За такой период эксплуатации владелец сможет столкнуться со всеми видами неисправностей и изучить большинство причин неисправностей.

    После нескольких лет эксплуатации ВАЗ 2107, как и практически идентичная модель 2105, начинает проявлять новый характер с изменениями не в лучшую сторону.

    Неисправности, связанные с силовым агрегатом и его обвесом, разные, но симптоматические:

    • периодически глохнет двигатель;
    • не держит стабильную динамику;
    • нестабильная работа на холостом ходу;
    • сложно заводится;
    • недостаточная мощность;
    • повышенный расход топлива.

    Все неисправности возникают по двум причинам: нарушение регулировок или износ деталей.

    Нестабильная работа двигателя с впрыском

    Обычно выражается в самопроизвольном изменении частоты вращения двигателя.Наблюдается при движении и на холостом ходу. Самая частая причина «гуляния» оборотов в блоках впрыска ВАЗ 2107/2105 - выход из строя ДМРВ (датчика массового расхода).

    Это устройство регулирует количество воздуха, поступающего в двигатель. На основании этих данных ЭБУ регулирует подачу горючей смеси с оптимальным соотношением топлива и воздуха при разных режимах работы двигателя. Соответственно, при отсутствии этого баланса обороты двигателя начинают «плыть».

    Убедиться в том, что ДМРВ неисправен, довольно просто. Отсоедините разъем устройства, и компьютер перейдет в аварийный режим. В этом режиме подача топлива регулируется положением дроссельной заслонки. Если машина стала вести себя адекватно, DMWR неисправен. Ездить на нем можно, но немного упадет мощность и увеличится расход топлива.

    Неисправный датчик расхода воздуха ремонту не подлежал, за исключением его загрязнения, поэтому можно попробовать его почистить.

    Алгоритм очистки ДМВР ВАЗ2107 / 2105:

    1. Откручиваем два винта и вытаскиваем датчик из основания, не касаясь поверхностей активного элемента (токовый изогнутый провод).
    2. Ополаскивание корпуса любым средством для мытья посуды.
    3. С помощью баллона с очистителем для ДМВР или для карбюратора на спиртовой основе (без ацетона) осторожно очистить поверхности.
    4. Залить 3-4 раза обильно, жидкость должна стекать.
    5. Просушите устройство.
    6. Соберите блок в обратном порядке.

    Если проблема не устранена, придется покупать новое устройство.

    Двигатель нестабильный карбюраторный

    Характер нестабильных оборотов двигателя ВАЗ2107 / 2105 с карбюраторами такой же, как и у инжектора, при неконтролируемой подаче воздуха или топлива в камеру сгорания.

    Но в этом случае за приготовление горючей смеси отвечает карбюратор. Это полностью механическое устройство, отвечающее за оптимальное соотношение кислородного топлива для разных режимов работы силового агрегата.

    Несмотря на то, что входы топлива и воздуха являются фильтрами, они могут работать неэффективно, как правило, из-за длительного срока службы, превышающего указанный в нормах. В результате жиклеры карбюратора забиваются мелкими частицами.

    Водители с большим стажем категорически не церемонятся, бросают карбюратор ВАЗ 2107/2105 в ведро с бензином на сутки, потом смазывают со всех сторон сжатым воздухом и карбюратор вроде работает нормально. Это решение сомнительно, если карбюратор сильно загрязнен.

    Среди причин нарушения работы двигателя, вызванных поломкой карбюратора, можно выделить:

    • смещение положения регулировочных винтов от удара или вибрации;
    • увеличение диаметра шлейфа ссуд за счет износа;
    • износ оси закрылка, ограничивающего его движение;
    • засорение жиклеров;
    • нарушение герметичности поплавка.

    Для определения неисправности карбюратора ВАЗ 2107/2105, а она, скорее всего, комплексная, начнем с затяжки поплавка. Для этого снимите его с верхней части карбюратора (его нужно разобрать). Если в бензине поплавок - выбросить поплавок, если есть воздух для проверки воды с водой на пузырьки. Допустим, он сдал экзамен, значит надо проверить разрыв.

    Поднимите карбюратор вертикально. Зазор между поплавковой камерой и стенкой карбюратора должен быть 6.5 мм.

    Установите крышку карбюратора и запустите двигатель на 30 секунд. Снимаем крышку. Уровень бензина должен точно совпадать с серединой конической поверхности корпуса карбюратора. Если не получилось, следует немного согнуть под углом ледяной стержень.

    Со временем воздушные и топливные жиклеры либо забиваются, либо изнашиваются. В первом случае их необходимо очистить и взорвать. Во втором случае проверьте пропускную способность жиклеров с помощью бачка с водой, установленного над прикрученным гибером на метр.Они соединены трубкой. Ниже находится мерная колба. Измерения производятся в единицах SM3 / мин. В зависимости от маркировки гиббера объем жидкости, собранной за минуту в мерной колбе, должен быть соответствующим.

    После 7-10 лет работы карбюратора гораздо проще купить комплект жиклеров и заменить их.

    Те, кто использует газовые установки, должны знать, что карбюратор используется не по назначению. Со временем внутри сухих соков образуется оксид, который забивает топливные отверстия.Машинка на бензине может не заводиться. Рекомендуется периодически использовать бензин.

    Регулировка карбюратора заключается в нескольких действиях:


    Такая регулировка карбюратора может быть не совсем точной, но не требует специального оборудования.

    Если машина тупая

    Двигатель, который внезапно глохнет, не только создает неудобства при вождении, но и представляет угрозу безопасности водителя и пассажиров. Причин несколько.

    Шторки на холостом ходу:

    • неисправность датчика холостого хода;
    • неисправность датчика дроссельной заслонки;
    • Отток датчика положения дроссельной заслонки.

    Глохнет на ходу:

    • прекращение подачи топлива или воздуха из-за загрязненного фильтра;
    • неисправность топливного насоса;
    • засорение жиклеров карбюратора;
    • перегрев двигателя.

    Диагностику автомобиля, который глохнет в самых неожиданных местах, лучше начинать с проверки датчика холостого хода.

    Проверить его работоспособность просто. Снимите устройство, не снимая контактов, или подключите их после разборки. Держите прибор в руках, положите палец на коническую иглу и попросите друга включить зажигание. Если вы чувствуете толчки, то установите устройство обратно. Датчик холостого хода исправен.

    Если вышел из строя датчик дроссельной заслонки, машина не только заглохнет, но и не заведется, потому что компьютер выдаст команду на максимальный выброс топлива, свечи поют мотор глохнет.

    Если вы едете на автомобиле ВАЗ и возникла проблема с датчиком дроссельной заслонки, проще не «заморачиваться» и обратиться в ближайший сервис, но если вы дойдете до гаража, то можете воспользоваться следующей инструкцией:

  • Снимите датчик.
  • Сверло на два мм просверлено по кругу в пластиковой крышке.
  • Снимите пластиковую площадку верхней контактной группы.
  • На нижней площадке можно прочитать следы WD-40 или алкоголя.
  • То же самое и с контактной группой верхней крышки, но не блекнут они потом преждевременно проедают дорожки.
  • Забирать в обратном порядке.
  • По контуру разбудить любой клей для пластика.
  • Не хватает воздуха

    Часто машина заводится хорошо, идет на место происшествия, а только надо отключить сублики, двигатель глохнет. Это говорит только об одном - нехватке воздуха. Скорее всего, засорены воздушные жиклеры. Их нужно открутить и почистить. Тогда проверьте, машина не должна винить без отсоса.

    Причин низкого качества агрегатов автомобиля с подобными симптомами невероятное количество, но разобраться в них может только специалист, обладающий набором профессиональных инструментов для диагностики.Но если чувствуете себя уверенно - дерзайте, в автосервисах вас ждут ВАЗ.

    Не работает холостой ход на ВАЗ 2107

    Стабильная работа двигателя автомобиля ВАЗ 2107 зависит от исправности и правильности настроек его систем. Регулировка холостого хода возможна без привлечения специалистов при соблюдении всех рекомендаций руководства по эксплуатации. Исправный карбюратор с правильно выставленными моментами зажигания и зазорами между контактами трамблера.

    Регулировку режима согласно технической документации следует проводить с помощью прибора, определяющего уровень СО в выхлопных газах. В гаражных условиях карбюратор обычно настраивают на глаз и встроенный тахометр. Описание предписывает частоту вращения коленчатого вала в пределах от 700 до 900 об / мин. При меньших значениях карбюраторные системы не могут обеспечить стабильную работу двигателя, при больших значениях увеличивается расход топлива.

    Диагностика систем двигателя

    Силовой агрегат автомобиля ВАЗ 2107 работает на бензине, при этом качество и состав топлива не всегда соответствуют требованиям стандарта.Засорение карбюратора, в частности системы, обеспечивающей работу на холостом ходу, может привести к нестабильной работе. В зависимости от степени загрязнения проявления могут быть разными вплоть до самопроизвольной остановки мотора.

    Основные причины нестабильной работы двигателя автомобиля ВАЗ 2107 на холостом ходу:

    1. неправильный уровень топлива в поплавковой камере;
    2. забиты сетчатый фильтр, патрубки и каналы;
    3. ограничение или затруднение клапана в EPHH;
    4. отсасывание воздуха через поврежденные прокладки, мембраны или трубки;
    5. забит воздушный фильтр;
    6. подгорание контактов или неправильный зазор между ними;
    7. некачественные свечи;
    8. неправильная установка угла опережения зажигания.

    Перед тем, как приступить к настройке карбюратора, следует восстановить его работоспособность, иначе добиться стабильного результата невозможно.

    Сервисное обслуживание и устранение неисправностей

    Работы по техобслуживанию систем, обеспечивающих работу двигателя, следует начинать с его полного осмотра. Для удобства корпус воздушного фильтра снимается с карбюратора и осматриваются все воздушные трубки. На них не должно быть трещин, а материал должен сохранять эластичность. При необходимости карбюратор разбирается и полностью разбирается с выявлением неисправностей и заменой неисправных деталей.


    На следующем этапе проводится диагностика, устранение выявленных неисправностей и регулировка системы зажигания. Рекомендуется почистить контакты в трамблере мелкой наждачной бумагой, заменить свечи и правильно выставить угол опережения. Сделать это можно с помощью тестера или примитивной контрольной лампы. Переходить непосредственно к регулировке двигателя ВАЗ 2107 имеет смысл только в том случае, если карбюратор и другие системы приведены в порядок.

    Регулировка трансмиссии

    Регулировка холостого хода производится в помещении с хорошей вентиляцией или на улице.Вы должны убедиться, что воздушная заслонка полностью открыта, для чего ручка направлена ​​вперед до упора. Теперь карбюратор полностью готов к установке режима.

    Последовательность мастера следующая:

    1. Датчик прибора вводится в выхлопную трубу, который определяет концентрацию окиси углерода в выхлопе. Устройство включается, и с него снимаются показания, характеризующие работу карбюратора.
    2. При превышении установленных параметров винт качества смеси закручивается отверткой.Это действие выполняется в несколько этапов с постоянным контролем выхлопа.
    3. Падение холостого хода компенсируется тем, что карбюратор ВАЗ 2107 регулируется винтом количества смеси.


    Процедура продолжается до тех пор, пока двигатель не начнет стабильно работать в этом режиме. При отсутствии приспособления регулировку рабочего карбюратора на автомобиле ВАЗ 2107 можно производить и без него. При определенном навыке эта операция не займет много времени.

    Регулировка холостого хода

    Опытные мастера и водители настраивают силовой агрегат ВАЗ 2107 следующим образом:

    1. Винт качества карбюраторной смеси устанавливает минимальные обороты, при которых двигатель работает нестабильно, но не глохнет.
    2. Скорость увеличивается за счет добавления смеси.

    Процедура с винтом качества смеси повторяется до тех пор, пока карбюратор не обеспечит стабильную работу двигателя.


    На практике этот способ применяется довольно часто и при достаточном водительском опыте положительный результат гарантирован.

    Регулировка холостого хода на карбюраторе является неотъемлемой частью мероприятий по техническому обслуживанию карбюратора автомобиля, и в инжектор нам в такой ситуации. Сегодня мы рассмотрим регулировку этого механизма на автомобиле ВАЗ 2107, но перед этим выясним, зачем настраивается ХХ.

    Зачем регулировать холостой ход карбюратора?


    Карбюратор - это механизм, который подает топливовоздушную смесь в камеру сгорания двигателя в строго заданном соотношении.В зависимости от количества и состава смеси (состав в данном случае называется «качество») определяется множество характеристик двигателя: его стабильность, мощность и расход топлива.

    Идеально настроенный карбюратор позволяет добиться наиболее эффективной работы двигателя на двадцатом. Это означает, что он будет иметь стабильную скорость и максимальную мощность при минимально возможном расходе топлива. Поэтому регулировать холостой ход на карбюраторе необходимо при следующих признаках:

    • Двигатель неразумный и довольно большой расход топлива .Эконометрическая стрелка постоянно указывает на неэкономичную работу двигателя, да и бензин стал довольно быстро заканчиваться.
    • . Это означает, что он едва набирает необходимую скорость до того, как водитель переключает следующую передачу. К тому же на малых оборотах может не быть тяги, глохнет мотор или есть поломки педали газа.


    Основная проблема первых двух признаков в том, что это может произойти не только по вине карбюратора.В этом могут быть виноваты топливные фильтры и насосы.

    • Самая главная и значимая причина в том, что двигатель не поддерживает холостые обороты или не поддерживает их стабильность: возможна вибрация двигателя, и стрелка тахометра будет постоянно менять свое положение. В конце концов мотор глохнет сам по себе.

    Как отрегулировать холостой ход карбюратора на ВАЗ 2107

    После того, как вы обнаружили основные признаки неисправности карбюратора, необходимо отрегулировать холостой ход.Перед тем, как приступить к этой процедуре, необходимо убедиться в правильности работы системы зажигания, и только после этого можно приступать к регулировке холостого хода.

    Обратите внимание, что обороты двигателя на холостом ходу зависят от сезона. Летом он не должен превышать 900, а зимой - 1000 об / мин.

    Видео - Простая настройка своими руками

    Так регулируется холостой ход на карбюраторе ВАЗ 2107. Как видите, это совсем не сложно.

    Добро пожаловать!
    Холостой ход - со временем человек, который использует автомобиль с прерванным холостым ходом, принимает решение отрегулировать его, потому что, как мы все знаем, если холостой ход слишком низкий, двигатель будет время от времени глохнуть, а если он слишком высока, то двигатель будет расходовать топливо, и тогда придется искать золотую середину, как говорится.

    Но чтобы найти эту середину, сначала нужно научиться регулировать обороты холостого хода на автомобиле, а не все люди умеют регулировать обороты холостого хода.Поэтому сегодня мы займемся вопросом регулировки холостого хода на автомобилях семейства «Классик».

    Примечание!
    Для регулировки понадобится всего одна отвертка!

    Резюме:

    Советы по регулировке холостого хода:
    Во-первых, регулировка должна выполняться при рабочей температуре двигателя (90-95 ° C), а также при регулировке воздушный фильтр должен быть установлен на автомобиле.

    Во-вторых, при регулировке холостого хода необходимо регулировать уровень топлива в поплавковой камере карбюратора.

    В-третьих, необходимо также отрегулировать клапанные зазоры и отрегулировать угол опережения зажигания автомобиля.

    В-четвертых, при регулировке холостого хода воздушная заслонка должна быть полностью открыта; это можно проверить, сняв крышу с корпуса воздушного фильтра и, как следствие, взглянув на заслонку.

    В-пятых, новичку не всегда легко регулировать обороты холостого хода автомобиля, потому что регулировку вращения коленчатого вала и регулировку содержания окиси углерода (CO) необходимо производить вместе.

    Примечание!
    Для более точной регулировки холостого хода необходимо использовать «Газоанализатор», которого у большинства владельцев нет вообще. Но регулировку можно произвести и без этого устройства, но только это будет сложнее! (Как произвести настройку без этого устройства, см. В разделе: «»)

    Как отрегулировать холостой ход на ВАЗ 2101-ВАЗ 2107?

    Перед тем, как приступить к регулировке, ознакомьтесь с фото ниже:

    Примечание!
    Для начала на фото выше показаны винты, с помощью которых регулируется холостой ход.Как видите, винты находятся глубоко в корпусе дроссельной заслонки карбюратора, поэтому на фото винт под цифрой «1» не виден. На некоторых автомобилях на оба этих винта прижимаются втулки, благодаря чему винты можно повернуть только на пол-оборота. Если из-за этих втулок нет возможности правильно повернуть винт для регулировки холостого хода, то в этом случае ослабьте винты и, как следствие, сломайте головки втулок. Когда винты откручены, счистите с них остатки отломанных втулок и затем вкрутите винты на место!

    Регулировка холостого хода с помощью прибора Газоанализатор:

    1) Сначала запустите машину и дайте ей прогреться до рабочей температуры «90-95 ° С».После того, как машина прогреется, с помощью отвертки начните вращать винт, указанный на фотографии под цифрой «2», вращайте этот винт, пока частота вращения коленчатого вала не достигнет «750-800 мин».

    Примечание!
    Чтобы вы поняли поподробнее, при повороте винта частота вращения коленчатого вала будет постепенно уменьшаться, а с обратным эффектом, то есть при его выключении частота вращения будет постепенно увеличиваться!

    2) Теперь плавно переходите к регулировке содержания «СО» в выхлопных газах, для этого поверните винт, указанный под цифрой «1» на фото выше.Когда винт закручивается под цифрой «1», содержание «СО» в выхлопных газах будет постепенно уменьшаться, а при ослаблении - соответственно увеличиваться.

    Примечание!
    На сегодняшний день необходимо регламентировать содержание СО в выхлопных газах по ГОСТу. Снижать содержание «СО» ниже нормы не нужно, так как в связи с этим может резко возрасти содержание несгоревших углеводородов типа «СН». Кстати, при регулировке винта «1» можно менять частоту вращения коленвала!

    3) И завершение, провернуть винт под цифрой «2», тем самым доведя частоту вращения коленчатого вала до нормы.После этого также рекомендуется использовать прибор для проверки содержания «СО» в выхлопных газах. Если необходимо отрегулировать оба винта, регулируйте их до тех пор, пока работа двигателя и выброс CO в атмосферу не достигнут нормы.

    Примечание!
    После всех регулировок сядьте в машину и резко нажмите, а затем отпустите педаль газа. Следите за тем, чтобы при нажатии на педаль двигатель работал без перебоев, а при отпускании двигатель автомобиля не должен глохнуть.Если двигатель глохнет после отпускания педали газа, увеличьте частоту вращения коленчатого вала до «800 об / мин». Частота вращения коленчатого вала регулируется винтом под цифрой «2»!

    Регулировка холостого хода без газоанализатора:

    1) Для начала плавно поверните винт смеси, который обозначен цифрой «1». Вращайте его, пока коленчатый вал не начнет вращаться с максимальной скоростью. (Скорость вращения коленчатого вала очень легко определить по тахометру)

    Примечание!
    При вращении этого винта регулируется выброс вредных веществ в атмосферу.При закручивании этого винта количество выбрасываемого в атмосферу «СО» будет уменьшаться, а при выключении - наоборот, увеличиваться!

    2) Затем винтом под цифрой «2» установите частоту вращения коленчатого вала на «1100 об / мин».

    Примечание!
    Винт под цифрой «2» регулирует скорость вращения коленчатого вала, поэтому при ввинчивании этого винта скорость вращения будет постепенно уменьшаться, а при ее выключении - постепенно увеличиваться!

    ВАЗ 2107 - не лучшая модель среди автомобилей своего класса, если сравнивать с зарубежными примерными аналогами.Тем не менее, благодаря невысокой цене и доступному сервису автомобиль уже много лет пользуется популярностью на всем постсоветском пространстве. Автомобиль выпускался с 1982 по 2014 год. То есть самой старой модели более 30 лет. За этот период эксплуатации владелец сможет столкнуться со всеми видами неисправностей и исследовать большинство причин неисправностей.

    После нескольких лет эксплуатации ВАЗ 2107, как и практически идентичная модель 2105, начинает проявлять новый характер с изменениями не в лучшую сторону.Неисправности, связанные с трансмиссией и ее обвесом, разного характера, но симптоматические:

    • периодически глохнет двигатель;
    • не держит стабильную скорость;
    • нестабильный холостой ход;
    • сложно запустить;
    • недостаточная мощность;
    • повышенный расход топлива.

    Все неисправности возникают по двум причинам: несовпадение или износ деталей.

    Обычно выражается как самопроизвольное изменение оборотов двигателя. Наблюдается при движении и на холостом ходу.Самая частая причина хождения по оборотам блоков впрыска ВАЗ2107 / 2105 - выход из строя ДМРВ (датчика массового расхода воздуха).

    Это устройство контролирует количество воздуха, поступающего в двигатель. На основе этих данных ЭБУ регулирует расход горючей смеси с оптимальным соотношением топлива и воздуха при различных условиях работы двигателя. Соответственно, при отсутствии этого баланса частота вращения двигателя начинает зависеть от количества подаваемого кислорода.То есть подул ветерок - обороты увеличились, куплет - уменьшился.

    Убедиться, что это ДМРВ достаточно просто неисправен. Отсоедините разъем устройства и компьютер перейдет в аварийный режим работы. В этом режиме подача топлива регулируется положением дроссельной заслонки. Если машина стала вести себя адекватнее, значит ДМВР неисправен. Так можно ездить, но немного упадет мощность и увеличится расход топлива.

    Неисправный датчик массового расхода воздуха не подлежит ремонту, кроме его загрязнения, поэтому его можно попробовать почистить.

    Алгоритм чистки ДМВР ВАЗ2107 / 2105:

    1. Снимите датчик вместе с защитной крышкой.

    *** КАРБЮРАТОР ВАЗ 2107 *** КАРБЮРАДОР

    Контактная информация

    КвК 66499232
    BTW 856581537B01

    *** КАРБЮРАТОР ВАЗ 2107 *** КАРБЮРАДОР

    8 дюймов (длина x высота x ширина).ПРИМЕЧАНИЕ. Мы рекомендуем стирать эту одежду наизнанку в щадящем режиме в холодной или теплой воде. Предназначен для жилых помещений до 7. Если вы удовлетворены нашими продуктами и услугами. ВНИМАНИЕ: это брендовые вещи, вечерние наряды и другие особые случаи. Номер модели изделия: Jewels-AZ2600GP-LBST, СЕРТИФИКАЦИЯ: Сертификат CSA как в США, так и в Канаде. Дата первого упоминания: 14 ноября. Роскошная сумка со сверкающими кисточками, украшенная стразами. Легкая и прочная, с плечевыми ремнями из белого шнура. Сумка современная и современная. Лоскутное одеяло Kantha полностью изготовлено из ленты и пластика и изготовлено из 100% хлопчатобумажной ткани с двумя слоями.Базы пряжи, доступные в настоящее время, перечислены ниже: Четыре South America inside, Внутренняя часть сумки полностью выстлана разноцветной подкладкой. Эти два веб-сайта также помогут подобрать размер вашего кольца. В ее доме не было курения и домашних животных. Ссылки для скачивания будут отправлены на ваш адрес электронной почты на ETSY. Пиджак с перекрестными пуговицами - длинный и прямой - 2 кармана и клатч - усиление плеч. 2 или более батареек будут лучше для съемочного устройства. пассажиры, скорее всего, будут обеспокоены высокими температурами и ярким солнечным светом.ГРАФИКА И ДРУГИЕ Посеребренный браслет с персонажем Флинтстоунов Барни и старинным овальным шармом: Ювелирные изделия. Эта многоцветная виниловая скатерть из ПВХ в горошек станет долгожданным дополнением вашего дома. Подкладка: 100% полиэстер; внешняя часть: 100% полиэстер; утеплитель: 100% полиэстер. Его можно легко перемещать с автомобиля на автомобиль.

    *** КАРБЮРАТОР ВАЗ 2107 *** КАРБЮРАДОР

    Polaris 400L 2x4 4x4 400 Стандартные / серийные поршневые кольца 6x6 1994-1997. 1/4 "ОБРАБОТАННАЯ МАНИЛЬНАЯ ВЕРЕВКА, ОТРЕЗАННАЯ ДО ДЛИНЫ $.07 на фут Crafts Work Farm Dock НОВЫЙ, новый привод дверцы смесителя температуры нагревателя HVAC для Jeep Cherokee Wagoneer. СИНИЙ 3,5-дюймовый впускной 89-миллиметровый конус холодного воздуха для всасывания холодного воздуха Сухой универсальный ФИЛЬТР ДЛЯ ГРУЗОВИКА для Toyota, для 1987-1988 BMW M6 Датчик положения дроссельной заслонки SMP 85329SP, передние и задние тормозные диски для 2011 2012 2013 Chevy Impala LS LT LTZ. СТАРТЕР МОТОР ПОДХОДИТ ДЛЯ ГРУЗОВИКА CHEVROLET GMC SUBURBAN TAHOE YUKON 6.2 6.5 DIESEL Радиатор для Ford подходит для полицейского перехватчика Taurus Sedan 13306, белая наклейка 2,5 "x 9" БЕСПЛАТНАЯ ДОСТАВКА Наклейка на автомобиль Hit Em With The Hein.Защитные винты для защиты от кражи для заднего номерного знака DODGE CHALLENGER, комплект заглушек для замораживания расширения подходит для Toyota 2.2L 2.4L SOHC 20R 22R 22RE 22REC, нового каталитического нейтрализатора с правой стороны заднего пассажира с правой стороны для Titan. Для 09-15 Cadillac CTS-V Усилитель переднего бампера Ударная балка Стальная поперечина. Новое боковое зеркало со стороны водителя для Pontiac Sunfire 1995-2005 GM1320148, для Ford F-150 2015-2019, хромированная накладка на входную панель для клавиатуры.

    *** КАРБЮРАТОР ВАЗ 2107 *** КАРБЮРАДОР

    *** КАРБЮРАТОР ВАЗ 2107 *** КАРБЮРАДОР

    Почему у автомобиля ВАЗ инжектор сразу заводится и глохнет? Карбюраторный двигатель авто заводится и фарш почему глохнет инжектор ВАЗ 2107 глохнет двигатель

    Владельцы ВАЗ 2107, 2110, 2112, 2114 и др. Могут столкнуться с проблемой - машина заводится и сразу глохнет.Двигатель запускается, но через несколько секунд падают обороты и двигатель глохнет. Рассмотрим возможные причины неисправности запуска и способы их устранения.

    Для начала нужно перебрать самые очевидные варианты.

    • Бензин закончился (дизельное топливо). Как это ни парадоксально звучит, но часто водители забывают следить за уровнем топлива в баке.
    • На дизелях (особенно зимой) причина того, что машина завелась и практически сразу заглохла, может замерзнуть топливо.
    • Качество бензина при заправке часто бывает ужасающим, поэтому заслонив машину некачественным горючим, можно столкнуться с проблемой штормового двигателя. Если плохого бензина мало, можно хорошо его разбавить. Но если он заполнен полным баком, лучше слить суррогат от греха подальше.
    • Очень часто причиной являются изношенные провода и старые (неисправные) свечи.
    • Компрессия двигателя, а точнее ее отсутствие, может спровоцировать ситуацию, при которой двигатель глохнет, едва успев «подхватить».Но это уже очень серьезная поломка, появление которой сопровождается массой других симптомов, не заметить которых во время эксплуатации автомобиля просто невозможно.

    Форсунка запускается и глохнет

    Инжекторные автомобили могут вести себя так же из-за неисправности топливного насоса. Он в баке. Проверить его работоспособность очень просто. Если повернуть ключ зажигания в первое положение и прислушаться, будет слышно, как работает насос, нервничающий бензин в систему.

    Сильное загрязнение топливного фильтра тонкой очисткой Также может привести к тому, что автомобиль глохнет после старта. Фильтр просто не успевает пропустить необходимое количество бензина.

    Ошибки

    ЭБУ часто приводят к проблемам с запуском двигателя, неполучению сигналов от определенных датчиков или выдаче их в искаженном виде. Диагностику таких поломок лучше проводить в специализированных сервисах.

    Почему карбюраторные машины заготавливают и шлифуют

    Если машина заводится и сразу глохнет, то проблема может быть связана с нехваткой топлива в поплавковой камере.Можно попробовать вручную прокачать бензонасос. Его нужно проверить на работоспособность, а при необходимости заменить.

    Прежде чем заняться самоочисткой системы питания в целом и карбюратора в частности, следует помнить, что любые неосознанные манипуляции могут привести к большому увеличению расхода топлива.

    Еще одна причина, по которой двигатель глохнет - забился сетчатый фильтр в карбюраторе перед его входом. Если машина запускается и через несколько секунд останавливается из-за этого фильтра, то ее необходимо очистить и промыть.Для этого используйте зубную щетку и растворитель (бензин или ацетон). После этого тут же вместе с фильтром прочистите гнездо, в которое он вставлен.

    Бывает, что в автомобилях ВАЗ через несколько секунд после запуска они увеличиваются из-за неисправности электромагнитного клапана. Проверка производится следующим образом: вентиль закручен, питание подается на плюсовой контакт, корпус закрывается на весу мотора. При правильности клапана будет слышен отчетливый звук, и игла войдет в корпус.

    Вы можете просто подключить провод к клапану и поставить его на место. Если щелчка не слышно, клапан неисправен. Открутите вентиль и покачивайте его. Если он погнулся, его нужно заменить. Убедитесь, что запорная игла клапана движется свободно, а прокладка клапана не порвана и плотно прилегает к корпусу.

    Если щелчок клапана присутствует, значит, необходимо распространить систему EPHX. Может потребоваться очистка топливного кулачка на холостом ходу. Если обороты двигателя автомобиля падают, его засорение может сказаться на стабильности работы.Для очистки гиберы нужно создать повышенный слив в каналах каналов.

    Для этого доводим машину и поднимаем обороты до 3000. На несколько оборотов поворачиваем держатель покачивания (электромагнитный клапан). Это позволяет создать в каналах необходимый разряд. Повторяем процедуру несколько раз.

    Другие причины неправильного запуска двигателя ВАЗ 2107

    Еще одна частая проблема, при которой заводится и глохнет двигатель автомобиля ВАЗ 2107 - попадание в карбюратор избытка воздуха.В этом случае топливная смесь не может поддерживать работу двигателя в течение длительного времени, и автомобиль, хотя и завелся, глохнет через несколько секунд. Необходимо определить расположение воздуха над воздухом и устранить зазор.

    Бывает, засорены рубашки и форсунки дозирующей системы. Также это влияет на падение оборотов двигателя, так что ВАЗ 2107 глохнет через несколько секунд. Что делать в этом случае? Нужно открутить жиклеры и форсунки под крышкой карбюратора и прочистить их.После этого продуть колодцы и форсунки сжатым воздухом. Если у вас карбюратор Солекс, то нужно прочистить и взорвать топливные жиклеры, расположенные на дне колодцев.

    Регулировка уровня топлива в поплавковой камере (карбюраторы Солекс)

    Кроме перечисленного, обороты двигателя падают, если неправильно отрегулирован уровень топлива в карбюраторе (поплавковой камере). В результате в топливной смеси либо не хватает бензина, либо его слишком много.

    При регулировке карбюратора ВАЗ 2107 его не нужно отключать от двигателя.Выполните следующие действия:

    1. снимаем корпус воздушного фильтра, откручивая все крепления;
    2. снимаем крышку карбюратора;
    3. проверить положение поплавков. Для этого разделите и уменьшите их вместе, чтобы получить правильное расположение.

    Необходимо добиться такого положения поплавков, чтобы они могли легко перемещаться, не цепляясь за стенки камеры, в которой они находятся. Не лишним будет замерить расстояние от выступов на поплавке до бумажной прокладки.Расстояние должно быть в пределах 0,75–1,25 мм. Используйте зонд для измерения.

    Что делать, если это далеко от нормы? В этом случае нужно отрегулировать высоту каждого из поплавков.
    Как мы видели, причин, по которым глохнет двигатель, не так уж и мало. Чтобы правильно запустить двигатель, проверьте и устраните все вышеперечисленные неисправности. После, если проблема не решилась, придется обратиться к специалистам.

    Знаете ли вы, дорогие друзья, ситуация, когда двигатель автомобиля нестабильно работает на холостом ходу? Многие скажут - «Что-то с карбюратором.«Согласен, но что именно? Не буду отвлекаться, в большинстве случаев необходимо настроить холостой ход. Конечно, если в наличии современный автомобиль, то его хозяин на салон не смотрит, другое дело - старый своего рода «классика». Каждый ее хозяин старается максимально использовать все устройство агрегата, ведь простор Матери России урезан просторами, всякое бывает и нужно быть готовым как теоретически, так и практически.

    Настройка карбюратора не из легких и лучше всего доверить его профессионалам, но я не говорю вам о русском менталитете.Мы не хотим платить какому-то дяде, когда мы все можем делать сами, делать, но делать! Саморегуляция холостого хода ВАЗ 2107 сэкономит время и деньги, которые вы потратите в автосервисе. Тем более, что такой навык особенно пригодится в нестандартных ситуациях вдали от дома. Докажу этой публикацией всем пессимистам, что каждый может регулировать холостой ход, каждый.

    Вышеупомянутая регулировка

    Перед нажатием на операцию необходимо убедиться, что нестабильная работа двигателя вызвана неправильным кулачком.Проверять нужно по следующим точкам:

    • Застежки-молнии на засорение;
    • Правильно выставленный угол зажигания;
    • Качество бензина;
    • Уровень топлива в поплавковой камере;
    • Плотность регулировки датчика запуска;
    • Исполнение свечи накаливания.

    Если все указанные пункты в норме, и с автомобилем ничего не изменилось, значит Вы оказались правы, причина в холостом ходу. Однако начинать ее настройку необходимо только в рабочем состоянии описываемых механизмов.Нагрев двигатель до рабочих температур (обратите внимание на воздушную заслонку, она должна быть в открытом положении), можно переходить к процедуре.

    Настройка с дополнительными устройствами

    Подсказки мультиметра и газоанализатора, результаты настройки будут аналогичны тем, которые достигаются специалистами автосервиса.

    1. Отрегулируйте правильный угол зажигания с помощью мультиметра (подключенного к катушке распределительного устройства) и зафиксируйте прыжок.
    2. Вставка газоанализатора B. Выхлопная труба и ручей автомобиля.
    3. Винт количества смеси (обозначен на рисунке 1) устанавливается в это положение так, чтобы вращение коленчатого вала было в пределах 840-960 об / мин.
    4. Смотрим на газоанализатор, если значение превышено, корректируем качество смеси (цифра 2 на рисунке).
    5. После этого вращение коленвала немного уменьшится, повторяем пункт 3.
      Последние пункты повторяются до тех пор, пока значения не будут хотя бы напоминать заводские показатели.Для проверки нужно несколько раз резко нажать на педаль газа и отпустить. При правильной настройке обороты набираются плавно и быстро, а сбрасываются автоматически и без перерывов.

    Регулировка без дополнительных устройств


    Если вы не смогли найти специальных приспособлений, можно произвести регулировку без газоанализатора, но только при наличии тахометра. Процедура в основном такая же, только винты чу-чу-то поворачиваются немного иначе.

    1. Винт количества смеси устанавливается в положение номинального вращения коленчатого вала (820/900 об / мин).
    2. Качественные винты ловим максимальную скорость.
    3. Увеличить частоту вращения коленчатого вала до 950-1035 об / мин (15%) с помощью винта.
    4. Проверяем качество винта, он должен быть в положении максимально возможных оборотов для текущего расположения количества количества.
    5. Повторяем пункты 3 и 4 до тех пор, пока после выполнения третьего пункта регулировка винта качества приведет только к уменьшению оборотов.
    6. Качественно закрутите винт до номинальных оборотов.

    Правильность выполненной процедуры можно проверить, сняв клемму с электромагнитного клапана, двигатель должен заглохнуть. Если этого не произошло, вероятна дроссельная заслонка, которая регулируется спорными винтами. Обратите внимание на холод, рекомендуется устанавливать обороты холостого хода в пределах 900-1000 об / мин, а на теплом - 800-900 об / мин.

    Мощность

    Как вы убедились, что карбюратор - штука сложная, а холостой ход регулировать не нужно.Не пытайтесь повторить процедуру, если ваша «семерка» работает на газе, процесс будет бессмысленным, потому что карбюратор не работает с таким видом топлива. Можно настроить инжектор на пробу, но велика вероятность просто навредить устройству, так как описанные действия там малоэффективны, поэтому лучше обратиться к профессионалам. Все описанные, а не только процедуры, наглядно демонстрируются на видео, где забавные спецэффекты легко и просто находят общий язык с карбюратором. Чего и вам желаю всего наилучшего!

    Стабильная работа двигателя автомобиля ВАЗ 2107 зависит от исправности и правильности настроек его систем.Регулировка холостого режима возможна и без привлечения специалистов при соблюдении всех рекомендаций инструкции по эксплуатации. Конкурентный карбюратор с правильно выставленным зажиганием и зазорами и зазорами между контактами траверса.

    Регулировку режима согласно технической документации производить с помощью прибора, определяющего уровень СО в выхлопных газах. В гаражных условиях карбюратор обычно настраивают на глаз и по встроенному тахометру.В описании указана частота вращения коленчатого вала от 700 до 900 оборотов в минуту. При меньших значениях карбюраторной системы не удается обеспечить стабильную работу двигателя, при больших - увеличивается расход топлива.

    Диагностика систем двигателя

    Силовой агрегат ВАЗ 2107 работает на бензине, качество и состав топлива не всегда соответствуют требованиям стандарта. Засорение карбюратора, в частности системы, обеспечивающей работу на холостом ходу, может привести к нестабильной работе.В зависимости от степени загрязнения проявления могут быть разными до тех пор, пока не будет показана остановка мотора.

    Основные причины нестабильной работы двигателя автомобиля ВАЗ 2107 при работе в боевых условиях:

    1. неправильный уровень топлива в поплавковой камере;
    2. засорение сетчатого фильтра, ящиков и каналов;
    3. ограничение или затруднение хода клапана в ЭПХХ;
    4. взвесь воздуха через поврежденные прокладки, мембраны или трубки;
    5. засорение воздушного фильтра;
    6. горящие контакты или неправильный зазор между ними;
    7. некачественные свечи;
    8. неправильная регулировка угла опережения зажигания.

    Раньше его нужно восстановить для регулировки карбюратора, необходимо восстановить его работоспособность, иначе добиться устойчивого результата невозможно.

    Техническое обслуживание и устранение неисправностей

    Положение о системах, обеспечивающих работу двигателя, следует начинать с его полной проверки. Для удобства корпус воздушного фильтра снимается с карбюратора и осматриваются все воздуховоды. На них не должно быть трещин, а материал должен сохранять эластичность.При необходимости производится разборка карбюратора и его полная разборка с дефектом и заменой неисправных деталей.


    На следующем этапе производится диагностика, устранение неисправностей и регулировка системы зажигания. Рекомендуется очистить контакты от завалов, заменить свечи и правильно установить угол опережения. Сделать это можно с помощью тестера или примитивной контрольной лампы. Переходить непосредственно к управлению двигателем ВАЗ 2107 имеет смысл только в том случае, если карбюратор и другие системы приведены в порядок.

    Настройка силового агрегата

    Регулировка холостого хода производится в помещении с хорошей вентиляцией или на улице. Необходимо следить за тем, чтобы воздушная заслонка была полностью открыта, для чего ручка направлена ​​вперед до упора. Теперь карбюратор полностью готов к настройке режима.

    Последовательность работы мастера следующая:

    1. В выхлопную трубу вводится датчик устройства, который определяет концентрацию окиси углерода в выхлопе. Включается прибор, и с него снимаются показания, характеризующие работу карбюратора.
    2. При превышении установленных параметров качественный винт смеси закручивается с помощью отвертки. Это действие выполняется в несколько приемов с постоянным контролем выхлопа.
    3. Падение оборотов холостого хода компенсируется тем, что карбюратор ВАЗ 2107 настроен на винт количества смеси.


    Процедура продолжается до тех пор, пока двигатель не станет устойчиво работать в этом режиме. При отсутствии инструмента регулировку исправного карбюратора на ВАЗ 2107 можно произвести и без него.При определенном навыке эта операция не займет много времени.

    Регулировка холостого хода без устройства

    Самые опытные мастера и водители производят настройку силового агрегата ВАЗ 2107 следующим образом:

    1. Винт качества смеси карбюратора выставлен на минимальные обороты, при которых двигатель работает нестабильно, но не глохнет.
    2. Частота вращения увеличивается за счет добавления смеси.

    Процедура с винтом качества смеси повторяется до тех пор, пока карбюратор не обеспечит стабильную работу двигателя.


    На практике этот метод применяется довольно часто и при достаточном водительском опыте положительный результат гарантирован.

    ВАЗ (LADA) 2107 1982-2013

    ВАЗ 2107 карбюратор. В последнее время машина начала сначала крутить при езде, потом стала глохнуть. Поменял бензонасос, поставил пекарь, все равно машина глохнет. Заменил штангу, старая была с разработкой, такая же. Топливный фильтр Поставил новый, без изменений, продолжает глохнуть. Запускается подача руководства.

    Мне кажется, что дело все-таки в топливной системе, потому что при ручной подачке сразу запускается, но заметил, когда жму руку, похоже бензин в фильтре. Может такое, что где-то видит воздух и поэтому при загрузке насос топливо всасывает воздух и поэтому глохнет?

    Следует провести ревизию карбюратора. Подождите несколько минут, заглушите, отключите фильтр. И обязательно отсоедините бензиновый шланг. Только после этого аккуратно откручиваем и аккуратно снимаем верх карбюратора.Для этого вы будете точно знать, какой уровень в поплавковой камере, он должен быть на 7-10 мм выше нижних топливных жиклеров. Не выше и не ниже. По вопросу и в комментариях я понял, что у вас либо плохая силовая смесь, либо переливается. Нагар на свечах, на изоляторах электродов какого цвета?

    Может быть. Машина не новая, вполне возможно, что трасса где-то заржавела. Да и шланг между магистралью и бачком не новый, между помпой и магистралью тоже.Склад. Шток не просто меняют, его еще нужно регулировать.

    Я это уже сделал. Сегодня днем ​​специально проехался, пока не встал. Разобрал карбюратор, в поплавковой камере уровень был ниже каналов на джибеле. То есть топливо из карбюратора засосало, а новая порция не поступила. Снял шланг, двигатель закрутился, бензин не пошел. Снял одну прокладку, машина вроде ехала, но провалы все равно чувствую. Постараюсь отрегулировать ход штока.Все заменено, размыто, отрегулировано, претензий к топливной системе быть не должно.

    Добро пожаловать!
    Холостой ход - со временем человек, который использует автомобиль с нарушенным холостым ходом, принимает решение о его регулировке, потому что все мы знаем, если холостой ход будет слишком мал, то двигатель время от времени будет заклинивать, и если он слишком высок, расход топлива слишком высок. Двигатель увеличивается и здесь нужно искать, как гласит золотая середина.

    Но чтобы найти эту середину, нужно сначала научиться регулировать холостой ход на машине, а как регулировать холостой ход, знают далеко не все.Поэтому сегодня разберем вопрос касательно регулировки холостого хода на автомобилях «классического» семейства.

    Примечание!
    Для регулировки вам понадобится всего одна отвертка!

    Резюме:

    Офицер Советы по регулировке:
    Сначала регулировка должна выполняться при рабочей температуре двигателя (90-95 ° C), а также при регулировке воздушного фильтра. Должен быть установлен на автомобиле.

    Во-вторых, при регулировке холостого хода необходимо регулировать уровень топлива, который находится в поплавковой камере карбюратора.

    В-третьих, следует также отрегулировать зазоры клапанов и настроить момент зажигания.

    Четвертая воздушная заслонка при регулировке холостого хода должна быть полностью открыта, она может быть снята с крыши из корпуса воздушного фильтра и в результате чего заслонка смотрится.

    В-пятых, регулировку оборотов холостого хода в автомобиле не всегда легко начинать, потому что регулировку вращения коленчатого вала и регулировку содержания оксида углерода (СО) необходимо выполнять совместно.

    Примечание!
    Для более точной регулировки холостого хода необходимо использовать «газоанализатор», которого у большинства владельцев нет вообще. Но настройку можно произвести и без этого устройства, но только это будет сложнее! (Как настроить без этого устройства, см. В рубрике: "")

    Как регулировать холостой ход на ВАЗ 2101-ВАЗ 2107?

    Перед тем, как перейти к регулировке, прочтите фото ниже:

    Примечание!
    Начнем с того, что на фото выше показаны винты, благодаря которым осуществляется регулировка холостого хода.Как видите, винты находятся глубоко в корпусе дроссельной заслонки карбюратора, поэтому на фото винт под цифрой «1» не виден. На некоторых автомобилях на оба этих винта запрессованы гильзы, благодаря чему винты можно вращать только на полу оборота. Если из-за этих втулок нет возможности правильно повернуть винт для регулировки холостого хода, то в этом случае поверните винты и следующим образом сломайте головки втулок. Когда саморезы будут закручены, прокручиваем с них остатки сломанных гильз и потом заворачиваем саморезы на место!

    Настройка опции с помощью газоанализатора:

    1) Сначала заведите автомобиль и дайте ему прогреться до рабочей температуры «90-95 ° C».После того, как машина прогреется, с опрокидыванием начните вращать винт, указанный на фото под цифрой «2», вращайте этот винт до тех пор, пока частота вращения коленчатого вала не достигнет «750-800 мин».

    Примечание!
    Чтобы вы поняли подробнее, то при заворачивании винта в винт частота вращения коленчатого вала будет постепенно уменьшаться, а с обратным эффектом, то есть при его повороте частота оборотов будет постепенно увеличиваться!

    2) Теперь плавно переходим к регулировке содержания «СО» в выхлопных газах, для этого вращаем винт, указанный под цифрой «1» на фото выше.Когда винт заворачивается под цифрой «1», содержание «СО» в выхлопных газах будет постепенно уменьшаться, а при повороте - соответственно увеличиваться.

    Примечание!
    Регулировать содержание «СО» в выхлопных газах необходимо по ГОСТу на сегодняшний день. Ниже нормы исключать содержание «СО» не обязательно, поскольку в этой связи содержание несгоревших углеводородов «СН» может резко возрасти. Кстати, при регулировке винта «1» частота вращения коленчатого вала может измениться!

    3) и завершая закручивание винта под цифру «2», доведя тем самым частоту вращения коленчатого вала до нормы.После этого также рекомендуется с помощью прибора проверить содержание «СО» в выхлопных газах. Если вам необходимо повторно отрегулировать оба винта, регулируйте их так, чтобы работа двигателя и выбросы не достигли атмосферы.

    Примечание!
    После всех регулировок сядьте в машину и резко нажмите, а затем отпустите педаль газа. Следите, чтобы двигатель при нажатии на педаль работал без перебоев, а при отпускании двигателя не приходилось спотыкаться. В том случае, если после отпускания педали газа двигатель глохнет, увеличьте частоту вращения коленчатого вала до «800 оборотов в минуту».Частота вращения коленчатого вала регулируется винтом под цифрой «2»!

    Регулировка холостого хода без газоанализатора:

    1) Для начала плавно начать вращение состава смеси, указанного под номером 1. Вращайте его до тех пор, пока вращение коленчатого вала не станет максимальным. (Частоту вращения коленчатого вала очень легко узнать по показаниям тахометра)

    Примечание!
    При вращении этого винта регулируется выброс вредных веществ в атмосферу.Когда этот винт заворачивается в винт, количество «СО» в атмосферу будет уменьшаться, а при вращении, наоборот, увеличиваться!

    2) Затем винтом под цифрой «2» установите частоту вращения коленчатого вала «1100 оборотов в минуту».

    Примечание!
    Винтом под цифрой «2» регулируется частота вращения коленчатого вала, поэтому при заворачивании винта в этот винт скорость вращения будет постепенно уменьшаться, соответственно при ее повороте постепенно увеличиваться!

    Если у Вас легковой автомобиль ВАЗ-2107 Возникла неисправность, в результате которой глохнет двигатель, дальнейшее движение становится проблематичным.Но найти причину этой неисправности для инжекторного двигателя «семерка» довольно сложно без наличия диагностического оборудования, так как причин, по которым он перестает вращаться, коленчатый вал, к сожалению, очень много.

    Чаще всего двигатель инжекторный, глохнет в режиме работы , холостой ход . В данной неисправности может быть задействован дроссельный узел с регулятором холостого хода (RCX), так как в процессе работы двигателя дроссельный узел может сильно загрязниться, что приводит к кодированию штока RCH.Чтобы проверить это предположение, его придется удалить, а при наличии загрязнений осторожно промыть хорошо промывающим маслом, смешанным с грязью.

    Если у вас на автомобиле ВАЗ-2107, сигнализация , которая работает с электрической цепью топливного насоса, из-за чего глохнет двигатель может стать рельефной работой тех, кто ее установил. Если делали это на скручиваниях, то плохо сжатая скрутка со временем ослабнет и контакт потеряется. В результате электрический топливный насос перестает работать.

    Возможной причиной остановки двигателя может стать реализация горючей смеси . Проверить это можно, повернув свечи зажигания. Если они покрыты черным наигаром, значит смесь богатая. Количество подаваемого в цилиндры двигателя бензина зависит от положения дроссельной заслонки и правильности показаний датчика температуры, который закрыт слева в задней части головки блока цилиндров. При замене придется частично слить антифриз из системы охлаждения.

    К сильному обогащению смеси приводит и выход из строя датчика массового расхода (ДМРВ). Проверить его состояние можно с помощью мультиметра. Измерение производится между зеленым и красным проводом (2-я и 4-я клеммы, если считать слева) при включении зажигания. Если напряжение больше 1002 вольт, его придется заменить.

    При сильном обеднении горючей смеси заглохнет и двигатель. А его истощение происходит за счет подачи воздуха за дроссельным узлом.Возможными местами подачи воздуха обычно становятся приточные системы либо в результате ослабления деталей частей, между которыми они стоят, либо из-за их поломки. Место всасывания воздуха можно найти с кучей, в которой используются пчеловоды. Подвесив к ним моторный отсек, сразу будет видно, в каком месте втягивается дым. А в приличном обслуживании станций вместо пимера используйте прибор под названием дымогенератор.

    Эта статья расскажет о том, почему машина глохнет на ходу.Причина такого явления может быть самая банальная, но неприятностей от такого «поведения автомобиля» вы получите немало. К тому же двигатель может споткнуться на холостом ходу. Немного приятного в этом, мотор вроде заводится, но через некоторое время перестает работать. Возможен такой вариант, при котором двигатель не хочет запускаться, если его температура приближена к рабочей.Рабочая температура двигателя около 90 градусов. Причин может быть много, но нужно учитывать Основная

    Самая частая причина

    Стоит обратить внимание на то, что все причины можно разделить на несколько категорий.Почему машина глохнет на ходу? Причина может быть как банальной, так и сложной. Если мы говорим о инжекторных двигателях, очень часто выходит из строя регулятор, отвечающий за оборот, именно он подает необходимое количество воздуха в топливную рампу. Регулятор холостого хода представляет собой шаговый электродвигатель, с его помощью открывается и закрывается канал, пропускающий чистый воздух в рампу для перемешивания. Итак, первым делом нужно убедиться в исправности регулятора холостого хода. Для этого прокручиваем коленвал стартером, одновременно выжимаем педаль газа.Мотор заводится, но количество оборотов постоянно меняется. Идет поломка RXX - глохнет двигатель при нажатии на газ. И лучший действенный способ избавиться от такой неприятности - это полная замена элемента. Устанавливать новую машину ВАЗ нужно буквально за считанные минуты.

    Проблемы с дроссельной заслонкой

    Довольно часто причиной того, что двигатель начинает работать, является сам дроссель. Возможно, изношен воздушный фильтр, поэтому внутри была загрязнена вся поверхность заслонки.Чтобы исправить эту поломку, достаточно полностью очистить демпфер изнутри. Учтите, что после тщательной очистки проблема может сохраниться, двигатель все равно глохнет при нажатии на газ. В этом случае необходимо убедиться в исправности датчика положения. Этот датчик представляет собой переменный резистор. Устанавливается на оси клапана. Причем максимальный износ наблюдается в крайнем положении (соответствующем холостому ходу). Если он вышел из строя, то необходимо его полностью заменить.Стоимость детали довольно низкая, а замена происходит буквально за считанные минуты. Но не исключено, что двигатель начинает топать, несмотря на то, что все датчики в идеальном состоянии.

    Качество топлива

    Всегда следите за тем, какой бензин вы заливаете в свой автомобиль. В большинстве случаев все вышеперечисленные симптомы проявляются тогда, когда вы заправляете топливный бак. Конечно, мотор может споткнуться и через некоторое время. Поэтому сразу определить поломку оказывается сложно.Также стоит обратить внимание: причина того, что двигатель начинает балансировать, должна быть раздроблена, она всегда в самом бензине. Чтобы вылечить такую ​​«болезнь», вам потребуется полностью слить бензин из бака, а также заменить топливный фильтр. К сожалению, при заправке не всегда можно купить качественное топливо. Поэтому стоит выбирать одну марку производителя, продающего бензин высочайшего качества. Конечно, бывают случаи, когда машина глохнет на ходу (причина этого не в бензине).Учтите, что чрезмерно низкая стоимость - первый признак сомнительного происхождения бензина. И залить в бак - это равносильно тому, что отправить машину на полный ход в стойке.

    Свечи зажигания

    Чтобы убедиться, что нужно их все открутить, проверьте размер зазора, а также наличие автомобиля. И у вас на ходу есть автомобильные киоски. Причина может скрываться в свечах. В том случае, если есть сильный нагар, но зазор находится в пределах допустимых значений, необходимо очистить электроды свечей.Но лучший выход - установить новые свечи. В том же случае, если зазор очень большой, наблюдается чрезмерный износ электрода, чистка не поможет, необходимо полностью заменить комплект свечей.

    Топливный фильтр

    Но еще одна очень частая причина, по которой машина глохнет на ходу. ВАЗ или иномарка - значения не имеет. Но особенно это актуально для старых автомобилей. Некоторые водители просто забывают, что в машине есть фильтр для очистки бензина. Он расположен внизу топливного насоса.Конечно, при наличии грязи в фильтре бензин попадет в топливную рампу и камеры сгорания просто не будет. Должны появиться перебои в подаче топлива. При этом вы, нажимая на педаль газа, перетасовываете двигатель. Чтобы избавиться от этой неисправности, необходимо снять бензонасос, заменить фильтр. Также стоит учесть, что сама емкость может стать причиной быстрого засорения фильтра. Следовательно, сможет помочь либо замена тары, либо тщательная очистка.

    Воздушный фильтр

    Аналогичная ситуация, как и в случае с фильтрующим элементом бензина. Обратите внимание, что эксплуатация и ремонт автомобиля должны производиться в соответствии с требованиями производителя. Ведь вы знаете, что в камеру сгорания подают смесь бензина и воздуха. Следовательно, если какой-либо компонент этой смеси не потечет в топливную рампу, двигатель застрянет. Рассмотрим на примере, как мотор работает при недостатке воздуха.Камера сгорания слишком сильно вываливается, так как свечи залиты. При этом есть ощущение, что задыхается двигатель. Помимо прочего, некоторые автомобилисты, не знающие принципа работы двигателя внутреннего сгорания, могут закрыть впускное сопло тряпкой, чтобы в него не попала вода. Забавно, но бывает.

    Топливный насос

    Если то конечно машина глохнет. Карбюратор будет работать отлично, вот только бензин никто не дает. На инжекторных автомобилях топливный насос расположен под задним сиденьем.На карбюраторе - возле распредвала (так как у него есть привод). Если он перестанет работать, двигатель может нормально работать на холостом ходу, но при увеличении оборотов обязательно заглохнет. Однако при полном износе бензонасоса мотор вообще не заводится. Чтобы избавиться от этой неисправности, необходимо либо провести ремонт помпы, либо полностью заменить, что наиболее эффективно. Что касается карбюраторных моторов, то они могут сильно изнашивать шток привода диафрагмы насоса.

    Электрооборудование

    Проблема остановки двигателя способна улучшить электрооборудование.В частности, может произойти появление окисления на аккумуляторе. Хоть машины старые, хоть новые - все нуждаются в уходе и бережном уходе. Следовательно, контакт ухудшается по мере увеличения сопротивления, и это приводит к тому, что двигатель глохнет. Также может вылететь сам аккумулятор. В том же случае, если генератор не дает необходимого тока, вся электросеть автомобиля переходит на питание от аккумулятора. Если вы сразу не увидели горячую лампу, подписав, что зарядки нет, машина продолжит движение.При том, что свет будет включен, а система зажигания сработает, через некоторое время аккумулятор полностью разрядится и двигатель остановится. Придется зарядить аккумулятор, а также полностью отремонтировать генератор.

    В этой статье мы поговорим о такой неприятной проблеме, как остановка двигателя, а также о плохом запуске. Рассмотрим основные причины, по которым двигатель глохнет на холостых оборотах и ​​на ходу. Кроме того, поговорим о том, почему мотор не запускается на горячем, а также о решении каждой из описанных выше проблем.

    Распространенные причины кражи холостого хода:

    1. Самая распространенная - это регулятор (датчик) отсутствия мощности, который напрямую связан с частотой вращения двигателя на холостом ходу. Проверьте в нем, достаточно ли проста поломка. Если машина не заводится, когда крутишь стартер, нажимаешь педаль газа, двигатель должен запуститься. Если повороты начинают плыть сразу после снятия ноги с педали - 99% в чем причина в регуляторе холостого хода. Решение - для этого у владельцев ваз потребуется как минимум время.

    2. Вторая вероятная причина, по которой двигатель глохнет на холостом ходу - проблемы с дроссельной заслонкой. Лечится эта беда - банально.

    3. Если после чистки проблема не исчезла, мы предполагаем, что причиной глохнувшего мотора на холостых оборотах может быть ДПДЗ (датчик положения дроссельной заслонки). Проблема решена, процедура несложная и выполняется собственноручно.

    Не бывает случаев, когда двигатель глохнет на ходу, как говорится так много.Ниже будут перечислены наиболее вероятные и наиболее часто встречающиеся причины, по которым это может происходить.

    Мотор останавливается на ходу - причины

    1. Выбитое топливо - это первое, что приходит в голову большинству из нас, к тому же надо начинать искать причину остановки двигателя на ходу. Вам «повезло», если это произойдет сразу после заправки, в этом случае можно с уверенностью сказать, что проблема в топливе. Лечится горючим и горючим.

    2. Свечи. Как правило, подозрение возникает чаще всего после некачественного топлива.Здесь все просто - откручиваем свечи и при необходимости проверяем их состояние.

    3. Топливный фильтр. Порядок забитого фильтра может вызвать перебои в подаче топлива, в результате чего газут, и двигатель глохнет на ходу. Для устранения неисправности достаточно.

    4. Воздушный фильтр. Все так же, как и с топливом, если забито, то воздух не поступает, поэтому топливно-воздушная смесь выходит выпуклой и свечу просто переливают. Кроме того, мотору будет задана нехватка воздуха, то есть мощность упадет, и процесс сгорания смеси в цилиндрах осуществить не удастся, в итоге мотор застрянет.Чтобы устранить эту неисправность, достаточно заменить воздушный фильтр.

    5. Неисправная АЗС - второй «подозреваемый». Если с вашим топливным насосом не все в порядке, то автомобиль будет вести себя так: он застрянет на ходу или двигатель вообще не запустится. Проблема решается проверкой помпы, ее ремонтом или.

    6. Аккумулятор. Окисление клемм аккумулятора или плохой контакт могут привести к остановке двигателя. Проверить клеммы, при необходимости почистить или заменить аккумулятор.

    7.Если двигатель работает на ходу и генератор тоже может стать причиной причины. Вышедший из строя генератор не заряжается, в результате боковая сеть автомобиля питается исключительно от аккумулятора, и его не хватает надолго. В результате вы не подозреваете, что машина работает от аккумулятора, продолжайте движение, пока он полностью не разрядится. Лечится - а.

    6. В продвинутом авто причины тоже могут быть в электронике и различных датчиках. Если не силен в этом и все вышеперечисленные узлы и детали в норме, то лучше обратиться к специальностям, и тогда можно будет заменить пол на пол пресса...

    Почему

    глохнет двигатель на горячем, Заводит ли хорошо горячий двигатель?

    1. Первая возможная причина -. Во время движения по нему проходит большое количество воздуха, из-за которого карбюратор серьезно охлаждается, заодно охлаждает и топливо, проходящее через него. В результате температура карбюратора в несколько раз ниже температуры мотора. Из-за этой особенности возникают проблемы, после долгой поездки вы заклиниваете двигатель и делаете короткую остановку, в это время карбюратор начинает нагревать горячий кожух двигателя.Остатки бензина в высокотемпературной поплавковой камере начинают испаряться, заполняя пустоты - воздушный фильтр, впускной коллектор и сам карбюратор. Образуют воздушные пробки, а в поплавковой камере нет капли топлива.

    Решение проблемы довольно простое - несколько раз нажмите педаль газа до половины и попробуйте запустить двигатель. Этим вы сделаете смесь более бедной и высвободите избыточное испарение. Следует отметить, что проблемы с запуском горячего также могут быть связаны с аналогичной проблемой, только неисправностью бензонасоса или топливопровода.Это, как правило, происходит в жару, когда воздушные пробки, препятствующие протеканию топлива в карбюратор, образуются из-за испарения в топливной системе или насосе.

    2. Вторая возможная причина странного поведения прогретого двигателя - проблемы со стартером. Убедитесь, что при попытке запустить двигатель стартер крутится, а не просто щелкает или вообще не реагирует. Если это так и был подтвержден один из вышеперечисленных вариантов. Вам нужно проверить стартер. Если вы в дороге, то проверку можно свести к элементарному тесту подачи проволоки стартера или другим визуальным операциям.Если добрались до дома, подробно опишите. В случае неисправности или замены.

    3. Как вариант причина, когда двигатель не запускается на горячем может быть земной аккумулятор из-за вышесказанного, когда генератор не давал зарядку и аккумулятор полностью сел.

    Ну вроде что-то пропустил !? Сегодня всем, надеемся, статья поможет, расскажет о причине поломки и поможет в решении вашей проблемы, если вы знаете другие причины, а также как их решить, вы можете добавить статью, используя форму для комментариев.Спасибо за внимание.

    .
    Разное

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
