Клапан двигателя

Клапан – деталь газораспределительного механизма. Клапанный механизм (механизм привода клапанов) является составной частью газораспределительного механизма (ГРМ).

ГРМ бывает нижнеклапаннымм и верхнеклапаннымм. Современные силовые агрегаты повсеместно имеют верхнее расположение клапанов.

Клапан реализует прямую подачу в цилиндры определенной порции топливно-воздушной смеси или только воздуха, а также осуществляет выпуск отработавших газов. Четырехтактный двигатель внутреннего сгорания для нормальной работы требуется не менее двух клапанов на один цилиндр.

Клапаны бывают двух видов, что зависит от их прямой функции:

• впускной клапан;
• выпускной клапан;

Сегодня на современные моторы устанавливаются клапаны тарельчатого типа, которые имеют стержень. Устройство клапана включает в себя так называемую тарелку клапана. Наиболее распространенная конструкция ДВС получила клапаны, которые находятся в головке блока цилиндров (ГБЦ).

То место, где клапан контактирует с ГБЦ, получило название седло клапана. Седло клапана ДВС стальное или чугунное, запрессовано в головку блока цилиндров.

Максимально качественное наполнение цилиндра двигателя топливно-воздушной смесью или воздухом  требует того, чтобы диаметр тарелки впускного клапана был больше, чем у выпускного клапана. Впускные и выпускные клапаны имеют определенные отличия по этой причине. Впускной клапан зачастую получает больший диаметр своей тарелки. Это сделано для того, чтобы улучшить  наполнение цилиндров топливно-воздушной смесью или только воздухом.

Что касается выпускного клапана, в увеличении диаметра его тарелки необходимость также присутствует. Это необходимо для лучшей очистки цилиндров от продуктов сгорания. Отметим, что размер тарелки впускного и выпускного клапанов ограничен размерами самой камеры сгорания, которая изготовлена в ГБЦ. Качественное наполнение цилиндров и очистка реализуются не путем увеличения диаметра тарелки одного клапана, а путем установки большего количества клапанов на один цилиндр.

Клапаны ДВС в процессе работы мотора испытывают серьезные механические и тепловые нагрузки. По этой причине их изготавливают из особых жаростойких и износостойких металлических сплавов. Кромка тарелки клапана может быть усиленной, иногда сама тарелка усиливается при помощи керамического напыления. Что касается стержня, то для впускного клапана предусмотрен цельнометаллический стержень. Выпускной клапан имеет полый стержень, дополнительно получает натриевое наполнение для улучшения охлаждения тарелки клапана.

Повышенное внимание уделяется вопросу охлаждения именно выпускных клапанов, особенно для производительных силовых агрегатов. Выпускные клапана подвержены тепловой нагрузке намного больше впускных. Как уже было сказано, клапаны в таких моторах имеют полый стержень, который внутри наполнен натрием. Такое решение является эффективным способом охлаждения. Указанный натрий при выходе мотора на рабочую температуру плавится внутри полого стержня клапана, а затем в расплавленном виде течет.

Так осуществляется перенос избытков тепла от разогретой тарелки клапана к его стержню.

Место прилегания тарелки клапана к блоку называется фаской. Для того чтобы фаска не страдала от скопления нагара, а также было реализовано равномерное распределение тепла, в конструкции клапанного механизма используются решения для вращения (проворачивания) клапана в процессе работы ДВС.

Современное устройство наиболее распространенного двигателя предполагает схему с четырьмя клапанами, что означает наличие двух впускных и двух выпускных клапанов на каждый отдельный цилиндр. В момент открытия (клапан опускается) впускного клапана образуется кольцевой проход. Через этот проход между тарелкой клапана и седлом клапана в цилиндр попадает топливно-воздушная смесь или только воздух. От площади проходного сечения будет зависеть эффективность наполнения цилиндра, что далее влияет на показатели производительности при рабочем ходе поршня.

Могут также встречаться двухклапанные, трехклапанные и пятиклапанные схемы устройства ГРМ. В первом случае используется только один впускной и один выпускной клапан на цилиндр. Для трехклапанных схем характерно наличие двух впускных и одного выпускного клапана. Схема на пять клапанов означает, что стоят три впускных и два выпускных клапана. Количество клапанов на цилиндр зависит от общего размера камеры сгорания конкретного двигателя, реализации привода клапанов, степени форсировки мотора, а также ряда других факторов.

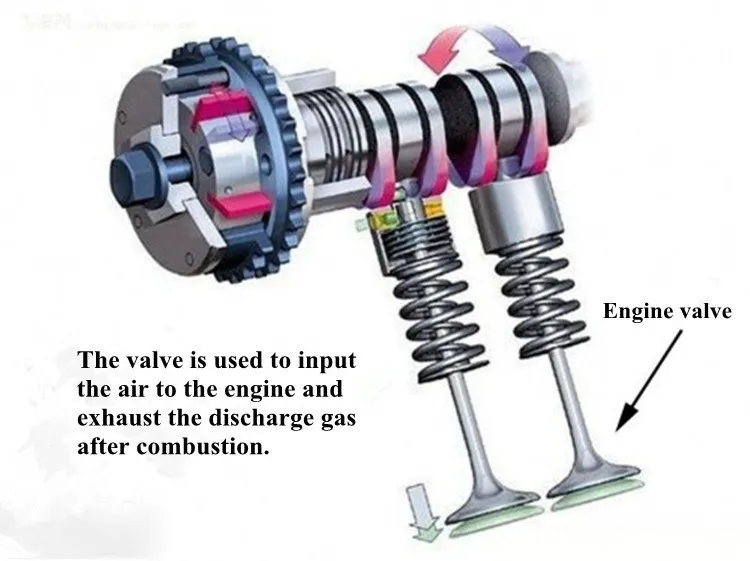

Открытие клапана реализовано при помощи нажатия на  клапанный стержень. За открытие отвечает привод клапана. Указанный привод обеспечивает передачу усилия от распределительного вала (распредвала). В современных двигателях используются две базовые схемы привода клапанов: привод посредством гидравлических толкателей клапана и реализация привода при помощи роликовых рычагов.

Закрытие клапана в процессе работы ДВС осуществляется при помощи специальной пружины определенной жесткости. Жесткость такой пружины должна быть ограниченной, чтобы не создавать больших ударных нагрузок на седла клапанов. Сила воздействия пружины заставляет тарелку клапана герметично перекрывать впускной или выпускной канал. Пружина клапана крепится на стержне посредством тарелки клапанной пружины и сухарей. Во время работы мотора, особенно под нагрузкой, могут возникать резонансные колебания на клапанах. Для устранения этого нюанса могут быть установлены сразу две клапанные пружины с разнонаправленными витками.

Жесткость таких пружин меньше по сравнению с решениями, которые получили только по одной пружиной. Использование двух пружин подразумевает то, что они навиты в разные стороны. Это сделано для предотвращения заклинивания клапана в результате поломки одной пружины. Так инженеры исключили риск попадания витков одной пружины клапана между витками другой. Для уменьшения трения клапанный механизм конструктивно имеет вышеупомянутые ролики (роликовый рычаг), которые находятся на толкателях и рычагах привода клапанов.

Клапан двигателя внутреннего сгорания — что такое клапаны двс

Чтобы четырехтактный двс любого автомобиля смог работать, в его устройство входит множество разных деталей и механизмов, которые синхронизированы между собой. Среди таких механизмов – грм. Его функция заключается в том, чтобы обеспечить своевременное срабатывание фаз газораспределения. О том, что это такое, подробно рассказывается здесь.

Если коротко, то газораспределительный механизм в нужное время открывает впускной/выпускной клапан, чтобы обеспечить своевременность процесса при выполнении конкретного такта в цилиндре. В каком-то случае требуется, чтобы оба отверстия были закрыты, в другом – открыто одно или даже оба.

Рассмотрим ближе одну деталь, которая позволяет стабилизировать данный процесс. Это клапан. В чем особенность его конструкции, а также как он работает?

Что такое клапан двигателя

Под клапаном подразумевается металлическая деталь, устанавливаемая в головке блока цилиндров. Она является частью механизма газораспределения, и приводится в движение распредвалом.

В зависимости от модификации авто двигатель будет иметь нижнее или верхнее расположение ГРМ. Первый вариант еще встречается в некоторых старых модификациях силовых агрегатов. Большинство производителей уже давно перешли на второй вид газораспределительных механизмов.

Причина тому – такой мотор легче настраивать и ремонтировать. Для регулировки клапанов достаточно снять клапанную крышку, и не нужно демонтировать весь агрегат.

Назначение и особенности устройства

Клапан – подпружиненный элемент. В спокойном состоянии он плотно закрывает отверстие. Когда распределительный вал проворачивается, кулачок, расположенный на нем, надавливает на клапан, опуская его. Благодаря этому отверстие открывается. Подробно устройство распредвала описывается в другом обзоре.

Каждая деталь играет свою функцию, которую конструктивно невозможно выполнить аналогичному элементу, находящемуся рядом. На один цилиндр предусмотрено минимум два клапана. В более дорогих моделях агрегатов их по четыре. Этих элементов в большинстве случаев парное число, и они открывают разные группы отверстий: одни – впускные, а другие – выпускные.

Впускные клапаны отвечают за поступление в цилиндр свежей порции воздушно-топливной смеси, а в моторах с непосредственным впрыском (разновидность инжекторной топливной системы, она описывается здесь) – объема свежего воздуха. Этот процесс происходит в тот момент, когда поршень выполняет такт впуска (с верхней мертвой точки после удаления выхлопа движется вниз).

Выпускные клапана имеют тот же принцип открытия, только выполняют они уже другую функцию. Они открывают отверстие для удаления продуктов горения в выпускной коллектор.

Конструкция клапанов двигателя

Рассматриваемые детали входят в клапанную группу газораспределительного механизма. В совокупности с другими деталями они обеспечивают своевременную смену фаз газораспределения.

Рассмотрим особенности конструкции клапанов и смежных с ними деталей, от которых зависит их эффективная работа.

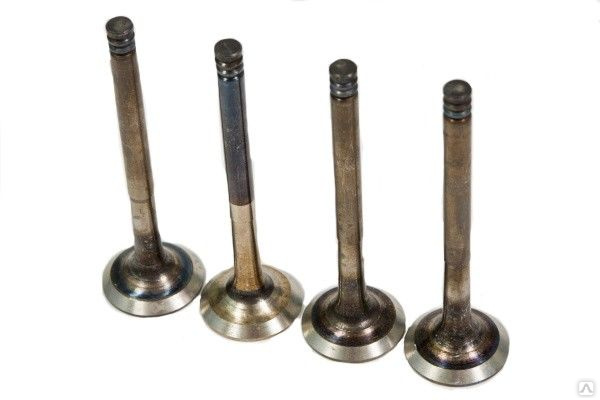

Клапаны

Клапаны имеют форму стержня, с одной стороны которого имеется головка или тарельчатый элемент, а с другой – пятка или торец. Плоская часть предназначена для герметичного закрытия отверстий в ГБЦ. Между тарелкой и стержнем сделан плавный переход, а не ступенька. Это обеспечивает обтекаемость клапану, благодаря чему он не создает сопротивление движению рабочей среды.

В одном моторе впускной и выпускной клапана будут немного отличаться. Так, у первых типов деталей тарелка будет шире, чем у вторых. Причина тому – высокая температура и большое давление при удалении через газоотвод продуктов сгорания.

Чтобы детали стоили дешевле, клапаны состоят из двух частей. Отличаются они составом. Эти две части стыкуются при помощи сварки. Рабочая фаска тарелки выпускного клапана тоже является отдельным элементом. Она наплавляется из другого типа металла, который обладает жаростойкими свойствами, а также устойчивостью к механическим нагрузкам. Помимо этих свойств торец выпускных клапанов не так сильно подвержен образованию ржавчины. Правда, эта часть во многих клапанах изготавливается из материала, идентичного металлу, из которого выполнена тарелка.

Головки впускных элементов обычно имеют плоскую форму. Такая конструкция имеет нужную жесткость и простоту исполнения. Форсированные двигатели могут оснащаться клапанами с вогнутыми тарелками. Такая конструкция немного легче стандартного аналога, благодаря чему снижается сила инерции.

Что касается выпускных аналогов, то форма их головки будет либо плоской, либо выпуклой. Второй вариант более эффективный, так как он обеспечивает лучшее удаление газов из камеры сгорания благодаря своей обтекаемости. Плюс выпуклая тарелка более прочная по сравнению с плоским аналогом. С другой стороны такой элемент тяжелее, из-за чего страдает его инерционность. Для таких типов деталей будут требоваться более жесткие пружины.

Также конструкция стержня этого типа клапанов немного отличается от впускных деталей. Чтобы обеспечить лучший теплоотвод от элемента, толщина стержня делается большей. Это повышает устойчивость к сильному нагреву детали. Однако у такого решения есть недостаток – оно создает большее сопротивление удаляемым газам. Несмотря на него, производители все же используют такую конструкцию, потому что выброс отработанного газа выполняется под сильным напором.

На сегодняшний день существует инновационная разработка клапанов с принудительным охлаждением. Такая модификация имеет пустотелый стержень. В его полость закачан жидкий натрий. Это вещество при сильном нагреве (находится возле головки) испаряется. В результате этого процесса газ поглощает тепло от металлических стенок. Пока он поднимается вверх, газ остывает, и конденсируется. Жидкое вещество стекает к основанию, где процесс повторяется.

Чтобы клапаны обеспечивали герметичность сопряжения, в седле и на тарелке выбирается фаска. Она тоже делается со скосом, чтобы устранить ступеньку. При установке клапанов на мотор их притирают к головке.

На герметичность соединения седла и головки влияет образовавшаяся на пояске коррозия, а выпускные детали часто страдают от образования нагара. Чтобы продлить срок службы клапана, некоторые двигатели оснащаются дополнительным механизмом, который при закрытии выпускного отверстия немного проворачивает клапан. Благодаря этому удаляется образовавшийся нагар.

Иногда бывает так, что хвостовик клапана ломается. Из-за этого деталь упадет в цилиндр, что повредит мотор. Для выхода из строя достаточно, чтобы коленвал совершил пару инерционных оборотов. Чтобы предотвратить подобную ситуацию, производители автоклапанов могут оснащать деталь стопорным кольцом.

Немного об особенностях пятки клапана. Эта часть подвергается силе трения, так как на нее оказывает воздействие кулачок распредвала. Чтобы клапан открылся, кулачок должен нажать на него с такой силой, чтобы сжалась пружина. Этот узел должен получать достаточно смазки, а чтобы он быстро не изнашивался, его закаляют. Некоторые разработчики моторов для предотвращения износа стержня используют специальные колпачки, которые выполнены из материалов, устойчивым к подобным нагрузкам.

Чтобы во время нагрева клапан не заклинило во втулке, часть стержня возле тарелки немного тоньше, чем часть, находящаяся возле пятки. Для фиксации клапанной пружины на торце клапанов делаются две проточки (в некоторых случаях одна), в которые вставляются сухари опоры (неподвижной тарелки, куда упирается пружина).

Клапанные пружины

На эффективность работы клапана влияет пружина. Она нужна для того, чтобы головка и седло обеспечивали герметичное соединение, и рабочая среда не проникала через образовавшийся свищ. Если эта деталь будет сильно жесткой, кулачок распредвала или пятка стержня клапана быстро износятся. С другой стороны слабая пружина не сможет обеспечить плотное прилегание двух элементов.

Так как этот элемент работает в условиях резко меняющихся нагрузок, он может сломаться. Для предотвращения быстрых поломок производители силовых агрегатов используют разные типы пружин. В некоторых ГРМ устанавливаются двойные типы. Такая модификация снижает нагрузку на отдельный элемент, тем самым увеличивая его рабочий ресурс.

В таком исполнении пружины будут иметь разное направление витков. Это предотвращает попадание частиц лопнувшей детали между витками другой. Для изготовления этих элементов используется пружинная сталь. После формирования изделия его закаляют.

По краям каждая пружина отшлифовывается, благодаря чему обеспечивается контакт всей опорной части к головке клапана и верхней тарелке, закрепленной на головке блока цилиндров. Чтобы деталь не подвергалась окислению, ее покрывают слоем кадмия и оцинковывают.

Помимо классических клапанов, работающих от ГРМ, в спортивных моделях транспорта может использоваться пневмоклапан. По сути это такой же элемент, только приводится в движение он особенным пневматическим механизмом. Благодаря этому достигается такая точность срабатывания, что мотор способен развивать невероятные обороты – вплоть до 20 тысяч.

Такая разработка появилась еще в 1980-х годах. Она способствует более четкому открытию/закрытию отверстий, чего не может обеспечить ни одна пружина. Этот привод работает от сжатого газа, находящегося в резервуаре над клапаном. Когда кулачок бьет по клапану, сила удара составляет приблизительно 10 Бар. Клапан открывается, а когда распредвал ослабляет воздействие на его пятку, сжатый газ быстро возвращает деталь на свое место. Чтобы давление не падало из-за возможных утечек, система оснащена дополнительным компрессором, резервуар которого находится под давлением около 200 Бар.

James Ellison, PBM Aprilia, CRT Test Jerez Feb 2012

Такая система используется в мотоциклах класса MotoGP. Этот транспорт при одном литре объема мотора способен развить 20-21 тысячу оборотов коленвала. Одна из моделей с подобным механизмом – одна из моделей мотоцикла Aprilia. Его мощность составила невероятные 240 л.с. Правда, для двухколесного транспорта это слишком много.

Направляющие втулки клапанов

Роль этой детали в работе клапана заключается в том, чтобы обеспечить его прямолинейное перемещение. Также втулка способствует охлаждению стержня. Эта часть нуждается в постоянной смазке. В противном случае стержень будет подвергаться постоянной термической нагрузке, а втулка быстро сотрется.

Материал, который могут использовать для изготовления таких втулок, должен обладать теплоустойчивостью, выдерживать постоянное трение, хорошо отводить тепло от смежной детали, а также выдерживать большие температуры. Такие требования может удовлетворить перлитный серый чугун, алюминиевая бронза, керамика с хромом или хромникелем. Все эти материалы имеют пористую структуру, благодаря чему способствуют удержанию масла на своей поверхности.

Втулка для выпускного клапана будет иметь немного больший зазор между стержнем, чем у впускного аналога. Причина тому – большее тепловое расширение клапана, работающего на удаление отработанного газа.

Седла клапанов

Это контактная часть отверстия ГБЦ возле каждого цилиндра и тарелки клапана. Так как эта часть головки сталкивается с механическими и термическими нагрузками, она должна обладать хорошей устойчивостью к сильному нагреву и частым ударам (когда автомобиль едет быстро, обороты распределительного вала настолько высокие, что клапана буквально падают в седло).

Если блок цилиндров и его головка изготавливается из алюминиевого сплава, седла клапанов обязательно будут выполнены из стали. Чугун и так неплохо справляется с подобными нагрузками, поэтому седло в такой модификации выполняется в самой головке.

Существуют также вставные седла. Они изготавливаются из легированного чугуна или жаростойкой стали. Чтобы фаска элемента не так сильно изнашивалась, ее выполняют путем наслоения жаростойкого металла.

Вставное седло фиксируется в отверстии головки разными способами. В некоторых случаях оно запрессовывается, а в верхней части элемента выполняется проточка, которая в процессе монтажа заполняется металлом тела головки. Благодаря этому создается целостность узла из разных металлов.

Стальное седло крепится путем развальцовки верхней части в теле головки. Существуют седла цилиндрической и конической форм. В первом случае они монтируются до упора, а вторые имеют небольшой торцевой зазор.

Количество клапанов в двигателе

Стандартный 4-тактный двигатель внутреннего сгорания оснащается одним распределительным валом и двумя клапанами на один цилиндр. В таком исполнении одна деталь отвечает за впрыск смеси воздуха или просто воздуха (если топливная система имеет непосредственный впрыск), а другая – за отвод отработанных газов в выпускной коллектор.

Более эффективная работа у модификации двигателя, в которой на один цилиндр имеется четыре клапана – по два на каждую фазу. Благодаря такой конструкции обеспечивается лучшее наполнение камеры новой порцией ВТС или воздуха, а также ускоренное удаление выхлопных газов и проветривание полости цилиндра. Такими моторами начали комплектовать автомобили, начиная с 70-х гг прошлого столетия, хотя разработка таких агрегатов началась еще в первой половине 1910-х годов.

На сегодняшний день для улучшения работы силовых агрегатов существует разработка двигателя, в котором имеется пять клапанов. Два на выпуск, и три на впуск. Примером таких агрегатов являются модели концерна Volkswagen-Audi. Хотя принцип работы грм в таком моторе идентичен классическим вариантам, но конструкция этого механизма усложнена, из-за чего инновационная разработка стоит дорого.

Похожий нестандартный подход применяет также автопроизводитель Mercedes-Benz. Некоторые двигатели этого автопроизводителя оснащаются тремя клапанами на цилиндр (2 – впускные, 1 – выпускной). Дополнительно в каждой камере котелка устанавливается по две свечи зажигания.

Число клапанов производитель определяет по размеру камеры, в которую поступает топливо и воздух. Чтобы улучшить ее наполнение, нужно обеспечить лучший приток свежей порции ВТС. Для этого можно увеличить диаметр отверстия, а вместе с ним и размер тарелки. Однако такая модернизация имеет свои рамки. А вот установить дополнительный впускной клапан вполне реально, поэтому автопроизводители разрабатывают именно такие модификации ГБЦ. Так как скорость впуска важнее выпуска (удаление выхлопа производится под давлением поршня), то при нечетном количестве клапанов больше всегда будет впускных элементов.

Из чего изготавливают клапана

Так как клапаны работают в условиях максимальных температурных и механических нагрузок, они изготавливаются из металла, устойчивого к таким факторам. Больше всего нагревается, а также сталкивается с механическим воздействием место контакта седла и тарелки клапана. При высоких оборотах мотора клапаны быстро опускаются в седла, что создает удар на краях детали. Так же в процессе сгорания смеси воздуха и топлива тонкие края тарелки подвергаются резкому нагреву.

Помимо тарелки клапана нагрузке подвергаются еще и клапанные втулки. Негативными факторами, которые приводят к износу эти элементы, является недостаточная смазка и постоянное трение при быстром передвижении клапанов.

По этим причинам к клапанам предъявляются такие требования:

1. Они должны герметично закрывать впускное/выпускное отверстия;
2. При сильном нагреве края тарелки не должны деформироваться от ударов о седло;
3. Должны быть хорошо обтекаемыми, чтобы поступающей или удаляемой среде не создавалось сопротивление;
4. Деталь не должна быть тяжелой;
5. Металл должен быть жестким и прочным;
6. Не должен подвергаться сильному окислению (когда машина ездит редко, края головок не должны ржаветь).

Деталь, открывшая отверстие, в дизелях нагревается до 700 градусов, а в бензиновых аналогах – до 900 выше нуля. Ситуация усложняется тем, что при таком сильном нагреве открытый клапан не охлаждается. Выпускной клапан может быть изготовлен из любой высоколегированной стали, выдерживающей большой нагрев. Как уже было сказано, один клапан изготавливается из двух разных типов металла. Головка сделана из жаропрочных сплавов, а стержень – из углеродистой стали.

Что касается впускных элементов, то они охлаждаются за счет контакта с седлом. Тем не менее, их температура тоже высокая – порядка 300 градусов, поэтому не допускается, чтобы при нагреве деталь деформировалась.

Часто в состав сырья для создания клапанов входит хром, что повышает его термическую устойчивость. В процессе сгорании бензина, газа или дизтоплива выделяются некоторые вещества, которые могут агрессивно воздействовать на металлические детали (например, это окись свинца). Для предотвращения негативной реакции в материал головки клапана могут входить никель, марганец и азотные соединения.

И напоследок. Ни для кого не является секретом, что в любом двигателе со временем клапана прогорают. Вот небольшое видео о том, по каким причинам это происходит:

ПРИЧИНЫ по КОТОРЫМ прогорают КЛАПАНА в ДВИГАТЕЛЕ АВТОМОБИЛЯ 95% водителей ЭТОГО не ЗНАЛИ

Смотрите это видео на YouTube

Вопросы и ответы:

Что делают клапана в двигателе? Во время их открывания впускные клапаны обеспечивают приток свежего воздуха (или воздушно-топливной смеси) в цилиндр. Открытые выпускные клапаны отводят отработавшие газы в выпускной коллектор.

Как понять, что прогорели клапана? Ключевым признаком прогоревших клапанов является троение мотора независимо от оборотов. При этом мощность мотора прилично снижается, а расход топлива увеличивается.

Какие части открывают и закрывают клапаны? Шток клапана связан с кулачками распределительного вала. Во многих современных двигателях между этими деталями устанавливаются еще гидрокомпенсаторы.

Главная » Статьи » Устройство автомобиля » Клапан двигателя. Назначение, устройство, конструкция

Двигатели, в которых могут загнуться клапана: Зачем они нужны



Вы знаете, что такое «интерференционный двигатель»? Нет? Но тогда вы наверняка слышали, что существуют двигатели, в которых клапана могут встретиться с поршнями, в результате чего силовой агрегат серьезно выйдет из строя. Такие моторы и называют интерференционными. На самом деле многие читатели представляют, что это за двигатели. Особенно те, кому приходится часто менять ремень ГРМ, чтобы предотвратить его обрыв, который в интерференционных двигателях приводит к встрече клапанов с поршнями. Но почему при обрыве ремня или цепи ГРМ во многих автомобилях происходит подобное? И зачем нужны двигатели с большим риском повреждения в случае несвоевременного технического обслуживания? Давайте разбираться.



Вы наверняка знаете, что в двигателях внутреннего сгорания главную работу превращения кинетической энергии в механическую выполняют поршни блока цилиндров, которые под воздействием энергии, получаемой при сгорании топлива, начинают двигаться внутри блока силового агрегата, передавая энергию на коленвал. Но помимо поршней не менее важную работу выполняют клапана, которые движутся в головке блока двигателя вверх и вниз, открывая и закрывая впускные и выпускные порты блока цилиндров. Основная работа клапанов заключается в подаче топлива и кислорода в цилиндры двигателя, где топливо и воздух сжимаются поршнями, прежде чем топливная смесь воспламеняется, приводя в движение внутренние компоненты двигателя, благодаря чему ваша машина двигается.



Вот очень красивая и странно успокаивающая анимация поршней и клапанов двигателя в действии. С помощью этого ролика вы поймете, как работает двигатель внутреннего сгорания:





Как вы видели, движение клапанов осуществляется с помощью распределительного вала – распредвала (или валов/распредвалов). Распредвал приводится в движение за счет ремня или цепи (или нескольких ремней или цепей). Ремень или цепь соединяется с коленчатым валом (коленвалом) двигателя. Эти ремни или цепи называются ремни/цепи газораспределительного механизма (ГРМ) двигателя, поскольку именно они приводят в движение распредвал. На распредвале есть кулачки, которые, двигаясь, контролируют время открытия и закрытия клапанов двигателя. Это объяснение простыми словами. Конечно, на самом деле все немного сложнее.



Смотрите также: Как работает система газораспределения и почему так важно следить за ремнем ГРМ?



Таким образом, клапана одновременно двигаются с поршнями двигателя вверх и вниз. Но именно из-за этого принципа работы клапанов и поршней во многих двигателях может случиться драма – клапана могут встретиться с поршнями.

Обычно, когда все работает хорошо, открытие и закрытие клапанов синхронизировано так, что при открытии клапана и поршни никогда не занимают одинаковое пространство в блоке цилиндров.



Когда поршень находится в самом вверху блока цилиндра двигателя и не может больше двигаться вверх, то в этом положении клапана закрыты, так как в этот момент происходит сжатие (это положение называют верхняя мертвая точка).



Верхняя мертвая точка — положение поршня в цилиндре, соответствующее максимальному расстоянию между любой точкой поршня и осью вращения коленчатого вала



Когда положение поршня находится в верхней мертвой точке, клапан (клапана) при правильной работе двигателя не должен находиться на пути поршня.



Смотрите также: По каким принципам работает двигатель Инфинити с изменяемой степенью сжатия, подробная информация

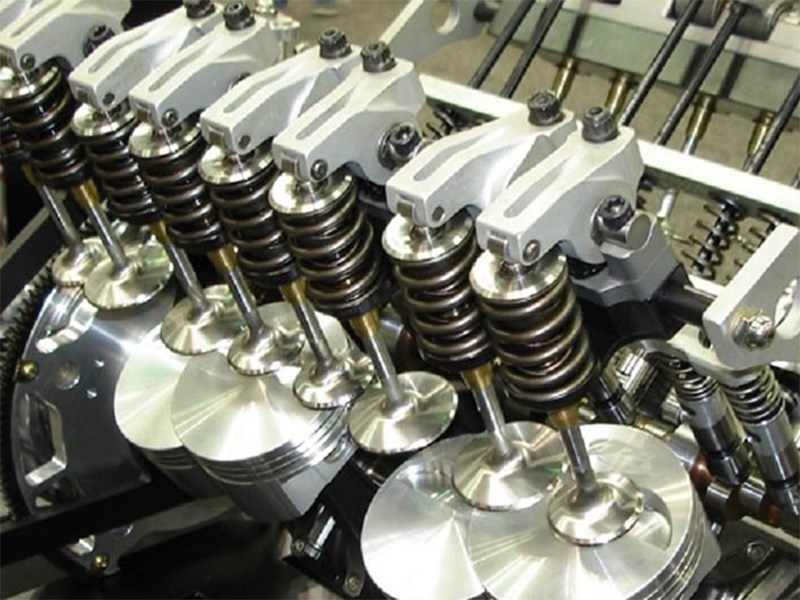

А теперь мы поговорим непосредственно об интервенционных движках, где может произойти ужасное: клапана могут встретиться во время работы двигателя с поршнями. Это может случиться при обрыве ремня или цепи ГРМ. Естественно, если подобное произойдет во время работы мотора, то двигатель выйдет из строя. Ведь при повреждении цепи/ремня ГРМ клапана перестают перемещаться, что означает, что некоторые из них застрянут в открытом положении и обязательно встретятся с поршнями.



Если поршень имеет достаточно большой ход в цилиндре, что позволяет ему фактически встретиться с открытым клапаном, то такие двигатели в науке называют интерференционными. Если же поршни не могут добраться до клапанов, то это обычные свободно работающие моторы.





Итак, если этот поршень попал в клапана, это очень и очень плохие новости для автовладельца. Клапана могут изгибаться, загибаться или ломаться. Также в результате подобного краха поршень может получить некоторый ущерб, в результате чего поршень внутри цилиндра двигателя будет сильно поврежден. Как правило, в этом случае владельца автомобиля ждет адский счет за восстановительный ремонт мотора.



Вот какой звук может появиться, если произойдет худшее:





В свободно работающих двигателях при обрыве ремня или цепи ГРМ подобного разрушения клапанов и поршней не происходит, поскольку в этом случае мотор просто останавливает свою работу, а клапана и поршни не могут встретиться. В этом случае вам нужно просто заменить ремень или цепь ГРМ на новые.



Читая это, кто-то, наверное, подумал: черт возьми, зачем кому-то нужно было создавать такие двигатели, где клапана могут встретиться с поршнями? Ведь при создании подобных моторов было ясно, что обрыв ремня или цепи ГРМ – вполне распространенное явление в мире. Кто создал такой двигатель и зачем?



Например, почти каждый современный двигатель Nissan является двигателем интерференции



Ответ: таких инженеров и конструкторов немало. Сегодня многие автомобильные компании выпускают двигатели, где при обрыве ремня ГРМ или цепи ГРМ клапана встречаются с поршнями. И скорее всего, у большинства наших читателей в автомобиле установлен такой мотор. Но главный вопрос: почему сегодня многие автопроизводители создают такие двигатели?



Основная причина в том, что все автокомпании хотят выпускать хорошие двигатели. В современном мире понятие «хороший двигатель» включает: мощность, крутящий момент, экономичность, эффективность и т. п. Но для обеспечения таких характеристик моторам необходима высокая степень сжатия.



От сжатия зависит, насколько топливо и воздушная смесь будут сжаты в цилиндрах двигателя. Чем больше сжать топливную смесь, тем больше энергии вы получите от 1 литра топлива. Как видите, чем больше степень сжатия, тем больше мощности получается при сгорании топлива, что, в свою очередь, снижает его расход в определенный момент времени.



Большое сжатие также означает, что толкание поршней в цилиндре будет происходить дальше и дальше вверх. Сами понимаете, что это также означает, что верхняя часть поршня в двигателе с большой степенью сжатия достигнет места, где могут появиться открытые клапана. В итоге теоретически при рассинхронизации газораспределительного механизма клапана и поршни могут встретиться в одном месте и повредить друг друга.



Кстати, это также объясняет, почему почти все дизельные двигатели являются интерференционными: по своей природе дизели – очень мощные компрессионные моторы (двигатели с большой степенью сжатия).



Преимущества высокой компрессии настолько хороши, что многие разработчики двигателей решают, что лучше производить силовые агрегаты, в которых есть риск встретиться клапанам с поршнями. Но если вы будете строго следовать рекомендациям производителя и своевременно менять цепь или ремень ГРМ (как правило, примерно каждые 100 000 км или около того, как видите, не так часто, как, например, моторное масло с фильтрами), то тогда вам действительно не нужно беспокоиться о возможном выходе двигателя из строя из-за обрыва. Правда, если вы будете приобретать оригинальные ремни и цепи ГРМ.

Но, к сожалению, все равно у многих автолюбителей есть беспокойство по поводу обрыва цепи или ремня ГРМ. Даже если своевременно менять их. Да, тогда в 99,9% случаев вряд ли двигатель выйдет из строя из-за встречи клапанов с поршнями. Но тем не менее вероятность подобного события никто не отменял. А когда у нас есть беспокойство, то нет нужного удовлетворения от владения автомобилем, в отличие от спокойствия автовладельцев, чьи автомобили оснащены обычными двигателями, в которых клапана с поршнями не могут встретиться при обрыве цепи/ремня ГРМ.



Хотя в целом это довольно разумный компромисс. Но, как видите, для того чтобы двигатель в 99,9% случаев не вышел из строя, нужно периодически прилагать определенные усилия и нести траты. Но тем не менее на данный момент подобные интерференционные двигатели, наверное, – лучшее решение в автопромышленности, которое помогло разработчикам улучшить экономичность и мощность современных автомобилей, а также снизить уровень выбросов вредных веществ в атмосферу.



Так что если ваша машина оснащена двигателем, в котором при обрыве ремня/цепи ГРМ гнет клапана, то просто своевременно меняйте ремень и цепь. Когда менять, вы можете узнать из руководства к автомашине или в техническом центре. Также советуем для замены ремня/цепи ГРМ обращаться в проверенные автомастерские или в дилерские технические центры. Помните, что лучше переплатить, чем потом получить поврежденные клапана и поршни в двигателе.



В том числе на опасность загиба клапанов о поршни стоит обратить внимание всем покупателям подержанных машин. Дело в том, что предыдущий владелец мог и не менять ремень/цепь вовремя. Поэтому если вы приобрели подержанный автомобиль, то советуем поменять ремень или цепь на новые как можно скорее. Если, конечно, ваша машина оснащена мотором, в котором есть риск повреждения клапанов о поршни.

Как определить, что клапана на двигателе погнулись

Содержание

1. Обновленные двигателя автомобиля
2. На каких двигателях ВАЗ гнет клапана, а на каких нет
3. За что отвечают клапаны в моторе
4. Почему гнутся клапаны
5. Как определить, что клапана погнулись
6. Как не допустить поломки клапанов

На новых «десятках» сразу устанавливались 8-клапанные моторы с объемами 1. 5 и 1.6 литра. Первые силовые узлы (с позиции описываемой нами проблемы) были идеальны, и клапана не гнулись. Хотя на более ранних моделях типа восьмерки, девятки с объемом 1.3 эта проблема была. Причина была в том, что поршень конструктивно не мог «встретиться» с клапанами.

Со временем в семействе «десяток» появилась более современная модель ВАЗ 2112, оборудованная мотором на полтора литра, с 16-клапанным мотором. Именно с этого момента начались проблемы. Многие автолюбители и специалисты не могли взять в толк, почему гнет клапана.

На самом деле причина была в конструкции силового узла. С одной стороны, появление 16-клапанной головки позволило повысить мощность автомобиля до 92 «лошадей», а с другой — обрыв ремня ГРМ неизменно приводил к столкновению поршней и клапанов, а также деформации последних.

После этого приходилось ехать на СТО и сдавать машину в дорогостоящий ремонт. Конструктивная вина лежала на самих поршнях, на которых отсутствовала необходимая выемка. Как следствие, обрыв ремня ГРМ всегда заканчивался одинаково.

Обновленные двигателя автомобиля

Подобная оплошность была взята на вооружение и на новых авто ВАЗ 2112 устанавливались уже более продвинутые 16-клапанные моторы объемом 1.6 литра. Конструктивно силовые узлы отличались не сильно, но одна особенность все-таки присутствовала. В новом моторе поршни имели определенные выемки, поэтому описанная выше проблема была исключена.

В течение следующих нескольких лет автолюбители уже стали забывать о погнутых клапанах и привыкли к надежности новых 16-ти клапанных моторов. Но обновленная модель Приора с силовым узлом 1.6 литра неприятно удивила — клапана при обрыве ГРМ также гнулись.

При этом итоговый ремонт обходился много дороже. С другой стороны, разработчики сделали ремень максимально широким, чтобы свести к минимуму вероятность разрыва ремня. Не везло только тем автолюбителям, которым доставался бракованный ремень или же тем, которые вовсе не следили за своим «железным конем».

К сожалению, даже на новых моторах Калины 1.4 литра с 16-тью клапанами также не избежать ремонта при разрыве ремня в движении. Так что контроль состояния данного узла является обязательным.

На каких двигателях ВАЗ гнет клапана, а на каких нет

Сделаем промежуточные выводы, а также выделим наиболее «опасные» и «безопасные» модели с позиции вероятной деформации клапанов в случае повреждения ремня:

• Какие двигателя ваз гнут клапана? К данной категории относятся моторы автомобилей следующего модельного ряда — 21127, 21116, 2112, 1194.
• Какие двигателя ваз не гнут клапана? Более надежными являются моторы таких моделей ВАЗ, как 1183, 21114, 21083, 21124, 21126 (гнуло до 2013 года, а сейчас — нет), 21128.

Текущая проблема вызвала много споров в среде автолюбителей. Многие владельцы «проблемных» ВАЗ интересуются, что делать, чтобы не гнуло клапана. На самом же деле есть несколько рекомендаций.

Они следующие:

1. Во-первых, старайтесь периодически оценивать состояние ремня ГРМ и производить его замену при первых признаках повреждения. Появление трещин, попадание на поверхность моторного масла, чрезмерное растягивание, отслоение краев — все это повод установить новый ремень ГРМ и не дожидаться разрыва.
2. Во-вторых, если ожидается ремонт движка, то можно поменять поршни, а в некоторых случаях и коленчатый вал. Кроме этого, некоторые специалисты рекомендуют (как выход) установку нового распределительного вала.

Но здесь без консультации специалистов, конечно, не обойтись. После этого может понадобиться перепрошивка и удаление катализатора.

Если вам достался автомобиль, где гнет клапана, то не отчаивайтесь раньше времени. Идеальным решением будет максимальное внимание к двигателю и более частая замена ремня ГРМ . Даже этого будет достаточно, чтобы свести риски к минимуму.

Что касается замены узлов и дорогостоящего ремонта, то эти затраты, как правило, не оправдывают себя. Удачи на дорогах и конечно же без поломок.

Одна из страшных тем в разговорах автомобилистов – почему гнутся клапана, на каких автомобилях возможна эта поломка, и как ее предотвратить.

Сегодня мы подробно расскажем о причинах, по которым выходят из строя клапана двигателя и мерах профилактики этой неисправности.

За что отвечают клапаны в моторе

Для начала немного теории. Наверняка каждый автолюбитель знает, сколько цилиндров в моторе его автомобиля, а вот сколько в нем клапанов – на этот вопрос ответ дадут не все. В большинстве современных двигателей насчитывается от восьми до шестнадцати клапанов (по два или четыре на один цилиндр), есть силовые установки (восьми или двенадцатицилиндровые), у которых количество клапанов – от 24 до 32-х.

Клапан – важная деталь газораспределительного механизма (ГРМ) двигателя машины, которая располагается в головке блока цилиндров, отвечает за своевременную подачу воздуха в цилиндр и вытеснения из него отработанного газа.

Причем, один и тот же клапан не может выполнять указанные функции, а потому каждый цилиндр оборудован двумя видами клапанов – впускными, которые подают в камеру сгорания воздух, и выпускными, которые выдавливают из этой камеры продукты сгорания топливовоздушной смеси.

Есть двигатели, у которых на один цилиндр приходятся по два выпускных и впускных клапана, а есть такие, где впускных клапанов больше, чем выпускных (трех и пятиклапанные цилиндры). В строении клапана различают две части: тарелку и стержень. Именно стержень клапана и попадает под удар, когда из строя выходит один из элементов газораспределительного механизма.

В рабочее состояние клапаны приводит распределительный вал, который, вращаясь вокруг своей оси в головке блока цилиндров, поднимает одни и опускает в цилиндры другие клапаны – это так называемые газораспределительные фазы. В свою очередь, распредвал в движение приводит коленчатый вал – оба этих элемента ГРМ связаны между собой приводом, который может быть зубчатым, ременным или цепным. Зубчатая передача вращает распределительный вал в блоке цилиндров, а ременная или цепная – в головке блока цилиндров.

В настоящее время наибольшее распространение получили двигатели, в газораспределительном механизме которых используется ремень или цепь. Ременной тип привода проще по своей конструкции, но менее надежен, чем цепной. Цепной тип привода, в свою очередь, устроен сложнее – в его механизм входят натяжные ролики и успокоители. Мы неслучайно столько внимания уделили деталям газораспределительного механизма – понимание принципа его работы поможет нам в дальнейшем определить причины, по которым гнет клапана.

Почему гнутся клапаны

И у газораспределительного механизма с ременным приводом, и у ГРМ с цепным приводом может настать момент, когда выходит из строя ременная или цепная передача. Обрыв ремня ГРМ или растяжение звеньев цепи ГРМ, которые не в состоянии зацепиться за зубья шестерен распределительного вала (проскальзывание) ведет к тому, что распредвал резко останавливается, а коленчатый вал продолжает свое движение.

В этот момент клапаны утапливаются в цилиндр, а им навстречу поднимается поршень. Сила подъема поршня намного больше, чем у опускающихся клапанов, поэтому поршень ударяет по тарелке клапана, а стержень, не выдерживая этого удара, сгибается или даже ломается. Происходит полная остановка двигателя, заводить который снова не рекомендуется, чтобы не спровоцировать более серьезной поломки – выхода из строя поршней, что чревато дорогостоящим ремонтом головки блока цилиндров.

Как определить, что клапана погнулись

Установить на глаз, что при обрыве ремня или проскальзывании цепи ГРМ загнуло клапана, нельзя. Для этого нужно провести две нехитрые операции.

Для начала установим на ролики по меткам новый ремень ГРМ и потихоньку прокрутим коленчатый вал. Достаточно от двух до пяти оборотов чтобы определить, что клапана погнуты: если вращение свободное, то стержни клапанов целы, если затруднено – клапана загнулись.

Бывает так, что коленвал прокручивается, а клапана все равно загнулись. Как в таком случае определить поломку? Надо замерить компрессию в цилиндрах, предварительно выкрутив свечи зажигания. Если в цилиндре компрессии нет — клапана погнулись.

Как не допустить поломки клапанов

Разберем причины, по которым мог порваться ремень, чтобы понимать, как предотвратить такую поломку.

• Причина 1. Истек срок эксплуатации ремня ГРМ. Как и любой другой расходный материал, ремень газораспределительного механизма имеет свой ресурс работы. Производитель автомобиля в руководстве по эксплуатации указывает срок замены ремня ГРМ – для большинства моторов он наступает при пробеге 100-120 тысяч километров. Надеяться на то, что до этого момента ремень будет служить верой и правдой, конечно, можно, но для пущей верности рекомендуем на каждом плановом ТО проводить осмотр состояния ремня и при необходимости провести его замену. В таком случае мы не допустим его обрыва, и, как следствие, не будем расхлебывать проблемы с загнутыми клапанами.
• Причина 2. Использование контрафактного ремня ГРМ. Некоторые автолюбители, желая сэкономить, покупают неоригинальные, дешевые ремни ГРМ, которые рвутся на малых пробегах – 5-7 тысяч километров. Совет – относитесь ответственно к покупке ремня ГРМ, лучше заплатить больше за этот расходник, чем потом раскошелиться на дорогостоящий ремонт головки блока цилиндров.
• Причина 3. Поломка помпы ГРМ. В конструкции газораспределительного механизма некоторых двигателей помпа соприкасается с ремнем, и при выходе из строя этого узла его заклинивает, в результате чего ремень трется о помпу и перетирается, что приводит к его обрыву. Помпа изнашивается на тех же пробегах, что и ремень ГРМ, поэтому при замене ремня рекомендуем установить новую помпу.
• Причина 4. Износ распределительного вала. Эта поломка происходит на больших пробегах двигателя (от 150 тысяч км и более), а потому встречается не так часто. Заклинивание распредвала может привести к разрыву ремня ГРМ. Именно поэтому при покупке подержанного автомобиля с большим пробегом настоятельно советуем взглянуть на состояние распредвала.
• Причина 5. Неисправность навесного оборудования привода ГРМ. Ремень газораспределительного механизма движется на роликах, которые тоже могут изнашиваться, заклинивать, что приводит к разрыву ремня и загибании клапанов.

Рекомендуем на каждом ТО проверять состояние натяжных роликов, регулярно смазывать и подтягивать их крепления, и при необходимости заменять их новыми.

Хотя двигатели с цепным приводом ГРМ считаются более надежными, бывает, что гнет клапана и у них. Происходит это по двум причинам: звенья цепи растягиваются или выходит из строя навесное оборудование привода (натяжные ролики и успокоители). Основная причина, по которой растягиваются звенья цепи ГРМ – некачественный материал, из которого она изготовлена.

Такая беда случилась с двигателями Volkswagen TSI в середине 2000-х годов: немецкий автопроизводитель заказал цепи у недобросовестного подрядчика, и они начали выходить из строя на 20-40 тысячах пробега, провоцируя загибание клапанов. Чтобы у таких моторов не гнули клапана, следует периодически проводить диагностику цепи ГРМ и навесного оборудования и по необходимости менять их на новые.

Помимо этих способов предотвратить загиб клапанов можно, сделав на головках поршней специальные углубления, которые по своим габаритам будут соответствовать стержням клапанов. Если случится обрыв ремня или проскочит цепь, то, при остановке распредвала стержни клапанов не уткнутся в головки поршней, а войдут в углубления и остановятся там.

Правда, у этого способа есть и свои минусы: двигатель с такими «тюнингованными» поршнями теряет до семи процентов своей мощности. Готовы ли вы дефорсировать мотор своего «железного коня» ради сохранности клапанов при выходе из строя привода ГРМ?

признаки, причины и что делать

Клапана двигателя работают в тяжелом режиме в области сильного давления и высокой температуры, поэтому изготавливаются из достаточно прочных материалов. Однако, не редки случаи, когда происходит прогорание тарелки клапана, обычно это клапан выпускной группы, работающий в особо жестких условиях. Вызвано это тем, что при выпуске раскаленные отработанные газы с высокой скоростью и давлением проходят между тарелкой клапана и седлом, агрессивно воздействуя на обе детали.

Прогоревший клапан УАЗ Патриот 2.7 бензин

Признаки:

• Двигатель троит, особенно на холостом ходу;

• Снижение мощности мотора;

• Увеличение расхода топлива.

Причины

Малая величина клапанного теплового зазора, либо полное его отсутствие ведут к пережатию клапанов и сгоранию тарелки клапана. Зазор может уменьшиться в процессе эксплуатации авто, при неправильной регулировке клапанов, а также при неисправности гидрокомпенсаторов.

На фото — гидрокомпенсаторы с рокерами

Подгорание кромки тарелки клапана может быть вызвано и износом стержней клапанов и отверстия в направляющих втулках. Это ведет к тому, что клапан имеет некоторый люфт в направляющей и поэтому не полностью садится в седло.

Схема клапана, тарелки и седла.

По состоянию тыльной стороны кулачка распределительного вала можно с большой долей вероятности сделать вывод, что был малый клапанный зазор, либо он вообще полностью отсутствовал.

Определяется это таким образом. Когда между коромыслом, рокером или толкателем (в зависимости от конструкции двигателя) есть необходимый зазор, то тыльная часть кулачка распределительного вала не касается сопряженной детали. Так как нет прямого контакта, то тыльная часть кулака имеет темноватый оттенок, тогда как рабочая часть всегда блестящая, так как постоянно работает на прямой контакт.

Когда же зазор мал или отсутствует, то тыльная часть кулачка распределительного вала также работает в контакте с рокером и тоже имеет блестящий вид. Это подтвердит вероятность того, что клапан прогорел от пережатия клапанных зазоров при регулировке, либо уменьшился по мере эксплуатации, когда длительное время не проводилась проверка состояния клапанных зазоров.

При полном прилегании тарелки клапана к седлу, он отдает часть своей температуры седлу, частично при этом охлаждаясь. Когда же клапан не может сесть полностью в седло, он практически не охлаждается, что ведет в итоге к его перегреву и прогару кромки тарелки.

Прогар клапана и износ седел клапанов особенно выражен в двигателях, работающих на газе. Это вызвано тем, что при использовании газа повышается температура сгорания на 60-80 градусов, относительно бензиновой смеси.

Просевшее седло клапана

Так при работе на бензине клапанные тарелки нагреваются до температуры порядка 900 градусов, а седла до 300-350 градусов. Само по себе такое повышение температуры в целом не опасно для двигателя, если не производится регулировка по обеднению газовой смеси. При работе на бедной смеси температура сгорания вырастает на 200-250 градусов, что неминуемо приведет в последствии к сгоранию тарелок выпускных клапанов и седел.

Помимо механических причин, вызывающих сгорание клапанов, нужно отметить и использование бензина, значение октана которого ниже, чем рекомендует производитель конкретной марки автомобиля. Это вызвано тем, что чем ниже октановое число бензина, тем выше скорость его горения и тем выше вероятность детонации при работе мотора.

На фото впускные клапана, которые редко прогорают. Обычно прогорают выпускные клапана

Так при нормальном состоянии мотора, фронт распространения пламени смеси распространяется с 10-20 м/сек, а при использовании бензина с низким октановым числом скорость смеси начинает гореть уже 1500-2500 м/сек, что практически в 100 раз выше, чем при нормальном горении.

В итоге, многократно возрастает температура деталей двигателя, что приводит к прогоранию, клапанов, седел, поршней. Поэтому не стоит проверять прочность своего мотора, путем экономии на более дешевом сорте бензина с низким октановым числом.

Проблема с прогоранием клапанов может быть вызвана и постоянным эксплуатированием автомобиля на предельных возможностях. Это все же не спортивный автомобиль со специально подготовленным мотором, а обычный авто с серийным двигателем, для городской и загородной езды.

Прогоревшие клапана в двигателе 1.2 HTP Skoda Fabia. О двигателе можно прочесть здесь

Проверка

Двигатель может троить по нескольким причинам, это:

• Неработающая свеча;

• Трещина в крышке трамблера;

• Неисправный высоковольтный провод, свечной наконечник;

• Пробита прокладка головки блока;

• Подгоревший клапан.

Для проверки неработающего цилиндра нужно поочередно снимать свечные наконечники со свечей. При исправном цилиндре работа двигателя сразу изменится, при снятии с неисправного цилиндра работа мотора останется без изменений.

Снимаем бронепровод

Далее нужно проверить компрессию в цилиндрах и убедиться, что причина кроется в поршневой группе или же именно в клапане, а не элементах зажигания. В проблемном цилиндре компрессия будет либо очень низкой, относительно остальных цилиндров, либо будет отсутствовать полностью.

Проверка компрессии

Для того, чтобы исключить проблему с поршневой, в цилиндр, где малая величина компрессии, заливается немного моторного масла и вновь проверяется компрессия. Масло уплотняет пространство между поршнем и зеркалом цилиндра и если проблема с поршневой, то величина компрессии сразу увеличится. Если же давление не поднялось, то проблема с клапанами.

Помимо этого, подтвердить, что проблема именно с клапаном подскажет тот факт, что свеча зажигания неисправного цилиндра будет сухой, в районе электродов. Когда же низкое давление в цилиндре по причине поршневой, то вся свеча будет в моторном масле.

Что делать?

Сгоревший клапан необходимо заменить, учитывая при этом определенные условия. Так, если ранее уже производились работы по ремонту головки блока, а именно выполнялась замена направляющих, клапанов, либо притирка имеющихся клапанов, то нужно учитывать, что седла уже просажены. То есть тарелка клапана глубоко утапливается в седло.

Вставляем новый клапан

По этой причине торец стержня клапана выше допустимого подходит к кулачку распределительного вала, что не дает возможности его регулировки (нет зазора). В подобных случаях требуется замена седел клапанов, либо снятие торцевой части стержня клапана, чтобы компенсировать его глубокую посадку в седло. Если эти работы по какой-либо причине невозможны, то выполняется замена головки блока.

В заключение

Для того, чтобы не попадать в ситуации с прогаром клапанов, рекомендуем периодически производить проверку их тепловых зазоров, дополнительно с проверкой компрессии, что может своевременно подсказать о неисправности в клапанах, путем снижения давления в одном или нескольких цилиндрах.

Косвенно о том, что требуется ремонт головки блока подскажет тот факт, что быстро выходят из строя недавно установленные сальники клапанов. Это происходит по причине того, что изношены направляющие или стержня клапанов. Стержень по причине люфта постоянно давит на одну кромку сальника, быстро выводя его из строя. При этом клапана уже не могут полностью садиться в седла и возможен прогар клапана.

Автомобильный двигатель без распределительного вала

В схеме газораспределительного механизма Архангельского имеется центробежный регулятор, сдвигающий моменты открытия и закрытия клапанов в зависимости от частоты вращения коленчатого вала.

Клапан Архангельского открывается при срабатывании электромагнита и закрывается возвратной пружиной.

Использование для перемещения клапана двух электромагнитов позволяет избавиться от возвратных пружин.

В новой конструкции газораспределительного механизма привод расположен сбоку от блока цилиндров. Применение длинных соленоидов увеличивает ход клапанов, позволяет его регулировать в широких пределах.

‹

›

Открыть в полном размере

Исторически сложилось так, что отечественное автомобилестроение развивалось в попытках догнать западных коллег. По-настоящему оригинальные модели (к ним относится, скажем, “Победа”) можно пересчитать по пальцам. И все же интересные разработки, внедрение которых позволило бы нашим автомобилестроителям успешно конкурировать с зарубежными, появляются. Предлагаем вниманию читателей рассказ о необычном механизме, предложенном доцентом кафедры “Электротехника и электрооборудование” Московского автомобильно-дорожного института (Государственного технического университета) Д. А. Сосниным. Устройство позволяет отказаться от применения в двигателе привычного распределительного вала и в то же время гибко управлять фазами газораспределения и величиной хода клапанов.

ТАМ, ГДЕ ЭЛЕКТРОНИКА ПАСУЕТ

Любой автомобилестроитель стремится к тому, чтобы двигатели внутреннего сгорания (ДВС) на его машинах работали в оптимальном режиме: обеспечивали максимальную мощность, равномерность крутящего момента, минимальный расход топлива, наименьшую токсичность выхлопных газов. Однако пока этого никому не удалось добиться в полной мере, поскольку улучшение одних характеристик приводит к ухудшению других. В последнее время, правда, достигнут существенный прогресс благодаря применению автоматизированного управления работой двигателя с широким использованием электроники.

При составлении программы для системы управления двигатель на специальном испытательном стенде вводят в устойчивый режим работы и последовательно корректируют все параметры так, чтобы для данного режима они обеспечивали наилучшие выходные характеристики. То же проделывают при других режимах. Результаты записывают в постоянную память электронного блока в виде многомерной диаграммы, с помощью которой в дальнейшем формируются управляющие сигналы по каждому из параметров.

Например, в комплексной электронной системе “Motronic” (ФРГ), которая управляет впрыском топлива и зажиганием, пять таких диаграмм: для корректировки угла опережения зажигания, времени впрыска топлива, положения клапана рециркуляции (устройства, возвращающего часть выхлопных газов в цилиндр для лучшего дожигания топлива), времени накопления энергии в катушке зажигания и положения дроссельной заслонки. В качестве входных параметров в этой системе используются частота вращения коленчатого вала, крутящий момент и температура двигателя, а также напряжение аккумуляторной батареи. На выходе контролируют соответствие оборотов двигателя крутящему моменту и содержание окиси углерода в выхлопных газах.

К сожалению, в автомобиле есть система, которая не поддается регулированию даже самой изощренной автомобильной электроникой. Это газораспределительный механизм с жесткой кинематической связью между коленчатым и распределительным валами.

Специалисты считают, что классический двигатель достаточно совершенен и если иногда плохо работает, то лишь потому, что “задыхается от собственного выхлопа”; стоит дать двигателю побольше кислорода, позволить “дышать полной грудью”, и ему не будет альтернативы.

Помочь двигателю можно, если бы удалось сдвигать моменты открытия и закрытия клапанов, в первую очередь впускных. Вспоминается, как еще в начале 70-х годов прошлого века автогонщики прибалтийских

республик выигрывали состязания, добиваясь частоты вращения коленчатого вала до 3000 об/мин на холостом ходу и до 8000 об/мин на полном газу. Впоследствии выяснилось, что они раздобыли шаблон распределительного вала, наплавляли кулачки и затем вручную доводили их форму. С такими распредвалами двигатели выдавали высокие характеристики (мощность и крутящий момент), но только на больших оборотах. Для спортивных машин это хорошо, но для “частных” — неприемлемо. Тем не менее такой факт говорит о заметной роли запаздывания или опережения фазы клапанов.

Как же заставить клапан открываться и закрываться в тот момент, который соответствует оптимальной работе двигателя? Ясно, что нужно управлять фазами газораспределения в зависимости от частоты вращения, положения и нагрузки коленчатого вала. Традиционный кулачковый распредвал не позволяет решить эту задачу.

В небольших пределах соотношение фаз газораспределения можно регулировать с помощью механических, электромеханических, гидравлических, пневматических приводов клапанов. Но наиболее перспективным считается электромагнитный привод, управляемый электроникой. С его помощью можно не только оптимизировать работу двигателя, но и расширить его функциональные возможности. Так, четырехцилиндровый двигатель при изменении порядка срабатывания клапанов можно заставить действовать как двух- или трехцилиндровый; он более равномерно работает при переменных нагрузках, потребляет меньше топлива на максимальных оборотах при заданной мощности. Не будет у такого двигателя проблем с изменением направления вращения коленчатого вала.

На первый взгляд все выглядит очень просто, но почему-то на автомобилях электромагнитные клапана пока встречаются только в экспериментальных разработках.

КЛАПАН АРХАНГЕЛЬСКОГО

Попытку реализовать идею электромагнитного клапана с гибким управлением предпринял в середине XX века профессор МАДИ В. М. Архангельский. Включение и выключение электромагнитов происходило при замыкании и размыкании контактов, связанных с кулачками распределительного вала. На место клапан возвращался пружиной.

В схеме Архангельского был предусмотрен центробежный регулятор на распределительном валу. При изменении частоты вращения он смещал положение кулачков и вызывал опережение открывания и закрывания клапанов. Таким образом, регулятор играл роль обратной связи. Это позволяло обходиться без программного управления, которого, кстати, тогда и не могло быть.

К сожалению, несмотря на изящество схемы, работоспособную конструкцию создать не удалось. Дело в том, что клапан должен быстро срабатывать и надежно закрываться, а поэтому требуется возвратная пружина с большой жесткостью. Соответственно нужен мощный электромагнит, который потребляет значительный ток из бортовой сети автомобиля. В те времена не было мощных полупроводниковых вентилей и металлические контакты при коммутации больших токов быстро выгорали. Наконец, при закрытии клапана возвратной пружиной происходил сильный удар головки клапана о гнездо, что вызывало шум при работе газораспределительного механизма и вело к частым поломкам клапанов.

ОДИН ХОРОШО, А ДВА ЛУЧШЕ

Избавиться от многих недостатков, присущих клапану Архангельского, можно, если вместо одного электромагнита поставить два — открывающий и закрывающий. Подобная схема была разработана одним из студентов Тольяттинского государственного университета в дипломном проекте под руководством доктора технических наук профессора В. В. Ивашина.

В данном варианте конструкции пружины не нужны, и поэтому электромагниты могут быть меньших размеров и мощности — ведь большой ток потребляется лишь при закрывании и открывании клапанов, а для их удержания достаточна сила тока в десять раз меньше.

Но главное, теперь можно обойтись совсем без распределительного вала, поскольку задавать время срабатывания и силу тока через обмотку электромагнита может программируемый контроллер — электронное устройство, обычно на микропроцессоре, управляющее работой двигателя и других систем автомобиля.

В НАМИ под руководством кандидата технических наук А. Н. Терехина начали проводить исследовательские и конструкторские разработки газораспределительного механизма с электромагнитным приводом клапанов на базе двигателя М-412. В результате был создан действующий макет газораспределительного механизма с двухсторонними электромагнитами на восьми клапанах. Но с начала 1990-х годов финансирование прекратилось, и перспективная разработка затерялась в архивах.

Несколько лет назад работы над новым газораспределительным механизмом были возобновлены на Волжском автозаводе под руководством главного конструктора АвтоВАЗа П. М. Прусова. Так, среди тем Всероссийского конкурса “Русский автомобиль” (см. “Наука и жизнь” № 12, 2002 г.) была объявлена “Разработка системы электромагнитного привода газораспределительных клапанов для 16-клапанного двигателя ВАЗ”. На конкурс были представлены два проекта, но оба совсем “не по делу”, и их даже не стали рассматривать.

Тем временем над усовершенствованием электромагнитного привода клапанов начали работать японские, американские и (с наибольшим успехом) немецкие автомобилестроители. Уже в 2002 году компания БМВ приступила к испытаниям на реальном 16-клапанном двигателе газораспределительного механизма с электромагнитным приводом всех клапанов.

КОНКУРЕНТОСПОСОБНАЯ КОНСТРУКЦИЯ

Тогда же к разработке электромагнитных газораспределительных клапанов приступили на кафедре “Электротехника и электрооборудование” МАДИ (ГТУ).

Хотя на Западе нас не признавали конкурентами: мол, “отстали на 10 миль” (на жаргоне автогонщиков так говорят об отставших на два круга, что означает — слабаки), однако автором запатентована конструкция, которая решает большинство проблем, присущих электромагнитным приводам.

В ней вместо громоздких электромагнитов, установленных над клапанами, применены длинные соленоиды. Торможение сердечника в длинном соленоиде реализуется не жесткими упорами, а краевыми магнитными полями, и работа привода становится бесшумной. Кроме того, ход клапана может быть сколь угодно большим и регулируемым. Возвратно-поступательное движение от электромагнита к клапану передается через штангу и качающееся коромысло. Благодаря этому привод можно устанавливать не над блоком цилиндров, а на его боковой поверхности. В результате значительно уменьшается высота двигателя, а для охлаждения и смазки деталей привода используются штатные системы автомобиля.

Теперь дело за моторостроителями. Если удастся воплотить идею в металле, в России появится приемистый и экономичный автомобиль, который к тому же будет удовлетворять самым жестким требованиям по чистоте выхлопа.

Клапаны в двигателе — как они работают

Из нашего безумно подробного руководства:

Газы поступают в камеру сгорания и выходят из нее через каналы в головке блока цилиндров, называемые портов . Этот поток газов контролируется клапанами. Есть два набора клапанов — один набор для управления впуском и один набор для выпуска. Клапаны должны создавать минимальное препятствие для потока газов, когда они открыты, и создавать газонепроницаемое уплотнение, когда они закрыты.

На такте впуска впускной клапан будет открыт и может попасть смесь воздуха и топлива. После этого клапан закроется, чтобы смесь можно было сжать и сжечь. выпускной клапан открывается на такте выпуска, так что сгоревшая смесь может быть вытеснена движением поршня вверх.

Клапаны управляются распределительным валом, который в нужный момент толкает каждый клапан в открытое положение либо напрямую, либо через рычажный механизм. Клапаны должны быть синхронизированы с поршнем, чтобы они открывались и закрывались в нужный момент хода поршня. А ремень ГРМ (cambelt по-британски) или же цепь ГРМ проходит между коленчатым валом и распределительным валом, связывая их вместе, сохраняя их синхронизированными.

Клапан в сборе

В первых двигателях экспериментировали со всеми видами клапанов, но на протяжении ста лет или около того все автомобильные двигатели использовали одну и ту же конструкцию: тарельчатый клапан.

Каждый клапан находится в круглом отверстии в крыше камеры сгорания. В закрытом состоянии между клапаном и поверхностью, к которой он прижимается, будет плотное уплотнение, известное как седло клапана . Клапан остается закрытым за счет пружина клапана который давит на диск, прикрепленный к штоку клапана, называемый фиксатор .

Давление, вытесняющее выхлопные газы, сильнее, чем вакуум, втягивающий воздух и топливо. Легче выдувать газы давлением, чем всасывать их вакуумом. Вы можете попробовать это сами, дыша через соломинку для питья, наполнение легких занимает больше времени, чем их опорожнение. Это означает, что выхлопные газы перемещаются легче, поэтому впускные клапаны больше (или их больше), чем впускные клапаны, чтобы обеспечить большую площадь для впускного потока.

Клапан

Сам клапан состоит из круглой головки, соединенной с длинным штоком. Шток проходит в направляющей клапана и гарантирует, что клапан может двигаться только вверх и вниз, а не качаться из стороны в сторону.

Клапан состоит из двух частей, которые затем свариваются между собой. Головка обычно изготавливается из нержавеющей стали, а шток из высокоуглеродистой стали. Клапаны в основном изготавливаются из закаленной стали или из более экзотических материалов, таких как титан в высокопроизводительных двигателях.

Когда клапан закрыт, он соприкасается с поверхностью по периметру порта клапана. Эта поверхность, на которой сидит клапан, называется седло клапана . Седло должно быть гладким, так как оно обеспечивает уплотняющую поверхность, а максимальный контакт между клапаном и седлом гарантирует, что головка блока цилиндров сможет поглощать тепло от клапана. С чугунной головкой седло клапана будет врезано непосредственно в головку, тогда как для более мягких алюминиевых головок, которые не могут противостоять коррозии выхлопных газов, седло клапана будет сделано из более прочного металла и запрессовано в головку.

Впускной и выпускной клапаны нагреваются во время работы. Это тепло должно рассеиваться, и это тепло в основном передается через поверхность клапана, через седло клапана и в головку блока цилиндров, где оно уносится протекающей охлаждающей жидкостью. Тепло также проходит вверх по штоку и через направляющие клапана в головку. Стержни некоторых высокопроизводительных клапанов заполнены натрием, который плавится и разбрызгивается внутри штока для улучшения теплопередачи.

[Схема теплового потока в клапанах]

Выпускные клапаны служат дольше, чем впускные, они подвергаются более высоким температурам, поскольку горячие выхлопные газы обтекают их и позади них. Они проводят свой срок службы в тесном контакте с горячими коррозионно-активными выхлопными газами, поэтому изготавливаются из особо прочных, термостойких и коррозионностойких материалов.

Направляющие клапанов

Клапаны проходят через отверстие в порту, это отверстие будет облицовано прецизионной фрезерованной трубой, называемой направляющая клапана . Направляющая клапана очень плотно прилегает к штоку клапана, чтобы предотвратить любое движение из стороны в сторону или качание. Плотная посадка означает, что торец клапана идеально выровнен с седлом клапана.

Этот малый зазор предотвращает утечку масла в отверстие, а также помогает предотвратить попадание сжатых газов через шток клапана в головку блока цилиндров.

Направляющие клапанов дополнительно уплотнены уплотнение штока клапана , который в основном представляет собой уплотнительное кольцо, которое уплотняет шток клапана, предотвращая попадание избыточного масла и газов через направляющую клапана в порт. Небольшое количество масла желательно в направляющей клапана для предотвращения износа и обеспечения плавного хода.

Пружина клапана

Каждый клапан удерживается в закрытом состоянии пружина клапана . Пружина удерживает клапан в закрытом состоянии, а также удерживает узел клапана в контакте с распределительным валом или коромыслом, когда клапан открыт. Чтобы открыть клапан, клапанный механизм должен нажимать, преодолевая натяжение пружины. Прочность пружины клапана имеет большое значение.

[Иллюстрация поплавка клапана]

Слишком сильный, и мы тратим энергию на открытие и закрытие клапанов, а также увеличиваем износ клапанного механизма. Но если пружина слишком слабая, она не сможет достаточно быстро закрыть клапан на высоких скоростях, клапан потеряет контакт с распределительным валом в состоянии, известном как поплавковый клапан чего мы всегда хотим избежать.

Пружина клапана располагается вокруг штока клапана и давит вверх на круглую пластину, называемую Держатель клапана который фиксируется вокруг штока клапана.

Фиксатор крепится к штоку с помощью двух Держатели клапанов (также известные как сухари клапана, цанги или замки). Стопоры клапанов имеют коническую форму и входят в канавки на штоке клапана, предотвращая скольжение фиксатора вверх по штоку.

Толкатели клапанов

Толкатель клапана , также именуемый толкатели клапанов или же толкатели , представляют собой цилиндрические прокладки, которые располагаются между верхней частью штока клапана и кулачком кулачка или коромыслом. О них мы подробно поговорим в статье о распредвале.

распределительный вал

Функция клапанов очень тесно связана с функцией распределительного вала, и они действуют вместе, при этом распределительный вал управляет открытием и закрытием клапанов. Прочтите статью о распределительном валу, чтобы получить полное представление о клапанном механизме.

Неисправности клапана

Поврежденные клапаны могут привести к плохой компрессии и серьезным проблемам с двигателем. Результат отказа клапана в одном цилиндре будет находиться где-то по шкале между неработающим двигателем и плохой работой — в зависимости от количества цилиндров в двигателе.

Отказ клапана почти всегда приводит к потере компрессии в пораженных цилиндрах из-за отказа клапана закрыть камеру.

Прогоревшие клапаны

А прогоревший клапан происходит, когда часть поверхности клапана повреждена в результате перегрева или коррозии. Если клапан не садится идеально из-за того, что он погнут или из-за небольшой трещины, выхлопные газы могут просачиваться через небольшой участок клапана. Концентрация газов в этой области будет разъедать головку клапана, вызывая дальнейший износ. Прогоревший клапан вызовет плохое уплотнение вокруг клапана, что приведет к потере компрессии в цилиндре.

Погнутый клапан

Клапаны находятся в постоянном танце с поршнями, синхронизированными с помощью зубчатого ремня или цепи. Если ремень ГРМ порвется или перескочит, то мощный поршень может коснуться клапана и это вызовет погнутый клапан . Двигатель, в котором поршень и клапан могут перекрываться, называется интерференционной конструкцией. интерференционная конструкция . А двигатель невмешательства имеет зазор между поршнем и клапаном, даже когда клапан полностью открыт и поршень находится в верхней точке своего хода.

Если клапан погнут, он не сможет правильно сесть, что приведет к плохой компрессии. В зависимости от силы контакта между поршнем и клапаном возможно дальнейшее повреждение направляющей клапана.

Продолжить чтение: распределительный вал

Что такое клапан двигателя? | Как работает клапан двигателя?

Содержание

• 1 Что такое клапан двигателя?
• 2 Функция клапанов двигателя
  • 2.1 Впускной клапан
  • 2.2 Выпускной клапан
• 3 Принцип работы двигателя Клапан
• 4 Типы клапанов двигателя
  • 4.1 1).
• 4.3 3) Поворотный клапан
  • 4.3.1 Преимущества поворотного клапана
• 4.4 4) Пластинчатый клапан

0146

7 Зазор толкателя клапана

8 Материалы клапанов двигателя

9 Раздел часто задаваемых вопросов

• 9. 1 Для чего используются клапаны двигателя?
• 9.2 Какие существуют типы клапанов двигателя?
• 9.3 Что вызывает повреждение клапанов двигателя?

Что такое клапан двигателя?

Клапан двигателя представляет собой механический компонент, который позволяет жидкости поступать в камеру сгорания или цилиндра 9 и из нее.0198 при работе двигателя. Клапаны двигателя работают так же, как и другие клапаны (т. е. пропускают или блокируют поток жидкости).

Клапаны двигателя соединены с распределительным валом. Движение распределительного вала регулирует открытие и закрытие впускных и выпускных клапанов. Правильная работа распределительного вала обеспечивает правильное открытие и закрытие клапанов.

Назначение клапанов двигателя

Головка блока цилиндров обеспечивает безопасность клапанов двигателя. Основной функцией клапана двигателя является подача жидкости в цилиндр и из него . Воздух способствует воспламенению топлива. Вырабатываемая мощность при сгорании топливовоздушной смеси используется для толкания поршня вверх и вниз.

Клапан двигателя бывает двух типов:

Впускной клапан

Впускной клапан используется для подачи топлива в цилиндр. Он обеспечивает правильную подачу топлива в цилиндр двигателя. При его закрытии подача топлива в цилиндр прекращается.

Аустенитная нержавеющая сталь чаще всего используется для изготовления впускных клапанов. Этот материал является жаро- и коррозионностойким материалом. Никель-хромовая легированная сталь также используется для изготовления впускного клапана.

Выпускной клапан

Выпускной клапан также известен как выпускной клапан. Используется для отвода выхлопных газов. Силихромовая сталь обычно используется для изготовления выпускного клапана. Силихромовая сталь представляет собой сплав хрома и кремния.

Клапаны, используемые в автомобильных двигателях, также известны как грибовидные или тарельчатые клапаны. Головка клапана имеет прецизионно отшлифованную поверхность с достаточным зазором для предотвращения образования тонкой кромки.

Угловая поверхность заземляется под углом 30° или 45 ° к головке клапана, чтобы соответствовать углу седла клапана в головке цилиндра. Стопорная канавка фиксатора пружины расположена на конце штока клапана.

Принцип работы клапанов двигателя

Работа клапанов двигателя сильно зависит от движения поршня, коленчатого и распределительного валов. Распределительный вал регулирует открытие и закрытие впускных и выпускных клапанов. Клапан двигателя работает следующим образом:

• На такте всасывания поршень движется от ВМТ к НМТ. Во время этого хода поршень передает свое движение коленчатому валу через шатун.
• Коленчатый вал далее передает свое движение распределительному валу.
• Когда распределительный вал получает движение, он толкает впускной клапан вниз и открывает его. Когда впускной клапан открывается, жидкость начинает поступать в цилиндр. Во время этого процесса выпускной клапан остается закрытым.
• Поршень совершает возвратно-поступательное движение, выполняя такт сжатия, когда жидкость перемещается в соответствии с требованиями.
• Во время такта сжатия распределительный вал снова толкает впускной клапан и закрывает его.
• После сжатия поршень совершает рабочий ход. Во время рабочего такта впускной и выпускной клапаны остаются закрытыми.
• По завершении рабочего такта поршень перемещается для выполнения такта выпуска. Во время такта выпуска распределительный вал толкает выпускной клапан и открывает его, в то время как впускной клапан остается закрытым.

Подробнее: Работа поршня двигателя

Types of Engine Valves

The engine valve has the following types:

1. Poppet valve
2. Sleeve valve
3. Rotary valve
4. Reed valve

1) Poppet Valve

The poppet клапан также называют грибовидным клапаном. Он известен как тарельчатый клапан из-за его движения вверх и вниз. Этот тип выпускного клапана используется для регулирования времени и количества газа, поступающего в двигатель. Тарельчатый клапан в основном используется в автомобильном двигателе.

Этот тип клапана имеет шток и головку. Как правило, поверхность клапана должна быть совмещена с седлом клапана под углом от 30° до 45° для идеального уплотнения.

На штоке клапана имеется стопорная канавка фиксатора пружины — конец штока контактирует с кулачком, позволяя клапану двигаться вверх и вниз.

Для выпускного клапана перепад давления используется для уплотнения клапана. Для впускного клапана разница давлений помогает открыть клапан.

Подробнее: Различные типы двигателей

2) Втулочный клапан

Как следует из названия, втулочный клапан представляет собой втулку или трубку, установленную между стенкой цилиндра и поршнем цилиндра двигателя внутреннего сгорания, где он скользит или вращается.

Внутренняя область втулки образует внутреннюю гильзу цилиндра, в которой вращается/скользит поршень. Гильза непрерывно перемещается и вытесняет газ, периодически подгоняя прорезь в гильзе к отверстию, полученному литьем главного цилиндра.

Преимущества золотникового клапана

1. Золотниковый клапан имеет простую конструкцию.
2. Бесшумная работа.
3. Этот тип выпускного клапана не содержит шумных деталей, таких как толкатели, коромысла и кулачки клапанов.
4. Обладают меньшей детонационной способностью.

3) Поворотный клапан

Поворотные клапаны бывают нескольких типов. Клапан дискового типа является одним из самых известных типов поворотных клапанов. Этот клапан содержит вращающийся диск с портом. Когда диск вращается, он попеременно то впускной коллектор, то выпускной коллектор.

Преимущества поворотного клапана

1. Эти клапаны имеют низкую стоимость конструкции.
2. Они имеют простую конструкцию.
3. Эти клапаны идеально подходят для высокоскоростных двигателей.
4. Они производят очень низкую вибрацию и имеют меньшее напряжение.
5. Работают бесшумно, равномерно и плавно.

4) Пластинчатый клапан

Пластинчатый клапан открывает и закрывает поток жидкости в одном направлении при разном давлении с каждой стороны. Это тип обратного клапана. Имеет механический стержень. Этот стержень шарнирно закреплен на одном конце, закрывая канал и позволяя воздуху или заряду течь только в одном направлении.

Диаграмма фаз газораспределения

Диаграмма фаз газораспределения представляет собой схематическую диаграмму, показывающую точное время закрытия и открытия впускного и выпускного клапанов. Диаграмма фаз газораспределения также показывает движение поршня в цилиндре.

На диаграмме фаз газораспределения ВМТ или верхняя мертвая точка представлена ​​под углом 90 градусов относительно оси x. 270 градусов относительно оси X известны как НМТ или нижняя мертвая точка.

Идеальная или теоретическая диаграмма фаз газораспределения

Идеальная диаграмма фаз газораспределения представляет собой соответствие фаз газораспределения движению поршня.

• Когда поршень достигает ВМТ, распределительный вал толкает впускной клапан и открывает его (IVO). Во время этого процесса выпускной клапан остается закрытым.
• Когда впускной клапан открывается, воздух начинает поступать в цилиндр двигателя.
• Когда поршень достигает НМТ, впускной клапан закрывается (IVC).
• После процесса всасывания поршень выполняет такт сжатия. Во время этого хода поршень сжимает топливно-воздушную смесь в соответствии с требованиями.
• После процесса сжатия поршень перемещается для выполнения рабочего хода. Во время рабочего такта топливо-воздух сгорает, и генерируемая мощность толкает поршень обратно к НМТ.
• Когда поршень достигает НМТ, открывается выпускной клапан (EVO) и выпускаются выхлопные газы.
• Когда поршень возвращается в ВМТ, выпускной клапан закрывается.

Зазор тарельчатого клапана

В случае верхнего тарельчатого клапана сохраняется небольшой зазор между штоком клапана и коромыслом, а в случае прямого тарельчатого клапана небольшой зазор сохраняется между клапаном шток и толкатель клапана. Этот небольшой зазор известен как зазор толкателя клапана .

Зазор толкателя клапана позволяет штоку клапана расширяться по мере прогрева двигателя.

Когда двигатель нагревается, клапан не закрывается должным образом без надлежащего зазора, что приводит к потере мощности и подъему клапана. Поэтому лучше иметь больший зазор, чем требуется, что может немного увеличить шум клапанного механизма.

Материалы клапана двигателя

Клапан двигателя является одной из наиболее важных и подвергающихся наибольшей нагрузке частей двигателя внутреннего сгорания. Клапаны должны выдерживать экстремальные давления в камере сгорания, экстремальные температуры и повторяющиеся непрерывные механические и динамические нагрузки двигателя, чтобы обеспечить надежную работу двигателя.

Впускной клапан двигателя внутреннего сгорания имеет пониженную тепловую нагрузку за счет охлаждающего действия воздушно-топливной смеси, протекающей через впускной клапан во время цикла всасывания. Однако выпускной клапан испытывает более высокую тепловую нагрузку, поскольку он расположен на пути выпуска газов во время цикла выпуска.

Во время такта выпуска выпускной клапан открыт и не соприкасается с головкой блока цилиндров. Следовательно, поверхность сгорания имеет меньшую тепловую массу, а способность головки клапана к быстрому изменению температуры увеличивается.

Из-за низкой рабочей температуры впускные клапаны чаще всего изготавливаются из таких материалов, как вольфрамовая сталь, никель или хром. Выпускной клапан выдерживает более высокую температуру и давление, чем впускной клапан. Поэтому для изготовления выпускных клапанов используются кобальт-хромовые сплавы, кремнийхром или нихром.

Поверхности клапана, подвергающиеся воздействию высоких температур, могут быть усилены путем припайки кобальто-хромового сплава стеллита к поверхности клапана.

Tribaloy, сплавы титана и нержавеющей стали являются другими материалами, используемыми в производстве клапанов двигателя.

Покрытия и обработка поверхности также могут использоваться для улучшения механических свойств и износостойкости клапанов двигателя.

Часто задаваемые вопросы Раздел

Для чего используются клапаны двигателя?

Клапаны двигателя бывают двух категорий:

1. Впускной клапан: Этот клапан двигателя используется для всасывания атмосферного воздуха в цилиндр двигателя.
2. Выпускной клапан: Этот клапан используется для выброса выхлопных газов в атмосферу.

Какие существуют типы клапанов двигателя?

Клапаны двигателя бывают следующих типов:

1. Поворотный клапан
2. Тарельчатый клапан
3. Пластинчатый клапан
4. Манжетный клапан

Что вызывает повреждение клапана двигателя?

Прогоревшие клапаны могут быть вызваны многими причинами, но одной из наиболее распространенных причин является игнорирование протекающих уплотнений и направляющих или неспособность устранить другие проблемы с компрессией . Объедините эти проблемы с системой охлаждения или проблемой EGR (рециркуляция отработавших газов), и вы, скорее всего, сожжете клапаны.

Подробнее

1. Различные типы двигателей внутреннего сгорания
2. Типы двигателей внешнего сгорания
3. Типы и работа гильзы цилиндра
4. Функция шатуна
5. Работа распределительного вала

Технология регулируемых клапанов и ее назначение в вашем автомобиле передовая технология клапанного механизма». Как это случилось? Они не осыпают нас подробностями о том, как работают вирусы, когда продают нам лекарства от простуды. Вот краткое объяснение того, что делают клапаны автомобильных двигателей и почему автопроизводители тратят так много времени, рассказывая вам, насколько хороши их клапаны.

Сейчас играет: Смотри: Наконец-то поймите, что технология регулируемых клапанов вашего автомобиля…

6:39

Что делают клапаны

Клапаны установлены в части двигателя, называемой головкой, и отвечают за подачу воздуха и/или топлива в цилиндры для сгорания — они называются впускными клапанами — и за выпуск выхлопных газов от этого сгорания из цилиндров — это называется выпускными клапанами.

Выделены клапаны двигателя, расположенные в головке (здесь невидимы), прямо над цилиндрами.

Фольксваген

Это может звучать как пара валторн в оркестре, но клапаны на самом деле играют центральную роль в характере мощности, экономичности и выбросов двигателя.

Принцип работы клапанов

Клапаны двигателя приводятся в действие вращением распределительного вала с эксцентричными яйцевидными кулачками. Когда эти кулачки вращаются, верхняя часть их яйцевидной формы давит на клапан, переводя его в открытое положение.

Распределительные валы бывают разных размеров и областей применения, но все они имеют ряд эксцентриковых или яйцевидных кулачков, врезанных в них.

Литейная группа МАТ

По мере того, как этот выступ кулачка продолжает вращаться, его верхняя часть отходит от клапана, и пружина возвращает клапан в закрытое положение.

Есть три основных параметра, определяющих природу этого танца открытия и закрытия: время, подъем и продолжительность. (Вот где вам действительно нужно посмотреть видео в верхней части этой страницы!)

ГРМ

Как и все, что вращается, распределительный вал при работе поворачивается на 360 градусов. Где в этих 360 градусах вершина яйцевидного лепестка указывает на синхронизацию клапана — синхронизацию, когда кулачок давит на клапан во время вращения вала.

Где на 360 градусах распределительного вала эта точка кулачка определяет его синхронизацию.

CNET

Это называется синхронизацией, потому что она определяет, когда открывается клапан по отношению к тому, что происходит в остальной части двигателя в данный момент времени, поскольку все в двигателе механически заблокировано.

Подъем

Высота выступа кулачка или высота его яйцевидной точки определяет подъемную силу. Чем выше этот конец, тем дальше он будет перемещать или «поднимать» клапан. Эта величина подъемной силы в значительной степени определяет, насколько большое отверстие создается в цилиндре для подачи воздуха или топлива или для выпуска выхлопных газов.

Продолжительность

Ширина или ширина кулачка определяет продолжительность или как долго он поднимает клапан. Это определяет, сколько времени баллон должен вдохнуть или выдохнуть.

Ширина или широта «плеч» по обе стороны от вершины этого кулачка определяет его продолжительность.

CNET

Узкий остроконечный выступ кулачка на короткое время открывает клапан, в то время как более широкий выступ кулачка тратит больше времени, удерживая клапан открытым при вращении распределительного вала.

Делаем все это переменным

Как вы понимаете, яйцевидные кулачки обманчиво сложны и содержат множество «команд» в своей органической форме. Но даже этих нюансов недостаточно для современных двигателей; за последние несколько десятилетий автопроизводители сделали синхронизацию, подъемную силу и продолжительность регулируемыми в зависимости от работы двигателя.

Переменная синхронизация

В идеале кулачки кулачков давят на клапаны в моменты времени, которые меняются в зависимости от оборотов двигателя и нагрузки, что трудно представить при фиксированной форме распределительного вала, обработанной механической обработкой. Но технология VarioCam от Porsche была одним из первых примеров того, как сделать именно это, изменяя взаимосвязь между распределительным валом и шестерней, которая его вращает.

В частности, это позволило Porsche изменить синхронизацию впускных клапанов относительно положения поршней в цилиндре, а также синхронизацию выпускных клапанов. Это нечетко, но выше показано заводское изображение того, как VarioCam изменяет фазы газораспределения. В большинстве современных автомобилей с газовыми двигателями теперь используются некоторые методы изменения фаз газораспределения.

Регулируемый подъем

Знаменитые двигатели Honda с системой VTEC сделали регулируемый подъем клапанов популярным. Используя механическую связь, двигатели VTEC могут выбирать между двумя кулачками распределительного вала разной формы, каждый из которых управляет данным клапаном: один открывает клапан больше, другой открывает клапан меньше. Выбор лепестков для использования в данный момент осуществляется компьютером двигателя, который отслеживает обороты двигателя и нагрузку.

Этот переход VTEC от менее открывающегося кулачка к более открытому породил один из самых распространенных мемов во всем автодоме.

Переменная продолжительность

Длительность воздействия кулачка на клапан было, пожалуй, самым трудным фактором для изменения, но новая технология Hyundai CVVD недавно сделала это. Он изменяет продолжительность, слегка сдвигая распределительный вал в сторону от его центральной линии вращения при его вращении. Это невыносимо сложный механизм, но именно поэтому он появился спустя десятилетия после двух предыдущих переменных технологий. Он должен появиться в некоторых новых автомобилях Hyundai в конце 2020 года.

Будущее

Все это довольно впечатляющая технология, но, честно говоря, это просто сложный набор лейкопластырей для столетней автомобильной технологии: клапанов, приводимых в действие распределительным валом. В будущем мы могли бы отказаться от всего аппарата Руба Голдберга и управлять автомобилями с прямым бескулачковым приводом клапана — новой технологией, использующей простой соленоид или электродвигатель для управления каждым клапаном.

Или просто поедешь на электромобиле и забудешь обо всей этой ерунде.

Что такое клапан двигателя? — определение, работа и типы

Что такое клапан двигателя?

Клапаны двигателя представляют собой механические компоненты, используемые в двигателях внутреннего сгорания для обеспечения или ограничения потока жидкости или газа в камеры сгорания или цилиндры и из них во время работы двигателя.

Функционально они аналогичны многим другим типам клапанов в том смысле, что они блокируют или пропускают поток, однако они представляют собой чисто механическое устройство, взаимодействующее с другими компонентами двигателя, такими как коромысла, для открытия и закрытия в правильной последовательности и с правильным таймингом.

Термин «клапан двигателя» может также относиться к типу обратного клапана, который используется для впрыска воздуха в составе систем контроля выбросов и рециркуляции отработавших газов в транспортных средствах. Этот тип клапана двигателя не будет рассматриваться в этой статье.

Клапаны двигателей являются общими для многих типов двигателей внутреннего сгорания, независимо от того, работают ли они на бензине, дизельном топливе, керосине, природном газе (СПГ) или пропане (LP). Типы двигателей различаются по количеству цилиндров, которые являются камерами сгорания, которые генерируют энергию от воспламенения топлива.

Они также различаются по типу работы (2-тактный или 4-тактный) и по конструктивному расположению клапанов в двигателе [верхний клапан (OHV), верхний кулачок (OHC) или клапан в блоке (VIB )].

Что такое верхний клапан?

Двигатель с верхним расположением клапанов (OHV) представляет собой поршневой двигатель, клапаны которого расположены в головке блока цилиндров над камерой сгорания. Это контрастирует с более ранними двигателями с плоской головкой, где клапаны располагались ниже камеры сгорания в блоке цилиндров.

Распределительный вал в традиционном двигателе с верхним расположением клапанов расположен в блоке цилиндров. Движение распределительного вала передается с помощью толкателей и коромысла для управления клапанами в верхней части двигателя.

Двигатель с верхним распределительным валом (OHC) также имеет верхние клапаны; однако, чтобы избежать путаницы, двигатели с верхним расположением клапанов, в которых используются толкатели, часто называют «двигателями с толкателями». В некоторых ранних двигателях с системой «впуск над выпуском» использовалась гибридная конструкция, сочетающая элементы как боковых, так и верхних клапанов.

Как работает клапан двигателя?

Клапан, пропускающий смесь в цилиндр, является впускным клапаном; тот, через который выходят отработавшие газы, является выпускным клапаном. Они предназначены для открытия и закрытия в точные моменты, чтобы двигатель работал эффективно на всех скоростях.

Работой управляют грушевидные кулачки, называемые кулачками, на вращающемся валу, распределительном валу, приводимом в движение цепью, ремнем или набором шестерен от коленчатого вала.

Там, где распределительный вал установлен в блоке цилиндров, небольшие металлические толкатели цилиндров находятся в каналах над каждым кулачком, а от толкателей в головку цилиндров выходит металлический толкатель. Верх каждого толкателя встречается с коромыслом, которое упирается в шток клапана, который удерживается в приподнятом (закрытом) положении сильной спиральной пружиной — пружиной клапана.

Когда толкатель поднимается по кулачку, он поворачивает коромысло, которое толкает клапан вниз (открывается) против давления его пружины. По мере дальнейшего вращения кулачка пружина клапана закрывает клапан. Это называется системой с верхним расположением клапанов (OHV).

Некоторые двигатели не имеют толкателей; клапаны приводятся в действие одним или двумя распределительными валами в самой головке блока цилиндров в системе верхнего распредвала.

Поскольку между распределительным валом и клапаном меньше движущихся частей, метод с верхним расположением распредвала (OHC) более эффективен и обеспечивает большую мощность при заданной мощности двигателя, чем двигатель с толкателями, поскольку он может работать на более высоких скоростях. В любой системе в рабочем механизме должен быть некоторый свободный ход, чтобы клапан мог полностью закрыться, когда детали расширились из-за нагрева.

Предварительно установленный зазор между штоком клапана и коромыслом или кулачком необходим для обеспечения расширения. Зазоры толкателей сильно различаются на разных автомобилях, и неправильная регулировка может иметь серьезные последствия.

Если зазор слишком большой, клапаны поздно открываются и рано закрываются, что снижает мощность и увеличивает шум двигателя.

Слишком маленький зазор препятствует правильному закрытию клапанов с последующей потерей компрессии. Некоторые двигатели имеют саморегулирующиеся толкатели, которые гидравлически приводятся в действие давлением моторного масла.

Номенклатура клапанов двигателя

Большинство клапанов двигателей спроектированы как тарельчатые клапаны из-за их хлопкового движения вверх и вниз и имеют головку клапана с коническим профилем, которая прилегает к обработанному седлу клапана для герметизации прохода жидкостей или газов. . Их также называют грибовидными клапанами из-за характерной формы головки клапана.

Двумя основными элементами являются шток клапана и головка клапана. Головка содержит скругление, которое ведет к поверхности седла, обработанной под определенным углом, чтобы соответствовать обработке седла клапана, с которым оно будет совпадать. Прилегание поверхности клапана к седлу клапана обеспечивает герметичность клапана против давления сгорания.

Шток клапана соединяет клапан с механическими элементами в двигателе, которые приводят клапан в действие, создавая усилие для перемещения штока против посадочного давления, создаваемого пружиной клапана. Удерживающая канавка используется для удерживания пружины на месте, а кончик штока клапана неоднократно контактирует с коромыслом, толкателем или подъемником, который приводит клапан в действие.

Типы клапанов двигателя

Существует 3 различных типа клапанов двигателя:

• Тарельчатый клапан
• Манжетный клапан
• Поворотный клапан

1. Тарельчатый клапан

Он также известен как грибовидный клапан из-за его формы. Он используется для контроля времени и количества газа, поступающего в двигатель. Это наиболее широко используемый клапан в автомобильном двигателе. Тарельчатый клапан получил свое название из-за его движения вверх и вниз.

Состоит из головки и стержня. Торец клапана обычно с углом от 30° до 45° идеально отшлифован, так как он должен совпадать с седлом клапана для идеального уплотнения. Шток имеет стопорную канавку для пружинного фиксатора, а его конец контактирует с кулачком для движения клапана вверх и вниз. В выхлопе перепад давления помогает герметизировать клапан. Во впускных клапанах перепад давления помогает их открыть.

2. Втулочный клапан

Втулочный клапан, как следует из названия, представляет собой трубку или втулку, которая устанавливается между поршнем и стенкой цилиндра в цилиндре двигателя внутреннего сгорания, где он вращается/скользит.

Отверстия на боковой стороне гильз совмещаются с впускными и выпускными отверстиями цилиндра на соответствующих этапах цикла двигателя.

Внутренняя поверхность втулки образует внутреннюю гильзу цилиндра, в которой скользит поршень. Гильза, находящаяся в непрерывном движении, пропускает и вытесняет газы за счет периодического совпадения отверстий, прорезанных в гильзе, с отверстиями, образованными через отливку главного цилиндра.

Преимущества: Эти клапаны просты по конструкции и бесшумны в работе. Шум возникает из-за отсутствия шумообразующих деталей, таких как кулачки клапанов, коромысла, толкатели клапанов и т. д. Втулочный клапан имеет меньшую склонность к детонации. Охлаждение очень эффективно, так как клапан находится в контакте с водяными рубашками.

3. Поворотный клапан

Существует множество типов поворотных клапанов. На рисунке показан поворотный клапан дискового типа. Он состоит из вращающегося диска с портом. При вращении он сообщается попеременно с впускным и выпускным коллекторами.

Преимущества: Поворотные затворы просты по конструкции и дешевле. Они подходят для высокоскоростных двигателей. Эти клапаны имеют меньше напряжений и вибраций. Вращающиеся икры выполняют плавные, равномерные и бесшумные операции.

Клапаны и седла — Журнал производителей двигателей

Щелкните здесь, чтобы получить дополнительную информацию

Клапаны и седла в двигателе внутреннего сгорания играют центральную роль в дыхании двигателя, сжатии, производительности и долговечности. Неважно, имеет ли двигатель два, три, четыре или даже пять клапанов на цилиндр, бензиновый или дизельный двигатель, потому что все клапаны делают одно и то же: они открываются и закрываются, пропуская воздух в цилиндры и выхлопные газы. выйти из цилиндров. Когда клапаны закрыты, они должны плотно закрываться, чтобы предотвратить потерю компрессии, в противном случае двигатель даст пропуски зажигания и потеряет мощность. Несмотря на то, что основная задача относительно проста, влияние клапанов и седел на компрессию, мощность, экономию топлива и выбросы огромно.

Негерметичный компрессионный клапан может привести к значительному падению мощности – до 25 процентов в четырехцилиндровом двигателе! Неважно, вызвана ли компрессионная утечка погнутым, изношенным, эродированным или треснутым клапаном, или если поверхность или седло клапана не концентричны или имеют овальную форму, конечный результат остается тем же.

Таких проблем можно избежать, тщательно проверяя все клапаны перед их повторным использованием при капитальном ремонте двигателя. Искушение состоит в том, чтобы сэкономить деньги, повторно используя и восстанавливая как можно больше оригинальных клапанов. Клапаны, которые погнуты, треснуты, эродированы или имеют чрезмерный износ штока, очевидно, должны быть заменены.

Новые клапаны доступны из различных источников. Придерживайтесь поставщика с торговой маркой, который имеет репутацию качества и постоянства. Некоторые дешевые морские клапаны не являются надежными продуктами из-за сомнительной металлургии, точности размеров или обработки штока. Тот факт, что клапан выглядит хорошо, не означает, что он такой же, как OEM-клапан или качественный клапан послепродажного обслуживания.

Восстановленные клапаны могут быть экономичной альтернативой новым клапанам, если стоимость является проблемой, особенно в дизельных двигателях. Изношенные штоки клапанов можно повторно хромировать, чтобы восстановить стандартные размеры, или хромирование можно нарастить до увеличенного размера, чтобы изношенные направляющие клапанов можно было развернуть для установки штоков клапанов увеличенного размера.

Износ штока клапана очень распространен в двигателях с большим пробегом, независимо от того, бензиновые они или дизельные. Заводское хромовое покрытие на многих стержнях клапанов не очень толстое, всего около 7 микрон, поэтому не требуется большого износа, чтобы стереть хромовое покрытие. Штоки также могут иметь лепестковый рисунок износа в зависимости от того, насколько большую боковую тягу они испытывают внутри двигателя. Слишком большой зазор между штоком и направляющей не годится, потому что он позволяет клапану колебаться каждый раз, когда он открывается и закрывается. Это, в свою очередь, может привести к изгибу головки клапана при закрытии седла. Со временем постоянное изгибание может привести к усталости металла, растрескиванию и выходу клапана из строя.

Обработка штока важна для клапана, так как влияет на трение и износ. Гладкий обычно лучше. Хромирование — хороший материал с точки зрения износостойкости, как и многие новые «высокотехнологичные» покрытия PVD, DLC и покрытия на основе молибдена.

Одна из новых технологий, которую мы видели, — это отделка штока с небольшими волнистыми канавками, нанесенными на поверхность с полимерным наполнителем для удержания масла. Говорят, что отделка «змеиная кожа» снижает трение, повышая износостойкость без изменения допусков штока.

Предотвращение проблем с клапанами

Причиной отказов, связанных с клапанами, часто являются такие факторы, как детонация, низкое качество или неисправность деталей, превышение оборотов двигателя или неспособность конечного пользователя отрегулировать или поддерживать надлежащий зазор клапана и т. д. Многие из этих вещей могут способствовать или даже вызывать отказы клапанов, но то же самое может быть и с небрежными допусками на обработку.

Концентричность седла клапана по отношению к направляющей клапана и клапану необходима для правильного выравнивания и плотного компрессионного уплотнения. Для точной доводки седла требуется станок для клапана и седла, который находится в хорошем состоянии и может выдерживать жесткие допуски. Вы не можете иметь отстой в пару тысячных дюйма и ожидать, что клапаны будут плотно закрываться. Зазор между пилотом и направляющей должен быть не более 0,0002 дюйма для точной обработки. Один из способов добиться этого — использовать смазку высокого давления на пилоте.

Резак для сиденья также должен быть острым и вращаться с достаточно высокой скоростью, чтобы обеспечить высококачественную отделку сиденья. Если во время резки седла возникает вибрация, проблема может заключаться в слишком большом зазоре между пилотом и направляющей клапана, скорости фрезы или в том, что станок не выровнен. Использование охлаждающей жидкости при резке жестких седел уменьшит вибрацию.

Насколько хорошо сопрягаются клапаны и седла после их механической обработки, можно легко проверить с помощью ручного насоса, создающего вакуум на каждом из портов головки с установленными клапанами. Если есть полный контакт между поверхностью клапана и седлом, порт должен удерживать вакуум. Если вы не можете создать вакуум на порте, клапан и седло не концентричны или не имеют полного контакта по всему периметру. Вам нужно исправить проблему до того, как головка или двигатель выйдут из строя. Ручная притирка клапанов к седлам может помочь улучшить краевое уплотнение, но в этом нет необходимости, если клапаны и седла изначально были обработаны аккуратно.

Некоторые заводы по ремонту серийных двигателей, а также сборщики нестандартных характеристик используют машину Spintron для проверки компрессии и работы клапанного механизма в только что собранном двигателе. Spintron использует электродвигатель для вращения двигателя, как если бы он работал. Число оборотов в минуту можно варьировать по мере необходимости вплоть до красной линии. Программное обеспечение и контрольно-измерительные приборы Spintron отслеживают, что происходит с клапанным механизмом, поэтому любые проблемы, которые могут повлиять на надежность или производительность двигателя, могут быть обнаружены и устранены до того, как он покинет цех.

Чем выше содержание никеля в клапане, тем дороже сплав и тем больше тепла он может безопасно выдерживать в условиях гонок.

Типы клапанов и материалы

Для серийных бензиновых двигателей в качестве клапанов оригинального оборудования обычно используется какой-либо тип цельного или состоящего из двух частей сплава нержавеющей стали. К ним относятся впускные клапаны из низколегированного сплава NV и высоколегированного сплава HNV, аустенитные выпускные клапаны EV и высокопрочный сплав выпускного клапана HEV. Выпускной клапан должен выдерживать гораздо более высокие температуры, чем впускные, поэтому они обычно изготавливаются из более прочного жаропрочного сплава.

Большинство клапанов вторичного рынка изготовлены из нержавеющих сплавов 21-2N или 21-4N, хотя некоторые поставщики также предлагают клапан из сплава 23-8N или свой собственный сплав для высокотемпературных выпускных клапанов. Специфика некоторых из этих сплавов держится в секрете, но мы можем сказать вам, что нержавеющая сталь 21-2N содержит 21% хрома и 2% никеля. 21-4N имеет такое же содержание хрома, но содержит почти в два раза больше никеля (3,75%) для большей термостойкости. 23-8N содержит 23% хрома и 8% никеля. Чем выше содержание никеля, тем дороже сплав и тем больше тепла он может безопасно выдержать в сложных гоночных условиях. Клапаны из 21-4N могут выдерживать температуры до 1600 градусов по Фаренгейту.

Для более требовательных применений (двигатели с закисью азота, турбокомпрессоры или нагнетатели) можно использовать высокотемпературный суперсплав, такой как Inconel 751 или Nimonic 80A. Inconel включает в себя ряд жаропрочных сплавов, которые обычно содержат 15–16 % хрома и 2,4–3,0 % титана.

Один поставщик головок блока цилиндров послепродажного обслуживания сообщил нам, что они используют впускные и выпускные клапаны 21-4N во всех своих головках цилиндров, от уличных до полноразмерных гоночных головок. «Клапаны имеют гладкую поверхность с хромированными штоками и используются с седлами клапанов из ковкого чугуна. Мы не заметили проблем с долговечностью клапана при использовании этих деталей, но мы предлагаем модернизацию, если покупателю нужны выпускные клапаны из инконеля или легкие титановые клапаны (для которых также требуются медные седла клапанов)».

Титановые клапаны являются дорогой альтернативой клапанам из нержавеющей стали, но являются одним из лучших усовершенствований, которые кто-либо может сделать для обеспечения стабильности и производительности клапанного механизма при высоких оборотах. Титан уменьшает массу клапана почти на 40 процентов, что означает, что вы можете использовать гораздо меньшее давление пружины при той же частоте вращения двигателя или большее число оборотов в минуту, используя те же пружины, что и раньше. Уменьшение веса клапанов увеличивает срок службы пружины и снижает нагрузку на коромысла, толкатели, толкатели, кулачок и кулачковый привод.

Насколько прочны титановые клапаны? Они используются в некоторых серийных двигателях, таких как Corvette Z06 и ZR1, поэтому нет никаких сомнений в способности выдерживать длительные дорожные или гоночные условия. Для повышения износостойкости титановые клапаны могут быть покрыты различными материалами, включая желтый нитрид титана (TiN), молибден или нитрид хрома. Покрытия уменьшают трение, помогают рассеивать тепло и улучшают твердость поверхности и износостойкость клапана.

Титановые клапаны, как правило, удерживают больше тепла, чем клапаны из нержавеющей стали, поэтому их седла необходимо заменить на какой-либо тип медного сплава. Медь обеспечивает хорошую теплопроводность, отводя тепло от клапана, когда клапан закрыт. В течение многих лет с титановыми клапанами использовались седла из медно-бериллиевого сплава. Медно-бериллиевые сплавы обычно содержат менее 3% бериллия. Тем не менее, бериллиевая пыль опасна и требует особых мер предосторожности при обработке седел. Рекомендуется использовать смазочно-охлаждающую жидкость или охлаждающую жидкость вместе с пылезащитной маской, одобренной OSHA.

В последние годы были разработаны медные сплавы, не содержащие бериллия, с дополнительным содержанием никеля и кремния, которые обеспечивают такие же характеристики без риска для здоровья. Moldstar 90 — это медный сплав, не содержащий бериллия, который можно использовать с ЛЮБЫМ типом клапана (титановым или нержавеющим) или любым топливом, где требуется высокая теплопередача.

Если заказчик не может позволить себе титановые клапаны, другим способом значительно снизить вес клапана является использование клапанов с полым штоком из нержавеющей стали. Клапаны с полым штоком могут снизить вес на 10% и более, чтобы получить те же преимущества, что и титановые клапаны, но без затрат. Для улучшения охлаждения полые стержни выпускных клапанов могут быть частично заполнены натрием. Натрий плавится при температуре 200 градусов по Фаренгейту и улучшает поток тепла через шток клапана на 40% и более. Это помогает отводить тепло от головки клапана, продлевая срок службы клапана и повышая его надежность. Это также позволяет двигателю выдерживать больший нагрев и опережение зажигания.

ОСТОРОЖНО: Натрий очень реактивен при контакте с водой. Если клапан, заполненный натрием, треснул и был помещен в резервуар для очистки с водой, натрий может выплеснуться из клапана или даже заставить клапан лопнуть и треснуть пополам.

Клапаны с полым штоком, заполненные натрием, являются хорошим улучшением производительности, но мы слышали о некоторых отказах клапанов в некоторых серийных двигателях, в которых используются эти клапаны. Если вы просматриваете форумы Corvette, вы найдете множество сообщений, в которых говорится о неисправностях выпускных клапанов с небольшим пробегом с заводскими клапанами с полым штоком, заполненными натрием. Некоторые возлагают вину за проблему на проблему контроля качества в процессе производства клапана. Есть фотографии разрезанных клапанов, на которых видно, что центральное отверстие было просверлено значительно не по центру, что привело к неравномерной толщине стенки: одна сторона была намного тоньше другой. На некоторых полых штоках также видны царапины внутри от процесса сверления, что создает концентраторы напряжения, которые могут привести к трещинам и поломке клапана. Вот почему важно тщательно осматривать каждый клапан на наличие трещин перед его повторным использованием, независимо от его пробега. Другие винят проблему отказа клапана в проблемах концентричности седла клапана, чрезмерном износе направляющей клапана или плохом контроле допусков штока к направляющей на заводе. Избыточный направляющий зазор позволяет клапану колебаться и изгибаться при каждом цикле клапана. Некоторые владельцы Corvette заменили свои стандартные направляющие на неоригинальные бронзовые направляющие клапанов.

В дизельных двигателях клапаны с покрытием из стеллита часто используются для работы при высоких температурах выхлопных газов. Стеллит также можно использовать на впускных клапанах. Стеллит представляет собой сплав кобальта и хрома, который увеличивает поверхностную твердость поверхности клапана примерно до 55–59 единиц по шкале Роквелла. или аналогичный материал). Покрытие Stellite значительно повышает износостойкость при высоких температурах. Если вы восстанавливаете дизельный двигатель, который на заводе оснащен клапанами с покрытием из стеллита, используйте для замены клапаны того же типа, а не обычные клапаны.

Материалы седел клапанов

Седла клапанов должны быть совместимы с типом клапанов двигателя. В большинстве чугунных головок седла являются цельными и подвергаются индукционной закалке для повышения износостойкости. С алюминиевыми головками седла могут быть изготовлены из сплава чугуна, порошкового металла или меди с высоким содержанием меди (для высокотемпературных двигателей или титановых клапанов).

Поставщики седла клапана предлагают различные материалы седла, поэтому посоветуйтесь с вашим поставщиком, какой сплав лучше всего подходит для вашего двигателя.

Железный сплав с высоким содержанием хрома и твердостью по Роквеллу RC40 должен быть более чем достаточным для вашего типичного бензинового двигателя, работающего на неэтилированном топливе, запаса или производительности. Этот тип сплава хорошо работает при температуре выхлопных газов до 1150 градусов по Фаренгейту.

Для двигателей, работающих на природном газе или пропане, а также двигателей с турбонаддувом, наддувом или закиси азота рекомендуется использовать более высокотемпературный сплав на основе никеля. Такой материал может выдерживать температуру выхлопных газов до 1600 градусов по Фаренгейту.

Для применений, где требуется дополнительная износостойкость при высоких температурах (например, для тяжелонагруженных дизелей), может потребоваться сплав седла с покрытием из стеллита.

Переходя к седлам из порошкового металла (PM), они используются в качестве оригинального оборудования во многих последних моделях бензиновых (и некоторых дизельных) двигателей. Автопроизводителям нравятся сиденья PM, потому что они дешевле, чем сиденья из сплава, их можно формовать близко к готовым размерам и их легко обрабатывать (когда они новые). Седла PM затвердевают по мере старения, что хорошо для износостойкости, но также усложняет обработку сидений, если их нужно будет подправить позднее. Седла PM можно заменить на такие же или на чугунные седла или седла из другого сплава, если это необходимо.

Установка седла клапана

Большой вопрос здесь заключается в том, насколько посадку с натягом следует использовать при установке нового седла клапана? Седла в некоторых головках OEM могут иметь посадку с натягом всего 0,002 дюйма — этого достаточно, когда вы работаете с совершенно новыми головками и новыми седлами. Но обычно требуется больше посадки с натягом для головок с большим пробегом или головок, которые будут подвергаться воздействию высоких уровней мощности. Обычная рекомендация по установке новых седел в бывшие в употреблении головки или головки послепродажного обслуживания: натяг от 0,005 до 0,006 дюйма для алюминиевых головок или от 0,003 до 0,005 дюйма для головок из чугуна. В дополнительной штамповке или закреплении посадочных мест не должно быть необходимости, если используется правильная посадка с натягом.

Чтобы упростить установку, предварительно нагрейте головки в духовке примерно до 200 градусов по Фаренгейту (больше не нужно нагревать) и охладите сиденья в морозильной камере. Кроме того, убедитесь, что седла имеют фаску на нижней внешней кромке, и используйте смазку, если седла плотно прилегают. Используйте направляющую и направляющую при установке сидений, чтобы они входили прямо и не взводились.

Ремонт клапанов и седел

Углы на поверхности клапана и седла могут реально увеличить или уменьшить потенциал производительности двигателя. Одиночный вырез под углом 45 градусов на клапанах и седлах не обеспечит такой же поток воздуха, приемистость и мощность, как работа клапана с тремя углами (30-45-60), работа клапана с четырьмя углами или седло под углом 45 градусов с подрезка радиуса.

Существует множество переменных, влияющих на поток воздуха через отверстия и чашу головки блока цилиндров. Клапаны с подрезанным штоком непосредственно над головкой или с меньшим наружным диаметром штока теоретически улучшают поток за счет уменьшения ограничения в отверстии клапана. Тем не менее, они могут или не могут обеспечить ощутимый прирост мощности по сравнению с обычным клапаном с прямым штоком. То же самое касается клапанов с вихревой полировкой на верхней части головки клапана, головкой в ​​форме тюльпана или коническим штоком непосредственно над головкой. Иногда эти «улучшения» повышают мощность, а иногда нет. Каждый двигатель реагирует по-разному, поэтому нет однозначного ответа на вопрос, какой тип клапана всегда обеспечивает наилучшую производительность.

У нас нет места, чтобы погружаться в теорию воздушного потока, за исключением того, что хорошо сделанная высокопроизводительная работа клапана с правильными клапанами и углами для приложения может иметь большое значение в приемистости и мощности. Сделайте это правильно, и ваш клиент будет любить результаты. Сделайте это неправильно, и двигатель никогда не будет работать в полную силу.

Максимальное увеличение воздушного потока в CFM на стенде потока не гарантирует пиковую мощность и производительность. На самом деле, слишком большой поток воздуха может повредить мощности и приемистости из-за снижения скорости воздуха. Цель состоит в том, чтобы оптимизировать поток воздуха в диапазоне оборотов, при котором двигатель получает наибольшую выгоду. Поиск оптимальных углов клапана и седла часто требует большого количества экспериментов методом проб и ошибок.

Клапаны двигателя — что они делают и как устранить неисправность

Клапаны являются важными элементами клапанного механизма, камеры сгорания и систем цилиндров любого двигателя. Когда вы понимаете симптомы неисправных уплотнений клапанов, это может означать разницу между правильным ремонтом и дальнейшим повреждением вашего дизельного двигателя.

В этом руководстве мы обсудим, какова функция клапана, как она влияет на весь двигатель вашей морской лодки, как анализировать неисправности клапана двигателя и как вы можете исправить неисправности, чтобы продолжать движение по воде.



Что такое клапан двигателя?

Клапаны двигателя играют решающую роль в работе всех двигателей внутреннего сгорания. Они регулируют, контролируют и направляют необходимое количество воздуха и топлива в камеру сгорания двигателя для воспламенения. Точная синхронизация клапанов позволяет вашему судовому двигателю Detroit Diesel или Cummins работать с максимальной эффективностью в различных условиях и на различных скоростях.

Наиболее распространенным типом клапана дизельного двигателя является тарельчатый клапан. У него тонкий стержень, который ведет к плоской металлической головке. Он похож на поршень или стержень трубы. Части тарельчатого клапана:

— TIP

— Groove Keeper

— Филе

— СЕДЕЛЯ

— MARGIN

9000 9097 — SICLE 9000.VELE 9000. верхней части камеры сгорания. Седло клапана — это то, что создает герметичное уплотнение между клапаном и его поверхностью, а пружина клапана удерживает компонент в закрытом состоянии, нажимая на фиксатор.

Клапаны двигателя расположены на головке блока цилиндров двигателя и могут быть изготовлены из закаленного металла, например:

– Нержавеющая сталь

– Низкоуглеродистая сталь

– Никелевый сплав

– Стеллитовый сплав

Также доступны различные конфигурации для повышения долговечности и производительности клапана. Например, наносятся специальные покрытия для повышения стойкости клапана к нагреву, износу и коррозии.

Покрытия и обработки могут варьироваться от твердого хромирования и покрытия нитридом хрома до покрытия нитридом циркония и зеркальной полировки. Благодаря различным доступным устройствам клапаны двигателя могут выдерживать экстремальные температуры и условия камеры сгорания.

Два типа клапанов: впускной и выпускной. В зависимости от марки и модели вашего судового двигателя количество клапанов на каждой стороне головки блока цилиндров может варьироваться. Многоклапанные двигатели могут иметь от трех до пяти комплектов клапанов для повышения эффективности сгорания топлива.

Распределительный вал двигателя управляет как впускными, так и выпускными клапанами, а время их открытия и закрытия измеряется цепью или ремнем ГРМ двигателя. Клапаны и их качество имеют решающее значение для точной и эффективной работы вашего судового дизельного двигателя.



Клапан двигателя Функция и назначение

Клапан двигателя предназначен для герметизации камеры сгорания и улучшения газообмена.

Клапаны позволяют воздушно-топливной смеси входить и выходить из камеры через каналы, называемые портами. Они работают, чтобы закрыть камеру в точные моменты, чтобы зажечь и выпустить сгоревшее топливо. На одной стороне цилиндра впускной клапан пропускает рассчитанное количество воздуха в определенный момент, в то время как выпускной клапан избавляется от рассеянного воздуха на другой стороне. Чем больше воздуха может подавать двигатель в цилиндр и из него, тем выше его эффективность и мощность.

В двигателе внутреннего сгорания происходят четыре процедуры, называемые тактами:

1. Такт впуска:  Такт впуска — это первый этап. Впускные клапаны открываются и всасывают воздух в камеру, где он смешивается с топливом.

2. Такт сжатия:  Второй такт называется тактом сжатия, когда впускной и выпускной клапаны закрываются, чтобы улавливать воздушно-топливную смесь. Поршень выталкивается вверх, в результате чего смесь воспламеняется. Экстремальное давление увеличивает химическую энергию.

3. Рабочий ход:  Во время третьего такта, также известного как рабочий ход, сжатая смесь самовоспламеняется, преобразуя воздух и топливо в механическую энергию. Воспламененное топливо и воздух расширяются, вынуждая и толкая поршень обратно в цилиндр. В результате коленчатый вал проворачивается.

4. Такт выпуска:  Последний такт выпуска. Когда поршень возвращается в цилиндр после сжатия и воспламенения, выпускной клапан открывается, чтобы выпустить газы. Затем он закроется, когда впускной клапан начнет процесс заново. Клапаны двигателя работают на высоких скоростях, заставляя мотор двигать вашу лодку.



Впускные и выпускные клапаны

Хотя и впускной, и выпускной клапаны закрывают камеру сгорания, они выполняют две разные функции: одна пропускает воздух внутрь, а вторая выводит газы.

При первом такте впускной клапан позволяет воздуху или воздушно-топливной смеси поступать в камеру. Когда он открывается, выпускной клапан одновременно закрывается. Когда происходит последний такт, выпускной клапан избавляется от израсходованных газов, и процесс повторяется.

Клапаны активируются распределительным валом, который приводится в движение коленчатым валом — управляемым поршнем. Вся система рассчитана синхронно с последовательным и плавным движением.

Впуск часто больше по сравнению с выпуском. Поскольку вход имеет более низкое давление на входе, для подачи воздуха внутрь требуется большее отверстие. Он зависит от фильтра, обеспечивающего поступление чистого воздуха в камеру, а также зависит от вакуума для выпуска нужного количества смеси.

Напротив, выпускной клапан имеет высокое давление выхлопа из-за сгорания. Выхлоп выпускает меньший объем газа, поэтому клапан большего размера не нужен. Когда смесь воздуха и дизельного топлива воспламеняется и взрывается, химическая энергия превращается в механическую, создавая большее давление и мощность для проталкивания выхлопных газов. Выпустить газы из выпускного клапана легче из-за поршня и сгорания.

При близком сравнении клапанов двигателя выхлоп часто оказывается чище, чем впуск, потому что он выдерживает экстремальные температуры выхлопных газов. Высокие температуры сжигают любые отложения на выхлопе, в то время как на входе накапливается углерод, потому что он получает более холодный воздух и газы. Впуск обычно грязнее или темнее по сравнению с выхлопом.



A Анализ отказов клапанов дизельного двигателя

Хотя клапаны спроектированы таким образом, чтобы работать в течение всего срока службы вашего коммерческого морского двигателя, они могут работать только в том случае, если вы придерживаетесь графика регулярного технического обслуживания. Ваше техническое обслуживание должно включать стандартные методы, чтобы избежать выхода из строя клапана двигателя, такие как:

– Замена масла, масляных фильтров и воздушных фильтров.

– Соблюдение правильных интервалов сервисного обслуживания.

– Замена цепи ГРМ или клинового ремня через определенное количество миль или определенное количество времени.

Если вы не произведете правильную замену деталей, цепь или ремень ГРМ могут порваться, в результате чего клапаны станут неподвижными и столкнутся с поршнем. Понимание того, как долго служат клапаны двигателя, зависит от технического обслуживания и рабочей нагрузки, которую вы оказываете на двигатель. Если вы пренебрегаете надлежащим обслуживанием, поврежденные клапаны могут привести к серьезному повреждению двигателя.

Клапаны также могут быть повреждены из-за небрежности оператора. Например, если вы работаете на более низкой передаче, но двигаетесь на высокой скорости, это может привести к искривлению или поломке клапанов двигателя.

Итак, что вызывает повреждение клапанов двигателя? Могут возникнуть две распространенные неисправности — погнутые или прогоревшие клапаны.

Погнутые клапаны дизельного двигателя

Наиболее распространенный тип неисправности клапана — это когда клапаны ломаются после контакта или удара о поршни. В результате клапаны больше не могут герметизировать камеру, что позволяет избыточному воздуху и топливу попадать внутрь, в то время как выхлоп не закрыт полностью.

Большинство двигателей являются двигателями с интерференцией, что означает, что поршень перемещается вверх после нижней точки, в которой клапаны перемещаются вниз во время нормального процесса. Ремень ГРМ или цепь синхронизирует компоненты двигателя через коленчатый вал. Затем коленчатый вал приводит в движение поршни, которые воздействуют на распределительный вал, воздействующий на клапаны.

При нарушении синхронизации цепи или ремня поршни могут столкнуться с клапанами. Если в вашем Detroit Diesel, Cummins или другом двигателе есть неправильная синхронизация, не включайте ее. Эксплуатация судового двигателя может привести к большему повреждению поршней, головки блока цилиндров и отверстий.

Погнутые клапана являются результатом неисправности ремня ГРМ или цепи, которую можно заменить в соответствии с руководством производителя.

Прогоревшие клапаны дизельного двигателя

Прогоревшие клапаны являются вторым наиболее распространенным типом неисправности. Когда клапаны подвергаются экстремальным температурам, это часто может привести к повреждению материала компонента из-за возгорания или коррозии, что чаще всего происходит на выпускных клапанах, поскольку они подвергаются более жестким испытаниям.

Прогоревшие клапаны не смогут закрыться из-за растрескивания или прогорания. Газы сгорания будут выходить через седло клапана и клапан, когда они не герметичны. Горячие газы начинают обжигать кромку клапана, и со временем они разъедают головку клапана, из-за чего она не герметизируется. Это повлияет на производительность и компрессию вашей коммерческой морской лодки, а также на расход топлива.



Признаки отказа клапана двигателя

Поскольку клапаны находятся в постоянном движении и подвергаются воздействию экстремальных температур, со временем они естественным образом изнашиваются. Однако отказ клапана может произойти быстрее, если ваш морской дизельный двигатель находится в тяжелых условиях или если вы не заботитесь о нем.

Если вы подозреваете, что в вашем судовом двигателе произошел отказ клапана, обратите внимание на несколько признаков:

— Холодный запуск двигателя: неисправное уплотнение и в камеру, вызывая клуб бело-голубого дыма из выхлопной трубы.

– Чрезмерный расход масла:  Если ваши клапаны в плохом состоянии, проблема может привести к повышенному расходу масла.

– Дым выхлопных газов:   Изношенные клапаны вызывают сине-белый дым, который сохраняется дольше обычного при ускорении и запуске двигателя.

– Ударная нагрузка:   Отказ клапана может произойти в результате удара, часто повреждая даже самые прочные точки системы клапана.

– Неправильные методы эксплуатации:  Операции с частыми остановками и работа на холостом ходу могут привести к износу уплотнений клапанов.

– Утопленные клапаны:  Углубление возникает в результате экстремальных рабочих температур и отложений масла и шлама, из-за которых компоненты не герметизируются.

Погнутые клапаны часто более серьезны по сравнению с сгоревшими компонентами, поскольку их выход из строя может привести к разрушению других частей двигателя и повлиять на работу вашего коммерческого катера.

Причины прогоревших клапанов включают:

– Дымовые газы, выходящие в одной точке за клапаном.

– Неисправный клапанный зазор.

– Неисправное уплотнение клапана с седлом головки клапана — нагар может повредить уплотнение и вызвать истирание.

– Большое количество замкнутого тепла.

– Недостаточное охлаждение головки блока цилиндров.

– Использование сухого топлива, которое не обеспечивает надлежащей смазки седла клапана.

Признаки того, что вы имеете дело с прогоревшим клапаном, могут включать такие признаки, как:

– Обратный ход

– Меньшая мощность

– Пропуски зажигания

– Неравномерный холостой ход

из-за неправильного использования судового топлива из-за перегрева клапанов морского двигателя.

Следите за различными признаками, которые могут указывать на то, что в вашем двигателе сломаны, погнуты или прогорели клапаны. При первых признаках аварии диагностируйте проблему, чтобы избежать дальнейших повреждений.



Как устранить неисправность клапана двигателя

Решение проблемы с клапаном двигателя начинается с понимания процесса сгорания и различных задействованных механизмов. Предотвратить отказ клапана можно несколькими способами:

– Проверка герметичности клапана или его уплотняющих свойств.

– Очистка системы охлаждения для повышения эффективности.

– Очистка клапанов двигателя от нагара и коррозии.

– Проверка клапанного зазора.

– Использование высококачественного топлива во избежание образования нагара.

Прежде чем пытаться устранить какие-либо внутренние сложности, проанализируйте ситуацию. Ваши клапаны могут быть сломаны, изношены, треснуты или сожжены. Даже направляющие и седла клапанов судовых двигателей могут быть повреждены. Для оценки проблемы:

1. После разборки головки блока цилиндров проверьте наличие отклонений от нормы в компонентах клапанного механизма.

2. Проверьте на наличие признаков износа или дополнительных повреждений, таких как осколки, трещины и нагар.

3. Осмотрите каждую деталь клапанного механизма, чтобы определить, какие из них требуют замены или ремонта.

4. Ознакомьтесь с рекомендациями производителя и ознакомьтесь со спецификациями каждой детали клапана.

Во время поломки разумно провести тест на утечку. Тест на утечку определит, неисправны ли ваши клапаны, позволяя жидкости проходить через них в неподходящее время. При этом дизельный двигатель будет вращаться до тех пор, пока испытуемый цилиндр не достигнет верхней мертвой точки. Клапаны закрываются во время первой части теста.

Затем в цилиндр нагнетается воздух. Датчик утечки поможет определить, какое давление может выдержать цилиндр. Если утечка присутствует, вы можете использовать бороскоп для осмотра клапанов. Возможно, вам также придется снять крышку клапана, чтобы проверить клапанный механизм.

Определение стоимости и времени, необходимых для выполнения ремонта клапана судового двигателя, зависит от размера повреждения. Всегда может быть что-то еще, что можно обнаружить, например, неисправную направляющую клапана или седло.

Замена клапанов двигателя необходима в следующих случаях:

– Постоянный шум двигателя

– Чрезмерный расход масла

– Обширное повреждение клапана правильные материалы. Определите, какие клапаны и другие компоненты нуждаются в замене. Это также подходящее время для замены других важных деталей двигателя, потому что вам придется сломать систему. Вот несколько простых шагов:

1. Дайте судовому двигателю остыть и откройте капот, чтобы увидеть цилиндры.

2. Снимите прокладку головки.

3. Снимите клапаны с резьбы.

4. Проведите полную проверку состояния клапанных механизмов.

Если в вашем коммерческом дизельном двигателе есть скрытые клапаны, вам может потребоваться помощь специалиста. В случае, если вы не можете выполнить другие сложные шаги по восстановлению и ремонту, обратитесь к уважаемому механику, который может восстановить ваш дизельный двигатель.



Ваш помощник в выборе клапанов для дизельных двигателей

Устранение неполадок в клапанном механизме вашего морского двигателя может быть сложной задачей, особенно если вы пытаетесь сузить круг возможных отказов. Diesel Pro Power предоставляет все необходимые инструкции и детали, включая компоненты клапанов двигателя.
