Что такое коробка «автомат»

Коробка автомат (автоматическая трансмиссия, АКП) — это тип коробки передач, способный самостоятельно и без вмешательства водителя выбирать нужное передаточное число в соответствии с режимом движения и сопутствующими факторами. К автоматам принято относить несколько видов коробок передач: классическую гидротрансформаторную АКП, «робот» (РКП) и вариатор (CVT). Хотя последние два типа правильнее называть автоматизированные трансмиссии.

Каждая из перечисленных трансмиссий серьезно упрощает процесс управления: водителю не нужно выжимать педаль сцепления и думать над выбором оптимальной передачи — передаточные числа подбираются самостоятельно. Все, что требуется, — жать на газ и рулить.

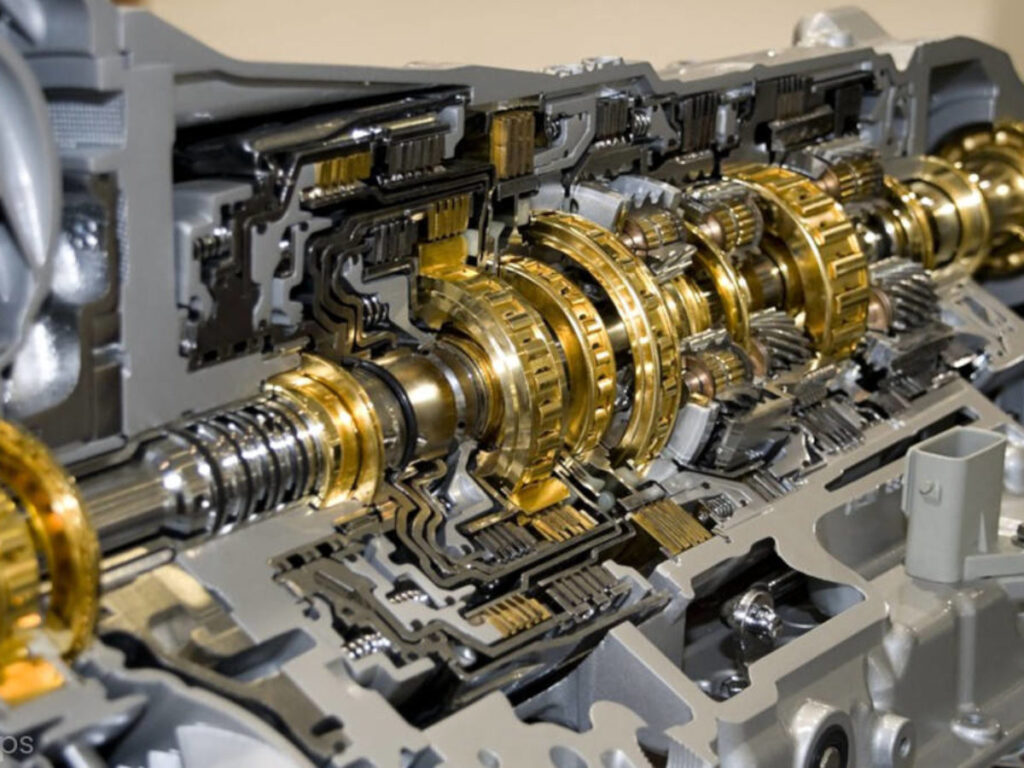

Устройство коробки «автомат»

Идея отказа от ручного переключения передач возникла почти сразу после появления автомобиля, но впервые полноценно реализовать ее смогли лишь в 30-х годах XX века.

В 1902 году немецкий инженер Герман Феттингер создал судовой автомат. Спустя два года братья Стартевенты из Бостона явили миру свою конструкцию, предназначенную для установки на автомобили. По сути это была усовершенствованная механика с двумя передачами, переключение которых происходило автоматически.

Полноценный же автомат запатентовал Оскар Бэнкер (Асатур Сарафян) в 1935 году — его изобретением воспользовалась компания General Motors. С внесением доработок в 1940 году появился тот самый классический гидротрансформаторный автомат, который применяется в усовершенствованном виде по сегодняшний день.

В его основе лежат не пары шестерен, а планетарный механизм с переменным передаточным отношением: центральная (солнечная) шестерня, коронная шестерня и шестерни-сателлиты. Передаточное отношение у такого набора может меняться в зависимости от того, как именно вращаются его части относительно друг друга. Соединяя разные части планетарного механизма, можно заставить шестерни вращаться с разными скоростями, то есть получить коробку передач.

За переключение передач здесь отвечают многофункциональные гидромуфты, выполняющие функции сцепления. Муфты сжимаются давлением гидравлической жидкости. Крутящий момент от двигателя передается коробке передач так называемым гидротрансформатором, избавляющим от жесткой связи двигателя и коробки передач. Благодаря гидротрансформатору переключение передач происходит плавно, почти незаметно.

Основными элементами классического автомата являются:

• Гидротрансформатор (отвечает за преобразование и передачу оборотов).
• Планетарный редуктор (управляет гидротрансформатором).
• Система гидроуправления (отвечает за работу планетарного редукторного узла).

Фото: Shutterstock

Принцип работы автомата

Принцип работы автомата различается в зависимости от вида автоматической трансмиссии. На каждом из них остановимся отдельно.

Классическая (гидротрансформаторная) АКП

Принцип работы классической АКП основан на давлении трансмиссионной жидкости. За передачу крутящего момента от двигателя к элементам автоматической коробки передач отвечает гидротрансформатор (он же «бублик»). В состав устройства входят три лопастных колеса — насосное, турбинное и реакторное, — заключенные в герметичный корпус. Насосное колесо соединено с коленчатым валом двигателя, а турбинное — с первичным валом КПП.

После запуска двигателя в «бублике» под давлением насоса начинает рециркулировать масло. Проходя через крыльчатки реактора, оно трансформирует механическую силу от маховика в гидравлическую — крутящий момент начинает передаваться на планетарный механизм. Гидротрансформатор выполняет функции как сцепления, так и гидромуфты.

Система гидроуправления позволяет автомату переключать передачи без тяг и муфт с синхронизаторами. Открывая и закрывая в гидроблоке нужные клапаны, коробка передач самостоятельно сжимает нужные пакеты фрикционов давлением масла. Плавная их блокировка, управляемая электроникой, позволяет автомату переключаться почти незаметно.

Вариатор (CVT)

Основа бесступенчатой трансмиссии — два конических шкива, один из которых соединен с валом двигателя, а второй передает крутящий момент на ведущие колеса автомобиля. Мощность передается с ведущего вала на ведомый посредством соединяющего их ремня (или цепи). На каждом из валов имеются два конуса, обращенные вершинами друг к другу. Изменение зазора между ними приводит к смещению ремня и изменению передаточного отношения.

Когда конусы раздвигаются, ремень смещается ближе к оси вращения, и наоборот. Для изменения передаточного отношения достаточно просто сдвигать конусы на одном валу и одновременно раздвигать на другом.

За управление конусами отвечают гидравлическая система и электроника. Гидротрансформатор позволяет автомобилю с вариатором трогаться и останавливаться, а планетарный редуктор — включать задний ход и расширять диапазон передаточных чисел. Все современные вариаторы умеют имитировать фиксированные передачи.

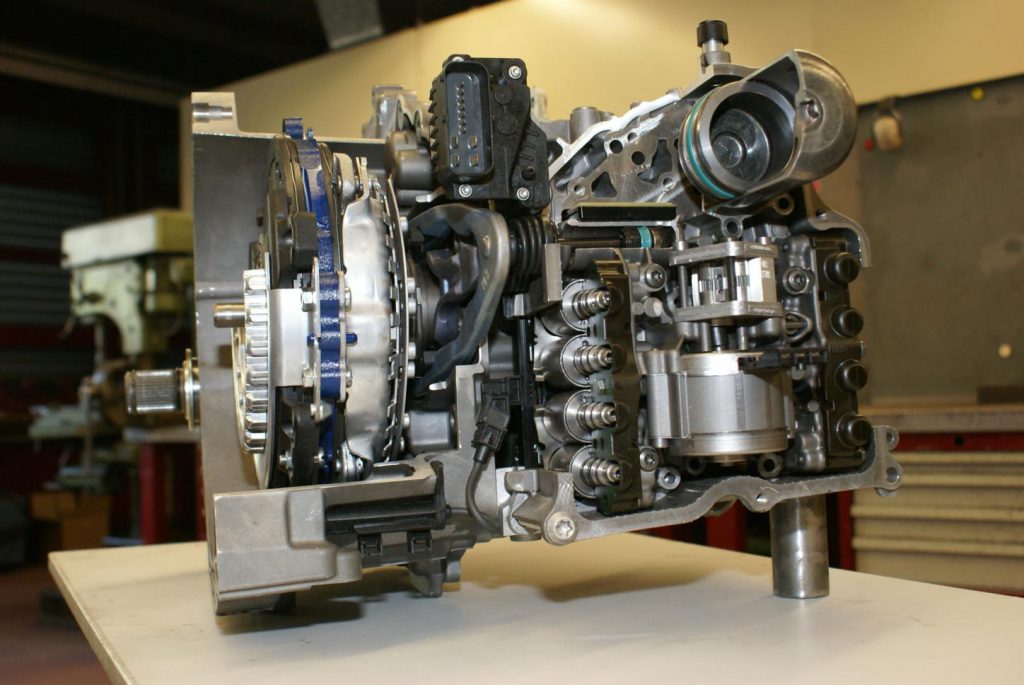

«Робот» (РКП)

Роботизированная коробка передач по своей сути — это механика, дополненная электроникой и сервоприводами. Такая трансмиссия полностью берет на себя процесс переключения передач. Выбор той или иной передачи контролируется электроникой. Вместо педали сцепления и рычага коробки стоят электромоторы, которые по команде электроники «выжимают» сцепление и меняют ступени.

Простейшие роботы уже практически не применяются в современном автопроме. Им на смену пришли коробки следующего поколения — так называемые преселективные роботы с двумя сцеплениями (к примеру, коробки DSG). Каждое из сцеплений отвечает за свой набор передач — четных и нечетных. Процесс переключения с одной передачи на другую происходит практически мгновенно, без разрыва крутящего момента.

Обозначения на коробке автомат

Режимы работы коробки автомат могут поставить в тупик водителя, который прежде ездил только на механике. Для наглядности мы оформили обозначения и описания в виде таблицы.

Обозначение	Расшифровка
N (Neutral)	Нейтральное положение. Положение селектора в позиции N означает, что никакая из передач не включена. Автомобиль может свободно катиться.
D (Drive) или A (Automat)	Режим движения вперед. В зависимости от потребностей водителя автоматически используются те или иные передаточные числа.
R (Revers)	Задняя передача. Выбрать этот режим можно только при полной остановке автомобиля.
Р (Parking)	Режим парковки. Переводя селектор в положение Р, водитель механически блокирует трансмиссию. На многих моделях не получится запустить двигатель, если селектор не находится в этом положении. Блокировка в режиме Р никак не связана с тормозной системой – она лишь помогает стояночному тормозу, но не заменяет его.
M (Manual)	Режим ручного управления. В этой позиции селектора водитель может самостоятельно переключать передачи с помощью подрулевых лепестков, кнопок или самого селектора – толчками вверх и вниз. В зависимости от конкретной модели процесс осуществляется по-разному.
L (Low) или 1, 1L	Режим пониженной передачи. Позволяет зафиксировать коробку на первой передаче. Этот режим помогает при движении по скользкой дороге либо бездорожью на минимальных скоростях. Также может применяться при торможении двигателем, на крутых спусках и подъемах.
L2, 2L, 2	При выборе такого режима коробка передач не перейдет выше второй передачи.
D3 или 3	Ограничение не выше третьей скорости.
OD (Over Drive)	Режим повышенной передачи. Помогает экономить горючее на высоких скоростях.
KD (Kick Down)	Пониженная передача. Включается, если продавить педаль газа «в пол». Используется для максимально быстрого набора скорости.
S	Спортивный, динамичный режим. Позволяет использовать все возможности двигателя и трансмиссии. Его не рекомендуется выбирать при движении на нестабильном покрытии и на бездорожье.
W (Winter) или значок снежинки	Зимний режим. В этой позиции селектора автомобиль трогается с повышенной передачи, более плавно, что помогает избежать пробуксовки. Летом применять такой режим не рекомендуется.
E	Режим экономии. Обеспечивает плавность движения и позволяет сжигать меньшие объемы горючего. Движение автомобиля в таком режиме становится более вялым, отклик на педаль газа ухудшается.



Наиболее часто встречающейся на моделях с «автоматом» является раскладка режимов P-R-N-D-L. Остальные перечисленные обозначения и некоторые другие используются опционально. О них в обязательном порядке рассказывается в инструкции.

Плюсы и минусы коробок автомат

Автоматические трансмиссии обладают множеством плюсов, но не лишены и минусов. Об этом не стоит забывать на этапе выбора автомобиля.

К несомненным плюсам отнесем следующие моменты:

• Легкость эксплуатации: любая автоматическая трансмиссия избавляет водителя от утомительных процедур выжима педали сцепления и ручного выбора передач.
• Высокая плавность движения. Благодаря наличию до 10 передач современные автоматы изменяют передаточные отношения чрезвычайно плавно, практически незаметно.
• Повышенная безопасность. Переключить механику без разрыва потока мощности невозможно.

Фото: Shutterstock

Минусы автоматов:

• Дороговизна. Как правило, автомобили с автоматами стоят дороже, чем с механической коробкой. Обслуживание автомата также дороже.
• Увеличенный расход топлива.
• Автоматы не любят экстремальных нагрузок.
• Машины с автоматом не рекомендуется буксировать на большие расстояния.
• Автоматы не любят буксировки прицепов: возможны ограничения.

Как управлять коробкой автомат

Научиться пользоваться машиной с коробкой автомат намного проще, чем автомобилем с механикой. Именно по этой причине существует разделение в водительских правах: водители, обучавшиеся в автошколе на машине с АКП, не могут ездить на механике — требуется переобучение. Те, кто прежде ездил на машине с МКП, с автоматом легко совладают.

Алгоритм обращения с автоматом максимально прост:

• Чтобы завести машину, нужно сесть за руль, нажать тормоз и повернуть ключ в замке/нажать кнопку запуска двигателя. Селектор коробки должен находиться в парковочном положении P. Запускать ДВС можно и с нейтрального режима, но производители рекомендуют использовать именно режим паркинга.
  Запустить мотор из любого другого режима не получится.
• Для начала движения селектор выставляется в D или R (вперед и назад соответственно). После того как вы отпустите педаль тормоза, машина сама начнет движение. Нажатием на газ можно увеличить скорость.
• Для остановки машины нужно отпустить педаль газа и нажать на тормоз.
• Перед тем как заглушить двигатель следует перевести селектор коробки в парковочное положение Р.

Как правильно ездить с коробкой автомат

При эксплуатации автомобиля с автоматической трансмиссией нужно придерживаться некоторых важных рекомендаций, которые помогут продлить коробке жизнь.

Автоматическая коробка передач, АКПП, коробка автомат – устройство, работа, управление

Автоматическая коробка передач (сокращенное название АКПП, обиходное название – коробка-автомат) является самым распространенным устройством изменения крутящего момента, применяемым в автоматической трансмиссии автомобиля.

Традиционно автоматической называют гидромеханическую коробку передач.

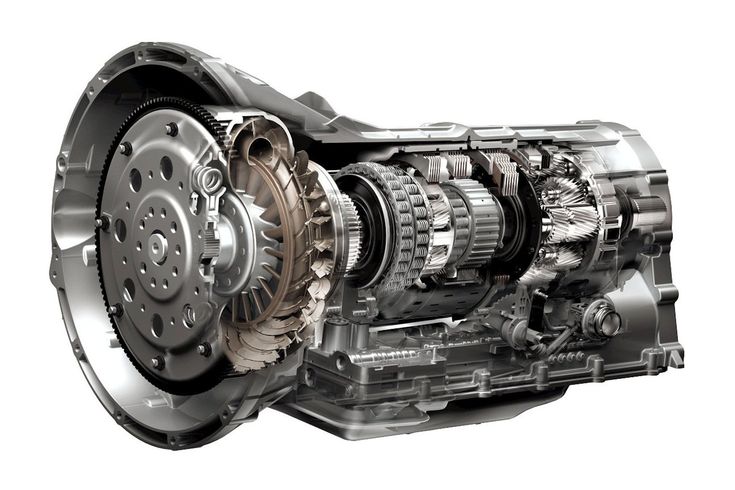

Автоматическая коробка передач состоит из гидротрансформатора, механической коробки передач и системы управления. На коробках-автоматах, устанавливаемых на переднеприводные легковые автомобили, в конструкцию включены главная передача и дифференциал.

Гидротрансформатор предназначен для передачи и изменения крутящего момента от двигателя к механической коробке передач, а также уменьшения вибраций. Конструкция гидротрансформатора включает насосное, турбинное и реакторное колеса, блокировочную муфту, муфту свободного хода. Гидротрансформатор помещен в собственный корпус.

Насосное колесо соединено с коленчатым валом двигателя. Турбинное колесо связано с механической коробкой передач. Между насосным и турбинным колесами располагается неподвижное реакторное колесо. Все колеса гидротрансформатора оснащены лопастями определенной формы, между которыми предусмотрены каналы для прохода рабочей жидкости.

Блокировочная муфта служит для блокировки гидротрансформатора в определенных режимах работы автомобиля. Муфта свободного хода (другое название — обгонная муфта) обеспечивает вращение жестко закрепленного реакторного колеса в противоположную сторону.

Все конструктивные элементы гидротрансформатора расположены в корпусе, который заполнен специальной рабочей жидкостью ATF (Automatic Transmissions Fluid).

Работа гидротрансформатора осуществляется по замкнутому циклу. От насосного колеса поток жидкости передается на турбинное колесо, далее на реакторное колесо. За счет конструкции лопастей реактора скорость потока усиливается. Поток направляется на насосное колесо и заставляет его вращаться быстрее, тем самым увеличивается величина крутящего момента. Максимальную величину крутящего момента гидротрансформатор развивает на минимальной скорости.

С увеличением частоты вращения коленчатого вала двигателя, угловые скорости насосного и турбинного колес выравниваются, а поток жидкости меняет свое направление. При этом срабатывает муфта свободного хода и реакторное колесо начинает вращаться. Гидротрансформатор работает в режиме гидромуфты (передает только крутящий момент).

C дальнейшим ростом скорости происходит блокировка гидротрансформатора, при которой замыкается блокирующая муфта, и передача крутящего момента от двигателя к механической коробке передач происходит напрямую. Гидротрансформатор блокируется практически на всех передачах.

В современных автоматических коробках режим с проскальзывающей муфтой блокировки гидротрансформатора, который предшествует полной блокировке. Режим реализуется при определенных условиях (скорость, нагрузка) во время разгона автомобиля и позволяет снизить расход топлива, обеспечить комфорт при переключении передач.

Механическая коробка передач в составе АКПП служит для ступенчатого изменения крутящего момента, а также обеспечивает движение автомобиля задним ходом. На автоматических коробках, как правило, применяются планетарные редукторы, отличающиеся компактностью и возможностью соосной работы. Механическая коробка передач состоит из нескольких (обычно двух) планетарных редукторов, соединенных последовательно для совместной работы. Объединение планетарных редукторов позволяет обеспечить необходимое число ступеней работы. Современные автоматические коробки выполняются шестиступенчатыми, семиступенчатыми, восьмиступенчатыми (Audi, Bentley, BMW, Chrysler, Jaguar, Lexus) и даже девятиступенчатыми (Mercedes, Land Rover).

Планетарный редуктор в коробке передач состоит из нескольких последовательных планетарных передач, образующих планетарный ряд. Каждая планетарная передача включает солнечную шестерню, сателлиты, коронную шестерню и водило.

Изменение крутящего момента и передача вращения производится при условии блокировки одного или двух элементов планетарного ряда (солнечной шестерни, коронной шестерни, водила). Блокировка коронной шестерни планетарного ряда приводит к увеличению передаточного отношения. Неподвижная солнечная шестерня, наоборот, уменьшает передаточное отношение. Блокировка водило приводит к смене направления вращения.

Блокировку осуществляют соответствующие фрикционные муфты и тормоза (обходное название — фрикционы). Муфта блокирует элементы планетарного ряда между собой. Тормоз удерживает конкретные элементы редуктора за счет соединения с корпусом коробки. В различных конструкциях АКПП используются многодисковые или ленточные тормоза.

Муфты и тормоза замыкаются с помощью гидроцилиндров, которые управляются из распределительного модуля. В конструкции коробки может применяться обгонная муфта, которая удерживает водило от вращения в противоположную сторону.

Таким образом, механизмами переключения передач в автоматической коробке являются фрикционные муфты и тормоза. Работа АКПП заключается в выполнении определенного алгоритма включения и выключения муфт и тормозов.

На современных автоматических коробках передач применяется электронная система управления, которая включает входные датчики, электронный блок управления, распределительный модуль и рычаг селектора.

В системе используются следующие датчики: частоты вращения на входе коробки передач, частоты вращения на выходе коробки передач, температуры рабочей жидкости, положения рычага селектора, положения педали акселератора.

Электронный блок управления коробкой передач обрабатывает сигналы датчиков и формирует управляющие сигналы на исполнительные устройства распределительного модуля. В своей работе электронный блок реализует т.н. программу «нечеткой логики» (fuzzy logic), предусматривающую гибкий алгоритм определения точек перехода на высшую или низшую передачу. Блок управления коробкой передач взаимодействуют с системой управления двигателем.

Распределительный модуль (другое наименование — гидравлический блок) управляет потоками рабочей жидкости и обеспечивает срабатывание фрикционных муфт и тормозов. Он состоит из электромагнитных клапанов и золотников-распределителей с механическим приводом, соединенных каналами и помещенных в алюминиевый корпус.

Электромагнитные клапаны (не очень корректное обиходное название — соленоиды) используются для управления переключением передач (двухпозиционные клапаны) и регулирования давления жидкости (клапаны с широтно-импульсной модуляцией). Работой электромагнитных клапанов руководит электронный блок управления коробкой передач. Золотники-распределители обеспечивают выбор режимов работы и приводятся в действие от рычага селектора.

Циркуляцию рабочей жидкости в автоматической коробке передач осуществляет шестеренный насос с внутренним зацеплением шестерен или лопастной насос. Насос приводится в действие от ступицы гидротрансформатора. Насос составляет основу гидравлической системы коробки передач, в которую кроме него входит гидравлический блок, гидроцилиндры привода муфт и тормозов, трубопроводы.

Охлаждение рабочей жидкости в АКПП производит соответствующая система. Рабочая жидкость может охлаждаться в охладителе (теплообменнике), включенном в систему охлаждения двигателя. Ряд конструкций коробок имеет отдельный радиатор рабочей жидкости.

Непосредственное управление АКПП осуществляется рычагом селектора. Выбор нужного режима работы коробки производится перемещением рычага в определенное положение:

• Р – режим парковки;
• R – режим заднего хода;
• N – нейтральный режим;
• D – движение вперед в режиме автоматического переключения передач;
• S – спортивный режим.

На отдельных коробках реализуется т.н. режим «кик-даун» (kick-down), предполагающий резкое ускорение автомобиля путем переключения на пониженную передачу. Необходимость ускорения определяется с помощью датчика положения педали газа.

Некоторые модели автоматических коробок оборудуются функцией ручного переключения передач, т.н. функция Типтроник (Tiptronic).





что это такое, как пользоваться автоматической коробкой передач (устройство и принцип работы)

Идея создания автоматической коробки передач появилась практически одновременно с появлением автомобиля, оснащенного МКПП. При этом автопроизводители, изобретатели и энтузиасты из разных стран начали работать над агрегатом.

В результате уже в самом начале 20-го века стали появляться опытные образцы, которые имели трансмиссию, похожую на современный автомат. В этой статье мы поговорим о том, как создавалась и когда появилась первая АКПП, познакомимся с историей автоматической трансмиссии, а также ответим на вопрос, кто изобрел коробку автомат.

Что такое АКПП и ее виды

Автоматическая коробка переключения передач — один из видов трансмиссии, при которой без вмешательства водителя выставляется необходимое передаточное число, подобранное под режим движения и другие факторы.

С технической точки зрения автоматической КПП считается только планетарная часть узла, напрямую связанная с переключением передач, и совместно с гидравлическим трансформатором образовывает единый автоматический агрегат.

К автоматическим коробкам передач принято относить классическую с гидротрансформатором, роботизированную КПП и вариатор.

Классическая автоматическая коробка передач

Гидротрансформаторная КПП является популярной и классической моделью трансмиссии, устанавливаемой на большинстве сходящих с конвейера в настоящее время автомобилях.

Об истории создания и совершенствования АКПП

Идея автоматизировать переключение передач, избавив водителя от необходимости часто выжимать педаль сцепления и «работать» рычагом переключения скоростей, не нова. Она начала внедряться и оттачиваться ещё на заре автомобильной эпохи: в начале ХХ века. Причём нельзя назвать какого-либо определённого человека или фирму единственным создателем автоматической коробки передач: к появлению классической, получившей сейчас всеобщее распространение гидромеханической АКПП привели три изначально независимые линии разработок, которые в итоге объединились в единой конструкции.

Один из основных механизмов коробки-автомата – это планетарный ряд. Первая серийная автомашина, оснащённая планетарной коробкой передач, была выпущена ещё в 1908 году, и это был «Форд Т». Хотя в целом та коробка переключения передач ещё не была полностью автоматической (от водителя «Форда Т» требовалось нажимать две ножных педали, первая из которых переводила с низшей на высшую передачу, а вторая включала задний ход), она уже позволяла значительно упростить управление, по сравнению с обычными КПП тех лет, без синхронизаторов.

Второй важный момент в становлении технологии будущих АКПП – это перевод управления сцеплением с водителя на сервопривод, воплощённый в 30-х годах ХХ века . Эти коробки переключения передач назывались полуавтоматическими. Первой полностью автоматической КПП стала внедрённая в производство в 30-х годах ХХ века планетарная электромеханическая коробка «Коталь». Она устанавливалась на французские автомобили забытых ныне марок «Деляж» и «Делайе» (существовали до 1953 и 1954 г. соответственно).

Автомобиль «Деляж D8» – премиум-класс довоенной эпохи.

Другие автопромышленники в Европе также разрабатывали похожие системы фрикционов и тормозных лент. Вскоре подобные АКПП были реализованы в автомобилях ещё нескольких немецких и британских марок, известной и ныне здравствующей из которых является «Майбах».

Специалисты другой известной фирмы – американской «Крайслер» продвинулись далее других автопроизводителей, внедрив гидравлические элементы в конструкцию КПП, которые заменили сервоприводы и электромеханические элементы управления. Инженеры «Крайслера» разработали первые в истории гидротрансформатор и гидромуфту, которые имеются теперь в конструкции каждой автоматической коробки передач. А первая в истории гидромеханическая коробка-автомат, похожая по конструкции на современную, на серийных автомобилях была внедрена корпорацией «Дженерал Моторс».

Автоматические коробки передач тех лет были очень дорогими и технически сложными механизмами. К тому же, не всегда отличавшимися надёжной и долговечной работой. Они могли выигрышно выглядеть только в эпоху несинхронизированных механических коробок передач, управление автомобилем с которыми было достаточно тяжёлым трудом, требующим от водителя хорошо отработанного навыка. Когда широко распространились механические КПП с синхронизаторами, то по удобству и комфорту АКПП того уровня были ненамного лучше них. В то время как МКПП с синхронизаторами обладали гораздо меньшей сложностью и дороговизной.

В конце 1980/1990-х годах у всех крупных автопроизводителей происходила компьютеризация систем управления двигателем. Аналогичные им системы стали применять и для управления переключением скоростей. Если прежние решения использовали только гидравлику и механические клапаны, то теперь потоками жидкости стали управлять соленоиды, контролируемые компьютером. Это сделало переключения плавнее и комфортнее, улучшило экономичность и повысило эффективность работы трансмиссии.

Кроме того, на некоторых автомобилях были внедрены «спортивные» и другие дополнительные режимы работы, возможность вручную управлять коробкой передач («Tiptronic» и т.п. системы). Появились первые пяти- и более ступенчатые АКПП. Совершенствование расходных материалов позволило на многих коробках-автоматах отменить процедуру замены масла в процессе эксплуатации автомобиля, поскольку ресурс залитого в её картер на заводе масла стал сравнимым с ресурсом самой коробки передач.

Принцип работы АКПП

На автотранспорт устанавливается несколько видов автоматических КПП со своими характерными особенностями.

Упрощенно механизм работы классической АКПП состоит в передачи крутящего момента от коленвала двигателя на устройства трансмиссии, при этом происходит варьирование передаточного числа в соответствии с положением рычага селектора и условиями передвижения автотранспорта.

При пуске двигателя в гидравлический трансформатор попадает рабочая жидкость, давление увеличивается. Лопасти центробежного насоса начинают двигаться, реакторное колесо и главная турбина неподвижны в таком режиме.

При переключении рычага селектора и подачи топлива с помощью педали акселератора, лопасти насоса увеличивают обороты. Возрастающая скорость движения вихревых потоков начинает вращать лопасти турбины. Вихри масла то перекидываются к неподвижному реактору, то возвращаются назад к турбине, увеличивая ее эффективность. Крутящий момент переходит на колеса, и машина начинает движение.

Планетарные ряды

Гидротрансформатор может увеличивать крутящий момент, но лишь до определенного предела. Устройство автоматической коробки передач для более значимого увеличения момента, например, при преодолении подъемов, а также для движения задним ходом предусматривает планетарные ряды. Планетарная передача также обеспечивает ровное переключения скоростей при движении без потери мощности мотора. Благодаря ей переключение происходит без толчков, случающихся при работе обычной трансмиссии.

Планетарный ряд включает следующие элементы:

• солнечную шестерню;
• сателлиты;
• эпицикл;
• водило.

Планетарным ряд называются из-за того, что фрикционные колеса, вращающиеся одновременно вокруг своих осей и перемещающиеся вместе с этими осями, очень напоминают планеты солнечной системы. От их взаимного положения зависит, какая в данный момент включена передача.

Диагностика АКПП

Диагностику АКПП можно разделить на компьютерную и механическую. Компьютерная осуществляется с помощью специального автосканера, который подключается к блоку управления АКПП и двигателя.

Стоит заметить, что не все автосканеры способны диагностировать коробку передач, так что рекомендуем обратить внимание на модель корейского производства Scan Tool Pro Black Edition.

Находясь в бюджетном сегменте (цена около 2000 р.) он позволяет выявить текущие ошибки всех систем и узлов автомобиля (двигателя, коробки передач, трансмиссию, ABS, ESP, систему кондиционирования и т. д.).

Сканер прост в использовании, имеет достаточно широкий функционал и совместим с большинством автомобилей начиная с 1993 года выпуска.

Механическая диагностика проводится в том случае, когда компьютерная диагностика не дала результатов, а АКПП работает неисправно (удары при переключении, рывки, пробуксовки на передаче, срывы передач, пинки при переключении на другую передачу и т.д.).

Советы и рекомендации

Важно понимать, что в процессе эксплуатации, даже при условии наличия различных блокировок и защиты от случайных включений, все равно полностью исключить ошибки нельзя. Как правило, часто водители включают режим «R», не полностью остановив автомобиль.

В данном случае можно почувствовать характерный рывок (удар) в АКПП. Не трудно догадаться, что в этом случае детали внутри коробки испытывают сильные нагрузки, также после нескольких таких включений высока вероятность поломки АКПП.

Рекомендуем также прочитать статью о том, что такое аварийный режим АКПП. Из этой статьи вы узнаете, почему коробка автомат падает «в аварию», для чего нужен аварийный режим автомата, а также что делать, если включился аварийный режим АКПП.

Еще распространенной ситуацией является такая, когда водитель на высокой скорости случайно включает режимы L2 или L1. Такое включение приводит к резко растущим (иногда предельным) нагрузкам на трансмиссию, а также и на двигатель.

Параллельно нужно отметить, что любые типы автоматов достаточно чувствительны к высоким нагрузкам и пробуксовкам. Если на «механике» при активных пробуксовках можно «спалить» сцепление, то в случае с автоматом независимо от типа достаточно высоки риски поломки всей коробки.

Другими словами, буксовать в грязи или снегу на АКПП настоятельно не рекомендуется. Если машина застряла, лучше попытаться вытолкать автомобиль или вытащить его при помощи другого ТС, чем пытаться выехать своими силами.

Устройство коробки автомат

Классический автомат состоит из четырех основных компонентов:

• Гидравлический трансформатор — заменяет сцепление, преобразовывает и передает крутящий момент на колеса. Состоит из центробежного насоса, лопастной турбины и реактора, обеспечивающего плавные и точные перемены крутящего момента. Насос связан с коленвалом, а турбина — с валом коробки. Трансформация энергии осуществляется за счет потоков жидкости и давления, образованного ими. Гидротрансформатор изменяет обороты вращения и крутящий момент в незначительном интервале, поэтому к нему добавляют планетарный узел (коробку).
• Планетарный редуктор состоит из центральной шестеренки (солнечной), сателлитов, коронной шестеренки и планетарного водила. Производит переключение передач за счет блокирования одних шестеренок и разблокирования других.
• Тормозная лента, задний и передний фрикционные диски обеспечивают непосредственное включение передач.
• Система управления состоит из шестереночного насоса, маслосборника, гидравлического блока и электронного блока управления (ЭБУ). Гидравлический блок состоит из каналов с соленоидами (клапанами) и плунжерами, осуществляющими функции контроля и управления. ЭБУ осуществляет управление за счет сведений от датчиков, собирающих разнообразные показатели.

Роботизированная КПП является более совершенным вариантом МКПП с высокопродуктивными системами управления.

В вариаторе трансформация передаточного числа выполняется механизмом, имеющим в составе ведущий и ведомый шкивы, через которые проходит клиновидный ремень.

Как работает гидротрансформатор?

Гидротрансформатор состоит из следующих основных элементов:

• насоса или насосного колеса;
• турбинного колеса;
• плиты блокировки;
• статора;
• обгонной муфты.

Чтобы понять, как работает автоматическая коробка передач, нужно в целом представлять ее устройство. Так, насос механическим соединением связан с двигателем. Турбинное колесо соединяется с валом КПП при помощи шлицов. При вращении насосного колеса при работающем двигателе создается поток масла, который вращает турбинное колесо гидротрансформатора.

Не помешает знать когда менять масло в автоматической коробе передач.

В этом случае гидротрансформатор выполняет роль обычный гидромуфты, посредством жидкости лишь передавая от двигателя на вал автоматической коробки крутящий момент. При увеличении оборотов двигателя сколь-нибудь существенного увеличения крутящего момента не происходит.

Для преобразования крутящего момента схема автоматической коробки включает статор. Принцип работы заключается в том, что он перенаправляет поток масла обратно на крыльчатку насоса, заставляя ее быстрей вращаться, увеличивая крутящий момент. Чем скорость вращения турбинного колеса по отношению к насосу меньше, тем большая остаточная энергия передается статором посредством возвращаемого масла на насос. Соответственно крутящий момент увеличивается.

Основы работы турбины и насоса АКПП

Турбина всегда вращается медленнее, чем насос. Максимальное соотношение скоростей вращения насоса и турбины достигается при неподвижном автомобиле, уменьшаясь при увеличении скорости транспортного средства (ТС). Связь статора с гидротрансформатором осуществляется через обгонную муфту, способную вращаться лишь в одном направлении.

Лопатки турбины и статора имеют особую форму, за счет чего поток масла перенаправляется на обратную сторону лопаток статора. При этом статор заклинивает и, оставаясь неподвижным, он передает на вход насоса наибольшую энергию масла.

За счет такого режима работы гидротрансформатора обеспечивается максимальная передача крутящего момента. Он увеличивается почти в три раза при трогании автомобиля с места.

При разгоне ТС турбина относительно насоса проскальзывает все меньше до наступления момента, когда колесо статора подхватывается потоком масла, начиная вращаться в направлении свободного хода обгонной муфты. Устройство при этом начинает работать как обычная гидромуфта, не увеличивает крутящий момент. В этом режиме КПД гидротрансформатора не превышает 85%. Такой режим работы сопровождается выделением избытка тепла и повышением расхода топлива.

Назначение блокировочной плиты

Этот недостаток устраняется при помощи специального устройства — блокировочной плиты. Несмотря на механическую связь с турбиной, конструктивно она выполнена так, что может перемещаться вправо и влево. Это устройство включается в работу при достижении автомобилем высокой скорости. По команде устройство управления поток масла меняется таким образом, чтобы он прижимал блокировочного плиту к корпусу гидротрансформатора справа.

При этом турбина и насос связываются друг с другом механически. Для повышения сцепления на внутреннюю сторону корпуса гидротрансформатора наносится специальный фрикционный слой. Таким образом двигатель связывается с выходным валом автоматической коробки. Естественно такая блокировка сразу выключается даже при незначительном торможении автомобиля.

Выше был описан лишь один из способов блокировки гидротрансформатора. Однако любой другой способ преследует ту же самую цель — предотвратить проскальзывание турбины по отношению к колесу насоса. Обычно описанный режим действия в различных источниках называется Lock-Up.

Работу гидротрансформатора для чайников будет проще понять, если вместо турбины и насоса представить два простых вентилятора, один из которых работает от сети, а другой вращается за счет создаваемого первым вентилятором потока воздуха. Только вместо воздуха здесь выступает масло, а лопасти первого вентилятора (насоса в случае АКПП) приводятся в движение не за счет электричества, а за счет механического соединения с валом двигателя автомобиля.

Как пользоваться автоматической коробкой передач

По утверждениям автослесарей в СТО, основные неисправности автоматических трансмиссий появляются вследствие нарушения правил эксплуатирования и несвоевременного техобслуживания коробки.

Режимы работы

В зависимости от вида автоматических коробок существуют различные режимы АКПП. Каждое положение рычага селектора или кнопки на нем предназначены для разных условий движения со своими особенностями.

Основные виды режимов АКПП и их влияние на работу автомобиля:

• Р (паркинг) — блокировка ведущих колес, вала коробки, используется только при нахождении на стоянке и прогреве;
• N (нейтраль) — вал не блокирован, автомобиль можно буксировать, равносильно нейтральной передачи у МКПП;
• D (драйв) — движение в нормальных условиях с автоматическим подбором передач;
• L (D2) — пониженная передача для движения в тяжелых условиях — бездорожье, крутые спуски и подъемы, скорость менее 40 км/ч;
• D3 — понижение передачи при небольших спусках и подъемах;
• R (реверс) — движение задним ходом, включается при полной остановке и нажатой педали тормоза;
• О/D — включение четвертой передачи при движении на высокой скорости;
• PWR — спортивный режим, для улучшения динамических качеств повышение передачи происходит на более высоких оборотах двигателя;
• Normal — для плавного и экономичного движения;
• Manu — ручной режим включения передач, рекомендуется для использования зимой.

Как заводить машину на автомате

Особенности работы автоматической КПП требуют грамотного запуска. Для защиты коробки от неправильных действий и последующих поломок были разработаны степени защиты.

В момент запуска автомобиля селектор должен находиться в положении «Р» (парковка) или «N» — нейтраль. Только в таких положениях система защиты даст пройти сигналу о пуске двигателя. В других положениях рычага повернуть ключ не получится или никаких изменений после оборота ключа не будет.

Для старта лучше воспользоваться парковочным режимом, так как у автотранспорта будут блокированы ведущие колеса и это не позволит ему скатиться. Нейтральный режим следует использовать только для экстренной буксировки.

Особенности пользования зимой

Парни толкают пробуксовующие авто
Для авто, на которых установлена автоматическая коробка передач, правила пользования в зимнее время очень существенны и в это время водить автомобиль нужно аккуратно. Потому что купив автомобиль с АКПП водитель, как правило, не утруждает себя детальным изучением всех подробностей вождения и специфик эксплуатации автоматической коробки, а напрасно. Первые осложнения, обычно, появляются зимой и неоднократные попытки выбраться из маленького сугроба – лишь цветочки. Предлагаемые нами рекомендации, несомненно, помогут вам осознать, что такое правильная эксплуатация АКПП в зимнее время. Для этого обязательно ознакомтесь с приведенной ниже инструкцией:

1. В случае если вам нужно войти в скользкий поворот, старайтесь делать это на пониженной передаче. Перед переключением изначально снизив скорость.
2. Зимой перед поездкой нужно прогреть свой авто до рабочей температуры охлаждающей жидкости. В данном случае трансмиссионное масло в автоматической коробке успеет прогреться и приобрести нужную вязкость.
3. В случае срочного выезда надлежит прогреть автомобиль хотя бы до 40С, а затем стараться ехать не выше 40 км/час, при этом избегать резких ускорений.
4. После того как запустите мотор и прогреете его, 2-3 раза переведите рычаг во все положения, останавливаясь во всех положении на 2-5 сек.
5. Машину при этом сдерживайте при помощи тормоза. Далее, погоняйте коробку вашего автомобиля в каком-нибудь из режимов работы.
6. Зимой, в том числе если машина хорошо прогрета, первые километры надлежит передвигаться в щадящем режиме.
7. Зимой во время вождения часто случается так, что у владельца автомобиля появляется желание завести автомобиль с буксира или же оттянуть буксиром транспорт на ремонт. Все эти действия обязательно приведут к различным неисправностям во время эксплуатация АКПП.

Основные недостатки АКПП

• «Классической»
  Дороговизна производства, что сказывается на цене автомобиля в целом.
• По сравнению с механикой, риск поломки выше.
• Динамические свойства автомобиля и его КПД напрямую зависят от удачности конкретной модификации коробки и года её создания. Коробки ранних выпусков увеличивали расход топлива и снижали динамику.
• Совершенно невозможно завести машину «с толкача», поскольку необходимо давление масса в системе и работающий масляный насос.
• Коробки-робота
  При агрессивной манере езды возникает дискомфорт в управлении.
• Преселективные коробки стоят дороже любой другой.
• Неустойчива к пробуксовкам.
• В начале движения необходимо быть готовым к откату.
• Часто возникают задержки переключения передач.
• Некорректно работает при ошибках во время вождения.
• Более низкий ресурс, чем у «классического» типа.
• При пересадки с другого типа КПП может потребоваться период адаптации и процесс подстройки стиля вождения.
• Вариатора
  Дороговизна производства.
• Затратные ремонт и обслуживание.
• По сравнению с гидравликой, обслуживание необходимо проводить в два раза чаще.
• Низкий ресурс основного механизма вариатора, 120 тысяч километров.
• Плохо сочетается с мощными и большими двигателями, мощнее 200 лошадиных сил. Увеличивается износ ремня (цепи).
• Может некорректно работать в случаях пробуксовок или перегрева.
• Могут возникать проблемы в работе компьютерной системы, управляющей трансмиссией.

В целом можно сказать, что выбор автоматических коробок предоставляет автолюбителям возможность выбрать коробку под свой автомобиль и стиль вождения. Обладателям автомобилей с прицелом на большой пробег подойдет гидравлический вариант. Водителям бюджетных малолитражек и седанов — вариатор. А уж для машин спортивного класса идеальным вариантом будет коробка-робот с двойным сцеплением.

Основные преимущества АКПП

• «Классической»
  Гидравлическая коробка-автомат имеет высокий эксплуатационный ресурс (от 120 тысяч до 1 миллиона километров), что позволяет ей проработать весь срок службы автомобиля.
• Намного превосходит механическую коробку в экономичности и скорости переключения.
• Считается самой комфортной из трансмиссий, благодаря плавности и незаметности переключений. При этом двигатель работает в широком спектре оборотов без создания акустической усталости.
• Без проблем переживает пробуксовки в процессе вождения.
• Нет отката в момент старта движения с места.
• Одинаково хорошо работает при любой скорости.
• Благодаря отсутствию связи с двигателем на него не передаются удары и вибрации, что увеличивает его общий ресурс.
• Возможно эффективно задействовать торможение двигателем.
• Дополнительные режимы значительно расширяют возможности по управлению автомобилем в различных ситуациях и климатических условиях.
• Коробки-робота
  Дешевизна производства.
• Переключения скоростей самые быстрые.
• Экономичность.
• Вариатора
  Всегда оптимальный режим работы двигателя.
• Обеспечивает максимальный комфорт при вождении — нет толчков, задержек, рывков. Автомобиль хорошо ускоряется.
• Экономичнее, чем гидравлическая коробка-автомат.
• Достаточно простая конструкция.

Коробка передач.

Сравнение трансмиссий, плюсы и минусы

Что такое коробка передач (трансмиссия) и для чего она нужна.

Коробка переключения передач является неотъемлемой частью любого автомобиля с двигателем внутреннего сгорания. Назначение коробки передач — это передача и преобразование крутящего момента с двигателя на колеса, а так же осуществление отбора мощности на привода других агрегатов и дополнительного оборудования. Этот процесс позволяет обеспечить оптимальную силу тяги и скорость движения автомобиля, а так же движение задним ходом. Более того коробка помогает разъединять коленчатый вал двигателя от ведущих колес, что обеспечивает холостой ход автомобиля или его полную остановку.

Нужно отметить, что коробки передач получили распространение не только в транспортных средствах. Широко применяют коробки переключения в промышленных механизмах, станках на производстве.

С момента появления автомобилей на дорогах производители совершенствовали не только двигатели, но и коробки переключения передач. Развитие данного направления привело к появлению современных автомобилей с разными видами трансмиссий.

Виды трансмиссий

Более чем столетняя история развития автомобилестроения принесла в современный мир не только экологичные и мощные двигатели, но и усовершенствованные коробки переключения передач. На сегодняшний день на автомобили устанавливаются четыре основных типа коробок переключения передач:

1. Механическая коробка переключения передач

2. Автоматическая коробка переключения передач

3. Роботизированная коробка переключения передач

4. Вариативная (бесступенчатая) коробка переключения передач

Разберем подробнее каждый тип коробки.

Механическая коробка передач (Механика, МКПП)

Особенность работы двигателя внутреннего сгорания в том, что рабочая мощность развивается только в небольшом диапазоне оборотов. По этой причине для изменения крутящего момента необходим дополнительный механизм.

История создания уходит более чем на сто лет назад, а изобретение принадлежит Карлу Бенцу. Конструктивно, устройство первой коробки было примитивным и крайне простым. Механизм коробки был реализован из пары шкивов разного диаметра, которые были расположены на ведущем валу, шкивы соединялись с валом двигателя при помощи ремня. В зависимости от условий движения ремень при помощи специально предусмотренного рычага переставлялся с одного шкива на другой. Это позволяло изменять крутящий момент, передающийся на ведущие колеса. Такой простой механизм нашел применение и в современном мире, передачи на велосипедах переключаются по тому же принципу.

Современные механические коробки значительно дальше шагнули от такого механизма. Конструктивно коробка состоит из набора шестерен, а изменение передаточного осуществляется путем введения шестерен в зацепление при помощи рычага.

Механические КПП могут оснащаться разным количеством ступеней. Самой популярной является пятиступенчатая коробка. В свою очередь коробки переключения передач механического типа подразделяются на двухвальные и трехвальные коробки.

Двухвальные механические коробки переключения передач устанавливаются на автомобили, оснащенные передним приводом. Трехвальные коробки переключения передач устанавливаются на легковые и грузовые автомобили, которые могут комплектоваться как передним так и задним приводом.

Плюсы МКПП:

·

Простая и надежная конструкция

·

Более легкое управление автомобилем в условиях бездорожья

·

Движение в экономичном режиме

·

Недорогое обслуживание

Минусы МКПП:

·

Неудобство управления в сложном городском режиме

Автоматические коробки передач (Автомат, АКПП)

Идея комфортного управления автомобилем родилась практически сразу с появлением самого автомобиля. Такой комфорт могло бы обеспечить автоматическое переключение передач. Но реализовать данную идею смогли не сразу. В серию, автомобили с автоматической коробкой переключения передач попали только в 1947 году, АКПП стали комплектовать автомобили фирмы Buick.

Хотя на самом деле серийные автоматические коробки переключения передач появились немного раньше. АКПП оснащались городские автобусы в Швеции еще в 1928 году.

Нужно отметить что, к появлению гидромеханической коробки передач привели три независимые линии разработок, позже которые были объединены в ее конструкции. В основу АКПП встал гидротрансформатор, изобретение профессора Феттингера, патент на который им был получен еще в 1903 году. Два других элемента — это планетарный редуктор и гидравлическая система управления.

Современная автоматическая коробка переключения передач, в отличие от классической механики, работает в иных условиях и по другому принципу, хоть и основное назначение неизменно.

Гидротрансформатор или преобразователь крутящего момента, включает в себя насос, турбину и статор. Все детали гидротрансформатора заключены в общем корпусе. Гидротрансформатор заполнен специальным маслом, насос создает внутри гидротрансформатора поток масла, который вращает колесо статора и турбину. Тем самым передавая крутящий момент с двигателя.

Планетарная передача состоит из нескольких шестерен (они называются планетарными или сателлитами), вращающихся вокруг центральной шестерни. Планетарные шестерни фиксируются вместе с помощью водила. Кроме этого, дополнительная внешняя кольцевая шестерня имеет внутреннее зацепление с планетарными шестернями. Сателлиты, закрепленные на водиле, вращаются вокруг центральной шестерни, внешняя шестерня – вокруг сателлитов. Передаточные отношения достигаются путем фиксации различных деталей относительно друг друга. Для получения большего диапазона передаточных чисел в современных коробках используется несколько планетарных передач.

Гидравлика работает в полном симбиозе с остальными частями АКПП и ее работу можно сравнить с кровеносной системой. Жидкость, используемая в качестве рабочей, помимо создания давления в системе, обладает так же набором полезных функций. Таких как смазывание, отвод тепла и очищение внутренностей АКПП от загрязнений.

Плюсы АКПП:

·

Комфорт и удобство управления

·

Способность менять передачи при полной мощности двигателя

·

Плавность хода во время переключения передач

·

Защита деталей двигателя от перегрузок при выборе неверной передачи

Минусы АКПП:

·

Стоимость и периодичность обслуживания

·

Больший расход топлива

·

Низкий КПД

·

Меньшая динамика автомобиля

Роботизированные коробки передач (Роботы)

Роботизированная коробка передач — это логическое продолжение развития механической коробки. Робот это не что иное, как механическая КПП, в которой выжим сцепления и переключение передач выполняют два сервопривода (актуатора), управляемые электронным блоком. По факту робот впитал в себя все положительные стороны механической кпп и удобство автомата.

Первый прототип робота появился в 1939 году, Адольф Кегресс создал трансмиссию с двойным сцеплением, но дальнейшее развитие этого перспективного изобретения остановилось на следующие 40 лет. Всему виной отсутствие финансирования проекта.

В серию роботизированные коробки передач попали очень нескоро, но обкатать технологию решились инженеры Porsche. Роботы внедрили на модели 956 и 962С, машины предназначались для кольцевых гонок. К сожалению, недоработка конструкции и значительный вес коробки не позволил технологии выйти за пределы трека.

Серийная роботизированная коробка появилась только в 2003 году. Отважилась на такой шаг компания Volkswagen, установив преселективную трансмиссию на спорт версию модели Golf 4 R32. Производителем коробки была компания BorgWarner. По сей день концерн VAG активно продвигает этот тип коробок на своих моделях.

Особенность такой коробки заключается в конструкции, а именно в наличии двух сцеплений. Принцип работы такой коробки состоит в том, что на одно сцепление завязаны четные передачи, а на второе нечетные. В процессе движения крутящий момент передается по одному сцеплению, т.е. диск сомкнут. В это же время диск второго сцепления разомкнут, но внутри самой коробки следующая передача уже сформирована и когда приходит время переключения, первый диск просто размыкается, а второй синхронно смыкается. Такая схема работы обеспечивает плавность переключения и отсутствие рывков.

В свою очередь, роботизированные коробки делятся на два типа:

· С мокрым сцеплением

— используют на автомобилях с мощным двигателем, крутящий момент которых превышает 350 Нм.

· С сухим сцеплением

– используют на автомобилях с маломощными двигателями до 250 Нм крутящего момента.

Плюсы Робота:

·

Плавность переключения и хода

·

Высокий КПД

·

Экономичный расход топлива

·

Высокая динамика

·

Возможность выбора режима работы трансмиссии

Минусы Робота:

·

Малая надежность, как самой конструкции, так и мехатроника

·

Стоимость обслуживания и ремонта

·

Чувствительность к тяжелым дорожным условиям

Вариаторные трансмиссии (Вариаторы)

Вариаторные трансмиссии (CVT) считаются прямыми последователями классических гидромеханических кпп. Есть устойчивое мнение, что за CVT – коробками будущее, опять таки, учитывая городскую эксплуатацию автомобилей. Особенный упор на трансмиссии CVT делают японские производители, такие как Nissan и Subaru. Первая вариаторная коробка серийно появилась на автомобиле марки DAF в 50-е годы XX-века. Этим автомобилем оказался не грузовик, как многие могли подумать, а маленький легковой автомобиль.

К сожалению, особой надежностью и длительным ресурсом конструкция не отличалась. Компания Volvo в свою очередь, долгие годы пыталась развить технологию, но все закончилось сворачиванием разработок. Неожиданное продолжение истории вариатора дала Япония.

Причиной возврата и доработки вариатора послужила необходимость адаптации автоматических коробок к условиям эксплуатации в режиме городских пробок. Работа переключений передач на АКПП напрямую завязана на обороты двигателя. Классический автомат в режиме городских пробок, на малом расстоянии и на малом ходу начинал переключать передачи с первую на вторую, когда этого совершенно не нужно. В другом случае, двигаясь «накатом», АКПП держала передачу, не уходя на пониженную, долгое время ожидая от водителя команды на разгон. Такое поведение коробки давало большую нагрузку на собственные узлы, что вело к увеличенному расходу топлива, повышенному износу и раннему выходу из строя. Все это привело к интенсивной доработке акпп, но результатом стал принципиально новый тип кпп – CVT.

Самое удивительное, что первый вариатор был придуман Леонардо да Винчи в 1490 году. На чертежах изобретателя можно увидеть схему из параллельных конусов и перекинутого между ними ремня, способного перемещаться поперек оси вращения конусов, что позволяло менять передаточное отношение пары.

Коробка типа CVT или Вариатор представляет собой бесступенчатую коробку передач. Основные детали коробки CVT — это гидротрансформатор и два раздвижных шкива, плюс, соединяющий их (шкивы) ремень. Сечение ремня имеет трапециедальную форму. Принцип работы заключается в следующем — сдвигающиеся половинки ведущего шкива выталкивают ремень наружу, что приводит к увеличению радиуса шкива, по которому работает ремень, это действие увеличивает передаточное отношение. Когда требуется снижение передаточного числа, ведомый шкив раздвигается, ремень перемещается на меньший радиус. Гидротрансформатор в этой конструкции обеспечивает трогание с места, после чего блокируется. Управление шкивами выполняет электроника.

Плюсы Вариатора:

·

Переключение передач происходит незаметно, без рывков

·

Экономичный расход топлива

·

Высокая динамика

Минусы Вариатора:

·

Несовместимость с мощными моторами

·

Стоимость обслуживания и ремонта

·

Большое количество датчиков влияющих на работу CVT

·

Чувствительность к тяжелым дорожным условиям, буксировке

Итог.

Мы рассмотрели основные виды коробок переключения передач. Определили главные минусы и плюсы каждого типа. Но дать однозначный ответ, какой агрегат будет лучше всех, невозможно. Каждый хорош в своем диапазоне задач, и выбор агрегата, которым будет оснащен автомобиль, учитывая диапазон задач, уже ложится на плечи конструкторов автомобиля и потребителя.

Автоматическая коробка передач — все что нужно знать об АКПП

Автоматическая коробка передач – это устройство, которое позволяет самостоятельно, то есть, без непосредственного участия водителя, выбрать ту или иную передачу для движения. Постараемся рассказать все об АКПП, начиная от истории развития, заканчивая тем, как правильно пользоваться АКПП.

Как появилась коробка автомат

Современная автоматическая коробка передач появилась благодаря трем направлениям в механики, которые были разработаны независимо друг от друга и в последствие стали единым узлом, позволяющим включать передачи автоматически, в зависимости от скорости движения автомобиля.

Первой разработкой в этом направлении стало появление планетарной передачи, которая стала основным механизмом автомобилей Ford T еще вначале XX века. Суть работы данного устройства заключалось в том, чтобы передачи включались плавно при помощи двух педалей. Одна из них работала на повышение и понижение передач, а другая активировала заднюю передачу. В те времена это было действительно новинкой, ведь тогда в трансмиссиях автомобилей еще не применялись синхронизаторы, обеспечивающие плавность включения.



Вторым направлением стало появление в 30-х годах прошлого века первой полуавтоматической коробки передач, когда планетарным механизмом стала управлять уже гидромуфта. При этом, использование сцепления в автомобиле не отменялось. Данное изобретение принадлежит известной компании General Motors.

Ну и последним изобретением, стало применение гидромуфты в данном типе трансмиссии, которая сводила к минимуму появление рывков. Кроме того, в этот раз помимо 2-х ступеней, впервые был введен овердрайв – повышающая передача, при этом, передаточное число не превышало единицу.

Компания Крайслер, которая в 1930-х годах ввела это новшество, представило новый тип трансмиссии, как полуавтомат, хотя в настоящее время он считается механическим.

В конечном счете, АКПП, в том виде, которую ее привыкли видеть, появилась в 1940-х годах и ее создателем стала компания General Motors. В этот же период, компания отказалась от применения гидромуфты и стала использовать специальный гидротрансформатор, который исключал возможность пробуксовки элемента. Позже был введен стандарт, который подразумевал пять положений селектора на АКПП: «D», «L», «N», «R» и «P».

Устройство и принцип работы АКПП

В конструкцию автоматической коробки входят следующие элементы:

1. Гидротрансформатор – играет роль сцепления и обеспечивает плавность хода работы механизма. Основной функцией гидротрансформатора принято считать плавную передачу крутящего момента от маховика на вал АКПП.
2. Редукторы планетарного типа — последовательная передача крутящего момента.
3. Муфты фрикционного типа. По-другому, их принято называть «пакетами». Обеспечивают переключение передач. Обеспечивают связь между механизмами передач и разрывают ее.
4. Обгонная муфта. Играет роль синхронизатора и снижает нагрузку, возникающую при соприкосновении «пакетов». Кроме того, в некоторых конструкциях АКПП исключают возможность торможения двигателем, оставляя в работе повышенную передачу.
5. Валы и барабаны для соединения всех частей коробки.

Независимо от конструкции АКПП, все типы данной трансмиссии переключают передачи по одному и тому же принципу. Все переключения осуществляются при помощи перемещения масла внутри АКПП, посредством включения в работу тех или иных золотников. Управление золотниками может быть двух типов: электрическое или гидравлическое.

Гидравлический привод использует давление масла, создаваемое с помощью центробежного регулятора, который соединен с валом КПП. Кроме того, давление создается в тот момент, когда водитель нажимает на педаль газа. Таким образом, автоматика получает информацию о положении акселератора и выполняет необходимое переключение золотников.



В электрическом приводе используются соленоиды, которые установлены в золотниках и подключены к блоку управления АКПП. В большинстве случаев, этот блок имеет тесную взаимосвязь с ЭБУ двигателя. Получается, что переключение передач будет осуществляться в зависимости от положения дроссельной заслонки, педали газа, скорости движения автомобиля и многих других параметров.

Как правильно пользоваться автоматической коробкой передач + Видео

Без сомнения, автоматическая коробка передач обеспечивает удобство вождения, хотя многие водители по-прежнему отдают предпочтение механической коробке, чувствуя автомобиль и полностью контролируя трансмиссию. Несмотря на это, все же имеется большой процент тех, кто действительно полюбил АКПП.

Если вы только-только планируете освоить новый вид трансмиссии, то необходимо учесть несколько нюансов, которые уберегут вас от преждевременной поломки узла, ведь планетарные передачи очень чувствительны к механическим перегрузкам.

Всего существует несколько положений селектора:

• «N» — нейтральная передача. Не нуждается в комментировании, это то же самое, что и в обычной механической коробке.
• «P» — «паркинг». Данное положение позволяет заблокировать ведущие колеса и исключить возможность ската автомобиля при стоянке.
• «D» — используется для движения автомобиля вперед. По сути, является главным положением селектора, который и отвечает за все автоматические переключения.
• «L» — понижающая передача. Является аналогом первой передачи механической КПП. Предназначена для преодоления участков дороги, где движение на большой скорости недопустимо.
• «R» — задняя передача. Используется для движения автомобиля назад.

Разобравшись с положениями селектора, самое время узнать, как им правильно пользоваться. Прежде всего, запуск мотора допустим при положениях «P» или «N» и с полностью выжатой педалью тормоза. Чтобы переключиться в положение «D» необходимо, не отпуская тормоза, убрать ногу с газа и нажать на кнопку блокировки селектора, перевести его и начать движение.

При этом, стоит учитывать, что при любой смене положения селектора, ни в коем случае нельзя нажимать на педаль газа.

Несколько важных моментов:

Для автоматической трансмиссии недопустим метод «раскачки» при преодолении снежной преграды. Это связано с тем, что переводить селектор из положения «D» в «R» необходимо полностью остановить автомобиль. Иначе, можно просто привести в негодность весь механизм трансмиссии.



1. Двигаться зимой можно только на хорошей зимней резине с достаточно большим рисунком протектора. При этом, нужно установить селектор в положение «W» или «1», «2», «3». Это связано с тем, что при попадании колес на лед, автоматика «думает», что автомобиль не нагружен и разгоняется, что естественно приводит к переключению передачи. Таким образом, получается резкий занос автомобиля.
2. Буксировка автомобилей с АКПП крайне не желательна и рекомендуется только на эвакуаторе или методом частичной погрузки ведущих колес. Дело в том, что масляный насос коробки приводится в движение при помощи ДВС, а когда он отключен, подача масла отключается, что соответственно приводит к износу механизмов коробки. Тем не менее, разработчик учел и этот фактор, оставив несколько правил буксировки. К примеру, то, что скорость не должна превышать 40 км/ч ( хотя возможны и исключения), коробка должна быть заполнена маслом не как обычно, а до самой горловины и максимальное расстояние буксировки не должно превышать 30 км. При этом, необходимо останавливаться и давать время механизму для остывания, так как она в эти моменты очень сильно перегревается. Многие модели с АКПП и вовсе нельзя буксировать, например, полноприводные. Хотя можно отсоединить кардан и погрузить передние колеса.
3. АКПП не для экстремального вождения и ни в коем случае не потерпит выполнения таких трюков, как нажатие на педали газа и тормоза одновременно. Все это приведет к перегреву и последующей поломке узла.

Вот и все, что нужно знать об автоматической коробке передач.

Ремонт автомобильной коробки автомата (АКПП) в Москве



У автоматической коробки передач много плюсов, но простой ремонт не в их числе. Хотя для клиентов DA VINCI — Москва и это не станет поводом для расстройства. Потому что мы умеем обслуживать и заменять АКПП на разных марках и моделях авто быстро и по доступной цене. Обращайтесь с любыми неисправности «автомата», у нас есть необходимое диагностическое оборудование, которое поможет очень точно понять проблему и решить её с гарантией качества. В подтверждение наших слов реальные отзывы наших клиентов.

Автоматическая коробка переключения передач (АКПП) – это механизм, устанавливаемый на большинстве современных авто, и представляющий собой вид автомобильной трансмиссии, с помощью которой выставляется нужное передаточное число, соответствующее режиму движения.При этом процесс происходит без участия водителя, в режиме автомата. Поэтому и называется – автоматическая коробка передач. Существует несколько видов АКПП: классическая, робот и вариатор. Каждая из них имеет свои преимущества и недостатки, но всех их объединяет одно – случаются ситуации, когда им необходим ремонт.



Основные типы автоматических коробок передач

Наиболее популярный и доступный вид – классическая АКПП с гидротрансформатором. Она состоит из главного компонента – планетарного редуктора, а также управляющего элемента – переключателя передач, и гидравлического трансформатора. Совокупность этих узлов создаёт единый агрегат. Роботизированная коробка передач является чем-то средним между автоматом и механикой. С гидравлическим автоматом робот объединяет наличие в корпусе передачи сцепления. Но в целом скорости переключаются автоматически с помощью приводных механизмов под управлением электронного блока. Последний тип автоматической коробки – это вариатор. Она позволяет сократить расход топлива и делает переключение скоростей плавным, без толчков.

Каждый тип коробки передач имеет свои особенности. Понятным языком и в простом изложении практически невозможно передать основные принципы её работы, да и не автомеханику ни к чему такая информация. Автомобилисту необходимо знать, как правильно эксплуатировать и чего не следует делать с автомобилем, который оснащен автоматической коробкой передач. Нужно это для того, чтобы ремонт АКПП не стал неприятной неожиданностью, ведь длится он долго, да и цена не из дешёвых. Устройство трансмиссии разработано таким образом, чтобы автомобиль смог без проблем пройти более ста тысяч километров как минимум, без ремонта коробки передач. Современные машины с автоматикой значительно более долговечны. Их коробки передач отличаются качеством и длительным бесперебойным сроком службы. Но автомастера, имеющие опыт обслуживания и ремонта АКПП настоятельно рекомендуют соблюдать определённые правила эксплуатации автоматической коробки передач и вовремя проходить ТО.



Правильная эксплуатация – залог долговечности АКПП

Чтобы продлить срок службы автоматической коробки передач и избежать неприятностей в виде дорогостоящего ремонта неожиданных поломок, следует соблюдать простые правила эксплуатации автомобиля. Условия, в которых машина двигается на наших отечественных дорогах – весьма жёсткие. Например, в Москве приходится постоянно менять режим движения автомобиля (пробки, светофоры), что существенно увеличивает нагрузку на АКПП и сокращает время между ремонтами. Каждый водитель способен без проблем взять за привычку придерживаться правильной тактики езды на коробке «автомат»:



• начинать движение нужно только после полного включения передачи, после лёгкого толчка;
• режимы передачи нужно применять в соответствие с условиями работы машины, скорости и направления движения;
• буксировка выполняется осторожно. Буксируемый автомобиль не должен быть тяжелее буксира, скорость движения плавная, не превышающая 40 километров в час и на небольшое расстояние;
• нельзя двигаться на спуск на нейтральной передаче, запускать двигатель с толчка, запускать движение задним ходом до полной остановки транспорта или с режима «драйв»;
• в зимний период прогревать двигатель и первые километры движения не разгоняться сильно.

В принципе, все эти ограничения и рекомендации можно свести к одному – правильно используйте режимы коробки передач и всё будет хорошо. Однако бывают ситуации, когда даже самый аккуратный и педантичный водитель стакивается с неожиданной поломкой и необходимостью срочного ремонта АКПП.



Как ломается коробка-автомат?

Все поломки коробки-автомата можно разделить на две категории: в механическом блоке, то есть неисправности планетарного узла и гидротрансформатора, а также поломки в электронике. Чтобы разбираться в симптомах неисправностей нужно быть действительно опытным автослесарем. Совершенно недостаточно просмотреть пару роликов в интернете или прочитать форум автолюбителей. Тем не менее, по некоторым признакам даже новичок сможет понять, что с коробкой передач что-то не так. В отличие от механики, автомат совершенно не терпит отсрочки ремонта. Любые нетипичные явления в АКПП нужно расценивать как сигнал к срочному визиту в специализированную автомастерскую.



Основные признаки неисправности АКПП:



• затруднённое переключение режимов трансмиссии;
• ограничение движения в какую-либо сторону, например, автомобиль может двигаться только вперёд, или только назад, или же вообще машина не двигается с места;
• при движении ощущаются толчки, шум и вибрация при переключении АКПП;
• при разгоне ухудшаются динамические характеристики авто;
• запах горелого пластика;
• течь масла или видимые маслянистые пятна на коробе передач.

Ещё множество различных вариантов проблем могут возникнуть в работе автомобиля. Лучшее решение для автовладельца при любых изменениях в работе коробки-автомата обратиться в автосервис для проведения своевременного ремонта. Порой приходится полностью заменять узел, что часто происходит при поломке блока управления. Но если вовремя заметить неполадки и устранить их, то вполне возможно избежать высокой цены ремонта.

DA VINCI — ремонт любой коробки передач в Москве

Автосервис DA VINCI предлагает выполнить ремонт АКПП любой сложности: от замены расходников и масла до самых непонятных и трудоёмких случаев неисправностей. Для наших автомастеров нет таких задач, которые бы они не могли решить. Ведь для этого наш техцентр имеет всё необходимое:



• каждый слесарь, мастер, механик – это специалист с обширным опытом и необходимыми знаниями, которые позволяют браться за самые тяжелые случаи и выполнять ремонт АКПП на отлично;
• слесарный цех оснащён всем необходимым и обустроен для наиболее эффективной работы с коробкой-автоматом;
• все расходные материалы, запчасти, детали мы закупаем непосредственно у проверенных поставщиков в Москве, которые предоставляют нам оптовые скидки. В свою очередь это влияет на снижение цены ремонта;
• для диагностики и ремонта автоматической коробки передач мы используем высокоточное профессиональное оборудование, позволяющее безошибочно выполнять поставленные задачи.

Каждому из нас важно чувствовать безопасность, уверенность в любой ситуации. Особенно это касается объектов повышенной опасности, к которым относится и автомобиль. Да, личное авто – это комфорт, возможность передвигаться быстро и не тратить много времени на дорогу. Но в то же время необходимо заботиться о техническом состоянии своей машины, в частности вовремя обращаться на СТО и, при необходимости, вовремя проводить ремонт АКПП. Автосервис DA VINCI – это место в Москве, где Вы можете доверить свой автомобиль настоящим профессионалам и не беспокоиться о результате. Мы гарантируем качественный ремонт и соблюдение оговоренных сроков работы.

Сложнее в ремонте нет агрегата – чем перебор всех шестерней коробки-автомата!

Автоматическая коробка передач — что это такое



На автомобильном рынке получили широкое распространение легковые машины, которые поддерживают установку АКПП.

Расшифровка аббревиатуры АКПП: Автоматическая Коробка Переключения Передач.

Что такое АКПП? Это один из популярных типов трансмиссий, отличающийся продолжительной рабочей способностью. В его состав входит планетарный механизм с гидротрансформатором. Данный агрегат играет роль сцепления. Он отличается своей эргономичностью. Автомобили с «автоматом» стали появляться еще в первой половине XX века. Первая автоматическая коробка передач, которая имеет две ступени, встречалась в конце 1940-х гг. на автомобиле марки Buick.

 Преимущества и недостатки

Рассмотрим плюсы и минусы АКПП. Преимущества заключаются в следующем:

• упрощает управление автомобилем;
• поддерживается установка на кроссоверы, спорткары;
• плавное (без задержек) переключение скоростей;
• имеет продолжительный ресурс.

Инновационные разработки позволяют приобрести автомобили, которые оснащены АКПП, но при этом имеется возможность осуществления ручного переключения передач. Наличие компьютерного управления на машине с автоматической КПП способствует топливной экономии. Принцип работы АКПП имеет сходство с функциональными особенностями механических коробок. Однако момент смены скоростей автоматически определяется по нагрузке на двигатель.

По аналогии с вариатором, автомат имеет достаточно сложное строение. Именно поэтому в случае поломки трансмиссии за ремонтно-восстановительными работами следует обратиться в профессиональную автомастерскую, где на такие услуги дается гарантия. Кроме того, стоимость обслуживания АКПП немалая. Помимо вариатора, как разновидности АКПП, имеются и роботизированные виды.

Рассмотрим подробнее, как работает автомат.

Как работает автоматическая коробка передач?

Следует рассмотреть основной принцип работы автоматической коробки передач. Через установленный гидротрансформатор идет вращательное движение на колеса машины. В результате, происходит равномерное вращение колес. В состав гидротрансформатора входят следующие комплектующие детали: насосное колесо, статор, механизм блокировки. Их работа обеспечивает сбережение коробки при разгоне, а также при резких увеличениях оборотов силовой установки. На автомобилях, где АКПП может быть рассчитано на 8 ступеней, отмечается высокое КПД гидротрансформатора (более 90%).

Гидротрансформатор на любом транспортном средстве выполняет функции сцепления. Присутствующие здесь центростремительная турбина и насос близко расположены друг к другу. Происходящая во время работы циркуляция жидкости осуществляет непосредственную передачу энергии от силовой установки к системе трансмиссии.  Изменения момента силы обеспечивает статор. Когда происходит запуск силового агрегата, в гидротрансформатор подается масло. При осуществлении включения скорости, подачи топлива, насосное колесо приводится в действие. Поступающие потоки горючего постепенно запускают вращение турбинного колеса. Управление работой коробкой передач автомат осуществляется присутствующими педалями акселератора и тормоза. Эффективно справляются со своими функциями планетарные передачи, конкурирующие в плане динамики с «механикой» или вариатором.

Рассмотрим основные режимы АКПП. Автотранспорт, оснащенный устройством АКПП, на селекторе следующие положения: «P», «R», «N», «D», «L» (парковка, задний ход, нейтральная передача, режим движение, малый ход). Все передачи переключаются плавно. Из дополнительных режимов можно выделить O/D (overdrive). Его актуально включить, если вся поездка по дороге происходит на постоянной скорости.

Режимы АКПП

Какие встречаются режимы автоматической коробки передач?

Автоматический тип трансмиссии может работать в нескольких режимах. Любители совершения размеренной езды выбирают «экономичный режим». На каждый км расходуется оптимальное количество горючего. При «спортивном» двигатель работает с большей отдачей, машина быстрее ускоряется. Если произошла поломка в системе КПП, активизируется «аварийный режим», благодаря которому возможно на автотранспорте добраться до мастерской, где совершат диагностику трансмиссии, чтобы выяснить и устранить причину поломки. Для большего комфорта управления предусмотрен «зимний режим», который минимизирует риск проскальзывания колес. Перечисленные режимы работы АКПП способствуют оптимизации поездки.

Гидравлические и электронные АКПП

Система управления может быть не только гидравлической, но и электронной. Первый вариант встречается на базовом оснащении многих бюджетных версий авто.

Электронная система управления АКПП характеризуется тем, что она обеспечивает упрощенное управление передачами. При ее создании использовались более сложные схемы. Данный вариант имеет специальные электронные датчики, которые позволяют выявить частоту вращения на входе/выходе КП, температуру залитой в автосистему рабочей жидкости, положения педали «газа».

Замер уровня масла при помощи щупа

Следует отметить, что не все коробки автомат имеют специальный щуп, который проверяет уровень масла, смазки. Где находится щуп на АКПП? На версиях авто, где данный расходник имеется, его можно найти в районе силового агрегата, ближе к радиатору. Данную комплектующую достаточно сложно спутать с другим механизмом. Рукоятка щупа имеет характерный яркий окрас.

Стрелкой указано положение щупа

На поверхности детали отмечается несколько насечек, по которым можно визуально определись количество имеющегося масла. Если уровень масла на коробке передач АКПП ниже установленной нормы, это нередко свидетельствует о том, что имеется нарушение температурного режима горючего.

Ресурс и обслуживание АКПП

Обслуживание АКПП заключается в своевременной установке масляного фильтра, заливании нового масла. Данные процедуры можно провести как самостоятельно, так и воспользоваться услугами профессиональных сервисных центров, где мастера хорошо знают, как работает АКПП, а также устройство автоматической коробки передач.

Обслуживание АКПП и ремонт требуется раньше срока, если автомобилистом использовалось масло низкого качества, из-за чего пала мощность или медленнее стал происходить набор скорости. Обратиться за помощью нужно, если имеется утечка масла, часто возникают проблемы с гидроблоком.

Оптимальная температура АКПП варьируется в пределах +75°C…+90°C. Выше и ниже показатели сократят срок службы АКПП, в результате чего понадобится преждевременное обслуживание АКПП.

Ресурс АКПП на каждом автомобиле индивидуален. На ряде версий авто он может доходить до 150000 км пробега. На японских иномарках автоматическая трансмиссия при бережном уходе может профункционировать более 400000 км пробега.

Что такое автоматическая коробка передач и как она работает?

Об автоматической коробке передач:

Автоматическая коробка передач — это тип трансмиссии или коробки передач, которая может автоматически переключать передачи во время движения автомобиля. Производители также называют это просто Auto или AT, самопереключающейся трансмиссией. Он также известен как «автомат с n-ступенями», где «n» — это число передаточных чисел передней передачи. Это тип автомобильной трансмиссии, который освобождает водителей от переключения передач вручную или самостоятельно. В автомобилях с автоматической коробкой передач педаль сцепления отсутствует. Водитель может управлять автомобилем только с помощью акселератора и тормоза.

Как работает автоматическая коробка передач?

Наиболее популярным типом автоматической трансмиссии в автомобилях является гидравлическая коробка передач. Однако в большегрузных коммерческих и промышленных транспортных средствах используются аналогичные, но более крупные устройства. В автоматической коробке передач вместо фрикционной муфты используется гидромуфта. Он управляет переключением передач, гидравлически блокируя и разблокируя планетарные шестерни.

Автоматическая коробка передач

Итак, автоматическая коробка передач имеет определенный набор диапазонов передач. Он часто поставляется со стояночным тормозом, который блокирует выходной вал трансмиссии. Таким образом, он предотвращает движение автомобиля вперед или назад при парковке. Некоторые транспортные средства имеют ограниченный диапазон скоростей или стабильные обороты двигателя, например вилочные погрузчики и газонокосилки. В таких автомобилях используется только преобразователь крутящего момента, чтобы обеспечить переменную скорость двигателя для колес.

Трансмиссия Hydramatic:

Это полностью автоматический тип трансмиссии. Привод Hydra-Matic сочетает в себе автоматические четырехступенчатые коробки передач с передним и задним ходом. Кроме того, для этой цели используется гидравлический маховик, такой как гидромуфта или преобразователь крутящего момента. Редукторная передача состоит из трех последовательно соединенных косозубых планетарных шестерен с постоянным зацеплением. Два набора планетарных передач обеспечивают четыре передаточных числа переднего хода, а другой набор используется для заднего хода. Жидкостный маховик смягчает воздействие автоматического переключения передач и снижает реакции двигателя на крутящий момент.

Автоматическая трансмиссия Hydramatic

Компоненты системы автоматической трансмиссии:

Основной тип автоматической трансмиссии работает с гидравлическим приводом. В нем используется гидромуфта или преобразователь крутящего момента, а также набор планетарных передач для обеспечения диапазона передаточных чисел. Гидравлические автоматические коробки передач состоят из трех основных компонентов. Это — преобразователь крутящего момента, планетарные передачи и гидравлическое управление.

Гидротрансформатор:

Гидротрансформатор представляет собой гидромуфту. Он гидравлически соединяет/отсоединяет двигатель с трансмиссией. Кроме того, гидротрансформатор заменяет фрикцион в механической коробке передач. Он подключает и отключает питание двигателя от планетарных передач. Таким образом, это позволяет автомобилю остановиться без остановки двигателя. Кроме того, он предлагает переменное увеличение крутящего момента на низких оборотах двигателя. Таким образом, увеличивается ускорение отрыва. Гидравлическая муфта хорошо работает, когда рабочее колесо и турбина вращаются с одинаковой скоростью. Однако он очень неэффективен при начальном разгоне, когда скорости вращения сильно различаются.

Гидротрансформатор по конструкции аналогичен гидравлической муфте. Он увеличивает крутящий момент на входном валу коробки передач при низких оборотах двигателя. Он падает до значения крутящего момента двигателя при определенной частоте вращения двигателя, потому что становится неактивным. Преобразователь крутящего момента состоит из рабочего колеса двигателя и турбины, преобразованной во входной вал коробки передач. У него также есть небольшое крыльчатое колесо, называемое статором, между крыльчаткой и турбиной.

Как работает гидротрансформатор?

Таким образом, он максимизирует увеличение крутящего момента со статором, который изменяет поток жидкости в зависимости от крыльчатки и относительных скоростей вращения турбины. Сам статор не вращается. Однако производители формируют свои лопасти так, что когда крыльчатка вращается с высокой скоростью, турбина вращается с низкой скоростью. Поток жидкости ударяется о лопасти турбины, увеличивая прикладываемый крутящий момент. Таким образом, это заставляет турбину вращаться быстрее, когда транспортное средство ускоряется. Однако увеличение крутящего момента уменьшается, когда относительные скорости вращения становятся равными. После того, как крыльчатка и турбина вращаются в пределах 10% от скорости друг друга, статор перестает функционировать, а гидротрансформатор действует как простая гидромуфта.

Планетарная передача

Планетарная передача состоит из наборов планетарных шестерен. Он также имеет сцепления и ленты, которые обеспечивают различные передаточные числа. Они изменяют скорость выходного вала в зависимости от того, какой привод включает планетарную передачу. Коробка передач использует один из двух типов муфт или лент для переключения передач. Кроме того, он удерживает определенный элемент планетарной передачи неподвижным, позволяя другому элементу вращаться. Таким образом, он передает крутящий момент и предлагает либо понижение, либо повышающую передачу. Блок клапанов приводит в действие эти сцепления, в то время как стандартная программа автоматической коробки передач управляет их последовательностью.

Роликовая муфта в автоматической коробке передач используется в первую очередь для стандартного переключения на повышенную/пониженную передачу. Он работает так же, как храповик. Он передает крутящий момент только в одном направлении за счет свободного хода или обгона в другом. Преимущество этого типа сцепления в том, что оно исключает возможность одновременного включения выключения сцепления на двух планетарных передачах. Таким образом, он принимает на себя нагрузку трансмиссии при срабатывании и автоматически отключается, когда муфта следующей передачи принимает на себя передачу крутящего момента.

Ленты становятся активными для выбранных вручную передач, таких как пониженная передача или задний ход, и воздействуют на окружность планетарного барабана. Полосы не применяются, когда выбран диапазон коробки передач/повышенной передачи. Вместо этого муфты передают крутящий момент. Однако в некоторых случаях для торможения используются ленты.

Система сцепления:

Каждый блок включает многодисковую муфту для блокировки передач в прямом приводе. Передний блок состоит из двух стальных пластин или дисков, соединенных шлицами с барабаном солнечной шестерни, образуя узел прямого привода. Он также имеет три или более композиционных диска, расположенных попеременно между стальными дисками. Они соединены шлицами со ступицей планетарной клетки и образуют ведомую часть сцепления. Задняя муфта аналогична по конструкции. За исключением того, что он содержит больше дисков сцепления. Кроме того, стальные пластины или диски крепятся к внутреннему зубчатому барабану. Диски из стали и композита соединены шлицами со ступицей промежуточного вала. Как и барабан, диски сцепления имеют круглую форму.

Система сцепления

При включении любого сцепления кольцевой поршень приводит в соприкосновение два комплекта дисков сцепления. Таким образом, это заставляет их вращаться вместе как единое целое. Давление масла, подаваемое через органы управления, приводит в действие поршень и действует как нажимной диск в механической муфте. Приложение сцепления блокирует солнечную шестерню и сепаратор планетарной передачи в переднем блоке. Однако муфта блокирует внутренний зубчатый барабан на ступице промежуточного вала в заднем блоке. Два прохода через корпус трансмиссии обеспечивают муфты гидравлическим давлением для работы кольцевых поршней. Они ведут от органов управления клапанами к рукаву подачи масла.

Производители систем автоматической трансмиссии:

BorgWarner, Cummins и ZF — одни из ведущих мировых производителей автоматических трансмиссий.

Общие режимы автоматической коробки передач:

P – P означает «Парковка». С помощью этого выбора вы можете механически заблокировать выходной вал коробки передач. Таким образом, он ограничивает движение транспортного средства в любом направлении. Однако оставшиеся свободными неведущие колеса транспортного средства могут вращаться. Ведущие колеса также могут вращаться по отдельности из-за дифференциального действия. Следовательно, вы всегда должны использовать ручной тормоз (стояночный тормоз), так как он блокирует колеса и предотвращает их движение.

R – R означает задний ход. Он включает заднюю передачу автоматической коробки передач, позволяя автомобилю двигаться назад. Для включения заднего хода на большинстве передач необходимо полностью остановиться, нажать кнопку блокировки переключения передач и выбрать задний ход.

N – N означает Нейтральная передача или отсутствие передачи (N). Он отключает все зубчатые передачи в трансмиссии. Он эффективно отсоединяет трансмиссию от ведущих колес, позволяя транспортное средство свободно двигалось по инерции под собственным весом и набирало скорость.

Автоматические режимы

Движение вперед:

D – D означает режим движения. Это положение позволяет автоматической коробке передач использовать весь диапазон доступных передаточных чисел переднего хода. Это позволяет автомобилю двигаться вперед и ускоряться в диапазоне передач.

[D] — [D] означает овердрайв. Некоторые трансмиссии используют этот режим для включения автоматической повышающей передачи. В этих коробках передач Drive (D) отключает автоматическую повышающую передачу. В результате OD (Overdrive) включается при постоянной скорости или низком ускорении примерно на 35–45 миль в час (56–72 км / ч). Однако при резком ускорении или ниже 35–45 миль в час (56–72 км / ч) трансмиссия автоматически переключается на более низкую передачу.

L/1 – L означает пониженную передачу. В этом режиме автоматическая коробка передач блокируется только на первой передаче. В старых автомобилях он не изменится ни на какой другой диапазон передач. Некоторые автомобили автоматически переключаются с первой передачи в этом режиме, чтобы предотвратить повреждение двигателя, если он достигает определенного диапазона оборотов.

В зависимости от производителя и модели существуют и другие режимы. К ним относятся:

D5 – автомобили с пятиступенчатые автоматические коробки передач обычно используют этот режим для движения по шоссе. Оно использует все пять передач переднего хода.

D4 — Автомобили с четырех- или пятиступенчатой ​​автоматической коробкой передач используют только первые четыре передаточных числа. Он используется в основном для движения с частыми остановками, например, вождения по городу.

D3 или 3 — Автомобили с четырехступенчатой ​​автоматической коробкой передач используют только первые три передаточных числа. Тем не менее, люди в основном используют его для движения с частыми остановками, например, вождения по городу.

D2 и D1 — эти режимы использовались в более старых автомобилях Ford. D1 использует все три передачи, тогда как в D2 автомобиль стартует со второй передачи и переключается на третью.

S или Sport

S обычно означает спортивный режим. Он работает так же, как режим «D». Однако переключение на более высокие передачи происходит при гораздо более высоких оборотах двигателя. Он максимально увеличивает мощность двигателя и улучшает характеристики автомобиля, в основном при ускорении. В этом режиме также происходит переключение на более высокие обороты, чем в режиме «D», и обеспечивается максимальное торможение двигателем. Однако этот режим приводит к более низкой экономии топлива.

Некоторые современные автомобили также предлагают некоторые дополнительные режимы, такие как:

+ — и M

M обозначает ручной режим выбора передач в некоторых автомобилях с автоматической коробкой передач. Однако на некоторых автомобилях вместо буквы «М» нет; у них есть «+» и «-». Таким образом, он отделяется от остальных режимов переключения. Водитель может переключаться вверх и вниз по желанию, переключая рычаг переключения передач, как в полуавтоматической трансмиссии. Вы можете включить этот режим либо с помощью селектора / положения, либо путем фактического переключения передач, наклонив подрулевые лепестки на рулевом колесе.

Зима (W)

Некоторые модели также предлагают зимний режим. Он включает вторую передачу вместо первой при трогании с места. Это уменьшает потерю сцепления с дорогой из-за пробуксовки колес на снегу или льду.

Тормоз (B)

B означает режим торможения, предлагаемый некоторыми моделями, включая электромобили. Вы можете использовать его для замедления или поддержания скорости спуска без использования тормозов автомобиля. В негибридных автомобилях режим B выбирает более низкую передачу для усиления торможения двигателем. В электрическом режиме B увеличивается уровень рекуперативного торможения, когда вы отпускаете педаль акселератора.

Смотреть автоматическую коробку передач в действии Здесь:

Читайте дальше: Какие существуют режимы вождения? >>

Механическая и автоматическая трансмиссия | State Farm®

Если вы ищете транспортное средство и не знаете, какой тип выбрать, прочтите эту разбивку.

Основные типы трансмиссии: автоматическая и механическая. Трансмиссия направляет мощность, вырабатываемую двигателем, на привод колес.

Трансмиссии или коробки передач помогают контролировать скорость автомобиля и крутящий момент (силу вращения). Чем выше скорость, тем выше нужна передача. Автомобили с автоматической коробкой передач переключаются сами по себе, в то время как автомобили с механической коробкой передач требуют, чтобы вы переключали передачи с помощью рычага переключения передач.

Рассмотрим каждую передачу отдельно.

Что такое механическая коробка передач?

В механических коробках передач водитель управляет сцеплением и решает, когда переключать передачи. С ручным или ручным переключением, как его еще называют, большинство водителей чувствуют, что они больше вовлечены в механику автомобиля и что им просто веселее управлять.

Некоторые другие преимущества:

• Топливная экономичность. Автомобили с механической коробкой передач традиционно считаются более экономичными, поскольку их двигатели легче и проще. Однако эффективность использования топлива в большинстве моделей автомобилей варьируется всего в несколько миль на галлон в зависимости от типа трансмиссии.
• Цена. Механические коробки передач, как правило, дешевле для автопроизводителей в установке, но предельная цена между двумя типами остается близкой. Одна вещь, которую следует учитывать, — это стоимость при перепродаже. Меньшее количество покупателей может знать, как водить автомобиль с механической коробкой передач, но те, кто ищет спортивный или спортивный автомобиль, могут предпочесть механическую коробку передач, что может повысить ее стоимость при перепродаже. Кроме того, техническое обслуживание и ремонт механической коробки передач обходятся дешевле. Страховка также может быть дешевле, поскольку она менее сложна с точки зрения механики.
• Меньше шансов быть украденным. По мере того, как все больше автомобилей оснащается автоматической коробкой передач, «искусство» вождения с механической коробкой передач почти уходит в прошлое. Если вор хочет украсть вашу машину, и это руководство, есть большая вероятность, что он найдет новую цель.
• Улучшенный контроль. Механическая коробка передач предлагает водителю больший контроль над автомобилем, поскольку он может выбирать, какую передачу использовать и когда.

Каковы недостатки механической коробки передач?

• Не лучший вариант для дальних поездок. Хотя автомобили с механической коробкой передач могут доставлять удовольствие от вождения, вы можете подумать о своих ежедневных поездках на работу, если они у вас есть. Приятно иметь полный контроль над автомобилем, но после нескольких часов езды по шоссе или в пробках вы можете пожелать, чтобы вместо этого у вас была автоматическая коробка передач.
• Разнообразие. С каждым годом автомобилей с механической коробкой передач производится все меньше и меньше, но ассортимент стал шире, чем раньше. Вы можете найти тяжелые грузовики, спортивные автомобили и седаны с механической коробкой передач. По состоянию на октябрь 2019 г.По данным edmunds.com, только 1,2% новых автомобилей, проданных за год, имели механическую коробку передач.
• Труднее управлять. Если вы живете в холмистой местности, вам может быть сложно управлять передачами и сцеплением. Это требует больше размышлений, и вам нужно быть осторожным, особенно если вы остановились посреди холма. Вы не хотите, чтобы дрейфовать обратно в машину позади вас. Вы также можете заглохнуть в автомобиле с механической коробкой передач.

Что такое автоматическая коробка передач?

Автомобиль с автоматической коробкой передач выбирает для вас правильную передачу в зависимости от скорости и дорожных условий. Основные типы автоматических коробок передач:

• Традиционная автоматическая коробка передач: Этот тип автоматической коробки передач подключается к двигателю автомобиля через преобразователь крутящего момента.
• Автоматическая коробка передач с двойным сцеплением: Этот тип автоматической коробки передач зависит от пары сцеплений для включения передач.

Некоторые преимущества автоматической коробки передач:

• Легче управлять. Поскольку научиться управлять рычагом переключения передач требует практики, большинству людей удобнее управлять автомобилем с автоматической коробкой передач. Им просто легче научиться водить. Кроме того, водители могут держать руль обеими руками, что обеспечивает лучший контроль.
• Легче при интенсивном движении. В целом больше усилий уходит на управление рычагом переключения передач с точки зрения запуска и остановки. Обычно это не проблема, но в плотном потоке водитель не может набрать постоянную скорость. Автоматические коробки передач позволяют водителю легко переключаться между двумя педалями для более комфортной езды.
• Лучше ездить по холмистой местности. Хотя с автоматической коробкой передач может быть не так весело ездить по холмистой местности, на ней легко ориентироваться, потому что нет необходимости угадывать, какую передачу использовать.

Каковы недостатки автоматической коробки передач?

• Не такой экономичный. В прошлом считалось, что автоматические коробки передач не так экономичны, как механические, но технологии совершенствуются.
• Цена. Мало того, что первоначальная цена выше, ремонт и обслуживание могут быть дороже. Кроме того, страховка иногда выше на АКПП.

Что такое бесступенчатая трансмиссия (CVT)?

Существует также тип трансмиссии, называемый бесступенчатой ​​трансмиссией (CVT). Коробка передач CVT не имеет отдельных передач, но имеет одну передачу, которая регулируется для всех условий движения. В нем используется система ремня и шкива для передачи мощности двигателя на колеса автомобиля, что обеспечивает бесконечный градиент передаточных чисел.

Некоторые преимущества бесступенчатой ​​трансмиссии включают:

• Топливная экономичность. У этого типа расход топлива на галлон несколько выше, особенно для городских водителей.
• Плавное переключение. В отличие от обычных автоматических коробок передач, водители не почувствуют переключения с одной передачи на другую.
• Легко управлять. Они производят простую и более эффективную мощность и устраняют ощущение переключения с передачи на передачу.
• Эффективная частота вращения двигателя. Автомобили с трансмиссией CVT обеспечивают наиболее эффективную частоту вращения двигателя для каждой дорожной ситуации даже при быстром ускорении.

Каковы недостатки трансмиссии CVT?

Автомобили с бесступенчатой ​​трансмиссией требуют некоторого времени для привыкания. Водители жалуются на тихий непрерывный шум, известный как гул двигателя, который может беспокоить некоторых избранных. Лучший способ узнать, подходит ли вам автомобиль с трансмиссией CVT, — это провести тщательный тест-драйв.

Какая коробка передач безопаснее?

Исследования на самом деле не показали, какой тип передачи безопаснее. Автоматическая и бесступенчатая трансмиссии позволяют вам постоянно держать руль обеими руками, в то время как механическая коробка передач может потребовать более внимательного вождения. Ваши привычки вождения будут играть большую роль в вашей безопасности. Функции безопасности, доступные как для автоматических, так и для механических транспортных средств, также могут иметь значение.

В основном все зависит от предпочтений водителя и, конечно же, от вашего бюджета. Проведите исследование и поговорите со своим местным страховым агентом, чтобы проверить ставки.

Информация в этой статье была получена из различных источников, не связанных с совхозом ^® (в том числе совхоза взаимного автомобильного страхования и его дочерних и зависимых обществ). Хотя мы считаем, что она надежна и точна, мы не гарантируем точность или достоверность информации. State Farm не несет ответственности, не одобряет и не одобряет, прямо или косвенно, содержание любых сторонних сайтов, на которые могут быть гиперссылки с этой страницы. Эта информация не предназначена для замены руководств, инструкций или информации, предоставленных производителем, или рекомендаций квалифицированного специалиста, а также не влияет на покрытие по любому применимому страховому полису. Эти предложения не являются полным списком всех мер контроля убытков. State Farm не дает никаких гарантий результатов от использования этой информации.

Также важно

Статьи по теме

Объяснение важности автоматической коробки передач потенциальным покупателям шестерни. Управление сцеплением и переключением передач может доставить немало хлопот, когда вы едете по неровной дороге. Лучшая альтернатива раздражающему ручному переключению передач — приобрести автомобиль с автоматической коробкой передач. С ним вы просто поворачиваете ключ, переводите селектор в положение D, и вам не нужно прикасаться к шифтеру или нажимать рычаг сцепления, прежде чем вы доберетесь до места назначения.

Что такое автоматическая коробка передач?

В автоматической трансмиссии используется технология, известная как преобразователь крутящего момента, вместо сцепления, чтобы управлять отношением передачи к частоте вращения двигателя. Крутящий момент заменяет сцепление в механической коробке передач. Преимущество заключается в увеличении мощности поворота, обеспечиваемой двигателем автомобиля. Крутящий момент связан с мощностью с помощью металлического стержня или трансмиссионного вала и установлен рядом с коленчатым валом двигателя, но не обязательно касается его. Прямой связи между трансмиссией и двигателем нет, но двигатель вращается посредством процесса, известного как гидравлическая муфта.

Удобство

Основным преимуществом использования автомобилей с автоматической коробкой передач является то, что ими проще пользоваться. Механическая коробка передач обычно требует постоянного внимания водителя, в то время как автоматическую коробку передач можно просто поставить на передачу и управлять ею. Не требует одновременной работы педали акселератора и сцепления. Это позволяет водителю использовать обе руки для управления автомобилем, в то время как водитель с ручным управлением держит одну руку на рулевом колесе, а другую на переключении передач.

Простота эксплуатации

Автомобили с автоматической коробкой передач требуют меньше навыков для ее эксплуатации. Его просто нужно поместить в желаемое положение переключения передач, прежде чем автомобиль начнет движение. Механическая коробка передач потребует от водителя навыков управления сцеплением, педалью тормоза и акселератором наиболее скоординированным образом. Водителю также необходимо освоить переключение трансмиссии на нужные передачи в нужное время. Механическая коробка передач также может быть очень сложной в управлении на холмах. Когда автомобиль трогается с мертвой точки, он имеет тенденцию скатываться назад, если сцепление не включено. Это вряд ли произойдет с автоматической коробкой передач.

Сила

Автомобили с автоматической коробкой передач по своей природе более мощные по сравнению с механической коробкой передач. Стандартная автоматика использует планетарные передачи, расположенные в задней части трансмиссии. В нем используется небольшая планетарная шестерня, которая приводится в движение зубчатым венцом снаружи и внутренней солнечной шестерней для передачи мощности. Эта установка значительно увеличивает контакт шестерен с поверхностью и распределяет крутящий момент на большую площадь, что приводит к уменьшению поломки.

Ускорение

Автоматическая коробка передач переключает передачи быстрее по сравнению с механической коробкой передач и более точно, чем водитель может управлять механической коробкой передач. Для переключения вручную требуется несколько степеней движения, что может открыть более широкие возможности для промахов и ошибок. В то время как расстояние включения фрикционов в АКПП составляет нанометры. Таким образом, любая откалиброванная на производительность автоматика будет переключаться быстрее, чем водитель может моргнуть.

Безопасность

Автомобили с механической коробкой передач имеют тенденцию к неожиданному движению при запуске автомобиля, когда коробка передач включена. Автоматическая коробка передач оснащена предохранительными выключателями, и автомобиль не заведется и не тронется с места, пока выбранная передача не будет установлена ​​в положение парковки. Это значительно снижает изменение повреждения двигателя автомобиля, которое часто вызвано превышением скорости или ошибками водителя, которые обычно случаются с механической коробкой передач.

Биография автора:
Blue Reach Automation представляет новейшую мехатронику автоматической трансмиссии, которая может управляться шиной и называется мехатроникой. Это синергия механики и электроники. Наша система способна анализировать мехатронный блок на трансмиссии.

Опубликовано в балансе

Что говорят люди?

Я не могу сказать достаточно о Дениз, Робин и всей их армии ангелов. Они были профессиональны, очень эффективны, и с ними было истинно приятно находиться рядом — даже во время стресса переезда. Без них меня буквально до сих пор окружали бы коробки!

Саванна Гатри – со-ведущая The Today Show

Что говорят люди?

Я никогда не смог бы передвигаться так плавно и организованно. Во имя успеха спас меня!

Tamron Hall — тележурналист и ведущий ток-шоу на телевидении

Что говорят люди?

Организаторские способности, такт и внимание Робин бесценны. Она делает вещи, которые могут быть мучительными: переезд, ремонт, вызов мастера по ремонту стиральных машин и присутствие там, когда он делает, — легкими. Вы закончите дела вокруг своего дома, которые в противном случае никогда бы не были закончены.

Тина Фей — актриса, комик, писатель

Что говорят люди?

Переехав из очень большой квартиры в гораздо меньшую, у нас было намного больше вещей, чем у нас было место. Дениз и ее сотрудники заставили нас принимать решения о том, что хранить, хранить и раздавать членам семьи. Без их помощи мы бы никогда не справились.

Чарльз Осгуд — лауреат премии «Эмми», телекомментатор и писатель Ведущий Osgood Files и CBS Sunday Morning News Host

Что говорят люди?

Чтобы преуспеть, процесс установки моей квартиры на Манхэттене был вежливым и чрезвычайно эффективным. Дениз и ее команда работали с неустанным усердием, чтобы убедиться, что мой дом был хорошо организован, и, прежде всего, их общение как со мной, так и с моим дизайнером было эффективным и четким. Они сделали мой переход в «Большое яблоко» плавным, и я рекомендую их всем, кому нужно максимально упростить свой переезд. Они не только хороши в своем деле, с ними еще и приятно работать.

Фил Джексон — исполнительный директор НБА, бывший профессиональный баскетболист, тренер и писатель

Что говорят люди?

Для того, чтобы преуспеть® была важна для нас с мужем, когда мы строили и переезжали в большой дом и переезжали из одного города в другой. Организовали, контролировали, консультировали и организовали все безупречно. Они позволили мне сохранить рассудок и сосредоточиться на ведении бизнеса и воспитании детей, пока они занимались всем остальным. Я очень рекомендую их.

Трейси Стюарт, генеральный директор Corbin Capital Partners

Что говорят люди?

Компания IOTS помогла нам создать современное, со вкусом оформленное пространство, которое идеально отражает наши ценности без ущерба для нашего бюджета. Это идеальная компания для любого бизнеса, который ценит эффективность и эстетику

Студия Кэрол Боув

Что говорят люди?

В Morris Moving мы гордимся тем, что обеспечиваем высочайшее качество обслуживания клиентов, поэтому мы всегда рады, когда у нас есть возможность работать с In Order to Succeed.

Джейкоб Моррис, президент Morris Moving & Storage

Предыдущий Следующий

Подпишитесь на получение новостей и обновлений от

Чтобы добиться успеха®

Введение в системы автоматической трансмиссии

Дэвид Де Месмакер 19 октября 2017 г. автомобильный, Легковые автомобили

Многие водители предпочитают механическую коробку передач системе автоматической коробки передач в своем автомобиле. И все же автоматическая коробка передач имеет массу преимуществ. В этой статье мы перечислим различные технологии автоматических трансмиссий и сравним их с точки зрения эффективности использования топлива, стоимости производства и комфорта вождения.

Что такое система автоматической коробки передач?

Транспортным средствам необходима трансмиссия для передачи мощности от двигателя к приводному валу и дифференциал для вращения колес. Трансмиссия изменяет крутящий момент, скорость и направление путем изменения передаточных чисел и позволяет автомобилю трогаться с места с высоким крутящим моментом. Автоматическая коробка передач, или система автоматической трансмиссии, — это коробка передач, которая после включения передачи не требует ручного переключения.

Значение правильной трансмиссионной жидкости

Как работает автоматическая коробка передач?

Существуют различные технологии, используемые для автоматизации систем передачи.

Автоматизированная механическая трансмиссия (АМТ)

Как следует из названия, системы автоматизированной механической трансмиссии (АМТ) построены на основе систем механической трансмиссии, но переключение и работа сцепления автоматизированы. В автомобилях с АМТ нет ни педали сцепления, ни настоящего рычага переключения передач. На коробке передач установлены дополнительные исполнительные механизмы для включения и выключения сцепления и переключения колец синхронизации. Весь процесс размыкания сцепления, переключения на новую передачу и замыкания сцепления контролируется электроникой. Водитель может выбрать автоматический режим или ручной режим. В ручном режиме водитель может переключать передачи с помощью подрулевых лепестков или рычага переключения передач.

Преимущества AMT:

• Дополнительные функции, такие как удержание на подъеме  или управление запуском
• Низкий расход топлива
• Более короткое время переключения (по сравнению с механической коробкой передач)
• Низкая стоимость производства

Примеры AMT:

• Selespeed (Alfa Romeo)
• СМГ (БМВ)
• Сенсодрайв (Citroën и Peugeot)
• Allshift (Мицубиси)
• Квикшифт (Рено)
• секвентроник (МБ)
• Изитроник (Опель)
• ММТ (Тойота)
• Дайматик (Дайхатсу)
• Hondamatic (Хонда)
• НАви5 (Исузу)

Обычная автоматизированная трансмиссия (АТ)

Из-за регулируемого давления масла в обычной автоматизированной коробке передач скорость переключения переключается на более высокую скорость. Как только автомобиль замедляется, коробка передач возвращается на низшую передачу, а когда автомобиль останавливается, коробка передач автоматически переключается обратно на низшую передачу. На стоянке необходимо удерживать тормоз, либо переключить автомобиль в положение «N» (Нейтраль).

В современных коробках передач модуль трансмиссии контролирует давление и время переключения на основе ряда датчиков (двигателя и трансмиссии). В результате трансмиссия быстрее откликается и делает переключения более комфортными.

Подобно механической коробке передач, обычная автоматическая коробка передач имеет несколько фиксированных передач, между которыми можно переключаться. АТ переключается путем соединения муфт с определенными осями в системе передач, планетарной системе . Каждая ось имеет разное передаточное отношение, что приводит к разным передачам.

Переключение передач осуществляется автоматически с помощью гидравлической технологии. Преобразователь крутящего момента передает крутящий момент коробки передач на карданный вал.

Преимущества AT:

• Более быстрая реакция передачи (по сравнению с AMT)
• Повышенное удобство переключения передач (по сравнению с АМТ)
• Проверенная технология
• Хороший крутящий момент

Примеры AT:

• Типтроник (Audi, Volkswagen, Porsche)
• Стептроник (БМВ)
• Г-Троник (МБ)
• Q-Tronic (Альфа Ромео)
• Матик (Ниссан)
• Круиз-О-Матик (Форд)
• Powertech (Хендай)

Коробка передач с двойным сцеплением (DCT)

Коробка передач с двойным сцеплением — это новинка, представленная Audi в конце 90-х годов под названием «DSG» (Dual Shift Gearbox). Коробка передач с двойным сцеплением (DCT) имеет две оси, на которых установлена ​​система передач. Одна ось используется для четных передач, другая ось — для нечетных передач и передачи заднего хода, каждая со своим механизмом переключения и сцеплением. Большим преимуществом является то, что следующая передача всегда готова. При движении на первой передаче другая ось неактивна, но сразу же готова к работе, поскольку движется вместе с активной осью. Эта технология обеспечивает сверхбыстрое время переключения передач.

Преимущества DCT:

• Сверхбыстрое плавное переключение передач
• Повышенное удобство переключения передач
• Низкий расход топлива

Примеры DCT:

• DCT (BMW, Honda, Hyundai, Renault)
• ДСГ (Ауди, Фольксваген)
• С-Троник (Ауди)
• PowerShift (Вольво, Форд)
• ПДК (Порше)
• SpeedShift (МБ)
• Твинамик (умный)
• ТСТ (Фиат, Крайслер)
• TC-SST (Мицубиси)

Бесступенчатая трансмиссия (CVT)

В отличие от механических или обычных автоматических трансмиссий, бесступенчатая трансмиссия (CVT) не прерывает тяговое усилие при переключении. Поскольку вариатор не работает с разными передачами, он плавно разгоняется. Сердцем вариатора является вариатор, состоящий из двух наборов конических дисков, по которым проходит ремень. Когда расстояние между двумя дисками изменяется, радиус движения ремня будет адаптирован, что позволит плавно изменять передаточное отношение. Бесступенчатая трансмиссия применима для очень высоких нагрузок с крутящим моментом примерно до 450 Нм.

Преимущества вариатора:

• Очень удобное переключение передач
• Хорошее ускорение
• Подходит для высоких нагрузок

Примеры CVT:

• Variomatic (DAF)
• Вариатор (Chrysler, Jeep, Ford, Mitsubishi, Honda)
• Мультитроник (Ауди, Сеат)
• М-вариатор (Ниссан)
• SECVT (Сузуки)
• Электронный вариатор и HSD (Тойота)
• левый руль (Лексус)
• Линеартроник (Субару)
• ВТи (ГМ)
• Автотроник (МБ)

От нашего эксперта Дэвид Де Месмакер

Дэвид работает в Q8Oils с 2008 года и является экспертом в области дизельных масел для тяжелых условий эксплуатации, моторных масел для легковых автомобилей, автомобильных трансмиссий, продуктов для сельского хозяйства и внедорожников, а также антифризов.

Спросить Предложить тему

5 ошибок, связанных с автоматической коробкой передач, которых следует избегать

Большинство людей обычно предпочитают автомобили с автоматической коробкой передач, потому что ими легче управлять, особенно для тех, кто только начинает.

Нет необходимости переключать передачи, поскольку вы легко едете из точки А в точку Б. Однако есть несколько потенциальных ловушек, которые могут возникнуть, если вы не будете осторожны. Долговечность автомобиля во многом зависит от нас, поэтому давайте рассмотрим некоторые распространенные ошибки, которые допускают люди при работе с автоматической коробкой передач, и способы их предотвращения.

Как работает автоматическая коробка передач

Трансмиссия автомобиля отвечает за передачу мощности двигателя на трансмиссию и дифференциацию скоростей. В автоматической трансмиссии используется ряд муфт и ремней с гидравлическим управлением для включения и выключения передач без участия водителя.

Это означает, что водители могут сосредоточиться на других вещах во время вождения и должны беспокоиться только о переключении передач при подъеме или спуске с холма. Коробка передач заполнена специальной жидкостью, которая охлаждает и смазывает ее. Жидкость также содержит моющее средство, поддерживающее чистоту движущихся частей.

Со временем жидкость может загрязниться и ее необходимо заменить. Первая передача в автоматической коробке передач, как правило, низкая. Эта передача включается, когда автомобиль трогается с места. Затем трансмиссия переключается на вторую передачу, а затем на третью по мере увеличения скорости автомобиля. Четвертая и пятая передачи обычно являются повышающими передачами, которые включаются на более высоких скоростях.

Эта передача способствует экономии топлива за счет снижения оборотов двигателя. Большинство автоматических коробок передач имеют гидротрансформатор, отвечающий за передачу мощности двигателя на коробку передач. Преобразователь крутящего момента представляет собой гидравлическую муфту, которая использует гидравлическое давление для увеличения крутящего момента двигателя. Трансмиссия также имеет регулятор, который регулирует скорость двигателя.

Регулятор подключен к педали акселератора и предотвращает слишком высокие обороты двигателя. Трансмиссия управляется серией соленоидов, которые направляют поток гидравлической жидкости. Модуль управления коробкой передач управляет этими соленоидами (TCM), компьютером, который отслеживает скорость автомобиля и положение переключателя передач.

Когда автомобиль переключается в режим движения, TCM посылает сигнал на соответствующий соленоид, который включает сцепление или ремень и запускает автомобиль на первой передаче.

Когда автомобиль разгоняется, TCM посылает сигналы другим соленоидам, которые включают другие передачи. Когда автомобиль замедляется, TCM сигнализирует трансмиссии о переходе на более низкую передачу. TCM также может включать повышающую передачу коробки передач, когда автомобиль движется с постоянной скоростью. В большинстве современных автомобилей коробка передач управляется электронным блоком управления (ЭБУ).

ЭБУ — это компьютер, который управляет двигателем и трансмиссией. ЭБУ получает данные от датчиков, которые контролируют скорость автомобиля, обороты двигателя и работу педалей акселератора и тормоза. ЭБУ связывается с модулем управления трансмиссией (TCM), компьютером, который отслеживает обороты двигателя и трансмиссию. Чтобы ваша автоматическая коробка передач работала безотказно, никогда не делайте этих пяти вещей.

1. Никогда не переключайтесь случайно с ведущего на задний ход в автоматической коробке передач

Изображение предоставлено: Hatsukari715/Wikimedia Commons

Несмотря на опасности (а часто и законы!), люди часто занимаются другими делами во время вождения, такими как еда, отправка текстовых сообщений, поиск любимой музыкальной станции или поиск упавших предметов. Выполняя эти действия, вы можете случайно переключиться с привода на задний ход.

Это приведет к катастрофическим повреждениям вашей трансмиссии. В некоторых автомобилях есть функция аварийного отключения, помогающая защитить коробку передач в случае такого инцидента, но рисковать не стоит. В конце концов, замена трансмиссии может стоить вам больших денег, поэтому водите безопасно и избегайте подобных ошибок.

2. Избегайте движения по глубокой воде на автомобиле с автоматической коробкой передач

Изображение предоставлено Кеннетом Алленом / Wikimedia Commons

Жидкости в автомобилях с автоматической коробкой передач расширяются и сжимаются при нагревании и охлаждении. Трансмиссия имеет вентиляционное отверстие для сброса избыточного давления. При движении по глубокой воде вода засасывается в вентиляционное отверстие и в коробку передач.

Нет ничего хуже, чем вода в трансмиссии.

Если повезет, вы сможете его смыть. В противном случае ваша трансмиссия будет разрушена и ее нужно будет заменить, что опять же обойдется в тысячи долларов.

3. Выгорание — это круто, но может повредить вашу передачу

Изображение предоставлено: Zeeboid / Wikimedia Commons

Burnouts — это круто, но они могут быть опасны как для автоматических, так и для механических коробок передач. Вы можете сжечь сцепление в механической коробке передач. Однако в автомобиле с автоматической коробкой передач вы можете потерять поршень и сломать коробку передач, пытаясь выглядеть круто. Вам также придется потратить деньги на новые шины. К счастью, есть приложения для поиска дешевых шин и услуг, когда это необходимо.

4. Не простаивайте подолгу за рулем

Вы бы не подумали, что такая обычная вещь, как работа на холостом ходу, может повредить вашу автоматическую коробку передач. Мы все были там, ожидая, пока вещи будут доставлены в наши машины, или ожидая прибытия друга. Но, работая на холостом ходу с автомобилем в движении, мы не осознаем, какое напряжение испытывает трансмиссия из-за выделяемого тепла.

Длительная работа на холостом ходу вредна для вашего автомобиля. Вместо этого лучше заглушить машину или даже поставить ее на стоянку. При парковке автомобиля трансмиссия не подключается, что снижает мощность, передаваемую гидротрансформатором, тем самым уменьшая тепловыделение. Это снижает нагрузку на трансмиссию и предотвращает ненужный износ.

5. Регулярно меняйте трансмиссионную жидкость

Изображение предоставлено: Andshel/Wikimedia Commons

Есть много способов заставить вашу машину работать вечно. Пренебрежение заменой жидкостей не является одним из них. Регулярная замена трансмиссионной жидкости обеспечивает чистоту компонентов и оптимальную температуру их работы. Вы можете подумать, что, поскольку вы используете синтетические жидкости, вы хорошо продлеваете срок службы автомобиля, но это не так.

Со временем все масла выходят из строя, в том числе и синтетика. Синтетика просто служит дольше. Важно время от времени менять трансмиссионную жидкость, чтобы продлить срок службы вашей автоматической коробки передач.

Позаботьтесь о своей трансмиссии, и она позаботится о вас

Обслуживание вашего автомобиля с автоматической коробкой передач позволит ему прослужить 200 000 миль и даже больше. Без трансмиссии ваша машина никуда не поедет, поэтому вам следует избегать ошибок, которые добавляют лишнего износа. Вывод здесь состоит в том, чтобы хорошо заботиться о вашей автоматической коробке передач, и она позаботится о вас.

Как работает автоматическая коробка передач? — Лучшее объяснение

Содержание

Введение

«Роскошь требует человеческого комфорта» эта мысль породила множество изобретений, поскольку снижение человеческих усилий при управлении машинами является новой темой исследований, когда речь идет об автомобилях различных марок, таких как Rolls Royce, Maserati и т. д. Хорошо известны за их роскошь и готовы тратить миллионы на роскошь и комфорт своих автомобилей, поэтому возникают вопросы, почему есть необходимость переключать передачи вручную? Почему для переключения передач требуется постоянное нажатие педали сцепления? Поэтому, чтобы решить эти проблемы, General Motors придумала новый тип системы трансмиссии, названный автоматической коробкой передач, давайте узнаем о ней больше.

Автоматическая трансмиссия (АТ) представляет собой систему трансмиссии, в которой выбор соответствующего передаточного числа, необходимого для автомобиля, является автоматическим процессом, управляемым педалью акселератора и тормоза. Промежуточный вал, главный вал и вал сцепления с параллельным расположением зубчатых передач заменены планетарными или солнечными и планетарными зубчатыми передачами, а также ручное сцепление с ручного силового привода заменено гидромуфтой или гидротрансформатором, что, в свою очередь, устраняет педаль сцепления из автомобиля.

Автоматическая коробка передач обычно поставляется с p-парковкой, n-нейтральным, r-задним ходом, d-drive, s-скоростью, режимом. Каждый режим имеет бесконечные соотношения крутящего момента и скорости, требуемые транспортному средству.

Самым простым примером автоматической трансмиссии CVT является Honda Activa.

Необходимость в автоматической трансмиссии

Как мы обсуждали ранее, механическая трансмиссия, являющаяся фаворитом среди энтузиастов автоспорта, не может обеспечить комфорт при вождении, когда речь идет о дорогих роскошных автомобилях, из-за необходимости непрерывного и внезапного нажатия на педаль сцепления и переключение передач во время движения.

Давайте обсудим, зачем нужна автоматическая коробка передач

• Поскольку мы знаем, что система механической коробки передач обеспечивает ограниченное передаточное отношение, но когда речь идет о высокоскоростных автомобилях, таких как Lamborghini Gallardo, которые разгоняются до скорости более 400 км/ч, необходима автоматическая коробка передач.
• Механическая коробка передач требует непрерывного переключения передач, которое достигается нажатием на педаль сцепления, что вызывает усталость водителя.
• Плохая механическая коробка передач Экономия топлива есть, так как есть много движущихся механических компонентов.
• Перемещение большого количества механических компонентов приводит к износу механической коробки передач.
• Коробка механической коробки передач имеет большие размеры из-за использования параллельной зубчатой ​​передачи.

Из-за этих проблем, связанных с механической коробкой передач, General Motors разработала первую автоматическую коробку передач с гидромуфтой в 1930 году и назвала ее системой трансмиссии «Hydra-Matic».

Читайте также:

• Как работает антиблокировочная тормозная система (ABS)?
• Что такое CVT — бесступенчатая трансмиссия и как она работает?
• Различные типы двигателя

Основные части полностью автоматической коробки передач

1. Эпициклическая передача-

Это также известно как солнечная и планетная механическая передача, оболочка. передача от МКПП заменена более компактной планетарной передачей в АКПП, состоящей из –

2. Кольцевая или кольцевая шестерня-

Кольцевая шестерня с внутренними угловыми зубьями, расположенная в крайней точке планетарного редуктора, внутренние зубья кольцевой шестерни входят в зацепление с планетарными шестернями во внешней точке.

1. Солнечная шестерня- Это шестерня с угловыми зубьями, которые находятся в постоянном зацеплении с планетарными шестернями во внутренней точке. Солнечная шестерня соединена с валом гидротрансформатора.
2. Планетарные шестерни – Небольшие шестерни, которые не только вращаются вокруг своей оси, но и вращаются вокруг солнечной шестерни.
3. Водило планетарной передачи- Это водило, на котором установлена ​​ось планетарных шестерен и соединено с выходным валом.
4. Тормозные ленты или ленты сцепления- Фиксирующий механизм, используемый для фиксации любого из вышеперечисленных для достижения требуемого передаточного числа.

3. Гидравлическая система —

Это система автоматической трансмиссии, которая содержит масляные насосы, регулятор и гидравлические клапаны, которые управляют тормозом или лентой сцепления, направляя жидкость под давлением через корпус клапана для управления планетарной коробкой передач, Лента подключена к гидравлической системе через клапан переключения, а выходной вал подключен к гидравлической системе через используемый регулятор.

3. Гидротрансформатор –



Сцепление механической коробки передач заменено гидротрансформатором, который использует жидкость под давлением для включения и выключения мощности двигателя. Гидротрансформатор управляется педалью акселератора.

Гидротрансформатор состоит из 3 основных частей –

1. Рабочее колесо – Это часть гидротрансформатора, которая соединена с выходным валом двигателя и заставляет жидкость под давлением течь внутрь гидротрансформатора при запуске двигателя. .

Рабочее колесо имеет лопасти с угловым вырезом, что приводит к вращению жидкости.

2. Турбина – Это часть гидротрансформатора, которая соединена с входным валом коробки передач и передает мощность двигателя на коробку передач с помощью вращающейся жидкости под давлением.

Турбина имеет противоположно срезанные угловые лопатки, которые улавливают жидкость, подаваемую крыльчаткой, что, в свою очередь, вызывает вращение входного вала трансмиссии.

3. Статор –  Это промежуточное устройство с лопатками под углом, используемое для направления жидкости от рабочего колеса к турбине.

также прочитайте:

• Типы коробки передач-Полное объяснение
• Руководство против автоматической передачи
• Что представляет полностью отличается от механической коробки передач, поскольку в этой системе трансмиссии не требуется педаль сцепления и постоянное переключение передач.

  Посмотрим, как работает другой режим АКПП-

  Режим движения

  Это режим движения вперед, который состоит из различных передаточных чисел от высокого крутящего момента до средней скорости. Когда выбран этот режим и если транспортное средство находится в устойчивом состоянии, то путем обнаружения педали акселератора гидравлической системой. или  электронный блок управления, входной сигнал направляется в планетарный редуктор, который, в свою очередь, блокирует кольцевую шестерню с помощью лент, и достигается высокий крутящий момент или передаточные числа первой передачи.

  Когда транспортное средство начинает движение и достигает педали акселератора, входной сигнал от гидравлической системы или электронного устройства управления снова направляется на планетарную коробку передач, которая, в свою очередь, активирует ленты, которые, в свою очередь, блокируют солнечную шестерню, и достигается среднее или второе передаточное число .

  Реверсивный режим

  При выборе реверсивного режима вход педали акселератора направляется на планетарный редуктор гидравлической системой или ЭБУ, который, в свою очередь, активирует ленты, а ленты блокируют водило планетарной передачи, что меняет направление выхода вал, который, в свою очередь, меняет направление движения автомобиля.
