Коробка передач автомобиля ЗИЛ-131

Коробка передач механическая, трехходовая, имеет пять передач для движения вперед и одну — для движения назад. Пятая передача прямая. Коробка передач снабжена двумя синхронизаторами инерционного типа для включения второй и третьей, четвертой 11 пятой передач.
Коробка прикреплена к картеру сцепления на четырех шпильках, ввернутых в тело картера сцепления.

Первичный вал 1 установлен на двух шарикоподшипниках.

Передний подшипник 53 установлен в расточке фланца коленчатого вала, задний 2 — в передней стенке картера коробки передач.

Задний подшипник имеет защитную шайбу и от осевых перемещений закреплен стопорным кольцом 3, установленным в канавке его наружного кольца.

Передний конец вторичного вала 34 опирается на роликовый подшипник 51.

Задний конец вторичного вала опирается на шарикоподшипник 22, закрепленный стопорным кольцом 29 в стенке картера.

Промежуточный вал 44 установлен на двух подшипниках.

Передний подшипник 46 роликовый, без внутреннего кольца; ролики катятся непосредственно по шейке вала.

Стопорное кольцо 48 ограничивает возможность перемещения наружного кольца подшипника.

Отверстие под подшипник в картере закрывается заглушкой 47, которую устанавливают на краске; при установке коробки на картер сцепления это место дополнительно уплотняется резиновым кольцом 49.

Задний подшипник 31 шариковый, с защитной шайбой и с полным заполнением шариками для увеличения срока его службы; подшипник закреплен стопорным кольцом 32.

Блок 57 шестерен заднего хода вращается на двух роликоподшипниках 54, установленных на неподвижной оси 56.

Подшипники коробки передач регулировки не требуют. Шестерня первичного вала1 и шестерня 45 привода промежуточного вала, шестерни четвертой 7 и 41, третьей 8 и 39 и второй 18 и 35 передач имеют косые зубья и находятся в постоянном зацеплении между собой, остальные шестерни имеют прямые зубья.

Шестерни четвертой 7, третьей 8 и второй 18 передач вторичного вала свободно вращаются на соответствующих шейках вторичного вала. При этом соприкасающиеся поверхности шестерен второй и третьей передач и вала, а также шестерни четвертой передачи и втулки 6 работают сталь по стали.

Втулка 6 стопорится от проворачивания на валу штифтом.

Для предотвращения заедания и обеспечения надежной смазки при работе деталей сталь по стали шейки вала и внешняя поверхность втулки имеют специальную форму в виде чередующихся выступов и впадин; поверхность этих деталей фосфатирована, а фосфатный слой пропитан специальным составом, предотвращающим заедание в период приработки.

При такой установке шестерен на вторичном валу необходимо строго соблюдать соответствие применяемого масла требованиям карты смазки.

Применение других масел или загрязненное масло может вызвать заедание шестерен на шейках вторичного вала и втулке.

Шестерни на шейках вала закреплены в осевом направлении замочными кольцами 37 и 43. Опорные шайбы 36 и 42 шестерен четвертой и второй передач имеют шлицевые соединения с валом.

Для безударного включения второй и третьей, четвертой и пятой передач в коробке передач установлены два синхронизатора инерционного типа; шестерни имеют конусы для работы с синхронизаторами.

Наличие синхронизаторов облегчает переключение передач и увеличивает срок службы коробки передач.

В правой стенке картера имеется резьбовая пробка 59 контрольно-наливного отверстия, через которое производится заправка коробки передач маслом при отсутствии коробки отбора мощности.

При наличии коробки отбора мощности масло заливается через пробку в коробке отбора мощности. В обоих случаях масло заливается до уровня контрольно-заливного отверстия в коробке передач.

В левой стенке картера внизу имеется спускное отверстие, закрываемое резьбовой пробкой 60, которая снабжена магнитом, притягивающим мелкие частицы металла из масла. В картере с обеих сторон сделаны два люка с фланцами для крепления коробок отбора мощности.

По особому требованию на автомобиле может быть установлена тяговая лебедка. В этом случае для ее привода на правом люке коробки передач устанавливают коробку отбора мощности.

Отбор мощности производится от переднего венца блока шестерен 57 заднего хода.

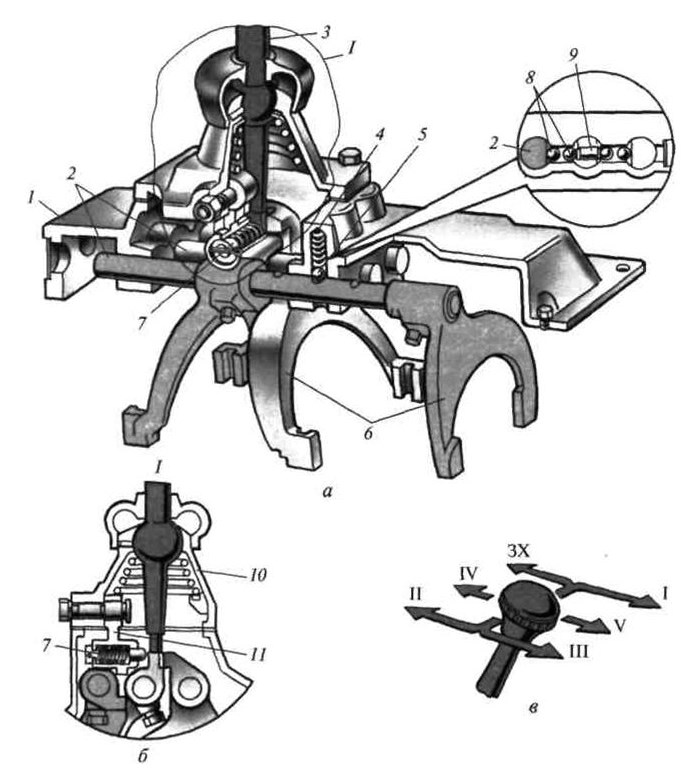

Механизм переключения передач размещен в крышке 11 коробки передач. Верхняя часть крышки 64 с рычагом 68 переключения передач, промежуточным рычагом 69 включения первой передачи и заднего хода съемная, устанавливается по втулкам 12.

Дополнительное усилие, которое требуется для включения синхронизированных передач, обеспечивается соотношением плеч рычага переключения передач.

Наличие промежуточного рычага 69 уменьшает ход рычага переключения передач при включении первой передачи и заднего хода, вследствие чего ход рычага для включения всех передач одинаков.

Промежуточный рычаг 69 блокируется в нейтральном положении пальцем предохранители 62, размещенного в стенке крышки 64 коробки передач.

Чтобы включить первую передачу или задний ход, необходимо рычагом 68 через палец промежуточного рычага и палец предохранители сжать пружину предохранители до упора, затем перевести рычаг 68 в положение, соответствующее положению рычага при включении первой передачи или заднего хода. Чтобы снять верхнюю часть крышки 64 коробки передач, необходимо сначала вывернуть корпус предохранители 62 на 8—9 оборотов.

Стержни 71, 72 и 73 переключения передач удерживаются в требуемом положении фиксаторами, состоящими

из шарика 14 и пружины 13; на стержнях имеются канавки под шарик.

Для предохранения от случайного включения одновременно двух передач имеется замочное устройство, состоящее из штифта 15 и двух пар шариков 16; при перемещении какого либо стержня два других запираются шариками, которые входят в соответствующие канавки на стержнях.

Конусные кольца 3 синхронизатора жестко связаны между собой с помощью трех пальцев 1, концы которых развальцованы.

Эти пальцы в средней части имеют конические поверхности, являющиеся блокирующими.

Отверстия в диске каретки 2, через которые проходят блокирующие пальцы, также имеют блокирующие поверхности в виде фасок с двух сторон отверстия.

Конусные кольца 3 не имеют жесткой связи с кареткой 2 и могут быть смещены относительно нее; они связаны с кареткой через три фиксирующих пальца 7, внутри которых размещены пружины 6 и по два шарика 5. В кольца 3 запрессованы опоры 4 для шариков фиксатора.

При передвижении каретки, например, вилкой 10 (см. рис. 2) конусное кольцо 3, двигаясь вместе с кареткой, подводится к конусу 8 шестерни.

Вследствие разности чисел оборотов каретки, связанной с вторичным валом, и шестерни, связанной через промежуточный вал с первичным валом, происходит сдвиг конусного кольца 3 относительно каретки 2 до соприкосновения блокирующих поверхностей пальцев 1 с блокирующими поверхностями каретки 2, препятствующими дальнейшему продвижению каретки.

Как только числа оборотов каретки и шестерни станут равными (произойдет синхронизация), блокирующие поверхности не будут препятствовать продвижению каретки и передача включится без шума и удара.

Для нормальной работы синхронизаторов и предупреждения преждевременного износа колец необходимо правильно и своевременно регулировать свободный ход педали сцепления.

Если сцепление ведет, переключение передач становится затруднительным. В случае включения синхронизированных передач с шумом следует немедленно выяснить причину неисправности и устранить ее во избежание преждевременного выхода из строя синхронизаторов.

Для предотвращения вытекания масла из коробки передач место выхода вторичного вала уплотнено самоподжимным резиновым сальником 28 (рис. 1), дополнительно защищенным отражателем, а на первичном валу имеется маслоотгонная канавка (шнек).

Для того чтобы вода не попадала в коробку передач при преодолении бродов, место входа в коробку рычага переключения уплотнено резиновым чехлом со стяжными хомутами, а поверхность стыка картера коробки передач с картером сцепления, а также крышка коробки, крышки люков и крышки подшипников уплотнены специальной уплотняющей пастой.

Для предотвращения повышения давления в коробке передач или появления в ней разрежения при колебаниях температуры внутренняя полость коробки сообщается с атмосферой через вентиляционную трубку 21, установленную на задней стенке кабины.

Сборка коробки передач из узлов

Для этой операции применяются стенды с одним или несколькими постами (рис. 6), для подачи к стенду используется тельфер.

Рис. 6. Многопостовой стенд для сборки коробок передач

Вал, после установки в картер, должен приводиться во вращение движением руки без затруднений. Это показывает, что его сборка и монтаж проведены правильно. Для этого крышка 24 ставится на посадочное место заднего шарикового подшипника 28 с закручиванием крепежа, который был собран вместе с шайбами 6 и прокладками 26, на 3 нитки. После установки крышки и предварительного закручивания окончательная затяжка делается с усилием от 2,0 до 3,5 кГм.

Очередность сборки блока шестерен заднего хода:

Для того, чтобы собрать ведомый вал 54 требуется:

При сборке ведущего вала 11 нужно:

Посадки шестерен и подшипников коробки передач

Детали и поверхности	Зазор, мм	Натяг, мм
Промежуточный вал
Шестерня второй передачи	—	0,005 – 0,055
Шестерня заднего хода	0,01	0,04
Шестерня третьей и четвертой передач	—	0,015 – 0,065
Шестерня постоянного зацепления	—	0,015 – 0,065
Кольцо переднего роликового подшипника	0,01 – 0,033	—
Роликовый подшипник	0,015 – 0,047	—
Шариковый подшипник
Посадка на шейку вала	0,03 – 0,032	—
Посадка в гнездо картера	0,012 – 0,038	—
Ось блока шестерен заднего хода
Конец оси большего диаметра	0,004 – 0,052	—
Конец оси меньшего диаметра	0,007 – 0,06	—
Шариковый подшипник
Посадка на шейку ведущего вала	0,03 – 0,038	—
Посадка в гнездо картера	0,012 – 0,038	—

Установка механизма переключения передач:

Коробка передач: описание схемы переключения

Перемена передач работает за счет пятискоростной механической коробки, которой снабжен каждый автомобиль этой серии. Синхронизаторы добавлялись ко всем скоростям за исключением пятой. Местом расположения рычага, корректирующего показатели по необходимости, стала крышка наверху.

Коробка передач автомобиля ЗИЛ-131

1 — ведущий вал; 2, 18, 24, 34, 35 и 37 — подшипники; 3 — крышка подшипника ведущего вала; 4 — синхронизатор четвертой и пятой передач; 5 и 31 — шестерни четвертой передачи; 6 и 29 — шестерни третьей передачи; 7 — вилка переключения четвертой и пятой передач; 8 — вилка переключения второй и третьей передач; 9 — шарик фиксатора; 10 — пружина фиксатора; 11 — штифт замка; 12 — шарик замка; 13 — синхронизатор второй и третьей передач; 14 и 27 — шестерни второй передачи; 15 — вилка переключения первой передачи и заднего хода; 16 — шестерня первой передачи и заднего хода; 17 — вентиляционная трубка; 19 — распорное кольцо; 20 — фланец; 21 — гайка фланца; 22 — крышка подшипника промежуточного вала; 23 — гайка крепления подшипника; 25 — картер коробки передач; 26 — ведомый вал; 28 — шестерня заднего хода; 30 — втулка шестерни четвертой передачи; 32 — промежуточный вал; 33 — шестерня постоянного зацепления промежуточного вала; 36 — гайка крепления подшипника ведущего вала; 38 — распорная втулка; 39 — ось блока шестерен заднего хода; 40 — блок шестерен заднего хода; 41 — пробка наливного отверстия; 42 — пробка спускного отверстия; 43 — крышка коробки передач; 44 — картер рычага; 45 — пружина рычага; 46 — рычаг; 47 — упор предохранителя.

Для такой КПП ЗИЛ 131 в соответствии со схемой с передаточными числами выглядит так:

Передача №1 связана с движением по полному бездорожью. Характерно расположение «на одном плече» с задним ходом. Цель — увеличение скорости раскачивания. Например, если грязь и снег рыхлого типа располагаются повсюду. Чтобы выбраться из сложившейся ситуации, достаточно, чтобы 1-ая и задняя передача включались попеременно. Ознакомиться со списком деталей для нее и, в частности, с промежуточными кольцами С/И игольчатого подшипника шестерни для первой передачи можно в каталоге сайта.

Коробка отличается сухим весом в сто грамм. Для КПП ЗИЛ 131 схема переключения работает достаточно быстро.

Переключение передач ЗИЛ 4331

В 1970-х годах был разработан план по изготовлению мощного, но в то же время экономичного грузового транспорта. Он соответствует всем требованиям, которые предъявляет международное автомобильное сообщество. За счет удобного расположения в Москве, наличию отработанной схемы производства на базе модели 130, заказ получил завод имени Лихачева.

В 1977 году, был выпущен трехосный грузовой автомобиль ЗИЛ-4331. Это один из наиболее известных и узнаваемых в мире грузовиков советского производства. Полноприводный автомобиль переднемоторной компоновки обладает трехколесной формулой 6*6. Машина изначально создавалась для повышенной проходимости, перевозки грузов и людей, буксировки прицепов по дорогам любого вида, пересеченных местностей.

Сцепление

Следующим образом описывают сцепление ЗИЛ 131:

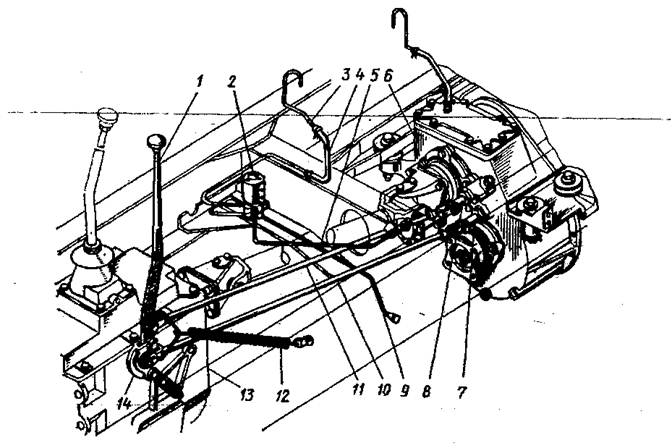

Привод управления раздаточной коробкой автомобиля ЗИЛ-131

1 — рычаг переключения передач; 2 — электропневматический клапан; 3 — трубка сапуна; 4 — раздаточная коробка; 5 — шланг подвода воздуха к воздушно-диафрагменной камере; 6 — вилка тяги; 7 — возддушно-диафрагменная камера; 8 — контргайка; 9 — фланец вала привода переднего моста; 10 — продольная балка; 11 — болт крепления раздаточной коробки; 12 — шток включения первой передачи; 13 — шток включения второй передачи; 14 — трубка подвода воздуха к электропневматическому клапану; 15 — тяга включения первой передачи; 16 — тяга включения второй передачи; 17 — оттяжная пружина; 18 — коробка передач; 19 — серьга рычага.

Отличается система наличием механических приводов, которые отвечают за включение и выключение. Есть рычажный механизм, который приходит в действие внутри водительской кабины при помощи педали сцепления.

Получение нужных мощностных показателей обеспечивается за счет передачи энергии в направлении раздаточной коробки за счет присутствия КПП в трансмиссии, через карданный вал. Есть термин «раздатки» в соответствии с профессиональным сленгом.

Устройство

На автомобиле ЗИЛ 131 стоит двухступенчатая раздаточная коробка. Передний мост имеет электропневматическое включение. На первой передаче передаточное число составляет 2,08, а на второй – 1,0. Прикреплена коробка при помощи резиновых подушек и четырех болтов, которые приделаны также резиновыми подушками к кронштейнам поперечины рамы.

Схема управления раздаточной коробки ЗИЛ 131

В целом раздаточная коробка на автомобиле ЗИЛ 131 состоит из:

1. Пневмокамеры;
2. Сигнальной лампы;
3. Выключателей;
4. Штока;
5. Замкового устройства;
6. Корпуса фиксатора;
7. Ведущего вала;
8. Шестерен первой передачи;
9. Шестерен вала привода задней тележки;
10. Вала привода задней тележки;
11. Муфты включения второй передачи;
12. Вала привода переднего моста;
13. Зубчатого венца вала;
14. Крышки картера;
15. Муфты включения переднего моста;
16. Шестерни второй передачи;
17. Картера;
18. Стержня;
19. Тяги;
20. Рычага;
21. Электропневматического клапана;
22. Выключателя;
23. Реле;
24. Впускного клапана;
25. Выпускного клапана;
26. Пробки контрольно-заливного отверстия;
27. Пробки сливного отверстия.

К основным частям относятся такие, как: картер с крышками, первичный вал с шестерней, муфта с подшипниками, вал привода переднего моста вместе с шестернями и муфтами. Не менее важен механизм для переключения передач и управление включением переднего моста.

Сам картер коробки сделан из чугуна, он разъемный, задняя часть закрывается крышкой. Верхний люк закрывается также крышкой и на нем устанавливается коробка отбора мощностей. Верхняя крышка оснащена сапуном. Сливное отверстие и контрольно-заливное расположено на задней крышке, а на сливной пробке имеется магнитик. Основательно уплотнены выходы валов из картера. На валу переднего моста прикреплена маслосгонная шайба.

На шпонку устанавливается шестерня первой передачи. Муфта включения прямой или второй – свободно перемещается по шлицам вала. Для удобства в работе шестерню изготовляют сразу с валом. Между подшипниками вала находится червяк (это привод спидометра), шестерню привода поместили в приливе крышки заднего валового подшипника. Эта же крышка и есть опорный кронштейн на стояночном тормозе. На игольчатых подшипниках вращаются промежуточные шестерни. Муфта включения первой передачи размещена на ступицах шестерни. Там же размещена и муфта включения переднего моста, где она же соединяется с зубчатым венцом, сделанным прямо на валу.

К важному механизму на раздаточной коробке на автомобиле ЗИЛ 131 относят: рычаг с серьгой, тяги, стяжную пружину, пару штоков с вилками, фиксаторы, замковое устройство.

Принцип работы и устройство раздаточной коробки

От КПП идет крутящий момент, который за счёт коробки преобразуется и передается дальше. В конечном итоге, он доходит до колес и мостов, расположенных сзади грузовых автомобилей. Привод переднего типа активируют автоматически, либо вручную. Раздатка поддерживает пониженную передачу, коэффициент которой составляет 2.08. Актуальность решения возрастает при наличии следующих усложненных для передвижения условий:

Все это приводит к возрастания крутящего момента минимум в 2 раза. Он передается раздаткой на приводы колёс. Благодаря такому подходу мотор не начинает перегреваться, что обеспечивает отсутствие преждевременного выхода агрегатов из строя.

Раздаточные коробки характеризуются двухвальным типом, косозубыми шестернями. Основа для раздатки — корпус, отлитый на чугунной основе. Крышка сзади и спереди тоже дополняют общую конструкцию.

В плоскость раздатки сверху монтируют КОМ — коробку по отбору мощности. От автомобильного мотора мощность передается к другим агрегатам с устройствами в системах.

Следующие нюансы выделяют внешность раздатки ЗИЛ 131:

Сзади внешний вид тоже имеет ряд отличительных особенностей:

Устройство раздаточной коробки ЗИЛ-131

Раздаточная коробка ЗИЛ-131 преобразует и распределяет крутящий момент, получаемый от КПП к переднему и задним мостам, и, в конечном счете, к колесам грузовика.

Активация переднего привода возможна в ручном или автоматическом режиме. Раздатка ЗИЛ-131 также имеет возможность включения пониженной передачи с коэффициентом 2,08 при движении в особо тяжелых условиях – рыхлый снег, раскисшая почва, бездорожье. При этом крутящий момент, передаваемый раздаткой на приводы колес, увеличивается вдвое, что позволяет не перегружать мотор и агрегаты трансмиссии при движении в тяжелых дорожных условиях.

Раздаточная коробка двухвальная с косозубыми шестернями. Корпус раздатки отлит из чугуна. В конструкцию коробки входят задняя и верхняя крышки.

При необходимости на верхнюю плоскость раздатки монтируют коробку отбора мощности (КОМ). Она служит для подачи мощности от мотора автомобиля различным агрегатам и устройствам, входящим в состав специальных машин на базе ЗИЛ-131.

Внешний вид раздатки Зил-131:

• сверху крышка, прижатая к корпусу 8 гайками, закрывающая посадочное место для установки ком;
• в центре фланец ведущего вала раздатки;
• внизу справа фланец привода переднего ведущего моста зил-131;
• внизу слева пневматическая камера включения переднего привода;
• справа на одном уровне с ведущим фланцем раздатки штоки управления прямой и пониженной передачами.

Раздатка ЗИЛ-131, вид сзади:

• вверху слева видны штоки управления включения прямой и пониженной скорости;
• вверху справа крышка с восемью гайкам закрывает фланец подключения коробки отбора мощности зил-131;
• внизу справа тормозной барабан стояночного тормоза, совмещенный с фланцем для крепления кардана привода задних мостов;
• слева маслозаливное отверстие раздатки с четырехгранной резьбовой пробкой.

Вид раздаточной коробки ЗИЛ-131 «в разрезе» можно увидеть на иллюстрации.

Читать также: Кольца на диски колес

Режимы работы раздатки

Есть несколько основных режимов.

Активирована прямая (вторая) передача

Режим предназначен для движения грузовика по дорогам с твердым покрытием.

Рычаг управления РК переводится в заднее крайнее положение. При этом крутящий момент от карданного вала КПП через фланец (9) практически без механических потерь передается с ведущего вала (15) на вторичный вал привода задних мостов (22). Все шестерни коробки вращаются свободно. Передний мост отключен.

На опасных участках дороги водитель с помощью электрического тумблера (включателя на панели управления в кабине) может активировать привод переднего моста. При этом включится пневмоэлектроклапан, а сжатый воздух поступит в пневматическую камеру (8), которая выдвинет вперед шток управления. Шток, в свою очередь, сдвинет вилку (32) включения переднего моста и через ведущую (21) и ведомую (2) шестерни прямой передачи, каретку зубчатой муфты (35), крутящий момент поступит на фланец (6) раздатки, далее к переднему приводу грузовика. На панели приборов загорится лампа – индикатор включения привода.

Включение пониженной передачи

При езде по бездорожью шофер переводит рычаг управления раздаткой в крайнее переднее положение. При этом тяги от рычага воздействуют на штоки переключения режимов коробки. Верхний шток управления своей вилкой сдвигает каретку (18), разъединяя ведущий вал (15) и вал привода задних мостов (22).

Вилка нижнего штока передвигает зубчатую каретку (37), тем самым объединяя шестерни (3) и (2). Одновременно нижний шток нажатием на микровлючатель, расположенный внутри раздаточной коробки, подает напряжение на пневмоэлектроклапан. Тот, в свою очередь, сжатым воздухом с помощью пневматической камеры (8) и вилки (32) подключит кареткой (35) вал привода переднего моста (5). Таким образом, крутящий момент от КПП ЗИЛ-131 через кардан и фланец (9) поступит на первичный вал раздатки (15), пройдет через шестерни (17), (3), (2) и (21), поступит на выходной вал привода задних мостов (22). От шестерни (2) через зубчатую каретку (35) крутящий момент передастся через вал привода переднего моста (5) на фланец (6).

Следует отметить, что скорость вращения выходных валов (22) и (5) при включении пониженной (первой) скорости раздатки уменьшатся вдвое по сравнению с оборотами на прямой (второй) передаче. Зато крутящий момент на этих валах повысится так же вдвое, что позволит грузовику уверенно двигаться в условиях бездорожья.

Важно отметить, что при переходе РК на пониженную передачу включение переднего моста ЗИЛ-131 происходит автоматически, без вмешательства водителя.

Режим «нейтраль»

Третий вариант работы раздаточной коробки ЗИЛ-131 – нейтральное положение. Рычаг управления РК устанавливается в среднее положение. При этом происходит рассоединение валов (15), (22) и (5). Такое отключение всех мостов необходимо для подачи крутящего момента от первичного вала (15) и шестерни (17) на привод коробки отбора мощности. Автомобиль при этом не движется.

Ремонт и обслуживание раздаточной коробки

Раздатку не так сложно обслуживать, действий тоже требуется выполнять не так много:

Последний вариант предполагает предрейсовый осмотр основных агрегатов, которые входят в состав грузовика. Земля под такими деталями изучается на предмет смазочных пятен:

ЗИЛ 131 передачи согласует быстро. Прочистка и проверка надежности крепления проводят при процедуре, которая обозначается как ТО-2. Она предусмотрена производителем изначально.

Есть специальная карта смазки, где отдельно указывают периодичность и порядок замены. ТСп-15 — всесезонное масло, которое лучше всего работает на данном агрегате. ТСп-10 — актуальный вариант для температур до –10 градусов. При сливе жидкости надо вывернуть резьбовую пробку. И через специальное отверстие снова всё залить внутрь.

Сама по себе раздаточная коробка относится к надежным и стабильным агрегатам. Но следует снимать его с автомобиля, как только появляются первые признаки неисправности:

Тщательное изучение внешнего вида вместе с содержимым удобнее организовать при разборе, когда применяют ремонтный участок, специально для этого оборудованный. Замена на новые аналоги обязательна при выявлении неисправных частей. Потом происходит сборка в обратном порядке при выполнении монтажных работ грузовика. Заливают новую жидкость и проводят пробную поездку, чтобы испытать детали на неисправность.

Отдельно изучается при необходимости схема переключения общей коробки передач на ЗИЛ 131.

Обслуживание раздаточной коробки автомобиля ЗИЛ-131

Обслуживание раздатки состоит из:

• ЕО – ежедневного обслуживания;
• регламентных ТО – технических обслуживаний, ТО-1 и ТО-2, предусмотренных заводом изготовителем;
• сезонного ТО – СО (сезонного обслуживания).

ЕО заключается в предрейсовом визуальном осмотре основных агрегатов грузовика. Также следует провести осмотр поверхности земли под двигателем, коробкой скоростей, раздаткой, передним и задними мостами на наличие пятен от течи смазки.

При ТО-2 происходит проверка надежности крепления раздатки к силовому каркасу автомобиля, прочистка сапуна вентиляции раздатки.

Смена масла в раздаточной коробке проводится согласно карте смазки. Масло, применяемое для РК – всесезонное ТСп-15. При эксплуатации автомобиля при температурах -30 0 С и ниже применяется смазка ТСп–10.

Слив масла из раздатки производится выворачиванием резьбовой пробки (38, см «разрез» РК). Заливка смазки ведется через маслоналивное отверстие, при вывернутой пробке (39).

Читать также: Нагревательный элемент для электрочайника

Отличие кпп зил 130 и 5301. Коробка переключения передач на зил бычок

Грузовой автомобиль ЗИЛ-131 — это надежный автотранспорт, который выпускался Московским автозаводом имени Лихачева. Машина отличается повышенной степенью проходимости. Полная масса ЗИЛ превышает 10 тонн. Можно установить тяговую лебедку.

Что касается коробки передач на ЗИЛ 131, то она является механической. Для нее требуется примерно 5 литров трансмиссионной жидкости. В том случае, если имеется коробка отбора мощности ЗИЛ, то требуется больше добавления нового горючего (около 6.5 л.).

Автомобиль имеет раздаточную коробку передач. Она обеспечивает устойчивое движение машины ЗИЛ на небольшой скорости, при этом силовая установка работает с наибольшим моментом силы.

Основные функции раздаточной коробки

Основная задача этого элемента – передавать крутящий момент от двигателя к ведущим мостам авто. Кроме того, с помощью раздаточной коробки в трансмиссии растет число передач. Также их предназначение в следующем:

• Распределять крутящий момент между ведущими мостами, это позволяет лучше обеспечивать проходимость автомобиля;
• Когда крутящий момент на ведущих колесах увеличивается, то сразу преодолевается «качание» колес во время езды по плохим дорогам, на крутых подъемах и по бездорожной местности;
• Обеспечивать устойчивое движение автомобиля на небольшой скорости, когда двигатель работает с наибольшим крутящим моментом.

То есть, главная цель раздаточной коробки – обеспечить хорошую работу автомобиля.

Раздаточная коробка ЗИЛ 131 б/у

Как устроена коробка передач автомобиля ЗИЛ 130?

Автомобили ЗИЛ 130 и 131 оборудуются трехходовой пятиступенчатой механической коробкой переключения передач. КПП этого транспортного средства позволяет водителю двигаться вперед на пяти скоростях и назад — на одной. Чертеж устройства вы сможете найти ниже. Как можно увидеть на схеме, коробка передач ЗИЛ 130 и 131 оборудуется двумя синхронизаторами инерционного действия, которые включают вторую и третью, а также четвертую и пятую.

Ведущий вал вместе с шестеренкой и зубчатым венцом для активации пятой (прямой) скорости установлен в картере на подшипниках. Кроме того, в расточке самого шкива вмонтирован цилиндрический роликовый подшипник, а на него, в свою очередь, опирается вторичный шкив. Промежуточный вал в коробке ЗИЛ 130 и 131 монтирован в нижнем отсеке картера. На этом валу установлена еще одна шестеренка, которая находится в регулярном зацеплении с диском первичного вала (ПВ). Здесь же разработчики моделей 130 и 131 решили установить и колесики второй, третьей и четвертой скоростей.

Схема агрегата в разрезе со всеми обозначениями Обозначение всех компонентов трансмиссии

Помимо этого, на кардане монтированы прямозубые шестеренки, предназначенные для активации реверсивного (заднего) хода и первой передачи. Также активацию этих режимов обеспечивает прямозубое зубчатое колесо шестеренка и компоненты синхронизаторов, установленные на шлицах вторичного шкива.

Кроме того, на вторичном валу монтированы и дополнительные шестеренки:

И эти зубчатые кольца при функционировании находятся в постоянном сцеплении с колесами, установленным на промежуточном диске. Блок реверсивного движения установлен на специальных роликовых подшипниках, которые находятся на оси в картере. Здесь они установлены достаточно надежно. Кардан блока заднего хода также работает в сцеплении с промежуточным шкивом посредством дополнительных колес.

Что касается внутренней части картера, то сюда заливается рабочая жидкость, поэтому эта часть всегда закрывается от попадания мусора и пыли. Здесь же установлен сам механизм для переключения. Следует отметить, что механизм переключения коробки на ЗИЛ 130 и 131 по своему принципу устроен так же, как и на ГАЗ 53.

Схема переключения

Схема переключения на КПП ЗИЛ 130 и 131 представлена ниже. В целом схема оригинальная, но если верить словам ЗИЛоводов, то к ней можно привыкнуть очень быстро.

Как переключается рычаг трансмиссии

Основные особенности устройства силового агрегата и трансмиссии ЗИЛ-131

ЗИЛ-131- отечественный трехосный грузовой автомобиль повышенной проходимости. Выпускался заводом имени Лихачева с 1966 по 2002 г. Основная часть выпускаемых машин шла для армейских нужд. Автомобиль содержал много полезных и прогрессивных для того времени технических решений.

Порядок работы цилиндров ЗИЛ-131

На грузовике применялся карбюраторный V-образный, восьмицилиндровый двигатель, с зажиганием на основе электронного коммутатора.

Распределительный вал двигателя и система зажигания обеспечивают следующий порядок работы цилиндров ЗИЛ-131: 1-5-4-2-6-3-7-8. Отдача мощности двигателя не менее 150 л.с., при оборотах 3200 в минуту.

Схема переключения коробки передач ЗИЛ-131

На автомобиле применяется пятискоростная механическая коробка перемены передач (КПП).

На всех скоростях коробки кроме первой передачи и заднего хода имеют синхронизаторы. Переключение скоростей ЗИЛ-131 производится рычагом, расположенным на верхней крышке КПП.

Передаточные отношения КПП:

• первая – 7,44;
• вторая – 4,10;
• третья – 2,29;
• четвертая – 1,47;
• пятая – 1,00;
• задний ход – 7,09.

Первая передача коробки применяется только при начале движения в условиях бездорожья и находится на одном «плече» с задним ходом. Сделано это для «раскачки» автомобиля, завязшего в грязи или рыхлом снегу, путем быстрого попеременного включения первой скорости и заднего хода.

Схема переключения КПП ЗИЛ-131 представлена ниже.

Сухой вес коробки передач ЗИЛ-131 около 100 кг.

Сцепление

Сцепление ЗИЛ-131 однодисковое, сухое, герметизированное, надежно работающее в условиях преодоления бродов. Привод отключения и включения сцепления механический, рычажный от педали водителя в кабине.

КПП в трансмиссии ЗИЛ-131 через карданный вал передает поток мощности на раздаточную коробку (РК) или на профессиональном сленге «раздатку».

Возможные поломки КПП

Определить имеется ли поломка КПП или нет возможно по характерным звукам. Признаки неполадок:

В случае появления сильного шума со стороны раздаточной коробки, целесообразно проверить состояние шестерен, подшипников. Данные элементы подлежат замене. При износе зубьев водитель может столкнуться с такой проблемой, как самопроизвольное включение передач. Обращать внимание нужно на состояние уплотнительных элементов. При продолжительной эксплуатации транспортного средства они быстро теряют свои рабочие свойства. Это является причиной того, что будет отмечаться течь жидкости. Проверке подлежат мембрана в пневмокамере, крепления.

Как работает коробка передач автомобиля данной марки?

При активации первой скорости на КПП автомобиля модели 130 и 131 зубчатое колесо начинает перемещаться по канавкам и попадает в зацепление с карданом первого режима КПП на промежуточном валу. В данном случае крутящий момент начинает переходить от первичного шкива посредством шестеренок и других вспомогательных элементов на вторичный диск. Показатель передаточного числа составляет 7.44.

Когда автомобилист включает вторую скорость, муфта, установленная на синхронизаторе, начинает воздействовать на зубчики шестеренки этой передачи. В результате того, что этот компонент уже функционирует с компонентов промежуточного зубчатого колеса, то крутящий момент начинает переходить от первичного элемента на вторичный. При этом момент проходит через все колесики с зубьями, а также кардан синхронизатора. В данном случае показатель передаточного числа составит 4.1.

В том случае, когда водитель активирует третью скорость, диск синхронизатора перестает воздействовать на детали и элементы второй передачи. Муфта будет переходить по шлицам и попадает в сцепление с компонентом третьего режима КПП моделей 130 или 131. А этот элемент, в свою очередь, уже сцеплен с колесом третьей скорости промежуточного кардана. Таким образом, крутящий момент начинает переходить от ПВ посредством вспомогательных элементов и сцепления на вторичный шкив. Показатель передаточного числа составляет 2.29.

При активации четвертого режима, начинает функционировать соответствующий синхронизатор. Муфта этого компонента будет перемещаться и сцепится с шестернями соответствующего режима КПП, который, в свою очередь, уже сцеплена с колесом ПВ. В принципе, процесс перемещения крутящего момента является идентичным описанному выше — момент поступает на вторичный шкив. Здесь показатель передаточного числа будет равен 1.47.

Затем, когда автомобилист решит включить пятый режим, муфта синхронизатору сцепится с соответствующим диском четвертой скорости. Далее, перемещаясь посредством движения зубчиков на ПВ, муфта соединяет оба диска в один и уже он начинает перемещение. В данном случае она осуществляется на кардан модели 130 или 131. Показатель передаточного числа будет равен 1.

В целом процесс активации заднего хода является идентичным тем, которые были описаны выше. Только в этом случае крутящий момент будет передаваться от ПВ на вторичный через все шесть шестеренок, а коэффициент передаточного числа составит 7.09. Как вы видите, принцип работы агрегата в целом не особо сложный и достаточно схож с традиционной механической трансмиссией, разница заключается только в отдельных моментах.

Особенности двигателя и системы трансмиссии

Внешний вид КПП ЗИЛ-131
Автомобиль комплектуется V-образным 8-цилиндровым двигателем (карбюраторный), который выдает мощность в 150 лошадиных сил. Машина оснащена 3-мя ведущими мостами, при этом передний мост имеет электропневматическое управление. Машина не отличается экономичностью в плане расхода топлива, которое залито в двигатель. Подходит использование АИ-76,при этом тратится около 40 литров на 100 км. На показатель расхода горючего влияет то, в каких условиях ЗИЛ совершает передвижение. В целях экономии горючего вместо бензина на 131-ую модель можно установить дизельный мотор, объем которого равен 4.7 литров, при мощности 109 л.с.

Коробка отбора мощности КОМ.

Секвентальная кпп на ваз 2108. Коробка переключения передач

Ее название намекает на то- что она отбирает часть крутящего момента двигателя и передает его на специальные механизмы. Это может быть гидронасос или навесное оборудование коммунальной техники. КОМ работает в тесной связке с коробкой передач, а включается из кабины транспортного средства. На это маленькое устройство ложится огромный объем нагрузок и работ.

Коробка отбора мощности

Поэтому его всегда стремятся сделать прочным и долговечным. Существует 2 типа КОМ зависимый и независимый от сцепления. Первый работает тогда, когда двигатель работает на холостом ходу. Зависимый КОМ легкий их просто установить и почти не нужно обслуживать. Они монтируются на механической КПП и включается водителем из кабины. Независимая КОМ может работать как с механикой, так и с автоматом.

Она устанавливается на бетоносмесителях, дорожноочистной технике, сель-хоз машинах. Место прописки КОМ может стать КПП, раздаточная коробка, двигатель или пространство между двигателем и КПП. КОМ высокопрочный агрегат, но даже он может ломаться.

Зачастую поломки видны сразу, КОМ либо перестает нормально включаться, либо начинает громко шуметь. Проблемы решаются по разному, начиная простым затягиванием гаек и заканчивая полной разборкой КОМ. В любом случае без соответствующих знаний и навыков самостоятельный ремонт КОМ не рекомендуется производителем.

Первичный вал

Первичный вал ЗИЛ-130

Первичный вал изготовляется из стали 25 ХГМ, глубина нитроцементованного слоя 0,6…0,8 мм, твердость поверхностного слоя НRCэ 61…66, твердость сердцевины HRCэ 37…46.

Основные данные посадочных мест вала, допустимые износы шлицев, шеек и гнезд вала под подшипники, а также данные о шестернях.

Толщина зубьев прямоточных шлиц-5, 805…5, 855

Диаметр гнезда под роликовый подшипник — 43,980…44, 007

Диаметр шейки вала под шариковый подшипник — 60,003…60,023

Диаметр шейки конца вала — 24,975…24,995

Вторичный вал

Вторичный вал ЗИЛ-130

Вторичный вал изготовлен из стали 25 ХГМ, глубина нитроцементации 0,8…1,1 мм, твердость поверхностного слоя HRCэ 61…66, твердость сердцевины HRCэ 37…46.

Биение шеек вторичного вала относительно оси допускается не более 0,05 мм. Применение шеек к выкрошенным цементированным слоем усталостного характера не допускается.

Параметры шлицев шеек вторичного вала

Диаметр шейки переднего конца вала под роликовый подшипник — 29,939..29,960

Диаметр шейки под шариковый подшипник — 50,003…50,020

Диаметр шейки под втулку шестерни постоянного зацепления четвертой передачи — 47,003…47,020

Диаметр шейки под косозубую шестерню постоянного зацепления второй передачи — 60,920…60,940

Толщина зуба шлицевой части вала под синхронизатор:

второй и третьей передач — 8,88…8,94

четвертой и пятой передач — 10,90…10,95

Толщина зуба шлицевой части вала под шестерню первой передачи — 10,88…10,94

Толщина зуба шлицевой части вала под фланец — 5,99…5,94

Промежуточный вал

Промежуточный вал ЗИЛ-130

Промежуточный вал изготовлен из стали 25ХГМ, глубина нитроцементации 0,8…1,1 мм, твердость поверхностного слоя HRCэ 58…61, твердость сердцевины HRCэ 35…45.

Биение шеек промежуточного вала относительно оси допускается не более 0,04 мм. Неисправные шейки вала могут быть отремонтированы хромированием с последующей их обработкой под номинальные размеры.

Размеры сальников: 1 Первичного вала сальник 42х62х10 2 Вторичного вала сальник 58х8х16

Масло в коробку ЗИЛ-130 Тад-17 5,1 литра

Оформление и подтверждение заказа

Перейдя на карточку выбранного вами товара, вы можете сначала рассчитать стоимость доставки и потом оформить заказ или сразу же оформить заказ, нажав соответствующую кнопку. Оформление заказа подразумевает заполнение нескольких обязательных полей: имя, номер мобильного телефона и города доставки. Для более быстрого заказа Вы можете воспользоваться формой обратной связи, просто кликнув на красный круг «Заказать» и введя свой номер телефона.

Для юридических лиц

предусмотрен вариант отправки реквизитов и заказа прямо на электронную почту

После заполнения полей нажимаем Оформить заказ

. Копия заказа будет выслана на ваш e-mail, указанный при оформлении.

Неправильно указанный номер телефона, неточный или неполный адрес могут привести к дополнительной задержке! Пожалуйста, внимательно проверяйте ваши персональные данные при регистрации и оформлении заказа.

В течение часа после оформления заказа с Вами свяжется наш менеджер для согласования позиций заказа, времени, способа и места доставки.

ПОДБЕРЕМ оптимальный способ доставки, с учетом приемлемых для вас сроков доставки и стоимости

ОТПРАВИМ необходимую запчасть в ваш город предпочтительной для вас транспортной компанией или самостоятельно подберем ту, которая будет соответствовать вашим ожиданиям по срокам и стоимости. Со списком компаний, с которыми мы сотрудничаем, можно ознакомиться ниже

БЕСПЛАТНО ДОВЕЗЕМ запчасть, вне зависимости от ее веса и стоимости, до терминала выбранной вами транспортной компании. Таким образом вы оплачиваете услуги по доставке исключительно транспортной компании

Двигатель на ЗиЛ.

Автор темы Jack

Alexander (Socrates) Была разработка самого ЗИЛа. Был даже опытный образец сделан на базе ЗИЛ-130. Коробку дучше КАМАЗ с делителем, а задний мост либо КАМАЗ либо РАБА

Denis (Macario) Только не лопнет ли у тебя рама чЕрез пару тысяч.

Alexander (Socrates) Можно вариант продумать и с японским дизелем каким-нибудь. Он легче 236, а по мощности равны могут быть

Roman (Razanah) раньше в колхозах ставили дизеля от мтз-80 встаёт привосходно.

Alexander (Socrates) От МТЗ до сих пор двигатели ставят (Д-240; Д- 245).

236 тоже нормально встает если кабина нового образца.

Sergey (Obayana) Дмитрий, у меня товарищ делал не вышло.в130 не входит надо кадину 131 и облицовку, но двс надо поднять над рамой см на 6-7 и на рессорах см на10 под капотом места нет совсем поддон переделывать, кпп с маза, хфостовик высоко соединить с родным мостом проблема кардан на излом угол атаки более30 градусов, поставили задний мост с 131 слабый расматревался задний мост с камаза нона этом порэкт закончился, всё выбрасили и поставили 240 на родное кпп и мост но для седелки двс слабый 6 тонн ему тяжко и ещё на счет маздвс перед тежолый зад ведущий чуть снежок подьем мешина не едит, совет- НЕЗАМОРАЧИВАЙСЯ

Ivan (Haruka) Руслан, 236й движок влезет, но надо кабину поднимать, или оставлять Зиловский радиатор. Но с Зиловским неизвестно как с охлаждением будет при больших нагрузках

Alexey (Vanja) Как посадишь в раму, чем глубже тем лучше

Sergey (Obayana) Продам двигатель 2.0 10тыс.км. пробег, 135кобыл, бензин, с МКПП, раздаткой, полный привод, есть кардан, редуктор, проводы, кулоки, кулиса, педали, проводка и многое др.

Sergey (Obayana) Смд ставят.с дт 75 и комбайн нива.поёт с турбиной но скорость слаба

Ignat (Vikram) здорово ребята хотел узнать ваше мнение что если движ вареный на зил 130 на чем это может отразится подскажите кто в знает если не трудно

Ignat (Vikram) или это утиль уже

Groundhog (Justica) Продам мотор от w124 602 2.5 дизель со всем навесным. В навесное входит весь свап комплект, что бы поставить и завести, вплоть до всех патрубков и т д, + радиатор и выхлоп.цена 30 000р Мотор стоит на машине, можно завести. город СПБ

Kirill (Chuki) Но от кары мост не пойдет мазовский пойдет он потигавитей будет это сто пудов и тогда точьно будет зверь

Kirill (Chuki) Когда с места сьезжаешь нагрузка идет на задок а каровский такую нагрузку не выдержит ему шестерня порвет при сильной нагрузке так что ставе смело мазовский

Отличие кпп зил 130 и 5301.

Коробка переключения передач на зил бычок

КОММЕНТАРИИ — 0

Коробка переключения передач (КПП) ЗИЛ-130 — механическая, имеет пять передач для движения вперед и одну для движения назад. Пятая передача прямая. Коробка передач снабжена двумя синхронизаторами инерционного типа для включения второй и третьей, четвертой и пятой передач. Фиксаторы и кольца синхронизатора изменены. Фиксаторы состоят из двух симметричных полуцилиндров, между которыми помещены по две цилиндрических пружины, прижимающие полуцилиндры фиксаторов к внутренней поверхности отверстия.

Синхронизаторы в сборе старой и новой конструкции взаимозаменяемы.

Рис. Коробка передач ЗИЛ-130: 1 — первичный вал; 2, 22, 31, 46 и 54 — подшипники; 3, 29, 32 и 48 — стопорные кольца; 4 — крышка заднего подшипника первичного вала; 5 — синхронизатор четвертой и пятой передачи: 6 — втулка шестерни четвертой передачи; 7, 41 — шестерни четвертой передачи; 8 и 39 — шестерни третьей передачи; 9 — вилка переключения четвертой и пятой передач; 10 — вилка переключения второй и третьей передач; 11 — крышка коробки передач, 12 — установочная втулка; 13 — шарик фиксатора; 14 — пружина фиксатора; 15 — штифт замка стержней переключения передач; 16 — шарик замка, 17 — синхронизатор второй и третьей передач; 18 и 35 — шестерня второй передачи; 19 — вилка переключения первой передачи и заднего хода, 20 — шестерня первой передачи и заднего хода; 21 — сапун; 23 — кронштейн стояночного тормоза; 24 — червяк привода спидометра; 25 — барабан стояночного тормоза; 26 фланец с отражателем; 27 — гайка фланца вторичного вала; 28 — сальник; 30 — гайка промежуточного вала; 33 — картер коробки передач; 34 — вторичный вал; 36, 40 и 42 — опорные шайбы; 37 и 43 — замочные кольца; 38 — шестерня заднего хода промежуточного вала; 44 — промежуточный вал; 45 — шестерня привода промежуточного вала; 47 — заглушка; 49 — резиновое кольцо; 50 — блокирующим палец; 51 — роликоподшипник; 52 — гайка первичного вала; 53 — установочная втулка; 55 — распорная втулка; 56 — ось блока шестерен заднего хода; 57 — блок шестерен заднего хода; 58 — крышка люка коробки отбора мощности; 59 — пробка контрольно-наливного отверстия; 60 — шестерня привода спидометра; 61 — сливная пробка с магнитом; 62 — предохранитель включения первой передачи и заднего хода; 63 — ось промежуточного рычага; 64 — крышка коробки передач; 65 — фиксатор рычага переключения передач; 66 — опора рычага; 67 — пружина; 68 — рычаг переключения передач; 69 — промежуточный рычаг; 70 — упор; 71 — стержень переключения первой передачи и заднего хода; 72 — стержень переключения четвертой и пятой передач, 73 — стержень переключения второй и третьей передач; 74 — штуцер гибкого вала спидометра; 75 — передний подшипник первичного вала. Примечание — с декабря 1972 г. маслосгонная канавка первичного вала 1 заменена сальником.

Коробка передач автомобиля прикреплена к картеру сцепления на четырех шпильках, ввернутых в тело картера сцепления. Центрирование коробки осуществляется по фланцу крышки 4 заднего подшипника первичного вала.

В правой стенке картера имеется резьбовая пробка 59 контрольно-наливного отверстия, через которое коробку передач заправляют маслом при отсутствии коробки отбора мощности. В левой стенке картера, внизу, имеется спускное отверстие, закрываемое резьбовой пробкой 61, которая снабжена магнитом, притягивающим мелкие частицы металла из масла. В картере с обеих сторон сделаны два люка с фланцами для крепления коробки отбора мощности. От коробки передач допускается отбор мощности до 30 л.с.

Привод спидометра состоит из пятизаходного червяка 24 и шестерни 60, имеющей 17 зубьев (передаточное число червячной пары привода спидометра 3, 4).

Как устроена коробка передач автомобиля ЗИЛ 130?

Автомобили ЗИЛ 130 и 131 оборудуются трехходовой пятиступенчатой механической коробкой переключения передач. КПП этого транспортного средства позволяет водителю двигаться вперед на пяти скоростях и назад — на одной. Чертеж устройства вы сможете найти ниже. Как можно увидеть на схеме, коробка передач ЗИЛ 130 и 131 оборудуется двумя синхронизаторами инерционного действия, которые включают вторую и третью, а также четвертую и пятую.

Ведущий вал вместе с шестеренкой и зубчатым венцом для активации пятой (прямой) скорости установлен в картере на подшипниках. Кроме того, в расточке самого шкива вмонтирован цилиндрический роликовый подшипник, а на него, в свою очередь, опирается вторичный шкив. Промежуточный вал в коробке ЗИЛ 130 и 131 монтирован в нижнем отсеке картера. На этом валу установлена еще одна шестеренка, которая находится в регулярном зацеплении с диском первичного вала (ПВ). Здесь же разработчики моделей 130 и 131 решили установить и колесики второй, третьей и четвертой скоростей.

Схема агрегата в разрезе со всеми обозначениями

Обозначение всех компонентов трансмиссии

Помимо этого, на кардане монтированы прямозубые шестеренки, предназначенные для активации реверсивного (заднего) хода и первой передачи. Также активацию этих режимов обеспечивает прямозубое зубчатое колесо шестеренка и компоненты синхронизаторов, установленные на шлицах вторичного шкива.

Кроме того, на вторичном валу монтированы и дополнительные шестеренки:

• для включения второй передачи;
• для активации третьего режима;
• для включения четвертого.

И эти зубчатые кольца при функционировании находятся в постоянном сцеплении с колесами, установленным на промежуточном диске. Блок реверсивного движения установлен на специальных роликовых подшипниках, которые находятся на оси в картере. Здесь они установлены достаточно надежно. Кардан блока заднего хода также работает в сцеплении с промежуточным шкивом посредством дополнительных колес.

Что касается внутренней части картера, то сюда заливается рабочая жидкость, поэтому эта часть всегда закрывается от попадания мусора и пыли. Здесь же установлен сам механизм для переключения. Следует отметить, что механизм переключения коробки на ЗИЛ 130 и 131 по своему принципу устроен так же, как и на ГАЗ 53.

Схема переключения

Схема переключения на КПП ЗИЛ 130 и 131 представлена ниже. В целом схема оригинальная, но если верить словам ЗИЛоводов, то к ней можно привыкнуть очень быстро.

Как переключается рычаг трансмиссии

Возможные поломки КПП

Определить имеется ли поломка КПП или нет возможно по характерным звукам. Признаки неполадок:

• возникновение сильного шума,
• самопроизвольная активизация передач,
• течь масла.

В случае появления сильного шума со стороны раздаточной коробки, целесообразно проверить состояние шестерен, подшипников. Данные элементы подлежат замене. При износе зубьев водитель может столкнуться с такой проблемой, как самопроизвольное включение передач. Обращать внимание нужно на состояние уплотнительных элементов. При продолжительной эксплуатации транспортного средства они быстро теряют свои рабочие свойства. Это является причиной того, что будет отмечаться течь жидкости. Проверке подлежат мембрана в пневмокамере, крепления.

Как работает коробка передач автомобиля данной марки?

При активации первой скорости на КПП автомобиля модели 130 и 131 зубчатое колесо начинает перемещаться по канавкам и попадает в зацепление с карданом первого режима КПП на промежуточном валу. В данном случае крутящий момент начинает переходить от первичного шкива посредством шестеренок и других вспомогательных элементов на вторичный диск. Показатель передаточного числа составляет 7.44.

Когда автомобилист включает вторую скорость, муфта, установленная на синхронизаторе, начинает воздействовать на зубчики шестеренки этой передачи. В результате того, что этот компонент уже функционирует с компонентов промежуточного зубчатого колеса, то крутящий момент начинает переходить от первичного элемента на вторичный. При этом момент проходит через все колесики с зубьями, а также кардан синхронизатора. В данном случае показатель передаточного числа составит 4.1.

В том случае, когда водитель активирует третью скорость, диск синхронизатора перестает воздействовать на детали и элементы второй передачи. Муфта будет переходить по шлицам и попадает в сцепление с компонентом третьего режима КПП моделей 130 или 131. А этот элемент, в свою очередь, уже сцеплен с колесом третьей скорости промежуточного кардана. Таким образом, крутящий момент начинает переходить от ПВ посредством вспомогательных элементов и сцепления на вторичный шкив. Показатель передаточного числа составляет 2.29.

Загрузка …

При активации четвертого режима, начинает функционировать соответствующий синхронизатор. Муфта этого компонента будет перемещаться и сцепится с шестернями соответствующего режима КПП, который, в свою очередь, уже сцеплена с колесом ПВ. В принципе, процесс перемещения крутящего момента является идентичным описанному выше — момент поступает на вторичный шкив. Здесь показатель передаточного числа будет равен 1.47.

Затем, когда автомобилист решит включить пятый режим, муфта синхронизатору сцепится с соответствующим диском четвертой скорости. Далее, перемещаясь посредством движения зубчиков на ПВ, муфта соединяет оба диска в один и уже он начинает перемещение. В данном случае она осуществляется на кардан модели 130 или 131. Показатель передаточного числа будет равен 1.

В целом процесс активации заднего хода является идентичным тем, которые были описаны выше. Только в этом случае крутящий момент будет передаваться от ПВ на вторичный через все шесть шестеренок, а коэффициент передаточного числа составит 7.09. Как вы видите, принцип работы агрегата в целом не особо сложный и достаточно схож с традиционной механической трансмиссией, разница заключается только в отдельных моментах.

Особенности двигателя и системы трансмиссии

Внешний вид КПП ЗИЛ-131

Автомобиль комплектуется V-образным 8-цилиндровым двигателем (карбюраторный), который выдает мощность в 150 лошадиных сил. Машина оснащена 3-мя ведущими мостами, при этом передний мост имеет электропневматическое управление. Машина не отличается экономичностью в плане расхода топлива, которое залито в двигатель. Подходит использование АИ-76,при этом тратится около 40 литров на 100 км. На показатель расхода горючего влияет то, в каких условиях ЗИЛ совершает передвижение. В целях экономии горючего вместо бензина на 131-ую модель можно установить дизельный мотор, объем которого равен 4.7 литров, при мощности 109 л.с.

Схема КПП ЗИЛ-131

Что касается коробки передач на ЗИЛ 131, то она является механической. Для нее требуется примерно 5 литров трансмиссионной жидкости. В том случае, если имеется коробка отбора мощности ЗИЛ, то требуется больше добавления нового горючего (около 6.5 л.).

Автомобиль имеет раздаточную коробку передач. Она обеспечивает устойчивое движение машины ЗИЛ на небольшой скорости, при этом силовая установка работает с наибольшим моментом силы.

Следует заливать около 3. 3 литров нового горючего, отдавая предпочтение в пользу всесезонному маслу ТСп-15К. Основная особенность данной жидкости – отличные низкотемпературные свойства. Машина не утратит своей функциональности, при отрицательной температуре (до -20°C). В дополнении к этому, рабочая способность не снизится и при +100°С. Также, обеспечивается защита от износа составляющих частей КПП. В том случае, если автотранспорт эксплуатируется часто при температуре более -20°C, рекомендуется применять горючее ТСП-10. В замене масла КПП нуждается каждые 30000 км пробега.

Информация для физических лиц

Какими способами я могу оплатить заказанный товар?

• Безналичный расчет.
• При отсутствии возможности перевести средства с расчетного счета, наша организация выставляет счет физическому лицу, который он может оплатить в любом банке.

Когда я могу произвести оплату?

• Полная оплата стоимости при покупке. ОБРАТИТЕ ВНИМАНИЕ! В этом случае заказ отправляется любой транспортной компанией.
• Частичная предоплата. Оплачивается часть стоимости товара, остаток суммы — после поступления агрегата на терминал транспортной компании в вашем городе. ОБРАТИТЕ ВНИМАНИЕ! В этом случае заказ отправляется исключительно «Деловыми линиями».

ВАЖНО! При полной и частичной оплате мы вышлем вам на почту копию оформленной товарной накладной, заверенную печатью, с указанием наименования товара, его стоимости. Оригинал накладной придет вместе с товаром.

Информация для юридических лиц

Товар оплачивается по безналичному расчету.

Как получить счет?

Вы присылаете нам реквизиты фирмы на электронную почту , мы выставляем счет и составляем договор. Договор подписывается с обеих сторон и после этого клиент оплачивает счет.

Как оплатить счет?

Оплата банковским переводом на расчетный счет компании по реквизитам, указанным в выставленном счете. Все бухгалтерские документы отправляются вместе с товаром. Возможна отсрочка платежа (по согласованию с руководством).

На все товары в нашем интернет-магазине действует расширенная гарантия 6 месяцев (на электронику действует раширенная гарантия 3 месяца). Гарантийный талон отправляется покупателю вместе с запчастью.

Что она в себя включает:

Гарантийная замена запчасти в случае брака в течение 6 месяцев

В случае обнаружения производственного брака, вы можете обменять деталь по гарантии в течение полугода после покупки.

Для этого:

1. Необходимо отправить деталь нам обратно.
2. Если дефектовка подтверждает производственный брак, то отправляем вам новую запчасть. Транспортные расходы на отправку замененной детали до вас берет на себя наша фирма.
3. Если же дефектовка показывает, что запчасть была повреждена в результате неправильной эксплуатации, мы можем ее отремонтировать с вашего согласия за ваш счет. В случае отказа от ремонта мы отправим деталь вам обратно. В данном случае транспортные расходы на отправку детали ложатся на вас.

Ремонт запчасти

В случае обнаружения неисправности, вы можете отремонтировать деталь в нашей компании.

Для этого:

1. Отправьте деталь нам обратно.
2. Сразу после получения автозапчасти нами проводится дефектовка товара (3-10 дней).
3. После дефектовки мы можем отремонтировать запчасть по нашему прейскуранту с вашего согласия. В случае отказа от ремонта мы отправим деталь вам обратно. В данном случае транспортные расходы на отправку детали ложатся на вас.

Сервис нашего интернет-магазина позволяет делать заказ очень быстро и просто!

ВВЕДЕНИЕ

Автомобильный транспорт имеет большое значение в общей транспортной системе РФ, не его долю приходится свыше 2\3 всех грузовых перевозок в народном хозяйстве.
Основными направлениями экономического и социального развития страны, предусматривается освоение и расширение производства грузовых и специализированных автомобилей и автобусов, в первую очередь дизельных, увеличение выпуска малотоннажных грузовых автомобилей и электромобилей для внутригородских перевозок, значительное увеличение производства прицепов и полуприцепов для обеспечения перевозок автопоездами. В последнее время запланировано увеличение грузооборота автомобильного транспорта общего пользования в 1,3…1,4 раза, а пассажирооборота автобусов – на 16…18%

Транспорт важнейший элемент инфраструктуры, под который понимают отрасли народного хозяйства, создающие общие его функционирования. Транспорт оказывает активное влияние на процесс расширенного воспроизводства, величину запасов, сырья, топлива и промышленной продукции, производственную мощность складов, т.е. на эффективность функционирования различных отраслей народного хозяйства.

В связи с этим становятся более востребованными инженеры – механики автотранспортной специальности, которые в соответствии с квалификационной характеристикой должны знать устройство автотранспортных средств и тенденции развития конструкции автомобиля в целом и основных узлов и агрегатов.

Целью данной работы является закрепление знаний и навыков, приобретённых на лекциях, лабораторных занятиях и при самостоятельной работе; познание автомобиля как сложной технической системы.

Доставка осуществляется транспортными компаниями:

ОБРАТИТЕ ВНИМАНИЕ!

Точную стоимость доставки определяет транспортная компания.

ОБРАТИТЕ ВНИМАНИЕ!

Любой товар, который оплачен частично (внесена предоплата), отправляется только транспортной

Бесплатная доставка для жителей Москвы, Владимира и Ульяновска

Для жителей указанных городов, кроме доставки до терминала транспортной компании, существует вариант абсолютно БЕСПЛАТНОЙ доставки .

Один раз в неделю мы доставляем запчасти в данные города.

Доставка заказа до адресата не производится!
Заказ необходимо забрать самостоятельно по месту прибытия нашего автомобиля (или по пути).

Доставка для жителей Нижнего Новгорода до адреса

В пределах Нижнего Новгорода ВСЕГДА действует бесплатная доставка до адреса.

СИНХРОНИЗАТОР

Синхронизаторы обеспечивают бесшумность при включении. Разница в частоте вращения муфты синхронизатора и включении шестерни выравнивается плавно благодаря возникающей между ними силе трения. Механизм переключения КПП имеет фиксирующее устройство оно удерживает стержни переключения в требуемом положении.

Синхронизатор автобусов ЛАЗ-695, ЛАЗ-697 и автомобиля ЗИЛ-130 (рис. 132) работает следующим образом.

При перемещении муфты 11 влево с помощью вилки переключения коническое бронзовое кольцо передвинется вместе с ней и прижмется к конической поверхности шестерни 1. Конические кольца 7 и муфта ]] связаны между собой не жестко, а через три фиксирующих пальца 5 с шариками и пружиной. Шестерня 1 и кольца 7 вращаются с разной окружной скоростью. До тех пор, пока за счет силы трения эти скорости не сравняются, муфта 11 будет смещаться (рис. 132, б).

Оба бронзовых кольца 7 жестко связаны друг с другом при помощи пальцев 12. Муфта 11 будет передвигаться до того момента, пока коническая поверхность 10 муфты не упрется в коническую поверхность 9 пальца (рис. 132, а и г). Когда же скорости колец 7 синхронизатора и конуса шестерни 1 выравняются, палец 12 расположится по центру отверстия муфты 11, блокирующие конические поверхности разъединятся (рис. 132, в и д), и муфта продолжит свое смещение. Ее наружные зубья 13 войдут в зацепление с внутренними зубьями шестерни вала 1, которая, таким образом, соединится с помощью синхронизатора с ведомым валом 14.

Информация для юридических лиц

Товар оплачивается по безналичному расчету.

Как получить счет?

Вы присылаете нам реквизиты фирмы на электронную почту , мы выставляем счет и составляем договор. Договор подписывается с обеих сторон и после этого клиент оплачивает счет.

Как оплатить счет?

Оплата банковским переводом на расчетный счет компании по реквизитам, указанным в выставленном счете. Все бухгалтерские документы отправляются вместе с товаром. Возможна отсрочка платежа (по согласованию с руководством).

На все товары в нашем интернет-магазине действует расширенная гарантия 6 месяцев (на электронику действует раширенная гарантия 3 месяца). Гарантийный талон отправляется покупателю вместе с запчастью.

Что она в себя включает:

Гарантийная замена запчасти в случае брака в течение 6 месяцев

В случае обнаружения производственного брака, вы можете обменять деталь по гарантии в течение полугода после покупки.

Для этого:

1. Необходимо отправить деталь нам обратно.
2. Если дефектовка подтверждает производственный брак, то отправляем вам новую запчасть. Транспортные расходы на отправку замененной детали до вас берет на себя наша фирма.
3. Если же дефектовка показывает, что запчасть была повреждена в результате неправильной эксплуатации, мы можем ее отремонтировать с вашего согласия за ваш счет. В случае отказа от ремонта мы отправим деталь вам обратно. В данном случае транспортные расходы на отправку детали ложатся на вас.

Ремонт запчасти

В случае обнаружения неисправности, вы можете отремонтировать деталь в нашей компании.

Для этого:

1. Отправьте деталь нам обратно.
2. Сразу после получения автозапчасти нами проводится дефектовка товара (3-10 дней).
3. После дефектовки мы можем отремонтировать запчасть по нашему прейскуранту с вашего согласия. В случае отказа от ремонта мы отправим деталь вам обратно. В данном случае транспортные расходы на отправку детали ложатся на вас.

Сервис нашего интернет-магазина позволяет делать заказ очень быстро и просто!

Схема работы

Ниже приведено схематическое отображение функционирования рассматриваемого узла с пояснениями:

• а – устройство передачи;
• б, в, г, д, е, ж – первая/вторая/третья/четвертая/пятая/задняя скорость;
• 1, 4, 6, 7, 8, 10, 11, 14, 15, 16, 18, 19 – косозубые шестерни;
• 2 – ведущий вал;
• 3 – вторичный вал;
• 5, 9 – каретки синхронизаторов;
• 12 – блок прямозубых шестеренок;
• 13 – ось;
• 17 – шестеренка промежуточного плана;
• 20 – картер.

ИСТОЧНИКИ

1. Автомобиль: Основы конструкции/Н.Н. Вишняков и др. – М.: Машиностроение, 1986. – 304 с.
2. Автомобили: Конструкция, конструирование и расчёт. Трансмиссия: Учеб. пособие/ Под общ. ред.А.И. Гришкевича. – Мн.: Выш. шк., 1985. – 240 с.
3. Краткий автомобильный справочник НИИАТ. – М.: Транспорт, 1984. – 220 с.
4. Краткий автомобильный справочник. – М.: АО «Трансконсалтинг», НИИАТ, 1994. – 779 с.
5. Литвинов А.С. и др. Шасси автомобиля. Конструкция и элементы расчёта. – М.: Машгиз, 1963. – 504 с.
6. Некрасов В.И. Многоступенчатая трансмиссия. Конструкция, конструирование и расчёт: Учебное пособие. – Курган: КГУ, 2001. – 155 с.
7. Осепчугов В.В., Фрумкин А.К. Автомобиль: Анализ конструкций, элементы расчёта. – М.: Машиностроение, 1989. – 304 с.
8. Проектирование трансмиссий автомобилей: Справочник/ Под общ. ред.А.И. Гришкевича. – М.: Машиностроение, 1984. –272 с.
9. Трёхосные автомобили «Урал»/Под ред.А. А. Романченко. – М.: Транспорт, 1978. – 312 с.
10. Тур и др. Устройство автомобилей. – М.: Машиностроение, 1990. – 352 с.

СКАЧАТЬ КУРСОВУЮ РАБОТУ: .doc | .pdf

Информация для физических лиц

Какими способами я могу оплатить заказанный товар?

• Безналичный расчет.
• При отсутствии возможности перевести средства с расчетного счета, наша организация выставляет счет физическому лицу, который он может оплатить в любом банке.

Когда я могу произвести оплату?

• Полная оплата стоимости при покупке. ОБРАТИТЕ ВНИМАНИЕ! В этом случае заказ отправляется любой транспортной компанией.
• Частичная предоплата. Оплачивается часть стоимости товара, остаток суммы — после поступления агрегата на терминал транспортной компании в вашем городе. ОБРАТИТЕ ВНИМАНИЕ! В этом случае заказ отправляется исключительно «Деловыми линиями».

ВАЖНО! При полной и частичной оплате мы вышлем вам на почту копию оформленной товарной накладной, заверенную печатью, с указанием наименования товара, его стоимости. Оригинал накладной придет вместе с товаром.

Доставка осуществляется транспортными компаниями:

ОБРАТИТЕ ВНИМАНИЕ!

Точную стоимость доставки определяет транспортная компания.

ОБРАТИТЕ ВНИМАНИЕ!

Любой товар, который оплачен частично (внесена предоплата), отправляется только транспортной

Бесплатная доставка для жителей Москвы, Владимира и Ульяновска

Для жителей указанных городов, кроме доставки до терминала транспортной компании, существует вариант абсолютно БЕСПЛАТНОЙ доставки .

Один раз в неделю мы доставляем запчасти в данные города.

Доставка заказа до адресата не производится!
Заказ необходимо забрать самостоятельно по месту прибытия нашего автомобиля (или по пути).

Доставка для жителей Нижнего Новгорода до адреса

В пределах Нижнего Новгорода ВСЕГДА действует бесплатная доставка до адреса.

Ремонт своими руками

Для починки указанного узла и регулировки сцепления ЗИЛа-130 потребуется специальный стенд.

Сборка узлов трансмиссии осуществляется в следующем порядке.

1. Производится монтаж шарикового подшипникового механизма, для чего стопорное кольцо помещается в предусмотренную канавку блока.
2. Подшипник монтируется в специальное гнездо на ведущем валу, при этом выточка элемента должна быть обращена наружу.
3. После размещения основного вала на стендовом столе, производят запрессовку подшипникового устройства при помощи специального станка. Кроме того, потребуется оправка, посредством которой элемент забивается в шейку вала до упора.
4. При помощи динамометрического ключа затягивают гайки с усилием 20 кГм. Бортик должен помещаться в пазу первичного валика.
5. Солидолом или его аналогом обрабатывают внутренние части шестеренок, затем устанавливают роликовые подшипники. Последний элемент следует монтировать без натяга. После проведения процедуры выполняют диагностику на предмет свободного вращения деталей, без выпадения из своих гнезд.
6. Монтируется стопорное кольцо.
7. Перед сборкой синхронизаторов второй и третьей скорости коробки передач ЗИЛ-130 в механизм помещают три фиксирующие опоры, фрезерной частью наружу.
8. Далее потребуется совмещение отверстий указанных выше деталей. Затем производится запрессовка колец.
9. Выполняют сборку трех креплений при помощи пружин и шариков, которые монтируются в предусмотренные гнезда каретки. Аналогичные работы проводят со вторым кольцом, устанавливаемым на блокировочные пальцы.

Раздатка на зил 131

Многие тяжелые работы не сделать без грузовика ЗИЛ 131. Автомобиль специально разработан для перевозки тяжелых грузов на дальние расстояния. Водителям приходится не только управлять транспортом, но и выполнять ремонтные работы во время передвижения. Важно чтобы всегда была исправлена раздаточная коробка на автомобиле ЗИЛ 131. Чтобы понять, как правильно должна она функционировать, какие неполадки возможны и каким образом их следует устранить, нужно узнать, как она устроена и как работает.

Устройство

На автомобиле ЗИЛ 131 стоит двухступенчатая раздаточная коробка. Передний мост имеет электропневматическое включение. На первой передаче передаточное число составляет 2,08, а на второй – 1,0. Прикреплена коробка при помощи резиновых подушек и четырех болтов, которые приделаны также резиновыми подушками к кронштейнам поперечины рамы.

Схема управления раздаточной коробки ЗИЛ 131

В целом раздаточная коробка на автомобиле ЗИЛ 131 состоит из:

1. Пневмокамеры;
2. Сигнальной лампы;
3. Выключателей;
4. Штока;
5. Замкового устройства;
6. Корпуса фиксатора;
7. Ведущего вала;
8. Шестерен первой передачи;
9. Шестерен вала привода задней тележки;
10. Вала привода задней тележки;
11. Муфты включения второй передачи;
12. Вала привода переднего моста;
13. Зубчатого венца вала;
14. Крышки картера;
15. Муфты включения переднего моста;
16. Шестерни второй передачи;
17. Картера;
18. Стержня;
19. Тяги;
20. Рычага;
21. Электропневматического клапана;
22. Выключателя;
23. Реле;
24. Впускного клапана;
25. Выпускного клапана;
26. Пробки контрольно-заливного отверстия;
27. Пробки сливного отверстия.

К основным частям относятся такие, как: картер с крышками, первичный вал с шестерней, муфта с подшипниками, вал привода переднего моста вместе с шестернями и муфтами. Не менее важен механизм для переключения передач и управление включением переднего моста.

Сам картер коробки сделан из чугуна, он разъемный, задняя часть закрывается крышкой. Верхний люк закрывается также крышкой и на нем устанавливается коробка отбора мощностей. Верхняя крышка оснащена сапуном. Сливное отверстие и контрольно-заливное расположено на задней крышке, а на сливной пробке имеется магнитик. Основательно уплотнены выходы валов из картера. На валу переднего моста прикреплена маслосгонная шайба.

На шпонку устанавливается шестерня первой передачи. Муфта включения прямой или второй – свободно перемещается по шлицам вала. Для удобства в работе шестерню изготовляют сразу с валом. Между подшипниками вала находится червяк (это привод спидометра), шестерню привода поместили в приливе крышки заднего валового подшипника. Эта же крышка и есть опорный кронштейн на стояночном тормозе. На игольчатых подшипниках вращаются промежуточные шестерни. Муфта включения первой передачи размещена на ступицах шестерни. Там же размещена и муфта включения переднего моста, где она же соединяется с зубчатым венцом, сделанным прямо на валу.

К важному механизму на раздаточной коробке на автомобиле ЗИЛ 131 относят: рычаг с серьгой, тяги, стяжную пружину, пару штоков с вилками, фиксаторы, замковое устройство.

Работа раздаточной коробки

Включение переднего моста происходит за счет электропневматического устройства. Оно состоит из:

• Электровоздушного клапана;
• Пневмокамеры;
• Двух микровыключателей;
• Реле;
• Включателя;
• Сигнальной лампы;

Важно знать, что раздаточная коробка в машине ЗИЛ 131 будет работать нормально, если на поперечине рамы установлен электровоздушный клапан, а на передней стенке картера прикреплена пневмокамера. Микровыключатель располагается на корпусе фиксатора и на корпусе пневмокамеры, а включатель и сигнальная лампа находятся в кабине, а под капотом – реле.

Вид раздаточной коробки ЗИЛ 131

Когда происходит включение, раздаточная коробка автомобиля ЗИЛ 131 постепенно подключает все остальные механизмы в работу. Водителем перемещается вперед рычаг и тут же он поворачивается вокруг точки крепления на верхней тяге и нижним концом через тягу. С помощью штока и вилки муфта перемещается назад и в этот момент соединяются между собой шестерни. Когда перемещается шток, то сразу начинает работу микровыключатель, благодаря ему замыкается цепь реле, которое тут же замыкает цепь на электровоздушном клапане. Опускается книзу якорь электромагнита, открывается впускной клапан и закрывается выпускной.

Чтобы раздаточная коробка на машине ЗИЛ 131 заработала полностью, сжатый воздух из пневмосистемы должен поступить в пневмокамеру, а она должна через шток переместить муфту назад и при этом соединить с зубчатым венцом вала. Ведущий вал через шестерни передает крутящий момент, который равномерно распределяется между шестерней и валом, а затем переходит к мостам задней тележки и уже, потом через муфту переходит на вал привода переднего моста.

Когда происходит выключение на первой передаче, то раздаточная коробка на машине ЗИЛ 131 работает следующим образом:

• Размыкается цепь электромагнита;
• Впускной клапан плотно закрывается;
• Выпускной клапан открывается;
• При помощи возвратной пружины автоматически выключается передний мост.

Чтобы включить вторую передачу, раздаточная коробка на авто ЗИЛ 131 срабатывает так:

• Рычаг поворачивается вокруг точки крепления на нижней тяге;
• Через тягу, шток и вилку перемещается назад муфта и при этом все механизмы соединяются с зубчатым внутренним венцом шестерни;
• С ведущего вала за счет крутящего момента действие переходит напрямую на вал привода мостов задней тележки.

Если движение происходит на скользкой дороге, то нужно включить мост на передней передаче, и цепь электромагнита следует замкнуть принудительно. Для этого надо воспользоваться включателем. Крутящий момент передастся напрямую через шестерни, муфту сразу на вал привода на переднем мосту.

На всех других передачах, если включен передний мост, то крутящий момент будет распределяться прямо пропорционально нагрузкам, которые приходятся на мост задней тележки и мост передний.

Когда включен передний мост, то микровыключателем цепь автоматически будет замкнута, а в кабине водителя загорится сигнальная лампочка.

Смазывается раздаточная коробка на машине ЗИЛ 131 специальным разбрызгивателем. Масло (в данном случае его марка Тап-15в) заливается в картер коробки. Обычная норма его составляет 3,3 л.

Схема подвески раздаточной коробки, управления и клапана управления ЗИЛ 131

Неполадки и способы устранения

Очень часто поломку раздаточной коробки можно предвидеть, для этого следует только перед выездом на трассу осмотреть автомобиль и прислушаться к звукам, происходящих во время работы механизмов.

Неполадки возможны следующие:

1. Сильный шум в раздаточной коробке. Это показатель того, что разрушены некоторые детали: шестерни или подшипники. В этом случае раздаточная коробка разбирается, а вышедшие из строя детали меняются;
2. Передачи выключаются сами, непроизвольно. Скорей всего износились зубчики кареток или малые зубчатые венцы на колесах. Такая поломка возможна, когда изношены вилки переключения передач. Нужно поменять испортившиеся детали;
3. Течет масло и прорвана мембрана. Если обнаружено, что через уплотнительные манжеты происходит утечка масла, то нужно внимательно их осмотреть. Если при осмотре будут обнаружены признаки износа на кромках, то надо их заменить. Если прорвана мембрана в пневмокамере, то ее тоже надо поменять;
4. Нарушена регулировка тяги управления и изношены пальцы в вилках тяги. В такой ситуации тяги следует снова подрегулировать, а пальцы поменять.

Техническое обслуживание

Чтобы автомобиль прослужил долго и не подвел во время пути, нужно правильно и своевременно проводить профилактические работы.

Всегда перед работой надо проверять, как прикреплена раздаточная коробка к кронштейну и балке. Не следует оставлять без внимания и саму балку, она тоже должна быть приделана надежно и прочно. Если обнаружено, что крепление не на должном уровне, то надо все детали сразу подтянуть.

Необходимо своевременно чистить сапун на крышке люка картера. Если на нем будут засоры, то повысится давление в раздаточной коробке и в дальнейшем возникнет течь масла через уплотнительные манжеты.

Чтобы раздаточная коробка была долговечной, надежной нужно вовремя проводить смазку. При техническом обслуживании всегда проверяется уровень масла и если его недостаточно, то надо долить до контрольной пробки.

Отработанное масло сливается, магнит на сливной пробке чистится, и новое масло наливается до уровня контрольной коробки. Для раздаточной коробки используют такое же масло, как и для коробки передач. Если температура воздуха минус 30 градусов по Цельсию, то применяют масло ТМ-3-9 (или ТСп-10).

Нужно обращать внимание на гайки на первичном и выходном вале. Они должны быть закернены на раздаточной коробке так же, как и на коробке передач.

Когда разборка и сборка раздаточной коробки будет завершена, надо установить пневмокамеру. Для этого используются регулировочные прокладки. Важно, чтобы расстояние было достаточное и составляло 174 и плюс-минус 0,1 мм от торца корпуса камеры до отверстий от стопорных болтов на стержнях. Это необходимо для последующей установки вилки.

Схемы

Изготавливаются раздаточные коробки для авто ЗИЛ 131 по следующим схемам:

• С дифференциальным приводом;
• С блокированным приводом;
• Со смешанным приводом.

Каждый вариант сборки имеет свои особенности. Раздаточной коробкой второго типа обеспечивается синхронное вращение всех мостов. Благодаря такой схеме распределяются крутящие моменты равномерно силе сопротивления.

Раздаточная коробка ЗИЛ 131

У раздаточных коробок, где привод изготовлен дифференциальным, крутящийся момент проходит за счет дифференциала. Благодаря такой схеме выходные валы вращаются с различной угловой скоростью. Такой дифференциал имеет другое название – межосевой.

В раздаточных коробках, где смешанный привод, половина ведомых валов имеют одинаковую угловую скорость, а другая – присоединяется с помощью дифференциала. К «смешанному» типу также относят коробки с блокируемыми дифференциалами.

Из данной классификации можно сделать вывод, что распределяется силовой поток от основной коробки раздаточной на:

• Один передний и один-два задних моста автомобилей;
• Два передних моста и два задних;
• На ведущие колеса левого борта или правого автомобилей.

Вывод следующий. Раздаточные коробки на авто ЗИЛ 131 бывают:

1. Межколесными;
2. Межтележечными;
3. Межбортовыми.

Основные функции раздаточной коробки

Основная задача этого элемента – передавать крутящий момент от двигателя к ведущим мостам авто. Кроме того, с помощью раздаточной коробки в трансмиссии растет число передач. Также их предназначение в следующем:

• Распределять крутящий момент между ведущими мостами, это позволяет лучше обеспечивать проходимость автомобиля;
• Когда крутящий момент на ведущих колесах увеличивается, то сразу преодолевается «качание» колес во время езды по плохим дорогам, на крутых подъемах и по бездорожной местности;
• Обеспечивать устойчивое движение автомобиля на небольшой скорости, когда двигатель работает с наибольшим крутящим моментом.

То есть, главная цель раздаточной коробки – обеспечить хорошую работу автомобиля.

Раздаточная коробка ЗИЛ 131 б/у

Сравнение с другими моделями авто

У раздаточной коробки автомобиля ЗИЛ 131 есть немало преимуществ. Если сравнить с автомобилем ЗИЛ 175К, то главное отличие будет в подвеске коробки. Преимущества в следующем:

1. На подвеске коробки авто ЗИЛ 131 точки опоры упругих элементов разнесены. Это распределяет и уменьшает нагрузку;
2. При снятии коробки на ЗИЛ 131 не требуется разборки всех упругих элементов, нужно только отвернуть гайки болтов, с помощью которых крепится раздаточная коробка к остальным продольным балкам;
3. Если поломаются гайки на раздаточной коробке автомобиля ЗИЛ 131, то заменить их будет несложно.

Кроме того, если вдруг сломаются шпильки на коробке ЗИЛ 157К, то их нужно будет высверливать из корпуса, у ЗИЛ 131 они легко выкручиваются.

Есть еще немало плюсов у раздаточной коробки авто ЗИЛ 131.

• На авто ЗИЛ 157К подвеска держится на четырех шпильках, которые основательно ввернуты в картер и пропущены с помощью отверстий в поперечине рамы. Чтобы обеспечить эластичность подвески, установлены резиновые подушки. Конструкция несколько сложна и поэтому ремонт своими силами сделать водителю будет немного сложно. В то время как подвеска на ЗИЛ 131 сделана на двух продольных балках, которые опираются на поперечину рамы. Балки оснащены эластичной подвеской, потому укреплены они болтами, у которых имеются резиновые подушки, сделанные по обеим сторонам опоры.
• Раздаточная коробка на ЗИЛ 131 подвешивается к балкам при помощи четырех болтов, которые проходят через отверстия на продольных балках. Все гайки болтов на продольных балках, как и сами гайки болтов, предназначенные для креплений раздаточной коробки, шплинтуются.

Из выше представленной информации можно сделать вывод, что раздаточная коробка на авто ЗИЛ 131 более удобная, конструктивное решение более выгодное, она легче поддается ремонту.

Не стоит выезжать на дорогу, не осмотрев автомобиль. Необходимо внимательно проверять работу всех элементов. Специалисты советуют немного времени потратить на профилактические работы, чем потом ремонтировать автомобиль в пути.

Удачный мотор и надежная трансмиссия автомобиля ЗИЛ-131 во многом определили успех нового грузовика повышенной проходимости.

Основные особенности устройства силового агрегата и трансмиссии ЗИЛ-131

ЗИЛ-131- отечественный трехосный грузовой автомобиль повышенной проходимости. Выпускался заводом имени Лихачева с 1966 по 2002 г. Основная часть выпускаемых машин шла для армейских нужд. Автомобиль содержал много полезных и прогрессивных для того времени технических решений.

Порядок работы цилиндров ЗИЛ-131

На грузовике применялся карбюраторный V-образный, восьмицилиндровый двигатель, с зажиганием на основе электронного коммутатора.

Распределительный вал двигателя и система зажигания обеспечивают следующий порядок работы цилиндров ЗИЛ-131: 1-5-4-2-6-3-7-8. Отдача мощности двигателя не менее 150 л.с., при оборотах 3200 в минуту.

Схема переключения коробки передач ЗИЛ-131

На автомобиле применяется пятискоростная механическая коробка перемены передач (КПП).

На всех скоростях коробки кроме первой передачи и заднего хода имеют синхронизаторы. Переключение скоростей ЗИЛ-131 производится рычагом, расположенным на верхней крышке КПП.

Передаточные отношения КПП:

• первая – 7,44;
• вторая – 4,10;
• третья – 2,29;
• четвертая – 1,47;
• пятая – 1,00;
• задний ход – 7,09.

Первая передача коробки применяется только при начале движения в условиях бездорожья и находится на одном «плече» с задним ходом. Сделано это для «раскачки» автомобиля, завязшего в грязи или рыхлом снегу, путем быстрого попеременного включения первой скорости и заднего хода.

Схема переключения КПП ЗИЛ-131 представлена ниже.

Сухой вес коробки передач ЗИЛ-131 около 100 кг.

Сцепление

Сцепление ЗИЛ-131 однодисковое, сухое, герметизированное, надежно работающее в условиях преодоления бродов. Привод отключения и включения сцепления механический, рычажный от педали водителя в кабине.

КПП в трансмиссии ЗИЛ-131 через карданный вал передает поток мощности на раздаточную коробку (РК) или на профессиональном сленге «раздатку».

Устройство раздаточной коробки ЗИЛ-131

Раздаточная коробка ЗИЛ-131 преобразует и распределяет крутящий момент, получаемый от КПП к переднему и задним мостам, и, в конечном счете, к колесам грузовика.

Активация переднего привода возможна в ручном или автоматическом режиме. Раздатка ЗИЛ-131 также имеет возможность включения пониженной передачи с коэффициентом 2,08 при движении в особо тяжелых условиях – рыхлый снег, раскисшая почва, бездорожье. При этом крутящий момент, передаваемый раздаткой на приводы колес, увеличивается вдвое, что позволяет не перегружать мотор и агрегаты трансмиссии при движении в тяжелых дорожных условиях.

Раздаточная коробка двухвальная с косозубыми шестернями. Корпус раздатки отлит из чугуна. В конструкцию коробки входят задняя и верхняя крышки.

При необходимости на верхнюю плоскость раздатки монтируют коробку отбора мощности (КОМ). Она служит для подачи мощности от мотора автомобиля различным агрегатам и устройствам, входящим в состав специальных машин на базе ЗИЛ-131.

Внешний вид раздатки Зил-131:

• сверху крышка, прижатая к корпусу 8 гайками, закрывающая посадочное место для установки ком;
• в центре фланец ведущего вала раздатки;
• внизу справа фланец привода переднего ведущего моста зил-131;
• внизу слева пневматическая камера включения переднего привода;
• справа на одном уровне с ведущим фланцем раздатки штоки управления прямой и пониженной передачами.

Раздатка ЗИЛ-131, вид сзади:

• вверху слева видны штоки управления включения прямой и пониженной скорости;
• вверху справа крышка с восемью гайкам закрывает фланец подключения коробки отбора мощности зил-131;
• внизу справа тормозной барабан стояночного тормоза, совмещенный с фланцем для крепления кардана привода задних мостов;
• слева маслозаливное отверстие раздатки с четырехгранной резьбовой пробкой.

Вид раздаточной коробки ЗИЛ-131 «в разрезе» можно увидеть на иллюстрации.

Режимы работы раздатки

Есть несколько основных режимов.

Активирована прямая (вторая) передача

Режим предназначен для движения грузовика по дорогам с твердым покрытием.

Рычаг управления РК переводится в заднее крайнее положение. При этом крутящий момент от карданного вала КПП через фланец (9) практически без механических потерь передается с ведущего вала (15) на вторичный вал привода задних мостов (22). Все шестерни коробки вращаются свободно. Передний мост отключен.

На опасных участках дороги водитель с помощью электрического тумблера (включателя на панели управления в кабине) может активировать привод переднего моста. При этом включится пневмоэлектроклапан, а сжатый воздух поступит в пневматическую камеру (8), которая выдвинет вперед шток управления. Шток, в свою очередь, сдвинет вилку (32) включения переднего моста и через ведущую (21) и ведомую (2) шестерни прямой передачи, каретку зубчатой муфты (35), крутящий момент поступит на фланец (6) раздатки, далее к переднему приводу грузовика. На панели приборов загорится лампа – индикатор включения привода.

Включение пониженной передачи

При езде по бездорожью шофер переводит рычаг управления раздаткой в крайнее переднее положение. При этом тяги от рычага воздействуют на штоки переключения режимов коробки. Верхний шток управления своей вилкой сдвигает каретку (18), разъединяя ведущий вал (15) и вал привода задних мостов (22).

Вилка нижнего штока передвигает зубчатую каретку (37), тем самым объединяя шестерни (3) и (2). Одновременно нижний шток нажатием на микровлючатель, расположенный внутри раздаточной коробки, подает напряжение на пневмоэлектроклапан. Тот, в свою очередь, сжатым воздухом с помощью пневматической камеры (8) и вилки (32) подключит кареткой (35) вал привода переднего моста (5). Таким образом, крутящий момент от КПП ЗИЛ-131 через кардан и фланец (9) поступит на первичный вал раздатки (15), пройдет через шестерни (17), (3), (2) и (21), поступит на выходной вал привода задних мостов (22). От шестерни (2) через зубчатую каретку (35) крутящий момент передастся через вал привода переднего моста (5) на фланец (6).

Следует отметить, что скорость вращения выходных валов (22) и (5) при включении пониженной (первой) скорости раздатки уменьшатся вдвое по сравнению с оборотами на прямой (второй) передаче. Зато крутящий момент на этих валах повысится так же вдвое, что позволит грузовику уверенно двигаться в условиях бездорожья.

Важно отметить, что при переходе РК на пониженную передачу включение переднего моста ЗИЛ-131 происходит автоматически, без вмешательства водителя.

Режим «нейтраль»

Третий вариант работы раздаточной коробки ЗИЛ-131 – нейтральное положение. Рычаг управления РК устанавливается в среднее положение. При этом происходит рассоединение валов (15), (22) и (5). Такое отключение всех мостов необходимо для подачи крутящего момента от первичного вала (15) и шестерни (17) на привод коробки отбора мощности. Автомобиль при этом не движется.

Вес раздатки ЗИЛ-131

«Сухой» вес раздаточной коробки 115 кг. При заправке трансмиссионным маслом вес РК увеличится на 2,5 кг.

Как включить передний мост ЗИЛ-131

Как уже упоминалось ранее, передний привод можно активировать электрическим тумблером из кабины при работе раздатки на первой (прямой) передаче.

Если же в РК установлена понижающая передача, то подключение переднего привода произойдет автоматически.

Обслуживание раздаточной коробки автомобиля ЗИЛ-131

Обслуживание раздатки состоит из:

• ЕО – ежедневного обслуживания;
• регламентных ТО – технических обслуживаний, ТО-1 и ТО-2, предусмотренных заводом изготовителем;
• сезонного ТО – СО (сезонного обслуживания).

ЕО заключается в предрейсовом визуальном осмотре основных агрегатов грузовика. Также следует провести осмотр поверхности земли под двигателем, коробкой скоростей, раздаткой, передним и задними мостами на наличие пятен от течи смазки.

При ТО-2 происходит проверка надежности крепления раздатки к силовому каркасу автомобиля, прочистка сапуна вентиляции раздатки.

Смена масла в раздаточной коробке проводится согласно карте смазки. Масло, применяемое для РК – всесезонное ТСп-15. При эксплуатации автомобиля при температурах -30 0 С и ниже применяется смазка ТСп–10.

Слив масла из раздатки производится выворачиванием резьбовой пробки (38, см «разрез» РК). Заливка смазки ведется через маслоналивное отверстие, при вывернутой пробке (39).

Ремонт раздаточной коробки ЗИЛ-131

Раздаточная коробка ЗИЛ-131 надежный и долговечный агрегат. Однако при появлении признаков неправильной работы коробки – повышенный шум, скрежет при переключении режимов, «выбивание» скоростей, течь смазки, РК следует снять с автомобиля.

Затем на ремонтном участке коробку разбирают, обследуют. Неисправные детали и узлы заменяют новыми. Затем производят сборку коробки и установку ее на грузовик. После залива свежей смазки производят пробную поездку и определяют исправность отремонтированной раздатки.

Заключение

Трансмиссия автомобиля ЗИЛ-131 позволила этому трехосному грузовику стать надежным перевозчиком в различных отраслях народного хозяйства, стать базовой армейской машиной самого широкого профиля. К сожалению, отсутствие надежного, мощного, компактного и экономичного дизельного двигателя сократила срок существования этого знакового автомобиля.

Раздаточная коробка механическая, имеет две передачи.

Передаточное число первой передачи 2,08, второй передачи 1,0

Раздаточная коробка жестко крепится четырьмя болтами к продольным балкам рамы, которые, в свою очередь, на резиновых подушках крепятся к кронштейнам поперечин рамы.

Переключают передачи раздаточной коробки рычагом 1 (рис. 3), имеющим три положения. При заднем положении рычага включена вторая (прямая) передача, при переднем положении рычага включена первая (понижающая) передача, среднее положение — нейтральное.

Для предотвращения одновременного включения двух передач служит механизм блокировки шарикового типа (см. рис. 1).

Для облегчения управления автомобилем в сложных условиях движения по бездорожью, а также для предотвращения от перегрузок трансмиссии автомобиль имеет электропневматическое управление включением переднего моста, обеспечивающее автоматическое включение переднего моста при включении первой передачи в раздаточной коробке.

При включении первой передачи раздаточной коробки выключатель 37 переднего моста, установленный на стержне 36 вилки первой (понижающей) передачи, замыкает электрическую цепь электромагнита 1 (рис. 3), который, выталкивая сердечник 17, давит на стержень 10 включения воздушного клапана и открывает его.

Воздух от тормозного крана через впускной клапан 6 поступает в диафрагменную камеру 9. (рис. 1), которая воздействует непосредственно на стержень 41 камеры включения скользящей каретки 21.

Таким образом автоматически включается привод переднего моста.

При выключении первой (понижающей) передачи размыкается цепь электромагнита, закрывается воздушный клапан, и возвратная 40 автоматически выключает передний мост.

При движении автомобиля (например, на скользкой дороге) может потребоваться включение переднего моста на второй (прямой) передаче раздаточной коробки.

В этом случае цепь электромагнита, управляющего включением переднего моста, может быть замкнута принудительно при помощи переключателя 11 (см. рис. 1), установленного на переднем щите кабины (крайний справа).

Левое положение ручки переключателя соответствует включенному положению переднего моста, правое положение выключенному.

На стержне камеры включения переднего моста установлен выключатель 32 (см. рис. 2), при замыкании которого в кабине на щитке приборов загорается контрольная лампа.

Лампа загорается при автоматическом и при принудительном включении переднего моста.

В верхней части картера раздаточной коробки имеется люк с фланцем для крепления коробки отбора мощности.

Отбор мощности осуществляется от шестерни 13 (см. рис. 1) первичного вала раздаточной коробки.

В крышке люка размещен сапун 33 с маслоотражателем, предотвращающий появление в раздаточной коробке избыточного давления в результате температурных колебаний.

На вторичном валу 18 посажен червяк 19 привода спидометра.

В крышке картера имеется шестерня 26 привода спидометра. Привод спидометра состоит из пятизаходного червяка, имеющего пять зубьев, и шестерни, имеющей 17 зубьев.

Передаточное число пары привода спидометра 3,4.

Заливают масло в раздаточную коробку через контрольно-заливное отверстие 7, закрытое пробкой до уровня этого отверстия.

Сливают масло через сливное отверстие, в пробке 24 которого помещен магнит, притягивающий частицы металла, попавшие в масло.

Для предотвращения вытекания масла из раздаточной коробки места выхода всех валов уплотнены самоподжимными резиновыми сальниками 12.

Сальник вала привода переднего моста, находящийся ниже уровня масляной ванны, дополнительно защищен маслоотгонной шайбой 6.

Все стыки картера раздаточной коробки, крышки подшипников и верхнего люка уплотнены специальной пастой.

При всех работах, связанных с разборкой раздаточной коробки, все детали картера следует ставить на место с применением упомянутой пасты.

Уход за раздаточной коробкой. При эксплуатации необходимо проверять надежность крепления раздаточной коробки на продольных балках рамы и надежность крепления самих балок к поперечинам рамы; периодически надо подтягивать болты крепления.

Необходимо также периодически промывать и прочищать воздушные каналы сапуна, установленного на крышке люка раздаточной коробки, засорение которого может вызвать повышение давления в картере раздаточной коробки; это может послужить, причиной подтекания масла через сальник.

Нужно поддерживать нормальный уровень масла в коробке и своевременно менять его согласно карте смазки.

При разборке раздаточной коробки необходимо помнить о том, что концевые гайки валов законтрены тем же способом, что и на коробке передач.

При установке воздушной камеры каретки включения переднего моста необходимо с помощью регулировочных прокладок 42 отрегулировать размер 174 ± 0,1, от торца корпуса камеры 38 до отверстия под стопорный болт на стержне переключения в соответствии с рис. 2.

Схема переключения передач кпп зил 130

Устройство КПП ЗИЛ-130 и схема переключения передач автомобилей данной марки

Каждый автомобилист, когда-либо сталкивавшийся с управлением автомобиля ЗИЛ 130 или 131, с уверенностью скажет, что для этого «железного коня» практически нет никаких преград. Однако, если вы впервые садитесь за руль такого агрегата, то вам наверняка будет интересна схема переключения передач ЗИЛ 130. Тем более, что она является достаточно оригинальной и непривычной для обычного автомобилиста.

Содержание

[ Раскрыть]

[ Скрыть]

Как устроена коробка передач автомобиля ЗИЛ 130?

Автомобили ЗИЛ 130 и 131 оборудуются трехходовой пятиступенчатой механической коробкой переключения передач. КПП этого транспортного средства позволяет водителю двигаться вперед на пяти скоростях и назад — на одной. Чертеж устройства вы сможете найти ниже. Как можно увидеть на схеме, коробка передач ЗИЛ 130 и 131 оборудуется двумя синхронизаторами инерционного действия, которые включают вторую и третью, а также четвертую и пятую.

Ведущий вал вместе с шестеренкой и зубчатым венцом для активации пятой (прямой) скорости установлен в картере на подшипниках. Кроме того, в расточке самого шкива вмонтирован цилиндрический роликовый подшипник, а на него, в свою очередь, опирается вторичный шкив. Промежуточный вал в коробке ЗИЛ 130 и 131 монтирован в нижнем отсеке картера. На этом валу установлена еще одна шестеренка, которая находится в регулярном зацеплении с диском первичного вала (ПВ). Здесь же разработчики моделей 130 и 131 решили установить и колесики второй, третьей и четвертой скоростей.

Схема агрегата в разрезе со всеми обозначениямиОбозначение всех компонентов трансмиссии

Помимо этого, на кардане монтированы прямозубые шестеренки, предназначенные для активации реверсивного (заднего) хода и первой передачи. Также активацию этих режимов обеспечивает прямозубое зубчатое колесо шестеренка и компоненты синхронизаторов, установленные на шлицах вторичного шкива.

Кроме того, на вторичном валу монтированы и дополнительные шестеренки:

• для включения второй передачи;
• для активации третьего режима;
• для включения четвертого.

И эти зубчатые кольца при функционировании находятся в постоянном сцеплении с колесами, установленным на промежуточном диске. Блок реверсивного движения установлен на специальных роликовых подшипниках, которые находятся на оси в картере. Здесь они установлены достаточно надежно. Кардан блока заднего хода также работает в сцеплении с промежуточным шкивом посредством дополнительных колес.

Что касается внутренней части картера, то сюда заливается рабочая жидкость, поэтому эта часть всегда закрывается от попадания мусора и пыли. Здесь же установлен сам механизм для переключения. Следует отметить, что механизм переключения коробки на ЗИЛ 130 и 131 по своему принципу устроен так же, как и на ГАЗ 53.

Схема переключения

Схема переключения на КПП ЗИЛ 130 и 131 представлена ниже. В целом схема оригинальная, но если верить словам ЗИЛоводов, то к ней можно привыкнуть очень быстро.

Как переключается рычаг трансмиссии

Как работает коробка передач автомобиля данной марки?

При активации первой скорости на КПП автомобиля модели 130 и 131 зубчатое колесо начинает перемещаться по канавкам и попадает в зацепление с карданом первого режима КПП на промежуточном валу. В данном случае крутящий момент начинает переходить от первичного шкива посредством шестеренок и других вспомогательных элементов на вторичный диск. Показатель передаточного числа составляет 7.44.

Когда автомобилист включает вторую скорость, муфта, установленная на синхронизаторе, начинает воздействовать на зубчики шестеренки этой передачи. В результате того, что этот компонент уже функционирует с компонентов промежуточного зубчатого колеса, то крутящий момент начинает переходить от первичного элемента на вторичный. При этом момент проходит через все колесики с зубьями, а также кардан синхронизатора. В данном случае показатель передаточного числа составит 4.1.

В том случае, когда водитель активирует третью скорость, диск синхронизатора перестает воздействовать на детали и элементы второй передачи. Муфта будет переходить по шлицам и попадает в сцепление с компонентом третьего режима КПП моделей 130 или 131. А этот элемент, в свою очередь, уже сцеплен с колесом третьей скорости промежуточного кардана. Таким образом, крутящий момент начинает переходить от ПВ посредством вспомогательных элементов и сцепления на вторичный шкив. Показатель передаточного числа составляет 2.29.

 Загрузка …

При активации четвертого режима, начинает функционировать соответствующий синхронизатор. Муфта этого компонента будет перемещаться и сцепится с шестернями соответствующего режима КПП, который, в свою очередь, уже сцеплена с колесом ПВ. В принципе, процесс перемещения крутящего момента является идентичным описанному выше — момент поступает на вторичный шкив. Здесь показатель передаточного числа будет равен 1.47.

Затем, когда автомобилист решит включить пятый режим, муфта синхронизатору сцепится с соответствующим диском четвертой скорости. Далее, перемещаясь посредством движения зубчиков на ПВ, муфта соединяет оба диска в один и уже он начинает перемещение. В данном случае она осуществляется на кардан модели 130 или 131. Показатель передаточного числа будет равен 1.

В целом процесс активации заднего хода является идентичным тем, которые были описаны выше. Только в этом случае крутящий момент будет передаваться от ПВ на вторичный через все шесть шестеренок, а коэффициент передаточного числа составит 7.09. Как вы видите, принцип работы агрегата в целом не особо сложный и достаточно схож с традиционной механической трансмиссией, разница заключается только в отдельных моментах.

Видео «Принцип работы агрегата»

Подробно принцип работы агрегата и его устройство описано на видео.

Зил 130 Синхронизатор Gear 130-1701151-а

ЗИЛ 130 Шестерня синхронизатора 130-1701151-A 4-5 Шестерня

Описание продукта

Материал	20CrMnTi, 20CrMo, 8620, латунь, алюминий, сталь и т. Д.
Процесс	прецизионная горячая и холодная ковка, прессование, токарная обработка на станках с ЧПУ, профилирование, сверление, зубофрезерование и стружка, снятие фаски, термообработка (отжиг, нормализация, карбонитрирование, цементация, отпуск) и т. Д.
Применение	Коробки передач, используемые в тракторных, грузовых, легковых автомобилях, автобусах и т. Д.
Марка	SYFJ

Упаковка и отгрузка

1.Внутренняя упаковка: полиэтиленовый пакет, коробка

2. Внешняя упаковка: коробка или поддон

3. Также возможна индивидуальная упаковка

Наши услуги конкурентоспособны

1.F цена с хорошим материалом, отличный и качественный контроль, малый кол-во заказов

2. Быстрая доставка и хорошее послепродажное обслуживание

3.Принятые заказчиком чертежи и образцы

4. Низкое трение, износостойкость, процесс цементации и закалки, легкая замена

5.Профессиональный и опытный техник и инженер

6.Современное оборудование для зубчатых колес и валов

7.OEM сервис (модель, число зубьев, наружный и внутренний диаметр, толщина)

Информация о компании

Для более чем 20-летнего богатого профессионального опыта в автозапчастях шестерен, валов и деталей машин гидравлических патронов, Wenling Harst Machinery Co.ООО обладает развитым оборудованием, управлением производственными мощностями, контролем качества, исследованиями и разработками, выставочным опытом и рынком экспорта. Наши квалифицированные специалисты являются нашим ценным богатством и обеспечивают стабильное качество.

,

КПП ПТО для ЗИЛ 130-3407200-а Принять Oem / ODM

Насос гидроусилителя руля

для ЗИЛ 130-3407200-А

1. Описание продукта

Применение компрессора: ЗИЛ

2. Об упаковке

Картонная коробка

3. О доставке

Порт: Шанхай / Нинбо

Режим доставки: морем

Время доставки: Разные районы нуждаются в разных днях доставки.

Условия торговли: FOB, CIF, EXW…

4. Информация о компании

Основанная в 1997 году, Wenling Lang Pump MeiLian Brake Co., Ltd находится в Тайчжоу, провинция Чжэцзян, с почти двадцатилетним опытом работы в производстве.

Приглашаем посетить наш завод!

5.Свяжитесь с нами

,Вал шестерни

для запасных частей Zil130 Oem 433360-1701030 Z = 22

Зубчатый вал для запасных частей ZIL130 OEM 433360-1701030 Z = 22

Материал , 10020C 20M 9M3M, 100C 100M, , 10020C 100M, , 10020C 100M, , 10020MC , 2020M 100M, , 10020MC , 2020M 100M , сталь и т. д.
Процесс	прецизионная горячая и холодная ковка, прессование, токарная обработка на станках с ЧПУ, профилирование, сверление, зубофрезерование и стружка, снятие фаски, термообработка (отжиг, нормализация, карбонитрирование, цементация,
Применение	Трансмиссия, используемая в тракторных, грузовых, автомобильных, автобусных автозапчастях и т. д.
Марка	SYFJ

1.Внутренняя упаковка: полиэтиленовый пакет, коробка

2. Внешняя упаковка: коробка или поддон

3. Также возможна индивидуальная упаковка

000000

1. Factory конкурентоспособная цена с хорошим материалом, отличное и высокое качество контроля, малый кол-во принятых заказов

2. Оперативная доставка и хорошее послепродажное обслуживание

3.Принятые заказчиком чертежи и образцы

4. Низкое трение, износостойкость, процесс цементации и закалки, легкая замена

5.Профессиональный и опытный техник и инженер

6.Современное оборудование для зубчатых колес и валов

7. Обслуживание OEM (модель, число зубьев, наружный и внутренний диаметры, толщина)

Более чем 20-летний опыт работы в области автозапчастей шестерен, валов и деталей машин гидравлических патронов, Wenling Harst Machinery Co., ООО обладает зрелым оборудованием , современным оборудованием , , управлением производственными мощностями, контролем качества, исследованиями и разработками, выставочным опытом и рынком экспорта. Наши квалифицированные специалисты являются нашим ценным богатством и обеспечивают наше стабильное качество.

A: Какой продукт Harst Produce?

1. Детали машин (около 15 лет разработано и, наконец, введены в продажу), такие как высокоточный гидравлический патрон и его вспомогательный фланец, мягкая челюсть, жесткая челюсть, цилиндр, ползунок, фланец и т. Д.

2. Автомобильные детали (более 20 лет профессионального производства), такие как различные виды трансмиссии и дифференциалы в передачах и валу.

B: В чем преимущество Harst?

1. Завод эффективно и своевременно контролирует производство, качество и время доставки!

2.Современное оборудование с профессиональными навыками нашего технического специалиста и продуманным процессом и отделкой.

3. Настоящим мы гарантируем послепродажное обслуживание каждого клиента.

C: Как быстро найти нужный вам товар?

1.Поиск OEM на нашем веб-сайте напрямую

2.Отправьте нам электронное письмо с чертежом продукта или номером модели

90rofessional A.0003 : У нас есть 20-летний специальный опыт в производстве и экспорте передач.Наша импровизированная и передовая техника и квалифицированный техник обеспечат вам лучшее качество и определенно с нашей лучшей конкурентоспособной ценой.

B.Хороший материал и качество: Так как мы честный завод, мы рассчитываем и рассчитываем на долгое сотрудничество, поэтому материалу и качеству мы уделили большое внимание. И для качества мы обычно проверяем во время производства дважды, чтобы контролировать качество, и мы также можем проверить на машине

C. Нестандартные шестерни: Любые требования к нестандартным шестерням, мы приветствуем ваш чертеж или образцы, мы можем разработать для вас, какие шестерни вы хотите.

D. Лучшие услуги: Мы делаем все возможное, чтобы наши клиенты могли.

,

---

Смотрите также

• Сообщить о нарушении
• Термостат ваз 2112 16 клапанов
• В каких машинах есть система изофикс
• Таблица давления в шинах
• Как проверить колодки не снимая колеса
• Поставка на учет транспортного средства
• Эур принцип работы
• Как доехать из москвы до риги на машине
• Равнозначный перекресток правила
• Состав аккумуляторной батареи
• Плохо включается первая передача ваз 2110

Главная передача автомобиля ЗИЛ-130

Содержание:

• Двигатель на ЗиЛ. Автор темы Jack
• Как устроена коробка передач автомобиля ЗИЛ 130
  • Схема переключения
• Коробка отбора мощности КОМ.
  • Первичный вал
    • Вторичный вал
      • Промежуточный вал
• Коробка ЗИЛ -130 схема
• СИНХРОНИЗАТОР
• Возможные поломки КПП
• Самодельная техника и приспособления Автор темы Сергей
• Как работает коробка передач автомобиля данной марки
• Необходимость ремонта трансмиссии
• Проверка работы КПП

Двигатель на ЗиЛ. Автор темы Jack

Подскажите, встанет ли двигатель ЯМЗ-236 на зил-130 вместо бензиновой 8 и какую кпп и задний мост поставить??? .Просто есть задумка по постройке седельного тягача на длинной базе зил-130.

Andrey (Aias) 100% что влезет если кабина 131 стоит, родная 130 под вопросом, коробку лучше ставить мазовскую, а если найдешь кожух то лучше камазовскую с делителем.

Alexander (Socrates) Была разработка самого ЗИЛа. Был даже опытный образец сделан на базе ЗИЛ-130. Коробку дучше КАМАЗ с делителем, а задний мост либо КАМАЗ либо РАБА

Denis (Macario) Только не лопнет ли у тебя рама чЕрез пару тысяч.

Alexander (Socrates) Можно вариант продумать и с японским дизелем каким-нибудь. Он легче 236, а по мощности равны могут быть

Nikolay (Ffransis) ———————

Roman (Razanah) раньше в колхозах ставили дизеля от мтз-80 встаёт привосходно.

Alexander (Socrates) От МТЗ до сих пор двигатели ставят (Д-240; Д- 245).

236 тоже нормально встает если кабина нового образца.

Sergey (Obayana) Дмитрий, у меня товарищ делал не вышло.в130 не входит надо кадину 131 и облицовку, но двс надо поднять над рамой см на 6-7 и на рессорах см на10 под капотом места нет совсем поддон переделывать, кпп с маза, хфостовик высоко соединить с родным мостом проблема кардан на излом угол атаки более30 градусов, поставили задний мост с 131 слабый расматревался задний мост с камаза нона этом порэкт закончился, всё выбрасили и поставили 240 на родное кпп и мост но для седелки двс слабый 6 тонн ему тяжко и ещё на счет маздвс перед тежолый зад ведущий чуть снежок подьем мешина не едит, совет- НЕЗАМОРАЧИВАЙСЯ

Ruslan (Rayanna) 

Ivan (Haruka) Руслан, 236й движок влезет, но надо кабину поднимать, или оставлять Зиловский радиатор. Но с Зиловским неизвестно как с охлаждением будет при больших нагрузках

Alexey (Vanja) Как посадишь в раму, чем глубже тем лучше

Sergey (Obayana) Продам двигатель 2.0 10тыс.км. пробег, 135кобыл, бензин, с МКПП, раздаткой, полный привод, есть кардан, редуктор, проводы, кулоки, кулиса, педали, проводка и многое др.

Sergey (Obayana) Смд ставят.с дт 75 и комбайн нива.поёт с турбиной но скорость слаба

Ignat (Vikram) здорово ребята хотел узнать ваше мнение что если движ вареный на зил 130 на чем это может отразится подскажите кто в знает если не трудно

Ignat (Vikram) или это утиль уже

Groundhog (Justica) Продам мотор от w124 602 2.5 дизель со всем навесным. В навесное входит весь свап комплект, что бы поставить и завести, вплоть до всех патрубков и т д, + радиатор и выхлоп.цена 30 000р Мотор стоит на машине, можно завести. город СПБ

Kirill (Chuki) Но от кары мост не пойдет мазовский пойдет он потигавитей будет это сто пудов и тогда точьно будет зверь

Kirill (Chuki) Когда с места сьезжаешь нагрузка идет на задок а каровский такую нагрузку не выдержит ему шестерня порвет при сильной нагрузке так что ставе смело мазовский

Как устроена коробка передач автомобиля ЗИЛ 130

Volkswagen Passat Das graue Auto Бортжурнал Замена тросика переключения передач

Автомобили ЗИЛ 130 и 131 оборудуются трехходовой пятиступенчатой механической коробкой переключения передач. КПП этого транспортного средства позволяет водителю двигаться вперед на пяти скоростях и назад — на одной. Чертеж устройства вы сможете найти ниже. Как можно увидеть на схеме, коробка передач ЗИЛ 130 и 131 оборудуется двумя синхронизаторами инерционного действия, которые включают вторую и третью, а также четвертую и пятую.

Ведущий вал вместе с шестеренкой и зубчатым венцом для активации пятой (прямой) скорости установлен в картере на подшипниках.

Схема агрегата в разрезе со всеми обозначениямиОбозначение всех компонентов трансмиссии

Помимо этого, на кардане монтированы прямозубые шестеренки, предназначенные для активации реверсивного (заднего) хода и первой передачи. Также активацию этих режимов обеспечивает прямозубое зубчатое колесо шестеренка и компоненты синхронизаторов, установленные на шлицах вторичного шкива.

Кроме того, на вторичном валу монтированы и дополнительные шестеренки:

• для включения второй передачи;
• для активации третьего режима;
• для включения четвертого.

И эти зубчатые кольца при функционировании находятся в постоянном сцеплении с колесами, установленным на промежуточном диске. Блок реверсивного движения установлен на специальных роликовых подшипниках, которые находятся на оси в картере. Здесь они установлены достаточно надежно. Кардан блока заднего хода также работает в сцеплении с промежуточным шкивом посредством дополнительных колес.

Что касается внутренней части картера, то сюда заливается рабочая жидкость, поэтому эта часть всегда закрывается от попадания мусора и пыли. Здесь же установлен сам механизм для переключения. Следует отметить, что механизм переключения коробки на ЗИЛ 130 и 131 по своему принципу устроен так же, как и на ГАЗ 53.

Схема переключения

Схема переключения на КПП ЗИЛ 130 и 131 представлена ниже. В целом схема оригинальная, но если верить словам ЗИЛоводов, то к ней можно привыкнуть очень быстро.

Как переключается рычаг трансмиссии

Коробка отбора мощности КОМ.

Секвентальная кпп на ваз 2108. Коробка переключения передач

Ее название намекает на то- что она отбирает часть крутящего момента двигателя и передает его на специальные  механизмы. Это может быть гидронасос или навесное оборудование коммунальной техники. КОМ работает в тесной связке с коробкой передач, а включается из кабины транспортного средства. На это маленькое устройство ложится огромный объем нагрузок и работ.

Коробка отбора мощности

Поэтому его всегда стремятся сделать прочным и долговечным. Существует 2 типа КОМ зависимый и независимый от сцепления. Первый работает тогда,  когда двигатель работает на холостом ходу. Зависимый КОМ легкий их просто установить и почти не нужно обслуживать. Они монтируются на механической КПП и включается водителем из кабины. Независимая КОМ может работать как с механикой,  так и с автоматом.

Она устанавливается на бетоносмесителях, дорожноочистной технике,  сель-хоз машинах. Место прописки КОМ может стать КПП, раздаточная коробка, двигатель или пространство между двигателем и КПП. КОМ высокопрочный агрегат, но даже он может ломаться.

Зачастую поломки видны сразу, КОМ либо перестает нормально включаться, либо начинает громко шуметь. Проблемы решаются по разному, начиная простым затягиванием гаек и заканчивая полной разборкой КОМ. В любом случае без соответствующих знаний и навыков самостоятельный ремонт КОМ не рекомендуется производителем.

СМОТРИТЕ ВИДЕО

Первичный вал

Первичный вал ЗИЛ-130

Первичный вал изготовляется из стали 25 ХГМ, глубина нитроцементованного слоя 0,6…0,8 мм, твердость поверхностного слоя НRCэ 61…66, твердость сердцевины HRCэ 37…46.

Основные данные посадочных мест вала, допустимые износы шлицев, шеек и гнезд вала под подшипники, а также данные о шестернях.

Толщина зубьев прямоточных шлиц-5, 805…5, 855

Диаметр гнезда под роликовый подшипник — 43,980…44, 007

Диаметр шейки вала под шариковый подшипник — 60,003…60,023

Диаметр шейки конца вала — 24,975…24,995

Вторичный вал

Вторичный вал ЗИЛ-130

Вторичный вал изготовлен из стали 25 ХГМ, глубина нитроцементации 0,8…1,1 мм, твердость поверхностного слоя HRCэ 61…66, твердость сердцевины HRCэ 37…46.

Биение шеек вторичного вала относительно оси допускается не более 0,05 мм. Применение шеек к выкрошенным цементированным слоем усталостного характера не допускается.

Параметры шлицев шеек вторичного вала

Диаметр шейки переднего конца вала под роликовый подшипник — 29,939..29,960

Диаметр шейки под шариковый подшипник — 50,003…50,020

Диаметр шейки под втулку шестерни постоянного зацепления четвертой передачи — 47,003…47,020

Диаметр шейки под косозубую шестерню постоянного зацепления второй передачи — 60,920…60,940

Толщина зуба шлицевой части вала под синхронизатор:

                                          второй и третьей передач — 8,88…8,94

                                          четвертой и пятой передач — 10,90…10,95

                                        Толщина зуба шлицевой части вала под шестерню первой передачи — 10,88…10,94

                                         Толщина зуба шлицевой части вала под фланец — 5,99…5,94

Промежуточный вал

Промежуточный вал ЗИЛ-130

Промежуточный вал изготовлен из стали 25ХГМ, глубина нитроцементации 0,8…1,1 мм, твердость поверхностного слоя HRCэ 58…61, твердость сердцевины HRCэ 35…45.

Биение шеек промежуточного вала относительно оси допускается не более 0,04 мм. Неисправные шейки вала могут быть отремонтированы хромированием  с последующей их обработкой под номинальные размеры.

Вес коробки ЗИЛ-130 равен -98кг

Размеры сальников: 1 Первичного вала сальник 42х62х10  2 Вторичного вала сальник 58х8х16

Масло в коробку ЗИЛ-130 Тад-17  5,1 литра

СМОТРИТЕ ВИДЕО

https://youtube.com/watch?v=VWyLgqqriM4

Коробка ЗИЛ -130 схема

Что такое контрактная коробка передач

Перемещение шестерни ведомого вала вперед  включается первая передача. 2 передача включается перемещением муфты синхронизатора назад. Если переместить муфту синхронизатора вперед, то включится 3 передача. Перемещением муфты  2 синхронизатора назад включается 4 передача.  Если переместить муфту этого же синхронна вперед,  то включится 5 передача. Промежуточный вал в передаче крутящего момента не участвует. Задний ход включается перемещением шестерни 1 передачи до включения ее с блоком шестерни заднего хода.

Коробка передач, в которой изменение крутящего момента по величине производится за счет изменении передаточного числа.  Наибольшее распространение получили ступенчатая:

Схема переключения передач

коробки передач, где изменение передаточного числа осуществляется увеличением или уменьшением передаточного отношения зубчатых передач. Механизмы, которые изменяют в известных пределах передаточное число непрерывно, называются бесступенчатыми передачами.

» На автомобилях применяются бесступенчатые передачи следующих типов: гидравлические (Гидродинамические и гидрообъемные, иначе называемые гидростатическими), механические (фрикционные и импульсные) и электрические.

Наибольшее распространение в качестве бесступенчатых передач получили гидродинамические преобразователи-гидротрансформаторы, которые обычно устанавливаются в сочетании со ступенчатыми или планетарными коробками. Такие передачи называют гидромеханическими.

Ступенчатые коробки сравнительно просты ‚по конструкции и дешевле бесступенчатых передач, однако количество передаточных чисел у них ограниченное от трех до пяти.

На автомобилях повышенной проходимости и грузоподъемности число передач увеличивается благодаря применению дополнительной коробки передач. Крутящий момент будет тем больше, чем выше передаточное число шестерен, находящихся в зацеплении.

Схема КПП ЗИЛ-130

Ступенчатые коробки передач имеют принудительное  ручное управление, а планетарные и бесступенчатые,  в основном полуавтоматическое и автоматическое. Пятиступенчатая коробка передач показана на рис 131  Первичный (ведущий) вал 1 через сцепление соединяется с коленчатым валом двигателя. Вторичный (ведомый) вал является,  как бы продолжением первичного вала и расположен с ним на одной оси.

Один конец вторичного вала насажен на роликовый подшипник 10, установленный в конце первичного вала, поэтому вторичный вал может вращаться независимо от первичного; второй конец вала установлен в шариковом подшипнике 8.

На промежуточном валу 9 насажены шестерни. Все, они, кроме шестерни первой передачи, изготовлены отдельно и закреплены на нем шпонками. Для уменьшения шума при работе и повышения долговечности шестерни, находящиеся в постоянном зацеплении, выполнены косозубыми.

Особенностью конструкции коробки автомобиля ЗИЛ-130 является наличие шестерен постоянного зацепления на вторичном валу. Эти шестерни благодаря специальной обработке (фосфатированию) сопряженных поверхностей вала и шестерен их канавок для смазки установлены на валу без специальных втулок и подшипников.

Схема КПП

У  коробки передач типа МАЗ—500 игольчатые подшипники шестерен вторичного вала, находящихся в постоянном зацеплении, смазываются маслом …под давлением. Для этого против переднего конца промежуточного вала с внешней стороны картера коробки передач установлен шестеренчатый масляный насос, приводящийся во вращение от переднего конца промежуточного

вала.  Включение шестерен производится передвижением шестерни по шлицам вала, Но при этом неизбежен удар зубьев, так как окружные скорости шестерен разные. Для легкого и безударного переключения передач ‚необходимо, чтобы окружные скорости шестерен, вводимых в зацепление, были одинаковыми.

Окружная скорость шестерни зависит от числа оборотов вала, на котором она установлена, и от ее диаметра: чем больше диаметр шестерни и число оборотов вала, тем больше ее окружная скорость. Для выравнивания окружных скоростей шестерен перед вводом их в зацепление применяют особый механизм синхронизатор, который обеспечивает их бесшумное и безударное включение.

СИНХРОНИЗАТОР

Синхронизаторы обеспечивают бесшумность при включении. Разница в частоте вращения муфты синхронизатора и включении шестерни выравнивается плавно благодаря возникающей между ними силе трения. Механизм переключения КПП имеет фиксирующее устройство оно удерживает стержни переключения в требуемом положении.

Синхронизатор ЗИЛ-130

Синхронизатор автобусов ЛАЗ-695, ЛАЗ-697 и автомобиля ЗИЛ-130 (рис. 132) работает следующим образом.

При перемещении муфты 11 влево с помощью вилки переключения коническое бронзовое кольцо  передвинется вместе с ней и прижмется к конической поверхности шестерни 1. Конические кольца 7 и муфта ]] связаны между собой не жестко, а через три фиксирующих пальца 5 с шариками и пружиной. Шестерня 1 и кольца 7 вращаются с разной окружной скоростью. До тех пор, пока за счет силы трения эти скорости не сравняются, муфта 11 будет смещаться (рис. 132, б).

Синхронизатор ЗИЛ-130

Оба бронзовых кольца 7 жестко связаны друг с другом при помощи пальцев 12. Муфта 11 будет передвигаться до того момента, пока коническая поверхность 10 муфты не упрется в коническую поверхность 9 пальца (рис. 132, а и г). Когда же скорости колец 7 синхронизатора и конуса шестерни 1 выравняются, палец 12 расположится по центру отверстия муфты 11, блокирующие конические поверхности разъединятся (рис. 132, в и д), и муфта продолжит свое смещение. Ее наружные зубья 13 войдут в зацепление с внутренними зубьями шестерни вала 1,  которая, таким образом, соединится с помощью синхронизатора с ведомым валом 14.

Возможные поломки КПП

Определить имеется ли поломка КПП или нет возможно по характерным звукам. Признаки неполадок:

• возникновение сильного шума;
• самопроизвольная активизация передач;
• течь масла.

В случае появления сильного шума со стороны раздаточной коробки, целесообразно проверить состояние шестерен, подшипников. Данные элементы подлежат замене. При износе зубьев водитель может столкнуться с такой проблемой, как самопроизвольное включение передач

Обращать внимание нужно на состояние уплотнительных элементов. При продолжительной эксплуатации транспортного средства они быстро теряют свои рабочие свойства

Это является причиной того, что будет отмечаться течь жидкости. Проверке подлежат мембрана в пневмокамере, крепления.

Самодельная техника и приспособления Автор темы Сергей

здраствуйте подскажите как сделать на зил 131 блокировку мостов включаемую и выключаемую зарание благодаен

Серега (Dakheel) завари диф и поставь хабы! или поищи готовую заводскую

Сергей (Fychan) это не выход

Владимир (Roly) Куда вы хотите загнать 131 на блокировках? Если он сядет на мосты, то и блокировка не поможет, а достать его от туда…. .

Сергей (Fychan) да  но с блокировкой он бы шел намного веселее и увереннее и меньше бы застрявал

Владимир (Roly) Если вы его всадите на блокировках, то чем доставать будете? Выверните ему все внутренности. Это же не ГТС

Анатолий (Boulos) У него и без блокировок средний редуктор рвет!

олег (Katleen) …мосты или редуктора от зил 4334, с блокировкой дифа-привод пневмо!!!!!!!!!!

Пётр (Ditrik) Лучшая блокировка это лебедка испытано лишь бы было за что зацепиться У меня Зил 131 с двигателем от Бычка идет очень хорошо по грязи он по сравнению с бензиновым малооборотистый я сам ставил

Анатолий (Boulos) Можно обойтись лебедкой на крайний случай

Виктор (Friedegunde) Здравствуйте! Я сейчас пытаюсь поставить на 131 дизель от бычка. Хотел бы узнать как родной поддон становится или нет?

Пётр (Ditrik) Виктор ставь не заморачивайся все подходит единственное что придется переделать привод газа движок Бычка как там и стоял глушак еще нужно переделать и КПП если есть Бычка ставь ее а если нет то на Зиловской укорачивай первичный вал гдето на 50мм если что еще будет нужно обращайся помогу по лесу ездить дури хватает и нижний патрубок я делал вставлял один в другой разные диаметры а так все подойдет

Виктор (Friedegunde) у меня кпп зил 131. разве она отличается от кпп бычка? картер сцепления я взял с 131

Владимир (Roly) кпп — бычок и кпп зил-131 разные вещи  !!! у меня на газ-66 двиг д-245 и коробка с бычка скорость макс 90 км, ч,,,,  поставил коробку со 131 скорость пропала макс 65-70 км, ч      а с виду они одинаковые!!!!

олег (Katleen) У БЫЧКА 5 ПОВЫШЕННАЯ А ЗИЛА 130 131 ПРЯМАЯ)

Виктор (Friedegunde) А длина первичного вала отличается?

Владимир (Roly) бычковский пер вал короче

Виктор (Friedegunde) Спасибо!

Владимир (Roly) Да незашто!!!

Сергей (Fychan) 

Сергей (Fychan) Это польский автомобиль STAR 660, аналог ЗИЛ 157 вот на нем стоят все мосты с блокировкой дифференциала, которая включается воздушной камерой типа тормозной.А так мосты полностью скопированы с ЗИЛ 157. Сьездите ы Польшу и вопрос решен по блокировке.

Задняя передача — ЗИЛ 41052 — YouTube

Больше тест-драйвов каждый день — подписывайтесь на канал — Присоединяйтесь к АВТО ПЛЮС …

Раздаточная коробка автомобиль ЗИЛ 131: техническое …

Чтобы быть уверенным в автомобиле ЗИЛ 131 раздаточная коробка … Передний мост имеет электропневматическое включение. … Сам картер коробки сделан из чугуна, он разъемный, задняя часть …. половина ведомых валов имеют одинаковую угловую скорость, а другая … Сцепление на ЗИЛ 130.

Как работает коробка передач автомобиля данной марки

При активации первой скорости на КПП автомобиля модели 130 и 131 зубчатое колесо начинает перемещаться по канавкам и попадает в зацепление с карданом первого режима КПП на промежуточном валу. В данном случае крутящий момент начинает переходить от первичного шкива посредством шестеренок и других вспомогательных элементов на вторичный диск. Показатель передаточного числа составляет 7.44.

Когда автомобилист включает вторую скорость, муфта, установленная на синхронизаторе, начинает воздействовать на зубчики шестеренки этой передачи. В результате того, что этот компонент уже функционирует с компонентов промежуточного зубчатого колеса, то крутящий момент начинает переходить от первичного элемента на вторичный. При этом момент проходит через все колесики с зубьями, а также кардан синхронизатора. В данном случае показатель передаточного числа составит 4.1.

В том случае, когда водитель активирует третью скорость, диск синхронизатора перестает воздействовать на детали и элементы второй передачи. Муфта будет переходить по шлицам и попадает в сцепление с компонентом третьего режима КПП моделей 130 или 131. А этот элемент, в свою очередь, уже сцеплен с колесом третьей скорости промежуточного кардана. Таким образом, крутящий момент начинает переходить от ПВ посредством вспомогательных элементов и сцепления на вторичный шкив. Показатель передаточного числа составляет 2.29.

При активации четвертого режима, начинает функционировать соответствующий синхронизатор. Муфта этого компонента будет перемещаться и сцепится с шестернями соответствующего режима КПП, который, в свою очередь, уже сцеплена с колесом ПВ. В принципе, процесс перемещения крутящего момента является идентичным описанному выше — момент поступает на вторичный шкив. Здесь показатель передаточного числа будет равен 1. 47.

Затем, когда автомобилист решит включить пятый режим, муфта синхронизатору сцепится с соответствующим диском четвертой скорости. Далее, перемещаясь посредством движения зубчиков на ПВ, муфта соединяет оба диска в один и уже он начинает перемещение. В данном случае она осуществляется на кардан модели 130 или 131. Показатель передаточного числа будет равен 1.

В целом процесс активации заднего хода является идентичным тем, которые были описаны выше. Только в этом случае крутящий момент будет передаваться от ПВ на вторичный через все шесть шестеренок, а коэффициент передаточного числа составит 7.09. Как вы видите, принцип работы агрегата в целом не особо сложный и достаточно схож с традиционной механической трансмиссией, разница заключается только в отдельных моментах.

Необходимость ремонта трансмиссии

Признаки поломки коробки ЗИЛ 130:

появление характерного гула во время езды. При этом нужно осмотреть состояние подшипников, шестерни передач;

https://youtube. com/watch?v=VWyLgqqriM4

• слышны посторонние звуки из МКПП. Как правило, из-за износа стопорных колец;
• отмечается затрудненное переключение передач. Данное проявление может указывать на пониженное количество трансмиссионного масла.
• отказ включения передачи. При этом нужно проверить состояние сцепления, шестеренки;
• стала чувствоваться вибрация на конкретной скорости (целесообразно проверить крепление КПП, кардана, осмотреть подшипник).

Рабочая жидкость заливается во внутреннюю часть картера

Когда происходит разборка коробки передач важно не допускать попадания в нее грязи. В противном случае может появиться заедание зубчатых колес, относящихся к ведомому валу

Проверку уровня масла и его доливку следует во время прохождения ТО-2. Для промывки КПП нельзя применять керосин, следует использовать специальную промывочную жидкость. Только после этого в картер заливается свежее масло.

Проверка работы КПП

Для проведения проверки работы КПП рекомендуется использовать специальный стенд (рис. 7, а). Привод и устройство для создания нагрузки смонтированы на сварной раме 13 вместе с емкостью 11 для масла. С помощью гидравлического регулятора 9, установленного на крышке, измеряется величина нагрузки. С помощью зажимов-эксцентриков 3 КПП, которую требуется проверить, фиксируют к кронштейну 4.

Рис. 7. Специализированный стенд с гидравлическим нагрузочным устройством для приработки и испытания коробок передач: а – общий вид; б – гидравлический регулятор нагрузки

К электродвигателю 1 через муфту 2 подключается ведущий вал. С помпой с помощью карданного вала 6 соединен вал КПП, а помпа, в свою очередь, трубкой соединена с емкостью для масла. Гидравлический регулятор (манометр) соединен с нагнетательным трубопроводом 8. По показателям гидравлического регулятора 12 производится контроль нагрузки, которую создает гидротормоз.

В технологическое отверстие в корпусе 1 регулятора (рис. 7, б) вводится стальная гильза 5 (отверстие сквозное). В гильзе размещается пробка 6 из закаленной стали, у которой внутри есть канал. От помпы по этому каналу осуществляется подача масла, предварительно пройдя через переходник 9 на торце корпуса. У шипа, который находится на другой торцевой части, есть рукоятка 3. Для того, чтобы поставить пробку в положение, которое будет соответствовать определенной передаче, используется фиксатор. Определяется требуемое положение рукоятки при проведении проверки работы КПП с помощью градуированного диска 2, находящегося ниже рукоятки.

В одном из семи каналов, соединяющий гильзу и пробку, установлен предохранительный клапан. Функция клапана – предохранять систему в случаях, когда давление масла превышает допустимое значение. В остальных каналах, которые соединяют пространство пробки и проходят перпендикулярно оси, установлены жиклеры 7 и кольца 8. Сечения жиклеров подбирают при настройке стенда.

Каналы закрыты пробками 11 с отверстиями – по ним масло сливается в емкость. Для того, чтобы проверить работу КПП на определенной передаче, поворачивается рукоятка 3. Так создается сопротивление равное нагрузке по ТУ.

Проверка работоспособности каждой КПП, которая была собрана, проводится на стенде в обязательном порядке. Замена трансмиссионного масла производится перед каждой проверкой.

Таблица 2

Режим испытания коробки передач

Условия испытания	Тормозной момент на ведомом валу, кГм	Продолжительность, мин
Испытания без нагрузки при переменных оборотах ведущего вала от 750 до 3000 об/мин на всех передачах	—	На каждой передаче при максимальных оборотах не более 2 – 3 мин
Испытания под нагрузкой при переменных оборотах ведущего вала от 750 до 3000 об/мин на: первой передаче второй передаче третьей передаче четвертой передаче пятой передаче передаче заднего хода	10,0 10,0 10,0 6,0 4,0 10,0

При проведении проверки могут быть обнаружены дефекты, которые затем нужно устранить. К ним нужно отнести:

• сбои при переключении передач;
• самопроизвольное включение/выключение шестерен;
• появившийся звук, когда вилки касаются поверхностей пазов;
• появившиеся звуки ударов – признак неправильного монтажа шестерен;
• небольшие протечки масла там, где есть соединения.

Переключение 2, 3, 4 и 5 передач производится без отключения электродвигателя. Так проверяется работа синхронизаторов. Переходы от низшей к высшей передаче и в обратную сторону не должны производить шумов.

Коробка передач ЗИЛ-130: устройство, характеристики и принцип работы

Общее устройство трансмиссии автомобиля зил-131

Задний и средний мосты автомобиля — ведущие.

Передний мост — управляемый и ведущий.

Устройство заднего и среднего мостов показано на рис. 1.

Коробка передач ЗИЛ-131

Коробка передач механическая, трехходовая, имеет пять передач для движения вперед и одну — для движения назад. Пятая передача прямая. Коробка передач снабжена двумя синхронизаторами инерционного типа для включения второй и третьей, четвертой 11 пятой передач.

Техобслуживание мостов ЗИЛ-131

Необходимо регулярно добавлять смазку в мосты и заменять ее, как указано в карте смазки.

Конструкция и ремонт коробки отбора мощности ЗИЛ-131

Коробка отбора мощности (рис 1) реверсивная, служит для привода лебедки и устанавливается на фланец люка коробки передач.

Ведущий блок 16 зубчатых колес и промежуточное зубчатое колесо 13 установлены на неподвижных осях 11 и 14 на роликовых подшипниках 17

Конструкция и ремонт лебедки автомобиля ЗИЛ-131

На автомобиле установлена лебедка, предназначенная для самовытаскивания автомобиля при преодолении труднопроходимых участков пути, а также для оказания помощи другим застрявшим в пути автомобилям

Регулировка шкворней и ступиц ЗИЛ-131

Регулировка подшипников шкворней

Подшипники шкворней поворотного кулака переднего ведущего моста регулируются с предварительным натягом

Конструкция раздаточной коробки ЗИЛ-131

Раздаточная коробка механическая, имеет две передачи.

Передаточное число первой передачи 2,08, второй передачи 1,0

Регулировка шестерен редукторов ЗИЛ-131

Конические роликоподшипники вала ведущей конической шестерни редуктора регулируются с небольшим предварительным натягом; осевой зазор не допускается.

Сцепление автомобиля ЗИЛ-131

Сцепление автомобиля ЗИЛ-131 однодисковое, сухое, установлено в литом чугунном картере 8.

Кожух 9 сцепления закреплен на маховике 2 коленчатого вала 1 восемью центрирующими (специальными) болтами 23

Конструкция карданной передачи ЗИЛ-131

Карданная передача автомобиля состоит из четырех карданных валов: основного между коробкой передач и раздаточной коробкой, привода среднего моста между раздаточной коробкой и редуктором среднего моста, привода заднего моста между редукторами среднего и заднего мостов и привода переднего моста между раздаточной коробкой и редуктором переднего моста.

Основные особенности устройства силового агрегата и трансмиссии ЗИЛ-131

ЗИЛ-131- отечественный трехосный грузовой автомобиль повышенной проходимости. Выпускался заводом имени Лихачева с 1966 по 2002 г. Основная часть выпускаемых машин шла для армейских нужд. Автомобиль содержал много полезных и прогрессивных для того времени технических решений.

Порядок работы цилиндров ЗИЛ-131

На грузовике применялся карбюраторный V-образный, восьмицилиндровый двигатель, с зажиганием на основе электронного коммутатора.

Распределительный вал двигателя и система зажигания обеспечивают следующий порядок работы цилиндров ЗИЛ-131: 1-5-4-2-6-3-7-8. Отдача мощности двигателя не менее 150 л.с., при оборотах 3200 в минуту.

Схема переключения коробки передач ЗИЛ-131

На автомобиле применяется пятискоростная механическая коробка перемены передач (КПП).

На всех скоростях коробки кроме первой передачи и заднего хода имеют синхронизаторы. Переключение скоростей ЗИЛ-131 производится рычагом, расположенным на верхней крышке КПП.

Передаточные отношения КПП:

• первая – 7,44;
• вторая – 4,10;
• третья – 2,29;
• четвертая – 1,47;
• пятая – 1,00;
• задний ход – 7,09.

Первая передача коробки применяется только при начале движения в условиях бездорожья и находится на одном «плече» с задним ходом. Сделано это для «раскачки» автомобиля, завязшего в грязи или рыхлом снегу, путем быстрого попеременного включения первой скорости и заднего хода.

Схема переключения КПП ЗИЛ-131 представлена ниже.

Сухой вес коробки передач ЗИЛ-131 около 100 кг.

Сцепление

Сцепление ЗИЛ-131 однодисковое, сухое, герметизированное, надежно работающее в условиях преодоления бродов. Привод отключения и включения сцепления механический, рычажный от педали водителя в кабине.

КПП в трансмиссии ЗИЛ-131 через карданный вал передает поток мощности на раздаточную коробку (РК) или на профессиональном сленге «раздатку».

Как устроена коробка передач автомобиля ЗИЛ 130?

Автомобили ЗИЛ 130 и 131 оборудуются трехходовой пятиступенчатой механической коробкой переключения передач. КПП этого транспортного средства позволяет водителю двигаться вперед на пяти скоростях и назад — на одной. Чертеж устройства вы сможете найти ниже. Как можно увидеть на схеме, коробка передач ЗИЛ 130 и 131 оборудуется двумя синхронизаторами инерционного действия, которые включают вторую и третью, а также четвертую и пятую.

Ведущий вал вместе с шестеренкой и зубчатым венцом для активации пятой (прямой) скорости установлен в картере на подшипниках. Кроме того, в расточке самого шкива вмонтирован цилиндрический роликовый подшипник, а на него, в свою очередь, опирается вторичный шкив. Промежуточный вал в коробке ЗИЛ 130 и 131 монтирован в нижнем отсеке картера. На этом валу установлена еще одна шестеренка, которая находится в регулярном зацеплении с диском первичного вала (ПВ). Здесь же разработчики моделей 130 и 131 решили установить и колесики второй, третьей и четвертой скоростей.

Устройство раздаточной коробки ЗИЛ-131

Раздаточная коробка ЗИЛ-131 преобразует и распределяет крутящий момент, получаемый от КПП к переднему и задним мостам, и, в конечном счете, к колесам грузовика.

Активация переднего привода возможна в ручном или автоматическом режиме. Раздатка ЗИЛ-131 также имеет возможность включения пониженной передачи с коэффициентом 2,08 при движении в особо тяжелых условиях – рыхлый снег, раскисшая почва, бездорожье. При этом крутящий момент, передаваемый раздаткой на приводы колес, увеличивается вдвое, что позволяет не перегружать мотор и агрегаты трансмиссии при движении в тяжелых дорожных условиях.

Раздаточная коробка двухвальная с косозубыми шестернями. Корпус раздатки отлит из чугуна. В конструкцию коробки входят задняя и верхняя крышки.

При необходимости на верхнюю плоскость раздатки монтируют коробку отбора мощности (КОМ). Она служит для подачи мощности от мотора автомобиля различным агрегатам и устройствам, входящим в состав специальных машин на базе ЗИЛ-131.

Внешний вид раздатки Зил-131:

• сверху крышка, прижатая к корпусу 8 гайками, закрывающая посадочное место для установки ком;
• в центре фланец ведущего вала раздатки;
• внизу справа фланец привода переднего ведущего моста зил-131;
• внизу слева пневматическая камера включения переднего привода;
• справа на одном уровне с ведущим фланцем раздатки штоки управления прямой и пониженной передачами.

Раздатка ЗИЛ-131, вид сзади:

• вверху слева видны штоки управления включения прямой и пониженной скорости;
• вверху справа крышка с восемью гайкам закрывает фланец подключения коробки отбора мощности зил-131;
• внизу справа тормозной барабан стояночного тормоза, совмещенный с фланцем для крепления кардана привода задних мостов;
• слева маслозаливное отверстие раздатки с четырехгранной резьбовой пробкой.

Вид раздаточной коробки ЗИЛ-131 «в разрезе» можно увидеть на иллюстрации.

Режимы работы раздатки

Есть несколько основных режимов.

Активирована прямая (вторая) передача

Режим предназначен для движения грузовика по дорогам с твердым покрытием.

Рычаг управления РК переводится в заднее крайнее положение. При этом крутящий момент от карданного вала КПП через фланец (9) практически без механических потерь передается с ведущего вала (15) на вторичный вал привода задних мостов (22). Все шестерни коробки вращаются свободно. Передний мост отключен.

На опасных участках дороги водитель с помощью электрического тумблера (включателя на панели управления в кабине) может активировать привод переднего моста. При этом включится пневмоэлектроклапан, а сжатый воздух поступит в пневматическую камеру (8), которая выдвинет вперед шток управления. Шток, в свою очередь, сдвинет вилку (32) включения переднего моста и через ведущую (21) и ведомую (2) шестерни прямой передачи, каретку зубчатой муфты (35), крутящий момент поступит на фланец (6) раздатки, далее к переднему приводу грузовика. На панели приборов загорится лампа – индикатор включения привода.

ГАЗ 53 » Электрооборудование » Предохранители

Предохранители защищают следу­ющие цепи:

левый типа ПРЗ15 на 15 А — цепи приборов, электродвигателя отопите- ля, указателей поворота и звукового сигнала.

правый типа ПР2-Б на 20 А — цепи освещения.

На пульте управления предпуско­вым подогревателем установлен пре­дохранитель типа ПР2-Б, который за­щищает цепи подогревателя.

Устройство термобиметаллическо­го предохранителя с возвратной кноп­кой показано на рис. 1.

Основная часть предохранителя — биметаллическая пластина 3, имею­щая небольшую сферическую выпук­лость. На концы пластины приварены контакты, средняя часть пластины упирается во втулку центрального стержня, за счет чего прижимает кон­такты к выводам. Тот слой металла биметаллической пластины, который обладает большим коэффициентом линейного расширения, расположен со стороны контактов.

Если система, которую предохра­нитель защищает, исправна, то через предохранитель идет ток нормальной силы и его контакты постоянно замк­нуты.

Как только сил а тока в цепи превы­сит расчетную величину (например, при коротком замыкании), биметал­лическая пластина сильно нагреется и резко выгнется по сфере в обратную сторону, контакты разомкнутся и ток прекратится.

Для включения предохранителя имеется возвратная кнопка 4, при на­жатии на которую биметаллическая пластина займет первоначальное по­ложение, контакты вновь замкнутся,и ток в цепи восстановится. Если замы­кание в цепи не устранено, то предо­хранитель вновь выключается.

Включать предохранитель следует только после устранения неисправно­сти в цепи. Включение предохраните­ля при неустраненной неисправности может привести к выходу из строя предохранителя.

Задерживать пальцем возвратную кнопку не рекомендуется. Предохра­нитель должен отключаться через 10— 25 с при 150 %-ной перегрузке.

Содержание материала

ГЕНЕРАТОР ПЕРЕМЕННОГО ТОКА Г250-И1 ЭЛЕКТРООБОРУДОВАНИЯ АВТОМОБИЛЯ ЗИЛ-131А

1 — вентилятор охлаждения обмоток генератора и блока выпрямителей 2 — вал ротора генератора 3 — передняя крышка генератора 4 — изоляция обмотки статора 5 — полюсные наконечники ротора 6 — трехфазная обмотка статора 7 — плюсовая контактная пластина вентилей 8 — корпус блока выпрямительных кремниевых диодов 9 — медное контактное кольцо ротора 10 — концевые выводы обмотки катушки возбуждения ротора 11 — алюминиевые ребра радиатора охлаждения блока вентилей 12 — кронштейн крепления генератора 13 — плюсовой клеммовый болт для подключения потребителей выпрямленного (постоянного) тока 14 — вентиляционное окно в крышке 15 — крышка заднего подшипника 16—изоляционная втулка контактного кольца 1 7 — щетки генератора 18 — щеткодержатель 19 — штекер положительной щетки, изолированный от «массы» 20 — винт «массы» (минус генератора) 21 — задняя крышка генератора 22 — крышка щеткодержателя 23 — пружина щетки 24 — болт крепления крышки 25 — вывод отрицательной щетки, соединенной с «массой» 26 — стяжной винт крышек и пластин статора 27 — крайняя утолщенная пластина статора 28—набор пластин статора 29 — катушка обмотки возбуждения ротора 30—крышка переднего подшипника 31 — шкив привода генератора 32 — минусовая медная контактная пластина вентилей 33 — винт подключения вентилей на «массу» 34 — вывод вентиля с положительным потенциалом 35 — вывод вентиля с отрицательным потенциалом 36 — болт блока вентилей для подсоединения фазного вывода 37 — винт крепления блока выпрямителей 38 — диск кристаллов электроннодырочного перехода 39 — диод кремниевого выпрямителя с положительным потенциалом 40 — изоляционная мастика 41 — диодный вывод (лепесток) 42 — диод кремниевого выпрямителя с отрицательным потенциалом 43 — латунное основание вентилей

Блок выпрямительных кремниевых диодов ВБГ-1

Основные данные. Трехфазный генератор Г250-И1 переменного тока предназначен для работы в однопроводной системе электрооборудования автомобилей с полупроводниковым регулятором напряжения РР350-А и подключением отрицательного вывода на «массу».

Генератор Г250-И1 двенадцатиполюсный, синхронный, с блоком выпрямительных кремниевых диодов ВБ-1, защищенного исполнения, с проточной вентиляцией, напряжением 12 в с номинальным током нагрузки 28 а (максимальный 40±5 а).

Напряжение 12,5 в (при 20я С) достигается при 900 об/мин без нагрузки, а при нагрузке в 28 а — при 2100 об.мин. Сопротивление обмотки возбуждения 3,7 ома ± 5%

БЕСКОНТАКТНЫЙ РЕГУЛЯТОР НАПРЯЖЕНИЯ РР350А АВТОМОБИЛЯ ЗИЛ-131А

1 — гнездо подсоединительного разъеме от генератора автомобиля 2 — резистор К1 марки МЛТ-0,5—300 ом ±10% 3 — основная панель блока №2 4 — резистор Км марки МЛТ-1 — 220 ом ± 10% 5 — диод Д, марки КД202-В 6 — диод Д4 марки КД202-В 7— панель диодного блока 8 — диод Д2 марки КД202-Г 9 — панель блока № 1 транзисторов 10 — входной транзистор Т1 марки П302 11 — нерегулируемые резисторы R10

марки МЛТ-0,25—51 ом ±5 % 12 — стабилитрон Дст (Д1) марки Д808 13 — резистор R3 марки МЛТ-0,5—220 ом±5% 14 — усилительный транзистор Т2 марки П214-В 15 — резистор R4 марки МЛТ-0,5—100 ом ±5% 16 — резистор R5 марки МЛТ-0,5—390 ом±5% 17 — резистор R6 марки МЛТ-0,5—ЗК±5% 18 — терморезистор Rtмарки ММТ-1 —1К 19 — регулирующий транзистор Т3 марки П217

СХЕМА ЭЛЕКТРООБОРУДОВАНИЯ АВТОМОБИЛЯ ЗИЛ-131А 1 —включатель ВК318 «массы» 2 — аккумуляторная батарея 3 — передний подфарник ПФ101-Б 4 — фара ФГ122-И 5— стартер СТ130-А1 6 — тяговое реле РС14-Г стартера 7 — включатель ВК13-Б сигнала торможения 8 — реле РС513 клапана включения переднего моста 9 — кнопочный предохранитель 10 — транзисторный коммутатор ТК102 11 —добавочное сопротивление СЭ107 12 — катушка Б114 транзисторной системы зажигания 13 — датчик ТМ100 указателя температуры охлаждающей жидкости 14 — вспомогательное реле РС502 стартера 15 — датчик ТМ102 аварийного перегрева жидкости в радиаторе 16—звуковой сигнал С44 17 — свеча зажигания А15-Б или А15-С 18 — распределитель зажигания Р4-Д 19 — прерыватель распределителя 20 — электродвигатель отопителя 21 — дополнительное сопротивление 22 — подкапотная лампа 23 — генератор Г250-И1 24 — регулятор напряжения РР350-А 25 — блок из двух предохранителей 26 — центральный переключатель света 27 — электродвигатель МЭ11 вентилятора кабины 28 — датчик БМ117-А указателя уровня топлива в правом баке 29 — фонарь освещения кабины 30 — включатель освещения фонаря 31 — переключатель клапана включения переднего моста 32 — переключатель электродвигателя отопителя 33 — включатель электродвигателя вентилятора кабины 34 — переключатель датчиков указателя уровня топлива 35 — включатель плафона кабины 36 — кнопка звукового сигнала 37 — щиток приборов КП206 38 — манометр МД233 давления воздуха в шинах 39 — переключатель П105-А указателей поворота 40 — прерыватель РС57 указателей поворотов 41 — ножной переключатель П53-Б света фар 42 — включатель зажигания ВК21-Е 43 — датчик БМ117-А указателя уровня топлива в левом баке 44 — задний фонарь ФП101 45 — штепсельная розетка прицепа 46 — штепсельная розетка на раме 47 — штепсельная розетка на ящике тента 48 — плафон ПК201 освещения кабины 49 — электромагнит клапана включения переднего моста 50 — микровыключатели сигнализации об автоматическом включении переднего моста 51 —задний фонарь ФП101-Б

СХЕМА КОНТАКТНО-ТРАНЗИСТОРНОЙ СИСТЕМЫ ЗАЖИГАНИЯ АВТОМОБИЛЯ ЗИЛ-131А

1 — аккумуляторная батарея 6-СТ-81-ЭМСЗ 2 — включатель «массы» ВК318 3 — защелка отключения батареи от «массы» 4 — рукоятка включения цепи батареи на «массу» 5 — замок зажигания ВК21-Е 6 — амперметр 7 — транзисторный коммутатор ТК102 8 — тяговое реле включения стартера 9 — стартер СТ130-А1 10 — сопротивление R1 =0,52 ом 11 —сопротивление R2 =0,52 ом 12 — блок добавочных сопротивлений СЭ107 13 — вторичная обмотка катушки зажигания (КЗ) 14 — первичная обмотка КЗ 15 — корпус катушки зажигания Б114 16 — рычажок прерывателя 17 — стопорный винт стойки неподвижного контакта 18 — контакты прерывателя 19 — клемма Р провода тока управления транзистором 20 — кулачок прерывателя 21 — подвижный диск прерывателя 22 — корпус вакуумного регулятора 23 — корпус распределителя зажигания Р4-Д 24 — тяга вакуумного регулятора 25 — регулировочные гайки октан-корректора 26 — регулировочный эксцентриковый винт

Предохранители служат для защиты электрооборудования от выхода из строя при коротких замыканиях в цепях.

Читать дальше: Нужна ли медсправка на замену водительского удостоверения

На автомобилях применяют плавкие и термобиметаллические предохранители. Плавкие предохранители рассчитаны на определенную силу тока и изготовлены из медной проволоки. После перегорания плавкой вставки необходимо устранить причину, вызвавшую перегорание, и поставить запасную вставку. Однако чаще всего применяются термобиметаллические предохранители, которые от нагрева при перегрузке цепи прогибаются и размыкают ее.

Термобиметаллические предохранители бывают двух типов: 1) предохранители, прерывающие цепь и автоматически замыкающие ее вновь; 2) предохранители с принудительным замыканием (кнопочные).

Рекламные предложения на основе ваших интересов:

Предохранитель с автоматическим замыканием сохраняет контакты в замкнутом состоянии под действием упругих свойств биметаллической пластины. При прохождении через предохранитель тока силой, превышающей допустимую, нагрев биметаллической пластины усиливается настолько, что она, деформируясь, размыкает контакты. После остывания пластина принимает первоначальную форму и вновь замыкает контакты. Пока короткое замыкание не устранено предохранитель будет периодически размыкать и замыкать цепь, ограничивая среднюю величину силы тока.





Рис. 1. Термобиметаллические предохранители: а — с автоматическим замыканием; б — с принудительным замыканием; 1 — клеммы; 2 — стальные пластины; 3 — изоляционная бумага; 4 — контакты; 5 — биметаллическая пластина: 6 — корпус: 7 — кнопка; 8 — контргайка; 9 — регулировочный винт

Предохранитель с принудительным замыканием после срабатывания включается в цепь нажатием на кнопку. При силе тока, превышающей допустимую величину, биметаллическая пластина, нагреваясь, резким щелчком выгибается и размыкает контакты; при этом пластина остается в положении, показанном на рис. 76, б пунктиром. После устранения короткого замыкания пластина возвращается в первоначальное положение нажатием на кнопку.

В кабине автомобиля ГАЗ -66 на левой стойке установлены три термобиметаллических предохранителя с принудительным замыканием. Верхний предохранитель на 15 А включен в цепь контрольно-измерительных приборов, электродвигателей отопи-телей кабины и указателей поворота. Средний предохранитель на 10 А включен в цепь электродвигателя стеклоочистителя, звукового сигнала, подкапотной лампы и переносной лампы. Нижний предохранитель на 20 А включен в цепь приборов освещения.

Читать дальше: Чем смазать петли дверей автомобиля

В электрическую цепь управления пусковым подогревателем двигателя включен термобиметаллический предохранитель на 20 А, установленный на съемной панели пола кабины.

В системе электрооборудования автомобиля ЗИЛ -131 установлены: — биметаллический предохранитель на 20 А с автоматическим замыканием в цепи наружного освещения и ламп освещения приборов, расположен на центральном переключателе света; — предохранитель на 20 А с автоматическим замыканием для цепей звукового сигнала и переносных ламп; установлен на отдельной панели за щитком кабины слева; — блок предохранителей с автоматическим замыканием (два предохранителя на 6 А каждый) в цепях питания электродвигателя отопителя, контрольно-измерительных приборов и прерывателя указателей поворота; установлен на той же панели, что и предохранитель звукового сигнала.

В системе электрооборудования автомобиля «Урал-375Д» применены: — предохранитель на 20 А с автоматическим замыканием в цепи приборов наружного освещения, электродвигателя отопителя кабины и переносной лампы, розетка которой находится в кабине, расположен на центральном переключателе света; — блок плавких предохранителей,- состоящий из трех вставок на 10 А каждый; расположен под капотом на передней панели кабины. Верхняя вставка № 1 включена в цепь контрольно-измерительных приборов; средняя вставка № 2 — в цепь звукового сигнала и штепсельной розетки переносной лампы, установленной на кузове; нижняя вставка № 3 — в цепи задних фонарей.

Неисправности и техническое обслуживание системы освещения и сигнализации

К характерным неисправностям системы освещения можно отнести: — полный или частичный отказ в работе отдельных ламп освещения; — частое перегорание нитей ламп; — -отказ в работе всех приборов освещения; — -нарушение регулировки света фар.

Причинами отказа могут быть: обрыв цепи, окисление или плохой контакт в соединениях цепи, перегорание нитей отдель ных ламп, а также короткое замыкание проводов на массу. Для обнаружения причины неисправности необходимо переключатели поставить в такое положение, при котором должны гореть данные лампы, и с помощью контрольной лампы отыскать причину неисправности. Сгоревшая лампа заменяется на исправную. Нарушение контакта восстанавливается зачисткой и подтяжкой клемм, оборванный провод сращивают или заменяют на исправный. Частое перегорание нитей ламп обычно вызывается повышенным напряжением генератора. Поэтому необходимо проверить работу регулятора напряжения и при необходимости отрегулировать или заменить регулятор напряжения. Отказ в работе всех приборов освещения может быть вызван срабатыванием предохранителей из-за короткого замыкания в цепях или неисправностью провода, соединяющего клемму AM включателя зажигания с центральным переключателем света. Необходимо проверить состояние предохранителя и устранить место короткого замыкания.

Для световой сигнализации характерны те же неисправности, что и для приборов освещения. Кроме того, может быть неисправен переключатель или прерыватель указателей поворота, а также включатель стоп-сигнала. Эти приборы подлежат ремонту в мастерской или замене на исправные.

Техническое обслуживание приборов освещения и сигнализации заключается в том, что при ежедневном обслуживании и контрольных осмотрах необходимо проверить работу этих приборов, протереть фары, подфарники, задние фонари.

При ТО-1 проверить крепление и работу приборов освещения и сигнализации, а при ТО-2 дополнительно проверить и при необходимости произвести регулировку направления света фар, для чего необходимо: 1. Разметить экран, как указано на рис. 2. 2. Ненагруженный автомобиль установить на горизонтальной площадке на расстоянии 7,5 (10) м от экрана. 3. Снять ободки обеих фар и включить дальний свет. 4. Одну из фар закрыть, а другую отрегулировать с помощью двух винтов так, чтобы самая яркая точка светового пятна лежала на пересечении горизонтальной и вертикальной линий экрана, а затем также отрегулировать вторую фару.

Рис. 2. Регулировка света фар: 1 — расстояние от рассеивателя фар до плоскости экрана: Л — высота от пола до горизонтальной линии центров световых пятен; с — половина расвтояния между центрами рассеивателей фар

Так уж повелось, что в нашей стране основным заказчиком многоцелевого транспорта является армия. Поэтому, появление в 1966 году грузовика ЗИЛ 131 в рядах вооруженных сил воспринималось как само собой разумеющийся факт.

Тем более, что как транспортное средство он зарекомендовал себя отлично, а часть автомобилей и сегодня исправно несет службу не только в армейских подразделениях, но и в сельском хозяйстве, и в автобазах многих российских предприятий.

Первыми подробное устройство автомобиля получили воинские «учебки»

Читать дальше: Spn 4335 fmi 16

Обслуживание раздаточной коробки автомобиля ЗИЛ-131

Обслуживание раздатки состоит из:

• ЕО – ежедневного обслуживания;
• регламентных ТО – технических обслуживаний, ТО-1 и ТО-2, предусмотренных заводом изготовителем;
• сезонного ТО – СО (сезонного обслуживания).

ЕО заключается в предрейсовом визуальном осмотре основных агрегатов грузовика. Также следует провести осмотр поверхности земли под двигателем, коробкой скоростей, раздаткой, передним и задними мостами на наличие пятен от течи смазки.

При ТО-2 происходит проверка надежности крепления раздатки к силовому каркасу автомобиля, прочистка сапуна вентиляции раздатки.

Смена масла в раздаточной коробке проводится согласно карте смазки. Масло, применяемое для РК – всесезонное ТСп-15. При эксплуатации автомобиля при температурах -30 0 С и ниже применяется смазка ТСп–10.

Слив масла из раздатки производится выворачиванием резьбовой пробки (38, см «разрез» РК). Заливка смазки ведется через маслоналивное отверстие, при вывернутой пробке (39).

Особенности электрооборудования

Помимо высоких внедорожных качеств, которыми наделен «сто тридцать первый», есть особенности конструкции, ранее не применявшиеся в отечественном автомобилестроении:

1. Бензиновый 8-ми цилиндровый 16-ти клапанный двигатель;
2. Бесконтактная система зажигания с электронным коммутатором;
3. Автомобильный генератор переменного тока увеличенной мощности;
4. Экранированная герметичная электропроводка ЗИЛ 131.

Справочно: На случай поломки или выхода из строя коммутатора на авто устанавливался аварийный генератор импульсов. Благодаря его наличию, автомобиль мог оставаться в строю еще 30 часов.

Бесконтактная система зажигания

На автомобилях ЗИЛ 131 впервые применили бесконтактную систему зажигания, отличавшуюся от традиционной улучшенными параметрами искрообразования:

1. В контактной системе постоянный ток от аккумулятора проходит через первичную обмотку катушки зажигания;
2. В бесконтактной – в цепи между АКБ и катушкой подключается конденсатор;
3. Он накапливает высокое напряжение, заряжаясь электронной схемой.

В свою очередь, электронная схема состоит из:

1. преобразователя напряжения, заряжающего накопительный конденсатор;
2. электронного ключа, подключающего данный конденсатор к катушке зажигания.

Справочно: при замасливании свечей традиционная контактная система зажигания неспособна поджечь топливовоздушную смесь в цилиндрах. А бесконтактная способна сгенерировать больший импульс, т.е. она менее чувствительна к забрызгиванию свечей и к качеству самого топлива.

Особенности и недостатки бесконтактной системы

Недостатком бесконтактной системы в те годы являлся дефицит электронных компонентов и их надежность при многолетнем использовании в суровых условиях.

Применительно к ЗИЛ 131:

1. проводка ЗИЛ 131 выполнялась экранированной, однако ее качество оставляло желать лучшего;
2. на автомобилях первых лет выпуска не удавалось обеспечить длительность импульса конденсаторов;
3. конструктивная сложность применяемых тиристоров и транзисторов требовала дополнительного обучения автомехаников и водителей.

Ремонт раздаточной коробки ЗИЛ-131

Раздаточная коробка ЗИЛ-131 надежный и долговечный агрегат. Однако при появлении признаков неправильной работы коробки – повышенный шум, скрежет при переключении режимов, «выбивание» скоростей, течь смазки, РК следует снять с автомобиля.

Затем на ремонтном участке коробку разбирают, обследуют. Неисправные детали и узлы заменяют новыми. Затем производят сборку коробки и установку ее на грузовик. После залива свежей смазки производят пробную поездку и определяют исправность отремонтированной раздатки.

Выводы

Надеемся, что представленные в статье схемы основных систем и видео помогут вам в обслуживании транспортного средства. А автомобиль выполнит все возложенные на него задачи.

Многоцелевой грузовик ЗИЛ 131 многие годы использовался в армии, и после модернизации его продолжают эксплуатировать в различных отраслях народного хозяйства. В статье рассматривается электрооборудование грузовика, основные неисправности, дается схема электрооборудования ЗИЛ 131 цветная.

Установка зажигания автомобиля ЗИЛ-131

Установку зажигания при сборке двигателя, а также на двигателях, с которых снимались распределитель и привод распределителя, необходимо производить в следующем порядке:

1. Установить поршень первого цилиндра в верхней мертвой точке такта сжатия, для чего повернуть коленчатый вал до совмещения отверстия на шкиве коленчатого вала с меткой ВМТ на указателе установки зажигания, расположенном на датчике ограничителя максимальных чисел оборотов (рис. 1, а)

2. Расположить паз (рис. 2) на валу привода распределителя в сборе так, чтобы паз был параллелен риске на верхнем фланце корпуса привода распределителя.

Технические характеристики

Двигатель ЗИЛ 131 имеет схожую конструкцию со своим старшим братом 157-м. Технические характеристики 131-го значительно улучшились, мощности стало больше, а конструктивные недочёты прошлого были исправлены.

Итак, рассмотрим технические характеристики двигателя ЗИЛ 131:

Наименование	Технические характеристики
Марка	ЗИЛ
Модель	131
Объем двигателя	6,0 литра (5969 см куб)
Мощность двигателя	150
Конфигурация	V8
Расположение	Рядный, продольный
Расход	49,5 литра на каждые 100 км пробега
Количество цилиндров	8
Количество клапанов	16
Диаметр поршня	100 мм
Охлаждение	Жидкостное
Топливо	Бензин (газ — как дополнительное оборудование)
Система питания	Карбюратор
Порядок работы цилиндров	1-5-4-2-6-3-7-8
Вес мотора	490 кг

Обслуживание

Обслужить мотор достаточно просто. Межсервисный интервал составляет 15 000 км. При проведении технического обслуживания меняется моторное масло и центробежного маслянного фильтра.

Каждое ТО — это целый комплекс операций направленных на сохранение технического состояния автомобиля. Что же входит в техническое обслуживание двигателей серии ЯМЗ 236:

1. Замена масла.
2. Регулировка клапанного механизма.
3. Замена фильтров. Так, в зависимости от модификации мотора могут быть или не быть следующие фильтрующие элементы: фильтр тонкой и грубой очистки масла, фильтрующий элемент для грубой и тонкой очистки топлива, воздушный фильтр.
4. Другие операции, направленные на техническое обслуживание силового агрегата.

Неисправности и ремонт

Ни что не вечно, и так силовой агрегат ЗИЛ 131 также имеет свойство выходить со строя. Конечно, поточные ремонты — это хорошо, но есть неисправности, которые встречаются практически на каждом двигателе с маркировкой 131. Рассмотрим основные неисправности и методы их устранения.

Основные технические неисправности мотора, которые наиболее часто встречаются:

Легендарный грузовик с военной рессорой – ЗИЛ-131. История автомобиля, воплотившего в жизнь задачу глав СССР, который продолжает служить в различных сферах по сей день. Технические характеристики в таблицах и описание рабочих качеств позволяют понять, отчего машина обладает столь ценной репутацией. Весь модельный ряд ЗИЛ.

История автомобиля

В 1959 году рабочим завода имени Лихачева была поставлена цель по улучшению производства моделей «130» и модификации «131». Такой призыв к производительности был обусловлен двадцать первым партийным съездом, а точнее, принятым на нем планом о развитии народного хозяйства.

Для достижения цели, как раз, требовались достойные грузовики. Однако, ЗИЛ-131 предназначался для особого хозяйства – для военных целей. Ранее в распоряжении у советских армейцев был ЗИЛ-157, который к концу 50-х начинал устаревать.

Несмотря на то, что опытные образцы ЗИС-130 начали проходить испытания еще в середине 50-х годов, на конвейер машину планировали отправить только в 1962 году. Столь длительный срок был частично обусловлен рядом непредвиденных ситуаций, с которыми хоть и не сразу, но успешно было покончено.

Впоследствии на базе данной модели начали разработку ЗИЛ-131. Опытные образцы военной модификации появились в 1966 году и почти сразу успешно прошли все испытания. И вот, в 1967 году окончательно завод имени Лихачева начал производство 131-й модели.

За довольно длительный срок испытаний производительность машины и ее эксплуатационные возможности были существенно улучшены. Также этому способствовало постоянное улучшение базового шасси ЗИЛ-130.

В итоге во многом были улучшены основные характеристики автомобиля, повысилась проходимость и грузоподъёмность за счет нового строения рамы и улучшенного мотора, рабочее место водителя вместе с кабиной приобрело первые признаки эргономики.

Для 1960-х годов такие инновации для грузовиков-внедорожников были приняты с энтузиазмом. На этом производство не остановилось, и в 1986 году у ЗИЛ-131 появился новый силовой агрегат, позволивший поднять планку способностей и уменьшить потери ресурсов при эксплуатации автомобиля.

Технические характеристики

Двигатель	ЗИЛ-5081
Количество цилиндров	8
Расположение цилиндров	V-образное под углом 90о
Количество тактов	4
Диаметр цилиндра	100 мм
Ход поршня	95 мм
Объем двигателя	5,97 л
Степень сжатия	6,5
Мощность в киловаттах	110,3
Мощность двигателя в лошадиных силах	150
Максимальный крутящий момент	410 Ньютон метров
Максимальная скорость	85 км/ч
Максимальная скорость в составе автопоезда	75 км/ч
Тип охлаждения	Жидкостное
Тип топлива	Бензин А-76*
Расход топлива для автомобиля#	35 литров на 100 км
Расход топлива в составе автопоезда#	47 литров на 100 км

*Также подходят и большие октановые числа.

#Представленные числа являются среднестатистическими.

Двигатель

Так как, в первую очередь, машина создавалась с целью покорять бездорожье, силовой агрегат должен был быть достаточно мощным. Карбюраторный ЗИЛ-5081 отлично для этого подошел, учитывая, что специально для данной машины и разрабатывался.

В последствии агрегат получил доработку в виде пускового подогревателя, встроенного в систему охлаждения.

Трансмиссия

Тип сцепления	24
Тип коробки переключения передач	182ЭМ/6СТ-132ЭМ
Количество ступеней
Синхронизаторы
Тип раздаточной коробки
Передаточное число раздаточной коробки
Первая ступень	2,08:1
Вторая ступень	1:1
Тип главной передачи	Двойная
Передаточное число главной передачи	7,339:1
Привод задних мостов	Последовательный проходной

Диск сцепления снабжался демпферными пружинами для смягчения перехода ступеней КПП. Главным отличием от ЗИЛ-157 был доступ только к двум задним мостам, передний включался автоматически специальным электропневматическим приводом.

Габариты

Размеры автомобиля
Длина	7 040 мм
Ширина	2 500 мм
Высота	2 480 мм
Размеры платформы
Длинна	3 600 мм
Ширина	2 322 мм
Высота	346 мм
Высота с учетом тента	569 мм
Погрузочная высота	1 430 мм
Колесная база	3 350 мм
Дорожный просвет	330 мм
Передняя колея	1 820 мм
Колея задних колес обоих мостов	1 820 мм
Колесная база	6х6
Наружный радиус поворота	10,2 м
Размер шин	12,00-12
Преодолеваемый брод	1,4 м
Преодолеваемый подъем	30о
Длинна лебедки	50 м
Грузоподъемность
По шоссе	5 000 кг
По грунту	3 500 кг
Вес буксируемого прицепа	4 000 кг
Вес в полном снаряжении	10 425 кг

Колесная формула

• 4×2
• 4×4
• 6х2
• 6×4
• 6×6
• 8х2
• 8х4
• 8х6
• 8х8

Грузоподъемность

• 1-2 тонны
• 2-5 тонн
• 5-10 тонн
• свыше 10 тонн

Подвеска

Подвеска спереди зависимая, работающая на двух рессорах со скользящими задними концами. Также использованы амортизаторы. Что касается задней подвески, то здесь балансирная, на двух рессорах с шестью штангами. Тормоза представлены системой на основе барабанных механизмов и пневматического, а также механического привода.

Электросистема

Значительной особенностью стала проработка герметизация и изоляция. В базовых версиях вся система экранизирована и бесконтактно-транзисторная, что обеспечивает хорошую работу, даже, в самых сложным климатических условиях.

Соответственно, экраны сводили к минимуму наличие помех при зажигании, а герметизация обеспечивала стойкость контактов от замыканий во время преодоления брода. Приборы работали от аккумулятора общей мощностью 12В и специального генератора.

Устройство

Силовой агрегат машины находится под капотом. Кабина цельнометаллическая, вмещает двух пассажиров и водителя. Сиденье водителя и пассажиров раздельное. Шофёр может настраивать своё кресло в горизонтальной и вертикальной плоскостях, а также регулировать наклон спинки.

Кабина ЗиЛ-131 была скопирована с гражданской 130-й версии — но солдатам она не понравилась. После несколько выпущенных партий ее заменили на кабину с ЗиЛ-165. Машина получилась комфортнее, лобовое стекло стало панорамным, оно теперь состояло из двух частей и обеспечивало широкий обзор.

ЗиЛ-131 был похож на другие отечественные грузовые машины высокой проходимостью. Основными его конкурентами были Урал-375 и ЗиЛ-157К. Сходство этих машин объясняется единым советским стандартом, действующим при проектировании подобной техники. Отличия можно было заметить в некоторых узлах и в разном подходе к производству.

Многие годы инженеры пытались решить сложную задачу: как снизить себестоимость авто и не потерять высокий уровень ТТХ? В итоге проблемурешить удалось, в результате чего на свет появился качественный, надёжный продукт. После выпуска 131-го планировали свернуть производство 157-го, однако, их выпускали параллельно следующие 20 лет.

Внешний вид и кабина

Как и большинство своих моделей, ЗИЛ сделали модель «131» с капотной компоновкой кузова. Кабина внешне была точной копией «стотридцатки», только преимущественно все образцы окрашивались цветом хаки.

Конструкция также осталась цельнометаллической. Оказавшись непрактичной, передняя часть была заменена, и снова на готовую, только теперь от ЗИЛ-165. Гнутые крылья и мудреная форма решетки были заменены на более простые, но строгие элементы.

В 60-х годах прошлого века такой дизайн был сродни революционному, не говоря о сравнении новой модели с образцом «157». В течение практически сорока лет внешность военного грузовика менялась только в мелких деталях. Более всего в глаза бросается новое лобовое стекло, которое сделали панорамным.

Прятать двигатель под кабину не было целесообразно, так как это отрицательно влияло сразу на несколько факторов: ухудшался доступ в полевых условиях к моторному отсеку, при повреждении мотора во время боевых действий создавалась повышенная опасность.

Учитывая направленность на армейские нужды, внешность была схожа с другим братом по классу — Урал-375. Страна была одна, и предприятия были полностью подчинены государству. Основными отличиями являлось различное решение технических вопросов и инженерных построений.

Кузов обладал типичными характеристиками, имея на борту две откидные скамейки и одну съемную. Борта не могут откидываться, кроме заднего, но это не мешает удобно осуществлять отгрузку и погрузку.

Для натяжки тента можно установить специальные дуги. Строение автомобиля позволяло устанавливать вместо грузового кузова и другие модули, такие как полевая кухня, медпункт, радиостанция, ракетные установки «Катюша», «С-125»; а также гражданских — стрела с люлькой, пожарная машина.

Внутри было удобно находиться за счет нескольких нововведений. Уже упомянутое лобовое стекло значительно улучшило обзор в сравнении с предыдущей версией «157». Улучшенная теплоизоляция позволяет управлять машиной в тепле, даже, в зимние морозы.

Сидение водителя было отдельным от двойного пассажирского и регулировалось по высоте, вылету и углу наклона спинки. На приборной панели имеется минимальное количество датчиков, которые обеспечивают водителя всей необходимой информацией:

• Уровень бензина;
• Вольтметр/амперметр;
• Спидометр;
• Давление масла;
• Уровень температуры;
• Тахометр.

Из органов управления только один находится на рулевой колонке — рычаг включения поворота. Большие зеркала дают хороший обзор заднего вида, сводя мертвую зону до минимума даже при наличии прицепа.

Модификации

• ЗИЛ-131 – базовая модификация;
• ЗИЛ-131А – версия с неэкранированным электрооборудованием, которое она получила от ЗИЛ-130. Отличия ее от базового варианта заключались в отсутствии особого военного оборудования, средней скамейки в кузове и фары-искателя. Выпуск автомобиля завершился в 1971 году;
• ЗИЛ-131В – седельный тягач, построенный на базе ЗИЛ-131. Машина имела 2 запасных колеса, укороченную раму и седельно-сцепное устройство. Автомобиль использовался для перевозки грузов вместе с полуприцепом массой в 12000 кг (по грунтовым дорогам – 10000 кг). Производился в 1968-1986 годах;
• ЗИЛ-131Д – опытное шасси для самосвалов; в серийное производство не пошло из-за множества недоработок;
• ЗИЛ-131Д – модель с аналогичным названием и мотором «Катерпиллер», созданная в 1992 году. Ее производство продолжалось 2 года;
• ЗИЛ-131Н – модернизированная версия базовой модели. Основные отличия: новый мотор «ЗиЛ-5081», увеличенный ресурс (250 тысяч км), тент из синтетического материала и улучшенная оптика. Производство ЗИЛ-131Н завершилось в 1987 году;
• ЗИЛ-131НА – аналог ЗИЛ-131Н с неэкранированным электрооборудованием;
• ЗИЛ-131НВ — седельный тягач с улучшенной платформой;
• ЗИЛ-131Н1 – модификация со 105-сильным дизельным агрегатом «Д-245.20»;
• ЗИЛ-131Н2 – версия со 132-сильным дизельным агрегатом «ЗИЛ-0550»;
• ЗИЛ-131С и ЗИЛ-131АС – версии в северном исполнении. Данные модели комплектовались кабиной с автономным отопителем, резинотехническими изделиями, устойчивыми к морозу, дополнительной теплоизоляцией, противотуманными огнями, теплоизоляцией аккумулятора и двойными стеклами. Автомобили использовались при температуре до -60 градусов;
• ЗИЛ-131НС, ЗИЛ-131НАС и ЗИЛ-131НВС – улучшенные варианты в северном исполнении;
• ЗИЛ-131Х – модель для пустынных и жарких районов;
• ЗИЛ-131-137Б – автопоезд;
• ЗИЛ-131 КУНГ (кузов унифицированный нулевых габаритов) – утепленная постройка с наличием печки и станцией очистки воздуха (ФВУА-100Н-12) может служить для широкого спектра военных нужд.
• ЗИЛ-131-АТЗ-3 – топливозаправщик;
• ЗИЛ-131-МЗ-131 – маслозаправщик;
• ЗИЛ-131-АЦ-40 – пожарная машина.

Специальная установка позволяла поддерживать автономное отопление, которое работало, сжигая рабочее топливо.

Источник http://autoruk.ru/zil-131/transmissiya
Источник Источник Источник http://zapchasti-isuzu.ru/marki-specavto/reduktor-zil-131-ustrojstvo.html
Источник Источник http://spectekhnika.info/zil-131/

131 — характеристики, модификации, фото, видео, обзор

Легендарный грузовик с армейской кастрюлей – ЗИЛ-131. История автомобиля, воплотившего задание руководителей СССР, который продолжает служить в различных сферах и по сей день. Технические характеристики в таблицах и описание рабочих качеств позволяют понять, почему у автомобиля столь ценная репутация. Весь модельный ряд ЗИЛ.

Содержание: [Показать]

• История автомобиля
• Внешний вид и салон
• Технические характеристики
• Engine
• Электрическая система
• Подвеска
• Плюсы и минусы
• Модификации
• Мы суммируем
• ZIL-131
• Test Drive
• Video Overview

2

Test Drive

Видео.

В 1959 году рабочим завода им. Лихачева была поставлена ​​задача усовершенствовать производство моделей «130» и модификации «131». Такой призыв к производительности был обусловлен двадцать первым съездом партии, точнее, принятым на нем планом развития народного хозяйства.

Для достижения цели нужно было иметь приличные грузовики. Однако ЗИЛ-131 предназначался для особого хозяйства — для военных целей. Ранее в распоряжении Советской Армии имелся ЗИЛ-157, который к концу 50-х годов начал морально устаревать.

Несмотря на то, что опытные образцы ЗИС-130 начали испытывать еще в середине 50-х годов, на конвейер машину планировалось поставить только в 1962 году. Такой длительный срок отчасти был обусловлен рядом непредвиденные ситуации, которые хоть и не сразу, но благополучно закончились.

В дальнейшем на базе этой модели был разработан ЗИЛ-131. Опытные образцы военной модификации появились в 1966 году и почти сразу успешно прошли все испытания. И вот, в 1967 году завод имени Лихачева наконец приступил к выпуску 131-й модели.

Производительность и эксплуатационные возможности машины были значительно улучшены в течение относительно длительного периода испытаний. Этому также способствовало постоянное совершенствование базовой ходовой части ЗИЛ-130. В результате были улучшены основные характеристики машины, увеличена проходимость и грузоподъемность за счет новой конструкции рамы и усовершенствованного двигателя, рабочее место водителя вместе с кабиной приобрело первые признаки эргономики.

В 1960-х годах эти инновации для внедорожников были восприняты с энтузиазмом. На этом производство не остановилось, и в 1986 году ЗИЛ-131 получил новый двигатель, позволивший поднять планку возможностей и снизить потери ресурса при эксплуатации автомобиля.

Внешний вид и кабина

Как и большинство своих моделей, ЗИЛ сделал капотную модель «131». Кабина была точной копией «сотенщика», но в основном все образцы были окрашены в цвет хаки. Конструкция также осталась цельнометаллической. Оказавшись непрактичным, передняя часть была заменена, и снова на готовую, только теперь уже от ЗИЛ-165. Изогнутые крылья и продуманная форма решетки радиатора были заменены более простыми, но строгими элементами.

В 60-х годах прошлого века эта конструкция была сродни революционной, не говоря уже о сравнении новой модели с моделью «157». На протяжении почти сорока лет облик военного грузовика менялся лишь в мелочах. Больше всего бросается в глаза новое лобовое стекло, которое сделали панорамным.

Прятать двигатель под кабиной нецелесообразно, так как это отрицательно сказывалось на нескольких факторах: ухудшался доступ к моторному отсеку в полевых условиях, а при повреждении двигателя в ходе боевых действий повышенная опасность.

Учитывая ориентацию на военные нужды, внешний вид был похож на другого собрата по классу – Урал-375. Страна была одна, а предприятия полностью подчинялись государству. Главным отличием было разное решение технических вопросов и инженерных сооружений.

Кузов имел типовые характеристики, с двумя откидными и одной съемной лавками на борту. Боковые стороны не откидываются, кроме задней, но это не мешает удобной погрузке и разгрузке. Для натяжки тента можно установить специальные дуги. Конструкция машины позволяла устанавливать вместо грузового кузова другие модули, такие как полевая кухня, медицинский пункт, радиостанция, ракетные установки «Катюша», «С-125», а также гражданские — стрелку и люльку, пожарную грузовая машина.

Внутри было удобно находиться за счет нескольких нововведений. Уже упомянутое лобовое стекло значительно улучшило обзор по сравнению с предыдущей версией «157». Улучшенная теплоизоляция позволяет управлять машиной в тепле даже в зимние морозы.

Сиденье водителя было отделено от двухместного сиденья пассажира и регулировалось по высоте, вылету и углу наклона спинки. Приборная панель имеет минимальное количество датчиков, обеспечивающих водителя всей необходимой информацией:

• Уровень бензина;
• Вольтметр/амперметр;
• Спидометр;
• Давление масла;
• Уровень температуры;
• Тахометр.

На рулевой колонке находится только один из органов управления – рулевой рычаг. Большие зеркала дают хороший обзор заднего вида, сводя к минимуму мертвую зону даже с прицепом.

Технические характеристики

Двигатель

Поскольку в первую очередь машина предназначалась для покорения бездорожья, двигатель должен был быть достаточно мощным. Карбюратор ЗИЛ-5081 идеально подходил для этой цели, учитывая, что он был разработан именно для этой машины.

Позже агрегат был доработан в виде пускового подогревателя, встроенного в систему охлаждения.

Диск сцепления снабжен демпфирующими пружинами для смягчения перехода ступеней коробки передач. Основным отличием от ЗИЛ-157 был доступ только к двум задним мостам, передний мост включался автоматически специальным электропневматическим приводом.

Электрическая система

Важной особенностью было исследование герметизации и изоляции. В базовых версиях вся система экранирована и бесконтактна на транзисторах, что обеспечивает хорошую работу даже в самых сложных климатических условиях.

Соответственно, экраны минимизировали наличие помех зажигания, а герметизация обеспечивала устойчивость контактов к неисправностям при преодолении брода. Устройства питались от аккумулятора 12 В и специального генератора.

Подвеска

Передняя подвеска зависимая, работающая на двух листовых рессорах со скользящими задними концами. Также используются амортизаторы. Что касается задней подвески, то она балансирная, на двух рессорах с шестью стержнями. Тормоза представлены системой на основе барабанных механизмов и пневматического, а также механического привода.

Плюсы и минусы

Автомобиль ЗИЛ-131, как и большинство советских автомобилей периода с 50-х по 70-е годы, имеет уникальное шасси, позволяющее создавать необходимые модификации без лишних сложностей. Технические характеристики позволяют всем системам работать в самых экстремальных условиях, демонстрируя свою надежность. Грузовик использовался и используется до сих пор не только в военных целях, но и для гражданских нужд. Внешний вид грузовика мало способствует нынешнему существованию, ведь его простота и доступность всего необходимого была подключена как в годы его создания, так и сейчас.

Несмотря на явное преимущество ЗИЛ-131 над ЗИЛ-157, второй выпускался еще 20 лет после появления наследника.

Отрицательное качество — постепенное старение модели. Появляются все более высокие требования и более сложные задачи. В связи с чем в 2002 году ЗИЛ-131 был снят с производства. Также работа на бензине делает эту машину крайне неэкономичной, а дизельные версии встретить практически нереально. Вопрос цены будет минусом для одних и плюсом для других. ЗИЛ-131 с небольшим пробегом и в хорошем состоянии можно купить в радиусе 160-270 тысяч российских рублей. Различные модификации с учетом стоимости модуля могут достигать цены в 600 тысяч рублей.

Модификации

• ЗИЛ-131 – базовая модификация;
• ЗИЛ-131А — версия с неэкранированным электрооборудованием, которую он получил от ЗИЛ-130. От базовой версии отличался отсутствием специального боевого оборудования, средней скамьи в кузове и фароискателя. Производство автомобиля было завершено в 1971 году;
• ЗИЛ-131Б — седельный тягач, построенный на базе ЗИЛ-131. Грузовик имел 2 запасных колеса, укороченную раму и седельно-сцепное устройство. Грузовик использовался для перевозки грузов вместе с полуприцепом массой 12 000 кг (10 000 кг по грунтовым дорогам). Он был произведен в 1968-1986;
• ЗИЛ-131Д — экспериментальное шасси для самосвалов; не был запущен в серийное производство из-за множества дефектов;
• ЗИЛ-131Д — модель с аналогичным названием и двигателем «Катерпиллар», созданная в 1992 году. Ее производство длилось 2 года;
• ЗИЛ-131Н — модернизированная версия базовой модели. Основные отличия: новый двигатель «ЗИЛ-5081», увеличенный ресурс (250 тыс. км), тент из синтетического материала и улучшенная оптика. Производство ЗИЛ-131Н было завершено в 1987;
• ЗИЛ-131ХА — аналог ЗИЛ-131Н с неэкранированным электрооборудованием;
• ЗИЛ-131НВ — седельный тягач с улучшенной платформой;
• ЗИЛ-131х2 — модификация с дизелем «Д-245. 20» мощностью 105 л.с.;
• ЗИЛ-131х3 – версия с дизельным агрегатом «ЗИЛ-0550» мощностью 132 л.с.;
• ЗИЛ-131С и ЗИЛ-131АС – модификации в северном исполнении. Эти модели оснащались кабиной с автономным отопителем, РТИ, морозоустойчивостью, дополнительной теплоизоляцией, противотуманными фарами, аккумуляторной изоляцией и двойным остеклением. Машины эксплуатировались при температурах до -60 градусов по Цельсию;
• ЗИЛ-131НС , ЗИЛ-131ГАС и ЗИЛ-131НВС — улучшенные версии в северном исполнении;
• ЗИЛ-131Х – модель для пустыни и жаркой местности;
• ЗИЛ-131-137Б – автопоезд;
• ЗИЛ-131 КУНГ (унифицированный нулевой размер кузова) – утепленный корпус с топкой и станцией очистки воздуха (ФВУА-100Н-12) может использоваться для широкого круга военных нужд.
• ЗИЛ-131-АТЗ-3 – бензовоз;
• ЗИЛ-131-МЗ-131 – маслозалив;
• ЗИЛ-131-АЦ-40 – пожарная машина.

Специальная установка позволяла поддерживать автономное отопление, работающее за счет сжигания рабочего топлива.

Подводим итоги

С 1967 по 2002 год прошло 35 лет. За это время рассматриваемая модель многократно усовершенствовалась, что положительно сказалось на ее характеристиках. В результате модель «131», созданная на заводе имени Лихачева, получила высшую награду за изделие — Знак качества СССР.

Несмотря на прекращение производства и замену на более новые прототипы, ЗИЛ-131 до сих пор встречается на дорогах постсоветских стран. Автомобили верой и правдой служат в различных сферах народного хозяйства, воплощая замысел, поставленный съездом КПСС еще в 1959 году.

Советуем прочитать статью: ЗИЛ — история автогиганта -131 фото

Тест-драйв

Видеообзор

72 Руководство по ремонту грузовиков ЗИЛ Скачать бесплатно

Логотип ЗИЛ

Регулировка грузовика ЗИЛ-130

Регулировка грузовика ЗИЛ-130.djvu

Файл djvu 5,3 МБ

Скачать

Зил 131 Руководство по эксплуатации

Зил 131 Руководство по эксплуатации.pdf

Документ Adobe Acrobat 7.5 МБ

Скачать

Руководство по эксплуатации и ремонту автомобиля ЗИЛ-150.

Руководство по эксплуатации и ремонту ZI

сжатый файловый архив 19,7 МБ

Скачать

Руководство по ремонту ЗИС-150

Руководство по ремонту ЗИС-150.pdf

Документ Adobe Acrobat 16,3 МБ

Скачать

Название	Размер файла	Ссылка для скачивания
Схемы электропроводки ЗиЛ 111. jpg	192.2кб	Скачать
ЗиЛ+433360 Электрические схемы.jpg	149.4кб	Скачать
Руководство по ремонту АМО-3.rar	19.4Мб	Скачать
Регулировка грузовика ЗИЛ-130. djvu	5.3Мб	Скачать
Альбом схем и чертежей ЗИЛ-131.rar	56Мб	Скачать
Автомобили ЗИЛ-131. Руководство по армейскому ремонту.rar	9.7Мб	Скачать
Описание устройства и инструкция по эксплуатации ЗИЛ-130, ЗИЛ-131 и БТР-60П. .djvu	7.1Мб	Скачать
Описание устройства и руководство по эксплуатации грузовых автомобилей ЗИЛ-130 и ЗИЛ-138..djvu	6.2Мб	Скачать
Руководство по ремонту газогенераторов ЗИС-21.rar	53. 2Мб	Скачать
Руководство по эксплуатации и ремонту ЗИЛ-133 и его модификаций..djvu	6.8Мб	Скачать
Техническое обслуживание грузового автомобиля ЗИЛ-130.pdf	59.9Мб	Скачать
Ремонт грузовика ЗИЛ-130. djvu	11Мб	Скачать
Технические условия на капитальный ремонт автомобиля ЗИЛ-130.pdf	29.6Мб	Скачать
Шасси автомобиля ЗИЛ-130.djvu	9.8Мб	Скачать
Инструкция по эксплуатации, техническому обслуживанию и ремонту автомобиля ЗИЛ-5301. rar	229.1Мб	Скачать
Руководство по эксплуатации и ремонту ЗИЛ-150..рар	19.7Мб	Скачать
Руководство по эксплуатации, техническому обслуживанию и ремонту автомобилей ЗИЛ-130, ЗИЛ-131 и ЗИЛ-431410 и их модификаций с бензиновыми и дизельными двигателями..djvu	20. 6Мб	Скачать
Руководство по ремонту автомобилей ЗИЛ-431410 и ЗИЛ-131Н и их модификаций.rar	184.2Мб	Скачать
Грузовик ЗИЛ-131. Практическое руководство по драйверу.djvu	17Мб	Скачать
Руководство по ремонту ЗиЛ 130. rar	5.4Мб	Скачать
Руководство по техническому обслуживанию Зил 131.pdf	7.5Мб	Скачать
Зил 135 Техническое руководство.djvu	7.3Мб	Скачать
Руководство по эксплуатации двигателя ЗИЛ-130. djvu	6Мб	Скачать
ЗИЛ-130 Грузовики. Практическое руководство водителю..djvu	17Мб	Скачать
ЗИЛ-130 Грузовики.pdf	31.7Мб	Скачать
Руководство по ремонту ЗИЛ-130, ЗИЛ-131 и ЗИЛ-157К. djvu	64.7Мб	Скачать
ЗИЛ-130,ЗИЛ-138 и их модификации. Руководства по эксплуатации.djvu	6.2Мб	Скачать
ЗИЛ-130. Наставление по армейскому ремонту..rar	9.7Мб	Скачать
ЗИЛ-130. Руководство пользователя.djvu	3.2Мб	Скачать
Руководство по ремонту ЗИЛ-ММЗ-554.pdf	7.2Мб	Скачать
Руководство по ремонту ЗИС-101.rar	6.5Мб	Скачать
Руководство по ремонту ЗИС-110. rar	4.9Мб	Скачать
Руководство по эксплуатации ЗИС-150.pdf	91Мб	Скачать
Руководство по ремонту ЗИС-150.pdf	16.3Мб	Скачать
Руководство по ремонту автобуса ЗИС-154. djvu	4.2Мб	Скачать
Руководство по ремонту ЗИС-5.rar	19.4Мб	Скачать

ЗиЛ 111 Электросхемы

ЗиЛ 111 Электросхемы.jpg

Изображение JPG 192.2 КБ

Скачать

ЗиЛ+433360 Электрические схемы

ЗиЛ+433360 Электрические схемы.jp

JPG Изображение 149,4 КБ

Скачать

Схемы электропроводки ЗиЛ 111

ЗиЛ+433360 Электрические схемы

ЗИЛ-130 (ЗИЛ-431410) — советский и российский грузовой автомобиль, разработанный и выпускаемый Московским автомобильным заводом имени Лихачёва. Один из самых массовых автомобилей в истории советского автомобилестроения промышленности, широко использовался в народном хозяйстве и армии, поставлялся на экспорт, по грузоподъемности (5-6 тонн) занимал нишу среднетоннажного грузовика между более легким ГАЗ-53 семейство и более мощные грузовики МАЗ 500, ЯАЗ (позже КамАЗ, КрАЗ, ЗИЛ-133). Их заменил ЗИЛ-164. С 1986, он выпускался под новым унифицированным индексом — ЗИЛ-431410. PDF каталог запчастей, Руководства по обслуживанию, коды неисправностей и электрические схемы

ЗИЛ-130

Автомобиль оснащался 8-цилиндровым карбюраторным четырехтактным V-образным верхнеклапанным двигателем ЗИЛ-130 мощностью 150 л. из. при 3200 об/мин (с остановкой), максимальный крутящий момент 41 кГм при 1800 об/мин, степень сжатия 6,5 и рабочий объем 5969 см³.

ЗИЛ-130 оснащался гидроусилителем руля, синхронизированным с 5-ступенчатой ​​коробкой передач, трехместной кабиной с омывателем ветрового стекла. Некоторые автомобили были оснащены предпусковым подогревателем. Впоследствии были внедрены транзисторное зажигание, генератор переменного тока, измененная панель приборов. Позже были применены измененная конструкция шарниров карданной передачи и другие новшества. кабины ранних машин имели две вентиляционные двери в крыше кабины и люк воздуховода в левой части кабины над педалью сцепления. Потом этот люк убрали. в семидесятых годов был упразднен сначала левый вентиляционный люк, а затем и правый. До 1970 борта машины имели высоту борта 685 мм, позже высоту бортов уменьшили до 575 мм.

последний армейский грузовик ЗИЛ

ЗИЛ-4334А1, разработанный в рамках Калам-1. Источник: 5koleso.ru

ЗИЛ-131: прощание с пенсией

Еще в 1977 году на ЗИЛе были предприняты первые попытки замены 131-го грузовика. Военные потребовали оснастить новинку дизельным двигателем ЗИЛ-645, поднять грузоподъемность до 4 тонн, а также заменить кабину на конструкцию, способную противостоять оружию массового поражения. Кроме того, в будущем армия планировала локально бронировать кабину нового грузовика, так что ни о каком панорамном криволинейном стекле не могло быть и речи. Первые прототипы, созданные в 1977 в бортовом варианте именовались ЗИЛ-132 (в некоторых источниках — ЗИЛ-136). Тут главное не спутать эту машину с трехосным плавающим вездеходом ЗИЛ-132 СКБ ЗИЛ.

Кабина нового автомобиля имела угловатую форму – именно она стала прототипом для автомобилей следующего поколения. Сам индекс 4334 для бортового автомобиля появился в 1981 году, однако кабину опытного грузовика почему-то вернули от ЗИЛ-131. Этот гибрид получил усиленную раму, наконец, дизельный V-образный восьмицилиндровый 185-сильный двигатель, автоматическую муфту вентилятора, автоматический предпусковой подогреватель, усилитель в приводе сцепления, лебедку с волновым редуктором и новые радиальные шины. Эта машина также осталась в разряде экспериментальных.

ЗИЛ-132. 1977 год. Первая попытка замены ЗИЛ-131. Источник: en.wheelsage.org

Спустя 8 лет, в 1989 году, на машине с длинным названием ЗИЛ-433410 появляется третий вариант кабины. В этом варианте кабина была частично унифицирована с гражданской от ЗИЛ-4331, который выпускался малыми сериями с 1986 года. Новый грузовик мог брать на борт 3,75 т полезной нагрузки и оснащался многотопливным дизелем 170 -сильный двигатель. Лобовое стекло теперь было разделено на две плоские части, что позволяло в том числе монтировать бронестекло.

В 1994 году передняя обшивка была окончательно унифицирована с гражданскими грузовиками и вновь обновленный грузовик получил название ЗИЛ-433420. В танкоремонтном варианте эти машины шли на экспорт вместе с заказанными индийскими самолетами. танки Т-90 Также для зарубежных покупателей москвичи разработали еще один гибрид — ЗИЛ-131Д со 145-сильным дизелем «Файзер» 145Т от Perkins. ЗИЛ-433420 был лучшим воплощением концепции 131-го автомобиля вкупе с дизельным двигателем, что обеспечивало грузовику запас хода в 1300 километров.

Так могли бы и преемники ЗИЛ-131. Источник: gruzovikpress.ru

Армейский ЗИЛ-4343. Отличия от предыдущего ЗМЛ-131 только в кабине и двигателе. Источник: en.wheelsage.org

ЗИЛ-433420. Источник: gruzovikpress.ru

ЗИЛ-433420. Источник: militaryarms.ru

ЗИЛ-433420 на открытой площадке №1 музея Рязанского военного автомобильного института (РВАИ). Источник: denisovets.ru

Еще один представитель многоликого семейства Зиловских — ЗИЛ-433410 с измененным хвостовым оперением. Обратите внимание на лобовое стекло – именно такая конструкция позже была внедрена на машинах «Калам-1». Открытая площадка №1 музея Рязанского военного автомобильного института (РВАИ). Источник: denisovets.ru

Описывая армейскую историю ЗИЛ 90-х годов, нельзя не упомянуть еще один автомобиль, собранный из агрегатов разных моделей. Это двухосный ЗИЛ-432730 грузоподъемностью 2,3-2,4 т, запущенный в мелкосерийное производство в 1996. Автомобиль собран из агрегатов трансмиссии и колес ЗИЛ-131, минского дизеля (опять же с длинным названием) Д-245.9 ММЗ Е2, кабин от 4334 и оперения от «Бычки». В начале 2000-х годов, когда в армии стала ощущаться нехватка десантных машин для ВДВ, Московский автомобильный завод решил протолкнуть свой гибрид в рамки гособоронзаказа. Но требования к десантно-спускаемым аппаратам несколько жестче, чем к обычным армейским грузовикам, им предстояло пройти справочные испытания. Кто они такие? Грузовик прикрепляют к специальной платформе, поднимают на 1 метр и более, а затем сбрасывают на бетон. Это имитирует жесткую посадку парашютной системы. После такого сильного падения грузовик для ВДВ тоже должен совершить контрольный заезд. Естественно, зиловцам пришлось усиливать раму и подвеску армейского «Бычка», а также копить деньги на пробный отвал.

ЗИЛ-43273Н, неудачная замена ГАЗ-66. Источник: en.wheelsage.org

Всю процедуру выполнило столичное ФГУП «Универсал» — Московский проектно-производственный комплекс. Это стоило около 8 миллионов рублей. Денег у фабричных рабочих не нашлось; ходовых испытаний не состоялось, что поставило крест на будущем ЗИЛе для ВДВ. Кстати, в Набережных Челнах появились деньги на пробное копирование КамАЗ-43501, а потом появился и соответствующий контракт Минобороны. После драки инженеры Московского автозавода долго махали кулаками, уверяя, что их «Бычок» лучше КамАЗа по весу и габаритам на смену ГАЗ-66. Нижнетагильская машина была заметно крупнее ЗИЛа и тем более отставной Шишиги. Следствием этого была высокая парусность грузовика, что приходилось учитывать при десантировании с самолета. Возможно, эта неудача стала предпоследней попыткой завода ухватиться за спасательный оборонный заказ. ЗИЛ, в лучшие советские времена обеспечивающий до 40% потребности армии в колесной технике, шаг за шагом отдалялся от российского рынка вооружений. Последней попыткой закрепиться стала опытно-конструкторская работа «Калам-1», ставшая во многом прорывной.

Русский Ошкош

По одной из версий, озвученных в издании «Техника и вооружение: вчера, сегодня, завтра», идея запуска ОКР «Калам-1» пришла в Главное автобронетанковое управление под впечатлением от американского Грузовики Oshkosh MTVR. Эти машины пришли на смену М939, который был во многом аналогом (хотя и более тяжелым) отечественных ЗИЛ-131 и Урал-4320. А в мае 2001 года в США появилась «средняя тактическая сменная машина» MTVR (Medium Tactical Vehicle Replacement) для Корпуса морской пехоты и ВМС.

Ошкош МТВР. Машина, на концепцию которой ориентировались инженеры Калам-1. Естественно, на массогабаритные параметры внимания не обращали. Источник: en.wikipedia.org

Для армии США эта машина была очень современной: 6-цилиндровый 11,9-литровый дизель Caterpillar C-12 (425 л. с.), 7-ступенчатая автоматическая коробка передач Allison с электронной управление, и независимый подпружиненный поперечный рычаг ТАК-4 с ходом каждого колеса от 325 до 406 мм, электронная система изменения давления в шинах, автоматическая регулировка тяги на колесах, АБС, а также сварная алюминиевая кабина. На данный момент Oshkosh поставила в войска более 10 тыс. грузовиков, в том числе MTVR Armor Systems, оснащенных местным бронированием. Линейка грузовиков включает в себя как относительно легкие машины 4х4, так и огромные машины 8х8 грузоподъемностью 16,5 тонны. Oshkosh MTVR успел повоевать в Ираке, где очень хорошо зарекомендовал себя (очевидно, по этой причине привлек внимание российских военных). Интересно, что ГАБТУ не планировало создавать грузовик подобных габаритов — самая легкая версия МК23 тянула 13 с лишним тонн снаряженной массы. Это была скорее работа для Кременчугского автозавода, чем для ЗИЛа. Поэтому в технических требованиях к перспективному ЗИЛу проекта «Калам-1» и грузоподъемность, и габариты были серьезно уменьшены относительно американского аналога.

В 2004 году АМО-ЗИЛ разработал два автомобиля с длинными индексами (еще раз) 4327А1 и 4334А1. Первый грузовик был двухосным и грузоподъемностью 2,5 тонны, а второй – трехосным и грузоподъемностью 4 тонны. Внешне автомобили «Калам-1» практически не отличались от армейских грузовиков предыдущих серий, если только отдельные лобовые стекла не придавали особого назначения на ЗИЛе. Однако по техническому наполнению «Каламы» серьезно ушли от своего далекого предка ЗИЛ-131. Главным девизом разработчиков было: «Модульность и унификация!» Это видно даже на примере моторов. На двухосный ЗИЛ-4327А1 устанавливался 4-цилиндровый турбодизель ЯМЗ-534 мощностью 173 л. с., а для шестиколесного «Калама» добавили еще два баллона по 1,1 л и уже получился 230-сильный ЯМЗ-536. Эти двигатели были разработаны в Ярославле с нуля при поддержке зарубежного конструкторского бюро AVL List, оснащены системой впрыска топлива Bosch Common Rail, охладителем наддувочного воздуха (интеркулером) и электроникой для предотвращения превышения оборотов двигателя. Для начала XXI века эти двигатели были вполне современными не только для армейской эксплуатации, но и для гражданского рынка.

ЗИЛ-4334А1 «Калам-1». Обратите внимание на узлы передней независимой подвески. Источник: en.wheelsage.org

Конечно, ни о какой автоматической коробке передач семейству автомобилей «Калам-1» и мечтать не приходилось — в России не могли делать такие агрегаты для такой техники. Как, впрочем, не умеют делать и сейчас. Москвичи установили на ЗИЛ-136А2 механическую 4327-ступенчатую коробку передач СААЗ-1А5, а старший товарищ получил коробку передач собственной разработки ЗИЛ-4334К2 с 6 ступенями. При этом оба потенциальных агрегата могли «переварить» больший крутящий момент, чем выдавали ярославские моторы. Это был задел для дальнейшей модернизации грузовика.

Важным отличием от древней конструкции ЗИЛ-131 был постоянный полный привод, было решено отказаться от капризной системы подключения переднего моста. Общая схема трансмиссии осталась прежней с одним проходным мостом в варианте 6х6, но дополнительно появились задний мост и межколесные дифференциалы. Колея была увеличена с 1820 мм (ЗИЛ-4334 и предшественники) до 2030 мм, что позволило выйти на колейное бездорожье с более тяжелыми автомобилями Урал и КамАЗ.

ЗИЛ-4334А1 «Калам-1». Источник: gruzovikpress.ru

Одним из главных достоинств «Калама» была полностью независимая подвеска всех колес. Это, во-первых, серьезно улучшило плавность хода и проходимость, а, во-вторых, позволило реализовать принцип модульности. Теперь было относительно безболезненно «подгонять» к грузовику еще одну ведущую ось. На машинах семейства ЗИЛ-131, напомним, сзади стояла сбалансированная рессорная подвеска. Следует отметить, что к конструкции подвески инженеры ЗИЛа подошли нетривиально, установив в качестве упругого элемента составной торсион. Это был стержень в трубе из высоколегированной стали. Получилось относительно компактно, надежно и прочно. Кстати, внешне грузовики «Калам-1» с пустым кузовом на фотографиях можно отличить по небольшой «косолапости» задних колес, вызванной конструктивными особенностями независимой подвески. В результате получилась отличная ходовая часть, хотя и несколько перетяжеленная: коэффициент использования массы грузовика уменьшился. Теперь более грузоподъемные КамАЗы и Уралы побеждали в этом отношении московские Каламы. Например, КамАЗ-43114 со снаряженной массой 9 г.030 кг мог взять на борт 6,09 т, а ЗИЛ-4334А1 — всего 4 т при снаряженной массе 8,53 т. Однако из-за более совершенной силовой установки удельный расход топлива был не столь значителен.

Как вы уже поняли, «Калам-1» так и не появился в Российской Армии ни в одном из вариантов. После завершения всего цикла испытаний ГАТУ военное ведомство не выдало заказ на этот грузовик, во многом уникальный для отечественной промышленности. Вслед за последним армейским грузовиком ЗИЛ погибло и основное производство Московского автозавода.

Чем отличается коробка Зил 130 от быка. Что может понадобиться дополнительно? Какими способами можно оплатить заказанный товар

1 Коробка передач ЗИЛ-130 и ее характеристики

2 Коробка ЗИЛ-130 схема

3 Синхронизатор

6 Первичный вал

7 Выходной вал

8 Промежуточный вал

Если сцепление необходимо для передачи крутящего момента от двигателя к трансмиссии, для его изменения в зависимости от условий движения используется коробка передач. Коробка обеспечивает движение автомобиля задним ходом и длительное отделение трансмиссии от двигателя.

Коробка передач ЗИЛ-130 имеет 5 передач переднего хода и одну для движения назад. Коробка имеет 3 вала. Первичный, вторичный и промежуточный, а также 2 инерционных синхронизатора. Шестерни, установленные на валах, могут группироваться в требуемой комбинации и получать передаточные числа, соответствующие той или иной передаче.

Коробка ЗИЛ-130 схема

Перемещение шестерни ведомого вала вперед включает первую передачу. 2-я передача включается перемещением муфты синхронизатора назад. Если сдвинуть муфту синхронизатора вперед, включится 3-я передача. Перемещением муфты 2 синхронизатора назад включается 4-я передача. Если сдвинуть сцепление того же синхронизатора вперед, то будет включена 5-я передача. Промежуточный вал не участвует в передаче крутящего момента. Реверс активируется перемещением шестерни 1-й передачи до ее включения блокировкой заднего хода.

Коробка передач, в которой изменение крутящего момента по величине осуществляется за счет изменения передаточного числа. Наибольшее распространение получили ступенчатые: коробки передач

, где изменение передаточного числа осуществляется за счет увеличения или уменьшения передаточного числа шестерен. Механизмы, изменяющие передаточное отношение плавно в определенных пределах, называются бесступенчатыми трансмиссиями.

» В автомобилях применяются бесступенчатые трансмиссии следующих типов: гидравлические (гидродинамические и гидрообъемные, иначе называемые гидрообъемными), механические (фрикционно-импульсные) и электрические.

Наибольшее распространение в качестве бесступенчатых трансмиссий получили гидродинамические преобразователи-гидротрансформаторы, которые обычно устанавливаются в сочетании со ступенчатыми или планетарными редукторами. Такие передачи называются гидромеханическими.

Ступенчатые коробки передач относительно просты по конструкции и дешевле бесступенчатых трансмиссий, однако число передаточных чисел у них ограничено от трех до пяти.

На автомобилях повышенной проходимости и грузоподъемности число передач увеличено за счет использования дополнительной коробки передач. Крутящий момент будет тем больше, чем выше передаточное число зацепленных шестерен.

Ступенчатые коробки передач имеют принудительное ручное управление, а планетарные и бесступенчатые, в основном полуавтоматические и автоматические. Пятиступенчатая коробка передач показана на рис. 131. Первичный (приводной) вал 1 через муфту соединен с коленчатым валом двигателя. Вторичный (ведомый) вал является как бы продолжением первичного вала и расположен с ним на одной оси.

Один конец выходного вала установлен на роликовом подшипнике 10, установленном на конце входного вала, поэтому выходной вал может вращаться независимо от входного вала; второй конец вала установлен в шарикоподшипнике 8.

Шестерни установлены на промежуточном валу 9. Все они, кроме первой шестерни, выполнены отдельно и закреплены на нем шпонками. Для снижения рабочего шума и повышения долговечности шестерни, находящиеся в постоянном зацеплении, выполнены косозубыми.

Особенностью конструкции коробки автомобиля ЗИЛ-130 является наличие шестерен постоянного зацепления на вторичном валу. Эти шестерни за счет специальной обработки (фосфатирования) сопрягаемых поверхностей вала и шестерни их канавок для смазки устанавливаются на вал без специальных втулок и подшипников.

В коробке передач типа МАЗ-500 игольчатые подшипники шестерен вторичного вала, находящиеся в постоянном зацеплении, смазываются маслом… под давлением. Для этого напротив переднего конца промежуточного вала с внешней стороны картера коробки передач установлен шестеренчатый масляный насос, который приводится во вращение от переднего конца промежуточного

вала. Включение шестерен осуществляется перемещением шестерни по шлицам вала, Но в этом случае удар зубьев неизбежен, так как окружные скорости шестерен различны. Для легкого и безударного переключения передач необходимо, чтобы окружные скорости вводимых в зацепление шестерен были одинаковыми.

Окружная скорость шестерни зависит от числа оборотов вала, на котором она установлена, и от ее диаметра: чем больше диаметр шестерни и число оборотов вала, тем больше ее окружная скорость. Для выравнивания окружных скоростей шестерен перед их включением используется специальный механизм синхронизатора, обеспечивающий их бесшумное и безударное включение.

СИНХРОНИЗАТОР

Синхронизаторы обеспечивают бесшумное включение. Разница в скорости муфты синхронизатора и включения шестерни плавно нивелируется за счет силы трения между ними. Механизм переключения коробки передач имеет блокирующее устройство, удерживающее тяги переключения в необходимом положении.

Синхронизатор автобусов ЛАЗ-695, ЛАЗ-697 и автомобиля ЗИЛ-130 (рис. 132) работает следующим образом.

При перемещении муфты 11 влево с вилкой переключения, коническое бронзовое кольцо будет перемещаться вместе с ней и прижиматься к конической поверхности шестерни 1. Конические кольца 7 и муфта]] не связаны между собой жестко, а через три фиксирующих штифта 5 с шариками и пружиной. Шестерня 1 и кольца 7 вращаются с разными окружными скоростями. Пока за счет силы трения эти скорости не сравняются, муфта 11 будет смещаться (рис. 132, б).

Оба бронзовых кольца 7 жестко соединены друг с другом посредством штифтов 12. Муфта 11 будет перемещаться до тех пор, пока коническая поверхность 10 муфты не упрется в коническую поверхность 9 штифта (рис. 132, а и г). При выравнивании скоростей колец 7 синхронизатора и конуса шестерни 1 штифт 12 окажется в центре отверстия муфты 11, блокирующие конические поверхности разъединятся (рис. 132, в и д). ), и сцепление продолжит движение. Его наружные зубья 13 войдут в зацепление с внутренними зубьями шестерни вала 1, которая, таким образом, будет связана посредством синхронизатора с ведомым валом 14.

ВОМ отбора мощности.

Его название намекает на то, что он забирает часть крутящего момента двигателя и передает его специальным механизмам. Это может быть гидронасос или навесное оборудование для коммунальной техники. КОМ работает в тесной связи с коробкой передач, а включается из кабины автомобиля. Это маленькое устройство несет в себе огромный объем работы и работы.

Поэтому всегда стремятся сделать его прочным и долговечным. Существует 2 типа зависимого от ВОМ и независимого от сцепления. Первый работает, когда двигатель работает на холостом ходу. Зависимый ВОМ прост в установке и почти не требует обслуживания. Они устанавливаются на механическую коробку передач и включаются водителем из кабины. Независимый КОМ может работать как с механикой, так и с автоматом.

Устанавливается на бетономешалки, дорожно-уборочную технику, сельскохозяйственные машины. Местом регистрации КОМ может стать коробка передач, раздаточная коробка, двигатель или пространство между двигателем и коробкой передач. КОМ — очень прочный узел, но даже он может сломаться.

Часто поломки видны сразу, СОМ либо перестает нормально включаться, либо начинает громко шуметь. Проблемы решаются по-разному, начиная с простой подтяжки гаек и заканчивая полной разборкой ВОМ. В любом случае, без соответствующих знаний и навыков, самостоятельный ремонт ВОМ заводом-изготовителем не рекомендуется.

ПОСМОТРЕТЬ ВИДЕО

Схема включения шестерни

Вал первичный

Вал первичный изготовлен из стали 25 ХГМ, глубина нитроцементированного слоя 0,6…0,8 мм, твердость поверхностного слоя HRCe 61.. 66, твердость сердечника 37…46 HRCe.

Основные данные посадочных мест, допустимый износ шлицев, шеек и посадочных мест под подшипники, а также данные по зубчатым колесам.

Толщина зубьев прямоточных шлицев-5, 805…5, 855

Диаметр посадочного места под роликовый подшипник — 43,980…44, 007

Диаметр шейки вала под шарикоподшипник — 60,003. ..60,023

Диаметр шейки вала — 24,975…24,995

Вторичный вал

97

Вторичный вал изготовлен из стали 25 ХГМ, глубина нитроцементации 0,8…1,1 мм, твердость поверхностного слоя HRCe 61…66, твердость сердцевины HRCe 37…46.

Биение шеек вторичного вала относительно оси допускается не более 0,05 мм. Наложение шеек на отколотый цементированный слой усталостного характера не допускается.

Параметры шлицев шеек выходного вала

Диаметр шейки переднего конца вала под роликовый подшипник — 29,939..29,960

Диаметр шейки под шариковый подшипник — 50,003 … 50.020

Диаметр шейки втулки шестерни постоянного зацепления четвертой передачи — 47,003…47,020

Диаметр шейки косозубой шестерни постоянного зацепления второй передачи — 60,920…60,940

Толщина зуба шлицевой части вала синхронизатора:

Вторая и третья передачи — 8,88…8,94

Четвертая и пятая передачи — 10,90…10,95

Толщина зуба шлица часть вала под шестерню первой передачи — 10,88. ..10,94

Толщина зуба шлицевой части вала под фланец — 5,99…5,94

Вал промежуточный

Вал промежуточный изготавливается из стали 25ХГМ, глубина нитроцементации 0,8…1,1 мм, твердость поверхностного слоя HRCe 58…61, твердость сердцевины HRCe 35…45,

Биение шеек промежуточного вала относительно оси допускается не более 0,04 мм. Дефектные шейки вала можно отремонтировать хромированием, а затем обработать до номинальных размеров.

Вес коробки ЗИЛ-130 -98кг

Размеры сальников: 1 Сальник первичного вала 42x62x10 2 Сальник вторичного вала 58x8x16

Масло в коробку ЗИЛ-130 Тад-17 5,1 л

ПОСМОТРЕТЬ ВИДЕО

Что может понадобиться дополнительно?

Здесь мы собираем различную информацию о конверсиях.
Какие реквизиты и документы могут потребоваться.
Страница находится в разработке. Информация собирается от тех, кто прошел процесс.
Кто что знает поделитесь информацией.

По вопросам постановки на учет в МРЭО переоборудованного автомобиля:

По нашим данным, сначала автомобиль необходимо представить в МРЭО со старым двигателем для осмотра, получить разрешение на переоборудование у начальника МРЭО или депутату есть специальная форма заявления.
Далее получить заключение профильного института (НАМИ) о возможности данной переделки, с перечнем работ и возможных мест выполнения. В заключении должен быть указан сервисный номер услуги, которая есть в справке.
Далее найдите сервис с нужным сертификатом, переоборудуйте их или купите документы.
После этого предоставьте машину для инструментального контроля на диагностической станции. Потом снова в МРЭО.

Еще нюансы:

1. Коробка передач БЫЧКА и ЗИЛ-130 практически один в один, только первичный вал переставить или укоротить первичный вал от ЗИЛ-130 примерно на 3см. Разница возникает из-за размеров картера сцепления Бычка и ЗИЛ-130.
2. Вот передний опорный кронштейн — заводской и никаких соплей из швеллеров.
Не изобретайте велосипед, все давно изобретено.

У нас есть кронштейны.

3. Оригинальный бензиновый двигатель ЗИЛ-508 более высокооборотный, а дизель Д245 имеет меньшую частоту вращения.

Передаточные числа коробки передач были подобраны под более оборотистый двигатель, из-за этого скорость переделанного автомобиля с родной 130-й коробки передач будет падать.
С этим можно мириться (скорость автомобиля будет в пределах 60 км/ч), а можно поставить ускоренную коробку передач 432930 (ст. 3206-1700004-20).
Скорость увеличится на 20-30 км/ч.
Бывает и так, что люди меняют редуктор заднего моста и ставят резину большего диаметра.

4. Нужен или не нужен интеркулер решать вам.

Каждый автомобилист, хоть раз сталкивавшийся с вождением автомобиля ЗИЛ 130 или 131, с уверенностью скажет, что для этого «железного коня» практически не существует препятствий. Однако если вы впервые садитесь за руль такого агрегата, то вам наверняка будет интересна схема переключения передач ЗИЛ 130. При этом достаточно оригинально и непривычно для рядового автолюбителя.

[Скрыть]

Как устроена коробка передач автомобиля ЗИЛ 130?

Автомобили ЗИЛ 130 и 131 комплектуются трехступенчатой ​​пятиступенчатой ​​механической коробкой передач. Коробка передач этого транспортного средства позволяет водителю двигаться вперед на пяти скоростях и назад на одной. Чертеж устройства вы можете найти ниже. Как видно на схеме, коробка передач ЗИЛ 130 и 131 оснащена двумя инерционными синхронизаторами, в состав которых входят второй и третий, а также четвертый и пятый.

Приводной вал вместе с шестерней и зубчатым венцом включения пятой (прямой) скорости установлен в картере на подшипниках. Кроме того, в расточке самого шкива установлен цилиндрический роликоподшипник, а на него, в свою очередь, опирается вторичный шкив. Промежуточный вал в коробке ЗИЛ 130 и 131 монтируется в нижнем картерном отсеке. На этом валу установлена ​​другая шестерня, находящаяся в регулярном зацеплении с диском первичного вала (ПВ). Здесь разработчики моделей 130 и 131 решили установить колеса второй, третьей и четвертой скоростей.

Кроме того, на кардан установлены прямозубые шестерни, предназначенные для включения задней (задней) передачи и первой передачи. Также включение этих режимов обеспечивают прямозубая шестерня и узлы синхронизатора, установленные на шлицах вторичного шкива.

Кроме того, на вторичном валу установлены дополнительные шестерни:

• для включения второй передачи;
• для активации третьего режима;
• для включения четвертого.

А эти зубчатые венцы в процессе эксплуатации находятся в постоянном сцеплении с колесами, установленными на промежуточном диске. Узел реверсивного движения установлен на специальных роликовых подшипниках, расположенных на оси в картере. Здесь они установлены достаточно надежно. Кардан блока реверса также работает в зацеплении с натяжным шкивом посредством дополнительных колес.

Что касается внутренней части картера, то сюда заливается рабочая жидкость, поэтому эта часть всегда закрыта от мусора и пыли. Здесь же установлен и сам механизм переключения. Следует отметить, что механизм переключения коробки на ЗИЛ 130 и 131 устроен так же, как и на ГАЗ 53.

Схема переключения

Схема переключения коробки передач ЗИЛ 130 и 131 представлена ​​ниже. В целом схема оригинальная, но если верить словам З.И.Ловодова, к ней можно очень быстро привыкнуть.

Как работает трансмиссия автомобиля этой марки?

При включении первой скорости у коробки передач автомобиля моделей 130 и 131 шестерня начинает двигаться по канавкам и входит в зацепление с карданом первого режима коробки передач на промежуточном валу. При этом крутящий момент начинает передаваться от первичного шкива через шестерни и другие вспомогательные элементы на вторичный диск. Передаточное число 7,44.

Когда автомобилист включает вторую скорость, муфта, установленная на синхронизаторе, начинает воздействовать на зубья шестерни этой трансмиссии. В результате того, что этот компонент уже функционирует от компонентов промежуточной шестерни, крутящий момент начинает передаваться с первичной на вторичную. При этом момент проходит через все колеса с зубьями, а также кардан синхронизатора. В этом случае передаточное число будет 4,1.

В том случае, если водитель включает третью скорость, диск синхронизатора перестает воздействовать на детали и элементы второй передачи. Сцепление пойдет по шлицам и попадет в сцепление с звеном третьего режима коробки передач моделей 130 или 131. А этот элемент, в свою очередь, уже находится в зацеплении с колесом третьей передачи промежуточного кардана. Таким образом, крутящий момент начинает передаваться от ПВ через вспомогательные элементы и муфту на вторичный шкив. Передаточное число 2,29..

ПОДБЕРЕМ оптимальный способ доставки с учетом приемлемых для Вас сроков доставки и стоимости

ОТПРАВИМ необходимую запчасть в Ваш город транспортной компанией, которую Вы предпочитаете, либо самостоятельно подберем ту, которая удовлетворит ваши ожидания с точки зрения времени и стоимости. Список компаний, с которыми мы работаем, вы можете найти ниже

БЕСПЛАТНАЯ ДОСТАВКА запчасти, независимо от ее веса и стоимости, до терминала выбранной вами транспортной компании. Таким образом, вы оплачиваете услуги доставки исключительно транспортной компании

Доставка осуществляется транспортными компаниями:

ВНИМАНИЕ! Точную стоимость доставки определяет транспортная компания.

ПРИМЕЧАНИЕ! Любые частично оплаченные товары (внесена предоплата) отправляются только транспортной компанией «Деловые Линии»

Бесплатная доставка для жителей Москвы, Владимира и Ульяновска

Для жителей этих городов, помимо доставки в г. терминал транспортной компании, есть вариант абсолютно БЕСПЛАТНАЯ доставка.

Мы доставляем запчасти в эти города один раз в неделю.

Доставка заказа адресату не осуществляется! Заказ необходимо забрать самостоятельно в месте прибытия нашей машины (или в пути).

Доставка для жителей Нижнего Новгорода по адресу

В пределах Нижнего Новгорода БЕСПЛАТНАЯ доставка ВСЕГДА по адресу.

Информация для физических лиц

Какими способами я могу оплатить заказанный товар?

• Безналичный расчет.
• При невозможности перечисления денежных средств с расчетного счета наша организация выставляет физическому лицу счет, который он может оплатить в любом банке.

Когда я смогу заплатить?

• Полная оплата покупной цены. ПРИМЕЧАНИЕ! При этом заказ отправляется любой транспортной компанией.
• Частичная предоплата. Оплачивается часть стоимости товара, остальная сумма — после прибытия агрегата на терминал транспортной компании в вашем городе. ПРИМЕЧАНИЕ! В этом случае заказ отправляется исключительно «Деловыми линиями».

ВАЖНО! В случае полной и частичной оплаты мы вышлем Вам по почте копию выданной товарно-транспортной накладной, заверенную печатью, с указанием наименования товара, его стоимости. Оригинал накладной будет доставлен вместе с товаром.

Информация для юридических лиц

Товар оплачивается по безналичному расчету.

Как получить счет?

Вы отправляете нам реквизиты компании по электронной почте, мы выставляем счет и оформляем договор. Договор подписывается обеими сторонами, после чего клиент оплачивает счет.

Как оплатить счет?

Оплата по безналичному расчету на расчетный счет компании по реквизитам, указанным в счете. Все отчетные документы высылаются вместе с товаром. Возможна отсрочка платежа (по согласованию с руководством).

Все товары в нашем интернет-магазине имеют расширенную гарантию 6 месяцев (на электронику расширенная гарантия 3 месяца). Гарантийный талон отправляется покупателю вместе с запчастью.

Что включает:

Гарантийная замена запчасти при обнаружении дефектов в течение 6 месяцев

В случае производственного брака вы можете заменить деталь по гарантии в течение полугода после покупки.

Для этого:

1. Вы должны отправить товар обратно к нам.
2. Если дефектация подтвердит заводской брак, то мы вышлем Вам новую запчасть. Транспортные расходы по отправке вам замененной детали несет наша компания.
3. Если при устранении неполадок установлено, что запчасть была повреждена в результате неправильного использования, мы можем отремонтировать ее с вашего согласия за ваш счет. В случае отказа в ремонте мы отправим вам деталь обратно. В этом случае транспортные расходы по отправке детали несете вы.

Запчасти

В случае неисправности вы можете отремонтировать деталь в нашей компании.

Для этого:

1. Отправьте нам товар обратно.
2. Сразу после получения автозапчастей мы проводим дефектацию товара (3-10 дней).
3. После устранения неисправности мы можем отремонтировать запчасть по нашему прайс-листу с вашего согласия. В случае отказа в ремонте мы отправим вам деталь обратно. В этом случае транспортные расходы по отправке детали несете вы.

Сервис нашего интернет-магазина позволяет сделать заказ очень быстро и легко!

1. Консультация и подбор товара

Если вы точно не знаете, какая автозапчасть нужна, вы можете получить консультацию нашего специалиста по телефону. Для этого оставьте заявку на бесплатную консультацию с помощью кнопки в шапке сайта (специалист перезвонит вам в течение нескольких минут), кроме того, вы можете позвонить по номеру, указанному в шапке сайта, звонок будет бесплатным для тебя.

2. Оформление и подтверждение заказа

Перейдя в карточку выбранного Вами товара, Вы можете сначала рассчитать стоимость доставки, а затем оформить заказ или сразу оформить заказ, нажав соответствующую кнопку. Оформление заказа предполагает заполнение нескольких обязательных полей: ФИО, номер мобильного телефона и город доставки. Для более быстрого заказа вы можете воспользоваться формой обратной связи, просто нажав на красный кружок «Заказать» и введя свой номер телефона.

Для юридических лиц предусмотрена возможность отправки реквизитов и заказа напрямую на электронную почту [email protected] в свободной форме.

После заполнения полей нажмите Оформить заказ … Копия заказа будет отправлена ​​на вашу электронную почту, указанную при оформлении.

Внимание! Неверный номер телефона, неточный или неполный адрес могут привести к дополнительной задержке! Пожалуйста, внимательно проверяйте свои личные данные при регистрации и оформлении заказа.

В течение часа после оформления заказа наш менеджер свяжется с Вами для согласования позиций заказа, времени, способа и места доставки.

ПОДБЕРЕМ оптимальный способ доставки с учетом приемлемых для Вас сроков доставки и стоимости

ОТПРАВИМ необходимую запчасть в Ваш город транспортной компанией, которую Вы предпочитаете, либо самостоятельно подберем ту, которая удовлетворит ваши ожидания с точки зрения времени и стоимости. Список компаний, с которыми мы работаем, можно найти ниже

БЕСПЛАТНАЯ ДОСТАВКА запчасти, независимо от ее веса и стоимости, до терминала выбранной Вами транспортной компании. Таким образом, Вы оплачиваете услуги доставки исключительно транспортной компании

Доставка осуществляется транспортными компаниями:

ВНИМАНИЕ! Точную стоимость доставки определяет транспортная компания.

ПРИМЕЧАНИЕ! Любой частично оплаченный товар (внесена предоплата) отправляется только транспортной компанией «Деловые Линии»

Бесплатная доставка для жителей Москвы, Владимира и Ульяновска

Для жителей этих городов, кроме доставки до терминала транспортной компании, есть опция АБСОЛЮТНО БЕСПЛАТНАЯ доставка.

В эти города мы доставляем запчасти раз в неделю.

Доставка заказа адресату не осуществляется! Заказ необходимо забрать самостоятельно в месте прибытия нашей машины (или в пути).

Доставка для жителей Нижнего Новгорода по адресу

В пределах Нижнего Новгорода БЕСПЛАТНАЯ доставка ВСЕГДА до адреса.

Информация для физических лиц

Какими способами я могу оплатить заказанный товар?

• Безналичный расчет.
• При невозможности перечисления денежных средств с расчетного счета наша организация выставляет физическому лицу счет, который он может оплатить в любом банке.

Когда я смогу заплатить?

• Полная оплата покупной цены. ПРИМЕЧАНИЕ! При этом заказ отправляется любой транспортной компанией.
• Частичная предоплата. Оплачивается часть стоимости товара, остальная сумма — после прибытия агрегата на терминал транспортной компании в вашем городе. ПРИМЕЧАНИЕ! В этом случае заказ отправляется исключительно «Деловыми линиями».

ВАЖНО! В случае полной и частичной оплаты мы вышлем Вам по почте копию выданной товарно-транспортной накладной, заверенную печатью, с указанием наименования товара, его стоимости. Оригинал накладной будет доставлен вместе с товаром.

Информация для юридических лиц

Товар оплачивается по безналичному расчету.

Как получить счет?

Вы отправляете нам реквизиты компании по электронной почте, мы выставляем счет и оформляем договор. Договор подписывается обеими сторонами, после чего клиент оплачивает счет.

Как оплатить счет?

Оплата по безналичному расчету на расчетный счет компании по реквизитам, указанным в счете. Все отчетные документы высылаются вместе с товаром. Возможна отсрочка платежа (по согласованию с руководством).

Все товары в нашем интернет-магазине имеют расширенную гарантию 6 месяцев (на электронику расширенная гарантия 3 месяца). Гарантийный талон отправляется покупателю вместе с запчастью.

Что включает в себя:

Гарантийная замена запчастей при обнаружении дефектов в течение 6 месяцев

В случае производственного брака вы можете обменять деталь по гарантии в течение полугода после покупки.

Для этого:

1. Вы должны отправить товар обратно к нам.
2. Если дефектация подтвердит заводской брак, то мы вышлем Вам новую запчасть. Транспортные расходы по отправке вам замененной детали несет наша компания.
3. Если при устранении неполадок установлено, что запчасть была повреждена в результате неправильного использования, мы можем отремонтировать ее с вашего согласия за ваш счет. В случае отказа в ремонте мы отправим вам деталь обратно. В этом случае транспортные расходы по отправке детали несете вы.

Запчасти

В случае неисправности вы можете отремонтировать деталь в нашей компании.

Для этого:

1. Отправьте нам товар обратно.
2. Сразу после получения автозапчастей мы проводим дефектацию товара (3-10 дней).
3. После устранения неисправности мы можем отремонтировать запчасть по нашему прайс-листу с вашего согласия. В случае отказа в ремонте мы отправим вам деталь обратно. В этом случае транспортные расходы по отправке детали несете вы.

Сервис нашего интернет-магазина позволяет сделать заказ очень быстро и легко!

1. Консультация и подбор товара

Если вы точно не знаете какая автозапчасть нужна, вы можете получить консультацию у нашего специалиста по телефону. Для этого оставьте заявку на бесплатную консультацию с помощью кнопки в шапке сайта (специалист перезвонит вам в течение нескольких минут), кроме того, вы можете позвонить по номеру, указанному в шапке сайта, звонок будет бесплатным для тебя.

2. Оформление и подтверждение заказа

Перейдя в карточку выбранного Вами товара, Вы можете сначала рассчитать стоимость доставки, а затем оформить заказ или сразу оформить заказ, нажав соответствующую кнопку. Оформление заказа предполагает заполнение нескольких обязательных полей: ФИО, номер мобильного телефона и город доставки. Для более быстрого заказа вы можете воспользоваться формой обратной связи, просто нажав на красный кружок «Заказать» и введя свой номер телефона.

Для юридических лиц предусмотрена возможность отправки реквизитов и заказа напрямую на электронную почту [email protected] в свободной форме.

После заполнения полей нажмите Оформить заказ … Копия заказа будет отправлена ​​на вашу электронную почту, указанную при оформлении.

Внимание! Неверный номер телефона, неточный или неполный адрес могут привести к дополнительной задержке! Пожалуйста, внимательно проверяйте свои личные данные при регистрации и оформлении заказа.

В течение часа после оформления заказа наш менеджер свяжется с Вами для согласования позиций заказа, времени, способа и места доставки.

Отличие КПП бык от зил 130. Коробка передач на зил

1 Коробка передач ЗИЛ-130 и ее характеристики

2 Коробка ЗИЛ-130 схема

3 Синхронизатор

6 Первичный вал

7 Выходной вал

8 Промежуточный вал

Если сцепление необходимо для передачи крутящего момента от двигателя к трансмиссии, то коробка передач служит для его изменения в зависимости от условий движения. Коробка обеспечивает движение автомобиля задним ходом и длительное отделение трансмиссии от двигателя.

Коробка передач ЗИЛ-130 имеет 5 передач для движения вперед и одну для движения назад. Коробка имеет 3 вала. Первичный, вторичный и промежуточный, а также 2 синхронизатора инерционного типа. Шестерни, установленные на валах, могут группироваться в требуемой комбинации и получать передаточные числа, соответствующие той или иной передаче.

Коробка ЗИЛ-130 схема

Перемещение шестерни ведомого вала вперед включает первую передачу. 2-я передача включается перемещением муфты синхронизатора назад. Если перевести муфту синхронизатора вперед, то включится 3-я передача. Перемещением муфты 2 синхронизатора назад включается 4-я передача. Если сдвинуть сцепление того же синхронизатора вперед, то включится 5-я передача. Промежуточный вал не участвует в передаче крутящего момента. Задняя передача включается путем перемещения шестерни 1-й передачи до ее зацепления с блоком передачи заднего хода.

Коробка передач, в которой изменение значения крутящего момента производится за счет изменения передаточного отношения. Наиболее распространены ступенчатые:

коробки передач, где передаточное число изменяется за счет увеличения или уменьшения передаточного числа шестерен. Механизмы, изменяющие передаточное число непрерывно в определенных пределах, называются бесступенчатыми передачами.

» На транспортных средствах применяются следующие виды бесступенчатых трансмиссий: гидравлические (гидродинамические и гидрообъемные, иначе называемые гидрообъемными), механические (фрикционно-импульсные) и электрические.

Наибольшее распространение в качестве бесступенчатых трансмиссий получили гидродинамические преобразователи крутящего момента, которые обычно устанавливаются в сочетании со ступенчатыми или планетарными редукторами. Такие передачи называются гидромеханическими.

Ступенчатые редукторы относительно просты по конструкции и дешевле, чем бесступенчатые, но их число передаточных чисел ограничено от трех до пяти.

На автомобилях повышенной проходимости и грузоподъемности увеличено количество передач за счет использования дополнительной коробки передач. Крутящий момент будет тем больше, чем выше передаточное число шестерен, находящихся в зацеплении.

Ступенчатые коробки передач имеют принудительное ручное управление, а планетарные и бесступенчатые, в основном полуавтоматические и автоматические. Пятиступенчатая коробка передач показана на рис. 131. Первичный (приводной) вал 1 соединен с коленчатым валом двигателя через муфту. Вторичный (ведомый) вал является как бы продолжением первичного вала и расположен с ним на одной оси.

Один конец вторичного вала закреплен на роликовом подшипнике 10, установленном на конце первичного вала, благодаря чему вторичный вал может вращаться независимо от первичного; второй конец вала установлен в шарикоподшипнике 8.

Шестерни установлены на промежуточном валу 9. Все они, кроме первой шестерни, выполнены отдельно и закреплены на ней шпонками. Для снижения шума при работе и повышения долговечности шестерни, находящиеся в постоянном зацеплении, выполнены косозубыми.

Конструктивной особенностью коробки автомобиля ЗИЛ-130 является наличие шестерен постоянного зацепления на вторичном валу. Эти шестерни, благодаря специальной обработке (фосфатированию) сопрягаемых поверхностей вала и шестерен их смазочных канавок, устанавливаются на вал без специальных втулок и подшипников.

В коробке передач типа МАЗ-500 игольчатые подшипники шестерен вторичного вала, находящихся в постоянном зацеплении, смазываются маслом… под давлением. Для этого к переднему концу промежуточного вала снаружи корпуса коробки передач установлен шестеренчатый масляный насос, который приводится в движение от переднего конца промежуточного вала.

вал. Включение передач осуществляется перемещением шестерни по шлицам вала, но при этом удар зубьев неизбежен, так как окружные скорости шестерен различны. Для легкого и безударного переключения передач необходимо, чтобы окружные скорости включаемых шестерен были одинаковыми.

Окружная скорость шестерни зависит от числа оборотов вала, на котором она установлена, и от ее диаметра: чем больше диаметр шестерни и число оборотов вала, тем больше ее окружная скорость. Для выравнивания окружных скоростей шестерен перед их включением используется специальный механизм синхронизатора, обеспечивающий их бесшумное и безударное включение.

СИНХРОНИЗАТОР

Синхронизаторы обеспечивают бесшумность при включении. Разность частот вращения муфты синхронизатора и включения шестерни плавно уравнивается за счет возникающей между ними силы трения. Механизм переключения передач имеет блокирующее устройство, которое удерживает тяги переключения в нужном положении.

Синхронизатор автобусов ЛАЗ-695, ЛАЗ-697 и автомобиля ЗИЛ-130 (рис. 132) работает следующим образом.

При перемещении сцепления 11 влево с помощью вилки переключения коническое бронзовое кольцо будет двигаться вместе с ним и прижиматься к конической поверхности шестерни 1. Конические кольца 7 и сцепление ]] соединены между собой не жестко, а через три фиксирующих пальца 5 с шариками и пружиной. Шестерня 1 и кольца 7 вращаются с разными окружными скоростями. Пока эти скорости не сравняются за счет силы трения, сцепление 11 будет смещаться (рис. 132, б).

Оба бронзовых кольца 7 жестко соединены друг с другом с помощью пальцев 12. Муфта 11 будет перемещаться до тех пор, пока коническая поверхность 10 муфты не упрется в коническую поверхность 9 пальца (рис. 132, а и г) . При выравнивании скоростей колец синхронизатора 7 и зубчатого конуса 1 штифт 12 окажется в центре отверстия муфты 11, блокирующие конические поверхности разъединятся (рис. 132, в и д), и муфта разомкнется. продолжить свое перемещение. Его наружные зубья 13 войдут в зацепление с внутренними зубьями вала-шестерни 1, которая, таким образом, будет соединена посредством синхронизатора с ведомым валом 14.

Коробка отбора мощности КОМ.

Его название намекает на то, что он забирает часть крутящего момента двигателя и передает его специальным механизмам. Это может быть гидронасос или навесное оборудование. ВОМ работает в тесной связке с коробкой передач и активируется из кабины автомобиля. На это маленькое устройство ложится огромное количество нагрузки и работы.

Поэтому всегда стремятся сделать его прочным и долговечным. Существует 2 типа ВОМ: независимый от сцепления и независимый от сцепления. Первый работает, когда двигатель работает на холостом ходу. Зависимые ВОМ просты в установке и почти не требуют обслуживания. Они устанавливаются на механическую коробку передач и приводятся в действие водителем из кабины. Независимый ВОМ может работать как с механикой, так и с автоматикой.

Устанавливается на бетономешалки, дорожно-уборочную технику, сельскохозяйственные машины. Местом оформления КОМ может стать КПП, раздаточная коробка, двигатель или пространство между двигателем и коробкой передач. КОМ — узел повышенной прочности, но даже он может сломаться.

Часто сразу видны поломки, ВОМ либо перестает нормально включаться, либо начинает сильно шуметь. Проблемы решаются по-разному, начиная с простой подтяжки гаек и заканчивая полной разборкой СОМ. В любом случае без соответствующих знаний и навыков самостоятельный ремонт ВОМ заводом-изготовителем не рекомендуется.

ПОСМОТРЕТЬ ВИДЕО

Схема переключения передач

Первичный вал

Первичный вал изготовлен из стали 25 HGM, глубина нитроцементированного слоя 0,6…0,8 мм, твердость поверхностного слоя HRCe 61…66 , твердость сердцевины HRCe 37…46.

Основные данные посадочных мест валов, допустимый износ шлицов, шеек и посадочных мест подшипников валов, а также данные по зубчатым колесам.

Толщина зубьев прямоточных шлицевых-5,805…5,855

Диаметр посадочного места подшипника качения — 43,980…44,007

Диаметр шейки вала для шарикоподшипника — 60,003…60,023

Диаметр шейки вала — 24,975…24,995

вторичный вал

глубина науглероживания 0,8…1,1 мм, твердость поверхностного слоя HRCe 61…66, твердость сердцевины HRCe 37…46.

Биение шеек вторичного вала относительно оси допускается не более 0,05 мм. Наложение шейки на раскрошенный цементированный усталостный слой не допускается.

Параметры шлицев шеек вторичного вала

Диаметр шейки переднего конца вала для роликового подшипника 29,939. .29,960

Диаметр шейки для шарикового подшипника — 50,003…50,020

Диаметр шейка под втулку шестерни постоянного зацепления четвертой шестерни — 47,003…47,020

Диаметр шейки косозубой шестерни постоянного зацепления второй шестерни — 60,920…60,940

Толщина зуба шлицевой части вала синхронизатора:

Вторая и третья шестерни — 8,88…8,94

Четвертая и пятая передачи — 10,90…10,95

Толщина зуба шлицевой части вала для первой шестерни — 10,88…10,94

Толщина зуба шлицевой части вала под фланец 5,99…5,94

вал промежуточный

Вал промежуточный изготовлен из стали 25ХГМ, глубина науглероживания 0,8…1,1 мм, твердость поверхностный слой – HRCе 58…61, твердость сердцевины – HRCе 35…45.

Биение шеек промежуточного вала относительно оси допускается не более 0,04 мм. Неисправные шейки вала можно отремонтировать путем хромирования с последующей механической обработкой до номинальных размеров.

Вес коробки ЗИЛ-130 -98кг

Размеры сальников: 1 Сальник первичного вала 42x62x10 2 Сальник вторичного вала 58x8x16

Масло в коробку ЗИЛ-130 Тад-17 5,1 л

ПОСМОТРЕТЬ ВИДЕО

ПОДБЕРЕМ оптимальный способ доставки с учетом приемлемых для Вас сроков доставки и стоимости

Мы отправим необходимую запчасть в Ваш город выбранной Вами транспортной компанией или самостоятельно подберем ту, которая будет соответствовать Вашим ожиданиям с точки зрения времени и стоимости. Список компаний, с которыми мы работаем, можно найти ниже.

БЕСПЛАТНАЯ ДОСТАВКА запчасти, независимо от ее веса и стоимости, до терминала выбранной Вами транспортной компании. Таким образом, вы оплачиваете услуги доставки исключительно транспортной компании

Доставка осуществляется транспортными компаниями:

ВНИМАНИЕ! Точную стоимость доставки определяет транспортная компания.

ПРИМЕЧАНИЕ! Любой частично оплаченный товар (внесена предоплата) отправляется только транспортной компанией «Деловые Линии»

Бесплатная доставка для жителей Москвы, Владимира и Ульяновска

Для жителей этих городов, кроме доставка до терминала транспортной компании, есть вариант абсолютно БЕСПЛАТНАЯ доставка.

Раз в неделю доставляем запчасти в эти города.

Доставка заказа адресату не осуществляется! Заказ необходимо забрать самостоятельно в месте прибытия нашей машины (или в пути).

Доставка для жителей Нижнего Новгорода по адресу

В пределах Нижнего Новгорода БЕСПЛАТНАЯ ДОСТАВКА ВСЕГДА по адресу.

Информация для физических лиц

Как я могу оплатить заказанный товар?

• Безналичный расчет.
• При невозможности перечисления средств с расчетного счета наша организация выставляет физическому лицу счет, который он может оплатить в любом банке.

Когда я могу произвести оплату?

• Полная оплата при покупке. ПРИМЕЧАНИЕ! При этом заказ отправляется любой транспортной компанией.
• Частичная предоплата. Оплачивается часть стоимости товара, остальная сумма — после прибытия агрегата на терминал транспортной компании в вашем городе. ПРИМЕЧАНИЕ! В этом случае заказ отправляется исключительно Деловыми линиями.

ВАЖНО! При полной и частичной оплате мы вышлем Вам копию оформленной товарно-транспортной накладной, заверенную печатью, с указанием наименования товара и его стоимости. Оригинал счета придет вместе с товаром.

Информация для юридических лиц

Товар оплачивается по безналичному расчету.

Как получить аккаунт?

Вы отправляете нам реквизиты компании по электронной почте, мы выставляем счет и оформляем договор. Договор подписывается обеими сторонами, после чего клиент оплачивает счет.

Как оплатить счет?

Оплата по безналичному расчету на расчетный счет компании по реквизитам, указанным в счете. Все отчетные документы высылаются вместе с товаром. Возможна отсрочка платежа (по согласованию с руководством).

Все товары в нашем интернет-магазине имеют расширенную гарантию 6 месяцев (на электронику расширенная гарантия 3 месяца). Гарантийный талон отправляется покупателю вместе с запчастью.

Что входит:

Гарантийная замена запчасти в случае брака в течение 6 месяцев

В случае производственного брака возможен обмен детали по гарантии в течение полугода после покупки.

Для этого:

1. Вам необходимо отправить товар обратно к нам.
2. Если устранение неисправности подтвердит производственный брак, мы вышлем вам новую запчасть. Транспортные расходы по отправке замененной детали вам берет на себя наша компания.
3. Если при устранении неисправности выяснится, что запчасть была повреждена в результате неправильной эксплуатации, мы можем отремонтировать ее с вашего согласия за ваш счет. В случае отказа в ремонте мы отправим вам деталь обратно. В этом случае транспортные расходы по отправке товара ложатся на вас.

Ремонт запчастей

При обнаружении неисправности вы можете отремонтировать деталь в нашей компании.

Для этого:

1. Отправьте нам товар обратно.
2. Сразу после получения автозапчастей мы проводим дефектовку товара (3-10 дней).
3. После устранения неисправности мы можем отремонтировать запчасть по нашему прайс-листу с вашего согласия. В случае отказа в ремонте мы отправим вам деталь обратно. В этом случае транспортные расходы по отправке товара ложатся на вас.

Сервис нашего интернет-магазина позволяет сделать заказ очень быстро и легко!

1.

Консультация и подбор товара

Если вы точно не знаете, какие автозапчасти вам нужны, вы можете получить консультацию нашего специалиста по телефону. Для этого оставьте заявку на бесплатную консультацию с помощью кнопки в шапке сайта (специалист перезвонит вам в течение нескольких минут), кроме того, вы можете позвонить по номеру, указанному в шапке сайта, звонок будет бесплатным для тебя.

2. Оформление и подтверждение заказа

Перейдя в карточку выбранного Вами товара, Вы можете сначала рассчитать стоимость доставки, а затем оформить заказ или сразу оформить заказ, нажав соответствующую кнопку. Оформление заказа предполагает заполнение нескольких обязательных полей: ФИО, номер мобильного телефона и город доставки. Для более быстрого заказа вы можете воспользоваться формой обратной связи, просто нажав на красный кружок «Заказать» и введя свой номер телефона.

Для юридических лиц есть возможность отправить детали и заказать прямо на электронную почту [email protected] в свободной форме.

После заполнения полей нажмите Оформить заказ . Копия заказа будет отправлена ​​на вашу электронную почту, указанную при оформлении заказа.

Внимание! Неверный номер телефона, неточный или неполный адрес могут привести к дополнительной задержке! Пожалуйста, внимательно проверяйте свои личные данные при регистрации и оформлении заказа.

В течение часа после оформления заказа наш менеджер свяжется с Вами для согласования позиций заказа, времени, способа и места доставки.

Что еще может понадобиться?

Здесь мы собираем различную информацию о ремонте.
Какие реквизиты и документы могут потребоваться.
Страница находится в разработке. Информация собирается от тех, кто прошел через этот процесс.
Кто знает поделитесь пожалуйста.

По вопросам регистрации переоборудованного автомобиля в МРЭО:

По нашим данным сначала автомобиль должен быть представлен в МРЭО со старым двигателем для осмотра, для получения разрешения на переоборудование у начальника МРЭО или его заместителя есть специальная форма заявления.
Затем получить заключение специализированного института (НАМИ) о возможности данной переделки, с перечнем работ и возможных мест выполнения. В заключении должен быть указан сервисный номер услуги, которая есть в справке.
Далее найдите сервис с нужным сертификатом, переоборудуйте их или купите документы.
После этого предоставьте машину для инструментального контроля на диагностической станции. Потом снова в МРЭО.

Еще нюансы:

1. Коробка передач БЫЧКА и ЗИЛ-130 почти один в один, только первичный вал переставляешь или укорачиваешь первичный вал от ЗИЛ-130 примерно на 3см. Разница возникает из-за размеров картера сцепления Бычка и ЗИЛ-130.
2. Вот кронштейн передней опоры — заводской и никаких соплей из швеллеров.
Не изобретайте велосипед, все уже изобретено.

У нас есть кронштейны.

3. Исходный бензиновый двигатель ЗИЛ-508 более высокооборотный, а дизель Д245 — менее оборотистый.

Передаточные числа коробки передач подобраны под более оборотистый двигатель, из-за этого скорость переделанного автомобиля с родной 130-й коробки передач будет падать.
С этим можно мириться (скорость автомобиля будет в пределах 60 км/ч), а можно поставить ускоренную коробку передач 432930 (арт. 3206-1700004-20).
Скорость увеличится на 20-30 км/ч.
Еще иногда люди меняют редуктор заднего моста и ставят шины большего размера.

4. Нужен или не нужен интеркулер решать вам.

ПОДБЕРЕМ оптимальный способ доставки с учетом приемлемых для Вас сроков доставки и стоимости

Мы отправим необходимую запчасть в Ваш город выбранной Вами транспортной компанией или самостоятельно подберем ту, которая будет соответствовать Вашим ожиданиям с точки зрения времени и стоимости. Список компаний, с которыми мы работаем, можно найти ниже.

БЕСПЛАТНАЯ ДОСТАВКА запчасти, независимо от ее веса и стоимости, до терминала выбранной Вами транспортной компании. Таким образом, Вы оплачиваете услуги доставки исключительно транспортной компании

Доставка осуществляется транспортными компаниями:

ВНИМАНИЕ! Точную стоимость доставки определяет транспортная компания.

ПРИМЕЧАНИЕ! Любой товар частично оплаченный (внесена предоплата) отправляется только транспортной компанией «Деловые Линии»

Бесплатная доставка для жителей Москвы, Владимира и Ульяновска

Для жителей этих городов, кроме доставки до терминала транспортной компании, есть опция АБСОЛЮТНО БЕСПЛАТНАЯ доставка.

Раз в неделю доставляем запчасти в эти города.

Доставка заказа адресату не осуществляется! Заказ необходимо забрать самостоятельно в месте прибытия нашей машины (или в пути).

Доставка для жителей Нижнего Новгорода по адресу

В пределах Нижнего Новгорода ДОСТАВКА БЕСПЛАТНАЯ ВСЕГДА по адресу.

Информация для физических лиц

Как я могу оплатить заказанный товар?

• Безналичный расчет.
• При невозможности перечисления средств с расчетного счета наша организация выставляет физическому лицу счет, который он может оплатить в любом банке.

Когда я могу произвести оплату?

• Полная оплата при покупке. ПРИМЕЧАНИЕ! При этом заказ отправляется любой транспортной компанией.
• Частичная предоплата. Оплачивается часть стоимости товара, остальная сумма — после прибытия агрегата на терминал транспортной компании в вашем городе. ПРИМЕЧАНИЕ! В этом случае заказ отправляется исключительно Деловыми линиями.

ВАЖНО! При полной и частичной оплате мы вышлем Вам копию оформленной товарно-транспортной накладной, заверенную печатью, с указанием наименования товара и его стоимости. Оригинал счета придет вместе с товаром.

Информация для юридических лиц

Товар оплачивается по безналичному расчету.

Как получить аккаунт?

Вы отправляете нам реквизиты компании по электронной почте, мы выставляем счет и оформляем договор. Договор подписывается обеими сторонами, после чего клиент оплачивает счет.

Как оплатить счет?

Оплата по безналичному расчету на расчетный счет компании по реквизитам, указанным в счете. Все отчетные документы высылаются вместе с товаром. Возможна отсрочка платежа (по согласованию с руководством).

Все товары в нашем интернет-магазине имеют расширенную гарантию 6 месяцев (на электронику расширенная гарантия 3 месяца). Гарантийный талон отправляется покупателю вместе с запчастью.

Что входит:

Гарантийная замена запчасти в случае брака в течение 6 месяцев

В случае производственного брака возможен обмен детали по гарантии в течение полугода после покупки.

Для этого:

1. Вам необходимо отправить товар обратно к нам.
2. Если устранение неисправности подтвердит производственный брак, мы вышлем вам новую запчасть. Транспортные расходы по отправке замененной детали вам берет на себя наша компания.
3. Если при устранении неисправности выяснится, что запчасть была повреждена в результате неправильной эксплуатации, мы можем отремонтировать ее с вашего согласия за ваш счет. В случае отказа в ремонте мы отправим вам деталь обратно. В этом случае транспортные расходы по отправке товара ложатся на вас.

Ремонт запчастей

При обнаружении неисправности вы можете отремонтировать деталь в нашей компании.

Для этого:

1. Отправьте нам товар обратно.
2. Сразу после получения автозапчастей мы проводим дефектовку товара (3-10 дней).
3. После устранения неисправности мы можем отремонтировать запчасть по нашему прайс-листу с вашего согласия. В случае отказа в ремонте мы отправим вам деталь обратно. В этом случае транспортные расходы по отправке товара ложатся на вас.

Сервис нашего интернет-магазина позволяет сделать заказ очень быстро и легко!

1. Консультация и подбор товара

Если вы точно не знаете какие автозапчасти вам нужны, вы можете получить консультацию у нашего специалиста по телефону. Для этого оставьте заявку на бесплатную консультацию с помощью кнопки в шапке сайта (специалист перезвонит вам в течение нескольких минут), кроме того, вы можете позвонить по номеру, указанному в шапке сайта, звонок будет бесплатным для тебя.

2. Оформление и подтверждение заказа

Перейдя в карточку выбранного Вами товара, Вы можете сначала рассчитать стоимость доставки, а затем оформить заказ или сразу оформить заказ, нажав соответствующую кнопку. Оформление заказа предполагает заполнение нескольких обязательных полей: ФИО, номер мобильного телефона и город доставки. Для более быстрого заказа вы можете воспользоваться формой обратной связи, просто нажав на красный кружок «Заказать» и введя свой номер телефона.

Для юридических лиц есть возможность отправить детали и заказать прямо на электронную почту [email protected] в свободной форме.

После заполнения полей нажмите Оформить заказ . Копия заказа будет отправлена ​​на вашу электронную почту, указанную при оформлении заказа.

Внимание! Неверный номер телефона, неточный или неполный адрес могут привести к дополнительной задержке! Пожалуйста, внимательно проверяйте свои личные данные при регистрации и оформлении заказа.

В течение часа после оформления заказа наш менеджер свяжется с Вами для согласования позиций заказа, времени, способа и места доставки.

Каждый автолюбитель, хоть раз сталкивавшийся с вождением автомобиля ЗИЛ 130 или 131, с уверенностью скажет, что для этого «железного коня» практически нет преград. Однако если вы впервые садитесь за руль такого агрегата, то наверняка заинтересоваться схемой переключения передач ЗИЛ 130. Тем более, что она достаточно оригинальна и непривычна для рядового автолюбителя.

[ Скрыть ]

Как устроена коробка передач автомобиля ЗИЛ 130?

Автомобили ЗИЛ 130 и 131 оснащены трехступенчатой ​​механической пятиступенчатой ​​коробкой переключения передач. Коробка передач этого транспортного средства позволяет водителю двигаться вперед с пятью скоростями и назад с одной. Чертеж устройства вы можете найти ниже. Как видно на схеме, коробка передач ЗИЛ 130 и 131 оснащена двумя инерционными синхронизаторами, в состав которых входят второй и третий, а также четвертый и пятый.

Приводной вал вместе с шестерней и зубчатым венцом включения пятой (прямой) скорости установлен в картере на подшипниках. Кроме того, в расточке самого шкива установлен цилиндрический роликоподшипник, а вторичный шкив, в свою очередь, опирается на него. Промежуточный вал в коробке ЗИЛ 130 и 131 монтируется в нижнем картерном отсеке. На этом валу установлена ​​другая шестерня, находящаяся в регулярном зацеплении с приводом первичного вала (ПВ). Здесь разработчики моделей 130 и 131 решили установить колеса второй, третьей и четвертой скоростей.

Кроме того, на кардан установлены прямозубые шестерни, предназначенные для включения заднего (реверсивного) привода и первой передачи. Также включение этих режимов обеспечивают прямозубые шестерни и узлы синхронизатора, установленные на шлицах вторичного шкива.

Кроме того, на вторичном валу установлены дополнительные шестерни:

• для включения второй передачи;
• для активации третьего режима;
• для включения четвертого.

А эти зубчатые венцы во время работы находятся в постоянном зацеплении с колесами, установленными на промежуточном диске. Блок реверсивного движения установлен на специальных роликовых подшипниках, которые расположены на оси в картере. Здесь они установлены достаточно надежно. Кардан заднего хода также работает в зацеплении с натяжным шкивом посредством дополнительных колес.

Что касается внутренней части картера, то сюда заливается рабочая жидкость, поэтому эта часть всегда закрыта от мусора и пыли. Здесь же установлен механизм переключения. Следует отметить, что механизм переключения коробки на ЗИЛ 130 и 131 по своему принципу устроен так же, как и на ГАЗ 53.

Схема переключения

Схема переключения на ЗИЛ 130 и 131 контрольно-пропускные пункты представлены ниже. В целом схема оригинальная, но если верить словам З.И.Ловодова, то к ней можно очень быстро привыкнуть.

Как работает коробка передач этой марки автомобиля?

При включении первой скорости на коробке передач автомобилей моделей 130 и 131 шестерня начинает двигаться по канавкам и входит в зацепление с карданом первого режима коробки передач на промежуточном валу. При этом крутящий момент начинает передаваться от первичного шкива через шестерни и другие вспомогательные элементы на вторичный диск. Передаточное число 7,44.

Когда автомобилист включает вторую скорость, муфта, установленная на синхронизаторе, начинает воздействовать на зубья этой шестерни. В результате того, что этот компонент уже функционирует от компонентов промежуточной шестерни, крутящий момент начинает передаваться с первичного элемента на вторичный. При этом момент проходит через все колеса с зубьями, а также кардан синхронизатора. В этом случае передаточное число будет 4,1.

В том случае, если водитель включает третью скорость, диск синхронизатора перестает воздействовать на детали и элементы второй передачи. Муфта переместится по шлицам и войдет в зацепление с элементом третьего режима коробки передач моделей 130 или 131. А этот элемент, в свою очередь, уже находится в зацеплении с колесом третьей передачи промежуточного кардана. Таким образом, крутящий момент начинает передаваться от ПВ через вспомогательные элементы и муфту на вторичный шкив. Передаточное число 2,29..

ICM Holding Zil 131 KshM Review

ICM HOLDING [ ] [ WEBSITE ] [ NEW STORIES ] In-Box Обзор Автор: Даррен Бейкер [CMOT] Введение Следующее введение предоставлено ICM ; Зил 131 был основным вездеходом 19-го века.70-х и 80-х годов,. а его серийное производство было начато в 1967 году. Этот грузовик отличался высокой надежностью и всеми ходовыми качествами. Базовая модель в основном использовалась как личный транспорт или грузовой автомобиль. Эти грузовики поставлялись в страны Варшавского договора, а также во многие страны Азии и Африки. С 1967 по 1990 год на заводе ЗИЛ было выпущено около 1 000 000 грузовиков. Усовершенствованная модель 131 Н выпускается с 1986 года, но позже производство было перенесено на Уральский завод. Было много типов грузовиков Зил 131, произведенных для гражданского и военного использования, один из этих типов — командирская версия, воспроизведенная в этой модели. Содержимое Я начну с благодарности ICM за продолжение улучшенного процесса упаковки. Они предоставили картонную коробку с жесткой откидной крышкой с дополнительной отдельной карточной крышкой с бокс-артом; этот подход привел к созданию комплексной модели, которая должна выдержать любое разумное обращение с мировыми почтовыми службами. Содержимое модели указано ниже, но ICM действительно упаковывает все литники в один закрывающийся пластиковый пакет, и это приводит к некоторому изгибу литников. Однако он предотвращает движение деталей и, таким образом, предотвращает их повреждение. г. 8 коричневых литников 2 прозрачных литника 8 шин из виниловой резины Лист с декалями Буклет с инструкциями Обзор Первые впечатления Хороший взгляд на различные детали, изготовленные методом литья под давлением, по большей части приятен. Я не обнаружил каких-либо коротких выстрелов или сломанных деталей, на больших молдингах присутствует много линий потока, но ни один из них не выглядит и не ощущается как вызывающий какие-либо проблемы, которые необходимо будет решить. Одна вещь, которой довольно много, — это следы выталкивающего штифта, которые в идеале должны быть устранены моделистом. Одним из положительных моментов следов выбрасывателя является то, что большинство из них утоплены, а не горды, и, на мой взгляд, с ними легче иметь дело. Шасси Шоковый ужас, шасси состоит из нескольких частей; это комплект ICM и чего вы ожидали. По правде говоря, мне очень нравится, как ICM обрабатывает шасси своих моделей, поскольку это позволяет точно воспроизвести эту область и предоставляет моделисту простой способ добавить любые улучшения или доработки, которые они пожелают. Конечно, у этого подхода есть и обратная сторона, а именно то, что во время сборки необходимо соблюдать осторожность, чтобы гарантировать, что шасси будет квадратным после завершения, если вы сделаете это неправильно, и остальная часть сборки будет настоящей свиньей. Двигатель и коробка передач Компания ICM всегда уделяла много внимания механике своих моделей, и это предложение не является исключением. Двигатель и коробка передач хорошо представлены здесь, несмотря на то, что ICM не содержит деталей с фототравлением, но ICM неплохо справляется с обеспечением довольно тонких молдингов там, где это необходимо, и для тех, кто желает, я уверен, что будет доступен набор фототравление. . Одна вещь, которую я рекомендую моделистам, чтобы поднять двигатель дальше, это добавить некоторые детали проводки, так как это будет бросаться в глаза. Одна проблема, с которой я борюсь, — это выхлоп; большая часть выхлопа четко показана в процессе установки, но конец трубы внезапно появляется в инструкциях без предварительного упоминания, что я вижу. Топливный и воздушный баки хорошо представлены в модели, требуя обработки только некоторых линий шва, но я снова советую воспроизвести топливные и воздушные магистрали, чтобы поднять детали до более высокого стандарта. Подвеска, мосты и привод Узлы подвески с листовыми рессорами являются слабым местом этой секции, это связано с тем, что передний комплект отлит как часть шасси, а передний и задний комплекты требуют тщательной очистки, чтобы удалить швы пресс-формы, не повредив детали. Оси и приводные валы имеют очень хорошую детализацию, но опять же потребуется тщательная очистка деталей. Одна вещь, которую я хотел бы видеть здесь, это возможность показать передние колеса повернутыми, поскольку я чувствую, что это добавляет интереса к внешнему виду готовой модели. В целом, несмотря на мои опасения, это должно выглядеть как еще одна красивая область модели. Кабина и капот грузовика Кабина грузовика кажется мне правильной формы, поэтому я не вижу там проблем, о которых мне известно. Несколько утопленных линий панелей, которые являются частью молдингов, красиво выполнены и выглядят реалистично. Интерьер кабины довольно простой, но опять же, что вы ожидали от российского грузовика. Приборная панель поднимается с помощью наклеек, и я подозреваю, что со временем компании-производители предложат альтернативные варианты. Двери поставляются отдельно от кабины, и я одобряю этот аспект. В дополнение к этому ICM также использовали отдельные дверные карты и дверную фурнитуру; опять же, это аспекты, которые я одобряю, поскольку они выглядят лучше, чем отлитые в форму, и дают модельеру варианты. Остекление кабины приятной толщины, проблем с их использованием я не вижу. Подножки и брызговики выглядят хорошо, а протектор хорошо воспроизведен. Светильники снабжены прозрачными застекленными линзами, которые неплохо смотрятся; однако, если SKP Model выпустит набор линз и задних фонарей для модели, они значительно улучшат этот аспект. Капот или капот, если вы предпочитаете, снова представляют собой отдельный молдинг, и это позволит выполнить работу, которую ICM , и модельер вставляет двигатель и отсек для отображения. Еще один аспект, который мне нравится в этом выпуске, заключается в том, что решетки передней решетки открыты, а не отлиты в виде цельного куска пластика. Единственным недостатком области кабины является то, что есть несколько следов выталкивающих штифтов, которые необходимо устранить; однако я считаю, что эта область модели была очень хорошо проработана ICM . Командный центр Командная кабина очень хорошо детализирована снаружи, но лишена каких-либо внутренних деталей, и этот аспект является для меня единственным недостатком модели. Очень жаль, что детали интерьера отсутствуют как ICM добавили отличные возможности за счет использования отдельных дверей и даже окон, которые можно собрать в открытом положении. Я хотел бы, чтобы ICM предлагал внутренние наборы для моделиста, который покупает эту модель и хочет иметь в ней интерьер, поскольку варианты отображения кричат ​​​​для одного. На внутренних поверхностях задней кабины есть следы выталкивающих штифтов, которые потребуют доработки для тех, кто собирается работать над добавлением интерьера. Инструкции и наклейки Инструкция напечатана на матовой бумаге в глянцевой обложке. Инструкции проведут вас по сборке с помощью черно-белых чертежей, и, насколько я могу судить, в них нет явных ошибок. Инструкции также предоставляют пять вариантов базовой отделки и шесть маркировок страны/единицы покрытия; Советская Армия 1986 Чехословацкая армия конца 1980-х Советская Армия конец 1980-х Армия России конец 2000-х Украинская Армия конца 2000-х Варианты единиц измерения/страны: Гвардейская часть Советские войска в Германии Народная Армия ГДР Польская Армия Российская Армия Армия Украины Заключение Это очень хорошая модель, учитывая все обстоятельства, и ее подводит только отсутствие интерьера кабины командира. Все остальные аспекты этой модели очень хороши, и я считаю, что этот комплект стоит того, чтобы его купить. Для тех из вас, кто мечтает о своих навыках работы с аэрографом и ручной кистью, Френчи добавил несколько отличных фотографий к ответам в новостях, посвященных этой модели. ОБЗОР Плюсы: Очень хорошее внимание к большинству аспектов модели, что должно привести к приятному результату. Минусы: Отсутствие какого-либо интерьера в командирской кабине является разочарованием и единственным примечанием. Вердикт: Если вам нравятся мягкие скины или все, что связано с восточным блоком, эта модель должна быть у вас в заначке.   Scale:   N/A   Mfg. ID:   35517   PUBLISHED:   Sep 10, 2015   NATIONALITY:   Россия 4444444. 5 5 5 5 5 5 5 5 5 5 5 5 15 3. 15 3. . 15 Средние рейтинги по всей сети Этот рецензент: 87.04% 87.04% 87.04.0271   84.86% DISCUSS THIS REVIEW Our Thanks to ICM Holding! Этот предмет был предоставлен ими для обзора на этом сайте KitMaker Network. Разное Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт Copyright © 2013 - 2019 KS-MOTO +7 (911) 924 3 942 +7 (812) 924 3 942 г. Санкт-Петербург,
