Описание

• Модель: 14
• Количество передач: 5 (пятиступенчатая) + 1 задняя
• Комплектация: в сборе с навесным оборудованием
• Сцеплением не комплектуется

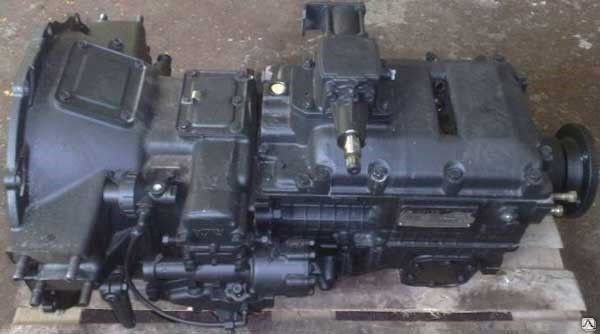

КПП 14 на КАМАЗ – самая первая трансмиссия разработанная заводом в 1987 году, без повышенных передач, делитель отсутствует. Коробка передач устанавливалась на автомобили КамАЗ 4310, 43101, 43105, 5320 и их модификациях, подходит для работы на одиночных машинах: самосвалах, бортовых.

Специальное предложение – доставим по центральной части России абсолютно бесплатно! Подробности в отделе продаж.

Технические характеристики

Передаточные числа КПП-14:

— первая – 7,82;
— вторая – 4,03;
— третья – 2,50;
— четвертая – 1,53;
— пятая – 1.0; (прямая)
— задний ход – 7,38.

Серия: 14
Тип КПП: механическая
Количество передач: 5
Передаточные числа: 7,62 – 1,0
Максимальный крутящий момент, Н*м (кгс*м): 667 (68)
Объем масла для наливания, дм3: 8.5
Масса КПП, нетто, кг: 252

Комплектность КПП-14

1. Сцепление,
2. Вилка выключения сцепления,
3. Вал вилки сцепления,
4. Рычаг вала вилки сцепления,
5. Вал ведущий,
6. Вал промежуточный,
7. Вал ведомый,
8. Картер сцепления,
9. Картер коробки передач,
10. Опора штока,
11. Опора рычага переключения передач,
12. Сухарь опоры рычага,
13. Шток рычага,
14. Ось блока шестерен заднего хода,
15. Блок шестерен заднего хода,
16. Фланец крепления карданного вала.

Плюс:

• Ролико- и шарикоподшипники,
• Прокладки,
• Крышки,
• Кольца,
• Шайбы,
• Болты,
• Гайки,
• Пружины,
• Манжеты.

Ориентировочные сроки доставки по России

• Москвав наличии
• Набережные Челныв наличии
• Санкт-Петербургв наличии
• Астрахань1-2 дня
• Волгоград1-2 дня
• Воронеж1-2 дня
• Екатеринбург2 дня
• Иркутск3-5 дней
• Калининград4-7 дней
• Краснодар1-2 дня
• Красноярск3-5 дней
• Мурманск2-3 дня
• Нижний Новгород1 день
• Новосибирск3-5 дней
• Пермь2-3 дня
• Ростов-на-Дону1-3 дня
• Самара1-3 дня
• Саратов1-3 дня
• Ставраполь1-3 дня
• Тольятти1-3 дня
• Уфа1-2 дня
• Хабаровск10-20 дней
• Челябинск1-3 дня
• Чита5-8 дней
• Ярославль1-2 дня

Гарантия на коробки передач

На новые — 1 год
На капитально отремонтированные — от 6 до 12 месяцев

Обязательно соблюдать правила эксплуатации узлов и агрегатов для автомобилей марки КАМАЗ.

Обмен товара возможен

• Прошло не более 14 дней
• Упаковка не испорчена
• Нет следов эксплуатации

С этим товаром покупают

КПП 141 на Урал (на КАМАЗ)

Артикул: 141.1517050.01
Наличие: В наличии  Подробнее

КПП 142 на КАМАЗ без делителя

Артикул: 142.1700025
Наличие: В наличии  Подробнее

КПП 15 на КАМАЗ с делителем

Артикул: 15.1700050
Наличие: В наличии  Подробнее

Коробка передач КамАЗ-4310

На автомобиле установлена механическая коробка передач модели 14, которая имеет пять передач для движения вперед и одну передачу для движения назад. Для безударного переключения второй, третьей, четвертой и пя­той передач имеется два пальчиковых синхронизатора инерционного типа.

Шестерни косозубые постоянного зацепления на всех пе­редачах, кроме первой передачи и передачи заднего хода.

Передаточные числа коробки передач:

На коробке передач установлен выключатель фонарей заднего хода. Фонари загораются при включении передачи заднего хода*.

(* С 1986 г. на автомобилях устанавливается один фонарь заднего хода.)

Для предотвращения одновременного включения двух пе­редач в крышке между штоками установлен замок шарико­вого типа. Для предохранения от случайного включения пе­редачи заднего хода или первой передачи при движении ав­томобиля в крышке имеется пружинно-пальчиковый предо­хранитель разрезного типа.

Манжеты, установленные в крышках первичного и вторич­ного валов, предохраняют внутреннюю полость коробки пе­редач от попадания пыли и грязи и предотвращают утечку масла. В передней коробке установлен магнит для улавли­вания металлических частиц — продуктов износа.

Коробка передач состоит из следующих основных узлов: картера 34 (рис. 53) коробки передач, в котором смонтиро­ваны первичный 1, вторичный 35 и промежуточный 33 валы в сборе с шестернями, синхронизаторами и подшипниками, блока шестерен заднего хода, верхней крышки 18 коробки с механизмом переключения передач в сборе. К переднему тор­цу картера коробки передач прикреплен картер 38 сцепления. Подшипники валов закрыты крышками с уплотнитель­ными прокладками.

Крышка 2 заднего подшипника первичного вала внутрен­ней расточкой центрируется по наружной обойме подшипни­ка; поверхность крышки, обработанная по внешнему диа­метру, является центрирующей поверхностью для картера сцепления. Во внутреннюю полость крышки вставлены две самоподжимные манжеты 39. Рабочие кромки манжет имеют правую насечку. Внутренняя полость большого диаметра предназначена для размещения в ней маслонагнетательного устройства; спиральные лопатки на торце этой полости пре­пятствуют раскручиванию масла в нагнетательной полости маслонагнетающим кольцом, уменьшая тем самым центро­бежные силы, а значит, способствуют повышению избыточно­го давления масла в полости нагнетания. В верхней части крышки имеется отверстие для подвода масла из маслонакопителя коробки передач в полость нагнетания.

Рис. 53. Коробка передач (продольный разрез): 1 — первичный вал; 2 — крышка заднего подшипника первичного вала; 3 и 23 — регулировочные прокладки; 4 — шток рычага; 5 — защитное кольцо; 6 — крышка опоры рычага; 7 — сухарь опоры рычага; 8 — кольцо уплотнительное; 9 — опора штока; 10 — пружина; 11 — опора рычага переключения передач; 12 — ось блока шестерен заднего хода; 13 и 31 — упорные шайбы; 14 — блок шестерен заднего хода; 15— роликоподшипник: 16 — болт со штифтом в сборе; 17 — стопорная шайба; 18 —
верхняя крышка; 19, 32 и 36 — уплотнительные прокладки; 20 — крышка заднего подшипника вторичного вала; 21 — упорное кольцо; 22 — шарикоподшипник задний вторичного вала; 24 — втулка; 25 и 39 — уплотнительные манжеты; 26 — гайка крепления фланца; 27 — фланец крепления карданного вала; 28 — стакан заднего подшипника промежуточного вала; 29—крышка подшипника; 30 — роликоподшипник сферический; 33 — промежуточный вал; 34 — картер коробки передач; 35 — вторичный вал; 37 — крышка переднего подшипника промежуточного вала; 38 — картер сцепления; 40 — вилка выключения сцепления; 41 — вал вилки выключения сцепления; 42 — муфта выключения сцепления

Крышка 20 заднего подшипника вторичного вала крепит­ся к заднему торцу картера коробки передач, центрируется по наружной обойме заднего шарикоподшипника 22 вторич­ного вала. В задней части крышки установлена манжета 25 с пыльником, на рабочей кромке которой имеется левая на­сечка.

В приливах правой стенки коробки передач выполнена расточка, в которую запрессована ось 12 блока шестерен заднего хода. От выпадания ось крепится стопорной шай­бой 17, привернутой болтом 16, имеющим сверление, в кото­рое вставлен пластмассовый штифт. Штифт уплотняет резьбо­вое соединение от вытекания смазки.

Масло в коробку передач заливается через горловину, рас­положенную на правой стенке картера. Горловина закры­вается пробкой со встроенным масляным щупом. В нижней части картера (рис. 54) в бобышках завернуты пробки 8 и 9 сливных отверстий; в пробку 8 вмонтирован магнит, который улавливает металлические частицы, находящиеся в масле. С двух сторон картера имеются люки для установки коробки отбора мощности, которые закрыты крышками 5 с уплотни­тельными прокладками 6. Допустимый отбор мощности по 22,06 кВт (30 л. с.) с каждого люка. Отбор мощности возмо­жен на ходу, включение — при остановке автомобиля.

Рис. 54. Коробка передач модели 14. Вид сзади: 1 — рычаг переключения передач; 2 — уплотнительный штифт; 3 — установочный винт; 4 — рычаг вала вилки выключения сцепления; 5 — крышка люка отбора мощности; 6 — уплотнительная прокладка; 7 — указатель уровня масла с пробкой в сборе; 8 — сливная пробка с магнитом; 9— сливная пробка

Во внутренней полости картера в передней части левой стенки, примыкающей к переднему торцу картера, отлит маслонакопитель, куда при вращении шестерен забрасывается масло и по сверлению в передней стенке картера поступает в полость крышки первичного вала и на маслонагнетающее кольцо. Шестерни коробки передач скомплектованы попарно с сопрягаемыми шестернями по пятну контакта и уровню шума.

Первичный вал коробки передач (рис. 55) выполнен за­одно с шестерней; его передней опорой является шарикопод­шипник, расположенный в расточке коленчатого вала. По­лость подшипника заполняется смазкой № 158 и уплотняется манжетой. На задний конец вала с упором в торец шестерни посажены шарикоподшипник 2 и маслонагнетающее коль­цо 5, стопорящееся от проворачивания на валу шариком 6. Пакет стягивается кольцевой гайкой 4, поясок которой раскернивается в пазы вала, и таким образом стопорится.

Маслонагнетающее кольцо на наружной поверхности имеет правую, трехзаходную винтовую нарезку, назначение которой подавать масло в нагнетательную полость.

Рис. 55. Первичный вал коробки передач в сборе: 1 — первичный вал; 2 — шарикоподшипник; 3 — упорное кольцо подшипника; 4— кольцевая гайка; 5 — маслонагнетающее кольцо; 6 — стопорный шарик

Свободный ход первичного вала регулируется набором стальных прокладок 3 (рис. 53) толщиной 0,2 и 0,3 мм, уста­навливаемых между торцом крышки первичного вала и на­ружной обоймой подшипника.

Промежуточный вал 1 (рис. 56) выполнен заодно с венца­ми шестерен первой, второй передач и передачи заднего хода. На переднем конце вала напрессованы и закреплены сегмент­ными шпонками 8 шестерни 7 и 6 третьей и четвертой передач и шестерня 3 привода промежуточного вала.

Рис. 56. Промежуточный вал в сборе: 1 — промежуточный вал; 2 — передний роликоподшипник; 3 — шестерня привода промежуточного вала; 4 — упорное кольцо; 5 —распорная втулка; 6 — шестерня четвертой передачи; 7 — шестерня третьей передачи; 8 — сегментная шпонка

Вторичный вал 16 (рис. 57) в сборе с шестернями и син­хронизаторами установлен соосно с первичным валом. На пе­реднем конце вала посажен подшипник 2 с приставным вну­тренним кольцом, все шестерни вала установлены на ролико­подшипниках, из которых ролики 5 подшипника шестерни четвертой передачи насыпной, без сепаратора. Шестерни 18 и 7 четвертой и третьей передач в осевом направлении закреп­лены упорной шайбой 4 с внутренними шлицами, которая установлена в выточке вала таким образом, что ее шлицы расположены против шлицев вала, и застопорена от провора­чивания подпружиненной замковой шпонкой 21.

По оси вала просверлен канал для подвода смазки по ра­диальным отверстиям к подшипникам шестерен. Масло в ка­нал подается маслонагнетающим устройством, расположен­ным на первичном валу.

Рис. 57. Вторичный вал в сборе: 1 — упорное кольцо: 2 — передний роликоподшипник; 3 — синхронизатор четвертой и пятой передач: 4 и 15 — упорные шайбы: 5 — ролики подшипника четвертой передачи; 6 — втулка шестерни четвертой передачи; 7 — шестерня третьей передачи; 8 — роликоподшипник; 9 — синхронизатор второй и третьей передач; 10 — шестерня второй передачи; 11 — шестерни заднего хода; 12 — муфта включения первой передачи и заднего хода: 13 — втулка шестерни первой передачи; 14 — шестерня первой передачи: 16 — вторичный вал; 17 — втулка шестерни заднего хода; 18 — шестерня четвертой передачи; 19 — пружина; 20 — втулка шестерни четвертой передачи; 21 — замковая шпонка

Механизм переключения передач (рис. 58) размещен в крышке коробки передач. Каретки синхронизаторов и муфты включения первой передачи и заднего хода перемещаются рычагом, расположенным в кабине, через дистанционный при­вод, штоки и вилки. Вилки закреплены установочными вин­тами на штоках, перемещающихся в отверстиях верхней крышки.

Рис. 58. Механизм переключения передач: 1 — заглушка; 2 — верхняя крышка коробки передач; 3—вилка переключения четвертой и пятой передач; 4 — установочный винт; 5 — шплинтовочная проволока; 6 — вилка переключения второй и третьей передач; 7 — вилка переключения первой передачи и заднего хода

Механизм переключения передач состоит из трех штоков, трех вилок 3, 6 и 7 переключения, двух головок штоков, трех фиксаторов с шариками 5 (рис. 59), предохранителя 2 (рис. 60) включения первой передачи и заднего хода и замка штоков. Замок штоков состоит из двух пар шариков 1 (рис. 59) и штифта 4. Шарики расположены между штоками во втулках, штифт находится в сверлении среднего штока ме­жду шариками. Диаметры шариков и расстояния между што­ками выбраны таким образом, что при перемещении любого штока из нейтрального положения шарики выходят из лунок перемещаемого штока и входят в лунки неподвижных штоков, блокируя их на корпус. Сверху на крышку механизма переключения установлена опора 11 (рис. 53) рычага со што­ком 4, перемещающимся в сферической опоре 9. С правой стороны опоры ввернут установочный винт 3 (рис. 54), кото­рый фиксирует рычаг в нейтральном положении. В рабочем положении болт должен быть вывернут.

Рис. 59. Замок и фиксаторы механизма переключения: 1 — шарик замка; 2 — стакан стопорного шарика; 3 — пружина стопорного шарика; 4 — штифт замка; 5 — стопорный шарик фиксатора

Рис. 60. Предохранитель механизма переключения передач: 1 — пружина предохранителя; 2 — предохранитель; 3 — толкатель предохранителя

Дистанционный привод управления коробкой передач (рис. 61) состоит из качающегося рычага 4 переключения пе­редач, опоры 2 рычага переключения передач, укрепленной на переднем торце блока цилиндров двигателя, передней 10 и промежуточной 17 тяг управления, которые перемещаются в сферических втулках 13 из металлокерамики, уплотненных резиновыми кольцами 12 и поджатых пружиной 14. Сфериче­ские опоры передней тяги размещены в расточке кронштейна опоры рычага переключения передач и в картере маховика. Опора промежуточной тяги установлена на картере сцепле­ния. На задний конец промежуточной тяги навернут на резь­бе и закреплен двумя стяжными болтами 24 регулировочный фланец 18.

Рис. 61. Привод управления механизмом переключения передач: 1 — кронштейн: 2 — опора рычага переключения передач: 3 — наконечник; 4 — рычаг переключения передач; 5 — рукоятка рычага; 6 и 16 — рычаги передней тяги; 7 — рычаг наконечника; 8 и 22 — контргайки; 9 и 21 — регулировочные болты; 10 — передняя тяга; 11 — сухарь; 12 — уплотнительное кольцо; 13 — шаровая втулка; 14 — пружина; 15 — крышка шаровой опоры; 17 — промежуточная тяга; 18 — регулировочный фланец; 19 — соединительный болт; 20—верхняя крышка картера коробки передач; 23 — шток механизма переключения передач; 24 — болт крепления регулировочного фланца

Опора рычага переключения передач (рис. 62) состоит из кронштейна 1, опоры 7 уплотнителя люка, держателя 9 кол­пака, наконечника 13 рычага. Наконечник рычага через шай­бу 11 поджат пружиной 10, пружина другим концом упирает­ся в гайку 15, которая после заворачивания раскернивается в паз кронштейна. Верхняя плоскость гайки является рабочей поверхностью фрикционного тормоза представляющего собой устройство, состоящее из фрикционного диска 8, нажимного диска 16 и пружины. Сила трения фрикционного устройства гасит вибрации рычага переключения передач. Установочный винт 17 фиксирует рычаг переключения в нейтральном поло­жении.

Рис. 62. Опора рычага переключения передач: 1 — кронштейн; 2 — сегментная шпонка; 3 — чехол; 4 — рычаг наконечника; 5 — уплотнительная манжета наконечника; 6 — штифт; 7 — опора уплотнителя люка; 8 — фрикционный диск тормоза; 9 — держатель колпака; 10 — пружина; 11 — опорная шайба пружины; 12 — ось наконечника рычага; 13 — наконечник рычага; 14 — резиновый чехол; 15 — упорная гайка пружины; 16 — нажимной диск тормоза; 17 — установочный винт; 18 — контргайка

Синхронизаторы (рис. 63) состоят из двух конусных ко­лец, жестко связанных между собой блокирующими пальца­ми, и каретки, которая перемещается по шлицам вторичного вала. Пальцы в средней части имеют конические поверхно­сти, являющиеся блокирующими. Отверстия в диске каретки, через которые проходят блокирующие пальцы, также имеют блокирующие поверхности в виде фасок с двух сторон отвер­стия. Конусные кольца не имеют жесткой связи с кареткой. Они соединены с кареткой с помощью фиксаторов, поджи­маемых пружинами в канавки пальцев.

Рис. 63. Синхронизатор четвертой и пятой передач: 1 и 4 — конусные кольца; 2 — каретка; 3 — блокирующий палец; 5— фиксатор; 6 — пружина

При передвижении каретки вилкой механизма переклю­чения передач конусное кольцо, двигаясь вместе с кареткой, подводится к конусу шестерни. Вследствие разности частот вращения каретки, связанной с вторичным валом, и шестер­ни происходит сдвиг конусного кольца относительно каретки до соприкосновения блокирую­щих поверхностей пальцев с бло­кирующими поверхностями ка­ретки, которые препятствуют дальнейшему осевому перемеще­нию каретки. Выравнивание ча­стот вращения при включении пе­редачи обеспечивается трением между коническими поверхностя­ми кольца синхронизатора и включаемой шестерни. Как толь­ко частоты вращения каретки и шестерни сравняются, блокирую­щие поверхности не будут пре­пятствовать продвижению карет­ки и передача включится без шума и удара. В случае включе­ния синхронизированных передач с шумом следует немедленно вы­яснить причину неисправности и устранить ее во избежание пре­ждевременного выхода из строя синхронизаторов.

Возможные неисправности коробки передач, причины и способы их устранения

Причина неисправности	Способ устранения
Затрудненное включение всех передач, и первой передачи включение передачи заднего хода со скрежетом
Неполное выключение сцепления (сцепление «ведет»)	Отрегулируйте свободный ход муфты выключения сцепления
Большое усилие на рычаге переключения передач
Загрязнение опор тяг дистанционно­го управления. Отсутствие или загустевание смазки	Промойте опоры и заполните их свежей смазкой № 158
Включение второй, третьей, четвертой и пятой передач с ударом и скрежетом
Износ конусных колец синхронизатора, блокирующих фасок пальцев и каретки. Сниженное усилие вывода кареток из нейтрального положения	Замените синхронизатор
Самовыключение передач на ходу автомобиля
Неполное включение передачи из-за неисправности фиксаторов механизма переключения, износа лапок или суха­рей вилок, ослабления крепления ви­лок и рычагов, разрегулирования ди­станционного управления	Подтяните крепление, замените изношенные детали, отрегулируйте привод управления
Не работает замок шлицев вторич­ного вала	Замените вал и соответствующий синхронизатор
Передачи не включаются
Износ деталей и разрегулирование дистанционного привода управления коробкой	Отрегулируйте привод и замени­те изношенные детали, подтяните крепления
Разрушены подшипники шестерен вторичного вала	Замените неисправные детали
Повышенный шум при работе коробки передач
Повышенный износ или поломка зубьев шестерен. Разрушение подшип­ников шестерен	Замените неисправные детали
Разрушены подшипники валов	Замените неисправные детали
Течь масла из коробки передач
Износ или потеря эластичности манжет	Замените манжеты
Повышенное давление в картере ко­робки	Промойте сапун
Нарушение герметичности по уплот­няющим поверхностям	Подтяните крепежные детали или замените прокладки
Износ латунных колец синхронизаторов основной коробки передач
Неполное выключение сцепления при переключении передач	Замените синхронизаторы. Про­верьте исправность работы сцепле­ния и привода
