Как снять торпеду ВАЗ 2110? (Фото, видео)

Вне всяких сомнений именно торпедо является самой заметной деталью интерьера в автомобиле, ведь оно расположено прямо перед глазами пассажиров и водителей. Необходимость снять торпеду на ВАЗ 2110 может возникнуть у владельцев авто по самым разным причинам.

Так убрав эту деталь можно получить полный доступ ко всем электрическим узлам вашего транспортного средства, заменить перегоревшую проводку на новую, подключить дополнительные приборы или подсветку, поставить евронакладку или шумоизоляцию.

Варианты замены стандартной панели ВАЗ 2110:

При желании можно обтянуть торпедо различными материалами на свой выбор, тем самым внеся желаемые изменения в интерьер салона.

Тонкости

Хочется сказать сразу, что снятие и замена торпеды на ВАЗ 2110 потребует от вас достаточно много времени и терпения. Кроме того все ремонтные работы необходимо проводить предельно аккуратно и осторожно для того чтобы случайно не сломать крепление, так как обратно торпедо не встанет как нужно и при езде будет скрипеть.

Для работы вам понадобятся следующие инструменты:

маркер;
самоклеящиеся этикетки;
набор отверток и гаечных ключей.

Инструкция по снятию

Снятие торпеды ВАЗ 2110 рекомендуется проводить в следующей последовательности:

Детали салона. Прежде чем приступать непосредственно к работе необходимо подготовить салон, так как разбор передней панели ВАЗ 2110 лучше всего производить, имея место для маневров. Поэтому первым делом снимаем передние сиденья и рулевое колесо авто. Желательно производить демонтаж именно в той последовательности, как это указано выше, так как в противном случае водительское кресло снять будет крайне затруднительно. Для того чтобы ничего не сломать рассчитывайте свои силы при выдергивании колеса из шлицов колонки, для этого немного освободите гайку руля, после чего расшатывая его из стороны в сторону дергайте на себя;
Туннель трансмиссии. После того как салон будет подготовлен и появится место для работы, перед нами встает следующая задача – разборка туннеля пола в салоне. Просто открутите саморезы и пододвиньте верхнюю часть разбираемой детали назад. Затем тоже самое сделайте с нижней частью туннеля;
Руль и рулевая колонка. Отвинтите саморезы на кожухе рулевой колонки ВАЗ 2110, после чего демонтируйте подрулевые переключатели. Все освобождающиеся в процессе разборки провода и разъемы промаркируйте с помощью маркера или этикеток, впоследствии это сыграет вам на руку, когда при сборе торпеды у вас на руках окажется большое количество проводов разных цветов. Использовать маркировку рекомендуется особенно владельцам машин, которые уже оснащены аудиосистемой и сигнализацией;
Бардачок. Следующим этапом работы станет демонтаж бардачка, после чего необходимо снять реле и монтажный блок. Не забывайте маркировать провода в процессе работы и отнеситесь с особой аккуратностью с хрупким спидометром и другими элементами приборной панели, которые так же требуют к себе особого отношения;
Торпедо. И вот теперь можно переходить к непосредственной цели ремонта – нам предстоит снятие торпедо. Для этого необходимо в образовавшейся пустоте за бардачком выкрутить саморезы и открутить крепления. После этого с помощью отвертки зацепляем воздуховод с левой стороны и демонтируем его. Затем осталось лишь открутить гайку, придерживая рукой торпеду, торпеду и вытаскиваем ее со шпилек, попутно не забываем отмечать маркером провода, для того чтобы не запутаться.

Торпедо снято, все, что нужно было разобрать, мы разобрали, осталось лишь провести ремонтные работы, ради которых собственно и затевалась вся процедура.

Напоследок хочется посоветовать – пользуясь возможностью, не поленитесь и прочистите вентиляционные каналы, рано или поздно они все равно засорятся и вам снова придется осуществлять снятие торпедо.

Оцените статью: Поделитесь с друзьями!

Ваз 2110 снятие торпеды

Снятие торпеды на ваз 2110 часть 1… — Лада 2110, 1.5 л., 2002 года на DRIVE2

Давно чет уже не писал в драйв, руки чет не доходили до этого, но но в машине поменялось не мало.поменял сигналы, щиток приборов, подрулевые переключатели, руль, протянул проводку для усилителя, поменял термостат и проклеил всю торпеду. Ну теперь к торпеде в середине января решил я на выходных торпеду снять.Когда машину купил она вся гремела не прикручена была и а саморезы ввернуть нельзя было их ток с нутрии самой торпеды можно.на улице мороз -15 я машину прогрел до 70 градуов она больше и не прогревалась и приступил к снятию.Я расскажу как надо снимать но я снимал торпеду -все что вижу все откручиваю и снимаю что мешается не по порядку делал.Некоторые фото брал из интернета.
Сначала с щитка приборов, откручиваем верхнию часть она держится на 4 саморезах(у меня), отсоединяем провода от кнопок, дальше щиток приборов он на 2 болтах крепится и отсоединяем 2 фишки от щитка готово.дальше я вынул магнитофон бортовые 2 компьютера регулировку печки и решетку(откуда воздух дует в середине торпеды).Потом снял вещевой ящик он крепиться на двух саморезах, сразу под ним открутил болтик и с водительской стороны тоже (он находится в самом низу торпеды с краю)и вверху будет болтик то же с двух сторон с водительской нужно будет вынуть блок предохранителей, и тоже сверху он будет но подлесть к нему не просто.

Полный размер

Потом нужно снять два передних сидения они мешаются( но я ток одно пассажирское)далее разбираем тоннель, он состоит из 2 частей верхняя держится на на 6 саморезах под фигурную отвертку и сразу надо снять 2 щитка с двух сторон и две гайки головкой на 10.Поддев отверткой, отсоединяем держатель чехла рычага переключения передач от крышки облицовки тоннеля пола.и провода прикуривателя

Нижняя держится на 6 гайках .Головкой «на 10» отворачиваем: две гайки в средней части задний и передней часть тоннеля

Далее откручивает две гайки удлиненной головкой на десять сверху торпеды перед этим сняв две крышечке тоже с двух сторон

Снимаем руль(нужно снять накладку Grang Victoria и головкой вроде на 24 с удлинителем открутить гайку внутри руля при этом нужно чтобы кто то держал руль) Отсоединяем накладки на стойки ( с лева и с права ) Для тех кто не понял о чем я это те накладки на которых часто стоят пищалки или рядом с ними.

Берем хороший фонарик и смотрим за отодвинутую панель со стороны водителю. Берем хорошие ножницы и отрезаем все жгуты которые крепят связки проводов, всё что можно отсоединить, отсоединяем и помечаем и помечаем. Панель всё ещё не выходит? Смотрите внимательнее не всё отсоединили, не все жгуты отрезали.
В процессе отсоединения проводов панель будит больше отходить.
Снимая панель лучше сразу отсоедините ёлочку от печки или от панели, в противном случае отпадет придется подымать) ну вроде и все далее я занес ее домой и наследующий день начал проклеивать об этом я напишу в другом бортжурнале.это фото который остались.

Полный размер

Цена вопроса: 0 ₽ Пробег: 16 000 км

www.drive2.ru

Снятие торпеды ваз 2110 2111 2112. — Лада 2112, 1.5 л., 2001 года на DRIVE2

ЕСТЬ ВОПРОСЫ ? ЖДУ В КОММЕНТАРИЯХ

Доброго времени суток! Долго не мог выложить материал по личным причинам) Но время это настало иии) Поехали, К сожаление часть материала была утеряна безвозвратно, поэтому на фото общий вид, кроме танеля КПП!, тоже посеял фотки =(((
И так поехали)
Разбирал панель сам в первые в одну маску)
Сам опирался в мануалы по разборке) Не всё там написано хочу сказать. А если и написано то многое усложняет работу в целом. Поэтому по возможности оперитесь на мой отчет.
Самым сложным было снять торпеду! Что нам для этого понадобится:
Головка на 10 желательно с маленькой трещоткой!
Головка на 24 (торцевой) или трещотка с удлинителем!

Крестовая отвертка!
Плоская отвертка! Хорошо заточенная!
Для тех кто боится разобрать и не собрать разъемы как надо Лейкопластырь и Маркер!
Коробочка желательна для болтов винтов и т д.
Плоскогубцы!
Ножницы!

Поехали!

Для начала снимаем танель КПП иначе снятие торпеды превратится в головоломку.
Снять танель КПП просто.
По бокам раскручиваем болты крепления ( сложности возникнут с болтами рядом с сидениями, лезим под седло или ищем способ подобраться к болтам)
Снимаем крышку у ручника, если не понятно о чем это я, опустите ручник и крышка окажется прямо под кулаком. Там откручиваем болт. +
Снимаем чехол рычага КПП выкручиваем 3 болта +
Вынимаем кнопки свеклоподъемников и прочих опций тонеля.
Беремся за пепельницу задних пассажиров (тонель) и подымаем крышку танеля на верх и небольшими рывками тянем её в сторону заднего дивана.
Получив доступ к нижней части тонеля откручиваем все болты крепящие его к полу.

ТОНЕЛЬ СНЯТ!

Снятие торпеды!

Снимаем с торпеды все воздушные дефлекторы
Снимаем решетку воздухана с верху (рядом у многих находятся пищалки) Не ковыряйте её со всех сторон! она крепится по узким краям находим там отверстие вставляем точеную отвертку и вынимаем решетку.
Под решеткой выкручиваем болт на 10 головкой с удлинителем (с обоих сторон торпды) выкрутили со шпилькой ? Я вас поздравляю вы такой же неудачник как и я.
Снимаем панель рулевого конеса ( ту что над и под замком зажигания.
Снимаем бордачек ( лезем под него если не можем нащупать 2 болта и откручиваем) придерживайте его или свалится оборвав провода лампы. Отсоединяя провода НЕ УВЕРЕНЫ СМАТЫВАЕМ В ЛЕЙКОПЛАСТЫРЬ! И ПИШЕМ ЧЁ К ЧЕМУ! И КУДА!
Сняв бордачек видем с верху болт крепление торпеды + скручиваем.
Скручиваем саморез + ближе к двери в самом низу у бордачка.
Снимаем крышку монтажного блока по аналогии с бордачком.

Откручиваем (монтажный блок с предохранителями) 1 болт на крышке +
По аналогии с бордачком в монтажном блоке ближе к правой его части видим саморез + ( придется наклонится что бы увидеть его)

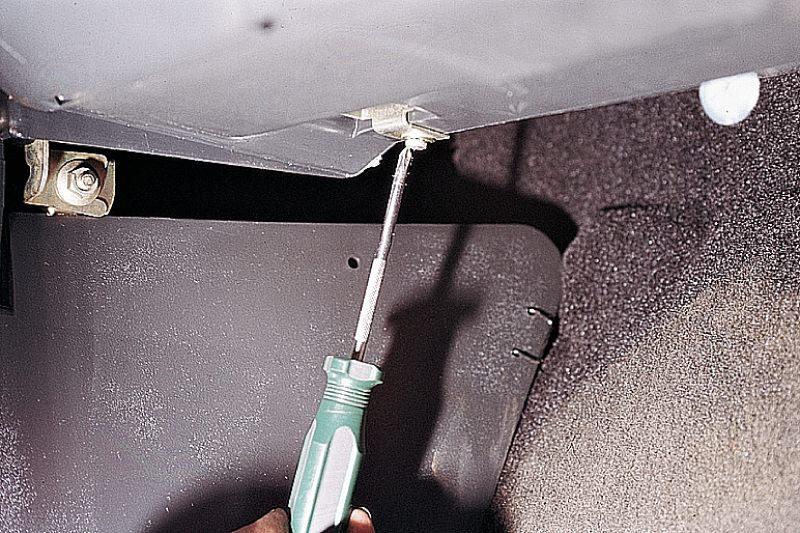

Снимаем защитные панели под ногами пассажира и водителя с каждой стороны по 2 болта +
С обоих ( пассажирской и водительской) под снятыми крышками ближе к концоли видим саморезы, с водительской стороны к ним посажена масса! Или скручиваем с массой или скручиваем по аналогии с пассажирской стороной.

К чему я это говорю? Есть небольшие различия в торпедах.
Скорее всего вы будите сидеть после всех манипуляций на водительском сидении =) Посмотрите рядом с рычажком открытия капота будет саморез +, скручиваем.
Снимаем спидометр.
Снимаем 4 болта маски спидометра 2 верх 2 низ
Снимаем спидометр открутив по его бокам 2 болта +
Помечаем лейкопластырем если есть не уверенность в обратной сборке.

Ну вот и всё можно покурить =) Не курите ? Тогда продолжаем)

Снимаем всю электронику с консоли.
Не забываем про датчик эмобилайзера! У кого не работает он или отключен, отрезаем его, если нет желания заместо него поставить кнобку запуска можете примотать его обратно, или для понта поставить его. Проводов там не много, 2 помоем.
Так же не забываем о корректоре фар.
Как правило возникают проблемы только с выдергиванием магнитолы, работаем точеной отверткой, желательно иметь одноразовые сьемники. Всё кроме магнитолы снимается достаточно легко.
Незабываем пометить все разьемы если не уверенны!
Снимаем на руле крышку клаксоны (((гудыпсы) фафаколки) бибикалки) откавыряв пластиковую накладку LADA ключом на 24 ГОЛОВКОЙ или торцом откручиваем гайку крепления руля. Помечаем шлицевое соединение маркером для того что бы поставить потом руль в верном положении, и резкими движениями в лева в право вырываем руль.
Отпускаем рычаг положения рулевого колеса.
Отсоединяем накладки на стойки ( с лева и с права ) Для тех кто не понял о чем я это те накладки на которых часто стоят пищалки или рядом с ними, кстати вы не забыли их отсоединить ? =)

Так как многие из нас неудачники которые выкрутили верхние болты вместе со шпильками торпеда или на вас уже грохнулась или вам надо её немножко потянуть на верх и на себя, она полностью не выйдет! Не тяните дальше!
Берем хороший фонарик и смотрим за отодвинутую панель со стороны водителю. Берем хорошие ножницы и отрезаем все жгуты которые крепят связки проводов, всё что можно отсоединить, отсоединяем и помечаем и помечаем.

Панель всё ещё не выходит? Смотрите внимательнее не всё отсоединили, не все жгуты отрезали.
В процессе отсоединения проводов панель будит больше отходить.
Снимая панель лучше сразу отсоедините ёлочку от печки или от панели, в противном случае отпадет придется подымать)
Для чего бы вы её не снимали! ДАМ СОВЕТ ПРОКЛЕЙТЕ ПАНЕЛЬ! Заделайте все щели в туннелях воздуханов и доработайте ёлочку!( информация в следующем посте) и поставе хоть самую плохую но шумку щита салона и двигателя. Убейте сразу 2х или 3х зайцев за 1 подход!
Вот и всё панель снята! Жесть …

Как одеть панель ? В обратной последовательности! Но есть особенности подробности в следующем посту! (Пост выше)

ЕСТЬ ВОПРОСЫ ? ЖДУ В КОММЕНТАРИЯХ

www.drive2.ru

Как снять торпеду ВАЗ 2110? (Фото, видео)

Варианты замены стандартной панели ВАЗ 2110:

Тонкости

Для работы вам понадобятся следующие инструменты:

маркер;
самоклеящиеся этикетки;
набор отверток и гаечных ключей.

Инструкция по снятию

Снятие торпеды ВАЗ 2110 рекомендуется проводить в следующей последовательности:

Детали салона. Прежде чем приступать непосредственно к работе необходимо подготовить салон, так как разбор передней панели ВАЗ 2110 лучше всего производить, имея место для маневров. Поэтому первым делом снимаем передние сиденья и рулевое колесо авто. Желательно производить демонтаж именно в той последовательности, как это указано выше, так как в противном случае водительское кресло снять будет крайне затруднительно. Для того чтобы ничего не сломать рассчитывайте свои силы при выдергивании колеса из шлицов колонки, для этого немного освободите гайку руля, после чего расшатывая его из стороны в сторону дергайте на себя;
Туннель трансмиссии. После того как салон будет подготовлен и появится место для работы, перед нами встает следующая задача – разборка туннеля пола в салоне. Просто открутите саморезы и пододвиньте верхнюю часть разбираемой детали назад. Затем тоже самое сделайте с нижней частью туннеля;
Руль и рулевая колонка. Отвинтите саморезы на кожухе рулевой колонки ВАЗ 2110, после чего демонтируйте подрулевые переключатели. Все освобождающиеся в процессе разборки провода и разъемы промаркируйте с помощью маркера или этикеток, впоследствии это сыграет вам на руку, когда при сборе торпеды у вас на руках окажется большое количество проводов разных цветов. Использовать маркировку рекомендуется особенно владельцам машин, которые уже оснащены аудиосистемой и сигнализацией;
Бардачок. Следующим этапом работы станет демонтаж бардачка, после чего необходимо снять реле и монтажный блок. Не забывайте маркировать провода в процессе работы и отнеситесь с особой аккуратностью с хрупким спидометром и другими элементами приборной панели, которые так же требуют к себе особого отношения;
Торпедо. И вот теперь можно переходить к непосредственной цели ремонта – нам предстоит снятие торпедо. Для этого необходимо в образовавшейся пустоте за бардачком выкрутить саморезы и открутить крепления. После этого с помощью отвертки зацепляем воздуховод с левой стороны и демонтируем его. Затем осталось лишь открутить гайку, придерживая рукой торпеду, торпеду и вытаскиваем ее со шпилек, попутно не забываем отмечать маркером провода, для того чтобы не запутаться.

Оцените статью: Поделитесь с друзьями!

vazweb.ru

Снятие и замена торпеды (передней панели) на ВАЗ 2110, 2111, 2112

Сейчас мы покажем как снять торпеду и произвести её замену на ВАЗ 2110, 2111, 2112. Эта работа осуществляется своими руками без использования специальных инструментов. Нужны лишь крестовая отвертка, ключи с головкой на 10″ и время на проведение работ.

Основные причины замены передней панели:

Внешний вид — вы хотите заменить старую, поцарапанную или испорченную панель на новую.
Шумоизоляция — для этого придется снять торпеду чтобы провести работы по шумо, звуко, вибро изоляции салона.
Проблема при работе воздуховодов.

Рекомендуем разбирать комплектующие с напарником, а также помечать или запоминать подключения проводов.

Прежде всего нужно отсоединить минусовую клемму от аккумулятора, далее снимаем облицовочный кожух вала рулевого управления, снимаем руль и выключатель зажигания. После этого приступаем к разборке торпеды.

Итак, ниже приведена инструкция по снятию и замене передней панели на ВАЗах 2110, 2111, 2112 на фото.

Отвинчиваем 2 самореза справа и 2 слева на центральном тоннеле.

Далее снимаем крышки с обеих сторон.

Снимаем заглушку возле ручника.

Откручиваем шурупы слева и справа центрального тоннеля.

Откручиваем саморезы сзади центрального тоннеля.

Снятие пластика центрального тоннеля.

Разъединение проводов прикуривателя. Пометьте чтобы не запутаться при подключении на сборке.

Снимаем чехол ручки кпп.

Гаечным ключом откручиваем воздуховод обогрева салона.

Снятие воздуховода.

Откручиваем крепления центральной панели спереди.

Откручиваем крепления центральной панели сзади.

Окончательно снимаем панель.

Свинчиваем саморезы бардачка.

Осуществляем снятие бардачка.

Отсоединяем провода подсветки бардачка.

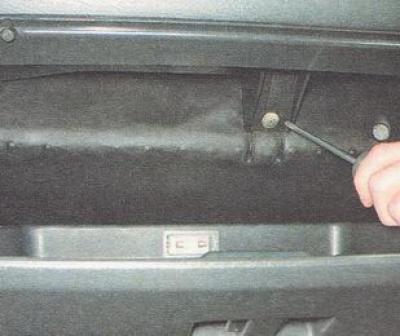

Откручиваем шурупы внутри пространства на месте бардачка.

Откручиваем оставшиеся саморезы по сторонам торпеды.

Откручиваем болты торпеды следующим образом как на фото.

Снятие воздуховода.

Откручиваем гайку на торпеде под воздуховодом.

Спускаем торпеду со шпилек.

Отсоединяем провода от передней панели, помечаем чтобы не запутаться при сборке.

Так выглядит снятая и отключенная торпеда.

Как вы заметили, если действовать по нашей инструкции, то процесс упрощается в разы. Вам по силам осуществить снятие торпеды ВАЗ 2110, 2111, 2112 своими руками, но лучше это делать с помощником.

automas.ru

ВАЗ-2110 как снять торпеду | Как снять торпеду на ВАЗ-2110 старого образца видео

Решились самостоятельно заняться тюнингом салона своей «десятки» и заменить торпеду, тогда следует иметь представление о том, как следует снимать панель приборов.

Снимать торпеду с ВАЗ-2110 удобнее вдвоем. Прежде всего нужно убрать все лишнее из салона автомобиля.

Для снятия рулевого колеса поддеваем отверткой и снимаем пластиковую накладку (крепится на штифтах).
Далее снимаем кнопку сигнала, крепящуюся двумя саморезами.
Откручиваем гайку на 24, удерживающую руль.
Вытягиваем покачивая на себя рулевое колесо.
Снимаем переключатель поворота и отсоединяем от него колодку разъема.
Аналогичным образом снимаем включатель управления дворниками и отсоединяем колодку разъема.

Регулировкой руля опускаем шток руля в нижнее положение.
Снимаем рамку приборного щитка предварительно вывернув 4 крепежных самореза.
Перевернув рамку метим маркером разъемы и выключатели, после чего отсоединяем колодки.
Отворачиваем 2 винта приборной панели и выворачивая вынимаем ее.
На обратной стороне приборной панели имеется два разъема (белый и красный). Отсоединяем их и вынимаем приборную панель.

Выкручиваем саморезы и сжимая защелки и нажимая вниз вынимаем бардачок.
Откручиваем крепеж и вынимаем блок предохранителей. Помечаем маркером разъемы и отсоединяем их от жгутов.

Снимаем боковые крышки консоли, расположенные в ногах пассажира и водителя.
Снимаем обшивку рычага к.п.п.
Вытаскиваем пепельницу.
Убираем заглушку под ручным тормозом.
Отсоединяем штекеры прикуривателей, стеклоподъемников и подогрева сидений.
Уводим вниз замки ремней безопасности и снимаем панель между пассажиром и водителем.
Снимаем устройство гидрокоррекции фар и регулятор яркости приборной панели.
Откручиваем гайки крепления тонеля.
Снимаем магнитолу и блок управления отоплением, маркируя и отсоединяя разъемы.
Вынимаем центральный тонель.

Снимаем обшивочные панели выше торпеды с двух сторон. Это лучше делать при помощи двух ножей.
Откручиваем гайки крепления верхней части торпеды.
Выкручиваем саморезы крепления нижней части торпеды.
Отсоединяем крепление диагностического разъема.
Заводим жгуты проводов за Торпеду чтобы не мешали и снимаем торпеду.

ovaze.ru

Ваз 2110 снятие торпеды — Автожурнал MyDucato

Снятие и замена торпеды (передней панели) на ВАЗ 2110, 2111, 2112

Основные причины замены передней панели:

Внешний вид — вы хотите заменить старую, поцарапанную или испорченную панель на новую.
Шумоизоляция — для этого придется снять торпеду чтобы провести работы по шумо, звуко, вибро изоляции салона.
Проблема при работе воздуховодов.

Рекомендуем разбирать комплектующие с напарником, а также помечать или запоминать подключения проводов.

Итак, ниже приведена инструкция по снятию и замене передней панели на ВАЗах 2110, 2111, 2112 на фото.

Отвинчиваем 2 самореза справа и 2 слева на центральном тоннеле.

Далее снимаем крышки с обеих сторон.

Снимаем заглушку возле ручника.

Откручиваем шурупы слева и справа центрального тоннеля.

Откручиваем саморезы сзади центрального тоннеля.

Снятие пластика центрального тоннеля.

Разъединение проводов прикуривателя. Пометьте чтобы не запутаться при подключении на сборке.

Снимаем чехол ручки кпп.

Гаечным ключом откручиваем воздуховод обогрева салона.

Откручиваем крепления центральной панели спереди.

Откручиваем крепления центральной панели сзади.

Окончательно снимаем панель.

Свинчиваем саморезы бардачка.

Осуществляем снятие бардачка.

Отсоединяем провода подсветки бардачка.

Откручиваем шурупы внутри пространства на месте бардачка.

Откручиваем оставшиеся саморезы по сторонам торпеды.

Откручиваем болты торпеды следующим образом как на фото.

Откручиваем гайку на торпеде под воздуховодом.

Спускаем торпеду со шпилек.

Отсоединяем провода от передней панели, помечаем чтобы не запутаться при сборке.

Так выглядит снятая и отключенная торпеда.

Как правильно снять торпеду на ВАЗ-2110, чтобы не повредить ее: пошаговая инструкция

Каждый водитель решает данную проблему по-своему, кто-то приобретает новую заводскую торпеду, другие устанавливают панель от производителей иномарок. Красивая накладка от стороннего производителя позволяет украсить салон до уровня иноземного авто. Какой бы вариант ни был бы выбран, изначально необходимо знать, как снять торпеду на автомобиле ВАЗ-2110, чтобы установить другую.

Материал, из которого изготавливается накладка гораздо мягче, чем заводская панель и не удивляет наличием скрежета в процессе передвижения машины.

В большинстве случаев автомобилисты демонтируют стандартную панель именно по причине скрежета и скрипа. Есть несколько вариантов обновленной панели для ВАЗ-2110, которые отличаются между собой своим дизайном. Панель в продаже есть в виде комплекта:

Новая версия панели, значительно отличающаяся от заводского дизайна.
Кронштейны, кнопки, приборные щитки и вставки для обдува воздуха.
Комплект проводов и колодка для выключателя.
Кнопки ближнего света, противотуманных фар, габаритов и обогрева.
Специальные заглушки, которые устанавливаются на места отсутствия кнопок.

Демонтаж

Снятие торпеды отнимает много времени, так как под ней огромное количество проводов, по которым распределяется электричество по всему салону. Крепления на торпеде автомобиля ВАЗ-2110 хрупкое, поэтому каждое действие при демонтаже должно быть аккуратным. Если повредить крепления, панель будет невозможно плотно установить на прежнее место, а скрипов и шума во время движения существенно добавится. В большинстве случаев для улучшения дизайна полностью снимать панель нет необходимости, достаточно демонтировать только верхнюю часть, но есть нестандартные ситуации, поэтому в статье предложено описание полного разбора.

Инструменты

Для того чтобы полностью снять корпус, понадобятся:

набор ключей и отверток;
маркер;
этикетки на клеевой основе.

В основной работе будут задействованы ключ на 10 и крестообразная отвертка. Понадобится и маркер на водной основе, так как он хорошо смывается, он необходим, чтобы не перепутать снятые детали. Это относится и к клеящимся этикеткам. Деталей и проводов слишком много, поэтому полагаться на память не стоит. Наклейки и маркированные пометки помогут вспомнить начальное место всех составляющих.

Подготовительная работа

Некоторых устраивает демонтаж без снятия остальных составляющих салона, но это отбирает лишнее время и усложняет процесс в целом. Чтобы не добавлять себе работы, рекомендуется освободить салон для свободного передвижения. Строго соблюдая последовательность, надо снять:

кресла;
бардачок;
руль;
разобрать напольный тоннель. Для этого надо открутить саморезы и подать деталь немного назад.

Нижнюю часть демонтируем таким же образом. Следующее – устранение бардачка, после него следует снять реле и монтажный блок. По мере разборки нужно маркировать все провода. Особое внимание необходимо уделить спидометру.

Снятие торпеды пошагово

Находим два самореза на центральной панели справа и откручиваем их. Такое же действие выполняем с другой стороны слева. После этого с обеих сторон аккуратно снимаем щиток.
При помощи плоской отвертки поддеваем заглушку, которая расположена на центральном тоннеле. Откручиваем крепления тоннеля, находящиеся по бокам и сзади него. Выкручиваем винты, удерживающие центральную панель.
Уже эту часть салона можно снять полностью. Видим, что появился доступ к прикуривателю. Маркируем проводку и отсоединяем его, далее снимает чехол от рукоятки коробки передач.
Следующее действие – воздуховод. Берем ключ на 10 и демонтируем его. Появляется доступ к центральной панели, которая держится на креплении в передней и задней части. Выкручиваем винты и снимаем панель. После демонтажа центральной панели можно переходить к основному корпусу торпеды.
Бардачок сняли заранее, так как он мешал общему процессу. Все что осталось – это отсоединить подсветку и открутить крепление, на котором она держалась.
Аккуратно поддеваем воздуховод отверткой, а затем снимаем его. На торпеде остается гайка, которую предстоит открутить. Теперь панель можно беспрепятственно снять, подняв ее вверх и немного потянув на себя. Теперь она легко соскользнет со шпилек. Достаем штекеры, не забыв пометить их маркером.

Торпеда демонтирована, и ее легко можно заменить, поставив новую панель от ВАЗ-2110 или тюнинговать, используя более престижную панель. Сборка должна происходить в обратной последовательности.

Как легко и быстро снять своими руками торпедо на ВАЗ 2110?

Варианты замены стандартной панели ВАЗ 2110:

Тонкости

Для работы вам понадобятся следующие инструменты:

маркер;
самоклеящиеся этикетки;
набор отверток и гаечных ключей.

Инструкция по снятию

Снятие торпеды ВАЗ 2110 рекомендуется проводить в следующей последовательности:

Детали салона. Прежде чем приступать непосредственно к работе необходимо подготовить салон, так как разбор передней панели ВАЗ 2110 лучше всего производить, имея место для маневров. Поэтому первым делом снимаем передние сиденья и рулевое колесо авто. Желательно производить демонтаж именно в той последовательности, как это указано выше, так как в противном случае водительское кресло снять будет крайне затруднительно. Для того чтобы ничего не сломать рассчитывайте свои силы при выдергивании колеса из шлицов колонки, для этого немного освободите гайку руля, после чего расшатывая его из стороны в сторону дергайте на себя;
Туннель трансмиссии. После того как салон будет подготовлен и появится место для работы, перед нами встает следующая задача – разборка туннеля пола в салоне. Просто открутите саморезы и пододвиньте верхнюю часть разбираемой детали назад. Затем тоже самое сделайте с нижней частью туннеля;
Руль и рулевая колонка. Отвинтите саморезы на кожухе рулевой колонки ВАЗ 2110, после чего демонтируйте подрулевые переключатели. Все освобождающиеся в процессе разборки провода и разъемы промаркируйте с помощью маркера или этикеток, впоследствии это сыграет вам на руку, когда при сборе торпеды у вас на руках окажется большое количество проводов разных цветов. Использовать маркировку рекомендуется особенно владельцам машин, которые уже оснащены аудиосистемой и сигнализацией;
Бардачок. Следующим этапом работы станет демонтаж бардачка, после чего необходимо снять реле и монтажный блок. Не забывайте маркировать провода в процессе работы и отнеситесь с особой аккуратностью с хрупким спидометром и другими элементами приборной панели, которые так же требуют к себе особого отношения;
Торпедо. И вот теперь можно переходить к непосредственной цели ремонта – нам предстоит снятие торпедо. Для этого необходимо в образовавшейся пустоте за бардачком выкрутить саморезы и открутить крепления. После этого с помощью отвертки зацепляем воздуховод с левой стороны и демонтируем его. Затем осталось лишь открутить гайку, придерживая рукой торпеду, торпеду и вытаскиваем ее со шпилек, попутно не забываем отмечать маркером провода, для того чтобы не запутаться.

Снимаем торпеду ВАЗ 2110 и устанавливаем накладку: подробная инструкция с фото

В интерьере ВАЗ 2110 торпедо является наиболее заметной частью. Каждому водителю хочется садиться в стильный и ухоженный салон. Но штатная панель выглядит угловато и серо. Особенно это заметно после длительной эксплуатации, когда на панели появляются потертости, царапины и трещины. Автомобилисты решают эту проблему разными способами – кто-то ставит другую штатную торпеду от ВАЗ 2110, другие водители предпочитают устанавливать европанель – так называется накладка от стороннего производителя. Накладка позволяет преобразить салон и превратить «десятку» в иномарку, хотя бы внутри. Что бы вы не выбрали, везде снятие панели является обязательным условием. В этом материале мы расскажем, как правильно демонтировать штатную панель и установить версию евро.

Альтернативная торпеда

Альтернативное торпедо мягче, чем штатное торпедо «десятки», но главное преимущество – это отсутствие неприятного скрежета и скрипа. Автомобилисты решают избавиться от штатной именно из-за скрипа. Для автомобиля ВАЗ 2110 предусмотрено несколько видов панелей, которые отличаются по дизайну.

Продается панель комплектом:

Сама панель, которая является альтернативой штатному пластику.
Кнопки, кронштейны и вставки для воздуходувов и приборных щитков.
Набор проводов и колодка для сдвоенного выключателя.
Кнопки для ближнего света, обогрева, габаритов и противотуманок.
Заглушки под кнопки, устанавливаются в местах, где клавиши не нужны.

Опыт владельцев «десятки» показывает, что правильное снятие и установка европанели способствуют улучшению шумоизоляции, повышают обдув и меняют внешний вид салона ВАЗ 2110 в лучшую сторону.

Снимаем торпеду

Снятие и установка новой торпеды на ВАЗ 2110 занимает много времени, также советуем запастись терпением, так как в этой части салона «десятки» множество соединений и проводов. Каждое действие должно быть аккуратным, так как крепления ВАЗ 2110 очень хрупкие, их можно легко сломать. После этого панель уже не встанет нормально, а в автомобиле заметно прибавиться скрипа во время движения.

В некоторых случаях полностью демонтировать штатную панель не нужно. В нашей статье предоставлено описание полного разбора.

Необходимый инструмент

Чтобы снять корпус, в вашем арсенале должны быть:

Этикеты с клеящейся основой.
Маркер или карандаш.
Набор отверток и ключей.

Главными помощниками в этой работе станут ключ на 10 и крестовая отвертка. Карандаш или смывающийся маркер нам нужен для того, чтобы помечать снятые элементы. Касается это и самоклеящихся этикеток. Проводов и деталей слишком много, после разбора вы уже забудете, где какой компонент стоят. Пометки и наклейки напомнят вам о местоположении проводов и деталей.

Подготовительные работы

Кто-то предпочитает проводить разбор без демонтажа других компонентов салона, но это существенно усложняет и продлевает работу. Мы рекомендуем подготовить салон, так как вам понадобится место для маневров. Снимите кресла и руль – соблюдайте эту последовательность. Также стоит разобрать туннель пола.

Для этого необходимо открутить саморезы и подвинуть деталь ВАЗ 2110 назад. С нижней частью проделываем такую же операцию. Следующий шаг – это демонтаж бардачка, теперь можно снять монтажный блок и реле. В процессе необходимо маркировать каждый провод. Особенно аккуратно нужно обращаться со спидометрами.

Снятие – пошаговая инструкция

Находим центральный панель, с правой стороны от него расположены два самореза – откручиваем их. То же самое проделываем и с противоположной стороной. Теперь с обоих сторон демонтируем щиток, как это показано на фото.

Готово, торпеда демонтирована, вы можете заменить отдельные ее компоненты, поставить другую панель от ВАЗ 2110 или провести тюнинг при помощи европанели. Сборка проходит в обратной последовательности. Вместо штатной панели будет установлена накладка? Тогда переходим к следующему разделу.

Установка накладки торпедо

Накладка будет установлена после полной разборки – это проще и удобнее. В инструкции сказано, что накладку необходимо обрезать по периметру. Теперь можно собирать корпус: помещаем в него аксессуары и приборные разъемы, которые шли в наборе. Аккуратно раскладываем проводку с основании накладки. Все стыки новой панели ВАЗ 2110 необходимо проклеить антискрипом.

К штатным проводам присоединяем дополнительные жгуты и стягиваем их при помощи стяжек. Обратите внимание, что на накладке есть дополнительные кнопки – к ним необходимо подсоединить штатные разъемы. Крепится накладка к родной панели при помощи саморезов. Теперь можно проводить установку в обратном порядке.

Заключение

Основное преимущество установки после полного разбора заключается в том, что мы можем провести качественную шумоизоляцию за пластиком, ведь именно оттуда доносится сильный шум работы силовой установки. Не жалейте антискрипа. Времени работа займет очень много, но оно того стоит.

myducato.ru

Замена торпеды ВАЗ — 2110 на приоровскую — Лада 2110, 1.6 л., 2005 года на DRIVE2

Полный размер

Купив десятку, почти сразу плявилась идея поставить туда торпеду от приоры, старая мало того, что выглядела потрепано, так она еще и гремела. Также не было ни одного кармашка под мобильный. На десяточной торпеде можно было положить все сверху, правда летом при повороте у меня чуть телефон в правое окно не вылетел.

Тут на разборке увидел битую приору и решил, что пора заняться этим делом. Забрал торпеду оттуда, вместе со всем пластиком, кнопками, рулем и рулевой колонкой. Более детально осмотрел торпеду, видимо после дтп она была лопнута в трех местах, запаял как мог, теперь надо подумать как ее в машину вкорячить.

Полный размер

Начал разбирать десяточную торпеду. Снял бороду с двух сторон, держится она на трех винтиках, в моем случае на одном, все же отломано до меня было). Снял также кожух рулевой колонки Вытаскиваем бортовик, часы, печку, все кнопки, заглушки и магнитолу. 2 гайки наверху под воздуховодами слева и справа, винт около ручки открытия капота и симметрично ему с правой стороны. Вытаскиваем бардачок, там еще одна гайка. Открываем блок предохранителей и там еще гайка. Откручиваем массу, с левой стороны за магнитолой. Выкручиваем винты обшивки тоннеля, где он крепится к торпеде, их там 2, в моем случае ни одного))). Между сидениями выкручиваем еще пару винтов, вытачкиваем пепельницу, кнопки стеклоподъемников, кнопки подогрева сидений, снимаем наболдажник с рычага кпп и вытаскиваем этот пластик. Под ним есть еще пластик, который прикручен 6 гайками к полу, его тоже меняем и достаем воздуховоды, которые под передними сидениями, в моем случае там их вообще не было). Кажется, ничего больше не упустил, теперь можно сдергивать торпеду. Увы, как выяснилось позже, колхозный руль, который стоял у меня, тоже пришлось снять. Отодвинув торпеду в сторону салона, пометил все фишки, которые шли на подкапотную проводку и на задние фонари, и поразъединял все фишки. Все, старая торпеда свободна, больше мне она не нужна. И чуть не забыл, пластик на стойках тоже надо снять, он на клипсах.

Полный размер

Торпеда мне досталась вместе с подторпедной проводкой, теперь тут 2 варианта: или же сращивать приоровскую проводку с десяточной, или же менять полностью всю проводку на приоровскую. Плюс ко всему, один раз у меня загорелся плюсовой провод на генератор, где то замкнул на массу и начал гореть, еле успел потушить. Увидев приоровские фишки 2 по 32 пина и одну на 8, понял, что проще и лучше будет перекинуть всю проводку. Поехал на разборку за проводкой. Вернул руль обратно и подключил все провода, но уже без торпеды)

Полный размер

Поехал к знакомому за помощью, сам не смог разобраться с этим клубком проводов. 3 часа выясняли какая фишка куда идет, переделали фишки на фары, на дворники, и еще по мелочи.

Вернулся домой и начал разбирать салон. Снял сидения, ковер, шумку и добрался до старых проводов, которые были прилично обмазаны смолой, 8 часов ушло на разборку салона, демонтаж старой проводки, прокладку новой и сборки салона. И еще где-то около часа, чтобы полностью смыть с себя смолу).

Полный размер

На следующий день начал вытаскивать подкапотную проводку, заняло это по времени где-то часа 4, и то потому что неудобно было лезть под жабо.

Теперь все готово, проводка на месте, осталось только засунуть торпеду и подключить ее. Поменял железку, на которой стоят мозги. Приоровская чуть короче получилась. Почти сразу заметил, что верхние крепления на приоровской торпеде немного скошены, поэтому она не плотно прилегает к лобовому и по краям, зазор где-то в сантиметр с каждой стороны, но ничего страшного. Обшивки дверей не стал менять, к счастью, после установки торпеды, двери хорошо закрылись и даже не касались выступов на дверных картах. Торпеду прикрутил на 2 гайки наверху и два винта внизу (больше не нашел креплений). Поставил пластик на стойки уже приоровский. Подключил эти огромные фишки, кнопки, поставил панель, осталось только поменять рулевую колонку и сделать это надо было до установки торпеды. Сбил 2 болта и открутил 2 гайки, снял десяточную и сравнил с приоровской, на приоровской карданчик меньше и не дотягивается до рейки, карданчик пришлось оставить от десятки.

Кажется ничего не забыл, теперь торпеда стоит на своем законном месте и спмое главное, что везде есть винтики и все держится как и должно)

Полный размер

Ставим обратно обшивку тоннеля, уже приоровскую, под подлокотник вкручивается стальной усилитель подлокотника, ну и собственно сам подлокотник. По сути все готово, но, поворотники не работают, печка не дует, погуглил, оказывается надо еще докупить блок комфорта. Метнулся на разборку, забрал его, и все ожило. В итоге на это все ушло где-то чуть больше недели, еще есть что доработать по мелочи, например стеклоподъемники, которые я бросил в ногах у водителя, позже сделал дырки в карте и поставил их туда. Еще куда-то исчезла проводка подогрева сидений, в старой косе не нашел ее, подогрев пришлось делать самому с нуля, также поставил передние туманки, изначально их не было, кинул на них проводку. Руль получился некрасивый, во время удара сработала подушка на приоре, кожух порвало, пришлось вытащить уже сработавшую подушку, пиропатрон, и поставить уже спаянный кожух подушки на место. Некрасиво, но лучше, чем ездить с открытым рулем. Ну и остался кожух рулевой колонки, с ним отдельная история, потому что он почему-то не влезал, было маленькое расстояние между рулем и замком зажигания. Уж очень не хотелось его кромсать, но делать нечего, начало бесить, что в ногах мотаются провода, сделал вырез побольше около замка, вроде встал на место, но начал тереть по рулю, неизвестно почему. Один удар кулаком снизу по кожуху решил эту проблему)))

Вот еще несколько фоток с готовым результатом

Полный размер

Торпеда мне обошлась в 7000руб, проводка 1000руб и блок комфорта 2000руб, итого 10000руб

Полный размер

www.drive2.ru

Как снять торпеду на ВАЗ-2110: инструкция пошаговая

Материал, из которого изготавливается накладка гораздо мягче, чем заводская панель и не удивляет наличием скрежета в процессе передвижения машины.

Новая версия панели, значительно отличающаяся от заводского дизайна.
Кронштейны, кнопки, приборные щитки и вставки для обдува воздуха.
Комплект проводов и колодка для выключателя.
Кнопки ближнего света, противотуманных фар, габаритов и обогрева.
Специальные заглушки, которые устанавливаются на места отсутствия кнопок.

Читайте также: Как снять печку на ВАЗ-2110

Демонтаж

Инструменты

Для того чтобы полностью снять корпус, понадобятся:

набор ключей и отверток;
маркер;
этикетки на клеевой основе.

Подготовительная работа

кресла;
бардачок;
руль;
разобрать напольный тоннель. Для этого надо открутить саморезы и подать деталь немного назад.

Читайте также: Выбор масляного фильтра на ВАЗ-2110

Снятие торпеды пошагово

Находим два самореза на центральной панели справа и откручиваем их. Такое же действие выполняем с другой стороны слева. После этого с обеих сторон аккуратно снимаем щиток.
При помощи плоской отвертки поддеваем заглушку, которая расположена на центральном тоннеле. Откручиваем крепления тоннеля, находящиеся по бокам и сзади него. Выкручиваем винты, удерживающие центральную панель.
Уже эту часть салона можно снять полностью. Видим, что появился доступ к прикуривателю. Маркируем проводку и отсоединяем его, далее снимает чехол от рукоятки коробки передач.
Следующее действие – воздуховод. Берем ключ на 10 и демонтируем его. Появляется доступ к центральной панели, которая держится на креплении в передней и задней части. Выкручиваем винты и снимаем панель. После демонтажа центральной панели можно переходить к основному корпусу торпеды.
Бардачок сняли заранее, так как он мешал общему процессу. Все что осталось – это отсоединить подсветку и открутить крепление, на котором она держалась.
Аккуратно поддеваем воздуховод отверткой, а затем снимаем его. На торпеде остается гайка, которую предстоит открутить. Теперь панель можно беспрепятственно снять, подняв ее вверх и немного потянув на себя. Теперь она легко соскользнет со шпилек. Достаем штекеры, не забыв пометить их маркером.

Читайте также: Выбор трехуровневого регулятора напряжения на ВАЗ-2110

ladaautos.ru

Как снять и установить панель приборов на ваз 2110

Большая фото и видеоинструкция по самостоятельной разборке щитка приборов на автомобилях ВАЗ 2110, 2111, 2112.

1. Первым делом отсоедините минусовой провод от аккумулятора.

2. Во-вторых, придется снять рулевое колесо и подрулевые переключатели.

3. Снимаем верхнюю облицовку туннеля пола.

4. Теперь нужно открыть бардачок и открутить снизу 2 винта крепления. После этого нужно отсоединить провода от освещения бардачка и снять сам бардачок.

5. Снимаем монтажный блок с крышкой.

6. Потянув на себя, снимаем ручку переключателя гидрокорректора.

7. Открутите гайку крепления переключателя и достаньте его с другой стороны так, чтобы он висел на штангах.

8. Отверткой утопите пластмассовую защелку и поверните верхнее боковое сопло и снимите его. Таким же образом нужно снять сопло с противоположной стороны.

9. Откручиваем гайки под верхними боковыми соплами с обеих сторон.

10. Открутите винт крепления снизу слева.

11. Открутите винт крепления в нише монтажного блока.

12. Открутите винт крепления с левой стороны консоли.

13. Открутите винт крепления с правой стороны консоли.

14. Открутите винт в нише вещевого ящика.

15. Открутите винт снизу справа.
16. Снимаем с передней стойки часть уплотнителя.

17. Теперь подцепите декоративную накладку в трех местах таким образом, чтобы пистоны крепления вышли из отверстий и снимите ее. Таким же образом снимается накладка с противоположной стороны.

18. Срежьте хомут крепления пучков проводов рядом с замком зажигания и разъедините колодку с проводами замка зажигания.

19. Разъедините колодку с проводами под панелью приборов.

20. Теперь в обратной колодке выключателя зажигания протолкните клемму черно-зеленого провода и достаньте ее из колодки.

21. Откручиваем гайку крепления кронштейна колодки контроллера к усилителю панели.

22. Отсоедините три провода “массы” от кронштейна.

23. Рядом с педалью газа разъедините колодки с проводами.

24. С помощью отвертки разъедините черную колодку иммобилизатора. Так же разъедините зеленую колодку иммобилизатора.

25. Теперь отсоедините 2 колодки с проводами от контактов сигналов торможения.

26. Разъедините хомут который стягивает пучки проводов в нише блока реле и предохранителей.

27.Слева под панелью приборов разъедините колодки с проводами на жгуте. Теперь можно снять панель приборов со шпилек и достать ее из салона.

Установка панели приборов на автомобиль

Устанавливайте панель приборов таким образом, чтобы направляющие пальцы вошли в отверстия на панели приборов.

2. Одновременно выведите ручку регулировки положения рулевой колонки в отверстие на панели приборов.

3. С помощью отвертки выведите резьбовые шпильки в отверстия с обеих сторон панели.

4. Установите воздуховод обогрева ног таким образом, чтобы..

4…. воздуховод вошел в отверстие корпуса воздухораспределителя.

5. Соедините все колодки с проводами в обратном порядке. Закрепите панель и установите обратно все узлы, которые сняли в процессе разборки. После завершения работ проверьте работу всех приборов.

Видео по снятию щитка приборов:

avtoremont.club

Снятие торпеды Ваз 2110,2111,2112

1. Отсоедините » — » от аккумулятора.
2. Снимите кожух рулевого вала, руль и выключатель зажигания.
Чтобы было лучше видно, в статье фото со снятой рулевой колонкой и передними сидениями.

3. Отверните пару саморезов крепления правого щитка тоннеля пола.

4. Снимите его

Также снимите левый щиток

5. Поддев отверткой, выньте заглушку из крышки тоннеля пола.

6. Крестовой отверткой отверните два самореза по середине тоннеля.

7….и два в задней его части.

8. Приподнимите крышку тоннеля пола.

Если на автомобиле стоят электростеклоподъемники, то отключите разъемы от него.
9. Отсоедините разъемы от прикуривателя.

10. Поддев отверткой, отсоедините чехол рычага переключения передач от тоннеля пола.

11. Снимите крышку тоннеля пола.
12. Ключом «на 10» отверните гайку крепления воздуховода обогрева салона…

13… снимите воздуховод.

14. Головкой «на 10» отверните: две гайки в середине переднего крепления корпуса тоннеля пола…

15… две гайки сзади

16. Снимите корпус тоннеля пола.

17. Крестовой отверткой отверните два самореза кронштейнов петель бардачка

18. Придерживая бардачок

19. Отсоедините провода от лампы освещения и снимите ящик.

20. Крестовой отверткой отверните два самореза крепления панели : в левой части — под крышкой монтажного блока…
21….в правой части — под бардачком.

22. Крестовой отверткой отверните два самореза (один с каждой стороны) бокового нижнего крепления панели.

23. Крестовой отверткой и ключом «на 8» отверните два винта крепления панели к кронштейну контроллера.

24. Поддев отверткой, …

25. Извлеките боковые сопла вентиляции.

26. Головкой «на 10» отверните две гайки крепления панели.

27. Приподняв вверх, снимите панель со шпилек и сдвиньте ее назад.

28. Чтобы полностью ее снять отсоедините разъемы проводов (предварительно их нужно пометить, чтобы не запутаться при сборке) и снимите гидрокорректор фар.

29. Снимите панель

30. Подденьте отверткой воздуховод обогрева ног…

31…и отсоедините его от корпуса воздухораспределителя

Панель ВАЗ 2110, снятие установка торпедо, шумоизоляция панели ВАЗ 2110

Панель ВАЗ 2110 или торпедо “десятки” стало новым словом в дизайне интерьеров автомобилей Lada. Несмотря на интересную форму и эргономичный вид, панель 2110 со временем начинает издавать массу лишних звуков при движении автомобиля. Особенно это заметно на машинах с большим пробегом. Поэтому очень часто торпеду “десятки” полностью разбирают, что бы провести тотальную шумоизоляцию и устранить скрипы.

Сразу скажем, что разобрать панель ВАЗ 2110 в принципе не сложно, но это очень трудоемкая работа, требующая времени и внимания. Дело в том, что для снятия панели придется полностью открутить рулевое колесо и отсоединить массу электрических колодок. Что бы не испортить электрику перед разборкой торпедо ВАЗ 2110 обязательно отсоедините аккумуляторную батарею (АКБ). Вот так панель “десятки” выглядит схематично.

На этом рисунке подробно, в мельчайших деталях, показан весь крепеж панели ВАЗ 2110.

1 – панель
2 – боковое сопло вентиляции и отопления салона
3 – накладка панели приборов
4 – винты крепления накладки
5 – винты крепления панели
6 – коробка
7 – накладка консоли
8 – крышка
9 – щиток панели приборов
10 – крышка монтажного блока

Если снять панель полностью, то должно остаться только это, смотрим фото –

Красными стрелками указаны места креплений гаек и винтовых шурупов, а две большие белые стрелки указывают на специальные установочные штыри. При установке панели она должна быть установлена именно на них, они служат для центрирования торпедо относительно кузова.

Снятие установка панели ВАЗ 2110

Далее пошаговая инструкция по снятию торпедо “десятки”.

Отсоединяем аккумуляторную батарею
Снимаем рулевое колесо и подрулевые переключатели
Обязательно снимаем верхнюю облицовку туннеля пола
Снимаем бардачок и отвинчиваем винты крепления
Снимаем ручку гидрокорректора фар потянув на себя
Откручиваем гайку гидрокорректора и вынимаем его
Снимаем верхние боковые дефлекторы воздуховодов поддев их отверткой
Под дефлекторами обнаруживаем гайки крепления панели, откручиваем их
Откручиваем винты снизу торпедо, рядом с рычагом открытия капота, у монтажного блока, в нише вещевого ящика и т.д.
Теперь можно снимать уплотнители дверных проемов, снимаем накладки закрывающие передние стойки кузова
Отсоединяем колодки электропроводки
Можно снимать панель удерживая рычажок регулировки положения рулевой колонки, в нужном положении

Полностью открученная панель ВАЗ 2110 держится на двух направляющих штырях, (смотри на фото выше) на них указывают белые стрелки. Сборку панели проводим в обратном порядке.

Шумоизоляция панели ВАЗ 2110

Для шумоизоляции торпедо “десятки” в основном используют битопласт, моделин, герметик и даже монтажную пену.
Битопластом и моделином оклеивают пластиковые панели на разобранной торпеде, что устраняет скрипы и улучшает шумоизоляцию. Примерно вот так ка на фото далее –

Битопласт приклеивают на специальный клей, при установке на место в нужных местах этот материал, где нужно ужимается. Оклеивать рекомендуется панель естественно с внутренней стороны.

Некоторые умельцы превращают переднюю панель в неприступную крепость для вибраций и скрипов используя обычную монтажную пену. Однако использовать такой радикальный способ без некоторого опыта не рекомендуется. В итоге из под торпеды торчит вот это –

Кроме шумоизоляции панели ВАЗ 2110 необходимо провести подобную процедуру с полом, крышей, дверьми. Такая комплексная шумоизоляция обеспечит максимальный акустический комфорт в салоне.

В заключении хотелось бы сказать, что панелей устанавливаемых на “десятку” две, старого и нового образца. Фото старой версии можно найти в начале нашей статьи. Фотография новой версии панели прилагается далее.

Самое интересное, что панель нового образца или европанель на “десятку” можно поставить взамен панели старого образца. В принципе они взаимозаменяемы, однако стоит учитывать, что вместе с установкой новой панели придется ставить и новый щиток приборов в сборе, другой блок САУО (система автоматического управления отоплением салона) и добавить электропривод заслонки отопителя. Сами места крепления панели старого и нового образца совпадают, так что с монтажом проблем не возникает.

myautoblog.net

Панель ВАЗ 2110, снятие установка торпедо, шумоизоляция панели ВАЗ 2110

Панель ВАЗ 2110 или торпедо «десятки» стало новым словом в дизайне интерьеров автомобилей Lada. Несмотря на интересную форму и эргономичный вид, панель 2110 со временем начинает издавать массу лишних звуков при движении автомобиля. Особенно это заметно на машинах с большим пробегом. Поэтому очень часто торпеду «десятки» полностью разбирают, что бы провести тотальную шумоизоляцию и устранить скрипы.

Сразу скажем, что разобрать панель ВАЗ 2110 в принципе не сложно, но это очень трудоемкая работа, требующая времени и внимания. Дело в том, что для снятия панели придется полностью открутить рулевое колесо и отсоединить массу электрических колодок. Что бы не испортить электрику перед разборкой торпедо ВАЗ 2110 обязательно отсоедините аккумуляторную батарею (АКБ). Вот так панель «десятки» выглядит схематично.

На этом рисунке подробно, в мельчайших деталях, показан весь крепеж панели ВАЗ 2110.

1 — панель
2 — боковое сопло вентиляции и отопления салона
3 — накладка панели приборов
4 — винты крепления накладки
5 — винты крепления панели
6 — коробка
7 — накладка консоли
8 — крышка
9 — щиток панели приборов
10 — крышка монтажного блока

Если снять панель полностью, то должно остаться только это, смотрим фото —

Снятие установка панели ВАЗ 2110

Далее пошаговая инструкция по снятию торпедо «десятки».

Отсоединяем аккумуляторную батарею
Снимаем рулевое колесо и подрулевые переключатели
Обязательно снимаем верхнюю облицовку туннеля пола
Снимаем бардачок и отвинчиваем винты крепления
Снимаем ручку гидрокорректора фар потянув на себя
Откручиваем гайку гидрокорректора и вынимаем его
Снимаем верхние боковые дефлекторы воздуховодов поддев их отверткой
Под дефлекторами обнаруживаем гайки крепления панели, откручиваем их
Откручиваем винты снизу торпедо, рядом с рычагом открытия капота, у монтажного блока, в нише вещевого ящика и т.д.
Теперь можно снимать уплотнители дверных проемов, снимаем накладки закрывающие передние стойки кузова
Отсоединяем колодки электропроводки
Можно снимать панель удерживая рычажок регулировки положения рулевой колонки, в нужном положении

Шумоизоляция панели ВАЗ 2110

Для шумоизоляции торпедо «десятки» в основном используют битопласт, моделин, герметик и даже монтажную пену.
Битопластом и моделином оклеивают пластиковые панели на разобранной торпеде, что устраняет скрипы и улучшает шумоизоляцию. Примерно вот так ка на фото далее —

В заключении хотелось бы сказать, что панелей устанавливаемых на «десятку» две, старого и нового образца. Фото старой версии можно найти в начале нашей статьи. Фотография новой версии панели прилагается далее.

Самое интересное, что панель нового образца или европанель на «десятку» можно поставить взамен панели старого образца. В принципе они взаимозаменяемы, однако стоит учитывать, что вместе с установкой новой панели придется ставить и новый щиток приборов в сборе, другой блок САУО (система автоматического управления отоплением салона) и добавить электропривод заслонки отопителя. Сами места крепления панели старого и нового образца совпадают, так что с монтажом проблем не возникает.

Снятие и замена торпеды ВАЗ-2110, ВАЗ- 2112, снятие панели приборов ВАЗ-2111

Дорогие друзья, в этом материале мы подробно и с фотографиями расскажем Вам как снять Торпеду на ВАЗ 2110, ВАЗ-2111 и ВАЗ-2112. Это актуально если вы задумали сделать дополнительную вибро и шумоизоляцию вашего автомобиля, таким образм вы получите доступ к перегородке моторного отсека, а так же если вы задумали заменить стоковую панель на что либо более эстетичное, например на европанель или панель от Лада приора. Процесс по времени занимает около часа, но ничего сложного в нем нет, поэтому давайте рассмотрим его детально.
Для начала демонтируем со своего места руль. Как это делается мы описывали в другом маетриале.

Теперь снимаем боковые щитки, предварительно открутив по 2 шурупа с каждой стороны.

Далее поддев заглушку на центральном тоннеле извлекаем ее

Затем откручиваем шурупы крепления центрального тоннеля

Выкручиваем затем саморезы на задней части тоннеля

Отсоединяем электрический штеккер от гнезда прикуривателя

Убираем чехол с ручки КПП

И теперь демонтируем центральный тоннель — его больше ничего не держит

Затем откручиваем воздуховод обогрева салона и демонтируем

После всех этих манипуляций откручиваем центральную панель в передней и задней ее части и вынимаем панель.

Внизу где бардачок выкручиваем его крепления и отключив подсветку бардачка вынимаем его

Потом выкручиваем болтик расположенный за самим бардачком

И после этого выкручиваем болты расположенные по обеим краям нашей торпеды внизу

Затем при помощи гаечного ключика и отверточки выкручиваем болты, которые крепят торпеду по центру

Затем демонтируем верхние боковые воздуховоды, поддев их тоненькой отверткой или ножичком, аккуратно чтоб не сломать.

Получив доступ накидным торцовым ключиком откручиваем гайки крепления торпеды

Тянем торпеду на себя и сдвигаем ее со шпилек

Перед тем как отсоединить все разъемы, рекомендуем подписать их — очень поможет при установке панели на место. А уже потом окончательно вынимаем торпеду из автомобиля.

Поздравляем, сегодня вы научились самостоятельно снимать и устанавливать торпеду на ВАЗ-2110, ВАЗ-2111 и ВАЗ- 2112. Как видите ничего сложного в этом всем нет, главное все делать не торопясь и не наломать дров. Если у вас еще остались вопросы или вы столкнулись с другими проблемами, можете задать их на нашем форуме ВАЗ-2110 в Клубе 😉 Удачи на дорогах и поменьше поломок!

Как снять торпеду на ВАЗ-2110: инструкция пошаговая

Материал, из которого изготавливается накладка гораздо мягче, чем заводская панель и не удивляет наличием скрежета в процессе передвижения машины.

Новая версия панели, значительно отличающаяся от заводского дизайна.
Кронштейны, кнопки, приборные щитки и вставки для обдува воздуха.
Комплект проводов и колодка для выключателя.
Кнопки ближнего света, противотуманных фар, габаритов и обогрева.
Специальные заглушки, которые устанавливаются на места отсутствия кнопок.

Читайте также: Как снять печку на ВАЗ-2110

Демонтаж

Инструменты

Для того чтобы полностью снять корпус, понадобятся:

набор ключей и отверток;
маркер;
этикетки на клеевой основе.

Подготовительная работа

кресла;
бардачок;
руль;
разобрать напольный тоннель. Для этого надо открутить саморезы и подать деталь немного назад.

Читайте также: Выбор масляного фильтра на ВАЗ-2110

Снятие торпеды пошагово

Находим два самореза на центральной панели справа и откручиваем их. Такое же действие выполняем с другой стороны слева. После этого с обеих сторон аккуратно снимаем щиток.
При помощи плоской отвертки поддеваем заглушку, которая расположена на центральном тоннеле. Откручиваем крепления тоннеля, находящиеся по бокам и сзади него. Выкручиваем винты, удерживающие центральную панель.
Уже эту часть салона можно снять полностью. Видим, что появился доступ к прикуривателю. Маркируем проводку и отсоединяем его, далее снимает чехол от рукоятки коробки передач.
Следующее действие – воздуховод. Берем ключ на 10 и демонтируем его. Появляется доступ к центральной панели, которая держится на креплении в передней и задней части. Выкручиваем винты и снимаем панель. После демонтажа центральной панели можно переходить к основному корпусу торпеды.
Бардачок сняли заранее, так как он мешал общему процессу. Все что осталось – это отсоединить подсветку и открутить крепление, на котором она держалась.
Аккуратно поддеваем воздуховод отверткой, а затем снимаем его. На торпеде остается гайка, которую предстоит открутить. Теперь панель можно беспрепятственно снять, подняв ее вверх и немного потянув на себя. Теперь она легко соскользнет со шпилек. Достаем штекеры, не забыв пометить их маркером.

Читайте также: Выбор трехуровневого регулятора напряжения на ВАЗ-2110

Снятие панели приборов ВАЗ 2110: характеристики, модели, фото

В целях пожаро-электробезопасности снятие панели приборов ВАЗ 2110 нужно начинать с отсоединения минусовой клеммы от аккумулятора.

Далее для удобства демонтажа нужно снять, кожух рулевого вала, само рулевое колесо и замок зажигания.
Для снятия правого и левого щитков облицовки тоннеля пола, отворачиваем по два самореза крепления и снимаем оба щитка.

Длятого чтобы отвернуть саморезы крепления крышки облицовки (два в средней части и два в задней части), нужно подцепив отверткой, вытащить заглушки из крышки облицовки тоннеля пола. После чего нужно приподнять крышку облицовки тоннеля пола и отключить разъемы от клавиш управления электростеклоподъемниками и разъемы проводов прикуривателя.

При помощи отвертки, отсоединяем крепление чехла рычага переключения передач от крышки облицовки тоннеля и снимаем крышку.

Для снятия корпуса облицовки тоннеля пола, нужен рожковый ключ “на 10”. Далее отворачиваем гайку крепления воздуховода обогрева салона и снимаем его. Этим же ключем отворачиваем, в средней части переднего крепления корпуса, две гайки облицовки тоннеля и две гайки заднего крепления тоннеля.

Далее снимаем вещевой ящик, предварительно отверткой выкручиваем два самореза крепления кронштейнов петель и аккуратно, чтобы не оторвать, отсоединяем провода от плафона освещения ящика.

После этого, под крышкой монтажного блока – слева и под вещевым ящиком – справа, отворачиваем два самореза крепления панели приборов. С обоих сторон панели приборов отворачиваем два самореза бокового нижнего крепления.

Чтобы отвернуть два болта крепления панели приборов к кронштейну контроллера, нам понадобится – крестообразная отвертка и рожковый ключ “на 8”.

Две гайки справа и слева, верхнего крепления панели, спрятаны за боковыми соплми вентиляции и отопления салона, которые можно снять при помощи плоской отвертки подцепив за край.

При помощи головки “на 10” отворачиваем гайки. Для удобства приподнимем вверх и сдергиваем панель приборов со шпилек, далее сдвигаем ее назад.

Для того чтобы полностью завершить снятие панели приборов ВАЗ 2110, нужно отсоединить разъемы жгутов проводов и гидрокорректор фар. Установка панели приборов ВАЗ 2110 производится в обратном порядке.

Как снять нижнюю панель ваз 2110

Панель ВАЗ 2110, снятие установка торпедо, шумоизоляция панели ВАЗ 2110

На этом рисунке подробно, в мельчайших деталях, показан весь крепеж панели ВАЗ 2110.

1 – панель
2 – боковое сопло вентиляции и отопления салона
3 – накладка панели приборов
4 – винты крепления накладки
5 – винты крепления панели
6 – коробка
7 – накладка консоли
8 – крышка
9 – щиток панели приборов
10 – крышка монтажного блока

Если снять панель полностью, то должно остаться только это, смотрим фото –

Снятие установка панели ВАЗ 2110

Далее пошаговая инструкция по снятию торпедо “десятки”.

Отсоединяем аккумуляторную батарею
Снимаем рулевое колесо и подрулевые переключатели
Обязательно снимаем верхнюю облицовку туннеля пола
Снимаем бардачок и отвинчиваем винты крепления
Снимаем ручку гидрокорректора фар потянув на себя
Откручиваем гайку гидрокорректора и вынимаем его
Снимаем верхние боковые дефлекторы воздуховодов поддев их отверткой
Под дефлекторами обнаруживаем гайки крепления панели, откручиваем их
Откручиваем винты снизу торпедо, рядом с рычагом открытия капота, у монтажного блока, в нише вещевого ящика и т. д.
Теперь можно снимать уплотнители дверных проемов, снимаем накладки закрывающие передние стойки кузова
Отсоединяем колодки электропроводки
Можно снимать панель удерживая рычажок регулировки положения рулевой колонки, в нужном положении

Панель приборов — снятие и установка

1. Подготавливаем автомобиль к выполнению работы и отсоединяем клемму от отрицательного вывода аккумуляторной батареи (см. «Подготовка автомобиля к техническому обслуживанию и ремонту»).
2. Крестовой отверткой отворачиваем три самореза крепления левой накладки консоли панели приборов.

3. Снимаем накладку, выводя выступ в нижней ее части из кронштейна кузова.

4. Крестовой отверткой отворачиваем пять саморезов крепления правой накладки консоли панели приборов.

5. Отсоединяем колодку жгута проводов от прикуривателя.

6. Отсоединяем колодку провода от лампы подсветки прикуривателя.

7. Вытолкнув изнутри, вынимаем нишу для мелких предметов.

8. Крестовой отверткой отворачиваем два самореза крепления и утапливаем колодку диагностического разъема внутрь панели.

9. Потянув на себя или поддев отверткой, снимаем рукоятку выключателя электровентилятора отопителя.

10. Узкой шлицевой отверткой, вставленной между рычагом и рукояткой, снимаем рукоятку с рычага.

11. Крестовой отверткой отворачиваем два самореза над щитком приборов.

12. Так же отворачиваем два самореза под щитком приборов.

13. Поддев отверткой снимаем заглушку и отворачиваем саморез верхнего крепления накладки панели приборов.

14. Отворачиваем два самореза (второй находится с правой стороны накладки) нижнего крепления накладки.

15. Немного отводим накладку в сторону от панели приборов.

16. Маркером (или иным способом) помечаем порядок подсоединения колодок жгута проводов к выключателям.

17. Отсоединяем колодки жгута проводов от выключателей.

Замечание: При необходимости замены накладки панели приборов извлекаем из нее выключатели.

19. Отворачиваем болты крепления кронштейна рулевой колонки и опускаем колонку вниз (см. «Рулевая колонка — снятие и установка»).

20. Крестовой отверткой отворачиваем два самореза крепления кронштейна к панели.

21. Ключом на 8 мм

отворачиваем два самореза крепления кронштейна к правой поперечине.

. а также два самореза нижнего крепления кронштейна.

22. Отводим кронштейн с блоком управления и блоком реле и предохранителей в сторону.

23. Крестовой отверткой отворачиваем саморез крепления световода и снимаем его с панели приборов.

24. Крестовой отверткой отворачиваем четыре самореза крепления блока управления отопителем и утапливаем его в панель.

25. С внутренней стороны панели, повернув на 90°, снимаем патрон лампы подсветки ручки выключателя электровентилятора отопителя.

26. Отжав фиксатор с правой стороны воздуховода, вынимаем его из панели.

27. Потянув на себя, снимаем ручку гидрокорректора фар.

28. Таким же образом снимаем ручку регулятора подсветки приборов.

29. Поддев отверткой, снимаем декоративную вставку панели приборов.

30. Чтобы не повредить световод, крестовой отверткой отворачиваем саморез его крепления и снимаем с панели.

Предупреждение! Световоды подсветки ручек выключателя электровентилятора отопителя и гидрокорректора фар не взаимозаменяемы.

31. Торцовым ключом на 21 мм

(свечной ключ), или плоскогубцами с узкими губками отворачиваем гайку крепления гидрокорректора (1) и утапливаем его внутрь панели приборов.

32. Таким же образом отворачиваем гайку крепления регулятора подсветки приборов (2) (см. фото выше).

33. Повернув патрон лампочки на 90°, вынимаем лампу подсветки гидрокорректора из панели.

34. Разъединяем колодки жгута проводов регулятора подсветки приборов.

35. Разъединяем две колодки проводов датчика иммобилайзера.

36. Отсоединяем колодку жгута проводов от блока иммобилайзера.

37. Разъединяем колодки жгута проводов лампы освещения вещевого ящика.

38. Разъединяем колодки жгута проводов розетки переносной лампы.

39. Крестовой отверткой отворачиваем два самореза верхнего крепления панели (второй саморез находится с правой стороны).

40. Отворачиваем два самореза нижнего крепления панели.

41. Крестовой отверткой отворачиваем саморез крепления панели к левой поперечине.

42. Снимаем панель приборов.

Устанавливаем панель приборов в обратной последовательности.

Шумоизоляция панели ВАЗ 2110

Для шумоизоляции торпедо “десятки” в основном используют битопласт, моделин, герметик и даже монтажную пену. Битопластом и моделином оклеивают пластиковые панели на разобранной торпеде, что устраняет скрипы и улучшает шумоизоляцию. Примерно вот так ка на фото далее –

Снимаем торпеду ВАЗ 2110 и устанавливаем накладку: подробная инструкция с фото

Подготовим новую накладку на торпеду к установке

Для этого срезаем остатки материала евро накладки. Места под приборной панелью вырезать не надо, иначе будет щель между управляющий колонкой и накладкой. В этом месте надо попросту сделать 2 надреза по бокам, чтоб данная часть накладки могла слегка загибаться по мере необходимости. Также не надо срезать по 10 мм с боков накладки в районе боковых воздуховодов, эти места надо подгонять по месту.

Меряем накладку на панель и по мере необходимости подгоняем. На этом шаге рекомендуется применять антискрип (звукоизоляция панели). Так, Вы застрахуете себя от скрипов в дальнейшем.

Чтоб поставить приборную панель в евро накладке, можно использовать один из методов:

Применять крепления из комплекта евро накладки.
Применять крепления со старенькой накладки (от сверлить).
Подключение разъемов, клавиш европанели делаем по инструкции:

Когда накладка готова, попробуем поставить ее. Крепления евронакладки в позициях 1-7 схемы. Сверху фиксируем 35миллиметров шурупами, которые после скрываются под пластиковой накладкой.

Преимущество такового способа во времени. Если Вы делали демонтаж панели, тогда на смену накладки Вы потратите не больше 3 часов. Если впервой сталкиваетесь с схожим видом работ, тогда порядка пяти часов.

Альтернативная торпеда

Продается панель комплектом:

Сама панель, которая является альтернативой штатному пластику.
Кнопки, кронштейны и вставки для воздуходувов и приборных щитков.
Набор проводов и колодка для сдвоенного выключателя.
Кнопки для ближнего света, обогрева, габаритов и противотуманок.
Заглушки под кнопки, устанавливаются в местах, где клавиши не нужны.

Опыт владельцев «десятки» показывает, что правильное снятие и установка европанели способствуют улучшению шумоизоляции, повышают обдув и меняют внешний вид салона ВАЗ 2110 в лучшую сторону.

Как правильно снять торпеду на ВАЗ-2110, чтобы не повредить ее: пошаговая инструкция

В дизайне автомобиля ВАЗ-2110 торпеда является самой показательной частью. Каждому водителю хочется в процессе езды сидеть в красивом и дорогом салоне. Но заводская панель имеет угрюмый угловатый вид. Это становится особо заметно, после долгой эксплуатации машины, когда на ней начинают появляться потертости и царапины.
Каждый водитель решает данную проблему по-своему, кто-то приобретает новую заводскую торпеду, другие устанавливают панель от производителей иномарок. Красивая накладка от стороннего производителя позволяет украсить салон до уровня иноземного авто. Какой бы вариант ни был бы выбран, изначально необходимо знать, как снять торпеду на автомобиле ВАЗ-2110, чтобы установить другую.

Материал, из которого изготавливается накладка гораздо мягче, чем заводская панель и не удивляет наличием скрежета в процессе передвижения машины.

Новая версия панели, значительно отличающаяся от заводского дизайна.
Кронштейны, кнопки, приборные щитки и вставки для обдува воздуха.
Комплект проводов и колодка для выключателя.
Кнопки ближнего света, противотуманных фар, габаритов и обогрева.
Специальные заглушки, которые устанавливаются на места отсутствия кнопок.

Снимаем торпеду

Необходимый инструмент

Чтобы снять корпус, в вашем арсенале должны быть:

Этикеты с клеящейся основой.
Маркер или карандаш.
Набор отверток и ключей.

Подготовительные работы

Снятие – пошаговая инструкция

Находим центральный панель, с правой стороны от него расположены два самореза – откручиваем их. То же самое проделываем и с противоположной стороной. Теперь с обоих сторон демонтируем щиток, как это показано на фото.

Как Снять Торпеду На Газели Старого Образца

Установите новую панель инструментов на Газель или не. вот вопрос

Многие водители, отдавая дань моде, хотят заменить старую панель приборов на Газели на новую. Статья посвящена «аккуратности Газели»: пункт назначения, возможные неисправности. Приведены инструкции по снятию и установке торпеды.

Назначение панели

Основная цель приборная доска. проинформировать водителя о текущем состоянии автомобиля. На Газели все приборы и индикаторы расположены на небольшом участке торпеды. Водители привыкают к такому расположению устройств.

Панель приборов Газель в старом стиле содержит от 3 до 5 круглых циферблатов, которые окружены различными индикаторами. Самые большие из них. тахометр и спидометр. Основным инструментом является спидометр, поэтому он всегда находится в центре.

Третий по величине прибор. это датчик температуры охлаждающей жидкости. Кроме того, аккуратно поставьте циферблаты, чтобы зарядить аккумулятор, количество бензина. Масляный циферблат присутствует реже.

Аккуратный Старый стиль

Обновленный вид

Водители превращают старую отделку в приборную панель для бизнеса из-за ее привлекательного внешнего вида. Вторая причина замены заключается в том, что приборная панель «Газель» имеет расширенные функциональные возможности и больше возможностей для предоставления информации о работе автомобиля.

Панель Euro оснащена двумя большими циферблатами спидометра и тахометра и двумя маленькими циферблатами для индикации количества бензина и температуры охлаждающей жидкости. Другие индикаторы находятся в центре.

Простота панели Euro облегчает восприятие информации водителем. Недостатком новой панели является сложность установки. Тем не менее, признание содержится в инструкции. Если автолюбитель имеет опыт такой работы, то установить новое устройство будет непросто.

функциональная

При правильной установке новая комбинация приборов работает правильно. Единственным недостатком является низкая подсветка, которая почти не видна ночью. Рекомендуется установить светодиодную подсветку приборов и по периметру панели (автор видео Челябинска).

На «Газели» имеется 20 индикаторов, указывающих на то, что один из узлов или датчиков автомобиля не работает.

Если индикатор Стоп горит одним из значков, рекомендуется устранить проблему перед перемещением.

Снимаем панель с газели 2005 года. Установка и снятие панели Газель. Стреляем торпедой в газель.

Подпишитесь на канал. Ремонт газели

. в качестве
взлетать
панель на
газели
.

Замена печных двигателей на старую газель.

Меняем мотор отопителя, не удаляя пар.

Информация о состоянии основных компонентов и компонентов автомобиля отображается на приборной панели с помощью индикаторов. Подробное описание назначения каждого можно найти в инструкции по установке и эксплуатации.

Типичные недостатки

Следующие ошибки возможны после изменения заклинания:

не работает ни часть устройства, ни вся панель;
стрелки на устройствах останавливаются;
Неверные показания датчика.

Вы можете решить проблему, выполнив следующие действия:

Установка и снятие торпеды

Приборная доска входит в комплект Евро Газель. В последних версиях он устанавливается на заводе. Пожилые водители также хотят обновить свои торпеды. Заменить аккуратную несложно: дизайн креплений практически не изменился, а сиденья панели имеют одинаковые размеры.

Замена торпеды влечет за собой значительные изменения, поскольку она отличается как формой, так и конструкцией крепления. Какие изменения нужно внести, нужно подумать о владельце автомобиля. Иногда для ремонта печи необходимо полностью демонтировать торпеду. Вам нужно знать, как снять и установить торпеду обратно. Для этой процедуры должен быть подготовлен набор ключей и отверток. Вам может понадобиться помощник.

Разборка торпеды у Газели

Процедура удаления состоит из следующих шагов:

Перед эксплуатацией отключите автомобиль из соображений безопасности. Для этого снимите отрицательный вывод с аккумулятора.
Прежде всего, вся подкладка удаляется. С помощью крестообразной отвертки открутите винты, которыми крепится обивка.
Затем, открутив два винта, снимите корпус с рулевой колонки.
Затем удалите оверлей с приборная доска, мы удаляем его, потянув руль до конца.
Открутите крепления клавиатуры прибора и снимите гаджет, отсоединив все провода.
Затем снимите рулевую колонку со всеми соединениями.
На следующем шаге выключите освещение: задние противотуманные фонари, внутреннее освещение. Вы также должны отключить коррекцию фар.
Затем откручиваем болт крепления воздушной заслонки.
Мы отсоединяем кабель от карбюратора, отвинчивая винт, которым крепится оболочка кабеля.
Затем выключите зажигалку и тревожность.
Используйте отвертку, чтобы открутить два винта для управления плитой.
Снимите 10 монтажных болтов панели, осторожно вынув их из места установки.
Теперь отсоедините воздуховоды от перегородок.
Снимите демпфер карбюратора.
Снимите панель, отсоединив шланги воздуховода.
Теперь вы можете стрелять в торпеду. Лучше сделать это с помощником, так как это очень сложно.
Установка торпеды осуществляется в обратном порядке.

После установки новой торпеды некоторые индикаторы могут не работать из-за несовместимости системы и новой торпеды.

Вывод

Установка европейской панели рекомендуется для владельцев новых моделей Газель, так как это потребует минимальных улучшений. Для более старых моделей следует рассмотреть возможность замены панели, поскольку электроника часто не работает из-за несовместимости после замены. Вы можете заменить торпеду, если она подходит к этой модели автомобиля.

Видео «Удаление приборной панели Газель»

Это видео демонстрирует, как взлетать Панель приборов на газель автомобиля (видео авто Евгения Логачева).

Установка накладки торпедо

Снятие и замена торпеды (передней панели) на ВАЗ 2110, 2111, 2112

Основные причины замены передней панели:

Внешний вид — вы хотите заменить старую, поцарапанную или испорченную панель на новую.
Шумоизоляция — для этого придется снять торпеду чтобы провести работы по шумо, звуко, вибро изоляции салона.
Проблема при работе воздуховодов.

Рекомендуем разбирать комплектующие с напарником, а также помечать или запоминать подключения проводов.

Как легко и быстро снять своими руками торпедо на ВАЗ 2110?

Варианты замены стандартной панели ВАЗ 2110:

Для работы вам понадобятся следующие инструменты:

маркер;
самоклеящиеся этикетки;
набор отверток и гаечных ключей.

Тонкости

Для работы вам понадобятся следующие инструменты:

маркер;
самоклеящиеся этикетки;
набор отверток и гаечных ключей.

Инструкция по снятию

Снятие торпеды ВАЗ 2110 рекомендуется проводить в следующей последовательности:

Детали салона. Прежде чем приступать непосредственно к работе необходимо подготовить салон, так как разбор передней панели ВАЗ 2110 лучше всего производить, имея место для маневров. Поэтому первым делом снимаем передние сиденья и рулевое колесо авто. Желательно производить демонтаж именно в той последовательности, как это указано выше, так как в противном случае водительское кресло снять будет крайне затруднительно. Для того чтобы ничего не сломать рассчитывайте свои силы при выдергивании колеса из шлицов колонки, для этого немного освободите гайку руля, после чего расшатывая его из стороны в сторону дергайте на себя;
Туннель трансмиссии. После того как салон будет подготовлен и появится место для работы, перед нами встает следующая задача – разборка туннеля пола в салоне. Просто открутите саморезы и пододвиньте верхнюю часть разбираемой детали назад. Затем тоже самое сделайте с нижней частью туннеля;
Руль и рулевая колонка. Отвинтите саморезы на кожухе рулевой колонки ВАЗ 2110, после чего демонтируйте подрулевые переключатели. Все освобождающиеся в процессе разборки провода и разъемы промаркируйте с помощью маркера или этикеток, впоследствии это сыграет вам на руку, когда при сборе торпеды у вас на руках окажется большое количество проводов разных цветов. Использовать маркировку рекомендуется особенно владельцам машин, которые уже оснащены аудиосистемой и сигнализацией;
Бардачок. Следующим этапом работы станет демонтаж бардачка, после чего необходимо снять реле и монтажный блок. Не забывайте маркировать провода в процессе работы и отнеситесь с особой аккуратностью с хрупким спидометром и другими элементами приборной панели, которые так же требуют к себе особого отношения;
Торпедо. И вот теперь можно переходить к непосредственной цели ремонта – нам предстоит снятие торпедо. Для этого необходимо в образовавшейся пустоте за бардачком выкрутить саморезы и открутить крепления. После этого с помощью отвертки зацепляем воздуховод с левой стороны и демонтируем его. Затем осталось лишь открутить гайку, придерживая рукой торпеду, торпеду и вытаскиваем ее со шпилек, попутно не забываем отмечать маркером провода, для того чтобы не запутаться.

Снятие и установка торпеды на Ваз 2110 своими руками

Необходимость снятия и замены торпедо на автомобиле ВАЗ 2110 может возникнуть при ремонте устройств и деталей, расположенных под ее поверхности. В частности, именно со снятием торпедо проводится ревизия воздухозаборников автомобиля. Иногда они могут засоряться и не обеспечивать нормальной работы систем отопления или кондиционирования. Процесс снятия и замены торпедо на ВАЗ 2110 не является особенно простым. Для его проведения вам нужно будет запастись терпением и освоить навыки виртуозной работы с инструментами.

Что следует учитывать при замене торпеды на Ваз 2110

Замена торпеды на Ваз 2110 не только предаст некий шарм автомобилю, но может довольно сильно повысить удобство езды не только для пассажира, но и для водителя. Ведь можно с торпедой заменить и приборную панель. При замене ее стоит учитывать следующие пункты:

Что именно владелец автомобиля хочет достичь заменой. Это может быть увеличение места в салоне перед передним сидением.
Просто придать, так сказать, дорогой вид автомобилю.
Организовать место для установки дополнительных приборов — магнитол, экранов и так далее.

В любом случае можно получить максимально полезный эффект от такой затеи.

Первое что нужно учитывать при подборе торпеды на Ваз 2110, ее размеры и форму салона автомобиля.

Стоит также учитывать и категорию людей, пассажиров, которые будут находится в автомобиле. Это позволит иногда повысить степень безопасности средства передвижения.

После того как определен вид торпеды, стоит подумать над тем, какие дополнительные функции она должна выполнять. Это может быть установка дополнительного оборудования, места под мобильные телефоны, место под систему автозвука — динамики, или магнитолу.

Следующий этап выбор покрытия. Его лучше всего добрать максимально универсальным и стараться установить торпеды с такими покрытиями:

Пластик. Торпеда выполнена полностью из пластика без лишних вставок.
Пластик с деревянными, или кожаными вставками.

Это два самых популярных вида торпед для Ваз 2110, которые наиболее практичны в использовании и максимально будут подходить практически к любому типу салона.

Как снять торпеду ваз 2110? Фото и видео.

Ниже вы встретите интересный видео ролик.

Делитесь своим мнением и рассказывайте в соц. сетях. Ведь Как снять торпеду ваз 2110? – это очень интересная тема, не находите?)) Посмотреть на отзывы и мнения других читателей вы можете ниже, в комментариях.

АвтоНовости / Обзоры / Тесты

Как Снять Верхнюю Панель Ваз 2110

Европанель на ВАЗ 2110 заместо старенькой торпеды

Нередко задаваемый вопрос, где приобрести и как поставить своими руками евро панель либо накладку на торпеду на ВАЗ 2110. Это не удивительно, древняя панель десятки уже надоела и охота, как то обновить салон. В данной статье я покажу, что надо для того, чтоб поменять старую торпеду ВАЗ 2110 на евро и много важных моментов с которыми столкнетесь при замене старой торпеды.

В начале давайте определимся, что такое установка торпеды на ваз 2110. По сути различается лишь накладка на панель, а нижняя часть панели остается старой. Выходит, что торпеда разборная и состоит она из 3-х частей. Идет речь, как раз о самой верхней накладке, потому поставить ее не так трудно, как менять торпеду авто полностью.

Как снять торпедо на Ваз 2110 своими руками – пошаговая инструкция + фотоотчет

Для того, чтобы снять торпеду на Ваз 2110 необходимо выполнить следующий порядок действий:

Отвинчиваем 2 самореза справа и 2 слева на центральном тоннеле.
Далее снимаем крышки с обеих сторон.
Снимаем заглушку возле ручника.
Откручиваем шурупы слева и справа центрального тоннеля.
Откручиваем саморезы сзади центрального тоннеля.
Снятие пластика центрального тоннеля.
Разъединение проводов прикуривателя. Пометьте чтобы не запутаться при подключении на сборке.
Снимаем чехол ручки кпп.
Гаечным ключом откручиваем воздуховод обогрева салона.
Снятие воздуховода.
Откручиваем крепления центральной панели спереди.
Откручиваем крепления центральной панели сзади.
Окончательно снимаем панель.
Свинчиваем саморезы бардачка.
Осуществляем снятие бардачка.
Отсоединяем провода подсветки бардачка.
Откручиваем шурупы внутри пространства на месте бардачка.
Откручиваем оставшиеся саморезы по сторонам торпеды.
Откручиваем болты торпеды следующим образом как на фото.
Снятие воздуховода.
Откручиваем гайку на торпеде под воздуховодом.
Спускаем торпеду со шпилек.
Отсоединяем провода от передней панели, помечаем чтобы не запутаться при сборке.

Пошаговая инструкция снятия торпедо ВАЗ 2110

Если вы решили начать работу по снятию торпеды своими руками, в таком случае для начала ознакомьтесь с пошаговым фото руководством, если возникнут вопросы, ниже есть описание шагов текстом.

Работы, предполагающие вмешательство в электрическую проводку автомобиля (отсоединение разъемов, приборов), начинаются с отключения минусовой клеммы аккумулятора.
Демонтировать облицовку рулевой колонки, отсоединить штекер рулевого переключателя, снять переключатель, замок зажигания, колодку с проводами.
Разобрать напольный туннель:

Слева, справа от туннеля четырьмя саморезами закреплены облицовочные щитки с прорезями (через них подается теплый воздух к ногам водителя, переднего пассажира). Отверткой с крестообразным наконечником демонтировать элементы облицовки.
Между рычагами ручного тормоза, переключения коробки передач расположена прямоугольная пластиковая заглушка. Используя отвертку с плоским жалом аккуратно поддеть, убрать деталь тоннельной крышки.
Удалить четыре самонарезающих шурупа крепления облицовки тоннеля, попарно, два справа, 2 слева.
С заднего края приподнять облицовочный короб, подать немного назад.
Отключить прикуриватель, органы управления стеклоподъемниками (если авто укомплектовано системой электрического подъема стекол) от бортовой электросети (пластиковые разъемы), маркировать.
Повернуть крышку набок, изнутри отсоединить крепление, удерживающее кожух рычага коробки переключения передач. Убрать крышку в сторону.
Гаечным ключом отвернуть гайку, крепящую металлический воздуховод на полу со стороны пассажира. Снять теплопровод.
Основание туннеля удерживают четыре гайки: две посередине, остальные в задней части. Вороток с головкой на 10 поможет устранить крепление. Изъять короб из авто.

Демонтировать вещевой ящик.

Открутить само нарезные крепежи на кронштейнах петель отверткой.
Отключить провода подсветки, придерживая конструкцию снизу, убрать ящик.

Извлечь монтажный блок.

Нажать кнопку защелки, легко откинуть блок предохранителей вниз.
Выкрутить само нарезной винт, удалить защелку.
Приподнять, перевернуть блок, отключить провода, вынуть наружу. Не забываем о маркировке.
Отсоединить дверцу отсека.

Снятие торпеды.

В глубине открывшихся ниш видны саморезы, закрепляющие панель приборов. Удалить их отверткой с крестом на конце. С нижними боковыми винтами поступить аналогично.
Панель приборов прикручена к кронштейну контроллера двумя винтами. Удерживая головку от проворачивания отверткой, рожковым ключом на 8 открутить гайки.
Поддеть, вынуть решетки боковых сопл воздухообмена в салоне.
Две гайки выполняют верхнее крепление панели. Используя вороток с трещоткой, головку на 10 избавиться от крепежей.
Двумя руками снять конструкцию со шпилек, подать в салон.
Вооружиться маркировочным материалом, последовательно отъединить, пометить колодки.
Отцепить гидрокорректор фар.
Убрать приборную панель.
Подцепить инструментом, отделить воздуховод от распределителя воздуха.
Выполнить необходимые работы. Сборка происходит в обратном порядке. Пластиковые защелки требуют бережного обращения. Саморезы затягивать мягко. Резьбовые соединения смазать.

Если у вас остались вопросы по снятию торпеды на ваз 2110, рекомендую ознакомиться с этим видео:

Установка торпеды на Ваз 2110 – пошаговая инструкция

Для того, чтобы установить панель приборов Ваз 2110 (торпеду) необходимо выполнить следующие действия:

Устанавливайте панель приборов таким образом, чтобы направляющие пальцы вошли в отверстия на панели приборов.
Одновременно выведите ручку регулировки положения рулевой колонки в отверстие на панели приборов.
С помощью отвертки выведите резьбовые шпильки в отверстия с обеих сторон панели.
Установите воздуховод обогрева ног таким образом, чтобы воздуховод вошел в отверстие корпуса воздухораспределителя.
Соедините все колодки с проводами в обратном порядке. Закрепите панель и установите обратно все узлы, которые сняли в процессе разборки. После завершения работ проверьте работу всех приборов.

Руководство по ремонту ВАЗ 2110, 2112, 2111 (Лада 110)

Вам потребуются: ключи обычный и торцовый (головка) «на 10», отвертка с крестообразным лезвием.

1. Отсоедините провод от клеммы «–» аккумуляторной батареи.

4. Откройте вещевой ящик, отверните снизу два винта крепления и снимите его, отсоединив провода от контактов фонаря освещения вещевого ящика.

5. Снимите монтажный блок и его крышку (см. «Снятие и установка монтажного блока»).

6. Снимите ручку переключателя гидрокорректора, потянув ее на себя.

7. С помощью головки отверните гайку крепления переключателя и выньте переключатель с обратной стороны панели, оставив висеть его на шлангах.

8. Утопив отверткой пластмассовую защелку, поверните верхнее боковое сопло и снимите его. Аналогичным образом снимите сопло с противоположной стороны панели приборов.

9. Отверните с каждой стороны панели по одной гайке под верхними боковыми соплами.

10. Отверните винт крепления панели снизу слева.

11. Отверните винт крепления панели, находящийся в нише монтажного блока.

12. Отверните винт крепления панели с левой и.

13. . правой стороны консоли, удерживая ключом от проворачивания.

14. Отверните винт крепления панели, находящийся в нише вещевого ящика.

15. Отверните винт крепления панели снизу справа.

16. Снимите часть уплотнителя с передней стойки.

17. Подденьте отверткой декоративную накладку в трех местах так, чтобы пистоны крепления вышли из отверстий в стойке, и снимите накладку. Аналогичным образом снимите накладку с противоположной стойки.

18. Освободите или срежьте хомут крепления пучков проводов рядом с замком зажигания и разъедините колодку с проводами замка зажигания.

19. Разъедините колодку под панелью приборов.

20. В обратной колодке выключателя зажигания протолкните клемму черно-зеленого провода и выньте ее из колодки.

21. Отверните гайку крепления кронштейна колодки контроллера к усилителю панели.

22. Отверните гайку и отсоедините три «массовых» провода от кронштейна.

23. Разъедините колодки с проводами на жгуте, расположенном рядом с педалью акселератора.

24. Подцепив фиксатор отверткой, разъедините черную колодку иммобилизатора. Аналогичным образом разъедините зеленую колодку иммобилизатора.

25. Отсоедините две колодки с проводами от контактов выключателя сигнала торможения.

26. Перекусите или разъедините хомут, стягивающий пучки проводов в нише блока реле и предохранителей.

27. Разъедините колодки с проводами на жгуте, расположенном слева под панелью приборов. Снимите со шпилек панель приборов и выньте ее из салона.

28. Установите панель приборов так, чтобы направляющие пальцы вошли в отверстия на панели приборов.

29. При этом выведите ручку регулировки положения рулевой колонки в отверстие панели.

30. Выведите с помощью отвертки резьбовые шпильки в отверстия с обеих сторон панели приборов.

Доработка улучшение и тюнинг торпедо на Ваз 2110

Одним из самых популярных способов доработки приборной панели на Ваз 2110 является ее шумоизоляция. Для того, чтобы ее сделать необходимо выполнить следующие действия:

Снимаем приборку, как это сделать я уже вам рассказал ранее
Далее пеним, но не в коем случае не наваливайте разом огромную кучу пены, она у вас и за неделю потом не высохнет.
Не забываем примерить, чтобы потом не получилось, что у вас руль задевает за нее, либо просто слишком высокая поучилась.
В принципе вся работа заключается в двух вещах, вы режете, пените, снова режете и так очень много раз.
Дальше, мы наносим самую дешевую шпатлевку, которую смогли найти.
Далее обшиваем приборную панель шумкой.
Устанавливаем торпеду обратно.

Дорабатывать приборную панель Ваз 2110 можно по разному, кто то обшивает ее кожей, кто вставляет в нее ЖК монитор, в тюнинге автомобиля все зависит от вас и ваших фантазий и желаний.

Как улучшить приборную панель ваз 2110

Всегда наступает момент, когда автомобилисту уже не хочется видеть заводскую панель приборов ВАЗ 2110, а что-то более интересное и современное. Поэтому просто предлагает замену панели приборов ВАЗ 2110. В этом случае нужно начинать бизнес по поиску панелей, которые можно установить самостоятельно, не используя специальных инструментов.На фото панель приборов ВАЗ 2110 более новая и красивая:

Единственное, что вам нужно, это внимание, плоскогубцы и отвертка Phillips. И надо сказать, что цена панели приборов ВАЗ 2110 не всегда заоблачна, что допускает ее замену. В целом, панель приборов ВАЗ 2110, средняя цена которой в районе 10-15 тысяч рублей, вещь необходимая для каждой машины, поэтому при желании можно найти панель на любой вкус, даже современные модели с цифровые спидометры от производителя Gamma, цена на них конечно будет выше, но смотреться будет очень круто и современно.

Купить панель приборов ВАЗ 2110 можно на сносах, базарах, автомагазинах, интернет-магазинах, а также поискать на досках объявлений, на сландах, молотках и т. Д.

Снятие панели приборов ВАЗ 2110

Естественно, без этого не обойтись, если вы хотите сделать машину более современной и установить на нее, например, евро-приборную панель ВАЗ 2110. Подробно рассмотрим каждый этап снятия старой приборной панели ВАЗ 2110. разбирая его на отдельные части, что сделает процесс удобнее и быстрее.К тому же весь процесс такой же, как и в тюнингованной десятке, так как панель приборов ВАЗ 2110 (тюнинг) особо не отличается от штатной панели приборов десятки.

Рекомендуемая статья: Расход топлива Mazda CX 7 не такой уж и большой и не превышает 15 литров.

Перед началом работ можно ознакомиться с описанием панели приборов ВАЗ 2110 и, конечно же, изучить компоновку панели приборов ВАЗ 2110. Для начала отсоедините клемму АКБ от минусовой клеммы, затем снимите декоративные крышки рулевой колонки, место), правый и левый подрулевые переключатели (их разъем не трогать).После этого — отсоедините концы двух проводов от разъема под подрулевыми переключателями.

Шлицевой отверткой снимите ручку управления гидрокорректирующими фарами, возьмите гаечный ключ глубиной 21 мм и открутите гайку его крепления, утопив его шток в проеме панели приборной панели ВАЗ 2110.

Теперь вы можете открыть крышку монтажного блока. В нише блока реле и предохранителей крестовой отверткой открутите саморез, которым крепится левый внутренний кронштейн панели приборов ВАЗ 2110.Отсоедините жгут замка зажигания и открутите саморез кронштейна диагностического разъема.

Теперь вы можете отсоединить концы двух проводов, идущих от выключателя стоп-сигнала. Откручиваем два самореза крепления левой накладки консоли. Сдвинув назад, выведите переднюю часть из зацепления с кронштейном и снимите крышку. Возьмите шестигранный ключ на 10 мм и открутите гайку крепления панели к кронштейну консоли. Выкрутите винт крепления панели приборов ВАЗ 2110 и воздуховода.

Для продолжения работ по снятию панели приборов ВАЗ 2110 отсоедините колодки жгута под панелью приборов. При этом можно открутить три самореза, которые крепят правую накладку консоли, затем отвернуть правую гайку, которой панель приборов крепится к кронштейну консоли, и разъединить колодки проводки прикуривателя.

Отсоединить разъем жгута от реле противотуманных фар. Откручиваем саморез правого внутреннего кронштейна панели приборов, а затем правый и левый саморезы нижнего крепления панели приборов ВАЗ 2110.Теперь вы можете снять прокладку с фланца передней левой стойки и снять пластиковые держатели накладки, как и правую накладку.

Рекомендуемый артикул: Панель приборов ВАЗ 2114 (цена) 15000 рублей

Подденьте тонкой шлицевой отверткой с обеих сторон панель приборов, снимите вентиляционные решетки для обдувания стекла передней двери, а затем открутите две гайки верхнего крепления панели приборов, расположенные под вентиляционными решетками.

Поднимите панель на пятнадцать-двадцать сантиметров внутри кабины. После этого отсоедините девять соединительных колодок жгутов проводов и выньте панель приборов из салона через проем левой передней двери. Установите новую панель в обратном порядке. По окончании дайте подробную инструкцию ВАЗ 2110, панель приборов по ее снятию. Теперь вы знаете, как быстро и легко снять панель приборов ВАЗ 2110.

Яркие детали на панели приборов ВАЗ 2110

В промежутке между снятием старой панели приборов ВАЗ 2110 и установкой новой можно подумать о том, как вы хотите его украсить.Или можно отремонтировать панель приборов ВАЗ 2110 под старую панель, если повезет, можно даже продать эту отремонтированную панель за несколько тысяч, то есть при желании можно немного окупить.

Можно использовать неоновую подсветку или внутреннюю светодиодную подсветку, сделав монохромную заводскую подсветку панели приборов ВАЗ 2110 разноцветной. Вы можете выделить не только шкалу и стрелки приборов, но и аккуратные кнопки, используя все те же светодиоды и светофильтры.Правда, здесь главное не переборщить, чтобы красочные обозначения панели приборов ВАЗ 2110 не отвлекали при движении по ночной дороге.

Кроме того, можно сделать еще и улучшенную шумоизоляцию панели приборов ВАЗ 2110, используя специальные материалы. Но для этого снова потребуется демонтаж панели приборов ВАЗ 2110.

Рекомендуемый артикул: Тюнинг салона ВАЗ 21213 — новый тип «Нива тайга»

Напоследок хотелось бы привести распиновку панели приборов. ВАЗ 2110.Необходимо не растеряться при установке новой «приборки» и сделать все правильно с первого раза. Вообще распиновка панели приборов ВАЗ 2110 — это важная и нужная вещь. А дальше инструкция щитка приборов ВАЗ 2110, из которой видно, что устройство щитка приборов ВАЗ 2110 достаточно простое и разобраться в нем несложно:

	Башмак белый (Х1)		Красный блок (X2)
1	Корпус (вес)	1	Датчик температуры наружного воздуха
2	Тахометр (низковольтный вход с ЭБУ)	2	Предохранитель F19 Источник питания +12 В
3	Тахометр (высоковольтный ввод с катушки)	3	Корпус (вес)
4	Постоянное +12 В от аккумулятора (через шестой предохранитель)	4	Выключатель подсветки приборов
5	Датчик температуры охлаждающей жидкости.	5	Повороты ПРАВО
6	Предохранитель F1 (общее освещение)	6	Поворотник ЛЕВЫЙ
7	Дроссель («дроссель»)	7	Уровень тормозной жидкости
8	Проверить лампу двигателя	8	К путевому компьютеру
9	Предохранитель F19 + Источник питания 12 В	9	Датчик скорости
10	Предохранитель F19 + Источник питания 12 В	10	Клемма «Т» указателя уровня топлива
11	Стояночный тормоз, клемма ВК	11	Предохранитель F3 (дальний свет)
12	Выход генератора «D»	12	Выключатель аварийной сигнализации
13	Датчик давления масла	13	К клемме «50» выключателя зажигания

Основные условные обозначения значки на панели приборов ваз.Органы управления Форсунка ВАЗ 2110 Описание панели приборов

Все контрольные бортовые приборы автомобилей, представителей «семейства» ВАЗ 2110, объединены в комбинацию (систему) приборов. Панель приборов включает в себя следующие компоненты: электронный тахометр и спидометр, указатель температуры охлаждающей жидкости, уровень топлива и контрольные лампы (их в количестве 12 штук).

Вся комбинация приборов крепится в соответствующем пазу приборной панели двумя винтами.Подключения приборной панели ВАЗ 2110 производятся с помощью печатной платы с использованием фольгированного гетинакса. Плата надежно крепится к задней части корпуса. На спидометре есть два счетчика, показывающих пройденное расстояние: первый из них — последний, второй можно назвать «дневным».

Показания второго счетчика при необходимости можно обнулить с помощью соответствующей кнопки. Сброс показаний возможен только на неподвижном автомобиле. На некоторые автомобили из модельного ряда может быть установлена ВАЗ 2110, содержащая все компоненты и необходимые контрольные индикаторы, лампы и значки.

Общие сведения об автомобиле

ВАЗ-2110 — легкий переднеприводный автомобиль, в котором силовой агрегат расположен в поперечном состоянии. Автомобиль предназначен для использования на дорогах с твердым покрытием. Кузов автомобиля цельнометаллический, четырехдверный, несущий, тип — седан. Для перевозки длинномерных и крупногабаритных грузов сиденья в задней части салона можно сложить.

Таким образом, объем багажника увеличивается. Двигатели — карбюраторные или с различными системами впрыска топлива — состоят из четырех цилиндров.Объем — 1,5 литра. Модель имеет значительно улучшенные характеристики управляемости по сравнению с заднеприводными ВАЗами, благодаря переднеприводной компоновке.

Это особенно заметно на небезопасных, скользких дорогах или при прохождении сложных поворотов. Возможен автомобиль, сиденья с электроподогревом, практичные электрические стеклоподъемники, современный бортовой компьютер, полезный катализатор газов, «отработавших» в выхлопной системе, а также электропривод наружных зеркал заднего вида.

Также автомобиль можно закрепить подушкой безопасности, дополнить кондиционером, антиблокировочной системой тормозов и освещением с помощью люка на крыше.

Блок индикации системы управления автомобилем модели ВАЗ 2110

Блок индикации машины ВАЗ 2110 содержит подробную электронную схему управления, дополненную устройством звуковой сигнализации, а также десять светодиодных сигнальных устройств, информирующих водителя о следующие условия:

недостаточный уровень масла;
недостаточная охлаждающая жидкость;
Недостаточно омывающей жидкости;
Возможная неисправность ламп внешнего освещения;
состояние, когда ремни безопасности не пристегнуты;
износ тормозных колодок, которыми оснащены передние тормоза;
четыре сигнальных устройства на каждую дверь.

Детальная схема блока индикации управления автомобильной системой ВАЗ 2110 представлена ниже.

Тюнинг приборной панели ВАЗ 2110

Скучная и невзрачная заводская приборная панель автомобиля ВАЗ 2110 быстро надоедает, и покупать альтернативную, оснащенную компьютером, не хочется, ведь придется платить большие деньги для этого. Процесс доработки «панели» — популярная тема. Один из самых простых вариантов — купить специальный коврик. Найти ее сегодня не составит труда.

Для его установки необходимо снять всю панель приборов. Далее следует осторожно вытащить из него стрелки. Устанавливая стрелки на свои места, нужно следить, чтобы ничего не мешало движению и не отвлекало водителя, иначе все придется заново разбирать. Правильно подобранная, красивая и стильная отделка гармонично впишется в общий интерьер кабины и отлично дополнит весь ее дизайн.

Также сегодня совсем не проблема сделать панели приборов своими руками.Просто нужно иметь необходимый материал и «коляску» желания. Самый простой вариант — настроить «приборку» в несколько этапов. Сначала, конечно, вы должны его снять. Затем следует заменить лампы накаливания на светодиоды. Их следует устанавливать в одинаковые картриджи. Есть несколько способов изменить его цвет:

Изменить цвет на один метр. Если ножом очистить метр от клея, перевернуть и поставить обратно, то подсветка циферблата изменится с зеленой на синюю;

Подсветка панели приборов ВАЗ 2110.Измените цвет с помощью светодиодной ленты. Для начала нужно соскрести ножом слой цветного светофильтра. Если что-то осталось, сотрите растворителем. Далее следует зеленая светодиодная лента, которую нужно закрепить внутри «приборки». Подключить его нужно напрямую к патрону лампы. Если снять со стрелок красную краску, а затем покрасить ее белым лаком, которым наносят на ногти, можно получить ярко-зеленую подсветку «приборки»;

Автоматическая смена подсветки. Смена семи разных цветов происходит за счет использования автомобильной электроники.

Ремонт панели приборов

Не знаете как снять панель приборов ВАЗ 2110? Для этого необходимо выполнить следующие действия:

от минусовой клеммы АКБ необходимо отсоединить провод;
откручиваем винты и снимаем щиток;
открутите крепежные винты, которыми комбинация приборов крепится к крышке и, потянув ее на себя, выньте комбинацию приборов из гнезда;
колодку электропроводки следует отсоединить от «приборки».

Установка должна производиться в порядке, обратном снятию. Для разборки отверните крепежные винты и снимите маску со стеклом с корпуса комбинации приборов. Необходимо открутить винты и гайки крепления указателя и вынуть их из корпуса. Сборка производится в порядке, обратном снятию.

Есть и современный способ стилизовать собственный автомобиль в соответствии с тенденциями 21 века. Когда старая «панель» приедается, приходит идея купить и установить более новую европанель, которая выглядит очень элегантно и красиво.Многие согласятся, что тогда машина станет намного солиднее.

Единственный его недостаток — такой нюанс: чтобы снять старую приборную панель, необходимо снять крышку. В результате на этапе сборки лучше заменить существующие лампочки на существенно более качественные (Philips, Osram и другие). Это поможет вам надолго забыть о их замене. Вы обязательно найдете больше полезной информации, читая другие наши статьи.

В любом автомобиле приборная панель позволяет следить за состоянием основных узлов автомобиля и отечественная «десятка» в этом случае не является исключением.Что такое автомобиль ВАЗ 2110, как правильно демонтировать и установить панель управления? Вы найдете ответы на эти вопросы ниже.

[Скрыть]

Символы индикации

Каждому владельцу ВАЗ 21102 известно, что при включении зажигания на приборной панели загораются значки того или иного оборудования. При запуске двигателя почти все эти символы на панели приборов исчезают. Если один из символов продолжает светиться или мигать, нужно обратить внимание на диагностику устройства.По ошибке или по незнанию многие автомобилисты не обращают внимания на горящие или мигающие индикаторы. Предлагаем вам ознакомиться с назначением элементов схемы комбинации приборов, чтобы при необходимости всегда можно было провести диагностику оборудования.

Верхняя часть

В ВАЗ 2110 схема заслонки разделена на две части — верхнюю и нижнюю.

Сначала рассмотрим описание и обозначение схемы верхней панели приборов, читаемую слева направо:

Самый дальний датчик со шкалой и стрелкой.Это регулятор температуры охлаждающей жидкости для системы охлаждения. Если стрелка пересекает красную линию, это указывает на перегрев двигателя.
Следующий датчик на панели ВАЗ 2110 — тахометр, показывающий количество оборотов двигателя.
Посередине две стрелки — влево и вправо — это поворотники, которые загораются при включении поворотов.
Приборка ВАЗ 2110, как и на любом другом автомобиле, включает в себя основное устройство, о котором знает каждый автомобилист. Это спидометр, расположенный ближе к правой стороне, предназначенный для отображения скорости автомобиля.
Справа еще один датчик со стрелкой — это указатель уровня топлива в бензобаке. В зависимости от комплектации автомобиля вместо желтой лампы может быть нарисован топливный насос красного цвета. Если он загорается, это говорит о нехватке бензина в баке. При нормально работающем датчике уровня топлива лампочка показывает, что в бензобаке осталось семь литров бензина (автор видео — светодиодный тюнинг RayLed).

Нижняя часть

Комбинация приборов ВАЗ 2110 также включает индикаторы, расположенные внизу платы.Если электрические диоды не горят, это означает, что автомобиль работает нормально. Но если хотя бы один из индикаторов начинает гореть или мигать, это говорит о возможной неисправности оборудования или механизма. Как правило, появление такой лампы говорит о необходимости ремонта узлов.

Итак, за какие характеристики отвечают устройства, рассмотрим описание слева направо:

Свет, расположенный слева внизу, указывает на работу воздушной заслонки.Этот индикатор оборудован только автомобилями с карбюраторным двигателем.
Светодиод в форме масленки. При подключении и повороте ключа зажигания всегда горит диод. Если лампа загорается при работающем двигателе, это указывает на то, что давление моторной жидкости в системе слишком низкое. Иногда это может быть вызвано утечкой расходных материалов. Прежде чем продолжить движение, желательно устранить проблему самостоятельно или доехать до ближайшего СТО.
Символ с буквой P внутри.Это знак ручного тормоза, он загорается только при включенном рычаге.
Следующий символ — поломка, связанная с работой аккумулятора или генератора. Это может быть недостаточный заряд аккумулятора, проблемы с проводкой (обрыв или короткое замыкание) или ослабленный или сломанный ремешок генератора. Так или иначе, проблему тоже нужно решать.
Лампа Check Engine — самый неприятный вариант для автолюбителя. Когда двигатель включен, этот символ указывает на неисправность. блок питания… По мнению специалистов, при появлении этого значка лучше всего остановить машину, выключить двигатель и провести диагностику узлов и агрегатов автомобиля.
На изображенном выше символе есть красный треугольник. Эта лампа загорается при срабатывании световой сигнализации или «аварийки».
Фара на значке указывает на то, что фары дальнего света работают — она загорается для того, чтобы оповестить водителя об оптике. Если во время движения вам навстречу движется другая машина, рекомендуется выключить эту лампу.
Следующий знак в красном кружке сигнализирует автомобилисту о недостаточном уровне тормозной жидкости в системе … Есть вероятность, что в системе образовалась течь. Езда с минимальным уровнем тормозной жидкости очень опасна, поэтому эту проблему нужно решать как можно скорее.
Если на приборной панели горит символ горящего света, это указывает на работу габаритных огней.
Помимо прочего, на панели управления есть индикатор времени и клавиша для регулировки этого параметра.Он содержит дисплей, на котором отображается пробег автомобиля — как общий, так и за день. Если у вас есть «десятка» с новым планшетом для контроля образцов, то этот экран может быть узким.

ВАЗ 2110 всегда загорается при включенных габаритах.

Дополнительная панель

Дополнительная панель находится на панели приборов, в центре центральной консоли:

Масленка. Если этот индикатор горит, водителю необходимо проверить уровень жидкости в двигателе.
Значок стеклоочистителя.Его внешний вид говорит о недостаточном уровне жидкости омывателя лобового стекла.
Другой индикатор, указывающий на слишком высокую температуру охлаждающей жидкости, что может указывать на перегрев двигателя.
Значок лампы с перечеркнутой стрелкой. Если этот символ горит, это означает, что стояночные или стоп-сигналы не работают.
Колесо с тормозными колодками. Когда эта лампа начинает гореть, скорее всего бортовой компьютер сигнализирует об износе тормозных колодок. Соответственно, водителю необходимо провести диагностику и при необходимости заменить их.
Последний значок человека с ремнем безопасности — ЭБУ информирует о необходимости пристегнуть ремень.

Направляющая для снятия и доработки

Если индикаторы появляются во время движения, это не всегда указывает на сбой в работе узлов. Возможно, проблема просто в неработоспособности датчика, отвечающего за работу агрегата. Или проблема может заключаться в сломанной проводке или плохих контактах разъема. Поэтому сразу паниковать не нужно.На видео ниже показан результат настройки панели управления «десятка». Автор видео, провАЗ-2110, планировал произвести тюнинг таким образом, чтобы цвет спидометра и других датчиков был белым, но он не учел, что пластик на приборке изначально был желтым. Соответственно, конечный результат автора ролика не порадовал.

Часто автолюбители решают заняться вообще улучшением внешнего вида автомобиля. Для этого достаточно просто снять крышку панели и просто снять штатные лампы.Установив вместо них светодиоды. Такой пульт управления повысит яркость индикаторов. При необходимости можно установить более современную европанель, которая преобразит интерьер «десятки». Если вы хотите просто настроить панель управления, вы можете установить на нее новую накладку.

Для этого потребуется:

Сначала отключите электрическую систему автомобиля. Для этого отсоедините отрицательный провод от аккумуляторной батареи.
Далее он разбирается, для этого откручиваются все необходимые болты.
Следующим шагом является снятие крепления панели управления к обшивке. Сделав это, саму контрольную пластину можно вынуть из розетки. После этих действий вы можете демонтировать стеклянную маску.
Затем отключаются все контактные площадки, ведущие к щиту.
Теперь на 2110 установлена новая крышка. При необходимости заменить обычные лампочки на светодиоды. Дальнейшая сборка проводится в обратной последовательности.

Всегда будьте осторожны при работе с электриком.Если вы повредите хотя бы один провод при снятии или установке приборной панели, это может привести к тяжелым последствиям, вплоть до неработающих устройств на приборной панели. Например, часто владельцы «десятки» сталкиваются с проблемой неработоспособности спидометра, которая обычно связана с проводкой. Поэтому всегда будьте осторожны при работе с приборной панелью. Также после разбора панели приборов, а точнее удаления стрелок, есть вероятность показа искаженных показаний.

Если на ВАЗ 2110 не работает панель приборов, необходимо разобраться в причине неисправности.Это может быть серьезное или незначительное. Часто для устранения поломки панель приходится демонтировать, иногда достаточно заменить предохранитель или закрепить основной провод.

Характеристики типов панелей

Панель перед водителем, содержащая набор сигнальных ламп, называется панелью.

Также имеет другое название — торпеда и состоит из следующих компонентов:

Узлы, фиксирующие значение скорости автомобиля — спидометр.
Устройство, отслеживающее количество оборотов, — это тахометр.
Два индикатора: температура охлаждающей жидкости и уровень топлива.
Индикаторы разных цветов.
Шесть отдельных ламп для подсветки.
Количество запасных розеток для включения ламп.
Один красный блок. На электрической схеме у нее X
Еще один белый блок, помеченный X

На ВАЗ 2110 есть 2 типа панелей приборов: старая модель и европанель.

Различия между ними следующие:

старые приборные панели имеют симметричное расположение инструментов;
в евроустройстве указатель уровня топлива и показатель нагрева охлаждающей жидкости смещены вправо.

Панель управления Причины и устранение неисправностей

Когда на ВАЗ 2110 не работает панель приборов, то это может быть в ее полном выходе из строя или неисправности отдельных индикаторов. В особых случаях вместе с осветительными приборами перестают работать габаритные огни левой стороны и фонарь заднего номерного знака. Причина кроется в выходе из строя плавкого элемента.

Неисправности предохранителей

Неисправность приборной панели возникает, если перегорел предохранитель. Он занимает 15 место в монтажном блоке и имеет маркировку F6.Если это произошло, необходимо искать причину его выхода из строя. Легкая замена элемента на новую проблему не решит. Можно с уверенностью сказать, что он тоже сразу перегорит. Причина — короткое замыкание в цепи. Необходимо заняться его поиском и устранением.

Бывает, что на ВАЗ 2110 не работает приборная панель, стрелки на приборке прыгают и ведут себя непредсказуемо. В течение нескольких секунд они показывают максимальное или минимальное значение.Следовательно, необходимо проверить контакт с массой. Это касается тахометра и указателя уровня топлива. Крепление заземляющего провода соединяет приборную панель с перегородкой, отделяющей моторный отсек от салона. Чтобы найти это место, выньте магнитолу.

В случае установки сигнализации такие крепления переносятся на обшивку салона, то место, где находится левая нога водителя. При покупке автомобиля такая информация доводится до сведения водителя.

Иногда после установки магнитолы начинают прыгать стрелки. Это происходит из-за того, что аккуратный провод не был надежно закреплен. Контакт теряется во время движения автомобиля. Чтобы устранить такую поломку, нужно просто более надежно ее отремонтировать. После этого стрелки дадут правильную информацию и перестанут прыгать.

Неисправность прикуривателя

Бывает, что панель приборов ВАЗ 2110 не работает из-за прикуривателя. Часто его розетка используется для подключения различных устройств большей мощности.Здесь можно заряжать телефоны, включать планшеты или другую технику. Существует значительное потребление тока. В результате перегорает предохранитель f6.

Если предохранитель исправен, вам следует поискать другую причину. Для этого нужно открутить крепление щита, вытащить его. Провода, ведущие к нему, остаются на месте. Проверяется напряжение на контактах, которые идут под цифрами на схеме: 6,9,10. Значение напряжения везде должно быть равным 12 вольт. Проверяется провод, идущий на массу, который находится на клемме X1.Его цвет белый.

Проблемы со спидометром

Если на ВАЗ 2110 не работает панель приборов, это может быть связано с поломкой спидометра.

Это выражается в следующих проявлениях:

стрела полностью неподвижна;
раскачивание стрелы с последующей ее остановкой;
срабатывание спидометра происходит только до полного прогрева двигателя.

На ВАЗ 2110 с форсунками расположен электронный спидометр… Если аппарат вышел из строя, значит, его просто нужно заменить.

Однако чаще причина иная:

Сигнал на спидометр идет от датчика. Возможная причина его отсутствия — загрязнение устройства. Затем его снимают, промывают и сушат.
Отсутствие хорошего контакта. Проводка видна повсюду.
При выходе из строя самого датчика его заменяют.

Как диагностировать и устранять проблемы

При неработающем щитке приборов на ВАЗ 2110 на первом этапе следует провести диагностику.

Состоит в следующем:

все лампы проверены и перегоревшие заменены на новые элементы;
с помощью мультиметра вся проводка проверяется на обрывы или плохие контакты;
при обнаружении окисленных участков их очищают;
осмотрены все предохранители и заменены перегоревшие детали на новые;
все существующие устройства протестированы.

Проверка датчиков уровня и температуры топлива

Чтобы проверить правильность показаний уровня топлива и температуры, выполните следующие действия:

Зажигание включено.
Отдельный кусок провода соединяет положительную клемму устройства с массой. Если стрелка начинает двигаться, следует осмотреть проводку в секции датчика-индикатора.
Если индикатор температуры определяет перегрев, он отключается от датчика. Падающая стрелка указывает на необходимость замены датчика. Если прибор продолжает зашкаливать, значит неисправна проводка или сам индикатор.
Чтобы проверить устройство, его снимают. Его положительный вывод подключен к плюсу аккумуляторной батареи, а отрицательный — к минусу.Стрелка должна показывать ноль. В случае отклонения индикатор требует замены.

Следует знать, что процесс тестирования проводится на специально оборудованном стенде. Затем результаты сравниваются с эталоном. Затем исследуются пути. В случае обрывов контакт восстанавливается припоем. Если этот процесс невозможен, устройство необходимо заменить.

Меры предосторожности при работе

При выполнении работ необходимо придерживаться следующих рекомендаций:

при замене предохранителя выключить зажигание;
точность при проверке, чтобы не было замыкания проводов;
если пайка осуществляется, то используется маломощный паяльник с тонким наконечником;
не прилагайте больших усилий при обращении с разъемами.

приглашение высококвалифицированных мастеров.

Сопровождается предварительной подготовкой:

отключено питание от аккумулятора;
рулевое колесо и облицовка колонки снимаются;
иногда снимают сиденья.

Снятие старой панели

Инструкция по демонтажу:

Демонтируются щиты, расположенные у ног сидящих впереди людей.
Из-под ручника вытаскивается заглушка изогнутая;
Крышка окна снимается, и вилка прикуривателя вынимается.
Крышка снимается с рычага коробки передач. Воздуховоды к задним сиденьям сняты.
Съемные пластиковые стойки крыши. Вытащена магнитола.
Заглушки снимаются с верхней части панели. Появившиеся гайки откручиваются.
Затем откручиваются болты, расположенные по контуру нижнего края, а также у ног водителя и пассажира;
Монтажный блок демонтирован и пластиковый кожух снят.

Установка нового образца панели

Обе панели имеют разные размеры, поэтому установка осуществляется тремя способами:

новая комбинация приборов подогнана под существующие размеры панели;
идет полная замена панелей на новый образец;
Еврозащитные пленки устанавливаются.

Последний метод используется редко. Это связано с тем, что при установке требуется выравнивание проводки. Работы ведутся над панелью, снятой с автомобиля.

Если не работает панель на ВАЗ 2110, необходимо проверить состояние каждого индикатора. Убедитесь, что элементы безопасности надежно закреплены. Затем приступайте к проверке датчиков. Если обнаружена поломка, устраните ее. Если блок не подлежит ремонту, замените его.

Ситуации, при которых не работает панель приборов на ВАЗ 2110, вовсе не редкость для изделия отечественного автопрома.Любая машина не безгрешна, поэтому автовладельцам ничего не остается, как решать проблемы, которые возникают снова и снова.

Устройство

В данном случае в комбинацию приборов на ВАЗ 2110 входят:

Тахометр;
пидометр;
Указатель уровня топлива;
Указатель температуры охлаждающей жидкости;
Контрольные лампы в количестве 12 штук;
6 лампочек подвески панели приборов;
Запасной патрон для контрольной лампы;
Пара колодок для подключения проводов.

Не забудьте добавить, что красный блок в электрической цепи обозначен X2, а блок белого света обозначен X1. Поэтому путаницы больше не получится. Если помните, конечно.

Что касается панели приборов, то для модели ВАЗ 2110 используется два вида. Все зависит от года выпуска машины, так как есть старая и обновленная версия.

В старых приборных панелях устройства расположены симметрично.
Панель приборов нового образца отличается расположением со смещением вправо двух показателей — температуры охлаждающей жидкости и уровня топлива в баке.

Прежде чем приступить к самостоятельному решению проблем, рекомендуем ознакомиться с распиновкой щитка приборов n и ВАЗ 2110. Иными словами, вы должны понимать, где какая проводка ведет, для чего она предназначена, какие есть предохранители и так далее.

Все это легко узнать по данным из инструкции по эксплуатации.Имея под рукой такую наглядную литературу и автомобиль перед глазами, вы можете исправить это без помощи специалистов и специальных знаний в области электроники, типичных неисправностей приборной панели.

Проблемы и решения

Существует несколько распространенных проблем, характерных для приборной панели отечественной модели ВАЗ 2110.

Не загорается подсветка панели приборов на ВАЗ 2110. Проверить контакты, состояние проводки, отвечающей за подвеску.Могли просто перегореть предохранители, могли перегореть сами лампочки в результате износа, короткого замыкания. На самом деле причин может быть много, поэтому не всегда удается решить вопрос за пару минут.
Самая серьезная поломка для панели приборов — это полный выход из строя сборки. В такой ситуации перестают работать все индикаторы, стрелки опускаются вниз, контрольные лампы не загораются. Чтобы устранить проблему, сначала проверьте предохранитель 15, то есть F6.Вы найдете его на монтажном блоке. Если этот элемент перегорел, решить проблему простой заменой предохранителя не удастся. Ищите причину, по которой он перегорел. Обычно это банальная электрическая схема.
Стрелки прыгают вверх и вниз. Это тоже обычное явление, которое в большинстве случаев вызвано плохим массовым контактом:
1. Этот массивный провод идет к перегородке, отделяющей салон и моторный отсек от приборной панели. Чтобы добраться до него, снимите магнитолу с ее места.Проверить качество его крепления;
2. Нередко при установке сигнализации массовый провод перекладывают в другое место для более удобного доступа. Поэтому, если у вас есть сигнализация, но нет провода под магнитолой, то ищите его за обшивкой салона возле левой ноги водителя;
3. Провод заземления может быть поврежден при установке новой аудиосистемы. При подключении минуса массу откручивают, а потом часто устанавливают обратно, только не так надежно, как было изначально.Из-за вибраций, неровностей и ям крепление ослабевает, пропадает контакт. Отсюда нерабочая панель. Не поленитесь намотать массу проволокой качественно, так как часто плохое крепление объясняется неудобством выполнения этого мероприятия.
Проблема комбинации приборов. Чтобы проверить, все ли с ним в порядке, извлеките как можно больше из сиденья, но не отсоединяйте проводку, идущую к колодкам. Проверяется белый провод (Х1), идущий на первый контакт.Не лишним будет проверить напряжение на 10,9 и 6 контактах. Во время нормальной работы системы прибор должен давать показания около 12 вольт. Обязательно посмотрите на тыльную сторону экрана, убедитесь в целостности токопроводящих дорожек.
Прикуриватель. Нередко на ВАЗ 2110 выходит из строя панель приборов из-за прикуривателя. Вы, наверное, не исключение среди водителей, которые через этот разъем подключают всевозможные дополнительные устройства и устройства.Так много людей заряжают свои телефоны, подключают планшеты, видеорегистраторы и другое оборудование. Устройства, потребляющие большой ток, отключают прикуриватель или вызывают перегорание предохранителя F19. Из-за этого панель приборов отключается или работает некорректно. Если предохранитель не поврежден, просто отсоедините гнездо прикуривателя. Если такие меры не помогли, просто замените предохранитель на новый.

Как показывает практика, большинство проблем, связанных с выходом из строя приборной панели, можно решить самостоятельно.Тем более, что если говорить об автомобиле вроде ВАЗ 2110.

Но есть важное НО. Если вы не имеете минимального опыта работы с электроникой, ничего не понимаете в электрике, настоятельно не советуем подходить к проводам приборной панели. В этом случае обращаться на СТО, иметь дело только с опытными автомеханиками и людьми, хорошо разбирающимися в автоэлектрике.

Улучшайся … Возможно, скоро ты сможешь пересесть на более дорогую, современную машину… Тогда решить проблему электроники будет намного сложнее. ВАЗ 2110 — отличный тренажер, позволяющий проводить ремонт своими руками, разбираться в устройстве автомобиля, постигать все прелести самостоятельного ремонта … Для любого мужчины важно уметь не только водить, но и , в случае необходимости, отремонтировать свою машину.

На ВАЗ 2110 не работает панель приборов? Для ремонта понадобится схема, распиновка панели. Как и в любой другой модели, приборная панель «десятки» служит для отображения состояния автомобиля, показывает количество топлива, скорость, а также информирует владельца ВАЗ 2110 о неисправностях в работе агрегатов.Но не для всех автомобилистов приборная панель — открытая книга, особенно для начинающих водителей. В этом материале описана распиновка, принцип работы, назначение устройств, основные неисправности, а также порядок ремонта.

Индикаторы

Панель приборов

В момент зажигания загораются все лампочки на панели приборов, после запуска двигателя большинство индикаторов гаснет. Иногда даже после запуска двигателя одна лампочка продолжает гореть или даже мигать.Это настораживает водителей, ведь сложно сказать, какой агрегат в автомобиле ВАЗ 2110 неисправен; дианостика требуется для определения поломки.

Мы знаем, что «десятка» старого или нового образца. В обоих вариантах обозначения остаются идентичными, разница лишь в расположении лампочек и их расположении.

Внизу панели приборов расположены индикаторы, сигнализирующие о неисправности в работе различных систем ВАЗ 2110. Если они продолжают гореть при работающем двигателе, значит, придется проводить ремонт.

Идем слева направо:

Крайняя левая лампа, расположенная на панели приборов, относится к воздушной заслонке — индикатор присутствует в моделях с карбюраторным двигателем;
Значок масленки. Если индикатор горит или мигает, значит в силовой установке упала компрессия масла, неисправен насос;
Буква «П» внутри круга. Приборная панель сообщает, что вы забыли отпустить стояночный тормоз;
Лампа, сообщающая о неисправности аккумулятора или генератора.Возможно обрыв ремня генератора, возник обрыв цепи, не производится зарядка;
При работе «далеко» загорается значок фары на панели;
На иконке — индикатор показывает включенные размеры;
Индикатор «Check Engine». Если он горит, то необходимо срочно провести диагностику и последующий ремонт двигателя ВАЗ 2110, в работе силовой установки появились серьезные дефекты. Лучшее решение — перестанет двигаться;
Сигнальная лампа расположена прямо над знаком неисправности двигателя.

В передней части помимо указанных индикаторов находится дисплей, показывающий пробег. Также в этой области находятся часы и клавиши настройки для них. В «десятках» нового поколения экран может быть узким, но раскладка останется прежней.

Дополнительная панель

В автомобилях новой модели есть дополнительная панель с полезными индикаторами. Мигающий значок с изображением человека, пристегнутого ремнем безопасности, информирует вас о том, что пристегнуться стоит — это касается как водителя, так и его спутников.Во время движения может загореться значок колеса, есть вероятность износа колодок, требуется ремонт.

Лампочка с масленкой — загорается, когда уровень масла опускается ниже нормы — проверьте уровень как можно скорее.
Омыватель ветрового стекла — сообщает нам, что омывающая жидкость почти закончилась.
Термометр над баком — указывает на повышенную температуру охлаждающей жидкости.
Значок с перечеркнутой стрелкой — не работает стояночный или стоп-сигнал.

Схема приборной панели

На рисунке выше показана электрическая схема комбинации приборов.То есть по этой схеме можно определить точку подключения на приборной панели неисправного индикатора. Он понадобится вам, если придется менять из-за неисправности, например, контрольной лампы аккумулятора. Но кроме схемы подключения вам понадобится еще и распиновка, о которой ниже.

Распиновка

Если вы хотите провести ремонт или другие операции на панели приборов, то вам потребуется распиновка ВАЗ 2110. Если его там нет, вам придется отследить каждый провод от индикатора, кнопки до устройства.Схема позволяет определить, какое из устройств не работает в случае неисправности в том или ином узле. Если показатели в старом и новом образцах ВАЗ 2110 идентичны, то распиновка немного отличается. Есть две колодки — красная и белая. Поначалу распиновка может показаться сложной. Возьмем для примера несколько разъемов.

Первое число — это черный провод, идущий на массу. Тринадцатое число привязано к датчику давления масла в системе, о чем нам тоже сообщает схема.Белый блок указывает номер разъема, провода и блока (блока), к которому идет проводка. Точно так же читается красный блок. Первый разъем содержит синий и красный провода, они идут к внешнему датчику температуры. Что касается тринадцатого числа, то здесь белый провод ведет к замку зажигания.

Распиновка и схема, показанные в этой статье, являются основными. Они могут отличаться цветовой кодировкой, ведь на рынок вышло множество вариаций ВАЗ 2110.Чтобы не запутаться, рекомендуется сравнить данные из статьи с руководством по эксплуатации, где также есть схема и распиновка.

Неисправности и ремонт

Инструменты или индикаторы могут быть повреждены. Это может быть часть индикаторов или даже весь спидометр. Владельцы ВАЗ 2110 редко сталкиваются с такой ситуацией, так как приборная панель исправно работает, особенно в отечественных автомобилях … Перед тем, как менять панель приборов или ремонтировать отдельные детали, стоит убедиться в исправности датчиков — мы использовать бортовой компьютер.

Неаккуратный монтаж приводит к выходу элементов из строя. На приборной доске детали крепятся простыми заклепками, отсюда и негативный результат. На кузов постоянно действуют вибрации, поэтому установка просто «разваливается», в цепи появляются обрывы. Ремонт в этом случае — это пайка заклепок и тщательная очистка контактов.

После завершения пайки приборную панель можно вернуть на место. Если есть свободное время, можно зачистить контакты наждачной бумагой.На старых автомобилях они обычно окисляются, что может помешать нормальной работе устройств.

Вы можете увидеть, как удалить дашборд, на видео ниже.

Установка парктроника на ВАЗ 2110. Установка парктроника на ВАЗ своими руками

Парктроник — устройство, призванное облегчить процесс парковки начинающему автомобилисту. Устанавливайте парктроник в многочисленных автосалонах или своими руками. Мы рассматриваем именно последний вариант, когда в автосервисе нет ни желания, ни возможности.

Для начала нужно определиться с выбором устройства. Сейчас существует огромное количество различных моделей и модификаций. По большому счету, отличий среди этого набора немного. Основные отличия заключаются во внешнем виде монитора, да и характеристики самих датчиков ничем не отличаются. На бамперах автомобиля можно установить разное количество датчиков. Обычно автомобилисты устанавливают по 4 на каждый бампер, а некоторые автомобилисты ставят только на задний. Особенно актуальны парктроник на тонированных машинах, когда в условиях ограниченной видимости приходится возвращаться в темноту.

Процесс установки

Непосредственно перед установкой парктроника вымойте машину. Далее необходимо определить места, наиболее подходящие для установки датчиков. Например, в джипе установка запасного колеса, которое можно разместить на задней двери, является крайним общим моментом.

На следующем этапе требуется демонтировать бампер автомобиля. В процессе демонтажа следует соблюдать осторожность, чтобы не перепутать крепления переднего и заднего бампера.После этого нужно сделать разметку и просверлить отверстия под парктроник (рис. 1). А вот бампер снимать нельзя — можно и дырки просверлить, только тогда понадобится определенная сноровка и терпение, чтобы провести провода в салоне автомобиля.

Рис.1: Место на бампере для датчиков

При разметке мест для датчиков важно быть предельно внимательными: ненужные просверленные отверстия не будут устранены. Для дальнейшей навигации на парковке датчики парковки расположены на одинаковом расстоянии друг от друга.

Следующим шагом будет проложить провода (рис. 2) и подключить датчики устройства к электрической цепи автомобиля. Перед подключением датчиков и парктроника необходимо обесточить электрическую цепь автомобиля. Пропустить провода от датчиков к датчикам посадки нужно предельно аккуратно. Датчики заднего бампера можно подключить к питанию реверсивного вентилятора. Таким образом, парктроник будет работать только тогда, когда у вас сзади. Это удобно — опять же в машине не будет дискотеки, когда, например, кто-то вернется в пробку.

Рис.2: Прокладка проводов от датчиков

Далее устанавливается плата (рис. 3) и подключаются все датчики. Расположение платы парктроника должно быть исключительно благоприятным для водителя: он должен видеть отображение табло, не меняя положения головы.

Рис.3: Табло парковочного радара

Вот и все! Вся процедура занимает 2-3 часа — это не так долго, но в то же время информативно. А ниже предлагаем увидеть весь процесс на видео.

Процесс постановки на видео

Думаю, нет необходимости объяснять практичность наличия в машине парктроников. Особенно если машина эксплуатируется в мегаполисе. А если еще на машине стоит спойлер …

Парктроник

был выбран по следующим критериям: наличие 4-х датчиков и дисплея, отражающего расстояние до объекта, невысокая цена. Был выбран парковочный радар Falcon BPS-4i.

Подключение не вызывает вопросов, т.к. есть инструкция… Подключаем парктроник к плюсовому проводу, идущему на фонари заднего хода.

Снятие бампера подробно описано в мануале и ремонте ВАЗ 2110-11-12. Проблема возникла разве что при выборе места расположения датчиков. Согласно рекомендациям производителя, расстояние между датчиками должно быть порядка 30-33 см, а высота установки не ниже 30 см от дороги — в противном случае возможны ложные срабатывания. Поэтому углубление в юбке бампера было исключено из возможных мест установки.Единственное место, подходящее для установки, остается под номером. Но при таком расположении парктроника необходима установка небольших проставок для обеспечения перпендикулярности поверхности дороги. Провода от датчиков Проденьте через штатное отверстие с проводами подсветки номерного знака. Блок управления можно закрепить на ребрах правой панели, поддерживающей полку багажника. Кабель дисплея будет пропущен с правой стороны под обшивкой потолка. А сам дисплей парктроника крепится винтом к панели, закрывающей крепление зеркала заднего вида.

В процессе эксплуатации некоторые особенности определились как приятные и не очень:
+ достаточно точно выводит информацию о расстоянии до объекта, как звуковую, так и визуальную индикацию;
+ Парктроник распознает ровные решетки насыпи;
— Вместо заявленных производителем 1,5 метра дистанции биппер начинает работать только на дистанции 1 метр;
— при низких температурах (ниже -15С) парктроник немного подтормаживает, т.е. срабатывает с определенной задержкой.

Сегодня мы расскажем о самостоятельной установке парктроника на ВАЗ 2110. Для установки любому, у кого не могут потребоваться определенные знания в области электрики, главное — следовать инструкции. Предлагаю посмотреть наш отчет по установке парктроника на машину своими руками.

В данной статье описывается установка парктроника Falcon BPS-4I. Необходимость в парктронике связана с плохим освещением в ночное время, когда парковка — очень полезное дело.

Отметим, что более подробное описание установки парктроника можно найти, установка производилась только на Ладу Калину.

При выборе парктроника основными критериями были: наличие 4-х датчиков и дисплея, отражающего расстояние до объекта, а также невысокая цена. Всем этим критериям полностью отвечает парковочный радар Falcon BPS-4i.

Подключение вопросов не вызвало, из инструкции все достаточно очевидно — подключение к плюсовому проводу, идущему на фонари заднего хода.

Подробно описано снятие бампера. Проблема возникла при выборе установки датчика. Согласно рекомендациям производителя расстояние между датчиками должно быть 30-33 см. и высота установки не ниже 30 см от дороги — В противном случае возможны ложные срабатывания. Таким образом, из возможных мест установки была исключена юбка бампера.

Единственное место, подходящее для установки, осталось под номером (см. Фото выше).Однако при таком расположении датчиков требуется установка небольших прокладок для обеспечения перпендикулярности поверхности дороги. В общем, даже по этому поводу АвтоВАЗ выложил большую «свинью». Провода от датчиков были проложены через штатное отверстие в связке с проводами подсветки номерного знака. Блок управления закрепился на ребрах правой панели, поддерживающей полку багажника. Кабель дисплея проложен с правой стороны под обшивкой потолка. Сам дисплей крепился саморезом к панели, закрывающей крепление зеркала заднего вида.

Результаты работы позволили выявить несколько особенностей, как приятных, так и не очень:
— информация достаточно точная (как звуковая, так и визуальная) о расстоянии до объекта;
— заявленная производителем дальность обнаружения объекта 1,5 метра себя не оправдала … Биппер начинает работать на дистанции 1 метр;
— при парковке датчики распознают ровные решетки ограждений насыпей;
— при низких температурах (ниже -15С) парктроник срабатывает с определенной задержкой.

Напомним, что в предыдущих новостях мы рассматривали сделай сам.

Для многих парктроник стали неотъемлемой частью автомобиля, так как позволяют значительно упростить парковку. Причина тому — огромное количество машин и отсутствие парковочных мест, а если они есть, то стоять там будет непросто. Именно для этого и нужны парктроники. Датчики сканируют пространство сзади и спереди автомобиля, заранее предупреждая о приближении объекта. На многие современные иномарки парктроники устанавливают с завода, но в российском автопроме о таком нововведении не задумываются.Придется все делать своими руками. В этой статье будет подробно описан процесс установки парктроника на автомобиль.
Итак, приступим. Для начала нужно выбрать набор датчиков, который будет более или менее соответствовать стандарту. Обычно продавцы в магазинах автозапчастей не пытаются подсунуть вам какую-то фигню, так как во многих случаях сами не знают, что лучше. Подбирать комплект парктроников лучше по их количеству, минимальному количеству датчиков 2. Для более детального сканирования местности и сканирования мертвых зон лучше всего приобрести комплект датчиков, в список которого входят 4 датчика.

Главное при установке парктроника определить правильное расположение датчиков на бампере. Если не делать все, то датчики будут немного, но обманывают насчет приближающихся предметов. Таким образом, система уведомит вас о расстоянии до объекта либо совсем рано, либо слишком поздно, и может вообще не обнаруживать объекты.
Выбирая парктроник, учитывайте их устойчивость к температуре, наезду машины на мойку и т. Д. Если учитывать эти параметры, то зимой в холода вы не пострадаете.Есть несколько типов парктроников, например, датчики Multitronics PT-3TC, которые могут работать с конкретными бортовыми компьютерами TC 750, VC731, RC-700 и многими другими компьютерами Multitronics. Если у вас есть желание покрасить прокси парка в цвет автомобиля, то вы можете покрасить их обычной краской, на работу датчиков это никак не отразится. Цены на парктроник разные, от тысячи рублей в зависимости от их качества и марки. Что-то поговорил, перейдем к установке парктроника.Приступаем к работе. Для установки датчиков нам потребуется просверлить в бампере четыре отверстия, равных диаметру и высоте расположения на бампере. Для удобства бампер можно снять, но можно и без него, так как всем комфортно по-разному. С помощью сантиметра отметьте соответствующее расстояние между датчиками и просверлите отверстия в нужном месте.

Теперь можно установить парктроник. В моем случае я снял бампер и только потом начал сверлить. Для сверления в комплекте парктроника есть специальная коронка с точным размером датчика.Устанавливаем датчики и настраиваем так, чтобы они находились в одной плоскости. Теперь нужно протянуть провода. Решил протянуть проводку через багажник. С помощью дрели проделываем отверстие в корпусе и продеваем туда проволоку. Вытяните провода в багажнике. Теперь в правом заднем углу багажника прикручиваем панель управления датчиками и питаем эту панель от плюсового провода, лампочки заднего хода, так что она будет работать только с включенной секцией. Теперь все готово, проверяйте все в делах и радуйтесь.

Наличие парктроника в автомобилях существенно облегчает жизнь современным водителям. На иномарки эта деталь устанавливается не первый год. Сложно представить припаркованного водителя Ford Mondeo на глазах. Проблемы с парковочными местами сегодня стали одной из самых популярных тем для обсуждения. Найдите место, куда можно поставить машину, но если она небольшая, то можно поцарапать кузов. Парктроник нужен как раз для того, чтобы не было проблем такого рода. Датчик, установленный в автомобиле, сканирует пространство и сообщает о приближении объекта к машине.Что хуже владельцев отечественных авто? Почему бы не поставить такой аппарат. Поскольку завод этого делать не хочет, придется все устанавливать своими руками.

Как выбрать парктроник

Главный критерий, по которому следует выбирать парктроник — количество датчиков, информирующих об опасности. Консультации по качеству товаров у продавцов в салонах обычно ни к чему не приводят, так как в этом вопросе мало кто разбирается. При выборе системы должно быть не менее двух датчиков.Но лучшим вариантом будет комплект с четырьмя датчиками. Лучше всего сканирует окружающее пространство.
Самая сложная задача — правильно выбрать расположение датчиков в бамперах автомобилей. Если вы немного ошиблись с расчетами, скорее всего, система неверно уведомит вас о препятствиях. Возможно, слишком рано, даже хуже, если слишком поздно. А может вообще не работать.
Выбирая датчик парковки, учитывайте все условия эксплуатации автомобиля. Температура вашего района, посещаемость автомоек и др.и т.д. Чтобы потом не было других проблем. Обратите внимание на то, что многие паркинги отлично играют с бортовыми компьютерами. Обычно это происходит, когда система и компьютер одного производителя. Сам предмет на внешнюю обработку не поступает. Можно перекрасить под цвет машины. Не портится от этого. Цены на аналогичные устройства очень разные. Можно купить опцион за 1000 рублей, и он намного дороже. Все зависит от качества.

партонические установки

Для установки системы, чувствительной к парковке, необходимо проделать четыре одинаковых отверстия в бампере на одном уровне. Бампер одновременно снимать не обязательно, но если так удобнее, то почему бы и нет. Сделайте разметку и просверлите на ней 4 отверстия. С размером отверстий гадать не нужно, в комплекте вы найдете специальную коронку, размер которой рассчитан на датчики. Установите датчики в одной плоскости. Пора проложить провода.Очень удобно делать через багажник. Придется просверлить отверстие в кузове, чтобы прикрыть провода в багажник. Панель управления парктроником Установка в угол багажника и покраска плюсовым проводом от фонаря заднего хода. Это позволит системе включиться только тогда, когда машина вернется обратно.
Все произошло, проверьте все внимательно, прежде чем полностью доверять роботу.

Как сделать тюнинг салона ВАЗ 2110 своими руками?

Статья для тех, кто планирует заняться тюнингом салона ВАЗ-2110 своими руками.Ниже описаны изменения, которые вы можете внести самостоятельно.

Про интерьер автомобиля ВАЗ-2110 можно сказать, что он добротный, надежный в эксплуатации, с просторным внутренним пространством. Но комфорт в салоне находится на уровне, который хотелось бы повысить. Поэтому часто владельцы этой марки авто готовы частично или полностью улучшить свой интерьер. Тюнинг ВАЗ-2110 можно провести своими руками.

В статье мы рассматриваем возможности улучшения, предлагаем идеи и даем полезные рекомендации.

Подготовка к тюнингу ВАЗ-2110 своими руками

Для начала тюнинга нам понадобится бумага. Вам нужно будет зафиксировать все запланированные изменения интерьера салона, а также отметить конечный результат возле каждого элемента настроенного элемента.

По советам специалистов, в первую очередь устраняются те дефекты, которые делают автомобиль менее комфортным.

Выполнение работ и расходование предусмотренного для них бюджета происходит в соответствии с составленным планом мероприятий.Если вы не укладывались в запланированный бюджет, необходимо либо изменить исходный план, исключив из него менее значимые моменты, либо увеличить расходную часть.

Для начала нужно узнать стоимость всех материалов, чтобы полностью составить картину полных затрат на доработку салона ВАЗ 2110. Тюнинг салона тоже можно провести с привлечением специалиста, но это только увеличит расходы.

Что можно улучшить

Рассмотрим, чем можно заменить элементы салона, в чем их преимущества и чему следует уделить больше внимания.

Обшивка двери

Замена обшивки двери только улучшит внешний вид салона, а при проведении работ по шумоизоляции повысит ее уровень. С этого рекомендуется начинать тюнинг салона ВАЗ 2110. Своими руками можно установить акустическую систему большей мощности.

Отделка салона

В зависимости от размера бюджета возможны несколько вариантов — использование чехлов, изменение стандартного салона путем переделки или полной замены салона от машины другой марки.

Приборная панель

Влияет на общий вид интерьера, изменяет его, обеспечивает улучшенное информационное наполнение. Есть возможность использовать устройства от других марок автомобилей, а также работать над улучшением штатной панели.

Педали

Специальные накладки позволяют отказаться от полной замены педалей. У них хороший обзор, удобнее при нажатии.

Акустика

Замена акустики и аудиосистемы на новую немного повлияет на внешний вид салона, но может кардинально улучшить качество звука.

Руль

Рулевое колесо, установленное с завода, не отличается красотой и оригинальностью. Нередко владельцы меняют его на руль от последних моделей ВАЗ или других автомобилей.

Аксессуары

Существует большое количество аксессуаров, с помощью которых вы можете изменить внешний вид кабины, как в большом объеме, так и в деталях, при этом повышая комфорт и эргономичность.

Не вкладывайте значительную сумму в переделку, если вы не планируете использовать машину в течение длительного времени.Планируя эксплуатацию автомобиля на несколько лет, вполне целесообразно провести работы по повышению комфорта и эргономики.

Остановимся подробнее на некоторых аспектах тюнинга ВАЗ-2110 своими руками.

Обивка двери

Чтобы заменить обшивку двери, сначала необходимо демонтировать старую.

Порядок исполнения:

Сначала выкручиваются винты, откручивающие заводскую обшивку.
Чтобы добраться до ручки опускания стекла, нужно снять защелку.
Снимается панель, на которой есть ручка, открывающая дверь.
Кнопка блокировки снимается поворотом.
Далее отверткой удерживается обшивка двери, которая удерживается пластиковыми заглушками. Если при разборке поршни сломаются, их легко заменить на новые.

Дальнейшие действия зависят от вашего желания. Устанавливается либо новый подготовленный комплект, либо переделывается стандартный своими руками.

При демонтаже обшивки двери с возможной дальнейшей установкой новой акустической системы целесообразно будет нанести от одного до трех слоев звукоизоляции, улучшив тем самым существующий.

Сиденья

Рассмотрим вопрос обивки сидений, кресел, салонов. Если вы планируете демонтировать все сиденья, чтобы заменить обшивку или полностью заменить салон на новый от другого автомобиля, рекомендуется обратить внимание на вопрос шумоизоляции, так как даже при движении на малой скорости заводская версия делает не обеспечивают эффективной защиты от шума. Далее приступаем к работе над улучшением интерьера.

Чехлы и футболки — самый дешевый вариант, который преобразит интерьер внешне.При их установке не нужно иметь никаких особых навыков и знаний — все проходит легко. Но повысить комфорт у них не получится.

Обновленный кожух. Не каждый сможет самостоятельно переделать интерьер. Однако все возможно. Полностью удаляется старый облицовочный материал, после чего интерьер обшивается новым. Перед основными работами можно заменить поролон в проблемных местах, тем самым немного изменив конструкцию в лучшую сторону.Выполнить такой вариант будет довольно сложно, но в результате получится полностью обновленный интерьер.

Салон от другого авто. Эргономика стандартных сидений средняя и оставляет желать лучшего. Комфортность посадки не изменится даже при замене подкладки на подкладку из нового поролона. Но новый салон, в котором будет удобный диван и кресла, способен решить проблему комфорта. К минусам можно отнести высокую цену и сложность выбора салона из иномарки, который подошел бы вашему автомобилю.Но плюсом будет не только улучшенный внешний вид, но и достижение высокого комфорта. Такой вариант уместен в случае планируемой эксплуатации машины не менее пяти лет.

Панель приборов

Существуют разные мнения о целесообразности замены одной панели приборов ВАЗ на другую. По мнению многих, такие действия будут оправданы при оснащении автомобиля дополнительным оборудованием, короче — при проведении технического тюнинга.

Можно самостоятельно изменять внешний вид устройств, используя так называемые «светящиеся» краски, которые наносятся на стрелки, отметки устройств.Можно добавить тахометр, светодиоды, использовать угольную пленку и многое другое.

Для «дюжины» существует большой ассортимент существующих элементов, которые устанавливаются очень просто. Возможна замена на более обновленную и современную приборную панель. Вы также можете использовать приборную панель от другого автомобиля. Это трудоемкая работа, поэтому лучше делать это с привлечением специалистов.

Комплектующие

С помощью многочисленных комплектующих, не затрачивая значительных финансовых вложений, можно сделать хороший тюнинг ВАЗ-2110 своими руками.

Переделать стандартные педали в вспомогательные колодки, стоимость которых невысока.
Значительно улучшают внешний вид салона наклейки под карбон, дерево, металл.
Установка нового руля обеспечит повышенный комфорт и более приятное вождение. Обивка руля кожей или кожзаменителем также поможет повысить комфорт. Единственное условие — использовать материал, который не будет скользить в руках.
В качестве освещения кабины можно использовать светодиоды.
Использование ковриков улучшит общий эстетический вид и защитит пол в помещении от грязи.
Даже в такой бюджетный автомобиль, как «десятка», вполне можно установить качественную электронику: навигатор, видеорегистратор, колонки, монитор.

Если вы устанавливаете оборудование, потребляющее значительное количество электроэнергии, вам, вероятно, потребуется заменить стандартную проводку и аккумулятор.

Итак, мы научились делать тюнинг салона ВАЗ-2110 своими руками. Вы можете пойти легким путем и доверить свое дело профессионалам. Правда будет стоить намного дороже.

Бортовой компьютер ВАЗ 2110 штатная инструкция. Бортовой компьютер

Многие владельцы автомобилей отечественного производства, в том числе ВАЗ-2110, всячески стараются улучшить свои машины. А если срезать лишний виток с задних рессор или прикрутить «скамейку» к крышке багажника — это не более чем «колхозный тюнинг», то установка бортового компьютера — вполне оправданный шаг. Бортовой компьютер — это полезный инструмент, с помощью которого можно отслеживать параметры работы двигателя, текущие и средние значения расхода топлива, скорости и другую не менее важную информацию.

Поскольку автомобили ВАЗ-2110 никогда не оснащались штатными приборами, выбор остается за владельцами. Возможно, с одной стороны, это не очень удобно, но с другой стороны, каждый сможет выбрать для себя наиболее подходящий бортовой компьютер. Сегодня выбор очень широк, и выбрать тот, который вам понравится по цене, внешнему виду и функциональности, не составит труда.

На что способен бортовик

В зависимости от модели функциональность «бортовиков» может существенно различаться.Самые простые отображают информацию о температуре за бортом, скорости движения, текущем и среднем расходе топлива, расстоянии, которое можно преодолеть с оставшимся в баке топливом, и некоторые другие данные. Кроме того, бортовой компьютер отображает напряжение в бортовой сети и параметры двигателя автомобиля, а именно частоту вращения коленчатого вала, расход воздуха и угол открытия дроссельной заслонки. Эти данные помогают выявить проблемы, возникшие ранее.

Пожалуй, одна из самых важных функций, которые выполняет бортовой компьютер, заключается в том, что он распознает коды ошибок блока управления двигателем и переводит их на человеческий язык.

Таким образом, отпадает необходимость каждый раз, когда на приборной панели появляется индикатор «Check Engine», переходите на диагностику и подключайте сканер ошибок. Кроме того, он может сбросить ошибки, хранящиеся в электронном блоке управления двигателем, и полностью стереть его память. Это необходимо в тех случаях, когда даже после устранения неисправности из-за ошибок мотор продолжает некорректно работать.

Еще одна не менее полезная функция, которая есть не у всех «бортовиков» — это нагрев свечей зажигания. Эта процедура занимает около минуты времени и в Сильный мороз значительно облегчает запуск двигателя, потому что помимо того, что свечи нагреваются, в аккумуляторе запускается химическая реакция, которая также таким образом «разогревается».

Есть и другие функции, которые может выполнять бортовой компьютер, не столь необходимые, но иногда полезные. Так, некоторые модели напоминают о необходимости проведения технического обслуживания автомобиля или продления страховки. Многие «бортовики» могут работать как будильник.

Установка бортового компьютера позволяет решить еще одну проблему, присущую не только автомобилям ВАЗ-2110, но и многим другим моделям Волжского автозавода, а именно, которая часто выходит из строя или просто дает неверные показания.Бортовой компьютер обычно настроен таким образом, что либо он передает информацию о количестве топлива в баке с датчика уровня топлива, либо калибруется вручную, после чего прибор самостоятельно рассчитывает остаток топлива. Единственное, что потребуется от водителя в будущем — вручную выставлять количество бензина после каждой заправки.

Как установить бортовой компьютер в автомобиль ВАЗ-2110

Многие автовладельцы боятся ходить за покупками, потому что не знают, как установить бортовой компьютер в машину.Между тем подключение бортового компьютера не требует особых навыков и занимает около получаса даже у человека, плохо разбирающегося в электрике, тем более что к каждому устройству прилагается инструкция по установке.

На ВАЗ-2110 устанавливаются вместо штатных часов. Большинство моделей устройств обычно идут с разъемом с проводами, который необходимо подключить к специальному разъему, спрятанному внутри торпеды. Через этот блок бортовой компьютер подключается ко всем основным узлам бортовой сети ВАЗ-2110.

Для полноценной работы «бортовика» его необходимо подключить к K-линии автомобиля отдельным проводом. K-line соединяет устройство с блоком управления двигателем и получает данные об ошибках, возникающих во время работы, и всю диагностическую информацию (расход воздуха, частота вращения коленчатого вала и т. Д.).

Один конец провода подключается к контакту бортового компьютера, а другой — к соответствующему контакту диагностического разъема. ВАЗ-2110 имеет два типа диагностических разъемов: прямоугольный GM (на автомобилях с экологическим стандартом Евро-2) и трапециевидный ODB-II (на автомобилях с экологическим стандартом Евро-3).Разъемы расположены так, чтобы ключ был внизу.

Выходной контакт K-линии на разъеме GM — первый слева в верхнем ряду;
для ODB-II, второй справа в верхнем ряду (первый контакт справа пустой).

Некоторые устройства имеют два вспомогательных контакта, к которым подключается датчик температуры окружающей среды. Перед установкой бортового компьютера этот датчик необходимо снять за пределами салона и разместить так, чтобы на него не попадала грязь и вода с дороги, а кроме того, он должен быть расположен как можно дальше от двигателя, чтобы показания не искажаются.Лучше всего закрепить его под бампером.

Маршрутный компьютер (МК), изображенный на рис. 37, в варианте исполнения устанавливается вместо часов в автомобилях ВАЗ 2110, ВАЗ 2111, ВАЗ 2112. МК имеет 15 функций, разделенных на 3 группы (см. Таблицу 2). Группа выбирается кнопками 1, 2 и 3.

В каждой группе функции делятся на основные и дополнительные. Основные функции прокручиваются в кольце кнопками 1, 2 и 3. Дополнительные функции прокручиваются при помощи кнопки 5.При выключенном зажигании ЭБУ всегда находится в режиме «Текущее время». При извлеченной батарее тактовая частота и все накопленные параметры сохраняются не менее 1 месяца.

НАСТРОЙКА ФУНКЦИЙ КОМПЬЮТЕРА

Коррекция тактовой частоты

Нажать кнопку 4 в режиме «Текущее время». По шестому сигналу точного времени нажмите кнопку 1, при этом секунды будут сброшены, а часы округлены. Установка текущего времени (календаря) Нажмите кнопку 4 в режиме «Текущее время» («календарь»).Кнопками 5, 6 установите желаемое значение часа (дня). Нажать кнопку 4. Кнопками 5, 6 установить необходимое значение минут (месяца). Нажмите кнопку 4, чтобы завершить настройку времени (календаря). Установка будильника Нажмите кнопку 4 в режиме «Будильник». Кнопками 5, 6 установите необходимое значение часа. Нажать кнопку 4. Кнопками 5, 6 установить нужные минуты. Нажмите кнопку 4, чтобы завершить настройку будильника. В режиме «Время суток» загорается символ будильника (будильник включен).

* Если счетчик любого из накопленных параметров («Время в пути», «Время в пути с остановками», «Общий расход», «Пробег за поездку») переполняется, то все накопленные и расчетные («Средний расход топлива» »,« Прогноз пробега на остатке топлива »,« Средняя скорость »), с появлением двухтонального звукового сигнала.

Выключить сигнализацию

Нажать кнопку 4 в режиме «Тревога». Нажмите кнопку 1, чтобы выключить будильник. В цифровых цифрах появится «—.—», а в режиме «Текущее время» символ будильника не загорится (будильник выключен).

Регулировка яркости подсветки индикатора

При включенных габаритных огнях уровень освещенности регулируется диммером на шкале приборов. При выключенных габаритных огнях уровень подсветки регулируется программно: — нажмите кнопку 4 в режиме «Время в пути с остановками».Все отдельные сегменты (пиктограммы) будут отображаться на индикаторе, что является признаком режима регулировки уровня подсветки, а число, соответствующее уровню подсветки в процентах от максимального значения, будет отображаться цифровыми цифрами; — кнопками 5, 6 установить необходимый уровень яркости подсветки; нажмите кнопку 4, чтобы выйти из режима регулировки яркости.

Калибровка датчика уровня топлива

Для проведения коррекции необходимо слить весь бензин из бака.Нажать и удерживать кнопку 4 более 2 с в режиме «Уровень топлива». Индикатор покажет мигающую цифру «0». Нажмите и удерживайте кнопку 3 в течение 1 секунды, пока не раздастся подтверждающий звуковой сигнал. После этого на индикаторе появится мигающая цифра «3». Залейте 3 литра бензина в бензобак с помощью мерной емкости, подождите, пока датчик уровня топлива успокоится, нажмите и удерживайте кнопку 3 в течение 1 с, пока не раздастся подтверждающий звуковой сигнал. Продолжайте эту процедуру до максимального значения 39 литров, после чего компьютер автоматически выйдет из режима.Установка сигнала превышения скорости Нажать кнопку 4 в режиме «Средняя скорость». Кнопками 5, 6 установите необходимый порог скорости. Нажмите кнопку 4, чтобы выйти из режима настройки сигнала превышения скорости.

Скачать инструкцию

См. Также статьи по теме

На автомобилях «Десятого семейства» часы или компьютер всегда устанавливаются рядом с блоком индикации. Теперь эти компьютеры называют «бортовыми компьютерами» (БК). Дисплей компьютера при выключенном зажигании показывает время, но это не единственная его функция! Перечислим все возможности бортового компьютера на ВАЗ-2112, и прилагаемая ВАЗ инструкция нам в этом поможет.Таблицы скопированы с инструкций, которые важны при настройке.

О какой букмекерской конторе идет речь? Ответ показан на видео.

Бортовой компьютер: краткая экскурсия

Передняя панель изображена на фото ниже. Вам необходимо запомнить основные клавиши: 1, 2, 3 и 5. Все функции разделены на три группы. Нажимая кнопку 1, вы можете просмотреть функции первой группы. То же самое и с другими ключами.

Обычный БК для хэтчбека «Лада-112»

Вопрос, зачем нужна кнопка 5? Находясь в любой из трех групп, эта кнопка активирует дополнительные функции. Кстати, их количество равно двум.

Каждая группа имеет различные дополнительные функции.
Пролистайте пример
При выключенном зажигании мы видим часы на дисплее. Попробуем включить зажигание и нажать клавишу 1. Саму кнопку можно нажимать сколько угодно раз — функции переключаются циклически.Их три.

Функциональная группа «Время»
Если нужны дополнительные функции, нажмите кнопку 5. Мы рассмотрели, как использовать штатный бортовой компьютер на ВАЗ-2112, но инструкция подходит для любых «Десяток».
БК работа в разных режимах
Выше показано, как использовать BC в режиме «Время». Группа «Время» первая, но есть еще две — «Топливо», «Путь». Приводим для них таблицы.

Функциональная группа «Топливо»
Выше приведена таблица для кнопок 2 и 5.

Функциональная группа «Путь»
Здесь показаны функции, активируемые кнопками 3, 5.
Инструкции по программированию
Будем менять разные настройки. А еще попробуем включить сигнализацию, изменить яркость подсветки и т.д. Таким образом, компьютерное программирование на ВАЗ-2112 касается и эксплуатации.
Настройка датчика уровня топлива
Резервуар изначально пустой. Включите функцию «Уровень топлива» (2-5) и нажмите кнопку 4 более двух секунд.Далее следуем шагам:
Нажмите кнопку 3 на одну секунду, пока не раздастся звуковой сигнал;
Заливаем в бак три литра топлива. Подождите 10-20 секунд и повторите шаг 1;
Повторяйте шаги 1 и 2, пока не будет заполнено 39 литров.
Активируем сигнализацию превышения скорости
Нажатием кнопки 3 включаем функцию «Средняя скорость». Нажмите кнопку 4. Затем кнопками 5 и 6 установите требуемые числа. Наконец, нажмите кнопку 4.
Чтобы отключить опцию, используйте высокое пороговое значение: 190 или 200 км / ч.
Изменить яркость подсветки
Используем функцию 1-3 «Время с остановками». Нажмите кнопку 4. Используйте кнопки 5 и 6 для настройки. Нажмите кнопку 4.
Будильник
Перейти в опцию «Будильник» (дополнительная функция в списке «Часы»). Нажмите кнопку 4. Затем установите значение часа (кнопки 5 и 6), нажмите кнопку 4, установите значение минут (кнопки 5 и 6). При нажатии кнопки 4 включается будильник.

Будильник в машине — вещь необходимая
Осталось разобраться, как отключить сигнализацию.Выполните все действия, чтобы установить час, а затем нажмите кнопку 1. Будильник должен выключиться!
Как настроить календарь и часы
Мы дошли до самой сложной главы. Перейдем к делу:
Для быстрой настройки выполните шаги 1 и 2. Если вы затем нажмете кнопку 1, часы будут округлены в большую сторону с 13:57 до 14:00. Или иначе: было 14:05, но теперь будет 14:00.
Видео пример: хорошая самодельная букмекерская контора
Выбор нестандартного бортового компьютера для ВАЗ-2112

Наша редакционная статья 2112 с BC Gamma GF 212.Мы полностью им довольны
Самым популярным нестандартным боеприпасом на ВАЗ-2110 является Gamma GF 212.
Его стоимость около 2500 рублей … Установка проста, вам просто нужно подключить к K-линии в диагностическом разъеме и вывести провода питания.
Есть такие полезные функции, как задувание свечей и прочее. Мы можем только рекомендовать его у себя среди большого разнообразия моделей, представленных на рынке.

На что он способен? Какие функции у него есть? Какие возможности у него есть? Можно диагностировать автомобильную систему? Может отображать наружную температуру и т. Д.?

Вы купили ВАЗ 2110 со штатным бортовым компьютером и наверняка у вас возникли указанные выше вопросы. Ответы на них можно найти в инструкции по эксплуатации автомобиля. Но…

1. Либо в сервисе работают неряхи, которые эту книгу не издавали.

2. Либо вы купили машину с рук, а предыдущий хозяин потерял эту книжку.

Поэтому мы решили написать для вас эту статью.

Может ли КП показывать температуру наружного воздуха?

Может если есть соответствующий датчик.Только на заводе не устанавливается. Следовательно, вы должны установить его самостоятельно.

Диагностирует ли автомобильная система?

Стандартный БК не переключается на ВАЗ 2110 с подрулевым переключателем. Почему?

Скорее всего кожух зажал проводку, идущую к выключателю. Стирал его защитный слой, поэтому он закрывается. Это необходимо для проверки и устранения неполадок.

Часто с бортовым компьютером ВАЗ 2110 случаются и другие странности. Например, показывает повышенный расход топлива.Или, наоборот, он не показывает средний и мгновенный расход, скорость и т. Д. Иногда он пищит, потому что думает, что в баке нет топлива, даже если вы знаете, что бак почти полный.

И если заводская вас устраивает, то ниже вы найдете ее описание.

Когда выпустили, а тем более сконструировали автомобиль ВАЗ 2110, вряд ли они думали, что кто-то доживет до того момента, когда бортовой компьютер в машине будет важнее домкрата или крепления.Оказалось, что важнее. Ведь в систему управления двигателем автомобиля можно внедрить массу полезных устройств, даже если она не самая свежая, а сами системы нужно просто заменить. И всем этим хозяйством можно управлять и управлять только с помощью правильного бортового компьютера.

Зачем нужен бортовой компьютер

Те, кто ездит в десятке, конечно, не часто сталкиваются с поломками. электронные системы из-за их банального отсутствия.Но как только кто-то из них выходит из строя — охранник. Необходимо пойти к шаману на компьютерную диагностику, посмотреть ему в рот и заплатить немалые деньги, которые совершенно бесплатно выполняются с помощью бортового компьютера.

Если бы на автомобиле изначально был установлен бортовой компьютер на ВАЗ 2110, цена которого не выше 6-7 тысяч, то множество проблем с электроникой и обнаружением ошибок во всех системах автомобиля исчезло бы навсегда, или хотя бы надолго.Но лишь у нескольких десятков было жалкое устройство, показывающее расход топлива и температуру воздуха, которое называлось бортовым компьютером. Заглянув в салон самого дешевого седана 2010 года выпуска, даже корейского, можно увидеть аккуратный дисплей, пусть и простой, но полноценный бортовой компьютер, не говоря уже о современных моделях, в которых БК творит чудеса.

Компьютер для ВАЗ 2110

Только сейчас десятку можно модернизировать, и вместо того, чтобы превращать ее салон в кочевую экспозицию быта якутских оленеводов, можно на сэкономленные на карбоновой пленке деньги купить отличный бортовой компьютер, который можно установить. сам.Цена такого удовольствия на 2016 год — порядка 10 тысяч. Есть модели, которые намного дороже и немного дешевле, но они будут полноценным помощником в дороге и в обслуживании автомобилей.

Бортовой компьютер — хитрая штуковина, которая подключается к разъему электронного блока управления и отображает много полезной информации на красивом дисплее:

остаток топлива в баке;
;
показаний датчика массового расхода воздуха;
мгновенный расход топлива;
сервисных функций;
скоростных режимов автомобиля, а это в свою очередь может дать много функций и показать много информации.

Однако все зависит от модели компьютера. И нужно понимать, что показания каждого из датчиков, сколько бы их ни было в машине, будут отображаться в удобном виде. Нельзя забывать о кодах ошибок, которые вводят в ступор людей, мало знакомых с электроникой. Компьютер с ними справится в шутку, не требуя от пользователя особых знаний. Только умение читать и думать.

Виды бортовых компьютеров ВАЗ

Бортовые компьютеры бывают двух типов: универсальные и индивидуальные.Универсальные устройства, как правило, просты и неприхотливы, их можно использовать практически в любой машине с минимумом электроники. Индивидуальный БК уже разработан с учетом особенностей и расположения в конкретной модели и будет заточен для точной работы только с этой моделью, но очень правильно считывать показания и максимально точно отображать их на дисплее.

Простые универсальные устройства могут быть выполнены в виде зеркала заднего вида и отображать минимум необходимой информации.Отдельные устройства выполняются строго по размеру на центральной консоли или могут продаваться в комплекте с приборной панелью.

Модели и цены на БК ВАЗ 2110

Самый простой БК State KP 001 стоит 5800 рублей и выполнен в комплекте с цифровой панелью приборов. Установка и настройка устройства чрезвычайно просты, как и все функции, которые оно имеет. Помимо перечисленных нами, State позволяет производить плазменную сушку свечей, делает напоминания о сроках обслуживания и некоторые другие несложные задачи.

Компьютеры

Gamma GF серии 312 также довольно популярны среди владельцев десятка. Он уже напоминает современный компьютер, хотя качество графики монохромное. Несмотря на это, прибор выдает много информации — от простейших, часов, термометров и сигнализаций до достаточно широкого диагностического центра и многофункционального бортового компьютера, а также дает информацию о режимах работы двигателя.

Прибор диагностирует практически все узлы, в которых есть датчики — это система зажигания, система впрыска, дроссельная заслонка словом, все параметры плюс коды ошибок будут выданы водителю, после чего ошибки могут быть стерты и Check Engine лампа оставит вас в покое надолго.

Потратив совсем немного и не менее получаса времени на установку и настройку устройства, каждый сможет держать руку на пульсе своей машины в реальном времени и в режиме диагностики. Удачных и безопасных дорог всем!

Бортовой компьютер на ВАЗ 2110 — цена

3.9 — Оценок: 79

Воздушный фильтр ВАЗ-2110 и его установка

Для того, чтобы двигатель автомобиля работал стабильно с максимальной производительностью, ему необходима качественная топливная смесь.Одним из важнейших устройств, участвующих в его формировании, является воздушный фильтр — незаменимый элемент любого двигателя, будь то бензиновый или дизельный. Именно он обеспечивает воздухом карбюратор или инжектор, очищая его от влаги и пыли.

В этой статье мы поговорим о том, что такое воздушный фильтр ВАЗ-2110, а также рассмотрим процесс его установки.

Зачем нужен фильтр

Как бензиновые, так и дизельные двигатели смогут отлично работать без устройства фильтрации воздуха, но как долго оно прослужит? Мельчайшие частицы пыли, грязи и влаги, попадая в цилиндры двигателя, в конечном итоге разрушают трущиеся детали.

Кроме того, топливная смесь, в которой будет влага и различный мусор, не только не будет обеспечивать достаточную мощность, но также приведет к быстрому выходу из строя карбюратора, форсунки, форсунок и т. Д.

Где находится и какой элемент воздушного фильтра

Воздушный фильтр ВАЗ-2110 расположен в моторном отсеке автомобиля. В зависимости от типа двигателя его корпус может иметь разный вид. В карбюраторных моторах он выполнен из металла и имеет круглую форму. Воздушный фильтр ВАЗ-2110 (инжектор) размещен в прямоугольном пластиковом корпусе.

Сам фильтрующий элемент тоже имеет другую форму: для карбюратора — круглую, для форсунки — прямоугольную. Он изготовлен из особого пористого материала, спрессованного гармошкой.

Корпус фильтра форсунок соединен с двигателем с помощью гофры. Это своеобразный воздуховод, по которому уже очищенный воздух поступает в устройство, где образуется топливная смесь. Гофра воздушного фильтра ВАЗ-2110 представляет собой толстый гофрированный резиновый шланг. В моделях с карбюратором корпус фильтрующего элемента устанавливается непосредственно на карбюратор.

При замене фильтра

Естественно, фильтрующий элемент всегда приходит в негодность и требует замены. Для автомобилей ВАЗ-2110 производитель настоятельно рекомендует производить замену через каждые 20000 км. Если машина эксплуатируется в условиях повышенной загрязненности, эту процедуру лучше проводить через 10 тыс. Км, при замене моторного масла и масляного фильтра.

Еще бывает, что воздушный фильтр ВАЗ-2110 приходит в негодность к дальнейшей работе и намного раньше.В карбюраторных двигателях, например, его можно забрызгать маслом, если маслосъемные кольца выйдут из строя и перестанут справляться со своей задачей. Кроме того, фильтр может пострадать от механических повреждений, попадания в него топлива или воды. В этих случаях он подлежит немедленной замене.

Особенности выбора

Подобрать воздушный фильтр ВАЗ-2110 сегодня не представляет никаких проблем. Для этого даже не нужно брать его с собой в магазин или на рынок. Достаточно сообщить продавцу модель автомобиля и тип двигателя (карбюраторный или инжекторный), и он предложит вам на выбор несколько товаров от разных производителей.

Сразу отметим, что лучшим вариантом будет оригинальный фильтрующий элемент производства АвтоВАЗа, но также возможна покупка и установка достойных аналогов, таких как Bosch, Mann или Filtron.

Воздушный фильтр ВАЗ-2110: габариты

В случае, если у вас окажется некомпетентный продавец, не лишним будет узнать размер фильтров для разных типов моторов.

Для карбюраторного двигателя (круглого):

высота — 62 мм;
— 232 мм;
внутренний диаметр — 182 мм.

Для мотора форсунки (прямоугольный):

ширина — 213 мм;
— 213 мм;
высота — 58-60 мм.

Фильтрующий элемент с нулевым сопротивлением

Существует еще один тип фильтрующего элемента для двигателей инжектора — фильтр с нулевым сопротивлением воздуха. Это своеобразный тюнинговый элемент, призванный улучшить воздухозаборник. Материал фильтрующего элемента здесь практически не оказывает сопротивления поступающему воздуху. Это значительно увеличивает мощность и ускорение двигателя.Но у этой настройки есть три недостатка:

цена «нулевой точки» намного выше, чем у обычного фильтра;
большой расход топлива;
необходимость замены через каждые 5-7 тыс. Км.

Монтаж фильтра ВАЗ-2110 (инжекторный мотор)

Теперь разберемся, как самостоятельно установить воздушный фильтр, который для этого потребуется.

Инструменты :

отвертка с крестообразной битой;
ключ на 10;
влажная тряпка или губка для удаления пыли;
новый фильтр.

Автомобиль устанавливается на ровной поверхности, открываем капот, отсоединяем минусовую клемму от АКБ, находим в подкапотном пространстве корпус фильтроэлемента и гофру, идущую к двигателю.

За корпусным фильтром ВАЗ-2110 находится воздушное сопло, которое надевается на гофру. На нем есть разъем датчика массового расхода воздуха (ДМРВ). Отсоедините этот разъем. Ослабляем хомут на патрубке и отсоединяем гофру.

Отверткой открутите 4 винта крепления крышки корпуса фильтра, снимите ее и отложите в сторону.Извлекаем отработанный фильтрующий элемент.

Протрите внутреннюю поверхность корпуса и крышки влажной тканью или губкой, удаляя грязь и пыль. Ставим на место новый фильтр. Устанавливаем крышку корпуса, закручиваем винты, подключаем гофру, подключаем разъем датчика. Закидываем клемму массы на аккумулятор, запускаем двигатель, проверяем его работу.

Установка воздушного фильтра ВАЗ-2110 (карбюратор)

В автомобилях с карбюраторным двигателем процедура замены фильтрующего элемента намного проще.Из инструментов и инструментов вам понадобится только гаечный ключ на 10 и тряпка.

Установить машину на ровную поверхность, приподнять капот, найти корпус фильтра. На нем есть несколько пружинных защелок, фиксирующих крышку. Отломите их и открутите гаечным ключом гайку 10 на центральной шпильке крышки. Поднимите крышку, выньте старый фильтрующий элемент, выбросьте его. Убираем грязь и пыль с внутренней поверхности корпуса тряпкой.

Установите новый фильтр. Закрываем крышку корпуса, закручиваем гайку, фиксируем защелки.

Монтаж фильтра нулевого сопротивления своими руками

Процесс установки «нуля» также довольно прост и может производиться самостоятельно. Для этого потребуется набор ключей и отвертка Phillips.

Под капотом находим корпус воздушного фильтра ВАЗ-2110. Отсоедините клемму заземления от аккумуляторной батареи. Отсоедините разъем МФД. Отверткой ослабьте зажимной винт и снимите гофру, идущую к двигателю.

Ключом на 10 (лучше конец) откручиваем гайки крепления ДМРВ к корпусу фильтра.Разберите корпус фильтра и снимите его.

Крестовой отверткой откручиваем болт крепления троса крепления к ГБЦ. Под этот винт установите кронштейн крепления датчика расхода воздуха, идущего в комплекте с фильтром. Закрепите датчик на кронштейне с помощью болта на 10. Соединение должно быть достаточно жестким, иначе DFID выйдет из строя из-за вибрации.

Прикрепляем гофру к тыльной стороне датчика и фиксируем зажимом. На переднюю часть ДМРВ надеваем сам фильтр и зажимаем его патрубок.Подключите разъем датчика, подключите клемму.

Полезные советы

Своевременно меняйте воздушный фильтр, ведь от его состояния зависит стабильность двигателя и расход топлива.
Проверяйте состояние фильтрующего элемента не реже двух раз в месяц.
В автомобилях с карбюраторным двигателем Обратите внимание на чистоту корпуса фильтра. Если в нем появилось масло или беловатая эмульсия, то пора почистить сапун или поменять маслосъемные кольца.В этом случае фильтр необходимо заменить.
Не покупайте дешевые фильтрующие элементы сомнительного происхождения. Лучше обратиться в специализированный магазин, где вам не только подберут нужную модель, но и посоветуют по ее правильной установке.
Не стоит просто так «нулевик» ставить. Если вы не гонщик и не уличный гонщик, ограничьтесь простыми моделями фильтрующих элементов.

Снятие и установка вентилятора печки ваз 2110

.
Спрашивает : Соколов Владислав.
Суть вопроса : Не могу найти где расположен мотор печки на ВАЗ-2112?

Привет всем владельцам ВАЗ-2112! Возникла проблема — а осенью без нее ничего. Все началось с того, что включаю машину — печка работает, выключаю и снова включаю — печка не работает. Так она несколько дней не могла включиться. Раньше проехал несколько километров, она заработала, т.е. печка живет сама по себе.Перепробовал все 3 режима, результат одинаковый.

Что уже сделал: проверил предохранители, реле и даже поменял блок печки — все в норме, но поломка осталась. При включении звуков нет. Рекомендуется проверить мотор, но найти не могу. Подскажите, пожалуйста, кто сталкивался с такой проблемой, где мотор печки?

Стрелкой отмечен вентилятор печки

Мотор печки находится под капотом. Скорее всего, это просто мотор для системы вентиляции салона.Если включить обогрев, заслонка открывается, и горячий воздух из радиатора отопителя попадает в вентилятор, а он уже гонит его в систему.

Мотор печки под капотом, спрятанный в корпусе

Нет тепла, что делать?

Если включили обогрев, а дует холодный воздух, то виновата заслонка радиатора отопителя или отсутствие охлаждающей жидкости (антифриза).

Мотор печки играет важную роль в обеспечении нормального функционирования отопительной системы вашего автомобиля.Поэтому при выходе из строя мотора его нужно заменить.

Работы по замене мотора печки можно разделить на два основных этапа:

Подробнее о каждом этапе.

Обучение

Подготовительные мероприятия не включают в себя множество сложных операций. Вам нужно будет сделать следующее:

Снимите отрицательную клемму с аккумуляторной батареи, чтобы обесточить автомобиль и защитить его от возможных коротких замыканий;
Слейте охлаждающую жидкость из системы.Для этого откройте крышку расширительного бачка, чтобы сбросить избыточное давление, а затем открутите слив. Жидкость необходимо слить в специально подготовленную емкость.

При сливе охлаждающей жидкости необходимо соблюдать важное правило — процедура проводится только при остывшем двигателе.

Если в будущем вы собираетесь использовать тот же антифриз или антифриз, то выбирайте чистую емкость для слива.

Замена

Теперь приступим непосредственно к замене мотора.Вы будете проводить процедуру из салона, так что расслабьтесь.

Под приборной панелью найдите блок, который идет к электродвигателю отопителя. Отключите ее.
Далее отсоединяем отрицательную проводку электродвигателя. Часто на ВАЗ 2110 этот элемент прижимается к кузову гайкой переднего крепления.
С лобового стекла вашего автомобиля нужно снять накладки и обшивку. В процессе вам придется открутить несколько креплений.
С печки нужно снять правую часть обивки, после чего откручиваются гайки крепления.
Обязательно отсоедините нагревательные шланги. Здесь постарайтесь быть максимально осторожными, так как охлаждающая жидкость, скорее всего, вытечет из шлангов отопления. Слить все это невозможно даже при самом внимательном подходе.
Концы шлангов можно закрыть чем-то вроде заглушек, чтобы жидкость не пролилась в салон.

Чтобы коврики не повредили охлаждающую жидкость, положите впитывающие материалы. Например, подгузники для взрослых отлично подходят.Их можно купить в любой аптеке.
Отсоедините проводку от электродвигателя, редуктора микромотора и пневматического клапана по очереди.
Теперь вы можете демонтировать передний кожух вместе с кожухом вашей отопительной печи.
Эти устройства крепятся крепежными винтами и скобами.
На кожухе печки стоит нужный мотор, а также двигатель.
Снимите защелки, затем снимите двигатель с мотором.

После демонтажа можно удалить поврежденные, нефункционирующие элементы, а затем установить на их место новые.

Самостоятельная разборка электродвигателя возможна только в том случае, если вы хотите проверить состояние коллектора и почистить его;
Если причина поломки не в наличии мусора и грязи в коллекторе, то самостоятельно работать с электродвигателем категорически не рекомендуется;
Обратиться к опытному электрику, который сможет разобрать и вернуть устройство в прежнее состояние;
Не разбирайте крыльчатку.Если вы сделаете это неправильно, вы нарушите баланс, который играет огромную роль в правильной работе отопителя вашего автомобиля. Электродвигатель сработает, если возникнет дисбаланс, но крыльчатка начнет вращаться неравномерно, что вызовет биение подшипников, возникновение сильного шума при включении обогревателя салона.

Самостоятельно демонтировать мотор несложно, но для его ремонта наиболее подходящим решением будет покупка нового электродвигателя с мотором.

Мотор печки — довольно чувствительный элемент, который периодически выходит из строя. Для его замены не требуется специальных навыков, но для того, чтобы отремонтировать элемент, лучше обратиться в проверенный СТО.

Поехали.

Проблема: не работает печка в SUBARU OUTBACK. Не реагирует на переключение.
Диагностика и диагностика: снять прибор, несложно, всего три винта, труба, клеммы.
Все это под торпедой, в ногах переднего пассажира.
Разбираем мотор, а именно снимаем крыльчатку и кожух — интересно, что-то не работает.
Добираемся до корпуса, разбираем. О Боже. Щетками стерли медные контакты анкера с основанием. Ну 300 тысяч пробега, мало конечно, но без салонного фильтра все там летело, видимо.

Решение: Новый мотор от 8000 под заказ от 2х недель.
1 неделя от 20000.
30+ дней при ненадежной доставке 5000.
Разборка 4500.
Цена в USEY 136 баксов. 4000 руб.

Ждать некогда — на улице минус, и постоянная влажность, окна потеют. Что-то нужно делать. Едем на авторынок. Куча моторов, подавляющее большинство подобного формата, но крутятся в другую сторону. (Крыльчатка также обернута иначе) (Ниссан, ВАЗ 2110, Митсубиси). У многих немного другого формата, корейцев уже 2 см. Выше на 1. (Hyndai, Daewoo). Выяснил, что есть очень похожие по формату и типу моторы и крутятся где надо, насчет крепления не знаю.Это китайский FAW 1031, какой-то Mitsubishi.

Но все «правильные» варианты тоже стоят дорого.

Едем импровизированным путем.

Daewoo lanos , крутится там, меньше в диаметре, чуть выше, цена низкая. Неудобство — странное крепление мотора, снять не удалось — оставил идею.

ВАЗ 2110 — Формат практически один в один. Вращайте в другую сторону. Ультра низкая цена. Доступность. Решил брать.

Есть разница.Лузар — крыльчатку нельзя снять, только если она сломана. Hi Drive попроще, крыльчатку можно снять без танцев с бубном. Берем, цена 950 руб.
Разбираем, отличия — мотор длиннее штатного, чуть уже, есть крылья — крепления, в общем не парит. Пардон — шкив совсем другой, и родную крыльчатку под него адаптировать нереально.
Пробуем работать как есть, с реверсивной крыльчаткой. Ставим на место, держим рукой.Заводится — крутится плавно и хорошо, работает не шумно, а по воздуху не гонит. Абсолютно. Ожидал.

С этого момента начинается колхоз . Для того, чтобы подогнать крыльчатку, переворачиваем, дико, ладно.
Пробуем — ура, дует неплохо.
Производим монтаж крыльчатки с другой стороны.

Колхоз №2 — настроить сайт. Сначала намечаем места креплений, сверлим.

В стандартном виде тупо не залезает на свое место, потому что шире родного.Отломай ей крылья по размеру.

Необходимая доработка:

Несмотря на посадку, платформа не прижимается плотно к корпусу, поэтому холодный воздух дует с улицы. При сборке хотел сделать герметик, но не было ни двустороннего скотча, ни клея, идею пришлось оставить. Обойти конструкцию можно с помощью термоленты. Или другой воздухоизоляционный агент.

У нового мотора нет кожуха, поэтому он работает очень громко. Полностью прикрыть пространство под бардачком можно декоративной панелью с шумкой.

Довольно часто владельцы переднеприводных автомобилей ВАЗ жалуются на плохой нагрев печки. На ВАЗ 2110 замена мотора печки дело всем известное.
В данной статье будет рассмотрено, что нужно на ВАЗ 2110 для замены мотора печки и как это осуществляется.

Причины неисправности

Как правило, причин такой неисправности много, к ним относятся:

засорение шлаком от;
поломка мотора печки.

Если двигатель печи не работает или некоторые его скорости не работают, то сначала рекомендуется проверить резистор, который иными словами можно назвать реостатом печи. Этот элемент отвечает за скорость вращения вентилятора.
Приобрести такую деталь можно в специализированном магазине по продаже автозапчастей. Что касается замены, то это можно сделать с помощью мастера или самостоятельно, что не так уж и сложно даже для неопытного специалиста.

Примечание! В случае ремонта или замены радиатора печки рекомендуется обращаться в автосервис, так как самостоятельно снять радиатор сложно.Для замены мотора печки требуются минимальные знания и подробная инструкция к действию.

Есть неисправности отопителя, которые легко исправить любой автомобилист. Например, может возникнуть ситуация, когда через боковые дефлекторы и систему обогрева канала обогрева лобового стекла дует холодный воздух, а из нижнего и центрального каналов течет горячий воздух.
Скорее всего, причина в неудовлетворительной работе, которая призвана отсекать холодный воздух. В некоторых случаях это препятствует нормальному прохождению холодного воздуха.
Такие неисправности легче всего обнаружить в холодное время года. При изгибании тяги привода дроссельной заслонки необходимо соблюдать особую осторожность, чтобы не повредить пластмассовые детали.
Для информации, зимой пластик становится более хрупким.

Конечно, нефункционирующая печка в зимний период доставляет немало проблем. Если летом это не так важно, то зимой окна будут запотевать.
Разобраться в чем причина можно при разборе системы отопления машины.

Подготовительные работы

Итак:

Сначала снимается «массовая» клемма с АКБ.

Затем он сливается из системы охлаждения в подготовленный резервуар.
Если предполагается использование старого антифриза, необходимо, чтобы он отстоялся перед заливкой в систему охлаждения двигателя.

Замена вентилятора салона

Последующая замена электродвигателя отопителя будет производиться непосредственно из салона автомобиля:

Под панелью приборов нужно найти колодку, идущую к электродвигателю.Она отключается.
После этого потребуется отсоединить массовую проводку электродвигателя. Как правило, он прижимается передней гайкой крепления печки к корпусу.
Накладка и облицовка рамы демонтируются без ослабления крепежных винтов.
С обогревателя салона снимается правая обивка, также следует открутить гайки крепления винтами.
Нагревательные шланги отсоединены. На этом этапе работы нужно проявлять максимальную осторожность, так как из этих шлангов и радиатора отопителя могут вытекать остатки антифриза.
Чтобы в салоне автомобиля не было запаха охлаждающей жидкости, нужно уложить хорошо впитывающий материал.
Отсоединена проводка от электродвигателя, от микроредуктора, а также от пневмоклапана.
После этих действий снимаем передний кожух с кожухом печки. Эти элементы фиксируются скобами и шурупами. Стоит обратить внимание, что двигатель и моторчик расположены на кожухе.
Защелки удалены, двигатель и мотор сняты.

Электродвигатель можно разбирать исключительно для оценки коллектора и его чистки. Если причина поломки в другой ситуации, то неспециалисту нежелательно работать с такими деталями для разборки.
Электродвигатель лучше купить новый.

Примечание!
Самостоятельно разбирать крыльчатку двигателя тоже не рекомендуется, так как при ее установке на место балансировка, играющая важную роль, будет нарушена.Естественно, электродвигатель будет работать, но не плавно, что может привести к поломке подшипников, появлению шума при включении печки.

Так как печка находится в разобранном состоянии, появляется возможность спокойно рассматривать остальные компоненты отопителя салона.
Итак:

Чтобы получить от радиатора больше тепла, нужно его демонтировать и промыть. Он закреплен на заднем кожухе ТЭНа, который снимается откручиванием крепежных винтов.
После этого радиатор свободно снимается и промывается под напором воды, протекающей из шланга, который подсоединен к входному или выходному патрубку радиатора. Грязь и поверхности снятого радиатора смываются тем же давлением.
Чтобы разобрать воздуховоды и механизмы управления печкой, вам нужно будет снять приборную панель, в которой находятся основные воздуховоды.

Примечание! Обычно панель с основными воздуховодами выполняется как единое целое, поэтому обращаться с ней нужно максимально осторожно, чтобы потом не пришлось ее менять.

После этого требуется снять внутренние воздуховоды, которые фиксируются специальными шурупами, и декоративную накладку туннеля пола.

Примечание! Под этой накладкой расположены воздуховоды для обогрева ног, которые крепятся к корпусу винтами и защелками.

Распределитель воздуха снимается с панели приборов при ослаблении крепежных винтов и отсоединении тяги управления с заслонками.
Сборка должна производиться в порядке обратной разборки.При необходимости заклейте уплотнители ставен клеем.
Также можно покрыть герметиком шланги с радиатором.
Когда все детали собраны и установлены на свои места, проверяется работоспособность всех узлов и заливается тосол или тосол. Все зависит от личных предпочтений.
На завершающем этапе проверяют герметичность шлангов к радиатору и работу самой печки в сборе.

Тем, кто воспринимает информацию визуально, рекомендуется посмотреть видео с подробным описанием действий и несколькими фотографиями, которые помогут все сделать правильно.

Ремонтные работы можно проводить своими руками, но при соблюдении четких инструкций. Это поможет немного сэкономить, ведь стоимость подобных услуг в автосервисе не из дешевых.

Довольно часто требуется замена вентилятора печки на ВАЗ 2110 и 2112. Это связано с низкой надежностью этого элемента конструкции. На всех отечественных машинах печки быстро выходят из строя, «десятое» семейство АвтоВАЗов не нарушило эту странную традицию. Выход из строя этого конструктивного элемента обычно происходит совершенно неожиданно.Часто водитель обнаруживает неисправность поздней осенью или зимой, когда ехать без печки уже невозможно. Чтобы не явиться из-за этой услуги, автомобилисту будет не лишним узнать, как правильно поменять этот элемент отопителя. Это сэкономит вам время и деньги.

Замена вентилятора печки на ВАЗ 2110 и 2112 производится при выходе из строя данного ТЭНа. Чтобы понять, почему это происходит, давайте рассмотрим конструкцию этого устройства. Фактически вентилятор состоит из электродвигателя и крыльчатки.Мотор имеет 2 скорости, что позволяет управлять им наиболее эффективно. Вентилятор расположен за радиатором печки. Основная функция — создание потока воздуха, который, проходя через радиатор, нагревается и попадает в салон, нагревая его.

Причины замены . Вентилятор может выйти из строя по разным причинам. Чаще всего он начинает выть. В этом случае проблема заключается в неисправности подшипника. Если не принять меры, то через время двигатель просто заклинит.Электродвигатель тоже может загореться. В любом случае потребуется установка нового вентилятора. Ремонтировать его просто нет смысла. На это уходит довольно много времени. При этом надежность детали после такого ремонта не слишком высока.

Замена

Подготовьте инструмент перед началом работы. Вам понадобится стандартный набор ключей, а также несколько отверток. Обязательно снимите отрицательную клемму с АКБ, это позволит избежать короткого замыкания.Замените в следующем порядке:

Дворники снимаются. Для этого с них снимается защитный колпачок, после чего ключом откручиваются гайки крепления щеток;
Декоративные заглушки удалены. Это позволяет получить доступ к шурупам, которыми крепится оборка;
Откручивая винты, откручиваем 2 гайки, дополнительно закрепляя оборку. Они по краям;
Вам нужно будет снять уплотнение. Устанавливается на саморезы;
Снятие крышки двигателя;
Снимите шланги омывателя лобового стекла;
Следующим шагом является снятие правой заслонки моторного отсека.Для этого вам понадобится торцевой ключ на 10. Вам нужно будет открутить 2 гайки. Их полностью перекручивать не обязательно, можно снять щиток и тд;
Снимаем хомуты со шланга вакуумного усилителя тормозов, после чего просто вытаскиваем щиток;
Снимите пластиковую крышку печки. Для этого откручиваем 4 винта и вытаскиваем;
Отсоедините колодки от вентилятора и резистора;
Откручиваем 3 винта, потом можно вытащить левую часть печки с мотором;
Снимаем мотор с кожуха, он крепится на защелки.

Осталось закрепить новый вентилятор на кожухе, и снова собрать. Учтите, что при установке мотора от части кожуха печки можно поставить не совсем ровно. Обязательно проверьте этот момент, иначе неприятный дребезжащий звук при работе печки вам гарантирован. Остальные снятые детали устанавливаем в обратном порядке.

Мелкие улучшения

Зимой автомобилистам часто приходится ездить с включенной печкой.В противном случае в салоне будет достаточно холодно, а окна будут запотевать. При этом многих автомобилистов может раздражать дребезжащий звук при работе печки, особенно хорошо слышимый на максимальном режиме работы печки. Проблема в нижней панели корпуса отопителя. Он закреплен на своеобразных крючках. Это, с одной стороны, упрощает демонтаж при необходимости, с другой стороны, эти застежки достаточно легко снимаются.

Разное
