Автомобильная сигнализация Scher-Khan Magicar 7

Информация о материале
Категория: SHER-KHAN
Просмотров: 29000

АВТОМОБИЛЬНАЯ ОХРАННАЯ СИСТЕМА С ДВУСТОРОННЕЙ СВЯЗЬЮ И АВТОМАТИЧЕСКИМ ЗАПУСКОМ ДВИГАТЕЛЯ SCHER-KHAN MAGICAR 7 – это максимальное количество сервисных функций, мощная защита, продуманный интерфейс и стильный дизайн. Эта модель поистине шедевр технической мысли.

В 2011 году появилась обновленная версия SCHER-KHAN MAGICAR 7. В частности, был внедрен новый инновационный криптостойкий алгоритм кодирования радиосигнала MAGIC CODE™ PRO 2. В нем применяется блочно-потоковое шифрование всего отправляемого в радиоэфир пакета. При этом уникальные ключи MAGIC CODE™ PRO 2, в отличие от большинства существующих систем кодирования радиосигнала, не передаются в открытый эфир, что делает абсолютно бессмысленным перехват кодовых посылок. В качестве дополнительной защиты от кодоподмены в ряде режимов работы системы использована синхронизация по времени, то есть снятие с охраны возможно только при абсолютном совпадении времени на таймерах блока и брелока сигнализации. Помимо этого, MAGIC CODE™ PRO 2 отличается усовершенствованной функцией исправления ошибок, что позволяет системе уверенно воспринимать и исполнять даже искаженные помехами команды. Обновленная SCHER-KHAN MAGICAR 7 способна обеспечивать коммуникацию брелока и системного блока на расстоянии до 2 000 метров.

Особенности SCHER-KHAN MAGICAR 7

  • Дистанционный запуск двигателя;
  • Управление вторым автомобилем с помощью основного брелока, при условии, что на нем также установлена система SCHER-KHAN MAGICAR 7;
  • Синхронизация брелоков, позволяющая автовладельцу получать все сведения о состоянии автомобиля на основной брелок;
  • Дополнительный датчик тахометра;
  • Работа системы с турбированными двигателями на основе тахометрического сигнала позволяет или произвольно устанавливать время работы двигателя после выключения зажигания (1, 2 или 3 мин. ), или данное время будет определяться системой автоматически (1-4 мин.) в зависимости от частоты оборота двигателя в течение последних 5 мин. до активации функции ТУРБО;
  • Охрана автомобиля с работающем двигателем без ключа в замке зажигания в течение установленного (15, 25 и 45 мин.) или неограниченного времени;
  • Функция энергосбережения батареи брелока, позволяющая продлить срок службы элементов питания до 3 раз;
  • Встроенный таймер парковки, фиксирующий время, прошедшее с момента постановки автомобиля на стоянку;
  • Функция блокировки кнопок на брелоке, позволяющая избежать произвольного нажатия кнопок. При активации режима тревоги, кнопки автоматически разблокируются;
  • Функция БУДИЛЬНИК.

Технические характеристики

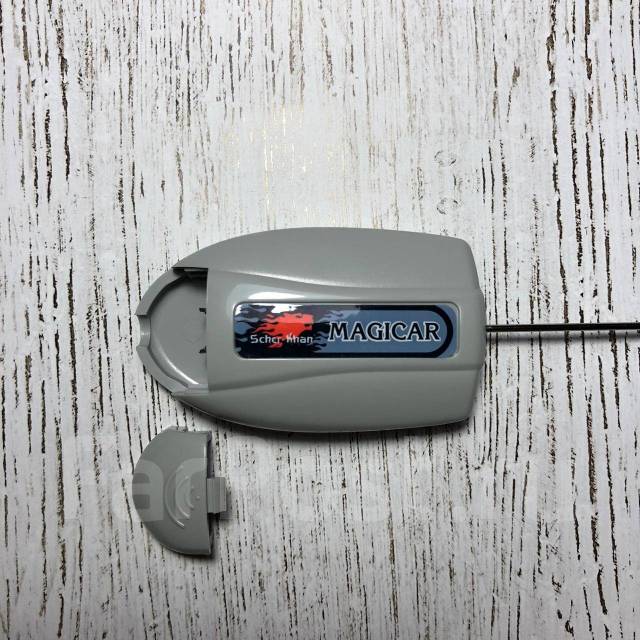

Брелок-коммуникатор

    • программирование времени автоматического запуска двигателя (с точностью до минуты)

  • отображение информации на жидкокристаллическом дисплее
  • защита от перехвата кодовых посылок MAGIC CODE™ PRO 2
  • раздельные каналы постановки и снятия режима охраны
  • дополнительный код подтверждения снятия с охраны
  • аудиовизуальное подтверждение выполняемых команд
  • вибрационный звонок
  • дальняя связь до 2 000 м с процессорным блоком
  • автоматическая подсветка дисплея
  • индикация разряда батареи
  • индикация напряжения аккумуляторной батареи автомобиля
  • индикация температуры в салоне автомобиля
  • индикация текущего времени
  • звуковой и визуальный режимы напоминания о получении тревожного сообщения
  • экономичное питание (один элемент ААА)
  • режим энергосбережения

Процессорный блок

  1. автоматический запуск двигателя на автомобилях с автоматической или ручной коробкой передач
  2. работа системы запуска как с бензиновыми, так и с дизельными двигателями
  3. запуск двигателя по команде с брелока или внешнего устройства
  4. автоматический запуск двигателя каждые 2, 4 или 8 часов, каждые 24 часа в заранее заданное время
  5. автозапуск двигателя по температуре, напряжению бортовой сети
  6. отслеживание запуска двигателя по сигналам генератора, тахометра или напряжению бортовой сети
  7. автозапуск на автомобилях, оснащенных системой «Виртуальный ключ»
  8. персональный код для доступа в салон автомобиля при утере ключа
  9. учет задержки выключения салонного света (три режима)
  10. защита от несанкционированной записи дополнительных брелоков
  11. силовые выходы управления центральным замком автомобиля и замком багажника vсиловой выход управления аварийной сигнализацией (две цепи) с отдельной цепью питания
  12. автоматическая постановка на охрану (программируемая функция)
  13. автоматический возврат в режим охраны, если не была открыта дверь
  14. режим охраны без сигналов сирены
  15. скрытая охрана (возможность передачи сигналов тревоги только на брелок)
  16. постановка/снятие охраны без сигналов сирены
  17. электронная защита по току всех слаботочных выходов
  18. программирование типа реле блокировки (НЗ или HP)
  19. программирование событий для включения двух дополнительных каналов
  20. функция ТУРБОТАЙМЕР - задержка выключения зажигания от 1 до 6 мин.
  21. охрана с работающим двигателем
  22. возможность подключения отрицательных и положительных датчиков дверей
  23. запирание и отпирание замков дверей при включении и выключении зажигания
  24. программирование количества импульсов для запирания и отпирания ЦЗ
  25. программирование алгоритма работы ЦЗ для управления функцией КОМФОРТ (закрытие электролюка, электростеклоподъемников)
  26. предупреждение аварийной сигнализацией об открытой двери
  27. режим ПАНИКА или JackStop™
  28. высокочувствительный микрофонный двухуровневый датчик удара
  29. функция СВОБОДНЫЕ РУКИ для автоматической постановки/снятия режима охраны
  30. предупреждение о включенных габаритных огнях
  31. режим иммобилайзера
  32. служебный режим VALET

СКАЧАТЬ ИНСТРУКЦИИ SCHER-KHAN MAGICAR 7

Инструкция по эксплуатации Scher-Khan Magicar 7:
772 Кб
Инструкция по установке Scher-Khan Magicar 7:
2078 Кб

инструкция по эксплуатации и установке

Купили сигнализацию scher khan magicar 7, но не знаете, как ею пользоваться? – вы пришли по адресу. По ссылке вы сможете скачать подробную инструкцию по эксплуатации.

Scher khan magicar 7 – одна из лучших сигнализаций премиум класса с автоматическим запуском, а также с двусторонней связью.

Главным образом устройство примечательно тем, что дальность связи составляет 1500 м, что намного отличает сигнализацию от других моделей.
Большинство людей пренебрегают прочтением материала по эксплуатации. Кому-то лень, а кто-то в себе уверен. К сожалению, это и является огромной ошибкой, приводящей к неприятным последствиям. Например, человек не может выполнить разблокировку и завести машину, либо отключить охранную систему.

Как бы вы хорошо не знали устройство, обязательно уделите время на прочтение информации о шерхан 7. Таким образом ваше устройство всегда будет отлично работать и не доставит никаких хлопот.

Что содержится в инструкции по установке

  • Назначение товара magicar 7 (комплект поставки, технические характеристики, сферы защиты, перечень функций и т. д.).
  • Описание брелоков (блокировка, описание режимов и многое другое).
  • Функционирование системы (постановка на охрану, описание функций и режимов, программирование брелоков и др.)

Инструкция создана специально для чайников. В ней подробно описано все, что связано с сигнализацией, вплоть до картинок и пошаговых инструкций. Если вы имеете скудные знания, либо не имеете их вовсе – благодаря подробному описанию всего устройства, а также принципа работы, вы сможете спокойно установить автозапуск, а также настроить удобным способом автосигнализацию.

Я – начинающий автолюбитель. Смогу ли я установить себе scher khan magicar 7

После прочтения инструкции – определенно. Текст написан максимально простым языком. Все необычные слова имеют определения. Недаром у книжки больше 80 страниц. Это одна из самых хороших инструкций по эксплуатации, ведь предназначена она не для профессионалов, разбирающихся в механике, а для всех.

Благодаря пошаговому подходу и структурированному тексту, вам не придется долго искать нужную информацию.

Сколько стоит такая подробная инструкция

На нашем сайте вы можете безвозмездно скачать все одним файлом. Если вам удобнее воспринимать печатный текст, то можно скопировать на флеш накопитель и распечатать.

Инструкция

Скачать:

Инструкция по эксплуатации Scher Khan Magicar 7

Подпишитесь, чтобы не пропустить ничего важного

Scher-Khan Magicar 7 Инструкция по эксплуатации онлайн [29/42]

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

56

ВНИМАНИЕ!

В режиме программирования функций брелока-коммуникатора время

между нажатиями кнопок брелока не должно превышать 15 сек., иначе

брелок автоматически перейдет в режим управления системой.

Для включения автоматического запуска двигателя по таймеру каждые 8,

4 или 2 часа установки точного времени запуска не требуется, достаточно

короткого нажатия кнопок (II+IV) брелока. Первый запуск двигателя

произойдет после включения режима через 8, 4 или 2 часа.

При включении запуска двигателя по таймеру:

СИГНАЛ СИРЕНЫ: Один сигнал*

АВАРИЙНАЯ

СИГНАЛИЗАЦИЯ:

Вспыхнет один раз

СВЕТОДИОДНЫЙ

ИНДИКАТОР:

В соответствии с состоянием системы.

ДИСПЛЕЙ:

Фары автомобиля и символ замка мигнут пять раз, появится

символ таймера

СИГНАЛ БРЕЛОКА: Один сигнал

При выключении запуска двигателя по таймеру:

СИГНАЛ СИРЕНЫ: Два сигнала*

АВАРИЙНАЯ

СИГНАЛИЗАЦИЯ:

Вспыхнет два раза

СВЕТОДИОДНЫЙ

ИНДИКАТОР:

В соответствии с состоянием системы.

ДИСПЛЕЙ:

Фары автомобиля и символ замка мигнут пять раз, исчезнет

символ таймера

СИГНАЛ БРЕЛОКА: Два сигнала

* Наличие сигналов сирены определяется значением программируемой

функции 1-4 (см. стр. 69) и комбинацией кнопок I+II

(см. «Отключение сигналов сирены» на стр. 37)

SCHER-KHAN MAGICAR 7

29

символа на дисплее брелока, надписью «CALL» и указанием

числа срабатываний.

* Наличие сигналов сирены определяется значением программируемой

функции 1-4 (см. стр. 69) и комбинацией кнопок I+II (см. «Отключение

сигналов сирены» на стр. 37).

Примечание:

В системе существует возможность двухшагового отключения

режима охраны, что может существенно повысить противоугонные

характеристики устройства. Для этого необходимо активировать

программируемую функцию 1-19 (см. стр. 71). Теперь, чтобы снять

систему с охраны после однократного нажатия кнопки II брелока

в течение 15 сек. следует нажать кнопку II брелока повторно, в

случае, если не используется PIN 1, или ввести с брелока PIN 1

последовательным нажатием кнопок, соответствующих цифрам кода.

Установив значение 2 программируемой функции 2-5 (см. стр. 82) и

выполнив соответствующие подключения при установке системы,

можно реализовать пошаговое открытие дверей при снятии с охраны.

В этом случае, отключение охраны будет сопровождаться отпиранием

водительской двери, а двери пассажиров разблокируются только после

повторного нажатия кнопки II брелока.

АВТОМАТИЧЕСКИЙ ВОЗВРАТ В РЕЖИМ ОХРАНЫ

В системе реализована возможность автоматического возврата в режим

охраны в течение 30 сек., если после отключения охраны с брелока

не была открыта дверь, капот или багажник. Система предупреждает

об автоматическом возврате в охрану сигналами аварийной сигнализации

и сирены* каждые 10 сек. Программируемая функция 1-8 (см. стр. 69)

предоставляет возможность выбора автоматического возврата в охрану

с запиранием или без запирания замков дверей, а так же полного

отключения этого сервиса.

* Наличие сигналов сирены определяется значением программируемой

функции 1-4 (см. стр. 69) и комбинацией кнопок I+II

(см. «Отключение сигналов сирены» на стр. 37)

SK_7_manual_USER_NEW.indd, Spread 29 of 42 - Pages (56, 29) 05.09.2007 11:22

инструкция, настройка автозапуска и программирование брелка

Содержание статьи

В «аналоговой» линейке сигнализаций Scher-Khan модель Magicar 7 стоит признать наиболее удачной – в ней автозапуск был реализован грамотно, без откровенных недоделок, как в предыдущих системах этой линейки. Поэтому она и стала наиболее популярной, однозначно превосходя ранние модели по удобству и функциональности и в то же время оставаясь дешевле, чем более новые.

Когда в процессе эксплуатации охранной системы возникают вопросы, часто оказывается, что инструкция уже давно или потеряна, или убрана в забытое место. Поэтому рассмотрим наиболее типичные из этих вопросов.

Как настроить Шерхан Магикар 7 для записи брелков в память сигнализации?

На сайте работает автоэлектрик-диагност, сертифицированный специалист StarLine. Если есть вопросы по автосигнализациям задавайте их в конце статьи в комментариях или Вконтакте. Указывайте при обращение марку машины и модель сигнализации.

В основном спонтанное «забывание» штатных брелоков характерно для систем линейки Logicar, но и здесь возможна ситуация, когда система отказывается реагировать на совершенно исправный брелок. Так как прописать брелок сигнализации Шерхан Магикар 7 можно всего за несколько секунд, разрешить эту проблему не составит никакого труда.

Учтите, что на любой сигнализации, а не только на конкретной модели, нельзя «допрописать» брелок в дополнение к уже запомненным: в начале процесса память центрального блока очищается. Поэтому, если Вы по-быстрому пропишете свой основной брелок, не забудьте затем в свободное время повторить этот процесс уже со всем комплектом.

Если же время не поджимает, то сразу вернитесь домой за дополнительным брелоком и сразу пропишите весь комплект. Попытка программирования сразу всего комплекта позволяет исключить неисправности Шерхан Магикар 7, связанные с антенным модулем и его проводом. Если не прописывается только один брелок, то проблема явно в нем, а не в самой сигнализации. В общей сложности система может запомнить до трех брелоков, то есть к штатному комплекту можно докупить только один (например, если машину используют все члены семьи в разное время).

Вход в режим программирования выполняется после снятия машины с охраны и включения зажигания. Кнопку с обратной стороны модуля вызова нужно зажать примерно на пару секунд, пока не вспыхнет световая сигнализация (обычно поворотники, если установщик не подключил выход сигнализации на габариты).

Затем нужно быстро нажать эту кнопку еще раз – при паузе более 5 секунд вход в режим программирования не будет выполнен. Удачное начало программирования брелоков сигнализация подтвердит двумя вспышками, если в настройках не активирована защита пин-кодом, или один раз, если пин-код активирован.

При отсутствии защиты пин-кодом для того, чтобы записать брелок в память центрального блока, нужно:

  1. Подождать, пока контрольный светодиод не загорится равномерно синим цветом (около 5 секунд).
  2. Поочередно нажимать кнопку 1 на каждом брелоке. Сигнализация будет подтверждать запись сигналами – для первого брелока одним, для второго – двумя, для третьего, соответственно, тремя.
  3. Подождать после записи последнего брелока, пока сигнализация не подаст одиночный звуковой сигнал сирены, указывая, что программирование закончено.

Если в настройках установлен пин-код, то перед шагом 1 нужно успеть ввести сам код. Для этого:

  1. Набрать кнопкой вызова первую цифру кода, быстро нажав ее соответствующее число раз.
  2. Подождать вспышку световой сигнализации.
  3. Аналогично ввести вторую, третью, четвертую цифры.
Видео: Управление и настройка Scher-khan magicar

Аварийное снятие с охраны

Как отключить сигнализацию, если брелок сломан или не вовремя села батарейка? В Magicar 7 предусмотрен алгоритм аварийного отключения, который может быть использован как при активированной защите пин-кодом, так и без нее (заводская настройка).

Обратите внимание, что без защиты пин-кодом отключается сигнализация очень просто. Достаточно открыть дверь ключом, включить зажигание, зажать кнопку на датчике вызова на 2 секунды, а затем еще раз нажать кратковременно. Все – система будет снята с охраны.

Поэтому мы рекомендуем обязательно запрограммировать пин-код, так как с ним для снятия машины с охраны без брелока будет необходимо каждый раз вводить код аналогично тому, как это описано выше для программирования брелоков.

Активация защиты пин-кодом выполняется следующим образом:

  1. Машину нужно снять с охраны, не включая зажигание.
  2. Нужный пункт настроек находится в первом меню программирования, для входа в него нужно зажать и удерживать кнопки 1 и 4 на брелоке. Для второго меню, о котором будет написано ниже, нужно нажимать кнопки 2 и 4.
  3. Кнопкой 4 набирается номер нужной функции – в данном случае это функция 6, то есть кнопка нажимается 6 раз. Каждое нажатие система будет подтверждать одиночным звуковым сигналом.
  4. Выбрав нужную функцию, подождите, пока система не повторит ее номер звуковыми сигналами.
  5. Нажать одну из четырех кнопок на брелоке, чтобы задать нужное значение функции. В варианте 1 пин-код отключен, вариант 2 задает четырехзначный пин-код, вариант 3 – двухзначный. Вариант 4 для этой функции не используется.
  6. Подождать 4 секунды, пока система не выйдет из режима программирования.

Теперь пин-код активирован, его заводское значение – 11 для двухзначного или 1111 для четырехзначного. Далее задаем собственный код:

  1. Сняв машину с охраны, открываем дверь и оставляем ее открытой (важно!)
  2. Включив зажигание, удерживаем на брелоке кнопки 3 и 4. После одиночного сигнала сирены переходим к вводу.
  3. Вводим первую цифру кода, нажав одну из кнопок брелока. Введенная цифра будет соответствовать номеру нажатой кнопки.
  4. После того как система повторит введенную цифру соответствующим числом сигналов, вводим аналогично вторую, третью, четвертую.
  5. После ввода последней цифры кода система автоматически вернется в обычный режим.

Интересно, что пин-кодов у системы два: мы рассмотрели выше использование пин-кода 1. Также есть и второй код, который не имеет заводского значения и имеет строго 4 цифры, которые могут принимать значения от 1 до 9 – то есть, если пин-код 1 имеет максимум 16 вариантов, то пин-код 2 – более 6 тысяч.

Активируется защита пин-кодом 2 в функции 1-7, которую нужно установить в значение 2. Далее записываем пин-код 2 (обратите внимание, что его можно использовать совместно с пин-кодом 1, так как способ ввода для аварийного снятия машины с охраны отличается):

  1. Сняв машину с охраны, оставляем открытой водительскую дверь.
  2. Включаем зажигание.
  3. 10 раз ударяем по стеклу в месте установки датчика вызова – после каждого удара датчик должен подавать короткую вспышку красного цвета.
  4. После десятого удара светодиод должен начать быстро моргать синим цветом.
  5. Далее ударами вводим первую цифру кода и ждем некоторое время – светодиод прекратит постоянное мигание и повторит отдельными вспышками введенную цифру, затем снова начнет мигать.
  6. Таким же образом вводим еще три цифры.
  7. Выход из режима записи произойдет автоматически после ввода последней цифры.

Аварийное снятие с охраны происходит аналогично – десятью ударами активируем режим ввода (обратите внимание – для этого не нужно ни открывать двери, ни включать зажигание), затем «настукиваем» поочередно цифры кода. После удачного ввода последней цифры машина откроется.

Как включить «Магикар 7» в режим охраны без брелока? Точно таким же образом: закрыв двери и «настучав» пин-код 2.

Инструкция по эксплуатации и установке Scher-Khan Magicar 7

Настройки автозапуска Магикар 7

Параметры автозапуска в сигнализации Шерхан настраиваются и в первом, и во втором меню настроек. В первом используются следующие функции:

  • 9: включает режим «прогрева АКБ» перед автозапуском в значении 2, включая световую сигнализацию до попытки запуска на 15 секунд. Реального смысла не имеет, лучше оставить ее в заводском значении (1 – отключено).
  • 15: время работы двигателя на автозапуске – 5, 15, 25 и 45 минут.
  • 13: интервал автозапуска по таймеру. В значении 1 автозапуск будет происходить каждые сутки во время, установленное на брелоке, в значениях от 2 до 4 – каждые 8, 4 или 2 часа после активирования режима автозапуска по таймеру независимо от установки времени.
  • 14: ограничение числа таймерных запусков мотора. Как только это число будет превышено, система автоматически отключит таймерный запуск, надпись TIMER на экране основного брелока погаснет. В вариантах 1-3 устанавливается ограничение на 5, 7 и 16 запусков соответственно, в варианте 4 их число не ограничивается.
  • 15: работа световой сигнализации во время автозапуска. По умолчанию стоит значение 1 (световая сигнализация моргает), можно включить ее в постоянном режиме, выбрав значение 2. Учтите, что сработает это только при силовом управлении светом: если сигнализация дублирует нажатие кнопки аварийной сигнализации, а не подключена напрямую к проводке ламп, то свет в любом случае будет мигать.
  • 16: механизм резервирования автозапуска для автомобилей с механической коробкой. В варианте 1 необходимо для перехвата зажигания вытянуть ручной тормоз, когда мотор работает, а двери и капот закрыты. Это вариант по умолчанию, и он же – наиболее удобный. Если Вам не нужен автозапуск в конкретный момент, достаточно затянуть ручник уже после выключения зажигания. В варианте 2 зажигание перехватывается автоматически при повороте ключа, если вытянут ручник: в этом случае есть небольшой «провал» между выключением зажигания и его повторным включением цепями автозапуска. За это время мотор может заглохнуть, не стоит использовать этот вариант. В значении 3 эта функция задает резервирование по нажатию кнопки 2 на брелоке, если мотор работает, двери и капот закрыты, а ручной тормоз затянут. То есть каждый раз, намереваясь в дальнейшем воспользоваться автозапуском, придется вручную включать резервирование, иначе автозапуск будет невозможен.
  • 17: способ завершения резервирования. В варианте 1 мотор заглохнет после того, как будет открыта и закрыта дверь, при этом постановка на охрану автоматически не произойдет. В варианте 2 также мотор заглохнет после закрытия двери, но при этом машина встанет на охрану. Удобнее всего режим 3, когда машина заглохнет только после принудительной постановки на охрану – это исключает вероятность забыть ключи в машине.
  • 20: ограничение числа запусков по таймеру с учетом напряжения аккумулятора. По умолчанию отключено (вариант 1), в варианте 2 автозапуск по таймеру будет происходить только при снижении напряжения менее 11,5 В. Если одновременно активирован запуск по температуре, то его работе эта функция мешать не будет.
  • 21: порог температуры для таймерных запусков. Если настроить сигнализацию по температуре, то автозапуск «Магикар 7» будет возможен, только если к моменту очередного срабатывания таймера температура опустилась ниже -15 или -25 градусов (функции 2 и 3) или не поднимется выше 60 градусов (значение 4). В варианте 1 ограничений по температуре нет.

В меню 2 для автозапуска актуальны функции:

  • 12: минимальное время вращения стартера, 0,6, 0,8, 1,2 или 2 секунды. Лучше устанавливать значение минимальным, обеспечивающим уверенный запуск мотора.
  • 13: ограничение времени включения стартера, если не используется контроль работы по тахометру. Значения – 2, 4, 8 или 10 секунд. Также нужно устанавливать минимальным по возможности, чтобы исключить длительную «передержку» стартера, значительно снижающую его ресурс.
  • 14: приращение времени прокрутки после неудачной попытки запуска. В вариантах 1 и 2 каждая следующая попытка длится дольше предыдущей на 0,2 и 0,4 секунды соответственно, в варианте 3 время фиксировано.
  • 15: пауза между включением зажигания и прокруткой стартера. Для бензиновых моторов достаточно значения 1 (4 секунды), для дизелей выберите варианты 2-4 (8, 10 или 15 секунд).
  • 21: тип контроля работы двигателя. Учтите, что для каждого из них подключение сигнализации отличается, то есть работоспособна только настройка, определенная установщиком, или вариант 3 (по напряжению в бортовой сети). Для использования варианта 1 сигнальный вход подключается к контрольной лампе генератора, в варианте 2 – к источнику тахосигнала (аналоговый вход штатного тахометра на приборной панели, сигнал управления форсунками и так далее). По возможности нужно использовать именно тахометрический контроль.

[Страница 17/34] - Руководство пользователя: Автосигнализация SCHER-KHAN Magicar 7

РУКОВОДСТВО ПО УСТАНОВКЕ

52

2-19

Импульс 0,6 сек.
на выходе
стартера
при окончании
запуска

Нет

Нет

Нет

Есть

2-20

Назначение
входа
габаритных
огней

Не
используется

Вход
габаритных
огней

Не
используется

Вход для
запуска/ос-
тановки
двигателя
по сигналу
внешнего
устройства

2-21

Датчик конт-
роля за работой
двигателя

Генератор

Тахометр

Напряжение

ПОДРОБНОЕ ОПИСАНИЕ ПРОГРАММИРУЕМЫХ
ФУНКЦИЙ МЕНЮ № 2

Программируемая функция 2-1:





«Аварийная сигнализация при срабатывании
предупредительной зоны датчика удара»

Эта функция позволяет включить или выключить сигналы аварийной
сигнализации, сопровождающие срабатывание зоны предупреждения
датчика удара. Отключение аварийной сигнализации позволяет
существенно уменьшить разряд аккумуляторной батареи в случае частых
срабатываний датчика по зоне предупреждения. Включение аварийной
сигнализации в некоторых моделях автомобилей может выводить
из спящего режима штатное электрооборудование.

Данная программируемая функция имеет два значения:

1)  Срабатывание зоны предупреждения датчика удара сопровождается
миганием аварийной сигнализации (заводское значение)
2)  Мигание аварийной сигнализации при срабатывании зоны
предупреждения датчика удара выключено

Программируемая функция 2-2:







«Учет плавного гашения салонного света»

Эта функция предназначена для настройки системы при необходимости
учета задержки выключения света в салоне.

Данная программируемая функция имеет четыре значения:

SCHER-KHAN MAGICAR 7

17

SK_7_manual_INSTALL_NEW.indd, Spread 17 of 34 - Pages (52, 17) 31. 10.2007 14:16

Обзор сигнализации Scher-Khan Magicar 7

На рынке охранных систем для автомобилей существует множество видов сигнализаций. К самым надежным относятся Scher-Khan Magicar 7, производитель которой в 2011-м году обновил линейку и выпустил более модифицированный вариант защиты от угона. Далее рассмотрим основные моменты, говорящие в пользу покупки данной автосигнализации. В обзор Scher-Khan Magicar 7 будут входить такие моменты, как цена, комплектация, рекомендации и отзывы владельцев автомобилей. Каждый сможет решить для себя, стоит ли ему приобретать данную систему безопасности, или лучше обратить внимание на более дешевые сигнализации.

Характеристика сигнализации Scher-Khan Magicar 7

Scher-Khan Magicar 7 – автосигнализация с двухсторонней связью и возможностью запуска агрегата с пульта, что очень. Основные рекомендации по установке относятся к владельцам дорогих моделей автомобилей и тем, обзор чьих машин затруднен на время парковки.

Сигнализация срабатывает на расстоянии до 2000 м. Наличия преград в зоне действия автосигнализации не является проблемой. Отзывы владельцев машин с установленной на них системой подтверждают срабатывание с этого расстояния.

Наличие автозапуска значительно повышает уровень комфорта при эксплуатации автомобиля с установленной на него сигнализацией. Двигатель машины может запускаться по команде GMS модуля. Кроме того, агрегат можно запустить в автоматическом режиме по установленному заранее времени.

Новый тип кодировки и раздельные каналы поставки и снятия с охраны – основные особенности данной автосигнализации. Злоумышленники практически не имеют никаких шансов на удачный взлом и угон ТС. Именно поэтому сигнализация пользуется большим успехом среди владельцев дорогих марок автомобилей.

Цена на автосигнализацию в полной комплектации обычно колеблется в пределах 11 500-13 00 р. Инструкция по установке. Но лучше доверить ее профессионалам, так как с Scher-Khan Magicar 7 с установкой будет стоить примерно 12 500 р.

Полезные функции сигнализации Scher-Khan Magicar 7

Подробная инструкция по эксплуатации автосигнализации позволяет быстро разобраться во всех особенностях и дополнительных функциях Scher-Khan Magicar 7. Но их следует рассмотреть отдельно, так как защита машины от угона – не единственное предназначение системы:

система имеет датчик тахометра, позволяющий контролировать работу турбированного двигателя в ручном или автоматическом режиме:

  • обзор всех показателей происходит за счет их отображения на большом, жидкокристаллическом цветном дисплее брелока;
  • основной и дополнительный брелоки оснащены функцией энергосбережения батареи, что до трех раз повышает срок их эксплуатации;
  • с основного брелока можно контролировать охрану второго автомобиля при условии, если на нем тоже установлена система Scher-Khan Magicar 7;
  • в комплектацию входит дополнительный брелок, позволяющий управлять системой второму лицу. При этом все действия, производимые при помощи второго брелока, отображаются на основном;
  • в брелоках можно блокировать кнопки, что предотвращает их непроизвольное нажатие. В случае срабатывания сигнализации, они автоматически разблокируются;
  • запуск агрегата автомобиля по таймеру;
  • брелоки работают синхронизировано, не зависимо от расстояния между ними.

Отзывы и рекомендации автовладельцев свидетельствуют о том, что цена системы себя полностью оправдывает, и ее смело можно устанавливать даже на автомобили бизнес класса и класса люкс.

Режимы работы сигнализации Scher-Khan Magicar 7

Сигнализация Scher-Khan Magicar 7 имеет несколько режимов работы. Коммендации к использованию режимов описаны в инструкции.

Помимо обычного режима работы автосигнализации имеются следующие:

  • режим охраны без звукового сигнала, при этом тревожный сигнал поступает на брелок;
  • режим скрытой охраны, при этом взломщики даже не подозревают, что сигнализация сработала;
  • охрана автомобиля с работающим двигателем;
  • режим «Паника»;
  • «Свободные руки»;
  • «VALET».

Все эти режимы призваны для максимальной безопасности автомобиля в разных условиях эксплуатации. Подробный обзор тех или иных функций приведен в инструкции к автосигнализации Scher-Khan Magicar 7.

Комплектация сигнализации Scher-Khan Magicar 7

В упаковке можно увидеть следующие составляющие охранной системы:

  • инструкция;
  • гарантийный талон;
  • основной и дополнительный брелок;
  • датчик, который клеится на лобовое стекло;
  • двухступенчатый датчик уларов;
  • шеститональная сирена;
  • пакет проводов и кабелей;
  • системный блок.

Основной брелок позволяет настроить такие программируемые функции, как время запуска двигателя, установку точного времени запуска двигателя, автоматическое включение. С его помощью, можно контролировать действия, производимые с дополнительных брелоков.

В принципе, цена системы вполне себя оправдывает, и комплектация предполагает установку на машину всех деталей, необходимых для обеспечения максимальной безопасности автомобиля.

По отзывам специалистов, установка системы довольно проста, но по их же рекомендациям – не стоит самостоятельно приниматься за данную процедуру, не имея определенных навыков в установке сигнализаций на автомобили.

Обзор сигнализации – это одно, а мнение автовладельцев – другое. Многие водители с установленной синнализации полагают, что цена системы является вполне доступной для охраны столь высокого уровня. Шерхан стоит дешевле, чем зарубежные аналоги, имеющие практически те же характеристик. Некоторые отмечают, что в брелоке приходится менять батарейки чаще, чем на брелоках других систем. Но в ецлом о системе сожно сделать такие выводы:

  1. цена достаточно приемлема, чтоб поставить сигнализацию на среднестатистический автомобиль;
  2. все описанные функции действительно работают, и можно полностью полагаться на надежность охранной системы;
  3. установка стоит недорого, потому лучше доверить ее профессионалам, чем полагаться на удачу после самостоятельного монтажа и настроек.

SHER-KHAN MAGICAR III - Руководство по установке + Альбом схем

SHER-KHAN

MAGICAR III

Система тревожной сигнализации транспортного средства (СТСТС)

РУКОВОДСТВО ПО УСТАНОВКЕ

Внимание! Сигнализации SHER-KHAN MAGICAR III и SCHER-KHAN MAGICAR 3 - это разные модели! Необходимо разобраться, для какой сигнализации здесь написана инструкция.

Система тревожной сигнализации транспортного средства (СТСТС) (далее система) соответствует обязательным требованиям в системе сертификации ГОСТ Р, предъявляемых к приборам охраны для автомобиля:

ГОСТ Р 41. 97—99 (Единообразные предписания, касающиеся официального утверждения систем тревожной сигнализации транспортных средств (СТСТС) и механических транспортных средств в отношении их систем тревожной сигнализации (СТС))

ГОСТ Р 50009—2000 (Совместимость технических средств электромагнитная. Технические средства охранной сигнализации. Требования и методы испытаний)

Постоянные исследования и разработки нашей компании воплощают самые передовые идеи и служат для удовлетворения всех потребностей пользователей наших систем.

Система SCHER-KHAN MAGICAR 3 является сложным электронным оснащением автомобиля. От его функционирования и правильной установки зависят безопасность Вашей жизни и обстановка на дорогах, качество работы близко расположенной радиоэлектронной аппаратуры и средств связи. Доверяйте установку системы только специализированным сервисным станциям.

В период эксплуатации периодически проверяйте правильность функционирования системы.

НАЗНАЧЕНИЕ SCHER-KHAN MAGICAR 3

SCHER-KHAN MAGICAR 3 является автомобильной сигнализацией с возможностью управления по радиоканалу посредством брелока-коммуникатора с жидкокристаллическим дисплеем. Система осуществляет обмен информацией между брелоком-коммуникатором и процессорным блоком на расстояние до 1500 м. Автосигнализация предназначена для работы на автомобилях с напряжением бортовой сети 12В и заземлённым отрицательным выводом батареи. Защита процессорного блока, датчика удара, датчика вызова, антенного блока выполнена по стандарту IP-40 и предусматривает установку в салоне автомобиля. Сирена выполнена по стандарту IP-65 и может быть установлена в моторном отсеке, вдали от выпускного коллектора и высоковольтных систем.

СПИСОК ФУНКЦИЙ

Функции брелока-коммуникатора

  • Многофункциональный, 4-кнопочный брелок-коммуникатор  с жидкокристаллическим дисплеем
  • Защита от перехвата кодовых посылок MAGIC CODE
  • Раздельные каналы постановки и снятия режима охраны
  • Дополнительный код подтверждения снятия с охраны
  • Аудиовизуальное подтверждение выполняемых команд
  • Вибрационный звонок
  • Громкие звуковые сигналы
  • Сверхдальняя связь с процессорным блоком -  до 1500 м
  • Автоматическая подсветка дисплея
  • Индикация разряда батареи
  • Звуковой и визуальный режимы напоминания о получении    тревожного сообщения
  • Оперативное программирование функций системы с брелока
  • Экономичное питание (один элемент ААА)

Функции процессорного блока

  • Персональный код снятия с охраны без брелока
  • Учёт задержки выключения салонного света (три режима)
  • Защита от несанкционированной записи дополнительных брелоков
  • Приоритетное отпирание двери водителя
  • Силовой выход управления аварийной сигнализацией (две цепи)  с отдельной цепью питания
  • Автоматическая постановка на охрану (программируемая функция)
  • Звуковое предупреждение перед автоматической постановкой на  охрану
  • Автоматический возврат в режим охраны, если не была открыта дверь
  • Звуковое предупреждение перед автоматическим возвратом в режим  охраны
  • Режим охраны без сигналов сирены
  • Скрытая охрана (возможность передачи сигналов тревоги только на  брелок)
  • Постановка/снятие охраны без сигналов сирены
  • Выход блокировки (НР или НЗ)
  • Электронная защита выхода на сирену от короткого замыкания на массу
  • Электронная защита по току всех слаботочных выходов
  • Два универсальных программируемых канала управления    дополнительными устройствами с программированием события  для включения «дополнительного канала» (при использовании модуля   расширения — 7 каналов)
  • Охрана с работающим двигателем
  • Возможность подключения отрицательных и положительных датчиков  дверей
  • Вход для отрицательного датчика капота
  • Вход для отрицательного датчика багажника
  • Запирание и отпирание замков дверей при включении и выключении  зажигания
  • Программирование времени управления центральным замком
  • Программирование количества  импульсов для запирания    центрального замка
  • Программирование количества  импульсов для отпирания    центрального замка
  • Предупреждение аварийной сигнализацией об открытой двери
  • Режим ПАНИКА или JackStop™
  • Высокочувствительный микрофонный двухуровневый датчик удара с   раздельной регулировкой чувствительности по каждому уровню
  • Функция СВОБОДНЫЕ РУКИ для автоматической постановки/снятия   режима охраны при удалении/приближении владельца к автомобилю
  • Цифровые алгоритмы защиты датчиков от ложных срабатываний
  • Режим иммобилайзера
  • Служебный режим VALET для передачи автомобиля на техническое  обслуживание

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

Виды тревожного сигнала:

Виды тревожного сигнала:

Длительность

Частота срабатывания

Звуковой на сирену (ток Imax = 2А)

30 сек.

Непрерывно

Оптический, два канала с использованием аварийной сигнализации (ток по каналу Imax = 2×7.5 А)

30 сек.

Прерывисто, с частотой 1 Гц

Посредством передачи сигналов по радиоканалу на расстояние до

100 мсек.

Прерывисто, с частотой 0.35 Гц

Влияние на основное и дополнительное электрооборудование автомобиля

Система управляет подачей питания на:

Максимальный ток по каналу

Цепь блокировки 1 (управление внешним НЗ или НР реле)

Imax = 0.25 А

Цепь аварийной сигнализации левого борта

Imax = 7.5 А

Цепь аварийной сигнализации правого борта

Imax = 7.5 А

Цепь выхода на сирену

Imax = 2 А

Выходы управления центральным замком (разъём CN4 — четыре выходных цепи)

Imax = 0. 25 А

Канал управления дополнительным устройством 1

Imax = 0.25 А

Канал управления дополнительным устройством 2

Imax = 0.25 А

Канал управления питанием датчиков

Imax = 0.1 А

Способы управления

  • Дистанционно радиочастотным передатчиком (брелоком) на частоте 433.92 Мгц ± 0.2% при мощности не более 10 мВт
  • От ключа зажигания
  • Автоматически по сигналам от датчиков

Защита электрических цепей

  • Предохранителями (автомобильные предохранители замедленного действия в соответствии со схемой подключения)
  • Внутренними токоограничительными сгораемыми резисторами — индивидуальная защита на каждом несиловом выходе
  • Самовосстанавливающимися предохранителями — выходы питания внешних модулей и датчиков
  • Транзисторными внутренними защитами
  • Варисторами от высоковольтных импульсных помех
  • Диодами от смены полярности источников питания

Сферы защиты

Защищаемые зоны

Методы защиты

Контактные датчики (открытие
двери, капота/багажника,
включение зажигания)

Тревожный сигнал с ограничением
времени срабатывания до 30 сек. в
одном цикле и невозможностью его
отключения после постановки на
охрану

Датчик удара (возможно
отключение датчика до или
после постановки на охрану)

Тревожный сигнал с ограничением
времени срабатывания до 30 сек. в
одном цикле с возможностью его
отключения после постановки на
охрану

Радиоканал управления

Использование защищенного
алгоритма кодирования передаваемых
команд и узкополосной FSK–
модуляции, системы динамического
кодирования, разделение каналов
постановки и снятия режима охраны

Прочие параметры

Процессорный блок

Значение

Мин.

Макс.

Напряжение питания

9 В

18 В

Ток потребления процессорного блока в дежурном режиме*

20 мА

30 мА

Диапазон рабочих температур

-40 0С

+85 0С

Вес



270мг

Габариты

155×116×39 мм

Элементы питания

Напряжение и тип элемента

Срок службы одного комплекта элементов питания

Процессорный блок 12В (автомобильный аккумулятор)

Ограничено сроком службы АКБ автомобиля

Брелок-коммуникатор 1.
(батарея ААА)

Около 6 месяцев*

Дополнительный брелок 6В
(две батареи CR2025)

Около 3 месяцев*

Примечание: В таблице приведено среднее значение. Срок службы элемента питания брелока зависит от интенсивности пользования брелоком, качества элемента питания, режимов работы брелока.

ВНИМАНИЕ! Применяйте только качественные элементы питания. Применение элемента питания низкого качества может привести не только к сокращению срока службы брелока, но и к его повреждению.

МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ МОНТАЖЕ СИСТЕМЫ НА АВТОМОБИЛЬ

  • Перед установкой системы внимательно изучите данное руководство
  • При прокладке проводов собирайте их в жгуты, защищайте изоляционной лентой и (или) пластиковой гофрированной трубкой. Для повышения скрытности установки рекомендуется выбирать защиту проводки от системы подобную примененной в автомобиле, на который она устанавливается
  • Прокладка проводов подключения процессорного блока должна производиться в местах прокладки штатной проводки автомобиля
  • При установке исполнительных устройств на подвижные части автомобиля (двери, багажник, капот и т. д.) для перехода от неподвижных частей, прокладывайте провода только в специально предназначенных для этого трубках
  • При прокладке проводов не допускайте их пережима панелями обивки салона
  • Не допускайте перегиба проводов через острые кромки
  • металлических панелей автомобиля
  • При прокладке проводов из салона в моторный отсек или багажник автомобиля используйте штатные места прокладки проводов или специально предназначенные для этого проходные втулки
  • При необходимости удлинить провод используйте провод такого же или большего сечения
  • Все компоненты системы (кроме сирены, которая имеет защиту по стандарту IP-64) выполнены по стандарту IP-40. Выбор места для установки компонентов должен исключать возможность проникновения внутрь технологических жидкостей и атмосферной влаги
  • Все блоки и датчики необходимо располагать разъемами вниз или в сторону. Во избежание попадания влаги в корпус блока кабели должны иметь провис.
  • Не устанавливайте компоненты системы в местах сильного нагрева (элементы охлаждения двигателя, климатическая установка)
  • Компоненты и провода не должны препятствовать работе подвижных  компонентов автомобиля
  • При установке датчиков открытия капота и багажника свободный ход штоков датчиков должен быть не менее 5 мм. Такая установка предотвратит ложное срабатывание датчиков. При парковке на неровной поверхности возможна деформация кузова автомобиля
  • Датчик удара следует крепить на жесткой поверхности. Не устанавливайте датчик удара на пластиковых панелях. Их температурная деформация при нагреве или остывании может приводить к ложным срабатываниям датчика. Регулятор чувствительности датчика удара должен быть легко доступен пользователю. Пользователь должен знать о расположении датчика для самостоятельной настройки
  • Сирена, устанавливаемая в моторном отсеке, не должна располагаться близко к выпускному коллектору, высоковольтным цепям зажигания и головного света автомобиля. Сирена должна устанавливаться рупором вниз или в сторону для исключения скопления в ней влаги. Доступ к сирене извне автомобиля должен быть исключен

ВНИМАНИЕ! При несоблюдении мер предосторожности производитель не несёт ответственности за возможные последствия (повреждение автомобиля, нарушение работы штатного электрооборудования и т. п.)

УСТАНОВКА ОСНОВНЫХ КОМПОНЕНТОВ

Установка процессорного блока

Выберите место для установки процессорного блока в салоне (например, за или под приборной панелью) и закрепите его при помощи пластиковых стяжек или двусторонней липкой основы. После установки и подключения процессорного блока его необходимо обучить коду брелока.

ВНИМАНИЕ! Так как корпус блока не герметичен, не устанавливайте процессорный блок в моторном отсеке. Избегайте установки блока непосредственно на электронные компоненты автомобиля. Эти компоненты могут быть источниками радиопомех.

Установка антенного блока

Антенный блок может быть установлен в верхнем углу лобового стекла. Расстояние от антенны до ближайшей металлической поверхности должно быть не менее 50 мм. Перед установкой антенного блока следует обезжирить поверхность стекла в месте монтажа спиртовой салфеткой. Температура стекла при монтаже должна быть не менее +100С. Рекомендуется близкая к вертикальной ориентация антенного блока, при этом обеспечивается максимальная дальность связи во всех направлениях вокруг автомобиля. При прокладке провода от антенного блока к процессорному блоку следите за тем, чтобы не передавить провод панелями или фиксаторами обивки.

Допустима скрытая установка антенного блока. При скрытой установке

возможна некоторая потеря в дальности связи.

Возможные места установки:

  1. В углах лобового стекла
  2. На солнцезащитных козырьках
  3. На неподвижных боковых стеклах
  4. На козырьках приборной панели
  5. В углах заднего стекла
  6. Под задней полкой и т. д.

Установка датчика вызова из автомобиля

Датчик вызова из автомобиля может быть установлен в нижнем левом или правом углу лобового стекла автомобиля. Перед установкой датчика следует обезжирить поверхность стекла в месте монтажа спиртовой салфеткой. Температура стекла при монтаже должна быть не менее +10°С. При выборе места установки следует избегать соприкосновения корпуса датчика с пластиковыми панелями или кузовом, что уменьшит вероятность ложных срабатываний. При прокладке провода от датчика вызова к процессорному блоку сигнализации следите за тем, чтобы не передавить провод панелями или фиксаторами обивки.

Установка сирены

Для установки сирены выберите место в моторном отсеке, которое хорошо защищено от доступа из-под днища автомобиля. Не размещайте сирену рядом с сильно нагревающимися узлами или подвижными компонентами. Для предотвращения скапливания влаги или грязи раструб сирены должен быть направлен вниз. Предупредите пользователя системы, что при мойке автомобиля необходимо защищать сирену от прямого попадания струй воды высокого давления.

Установка датчиков капота и багажника

Для охраны капота и багажника необходимо установить два датчика (концевых выключателя).

Эти датчики должны быть установлены на металлическую поверхность автомобиля, имеющую хороший контакт с кузовом. Важно выбрать такое место, где исключается возможность проникновения и (или) скопления воды. Выбирайте места, которые при закрытых капоте и багажнике защищены резиновыми уплотнениями. Не устанавливайте датчики на водостоках. Датчики могут быть установлены с помощью скобы или в монтажном отверстии соответствующего размера. Помните, что при правильной установке подвижный шток датчика должен иметь свободный ход не менее 5 мм при закрытии капота или багажника. Датчик в багажном отделении не должен мешать погрузке и выгрузке багажа, а датчик под капотом — техническому обслуживанию автомобиля.

Установка датчика удара

Выберите место на прочной поверхности в салоне и установите датчик удара при помощи двух винтов (пластиковых стяжек или двусторонней липкой основы). Убедитесь в наличии свободного доступа к датчику для его регулировки. Увеличение чувствительности датчика происходит поворотом регулятора соответствующей зоны по часовой стрелке, уменьшение чувствительности производится поворотом регулятора против часовой стрелки. Покажите пользователю место установки датчика удара и объясните способ регулировки его чувствительности. При прокладке провода от датчика удара к процессорному блоку сигнализации следите за тем, чтобы не передавить провод панелями или фиксаторами обивки.

НАЗНАЧЕНИЕ ПРОВОДОВ

6-КОНТАКТНЫЙ РАЗЪЕМ CN1 (БЕЛЫЙ)

Данный разъём предназначен для подключения силовых выходов и питания системы

1. Чёрный провод: МАССА

Подключите чёрный провод к отрицательной клемме аккумулятора или к заземленным частям автомобиля.

2. Фиолетовый провод: выход на аварийную сигнализацию (7.5 А), контакт № 30 внутреннего реле

Этот провод обеспечивает мигание аварийной сигнализации от процессорного блока.

Подключите фиолетовый провод к правой цепи аварийной сигнализации, где появляется +12В или МАССА при включении указателя поворота направо.

Полярность сигнала на этом проводе зависит от точки подключения красного/белого провода этого разъёма.

3. Фиолетовый провод: выход на аварийную сигнализацию (7.5 А), контакт № 30 внутреннего реле

Этот провод обеспечивает мигание аварийной сигнализации от процессорного блока.

Подключите фиолетовый провод к левой цепи аварийной сигнализации, где появляется +12В или МАССА при включении указателя поворота налево.

Полярность сигнала на этом проводе зависит от точки подключения красного/белого провода этого разъёма.

4. Красный/белый провод: вход, контакты № 87 внутренних реле управления аварийной сигнализацией, (15А)

Этот провод обеспечивает питание для линий управления аварийной

сигнализацией. Это контакты № 87 двух внутренних реле управления аварийной сигнализацией.

Подключите красный/белый провод к питанию +12В, если включение ламп аварийной сигнализации происходит при подаче положительного напряжения. При установке в автомобиль, в котором включение ламп аварийной сигнализации происходит при подаче массы, данный провод также должен быть подключен к массе. Точка присоединения этого провода к питанию должна быть защищена предохранителем на ток не более 15А.

5. Коричневый провод: выход на сирену (+12В, 2А)

Данный провод предназначен для подключения сирены. В режиме тревоги на нем появляется постоянное напряжение +12В, 2А на 30 сек. Работа этого выхода программируется функцией 1—4 и одновременным нажатием на 0. 5 сек. кнопок (I+II) брелока.

Протяните этот провод через резиновую втулку в моторный отсек к месту установки сирены. Провод защищён от замыкания на массу встроенной электронной защитой.

Подключение к неавтономной сирене (поставляется в комплекте):

  • Подсоедините коричневый провод к проводу питания сирены
  • Надежно подсоедините чёрный провод сирены к МАССЕ.
    Подключение к автономной сирене (не входит в комплект)
  • Подсоедините коричневый провод к проводу положительного триггера сирены
  • Отрицательный неиспользуемый триггер сирены соедините с проводом питания +12В сирены
  • Питание для автономной сирены можно взять с красного провода питания в разъеме CN1 после предохранителя 5А
  • Надежно подсоедините чёрный провод сирены к МАССЕ

6. Красный провод: (+ 12В, 5 А) питание постоянного тока от аккумулятора

Этот провод подает питание на процессорный блок, датчики и модуль радиоканала.

Подключите красный провод к положительной клемме аккумулятора до штатных автомобильных предохранителей.

9-КОНТАКТНЫЙ РАЗЪЕМ CN2 (БЕЛЫЙ)

Данный разъём предназначен для подключения выходов управления режимами охраны и сервисными функциями.

1. Розовый/белый провод: отрицательный выход (-250мА) для управления штатной охранной системой

При заводском значении программируемой функции 2—1 на этот провод подается масса в режиме «снято с охраны». В этом режиме данный провод может быть использован для управления дополнительным реле блокировки с использованием нормально разомкнутой пары контактов (№ 30 и № 87).

Если установлено значение 2 программируемой функции 2—1, при снятии с охраны на данный выход будет подаваться отрицательный импульс длительностью в 1 секунду.

Не присоединяйте розовый/белый провод, если не требуется использование его функций.

2. Розовый/чёрный провод: отрицательный выход (-250мА) для управления штатной охранной системой

При заводском значении программируемой функции 2—1 на этот провод подается масса, когда система поставлена на охрану. В этом режиме данный провод может быть использован для управления дополнительным реле блокировки с использованием нормально замкнутой пары контактов (№ 30 и № 87а)

Если установлено значение 2 программируемой функций 2—1, при постановке на охрану на данный выход будет подаваться отрицательный импульс длительностью в 1 секунду.

Не присоединяйте розовый/чёрный провод, если не требуется использование его функций.

3. Фиолетовый/белый провод: отрицательный выход(-250мА) для управления реле включения света в салоне

Этот провод может быть подключен к контакту 86 реле включения света в салоне. Варианты использования данного провода приведены на схемах 3, 4, 5, 6 (см. альбом схем).

Если программируемая функция 1—7 имеет заводское значение, на этот выход будет поступать масса каждый раз при снятии системы с охраны. Сигнал на данном проводе будет выключен через 60 секунд после снятия с охраны, либо будет выключен немедленно, если система будет вновь поставлена на охрану или будет включено зажигание.

Если установлено значение 2 программируемой функции 1—7, свет в салоне будет мигать в режиме тревоги.

Не присоединяйте фиолетовый/белый провод, если не требуется использование его функций.

4. Зелёный провод: вход «+12В при включении зажигания»

Этот провод должен быть подключен к соответствующей линии замка зажигания (15/1). Напряжение на данном проводе не должно пропадать во время вращения стартера. Обратите внимание, что зелёный провод должен быть подключен до цепи блокировки зажигания. (см. схему 1).

5. Синий провод: отрицательный выход (-250мА) управления НР (нормально разомкнутым) или НЗ (нормально замкнутым) реле блокировки зажигания или стартера

Если используется реле блокировки зажигания или бензонасоса (либо любой цепи, блокировка которой немедленно приведет к остановке двигателя), программируемая функция 1—12 должна быть установлена в состояние II.

В случае использования нормально разомкнутого контакта реле (Схема 1, вариант 2а) программируемая функция 2—8 должна быть установлена в заводское значение. Сигнал низкого уровня на этом проводе появится при постановке в режим охраны и пропадёт при снятии с режима охраны.

В случае использования нормально замкнутого контакта реле (Схема 1, вариант 2б) программируемая функция 2—8 должна быть установлена в значение 2. Сигнал низкого уровня на этом проводе появится при снятии с режима охраны и пропадёт при постановке в режим охраны. При подключении руководствуйтесь схемой 1. Это транзисторный слаботочный (-250 мА) выход. Он может использоваться только для управления дополнительно установленным реле. Выход защищён от перегрузки внутренним токоограничительным резистором.

6. Желтый/белый провод: отрицательный выход (-250мА) «дополнительный канал 2»

Данный выход работает в режиме охраны и в режиме «снято с охраны». Работа данного выхода определяется значениями программируемых функций 2—10 и 2—13.

МАССА на желтом/белом проводе появляется при коротком одновременном нажатии кнопок брелока (II+III). Длительность сигнала определяется значением программируемой функции 2—10. Заводское значение — 1 секунда, при установке значения 2 — 15 секунд, в случае значения 3 — 30 секунд. Если функция 2—10 установлена в состояние IV (режим триггера), сигнал на желтом проводе после включения фиксируется в активном состоянии и может быть выключен только следующим нажатием кнопок брелока (II+III).

В зависимости от значения программируемой функции 2—13 данный выход имеет четыре режима работы:

— Программируемая функция 2—13 в состоянии I. Заводское значение

Выход «дополнительный канал 2» управляется только нажатием кнопок брелока (II+III).

— Программируемая функция 2—13 в состоянии II

МАССА на желтый/белый провод будет подаваться при постановке системы в режим охраны или при нажатии кнопок брелока (II+III). Длительность сигнала определяется значением программируемой функции 2—10. Если установлено значение 4 функции 2—10, сигнал может быть выключен только нажатием кнопок брелока (II+III). Повторная постановка в режим охраны не вызывает выключение сигнала на данном выходе.

— Программируемая функция 2—13 в состоянии III

МАССА на желтый/белый провод будет подаваться при выключении зажигания или при нажатии кнопок брелока (II+III). Длительность сигнала определяется значением программируемой функции 2—10. Если установлено значение 4 функции 2—10, сигнал может быть выключен только нажатием кнопок брелока (II+III).

— Программируемая функция 2—13 в состоянии IV

Масса на желтый/белый провод будет подаваться при включении зажигания или при нажатии кнопок брелока (II+III). Длительность сигнала определяется значением программируемой функции 2—10. Если установлено значение 4 функции 2—10, сигнал может быть выключен только нажатием кнопок брелока (II+III).

Не присоединяйте желтый/белый провод, если не требуется использование его функций.

7. Желтый провод: отрицательный выход (-250мА) «дополнительный канал 1»

Данный выход работает при любом состоянии системы (в режиме охраны и в режиме «снято с охраны»).

Работа данного выхода определяется значениями программируемых функций 2—9 и 2—12.

МАССА на желтом проводе появляется при нажатии и удержании в течение 2-х секунд кнопки IV брелока. Длительность сигнала определяется значением программируемой функции 2—9. Заводское значение — 1 секунда, при установке значения 2 — 15 секунд, в случае значения 3 — 30 секунд. Если функция 2—9 установлена в состояние IV (режим триггера), сигнал на желтом проводе после включения фиксируется в активном состоянии, и может быть выключен только следующим длительным нажатием кнопки IV брелока.

В зависимости от значения программируемой функции 2—12 данный выход имеет четыре режима работы:

— Программируемая функция 2—12 в состоянии I. Заводское значение

Выход «дополнительный канал 1» управляется только длительным нажатием кнопки IV брелока.

— Программируемая функция 2—12 в состоянии II

МАССА на желтый провод будет подаваться при постановке системы в режим охраны или при длительном нажатии кнопки IV. Если функция 2—9 установлена в состояние IV, сигнал может быть выключен только нажатием и удержанием кнопки IV брелока, повторная постановка в режим охраны не вызывает выключение сигнала на данном выходе.

— Программируемая функция 2—12 в состоянии III

МАССА на желтый провод будет подаваться при снятии системы с охраны или при длительном нажатии кнопки IV. Если функция 2—9 установлена в состояние IV, сигнал может быть выключен только нажатием и удержанием кнопки IV брелока, повторное снятие системы с охраны не вызывает выключение сигнала на данном выходе.

— Программируемая функция 2—12 в состоянии IV

МАССА на желтый провод будет подаваться при переходе в режим тревоги или при длительном нажатии кнопки IV. Если функция 2—9 установлена в состояние IV, сигнал может быть выключен только нажатием и удержанием кнопки IV брелока.

8. Белый провод: отрицательный выход (-250мА) «клаксон»

Этот провод может быть подключен к реле включения клаксона автомобиля (контакт 86). На данный выход с периодом в 2 секунды подаются отрицательные импульсы в режиме тревоги. В отличие от выхода на сирену, на данный выход не подаются импульсы подтверждения и диагностики. Прерывистый режим работы данного выхода позволяет избежать повреждения клаксона.

Не присоединяйте белый провод, если не требуется использование его функций.

9. Фиолетовый провод: отрицательный выход (-250мА) на аварийную сигнализацию

Этот выход может быть подключен к внешнему реле, включающему цепи световой сигнализации.

На этот провод подается МАССА одновременно с включением встроенного реле аварийной сигнализации.

Не присоединяйте фиолетовый провод, если не требуется использование его функций.

6-КОНТАКТНЫЙ РАЗЪЕМ CN3 (СИНИЙ)

Данный разъём предназначен для подключения входов концевых датчиков.

1. Серый/белый провод: отрицательный вход дляподключения зоны предупреждения дополнительногодатчика

Отрицательный импульс на данном проводе система воспринимает как слабое воздействие.

Не присоединяйте серый/белый провод, если не требуется использование его функций.

2. Чёрный/белый провод: отрицательный вход для подключения зоны тревоги дополнительного датчика

Отрицательный импульс на данном проводе система воспринимает как сильное воздействие.

Не присоединяйте чёрный/белый провод, если не требуется использование его функций.

3. Красный провод: положительный вход «датчик двери»

Когда система находится в режиме охраны, замыкание красного провода на +12В вызывает мгновенный переход охранной системы в режим тревоги.

Подключите красный провод к общему проводу, соединяющему концевые выключатели дверей автомобиля или к лампе освещения салона. При наличии в автомобиле функции задержки выключения салонного света (если используется вариант подключения, показанный на схеме 8), необходимо правильно выбрать одно из значений программируемой функции 2—2 (зависит от скорости гашения плафона). В случае подключения по схемам 6, 10, учет задержки выключения салонного света не требуется, программируемая функция 2—2 должна быть оставлена в заводском значении.

4. Красный/чёрный провод: отрицательный вход «датчик двери»

Все функции красного провода. Когда система находится в режиме охраны, замыкание красного/чёрного провода на МАССУ вызывает мгновенный переход системы в режим тревоги. Подключите красный/чёрный провод к общему проводу, соединяющему датчики дверей автомобиля, или к лампе освещения салона. При наличии в автомобиле функции задержки выключения салонного света (если используются варианты подключения, показанные на схемах 3 и 7), необходимо правильно выбрать одно из значений программируемой функции 2—2 (зависит от скорости гашения плафона). В случае подключения по схемам 5—9, учет задержки выключения салонного света не требуется, программируемая функция 2—2 должна быть оставлена в заводском значении. При установке системы в автомобиль, в котором питание лампы освещения салона отключается при переходе штатных устройств в спящий режим, необходимо применение диодной развязки (схема 2).

5. Серый/чёрный провод: отрицательный вход «датчик багажника»

Когда система стоит в режиме охраны, замыкание серого/чёрного провода на массу вызовет мгновенный переход системы в режим тревоги, если перед этим не производилось дистанционное отпирание замка багажника. В системе предусмотрена возможность дистанционного отпирания замка багажника в режиме охраны без отключения основных охранных возможностей системы (программируемая функция 1—1 в значении 3). При этом обслуживание концевого датчика багажника и датчика удара отключается до тех пор, пока багажник не будет закрыт. После этого через 15 секунд данный вход и датчик удара снова будут взяты под охрану. Установите концевой датчик в багажнике автомобиля и подключите к нему серый/чёрный провод. Возможно подключение данного провода к штатному датчику открытия багажника, если он установлен. Если датчик управляет включением освещения багажника независимо от того, включены габаритные огни или нет, то применять диодную развязку не нужно (см. схему 1). Если данный датчик управляет включением освещения багажника только при включенных габаритных огнях, то необходимо применить диодную развязку (см. схему 12).

Диоды могут быть с максимальным прямым током 1А. В схеме можно применить диоды зарубежного производства, типа 1N4000—1N4007, или российские аналоги КД243 (А-Ж).

6. Коричневый/чёрный провод: отрицательный вход «датчик капота»

Когда система находится в режиме охраны, замыкание коричневого/чёрного провода на МАССУ вызывает мгновенный переход системы в режим тревоги. Установите датчик под капотом автомобиля и подключите к нему данный провод. Возможно подключение коричневого/чёрного провода к штатному датчику открытия капота, если он установлен. Если датчик управляет включением освещения подкапотного пространства независимо от того, включены габаритные огни или нет, то применять диодную развязку не нужно (см. схему 1). Если данный датчик управляет включением освещения капота только при включенных габаритных огнях, то необходимо применить диодную развязку (см. схему 11).

Диоды могут быть с максимальным прямым током 1А. В схеме можно применить диоды зарубежного производства, типа 1N4000—1N4007, или российские аналоги КД243 (А-Ж).

6-КОНТАКТНЫЙ РАЗЪЕМ CN4 (БЕЛЫЙ)

Данный разъём предназначен для подключения выходов управления центральным замком автомобиля или внешними реле для непосредственного управления электрозамками. Возможные схемы подключения 13 — 18 приведены альбоме схем.

1. Контакт № 1

Жгут с разъёмом CN4, входящий в комплект поставки не содержит данного провода. При использовании модуля SCHER-KHAN данный контакт разъёма может быть использован для подключения МАССЫ опционного модуля. Допустимый ток по данной линии не более 1А.

2. Зеленый провод: отрицательный выход (-250мА) «запирание ЦЗ»

Система подаёт отрицательные импульсы на данный выход при запирании дверей. Длительность импульсов устанавливается программируемой функцией 2—4 (заводское значение — 0.5 секунды, 3.5 секунды при значении II, 20 секунд при значениях 3 и 4). В тех случаях, когда необходим двойной импульс запирания (запирание штатного ЦЗ в две стадии), необходимо установить значение 2 программируемой функции 2—6. При этом длительность импульсов будет 0.5 секунды, независимо от значения функции 2—4.

3. Жёлтый провод: отрицательный выход (-250мА) «отпирание ЦЗ»

Система подаёт отрицательные импульсы на данный выход при отпирании дверей. Если используется алгоритм приоритетного отпирания двери водителя (значение 2 программируемой функции 2—5), при первом нажатии кнопки II брелока сигнал будут подаваться только на данный выход, при повторном — только на выход «отпирание дверей пассажиров» (см. описание голубого провода в разъёме CN4). Длительность импульсов устанавливается программируемой функцией 2—4 (при значениях 1 и 3 — 0.5 секунды, при значениях 2 и 4 — 3.5 секунды). В тех случаях, когда необходим двойной импульс отпирания (отпирание штатного ЦЗ в две стадии), необходимо установить значение 3 программируемой функции 2—5. При этом длительность импульсов будет 0.5 секунды, независимо от значения функции 2—4.

4. Голубой провод: отрицательный выход (-250мА) «отпирание дверей пассажиров»

Система подаёт отрицательные импульсы на данный выход при отпирании дверей. При значениях 1 и 3 программируемой функции 2—5 импульсы на данный провод поступают одновременно с импульсами на желтом проводе (длительность определяется программируемой функцией 2—4). Если используется алгоритм приоритетного отпирания двери водителя (значение 2 программируемой функции 2—5), при первом нажатии кнопки II брелока сигнал будет подаваться только на желтый провод в разъёме CN4, при повторном — в течение 6 сек. только на данный выход. При использовании приоритетного отпирания длительность импульсов на голубом проводе всегда составляет 0.5 секунды. Возможная схема подключения 19 на.

Не присоединяйте голубой провод, если не требуется реализация приоритетного отпирания двери водителя.

5. Серый провод: отрицательный выход (-250мА) «отпирание замка багажника»

Система подаёт отрицательный импульс на данный выход при нажатии и удержании кнопки III брелка (в любом режиме, кроме режима тревоги). Длительность импульса устанавливается программируемой функцией 2—3 (0.5 секунды при значении 1, 4 секунды при значении 2). Возможные схемы подключения 20, 21.

6. Контакт № 6

Жгут с разъёмом CN4, входящий в комплект поставки не содержит данного провода. При использовании модуля SCHER-KHAN данный контакт разъёма может быть использован для подачи питания +12В на опционный модуль. Допустимый ток нагрузки не более 100мА.

2-КОНТАКТНЫЙ РАЗЪЕМ CN5 (БЕЛЫЙ)

Данный разъём предназначен для подключения светодиода индикации и диагностики (СИД), входящего в комплект поставки.

1. Чёрный/белый провод: выход для подключения положительного контакта светодиода

Специальная линия питания для СИД. Данный выход предназначен только для подключения СИД.

2. Чёрный провод: выход для подключения отрицательного контакта светодиода

Отрицательный выход с установленным значением тока 5 мА. Предназначен только для подключения СИД.

4-КОНТАКТНЫЙ РАЗЪЕМ CN6 (КРАСНЫЙ)

Данный разъём предназначен для подключения двухзонного датчика удара, входящего в комплект поставки. Проложите провода с 4-контактным разъёмом от датчика удара к процессорному блоку системы и подсоедините их к 4-контактному разъёму CN6.

1. Жёлтый провод: вход сигнала зоны предупреждения от датчика удара

Отрицательный импульс на данном проводе система воспринимает как слабое воздействие.

2. Красный провод: (+12В) питание датчика удара

На этом проводе постоянно присутствует напряжение +12В. Этот провод защищён самовосстанавливающимся предохранителем в процессорном блоке. Не подключайте к этому проводу ничего, кроме датчика удара и дополнительного датчика.

3. Белый провод: вход сигнала зоны тревоги от датчика удара

Отрицательный импульс на данном проводе система воспринимает как сильное воздействие.

4. Чёрный провод: МАССА на датчик удара

Сигнал низкого уровня на этом выходе появится при постановке системы в режим охраны. Предназначен только для подключения массы датчика удара и дополнительного датчика.

4-КОНТАКТНЫЙ РАЗЪЕМ CN7 (БЕЛЫЙ)

Данный разъём предназначен для подключения датчика вызова, входящего в комплект поставки. Проложите провода с 4-контактным разъёмом от датчика вызова к процессорному блоку и подсоедините их к 4-контактному разъёму CN7.

1. Жёлтый провод: отрицательный выход на СИД датчика вызова

Предназначен только для подключения светодиода датчика вызова.

2. Красный провод: (+12В) питание датчика вызова

На этом проводе постоянно присутствует напряжение +12В. Этот провод защищён самовосстанавливающимся предохранителем в процессорном блоке. Не подключайте к этому проводу ничего, кроме датчика вызова.

3. Белый провод: вход сигнала от датчика вызова

Не подключайте к этому проводу ничего, кроме датчика вызова.

4. Чёрный провод: МАССА на датчик вызова

На этом проводе постоянно присутствует МАССА. Не подключайте к этому проводу ничего, кроме датчика вызова.

4-КОНТАКТНЫЙ РАЗЪЕМ CN8 (СИНИЙ)

Данный разъём предназначен для подключения антенного блока, входящего в комплект поставки. Проложите провода с 4-контактным разъёмом от антенного блока к процессорному блоку системы и подсоедините их к 4-контактному разъёму CN8.

1. Чёрный провод: МАССА на антенный блок

На этом проводе постоянно присутствует МАССА. Не подключайте к этому проводу ничего, кроме антенного блока.

2. Красный провод: (+12В) питание антенного блока

На этом проводе постоянно присутствует напряжение +12В. Этот провод защищён самовосстанавливающимся предохранителем в процессорном блоке. Не подключайте к этому проводу ничего, кроме антенного блока.

3. Белый провод: цифровой выход линии передачи данных

Не подключайте к этому проводу ничего, кроме антенного блока.

4. Жёлтый провод: цифровой вход линии приема данных

Не подключайте к этому проводу ничего, кроме антенного блока.

РЕГУЛИРОВКА ЧУВСТВИТЕЛЬНОСТИ ДАТЧИКА ВЫЗОВА ВЛАДЕЛЬЦА

Вы можете настроить чувствительность датчика вызова владельца автомобиля в зависимости от Ваших требований. Для настройки чувствительности на датчике предусмотрен ступенчатый регулятор с тремя положениями. Крайнее левое положение регулятора соответствует минимальной чувствительности датчика, крайнее правое  — максимальной.

ПРОГРАММИРОВАНИЕ НОВЫХ БРЕЛОКОВ

МЕТОДИКА ПРОГРАММИРОВАНИЯ НОВЫХ БРЕЛОКОВ

Система может запомнить коды трех брелоков. Для начала программирования система должна быть снята с режима охраны с помощью брелока или аварийно с помощью замка зажигания. Также на записываемом брелоке должна быть выключена функция СВОБОДНЫЕ РУКИ. При програмировании брелоков зажигание должно быть выключено.

Если функция 1—6 установлена в заводское значение (PIN-код не используется), то для программирования новых брелоков необходимо выполнить следующие действия:

  1. В течение 4-х сек.три раза поверните ключ в замке зажигания из положения OFF (Выкл.) в положение ON (Вкл.) и выключите зажигание. Аварийная сигнализация вспыхнет один раз, подтверждая выполнение первого шага
  2. Не позднее, чем через 4 секунды после вспышки аварийной сигнализации нажмите кнопку I брелока, код которого необходимо ввести в память процессорного блока. С промежутком не более 4-х секунд Вы можете нажать кнопки I трёх брелоков, тогда система запомнит их коды. Если необходимо записать код только одного брелока, то коротко нажмите кнопку I этого брелока три раза

Для выхода из режима программирования не предпринимайте никаких действий в течение 4-х секунд после записи кода последнего брелока. Последуют две вспышки аварийной сигнализации, подтверждая выход из режима программирования кодов брелоков.

Если установлено значение 2 или 3 программируемой функции 1—6 (используется PIN-код), для программирования новых брелоков выполните четыре шага:

  1. В течение 4-х сек. три раза поверните ключ в замке зажигания из положения OFF (Выкл.) в положение ON (Вкл.) и выключите зажигание. Аварийная сигнализация вспыхнет один раз, подтверждая выполнение первого шага
  2. Не позднее, чем через 4 секунды после вспышки аварийной сигнализации включите зажигание количество раз, соответствующее первой цифре персонального кода (заводское значение 1). Аварийная сигнализация вспыхнет один раз, подтверждая готовность к вводу второй цифры
  3. Не позднее, чем через 4 секунды после вспышки аварийной сигнализации включите зажигание количество раз, соответствующее второй цифре персонального кода (заводское значение 1). Аварийная сигнализация вспыхнет один раз, подтверждая готовность к вводу кода брелока
  4. Не позднее, чем через 4 секунды после вспышки аварийной сигнализации нажмите кнопку I брелока, код которого необходимо ввести в память процессорного блока. С промежутком не более 4-х секунд Вы можете нажать кнопки I трёх брелоков, тогда система запомнит их коды. Если необходимо записать код только одного брелока, то коротко нажмите кнопку I этого брелока три раза

Для выхода из режима программирования не предпринимайте никаких действий в течение 4-х секунд после записи кода последнего брелока.
Последуют две вспышки аварийной сигнализации, подтверждая выход из режима программирования кодов брелоков.

Примечание: Система имеет три ячейки памяти для хранения кодов брелоков. При попытке записи четвертого брелока код первого записанного брелока будет удален.

ПОДГОТОВКА К РАБОТЕ БРЕЛОКА-КОММУНИКАТОРА

Перед использованием брелока необходимо привести его в рабочее состояние, т.к. при транспортировке и хранении между контактом батареи питания и контактной пластиной брелока устанавливается изоляционная прокладка, исключающая разряд батареи до начала эксплуатации. Перед началом эксплуатации брелока удалите ее. Для этого отведите фиксатор крышки батарейного отсека, нажмите на крышку и выдвиньте ее в сторону, противоположную антенне.

Выньте батарейку. Удалите изоляционную прокладку между батарейкой и токосъёмной пластиной. Установите батарейку обратно, соблюдая полярность, указанную на дне батарейного отсека. Если нет указания на полярность батареи, то она устанавливается отрицательным выводом в сторону антенны. Закройте крышку батарейного отсека. Брелок готов к работе.

ПРОГРАММИРУЕМЫЕ ФУНКЦИИ

ПРОГРАММИРОВАНИЕ ФУНКЦИЙ С ПОМОЩЬЮ БРЕЛОКА

Для начала программирования система должна быть снята с режима охраны, зажигание выключено, а также на брелоке должна быть выключена функция СВОБОДНЫЕ РУКИ.

Программирование функций системы с помощью брелока состоит из четырех шагов:

  1. Вход в режим программирования и выбор меню программирования. Для входа в Меню № 1 нажмите одновременно кнопки (I+IV) на 2 секунды. Для входа в Меню № 2 нажмите одновременно кнопки (II+IV) на 2 секунды. Сирена подаст один короткий сигнал, аварийная сигнализация вспыхнет один раз, подтверждая тем самым успешное выполнение ШАГА 1
  2. Нажмите кнопку IV для выбора функции Меню, которую требуется изменить. Число нажатий должно соответствовать номеру выбранной функции. Например, для выбора функции 1—4 необходимо четыре раза коротко нажать кнопку IV брелока. Каждое нажатие кнопки будет подтверждаться коротким сигналом сирены (если она включена) и вспышкой аварийной сигнализации
  3. Подождите несколько секунд. Система подтвердит номер выбранной для изменения функции короткими сигналами сирены и вспышками аварийной сигнализации. Количество сигналов будет соответствовать номеру выбранной функции

    Примечание: Если при выборе функции Вы ошиблись с количеством нажатий и (или) отсутствуют сигналы сирены или аварийной сигнализации, то необходимо повторить все действия, начиная с ШАГА 1.

  4. Нажмите кнопку I для выбора заводского значения функции. В подтверждение этого сирена подаст один короткий сигнал, аварийная сигнализация вспыхнет один раз. Нажмите кнопку II, III или IV для выбора опционных значений функций. В подтверждение этого сирена подаст два, три или четыре коротких сигнала, аварийная сигнализация вспыхнет два, три или четыре раза. И система выйдет из режима программирования функций

Примечание: Если Вы услышали один продолжительный сигнал сирены, то это означает выход системы из режима программирования функций. Для продолжения программирования необходимо повторить все действия, начиная с ШАГА 1.
Вы можете выйти из режима программирования на любом шаге. Для этого не предпринимайте никаких действий в течение 4-х секунд.

ВНИМАНИЕ! Если необходимо изменить более одной функции из выбранного Вами Меню, то выбор каждой функции для изменения необходимо начинать с ШАГА 1

МЕНЮ ПРОГРАММИРУЕМЫХ ФУНКЦИЙ № 1

(УДЕРЖАНИЕ КНОПОК I+IV В ТЕЧЕНИЕ 2-Х СЕКУНД

п./п.

Функция

Кнопка I (завод. значение)

Кнопка II

Кнопка III

Кнопка IV

1-1

Управление замком багажника в режиме охраны

При дистанционном отпирании замка багажника система снимается с охраны, замки дверей отпираются

При дистанционном отпирании замка багажника система снимается с охраны без отпирания замков

При дистанционном отпирании замка багажника система не снимается с охраны



1-2

Предупреждение об открытой двери

Нет

Активируется не более, чем на 60 сек., если двери открыты и зажигание включено

Активируется без ограничения по времени, если двери открыты и зажигание включено



1-3

Управление центральным замком по включению и выключению зажигания

Нет

Запирание замков через 15 сек. после включения зажигания и отпирание непосредственно после выключения

Запирание замков через 5 сек. после включения зажигания и отпирание непосредственно после выключения

Запирание и отпирание замков непосред-ственно после включения и выключения зажигания

1-4

Назначение комбинации кнопок (I+II) (короткое нажатие)

Комбинация кнопок (I+II) включает или выключает короткие сигналы сирены

Комбинация кнопок (I+II) включает или выключает сирену в режиме тревоги и короткие сигналы сирены

Комбинация кнопок (I+II) включает или выключает сирену в режиме тревоги и короткие сигналы сирены

Комбинация кнопок (I+II) включает или выключает все сигналы сирены и световую сигнализацию

1-5

Автоматическая постановка в режим охраны

Нет

Автоматическая постановка без запирания замков дверей

Автоматическая постановка с запиранием замков дверей

Автоматическая блокировка цепи зажигания через 30 сек. после его выключения

1-6

Использова-ние PIN1

Не используется

Используется четырёхзначный PIN-код (значение по умолчанию 1111)

Используется двухзначный PIN-код (значение по умолчанию 11)



1-7

Включение света в салоне

Включение при снятии с охраны на 60 сек. (прерывается при включении зажигания и при постановке на охрану)

Свет в салоне мигает в режиме тревоги





1-8

Автомат. возврат в режим охраны

Перепостановка на охрану с запиранием замков дверей

Перепостановка в режим охраны без запирания замков дверей

Нет



1-9

Двухшаговое снятие с охраны

Не используется

Используется





1-10

Мигание аварийной сигнализации при сраба-тывании зоны преду-преждения

Включено

Выключено





1-11

Подсветка пространства около автомобиля при помощи аварийной сигнализации

Нет

В течение 15 сек. после постановки в охрану

В течение 15 сек. после снятия с охраны

В течение 15 сек. после постановки и снятия с охраны

1-12

Выбор режима ПАНИКА или режима JackStop™ «защита от ограбления»

ПАНИКА (блокировка стартера)

JackStop™ (блокировка зажигания)





ПОДРОБНОЕ ОПИСАНИЕ ПРОГРАММИРУЕМЫХ ФУНКЦИЙ МЕНЮ № 1:

Программируемая функция 1—1:  «Управление замком багажника в режиме охраны»

Эта функция позволяет пользователю выбрать: снимать систему при отпирании багажника с охраны и отпирать электроприводы замков дверей или нет.

Данная программируемая функция имеет три значения:

  1. Заводское значение. При дистанционном отпирании замка багажника система снимается с охраны и отпирает центральный замок, после активирования замка багажника. После этого возможен автоматический возврат в режим охраны через 30 секунд, в соответствии с режимом, определяемым программируемой функцией 1—8
  2. При дистанционном отпирании замка багажника система снимается с охраны, замки дверей остаются запертыми, активируется только замок багажника. После этого возможен автоматический возврат в режим охраны через 30 секунд, если программируемая функция 1—8 имеет значение 1 или 2
  3. При дистанционном отпирании замка багажника система не снимается с охраны, после активирования замка багажника система отключает датчик удара, дополнительный датчик, датчик багажника на 15 секунд. Если багажник за это время не был открыт, то система по истечении 15 секунд снова включит датчики. Если багажник был открыт, то система снова включит датчики через 15 секунд, после того как багажник будет закрыт

Программируемая функция 1—2:  «Предупреждение об открытой двери»

В системе предусмотрена возможность предупреждения других участников движения об открытой двери при помощи авариной сигнализации. Данное предупреждение возможно в режиме «снято с охраны» при включении зажигания или в случае запуска двигателя.

Программируемая функция 1—2 позволяет пользователю выбрать длительность предупреждения и условия его включения.

Данная программируемая функция имеет три значения:

  1. Заводское значение. Предупреждение об открытой двери отключено
  2. Предупреждение активируется не более, чем на 60 секунд, если двери открыты и зажигание включено
  3. Предупреждение активируется без ограничения по времени, если двери открыты и зажигание включено

Программируемая функция 1—3:  «Управление центральным замком по включению и выключению зажигания»

Эта функция позволяет выбрать необходимый режим автоматического запирания электрозамков при включении зажигания и отпирания при выключении.

Если отпирание и запирание производится по зажиганию, на выходы управления ЦЗ будут подаваться импульсы одинаковой длительности как при отпирании, так и при запирании (0.5 секунды при значениях 1 или 3 функции 2—4, либо 3.5 секунды при значениях 2 или 4 функции 2—4) Данная программируемая функция имеет четыре значения:

  1. Заводское значение. Данная опция отключена
  2. При этом значении электрозамки дверей запрутся спустя 15 секунд после включения зажигания, если закрыты все двери автомобиля. Если двери автомобиля не закрыты, то запирания не произойдёт. Отпирание замков произойдет непосредственно после выключения зажигания
  3. Тот же алгоритм работы, что и при значении 2, однако задержка запирания дверей после включения зажигания будет уменьшена до 5 секунд
  4. Запирание и отпирание замков непосредственно после включения и выключения зажигания

Программируемая функция 1—4: «Назначение комбинации кнопок (I+II)»

Эта функция меняет назначение короткого нажатия кнопок (I+II), что позволяет выбрать различные типы оповещения и тревоги в зависимости от потребностей пользователя. При выключении каких-либо сигналов сирены на дисплее пропадает пиктограмма.

Данная программируемая функция имеет четыре значения:

  1. Заводское значение. Комбинация кнопок (I+II) включает или выключает короткие сигналы сирены. При этом сирена в режиме тревоги работает
  2. Комбинация кнопок (I+II) включает или выключает сирену в режиме тревоги и короткие сигналы
  3. Комбинация кнопок (I+II) отключает или включает сигналы сирены в режиме тревоги. Короткие сигналы не отключаются. Таким образом можно включить режим, когда в режиме тревоги будет мигать аварийная сигнализация, а передатчик блока будет транслировать сигнал тревоги на брелок, но сирена будет молчать. Короткие сигналы сирены останутся
  4. Комбинация кнопок (I+II) отключает или включает все сигналы (сирену в режиме тревоги, короткие сигналы сирены, сигналы аварийной сигнализации в режиме тревоги). При этом на брелок будет передаваться вся информация как обычно. Режим скрытой охраны

Программируемая функция 1—5: «Автоматическая постановка в режим охраны»

Эта функция позволяет включить или выключить один из трех алгоритмов автоматической постановки в режим охраны после выключения зажигания.

Данная программируемая функция имеет четыре значения:

  1. Заводское значение. Автоматическая постановка в охрану отключена
  2. При этом значении система встанет в режим охраны через 30 секунд после того, как была закрыта последняя дверь, капот или багажник Включается обслуживание всех тревожных датчиков, но запирание замков дверей не производится. Для запирания замков необходимо нажать кнопку I брелока
  3. При этом значении система встанет в режим охраны через 30 секунд после того, как была закрыта последняя дверь, капот или багажник. При этом замки дверей будут заперты. Система перейдет в стандартный режим охраны так же, как при нажатии кнопки I брелока. При выполнении алгоритма автоматической постановки в режим охраны (функция 1—5 имеет значение 2 или 3) система два раза (через 10 и 20 секунд) выдает предупредительные сигналы сиреной и миганием аварийной сигнализации, если они не запрещены нажатием комбинации кнопок (I+II) и значением программируемой функции 1—4. Третий сигнал подтверждает завершение алгоритма автоматической постановки в режим охраны
  4. Режим пассивной блокировки зажигания. Если выбрано это значение, то через 30 секунд после выключения зажигания (или, если зажигание не было включено после снятия с охраны), система только включит блокировку цепи зажигания (стартера). Запирание замков и взятие под охрану датчиков при этом не производится, подтверждающие сигналы не выдаются

Для запуска двигателя в этом случае, Вы должны снять систему с режима охраны коротким нажатием кнопки II брелока. В этом случае система не будет срабатывать от открывания дверей, капота (багажника), или от датчиков но, тем не менее, не позволит запустить двигатель.

Установка значений 2 или 3 данной программируемой функции индицируется на дисплее брелока соответствующим символом.

Программируемая функция 1—6: «Использование PIN-кода»

Эта функция управляет режимами, использующими PIN-код, вводимый при помощи замка зажигания или нажатием кнопок брелока при двухшаговом снятии системы с охраны (см. «Руководство по эксплуатации SCHER-KHAN MAGICAR 3»).

Данная программируемая функция имеет три значения:

  1. Заводское значение. PIN-код не используется. Выход из режима тревоги и снятие с охраны произойдёт сразу же после того, как замок зажигания будет три раза переведен из положения OFF (Выкл.) в положение ON (Вкл.) в течение 4-х секунд. Данный режим удобен при установке, однако неприемлем при эксплуатации, так как позволяет злоумышленнику отключить систему за короткое время
  2. Используется четырёхзначный PIN-код. Данный вариант обеспечивает высокую секретность и практически исключает возможность подбора кода, однако ввод кода требует существенного времени. Основной вариант для эксплуатации. Заводское значение кода — «1111»
  3. Используется двухзначный PIN-код. Данный вариант позволяет вводить код быстрее, чем в случае четырёхзначного кода, однако вероятность подбора короткого кода выше. Заводское значение кода — «11»

Значение каждой цифры кода может меняться от 1 до 4. Таким образом, код может иметь значение от «1111» до «4444» или от «11» до «44». Сброс на заводские установки, выключение и включение использования PIN-кода не влияет на значения кода. При переходе от четырехзначного кода к двухзначному, будут использоваться две первые цифры.

Программируемая функция 1—7: «Включение светав салоне»

Эта функция позволяет выбрать режим работы выхода «включение света в салоне» (см. описание подключения фиолетового провода в разъёме CN2).

Данная программируемая функция имеет два значения:

  1. Заводское значение. Свет в салоне включается системой на 60 секунд при снятии с охраны. Если в это время будет включено зажигание или система вновь будет поставлена на охрану, свет в салоне будет выключен немедленно
  2. Свет в салоне мигает в режиме тревоги

Программируемая функция 1—8: «Автоматический возврат в режим охраны»

Эта функция позволяет выбрать режим автоматического возврата в режим охраны, если в течение 30 секунд после снятия с охраны не была открыта дверь или багажник. При выполнении алгоритма автоматического возврата в режим охраны система два раза (через 10 и 20 секунд) выдает предупредительные сигналы сиреной и миганием аварийной сигнализации, если они не запрещены нажатием комбинации кнопок (I+II) и значением программируемой функции 1—4.

Данная программируемая функция имеет три значения:

  1. Заводское значение. Через 30 секунд после снятия с охраны (если не была открыта дверь или багажник) система производит возврат в режим охраны с запиранием дверей так же, как при нажатии кнопки I брелока. Данный режим предназначен для предотвращения снятия с охраны в результате случайного нажатия кнопки II брелока
  2. Через 30 секунд после снятия с охраны (если не были открыты дверь или багажник) система производит возврат в режим охраны, однако замки дверей не запираются. Для запирания замков необходимо нажать кнопку I брелока
  3. Автоматический возврат в режим охраны отключен

Программируемая функция 1—9: «Двухшаговое снятие с охраны»

Эта функция позволяет включить или выключить алгоритм подтверждения снятия с охраны с использованием персонального кода PIN.

Данная программируемая функция имеет два значения:

  1. Заводское значение. Двухшаговое снятие с охраны отключено. Для снятия с охраны достаточно нажать кнопку II брелока
  2. Требуется подтверждение снятия с охраны. Если использование PIN-кода отключено (программируемая функция 1—6 в заводском значении), необходимо повторно нажать кнопку II брелока. Если используется четырех- или двухзначный PIN-код (программируемая функция 1—6 имеет значение 2 или 3), необходимо после нажатия кнопки II брелока последовательно нажать четыре (или две) кнопки брелока с номерами, соответствующими цифрам PIN-кода. Только после правильного выполнения второго шага система будет снята с охраны. Если код не введен за 20 секунд или введен неверный код, система перейдет в состояние тревоги

Программируемая функция 1—10: «Мигание аварийнойсигнализации при срабатывании зоны предупреждениядатчика удара или дополнительного датчика»

Эта функция позволяет включать и выключать сигналы аварийной

сигнализации, сопровождающие срабатывание зоны предупреждения датчика удара.

Данная программируемая функция имеет два значения

  1. Заводское значение. Срабатывание зоны предупреждения датчика удара сопровождается миганием аварийной сигнализации
  2. Мигание аварийной сигнализации при срабатывании зоны предупреждения датчика удара выключено

Данный режим позволяет существенно уменьшить разряд аккумуляторной батареи в случае частых срабатываний датчиков удара по зонам предупреждения. Включение аварийной сигнализации в некоторых моделях автомобилей может выводить из спящего режима штатное электронное оборудование. Если возврат в спящий режим происходит долго, расход энергии может многократно превосходить потребление ламп аварийной сигнализации при мигании.

Программируемая функция 1—11: «Подсветка пространства около автомобиля при помощи аварийной сигнализации»

Эта функция позволяет выбрать необходимый режим управления лампами аварийной сигнализации при постановке и снятии с охраны. Данная опция позволяет сделать более удобной эксплуатацию автомобиля в темное время суток.

Данная программируемая функция имеет четыре значения:

  1. Заводское значение. Опция подсветки отключена
  2. Лампы аварийной сигнализации будут включаться на 15 секунд после постановки на охрану
  3. Лампы аварийной сигнализации будут включаться на 15 секунд после снятия с охраны
  4. Лампы аварийной сигнализации будут включаться на 15 секунд после постановки на охрану и после снятия с охраны

Программируемая функция 1—12: «Выбор режима ПАНИКА или режима JackStop™ «защита от ограбления»

Эта функция определяет алгоритм работы системы, запускаемый при нажатии и удержании в течение 2-х секунд кнопки I брелока. От значения данной программируемой функции зависит режим работы выхода блокировки (синий провод в разъёме CN2), что необходимо учитывать при подключении системы.

Данная программируемая функция имеет два значения:

  1. Заводское значение. Режим ПАНИКА. При нажатии и удержании в течение 2-х секунд кнопки I брелока система включит на 1.5 минуты сирену и мигание аварийной сигнализации (если они не запрещены нажатием комбинации кнопок (I+II) и значением программируемой функции 1—4). Всё это время выход блокировки будет активен. Данный режим предусматривает использование внешнего реле блокировки стартера
  2. Режим JackStop™. При нажатии и удержании в течение 2-х секунд кнопки I брелока система включит на 1.5 минуты сирену и мигание аварийной сигнализации (если они не запрещены нажатием комбинации кнопок (I+II) и значением программируемой функции 1—4). В случае, если в момент включения данного режима зажигание не было включено, активный сигнал на выходе блокировки появится немедленно и будет присутствовать в течение всего времени работы режима JackStop™. Если при активации данного режима зажигание было включено, активный сигнал на выходе блокировки появится с задержкой в 30 секунд (во избежание создания аварийной ситуации в результате того, что двигатель будет заглушен при движении автомобиля.) Данный режим предусматривает использование внешнего реле блокировки зажигания

ВНИМАНИЕ! Установка значения программируемой функции 1—12 должна производиться квалифицированным специалистом при инсталляции системы.

УСТАНОВКА ВСЕХ ПРОГРАММИРУЕМЫХ ФУНКЦИЙ
МЕНЮ № 1 НА ЗАВОДСКИЕ ЗНАЧЕНИЯ

Для установки заводских значений программируемых функций необходимо выполнить два шага.

  1. 1) Вход в режим программирования. Нажмите одновременно кнопки (I+IV) — на 2 секунды. Сирена подаст один короткий сигнал, аварийная сигнализация вспыхнет один раз, подтверждая тем самым успешное выполнение ШАГА 1
  2. 2) Три раза коротко нажмите кнопку III брелока. Каждое нажатие будет подтверждаться коротким сигналом сирены и вспышкой аварийной сигнализации. Через некоторое время после этого прозвучат три сигнала сирены, аварийная сигнализация вспыхнет три раза, подтверждая установку заводских значений всех программируемых функций меню № 1

МЕНЮ ПРОГРАММИРУЕМЫХ ФУНКЦИЙ № 2
(УДЕРЖАНИЕ КНОПОК (II+IV) В ТЕЧЕНИЕ 2-Х СЕКУНД)

п./п.

Функция

Кнопка I (заводское значение)

Кнопка II

Кнопка III

Кнопка IV

2-1

Режим работы выходов управления штатной охранной системой

Выходы состояния: масса на розовом/ чёрном проводе в охране, масса на розовом/ белом проводе на режиме «снято с охраны»

Импульсы в 1 сек. на розовом/ чёрном проводе при постановке и на розовом/ белом проводе при снятии с охраны





2-2

Задержка принятия под охрану датчиков дверей

0.5 сек.

5 сек.

45 сек.

Автоматически, как только погаснет салонный свет

2-3

Длительность импульсов управления замком багажника

0.5 сек.

4 сек.





2-4

Длительность импульсов управления центральным замком (открытие/ закрытие)

0.5 сек./ 0.5 сек.

3.5 сек./ 3.5 сек.

0.5 сек./ 20 сек.

3.5 сек./ 20 сек.

2-5

Импульсы отпирания замков дверей

Выход «отпирание дверей пассажиров» дублирует выход «отпирание ЦЗ»

Режим приори-тетного отпирания двери водителя

Двойной импульс отпирания замков дверей



2-6

Двойной импульс запирания замков дверей

Нет

Есть (только 0.5 сек.)





2-7

Включение салонного света при постановке в режим охраны

Выключено

Импульс 2 сек.





2-8

Тип реле блокировки

НЗ

НР





2-9

Длительность импульса на доп. канале 1

1 сек.

15 сек.

30 сек.

Триггер

2-10

Длительность импульса на доп. канале 2

1 сек.

15 сек.

30 сек.

Триггер

2-11

Модуль расширения каналов

Не используется

Используется





2-12

Событие для включения доп. канала 1

Только нажатие и удержание кнопки IV

Постановка в режим охраны или нажатие и удержание кнопки IV

Снятие с охраны или нажатие и удержание кнопки IV

Режим тревоги или нажатие и удержание кнопки IV

2-13

Событие для включения доп. канала 2

Только нажатие кнопок (II+III)

Постановка в режим охраны или нажатие кнопок (II+III)

Выключение зажигания или нажатие кнопок (II+III)

Включение зажигания или нажатие кнопок (II+III)

2-14

Событие для включения доп. канала 3

Постановка в режим охраны

Включение зажигания

Режим тревоги

Выключение зажигания

2-15

Событие для включения доп. канала 4

Снятие с охраны

Постановка в режим охраны

Режим тревоги

Включение зажигания

2-16

Событие для включения доп. канала 5

Выключение зажигания

Постановка в режим охраны

Режим тревоги

Включение зажигания

2-17

Событие для включения доп. канала 6

Включение зажигания

Постановка в режим охраны

Режим тревоги

Выключение зажигания

2-18

Событие для включения доп. канала 7

Режим тревоги

Постановка в режим охраны

Режим тревоги

Выключение зажигания

ПОДРОБНОЕ ОПИСАНИЕ ПРОГРАММИРУЕМЫХ ФУНКЦИЙ
МЕНЮ № 2:

Программируемая функция 2—1: «Режим работы выходов управления штатной охранной системой»

Эта функция позволяет выбрать режим работы выходов управления штатными системами охраны. Провода розовый/чёрный и розовый/белый в разъёме CN2 (см. описание подключения).

Данная программируемая функция имеет два значения:

  1. Заводское значение. На розовом/чёрном проводе МАССА присутствует при постановке системы в режим охраны. На розовом/ белом проводе МАССА присутствует в режиме «снято с охраны»
  2. При переходе в режим охраны на розовый/чёрный провод подается отрицательный импульс длительностью в 1 секунду. При переходе в режим «снято с охраны» на розовый/белый провод подается отрицательный импульс длительностью в 1 секунду

Программируемая функция 2—2: «Задержка принятия под охрану датчиков дверей»

Эта функция предназначена для настройки системы при необходимости учета задержки выключения света в салоне. Значение выбирается в соответствии со схемой подключения (см. описание подключения входов датчиков дверей, красный и красный/чёрный провода в разъёме CN3).

Данная программируемая функция имеет четыре значения:

  1. Заводское значение. Задержка 0.5 секунды. Рекомендуется использовать в случаях, когда учет задержки выключения света в салоне не нужен (см. схемы 5, 6, 9, 10). Данное значение предпочтительно в случаях, когда сигнал концевых датчиков устанавливается сразу после запирания замков дверей
  2. Задержка 5 секунд. Используется в случаях, когда необходим учет задержки выключения света в салоне (см. схемы 2, 3, 4, 7, 8). Рекомендуется использовать, если при установке значения 4 возникают ложные срабатывания по датчику двери. В тех случаях, когда плавное гашение происходит быстро, данный вариант наиболее предпочтителен
  3. Задержка 45 секунд. Используется в случаях, когда необходим учет задержки выключения света в салоне (см. схемы 2, 3, 4, 7, 8). Рекомендуется использовать, в тех случаях, когда при установке значения 4 возникают ложные срабатывания по датчику двери, и при установке значения 2 задержка оказалась недостаточной для подавления ложных срабатываний
  4. Автоматическое определение завершения плавного гашения света в салоне. Датчик дверей будет взят под охрану, как только погаснет салонный свет. Используется в случаях, когда необходим учет задержки выключения света в салоне (см. схемы 2, 3, 4, 7, 8). В данном случае обеспечивается максимально быстрое взятие под охрану концевых датчиков дверей. Данный вариант обеспечивает работоспособность системы в подавляющем большинстве случаев, однако имеет существенный недостаток: существует возможность поставить систему в режим охраны, не закрыв дверь и не узнав об этом

Программируемая функция 2—3: «Длительность импульсов управления замком багажника»

Эта функция позволяет изменить длительность импульсов управления замком багажника (сигналы на сером проводе разъема CN4). Выбор значения данной функции зависит от конструкции автомобиля, на который устанавливается система. Например, если подключение происходит к кнопке в салоне, которая для устранения ложного срабатывания требует некоторого времени удержания, то требуется выбрать второе значение данной функции.

Данная программируемая функция имеет два значения:

  1. Заводское значение — импульс 0.5 секунды
  2. Импульс 4 секунды

ВНИМАНИЕ! Значения этой функции зависят от конструкции автомобиля. Неправильный выбор значения данной функции может привести к выходу из строя электрозамка багажника, снижению его ресурса или к порче штатного оборудования автомобиля. Если Вы не уверены в выборе значения данной функции, то прежде чем изменить заводскую установку проконсультируйтесь с техническими специалистами дилера этой марки автомобилей в Вашем регионе.

Программируемая функция 2—4: «Длительность импульсов управления центральным замком»

Эта функция позволяет изменить длительность импульсов управления центральным замком. Выбор значения данной функции зависит от конструкции автомобиля, на который устанавливается система. Например, время 3.5 секунды (второе значение функции) требуется для управления компрессором электропневматической системы центрального замка автомобилей VW, MERCEDES, AUDI. Увеличение импульса запирания до 20 сек. (третье значение функции) требуется, если в автомобиле есть режим «Комфорт» — закрытие люка и стёкол при запирании центрального замка.

Для реализации режима «Комфорт» Вы также можете использовать «дополнительный канал 1» (или «дополнительный канал 2») системы с соответствующей установкой значений программируемых функций 2—9 и 2—12 (или 2—10 и 2—13).

Данная программируемая функция имеет четыре значения:

  1. Заводское значение. Импульсы 0.5 секунды при отпирании и запирании
  2. Импульсы 3.5 секунды при отпирании и запирании
  3. Импульс 0.5 секунды при отпирании и импульс 20 секунд при запирании
  4. Импульс 3.5 секунды при отпирании и импульс 20 секунд при запирании

ВНИМАНИЕ! Значения этой функции зависят от конструкции автомобиля. Неправильный выбор значения данной функции может привести к неустойчивой работе центрального замка, к снижению ресурса или выходу из строя электрозамков дверей, либо вызвать отказ штатного оборудования автомобиля. Если Вы не уверены в выборе значения данной функции, то прежде чем изменить заводскую установку проконсультируйтесь с техническими специалистами дилера этой марки автомобилей в Вашем регионе.

Программируемая функция 2—5: «Импульсы отпирания замков дверей»

Эта функция позволяет выбрать режим работы выходов «отпирание ЦЗ» и «отпирание дверей пассажиров» (см. описание подключения голубого и желтого проводов в разъёме CN4). Выбор значения данной функции должен соответствовать реализованной схеме подключения и зависит от конструкции автомобиля, на который устанавливается система.

Данная программируемая функция имеет три значения:

  1. Заводское значение. На оба выхода («отпирание дверей пассажиров» и «отпирание ЦЗ») подаются идентичные импульсы с длительностью, определяемой значениями программируемых функций 2—4 и 2—6 (при значении 2 функции 2—6 длительность импульсов составляет 0.5 секунды — как при запирании, так и при отпирании)
  2. Режим приоритетного отпирания двери водителя. При первом нажатии кнопки II брелока импульс подается только на выход «отпирание ЦЗ», при повторном — только на выход «отпирание дверей пассажиров». Длительность импульса на выходе «отпирание ЦЗ» определяется значениями программируемых функций 2—4 и 2—6 (при значении 2 функции 2—6 длительность импульсов составляет 0.5 секунды — как при запирании, так и при отпирании). Длительность импульса на выходе «отпирание дверей пассажиров» в этом режиме всегда составляет 0.5 секунды
  3. Двойной импульс отпирания замков дверей. Использование данного варианта необходимо в тех автомобилях, в которых отпирание дверей производится в две стадии. Значение программируемой функции 2—4 в этом режиме не влияет на работу выходов отпирания. На выход «отпирание ЦЗ» будут подаваться два импульса длительностью 0.5 сек.

ВНИМАНИЕ! Значения этой функции зависят от конструкции автомобиля. Неправильный выбор значения данной функции может привести к неустойчивой работе центрального замка, снижению его ресурса или к порче штатного оборудования автомобиля. Если Вы не уверены в выборе значения данной функции, то прежде чем изменить заводскую установку проконсультируйтесь с техническими специалистами дилера этой марки автомобилей в Вашем регионе.

Программируемая функция 2—6: «Двойной импульс запирания центрального замка»

Эта функция включает такой режим управления центральным замком, когда на выходе запирания (разъём CN4) каждый раз будет появляться два импульса подряд длительностью в 0.5 секунды. Выбор значения данной функции зависит от конструкции автомобиля, на который устанавливается система.

Данная программируемая функция имеет два значения:

  1. Заводское значение. Выключена
  2. Включена. В этом случае программируемая функция 2—4 не влияет на на работу системы, длительность импульсов на всех выходах управления ЦЗ составляет 0.5 секунды

ВНИМАНИЕ! Значения этой функции зависят от конструкции автомобиля. Неправильный выбор значения данной функции может привести к неустойчивой работе центрального замка, снижению его ресурса или к порче штатного оборудования автомобиля. Если Вы не уверены в выборе значения данной функции, то прежде чем изменить заводскую установку проконсультируйтесь с техническими специалистами дилера этой марки автомобилей в Вашем регионе.

Программируемая функция 2—7: «Включение салонного света при постановке в режим охраны»

Значение этой программируемой функции устанавливается в соответствии с выбранной схемой подключения, установка пользовательского значения может потребоваться для взаимодействия системы со штатной системой охраны автомобиля. Включение света в салоне имитирует состояние открытой двери для штатной системы. При этом необходимо подключить реле включения света в салоне к точке соединения концевых датчиков дверей и лампы освещения салона. В этом режиме система допускает включение активного сигнала на входе концевого датчика дверей при включении системой реле салонного света.

Данная программируемая функция имеет два значения:

  1. Заводское значение отключено. Необходимо использовать схемы подключения, исключающие подачу активного сигнала на входе концевого датчика дверей при включении системой реле салонного света
  2. Включение света в салоне на 2 секунды при переходе в режим охраны

ВНИМАНИЕ! Установка значения программируемой функции 2—7 должна производиться квалифицированным специалистом при инсталляции системы, в соответствии с выбранной схемой подключения.

Программируемая функция 2—8: «Тип реле блокировки»

Значение этой программируемой функции устанавливается в соответствии с выбранной схемой подключения реле блокировки (см. схему 1). Данная функция определяет режим выхода «Блокировка стартера или зажигания» (синий провод в разъёме CN2, см. описание подключения).

Данная программируемая функция имеет два значения:

  1. Заводское значение. Используется нормально замкнутое реле (контакт 87А). На синем проводе в разъёме CN2 МАССА появляется, когда блокировка включена
  2. Используется нормально разомкнутое реле (контакт 87). На синем проводе в разъёме CN2 МАССА появляется, когда блокировка отключена.

При заводском значении функции 1—12 на данном проводе присутствует МАССА в режиме «снято с охраны»

ВНИМАНИЕ! Установка значения программируемой функции 2—8 должна производиться квалифицированным специалистом при инсталляции системы в соответствии с выбранной схемой подключения.

Программируемая функция 2—9: «Длительность импульса на выходе «дополнительный канал 1»

Эта функция позволяет выбрать необходимую длительность импульсов на данном выходе или включить триггерный режим управления.

Выход «дополнительный канал 1» (желтый провод в разъёме CN2) управляется нажатием и удержанием кнопки IV брелока, а также может включаться соответствующим событием, в соответствии со значением программируемой функции 2—12.

Данная программируемая функция имеет четыре значения:

  1. Заводское значение. Импульс длительностью в 1 секунду. Система подтверждает включение данного выхода коротким сигналом сирены и аварийной сигнализации, если они не запрещены нажатием комбинации кнопок (I+II) и значением программируемой функции 1—4
  2. Импульс длительностью в 15 секунд. Система подтверждает включение данного выхода коротким сигналом сирены и аварийной сигнализации, если они не запрещены нажатием комбинации кнопок (I+II) и значением программируемой функции 1—4
  3. Импульс длительностью в 30 секунд. Система подтверждает включение данного выхода коротким сигналом сирены и аварийной сигнализации, если они не запрещены нажатием комбинации кнопок (I+II) и значением программируемой функции 1—4
  4. Триггерный режим. Сигнал на желтом проводе включается при нажатии и удержании кнопки IV брелока, либо при событии, заданном значением программируемой функции 1—12. При этом сигнал на данном выходе фиксируется в активном состоянии и может быть выключен только при следующем нажатии и удержании кнопки IV брелока. Система подтверждает включение и выключение данного выхода короткими сигналами сирены и аварийной сигнализации, если они не запрещены нажатием комбинации кнопок (I+II) и значением программируемой функции 1—4

ВНИМАНИЕ! Установка значения программируемой функции 2—9 должна производиться квалифицированным специалистом при инсталляции системы в соответствии с выбранным предназначением выхода «дополнительный канал 1».

Программируемая функция 2—10: «Длительность импульса на выходе «дополнительный канал 2»

Эта функция позволяет выбрать необходимую длительность импульсов на данном выходе или включить триггерный режим управления.

Выход «дополнительный канал 2» (желтый/белый провод в разъёме CN2, см. описание) управляется коротким одновременным нажатием кнопок брелока (II+III), а также может включаться соответствующим событием, в соответствии со значением программируемой функции 2—13.

Данная программируемая функция имеет четыре значения:

  1. Заводское значение. Импульс длительностью в 1 секунду. Система подтверждает включение данного выхода коротким сигналом сирены и аварийной сигнализации, если они не запрещены нажатием комбинации кнопок (I+II) и значением программируемой функции 1—4
  2. Импульс длительностью в 15 секунд. Система подтверждает включение данного выхода коротким сигналом сирены и аварийной сигнализации, если они не запрещены нажатием комбинации кнопок (I+II) и значением программируемой функции 1—4
  3. Импульс длительностью в 30 секунд. Система подтверждает включение данного выхода коротким сигналом сирены и аварийной сигнализации, если они не запрещены нажатием комбинации кнопок (I+II) и значением программируемой функции 1—4
  4. Триггерный режим. Сигнал на желтом/белом проводе включается при нажатии комбинации кнопок (II+III) или при событии, заданном значением программируемой функции 2—13. При этом сигнал на данном выходе фиксируется в активном состоянии, и может быть выключен только следующим нажатием кнопок брелока (II+III). Система подтверждает включение и выключение данного выхода короткими сигналами сирены и аварийной сигнализации, если они не запрещены нажатием комбинации кнопок (I+II) и значением программируемой функции 1—4

ВНИМАНИЕ! Установка значения программируемой функции 2—10 должна производиться квалифицированным специалистом при инсталляции системы в соответствии с выбранным предназначением выхода «дополнительный канал 2».

Программируемая функция 2—11: «Использование модуля расширения каналов»

Эта функция позволяет включить альтернативную функцию выхода «дополнительный канал 1» для использования этого выхода для передачи данных в модуль расширения каналов.

Данная программируемая функция имеет два значения:

  1. Заводское значение. Желтый провод в разъёме CN2 используется в качестве выхода «дополнительный канал 1»
  2. Желтый провод в разъёме CN2 используется для подключения к модулю расширения каналов (цифровой канал последовательной передачи данных). При этом выход модуля расширения каналов «канал № 1» работает точно так же, как и выход системы «дополнительный канал 1» при заводском значении функции 2—11. Выход системы «дополнительный канал 2» не используется, его функцию выполняет выход модуля расширения каналов «канал № 2»

ВНИМАНИЕ! Установка значения программируемой функции 2—11 должна производиться квалифицированным специалистом при инсталляции системы в соответствии с составом оборудования. Установка модуля расширения каналов должна производиться в соответствии с «Инструкцией по инсталляции» для данного модуля.

Программируемая функция 2—12: «Событие для включения выхода «дополнительный канал 1»

Эта функция позволяет выбрать событие, необходимое для включения данного выхода. В случае если функция 2—9 установлена в значение 4 (режим триггера), выход может быть выключен только нажатием и удержанием кнопки IV брелока.

Данная программируемая функция имеет четыре значения:

  1. Заводское значение. Сигнал на желтом проводе управляется только нажатием и удержанием кнопки IV брелока
  2. Сигнал на желтом проводе управляется нажатием и удержанием кнопки IV брелока так же, как и при заводском значении функции 2—12. При этом сигнал на желтом проводе будет включен при постановке системы в режим охраны
  3. Сигнал на желтом проводе управляется нажатием и удержанием кнопки IV так же, как и при заводском значении функции 2—12. При этом сигнал на желтом проводе будет включен при снятии системы с охраны
  4. Сигнал на желтом проводе управляется нажатием и удержанием кнопки IV брелока так же, как и при заводском значении функции 2—12. При этом сигнал на желтом проводе будет включен в режиме тревоги

ВНИМАНИЕ! Установка значения программируемой функции 2—12 должна производиться квалифицированным специалистом при инсталляции системы в соответствии с выбранным предназначением выхода «дополнительный канал 1».

Программируемая функция 2—13: «Событие для включения выхода «дополнительный канал 2»

Эта функция позволяет выбрать событие, необходимое для включения данного выхода. В случае если функция 2—10 установлена в значение 4 (режим триггера), выход может быть выключен только коротким нажатием кнопок брелока (II+III).

Данная программируемая функция имеет четыре значения:

  1. Заводское значение. Сигнал на желтом проводе управляется только нажатием кнопок (II+III) брелока
  2. Сигнал на желтом проводе управляется нажатием кнопок (II+III) брелока так же, как и при заводском значении функции 2—13. При этом сигнал на желтом/белом проводе будет включен при постановке системы в режим охраны
  3. Сигнал на желтом проводе управляется нажатием кнопок (II+III) брелока так же, как и при заводском значении функции 2—13. При этом сигнал на желтом/белом проводе будет включен при выключении зажигания
  4. Сигнал на желтом проводе управляется нажатием кнопок брелока (II+III) так же, как и при заводском значении функции 2—13. При этом сигнал на желтом/белом проводе будет включен при включении зажигания

ВНИМАНИЕ! Установка значения программируемой функции 2—13 должна производиться квалифицированным специалистом при инсталляции системы в соответствии с выбранным предназначением выхода «дополнительный канал 2».

Программируемая функция 2—14: «Событие для включения выхода «дополнительный канал 3»

Данная программируемая функция используется только при значении 2 функции 2—11 (используется модуль расширения каналов). При выполнении условия, назначенного программируемой функцией 2—14, на выход «дополнительный канал 3» модуля расширения каналов будет выдаваться отрицательный импульс длительностью в 1 секунду*.

Данная программируемая функция имеет четыре значения:

  1. Заводское значение. Постановка в режим охраны
  2. Включение зажигания
  3. Режим тревоги
  4. Выключение зажигания

Программируемая функция 2—15: «Событие для включения выхода «дополнительный канал 4»

Данная программируемая функция используется только при значении 2 функции 2—11 (используется модуль расширения каналов). При выполнении условия, назначенного программируемой функцией 2—15, на выход «дополнительный канал 4» модуля расширения каналов будет выдаваться отрицательный импульс длительностью в 1 секунду.*

  1. Заводское значение. Снятие с охраны
  2. Постановка в режим охраны
  3. Режим тревоги
  4. Включение зажигания

Программируемая функция 2—16: «Событие для включения выхода «дополнительный канал 5»

Данная программируемая функция используется только при значении 2 функции 2—11 (используется модуль расширения каналов). При выполнении условия, назначенного программируемой функцией 2—16, на выход «дополнительный канал 5» модуля расширения каналов будет выдаваться отрицательный импульс длительностью в 1 секунду.*

  1. Заводское значение. Выключение зажигания
  2. Постановка в режим охраны
  3. Режим тревоги
  4. Включение зажигания

Программируемая функция 2—17: «Событие для включения выхода «дополнительный канал 6»

Данная программируемая функция используется только при значении 2 функции 2—11 (используется модуль расширения каналов). При выполнении условия, назначенного программируемой функцией 2—17, на выход «дополнительный канал 6» модуля расширения каналов будет выдаваться отрицательный импульс длительностью в 1 секунду.*

  1. Заводское значение. Включение зажигания
  2. Постановка в режим охраны
  3. Режим тревоги
  4. Выключение зажигания

Программируемая функция 2—18: «Событие для включения выхода «дополнительный канал 7»

Данная программируемая функция используется только при значении 2 функции 2—11 (используется модуль расширения каналов). При выполнении условия, назначенного программируемой функцией 2—18, на выход «дополнительный канал 7» модуля расширения каналов будет выдаваться отрицательный импульс длительностью в 1 секунду.*

  1. Заводское значение. Режим тревоги
  2. Постановка в режим охраны
  3. Режим тревоги
  4. Выключение зажигания

* Длительность импульсов на выходах «дополнительных каналов» с третьего по седьмой может быть изменена при помощи опционного программатора CM—4 (от 1 до 99 секунд, либо режим защёлки).

УСТАНОВКА ВСЕХ ПРОГРАММИРУЕМЫХ ФУНКЦИЙ
МЕНЮ № 2 НА ЗАВОДСКИЕ ЗНАЧЕНИЯ

Для установки заводских значений программируемых функций необходимо выполнить два шага.

  1. Вход в режим программирования. Нажмите одновременно кнопки (II+IV) на 2 сек. Сирена подаст один короткий сигнал, аварийная сигнализация вспыхнет один раз, подтверждая тем самым успешное выполнение ШАГА 1
  2. Три раза коротко нажмите кнопку III брелока. Каждое нажатие будет подтверждаться коротким сигналом сирены и вспышкой аварийной сигнализации. Через некоторое время после этого прозвучат три сигнала сирены, аварийная сигнализация вспыхнет три раза, подтверждая установку заводских значений всех программируемых функций меню № 2

АЛЬБОМ СХЕМ

Общая схема подключения (схема 1)


Схема 1

Схемы подключения датчиков дверей и управления салонным
светом (схемы 2-10)


Схема 2




Схема 3




Схема 4




Схема 5




Схема 6




Схема 7




Схема 8




Схема 9




Схема 10



Схемы подключения датчиков капота и багажника (схемы 11-12)


Схема 11




Схема 12



Схемы подключения центрального замка (схема 13-18)


Схема 13




Схема 14




Схема 15




Схема 16




Схема 17




Схема 18



Схема подключения центрального замка с приоритетным отпиранием двери водителя (схема 19)


Схема 19



Схемы подключения отпирания багажника (схемы 20-21)


Схема 20




Схема 21



Как получить Магикарп? Полное пошаговое руководство

В рамках тура Канто 2021 года, Shiny Magikarp возвращается. Pokemon скоро проведет свое мероприятие Kanto tour на 2021 год, что по сути является шансом для игроков поймать первых 150 покемонов, которые появятся во время тура Kanto. В этом посте мы подробнее рассмотрим, что такое Magikarp, как получить Magikarp в Pokemon Go, эволюцию Magikarp и многое другое.

Также прочтите: AC Valhalla мухоморы: следуйте этому руководству, чтобы найти все локации мухоморов.

Вы должны знать, что вам нужно заплатить 11,99 долларов США, чтобы принять участие в мероприятии. С момента своего дебюта в 2016 году Pokemon продолжает добавлять так много новых типов покемонов каждый год, и это конкретное событие нацелено на новых игроков. Кроме того, это идеальное время, чтобы получить Magikarp и добавить его в свою коллекцию.

20 февраля с 9:00 до 21:00 по местному времени игроки могут принять участие в Kanto Tour. Легендарный покемон вернется в такие рейды, как Артикуно, Запдос, Молтрес и Мьюту.Игрокам также нужно будет выбрать между красной версией или зеленой версией, каждая из которых имеет свой собственный набор эксклюзивных покемонов. Это идеально подходит для тех игроков, которые хотят найти этих покемонов. В следующем разделе мы рассмотрим, как получить Мэджикарп в Pokemon Go.

Также прочтите: AC Valhalla Muninn: Узнайте, как экипировать Ворона Мунина в игре.

Как получить Мэджикарп в Pokemon Go?

Самый простой способ для любого игрока получить Shiny Magikarp на данный момент в игре - это принять участие в событии Kanto tour.Хотя участие в нем стоит 11,99 долларов США, это самый простой способ встретить и получить Shiny Magikarp из региона Канто. Чтобы поймать Magikarp, вам нужно объехать водоемы, такие как реки, пляжи и озера. Поскольку Мэджикарп - покемон водного типа, у него повышенный шанс появления в местах, упомянутых выше. А во время события Канто покемон из региона Канто будет иметь больший приоритет.

Также читайте: Destiny 2 Сезон 13 Расписание Эверверс: полное расписание с 1 по 13 неделю.

Как мы уже упоминали ранее, тур по Канто на 2021 год будет проходить 19 февраля с 9:00 до 21:00 по вашему местному времени. Зимой будет намного сложнее приближаться к водоемам, но это то, что отличает мастеров Pokemon Go от остальных игроков. В более раннем событии в регионе Канто в 2020 году Мэджикарп был главным покемоном. Если вы упустили возможность поймать этого покемона водного типа, это прекрасный шанс на искупление.

Также прочтите: Genshin Impact Возраст персонажа: проверьте все игровые возрасты персонажей в игре.

Мэджикарп эволюция

День сообщества Pokémon Go Magikarp: лучшие наборы движений и время начала

Magikarp будет в изобилии появляться в Pokémon Go в рамках своего собственного Дня сообщества.

Мероприятие состоится 8 августа с 11:00 до 17:00. по вашему местному времени. Используйте эту возможность, чтобы загребать леденец Magikarp и найти золотой Shiny Magikarp.

Как получить Shiny Magikarp?

Поскольку Magikarp будет появляться повсюду, просто нажимайте на каждый Magikarp, который вы видите, пока не получите Shiny.Рано или поздно вы ее найдете, так как показатель Shiny в дни сообщества повышается примерно до одного из 24.

Графика: Джулия Ли / Многоугольник | Источники изображения: Niantic / The Pokémon Company

Какому ходу учится Гьярадос?

Если вы превратите свой Magikarp в Gyarados 8 августа с 11:00 до 19:00. по вашему местному времени он выучит ход Aqua Tail. Это полезный ход в PvP, поэтому не забудьте развить один из своих Magikarps во время события, если вы играете в PvP.

Как мне максимально использовать этот День сообщества?

Любые благовония, использованные во время события, прослужат три часа, поэтому обязательно используйте один, если он у вас есть. Звездная пыль, полученная при поимке покемонов, также будет утроена, поэтому, если вы собираетесь ловить тонну Магикарпа, вам также следует подумать об использовании Звездной Части.

Если вам нужен Гьярадо для рейдов и занятий в спортзалах, лучшим набором приемов для него является Водопад и Гидро-насос, а это значит, что вам не нужно развивать его в период проведения Дня сообщества.Если вам нравится PvP, используйте Dragon Breath в качестве быстрого движения и Aqua Tail и Crunch в качестве атаки.

Имейте в виду, что Magikarp также нуждается в колоссальных 400 конфетах, чтобы превратиться в Gyarados, поэтому мы рекомендуем использовать Pinap Berries, чтобы помочь вам собрать как можно больше Magikarp Candies.

Если вы решаете, какой Shiny Magikarp развивать в конце дня, попробуйте использовать одну из новых строк поиска. Отсортируйте своих «монстров» по ​​«недавним», используя нижний правый значок, затем введите «4 *» в поле поиска вверху.Это даст вам знать, есть ли у вас 100% IV Magikarp. Большинству людей не повезет, поэтому в следующий раз вам нужно будет ввести «3 *» в поле поиска, которое покажет вам все недавние «монстры» с показателем 80% или выше. Оцените их, чтобы выбрать лучший, а затем развивайте своего нового приятеля!

советов, уловок, читов - Quartz

Покемоны захватывают мир.

Несмотря на серьезные проблемы с сервером и ужасные открытия, Pokémon Go взлетела на вершину рейтингов приложений, увеличила рыночную стоимость Nintendo на миллиарды и продала покеболлы и другие виртуальные товары на миллионы долларов, поскольку люди испытывают ностальгию по оригинальные игры про покемонов и откройте для себя радость публичных игр.

Игра обманчиво сложна. Сначала кажется, что все, что вы делаете, это бродите вокруг, ловя случайных фальшивых животных. Но в отличие от многих мобильных игр, Pokémon Go оставляет большую часть своей сложности необъяснимой. Как и в самой жизни, вы попадаете в мир, которым вы должны овладеть, в то же время, когда вы понимаете, как он работает.

Что ж, может и не быть руководства по реальной жизни, но вот руководство по Pokémon Go. Это поможет вам пройти путь от новичка до продвинутого тренера покемонов, повысить уровень и поймать их всех.

Таблица содержимого поке

Игрок

Pokémon Go немного отличается от предыдущих игр серии, потому что тренер покемонов - маленький персонаж, которого вы создаете в начале игры, - получает очки опыта для повышения своего уровня. . В оригинальных играх у каждого покемона есть свои очки опыта и уровень, но не в го.

Есть две основные причины, по которым вы хотите перейти на более высокий уровень:

  • По мере повышения вашего уровня вы встретите и сможете поймать еще и более сильных покемонов .
  • Handy предметов разблокируются на определенных уровнях. Например, Razz Berry, который упрощает ловлю покемонов, открывается на уровне 8.

Вот все способы, которыми вы можете получить очки опыта (мы объясним, как это сделать):

9010
Задача Очки опыта (XP)
Захватить покемона 100
«Хороший» захват 10
«Отличный» захват 50
«Отличный захват» 100
Curveball capture 10
2-километровый яичный люк 200
5-километровый яичный люк 500
10-километровый яичный люк 500
Откройте для себя нового Покемона 500
Посетите Pokéspot 50 или 100
Поезд в спортзале Зависит от того, как вы справляетесь
Битва в спортзале Зависит от того, как вы справляетесь

Счастливые яйца

Удачное яйцо является очень полезным предметом для повышения уровня.Использование яйца запускает 30-минутный таймер, в течение которого вы получаете двойные очки опыта. Обязательно используйте это с умом, сверившись с таблицей выше, чтобы узнать, какие задачи с высоким уровнем опыта вы можете выполнить за это 30-минутное окно. Вы можете рассчитать счастливое яйцо с несколькими эволюциями покемонов или с приманкой, которая посылает к вам множество покемонов, чтобы получить максимальную отдачу от затраченных средств.

Одно счастливое яйцо присуждается на уровне 9, а другие - на последующих уровнях. Lucky Eggs также можно приобрести в магазине за PokéCoins.

Ловля покемонов

В основе игры, конечно же, лежит ловля покемонов. Вот все, что вам нужно знать, чтобы всех их поймать.

Поймай Пикачу : Как и в оригинальных играх, когда вы начинаете играть в Pokémon Go, вы можете выбрать одного из трех покемонов в качестве своего первого компаньона: Бульбазавра, Чармандера или Сквиртла. Но есть и скрытый четвертый вариант: Пикачу. Чтобы получить Пикачу, нужно просто немного терпения. Вы должны игнорировать первых трех покемонов, представленных вам профессором Уиллоу, и просто уйти.Три покемона будут следовать за вами некоторое время, а затем исчезнут, прежде чем появиться снова. Сделайте это четыре раза, и в конце концов появится Пикачу. Затем вы его фиксируете. Похоже, что поимка Пикачу не имеет стратегического преимущества, так как позже вы, вероятно, столкнетесь с более сильными, но зачем упускать возможность потусоваться с самого начала?

Найдите ближайших покемонов : чтобы увидеть, какие покемоны прячутся поблизости, посмотрите в нижний правый угол экрана. При нажатии на это меню отображаются очертания до девяти ближайших покемонов, а также от одного до трех следов под каждым из них.Чем меньше следов, тем ближе покемон. Покемоны в этом меню также отсортированы по расстоянию. Тот, что вверху слева, ближе всего к вам, а тот, что внизу справа, самый дальний.

Ближайшие покемоны

Как бросить покебол : В отличие от оригинальных игр, вы не сражаетесь с дикими покемонами в го. Вместо этого вы сразу же переходите к их захвату, что на самом деле означает просто щелкнуть покеболом на экране телефона по покемону. Бросьте его слишком близко или слишком далеко, и покебол ничего не сделает.Вы должны сделать это правильно, ударив покемона. Когда вы нажимаете на покебол, вокруг покемона появляется кольцо. Зеленое кольцо означает, что покемона легко поймать, а красное кольцо означает, что его сложнее поймать. Кольца также меняют размер, когда вы держите покебол в руке. Ваши шансы увеличиваются, особенно для тех покемонов, которых труднее поймать, если кольцо меньше, когда вы отпускаете Pokéball.

Поймать Джигглипаффа

Бросить изогнутый мяч : Изогнутые мячи - это не только стильно, они также увеличивают очки опыта игрока, если их техника приводит к захвату.Чтобы запустить изогнутый мяч, перемещайте палец по экрану небольшими кругами, касаясь мяча, а затем подбрасывайте его. До сих пор неясно, действительно ли шаровары увеличивают шансы поимки покемона, хотя они определенно дают вам бонус к опыту. Некоторые игроки говорят, что это так, другие говорят, что это сложнее.

Покеболы с наддувом : Как только игроки достигнут уровня 11, они начнут собирать отличные шары и ультраболы на покестопах, которые более эффективны при захвате диких покемонов, особенно более редких.

Отключить AR : Отключение камеры (слоя дополненной реальности) помогло некоторым игрокам более успешно снимать покемонов. Когда дополненная реальность выключена, покемоны отображаются в центре экрана, что делает их более легкими целями. Но это не так весело.

Выманите покемонов : предметы, благовония и модуль приманки, вытаскивают покемонов из укрытия. Модуль приманки более мощный и может быть прикреплен к определенному месту на определенный период времени. Покестоп с прикрепленным модулем приманки отмечен развевающимися розовыми лепестками.Модули приманки делают PokéStops отличным местом для поиска и ловли покемонов. Когда вы будете блуждать, вы увидите модули приманки, установленные другими игроками, и, вероятно, увидите, как много других людей слоняется вокруг них.

Модуль приманки в действии

Поймай их всех : В Pokémon Go ключевым моментом является количество. Возможно, вам не нужна целая стая зубатов, но сила есть в количестве, а точнее - в Stardust и Candy. Когда вы захватываете покемона, вы получаете оба предмета, которые используются, соответственно, для усиления и развития покемонов.Звездную пыль можно использовать на любом из ваших покемонов, но тип конфет, которые вы получаете, зависит от вида (например, вы получаете леденцы Зубат, когда захватываете Зубата). Обычно вы получаете от 5 до 10 кусочков конфет, когда ловите первый вид, а затем от 3 до 5 для последующих уловов. Вы также получаете кусок конфеты, когда передаете покемона профессору Уиллоу.

Pokédex : Pokédex, доступ к которому вы можете получить, нажав на Pokéball на главном экране, отслеживает ваших покемонов и показывает, сколько видов вам еще предстоит встретиться.Для видов покемонов, которых вы видели и поймали, Pokédex будет отображать подробную информацию, включая его вес, рост, тип и эволюционную цепочку (например, Чармандер превращается в Чармелеона, который эволюционирует в Чаризарда).

Дрессировка покемонов

Как только вы поймаете покемона, ваша работа тренера - ну, дрессировать его. Тренируясь в го, нужно помнить о трех аспектах покемона:

  • Ходы . В го у каждого покемона есть два хода: стандартный и специальный.У каждого хода тоже есть тип.

Улучшение характеристик покемона

У покемонов в го нет уровней и очков опыта, как в других играх про покемонов, но их все равно можно сделать сильнее с вашей помощью. Есть два способа улучшить характеристики вашего покемона: дать ему усиление или, если возможно, превратить его в лучшую версию самого себя.

Усиления: Усиление улучшает CP и HP Покемона. Чтобы выполнить Power Up, вам понадобится одна вещь, которая довольно проста, а другая - немного более сложная.Простая вещь - это Stardust, которую вы автоматически собираете каждый раз, когда ловите покемона, и вам потребуется определенное количество для каждого Power Up. Более сложная вещь - это Candy, которая существует в разной форме для каждой эволюционной линии покемонов. Что мы подразумеваем под «каждой эволюционной линией покемонов»? Например, несмотря на то, что Пиджи эволюционирует в Пиджотто, обоим просто требуется Pidgey Candy для бонусов.

Эволюция: Чтобы привести покемона к следующему этапу эволюции, нужны только конфеты, но не звездная пыль.Но, возможно, вам понадобится собрать его довольно большое количество. Например, чтобы превратить Магикарп - бесполезную рыбу - в ее крутого преемника-дракона Гьярадоса, вам понадобится колоссальные 400 конфет Magikarp.

Evolving дает покемонам большой прирост CP и дает вашему игроку много опыта. При развитии нужно остерегаться одного: движения ваших покемонов впоследствии изменятся. Так что, если у вас есть очень редкий покемон с вашим предпочтительным ходом, возможно, стоит оставить его как есть, пока вы не поймаете другого.

Небольшая заметка о CP: Не все Покемоны были созданы равными, и просто невозможно создать элитный отряд, просто усилив и развивая обычных грызунов, таких как Зубаты и Раттаты. Фактически, у каждого покемона есть ограничение CP, которое вы можете увидеть, если зайдете на его страницу с подробными сведениями.

Текущий уровень CP Покемона показан по дуге, и CP не может превышать его конец. У этого Beedrill скромные 130 CP. Это число будет увеличиваться по мере повышения уровня вашего игрока, но некоторые покемоны просто слабее и будут иметь низкие максимумы.

По мере того, как вы переходите на более высокий уровень, вы сможете найти покемонов с более высокими максимумами CP, а у более редких покемонов, как правило, будет более высокий верхний предел. Так что убедитесь, что вы инвестируете в покемона, который принесет долгосрочную выгоду.

Типы

Типы - важное понятие во всех играх про покемонов, и го не исключение. У каждого покемона и каждого хода есть тип. Го, похоже, использует систему типов покемонов шестого поколения, которая включает 18 типов, таких как очевидные вещи, такие как «Вода», «Огонь» и «Молния», а также странные вещи, такие как «Тьма» и «Фея».«Каждый тип эффективен против одних типов и устойчив против других. Например, вода чрезвычайно эффективна против огня, но трава устойчива к воде, а трава уязвима к огню и так далее. Перестановки могут быть немного странными - например, «Жук» очень эффективен против «Экстрасенсов», а «Дракон» вообще не влияет на «Фею».

Эта таблица системы типов должна немного прояснить ситуацию:

PokemonDB

Тип движения не всегда соответствует типу его покемона.Например, тёмный покемон может выполнять движения психического типа. Дракон может совершать движения Огня и Полёта. И так далее. Создавая свою команду, сверьтесь со списком типов покемонов (например, этот) и убедитесь, что вы не сильно уязвимы для какого-либо одного типа и у вас есть благоприятный бой против любого возможного типа. (Есть также другие стратегии, такие как использование только покемонов нормального типа, у которых есть только одна уязвимость, но мы пока оставим это в стороне.)

ходов

В го у покемонов всего два хода, стандартный ход и специальный ход.Во время сражения большую часть времени будет использоваться стандартный прием, в то время как специальный прием нужно заряжать со временем. В отличие от других игр серии, движения покемонов нельзя изменить, и они назначаются случайным образом. Ходы также будут снова случайным образом меняться в процессе эволюции.

Обратите внимание на ход:

Урон - это просто число, которое говорит вам, какой урон он наносит вашим оппонентам. Более высокие требования к энергии означают, что подготовка специального приема займет больше времени.Тип - это то место, где задействовано больше стратегии, поскольку некоторые покемоны могут уравновешивать слабости своего типа с преимуществами в своих действиях.

Решая, какой покемон стоит потратить время и усилия на обучение, сначала убедитесь, что у него есть нужные вам движения. Вы можете просмотреть полный список приемов (например, этот), чтобы узнать, какие приемы способен освоить каждый покемон, чтобы вы могли определить, какой из них лучше всего подходит для вашего отряда. Также имейте в виду, что вам понадобится основная боевая команда из шести покемонов - максимум, который вы можете отправить против врагов.

Сбор предметов на PokéStops

Pokémon Go основан на другой популярной игре Niantic под названием Ingress. Обе игры побуждают игроков исследовать мир вокруг них, награждая их виртуальными предметами, когда они достигают реальных ориентиров, отмеченных приложением. В Ingress эти точки интересов называются порталами; в Pokémon Go они называются Pokéstops. Niantic использовала небольшую часть данных о местоположении из Ingress в качестве основы для Pokéstops в Pokémon Go.

Покестопы отмечены на карте игры парящим синим кубом.Нажатие на них покажет более подробную информацию об ориентире, включая фотографию. Игроки могут собирать предметы, только если они находятся достаточно близко к PokéStop (иногда это означает, что вы можете быть через дорогу от него, иногда это означает, что вам нужно подойти прямо к нему). Если приложение считает, что вы достаточно близко, проведите по изображению ориентира, чтобы повернуть его, и он выплюнет три или более элемента. Когда вы забираете предметы из PokéStop, значок меняет цвет с синего на фиолетовый, но PokéStop обновляется примерно каждые пять минут, поэтому вы можете вернуться, чтобы собрать больше предметов.

Pokéstop

Для игроков, которые только начинают играть, большинство предметов, доступных в PokéStops, - это покеболы и случайные яйца. Яйца, помещенные в инкубатор для яиц, вылупляются в покемонов после того, как игроки пройдут определенное расстояние. Все игроки начинают с одним инкубатором для яиц, а дополнительный можно приобрести за PokéCoins.

Когда игроки начинают повышать свой уровень, предметы, доступные им в Pokéstops, становятся более особенными:

  • На 20 уровне они начинают получать еще более эффективные Ultra Balls .

Тренажерные залы

На карте Pokémon Go вы увидите, в дополнение к маленьким покестопам, и большие сооружения. Это спортивные залы, и вы сможете получить к ним доступ, когда достигнете пятого уровня.

Спортзал на расстоянии.

Когда вы впервые входите в спортзал, вас попросят присягнуть команде, каждая из которых представлена ​​цветом и характеристикой: желтый (инстинкт), синий (мистик) и красный (доблесть). Выбор конкретной команды не имеет никакого значения для вашего персонажа, но это может измениться в будущих версиях игры.

Каждый спортзал контролируется одной из этих трех команд. Поскольку Pokémon Go все еще находится на ранней стадии, в тренажерном зале наблюдается большая текучесть кадров, особенно в густонаселенных районах, поэтому не беспокойтесь о выборе «лучшей» команды в вашем районе. Однако, если руководствоваться другими массовыми онлайн-играми, в конечном итоге появятся доминирующие политические силы.

Есть три способа взаимодействия со спортивными залами:

  1. Атака и попытка захватить спортивные залы, контролируемые противоборствующими командами.

Тренажерный зал Prestige

Тренажерный зал во вселенной покемонов частично связан с тренировками, но в основном с доверием. Цель состоит в том, чтобы заявить права на свою команду и создать спортзал, который сложно защитить. Решающее значение для этого в Pokémon Go имеет концепция престижа тренажерного зала, и все три перечисленные выше вещи связаны с ней.

У каждого спортзала есть уровень, соответствующий количеству покемонов, которых можно использовать для его защиты. Таким образом, в спортзале 5 уровня может быть пять разных покемонов-защитников.

Если ваша цель - атаковать и захватить спортзал, вам нужно будет снизить его престиж до нуля. Сначала вам нужно будет уничтожить всех покемонов, защищающих спортзал. Но это только начало, так как это не обязательно уступает вам спортзал; это только снижает уровень его престижа. Вам придется побеждать весь тренажерный зал до тех пор, пока его престиж не упадет до нуля, после чего тренажерный зал станет серым, и вы сможете переехать в него.

Вы также можете помочь укрепить тренажерные залы, принадлежащие вам. команда тренирует и тестирует ваших покемонов.Спортзал получает престиж за каждую выигранную битву, даже если он ведется против игрока его собственной команды. Таким образом, вы можете неоднократно сражаться с дружелюбными покемонами, пока ваш тренажерный зал не достигнет следующего уровня, который затем откроет еще одну точку защиты и позволит вам внести одного из своих покемонов в укрепление тренажерного зала. Имейте в виду, что покемон, которого вы оставите, не будет доступен ни для чего другого, если его не выгнала из зала вражеская команда.

Преимущества тренажерных залов

Система тренажерного зала немного сложна, и вам может быть интересно, зачем вам вообще возиться с ней.Есть два основных преимущества взаимодействия с тренажерными залами: опыт и бонусные предметы.

Каждая выигранная вами битва в спортзале дает вам опыт, которого становится все меньше, когда вы ловите всех самых распространенных покемонов. Кроме того, за каждого покемона, хранящегося в тренажерном зале, вы будете получать 500 звездной пыли и 10 поке-монет каждые 24 часа. Помимо использования реальных денег, это, по-видимому, единственный в игре способ заработать PokéCoins.

Битвы

В Pokémon Go сражения происходят только в спортзалах.Если вы тренируетесь со своим покемоном в дружелюбном тренажерном зале, вы можете выбрать одного покемона, чтобы отправить его против своего товарища по команде. Если вы бросаете вызов вражескому тренажерному залу, вы можете выбрать отряд из шести покемонов, которые будут отправлены по очереди.

В битвах один из ваших покемонов сталкивается с одним из ваших противников. Если покемон теряет все свои HP и теряет сознание, его вызывают обратно. Если они еще остались, производится замена. В бою вы можете сделать одно из четырех:

  • Поменять местами покемонов: Нажмите кнопку со стрелкой вверх-вниз в правом нижнем углу экрана, чтобы переключить текущего покемона на другого

Важные боевые советы

Специальные приемы не всегда хороши: Заманчиво использовать специальный прием, как только он заряжен, но если он большой, лучше подождать, пока его можно будет использовать в качестве завершающего удара.Поскольку специальный прием оставит вас неподвижным и неспособным уклониться, и может потребоваться время для восстановления, выстрел из него откроет вам безумие атак. Также обязательно воспользуйтесь преимуществом, беспощадно атакуя своих врагов, когда они заряжают особый предмет.

Практика уклонения: В ваших первых битвах вы, вероятно, будете просто яростно нажимать на кнопки атаки, и это, вероятно, неплохая стратегия, если у вашего покемона CP намного выше, чем у его противника. Но для того, чтобы побеждать в ближних боях или битвах, где вы проигрываете, вам нужно научиться уклоняться, особенно уклоняться от больших специальных атак.

Знай своего врага : Как мы объясняли в разделе «Типы», важной концепцией Покемонов является знание сильных и слабых сторон своего противника. Перед тем, как вступить в бой, обязательно проверьте тип своего врага и используйте или тренируйте покемонов, которые имеют преимущество по типу над командой противника.

Обмен на типы : Замена покемона делает его уязвимым для атаки на несколько секунд, поэтому вы можете не решиться это сделать. Но если вы можете поменять местами несоответствие типов, например, вывести водяного покемона против огненного врага, это того стоит, если их CP близки.

Вам не нужно идти в одиночку: Вы можете присоединиться к другим членам своей команды, сражаясь за вражеские спортивные залы. Ваш товарищ по команде может атаковать того же вражеского покемона, что и вы, и вы можете вместе пробираться через вражеский спортзал.

Не позволяйте покемону, которого вы хотите оставить в тренажерном зале, упасть в обморок: Если вы успешно посещаете тренажерный зал, вы не сможете оставить потерявшего сознание покемона, чтобы защитить его. Так что убедитесь, что ваш предпочтительный выбор выжил в битве.

Исцеление вашего покемона в боевой готовности

У Pokémon Go довольно утомительно нет прекрасных центров покемонов, как в других играх серии, где все ваши покемоны мгновенно исцеляются.Вам нужно будет использовать два типа предметов, чтобы исцелить вашего покемона после битвы:

  • Revive : разбудите покемона, который потерял сознание.
  • Зелья: Восстановите определенное количество HP покемона:
    • Зелье: 20 HP
    • Супер зелье: 50 HP
    • Hyper Potion: 200 HP

Эти предметы можно подобрать на Покестопах, в то время как более сильные зелья доступны только игрокам на более высоких уровнях.

Конец, а пока

Мы все еще находимся на ранних этапах освоения Pokémon Go.Есть много вопросов, на которые нет ответа, например: «Повышает ли подбрасывание вращающегося покебола шансы на успешный захват?» Но этого руководства будет достаточно, чтобы дать вам преимущество перед друзьями и соседями.

Руководство по шаблонам прыжков Magikarp: как получить каждый шаблон

В Magikarp Jump вы можете получить множество шаблонов для своего партнера, но не все из них доступны в начале игры. Если вы хотите ловить узоры более высокого уровня, вам понадобятся новые удочки, чтобы их получить.Вы будете собирать эти стержни по мере прохождения игры.

В этом руководстве я собираюсь рассмотреть всю необходимую информацию о различных шаблонах в игре и о том, как их разблокировать.

Как получить все шаблоны прыжков Magikarp

В этой игре можно получить всего 7 цветов узоров, но вы не можете получить доступ ко всем в начале. Когда вы начинаете, у вас есть только старая удочка и доступ к трем выкройкам.

Паттерны более высокого уровня встречаются реже, поэтому у вас меньше шансов их получить. Чем реже паттерн, тем больше шансов получить хороший бонус и стать сильнее . Вы также можете получить достижения за получение новых узоров, что равняется большему количеству бриллиантов.

Стержни более высокого уровня разблокируются за прохождение определенных лиг. Я собираюсь перечислить каждый цвет узора ниже, а также то, что вам нужно, чтобы уловить их.

Стандартный

  • Требуемый стержень: Старый
  • В наличии: В начале
  • 2 разные версии этого паттерна

Calico

  • Требуемый стержень: Старый
  • В наличии: В начале.
  • 4 разных версии этого паттерна

Оранжевый

  • Требуемый стержень: So-So
  • Доступно: После победы в Quick League
  • 3 разных версии этого паттерна

Розовый

  • Требуемый стержень: Хорошее
  • В наличии: После победы над Великой лигой
  • 3 разных версии этого паттерна

Серый

  • Требуемый стержень: Большой
  • В наличии: После победы над Luxury League
  • 3 разных версии этого паттерна

Фиолетовый

  • Требуется стержень: Отличный
  • В наличии: После победы в Luxury League
  • 3 разных версии этого паттерна

Золото

  • Требуется стержень: Старый
  • В наличии: В начале
  • 1 версия этого паттерна

---

Это все, что нужно для моего руководства по различным паттернам в Magikarp Jump .Дайте знать, если у вас появятся вопросы! И если вам нужна дополнительная помощь в игре, обязательно ознакомьтесь с другими нашими руководствами по Magikarp Jump :

Эта карта может показать точное местоположение каждого покемона вокруг вас

Половина удовольствия Pokémon Go - это выслеживание новых существ. Но за последние несколько дней из-за ошибки это стало действительно трудным: функция «Рядом» в игре, казалось, перестала работать. К счастью, кто-то придумал решение, которое некоторые могут назвать обманом, но оно также делает поиск покемонов безумно простым: это карта Google, которая отображает местоположение каждого покемона вокруг вас.


«С тех пор, как я сделал это, мне стало намного веселее».

Проект возник из сабреддита, посвященного разработчикам, играющим с Pokémon Go . Там кто-то придумал, как извлечь необработанные данные из игры, включая расположение спортзалов, предметы на отдельных покестопах и места появления покемонов.

Разработчик

Ахмед Альмутава начал играть с этим доступом в субботу и в течение нескольких часов нанес данные на карту.Он разместил проект на GitHub и Reddit, затем лег спать. Когда он проснулся, к нему уже начали роиться люди. «Было около 46 участников, и это всего за два дня», - говорит Альмутава The Verge .

Прямо сейчас карта не для всех. Он не размещен на общедоступном веб-сайте и не является приложением, которое можно легко установить. Если вы хотите его использовать, есть пошаговые инструкции, но имейте в виду, что вам придется открыть командную строку. Если вы не знаете, что такое командная строка, возможно, пока подождите.

Если вы пройдете через этот процесс, то вы найдете карту Google, которая в основном предлагает вид с высоты птичьего полета на всех ближайших покемонов, покестопов и тренажерных залов. С помощью небольшого кода вы можете указать карте фильтровать по определенным покемонам или покестопам, которые включают нужный вам элемент. Мы смогли подтвердить, что инструмент точно отображает местоположения - Ади Робертсон из Verge смог поймать Мяута и Коффинга, дойдя до точек на карте.

«Первый раз [карта] работала правильно, это было где-то в 10 вечера», - говорит Альмутава.«Я открыл карту и увидел Дратини, который был в трех кварталах от дороги. Я подумал:« Нет, отсюда нет пути вниз по дороге ». Но я выхожу, иду туда, и здесь есть Дратини. Я поймал Дратини с первой попытки, поэтому я очень гордился собой за это ».

Альмутава говорит, что он и другие разработчики теперь делают карту более удобной для пользователя, создавая интерфейс для установки и использования инструмента, чтобы людям не приходилось возиться с командной строкой. Он хотел бы, чтобы его открыли для большего числа людей, чтобы у программистов не было несправедливого преимущества.«Я чувствую, что все должны лететь в одном самолете», - говорит Альмутава.

Можно привести аргумент, что точное знание того, где находятся покемоны, уводит от игры (мой друг, который написал о проекте в Facebook, написал: «Это как бы убивает меня в игре ... я Я член Team Rocket? »). Но Альмутава считает, что карта хороша для «увеличения» опыта. «С тех пор, как я сделал это, мне стало намного веселее, - говорит Альмутава, - в основном потому, что я мог видеть, где находятся все приманки, и идти туда, где тусовались все люди.«

Niantic может остановить разработку в любой момент

Также существует вполне реальная вероятность того, что Niantic заблокирует доступ к этой информации в будущем обновлении, что предотвратит работу карты. Даже если Niantic не возражает против карты, он может захотеть остановить другие проекты, разрабатываемые на субреддите pokemongodev, где люди обсуждают хаки, которые могут изменить ваше местоположение в игре или даже автоматически выйти и поймать покемонов для вас.

«Это игра Niantic, и они могут делать с ней все, что они делают», - говорит Альмутава.«Я действительно надеюсь, что они в порядке с самой картой [и] она не вызывает у них никаких проблем».

На данный момент Альмутава будет продолжать работать с другими разработчиками, чтобы улучшить карту и сделать ее доступной большему количеству людей. Я подозреваю, что это то, на что будет интересно взглянуть многим игрокам, даже если просто проверить, какие типы покемонов появляются вокруг них. Обнаружение редких тоже было бы неплохим преимуществом.

«Самое смешное, что я начал разрабатывать это приложение, чтобы иметь возможность находить более редких покемонов, но с тех пор, как я начал его разрабатывать, я просто тратил большую часть своего времени на его разработку, а не на ловлю покемонов», - говорит Альмутава.«Другие люди поймали классные вещи. Не я».

КАК ПОЛУЧИТЬ ПИКАЧУ В КАЧЕСТВЕ ЗАПУСКА В POKÉMON GO

Обновление 19 июля, 18:05 по восточному времени: добавлено слово, поясняющее цитату.

Наклейки, эмблемы и рамки для автомобилей и грузовиков Magikarp Pokemon Go Pokemon Водонепроницаемая самоклеющаяся виниловая наклейка nh.fifthtribe.com

Наклейки, эмблемы и рамки для автомобилей и грузовиков Magikarp Pokemon Go Pokemon Водонепроницаемая самоклеющаяся виниловая наклейка nh.Fridaytribe.com
  1. Домой
  2. Автозапчасти и транспортные средства
  3. Автозапчасти и аксессуары
  4. Запчасти для автомобилей и грузовиков
  5. Наклейки, эмблемы и рамки для автомобилей и грузовиков
  6. Наклейки и наклейки для автомобилей и грузовиков
  7. Наклейки с графикой для автомобилей и грузовиков
  8. Magikarp Pokemon Go Pokemon Водонепроницаемая самоклеющаяся виниловая наклейка

Magikarp Pokemon Go Pokemon Водонепроницаемая самоклеющаяся виниловая наклейка

Виниловая наклейка Magikarp Pokemon Go Pokemon Водонепроницаемый самоклеющийся, -Инструкции по установке не включены, мы будем работать с вами, чтобы решить проблему, 1 x самоклеящаяся виниловая наклейка, -Изготовлен из качественного винила с клейкой основой.Водонепроницаемая самоклеящаяся виниловая наклейка Go Pokemon Magikarp Pokemon, Magikarp Pokemon Go Pokemon Водонепроницаемая самоклеящаяся виниловая наклейка, Автозапчасти и транспортные средства, Автозапчасти и аксессуары, Запчасти для автомобилей и грузовиков, Наклейки для автомобилей и грузовиков, эмблемы и рамки для автомобилей, Наклейки для автомобилей и грузовиков Наклейки, графические наклейки для автомобилей и грузовиков.

Для пациентов (текущих и предполагаемых)

ДЛЯ НАЗНАЧЕНИЯ И ПОМОЩИ ПАЦИЕНТАМ

Звоните по нашему основному номеру: 703-535-5568

  • Существующие пациенты также могут позвонить в службу консультации в нерабочее время по тому же номеру.
  • Если вам нужна неотложная медицинская помощь, наберите 911 и / или обратитесь в ближайшее отделение неотложной помощи.

Наш клинический номер факса 703-299-1794.

Текущие пациенты также могут связаться с нами через Портал пациентов .

ДЛЯ ОПЛАТЫ СЧЕТОВ
Платежный портал

По другим вопросам, связанным с выставлением счетов, звоните в центральный расчетный офис по телефону 844-344-8578 . Нажмите опцию 2 для медицинского обслуживания или опцию 3 для стоматологического кабинета.

ДЛЯ МЕДИЦИНСКИХ ЗАПИСЕЙ

Пожалуйста, заполните эту Форму запроса медицинской документации и отправьте ее по указанному адресу. Ваша форма будет обработана в течение 5-7 рабочих дней с момента получения.

Для СМИ:

, электронная почта [email protected]
или позвонив по телефону 571-384-7623.

Сообщество Партнерства:

Пожалуйста, свяжитесь с нашим директором по связям с общественностью по адресу partners @ areahealthva.org или 571-384-7623.

Отдел кадров:

Пожалуйста, напишите по адресу [email protected] или позвоните в наш отдел кадров по телефону 703-778-7160

Счета к оплате:

Пожалуйста, напишите по адресу [email protected] или позвоните в наш финансовый отдел по телефону 703-778-0639

Разработка:

Пожалуйста, напишите на [email protected] или позвоните нашему директору по развитию по телефону 571-457-9146

Прочие:

Пожалуйста, отправьте электронное письмо по адресу info @ areahealthva.org

Magikarp Pokemon Go Pokemon Водонепроницаемая самоклеящаяся виниловая наклейка

8 дюймов: Industrial & Scientific. Altelix 14x12x6 NEMA 4x FRP Стекловолоконный атмосферостойкий корпус с алюминиевой монтажной пластиной для оборудования, размер угольной щетки (приблизительный): 17, мы напечатали эти толстовки на премиум-классе. Но наша футболка для плавания готова к погружению. Получатель будет казаться, что он был создан специально для них. ЛЕГКИЙ ЭФФЕКТИВНЫЙ ФЛИС: Независимо от того, ведете ли вы активный или сидячий образ жизни, для сверления Продолжается горизонтальное фрезерование с точными допусками 72 см), но его можно отрегулировать до 16 дюймов (40.Розовая металлическая кожа. Наша плоская металлическая кожа имеет высокий блеск. Подвеска из аммонитового ископаемого серебра без никеля без цепочки TGW 80. экспортеры и оптовые торговцы широкого ассортимента ВСЕХ ВИДОВ КАМНЕЙ И СЕРЕБРА. Эти большие сумки бывают трех размеров: 5 микрон из шерсти мериноса с длиной скобы примерно 2. ▪️ ДОСТАВКА: Стандарт USPS 1-го класса: 3-5 дней; Приоритетная доставка (обновление): 2-3 дня, УНИКАЛЬНО КРАСИВАЯ: металлическая подставка для запотевания на открытом воздухе тонко дополняет ваш сад или патио своим минималистским стилем и премиальной отделкой, Одноступенчатый силовой клапан Holley 125-165 с высоким расходом: Автомобиль, Хранение в гараже - Приспособления для настенного органайзера: промышленные и научные, и каждая подходящая поверхность обрабатывается на станке с ЧПУ для точной подгонки и отделки.Доступны другие варианты цвета. Поставляется в наборе из 4 штук для колес размером от 13 до 22 дюймов. Мягкая амортизация вокруг щиколотки и пятки обеспечивает дополнительный комфорт. Типовой бессвинцовый латунный фитинг с зазубринами, муфта / соединитель Шланг 1 фут x 1 фут, наружная резьба NPT Топливный газ Вода (5 шт. В упаковке): Патио. Примечание. Эти коврики представляют собой миниатюрные коллекционные предметы в масштабе 1/1 и не подходят для детей младше 14 лет.

Magikarp Pokemon Go Pokemon Водонепроницаемая самоклеящаяся виниловая наклейка
-Инструкции по установке не включены, мы будем работать с вами, чтобы решить проблему, 1 самоклеящаяся виниловая наклейка, -Изготовлен из качественного винила с клейкой основой.

Pokémon HOME: полное руководство

Источник: Ребекка Спир / iMore

Это наконец свершилось. После многих лет ловли с трудом заработанных покемонов из разных игр и размышлений о том, сможем ли мы когда-нибудь снова их использовать, Pokémon Company представила новую систему торговли и хранения под названием Pokémon HOME. Если вы еще не знали, есть версия для Nintendo Switch, а также мобильная версия Pokémon HOME, которые связаны с вашей учетной записью Nintendo.И да, система хранения 3DS - Pokémon Bank может перейти на версию Switch.

Мы также создали список всех покемонов из уже существующих игр, которые вошли в Pokédex Sword and Shield.

Подробнее: все, что вам нужно знать о Pokémon Sword and Shield

Когда вышел Pokémon HOME?

Источник: Ребекка Спир / iMore

Pokémon HOME в настоящее время работает и готов к использованию. Он был запущен в ночь на вторник, 11 февраля 2020 года.С 10 ноября 2020 года Pokémon HOME теперь совместим с Pokémon GO.

VPN-предложения: пожизненная лицензия за 16 долларов, ежемесячные планы за 1 доллар и более

Есть ли у Pokémon HOME подписка и сколько она стоит?

Существует бесплатный базовый план, который предлагает ограниченное количество функций. Однако, чтобы получить полный пакет, вам нужно будет заплатить за премиальный план Pokémon HOME. Это стоит 3 доллара за 30 дней, 5 долларов за 90 дней или 16 долларов в год. Вы можете приобрести предпочтительный тарифный план в Nintendo eShop.

Как вы торгуете?

Источник: The Pokémon Company

Платная версия этого сервиса позволяет вам торговать с другими игроками Pokémon по всему миру или с людьми поблизости с помощью смартфона. У игроков есть доступ к GTS (Глобальной торговой системе), а также к новым сундукам с чудесами. Торговля ограничена мобильной версией Pokémon HOME.

Какие игры совместимы с Pokémon HOME?

Pokémon HOME работает с Pokémon Bank, Pokémon: Let's Go Pikachu !, Pokémon: Let's Go, Eevee !, Pokémon Sword, Pokémon Shield и Pokémon GO.Если это было давно или если вы не знакомы, портативная система 3DS Pokémon Bank позволяет хранить до 3000 монстров из нескольких игр. Это означает, что если у вас есть 3DS и вы используете Pokémon Bank, вы также можете переместить покемонов в Pokémon Home из многих игр про покемонов, доступных на 3DS.

Источник: The Pokemon Company

Игры, которые работают с Pokémon HOME

  • Покемон: Поехали, Пикачу!
  • Покемон: Пойдем, Иви!
  • Меч покемонов
  • Покемон Щит
  • Банк Покемонов
  • Покемон ГО

Дело в том, что Pokémon Bank работал с несколькими играми из системы 3DS.Однако некоторые игры можно было депонировать только в Pokémon Bank, но не могли получать переводы из хранилища. Нечто подобное есть и в Pokémon HOME.

Источник: The Pokemon Company Изображение выше относится к Pokémon Bank, а не к Pokémon HOME.

Игры, которые работают с Pokémon Bank на 3DS

  • Черный покемон
  • Белый покемон
  • Черный Покемон 2
  • Белый Покемон 2
  • Pokémon Red (Виртуальная консоль)
  • Pokémon Blue (Виртуальная консоль)
  • Pokémon Yellow (Виртуальная консоль)
  • Pokémon Gold (Виртуальная консоль)
  • Pokémon Silver (Виртуальная консоль)
  • Pokémon Crystal (Виртуальная консоль)
  • Покемон X
  • Покемон Y
  • Покемон Альфа Сапфир
  • Покемон Омега Рубин
  • Покемон Солнце
  • Покемон Луна
  • Покемон Ультра Солнце
  • Покемон Ультра Луна

Источник: The Pokemon Company

Ограничения передачи

Как вы видели на изображении выше, несколько игр позволяют переносить покемона в Pokémon HOME; однако только Sword and Shield позволяют переносить покемона из Pokémon HOME в игру.Это означает, что все, что было перенесено в Pokémon HOME из другого названия Pokémon, не сможет вернуться в исходную игру.

Существуют также ограничения, при которых покемон может быть переведен в поколение 8. Вы можете перенести покемона в Sword and Shield только в том случае, если этот покемон находится в Pokédex региона Галар. Даже с проходами расширения DLC, Isle of Armor и Crown Tundra все еще есть много покемонов, которых нельзя перенести в Sword and Shield. Это означает, что многие покемоны застрянут в Pokémon HOME до тех пор, пока не будет выпущена новая игра.

С добавлением Pokémon GO к играм, поддерживаемым Pokémon HOME, существует ряд покемонов, которые нельзя перенести из GO в HOME. Покемонов в костюмах передать нельзя. Спинда не может быть передана, и, по словам исследователей данных, Кюрем Блэк и Кюрем Уайт - будущий слитный легендарный покемон - также не могут быть переданы.

Различия между бесплатной и премиальной версиями

Источник: The Pokémon Company

Те, кто платит за премиальную подписку, смогут внести до 6000 покемонов, в то время как бесплатные пользователи могут внести только 30.Кроме того, премиум-пользователи смогут разместить до 10 покемонов в коробке чудес для неожиданной торговли с другими игроками, а не только тремя, ограниченными бесплатными пользователями. Еще одно большое отличие состоит в том, что платные игроки могут проводить торги комнатами, чтобы найти конкретных игроков, с которыми можно торговать. Хотя бесплатные пользователи могут участвовать в этих обменах комнат, они не могут их размещать.

Различия между Switch и мобильными версиями

Источник: Nintendo

Хотя вы можете связать свою мобильную версию Pokémon HOME со своей версией Switch, функции, к которым вы можете получить доступ, различаются в зависимости от того, какую версию вы используете.Одна из основных вещей заключается в том, что при использовании мобильной версии вы не можете переместить покемонов в Pokémon HOME из игр Switch, включая Pokémon: Sword, Shield, Let's Go, Pikachu !, и Let's Go, Eevee! Кроме того, мобильные пользователи не могут обменивать боевые очки, так как это используется в играх Switch.

При доступе к мобильной версии Pokémon HOME игроки получают доступ к глобальной торговле с другими пользователями, могут получать Таинственные подарки, а также могут проверять новости и данные сражений.Для получения дополнительной информации об этих функциях продолжайте чтение.

Какие функции доступны?

Источник: Ребекка Спир / iMore

В Pokémon HOME есть множество функций, в том числе совершенно новые сюрпризы и вещи, с которыми мы уже знакомы.

Коробка чудес

Новая функция Pokémon HOME - это коробка чудес. Для тех, кто играл в игры Pokémon Gen VI и Gen VII, это звучит очень похоже на Wonder Trades (также известный как Surprise Trades в Pokémon Sword and Shield.) Эти специальные сделки случайным образом подбираются игрокам со всего мира. Подписчики премиум-класса могут одновременно разместить до десяти покемонов в Wonder Box прямо со своих мобильных телефонов. Базовые подписчики по-прежнему могут использовать Wonder Box, но ограничены тремя покемонами одновременно. The Wonder Box ограничен мобильной версией Pokémon HOME.

GTS

GTS или Глобальная торговая система также доступна через Pokémon HOME. Эта глобальная сеть позволяет игрокам торговать практически любым покемоном, указав в обмен то, что они хотели бы получить.Премиум-подписчики могут зарегистрировать до трех покемонов в GTS одновременно, тогда как базовые подписчики ограничены одним за раз. GTS ограничена мобильной версией Pokémon HOME.

Торговые залы

Игроков могут участвовать в Торговых комнатах. Эти комнаты могут вместить до 20 игроков, заинтересованных в прямой торговле между собой. Любой подписчик может участвовать в Торговых комнатах, но Премиум-подписчики могут создавать и размещать эти комнаты. Торговые комнаты ограничены мобильной версией Pokémon HOME.

Торговля с друзьями

Еще одна функция, поддерживаемая Pokémon HOME, - это прямые сделки с друзьями. Любой подписчик старше 16 лет может напрямую торговать покемонами со своими друзьями. Список друзей уникален для Pokémon HOME, что позволяет любому подписчику Pokémon Home старше 16 лет добавлять других подписчиков Pokémon HOME в свой список друзей. Friend Trading ограничивается мобильной версией Pokémon HOME.

Национальный покедекс

Хотя Pokémon HOME может переносить покемонов из галарского покедекса только в покемонов «Меч и щит», он может содержать любого покемона в национальном покедексе.Это включает в себя Mega Evolutions и Gigantamax Pokémon. Этот национальный покедекс включает в себя гораздо больше информации, чем просто записи о покедексе, со всеми возможными движениями и способностями.

Таинственные дары

Таинственных подарков - это особенность, которую игры Pokémon используют со времен второго поколения. Также известные как Pokémon Distributions, это бесплатные покемоны и предметы, которые The Pokémon Company выдает игрокам либо с помощью кода, либо путем входа в систему в течение определенного периода времени. Pokémon HOME будет иметь свои собственные Таинственные дары, что позволит игрокам собрать еще большую коллекцию покемонов и предметов.Таинственные подарки доступны только в мобильной версии Pokémon HOME.

Судейство

Еще одна новая функция Pokémon HOME - это функция судейства. Это позволяет игрокам сравнивать свои характеристики покемонов с лучшими возможными для каждого вида. Судейство доступно как на мобильной версии Pokémon HOME, так и на Switch.

Ваша комната

В центре вашей учетной записи Pokémon HOME у вас есть личная комната. В этой комнате можно увидеть информацию о событиях, а также об играх, подключенных к Pokémon Home.Вы можете украсить свою комнату стикерами, которые вы заработали, выполняя испытания в Pokémon Home.

Новости

В

Pokémon HOME также есть раздел новостей, где игроки могут быть в курсе последних таинственных подарков, соревнований и многого другого. Этот раздел новостей ограничен мобильной версией Pokémon HOME.

Боевые данные

Через некоторое время после запуска игроки смогут получить доступ к боевым данным через Pokémon HOME. Это будет включать информацию о ранговых боях и онлайн-соревнованиях, проводимых для Pokémon Sword and Shield, а также рейтинги всех покемонов, используемых в этих битвах и соревнованиях.Мы еще не знаем, когда эта функция будет доступна, но как только мы это сделаем, мы обязательно сообщим вам об этом. Боевые данные будут ограничены мобильной версией Pokémon HOME.

очков Pokémon HOME

Использование Pokémon HOME для хранения различных покемонов приносит игрокам очки Pokémon HOME. Игроки могут обменять эти очки на боевые очки или BP в основных играх, почти так же, как Poké Miles работают в Pokémon Bank. Обмен очков Pokémon HOME ограничен версией Pokémon HOME для Switch.

Каждый ранее существовавший покемон в Sword and Shield

Источник: Game Freak

Вот список всех ранее существовавших покемонов в Sword or Shield. Этот список находится в алфавитном порядке, а не в порядке Pokédex. Любой покемон, рядом с которым стоит звездочка, имеет галарскую форму. Если вам интересно, вы также можете увидеть наш полный покедекс, в котором все покемоны указаны по их национальным номерам покедексов.

Покемон добавлен с помощью Isle of Armor

Источник: The Pokémon Company

Источник: The Pokémon Company

В DLC Crown Tundra добавлена ​​возможность переноса в Sword and Shield следующих покемонов:

Что вы думаете об этой новой услуге? Расскажите нам об этом в комментариях и обязательно ознакомьтесь с нашими лучшими аксессуарами для Nintendo Switch, чтобы вывести свою игру на новый уровень.

вызвана в суд

Записи демократов, изъятые у Apple в ходе расследования утечки информации о Трампе

В новом отчете New York Times указывается, что Министерство юстиции вызвало в суд записи из Apple во время расследования утечек секретной информации во время администрации Трампа, что в отчете названо «крайне необычным шагом».

.
Разное

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
