расшифровка для легковых автомобилей, обозначение дисков

Замена дисков на автомобили для опытных водителей – обычное дело, потому что при эксплуатации «железного коня» свыше 5 лет колёса изнашиваются и требуют утилизации. Однако те новички, которые сталкиваются с выбором новых дисков впервые, часто оказываются в недоразумении и задаются вопросом, а какую же размерность нужно приобрести, чтобы она подошла на ступицы и не мешала комфортной эксплуатации авто. Так, все производители дисков маркируют свои изделия в соответствии с международной системой обозначения размерности.

Как маркируются диски на легковые авто

Многие автолюбители, ставшие недавно обладателями своих первых «железных коней», нередко задаются целью изучить, что такое маркировка дисков – расшифровка для легковых автомобилей. Как правило, все диски, вне зависимости от способа их изготовления, то есть штампованные, литые или кованые, маркируются одними и теми же символами, которые умещаются в одной строке и обозначаются в следующих местах на изделии:

Маркировка на литых колёсных дисках

• Если говорить о штамповке, то, как правило, надпись можно видеть либо на наружной части обода, либо с внутренней стороны изделия, и выполняется она при помощи струйного плоттера без каких-либо рельефностей.
• Как маркируются диски на легковые автомобили? Когда речь идёт о кованых или литых изделиях, то маркировка колесных дисков всегда ставится на решётке с изнаночной стороны колеса, а именно на спицах, и выполняется она в виде рельефной пайки из стали, идентичной по своему составу с материалом диска, методом штампа.

Важно!

Любой оригинальный колёсный диск, выпущенный на заводе под популярным брендом, должен содержать в себе маркировку автодисков и ее расшифровку, по которой автолюбитель подбирает его для установки на ступицу, а также приобретает шины требуемой размерности.

Обозначение дисков колес – расшифровка систематизирована на международном уровне на протяжении уже нескольких десятков лет, и каждый эксперт, вне зависимости от страны-производителя колеса, всегда сможет рассказать о совместимости, характеристиках и допустимых размерных отклонениях для данного изделия.

Маркировка на штампованных колёсных дисках

Ширина и радиальность диска

Маркировка литых дисков, как правило, представляет собой приведённые ниже показатели.

Главный параметр, на который обращают внимание все автолюбители, – это ширина и радиальность изделия, фиксируемые в виде цифрового и буквенного кода, например, 6J x 15, что означает следующие размерные показатели:

• Первая цифра – 6 – это ширина обода колеса в дюймах. Именно по этому параметру подбирается размерность покрышки. В соответствии с таблицей об отклонениях размеров резина может быть больше или меньше данного параметра, но не более чем на 10 мм.
• Буква J – показатель формы кромки обода колеса, в соответствии с которым определяется посадочная зона для резины, а также тип её кромок. Данная характеристика называется формой закраины и, за исключением J, может также быть JJ, JK, B, K и т. д., однако для современных легковых авто первый пример наиболее популярен.
• Строчная буква «х» – это единое обозначение дисков, а именно всех цельнолитых или штампованных изделий, то есть она характеризует их неразборность. Так, во многих случаях, когда невозможно произвести демонтаж покрышки из-за слишком массивного материала, особенно на грузовиках, то диск производится в разборном варианте. Если колесо состоит из нескольких частей, символ «х» заменяется на «-».
• Последний показатель, в случае примера – число «15», обозначает диаметр изделия в дюймах, либо его радиальность, которая должна быть идентична такому же показателю на шине. Многие автолюбители неверно называют эту величину радиусом, однако это совсем не так. Наиболее ходовые параметры радиальности диска – от 12 до 21 дюйма, этот размер принимается без учёта закраин диска.

Расшифровка размерности диска

Важно!

Выбирая колёсный диск, автолюбитель всегда может ознакомиться в каталоге или в интернете со всеми допустимыми показателями ширины и радиальности на своё авто.

Вылет колёсного диска

Следующий немаловажный показатель в той же строке

kolesa.guru

Расшифровка дисков на авто

Дата публикации: 16 декабря 2015.
Категория: Автотехника.

Каждый автолюбитель стремится оснастить своего железного коня только самым лучшим. Это и кожаные чехлы на сиденья, и дорогостоящий звук, а также системы навигации и многое другое. Но почему-то когда нужно приобрести новые колесные диски, большинство шоферов руководствуется только тем, что изделия могут быть либо штампованными, либо литыми. А межу тем существуют и другие параметры автомобильных дисков, от которых зависит не только безопасность передвижения по дорожному полотну, но долговечность подвески.

Если вы заметили, что шины слишком быстро изнашиваются, автомобиль не слушается и плохо разгоняется, то, скорее всего дело не в самих шинах, а в том, что выбирая диски для машины, вы отдали предпочтение не соответствующей модели. Чтобы этого не происходило, давайте разберемся, какая сегодня существует расшифровка колесных дисков. Кстати, маркировка должна быть стандартной, например, в Европе существуют строгие правила и нормы, поэтому диски сертифицируются согласно UN/ECE 124.

Стандартная маркировка автомобильного диска

Параметры колесных дисков, расшифровка которых не займет много времени, представляют собой аббревиатуры, одинаковые во всем мире для литых или кованых дисков. Разделений по типу автомобиля тоже как таковых нет, так как маркировка едина для всех средств передвижения.

Для того чтобы быстро понять обозначения, рассмотрим их на примере: 7,5 J х 16 Н2 4х98 ЕТ45 d54.1. Исходя из этой информации, мы можем увидеть следующие маркировки.

Ширина обода

За этот параметр отвечает первая цифра – 7,5, указывающая на расстояние между внутренними краями обода. Дело в том, что у каждой покрышки есть определенных диапазон ширины обода, который измеряется в дюймах. Поэтому лучше подбирать диски, ширина обода которых находится приблизительно в середине этого диапазона.

Тип кромки обода

В данном случае о типе кромки нам говорит буква J – обозначение формы закраины обода. Именно в этом месте диск соединяется с покрышкой. Также могут встретиться и следующие буквенные сочетания: JJ, JK, K, B, D, P. Точно сказать какой профиль обозначает каждая из этих букв сложно, так как в европейских стандартах описание всех этих сочетаний очень большое и довольно неоднозначное. Каждый символ может обозначать как форму или радиус контура, а в некоторых ситуациях это может быть обозначение угла наклона полок обода. Поэтому рассмотрим только самые популярные и известные. JJ свидетельствует о том, что перед вами диск для внедорожника. Если стоит буква К, то это оптимальный вариант для автомобиля «Ягуар», а P и B чаще всего устанавливаются на «фольтсвагеновские жуки». Если говорить о грузовых автомобилях, то за эту категорию отвечает следующая группа буквенных символов: E, F, G, H.

Разъемность обода

Символ Х обозначает что в данном случае обод неразъемный, то есть он представляет собой единую деталь. А вот если вы заметите знак «-», то перед вами модель, состоящая из нескольких частей, благодаря чему его можно разбирать и собирать. Неразъемные диски считаются лучшими, так как в этом случае их конструкция намного легче и жестче. Еще одним преимуществом неразъемных моделей является возможность установки на них эластичных покрышек. Если же речь идет о жестких шинах, которыми чаще всего комплектуются грузовые автомобили, то предпочтение стоит отдавать, наоборот, разъемным дискам, в противном случае вы просто не сможете установить покрышку на колесный диск.

Монтажный диаметр

Продолжая рассматривать параметры дисков на авто, мы видим цифру 16, которая отвечает за посадочный диаметр обода колесного диска, соответствующий монтажному размеру покрышки. Закраина обода в этом случае не рассматривается. Поэтому существуют стандартные значения для этого параметра от 10 до 19 дюймов.

Кольцевые выступы (подкаты)

В примере h3 обозначает что в данном случае перед нами определенный тип конструкции, состоящий хампов, расположенных с двух сторон, которые предназначены для более надежной фиксации бескамерных покрышек. При этом оттока воздуха (в случае бокового воздействия на покрышку) не происходит. В ситуации когда на диске присутствует маркировка H – это будет обозначать что хамп находится только с одной стороны. Также существуют следующие буквенные вариации:

• FH – плоский хамп;
• AH – ассиметричный;
• CH – комбинированный;
• SL – хампы в конструкции отсутствуют (покрышка в этом случае будет держаться за закраины обода).

Расположение отверстий для крепежа

Этот параметр обозначен символами 4х98, где первая цифра говорит нам о количестве крепежных отверстий, а число 98 – это диаметр самой окружности, центр которой расположен там же где и центр диска. Обычно количество таких отверстий составляет от 4 до 6, хотя иногда можно встретить модели на 3, 8, 10 штук.

Стандартное значение диаметра окружности может быть в диапазоне от 98 до 139,7.

При выборе дисков по этому параметру, многие автолюбители допускают одну распространенную ошибку – пытаются на глаз определить соответствие размеров ступицы и диска. В результате установив диск 98 вместо 100, они сталкиваются с тем, что колеса просто-напросто перекашиваются. В результате болты начинают самопроизвольно откручиваться.

Вылет диска

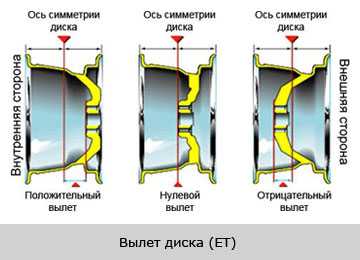

ЕТ45 в нашем примере – это величина, обозначающая расстояние между плоскостью, которая проходит через центр поперечного сечения диска и плоскости, находящейся в зоне соприкосновения диска и ступицы.

Вылет диска бывает:

• Положительным, когда плоскость симметрии автомобильного диска располагается дальше от центра автомобиля, по сравнению с привалочной плоскостью;
• Отрицательным, когда, наоборот, привалочная плоскость находится дальше о центра машины чем плоскость симметрии диска. Тогда маркировка выглядела бы как ET-45;
• Нулевым (ET0), когда центр симметрии диска совпадает с привалочной плоскостью.

Перед выбором диска лучше изучить рекомендации производителя автомобиля. Который должен указать в соответствующих документах на машину, какой именно тип вылета диска подходит для вашей модели авто.

Диаметр посадочного отверстия

d54.1 соответствует диаметру центрального отверстия диска (измеряется в миллиметрах). Стандартный диапазон для этого параметра составляет от  50 до 70 мм для легковых автомобилей. Очень важно подобрать диск, который будет точно соответствовать этому параметру и размеру посадочного пояска, расположенного на ступице машины. Если окажется что диаметр был выбран меньшего размера, то вы просто не сможете одеть диск.

Существует также дополнительная маркировка автомобильных дисков, расшифровка которых будет полезна.

Дополнительная маркировка

Помимо стандартных обозначений при выборе дисков вы можете встретить следующие аббревиатуры:

• MAX LOAD – параметр, который показывает какая максимальная нагрузка допустима на диски;
• MAX PSI 50 COLD – говорит о том, что давление в покрышках не должно превышать 3,5кгс/кв.см. COLD – это напоминание о том, что давление необходимо измерять только в холодной шине;
• FORGET – обозначает что диск был изготовлен методом ковки;
• BEADLOCK – диск оборудован устройством фиксации шины. Такие изделия использовать запрещено;
• BEADLOCK SIMULATOR – гласит о том, что диск оснащен системой, имитирующей «бедлок». Этот элемент, скорее, носит декоративный  характер, поэтому от обычных дисков такие модели ничем  не отличаются;
• SAE/ISO/TUV – маркировка контролирующего органа, свидетельствующая о том, что изделия соответствуют международным стандартам.

Помимо этого на диске может быть указана дата изготовления. Первые две цифры – это неделя, а последующие – год. Например, 0510 обозначает, что изделие сошло с конвейера на 5 неделе 2010 года.

В заключении

Не стоит халатно относиться к выбору колесных дисков, так как от этих изделий напрямую зависит безопасность водителя, а также динамичность и управляемость автомобиля. Параметры колесных дисков ВАЗ ничем не отличаются от перечисленных выше, потому что как уже было сказано существуют определенные стандарты, которые учитываются и в нашей стране. Поэтому, выбирая диски, внимательно ознакомьтесь с их маркировкой, чтобы выбрать наилучший вариант.

avto-moto-shtuchki.ru

Маркировка колёсных дисков и её расшифровка

Любой колёсный диск — важная деталь автомобиля, связывающая его с дорожным полотном через шину. В случае износа последней возникает необходимость приобретения новой резины, а для этого следует знать основные параметры самого диска, ведь данная информация не ограничивается лишь количеством отверстий под болты и диаметром обода, на которые чаше всего обращают внимание автолюбители. При этом, большинство неучитываемых параметров весьма существенны для безопасности вождения, а также сохранности подвески. Поэтому далее попробуем подробнее разобраться с ключевыми характеристиками колёсных дисков.

Разбираем пример маркировки диска

В первую очередь, покупая диски нужно знать, какие модели разрешены к установке на конкретный автомобиль, после чего изучить информацию о параметрах понравившихся образцов. В этом как раз и поможет умение читать нанесённую маркировку, которая является стандартной для дисков (литых и штампованных), производимых в классе легкотоннажного автотранспорта. Маркировка наносится соответственно регламенту UN/ECE124 на территории всех стран ЕС, и выглядит примерно следующим образом:

7,5 J х 15 Н2 5х100 ЕТ40 d54.1

Этот пример и расшифруем далее.

Rim Width (посадочная ширина)
«7,5» — посадочная ширина или дистанция между краями диска, измеряемая в дюймах. В пересчёте в метрическую систему получается 7,5*25,4=190,5 миллиметра. Следует отметить, что каждая покрышка имеет определённый диапазон допустимой (рекомендуемой) ширины обода. Оптимальной же данная ширина будет в наибольшем приближении к середине указанного диапазона. В противном случае могут возникнуть проблемы с бортированием авторезины, а также ухудшатся её характеристики.

Flange (тип кромки)
Литера «J» (могут встретиться: P, D, B, K, JK, JJ, J) содержит данные о закраине обода, в которых указывается информация о высоте и наклоне полок, радиусе закругления, конструкции и форме профиля. Сегодня наиболее распространенными типами закраин являются «J» и «JJ». Первые предназначены для моноприводных авто, вторые — для полноприводных. От типа закраины зависит установка покрышки, противодействие смещению в нештатной ситуации, а также масса компенсирующих грузов. В любом случае, оптимально, чтобы этот параметр совпадал с рекомендованным автопроизводителем.

Разъёмность обода
Символ «х» свидетельствует о неразъёмном (монолитном) виде колесного обода. В противном случае диск маркируется знаком «-«, что указывает на наличие нескольких комплектующих, на которые он разбирается при необходимости. Отметим, что неразъёмные конструкции более жёсткие и легкие, в сравнении с разборными.

Маркировка «х» также свидетельствует, что данные диски ориентированы на оснащение эластичными покрышками, которые используются на легковых машинах и грузовиках малой тоннажности. Резина для больших грузовых автомобилей отличается жёсткостью и требует для установки диски составной конструкции, иначе становится невозможным монтаж на обод.

Rim Diameter (диаметр монтажный)
Следующая цифра «15» является показателем параметров посадочного обода под авторезину, исчисляемого в дюймах. Данный размер зачастую называют также радиусом диска. В процессе выбора и покупки шины необходимо следить, чтобы этот параметр абсолютно совпадал с соответствующим размером покрышки. Отметим, что диапазон рассматриваемых диаметров для обычных (стандартных) легковых авто и паркетников колеблется в пределах 13-21 дюймов.

Hump (подкаты и выступы)
Так называемые «хампы» (h3), или иначе кольцевые выступы, находятся с обеих сторон диска, и предназначены для фиксации на нём автомобильной резины бескамерного типа. Подкаты противодействуют оттоку воздуха из-под бескамерной шины при внешнем воздействии на неё. Помимо приведённого в примере и рассмотренного случая с «Н2» с двухсторонним расположением, встречаются подкаты следующих типов:

• Н — с единственной стороны диска.
• FH (Flat Hump) — с плоской формой.
• AH (Asymmetric Hump) — с асимметричным выступом.

Pitch Circle Diameter, PCD (крепежные отверстия)
В рассматриваемом случае обозначение «5х100» сообщает о расположении отверстий диска, предназначенных для его крепежа к оси автомобиля. Значения «5» и «100» указывают на число этих отверстий и диаметр окружности их расположения, соответственно. Для легкового автотранспорта количество данных отверстий может колебаться от 4-х до 6-ти, в то время, как стандартные диаметры окружности их расположения находятся в диапазоне 98 — 139,7 миллиметров. Следует помнить, что определить «на глаз» соответствие параметров диска и ступицы удаётся далеко не всегда, а неверный подбор способен спровоцировать перекос колеса, который приведет к откручиванию болтов или же биению.

Einpress Tief, ET (вылет диска)
Обозначение «ЕТ40» в данном случае определяет вылет диска, являющийся расстоянием между двумя плоскостями, проходящими через поверхность соприкосновения ступицы с диском и через центр сечения самого диска (поперечного), соответственно. Данное расстояние измеряется в миллиметрах. При этом, вылет может быть как положительным, так и отрицательным (ЕТ40, как в нашем случае, или к примеру ЕТ-25). Чтобы избежать возникновения внештатных экстренных ситуаций, вызванных внешними силами и способных разрушить диск и повредить подвеску, показатель вылета необходимо подбирать в полном соответствии с рекомендациями производителя конкретной марки автомобиля.

Hub Diameter, DIA (посадочный диаметр)
Маркер «d54.1» — это диаметр центрального отверстия колёсного диска, именуемый иначе посадочным или ступичным. Он указывается в миллиметрах, и для легкового автотранспорта колеблется в пределах 50-70 мм. Этот параметр очень важен, а потому должен полностью соответствовать пояску ступицы авто.

В заключение необходимо сказать, что каждый из рассмотренных параметров автомобильного диска важен, и даже при малейшем отклонении от требований может возникнуть угроза интенсивного износа покрышки, что влечёт за собой появление риска связанного с полным разрушением резины в экстремальной ситуации, будь то крутой поворот или высокая скорость. По этой причине колёса личного автомобиля необходимо держать в идеальном состоянии и проверять перед каждым выездом.

wheel-info.ru

Маркировка дисков, символика, термины на дисках, обозначения

Главная / Диски / Полезная информация / Маркировка дисков

Чтобы выбрать диски к своему автомобилю, мало знать нужный диаметр и количество болтов для крепления. Диск должен соответствовать целому ряду параметров. Полностью размер диска выглядит так: 6.5×16 5/100 ET48 d56.1

. Умение расшифровывать условные обозначения на дисках поможет избежать ошибок при покупке и разочарований при установке на автомобиль.

Итак:

6,5 — значение ширины обода. Указывается в дюймах. Если хотите узнать размер в миллиметрах, то 6,5 нужно умножить на 2,54 (1 дюйм).

j (может быть заменено на «Н2») — для рядовых потребителей эти значения не важны, т.к. являются служебными обозначениями для производителей и продавцов.

J — значение, в котором закодированы данные о конструктивных особенностях закраин бортов обода, такие, как углы их наклона, радиус/радиусы закругления и прочее.

Н2 (сокращение от Hump) — наличие этого обозначения указывает, что на полках обода есть кольцевые выступы (хампы), удерживающие бескамерную шину от соскальзывания с диска Буквенное обозначение Н означает одинарный (простой) хамп.

Н2 — обозначает двойной хамп. Также есть плоский хамп (Flat Hump) — FH, комбинированный (Combi Hump) — CH, асимметричный (Asymmetric Hump) — AH. Если между обозначениями ширины диска и его посадочным диаметром стоит знак х (как в данном случае) — это означает, что обод диска неразъемный, без хампов.

5/100 — обозначают значение PCD колеса (Pitch Circle Diameter). Цифра «5» — количество на диске крепежных отверстий для гаек (болтов), и в миллиметрах «100» — диаметр, по которому расположены отверстия креплений. Если необходимо, а под рукой нет специальных приборов, замер можно сделать обычной канцелярской линейкой.

ВАЖНО: крепежные отверстия колеса могут располагаться на разных диаметрах, у которых очень жесткий допуск относительно центрального отверстия.

Предупреждение! У отверстий креплений может быть небольшой плюсовой допуск по диаметру, что визуально затрудняет точное определение PCD, если его отличия от штатного всего 2 миллиметра. К примеру, нередко на ступицу с значением PCD 4/100 устанавливают колесо PCD которого 4/98. ЭТО ОПАСНО!!! Полностью затянутой будет только одна гайка (болт). Крепежные отверстия остальных 3 гаек «уведет», в итоге они будут недотянуты или затянуты с перекосом. В итоге колесо будет не полностью посажено на ступицу. При езде его будет «бить», велик риск того, что гайки будут постепенно выкручиваться сами собой.

d — (пример: d 66.6) — в миллиметрах обозначается диаметр ступицы, либо значение диаметра центрального отверстия колеса. Важно точное совпадение данного параметра с диаметром посадочного цилиндра ступицы автомобиля. Сопряжение размеров обеспечит предварительное центрирование на ступице колеса, что облегчит установку болтов.

ET — буквенное обозначение вылета диска, т.е. расстояния в миллиметрах от привалочной плоскости колесного диска, устанавливаемого на автомобильную ступицу, и условной плоскостью, которая проходит посередине обода колеса.

ЕТ «положительный» — привалочная плоскость не выступает за границу условной.

ЕТ «отрицательный» — привалочная плоскость находится за воображаемой плоскостью.

В некоторых странах встречается и другое обозначение ЕТ — OFFSET или DEPORT.

Примеры обозначения вылета:

ЕТ 46 — положительный вылет, 46 миллиметров.

ЕТ-20 — отрицательный вылет, 20 миллиметров.

ЕТ 0 — вылет «нулевой».

Предупреждение! Опасно устанавливать на автомобиль колеса, вылет диска у которых отличается от штатного, рекомендованного заводом-изготовителем машины. Стремясь придать машине спортивный вид, некоторые автовладельцы ставят на нее диски с уменьшенным вылетом. Машина становится немного устойчивее на трассе, т.к. колесная колея становится шире. И вместе с тем повышается нагрузка на подвеску автомобиля и ступичные подшипники. И наоборот, невозможно увеличить вылет колеса — его колесный диск упрется в тормозной диск. Все это может привести не только к поломке автомобиля, но и к аварийной ситуации на дороге.

Также на колесе могут быть следующие обозначения:

—Дата изготовления — (пример: 0309) — означает, что дата выпуска диска — третья неделя 2009 года.

—ISO, SAE, TUV — клеймо, которое ставит контролирующий орган. Данная маркировка — подтверждение того, что колесо соответствует международным стандартам/правилам.

—MAX LOAD 2000LB — наиболее часто встречающееся значение максимальной грузоподъемности колеса (в фунтах или килограммах). В данном примере — максимально допустимый предел нагрузки — 2000 фунтов, т.е. 908 килограммов. — PCD 4/100 — параметры присоединительных размеров; — MAX PSI50 COLD — максимальный показатель давления воздуха в шине. В данном примере — не более 50 фунтов на дюйм квадратный (3,5 кгс/квадратн.см). «COLD» — переводится, как «холодный» — напоминание, что измерение давления надо производить в холодной покрышке.

Рекомендация специалистов интернет-магазина дисков Колеса Даром

Даже если есть ощущение, что технические термины для Вас более-менее понятны, подбор дисков все же лучше делать, проконсультировавшись со специалистом непосредственно в момент покупки. Это, как минимум, экономия денег и времени. А, как максимум, избавит от ошибок и, как следствие, опасных ситуаций на дороге.

www.kolesa-darom.ru

Маркировка дисков автомобиля

Хотя колесо является частью автомобиля, далеко не все из водителей ясно представляют, что за диски они используют. Основной принцип, по которому порой их различают – применение штампованных или литых дисков. А между тем существует достаточно понятная маркировка дисков, позволяющая объективно оценить, насколько это изделие подходит для вашего авто.

Почему важен правильный выбор дисков

Вполне понятно желание каждого водителя использовать для своего автомобиля всё самое лучшее. Если по применению различных чехлов и аудиосистемы вопросов обычно не возникает, их выбор вполне может определяться личными пристрастиями, то все, что влияет непосредственно на режимы движения, надежность и безопасность, должно рассматриваться только с точки зрения допустимости установки на авто. Именно так и надо оценивать влияние автомобильных дисков на поведение машины.

Эти изделия относятся к категории, так называемой неподрессоренной массы, в процессе движения она оказывает непосредственное влияние на поведение авто. От правильного выбора дисков будет зависеть динамика разгона автомобиля, его управляемость и надежность работы подвески. Из этого, а не из цвета дисков, необходимо исходить, выбирая колеса для своего авто, а определяющими в данном случае должны стать рекомендации его изготовителя.

Чтобы лучше их выполнить и тем самым обеспечить долгую жизнь для своего автомобиля и безопасные условия движения, существует маркировка колесных дисков, а производителями указывается, какие из них можно ставить на авто.

Как расшифровывается маркировка дисков

Потребность в понимании того, что означает вся эта аббревиатура, возникает всякий раз, когда появляется необходимость в замене колес. Существующая маркировка автомобильных дисков едина во всем мире, и она одинакова для литых или кованых дисков, применяющихся для грузовых или легковых автомобилей, т.е. для всех колесных средств передвижения.

Расшифровка маркировки станет более понятной, если воспользоваться помощью приведенных ниже рисунков. Для примера рассмотрим такой ее вариант как 7,5Jx15h35x100ET40d54.1. Каким образом подобная маркировка соотносится с конструкцией диска, хорошо видно на правом рисунке.

1. Обозначение посадочной ширины идет первым в маркировке дисков автомобиля. В нашем конкретном примере это цифра 7,5. Она обозначает в дюймах именно ширину обода, т.е. непосредственно того места, где будет располагаться шина. Должно быть понятно, что подобный параметр определяет ее тип, который потом будет использоваться. Если значения ширины дисков и шины не соответствуют друг другу, то это создает трудности с установкой покрышки и ухудшает условия эксплуатации колеса в целом.
2. Обозначение типа закраины обода – J в нашем примере. Под этим скрывается ее конструкция, высота и форма. Типы закраины могут быть разными – JJ, JK, B, K и другие. Как правило, для обычного автомобиля применяется закраина типа J, тогда как JJ используется для полноприводных машин. Она влияет на установку грузиков при балансировке и имеет отношение к смещению шины в экстремальных условиях.
3. Контуры и геометрия закраин разные для грузовых и легковых авто, и они обозначаются соответствующими буквами, поэтому лучше всего выбирать изделия, рекомендованные производителем.
4. Символ «х» обозначает неразъемную конструкцию дисков, т.е. что они состоят из одного элемента. На них монтируют шины с эластичными бортами, их используют для легковых авто. Разъемный обод предназначен для грузовых машин и автобусов, маркировка такого диска содержит символ «-«. Шины для монтажа на них отличаются жесткостью и не допускают установку через край обода.
5. Диаметр дисков обозначается в нашем примере как 15 и задается без учета закраин.
6. Число отверстий и диаметр окружности расположения крепежа – такая расшифровка у обозначения 5х100 из рассматриваемого примера маркировки дисков.
7. Н2 – индекс хампов, так называют кольцевые выступы, расположенные вдоль закраин диска. Их назначение – фиксация бортов бескамерных покрышек в поворотах, исключающая разгерметизацию колеса. Его хорошо заметно на первом из приведенных рисунков. Возможны и другие обозначения, а также полное отсутствие хампов в конструкции.
   Вылет дисков измеряется в миллиметрах и обозначается ЕТ (в нашем примере ЕТ40). Под ним понимается расстояние между вертикальной осью симметрии диска и его плоскостью крепления к ступице. Как это выглядит на авто, поможет понять рисунок
   Это крайне важный параметр и он требует пристального внимания за его соблюдением, именно под него рассчитывают производители подвеску и рулевой механизм. Вылет может быть как положительным, так и отрицательным. Уменьшение ЕТ приводит к тому, что диски начинают выступать из колёсных арок, колея из-за этого становится шире, увеличение вылета приводит к ее уменьшению.
   В любом случае, отклонение от заданного производителем значения вылета приводит к изменению прикладываемых к подвеске усилий и отражается на ее надежности и безопасности движения.
8. Диаметр центрального отверстия – d54.1, подбирается под диаметр посадочного отверстия на ступице.

О чем еще может рассказать маркировка дисков авто

Кроме уже затронутой маркировки, на дисках дополнительно может быть указано:

• PCD – присоединительные размеры;
• MAX LOAD – максимальная нагрузка на диск;
• дата изготовления, чаще всего это будет год и неделя;
• маркировка соответствия требованиям международных правил;
• может быть указан способ изготовления, например FORGET (кованый).

Нельзя считать диск автомобиля чем-то незначительным и пустяшным и подходить к выбору, исходя из соответствия его цвета обивке салона. На безопасность движения влияют многие факторы, непосредственно связанные с дисками, необходимо при их подборе следовать рекомендациям изготовителя авто и использовать диски с соответствующей маркировкой.

znanieavto.ru

Типы и маркировка колесных дисков

Типы дисков

Колесные диски делятся на две большие группы: стальные и сделанные из легких сплавов.

   1. Стальные диски
   2. Легкосплавные диски

Стальные диски, точнее, их части, штампуют из листа, а потом эти части соединяют сваркой. Получается предельно дешево и достаточно качественно — именно поэтому подавляющее большинство автомобилей на заводском конвейере оснащают стальными.

Достоинства:

+ невысокая цена;
+ довольно высокая прочность и возможность восстановления даже в случае очень сильного смятия закраин.

Недостатки:

— большая масса;
— невысокая точность изготовления (а значит, возможны проблемы с балансировкой) и устаревший дизайн;
— невысокая коррозионная стойкость, во многом обусловленная качеством покрытия. При этом самая низкая коррозионная стойкость у дисков, покрытых эмалью и электрофорезом.

Легкосплавные диски по многим свойствам лучше стальных. Они допускают любые игры с дизайном, у них высочайшая точность изготовления, они прекрасно отводят тепло от тормозного узла, но главное — они легкие (чем легче диски, тем меньше общая масса неподрессоренных частей автомобиля, а значит, тем лучше). Это общие достоинства. Уточненно же судить об их плюсах и минусах можно, лишь учитывая, каким способом и из какого именно сплава они сделаны — тут много нюансов, колесо колесу рознь.

По способу изготовления легкосплавные диски делятся на литые и кованые.

Литой диск имеет зернистую внутреннюю структуру металла, и в этом его основной минус: при долгой езде по колдобинам в металле идет процесс накопления микротрещин (невидимых и потому опасных), которые рано или поздно проявят себя — от сильного удара диск может расколоться.

Недостатки:

— литой диск требует серьезной защиты поверхности, без этого он быстро покрывается белесой оксидной пленкой и теряет товарный вид;
— литой диск довольно хрупкий: при очень сильном ударе раскалывается, что на высокой скорости чрезвычайно опасно. Чтобы обеспечить достаточную механическую прочность, приходится увеличивать толщину стенок, а это снижает столь желанный выигрыш в весе.

Кованый диск. Ковка обеспечивает исключительно высокую прочность и жесткость конструкции. Кованый диск держит сильнейшие удары; в крайнем случае он не лопается, как литой, а гнется без образования трещин, что, безусловно, безопаснее. Кроме того, он очень легкий. Сравните: стальной штампованный диск, допустим, для 7-й модели ВМW весит 9 кг, литой алюминиевый — 7,8 кг, а кованый алюминиевый — 6,8 кг. Помять его теоретически можно, но скорее разлетится подвеска, чем помнется закраина кованого колеса.
Коррозионная стойкость кованого диска значительно выше, чем литого, а значит, ниже требования к защите поверхности. Если бы не высокая стоимость, обусловленная сложностью технологии, кованые диски, наверное, давно бы вытеснили все остальные — по большинству характеристик кованым нет равных.
Льют и куют диски из алюминиевых и магниевых сплавов. Если расположить легкосплавные диски в порядке «от минуса к плюсу» по чисто техническим параметрам, то ряд будет таким: литой магниевый (легкий, но капризный, быстро растрескивается), литой алюминиевый (нормальный по совокупности качеств), кованый алюминиевый (прочный и легкий) и кованый магниевый (сверхпрочный и легкий). Но при выборе дисков, понятно, не только технические параметры играют роль. Советуем сразу отбросить крайности: магниевые диски, как литые, так и кованые, — большая редкость, их, как правило, делают только на заказ для спортивных машин.



Маркировка дисков.

На диске должно быть указано:

— Товарный знак или наименование производителя.
— Дата изготовления. Обычно год и неделя. Например: 0407 означает, что диск выпущен в 4-ю неделю 2007 года.
— Вылет колеса (некоторые американские фирмы почему-то игнорируют это требование; европейцы указывают вылет всегда).
– SAE, ISO, TUV — клеймо контролирующего органа. Маркировка свидетельствует о соответствии колес международным правилам или стандартам (по-русски ОТК, многие фирмы клеймят свою продукцию не сухими буквенно-цифровыми индексами, а птичками, цветочками и прочим художеством).
— Отдельное клеймо рентгеноконтроля (как правило, для литых, говорящее об отсутствии внутренних дефектов — раковин).
– MAX LOAD 2000LB — очень часто встречается обозначение максимальной нагрузки на колесо (обозначают в килограммах или фунтах). Например, максимальная нагрузка 2000 фунтов (908кг).

Кроме этого на диске может быть указано:

— PCD 100/4 – присоединительные размеры;
— MAX PSI 50 COLD – означает, что для данного диска давление в шине не должно превышать 50 футов на квадратный дюйм (3,5кгс/кв.см). словo COLD (холодный) напоминает, что измерять давление следует в холодной шине.
— Номер плавки.
— Способ производства. Если диск кованый — FORGED («Кованый»). Эта надпись не предусмотрена никакими стандартами, выбивается на диске исключительно для престижа.

Полный размер, по которому специалист или Вы сами сможете понять, подходит данный диск на тот или иной автомобиль. Схема колесного диска выглядит следующим образом: 6,5JxR15 ET33 4*98 D58.1.

6,5 — ширина обода в дюймах. Стандартный ряд: 3,5; 4,0; 4,5; 5,0; 5,5; 6,0; 6,5 и 7,0 дюймов; тюнинговые, спортивные и внедорожные машины могут иметь колеса и шире.
Использование как слишком широких, так и слишком узких дисков (относительно ширины профиля шины) нежелательно: нарушается проектный профиль шины (боковины либо сжаты закраинами обода, либо растянуты на нем), из-за чего ухудшаются ее ездовые характеристики — реакция на поворот, сопротивление уводу, боковая жесткость. Допустимое отклонение ширины обода от нормы составляет 0,5-1,0 дюйма для дисков с монтажным диаметром до 14 дюймов; и 1,0-1,5 дюйма — для дисков с диаметром 15 дюймов и более. Но лучше, конечно, брать диск точно под шину.

J — расшифровка этих символов довольно сложна. Эти символы служебные, они важны не для потребителя, а для производителя и продавца. Мы коротко коснемся их лишь потому, что, будучи внесенными в размерную надпись, они привлекают внимание покупателя и вызывают массу вопросов. Расшифровка — в каталогах. J — закодированная информация о конструктивных особенностях бортовых закраин обода (углы наклона, радиусы, закругления и т.п.). В зависимости от конкретной конструкции может быть написано JJ, JK, K или L. h3 — закодированная информация о форме кольцевых выступов (хампов) на полках обода, которые удерживают бескамерную шину от соскакивания с диска. Конструкций хампов много. Есть простой хамп H (Hump), двойной h3, плоский FH (Flat Hump) ассиметричный AH (Asymmetric Hump), комбинированный CH (Combi Hump)… Иногда обходятся и без хампов; на ободе делают специальную полку SL (Special Ledge), параметры которой выверены так, что шина надежно держится, ни за что, кроме закраины обода, не «цепляясь».

15 — монтажный диаметр обода в дюймах. Стандартный ряд для легковых машин и внедорожников: 10, 12, 13, 14, 15, 16, 17, 18 и 19 дюймов.

ET33 — вылет колеса в миллиметрах. Может обозначаться как OFFSET или DEPORT. Это расстояние между продольной плоскостью симметрии обода и крепежной (привалочной) плоскостью колеса. Вылет может быть нулевым, положительным (ступица диска выпячена наружу относительно середины обода) и отрицательным (ступица утоплена). Для каждой модели автомобиля вылет рассчитывается так, чтобы обеспечивались оптимальная устойчивость и управляемость машины, а также наименьшая нагрузка на подшипники ступиц. Немцы обозначают вылет ET (допустим, ET30 (мм), если его величина положительная, или ET-30, если отрицательная), французы — DEPORT, производители из других стран обычно пользуются английским OFFSET.

Установка на автомобиль дисков с нештатным вылетом:

— уменьшение вылета делает колею колес шире; хотя это немного и повышает устойчивость автомобиля и придает ему «стильный гоночный вид», но вместе с тем резко перегружает подшипники ступиц и подвеску.

— увеличение вылета, т.е. сужение колеи, как правило, невозможно — диск упрется в тормозные механизмы.

Для установки «неродных» дисков с неправильны выносом (но правильной сверловкой) необходимо наличие проставки между привалочной плоскостью диска и ступицей – для корректировки вылета.

4*98 — PCD (Pitch Circle Diameter). Цифра 4 — количество крепежных отверстий для болтов или гаек. Отверстия крепления колеса располагаются на различных диаметрах с жестким позиционным допуском, по отношению к центральному отверстию.

Поскольку отверстия крепления делают с солидным допуском в плюс по диаметру, можно ошибиться в выборе PCD, если он отличается от штатного на пару миллиметров.

Например, на ступицу с PCD100/4 часто надевают колесо PCD98/4 (98 мм от 100 на глаз не отличишь). Это недопустимо. В этом случае из всех гаек (или болтов) только одна будет затянута полностью; остальные же отверстия «уведет» и крепеж останется недотянутым или затянутым с перекосом — посадка колеса на ступицу будет неполной. На ходу такое колесо будет «бить», кроме того, не полностью затянутые гайки будут откручиваться сами собой.

При необходимости PCD можно рассчитать, измерив расстояние между центрами соседних отверстий (S). Это можно сделать обычной линейкой не снимая колеса с автомобиля.

У дисков с тремя крепёжными болтами (или гайками), для получения значения PCD, расстояние S нужно разделить на коэффициент 0.8658.



4 отверстия   PCD = S / 0,7071		5 отверстий   PCD = S / 0,5878		6 отверстий   PCD = S / 0,5

Существуют диски с большим количеством крепежных отверстий, что называется двойной сверловкой. Двойная сверловка 5×100/114,3 подразумевает, что на диске присутствует 10 отверстий, 5 из которых рассчитаны на сверловку 100, а 5 на сверловку 114,3. Устанавливать такие диски можно как на автомобили с размерами 5х100, так и на машины с дисками 5х114,3.

D58.1 — Диаметр центрального отверстия (DIA)

Диаметр центрального отверстия, который измеряется со стороны привалочной плоскости, должен соответствовать диаметру посадочного цилиндра на ступице автомобиля. Точное сопряжение этих размеров обеспечивает предварительное центрирование колеса на ступице, что облегчает установку болтов. Окончательное центрирование осуществляется по коническим или сферическим поверхностям в отверстиях крепления диска колеса болтами или гайками.

При покупке «неродных» дисков центральное отверстие может оказаться больше положенного. Производители запчастей часто делают отверстие заведомо увеличенного диаметра и снабжают диск набором переходных колец, что позволяет использовать его на разных моделях автомобилей. Колесо в этом случае центрируют по PCD.

При установке колеса затягивайте элементы крепления в очередности, показанной на схеме.

4 отверстия			5 отверстий			6 отверстий

www.best-tyres.ru

Маркировка колесных дисков.Техническая информация о дисках, статьи и обзоры.

Обозначение (маркировка), по которой специалист или Вы сами сможете понять, подходит ли данный диск на тот или иной автомобиль, выглядит следующим образом: 7.5J x16 Н2 5/112 ET 35 d 66.6. Это обозначение должно быть нанесено на внутреннюю поверхность диска и обязательно должно присутствовать на его упаковке (коробке) или в сопроводительном буклете, наклейке и др. Разберем маркировку по значениям. 7,5 — ширина обода в дюймах. Данный размер должен обязательно соотноситься с шириной шины. Слишком узкая или слишком широкая шина могут при движении соскочить с несоответствующего обода. Специалисты шиномонтажных центров помогут вам подобрать подходящие шины, руководствуясь специальными таблицами. x — данный знак между условными обозначениями ширины и посадочного диаметра указывает на то, что обод колеса неразъемный. 16 – посадочный диаметр обода колеса в дюймах, который обязан соответствовать посадочному диаметру шины. На легковых автомобилях применяются колеса диаметром от 12 до 32 дюймов, наиболее распространенные диаметры – 14-16 дюймов. Предупреждение!Ни при каких обстоятельствах на большое колесо (например, 16-дюймовое) нельзя натянуть шину меньшего диаметра (например, 15-дюймовую)! J — закодированная информация о конструктивных особенностях бортовых закраин обода (углы наклона, радиусы закругления и т.п.). Н2 — буква Н (сокр. от Hump) указывает на наличие кольцевых выступов (хампов) на полках обода, которые удерживают бескамерную шину от соскакивания с диска. В большинстве случаев на колесе встречаются два хампа (обозначение Н2), но хамп может быть и один (Н), иметь плоскую форму (FH – Flat Hump), быть асимметричным (AH – Asymmetric Hump), комбинированным (CH – Combi Hump)… Бывают колеса и без хампов вообще.   5/112 – PCD (Pitch Circle Diameter). Цифра 5 — количество крепежных отверстий в диске для болтов или гаек (наиболее часто встречаются колеса с количеством крепежных отверстий от 4 до 6, реже их бывает 3, 8 или 10). 112 – диаметр окружности в мм, на которой расположены центры крепежных отверстий. Существует ограниченное число таких диаметров (примеры – 98, 100, 112, 114,3, 120, 130, 139,7 и некоторые другие, они применяются автопроизводителями либо по традиции, либо как наиболее подходящие для определенных типов автомобилей – так, размер 139,7 характерен для пикапов и внедорожников). Изредка встречаются колеса с двумя «наборами» по 4 или 5 крепежных отверстий, расположенными на двух разных диаметрах. Предупреждение! Крепежные отверстия колеса выполнены с допуском в плюс по диаметру. Поэтому можно ошибиться в выборе PCD, если он отличается от штатного на пару миллиметров. Например, на ступицу с PCD 100/4 (размер, характерный для автомобилей Opel и Daewoo) часто пытаются установить колесо PCD98/4 (ВАЗ, ФИАТ) — 98 мм от 100 на глаз не отличишь. Это недопустимо! В этом случае из всех гаек только одна будет затянута полностью, остальные же отверстия «уведет», и крепеж окажется недотянутым или затянутым с перекосом – посадка колеса на ступицу будет неполной. На ходу такое колесо будет очень сильно «бить», кроме того, не полностью затянутые гайки будут откручиваться сами собой. Еще одно предупреждение! Ни в коем случае не пытайтесь «подогнать» крепежные отверстия колеса с помощью сверла или круглого напильника – этим вы безнадежно испортите колесо, и его можно будет только сдать в утиль. Крепежные отверстия выполняются с высокой точностью, которую без специального станка обеспечить невозможно. При сомнении в величине PCD у колеса с отсутствующей маркировкой можно попытаться измерить данный диаметр штангенциркулем, но лучше прибегнуть к помощи специалистов, обладающих специальными приборами. ET – (мм) данным обозначением указывают вылет диска. Вылет — это размер между посадочной (привалочной) плоскостью диска колеса, прилегающей к ступице автомобиля, и воображаемой плоскостью симметрии обода. Если привалочная плоскость находится «снаружи» относительно плоскости симметрии, вылет колеса называется положительным, например, ЕТ35; если «изнутри» (ближе к автомобилю) – вылет отрицательный, например, ЕТ-20. Иными словами, чем больше колесо выступает из колесной арки, тем меньше величина вылета. Часто встречаются колеса с обозначением ЕТ0 (вылет равен нулю, т. е. привалочная плоскость колеса и плоскость его симметрии геометрически совпадают). В редких случаях вместо обозначения ЕТ могут встречаться обозначения DEPORT или OFFSET (в зависимости от страны). Предупреждение! Не устанавливайте на автомобиль колеса с нештатным вылетом. Уменьшение вылета делает колею колес шире, что немного  повышает курсовую устойчивость автомобиля и придает ему стильный гоночный вид, но вместе с тем резко перегружает подшипники ступиц и подвеску. Увеличить же вылет, т. е. сузить колею, как правило, невозможно — диск упрется в тормозной механизм. d – диаметр ступицы или диаметр центрального отверстия в мм. Обычно данный размер лежит в пределах от 50 до 70 мм. В идеале он должен соответствовать диаметру посадочного пояска на ступице автомобиля. Если диаметр посадочного пояска больше d, установить колесо будет невозможно. Если диаметр пояска меньше, можно применить центрирующее посадочное кольцо, которое облегчит крепление колеса, особенно при отсутствии вспомогательных шпилек. Данное кольцо – не обязательный элемент при установке колеса, оно не центрирует колесо относительно ступицы. Колесо центрируется на ступице ТОЛЬКО крепежными болтами или шпильками с гайками. Предупреждение! Никогда не пытайтесь прикрепить колесо к ступице какими-либо «подходящими» болтами либо гайками – применяйте только специальные болты и гайки, предназначенные для крепления колес. Они всегда имеются в продаже в шинных центрах и магазинах автозапчастей. На диске также может быть указано: — Дата изготовления. Обычно год и неделя. Например: 0403 означает, что диск выпущен в 4 неделю 2003 года. – SAE, ISO, TUV, РСТ — клеймо контролирующего органа. Маркировка свидетельствует о соответствии колес международным правилам или стандартам. – MAX LOAD 2000LB — очень часто встречается обозначение максимальной нагрузки на колесо (обозначают в килограммах или фунтах). Здесь указана максимальная нагрузка в 2000 фунтов (908кг). — MAX PSI 50 COLD –означает, что давление в шине не должно превышать 50 фунтов на квадратный дюйм (3,5кгс/кв. см), словo COLD (холодный) напоминает, что измерять давление следует в холодной шине. Совет специалистов нашего портала: даже если Вы чувствуете, что хорошо разобрались в технических терминах, подбирайте диски в присутствии специалистов. Этим Вы сэкономите время, деньги, и, что самое главное, сохраните себе здоровье.

www.nakolesah.ru
