Поршень ВАЗ 2112. Основные размеры. Параметры мотора

Поршневая ВАЗ. Поршень.

Основные размеры. Поршень ВАЗ 2112.

ПОРШЕНЬ 2112-1004015
Производитель ВАЗ
Диаметр поршня (номинальный), мм: 82,0
Диаметр поршня (1-й ремонт), мм: 82,4
Диаметр поршня (2-й ремонт), мм: 82,8
Высота поршня(без вытеснителя), мм: 64,3
Компрессионная высота, мм: 37,9
Жаровой пояс, мм: 7,5
Высота канавки под 1-е компрессионное кольцо, мм: 1,53 - 1,55
Высота канавки под 2-е компрессионное кольцо, мм: 2,02 - 2,04
Высота канавки под маслосъемное кольцо, мм: 3,957 - 3,977
Смещение отвертия под палец, мм: 1
Рекомендованный зазор в цилиндре, мм: 0,025-0,045
Поверхность днища поршня: с вытеснителем
Высота вытеснителя, мм: 1,25
Объем вытеснителя, см 3: 3,41 ±0,03
Глубина выборки под впускной клапан, мм: 3,19
Глубина выборки под выпускной клапан, мм: 3,06
Общий объем выборок в поршне, см 3: 0,638 ± 0,08
Расстояние, на котором определяется фактический диаметр поршня, мм: 55
Покрытие / микропрофиль: микропрофиль
Вес, г.
:
350,0
Поршневой палец 2110-1004020
Диаметр поршневого пальца, мм: 22
Поршневые кольца 21083-1000100
Высота колец, мм: 1,5/2,0/3,95
Стопорные кольца 21213-1004022
Примечание
* - параметры и размеры изделия других производителей могут отличаться от указанных.

Особенности конструкции.

Изделие разрабатывалось для шестнадцатиклапанного двигателя. Камера сгорания в шеснадцатиклапанной головке имеет увеличенный объем. Для обеспечения необходимой степени сжатия двигателя, общий объем камеры сгорания был уменьшен за счет применения в конструкции выступа - вытеснителя.

Поршень имеет выборки под клапана, но глубина их не достаточна, для чтобы исключить соприкосновение с клапанами при обрыве ремня ГРМ.

Основные маркировки в литье, нанесенные на деталь.

1. Обозначение модели изделия – символы «21» и «12», в районе отверстия под палец.

2. Обозначение производителя – «ВАЗ», на юбке с внутренней стороны.

3. Обозначение литейной оснастки -буквы и цифры, на юбке с внутренней стороны.

4. Обозначение литейного сплава АЛ40 – «40», на юбке с внутренней стороны .

Основные маркировки наносимые на днище.

Все маркировки наносимые на днище соответствуют маркировкам применяемым для поршней 21083, 2110, 2112. (Смотреть описание поршней 2110.)

Основные размеры

Классы диаметров поршней и классы отверстий под поршневой палец соответствуют размерам применяемым для моделей 21083, 2110, 2112. (Смотреть описание поршней 2110.)

Применяемость поршня 2112-1004015.

Двигатель

Блок цилиндров,

высота блока, мм.

Колен. вал

радиус кривошип. мм.

Шатун,

длина шатуна, мм.

Поршень,

компрессион. высота, мм

Недоход

поршня в блоке, мм

ВАЗ 2112

2112-1002011

194,8

2112-1005016

35,5

2110-1004045

121,0

2112-1004015

37,9

0,4

(от плоскости днища)

* - расчетные размеры могут отличаться от фактических в пределах допусков на изготовление указанных деталей.

Тюнинг (форсирование) двигателей ВАЗ • CHIPTUNER.

RU

Тюнинг (форсирование) двигателей ВАЗ

При составлении материала использованы фотоматериалы с интернет – ресурсов Инжектор-ВАЗ, SVR Conversions,  Team-RS, Двигатели-ВАЗ.ru, МотоПром , Картюнинг, ОКБ «Динамика» и многих других.

Некоторые материалы могут дублироваться с основным содержанием сайта. Это очень популярная статья. Она, с купюрами (но, в основном, без),  украдена и размещена на добром десятке «тюнинговых» сайтов и в автомобильной прессе государства Украина. (Я даже несколько польщен тем, что у меня так много воруют – значит, есть что. В связи с этим я разрешаю свободную перепечатку без ссылки на первоисточник для всех представителей сексуальных меньшинств пассивного типа).

Вам судить о качестве «услуг» таких «тюнингаторов», которые сами два слова не могут связать о том, что предлагают людям за немалые деньги. Люди, будьте бдительны! :

Cкупые цифры роликового стенда.

Сколько же можно выжать лошадок из 8‑кл. серийного двигателя 21083. Испытания на роликовом стенде автомобиля ВАЗ 2108 – 17.10.2002 проводимого при участии Uncle Sam.

Исходные данные.

ВАЗ 2108

  • Двигатель 1,6, распредвал и ГБЦ кроссовые
  • Спортивный ресивер, 52 мм ДЗ, фильтр нулевого сопротивления, свободный выпуск
  • Без расходомера, дополнительные коррекции по атмосферному давлению и темп. воздуха.
  • Датчик кислорода. ДПКВ – на маховике. Ограничитель оборотов – 8500
  • Стандартная КПП

Что получилось (данные по ВСХ с роликов).
Максимальная мощность 126лс при 7400об и скорости 206км/ч. Естественно без учета Сх, т.к. ветра на роликах нет :).

Дальше серийные форсунки просто отказались работать (кончился линейный диапазон).

ВСХ стандартного двигателя 2112

Увеличение рабочего объема

Наиболее распространенным вариантом увеличения рабочего объема до 1600 куб. см является увеличение хода поршня до 74,8 мм (стандартный – 71 мм) путем замены коленчатого вала и поршней.  Тут есть несколько вариантов

а) «Кованые» поршни распространенные размеры  82,0, 82,4, 82,5 84,0 мм различных классов. «Кованые» поршни бывают как обычной формы, так и Т‑образные. Последние значительно легче по массе.

б) Стандартные поршни, прошедшие специальную механическую доработку.
в) Использование поршней 21213 с механической доработкой и заменой шатунов под «плавающий» поршневой палец.

Помимо самого распространенного коленчатого вала с ходом поршня 74,8 мм, существуют еще КВ с ходом поршня 75,6 (серийный от 1,6) 78, 79, 80 и даже 84 мм. При использовании этих коленчатых валов можно получить объемы от 1580 до 1862 куб. см, причем  почти все конфигурации уместить можно и в блоке стандартной высоты. При этом, естественно, страдает «крутильность» двигателя из-за неоптимального R/S.

Сами коленчатые валы выпускаются в трех «весовых категориях» – легкие, средние и тяжелые, из разных заготовок – 2112, 11183 и пр.
В серийных автомобилях ВАЗ объемом 1,6 л. применяется коленвал 75,6, 1,5 л. – 71 мм.

Статья из журнала «Тюнинг»: А. Пахомов. «О поршнях»

Владельцы 16-кл. двигателей (для которых деньги не имеют значения, могут избежать этого геморроя и приобрести двигатель ВАЗ 21128 объемом 1,8 л. (100 л.с, 160 Нм) или объемом 2,0 литра и мощностью 118 л.с.

В двигателе 21128 масса кривошипно-шатунного механизма снижена на 190 гр., применен «высокий» блок (выше на 1,9 мм.), оригинальный коленчатый вал, шатуны длиной 129 мм., облегченные поршни. По заявлению изготовителей, данная модификация не загибает клапана при обрыве ремня ГРМ.

Для 8V на том же ОПП выпускается новый двигатель 21084 объемом 1,6 л. 21084 выпускается на ОПП только в карбюраторном варианте.

Технические характеристики  21203  21128 21084
Диаметр цилиндра, мм 82 82,5 82
Ход поршня, мм 94 74,8
Рабочий объем, см³ 1980 1580
Степень сжатия 10,6 10
Номинальная мощность, кВт/об. мин 80/5400 60/5600
Номинальная кр. момент Н*м, при об/мин 182/3200 160/? 124/3600
Количество цилиндров 4 4 4
Привод клапанов Гидротолкатели Гидротолкатели
Сцепление/диаметр мм 21203/215
Длина шатуна, мм 129
Октановое число бензина Аи 95 Аи 95 Аи 91
КПП 21203, 2123



Элементы форсированного двигателя

Дроссельная заслонка

Дроссельный патрубок штатной системы впрыска имеет диаметр 46 мм. , для улучшения наполнения цилиндров воздушно – топливным зарядом имеет смысл увеличить диаметр заслонки. Встречаются чаще всего 3 «тюнинговых» размера - 52, 54 и 55 мм. При самостоятельной доработке корпуса ДЗ имейте ввиду, что дальнейшее увеличение диаметра резко увеличивает шанс испортить патрубок (очень тонкая стенка легко разрушается) и учитывайте тот факт, что сама заслонка имеет несколько необычную форму, простота только кажущаяся. При установке ДЗ необходимо регулировочным винтом установить тепловой зазор между заслонкой и корпусом патрубка, что бы исключить заедание заслонки (особенно при боьших перепадах температур) и обеспечивать небольшую подачу воздуха даже при положении дросселя 0%.

ИМХО, данная фича имеет смысл только на форсированных ДВС и то, только в режиме «полная дырка». Эффект «резвости», получаемый от применения такой заслонки – субъективен и ни что иное, как большая подача воздуха при малом открытии ДЗ (аналогично, если вы просто сильнее и резче нажмете на газ). Недостаток – дерготня на очень малых дросселях. Решается проблема просто – нужно обеспечить более плавное и пропорциональное открытие ДЗ. Решается это небольшим «тюнингом» кулачка привода ДЗ (от Dodgev-103). Применение данного профиля убирает все минусы управления при малых углах ДЗ. Правда, при этом пропадает и былая псевдо – «резвость».  Еще один отрицательный фактор – качество изготовления «тольяттинских» ДП с базаров оставляет желать лучшего.

Воздушный фильтр

Как вы уже заметили, практически все тюнинговые нововведения связаны с воздухом и его прохождением по пути в цилиндры Вашего двигателя. Важно обеспечить его беспрепятственное прохождение и довольно важным элементом на его пути является воздушный фильтр. Качество штатных фильтров отечественного рынка пестрит подделками и оставляет желать лучшего, поэтому стоит взвесить свое отношение к автомобилю и решить стоит ли брать для него довольно дорогостоящий спортивный фильтр. Самый дешевый на сегодняшний день – это фильтр JR (около 40 у.е.). Из «брэндов» часто применяют K&N. Не стоит забывать при этом, что ресурс фирменного спортивного фильтра при правильной эксплуатации (то есть ТО через каждые 5 – 10 т.км с использованием только фирменных материалов) около 100000 км.


Впускной ресивер

Немаловажный элемент настройки впуска. Больший, чем у стандартного, объём позволяет, при правильной конструкции и настройке, сгладить пульсации воздуха, кроме того, в такой конфигурации длина впускного тракта короче, что позволяет получить дополнительный момент на средних и высоких оборотах. Для получения высокого момента на низких оборотах, впускные каналы, наоборот, должны быть длиннее. Оптимальным было бы изменение длины впускных каналов в зависимости от оборотов. Например, до 2700 – 3000 об/мин. работает длинный впускной тракт, после – короткий. Данное решение реализовано на многих иномарках, ВАЗ тоже разработал двигатель 11193 с изменяемой длиной впускного коллектора и фаз ГРМ еще в 1998г.  На тюнинговые среднефорсированные моторы обязательно устанавливают ресиверы увеличенного объема.

Впускной ресивер – неплохое средство обогащения тюнинговых контор. Его стоимость редко опускается менее $200. Например, стоимость ресивера SVR Conversions с установкой в Картюнинге – 420 у.е. Не верьте в его «настроенность». Настройка двигателя под конкретный впуск – выпуск производится точной подгонкой фаз ГРМ под резонанс вруска/выпуска и сам по себе «настроенным» быть не может, наоборот, неправильная настройка ГРМ может повлечь большие потери момента на всем диапазоне оборотов. И, каким бы не был ресивер, все же он имеет ограниченный объем и паразитный резонанс воздуха на впуске. Поэтому для достижения более значительных результатов необходимо применять 4‑х дроссельный впуск, но это уже совсем другая история…

Впускные и выпускные каналы должны быть тщательно обработаны – увеличен диаметр (на впуске, не рассчитанным увеличением диаметра выпуска можно добиться порой противоположного эффекта), убраны все неровности, наплывы, стыки – все, что способно тормозить движение потока. Каналы должны быть тщательно зашлифованы.

Некоторые конторы предлагают полировку – это технически безграмотно. К слову сказать, не все «нестыковки» в ГБЦ следует спиливать, некоторые из них выполняют довольно важную роль, создавая в нужном месте противодавление или торможение потока.

Клапана желательно использовать увеличенного диаметра и/или облегченные. При раскрутке двигателя свыше 7000 об/мин рекомендуется использовать более жесткие клапанные пружинки или спортивные пружинки «Schrick» и модифицированные (облегченные титановые) тарелки клапанов. На 8‑кл. двигатель отлично «вживляются» клапана от BMW с диаметром стержня 7 мм. Так же, недорого (по тюнинговым меркам) можно приобрести клапана «Shrick» или изготовить легкие титановые клапана с защитным покрытием по Вашему чертежу (на декабрь 2003 г. стоимость одного такого клапана – 21 USD)

Если предполагается использование стандартных клапанов – они должны быть максимально облегчены и притерты. На ВАЗовском конвейере отсутствует операция притирки клапанов, фаска на клапанах и седлах рассчитана на «самопритирку» во время обкатки.

Облегченные клапана 8V

Распредвалы для тюнинга и спорта отличаются подъемом и фазовой характеристикой. Диапазон рабочих оборотов в котором распредвал дает эффект повышения наполнения двигателя определяется шириной фаз открытия клапанов и волновыми (частотными) параметрами его газового тракта, т.е. геометрическими параметрами систем впуска и выпуска. А вот сама величина этого эффекта будет определяться максимальным подъемом, «временем-сечением» открытия клапанов и параметрами их перекрытия, при условии, что адекватно снижено сопротивление газового тракта. Тут важно определиться – для каких целей форсируется двигатель и, исходя из этого выбирать распредвал.

В настоящее время ассортимент предлагаемых распредвалов постоянно расширяется. Перечисление одних только «брендов» впечатляет – «МастерМотор», «СТИ», «ТоргМаш», «Динамика», «Брагинские», «Нуждинские», «Стольниковские»…

Примерная фазовая характеристика ГРМ при использовании тюнинговых распредвалов

Принцип увеличения подъема клапана перешлифовкой стандартного распредвала

 Регулируемый шкив распредвала



При замене распредвала крайне желательно (а в большинстве случаев – обязательно) применение так называемой «разрезной шестерни», т.к. необходимо очень точно настроить фазовую характеристику тракта, «поймать его резонанс». Устройство такой шестерни крайне просто – обеспечивается возможность плавного смещения шестерни относительно центра с последующей фиксацией в выбранном положении. Существуют также «разрезные» шкивы коленвала.

Для 8‑кл. двигателей ВАЗ выпускается довольно широкий диапазон валов, на любой вкус. Наиболее перспективны для «городских битв» р/валы с 49-го по 55‑й валы, для рейсинга – №62, далее идут валы чисто спортивные, для ралли и кольцевых гонок.

Несомненный интерес представляет новое направление ОКБ Динамика – р/валы с неплоскими толкателями – линейка р/валов RX для двигателя 21083. Данное техническое решение позволяет реализовать очень большой подъем клапанов с высокой скоростью открытия/закрытия клапана и довольно узкой фазовой характеристикой. ОКБ «Динамика» имеет патент на данный профиль ГРМ, хотя подобное техническое решение встречалочь на довольно старых иноведрах. ОКБ «Динамика» выпускает 6 модификаций RX: RX1-RX3 для «бытовых» двигателей  и RX4-RX6 для автоспорта.

Для 16-кл модификаций Мастер-Мотор выпускается всего три пары тюнинговых валов 38/32, 44/38 и 50/44 (в недавнем прошлом выпускалась довольно удачная пара 52/48, которая была в «бытовой» линейке самая экстримальная. ), с высотой подъема до 9,6 мм (серийный 7,6), остальные – чистый спорт. При установке валов следует иметь ввиду, что в новых (2003 г.) ГБЦ они могут задевать за приливы, причем, чем выше подъем, тем большая вероятность.  Поэтому нужно обязательно проверять «прокрутку» вала, и при необходимости доработать ГБЦ

Информация по теме:

1. Тюнинговые и спортивные распределительные валы 16V

2. Тюнинговые и спортивные распределительные валы «СТИ»

3. Тюнинговые и спортивные валы ОКБ «Двигатель»

4. Тюнинговые и спортивные валы НПФ «Мастер Мотор»

4. Тюнинговые и спортивные валы «Динамика»

5. Немного о качестве валов «СТИ»

Регулировка разрезной шестерни (шкива Верньера).

Информация с сайта http://team-rs.ru

1. Пометить на обоих, неподвижной и подвижной частях, стандартную метку, согласно стандартной шестерни.
2. Установить на вал, надеть ремень и совместить все метки (коленвал, распредвал)
3. Проконтролировать впускной и выпускной клапан 4‑го цилиндра: при совмещенных метках должно быть перекрытие (одинаково открытые впуской и выпускной клапаны). Если перекрытия нет (т.е. один открыт больше чем другой), ослабить винты шестеренки и повернуть вал относительно внешней части шестерни). По нахождении перекрытия – поставить метки на шестерне (как в п.1). В этом положении вал находится в точке перекрытия и точно совмещены метки коленвала и распредвала. Это условный «0», от которого идет регулировка в зависимости от поставленных целей.
Если РВ проходит метку раньше КВ это «опережение», если позже – «запаздывание».

Подача топлива.

Регулятор Давления Топлива. Надеюсь, не нужно разъяснять, как важно поддерживать в рампе форсунок постоянное давление топлива. И, если при обычной городской езде штатного регулятора давления топлива вполне хватает, на высоких оборотах возникает ситуация, когда постоянно открытые форсунки приводят с общему снижению давления в рампе. Как следствие – снижение топливоподачи, плохой распыл, сбой в расчетах и пр. Поэтому при форсировании двигателя имеет смысл увеличить давление на 0,5 – 1 атм., в зависимости от степени форсировки двигателя. Естественно, что при этом необходимо скорректировать программу впрыска, что бы обеспечить правильный состав смеси. В последних «переходных» моделях и новых двигателях ВАЗ объемом 1,6 литра применена безсливная система, РДТ находится в баке в сборе с бензонасосом и работает с более высоким давлением 3,8 Атм.

Форсунки
. При форсировании мотора вполне может сложиться ситуация, когда  производительности (количество пропускаемого топлива) может просто не хватить. В таком случае потребуется замена форсунок на более производительные или установка второго ряда форсунок. Второй вариант довольно сложен и трудоемок, хотя и возможен даже на стандартном блоке «Январь 5.1», поэтому проще, все же установить более производительные форсунки, с производительностью от +15% до +50% (общедоступные форсунки от  автомобилей ГАЗ применять нежелательно, т. к у них один плюс – большая производительность, все остальные – минусы, и самые жирные – быстродействие и нелинейная хар-ка в начале диапазона, там, где у ВАЗа ХХ.) Характеристики форсунок

Прошивка

Вне всяких сомнений, что для того, что бы получить максимальный эффект от доводки двигателя необходима соответствующая корректировка практически всех калибровок впрыска. Причем однозначно необходима тонкая доводка калибровок на конкретном автомобиле, в результате которой получается прошивка под конкретное «железо», его настройку, водителя и его стиль управления автомобилем. Окончательная настройка двигателя и прошивки – это, одной фразой – борьба за воздух, двигатель должен без помех потреблять максимально возможное количество воздуха, прошивка должна быть настроена на оптимальную подачу топлива и установку углов зажигания во всех режимах работы двигателя. С появлением для серийных версий прошивок Январь 5 инженерного блока J5 On-Line Tuner, (а позже и J7 On-Line Tuner) позволяющего на ходу, в режиме реального времени отстраивать калибровки этот процесс становится менее времяемким. Ранее существовали такие системы только под тюнинговые и спортивные блоки «Корвет» фирмы ABIT (Санкт-Петербург). В процессе настройки задача тюнера обеспечить правильный состав смеси – до 12,6:1 в мощностном режиме и 15,5 – 16,5 в экономичном.

Казалось бы все просто, но на деле это тонкий и кропотливый труд – состав смеси должен быть оптимален во всем диапазоне оборотов двигателя. Кроме этого существуют режимы мощностного обогащения, переходные режимы и пр… Приходилось много часов выкатывать с инженерным блоком, постоянно контролируя состав смеси. С газоанализатором (ГА) из-за его большой инерционности можно, но довольно неудобно работать. Большим прорывом является применения при настройке Альфометров – контроллеров широкополосных ДК фирмы «Innovatemotorsports» (USA).

Система выпуска ОГ.

Как правило, на тюнинговые автомобили устанавливают «пауки» 4 – 2‑1 хорошо работающие в довольно широком диапазоне оборотов. Системы 4 – 1 не прижились в гражданском тюнинге из-за очень узкого диапазона эффективной работы. Принцип работы такого выпуска основан на создании разряжения перед еще не открытым выпускным клапаном, что способствует лучшей продувке цилиндра. Подробнее о настройке выпуска.

Самым распространенным у нас «тюнингом» является установка «спортивного» глушителя. Самой распространенной (и, естественно, самым дешевой) является продукция Nex (имхо – полный отстой) и PowerFull, реже встречаются Remus, Asso, Sebring… Толк от такого глушителя может быть только в комплексе с прямоточным «пауком», фирменным основным и дополнительным глушителем с трубами увеличенного диаметра (не менее 55 мм для двигателя 1,6 и выше). Иначе – только глубоко пафосный звук. Причем Powerfull выпускает наименее «шумные» модели, ASSO – самые агрессивные и громкие. PRO-SPORT предлагает «банки» с возможностью регулировки «громкости» +/- 10db с помощью съемного вкладыша. Ну и особый интерес вызывает глушитель Pro-Sport с электрическим (из салона) управлением громкостью, от стандарта до «Super-Sport» (разница 30 db). Звук выхлопа – дело вкуса, лично мне нравится тихий «рык» – это большая банка PowerFull (в центре) и двухтрубный (DTM) Remus. Однако цена первого 75 – 80 USD, второго – больше 300..

Ряды КПП, главная пара


Выбор КПП и ГП зависит от поставленных целей и возможностей двигателя. В таблице перечислены основные популярные ряды бюджетной серрии.

Ряд/передача 1 2 3 4 5 6
Стандарт 3,636 1,950 1,357 0,941 0,784
21083 – 05 2,923 1,810 1,276 1,030 0,880
21083 – 06 2,923 1,810 1,276 1,063 0,941 0,784
21083 – 07 2,923 2,053 1,555 1,310 1,129
21083 – 08 3,416 2,105 1,357 0,969 0,784
21083 – 11 3,636 2,222 1,538 1,167 0,941 0,784
21083 – 12 3,250 1,950 1,357 1,030 0,784
21083 – 18 3,170 2,105 1,480 1,129 0,886 0,784

На автомобилях 2108 – 09-99 – 15 серийно устанавливается ГП с передаточным числом 3,9, на «десятое» семейство – 3,7. Устанавливая на авто ГП с большим передаточным числом можно заметно повысить динамику на низах, теряя, правда, при этом в максимальной скорости. Как правило, на рынке предлагаются уже готовые «коммерческие» ряды КПП, с которыми возможно применение кроме стандартных ГП 3,7; 3,9; 4,1, тюнинговых ГП – 3,5; 4,3; 4,5; 4,7; 4,9 и 5,1. Самым важным параметром при расчете трансмиссии является общее передаточное число (КПП+ГП) на каждой передаче.

Хорошим примером неграмотного подхода к расчету трансмиссии является стандартная КПП переднеприводных ВАЗ. В результате несогласованности по оборотам на 1 и 2‑й передаче, последняя испытывает сильные перегрузки при переключении, что выводит ее из строя раньше других. При установки рядов в автомобили 10-го семейства желательно применение 083 вторичного вала.

Ряд КПП Главная пара


Передаточные числа и скоростные характеристики разных вариантов «скрещивания» рядов КПП и ГП можно посчитать здесь

Блокировка дифференциала.

Блокировка дифференциала (дифференциал повышенного трения, самоблокирующийся дифференциал). В отличие от стандартного дифференциала, «блокировка» позволяет перераспределить крутящий момент с разгруженного колеса на более загруженное или с колеса с меньшим коэффициентом трения на колесо с хорошим сцеплением с дорогой.

«Блокировки» бывают винтовые и дисковые. Винтовые – «Quaife»  применяются на гражданских машинах – не требуют специального обслуживания и часто изготавливаются в «гражданских» версиях (невысокая степень блокировки), удобных для повседневной эксплуатации автомобиля. Такая блокировка увеличивает проходимость и устойчивость в поворотах, однако необходим определенный навык – управление автомобиля с блокировкой отличается от автомобиля со стандартным дифференциалом.

На спортивных автомобилях  используются дифференциалы дискового типа, способные передавать почти весь момент на загруженное колесо. Такие блокировки используются в основном в автоспорте.

Тормозная система

Тюнинг автомобиля вообще логичнее начинать с тормозной системы, а именно с передних тормозов, именно на них приходится основная нагрузка при торможении. При этом не следует забывать, что вмешательство в штатную тормозную систему запрещено ПДД.

На автомобили ВАЗ возможна установка передних вентилируемых дисков диаметром 14,15,16 дюймов. На этом лучше не экономить и приобрести фирменные диски и тормозные колодки. Задние дисковые тормоза – дорогостоящее удовольствие, однако с ними эффективность торможения становится значительно выше.

Что бы не кормить многочисленный персонал тюнинговых фирм, которые хотят заработать все деньги сразу задние дисковые тормоза можно сделать из передних «восьмых» дисков и суппортов от Оки (ВАЗ-2108, VW) и гидравлическим или механическим стояночным тормозом. Изготовить и установить такие тормоза достаточно просто.

Следует иметь виду, что вмешательство в тормозную систему – серьезное решение, влияющее на  Вашу безопасность, запрещенное ПДД. На мой взгляд, если уж эффективность торможения никак не устраивает, наиболее оптимально использование впереди – фирменные вентилируемые перфорированные тормозные диски, сзади – тормозные барабаны увеличенного диаметра (от классики). Такое тех. решение применено на ВАЗ 21106. Естественно применение качественных тормозных колодок.

Подвеска

Правильно настроить подвеску под определенные условия – задача важная и сложная. Вариантов «универсальной» подвески просто не существует. Выигрывая в одном всегда проигрываешь в другом. У форсированного автомобиля подвеска должна быть настроена достаточно жёстко и как можно ниже стандартной. Замене или настройке подлежат амортизаторы, пружины – спортивные или обрезанные штатные, либо заниженные пружины с прогрессивной характеристикой, опоры стоек заменены на шаровое соединение («ШС») или тюнинговые опоры SS20. Так же должна быть увеличена жесткость кузова с помощью специальных распорок. Настройка подвески – очень сложное и кропотливое занятие.


Nitro Oxide System

Этот способ форсировки двигателя применяется для гонок на короткие дистанции и несмотря на огромное количество нереальных слухов не представляет собой ничего нового, революционного и сверхестественного. Для форсирования двигателей для коротких гонок, где требуются короткие мощные ускорения, применяется неочищенная техническая закись азота. Эффект достигается за счет увеличения в камере сгорания количества свободного кислорода, способного эффективно окислять большее количество топлива.

Для обеспечения максимальной отдачи двигателя необходимо точно соблюдать соотношение топливо/окислитель. В двигателях внутреннего сгорания в качестве окислителя используется кислород, содержащийся в воздухе, доля которого примерно примерно 20%. Количество топлива подаваемого в цилиндр напрямую зависит от количества потребляемого воздуха. Чрезмерное обогащение приводит к противоположному результату – богатая смесь медленно и плохо горит из-за отсутствия окислителя.  Закись озота содержит 35 – 36% кислорода, следовательно, на 15% можно увеличить топливоподачу без снижения эффективности процесса горения.

Следует иметь ввиду, что при этом резко повышается температура двигателя и применять впрыск закиси более чем на 15 – 20 сек. без применения дополнительных средств охлаждения губительно для двигателя. В настоящее время существует две разновидности впрыска «нитроса»: обычная, когда осуществляется подача только закиси во впускной коллектор и второй, когда осуществляется дополнительная подача уже готовой топливной смеси. Вторая система намного сложнее и немного эффективнее. В карбюраторных системах установка требует установки системы дополнительной топливоподачи, инжекторные системы перекалибровываются и, возможно, потребуют установки топливных форсунок с большей производительностью.

Для тех, кто заинтересовался – более подробно можно почитать здесь: http://larkon-auto.ru/tuning/motor/nitrous.htm

Pесурс у форсированных моторов

Износ двигателя зависит, прежде всего от степени форсировки,  нагрузки, условий эксплуатации и качества ГСМ . Режимы максимальных нагрузок в повседневной жизни используются крайне редко и, как правило, непродолжительное время. Поэтому можно смело утверждать, что при «гражданском» тюнинге ресурс двигателя практически не меняется. И, даже наоборот, может измениться в сторону увеличения. Доводка двигателя это, в большинстве случаев – индивидуальная высококвалифицированная ручная работа, точная подгонка, развесовка, балансировка ДВС. Используется самый современный инструмент, постоянно накапливается опыт и изучаются технологии. Разумеется, качество работы в этом случае несопоставимы с конвейерной сборкой.

Ссылки по теме (Собрал Олег Сизинцев, aka SOM)

http://tuningplus.narod.ru/articles/tun_theory/index.htm

http://gt-parts.com/modules.php?op=modload&name=Subjects&file=index

http://tuningplus.narod.ru/articles/tun_pract/theory_practics.htm

http://auto2141.narod.ru/soderzh.html

http://dvpt.narod.ru/russian/history/index13

http://beetle.org.by/tuning3.html#31

http://www.innovatemotorsports.com/index.html

http://www.performancetrends.com/

http://www.xede.com.au

http://innovatemotorsports.com




Отзывы о поршнях АВТРАМАТ: Оценки, Рейтинги, Сайт, Страна

Что мы знаем о поршнях АВТРАМАТ

Бренд производителя зарегистрирован в стране - Украина. Официальный сайт находится по адресу: https://www.avtramat.org/.

В мае 2021 на PartReview сложилось неоднозначное мнение о поршнях АВТРАМАТ.

Оценка PR - 44 из 100, базируется на основе 21 отзыва и 67 голосов. 8 отзывов имеют положительную оценку, 3 - нейтральную, и 10 - отрицательную. Средняя оценка отзывов - 2.9 (из 5). Голоса распределились так: 30 - за, 37 - против.

В рейтинге лучших производителей поршней запчасть занимает 8 позицию, уступая таким производителям как СТК и Yenmak , но опережая поршни TEIKIN и Frenkit.

Пользователи также составили мнение о качествах поршней АВТРАМАТ:

  1. Расход масла - влияние на потребление масла - оценивается негативно. 2.2 балла из 5.
  2. Долговечность - сохранение работоспособности на протяжении заявленного срока - оценивается негативно. 1.8 балл из 5.
  3. Стук - склонность производить стук и другие подобные звуки - оценивается негативно. 2 балла из 5.

Поршни АВТРАМАТ в авторейтингах

Здесь можно узнать владельцы каких марок и моделей ставили поршни АВТРАМАТ на свои авто. Далее список авторейтингов, в которых данная запчасть входит в ТОП-3 лучших:

  1. АВТРАМАТ на втором месте в авторейтинге поршней для: Audi 80, Toyota Avensis .
  2. АВТРАМАТ на третьем месте в авторейтинге поршней для: ВАЗ (Lada) 2110/2111/2112, ВАЗ (Lada) 2101/2103/2106 .

Поршни АВТРАМАТ в сравнении

На PartReview доступны 9 сравнений поршней АВТРАМАТ c другими производителями.

В частности можно выяснить, чьи поршни лучше: АВТРАМАТ или prima, АВТРАМАТ или СТИ, АВТРАМАТ или Yenmak, АВТРАМАТ или ТРТ, АВТРАМАТ или Frenkit .

Доработка головки блока цилиндров (ГБЦ)

Автолюбители, независимо от стажа владения машиной, постоянно ищут способы повышения мощности двигателя. Есть несколько вариантов усовершенствования вашего автомобиля, одним из которых является доработка головки блока цилиндров (ГБЦ).


Мы знаем, что крутящий момент, а соответственно и мощность, находятся в прямой зависимости от такого показателя, как коэффициент наполнения цилиндров рабочей смесью. Чем больше наполнение, тем больше мощность двигателя, которая растёт при смещении максимального значения крутящего момента на более высокие обороты. Для этого устанавливают распредвалы с расширенными фазами впуска/выпуска и увеличенными подъёмами клапанов, но на практике этого оказывается недостаточно. Если критически подойти к рассмотрению головки блока цилиндров, то мы увидим множество недочётов — казалось бы мелких, но именно они не дают реализовать полный потенциал мотора. Это обусловлено технологией изготовления при массовом производстве ГБЦ, и поэтому всё придётся исправлять самостоятельно или в тюнинг-ателье. Как именно? Об этом и поговорим.


Стыковка каналов ГБЦ и коллекторов

Наиболее заметным «ляпом» наших производителей можно назвать неточную стыковку отверстий каналов ГБЦ и коллекторов. Ещё с уроков физики мы помним, что любой бугорок на пути воздушного потока вызывает возникновение завихрений, а, следовательно, снижение его скорости. Здесь же у нас целые «ступеньки», от которых необходимо обязательно избавиться. Одновременно необходимо проверить прокладки под коллекторы, чтобы они также не создавали препятствий.
Желательно перед началом работ посадить коллекторы на штифты. Это необходимо по той причине, что крепёж коллекторов на автомобилях ВАЗ допускает небольшое смещение плоскостей ГБЦ и коллекторов относительно друг друга, что может привести всю работу к нулевому результату. Находим места на ГБЦ и коллекторах (2 штифта на каждый по краям) для удобного засверливания. В ГБЦ металлические штифты сажаем плотно, коллекторы же должны на них надеваться легко, но без люфтов. Проделайте необходимые отверстия в прокладке. Теперь точное позиционирование коллекторов и ГБЦ обеспечено.



Следует учесть то, что если диаметр канала ГБЦ немного больше (1-1,5 мм) диаметра канала впускного коллектора, но их соосность совпадает, то этим можно пренебречь, так как сколько-нибудь значимого сопротивления это не создаст. На выпуске создаётся аналогичная ситуация, только канал ГБЦ теперь может быть немного меньше канала выпускного коллектора.


Впускные/выпускные каналы ГБЦ

Если внимательно осмотреть впускные/выпускные каналы заводской головки блока цилиндров, то сразу бросаются в глаза приливы литья в районе направляющих втулок клапанов, выступающие в канал втулки и местами ломаная форма узких каналов. Используя шаровые фрезы разных форм и размеров необходимо добиться увеличения проходного сечения каналов, удалить все неровности и выступающие части. Форму канала надо изменить таким образом, чтобы его изгиб был наиболее плавным, но сохранил определенные радиусы кривизны. Внутренняя поверхность впускных каналов оставляется немного шероховатой для лучшей испаряемости бензина с их стенок. Выпускные каналы можно полировать, хотя заметного эффекта это не даст.
Поперечное сечение канала не должно быть правильной окружности. Впускной канал имеет форму эллипса с небольшим бочкообразным расширением перед седлом клапана. Остальная часть канала ГБЦ и впускного коллектора плавно сужается по направлению потока.



Проводя увеличение диаметра каналов надо учитывать близлежащие внутренние коммуникации. При неаккуратной работе можно повредить маслоканал или канал рубашки охлаждения. При работе с ГБЦ восьмиклапанных двигателей, которые применяются на переднеприводных ВАЗах, надо быть предельно осторожным. Хотя это не убережет вас при расточке одного впускного канала, в котором маслоканал проходит настолько близко, что его вскрытие неизбежно. К сожалению, даже если канал останется невскрытым, он может быть просто прикрыт тонким слоем алюминия и позже прорвётся под давлением масла работающего двигателя.
Перед началом расточки желательно в маслоканал вогнать стальную втулку, но, к сожалению, это не самый удобный вариант. Лучше устанавливать стальные или алюминиевые втулки после вскрытия канала, либо заваривать канал аргоном.
Вначале определитесь: с коллектора или ГБЦ начинать расточку. Если планируется значительное увеличение диаметра каналов, то лучше начать доработку с той детали, каналы которой имеют более тонкие стенки, а по их форме и положению затем растачиваются каналы сопрягаемой детали. В классических двигателях ВАЗ принято начинать расточку с коллектора, потому что каналы ГБЦ имеют достаточный запас толщины для последующего совмещения.
Обратите внимание на части направляющих втулок клапанов, которые выступают в каналы. Они создают заметные помехи потоку, поэтому их стараются укоротить или заострить. Иногда втулки стачивают заподлицо со стенкой канала и, хотя это в лучшей степени оптимизирует его пропускную способность, но такая доработка снижает ресурс направляющих, у которых он и так невелик на форсированных двигателях.


Клапаны

Здесь доработки направлены на увеличение пропускной способности и уменьшение веса клапанов. Увеличить пропускную способность можно изменив профиль тарелки, а также рабочие и дополнительные фаски клапана.
При переточке клапанов снимается лишний металл с обеих сторон тарелки клапана. На лицевой стороне делается небольшая выемка, а на тыльной уменьшается радиус перехода стержня в тарелку. Так же утоньшается тарелка и стержень клапана. Если вы не планируете менять втулки, то снимите лишний металл с ножки клапана от тарелки до направляющей втулки.
Уменьшение диаметра всей ножки потребует замены направляющих втулок с меньшим диаметром отверстия. На 8-клапанных моторах ВАЗ при уменьшении диаметра ножки клапана с 8 до 7 мм можно добиться снижения веса стержня на 23,5%. У 16-клапанных двигателей диаметр стержня изначально составляет 7 мм.
Можно поставить титано-алюминиевые клапаны, которые на 40% легче стальных, но они очень хрупкие и дорого стоят. Сёдла при этом приходится менять на бронзовые, которые более мягкие по сравнению с чугунными, что приводит к уменьшению отскока клапана при закрытии и дополнительно гасит ударные нагрузки.
На 8-клапанных двигателях ВАЗ рабочие фаски делают уже, угол выпускных меняют на 45º, а угол впускных - на 30º. В местах перехода тарелки клапана в рабочую фаску нарезают дополнительные фаски, что даёт прирост около 5-6%.



Дальнейшая доработка предусматривает замену клапанов на увеличенные модели. Иногда их можно устанавливать без замены сёдел, так как штатные позволяют несколько увеличить свой внутренний диаметр и диаметр рабочей фаски. Это практикуется на 16-клапанных ГБЦ 2112, на которые устанавливаются увеличенные клапаны 32/27 мм.

Также возможна установка увеличенных клапанов, предусматривающая замену сёдел. При этом вырезаются родные сёдла и устанавливаются чугунные, бронзовые или металлокерамические большего размера. В них нарезаются необходимые фаски и устанавливаются клапаны ещё большего диаметра, чем рассмотренные ранее. Этот способ дороже первого, но наиболее эффективен, а для 8-клапанных ГБЦ автомобилей ВАЗ является единственным решением. Прибавка мощности с такой доработкой достигает 8-10%. В этом случае можно установить облегчённые увеличенные клапаны 39/34 мм.
Чтобы вы могли лучше ориентироваться, мы приведем данные по клапанам, которые можно устанавливать на двигатели ВАЗ:

  • - ВАЗ 2101, 21011, 2103, 2106, 21213, 21214, 2123 – клапаны от 39/34 до 42/35;
  • - ВАЗ 21083, 2111, 21114, 21116, 11183, 11186 – клапаны от 39/34 до 40/34;
  • - ВАЗ 2112, 21124, 21126, 21127, 21128, 21129  – клапаны от 31/27 до 33/29,

где в числителе указан диаметр тарелок впускных клапанов, а в знаменателе — диаметр выпускных.
Конечно, это не единственное решение, и вы можете подбирать размеры тарелок клапанов самостоятельно, но при этом необходимо учитывать, что для атмосферных двигателей оптимальным соотношением площади выпускного клапана по отношению к впускному — ¾ или примерно 75%. Это наглядно видно из следующих данных:


31/27 — 75.9%
33/29 — 77.2%
39/34 — 76,0%
40/34 — 72.3%
41/35 — 72.9%

Если ваш автомобиль оснащён наддувом или впрыском закиси азота, ему необходимо увеличение выпускных клапанов, так как двигатель производит больше отработанных газов. Под такие моторы соотношение клапанов может быть 90% и более.

Пружины клапанов

Штатные пружины рассчитываются под конкретный двигатель с применением серийного распредвала. Учитывается достаточный запас прочности, рассчитанный на относительно невысокие обороты. В классических двигателях клапаны зависают на оборотах более 7000, на ВАЗ 21083 допускаются большие обороты, а на ВАЗ 2112 неадекватная работа клапанов вероятна на оборотах 7500-8000 об/мин.

Замена распредвала на более верховой может привести к зависанию клапанов. Наиболее простым способом является увеличение преднатяга штатной пружины, что выполняется подкладыванием под нее шайбы. Усилие на пружине увеличивается, но заметно уменьшается свободный ход.
При установке спортивных распредвалов предъявляются более жёсткие требования к усилиям на пружинах. В этом случае требуется большой подъём кулачка и соответствующий ход пружины, поэтому их меняют на более жёсткие, которые имеют больший ход сжатия.
Более жёсткие пружины заметно увеличивают нагрузки на клапаны, распредвал и тарелки, поэтому такую доработку желательно проводить последней из всех способов повышения порога зависания клапанов.

Ещё одним способом является облегчение тарелок клапанных пружин. Их меньшая масса снижает нагрузки на распредвал и детали ГРМ, что особенно важно на повышенных оборотах. Можно перетачивать штатные тарелки, но лучше поставить новые из титано-алюминиевого сплава. Алюминиевые (Д16Т) тарелки дешевле, но подвержены деформациям в критических режимах работы. Более прочными являются титановые изделия, хотя некоторых автолюбителей сдерживает их цена. Хорошо себя зарекомендовали тарелки из сплава Al-Ti от производителя PRO.CAR.


Толкатели клапанов

В двигателях ВАЗ 21083 и ВАЗ 2112 кинетическая связь клапанов ГБЦ с распредвалом осуществляется при помощи толкателей. На ГБЦ 21083 они механические с регулировочными шайбами, а на ГБЦ 2112 — гидрокомпенсаторы. Штатные толкатели имеют некоторые ограничения, поэтому неприемлемы при работе со спортивными распредвалами. В этом случае применяются цельные механические толкатели, имеющие увеличенный диаметр и не требующие регулировочных шайб. Для их установки необходима расточка колодцев до нужного размера.
Клапаны регулируются подбором подпятников нужного размера (или «колбасок» - нарезанные ножки клапана разной длины), что довольно трудоёмко. Работа мастера по регулировке клапанов с установленными «цельниками» обойдётся не дёшево!

Рычаги привода клапанов

На двигателях ВАЗ классического типа приводом клапанов от распредвала являются рычаги (так называемые рокеры). Они удобны и просты в регулировке тепловых зазоров клапанов, но имеют излишнюю массивность и допускают некоторое отклонение кинематики движения клапана. Также в ГБЦ «классики» рокер может слететь с посадочного места при сверхвысоких оборотах. В качестве борьбы с этими недостатками рычаги облегчаются, устанавливаются легкосплавные модели и используются более жёсткие пружины клапанов.


Направляющие втулки клапанов

В зависимости от типа двигателя и предполагаемых режимов работы подбирается конструкция и материал направляющих втулок клапанов. Причины, которые могут потребовать доработки или замены штатных втулок:
  • - При использовании клапанов с меньшим диаметром стержня;
  • - При сильно выступающей части направляющей втулки в канал ГБЦ;
  • - Если форма или размер противоположной части направляющей не удовлетворяют требованиям;
  • - При недостаточной теплопроводности направляющей втулки (возможна замена на бронзовые).
Бронза является хорошим теплопроводником, хорошо отводит тепло от клапана и эффективно его рассеивает в ГБЦ, поэтому на высокофорсированных двигателях применение бронзовых направляющих втулок крайне необходимо.
Хорошим примером подобных изделий являются бронзовые втулки производства компании PRO.CAR. Они имеют немного меньший ресурс по сравнению с металлокерамическими изделиями, но все зависит от режимов работы двигателя и качества самих втулок.



Форма камеры сгорания

При помощи этой доработки можно значительно снизить риск возникновения детонации, улучшить наполнение цилиндра и создать условия, при которых топливная смесь будет лучше распределяться, перемешиваться и возгораться.
Детонация возникает в местах, наиболее удалённых от свечи зажигания. Это объясняется тем, что при возгорании смеси давление в камере сгорания (КС) резко возрастает и приводит к чрезвычайной компрессии ещё не воспламенившейся смеси. Это провоцирует её самовоспламенение, которое носит взрывной характер и приводит к резкому повышению температуры и давления в цилиндре. Возникает детонация, характеризующаяся металлическими звуками и распространяющаяся по двигателю серией ударных волн детонационных взрывов. Частые возникновения детонации приводят к разрушительным последствиям, поэтому обязательно надо принимать меры к их устранению. Для этого максимально сглаживают острые кромки и углы камер сгорания, удаляют погрешности литья и полируют поверхность камер сгорания, что дополнительно прибавляет 5% мощности за счёт снижения тепловых потерь.
Для улучшения наполнения цилиндра и создания оптимальных условий для топливной смеси необходимо, прежде всего, обратить внимание на форму КС вокруг клапанов. На ВАЗовских 8-клапанных ГБЦ камера сгорания имеет клиновидную форму и клапанная щель «экранирована» её отвесными стенками. Это приводит к тому, что поток рабочей смеси вынужден преодолевать дополнительные препятствия, что хорошо заметно при установке увеличенных клапанов. Поэтому объём КС должен быть расширен вокруг клапана. Также необходимо доработать сегмент клапанной щели возле свечи зажигания и сделать сопряжение дна и вертикальных стенок КС более плавным. Вокруг сёдел клапанов не должно быть каких-либо ступенек или колодцев, а конусное углубление седла клапана должно быть не более 30º относительно дна КС.
ГБЦ ВАЗ 2112 изначально имеет полусферическую КС, что минимизирует все необходимые доработки и заключается в ликвидации огрехов серийного производства.



Степень сжатия

Степенью сжатия (СЖ) является отношение полного объёма цилиндра ко всему объёму КС. Чем больше сжата топливная смесь перед воспламенением, тем большую работу она совершит впоследствии. Повышая СЖ, мы увеличиваем мощность двигателя, но есть и ограничивающие факторы, такие как рост нагрузки на поршневую и риск возникновения детонации. Стандартные литые поршни двигателей ВАЗ допускают СЖ до значения 11:1.
Наиболее заметен положительный эффект от роста СЖ в двигателях с широкими фазами открытия клапанов. Это происходит от того, что коэффициент наполнения атмосферных двигателей ВАЗ не превышает 100%, то есть динамическая СЖ не превышает статическую СЖ. Динамическая СЖ — объём топливно-воздушной смеси, попавшей в цилиндр, относительно объёма камеры сгорания. При использовании широкофазных распредвалов на низких и средних оборотах динамическая СЖ ниже статической. Повышение СЖ приводит к пропорциональному росту динамической, что положительно влияет на мощность и экономические показатели двигателя. При этом необходимо исключить предпосылки возникновения детонации при максимальном коэффициенте наполнения цилиндра, что достигается повышением октанового числа топлива и изменением состава топливно-воздушной смеси.
С ростом оборотов двигателя длительность цикла сгорания уменьшается, что может привести к неполному сгоранию топлива, а, следовательно, потере мощности. Поэтому, повышая СЖ, мы ускоряем процесс сгорания, что позволяет получить максимальную мощность от двигателя. Вследствие этого большинство высокооборотистых форсированных бензиновых двигателей требуют повышения СЖ.

После проведения доработок ГБЦ, которые мы рассмотрели в данной статье, вы сможете полностью раскрыть потенциал двигателя вашего автомобиля!

Ремонт поршневой группы. Подбор поршня ваз к цилиндру по диаметру и весу

Если утром, когда вы запустили холодный двигатель, был слышен металлический стук, который исчез при прогреве мотора, то это говорит только о том, что был нарушен зазор между поршнем и цилиндром. Почему он нарушается, и какие допустимые нормы применяются для зазоров между поршнем и цилиндром? Ответ вы найдете ниже.

Как меняется зазор между поршнем и цилиндром в процессе эксплуатации?

Уменьшение зазора происходит из-за естественного износа рабочих частей поршня и цилиндра. Такое изменение формы металла связано с его свойством поддаваться влиянию перепадов температур.

Помимо этого, уменьшение зазора может произойти и при неправильной сборке двигателя. Например, нарушена установка шатунов или появился перекос цилиндров. Не в стороне остается и перегрев двигателя, так как большие температуры имеют свойство расширять материалы. Особенно это касается алюминия, который, в отличие от чугуна, имеет высокий коэффициент расширения.

Как и любой другой дефект, нарушение зазора между поршнем и цилиндром оказывает негативное влияние на работу двигателя. Соприкосновение поршня и цилиндра под неправильным углом приводит к возникновению сухого трения, которое осуществляется без смазочного материала и повышает температуру деталей. Последствием такого трения почти во всех случаях становится появление различных царапин на рабочих поверхностях цилиндров.

После этого, любой двигатель обязательно подвергнут ремонту. Для проведения диагностики необходимо полностью снять головку блока цилиндров и как только поршневая группа будет на виду, то можно приступать к соответствующим замерам. В процессе замеров вам понадобятся микрометр, который покажет зазор поршней и нутромер для определения диаметра цилиндра.

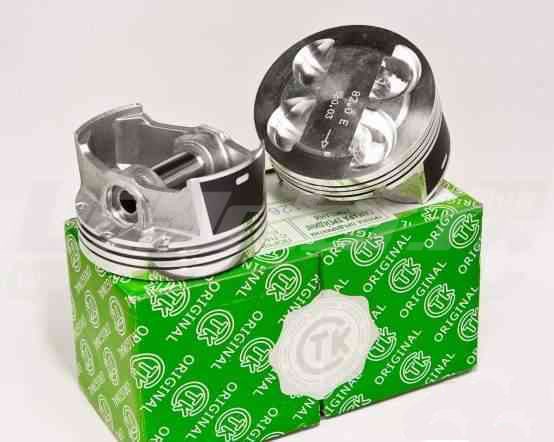

маркировка поршней ваз 2106, подгруппа

Если углубления на днище увеличивают объем камеры сгорания, то для уменьшения объема применяют вытеснители. Вытеснителем называют объем металла, который находится выше плоскости днища.

«Жаровым поясом»(огневым) , называют расстояние от днища до канавки первого поршневого кольца. Чем ближе располагаются поршневые кольца к днищу, тем более высокой тепловой нагрузке они подвергаются, тем больше сокращается их ресурс.

Уплотняющий участок – это участок канавок, расположенных на боковой цилиндрической поверхности поршня. Канавки предназначены для установки поршневых колец. Поршневые кольца обеспечивают подвижное уплотнение. На всех моделях для двигателей ВАЗ, выполнены две канавки под компрессионные кольца и одна канавка под маслосъемное кольцо.

В канавке под маслосъемное кольцо есть отверстия, через которые отводится излишек масла во внутреннюю полость поршня. Уплотняющий участок выполняет еще одну очень важную функцию – через установленные поршневые кольца, осуществляется отвод значительной части тепла от поршня к цилиндру. Если конструкция изделия не будет предусматривать эффективный отвод тепла от днища, то это приведет к его прогоранию.

По расчетам, через компрессионные кольца, передается до 60-70% выделенного тепла. Однако это требует плотного прилегания поршневых колец к цилиндру и к поверхностям канавок. Для обеспечения работоспособности, торцевой зазор первого компрессионного кольца в канавке должен составлять 0,045-0,070мм.

Для второго компрессионного кольца зазор – 0,035-0,060мм, для маслосъемного – 0,025-,0050мм. Между внутренней поверхностью кольца и канавки должен быть радиальный зазор – 0,2-0,3мм.

Головку поршня образуют днище и уплотняющая часть.

Расстояние от оси поршневого пальца до днища, называют компрессионной высотой поршня.

«Юбкой», называют нижнюю часть поршня. На этом участке находятся бобышки с отверстиями – место, куда устанавливается поршневой палец. Внешняя поверхность юбки, исполняет роль опорной и направляющей поверхности. Юбка обеспечивает соосность положения детали к оси цилиндра блока.

Кроме того, боковая поверхность юбки участвует в передаче к цилиндру возникающих поперечных усилий. На поверхность юбки(или на все изделие) могут наноситься защитные покрытия улучающие прирабатываемость и снижающих трение.

Покрытие слоем олова позволяет сгладить неточности профиля и предотвратить наволакивание алюминия на поверхности цилиндра. Могут применяться покрытия созданные на основе графита и дисульфида молибдена. Другой способ, снижающий потери на трение – нанесение на юбке канавок специального профиля. Глубина канавок составляет 0,01-0,015мм. При движении, канавки не только удерживают масло, но и создают гидродинамическую силу, которая препятствует контакту со стенками цилиндра.

Одним из факторов определяющих геометрию поршня, является необходимость снижения сил трения. Для этого требуется обеспечение определенной толщины масляного слоя в зазоре между поршнем и стенками цилиндра. Причем маленький зазор повлечет за собой увеличение сил трения и как следствие повышение нагрева деталей и их ускоренный износ а возможно и заклинивание.

Слишком большой зазор, увеличит шумность двигателя, приведет к росту динамических нагрузок на сопрягаемые детали и будет способствовать их ускоренному износу. Поэтому величина зазора подбирается в соответствии с рекомендациями для конкретного типа двигателя.

В истории применения конструкций поршней для двигателей ВАЗ, просматриваются этапы влияния нескольких европейских конструкторских школ. На первых моделях двигателей ВАЗ применяется «итальянская» конструкция. Поршни отличаются большой компрессионной высотой, широкой опорной поверхностью юбки. Поверхность изделия покрыта слоем олова. В разработке последующих конструкций принимают участие немецкие компании.

Как снять головку блока цилиндров?

  1. В первую очередь, необходимо обездвижить автомобиль. Под колеса устанавливаются противооткатные упоры, а рычаг КПП устанавливается в положение «первая передача». Откройте капот автомобиля и найдите место расположения ГБЦ.
  2. Вначале, снимаются все части, которые мешают свободному доступу к головке. Таковыми могут быть: воздушный фильтр, карбюратор (или инжектор), «штаны», а также различные тросы, приводы педалей и проводка электрических датчиков. С ГБЦ выкручиваются свечи, при необходимости, снимается трамблер.
  3. Слейте масло из двигателя и охлаждающую жидкость. Откройте крышку привода ГРМ и демонтируйте ремень. Это нужно для того, чтобы освободить распределительный вал. После этого, открутите гайки крепления крышки ГБЦ и снимите ее вместе с прокладкой. Перед сборкой рекомендуется установить новую прокладку.
  4. Теперь можно приступать, непосредственно, к демонтажу головки блока цилиндров. Открутите специальные болты крепления и демонтируйте головку вместе с прокладкой. После этого, вы получите открытый доступ к блоку цилиндров.

Какие существуют нормы зазоров между поршнями и цилиндрами

Перед проведением соответствующего ремонта поршневого механизма, необходимо знать, что существуют определенные нормы зазоров, которые расписаны по таблицам и должны соблюдаться в строгой форме.

Диаметр поршней разделяется всего на пять классов: A B C D E. Каждый новый класс определяет увеличение диаметра на 0,01 миллиметра. Кроме того, имеются специальные категории, которые определяют диаметр отверстия под поршневой палец. Они меняются на каждые 0,004 миллиметра. Все эти цифры и маркировка, в обязательном порядке маркируется на нижней части поршня.

Для различных деталей существуют соответствующие нормы. Так, например, новые поршни должны устанавливаться с зазором 0,06 миллиметров по всей его окружности. Если же деталь уже прошла достаточно внушительный километраж, то ее зазор не должен быть больше 0,15 миллиметров.

В случаях, когда зазор начинает превосходить установленные нормы, то следует подобрать и приобрести те поршни, которые обеспечат требуемую зазорность. Совсем необязательно подгонять поршень с высокой точностью. Достаточно лишь иметь образец с приблизительными размерами.

Предварительно, необходимо в обязательном порядке расточить цилиндры до ремонтных размеров и оставить запас, примерно, в 0,03 миллиметра. Он необходим для дальнейшего хонингования поверхности. Во время хонингования обязательно выдерживайте точность диаметра, чтобы при монтаже нового поршня зазор соответствовал требованиям, предъявляемым к установке новых деталей.

Диаметр цилиндра замеряется в четырех поясах, а также в двух перпендикулярных плоскостях. Нутромер необходимо устанавливать строго перпендикулярно блоку цилиндров. Таким образом, можно исключить любые отклонения от правильности измерений.

К чему приводит нарушение зазора между цилиндром и поршнем

Среди многих проблем с авто, есть одна весьма частая, а именно — нарушение зазора между цилиндром и поршнем. Как это проявляется?

Во-первых, двигатель начинает стучать в процессе старта. Во-вторых, значительно падает компрессия двигателя. Как следствие — сильно повышается расход масла, топлива, в конце-концов, движок просто отказывается работать стабильно, либо вовсе глохнет. В общем, если зазор между цилиндром и поршнем сильно уменьшен, то это обязательно приведет сколов на зеркале цилиндров, а также к сильному нагреву деталей блока. В любом случае, ежели проблемы есть, то вам однозначно и без вариантов необходимо ремонт поршневой группы! Хотя, если располагаете средствами, то можете решить проблему сразу: купите новый двигатель! Ну, как? Подходит вариант? Нет? Тогда — ремонт!

Ремонт поршневой группы — это полная замена цилиндров, либо расточке цилиндров.

А теперь — главный вопрос: как проверить зазор между цилиндрами и поршнем? Для произведения замеров необходимо выполнить алгоритм разборки головки блока цилиндров. Собственно, сей алгоритм — это настоящий капитальный ремонт движка — ни больше, ни меньше! Почему именно капитальный ремонт? Всё просто, ибо когда вы произведете разборку и замеры, то обязательно всплывут проблемы с коленвалом, распределительным валом, «сдохшими» прокладками, изношенными подшипниками, вкладышами и тд. Однако, давайте остановимся пока на замерах.

Что необходимо для того, чтобы произвести замеры? Вам понадобятся два инструмента: 1) нутромер — это инструмент, которым измеряется внутренний диаметр цилиндра; 2) микрометр — инструмент, которым измеряют диаметр поршней. Идем далее.

По наружному диаметру, поршни, равно как и цилиндры, распределены на пять классов: A, B, C, D, E. Процесс замера диаметра поршня производится на «юбке» цилиндра: расстояние до днища плоскости составляет 52,4 мм. (Классификация поршня — клеймо с буквой). Диаметр цилиндра измеряется в двух плоскостях и четырех «поясах»: они расположены перпендикулярно друг другу. Если в результате измерений зазор между поршнем и цилиндром составляет более 0,15 мм, то необходим ремонт поршней.

Внимание: если зеркало цилиндра имеет дефекты, то необходимо произвести расточку цилиндра. И ещё один момент: учтите, что цилиндр растачивается до размера, ближнего ремонтного поршня!

Когда ремонт цилиндров завершен, пора подобрать поршни нужного размера. Кстати: очень важно обращать на удельный вес выбираемых поршней. Это очень важно, дабы впоследствии не возникла сильная вибрация при разности масс при возвратно-пускательном движении.

И последнее. Перед тем, как приступить к ремонтным работам — не примените заглянуть в руководство по эксплуатации и ремонту вашего авто.

Если вам нужна работа на лето, то тогда вам необходимо зайти на chelyabinsk.pomogatel.ru, где вы сможете просмотреть все доступные вакансии няни на лето.

Видео — Как правильно замерять поршень

Помимо размеров поршней, немало важным показателем является и их масса. Масса поршней бывает нормальная, или с изменением на плюс (минус) 5 грамм. Кроме того, к поршням необходимо правильно подобрать маслосъемные кольца, которые должны быть ремонтных размеров.

После того, как поршни будут подобраны и установлены, необходимо еще раз проверить величину зазоров. Если она находится в пределах нормы, то можно приступать к обратной сборке двигателя. Устанавливается ГБЦ, затем привод газораспределительного механизма. После этого, прикручивается крышка ГБЦ с новой прокладкой и все навесные элементы. Не забудьте залить масло, ОЖ и отрегулировать механизм газораспределения. После этого, скорее всего, придется выставить угол опережения зажигания. Теперь автомобиль полностью готов к работе.

На этом проверка зазора между поршнем и цилиндром завершена. Какой бы простой вам не казалась эта сложная процедура, ее, все же, рекомендуется производить только в специализированных станциях технического обслуживания, так как сборка блока цилиндров – дело ответственное и лучше доверить его профессионалам. Удачи на дорогах!

Люфт поршня в цилиндре ваз

Авто ВАЗ 2110, 1.6 инжектор, 8 клапанов. Пробег 140 000 км. 2006 г/в.

Уважаемые вазоводы! Рассудите мне вот такую ситуацию: Пошел тосол в цилиндр. Загнал на сервис. Сняли голову. Но суть не в этом. Сервисмены пошатали мне поршня в цилиндрах и с большими глазами сообщают мне, что нужно срочно капиталить двигатель, т.к. у меня большая выработка поршней и колец, дескать люфт большой (замеры приборами не делали, только руками). Я призадумался, т.к. масло двигатель совсем не кушает и совсем недавно замерял компрессию. Расхождение не такое и страшное — 12,3 / 12,5 / 12 / 10. На холодную — да, поршня гремят. Но с прогревом успокаиваются. Я слышал абсолютно так же работающую Калину с пробегом 50 тыщ. Слышал, что на конвейере ШПГ лепят из того что было и зачастую поршень не совсем подходит к цилиндру.

Мне кажется, что сервис пытается меня чуть-чуть «налюбить» на капиталку. А вы как думаете?

Посоветуйте, что делать. Машина ауди 100 двигатель КР 5 цилиндров. Поршни немного шатаются в цилиндре. Я снял голову с двигателя и пальцами получается немного расшатать поршни. Это значит, что надо менять поршневые кольца? Или что? Я просто собрался голову обратно ставить, а вот теперь сомневаюсь. Была мысль поставить голову обратно и ещё какое то время отъездить так, но не хочется по несколько раз двигатель разбирать. Подскажите, что делать.

Comments 31

Поршня должны слегонца шататься, но лучше всего снять один и проверить выработку. Для начала — выработку колец (кольца имеют конусную форму и по тому, какой процент стороны кольца стал матовым, можно понять какова выработка. Если кольца в приемлимом состоянии ими же можно проверить выработку цилиндра — засовываешь компрессионное кольцо в цилиндр на глубину 5-10 см, оно должно смыкаться с небольшим зазором (допуски везде разные, но должен быть где то в районе 0,8-1,2 мм). Если в норме, то нужно проверять выработку головки поршня (ну там надо уже смотреть по документации на конкретный двигатель).

Если бы они не шатались, т.е. не имели бы зазора в цилиндрах то при нагревании они заклинили бы в них, ведь металл при расширении расширяется.

плюсую пост выше если не дымил, и нормально ехал, то можно дальше ездить, мотор не новый, износ конечно есть… у друга из трубы дым валил стеной, скинули бошку, поршня болтаются аж 2мм зазор! денег у товарища было мало, поменяли только кольца, собрали мотор и он перестал дымить и поехал лучше, конечно, такой ремонт ненадолго, но он уже год катает…

Ставь голову на место и не парься. Если не дым ил и нормально пер, то и дальше все будет хорошо. Поршень в районе донышка специально делается меньшего диаметра. Так как там он более всего нагрузки температурой. Это тепловой зазор.

если поршни не двигаются-кольца залегли. осмотри цилиндры внимательно со светом!если пробег большой хона уже не будет, только вертикальные риски, что не есть хорошо.сам и решай собрать или сделать по уму и ездить и ездитьь… а вообще сейчас и книга ненужна, скачай по ремонту двигателя, прочти что и как.это минимум .иначе с такими советами» ты такого наремонтируешь))

Ну трогать пальцами за поршень можно и нужно есле такая ситуе и он будет даже при новых колечках чуть чуть двигаться!но на сколько?!(кольца должны и имеют право на небольшую подвижность в своей маме, тобиж в цылиндрах ибо при температуре+++становяться цельностью и прямолинейностью!

Блин ну что за бред вы тут пишете? не если в голове не бум бум в моторах зачем людей пугать? Автор, поршень в цилиндре имеет ход по любому, это называется тепловой зазор, нету у ауди двигателя в котором бы поршни не двигались, если они не двигаются то это уже как раз и есть причина для разбора. Если мотор до этого устраивал тягой, не жрал литрами масло то ставь голову катайся и не парься. Пальцем можно только точку G искать во влагалище… В твоём двигателе должен быть на стенках «хон» это множественные косые царапины на цилиндре, если их уже нету то в принцепи » по книжке» двигатель уже можно капиталить… Ну у нас люди после того как хон стёрся ещё 300 000 накатывают… ПО этому если двигатель устраивал собирай и не парься… А какая причина снятия головы?

Голову снимал так как при замене форсунок одна обломилась и пришлось её выбивать изнутри. Масло двигатель не жрал, а вот с тягой последнее время были проблемы.

Характеристики двигатель 21126


Двигатель ВАЗ 21126. Характеристика. Обзор. Особенности двигателя.

Двигатель ВАЗ 21126-100026080.   Характеристика двигателя ВАЗ 21126.

Двигатель четырехтактный, с распределенным впрыском топлива, рядный, с верхним расположением распределительного вала. Система охлаждения двигателя - жидкостная, закрытого типа, с принудительной циркуляцией жидкости. Двигатель имеет комбинированную систему смазки: под давлением и разбрызгиванием.

Количество цилиндров: 4
Рабочий объем цилиндров, л: 1,597
Степень сжатия: 11
Номинальная мощность при частоте вращения коленчатого вала 5600 об/мин,: 72 кВт.-(98 л.с.)
Диаметр цилиндра, мм: 82
Ход поршня, мм: 75,6
Число клапанов: 16
Минимальная частота вращения коленчатого вала , об/мин: 800-850
Максимальный крутящий момент при 4000 об/мин., Н*м: 145
Порядок работы цилиндров: 1-3-4-2
Октановое число бензина: 95 (неэтилирован.)
Система подачи топлива: Распределенный впрыск с электронным управлением
Свечи зажигания: АУ17ДВРМ, BCPR6ES(NGK)
Вес, кг: 115

Двигатель ВАЗ 21126 может применяться для установки на автомобиль ВАЗ 2170 "Lada Priora" и ее модификации.

Он разрабатывался одновременно с ДВС ВАЗ 11194. Не смотря на разный рабочий объем этих моделей, большинство узлов и систем двигателя совпадают. Одной из основных задач при создании этих двигателей, было добиться значительного повышения ресурса работы основных узлов. За основу был взят ДВС ВАЗ 21124. Использование новых технологий и конструкторских решений позволило производителю повысить ресурс двигателя.(смотреть «Блок цилиндров»)

Диаметр цилиндров двигателя ВАЗ 21126 – 82 мм. Высота блока составляет 197,1 мм (расстояние от оси вращения коленчатого вала до верхней плоскости блока цилиндров). Конструктивно он не отличается от блока 11193-1002011, используемого на двигателе ВАЗ 21124. Основное отличие блока ВАЗ 21126 заключается в качестве обработки стенок цилиндров и увеличинная высота блока. Хонингование цилиндров осуществляется по технологии фирмы Federal Mogul, что обеспечивает получение более качественных рабочих поверхностей. Блок получил новый индекс - 21126-1002011. Чтобы не перепутать, на блоке присутствует соответствующая маркировка и окрашен он в серый цвет. Для диаметров цилиндра блока 21126 определены три класса размеров через 0,01 мм (А, В, С). Маркировка класса цилиндра выполнена на нижней плоскости блока.

На двигателе используется коленчатый вал модели 11183-1005016. По посадочным размерам вал соответствует валу ВАЗ 2112. Но коленчатый вал 11183 имеет увеличенный радиус кривошипа - 37,8мм., а ход поршня – 75,6мм. Для отличия, на щеке противовеса, выполнена маркировка - указана модель «11183». Шкив зубчатый коленчатого вала является оригинальным и имеет индекс 21126. Профиль зубьев шкива рассчитан под ремень ГРМ с полукруглым зубом. Для предотвращения соскальзывания ремня шкив с одной стороны имеет реборду (поясок) а с другой стороны устанавливается специальная шайба. На вал установлен демпфер модели 2112, для привода генератора и навесных агрегатов. Демпфер (шкив) коленчатого вала совмещен с задающим зубчатым диском. Зубчатый диск позволяют датчику отслеживать положение коленчатого вала.

Для привода генератора (и насоса гидроусилителя) применяется поликлиновый ремень 2110-1041020 – 6РК1115(1115мм). На двигателях без установленного насоса ГУР применяется ремень 2110-3701720 -– 6РК742(742мм.). Если на автомобиль установлен кондиционер, то для привода этих агрегатов применяется ремень 2110-8114096 - 6РК1125(1125мм).

Разработкой шатунно-поршневой группы занималась фирма Federal Mogul. Была разработана новая облегченная конструкция. Масса комплекта «поршень-шатун-палец» снизилась более чем на 30% по сравнению с комплектом модели 2110.

Номинальный диаметр поршня -82мм. Высота поршня уменьшилась. Предусмотрено применение более тонких поршневых колец производства фирмы Federal Mogul. На днище поршня имеются четыре лунки малой глубины. Отверстие под шатунный палец имеет смещение от оси поршня на 0,5мм. Диаметр отверстия под поршневой палец – 18мм. Палец фиксируется в поршне стопорными кольцами. Верхняя головка шатуна устанавливается в поршень с минимальным зазором. Этот зазор гарантирует минимальное осевое смещение шатуна с поршнем вдоль шатунной шейки коленчатого вала.

Шатун сделан более тонким и боковые стороны нижней головки шатуна не имеют контакта с коленчатым валом. Такая конструкция позволила существенно снизить потери на трение. При установке классы точности поршней должны соответствовать классам цилиндров блока. Маркировка класса осуществляется на днище поршня.

Шатун 11194 имеет облегченную удлиненную конструкцию и изготавливается с использованием новой технологии. Длина шатуна составляет 133,32мм. Крышка шатуна изготавливается путем излома части заготовки шатуна. Совмещение поверхностей, полученных таким способом, позволяет при совместной обработке двух частей шатуна добиться высокой точности для отверстия под шатунную шейку вала. Для крепления крышки шатуна применяются болты новой конструкции. Не допускается повторное использование болтов после разборки шатуна. Для нового шатуна применяются новые шатунные вкладыши шириной – 17,2мм.

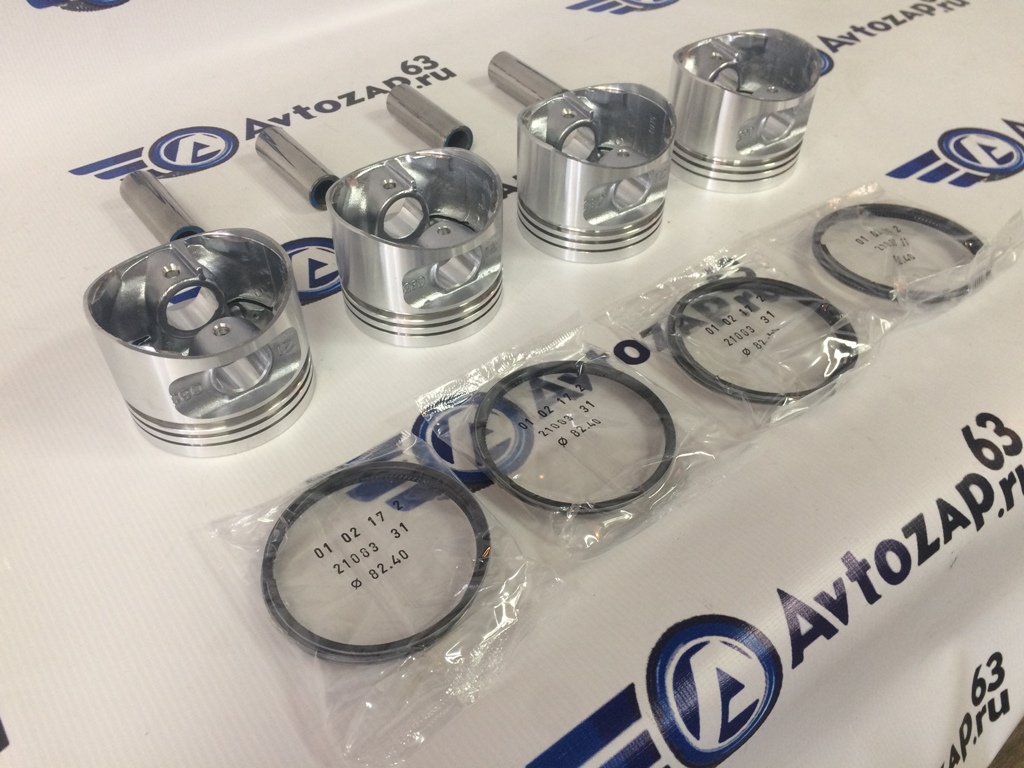

Поршневые кольца на 82мм. Кольца, устанавливаемые на новых поршнях, являются более «тонкими» в сравнении с традиционными вазовскими. Высота колец:1,2мм – верхнее компрессионное, 1,5мм - нижнее компрессионное, 2мм – маслосъемное.

Наружный диаметр поршневого пальца 21126 – 18 мм., длина - 53 мм.

Головка цилиндров 21126-1003011 шестнадцатиклапанная и отличается от головки мод. 2112 увеличенной площадкой на передней поверхности головки для размещения нового механизма натяжения ремня ГРМ. Увеличена площадка фланцев выпускного трубопровода. Стаканы свечных колодцев отлиты заодно с головкой.

Распределительные валы, клапана, пружины и гидротолкатели осталась от двигателя 2112.

Гидротолкатели клапанов автоматически компенсируют зазоры в приводе клапанов, что позволяет в процессе эксплуатации не регулировать зазоры в клапанном механизме.

На двигателе применяется новый автоматический механизм натяжения зубчатого ремня ГРМ с роликами новой конструкции. В результате перехода на зубчатый ремень фирмы Gates с новым профилем на двигателе используются новые шкивы распределительных валов, шкив водяного насоса и шкив коленвала. Профиль шкивов соответствует ремню ГРМ с полукруглым зубом.

Ремень ГРМ фирмы Gates 76137 х 22 мм (137 зубьев полукруглой формы). Ширина 22 мм. Для зубчатого ремня производителем определен ресурс в 200 тыс. км.

Для привода распределительных валов используются оригинальные зубчатые шкивы. Шкивы подвергаются маркировке меткой в виде кружка. На впускные шкивы наносится один кружок слева от установочной метки возле зубьев. Выпускной шкив помечается двумя кружками слева и справа от установочной метки, возле зубьев.

Применяется специальная двухслойная металлическая прокладка головки цилиндров толщиной 0,45мм.(21126-1003020) и с отверстиями под цилиндры диаметром 82мм.

На двигатель устанавливается новой конструкции катколлектор (11194-1203008). По сравнению с двигателем 21124 увеличен диаметр нейтрализатора. Для модификации рассчитанной на выполнение норм токсичности Евро 3, требуется установка катколлектора модели11194-1203008-10(11). Модель катколлектора 11194-1203008-00(01) обеспечивает соблюдение норм Евро-4.

Насос водяной новой конструкции (211261307010). Изменен зубчатый шкив, С целью увеличения ресурса на насосе применен новый подшипник и сальник.

Элементы системы зажигания двигателя ВАЗ 21126 соответствуют зажиганию применяемому на двигателях ВАЗ 21124 и ВАЗ 11194, На всех этих вариантах установлены, индивидуальные катушки зажигания, для каждой свечи.

Двигатели ВАЗ 21126 и ВАЗ 11194 имеют идентичные топливные системы. Топливная рампа 1119-1144010, изготовлена из нержавеющей стали. На эту рампу возможна установка форсунок «BOSCH» 0280 158 022 или «SIEMENS» VAZ20734 (тонкие, голубые). Подача топлива в цилиндры осуществляется фазировано.

Для электронной системы управления двигателя устанавливается контроллер М 7.9.7 или ЯНВАРЬ 7.2.

Где первый цилиндр двигателя 21126 ?

Нумерация цилиндров осуществляется со стороны установки шкива коленчатого вала.



21126 какие форсунки ?

Форсунки «BOSCH» 0280 158 022 или «SIEMENS» VAZ20734.

www.motors-vaz.ru

Сообщества › Лада Приора (Lada Priora Club) › Блог › Конструктивные особенности двигателя ВАЗ-21126 LADA-2170 PRIORA

Конструктивные особенности двигателя ВАЗ-21126 LADA-2170 PRIORA и различия его с 21124

Перечень оригинальных узлов и деталей основного производства
Двигатель в сборе
Двигатель с рабочим объемом до 1,6 л (1597 куб см). Оптимизированный КШМ в отношении массы, механических потерь и долговечности. Ресурс двигателя увеличен до 200 тысяч км пробега. Для обеспечения ресурса введены: автоматический натяжитель ремня привода ГРМ, металлические прокладки газопроводов и ГБЦ, оригинальные сальники коленчатого вала, модернизированный водяной насос. Труба приемная глушителя с нейтрализатором в сборе оригинальной конструкции с уменьшенным гидравлическим сопротивлением.
Блок цилиндров
База 11193. Введены: платохонингование по спецификации ф.GOETZE, три класса по диаметру цилиндров вместо пяти.
Головка цилиндров
База 21124. Изменена высота бобышек под установку привода ГРМ и глубина бобышек под установку натяжного ролика для комплектации с ГУР и КК
Маховик
Доработка фаски под увеличенные габариты демпфера ведомого диска пр-ва «ВИС»
Крышка масляного насоса
Доработка отливки под заднюю реборду шкива коленчатого вала

Маркировка двигателя и сравнение мощностных показателей двигателей ВАЗ-21124 и ВАЗ-21126

Шатунно-поршневая группа (разница по массе около 440 грамм)

Поршни

Шатуны, поршневые пальцы и стопорные кольца

Поршневые кольца

Вкладыши и прокладка головки цилиндров

Разница в приводе грм 21124 и 21126

Профили ремней, шкивы распредвалов, опорные ролики и механизмы натяжения ремней привода ГРМ

Опорные, натяжные ролики и шкивы коленвалов

Водяной насос

Катколлектор и прокладка

Сравнение технических характеристик двигателей ВАЗ-21124 и ВАЗ-21126

www.drive2.ru

Двигатель Приора 21126 | Тюнинг двигателя приоры и ремонт


Двигатель Приора характеристики

Годы выпуска – (2007 – наши дни)
Материал блока цилиндров – чугун
Система питания – инжектор
Тип – рядный
Количество цилиндров – 4
Клапанов на цилиндр – 4
Ход поршня – 75,6мм
Диаметр цилиндра – 82мм
Степень сжатия – 11
Объем двигателя приора – 1597 см. куб.
Мощность двигателя лада приора – 98 л.с. /5600 об.мин
Крутящий момент – 145Нм/4000 об.мин
Топливо – АИ95
Расход  топлива — город  9,8л. | трасса 5,4 л. | смешанн. 7,2 л/100 км
Расход масла в двигателе Приора– 50 г/1000 км
Вес двигателя приоры — 115 кг
Геометрические размеры двигателя приора 21126 (ДхШхВ), мм —
Масло в двигатель лада приора 21126:
5W-30
5W-40
10W-40
15W40
Сколько масла в двигателе приоры : 3,5л.
При земене лить 3-3,2л.

Ресурс двигателя Приора:
1. По данным завода – 200 тыс. км
2. На практике –  200 тыс. км

ТЮНИНГ
Потенциал – 400+ л.с.
Без потери ресурса – до 120 л.с.

Двигатель устанавливался на:
Лада Приора
Лада Калина
Лада Гранта
Лада Калина 2
ВАЗ 2114 Супер Авто (211440-26)

Неисправности и ремонт двигателя Приора 21126

Двигатель 21126 это продолжение десяточного мотора ВАЗ 21124, но уже с облегченной на 39% ШПГ производства Federal Mogul, лунки под клапаны стали меньше, другой ремень привода ГРМ с автоматическим натяжителем, благодаря которому решена проблема подтягивания ремня на 124 блоке. Сам блок двигателя приора тоже претерпел небольшие изменения, вроде более качественной обработки поверхностей, хонингование цилиндров теперь производится в соответствии с более жесткими требованиями компании Federal Mogul. На этом же блоке над картером сцепления располагается место с номером двигателя приора, чтоб увидеть его, нужно снять воздушный фильтр и вооружиться небольшим зеркалом.
Двигатель ВАЗ 21126 1,6 л.  инжекторный рядный  4-х цилиндровый с верхним расположением распределительных валов, газораспределительный механизм имеет ременный привод.  Ресурс мотора 21126 приора, по данным завода изготовителя составляет 200 тыс. км, сколько ходит двигатель на практике… как повезет, в среднем примерно так и есть.
Кроме того, существует облегченный вариант этого мотора — калина мотор 1.4 ВАЗ 11194, так же спортивный форсированный вариант — двигатель ВАЗ 21126-77 120 л.с., статья о нем находится ТУТ.
Из недостатков данного силового агрегата стоит отметить неустойчивую работу, потерю мощности, ремень грм. Причинами неустойчивой работы и отказа запускаться может быть проблемы с давлением топлива, нарушение работы ГРМ, неисправность датчиков, подсос воздуха через шланги, неисправность дроссельной заслонки. Потеря мощности может быть связана с низкой компрессией в цилиндрах из-за прогоревшей прокладки, износ цилиндров, поршневых колец, прогорание поршней.
Значительный недостаток – двигатель приоры 21126 гнет клапаны. Решение проблемы – замена поршней на безвтыковые.
Тем не менее, приора мотор на данный момент один из самых совершенных отечественных двигателей, возможно надежность похуже, чем у 124-го, но мотор так же очень неплохой и достаточно мощный для комфортного передвижения в городе.  В 2013 году вышла модернизированная версия этого мотора, маркировка нового двигателя приоры ВАЗ 21127, статья о нем находится ЗДЕСЬ.

В 2015 году начался выпуск спортивного двигателя НФР под названием 21126-81, который использовал базу 21126. А с 2016 года доступны автомобили с 1.8 литровыми моторами 21179, который также использовался 126-ой блок.

Самые основные неисправности 126 мотора

Перейдем к неисправностям и недостаткам, что делать если приора двигатель троит, иногда промывка форсунок решает вопрос, возможно дело в свечах или в катушке зажигания, но обычное дело в данном случае померять компрессию чтоб отбросить проблему прогара клапана. Но самый дешевый вариант заехать в сервис на диагностику.
Еще одна распространенная проблема когда плавают обороты двигателя приора 21126 и двигатель работает неровно, обычная болезнь вазовских шеснадцати клапанников, ваш ДМРВ сдох! Не сдох? Тогда прочищайте дроссельную заслонку, есть вероятность что просит замены ДПДЗ(датчик положения дроссельной заслонки), возможно приехал РХХ(регулятор холостого хода).
Что делать если машина не прогревается до рабочей температуры, возможно проблема в термостате или слишком сильные морозы, тогда придется колхозить картонку на решетку радиатора 😀  По поводу перегревов и  прогревов, нужно ли прогревать двигатель? Ответ: хуже точно не будет, прогрейте 2-3 минуты и все будет хорошо.
Вернемся к косякам и проблемам моторов, ваш приора двигатель не заводится, проблема может быть в аккумуляторе, стартере, катушке зажигания, свечах зажигания, бензонасосе, топливном фильтре или регуляторе давления топлива.
Следующая проблема, шумит и стучит двигатель приоры, это встречается на всех двигателях Лада. Проблема в гидрокомпенсаторах, могут стучать шатунные и коренные подшипники(это уже серьезно) либо сами поршни.
Ощущаете вибрацию в двигателе приора, дело в проводах высоковольтных или в РХХ, возможно форсунки загадились.

Тюнинг двигателя Приоры 21126 1,6 16V


Чип тюнинг двигателя Приоры

В качестве баловства можно поиграться со спорт прошивками, но явного улучшения не будет, как правильно поднимать мощность смотрим ниже.

Тюнинг мотора Приоры для города

Ходят легенды, что двигатель Приоры выдает 105, 110 и даже 120 л.с, а мощность занизили для снижения налога, даже проводились различные замеры в которых авто выдавало подобную мощность… чему верить каждый решает сам, остановимся на показателях заявленных заводом изготовителем. Итак, как увеличить мощность двигателя приоры, как зарядить ее не прибегая ни к чему особенному, для небольшой прибавки нужно дать мотору свободно дышать. Ставим ресивер, выхлоп 4-2-1, дроссельную заслонку 54-56 мм получаем около 120 л.с., что для города вполне себе ничего.
Форсирование двигателя приоры не будет полноценным без спортивных распредвалов, например валики СТИ-3 с вышеописанной конфигурацией обеспечат около 140 л.с. и это будет быстро, отличный городской мотор.
Доработка двигателя приоры идет дальше, пиленая ГБЦ, валы Стольников 9.15 316, легкие клапаны, форсунки 440сс и ваш автомобиль легко выдает уже более 150-160 л.с.

Компрессор на Приору

Альтернативный метод получения подобной мощности – установка компрессора, например самый популярный вариант это Авто Турбо кит на базее ПК-23-1, данный компрессор легко устанавливается на 16 клапанный двигатель приоры, но с понижением степени сжатия. Дальше есть 3 варианта:
1. Самый популярный, понизить СЖ прокладкой от двенашки, поставить этот компрессор, выхлоп на 51 трубе, форсунки бош 107, устанавливаем  и едем на трассу смотреть как машина валит. А машина не очень то и валит… потом бежать продавать компрессор, писать что Автотурбо не едет и все такое… не наш вариант.
2. Понижаем СЖ установкой толстой прокладки ГБЦ от 2112, для питерского нагнеталея в давлением 0,5 бар этого будет достаточно, подбираем оптимальные узкофазные валы (Нуждин 8.8 или подобные), выхлоп 51 труба, форсунки волга BOSCH 107, ресивер и дроссельная заслонка стандарт. Для полного отжима конфигурации отдаем ГБЦ на распил каналов, устанавливаем увеличенные легкие клапана, это не дорого и даст дополнительную мощность во всем диапазоне. Все это дело нужно настраивать онлайн! Получим отличный валящий в любом (!) диапазоне мотор с мощностю более 150-160л.с.
3. Понижаем СЖ заменой поршневой на тюнинговую под турбо, можно поставить проверенную нивовскую поршню с лужей под турбо на шатунах 2110, на такой конфиг можно поставить более производительный компрессор, мерседесовский например, дуть 1-1,5 бара с мощностью далеко за 200+ л.с. и валить как дьявол! )
Плюсом конфига является возможность в будущем установить на него турбину и задуть хоть все 300+ л.с. если поршневая не разлетиться к чертям))

Расточка двигателя Приоры или как увеличить объем

Начнем с того, как не нужно увеличивать объем, примером будет известный двигатель ВАЗ 21128, не делайте так)). Один из самых простых вариантов увеличить объем установить мотокомплект, например СТИ, выбираем его для нашего блока 197,1 мм, но не забывайте про косяки 128-го мотора, не спешите ставить длинноходное колено. Можно пойти другим путем и приобрести высокий блок 199,5 мм приора, 80 мм коленвал, расточить цилиндры до 84мм и шатун 135,1 мм палец 19 мм, это в сумме даст 1,8 объем и без ущерба R/S, мотор можно будет свободно крутить, ставить злые валы и отжимать больше мощности нежели на обычном 1.6л. Чтоб раскрутить ваш мотор еще больше можно нарастить стандартный блок плитой, как это делать, как это крутится на 4-х дроссельном впуск и широких валах и главное, как это едет показано в видео ниже, смотрим:

Внимание МАТ (18+)



Приора на дросселях

Для повышения стабильности работы движка и отклика педали газа ставят 4 дросселя на впуск. Суть в том, что каждый цилиндр получает свою дроссельную заслонку и благодаря этому пропадают резонансные колебания воздуха между цилиндрами. Имеем более стабильную работу мотора от низов до верхов. Самый народный метод  это установка 4-х дроссельного впуска от Toyota Levin на ВАЗ. Необходимо приобрести: сам узел, изготовить коллектор-переходник и дудки, дополнительно к этому нужен фильтр нулевик, форсунки бош 360сс, ДАД (датчик абсолютного давления), регулятор давления топлива, валы широкие(фаза за 300), пилим каналы ГБЦ 40/35, легкие клапаны, пружины опель, жесткие толкатели, выхлоп паук 4-2-1 на 51 трубе, а лучше на 63 трубе.
В продаже встречаются готовые комплекты 4-х дроссельного впуска, которые вполне годятся к использованию.
С правильной конфигурацией  приора мотор выдает порядка 180-200 л.с. и больше. Для выхода за пределы 200 л.с. на ваз атмосфере, нужно брать валы вроде СТИ Спорт 8 и раскручивать за 10.000 об/мин, ваш мотор выдаст более 220-230 л.с. и это будет уже совсем адский драговый корч.
К недостаткам дросселей, можно отнести сокращение ресурса двигателя и это неудивительно,  ведь даже городские движки на дудках крутятся более 8000-9000 и более об/мин, так что постоянных поломок и ремонта двигателя 21126 приора вам не избежать.

Приора турбо двигатель

Много существует методов постройки турбо приор, посмотрим городской вариант, как более приспосбленный к эксплуатации. Такие варианты чаще всего  строятся на турбине TD04L, нива поршни с проточками, валы  идеально Стольников 8.9 можно УСА 9.12 или подобные, форсунки 440сс, 128 ресивер, 56 заслонка, выхлоп на 63 мм трубе. Все это барахло даст более 250 л.с., а как это будет ехать смотрим видео

Внимание МАТ (18+)


А что насчет нешуточного валилова? Для постройки таких моторов низ оставляем тот же на усиленном блоке, голова пиленная, валы Нуждин 9.6 или подобные, жесткие шпильки от 8 клапанника, насос более 300 л/ч, форсунки плюс-минус 800сс, турбину ставим TD05, выхлоп прямоточный на 63 трубе. Этот набор железа сможет надуть в ваш моторчик приоры 400-420 л.с.,  для легкой машины весом чуть больше тонны этого хватит чтоб взлететь в космос)


РЕЙТИНГ ДВИГАТЕЛЯ: 3+

<<НАЗАД

wikimotors.ru

Двигатель 21126 АвтоВаз: характеристики, неисправности и тюнинг

В 2007 году вазовские автомобили получили новый 1,6 литровый бензиновый двигатель с 16 клапанной головкой блока цилиндров. Двигатель 21126 зарекомендовал себя как достаточно надежный силовой агрегат, который обеспечивает автомобилю приемлемую динамику.

Этот мотор отличается надежностью и простотой конструкции. Шестнадцатиклапанная компоновка позволила значительно улучшить мощностные показатели и сделала мотор более приемистым и экономичным.

Характеристики

Технические характеристики мотора:

Скачать .xls-файл

Скачать картинку

Отправить на email

mail

ПАРАМЕТРЗНАЧЕНИЕ
Годы выпуска2007 – по настоящее время
Вес двигателя, кг115
Материал блока цилиндровчугун
Система питанияинжектор
Типрядный
Рабочий объем двигателя1.6
Мощность98 лошадиных сил при 5600 оборотах
Количество цилиндров4
Количество клапанов на цилиндр4
Ход поршня, мм75.6
Диаметр цилиндра, мм82
Степень сжатия11
Крутящий момент, Нм/об.мин145 / 4000
Экологические нормыЕВРО 4
ТопливоАи 95
Расход топлива7,2 л/100 км в смешанном цикле
Масло5W-30 - 15W40
Сколько масла3,5 литра
При замене лить3,2 литра
Замена масла проводится, км10 тысяч
Ресурс мотора, тыс. км
— по данным завода
— на практике
200+
200+

Двигатель ВАЗ 21126 устанавливается на: Лада Приора, Калина 1 и 2, Гранта, ВАЗ 2114.

Описание

Новый двигатель ВАЗ получил облегченную шатунно-поршневую группу, что положительно сказалось на весе мотора и при этом не привело к ухудшению надежности силового агрегата.

Добиться подобного удалось за счет использования специального сверхпрочного чугунного сплава, который отличается повышенной устойчивостью к перегреву. Прочная конструкция двигателя положительно отразилась на ресурсе мотора, который увеличен на 50 тысяч километров.

Новый мотор получил полностью электронную систему управления впрыском, что положительно сказалось на показателях мощности силового агрегата и технических характеристиках двигателя.

  • В сравнении с аналогичными по объему четырехцилиндровыми двигателями от АвтоВАЗа предыдущего поколения, у двигателя 21126 мощностные показатели увеличены на 10%. С 1,6 литрового мотора удалось снять 98 лошадиных сил мощности. Такой мощности более чем достаточно для резвого ускорения автомобиля.
  • Одновременно инженерам Волжского автозавода удалось сохранить на прежнем уровне показатели экономичности двигателя. Средний показатель расхода топлива по загородной трассе составляет 5,4 литра на сто километров пробега.
  • Справедливости ради отметим, что в городе этот мотор с механической коробкой передач расходует 9,8 литров бензина, что несколько больше, нежели аналогичные по размерам корейские и недорогие европейские автомобили.
  • Изменилась конструкция ремня привода ГРМ. Сам механизм стал проще в обслуживании, одновременно улучшилась его надежность. Подобное позволило решить проблему с частыми обрывами ремня ГРМ, что приводило к необходимости выполнения сложных и дорогостоящих ремонтов двигателя.
  • Производитель рекомендует выполнять замену ремня ГРМ и всех роликов каждые 50 тысяч километров. В данном случае удается обеспечить гарантированный эксплуатационный ресурс двигателя, который составляет порядка 200 тысяч километров пробега.
  • Двигатели 21126 серии имеют верхнее расположение валов и специальный газораспределительный механизм, который позволяет оптимизировать работу двигателя в широком диапазоне оборотов.
  • Работа силового агрегата управляется электронным блоком нового поколения, который анализирует данные с различных системных блоков и оперативно изменяет характеристики топливной смеси. Все это и позволяет должным образом реализовать динамический потенциал силового агрегата.
  • Несмотря на использование электроники, этот мотор отличается простотой в обслуживании и ремонте. Большинство сервисных операций автовладелец сможет выполнить самостоятельно, не обращаясь при этом к профессиональным мастерам. Ремонт двигателя может выполняться в большинстве автомастерских, а при проведении диагностики не требуется использовать сложное компьютеризированное оборудование.

Неисправности

В то же время необходимо сказать, что этот силовой агрегат не лишен характерных недостатков, которые требуют от автовладельца внимания к тем или иным узлам двигателя.

Так, например, могут отмечаться проблемы с мощностью мотора, что обусловлено потерей герметичности топливной системы и неправильной работой датчиков воздушной смеси.

Еще одной характерной проблемой является изменение геометрии клапанов, что происходит по причине неправильно рассчитанной работы поршней. Специалисты рекомендуют при пробеге 50-100 тысяч километров провести замену поршней на безвтыковые, что позволит решить данную проблему.

НЕИСПРАВНОСТИПРИЧИНЫ И СПОСОБЫ УСТРАНЕНИЯ
Существенное западение мощности силового агрегата.Появляться такое западение мощности двигателя ВАЗ 21126 может по причине проблем с инжектором или неполадках с расходомером воздуха.

В первую очередь необходимо проверить свечи и форсунки. В том случае, если система впрыска функционирует исправно, проводят замену расходомера воздуха.

В различном диапазоне оборотов двигателя могут появляться посторонние стуки.Подобное может говорить о проблемах с клапанами, которые теряют свою геометрию и перекашиваются, что и приводит к появлению стука.

Ремонт в данном случае заключается в замене поршней и клапанной группы.

Профилактикой подобной поломки может стать замена поршней на модифицированный вариант.

Существенное увеличение расхода топлива.Подобная проблема характерна для неисправного инжектора.

Необходимо проверить свечи и правильность работы форсунок.

В данном случае необходим квалифицированный ремонт, что и позволит решить проблему с повышенным расходом топлива.

Появление протечек масла.Прокладка клапанной крышки является слабым местом этого мотора и может протекать буквально спустя 20 тысяч километров пробега.

Кто-то из автовладельцев заменяет поврежденную прокладку, а кто-то не обращает внимание на небольшие протечки масла.

Тюнинг

Автовладельцы, желающие увеличить мощность двигателя ВАЗ 21126, могут использовать как перепрограммирование блока управления, так и инженерный тюнинг, который подразумевает замену силовых элементов и установку турбонагнетателя.

  1. Чип-тюнинг позволит получить около 5-8 дополнительных лошадиных сил без какой-либо потери надежности мотора. Существуют различные варианты чип-тюнинга, которые подразумевают замену блока управления или же его перепрошивку новым программным обеспечением. Необходимо сказать, что подобный способ увеличения мощности силового агрегата не пользуется популярностью, так как его эффективность минимальна.
  2. Глубокий инженерный тюнинг с заменой шатунной группы, топливного насоса и инжектора позволяет повысить мощность двигателя до уровня в 120-130 лошадиных сил. Необходимо сказать, что подобные работы с двигателем ВАЗ 21126 отличаются повышенной сложностью, поэтому их должен выполнять опытный специалист, имеющий опыт работы с моторами данного типа.
  3. Также возможна установка турбины, однако подобное может существенно снизить ресурс двигателя, что в свою очередь вынуждает проводить капитальный ремонт мотора каждые сто тысяч километров.

Автор статьи — Павел Кардаш

dvigatels.ru

Параметры двигателя 21126 — DRIVE2

Количество цилиндров: 4
Рабочий объем цилиндров, л: 1,597
Степень сжатия: 11
Номинальная мощность при частоте вращения коленчатого вала 5600 об/мин, : 72 кВт.-(98 л.с.)
Диаметр цилиндра, мм: 82
Ход поршня, мм: 75,6
Число клапанов: 16
Минимальная частота вращения коленчатого вала, об/мин: 800-850
Максимальный крутящий момент при 4000 об/мин., Н*м: 145
Порядок работы цилиндров: 1-3-4-2
Октановое число бензина: 95 (неэтилирован.)
Система подачи топлива: Распределенный впрыск с электронным управлением
Свечи зажигания: АУ17ДВРМ, BCPR6ES(NGK)
Вес, кг: 115

Особенности двигателя.
Двигатель ВАЗ 21126 может применяться для установки на автомобиль ВАЗ 2170 "Lada Priora" и ее модификации.
Он разрабатывался одновременно с ДВС ВАЗ 11194. Не смотря на разный рабочий объем этих моделей, большинство узлов и систем двигателя совпадают. Одной из основных задач при создании этих двигателей, было добиться значительного повышения ресурса работы основных узлов. За основу был взят ДВС ВАЗ 21124. Использование новых технологий и конструкторских решений позволило производителю повысить ресурс двигателя.(смотреть «Блок цилиндров»)
Диаметр цилиндров двигателя ВАЗ 21126 – 82 мм. Высота блока составляет 197,1 мм (расстояние от оси вращения коленчатого вала до верхней плоскости блока цилиндров). Конструктивно он не отличается от блока 11193-1002011, используемого на двигателе ВАЗ 21124. Основное отличие блока ВАЗ 21126 заключается в качестве обработки стенок цилиндров и увеличинная высота блока. Хонингование цилиндров осуществляется по технологии фирмы Federal Mogul, что обеспечивает получение более качественных рабочих поверхностей. Блок получил новый индекс — 21126-1002011. Чтобы не перепутать, на блоке присутствует соответствующая маркировка и окрашен он в серый цвет. Для диаметров цилиндра блока 21126 определены три класса размеров через 0,01 мм (А, В, С). Маркировка класса цилиндра выполнена на нижней плоскости блока.
На двигателе используется коленчатый вал модели 11183-1005016. По посадочным размерам вал соответствует валу ВАЗ 2112. Но коленчатый вал 11183 имеет увеличенный радиус кривошипа — 37,8мм., а ход поршня – 75,6мм. Для отличия, на щеке противовеса, выполнена маркировка — указана модель «11183». Шкив зубчатый коленчатого вала является оригинальным и имеет индекс 21126. Профиль зубьев шкива рассчитан под ремень ГРМ с полукруглым зубом. Для предотвращения соскальзывания ремня шкив с одной стороны имеет реборду (поясок) а с другой стороны устанавливается специальная шайба. На вал установлен демпфер модели 2112, для привода генератора и навесных агрегатов. Демпфер (шкив) коленчатого вала совмещен с задающим зубчатым диском. Зубчатый диск позволяют датчику отслеживать положение коленчатого вала.
Для привода генератора (и насоса гидроусилителя) применяется поликлиновый ремень 2110-1041020 – 6РК1115(1115мм). На двигателях без установленного насоса ГУР применяется ремень 2110-3701720 -– 6РК742(742мм.). Если на автомобиль установлен кондиционер, то для привода этих агрегатов применяется ремень 2110-8114096 — 6РК1125(1125мм).
Разработкой шатунно-поршневой группы занималась фирма Federal Mogul. Была разработана новая облегченная конструкция. Масса комплекта «поршень-шатун-палец» снизилась более чем на 30% по сравнению с комплектом модели 2110.
Номинальный диаметр поршня -82мм. Высота поршня уменьшилась. Предусмотрено применение более тонких поршневых колец производства фирмы Federal Mogul. На днище поршня имеются четыре лунки малой глубины. Отверстие под шатунный палец имеет смещение от оси поршня на 0,5мм. Диаметр отверстия под поршневой палец – 18мм. Палец фиксируется в поршне стопорными кольцами. Верхняя головка шатуна устанавливается в поршень с минимальным зазором. Этот зазор гарантирует минимальное осевое смещение шатуна с поршнем вдоль шатунной шейки коленчатого вала.
Шатун сделан более тонким и боковые стороны нижней головки шатуна не имеют контакта с коленчатым валом. Такая конструкция позволила существенно снизить потери на трение. При установке классы точности поршней должны соответствовать классам цилиндров блока. Маркировка класса осуществляется на днище поршня.
Шатун 11194 имеет облегченную удлиненную конструкцию и изготавливается с использованием новой технологии. Длина шатуна составляет 133,32мм. Крышка шатуна изготавливается путем излома части заготовки шатуна. Совмещение поверхностей, полученных таким способом, позволяет при совместной обработке двух частей шатуна добиться высокой точности для отверстия под шатунную шейку вала. Для крепления крышки шатуна применяются болты новой конструкции. Не допускается повторное использование болтов после разборки шатуна. Для нового шатуна применяются новые шатунные вкладыши шириной – 17,2мм.
Поршневые кольца на 82мм. Кольца, устанавливаемые на новых поршнях, являются более «тонкими» в сравнении с традиционными вазовскими. Высота колец:1,2мм – верхнее компрессионное, 1,5мм — нижнее компрессионное, 2мм – маслосъемное.
Наружный диаметр поршневого пальца 21126 – 18 мм., длина — 53 мм.
Головка цилиндров 21126-1003011 шестнадцатиклапанная и отличается от головки мод. 2112 увеличенной площадкой на передней поверхности головки для размещения нового механизма натяжения ремня ГРМ. Увеличена площадка фланцев выпускного трубопровода. Стаканы свечных колодцев отлиты заодно с головкой.
Распределительные валы, клапана, пружины и гидротолкатели осталась от двигателя 2112.
Гидротолкатели клапанов автоматически компенсируют зазоры в приводе клапанов, что позволяет в процессе эксплуатации не регулировать зазоры в клапанном механизме.
На двигателе применяется новый автоматический механизм натяжения зубчатого ремня ГРМ с роликами новой конструкции. В результате перехода на зубчатый ремень фирмы Gates с новым профилем на двигателе используются новые шкивы распределительных валов, шкив водяного насоса и шкив коленвала. Профиль шкивов соответствует ремню ГРМ с полукруглым зубом.
Ремень ГРМ фирмы Gates 76137 х 22 мм (137 зубьев полукруглой формы). Ширина 22 мм. Для зубчатого ремня производителем определен ресурс в 200 тыс. км.
Для привода распределительных валов используются оригинальные зубчатые шкивы. Шкивы подвергаются маркировке меткой в виде кружка. На впускные шкивы наносится один кружок слева от установочной метки возле зубьев. Выпускной шкив помечается двумя кружками слева и справа от установочной метки, возле зубьев.
Применяется специальная двухслойная металлическая прокладка головки цилиндров толщиной 0,45мм.(21126-1003020) и с отверстиями под цилиндры диаметром 82мм.
На двигатель устанавливается новой конструкции катколлектор (11194-1203008). По сравнению с двигателем 21124 увеличен диаметр нейтрализатора. Для модификации рассчитанной на выполнение норм токсичности Евро 3, требуется установка катколлектора модели11194-1203008-10(11). Модель катколлектора 11194-1203008-00(01) обеспечивает соблюдение норм Евро-4.
Насос водяной новой конструкции (211261307010). Изменен зубчатый шкив, С целью увеличения ресурса на насосе применен новый подшипник и сальник.
Элементы системы зажигания двигателя ВАЗ 21126 соответствуют зажиганию применяемому на двигателях ВАЗ 21124 и ВАЗ 11194, На всех этих вариантах установлены, индивидуальные катушки зажигания, для каждой свечи.
Двигатели ВАЗ 21126 и ВАЗ 11194 имеют идентичные топливные системы. Топливная рампа 1119-1144010, изготовлена из нержавеющей стали. На эту рампу возможна установка форсунок «BOSCH» 0280 158 022 или «SIEMENS» VAZ20734(тонкие, голубые). Подача топлива в цилиндры осуществляется фазировано.
Для электронной системы управления двигателя устанавливается контроллер М 7.9.7 или ЯНВАРЬ 7.2.

www.drive2.ru

Двигатель ВАЗ-21126 технические характеристики

Изготовитель ВАЗ
Годы выпуска 2007 — … гг.
Марка 11194
Тип бензиновый, рядный
Максимальная мощность 98 л.с. 72 кВт
Рабочий объём 1596 см3 (1,6 л.)
Максимальный крутящий момент 145 при 4000 об/мин
Степень сжатия 11
Вес агрегата 115 кг.
Система питания инжектор
Впрыск распределенный с электронным управлением
Зажигание катушка для каждой сыечи
Количество цилиндров 4
Местоположение первого цилиндра ТВЕ
Клапанов на цилиндр 4
Материал ГБЦ сплав алюминиевый
Впускной коллектор объединен с ресивером, полимерный
Выпускной коллектор катализатор
Распредвал 2 шт. метки на шкивах смещены на 2 градуса
Материал блока цилиндров чугун
Диаметр цилиндра 82 мм.
Ход поршня 75,6 мм.
Поршни облегченные, Federal Mogul
Коленвал от ВАЗ 11183
Количество подшипников коренных 5
Тип топлива АИ-95
Норматив экологии ЕВРО-4
Расход масла 0,1 л на 1000 км.
Расход топлива на 100 км. трасса — 6 л.
смешанный цикл — 7,2 л.
городской цикл — 9,8 л.
Моторное масло 5W-30 и 10W-40
Рекомендованное производителем масло Liqui Moly, ЛУКойл, Роснефть, Mannol, Mobil, Castrol
Объём моторного масла 3,5 л.
Рабочая температура масла 95 o
Ресурс двигателя заявленный 200000 км.
реальный 300000 км.
Регулировка клапанов гидрокомпенсаторы
Система охлаждения принудительная, антифриз
Помпа ТЗА
Объём охлаждающей жидкости 7,8 л.
Свечи зажигания BPR6ES от NGK, AУ17ДВРМ
Зазор свечей 1,1 мм.
Ремень ГРМ Dyco, ширина 22 мм. ресурс — 40000 км.
Порядок работы цилиндров 1-3-4-2
Воздушный фильтр Nitto, Knecht, Fram, WIX, Hengst
Масляный фильтр 90915-10001
замена 90915-10003, с обратным клапаном
Маховик ВАЗ-2110
Маслосъёмные колпачки код 90913-02090 впускные светлые
код 90913-02088 выпускные темные
Компрессия от 13 бар, разница в соседних цилиндрах max 1 бар
Обороты холостого хода 800-850 мин-1
Усилия затягивания резьбовых соединений свеча — 31-39 Нм
маховик — 62-87 Нм
болт сцепления 19-30 Нм
крышка подшипника 68-84 Нм-коренной, 43-53 Нм-шатунный
головка цилиндров-три стадии 20 Нм, 69-85 Нм и 90o+90o

dar-web.ru

Двигатель Приора 21126 1.6 16 клапанов — DRIVE2

Двигатель Приора характеристики Годы выпуска – (2007 – наши дни) Материал блока цилиндров – чугун Система питания – инжектор Тип – рядный Количество цилиндров – 4 Клапанов на цилиндр – 4 Ход поршня – 75,6мм Диаметр цилиндра – 82мм Степень сжатия – 11 Объем двигателя приора – 1597 см. куб. Мощность двигателя лада приора – 98 л.с. /5600 об.мин Крутящий момент – 145Нм/4000 об.мин Топливо – АИ95 Расход топлива — город 9,8л. | трасса 5,4 л. | смешанн. 7,2 л/100 км Расход масла в двигателе Приора– 50 г/1000 км Вес двигателя приоры — 115 кг Геометрические размеры двигателя приора 21126 (ДхШхВ), мм — Масло в двигатель лада приора 21126: 5W-30 5W-40 10W-40 15W40 Сколько масла в двигателе приоры : 3,5л. При земене лить 3-3,2л. Ресурс двигателя Приора: 1. По данным завода – 200 тыс. км 2. На практике – 200 тыс. км ТЮНИНГ Потенциал – 400+ л.с. Без потери ресурса – до 120 л.с. Двигатель устанавливался на: Лада Приора Лада Калина Лада Гранта Лада Калина 2 ВАЗ 2114 Супер Авто (211440-26)

Неисправности и ремонт двигателя Приора 21126
Двигатель 21126 это продолжение десяточного мотора ВАЗ 21124, но уже с облегченной на 39% ШПГ производства Federal Mogul, лунки под клапаны стали меньше, другой ремень привода ГРМ с автоматическим натяжителем, благодаря которому решена проблема подтягивания ремня на 124 блоке. Сам блок двигателя приора тоже претерпел небольшие изменения, вроде более качественной обработки поверхностей, хонингование цилиндров теперь производится в соответствии с более жесткими требованиями компании Federal Mogul. На этом же блоке над картером сцепления располагается место с номером двигателя приора, чтоб увидеть его, нужно снять воздушный фильтр и вооружиться небольшим зеркалом.

Двигатель ВАЗ 21126 1,6 л. инжекторный рядный 4-х цилиндровый с верхним расположением распределительных валов, газораспределительный механизм имеет ременный привод. Ресурс мотора 21126 приора, по данным завода изготовителя составляет 200 тыс. км, сколько ходит двигатель на практике… как повезет, в среднем примерно так и есть. Кроме того, существует облегченный вариант этого мотора — калина мотор 1.4 ВАЗ 11194, так же спортивный форсированный вариант — двигатель ВАЗ 21126-77 120 л.с.
Из недостатков данного силового агрегата стоит отметить неустойчивую работу, потерю мощности, ремень грм. Причинами неустойчивой работы и отказа запускаться может быть проблемы с давлением топлива, нарушение работы ГРМ, неисправность датчиков, подсос воздуха через шланги, неисправность дроссельной заслонки. Потеря мощности может быть связана с низкой компрессией в цилиндрах из-за прогоревшей прокладки, износ цилиндров, поршневых колец, прогорание поршней.
Значительный недостаток – двигатель приоры 21126 гнет клапаны. Решение проблемы – замена поршней на безвтыковые.
Тем не менее, приора мотор на данный момент один из самых совершенных отечественных двигателей, возможно надежность похуже, чем у 124-го, но мотор так же очень неплохой и достаточно мощный для комфортного передвижения в городе. В 2013 году вышла модернизированная версия этого мотора, маркировка нового двигателя приоры ВАЗ 21127.Самые основные неисправности 126 мотора

Перейдем к неисправностям и недостаткам, что делать если приора двигатель троит, иногда промывка форсунок решает вопрос, возможно дело в свечах или в катушке зажигания, но обычное дело в данном случае померять компрессию чтоб отбросить проблему прогара клапана. Но самый дешевый вариант заехать в сервис на диагностику.
Еще одна распространенная проблема когда плавают обороты двигателя приора 21126 и двигатель работает неровно, обычная болезнь вазовских шеснадцати клапанников, ваш ДМРВ сдох! Не сдох? Тогда прочищайте дроссельную заслонку, есть вероятность что просит замены ДПДЗ(датчик положения дроссельной заслонки), возможно приехал РХХ(регулятор холостого хода).
Что делать если машина не прогревается до рабочей температуры, возможно проблема в термостате или слишком сильные морозы, тогда придется колхозить картонку на решетку радиатора 😀 По поводу перегревов и прогревов, нужно ли прогревать двигатель? Ответ: хуже точно не будет, прогрейте 2-3 минуты и все будет хорошо.
Вернемся к косякам и проблемам моторов, ваш приора двигатель не заводится, проблема может быть в аккумуляторе, стартере, катушке зажигания, свечах зажигания, бензонасосе, топливном фильтре или регуляторе давления топлива.
Следующая проблема, шумит и стучит двигатель приоры, это встречается на всех двигателях Лада. Проблема в гидрокомпенсаторах, могут стучать шатунные и коренные подшипники(это уже серьезно) либо сами поршни.
Ощущаете вибрацию в двигателе приора, дело в проводах высоковольтных или в РХХ, возможно форсунки загадились.

www.drive2.ru

Отличия деталей и характеристик двигателей 21124 и 21126 Лада Приора (ВАЗ 2170, 2171, 2172)

Перечень оригинальных узлов и деталей основного производства
№п/п Обозначение Наименование Особенности конструкции Примечания
1 2 3 4 5
1 21126-1000450 Двигатель в сборе Двигатель с рабочим объемом до 1,6 л (1597см3). Оптимизированный КШМ в отношении массы, механических потерь и долговечности. Ресурс двигателя увеличен до 200 тысяч км пробега. Для обеспечения ресурса введены: автоматический натяжитель ремня привода ГРМ, металлические прокладки газопроводов и ГБЦ, оригинальные сальники коленчатого вала, модернизированный водяной насос.Труба приемная глушителя с нейтрализатором в сборе оригинальной конструкции с уменьшенным гидравлическим сопротивлением. МСП
2 21 126-1002015 Блок цилиндров База 11193. Введены: платохонингование по спецификации ф.GOETZE, три класса по диаметру цилиндров вместо пяти. МСП
3 21 126-1003015 Головка цилиндров База 21124. Изменена высота бобышек под установку привода ГРМ и глубина бобышек под установку натяжного ролика для комплектации с ГУР и КК. МСП
4 2110-1005120 Маховик Доработка фаски под увеличенные габариты демпфера ведомого диска пр-ва «ВИС» МТП,МСП
5 2112-1011052-01 Крышка масляного насоса Доработка отливки под заднюю реборду шкива коленчатого вала МТП
Перечень комплектующих изделий
1. 21 126-1003020 Прокладка головки цилиндров Металлическая двухслойная под диаметр цилиндра 82 мм, толщиной 0,43мм FederalMogul
2. 21 126-1004010 Шатун и поршень в сборе (включая поршневые кольца, поршневой палец, стопорные кольца) Оригинальная конструкция со сниженной высотой поршня и увеличенной длиной шатуна, диаметр поршня 82мм FederalMogul
3. 11 194-1004058 Вкладыш шатуна Оригинальный, шириной 17,2 мм FederalMogul
4. 21 126-1005030 Шкив зубчатый коленчатого вала 1-й этап производства Оригинальный, с задней ребордой для улучшения осевой фиксации ремня, профиль зубьев HTD II (RU) ДЗПМ,Димит-ровград
5. 21 126-1005032 Шкив зубчатый коленчатого вала. 2-й этап производстваОригинальный шкив с возможностью углового перемещения внешней зубчатой части, с задней ребордой для улучшения осевой фиксации ремня, профиль зубьев HTD II (RU) ДЗПМ,Димит-ровград
6. 21 126-1005034 Сальник коленчатого вала передний Оригинальный, с увеличенным ресурсом Freudenberg
7. 21 126-1005160 Сальник коленчатого вала задний Оригинальный, с увеличенным ресурсом Freudenberg
8. 21 126-1005317 Шайба дистанционная Новая деталь, улучшение осевой фиксации ремня - рекомендация ф.GATES УВК
9 21126-1006020 Шкив распредвала впускной Замена зубчатого профиля RPP+ на HTD II (RU), изменение положения шпонпаза ДЗПМ,Димит-ровград
10 21126-1006031 Шкив распредвала выпускной Замена зубчатого профиля RPP+ на HTD II (RU), изменение положения шпонпаза ДЗПМ,Димит-ровград
11 21126-1006040 Ремень зубчатый Оригинальный с увеличенным ресурсом GATES;DAYCO
12 21126-1006135 Ролик опорный Оригинальный с увеличенным ресурсом GATES;DAYCO
13 21126-1006209 Крышка защитная зубчатого ремня задняя в сборе База 21124 с доработкой оснастки под установку механизма натяжения зубчатого ремня; улучшение пылезащиты привода ГРМ «Пластик»г.Челябинск;Пластполимер»г.Пермь
14 21124-1006209 Крышка защитная зубчатого ремня задняя в сборе Увеличение отверстий под бобышки увеличенного диаметра на головке цилиндров До освое-ия 211261006209 (только ля 21126)
15 21124-1006226 Крышка защитная зубчатого ремня передняя верхняя в сборе Изменение формы под натяжитель и ролик ф.Гейтс До освое-ия 211261006226 (только ля 21126)
16 21126-1006218 Крышка защитная передняя верхняя в сборе База 21124 с доработкой оснастки под установку в авт. «Калина»; улучшение пылезащиты привода ГРМ « «Пластик»г.Челябинск;Пластполимер»г.Пермь
17 21126-1006226 Крышка защитная передняя верхняя в сборе База 21124 с доработкой оснастки под установку механизма натяжения зубчатого ремня; улучшение пылезащиты привода ГРМ « «Пластик»г.Челябинск;Пластполимер»г.Пермь
18 21126-1006238 Автоматический натяжитель зубчатого ремня Автоматический натяжитель зубчатого ремня без дополнительной фиксации на головке GATES;DAYCO
19 2112-100701002 Клапан впускной По КД 2112. Дополнительный поставщик из-за нехватки производственных мощностей определяется
20 2112-100701202 Клапан выпускной По КД 2112. Дополнительный поставщик из-за нехватки производственных мощностей определяется
21 21124-100808901 Прокладка газопроводов Оригинальная, с увеличенным ресурсом и меньшей стоимостью FederalMogul
22 11186-1008650 Экран модуля впуска в сборе Оригинальный из полиамида 6 «Пластик»Сызрань,«Пластик»Челябинск
23 11194-1203008,11194-120300801 Труба приемная глушителя с нейтрализатором в сборе, Евро-4 Оригинальная с уменьшенным гидравлическим сопротивлением РосКа-тАвтог.Тольятти;DELPHI-RAC
24 11194-120300810,11194-120300811 Труба приемная глушителя с нейтрализатором в сборе, Евро-3 Оригинальная с уменьшенным гидравлическим сопротивлением РосКа-тАвтог.Тольятти;DELPHI-RAC
25 11194-1203040 Кронштейн приемной трубы в сборе Оригинальный, улучшение технологии сборки автомобиля УВК
26 11194-1203044 Опора кронштейна приемной трубы в сборе Оригинальная, улучшение технологии сборки автомобиля УВК
27 21126-1307010 Насос водяной в сборе Оригинальные подшипник и сальник с увеличенным ресурсом, шкив с профилем зубьев HTD II (RU) SKF;KS;SIL

priora-vaz.ru

Лада Приора Седан Самая зеленая в Мире 💯% › Бортжурнал › Степень сжатия двигателя 21126 на Приоре с поршнями СТК

Полный размер

Обрыв ремня ГРМ на Приоре это страшный сон приоровода в результате которого двигатель отправляется в катиталку . Но есть альтернативный вариант точней их два 1. Собрать мотор на поршнях 21124 2. собрать мотор на поршнях 21126 с вытеснителем . К последним относятся поршни СТК и поршни Мотор Деталь (Black Edition) .В этих всех поршнях циковки под клапана глубже стоковых за счет чего и не происходит встречи клапанов с поршнями . Но увеличенные циковки якобы увеличивают камеру сгорания в следствии чего падает степень сжатия, и многие переходят на 92 бензин .
Для расчета степени сжатия существует программка RDVSproj в которой заложив параметры двигателя можно рассчитать степень сжатия двигателя . Для этого нам понадобиться

Двигатель 21126-1004015

Диаметр цилиндра, мм: 82 мм
Ход поршня, мм: 75,6 мм
Общий объем выборок в поршне, см 3: 0,125 ± 0,015
Объем камеры ГБЦ 2112 равен 35 см 3
Объем прокладки Приора равен 2 см 3
Длинна шатуна 133,2 мм
Высота блока 197,1 мм
Компрессионная высота поршня 25,4 мм

В итоге получаем степень сжатия 10,78

Сток двигатель 21126

Но для замера степени сжатия на поршнях с вытеснителем нужно знать Общий объем выборок в поршне но за счет вытеснителя измерить проблематично эту величину .

В период активной закупорки когда дома масса крышек от бутыльков заметил что крышка от обычного трех литрового бутылька идеально подходит по диаметру к диаметру поршня 82 мм и с помощью ее можно сделать камеру над вытеснителем для замера объем выборок в поршне.

Полный размер

Уплотнение обычной крышки идеально подходит

Одев две крышки одну на поршень 21126 а вторую на поршень 21126 СТК произвел замер объему камер при высоте над поршнем 1 мм . Почему 1 мм ? это высота вытеснителя над поршнем СТК . Крышку одеваем до второго компрессионного кольца.

Полный размер

Набрал в шпритц 20 мл и в итоге в поршень СТК вместилось 9.6 мл а в родной поршень 21126 влезо 8 мл жидкости .

Поршень 21126 СТК

Полный размер

Поршень СТК

Полный размер

Полный размер

Полный размер

Поршень 21126 родной

Полный размер

Полный размер

Полный размер

Полный размер

В итоге получаем что камера поршня СТК с учетом вытеснителя на 1.6 см3 больше чем камера поршня 21126 родного и равна примерно 1.7 см3 .

Дальше берем программу RDVSproj и считаем степень сжатия двигателя 21126 на поршнях с вытеснителем .

Степень сжатия на поршнях СТК

Как видим степень сжатия на 0.3 меньше чем на сток поршнях и сставляет 10,4 но больше 10 что говорит о том что никакой глобальной потери степени сжатия нет и эксплуатировать авто нужно на 95 минимум

Что касаемо поршней 21124 то Общий объем выборок в поршне, см 3 равен 2,46 объем прокладки больше в три раза и шатуны короче
и спетень сжатия еще меньше

Поршни 21124

www.drive2.ru

В чем разница двигателей 21124 и 21126 (приора)? Ответ! — Лада 2108, 1.6 л., 2001 года на DRIVE2

в стоке блок имеет характеристики:
Высота: 197,1 мм
Тип: 16 кл.
Объем: 1,6 л.
Диаметр: 82,0 мм

Блок цилиндров отлит из специального высокопрочного чугуна, что придает конструкции двигателя жесткость и прочность.
Протоки для охлаждающей жидкости, образующие рубашку охлаждения, выполнены по всей высоте блока, это улучшает охлаждение поршней и уменьшает деформацию блока от неравномерного перегрева. Рубашка охлаждения открыта в верхней части в сторону головки блока. В нижней части блока цилиндров расположены пять опор коренных подшипников коленчатого вала, крышки которых прикреплены болтами. В опорах установлены тонкостенные сталеалюминиевые вкладыши, выполняющие функцию подшипников коленчатого вала. В средней опоре выполнены проточки, в которые вставлены упорные полукольца, удерживающие коленчатый вал от осевых перемещений.
По сравнению с блоком цилиндров двигателя мод. 2112 блок цилиндров мод. 21126 выше на 2,3 мм, высота от оси постелей коренных подшипников до верхней поверхности блока составляет 197,1 мм.

Коленчатый вал отлит из специального высокопрочного чугуна. Коренные и шатунные шейки вала прошлифованы. Для смазки шатунных вкладышей в коленчатом валу просверлены масляные каналы, закрытые заглушками. Для уменьшения вибрации служат восемь противовесов, расположенные на коленчатом валу. Радиус кривошипа коленчатого вала двигателя мод. 21126 на 2,3 мм больше, чем у двигателя мод. 2112, за счет чего ход поршня увеличился с 71 до 75,6 мм. Для различия валов на одном из противовесов коленчатого вала двигателя ВАЗ-21126 отлита маркировка «11183».
На переднем конце коленчатого вала установлены масляный насос, зубчатый шкив ремня привода распределительных валов и шкив привода генератора со встроенным демпфером крутильных колебаний. На заднем конце коленчатого вала расположен маховик, отлитый из чугуна. На маховик напрессован стальной зубчатый обод.

Шатуны стальные, кованые, с крышками на нижних головках. Крышки шатунов изготовлены методом отрыва от цельного шатуна. Этим достигается более высокая точность установки крышки на шатун. В нижнюю головку шатуна установлены тонкостенные вкладыши, в верхнюю головку запрессована сталебронзовая втулка.
Поршни отлиты из алюминиевого сплава. На каждом из них установлены три кольца: два верхние компрессионные и нижнее маслосъемное. Днище поршней плоское, с четырьмя углублениями под клапаны, причем на поршнях двигателя мод. 21126 углубления увеличены по сравнению с углублениями двигателя 2112. Поршни охлаждаются маслом, для чего в опорах коренных подшипников установлены специальные форсунки. Они представляют собой трубки, в которых находятся подпружиненные шарики. Во время работы двигателя шарики открывают отверстия в трубках и струя масла попадает на поршень снизу.
В двигателе мод. 21126 применен комплект «поршень–поршневые кольца–поршневой палец–шатун» уменьшенной массы (масса поршня снижена с 350 до 235 г, поршневого пальца — со 113 до 65 г, шатуна — с 707 до 485 г, всего комплекта — на 32%).

Масляный картер стальной, штампованный, прикреплен болтами к блоку цилиндров снизу.

Головка блока, установленная сверху на блок цилиндров, отлита из алюминиевого сплава. В нижней части головки отлиты каналы, по которым циркулирует жидкость, охлаждающая камеры сгорания. В верхней части головки установлены два распределительных вала: один для впускных клапанов, другой — для выпускных. Головка блока цилиндров двигателя мод. 21126 отличается от головки мод. 2112 увеличенной площадью фланцев под впускной трубопровод и выполненными за одно целое с головкой блока стаканами свечных колодцев.

Распределительные валы установлены в опорах, выполненных в верхней части головки блока, и в одном общем корпусе подшипников, закрепленном болтами на головке блока. Распределительные валы отлиты из чугуна. Шкивы распределительных валов двигателя 21126 отличаются от шкивов двигателя 2112 смещенными на 2° метками установки фаз газораспределения.
Для уменьшения износа рабочие поверхности кулачков и поверхности под сальник термообработаны — отбелены. Кулачки распределительных валов через толкатели приводят в действие клапаны. Двигатель 21126 оснащен гидротолкателями клапанов, которые автоматически компенсируют зазоры в приводе клапанов. У этого двигателя в процессе эксплуатации не нужно регулировать зазоры в клапанном механизме. В двигателе по четыре клапана на цилиндр: два впускных и два выпускных.
Направляющие втулки и седла клапанов запрессованы в головку блока. Направляющие втулки, кроме того, снабжены стопорными кольцами, удерживающими их от выпадания. На направляющие втулки установлены маслосъемные колпачки, уменьшающие попадание масла в цилиндры.
На каждом клапане установлено по одной пружине. Распределительные валы приводятся в действие резиновым зубчатым ремнем от коленчатого вала.

Крышка головки блока цилиндров выполнена из алюминия. Стык крышки с головкой блока цилиндров уплотнен прокладкой. Крышка головки блока цилиндров двигателя 21126 отличается от крышки 2112 отсутствием площадки для крепления модуля зажигания и наличием отверстий для крепления индивидуальных катушек зажигания рядом со свечными колодцами.

Система смазки двигателя комбинированная: разбрызгиванием и под давлением. Под давлением смазываются коренные и шатунные подшипники, опоры распределительных валов. Система состоит из масляного картера, шестеренчатого масляного насоса с маслоприемником, полнопоточного масляного фильтра, датчика давления масла и масляных каналов.

Система охлаждения двигателя состоит из рубашки охлаждения, радиатора с электровентилятором, центробежного водяного насоса, термостата, расширительного бачка и шлангов.
Система питания включает в себя электрический топливный насос, установленный в топливном баке, дроссельный узел, фильтр тонкой очистки топлива, регулятор давления топлива, форсунки, топливные шланги. Отличия элементов системы питания двигателя мод. 21126 от двигателя мод. 2112:
– топливная рампа трубчатой формы без обратного слива топлива изготовлена из нержавеющей стали вместо алюминиевого сплава;
– топливные форсунки уменьшенного размера невзаимозаменяемы с прежними;
– регулятор давления топлива измененной конструкции установлен в модуле топливного насоса, а не на топливной рампе;
– в дроссельном узле отсутствует отверстие, соединяющее воздухоподводящий рукав с модулем впуска в обход дроссельной заслонки. Изменена конфигурация фланца дроссельного узла.
В систему питания функционально входит система улавливания паров топлива с угольным адсорбером (см. «Замена узлов системы улавливания паров топлива»), предотвращающая выход паров топлива в атмосферу.

Система зажигания состоит из индивидуальных катушек зажигания, установленных на крышке головки блока цилиндров, и свечей зажигания. Управляет катушками зажигания электронный блок управления (ЭБУ) двигателем. Установка индивидуальных катушек зажигания вместо модуля зажигания двигателя мод. 2112 позволила отказаться от высоковольтных проводов зажигания и улучшить технические характеристики и надежность системы.

www.drive2.ru

Пути увеличения мощности двигателя ВАЗ-21126 и их влияние на ресурс и ремонтопригодность



Статья посвящена совершенствованию производительности, динамических характеристик двигателя ВА3–21126 автомобиля «Лада-Приора» и влияния комплекса проведенных доработок на ресурс и ремонтопригодность данного агрегата. В данной статье предложена доработка основных элементов двигателя, таких как, оптимизация работы шатунно-поршневой группы и кривошипно-шатунного механизма, системы питания двигателя, системы впуска топливно-воздушной смеси, системы выпуска отработавших газов.

Ключевые слова: двигатель, шатунно-поршневая группа, кривошипно-шатунный механизм, система питания двигателя, система впуска топливно-воздушной смеси, система выпуска отработавших газов

Актуальность работы заключается в том, что описанные анализ, оценка и доработка конструкции направлены на повышения мощностных характеристик двигателя ВА3–21126 автомобиля «Лада-Приора».

Объектом исследования является двигатель, производства Волжского автомобильного завода с маркировкой ВАЗ — 21126. Рядный 4-цилиндровый двигатель, рабочим объёмом 1.6 л, блок цилиндров по высоте составляет 197,1 мм. Шатунно-поршневая группа изготавливается из кованной стали, диаметр поршня 82 мм, ход поршня 75,6 мм, длина шатуна 133,3 мм. Головка блока цилиндров имеет два распределительных вала, занимающих верхнее положение, таким образом, количество клапанов на цилиндр- 4. Система питания с распределенным впрыском и электронным блоком управления, максимальная мощность — 98 л. с. при 5600 об/мин, крутящий момент 145 Н*м при 4000 об/мин. Степень сжатия 11:1.

Проблема: низкая литровая мощность. Для эксперимента, подсчитана литровая мощность заводского мотора ВАЗ-21126 без каких-либо доработок, она составила 61,25 л. с.

Целью является повышение литровой мощности хотя бы до 100 л.с. Для достижения данной цели, необходимо рассмотреть каждый узел силового агрегата, либо практически каждого.

Первым же решением в доводке системы впуска пришло прямиком из автоспорта. Спрямление впускных трактов было достигнуто использованием отдельных дроссельных заслонок на каждый цилиндр. Таким образом, система впуска изменилась и называется 4-х дроссельный впуск.

При доработке данного мотора использовался комплект горизонтальных дросселей диаметром 46 мм. Выбор обусловлен многолетним опытом многих зарубежных фирм в постройке высокофорсированных моторов, и тем, что момент и мощность при данных доработках должны сместиться в зону повышенных оборотов, где данная система с многодроссельным впуском и проявит себя.

Все несовпадения впускных и выпускных каналов ГБЦ с их коллекторами были удалены. Все операции по удалению лишнего металла проводились дрелью с расточными шарошками, шлифовальными насадками разного размера и шероховатости. Была произведена проточка впускных и выпускных каналов ГБЦ с целью их увеличения. В итоге диаметр впускных каналов вырос до 40 мм. вместо стандартных 35 мм, а диаметр выпускных каналов до 36мм., вместо заводских 30 мм.

Заводские распределительные валы заменены на более производительные и широко фазные, производства «Stolnikov-Motors» с подъёмом клапанов впуск/выпуск: 10,5 мм/10,5 мм. и фазой газораспределения 306 град. Перекрытия клапанов выставлены так, впуск/выпуск: 4,0 мм/3,5 мм.

Данное перекрытие клапанов, как выяснилось в результате исследований, оказалось оптимальным, и обеспечило наилучшую наполняемость при продувке цилиндра в мощностных режимах.

На смену заводскому выпускному коллектору пришел усовершенствованный, от компании «Stinger». Диаметр труб 38 мм., длина 600 мм., выход 51 мм. Компоновочная схема 4–1. Данная схема наиболее оптимально подходит под нашу конфигурацию мотора, так как рассчитывается, что максимальный момент и мощность он будет выдавать в диапазоне оборотов ближе к высоким.

На рисунке 1 показана внешняя скоростная характеристика стандартного двигателя ВАЗ-21126 с различными видами выпускных систем. Синими и красными звёздочками обозначена ВСХ двигателя с заводской системой выпуска, по графику видны абсолютно стандартные показания мощности и момента. Сплошными линиями обозначена характеристика двигателя с выпускным коллектором конфигурации 4–1. Из графика видно, что прибавка по мощности составляет порядка 10 л. с., в моменте около 4 Н*м.

С учётом того, что в последствии были установлены широко фазные распределительные валы, которые благоприятно сказываются на смесеобразовании и наполнении в режиме работы на повышенных оборотах, то разница в прибавке будет заметнее и что главное — эффективнее.

Рис. 1. Влияние формы и конфигурации выпускного коллектора на ВСХ стандартного двигателя ВАЗ-21126

Также был произведен ориентировочный расчет размеров маховика двигателя ВАЗ-21126. Размеры расчётного маховика оказались меньше, причём настолько, что на такой маховик невозможно было бы поставить сцепление. Значит, маховик можно было значительно облегчить, оставив его прежние размеры. Новый маховик весит всего 4 кг, вместо 8 кг, сохранив свою прочность.

Предлагаемый вариант облегченного маховика испытан в большом числе различных соревнований и на разных двигателях, так что можно рекомендовать его широкое применение. Единственным и безусловным условием является динамическая балансировка облегчённого маховика, произведённая отдельно от коленчатого вала. [4 с. 229]

Самое надежное и эффективное облегчение маховика достигается путем снятия метала, с самого большого радиуса маховика. Также необходимо помнить, что маховик несет функцию радиатора. Он забирает и рассеивает тепло, которое вырабатывается при работе сцепления (чем больше радиатор, тем больше эффективность). Таким образом, был приобретен уже готовый облегченный маховик для двигателя ВАЗ-21126, который и встал на месте заводского. Масса данного маховика составила 4,6 кг.

Работы по системе питания производились три этапа.

Первый этап заключался в подборе топливных форсунок большей производительности. Так как мощность нашего мотора безусловно возросла, то производительности заводских форсунок будет недостаточно. Для корректной работы данного мотора, необходимо заменить заводские форсунки фирмы «BOSCH» с производительностью в 137 см3/мин, на топливные форсунки с большей производительностью от той же фирмы «BOSCH» но с 302 см3/мин. Топливный насос оставили заводским.

Второй этап — переоборудование системы датчиков расчёта впускного воздуха. Исключаем из системы датчик массового расхода воздуха и внедряем два других: датчик абсолютного давления во впускном коллекторе и датчик температуры впускаемого воздуха.

Таким образом, был приобретен датчик абсолютного давления фирмы «BOSCH», работающий с использованием вакуумной камеры, находящейся в нем. Так как при использовании многодроссельного впуска, общий коллектор отсутствует, то для обеспечения корректной работы вакуумного усилителя тормозов и датчика абсолютного давления, была изготовлена конструкция, представленная на рисунке 2.

Рис. 2. Место установки датчика абсолютного давления

Суть состоит в том, чтобы создать небольшую, общую камеру, в которой и будет создаваться необходимое разрежение.

В качестве датчика температуры впускаемого воздуха был выбран датчик автомобиля «Нива-Шевролет». Место его установки не принципиально, главное, чтобы он показывал температуру окружающего воздуха.

Окончательным, третьим этапом, была калибровка блока управления двигателем под новую конфигурацию мотора. Настройка производилась в режиме online и прописывалась как в мощностных режимах работы мотора, так и в режиме экономичной езды, в районе низких и средних оборотов.

После окончательной настройки и проверки действия всех систем, автомобиль с доработанным двигателем ВАЗ-21126 начал проходить длительные испытания, которые на момент подготовки материала по данной работе составляли около 60 тысяч километров пробега. На данном же этапе также произвелась проверка автомобиля на динамометрическом стенде V-tech роликового типа на одну ось с ограничением до 450 л.с., для получения внешней скоростной характеристики двигателя, по которой видно, что результат оправдал все ожидания, в итоге после замеров мы имеем максимальную мощность двигателя в 210 л. с. при 8000 об/мин и 197 Н*м при 6500 об/мин. По расчётам получается, что литровая мощность составила 131,25 л. с. (Рисунок 3). По сравнению с заводским параметром — очень достойный результат. Что касается эксплуатационных характеристик, то за время испытаний, средний расход топлива в городском цикле составил около 11 л/100 км пути, а в загородном 8 л/100 км пути.

Учитывая факт, что до процесса всех доработок, заводской двигатель проехал порядка 20000 км, а уже после около 60000 км, методом визуального осмотра свечей зажигания, с помощью эндоскопа были осмотрены стенки цилиндров, поверхность поршневой группы, был проведен замер компрессии, значительных отклонений не наблюдалось. Износ был в пределах допустимой нормы.

Рис. 3. Внешняя скоростная характеристика двигателя ВАЗ-21126 после улучшений

В целом, доработка всей впускной системы, увеличивает ресурс двигателя, так как увеличивается наполнение цилиндра, оптимизируется смесеобразование, таким образом, двигатель начинает работать именно на той смеси, на которой он должен работать. Отсутствуют такие явления, как переобогащение или обеднение воздушно-топливной смеси, которые приводят к повышенным термическим нагрузкам, детонации т. д.

Установка доработанных распределительных валов, влияет только на ресурс гидрокомпенсаторов ГБЦ, только по тому, что энергоемкость последних сильно снижается к 8000 об/мин, так как данный механизм не успевает прокачивать через себя необходимый объём моторного масла.

Доработанная выпускная система, не сказывается отрицательно на ресурсе двигателя, она также участвует в процессе газообмена и улучшает его. Тем более, из системы был удалён дорогостоящий каталитический нейтрализатор, а вместе с ним и датчик кислорода.

Калибровка блока управления, также оказала положительное влияние на ресурс двигателя. Путем online-калибровки все главные точки в топливоподаче, углах опережения зажигания и т. д. были оптимизированы и настроены по соответствию именно с данной конфигурацией двигателя. Переход от датчика массового расхода воздуха к датчику абсолютного давления и датчику температуры воздуха, можно сказать, что мы косвенно решили проблему с ДМРВ, которые, даже на новых автомобилях дают ложные показания.

Что касается ремонтопригодности, то сложность основных операций по техническому обслуживанию автомобиля не изменилась, а в некоторых случаях даже упростилась.

Установка 4-х дроссельного впуска дала следующие преимущества:

‒ Замена свечей зажигания, индивидуальных катушек зажигания, прокладки клапанной крышки, постели распределительных валов; (упрощен доступ из-за отсутствия коллектора)

‒ Замена или регулировка привода сцепления, термостата и подходящих к нему патрубков, датчика температуры охлаждающей жидкости; (упрощен доступ из-за отсутствия корпуса воздушного фильтра)

В результате работы можно сделать следующие выводы:

‒ современные двигатели ВАЗ обладают не только большим потенциалом к доработкам и улучшениям, но и имеют достаточно высокий прочностной ресурс, чтобы исправно и с максимальной отдачей работать после всех усовершенствований.

‒ «Литровая» мощность двигателя увеличилась до 131,6 л. с.

‒ Автомобиль по-прежнему пригоден к эксплуатации как в городских, так и в загородных режимах.

‒ Влияние всех доработок при грамотной настройке на ресурс двигателя практически не оказывают отрицательного воздействия.

‒ Упростилась процедура замены и регулировки отдельных узлов автомобиля.

Литература:

  1. Сингуринди, Э. Г. Авторалли. — М.: ДОСААФ, 1978. — 387 с.
  2. Сингуринди, Э. Г. Автомобильный спорт. Ч. 1. — М.: ДОСААФ, 1982. — 408 с.

Основные термины (генерируются автоматически): абсолютное давление, литровая мощность, ресурс двигателя, доработка, двигатель, система впуска, шатунно-поршневая группа, внешняя скоростная характеристика, большая производительность, дроссельный впуск.

moluch.ru

Номер двигателя ВАЗ 2112: где находится на 8 и 16 клапанов: фото, куда смотреть

Чтобы посмотреть номер мотора ВАЗ 2112 пользователю потребуется выполнить определенную последовательность действий. Это связано с неудобным расположением маркировки и ее постоянным загрязнением. В большинстве модификаций силовых установок, кодировка наносится в одном месте, независимо от количества клапанов и года выпуска. Есть отдельные версии, где индекс переносят на другое место.



Отдельно выделяется VIN-номер автомобиля. Маркировка считается наиболее важной и востребованной при покупке и регистрации транспортного средства.

Номер мотора у хэтчбека 2112 3 двери: 1 6 – 89 л с и 1 8 – 120

На восьмиклапанниках соответствующая маркировка наносится на плоской панели, непосредственно возле термостата. Для получения доступа к надписи от водителя потребуется снять воздушный фильтр – это позволит добраться к требуемому участку мотора.



Далее нужно использовать специальный очиститель и щетку по металлу. Панелька расположена в месте, которое сильно подвержено загрязнению и образованию шламов.

Двигатели ВАЗ 2112 хэтчбек 5 дверей

В 1999 году производитель запустил в производство эту линейку машин. Удачная версия быстро обрела популярность среди покупателей. В зависимости от комплектации и даты выпуска, авто поставлялось на рынок с разными ДВС. Карбюраторные и инжекторные установки имели схожую конструкцию и маркировки наносились в специально отведенном месте.

Бензиновые 1,5: 71, 76, 78, 91, 93 л с

На слабеньких авто первого поколения с крышкой на 8 клапанов, производитель выбивал маркировку возле термостата. Надпись пишется методом выбивания в металле, что гарантирует ее сохранность во время длительной эксплуатации.

Инжектор ставился по сути на аналогичные блоки, что сильно ограничивало места нанесения маркировок.

Бензиновые 1 6: 81 (ВАЗ-11183) и 89 (21124) л с

Более современные модификации на 16 клапанов ставились на версию авто типа ВАЗ 21124, мотор здесь отличался хорошей приемистостью и неплохой динамикой. На ДВС в стоке монтировался инжектор, карбюраторные версии были, но поставлялись на рынок в минимальном количестве.

Здесь серийный номер двигателя также указан на верхней части блока цилиндров со стороны установки термостата. Для доступа к нему следует очистить металл.

Сама маркировка состоит из двух строк.

  1. Указывает на модель силовой установки. Поле обязательно для всех автомобилей ВАЗ.
  2. Нижняя строка обозначает порядковый номер самого двигателя.

Бензиновые 1 8: 105 л с

Чтобы найти маркировку номера на самой «резвой» версии двигателя, потребуется заглянуть под термостат или снять воздушный фильтр вместе с корпусом устройства. Здесь и выбивается код.

Номера моторов 21126 и 21127: где находится

С поколением типа Приора все немного сложнее. В зависимости от модификации машины и ее комплектации, существует несколько мест, где можно отыскать код.

  1. Между 2 и 3 цилиндром на теле блока.
  2. Немного ниже отверстия для щупа уровня моторного масла.
  3. На соединительном фланце двигателя и коробки передач.
  4. Под термостатом.

Расшифровка кода VIN 2112

ВИН-код машины наносится на задней стойке в багажнике и под капотом. Расшифровать маркировку можно следующим образом.

  1. Первые три символа говорят об индексе производителя. Здесь зашифрован континент, страна производства и непосредственно сам завод.
  2. Далее указывается шесть цифр, говорящих о модели транспортного средства.
  3. Следом наносится латинская буква, показывающая год выпуска авто.
  4. И последняя часть индекса наносится для определения порядкового номера кузова.

Итог

Найти номер агрегата ВАЗ 2112 достаточно просто. Маркировки наносятся по специальной методике, исключающей затирание или повреждение кода.

Автор: Думанов Борис

Специализация: Закончил государственный автомобильный университет, проработал 20 лет на ГАЗ-56, сейчас езжу на жигулях.

Подробнее об авторе Калькулятор - помощник для расчета стоимости, удорожания автокредита на покупку автомобиля

Оставить отзыв

124 Двигатель 16 Характеристики клапана

Двигатель ВАЗ 21124 16 клапанов появился в 2004 году путем реконструкции и улучшения двигателя 2112 и промытых автомобилей концерна АвтоВАЗ моделей 2111, 2112, 2111.

Обновленный ДВС получил увеличенный помет - 1,6 л. Увеличенный объем двигателя ВАЗ 21124 достигается за счет увеличения расстояния между осями коренных и шатунных шейек коленчатого вала на 7,3 мм (было 30,5 мм, было 37,8 мм). Причем увеличение объема произошло без изменения диаметра цилиндров, он остался прежним - 82 мм.

Таким образом, был достигнут замысел дизайнеров - доведение характеристик экологии до европейского уровня. Рассмотрим его описание подробнее.

Конструктивные особенности

Основной деталью двигателя является блок цилиндров (каталожный номер 11193-1002011), также отличается от своего предшественника размерами. Имеет заводской цвет синий. Его высота, расстояние от оси коленчатого вала до верхней плоскости, стала составлять 197,1 мм, против 194,8 мм на модели 2112.

Размер отверстий под болты крепления головки блока, они с резьбой М10х1,25. Опоры родных подшипников на 124-м моторе, со второго по пятый, стали снабжены каналами, предназначенными для подачи масла, охлаждения поршня при работе.

Коленчатый вал такой же, как на моделях 21126 и 11194, с литым на шестом противовесе маркировкой 11183. Из-за радиуса кривошипа 37,8 мм ход поршня составляет 75,6 мм. На валу установлен шкив для ременной передачи ГРМ.Ремень имеет ширину 25,4 мм, 136 зубьев, параболической формы. Ресурс ремня -45000 км пробега.

Шкив предназначен для привода дополнительных агрегатов с помощью клинового ремня. Применяются ремни трех типов, различающиеся длиной в зависимости от комплектации:

  • Если привод только от генератора - длина ремня составляет 742 мм.
  • В наличии гидроусилитель руля - 1115 мм.
  • Если есть гур и кондиционер 1125 мм.

Шкив сконструирован таким образом, что он действует как демпфер, уменьшая крутящие нагрузки, действующие на вал.Другая функция - определение положения коленчатого вала с помощью датчика и шестерни, установленных в демпфере.

Доработка коснулась поршней. Их днища выполнены с выемками под клапан глубиной 5,53 мм, чтобы избежать демпфирования клапанов о днище поршня при обрыве ремня ГРМ.

На предыдущих моделях ВАЗ 16В без выемки или с выемками меньшей глубины в такой ситуации существовал риск прогиба клапана, что привело к дорогостоящему ремонту.Итак, опасения и часто возникающие вопросы - не давит ли клапан на этом двигателе, убрали.

Кладка и компрессионные кольца изготавливаются из стали или чугуна. Соединение поршней и шатунов осуществляется с помощью флаттера плавающего типа, диаметром 22 мм, длиной 60,5 мм, с фиксацией стопорных колец. Пальцы и шатуны позаимствованы у модификации ВАЗ 2110.

Головка блока

на 16-клапанном двигателе Лада 21124 имеет увеличенную площадь фланца впускного бачка.От предыдущей модификации двигателя также сохранились оба распредвала, для выпускных и впускных клапанов, а также запоры клапанов, пружины, гидрокомпоненты.

Во избежание путаницы валы промаркированы цифровым кодом. Если он оканчивается на 14, то это вал выпускных клапанов, если 15, то это впускной вал.

Еще одно отличие - на входном валу, рядом с первым толкателем есть сырая полоса. Добавив в конструкцию гидрокомпенсаторы, производитель оставил необходимость производить Обслуживание клапанов в части регулировки. Но они очень чувствительны к чистоте и качеству смазки. Некачественное масло быстро выведет детали и подлежит замене, такой ремонт ВАЗ 124 не предусмотрен.

Пружинно-клапанная группа аналогична модели 2112. Клапан с одной пружиной и стержнями диаметром 7 мм (на восьмилепестковых головках их диаметр - 8 мм). На распределительных валах установлены зубчатые шкивы с метками для установки фаз газораспределения. По сравнению с моделью 2112 надписи сдвинуты друг относительно друга на 2 °.

Шкивы, как и валы, имеют отличия в конструкции и в маркировке - на входе, с тыльной стороны планка приварная, на градуировке отсутствует. Оба шкива имеют метку на ступице в виде кружков.

Правильная натяжка ленты производится с помощью опорных и натяжных роликов с ароматизаторами (чтобы исключить возможность образования накипи).

Прокладка GBC изготовлена ​​из материала, не содержащего асбест. Отверстия для баллонов выполнены с металлической кромкой.

Впускной коллектор совмещен с ресивером и выполнен из пластика.

Впервые на автомобилях семейства ВАЗ 2110 установлен каталитический нейтрализатор, совмещенный с выпускным коллектором. В зависимости от того, по каким требованиям Евро 4 или 5 предъявляются 124 двигателя, устанавливается коллекторный тип.

Обновлена ​​конструкция топливной рампы, стали производить нержавеющую сталь. Из топливной системы сняли сливную магистраль, вместо нее на насосе установили верхний клапан для сброса избыточного давления.Для подачи топлива непосредственно в цилиндры использовались форсунки производства Bosch и Siemens.

Катушки зажигания устанавливались на свечу, каждую свечу, отдельную катушку, с дополнительной фиксацией на крышке клапана. При таком способе стали необходимы высоковольтные провода, а управление зажиганием стало осуществляться Bosch M7.9.7 или российскими блоками управления 7.2, предназначенными для EURO-4 и 3.

Tuning

Простая прошивка или настройка микросхемы на 124 двигателях , особенно технические характеристики не изменятся.Для ощутимого увеличения мощности необходимо произвести доработку двигателя.

  • Самый простой и распространенный тюнинг двигателя 21124- Установка спортивных распредвалов, прямоточного резонатора, увеличенного дросселя - таким образом можно поднять мощность до 120 л.с. Немного мощности к этому может добавить более легкий поршень. Это, заодно, снизит расход топлива ВАЗ 21124.
  • Около 150 л.с. Это может обеспечить доработку головки блока и установку распредвалов с повышенным раскрытием фаз клапана.
  • Примерно таким же эффектом кажется установка компрессора, он установлен на восьмиголосых моторах и на шестнадцатеричных заслонках.
  • Для стабильной работы двигателя на любых оборотах предусмотрена установка четырех дросселей, по одной на каждый цилиндр. По народному опыту наиболее подходящим вариантом является установка укола от Тойоталевина. Для этого в комплекте сами дроссели, переходной коллектор, фильтр нулевого сопротивления, форсунки, датчик абсолютного давления и регулятор давления топлива.В связи с тем, что обороты превышают предел, необходимо устанавливать облегченные поршневые и широкие распредвалы. При такой доработке мощность двигателя может достигать л. С. Но, такая модернизация резко снижает ресурс мотора, чреватая частыми выходами и необходимостью изготовления серьезного ремонта ВАЗ. 124, в связи с тем, что мотор Легко и часто раскручивается до 9000 об / мин.

Неисправности и ремонт

Самая частая неисправность, с которой сталкиваются владельцы ВАЗ 2110, это когда двигатель 21124.Он заключается в нестабильной работе мотора, перебоях в работе, усиленной вибрации, шуме и расходе бензина. В чем могут быть причины этого неприятного явления и что стоит отремонтировать двигатель ВАЗ 21124.

Если двигатель троит на любом автомобиле ВАЗ 2110, то, во-первых, необходимо выяснить причину, провести диагностику зажигания, систему подачи топлива, газораспределительный механизм, электронику и механическую часть (поршни и коленвал) и ремонт ВАЗ 124, правда, своими руками.

  • Зажигание - поочередно со свечой сняты провода. Если при отключении провода обрезка усиливается, значит цилиндр работает. Если троит по-прежнему, значит проблема в нем. В этом случае проверяют свечу и высоковольтный провод. Проще всего поставить новые, а если проблема не решит, то при диагностике необходимо продолжить проверку модуля зажигания. Его также можно запустить для замены или проверки мультиметром.
  • Причиной перебоев может стать некачественное топливо.В этом случае необходимо его поменять, а также произвести промывку форсунок.
  • Поршень и клапанная группа испытываются вместе. Для начала можно отсоединить шланг Сапуна. Если идет белый дым от сапуны, то проблема кроется в поршнях, а точнее в их кольцах. Если дыма нет, то нужно измерить компрессию. Пониженная компрессия, обычно указывающая на неисправность клапана. При нормальном сжатии можно попробовать отрегулировать клапан. Предупреждение Motormogs возникают из-за одетых или наоборот слишком ослабленных клапанов.В этих случаях возникает опасность произвести сложнейший и дорогой ремонт ВАЗ 21124.
  • Также могут возникнуть перебои из-за неисправного датчика положения коленчатого вала. Его снимают, выставив его положение, и проверяют сопротивление катушки датчика. В норме он должен показывать сопротивление 550-750 Ом.

Другие особые проблемы Двигатель 124 не вызывает. Раньше была проблема с демпфированием клапана на поршне и изгибом клапанов и последующей необходимостью ремонта ВАЗ предыдущих модификаций.Но, 124-й двигатель от этой проблемы в восторге, за счет выемок в нижней части поршней.

А мы использовали агрегатную базу и платформу G8 для новой модели, в Тольятти понимали, что к моменту серийного производства ВАЗ-2110 «восьмой» мотор неминуемо усложнится. Ведь с начала восьмидесятых годов в мире ужесточились экологические требования, а литровая мощность постоянно увеличивалась. «Заряженные» модификации Volkswagen Golf MKII и Opel Kadett E были практически вдвое мощнее базовых версий (и отечественной Самары!), Ведь их моторы выдавали 130-140 «лошадок»! Кроме того, стало понятно, что мотор должен быть не только мощнее и экологичнее, но и экономичнее предшественника.

Этого можно было добиться несколькими способами. Во-первых, ВАЗа безоговорочно приняла переход на большее, что теоретически позволяло любому актуальному на тот момент уличному освещению чистоту выхлопа.

Во-вторых, нужно было поднять литровую мощность, чтобы поднять количество «лошадей» под капотом, оставшихся в прежнем рабочем объеме. Ведь не во всех странах мира покупатели приветствовали «большие» двигатели из-за налогов. Да и мы жестко определили «литровую линейку» советской техники - ВАЗы надо было закладывать в пределах 1.2-1,6 л.

На тот момент на практике уже работали два способа «поднять настроение» - установка турбонаддува или переход на многоклапанную головку блока, где количество впускных и выпускных клапанов для каждого цилиндра было увеличено вдвое. Взвесив все «за» и «против», на вазе остановились на втором варианте, так как надзор потребует очень больших затрат и технологических новшеств, тогда как диаграмма с четырьмя клапанами на цилиндр в противном случае («внизу») была мало чем отличался от восьмиточечного, а за счет лучшей пленки цилиндров показатели мощности и крутящего момента при прочих равных должны были увеличиться на 10-15%.Значит, действительно было не менее 90 л.с. с «инжектором» с 4-литровым мотором.

Снова Порше

Имея собственный опыт проектирования подобных конструкций, вазовы обратились к специалистам Porsche. Кроме того, советская сторона нуждалась в помощи немцев. Контракт, подписанный в 1987 году, предусматривал как аэродинамические работы, так и разработку 16-клапанного двигателя с распределенным впрыском. При этом рабочий объем остался прежним - 1,5 литра.

Однако и на Вазе не сидел сложа руки, перекладывая хлопоты по разработке нового двигателя на плечи и руки немецких «специалистов»! Под руководством А. Симульмана был составлен вариант многоклапанной головки блока с литыми свечными камнями, то есть без вставных частей.

Конструкция 16-клапанной головки блока родилась в тесном сотрудничестве с зарубежными специалистами и при этом получилась полностью оригинальной

Предлагаемый вариант Порше был менее технологичным - в частности, требовался очень сложный в виде блока головки блока, для изготовления формы которого советские специалисты в РТИ просто не брались.Но немецкая компания Elring, к которой обратились специалисты ВАЗа, согласилась сделать все за четыре месяца и 400 000 немецких марок! И первое, и второе совершенно не устраивали ВАЗ, поэтому пришлось ... разработать конструкцию силами Вазовского НТЦ НТЦ, на что хватило одного месяца и 1500 рублей.

Однако в дальнейшем к технологическому развитию и доводке литейной головки специалистам Porsche пришлось подключать малоизвестные и узкоспециализированные компании из Австрии и Италии.При этом на ранних 16-клапанных двигателях были вставлены свечи, а начиная со 124-го двигатель стал литым, как изначально задумывали в Тольятти.

Шестнадцатая перчаточная головка потребовала серьезной модернизации мотора «восьмерки», являвшегося по требованию вазы своеобразной заготовкой для «голубца».

Помимо собственно конструкции шестнадцатой перчатки с двумя распредвалами, двигатель 2112 отличался и наличием гидротерапевтов с автоматической регулировкой теплового зазора, потому что только компактные «гидрики» позволяли размещать в головке цилиндров и другом валу, и восемь дополнительных клапанов.Помимо механизма газораспределения, «двенадцатый» мотор получил еще и оригинальные впуск и выпуск.

Несмотря на сходство компоновки с 8-клапанным двигателем ВАЗ-21083, «верх» нового мотора получил два распредвала, 16 клапанов и ряд принципиальных отличий.


Впускной коллектор на 16-ти клапанном отделен от выпускного. Изначально воздухозаборник был из легкого сплава, а на 1,6-литровом моторе он стал пластиковым

.

Специалисты Porsche сразу посмеялись над тем, будет ли блок и коленчатый вал прежнего «восьмиточечного» нового мотора - ведь нагрузка с учетом увеличенной мощности и момента неминуемо вырастет.Специальные стендовые испытания двигателя ВАЗ-21083 в Германии подтвердили, что его конструкция и механическая прочность полностью допускают подобный «тюнинг», но впоследствии для перестраховки противовесы на коленчатом валу для инжекторных двигателей немного увеличились, а блокировка при повороте мотора в 16 -клапана была важна доработка: в опорах коренных подшипников появились дополнительные масляные каналы с запрессованными в них форсунками, так что днища поршней омываются маслом под давлением.

Немецкая сторона также разработала и оптимизировала форму камеры сгорания, благодаря чему даже с учетом высокой компрессии (10,5) на бензине с РН 91-95 двигатель ВАЗ-2112 работал без детонации.

На ранних стадиях 16-клапанного мотора использовались комплектующие распределенного впрыска немецкой компании BOSCH для специалистов, но позже (с 1990 года) советская сторона стала активно сотрудничать с американской компанией GM, перейдя на Система «Джем» не только для многоцепных двигателей, но и для обычных восьмиклоперов как «восьмого», так и «классического» семейств.Ирония судьбы заключалась в том, что через пять лет ВАЗ вернулся к «бошевским» компонентам впрыска на своих двигателях, прекратив сотрудничество с GM в этом направлении.

Долгие роды, короткая жизнь

Впервые десятку лучших с новым двигателем официально продемонстрировали в конце 1992 года в Московском Манеже, а в 1994 году АвтоВАЗ "Севетил" предсерийный прототип ВАЗ-2110 и на Парижском автосалоне.

«Дюжина» с шестнадцатой перчаткой стала настоящей звездой мартовского журнала за рулем за 1993 год: кроме обложки яркой новинкой отобрали четыре первых страницы


16 клапанов - будет по русски

Как оказалось, под большой пластиковой крышкой с «заморской» надписью «16 Valve» находился 16-клапанный двигатель ВАЗ-2112, который развивал 94 л.с.при 5600 об / мин. В то же время двигатель был и в достаточной мере полз - 130 Нм ему выдавалось при 3600 оборотах в минуту. Таким образом, литровая мощность нового двигателя составила 62 л.с. - Не худший показатель по меркам начала девяностых. По крайней мере, европейские и японские аналоги с аналогичной конструкцией двигателя развивали примерно 65-70 л.с. на литр рабочей станции.


Спидометр не врет: с 16-ти клапанной новой модели ваз вплотную подошел к 200 - особенно по спидометру.Если быть точным, то «сто треть», по заявлению производителя, разогналась до

185 км / ч.

Двигатель ВАЗ-2112 совмещен с вентилируемыми передними тормозами и усиленной трансмиссией

Более мощный двигатель потребовал усиления и деталей трансмиссии - в частности, использования нового вторичного вала с повышенной жесткостью, а также увеличения диаметра сцепления с 190 до 200 мм.


16-ти клапанный мотор в «десятке», в отличие от Самары, был заложен на уровне макета

.

Выпуск ВАЗ-2110 планировался с 1995 года - первые «десятки» были собраны на ОПП АвтоВАЗа 27 июня, однако полноценное производство началось только в 1996 году.При этом многие из первых «живых» автомобилей оснащались не новомодным «Шеком», а банальным карбюраторным (!) Двигателем с индексом 2110.

Теоретически 16-клапанный ВАЗ мог подогреть интерес иностранного покупателя к продукции из Тольятти. На практике мощная «дюжина» всерьез интересует только внутреннего потребителя

.

Планировалось, что 16-клапанный получит и «Зубило» - некий запоздалый ответ АвтоВАЗа на Volkswagen Golf GTI.

Однако оказалось, что установка этого мотора под капот Самары требует доработки кузова, несовместимого с серийным производством, поэтому от такой затеи в дальнейшем отказались, и от 16-клапанного двигателя ВАЗ-2112 оставалась прерогативой «десятой» семьи.

Однако 16-клапанные моторы под капотом Самара все же «налегают»: тольяттинское ЗАО «Супер-Авто» выпускало ВАЗ-2113 и ВАЗ-2114 в «улучшенной комплектации», в которую входили 1,6-литровые моторы (21124 и 21126). ) с четырьмя клапанами на цилиндр. Почти 100 сил позволили «СуперЗубилам» не только сравняться с остальными шестнадцатилетними бороздками ВАЗа, но и выйти на светофор с бюджетными иномарками.

1 / 5

2 / 5

3 / 5

4 / 5

5 / 5

Одноцилиндровый шестнадцатый датчик с индексом 2112 легко отличить по яркому цвету впускного коллектора, выглядывающему из пластиковой крышки

Однако «чистый двенадцатый» двигатель продержался на конвейере недолго - менее пяти лет, что особенно удивительно для ваза с его долгоживущими двигателями.Просто в дальнейшем конструкторы решили увеличить рабочий объем и восьми-, и шестнадцатикомпонентных двигателей «десятки» до 1,6 л, что было достигнуто за счет установки более высокого блока цилиндров и увеличения хода поршня с 71 мм до 75,6 мм. . Новый 16-клапанный мотор получил индекс 21124 - в народе он известен как «124-й двигатель». Его важное отличие от первого ВАЗ шестнадцатого калибра - «скользящий поршень»: то есть при защелкивании ремня ГРМ клапаны перестали встречаться с поршнями.Интересно, что разработанный немцами 1300-кубовый мотор «G8» тоже был «втыковым», но с увеличением рабочего объема до 1,5 литров от этого недостатка восьмистворчатым версиям (21083/2111) удалось избавиться. .

124-й двигатель отличался от первого шестнадцатого блеска увеличенным рабочим объемом. Визуально мотор легко отличить по пластиковому воздухозаборному модулю

.

Прирост в 100 «кубиков» рабочего объема позволил не только исправить эту конструктивную особенность двигателя ВАЗ-2112, но и безболезненно перейти на нормы евро-3 без заметного ухудшения показателей максимальной мощности и крутящего момента.

Бессмертные «Шэки»

В будущем двигатель с шестнадцатым покрытием вместе с восьмиточечным двигателем 21114 применялся и, поскольку все эти свободы переднего привода были созданы.


Как «дюжина», за десять конвейерных лет «Калина» успела примерить два «голубя» разного объема

16 клапанных двигателей ВАЗ Начали серийно устанавливаться на автомобили ВАЗ десятого семейства. Изначально были установлены моторы 1,5 л двигатель 2112, потом пришла замена 1.6 21124. Когда автомобиль начал серийно выпускать автомобиль, уже были установлены двигатели 21126. Ну, для начала разберемся с отличием двигателей 21124 от двигателя 21124 1,6, а затем перейдем к двигателю двигателя .

Основные отличия 16 клапанных двигателей ВАЗ.

Итак, основное отличие мотора 2112 1.5 от мотора 21124 1.6 заключается в разных блоках цилиндров, на фото показан блок цилиндров от двигателя 1.6 его маркировка 11193, по высоте принято называть высокий блок 197.1 мм.

На двигатель 2112 1.5 устанавливается блок цилиндров 21083, его принято называть низким агрегатом, так как его высота составляет 194,8 мм.

Под возвышением блока считается расстояние от оси вращения коленчатого вала до верхней поверхности блока. Следующее отличие заключается в разных коленчатых валах на двигателе 2112 1.5, коленчатый вал девять с радиусом кривошипа 35,5 мм. У такого коленчатого вала вал поршня 71 мм.Мотор 21124 объемом 1.6 Коленвал установлен с радиусом закругления 37,8 мм. С таким коленчатым валом ход поршня будет 75,6 мм.

Соответственно за счет того, что на двигателе 1.6 установлен высокий блок цилиндров и коленчатый вал с увеличенным радиусом кривошипа, все это позволило добиться объема 1,6 л. Двигатель автомобильного двигателя лежит в поршнях, если посмотреть на них сбоку, то разницы не видно.

Ну а если посмотреть на них сверху, то разница очевидна.

Слева изображен поршень от 1,5 до 1,6 справа. Как видно на поршнях от 1.6 Циркуляции под Сделано глубже, именно из-за этого при обрезке ремня ГРМ на 1.6 клапан не давит, а на 1.5 при обрезании ремня ГРМ, так как контуры клапана сделать менее глубоким, тогда клапан подойдет. Рекомендую тем, у кого 1.5 поршни от 1.6, тем самым сэкономив много нервов, времени и денег. Если где-то на трассе у вас 1.5 рвется ремень ГРМ, то смонтировать клапан и добраться до дома можно только на эвакуаторе, а если поставить поршни от 1.6, вам нужно будет только добраться до ближайшей станции тех служб на Кабеле или эвакуаторе и просто сменить ремень и идти дальше. Для установки поршней в 1.5 от 1.6 рекомендуется установить прокладку от приоры, чтобы компенсировать степень сжатия и чтобы не откатывать прошивку электронного блока.

Шатуны на обоих двигателях одинаковые, а если устанавливать коленчатый вал от двигателя 1.6, то нужно приобретать поршни с рабочим объемом, масса ВАЗ их не выпускает, но их можно приобрести в интернет-магазинах.

Разница в головных блоках цилиндров на 1,5 и на 1,6 только в том, что на головке от 1,6 увеличена площадь фланца под крепление ствольной коробки, поэтому с 1,6 можно установить на блок блока от 1,5, но не тиски наоборот.

Следующее отличие заключается в разных шкивах распределительных валов.

К 1,6 на шкивах, маркированный ремень с метками смещен на 2 градуса относительно аналогичных меток на шкивах с 1,5. Поэтому они не взаимозаменяемы и имеют свою маркировку.

Отличие также в клапанных крышках двигателей, 1.6 оборудован индивидуальными катушками зажигания, поэтому на клапанной крышке возле каждого свечного колодца имеется отверстие для болта крепления индивидуальной катушки зажигания.
Клапанная крышка на двигателе 1.5 таких отверстий не имеет, так как 1.5 комплектуется модулем зажигания и для него на крышке клапана есть две шпильки для крепления.
Следующее отличие заключается в масле наливной горловины, на горловине 1,6, а также в самой крышке есть резьба, а на 1.5 принцип крепления крышки маслозаливной горловины аналогичен 8-ми клапанным девяткам, без резьбы. Клапанная крышка 1.6 в том месте, где установлен модуль зажигания на крышке 1.5, допустим, имеет шар, а уже в этой области есть штуцеры для вентиляции картерных газов двигателя. На 1.5 такой сферы нет. Так как там установлен модуль зажигания, а штуцеры вентиляции картерных газов расположены в одной горизонтальной плоскости. К 1,6 они находятся в вертикальной плоскости.

Отличие априорного двигателя от ВАЗ 2110.

Переходим к рассмотрению априорного двигателя, и сравниваем его с двигателем 21124.
Приоровский двигатель 21126 мощнее на 8 лошадиных сил 21124 Это обеспечивается за счет того, что соединительная поршневая группа у приоры намного проще и меньше, чем тэмбл-движок. Общая масса шатуна и поршня вместе с поршневыми кольцами и вкладышами шатуна у априорного двигателя составляет 795 граммов против 1235 граммов у десятого мотора.Таким образом, приоритетный шатун поршневой группы легче детской на значительные 440 грамм. Масса приоритовой штанги - 402 грамма против 701 грамма на тамм. Масса поршня приорита - 247 грамм против 351 грамм на трамбовке. Поршень
Priorithic имеет практически плоскую поверхность, что позволило увеличить степень сжатия и соответственно силовые характеристики двигателя.
Но из-за того, что поршень имеет очень второстепенные контуры под клапаном, то при обрыве ремня ГРМ клапан крутится.

Масса поршневого пальца априори 67 грамм, десятого 93 грамм. Поршневые компрессионные кольца Priorithic получили меньшую массу, чем трамбовку, а также заправку маслом. Провировский стержень вкладыша больше, чем болтушка, но за счет того, что он намного толще, своим весом почти не отличается. Прокладка головки блока цилиндров на тамл двигателе без асбеста и имеет толщину 1,15 мм. У двигателя Priorist прокладка металлическая, имеет толщину 0,43 мм. Двигатель 21124 и 21126 имеет различие в газораспределительном механизме.
Ремни ГРМ различаются рисунком протектора. На приоре он более закругленный, а на десятке более четкие углы, соответственно ремни ГРМ не взаимозаменяемы. Отсюда следует, что вилки распредвалов, насоса охлаждения, шкива коленчатого вала и вообще весь механизм ГРМ не взаимозаменяемы.

Приворовский опорный ролик и натяжной не имеют отбортовки для центровки ремня ГРМ, в отличие от таммера. Также натяжной ролик априорного двигателя имеет механизм автонатяжения.

В целом за счет уменьшения массы шатунно-поршневой группы, из-за большей компрессии априори двигатель 21126 мощнее десятки 21124 на л.с.

Двигатель ВАЗ 21124 устанавливался на автомобили ВАЗ-2110, ВАЗ-2111 и ВАЗ-2112. Двигатель является продолжением развития двигателя. Основное отличие - увеличение объема двигателя до 1,6 л. Такого результата удалось добиться установкой коленчатого вала с увеличенным радиусом кривошипа 37,8 мм (у 2112 - 30.5 мм), сохранив диаметр цилиндра 82 мм. На двигателе 21214 другой блок цилиндров, с увеличенной высотой. На коленчатый вал устанавливали демпфер модели 2112. Основная цель, которую преследовали дизайнеры, - повышение экологических показателей до требований европейских стандартов.

Характеристики двигателя ВАЗ 21124 1.6 16V

Параметр Значение
Конфигурация Л.
Количество цилиндров 4
Объем, л. 1 599
Диаметр цилиндра, мм 82
Ход поршня, мм 75,6
Степень сжатия 10,3
Количество клапанов на цилиндре 4 (2 впускных; 2 выпуска)
Механизм газораспределения Dohc.
Порядок цилиндров 1-3-4-2
Мощность двигателя номинальная / при частоте вращения коленчатого вала 65.5 кВт (89 л.с.) / 5000 об / мин
Максимальный крутящий момент / при частоте вращения коленчатого вала 131 Н М / 3700 об / мин
Система подачи распределенный впрыск с электронным управлением
Рекомендуемое минимальное октановое число бензина 95
Экологические нормы Евро 3, Евро 4
Масса, кг 121

Конструкция

Двигатель с четырехтактным впрыском и распределенным впрыском топлива, с рядными цилиндрами и поршнями, вращающими один общий коленчатый вал, с верхним расположением двух распределительных валов.Двигатель имеет систему жидкостного охлаждения закрытого типа с принудительной циркуляцией. Комбинированная система смазки: подайте смазку на механизмы под давлением и разбрызгиванием.

Блок цилиндров

Блок цилиндров двигателя 21124 (установлен 11193-1002011) из высокопрочного чугуна.

Этот блок отличается наличием специальных форсунок запрессованных во 2, 3, 4 и 5 опору родных подшипников. Данные форсунки предназначены для охлаждения днища масляными поршнями во время работы двигателя.

Шатун.

Шатуны устанавливаются от двигателя ВАЗ 2110. Их параметры указаны ниже.

Поршень

На поршнях 2112 отверстия под клапаны имеют глубину 5,53 мм, что позволило сделать "кувырку" двигателя при обрыве ремня ГРМ.

Параметр Значение
Диаметр, мм. 82,0
Высота сжатия, мм 37,9
Объем внутренней выемки, сс 2,46
Масса, г. 355

Пальцы поршневые такие же, как на двигателе 2112 (от двигателя 2110).

Головка блока цилиндров

Есть существенные отличия от двигателя GBC 2112. Единственное, это большая площадь поверхности под стыковкой фланцев впускного трубопровода. Распредвалы впускных и выпускных клапанов, клапаны, пружины и гидротели остались от модели 2112.

Все мы знакомы с автомобилями ВАЗ. Для многих этот транспорт - главное в любую погоду и в любое время года.Конечно, Волжский автомобильный завод выпускает продукцию качественную и вполне доступную по цене, но назвать ее достаточно сложно, по крайней мере так было раньше. Например, ВАЗ-21124 - очень качественная машина, пользующаяся успехом у жителей нашей страны.

Машинка General

В самом начале хотелось бы немного рассказать о внешности машины и внутренней отделке. В принципе, на что-то сверхъестественное рассчитывать не приходится, так как машину можно отнести к бюджетному классу.В базовой комплектации стекла TS не тонированы, но экстерьер на порядок лучше, чем у той же «Нексии».

При этом можно смело сказать, что ходовые качества находятся на уровне. Автомобиль достаточно динамичный, быстро разгоняется и уверенно держит дорогу. В зависимости от стиля вождения и статуса дороги первые 10-20 тысяч километров вы не испытаете никакого дискомфорта. В дальнейшем могут появиться симптомы подвески стойки. Но все это довольно быстро устраняет, было бы желание и время.

Двигатель ВАЗ-21124 и его особенности

На этот автомобиль установлен 4-тактный инжекторный двигатель. Часто таким же двигателем комплектуются ВАЗ-2110, ВАЗ-211111112. В общем, это модификация OI, устанавливаемая на 2112. Модернизация заключалась в увеличении объема до 1,6 л, тогда как предшественник мог похвастаться только двигателем 1,5 л. Кроме того, стояла еще одна задача - повысить экологические показатели до европейских стандартов.

Конечно, двигатель ВАЗ-21124 комплектуется электронным блоком управления.Обычно устанавливается система Bosch M7.9.9 или January 7.2. Соответственно, первая немецкая компания, а вторая - отечественная. Эти системы контроля заточены под нормы токсичности Евро-3 и Евро-4. Для каждой свечи зажигания своя катушка. В целом это решение было принято для того, чтобы отпала необходимость в использовании высоковольтных проводов, и в целом повысилась надежность системы зажигания.

Эффективность и эргономика

Несмотря на относительно небольшой объем двигателя (1.6 литров) эту машину малолитражкой не назовешь. Что касается расхода топлива, то он полностью зависит от вашего стиля езды. Люблю собирать педаль в пол и ездить агрессивно, по расчету около 13-14 литров. Если не ехать и мерять, то по городу -10-12 литров, а по трассе до 7-8. В целом цифры вполне адекватные. Но необходимо понимать, что если техническое состояние машины ухудшится, расход топлива увеличится. В частности, важно состояние двигателя, количество включенных электроприборов и т. Д.

По эргономике почти ничего нового. Датчики ВАЗ-21124 уже достаточно привычны. Правда эту машину отличает то, что панель приборов довольно яркая, и все отлично видно. Есть электрические стеклоподъемники, однако многие потребители отзываются о них не самым положительным образом. Обычно срок их службы ограничен 2 годами. Места в салоне достаточно для размещения 4-5 пассажиров, а багажник очень просторный 350/750 литров. С таким большим пространством вы можете отправиться в долгое путешествие.

Сильные стороны автомобиля

Можно сказать, что ВАЗ-21124 (16 клапанов) - очень достойный автомобиль для своей ценовой категории. Итак, сильные стороны автомобиля в том, что он очень дешев в ремонте. Может показаться, что это совсем не достойно, но поверьте, покупать запчасти на «немец» или «американец» намного дороже. Да и не везде могут правильно установить то, что тоже нужно понимать. Если по сути, то сан хороший мотор на 1,6 литра и 83 лошадиные силы.Он позволяет набрать максимальную скорость 180 км / ч. Но тактико-технические характеристики различаются в зависимости от модификации. Итак, расход по городу может составлять от 5,3 до 7,2 литра.

Масса полностью укомплектованной машины 1040 кг, а печи - 1515 кг. С технической стороны проблема возникает довольно редко. Да и виноваты зачастую сами автомобилисты, не соблюдающие правила эксплуатации.

ВАЗ-21124: цена и еще кое-что

На сегодняшний день данный автомобиль заводом уже не выпускается, поэтому велика вероятность найти его где-нибудь в новом штате Мала.Приобрести такой б / у транспорт намного проще. Что касается ставок, то, как несложно догадаться, они зависят от комплектации и состояния автомобиля. В целом его стоимость около 300000 рублей. Вполне адекватная сумма, учитывая все плюсы и минусы машины. Если автомобиль в максимальной комплектации, то на его цену возможно увеличение заказа. Кстати, часто проблема с размахом ремня ГРМ. В конечном итоге это может повредить клапан мотора. Чтобы этого не произошло, необходимо периодически менять ремень и следить за его состоянием.Не рекомендуется приобретать автомобиль с задранными клапанами. В целом стоимость 300000 рублей вполне обоснована, хотя можно попробовать найти вариант и подешевле, но рискует нарваться на битую машину или требующую серьезного ремонта.

Немного интересных деталей

Если вы решили купить пятидверный хэтчбек, то отдавайте предпочтение именно 21124. Это последняя модификация, которая считается одной из лучших. Все предыдущие версии имели существенные недостатки, особенно изгиб поршней.В 21124 такой проблемы не возникает. Было решено увеличить глубину воздуховода в нижней части поршней на несколько миллиметров. Конечно, ожидать чего-то сверхъестественного не стоит. Но клиренс позволяет ездить по нашим дорогам, а ходовая часть выдерживает серьезные нагрузки, в случае которых быстро ремонтируется.

Как установить верхнюю мертвую точку без меток. Расположение знаков ВМТ на автомобилях ВАЗ

Верхние шкивы не закрепили, и теперь не понятно, как их выставлять.Метки на шкивах «смотрят» не совсем в одну сторону. Может проще доверять всем шкивам на положение НМТ в 1 цилиндре? Если речь идет о 16 клапанах, то настройку меток на ВАЗ-2112 я знаю: эту операцию я проделал на ГРМ 21124. Ну у меня мотор объемом 1,5. Есть ли отличия?

Выставляйте тимбан теги правильно - иначе вы засорете клапан!

У двигателя ВАЗ-21124 есть особенность: как бы шкивы не закручивались, это не так. ИЗ Такие шутки не пройдут! Если положение шкивов неплохое, попробуйте надеть ремень и перевести механизм в положение «NTC 1 и 4». А теперь всегда пользуйтесь инструкцией:

Теоретически на ВАЗ-2112 настройки шильдиков проводятся одинаково, про какой именно мотор не идет. Вот фото двигателя 21120.

Как все выглядит на самом деле и в инструкции

Не поленитесь найти смотровое окошко на CATER CARTER.Под заглушкой есть еще один ярлык.

Последнее действие необязательно. А потом выполнить, чтобы не переделывать всю работу «с нуля».

Дополнительная информация:

  • Количество зубьев ремня между метками «верхних шкивов» - ровно 16;
  • Метка на шкиве коленчатого вала иногда сколы - используйте контроль по методу «1» (фото 1) или «3» (фото внизу).

Разъяснения на ВАЗ-21124

На моторе объемом 1.6 все действия выполняются аналогично описанному выше. Есть одно исключение - шкив привода генератора указан на этикетке на корпусе (см. Фото).

Шкив привода замедлителя, двигатель 21124

Однако, если этой метки нет, воспользуйтесь проверенным методом: от корпуса ДПКВ отсчитывают 20 зубов. Вместо 21-го должен быть «скип».

Шкивы газораспределительного механизма в любом случае могут вращаться - поршни ни в коем случае не будут работать для клапанов.Сравните, как выглядят поршни двух разных моторов - станет понятно, о чем мы говорим.

Два разных 16-клапанных

Для непонятливых

Количество зубьев на шкиве коленчатого вала - 21, на шкивах распределительного вала - 42. При прокрутке коленвала на 360 градусов распредвалы поворачиваются на 180. В целом полный цикл работы двигателя состоит из двух коленчатых валов. оборотов (720 градусов).

Теоретически можно применить альтернативный метод Настройки.Пусть метки распредвалов смотрят строго вниз. Затем следует нарисовать этикетку на шкиве коленчатого вала (не более 1 и 4).

Если нет фиксирующего устройства, можно сделать самому. Подходит даже для напоминания (см. Фото).

Взяли и записали

Желаем успехов.

Проверить синхронизацию на одном видео

Предупреждение

Последовательность операций представлена ​​в предположении, что распределитель зажигания настроен правильно.Если вам нужно определить верхнюю мертвую точку для настройки распределителя, установите поршень первого цилиндра в верхнюю мертвую точку в такте сжатия, затем установите метки зажигания.

Верхняя мертвая точка поршня - это точка, через которую проходит каждый поршень при повороте коленчатого вала. Каждый поршень достигает положения NMT в конце такта сжатия, а затем в конце цикла выпуска. Для установки газораспределительного механизма двигателя используется верхняя мертвая точка поршня первого цилиндра.

Расположение поршня точно в верхней мертвой точке крайне важно при проведении многих работ, например, при снятии распределительного вала, ремня продвижения и шкива распределительного вала и распределителя зажигания.

Перед началом работ по установке поршня первого цилиндра в верхнюю мертвую точку убедитесь, что рычаг переключения передач находится в нейтральном положении, а ручной тормоз затянут. Отсоедините систему зажигания, отсоединив центральный провод от крышки распределителя и заземлив его на массу.Сдвиньте свечи зажигания.

Чтобы установить любой из поршней в верхней мертвой точке, проверните коленчатый вал одним из способов, описанных ниже. Одновременно вращайте коленчатый вал двигателя по часовой стрелке.

Наиболее предпочтительный метод - повернуть коленчатый вал двигателя за болт крепления шкива коленчатого вала.

Для экономии времени можно использовать стартер для подачи поршня в верхнюю мертвую точку. Точная установка поршня в верхнюю мертвую точку осуществляется поворотом коленвала за болт шкива коленвала.

Порядок оформления заказа

1. Отметить положение вывода первого цилиндра на крышке распределителя. Если метка отсутствует, определите ее по высоковольтному проводу, идущему от свечи первого цилиндра.

2. Нанесите мелом или фетром этикетку на корпус цилиндра, расположенный под контактом первого цилиндра.

3. Снимите крышку распределителя и сдвиньте ее в сторону.
4. Проверните вал коленчатого вала до тех пор, пока метка на шкиве коленчатого вала не совместится с цифрой 0 на плоскости установки газораспределительного механизма, расположенной на передней стороне двигателя.
5. Проверьте положение ротора распределителя, которое должно быть направлено на этикетку, нанесенную на корпус распределителя.
Если ротор распределителя направлен в противоположную сторону, то поршень первого цилиндра находится в верхней мертвой точке в цикле выпуска.
Для установки поршня первого цилиндра в NTC в такте сжатия поверните коленчатый вал на 360 ˚ по часовой стрелке. В этом случае ротор распределителя необходимо совместить с этикеткой.

Установка поршня первого цилиндра в положение НМТ такта сжатия

Для проведения работ по снятию ремня привода распредвала установка фаз газораспределения не нарушается, поршень 1-го цилиндра устанавливается в положение НМТ (верхняя мертвая точка) такта сжатия .При нарушении фаз разводки бруса двигатель не заработает нормально.

Установите VTM по метке на шкиве распределительного вала (при установке метки на маховике или шкиве коленчатого вала в этом положении может быть поршень либо 1-го, либо 4-го цилиндра). После этого обязательно проверьте метки на маховике или шкиве коленчатого вала (если шкив привода генератора снят). Если метки на маховике или шкиве коленчатого вала не совпадают, значит, нарушена установка клапана распределения фаз (поршень 1-го цилиндра не установлен в NTC).

В этом случае необходимо снять ремень привода распределительного вала и повернуть коленчатый вал до совмещения меток.

ПРЕДУПРЕЖДЕНИЕ

Обработайте коленчатый вал только за болт крепления шкива к нему (запрещается проворачивать коленвал за шкив распределительного вала).

ПОЛЕЗНЫЕ СОВЕТЫ

Так как поворачивать коленчатый вал за болт крепления шкива неудобно, это можно сделать следующими способами:

1.Включите любую трансмиссию (лучше IV) и медленно поезжайте на автомобиле, пока не совместите метку на шкиве распределительного вала с меткой на задней крышке приводного ремня распределительного вала.

2. Включите любую передачу и выставьте одно из передних колес. Затем поверните прикрепленное колесо до совмещения метки на шкиве распределительного вала с меткой на задней стороне ремня привода распределительного вала.

Маркированные ВМЦ наносятся на шестерню шкива распределительного вала (выступ) и на заднюю крышку ремня привода распределительного вала (ус).

Дополнительно метки нанесены на маховик (риск) и на заднюю стенку картера сцепления (треугольный вырез). Для наглядности снял коробку передач.

Дополнительно метки нанесены на шестерню шкива коленчатого вала (точка) и крышку масляного насоса (вырез треугольной формы).

Эти метки видны только при снятом шкиве привода генератора.

Вам понадобятся: клавиша «на 17», клавиша «на 10».

1. Отсоедините провод от минусовой клеммы АКБ.

2. Установите рычаг переключения передач в нейтральное положение, подложите под колеса автомобиля антицифровые колодки.

3. Снимите правое переднее колесо И правый брызговик моторного отсека.

4. Откройте капот и выверните три винта крепления передней крышки ремня привода распределительного вала. Примечание. Держатели для проводов также крепятся винтами. Снимите переднюю крышку.

5. Проверните коленчатый вал болта крепления ведущего шкива генератора до совмещения меток на шкиве распределительного вала и задней крышке.

6. Выньте заглушку из отверстия в картере сцепления и проверьте совпадение на маховике.

Установка СЗТ необходима при замене ремня газораспределительного механизма и других ремонтных работах на двигателе

.

На двигателях K7J, K7M и K4M обратный отсчет цилиндров от маховика.

Установка верхней мертвой точки (ВТТ) первого цилиндра двигателей K7J и K7M

Открывая метки, следует иметь в виду, что распредвал делает один оборот за четыре такта двигателя, а коленчатый вал - два оборота.

Следовательно, при совмещении меток на шкиве коленчатого вала и колодце на блоке цилиндров в ВМТ могут располагаться как первый цилиндр, так и четвертый.

Устанавливать ВМТ нужно по метке на шкиве распредвала (при установке метки на шкиве коленчатого вала в этом положении поршень может быть как 1-го, так и 4-го цилиндра).

После этого обязательно совпадают метки на шкиве коленчатого вала (при снятом шкиве привода вспомогательных агрегатов).

Если метки на шкиве коленчатого вала не совпадают, значит нарушена установка фаз газораспределения (поршень 1-го цилиндра в СЗТ не установлен). В этом случае необходимо снять ремень привода распределительного вала и повернуть коленчатый вал до совмещения меток.

Коленчатый вал проворачивается для проверки совпадения меток крепления к нему болта шкивом привода вспомогательных агрегатов, сняв верхнюю часть правого брызговика двигателя для доступа к нему.

Кроме того, это можно сделать следующими способами (особенно при регулировке зазоров в приводе клапанов, когда проверка меток на шкиве коленчатого вала не нужна):

Включите любую передачу (лучше, чем IV) и медленно покатайтесь на машине перед совмещением меток;

Снимите одно переднее колесо, включите любую передачу, а затем поверните НЧ-динамик перед совмещением этикеток.

Этикетка должна соответствовать этикетке на шкиве распределительного вала с этикеткой на крышке ГБЦ, выполненной в виде логотипа Dachia.

А на ремень ГРМ тоже наклеена наклейка с краской, которая тоже должна совпадать с метками.

Этикетка на шкиве коленчатого вала должна быть совмещена с этикеткой на блоке цилиндров.

Эту табличку можно увидеть только после снятия шкива привода вспомогательных агрегатов.

Чтобы установить NTT, снимите правое переднее колесо.

Откручиваем пять болтов верхней крышки ремня ГРМ

Снимите крышку

Прокрутите коленчатый вал по часовой стрелке за болт крепления шкива привода вспомогательных агрегатов до совмещения меток на шкиве распределительного вала и крышке головки блока цилиндров

Затем ослабляя затяжку и откручивая болт крепления шкива

Снимите шкив

Откручиваем три болта крепления нижней крышки ремня ГРМ

Снимите крышку

При проверке монтажа фаз газораспределения нижняя крышка не нужна.

Снимать нужно только в том случае, если нужно заменить ремень или переставить его.

Проверить совпадение меток на шестерне распределительного вала и на крышке ГБЦ

Установка NTC на двигатель K4M

Для выполнения работ необходимы инструменты: торцевая головка на 13, 15, 18, ключ на 13, отвертка, ключ TORX E14;

Держатель для установки NTT;

Фиксатор распределительных валов.

Если этих зажимов нет, вы можете сделать их эскизы:

Снимите правое переднее колесо

Снять правую опору подвески силового агрегата

Головкой на 13 откручиваем три болта и две гайки крепления верхней крышки ГРМ

Снять верхнюю крышку газораспределительного механизма

Повернуть коленчатый вал по часовой стрелке за болт крепления шкива привода вспомогательных агрегатов

Установите метки на шкивы распределительных валов с логотипом Renault так, чтобы они не доходили до верхней точки

Ключ Torx E14 для отвинчивания пробки отверстия для установки положения NMT (Рисунок 9, показан на снятом двигателе)

Заглушка находится слева от маховика в блоке цилиндров на уровне 1-го цилиндра

Закрутите положение позиции NMT в отверстии

Выкручиваем коленвал до упора

Снимите резиновое покрытие крепления воздухозаборника

Отсоедините воздухозаборник от корпуса воздушного фильтра

Снимите втулки

Плоская отвертка втулки распределительных валов

Запрессовать втулки распределительных валов

Для правильной установки Поршень 1-го цилиндра до положения НМТ насоса такта сжатия на концах распредвала должен занимать горизонтальное положение и быть смещен вниз относительно оси распредвалов.

Закрепите распределительные валы В этом положении закрепите распределительные валы.

Установка меток ГРМ на ВАЗ-2108, 2109 и 21099 необходима для правильной синхронизации коленчатого и распределительного валов двигателя. Это зависит от того, возьмут ли вообще двигатель. Поскольку на этих автомобилях устанавливается одинаковый двигатель 4-цилиндровый 8-цилиндровый клапанный, то на его примере и рассмотрим всю процедуру установки меток ГРМ.

Где метки ГРМ на ВАЗе?

На 8-ми клапанный мотор.ВАЗ один распредвал, метки ставить гораздо проще, чем на двухходовой. Мы рассмотрим все возможные методы. Найдите крайнее положение распредвала и коленчатого вала.

В распредвале, как правило, есть метка на шкиве, такой риск небольшой, а на GBC есть выжимка, с которой эта метка должна совпадать, а точнее даже не выдавливать, и выступ на щитке , с левой стороны, если вы посмотрите на двигатель и распределительный вал. Иногда эти надписи не соблюдаются, о том, как поступить в этом случае, рассказывается ниже.

Коленчатый вал установлен по табличке на маховике, на коробке передач, возле двигателя сверху люк, закрытый резиновой заглушкой. Если снять заглушку, то мы увидим риски на маховике и торчащем из двигателя штанге, которые должны совпадать. Но тогда может возникнуть проблема: дело в том, что если двигатель разобрали и маховик снимали, то маховик можно поставить в любую сторону, то есть метка будет блин знает где, а не в ВМТ. Нет ни направляющей на маховике, ни эксцентрика, с какой стороны поставить, что он станет, как минимум 180 градусов расширения.

В этом случае можно искать двигатель впереди двигателя - по шкиву, а ответный прилив по насосу двигателя на двигателе. Но он есть не на всех двигателях, часто этот ярлык отсутствует. Как делать в ситуациях, когда метки не обнаруживаются? Начинается самое интересное, собственно, таблички на этом движке не нужны, без них можно обойтись.

Как установить метки ГРМ на ваз 2108, 2109, 2199, если меток нет?

Если ремень ГРМ еще не снят, и вам просто нужно убедиться, что метка ГРМ установлена ​​правильно, открутите свечу зажигания для запуска, чтобы было легче провернуть коленчатый вал.Затем поставьте машину на домкрат, повернув переднее колесо, включите трансмиссию и поверните колесо, проще всего провернуть коленвал.
Заглянув в свечное отверстие, можно увидеть, в каком положении находится поршень, и если повернуть там коленчатый вал и медленно повернуть коленвал, то можно легко поймать НМТ, глядя на смятение.

Когда в этом методе определяется НМТ, снимаем клапанную крышку и смотрим, как установлен распредвал, как он должен стоять внизу.

Если ремень ГРМ уже снят и необходимо отрегулировать положение коленчатого и распределительного валов, следует запустить его, чтобы убедиться, что ни один из поршней не находится в верхней мертвой точке.Это необходимо для того, чтобы при повороте распредвала клапаны не врывались в поршень и не сбивались.

Теперь приступайте к установке распределительного вала в нужное положение. Для этого нам нужно снять крышку клапана и посмотреть, в какую сторону смотрят кулачки. В данном случае нас интересуют не все кулачки, а только те, которые отвечают за первый цилиндр, поскольку мы будем устанавливать VTM для первого цилиндра.

По сути, у нас нет особой разницы, в какой цилиндр поставит распредвал, когда нет меток.Но если вы возьмете выставлять его на первом цилиндре, то мы его поставим, тем более что он ближайший.

Под крышкой клапана мы увидим коленвал, а кулачков много (всего 8, 2 кулачка на цилиндр). Первые два кулачка - это наш первый цилиндр. И нам нужно установить вал так, чтобы эти два кулачка одновременно давили на клапан. Это будут NTC, клапаны перекрытия. При этом футляры четвертого цилиндра (два дальних кулачка) не будут давить на клапан, и они будут смотреть вверх на букву V.Это NMT. Прелесть в том, что сам распредвал правильно устанавливается в нужной точке под действием пружин клапанов и никуда не уходит. Теперь можно устанавливать коленвал.

Теперь необходимо установить в НТТ поршень первого или четвертого цилиндра, без разницы в какой из них движутся синхронно. Лучше светить фонариком в свечное отверстие, там будет виден поршень. Когда поршень якобы доходит до верхней мертвой точки, нужно вставить в свечное отверстие что-то длинное, например, бранить.Поворачивая на несколько градусов коленвал туда и сюда, можно поймать НТМ, краситель выйдет на максимальное значение. Все, метки установлены, ремень ГРМ одеть можно.

Ремень ГРМ надевается сначала на коленчатый вал, затем на распределительный вал, тянет сторону как можно правее с правой стороной, а с левой стороны натягивает ролик натяжителя.

Ваз

с двигателем от иномарки. Какой двигатель лучше? Какой двигатель подходит на ВАЗ 2110

Автомобиль ВАЗ 2110 получил широкую популярность в 2000-х, когда он был на пике производства.Так, и двигатели, получившие народное признание, обладают высокими техническими характеристиками и простотой в ремонте. Этот автомобиль особенно популярен в Украине.

Технические характеристики

Двигатель ВАЗ 2110 имеет высокие характеристики. При этом в процессе производства на автомобиль было установлено несколько вариантов силовых агрегатов от АвтоВАЗа. «Дюжина» имела в своем арсенале как простой восьмиклапанный мотор, так и шестнадцатиклапанный вариант.

Рассмотрим основные технические характеристики моторов ВАЗ, которые попадались на модель 2110:

ВАЗ 2111.

Двигатель ВАЗ 2110 объемом 1,5 литра имел высокую популярность благодаря простоте конструкции, а также простоте ремонта и обслуживания. В 2004 году на территории РФ с такими характеристиками тиражировалось более 1 000 000 экземпляров, а в Украине - почти 250 000 моделей.

ВАЗ 21114.

8 Клапанный двигатель ВАЗ 2110, который применялся и на автомобилях САМАР 2 серии. Объем двигателя 1,6 л. Модель пользовалась популярностью из-за большей мощности и пониженного расхода.

ВАЗ 21120.

Не очень популярный вариант силового агрегата. Мощность двигателя хоть и велика, но как показала практика, этот двигатель на ВАЗ 2110 не подошел, так как имел ряд конструктивных недостатков. В основном двигатель устанавливался на автомобиль с маркировкой ВАЗ 21103.

ВАЗ 21124.

Шестиклапанный вариант силового агрегата, получивший почти 100 лошадиных сил и обладавший высокими техническими характеристиками.

Как показала практика, наибольшую популярность у автолюбителей получил 8-ми клапанный двигатель ВАЗ 2110 с маркировкой 21114.А вот модификация автомобиля с маркировкой ВАЗ 21103, на которой устанавливался 16-клапанный полулитровый мотор.

Ресурс двигателя Лады в среднем составляет 250 000 км. Если использовать в двигатель ВАЗ 2110 качественное масло, то можно увеличить использование силового агрегата на 20-30 тысяч км.

Сервис

Двигатели ВАЗ 2110 обслуживаются вполне типично. Таким образом, плановое ТО проводится в хвостах 10-15 тыс. Км пробега. Если автомобиль эксплуатируется на ГБО, то необходимо сократить до 8-10 тыс. Км для экономии мотора и продления ресурса использования.

При обслуживании необходимо заливать в двигатель ВАЗ 2110 только качественные масла. Итак, есть ряд смазок, которые нужно заливать в мотор.

Не забывайте об использовании качественного масляного фильтра, что тоже скажется на ресурсе. Схема обслуживания силового агрегата довольна проста, и предусмотрена АвтоВАЗом в руководствах по ремонту.

Двигатель ВАЗ 2110 8 клапанов довольно неприхотлив в использовании масла.Таким образом, он идеально подходит как для полусинтетической, так и для синтетической смазочной жидкости. Многие автомобилисты задаются вопросом - какой объем масла нужно заливать в мотор? Практически во все двигатели залили 3,5 литра масла.

Ремонт двигателя

Капитальный ремонт двигателя ВАЗ 2110 - это восстановление двигателя и его элементов до заводских норм. Эта операция проводится, когда мотор выработал ресурс и развивает основные узлы.

В связи с тем, что двигатели давно эксплуатируются некоторыми двигателями по 10-15 лет, капитальный ремонт неизбежен.Итак, камеры сгорания уже изношены, а поршни выбились из срока службы и поработали. К тому же Моторное масло для ВАЗ 2110 уже не помогает до такой степени сохранять характеристики.

Итак, ремонтировать силовой агрегат стоит в автосервисе, особенно это касается 16-ти клапанного мотора. Мотор ВАЗ 2110 8-клапанный большинство автолюбителей проводят в гаражных условиях, так как он имеет простую конструкцию, которая схожа с силовыми агрегатами «Классик» и «САМАР».

Часто задаваемые вопросы и ответы

Многие автомобилисты на форумах и сайтах часто задают одни и те же вопросы.Сгруппировав основные из них, мы постараемся дать ответы на самые интересные.

  • Гнет ли клапан в ВАЗ 2110? - Конечно, притеснение. Необоснованная замена ремня ГРМ может привести к его поломке. После этого последуют гнутые клапаны и последует капремонт головки блока, а может и не только.
  • Где номер двигателя на ВАЗ 2110? - Номер двигателя выбит на полке блока цилиндров под термостатом. Найти его достаточно легко.
  • Сколько масла в двигателе 2110? - Рекомендуемый объем масла для моторов ВАЗ 2110 - 3,5 литра. Итак, при замене необходимо удерживать индикатор на щупе от минимального до максимального. Слишком малое количество жидкости или перебор может привести к последствиям.
  • Какое масло лучше использовать 2110 в двигателе? - Необходимо заливать масло ВАЗ 2110, рекомендованное производителем. Смазочные жидкости для двигателя, рекомендованные АВТОВАЗом, приведены в таблице ниже.
  • Какая рабочая температура на двигателе 2110? - Температура эксплуатации двигателя ВАЗ 2110 в независимости от модификации 87-103 градуса Цельсия.Так, высокотемпературная или неработающая система охлаждения двигателя ВАЗ 2110 может привести к перегреву мотора, а впоследствии и к ремонту основных элементов конструкции.

Тюнинг и доработка

В последнее время стал популярным тюнинг двигателя ВАЗ 2110. Многие автомобилисты обращаются в тюнинговое ателье для процесса доработки мотора.

Что еще можно сделать с блоком питания? Схема настройки довольно проста. Осуществляется механическая (расточка) и электронная (чип-тюнинг) доработка.Конечно, многие автовладельцы делают только микросхему двигателя, чтобы уменьшить расход или увеличить мощность.

Механическая доработка силового агрегата подразумевает расточку блока цилиндров и установку облегченных запчастей. Итак, установлены поршни и клапаны, выпущенные API. Направляющие втулки лучше всего подходят от корпорации K-Line. Что касается направляющих втулок, то бить старые не стоит, так как можно установить бронзовые втулки, которые облегчат вес мотора.

После проведения механической очистки обычная смазочная жидкость больше не заполняется. Поэтому в тюнинговую версию заливается только качественное масло для ВАЗ 2110.

После проведения механических доработок в дело вступает автоэлектрик, который настраивает работу мотора. Это может быть обычная прошивка старого блока управления двигателем или установка микросхемы. Для мозгов, которые устанавливаются на двигатели ВАЗ 2110, есть распаянная микросхема или внешнее подключение.

Мощность

На автомобили ВАЗ 2110 устанавливались самые разные двигатели - от 8 до 16 клапанов, но объем мотора не превышал 1,6 л. Двигатели показали себя с положительной стороны, обладая высокими техническими характеристиками и ресурсом.

Простота обслуживания и ремонта сделала силовые агрегаты полюбившимися многим автолюбителям. Капитальный ремонт двигателя можно провести в гараже, а на автосервисе необходимо только довести блок цилиндров до ремонтного размера.

Какой двигатель лучше?

Думаю не секрет, что автомобили ВАЗ 2110 -2112 оснащались разными типами двигателей, от карбюраторных до современных 21124. Я думаю, что о первых не стоит говорить, потому что таких машин почти нет, а о инжекторных двигателях, о которых стоит поговорить и разобрать каждый из них. их поподробнее.

Модель двигателя ВАЗ 2111

Этот тип двигателя является десятым семейством 2000-х годов во всех машинах.Это очень надежный и простой мотор объемом 1,5 литра и мощностью 76 лошадиных сил.

Благодаря тому, что блок питания не подавлен никакими стандартами токсичности, он довольно быстро и практически мгновенно реагирует на педаль газа, чего нельзя сказать о более современных двигателях.

Кроме того, стоит отметить, что данный агрегат в случае поломки приводного ремня газораспределительного механизма не гнет клапан, так как на поршнях есть специальные проточки.

Двигатель ВАЗ 2112.

Печальная известная модификация 16-клапанного силового агрегата объемом 1,5 л, мощность 90 л.с. Несмотря на хорошие динамические характеристики, этот двигатель имеет ряд недостатков:

  • при затяжке ремень, изгиб клапана, что приводит к дорогостоящему ремонту головки блока цилиндров. от 10000 руб в среднем
  • в обслуживании сложнее чем 8-ми клапанный
  • плохая тяга снизу, т.е. высокие обороты требуются для высоких динамиков двигателя

Тюнинг ВАЗ 2112, Опель 2.0, ЭБУ 7.2 Январь, Приора панель.

Моя партнерка через пару дней выложу как она идет! Канал моего друга Вовы Поддержи ребят

ВАЗ

2110 С мотором SUBARU WRX-STI

Мой партнерский ролик с Опелем.

Могу отметить, что в личном пользовании это была 2112 с таким двигателем, и мне пришлось дважды менять клапана после обрыва ремня, даже через 2000 км после установки (без дефектов, и не чрезмерно растянутых и т. Д.). Для решения проблемы загиба клапана нужно установить поршни с проточками от модификации 21124.

Модификация ВАЗ 21114.

Этот тип устройства практически идентичен 2111 по конструкции, но имеет увеличенный объем до 1600 см³ и мощность 81 л.с. Двигатели очень хороши внизу, с хорошей нагрузкой, но отклик на педаль газа не такой резкий, как у 1,5-литровой версии. Это связано с «фрагментированными» стандартами евро.

Этот тип двигателя внутреннего сгорания не изгибает клапан, поэтому вам не нужно беспокоиться об обрыве ремня, хотя вам и не нужно распознавать его снова.Также следует отметить, что данный тип снабжен фазированным впрыском, соответственно с установленными датчиками фаз в головке блока цилиндров .

21124-

двигатель

Это самый любимый тип трансмиссии для многих владельцев ВАЗ. 2110 -2112, так как имеет ряд преимуществ перед остальными, например:

  • повышенная мощность до 92 л.с.
  • низкий расход топлива
  • нет проблем с «изогнутыми клапанами», так как на заводе на поршнях предусмотрены выемки, которые не допускает «плохих» встреч поршня и клапана

Именно из-за всех этих преимуществ многие предпочитают покупать автомобили с такими двигателями.Но если посмотреть на сложность обслуживания, это естественно. 8-клапанный в этом плане будет проще.

Если вам нужна более простая и надежная конструкция, то это 8-клапанные машины. Если тебе важны сила и динамика. Выбор в пользу версии с 16 клапанами. Но опять же учтите модификацию, чтобы не было проблем в случае обрыва ленты.

Думаю не секрет, что на автомобили ВАЗ 2110-2112 устанавливались разные типы двигателей, начиная от карбюраторных и заканчивая современными 21124.О первом, думаю, рассказывать не стоит, так как таких машин почти не осталось, а вот про инжекторные моторы стоит поговорить и разобрать каждую из них более подробно.

Модель двигателя ВАЗ 2111

Этот тип двигателя самый распространенный на всех машинах десятого семейства 2000-х годов. Это очень надежный и неприхотливый мотор, объемом 1,5 литра и мощностью 76 лошадиных сил.

В связи с тем, что силовой агрегат не задавлен всякими нормами токсичности, он довольно резво и практически мгновенно реагирует на педаль газа, чего не скажешь о более современных моторах.

Также стоит отметить, что этот узел в случае комка ремня ГРМ не давит на клапан, так как в поршнях предусмотрены специальные протокаты.

Двигатель ВАЗ 2112.

Это малоизвестная модификация 16-клапанного силового агрегата, объемом 1,5 литра, мощностью 90 л.с. Несмотря на хорошие динамические характеристики, у этого мотора есть ряд недостатков:

  • во время грани ремня ГРМ, прогорания клапана, что приводит к дорогостоящему ремонту ГБЦ - от 10000 руб в среднем
  • более сложное обслуживание, чем 8-клапанный
  • плохая тяга по днищам, т.е.е., для большей динамики двигателя нужны высокие обороты

Могу отметить, что в личном пользовании стояла 2112 с таким мотором и после обрыва ремня приходилось менять клапана дважды, причем их перерывали даже через 2000 км после установки (без дефектов, не среагировали и т. Д.) Для решения проблемы проблема загиба клапана, необходимо установить поршни с воздуховодами от 21124-модификаций.

Модификация ВАЗ 21114.

Этот тип агрегата практически ничем не отличается от 2111 по конструкции, но имеет увеличенный до 1600 см³ объем и мощность 81 л.с.Двигатели очень хороши на низах, с хорошей нагрузкой, но отклик на педаль газа не такой резкий, как на 1,5-литровой версии. Это связано с «раздавленными» евростандартами.

Этот тип двигателя не нагнетает клапан, поэтому об обрыве ремня беспокоиться не стоит, хотя допускать это лишний раз не стоит. Также стоит отметить, что данный тип укомплектован фазовым впрыском, соответственно с установленными датчиками фазы в GBC.

21124-Мотор

Это самый любимый тип силового агрегата многих владельцев ВАЗ 2110-2112, так как имеет ряд преимуществ перед остальными, например:

  • увеличена мощность до 92 л.с.
  • низкий расход топлива
  • Отсутствие проблем с «загнутыми клапанами», так как со стороны завода на поршнях есть выемки, не допускающие «злополучной» встречи поршней и клапанов

Именно из-за всех этих достоинств многие предпочитают покупать автомобили с такими моторами.Но если посмотреть сложность обслуживания, то естественно 8-клапанный в этом плане будет попроще.

Если вам нужна более простая и надежная конструкция, то это 8-клапанные машины. Если вам важны мощность и динамика - выбор в пользу 16-клапанного варианта. Но опять же, учтите модификацию, чтобы не было проблем в случае обрыва пояса.

Двигатели установлены на автомобили десятого семейства:

  1. ВАЗ 2110 (71лс, 1.5л, 8В, карбюратор).
  2. ВАЗ 2111
  3. (79лс, 1,5л, 8В, инжектор).
  4. ВАЗ 21114
  5. (80лс, 1.6л, 8в, инжектор).
  6. ВАЗ 2112
  7. (92лс, 1.5л, 16в, инжектор).
  8. ВАЗ 21124
  9. (89лс, 1.6л, 16в, инжектор).
  10. ВАЗ 21128
  11. (98лс, 1.8л, 16в, инжектор).
  12. Opel C20xe (148, 2л, 16в, инжектор) устанавливался на ВАЗ 2110 купе.
  13. Opel Ecotec X20xEV (136, 2л, 16в, инжектор) устанавливался на ВАЗ 2110 купе.

Подробнее о характеристиках двигателей ВАЗ 2110.У каждого двигателя есть свои достоинства и недостатки, если коротко, то:

  1. Двигатель ВАЗ 2110 (ВАЗ 21083) требует регулировки клапанов, имеет быстрый износ деталей системы охлаждения, необходима частая замена масляного фильтра, проблемы с утечкой масла через сальник клапанной крышки, топливный насос и датчик распределителя. Карбюраторы «Солекс» можно назвать надежными, особенно EPHX. Частая обработка крепления выхлопной трубы из-за использования стальных гаек вместо латунных. При закрытом ремне ГРМ клапан не давит.Ресурс мотора ВАЗ-21083 около 250 тыс. Км.
  2. У двигателя ВАЗ 2111 похожие проблемы: требует регулировки клапанов, быстрый износ деталей системы охлаждения, требует частой замены масляного фильтра, проблемы с утечкой масла через сальник клапанной крышки, топливный насос и датчик распределителя. Частая обработка крепления выхлопной трубы из-за использования стальных гаек вместо латунных. При закрытом ремне ГРМ клапан не давит. Ресурс мотора ВАЗ-2111 около 250 тыс. Км.
  3. Двигатель ВАЗ 21114 требует периодической регулировки клапана, повышенный шум мотора напоминает дизельный. При закрытом ремне ГРМ клапан не давит. Ресурс мотора ВАЗ-21114 около 250-300 тыс. Км.
  4. Двигатель ВАЗ 2112 имеет следующие проблемы: периодические течи насосов и сальников вала, в результате чего ремень окажется в охлаждающей жидкости. Когда валы изнашиваются, ремень начинает расползаться и натирать валик ароматизатором, на холоде он проявляется.При ремне ГРМ режет клапан. Ресурс мотора ВАЗ-2112 около 250 тыс. Км.
  5. Двигатель ВАЗ 21124. Надо каждые 10-15 тыс км натягивать ремень ГРМ. При закрытом ремне ГРМ клапан не давит. 124 Двигатель считается одним из лучших двигателей АвтоВАЗа. Ресурс двигателя около 200 тыс. Км.
  6. Двигатель ВАЗ 21128. Самый мощный мотор, но с большим количеством недостатков. Например, нестабильная работа, потеря мощности, при обрыве ремня ГРМ, заклинивании клапана, двигателе кушает масло (0.7-3л на 1000 км.), Малый ресурс двигателя. Этот мотор считается одним из самых отрицательных.

А какой двигатель на ВАЗ 2110 купите, посоветуете? Участвуйте в опросах и оставляйте отзывы о двигателях ВАЗ десятого семейства.

Двигатель Приоры на ВАЗ 2110

Наверное, все, кто ездил на «десятке» с двигателем 16v и переселялся на приору, отмечали, что едет новинка «не так». Тихий и размороженный силовой агрегат заметно выделится в лучшую сторону.Какие еще есть отличия двигателя приоры и можно ли своими руками установить двигатель Лада Приора на ВАЗ 2110? На автомобили десятого семейства устанавливался двигатель 21124. Это шестнадцатый по численности двигатель, в основе которого лежат двигатели ВАЗ-2111 и ВАЗ-2112. Основное отличие в рабочем объеме, который увеличился до 1,6 л. Рабочий объем увеличивается за счет увеличения высоты блока цилиндров на 2,3 мм при тех же размерах шатунно-поршневой группы (высота от оси коленчатого вала до верхней плоскости агрегата увеличена до 197.0-197,1 мм). Особенности конструкции мотора 21124. Тигатор 21126 устанавливается на Лада Приора. Это модернизированный двигатель 21124, имеющий ряд особенностей. Разница 21124 и 21126 представлена ​​в документе «Конструктивные особенности двигателя 21126», который содержит:

  1. Сравнение характеристик двигателей ВАЗ-21124 и ВАЗ-21126
  2. Сравнение показателей мощности мотора 21124 и 21126
  3. Таблица изменений узлов, деталей и узлов двигателя ВАЗ 21126 по сравнению с двигателем 21124
  4. Разница в шатунно-поршневой группе, поршневых пальцах и стопорных кольцах, прокладке блока цилиндров, синхронизации ГРМ, ремне ГРМ, приводных роликах и механизмах натяжения ремней ГРМ, шкивах коленчатых валов , водяной насос, коллектор и его прокладки.

Стоимость двигателя ВАЗ 21126 в сборе на текущий момент составляет около 60 000 рублей. Почему двигатель приоры лучше ВАЗ 2112? Каждый из них видит свои преимущества и недостатки, например, некоторые замечают больший КПД (объем двигателя), другие экологичность, а третье - экономичность. Ряд положительных отличий заставляет замену двигателя ВАЗ 2112 на Приворовском:

Замена двигателя ВАЗ 21124 на ВАЗ 21126

Цель: Полная замена двигателя.Особенности замены:

  1. Все крепления подушек двигателя идентичны.
  2. Отличия в разъемах датчика температуры охлаждающей жидкости и датчика давления масла, поэтому меняют их на штатные (если у вас приора проводка, менять их не нужно).
  3. Нужно перепрошить ЭБУ Январь 7.2 специально под двигатель априори. Заказать прошивку можно на сайте Икина.
  4. Устанавливать catclakel priory не обязательно, главное запрограммировать второй кислородный датчик, так как нормы Евро-3 - 2,1126.

Как снять двигатель с ВАЗ 2110 - в этой инструкции. В заключение один из отзывов о двигателе 21126 по сравнению с 21124: было ли меньше шума от 21126 сложно, но он точно не громче 21124. Характер двигателя более дерзкий, заметно больше мощности, от Eliminate в диапазоне от От 1000 до 3000 об. / Мин. Динамический разгон до 3000 об / мин - без сбоев. Можно заводить и переходить на 1 и 2 передачи, не отклоняя. По напряжению заметно лучше.Двигатель очень послушен акселератору - обзор моментальный. Например, если двигаться не быстро и резко нажать педаль газа «в пол», мы получим пробуксовку.

  • Расход 21126 в городе с большими пробками и прогревом утром (10мин) колеблется от 6 до 9л / 100км.
  • Расход
  • по трассе (средняя скорость по БК 76км / ч, скорость от 20км / ч до 180км / ч) расход 6,2 / 100л.

Тюнинг двигателя ВАЗ 2110 - Вопросы и ответы

Многие считают автомобиль ВАЗ 2110 просто отличным продуктом отечественного автопрома.Для некоторых этот автомобиль стал единственной возможностью поменять свой старый Жигуль на новый транспорт или приобрести свою первую достойную машину за реальные деньги. В 1998 году это был настоящий прорыв на фоне времен девяток. Выглядел 2110 очень уверенно, обладал определенными преимуществами в техническом плане. Первый мотор 1.5 V8 был не самым мощным (73 лошади) и карбюраторным, что особо его не украшало даже в те далекие времена. Позже карбюраторные силовые агрегаты превратились в линейку инжекторных двигателей.1.5 был в двух воплощениях - V8 и V16 и выдавал 78 и 93 лошадиные силы соответственно. Также был и более объемный силовой агрегат 1.6 с двумя версиями V8 и V16 с потенциалом 81 и 89 лошадиных сил.

Как видите, ничего грандиозного и ничего чрезмерно плохого в двигателях ВАЗ 2110 не было. Для каждого двигателя поставлялась исключительно механическая коробка передач со стандартными пятью ступенями и не слишком настраивалась на нужды агрегата. Это не очень хорошо сказалось на возможностях тюнинга, поэтому многие поменяли коробку на более подходящую.Правда, замена КПП оказалась одним из самых сложных шагов по приведению автомобиля в отличное состояние. Сегодня мы рассмотрим возможности чип-тюнинга двигателя ВАЗ 2110. Этот процесс интересует каждого третьего владельца «десятки» и все семейство этих автомобилей. Эти двигатели отлично настраиваются и могут обеспечить вполне адекватные характеристики без использования каких-либо дорогостоящих методов.

Чип-тюнинг двигателя ВАЗ 2110 - все «за» и «против»

Считается, что тюнинг двигателя может просто убить силовой агрегат и не дать ему выявить необходимые особенности в поездке.Тем не менее мы убеждены и на практике убедились, что это не так. Многие владельцы автомобилей десятого семейства устанавливают на двигатели различное оборудование, но большинство из них проводят просто чип-тюнинг силового агрегата. Прошивается на бортовой компьютер или производится замена компьютера на другую модель. Основные этапы качественного чип-тюнинга ВАЗ 2110 следующие:

  • с указанием текущего программного обеспечения и типа компьютерного оборудования, установленного на автомобиле;
  • прогнозирование результатов тюнинга при установке на бортовой компьютер той или иной дополнительной программы;
  • подключение автомобиля к компьютерной системе диагностики и контроля прошивки головного мозга автомобиля;
  • заливка новой прошивки и профессиональных настроек для всех систем автомобиля на стенде;
  • тест-драйв, проводимый специалистом или проверка автомобиля на спецтехнике в пределах СТО;
  • вносит необходимые изменения и производит измерение мощности, управляемой настройкой.

Это один из основных этапов превращения вашего ВАЗ 2110 в один из самых мощных автомобилей семейства ВАЗ. Этим действием можно поднять мощность силового агрегата с начального показателя 81 лошадиных сил до 115 лошадей, не применяя аппаратных изменений. Тем не менее, вам нужно позаботиться о некоторых периферийных устройствах, которые сделают поездку на безопасном автомобиле не только для вас, но и о технических средствах самого автомобиля.

Установить воздушный фильтр нулевого сопротивления

Обычный штатный воздушный фильтр нормально не справляется с проблемами, возникающими при увеличении вместимости автомобиля на 30%.В этом случае нужно будет искать фильтр с нулевым сопротивлением, который не задерживает воздух, а сразу отправляет его в нужные агрегаты. Это поможет агрегату не страдать от недостатка воздуха.

Многие владельцы ВАЗ 2110 обратили внимание, что установка фильтра с нулевым сопротивлением позволяет даже без тюнинга увеличить мощность на несколько лошадей, что заметно при нормальной эксплуатации. Но это изменение имеет особый эффект, если вы провели чип-тюнинг двигателя и увеличили его показатели мощности.

Турбины и компрессоры - потрясающая переделка двигателя

Автомобиль ВАЗ 2110 - одно из самых удачных семейств в исполнении АвтоВАЗа. Сегодня многие из этих автомобилей продолжают ездить по дорогам России, успешно возят своих владельцев в нужные места. Но истинное удовольствие от этого переезда получают лишь единицы владельцев. Дело в том, что их устанавливали на выносливые и качественные турбокомпрессоры двигателя или настоящие спортивные турбины. А кроме того поменял прошивку на компьютере, получив следующие результаты:

  • объем автомобиля увеличивается почти вдвое, при этом ресурс двигателя практически не меняется;
  • турбина сильно меняет звуковые ощущения от работы автомобиля, особенно на высоких оборотах;
  • внутренние переделки не потребовались, только некоторые недоумевали над необходимостью расширения поршневой системы;
  • турбина подходит практически к любому автомобилю - нужно лишь правильно создать систему впрыска воздуха;
  • двигатель на удивление подходит под использование турбины, удивительно, что на АвтоВАЗе не обратили внимания;
  • по динамике вашей «десятки» будет просто неузнаваем - он превратится в настоящий спорткар.

Безусловно, качественная турбина способна полностью изменить особенности восприятия автомобиля. В современных европейских двигателях турбокомпрессоры и турбины дополняют мощность двигателя на 100% и более. Конечно, при этом ресурс самого агрегата немного снижен и работа его усложняется. Однако в случае использования турбины на ВАЗ 2110 вы этого не почувствуете. Двигатель практически вечный, и даже при поломке его замена будет очень дешевой.

Поршневая система и внутренние изменения

Люди занимающиеся автомобильным спортом остановились на тюнинге двигателя в виде турбины и перепрошивке под новые параметры. Им нужна надежность, поворотливость и невероятная динамика, поэтому дополнительно проводят изменения в поршневой системе, серьезно меняют систему существования силового агрегата. Расточка блока цилиндров на ВАЗ 2110 возможна, но на более поздних моделях Lada исключена. Сегодня завод экономит на двигателях, тратя меньше металла на их производство.Итак, еще один способ настройки «десятки» заключается в таких действиях:

  • поиск и покупка более широких поршней, которые могут быть далеко от ВАЗовского производства;
  • в комплекте с поршнями придется заменить шатуны, клапанную систему и другие детали двигателя вашего автомобиля;
  • разборка двигателя, расточка блока цилиндров и установка новых деталей в силовой агрегат;
  • монтаж двигателя, установка новой системы подачи топлива, установка турбины и прочего оборудования;
  • выполнение необходимо перепрошить ЭБУ, так как все технические свойства двигателя изменены;
  • дополнен новыми техническими узлами и деталями для управления двигателем.

Есть много разных интересных вариантов изменения технической части двигателя ВАЗ 2110. Но многие автовладельцы, эксплуатирующие машину в спорте, утверждают, что дешевле и проще установить на спорткар двигатель контрактного типа из Японии или Германии. Главное правильно выбрать силовой агрегат по массе и получить необходимые технические параметры согласования с электросистемой и подачей топлива. Но этот способ будет достаточно сложным для регистрации.Предлагаем посмотреть небольшой видеоролик, как работает турбина на ВАЗ 2110:

Подведем итоги

Выполнение различных действий с техническими узлами вашего автомобиля может дать вам самые неожиданные результаты. Эти результаты могут быть как предсказуемо хорошими, так и неожиданно плохими. Достаточно отказаться от самостоятельной работы с перепрошивкой, чтобы не заронить различные неприятные последствия. Лучше обратиться к специалисту для проведения чип-тюнинга или любых других действий, связанных с переделкой двигателя ВАЗ 2110 в космический автомобиль.Однако следует понимать, что гоночную машину вы получите только при серьезных вложениях.

Сегодня самый дешевый вариант улучшения автомобиля - это установка новой программы в бортовой компьютер. Это отличная возможность при небольших затратах получить определенные результаты. Но, сделав увеличение мощности двигателя вашего автомобиля, не забудьте установить новый воздушный фильтр, который может пропускать больше воздуха в желаемую сепарацию смешивания топлива. По поводу переделок лучше проконсультироваться с опытными профессионалами.А вы тюнингуете двигатель на своем ВАЗ 2110?

ВАЗ 2110 Электродвигатель стеклоочистителя Замена на более производительный

Понадобится: Volkswagen Transporter T4 Motor T4 (каталожный номер V10-07-0001), ориентировочная цена 1300р. Шкафы Подключаем моторчик стеклоочистителя от Volkswagen для переделки микросхемы подключения. На десятках «десятков» 2005 г. Отверстие под вал мотора слишком велико, поэтому приходится менять рычаг на новый образец, который подходит для мотора «как родной». При установке дворника двигателя на трапецию не ставьте граверы вместе с болтами, иначе болты заденут кривошип.Скрутки на фото сделаны специально для наглядности. Провода лучше устанавливать сплошными, а при наличии дополнительных соединений они должны быть хорошо изолированы от влаги. Теперь про медленные дворники ВАЗ 2110 можно забыть, после доработки они стали без труда двигаться даже по сухому стеклу: кстати, а вы знаете, какой еще аффинаж?

Классификация двигателей ВАЗ десятого семейства

Технические характеристики двигателей ВАЗ
Модель двигатель 2110. двигатель 2111. двигатель 21114. двигатель 2112 двигатель 21124.
Тип Бензин четырехтактный
Количество и расположение цилиндров Четыре, рядный
Система подачи топлива Карбюратор Распределенный впрыск с электронным управлением.
Количество клапанов 8 8 8 16 16
Рабочий объем 1,5 1,5 1,6 1,5 1,6
Мощность, л.с. 73 78 81 93 89
Диаметр цилиндров и ход поршня, мм 82x71. 82x71. 82 × 75,6 82x71. 82 × 75,6
Степень сжатия 9,9 9,6 10,5 10,3
Мощность номинальная при частоте вращения коленчатого вала 5600 мин-1, кВт (л.с.) 53,0 (72,0) 56,0 (76,0) 60 (81,6) 68,8 (93,5) 65,5 (89,1)
Максимальный крутящий момент Н * м (кг * м) 103,9 (10,4) 115,7 (11,6) 125 128,3 (12,8) 131
Порядок цилиндров 1–3–4–2
Gnet или нет клапана при выходе из ремня ГРМ Не притесняй Не притесняй Не притесняй Угнетение Не притесняй
Двигатель ВАЗ 2110.

Двигатель 2110 разработан на базе двигателя ВАЗ 21083. Поэтому компоновка этого двигателя, его основные размеры и многие узлы и детали такие же, как у двигателей 21083.

Замена карбюратора на инжектор.

Двигатель ВАЗ 2111.

8-ми клапанный двигатель ВАЗ 2111 создан на базе двигателя 2110. У двигателей 2111 и 2110 идентичные детали кузова, кривошипно-шатунный и газораспределительный механизмы, система смазки, одинаковая подвеска силового агрегата.Отличия двигателя ВАЗ 2111 от 2110 в системе подачи топлива, вместо карбюратора применена система распределенного впрыска топлива. Поэтому есть небольшая разница в сборке и разборке, в плане снятия и установки блоков подачи воздуха и систем питания.

Двигатель ВАЗ 2112.

16-клапанный двигатель ВАЗ 2112 спроектирован на базе двигателя 2110, но имеет множество отличий и оригинальных деталей, что связано в первую очередь с установкой 16-клапанной головки и привода двух распредвалов, а также с другим. система подачи воздуха в цилиндры.

Двигатель ВАЗ 16 или 8 клапанов, в чем разница?

В чем разница между 8- и 16-клапанными двигателями? Когда 4 клапана на цилиндр вместо 2, то может быть эффективнее использовать для газообмена большую площадь камеры сгорания и заставить двигатель 2112 интенсивно «дышать» - особенно на высоких оборотах уделяется очень мало времени прием заряда свежих смесей и очистка цилиндров от выхлопных газов. В результате двигатель с 16 клапанами стал мощнее и делает машину на десяток более скоростной.Но крутящий момент двигателя 2112 16 клапанов на низких оборотах будет приемлемым только для спокойных водителей, предпочитающих экономичный медленный ход без интенсивных разгонов.

Лучший термостат для ВАЗ 2110, 2111 и 2112

Признаков неисправности термостата:

  1. Двигатель сильно нагревается.
  2. Двигатель не нагревается до рабочей температуры.

На автомобили ВАЗ десятого семейства с завода устанавливались разные терморегуляторы. До 2003 года использовались термостаты старого образца (каталожный номер: 2110-1306010).Затем их заменили термостаты нового образца (каталожные номера: 21082-1306010-11 и 21082-1306010-14). Последние считаются более «теплыми» и рекомендуются к установке. Кроме того, есть возможность установить термостат от Lada Grant. Купить термостат для ВАЗ 2110 можно в интернет-магазинах. Его примерная цена от 300-450р. В зависимости от модели и компании производителя. Если не менять узел термостата, а заменить можно будет только его термоэлемент, то можно будет сэкономить около 200р.Другой важный момент - определить качество терморегулятора еще в магазине. Для этого замените термостат. Таким образом, проверяем, насколько плотно замкнут малый контур на холоде. Смотрите также другие способы проверки и замены термостата. А еще голосуем и оставляем отзывы о термостатах:

  1. Каков срок службы старого термостата?
  2. Какой производитель термостата лучше?
  3. Лучше поменять термостат в сборе или только его термоэлемент?

стр.S. Все комментарии не по теме будут удаляться.

На что обратить внимание?

Какой двигатель можно поставить на ВАЗ 2109 и 21099? Прежде чем ответить на этот вопрос, следует остановиться на юридических и некоторых технических характеристиках данной работы. В последнее время мотор считается обычной деталью, поэтому на его замену особых документов не требуется. Но, покупая машину со сменным двигателем, лучше запросить у предыдущего владельца документы, иначе есть риск, что с гениальной машины сняли агрегат.В этом случае вы можете связать некоторые проблемы. Хотя, случаев осмотра двигателей не так уж и много (например, когда место заканчивается в ПТС), поэтому можно не обращать внимание на этот фактор на этот фактор.

С другой стороны, можете отправить на экспертизу, там будет приятно.

Более сложный вопрос - это необходимость выбора двигателя подходящего к 2109. В первую очередь следует ориентироваться на размер мотора. Помещение насосного отделения здесь не слишком велико, поэтому это одно из основных условий выбора агрегата.Также обратите внимание на возможность установки двигателя. Желательно подбирать варианты с перекрестным расположением, это минимизирует работы по подгоночной части.

Какие моторы можно поставить?

На самом деле количество моторов, подходящих для «девятки», достаточно велико, это позволяет выбирать с минимальными временными затратами. Рассмотрим самые популярные варианты у наших автомобилистов:

  • Часто драйверы ограничиваются установкой 16-ти клапанного мотора, который можно использовать в качестве топливного газа.Это позволяет значительно снизить затраты на заправку автомобиля. Учтите, что установка такого двигателя, а также ГБО возможна только на специализированных СТО, иначе можно получить серьезный штраф;
  • Если у вас простой карбюраторный мотор, можно просто более совершенный вариант впрыска. Так вы избежите проблем при установке двигателя, единственное, что вам нужно сделать, это поставить блок управления, и датчики правильно подключены к нему. Многие водители производят замену с коробкой передач;
  • от приоры или 2112.По сути, у этих машин один и тот же двигатель, но немного доработанный. Таким образом, сложностей с установкой возникнуть не должно. Эти моторы более экономичны, что быстро окупает затраты на установку. При этом стоимость такой замены будет минимальной;
  • Honda Civic 1.5 литра образца 91-95 гг. Эти двигатели отлично разместились под капотом «девятки». При этом сложностей с примеркой застежек практически не возникает. В результате вы получите более качественный силовой агрегат;
  • Mitsubishi Lanser.Можно использовать мотор объемом 1,5 литра и мощностью 100 л.с. У этого силового агрегата отличная динамика. Для установки придется немного изменить крепеж мотора, а также обратить внимание на тормозную систему;
  • Моторы производства Опель. Сюда можно взять практически любой двигатель, установленный на Вектре. Эти силовые агрегаты, конечно, достаточно старые, но при этом более мощные и надежные, чем вазовские оригиналы. Качество сборки на достаточно высоком уровне.При этом стоимость относительно невысока, что часто оказывается одним из основных факторов при выборе;
  • Volkswagen Golf
  • или Passat, эти автомобили, выпущенные в 90-х, отлично подойдут для вашей «девятки». Придется произвести переделки, но они минимальные. В результате вы получите мотор настоящего немецкого качества;
  • Hyundai Accent
  • , может быть установлен силовой агрегат от этого корейского автомобиля. Обратите внимание, что он довольно мощный. Придется ставить коробку от нее, так как родная не справится с повышенной нагрузкой;
  • Двигатели Fiat.Эти агрегаты хорошо сочетаются с продукцией АвтоВАЗа. Для установки лучше использовать варианты объемом до 2 литров. Лучше применять версии с 16 клапанами. К сожалению, современные моторы не подходят для установки на «девятку», поэтому придется искать подходящие варианты на разборке;
  • Audi A80 и A4. Эти немецкие моторы тоже при определенном желании могут быть установлены на 2109. Двигатели качественные, но для большей надежности рекомендуется использовать детали с минимальным пробегом.Так вы гарантированно избежите проблем;
  • Мазда 626
  • . Отличный мотор, довольно мощный. Прекрасно выдерживает заправку некачественным топливом. Этот силовой агрегат отличается высокой надежностью. Это сведет к минимуму необходимость ремонта во время эксплуатации. Небольшой недостаток - относительно высокая стоимость.

Заключение. Отечественные автомобили никогда не могли похвастаться высокой надежностью, а также прекрасными техническими показателями. Поэтому многих водителей интересует, какой двигатель можно поставить на ВАЗ 2109 и 21099.Установка силового агрегата от иномарки или более современной отечественной машины - самый действенный способ тюнинга. Выбирая модель, ориентируйтесь на размер, а также на возможность примерки крепежа двигателя.

Рождение Хеснара: Примерно 16 двигателей ВАЗ дожили до наших дней

04.07.2018 36108 1 10 Автомобили ВАЗ редко могут похвастаться особым авангардом дизайна, хотя старались не отставать от мировых тенденций. Определенные успехи тоже были - например, ВАЗ-2101 получил Верхний двигатель именно из-за упорства и даже упорства советской стороны.А период десятой семьи зародился в непростой для страны стране, уже на уровне разработки могла похвастаться еще одна техническая новинка - 16-клапанный двигатель, как у горячих модификаций европейских одноклассников. Сегодня мы вспоминаем историю разработки многоклапанного мотора 2112, ставшего основой для многих других двигателей ВАЗ, в том числе и самых современных.

Временные тренды

Воспользовавшись агрегатной базой и Восьмой платформой для новой модели, в Тольятти поняли, что к моменту серийного производства ВАЗ-2110 «восьмой» мотор неминуемо заткнет.Ведь с начала восьмидесятых годов в мире ужесточились экологические требования, а литровая мощность постоянно увеличивалась. «Заряженные» модификации Volkswagen Golf Mkii и Opel Kadett E были практически вдвое мощнее базовых (и отечественных самарских!), Ведь их моторы выдавались 130-140 «лошадок»! Кроме того, стало понятно, что мотор должен быть не только мощнее и экологичнее, но и экономичнее предшественника.

Статьи / История

Наши забрали: как и почему ВАЗ-2101 получил Верхний двигатель

В мае 1966 года в Турине министр автомобильной промышленности СССР Александр Тарасов и президент Fiat Витторио Валлетта подписали Протокол «О сотрудничестве в разработке дизайна автомобиля, проект...

21709 3 0 11.02.2018

Этого можно было добиться несколькими способами. Во-первых, ваз безоговорочно принял переход на более современный распределенный впрыск, что теоретически позволяло им отрабатывать любой актуальный на тот момент выпускной клапан.

Во-вторых, нужно было поднять литровую мощность, чтобы поднять количество «лошадей» под капотом, оставшихся в прежнем рабочем объеме. Ведь не во всех странах мира покупатели приветствовали «большие» двигатели из-за налогов.Да и мы жестко определили «литровый диапазон» советской техники - ВАЗы надо было закладывать в пределах 1,2–1,6 литра.

На тот момент на практике уже отработали два способа «поднять настроение» - установка турбонагнетателя или переход на многоклапанную головку агрегата, где количество впускных и выпускных клапанов для каждого цилиндра увеличивалось вдвое. Взвесив все «за» и «против», на вазе остановились на втором варианте, так как надзор потребует гораздо больших затрат и технологических новшеств, а схема с четырьмя клапанами на цилиндр иначе («внизу») мало чем отличался от восьмиточечного, а за счет лучшей пленки цилиндров показатели мощности и крутящего момента при прочих равных должны были увеличиться на 10-15%.Значит, действительно было не менее 90 л.с. с «инжектором» с 4-литровым мотором.

Снова Порше

Имея собственный опыт проектирования подобных конструкций, вазы «по старой памяти» обратились к специалистам Porsche. Кроме того, советской стороне потребовалась помощь немцев по аэродинамической отделке кузова «десятки». Контракт, подписанный в 1987 году, предусматривал как аэродинамические работы, так и разработку 16-клапанного двигателя с распределенным впрыском. При этом рабочий объем остался прежним - 1.5 литров.

Однако за ваз не сели на скрещенные руки, перекладывая хлопоты по разработке нового двигателя на свои плечи и руки немецких «специалистов»! Под руководством А. Симульмана был составлен вариант многоклапанной головки блока с литыми свечными камнями, то есть без вставных частей.

Конструкция 16-клапанной головки блока родилась в тесном сотрудничестве с зарубежными специалистами и при этом получилась полностью оригинальной

Предлагаемый вариант Порше был менее технологичным - в частности, требовался очень сложный в виде блока головки блока, для изготовления формы которого советские специалисты в РТИ просто не брались.Но немецкая компания Elring, к которой обратились специалисты ВАЗа, согласилась сделать все за четыре месяца и 400 000 немецких марок! И первое, и второе совершенно не устраивали ВАЗ, поэтому пришлось ... разработать конструкцию силами Вазовского НТЦ НТЦ, на что хватило одного месяца и 1500 рублей.

Однако в дальнейшем к технологическому развитию и доводке литейной головки специалистам Porsche пришлось подключать малоизвестные и узкоспециализированные компании из Австрии и Италии.При этом на ранних 16-клапанных двигателях были вставлены свечи, а начиная со 124-го двигатель стал литым, как изначально задумывали в Тольятти.

Головка блока цилиндров двигателя ВАЗ-2112

Шестнадцатая перчаточная головка потребовала серьезной модернизации мотора «восьмерки», который по требованию ваза был своеобразной заготовкой для Хека.

Помимо шестнадцатой перчаточной конструкции с двумя распредвалами, двигатель 2112 отличался и наличием гидротерапевтов с автоматической регулировкой теплового зазора, ведь только компактные «гидрики» позволяли размещать в ГБЦ и еще один вал, а также восемь дополнительных клапанов .Помимо механизма газораспределения, «двенадцатый» мотор получил еще и оригинальные впуск и выпуск.



Несмотря на схожесть компоновки с 8-клапанным двигателем ВАЗ-21083, «верх» нового мотора получил два распредвала, 16 клапанов и ряд принципиальных отличий.

Впускной коллектор на 16-ти клапанный отделился от выпускного. Изначально воздухозаборник был из легкого сплава, а на 1.6 литровый мотор стал пластиковый

Специалисты Porsche сразу забарахлили, будет ли колодка и коленчатый вал прежнего «восьмиточечного» нового мотора - ведь нагрузка с учетом возросшей мощности и момента неминуемо вырастет. Специальные стендовые испытания двигателя ВАЗ-21083 в Германии подтвердили, что его конструкция и механическая прочность полностью допускают подобный «тюнинг», однако впоследствии для перестрахования противовес на коленчатом валу для инжекторных моторов немного увеличился, а блокировка при повороте мотора в 16 -клапан важно было вращать: в опорах коренных подшипников появились дополнительные маслопроводные каналы с запрессованными в них форсунками, так что днища поршней омываются маслом под давлением.

Немецкая сторона также разработала и оптимизировала форму камеры сгорания, благодаря чему даже с учетом высокой компрессии (10,5) на бензине с РН 91-95 двигатель ВАЗ-2112 работал без детонации.

На ранних стадиях 16-клапанного двигателя компоненты распределенного впрыска немецкой компании BOSCH для специалистов, но в дальнейшем (с 1990 года) советская сторона начала активно сотрудничать с американской компанией GM, перейдя на Система «Джем» не только для многоступенчатых двигателей, но и на обычных восьмерках как «восьмого», так и «классического» семейств.Ирония судьбы заключалась в том, что через пять лет ВАЗ вернулся к «бошевским» компонентам впрыска на своих двигателях, прекратив сотрудничество с GM в этом направлении.

Долгие роды, короткая жизнь

Впервые десятку лучших с новым двигателем официально продемонстрировали в конце 1992 года в Московском Манеже, а в 1994 году АвтоВАЗ "Севетил" предсерийный прототип ВАЗ-2110 и на Парижском автосалоне.

16 клапанов - будет по русски

Как оказалось, под большой пластиковой крышкой с «заморской» надписью «16 Valve» находился 16-клапанный двигатель ВАЗ-2112, который развивал 94 л.с.при 5600 об / мин. В то же время двигатель был и в достаточной мере полз - 130 Нм ему выдавалось при 3600 оборотах в минуту. Таким образом, литровая мощность нового двигателя составила 62 л.с. - Не худший показатель по меркам начала девяностых. По крайней мере, европейские и японские аналоги с аналогичной конструкцией двигателя развивали примерно 65-70 л.с. на литр рабочей станции.

Спидометр не врет: с 16-ти клапанной новой модели ваз вплотную подошел к 200 - особенно по спидометру.Если быть точным, то «сто треть», по заявлению производителя, разогналась до

185 км / ч.

Двигатель ВАЗ-2112 совмещен с вентилируемыми передними тормозами и усиленной трансмиссией

Более мощный двигатель потребовал усиления и деталей трансмиссии - в частности, использования нового вторичного вала с повышенной жесткостью, а также увеличения диаметра сцепления с 190 до 200 мм.

16-ти клапанный мотор в «десятке», в отличие от Самары, был заложен на уровне макета

.

Выпуск ВАЗ-2110 планировался с 1995 года - первые «десятки» были собраны на ОПП АвтоВАЗа 27 июня, однако полноценное производство началось только в 1996 году.При этом многие из первых «живых» автомобилей оснащались не новомодным «Шеком», а банальным карбюраторным (!) Двигателем с индексом 2110.

Теоретически 16-клапанный ВАЗ мог подогреть интерес иностранного покупателя к продукции из Тольятти. На практике мощная «дюжина» всерьез интересует только внутреннего потребителя

.

Планировалось, что 16-клапанный получит и «Зубило» - некий запоздалый ответ АвтоВАЗа на Volkswagen Golf GTI.

Однако оказалось, что установка этого мотора под капот Самары требует доработки кузова, несовместимого с серийным производством, поэтому от такой затеи в дальнейшем отказались, и от 16-клапанного двигателя ВАЗ-2112 оставалась прерогативой «десятой» семьи.

Однако 16-клапанные моторы под капотом САМАР все-таки «наклонились»: тольяттинское ЗАО «Супер-Авто» выпускало ВАЗ-2113 и ВАЗ-2114 в «Улучшенной комплектации», в которые входили моторы объемом 1,6 л (21124 и 21126) с четырьмя клапанов на цилиндр. Почти 100 сил позволили «Суперзубилам» не только наравне с остальными ВАЗовскими воротами шестнадцатого века, но и выйти на светофор с бюджетными иномарками.

1/5 Заветная вывеска «16V» указала количество клапанов под капотом «Десятки» 2/5 Заветная вывеска «16V» указала количество клапанов под капотом «Десятки» 3/5 Test Shot »16V »указано количество клапанов под капотом« Десятки »4/5 Заветная вывеска« 16V »указала количество клапанов под капотом« Десятки »5/5 Заветная вывеска« 16V »указала количество клапанов под капотом «Десятки»



Одноцилиндровый шестнадцатый датчик с индексом 2112 легко отличить по яркому цвету впускного коллектора, выглядывающему из пластиковой крышки

Однако «чистый двенадцатый» двигатель продержался на конвейере недолго - менее пяти лет, что особенно удивительно для ваза с его долгоживущими двигателями.Просто в дальнейшем конструкторы решили увеличить рабочий объем и восьмёрки, а шестнадцатым выплавили двигатели «десятки» до 1,6 литра, что было достигнуто за счет установки более высокого блока цилиндров и увеличения хода поршня с 71 мм до 75,6. мм. Новый 16-клапанный мотор получил индекс 21124 - в народе он известен как «124-й двигатель». Его важное отличие от первого ВАЗ шестнадцатого калибра - «скользящий поршень»: то есть при защелкивании ремня ГРМ клапаны перестали встречаться с поршнями.Интересно, что разработанный немцами 1300-кубовый мотор «G8» тоже был «втыковым», но с увеличением рабочего объема до 1,5 литров от этого недостатка восьмистворчатым версиям (21083/2111) удалось избавиться. .



124-й двигатель отличался от первого шестнадцатого блеска увеличенным рабочим объемом. Визуально мотор легко отличить по пластиковому воздухозаборному модулю

.

Прирост в 100 «кубиков» рабочего объема позволил не только исправить эту конструктивную особенность двигателя ВАЗ-2112, но и безболезненно перейти на нормы евро-3 без заметного ухудшения показателей максимальной мощности и крутящего момента.

Бессмертные «Шэки»

В дальнейшем шестнадцатилетний мотор вместе с восьмиточечным 21114 применялся на Калине, поскольку все эти передние приводы создавались на единой платформе.

Как «дюжина», за десять конвейерных лет Калина успела примерить два «голубя» разного объема



Но на этом история не закончилась! Для выпущенного в 2007 году 16-клапанного двигателя ВАЗ-2170 Приорс в очередной раз модернизировали за счет использования новой облегченной шатунно-поршневой группы Federal Mogul.

1/4 Приоры - прямая наследница «Десятки». В том числе по количеству клапанов под капотом 2/4 приора - прямая наследница «десятки». В том числе по количеству клапанов под капотом 3/4 приора - прямая наследница «десятки». В том числе в количестве клапанов под капотом 4/4 приора - прямая наследница «десятки». В том числе в кол-во клапанов под капотом

Реальная "максимальная скорость" 16-клапанной априоры составляет 183 км / ч.

Из-за этого 124-й и 126-й моторы отличались также и технологией обработки цилиндров, а также конструкцией самой головки, что было связано с применением нового механизма натяжения ремня ГРМ.АвтоВАЗ заявлял для этого двигателя максимальную мощность в 98 л.с., хотя в ходе неофициальных стендовых испытаний «Сто двадцать шестой» выяснилось, что на практике он дает больше - 102-107 «лошадей». Кстати, настолько официальная разработка актуальна для приоры, калины и гранты 1,6-литровый 16-клапанный мотор с индексом 21127, который конструктивно отличается от предшественника системы регулируемого воздухозаборника.

В том же 2007 году гамма двигателей шестнадцатой гаммы пополнилась еще одной опцией - 1.4-литровый двигатель 11194.

1,4-литровый 16-клапанный ВАЗ-11194

Конструктивно он имел много всего со 126-м двигателем - в частности, такую ​​же облегченную поршневую группу, однако за счет диаметра цилиндров 76,5 мм рабочий объем уменьшился до 1,4 л, а максимальная мощность до 89 л. . из. Уменьшение размера двигателя Kalina было сделано для повышения топливной экономичности машины, которая с общей «дюжиной» и предшествующей платформой формально была аналогична чуть более низкому классу, на который указывался индекс модели, начинавшийся с цифры 1. , а не 2, как остальные переднеприводные.На практике оказалось, что 1,4-литровый мотор не имеет заметных потребительских преимуществ перед привычной «восьмеркой».



Восьмиклапанный альтернативный вариант: наряду с 16-клапанной и «десяткой», и калиной, и приора оснащались обычными моторами с двумя клапанами на цилиндре

.

Увы, оба этих двигателя снова получили «липкую» поршневую группу - то есть конструктивную особенность, характерную для первого 16-клапанного ВАЗ-2112.Однако необходимо признать, что по меркам своего времени этот двигатель оказался не менее удачным, чем восьмиточечное семейство 2108, так что новейшие модели LADA вроде Vesta с увеличенным до 1,8 л. объемная поездка с прямыми стремительными наследниками все той же "Самоубийцы"

ВАЗ «Семерка» представляет собой люксовую версию модели LADA 2105 и выпускается 30 лет. Одно из отличий базовой версии ВАЗ 2107 от прототипа - более мощный силовой агрегат объемом 1500 куб.Смотрите, развивая до 77 лошадиных сил. Автомобиль не раз за свою историю подвергался модификациям, в том числе оснащался разными двигателями. Возникает естественный вопрос, какой из вариантов может быть лучшим.

Всего было выпущено 14 модификаций ВАЗ 2107 с карбюраторным и силовым агрегатом. Рабочий объем варьировался в пределах от 1,3 л до 1,7 литра, а номинальная мощность - от 66 до 140 л.с. соответственно. Самый слабый двигатель модели 21034 под низкооктановый бензин был установлен на седан, который можно купить только в КНР.

Автомобиль специальной модификации 21079 выпускался мелкими сериями для оперативных служб МВД и Комитета госбезопасности. Эта машина оснащалась двухсекционным РПД - роторно-поршневым двигателем. При скромном рабочем объеме 1300 куб. SM Power Aggregate развивал мощность до 140 л.с., что делало обычный на вид автомобиль очень динамичным и способным догнать многие иномарки.

Самостоятельное отражение автомобиля: возможно ли?

Из приведенного выше описания понятно, что на ВАЗ 2107 можно поставить любой двигатель из 14 моделей вазов.Это можно сделать без особых изменений, если только не возникнут какие-либо трудности с RPD. Однако этот силовой агрегат отличается компактностью и места в моторном отсеке для него вполне достаточно. Другое дело найти довольно сложно и с запчастями большие проблемы.

Любители тюнинга не ограничиваются такими простыми вариантами и предпочитают задачи посложнее. Особым шиком для таких автовладельцев считается замена штатного двигателя на мощный мотор от иномарки.Теоретически в этом нет ничего технически невозможного и это можно сделать при соблюдении определенных условий. В вопросе выбора мощного подходящего силового агрегата желательно проконсультироваться у специалистов и изучить успешный опыт.

КРИТЕРИИ ВЫБОРА

Принимая решение о переоборудовании автомобиля, следует учитывать ряд важных моментов. Перечень требований, которым должен удовлетворять двигатель для ВАЗ 2107, следующий:

  • Соответствие комплектному силовому агрегату по габаритным массовым характеристикам.
  • Возможность стыковки с агрегатами трансмиссии автомобиля.
  • Совместимость силовой установки с другими системами автомобиля.

Наиболее близкими по техническим характеристикам к силовому агрегату Сикки являются изделия таких компаний, как Nissan и Fiat. Их моторы можно использовать с минимальными переделками.

Вы можете купить подходящий двигатель на разборке за относительно небольшие деньги. Перед тем, как поставить его на свой ВАЗ 2107, имеет смысл провести диагностику и при необходимости сделать капитальный ремонт.Практика показывает, что требуется замена некоторых деталей: уплотнителей, ремней и других комплектующих. Сделал на машине посильнее и застрял.

Разборка силового агрегата

По завершении диагностики и других подготовительных действий с двигателем, которым планируется ставить модель ВАЗ 2107 на автомобиль, можно переходить к следующему этапу. Демонтировать штатный двигатель требуется в следующем порядке:

  • Станок устанавливается в гаражном боксе на смотровой яме или на подъемнике.
  • Помещение должно быть оборудовано талом или другим подъемным механизмом.
  • Отключаем аккумулятор и снимаем с авто, производим отключение и демонтаж всего навесного оборудования.
  • Отражаем силовой агрегат от трансмиссии и откручиваем болты крепления подушек.
  • Убедившись, что процессу с помощью Тали ничего не мешает, можно аккуратно поднять силовой агрегат и вывести его из моторного отсека. Если какой-либо из элементов будет мешать этому процессу, его следует удалить.

Двигатель в разобранном виде желательно поставить на специальный стенд, в дальнейшем мотор может быть продан. Это позволит вам компенсировать затраты на переоборудование станка.

Установка двигателя на автомобиль

Подготовленный силовой агрегат с помощью тали поднимается и перемещается в Моторный отсек ВАЗ 2107 для предварительной сборки. Двигатель устанавливают на отведенное место и размечают крепления подушек. Установка опорных площадок потребует выполнения сварочных работ у квалифицированного специалиста.

На следующем этапе, после подгонки всех элементов нового силового агрегата, ВАЗ 2107 может быть присоединен к его консолидации и стыковке со всеми системами и механизмами. Монтажные работы следует проводить в строгом соответствии с инструкцией. Пробный пуск осуществляется после подключения АКБ и заправки горючего. Ходовые испытания на начальном этапе проводятся на малых оборотах.

Двигатель ВАЗ-21126. Характеристики и особенности

У ВАЗ-21126 двигатель рядный, имеет распределенный впрыск, четырехтактный и распредвалы расположены в верхней части.Как и в большинстве современных двигателей внутреннего сгорания, жидкостное охлаждение закрытое, циркуляция принудительная. Смазка узлов двигателя осуществляется распылением под давлением. Двигатели устанавливаются на современные модели ВАЗ - «Приор» и последующие.

Отличительные особенности мотора

Установка двигателя ВАЗ-21126 на всю серию Лада Приора, а также его модификации. Некоторые автолюбители без особых переделок ставят такие двигатели на «десятку» и «двенадцатую». Своеобразный тюнинг, позволяющий использовать больше возможностей - установка ГУРа, кондиционер, возможна без переделок.В то же время шла разработка двигателя серии 11194, поэтому большинство узлов одинаковы, несмотря на то, что рабочий объем существенно отличается. Задача разработчиков при проектировании заключалась в том, чтобы значительно увеличить ресурс двигателя. И добиться цели можно, если увеличить срок службы всех отдельных узлов.

Для автомобиля Приора двигатель 21126 разработан на базе аналогичного агрегата модели ВАЗ-21124. Но у них много отличий: уменьшенная масса и размер всех элементов.Например, поршни с такими же габаритами на модели 21126 имеют вес на сто грамм меньше. Высота блока цилиндров 197,1 мм - это расстояние от оси вращения коленчатого вала двигателя до верхней плоскости. Конструктивных отличий от блока 11193-1002011, применяемого на двигателе 21124, нет. Основными особенностями являются исключительно высокое качество обработки цилиндров, а также измененная высота.

Основные характеристики двигателя

Двигатель ВАЗ-21126 имеет рабочий объем 1.6 литров (точнее, то 1 597). Нормальная степень сжатия двигателя 11, цилиндров всего 4. Суммарная мощность при частоте 5600 об / мин - 98 л. с участием. или 72 кВт. Коленчатый вал на холостом ходу вращается с частотой 800-850 оборотов. При частоте вращения коленчатого вала 4000 об / мин двигатель развивает максимальный крутящий момент 145 Н * м. Такими данными обладает двигатель 21126. Цена бывшего в употреблении механизма от 25 000 руб. Новые стоят намного дороже.

Характеристики цилиндро-поршневой группы:

  1. 75.Ход поршня 6 мм.
  2. Диаметр цилиндра мотора 82 мм.
  3. Количество клапанов - 16.
  4. Рабочие цилиндры по схеме 1-3-4-2.

Впрыск распределенный, управление с помощью электронного цифрового блока. Двигатель работает на 95-м неэтилированном бензине, смесь воспламеняется свечами зажигания типа AU17DVRM или BCPR6ES (NGK). Масса двигателя в собранном виде - около 115 кг.

Поршневая группа двигателя

Развитие поршневой группы - заслуга компании Federal Mogul.Специалисты сделали мотор с элементами, масса которых значительно ниже, чем у двигателей типа ВАЗ-21124 - предшественников. Но если сравнить с ВАЗ-2110, станет понятно, что масса поршневой группы уменьшилась примерно на треть. Диаметр поршней остался без изменений, но значительно уменьшилась высота. Также используются более тонкие поршневые кольца и пальцы меньшего размера. Это напрямую отражается на скоростных и мощностных характеристиках двигателя. Чем легче ему расслабиться, тем больше мощности он может дать коробке.

В нижней части поршней имеются отверстия небольшой глубины. Отверстие для установки шатуна смещено относительно оси на полмиллиметра. Диаметр отверстия для крепления поршневого пальца 18 мм. Крепление осуществляется стопорными кольцами, шатун устанавливается в поршень с минимальным зазором. Это обеспечивает наименьшее смещение оси шатуна по шейке коленчатого вала.

Кривошипно-шатунный механизм

Требуется хонингование - нанесение небольшого рисунка в виде сетки на внутреннюю поверхность гильзы цилиндра.Качество рабочей поверхности высокое, так как она обработана по технологиям Federal Mogul. Маркировка блока цилиндров ВАЗ-21126 16 клапанов индексом 1002011, он нанесен на металлическую поверхность. Цвет блока данной модификации - серый.

Цилиндры 21126 имеют три класса, размеры отличаются на 0,01 мм (обозначаются буквенными индексами A, B и C). Коленчатый вал двигателя имеет индекс 11183-1005016. Посадочные размеры он в точности соответствует коленвалу ВАЗ-2112.Но с некоторыми отличиями: на модификации 11183 увеличен радиус кривошипно-шатунного механизма (37,8 мм), полный ход поршней - 75,6 мм. Чтобы отличать кривошип от других моделей, на противовесе имеется соответствующее обозначение.

Моторные приводные механизмы

На коленчатом валу установлен шкив зубчатого типа, обозначается индексом 21126. Зубья шкива предназначены для работы с ремнем ГРМ, имеющим полукруглый зуб. Чтобы ремень во время работы не проскальзывал, с одной стороны есть небольшой металлический ремень (фланец).С обратной стороны установлена ​​шайба. На коленчатом валу установлен демпфер - модель 2112. Он необходим для привода навесного оборудования и генератора.

На шкиве еще есть зубчатый диск, который нужен для работы датчика положения коленчатого вала. Для приведения в движение дополнительного оборудования - генератора, насоса ГУРа, используется поликлиновой ремень длиной 1115 мм, он имеет обозначение 2110-1041020. При отсутствии гидроусилителя используется поликлиновой ремень типа 2110-3701720, длина которого составляет 742 мм.Если на автомобиле установлен кондиционер, все оборудование приводится в движение ремнем типа 2110-8114096, длина которого составляет 1125 мм.

Поршневые кольца и пальцы

Диаметр колец 82 мм, они тонкие, в отличие от традиционных для ВАЗа. Высота:

  1. Компрессия - 1,2 мм (верхнее), 1,5 мм (нижнее).
  2. Скребок маслосъемный - 2 мм.

Наружный диаметр пальцев 18 мм при длине 53 мм. Отличие от предшественников существенное.За счет использования легких элементов получается добиться увеличения мощности, КПД, крутящего момента.

Скорость автомобиля выше. Но это отражается на всех остальных агрегатах автомобиля - необходимо использовать более эффективную тормозную систему, установить качественные вентилируемые диски и колодки. Поэтому при самостоятельной настройке обращайте внимание на все детали.

Шатун двигателя 21126

В данном узле применяется более тонкий, отсутствует контакт с коленчатым валом у головки шатуна, что значительно улучшает характеристики двигателя.Благодаря использованию такой конструкции удалось снизить трение в узлах, что значительно повысило мощность и КПД. Класс точности поршня должен соответствовать таким же параметрам цилиндра блока цилиндров. Маркировка поршня находится на нижней поверхности.

У двигателя ВАЗ-21126 шатун легче, чем на модели 21124. В производстве используются новейшие технологии. Длина 133,32 мм. Сломана часть заготовки шатуна - получается крышка.Благодаря этому способу можно максимально точно совместить поверхности изделий. Крышка крепится болтами, повторное использование которых недопустимо. Вставки для шатунов имеют ширину 17,2 мм.

Головка блока цилиндров двигателя ВАЗ-21126

В головке блока два распредвала и 16 клапанов, модель 2112 отличается тем, что площадка для установки автоматического натяжителя ремня немного больше. Также с размахом изменился размер площадки под фланцы выхлопных труб.Клапаны, пружины к ним, гидротолкатели и распредвалы - точно такие же, как на модели 2112, отличий нет. Обозначения шкивов распределительных валов:

  1. Два кружка, расположенные рядом с зубьями, по обе стороны от этикетки - выходное отверстие.
  2. Один кружок на левой стороне этикетки - это впускное отверстие.

С помощью гидравлических толкателей можно автоматически компенсировать зазоры в приводах клапанов. Поэтому при эксплуатации автомобиля с таким мотором нет необходимости регулировать зазоры клапанов.Оригинальная конструкция системы автоматического натяжения ремня последнего типа, используются ранее использовавшиеся типы роликов. Ремень на 137 зубцов с разным профилем. Это привело к установке насосов новой конструкции, более эффективных, чем использовавшиеся ранее.

Топливная и выхлопная системы

Каталитический нейтрализатор, используемый в двигателе 21126, характеристики которого сильно зависят от выхлопной системы, используется более совершенный. Его диаметр больше, чем у модели 21124.

Катколлектор различных типов способен обеспечить соответствие нормам токсичности Евро-3 и Евро-4. На двигателе установлено четыре катушки зажигания - по одной на каждую свечу зажигания. Это позволяет избавиться от высоковольтных проводов.

Топливная система мало чем отличается от той, что использовалась в ранних моделях. Рампа нержавеющая, форсунки - «Бош», «Сименс», ВАЗ. Фазовый впрыск контролируется датчиками, исполнительными механизмами, подключенными к системе управления микроконтроллером Январь-7.2 или М-7.9.7.

Как проверить зазор между поршнем и клапаном

Подъем кулачка и синхронизация могут привести к опасному приближению клапанов к поршню. Мы покажем вам, как проверить зазор.

Во всех двигателях, кроме самых легких, требующих дополнительного времени для проверки зазора между поршнем и клапаном, является хорошей страховкой. В любом четырехтактном бензиновом двигателе есть одна точка в событии сгорания, в которой поршень и клапаны могут находиться очень близко друг к другу - в верхней мертвой точке (ВМТ) такта выпуска.В этот момент выпускной клапан закрывается, в то время как впускной клапан только начинает открываться в так называемой фазе перекрытия фаз газораспределения. Теоретически инерция выхлопных газов, выходящих из камеры через выпускной клапан, помогает втягивать смесь свежего воздуха и топлива, когда двигатель начинает такт впуска. Впускной клапан начинает быстро открываться, поскольку примерно к тому моменту, когда поршень находится на полпути вниз по цилиндру во время такта впуска, должен быть максимальный подъем клапана. В зависимости от фаз газораспределения, подъема клапана, передаточного отношения коромысел, формы камеры сгорания.и конструкция днища поршня, клапаны могут касаться верхней части поршня, когда он достигает ВМТ на такте впуска. В этой автомобильной версии Clash of the Titans клапаны почти всегда проигрывают. Если они попадут в поршень, вам повезет, что вы отделитесь только с изогнутым штоком клапана.

Помехи и невмешательства

Зазор между поршнем и клапаном не является проблемой в двигателе без помех, что означает, что, несмотря ни на что, клапаны никогда не открываются достаточно далеко, чтобы коснуться верхней части поршня, поэтому, если цепь (или ремень) ГРМ прыгает на зуб, и синхронизация кулачка выходит из строя, поршни и клапаны никогда не подвергаются опасности соприкосновения друг с другом.Как вы уже догадались, в случае двигателя интерференции верно обратное. Кулачок создает достаточный подъем клапанов, чтобы открыть клапаны достаточно далеко, чтобы они касались поршня, если синхронизация кулачка отключена или цепь газораспределения обрывается. Ради этой статьи вы можете предположить, что большинство двухклапанных двигателей интерференционного типа. Верхние кулачковые и многоклапанные двигатели с большей вероятностью не будут мешать, потому что четырехклапанные двигатели обычно не нуждаются в таком большом подъеме клапана, потому что у них большая площадь клапана.Однако никогда не предполагайте, что двигатель не мешает работе.

В состоянии покоя с закрытыми клапанами клапаны в некоторых камерах сгорания клиновидного типа могут находиться на высоте палубы или ниже в блоке двигателя, что делает процесс проверки зазора между поршнем и клапаном критичным для производительности двигателя.

Проверьте себя

Посмотреть все 11 фото

Проверка зазора поршня до клапана может занять много времени, но оно того стоит. Альтернатива - гнутые клапаны и ремонт ГБЦ в лучшем случае.Мы приложили усилия, чтобы проверить зазор между поршнем и клапаном на недавнем небольшом блоке Chevy, который мы построили в партнерстве с eBay Motors, где мы добавили головки цилиндров AFR 195 и гидравлический роликовый кулачок Comp 280XFI HR-13 к восстановленному короткому блоку Vortec 350. Плата кулачка обещала подъем на 0,576 дюйма для впускного клапана и 0,570 дюйма на стороне выпуска. Это в пределах возможностей пружин PAC, поставляемых с нашими головками цилиндров AFR, но насколько близко клапаны подойдут к поршням Speed ​​Pro с плоским верхом, установленным в коротком блоке?

Посмотреть все 11 фото

Для проверки зазора лучше снять клапанные пружины и установить комплект контрольных пружин низкого напряжения.Таким образом, вы не сжимаете гидравлические подъемники, что может привести к неточным измерениям.

Просмотреть все 11 фотографий

Поместите кусок пластилина или Silly Putty на верхнюю часть поршня, затем прикрутите головку блока цилиндров к блоку. Нам сказали, что нужно установить головку без прокладки. Таким образом, вы не сжимаете новую прокладку до тех пор, пока не будете готовы к окончательной установке, а к тому же это даст вам ложный фактор толщины сжатой прокладки. Другими словами, если зазор между поршнем и клапаном находится на закрытой стороне без прокладки, вы знаете, что будете золотыми с установленной прокладкой.

Просмотреть все 11 фотографий

Обязательно отметьте ВМТ на кривошипе проверяемого поршня, в данном случае цилиндра номер 1, и проверните коленчатый вал на пару оборотов. Снимите головку блока цилиндров, и вы должны увидеть отпечаток поверхности клапана на глине. Совет профессионала: нанесите тонкий слой масла или проникающего спрея на верхнюю часть глины (лицом к клапанам), чтобы предотвратить прилипание глины к клапанам, когда вы снимаете головку. Измерьте толщину глины под слепком клапана, чтобы получить показания зазора между поршнем и клапаном.Не забудьте учесть толщину сжатой прокладки вашей головки при окончательном чтении. В общем, рекомендуется иметь зазор 0,080 дюйма на стороне впуска и 0,100 дюйма на выпуске.

Просмотреть все 11 фото

Вот сценарий, при котором очень важно проверить зазор между поршнем и клапаном. Мы построили этот 454 Chevy с поршнями с высокой степенью сжатия и прочным плоским кулачком толкателя с малым углом разделения лепестков и большой продолжительностью работы. Большой купол поршня и впускной клапан с ранним открытием определенно могли подтолкнуть поршень к зазорам клапана до предела.Убедитесь, что кулачок установлен и настроен так, как вы хотите, в работающем двигателе. При продвижении кулачка впускное отверстие открывается раньше, пока поршень находится в ВМТ.

Просмотреть все 11 фотографий

Проверив наш большой компрессионный блок 12: 1, суппорты показали 0,070 дюйма без прокладки головки блока цилиндров. С учетом дополнительных 0,041 дюйма толщины сжатой прокладки мы оказались в пределах безопасных зазоров. Между прочим, этот двигатель выдавал 550 л.с. и 538 Нм крутящего момента со стоковыми чугунными овальными портами.

Просмотреть все 11 фото

Проверка зазора между поршнем и клапаном также может выявить дополнительные проблемы, такие как контакт поршня со свечой зажигания в паре цилиндров. По мере увеличения компрессии в камере сгорания становится все туго!

Посмотреть все 11 фото

Мы устранили эту проблему, зашлифовав немного более глубокий карман в куполе поршня в области свечей зажигания.

Просмотреть все 11 фотографий Просмотреть все 11 фотографий

Еще один совет профессионала: пока у вас есть Silly Putty, используйте его, чтобы проверить зазор между масляным поддоном и подборщиком.Мы слышали о двигателях, которым не хватает масла, если подборщик расположен слишком близко к дну поддона. Также плохо, если пикап находится слишком далеко от дна. Milodon рекомендует оставлять зазор 3/8 дюйма между поддоном и подборщиком.

Указания по зазору между поршнем и клапаном

Мнения различаются, но эти измерения обычно считаются приемлемыми:

  • Впуск: 080 дюймов
  • Выхлоп: 100 дюймов
  • Масляный поддон к подборщику 3/8 дюйма
Посмотреть все 11 фото

Расположение ГРМ ВАЗ 2110 8 клапанов

Проверять, в каком состоянии находится ремень газораспределительного механизма, необходимо каждые 10 000 - 15 000 км пробега.Внимательно осмотрите, нет ли на ремне трещин.

Обязательно следите за натяжением ремня. Если сломается - ремонт обойдется недешево - цена вопроса от замены клапанов и до капремонта двигателя. Лучше всего менять через каждые 50 000 - 60 000 км пробега.

Для ВАЗ 2110 есть 8- и 16-клапанные двигатели. Ремень ГРМ для 8-клапанного двигателя Заменить намного проще, но это не значит, что этот элемент для 16-клапанного двигателя нельзя заменить самостоятельно.В нашей инструкции мы расскажем вам об обоих вариантах.

Замена ремня ГРМ ВАЗ 2110 (8 клапанов без ГУРа)

  • Замену начинаем с откручивания двух болтов передней защиты.

  • Вытаскиваем защитную крышку.

  • Снять правое колесо и его защиту. Затем головкой на 19 начните прокручивать шкив генератора, совершая при этом вращение по часовой стрелке.

  • Шкив необходимо прокрутить до совпадения метки на нем и крышке.

  • Снимите заглушку, которая находится сверху коробки передач.

  • Проверяем, чтобы метки в отверстии совпадали между собой.

  • Вставьте отверстия в отверстие, чтобы заблокировать вращение маховика.

  • Затем откручиваем шкив генератора с головкой 19.

  • Вытаскиваю шкив и откладываю в сторону.

  • Отпустить гайку ролика натяжителя со шпонкой на 17.

  • Вынуть старый ремень ГРМ.

  • Снимите ролик натяжителя и замените его новым.

  • Не забудьте установить под зажим специальную шайбу.

  • Надеваем новый ГРМ и растягиваем с помощью ролика.

  • Обязательно проверьте, все ли ярлыки на своих местах. Затем приступайте к сборке в обратном порядке.

  • Проверить натяжение ремня, отвинтив его. Важно, чтобы его не тянули.

?

После этого замену можно считать выполненной. Возьми двигатель и дай ему немного поработать. Обратите внимание на то, как работает замененный элемент. Если вы все сделали правильно, можно надеть защиту.По времени вся процедура замены займет около 30 минут.

Замена ремня ГРМ ВАЗ 2110 (16 клапанов)

Не каждый автомобилист знает, как самостоятельно заменить ремень ГРМ. Для 16 клапанов эта процедура несколько отличается от процедуры для 8 клапанов.

  • Для начала нужно снять защитный кожух.

  • С датчика коленвала снимаем «фишку», откручиваем болт. После этого снимаем сам датчик.

  • На шкиве отсутствуют зубья, что позволяет датчику коленвала определять верхнюю мертвую точку. Кроме того, отсутствующий зуб нужен для блокировки коленвала и закручивания болта крепления шкива.

  • Шкив необходимо совместить с отверстием для датчика коленвала. В это отверстие нужно вставить подходящую трубку или любой другой подходящий предмет. Блокировку шкива, откручиваем и снимаем.

  • Ослабляем натяжение, повторно нагружая для этого гайку натяжителя, и снимаем ее.

  • Вставьте новый ремень. Сделать это можно двумя способами, в зависимости от того, как вам удобно. Делается это путем прокрутки правого распредвала или снятием ролика - натяжителя.

  • Закручиваем болт, который служит для фиксации шкива, затем совмещаем метку ременной передачи. Если на корпусе масляного насоса нет метки, можно ориентироваться по меткам маховика. После можно самостоятельно сделать этикетку, чтобы было удобнее.

  • Совмещаем метки на шкивах распределительных валов, обращаю внимание на то, что метки ведущей шестерни непременно должны совпадать.

  • Используем ролик - натяжитель и специальный ключ, осуществляем натяжение детали. Если у вас нет такого ключа, вы можете использовать два гвоздя и брань или крепление, которое вам нужно вставить между ними. Вы также можете воспользоваться вилкой, предварительно укоротив два передних зуба и укорачивая их до половины, сгибая их.В конце обязательно нужно подтянуть гайку натяжителя.

  • Проверьте натяжение, нажимая пальцем вверх и вниз.

  • Коленчатый вал провернуть ровно на два оборота, а затем проверить каждую метку. Если они все совпали, шкив можно прикручивать. В противном случае пункты 6–9 следует повторить.
  • После того, как все сделано, возвращаем все на место и запускаем двигатель.

Замена ремня генератора ВАЗ 2110 (8 клапанов без ГУРа)

Если вы услышите свист, который будет греться из-под капота вашей машины, когда вы взлетите с места, это будет сигналом о слабом натяжении.Ее нужно будет подтянуть, а если нет - заменить на новую. Если при нажатии на педаль газа меняют лампочку на щите, ремень генератора тоже должен натянуться.

Проверка натяжения ремня генератора

  • Необходимо проверить натяжение. Для этого необходимо надавить на него большим пальцем. Если прогиб более 10-15 мм, ремень следует натянуть или заменить, если натяжение невозможно.
  • После этого ослабьте гайку крепления генератора к монтажной планке, используя для этого ключ на 13.

  • Откручиваем регулировочную доску ключом на 10 для этого. Это снизит напряжение.

  • Притягиваем генератор к блоку двигателя, после чего снимаем ремень, после этого надеваем и натягиваем новую регулировочную гайку.

Замена ремня генератора ВАЗ 2110 (8 клапанов с гур)

  • Снять бачок гидравлической жидкости рулевого управления.
  • Ключом на 13 откручиваем гайку крепления генератора. обратите внимание на , что на ВАЗ 2110 с ГУРом регулировочного болта нет, его работу здесь выполняет натяжной ролик.

  • Удерживая натяжной ролик в крайнем положении, наденьте деталь для каждого из шкивов, а затем на натяжной ролик. Для этого нужно приложить усилия.
  • Натяжение следует производить, когда деталь окажется на всех роликах и шкивах. При помощи рукоятки молотка натяжной ролик следует оттянуть назад и зафиксировать в нужном направлении.

Замена ремня генератора ВАЗ 2110 (16 клапанов с гуром)

В том месте, где генератор находится в машине без гидросистемы, стоит специальный насос на машине с ГУРом, при этом сам генератор несколько выше.

Ремень привода генератора проходит через следующие детали: шкив коленвала, натяжной ролик, вал помпы ГУРа и снова на шкив коленчатого вала.

Процедура замены несколько усложняется тем, что вращение ремня осуществляется вокруг левой опоры двигателя.

  • Для замены детали необходимо сначала открутить опору, поднять двигатель на домкрат и только потом снимать.

  • Левую опору двигателя нужно открутить, а затем опустить натяжитель.

  • Опорный болт не упадет из-за того, что он упирается в шкив гидравлической ленты.

  • Использование для откручивания шкива храпового механизма и бранки.

  • Поднимаем двигатель бутылочным домкратом, не снимая защиты картера.Домбрацию мы выводим через специальное отверстие, которое предназначено для слива масла в обороне. Чтобы край картера был поврежден домкратом, можно участок подставить.

  • Если поднять домкрат мотор-колеса, нужно будет снять защиту с картера. А перед тем, как снимать сменную деталь, нужно предварительно вытянуть гайку из опоры двигателя.
  • Теперь вытяните ремень через опору.

Перед приобретением ремня генератора на ВАЗ 2110 необходимо убедиться в наличии 6 потоков, длина которых составляет 1115 миллиметров.Если вы не нашли такой альтернативы, вы можете приобрести аналогичный товар у автомобиля Лада. Приора.

  • После этого устанавливается новый ремень генератора в обратном порядке.

Бренд хронометража. Установка меток ГРМ на примере двигателей ВАЗ 2110 2111 и 2112

Дорогие друзья, сегодня мы расскажем вам об основах установки меток времени на примере 16 клапанного двигателя ВАЗ. Не секрет, что правильно установленные метки Время - гарантия исправной работы двигателя.Если теги показывает некорректно нормальную работу Двигатель исключен. Также важно правильно натянуть ремень, это сильно сказывается на его прочности. Итак, когда же нам придется разобраться с порядком отсчета времени по отметкам? При необходимости замены ремня ГРМ для очередного заказа обслуживания по правилам, к тому же ролики в этом случае обязательно поменяются вместе с ремнем. Кроме того, если у нас есть комнатная помпа. Приводной ремень газораспределительного механизма необходимо снять, так как именно он управляет нашей «водяной помпой».Хорошо, если (худший вариант). Мы порвали пояс. Тогда, если "залипший" двигатель - огромная проблема, поршень соответствует клапанам, и хотя бы снятие блока блока с заменой клапанов нам гарантировано. Итак, каковы временные метки и где они применяются. Первый. метки На шкивах распредвалов, как на входе, так и на выпуске:

Знак зажигания на форсунке. Замена ремня грм на мотор 8кл. Зазор между ДПКВ и шкивом зажигания.

Каток замена грМ и выставляю брус ГРМ На видео ВАЗ 2110. 8кл Наша группа в ВК: Instagram :.

Как быстро установить метки ГРМ на ваз 8кл

замена ГРМ на мотор 8 кл. Натяжение роликового ремня отображается неправильно! Все на обратной стороне Надо натянуть.

Они должны совпадать с меткой на валу коленчатого вала, и существует несколько методов расчета этого метки .Достаточно сложно снять ременной шкив генератора (он не позволяет увидеть этикетку) и на улице увидеть совпадающие метки.

При таком совпадении следы поршня находятся в ВМТ (верхняя мертвая точка)

И, наконец, третий вариант установки положения положения коленчатого вала на маховике, их можно увидеть, если снять резину редуктора на коробке передач:

Вот варианты сравнения отметок времени, предлагаем вам пример 1.5 двигателей 16V установлено на ваз 2110 , ВАЗ-2112 и ВАЗ-2111. Если у вас все еще есть вопросы о том, как топтать время на вашем движке. Задайте их на нашем форуме в соответствующем разделе.

Каждый узел и деталь в машине изнашиваются, и ремень газораспределительного механизма не исключение. Чтобы замена проводилась правильно, производитель автомобиля в паспорте указал время износа всех элементов автомобиля. ВАЗ Замена ремня ГРМ 2110 и 2112 по паспорту должна происходить каждые 45 тыс. Км.Конечно, показатель неточный, ведь все зависит от стиля езды, условий эксплуатации и климата. Специалисты рекомендуют проверять ремень каждые 10 тысяч км пробега.

В этом материале мы рассмотрим следующие вопросы:

  1. Как происходит отсчет отсчета времени и его элементы;
  2. Признаки неисправности ГРМ;
  3. Замена на 8- и 16-клапанный моторы.

Полезный совет! Если после 45 тысяч вы провели замену ремня, но при этом он остался в рабочем состоянии, то сразу выбрасывать не стоит.Рекомендуем положить в багажник или в салон, ведь никто не знает, что может случиться с машиной в пути.

Принцип действия и расположение ремня

Этот элемент представляет собой резинометаллический пояс или металлическую цепочку. Впуск топливовоздушной смеси, а также выпуск выхлопных газов - это работа ГРМ. Поломка элемента грозит ремонтными работами, при которых может потребоваться замена даже поршней. Другими словами, ремень ГРМ - это звено между коленчатым валом и распределительным валом.

При замене ремня ГРМ на ВАЗ 2110 или 2112 водителя в первую очередь интересует вопрос расположения этого элемента. Открыв крышку капота, вы сразу обнаружите ремень с зубчатой ​​поверхностью. Его основное отличие от других подобных элементов заключается в том, что ремень охватывает несколько шкивов.

Когда нужно поменять ремень ГРМ

Во-первых, стоит рассмотреть признаки, которые вы можете почувствовать или определить визуально:

  • моторного отсека Посторонний шум;
  • Выхлоп
  • стал черным;
  • затруднение при запуске двигателя;
  • при работе мотора появляются ощутимые вибрации.

Не всегда эти признаки говорят о неисправности или повреждении ремня ГРМ, но когда они возникают, чтобы привлечь их внимание в первую очередь, именно этот элемент необходим. Для проверки предмета его нужно разобрать: отключается минусовой провод от АКБ, снимается заглушка, затем снимается ремень генератора и шесть болтов, фиксирующих защитный кожух. После этого вы можете оценить состояние элемента.

Замена ремня ГРМ ВАЗ 2110 или 2112 требуется при обнаружении следующих повреждений:

  • резиновая связка;
  • течи масла;
  • наличие потертостей, трещин и складок;
  • выпуклости, порезы;
  • наличие порванной резьбы.

Процесс замены - подробные инструкции

Разберем варианты с 8- и 16-клапанными двигателями, которые присутствуют в моделях ВАЗ 2112 и 2110. Независимо от количества клапанов потребуется один и тот же набор инструментов для замены. В список вошли штатные инструменты, которые можно обнаружить в гараже практически у каждого водителя.

Кроме самого ремня ГРМ и ролика на ВАЗ 2110 или 2112, в работе вам понадобятся:

  • специальный ключ, регулирующий степень натяжения ролика;
  • caid ключ на "17";
  • ключ на «15»;
  • ключ на «10»;
  • Крепление
  • , как альтернатива - мощная отвертка.

Замена на 8-клапанный двигатель

Замена ремня ГРМ ВАЗ 2110 8 клапанов проходит следующим образом:

  1. В первую очередь обесточьте аккумулятор - для этого нужно достать минусовой провод;
  2. Открутите болты, удерживающие защитный кожух кожуха ГРМ, после чего снимите кожух;
  3. Со стороны пассажира необходимо демонтировать брызговик моторного отсека вместе с защитным элементом и правым колесом;
  4. Наша задача - совместить метки на крышке и, соответственно, на шкиве, как указано на всех схемах.Для этого поверните деталь по часовой стрелке;
  5. Подойдите к КПП и снимите им заглушку;
  6. Нам нужно проверить совпадение метки в этом отверстии;
  7. Блокировка маховика - для этого можно использовать установку или мощную отвертку;
  8. Теперь вы можете снять шкив генератора MRM;
  9. Добрались до гайки, удерживающей ролик ГРМ - ее нужно открутить, но не откручивать;
  10. Вот и добрались до нужного грампольного элемента ВАЗ 2110 или 2112.Теперь его можно удалить. Все предметы, которые она закрывает, необходимо мыть с помощью моющего средства. После удаления загрязнений участок нужно протереть чистой тряпкой;
  11. Далее происходит установка нового ремня ГРМ и ролика натяжителя - в направлении, указанном стрелкой. Иногда бывает, что производитель не указывает стрелки, в этом случае нужно поставить элемент так, чтобы надпись читалась слева направо;
  12. Для натяжения нужно вращать ролик против часовой стрелки
  13. Следующим шагом является проверка ремня ГРМ и его натяжения.Проверять элемент необходимо при холодном моторе, при этом температура в гараже или боксе должна быть в пределах + 15- + 30С. Запускаем двигатель и проводим осмотр ремня ГРМ.

Если нет лишних звуков, вибраций, то все элементы можно установить обратно - это колесо, кожух и брызговик.

Замена на 16-клапанный двигатель

Несмотря на то, что клапанов здесь больше, замена ремня ГРМ не сложнее, чем в версии, где 8 клапанов.Итак, замена ремня ГРМ ВАЗ 2110 16 клапанов выполняется следующим образом:

  1. Как и в случае с ВАЗ 2110 или 2112, где 8 клапанов, нужно демонтировать защиту ремня. Ее удерживают 6 болтов.
  2. Далее нужно снять фишку с датчика коленвала - открутить крепление и достать сам датчик. Для наглядности можете изучить фото.
  3. Если самостоятельно разбирать газораспределительный механизм, то наверняка заметили отсутствие одного зубца.Это сделано для того, чтобы датчик мог самостоятельно найти мертвую точку. Также с помощью этой функции можно заблокировать коленвал.
  4. Можно выполнить блокировку, когда трубка будет помещена в отверстие под датчик подходящего размера. Теперь шкив заблокирован, поэтому его можно безопасно демонтировать.
  5. Далее схема работы практически ничем не отличается от снятия 8-ми клапанного распределительного механизма своими руками - ослабьте крепление ролика и получите неисправный или износной ремень.
  6. Установить новый элемент Можно двумя способами: снять натяжной ролик и затем установить с ним ремень или сделать прокрутку распредвала.
  7. При установке нового элемента можно все вернуть в исходное положение. Начиная с крепления шкива - закручиваем болт и соединяем шестерню - на масляном насосе будут метки. Если они отсутствуют, вы можете изготовить этикетку самостоятельно.
  8. Соединять детали нужно аккуратно, так как шестерня распределительного механизма не должна выбиваться.
  9. С помощью специального ключа натягиваем ремень. Такой ключ есть далеко не у всех, но в качестве альтернативы всегда можно взять мощную отвертку и два гвоздя. Также стоит помнить о гайке, которую нужно плотно затянуть.
  10. Проверяем растяжку, резина должна отойти от шестерни, но складок быть не должно.
  11. Осталось 2 раза проверить потянутое и убедиться, что метки остались на прежнем месте - работа завершена

Как видите, заменить ремень ГРМ ВАЗ 2112 достаточно просто.Главное выделить в это время. Проверяйте газораспределительный механизм каждые 10 тысяч километров, и тогда вам не придется тратиться на дорогостоящий ремонт.

Своевременная замена ремня ГРМ предотвратит его поломку, а значит, и сложный и дорогостоящий ремонт, за которым он последует. Для своевременного выявления неисправностей в системе газораспределительного механизма необходима систематическая проверка его состояния. На ВАЗ 2110, 2112 эту проверку необходимо проводить при пробеге каждые 15 тысяч километров, а замену деталей при пробеге 50 тысяч.Не нужно лениться и регулярно проверять состояние ремня ГРМ, что значительно сэкономит вам при последующем ремонте после его обрыва.
Проверить ремень ГРМ ВАЗ 2110, 2112 на возможные дефекты следующим образом. Снимаем защитную крышку, перезарядив 6 болтов и осматриваем. Что искать? Признаками неисправности являются трещины, появление выступающих нитей, износ зубчатой ​​поверхности, сильная выпадение, углубления или различные виды выпуклостей, а также наличие масла на поверхности ремня.При обнаружении вышеперечисленных неисправностей его необходимо заменить. Большинство автовладельцев предпочтут ехать на СТО и там заменять, но если не боитесь трудностей, то приступайте.
Замена ремня ГРМ ВАЗ 2110, 2112 8 клапанов следующим образом:
1. Снимаем защитный кожух, брызговик моторного отсека, а также ремень генератора.

2. Нарисуйте правую сторону, включите 4 или 5 передачу и, вращая колесо, установите поршень первого цилиндра в ВМТ.Для этого табличка на шкиве распределительного вала должна быть совмещена с табличкой на корпусе двигателя.

3. Проверьте соответствие маховика.

Если метка на маховике не совпала, то все равно отворачиваемся до совпадения меток на шкиве распредвала и проверяем еще раз.
4. Ослабьте гайку крепления натяжного ролика, а также проворачивая ролик, ослабляя натяжение ремня ГРМ.

5. Снимите ремень со шкива распределительного вала, ролика, а также шкива водяного насоса.

6. Затем снимите шкив генератора. Чтобы открутить крепежный болт, нужно зафиксировать коленвал от прокрутки. Снимаем колпачок в картере и с помощью монтажной и большой отвертки помощник удерживает маховик за зубцы венца.

7. Выверните болт, вытащите его вместе с шайбой и снимите шкив привода генератора.

8. Полностью снимите ремень привода ГРМ с зубчатым шкивом.

9. Перед установкой новой очистите от грязи и смазки все шкивы, а также натяжной ролик.Если замена происходит на 50 тысячах пробега, то меняйте сам ролик.
10. Установка всех деталей привода газораспределительного механизма производится в обратной последовательности. Шкив генератора установлен так, чтобы отверстие 1 приходилось на установочную втулку 2.

11. При установке ремня ГРМ необходимо правильно провести его растяжку (см. Ниже).
12. Проверьте работу стрелы. Если он ощущается, ощущается люфт или следы потока смазки, то натяжной ролик необходимо заменить.
13. Для замены ролика необходимо открутить гайку его крепления, снять шайбу, а затем и ролик.

14. Новый подшипник устанавливается в обратном порядке, при этом отверстия под ключ должны быть просверлены.

Как натянуть ремень ГРМ ВАЗ 2110,2112

При слишком слабой растяжке возможно запрыгивание зубцов на шкиве распределительного вала, что приводит к нарушению фаз газораспределения. Слишком сильная растяжка чревата быстрым износом подшипников водяного насоса и натяжного ролика.Также нарушение регулировки приводит к быстрому износу ремня ГРМ.
Поверните шкив распределительного вала с двумя зубьями, коленчатый вал в обратном направлении (против часовой стрелки), чтобы натянуть ремень.

Проверьте натяжение. Если все правильно, то он должен повернуться на 90 градусов от усилия пальцев, между шкивами, как на картинке:

Если натяжение не совпадает, ослабьте крепежную гайку и поверните ролик против часовой стрелки где-то на 10 градусов, для ослабления - против часовой стрелки.

Следует вращать специальный ключ, а при его отсутствии вставляем в отверстия два сверла и отверткой вращаем в нужную сторону. Удерживая ролик, затяните гайку крепления.

Проверните коленчатый вал на два оборота и проверьте натяжение, как показано на рисунке выше. При необходимости повторяем растяжку.

Провернуть коленчатый вал за шкив распредвала категорически запрещается.

Замена ремня ГРМ на 16-ти клапанном двигателе проводится в той же последовательности, что и на 8-ми клапанном

    Замена и растяжка ремня ГРМ ВАЗ 2110 8 и 16 клапанов

    http: // syt / wp-content / plugins / svensoft-social-share-buttons / images / palaceholder.png.

    Самостоятельная замена Ремня ГРМ ВАЗ 2110, 2112 Своевременная замена ремня ГРМ предотвращает его поломку, а значит, и сложный и дорогостоящий ремонт, за которым последует его выполнение. Для своевременного выявления неисправностей в системе газораспределительного механизма необходима систематическая проверка его состояния. На ВАЗ 2110, 2112 эту проверку необходимо проводить при пробеге каждые 15 тысяч

Бывший флагман российского автопрома ВАЗ 2110 с двигателем 1.5 16 клапанов. Планируется замена ремня ГРМ после 30 000 км пробега после последней замены. Вскрытие показало, что если бы сегодня их не меняли, то завтра работал бы наш автомобилист. Как правило, мы рекомендуем всем клиентам контролировать состояние ремня не реже одного раза в 5000 или один раз в год. Но зная качество наших запчастей, лучше почаще. На этом двигателе при обрыве ремня сгорают почти все клапана. Статья актуальна для ВАЗ 2112))

Смотрим, запоминаем и не доводим до этого.

Пациент стал уже пяти миллиметров и вообще очень плохо выглядел. Отправляем на доску почета.

А вот и исполнитель торжества.

Снимите амортизатор и гидробак, чтобы в дальнейшем они не мешали.

Ослабляем болт на семнадцать, натяжной ролик сервисного ремня и снимаем последний. Полностью снять он не сможет мешать опоре двигателя.Если ремешок требует замены, необходимо открутить подушку двигателя.

Снимите натяжной ролик. Откручиваем болты крепления верхней защитной крышки, они под шестигранник.

Снимите это.

Снять правое колесо, пластиковый брызговик и слить антифриз.

Видим шкив коленвала. За его болт, по часовой стрелке, поворачивая коленчатый вал до совпадения меток на шкивах распределительных валов и защитной крышке ремня ГРМ.

Метки на левый распредвал выпускных клапанов. Ярлык на защитной крышке выделен.

Аналогично впускным клапанам с распределительным валом. Он прав. На его шкиве есть внутреннее кольцо для датчика фазы, поэтому перепутать шкивы очень сложно.

Снимите шкив коленчатого вала. Копируем коленвал с другом. Сажаем в машину и заставляем включить пятую скорость и нажимаем тормоз до упора. А в это время легким движением руки откручиваем болт шкива коленвала.Снимите его и нижнюю защитную крышку.

Видим, что метка на звездочках и прорезь сбоку крышки коленвала совпали.

Ослабляем болты на семнадцать натяжных и резиновый ролик и снимаем ремень ГРМ. После этого сами ролики. Мы все равно их меняем.

Закрепив и открутите участки распредвалов и снимите их. Помните, что у правого шкива распредвала с внутренним кольцом для датчика фазы.Картинка должна получиться такой.

Откручиваем все, что держит защитный пластиковый чехол и снимаем последнее. Откручиваем три болта к помпам. Они находятся под шестиугольником.

И достань.

Помпа для шестнадцатиклапанного двигателя немного отличается от обычной для восьмиклапанного. Имеет ушко с резьбой для крепления защитного кожуха.

Смажьте прокладку тонким слоем герметика и установите насос на место.Затяжные болты затянуть. Ставим на место защитный кожух. Проверяем, что взял бы на место, иначе натерет ремень. Если все в порядке, перекручиваем все, что держит и ставим шкивы распредвала и новые ролики.

Проверить совпадение меток на распредвалах и коленвалах. Ставим новый ремень ГРМ. Если нет стрелок направления, ставим надпись слева направо.

Правая, это нисходящая ветвь ремня должна быть в натяжении.Можно повернуть правый распредвал на несколько градусов по часовой стрелке, надеть ремень и повернуть обратно. Таким образом протягиваем нисходящую ветку. На натяжном ролике есть два отверстия для специальных соединений. Найти его можно в любом автомобильном магазине. Цена вопроса 60 руб. Чтобы натянуть ремень ГРМ, вставляем спецпятку и против часовой стрелки крутим ролик. Сколько споров много по поводу натяжения ремня ГРМ, напишите так: натянутый ремень не должен иметь зазора между распредвалами более 5 мм при нажатии и 7 мм на самой длинной ветви (специально экспериментировал). Помните: вздернутый ремень сокращает срок службы помпы, а из-за недоработки может быть отремонтирован. (фото внизу)

Проверить все теги. Проверяем коленвал на два оборота и еще раз проверяем метки. Если поршень с клапанами не совпал и метки совпали, то примите мои поздравления. Далее все ставим на место в порядке обратного снятия. Не забываем затягивать болты. Ролик сервисного ремня натягиваем тем же ключом, что и натяжной ролик ремня ГРМ.Залить антифриз и довести машину. Желаем ремню долгих лет службы, но незабываемо периодически его проверяют, все-таки сделано в России.

А вот что будет при разрезании ремня на моторе 1.5 16 клапанов.

Теперь легко поменять ремень ГРМ на шестнадцатиклапанном моторе, любимой десятке.

Видео Замена ремня ГРМ для шестнадцатиклапанного десятка



Удачи на дорогах! Ни гвоздя, ни жезла.

Расположение знаков BMT на автомобилях ВАЗ.Приведение поршня первого цилиндра в положение верхней мертвой точки (ВМТ) конца такта сжатия Неправильно отрегулировано зажигание

5 лет назад

Добро пожаловать!
Для начала разберем значение аббревиатуры «ВМТ» - «Верхняя мертвая точка». Ниже мы рассмотрим его отображение на автомобилях классического семейства.

Примечание!
Потребуется запастись специальным ключом для поворота шкива коленвала.Если его нет, используйте головку «36».

Когда следует устанавливать поршень?

Перед началом работ, требующих снятия цепи привода ГРМ с автомобиля. Обычно после этого происходит срыв фаз газораспределения, скорее всего вы столкнетесь с нестабильной работой автомобильного двигателя ... Поэтому перед тем, как приступить к такой процедуре, необходимо установить поршень четвертого цилиндра в положение ВМТ.

Осуществляем установку на ВАЗ 2101-ВАЗ 2107

Примечание!
Начните со снятия головки блока цилиндров с двигателя вашего автомобиля! (Подробнее см. Статью «О фазах газораспределения по тегам» в пунктах «1-10»).

Метод 1

Стоя рядом с моторным отсеком, глубоко просуньте руку и поверните гайку шкива коленвала специальным ключом по часовой стрелке. На фото ниже она обозначена красным цветом.

Примечание!
При отсутствии вышеуказанного инструмента использовать головку «36», предварительно сняв защиту картера (этот процесс подробно описан в статье: «Замена защиты картера»). Теперь головкой проверните гайку коленвала, но не сверху, а снизу автомобиля.

Метод 2

Сесть в машину, включить четвертую передачу, проехать несколько метров до совпадения всех отметок.

Метод 3

Вам понадобится домкрат. С его помощью вывесите одно из задних колес автомобиля, включите 4-ю передачу и вручную поверните колесо автомобиля по ходу движения.

Примечание!
При всех способах необходимо крутить колесо до схождения отметок!

Вопрос?
Какой метод вам подошел и почему вы выбрали его? (Ответ напишите в комментариях)

Как убедиться, что метки совпадают?

1) После снятия головки используйте один из трех вышеуказанных методов для установки меток.

2) Проверьте, установлены ли метки синхронизации относительно меток тела, для этого:

Подойдите к моторному отсеку ТС и проверьте соответствие метки звездочки распредвала метке на кузове.

На автомобиле ВАЗ 2106 поршень 4-го цилиндра выставлен в положение ВМТ (верхняя мертвая точка) такта сжатия, чтобы при проведении работ, связанных с демонтажом приводной цепи распределительного вала, не происходило газораспределение. нарушенный. При нарушении фаз газораспределения силовой агрегат не будет работать положительно.Установите ВМТ по метке на звездочке распределительного вала (при установке по меткам на шкиве коленчатого вала и на передней крышке приводной цепи распределительного вала поршень 1-го или 4-го цилиндра может находиться в этом положении).

После этого убедитесь, что метки на шкиве коленчатого вала и крышке совпадают. Если при этом риски вала не совпадают, значит, нарушена установка фаз газораспределения (поршень 4-го цилиндра не находится в ВМТ).В этом случае необходимо снять цепь привода распределительного вала со звездочки распределительного вала и повернуть коленчатый вал до совпадения меток (см. «Проверка и установка фаз газораспределения по меткам»). Полезное Рекомендация
Прокрутить коленвал ВАЗ-2106 можно следующими способами. 1. Приобретите специальный ключ для поворота коленвала за болт (трещотку) фиксации шкива. Этот ключ можно использовать для вращения коленчатого вала над моторным отсеком. Можно использовать головку «36», но это несколько неудобно из-за ограниченного объема между радиатором и двигателем, в результате чего необходимо демонтировать брызговик и провернуть коленвал снизу автомобиля ВАЗ 2106. .2. Включите 4-ю передачу и плавно езжайте на автомобиле с правой стороны до тех пор, пока риски на звездочке распределительного вала не совпадут с меткой на корпусе подшипника распределительного вала. 3. Включите 4-ю передачу и выставьте одно из задних колес. Затем поверните подвешенное колесо в нужном направлении, пока риски на звездочке распределительного вала не совпадут с меткой на корпусе подшипника распределительного вала.

Риски расположены на звездочке распределительного вала (отверстие а) и на корпусе подшипника распределительного вала (выступ b).
Комментарий
Крышка ГБЦ снята.Кроме того, риски применяются в отливке на крышке приводной цепи распределительного вала (длинный риск a) и на шкиве коленчатого вала (треугольная выемка b на краю канавки шкива). Для наглядности фото сделано снизу автомобиля ВАЗ 2106 со снятым брызговиком, но под определенным углом зрения они видны и из верхней части моторного отсека.

Комментарий
Выемка b дублируется выступом в отливке на передней части ступицы шкива, но на двигателе, установленном на автомобиле ВАЗ 2106, выступ не виден.

Вам понадобятся: торцевые головки "16", "18", ключ "13", отвертка с плоским жалом, головка TORX E14.

Хомут для установки ВМТ.


Фиксатор распределительного вала.

Поршень 1-го цилиндра установлен в положение ВМТ (верхняя мертвая точка) такта сжатия, чтобы время газораспределения не нарушалось при снятии ремня привода распределительного вала. При нарушении фаз газораспределения двигатель не будет нормально работать.

1. Снимите правое переднее колесо.
2.Снимите защиту картера и правый брызговик двигателя (см.).


3. Снимите приводной ремень вспомогательных агрегатов (см.)
4. Снимите правую опору силового агрегата подвески (см.)


5. Снимите верхнюю крышку ремня ГРМ (см.).


6. Поверните коленчатый вал по часовой стрелке за болт шкива привода вспомогательных агрегатов.


7. Установите метки на шкивах распределительных валов с логотипом Renault так, чтобы они были немного за пределами верхней точки.


8. Отвинтите заглушку отверстия, чтобы установить фиксатор положения ВМТ.


9. Вкрутите фиксатор положения ВМТ в отверстие.
10. Проверните коленчатый вал двигателя до упора.

Для фиксации распредвалов в ВМТ необходимо сделать следующее.


1. Подденьте заглушки распределительного вала отверткой с плоским лезвием.


2. Выдавите их из задней части головки блока цилиндров.


3. При правильной установке поршня 1-го цилиндра в положение ВМТ такта сжатия канавки на концах распределительных валов должны быть горизонтальными и смещенными вниз относительно осей распределительных валов.


4. Зафиксируйте распределительные валы в этом положении с помощью фиксатора.

Инструкция актуальна для Рено Дастер 2010, 2011, 2012, 2013, 2014, 2015 моделей.

И звездочки распределительных валов впускных и выпускных клапанов двигателя

Поршень 1-го цилиндра устанавливается в положение ВМТ (верхняя мертвая точка) такта сжатия, чтобы при проведении работ по снятию ремень ГРМ, фаза газораспределения не нарушена.При нарушении фаз газораспределения двигатель не будет нормально работать.

Установите ВМТ по метке на зубчатом шкиве распределительного вала (при установке в соответствии с метками на шкиве коленчатого вала поршень 1-го или 4-го цилиндра может находиться в этом положении). После этого обязательно убедитесь, что метки на шкиве коленчатого вала совпадают. Если метки на шкиве коленчатого вала не совпадают, то фаза фаз газораспределения нарушена (поршень 1-го цилиндра не выставлен в ВМТ). В этом случае необходимо снять ремень ГРМ и провернуть коленчатый вал до совмещения меток.

4.6. Метки для правильной установки взаимного углового положения выпускного распредвала и коленвала двигателя мод. G4EC: 1 - зубчатый шкив привода распределительного вала выпускных клапанов; 2 - болт; 3 - промежуточный ролик; 4 - ремень ГРМ; 5 - отметка на передней крышке блока цилиндров; 6 - отметка на зубчатом шкиве коленчатого вала; 7 - зубчатый шкив коленчатого вала двигателя; 8 - болт натяжного ролика; 9 - распорка натяжного ролика; 10 - пружина натяжного ролика; одиннадцать - натяжной ролик; 12 - отметка на зубчатом шкиве; 13 - отметка на опоре распределительного вала

При установке поршня 1-го цилиндра двигателя мод.G4EC в положение ВМТ такта сжатия, метка 6 (рис. 4.6) на зубчатом шкиве коленчатого вала должна совпадать с меткой 5 на передней крышке блока цилиндров, а метка 12 на шкиве распределительного вала выпускных клапанов должна совпадать с меткой 13 на шкиве. опора распредвала.

При правильной установке поршня 1-го цилиндра в положение ВМТ такта сжатия отметки на ведущей звездочке 1 и 2 (рис. 4.7) распределительных валов должны быть направлены в противоположные стороны в горизонтальной плоскости.

Двигатель мод. G4ЕВ при установке поршня 1-го цилиндра в положение ВМТ такта сжатия метка 2 на зубчатом шкиве коленчатого вала должна совпадать с меткой 1 на корпусе масляного насоса ...

... и отметка 2 на шкиве распределительного вала должна совпадать с отметкой 1 на опоре распределительного вала.

Вам понадобятся: торцевая головка "22", ручка, ключ "10".

4.... и со стороны компрессора кондиционера ...

5. ... открутите болт и отведите в сторону кронштейн жгута проводов датчика детонации.

Статья, в которой вы узнаете, где расположены знаки ВМТ на автомобилях ВАЗ. Фото с описанием и как выровнять их расположение.


1. На двигателе автомобиля ВАЗ 2112 на зубчатых шкивах распределительного вала верхние мертвые точки (выступы «А») расположены параллельно задней крышке ремня привода распределительного вала (выемки «В» ).

2. Модели автомобилей ВАЗ 21083, 2110 и 2111 (универсал) ВМТ имеют на зубчатом шкиве (бугорке) распределительного вала и на задней крышке ремня привода распределительного вала (антенне).


3. Здесь на фото изображена ВТМ остальных моделей ВАЗ, которая находится на маховике - видна полоска, и на шкале задней заслонки картера сцепления (фигурный вырез). Для лучшей наглядности теги убрали.

4. Все двигатели имеют ручку на зубчатом шкиве коленчатого вала и небольшой вырез на крышке масляного насоса.Эти отметки можно увидеть, только если снять шкив привода генератора переменного тока.


5. В двигателе ВАЗ 2106 метки есть на звездочке распределительного вала (выемка «А»), а другая - на корпусе подшипника распределительного вала (выступ «В»). Эти отметки можно увидеть только при снятом блоке цилиндров.

6. Также производитель обозначил модель 2106 метками на корпусе двигателя. Длинная линия «А» расположена на крышке приводной цепи распределительного вала, а треугольная канавка «В» - на краю канавки шкива коленчатого вала.

Как совместить расположение меток ВМТ на ВАЗ 2110 и 2111:

1. Для начала необходимо снять с аккумулятора клемму «-».


2. Теперь снимите правое крыло с нижней части машины. Снимите 4 болта и 1 винт справа.

3. Далее открываем капот и откручиваем 3 винта, которые держат переднюю крышку ремня привода распределительного вала. Перед тем, как открутить крышку, обратите внимание на провода разводки, они тоже этими болтами крепятся.

Разное

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
