Чем отличается моновпрыск от инжектора

Покупка автомобиля – дорогостоящее приобретение и очень ответственный процесс. Он заключается не только в выборе марки и модели автомашины, но и в учёте целого ряда других параметров и характеристик. К числу таких особенностей относится выбор системы подачи топлива.

Многие автолюбители слышали о моновпрыске и инжекторе, но слабо представляют разницу между ними, хотя это очень ценные знания, нередко влияющие на выбор авто и его последующую эксплуатацию.

Определение

Моновпрыск – это один из видов инжекторной подачи топлива, осуществляемой во впускной коллектор посредством единой форсунки для всех цилиндров.

Инжектор представляет собой систему распределённого типа, при которой впрыск топлива производится индивидуально к каждому из цилиндров.

к содержанию ↑

Сравнение

Важно понимать, что моновпрыск по своей сути является тем же инжектором. Принцип действия двух подвидов одной системы одинаков. Их основное отличие заключается в том, что в моновпрыске имеется лишь одна форсунка, от которой топливо подаётся к цилиндрам.

Инжектор

При этом топливная смесь проходит разное расстояние до цилиндров, что не обеспечивает её равномерного распределения в каждом из них.

Инжектор же благодаря наличию форсунок по числу цилиндров и оригинальной конструкции обеспечивает распределённый впрыск топлива. Такое устройство гарантирует инжектору лучшие показатели, чем у моновпрыска, в первую очередь это касается экономичности.

Инжекторная система более современна, чем моновпрыск, но и считается более сложной. При этом инжектор перспективен в плане усовершенствований. Существует модифицированный инжектор, в котором подача топлива производится под высоким давлением напрямую в камеры сгорания, что обеспечивает ещё более точное дозирование. Моновпрыск таким устройством похвастать не может.

к содержанию ↑

Выводы TheDifference.ru

  1. Моновпрыск – это система подачи топливной смеси при помощи одной форсунки во все цилиндры;
  2. Инжектор – система питания двигателя, в которой число форсунок соответствует количеству цилиндров;
  3. Моновпрыск считается устаревшим по сравнению с инжектором, но конструкция инжектора сложнее;
  4. Инжектор экономичнее, чем система моновпрыска;
  5. Инжектор бывает распределённый и с прямой (непосредственной) подачей топлива.

Чем отличается моновпрыск от инжектора

Покупка автомобиля – дорогостоящее приобретение и очень ответственный процесс. Он заключается не только в выборе марки и модели автомашины, но и в учёте целого ряда других параметров и характеристик. К числу таких особенностей относится выбор системы подачи топлива.

Многие автолюбители слышали о моновпрыске и инжекторе, но слабо представляют разницу между ними, хотя это очень ценные знания, нередко влияющие на выбор авто и его последующую эксплуатацию.

Определение

Моновпрыск – это один из видов инжекторной подачи топлива, осуществляемой во впускной коллектор посредством единой форсунки для всех цилиндров.

Инжектор представляет собой систему распределённого типа, при которой впрыск топлива производится индивидуально к каждому из цилиндров.

Сравнение

Важно понимать, что моновпрыск по своей сути является тем же инжектором. Принцип действия двух подвидов одной системы одинаков.

Их основное отличие заключается в том, что в моновпрыске имеется лишь одна форсунка, от которой топливо подаётся к цилиндрам.

При этом топливная смесь проходит разное расстояние до цилиндров, что не обеспечивает её равномерного распределения в каждом из них.

Инжектор же благодаря наличию форсунок по числу цилиндров и оригинальной конструкции обеспечивает распределённый впрыск топлива. Такое устройство гарантирует инжектору лучшие показатели, чем у моновпрыска, в первую очередь это касается экономичности.

Инжекторная система более современна, чем моновпрыск, но и считается более сложной. При этом инжектор перспективен в плане усовершенствований. Существует модифицированный инжектор, в котором подача топлива производится под высоким давлением напрямую в камеры сгорания, что обеспечивает ещё более точное дозирование. Моновпрыск таким устройством похвастать не может.

Современные автомобили по устройству системы, обеспечивающей подачу топлива в двигатель. разделяются на карбюраторные и инжекторные.

Но также существует третий вариант топливной системы – моновпрыск. В своё время он стал промежуточным поколением между первыми двумя, поэтому имел и недостатки, и преимущества в работе. Что такое моновпрыск, как он работает, чем хорош – рассмотрим в данной статье.

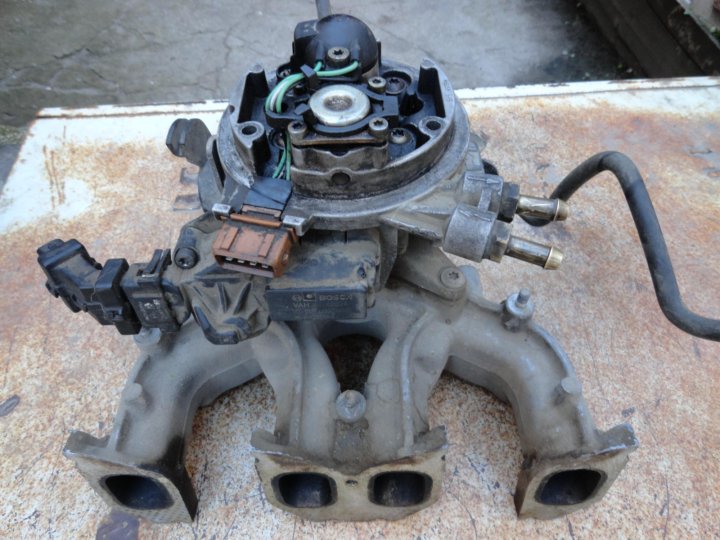

Как устроен моновпрыск

Моновпрыск – это один из вариантов инжекторной подачи топлива в двигатель внутреннего сгорания. Его характерной особенностью является подача топлива в общую для всех цилиндров камеру. В ней смешивается воздушно-топливная смесь и направляется в тот цилиндр, который находится в открытом состоянии.

В настоящий момент выпуска автомобилей с одной топливной форсункой не ведётся, однако можно встретить относительного много машин старого производства, работающих по такому принципу.

Устройство моновпрыска. 1 — электрический топливный насос; 2 — топливный фильтр; 3a — потенциометр дросселя; 3b — регулятор давления; 3c — форсунка; 3d — датчик температуры воздуха; 3e — активатор холостого хода дроссельной заслонки; 4 — датчик температуры двигателя; 5 — лямбда зонд; 6 — электронный блок управления (ЭБУ)

Моновпрыск был разработан и введён в эксплуатацию в процессе ухода автопроизводителей от карбюраторов. Сначала изобрели систему с одной форсункой, а позднее – распределённый впрыск для каждого цилиндра, используемый сейчас.

Конструкция прибора включает в себя непосредственно форсунку, работающую под давлением, датчик температуры воздуха, регулятор давления топлива и возвратную топливную магистраль. По современным рамкам давление топлива для работы моновпрыска довольно низкое. Для управления открытием и закрытием форсунки применяется электронный контроллер. За дозирование топлива отвечает электромагнитный клапан, а воздуха – дроссельная заслонка.

Регулятор давления в моновпрыске выполняет задачу стабилизации давления и предотвращения пропуска воздушных пробок после выключения двигателя (это облегчает пуск двигателя в дальнейшем).

Как работает моновпрыск

  1. В функциональной цепи моновпрыска располагается перед цилиндрами ДВТ. Через его форсунку топливо поступает в общую воздушную камеру.
  2. Подготовленная топливно-воздушная смесь отправляется в первый открывшийся цилиндр.
  3. Объём воздуха и топлива, передаваемый внутрь цилиндров, определяется различными датчиками, входящими в состав моновпрыска.
  4. Лишнее топливо возвращается из системы по обратной магистрали.

В рабочем цикле форсунка, сделанная в виде электромагнитного клапана, обеспечивает импульсный вброс горючего. В её конструкцию, как правило, входят распылительное сопло, запорный клапан, возвратная пружина и соленоид. Дроссельная заслонка, регулирующая поступление воздуха, управляется через электрический или механический привод.

Чем моновпрыск отличается от инжектора и карбюратора

Ключевое отличие моновпрыска от распределённого инжектора заключается в том, что здесь используется одна форсунка для всех цилиндров. У распределённого инжектора форсунки стоят на каждом цилиндре отдельно. Благодаря этому при его использовании топливо расходуется экономичнее. Кроме того, использование общей форсунки снижает срок эксплуатации двигателя.

Дело в следующем. Если форсунка начинает работать неправильно, создаётся плохая топливно-воздушная смесь, ухудшается работа двигателя, появляется дополнительный нагар, внутрь камер сгорания попадает влага и т.

д. Таким образом, ухудшение состояния форсунки сказывается на всём блоке цилиндров. В случае с распределённой подачей горючего износ одной из форсунок сказывается на работе только одного цилиндра.

По сравнению с карбюраторными системами, моновпрыск позволяет быстро запустить двигатель за счёт специального клапана, запускающего все необходимые процессы.

Инжекторные системы подачи топлива (включая моновпрыск) не «страдают» таким типичными для карбюраторов болезнями, как частое засорение, забивание жиклёров, залипание иглы, необходимость регулировки в соответствии с пробегом.

Для водителей-обывателей, которые не разбираются в особенностях настройки карбюраторов и влиянии качества горючего на работу двигателя, инжекторная система удобнее, потому что долго сохраняет заданные при установке условия езды. Карбюраторная система, в свою очередь, со временем теряет настройки, поэтому начинает «сжигать» больше бензина.

Читайте также: Инжектор и карбюратор — в чем разница и что лучше?.

Плюсы и минусы моновпрыска

Главными преимуществами использования моновпрыска для подачи горючего в двигатель являются:

  • Простой и быстрый запуск мотора (по сравнению с карбюраторными вариантами).
  • Уменьшение расхода топлива с увеличением КПД двигателя, как при движении машины, так при запуске и работе вхолостую.
  • Отсутствие необходимости настраивать систему подачи топлива и создания топливно-воздушной смеси вручную. Всё регулируется автоматически в соответствии с данными датчиков температуры, кислорода и т.п.
  • Моновпрыск, как и другие инжекторные системы, сниженным уровнем выброса углекислого газа в атмосферу.
  • В отличие от инжектора, моновпрыск имеет более простую конструкцию.

На момент своего внедрения моновпрыск стал системой, которая позволила «посадить» за руль ещё большее количество обычных людей, далёких от понимания внутренних процессов автомобиля. Теперь состав топливной смеси регулировался автоматически, снижал расходы на горючее, улучшал КПД и снижал износ двигателя.

Ранее, в эпоху карбюраторных двигателей, расход топлива зависел от настроек, которые нужно было задавать вручную и регулировать в зависимости от стиля вождения, дорожных условий, поведения двигателя и других факторов.

Но сегодня моновпрыск – устаревшая технология, проигрывающая системам с распределённым вбросом горючего практически во всём:

  • Комплектующие и запасные части для моновпрыска редки и дорого стоят. Для некоторых элементов сейчас уже невозможно найти замену.
  • Отклонения в качестве топлива приводят к сильному «плаванию» оборотов двигателя.
  • Для диагностики, ремонта и настройки моновпрыска необходимо специальное оборудование, которое нецелесообразно приобретать для гаражного использования.
  • В моновпрыске топливно-воздушная смесь разное время находится в камере и проходит разное расстояние до попадания в цилиндр. Это снижает качество его прогорания и увеличивает расходы на бензин.

В целом, распределённые инжекторы – это современные топливные системы, которые менее требовательны к качеству топлива, снижают износ элементов системы, делают работу двигателя более стабильной и полезной (по КПД).

Читайте также: Что такое лямбда зонд и как он работает.

Видео на тему

Двигатели современных автомобилей используют инжекторную систему подачи топлива («впрыск» — перевод английского «injection»). Моновпрыск и инжектор пришли на смену карбюраторным двигателям, поэтому сейчас эксплуатируется множество автомобилей, созданных около 15 лет назад, которые могут быть оснащены одной из этих систем. При покупке подержанной машины перед автолюбителем ставится вопрос выбора автомобиля по множеству разнообразных параметров и не последнюю роль играет дилемма: что лучше выбрать, моновпрыск или инжектор. Большинство водителей слышали об этих устройствах, но лишь малая часть знает об особенностях их отличий. В данной статье представлены рекомендации по выбору того или иного вида подготовки топливной смеси.

Принцип действия обеих систем одинаков, отличия заключаются только в конструкции устройств и в различных режимах работы.

Механизмы впрыска топлива начали широко внедряться автопроизводителями в 1970-х годах.

Существовавшие в то время карбюраторные двигатели перестали отвечать требованиям экономичности и экологичности, поставленные техническим прогрессом. Поэтому на смену карбюраторам пришел моновпрыск. Практически одновременно с ним начали внедрять инжекторы. Оба способа подачи топлива полностью вытеснили карбюраторы и, на сегодняшний день, все серийно выпускающиеся машины снабжаются устройством впрыска топлива. Машины, на которых распространены данные системы – Ауди и Фольксваген, как раз и составляют большую часть подержанных иномарок.

Что такое моновпрыск?

Данная система является одним из вариантов инжекторной. Главная ее отличительная черта заключается в том, что подача бензина осуществляется одной форсункой в коллектор, соединяющий впускные клапаны всех цилиндров двигателя. Таким образом электромагнитный жиклер под давлением подает топливо в центральную воздушную камеру, в ней формируется топливно-воздушная смесь и подается в первый открывшийся цилиндр. Форсунка работает импульсно. Ее рабочий цикл и объем подаваемого топлива зависит от сигналов датчиков, характеризующих массу воздуха в камере, положение коленвала, угол поворота дросселя, температуру двигателя и скорость автомобиля. Электронный контроллер системы, собирая множество информации от машины, в реальном времени управляет режимом работы форсунки.

В ныне выпускаемых автомобилях эта конструкция уже не используется, но на машинах с пробегом может встретиться довольно часто.

Двигатель с инжектором

Это устройство состоит из тех же компонентов, что и моновпрыск – блок измерительных элементов, электронный контроллер, система обеспечения топливом и, непосредственно форсунки. Отличие заключается в том, что у впускных клапанов цилиндров располагается индивидуальная воздушная камера, на каждый цилиндр приходится одна форсунка.

Перед тактом впуска электронный блок открывает подачу, топливо, в отдельном коллекторе перед цилиндром, смешивается с воздухом и затем поступает в камеру сгорания. Здесь, соответственно, контроллер управляет несколькими форсунками для подачи бензина в двигатель. Поэтому такое устройство еще называют «распределенный впрыск топлива» или просто «инжектор». Характерная работа инжектора заключается в вариации режима работы форсунок. Включение форсунок может быть:

  • Одновременным, когда все они открываются по одному сигналу блока управления, такая система практически аналог моновпрыска.
  • Попарным – одновременно открываются 2 форсунки, в современных автомобилях используется только в качестве аварийной, при выходе из строя некоторых датчиков.
  • Фазированным – каждая форсунка работает индивидуально и впрыскивает топливо перед тактом впуска своего цилиндра.

Наилучший результат работы двигателя достигается при фазированном режиме.

Общие особенности 2-х систем

Обе конструкции впрыска топлива разработаны для достижения высокого качества и однородности топливной смеси и призваны были заменить карбюраторы. При этом появившиеся компьютерные системы автомобилей позволяли автоматически регулировать подачу бензина при различных условиях движения машины.

Конструктивные узлы обоих устройств практически схожи: насос подает топливо под давлением к форсункам, электронный контроллер считывает информацию с датчиков и, под воздействием электрического сигнала, игольчатый клапан открывается для впрыска топлива.

Каждое из устройств имеет свои достоинства и недостатки:

  1. Простота конструкции. Система управляет только одной форсункой и блок цилиндров двигателя не претерпевает изменений. Данное устройство устанавливается вместо карбюратора.
  2. Возможность самостоятельного выполнения большего числа ремонтных работ.
  3. Больший срок службы форсунки. За счет более дальнего расположения от зоны высоких температур прочистка и замена форсунки осуществляется позже.
  4. Немного лучший пуск двигателя, так как топливо, при запуске, чуть дольше смешивается в общей камере и, перед попаданием в цилиндр, успевает стать однородной быстрее, чем при распределенном впрыске.
  • Невозможность обеспечения возрастающих требований экологичности.
  • Если форсунка будет работать неправильно, то это приводит к износу всего блока цилиндров.
  • Стоимость запчастей. Однако еще можно найти большое количество деталей на авторынках и ШРОТах.
  • Топливо проходит разное расстояние от форсунки до цилиндров. Это сказывается на качестве распределения смеси и экономичности.
  1. Экономичность. За счет распределенного впрыска топливо равномерно попадает в цилиндры.
  2. Экологические характеристики. За счет индивидуального впрыска происходит более полное сгорание смеси в цилиндрах.
  3. Затраты на запасные части. Всеобщая распространенность инжекторов дает возможность сэкономить на приобретении деталей системы.
  4. Перспектива усовершенствования. Развитие техники позволяет произвести дальнейшую модернизацию распределенного впрыска топлива.
  • Сложность конструкции.
  • Более высокая стоимость машины с инжектором.
  • Необходимость проведения ремонтных работ в специализированных мастерских.

Выводы

В результате обзора можно выделить основные решения при выборе подержанного авто с системой впрыска топлива:

  • При производстве таких двигателей не было устойчиво качественных инжекторов. Поэтому эти системы выбираются теми автолюбителями, у которых рядом есть СТО с соответствующими специалистами. Следовательно, жителю загородных мест лучше приобрести авто с моновпрыском.
  • Разницы в работе моновпрыска и инжектора, с одновременным или попарным включением форсунок, практически нет. Но вторые более чаще будут требовать ремонта. Соответственно в этом варианте также лучше моновпрыск, имеющий более простую конструкцию.
  • Инжектор с фазированным включением по своим характеристикам предпочтительней моновпрыска и его ремонт обойдется немного дешевле.
  • Для тех автолюбителей, которые привыкли почти все работы выполнять самостоятельно, предпочтительней будет вариант с моновпрыском.
  • Если владельцу не сложно будет проходить техническое обслуживание в специализированном СТО, то лучше выбирать инжектор.

Что лучше моновпрыск или инжектор

Подписаться на тему
Уведомление на e-mail об ответах в тему, во время Вашего отсутствия на форуме.

Подписка на этот форум
Уведомление на e-mail о новых темах на форуме, во время Вашего отсутствия на форуме.

Скачать/Распечатать тему
Скачивание темы в различных форматах или просмотр версии для печати этой темы.

Моновпрыск – система подачи топлива, используемая во множестве автомобилей старого типа. Представляет собой систему впрыска топлива во впускной тракт двигателя посредством одной форсунки, которая имеет место быть во впускном коллекторе. Ее основное назначение – впрыск топлива для всех цилиндров. Из-за того, что созданы новые стандарты, в настоящее время на смену данной системе пришел распределенный впрыск. Рассмотрим, какая из систем лучше.

Поколения систем

  1. Карбюраторные. Имели множество недостатков, поэтому они отнесены к первому поколению. Нередки были случаи возгорания и хлопки.
  2. Моновпрыск – система могла использоваться уже не только на карбюраторном двигателе, но и на инжекторе. Появился холодный «старт», облегчающий процесс запуска.
  3. Распределенный инжектор. Сочетает положительные качества предыдущих систем, является усовершенствованным.

Устройство

Устройство моновпрыска – сложный механизм, требующий определенного внимания, а его изучение – времени. Чтобы обеспечивать дозирование воздуха в ходе создания топливной смеси, применяется дроссельная заслонка. В специальном трубопроводе осуществляется распределение топлива по цилиндрам.

Если агрегат не успевает прогреться, то установка действует таким образом, чтобы в двигателе оказалось как можно большее количество топлива, чтобы поддержать обороты вала. На основании датчика температуры вычисляется нужное количество топлива.

Различия между моновпрыском и распределенным инжектором

  1. Распределенный инжектор представляет собой особую систему питания, где есть форсунки: их число имеет соответствие количеству цилиндров. Какой из вариантов лучше – решает именно водитель.
  2. Моновпрыск – более устаревший вариант, в отличие от распределенного инжектора.
  3. Распределенный инжектор обладает большей экономичностью по сравнению с системой моновпрыска.
  4. Распределенный инжектор может иметь прямую и распределенную подачу топлива.

Рассматривая данный механизм снабжения двигателя топливом, можно отметить, что имеются определенные отличия от распределенного инжектора. И все эти отличия от распределенного инжектора оправданы использованием и предпочтением конкретной системы, которая для каждого водителя – своя.

Различия между моновпрыском и карбюратором

  1. Моновпрыск – способ подачи смеси посредством одной форсунки во все цилиндры. Это лучше, чем карбюратор.
  2. Посредством специального клапана, обеспечивающего контроль всех процессов, можно легко осуществить запуск двигателя, чего не скажешь о карбюраторных системах. Такое строение делает данный вариант предпочтительным.
  3. Возможность снижения расхода топлива: карбюраторные элементы призваны делать его более высоким из-за неверных настроек, с помощью рассматриваемого способа можно намного снизить этот показатель. По данному параметру рассматриваемая схема лучше других.
  4. Для осуществления работы двигателя не потребуется ручной настройки системы. Если в карбюраторной схеме или в области распределенного инжектора происходит то же самое, возможна необходимость помощи специалистов.
  5. Более совершенные показатели работы, связанные с наиболее высокой точностью функционирования схемы – давление, напряжение и т. д. В результате этого достигаются оптимальные динамические характеристики работы двигателя и прочих механизмов. Главное – своевременно проверить давление и провести работы по нормализации данного показателя. Также важно сопоставить напряжение.

Данная система обеспечивает высокое качество работы двигателя и создает оптимальные условия для его функционирования – нормальное давление и прочие. Какой из видов устройств лучше – каждый пользователь решает сам.

Недостатки системы

Описание данного вида подачи предполагает существование определенных недостатков:

  1. Высокая стоимость приобретения комплектующих деталей и проведения ремонтных работ. Традиционно ни один водитель при приобретении данной системы подачи топлива не рассчитывает на поломки, однако нужно быть готовым ко всему.
  2. Невысокая пригодность многих элементов к проведению ремонта. Конечно, данное мероприятие обходится дешевле, нежели полная замена, однако это не исключает его дороговизны.
  3. Необходимость приобретения качественного бензина. В нашей стране его приобрести можно не всегда, что связано с реализацией многими АЗС низкокачественных жидкостей.
  4. Сильная зависимость от электрического питания. По данному вопросу инжектор и карбюраторная система одерживают победу, поскольку процесс происходит проще.

Для того чтобы было меньше недостатков работы, и предотвращался износ деталей, необходимо регулярно измерять давление и напряжение и приводить в норму прочие показатели. Несмотря на недостатки, есть моменты, которые делают эту систему лучше, чем некоторые другие.

Неисправности

Если рассматривать причины плохой работы узла, то можно отметить недостаточный срок службы элементов, брак, созданный в заводских условиях, неверные условия эксплуатации, внешние воздействия.

Новости:

Здравствуйте! Мы искренне рады видеть Вас на сайте нашего клуба! Скорее всего, вам близок и понятен стиль жизни НА ПОЛНОМ ПРИВОДЕ.

Здесь Вы можете познакомиться и пообщаться с людьми, которые разделяют и понимают Ваши стремления и увлечения.

Прежде чем приступить к общению ознакомтесь пожалуйста с Правилами форума

Что такое моновпрыск? Достоинства и недостатки моновпрыска по отношению к карбюратору и инжектору

Категория: Техническая зона

Многие из автолюбителей не раз слышали о моновпрыске. Однако не каждый водитель может объяснить, что это такое.

Моновпрыск — это инжекторная система подачи топлива в двигатель, которая считается переходной. Моновпрыск имеет одну форсунку, через которую топливо поступает одновременно ко всем цилиндрам. Тем не менее моновпрыск имеет минусы и плюсы, если сравнивать его с инжекторной и карбюраторной системой подачи топлива.

 Достоинства и недостатки моновпрыска:

  • инжекторная система подачи топлива равномерная, чего нельзя сказать о моновпрыске. Обосновывается это тем, что в моновпрыске располагается одна форсунка, благодаря которой топливо поступает одновременно к имеющимся цилиндрам. Однако в инжекторе число форсунок равняется количеству цилиндров;

  • топливо в моновпрыске, в отличии от инжектора, проходит неодинаковое расстояние до цилиндров. Следовательно, инжектор является более экономичным. Однако, моновпрыск выигрывает в экономии топлива у карбюратора;

  • благодаря электромагнитному клапану, который следит за работой моновпрыска, запуск двигателя значительно проще в отличии от карбюратора;

  • инжекторная система является современнее, чем моновпрыск;

  • конструкция моновпрыска проще инжектора;

  • по сравнению с карбюратором, уменьшенное количество выброса топлива из цилиндра двигателя наблюдается при использовании моновпрыска;

  • моновпрыск не требует ручной настройки системы подачи топлива в отличии от карбюратора;

  • КПД работы моновпрыска выше, чем у карбюратора. Это позволяет достичь лучших динамических показателей машины;

  • ремонт моновпрыска и его составляющих дороже, чем карбюраторной системы подачи топлива;

  • в отличии от карбюратора моновпрыск зависит от электропитания и ему требуется высокий заряд аккумуляторной батареи.

В любом случае, уважаемые автолюбители, выбор остаётся за Вами.

Возможно Вас также заинтересуют следующие статьи:

С уважением, Администратор сайта bibimobil.ru

Если заметили ошибку, выделите фрагмент текста и нажмите Ctrl+Enter

Особенности работы и конструкции моновпрыска

Многим автолюбителям не знакомо такое понятие как моновпрыск. Это промежуточное звено между карбюратором и инжектором. Несмотря что моноинжектор не был принят на вооружение автоконцернов сегодня можно встретить автомобили с такой системой питания двигателя. Поэтому владельцу такой машины нужно знать принцип работы и конструкцию узла, обеспечивающего цилиндры топливным зарядом.

Предназначение детали в автомобиле

Основной особенностью системы является всего одна форсунка. Она и повлияла на название моновпрыска. Подача топлива происходит в общую камеру. Потом готовый заряд подается в первой открытой цилиндр.

Современные легковые машины с бензиновым двигателем работают с распределенной системой подачи топлива. Это подразумевает, что заряд поставляется в каждую камеру отдельными форсунками. Но это увеличивает потребление бензина в топливном баке.

Как устроен моноинжектор

Особенности работы моноинжектора довольно сложные и отличаются от распределенной системы впрыска и карбюратора. За стабильную работу отвечают разные датчики, регулирующие подачу бензина. Благодаря этому обеспечивается легкий пуск холодного мотора.

Единственную форсунку разместили над заслонкой, регулирующей подачу воздуха. Горючее поддаётся между стенками корпуса и дроссельной заслонкой. Процесс автоматически синхронизируется с зажиганием. Дозирование бензина в разных режимах работы силовой установки обеспечивается датчиками.

За контроль открывания форсунки отвечает электронный контроллер. Дозировка топлива обеспечивается клапаном электромагнитного типа. По цилиндрам топливный заряд по очереди попадает в камеру с открытым клапаном. После этого происходит воспламенение. В случае поломки важного элемента, системы подачи топлива автомобиль остановится. В данной ситуации для ремонта потребуется найти новый автомобильный моноинжектор. А сделать это можно в интернете.

Как работает узел питания двигателя

Общий принцип работы моновпрыска несложный и состоит из следующих этапов:

  • Датчиками в соответствии с режимом работы мотора регулируется количество горючего выдаваемое форсункой.
  • Бензин сквозь форсунку попадает в общий резервуар для смешивания с кислородом.
  • Подготовленный заряд поступает в камеру сгорания с открытым клапаном.
  • Остаток горючего возвращается в топливный бак через обратную магистраль.

Обычно форсунка состоит из распределительного сопла и запорного клапана. Горючее подается импульсно. Это обеспечивается электромагнитом. Воздух регулируется дросселем, который управляется механическим или электрическим приводом.

Отличие моновпрыска от карбюратора и инжектора

Основное отличие моновпрыска от инжектора – это использование одной форсунки. Все остальные процессы работы топливной системы алогичны. Однако такая особенность уменьшает ресурс силовой установки. При использовании низкокачественной смеси из-за засорения форсунки, она не поступает во все цилиндры, что приводит к неравномерному износу.

Используя отдельные форсунки для цилиндров минимизируются негативные последствия. Это основное достоинство инжекторной системы перед моновпрыском. Остальные отличительные особенности заключаются в конструкции узла.

Если сравнивать моноинжектор с карбюратором, то он выигрывает благодаря следующим преимуществам:

  • упрощается пуск холодного мотора;
  • уменьшается потребление бензина;
  • нет необходимости настраивать узел вручную благодаря использованию датчиков;
  • мотор работает в оптимальном режиме.

Учитывая преимущества моновпрыска он пришел на смену обычных карбюраторов. Но усовершенствованная инжекторная система показала большую эффективность и вытеснила моноинжектор.

Карбюратор или инжектор: кто кого?

В последнее десятилетие среди автолюбителей не утихает спор: какая система лучше — карбюраторная или инжекторная. Каждая из сторон приводит свои доводы, указывает на недостатки у конкурентов и т.д. Прийти к однозначному ответу так и не удалось. Мы постараемся рассказать Вам об этих двух устройствах, дать все необходимые определения, а также сделать сравнительную характеристику систем.

Карбюратор: определение, принцип действия, типы

Карбюратор — это механическое устройство в двигателях внутреннего сгорания (ДВС), которое изготавливает и подает горючую смесь. В камерах карбюратора происходит смешивание топлива и воздуха, которые затем впрыскиваются в камеру сгорания. Классический карбюратор состоит из таких основных элементов: жиклера, дроссельной заслонки, диффузора и поплавковой камеры.

Дроссельная заслонка служит для регулировки количества поданного топлива в ДВС. Диффузор — это специальное трубчатое устройство, через которое в двигатель подается воздух. Жиклером называют специальный цилиндрический механизм, в котором сделаны отверстия, через которые в камеру сгорания поступает топливо. Количество топлива зависит от диаметра отверстий в жиклере. В поплавковую камеру, по специальной трубке, из бензобака подается топливо: если бензина много — то поплавок поднимается и иголкой перекрывает подачу бензина; мало топлива — поплавок опускается, иголка открывает отверстие и подача бензина возобновляется.

Не вдаваясь в подробности, рассмотрим принцип действии карбюратора. Попав в поплавковую камеру, топливо опускается по жиклерам в распылитель, который находится в нижней части диффузора. Вместе с ним туда же поступает и воздух. При запущенном двигателе поршень в первом такте опускается вниз, создавая пониженное давление в камере сгорания, при этом в распылителе поддерживается постоянное атмосферное давление. Из-за этой разницы топливо и воздух смешиваются и распыляются. В этот самый момент осуществляется подача искры и происходит воспламенение получившейся смеси. Это самое простое объяснение принципа работы карбюратора — если Вам нужна более подробная информация, то без труда найдёте её в Интернете.


  • Карбюратор ГАЗ СОЛЕКС (аналог.К151) ДААЗ

    7 880 ₽
  • Карбюратор ГАЗ-53,66,71,3402,4905,ПАЗ-672,3205 дв.53,66,672,4905 ПЕКАР

    9 650 ₽
  • Карбюратор ВАЗ-21053-20 V=1500 ДААЗ

    6 705 ₽
  • Карбюратор УАЗ Солекс ДААЗ

    4 950 ₽
  • Карбюратор ГАЗ-53,66,71,3402,4905,ПАЗ-672,3205 дв.

    53,66,672,4905 5 960 ₽
  • Карбюратор ГАЗ-2410 ПЕКАР

    6 630 ₽
  • Карбюратор ВАЗ-2107-20 V=1500-1600 с вакуум-корректором ДААЗ

    6 705 ₽
  • Карбюратор М-2140-70 V=1700 ДААЗ

    5 120 ₽
  • Карбюратор ГАЗ-3307,53,66,3308,3307,ПАЗ-3205,3206 дв.ЗМЗ-511,513,5233,5234 ПЕКАР

    10 620 ₽
  • Карбюратор ЗИЛ-130 в упаковке МКАРЗ

    6 880 ₽

Карбюраторы, в зависимости от характеристик, делятся на различные виды.

По направлению движения рабочей смеси различают модели:

- с нисходящим потоком — смесь движется сверху вниз;
- с восходящим потоком — поток движется вверх;
- с горизонтальным потоком.

По количеству камер карбюраторы бывают:

- однокамерные;
- двухкамерные;
- трехкамерные;
- четырехкамерные.

Есть еще ряд других характеристик, по которым классифицируют карбюраторы, но подобные классификации редко используют в автомобилестроении.

В магазине AvtoALL Вы найдете продукцию таких известных производителей, как ДААЗ, ПЕКАР, ИЖОРА и другие. Продукция данных компаний подходит для отечественных автомобилей. В нашем ассортименте есть карбюратор для ВАЗ-2107, -2108 и т.д.


Инжектор: определение, принцип работы, типы

Инжектор — это механизм, осуществляющий подачу топлива в камеру сгорания. Главное отличие от карбюраторной системы заключается в способе подачи топлива. В карбюраторных двигателях топливо буквально всасывается в цилиндр из-за разницы в давлении, при этом расходуется около 10% мощности двигателя. А вот инжектор впрыскивает топливо из форсунок в камеру сгорания.

Принцип работы инжектора следующий: у каждого цилиндра есть своя форсунка, они соединены топливной рампой. Электрический топливный насос нагнетает внутри форсунок избыточное давление. Электронная система (контроллер), получая информацию от множества датчиков, определяет момент, когда следует открыть форсунки и осуществить подачу топлива в камеру сгорания.

На любом инжекторном двигателе установлены датчики, который принимают информацию о:

  • температуре охлаждающей жидкости;
  • скорости автомобиля;
  • детонационных процессах в двигателе;
  • положении коленвала и частоте его вращения;
  • электрическом напряжении в бортовой сети;
  • расходе воздуха;
  • положении заслонки.

Информацию с этих датчиков анализирует контроллер, который открывает и закрывает форсунки в нужный момент, регулирует подачу топлива, подает искру, определяет пропорцию смеси и т.д. Контроллер часто называют «мозгами». Именно наличие столь сложных электронных систем — главный недостаток инжектора.

В зависимости от количества форсунок и точки установки различают два вида инжекторов:

  • система с центральным, или моно впрыском — на все цилиндры установлена одна форсунка. Как правило, она располагается на месте карбюратора. Инжекторы с такой конструкцией мало популярны;
  • системы с распределенным впрыском — у каждого цилиндра своя форсунка.

Преимущества и недостатки различных систем подачи топлива

У инжектора и карбюратора есть как плюсы, так и минусы. Расскажем о них подробнее.

Карбюраторы имеют следующие преимущества:

  • такая система проще в обслуживании и ремонте — специалисты, разбирающиеся в карбюраторах, есть практически в каждом городке;
  • карбюраторы стоят дешевле, чем инжекторы, да и найти нужную модель, например, карбюратор для ВАЗ-2109, намного проще;
  • такие системы подачи топлива намного менее чувствительны к качеству топлива и относительно безболезненно воспринимают заправку бензином с более низким октановым числом;
  • даже на неисправном карбюраторе в большинстве случаях можно доехать до ближайшей СТО.

К недостаткам карбюраторов можно отнести повышенный расход топлива, невысокую надежность, чувствительность к внешней температуре (зимой двигатель замерзает, а летом — сильно нагревается).

Инжектор имеет следующие недостатки:

  • цена — он существенно дороже, чем карбюратор;
  • обслуживание — без специального оборудования невозможно провести диагностику и настройку инжектора;
  • запчасти — электронное оборудование (датчики, контроллер) выходят из строя редко, однако если это произошло — готовьтесь к солидным денежным расходам;
  • качество бензина — в бак машины с инжекторным двигателем нельзя заливать низкооктановое топливо.

У инжектора есть и целый ряд преимуществ:

  • мощность — автомобиль с такой системой впрыска топлива на 5-10% процентов мощнее карбюраторного;
  • экономичность — благодаря электронной системе расчета состава рабочей смеси инжектор экономнее карбюратора на 10-30%;
  • экологичность — при работе инжекторного двигателя в атмосферу попадает на 50-75% меньше вредных веществ;
  • надежность — такие системы редко выходят из строя;
  • удобство — в холодное время инжекторный двигатель легко заводится и не требует длительного прогрева.

Так что же лучше? Ответ на этот вопрос дали за нас производители — сегодня уже практически все автомобили выпускают с инжекторными двигателями, хотя по нашим дорогам карбюраторные машины будут ездить еще долго. Поэтому, если Вам нужно купить карбюратор от проверенных временем отечественных производителей (ДААЗ, ПЕКАР, ИЖОРА), — обращайтесь в магазин AvtoALL.


Так что же выбрать?

Карбюраторный двигатель идеально подойдет для отдаленных районов или маленьких городов. Карбюратор довольно просто устроен, поэтому ремонт или замену можно сделать даже своими руками, если, конечно, Вы можете отличить отвертку от молотка. Да и к качеству топлива он менее прихотлив (например, карбюратор для ВАЗ-2107 отлично работает и на 92-м, и на 95-м бензине), что нередко имеет большое значение.

Инжектор же лучше подойдет жителям крупных городов, где есть множество высококлассных СТО и выбор качественного бензина. К тому же, в режиме городской езды инжекторный двигатель имеет пониженный (по сравнению с карбюраторным) расход топлива, что позволит существенно сэкономить.


Полезные советы по уходу за карбюратором и инжектором

Для того чтобы система впрыска топлива (неважно, инжекторная или карбюраторная) Вашего автомобиля прослужила долго, следует соблюдать несколько простых правил:

  1. регулярно меняйте топливные и воздушные фильтры. Многие автомобилисты делают это вместе с заменой масла — так просто запомнить: меняешь масло и масляный фильтр, значит, меняешь и все остальные фильтра;
  2. заправляйтесь только на проверенных АЗС и старайтесь не заливать бензин с низким октановым числом. Все это влияет на работу двигателя и его систем;
  3. периодически чистите бензобак. В нём собирается ржавчина, грязь, вода — всё это забивает жиклеры или форсунки;
  4. если возникла какая-то неисправность в инжекторе — лучше всего обратиться на СТО или к мастеру. Самостоятельный ремонт, если Вы не владеете специальными знаниями, может нанести серьезный вред.

принцип работы и достоинства систем

Для наполнения рабочего объёма цилиндров двигателя внутреннего сгорания горючей смесью существуют разные способы. По принципу смешивания бензина с воздухом их можно условно разделить на карбюраторные и инжекторные. Между ними есть принципиальные различия, хотя результат работы примерно тот же, но есть и количественные отличия в точности дозирования.

Содержание статьи:

Более подробно о достоинствах и недостатках бензиновой системы питания двигателей рассмотрим ниже.

Принцип работы карбюраторного двигателя

Для того, чтобы создать в цилиндре условия для горения, бензин надо смешать с воздухом. В составе атмосферы содержится кислород, нужный для окисления углеводородов бензина с выделением большого количества тепла.

Горячие газы имеют значительно больший объём, чем исходная смесь, стремясь к расширению они повышают давление на поршень, который толкает кривошип коленчатого вала и заставляет его вращаться. Таким образом химическая энергия топлива преобразуется в механическую, приводящую автомобиль в движение.

Карбюратор нужен для мелкодисперсного распыления бензина и смешивания его с поступающим в цилиндр воздухом. Одновременно происходит дозирование состава, поскольку для нормального розжига и горения нужен достаточно строгий её массовый состав.

Это интересно: Что такое сайлентблоки и зачем они нужны в подвеске машины

Для этого в карбюраторах помимо собственно распылителей есть несколько дозирующих систем, каждая из которых отвечает за определённый режим работы двигателя:

  • главная дозирующая;
  • система холостого хода;
  • пусковое устройство, обогащающее смесь на холодном двигателе;
  • насос-ускоритель, добавляющий бензин при разгоне;
  • эконостат мощностных режимов;
  • регулятор уровня с поплавковой камерой;
  • переходные системы многокамерных карбюраторов;
  • различные экономайзеры, регулирующие и ограничивающие вредные выбросы.

Чем сложнее карбюратор, тем больше в нём этих систем, обычно они имеют гидравлическое или пневматическое управление, хотя в последние годы развития стали применяться электронные устройства.

Но основной принцип сохранился – топливная эмульсия, образованная совместной работой воздушного и топливного жиклёров, втягивается в поток воздуха, всасываемого поршнями, через распылители в соответствии с законом Бернулли.

Особенности работы инжекторной системы

Основным отличием инжекторов или точнее, систем впрыска топлива, стала подача бензина под давлением.

Роль топливного насоса уже не ограничивается наполнением поплавковой камеры, как это было в карбюраторе, а стала основой для дозирования количества бензина, подаваемого через форсунки во впускной коллектор или даже непосредственно в камеры сгорания.

Существуют механические, электронные и смешанные системы впрыска, но принцип у них один – количество топлива на один цикл работы рассчитывается и строго отмеряется, то есть связь между скоростью воздушного потока и цикловым расходом бензина в непосредственном виде отсутствует.

Сейчас применяются исключительно электронные системы впрыска, где всеми подсчётами занимается микрокомпьютер, имеющий несколько датчиков и непрерывно регулирующий время впрыска. Давление насоса поддерживается стабильным, поэтому состав смеси однозначно зависит от времени открытия электромагнитных клапанов форсунок.

Достоинства карбюратора

Преимуществом карбюратора является его простота. Даже самые примитивные конструкции на старых мотоциклах и автомобилях исправно выполняли свою роль по питанию двигателей.

Камера с поплавком для стабилизации напора на топливном жиклёре, воздушный канал эмульгатора с воздушным жиклёром, распылитель в диффузоре и всё. По мере увеличения требований к моторам конструкция усложнялась.

Читайте также: Что такое трансмиссия, виды и признаки неисправностей

Однако принципиальная примитивность давала настолько важное достоинство, что и до сих пор карбюраторы кое-где сохранились, на тех же мотоциклах или внедорожной технике. Это надёжность и ремонтопригодность. Сломаться там нечему, единственной проблемой может стать засорение, но разобрать и прочистить карбюратор можно в любых условиях, запчасти не потребуются.

Преимущества инжектора

Но целый ряд недостатков подобных распылителей постепенно привёл к появлению инжекторов. Началось всё с проблемы, возникающей в авиации, когда при перевороте самолётов или даже глубоких кренах карбюраторы отказывались нормально работать. Ведь их способ поддержания заданного давления на жиклёрах основан на гравитации, а эта сила всегда направлена вниз. Давление топливного насоса системы впрыска от пространственной ориентации не зависит.

Вторым важным свойством инжектора стала высокая точность дозирования состава смеси в любых режимах. Карбюратор на это не способен, как бы его не усложняли, а требования экологии росли с каждым годом, смесь должна была сгорать полностью и максимально эффективно, чего требовала также экономичность.

Особую значимость точность приобрела с появлением каталитических нейтрализаторов, служащих для дожигания вредных веществ в выхлопе, когда некачественное регулирование топлива приводит к выходу их из строя.

Высокая сложность и связанное с этим снижение надёжности системы компенсировалось стабильностью и долговечностью электронных компонентов, не содержащих изнашивающихся деталей, а современные технологии позволяют создать достаточно надёжные насосы и форсунки.

Как отличить инжекторный авто от карбюраторного

В салоне сразу можно отметить наличие ручки управления пусковой системой карбюратора, называемой ещё подсосом, хотя существуют и автоматы пуска, где эта ручка отсутствует.

Блок моновпрыска очень легко спутать с карбюратором, внешне они очень похожи. Отличием является расположение топливного насоса, у карбюратора он расположен на двигателе, а у инжектора утолен в бензобаке, но моновпрыски уже не применяются.

Традиционный многоточечный впрыск топлива определяется по отсутствию общего модуля подачи топлива, здесь имеется только воздушный ресивер, подводящий воздух от фильтра к впускному коллектору, а на самом коллекторе стоят электромагнитные форсунки, по одной на цилиндр.

Примерно аналогично устроен прямой впрыск топлива, только там форсунки стоят на головке блока, подобно свечам зажигания, а топливо подводится через дополнительный насос высокого давления. Очень похоже на систему питания дизельных двигателей.

Для водителя инжекторная система питания является несомненным благом. Не надо дополнительно проводить манипуляции с пусковой системой и педалью газа, за смесь в любых условиях отвечает электронный мозг и делает это безошибочно.

Для остальных важна экологичность инжектора, из выхлопной системы в окружающую среду выделяется практически только относительно безвредный углекислый газ и водяные пары, поэтому карбюраторы на автомобилях безвозвратно ушли в прошлое.

Какие существуют типы впрыска топлива? | Новости

CARS.COM - Вы слышали этот термин раньше, но каковы реальные нюансы впрыска топлива? Какие типы впрыска топлива используются в вашем автомобиле? Для этого требуется немного базового понимания движка, но мы готовы помочь. Типы впрыска топлива, используемые в новых автомобилях, включают четыре основных типа:

  • Одноточечный впрыск или дроссельная заслонка
  • Портовый или многоточечный впрыск топлива
  • Последовательный впрыск топлива
  • Прямой впрыск

Связано: Нужна ли периодическая чистка топливных форсунок?

Одноточечный впрыск или дроссельная заслонка

Самый ранний и простой тип впрыска топлива, одноточечный, просто заменяет карбюратор с одной или двумя форсунками в корпусе дроссельной заслонки, который является горловиной впускного коллектора двигателя.Для некоторых автопроизводителей одноточечный впрыск был ступенькой к более сложной многоточечной системе. Хотя TBI и не так точен, как последующие системы, он измеряет топливо с лучшим контролем, чем карбюратор, и он дешевле и проще в обслуживании.

Портовый или многоточечный впрыск топлива

Многоточечный впрыск топлива предусматривает выделение отдельной форсунки для каждого цилиндра, прямо за его впускным отверстием, поэтому систему иногда называют впрыском через порт. Стрельба паров топлива так близко к впускному отверстию почти гарантирует, что они будут полностью втянуты в цилиндр.Основным преимуществом является то, что MPFI измеряет топливо более точно, чем конструкции TBI, лучше обеспечивает желаемое соотношение воздух-топливо и улучшает все связанные аспекты. Кроме того, это практически исключает возможность конденсации или скопления топлива во впускном коллекторе. В случае TBI и карбюраторов впускной коллектор должен быть спроектирован так, чтобы отводить тепло от двигателя, что является мерой для испарения жидкого топлива.

В двигателях, оснащенных MPFI, в этом нет необходимости, поэтому впускной коллектор может быть изготовлен из более легкого материала, даже из пластика.Результатом является постепенное повышение экономии топлива. Кроме того, там, где обычные металлические впускные коллекторы должны быть расположены наверху двигателя для отвода тепла, те, которые используются в MPFI, могут быть размещены более творчески, предоставляя инженерам гибкость при проектировании.

Последовательный впрыск топлива

Последовательный впрыск топлива, также называемый последовательным впрыском топлива в каналы (SPFI) или впрыском по времени, представляет собой тип многоточечного впрыска. Хотя в базовом MPFI используется несколько форсунок, все они распыляют топливо одновременно или группами.В результате топливо может «зависать» над портом до 150 миллисекунд, когда двигатель работает на холостом ходу. Это может показаться не таким уж большим, но этого недостатка достаточно, чтобы инженеры устранили его: последовательный впрыск топлива запускает каждую форсунку независимо. Работая по времени, как свечи зажигания, они распыляют топливо непосредственно перед открытием впускного клапана или сразу после него. Это кажется незначительным шагом, но повышение эффективности и выбросов достигается в очень малых дозах.

Прямой впрыск

Прямой впрыск максимально расширяет концепцию впрыска топлива, впрыскивая топливо непосредственно в камеры сгорания, минуя клапаны. Прямой впрыск, более распространенный в дизельных двигателях, начинает появляться в конструкциях бензиновых двигателей, иногда называемых DIG для бензина с прямым впрыском. Опять же, дозирование топлива даже более точное, чем в других схемах впрыска, а прямой впрыск дает инженерам еще одну переменную, позволяющую точно влиять на то, как происходит сгорание в цилиндрах. Наука о конструкции двигателя изучает, как воздушно-топливная смесь вращается в цилиндрах и как взрыв распространяется от точки воспламенения.

Такие вещи, как форма цилиндров и поршней; расположение портов и свечей зажигания; время, продолжительность и интенсивность искры; и количество свечей зажигания на цилиндр (возможно более одной) - все это влияет на то, насколько равномерно и полно топливо сгорает в бензиновом двигателе. Прямой впрыск - еще один инструмент в этой области, который можно использовать в двигателях с низким уровнем выбросов.

Редакционный отдел Cars.com - ваш источник автомобильных новостей и обзоров. В соответствии с Cars.com, редакторы и рецензенты не принимают подарки или бесплатные поездки от автопроизводителей. Редакционный отдел не зависит от отделов рекламы, продаж и спонсируемого контента Cars.com.

Разница между Common Rail и насос-форсунками

Топливная форсунка - это топливная форсунка. Все они одинаковые, правда? Ну не очень. На самом деле существует множество различных методов, позволяющих осуществить процесс сгорания, но, пожалуй, наиболее популярными являются два: насос-форсунки и форсунки Common Rail.

Оба этих типа топливных систем в той или иной форме существуют уже много лет. В частности, насос-форсунки на протяжении десятилетий были популярным выбором для дизельных двигателей. Хотя ранние разработки систем впрыска Common Rail существуют почти столько же, их популярность только недавно начала расти. Частично это вызвано новыми стандартами выбросов, которым форсунки Common Rail могут соответствовать гораздо легче, чем форсунки других типов.

Хотите больше отличного контента? Загрузите эту бесплатную электронную книгу о топливных форсунках от HHP! & nbsp

Скачать мою электронную книгу !!


Характеристики насос-форсунок и форсунок Common Rail

Хотя их основная функция одинакова - впрыск топлива в цилиндр во время процесса сгорания, эти типы систем работают совершенно по-разному, и точно так же сами форсунки состоят из разных частей.Ниже мы рассмотрим различные функции и проблемы обеих систем.

Насос-форсунка

В насос-форсунках (также обычно называемых «насос-форсунки») каждая форсунка работает независимо, полагаясь на распределительный вал для правильного выбора времени. Инжектор и насос представляют собой единый компонент, что позволяет поддерживать давление топлива внутри самого инжектора перед его впрыскиванием в цилиндр для сгорания.

Из-за того, что она полагается на распределительный вал, эта система не обладает таким же уровнем гибкости, как другие типы впрыска, при которых синхронизация управляется контроллером ЭСУД. Насос-форсунки бывают как электронными, так и механическими, в зависимости от типа двигателя. Поскольку форсунки представляют собой как инжектор, так и насос в одной части, отдельные компоненты сами по себе немного сложнее.

В системе насос-форсунок топливо не поддерживается под постоянным высоким давлением перед подачей в форсунки. Скорее, он находится под гораздо более низким давлением при движении через двигатель. Это сами форсунки, которые повышают давление топлива перед каждым впрыском из-за их двойной производительности как форсунок и насосов.

Насос-форсунки используют меньшее количество топлива в начале процесса, в результате чего получается высокоэффективный двигатель с более низким уровнем сажи и выбросов, чем мог бы быть достигнут с помощью других систем впрыска (за исключением, возможно, системы Common Rail). Но из-за растущей популярности системы Common Rail по какой-то причине маловероятно, что мы увидим много изменений или улучшений в конструкции и работе насос-форсунок в будущем.

Форсунка Common Rail

В форсунках

Common Rail используется топливная рампа высокого давления, которая подает топливо к отдельным форсункам.В отличие от насос-форсунок, рампа поддерживает постоянное высокое давление топлива, необходимое для впрыска. Форсунки сами по себе не изменяют давление топлива, так как оно готово к впрыску, когда втягивается в форсунку. Из-за этого насос представляет собой отдельный компонент, а не часть самого инжектора. Сам инжектор в этом случае имеет немного более простую конструкцию, чем насос-форсунка.

Форсунки в системе Common Rail являются, по большей части, электронными, в них используются соленоиды, и контроллер ЭСУД контролирует их синхронизацию.В этой системе небольшое количество топлива впрыскивается в цилиндр перед полным впрыском для оптимизации времени и количества топлива. Это помогает сделать двигатель более экономичным в целом. В результате вы также получите больше мощности, уменьшив при этом количество шума и вибраций, производимых двигателем.

Возможности более высокого давления также позволяют повысить эффективность и уменьшить выбросы. Некоторые даже отмечают, что все возможности этой технологии еще не реализованы, что ведет к вероятности дальнейших улучшений общей конструкции и функций в будущем, особенно по мере того, как правила продолжают меняться.

Хотя система впрыска Common Rail находится в производстве гораздо меньше времени, чем другие типы впрыска, ее популярность выросла, и, похоже, это не замедляется. Однако он несет с собой свой уникальный набор проблем.

Это более сложная система в целом, что может привести к более высокой цене, когда дело доходит до замены компонентов. Поскольку он дольше поддерживает топливо под более высоким давлением, это давление влияет на большее количество компонентов. Это может привести к повышенному риску повреждения других компонентов.Он очень чувствителен к загрязнениям, в большей степени, чем другие типы инжекторов. Фактически, одной из основных причин отказа в системах Common Rail является загрязнение топлива, но это одна из наиболее часто игнорируемых. Если вы заметили снижение расхода топлива и думаете, что это может быть связано с проблемой с топливными форсунками Common Rail, вы можете проверить качество топлива.

В конце концов, ваш тип впрыска топлива определяется типом вашего двигателя, и вы ограничены модификациями, внесенными в этот двигатель и его компоненты.Однако хорошо знать, что это за топливная система, чтобы убедиться, что вы получаете для нее подходящие детали.

Если вы покупаете новый двигатель, это важное соображение, которое следует принять во внимание, потому что, хотя двигатель с насос-форсункой может быть дешевле изначально, он может в конечном итоге обойтись вам дороже, поскольку компоненты перестают развиваться и их становится труднее найти. С другой стороны, инжекторный двигатель Common Rail обойдется вам дороже, однако он сэкономит вам деньги на насосе, и все время разрабатываются улучшения.

Есть вопросы по форсункам? У нас есть ответы! Позвоните нам по телефону 844-304-7688, чтобы поговорить с одним из наших сертифицированных специалистов по продажам! Мало времени? Вы также можете запросить расценки онлайн.


Изменено 16 августа 2019 г.

Четыре различных типа впрыска топлива

Транспортные средства регулируют вашу скорость и ускорение, изменяя соотношение топлива и воздуха, поступающего в двигатель. Исторически этим занимались карбюраторы. Даже сегодня многие мотоциклы, генераторы и другие простые двигатели полагаются на углеводы для управления частотой вращения двигателя.Но это довольно примитивная технология, и с 1970-х годов система впрыска топлива позволила автомобилям стать более мощными и более экономичными. Конечно, технология существовала и раньше. Но только в этот раз это произошло потому, что оно зарекомендовало себя как лучший способ доставки топлива.

Нам нравится впрыск топлива почти в каждом современном автомобиле. Но не все системы впрыска топлива созданы одинаково, и некоторые из них значительно превосходят другие. Какой тип у вашей машины? Какое влияние на характеристики вашего автомобиля оказывает тип используемых вами топливных форсунок? Читай дальше что бы узнать.

Современные двигатели сильно отличаются от тех, что мы использовали 30 лет назад. Производители автомобилей вкладывают много времени и денег в разработку своих двигателей, и эти изменения происходили медленно в течение длительного периода времени. Когда система впрыска топлива впервые появилась на рынке, эта технология была модернизирована для двигателей, которые были разработаны для использования карбюраторов. Эта ранняя технология называлась впрыском топлива в корпус дроссельной заслонки , или TBFI. По мере совершенствования технологий мы перешли на с многопортовым впрыском .Хотя эта технология все еще используется в некоторых автомобилях эконом-класса, наиболее популярным типом является многопортовый впрыск . Наконец, перспективной технологией является многопортовый впрыск . Прочтите, чтобы узнать о различиях между ними и о том, что это означает с точки зрения производительности и обслуживания.

Впрыск топлива корпуса дроссельной заслонки

Также называемый однопортовым, это был самый ранний тип впрыска топлива, появившийся на рынке. Все автомобили имеют впускной коллектор, через который в двигатель сначала поступает чистый воздух.TBFI работает, добавляя правильное количество топлива в воздух перед его распределением по отдельным цилиндрам. Преимущество TBFI в том, что он недорогой и простой в обслуживании. Если у вас когда-нибудь возникнет проблема с инжектором, вам нужно заменить только один. Кроме того, поскольку этот инжектор имеет довольно высокий расход, его не так просто засорить.

Технически системы дроссельной заслонки очень прочные и требуют меньшего обслуживания. При этом впрыск дроссельной заслонки сегодня используется редко.Транспортные средства, которые все еще используют его, достаточно стары, поэтому обслуживание будет более серьезной проблемой, чем это было бы с более новым автомобилем с меньшим пробегом.

Еще один недостаток TBFI - неточность. Если вы отпустите педаль акселератора, в воздушной смеси, которая направляется в ваши цилиндры, все равно будет много топлива. Это может привести к небольшой задержке перед замедлением или, в некоторых автомобилях, к выбрасыванию несгоревшего топлива через выхлопную трубу. Это означает, что системы TBFI не так экономичны, как современные системы.

Многопортовый впрыск

Многоточечный впрыск просто перемещал форсунки дальше вниз по направлению к цилиндрам. Чистый воздух поступает в первичный коллектор и направляется в каждый цилиндр. Инжектор расположен в конце этого порта, прямо перед тем, как он всасывается через клапан в ваш цилиндр.

Преимущество этой системы в том, что топливо распределяется более точно, при этом каждый цилиндр получает свою собственную струю топлива. Каждая форсунка меньше и точнее, что позволяет снизить расход топлива.Обратной стороной является то, что все форсунки распыляют одновременно, а цилиндры срабатывают один за другим. Это означает, что у вас может быть остаток топлива между периодами впуска или у вас может возникнуть возгорание цилиндра до того, как форсунка сможет подать дополнительное топливо.

Многопортовые системы

отлично работают, когда вы путешествуете с постоянной скоростью. Но когда вы быстро ускоряетесь или убираете ногу с дроссельной заслонки, такая конструкция снижает либо экономию топлива, либо производительность.

Последовательный впрыск

Системы последовательной подачи топлива очень похожи на многопортовые системы.При этом есть одно ключевое отличие. Последовательная подача топлива - раз. Вместо того, чтобы все форсунки срабатывали одновременно, они подают топливо одна за другой. Время согласовано с вашими цилиндрами, что позволяет двигателю смешивать топливо прямо перед тем, как клапан открывается, чтобы всасывать его. Такая конструкция позволяет улучшить экономию топлива и производительность.

Поскольку топливо остается в порту только на короткое время, последовательные форсунки имеют тенденцию служить дольше и оставаться более чистыми, чем другие системы.Благодаря этим преимуществам на сегодняшний день наиболее распространенным типом впрыска топлива в транспортных средствах являются последовательные системы.

Единственным небольшим недостатком этой платформы является то, что она оставляет меньше места для ошибок. Топливно-воздушная смесь всасывается в цилиндр только через мгновение после открытия форсунки. Если он грязный, забитый или не реагирует, ваш двигатель будет испытывать нехватку топлива. Форсунки должны работать на максимальной мощности, иначе ваш автомобиль начнет работать с неровностями.

Прямой впрыск


Если вы начали замечать закономерность, вы, вероятно, догадались, что такое прямой впрыск.В этой системе топливо впрыскивается прямо в цилиндр, полностью минуя воздухозаборник. Производители автомобилей премиум-класса, такие как Audi и BMW, хотят убедить вас, что прямой впрыск является новейшим и лучшим вариантом. Что касается характеристик бензиновых автомобилей, они абсолютно правы! Но эта технология далеко не нова. Он использовался в авиационных двигателях со времен Второй мировой войны, и почти все дизельные автомобили имеют прямой впрыск, потому что топливо намного гуще и тяжелее.

В дизельных двигателях прямой впрыск очень надежен.Доставка топлива может потребовать много злоупотреблений, а проблемы с обслуживанием сведены к минимуму.

В бензиновых двигателях непосредственный впрыск применяется почти исключительно в транспортных средствах с высокими характеристиками. Поскольку эти автомобили работают с очень точными параметрами, особенно важно поддерживать вашу систему подачи топлива. Несмотря на то, что в запущенном состоянии автомобиль будет продолжать работать в течение долгого времени, его характеристики быстро снизятся.

Когда использовать очиститель топливной форсунки

Вы должны пропускать через двигатель баллончик с разбавленным очистителем для топливных форсунок несколько раз в год, чтобы предотвратить накопление нагара.Если у вас старый автомобиль, который не работает так хорошо, как раньше, может потребоваться более агрессивное решение. Для получения дополнительной информации о лучшем очистителе топливных форсунок, который вы можете купить, ознакомьтесь с нашим руководством для покупателей.

Когда заменять топливные форсунки

У дроссельной заслонки и многопортовых систем есть несколько ключевых признаков неисправного инжектора. Часто автомобилю будет трудно заводиться, и он будет сжигать намного больше топлива. У вашего автомобиля будет намного меньше мощности, чем когда он был новым. Поскольку форсунки со временем изнашиваются, трудно заметить постепенное снижение производительности.При этом ваш механик сможет обнаружить проблему с доставкой топлива во время базовой проверки.

При последовательном и прямом впрыске признаки более очевидны. Вы заметите грубый холостой ход, и автомобиль может вибрировать и дребезжать сильнее, чем обычно. Вам может быть трудно разогнаться до полных оборотов, а ускорение может иметь более «агрессивный» звук.

Форсунки

играют решающую роль в работе вашего автомобиля, и важно понимать, как они работают в вашем конкретном автомобиле.Теперь, когда вы знаете четыре типа, вам будет легче предпринять соответствующие шаги, чтобы обеспечить их работу в течение многих лет.

Привет читателям ShedHeads! Меня зовут Джеймс Кеннеди, и мне, безусловно, нравилось писать о моем любимом снаряжении для активного отдыха на протяжении многих лет. Хотя я веду этот блог только с 2017 года, я всю жизнь увлекался отдыхом на природе. И хотя мне, безусловно, нравится делиться своим мнением со всеми вами, мне еще больше нравится, когда я слышу ваши отзывы! Если вы хотите связаться со мной по поводу того, что я написал, свяжитесь со мной на Facebook или на нашей странице контактов вверху!

Последние сообщения Джеймса Кеннеди (посмотреть все)

Впрыск дизельного топлива

Впрыск дизельного топлива

Магди К.Khair, Hannu Jääskeläinen

Это предварительный просмотр статьи, ограниченный некоторым исходным содержанием. Для полного доступа требуется подписка DieselNet.
Пожалуйста, войдите в систему , чтобы просмотреть полную версию этого документа.

Abstract : Целью системы впрыска топлива является подача топлива в цилиндры двигателя с точным контролем времени впрыска, распыления топлива и других параметров. К основным типам систем впрыска относятся насос-форсунка, насос-форсунка и common rail.Современные системы впрыска достигают очень высокого давления впрыска и используют сложные электронные методы управления.

Основные принципы

Назначение системы впрыска топлива

На характеристики дизельных двигателей сильно влияет конструкция их системы впрыска. Фактически, наиболее заметные успехи, достигнутые в дизельных двигателях, явились прямым следствием превосходной конструкции системы впрыска топлива. Хотя основная цель системы - подавать топливо в цилиндры дизельного двигателя, именно то, как это топливо подается, определяет разницу в характеристиках двигателя, выбросах и шумовых характеристиках.

В отличие от своего аналога двигателя с искровым зажиганием, система впрыска дизельного топлива подает топливо под чрезвычайно высоким давлением впрыска. Это означает, что конструкция компонентов системы и материалы должны быть выбраны таким образом, чтобы выдерживать более высокие нагрузки, чтобы работать в течение длительного времени, что соответствует целям долговечности двигателя. Для эффективной работы системы также необходимы более высокая точность производства и жесткие допуски. Помимо дорогих материалов и производственных затрат, системы впрыска дизельного топлива характеризуются более сложными требованиями к управлению.Все эти функции составляют систему, стоимость которой может составлять до 30% от общей стоимости двигателя.

Основное назначение системы впрыска топлива - подавать топливо в цилиндры двигателя. Чтобы двигатель эффективно использовал это топливо:

  1. Топливо должно впрыскиваться в надлежащее время, то есть необходимо контролировать время впрыска и
  2. Необходимо подавать правильное количество топлива для удовлетворения требований к мощности, то есть необходимо контролировать дозирование впрыска.

Однако для достижения хорошего сгорания по-прежнему недостаточно подавать точно отмеренное количество топлива в нужное время. Дополнительные аспекты имеют решающее значение для обеспечения надлежащей работы системы впрыска топлива, в том числе:

  • Распыление топлива - обеспечение распыления топлива на очень мелкие частицы топлива является основной задачей при проектировании систем впрыска дизельного топлива. Маленькие капли гарантируют, что все топливо испарится и участвует в процессе сгорания.Любые оставшиеся капли жидкости плохо горят или выходят из двигателя. В то время как современные системы впрыска топлива способны обеспечивать характеристики распыления топлива, намного превосходящие то, что необходимо для обеспечения полного испарения топлива в течение большей части процесса впрыска, некоторые конструкции систем впрыска могут иметь плохое распыление в течение некоторых коротких, но критических периодов фазы впрыска. Конец процесса закачки - один из таких критических периодов.
  • Массовое смешивание —Хотя распыление топлива и полное испарение топлива имеют решающее значение, обеспечение достаточного количества кислорода в испарившемся топливе во время процесса сгорания не менее важно для обеспечения высокой эффективности сгорания и оптимальной производительности двигателя.Кислород поступает из всасываемого воздуха, захваченного в цилиндр, и достаточное количество должно быть увлечено топливным жиклером, чтобы полностью смешаться с имеющимся топливом во время процесса впрыска и обеспечить полное сгорание.
  • Использование воздуха - Эффективное использование воздуха в камере сгорания тесно связано с объемным смешиванием и может быть достигнуто путем сочетания проникновения топлива в плотный воздух, который сжимается в цилиндре, и деления общего количества впрыскиваемого топлива на число струй.Должно быть предусмотрено достаточное количество форсунок, чтобы захватить как можно больше доступного воздуха, избегая при этом перекрытия форсунок и образования зон, богатых топливом, с дефицитом кислорода.

Основное назначение системы впрыска дизельного топлива графически представлено на Рисунке 1.

Рисунок 1 . Основные функции системы впрыска дизельного топлива

Определение терминов

Для описания компонентов и работы систем впрыска дизельного топлива используется множество специализированных понятий и терминов.Некоторые из наиболее распространенных из них включают [922] [2075] :

Сопло относится к части узла сопла / иглы, которая взаимодействует с камерой сгорания двигателя. Такие термины, как P-тип, M-тип или S-тип сопла, относятся к стандартным размерам параметров сопла в соответствии со спецификациями ISO.

Держатель форсунки или Корпус форсунки относится к части, на которой устанавливается форсунка. В обычных системах впрыска эта часть в основном выполняла функцию крепления форсунки и предварительного натяга игольной пружины форсунки.В системах Common Rail он содержит основные функциональные части: сервогидравлический контур и гидравлический привод (электромагнитный или пьезоэлектрический).

Инжектор обычно относится к держателю сопла и соплу в сборе.

Начало впрыска (SOI) или Время впрыска - это время, когда начинается впрыск топлива в камеру сгорания. Обычно он выражается в градусах угла поворота коленчатого вала (CAD) относительно ВМТ хода сжатия.В некоторых случаях важно различать , указанный SOI, и фактический SOI. SOI часто указывается легко измеряемым параметром, таким как время, в течение которого электронный триггер отправляется на инжектор, или сигнал от датчика подъема иглы, который указывает, когда игольчатый клапан инжектора начинает открываться. Точка в цикле, где это происходит, - это обозначенная SOI. Из-за механического отклика форсунки может быть задержка между указанным КНИ и фактическим КНИ, когда топливо выходит из сопла форсунки в камеру сгорания.Разница между фактическим SOI и указанным SOI заключается в запаздывании инжектора .

Начало поставки. В некоторых топливных системах впрыск топлива согласован с созданием высокого давления. В таких системах начало подачи - это время, когда насос высокого давления начинает подавать топливо в форсунку. Разница между началом подачи и SOI зависит от продолжительности времени, необходимого для распространения волны давления между насосом и инжектором, и зависит от длины линии между насосом высокого давления и инжектора, а также от скорости звука. в топливе.Разница между началом подачи и SOI может быть обозначена как задержка впрыска .

Конец впрыска (EOI) - это время в цикле, когда впрыск топлива прекращается.

Количество впрыскиваемого топлива - это количество топлива, подаваемого в цилиндр двигателя за рабочий такт. Часто выражается в мм 3 / ход или мг / ход.

Продолжительность впрыска - это период времени, в течение которого топливо поступает в камеру сгорания из форсунки.Это разница между EOI и SOI, связанная с количеством впрыска.

Схема впрыска. Скорость впрыска топлива часто меняется в течение периода впрыска. На рисунке 2 показаны три распространенные формы нормы: пыльник, пандус и квадрат. Скорость открытия и Скорость закрытия относится к градиентам скорости впрыска во время открывания и закрывания сопла иглы, соответственно.

Рисунок 2 . Общие формы скорости закачки

События множественного впрыска. В то время как обычные системы впрыска топлива используют одно событие впрыска для каждого цикла двигателя, более новые системы могут использовать несколько событий впрыска. На рисунке 3 определены некоторые общие термины, используемые для описания событий множественной инъекции. Следует отметить, что терминология не всегда последовательна. Основной впрыск Событие обеспечивает большую часть топлива для цикла двигателя. Один или несколько впрысков перед основным впрыском, предварительный впрыск , обеспечивают небольшое количество топлива перед событием основного впрыска.Предварительный впрыск может также обозначаться как пилотный впрыск . Некоторые называют предварительный впрыск, который происходит относительно долго перед основным впрыском, как пилотный, а тот, который происходит за относительно короткое время перед основным впрыском, как предварительный впрыск. Впрыскивание после основных впрысков, пост-впрыск, , может происходить сразу после основного впрыска ( закрытый пост-впрыск ) или относительно долгое время после основного впрыска ( поздний пост-впрыск ).Постинъекция иногда называется постинъекция . Хотя терминология значительно различается, близкая повторная инъекция будет называться повторной инъекцией, а поздняя повторная инъекция - повторной инъекцией.

Рисунок 3 . Множественные события инъекции

Термин разделенный впрыск иногда используется для обозначения стратегий множественного впрыска, когда основной впрыск делится на два меньших впрыска приблизительно равного размера или на меньший предварительный впрыск, за которым следует основной впрыск.

В некоторых системах впрыска топлива могут возникнуть непреднамеренные последующие впрыски, когда форсунка на мгновение повторно открывается после закрытия. Иногда их называют вторичные впрыски .

Давление впрыска постоянно не используется в литературе. Это может относиться к среднему давлению в гидравлической системе для систем Common Rail или к максимальному давлению во время впрыска (пиковое давление впрыска) в обычных системах.

Основные компоненты топливной системы

Компоненты системы впрыска топлива

За некоторыми исключениями, топливные системы можно разделить на две основные группы компонентов:

  • Компоненты стороны низкого давления —Эти компоненты служат для безопасной и надежной подачи топлива из бака в систему впрыска топлива.Компоненты стороны низкого давления включают топливный бак, топливный насос и топливный фильтр.
  • Компоненты стороны высокого давления —Компоненты, создающие высокое давление, дозирующие и подающие топливо в камеру сгорания. К ним относятся насос высокого давления, топливная форсунка и форсунка для впрыска топлива. Некоторые системы могут также включать аккумулятор.

Форсунки для впрыска топлива можно разделить на тип отверстий или дроссельных игл, а также на закрытые или открытые.Закрытые форсунки могут приводиться в действие гидравлически с помощью простого подпружиненного механизма или с помощью сервоуправления. Открытые форсунки, а также некоторые новые конструкции форсунок с закрытыми форсунками могут приводиться в действие напрямую.

Дозирование количества впрыскиваемого топлива обычно осуществляется либо в насосе высокого давления, либо в топливной форсунке. Существует ряд различных подходов к измерению топлива, включая: измерение давления с постоянным интервалом времени (PT), измерение времени при постоянном давлении (TP) и измерение времени / хода (TS).

Большинство систем впрыска топлива используют электронику для управления открытием и закрытием форсунки. Электрические сигналы преобразуются в механические силы с помощью привода определенного типа. Обычно эти исполнительные механизмы могут быть либо электромагнитными соленоидами, либо активными материалами, такими как пьезокерамика.

Основные компоненты системы впрыска топлива рассмотрены в отдельной статье.

###

Различий между инжекторами HEUI и не-HEUI

Конструкция инжектора

отражена в трех основных концепциях проектирования.Система, основанная на механике, была системой, основанной на давлении в инжекторе и механическом срабатывании. Двухфазная система просто позволяла активировать впрыскивающий насос для создания давления внутри форсунки, чтобы затем поднять обратный клапан и открыть поток топлива под давлением для распыления.

Система электронного блочного впрыска высокого давления (HEUI) стала одной из первых разработок, помогающих произвести революцию в области экологически чистого и бесшумного дизельного двигателя. В отличие от предыдущей конструкции с однократным впрыском топлива, системы HEUI используют гидравлическую активацию с электронным управлением с масляным насосом высокого давления, заставляющим плунжер внутри инжектора открывать иглу для распыления топлива в камеру сгорания.

С добавлением электронного управления система HEUI повысила точность циклов инжектора. Полный цикл хода управляется компьютером топливной системы с гораздо более точным синхронизацией для впрыска и дозирования топлива с более высоким давлением впрыска по сравнению с предыдущей двухступенчатой ​​схемой впрыска.

А с системой форсунок Common Rail несколько форсунок могут срабатывать на разных стадиях, и все они питаются от общей линии подачи топлива под давлением.

Шейн Мэтт из L and M Fuel Injection Service Inc.(Лафайет, штат Луизиана) говорит: «Включение компьютеров позволяет инжектору распылять более одного раза за цикл сгорания. В старом дизельном топливе все топливо механически впрыскивалось в верхнюю часть поршня, прямо перед верхней мертвой точкой (ВМТ) коленчатого вала, чтобы совпасть с оптимальным тепловыделением от сжатия ».

«В настоящее время, - говорит Мэтт, - непосредственно перед этим пиковым нагревом нарастания сжатия, непосредственно перед ВМТ, форсунки распыляют на такт пилотного впрыска небольшое количество топлива.Как только коленчатый вал проходит верхнюю мертвую точку, остальная часть топлива впрыскивается, так что крутящий момент толкает поршень вниз после ВМТ, при этом ничего, кроме мощности, направленной вниз. В отличие от попадания всего топлива перед ВМТ и необходимости прохождения через верхнюю часть при полной струе, зажигание подается непосредственно перед ним, `` помогая '' в прохождении через ВМТ с оптимальным остаточным усилием, чтобы прожечь нижнюю сторону коленчатого вала. . »

Мэтт утверждает, что система обеспечивает гораздо больший крутящий момент и более тихий двигатель, потому что у вас не будет одного большого взрыва до ВМТ.«Это более плавный и эффективный процесс сжигания топлива. Полное сгорание больше не тратится на ход поршня вверх. Большая часть сгорания происходит при ходе вниз, и, следовательно, возникает дополнительный крутящий момент ».

И так же, как механическая система наддува была заменена на HEUI, гидравлический блок-форсунка, который обычно использовался в старых двигателях Power Stroke 7,3 л / 6,0 л и DT466E International, теперь постепенно заменяется системой впрыска Common Rail.

В новых системах каждая форсунка используется в качестве распылительной форсунки с постоянной подачей топлива под высоким давлением, постоянно подаваемого в форсунку через общую топливную рампу. Со всеми форсунками, прикрепленными к одной рампе, насос высокого давления подает до 35 000 фунтов. давления на линию. Затем компьютер определяет количество распыляемого топлива и время для этого. Каждый инжектор может распылять различные объемы топлива, до 5 ходов за цикл сгорания. В дополнение к впрыску перед ВМТ система Common Rail может еще 4 раза пульсировать во время движения поршня вниз, обеспечивая увеличенный крутящий момент по системе HEUI.

«Из этих крошечных отверстий распыляется 35 000 фунтов топлива, при этом топливо превращается почти в дым, а не в туман», - говорит Мэтт. «При правильном впуске воздуха система Common Rail обеспечивает гораздо более эффективное сжигание с почти 100% воспламенением».

Добавляя кристаллы к электрическому току, пьезоэлектроника теперь добавляется к системе Common Rail, управляющей двумя пилотными распылителями, основным распылителем и двумя опорными распылителями. Пьезоэлектрические форсунки с общей топливной магистралью также тише своих предшественников, но при этом увеличивают мощность и крутящий момент.

В соответствии со спецификациями конструкции, более сложные компоненты и более высокие допуски увеличивают эволюцию форсунок, так же как и непереносимость загрязненного топлива. Шейн говорит, что большинство опасностей для форсунок, которые он видит в своей ремонтной службе, возникает из-за грязного топлива, воды в топливе и топлива с недостатком смазки.

«Система дизельного топлива полностью смазывается самим топливом», - говорит Шейн. «Правительство хочет, чтобы почти вся сера была извлечена из дизельного топлива, и процесс, который они используют для удаления серы из топлива, также удаляет смазочные материалы.Процесс гидратации на нефтеперерабатывающем заводе создает «сушильное» топливо, больше напоминающее керосин или авиакеросин. Дизельные двигатели не предназначены для топлива с низкой смазывающей способностью.

«Правильное обслуживание, такое как замена топливного фильтра и присадок, помогает избежать преждевременного износа топливной системы», - советует Мэтт. «Пренебрежение топливным фильтром может нанести ущерб топливной системе, а добавки помогают повысить смазывающую способность, что действительно продлевает срок службы топливных систем. Например, с годами наших клиентов, которые добросовестно используют присадки Hot Shot’s Secret, их топливные системы находятся в безупречном состоянии после более длительного, чем обычно, срока службы.Обычно мы видим их здесь с утечками, а не с изношенными твердыми деталями. С другой стороны, у нас есть такие, которые используют топливо прямо из насоса без добавок, и часто они оказываются здесь раньше, чем следовало бы ».

«У нас есть клиенты, которые также заявляют о дополнительной экономии, просто используя добавки. «При повышении цетанового числа и« горючести »топлива у вас появляется больше БТЕ, с которыми можно работать, - утверждает Шейн. «В состав добавок также входят чистящие средства, которые помогают поддерживать чистоту и работоспособность наконечников форсунок.Мы заметили заметное увеличение срока службы двигателя на 25% при правильном использовании присадок ».

Свидетельство:

«Я использую продукты Hot Shot’s Secret во всем своем дизельном оборудовании. Верно. Сейчас это один из ключевых моментов, потому что вы не можете сдавать образец топлива каждый раз, когда заправляетесь. Никогда не знаешь, что покупаешь, и никогда не знаешь, упал ли грузовой автомобиль с груза, подвергшегося жесткой гидроочистке и с очень низкой смазывающей способностью.Зачем рисковать; положите несколько копеек присадок в свой бак, и вы получите не только защиту, но и душевное спокойствие.

Secret Stiction Eliminator от Hot Shot устранил бесчисленное количество проблем для наших клиентов. Во многих случаях они приходят на замену форсунки, но я должен быть честным со своими клиентами и сообщить хорошее соотношение цены и качества. Я продаю им Stiction Eliminator вместо инжектора, и он очень часто решает проблему на долгое время.

Stiction Eliminator вылечил так много проблем для нашего 6.0L клиенты Ford, и они продолжают возвращаться.

В моем автомобиле у меня был подъемник. Я вставил его туда, и через день или два после вождения постукивание исчезло. Он просто очистил подъемник до тех пор, пока он снова не заработал нормально, и двигатель стал намного тише.

Это действительно работает. У меня 5 машин плюс 5 единиц тяжелой техники. Я очень добросовестно использую Stiction Eliminator, FR3 Friction Reducer, Fuel Additives для всего, что у меня есть ».

Шейн Мэтт из L and M Fuel Injection Service Inc.в Лафайет, LA

История и различные типы топливных форсунок | by Mersad Berberović

История и различные типы топливных форсунок

Если вы не живете в Нью-Йорке, Филадельфии, Чикаго или другом крупном американском городе, который обеспечивает общественный транспорт по всему региону, то, скорее всего, вы живите в регионе, где у вас нет выбора, кроме как передвигаться пешком или на машине. Более того, наиболее вероятно, что из двух вариантов вам нужно будет передвигаться по городу на машине.

Краткая история топливных форсунок и их интеграции в американскую промышленность

Топливные форсунки - относительно новое явление в области автомобильных технологий и изобретений, но их концепция - это древняя сказка. Системы впрыска циркулируют уже более века, а глобальное коммерческое использование в дизельных двигателях различных автомобилей - невероятно популярный шаг, сделанный в 1920-х годах различными производителями - и стал самым популярным в 1950-х годах.

Самое раннее зарегистрированное использование топливных форсунок относится к 1902 году, когда французский летчик Леон Левавассер внедрил прототипную версию системы впрыска в свой самолет Antoinette 8V, который, кстати, стал первой системой двигателя V8, установленной на любом транспортном средстве в истории.

Двадцать три года спустя, в 1925 году, шведский инженер и изобретатель Йонас Хессельман использовал раннюю форму прямого впрыска бензина на ранней версии двигателя Хессельмана, в которой бензин вводился в последний момент такта сжатия. который затем, в свою очередь, запускает свечу зажигания.

Топливные форсунки в современной истории Америки

Вторая мировая война сыграла важную роль в широком распространении инъекций топлива в западной автомобильной промышленности. 1980-е годы стали свидетелями быстрого распространения электронных топливных форсунок, которые почти повсеместно распространились в различных европейских странах и на предприятиях автомобилестроения.

В конце того же десятилетия Соединенные Штаты продали последний автомобиль со стандартным бензиновым карбюраторным двигателем - Subaru Justy 1990 года выпуска.

Subaru Justy 1991 года выпуска и продавался с новой топливной форсункой. За 25 лет, прошедших с тех пор, каждый автомобиль, собранный, произведенный и проданный в Соединенных Штатах, был или в настоящее время оснащен механизмом топливной форсунки.

Почему топливные форсунки?

Топливные форсунки, несомненно, являются одним из величайших технологических изобретений для автомобилей нашего времени. До их изобретения подавляющее большинство автомобилей эксплуатировалось за счет использования стандартных бензиновых двигателей, большинство из которых довольно сильно истощали кошельки людей, снижали топливную эффективность двигателей и, как следствие, их воздействие на окружающую среду.

Чтобы контролировать топливную форсунку, требуются определенные знания и исследования. Сюда входят такие основы, как работа систем топливных форсунок, способы диагностики проблем с вашей системой топливных форсунок и даже то, как восстановление топливной форсунки - самый экономичный и экологически безопасный из всех методов изготовления форсунок - может спасти вас. сотни долларов и бесчисленные часы головной боли.

Частью этого исследования является определение и знание типов топливных форсунок, а также то, какие из них лучше всего подходят для вашей конкретной марки автомобиля.

Различные типы топливных форсунок

Хотя системы впрыска топлива высочайшего качества, вообще говоря, являются лучшими системами газового питания в отрасли, не все из них подходят для вашей конкретной автомобильной системы.

Фактически существует несколько видов топливных форсунок, и каждый из них специально разработан для различных типов автомобилей. Знание, каким типом форсунки оснащен ваш автомобиль - или какой из них лучше всего подходит для вашего конкретного автомобиля - является ключом к тому, чтобы ваши поездки были максимально экономичными и экологически чистыми.

  • Топливные форсунки корпуса дроссельной заслонки. Метод впрыска топлива в корпус дроссельной заслонки (TBI) - один из самых распространенных и наиболее известных типов топливных форсунок. Фактически, это первый тип, который начал коммерческую замену карбюратора. Эти конкретные форсунки сохраняют только две основные версии: корпус дроссельной заслонки и корпус топлива.

Корпус дроссельной заслонки содержит различные порты, которые собирают сигналы для передачи на датчик давления в системе, а затем в часть системы, которая контролирует выбросы углерода.Топливный корпус TBI просто обеспечивает постоянный поток бензина в корпус дроссельной заслонки через специальный клапан, который контролирует и поддерживает воздушный поток в системе.

Корпус дроссельной заслонки с автоматическим управлением подает бензин в те же цилиндры, что и традиционный карбюратор, но его гораздо проще поддерживать в управлении, в отличие от старых ручных систем, которые было так же трудно удерживать на месте и регулировать в соответствии с сиюминутными потребностями.

Старые карбюраторы выделяли большое количество избыточного топлива, что приводило к заиканию двигателя во время ускорения автомобиля, в результате чего образовывались большие количества отработанного топлива, загрязнения и выбросы углерода, которые в течение длительного времени оставляли огромный отпечаток в окружающей среде. времени.

  • Многоточечная топливная форсунка. Этот конкретный тип инжектора - это то, что многие эксперты называют «следующим логическим развитием» на этапах впрыска топлива. В этой системе инжектор размещается точно там, где впускной клапан встречается с камерой сгорания.

Это позволяет форсунке равномерно распределять топливо между шестью цилиндрами в системе двигателя автомобиля. Многоканальный тип топливной форсунки обеспечивает одновременную работу всех форсунок, в то время как сам бензин остается в режиме ожидания за пределами впуска до тех пор, пока он не понадобится.

Этот экономичный метод отказа от бензина значительно увеличивает эффективность двигателя, даже когда двигатель работает на холостом ходу. Многопортовый инжектор - это еще один вид инжектора, который значительно улучшает экологическую эффективность.

  • Форсунка последовательного действия. Последовательная топливная форсунка расположена так же, как и вышеупомянутая многоточечная топливная форсунка, но с еще более совершенными электронными средствами управления двигателем.

Ключевое различие между последовательным инжектором и многопортовой системой заключается в том, что, в то время как многопортовый механизм заливает бензин сразу во все доступные форсунки, последовательная система ритмично распыляет топливо прямо перед открытием впускного клапана для каждый отдельный цилиндр в системе.

Это определенно незначительное обновление по сравнению с многопортовой системой, но тем не менее обеспечивает значительное повышение эффективности по сравнению с предшественниками.

Последние мысли

Независимо от того, являетесь ли вы новичком, только начинающим исследовать различные типы топливных форсунок, или профессиональным экспертом, для надлежащего обслуживания и ухода за ними необходим базовый уровень знаний о различных типах топливных форсунок. автомобиль. Вооружившись историей и знанием типов топливных форсунок, вы в кратчайшие сроки станете экологически чистым и экономичным водителем!

Как работает система впрыска топлива

Для двигатель для бесперебойной и эффективной работы он должен быть обеспечен нужным количеством топливо / воздушная смесь в соответствии с ее широким спектром требований.

Система впрыска топлива

В автомобилях с бензиновым двигателем используется непрямой впрыск топлива. Топливный насос отправляет бензин в моторный отсек, а затем он впрыскивается во впускной коллектор с помощью инжектора. Имеется либо отдельный инжектор для каждого цилиндра, либо одна или две форсунки во впускной коллектор.

Традиционно топливно-воздушная смесь регулируется карбюратор , инструмент, который ни в коем случае не идеален.

Его основным недостатком является то, что один карбюратор питает четыре цилиндр Двигатель не может подавать в каждый цилиндр точно такую ​​же топливно-воздушную смесь, потому что некоторые цилиндры находятся дальше от карбюратора, чем другие.

Одно из решений - соответствовать сдвоенные карбюраторы, но их сложно правильно настроить. Вместо этого многие автомобили теперь оснащаются двигателями с впрыском топлива, в которых топливо подается точными порциями. Двигатели, оборудованные таким образом, обычно более эффективны и мощнее карбюраторных, а также могут быть более экономичными и менее ядовитыми. выбросы .

Впрыск дизельного топлива

В впрыск топлива система в автомобилях с бензиновым двигателем всегда косвенная, бензин впрыскивается во впускной патрубок многообразие или впускной порт, а не непосредственно в камеры сгорания .Это обеспечивает хорошее смешивание топлива с воздухом перед тем, как попасть в камеру.

Многие дизельные двигатели Однако используется прямой впрыск, при котором дизельное топливо впрыскивается непосредственно в цилиндр, заполненный сжатым воздухом. В других используется непрямой впрыск, при котором дизельное топливо впрыскивается в камеру предварительного сгорания специальной формы, которая имеет узкий канал, соединяющий ее с камерой сгорания. крышка цилиндра .

В цилиндр втягивается только воздух. Он так сильно нагревается сжатие распыленное топливо, впрыскиваемое в конце ход сжатия самовоспламеняется.

Базовая инъекция

Во всех современных системах впрыска бензина используется непрямой впрыск. Специальный насос отправляет топливо под давление от топливный бак в моторный отсек, где, все еще находясь под давлением, он распределяется индивидуально по каждому цилиндру.

В зависимости от конкретной системы топливо подается во впускной коллектор или впускной канал через инжектор . Это работает так же, как спрей сопло из шланг , чтобы топливо выходило в виде мелкого тумана.Топливо смешивается с воздухом, проходящим через впускной коллектор или канал, и топливно-воздушная смесь поступает в горение камера.

Некоторые автомобили имеют многоточечный впрыск топлива, при котором каждый цилиндр получает питание от собственной форсунки. Это сложно и может быть дорого. Чаще используется одноточечный впрыск, когда один инжектор питает все цилиндры, или один инжектор на каждые два цилиндра.

Форсунки

Форсунки, через которые распыляется топливо, ввинчиваются форсункой вперед либо во впускной коллектор, либо в головку блока цилиндров и расположены под углом, так что струя топлива направляется к впускному отверстию. клапан .

Форсунки бывают одного из двух типов, в зависимости от системы впрыска. Первая система использует непрерывный впрыск где топливо впрыскивается во впускное отверстие все время работы двигателя. Форсунка просто действует как распылительная форсунка, разбивая топливо на мелкие брызги - на самом деле он не контролирует поток топлива. Количество распыляемого топлива увеличивается или уменьшается механическим или электрическим блоком управления - другими словами, это похоже на включение и выключение крана.

Другая популярная система - впрыск по времени (импульсный впрыск) где топливо доставляется партиями, чтобы совпасть с индукция Инсульт цилиндра. Как и в случае непрерывного впрыска, впрыском по времени также можно управлять механически или электронно.

Самые ранние системы управлялись механически. Их часто называют впрыском бензина (сокращенно PI), и поток топлива регулируется механическим регулятором. Недостатки этих систем заключаются в том, что они сложны с механической точки зрения и плохо реагируют на нажатие педали газа.

Механические системы в настоящее время в значительной степени вытеснены электронный впрыск топлива (сокращенно EFi). Это происходит благодаря повышению надежности и снижению затрат на электронные системы управления.

Типы топливных форсунок

Форсунка механическая

Могут быть установлены два основных типа инжектора, в зависимости от того, управляется ли система впрыска механически или электронно.В механической системе инжектор подпружиненный в закрытое положение и открывается давлением топлива.

Электронный инжектор

Форсунка в электронной системе также удерживается закрытой с помощью пружины, но открывается с помощью электромагнит встроен в корпус инжектора. В электронный блок управления определяет, как долго инжектор остается открытым.

Механический впрыск топлива

Lucas с механической системой впрыска топлива

В системе Lucas топливо из бака под высоким давлением перекачивается в топливный аккумулятор.Оттуда он попадает в распределитель топлива, который отправляет порцию топлива в каждую форсунку, откуда оно попадает во впускное отверстие. Воздушный поток регулируется заслонкой, которая открывается при нажатии на педаль акселератора. По мере увеличения потока воздуха распределитель топлива автоматически увеличивает поток топлива к форсункам, чтобы поддерживать правильную сбалансированность топливно-воздушной смеси. Для холодного запуска используется воздушная заслонка на приборной панели или, на более поздних моделях, микропроцессорный блок управления приводит в действие специальный инжектор холодного запуска, который впрыскивает дополнительное топливо для создания более богатой смеси.Как только двигатель прогреется до определенной температуры, термовыключатель автоматически отключает форсунку холодного пуска.

Механический впрыск топлива использовался в 1960-х и 1970-х годах многими производителями на своих высокопроизводительных спортивных автомобилях и спортивных седанах. Одним типом, установленным на многих британских автомобилях, включая Triumph TR6 PI и 2500 PI, была система Lucas PI, которая представляет собой систему с таймером.

А высокого давления электрический топливный насос установлен рядом с топливным баком, нагнетает топливо под давлением 100 фунтов на квадратный дюйм до уровня топлива аккумулятор .Это в основном краткосрочный резервуар который поддерживает постоянное давление подачи топлива, а также сглаживает импульсы топлива, поступающего из насоса.

От аккумулятор , топливо проходит через бумагу элемент фильтр а затем подается в блок управления дозатором топлива, также известный как распределитель топлива . Этот агрегат приводится в движение распредвал и его задача, как следует из названия, состоит в том, чтобы распределять топливо по каждому цилиндру в нужное время и в нужных количествах.

Количество впрыскиваемого топлива регулируется заслонкой, расположенной на воздухозаборнике двигателя.Заслонка находится под блоком управления и поднимается и опускается в ответ на воздушный поток - когда вы открываете дроссельную заслонку, «всасывание» из цилиндров увеличивает воздушный поток, и заслонка поднимается. Это изменяет положение челночного клапана в блоке управления дозированием, чтобы позволить большему количеству топлива впрыскиваться в цилиндры.

От дозатора топливо по очереди подается к каждой из форсунок. Затем топливо впрыскивается во впускное отверстие в головке блока цилиндров. Каждый инжектор содержит подпружиненный клапан, который удерживается закрытым за счет давления пружины.Клапан открывается только при впрыскивании топлива.

При холодном запуске вы не можете просто перекрыть часть воздушного потока, чтобы обогатить топливно-воздушную смесь, как в случае с карбюратором. Вместо этого ручное управление на приборной панели (напоминающее ручку воздушной заслонки) или, на более поздних моделях, data-term-id = "1915"> микропроцессор

.
Разное

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
