Предназначены для установки на автомобили семейства LADA NIVA LEGEND (LADA 4×4), в том числе в комплектации URBAN, любого года выпуска.

Функциональные элементы, значительно улучшающие эффективные показатели работы автомобиля LADA 4×4 и повышающие степень комфорта в салоне.

Разработаны совместно с ОАО «АВТОВАЗ». Продукция сертифицирована. Указанная в сертификатах продукция прошла оценку соответствия в составе данного транспортного средства. Установка на иные модели автомобилей не допускается.
Аэродинамические особенности и конструкция автомобиля LADA 4x4. Функционально решетка вентиляции, расположенная на капоте, разделена на две зоны: а) зона забора воздуха для отопителя салона; б) зона вентиляции подкапотного пространства.

В связи с этим накладка также разделена на две зоны с противотоками, не допускающими смешения потоков, расположенными в одном корпусе.

Соответственно функционируют они по-разному.

Аэродинамические особенности автомобиля. Движение потоков воздуха, обтекающих автомобиль  в процессе его движения, играет решающую роль в конструкции данных накладок. Зона забора воздуха размещена в зоне максимального сжатия воздушного потока (перед лобовым стеклом, против хода автомобиля), что и обусловливает  высокое наполнение системы воздухом. Напротив, зоны выпуска имеют положение в местах максимального разряжения (сбоку накладки на капоте и сзади на боковых накладках), за счет чего и достигается принудительная вытяжка отработанного воздуха в атмосферу (происходит процесс эжектирования). Конструкция накладок обеспечивает минимальное сопротивление на входе и выходе воздуха, что в свою очередь в комбинации с подобранным сечением впускных и выпускных окон обеспечивает оптимальные показатели вентиляции салона.

Дизайн и функциональность.

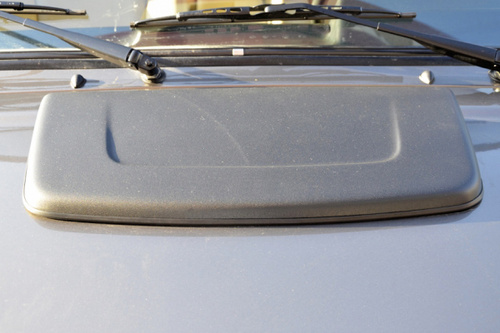

 Внешний вид накладок разрабатывался в соответствии с общей концепцией дизайна автомобиля LADA 4×4. Поэтому данные изделия органично вписываются в экстерьер данного автомобиля, придавая ему новые оригинальные черты. Плюс ко всему данные накладки отлично справляются с защитной функцией, не допуская свободного проникновения посторонних предметов, снега и воды в отопительную систему, как при движении автомобиля (входное отверстие расположено против хода), так и при стоянке (сверху накладка капота полностью перекрывает решетку).  При необходимости дополнительной очистки кузова, данные элементы легко демонтируются и устанавливаются вновь, что было бы невозможно при неразъемном соединении.

Результаты испытаний и эксплуатации: Вентиляция салона при движении автомобиля со средней скоростью 60км/ч имеет требуемые показатели даже при выключенном вентиляторе отопителя. Обогрев салона осуществляется в течение более короткого промежутка времени и имеет более равномерное распределение. Отсутствие чрезмерного запотевания салона в сырую и снежную погоду. Значение аэродинамических шумов в задней части салона автомобиля, в особенности при боковом ветре, значительно снижено.

Материалы и комплектующие высокого качества – АБС — пластик с защитным слоем, предотвращающим выгорание и обесцвечивание.

ВАЖНО! Цвет накладки вентиляции салона AERO-EFFEСT для а/м LADA 4х4 (арт 0701-21) БЕЛЫЙ соответствует RAL 9016 — «Транспортный белый», в связи с чем, производитель не гарантирует полного совпадения оттенка белого цвета на накладке вентиляции салона с цветом конкретного автомобиля LADA 4х4. Данное обстоятельство не может служить основанием для заявления Покупателя о нарушениях по качеству переданного Товара.

 По желанию, Покупатель может приобрести накладку вентиляции салона AERO-EFFEСT для а/м LADA 4х4 (Арт 0701) в ЧЕРНОМ цвете, самостоятельно перекрасить изделие под цвет своего автомобиля, при этом производитель обращает внимание на то, что предварительно должна быть произведена соответствующая подготовка поверхности под окраску.

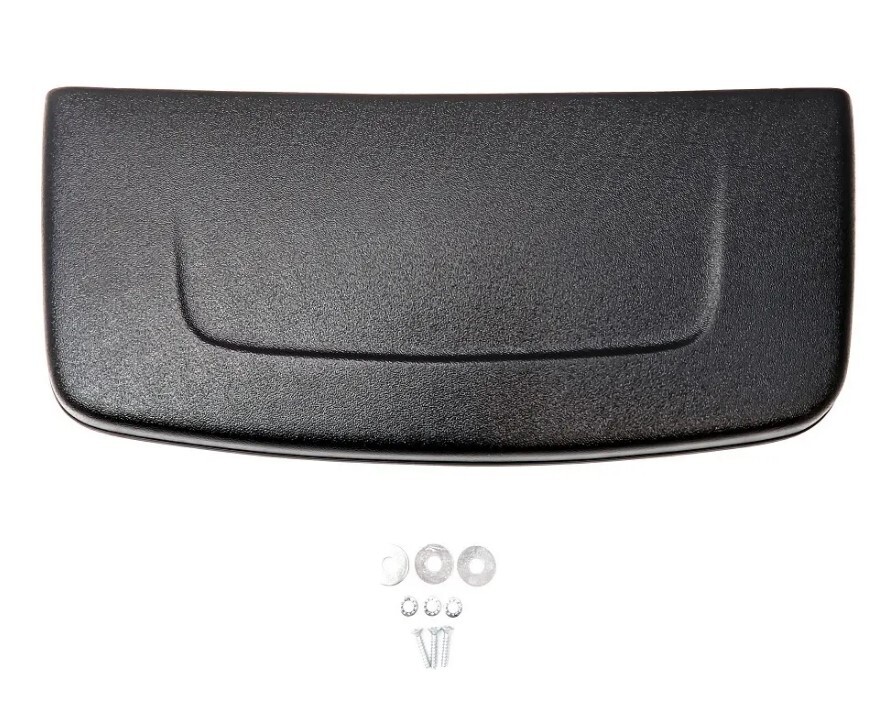

Способ установки – накладка на капот крепится винтами сквозь вентиляционные отверстия, а накладки на стойки имеют крепления непосредственно к кузову при помощи саморезов, в отверстия выполняемые сверлом 3,5мм. Винты в накладках на стойки закрывают декоративные заглушки. Данный способ крепления был согласован с инженерами и испытателями ОАО «АВТОВАЗ».

Перед установкой на автомобиль необходимо ознакомиться с ИНСТРУКЦИЕЙ

— Данная продукция разработана и произведена на предприятии ООО «АПС». Внешний вид, конструкция и способ установки являются интеллектуальной собственностью ООО «АПС». Продукция в целом, или отдельные ее части (за исключением стандартных деталей, например винтов, гаек и пр.) не могут быть заменены деталями с аналогичных устройств иных производителей, а так же не могут служить в качестве замены устройствам других производителей, или в качестве запасных частей к устройствам других производителей.

— Для компетентного выбора товара необходимо внимательно изучить паспорт изделия.

— Оттенки цвета изделия, а также фактуры поверхностей могут визуально отличаться от представленных на сайте, в каталогах или демонстрационных моделях.  Видовыми поверхностями изделия являются те стороны, которые после установки на автомобиль обращены фронтальными частями к смотрящему человеку,сидящему в автомобиле. На невидовых поверхностях допускаются дефекты в виде рисок, ворсинок, неровностей, или включений другого цвета, если их размеры не более 0,5мм по ширине и 3мм по длине.

— Производитель оставляет за собой право вносить конструктивные изменения в продукцию, а также любые изменения, не ухудшающие характеристики устройств в целом, без предварительного уведомления. Информация, содержащаяся в печатной инструкции с товаром может отличаться от представленной на сайте.

ВАЖНО: До момента установки товара на автомобиль необходимо сохранять всю упаковку (коробки, упаковочные материалы и пр.)!

В случае обнаружения каких-либо несоответствий товара по наименованию, комплектации, целостности или качеству, необходимо немедленно связаться с нами.

ВАЖНО! В процессе проведения монтажа и демонтажа товара обеспечить условия по предотвращению механических повреждений ЛКП кузова.

КАТЕГОРИЧЕСКИ ЗАПРЕЩАЕТСЯ: Самостоятельно дорабатывать, доукомплектовывать или ремонтировать приобретенный товар, так как это влечет за собой потерю  потребительских и эксплуатационных свойств товара, а также утрату гарантии.
