Не работает спидометр на мазе причина

Не работает спидометр на мазе причина

В прошлом веке не каждый автолюбитель знал, что такое одометр и где он находится в автомобиле. Известность одометру принесли многочисленные операции с куплей-продажей автомобилей. В число основных характеристик подержанных автомобилей помимо прочих показателей вошли показания пробега. Это действительно значимый показатель износа транспортного средства. Я, как сейчас помню, что мне говорил продавец импортного подержанного автомобиля в прошлом веке «На нем бабушка по выходным в магазин и церковь ездила». Я где-то это крылатое выражение и недавно слышал.

Слова-словами, но реально при покупке авто всегда смотрят на показания одометра. Не факт, что эти показания соответствуют истине. До 40% подержанных авто со сроком эксплуатации более 10 лет продаются с отмотанными показаниями. Именно вмешательство в показания одометра является основной причиной того, что в один прекрасный момент он начинает давать сбои.

Для чего необходимо ремонтировать одометр

Во-первых, по одометру водитель оценивает, когда ему необходимо производить дозаправку топлива. Это особенно важно для российского стиля движения «до последней капли». В Европе заправляют автомобиль, когда показания уровня топлива на приборной панели перешли в нижнюю четверть.

Во-вторых, одометр необходим для предварительного расчета потребления топлива на 100 км пробега (если нет бортового компьютера).

В-третьих, при продаже автомобиля одометр просто обязан работать, иначе покупатель будет очень взволнован.

Как организована работа одометра в различных авто

В пожилых автомобилях в качестве одометров применялись обычные счетчики, подобные счетчикам потребления воды. Они приводились в действие при помощи обычного тросика отбора частоты вращения с выходного вала коробки передач. Такие одометры работали в паре с индикатором скорости.

В современных автомобилях применяются цифровые одометры. Они выполнены в виде отдельной индикаторной панели, управляемой цифровой схемой, расположенной на приборной панели, либо зоны индикации бортового компьютера. Такая организация индикации пробега основана на показаниях датчика частоты вращения колес (информация может браться непосредственно с блока АБС) или специального датчика в коробке передач.

Основные причины неисправности одометра

Если обобщить все причины неисправности одометра, их можно разделить на:

  • естественный износ механизма механического одометра;
  • вмешательство в одометр во время произведения коррекции пробега;
  • отказ электронной схемы управления цифровым одометром;
  • неисправность индикаторной панели одометра;
  • сбой программного управления бортового компьютера;
  • потеря связи с приборной панелью по CAN-шине;
  • отказ датчиков.

Как известно, все причины одновременно не случаются. Каким образом можно с большой вероятностью определить конкретную причину неисправности? Попробуем разобраться.

Рекомендации по поиску и устранению причины неисправности одометра

1. Механический одометр. Часто случается, что в одометре вращаются, например, метры и десятки метров, а более старшие регистры застыли на месте. В этом случае необходимо доставать и разбирать приборную панель, вынимать счетчик.

При проходе полного круга нижнего регистра в счетчике есть колесо с толкателем, который приводит во вращение следующий регистр. Скорее всего, оно заломано. Легче заменить счетчик, чем его ремонтировать. Разобранный счетчик выглядит непрезентабельно.

В механических приводах одометров часто изнашиваются тросики и шестерни, расположенные в блоке отбора частоты вращения. Их необходимо только менять. Устройства приходится искать на разборке.

2. Датчики одометра в КПП. Датчики одометра, расположенные в коробке передач, могут быть механического

и электромагнитного типа

Для определения, что неисправен именно датчик, необходимо выполнить компьютерную диагностику. Можно демонтировать датчик и посмотреть, в каком состоянии находится шестерня. Если она изношена, одометр работать не будет.

3. Схемы управления цифровым одометром на приборной панели.

Именно их чаще всего «беспокоят» во время корректировки показаний пробега. Для того, чтобы получить к ним доступ, приборную панель необходимо разобрать. Микросхема управления обычно находится в непосредственной близости от цифрового одометра.

Если на выводах микросхемы обнаружатся признаки не заводской пайки, значит, над микросхемой уже кто-то поколдовал. Возможно, нет резона восстанавливать прошивку или работоспособность микросхемы. Лучше приобрести плату или целиком приборную панель с разборки. Однако здесь есть тонкость. Показания одометра вновь установленной приборной панели будут переданы по наследству от той машины, с которой его демонтировали. Если ваши старые показания были выше в автомобилях Пежо, например, они перескакивают от блока управления кузовом вашего автомобиля в бэушную панель. Как говориться, из двух зол выбирается худшее.

4. Датчики вращения колеса. Если не работает датчик вращения колеса, показания которого берутся в качестве основного для расчета скорости и пробега, тогда одометр не будет фиксировать увеличение пробега. В общем, неплохо, но и скорость не будет фиксироваться. Определить, какой именно датчик неисправен, проще всего при помощи компьютерной диагностики. Вид датчика, последовательность его замены аналогична обычному датчику колес АБС.

Источник: https://trade-in58.ru/ne-rabotaet-spidometr-na-maze-prichina/

Не работает одометр. Ищем причину неисправности

В прошлом веке не каждый автолюбитель знал, что такое одометр и где он находится в автомобиле. Известность одометру принесли многочисленные операции с куплей-продажей автомобилей. В число основных характеристик подержанных автомобилей помимо прочих показателей вошли показания пробега. Это действительно значимый показатель износа транспортного средства. Я, как сейчас помню, что мне говорил продавец импортного подержанного автомобиля в прошлом веке «На нем бабушка по выходным в магазин и церковь ездила». Я где-то это крылатое выражение и недавно слышал.

Слова-словами, но реально при покупке авто всегда смотрят на показания одометра. Не факт, что эти показания соответствуют истине. До 40% подержанных авто со сроком эксплуатации более 10 лет продаются с отмотанными показаниями. Именно вмешательство в показания одометра является основной причиной того, что в один прекрасный момент он начинает давать сбои.

Принцип работы электронного спидометра и почему он не работает

Спидометр – устройство, предназначенное для измерения скорости движения автомобиля. В современном автомобилестроении используется преимущественно электронная разновидность прибора.

Отечественная автомобильная промышленность начала применять электронный спидометр с момента выпуска ВАЗ-2110, в основе системы питания которой лежал инжектор.

Поэтому, если не работает спидометр даже на относительно старых автомобилях, причину следует искать в элементах электропроводки.

Система измерения скорости в современном авто включает в себя такие элементы, как:

  • Датчик скорости, устанавливаемый в КПП;
  • Электронный блок управления двигателем;
  • Табло спидометра на панели приборов;
  • Электропроводка.

Во время работы двигателя и КПП, датчик снимает с выходного вала коробки передач информацию о частоте его вращения, и передает ее в ЭБУ в виде электрических импульсов. Чем выше оказывается скорость автомобиля, тем короче промежуток времени между сигналами датчика.

Электронный блок управления вычисляет скорость машины на основе частоты получаемых импульсов. В этом заключается принцип работы спидометра электронного типа. Параллельно с коррекцией режимов работы двигателя, блок управления передает информацию о скорости движения авто на спидометр и диагностическую колодку.

При наличии маршрутного компьютера с «К» вывода ДК данные о скорости могут дублироваться на его табло.

Причины неисправности спидометра

Если перестал работать спидометр, поиск неисправности осуществляют в нескольких направлениях. Причиной отказа могут служить следующие поломки:

  1. Отказ датчика скорости;
  2. Повреждение электропроводки;
  3. Окисление «массовых» контактов;
  4. Неисправность самого спидометра;
  5. Неисправность ЭБУ;
  6. Некорректный монтаж панели приборов после снятия.

Как правило, других причин неисправности не обнаруживается. Порой отказ прибора бывает обусловлен сгоранием предохранителя электрических цепей, отвечающих за работу приборной панели. Однако данную проблему можно отнести к разряду неисправностей электропроводки.

Диагностическим признаком разрушения предохранителя F19 является:

  • Отказ всей панели приборов;
  • Отказ диагностического блока;
  • Отказ системы автоматической блокировки дверей;
  • Отказ ламп заднего хода.

Перед заменой предохранителя рекомендуется выяснить и устранить причину его сгорания. В большинстве случаев подобное происходит при наличии короткого замыкания в системе электропроводки автомобиля ВАЗ-2110 или ВАЗ-2114.

Диагностика

Диагностику неисправностей начинают с отсоединения колодки проводов от жгута датчика скорости и их проверки с использованием контрольной лампочки.

Для изготовления лампочки – контрольки, необходима любая автомобильная лампа, способная работать при напряжении 12 В, и два провода длиной около 1 метра каждый. Один из проводов закрепляется на плюсовом, второй – на минусовом выводе лампы. Также в полученное устройство включают батарейку типа «Крона».

Для проведения проверки один провод контрольной лампы закрепляют на массу кузова или аккумуляторной батареи, а вторым осуществляют короткие частые касания к среднему контакту разъема ДС. При отсутствии неисправностей на участке разъем – спидометр, стрелка последнего будет слегка подрагивать или приподниматься. Если стрелка подрагивает, ответ на вопрос, почему не работает спидометр, можно считать найденным – датчик скорости требует замены.

В случаях, когда реакцию стрелки на постукивания по центральному контакту колодки выявить не удается, необходимо произвести «прозвонку» цепи питания спидометра. Процедуру проводят при помощи мультиметра (мультитестера), или путем использования все той же лампочки — контрольки.

Предварительно жгут проводов отключают не только от колодки датчика скорости, но и от самого спидометра. Один вывод тестера или контрольной лампы подключают к концу провода, находящегося под капотом, другой – к салонному окончанию цепи токообеспечения измерителя скорости.

Если тестер в режиме «прозвонки» указывает на нарушение целостности цепи, дальнейший поиск неполадок осуществляют в этом направлении. Необходимо проверить предохранители, места соединения проводов, их целостность внутри изолирующей оплетки.

Зону поиска можно уменьшить, постепенно «прозванивая» отдельные участки цепи. На модели 2114 и другой продукции ВАЗа, причиной отказа спидометра часто становится окисление «массовых» контактов, закрепленных на кузове автомобиля.

В случаях, когда не работает стрелка спидометра, однако данных о неисправностях электрической питающей цепи нет, делается закономерный вывод о неисправности самого прибора. Дополнительную проверку можно произвести путем временной установки заведомо исправной приборной панели.

Ремонт

Ремонт системы измерения скорости напрямую зависит от выявленной неисправности:

Датчик скорости

  1. Очистить от загрязнений;
  2. Очистить контакты колодки от коррозии и окислов;
  3. Если вышеописанные меры не помогли, осуществляется замена датчика.

Электропроводка

  • Проверить и очистить «массовые» контакты;
  • Спаять или закрепить с помощью «скруток» места перелома проводов, по причине которых перестал работать спидометр;
  • Закрыть изоляционной лентой места повреждения оплетки;
  • Заменить вышедшие из строя предохранители;
  • Очистить от окислов и коррозии контакты колодок.

Спидометр

Если перестал работать спидометр, производится его замена. На отечественных автомобилях, собранных с использованием электронного типа измерителя скорости, спидометр меняется вместе с панелью приборов. Осуществить эту операцию можно самостоятельно. Для ее выполнения понадобится только крестовая отвертка и пассатижи.

Восстановить работоспособность прибора своими руками невозможно. Это способен сделать мастер-электронщик. Однако, учитывая довольно низкие расценки на запчасти к автомобилям российских моделей, обращение к мастеру является экономически нецелесообразным.

Ремонт старого спидометра может оказаться гораздо дороже, чем полная замена старой комбинации приборов на новую.

Источник: https://ZnanieAvto.ru/pusk-pitanie/pochemu-ne-rabotaet-spidometr.html

Почему не работает спидометр?

Спидометр, как следует из названия, показывает скорость автомобиля. Соблюдение скоростного режима важно не только для того, чтобы избежать штрафов, но и для совершения безопасных поворотов и других маневров. Чем выше скорость, тем большим должен быть радиус безопасного поворота. Если радиус меньше необходимого, велика вероятность ухода машины в занос и опрокидывания автомобиля. Поэтому исправность спидометра так же важна, как и качественная работа рулевого управления или тормозной системы.

Как работает спидометр

Существуют две основные модификации спидометров:

  • механические;
  • электронные.

Принцип работы механического спидометра заключается в трансформации скорости вращения вала в энергию, которая сдвигает стрелку. Привод спидометра расположен в механической или автоматической коробке переключения передач и соединен с индикатором с помощью гибкого защищенного металлическим кожухом троса. Наконечники обеих сторон тросика выполнены в виде четырехгранника, благодаря чему эффективно передают вращение от привода к индикатору. Механический спидометр всегда соединен с одометром (индикатором пробега автомобиля) и составляет с ним единый блок.

Принцип работы электронного спидометра заключается в датчике, который вырабатывает импульсы определенной частоты и длительности (зависит от скорости автомобиля). Датчик присоединен либо к отдельному электронному спидометру, либо к бортовому компьютеру. И компьютер и спидометр выполняют одинаковую функцию – подсчитывают количество импульсов за единицу времени и преобразуют значение в понятные километры или мили в час.

Неисправности спидометров

Чаще всего встречаются следующие неисправности:

  • обрыв или повреждение тросика;
  • соскакивание наконечника тросика с ведомой шестерни;
  • неисправность механического или электронного индикатора;
  • неисправность датчика импульсов;
  • плохой контакт или обрыв провода, который соединяет датчик и индикатор или компьютер.

Диагностика и ремонт механического спидометра

  • Для диагностики вам понадобятся:
  • моторчик на 12 Вольт;
  • плоская и крестовая отвертки;
  • фонарик; домкраты и подставки;
  • инструкция по ремонту или обслуживанию вашего автомобиля.

Для проверки спидометра приподнимите переднюю пассажирскую сторону автомобиля с помощью домкрата. О том, как делать это безопасно, читайте в статье (Замена и восстановление амортизаторов). Снимите переднюю панель (торпедо), чтобы добраться до комбинации приборов.

На некоторых моделях автомобилей можно обойтись без этой операции, поэтому внимательно изучите инструкцию по ремонту и эксплуатации вашей машины. Снимите комбинацию приборов и открутите фиксирующую гайку тросика от индикатора, заведите двигатель и включите 4 передачу. Проверьте, крутится ли тросик в защитном кожухе? Если да, заглушите двигатель, вставьте и закрутите наконечник тросика, после чего снова заведите мотор, включите 4 передачу и посмотрите на показания индикатора.

Если стрелка не меняет положения, неисправен индикатор, его необходимо заменить.

Если при работающем двигателе и включенной передаче тросик не крутится, необходимо заглушить мотор и снять тросик с привода, расположенного на коробке переключения передач со стороны водителя. Вытащите тросик из подкапотного пространства и осмотрите наконечники, не повреждена ли форма (квадрат). Покрутите наконечник с одной стороны тросика и наблюдайте за наконечником другой стороны. Если оба наконечника вращаются синхронно, без усилий и грани наконечников не слизаны, то проблема в изношенной шестеренке привода, поэтому ее необходимо заменить. Эта операция описана в инструкции по ремонту и эксплуатации автомобиля.

Диагностика и ремонт электронного спидометра

Для диагностики и ремонта вам понадобятся:

  • плоская и крестовая отвертка;
  • тестер;
  • набор ключей;
  • сканер для инжекторного двигателя (вместо него можно использовать обычный осциллограф).

Запустите самодиагностику бортового компьютера (БК). На большинстве инжекторных автомобилей, которые произведены после 2000 года, БК поддерживает эту функцию. Если БК выдаст ошибку, необходимо расшифровать ее с помощью специальной таблицы, которая находится в инструкции по обслуживанию и ремонту вашего автомобиля.

Но, результаты диагностики покажут, работает вся система спидометра, или нет. Для устранения неисправности придется искать повреждение самостоятельно. Для этого приподнимите автомобиль, как описано выше. Присоедините осциллограф к среднему контакту датчика скорости (установлен на месте привода спидометра) и плюсовому контакту аккумулятора.

Заведите двигатель и включите 1 передачу.

Исправный датчик будет выдавать импульсный сигнал напряжением не меньше 9 Вольт с частотой 4 – 6 Герц. Если датчик исправен, необходимо выключить передачу и с помощью тестера проверить провод, который соединяет датчик с контроллером электронного блока управления (ЭБУ). Или с помощью осциллографа проверить сигналы датчика на входе ЭБУ. Если сигналы есть, необходимо проверить клеммы и провод, который соединяет ЭБУ и комбинацию приборов (индикатор спидометра). Если есть специальный сканер, то желательно проверить индикатор спидометра, это позволит точнее определить причину неисправности.

Чаше всего спидометр перестает работать из-за попадания в клеммы воды и грязи, а также из-за обрыва или перелома сигнальных проводов. Поэтому в большинстве случаев достаточно высушить и почистить контакты. Если по результатам проверки выявится неисправность датчика скорости, потребуется его замена. Подробно эта процедура, а также замена поврежденного индикатора, описана в инструкции по эксплуатации и ремонту вашего автомобиля.

Источник: https://VipWash.ru/elektrika-avtomobilya/pochemu-ne-rabotaet-spidometr

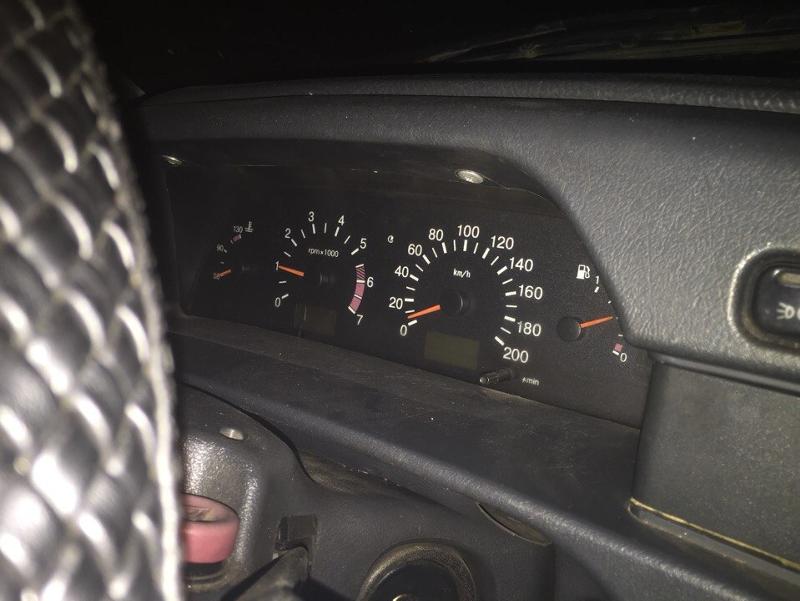

Почему на ваз 2115 не работает спидометр: причины

При эксплуатации автомобилей «десятого» семейства от АвтоВАЗа нередко возникает вопрос, почему на ВАЗ 2115 не работает стрелка спидометра. Ведь далеко не у каждого автолюбителя настолько развито ощущение скорости движения, чтобы ездить с неработающим указателем. Зато данное ощущение хорошо развито у камер слежения, фиксирующих нарушения скоростного режима. Диагностировать и устранить эту неисправность может и сам автолюбитель, если найдет немного времени.

От чего зависит работа указателя?

Несведущему автомобилисту может прийти в голову мысль, что сломался сам спидометр ВАЗ 15-й модели и придется разобрать полмашины, чтобы его поменять. В действительности это случается крайне редко, причины обычно кроются в устройствах, передающих сигнал для указателя скорости. Убедиться в исправности приборной панели, в том числе и стрелки спидометра, достаточно легко: при включении зажигания все указатели должны совершить скачок до максимума.

Работа указателя на панели приборов зависит в первую очередь от измерителя скорости, установленного в коробке передач. Существуют следующие виды датчиков:

  • механические;
  • электронные.

Первые устанавливались на карбюраторных моделях ВАЗ 2115. Измеритель представляет собой стальной тросик в кожухе, вращающийся приводом вала спидометра, встроенным в КПП. То есть вал привода механически соединен с указателем и одометром напрямую, так что в работе это устройство достаточно надежно и редко выходит из строя.

Электронный датчик скорости, устанавливаемый на более современных версиях авто с инжектором, представляет собой катушку из тонкой проволоки с сердечником. Действует по принципу Холла: частота электрических импульсов, проходящих через катушку, меняется при появлении рядом с ней значительной металлической массы. Контроллер, управляющий указателем скорости и одометром, подает на датчик постоянное напряжение номиналом 12 В, а в ответ получает импульсный сигнал, чья частота зависит от оборотов вторичного вала коробки передач, а значит, и от скорости движения машины.


Именно неисправность электронного измерителя чаще всего становится причиной того, что не работает спидометр 15 модели ВАЗ. Датчик считается устройством средней надежности и может выйти из строя в любой момент. Зафиксированы случаи, когда датчик приходилось менять спустя 300 км пробега нового автомобиля. Тросовый привод карбюраторной модификации выходит из строя гораздо реже, 1 раз за 100-150 тыс. км.

Дополнительные признаки неисправности

Если не работает спидометр в карбюраторной версии ВАЗ 2114-2115, то это никак не влияет на динамические и скоростные качества машины. На холостом ходу двигатель тоже работает стабильно, поскольку вал привода, тросик и указатель не связаны с системой питания двигателя.

Другое дело — система прямого впрыска с инжектором, где всеми процессами управляет электронный мозг автомобиля — контроллер. Получая сигналы от различных датчиков, в том числе измерителя скорости, контроллер посылает команды форсункам о длительности впрыска и степени обогащения топливовоздушной смеси. Поэтому при выходе из строя датчика скорости автомобиль может заглохнуть на холостом ходу или во время движения накатом при включенной передаче.

При длительной эксплуатации с неисправным измерителем станет заметен повышенный расход топлива.

Поломка тросового привода обнаруживается визуально, нужно только снять его с коробки передач. Чаще всего гибкий вал обрывается на входе в КПП. Проверить электронный прибор рядовому автомобилисту без специального оборудования будет затруднительно. Здесь путь один: купить и поставить новый датчик. Но перед покупкой необходимо убедиться, что причина не кроется в проводах подключения измерителя и контактной группе, которая зачастую окисляется.

Устранение поломки

Поломка механического привода спидометра случается редко, но и устранить ее сложнее. Купив новый тросик, нужно произвести разборку и замену в такой последовательности:

  1. Открутить и снять панель приборов. Тут придется потрудиться, чтобы снять пластиковые декоративные накладки, выкрутить все саморезы и снять зажимы.
  2. Отсоединить разъемы выключателей ближнего света, аварийных и габаритных огней.
  3. Извлечь магнитолу, отсоединить провода от прикуривателя и открутить саморезы крепления панели.
  4. Вытащить из блока спидометра конец гибкого вала. Второй конец открутить от коробки передач, он вмонтирован в кожух дифференциала с верхней стороны.

Замена электронного датчика скорости выполняется гораздо проще и требует меньше времени. Перед выполнением работ необходимо убедиться, что причина именно в датчике, а не в проводке или контактах. Для этого контакты следует очистить, а изоляцию проводов проверить визуально.

Приготовив набор ключей, пассатижи и отвертки, можно приступать к замене прибора, соблюдая следующий алгоритм:

  1. Отсоедините минусовый контакт аккумуляторной батареи (массу). Демонтируйте воздушный фильтр и патрубок воздуховода.
  2. Отключите разъем от датчика и очистите место его установки от грязи, чтобы при снятии она не попадала внутрь коробки передач.
  3. Рожковым ключом на 22 мм ослабьте и открутите гайку датчика. Извлеките его, а отверстие прикройте тряпкой.
  4. Поставьте новый измеритель, при этом сильно затягивать гайку не нужно. Подключите разъем, установите воздушный фильтр и поставьте клемму аккумулятора на место.

В автомобилях ВАЗ 2115 «Самара» используется 2 разновидности датчиков скорости — от брендов Bosch и General Motors. Первые отличаются квадратной формой разъема, вторые — круглой. Эти особенности не оказывают влияния на принцип работы и порядок замены детали. Также встречаются элементы российского производства типа Январь-4, имеющие круглый разъем.


причины и почему прыгает стрелка прибора

Если на Лада Гранта не работает спидометр, то водитель не сможет оценить, с какой скоростью движется автомобиль, что чревато нарушением скоростного режима, а соответственно — штрафами. В статье рассматриваются виды приборов, основные неисправности, дается инструкция по замене прибора на Лада Калина.

Содержание

[ Раскрыть]

[ Скрыть]

Виды спидометров

В настоящее время существует три типа спидометров:

  • механические;
  • электрические;
  • электромеханические.

На приборе механического типа обороты с КПП передаются с помощью троса. Пройденный путь на одометре выставляется путем замера оборотов. Каждый оборот соответствует определенному количеству пробега. Пройденный пробег отражается на циферблате.

Циферблат механического устройства

В электромеханическом варианте внесены усовершенствования, которые убрали недостатки механического устройства. Недостатком механики был трос, из-за которого информация часто бывает неверной. Электромеханический прибор дополнен датчиком скорости, сигналы от которого проступают на электродвигатель, вращающий редуктор.

Электронным устройством оборудуются все современные автомобили. Электронный спидометр замеряет количество оборотов именно колеса. Пройденный пробег подсчитывается путем анализа окружности колеса и количества оборотов. Информация отражается на дисплее.

Фотогалерея «Указатели скорости»

Возможные неисправности устройства: признаки и причины

Одной из причин неисправности спидометра и одометра является обрыв тросика. Это можно обнаружить по характерному звуку, который раздается в районе щитка. После обрыва стальные концы тросика задевают оболочку, и появляется шум.

При неисправном указателе стрелка показывает либо неправильные показания, либо она лежит и не поднимается. Причиной может быть в датчике скорости. Если он поломан, нужно его заменить.

Если не работает спидометр на Приоре, в первую очередь следует проверить предохранители, они могли перегореть. Кроме того, нужно прозвонить проводку и убедиться в качестве контактных соединений. В случае неработоспособности устройства подлежит замене.

Как проверить прибор на работоспособность?

Прежде чем менять или ремонтировать спидометр, следует найти причину, почему он не работает. Сначала нужно провести диагностику датчика скорости, так как он чаще всего является причиной неработоспособности указателя.

В первую очередь следует осмотреть регулятор на наличие механических повреждений. Кроме того, нужно проверить целостность проводов и качество соединений. При поломках электрического характера на приборной панели обычно высвечивается предупреждение «Check».

Проверить работоспособность платы контроллера в домашних условиях трудно, так как необходимо специальное оборудование. Можно проверить состояние шестеренок. Если есть зазубрины или сколы, необходима замена деталей (автор видео — Автоэлектрика ВЧ).

Инструкция по замене прибора своими руками

Замена привода на Калине несложная, необходимо выполнить следующие действия:

  1. С помощью ключа выкрутить винт крепления устройства к КПП.
  2. Далее отверткой нужно аккуратно поддеть отверстие и снять спидометр.
  3. На следующем этапе снятый привод следует осмотреть на выявление дефектов и загрязнений. Также необходимо проверить посадочное место и очистить его от загрязнений.
  4. При осмотре следует обратить внимание на коробку передач. Если обнаружатся масляные пятна, нужно заменить уплотнительное кольцо.
  5. Отремонтированный или новый спидометр устанавливаем на штатное место.
  6. Собираем привод в обратном снятию порядке.

После окончательной сборки следует проверить работоспособность привода.

Демонтаж указателя с панели

Что делать, если вышел из строя щиток приборов?

Если спидометр на Лада Калина не работает, это может быть связано с поломкой щитка приборов.  На автомобильный рынок он поставляется только в сборе, поэтому менять его нужно полностью.

Перед заменой следует проверить надежность креплений, которые идут на «массу», причина поломки может быть в этом.

Процедура снятия и замены приборного щитка состоит из последовательности шагов:

  1. Руль нужно перевести в нижнее положение.
  2. Далее откручиваются болты крепления.
  3. Затем, преодолевая сопротивление фиксаторов, тянем на себя накладку и вынимаем.
  4. Крестовой отверткой откручиваем болты крепления центральной консоли.
  5. Отклонив щиток, отключаем от него разъем с проводами. Для этого нужно отодвинуть фиксатор.
  6. Установку проводим в обратном порядке.

Процедуры замены щитка приборов и спидометра несложные и могут быть выполнены самостоятельно. Таким образом, не нужно тратить время и деньги на посещение СТО.

 Загрузка ...

Видео «Демонтаж щитка приборов на Лада Приора»

В этом ролике показан процесс снятия и замены приборного щитка Приоры (автор видео — «В гараже у Сандро»).

Не горит приборная панель ваз 2110


Не горит подсветка панели приборов ваз 2110

Ни для кого, наверное, не секрет, что надежность ВАЗовских «десяток» оставляет желать лучшего. Зачастую владельцам этих автомобилей приходится сталкиваться с теми или иными неисправностями. Одной из таких проблем является отсутствие подсветки приборной панели. Понятно, что исправить поломку следует как можно скорее. Ведь в ночное время куда-нибудь выехать будет достаточно проблематично – мало кому понравится передвигаться, по сути, вслепую, не видя ни текущей скорости, ни иных, не менее важных показателей.

Возможные причины

Что же делать в ситуации, когда пропала подсветка панели приборов на автомобиле ВАЗ-2110? В первую очередь следует заняться поиском причины, из-за которой возникла данная неисправность. Иногда ее удается выявить сразу, но в некоторых случаях этот процесс занимает определенное время. Причин, на самом деле, может быть несколько, поэтому нужно будет методично все проверить.

Самый банальный и простой вариант – кто-то подкрутил ручку реостата, отвечающего за величину светового потока до упора влево.

Этим, кстати, часто грешат дети, которых сажают на переднее сидение. «Юные водители» очень любят крутить всякие ручки, нажимать кнопки и переключать рычажки. Возможно, взрослые недосмотрели, и ребенок «откорректировал» освещение приборной панели. Проблема, как вы поняли, решается банальным возвращением ручки реостата в прежнее положение. Поэтому, прежде чем приступать к поиску возможных причин внезапно пропавшей подсветки, проверьте именно этот момент.

Хотелось бы напомнить одно простое правило. В ситуации, когда возможных причин поломки может быть несколько, при поиске нужно идти по пути наименьшего сопротивления. Иными словами, в первую очередь проверять наиболее простые предположения. Возможно, вам повезет, и вы обнаружите проблему с минимальной затратой времени и сил.

Если же причина не в положении ручки реостата, нужно приступать к дальнейшим поискам причин поломки. Здесь возможными источниками проблем могут быть:

  • предохранитель;
  • печатная плата щитка приборов;
  • контакты;
  • проводка;
  • выход из строя лампочек из-за короткого замыкания.

Итак, разберем некоторые из приведенных выше причин более детально. После ручки реостата следует проверить целостность 5-амперного предохранителя F1. Можно также обыкновенно включить габаритные огни, и посмотреть, работают ли они с левой стороны. Объясняется здесь все просто. Лампы, подсвечивающие приборный щиток, левые габаритные огни, равно как и освещение багажника, работают через данный предохранитель. Габариты, расположенные на правой части автомобиля получают питание через F11, то есть они в данном конкретном случае нас не интересуют.

Возможно, вы увидите следующую ситуацию. Габаритные огни с левой стороны, или освещение багажника, работают, тогда как освещение панели приборов отсутствует. Значит, проблема не в предохранителе F1. Следовательно, нужно продолжать поиски возможной причины неисправности. В частности, необходимо проверить контакты реостата, освещающего за освещение приборной панели. Нередки случаи, когда с них слетают штекеры. Соответственно, освещение щитка пропадает из-за отсутствия контакта.

Впрочем, выйти из строя может и сам реостат. Проверить данное предположение достаточно просто. Для этого следует сперва снять реостат, а после этого напрямую соединить его контакты. Если после данной манипуляции подсветка панели приборов оживет – значит, проблема найдена, и нужно лишь заменить вышедшую из строя деталь. Если же нет – в таком случае нужно продолжать поиск дальше.

Наиболее серьезной проблемой, из-за которой пропадает освещение панели приборов, является повреждение печатной платы самого щитка. В частности, нередки ситуации, когда на ней перегорает дорожка, по которой поступает питание на лампы. Здесь стоит отметить один момент. Щиток приборов в такой ситуации не подлежит ремонту, значит, выход будет только лишь один – замена на новый.

Бывают случаи, когда из-за короткого замыкания сгорают все лампы, освещающие панель приборов. Впрочем, случается это достаточно редко. Намного чаще из строя может выйти какая-то одна лампа. Как видим, причин, из-за которых способно пропасть освещение панели приборов, есть несколько. Соответственно, поиски займут определенное время. Однако в подавляющем большинстве случаев устранить возникшую неисправность будет не так уж и сложно, причем сделать это многие вполне могут и своими руками.

[Закрыто] Решено: Не горит подсветка приборной панели, но индикаторы работают

Тема: Решено: Не горит подсветка приборной панели, но индикаторы работают

Доброго времени суток уважаемые. Есть вопрос.

А/м ВАЗ 2110 2002 года. Перестала подсвечиваться правая часть приборной панели, решил залезть заменить лампочки. Лампочки решил заменить не на стандартные, а на светодиодные. Сразу оговорюсь, что заменил не на всей панели, а только на правой стороне. Итак:

1. Заменил, после чего потухло освещение всей панели приборов, но лампочки индикации все работают ;

2. Затем открыл блок предохранителей, перегорели предохранители F1, F11 (пропали габариты) — заменил. Крутанул регулятор освещения приборной панели — перегорели снова.;

3. Заменил регулятор подсветки приборов (был неисправен, отвалилась петелька на конце), но подсветка не появилась;

4. Заменил снова предохранители F1, F11 перегорать перестали;

5. Проверил приходит ли на приборную панель питание 12В: 5.1. Белая колодка — 9, 10 разъёмы всё приходит чётко по 12В;

5.2. Красная колодка — 2 (вроде ) или 3 разъём приходит но 10,78В. Но проверял ДО замены реостата.

Что делать куда смотреть дальше. Или это из-за диодов пропала подсветка? Хотя на поворотниках и дальнем свете лампочка индикации горят светодиоды нормально.
2 Ответ от iliaBkmz 2014-03-14 13:18:05
  • iliaBkmz
  • Легенда форума
  • Неактивен
  • Регистрация: 2012-11-12
  • Сообщений: 2,016 Спасибо : 581
  • Авто: outlander и 2104
Re: Решено: Не горит подсветка приборной панели, но индикаторы работают

Или это из-за диодов пропала подсветка?

Точно нет. Диоды ставить можно, но каждый диод имеет конкретный + и _, в отличие от лампочки.Проверьте горит ли приборка — если подать ток напрямую. Чудес не бывает, либо нет массы, либо тока, или что — то замыкает. Проверяйте методом исключения.

Спасибо сказали: Trablz 1

не работает подсветка панели приборов ваз 2110

Вчера решил таки изменить стоковую подсветку одометра на панели приборов. Снял панель, вытащил стоковую лампочку, вытащил зеленый светофильтр и поставил туда белый светодиод. Светодиоду сточил головку и по радиусу прошелся наждаком для большего рассеивания. Все получилось здорово. Одометр подсвечивается светло-серым цветом. Смотрится очень зачЁтно.

Жаль не сфоткал. А вот утром огорчился очень. Вышел, и увидел машинку под снегом. Завел, включил габариты и стал счищать снег с машины. И тут заметил, что подсветка приборки не горит. Работают все пиборы (стрелки, лампочка ручника, и лампочка габаритов).

А вот сама приборка не подсвечивается. Затем обратил внимание, что все кнопки панели тоже горят с перебоем. Покрутил слегка крутилку для подсвечивания яркости (не помню как она называется) и стал дальше чистить машину. Но всоре погали и все кнопки напанели.

Осталась гореть только лампочка включения габаритов. Разбираться времени не было. Нужно ехать на работу.

Выехал в таком состоянии. Приборка и кнопки на панели не горят. Остальное все работает в штатном режиме и ближний и дальний и дворники и габариты как спереди, так и сзади, и подсветка номерного знака.

Сделал вывод, что это не предохранитель, т. К. Сами приборы работают нормально. Приехал на работу и все же сменил предохранитель на F1 и F11.

Ничего не изменилось. Где-то слышал что подсветка в панели приборов и кнопок связана с этой крутилкой (повшение/понижение яркости подсветки). Вот и думаю в чем трабл? Грешу на то, что либо слетела фишка на этой крутилке, либо она вообще сгорела.

Поправьте меня, коллеги, если я не прав. Никто не сталкивался с таким? Есть таклковые электрики? Заранее спасибо. Такая же проблема :fd. кто что предложил для решения оной, к электрику пока не получается ехатьВзято с. http://www.2112.ru.

Вчера решил таки изменить стоковую подсветку одометра на панели приборов. Снял панель, вытащил стоковую лампочку, вытащил зеленый светофильтр и

Вчера решил таки изменить стоковую подсветку одометра на панели приборов. Снял панель, вытащил стоковую лампочку, вытащил зеленый светофильтр и

Вчера решил таки изменить стоковую подсветку одометра на панели приборов. Снял панель, вытащил стоковую лампочку, вытащил зеленый светофильтр и

Вчера решил таки изменить стоковую подсветку одометра на панели приборов. Снял панель, вытащил стоковую лампочку, вытащил зеленый светофильтр и

Вчера решил таки изменить стоковую подсветку одометра на панели приборов. Снял панель, вытащил стоковую лампочку, вытащил зеленый светофильтр и

Источники: http://ladaautos.ru/vaz-2110/problemy-s-podsvetkoj-pribornoj-paneli-vaz-2110-prichiny-i-remont.html, http://xn--2111-43da1a8c.xn--p1ai/forum/viewtopic.php?id=1014, http://avtollika.ru/4237-2110.html

ladafakt.ru

Не работает панель приборов на ВАЗ 2110: комбинация, распиновка

Содержание:

  1. Устройство
  2. Проблемы и их устранение

Ситуации, при которых не работает панель приборов на ВАЗ 2110, вовсе не редкость для продукта отечественного автопрома. Любой автомобиль не безгрешен, потому владельцам машин не остается ничего другого, кроме как бороться с возникающими раз за разом проблемами.

Приборная доска

Устройство

В данном случае комбинация приборов на ВАЗ 2110 включает в себя:

  • Тахометр;
  • пидометр;
  • Указатель уровня топлива;
  • Указатель температуры охлаждающей жидкости;
  • Контрольные лампы в количестве 12 штук;
  • 6 лампочек подвески щитка приборов;
  • Резервное гнездо, предназначенное для контрольной лампы;
  • Пара колодок для подключения проводов.

РАспиновка приборки

Добавим обязательно, что колодка красного цвета на электрической схеме обозначается Х2, а колодка белого света отмечается как Х1. Потому перепутать уже не получится. Если вы запомните, конечно.

Что касается щитка приборов, то для модели ВАЗ 2110 используется два типа. Все зависит от года выпуска автомобиля, поскольку есть старая и обновленная версия.

  1. В старых щитках приборы располагаются симметрично.
  2. Для приборной панели нового образца характерно расположение со смещением в правую сторону двух указателей — температуры охлаждающей жидкости и уровня топлива в баке.

Прежде чем приступить к самостоятельному решению проблемы, рекомендуем ознакомиться с распиновкой панели приборов на ВАЗ 2110. Другими словами, следует понять, куда какой проводок ведет, для чего он предназначен, какие предохранители имеются и так далее.

Все это легко узнать, воспользовавшись данными из руководства по эксплуатации. Имея под рукой столь наглядную литературу и автомобиль перед глазами, можно без помощи специалистов и особых знаний в электронике исправить характерные неисправности приборной панели.

Проблемы и их устранение

Старый и новый образец

Есть несколько распространенных проблем, характерных для приборной панели модели ВАЗ 2110 отечественного производства.

  1. Не горит подсветка панели приборов на ВАЗ 2110. Проверьте контакты, состояние проводки, которая отвечает за подвеску. Могли просто перегореть предохранители, сгореть сами лампочки в результате износа, короткого замыкания. Причин на самом деле может быть много, потому решить вопрос за пару минут не всегда получится.
  2. Самая серьезная поломка для приборного щитка — это полный отказ узла. В такой ситуации перестают работать все указатели, стрелки падают вниз, контрольные лампы не зажигаются. Для устранения проблемы сначала проверьте 15 предохранитель, который обозначается F6. Найдете вы его на монтажном блоке. Если этот элемент перегорел, решить проблему простой заменой предохранителя не получится. Ищите причину, по которой он сгорел. Обычно это банальное замыкание электросети.
  3. Стрелки прыгают вниз и вверх. Тоже распространенное явление, причиной которого в большинстве случаев оказывается плохой контакт массы:
    1. Этот массовый провод идет на перегородку, которая разделяет салон и подкапотное пространство, от приборного щитка. Чтобы добраться до него, извлеките магнитолу с ее посадочного места. Проверяйте качество его крепления;
    2. Не редко при установке сигнализации массовый провод смещают в другое место для более удобного доступа. Потому если сигнализация у вас имеется, а под магнитолой провода нет, тогда ищите его за обшивкой салона возле левой ноги водителя;
    3. Массовый провод может быть испорчен при установке новой аудиосистемы. Когда подключают минус, массу откручивают, а затем часто монтируют обратно, только уже не так надежно, как это было изначально. Из-за вибраций, наездов на кочки и ямы, крепление ослабевает, контакт пропадает. Отсюда и неработающая панель. Не поленитесь качественно завернуть массовый провод, поскольку часто плохое крепление объясняется неудобством выполнения этого мероприятия.
  4. Проблема с щитком приборов. Чтобы проверить, все ли с ним хорошо, извлеките максимально с посадочного места, но при этом не отсоединяйте проводку, идущую на колодки. Проверяется провод белого цвета (Х1), который идет к первому контакту. Не лишним будет проверить напряжение на 10,9 и 6 контактах. При нормальном функционировании системы, прибор должен выдать показания около 12 вольт. Обязательно взгляните на заднюю сторону щитка, удостоверьтесь в целостности токопроводящих дорожек.
  5. Прикуриватель. Не редко панель приборов на ВАЗ 2110 выходит из строя по причине прикуривателя. Вы наверняка не являетесь исключением среди водителей, которые через это гнездо подключают всевозможные дополнительные устройства, приборы. Так многие заряжают телефон, подключают планшеты, видеорегистраторы и прочее оборудование. Потребляя большое количество тока, приборы выводят из строя прикуриватель, либо вызывают перегорание предохранителя F19. Из-за этого панель приборов отключается или некорректно работает. Если предохранитель цел, просто разъедините колодку прикуривателя. Если подобные мероприятия результата не дали, просто замените предохранитель на новый.

Как показывает практика, большинство проблем, связанных с выходом из строя приборной панели, можно решить самостоятельно. Тем более, когда речь идет о таком автомобиле как ВАЗ 2110.

Но есть важное НО. Если вы не обладаете минимальным опытом работы с электроникой, ничего не понимаете в электрике, подходить к проводам приборной панели мы вам настоятельно не рекомендуем. В таком случае обращайтесь на станции технического обслуживания, имейте дело только с опытными автомеханиками и людьми, отлично разбирающимися в автомобильной электрике.

Самосовершенствуйтесь. Возможно, в скором времени вам удастся пересесть в более дорогой, современный автомобиль. Тогда решить проблему электроники будет намного сложнее. ВАЗ 2110 — это отличный тренажер, который позволяет выполнять ремонт своими руками, разбираться в устройстве автомобиля, постигать все прелести самостоятельного ремонта. Для любого мужчины важно уметь не только водить, но и при необходимости чинить свою машину.

 Загрузка ... No Comments Yet! You can be first to comment this post!   Close Window
Loading, Please Wait!
This may take a second or two.

luxvaz.ru

Не работает панель приборов на ваз 2110 — причины

Если на ВАЗ 2110 не работает панель приборов необходимо разобраться в причине неисправности. Она, может быть, серьезной или незначительной. Часто для устранения поломки панель приходится демонтировать, иногда же достаточно проведения замены предохранителя или закрепление массового провода.

Характеристика видов панелей

Щиток, находящийся перед водителем, содержащий набор контрольных ламп, называется панелью.

Он имеет и другое название – торпедо и состоит из следующих составляющих:

  1. Узла, которые фиксирует величину скорости движения автомобиля– спидометра.
  2. Прибора, которые ведет учет числа оборотов – тахометра.
  3. Двух индикаторов: температуры охлаждающей жидкости и уровня топлива.
  4. Разного цвета индикаторных ламп.
  5. Шести отдельных ламп отвечающих за подсветку.
  6. Ряда резервных гнезд, куда могут включаться лампы.
  7. Одну колодку красного цвета. На электрической схеме она имеет X
  8. Другую колодку белого цвета, имеющая обозначение X
Европанель для ваз 2110 Панель для ваз 2110 старого образца

На ВАЗ 2110 существует 2 вида приборных панелей: старого образца и европанель.

Отличия между ними следующие:

  • старые щитки имеют симметричное расположение приборов;
  • в евро устройстве датчики показаний топлива и величину нагрева охлаждающей жидкости смещены вправо.

Причины и устранение неисправностей панели управления

Когда на ВАЗ 2110 не работает панель приборов, то заключаться это может в полном ее отказе или неполадке отдельных индикаторов. В особых случаях вместе с осветительными приборами перестают работать габаритные огни левой стороны и подсветка заднего номерного знака. Причина заключается в выходе из строя плавкого элемента.

Проблемы с предохранителем

Отказ в работе приборной панели  бывает в том случае, если перегорел амперный предохранитель. Он занимает 15 место в монтажном блоке и имеет маркировку F6. Если такое произошло необходимо искать причину выхода его из строя. Простая замена элемента на новый  проблему не решит. Можно сказать с уверенностью, что он тоже сразу же перегорит. Причиной является короткое замыкание в цепи. Необходимо заняться его поиском и устранением.

Хаотичное движение стрелок на панели приборов

Бывает на ВАЗ 2110 не работает приборная панель, стрелки на приборке прыгают и ведут себя непредсказуемо. В течение нескольких секунд они показывают то максимальное, то минимальное значение. Значит, необходимо проверить контакт с массой. Это касается тахометра и указателя уровня топлива. Крепление массового провода соединяет щиток приборки с перегородкой, которая отделяет двигательный отсек от пространства салона. Чтобы найти это место вынимается магнитола.

В случае установки сигнализации такой крепеж переносится за обшивку салона, место, где находится левая нога водителя. При покупке автомобиля такая информация водителю сообщается.

Иногда стрелки начинают прыгать после монтажа магнитолы. Происходит это от того, что провод приборки был закреплен ненадежно. Во время движения автомобиля контакт утрачивается. Для устранения такой поломки необходимо просто его надежнее закрепить. После этого стрелки будут выдавать правильную информацию и перестанут прыгать.

Отказ прикуривателя

Случается, что не работает панель приборов ВАЗ 2110 из-за прикуривателя. Часто его гнездо используется для подключения разных устройств большей мощности. Здесь совершается зарядка телефонов, включение планшетов или другого оборудования. Идет значительно потребление количества тока. В результате перегорает предохранитель f6.

В случае исправного предохранителя следует искать другую причину. Для этого требуется открутить крепление щитка, вытянуть его. Ведущие к нему провода оставляются на месте. Проверяется напряжение на контактах, которые идут под номерами на схеме: 6,9,10. Величина напряжения везде должна равняться 12 вольтам. Проверяется провод, ведущий к массе, который находится на колодке X1. Его цвет белый.

Неполадки со спидометром

Если на ВАЗ 2110 не работает панель приборов это может быть связано с поломкой спидометра.

Выражается такое в следующих проявлениях:

  • стрелка полностью неподвижна;
  • дрожание стрелки с последующей ее остановкой;
  • работа спидометра проходит только до момента полного прогрева двигателя.

На ВАЗ 2110 с инжекторными форсунками, размещается электронный спидометр. Если прибор отказывает, то, просто, требуется его замена.

Однако чаще причина заключается в другом:

  1. Сигнал на спидометр поступает от датчика. Возможной причиной его отсутствия бывает загрязнение прибора. Тогда он снимается, промывается и просушивается.
  2. Отсутствие хорошего контакта. Просматривается проводка на всем протяжении.
  3. Когда отказывает сам датчик, ведется его замена.

Порядок диагностики и устранения проблем

Когда на ВАЗ 2110 не работает панель приборов, следует, на первом этапе, провести диагностику.

Заключается она в следующем:

  • осматриваются все лампы и перегоревшие заменяются новыми элементами;
  • используя прибор мультиметр, проверяется вся проводка на наличие обрывов или плохих контактов;
  • в случае нахождения окисленных участков они зачищаются;
  • просматриваются все предохранители и перегоревшие детали заменяются новыми изделиями;
  • все существующие приборы тестируются.
Проверка указателей уровня топлива и температуры

Чтобы проверить правильность показания уровня топлива и температуры, необходимо провести следующие действия:

  1. Включается зажигание.
  2. Отдельным отрезком провода соединяется плюсовая клемма прибора с массой. Если стрелка приходит в движение, следует осмотреть проводку на участке датчик-индикатор.
  3. Если температурный индикатор фиксирует перегрев, он отсоединяется от датчика. Падение стрелки указывает на необходимость замены датчика. Если прибор продолжает зашкаливать, значит, неисправна проводка или сам индикатор.
  4. Для проверки прибора он снимается. Его положительная клемма соединяется с плюсом аккумуляторной батареи, а отрицательная с минусом. Стрелка должна показать ноль. При любом ее отклонении индикатор требует замены.

Следует знать, что процесс тестирования ведется на специально оборудованном стенде. Затем идет сравнение результатов с эталоном. Затем осматриваются дорожки. В случае разрывов контакт восстанавливается припоем. Если такой процесс невозможен, устройство подлежит замене.

Предосторожности при работе

Во время выполнения работы следует придерживаться следующих рекомендаций:

  • если идет замена предохранителя, то зажигание выключается;
  • аккуратность при тестировании, чтобы не произошло закорачивания проводов;
  • если проводится пайка, то применяется паяльник малой мощности с тонким наконечником;
  • при работе с разъемами не прилагаются большие усилия.

Снятие старой и установка новой панели



Процесс замены на европанель не требует приглашения мастеров высокой квалификации.

Сопровождается предварительной подготовкой:

  • отключается питание от аккумулятора;
  • убирается руль и облицовочная часть колонки;
  • иногда вынимаются сиденья.
Демонтаж старой панели

Инструкция по демонтажу:

  1. Демонтируются щитки, расположенные у ног, сидящих впереди людей.
  2. Из-под ручного тормоза убирается криволинейная заглушка;
  3. Снимается крышка стеклоподъемника и вынимается разъем прикуривателя.
  4. С рычага коробки скоростей снимается чехол. Убираются воздуховоды, идущие на задние сиденья.
  5. Снимаются накладки из пластика стоек крыши. Вытаскивается магнитола.
  6. С верхней части панели снимаются заглушки. Появившиеся гайки выкручиваются.
  7. Затем отворачиваются болты, размещенные по контуру нижней кромки, а также у ног водителя и пассажира;
  8. Демонтируется монтажный блок и вынимается пластиковый кожух.
Монтаж нового образца панели

Обе панели имеют разные габариты, поэтому, установка ведется 3 методами:

  • подгоняется новая комбинация приборов под имеющиеся размеры панели;
  • идет полная замена панели на новый образец;
  • ведется монтаж евронакладки.

Последний способ применяется редко. Связано это с тем, что монтаж требует совмещения проводок. Работы ведутся на снятой с автомобиля панели.

Если панель на ВАЗ 2110 не работает, необходимо проверить состояние каждого индикатора. Удостовериться в надежности предохранительных элементов. Дальше переходить к проверке датчиков. При обнаружении поломки устранять ее. Если ремонт узла невозможен, проводить его замену.

vaz-2110.ru

Проблемы с подсветкой приборной панели ВАЗ-2110: причины и ремонт

Ни для кого, наверное, не секрет, что надежность ВАЗовских «десяток» оставляет желать лучшего. Зачастую владельцам этих автомобилей приходится сталкиваться с теми или иными неисправностями. Одной из таких проблем является отсутствие подсветки приборной панели. Понятно, что исправить поломку следует как можно скорее. Ведь в ночное время куда-нибудь выехать будет достаточно проблематично – мало кому понравится передвигаться, по сути, вслепую, не видя ни текущей скорости, ни иных, не менее важных показателей.

Возможные причины

Что же делать в ситуации, когда пропала подсветка панели приборов на автомобиле ВАЗ-2110? В первую очередь следует заняться поиском причины, из-за которой возникла данная неисправность. Иногда ее удается выявить сразу, но в некоторых случаях этот процесс занимает определенное время. Причин, на самом деле, может быть несколько, поэтому нужно будет методично все проверить.

Самый банальный и простой вариант – кто-то подкрутил ручку реостата, отвечающего за величину светового потока до упора влево.

Этим, кстати, часто грешат дети, которых сажают на переднее сидение. «Юные водители» очень любят крутить всякие ручки, нажимать кнопки и переключать рычажки. Возможно, взрослые недосмотрели, и ребенок «откорректировал» освещение приборной панели. Проблема, как вы поняли, решается банальным возвращением ручки реостата в прежнее положение. Поэтому, прежде чем приступать к поиску возможных причин внезапно пропавшей подсветки, проверьте именно этот момент.

Хотелось бы напомнить одно простое правило. В ситуации, когда возможных причин поломки может быть несколько, при поиске нужно идти по пути наименьшего сопротивления. Иными словами, в первую очередь проверять наиболее простые предположения. Возможно, вам повезет, и вы обнаружите проблему с минимальной затратой времени и сил.

Если же причина не в положении ручки реостата, нужно приступать к дальнейшим поискам причин поломки. Здесь возможными источниками проблем могут быть:

  • предохранитель;
  • печатная плата щитка приборов;
  • контакты;
  • проводка;
  • выход из строя лампочек из-за короткого замыкания.

Итак, разберем некоторые из приведенных выше причин более детально. После ручки реостата следует проверить целостность 5-амперного предохранителя F1. Можно также обыкновенно включить габаритные огни, и посмотреть, работают ли они с левой стороны. Объясняется здесь все просто. Лампы, подсвечивающие приборный щиток, левые габаритные огни, равно как и освещение багажника, работают через данный предохранитель. Габариты, расположенные на правой части автомобиля получают питание через F11, то есть они в данном конкретном случае нас не интересуют.

Возможно, вы увидите следующую ситуацию. Габаритные огни с левой стороны, или освещение багажника, работают, тогда как освещение панели приборов отсутствует. Значит, проблема не в предохранителе F1. Следовательно, нужно продолжать поиски возможной причины неисправности. В частности, необходимо проверить контакты реостата, освещающего за освещение приборной панели. Нередки случаи, когда с них слетают штекеры. Соответственно, освещение щитка пропадает из-за отсутствия контакта.

Читайте также: Почему не работает вентилятор печки ВАЗ-2110

Впрочем, выйти из строя может и сам реостат. Проверить данное предположение достаточно просто. Для этого следует сперва снять реостат, а после этого напрямую соединить его контакты. Если после данной манипуляции подсветка панели приборов оживет – значит, проблема найдена, и нужно лишь заменить вышедшую из строя деталь. Если же нет – в таком случае нужно продолжать поиск дальше.

Наиболее серьезной проблемой, из-за которой пропадает освещение панели приборов, является повреждение печатной платы самого щитка. В частности, нередки ситуации, когда на ней перегорает дорожка, по которой поступает питание на лампы. Здесь стоит отметить один момент. Щиток приборов в такой ситуации не подлежит ремонту, значит, выход будет только лишь один – замена на новый.

Бывают случаи, когда из-за короткого замыкания сгорают все лампы, освещающие панель приборов. Впрочем, случается это достаточно редко. Намного чаще из строя может выйти какая-то одна лампа. Как видим, причин, из-за которых способно пропасть освещение панели приборов, есть несколько. Соответственно, поиски займут определенное время. Однако в подавляющем большинстве случаев устранить возникшую неисправность будет не так уж и сложно, причем сделать это многие вполне могут и своими руками.

ladaautos.ru



Привод спидометра - основные неисправности и их ремонт

  1. Прижмите крепежный зажим на разъеме и снимите разъем.
  2. Слегка прижмите вниз фиксатор крепежного зажима датчика и слегка
    поверните датчик вправо.
  3. Выньте датчик из коробки передач.
  4. При монтаже проследите за правильностью установки уплотнительных
    колец.

Как отремонтировать спидометр своими руками АВТОМАСТЕРСКАЯ

Не секрет, что точные показания спидометра крайне важны для водителя. Именно по этому прибору шофер знает, с какой скоростью передвигается легковой транспорт и сколько километров всего пройдено автомобилем.

Поломка спидометра чревата опасными последствиями – от штрафа за превышение скорости до некорректного переключения передач, непопадания в поворот из-за превышенной скорости.

Как понять, что спидометр начинает выходить из строя?

На неисправность спидометра водителю могут указать следующие проявления:

  • Полная остановка цифр, считающих общий километраж пробега
  • Прибор указывает неточную скорость (проверить можно по включенному на независимом устройстве навигатору).
  • Выходят из строя датчики приборной панели.

Порядок подготовительных действий, чтобы приступить к ремонту спидометра:

  • Для начала нужно снять переднюю панель и обесточить переключатели световых сигналов автомобиля (габариты, поворотники, ближний свет).
  • Затем вынуть магнитолу и отключить прикуриватель, открутить винты, которые фиксируют панель и тросик спидометра.
  • После этого снять 3 колодки и саму панель. Теперь крепежные болты спидометра доступны, и их нужно выкрутить.

Если прибор показывает скорость выше реальной, рекомендуется выполнять следующие действия:

  • стрелку перебрасываем через ограничитель;
  • под данными прибора укрепляем небольшой кусочек строительного скотча;
  • с помощью карандаша ставим риски на скотче. Расстояние между двумя рисками должно быть равно 7 миллиметрам, что равно скорости 10 км в час;
  • вытаскиваем стрелку и ставим ее таким образом, чтобы ее низ перекрывал вторую риску.

Если все было сделано правильно, стрелку нужно вернуть в исходное положение.

При неточном показании общего пробега машины, цифры нетрудно поправить вручную. Датчики скорости, которые пришли в негодность по той или иной причине просто меняются на новые.

Ремонтируем спидометр своими руками

Если спидометр не подает признаков жизни, или показывает ложные показания, вполне возможно, что можно ограничиться заменой привода. Сам привод в машинах ВАЗ исполнен в виде гибкого вала, общей длиной не более 355 см, либо электрическим приводом. На время ремонта «Девяносто девятки» шестеренки привода, уплотнительные кольца и привод спидометра в обязательном порядке необходимо снять. На удачу, их можно снять, не трогая коробки передач.

Руководство по ремонту автомобиля рекомендует автомобилистам сделать следующие действия:

  1. Машина перегоняется на смотровую яму.
  2. Торцовым ключом необходимо открутить от кузова болт, который крепит к коробке передач корпус привода спидометра.
  3. С помощью отвертки деликатно поддеть и снять корпус.
  4. Также необходимо извлечь ведомую шестеренку.

Будьте внимательны при визуальном осмотре гнезда, где установлен наконечник гибкой тяги прибора. Шестеренка не должна быть слизанной и иметь какие-либо дефекты. При их присутствии ее необходимо поменять.

Корпус коробки, где будет установлен привод, внимательно осматривается. Если там есть след от машинного масла, то нужно заменить уплотнительное кольцо. Для этого следует вытащить ведомую шестеренку и вытолкнуть уплотнительное кольцо. Детали аккуратно и дочиста промываются в керосине. После того, как они просохнут, необходимо установить их в том же порядке, как вы их вынимали.

При решении выполнить все работы самостоятельно, автовладелец экономит внушительную сумму денег, которую ему пришлось бы выложить мастерам в автосервисе.

Как исправить показатели пробега автомобиля ВАЗ

Многие автолюбители прибегают к методу скручивания километража на автомобилях. Обусловлено это желанием как можно дороже продать своего железного коня или упростить процедуру прохождения технического осмотра.

Любители давно придумали способ скручивания показаний на спидометре. Главной головной болью становится корректная установка прибора на свое место.

Четкая работа спидометра – залог безопасности на дорогах!

Схема, расположение и значения предохранителей и реле на ВАЗ 2113, 2114, 2115

ВАЗ 2114 2115. Ремонт и обслуживание

Предохранители

Иногда автолюбителю приходиться сталкиваться с тем, что перестаёт работать то или иное электрооборудование автомобиля. Причиной часто может быть обычное перегорание предохранителя. Для быстрой замены неисправного предохранителя нужно знать, где они находятся, как они выглядят, «вычислить» неисправные и правильно заменить их.

Где находятся предохранители?

Ни в одном автомобиле предохранители не разбросаны по кузову, а находятся в определенном месте, в блоке предохранителей.

Практически в любом автомобиле имеются два блока предохранителей и наш автомобиль не исключение. Как правило, первый располагается под капотом у левого стакана (именуемый иногда чёрным ящиков в сокращении ЧЯ), второй – в салоне автомобиля под панелью, под центральной торпедой.

1) К1 – реле очистителей фар;

2) К2 – реле указателей поворота и аварийной сигнализации;

3) К3 – реле очистителя ветрового стекла;

4) К4 – реле контроля исправности ламп;

5) К5 – реле стеклоподъёмников;

6) К6 – реле звуковых сигналов;

7) К7 – реле обогрева заднего стекла;

8) К8 – реле дальнего света фар;

9) К9 – реле ближнего света фар;

10)F1-F20 – плавкие предохранители.

Второй “блок” находится под торпедой со стороны передних пассажирских ног. Для доступа к нему нужно всего лишь открутить несколько креплений при помощи крестовой отвертки. Почему в кавычках, да потому что как такогого блока нет, там находится ЭБУ (мозги) и 3 предохранителя + 3 реле.

Описание предохранителей и реле на ЭБУ

Порядок предохранителей с верху в низ:

1 – предохранитель на топливный насос (15А)

2- предохранитель на реле электровентилятора радиатора, клапан продувки адсорбера, ДС. ДК. ДМРВ (7,5А)

3 – предохранитель на электронный блок управления, модуль зажигания (7.5А)

Стоит отметить, что на первых моделях все предохранители окло ЭБУ были номиналом в 15А.

1 – Реле включения топливного насоса

2 – реле включения электровентилятора радиатора охлаждения

Какой предохранитель сгорел?

В вашем авто, как и в любом другом находится довольно много предохранителей. И каждый защищает определенную лампочку или прибор. Как же узнать, какой перегорел?

Всё просто! Например, если не работает стеклоочиститель. то вскрываем блок и ищем на крышке соответствующий значок. Положение предохранителя в блоке соответствует положению рисунка на крышке.

Чтобы получить доступ к предохранителям, надо снять крышку блока. Это легко можно сделать голыми руками: одной рукой нажимаем на защелку, другой – поднимаем крышку.

Как проверить предохранитель?

Далее нужно найти неисправный. Есть два способа (в зависимости от типа предохранителя).

Мы либо просто вынимаем и смотрим – цела ли средняя часть ( на фото – слева перегоревший, справа исправный)

Второй способ более точный. Дело в том что человеческий глаз может не заметить сгоревшую перемычку. Делаем следующее: Включаем неработающую цепь ( например габариты), не вынимая предохранитель смотрим напряжение на одном конце предохранителя, потом на другом. если на одном конце напряжение есть, а на другом конце -нет, то предохранитель сгорел.

Если предохранители часто перегорают, то это значит, что у вас имеются проблемы с проводкой, которые необходимо устранить. В таком случае лучше доверить проверку электрики специалисту.

Навигация по записям

Добрый вечер, после установки сигнализации перестали гореть противотуманные фары. Возможно они сразу же перегорели как только включил их. Так как у меня машина вся переделана (а именно машина от супер-авто, движок 1.6 от 10тки, приоровская ходовая, стоики также от приоры и т.п,) как я знаю, данная компания закупает обычную норму и переделывает ее полностью. Так, вот в норме отсутствую противотуманки, может они втыкнули слабые амперные предохранители. Если не ошибаюсь, на ваз 2114 нужны 7.5А предохранители f8 и f9 нужно заменить?

Здравствуйте! да, на 14 модель, на противотуманки нужны предохранители с 7.5 А, независимо от первоначальной комплектации (норма или люкс).Если у вас перегорает предохранитель на 7,5а на обоих противотуманках то значит, что где то спрятался коротыш. – значит при установке где то что то не туда подключили ( скорее всего в монтажном блоке )Если предохранители целые – то, я думаю что их просто забыли подключить сервисмены, когда устанавливали сигнализацию.

хочу поменятьна ваз2109 монтажный блок старого образца на новый. с предохранителями нового образца. какой номер блока. карбюратор

http://vaz-2114-lada.ru

Почему спидометр ломается

Стоит отметить, что в некоторых случаях ремонт спидометра провести нетрудно самостоятельно. В других же потребуется помощь специалистов.

Так, окисление контактов считается довольно легко устраняемой неисправностью. Характерным для нее является «прыганье» стрелки, невзирая на то, что скорость движения сохраняется стабильной. Устранение проблемы происходит путем чистки контактов.

Провода перетерлись. Заподозрить эту причину позволяет хаотичное движение стрелки при запуске двигателя. Между тем специалисты отмечают, что иногда проблема себя долгое время никак не проявляет. Выявить удается ее при помощи тестера.

Поломка датчика. Прибор скоростного контроля, работоспособность которого подвергнута сомнению, заменяется на заведомо исправный. Если спидометр после этой процедуры начал функционировать нормально, то далее искать поломки нет смысла. Часто датчики приходят в негодность после того, как их корпус разрушается, внутрь попадает вода или же грязь.

Разъемы. Они находятся в ВАЗ-2110 в месте, где на них попадает постоянно грязь. В итоге контакт нарушается и стрелка спидометра двигается хаотично. Разъемы нужно полностью очистить и проверить надежность соединения.

Часто также спидометр начинает сбоить в связи с износом вала. В этой ситуации избавиться от проблемы удастся только после полной замены вышеназванной детали.

Как известно, на данной модели производитель устанавливает электронный спидометр. Если именно он пришел в негодность, то эта проблема достаточно серьезная, так как названный выше прибор сам по себе не продается. По этой причине придется покупать целый щиток. Однако на самом деле в девяти из десяти случаях проблема находится совсем в другом месте.

На ВАЗ-2110 с мотором на 8 клапанов спидометр получает информацию с датчика скорости. Он, в свою очередь, расположен в коробке передач. Там, посредством двух шестеренок на него поступают данные о крутящем моменте с вала КПП.

Аналогично все работает и у машин с двигателями на 16 клапанов.

Чаще всего, как отмечалось выше, проблема в том, что датчик слишком загрязнен. Вообще у ВАЗ-2110 под капотом всегда накапливается пыль. Она, будучи смешанной с маслом, создает достаточно устойчивую преграду. В результате надежность показаний спидометра становится небезусловной. Проблема решается просто – датчик очищают и сушат.

Стоит напомнить, что удобнее будет получить к нему доступ непосредственно через коробку передач, так как снизу делать это очень неудобно.

Еще одна очень часто встречаемая причина – проблемы с электросетью. Ее всю необходимо проверить

Кроме того, внимание также уделяют:

  • надежному креплению проводков в клеммах;
  • их общему состоянию;
  • предохранителям, находящимся в пределах монтажного блока.

В ситуации если никаких повреждении электросети не обнаружено, придется браться за сам датчик. Его поломка является третьей по распространенности причиной отказа спидометра. Проверка его делается в такой последовательности:

  • датчик извлекают из КПП;
  • к приводу прикладывают дрель или же шуруповерт, переключенные в режим откручивания;
  • зажигание включается;
  • нажав на кнопку дрели, вращают привод.

В ситуации когда стрелка спидометра начинает двигаться, следует признать, что контролирующий прибор полностью исправен. Это означает одно – неисправность кроется где-то в коробке передач. Здесь самостоятельно устранить поломку в состоянии исключительно опытный автолюбитель или же профессиональный слесарь. Когда стрелка с места не двигается – достаточно будет заменить сам датчик.

где находится и как проверить

Если на вашей Приоре не работает прикуриватель, в первую очередь необходимо исследовать элементы электрической цепи. Первоочередной причиной является выбивание предохранителей, которые горят при наличии короткого замыкания. В таком случае необходима его замена. Однако для того чтобы выполнить необходимые работы, сначала нужно знать, где расположен данный элемент. Сегодня поговорим о том, какой предохранитель идет на прикуриватель Лады Приора и как узнать о его неисправности.

Где он находится

АвтоВАЗ устанавливает единые предохранители на прикуриватели в Приорах, вне зависимости от поколения и комплектации. Будь это базовая комплектация или люкс, всегда устанавливается одна и та же деталь, причем находится она в одном и том же месте. Для того чтобы выяснить расположение, вам потребуется схема электрической цепи, которая имеется в руководстве по эксплуатации. Найти в ней нужный элемент не составит труда: № в схеме – F13, сила тока – 15А. Находится он в блоке предохранителей и реле. Найти его не так сложно:

  1. Загляните под панель приборов с водительской стороны.
  2. Найдите нишу, накрытую специальной крышкой.
  3. Скрутите три замка.
  4. Снимите крышку.

И вот перед вами несколько предохранителей, которые отвечают за различные узлы автомобиля. Находим нужный и демонтируем, после чего его нужно проверить. Далее поговорим о том, как же это сделать.

Проверка предохранителя

Первоочередным способом является визуальный осмотр. Достаточно лишь демонтировать деталь и осмотреть ее на предмет целостности проволоки. Если она повреждена – значит, неисправность обнаружена, если же нет, но вы все равно подозреваете именно предохранитель, нужно вооружиться мультиметром. Протестировать элемент можно двумя способами:

  • замер сопротивления. Если вы демонтировали предохранитель, визуально осмотрели его, но не обнаружили проблемы, можно сразу же замерить сопротивление. Включаем соответствующую опцию на мультиметре и производим замер у выводов. Если прибор не реагирует, а на экране нули, значит, деталь неисправна;
  • замер напряжения. Необходимо выбрать соответствующую опцию на приборе, включить цепь прикуривателя и измерить вольтаж на выходах. Если на показателях нули – значит, требуется замена детали.

Таким образом, в проверке прикуривателя нет совершенно ничего сложного. Если вы убедились в том, что элемент отказал, необходимо установить новый и протестировать работу узла заново. Если новая деталь перегорает, придется исследовать цепь более детально. Вероятно, где-то присутствует серьезное повреждение, из-за которого происходит замыкание. Если вы не можете самостоятельно понять причину, обязательно обратитесь к специалистам, которые проведут подробную диагностику узла.

Почему не работает спидометр на Газели

Несмотря на то, что «Газель» сегодня использует современные панели приборов, старые варианты щитков также пользуются популярностью, тросовый привод вместе со спидометром (механическим) не исключение. Новые модели работают на 10-импульсных (иногда 6) электронных датчиках КПП, что подразумевает наличие электромеханического привода.

Как проверить спидометр на газели. С чего начать?

После некоторого времени, владелец авто может обнаружить, что не работает спидометр на газели. Это значит неминуемое проведение проверки, начиная с оболочкового троса. Именно с этой частью автомобиля проблемы возникают чаще, чем с другими. Первым делом подлежат осмотру накидные гайки (скрепляющие КПП и оболочку троса, встроенную в механическом спидометре), так как из-за постоянных вибрационных колебаний они могли открутиться. Сдвинутые гайки видно по частому соскакиванию троса, в результате чего не будет подаваться крутящий момент. Затем можно проверить тросовый обрыв непосредственно в оболочке. Такое явление, как зацикливание, вполне может стать причиной отказа спидометра.

После того, как причины будут найдены и устранены, необходима корректировка пробега, если с механическим спидометром это можно сделать самостоятельно, то в случае с электронным механизмом следует обратиться к специалистам, которые грамотно скрутят пробег, без причинения вреда автомобилю и всей электронике.

Неисправность в большинстве случаев заключается в размашистых колебаниях (сильных отклонениях) стрелки указателя скорости, что становиться поводом для сомнений владельца/водителя газели в показаниях скорости прибора. Причиной неполадки вполне может быть отсутствующая смазка на оболочке (внутренней). Именно из-за нее, трос вращается неправильно (неравномерно), в результате чего начинает тормозить. Аналогично дело обстоит и с ослабленными гайками, при помощи которых в газели прикрепляется оболочка

Не важно, какова была причина снятия и повторной установки троса, если владелец выполнял данную процедуру, превысив допустимый перегиб (радиус более 15 см), вращение троса затрудниться, а стрелка указателя начать колебаться, препятствуя точному определению скорости движения автомашины

Как вылечить спидометр на газели? Дополнительный способ.

Еще одним, довольно простым способом, позволяющим проверить датчик спидометра, является прослеживание работы стрелки в момент старта газели. Если стрелка взлетела к отметке максимально возможной скорости (180 км/ч) сразу после старта, то неисправность можно устранить лишь полностью заменив щиток. Просто сменить неисправную пружину (которая и стала причиной подобного поведения стрелки), возвращающую указатель к минимальному значению (0 км/ч) сразу после того как автомобиль перестанет двигаться, не получится.

Водитель не сможет узнать настоящую скорость движения газели, если в КПП установлены неподходящие приводные шестеренки. Забывать не следует и тот факт, что моделей двигателя в газели может быть 3 (402, 405, а также 406). Это должно напомнить о различном количестве зубьев, благодаря чему трос будет работать в пределах 625 об/км.

Сегодня «Газель» оборудуется встроенным спидометром именно с электронным (не как раньше — механическим) табло, отображающем пройденный машиной путь. При этом работа скоростного указателя на прямую зависит от подаваемых 10-импульсным датчиком (заменившем гибкий трос) сигналов. Для выяснения возможных причин неправильной работы спидометра, датчик (или весь щиток) нужно будет заменить. Но перед этим стоит проверить соединительные колодки, от состояния которых также зависит работа прибора и насколько он исправен.

Конечно, специалисты смогут быстрее и лучше определить причины неполадок, так как лучше разбираются в таких устройствах, как, например, спидометр. Но самостоятельный ремонт возможен, правда, с одним условием — на вашем автомобиле установлен исключительно механический привод. Как бы то ни было, наилучшим выходом из подобной ситуации будет проверка газели у мастера СТО.

Пресс релиз подготовлен сайтом Одометр.рф

Не работает панель приборов на Уаз Патриот

На внедорожниках УАЗ Патриот бывают случаи зависания (не работают спидометр, тахометр, указатель уровня топлива, часы, а контрольные лампы наоборот горят) панели приборов при возникновении проблем связанных с разряженной аккумуляторной батареей или как говорят водители «аккумулятор сел». Происходит это, при попытке запуска двигателя, которая естественно не удаётся. Причём, бортовой компьютер, не может найти каких либо ошибок, по кодам которых можно было бы выяснить причину неисправности.

Устранить эту проблему можно путём обесточивания приборной панели. Сделать это можно тремя путями. Первые два из них, наиболее удобные. Нужно, либо снять минусовую клемму с аккумуляторной батареи на пару минут, что приведёт к обнулению платы и бортового компьютера. Либо открыть крышку монтажного блока, который расположен рядом с аккумулятором и вынуть находящийся там, в единственном числе, пяти амперный предохранитель, который отвечает за питание комбинации приборов, а затем поставить его на своё место. Третий путь более трудоёмкий, заключающийся в отсоединении штекеров колодок приборной панели, которую предварительно придётся снять.

Если в комбинации приборов после включения зажигания и запуска двигателя загораются только контрольные лампы, а сами приборы и два жидкокристаллических дисплея работать отказываются, и после отключения минусовой клеммы аккумуляторной батареи их работоспособность не восстанавливается, то необходимо провести тест, при помощи которого можно определить, исправна или нет, монтажная плата комбинации приборов.

Для этого придётся нажать на кнопку сброса суточных показаний одометра, затем включить зажигание, после чего кнопку одометра можно отпустить. При исправном щитке приборов все стрелки должны начать движение от нулевой отметки до конца шкалы, а затем возвращаться обратно. Этот процесс, должен повториться трижды. Если хотя бы одна из стрелок не начинает движение или, начав движение, зависает в каком-то положении, то неисправность находится в монтажной плате комбинации приборов.

При наличии тестера и знаний по электротехнике проверить можно только заднюю сторону монтажной платы, а добраться до передней стороны будут мешать два дисплея. Поэтому комбинация приборов будет требовать замены. А если тест успешно сдан, то неисправность придётся искать в электронном блоке управления, при условии что провода, идущие от него к колодке щитка приборов и контакты разъёмов, находятся в нормальном состоянии.

Основные причины неисправности одометра

Если обобщить все причины неисправности одометра, их можно разделить на:

  • естественный износ механизма механического одометра;
  • вмешательство в одометр во время произведения коррекции пробега;
  • отказ электронной схемы управления цифровым одометром;
  • неисправность индикаторной панели одометра;
  • сбой программного управления бортового компьютера;
  • потеря связи с приборной панелью по CAN-шине;
  • отказ датчиков.

Как известно, все причины одновременно не случаются. Каким образом можно с большой вероятностью определить конкретную причину неисправности? Попробуем разобраться.

Не работает подсветка панели приборов ВАЗ-2110: причины, как исправить? - Sarterminal.ru

Проблемы с подсветкой приборной панели ВАЗ-2110: причины и ремонт

Ни для кого, наверное, не секрет, что надежность ВАЗовских «десяток» оставляет желать лучшего. Зачастую владельцам этих автомобилей приходится сталкиваться с теми или иными неисправностями. Одной из таких проблем является отсутствие подсветки приборной панели. Понятно, что исправить поломку следует как можно скорее. Ведь в ночное время куда-нибудь выехать будет достаточно проблематично – мало кому понравится передвигаться, по сути, вслепую, не видя ни текущей скорости, ни иных, не менее важных показателей.

Возможные причины

Что же делать в ситуации, когда пропала подсветка панели приборов на автомобиле ВАЗ-2110? В первую очередь следует заняться поиском причины, из-за которой возникла данная неисправность. Иногда ее удается выявить сразу, но в некоторых случаях этот процесс занимает определенное время. Причин, на самом деле, может быть несколько, поэтому нужно будет методично все проверить.

Самый банальный и простой вариант – кто-то подкрутил ручку реостата, отвечающего за величину светового потока до упора влево.

Этим, кстати, часто грешат дети, которых сажают на переднее сидение. «Юные водители» очень любят крутить всякие ручки, нажимать кнопки и переключать рычажки. Возможно, взрослые недосмотрели, и ребенок «откорректировал» освещение приборной панели. Проблема, как вы поняли, решается банальным возвращением ручки реостата в прежнее положение. Поэтому, прежде чем приступать к поиску возможных причин внезапно пропавшей подсветки, проверьте именно этот момент.

Хотелось бы напомнить одно простое правило. В ситуации, когда возможных причин поломки может быть несколько, при поиске нужно идти по пути наименьшего сопротивления. Иными словами, в первую очередь проверять наиболее простые предположения. Возможно, вам повезет, и вы обнаружите проблему с минимальной затратой времени и сил.

Если же причина не в положении ручки реостата, нужно приступать к дальнейшим поискам причин поломки. Здесь возможными источниками проблем могут быть:

  • предохранитель;
  • печатная плата щитка приборов;
  • контакты;
  • проводка;
  • выход из строя лампочек из-за короткого замыкания.

Итак, разберем некоторые из приведенных выше причин более детально. После ручки реостата следует проверить целостность 5-амперного предохранителя F1. Можно также обыкновенно включить габаритные огни, и посмотреть, работают ли они с левой стороны. Объясняется здесь все просто. Лампы, подсвечивающие приборный щиток, левые габаритные огни, равно как и освещение багажника, работают через данный предохранитель. Габариты, расположенные на правой части автомобиля получают питание через F11, то есть они в данном конкретном случае нас не интересуют.

Возможно, вы увидите следующую ситуацию. Габаритные огни с левой стороны, или освещение багажника, работают, тогда как освещение панели приборов отсутствует. Значит, проблема не в предохранителе F1. Следовательно, нужно продолжать поиски возможной причины неисправности. В частности, необходимо проверить контакты реостата, освещающего за освещение приборной панели. Нередки случаи, когда с них слетают штекеры. Соответственно, освещение щитка пропадает из-за отсутствия контакта.

Впрочем, выйти из строя может и сам реостат. Проверить данное предположение достаточно просто. Для этого следует сперва снять реостат, а после этого напрямую соединить его контакты. Если после данной манипуляции подсветка панели приборов оживет – значит, проблема найдена, и нужно лишь заменить вышедшую из строя деталь. Если же нет – в таком случае нужно продолжать поиск дальше.

Наиболее серьезной проблемой, из-за которой пропадает освещение панели приборов, является повреждение печатной платы самого щитка. В частности, нередки ситуации, когда на ней перегорает дорожка, по которой поступает питание на лампы. Здесь стоит отметить один момент. Щиток приборов в такой ситуации не подлежит ремонту, значит, выход будет только лишь один – замена на новый.

Бывают случаи, когда из-за короткого замыкания сгорают все лампы, освещающие панель приборов. Впрочем, случается это достаточно редко. Намного чаще из строя может выйти какая-то одна лампа. Как видим, причин, из-за которых способно пропасть освещение панели приборов, есть несколько. Соответственно, поиски займут определенное время. Однако в подавляющем большинстве случаев устранить возникшую неисправность будет не так уж и сложно, причем сделать это многие вполне могут и своими руками.

Источник:
http://ladaautos.ru/vaz-2110/problemy-s-podsvetkoj-pribornoj-paneli-vaz-2110-prichiny-i-remont.html

Не работает панель приборов на ВАЗ 2110: комбинация, распиновка

Ситуации, при которых не работает панель приборов на ВАЗ 2110, вовсе не редкость для продукта отечественного автопрома. Любой автомобиль не безгрешен, потому владельцам машин не остается ничего другого, кроме как бороться с возникающими раз за разом проблемами.

Приборная доска

Устройство

В данном случае комбинация приборов на ВАЗ 2110 включает в себя:

  • Тахометр;
  • пидометр;
  • Указатель уровня топлива;
  • Указатель температуры охлаждающей жидкости;
  • Контрольные лампы в количестве 12 штук;
  • 6 лампочек подвески щитка приборов;
  • Резервное гнездо, предназначенное для контрольной лампы;
  • Пара колодок для подключения проводов.

РАспиновка приборки

Что касается щитка приборов, то для модели ВАЗ 2110 используется два типа. Все зависит от года выпуска автомобиля, поскольку есть старая и обновленная версия.

  1. В старых щитках приборы располагаются симметрично.
  2. Для приборной панели нового образца характерно расположение со смещением в правую сторону двух указателей — температуры охлаждающей жидкости и уровня топлива в баке.

Прежде чем приступить к самостоятельному решению проблемы, рекомендуем ознакомиться с распиновкой панели приборов н а ВАЗ 2110. Другими словами, следует понять, куда какой проводок ведет, для чего он предназначен, какие предохранители имеются и так далее.

Все это легко узнать, воспользовавшись данными из руководства по эксплуатации. Имея под рукой столь наглядную литературу и автомобиль перед глазами, можно без помощи специалистов и особых знаний в электронике исправить характерные неисправности приборной панели.

Проблемы и их устранение

Старый и новый образец

Есть несколько распространенных проблем, характерных для приборной панели модели ВАЗ 2110 отечественного производства.

  1. Не горит подсветка панели приборов на ВАЗ 2110. Проверьте контакты, состояние проводки, которая отвечает за подвеску. Могли просто перегореть предохранители, сгореть сами лампочки в результате износа, короткого замыкания. Причин на самом деле может быть много, потому решить вопрос за пару минут не всегда получится.
  2. Самая серьезная поломка для приборного щитка — это полный отказ узла. В такой ситуации перестают работать все указатели, стрелки падают вниз, контрольные лампы не зажигаются. Для устранения проблемы сначала проверьте 15 предохранитель, который обозначается F6. Найдете вы его на монтажном блоке. Если этот элемент перегорел, решить проблему простой заменой предохранителя не получится. Ищите причину, по которой он сгорел. Обычно это банальное замыкание электросети.
  3. Стрелки прыгают вниз и вверх. Тоже распространенное явление, причиной которого в большинстве случаев оказывается плохой контакт массы:
    1. Этот массовый провод идет на перегородку, которая разделяет салон и подкапотное пространство, от приборного щитка. Чтобы добраться до него, извлеките магнитолу с ее посадочного места. Проверяйте качество его крепления;
    2. Не редко при установке сигнализации массовый провод смещают в другое место для более удобного доступа. Потому если сигнализация у вас имеется, а под магнитолой провода нет, тогда ищите его за обшивкой салона возле левой ноги водителя;
    3. Массовый провод может быть испорчен при установке новой аудиосистемы. Когда подключают минус, массу откручивают, а затем часто монтируют обратно, только уже не так надежно, как это было изначально. Из-за вибраций, наездов на кочки и ямы, крепление ослабевает, контакт пропадает. Отсюда и неработающая панель. Не поленитесь качественно завернуть массовый провод, поскольку часто плохое крепление объясняется неудобством выполнения этого мероприятия.
  4. Проблема с щитком приборов. Чтобы проверить, все ли с ним хорошо, извлеките максимально с посадочного места, но при этом не отсоединяйте проводку, идущую на колодки. Проверяется провод белого цвета (Х1), который идет к первому контакту. Не лишним будет проверить напряжение на 10,9 и 6 контактах. При нормальном функционировании системы, прибор должен выдать показания около 12 вольт. Обязательно взгляните на заднюю сторону щитка, удостоверьтесь в целостности токопроводящих дорожек.
  5. Прикуриватель. Не редко панель приборов на ВАЗ 2110 выходит из строя по причине прикуривателя. Вы наверняка не являетесь исключением среди водителей, которые через это гнездо подключают всевозможные дополнительные устройства, приборы. Так многие заряжают телефон, подключают планшеты, видеорегистраторы и прочее оборудование. Потребляя большое количество тока, приборы выводят из строя прикуриватель, либо вызывают перегорание предохранителя F19. Из-за этого панель приборов отключается или некорректно работает. Если предохранитель цел, просто разъедините колодку прикуривателя. Если подобные мероприятия результата не дали, просто замените предохранитель на новый.

Как показывает практика, большинство проблем, связанных с выходом из строя приборной панели, можно решить самостоятельно. Тем более, когда речь идет о таком автомобиле как ВАЗ 2110.

Самосовершенствуйтесь. Возможно, в скором времени вам удастся пересесть в более дорогой, современный автомобиль. Тогда решить проблему электроники будет намного сложнее. ВАЗ 2110 — это отличный тренажер, который позволяет выполнять ремонт своими руками, разбираться в устройстве автомобиля, постигать все прелести самостоятельного ремонта. Для любого мужчины важно уметь не только водить, но и при необходимости чинить свою машину.

Источник:
http://luxvaz.ru/vaz-2110/99-ne-rabotaet-panel-priborov.html

Что делать, если не горит панель приборов на ВАЗ-2110

Горящие лампочки негативно влияют на срок эксплуатации приборов главной панели автомобиля, а также на всю электрическую цепь в целом.

Не горит подсветка панели приборов ВАЗ-2110: причины

Вначале работы важно исключить неправильную настройку освещения. Обратите внимание на ручку реостата, от того в какую сторону она повернута зависит яркость освещения. Если отрегулировать реостат до минимального значения, то гореть приборная панель не будет. Но в данном случае, достаточно увеличить яркость, и проблема будет решена. Увеличение происходит, если повернуть ручку вправо. В случае неудачи необходимо искать проблему в электрике.

Существует несколько приборов, которые в автомобиле отвечают за питание освещение.

Прежде всего, необходимо проверить:

  1. Предохранитель F1 пятиамперный. Данный прибор расположен в монтажном блоке. Если возможно, то самостоятельно убедиться в целостности предохранителя. Если он цел, то для проверки работающего состояния нужно включить габаритный огни и обратить внимание, какая подсветка горит. Водителю необходимо выйти из автомобиля. Свет должен исходить из левых габаритов или подсветки багажника. Правые габариты питаются от другого предохранителя F11, поэтому рассматривать их не стоит. Если вышеперечисленные лампочки горят, а щиток передней приборной панели все равно не освещается, то стоит обратить внимание на другие приборы, так как предохранитель F1 находится в рабочем состоянии.
  2. Реостат. Элемент регулирует яркость освещения подсветки панели приборов. Повреждение контактов приводит к разрыву соединения. Самая элементарная проблема – по какой-то причине снялся штекер с контакта. В таком случае необходимо поправить все соединения. Убедиться в том, что провода вышли из строя, можно замкнув их напрямую. Если лампы на подсветки панели загорятся, то проблема найдена.
  3. Печатная плата щитка приборов. Одна из распространенных проблем, приводящих к тому, что подсветка приборной панели ВАЗ-2110 ломается, перегорание элемента платы. Питание к лампам передается по специальной дорожке, которая может перегореть. Данная часть не подлежит ремонту, в данном случае придется приобретать новый щиток приборов.

Нередко происходит сгорание нитей накала на лапках, но это чаще всего случается на отдельных элементах. Одновременное сгорание на всех лампочках крайне редко.

Перегоревшие элементы легко заменить. В ВАЗах сделать это не так дорого и сложно, как в новых иностранных автомобилях.

Что делать, если не горит панели приборов на ВАЗ-2110

Проблемы в некоторых случаях можно решить самостоятельно. Достаточно изучить руководство по эксплуатации. Решить незначительную проблему можно, не имея знаний в электронике и опыта в работе.

Однако электроника в автомобиле – это важная и сложноустроенная система, нарушив которую можно серьезно повредить транспортное средство. Обратитесь в автосервис для получения консультации опытного мастера.

Если не горит подсветка на панели приборов ВАЗ-2110, то не стоит паниковать. Ремонт автомобиля данной марки материально недорог, да и устройство электроники старых ВАЗов примитивно. Легко справиться самостоятельно.

Источник:
http://ladaprofi.ru/vaz-2110/chto-delat-esli-ne-gorit-paneli-priborov-na-vaz-2110.html

Не горит подсветка панели приборов ваз 2110

Проблемы с подсветкой приборной панели ВАЗ-2110: причины и ремонт

Ни для кого, наверное, не секрет, что надежность ВАЗовских «десяток» оставляет желать лучшего. Зачастую владельцам этих автомобилей приходится сталкиваться с теми или иными неисправностями. Одной из таких проблем является отсутствие подсветки приборной панели. Понятно, что исправить поломку следует как можно скорее. Ведь в ночное время куда-нибудь выехать будет достаточно проблематично – мало кому понравится передвигаться, по сути, вслепую, не видя ни текущей скорости, ни иных, не менее важных показателей.

Возможные причины

Что же делать в ситуации, когда пропала подсветка панели приборов на автомобиле ВАЗ-2110? В первую очередь следует заняться поиском причины, из-за которой возникла данная неисправность. Иногда ее удается выявить сразу, но в некоторых случаях этот процесс занимает определенное время. Причин, на самом деле, может быть несколько, поэтому нужно будет методично все проверить.

Самый банальный и простой вариант – кто-то подкрутил ручку реостата, отвечающего за величину светового потока до упора влево.

Этим, кстати, часто грешат дети, которых сажают на переднее сидение. «Юные водители» очень любят крутить всякие ручки, нажимать кнопки и переключать рычажки. Возможно, взрослые недосмотрели, и ребенок «откорректировал» освещение приборной панели. Проблема, как вы поняли, решается банальным возвращением ручки реостата в прежнее положение. Поэтому, прежде чем приступать к поиску возможных причин внезапно пропавшей подсветки, проверьте именно этот момент.

Хотелось бы напомнить одно простое правило. В ситуации, когда возможных причин поломки может быть несколько, при поиске нужно идти по пути наименьшего сопротивления. Иными словами, в первую очередь проверять наиболее простые предположения. Возможно, вам повезет, и вы обнаружите проблему с минимальной затратой времени и сил.

Если же причина не в положении ручки реостата, нужно приступать к дальнейшим поискам причин поломки. Здесь возможными источниками проблем могут быть:

  • предохранитель;
  • печатная плата щитка приборов;
  • контакты;
  • проводка;
  • выход из строя лампочек из-за короткого замыкания.

Итак, разберем некоторые из приведенных выше причин более детально. После ручки реостата следует проверить целостность 5-амперного предохранителя F1. Можно также обыкновенно включить габаритные огни, и посмотреть, работают ли они с левой стороны. Объясняется здесь все просто. Лампы, подсвечивающие приборный щиток, левые габаритные огни, равно как и освещение багажника, работают через данный предохранитель. Габариты, расположенные на правой части автомобиля получают питание через F11, то есть они в данном конкретном случае нас не интересуют.

Возможно, вы увидите следующую ситуацию. Габаритные огни с левой стороны, или освещение багажника, работают, тогда как освещение панели приборов отсутствует. Значит, проблема не в предохранителе F1. Следовательно, нужно продолжать поиски возможной причины неисправности. В частности, необходимо проверить контакты реостата, освещающего за освещение приборной панели. Нередки случаи, когда с них слетают штекеры. Соответственно, освещение щитка пропадает из-за отсутствия контакта.

Впрочем, выйти из строя может и сам реостат. Проверить данное предположение достаточно просто. Для этого следует сперва снять реостат, а после этого напрямую соединить его контакты. Если после данной манипуляции подсветка панели приборов оживет – значит, проблема найдена, и нужно лишь заменить вышедшую из строя деталь. Если же нет – в таком случае нужно продолжать поиск дальше.

Наиболее серьезной проблемой, из-за которой пропадает освещение панели приборов, является повреждение печатной платы самого щитка. В частности, нередки ситуации, когда на ней перегорает дорожка, по которой поступает питание на лампы. Здесь стоит отметить один момент. Щиток приборов в такой ситуации не подлежит ремонту, значит, выход будет только лишь один – замена на новый.

Бывают случаи, когда из-за короткого замыкания сгорают все лампы, освещающие панель приборов. Впрочем, случается это достаточно редко. Намного чаще из строя может выйти какая-то одна лампа. Как видим, причин, из-за которых способно пропасть освещение панели приборов, есть несколько. Соответственно, поиски займут определенное время. Однако в подавляющем большинстве случаев устранить возникшую неисправность будет не так уж и сложно, причем сделать это многие вполне могут и своими руками.

[Закрыто] Решено: Не горит подсветка приборной панели, но индикаторы работают

Тема: Решено: Не горит подсветка приборной панели, но индикаторы работают

Доброго времени суток уважаемые. Есть вопрос.

А/м ВАЗ 2110 2002 года. Перестала подсвечиваться правая часть приборной панели, решил залезть заменить лампочки. Лампочки решил заменить не на стандартные, а на светодиодные. Сразу оговорюсь, что заменил не на всей панели, а только на правой стороне. Итак:

1. Заменил, после чего потухло освещение всей панели приборов, но лампочки индикации все работают ;

2. Затем открыл блок предохранителей, перегорели предохранители F1, F11 (пропали габариты) — заменил. Крутанул регулятор освещения приборной панели — перегорели снова.;

3. Заменил регулятор подсветки приборов (был неисправен, отвалилась петелька на конце), но подсветка не появилась;

4. Заменил снова предохранители F1, F11 перегорать перестали;

5. Проверил приходит ли на приборную панель питание 12В:
5.1. Белая колодка — 9, 10 разъёмы всё приходит чётко по 12В;
5.2. Красная колодка — 2 (вроде ) или 3 разъём приходит но 10,78В. Но проверял ДО замены реостата.
Что делать куда смотреть дальше. Или это из-за диодов пропала подсветка? Хотя на поворотниках и дальнем свете лампочка индикации горят светодиоды нормально.

2 Ответ от

iliaBkmz 2014-03-14 13:18:05
  • iliaBkmz
  • Легенда форума
  • Неактивен
  • Регистрация: 2012-11-12
  • Сообщений: 2,016 Спасибо : 581
  • Авто: outlander и 2104

Re: Решено: Не горит подсветка приборной панели, но индикаторы работают

Или это из-за диодов пропала подсветка?

Точно нет. Диоды ставить можно, но каждый диод имеет конкретный + и _, в отличие от лампочки.
Проверьте горит ли приборка — если подать ток напрямую. Чудес не бывает, либо нет массы, либо тока, или что — то замыкает. Проверяйте методом исключения.

Спасибо сказали: Trablz 1

не работает подсветка панели приборов ваз 2110

Вчера решил таки изменить стоковую подсветку одометра на панели приборов. Снял панель, вытащил стоковую лампочку, вытащил зеленый светофильтр и поставил туда белый светодиод. Светодиоду сточил головку и по радиусу прошелся наждаком для большего рассеивания. Все получилось здорово. Одометр подсвечивается светло-серым цветом. Смотрится очень зачЁтно.

Жаль не сфоткал. А вот утром огорчился очень. Вышел, и увидел машинку под снегом. Завел, включил габариты и стал счищать снег с машины. И тут заметил, что подсветка приборки не горит. Работают все пиборы (стрелки, лампочка ручника, и лампочка габаритов).

А вот сама приборка не подсвечивается. Затем обратил внимание, что все кнопки панели тоже горят с перебоем. Покрутил слегка крутилку для подсвечивания яркости (не помню как она называется) и стал дальше чистить машину. Но всоре погали и все кнопки напанели.

Осталась гореть только лампочка включения габаритов. Разбираться времени не было. Нужно ехать на работу.

Выехал в таком состоянии. Приборка и кнопки на панели не горят. Остальное все работает в штатном режиме и ближний и дальний и дворники и габариты как спереди, так и сзади, и подсветка номерного знака.

Сделал вывод, что это не предохранитель, т. К. Сами приборы работают нормально. Приехал на работу и все же сменил предохранитель на F1 и F11.

Ничего не изменилось. Где-то слышал что подсветка в панели приборов и кнопок связана с этой крутилкой (повшение/понижение яркости подсветки). Вот и думаю в чем трабл? Грешу на то, что либо слетела фишка на этой крутилке, либо она вообще сгорела.

Поправьте меня, коллеги, если я не прав. Никто не сталкивался с таким? Есть таклковые электрики? Заранее спасибо. Такая же проблема :fd. кто что предложил для решения оной, к электрику пока не получается ехать
Взято с. http://www.2112.ru.

Вчера решил таки изменить стоковую подсветку одометра на панели приборов. Снял панель, вытащил стоковую лампочку, вытащил зеленый светофильтр и

Вчера решил таки изменить стоковую подсветку одометра на панели приборов. Снял панель, вытащил стоковую лампочку, вытащил зеленый светофильтр и

Вчера решил таки изменить стоковую подсветку одометра на панели приборов. Снял панель, вытащил стоковую лампочку, вытащил зеленый светофильтр и

Вчера решил таки изменить стоковую подсветку одометра на панели приборов. Снял панель, вытащил стоковую лампочку, вытащил зеленый светофильтр и

Вчера решил таки изменить стоковую подсветку одометра на панели приборов. Снял панель, вытащил стоковую лампочку, вытащил зеленый светофильтр и

Источник:
http://ladafakt.ru/ne-gorit-podsvetka-paneli-priborov-vaz-2110.html

Ваз 2110 не горит подсветка приборов

заменил предохранитель и всё стало ОК!

Предохранитель F1 — 5A

а ты не ошибся? может f17 — 7.5 A?

Народ, может у кого есть мурзилка под руками, посмотрите, какой предохранитель отвечает за побсветку приборов и за что он еще отвечает?

Цепи, защищаемые плавкими предохранителями.

? предохранителя Защищаемые цепи
(номинальный ток)

F1 (5 А)
Лампы фонарей освещения номерного знака.
Лампы освещения приборов.
Контрольная лампа габаритного света.
Лампа освещения багажника.
Лампа габаритного света левого борта.
F2 (7,5 А)
Левая фара (ближний свет).
FЗ(10 А)
Левая фара (дальний свет).
F4 (10 А)
Правая противотуманная фара.
F5 (30 А)
Электродвигатели стеклоподъемников дверей.
F6 (15 А)
Переносная лампа.
F7 (20 А)
Электродвигатель вентилятора системы охлаждения двигателя.
Звуковой сигнал.
F8 (20 А)
Элемент обогрева заднего стекла.
F9 (20 А)
Клапан рециркуляции.
Очистители и омыватели ветрового заднего стекла и фар.
Обмотка реле включения обогрева заднего стекла.
F10 (20 A)
Резервный.
F11 (5 А)
Лампы габаритного света правого борта.
F12 (7,5 А)
Правая фара (ближний свет).
F13 (10 A)
Правая фара (дальний свет).
Контрольная лампа включения дальнего света фар.
F14 (10 А)
Левая противотуманная фара.
F15 (20A)
Электрообогрев сидений.
Блокировка замка багажника.
F16 (10 А)
Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации).
Контрольная лампа аварийной сигнализации.
F17 (7,5 A)
Лампа освещения салона.
Лампа индивидуальной подсветки.
Лампа подсветки выключателя зажигания.
Лампы стоп-сигнала.
Часы или маршрутный компьютер.
F18 (25 А)
Лампа освещения вещевого ящика.
Контроллер отопителя.
Прикуриватель.
F19 (10 А)
Блокировка замков дверей.
Реле контроля исправности ламп стоп-сигнала и габаритного света.
Указатели поворота с контрольными лампами.
Лампы света заднего хода.
Обмотка возбуждения генератора.
Блок индикации бортовой системы контроля.
Комбинация приборов.
Часы (или маршрутный компьютер).
F20 (7,5 А) Лампы задних противотуманных огней.

Внимание! При ремонте системы электрооборудования отсоединяйте клемму » — » аккумуляторной батареи (при выключенном двигателе). Прежде, чем установить новый предохранитель взамен перегоревшего, выясните и устраните причину перегорания. Не используйте предохранители увеличенного номинала или самодельные — это может привести к перегоранию дорожек печатной платы, а возможно, и к пожару. Из-за опасности короткого замыкания не поддевайте перегоревшие предохранители металлическими инструментами (отвертками), если соответствующие цепи не обесточены.

Леон, друг, ты меня убиваешь. — Предохранитель F1 5 Ампер. (я ж даже рисунок приложил)

Ок! Буду смотреть, просто времени сейчас нет.

Источник:
http://www.autolada.ru/viewtopic.php?t=95832

Не горит подсветка панели приборов ВАЗ 2110

Что собой представляет щиток

За рулевым колесом располагается специальный щиток, оснащенный набором контрольных и сигнальных световых индикаторов, который принято называть панелью. Данный блок в отечественных и зарубежных машинах наделен примерно одинаковым функционалом. На его лицевой стороне присутствуют такие составляющие:

  • основное пространство отведено под стрелочный индикатор, замеряющий текущее значение скорости;
  • слева от спидометра установлена шкала тахометра, помогающего контролировать обороты двигателя;
  • есть два более мелких стрелочных индикатора, отвечающих за вывод информации о температурном режиме мотора и наполненности топливного бака;
  • встроены шесть ламп, указывающих состояние подсветки и пара для поворотников;
  • всевозможные лампы, отвечающие за включенную аварийку, заряд АКБ, давление масла, поднятый ручник, Check Engine и несколько резервных ячеек.

Пользователям доступны два заводских варианта щитка, один из которых старого образца, а второй – «европанель». В первом варианте исполнения расположение более симметричное, а во втором – указание топлива и нагрева ДВС смещены вправо.

Перегорел предохранитель

Как уже говорилось, неисправность этого элемента щитка нередко приводит к отказу всей панели. Отыскать предохранитель F6 можно в монтажном блоке. Если он все-таки перегорел, очень важно выявить причину поломки. Иначе новая деталь повторит судьбу предыдущей запчасти и точно так же сгорит. Зачастую причина поломки кроется в банальном замыкании электроцепи. После выявления и устранения первоначальной проблемы необходимо просто заменить предохранитель новой деталью.

Кстати, нередко неисправность этой детали становится причиной того, что не работает приборная панель и поворотники на ВАЗ-2110. Так что, если вы столкнулись с такой проблемой, можете смело менять предохранитель.

Форс-мажор со щитком

Обилие всевозможной индикации приводит нередко к тому, что в какой-то момент водитель замечает, что не работает подсветка панели приборов ВАЗ 2110. Дальнейшая безопасная эксплуатация транспортного средства в подобном случае будет невозможной, поэтому придется восстановить работоспособность блока перед очередным выездом.

Передвигаться на авто с неработающим приборным щитком не рекомендуется, так как водителю недоступны текущие параметры двигателя, что способно привести к серьезной дорогостоящей поломке мотора или к ДТП.

Некоторые неисправности опытные водители способны исправить даже в походных условиях. Новичкам стоит быть более осторожными при работе с проводкой и электрооборудованием.

Не работает приборная панель ВАЗ-2110 — что делать в таком случае? В первую очередь необходимо детально разобраться в ситуации и выявить первоначальные причины проблемы.

Конечно же, самой внушительной неисправностью панели считается ее полный отказ. В такой ситуации перестают работать и сами приборы, и указатели, и контрольные лампочки, а стрелки просто падают вниз. Для решения такой проблемы первым делом следует проверить работоспособность пятнадцатиамперного предохранителя, который обозначается «F6». Зачастую именно он оказывается причиной того, что приборная панель на ВАЗ-2110 не работает.

В целом же, существует несколько наиболее распространенных проблем, свойственных щиткам этой модели авто. Каждая поломка обладает собственными особенностями и способами исправления.

Проверка предохранителей

Когда не горит подсветка панели приборов ВАЗ 2110, фактически гаснут все контрольные лампы, а стрелки падают к нулевому показателю, то автомобилистам стоит проверить основные предохранители. Отвечающие за приборную панель плавкие вставки имеют ограничение до 15 ампер. Традиционно в ВАЗовских моделях они маркируются «F6». Желательно иметь в запасе данный элемент, чтобы не попасть в нежелательную ситуацию.

Для выявления перегоревшей вставки потребуется открыть панель с предохранителями. На «десятках» 2003 года необходимо также проверить состояние разъема, в который вставлена защитная вилка «F19». «Шестерка» и «девятнадцатка» располагаются в одном ряду через несколько гнезд. При изъятии помогает специальный пластиковый пинцет, вмонтированный под крышкой.

В процессе замены необходимо соблюдать ампераж приборов, чтобы электрическая цепь работала правильно.

Виновником выхода из строя предохранителей бывает чаще всего короткое замыкание. Сработку можно увидеть по перегоревшей разорванной части внутри пластикового корпуса предохранителя, посмотрев на просвет. Также проверка проводится при желании мультиметром.

Устройство

В данном случае комбинация приборов на ВАЗ 2110 включает в себя:

  • Тахометр;
  • пидометр;
  • Указатель уровня топлива;
  • Указатель температуры охлаждающей жидкости;
  • Контрольные лампы в количестве 12 штук;
  • 6 лампочек подвески щитка приборов;
  • Резервное гнездо, предназначенное для контрольной лампы;
  • Пара колодок для подключения проводов.

Добавим обязательно, что колодка красного цвета на электрической схеме обозначается Х2, а колодка белого света отмечается как Х1. Потому перепутать уже не получится. Если вы запомните, конечно.

Что касается щитка приборов, то для модели ВАЗ 2110 используется два типа. Все зависит от года выпуска автомобиля, поскольку есть старая и обновленная версия.

  1. В старых щитках приборы располагаются симметрично.
  2. Для приборной панели нового образца характерно расположение со смещением в правую сторону двух указателей — температуры охлаждающей жидкости и уровня топлива в баке.

Прежде чем приступить к самостоятельному решению проблемы, рекомендуем ознакомиться с распиновкой панели приборов н а ВАЗ 2110. Другими словами, следует понять, куда какой проводок ведет, для чего он предназначен, какие предохранители имеются и так далее.

Все это легко узнать, воспользовавшись данными из руководства по эксплуатации. Имея под рукой столь наглядную литературу и автомобиль перед глазами, можно без помощи специалистов и особых знаний в электронике исправить характерные неисправности приборной панели.

Стрелочные индикаторы

В некоторых случаях не работают стрелки или ведут себя с резкими скачками, опускаясь к минимуму и поднимаясь к максимальным значениям произвольно. Виновником подобного поведения служит слабый контакт в электроцепи с массой.

Обычно «отрицательный» провод, отведенный от приборной панели, фиксируется на приборной перегородке, отделяющей моторный отсек и салон. Обнаружить его удастся после демонтажа из своего гнезда магнитолы. Стоит учесть, что для автомобилей с установленной внештатной сигнализацией для удобства крепления подобного провода с массой зону контакта перенесли в другое более комфортное место. Часто на станциях специалисты скрывают его за облицовкой салона, где стоит левая нога водителя.

Проблему с контактом может создавать и кабель массы от магнитолы. Случается дефект при слабо зафиксированном проводе приборной доски. При движении автомобиля контакт укорачивается, что провоцирует поломку. Достаточно просто обеспечить более надежную фиксацию контакту массы.

Что делать если нет зарядки, слабая зарядка (аккумулятор разряжается)?

Если аккумулятор вашего Ваз 2107 разряжается, то «виноватым» может оказаться один из трех элементов: генератор, регулятор напряжения, соединения между ними. Определить «кто виноват» можно очень просто, даже без дополнительных приборов. Как- поможет эта статья.

Выполняем проверку с помощью штатного оборудования

Для наблюдения за работой генератора на «семерке» есть два прибора: вольтметр и контрольная лампочка на панели приборов. С их помощью можно отследить причину ваших бед.

1) Включите зажигание не включая стартера

и посмотрите на контрольную лампу. Она должна светить полным накалом, как на фото. Стрелка вольтметра, в норме, стоит на белом участке шкалы (фото). Допустим, все О.К.- переходим к пункту 2 — запускаем двигатель.

Горит лампа контроля зарядки аккумулятора

Положение стрелки вольтметра до запуска двигателя (зажигание включено)

Лампа не горит, стрелка вольтметра при включении зажигания остается на нуле

Проверьте предохранитель №10 в монтажном блоке. 99% он окажется перегоревшим. При этом все остальные лампы на панели приборов тоже окажутся обесточенными. Замените его точно таким же и повторите проверку. Ели предохранитель сгорел снова, нужно искать причину, то есть короткое замыкание. Проверяем не отсоединились ли провода от генератора, не перетерлась ли где-то изоляция и т.д. Найти причину поможет схема 3 вот по этой ссылке

Лампа не горит, стрелка вольтметра показывает норму

Проверяем провода на генераторе, не отцепился ли провод с клеммы «61». Если там все в норме, нужно проверить есть ли на этом проводе «плюс» с помощью контрольной лампы, индикаторной отвертки или мультиметра.

Клемма «61» генератора Ваз-2107

Если «плюс» есть— проверяем «таблетку» (она же «шоколадка») и генератор.

«Плюса» нет— придется снять панель приборов и проверить лампу. Перегоревшую замените. Как снять панель смотрите видео

2) Запускаем двигатель

Контрольная лампа должна погаснуть, стрелка вольтметра переходит в зеленый сектор и находится от середины до правого края (фото). Если все так, то скорее всего, генератор работает нормально.

Вольтметр показывает нормальное напряжение (зарядка есть)

Лампа продолжает гореть или слегка тускнеет

Если дать газу- гаснет на высоких оборотах и снова светиться при их уменьшении. Стрелка вольтметра в белом секторе и уходит на край зеленого при повышении оборотов. Вывод- генератор неисправен. Тот же вывод, если лампа продолжает гореть на любых оборотах, а стрелка вольтметра в белом секторе и даже уходит в красный.

Напряжение слишком низкое (двигатель работает). Слабая зарядка

Прочитайте, может пригодится: Как не переплатить за аккумулятор — покупаем для Ваз-2107

3) Если генератор вроде бы работает, но аккумулятор постепенно разряжается

выполним еще одну проверку. Запускаем двигатель, включаем вентилятор отопителя и ближний свет, берем ключ на «10» и, ослабив минусовую клемму аккумулятора, снимаем ее. Работающий на холостом ходу двигатель (обороты примерно 900) заглохнуть не должен. Если двигатель остановился, ставим клемму на место и заводим снова. Удерживая обороты 1200-1500 снимаем клемму снова. Двигатель снова заглох? Тогда выключаем фары, оставляем вентилятор отопителя включенным повторяем тест. Теперь двигатель с отключенной от аккумулятора минусовой клеммой продолжает работать. Вывод- генератор работает, но требуемый ток не выдает, нужно его ремонтировать.

Обратите внимание! При такой проверке лучше и безопаснее работать вдвоем. Нельзя отключать клемму аккумулятора не включив хотя бы вентилятор отопителя или другую нагрузку. Скачок напряжения в момент отключения может «сжечь» электронные элементы систем зажигания. Особенно осторожно нужно действовать на автомобиле с инжекторным двигателем.

Проверка всех приборов на панели одним нажатием!


источник фото: https://www.youtube.com/watch?v=l9RND4BD0Eg
В панели приборов современных автомобилей существует тысячи различных электронных компонентов, множество ламп, стрелок и указателей. И неисправность одной из них можете привести к тому, что вы вовремя не заметите определенные проблемы или неисправность своего автомобиля, и последствия могут быть не самыми приятными.

Представьте себе ситуацию: у вас на щитке приборов перегорела контрольная лампа аварийного давления масла. В пути случается поломка масляного насоса, или выход из строя фильтра, что приводит к резкому снижению давления масла в системе, но на панели приборов ничего не происходит. В итоге, водитель узнает о проблеме, когда мотор уже начинает стучать, но такие признаки к сожалению уже запоздалые.

Или вот вам еще один пример: у вас случилась утечка тормозной жидкости, а лампа не работает, и опять-таки комбинация приборов не оповестит вас о том, что «тормозуха» ушла из бачка. А когда вам необходимо будет резко затормозить, эффективности торможения может не хватить для быстрой остановки автомобиля, что приведет к еще более печальным последствиям, чем в первом примере.

Как проверить все лампы, стрелки на своей машине?

Итак, в очень многих современных автомобилях есть довольно полезная функция, которая может вам продемонстрировать работу всех ламп, указателей и стрелок на щитке приборов при помощи одного нажатия кнопки, которая располагается на самой комбинации внизу чаще всего и предназначена для сброса суточного пробега.

Итак, при выключенном зажигании необходимо нажать на кнопку сброса пробега и не отпуская её, включить зажигание:

После этого все стрелки на приборке начнут крутиться по всему рабочему диапазону, и все лампочки должны одновременно загореться. Именно в этот момент можно проверить и убедиться в работоспособности всех датчиков, ламп и указателей.

Эта инструкция действует не только для отечественных автомобилей, но и таких марок как Рено, Фолкьсваген, Шкода, но могут быть незначительные нюансы при запуске и лучше для каждого автомобиля конкретно найти такую инструкцию на профильном форуме.

Более того, помимо теста стрелок и лампочек можно посмотреть сохранённые ошибки по некоторых приборам и элементам автомобиля: тормозной системе, аккумулятору, двигателю и т.д.

Если мой обзор был полезен, не забывайте поставить лайк и подписаться на канал и распространить статью по друзьям и знакомым в социальных сетях. Спасибо зап внимание и до новых встреч на канале- удачных вам дорог!

  • Ремонтируем сами: замена бачка стеклоомывателя ВАЗ 2110-2112
  • Необычная причина, по которой постоянно глох мотор. Два дня искали всем сервисом!
  • BMW 5 Series Gran Turismo

Источник:
http://7road.ru/drugoe/ne-rabotaet-podsvetka-priborov-vaz-2110.html

что это такое и как он работает

Не каждый автолюбитель может ответить, что такое одометр в автомобиле? А между тем, каждый из нас, совершая поездку на машине, регулярно смотрит на него, поскольку без сверки показаний скорости и «как долго ещё ехать?» не обходится ни одна поездка. Поэтому, что такое спидометр, знают все, хотя могут и не предполагать, что в нём совмещено сразу два прибора: один из них показывает скорость, другой «говорит», сколько уже проехали.,


Предназначение одометра в автомобиле.

Типы устройств

На заре развития автомобилестроения на машинах ставились только механические одометры. С развитием электроники, начиная с середины прошлого века, появились электронно-механические приборы. На современных авто устанавливаются, в основном, электронные одометры и выносятся они на приборную доску, как правило, в виде отдельного табло.

Механический

Самые простые в изготовлении и надежные в эксплуатации механические приборы. В них подсчет километража осуществлялся передачей вращений шестеренки, установленной на вторичном валу коробки переключения передач (скорость его оборотов соответствует скорости вращения колес), через специальный тросик к валику с набором цифр, в блоке для спидометра. Существенным недостатком такого одометра было то, что циферки в какой-то момент заканчивались, и он обнулялся. Определить общий пробег машины, если, конечно, не записывать количество «обнулений», было невозможно. Да и при желании скрутить его показания недобросовестному владельцу тоже не составляло труда. «Грешили» эти приборы и неточностью показаний, которые напрямую зависели от диаметра используемых колес – он должен был быть строго расчетным.

Полуэлектронный

Именно для того, чтобы наладить учёт общего пробега транспортного средства и усложнить возможность «скручивания» показаний и были разработаны полуэлектронные одометры. В них механические вращения всё того же тросика преобразовываются индукционным блоком в электромагнитные сигналы, затем считываемые электронным табло и бортовым компьютером, в котором и хранятся все данные. В таких приборах изменить показания уже сложнее, потому что нужно переписывать записи носителя информации, но умельцы для таких неправедных дел, к сожалению, уже имеются. Более того, в интернете создано много сайтов, таких как «одометр.рф», предлагающих такие услуги, рекламируя такую операцию, как очень простую. Хотя это и не так, потому как, чтобы добраться до записей о пробеге на всех электронных блоках, понадобится, кроме умения, ещё и значительное количество времени.

Электронные

Более совершенствованные одометры – электронные. В них механические части заменены на датчики Холла, которые преобразуют вращения вторичного вала в электромагнитные импульсы, считываемые затем электронными приборами. Показания их наиболее правильные, разносятся и хранятся они по разным электронным блокам автомобиля, поэтому добраться до них, чтобы поменять записи, ещё сложнее.

Как работает одометр на автомобиле

Как выглядит механический одометр на приборной панели

Существует всего три вида одометров:

  • механический;
  • электронно-механический;
  • электронный;

Механические одометры более чем просты. Есть трос, который соединяется с выходным валом коробки передач, есть механический счетчик с несколькими, как правило, пятью барабанами, на которые через специальный механизм передается вращение троса. На барабанах нанесены цифры, из которых и складываются показания одометра.

В электронно-механических одометрах, вращение троса фиксируется при помощи электронного счетчика. Ну а в сугубо электронных одометрах трос вообще отсутствует. Вместо этого для подсчета расстояния используют показания датчиков Холла или других электронных компонентов. При этом в случае электронного одометра показания фиксируются бортовым компьютером машины. Такие системы считаются наиболее точными и надежными, но даже в них допускается погрешность измерения в целых пять процентов.

Как выглядит электронный одометр на приборной панели

Причины искажения показаний одометра могут быть разными. Например, это пробуксовка колес, когда они вращаются, но машина стоит на месте. И хотя такие моменты составляют мизерную часть от общей работы авто, при больших значениях пробега, они могут вносить свою лепту в искажения показаний одометра.

Еще одна причина неточностей в показаниях таких приборов, это шины с радиусом отличным от того, на который рассчитан одометр.

Ну и важнейшей, пожалуй, причиной искажений показателей пробега машины, могут являться намеренные коррекции показаний одометра, о них мы и поговорим.

Одометр и спидометр в чем разница

Основное отличие одометра от спидометра заключается в том, что, несмотря на получение данных от одного датчика и интегрированность в одном приборе, замеряют они разные величины: первый, по количеству оборотов вращения вторичного вала КПП, вычисляет пройденный машиной путь, второй – на основании интенсивности этого вращательного движения – её скорость. Отличаются они и ценностью своих показаний. В одометре они наиболее значимые. Ведь именно по километражу пробега определяют удельный расход топлива, техническое состояние, степень износа узлов и агрегатов, оставшийся ресурс двигателя и в конечном итоге стоимость подержанного авто. Потому-то так велико желание недобросовестных продавцов скрутить его показания. Способов усомниться в их достоверности тоже найдено много.

Автолюбителя при покупке подержанного автомобиля должен насторожить маленький пробег при его солидном возрасте, при этом в расчёт нужно брать среднегодовой пробег в районе 15 000 км (в крупных мегаполисах, таких как Москва и Санкт-Петербург и того больше – до 25 000). Много и внешних признаков, не подтверждающих маленький пробег, таких как:

  • потёртость руля;
  • просиженность водительского сидения и потёртость его обивки;
  • продавленность пола под водителем;
  • излишняя стёртость лакокрасочного покрытия на педалях и их резиновых накладок;
  • перерасход тормозных накладок или наличие новых, учитывая, что их замена проводится через каждые 50 000 км.

Любой из них должен навести на мысль о необходимости проведения технической экспертизы автомобиля профессионалами. Поэтому при всём многообразии приборов наиболее значимым в любом транспортном средстве является именно одометр.

Одометр

Водитель постоянно во время нахождения за рулем автомобиля видит перед собой панель приборов, на которой размещены различные измерительные устройства. Так, спидометр отображает текущую скорость движения, тахометр показывает, сколько оборотов в минуту совершает коленчатый вал. Есть здесь также указатели давления масла, заряда аккумуляторной батареи, температуры тосола. На грузовых и пассажирских автотранспортных средствах имеются приборы, которые показывают уровень давления в тормозной системе, давление воздуха в покрышках и указатели температуры трансмиссионного масла.

Есть также еще один прибор, расположенный обычно между тахометром и спидометром, на котором показывается километраж, пройденный автомобилем. Данный прибор называют одометром — очень полезная вещь. В частности, если вы покупаете авто с пробегом, нужно проверять, не скручен ли километраж. Как это сделать — мы рассказывали ранее на Vodi.su в одной из предыдущих статей.

Принцип работы

Зная радиус колеса и скорость движения автомобиля, можно по простой формуле определить угловую скорость, с которой движется произвольно выбранная точка на окружности вокруг центра. Ну, а оперируя всеми этими данными, вы без труда определите, какой путь проехал автомобиль, телега или колесница.

Действительно, идея создания этого простого прибора пришла на ум греческому математику Герону Александрийскому, который жил в первом столетии нашей эры. По другим источникам первым человеком, которого озарила идея одометра, был либо всем известный Архимед, либо китайский философ и мыслитель Чжан Хэн. В любом случае достоверно известно, что уже в III ст. н. э. китайцы активно использовали данное изобретение для измерения пройденного пути. А называлось оно у них «счетчик пути, который прошла повозка».

Сегодня данное устройство установлено на любом автомобиле и мотоцикле. Работает по простому принципу: счетчик связан через датчик с колесом. Датчик определяет угловую скорость вращения, а в CPU рассчитывается пройденный километраж.

Одометр может быть:

  • механическим — наиболее простой вариант;
  • электромеханическим;
  • электронным.

Если у вас более или менее современное авто, то скорее всего на нем стоит именно электронный одометр, который измеряет пройденный путь благодаря эффекту Холла. Мы тоже ранее на Vodi.su писали про датчик Холла, который измеряет непосредственно скорость вращения коленчатого вала. Полученные данные абсолютно точные, и погрешность в измерениях — минимальная, не превышающая 2 процентов (для электронных) и пяти (для механических и электромеханических устройств).

Что нужно знать об одометрах?

Преимущества электронных одометров перед менее совершенными типами в том, что электронный одометр не обнуляется. В механическом же индикаторе колесики совершают полный круг и обнуляются. Как правило, километраж более 999 тысяч км. на них не отображается. В принципе, мало какое транспортное средство, кроме грузовых фур или пассажирских автобусов, способно пройти такое расстояние на протяжении всей своей эксплуатации.

Также нужно обратить внимание, что одометр отображает как полный километраж, так и расстояние, пройденное за определенный промежуток времени. Это относится как к электронным, так и механическим одометрам. Обычно индикатор располагается непосредственно на циферблате спидометра. Поэтому, вероятно, часто думают, что спидометр и одометр — это один и тот же прибор. В верхнем окошке показан общий километраж, в нижнем — расстояние, пройденное за сутки. Данные показания можно легко обнулять.

При покупке подержанных машин водители первым делом проверяют пробег, который показывает одометр. Есть целый ряд признаков, по которым можно догадаться, что пробег скручивали на механическом одометре. В принципе, горе-мастера научились скручивать и электронные устройства. Но нужно понимать, что в современных авто все данные о состоянии транспортного средства сохраняются в памяти компьютера, очистить которую практически невозможно. Именно поэтому при возникновении любых подозрений необходимо либо отказываться от покупки, либо гнать авто на полную диагностику и выяснять его реальный пробег.

(1 оценок, среднее: 5,00 из 5)

Роль устойства в определении пробега подержанного автомобиля

Погрешности в измерениях одометра при эксплуатации авто часто объясняются объективными причинами: изношенностью транспорта и отдельных узлов, жесткими эксплуатационные условиями и т.п. В зависимости от типа одометра показатели нормальной погрешности могут варьироваться в пределах 5 -10%, в случае механического типа устройства – достигать 15%.Устранение естественных причин искажения результатов способны снизить процент ошибки в работе одометра. Однако это не всегда совпадает с интересами автовладельцев.

ВНИМАНИЕ! Нередко причиной искажения показаний прибора является намеренная корректировка общего пробега машины в ту или иную сторону.

Чаще всего – в сторону их уменьшения, когда дело касается предпродажной подготовки подержанного автомобиля.

Тысячи накатанных километров на индикаторе одометра – главный показательный критерий технического состояния автомобиля: чем больше пробег – тем выше степень изношенности его узлов и комплектующих; значит — ниже продажная цена.

Процедуру «омоложения» заезженного авто путем значительного снижения его пробега в обиходе называют «скруткой спидометра» или «отмоткой». Несмотря на сомнительную законность такого подхода, на рынке услуг сегодня существует и предлагается специальное оборудование, компьютерные программы, обещающие корректировку пробега любого типа одометров.

Проще всего «отмотать механику», цифровым приборам требуется спецоборудование и опытный специалист, способный перепрограммировать несколько бортовых контроллеров.

Бывалые автолюбители советуют диагностировать подержанный авто на предмет «скрутки»: показания магнитных датчиков колеса передаются не только на счетчик пробега, но и на другие функциональные узлы автомобиля, а значит могут быть восстановлены.

Даже небольшой тест – драйв, по мнению опытных водителей, может выявить манипуляции с бортовым оборудованием. Скачущие показания на индикаторах одометра во время пробной езды укажут на факт вмешательства в работу прибор; уберегут покупателя от опрометчивого шага.

Программируем устройство

Корректор одометров Digimaster

Кроме оборудования, существуют также ряд программ, позволяющих проводить коррекцию. Наиболее распространенным вариантом считается калькулятор одометров, который позволяет вычислять скорость, в зависимости от размера колеса, оборотов коленчатого вала и передачи КПП. Для автомобилей марок «Хундай», «Форд», ВАЗ, «Мазда», «Тойота», «Киа», используют программа Stool для коррекции одометров. Также возможна корректировка одометра с помощью автосканера Elm327 – это адаптер (универсальный), необходимый для работы с программами скрутки. Обратите также внимание на программатор одометров Amprog и корректор одометров Digimaster II.

Существует множество способов изменения показаний электронного одометра от специальных программ до корректоров-программаторов.

Для тех, кто предпочитает покупать комплексные варианты, оптимальный выход – покупка ПО 5 PRO программатор одометров. В его комплект входят:

  • программатор;
  • адаптеры USB-ПО5, BDM-ПО5, EEPROM-ПО5;
  • схема для восстановления комбинаций приборов МС-1.

Выбор программы и адаптеров зависит от марки вашего автомобильного транспорта, вида прибора, финансовых возможностей.

Что измеряет одометр

В большинстве автомобилей предусмотрен не один, а два и более счетчика, помогающих рассчитывать километраж. Один из них обязательно фиксирует общий пробег машины с момента ее выхода с конвейера. При этом данный узел защищен от сматывания и сброса.

Второй элемент применяется для автономных замеров непосредственно водителем. Такой циферблат можно обнулять самостоятельно перед выездом в какой-либо пункт. По прибытии он отобразит длину пройденного расстояния. Пока работает второй, первый не прекращает отсчитывать свои значения.

Текущие показания одометра замеряются в большинстве моделей авто с точностью до 100 метров.

Для полноценной работы прибора используются следующие элементы:

  • магнитный счетчик, помогающий контролировать обороты колеса;
  • для фиксации оборотов используется магнитный контроллер;
  • пара индикаторов, выводящих пройденный километраж.

Получаемая водителем информация от счетчика обладает практическим функционалом, способствующим правильной эксплуатации транспортного средства. На ее основании удается контролировать срок регулярного техобслуживания всех систем и узлов автомобиля. Это позволяет избежать опасной эксплуатации и не допускает высокую степень износа расходных элементов.

На основании суточных значений пробега водитель самостоятельно имеет возможность контролировать проезжаемое расстояние в день. Также удается благодаря значку ODO на спидометре контролировать расход топлива на 100 км. Для сбрасываемых замеров применяются иконки с обозначением TRIP A и TRIP B.

Работа прибора, определяющего длину пробега автомобиля, основана на простой закономерности: для перемещения машина на один километр пути требуется фиксированное количество оборотов колеса. Скорость его вращения не оказывает влияние на результат. Для вычисления пути достаточно знать, число полных оборотов.

Что собою представляет комбинация спидометр/одометр

Комбинированный прибор обозначает ведомую скорость в машине, измеряет пройденный пробег, показывает километраж одной поездки и мгновенную скорость движения.

Внимание! Значение шкалы спидометра помогает водителю определить срок замены моторной жидкости и фильтров и рассчитать топливный расход.

Спидометр бывает оснащён одометром — механизмом, замеряющим количество оборотов колеса машины. Таким образом, выявляется километраж, пройденный машиной. Удаётся рассчитать суточный и общий пробег.

Состоит одометр из:

  • счётчика количества оборотов автомобиля;
  • индикатора, демонстрирующего пройденный путь в км или милях;
  • устройства, фиксирующего обороты.

Одометр классифицируются на следующие типы.

  1. Механический прибор считается прародителем современных устройств. Он был придуман ещё в Древней Греции. Скручивать такой одометр проще простого, достаточно воздействовать на механизм кручения. Счётчик механического одометра реагирует на обороты и преобразовывает их в километры. Однако недостатком такого устройства является самопроизвольное обнуление данных при достижении определённого значения.
  2. Комбинированный одометр — усовершенствованная модель, дающая возможность корректировать данные посредством CAN-крутилки.
  3. Цифровой прибор, действующий на основе микроконтроллёра. Всё в таком одометре происходит в цифре, а воздействовать на показания устройства можно только с помощью высокопрофессионального оборудования. Электронные одометры входят в систему бортового компьютера автомобиля.

Принцип функционирования спидометра хорошо виден на примере механического устройства. Изменение скорости осуществляется за счёт механической связи между редукторным валом и стрелкой. Оба элемента соединяются тросом достаточной длины, поскольку вал расположен далеко от трансмиссии. Скорость его обусловлена конечной амплитудой вращения колёс.

Особая шестерёнка в главной передаче вращается вместе с выходным шкивом и тоже напрямую связана с тросиком, заключённым в специальный защитный кожух.

Ещё один обязательный элемент — дискообразный магнит, поставленный рядом со стальным барабаном. Последний закреплён на игле, а полученные показатели выводятся на шкалу.

Даже электронный одометр имеет неточности. Их невозможно исключить, поэтому принято учитывать определённые стандарты, допускающие предел этого значения. К примеру, на механическом приборе погрешность не должна превышать 5%-15%.

Ошибки устройства объясняется наличием различных зазоров, слабостью троса, плохим сцеплением и слабыми пружинами. Больше погрешностей выдаёт механический одометр, цифровой — гораздо меньше, ведь имеется возможность считывать показания микроконтроллёра, датчика.

Погрешность бывает и на спидометре, рассчитывающим скорость автомобиля. Идеально точную информацию прибор вывести просто неспособен, так как скорость зависит от нескольких составляющих: вращения колеса, его диаметра и т. д.

Интересно будет проследить за погрешностями прибора на разных скоростных режимах.

  1. 60 км/ч — погрешностей почти не бывает.
  2. 110 км/ч — погрешность составляет 5-10 км/ч.
  3. 200 км/ч — среднее значение доходит до 10%.

Ещё погрешность варьируется согласно следующим моментам.

  1. На автомобилях с передним приводом погрешность проявляется, чуть ли, не на каждом повороте. Причина — спидометр интегрирован с одним колесом. Из-за этого поворот влево снижает показания, вправо — увеличивает их.
  2. На погрешность влияет нестандартный размер колёс. Разница в 1 см увеличивает погрешность до 2,5%.
  3. Немаловажное значение имеет диаметр резины. При малейшем несоответствии со стандартом показания спидометра занижаются или завышаются.
  4. Влиять на погрешность может давление в шинах и износ протектора. К примеру, если колесо плохо накачено, это приводит к занижению показателей максимальной скорости.

Наиболее точные показания даёт, как и говорилось, только цифровой девайс или устройство, подключённое к GPS-навигатору. Преимущества спутникового позиционирования трудно недооценить. Современные системы демонстрируют точную скорость транспортного средства без каких-либо погрешностей.

Стандартный спидометр помечен шкалой в 10 км/ч, а его стрелка дёргается на ухабах. Он может лишь завышать показания, но не занижать. В противном случае дорожная обстановка будет ложно оценена, и возникнет аварийная ситуация. Например, если будет показываться 100 км/ч вместо реальных 120 км/ч.

Несколько слов о погрешностях, связанных с размерами шин. Тут вступает в силу сама конструкция спидометра. Он состоит из двух приборов, объединённых в едином корпусе. Один прибор измеряет скорость, другой — показывает пробег автомобиля. Так они и называются: скоростным и счётным узлами.

Теперь конкретно: если автомобиль обут в резину, порядком поношенную, спидометр будет завышать показания, так как вступает в силу система градации через каждые 10 км/ч и закон округления чисел, используемый в одометрах.

Каким образом все работает

Чтобы понять, что такое одометр в автомобиле, необходимо отыскать его на приборной панели. Чаще всего он располагается под стрелочным указателем скорости и представляет собой цифровой счетчик.

Основной задачей одометра является измерение пробега автомобиля.

Применение сложных кинематических схем, связанных с ведущей парой колес, позволяет рассчитывать пройденное расстояние транспортным средством. Итоговый результат отражается на приборной доске перед водителем.

Измерение расстояния. Одометр автомобильный: что это такое, конструкция, разновидности

Одометр – счётчик, измеряющий обороты колёс. Все современные автомобили имеют индикаторы пройденного расстояния. Пройденный путь преобразует в показания именно измеритель расстояния. По умолчанию измеритель пути имеет в составе датчик вращения колёс и счётчик с индикацией на дисплее.

Индикатор – видимая автовладельцу часть измерительной системы. Вид индикатора зависит от разновидности счётчика. Если прибор механический или электромеханический, то пробег отображается обычными цифрами, которые крутятся с помощью шестерёнок и тросиков. В случае электронных счётчиков применяются дисплеи с подсветкой.

Поломка спидометра, возможные причины и ремонт. Почему не работает спидометр?

Автомобильный спидометр - важная часть безопасной и комфортной езды. Для чего предназначен этот прибор, знает каждый автовладелец, но не каждый сразу может понять причину, по которой перестал работать спидометр. И это неприятная вещь, когда индикатор скорости показывает неверные цифры или полностью перестал работать.

Высока вероятность превышения скорости и попадания.Или совсем не влезает в поворот. Чтобы избежать этих неприятных ситуаций, следует знать принцип работы устройства и наиболее вероятные причины, приводящие к его поломке.

Причины, по которым перестал работать спидометр ВАЗ 2110, 2111, 2112

Эффект Холла лежит в основе любого спидометра. Контроллер получает данные от датчика скорости, который выдает сигнал, пропорциональный скорости вращения шин. На автомобилях «десятого» семейства ВАЗ одна из самых частых причин выхода из строя спидометра - окисление контактов.Их очистка займет около 10-15 минут, это самое простое и эффективное устранение проблемы.

В этом видео описаны причины, по которым не работает спидометр на автомобиле:

Но, если это не помогло и счетчик скорости все равно отказывается работать в ВАЗ 2110, ВАЗ 2111, ВАЗ 2112, то владельцам этих автомобилей придется подготовиться к более кропотливой работе. К следующим возможным неисправностям относятся:

  • Деформация проводов в отечественных автомобилях - тоже распространенная «загвоздка».Необходимо визуально проверить все провода на предмет дефектов. Если ничего не найдено, для полной уверенности произведите «звон» проводов, внутренние жилы могут быть повреждены;
  • Проверить предохранитель. Может просто выгореть;
  • Проблема может заключаться в самом датчике скорости. В автомобилях ВАЗ 2110, 2111, 2112 в этом случае необходимо срочно заменить неисправный механизм. Но, для начала, все же стоит проверить механизм на работоспособность: достать устройство из коробки, а к устройству подключить дрель.Если он исправен, то крутящий момент будет передан на устройство;
  • Желательно проверить щиток приборов на наличие неисправностей. Если он был снят, то неправильная установка в обратном направлении может привести к попаданию стрелки по контактной площадке.

Это наиболее вероятные причины ответа на вопрос: почему не работает спидометр? Этот принцип следует соблюдать как владельцам «инжекторного» двигателя, так и владельцам «карбюраторного». Если после прохождения всех процедур проблема не обнаружена и не решена, то в этом случае необходимо провести комплексную диагностику транспортного средства.

Заменяем датчик скорости

Если причина в датчике, то его можно заменить самостоятельно. Это можно сделать, имея небольшой опыт эксплуатации электроприборов. Процедура:

  1. Обязательно наденьте латексные перчатки, т.к. обесточив бортовую систему автомобиля, можно получить неприятные ощущения.
  2. Затем нужно найти датчик. Как правило, на автомобилях «десятого» поколения механизм располагается между приводом и концом гибкого вала.
  3. Найдя устройство, необходимо отсоединить колодку с проводом, сняв все пружинные зажимы.
  4. Далее ключом на 22 откручиваем механизм от привода.
  5. На этом работа завершена, но осталось совсем немного. Далее устанавливается новое устройство. Делается это просто, но главное, чтобы стержень датчика попал в центр привода. Затем необходимо в обратном порядке подтянуть все узлы, закрепить и приступить к проверке нового механизма.

Привет, мой случайный читатель. В этом посте я расскажу, почему не работают одометр и спидометр и как восстановить работу этих устройств.
Вчера вышли из строя спидометр и одометр. Они перестали работать одновременно. Ехать не так комфортно. Вчера я узнал, почему это может быть так. Большинство из них говорили об одометре, но меня больше беспокоит спидометр, так как я хочу знать, с какой скоростью я еду.
Искал в интернете, читал похожие проблемы.Я выделил для себя 2 основные причины:
1) Датчик скорости.
2) Слетел контакт на приборке.
Я поднял эту проблему сегодня утром. Заранее выяснил, где датчик скорости на моей машине. У меня автоматическая коробка передач. Все выяснил, датчик находится в верхней части КПП, с левой стороны, по ходу движения, рядом с левым ШРУСом.

Расположение датчика. Отключено.


внутри датчика видно большое количество грязи.

Меня не удивляла грязь в этом месте, потому что это место не может быть чистым.
Очистил область вокруг датчика отверткой и влажными салфетками. Пусть будет чисто.
Сам датчик монтируется без болтов и гаек. Вроде зажато в специальное отверстие в коробке. Для снятия датчика необходимо:
- Надавить отверткой на держатель датчика через отверстие в коробке.
- Поверните датчик по часовой стрелке.
- Вытащите датчик из коробки.
Смотрите фото.


Как монтируется датчик

Итак, я вынул датчик, теперь его можно чистить. Конечно, в нем было много грязи. Все даже светилось. Заодно почистил разъем датчика, он тоже был грязный.


Датчик выдвинут


Разъем датчика скорости


Датчик скорости, вид сбоку


Спидометр - важная часть транспортного средства, которая измеряет и отображает мгновенную скорость движения, а также вычисляет расстояние, пройденное автомобилем.Эти данные показывает специальный датчик, который находится на панели приборов. При неисправности этого устройства жизнь пассажиров и самого водителя находится под угрозой, так как соблюдать правила дорожного движения и установленный скоростной режим автомобилисту будет сложно. Поэтому каждый водитель должен следить за техническим состоянием спидометра и уметь своевременно и самостоятельно определять причину неисправности и устранять ее.

Наличие спидометра считается обязательным для каждого транспортного средства, так как он не только помогает определить скорость автомобиля, но и показывает расстояние, которое автомобиль прошел за всю свою работу.Последнюю информацию показывает счетный блок, который входит в комплект спидометра и называется одометром. С его помощью водитель может точно определить, когда нужно менять масло или, например, фильтры. К тому же при покупке подержанного автомобиля такие данные далеко не самые свежие. Также благодаря одометру можно узнать промежуточную информацию о пройденном расстоянии. С помощью этой функции автолюбитель может рассчитать расход топлива или измерить расстояние, например, от дома до работы.

Правильное определение скорости зависит от основных рабочих элементов - гибкого вала и приводного троса. С их помощью вращательное движение передается напрямую от трансмиссии к устройству, то есть они пронизывают всю систему автомобиля, соединяя приборную панель и коробку передач.

Принцип работы спидометра практически не менялся за столетие. За столь долгое время изменения произошли только в механизме индикатора.

Сегодня существует два типа спидометров - электронные и механические.


Первый из них снабжен электронным индикатором, похожим на цифры на дисплее, а второй - механическим, в виде стрелки. Спидометр с магнитной индукцией - самый популярный среди механических приборов. Он оснащен двумя механизмами - счетным и быстродействующим. Что касается электронного спидометра, то внешне он ничем не отличается от механической версии, есть лишь некоторые отличия в их работе.

В современных автомобилях механические спидометры практически не используются. В частности, из-за того, что у них погрешность существенно больше - 15%, у электронных - всего 5%. Кроме того, механический привод и элементы такого спидометра со временем изнашиваются и требуют замены, что является достаточно сложной и трудоемкой операцией, так как трос нужно прокладывать ровно, без единого изгиба.


Не работает датчик скорости, причины

Самый очевидный признак неисправности спидометра - отсутствие движения его стрелки во время движения автомобиля.Кроме того, игла может дергаться, но устройство все равно не будет показывать адекватную скорость. Есть ряд причин, которые могут вызвать проблемы со спидометром:

1. Если оторвалась гайка, с помощью которой вал спидометра крепится к гибкому валу. Это самая частая и банальная причина, по которой может выйти из строя спидометр. Ситуацию легко исправить, просто затянув гайку и надежно затянув крепление. Однако если эта процедура не дала желаемого результата, стоит поискать дальше.

2. Если гибкий вал ломается во время работы. Такое часто случается при длительной эксплуатации автомобиля, деталь может просто износиться и лопнуть. В этом случае устранить неисправность будет намного сложнее, но ничего не поделаешь. Ситуация решается заменой порванного элемента.

3. Если сломан сам механизм спидометра, который находится на панели приборов. Устранить такую ​​поломку можно, заменив механизм.

4. Если вал-трос сухой.В такой ситуации необходимо смазать полусборный вал, который является основным элементом устройства. Он находится в специальной оболочке, которая помещается в трубку из ПВХ. Не допускает попадания влаги и жира в механизм, что очень важно для точной и непрерывной работы гибкого вала. Если жидкость высохла, игла устройства будет дергаться, и автолюбитель услышит типичное шуршание.

5. Кроме того, причиной неисправностей может быть неправильная установка спидометра или его элементов.

6. Если стрелка спидометра зашкаливает, но не меняет своего положения ни при остановке, ни во время движения автомобиля, это свидетельствует о поломке противодействующей пружины.


Высох трос спидометра, как смазать, ход работы поэтапно

Для смазки троса потребуются следующие материалы и инструменты:

1. Специальная смазка.

2. Гаечные ключи.

3. Отвертка.

Начало работы:

1. Для начала нужно открыть капот и вытащить трос из коробки - это значительно облегчит работу с приборной панелью. Розетка находится в центре моторного отсека.

3. Вытаскиваем элемент и откручиваем еще несколько саморезов.

4. Теперь вынимаем панель приборов прямо из ниши.


5. Отсоедините устройство, для чего необходимо открутить накидные гайки с двух сторон.

6. Вынимаем гибкий вал к приводу разведите концы опорной шайбы и снимите ее.

7. Деталь из корпуса необходимо вытаскивать поэтапно.

8. С помощью керосина удалите старую смазку, после чего детали необходимо просушить.

9. Со стороны привода смазать элемент на 2/3 его длины.

10 Вставляем его в оболочку, закройте его с помощью стопорной шайбы и установите его обратно.

11. Плотно затяните прижимные гайки.

12. Приборную панель также следует переоборудовать.

Замена спидометра, ход работ поэтапно

Для замены спидометра необходимо в описанном выше порядке открутить и снять приборную панель, а затем и сам спидометр. На самом деле самостоятельная замена спидометра - процесс довольно трудоемкий, но провести его в домашних условиях вполне возможно. Фактически, чтобы заменить спидометр, вам просто нужно отсоединить электрические разъемы от старого устройства и подключить их к новому устройству.Для этого плоскогубцами откручиваем гайку троса и подсоединяем к новому спидометру. В некоторых автомобилях, в частности ВАЗ 2109, сначала откручивают трос спидометра от коробки передач. Это соединение находится рядом с коробкой передач, под днищем автомобиля.

Откручиваем гайку троса на примере ВАЗ 2109:

1. К специальной проушине гайки привязываем прочную нить или мягкую проволоку.

2. Со стороны коробки передач снизу потяните трос на себя так, чтобы конец провода остался в салоне автомобиля.

3. Развяжите нить старого кабеля и привяжите к новому.

4. Затем нужно вытащить в салон и подключить.


Иногда на неоригинальных кабелях нет петель. В этом случае мы используем гайку напрямую. Для того, чтобы фиксирующая шайба легче вставить, он должен быть смазан литолами.

В любом случае выход из строя спидометра - это довольно серьезная поломка, допускать которую нельзя. Важно знать, что если в транспортном средстве один механизм не работает должным образом, это может вскоре привести к неисправности другого.Не говоря уже об обычных правилах дорожного движения, соблюдать которые без спидометра может далеко не каждый. Следуя приведенной выше инструкции, вы легко найдете причину неисправности и устраните ее, не обращаясь за помощью к специалистам. Однако стоит учесть тот факт, что для каждой модели автомобиля есть свои особенности как демонтажа, так и монтажа этого устройства.

В подавляющем большинстве случаев инжекторные ВАЗ-2110 комплектуются электронными спидометрами. И, как правило, их часто беспокоят неисправности, которые могут проявляться по-разному.И если автовладелец сталкивается с проблемой, когда у него не работает спидометр на ВАЗ 2110, ему необходимо выяснить степень сложности поломки. Ведь устройство может вообще не работать или работать, а частично и с видимыми сбоями.

Для устранения проблемы необходимо определить причины ее возникновения.



Типичные причины поломки спидометра


Не секрет, что на ВАЗ 2110 он принимает участие в работе спидометра.Если вы возьмете электрическую схему из автомобиля, то заметите, что электроника питается от монтажного блока с предохранителем на 10 ампер.

При выходе из строя спидометра первым делом нужно проверить все контакты ... Возможно неисправность возникла из-за окисления одного из контактов.

При нормальном состоянии контактов стоит подумать о возможных проблемах в датчике скорости ... А точнее в его разъемах. Дело в том, что они расположены так, что постоянно контактируют с пылью, грязью и влагой.Поэтому не лишним будет немного подергать провода, чтобы стряхнуть возможные загрязнения. Лучше попытаться достать их и почистить более тщательно.

Иногда проверка разъемов не помогает. Потом. Не нужно быть специалистом и иметь в гараже спецтехнику. Достаточно обычной дрели или шуруповерта. Для работы вам также понадобится напарник. .



Итак, берем отвертку, переводим ее в режим вращения против часовой стрелки и зажимаем привод датчика.Партнер включает зажигание и следит за спидометром. В этот момент нужно включить отвертку.

Если не работает спидометр, значит, пора заменить датчик скорости. В случае нормальной работы нужно искать проблему в приводе, расположенном внутри трансмиссии.

Если речь идет о датчике скорости, то разумно будет проверить гнездо вала его привода. Часто вал изнашивается, принимает круглую форму, что не позволяет эффективно передавать крутящий момент.

Кстати именно это чаще всего является виновником постоянных подергиваний стрелки спидометра. Поэтому, если наблюдается такая проблема, то первым делом нужно проверить вал и только потом рассматривать другие варианты.


Также существует ряд возможных причин неисправности спидометра на ВАЗ-2110. Но обнаружить их можно только путем глубокой диагностики, доступны только на СТО .



Характеристики спидометра


Спидометр в нашей машине находится на главной панели приборов... Поэтому, если причины неисправностей кроются именно в спидометре, то менять нужно всю приборную панель, а не отдельный ее элемент. К сожалению, пока отдельные запчасти для таких панелей не поставляются. Это просто усложняет замену спидометра при его поломке.

В принципе, все вышеперечисленное позволяет быстро разобраться с возникшей неисправностью и оперативно ее устранить. Но надо помнить, что если не работает спидометр на ВАЗ-2110, то не лишним будет обратиться на СТО, где причины можно вычислить гораздо быстрее.

Как известно, устройства, установленные в автомобиле, позволяют следить за ситуацией при движении по улицам, а также следить за работой двигателя и всех других систем. Среди прочего, особое место занимает спидометр. Он расположен на панели приборов прямо над рулевым колесом. С его помощью водитель узнает, с какой скоростью движется машина.

В ситуации, когда установленный на форсунке ВАЗ-2110 спидометр не работает нормально, человек за рулем подвергает риску как собственное здоровье, так и жизнь пассажиров.При этом он запросто может «заработать» штраф у сотрудника ГАИ за слишком большую скорость ... Таким образом, исправный спидометр позволяет избежать многих неприятностей.

Что говорит о поломке спидометра

Основные симптомы неисправности данного устройства следующие:

  • стрелка остается на месте, несмотря на то, что автомобиль движется;
  • при движении колеблется или зависает;
  • устройство нормально функционирует на холоде электростанции, но позже стрелка перестает двигаться.

При обнаружении вышеперечисленных признаков необходимо как можно скорее разобраться с поломкой и устранить ее.

Почему ломается спидометр


Следует отметить, что в некоторых случаях самостоятельно отремонтировать спидометр несложно. Остальным потребуется помощь специалистов.

Итак, окисление контактов считается довольно легко устранимой неисправностью. Для него характерно «прыгание» стрелы, несмотря на то, что скорость движения остается стабильной.Устранение проблемы происходит чисткой контактов.

Провода изношены. Эту причину можно заподозрить по хаотичному движению стрелки при запуске двигателя. Между тем специалисты отмечают, что иногда проблема долго не проявляется. Идентифицировать можно тестером.

Сломан датчик. Устройство регулирования скорости, работоспособность которого подвергается сомнению, заменяется заведомо исправным. Если спидометр после этой процедуры стал нормально работать, то искать поломку дальше нет смысла.Часто датчики приходят в негодность после того, как их корпус разрушен, внутрь попадает вода или грязь.

Разъемы. Они находятся в ВАЗ-2110 в таком месте, где на них постоянно попадает грязь. В результате контакт нарушается и стрелка спидометра хаотично перемещается. Разъемы необходимо полностью очистить и проверить соединение.

Часто спидометр также начинает давать сбои из-за износа вала. В такой ситуации избавиться от проблемы удастся только после полной замены вышеуказанной детали.

Как известно, на эту модель производитель устанавливает электронный спидометр ... Если пришел в негодность именно он, то проблема эта достаточно серьезная, так как вышеперечисленное устройство само по себе не продается. По этой причине придется покупать целый щит. Однако в девяти из десяти случаев проблема на самом деле совсем в другом.

На ВАЗ-2110 с 8-клапанным двигателем на спидометр поступает информация с датчика скорости. Он, в свою очередь, находится в коробке передач.Там через две передачи он получает данные о крутящем моменте с вала коробки передач.

На автомобилях с 16-клапанными двигателями все работает так же.


Чаще всего, как отмечалось выше, проблема в том, что датчик слишком грязный. Вообще ВАЗ-2110 всегда копит под капотом пыль. При смешивании с маслом создает довольно устойчивый барьер. В результате достоверность показаний спидометра становится безоговорочной. Проблема решается просто - сенсор очищается и просушивается.

Стоит напомнить, что доступ к нему будет удобнее напрямую через коробку передач, так как снизу это делать очень неудобно.

Еще одна очень распространенная причина - проблемы с электросетью. Все это нужно проверять. Кроме того, обращено внимание на:

  • надежное крепление проводки в клеммах;
  • их общее состояние;
  • Предохранители
  • расположены внутри монтажного блока.

В ситуации, когда повреждения электрической сети не обнаружено, придется взяться за сам датчик.Его поломка - третья по частоте причина выхода из строя спидометра. Проверка производится в следующей последовательности:

  • датчик снят с КПП;
  • приложена дрель или шуруповерт к приводу, переведенному в режим отвинчивания;
  • включается зажигание;
  • нажимая кнопку дрели, провернуть привод.

В ситуации, когда стрелка спидометра начинает двигаться, следует признать, что устройство контроля полностью работоспособно.Это означает одно - неисправность где-то в коробке передач. Здесь вы можете только отремонтировать повреждение самостоятельно. опытный автолюбитель или профессиональный слесарь. Когда стрелка не сдвинется с места, достаточно будет заменить сам датчик.

Заключение

Как нетрудно понять, в большинстве случаев действительно можно отремонтировать спидометр самостоятельно. Однако в ситуациях, когда вы в них не уверены, лучше обратиться к специалистам. Неправильные действия часто приводят к обострению проблемы, что, в свою очередь, приводит к ненужным расходам.

Как проверить датчик скорости, ВАЗ 2110, 2111, 2112. Как заменить датчик скорости, ВАЗ 2113, 2114, 2115

Детали
По сценарию Джейсона Ханса

Начиная с «десятого» семейства (2110, 2111 и 2112) автомобили стали оснащаться электронным спидометром. Если выходит из строя электронный спидометр ВАЗ, скорее всего, проблема кроется в датчике скорости.Если датчик скорости 2110, 2111, 2112, 2113, 2114 или 2115 вышел из строя, его необходимо заменить. Однако перед заменой датчика скорости ВАЗ его необходимо проверить.

Как проверить датчик скорости на ВАЗ

Проверить датчик скорости на ВАЗ (2110, 2111, 2112, 2113, 2114 или 2115) проще всего, не снимая датчик с автомобиля. Чтобы проверить датчик скорости ВАЗ, нужно поднять автомобиль домкратом так, чтобы одно колесо не касалось земли. Подключите контакты датчика к вольтметру (или тестеру в режиме вольтметра) и начинайте крутить колесо.Если колесо вращается, прибор измеряет напряжение, значит, датчик скорости исправен. Если нет напряжения, датчик скорости ВАЗ вышел из строя и требует замены.

Как заменить датчик скорости на ВАЗ

Замена датчика скорости на ВАЗ 2110, 2111, 2112, 2113, 2114 или 2115 - процедура очень простая, легко носить с собой руками. Для замены датчика скорости понадобится всего один ключ на 22.

1. Чтобы найти датчик скорости - он находится сразу за защитой двигателя (если смотреть на двигатель).

2. Снимите клемму с датчика скорости и открутите датчик ключом на 22

3. Снимите датчик холостого хода, замените его новым.

4. Собрать все в обратной последовательности.

После замены датчика скорости спидометр должен начать нормально работать и показывать правильную скорость.

  • Интересно
  • Не интересует
Спидометр

на ВАЗ 2110 не работает: что делать?

Спидометр - один из самых незаменимых приборов, от правильной работы которого может зависеть не только безопасность, но и жизнь водителя и его пассажиров.В случае, если перестал работать спидометр, любой автомобилист сразу почувствует его недостаток. И это не только неприятно для вас, но и опасно для других участников движения. Например, неисправность спидометра может стать причиной неправильного выбора скорости въезда в поворот и, как следствие, дорожно-транспортного происшествия. Кроме того, вы можете получить существенный штраф от сотрудника ГАИ за превышение скорости. В любом случае, если не работает спидометр (на ВАЗ 2110 в том числе), его нужно немедленно отремонтировать.И сегодня мы поговорим о причинах поломки этого устройства и способах их решения на примере десятой «Жигулей».

Почему на ВАЗ 2110 не работает спидометр? Причины

На автомобилях отечественного производства этот компонент может выйти из строя по нескольким причинам. Наиболее вероятное из них - окисление контактов. Это, пожалуй, самая банальная и простая причина, устранить которую можно буквально за 5-10 минут. Для этого просто снимите и очистите контакты, а затем верните их на место.

Кроме того, причиной неисправности спидометра может стать сам провод, а точнее его деформация. При осмотре визуально может оказаться целым (изолирующая обмотка без трещин и надрывов), а вот внутренняя часть (жилки) может быть порвана. В этом случае необходимо произвести «разводку» провода. Это делается с помощью специального тестера.

Если не работает спидометр на ВАЗ 2110 (или другой модели автомобиля десятого семейства), возможно, у вас сломаны пазы, поворачивая трос этого элемента.Также может быть, что с ним ломается вся панель приборов, но это происходит исключительно на электронных щитках.

Также неисправность спидометра может быть спровоцирована поломкой самого датчика скорости. В этом случае вам следует приобрести новую деталь и установить ее вместо старой (более подробное описание и описание см. В описании ниже). Итак, если спидометр работает, то вывод очевиден - проблема была скрыта в датчике. Если вы обнаружите, что на ВАЗ 2110 не работает спидометр после ремонта коробки передач, посмотрите, не забыли ли вы подключить сцепление.

Принцип работы датчика

Алгоритм работы данного устройства следующий. Когда колеса машины вращаются, контроллер получает короткий сигнал от датчика скорости, который, в свою очередь, пропорционален скорости шин. Принцип работы этой детали основан на эффекте Холла.

Что делать, если на ВАЗ 2110 не работает спидометр?

Как самому сделать замену? Заменить эту запчасть очень просто. Другое дело добраться до датчика спидометра.Здесь и возникают трудности. Чтобы не запутаться в нюансах, рассмотрим для того, чтобы заменить датчик скорости на отечественных автомобилях ВАЗ десятого семейства.

Итак, если есть новая запчасть, приступайте к замене. Первым делом необходимо обесточить бортовую систему автомобиля, то есть снять отрицательную клемму с аккумуляторной батареи. Будьте осторожны: иногда может возникать искра, поэтому во избежание неприятных ощущений работаем в резиновых рукавицах. Далее найдите датчик спидометра на коробке передач.На «десятке» он расположен между приводом спидометра и концом гибкого вала. Далее отсоединяем колодку с проводом от датчика. В этом случае необходимо снять пружинные фиксаторы. После этого откручиваем устройство от привода с помощью ключа на 22. Теперь у нас есть задача с установкой новой детали. Здесь главное попасть в центр привода с новой штангой датчика. Ведь можно смело все подключать, крутить и приступать к работе.

Обратите внимание на тягу

Отметим также, что в случае поломки штока необходимо разобрать привод.Делается это ключом на 10 мм. Если диск застрял, вы можете попробовать бросить большой ключ и аккуратно перемещать его вправо и влево. Затем смазываем маслом резиновое кольцо нового стержня и устанавливаем его на место старого. Вопрос «почему не работает спидометр на ВАЗ 2110» можно считать закрытым. Как видите, работа не очень пыльная и сложная, поэтому с ней справится практически каждый водитель.

Вывод

Итак, мы выяснили, почему может не работать датчик скорости, и как отремонтировать спидометр ВАЗ 2110 путем установки новых элементов вместе со штангой.
Помните, что неработающий спидометр - это для водителя большая опасность, которая может привести к самым непредсказуемым последствиям. Зная все правила его ремонта и замены датчиков, вы сможете обезопасить себя от возможных нештатных ситуаций.

Желаем удачи на дорогах и как можно меньше подобных неприятностей!

видели в архивах eBay - 1A Auto

Lada, возможно, самый нелюбимый автомобиль на планете. Почему? Дело в том, что покупка совершенно нового автомобиля не гарантирует полноценного автомобиля или надежного запуска.Фактически, я слышал, что большинству новых Lada необходимо идти прямо в магазин, чтобы затянуть все болты. Конечно, это при условии, что все болты хотя бы частично установлены на заводе Lada, что может быть, а может и нет. Если предположить, что «Лада» действительно работает, когда она новая, а болты у владельца затянуты, она обычно без особых усилий добирается до места первой поломки. Конечно, одометр может показывать шестизначные цифры, но каждый владелец Lada знает, что это невозможное достижение.Скорее всего, при выигрыше в лотерею вас ударит молния.

Эта конкретная Lada 2110, найденная на eBay, на удивление чистая, потому что на ней всего 15 тысяч километров! Это превращается в менее чем 10 000 миль для тех из нас, кто живет в Америке. К сожалению, у него нет названия, поэтому, если вы живете в штате, который требует титулов, и у вас нет « знаю парня », велики шансы, что пробег останется таким навсегда. С другой стороны, с той репутацией, которую имеет Lada, даже если у вас есть или , у которых есть возможность ездить на нем на законных основаниях, 16000 километров могут никогда не быть достигнуты.В рекламе на eBay очень страстный владелец упоминает, что это в любом случае демонстрационный автомобиль, поэтому вы захотите прицепить его и регулярно наносить воск, чтобы поддерживать его в отличной форме.

Страстными заглавными буквами приведены детали, взятые из листинга на eBay:

«ОЧЕНЬ РЕДКАЯ РОССИЙСКАЯ LADA 2110 2001 года, ЭТА МАШИНА В ОТЛИЧНОЙ ФОРМЕ ДЛЯ РОССИЙСКИХ СТАНДАРТОВ , НА ЭТОМ ИМЕЕТСЯ ТОЛЬКО 15 КИЛОМЕТРОВ. ТОЛЬКО В ХОРОШУЮ ПОГОДУ, ПРИНИМАЕТСЯ НА ВЫСТАВКИ И МЕРОПРИЯТИЯ, В ЭТОМ АВТОМОБИЛЕ ВЫ ЗАМЕТИЛИ БОЛЬШЕ, ЧЕМ ЗА ВОДИТЕЛЬ FERRARI ИЛИ BENTLEY, ЛЮДИ ЗАСТАВЛЯЮТ ВАС ФОТО ВСЕ ВРЕМЯ ``, МНОГИЕ ПОСЛЕДНИЕ РЕМОНТЫ И ОБНОВЛЕНИЯ, ВКЛЮЧАЯ ВСЕ ОБНОВЛЕНИЯ ШЛАНГИ ДВИГАТЕЛЯ ЗАГЛУШКИ ВСЕ СДЕЛАНО, ВСЕ ПОДВЕСКА И ТОРМОЗА, СЦЕПЛЕНИЕ, НОВЫЕ ШИНЫ И КОЛЕСА И МНОГОЕ ДРУГОЕ (не стесняйтесь узнавать подробности).У ЭТОГО ТОПЛИВНЫЙ ДВИГАТЕЛЬ 1.5L., ТАКЖЕ БУДЕТ ПРОВЕРЯТЬ ОСВЕЩЕНИЕ ДВИГАТЕЛЯ >> BRAVO VAZ << НА ФОТОГРАФИЯХ У АВТОМОБИЛЯ ЕСТЬ ПЕРЕХОДНОЙ ПАКЕТ ВМЕСТО АККУМУЛЯТОРА, АВТОМОБИЛЬ ПРОДАЕТСЯ С НОВЫМ АККУМУЛЯТОРОМ ………………………… …………. !!!! У ЭТОГО АВТОМОБИЛЯ НЕТ НАЗВАНИЯ И НЕ МОЖЕТ БЫТЬ ЗАРЕГИСТРИРОВАН В США !!!!, ВЫ МОЖЕТЕ ЗАРЕГИСТРИРОВАТЬ ЭТОТ АВТОМОБИЛЬ В НЕКОТОРЫХ ШТАТАХ, КОТОРЫЕ НЕ ТРЕБУЮТ НАЗВАНИЕ ДЛЯ СТАРЫХ АВТОМОБИЛЕЙ, ИЛИ ВЫ МОЖЕТЕ ИСПОЛЬЗОВАТЬ ДИЛЕРСКИЕ ТАБЛИЧКИ ТОЛЬКО ДЛЯ ЭКСПЛУАТАЦИИ ЭТОГО АВТОМОБИЛЯ ИЛИ УЧАСТИЯ НА МЕРОПРИЯТИЯХ НА ПРИЦЕП ,,,,,,,,,,,,,,,,,,. ДАННЫЙ АВТОМОБИЛЬ НЕ ИСПОЛЬЗОВАЛСЯ ПРИКЛАДНО ГОД, ПОЭТОМУ ТОРМОЗЫ МОГУТ БЫТЬ СЧИТАЮЩИМИ В НАЧАЛЕ ,,,, ПОЖАЛУЙСТА, ТОЛЬКО СЕРЬЕЗНЫЕ ПАРТНЕРЫ И ЗАПРОСЫ …….ЖЕЛАЯ ТОРГОВАТЬ, ПРОСТО ДАЙТЕ МНЕ УЗНАТЬ, ЧТО ВЫ ПОЛУЧИЛИ !!!! ДАННЫЙ АВТОМОБИЛЬ ПРЕДЛАГАЕТСЯ ДЛЯ ПРОДАЖИ ЛОКАЛЬНО, ПОЭТОМУ МЫ ИМЕЕМ ПРАВО ЗАВЕРШИТЬ АУКЦИЮ В ЛЮБОЕ ВРЕМЯ. ВЫ НЕ МОЖЕТЕ ОСТАВИТЬ НАМ ОТРИЦАТЕЛЬНЫЙ ОТЗЫВ ТОЛЬКО ПОТОМУ, ЧТО МЫ НЕ РАСКРЫЛИ ВСЕ, МЫ ПЫТАЛИСЬ РАСКРЫТЬ КАК МОЖНО ОБ ЭТОМ, ЛЮБОЙ ВОПРОС, ПОЖАЛУЙСТА, ПОЗВОНИТЕ НАМ 617 319 9399 ИЛИ НАПИШИТЕ ,,, ,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,, КАЖДЫЙ ДОБРО ПОЖАЛОВАТЬ, ЧТОБЫ ПРОВЕРИТЬ ДО ТОРГОВ , ………………………… .. ДЕПОЗИТ ДОЛЖЕН В КОНЦЕ АУКЦИОНА, АВТОМОБИЛЬ, ПРЕДЛАГАЕМЫЙ В ТЕЧЕНИЕ 3 ДНЕЙ ,,,,,,,,,,,,,,,,,,,,, ,,,,,,,,,,,,,, ТЕНДЕРЫ, КОТОРЫЕ НЕ БУДУТ ОПЛАТИТЬ АВТОМОБИЛЬ, БУДУТ СООБЩЕНЫ НА EBAY, ПОЖАЛУЙСТА, ПРОВЕРЬТЕ ВСЕ ФОТОГРАФИИ.”

Нет никаких сомнений в том, что это выставочный автомобиль и, возможно, даже победитель шоу, судя по тому, что я видел. Я просто надеюсь, что подвески хватит на Лада трофеев. Возьмите эту Lada с собой домой по выгодной цене в подвале. Сделайте высокую ставку и проверьте на ebay артикул номер 1908290

Датчик положения распределительного вала ВАЗ 2110

Существует достаточно большое количество трактовок отдельных вопросов в практическом ремонте легковых автомобилей, в т.ч. и «десятки».Однако все специалисты единодушны в одном - без такой детали, как датчик распредвала ВАЗ 2110, машина не заводится и не движется.

В связи с этим датчик положения распределительного вала (ДПРВ) позиционируется как элемент системы газораспределения двигателя, от которого напрямую зависит его функциональность.

Назначение ДПРВ

Такое устройство основано на электромагнитном принципе действия и используется для выполнения команд контрольно-проверочного комплекса транспортного средства.. Важность параметров устройства заключается в том, что без них невозможно синхронизировать систему зажигания автомобиля и правильную работу форсунок двигателя, т.е.установить нужную концентрацию воздушной смеси, подаваемой в цилиндры двигателя. Найти этот датчик несложно. Он находится во время прилива возле приводного шкива генератора.

При эксплуатации датчика распредвала ВАЗ 2110, цена которого приемлема для российских автолюбителей, могут возникнуть следующие проблемы:

  1. В процессе эксплуатации автомобиля на изделии остаются отложения пыли и грязи, попадающие на него с ремня ГРМ.Этому способствует вытекание масла из клапанной крышки. силовой агрегат ... Эти отложения на датчике распредвала могут привести к затруднениям при трогании с места, маломощному ускорению, низкой неустановленной частоте вращения двигателя, когда тахометр «выдает» не более 3,5 тыс. об / мин. При этом гаснет аварийный прибор, бортовое электронное устройство какое-то время показывает ошибку, а потом классифицирует ее как неисправность датчика распредвала, что само по себе ерунда, потому что при такой неисправности запуск двигателя абсолютно невозможно.Если изделие выходит из строя во время движения, автомобиль функционирует, но после остановки и выключения двигателя его невозможно запустить. Если мотор продолжает работать, значит, датчик распредвала исправен, поэтому неисправность следует искать в другом месте.
  2. Автомобиль движется нормально. Электронное устройство автомобиля начинает сигнализировать о дефектах товара; чтобы не получать ошибочные сигналы от извещателя, проверьте крепление проводки в силовом отсеке. Вибрационное трение во время движения автомобиля может привести к потере или ослаблению одного из контактов.Дополнительно следует очистить клемму аккумулятора «наждачной бумагой» от ожидаемого окисления и проверить соединения проводов от продукта к электронному устройству бортового типа (передняя панель).
  3. Автомобиль не заводится, попытки реанимировать двигатель автомобиля не приводят к успеху. Чтобы решить эту проблему, нужно протестировать проводку и ее крепление к контактам. Проверить контакт датчика с коллектором, иначе изделие может выйти из строя.

Проверка датчика распредвала "десятки"

Для устранения неисправности датчика распредвала ВАЗ 2110 требуется полная диагностика изделия, ведь запуск автомобиля зависит от многих причин.Не факт, что неисправность данного изделия связана с проблемой запуска двигателя автомобиля.


Затем вам нужно будет протестировать ряд других систем автомобиля:

  • демонтируем датчик распредвала;
  • измеряем значение сопротивления на внешней обмотке изделия мегаомметром или мультиметром;
  • , если значения измерения ниже 550 Ом и выше 750 Ом, то можно быть уверенным, что датчик неисправен.


Замена датчика распредвала

По достижении твердой уверенности в неисправности изделия требуется замена датчика распредвала «десятки», которую необходимо проводить правильно, с соблюдением всех правил техники безопасности. Для этих целей дополнительно необходимо использовать мегомметр или мультиметр.

С этой целью выполняется следующий комплекс работ:

  1. Автомобиль готовится к ремонту, его положение необходимо зафиксировать.
  2. Автомобиль освобожден от защитной крышки в силовом отсеке.
  3. Фиксирующее устройство освобождено.
  4. Разобрать электропроводку изделия.
  5. Закрепляем отрицательный контакт мультиметра на кузове автомобиля.
  6. Включив зажигание, запитываем низковольтную систему автомобиля.
  7. Делаем необходимые измерения с помощью измерительного прибора. Подключаем плюсовой контакт мультиметра к колодке проводов.Параметры напряжения на шкале мегомметра не должны быть ниже 12 В. Если разность потенциалов все еще ниже 12 В или отсутствует вовсе, значит, аккумулятор требует полной зарядки или имеется неисправность в электрической цепи. Также требуется проверка бортового компьютера.
  8. Снимаем застежки изделия с застежкой ключом на «10».
  9. Демонтировать датчик положения распределительного вала. Окончательная проверка на неисправность датчика распредвала проводится таким образом: с помощью находящегося в исправном состоянии элемента подключаем его на место бракованного изделия.При нормальной работе устройства поломка устранена; в этой версии неисправность следует искать в другом месте.
  10. Обратную операцию по установке ДПКВ необходимо производить по принципу «обратного отсчета».


Датчик распредвала ВАЗ 2110, цена которого доступна всем нашим соотечественникам, при установке на СТО стоит очень дорого, вне зависимости от того, какой мотор установлен - 8 или 16-ти клапанный.

Значение датчика коленвала ВАЗ-2110 для двигателя сложно переоценить. Именно с его помощью отслеживаются обороты двигателя. Стабильная работа возможна только при нормальном функционировании данного устройства и системы управления. Многие датчики отправляют сигналы в центральный блок, который обрабатывает данные и с помощью исполнительных механизмов регулирует момент зажигания и подачу смеси в камеры сгорания. Но если произойдет поломка, двигатель перестанет работать в штатном режиме - пропадет искра, топливо в камеры сгорания не поступит.И запустить двигатель ни в горячем, ни в холодном виде будет невозможно.

Принцип работы датчика коленвала

С датчика, установленного напротив коленчатого вала, сигнал поступает на электронный блок управления. Но есть одна особенность - на шкиве 58 зубьев. И есть небольшой зазор - он равен расстоянию между двумя зубцами. Именно с этим зазором датчик распознает положение.

Выглядит это так:

  1. При вращении коленвала датчик считывает количество зубцов - должно быть ровно 58 импульсов с равным зазором между соседними.
  2. Все эти данные передаются по проводу датчика коленвала ВАЗ-2110 на электронный блок управления.
  3. Затем датчик входит в зазор без зубцов на шкиве и ЭБУ контролирует это состояние.
  4. Число оборотов мотора считывается по щели без зубцов.
  5. Благодаря наличию зубцов, расположенных на равном расстоянии друг от друга, электронный блок микроконтроллера понимает положение коленчатого вала.

Если вам нужно заменить устройство, обязательно установите такое же, как и раньше.В противном случае мотор может выйти из строя или вообще не работать.

Как определить поломку?

Для проверки работоспособности устройства вам потребуются отвертка и мультиметр.


К основным признакам поломки ДПКВ относятся:

  1. Нестабильная работа двигателя на холостом ходу, полная остановка.
  2. Пониженная мощность и тяга.
  3. Число оборотов коленвала постоянно скачет.
  4. Возможна детонация - слышны выстрелы во впускном и выпускном коллекторах.
  5. Запуск двигателя затруднен или невозможен.
  6. Двигатель в приборке.

Если есть один из симптомов, то это прямо указывает на необходимость замены датчика коленвала ВАЗ-2110.

Как снять устройство?

Датчик расположен на стороне привода генератора, напротив шкива коленчатого вала ... Вы можете найти его, посмотрев на заднюю часть двигателя, на масляный насос. Перед снятием устройства сделайте отметки - это позволит установить новое в правильное положение.Следовательно, после ремонта двигатель не выйдет из строя.


Для демонтажа понадобится ключ на 10. Порядок работ следующий:

  1. Отсоедините колодку с проводами, которые соединяли устройство с системой управления двигателем.
  2. Сделав отметки, откручиваем гайку от корпуса датчика.
  3. Снимите устройство для проверки или замены.

Но может датчик исправен, значит надо его проверить. Перед снятием ДПКВ измерьте расстояние от его края до шкива - оно должно быть в пределах 0.6-1,5 мм. Если больше максимального значения, то отрегулируйте и попробуйте запустить мотор.

Диагностика омметром

Самое первое, что можно сделать, это измерить сопротивление обмотки датчика. По принятым производителем нормам нормальным является значение 550-750 Ом. Вполне допустимо, если оно отличается на 50-100 Ом от этих значений. Но если сопротивление слишком велико или отсутствует (обрыв цепи), обязательно замените датчик коленвала ВАЗ-2110. Но поломка случается крайне редко - гораздо чаще на его активной части скапливается грязь и пыль, либо корпус подвергается механическим воздействиям.Старайтесь чаще чистить прибор и не подвергать его ударам.

Особенности замены

Теперь вы знаете, ВАЗ-2110, и если он сломался, вам нужно его заменить.


Обратите внимание на несколько нюансов, которые необходимо учитывать:

  1. Старайтесь приобретать качественную продукцию, рекомендованную производителем.
  2. Обязательно пометьте для облегчения замены устройства.
  3. Расстояние от края зуба до рабочей поверхности датчика коленвала ВАЗ-2110 должно быть в допустимых пределах.
  4. Момент затяжки резьбовых соединений - 8-12 Н * м.
  5. Перед установкой нового датчика измерьте сопротивление.

Своевременная очистка активной поверхности устройства обеспечит его нормальную работу на долгое время. Однако нельзя использовать жесткие методы - используйте мягкую тряпку или старую зубную щетку (наиболее подходящий инструмент для этой работы). Недопустимо использование металлических щеток или наждачной бумаги. Чтобы лучше удалить грязь с поверхности, нанесите небольшое количество WD-40. Затем протрите ДПКВ насухо и попробуйте запустить двигатель.

Датчик фаз ВАЗ-2114 (8 клапанов) нужен для нормализации работы iCE ... С помощью различных электронных датчиков можно правильно скорректировать и момент впрыска топлива воздушной смеси. как подача искры на электроды свечи зажигания. Причем датчики устанавливаются не только на автомобили ВАЗ четырнадцатой модели, но и более современные.

Как работает форсунка

Для безупречной работы двигателя все компоненты должны работать согласованно.Все параметры контролируются электронным микропроцессорным блоком управления, своего рода компьютером.

А всего в конструкции вагона несколько систем:

  1. Подготовка воздуха.
  2. Подача топлива.
  3. Зажигание.
  4. Отвод выхлопных газов.
  5. Моторные масла.
  6. Охлаждение.
  7. Газораспределение.
  8. Управление двигателем.

Для наиболее стабильной работы двигателя необходимо, чтобы все датчики генерировали четкий и четкий сигнал, который будет получать и обрабатывать ЭБУ.При этом корректируется время открытия форсунок, а также момент впрыска топливной смеси. Электронная система также позволяет немного регулировать угол опережения зажигания.

За что отвечает датчик фазы?

Это устройство устанавливается на распредвал и подает сигнал микроконтроллеру о положении поршней двигателя. Датчик работает на эффекте Холла. На распредвале установлена ​​зубчатая передача, которая необходима для работы датчика.Как только зубья этой шестерни приближаются к датчику, вырабатывается сигнал. На шестерне распределительного вала отсутствует один зуб. Эту «депрессию» нужно выставить напротив активной части датчика.

В этом положении поршень первого цилиндра находится в верхней мертвой точке. Как только распредвал меняет свое положение, на выходе датчика формируется сигнал, он поступает на электронный блок управления. Последний подсчитывает количество импульсов и выдает команды исполнительным механизмам.Именно так и работает на ВАЗ-2114 (8 клапанов). Цена нового элемента не более 600 руб.

Основные признаки неисправности

Если датчик приходит в негодность, форма и значение выходного сигнала нарушаются. Микроконтроллер опрашивает устройство не более 5 минут. В случае, если сигнал с датчика не появляется, блок управления переводится в аварийный режим работы. Затем анализируется только датчик на коленчатом валу, впрыск топлива подается в два цилиндра одновременно.на 10%. Основные признаки поломки датчика фаз:

  1. Значительное увеличение расхода бензина.
  2. Ухудшение динамических характеристик автомобиля.
  3. Затруднение при запуске двигателя. В лучшем случае он запустится через 3-5 секунд.
  4. На приборной панели загорается лампа Check Engine.
  5. Нарушение работы ЭБУ и систем диагностики.
  6. На бортовом компьютере появляются ошибки P0343 или P0340.

Неисправности датчика фаз на ВАЗ-2114 (8 клапанов) приводят именно к такому поведению двигателя.Следует учитывать, что неисправность может возникнуть и при обрыве ремня ГРМ, неправильной маркировке. А также при чрезмерном износе шестерен распредвалов и коленвалов.

Ошибки бортового компьютера

Номер ошибки P0343 очень часто появляется после окисления контактов или при обрыве электропроводки. Самостоятельно диагностировать систему управления ДВС можно с помощью простейшего сканера, работающего по протоколу K-line или OBD-II. Но лучше доверить эту работу профессионалам, имеющим качественное оборудование.

Самая точная проверка датчика фазы ВАЗ-2114 (8 клапанов) - установка известного рабочего устройства. Но учтите, что для 8-клапанных двигателей необходимо приобретать датчики. Те, что устанавливаются на 16-клапанные, имеют другую конструкцию. Их выходной сигнал разный.

Снятие прибора

Для снятия фазового датчика необходимо найти место, в котором он установлен. Он расположен за корпусом воздушного фильтра. Крепится к двигателю одним болтом.


Для демонтажа нужно произвести следующие манипуляции:

  1. Отсоединить минусовую клемму от АКБ. Это полностью очистит оперативную память компьютера, ошибка будет стерта. Если не отсоединить аккумулятор, после замены датчика фаз на ВАЗ-2114 (8 клапанов) ошибка все равно появится, а двигатель работать некорректно.
  2. Отсоединить разъем от устройства.
  3. Ключом на «10» нужно открутить болт крепления корпуса датчика.Желательно использовать гаечный ключ или торцевую головку.
  4. Осторожно снимите датчик.

Вот и все, теперь можно установить новое устройство. Процедура замены очень проста, и выполнить ее сможет даже неопытный водитель. При демонтаже не пользуйтесь ударным инструментом - вдруг датчик заработал исправно, и вы случайно повредите его.

Установка нового датчика фазы

Перед установкой нового прибора нужно тщательно очистить посадочное место для него.Использовать герметики не стоит, так как толку от них мало - есть стыковочное кольцо, защищающее от проникновения посторонних частиц. А если нанести герметик, при следующей разборке датчик будет сложно снять. А остатки герметика могут попасть в систему смазки и вызвать там неприятности.

Поэтому просто установите датчик фазы ВАЗ-2114 (8 клапанов) на место. Проверку работы устройства необходимо проводить после подключения отрицательной клеммы к аккумулятору... Сразу обратите внимание на то, как работает двигатель и есть ли ошибки бортового компьютера ... Если ошибки есть, то возможно проблема не в датчике, а в его соединительных проводах.

Какой дисплей на панели приборов 2110. Органы управления

Комбинация приборов объединяет приборы контроля: спидометр (с суточным и общим счетчиком пробега), тахометр, указатели температуры охлаждающей жидкости, уровня топлива и контрольные лампы. Контрольные лампы с красным фильтром запрещали дальнейшее движение.

На части автомобиля может быть установлена ​​комбинация электронных устройств. Отличается только системой управления и принципом работы приборов (стрелка спидометра и тахометр приводятся в движение шаговыми электродвигателями, суточный пробег автомобиля сбрасывается при отключении аккумулятора.). В электронной комбинации приборов допускается только замена ламп, при других неисправностях комбинация приборов заменяется целиком.

Схема устройств управления (вид сзади)

1 - Контрольная лампа резерва топлива
2 - Лампы прибора
3 - Лампа правого поворота
4 - Контрольная лампа левого поворота
5 - Указатель температуры охлаждающей жидкости
6 - Контрольная лампа наружного освещения
7 - Контрольная лампа давления масла
8 - Контрольная лампа стояночного тормоза

9 - Контрольная лампа заряда аккумулятора
10 - Тахометр
11 - контрольная лампа «Check Engine»
12 - Спидометр
13 - Контрольная лампа тормозной жидкости
14 - аварийная сигнальная лампа
15 - Контрольная лампа дальнего света Дальний свет
16 - уровень топлива указатель

Проверить устройства управления и их датчики

Указатель температуры охлаждающей жидкости Работает совместно с датчиком, ввинченным в головку блока цилиндров.Датчик имеет термистор (резистор, который меняет свое сопротивление в зависимости от температуры).

Данные для проверки датчика указателя температуры охлаждающей жидкости

Данные для проверки указателя температуры охлаждающей жидкости

Если стрелка указателя постоянно находится в начале шкалы, при включении зажигания отсоединить провод от датчика и соединить с «массой».

Если стрелка отпущена, датчик неисправен.Если стрелка не демонтировалась, снимите комбинацию приборов, не отсоединяя от нее провода, включите зажигание и подключите «массу» к левому выводу указателя температуры, подключенного к 5-белой вилке прибора. Прогиб стрелок укажет на проблему цепи «Датчик сигнала». Если стрелка не отпустила, указатель или его силовая цепь неисправны.

Если стрелка указателя постоянно находится в красной зоне, при включении зажигания отсоединить провод от датчика.Если стрелка отклонена к началу шкалы - датчик неисправен, если нет - замыкается провод на «массу» или не работает указатель. Правильность последнего можно проверить, отсоединив от жгута проводов белую колодку комбинации приборов и соединив в ней штекер 1 с «массой» и штекер 10 с «+» аккумуляторной батареи. В этом случае у рабочего указателя (при включении зажигания) стрелка должна находиться в начале шкалы.

Указатель уровня топлива работает совместно с датчиком, установленным в топливном баке.Датчик розничный с резистором из нихромовой проволоки. Подвижный контакт реостата приводится в движение рычагом зубной нити. На конце рычага расположен дополнительный контакт, замыкающий цепь контрольной лампы резерва топлива, когда в баке остается 4,0-6,5 литров бензина.

Данные для проверки датчика указателя уровня топлива Величина сопротивления топлива в датчике бака, Ом пустой бак 315-345 половина бака 108-128 полный бак Не более 7.

Данные для проверки указателя уровня топлива: положение стрелки Датчика сопротивления указателя, (при напряжении ОМ в бортовой сети 13-14 В) в начале шкалы 285-335 в середине шкалы 100-135 при конец шкалы 7-25

Если стрелка указателя постоянно находится в начале шкалы, при включенном зажигании отключите розовый провод от датчика и подключите его к «массе».Если стрелка отпущена, неисправен датчик или цепь, соединяющая ее с «массой». Если стрелка не открутилась, снимите комбинацию приборов, не отсоединяя от нее провода, включите зажигание и подключите «массу» правого вывода указателя к вилке 10 красного блока комбинаций приборов. Прогиб стрелок укажет на проблему цепи «Датчик сигнала». Если стрелка не отпустила, указатель или его силовая цепь неисправны.

Если стрелка указателя постоянно показывает полный бак, при включении зажигания отсоедините провод от датчика. Если стрелка отклонена к началу шкалы - датчик неисправен, если нет - замыкается провод на «массу» или не работает указатель. Правильность последнего можно проверить, отсоединив красный блок проводов комбинаций приборов. При этом у хорошего указателя стрелка (при включении зажигания) должна быть на отметке «0».

Тахометр и спидометр проверяются на специальных стендах. Как правило, нарушения в их работе связаны с окислением контактов в цепях питания и управления. Спидометр работает совместно с электронным датчиком скорости, установленным на коробке передач. Принцип его действия основан на эффекте Холла. Датчик выдает прямоугольные импульсы напряжения (нижний уровень - не более 1 В, верхний - не менее 5 В) с частотой, пропорциональной скорости вращения ведущих колес.6 импульсов датчика соответствуют 1 метру автомобиля.

При выходе из строя контрольных устройств или датчиков их заменяют.

Блок индикации бортовой системы управления

Блок индикации устанавливается в консоли панели приборов и подает звуковую и световую сигнализацию об открытых дверях автомобиля, незакрытых ремнях безопасности, неисправности ламп наружного освещения или их цепей, конце передних тормозных колодок, недостаточном уровне : масло в двигателе, охлаждающая жидкость, омывающая жидкость.Блок также включает и отключает (с задержкой) освещение кабины при открытии любой двери. Блок отключается при отсутствии ключа в замке зажигания. Как только ключ вставлен (но еще не повернут), блок реагирует на открытие водительской двери прерывистым звуковым сигналом (зуммером) в течение 8 ± 2 с, что означает «забытый ключ в замке зажигания». Сигнал отключается, если закрыть дверь, вынуть ключ или повернуть его из положения «0».

После поворота ключа в положение «Зажигание» блок переходит в тестовый режим.При этом включены все световые индикаторы и зуммер, чтобы водитель мог убедиться в их исправности. При этом снимаются сигналы с датчиков уровня (охлаждающая, промывочная жидкость и моторное масло).

Если какой-либо датчик показывает недостаточный уровень, по окончании теста соответствующий индикатор начинает мигать и в течение 8 ± 2 с звучит зуммер. После этого индикатор горит постоянно, пока ключ зажигания не повернется в положение «0».

После запуска двигателя съемка уровней не производится.Обрабатываются только сигналы датчика износа тормозных колодок, реле контроля технического обслуживания фонарей (габаритные огни и стоп-сигналы) и концевых выключателей дверей. Если износ тормозных колодок не происходит, «лампа» или «открытая дверь» издает звуковой сигнал и мигает соответствующий световой индикатор. Через 8 ± 2 с он загорится ровным светом и зуммер выключится. После закрытия двери индикатор гаснет, при других неисправностях - продолжает гореть до поворота ключа в положение «0».

Датчик уровня охлаждающей (и промывочной) жидкости состоит из несветовой пластмассовой трубки с возобновляемой внутренней частью и поплавка с магнитом, который находится на трубке.Датчик уровня масла - с латунной трубкой. Как только Herkon попадает в магнитное поле, его контакты замыкаются. Датчики уровня охлаждающей и моющей жидкости имеют двухконтактную колодку, датчик уровня масла - одноконтактный (второй контакт - «масса» автомобиля).

Датчик износа тормозных колодок устанавливается в специальное отверстие в передней тормозной колодке и подключается к проводке автомобиля с помощью одного разъема. Датчики продаются в комплекте с накладками, при их замене датчик устанавливается на внутренний блок.

Бортовой компьютер

На запчасти автомобилей вместо часов на панели приборов может быть установлен маршрутный компьютер, показывающий время от начала поездки, расход топлива, среднюю скорость движения, ориентировочный пробег на остатках топлива, температуру воздуха вне автомобиля. Кроме того, он может выполнять функции часов с будильником.

Удаление комбинации инструментов

... и отсоединяем разъемы задней противотуманной фары и обогрева заднего стекла.

После отпускания рычага переключателя на рулевом колесе щетка сделает три или четыре полных хода.
На автомобилях ВАЗ 2111 с кузовом универсал и ВАЗ 2112 хэтчбек рычаг переключателя правого руля имеет еще два положения. При перемещении рычага подрулевого переключателя включается стеклоочиститель дверей багажника (фиксированное положение). Щетка стеклоочистителя сделает четыре полных хода, и стеклоочиститель перейдет в прерывистый режим работы. При перемещении рычага подрулевого переключателя от себя до упора (не фиксированное положение) включается гетерлер стекла дверей багажника.Жидкость будет подаваться в стекло до тех пор, пока рычаг переключателя рулевого управления не будет удерживаться в этом положении, а стеклоочиститель будет работать в непрерывном режиме.
12 - ручка ручки освещения панели приборов. Поворачивая ручку, можно регулировать яркость световых ламп, освещающих панель приборов.
13 - Включение задних противотуманных фонарей. Загорается при включении задних противотуманных фар.
14 - кнопка выключателя задних противотуманных фар. Противотуманные фары можно включить только при включении внешнего освещения нажатием кнопки переключателя.При включении задних противотуманных фонарей горит контрольная лампа (поз. 13). Фонари выключаются нажатием кнопки.
15 - Контрольная лампа обогрева заднего стекла. Загорается при включении обогрева заднего стекла.
16 - кнопка включения обогрева заднего стекла. Обогрев заднего стекла осуществляется только при включении зажигания. При нажатии на кнопку переключателя загорится контрольная лампа, и через наклеенный на заднее стекло ТЭН потечет.Элемент будет нагревать стекло, не допуская его промерзания или запотевания. Выключает обогрев заднего стекла многократным нажатием кнопки.
17 - Рычаг управления клапаном брони. Перемещая рычаг, можно направить воздушный поток на лобовое стекло, к ногам водителя и пассажиров и в верхнюю часть салона (см. Поз. 10).
18 - Фонарь индивидуального освещения. Фонарик позволяет регулировать направление света. Фонарик включается и выключается при вращении его рассеивателя вокруг оси.
19 - Ключ управления зеркалом заднего вида (переключатель «День-Ночь»). Для того, чтобы фары автомобилей, движущихся сзади в попутном направлении, не слепили водителя через зеркало заднего вида, необходимо перевести ключ в переднее положение.
20 - внутреннее зеркало заднего вида.
21 - Решетки вентиляции центральные. Предназначен для изменения направления воздушного потока, прошедшего через фильтрующий элемент системы вентиляции салона и отопителя.Вы можете перекрыть воздухозаборник через решетку, развернув ее вертикальные направляющие пластины поперек воздушного потока.
22 - решетка вентиляции лобового стекла. Направить воздушный поток, который проходит через обогреватель, обдувая лобовое стекло. Интенсивность воздушного потока регулируется рычагом управления воздушной заслонкой (поз. 17).
23 - блок управления отопителем. Подробнее см. "Блок индикации бортовой системы управления, иммобилайзер и органы управления отопителем".
24 - кнопка включения аварийной сигнализации. При нажатии этой кнопки в прерывистый режим включаются все указатели поворота и контрольная лампа аварийной сигнализации на панели приборов. Аварийная сигнализация сработает как при включении зажигания, так и при выключении зажигания.
25, 37 - заглушки. Резервное копирование для установки дополнительных переключателей оборудования.
30 - Крышка нижняя (Бардечка).
31 - часы. На части автомобиля может быть установлен маршрутный компьютер.
32 - крышка ниши. Предназначен для установки автомагнитолы или другой аудиосистемы.
33 - Прикуриватель. Чтобы включить прикуриватель, следует утопить его в розетку до фиксированного положения. После нагрева спирали прикуриватель автоматически немного выдвигается из гнезда.

С любым механизмом нужно как-то общаться, чтобы контролировать его состояние и быть в курсе работоспособности. Поэтому приборная панель в автомобилях несет не только эстетическую нагрузку, но и служит не только объектом тюнинга.В предназначении приборная панель ВАЗ 2110 и все автомобили этого семейства сегодня вместе и попробуем разобраться, как его отремонтировать и на что обратить внимание.

Компоновка панели приборов ВАЗ 2110

Приборная панель ВАЗ 2110 выполнена в виде комбинации приборов, контрольных ламп и в некоторых модификациях с возможностью размещения на бортовом компьютере. Традиционно пластик, из которого сделана панель, не самого высокого качества, поэтому при эксплуатации и перегреве не исключена его деформация, которая сказывается не столько на внешнем виде, сколько на работе устройств.

Стандартная приборка включает в себя четыре стрелочных прибора, дисплей маршрутного компьютера, кнопку сброса одометра и набор сигнальных ламп. Первое в списке крайнее левое устройство - указатель температуры охлаждающей жидкости, он показан на схеме под первым номером. Стрелковое устройство имеет цену деления около 50 градусов. Красной полосой выделена зона критического высокого давления, в которой возможно закипание теплоносителя. Контрольные лампы и индикация климатической системы вынесены на дополнительную панель.

Спидометр на заглушках приборов (2) - стрелочный, но не с механическим приводом, как в автомобилях старших выпусков, а с электрическим. По сути, это вольтметр, который реагирует на импульс, выдаваемый датчиком спидометра, и установлен в коробке передач. Чем больше напряжение на выходе датчика, тем выше скорость указывает устройство. Заводская погрешность составляет примерно 5 км / ч, однако необходимо учитывать диаметр колес, который сильно влияет на точность показаний электрического спидометра.

Тахометр на приборной панели обозначен цифрой 5 и также представляет собой электрическое устройство, которое реагирует на импульс, производимый датчиком частоты вращения коленчатого вала. Датчик передает показания сначала на электронный блок управления двигателем для анализа и корректировки, после чего импульс поступает в цепь управления тахометра. В красной зоне тахометра отмечается недопустимо высокие обороты, при которых возможен быстрый износ деталей двигателя, некорректная работа и повышение температуры охлаждающей жидкости.Крайне недопустима длительная работа мотора в красной зоне тахометра.

Стрелочные указатели на панели ВАЗ 2110

Цифра 6 обозначает указатель уровня топлива в бензобаке. Показания прибора не особо точны, но в целом видно, что на отметке 0 бак почти пустой, есть несколько резервных литров топлива, на ½ бака наполовину полный или пустой, кто как угодно и на 1 бензобак полный. Световая индикация уровня топлива дает указание включиться контрольной лампе 7, которая начинает мигать, когда запас хода автомобиля на левом топливе составляет около 100 км, а это около 9-9.6 литров. Чтобы топливный насос не вышел из строя, нельзя полностью выдавать топливо из бака.

Настольные лампы 2110

Лампы 3 и 4 указывают на то, что приводы включены вне автомобиля и они загораются и мигают сразу после включения правого или левого указателя. В конце маневра ключ переключателя возвращается в исходное положение, и указатель должен автоматически выключиться. Если этого не происходит, вам следует поискать причину в механизме возврата клавиш-указателей включения.

Особого внимания заслуживает лампа, которая ставится в центр приборки и на нашей схеме обозначена цифрой 14. Это контрольная лампа, сигнализирующая о неисправностях и некорректной работе электронной системы управления двигателем, по аналогии именуемой лампой Check Engine. с импортными авто. При включении этой контрольной лампы необходимо провести компьютерную диагностику двигателя и выявить коды ошибок. Часть ошибок исправляется программно, а часть требует вмешательства в систему управления двигателем: в систему, зажигание и другие системы, которые могут привести к ошибкам.

Рис. 12 На схеме показан цифровой дисплей одометра и индикатор суточного пробега, который сбрасывается кнопкой, расположенной непосредственно на панели приборов. В верхней строке отображается общий пробег автомобиля, а в нижней - обнуление - пробег за определенный период.

Щиток приборов ВАЗ 2110 Описание ламп и индикаторов которых мы укомплектовали простыми и привычными контрольными лампами для любого автомобиля:


Остальные контрольные лампы: ручного тормоза, аварийного давления масла в системе смазки и критического разряда АКБ расположены в нижнем ряду по порядку.Пусть аварийные фонари реже идут на твою приборку, хозяйничают и убирают все дороги!

Очень часто у автомобилей ВАЗ 2110 выходит из строя панель приборов. При этом иногда возникают проблемы с его подсветкой.
Некоторым просто не нравится, как светит темный день. В этом случае желательно заменить подсветку.
В данной статье пойдет речь о самостоятельной замене подсветки нового образца на панели приборов, работу которой можно увидеть в соответствующем видео - обзоре в Интернете.

Замена подсветки панели приборов

Для этого используйте следующий алгоритм:

  • Вы должны снять панель.
  • Обозначение подсветки обусловлено специальными светодиодными лампочками. Для замены подсветки эти лампочки следует снять.

Примечание: делать это нужно предельно осторожно, так как они довольно маленькие. Кроме того, можно повредить саму панель.

  • Но прежде его надо разобрать.Это несложная задача, так как для ее разборки необходимо просто нажать на защелки, благодаря которым можно вынуть лампочки.
  • Все видели, что на приборной панели вверху есть «наклейка» и обозначение (скорости, бензин). Она держится на клее, поэтому для его удаления придется «подбирать».
    Остатки клея необходимо удалить.

  • Можно переходить к замене подсветки.

Примечание: желательно выбирать не очень яркие цвета, напрягающие глаза.Идеально подходят как белые, так и синие ряды.

  • Чтобы снять светофильтр, расположенный на обратной стороне «Наклейки», нужно взять канцелярский нож. Светофильтр находится под защитным слоем. Для начала нужно его удалить. Не следует слишком сильно давить ножом, так как можно повредить необходимые детали.

Примечание: его легче снять, если вы потеряете нож в одном направлении, а затем в другом.

  • Для установки светодиодных ламп необходимо снять плату, находящуюся в пластиковом корпусе.Для них будут специальные отверстия.

Примечание: Но это еще не все - надо будет разводку лампочек вывесить на плату, чтобы они заработали.

  • Теперь нужно все собрать обратно и правильно установить.

Отдельный стрелок Стрелок

Желая, чтобы стрелки светились разным цветом, вы можете сделать следующее:

  • Снимите приборную панель.
  • Разобрать.
  • Установить отдельные светодиоды под стрелками.

Примечание: при этом стрелки будут гореть другим цветом только при розжиге.

Как поменять подсветку с помощью цветных пленок

Для того, чтобы изменить цвет подсветки панели приборов, нет необходимости менять светодиодные лампы.
Для этого вы можете просто:

  • Возьмите 12 светодиодов и светодиодную ленту.
  • Снимаем лампочки с цоколя, в которые вставляем один светодиод на место.
  • Необходимо взять необходимое количество светодиодной ленты.

Примечание: его длина измеряется по величине панели.

  • Основание и светодиоды необходимо вернуть на исходное место.
  • На пластиковую панель следует приклеить ленту (должна поддерживаться соответствующая температура).
  • Хорошо расколите блок.

Контрольная панель

Если панель приборов разбирали, то ее необходимо проверить.
Для этого:

  • Нужно нажать на кнопку сброса и удерживать.
  • Включить зажигание.
  • Все стрелки должны подниматься вверх. Это должно произойти трижды.

Примечание. Если все стрелки работают правильно, все они поднимутся. В противном случае вам необходимо их разобрать.

Как снять стрелки с панели

Если стрелки не работают, то их нужно снять и поставить обратно, так как они могут быть неправильно установлены:

  • Взять стрелку вверх.
  • Начало крутить против часовой стрелки.
  • В этом случае необходимо немного подтянуть вверх.
  • Поставить на место и проверить, работают ли.

Как собрать и разобрать панель

Для сброса показаний спидометра или устранения проблемы, из-за которой на панели мигает индикатор вращения, ее необходимо удалить.
Для этого необходимо выполнить следующие действия:

  • Вы можете снять кожух, но плата все равно будет заблокирована.
  • Надо взять крестовый поход и с ним открутить еще несколько болтов.
  • Теперь нужно вывести защелки на панели. Следует начинать снизу. Если с нижней стороны они были отключены, то их можно подтолкнуть вверх. Так доска быстро взлетит.
  • Стрелки на всякий случай нужно удалить.

Примечание: Некоторые стрелки снимаются легко, а вот стрелку номера бензина убрать намного сложнее. Чтобы убрать стрелки, нужно за ними тщательно ухаживать.

  • Панель демонтирована, теперь нужно попробовать решить проблему.

Примечание: на плате есть очень маленькие светодиоды, которые тоже могут гореть. Из-за них лампочка светового индикатора может не мигать, поэтому их необходимо заменить.
Это требует работы с паяльником.

А вот если панель разобрали, чтобы сбросить показания спидометра, то:

  • На плате найти черную кнопку суточного пробега.
  • Щелкните по нему.

Теперь желательно как-нибудь собрать панель обратно.
Еще проще:

  • Поместите плату в пластиковый корпус.

Примечание: желательно, чтобы под ним была чистая ткань, чтобы ее поверхность не поцарапалась.

  • Теперь нужно прикрутить болты к самой панели. Они еще не полностью закручены, так как сначала следует поставить стрелку.
  • Перед тем, как поставить стрелки на место, их нужно тщательно протереть, т.к. под воздействием света появляются отпечатки, грязь и т. Д.будет видно.

Примечание: стрелки необходимо установить на 3-4 мм ниже нуля. Также важно, чтобы между стрелками и спидометром был небольшой зазор, иначе они пообедают.
Однако гораздо проще установить, как снимать длинные стрелки. Чтобы установить короткие стрелки, нужно действовать очень осторожно, так как они более нежные по сравнению с длинными.

  • Перед тем, как поставить стекло, его тоже нужно протереть. Теперь защелкните защелку.
  • Доска для лодки на болтах.
  • Последний, но последний поворот - прикрутите винты к корпусу, после чего вставьте все лампочки на место.

Работа с панелью в автомобиле, наверное, самое простое из возможных. Поэтому нет смысла ехать в автосервис, где цена даже на такую ​​пустяковую работу будет высока.
Лучше пересмотреть кучу фото и видео, прежде чем решиться на ремонт и тюнинг салона авто своими руками, чтобы не навредить авто.Любая инструкция поможет работать быстро и качественно.

ВАЗ 2110 Панель приборов Или комбинация приборов позволяет водителю получать оперативную информацию о скорости движения машины, оборотах двигателя, работе осветительных приборов, уровне топлива в баке и следить за контрольными лампами. В общем незаменимая вещь для любой машины. За многие годы выпуска «десятков» инструментальных комбинаций существовало несколько видов, которые можно разделить на две группы - панели инструментов старого и нового образца.

Новую комбинацию устройств получила так называемая «европелель». Панели орудий старого и нового типов не взаимозаменяемы, что связано с особенностями конструкции старой и новой торпеды. Кроме того, комбинации устройств имеют другую форму. Но содержание практически идентично. Вид на старую приборную панель дальше.

  • 1 - температура охлаждающей жидкости, в градусах Цельсия
  • 2 - Тахометр, обороты двигателя
  • 3.4 - повторители вращения
  • 5 - спидометр, скорость автомобиля в км / ч
  • 6 - Уровень топлива в баке.При остатке 5-7 литров загорается желтая лампочка - предупреждение или значок с изображением бензоколона
  • 7 - Собственно это изображение бензоколтона, подписывающее о необходимости дозаправки
  • 8 - Контрольная лампа Enabarits
  • 9 - Низкий уровень тормозной жидкости
  • 10 - Включение дальнего света
  • 11 - Ручка поднятия глаз, иногда эта ручка выполняет функцию переключения общего пробега / дневного пробега
  • 12 - дисплей, отображающий общий пробег / сутки (одометр), на некоторых моделях бывает узким
  • 13 - лампа аварийной сигнализации
  • 14 - Check Engine - Это означает неисправность в двигателе, рекомендуется остановить работу двигателя
  • 15 - дисплей часов (может показывать температуру воздуха на улице, если есть датчик температуры)
  • 16 - неисправность в системе подзарядки АКБ
  • 17 - указатель стояночного тормоза
  • 18 - недостаточное давление масла в двигателе
  • 19 - лампочка воздушной заслонки (на карбюраторных двигателях)

Самое интересное, что на первых комбинациях приборов не было цифровых одометров, был нормальный механический.

Панель приборов старого образца можно увидеть в начале нашей статьи, а вот панель новая ВАЗ 2110 на фото ниже .

ВАЗ 2110 Видео разборка приборной панели Комбинированные устройства

Короткое и очень подробное видео, снятие комбинации приборов с торпедой «Десятки».

Электрическая схема панели приборов ВАЗ 2110

Электрошам Комбинации устройств могут пригодиться, если вы собираетесь самостоятельно попробовать отремонтировать электрощиток приборов.

  • 1 - Контрольная лампа резерва топлива
  • 2 - лампы прибора
  • 3 - Фонарь правого поворота
  • 4 - Контрольная лампа левого поворота
  • 5 - контрольная лампа заднего хода
  • 6 - указатель температуры охлаждающей жидкости
  • 7 - Контрольная лампа внешнего освещения
  • 8 - Контрольная лампа воздушной заслонки карбюратора
  • 9 - Контрольная лампа давления масла
  • 10 - Контрольная лампа стояночного тормоза
  • 11 - Контрольная лампа заряда аккумулятора
  • 12 - Тахометр
  • 13 - Проверьте контрольную лампу двигателя
  • 14 - Спидометр
  • 15 - контрольная лампа тормозной жидкости
  • 16 - лампа аварийной сигнализации
  • 17 - Контрольная лампа дальнего света фар
  • 18 - указатель уровня топлива

Заглушки 2, 3, 8, 9 в блоке Х3 являются выносными элементами спидометра 14.

В заключение хотелось бы сказать о тюнинге панели приборов "Десятки". Мастера устанавливают светодиодную подсветку, цифровые спидометры и даже встраивают в комбинации цветные мониторы бортовых компьютеров.

Почему двигатель горячий? Ваз 2112 греется на холостых

Перегрев двигателя - не редкость для такого автомобиля, как ВАЗ 2110. Эта проблема в основном встречается на автомобилях с большим пробегом. Хотя и в относительно новых экземплярах исключать перегрев мотора не стоит.

Часто виноват пробег. По мере эксплуатации автомобиля детали изнашиваются, системы постепенно приходят в негодность.

Общие причины

Как известно, ВАЗ 2110 комплектуется двумя типами двигателей - с 8 и 16 клапанами. Выделяют несколько основных, наиболее частых причин, из-за которых происходит именно такой перегрев силовых агрегатов.

Давайте рассмотрим каждую из причин и решений этих проблем отдельно.

Низкий уровень охлаждающей жидкости

Охлаждающая жидкость играет огромную роль в работе системы охлаждения.В расширительный бачок заливается специальное вещество, а именно тосол или тосол.

Связанные материалы:

В нормальной ситуации уровень охлаждающего раствора должен быть на уровне отметки MAX на корпусе резервуара. Это означает, что контейнер заполнен примерно на 50-60 процентов.

Если на баке такой отметки нет, ориентируйтесь на хомут. Жидкость должна доходить до верхнего края.

  1. Если двигатель перегревается, просто попробуйте долить недостающее количество охлаждающей жидкости, чтобы она была на оптимальном уровне.
  2. Если вы долгое время не меняли охлаждающую жидкость, лучше не добавлять свежую охлаждающую жидкость, а просто полностью заменить ее на новую.
  3. Выбирая между антифризом и антифризом, большинство владельцев ВАЗ 2110 отдают предпочтение первому. Причем в основном из-за финансовой доступности антифриза. Но на практике антифриз лучше ... Одно из важнейших его достоинств - это вещество не замерзает в сильные морозы. Для отдельных регионов нашей страны это ключевой фактор при выборе теплоносителя.

Термостат

Другая причина перегрева двигателя - заедание клапана термостата. Если он остается в закрытом положении и не открывается, охлаждающая жидкость будет двигаться только по небольшому контуру. В результате это приведет к сильному нагреву. электростанция ... Сам по себе перегрев грозит очень и очень серьезными последствиями.

Такая неисправность может проявиться в самый неподходящий момент - в пути. Вы ​​вряд ли сможете провести качественный ремонт на обочине дороги ... Но можно попробовать один метод - постучать по корпусу термостата. Это часто позволяет устройству на время вернуться в работоспособность. Это поможет вам добраться до собственного гаража или ближайшей станции техобслуживания ... Там уже заменяют термостат на новый. Ремонтировать нет смысла. Если он однажды потерпел неудачу, ситуация наверняка скоро повторится.

Связанные материалы:

датчик температуры

Датчик температуры требуется для реакции на изменение нагрева двигателя ... При достижении заданного значения датчик срабатывает и включает охлаждающий вентилятор.

При выходе из строя данного агрегата происходит перегрев силового агрегата из-за того, что вентилятор не работает. Следовательно, температура не опускается ниже критического уровня, а продолжает постепенно повышаться.

Связанные материалы:

Если встретите такую ​​неприятность в пути ( чаще всего перегревается мотор в пробках, т. К. Двигатель работает, а потока охлаждающего воздуха нет ), постарайтесь побыстрее выбраться из пробки, найдите свободный участок дороги.

Разгонитесь на свободном участке и затем начните торможение двигателем. Так температура упадет, перегрева не произойдет. Ни при каких обстоятельствах нельзя регулярно эксплуатировать автомобиль таким образом. Но это отличный способ добраться до гаража или автосервиса, определить причину неисправности датчика, а затем заменить его.

Вентилятор охлаждения

Симптоматика неисправности вентилятора аналогична неработающему датчику температуры. То есть двигатель прогреется, указатель на приборную панель будет в красной зоне.

Каждый автовладелец сталкивался с тем, что 16-клапанный двигатель ВАЗ-2112 стал греться. Если посмотреть на индикатор приборной панели, стрелка стремится к красной зоне, а жидкость в расширительном бачке закипает - это означает, что в системе охлаждения неисправность.

Стрелка индикатора температуры вошла в красную зону, это означает, что двигатель находится в состоянии перегрева

Многие автомобилисты помнят причины эффекта на старых «Жигулях». На 16-клапанных двигателях причины такого эффекта практически те же.Рассмотрим, по каким причинам может начинаться перегрев основного силового агрегата:

  • Система засорена.
  • Термостат заклинило.
  • Повреждение насоса. Заменить насос. ...
  • Радиатор.
  • Неисправность датчика охлаждения.
  • Вентилятор охлаждения не работает (см. «)».

Все эти проблемы могут вызвать перегрев двигателя.

Методы ликвидации

Для устранения причины нагрева двигателя необходимо установить эпицентр воздействия.Для этого стоит последовательно проверять каждый узел. После выявления проблемы стоит найти точную причину и устранить ее. Итак, рассмотрим последовательность действий.

Схема системы охлаждения двигателя

Радиатор и патрубки

Одной из причин перегрева двигателя может быть засорение радиатора и патрубков, что влияет на циркуляцию жидкости в системе, а также может привести к трещинам в патрубках и поломке радиатора, что приведет к протечке охлаждающей жидкости.

При недостаточном количестве охлаждающей жидкости в системе силовой агрегат будет быстрее нагреваться и надолго остывать, а вентилятор охлаждения будет работать практически непрерывно.

Патрубки радиатора и системы охлаждения

Метод решения проблемы довольно простой - демонтаж радиатора из системы и его чистка как снаружи, так и изнутри.

Вторым этапом будет осмотр труб на предмет утечек и замена изношенных изделий. Как показывает практика, многие автомобилисты устанавливают Kit-комплекты (тюнинговые варианты) радиатора и патрубков, чтобы продлить срок службы системы охлаждения.

Насос (водяной насос)

Одной из основных причин перегрева является люфт водяного насоса ... Определить эту неисправность довольно просто, ведь в районе помпы появляется соответствующий вой. Также признаком неисправности может быть то, что жидкость потечет с вала насоса. Неисправность устраняется довольно легко - заменой водяного насоса.

Водяной насос на двигателе

Термостат

Термостат - это первое место, где нужно искать неисправность.

Так, при заклинивании термостата на малом круге двигатель обычно нагревается чаще, даже при движении по трассе, где набегающего воздушного потока достаточно, чтобы система успела остыть.

Термостат снят с мотора

Есть один нюанс, когда термостат не следует менять - если он выходит из строя зимой. Затем обеспечивается дополнительное охлаждение за счет минусовых температур. Конечно, если летом выходит из строя термостат, то для предотвращения перегрева мотора его необходимо как можно скорее заменить.

Датчик охлаждения

Датчик температуры охлаждения - безобидная поломка, которая может привести к тому, что индикатор на панели приборов покажет неверные данные, поэтому водитель даже не узнает, что двигатель перегрелся, пока не закипит в пути.

Обычно эта неисправность сопровождается множеством сопутствующих факторов, поэтому пропустить ее довольно сложно. Решение проблемы только одно - замена датчика системы охлаждения и сброс ошибок, возникших в ЭБУ.

Датчик охлаждения

Вентилятор

Последняя причина перегрева, особенно летом, - вентилятор охлаждения.

Вентилятор под капотом обозначен стрелкой

Значит, поломка этого агрегата может привести и к перегреву двигателя.

В этом случае последствия могут быть самыми разнообразными, ну а что проверять на исправность вентилятора, как и датчик включения - это точно. Эта деталь выходит из строя довольно редко, а потому причиной выхода из строя может стать элементарный предохранитель или неисправность проводки, которую легко устранить.

Последствия несвоевременного устранения недостатков

Не все водители осознают последствия перегрева двигателя и продолжают движение с постоянно работающим вентилятором или частым перегревом.

Итак, последствия сильного нагрева двигателя делятся на 3 этапа, которые следует рассматривать отдельно.

Слабый перегрев

Если двигатель перегреется на срок до 10 минут, последствия могут быть незначительными. Так появятся трещины в патрубках системы охлаждения, оплавятся сальники клапанов и распредвала... Также сгорят клапаны, и масло попадет в камеры сгорания, что будет отмечено выходом черного дыма из выхлопной системы.

Последствия небольшого перегрева, а именно прогорания клапанов

Значительный перегрев

При значительном перегреве происходит деформация, а точнее прогиб ГБЦ. Для устранения этих последствий придется демонтировать головку блока цилиндров и придать ей проточку на поверхности.Таким образом, получается, что головка блока подлежит капитальному ремонту.

Сильный перегрев

При сильном перегреве стенки блока цилиндров деформируются и выгорают, при этом оплавляется поршневая группа, деформируются шатуны или даже ломается коленчатый вал. Таким образом, двигатель не подлежит ремонту, так как стенки силового агрегата обычно разрушаются, и их восстановление невозможно.

выводы

Выявлены и рассмотрены причины нагрева и перегрева 16 клапанного двигателя методами устранения.Итак, несвоевременный ремонт данного агрегата может привести к тому, что двигатель окончательно выйдет из строя и потребуется его замена. Поэтому при появлении первых признаков того, что система охлаждения вышла из строя, необходимо найти и устранить причину, так как замена выйдет намного дороже.

Сигнализация перегрева охлаждающей жидкости

Большинство автомобилей оснащено датчиком температуры, который измеряет рабочую температуру двигателя. Если во время движения срабатывает сигнализация о перегреве (или стрелка индикатора температуры переходит в красную опасную зону), это означает, что температура охлаждающей жидкости находится в пределах от 120 ° C до 126 ° C.Эта температура все еще ниже точки кипения охлаждающей жидкости (при условии, что система охлаждения и герметичное уплотнение радиатора находятся в хорошем рабочем состоянии). Если загорается сигнал о перегреве охлаждающей жидкости, выполните следующие действия:

Шаг 1. Выключите кондиционер салона и включите отопитель салона. Это поможет быстрее отвести излишки тепла от двигателя. Установите вентилятор на максимальную скорость.

Шаг 2. По возможности выключите двигатель и дайте ему остыть (это может занять более часа).

Шаг 3. Никогда не пытайтесь снять уплотнение радиатора, пока двигатель остыл.

Шаг 4. Если загорается сигнализация перегрева, вы не должны продолжать движение, иначе можно серьезно повредить двигатель.

Шаг 5. Если двигатель не горит теплом и явно не перегревается, то, возможно, проблема связана с неисправностью датчика температуры или индикатора температуры. Затем вы можете продолжить движение, но для уверенности вам нужно время от времени останавливаться, чтобы проверить, есть ли признаки перегрева двигателя и следы утечки охлаждающей жидкости.

ОБЩИЕ ПРИЧИНЫ ПЕРЕГРЕВА ДВИГАТЕЛЯ

Низкий уровень охлаждающей жидкости.

Засорен, грязный или забитый радиатор.

Неисправность муфты вентилятора или неисправный электровентилятор.

Неправильная установка угла опережения зажигания.

Низкий уровень масла в системе смазки двигателя.

Обрыв ремня привода вентилятора.

Неисправное уплотнение радиатора.

Тормоза заклинило.

Замерзание охлаждающей жидкости (в морозную погоду).

Неисправен термостат.

Неисправен насос охлаждающей воды
(проскальзывание крыльчатки на внутреннем валу помпы).

Обмен опытом

Владелец жаловался, что двигатель его машины перегревается, но это случается только тогда, когда он едет по автостраде на высокой скорости. Автомобиль был оснащен двигателем, который безупречно работал при движении в городском цикле.

Слесарь промыл систему охлаждения и заменил заглушку радиатора и водяной насос, посчитав, что причиной перегрева стало уменьшение потока охлаждающей жидкости в системе охлаждения.При дополнительном осмотре выяснилось, что при проворачивании двигателя стартером с открученными свечами зажигания из одного из цилиндров вылетела охлаждающая жидкость. Проблема была решена после замены прокладки ГБЦ. Очевидно, утечка, вызванная дефектной прокладкой, была недостаточно велика, чтобы вызвать неисправность двигателя - до тех пор, пока скорость и нагрузка на двигатель не увеличиваются настолько, чтобы увеличение утечки охлаждающей жидкости и вызванное ими тепловыделение не происходило. привести к быстрому повышению температуры.

Слесарь также заменил датчик кислорода (0 2), так как в составе охлаждающей жидкости присутствуют кремнийорганические соединения и силикаты, которые, попав на этот датчик, обычно его отравляют. Причиной этой проблемы могла быть деградация сенсора.


Рисунок: 7.42. В середине 1980-х многие производители начали использовать поликлиновые ремни (поликлиновые ремни вместо поперечных зубьев). К двигателю подходят более старые водяные насосы, но они могут вращаться в направлении, противоположном тому, что должны.Это может привести к перегреву двигателя после замены насоса. Если установить вентилятор не того типа, то угол атаки его лопастей не будет соответствовать тому, который требуется для создания необходимого потока воздуха через радиатор.

Для правильной работы системы охлаждения, состояния и правильной установки приводного ремня. Натяжение приводного ремня оказывает решающее влияние не только на работу водяного насоса, но и на генератор переменного тока, компрессор кондиционера и другие агрегаты с ременным приводом.При замене ремня или регулировке его натяжения обязательно измерить натяжение ремня с помощью измерителя натяжения ремня, чтобы убедиться, что оно точно соответствует требуемому.

Если вы давно владеете автомобилем, то, вероятно, у вас были проблемы, связанные с перегревом двигателя. На ВАЗ 2110-2112 такие проблемы не исключение. Конечно, когда машина достаточно свежая, то такие проблемы редки, но когда годы и большой пробег берут свое, тогда придется решать возникшие проблемы, то есть устранять неисправность.

Система охлаждения автомобилей ВАЗ 2110 и 2112 практически ничем не отличается от большинства моделей отечественного производства, поэтому часто проблемы очень похожи, и методы их решения тоже.

Недостаточный уровень охлаждающей жидкости

В расширительном бачке вашего автомобиля уровень охлаждающей жидкости должен быть почти вдвое меньше бачка. Если вы посмотрите на отметку, то это верхний риск на корпусе резервуара с отметкой MAX. Если такой отметки нет, то, скорее всего, она будет на верхнем крае зажима.

При необходимости долить тосол или антифриз до нужной отметки. Стоит отметить еще один факт, что зимой при недостаточном его уровне печка может работать неэффективно, то есть воздух не будет дуть таким горячим, как при нормальной работе каменки.

Отказ термостата

Если клапан термостата застревает в закрытом положении, охлаждающая жидкость будет циркулировать по небольшому кругу, в результате чего двигатель очень быстро перегреется. Чтобы решить эту проблему, необходимо заменить термостат на новый.

Если вдруг в пути выяснится эта проблема, и нужно проехать довольно далеко к месту ремонта, то можно попробовать постучать по корпусу термостата, возможно, это приведет к его нормальному, хоть и временному функционированию.

Неисправность датчика температуры и вентилятора охлаждения радиатора

Еще одна причина, по которой двигатель ВАЗ 2110-2112 может сильно нагреваться, - это выход из строя вентилятора или датчика охлаждения, который опять же отвечает за его работу.

Рассмотрим оба этих случая подробнее.

  1. Если датчик температуры неисправен, то при достижении температурного порога включения вентилятора он просто не будет работать и в этот момент температура двигателя начнет стремительно подскакивать. Обычно это происходит в пробках, и быстро сбросить T до нормального значения невозможно. И в этом случае тосол или тосол может даже закипеть, и мотор перегреется, чего нельзя допускать. Постарайтесь выехать на более или менее чистый участок дороги, чтобы набрать скорость, а затем вам нужно применить торможение двигателем, чтобы быстро понизить температуру.
  2. Что касается неисправности самого вентилятора, то в принципе все описанные симптомы здесь будут, но решение проблемы обойдется немного дороже, так как стоимость нового моторчика вентилятора без футляра составляет не менее 600 рублей.

Если у вас есть ВАЗ 2110 или аналогичная машина отечественного производства, то вы можете в комментариях ниже отписаться о проблемах, с которыми вы столкнулись, и возможно это поможет более полно ответить на вопрос: «Почему греется ВАЗ 2110» вверх?"

Он положил начало целому семейству автомобилей.Некоторые из них все еще производятся. Этому модельному ряду присущи высокая надежность и относительная простота исполнения, что является одной из основных причин высокой популярности автомобиля. При этом условно длительная эксплуатация выявила ряд существенных недостатков. Одна из них - система охлаждения.

Отлично работает на относительно новом автомобиле, однако, как только срок службы превышает 10 лет, он выходит из строя. В конечном итоге они проявляются одинаково.Стрелка прибора, указывающая температуру, неизменно ползет вверх. Причин, по которым нагревается двигатель ВАЗ 2110, может быть несколько, и эта проблема требует детального рассмотрения.

Система охлаждения автомобиля

Система охлаждения выполнена по классической схеме. Циркуляция теплоносителя осуществляется по большим и малым кругам. Его переход с одного круга на другой осуществляется автоматически с помощью термостата. Охлаждение антифриза происходит в радиаторе, который сделан из алюминия для лучшей теплоотдачи.

Для предотвращения перегрева двигателя при длительной работе на низких передачах в автомобиле предусмотрен вентилятор, который автоматически включается при достижении температуры определенного значения. Основные причины неисправности автомобиля ВАЗ 2110:

  • поломка термостата;
  • вентилятор не работает;
  • шлюз;
  • низкий уровень охлаждающей жидкости;
  • грязная поверхность двигателя.

Любая из этих причин может стать причиной сильного нагрева двигателя.В результате автомобиль потеряет значительную часть своей мощности.

Неисправность термостата и вентилятора

Признак неисправности термостата - резкое повышение температуры без видимой причины. То есть двигатель автомобиля работал в штатном режиме, длительных простоев в пробках и движения на первой передаче не было, а стрелка прибора близка к критической отметке. Почему это происходит? Дело в том, что, как правило, термостат заклинивает в закрытом положении.

В этом случае жидкость продолжает циркулировать в обход радиатора, чего недостаточно для охлаждения двигателя. Определить, действительно ли виноват термостат, очень просто. Необходимо прогреть двигатель до температуры 90 ° С. Теперь следует прикинуть температуру патрубка, идущего к радиатору. Если холодно, необходимо заменить термостат.

В отличие от предыдущего случая перегреву двигателя предшествует длительная работа на пониженных передачах. В этом режиме радиатор ВАЗ 2110 не имеет достаточного обдува и при достижении температуры 95 ° С срабатывает датчик, который включает вентилятор.Если этого не произойдет, неизбежен перегрев двигателя. Такое повреждение осложняется тем, что помимо самого вентилятора могут возникать неисправности в его цепи питания.

Перегоревший предохранитель следует упомянуть как особый случай. К тому же может выйти из строя сам датчик. Вот почему так важно правильно определить неисправный узел. Это можно сделать следующим образом. Необходимо замкнуть контакты датчика, он установлен на радиаторе.

Разное

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
