просто о сложном » АвтоНоватор

Важным предупреждением для водителей, которые только познают принципы устройства автомобиля, и пытаются своими руками производить ремонт узлов и механизмов. Не путайте такие понятия, как нумерация цилиндров и порядок зажигания.

От чего зависит нумерация цилиндров двигателя

Тем не менее, важно знать, что каким бы ни была компоновка двигателя и расположение цилиндров, в цилиндре № 1 – главный цилиндр, всегда располагается свеча № 1.

Естественно, это порядок, в котором пронумерованы цилиндры любого двигателя. От чего зависит расположение и нумерация цилиндров двигателя:

  • тип привода: передний или задний;
  • тип двигателя: рядный или V-образный;
  • способ установки двигателя: поперечный или продольный;
  • направление вращения двигателя: по или против часовой стрелки.

Расположение цилиндров в многоцилиндровых двигателях, выглядит следующим образом:

  • вертикально – то есть в один ряд, без угловых отклонений;
  • наклонно – под углом 20°;
  • V- образно – в два ряда.
    Углы между рядами могут быть 90 или 75 градусов;
  • оппозитно (горизонтально) – угол между цилиндрами равен 180°. Такое расположение цилиндров применяется в двигателях для автобусов, что позволяет размещать двигатель под полом салона, освобождая полезную площадь.

Нумерация цилиндров на разных типах двигателей

Как таковой, строгой международной системы расположения и нумерации цилиндров двигателя не существует. И это плохо. Посему, прежде, чем приступать к какому-либо виду ремонта двигателя или системы зажигания, окунитесь с головой в Инструкцию по эксплуатации и ремонту именно вашего авто.

Заднеприводные 4-х и 6-ти рядные двигатели в США имеют главный цилиндр №1 от радиатора, остальные цилиндры нумеруются по направлению к салону. Но, есть и обратная нумерация, когда главным цилиндром считается тот, который ближе к салону.

У французских двигателей нумерация цилиндров происходит со стороны коробки передач. А нумерация цилиндров V-образных двигателей идёт с правого полубока, т.е. со стороны крутящего момента.

Переднеприводные автомобили, как правило, имеют поперечно установленный двигатель. Здесь нумерация цилиндров идет с одной из сторон, а цилиндр №1 расположен со стороны пассажирского места.

V-образные многоцилиндровые двигатели имеют главный цилиндр со стороны водителя в ряду, который ближе к салону. Затем идут нечетные цилиндры двигателя, а с противоположной стороны (ближе к радиатору) – чётные.

Поэтому, для того, чтобы вы окончательно не запутались из-за отсутствия единого международного стандарта расположения и нумерации цилиндров двигателя, пользуйтесь Руководством по эксплуатации от производителя.

Удачи вам в изучении нумерации и расположения цилиндров двигателя.

Оцените статью: Поделитесь с друзьями!

принцип работы и замена бронепроводов

Иногда в ходе ремонта своей автомашины водителям приходиться демонтировать высоковольтные провода (по-другому называемые бронепроводами). При этом, не все автомобилисты догадываются запомнить или записать правильный порядок подключения этих проводов, в результате чего отремонтированная машина может попросту не завестись. О том, каков порядок цилиндров ваз 2114 и о том, в какой последовательности следует подключить к ним бронепровода — мы и поговорим в сегодняшней статье.

Зажигание в ваз 2114

Порядок зажигания

Цилиндры в автомобиле работают не хаотично, ведь для стабильного функционирования двигателя и поочередного выполнения всех четырех тактов требуется их строгая синхронизация.

Так существует специальный порядок работы цилиндров ваз 2114, благодаря которому каждый из них в один момент времени выполняет какой-либо из 4 тактов, а именно:

  1. Впрыск смеси топлива и воздуха, которая заполняет весь объем цилиндра.
  2. Сжатие рабочей смеси благодаря движению поршня вверх.
  3. Возгорание рабочей смеси и расширение образующихся в результате этого газов, толкающее поршень в обратном направлении, благодаря чему приводятся в движение шатун и коленчатый вал.
  4. Выпуск отработанных газов из цилиндра с дальнейшим их отведением в выхлопную систему.

Порядок зажигания ваз 2114

Стоит отметить, что на автомашинах разных марок и даже моделей двигатель может иметь различную рабочую схему, но при этом порядок работы цилиндров ваз 2114 инжектор всегда выглядит следующим образом: 1-3-4-2. Согласно этой схеме и следует выполнять подключение высоковольтных проводов.

Для большего удобства на цилиндрах нанесена соответствующая нумерация, начинающаяся от передней крышки мотора.

Бронепровода и их подключение

Выяснив, как влияет расположение цилиндров ваз 2114 на их подключение, стоит поговорить и о высоковольтных проводах при помощи которых оно и выполняется.

Сами по себе эти провода довольно сильно отличаются от обычных электрических проводов — они обладают увеличенным слоем изоляции, защитным экранированием, а также металлическими соединительными наконечниками и защитными колпачками, выполненными из термостойкого пластика.

Основное назначение этих проводов — это передача высоковольтного импульса от блока зажигания на цилиндры (именно этот импульс и позволяет свечам зажигания производить поджиг рабочей смеси).

Бронепровода ваз 2114

Подключение бронепроводов следует производить, учитывая порядок зажигания ваз 2114 инжектор и нумерацию цилиндров (об этом было сказано выше). Для большего удобства следует руководствоваться присутствующей на модуле зажигания нумерацией — достаточно просто соединить гнездо с номером 1 с соответствующим цилиндром, гнездо номер 2 — с цилиндром номер 2 и т.д. Допустить здесь какую-либо ошибку — крайне сложно.

Как выбрать высоковольтные провода

Выбирая для своей автомашины новые высоковольтные провода, следует руководствоваться двумя наиболее важными их параметрами — сопротивлением и величиной пробивного напряжения. Так, чем меньшее сопротивление будет у сердечника бронепровода, тем лучше он будет передавать импульс от модуля на свечи, и тем легче будет производиться зажигание.

Выбор бронепроводов для ваз 2114

Что же касается второго фактора, то это — величина максимального напряжения, при превышении которого существует риск пробоя изоляции, в результате которого может возникнуть ряд неприятных последствий. Кроме этого, при выборе проводов стоит обратить внимание и на второстепенные показатели, например — устойчивость изоляции к холоду и т.д.

Проверка бронепроводов ваз 2114

По результатам опросов, большая часть автолюбителей отдает предпочтение высоковольтным проводам от фирмы Тесла — они обладают хорошими рабочими показателями, надежностью, а также устойчивы к холоду и едким веществам.

Следует ли заменять высоковольтные провода и когда это делать?

Как бы ни были качественно изготовлены бронепровода, но и они имеют ограниченный срок службы. Согласно действующим нормами, их замена должна производиться после каждых пройденных 30.000 км. На практике же многие автолюбители игнорируют это правило, продолжая совершать поездки с проводами, уже изжившими свой ресурс.

Такое невнимательное отношение может вызвать целую серую неполадок, в числе которых:

  • плохое зажигание;
  • проблемы с разгоном;
  • троение двигателя;
  • невозможность завести автомобиль.

Замена бронепроводов ваз 2114

Все эти неприятности вызваны одним единственным фактором — увеличением электрического сопротивления сердечника высоковольтных проводов, в результате которого импульсу с катушки становится «сложнее» достигать места назначения.

Проверить — можно ли еще ездить со старыми проводами или уже нет — можно в домашних условиях.

Для этого нужно:

  1. Выключить зажигание.
  2. Демонтировать один из бронепроводов.
  3. Измерить его сопротивление при помощи мегаомметра либо мультиметра в соответствующем режиме.
  4. Если сопротивление окажется равным либо близким к цифре, указанной на изоляции провода — значит он исправен, если же она окажется больше — значит провод следует заменить.
  5. Повторить эту операцию на остальных трех проводах.

Следует помнить, что если неисправен только один из проводов, то заменять следует все равно все четыре.

Также, не стоит забывать и о чистоте контактов высоковольтных проводов — они тоже могут стать причиной проблем с зажиганием. В случае, если на металлическом наконечнике заметны окислы, их следует очистить при помощи мелкой шкурки либо тряпочки, смоченной керосином. Соблюдая эти несложные правила по уходу за бронепроводами и их замене можно практически полностью избежать неприятностей, связанных с системой зажигания.

Полезное видео

Дополнительную информацию по данному вопросу вы сможете почерпнуть из видео ниже:

Порядок подключения высоковольтных проводов ВАЗ — A116.RU — Казань

Схема, порядок подключения высоковольтных проводов ВАЗ.

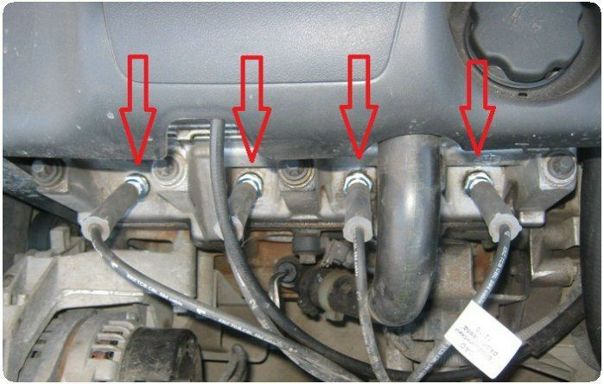

Для начала определимся, какой из четырех цилиндров первый?

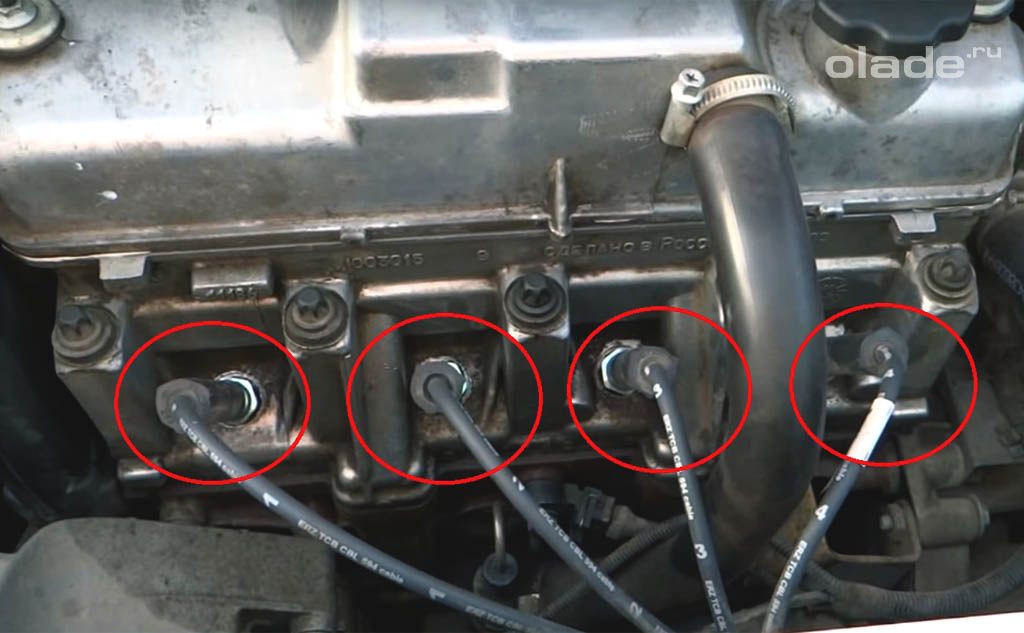

Первый цилиндр у переднеприводных ВАЗ находится ближе к ремню ГРМ. Если смотреть на двигатель спереди — первый цилиндр самый левый). А дальше  все просто — слева направо — 1, 2, 3, 4.

У заднеприводных ВАЗ Классика и Нива первый цилиндр находится ближе к переднему бамперу машины.

Проверка высоковольтных проводов. Чтобы проверить провода, вам понадобится мультиметр-тестер. Проверьте сопротивление проводов — оно должно быть не более 20 КОМ ( на практике самый длинный провод 1 цилиндра имеет сопротивление до 10 КОм). Если сопротивление провода больше 20 Ком — его необходимо заменить. Тщательно осмотрите провода на предмет перетирания о части мотора или об другие провода. В случае значительного истирания — провод заменить. В случае незначительного истирания — возможно проложить провод так, чтобы он не терся, и зафиксировать в этом положении.

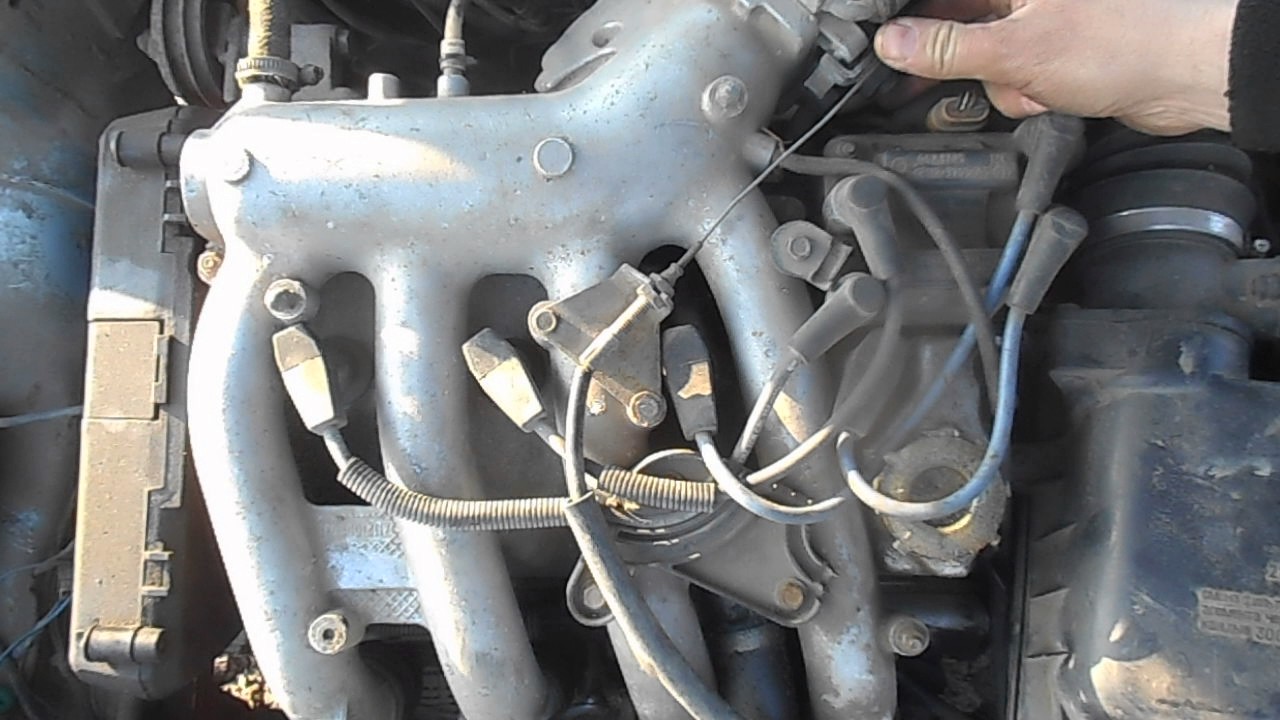

Укладка проводов. Не старайтесь подключить провода в связке. Разберите жгуты проводов, освободите провода из пластиковых держателей. Соедините высоковольтные выводы с соответсвующими свечами цилиндров. Прокладывайте провода так, чтобы они не терлись друг о друга, части мотора, шланги. Не допускайте резких перегибов и натяжки проводов. После подключения всех проводов зафиксируйте их в жгут специальными гребенчатыми держателями, входящими в комплект поставки.



Порядок подключения в/в проводов на ВАЗ карбюратор (2108, 2109, 21099)

Центральный провод с крышки трамблера всегда идет на катушку зажигания (бобину).

Вывод крышки трамблера, который смотрит в сторону передка машины, соединяется с первым цилиндром.

Вывод крышки трамблера, смотрящий вниз, соединяется с третьим цилиндром.

Вывод крышки трамблера, смотрящий назад, соединяется с четвертым цилиндром.

Вывод крышки трамблера, смотрящий вверх, соединяется со вторым цилиндром.

Порядок подключения высоковольтных проводов на ВАЗ Классика, Нива с карбюратором и трамблером.

Центральный провод от катушки зажигания (бобины)

1 цилиндр — над вакуумным корректором. Далее по часовой стрелке порядок 1-3-4-2.



Инжекторные ВАЗ выпуска до 2004 года с модулем зажигания старого образца (4-контактный низковольтный разъем)

Собственно, на корпусе модуля уже обозначено, какому цилиндру соответствуют выводы — но мы продублировали красным цветом на случай, если модуль совсем испачкается, а на фото вы не вдруг не разглядите.





Инжекторные ВАЗ выпуска после 2004 года с катушкой зажигания нового образца (3-контактный низковольтный разъем)

Как и на модулях зажигания старого образца, на новых катушках тоже обозначено соответсвие выводов цилиндрам. Но порядок подключения отличается от порядка на модуле зажигания старого образца. Будьте внимательны!!!



ВАЗ 2105 | Перебои в работе двигателя



1. Пустите двигатель и оставьте его работать на холостом ходу. Подойдите к выхлопной трубе и прислушайтесь к звуку выхлопа. Звук должен быть ровный, “мягкий”, одного тона. Хлопки из выхлопной трубы через регулярные промежутки времени свидетельствуют о том, что один цилиндр не работает из-за выхода из строя свечи, отсутствия искры на ней, о сильном подсосе воздуха в один цилиндр или значительном снижении компрессии в нем. Хлопки через нерегулярные промежутки времени возникают по причине неправильной регулировки карбюратора, зажигания, сильного износа или загрязнения свечей зажигания.

Хлопки из выхлопной трубы через равные промежутки времени?

Да: см. п. 3

2. Можно попробовать самостоятельно заменить весь комплект свечей независимо от пробега и внешнего вида, однако лучше это делать после обращения на автосервис для диагностики и регулировки карбюратора и системы зажигания.

3. Остановите двигатель и откройте капот.

4. Проверьте состояние проводов системы зажигания. Высоковольтные провода не должны иметь повреждений изоляции, а их наконечники не должны быть окислены.

Есть повреждения проводов?

Нет: см. п. 6

5. Замените поврежденный провод.



6. Проверьте состояние крышки и ротора распределителя. Отверните два винта крепления пластмассовой крышки распределителя и снимите ее. Осмотрите крышку изнутри и снаружи. На крышке не должно быть трещин, нагара, а угольный контакт — поврежден или изношен. Ротор не должен иметь трещин и прогаров. Неисправные или сомнительные детали замените.

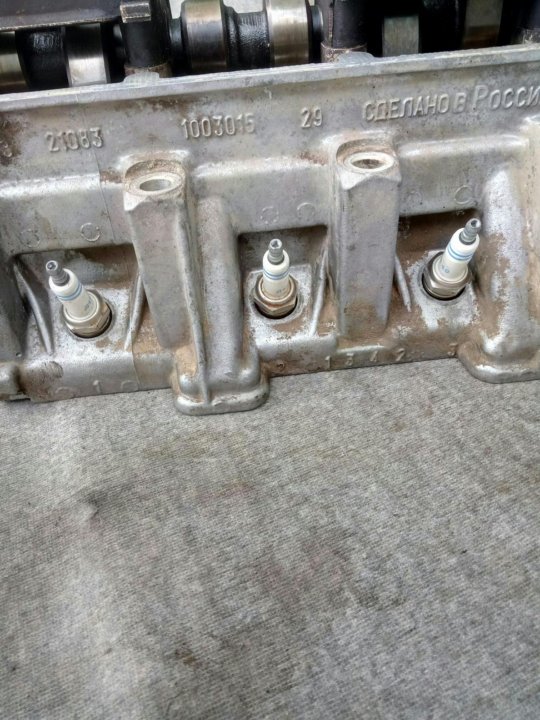

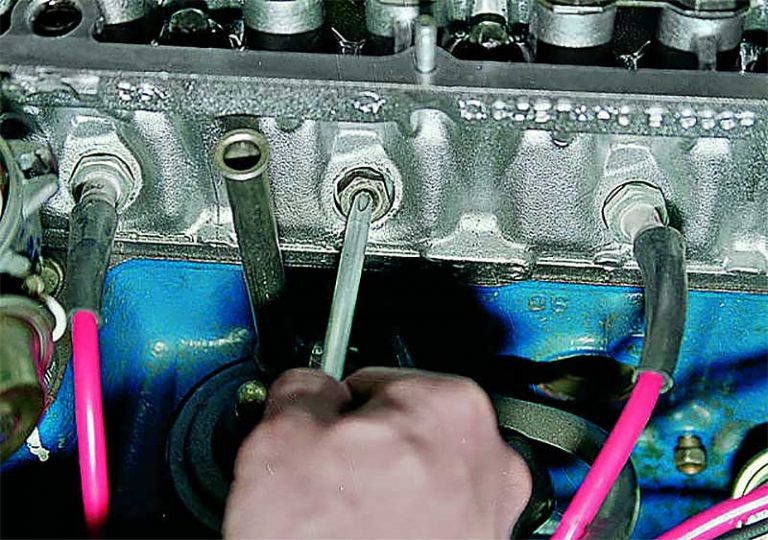

7. Снимите наконечники высоковольтных проводов и выверните свечи свечным ключом.

Предупреждение

При снятии наконечников высоковольтных проводов никогда не тяните за сам провод. Возьмитесь рукой непосредственно за наконечник и перед снятием поверните его из стороны в сторону, а затем потяните.

8. Внимательно осмотрите свечи и сравните их внешний вид с приведенными в конце раздела фотографиями. Зазор между электродами свечи должен быть 0,8–0,9 мм. Если свеча черная и влажная, ее можно выбросить.



9. Если все свечи выглядят исправными, установите их на место и подсоедините высоковольтные провода.

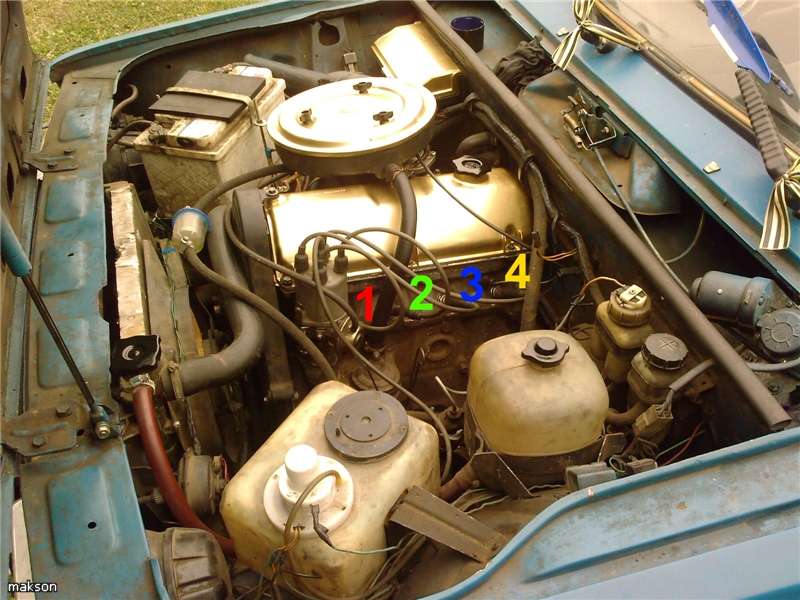

Порядок работы цилиндров 1–3–4–2, нумерация цилиндров (1-й, 2-й, 3-й, 4-й) производится от пластмассового кожуха ремня привода механизма газораспределения. На крышке распределителя цифрой 1 обозначен 1-й цилиндр, далее — против часовой стрелки, если смотреть на крышку со стороны гнезд высоковольтных проводов, — 3-й, 4-й, 2-й.



10. Возьмите запасную свечу. Любым способом зафиксируйте ее на двигателе.

Предупреждение

Не фиксируйте свечу на маслоналивной горловине, маслоизмерительном щупе, бензонасосе, топливных шлангах, карбюраторе.

Надежный контакт корпуса или резьбовой части свечи с “массой” необязателен, но желателен. Подсоедините высоковольтный провод с 1-го цилиндра к запасной свече. Пустите двигатель.

Перебои в работе двигателя усилились?

Да: см. п. 13

11. Замените свечу в цилиндре на заведомо исправную. Наденьте высоковольтный провод и пустите двигатель.

Перебои в работе двигателя продолжаются?

Да: см. п. 14

12. Счастливого пути!

13. Последовательно повторяйте процедуру п. 10–11 со всеми цилиндрами.

14. Если в результате принятых мер перебои двигателя не устраняются, обратитесь на автосервис для диагностики системы зажигания на стенде или диагностики двигателя — замера компрессии. Нормальная компрессия — более 1,1 МПа (11 кгс/см2), отличие более 0,1 МПа (1 кгс/см2) в одном цилиндре свидетельствует о необходимости ремонта двигателя.

Совет

Если диагностика выявила неисправность 3-го цилиндра, снимите шланг, соединяющий вакуумный усилитель тормозов с двигателем, надежно заглушите его и пустите двигатель.

Если перебои в работе двигателя прекратились, обратитесь на автосервис для диагностики и замены вакуумного усилителя тормозов.

Если перебои в работе двигателя продолжаются, попробуйте жидкостью типа WD40 пролить шланг снаружи. Если перебои в работе двигателя хотя бы на короткий промежуток времени прекратились, попробуйте заменить шланг.

Двигатель ваз 21074 инжектор устройство и ремонт


От чего зависит нумерация цилиндров двигателя

Тем не менее, важно знать, что каким бы ни была компоновка двигателя и расположение цилиндров, в цилиндре № 1 – главный цилиндр, всегда располагается свеча № 1.

Естественно, это порядок, в котором пронумерованы цилиндры любого двигателя. От чего зависит расположение и нумерация цилиндров двигателя:

  • тип привода: передний или задний;
  • тип двигателя: рядный или V-образный;
  • способ установки двигателя: поперечный или продольный;
  • направление вращения двигателя: по или против часовой стрелки.

Расположение цилиндров в многоцилиндровых двигателях, выглядит следующим образом:

  • вертикально – то есть в один ряд, без угловых отклонений;
  • наклонно – под углом 20°;
  • V- образно – в два ряда. Углы между рядами могут быть 90 или 75 градусов;
  • оппозитно (горизонтально) – угол между цилиндрами равен 180°. Такое расположение цилиндров применяется в двигателях для автобусов, что позволяет размещать двигатель под полом салона, освобождая полезную площадь.

Как располагаются цилиндры в двигателях

Существуют разные модели двигателей – это и старинные одно- и двухцилиндровые ДВС, традиционные рядные четырех- и шестицилиндровые модели.

Рядная «шестерка», которая в 80-х и 90-х была очень популярна в Европе, нынче превратилась в вымирающий вид.

Про восьмицилиндровые модели и говорить не стоит – с такой компоновкой давно попрощались еще в 30-е годы.

Почему? С увеличением объемов блоки также увеличивались. Это создавало конструкторам и инженерам массу проблем при компоновке.

К примеру, втиснуть рядную восьмерку в переднеприводный автомобиль получилось только в двух случаях – это Austin Maxi 2200, который производился в 60-х, и Volvo S80.

В два ряда

Как сделать большой рядный ДВС короче и компактнее?

Статья в тему: Как покрасить авто из баллончика — пошаговое руководство

Двигатель можно “разрезать” пополам, установить две части рядом и заставить поршни вращать один коленчатый вал. Такие моторы имеют форму буквы “V».

Здесь камеры сгорания располагаются в два ряда под углом друг к другу. Такая конфигурация очень популярна у производителей и уступает только рядной «четверке».

А тот, кто разработал и запустил традиционный привычный каждому оппозитный мотор, это Фердинанд Порше. Первая партия автомобилей «Жук» комплектовалась именно этими ДВС в 1937 году.

Аналогичную конструкцию применили и на «Ford» А, С, F. В 1920 году баварский автомобильный концерт предложил свою конструкцию оппозитного мотора.

Моторы W

В данных силовых агрегатах соединены для ряда камер сгорания с VR-расположением. В каждом ряду цилиндры размещаются под углом 15 градусов.

Оба ряда находятся под углом в 72 градуса. В случае с восьмицилиндровым мотором, блок представляет собой два V-образных блока, которые находятся под углом в 72 градуса.

Нумерация цилиндров на разных типах двигателей

Как таковой, строгой международной системы расположения и нумерации цилиндров двигателя не существует. И это плохо. Посему, прежде, чем приступать к какому-либо виду ремонта двигателя или системы зажигания, окунитесь с головой в Инструкцию по эксплуатации и ремонту именно вашего авто.

Заднеприводные 4-х и 6-ти рядные двигатели в США имеют главный цилиндр №1 от радиатора, остальные цилиндры нумеруются по направлению к салону. Но, есть и обратная нумерация, когда главным цилиндром считается тот, который ближе к салону.

У французских двигателей нумерация цилиндров происходит со стороны коробки передач. А нумерация цилиндров V-образных двигателей идёт с правого полубока, т.е. со стороны крутящего момента.

Переднеприводные автомобили, как правило, имеют поперечно установленный двигатель. Здесь нумерация цилиндров идет с одной из сторон, а цилиндр №1 расположен со стороны пассажирского места.

V-образные многоцилиндровые двигатели имеют главный цилиндр со стороны водителя в ряду, который ближе к салону. Затем идут нечетные цилиндры двигателя, а с противоположной стороны (ближе к радиатору) – чётные.

Поэтому, для того, чтобы вы окончательно не запутались из-за отсутствия единого международного стандарта расположения и нумерации цилиндров двигателя, пользуйтесь Руководством по эксплуатации от производителя.

Удачи вам в изучении нумерации и расположения цилиндров двигателя.

ВАЗ 2107 выпускался с 1982 и вплоть до 2012 года. За это время он успел стать действительно народной машиной. И немудрено. Дешевизна, неплохая надёжность узлов и агрегатов, а также возможность ремонтировать авто практически «на коленке». Как известно «сердцем» машины считается мотор. И в этой статье будет подробно рассмотрен двигатель ВАЗ 2107.

Какой двигатель можно поставить на данную машину

Изначально на модель ВАЗ 2107 устанавливались 2 типа двигателей, это:

  • ВАЗ 2103, с рабочим объёмом 1.5 литра
  • ВАЗ 2106, с рабочим объёмом 1.6 литра

Далее рассмотрим их.

Были также двигатели 1.3 л и 1.2 л, однако они очень малочисленны и практически не встречаются.

Возможна также установка движка от ВАЗов с передним приводом, но она слишком трудоёмка и неоправданна.

Это интересно! Иногда до названия автомобиля добавляют английскую букву «i». Это означает, что двигатель ВАЗ 2107 инжектор.

Инжектор – распылитель топлива. Форсунка. По принципу работы инжекторные бензиновые моторы очень схожи с дизельными.

Двигатель ВАЗ 2103

Технические характеристики

Основные характеристики двигателя представлены в таблице ниже:

ПАРАМЕТРЫЗНАЧЕНИЕ
Год производства двигателей данного типа1972 г – наше время
Система питанияИнжектор/карбюратор
Тип двигателяРядный
Количество поршней4
Материал блока цилиндровчугун
Материал головки блока цилиндровалюминий
Количество клапанов на один цилиндр2
Ход поршня80 мм
Диаметр цилиндра76 мм
Объём двигателя1452 см 3
Мощность71 л. с. при 5600 об./мин.
Максимальный крутящий момент104 НМ при 3600 об. /мин.
Степень сжатия8.5 единиц
Объем масла в картере3.74 л

В данном двигателе используется топливо АИ-93. На практике же автолюбители могут заливать совершенно разное топливо. Наиболее частыми отклонениями от нормы это заливание АИ-92 и АИ-95. Подробнее об этом вы сможете прочитать ниже.

  • По имеющимся данным расход топлива в городских условиях составляет 9.4 л на 100 км.
  • По ровной дороге на крейсерской скорости он будет составлять уже 6.9 литров на 100 км пути.
  • В смешанном режиме расход будет составлять от 8 до 9 литров на 100 км. Такие цифры не позволяют назвать этот мотор экономичным, однако в данном случае многое зависит как раз от самого водителя.
  • Ещё один параметр, который зависит от водителя, это расход масла на 100 км. Для среднестатистического водителя автомобиля с данным мотором он составляет 700 гр на 100 км. Это, конечно, не мало, но при аккуратной езде можно уменьшить этот расход вплоть до 450-500 гр. /100 км.
  • Вес двигателя 2103 в полностью собранном состоянии составляет 121 кг.

Особенности эксплуатации и обслуживания

  • Выбор топлива

Ранее было сказано, что многие водители не могут определиться с типом топлива, используемым для своего движка на ВАЗ 2107. И если с АИ-92 всё просто, так как его состав очень похож на АИ-93, то с АИ-95 всё не так гладко.

Повышение октанового числа ведёт за собой увеличение риска прогорания клапанов, но даёт небольшой прирост мощности. Движок начинает работать ровнее и стабильнее.

Но конструкторы все же учли возможность использования бензина АИ-95. Нужно всего лишь правильно выставить угол опережения зажигания на своём автомобиле (если вы являетесь обладателем обычного карбюраторного движка) или перепрошить блок управления двигателем (если ваш двигатель ВАЗ 2107 – инжекторный). Но обычно не требуется даже этого. Двигатели этой марки очень выносливы и не прихотливы к виду топлива (в разумных мерах).

К замене масла на любом двигателе нужно подходить со всей серьёзностью. Некачественное масло может привести к не очень приятным последствиям, таким как ускоренный износ основных узлов и агрегатов.

Умение подбирать масло как настоящее мастерство. Брать известные бренды не всегда безопасно, так как вам с большой долей вероятности может попасться подделка не чистых на руку фирм. В лучшем случае вы не получите тех положительных качеств, которыми обладает данная фирма. В худшем – придётся проводить капитальный ремонт.

Неизвестные бренды также брать не стоит. В данном случае вы покупаете кота в мешке. Вы можете купить масло по качеству не уступающее дорогим аналогам или же влететь на дорогой ремонт. Лучше всего брать масло в специализированных магазинах, где можно добиться хоть каких-то объяснений и компенсации.

Также не маловажным параметр – класс масла по международной номенклатуре. Правда, здесь всё проще. Нужно просто брать масло, которое рекомендует сам производитель.

Производитель (АвтоВАЗ) для двигателей ВАЗ 2107 и других моделей с данным типом двигателя рекомендует:

Масла необходимо брать около 4х литров. При замене 3.5 л масла обычно достаточно. Остальное лучше возить с собой в багажнике, так как расход масла в данном моторе оставляет желать лучшего.

  • Замена масла в двигателе ВАЗ 2107

Сама процедура довольно проста и не должна вызывать вопросов. Замену масла на ВАЗ 2107 лучше проводить в тёплое время года.

  1. Для начала нужно завести машину и прогреть её до рабочей температуры. Затем заглушить и дать маслу опуститься обратно в картер. Это займёт где-то полчаса. За это время готовим приёмную ёмкость объёмом 4-5 л, а также новое масло, лейку и шланг.
  2. Специальным ключом откручиваем на картере пробку и ждём пока вытечет старое масло.
  3. Если вы меняете тип масла или марку, нужно обязательно взять также и промывочное масло, которое очистит мотор от остатков старого. По той же схеме выливаем и его.
  4. Затем закручиваем крышку картера и через горловину на головке блока цилиндров заливаем новое масло. Меряем щупом уровень. Он должен находиться где-то между отметками MIN и MAX. Учтите, что масло не вода и оно не может быстро опустится в картер, а следовательно после небольшой стоянки уровень масла в картере ещё немного повысится.

Обычно вместе с заменой масла меняют и маслофильтр. Тут всё ещё проще:

  1. Выкручиваем старый при помощи специального инструмента (можно и с помощью обыкновенной верёвки), смазываем уплотнительное кольцо нового фильтра маслом и вкручиваем его на место старого.
  • Регулировка клапанов

Регулировка клапанов процесс довольно сложный и требует определённых навыков и инструмента. Собственно, саму регулировку клапанов желательно поручить компетентным специалистам, но если есть желание всё сделать самому, тогда это видео для вас:

Капитальный ремонт и техническое обслуживание

Если регулировку клапанов можно провести и в домашних условиях, то капитальный ремонт движка надо поручать только специалистам.

Во время капитального ремонта проверяются на исправность все узлы и агрегаты двигателя ВАЗ 2107. Вам проверят:

  1. Состояние клапанов, регулировку;
  2. Цепь, натяжение цепи;
  3. Состояние сальников, маслосъёмных колпачков;
  4. Геометрию блока цилиндров;
  5. Состояние поршней, коленчатого вала, пальцев, шатунов;
  6. Износ компрессионных колец;
  7. Состояние масляного насоса и насоса охлаждающей жидкости.

В случае поломки деталь заменят. Блок цилиндров расточат, что увеличит камеру сгорания и рабочий объём. После данной процедуры несколько тысяч километров авто будет проходить обкатку.

Обычно обкатка длится 5-10 тыс. км. В это время не желательно давать двигателю большие нагрузки. После прохождения данной процедуры ваш двигатель вас порадует.

Как выставить зажигание на ВАЗ 2107

Для начала, требуется установка метки зажигания. Для этого на шкиве коленчатого вала имеется насечка, которую необходимо совместить с одним из отливов на лобовой крышке. Всего их три, каждый из них соответствует марке бензина, который используется.

Метки зажигания ВАЗ 2107

  • Первая по ходу метка, длинная. Она соответствует углу опережения зажигания в 10 градусов. Он нужен для того, чтобы компенсировать время горения топлива, то есть, пока оно хорошо разгорится. Чем выше октановое число бензина, тем быстрее оно горит. Поэтому зажигать его надо немного раньше, чем в ВМТ. Такой момент нужен для 76 бензина.
  • Вторая метка – средняя. Она для 80 бензина и соответствует углу в 5 градусов.
  • Третья метка зажигания – это 0 градусов, то есть, зажигание происходит точно в верхней мертвой точке. Эта метка подойдет при использовании 92 или 95 бензина.

Интересная статья о биотопливе производимого из обычных опилок, подробнее читайте здесь.

Установка зазора в контактах прерывателя

После того, как установлена метка (делать это проще с выкрученными свечами), важно выставить правильный зазор в контактах прерывателя распределителя зажигания ( если установлено контактное зажигание).

Для этого проделываем следующее:

  • Снимаем крышку трамблера.
  • Снимаем бегунок.
  • Зачищаем контакты прерывателя распределителя зажигания при помощи наждачной бумаги с зернистостью 600-800. Крупнее использовать нежелательно, потому что на рабочей поверхности останутся канавки, которые способствуют нестабильному искрообразованию.
  • Ослабляем немного фиксирующий винт, после чего регулирующим винтом выставляем зазор 0,4 мм. Контролируем плоским щупом. Затягиваем фиксирующий винт и ставим бегунок.

Установка трамблера

Далее установка зажигания на ВАЗ 2107 подразумевает правильную установку трамблера на свое место.

Для этого:

  • Открутите фиксирующую гайку на 13, вытяните трамблер.
  • Установите бегунок внешним контактом на то место, где находится контакт первого цилиндра. Это нужно для того, чтобы в установленном положении искра появлялась именно в нем конкретно в этот момент.
  • Вставьте трамблер в посадочное место так, чтобы воображаемая линия, проведенная между фиксирующими скобами, встала параллельно линии двигателя. Скорее всего, точно так выставить не получится. Удерживая бегунок том положении, в котором вы его выставили, аккуратно вращайте на 2-3 мм в каждую сторону трамблер так, чтобы шлицы вошли на место.
  • Затяните гайку.

Двигатель ВАЗ 2106

Устройство двигателя ВАЗ 2106 практически полностью идентично мотору ВАЗ 2103 за исключением некоторых нюансов, таких как рабочий объём двигателя .

Год производства двигателей данного типа1976 г – наше время
Система питанияИнжектор/карбюратор
Тип двигателяРядный
Количество поршней4
Материал блока цилиндровчугун
Материал головки блока цилиндровалюминий
Количество клапанов на один цилиндр2
Ход поршня80 мм
Диаметр цилиндра79 мм
Объём двигателя1569 см 3
Мощность75 л. с. при 5400 об./мин.
Максимальный крутящий момент116 НМ при 3000 об./мин.
Расход топлива (100 км):10.3 л
город7.4 л
трасса10 л
смешанный

Размеры и Вес идентичны (см. пункт Характеристики двигателя ВАЗ 2103).

Особенности эксплуатации

Полностью идентичен двигателю Ваз 2103 (смотри аналогичный развел двигателя ВАЗ 2103). Объем масла в картере также одинаков и составляет 3.75 л.

Тюнинг двигателя

Также идентичен двигателю ВАЗ 2103. Смотри раздел Тюнинг двигателя (ВАЗ 2103). Про особенности расточки будет описано ниже.

  • Увеличение рабочего объёма

Устройство карбюратора Ваз 2107

Система питания ВАЗ 2107 практически ничем не отличается от всех заднеприводных автомобилей ВАЗ. Исключение составляет только карбюратор, который был переработан и дополнен новыми более совершенными системами, о которых мы сегодня поговорим. По сути, он остался тем же Weber 1967 года разработки, который ставили на Фиат 124.

Содержание:

Карбюратор ВАЗ 2107 и схема устройства

Прежде чем говорить об изменениях в конструкции, ознакомимся с устройством карбюратора. Схему его мы привели на фото, разобраться в ней при желании можно, а детальное и подробное описание устройства и принципа работы интересно только специалистам, поэтому мы остановимся только на основных понятиях, касающихся устройства карбюратора ВАЗ 2107.

  • систему холостого хода;
  • поплавковую камеру;
  • эконостат;
  • ускорительный насос;
  • ереходную систему;
  • систему пуска.

Теперь вкратце рассмотрим особенности работы каждой из представленных систем, чтобы понять, как работает устройство в общем.

Пусковое устройство

Главным рабочим органом этого устройства является воздушная заслонка, которая регулирует подачу воздуха в карбюратор. Заслонка стоит только на первичной камере и приводится в движение тросом, управляется из салона автомобиля механическим методом. Подсос — это и есть пусковое устройство.

Для чего оно нужно? При пуске двигателя карбюратор не всегда может обеспечить нужную пропорцию воздуха и бензина для запуска. Это связано со многими факторами, но чтобы долго не рассусоливать, то приведем простой пример. В холодное время года испаряемость топлива значительно уменьшается, а при пуске двигатель требует повышенного содержания бензина в смеси, т. н. богатой смеси. Закрывая ручкой подсоса воздушную заслонку, мы тем самым увеличиваем количество бензина в смеси, обогащаем смесь.

Как идёт нумерация цилиндров двигателя автомобиля

Здравствуйте, уважаемые автовладельцы! Давайте с самого начала поймём, что такие понятия, как «порядок работы цилиндров» и «нумерация цилиндров двигателя» являются разными по сути

Но, взаимосвязь, существующая между ними нам нужна. Для чего?

А для того

Здравствуйте, уважаемые автовладельцы! Давайте с самого начала поймём, что такие понятия, как «порядок работы цилиндров» и «нумерация цилиндров двигателя» являются разными по сути.

Но, взаимосвязь, существующая между ними нам нужна.

Для чего? А для того, что зная каким образом назначается и откуда начинается нумерация цилиндров двигателя, мы спокойно оперируем порядком работы цилиндров для: регулировки теплового зазора клапанов, правильного подключения проводов к свечам зажигания и т.д.

Информация к размышлению! Независимо от компоновки двигателя, независимо от порядка работы цилиндров, который вы узнаете из мануала по эксплуатации, цилиндр №1 - это всегда главный цилиндр, и в нём всегда располагается свеча №1.

Что влияет на нумерацию цилиндров двигателя

Нумерация цилиндров двигателя, к сожалению, не имеет единых международных стандартов

Поэтому первая и главная рекомендация перед началом ремонта двигателя своего автомобиля - глубокое изучение Инструкции по эксплуатации и ремонту именно своего авто.

Факторы, влияющие на нумерацию цилиндров двигателя:

  • задний или передний тип привода двигателя;
  • рядность двигателя: V-образный или рядный Расположение цилиндров может быть: вертикальным, наклонным, V-образно в два ряда, горизонтально (оппозитно) - это когда угол между цилиндрами составляет 180 градусов;
  • конструктивное расположение двигателя в моторном отсеке: поперечное или продольное;
  • направление вращения: против часовой стрелки или по часовой стрелке.
Нумерация цилиндров двигателей разных типов

Эта информация полезна в первую очередь для тех, кто затевает ремонт двигателей иномарок

Как правило, все переднеприводные стандартные автомобили имеют поперечно расположенный двигатель. В этом случае нумерация цилиндров двигателя идёт по одной из сторон, а главный цилиндр №1 расположен со стороны места пассажира.

Многоцилиндровые V-образные двигатели имеют расположение цилиндра №1 в ближнем ряду к салону со стороны водителя

Следующими идут нечётные цилиндры, а со стороны радиатора чётные цилиндры.

В американских двигателях существует два варианта расположения цилиндров. 4 или 6-ти рядные американские двигатели могут иметь главный 1 цилиндр от радиатора, тогда как остальные нумеруются в направлении салона.

Второй вариант с обратной нумерацией, в этом случае главным №1 цилиндром считается тот, что расположен ближе к салону.

Французские автомобилестроители предлагаю нам также два варианта нумерации цилиндров двигателя. Это либо нумерация со стороны коробки переключения передач, либо с правого полубока со стороны крутящего момента, у V-образных двигателей.

Поэтому, с учетом такой разной, и порой противоречивой информации, не пренебрегайте изучением инструкций производителя двигателя - автомобиля

Как вариант, не помешает обращение с подобным запросом на целевой форум именно по вашему автомобилю.

Успехов вам при изучении материально-технической части двигателя, его устройства и особенностей.


Источник

Похожие статьи:

Полезные советы → Правила зимнего вождения

Полезные советы → Как правильно переехать «лежачего полицейского»

Полезные советы → Как правильно выйти из заноса

Полезные советы → Как защитить свой автомобиль и имущество от воровства?

Полезные советы → Секретные буквы в вашем автомобиле

Высоковольтные провода ВАЗ 2115: Подсключение, замена, расположение

Автомобильные высоковольтные (ВВ) провода играют важную роль для ДВС, поскольку с их помощью происходит передача высокого тока от катушки зажигания на свечи зажигания. От исправности и эффективности проводов зависит своевременность и интенсивность воспламенения топливно-воздушной смеси, а значит — правильная и бесперебойная работа двигателя. Несмотря на свою простоту, провода имеют множество различных «болячек» и могут доставить кучу неприятностей своему владельцу, которые так или иначе отразятся его на нервах и кармане.

Оглавление

Подключение
Замена
Расположение

Подключение

Порядок подключения высоковольтных проводов должен быть строго последовательным, поскольку каждому цилиндру движка соответствует определенное гнездо на модуле зажигания. Учитывая, что на корпусе модуля зажигания присутствует нумерация гнезд, риск что-либо перепутать минимален.

Порядок подключения высоковольтных проводов ВАЗ 2114 инжекторного типа зависит от года выпуска вашего автомобиля. На четырнадцатые до 2004 года устанавливались 4-ех контактные модули зажигания, на автомобили после 2004 года — 3-ех контактные катушки.

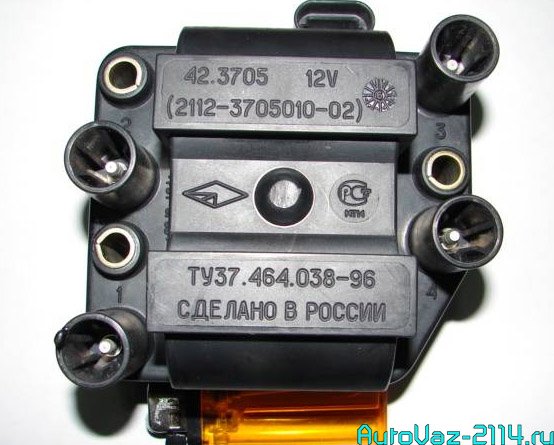

Схема подключения высоковольтных проводов ВАЗ 2114 к модулю зажигания (до 2004 г.в) выглядит следующим образом:

Схема подключения для ВАЗ-2114 с катушками зажигания (после 2004 г.в):

На картинках вы можете увидеть номера посадочных гнезд. К каждому номеру должен быть подключен соответствующий цилиндр (нумерация цилиндров считается слева на право).

Чтобы правильно поставить высоковольтные провода на ВАЗ 2114 придерживайтесь следующего алгоритма действий:

— Выключаем зажигание. Открываем капот и снимаем клеммы питания с АКБ;

— Снимаем старые ВВП с посадочных гнезд на модуле и цилиндрах;

— Вспоминаем расположение высоковольтных проводов ВАЗ 2114 и подключаем новые ВВП согласно схеме. Не лишним будет перед заменой эту самую схему от руки изобразить на бумаге, чтобы ничего не перепутать;

— Подключаем питание к АКБ и что бы проверить, все ли мы сделали правильно, заводим движок.

Выполняя монтаж проводки не пытайтесь соединить отдельные ВВП друг с другом пластиковыми хомутами, для этого необходимо использовать гребенчатый держатель, который идет с ними в комплекте. Тонкий хомут может с легкостью перетереть изоляционное покрытие. Также следите, чтобы ВВП не перегибались.

Подключение бронепроводов на ВАЗ 2115 и 2113 выполняется аналогичным образом.

Замена

Как снять высоковольтные провода?

Выключаем зажигание
Открываем капот
Вытаскиваем провода с модуля зажигания и с двигателя.

Как подключить высоковольтные провода?

Подключать ВВ провода нужно в определённом порядке. Каждый провод идёт на определённый цилиндр, и на определённый разъём в модуле зажигания (катушки зажигания). Маркировка есть как на проводах, как и на модуле зажигания. Но без снятия модуля, маркировки не увидеть, поэтому смотрите фото ниже.

Схема подключения высоковольтных проводов:

Нумерация цилиндров с лева на право.
Нумерация модуля зажигания: первый цилиндр – левый нижний отсек модуля зажигания

Второй цилиндр – левый верхний отсек

Третий цилиндр – правый верхний,

Четвёртый цилиндр – правый нижний отсек модуля зажигания.

Расположение

Неправильная установка и расположение высоковольтных проводов может привести к проскакиванию искры с провода на провод или на «массу», что, в свою очередь, может привести к пропускам зажигания и уменьшению частоты вращения коленчатого вала при движении автомобиля на большой скорости.

Поэтому устанавливайте высоковольтные провода должным образом, как показано на рисунках выше.

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ

Отсоедините высоковольтные провода от свечей и катушек зажигания. Очистите и проверьте целостность изоляции высоковольтных проводов. Проверьте внутренние поверхности контактов высоковольтных проводов на отсутствие коррозии или нагара.

Омметром измерьте сопротивление высоковольтных проводов.

Высоковольтные провода

Цилиндр

№1

№2

№3

№4

Длина, мм

560

440

360

310

Сопротивление (BOUGI), Ом

2,51–3,76

1,97–2,96

1,61–2,42

1,39–2,08

Сопротивление (R16AIPS), Ом

5,60–11,76

4,40–9,24

3,60–7,56

3,10–6,51

Сопротивление высоковольтного провода не должно превышать 10 000 Ом, в противном случае замените провод.

просто о сложном »АвтоНоватор

Важным предупреждением для водителей, которые только познают принципы устройства автомобиля, пытаются своими руками ремонт узлов и механизмов. Не путайте такие понятия, как нумерация цилиндров и порядок зажигания.

От чего зависит нумерация цилиндров двигателя

Тем не менее, важно знать, что каким бы ни была компоновка двигателя и расположение цилиндров, в цилиндре № 1 - главный цилиндр, всегда имеется свеча № 1.

Естественно, это порядок, в котором пронумерованы цилиндры любого двигателя. От чего зависит расположение и нумерация цилиндров двигателя:

  • тип привода: передний или задний;
  • тип двигателя: рядный или V-образный;
  • способ установки двигателя: поперечный или продольный;
  • вращения двигателя: по или против часовой стрелки.

Расположение цилиндров в многоцилиндровых двигателях, выглядит следующим образом:

  • вертикально - то есть в один ряд, без угловых отклонений;
  • наклонно - под углом 20 °;
  • V- образно - в два ряда. Углы между рядами могут быть 90 или 75 градусов;
  • оппозитно (горизонтально) - угол между цилиндрами равен 180 °. Такое расположение цилиндров в двигателех для автобусов, что позволяет размещать двигатель под салона, освобождая полезную площадь.

Нумерация цилиндров на разных типах двигателей

Как таковой, строгой международной системы расположения и нумерации цилиндров двигателя не существует.И это плохо. Посему, прежде, чем приступать к ремонту двигателя или системы зажигания, окунитесь с головой в Инструкцию по эксплуатации и ремонту именно вашего авто.

Заднеприводные 4-х и 6-ти рядные двигатели в США имеют главный цилиндр №1 от радиатора, остальные цилиндры нумеруются по направлению к салону. Но, есть тот и обратная нумерация, когда главный цилиндром считается, который ближе к салону.

У французских двигателей нумерация цилиндров происходит со стороны коробки передач. А нумерация цилиндров V-образных двигателей идёт с правого полубока, т.е. со стороны крутящего момента.

Переднеприводные автомобили, как правило, имеют поперечно установленный двигатель. Здесь нумерация цилиндров идет с одной стороны, а цилиндр №1 расположен со стороны пассажирского места.

V-образные многоцилиндровые двигатели имеют главный цилиндр со стороны водителя в ряду, который ближе к салону. Затем идут нечетные цилиндры двигателя, а с противоположной стороны (ближе к радиатору) - чётные.

Поэтому, чтобы вы окончательно не запутались из-за отсутствия единого международного стандарта расположения и нумерации цилиндров двигателя, пользуйтесь Руководством по эксплуатации от производителя.

Удачи вам в изучении нумерации и расположения цилиндров двигателя.

Оцените статью: Поделитесь с друзьями!

ВАЗ 2105 | Перебои в работе двигателя

1. Пустите двигатель и оставьте его работать на холостом ходу. Подойдите к выхлопной трубе и прислушайтесь к звуку выхлопа. Звук должен быть ровный, «мягкий», одного тона. Хлопки из выхлопной трубы через регулярные промежутки времени показывают о том, что один цилиндр не работает из-за выхода из строя свечи, отсутствие искры на ней, о сильном подсосе воздуха в один цилиндр или значительном снижении компрессии в нем.Хлопки через нерегулярные промежутки времени возникновения по причине неправильной регулировки карбюратора, зажигания, сильного износа или загрязнения свечей зажигания.

Хлопки из выхлопной трубы через промежутки времени?

Да: см. п. 3

2. Можно попробовать самостоятельно заменить весь комплект свечей независимо от пробега и внешнего вида, однако лучше это делать после обращения на автосервис для диагностики и регулировки карбюратора и системы зажигания.

3. Остановите двигатель и откройте капот.

4. Проверьте состояние проводов системы зажигания. Высоковольтные провода не имеют повреждений изоляции, а их наконечники не имеют должны быть окислены.

Есть повреждения проводов?

Нет: см. п. 6

5. Замените поврежденный провод.

6. Проверьте состояние крышки и ротора распределителя. Отверните два винта крепления пластмассовой крышки распределителя и снимите ее. Осмотрите крышку изнутри и снаружи. На крышке не должно быть трещин, нагара, угольный контакт - поврежден или изношен. Ротор не должен иметь трещин и прогаров. Неисправные или сомнительные детали замените.

7. Снимите наконечники высоковольтных проводов и выверните свечи свечным ключом.

Предупреждение

При снятии наконечников высоковольтных проводов никогда не тяните за сам провод. Возьмитесь рукой непосредственно за наконечник и перед снятием поверните его из стороны в сторону, а затем потяните.

8. Внимательно осмотрите свечи и сравните их внешний вид с приведенными в конце раздела фотографиями. Зазор между электродами свечи должен быть 0,8–0,9 мм. Если свеча черная и влажная, ее можно выбросить.

9. Если все свечи выглядят исправными, установите их на место и подключите высоковольтные провода.

Порядок работы цилиндров 1–3–4–2, нумерация цилиндров (1-й, 2-й, 3-й, 4-й) производится от пластмассового кожуха ремня привода механизма газораспределения. На крышке распределителя цифрой 1 обозначен 1-й цилиндр, далее - крышка против часовой стрелки, если смотреть на со стороны гнезда высоковольтных проводов, - 3-й, 4-й, 2-й.

10. Возьмите запасную свечу. Любым зафиксируйте ее на двигателе.

Предупреждение

Не фиксируйте свечу на маслоналивной горловине, маслоизмерительном щупе, бензонасосе, топливных шлангах, карбюраторе.

Надежный контакт корпуса или резьбовой части свечи с «массой» необязателен, но желателен. Подсоедините высоковольтный провод с 1-го цилиндра к запасной свече. Пустите двигатель.

Перебои в работе двигателя усилились?

Да: см. п. 13

11. Замените свечу в цилиндре на заведомо исправную. Наденьте высоковольтный провод и пустите двигатель.

Перебои в работе двигателя продолжаются?

Да: см. п. 14

12. Счастливого пути!

13. Последовательно повторяйте область п. 10–11 со всеми цилиндрами.

14. Если в результате мер перебои двигателя не устраняются, обращаются на автосервис для диагностики системы зажигания на стенде или диагностики двигателя - замера компрессии. Нормальная компрессия - более 1,1 МПа (11 кгс / см 2 ), отличие более 0,1 МПа (1 кгс / см 2 ) в одном цилиндре свидетельствует о необходимости ремонта двигателя.

Совет

Если диагностика выявила неисправность 3-го цилиндра, снимите шланг, соединяющий вакуумный усилитель тормозов с двигателем, надежно заглушите его и пустите двигатель.

Если перебои в работе двигателя прекратились, обратитесь на автосервис для диагностики и замены вакуумного усилителя тормозов.

Если перебои в работе двигателя продолжаются, жидкостью, жидкостью типа WD40 пролить шланг снаружи. Если перебои в работе двигателя хотя бы на короткий промежуток времени прекратились, пример заменить шланг.

принцип работы и замена бронепроводов

Иногда в ходе ремонта своей автомашины водителям приходиться демонтировать высоковольтные провода (по-другому называемые бронепроводами). При этом, не все автомобилисты догадываются запомнить или записать правильный порядок подключения этих проводов, в результате чего отремонтированная машина может попросту не завестись. О том, каков порядок цилиндров ваз 2114 и о том, в какой установить следует подключить к ним бронепровода - мы и поговорим в сегодняшней статье.

Зажигание в ваз 2114

Порядок зажигания

Цилиндры в автомобиле работают не хаотично, для стабильного функционирования двигателя и поочередного выполнения всех четырех тактов требуется их строгая синхронизация.

Так существует специальный порядок работы цилиндров ваз 2114, которому соответствует каждый из них в какой-либо момент времени из 4 тактов, а именно:

  1. Впрыск смеси топлива и воздуха, которая заполняет весь объем цилиндра.
  2. Сжатие рабочей смеси благодаря движению поршня вверх.
  3. Возгорание рабочей смеси и расширение образующихся в результате этого газов, толкающее поршень в обратном направлении, благодаря чему приводятся в движение шатун и коленчатый вал.
  4. Выпуск отработанных газов из цилиндра с дальнейшим их отведением в выхлопную систему.

Порядок зажигания ваз 2114

Стоит отметить, что на автомашинах разных марок и даже моделей двигатель может иметь различную рабочую схему, но при этом порядок работы цилиндров ваз 2114 инжектор всегда выглядит следующим образом: 1-3-4-2. Согласно этой схеме и следует выполнять подключение высоковольтных проводов.

Для большего удобства на цилиндрах соответствующая нумерация, начинающаяся от передней крышки мотора.

Бронепровода и их подключение

Выяснив, как влияет на цилиндров, ваз 2114 на их подключение, стоит поговорить и о высоковольтных проводах при помощи которых оно и выполняется.

Электрические провода отличаются увеличенным слоем изоляции, защитными экранированием, а также металлическими соединительными наконечниками и защитными колпачками, выполненными из термостойкого пластика.Основное назначение этих проводов - это передача высоковольтного напряжения от блока зажигания на цилиндры (именно этот импульс и позволяет свечам зажигания производить поджиг рабочей смеси).

Бронепровода ваз 2114

Подключение бронепроводов следует, учитывая порядок зажигания ваз 2114 инжектор и нумерацию цилиндров (об этом было сказано выше). Для большего удобства следует руководствоваться присутствующей модуле зажигания нумерацией - достаточно просто соединить гнездо с номером 1 с соответствующим цилиндром, гнездо номер 2 - с цилиндром номер 2 и т.д. Допустить здесь какую-либо ошибку - крайне сложно.

Как выбрать высоковольтные провода

Выбирая для своей автомашины новые высоковольтные провода, руководствоваться двумя наиболее важными их функциями - сопротивлением и величиной пробивного напряжения. Так, чем меньшее сопротивление будет у сердечника бронепровода, тем лучше он будет производиться модуля на свечи.

Выбор бронепроводов для ваз 2114

Что же касается фактора второго, то это - величина максимального напряжения, при превышении которого существует риск пробоя изоляции, в результате которого может быть ряд неприятных последствий. Кроме этого при выборе проводов стоит обратить внимание и на второстепенные показатели, например - устойчивость к холоду и т.д.

Проверка бронепроводов ваз 2114

По результатам опросов, большая часть автолюбителей отдает предпочтение высоковольтным проводам от фирмы Тесла - они обладают хорошими рабочими показателями, надежностью, а также устойчивы к холоду и едким веществам.

Следует ли заменять высоковольтные провода и когда это делать?

Как бы ни были качественно изготовлены бронепровода, но и они имеют ограниченный срок службы.Согласно действующим правилам, их замена должна производиться после каждых пройденных 30.000 км. На практике многие автолюбители игнорируют это правило, продолжая совершать поездки с проводами, уже изжившими ресурс.

Такое невнимательное отношение может вызвать целую серую неполадок, всего которых:

  • плохое зажигание;
  • проблемы с разгоном;
  • троение двигателя;
  • невозможность завести автомобиль.

Замена бронепроводов ваз 2114

Все эти неприятности вызваны одним единственным средством - электрическое сопротивление сердечника высоковольтных проводов, в результате которого импульс с катушки становится «сложнее» достичь места назначения.

Проверить - можно ли еще ездить со старыми проводами или уже нет - можно в домашних условиях.

Для этого нужно:

  1. Выключить зажигание.
  2. Демонтировать один из бронепроводов.
  3. Измерить его сопротивление при помощи мегаомметра либо мультиметра в соответствующем режиме.
  4. . Устойчивое сопротивление равным либо близким к цифре.
  5. Повторить операцию на остальных трех проводах.

следует помнить, что если неисправен только один из проводов, то заменять все равно все четыре.

Также не стоит забывать и о чистоте контактов высоковольтных проводов - они тоже могут стать причиной проблем с зажиганием. В случае если на металлическом наконечнике заметны окислы, их следует очистить при помощи мелкой шкурки либо тряпочки, смоченной керосином. Соблюдая эти несложные правила по уходу за бронепроводами и их замене можно практически полностью избежать неприятностей, связанных с системой зажигания.

Полезное видео

Дополнительную информацию по данному вопросу вы сможете почерпнуть из видео ниже:

Высоковольтные провода ВАЗ 2115: Подсключение, замена, расположение

Автомобильные высоковольтные (ВВ) провода играют роль для ДВС, поскольку с их помощью происходит передача высокого тока от катушки зажигания на свечи зажигания. От исправности и эффективности проводов зависит своевременность и интенсивность воспламенения топливно-воздушной смеси, а значит - правильная и бесперебойная работа двигателя.Несмотря на свою простоту, провода имеют множество различных «болячек» и могут доставить кучу неприятностей своему владельцу, которые так или иначе отразятся его на нервах и кармане.

Оглавление

Подключение
Замена
Расположение

Подключение

Порядок подключения высоковольтных проводов должен быть строго последовательным, поскольку каждому цилиндру движка соответствует определенное гнездо на модуле зажигания.Учитывая, что на корпусе модуля зажигания присутствует нумерация гнездо, риск что-либо перепутать минимален.

Порядок подключения высоковольтных проводов ВАЗ 2114 инжекторного типа зависит от года выпуска вашего автомобиля. На четырнадцатые до 2004 года устанавливались 4-ех контактные модули зажигания, на автомобили после 2004 года - 3-ех контактные катушки.

Схема подключения высоковольтных проводов ВАЗ 2114 к модулю зажигания (до 2004 г.в) выглядит следующим образом:

Схема подключения для ВАЗ-2114 с катушками зажигания (после 2004 г.в):

На картинках вы увидеть номера посадочных гнезд. К каждому номеру должен быть соответствующий цилиндр (нумерация цилиндров считается слева на право).

Чтобы правильно поставить высоковольтные провода на ВАЗ 2114 придерживайтесь алгоритма действий:

- Выключаем зажигание. Открываем капот и снимаем клеммы питания с АКБ;

- Снимаем старые ВВП с посадочных гнезд на модуле и цилиндрах;

- Вспоминаем расположение высоковольтных проводов ВАЗ 2114 и подключаем новые ВВП согласно схеме.Не лишним будет перед заменой эту самую схему от руки изобразить на бумаге, чтобы ничего не перепутать;

- Подключаем питание к АКБ и что бы проверить, все ли мы сделали правильно, заводим движок.

Выполняется монтаж отдельных проводок, которые не пытайтесь соединить ВВП друг с другом пластиковыми хомутами, для этого необходимо использовать гребенчатый держатель, который идет с ними в комплекте. Тонкий хомут может с легкостью перетереть изоляционное покрытие. Также следите, чтобы ВВП не перегибались.

Подключение бронепроводов на ВАЗ 2115 и 2113 выполняется аналогичным образом.

Замена

Как снять высоковольтные провода?

Выключаем зажигание
Открываем капот
Вытаскиваем провода с модуля зажигания и с двигателя.

Как подключить высоковольтные провода?

Подключить ВВ провода нужно в установленном порядке. Каждый провод идёт на определенный цилиндр, и на определенный разъём в модуле зажигания (катушки зажигания).Маркировка есть как на проводах, как и на модуле зажигания. Но без снятия модуля, маркировки не увидеть, поэтому смотрите фото ниже.

Схема подключения высоковольтных проводов:

Нумерация цилиндров с лева на право.
Нумерация модуля зажигания: первый цилиндр - левый нижний отсек модуля зажигания

Второй цилиндр - левый верхний отсек

Третий цилиндр - правый верхний,

Четвёртый цилиндр - правый нижний отсек модуля зажигания.

Расположение

Неправильная установка и расположение высоковольтных может привести к проскакиванию искры с проводами на провод или на «массу», что, в свою очередь, может привести к пропускам зажигания и уменьшению частоты вращения коленчатого вала при движении автомобиля на большой скорости.

Установить высоковольтные провода должным образом, как показано на рисунках выше.

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ

Отсоедините высоковольтные провода от свечей и катушек зажигания.Очистите и проверьте целостность изоляции высоковольтных проводов. Проверьте внутренние поверхности контактов высоковольтных проводов на отсутствие коррозии или нагара.

Омметром измерьте сопротивление высоковольтных проводов.

Высоковольтные провода

Цилиндр

№1

№2

№3

№4

Длина, мм

560

440

360

310

Сопротивление (BOUGI), Ом

2,51–3,76

1,97–2,96

1,61–2,42

1,39–2,08

Сопротивление (R16AIPS), Ом

5,60–11,76

4,40–9,24

3,60–7,56

3,10–6,51

Сопротивление высоковольтного провода не должно превышать 10 000 Ом, в противном случае замените провод.

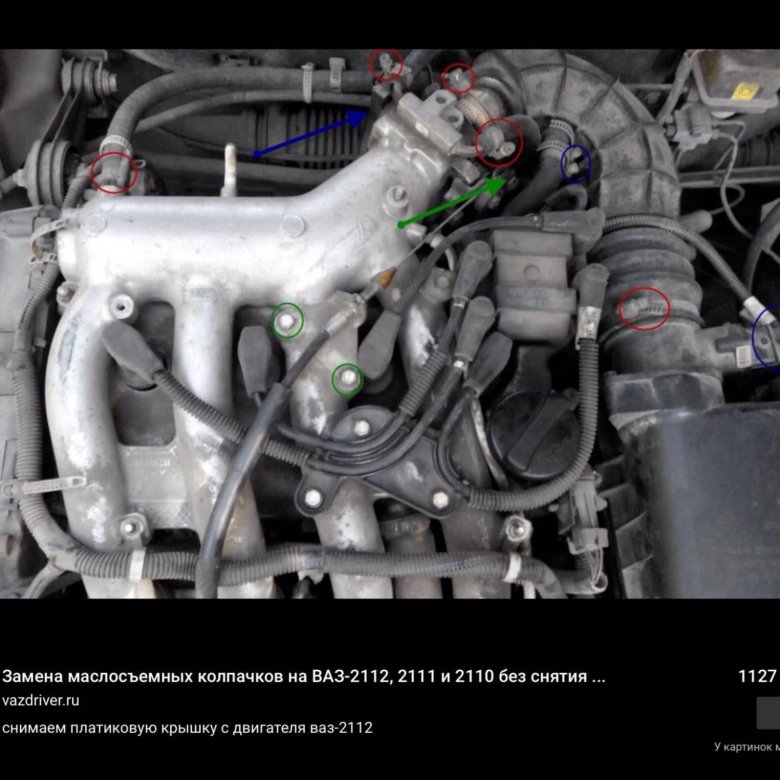

Общие сведения по двигателям 2110, 2111 и 2112

На параметры, отличия модификаций семейства 2110 и 211083.

Модель двигателя 21083-20 ​​ 2110 2111 2112
Тип Четырех-тактный бензиновый Четырех-тактный бензиновый Четырех-тактный бензиновый Четырех-тактный бензиновый
Число и расположение цилиндров Четыре, рядное Четыре, рядное Четыре, рядное Четыре, рядное
Диаметр цилиндров и ход поршня, мм 82х71 82х71 82х71 82х71
Рабочий объем, л 1,5 1,5 1,5 1,5
Степень сжатия 9,9 9,9 9,9 10,5
Номинальная мощность при частоте вращения коленчатого вала 5600 мин – 1, кВт
(л. с.)
50,8 (69,0) 53,0 (72,0) 56,0 (76,0) 68,8 (93,5)
Максимальный крутящий момент Н * м (кг * м) 94,8 (9,66) 103,9 (10,4) 115,7 (11,6) 128,3 (12,8)
Частота вращения коленчатого вала при максимальном крутящем моменте, мин – 1 3400 3400-3600 2800-3000 3700-3900
Порядок работы цилиндров 1–3–4–2 1–3–4–2 1–3–4–2 1–3–4–2

На автомобилях семейства ВАЗ-2110 устанавливают двигатели моделей 2110, 2111 и 2112, созданные на базе двигателя мод. 21083. На части автомобилей могут быть установлены двигатели мод. 21083. Все двигатели бензиновые, четырехтактные, четырехцилиндровые, рядные. Двигатели мод. 2110 - карбюраторные, двигатели мод. 2111 и 2112 - с системой впрыска топлива.

Система зажигания двигателя мод. 2110 бесконтактная с распределителем зажигания, установленным на головке блока и приводящим в действие и приводимым в действие распределительным валом.
Система зажигания двигателей мод. 2111 и 2112 микропроцессорная, управляется контроллером (блоком управления).Контроллер также управляет системой впрыска топлива.

Замена замка двери 2110. Снятие и установка личинки замка Неисправности двигателей 2110, 2111 и 2112 и методы их устранения

Понравилась статья? Поделиться с друзьями:

Перебои в работе двигателя (продолжение)

ПРЕДУПРЕЖДЕНИЕ
При снятии наконечников высоковольтных проводов никогда не тяните за сам провод. Возьмитесь рукой непосредственно за наконечник и поворачивая его из стороны в сторону, потяните для снятия.

Внимательно осмотрите свечи и сравните их внешний вид с приведенными в конце подраздела фотографиями.
Зазор между электродами свечи должен быть 0,8-0,9 мм. Если свеча черная и влажная, ее можно выбросить.

1. Если все свечи выглядятными, установите их на место и подсоедините высоковольтные провода. Порядок работы цилиндров 1-3-4-2, их нумерация (1-й, 2-й, 3-й, 4-й) ведется от шкива коленчатого вала двигателя.

2. Возьмите запасную свечу.Любым способом зафиксируйте ее на двигателе.

ПРЕДУПРЕЖДЕНИЕ
Не фиксируйте свечу на маслоналивной горловине, маслоизмерительным щупу, топливных шлангах.

Надежный контакт корпуса или резьбовой части свечи с массой необязателен, но желателен. Подсоедините высоковольтный провод с 1-го цилиндра к запасной свече. Пустите двигатель. Если перебои двигателя не усилились, замените свечу в 1-м цилиндре заведомо исправной. Наденьте высоковольтный провод и пустите двигатель.Если перебои усилились, последовательно повторяйте операцию п. 5 со всеми цилиндрами, чтобы определить неисправную свечу.

Если в результате мер перебои двигателя не устранены, обратитесь в автосервис для диагностики системы зажигания на стенде или двигателя (замера компрессии). Нормальная компрессия - более 1,1 МПа (11 кгс / см2), отличие более чем на 0,1 МПа (1 кгс / см2) в одном цилиндре свидетельствует о необходимости ремонта двигателя.

ПОЛЕЗНЫЕ СОВЕТЫ

Если в результате диагностики определена неисправность 3-го цилиндра, снимите шланг, соединяющий вакуумный усилитель тормозов с двигателем, надежно заглушите его и пустите двигатель.

Если перебои в работе двигателя прекратились, требуется диагностика и замена вакуумного усилителя тормозов.

Если перебои в работе двигателя продолжаются, попробуйте жидкостью типа WD-40 облить шланг снаружи.

Если перебои в работе двигателя хотя бы на короткий промежуток времени прекратились, попробуйте заменить шланг - возможно, в нем есть разрыв.

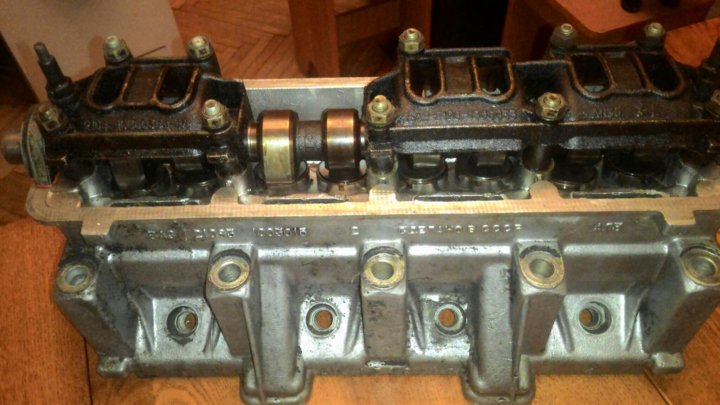

Блок цилиндров ВАЗ. Конструкция блока цилиндров. Модели 21083, 11193, 21126, 2110, 11183, 11194

Блок цилиндров ВАЗ.

Конструкция блока цилиндров.

Блок цилиндров ВАЗ: 21083, 2110, 2112, 11183, 21126, 11193, 11194.

Блок цилиндров ВАЗ 21083
Блок цилиндров ВАЗ 11193

Линейка «переднеприводных» двигателей начинает свою историю с модели ВАЗ 2108.Передний привод автомобиля, потребовал от конструкторов новых компоновочных решений по размещению двигателя в моторном отсеке. Был разработан новый мотор с поперечным размещением по отношению к движению автомобиля. Ограниченное пространство заставило конструкторов изменить габаритные размеры двигателя.

Для этого понадобился «короткий» блок цилиндров. Межцилиндровое расстояние - 89 мм, является характерной особенностью всех ВАЗовских двигателей, устанавливаемых на «переднеприводные» автомобили. Уменьшенное расстояние между осями цилиндров и увеличенный диаметр цилиндра (82 мм), привело к тому, что пришлось отказаться от размещения полостей охлаждения в межцилиндровом пространстве и искать дополнительные возможности по сохранению температурных условий работы двигателя.

По конструкции, блоки цилиндров ВАЗ 21083, 2110, 2112, 11183, 21126, 11193, 11194 визуально похожи, но отличаются от «классических» блоков.Отливается блок из высокопрочного чугуна. Нумерация цилиндров осуществляется со стороны установки шкива коленчатого вала. Каждому цилиндру, по результатам замера его диаметра, присваивается размерный класс.

Для блоков цилиндров ВАЗ: 21083, 2110, 2112, 11193, 11183 пять классов. Каждому классу соответствует свой диапазон размеров, свое буквенное обозначение: A, B, C, D, E. Для блоков цилиндров ВАЗ 21126, ВАЗ 11194 три класса - A, ДО Н.Э.

Это связанно, с повышенными требованиями к точности цилиндров моделей. Отличие размеров между классами составляет - 0,01 мм. Буквенное обозначение класса наносится на нижней плоскости блока цилиндров. Коленчатый вал устанавливается и фиксируется с помощью пяти разъемных опор. Каждая опора Установочные вкладыши, используемые подшипниками скольжения для вращающегося к \ вала. На всех моделях двигателей производства ВАЗ применяются одинаковые коренные вкладыши мод.2101. Особенности установки вкладышей и крышек опор, соответствуют описанию, данному для «классических» двигателей.

Еще одним, отличием по конструкции «переднеприводных» блоков, является то, что для установки полуколец используется третья опора. Полукольца устанавливаются в специальные проточки, выполненные на опоре. Полукольца ограничивают осевое смещение коленчатого вала. Максимально допустимая величина осевого зазора коленвала составляет 0,35мм.Это условие обеспечивается заменой изношенных полуколец на новые стандартные или на более «толстые» - ремонтные полукольца. При установке, необходимо чтобы смазочные канавки, находящиеся на одной из сторон полуколец, были обращены к упорным поверхностям коленчатого вала.

С 2004 года, ОАО АВТОВАЗе осуществляется маркировка. каждого блока цилиндров поступающего на сборку или реализуемого, как запасные части. На поверхность блока цилиндров ударным способом наносится маркировка - код.Расшифровка содержимого содержит (смотреть информацию о маркировке блоков)

Для блоков цилиндров «переднеприводных» автомобилей, маркировка включает в себя 10 символов. Код начинается и заканчивается символом «*».

Маркировка блока цилиндров наносится в верхней части обработанной поверхности крепления картера сцепления.

В качестве запасных частей, ОАО «АВТОВАЗ», г. реализует только блоки цилиндров не в сборе («голые»).Блоки покрыты Специальной защитной смазкой темного (почти черного) цвета, завернуты в промасленную и бумагу и упакованные в картонную коробку.

Разное

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
