Обратный клапан омывателя ваз 2108. Обратный клапан омывателя лобового стекла – установка и замена своими руками

В целях экономии материалов и снижения стоимости новых автомобилей, производители перестали устанавливать обратный клапан омывателя лобового стекла. Копеешный, в сравнении со стоимостью авто, элемент, совершенно не влияет на ценообразование, но добавляет автовладельцам немало хлопот. Почему? Резинки «дворников» достаточно быстро теряют свою эластичность, а под ними скапливается абразивный мусор. С включением очистки стекла вода начинает поступать из бачка с большим опозданием и успевают «нарезать» злосчастные царапины.

Как и где на автомобиле найти клапан омывателя?

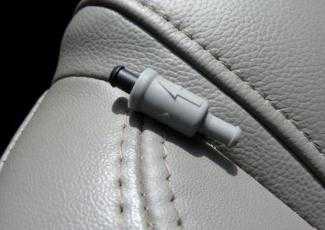

Обратный клапан предназначен для удержания воды в непосредственной близости от форсунок. Это позволяет после включения привода насоса сразу подавать воду на . Такую недоработку автовладельцы стараются устранить, устанавливая клапан омывателя лобового стекла своими руками. Каких-либо специальных познаний и сложных инструментов для инсталляции устройства не нужно.

Для того, чтобы исключить обратный ток воздуха, воды или топлива, используют очень простые по конструкции приспособления – лепестковые или золотниковые клапаны. В проточной трубке имеется отдельная камера, в которой установлен сам клапан. Жидкое или газообразное вещество проходит только в одном направлении.

Как только направление потока меняется, клапан перекрывает просвет канала и не позволяет обратному движению. В омывателях такое устройство удерживает воду в трубках в непосредственной близости от распылительных форсунок и позволяют сразу открывать её подачу при включении насоса водяного бачка.

Найти клапан омывателя очень просто. Для этого необходимо проследить маршрут трубки от выходного штуцера водяного насоса, установленного на пластиковом бачке в моторном отсеке. Тонкая полимерная трубка проходит по стенкам и, в зависимости от конструкции машины, попадает на капот или в воздуховод под нижней частью рамки лобового стекла. Именно в этих местах устанавливаются форсунки.

У автомобилей, имеющих омыватели и на задних стёклах устройство более сложное, ведь от бачка обязательно через салон идёт трубка, которая также заканчивается форсункой. Обратный клапан омывателя задних стёкол также важен, так как маршрут для жидкости более протяженный и ждать её появления на стекле придётся гораздо дольше.

Если на пути от бачка до форсунок дополнительные устройства цилиндрической формы не встречаются, значит, клапана нет, и придётся заниматься его установкой. Если такой клапан есть, то его необходимо регулярно проверять. Для этого следует снять его и продуть в двух направлениях. Если клапан не пропускает воздух или наоборот не задерживает его одновременно в одном и обратном направлении – его следует заменить.

Где взять и как установить обратный клапан омывателя?

Клапан, о котором идёт речь, предмет достаточно распространенный. Найти такой совершенно не сложно в любом . Даже если не удалось купить специальный для автоомывателей, подойдёт клапан, который используют для топливной системы некоторых автомобилей.

Критерием отбора должен быть диаметр штуцеров. Кстати, как вариант: полезно посетить магазин, где продаются аквариумы и аксессуары для них. Клапанные устройства обязательно присутствуют в системах подачи воздуха. Замечено, что эластичные трубки, которыми комплектуются аквариумные системы, более практичны, так как дольше сохраняют свою эластичность.

Для проведения модернизации и установки обратного клапана омывателя стекла (лобового или заднего), потребуется:

  • сам клапан;
  • эластичные полимерные трубки подходящего диаметра;
  • пластиковые хомуты.

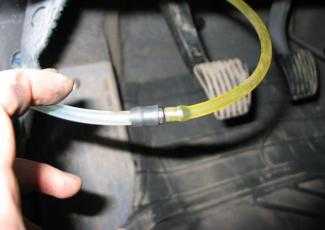

Место установки клапана для обеспечения работоспособности системы принципиального значения не имеет. В любом случае верхней точкой сети будет форсунка, поэтому выток воды, удерживаемой клап

alfcars.ru

Доработка системы омывания стекол автомобиля

С проблемами системы омывания стекол в ВАЗ 2110-12 знакомы все. Большой расход воды, омывается не вся область стекла или вообще вода поступает на стекло с задержкой. Рассмотрим более детально, каким образом можно улучить омывание лобового стекла ВАЗ 2110 и омывание заднего стекла ВАЗ 2111-12.

Для улучшения полива (омывания) лобового стекла ВАЗ 2110 понадобится снять ветровую накладку (жабо).
Остановимся на каждой проблеме системы омывания стекол десятки в отдельности:


Замена жиклеров (форсунок) омывателя ВАЗ 2110

На ВАЗ 2110 установлены струйные форсунки омывателя стекла. Некоторые корректируют их удобным образом и работа штатных форсунок их полностью устраивает.
Однако другим не нравится очень большой расход омывающей жидкости. Есть желание увеличить площадь полива стекла.

Для уменьшения расхода жидкости при омывании стекла нужно поменять форсунки (жиклеры):

  1. На веерные форсунки
  2. На двойные форсунки омывателя
Таким образом после замены форсунок расход жидкости для омывания стекла снизится примерно в 2 раза. Кроме того можно установить на ВАЗ 2110 форсунки от иномарки (если оказались под рукой)

Для увеличения площади омывания (полива) стекла можно:

  1. Установить дополнительную форсунку
  2. Переместить форсунки омывателя стекла на «жабо»
  3. Заменить струйные форсунки на веерные
  4. Переместить форсунки с жабо на капот

Пример, чтобы омывать нижний левый угол лобового стекла ВАЗ 2110 можно установить дополнительную веерную форсунку в «жабо» десятки.

По аналогии устанавливается дополнительная форсунка на пятую дверь ВАЗ 2111-12.

Можно перенести форсунки для полива лобового стекла на верх «жабо». Также в примере поменяны струйные форсунки на двойные форсунки ВАЗ 2110.

Пример работы штатных струйных форсунок и веерных.

Чтобы установить форсунки на капот ВАЗ 2110 потребуется его просверлить и обработать антикором. Оригинальные форсунки заменены на новые от Шнивы.

Теперь омывание стекла имеет большую площадь, чем раньше.

Так омывают форсунки Нивы-Шевролет с капота ВАЗ 2110:



Доработка скорости полива омывающей жидкости на стекло

Чтобы убрать задержку полива заднего стекла (пятой двери или лобового стелка) можно:
  1. Клапан топливный обратный (2108-1156010-01)
  2. Клапан для аквариумной помпы
  3. Клапан омывателя ВАЗ 2108-09 (2802.3741, каталожный номер 21080-5208550-00)
Клапан имеет свойство пропускать жидкость только в одну сторону. Поэтому после установки топливного клапана омывание стекла (заднего или лобового) будет без задержек и вода начнется литься сразу вместе с движением дворников.
Минус топливных клапанов для 5ой двери — это выливание жидкости после прекращения омывки, поэтому нужно еще раз сделать взмах дворниками, либо установить клапан непосредственно перед форсункой.

Топливный обратный клапан (2108-1156010-01) из-за размеров может не поместиться возле форсунок в пятой двери, поэтому можно использовать клапан для помпы аквариума. Аквариумный обратный клапан меньше, но не все клапаны одинаково хороши. Проверенный клапан Tetra.

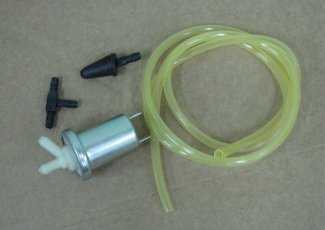

Также для устранения задержки полива заднего стекла можно установить клапан омывателя ВАЗ 2108-09.
В обычном состоянии клапан закрыт, а под напряжением 12 вольт открывается. Один разъем клапана — на массу, другой — на плюс моторчика омывателя. В открытом состоянии сопротивление потоку минимально.

Избавиться от раздражающего первого взмаха щетки по сухому стеклу можно и с помощью доработки реле стеклоочистителя.

Доработка трубок системы омывания стекол

У штатных трубок стеклоомывателя есть один минус — это при минусовой температуре трубки дубеют. Наиболее часто трубки лопаются на морозе при открытии пятой двери ВАЗ 2111-12.
Проблему замерзания трубок можно решить заменой трубки из ПВХ, которые используются для аквариумов. Эти трубки на морозе не каменеют и не лопаются.

Если Вы будете производить работы с трубками в минусовую температуру, то для более удобного надевания трубок их можно подогреть зажигалкой 🙂

Приходилось ли Вам дорабатывать системы омывания стекол авто?


Источник фото:
Ключевые слова:

xn--2111-43da1a8c.xn--p1ai

Обратный клапан на омыватель лобового стекла


Обратный клапан омывателя лобового стекла

Запачканные стекла является обычной ситуацией для современных «путешествий». Так, аварийная остановка, которая возникает из-за «невидимости» автомобилистом дороги, может произойди в любые периоды погодных условий. Конечно же, самые частые подобные ситуации возникают в зимний период времени. При дожде было бы намного проще, так как грязь можно смахнуть обычными щетками дворника, если омыватель находится в нерабочем состоянии.

Тем не менее, если же на дворе солнце и зима, а автомобильное стекло обогащается красочной грязью и брызгами из под колес других автомобилей, то возникают уже проблемы, так как обычное смывание щетками может привести ко множеству царапин, вследствие чего стекло испортится.

Причины поломки омывателя являются самыми разными: от собственной оплошности до сбоя самой системы. Если не вдаваться в подробности конструкционных особенностей устройства омывателя, то нужно обратить свой взор на несколько рекомендаций, которые помогут автомобилисту избежать множества проблем. Водитель должен помнить о доливании воды в бачок, так как она имеет свойство заканчиваться. В зимние периоды следует производить замену обычной воды на незамерзающие жидкости омывателя. Кроме того, при выборе такой жидкости нужно обращать внимание на предельную температуру эксплуатации.

Существует небольшая деталь, которая может быть, как необходимостью, так и ненужным элементом. Данная деталь носит название обратного клапана, который приспосабливается к омывателю лобового стекла. Множество автомобильных производителей прекратили установку такого устройства в новые автомобили с целью экономии материалов и снижения стоимости автомобиля. Хотя, если разобраться, то в сравнении со стоимостью транспортного средства данная деталь является денежным мизером, но может привести автомобилисту немало хлопот. Это связано с износом резинок щеток, которые теряют свою эластичность и могут царапать лобовое стекло из-за долгого поступления воды из бачка.

Касательно жидкости, то нужно ее предварительно обязательно смешивать с водой в соответствующих указанных на этикетке пропорциях. Не стоит попросту доливать жидкость в бачек, в надежде, что там еще есть вода, так как неизвестно, сколько именно там находится воды. Так, если концентрат будет достаточно слабым, то вся эффективность жидкости пропадет и она попросту замерзнет с наступлением морозов. Следовательно, лучше вообще приобретать уже готовую смесь, предварительно проверив ее подлинность посредством домашней морозильной камеры.

Обязательно следует проверить состояние моторчика омывателя перед заливанием новой жидкости. Дело в том, что не все автолюбители успевают вовремя произвести замену жидкости, вследствие чего она может уже замерзнуть вместе с моторчиком. Доливание концентрата в таком случае не обеспечит позитивного результата, а лишь ухудшит сложившееся положение.

Проблема в том, что то время холода, которое пропустил автомобилист, могло сформировать в бачке кусок льда. Никто не будет гарантировать то, что лед оттаял в момент доливания концентрата. Так, концентрат зависнет сверху бачка, так и не смешавшись с водой.

1. Как и где на автомобиле найти клапан омывателя?

Устройство обратного клапана омывателя предназначается для удержания воды в достаточной близости от форсунок. Это послужит моментальной подаче воды на лобовое стекло автомобиля при включении привода насоса. Такого рода недоработку автомобилисты пытаются самостоятельно изменить, установив клапан омывателя лобового стекла. Сложных инструментов и особых познаний для этого процесса не нужно.

Для исключения обратного тока воды, воздуха или топлива, нужно использовать золотниковые или лепестковые клапаны. В устройстве проточной трубки находится отдельная камера, где устанавливается само устройства клапана. Газообразное или жидкое вещество в данном случае может проходить лишь в одно единственном направлении. После смены направления потока, клапан будет перекрывать просвет клапана, таким образом исключая обратное движения жидкости. В самом омывателе данное устройство будет удерживать воду в трубках, рядом с распылительными форсунками, что позволит сразу открыть ее подачу при задействовании насоса водного бачка.

Поиск устройства клапана омывателя не составит большого труда. Так, для этого нужно проследить куда идет трубка от выходного штуцера водного насоса, который установлен в двигательном отсеке на пластиковом бачке. Эта тонкая труба будет проходить по стенкам и, непосредственно способа конструирования машины, будет попадать в воздуховод или на капот автомобиля. Именно здесь и будут установлены форсунки.

2. Где взять и как установить обратный клапан омывателя?

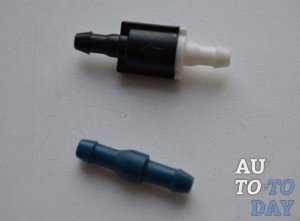

Такого рода обратный клапан омывателя является достаточно распространенным устройством. Автомобилисту не составит особого труда отыскать его в любом автомобильном магазине или сервисе. Даже в тех случаях, когда автолюбитель не сможет найти и приобрести специальный клапан для омывателя, то можно взять клапан, который используется для топливной системы в отдельных моделях транспортных средств. В таком случае свой взор нужно обратить непосредственно на размер и диаметр штуцеров. Как вариант можно рассмотреть магазины, где продаются аксессуары и аквариумы для них. Все клапанные устройства будут обязательно присутствовать в системах подачи воздуха. Все эластичные трубки, которые входят в конструкцию аквариумных систем, являются намного практичнее, так как они значительно больший период способны сохранять свою эластичность.

Для того, чтобы произвести модернизацию и установку устройства обратного клапана омывателя нужно иметь в своем арсенале несколько деталей:

— устройство клапана;

— нож;

— эластичные полимерные трубки необходимого размера;

— пластиковые хомуты.

Практически не имеет значение местоположение устанавливаемого клапана. Во всех случаях вершиной такой сети будет форсунка, следовательно, вытекание воды, которая удерживается клапаном, является невозможным. Само приспособление нужно внедрить туда, где это будет наиболее удобно, а также туда, где напрочь искоренится возможность повреждения устройства.

На особых моделях автомобилей существуют определенные соединительные муфты, которые не могут за себя сказать о своем предназначение. Так, вместо данного устройства лучше установить клапан, чем на самой трубке делать лишний надрез. Технология установки нового клапана омывателя является достаточно простой и состоит из нескольких этапов. Как уже было сказано, сначала нужно разрезать трубку в месте, куда будет установлено устройство. После того как автомобилист определил направление открытия клапана, нужно надеть оба конца уже разрезанной трубки непосредственно на штуцеры. Затем нужно установить новую деталь с трубками на элементы кузова посредством хомутов. После того, как автомобилист включит зажигание, омыватель включится также, а вместе с этим начнется закачка жидкости в систему.

3. Зима – время особого внимания для стекол авто.

Очень важно помнить одну простую деталь: если в систему омывания уже была закачана один раз вода, то она там будет находится все время. При наступлении похолоданий и зимы можно разморозить всю сеть, что будет чревато необходимостью ее замены. Следовательно, автомобилисту нужно очень внимательно следить за всеми временными изменениями и прогнозом погоды. Кроме того, нужно регулярно и своевременно заменять обычную воду или летнюю омывающую жидкость на зимнюю «незамерзайку», которая предназначается для определенной температуры в определенных регионах.

Подписывайтесь на наши ленты в Facebook, Вконтакте и Inst

motorsmarine.ru

Обратный клапан омывателя лобового стекла

Обратный клапан Запачканные стекла является обычной ситуацией для современных «путешествий». Так, аварийная остановка, которая возникает из-за «невидимости» автомобилистом дороги, может произойди в любые периоды погодных условий. Конечно же, самые частые подобные ситуации возникают в зимний период времени. При дожде было бы намного проще, так как грязь можно смахнуть обычными щетками дворника, если омыватель находится в нерабочем состоянии.

Тем не менее, если же на дворе солнце и зима, а автомобильное стекло обогащается красочной грязью и брызгами из под колес других автомобилей, то возникают уже проблемы, так как обычное смывание щетками может привести ко множеству царапин, вследствие чего стекло испортится.

Причины поломки омывателя являются самыми разными: от собственной оплошности до сбоя самой системы. Если не вдаваться в подробности конструкционных особенностей устройства омывателя, то нужно обратить свой взор на несколько рекомендаций, которые помогут автомобилисту избежать множества проблем. Водитель должен помнить о доливании воды в бачок, так как она имеет свойство заканчиваться. В зимние периоды следует производить замену обычной воды на незамерзающие жидкости омывателя. Кроме того, при выборе такой жидкости нужно обращать внимание на предельную температуру эксплуатации.

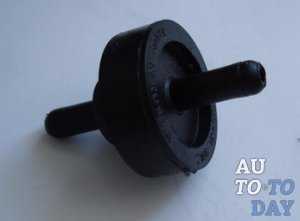

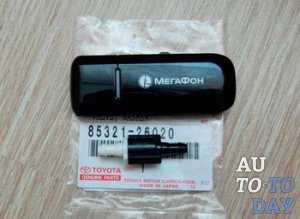

Обратный клапан омывателя

Существует небольшая деталь, которая может быть, как необходимостью, так и ненужным элементом. Данная деталь носит название обратного клапана, который приспосабливается к омывателю лобового стекла. Множество автомобильных производителей прекратили установку такого устройства в новые автомобили с целью экономии материалов и снижения стоимости автомобиля. Хотя, если разобраться, то в сравнении со стоимостью транспортного средства данная деталь является денежным мизером, но может привести автомобилисту немало хлопот. Это связано с износом резинок щеток, которые теряют свою эластичность и могут царапать лобовое стекло из-за долгого поступления воды из бачка.

Касательно жидкости, то нужно ее предварительно обязательно смешивать с водой в соответствующих указанных на этикетке пропорциях. Не стоит попросту доливать жидкость в бачек, в надежде, что там еще есть вода, так как неизвестно, сколько именно там находится воды. Так, если концентрат будет достаточно слабым, то вся эффективность жидкости пропадет и она попросту замерзнет с наступлением морозов. Следовательно, лучше вообще приобретать уже готовую смесь, предварительно проверив ее подлинность посредством домашней морозильной камеры.

Обязательно следует проверить состояние моторчика омывателя перед заливанием новой жидкости. Дело в том, что не все автолюбители успевают вовремя произвести замену жидкости, вследствие чего она может уже замерзнуть вместе с моторчиком. Доливание концентрата в таком случае не обеспечит позитивного результата, а лишь ухудшит сложившееся положение.

Обратный клапан Проблема в том, что то время холода, которое пропустил автомобилист, могло сформировать в бачке кусок льда. Никто не будет гарантировать то, что лед оттаял в момент доливания концентрата. Так, концентрат зависнет сверху бачка, так и не смешавшись с водой.

1. Как и где на автомобиле найти клапан омывателя?

Устройство обратного клапана омывателя предназначается для удержания воды в достаточной близости от форсунок. Это послужит моментальной подаче воды на лобовое стекло автомобиля при включении привода насоса. Такого рода недоработку автомобилисты пытаются самостоятельно изменить, установив клапан омывателя лобового стекла. Сложных инструментов и особых познаний для этого процесса не нужно.

Для исключения обратного тока воды, воздуха или топлива, нужно использовать золотниковые или лепестковые клапаны. В устройстве проточной трубки находится отдельная камера, где устанавливается само устройства клапана. Газообразное или жидкое вещество в данном случае может проходить лишь в одно единственном направлении. После смены направления потока, клапан будет перекрывать просвет клапана, таким образом исключая обратное движения жидкости. В самом омывателе данное устройство будет удерживать воду в трубках, рядом с распылительными форсунками, что позволит сразу открыть ее подачу при задействовании насоса водного бачка.

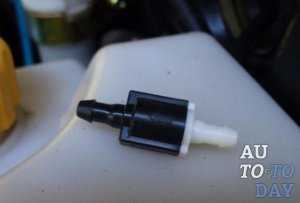

Обратный клапан Поиск устройства клапана омывателя не составит большого труда. Так, для этого нужно проследить куда идет трубка от выходного штуцера водного насоса, который установлен в двигательном отсеке на пластиковом бачке. Эта тонкая труба будет проходить по стенкам и, непосредственно способа конструирования машины, будет попадать в воздуховод или на капот автомобиля. Именно здесь и будут установлены форсунки.

2. Где взять и как установить обратный клапан омывателя?

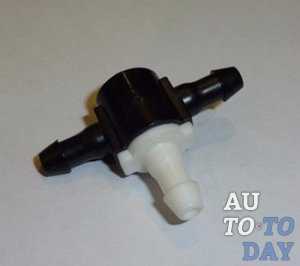

Такого рода обратный клапан омывателя является достаточно распространенным устройством. Автомобилисту не составит особого труда отыскать его в любом автомобильном магазине или сервисе. Даже в тех случаях, когда автолюбитель не сможет найти и приобрести специальный клапан для омывателя, то можно взять клапан, который используется для топливной системы в отдельных моделях транспортных средств. В таком случае свой взор нужно обратить непосредственно на размер и диаметр штуцеров. Как вариант можно рассмотреть магазины, где продаются аксессуары и аквариумы для них. Все клапанные устройства будут обязательно присутствовать в системах подачи воздуха. Все эластичные трубки, которые входят в конструкцию аквариумных систем, являются намного практичнее, так как они значительно больший период способны сохранять свою эластичность.

Для того, чтобы произвести модернизацию и установку устройства обратного клапана омывателя нужно иметь в своем арсенале несколько деталей:

— устройство клапана;

— нож;

— эластичные полимерные трубки необходимого размера;

— пластиковые хомуты.

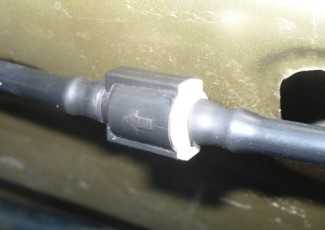

Обратный клапан Практически не имеет значение местоположение устанавливаемого клапана. Во всех случаях вершиной такой сети будет форсунка, следовательно, вытекание воды, которая удерживается клапаном, является невозможным. Само приспособление нужно внедрить туда, где это будет наиболее удобно, а также туда, где напрочь искоренится возможность повреждения устройства.

На особых моделях автомобилей существуют определенные соединительные муфты, которые не могут за себя сказать о своем предназначение. Так, вместо данного устройства лучше установить клапан, чем на самой трубке делать лишний надрез. Технология установки нового клапана омывателя является достаточно простой и состоит из нескольких этапов. Как уже было сказано, сначала нужно разрезать трубку в месте, куда будет установлено устройство. После того как автомобилист определил направление открытия клапана, нужно надеть оба конца уже разрезанной трубки непосредственно на штуцеры. Затем нужно установить новую деталь с трубками на элементы кузова посредством хомутов. После того, как автомобилист включит зажигание, омыватель включится также, а вместе с этим начнется закачка жидкости в систему.

3. Зима – время особого внимания для стекол авто.

Клапан омывателя Очень важно помнить одну простую деталь: если в систему омывания уже была закачана один раз вода, то она там будет находится все время. При наступлении похолоданий и зимы можно разморозить всю сеть, что будет чревато необходимостью ее замены. Следовательно, автомобилисту нужно очень внимательно следить за всеми временными изменениями и прогнозом погоды. Кроме того, нужно регулярно и своевременно заменять обычную воду или летнюю омывающую жидкость на зимнюю «незамерзайку», которая предназначается для определенной температуры в определенных регионах.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.
